翟墨 F15 舷外机爆炸图及零件明细

四冲程 15 / 20 马力 · 共 28 个部位 / 758 条零件，点击零件编码查看详情，或搜索本页零件。

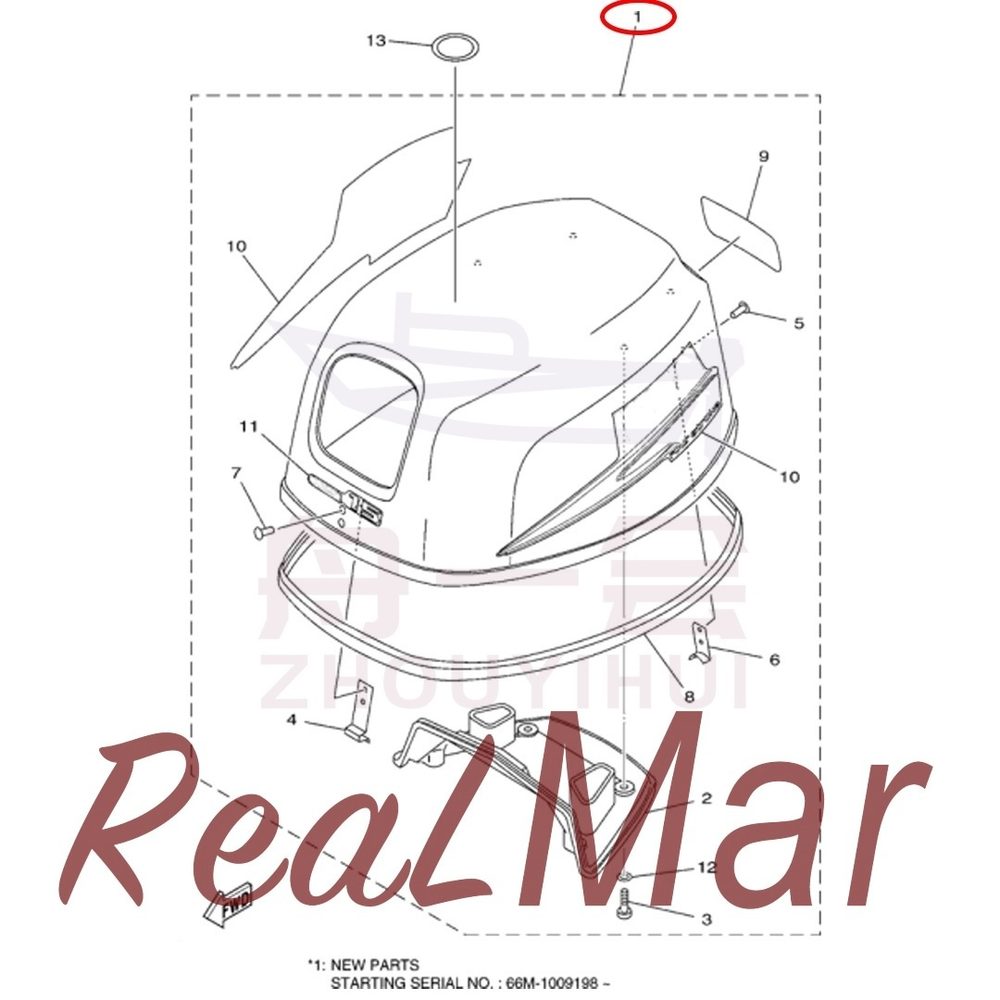

FIG. 1 TOP COWLING

本部位共 9 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-42610-000	消音罩总成	TOP COWLING ASSY	1	66M-42610-11-4D
	DM1509-42610-001	消音罩总成	TOP COWLING ASSY	1	66M-42610-20-4D
2	DM1509-42613-000	导流罩	MOLDING, AIR DUCT	1	66M-42613-00
3	13320-40580	十字槽盘头自攻螺钉	SCREW, TAPPING	4	97780-60520
4	DM1509-42651-000	消音罩前挂钩	HOOK	1	65W-42651-01
5	10844-04M08	扁圆头半空心铆钉	RIVET	2	90266-06M02
6	DM1509-42652-000	消音罩前挂钩	HOOK	1	66M-42652-00
7	10844-04M08	扁圆头半空心铆钉	RIVET	2	90266-06M02
8	DM1509-42615-000	消音罩下密封条	SEAL	1	66M-42615-00
	DM1509-42615-001	消音罩下密封条	SEAL	1	6D4-42615-00
9	DM1509-42678-000	标贴	GRAPHIC, REAR	1	66M-42678-20
10	DM1509-W0070-000	标贴	GRAPHIC SET	1	66M-W0070-20
11	DM1509-42677-000	标贴	GRAPHIC, FRONT	1	66M-42677-00
12	10808-05M72	平垫圈	WASHER, PLATE	4	90202-05M38
13	DM2509-13434-000	标贴	LABEL, CAUTION	1	67F-13434-02

FIG. 2 CYLINDER & CRANKCASE 1

本部位共 37 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-W009B-000	气缸体曲轴箱总成	CYLINDER BLOCK ASSY	1	66M-W009B-11-1S
	DM1509-W009B-001	气缸体曲轴箱总成	CYLINDER BLOCK ASSY	1	66M-W009B-12-1S
	DM1509-W009B-002	气缸体曲轴箱总成	CYLINDER BLOCK ASSY	1	66M-W009B-03-1S
	DM1509-W009B-003	气缸体曲轴箱总成	CYLINDER BLOCK ASSY	1	66M-W009B-04-1S
2	DM1509-15100-000	气缸体曲轴箱组件（含缸套、定位销）	CRANKCASE ASSY	1	66M-15100-01-1S
	DM1509-15100-001	气缸体曲轴箱组件（含缸套、定位销）	CRANKCASE ASSY	1	66M-15100-02-1S
3	11590-90996	定位销	PIN, DOWEL	2	99510-10114
4	10991-02M44	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-08M66
5	10991-04M96	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	90119-06M14
6	DM1509-24377-000	连接管头	PIPE, JOINT 3	1	6E5-24377-00
7	10665-90M64	箱体软管	HOSE (L65)	1	90445-10M46
8	DM1509-11325-000	气缸盖阳极	ANODE	1	66M-11325-00
9	DM1509-11327-000	缸体阳极盖	COVER, ANODE	1	66M-11327-00-94
10	DM1509-11328-000	阳极棒密封圈	GROMMET, ANODE	1	66M-11328-00
11	13015-04080	六角头螺栓	BOLT	1	97095-06020
12	18115-04400	平垫圈	WASHER	1	92995-06600
13	13015-05098	六角头螺栓	BOLT	1	97095-05012
14	18115-05400	平垫圈	WASHER	1	92995-05600
15	DM1509-12535-000	挡板	PLATE	1	66M-12535-00
16	DM1509-11168-000	呼吸器盖	COVER, BREATHER	1	66M-11168-00-1S
17	DM1509-24377-000	连接管头	PIPE, JOINT 3	1	6E5-24377-00
18	DM1509-11357-000	呼吸器盖密封条	SEAL, CYLINDER 3	1	66M-11357-00
19	13015-04080	六角头螺栓	BOLT	3	97095-06020
20	18115-04400	平垫圈	WASHER	3	92995-06600
21	DM1509-11351-000	发动机底座垫片	GASKET, CYLINDER	1	66M-11351-00
	DM1509-11351-001	发动机底座垫片	GASKET, CYLINDER	1	66M-11351-10
22	DM1509-12411-000	节温器	THERMOSTAT	1	66M-12411-00
23	DM6011-12413-000	节温器盖	COVER, THERMOSTAT	1	6H3-12413-00-1S
24	DM1509-12414-000	节温器盖垫片	GASKET, COVER	1	62Y-12414-00
25	DM1509-41113-000	排气箱外盖	OUTER COVER, EXHAUST	1	66M-41113-10-1S
	DM1509-41113-001	排气箱外盖	OUTER COVER, EXHAUST	1	66M-41113-30-1S
	DM1509-41113-002	排气箱外盖	OUTER COVER, EXHAUST	1	66M-41113-02-1S
	DM1509-41113-003	排气箱外盖	OUTER COVER, EXHAUST	1	66M-41113-20-1S
26	DM1511-11372-000	排气箱盖出水嘴	NIPPLE, HOSE	1	676-11372-00
27	DM1509-11325-001	阳极块	ANODE	1	6E5-11325-00
28	12320-06095	十字槽沉头螺钉	SCREW, FLAT HEAD	1	98780-04015
29	DM1509-41114-000	排气箱盖钢垫	GASKET, EXHAUST OUTER COVER	1	66M-41114-00
	DM1509-41114-001		GASKET, EXHAUST OUTER COVER	1	66M-41114-01
30	17406-98M03	定位销	PIN, DOWEL	2	93604-12M07
31	10991-04MA6	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	7	90119-06MA4
32	10665-01049	排水管	HOSE (L65)	1	90445-09061
33	DM6011-24378-000	油管三通	PIPE, JOINT 4	1	688-24378-00
34	10665-01024	排水管	HOSE (L170)	1	90445-09086
35	10665-01905	排水管	HOSE (L300)	1	90445-09105
36	DM1509-13440-000	机油滤清	ELEMENT ASSY, OIL CLEANER	1	5GH-13440-00
37	10609-80M00	机油滤清固定螺管	BOLT, UNION	1	90401-20M00

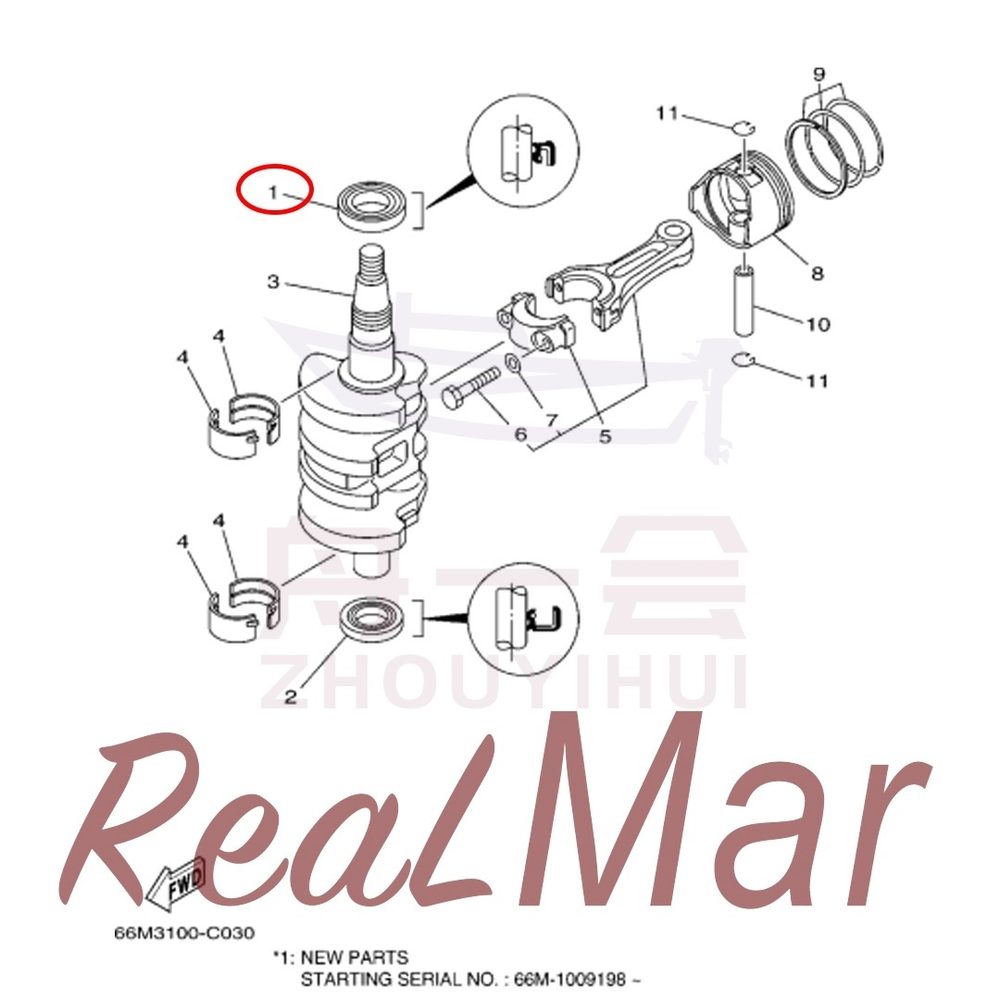

FIG. 3 CRANKSHAFT & PISTON

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	17908-75M59	曲轴上油封	OIL SEAL	1	93102-35M51
2	17908-85M58	曲轴下油封	OIL SEAL	1	93102-25M52
3	DM1509-11411-000	曲轴	CRANKSHAFT	1	66M-11411-00
4	DM1509-11416-000	轴瓦	PLANE BEARING, CRANKSHAFT 1	4	66M-11416-00
	DM1509-11416-001	轴瓦	PLANE BEARING, CRANKSHAFT 1	4	66M-11416-10
	DM1509-11416-002	轴瓦	PLANE BEARING, CRANKSHAFT 1	4	66M-11416-20
5	DM1509-11650-000	连杆	CONNECTING ROD ASSY	2	66M-11650-00
6	DM1509-11654-000	六角法兰面螺栓	BOLT, CONNECTING ROD	2	66M-11654-00
7	10809-03M09	平垫圈	WASHER, PLATE	2	90201-07M01
8	DM1509-11631-000	活塞	PISTON (STD)	2	66M-11631-00-96
	DM1509-11635-000	活塞	PISTON (0.25MM O/S)	2	66M-11635-00
	DM1509-11636-000	活塞	PISTON (0.50MM O/S)	2	66M-11636-00
9	DM1509-11603-000	活塞环组	PISTON RING SET (STD)	2	66M-11603-00
	DM1509-11603-001	活塞环组	PISTON RING SET (STD)	2	66N-11603-00
	DM1509-11604-000	活塞环组	PISTON RING SET (0.25MM O/S)	2	66M-11604-00
	DM1509-11604-001	活塞环组	PISTON RING SET (0.25MM O/S)	2	66N-11604-00
	DM1509-11605-000	活塞环组	PISTON RING SET (0.50MM O/S)	2	66M-11605-00
	DM1509-11605-001	活塞环组	PISTON RING SET (0.50MM O/S)	2	66N-11605-00
10	DM1511-11633-000	活塞销	PIN, PISTON	2	634-11633-00
11	17650-95087	活塞销挡圈	CIRCLIP	4	93450-15023

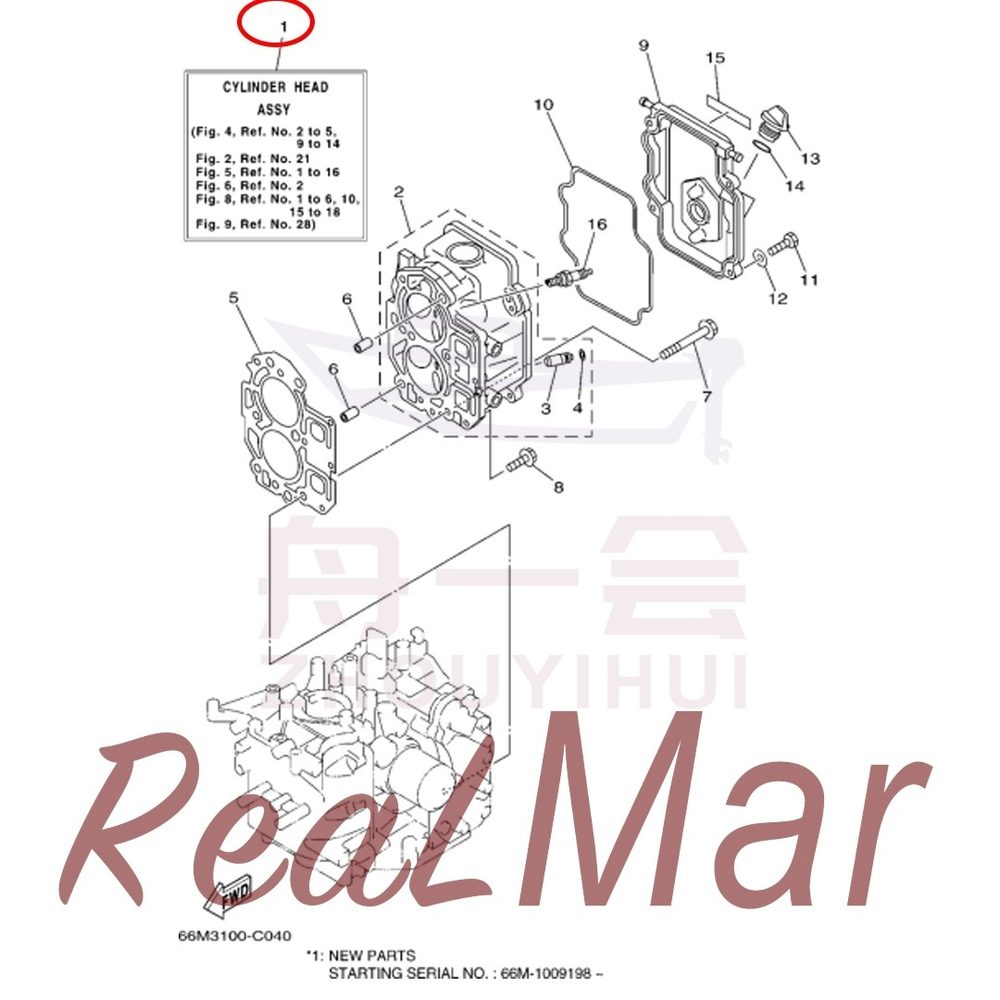

FIG. 4 CYLINDER & CRANKCASE 2

本部位共 14 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-W009A-000	气缸盖总成	CYLINDER HEAD ASSY	1	66M-W009A-02-1S
2	DM1509-11111-000	气缸盖组件	HEAD, CYLINDER 1	1	66M-11111-01-1S
3	DM1509-11133-000	气门导管	GUIDE, VALVE 1	4	66M-11133-10
4	17650-01M09	开口挡圈	CIRCLIP	4	93450-09M01
5	DM1509-11181-000	气缸垫	GASKET, CYLINDER HEAD 1	1	66M-11181-00
	DM1509-11181-001	气缸垫	GASKET, CYLINDER HEAD 1	1	66M-11181-10
6	11590-90996	空心定位销	PIN, DOWEL	2	99510-10114
7	10905-02M32	六角法兰面螺栓	BOLT, FLANGE	6	90105-08M78
8	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06MA3
9	DM1509-11191-000	气缸盖外盖	COVER, CYLINDER HEAD 1	1	66M-11191-00-1S
10	DM1509-11356-000	气缸盖密封条	SEAL, CYLINDER 2	1	66M-11356-00
11	13015-04080	六角头螺栓	BOLT	4	97095-06020
12	18115-04400	平垫圈	WASHER	4	92995-06600
13	DM9909-15363-000	加油口盖	PLUG, OIL	1	6G8-15363-00
14	17890-86M31	加油口盖O型圈	O-RING	1	93210-24M79
15	DM1509-12138-000	标贴	MARK, CAUTION	1	66M-12138-40
	DM1509-12138-001	标贴	MARK, CAUTION	1	66M-12138-50
	DM1509-12138-002	标贴	MARK, CAUTION	1	66M-12138-60
16	16309-00735	火花塞	PLUG, SPARK (NGK DPR6EA-9)	2	94701-00375

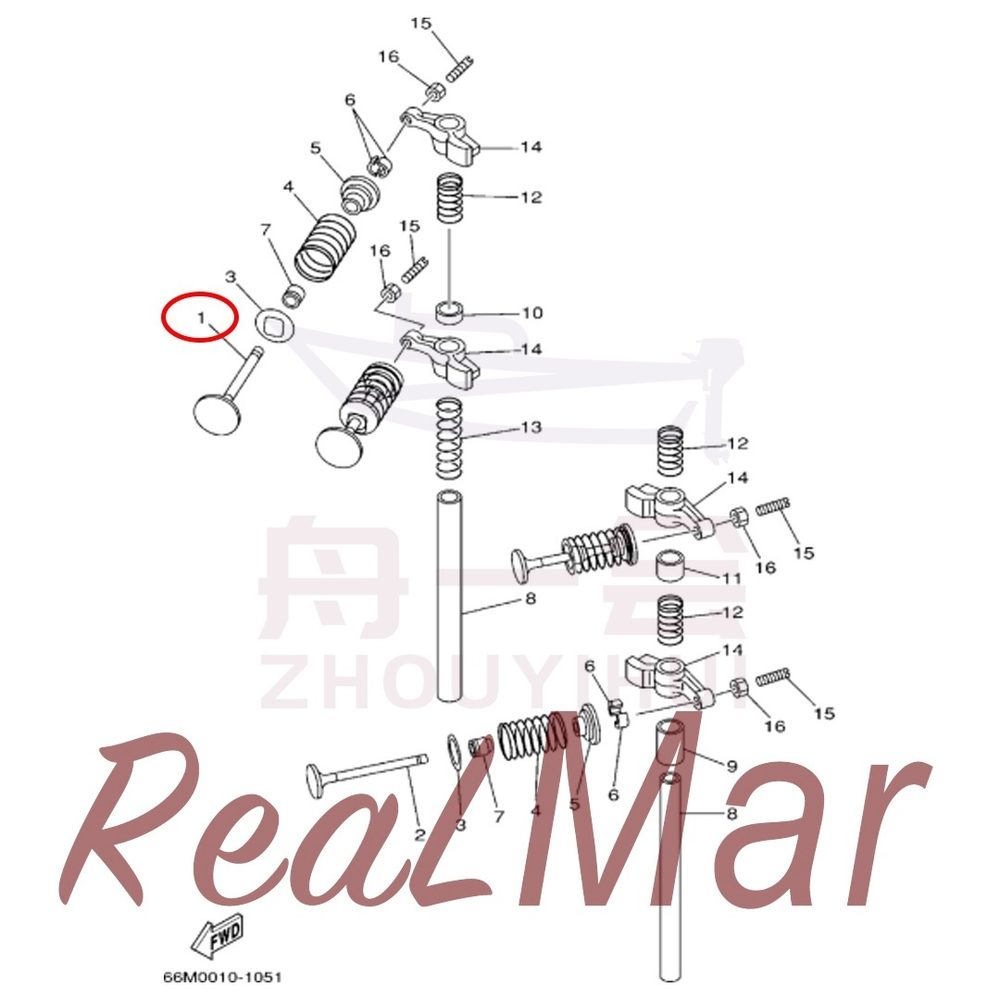

FIG. 5 VALVE

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-12111-000	进气门	VALVE, INTAKE	2	66M-12111-00
2	DM1509-12121-000	排气门	VALVE, EXHAUST	2	66M-12121-00
3	DM1509-12116-000	气门弹簧座垫	SEAT, VALVE SPRING	4	66M-12116-00
4	DM1509-12113-000	气门弹簧	SPRING, VALVE INNER	4	66M-12113-00
5	DM1509-12117-000	气门弹簧座	RETAINER, VALVE SPRING	4	30X-12117-00
6	DM1509-12118-000	气门锁夹	COTTER, VALVE	8	30X-12118-00
7	DM2509-12119-000	气门杆油封	SEAL, VALVE STEM	4	51Y-12119-00
8	DM1509-12146-000	摇臂轴	SHAFT, ROCKER	2	66M-12146-00
9	10723-97M54	摇臂轴 B	COLLAR	1	90387-13M56
10	10723-97009	摇臂轴 C	COLLAR	1	90387-13001
11	10723-97008	摇臂轴 D	COLLAR	1	90387-13002
12	10509-98M60	摇臂轴弹簧(短)	SPRING, COMPRESSION	3	90501-12M40
13	10509-98M69	摇臂轴压缩弹簧(长）	SPRING, COMPRESSION	1	90501-12M41
14	DM1509-12151-000	气门摇臂	ARM, VALVE ROCKER	4	66M-12151-10
15	DM1509-12159-000	气门调整螺钉	SCREW, VALVE ADJUSTING	4	62Y-12159-00
16	DM1509-12158-000	气门锁紧螺母	NUT, LOCK	4	62Y-12158-00

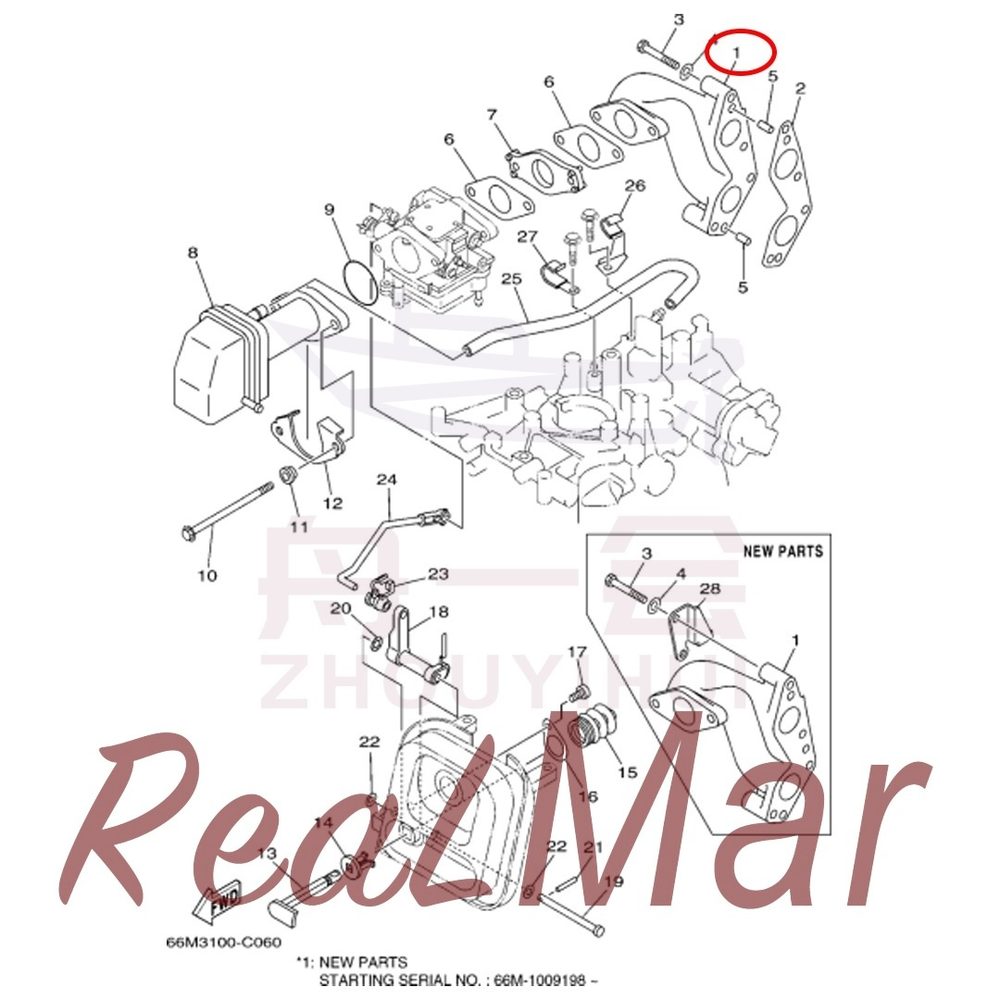

FIG. 6 INTAKE

本部位共 28 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-13641-000	进气岐管	MANIFOLD 1	1	66M-13641-00-94
	DM1509-13641-001	进气歧管	MANIFOLD 1	1	66M-13641-10-94
2	DM1509-13645-000	进气岐管垫片	GASKET, MANIFOLD 1	1	66M-13645-00
3	13015-04060	六角头螺栓	BOLT	4	97095-06040
4	18115-04400	平垫圈	WASHER	4	92995-06600
5	17404-98091	定位销	PIN, DOWEL	2	93606-12019
6	DM1509-13646-000	化油器密封垫片	GASKET, MANIFOLD 2	2	66M-13646-00
7	DM1509-14271-000	化油器绝缘垫片	INSULATOR	1	66M-14271-00
8	DM1509-14440-000	进气消声器组件	SILENCER ASSY, INTAKE	1	66M-14440-00
9	17890-75M24	进气消音器密封圈	O-RING	1	93210-35M86
10	10991-04M34	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06M76
11	10723-04M31	衬套	COLLAR	2	90387-06M79
12	DM1509-14477-000	进气消音器固定板	PLATE	1	66M-14477-00
13	DM1509-41271-000	阻风门开关	KNOB, CHOKE	1	66M-41271-00
14	DM0311-41273-000	阻风门拉手滑座	GROMMET	1	689-41273-00
15	DM1509-41292-000	衬套	BUSH 2	1	66M-41292-00
16	DM1509-41298-000	操纵臂外垫圈	WASHER 2	1	66M-41298-00
17	13320-50590	十字槽沉头自攻螺钉	SCREW, TAPPING	1	97780-50510
18	DM1509-41252-000	阻风门摇臂	LEVER, CHOKE 1	1	66M-41252-00
19	10860-05M80	摇臂连接板销轴	PIN, CLEVIS	1	90240-05M20
20	10804-05005	波形弹性垫圈	WASHER, WAVE	1	90206-05005
21	19410-80094	弹性圆柱销	PIN, SPRING	1	91690-20016
22	10808-05022	起动限制摇臂垫圈	WASHER, PLATE	2	90202-05088
23	DM1509-41237-000	点火提前拉杆接头	JOINT, LINK	1	6R5-41237-00
24	DM1509-41256-000	阻风门联动杆	ROD, CHOKE 1	1	66M-41256-00
25	DM1509-15373-000	呼吸器定型管	PIPE, BREATHER	1	66M-15373-00
26	10645-02M28	呼吸器管夹(直)	CLAMP	1	90465-08M82
27	10645-02M27	呼吸器管夹(三角)	CLAMP	1	90465-08M83
28	DM1509-24566-000	滤清器支架	BRACKET, FILTER	1	6D4-24566-00

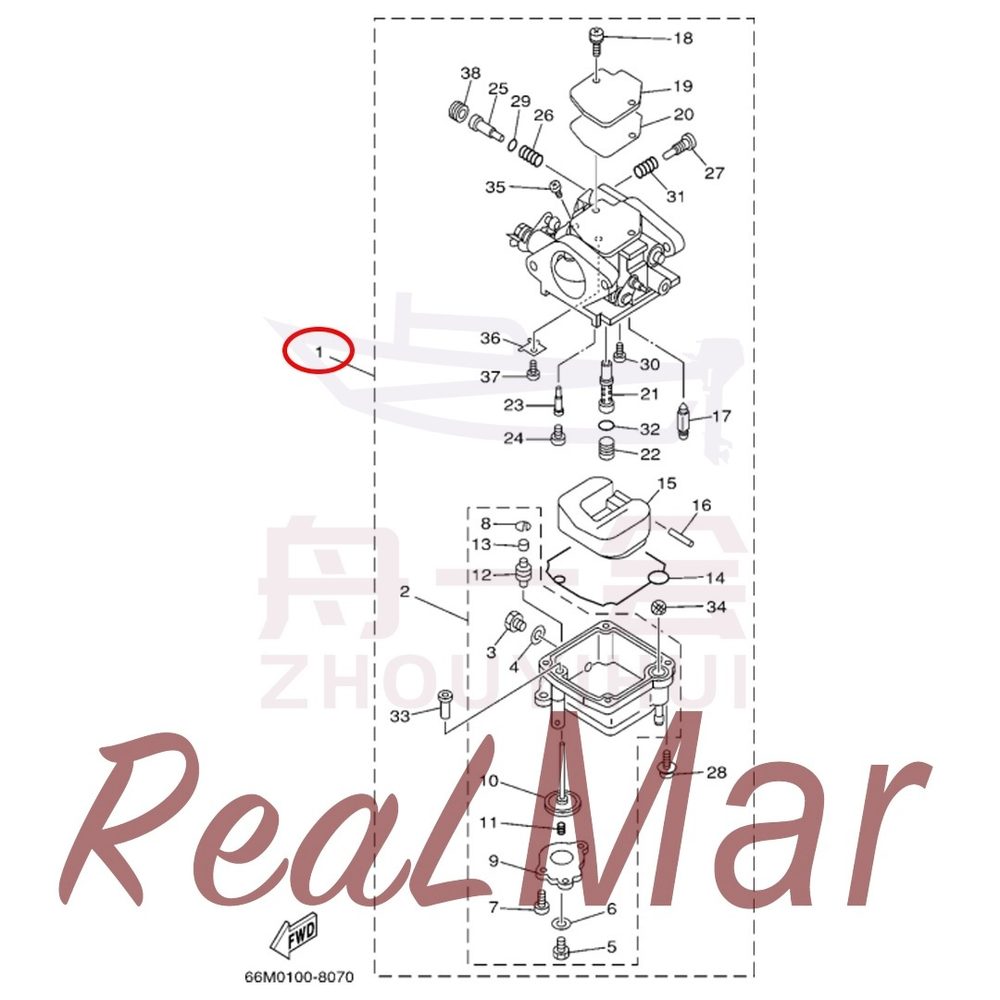

FIG. 7 CARBURETOR

本部位共 3 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-14301-000	化油器总成	CARBURETOR ASSY 1	1	66M-14301-12
	DM1509-14301-001	化油器总成	CARBURETOR ASSY 1	1	66M-14301-00
	DM1509-14301-002	化油器总成	CARBURETOR ASSY 1	1	66M-14301-30
2	DM1509-14381-000	密封体	BODY, FLOAT CHAMBER	1	66M-14381-02
3	DM1509-14383-000		SCREW, DRAIN	1	62Y-14383-00
4	DM1509-14398-000		GASKET	1	66M-14398-00
5	DM3011-14383-000	一字槽盘头螺钉	SCREW, DRAIN	1	677-14383-01
6	DM3011-14398-000	垫片	GASKET	1	6L2-14398-00
7	DM1509-14325-000		SCREW, PAN HEAD	3	66M-14325-00
8	DM1509-14377-000		STOPPER	1	66M-14377-00
9	DM1509-14958-000		COVER, DIAPHRAGM	1	66M-14958-00
10	DM1509-14368-000		DIAPHRAGM ASSY 1	1	66M-14368-01
11	DM1509-14275-000		SPRING	1	6G8-14275-02
12	DM1509-14239-000	消音罩下密封条	SEAL	1	66M-14239-00
13	DM1509-14225-000	总开关盖	CAP	1	66M-14225-00
14	DM1509-14384-000	密封圈	GASKET, FLOAT CHAMBER	1	66M-14384-00
15	DM3011-14385-000	浮子	FLOAT	1	6L2-14385-00
16	DM3011-14386-000	油针座	PIN, FLOAT	1	6E5-14386-01
17	DM1509-14392-000	浮子室油针	VALVE, NEEDLE	1	6L2-14392-00
18	13120-06990	十字开槽盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	2	97980-04110
19	DM3011-14157-000		COVER, MIXING	1	6L2-14157-00
20	DM1509-14399-000	垫片	GASKET	1	62Y-14399-00
21	DM1509-14341-000		NOZZLE, MAIN	1	66M-14341-00
22	DM1509-14343-000		JET, MAIN (#104)	1	66M-14343-52
	DM1509-14343-001	主喷嘴	JET, MAIN (#110)	1	66M-14343-55
23	DM1509-14342-000		JET, PILOT (#45)	1	66M-14342-23
	DM1509-14342-001		JET, PILOT (#48)	1	66M-14342-24
24	DM1509-14355-000	怠速油针塞	PLUG	1	66M-14355-00
25	DM1509-14323-000		SCREW, AIR ADJUSTING	1	5H0-14323-00
26	DM1509-14334-000		SPRING, AIR ADJUSTING	1	30X-14334-00
27	DM1509-14321-000		SCREW, THROTTLE	1	62Y-14321-00
28	13120-06998	十字开槽盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97980-04112
29	DM1509-14397-000	O型圈	O-RING	1	62Y-14397-00
30	12120-06004	十字槽锁紧螺钉	SCREW, BIND	1	98980-04006
31	DM0511-14212-000		SPRING, PILOT ADJUSTING	1	646-14212-01
32	DM1509-14397-001	O型圈	O-RING	1	6F5-14397-00
33	DM1509-14272-000	回油管油嘴	CHECK VALVE ASSY	1	66M-14272-00
34	DM1509-14827-000		FILTER	1	66M-14827-00
35	13210-06005	十字槽平头螺钉	SCREW, PAN HEAD	1	97890-04005
36	DM1509-14157-000	化油器盖板	PLATE	1	66M-14157-00
37	12520-07005	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-03005
38	DM1509-1432A-000	怠速油针塞	PLUG	1	6G8-1432A-10

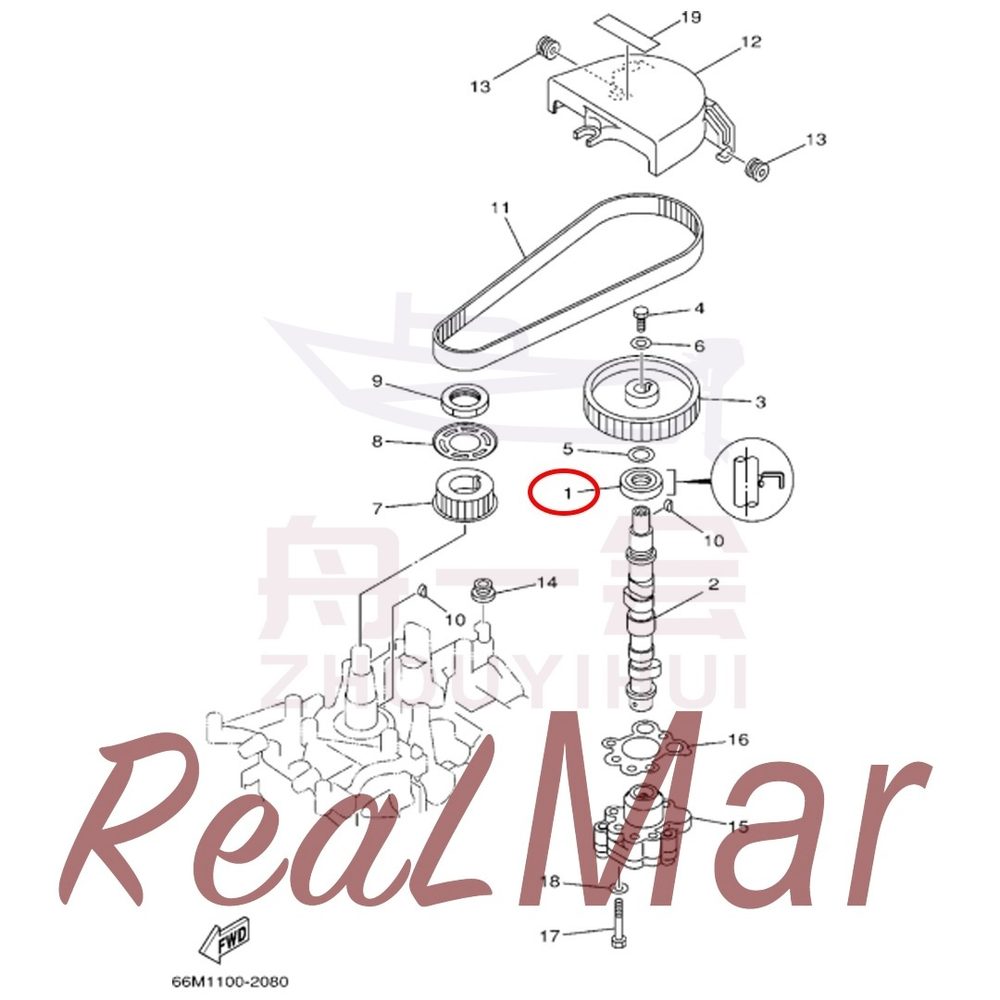

FIG. 8 OIL PUMP

本部位共 18 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	17908-92M89	凸轮轴油封	OIL SEAL	1	93102-18M21
2	DM1509-12170-000	凸轮轴组件	CAMSHAFT ASSY 1	1	66M-12170-00
	DM1509-12171-000	凸轮轴组件	CAMSHAFT 1	1	66M-12171-10
3	DM9909-11537-000	正时从动齿轮	GEAR, DRIVEN	1	66M-11537-00-94
4	13097-04094	六角头螺栓	BOLT	1	97013-06016
5	10809-97809	凸轮轴垫圈	WASHER, PLATE	1	90201-13201
6	10809-04M16	从动轮垫圈	WASHER, PLATE	1	90201-06M94
7	DM1509-11536-000	主动轮	GEAR, DRIVE	1	66M-11536-10
8	DM1509-11557-000	曲轴大垫圈	WASHER 1	1	66M-11557-00
9	10930-82M73	大螺母	NUT	1	90170-28M37
10	10820-07M09	从动轮半圆鍵	KEY, WOODRUFF	2	90280-03M01
11	DM1509-46241-000	正时皮带	V-BELT	1	66M-46241-00
12	DM1509-46297-000	防尘罩	COVER, DUST	1	66M-46297-00
13	10620-90M94	防尘罩减震橡胶套(1)	GROMMET	2	90480-10M16
14	10620-98038	防尘罩减震橡胶套（2）	GROMMET	1	90480-12072
15	DM1509-13300-000	机油泵	OIL PUMP ASSY	1	66M-13300-10
16	DM1509-13329-000	机油泵密封垫	GASKET, PUMP COVER	1	66M-13329-10
17	13015-04075	六角头螺栓	BOLT	3	97095-06035
18	18115-04400	平垫圈	WASHER	3	92995-06600
19	DM1509-13437-000	标贴	MARK, CAUTION	1	6G8-13437-44
	DM1509-13437-001	标贴	MARK, CAUTION	1	6G8-13437-54
	DM1509-13437-002	标贴	MARK, CAUTION	1	6G8-13437-64

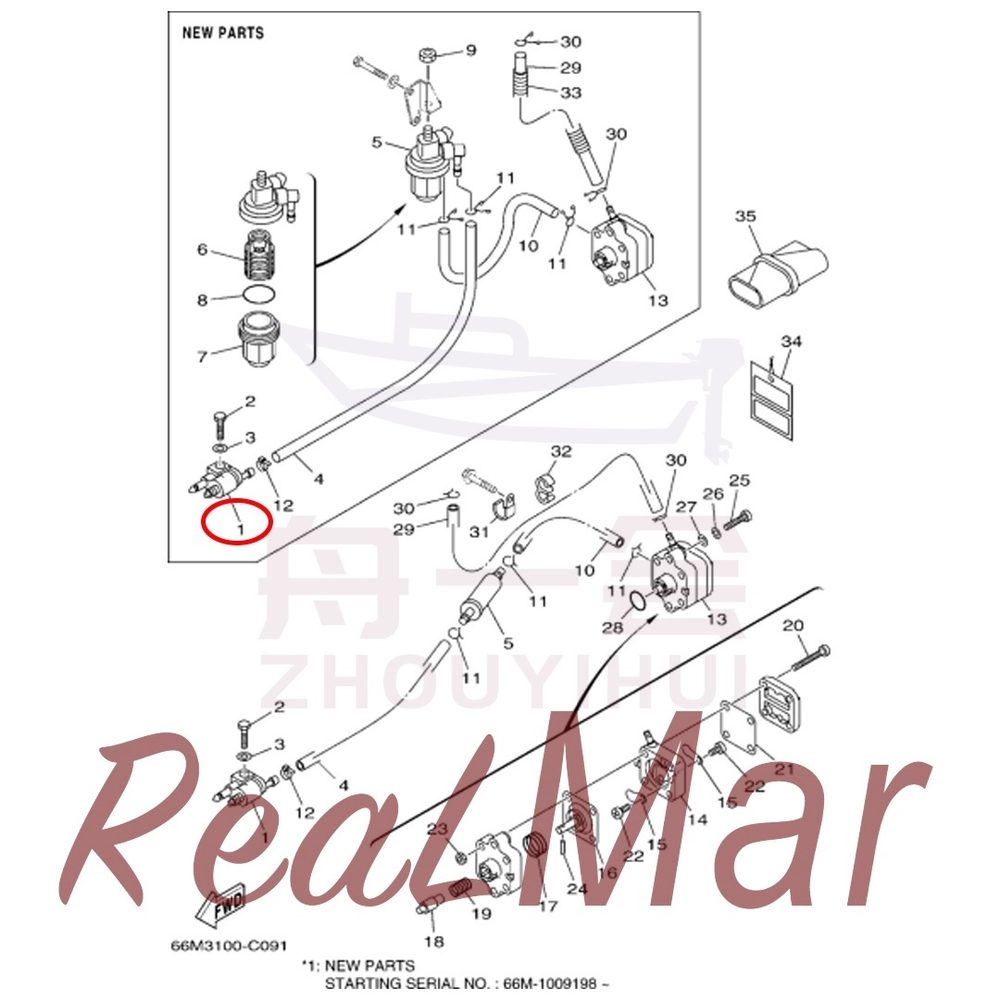

FIG. 9 FUEL 1

本部位共 26 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	13015-04080	六角头螺栓	BOLT	1	97095-06020
3	18115-04400	平垫圈	WASHER	1	92995-06600
4	10665-90M60	进油管	HOSE (L330)	1	90445-10M40
	10665-90M91	进油管	HOSE (L500)	1	90445-10M19
5	DM1509-24251-000	汽油滤清器总成	STRAINER 1	1	65W-24251-00
	DM1511-24560-000	燃油滤清器组件	FILTER ASSY	1	61N-24560-00
6	DM1511-24563-000	燃油滤清器滤芯（含滤网）	ELEMENT, FILTER	1	61N-24563-00
7	DM1511-24521-000	燃油滤清器油杯	CUP, FILTER	1	61N-24521-00
8	17890-78372	油杯O型圈	O-RING	1	93210-32738
9	15720-02400	1型六角螺母	NUT	1	95380-08600
10	10665-90M80	出油管	HOSE (L150)	1	90445-10M20
	10665-90M95	波形管	HOSE (L140)	1	90445-10M15
11	10643-01M07	管夹	CLIP	3	90467-09M03
	10643-01M93	管夹	CLIP	3	90467-09M17
12	10645-99M90	扎带	CLAMP	1	90465-11M10
13	DM1509-24410-000	燃油泵总成	FUEL PUMP ASSY	1	66M-24410-10
14	DM9909-24413-000	汽油泵本体2	BODY 2	1	66M-24413-01
15	DM3011-24421-000	单向阀	VALVE, CHECK	2	6A0-24421-01
16	DM1509-24411-000	外隔膜片	DIAPHRAGM	1	66M-24411-10
17	DM9909-24423-000	弹簧	SPRING, DIAPHRAGM	1	66M-24423-00
18	DM1509-13131-000	顶销	PLUNGER	1	66M-13131-10
19	DM9909-24454-000	压缩弹簧	SPRING	1	66M-24454-00
20	DM9909-24444-000	驱动盘自攻螺钉	SCREW	4	66M-24444-00
21	DM1509-24471-000	外隔膜片	DIAPHRAGM	1	66M-24471-00
22	DM0609-14325-000	十字槽平头螺钉	SCREW, PAN HEAD	2	6E7-14325-00
23	15720-05400	1型六角螺母	NUT	4	95380-05600
24	DM0609-24374-000	圆柱销	PIN	1	66M-24374-00
25	13220-04070	十字槽盘头螺钉	SCREW, PAN HEAD	2	97880-06030
26	18110-04900	弹垫	WASHER, SPRING	2	92990-06100
27	18110-04400	平垫圈	WASHER, PLATE	2	92990-06600
28	17890-80M45	汽油泵O型圈	O-RING	1	93210-20M65
29	10665-90M17	出油管	HOSE (L370)	1	90445-10M93
30	10643-01M07	管夹	CLIP	2	90467-09M03
	10643-01M93	管夹	CLIP	2	90467-09M17
31	10645-04M24	线束夹	CLAMP	1	90465-06M86
32	10646-01M79	回水软管管夹组件	CLAMP	1	90464-09M31
33	10664-96M59	油管	HOSE	1	90446-14M51
34	DM0211-2819R-000	吊牌	TAG, WARNING	1	61H-2819R-31
35	DM1509-28100-000	工具包	TOOL KIT	1	62Y-28100-00

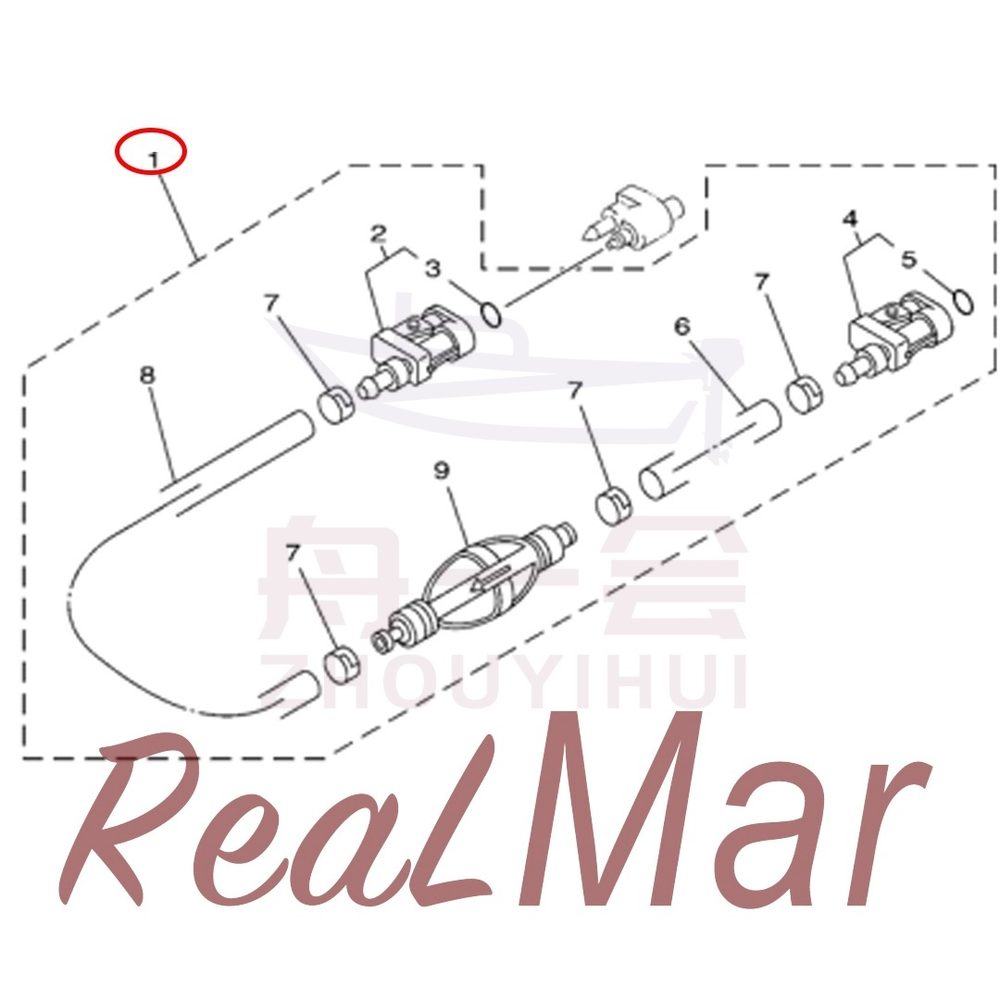

FIG. 10 FUEL 2

本部位共 9 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-24306-000	输油管总成	FUEL PIPE COMP. 1	1	6Y2-24306-55
2	DM1509-24305-000	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6E5-24305-05
3	17890-02823	孔用钢丝挡圈	CIRCLIP SEGURO	1	93210-08287
4	DM1509-24305-001	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6Y2-24305-05
5	17890-02823	孔用钢丝挡圈	CIRCLIP SEGURO	1	93210-08287
6	10665-97M09	油管	HOSE	1	90445-13M01
7	DM1509-24351-000	卡箍	BAND 1	4	6E5-24351-51
8	10665-97M00	油管	HOSE	1	90445-13M00
9	DM1509-24360-000	手揿泵组件	PRIMER PUMP ASSY	1	6Y2-24360-60

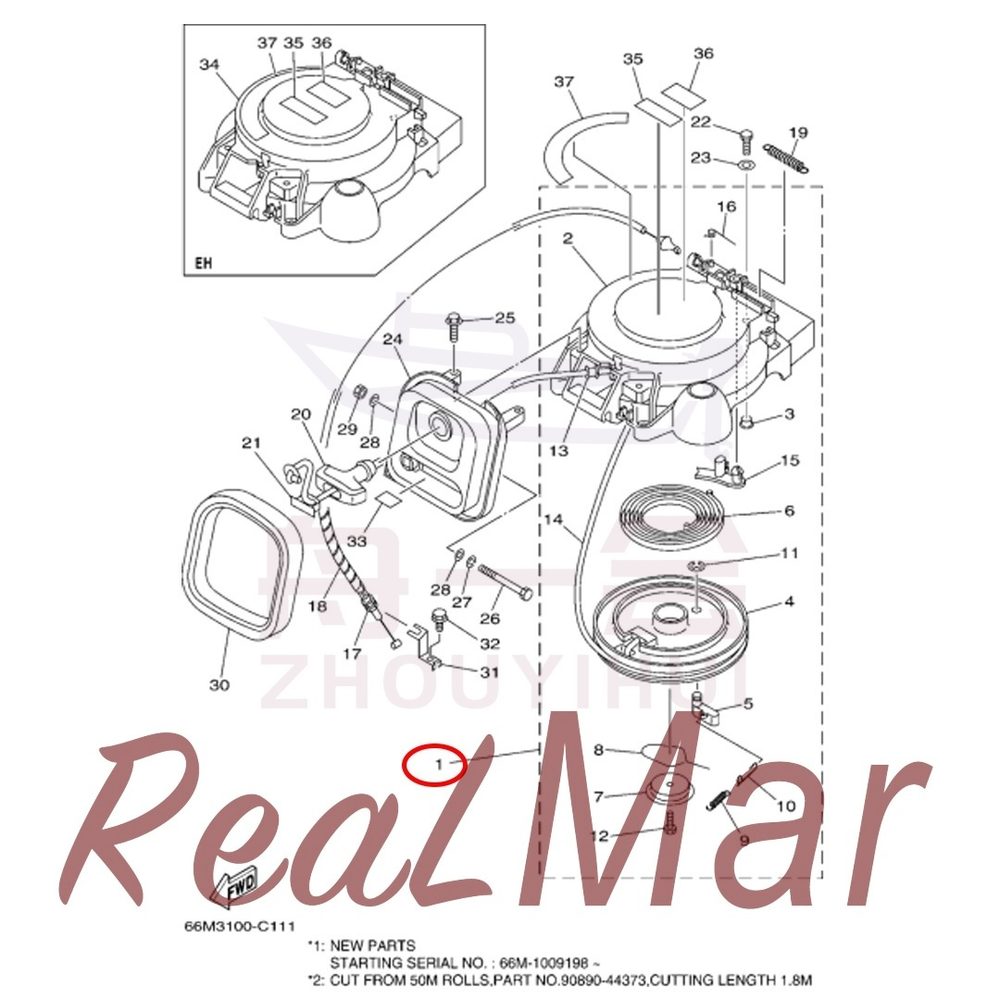

FIG. 11 STARTER

本部位共 34 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-15710-000	起动器总成	STARTER ASSY	1	66M-15710-01
	DM1509-15710-001	起动器总成	STARTER ASSY	1	66M-15710-02
2	DM1509-15711-000	起动器壳体	CASE, STARTER	1	66M-15711-01
3	10723-04M05	起动器铝衬套	COLLAR	3	90387-06M05
4	DM1511-15714-000	起动盘	DRUM, SHEAVE	1	63V-15714-00
5	DM1511-15741-000	棘爪	PAWL, DRIVE	1	63V-15741-00
6	DM1511-15713-000	平卷弹簧	SPRING, STARTER	1	63V-15713-00
7	DM1511-15716-000	起动盘压紧盘	PLATE, DRIVE	1	63V-15716-00
8	DM1511-15705-000	压盖扭转弹簧	SPRING, DRIVE PAWL	1	63V-15705-01
9	DM1511-15767-000	棘爪回位拉簧	SPRING	1	63V-15767-01
10	DM1511-15784-000	棘爪扭转弹簧	SPRING, RETURN	1	63V-15784-01
11	DM1511-15744-000	开口挡圈	CIRCLIP	1	63V-15744-00
12	DM1511-15768-000	六角头螺栓	BOLT	1	63V-15768-00
13	DM1511-15764-000	导线套	COLLAR 1	1	63V-15764-00
14	DM1511-33143-000	启动绳	WIRE, STARTER (L:1800MM)	1	*
15	DM4011-15794-000	限位器摇臂	STOPPER	1	66T-15794-00
16	DM4011-15734-000	限位板回位扭簧	SPRING, RETURN	1	66T-15734-00
17	DM1509-15770-000	自锁拉线	CABLE COMP., STARTER STOP	1	66M-15770-00
18	10664-04M10	拉索保护套	HOSE (L120)	1	90446-06M90
19	DM4011-15731-000	钢索回位拉簧	SPRING, RETURN	1	66T-15731-00
20	DM0511-15755-000	起动手柄	HANDLE, STARTER	1	6G1-15755-00
21	DM0511-15779-000	起动绳固定块	COVER	1	6G1-15779-00
22	13015-04080	六角头螺栓	BOLT	3	97095-06020
23	18115-04400	平垫圈	WASHER	3	92995-06600
24	DM1509-15758-000	起动绳导向座	GUIDE, ROPE	1	66M-15758-00
	DM1509-15758-001	起动绳导向座	GUIDE, ROPE	1	66M-15758-10
25	10991-04M51	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06M59
26	13015-04010	摇臂轴螺栓	BOLT	1	97095-06090
27	18115-04900	弹垫	WASHER, SPRING	1	92995-06100
28	10809-04M05	平垫圈	WASHER, PLATE	2	90201-06M05
29	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
30	DM1509-15762-000	起动器密封圈	SEAL, RUBBER 2	1	66M-15762-00
31	DM1509-15774-000	钢索固定支架	STAY 4	1	66M-15774-00
32	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
33	DM1509-84342-000		SEAT, EMBLEM	1	66M-84342-00
34	DM1509-15711-001		CASE, STARTER	1	66M-15711-10
35	DM0211-83625-001	标贴	MARK 5	1	6A1-83625-41
36	DM0211-83625-002	标贴	MARK 5	1	6A1-83625-51
37	DM1509-14427-000	标贴	LABEL, INSTRUCTION	1	66M-14427-40
	DM1509-14427-001	标贴	LABEL, INSTRUCTION	1	66M-14427-50
	DM1509-14427-002	标贴	LABEL, INSTRUCTION	1	66M-14427-60

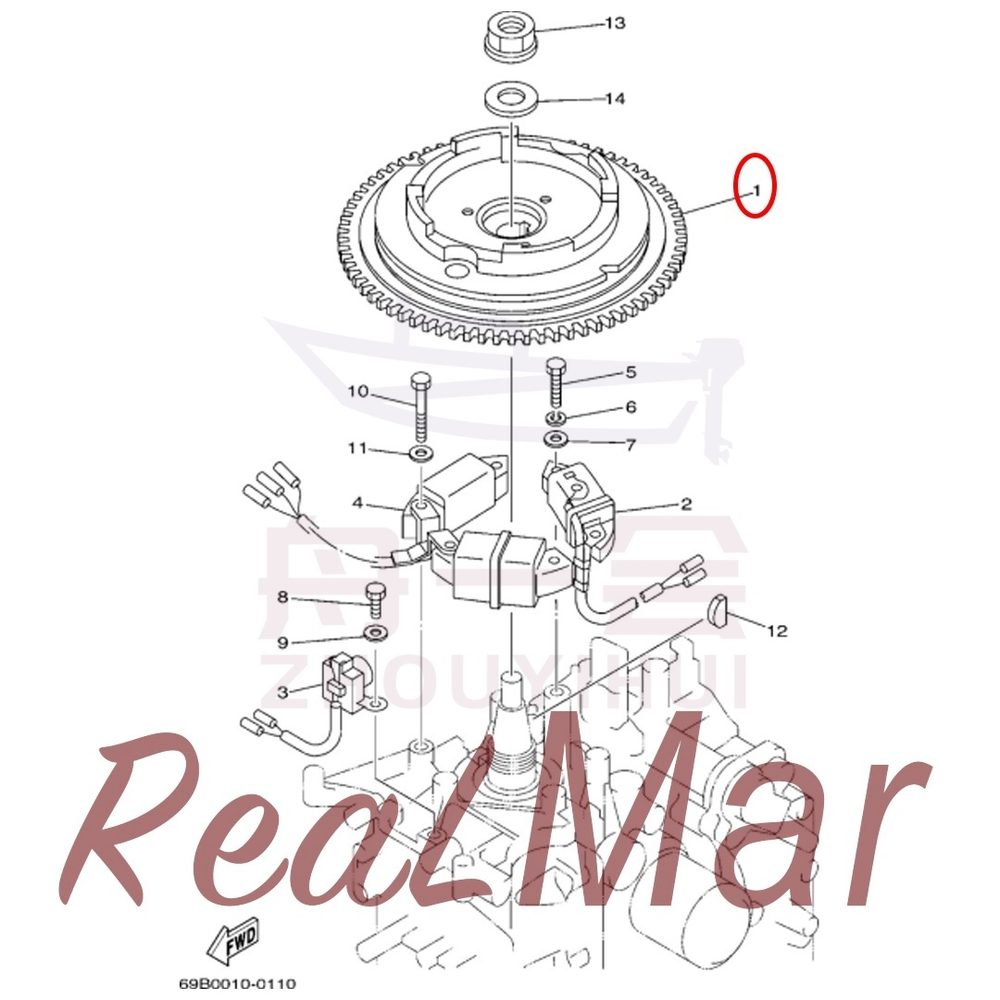

FIG. 12 GENERATOR

本部位共 15 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-85550-000	飞轮本体	ROTOR ASSY (WITH RING GEAR)	1	66M-85550-10
	DM1509-85550-001	飞轮本体	ROTOR ASSY (WITHOUT RING GEAR)	1	66M-85550-00
2	DM1509-85520-000	充电线圈	COIL, CHARGE	1	66M-85520-00
3	DM1509-85580-000	触发器总成	COIL, PULSER	1	66M-85580-00
4	DM1509-85533-000	照明线圈	COIL, LIGHTING	1	66M-85533-00
	DM1509-85533-001	照明线圈	COIL, LIGHTING	1	66M-85533-10
5	13015-04085	六角头螺栓	BOLT	2	97095-06025
6	18115-04900	弹垫	WASHER, SPRING	2	92995-06100
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	13015-04094	六角头螺栓	BOLT	2	97095-06016
9	18115-04400	平垫圈	WASHER	2	92995-06600
10	13015-04070	六角头螺栓	BOLT	4	97095-06030
	13015-04060	六角头螺栓	BOLT	4	97095-06040
11	18115-04400	平垫圈	WASHER	4	92995-06600
12	10820-05097	半圆键	KEY, WOODRUFF	1	90280-05013
13	10931-94M05	飞轮螺母	NUT	1	90179-16M05
14	10809-94M66	飞轮螺母垫片	WASHER, PLATE	1	90201-16M44

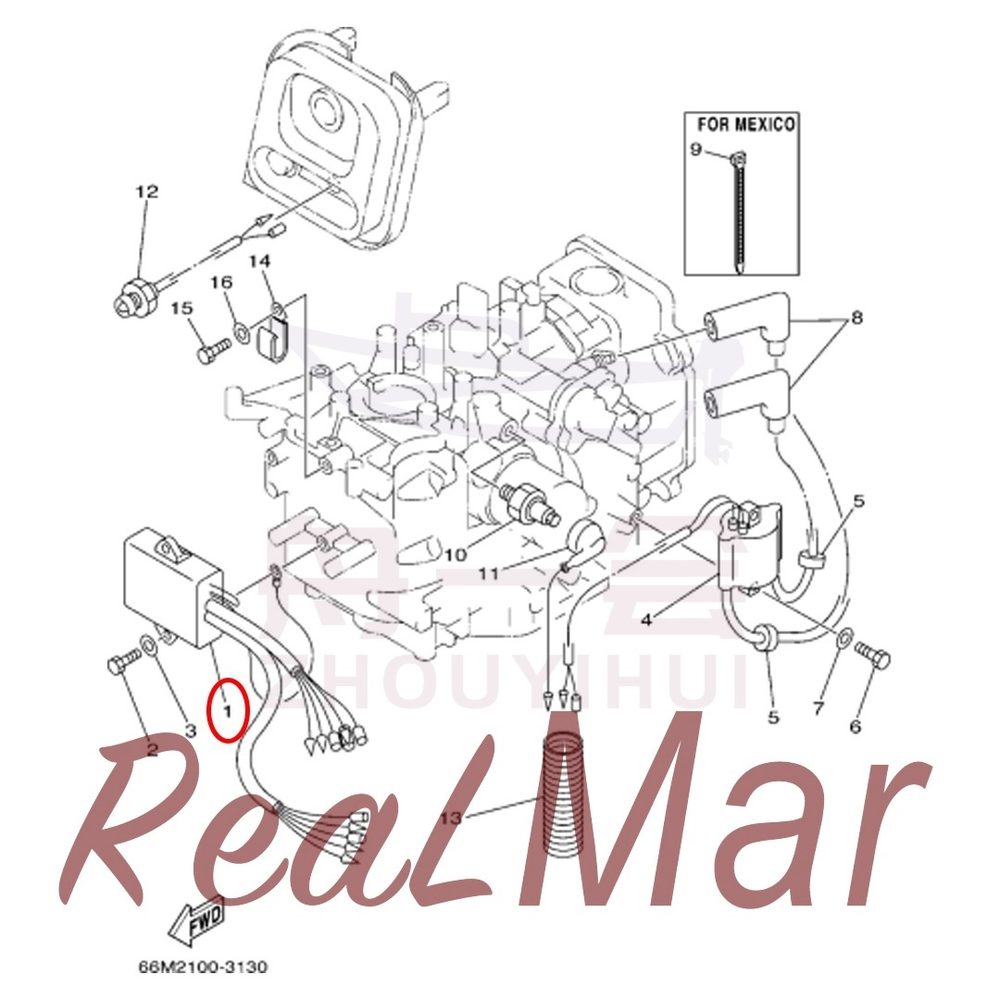

FIG. 13 ELECTRICAL 1

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	66M-85540-01
	DM1509-85540-001	CDI点火器	C.D.I. UNIT ASSY	1	66M-85540-10
2	13015-04080	六角头螺栓	BOLT	2	97095-06020
3	18115-04400	平垫圈	WASHER	2	92995-06600
4	DM1509-85570-000	高压包	IGNITION COIL ASSY	1	66M-85570-00
5	10620-85949	高压包护圈	GROMMET	2	90480-25161
6	13015-04080	六角头螺栓	BOLT	2	97095-06020
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	DM1509-82370-000	高压包帽	PLUG CAP ASSY	2	6G8-82370-30
9	10645-97M99	扎带	CLAMP	2	90465-13M11
10	DM1509-82504-000	机油压力开关	OIL PRESSURE SWITCH ASSY	1	62Y-82504-10
11	DM1509-82127-000	回转支架接地线	WIRE, LEAD 2	1	66M-82127-10
12	DM1509-85410-000	报警灯总成	EMERGENCY SIGNAL LIGHT ASSY	1	65W-85410-01
13	DM1509-83557-000	波纹管	TUBE	1	6H1-83557-00
14	10645-04M22	汽油泵出油管支架	CLAMP	1	90465-06M88
15	13015-04094	六角头螺栓	BOLT	1	97095-06016
16	18115-04400	平垫圈	WASHER	1	92995-06600

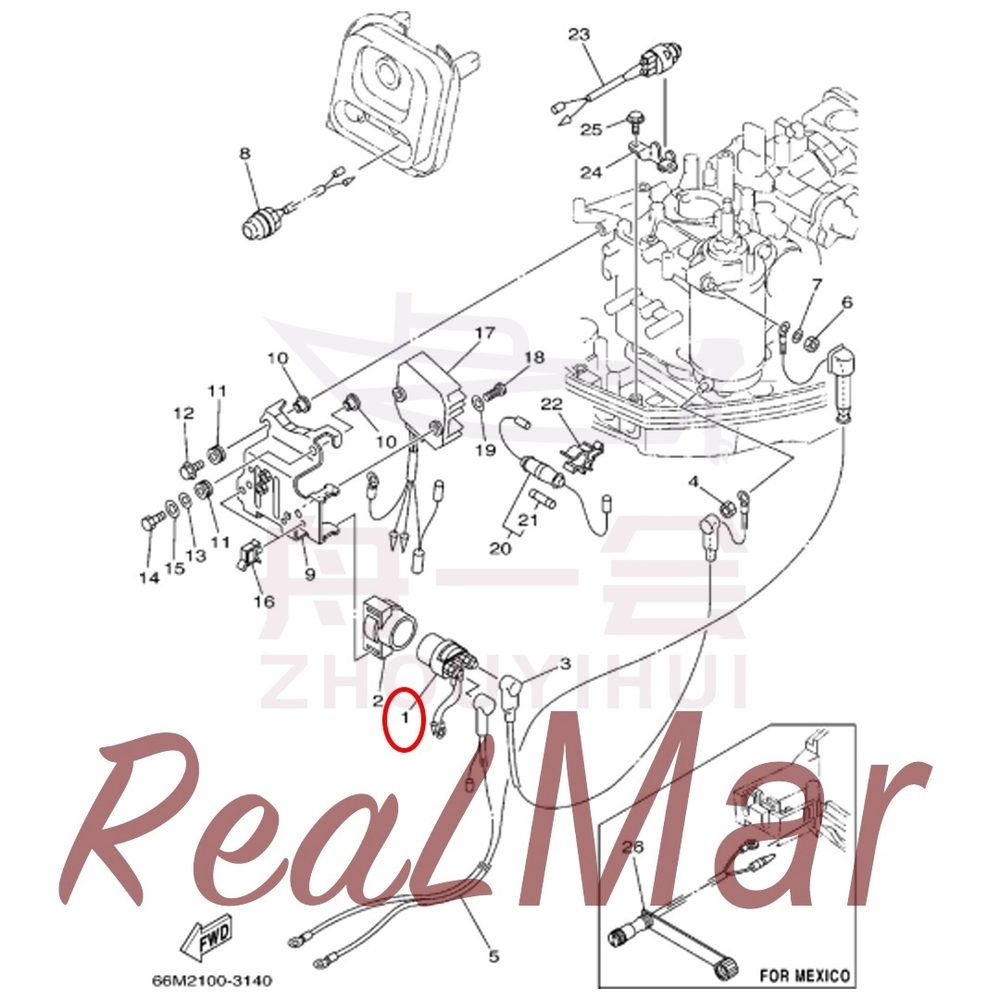

FIG. 14 ELECTRICAL 2

本部位共 23 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-81941-000	继电器	STARTER RELAY ASSY	1	6G1-81941-10
2	DM3011-81952-000	保持架	HOLDER, RELAY	1	6G1-81952-00
3	DM1509-82117-000	短线束	WIRE, LEAD	1	66M-82117-00
4	DM1509-8182B-000	六角螺母	NUT, SPECIAL	1	65W-8182B-00
5	DM1509-82105-000	电瓶电源线	WIRE HARNESS	1	66M-82105-00
6	15720-02300	1型六角螺母	NUT	1	95380-08700
7	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
8	DM1509-81870-000	启动开关	STARTING SWITCH ASSY	1	65W-81870-00
9	DM1509-85542-000	气缸体支撑架	BRACKET	1	66M-85542-10
	DM1509-85542-001	气缸体支撑架	BRACKET	1	66M-85542-00
10	10723-04M05	起动器壳体衬套	COLLAR	4	90387-06M05
11	10620-97M86	点火器支架减振圈	GROMMET	4	90480-13M24
12	15215-04080	六角法兰面螺栓	BOLT, FLANGE	3	95895-06020
13	10809-04M05	平垫圈	WASHER, PLATE	1	90201-06M05
14	13015-04085	六角头螺栓	BOLT	1	97095-06025
15	18115-04400	平垫圈	WASHER	1	92995-06600
16	10646-01M97	回水软管管夹组件	CLAMP	2	90464-09M13
17	DM1509-81960-000	整流器	RECTIFIER & REGULATOR ASSY	1	6G8-81960-A1
	DM1509-81960-001	整流器	RECTIFIER & REGULATOR ASSY	1	6J8-81960-00
18	13015-04094	六角头螺栓	BOLT	3	97095-06016
	13015-04094	六角头螺栓	BOLT	2	97095-06016
19	18115-04400	平垫圈	WASHER	3	92995-06600
	18115-04400	平垫圈	WASHER	2	92995-06600
20	DM1509-82150-000	片状保险丝组件	FUSE HOLDER ASSY	1	6G8-82150-00
21	DM3011-82151-000	管状保险丝	FUSE (12V-20A)	1	663-82151-00
22	DM1509-82152-000	支架	HOLDER, FUSE	1	6G5-82152-00
23	DM6011-82540-000	空挡保护开关	NEUTRAL SWITCH ASSY	1	6H3-82540-00
24	DM1509-82554-000	空挡开关支架	STAY, NEUTRAL SWITCH	1	6J8-82554-00
25	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
26	DM1509-84340-000		SOCKET CORD ASSY 1	1	689-84340-00

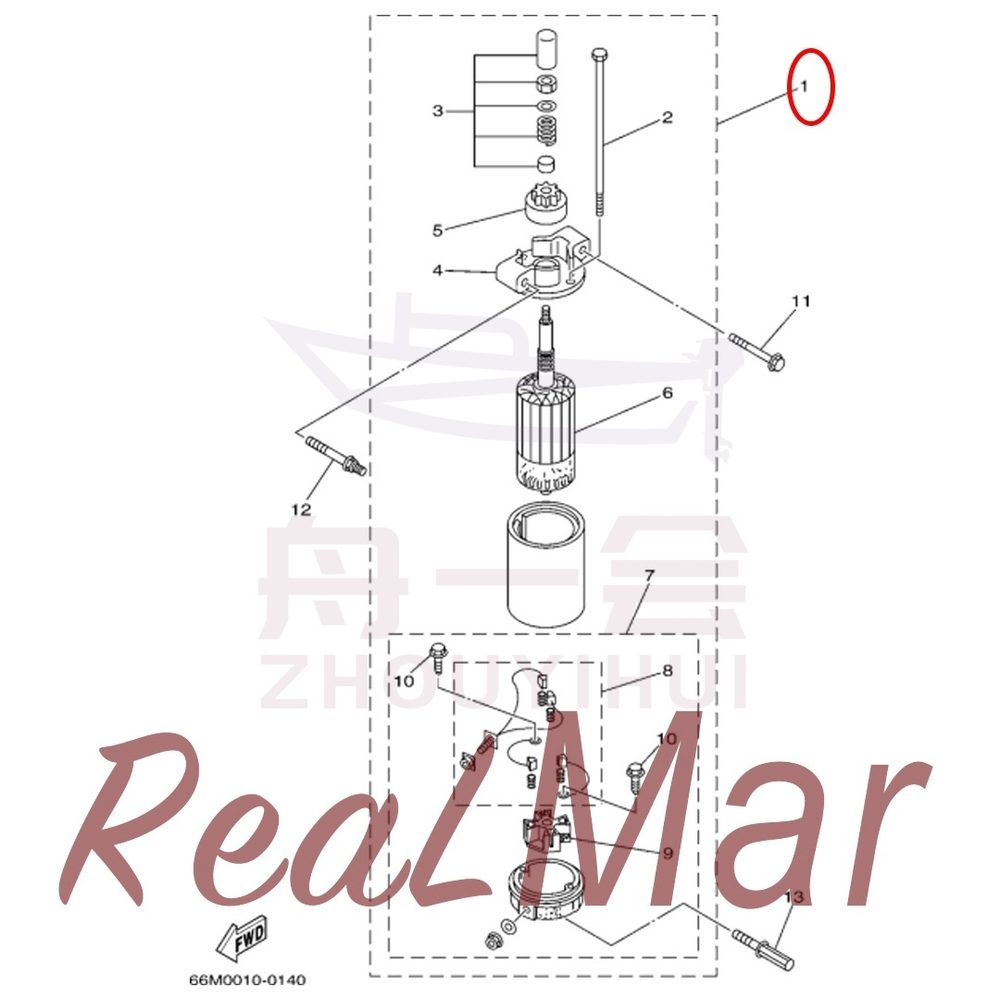

FIG. 15 STARTING MOTOR

本部位共 2 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-81800-000	起动电机总成	STARTING MOTOR ASSY	1	66M-81800-01
2	DM1509-81826-000	六角头螺栓	BOLT	2	65W-81826-00
3	DM1509-81857-000	挡板	RETAINER	1	65W-81857-01
4	DM1509-81830-000		FRONT BRACKET ASSY	1	66M-81830-00
5	DM1509-81807-000		GEAR ASSY, STARTING MOTOR	1	65W-81807-00
6	DM1509-81850-000		ARMATURE ASSY	1	65W-81850-01
7	DM1509-81820-000		REAR BRACKET ASSY	1	66M-81820-00
8	DM1509-81801-000		BRUSH SET	1	65W-81801-00
9	DM1509-81840-000		BRUSH HOLDER ASSY	1	65W-81840-00
10	DM1509-8182S-000		SCREW	2	65W-8182S-00
11	10991-02M71	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-08M39
12	10901-02M32	摇臂轴螺栓	BOLT	1	90109-08M78
13	10901-02M25	摇臂轴螺栓	BOLT	1	90109-08M85

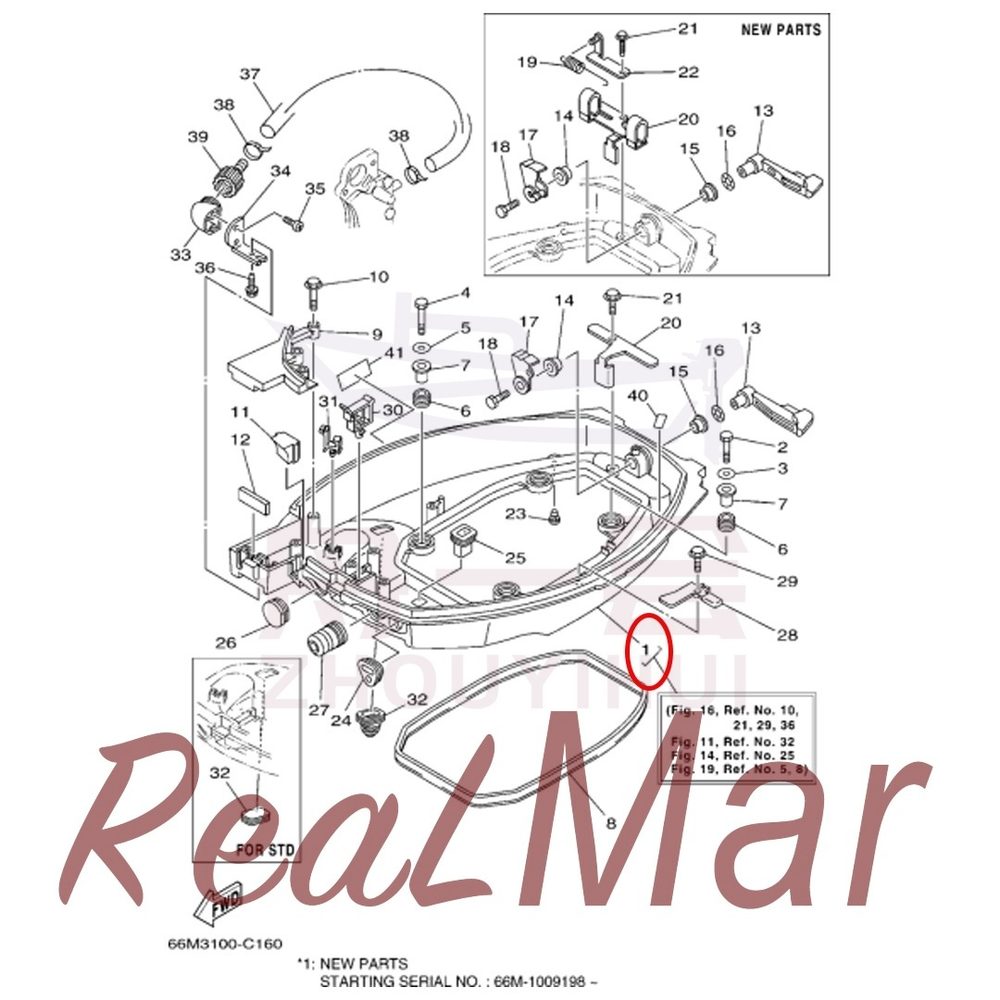

FIG. 16 BOTTOM COWLING

本部位共 37 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-42710-000	底座	BOTTOM COWLING ASSY	1	66M-42710-04-4D
	DM1509-42710-001	底座	BOTTOM COWLING ASSY	1	66M-42710-05-4D
2	13015-04075	六角头螺栓	BOLT	2	97095-06035
3	18115-04400	平垫圈	WASHER	2	92995-06600
4	13015-04085	六角头螺栓	BOLT	2	97095-06025
5	18115-04400	平垫圈	WASHER	2	92995-06600
6	10620-95M79	底座减振圈	GROMMET	4	90480-15M31
7	10723-04076	底座减振圈衬套	COLLAR	4	90387-06034
8	DM1509-42716-000	底座密封条	RUBBER, SEAL 1	1	66M-42716-00
9	DM1509-42738-000	底座盖板	PLATE, FITTING	1	66M-42738-00-4D
10	10901-04M28	六角法兰面螺栓	BOLT	3	90109-06M82
11	DM1509-42725-000	阻风门拉杆固定套	GROMMET	1	66M-42725-00
	DM1509-42725-001	阻风门拉杆固定套	GROMMET	1	66M-42725-10
12	DM1509-42727-000	橡胶横条	GROMMET	1	65W-42727-00
	DM1509-42727-001	橡胶横条	GROMMET	1	62Y-42727-00
13	DM1509-42815-000	后锁紧手柄组件	LEVER, CLAMP	1	66M-42815-00-4D
	DM1509-42815-001	后锁紧手柄组件	LEVER, CLAMP	1	6D4-42815-00-4D
14	10724-98M73	锁紧手柄衬套	BUSH	1	90386-12M37
15	10724-98MA8	锁紧手柄衬套	BUSH	1	90386-12MA2
16	10804-98058	波形垫圈	WASHER, WAVE	1	90206-12052
17	DM1509-42816-000	后锁紧手柄组件	LEVER, CLAMP	1	6L2-42816-00
	DM1509-42816-001	后锁紧手柄组件	LEVER, CLAMP	1	6D4-42816-00
18	13015-04098	六角头螺栓	BOLT	1	97095-06012
19	10504-92090	后锁钩拉簧	SPRING, TENSION	1	90506-18010
20	DM1509-42766-000		BRACKET 2	1	66M-42766-00
	DM1509-42766-001		BRACKET 2	1	6D4-42766-00
21	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
	10901-04M29	六角头螺栓	BOLT	1	90109-06M81
22	DM1509-43144-000	后倾向压板	HOOK, SPRING	1	6D4-43144-00
23	DM1511-44391-000	出水指示喷嘴	NIPPLE, HOSE	1	6H3-44391-01
24	DM1509-26326-000	油门线护套	GROMMET	1	66M-26326-00
	DM4011-26326-001	油门拉线堵塞	GROMMET	1	65W-26326-10
25	DM1511-42727-000	上换挡杆减震套	GROMMET	1	682-42727-00
26	DM1511-42724-000	底座工艺堵塞1	GROMMET	1	682-42724-00
27	DM4011-42726-002	换挡拉杆护圈	GROMMET	1	65W-42726-00
	DM4011-42726-003	换挡拉杆护圈	GROMMET	1	65W-42726-10
28	DM1509-42743-000	气缸体支撑架	BRACKET	2	66M-42743-00
29	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
30	10645-85M53	油门拉线线夹	CLAMP	1	90465-25M57
31	10646-01M97	回水软管管夹组件	CLAMP	1	90464-09M13
32	DM1509-42726-000	底座堵块	GROMMET	1	688-42726-10
	DM4011-42726-000	底座堵块	GROMMET	1	6H4-42726-00
33	DM1509-12572-000	清洗接头座	ADAPTER	1	68T-12572-00
34	DM1509-12535-001	支架	PLATE	1	69W-12535-00
35	10943-04008	十字槽盘头自攻螺钉-C	SCREW, TAPPING	2	90167-06002
36	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
37	DM1509-12481-000	节温器盖回水软管	PIPE 1	1	66M-12481-00
38	10645-99M90	扎带	CLAMP	2	90465-11M10
39	DM1509-12580-000	清洗软管接头	JOINT ASSY	1	6R3-12580-00
40	DM1509-82377-000	标贴	LABEL	1	62Y-82377-00
41	DM1509-13444-000	标贴	MARK	1	6G8-13444-41
	DM1509-13444-001	标贴	MARK	1	6G8-13444-51

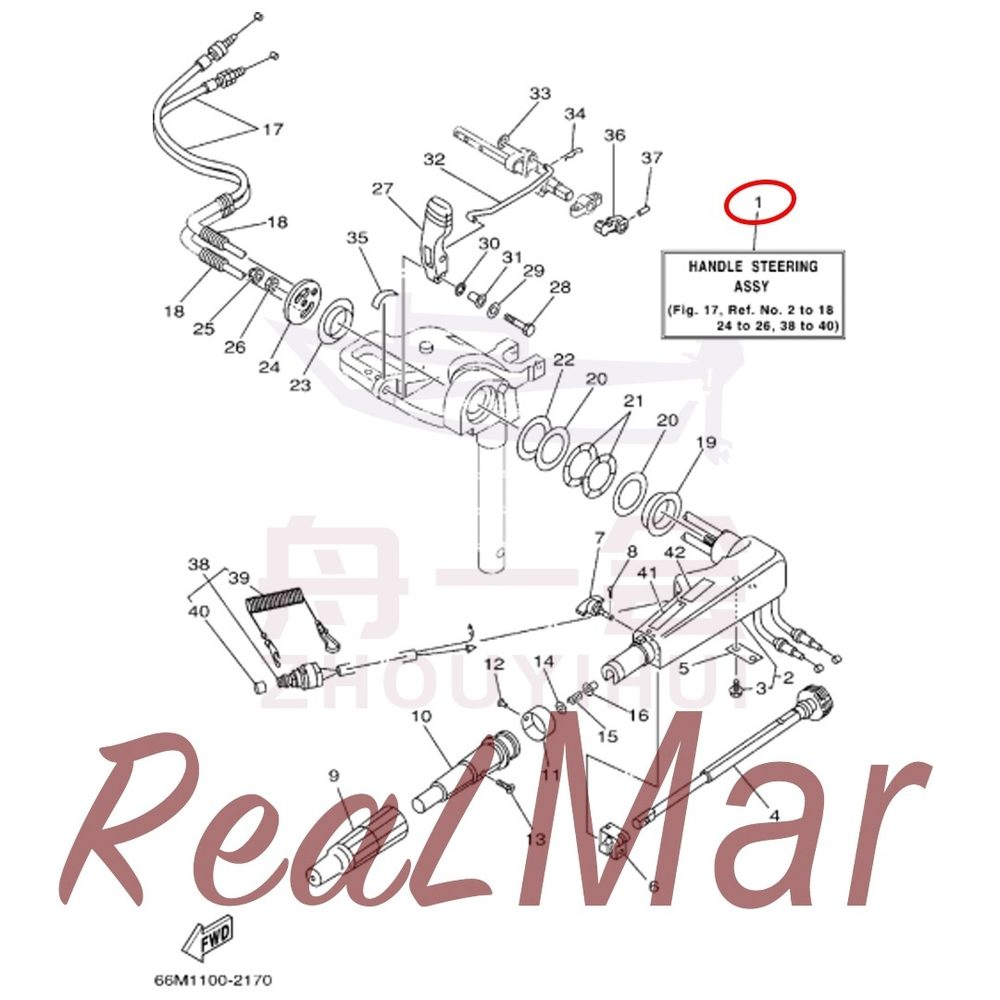

FIG. 17 STEERING

本部位共 40 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1	66M-W0084-00-4D
2	DM4011-42101-000	操纵臂	HANDLE, STEERING	1	65W-42101-01-4D
3	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
4	DM4011-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	65W-42138-00
5	DM4011-42159-000	油门操纵杆压板	STAY	1	65W-42159-00
6	DM0311-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	6G1-42126-00
7	DM4011-42125-000	油门锁紧手柄	BOLT, FRICTION ADJUSTING	1	65W-42125-00
8	19610-94090	开口销	PIN, COTTER	1	91490-16010
9	DM1509-42177-000	操纵手柄套	RUBBER, HANDLE	1	66M-42177-00
10	DM1509-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	66M-42119-00
11	DM1509-42137-000	油门指示牌	INDICATOR, THROTTLE	1	689-42137-20
12	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
13	10961-05M97	十字槽沉头螺钉	SCREW	1	90149-05M13
14	18107-90400	操纵手柄压缩弹簧平垫圈	WASHER, PLATE	1	92903-10600
15	10509-87895	压缩弹簧	SPRING, COMPRESSION	1	90501-23215
16	10724-02078	衬套	BUSH	1	90386-08032
17	DM1509-26311-000	油门拉线	CABLE, THROTTLE 1	2	66M-26311-00
18	10664-90M23	波形管	HOSE (L75)	2	90446-10M87
19	10724-60MA0	操纵臂内衬套	BUSH	1	90386-40MA0
20	10809-67M00	操纵臂内垫圈	WASHER, PLATE	2	90201-43M00
21	10804-67M88	操纵臂波形垫圈	WASHER, WAVE	2	90206-43M22
22	10808-67M53	操纵臂支架减磨垫圈	WASHER, PLATE	1	90202-43M57
23	10724-60M11	操纵臂外衬套	BUSH	1	90386-40M99
24	DM9909-42131-000	操纵臂压盘	COVER, HANDLE STEERING	1	66M-42131-01
25	15320-90700	1型非金属嵌件六角锁紧螺母	NUT, FLANGE	1	95780-10300
26	15720-90300	六角薄螺母	NUT	1	95380-10700
27	DM1509-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	66M-44111-01
28	13015-04070	六角头螺栓	BOLT	1	97095-06030
29	18115-04400	平垫圈	WASHER	1	92995-06600
30	10804-90M06	波形垫圈	WASHER, WAVE	1	90206-10M04
31	10723-04M32	变档手柄衬套	COLLAR	1	90387-06M78
32	DM1509-44124-000	换档拉杆	LINK, SHIFT ROD	1	66M-44124-00
33	18110-04800	垫圈	WASHER, PLAIN	1	92990-06200
34	10642-92002	开口销	CLIP	1	90468-18008
35	DM0511-44191-000	挡位指示标贴	INDICATOR, SHIFT	1	6E0-44191-11
36	DM4011-44173-000	空挡开关拨块	LEVER, SHIFT CONTROL	1	65W-44173-00
37	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
38	DM1511-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	65W-82575-01
39	DM1511-82556-000	应急熄火拉绳	STOPPER	1	682-82556-00
40	DM1511-8257Y-000	应急熄火开关帽	CAP	1	689-8257Y-00
41	DM0511-83627-000	标贴	LABEL, CAUTION 7	1	6E0-83627-41
42	DM1509-83627-000	标贴	LABEL, CAUTION 7	1	6E0-83627-51

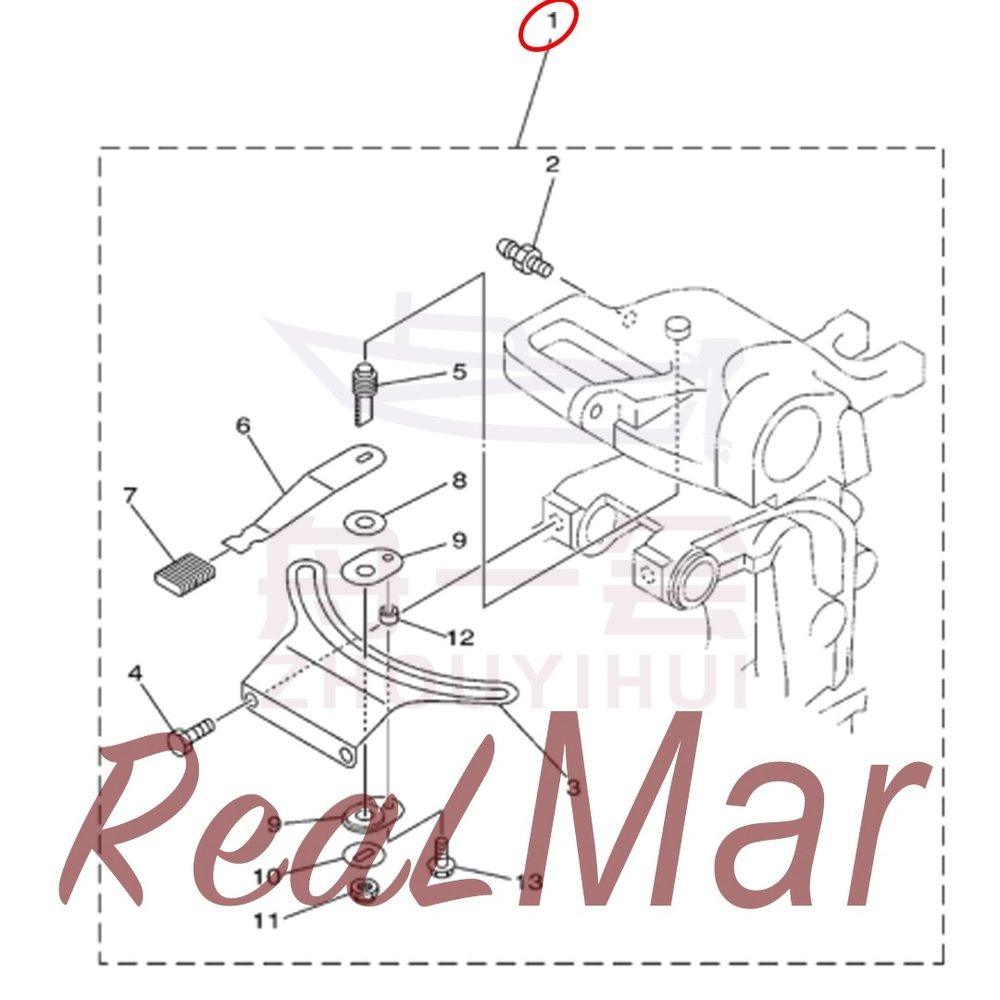

FIG. 18 STEERING FRICTION

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	英文名称	用量	YMH对应零件号
1	DM1509-42508-000	STEERING FRICTION ASSY	1	66M-42508-01
2	17300-04M07	NIPPLE, GREASE	1	93700-06M03
3	DM1509-42527-000	PLATE, FRICTION	1	66M-42527-00
4	10901-02M19	BOLT	2	90109-08M91
5	DM4011-42562-000	SHAFT, STEERING LOCK	1	65W-42562-00
6	DM1509-42561-000	KNOB, STEERING LOCK	1	66M-42561-00
7	DM3011-43633-000	COVER, TILT LEVER	1	689-43633-00
8	10808-90M54	WASHER, PLATE	1	90202-10M56
9	DM4011-42528-000	PLATE, FRICTION	2	65W-42528-00
10	10801-90M84	WASHER	1	90209-10M26
11	10925-90M96	NUT, SELF-LOCKING	1	90185-10M14
12	10723-05M99	COLLAR	1	90387-05M11
13	10991-05M07	BOLT, WITH WASHER	1	90119-05M03

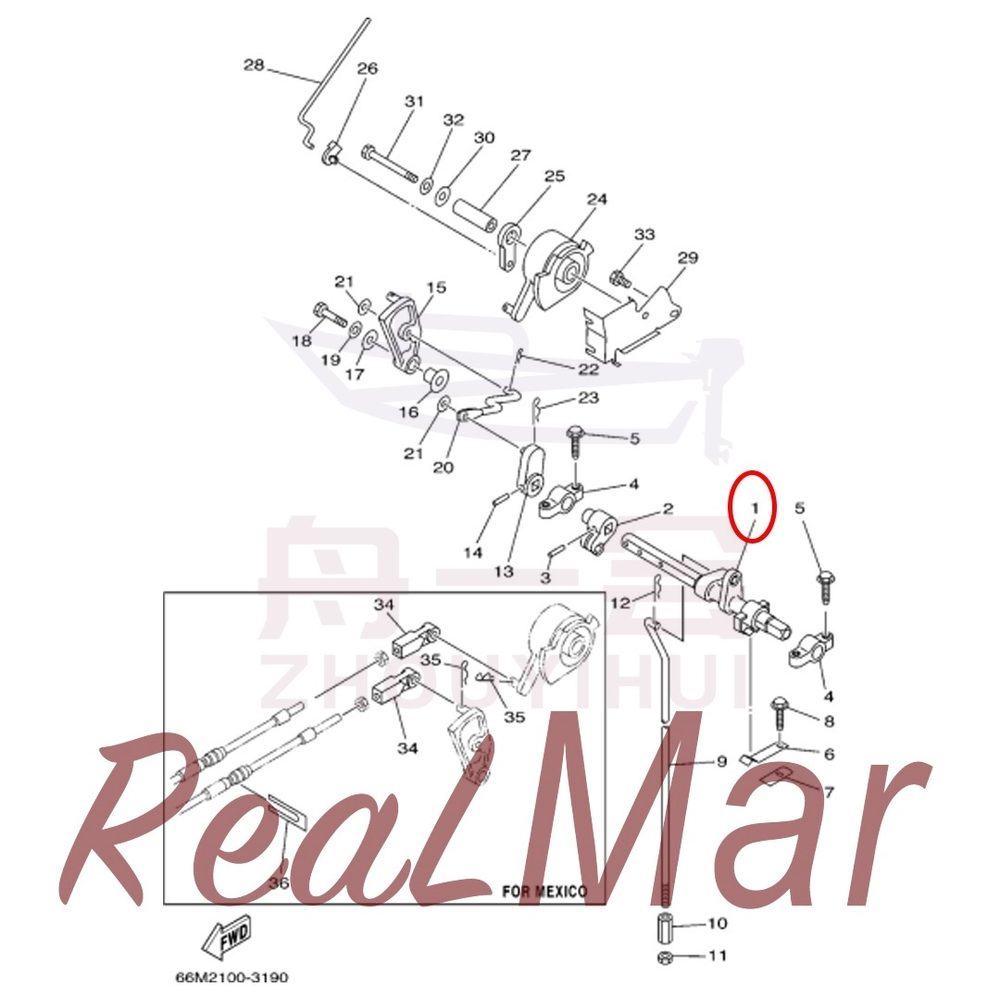

FIG. 19 CONTROL

本部位共 37 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-44121-000	换挡臂	LEVER, SHIFT ROD	1	65W-44121-00
2	DM4011-44122-000	上换挡摇臂	BUSHING, SHIFT ROD LEVER	1	66M-44122-00
3	10856-07M05	弹性销	PIN, SPRING	1	90254-03M05
4	DM4011-41662-000	变档杆托架	BRACKET	2	6F5-41662-00
5	10901-04M29	六角头螺栓	BOLT	4	90109-06M81
6	DM9909-44116-001	档位限位片	SPRING	1	65W-44116-00
7	DM9909-44114-000	档位限位片压板	STOPPER	1	66R-44114-00
8	10901-04M24	螺钉	BOLT	1	90109-06M86
9	DM1509-44143-000	上换挡杆组件	ROD, SHIFT	1	66M-44143-00
	DM1509-44143-001	上换挡杆组件	ROD, SHIFT	1	66M-44143-10
10	10930-04095	六角螺母	NUT	1	90170-06015
11	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
12	10642-92002	开口销	CLIP	1	90468-18008
13	DM1509-44142-000	摇臂	JOINT	1	65W-44142-00
14	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
15	DM1509-44125-000	变挡杆摆臂	LEVER, SHIFT ROD	1	65W-44125-00
16	10723-04M81	衬套	COLLAR	1	90387-06M29
17	10809-04M79	大垫圈	WASHER, PLATE	1	90201-06M31
18	13015-04085	六角头螺栓	BOLT	1	97095-06025
19	18115-04400	平垫圈	WASHER	1	92995-06600
20	DM1509-44192-000	连接拉杆	JOINT, ROD 1	1	66M-44192-00
21	10809-05M04	垫圈	WASHER, PLATE	2	90201-05M06
22	10642-90005	开口销	CLIP	1	90468-10005
23	10642-92002	开口销	CLIP	1	90468-18008
24	DM1509-41638-000	油门线滚轮	PULLEY	1	65W-41638-00
25	DM1509-41283-000	空转油门杠杆	LEVER, FREE ACCEL.	1	65W-41283-00
26	DM0511-41262-000	换向锁扣	JOINT, CHOKE LEVER	1	661-41262-02
27	10723-04046	滚轮衬套	COLLAR	1	90387-06064
28	DM1509-41211-000	油门联动杆	LINK, ACCEL.	1	66M-41211-00
29	DM1509-14497-000	油门钢索支架	STAY, THROTTLE WIRE	1	65W-14497-01
30	10809-04M79	垫圈	WASHER, PLATE	1	90201-06M31
31	13015-04055	摇臂轴螺栓	BOLT	1	97095-06055
32	18115-04400	平垫圈	WASHER	1	92995-06600
33	13015-04090	六角头螺栓	BOLT	1	97095-06010
34	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	2	663-48344-00
35	10642-92002	开口销	CLIP	2	90468-18008
36	DM4011-48538-000	操纵拉杆限位支架	CLAMP, CABLE 1	1	6H3-48538-00

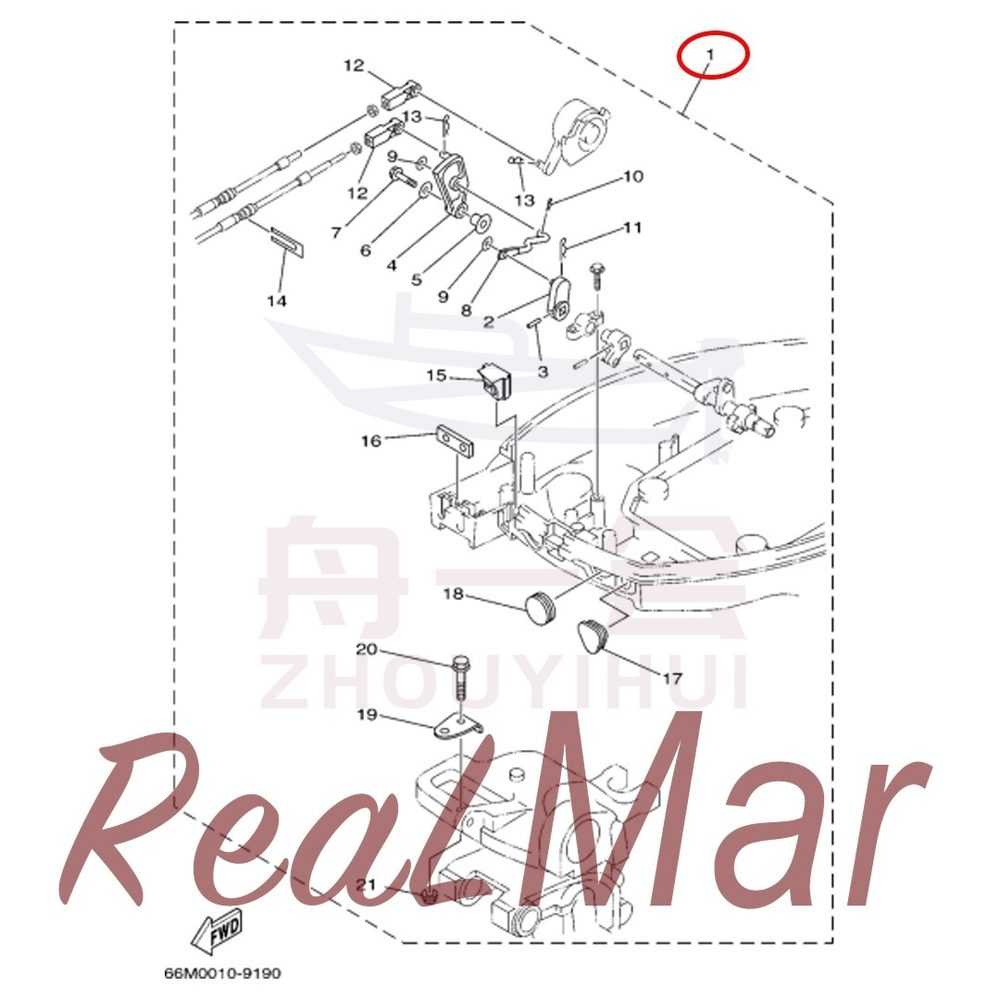

FIG. 20 REMO CON ATTACHMENT

本部位共 20 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-48501-000	前操纵控制组件	REMOTE CONT. ATTACHMENT ASSY.	1	66M-48501-00
2	DM1509-44142-000	挡位连动臂	JOINT	1	65W-44142-00
3	10856-07M05	弹性銷	PIN, SPRING	1	90254-03M05
4	DM1509-44125-000	挡位摆臂	LEVER, SHIFT ROD	1	65W-44125-00
5	10723-04M81	衬套	COLLAR	1	90387-06M29
6	10809-04M79	油门支座垫圈	WASHER, PLATE	1	90201-06M31
7	13515-04585	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-06525
8	DM1509-44192-000	挡位连动拉杆	JOINT, ROD 1	1	66M-44192-00
9	10809-05M04	垫圈	WASHER, PLATE	2	90201-05M06
10	10642-90005	开口销	CLIP	1	90468-10005
11	10642-92002	开口销	CLIP	1	90468-18008
12	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	2	663-48344-00
13	10642-92002	开口销	CLIP	2	90468-18008
14	DM4011-48538-000	操纵拉杆限位支架	CLAMP, CABLE 1	1	6H3-48538-00
15	DM1509-42725-002	拉线固定座	GROMMET	1	66M-42725-20
16	DM1509-42727-001	托盘横条	GROMMET	1	62Y-42727-00
17	DM4011-26326-001	托盘堵块	GROMMET	1	65W-26326-10
18	DM4011-42726-003	托盘堵块	GROMMET	1	65W-42726-10
19	DM1511-48511-000	转向连接板	HOOK, STEERING	1	63V-48511-01
20	13535-02575	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97575-08535
21	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057

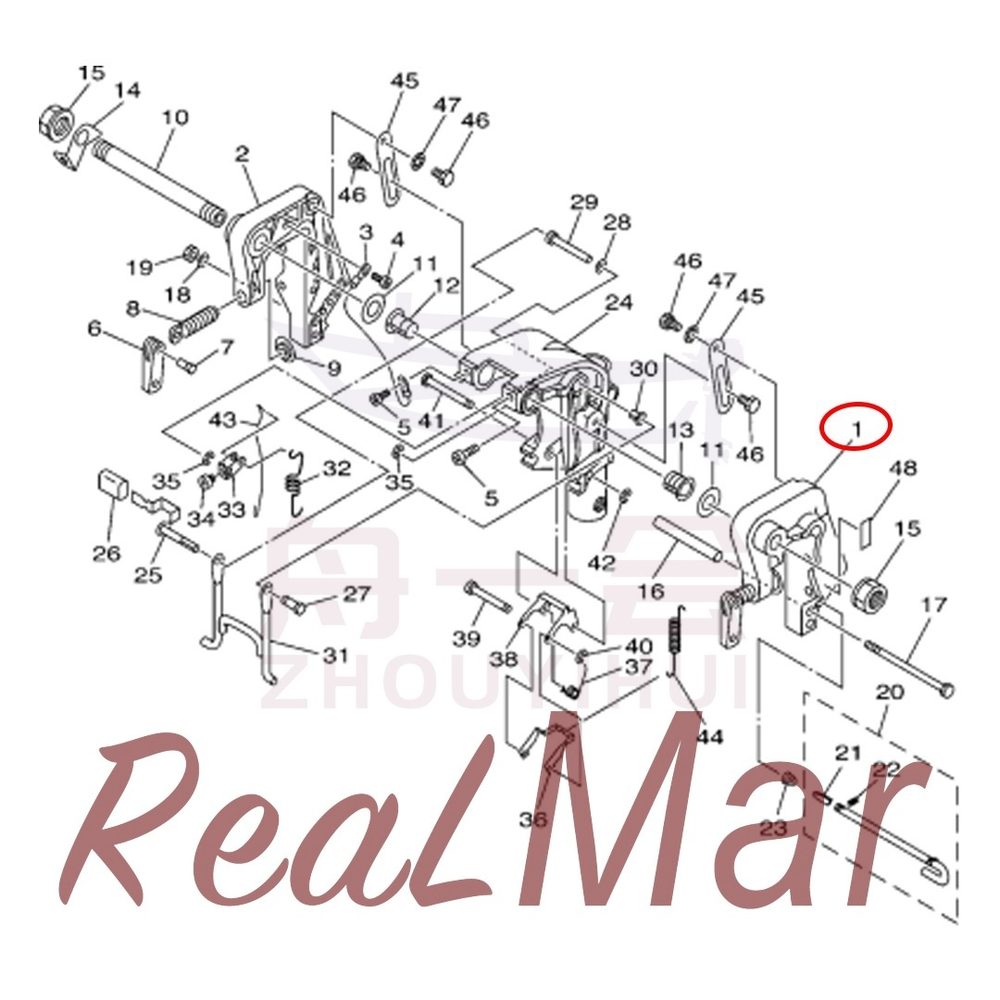

FIG. 21 BRACKET 1

本部位共 48 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-43111-000	左支架	BRACKET, CLAMP	1	63V-43111-06-4D
2	DM1511-43112-000	右支架	BRACKET, CLAMP	1	63V-43112-07-4D
3	DM1511-82148-000	右支架接地线	WIRE, LEAD 4	1	66M-82148-00
4	13225-04002	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06008
5	13225-02090	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-08010
6	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	2	6E0-43118-01
7	10867-06M09	沉头半空心铆钉	PIN	2	90243-04M01
8	DM1511-43116-000	艉板锁紧螺杆	SCREW, TRANSOM CLAMP	2	6E7-43116-00
9	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	2	648-43114-01
10	DM1511-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63W-43131-01
	DM9909-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63W-43131-10
11	10808-88M56	右支架垫圈	WASHER, PLATE	2	90202-22M54
12	10724-88M16	回转支架衬套	BUSH	1	90386-22M94
13	10724-88M16	回转支架衬套	BUSH	1	90386-22M94
14	DM9909-43113-000	拉环	PLATE, CLAMP BRACKET	1	66R-43113-00
15	10925-88067	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22043
16	10723-04M97	回转支架套管	COLLAR	1	90387-06M13
17	10909-04M81	六角头螺栓	BOLT	1	90101-06M29
18	18115-04400	平垫圈	WASHER	1	92995-06600
19	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
20	DM1509-43160-000	限位插销组件	TILT ROD ASSY	1	66M-43160-01
21	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
22	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
23	10508-90M03	锥形压缩弹簧	SPRING, CONICAL	1	90502-10M07
24	DM1511-43311-000	回转支架(S)	BRACKET, SWIVEL 1	1	63V-43311-03-4D
	DM1509-43311-000	回转支架(L)	BRACKET, SWIVEL 1	1	66M-43311-10-4D
25	DM1511-43630-000	起翅手柄组件	TILT LEVER ASSY	1	66M-43630-01
26	DM1511-43318-000	起翅手柄护套	COVER	1	682-43318-01
27	DM1511-43191-000	起翘撑架左销轴	SHAFT, STOPPER	1	63V-43191-00
28	10808-03M40	轴套减磨垫圈	WASHER, PLATE	1	90202-07M60
29	10723-03M03	起翘手柄轴套	COLLAR	1	90387-07M07
30	10724-03M15	撑架销轴衬套	BUSH	1	90386-07M95
31	DM1511-43350-000	起翘撑架组件	RECEIVER ASSY	1	66M-43350-01
32	10503-80M00	起翘撑架回位弹簧	SPRING, TENSION	1	90507-20M00
33	DM1511-43641-000	拉簧挂座	LEVER, TILT	1	63V-43641-01
34	10953-05096	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-05014
35	11020-05400	开口挡圈	CIRCLIP	2	99080-05600
36	DM1511-43614-000	起翘锁钩	PLATE, TILT LOCK	1	63V-43614-10
37	10502-92M69	起翘锁钩扭转弹簧	SPRING, TORSION	1	90508-18M41
38	DM1511-43615-000	起翘回位托架	PLATE, TILT LOCK	1	66R-43615-00
39	DM1511-43611-000	起翘锁钩销轴	SHAFT, TILT LOCK	1	66R-43611-00
40	17670-06M07	开口挡圈	CIRCLIP	1	93430-04M03
41	DM1511-43659-000	起翘回位托架销轴	SHAFT, REVERSE LOCK	1	63V-43659-00
42	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
43	DM1511-43617-000	起翘手柄拉杆	ROD, TILT LOCK	1	66R-43617-00
44	DM1511-43656-000	回位托架拉伸弹簧	SPRING, REVERSE LOCK 1	1	63V-43656-00
45	DM1511-43181-000	起翘限位片	LEVER, TILT STOP	2	63V-43181-00
46	10901-04M26	起翘限位片六角螺轴	BOLT	4	90109-06M84
47	10804-90M86	波形垫圈	WASHER, WAVE	2	90206-10M24
48	DM0211-82377-000	铭牌	LABEL (SPARK,IGNITION)	1	63V-82377-50

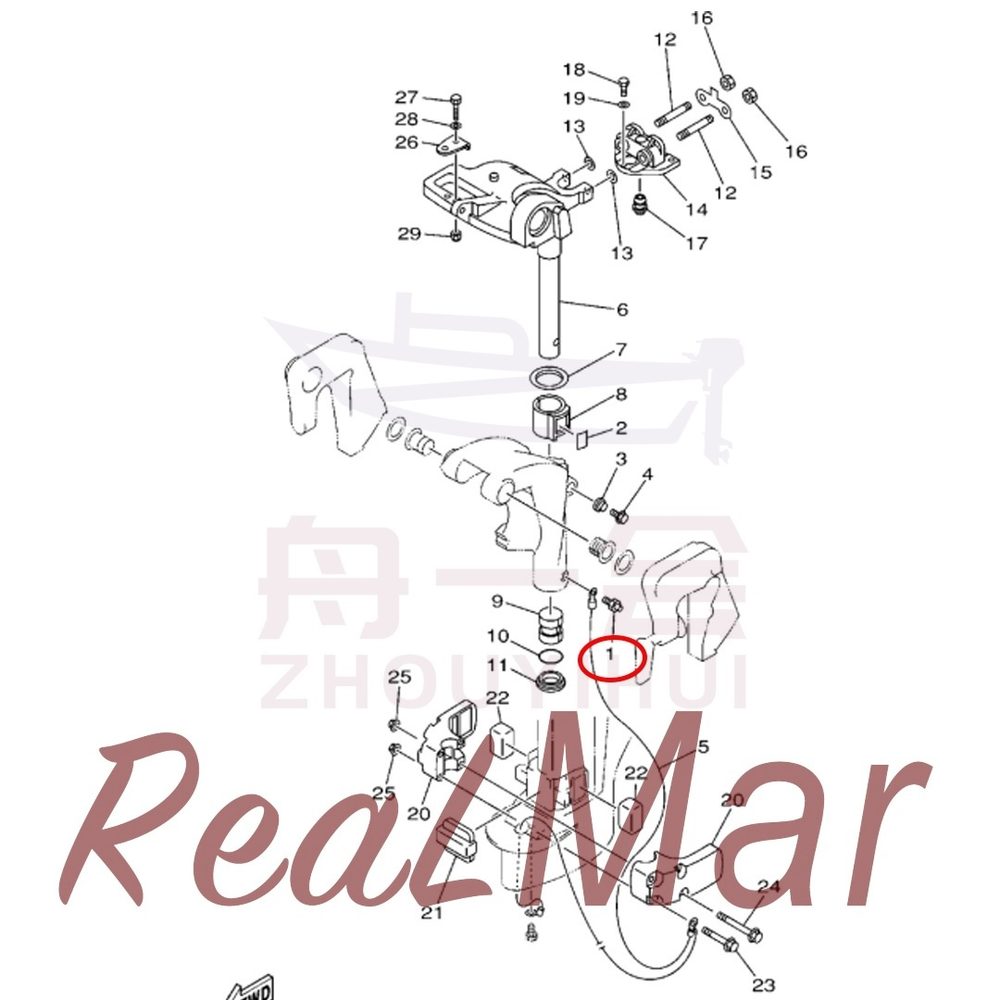

FIG. 22 BRACKET 2

本部位共 31 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
2	DM1511-42528-000	转向托架上衬套垫块	PLATE, FRICTION	1	63V-42528-00
3	DM1511-43373-000	螺栓密封圈	SEAL, DAMPER	1	689-43373-01
4	10905-04M03	六角法兰面螺栓	BOLT, FLANGE	1	90105-06M07
5	DM1509-82127-001	回转支架接地线	WIRE, LEAD 2	1	66M-82127-00
6	DM1509-42511-000	转向托架	BRACKET, STEERING	1	66M-42511-01-4D
	DM1509-42511-001	转向托架	BRACKET, STEERING	1	66M-42511-11-4D
7	10801-60002	转向托架上衬套压盖	WASHER	1	90209-40008
8	DM1511-42537-000	转向托架上衬套	BUSHING, PIVOT SHAFT	1	65F-42537-00
9	10724-70062	转向托架下衬套	BUSH	1	90386-30048
10	17890-81M16	衬套O型圈	O-RING	1	93210-29M94
11	10724-70M40	转向托架下垫圈	BUSH	1	90386-30M60
12	10994-02M56	转向托架双头螺柱	BOLT, STUD	2	90116-08M54
13	10809-02M04	铜垫圈	WASHER, PLATE	2	90201-08M06
14	DM1509-44514-000	上减震器本体	MOUNT DAMPER, UPPER SIDE	1	66M-44514-00-4D
15	DM1509-44526-000	水泵壳体固定板	PLATE	1	66M-44526-00
16	15720-02400	1型六角螺母	NUT	2	95380-08600
17	DM1509-44366-000	进水管橡胶套	DAMPER, WATER SEAL	1	66M-44366-00
18	13035-04085	六角头螺栓	BOLT	3	97075-06025
19	18115-04400	平垫圈	WASHER	3	92995-06600
20	DM1509-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER	2	66M-44551-00-4D
21	DM1509-44557-000	起翘限位支架减振圈	MOUNT DAMPER, LOWER FRONT	1	66M-44557-00
22	DM1512-44555-000	中间箱体侧减振块	MOUNT DAMPER, LOWER SIDE	2	682-44555-30
23	10991-02M65	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M45
24	10991-02M64	螺栓或螺钉和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M46
25	10931-02M76	六角法兰面螺母	NUT	4	90179-08M34
26	DM1511-48511-000	转向连接板	HOOK, STEERING	1	63V-48511-01
27	13035-02075	六角头螺栓	BOLT	1	97075-08035
28	18115-02400	平垫圈	WASHER	1	92995-08600
29	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057

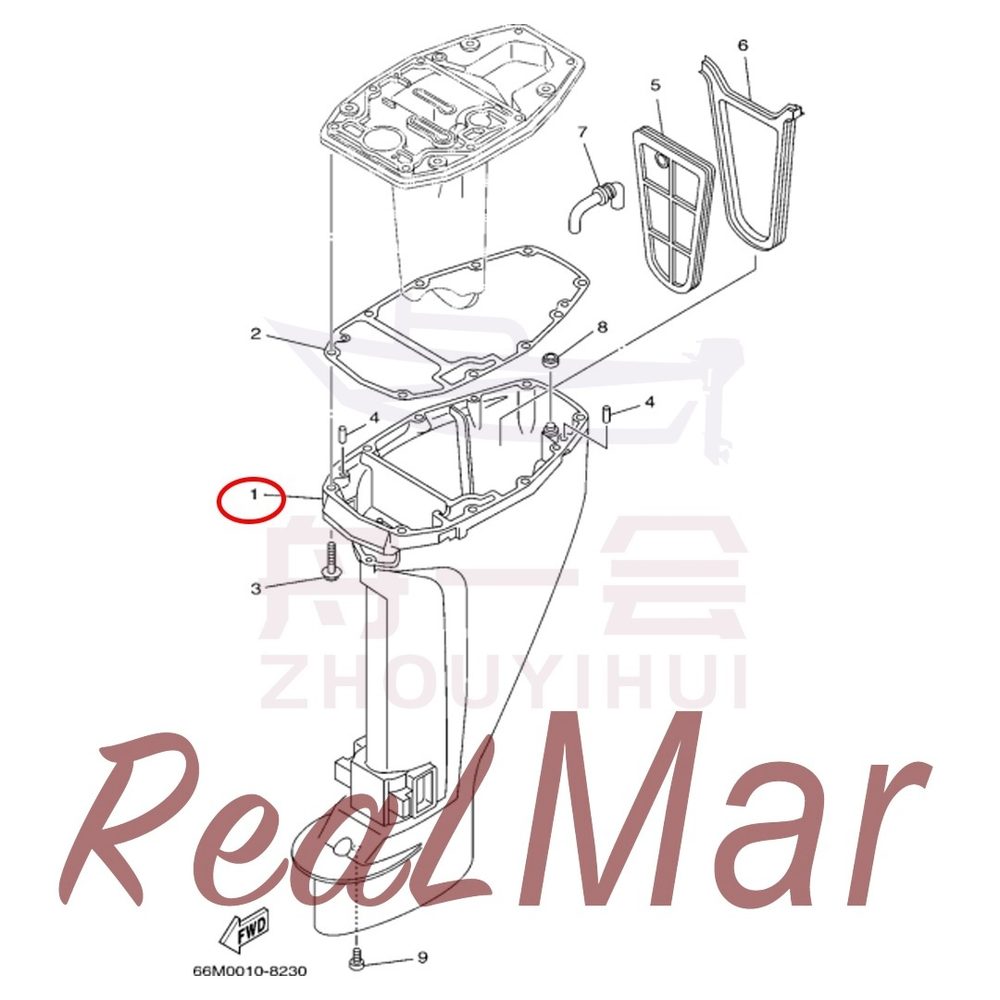

FIG. 23 UPPER CASING

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-45111-000	中间箱体	CASING, UPPER	1	66M-45111-00-4D
	DM1509-45111-001	中间箱体	CASING, UPPER	1	66M-45111-10-4D
2	DM1509-45113-000	动力下垫片	GASKET, UPPER CASING	1	66M-45113-00
3	13535-02565	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	97575-08545
4	17404-98091	定位销	PIN, DOWEL	2	93606-12019
5	DM1509-45126-000	减震密封隔板	PLATE, SEAL DAMPER	1	66M-45126-00
6	DM1509-45115-000	隔板减震密封条	GASKET, UPPER CASING	1	66M-45115-00
7	DM1509-45136-000	化油器放油软管	PIPE	1	66M-45136-00
8	DM1509-45128-000	出水管过套	SEAL 2	1	66M-45128-00
9	10953-04M04	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-06M06

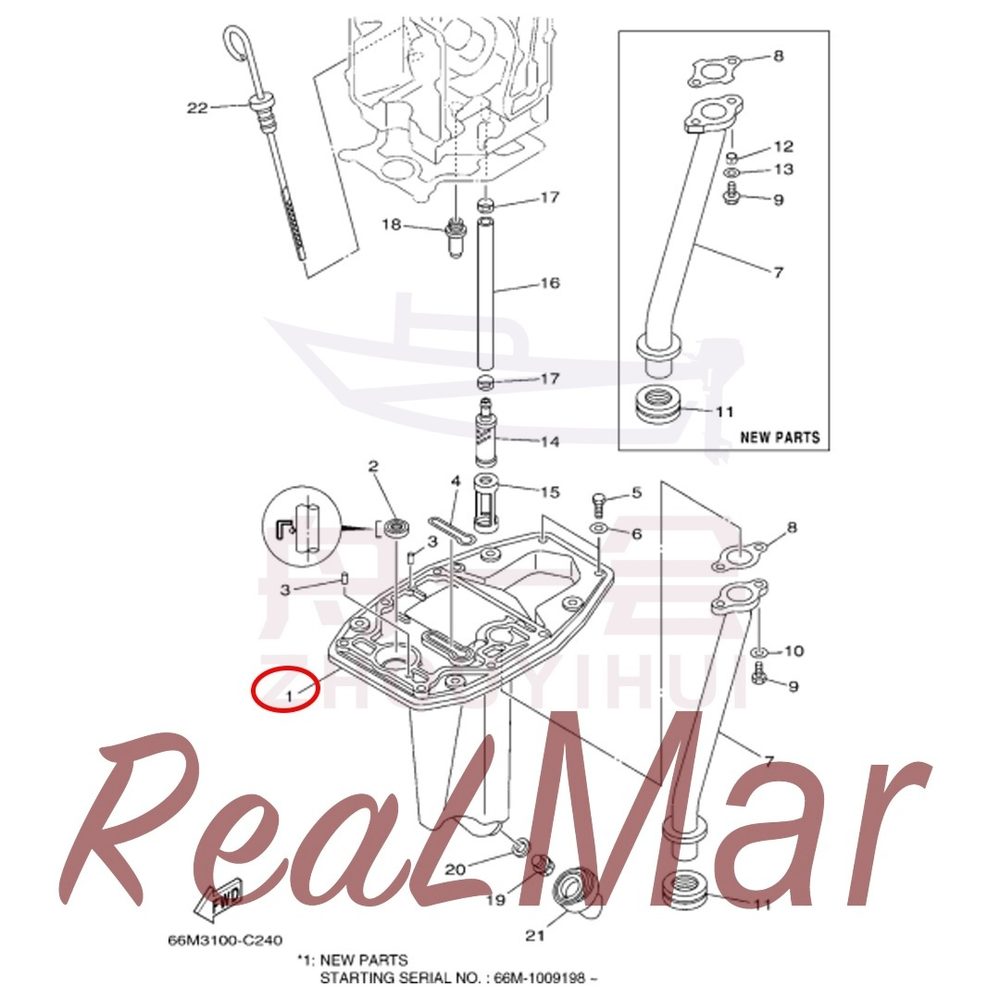

FIG. 24 OIL PAN

本部位共 21 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-41137-000	中间座	GUIDE, EXHAUST	1	66M-41137-00-5B
2	17909-98M47	中间座油封	OIL SEAL	1	93101-12M63
3	17404-98091	定位销	PIN, DOWEL	2	93606-12019
4	DM1509-11355-000	机油道密封圈	SEAL, CYLINDER 1	1	66M-11355-00
5	13015-04080	六角头螺栓	BOLT	2	97095-06020
6	18115-04400	平垫圈	WASHER	2	92995-06600
7	DM1509-41131-000	排气管	MANIFOLD, EXT. 1	1	66M-41131-01-94
	DM1509-41131-001	排气管	MANIFOLD, EXT. 1	1	6D4-41131-00-94
8	DM1509-41133-000	排气管钢垫	GASKET, EXHAUST MANIFOLD 1	1	66M-41133-00
	DM1509-41133-001	排气管钢垫	GASKET, EXHAUST MANIFOLD 1	1	66M-41133-01
9	13015-04094	六角头螺栓	BOLT	2	97095-06016
	10991-04010	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06090
10	18115-04400	垫圈	WASHER	2	92995-06600
11	DM1509-41138-000	排气管密封圈	SEAL, EXT. 1	1	66M-41138-00
	DM1509-41138-001	排气管密封圈	SEAL, EXT. 1	1	6D4-41138-00
12	10723-05002	底座衬套	COLLAR	2	90387-05008
13	10809-04095	垫圈	WASHER, PLATE	2	90201-06015
14	DM1509-13421-000	内置机油滤清器	STRAINER 2	1	66M-13421-00
15	DM1509-13417-000	机油滤芯网(橡胶)	COVER, STRAINER	1	66M-13417-00
16	DM1509-13416-000	机油粗管	PIPE, OIL 1	1	66M-13416-00
17	DM1509-24351-001	油管卡箍	BAND 1	2	66M-24351-00
18	DM9909-11575-000	机油泄压阀组件	RELIEF VALVE ASSY	1	6G8-11575-00
19	10760-96M04	放油螺钉	PLUG, STRAIGHT SCREW	1	90340-14M06
20	10670-96M01	垫圈	GASKET	1	90430-14M09
21	DM1509-15316-000	放油孔衬套	DAMPER, ENGINE MOUNT 1	1	66M-15316-00
22	DM1509-15362-000	油标尺	PLUG, OIL LEVEL	1	66M-15362-00

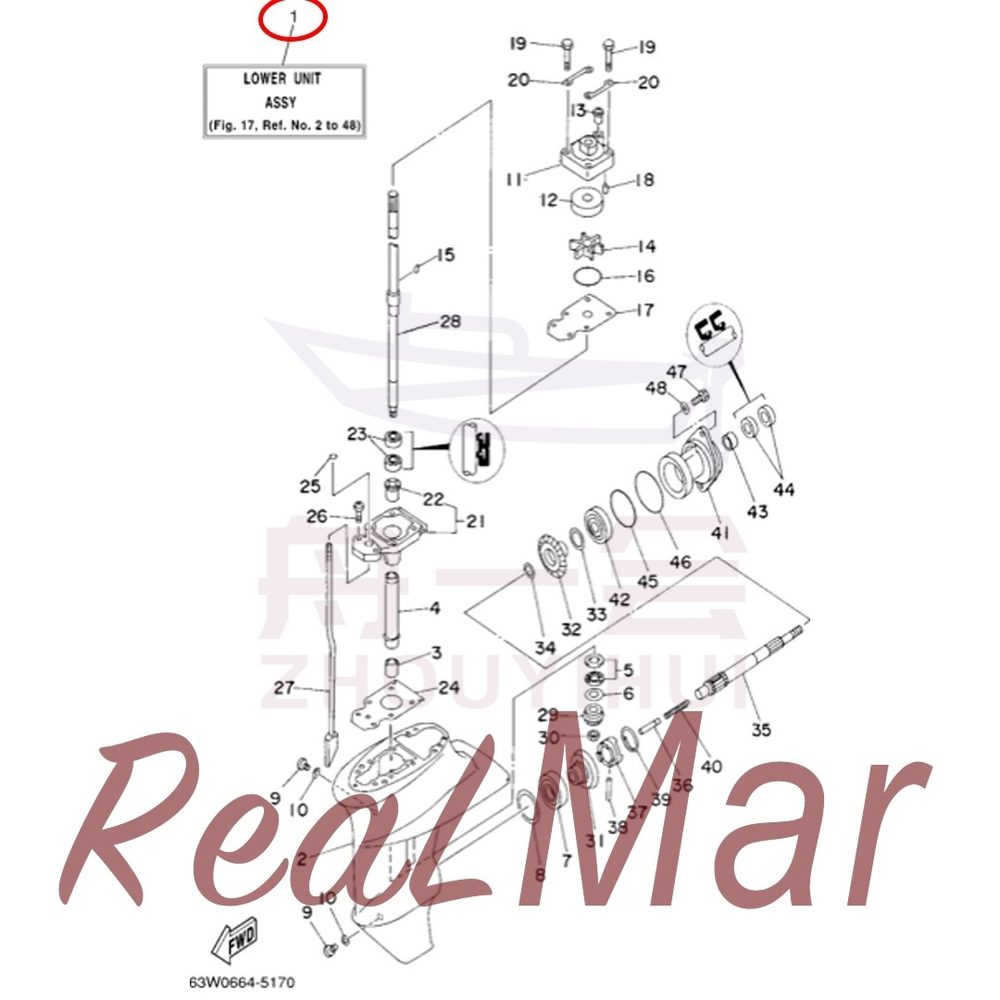

FIG. 25 LOWER CASING & DRIVE 1

本部位共 60 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	66M-45300-01-4D
	DM1509-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	66M-45300-11-4D
2	DM1509-45311-000	减速箱壳体	CASING, LOWER	1	66M-45311-00-4D
	DM1511-45311-000	减速箱壳体	CASING, LOWER	1	63V-45311-01-4D
3	17795-796V2	传动轴滚针轴承	BEARING	1	93315-314V8
4	DM1511-45536-000	传动轴导套	SLEEVE, DRIVE SHAFT	1	63V-45536-00
5	17769-69696	主动齿垫圈	BEARING	1	93341-41414
6	DM1511-45587-001	主动齿调整垫片	SHIM (T:1.13MM)	1	6E8-45587-10-13
	DM1511-45587-002	主动齿调整垫片	SHIM (T:1.20MM)	1	6E8-45587-10-20
7	17778-00005	前进挡齿轮圆锥滚子轴承	BEARING	1	93332-00005
8	DM1511-45567-000	前进挡齿轮调整垫片	SHIM (T:0.10MM)	1	664-45567-01-10
	DM1511-45567-001	前进挡齿轮调整垫片	SHIM (T:0.12MM)	1	664-45567-01-12
	DM1511-45567-002	前进挡齿轮调整垫片	SHIM (T:0.15MM)	1	664-45567-01-15
	DM1511-45567-003	前进挡齿轮调整垫片	SHIM (T:0.18MM)	1	664-45567-01-18
	DM1511-45567-004	前进挡齿轮调整垫片	SHIM (T:0.30MM)	1	664-45567-01-30
	DM1511-45567-005	前进挡齿轮调整垫片	SHIM (T:0.40MM)	1	664-45567-01-40
	DM1511-45567-006	前进挡齿轮调整垫片	SHIM (T:0.50MM)	1	664-45567-01-50
9	10760-02008	不带磁放油螺塞	PLUG, STRAIGHT SCREW	2	90340-08002
10	10670-02080	放油螺塞垫圈	GASKET	2	90430-08020
11	DM1511-44301-000	水泵壳体组件	WATER PUMP HOUSING COMP.	1	63V-44301-00
12	DM1511-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	63V-44322-00
13	DM1511-44366-001	水泵壳体水封	DAMPER, WATER SEAL	1	647-44366-00
14	DM1511-44352-000	水泵叶轮	IMPELLER	1	63V-44352-01
15	DM9909-44338-000	传动轴半圆键	KEY, WOODRUFF	1	664-44338-00
16	17890-66712	水泵壳体O型圈	O-RING	1	93210-44398
17	DM1511-44323-000	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	63V-44323-00
18	17406-98M03	定位销	PIN, DOWEL	2	93604-12M07
19	13020-02065	六角头螺栓	BOLT	4	97080-08045
20	DM1511-44328-000	水泵壳体固定板	PLATE	2	63V-44328-00
21	DM1511-45331-000	水泵座	HOUSING, BEARING	1	63V-45331-00-5B
22	DM1512-45316-000	传动轴上轴套	BUSHING, DRIVE SHAFT	1	626-45316-09
23	17909-80062	水泵座油封	OIL SEAL	2	93101-20048
	17909-80009	水泵座油封	OIL SEAL	2	93101-20001
24	DM1511-45315-000	水泵座垫片	PACKING, LOWER CASING	1	63V-45315-A0
25	17890-04ME4	水泵座O型圈	O-RING	1	93210-06ME6
26	13020-02085	六角头螺栓	BOLT	2	97080-08025
27	DM1511-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	63V-44150-00
	DM1509-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	66M-44150-10
28	DM1511-45510-000	传动轴组件	DRIVE SHAFT ASSY	1	63V-45510-01
	DM1511-45510-001	传动轴组件	DRIVE SHAFT ASSY	1	63V-45510-11
29	DM1511-45551-000	主动齿轮	PINION	1	63V-45551-00
30	10931-02M04	传动轴螺母	NUT	1	90179-08M06
31	DM1511-45560-000	前进挡齿轮	GEAR	1	6E7-45560-01
32	DM1511-45571-000	倒挡齿轮	GEAR	1	6E7-45571-00
33	DM1511-45577-000	倒挡齿轮调整垫片	SHIM (T:0.10MM)	1	626-45577-00-01
	DM1511-45577-001	倒挡齿轮调整垫片	SHIM (T:0.30MM)	1	626-45577-00-03
	DM1511-45577-002	倒挡齿轮调整垫片	SHIM (T:0.50MM)	1	626-45577-00-05
34	10809-93428	倒挡齿轮垫圈	WASHER, PLATE	1	90201-17682
35	DM1511-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	683-45611-00
36	DM1511-45635-000	换挡挺柱	PLUNGER, SHIFT	1	650-45635-00
37	DM1511-45631-000	离合子	CLUTCH, DOG	1	682-45631-00
38	10850-05090	离合子限位销	PIN, STRAIGHT	1	90250-05010
39	DM1511-45633-000	离合子扭转弹簧	RING, CROSS PIN	1	648-45633-00
40	10509-96M04	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-14M06
41	DM1511-45361-000	轴承座	CAP, LOWER CASING	1	683-45361-02-4D
42	17704-00509	轴承座轴承	BEARING (B6005)	1	93306-00501
43	17795-793U8	螺旋桨轴滚针轴承	BEARING	1	93315-317U2
44	17909-93056	水下壳体盖油封	OIL SEAL	2	93101-17054
45	17890-53M01	轴承座前O型圈	O-RING	1	93210-57M09
46	17890-54M20	轴承座后O型圈	O-RING	1	93210-56M80
47	13015-04080	六角头螺栓	BOLT	2	97095-06020
48	18115-04400	平垫圈	WASHER	2	92995-06600

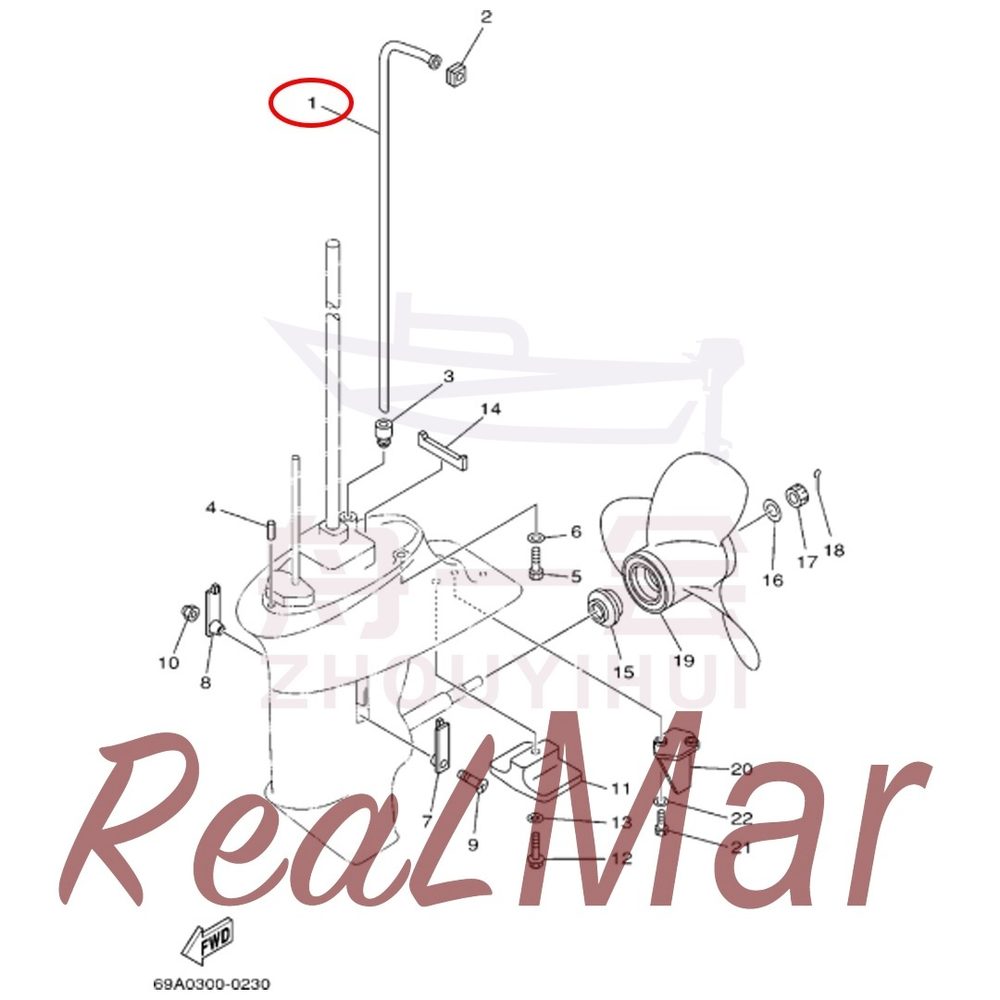

FIG. 26 LOWER CASING & DRIVE 2

本部位共 23 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-44361-000	进水管（S）	TUBE, WATER	1	66M-44361-00
	DM1509-44361-001	进水管（L）	TUBE, WATER	1	66M-44361-10
2	DM1511-44365-000	进水管上密封套	DAMPER, WATER SEAL	1	63V-44365-10
3	DM1511-44368-000	进水管下密封套	RUBBER, WATER SEAL 4	1	63V-44368-00
4	17406-98M03	定位销	PIN, DOWEL	2	93604-12M07
5	13035-02070	六角头螺栓	BOLT	4	97075-08030
6	18115-02400	平垫圈	WASHER	4	92995-08600
7	DM1511-45214-000	左进水滤网	COVER, WATER INLET	1	6G1-45214-00
8	DM1511-45215-000	右进水滤网	COVER, WATER INLET	1	63V-45215-00
9	10958-05M06	十字槽半沉头螺钉	SCREW, COUNTERSUNK	1	90152-05M04
10	10925-05008	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-05002
11	DM1511-45251-000	减速箱阳极	ANODE	1	61N-45251-01
12	15215-04070	六角法兰面螺栓	BOLT, FLANGE	1	95895-06030
13	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
14	DM1511-45375-000	减速箱密封条	DAMPER, SEAL	1	63V-45375-00
15	DM1511-45987-000	螺旋桨推力衬套	SPACER	1	6E7-45987-01
16	10809-90M09	大垫圈	WASHER, PLATE	1	90201-10M01
17	10939-90M09	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-10M01
18	19610-70080	开口销	PIN, COTTER	1	91490-30020
19	DM1511-45941-000	螺旋桨总成	PROPELLER (3X9-1/4"X12"-J)	1	683-45941-00-EL
	DM1511-45943-001	螺旋桨总成	PROPELLER (3X9-1/4"X10-1/2"-J)	1	683-45943-00-EL
	DM1511-45952-000	螺旋桨总成	PROPELLER (3X9-1/4"X9-3/4"-J)	1	683-45952-00-EL
	DM1511-45943-000	螺旋桨总成	PROPELLER (3X9-1/4"X11"-J)	1	63V-45943-00-EL
	DM1511-45945-001	螺旋桨总成	PROPELLER (3X9-1/4"X9"-J)	1	63V-45945-00-EL
	DM1511-45947-001	螺旋桨总成	PROPELLER (3X9-1/4"X8"-J)	1	63V-45947-00-EL
20	DM1509-45371-000	平衡翼	TAB-TRIM	1	66M-45371-00
21	13015-04094	六角头螺栓	BOLT	2	97095-06016
22	18115-04400	平垫圈	WASHER	2	92995-06600

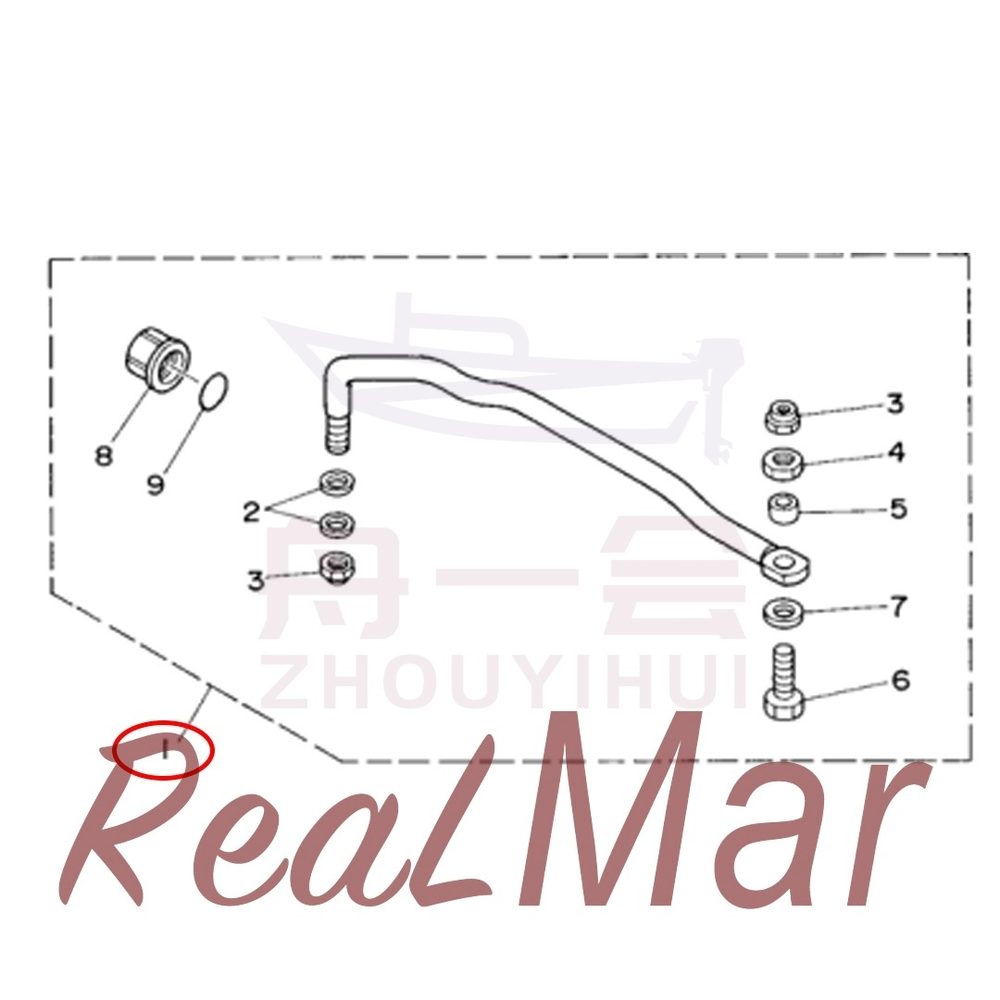

FIG. 28 STEERING GUIDE

本部位共 9 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-61350-000	转向连接杆组件	STEERING GUIDE ATTACHMENT KIT	1	63V-61350-00
2	10809-90M80	小垫圈	WASHER, PLATE	2	90201-10M20
3	10925-01M09	转向连接杆锁紧螺母	NUT, SELF-LOCKING	2	90185-09M01
4	10930-01M07	转向连接杆拉线端薄螺母	NUT	1	90170-09M03
5	10723-90M68	转向连接杆拉线端衬套	COLLAR	1	90387-10M42
6	DM3011-61355-000	六角头螺栓	BOLT	1	6E5-61355-00
7	10809-90M47	小垫圈	WASHER, PLATE	1	90201-10M63
8	DM3011-43145-001	转向连接杆拉线端锁紧螺母	CAP, CLAMP BRACKET	1	6E5-43145-01
9	17890-94835	回转锁紧塑料螺母O型圈	O-RING	1	93210-16275

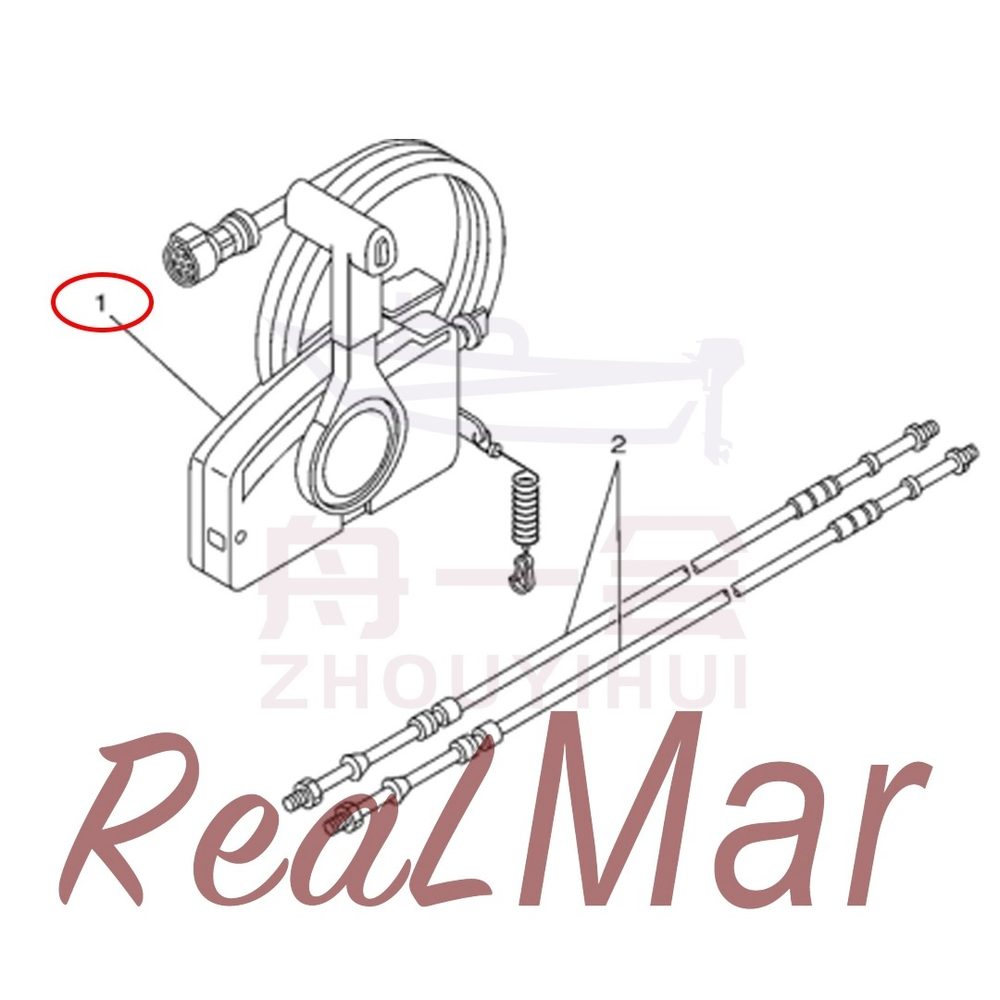

FIG. 29 REMOTE CONTROL BOX

本部位共 2 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1509-48140-000	遥控盒总成	REMOTE CONTROL ASSY (LEFT)	1	701-48140-E0
2	DM1509-48310-000	油门档位线	CABLE, REMOTE CONTROL L=11F	2	701-48310-90
