翟墨 F20 舷外机爆炸图及零件明细

四冲程 20 / 25 马力 · 共 30 个部位 / 886 条零件，点击零件编码查看详情，或搜索本页零件。

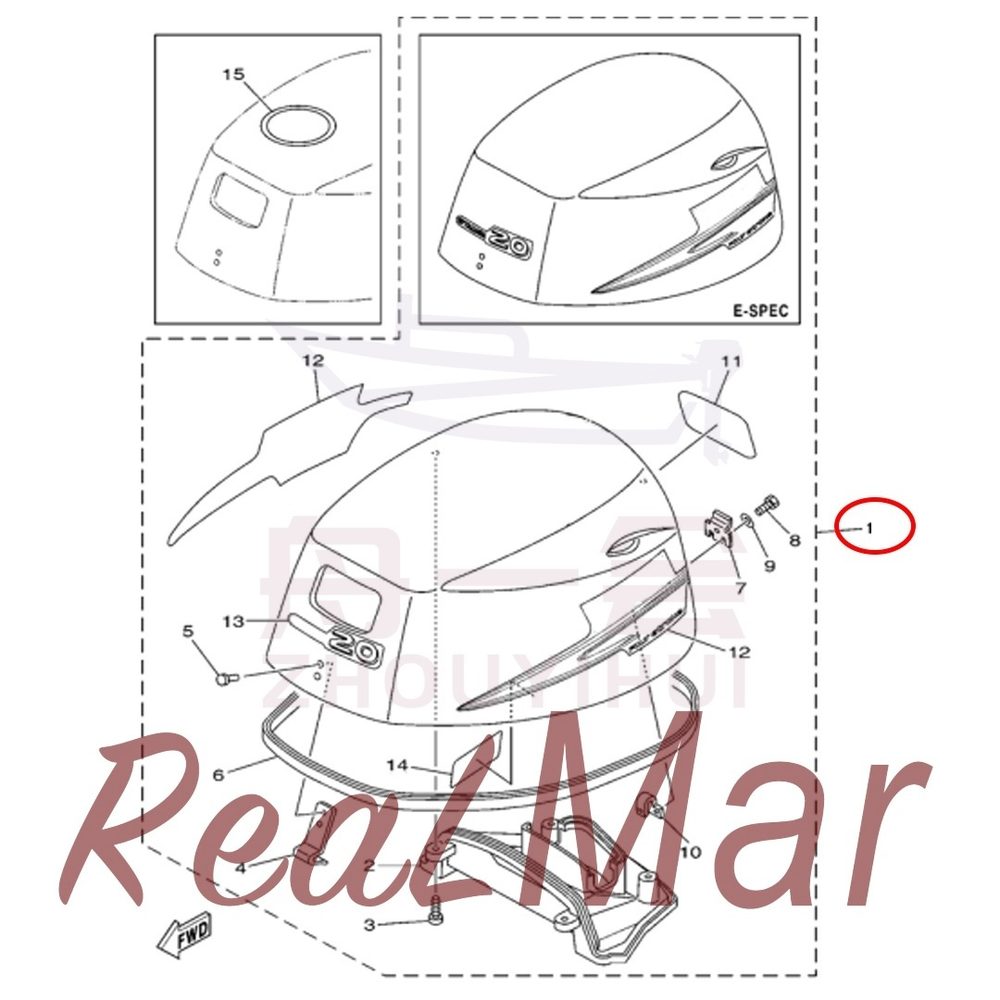

FIG. 1 TOP COWLING

本部位共 11 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-42610-000	消音罩总成	TOP COWLING ASSY	1	6AH-42610-01-4D
2	DM2009-42613-000	导流罩	MOLDING, AIR DUCT	1	6AH-42613-00
3	13320-50494	十字槽盘头自攻螺钉	SCREW, TAPPING	4	97780-50616
4	DM2009-42651-000	消音罩前挂钩	HOOK	1	6AH-42651-00
5	10844-04M08	扁圆头半空心铆钉	RIVET	2	90266-06M02
6	DM2009-42615-000	消音罩下密封条	SEAL	1	6AH-42615-00
7	DM0609-42652-000	消音罩后挂钩	HOOK	1	60R-42652-00
8	13015-05096	六角头螺栓	BOLT	2	97095-05014
9	18115-05400	平垫圈	WASHER	2	92995-05600
10	DM2009-42649-000	后挂钩垫板	HOLDER, CLAMP BAND	1	6AH-42649-00
11	DM2009-42678-000	标贴	GRAPHIC, REAR	1	6AH-42678-00
12	DM2009-W0070-000	标贴	GRAPHIC SET	1	6AH-W0070-00
13	DM2009-42677-000	标贴	GRAPHIC, FRONT	1	65W-42677-10
14	DM2009-42735-000	消音棉	PROTECTOR	1	6AH-42735-00
15	DM2009-13434-000	标贴	LABEL, CAUTION	1	67F-13434-03

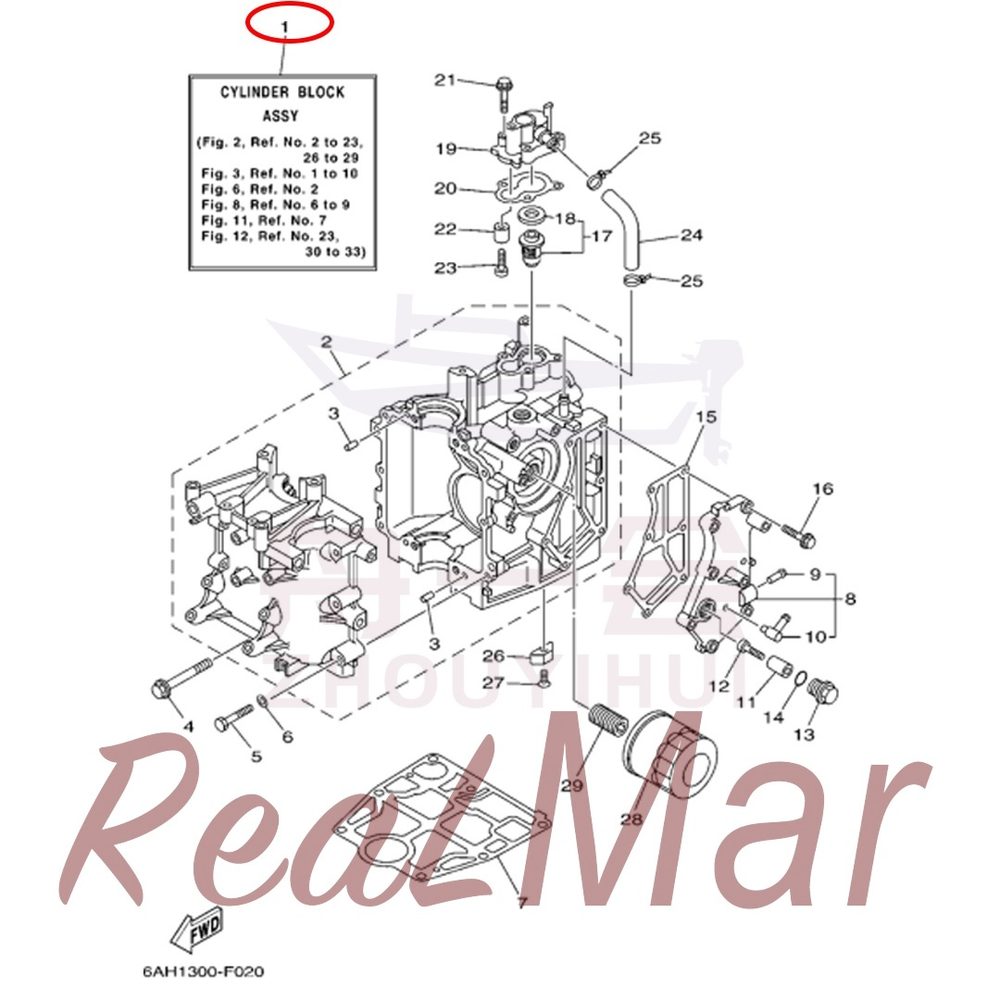

FIG. 2 CYLINDER & CRANKCASE 1

本部位共 19 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-W009B-000	气缸体曲轴箱总成	CYLINDER BLOCK ASSY	1	6AH-W009B-00-1S
2	DM2009-15100-000	气缸体曲轴箱组件（含缸套、定位销）	CRANKCASE ASSY	1	6AH-15100-00-1S
3	17404-98091	合箱定位销	PIN, DOWEL	4	93606-12019
4	10991-02017	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-08093
5	13097-04060	六角头螺栓	BOLT	6	97013-06040
6	18107-04400	平垫圈	WASHER, PLATE	6	92903-06600
7	DM2009-11351-000	动力下垫片	GASKET, CYLINDER	1	6AH-11351-00
8	DM2009-41113-000	排气箱盖	OUTER COVER, EXHAUST	1	6AH-41113-00-1S
9	DM2509-24378-000	出水指示管接头	PIPE, JOINT 4	1	650-24378-00
10	DM1511-11372-000	出水指示管接头	NIPPLE, HOSE	1	676-11372-00
11	DM0609-11325-000	气缸盖阳极	ANODE	1	6G8-11325-00
12	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	1	97880-05025
13	DM9909-11197-000	气缸盖阳极螺栓	PLUG, BLIND	1	6G8-11197-01
14	17890-97M47	气缸盖阳极螺栓O型圈	O-RING	1	93210-13M63
15	DM2009-41114-000	排气箱盖垫片	GASKET, EXHAUST OUTER COVER	1	6AH-41114-00
16	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	7	90119-06MA3
17	DM2009-12411-000	节温器	THERMOSTAT	1	6AH-12411-00
18	DM1512-12412-000	节温器垫圈	SEAL, THERMOSTAT	1	688-12412-00
19	DM2009-12413-000	节温器盖	COVER, THERMOSTAT	1	6AH-12413-00-1S
20	DM2009-12414-000	节温器盖垫片	GASKET, COVER	1	6AH-12414-00
21	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06MA3
22	DM0609-11325-000	气缸盖阳极	ANODE	1	6G8-11325-00
23	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	1	97880-05025
24	DM2009-12481-000	节温器盖回水软管	PIPE 1	1	6AH-12481-00
25	10645-99M90	扎带	CLAMP	2	90465-11M10
26	DM1509-11325-001	缸体阳极	ANODE	1	6E5-11325-00
27	12320-06094	十字槽沉头螺钉	SCREW, FLAT HEAD	1	98780-04016
28	DM2009-13440-000	机油滤清器总成	ELEMENT ASSY, OIL CLEANER	1	5GH-13440-20
29	DM2009-12858-000	机油滤清器螺纹接头	BOLT, UNION	1	6C5-12858-00

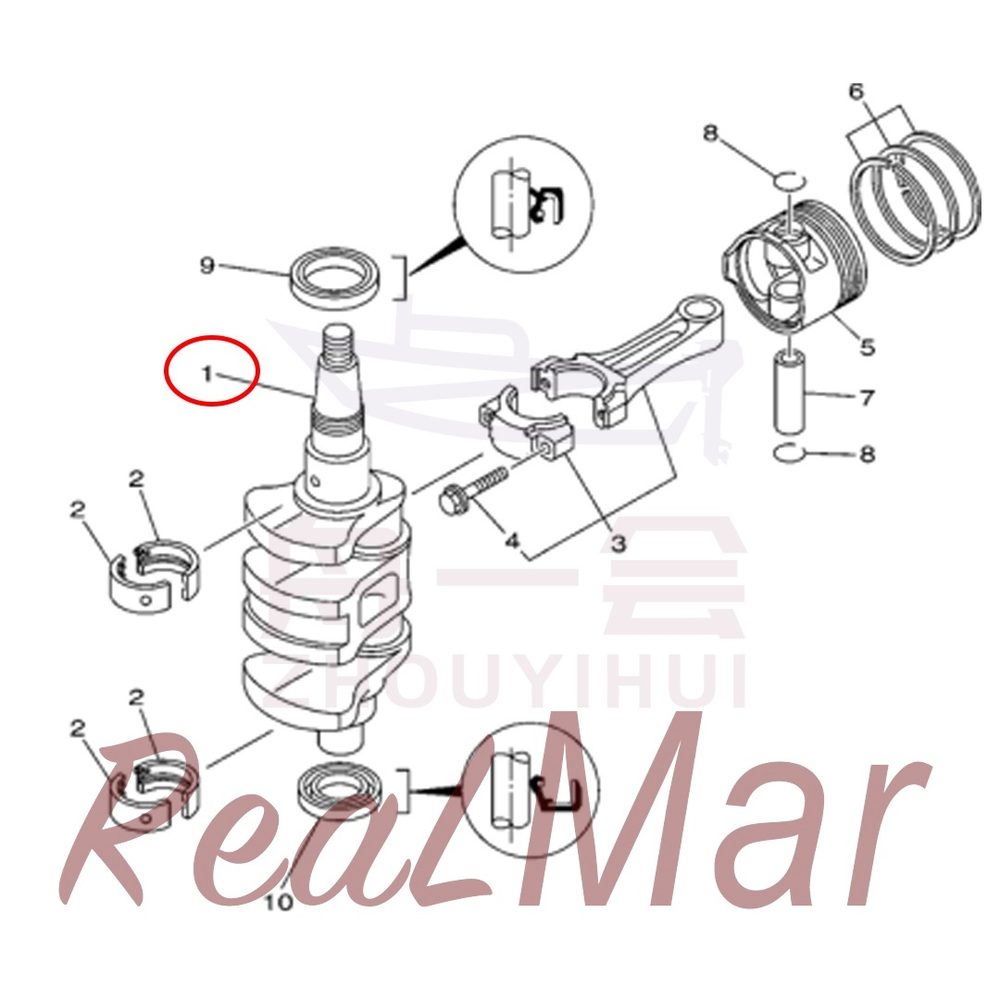

FIG. 3 CRANKSHAFT & PISTON

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-11411-000	曲轴	CRANKSHAFT	1	6AH-11411-00
2	DM2009-11416-000	曲轴主轴瓦	PLANE BEARING, CRANKSHAFT 1	4	6AH-11416-00
	DM2009-11416-001	曲轴主轴瓦	PLANE BEARING, CRANKSHAFT 1	4	6AH-11416-10
	DM2009-11416-002	曲轴主轴瓦	PLANE BEARING, CRANKSHAFT 1	4	6AH-11416-20
3	DM2009-11650-000	连杆组合	CONNECTING ROD ASSY	2	6AH-11650-00
4	DM2009-11654-000	连杆螺栓	BOLT, CONNECTING ROD	2	6AH-11654-00
5	DM2009-11631-000	活塞	PISTON (STD)	2	6AH-11631-00
	DM2009-11635-000		PISTON (0.25MM O/S)	2	6AH-11635-00
	DM2009-11636-000		PISTON (0.50MM O/S)	2	6AH-11636-00
6	DM2009-11603-000	活塞环组	PISTON RING SET (STD)	2	6AH-11603-00
	DM2009-11604-000		PISTON RING SET (0.25MM O/S)	2	6AH-11604-00
	DM2009-11605-000		PISTON RING SET (0.50MM O/S)	2	6AH-11605-00
7	DM2009-11633-000	活塞销	PIN, PISTON	2	137-11633-10
8	17650-93981	活塞销挡圈	CIRCLIP	4	93450-17129
9	17908-73006	曲轴上端油封	OIL SEAL	1	93102-37004
10	17908-85096	曲轴下端油封	OIL SEAL	1	93102-25014

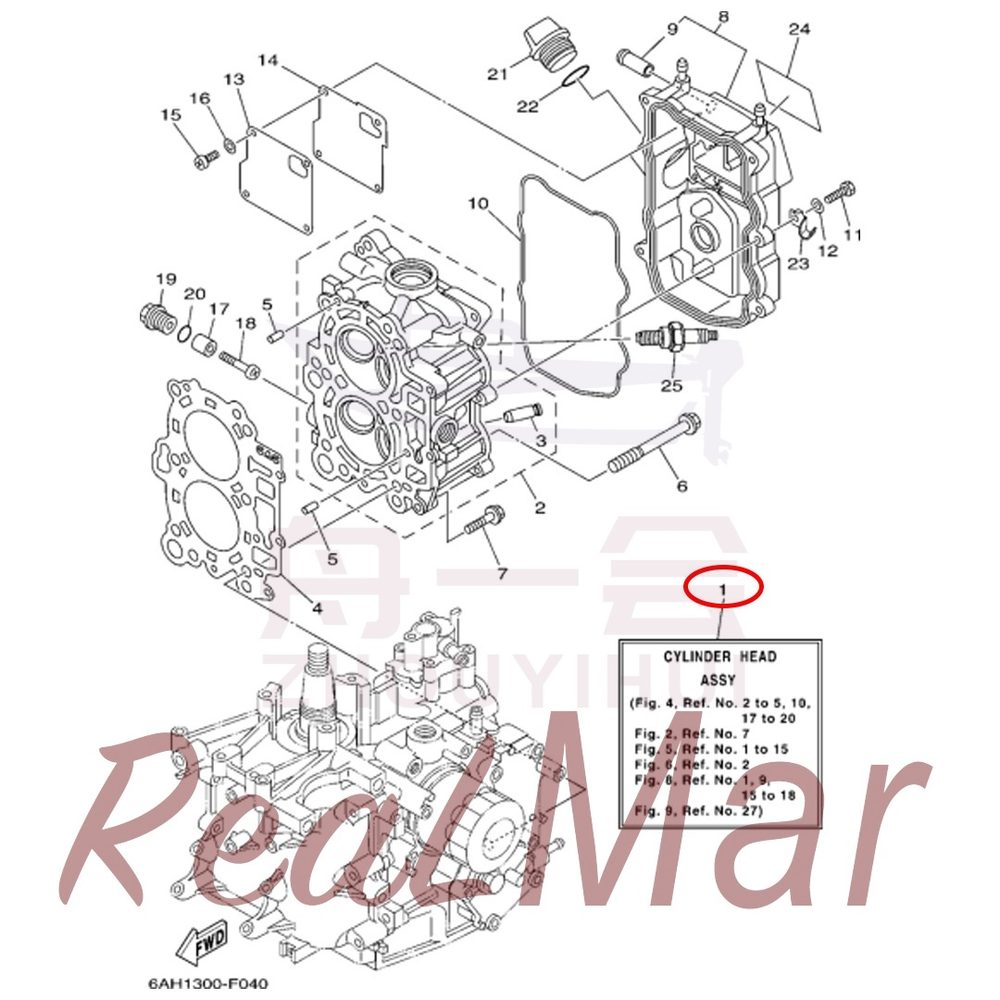

FIG. 4 CYLINDER & CRANKCASE 2

本部位共 34 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-W009A-000	气缸盖总成	CYLINDER HEAD ASSY	1	6AH-W009A-00-1S
2	DM2009-11111-000	气缸盖组件	HEAD, CYLINDER 1	1	6AH-11111-00-94
3	DM2009-11133-000	气门导管	GUIDE, VALVE 1	4	6AH-11133-10
4	DM2009-11181-000	气缸盖密封垫	GASKET, CYLINDER HEAD 1	1	6AH-11181-00
5	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
6	10905-01004	六角法兰面螺栓	BOLT, FLANGE	6	90105-09006
7	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06MA3
8	DM2009-11191-000	气缸盖罩	COVER, CYLINDER HEAD 1	1	6AH-11191-00-1S
9	DM2009-11372-000	气缸盖罩管接头	NIPPLE, HOSE	1	6AH-11372-00
10	DM2009-11356-000	气缸盖罩密封圈	SEAL, CYLINDER 2	1	6AH-11356-00
11	13015-04080	六角头螺栓	BOLT	5	97095-06020
12	18115-04400	平垫圈	WASHER	5	92995-06600
13	DM2009-11168-000	通气盖板	COVER, BREATHER	1	6AH-11168-00
14	DM2009-11169-000	通气盖板垫片	GASKET, BREATHER COVER	1	6AH-11169-00
15	12503-06090	十字槽小盘头螺钉	SCREW, PAN HEAD	4	98507-04010
16	18103-06400	平垫圈	WASHER	4	92907-04600
17	DM0609-11325-000	气缸盖阳极	ANODE	2	6G8-11325-00
18	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	2	97880-05025
19	DM9909-11197-000	气缸盖阳极螺栓	PLUG, BLIND	2	6G8-11197-01
20	17890-97M47	气缸盖阳极螺栓O型圈	O-RING	2	93210-13M63
21	DM9909-15363-000	加油口盖	PLUG, OIL	1	6G8-15363-00
22	17890-86M31	加油口盖O型圈	O-RING	1	93210-24M79
23	10645-02051	回水软管支架	CLAMP	1	90465-08059
24	DM2009-12138-000	气门间隙调整指示标贴	MARK, CAUTION	1	62Y-12138-60
25	16308-00692	火花塞	PLUG, SPARK (NGK)	2	94702-00418

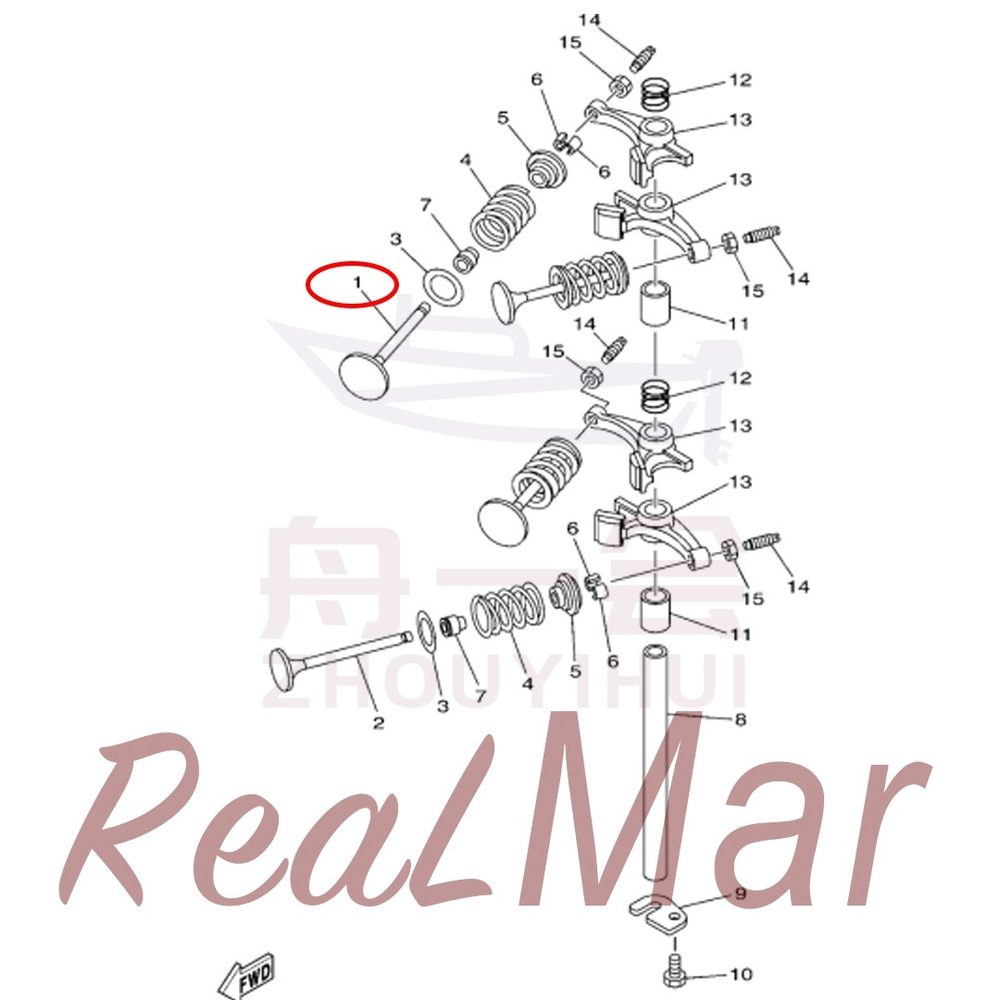

FIG. 5 VALVE

本部位共 15 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-12111-000	进气门	VALVE, INTAKE	2	6AH-12111-00
2	DM2009-12121-000	排气门	VALVE, EXHAUST	2	6AH-12121-00
3	DM2009-12116-000	气门弹簧垫圈	SEAT, VALVE SPRING	4	62Y-12116-00
4	DM2009-12113-000	气门弹簧	SPRING, VALVE INNER	4	3YF-12113-00
5	DM1509-12117-000	气门弹簧座	RETAINER, VALVE SPRING	4	30X-12117-00
6	DM1509-12118-000	气门锁夹	COTTER, VALVE	8	30X-12118-00
7	DM2509-12119-000	气门油封	SEAL, VALVE STEM	4	51Y-12119-00
8	DM1509-12146-000	摇臂轴	SHAFT, ROCKER	1	66M-12146-00
9	DM2009-12279-000	摇臂轴挡板	PLATE	1	6AH-12279-00
10	13097-04098	六角头螺栓	BOLT	1	97013-06012
11	10723-97004	气门摇臂隔套	COLLAR	2	90387-13006
12	10509-980A5	气门摇臂限位弹簧	SPRING, COMPRESSION	2	90501-120A5
13	DM2009-12151-000	气门摇臂	ARM, VALVE ROCKER	4	6AH-12151-00
14	DM2009-12159-000	气门调整螺钉	SCREW, VALVE ADJUSTING	4	64J-12159-00
15	DM1509-12158-000	气门锁紧螺母	NUT, LOCK	4	62Y-12158-00

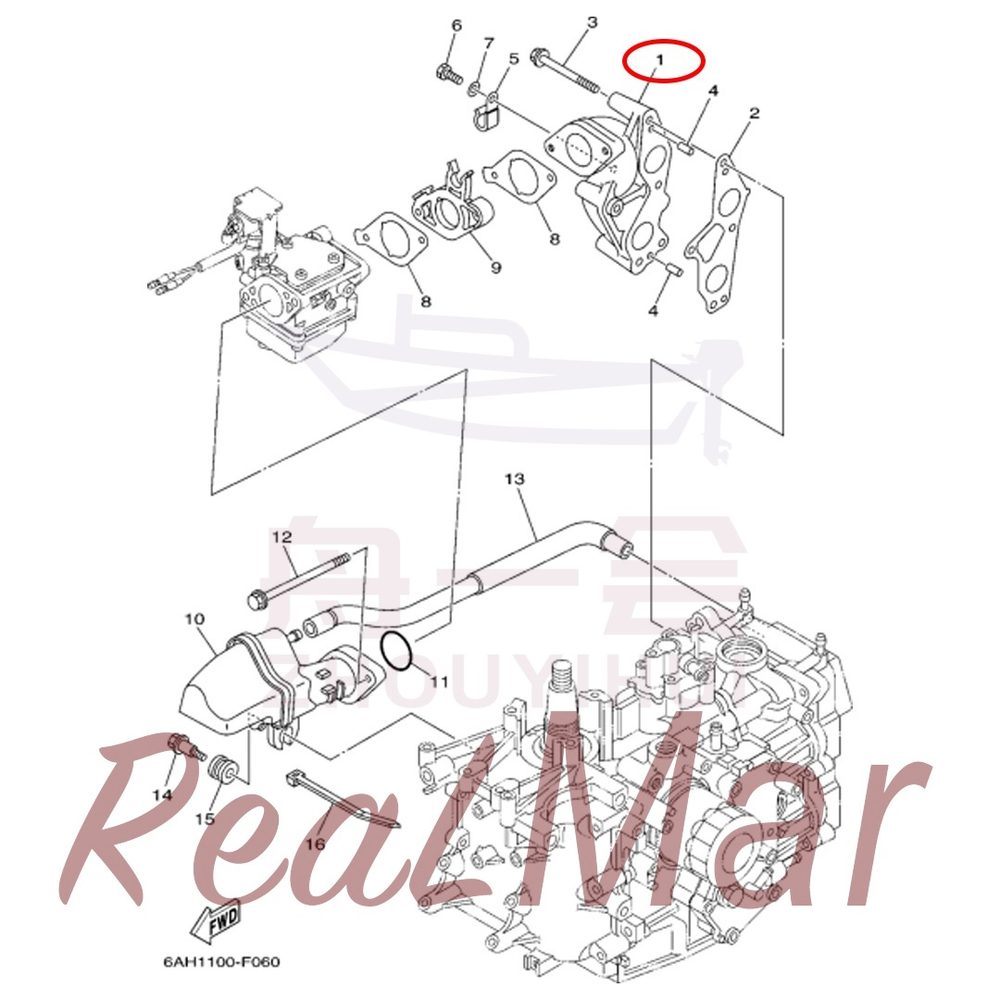

FIG. 6 INTAKE

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-13641-000	进气歧管	MANIFOLD 1	1	6AH-13641-00-94
2	DM2009-13645-000	进气歧管垫片	GASKET, MANIFOLD 1	1	6AH-13645-00
3	13515-04555	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	97595-06555
4	19410-50096	进气歧管定位销	PIN	2	91690-50014
5	10645-02M27	燃油滤清器出油管管夹	CLAMP	2	90465-08M83
6	13015-04098	六角头螺栓	BOLT	2	97095-06012
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	DM2009-13646-000	化油器垫片	GASKET, MANIFOLD 2	2	6AH-13646-00
9	DM2009-14271-000	化油器隔热垫	INSULATOR	1	6AH-14271-00
10	DM2009-14440-000	进气消音器组件	SILENCER ASSY, INTAKE	1	6AH-14440-00
11	17890-75M24	进气消音器密封圈	O-RING	1	93210-35M86
12	15215-04900	六角法兰面螺栓	BOLT, FLANGE	2	95895-06100
13	DM2009-15373-000	呼吸软管	PIPE, BREATHER	1	6AH-15373-00
14	10901-04MA9	进气消音器螺栓	BOLT	1	90109-06MA1
15	10620-94494	进气消音器减振圈	GROMMET	1	90480-16616
16	10645-97M92	扎带	CLAMP	1	90465-13M18

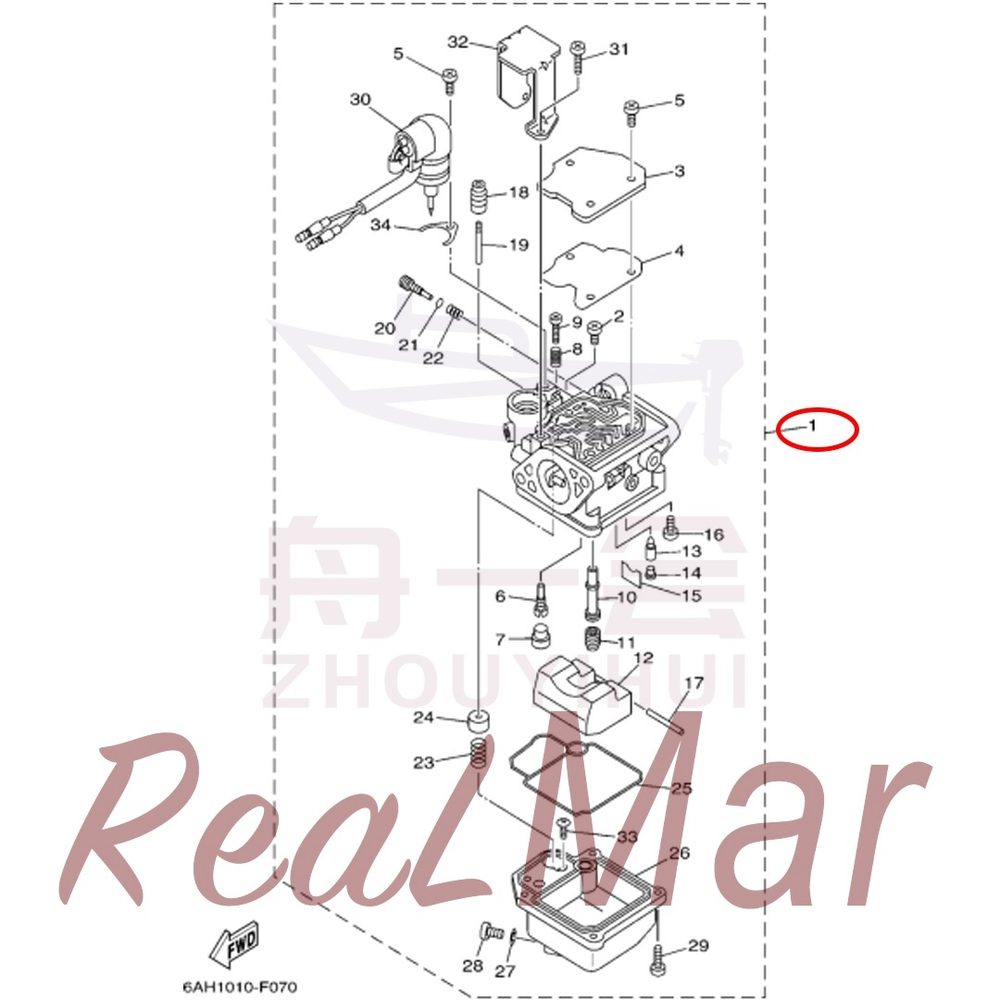

FIG. 7 CARBURETOR

本部位共 7 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-14301-000	化油器	CARBURETOR ASSY 1	1	6AH-14301-10
	DM2009-14301-001	化油器	CARBURETOR ASSY 1	1	6AH-14301-50
2	12520-06004	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-04006
3	DM2009-14572-000		PLATE	1	65W-14572-00
4	DM2009-14126-000		GASKET	1	65W-14126-10
5	13120-06990		SCREW, WITH WASHER	4	97980-04110
6	DM2009-14948-000		JET (#45)	1	6AG-14948-05
	DM2009-14948-001		JET (#45)	1	676-14948-05
7	DM1511-14966-000		RUBBER CAP	1	679-14966-00
8	10509-90784		SPRING, COMPRESSION	1	90501-10326
9	DM0311-14523-000		SCREW, STOP	1	63V-14523-00
10	DM2009-14947-000		JET, NEEDLE	1	6AH-14947-00
11	DM2009-14943-000		JET, MAIN (#112)	1	65W-14943-29
12	DM2009-14985-000		FLOAT	1	6AH-14985-00
13	DM1511-14546-000		VALVE, NEEDLE	1	6G1-14546-01
14	DM0311-14186-000		PIN, FLOAT	1	676-14186-00
15	DM0311-14159-000		CLIP	1	663-14159-00
16	12520-06002		SCREW, PAN HEAD	1	98580-04008
17	DM1511-14548-000		PIN, FLOAT ARM	1	6H4-14548-00
18	DM2009-14373-000		COVER, PLUNGER CAP	1	65W-14373-01
19	DM2009-14379-000		ROD, STARTER	1	6AH-14379-10
20	DM2009-14923-000		SCREW, PILOT	1	67C-14923-20
21	DM2009-14397-000		O-RING	1	67C-14397-00
22	DM2009-14555-000		SPRING	1	67C-14555-00
23	DM2009-14335-000		SPRING, PLUNGER	1	6AH-14335-00
24	DM2009-14371-000		PLUNGER, STARTER	1	6AH-14371-00
25	DM2009-14384-000		GASKET, FLOAT CHAMBER	1	6AH-14384-00
26	DM2009-14980-000		BODY, FLOAT CHAMBER	1	6AH-14980-00
27	DM1511-14398-000		GASKET	1	65W-14398-00
28	DM2009-14992-000		SCREW, DRAIN	1	65W-14992-00
29	13120-06996		SCREW, WITH WASHER	4	97980-04114
30	DM2009-14380-000		PRIME STARTER ASSY	1	6AH-14380-00
	DM2009-14380-001		PRIME STARTER ASSY	1	6AH-14380-10
31	13120-06902		SCREW, WITH WASHER	2	97980-04108
32	DM2009-14346-000		PLATE	1	6AH-14346-00
33	DM2009-14567-000		SCREW	1	67C-14567-00
34	DM2009-14346-001		PLATE	1	65W-14346-00

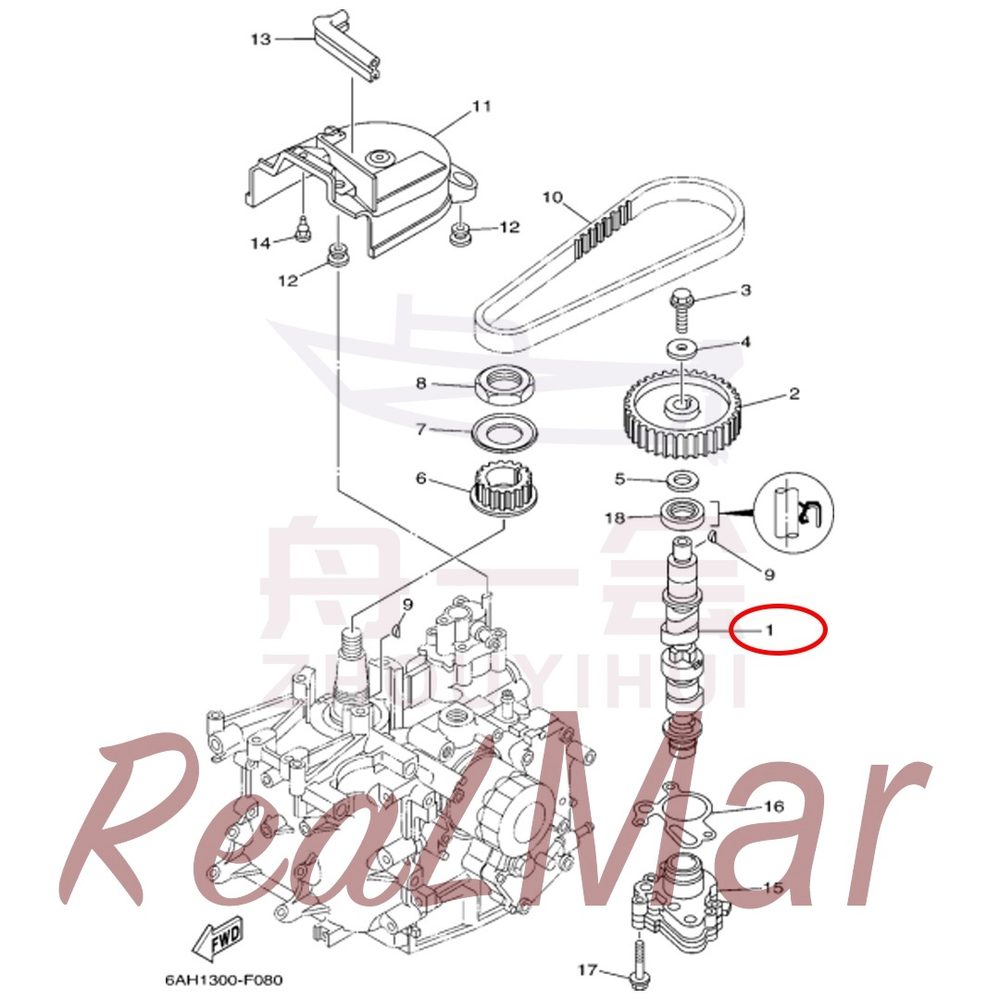

FIG. 8 OIL PUMP

本部位共 18 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-12170-000	凸轮轴组件	CAMSHAFT ASSY 1	1	6AH-12170-00
2	DM2009-11537-000	正时从动齿轮	GEAR, DRIVEN	1	6AH-11537-00-94
3	10905-029A3	六角法兰面螺栓	BOLT, FLANGE	1	90105-081A7
4	10809-02326	正时从动齿轮上垫片	WASHER, PLATE	1	90201-08784
5	10809-95687	正时从动齿轮下垫片	WASHER, PLATE	1	90201-15423
6	DM2009-11536-000	正时主动齿轮	GEAR, DRIVE	1	6AH-11536-00
7	DM2009-11557-000	正时主动齿轮垫圈	WASHER 1	1	6AH-11557-00
8	10930-70007	正时主动齿轮锁紧螺母	NUT	1	90170-30003
9	10820-07M09	凸轮轴半圆键	KEY, WOODRUFF	2	90280-03M01
10	DM2009-46241-000	正时皮带	V-BELT	1	6AH-46241-00
11	DM2009-46297-000	皮带轮防护罩	COVER, DUST	1	6AH-46297-00
12	10620-90483	皮带轮防护罩减振圈	GROMMET	3	90480-10627
13	DM2009-42617-000	皮带轮防护罩减振条	DAMPER, FORM	1	6AH-42617-00
14	10620-04M91	底座前操预留孔堵塞	GROMMET	1	90480-06M19
15	DM2009-13300-000	机油泵总成	OIL PUMP ASSY	1	6AH-13300-00
16	DM2009-13329-000	机油泵垫片	GASKET, PUMP COVER	1	6AH-13329-00
17	10905-04075	六角法兰面螺栓	BOLT, FLANGE	3	90105-06035
18	17908-88001	凸轮轴油封	OIL SEAL	1	93102-22009

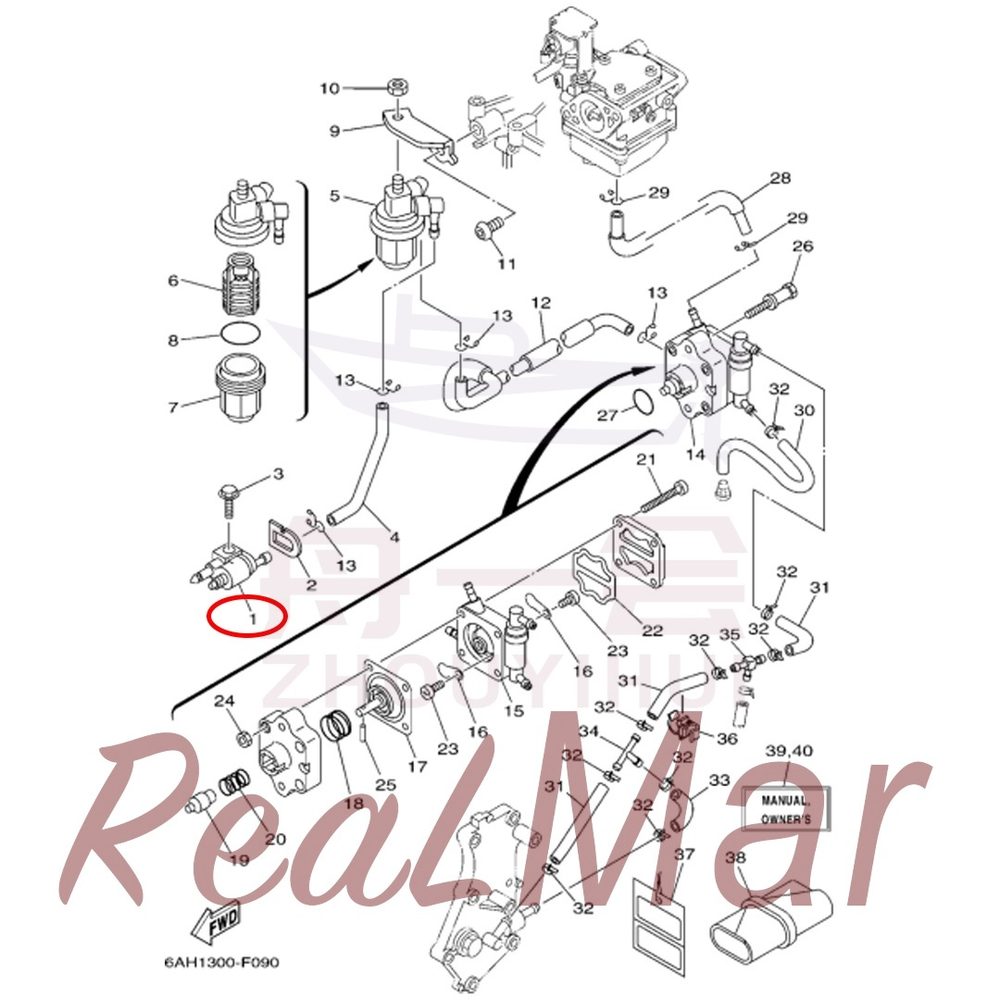

FIG. 9 FUEL

本部位共 26 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	DM3011-24329-000	进油管插座密封件	SEAL	1	61N-24329-00
3	15215-04080	六角法兰面螺栓	BOLT, FLANGE	1	95895-06020
4	DM2009-24311-000	进油管插座出油管	PIPE, FUEL 1	1	6AH-24311-00
5	DM1511-24560-000	燃油滤清器组件	FILTER ASSY	1	61N-24560-00
6	DM1511-24563-000	燃油滤清器油嘴	ELEMENT, FILTER	1	61N-24563-00
7	DM1511-24521-000	燃油滤清器座嵌件（螺柱）	CUP, FILTER	1	61N-24521-00
8	17890-78372	油杯O型圈	O-RING	1	93210-32738
9	DM2009-24566-000	燃油滤清器支架	BRACKET, FILTER	1	6AH-24566-00
10	15720-02400	1型六角螺母	NUT	1	95380-08600
11	10999-02055	内六角平圆头螺钉	BOLT,HEX. SOCKET BUTTON	1	90111-08055
12	DM2009-24312-000	汽油泵进油管	PIPE 2	1	6AH-24312-00
13	10643-01M93	管夹	CLIP	4	90467-09M17
14	DM2009-24410-000	汽油泵总成	FUEL PUMP ASSY	1	6AH-24410-00
15	DM2009-24413-000		BODY 2	1	6AH-24413-00
16	DM3011-24421-000		VALVE, CHECK	2	6A0-24421-01
17	DM2009-24411-000		DIAPHRAGM	1	66M-24411-11
18	DM9909-24423-000		SPRING, DIAPHRAGM	1	66M-24423-00
19	DM1509-13131-000		PLUNGER	1	66M-13131-10
20	DM9909-24454-000		SPRING	1	66M-24454-00
21	DM9909-24444-000		SCREW	4	66M-24444-00
22	DM0609-24471-000		DIAPHRAGM	1	66M-24471-01
23	DM0609-14325-000		SCREW, PAN HEAD	2	6E7-14325-00
24	15720-06400		NUT	4	95380-04600
25	DM0609-24374-000		PIN	1	66M-24374-00
26	10901-04895	汽油泵固定螺栓	BOLT	2	90109-06215
27	17890-80M45	汽油泵O型圈	O-RING	1	93210-20M65
28	DM2009-24313-000	汽油泵出油管	PIPE 3	1	6AH-24313-00
29	10643-01M93	管夹φ7	CLIP	2	90467-09M17
30	DM2009-24315-000	出水指示软管	PIPE 5	1	6AH-24315-00
31	10665-01084	油管	HOSE	3	90445-09026
32	10645-99M90	扎带	CLAMP	9	90465-11M10
33	DM2009-24317-000	排气箱盖回水软管	PIPE 7	1	6AH-24317-00
34	DM6011-24378-000	圆头三通	PIPE, JOINT 4	1	688-24378-00
35	DM2009-24378-000	方头三通	PIPE, JOINT 4	1	6C5-24378-00
36	10646-01092	回水软管管夹组件	CLAMP	1	90464-09018
37	DM0211-2819R-000	吊牌	TAG, WARNING	1	61H-2819R-31
38	DM1509-28100-000	工具包	TOOL KIT	1	62Y-28100-00
39	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-E0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-F0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-S0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-G0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-D0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-71-H0
40	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-K0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-R0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-P0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-N0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-M0
	DM2009-28199-000	说明书	MANUAL,OWNER'S MANUEL	1	6AG-28199-81-L0

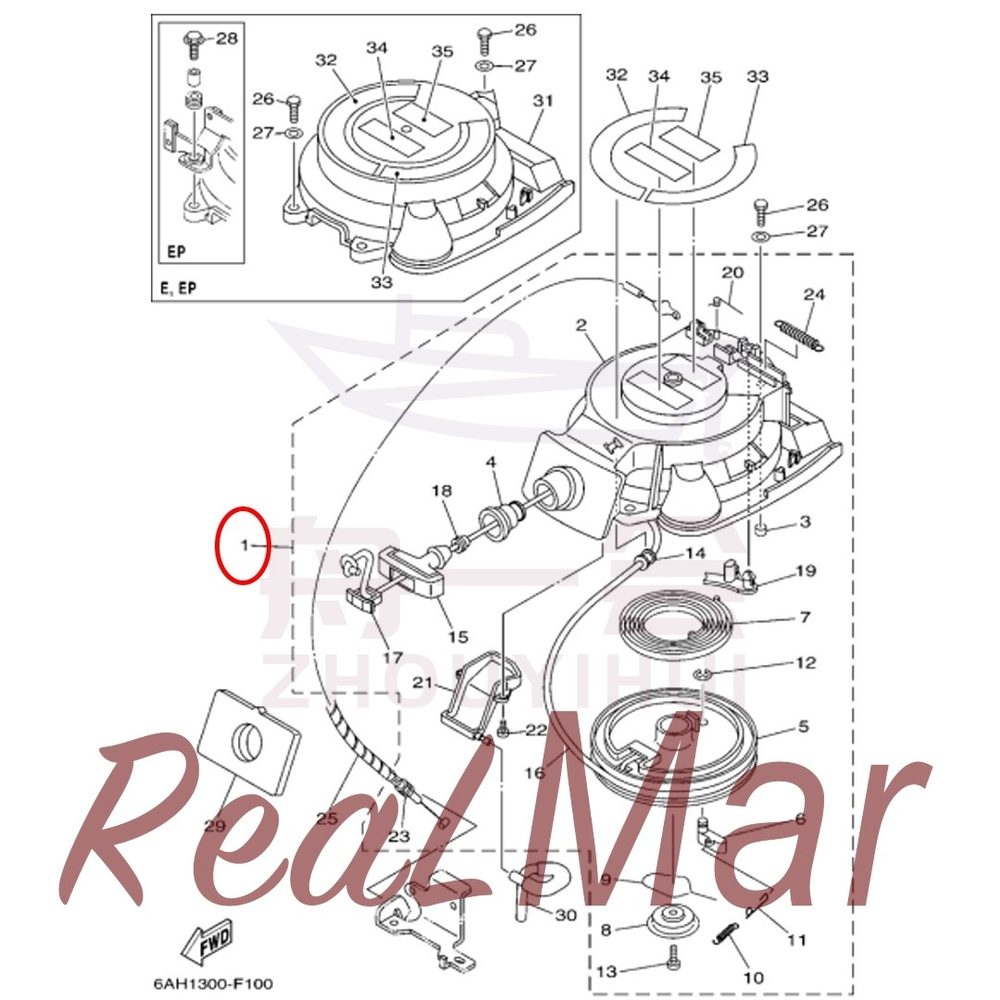

FIG. 10 STARTER

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-15710-000	起动器总成	STARTER ASSY	1	6AH-15710-00
2	DM2009-15711-000	起动器壳体	CASE, STARTER	1	6AH-15711-00
3	DM0609-15764-000	起动器壳体衬套	COLLAR 1	3	67D-15764-00
4	DM2009-15795-000	起动绳滑套	GUIDE, ROPE	1	6AH-15795-00
5	DM1511-15714-000	起动盘	DRUM, SHEAVE	1	63V-15714-00
6	DM1511-15741-000	起动盘棘爪	PAWL, DRIVE	1	63V-15741-00
7	DM1511-15713-000	平面蜗卷弹簧	SPRING, STARTER	1	63V-15713-00
8	DM9909-15716-000	起动盘压盖	PLATE, DRIVE	1	68T-15716-00
9	DM1511-15705-000	压盖扭转弹簧	SPRING, DRIVE PAWL	1	63V-15705-01
10	DM1511-15767-000	棘爪回位拉簧	SPRING	1	63V-15767-01
11	DM1512-15784-000	棘爪扭转弹簧	SPRING, RETURN	1	68T-15784-00
12	DM1511-15744-000	开口挡圈	CIRCLIP	1	63V-15744-00
13	DM9909-15793-000	十字槽盘头螺钉	SCREW	1	68T-15793-00
14	DM1512-15764-000	起动绳护圈	COLLAR 1	1	68T-15764-00
15	DM3011-15755-000	起动手柄（含嵌件）	HANDLE, STARTER	1	689-15755-01
16	DM1511-33143-000	启动绳	WIRE, STARTER	1	*
17	DM3011-15779-000	起动手柄盖	COVER	1	6F5-15779-02
18	DM1512-15789-000	起动手柄减振圈	DAMPER	1	6A0-15789-00
19	DM4011-15794-000	起动限制卡爪	STOPPER	1	66T-15794-00
20	DM4011-15734-000	回位扭簧	SPRING, RETURN	1	66T-15734-00
21	DM2009-15782-000	起动器护板	COVER, SHEAVE	1	6AH-15782-00
22	DM2009-15793-000	十字槽盘头自攻螺钉-F	SCREW	2	6AH-15793-00
23	DM2009-15770-000	起动器锁紧拉索	CABLE COMP., STARTER STOP	1	6AH-15770-00
24	DM4011-15731-000	起动限位拉线回位弹簧	SPRING, RETURN	1	66T-15731-00
25	10664-04M10	拉索保护套	HOSE	1	90446-06M90
26	13015-04080	六角头螺栓	BOLT	3	97095-06020
	13015-04080	六角头螺栓	BOLT	1	97095-06020
27	18115-04400	平垫圈	WASHER	3	92995-06600
	18115-04400	平垫圈	WASHER	1	92995-06600
28	10991-04941	六角头螺栓和平垫圈组合	BOLT, WITH WASHER	2	90119-06169
29	DM2009-15762-000	起动器密封圈	SEAL, RUBBER 2	1	6AH-15762-00
30	DM2009-24316-000	起动器护板软管	PIPE 6	1	6AH-24316-00
31	DM2009-81337-000	启动器壳体	COVER, FLYWHEEL	1	6AH-81337-00
32	DM2009-14427-000	标贴	LABEL, INSTRUCTION	1	6AH-14427-60
33	DM2009-13437-000	标贴	MARK, CAUTION	1	6AH-13437-60
34	DM0211-83625-001	标贴	MARK 5	1	6A1-83625-41
35	DM0211-83625-002	标贴	MARK 5	1	6A1-83625-51

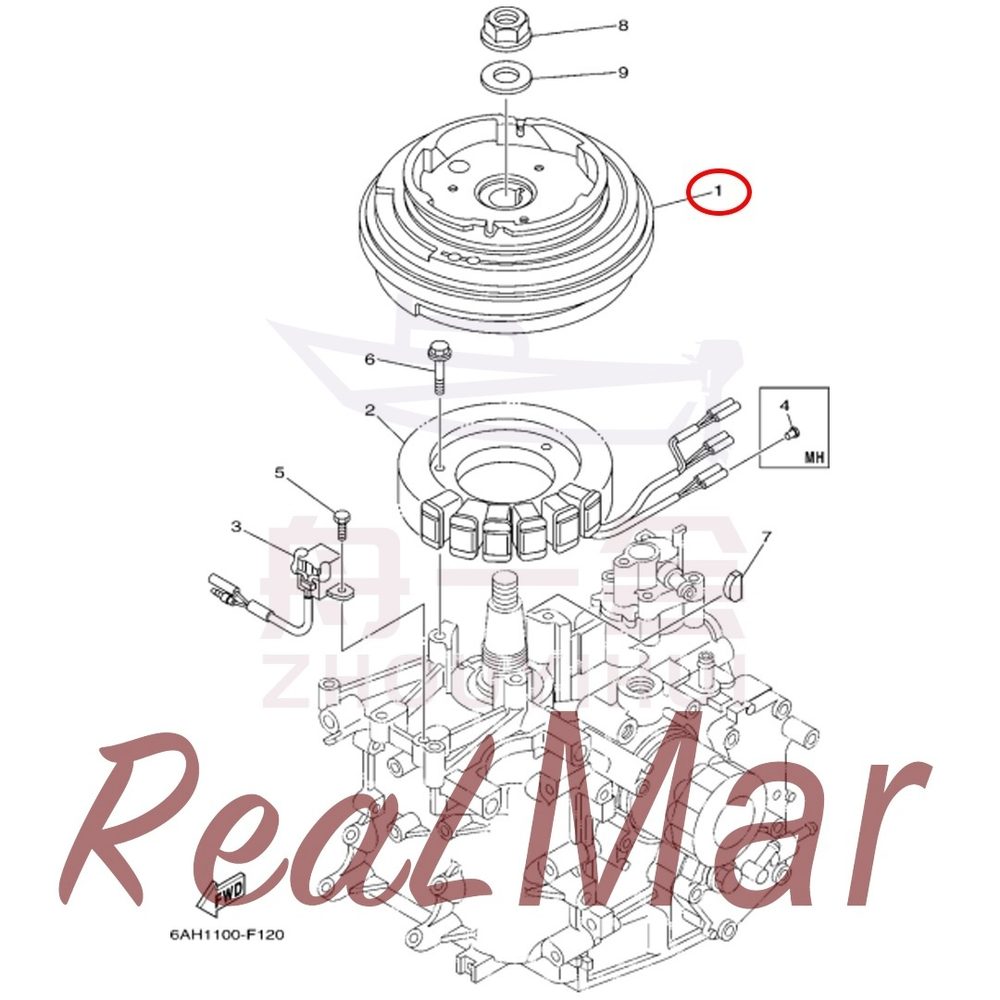

FIG. 11 GENERATOR

本部位共 11 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-85550-000	飞轮	ROTOR ASSY	1	6AH-85550-00
	DM2009-85550-001	飞轮	ROTOR ASSY	1	6AH-85550-10
2	DM2009-85510-000	充电线圈	STATOR ASSY	1	6AH-85510-00
3	DM2009-85580-000	触发线圈	COIL, PULSER	1	6AH-85580-00
4	DM1512-82119-000	底座预留孔堵塞	COVER, LEAD WIRE	2	703-82119-00
5	13015-05098	六角头螺栓	BOLT	2	97095-05012
6	15215-04070	六角法兰面螺栓	BOLT, FLANGE	3	95895-06030
7	10820-05097	飞轮半圆键	KEY, WOODRUFF	1	90280-05013
8	10931-94M05	飞轮螺母	NUT	1	90179-16M05
9	10809-94M66	飞轮螺母垫片	WASHER, PLATE	1	90201-16M44

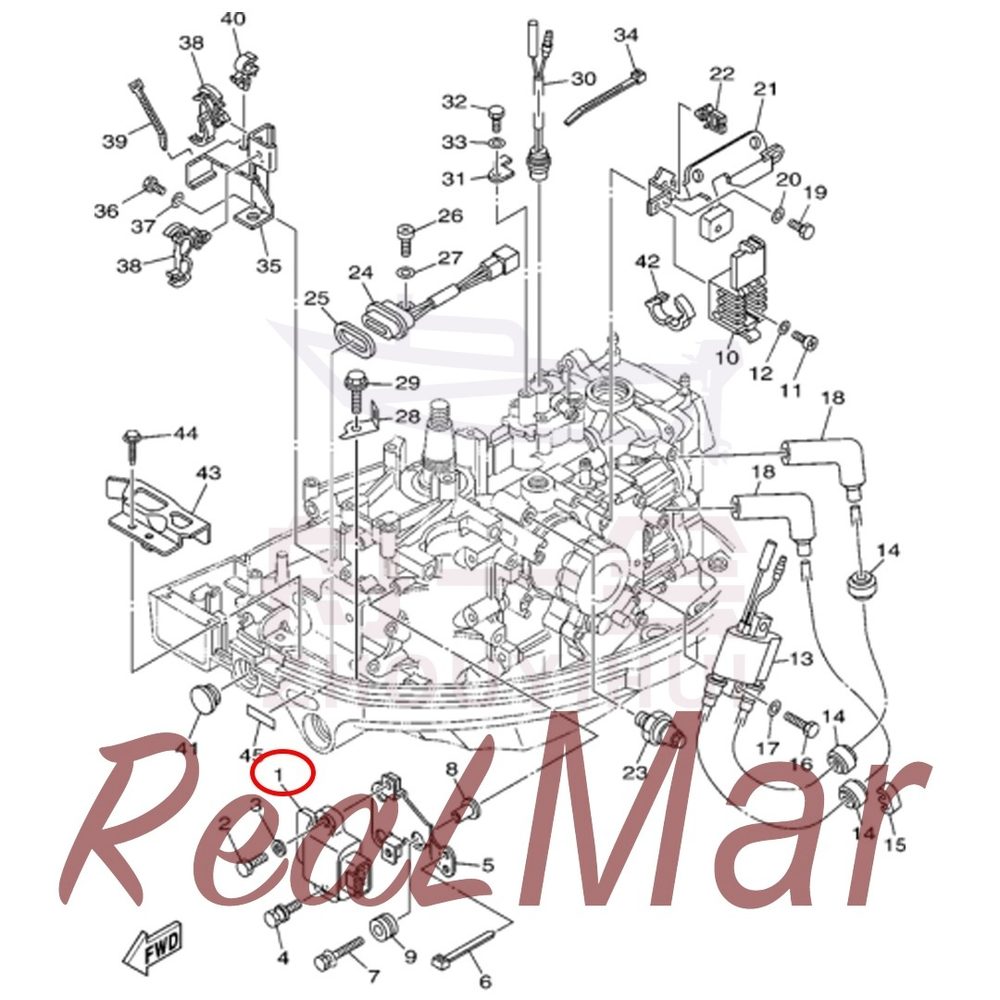

FIG. 12 ELECTRICAL 1

本部位共 44 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	6AH-85540-00
2	13015-04080	六角头螺栓	BOLT	1	97095-06020
3	18115-04400	平垫圈	WASHER	1	92995-06600
4	10901-04889	点火器固定螺栓	BOLT	1	90109-06221
5	DM2009-81948-000	点火器支架	BRACKET	1	6AH-81948-00
6	10645-97M92	扎带	CLAMP	1	90465-13M18
7	10991-04M75	六角头螺栓和平（大）垫圈组合件 S1 L	BOLT, WITH WASHER	3	90119-06M35
8	10723-04M40	起动电磁阀减振胶圈衬套	COLLAR	3	90387-06M60
9	10620-90M87	起动电磁阀减振胶圈	GROMMET	3	90480-10M23
10	DM2009-82522-000	线束固定座组件	CLAMP, COUPLER	1	6AH-82522-00
11	13220-04090	十字槽盘头螺钉	SCREW, PAN HEAD	1	97880-06010
12	10809-04M05	平垫圈	WASHER, PLATE	1	90201-06M05
13	DM2009-85570-000	高压包	IGNITION COIL ASSY	1	6F5-85570-12
14	10620-85007	护圈	GROMMET	3	90480-25003
15	DM2009-82361-000	高压包线卡	CLAMP, CORD	1	67F-82361-00
16	13015-04085	六角头螺栓	BOLT	2	97095-06025
17	18115-04400	平垫圈	WASHER	2	92995-06600
18	DM2009-82370-000	高压帽	PLUG CAP ASSY	2	6AH-82370-00
19	13015-04096	六角头螺栓	BOLT	2	97095-06014
20	18115-04400	平垫圈	WASHER	2	92995-06600
21	DM2009-85542-000	整流器支架	BRACKET	1	6AH-85542-00
22	10646-03M54	塑料线夹	CLAMP	2	90464-07M56
23	DM2009-82504-000	机油压力开关	OIL PRESSURE SWITCH ASSY	1	64J-82504-00
24	DM2009-84301-000	报警灯总成	PILOT LIGHT ASSY 1	1	62Y-84301-00
25	DM2009-83589-000	报警灯密封块	GASKET	1	6H4-83589-00
26	13225-04098	十字开槽小盘头螺钉	SCREW, PAN HEAD	1	97885-06012
27	18115-04400	平垫圈	WASHER	1	92995-06600
28	DM2009-82388-000	线束支架	PLATE	1	6AH-82388-00
29	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
30	DM2009-82560-000	温控开关组件	THERMO SWITCH ASSY	1	6AH-82560-00
31	DM2009-82588-000	温控开关压板	PLATE	1	6AH-82588-00
32	13015-04096	六角头螺栓	BOLT	1	97095-06014
33	18115-04400	平垫圈	WASHER	1	92995-06600
34	10645-99M90	扎带	CLAMP	1	90465-11M10
35	DM2009-82554-000	软管保护支架	STAY, NEUTRAL SWITCH	1	6AH-82554-00
36	13015-04094	六角头螺栓	BOLT	2	97095-06016
37	18115-04400	平垫圈	WASHER	2	92995-06600
38	10646-92864	线束齿形卡扣1	CLAMP	2	90464-18246
39	10645-97M92	扎带	CLAMP	1	90465-13M18
40	10646-90M78	塑料管夹	CLAMP	1	90464-10M32
41	DM4011-42725-000	手摁起动开关堵塞	GROMMET	1	6G1-42725-00
42	10646-94007	线束齿形卡扣2	CLAMP	1	90464-16003
	10646-94009	卡扣	CLAMP	1	90464-16001
43	DM2009-82389-000	线束固定支架	PLATE 2	1	6AH-82389-00
44	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
45	DM2009-85415-000	报警灯标贴	MARK, SIGNAL LAMP	1	67C-85415-00

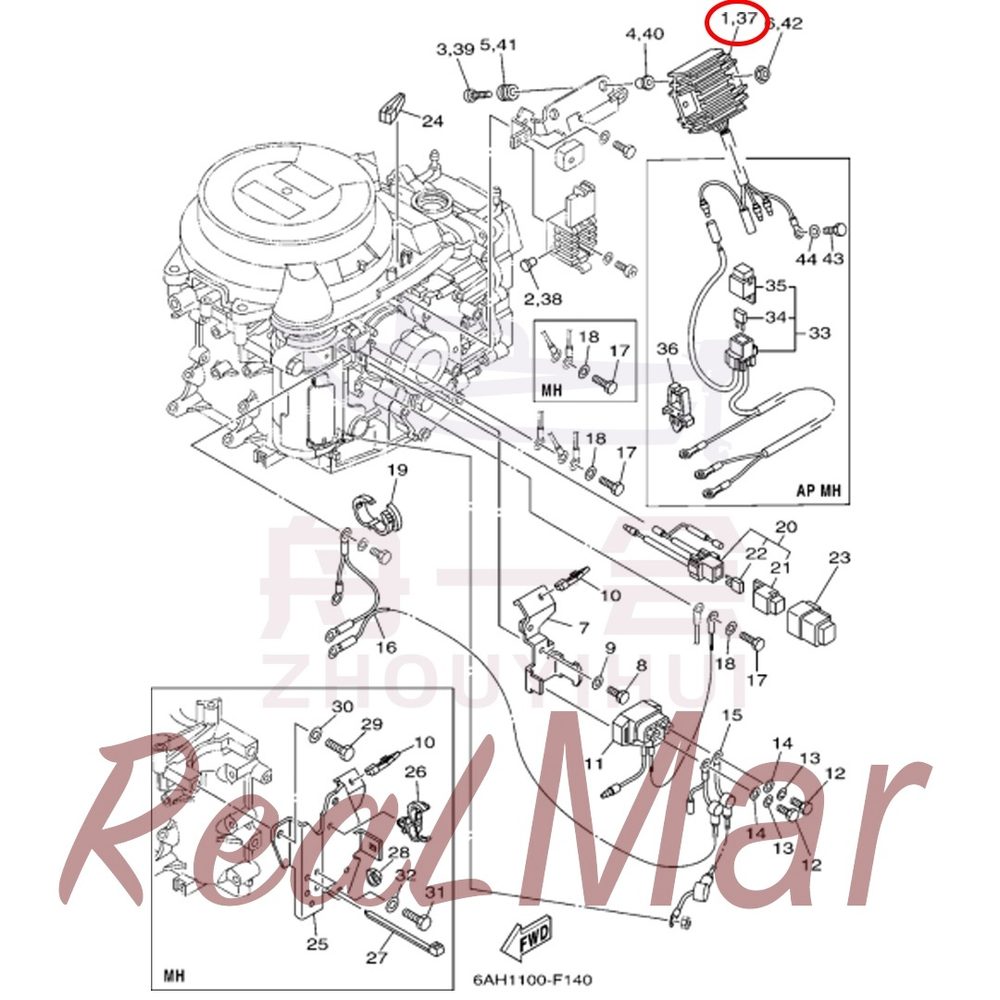

FIG. 13 ELECTRICAL 2

本部位共 37 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-81960-000	整流器	RECTIFIER & REGULATOR ASSY	1	6AH-81960-00
2	DM1512-82119-000	底座预留孔堵塞	COVER, LEAD WIRE	1	703-82119-00
3	12120-04070	六角法兰面螺栓	SCREW, BIND	2	98980-06030
4	10723-04M30	起动器壳体衬套	COLLAR	2	90387-06M70
5	10620-97M86	点火器支架减振圈	GROMMET	2	90480-13M24
6	15320-04500	六角法兰面螺母	NUT, FLANGE	2	95780-06500
7	DM2009-81945-000	起动继电器支架	PLATE, SWITCH FITTING	1	6AH-81945-00
8	13015-04096	六角头螺栓	BOLT	1	97095-06014
9	18115-04400	平垫圈	WASHER	1	92995-06600
10	10646-02006	线束卡扣	CLAMP	1	90464-08004
11	DM2009-81940-000	起动继电器	STARTER RELAY ASSY	1	68T-81940-00
12	13015-04090	六角头螺栓	BOLT	2	97095-06010
13	18115-04900	弹垫	WASHER, SPRING	2	92995-06100
14	18115-04400	平垫圈	WASHER	2	92995-06600
15	DM2009-82117-000	电机电源线	WIRE, LEAD	1	6AH-82117-00
16	DM2009-82105-000	电瓶电源线	WIRE HARNESS	1	6AH-82105-00
17	13015-04096	六角头螺栓	BOLT	1	97095-06014
	13015-04096	六角头螺栓	BOLT	2	97095-06014
18	18115-04400	平垫圈	WASHER	1	92995-06600
	18115-04400	平垫圈	WASHER	2	92995-06600
19	10646-94009	线束齿形卡扣2	CLAMP	1	90464-16001
20	DM2009-82150-000	片状保险丝组件	FUSE HOLDER ASSY	1	6AH-82150-00
21	DM2009-8215B-000	保险丝盖	CAP (YELLOW)	1	67F-8215B-10
22	DM2009-82151-000	片状保险丝	FUSE	2	67F-82151-00
23	DM2009-82157-000	保险丝保护壳	DAMPER	1	6AH-82157-00
24	DM2009-2812A-000	保险丝拆卸器	PULLER, FUSE	1	67F-2812A-00
25	DM2009-82398-000	线束固定板	PLATE 3	1	6AH-82398-00
26	10646-92864	线束齿形卡扣1	CLAMP	1	90464-18246
27	10645-97M92	扎带	CLAMP	3	90465-13M18
28	10646-01090	线束齿形卡扣3	CLAMP	1	90464-09010
29	13015-02085	六角头螺栓	BOLT	2	97095-08025
30	18115-02400	平垫圈	WASHER	2	92995-08600
31	13015-02094	六角头螺栓	BOLT	1	97095-08016
32	18115-02400	平垫圈	WASHER	1	92995-08600
33	DM2009-81949-000	线束	WIRE, LEAD	1	6AH-81949-00
34	DM2009-82151-000	片状保险丝	FUSE	2	67F-82151-00
35	DM2009-8215B-001	保险丝盖	CAP (BLACK)	1	67F-8215B-00
36	10646-04009	线卡	CLAMP	1	90464-06001
37	DM2009-81960-000	整流器	RECTIFIER & REGULATOR ASSY	1	6AH-81960-00
38	DM1512-82119-000	底座预留孔堵塞	COVER, LEAD WIRE	1	703-82119-00
39	12120-04070	六角法兰面螺栓	SCREW, BIND	2	98980-06030
40	10723-04M30	起动器壳体衬套	COLLAR	2	90387-06M70
41	10620-97M86	点火器支架减振圈	GROMMET	2	90480-13M24
42	15320-04500	六角法兰面螺母	NUT, FLANGE	2	95780-06500
43	13015-04096	六角头螺栓	BOLT	1	97095-06014
44	18115-04400	平垫圈	WASHER	1	92995-06600

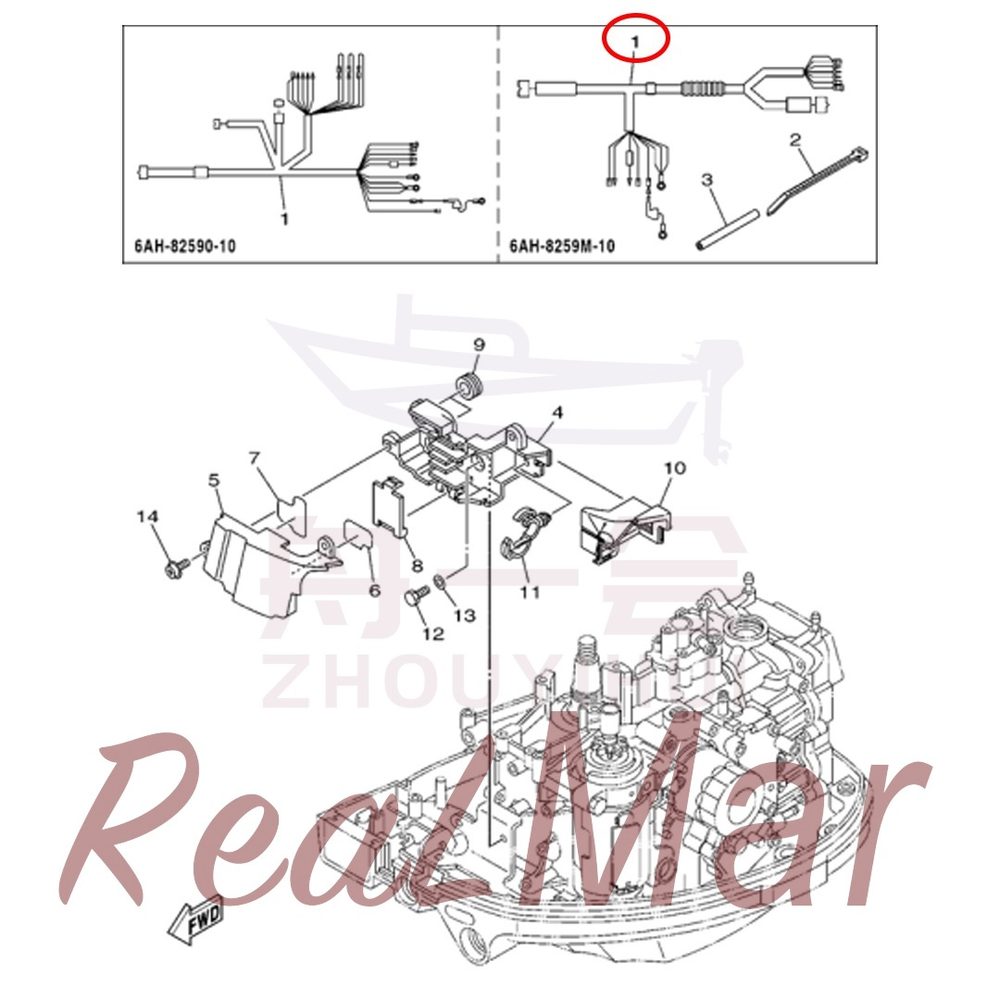

FIG. 14 ELECTRICAL 3

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-8259M-000	主电缆	WIRE HARNESS ASSY 2	1	6AH-8259M-10
	DM2009-82590-000	短十芯线束	WIRE HARNESS ASSY	1	6AH-82590-10
2	10645-97M92	扎带	CLAMP	1	90465-13M18
3	10665-02081	保护管	HOSE	1	90445-08029
4	DM2009-8552A-000	线束保护座组件	HOUSING	1	6AH-8552A-00
5	DM2009-8552E-000	线束保护座盖组件	COVER, CASE	1	6AH-8552E-00
6	DM2009-42735-001	减震棉	PROTECTOR	1	6AH-42735-30
7	DM2009-42735-002	减震棉	PROTECTOR	1	6AH-42735-40
8	DM2009-85537-000	线束护盖	COVER	1	6AH-85537-00
9	10620-91742	线束护圈	GROMMET	2	90480-19368
10	DM2009-85547-000	线束护套	DAMPER	1	6AH-85547-00
11	10646-92864	线束齿形卡扣1	CLAMP	1	90464-18246
12	13015-04096	六角头螺栓	BOLT	2	97095-06014
13	18115-04400	平垫圈	WASHER	2	92995-06600
14	13125-04896	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	2	97985-06214

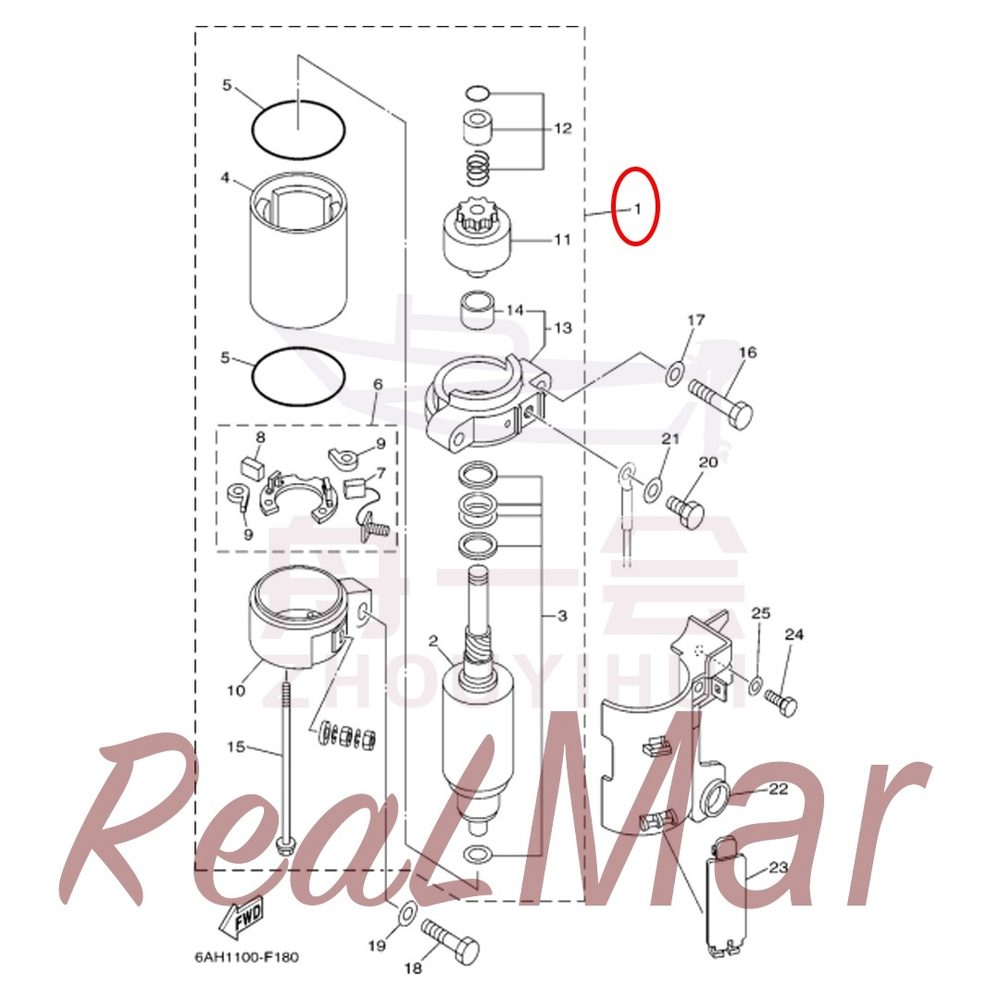

FIG. 17 STARTING MOTOR

本部位共 9 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-81800-000	起动电机总成	STARTING MOTOR ASSY	1	6AH-81800-00
2	DM9909-81850-000		ARMATURE ASSY	1	689-81850-11
3	DM3011-81809-000		WASHER KIT	1	689-81809-11
4	DM3011-81810-000		STATOR ASSY	1	689-81810-11
5	DM3011-81847-000		O-RING	2	689-81847-11
6	DM3011-81840-000		BRUSH HOLDER ASSY	1	689-81840-11
7	DM3011-81811-000		BRUSH 1	1	689-81811-11
8	DM3011-81812-000		BRUSH 2	1	689-81812-11
9	DM3011-81813-000		SPRING, BRUSH	2	689-81813-10
10	DM2009-81820-000		REAR BRACKET ASSY	1	6AH-81820-00
11	DM3011-81807-000		GEAR ASSY, STARTING MOTOR	1	689-81807-12
12	DM9909-81857-000		RETAINER	1	68T-81857-00
13	DM2009-81830-000		FRONT BRACKET ASSY	1	6AH-81830-00
14	DM3011-81831-000		METAL, FRONT	1	689-81831-00
15	DM3011-81826-000		BOLT	2	689-81826-10
16	13097-02065	六角头螺栓	BOLT	2	97013-08045
17	18107-02400	平垫圈	WASHER, PLATE	2	92903-08600
18	13097-02075	六角头螺栓	BOLT	1	97013-08035
19	18107-02400	平垫圈	WASHER, PLATE	1	92903-08600
20	13015-02094	六角头螺栓	BOLT	1	97095-08016
21	18115-02400	平垫圈	WASHER	1	92995-08600
22	DM2009-81942-000	电机保护壳	COVER	1	6AH-81942-00
23	DM2009-82581-000	电线卡	STAY, CORD CLAMP	1	6AH-82581-00
24	13015-04096	六角头螺栓	BOLT	1	97095-06014
25	18115-04400	平垫圈	WASHER	1	92995-06600

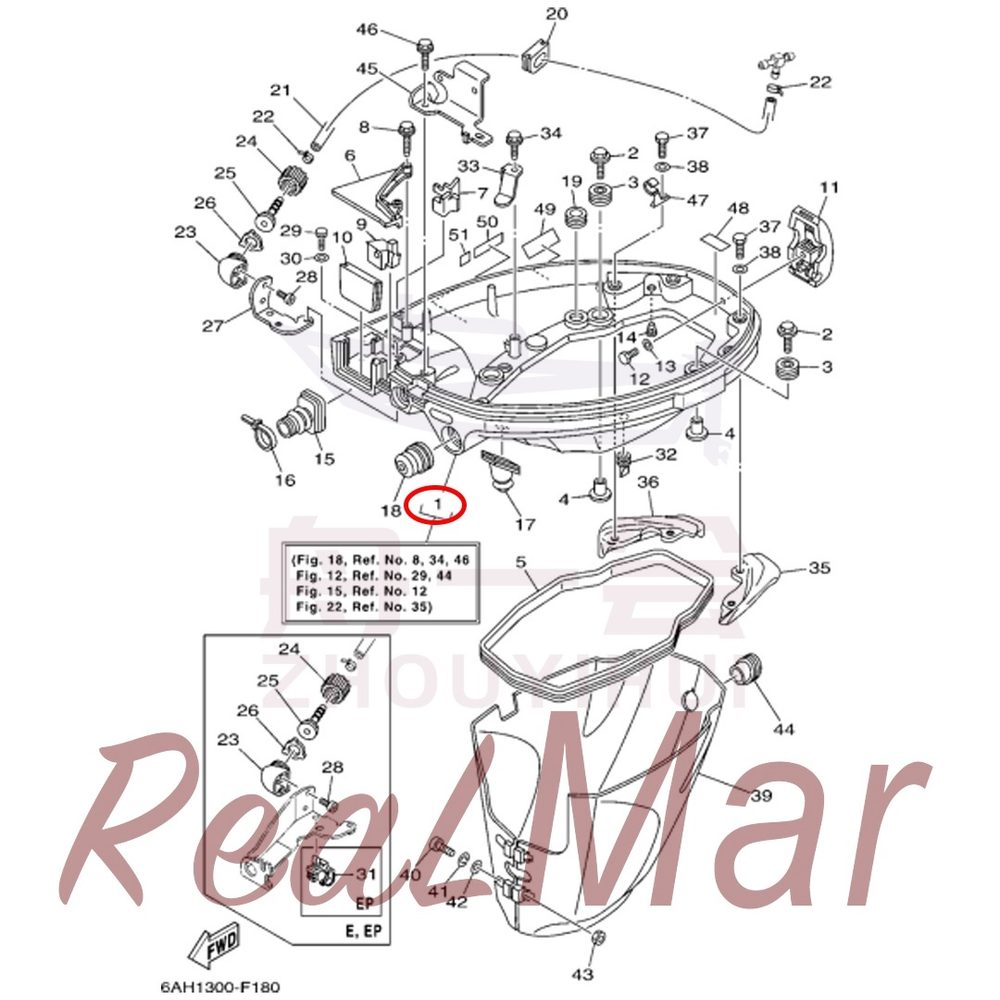

FIG. 18 BOTTOM COWLING

本部位共 49 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-42710-000	底座	BOTTOM COWLING ASSY	1	6AH-42710-00-4D
2	DM2509-85119-000	六角头螺栓和特大垫圈组合件	BOLT	4	68F-85119-00
3	10620-89M28	底座减振圈	GROMMET	4	90480-21M82
4	10723-04934	底座减振圈衬套	COLLAR	4	90387-06176
5	DM2009-42716-000	底座密封条	RUBBER, SEAL 1	1	6AH-42716-00
6	DM2009-42738-000	底座盖板	PLATE, FITTING	1	6AH-42738-00-4D
7	DM2009-42718-000	底座盖板密封块	RUBBER, SEAL 3	1	6AH-42718-00
8	10901-04M28	六角法兰面螺栓	BOLT	2	90109-06M82
9	DM2009-42725-000	底座工艺堵塞2	GROMMET	1	6AH-42725-00
	DM2009-42725-001	线束密封块	GROMMET	1	6AH-42725-20
10	DM2009-42724-000	拉线固定座	GROMMET	1	6AH-42724-00
	DM2009-42724-001	拉线固定座	GROMMET	1	6AH-42724-10
11	DM2009-42801-000	消音罩锁紧块组件	COWLING CLAMP COMP.	1	6AH-42801-00
12	13015-04098	六角头螺栓	BOLT	1	97095-06012
13	18115-04400	平垫圈	WASHER	1	92995-06600
14	DM1511-44391-000	出水指示管喷嘴	NIPPLE, HOSE	1	6H3-44391-01
15	DM2009-26326-000	油门拉线护套	GROMMET	1	6AH-26326-00
	DM2009-26326-001	油门拉线孔盖	GROMMET	1	6AH-26326-10
16	10645-99M90	扎带	CLAMP	1	90465-11M10
17	DM2009-42727-000	上换挡杆护圈	GROMMET	1	6AH-42727-00
18	DM4011-42726-002	换挡拉杆护圈	GROMMET	1	65W-42726-00
	DM4011-42726-003	换挡拉杆护圈	GROMMET	1	65W-42726-10
19	10620-94003	清洗连接软管护圈	GROMMET	1	90480-16007
20	DM2009-42726-000	清洗软管固定套	GROMMET	1	6AH-42726-00
21	DM2009-24314-000	清洗连接软管	PIPE 4	1	6AH-24314-00
22	10645-99M90	扎带	CLAMP	2	90465-11M10
23	DM1509-12572-000	清洗接头座	ADAPTER ADAPTATEUR	1	68T-12572-00
24	DM2009-12581-000	清洗接头螺套	JOINT, HOSE 1	1	6R3-12581-00
25	DM2009-12582-000	软管接头水嘴	JOINT, HOSE 2	1	6R3-12582-00
26	DM2009-12583-000	软管接头密封垫	GASKET, HOSE	1	6R3-12583-00
27	DM2009-12535-000	清洗接头连接板	PLATE	1	6AH-12535-00
28	10943-04008	十字槽盘头自攻螺钉-C	SCREW, TAPPING	2	90167-06002
29	13015-04090	六角头螺栓	BOLT	2	97095-06010
30	18115-04400	平垫圈	WASHER	2	92995-06600
31	10646-98M52	线卡	CLAMP	1	90464-12M58
32	DM3011-42717-001	鸭嘴单向阀	RUBBER, SEAL 2	2	65W-42717-00
33	DM2009-42743-000	鸭嘴阀压板	BRACKET	1	6AH-42743-00
34	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
35	DM2009-42761-000	左后限位板组件	STOPPER	1	6AH-42761-00
36	DM2009-42762-000	右后限位板组件	STOPPER	1	6AH-42762-00
37	13035-04098	六角头螺栓	BOLT	4	97075-06012
38	18115-04400	平垫圈	WASHER	4	92995-06600
39	DM2009-42741-000	护罩	APRON	1	6AH-42741-00
40	13225-04070	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-06030
41	18115-04900	弹垫	WASHER, SPRING	2	92995-06100
42	18115-04400	平垫圈	WASHER	2	92995-06600
43	15720-04400	1型六角螺母	NUT, HEXAGON	2	95380-06600
44	DM2009-42717-000	怠速排气套	RUBBER, SEAL 2	1	6AH-42717-00
45	DM2009-15774-000	起动器锁紧拉线支架	STAY 4	1	6AH-15774-00
46	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
47	10645-02M28	汽油泵进油管支架	CLAMP	1	90465-08M82
48	DM2009-82377-000	火花塞标贴	LABEL	1	6C5-82377-00
49	DM1509-13444-001	标贴	MARK	1	6G8-13444-51
50	DM0511-8257H-000	标贴	PLATE, MARK	1	6E3-8257H-00
51	DM0511-28176-000	标贴	LABEL, CAUTION	1	6A1-28176-00

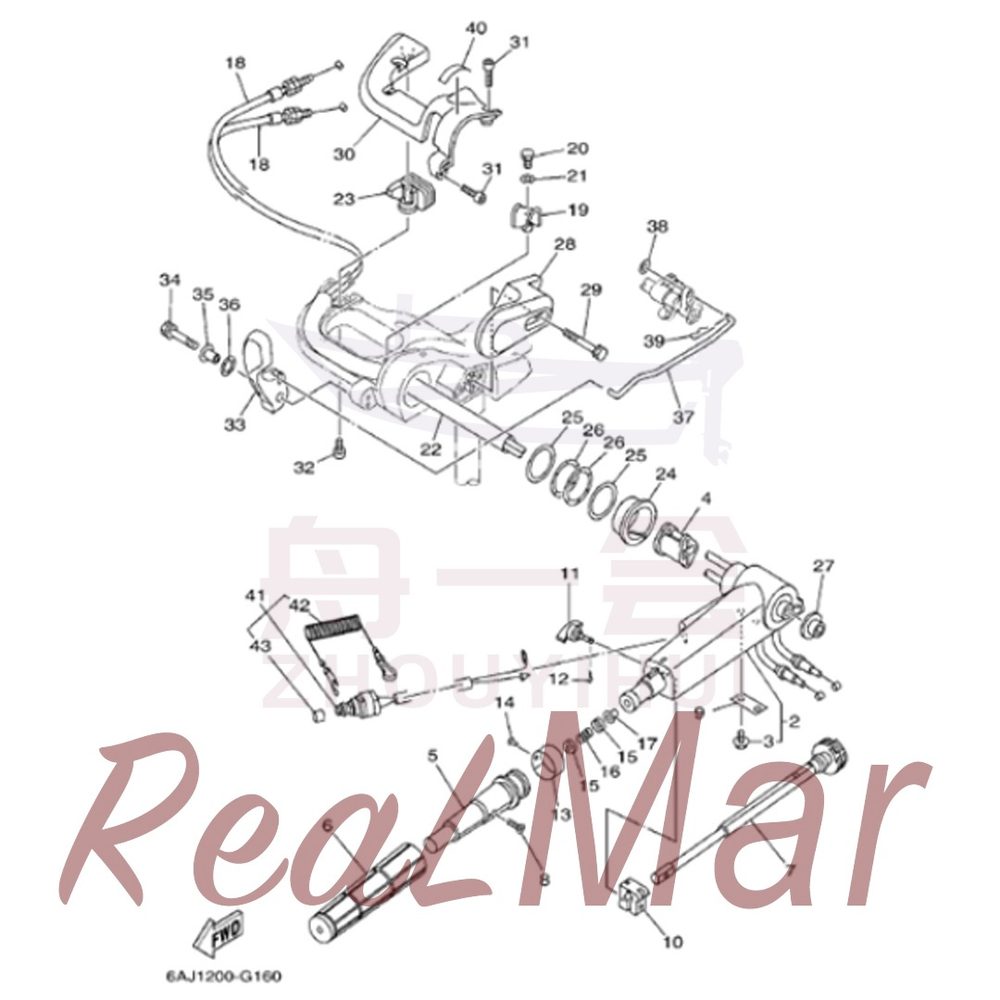

FIG. 19 STEERING

本部位共 42 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1	6AH-W0084-01-4D
2	DM2009-42101-000	操纵臂	HANDLE, STEERING	1	6AH-42101-01-4D
3	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
4	DM2009-26288-000	油门拉线固定块	GROMMET, CABLE	1	6AH-26288-00
5	DM2009-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	66M-40119-00
6	DM9909-42177-000	操纵手柄套	COVER, LEAD WIRE	1	67D-42177-00
7	DM4011-42138-000	油门操纵杆组件	RUBBER, HANDLE	1	65W-42138-00
8	10958-05M06	十字槽沉头螺钉	SCREW, COUNTERSUNK	1	90152-05M04
9	DM4011-42159-000	油门操纵杆压板	STAY	1	65W-42159-00
10	DM0311-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	6G1-42126-00
11	DM4011-42125-000	油门锁紧手柄	BOLT, FRICTION ADJUSTING	1	65W-42125-00
12	19610-98090	开口销	PIN, COTTER	1	91490-12010
13	DM2009-42137-000	油门指示牌	INDICATOR, THROTTLE	1	6JO-42137-00
14	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
15	DM2009-44188-000	操纵手柄压缩弹簧座	WASHER	2	6X4-44188-00
16	10509-87895	操纵手柄压缩弹簧	SPRING, COMPRESSION	1	90501-23215
17	10724-02006	油门操纵杆衬套	BUSH	1	90386-08004
18	DM2009-26311-000	油门拉线	CABLE, THROTTLE 1	2	6AH-26311-00
19	DM2009-44554-000	油门拉线保护架	PLATE	1	6AH-44554-00
20	13010-04096	六角头螺栓	BOLT	1	97090-06014
21	18115-04400	平垫圈	WASHER	1	92995-06600
22	DM2009-2634E-000	油门钢索保护胶管	PROTECTOR 1	1	6AH-2634E-00
23	DM2009-42551-000	油门拉线支撑块	GROMMET	1	6AH-42551-00
24	10724-65009	操纵臂内衬套	BUSH	1	90386-45001
25	10809-71002	操纵臂内垫圈	WASHER, PLATE	2	90201-39008
26	10804-71009	操纵臂波形垫圈	WASHER, WAVE	2	90206-39001
27	10729-80009	操纵臂外衬套	BUSH, SOLID	1	90381-20001
28	DM2009-42131-000	操纵臂固定盖	COVER, HANDLE STEERING	1	6AH-42131-00-4D
29	13035-04055	六角头螺栓	BOLT	2	97075-06055
30	DM2009-42532-000	油门拉线护盖	COVER	1	6AH-42532-00
31	10999-04038	内六角平圆头螺钉	BOLT,HEX. SOCKET BUTTON	4	90111-06072
32	13320-40580	十字槽盘头自攻螺钉	SCREW, TAPPING	1	97780-60520
33	DM2009-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	6AH-44111-00
34	10991-04M05	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M05
35	10723-04M05	起动器壳体衬套	COLLAR	1	90387-06M05
36	10804-95M92	换挡手柄波形垫圈	WASHER, WAVE	1	90206-15M18
37	DM2009-44124-000	换挡拉杆	LINK, SHIFT ROD	1	6AH-44124-00
38	18110-04800	换挡手柄外平垫圈1	WASHER, PLAIN	1	92990-06200
39	10642-92002	弹性挡环	CLIP	1	90468-18008
40	DM2009-44191-000	挡位指示标贴	INDICATOR, SHIFT	1	6G8-44191-00
41	DM2009-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	6AH-82575-00
42	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
43	DM1511-8257Y-000	应急熄火开关帽	CAP	1	689-8257Y-00

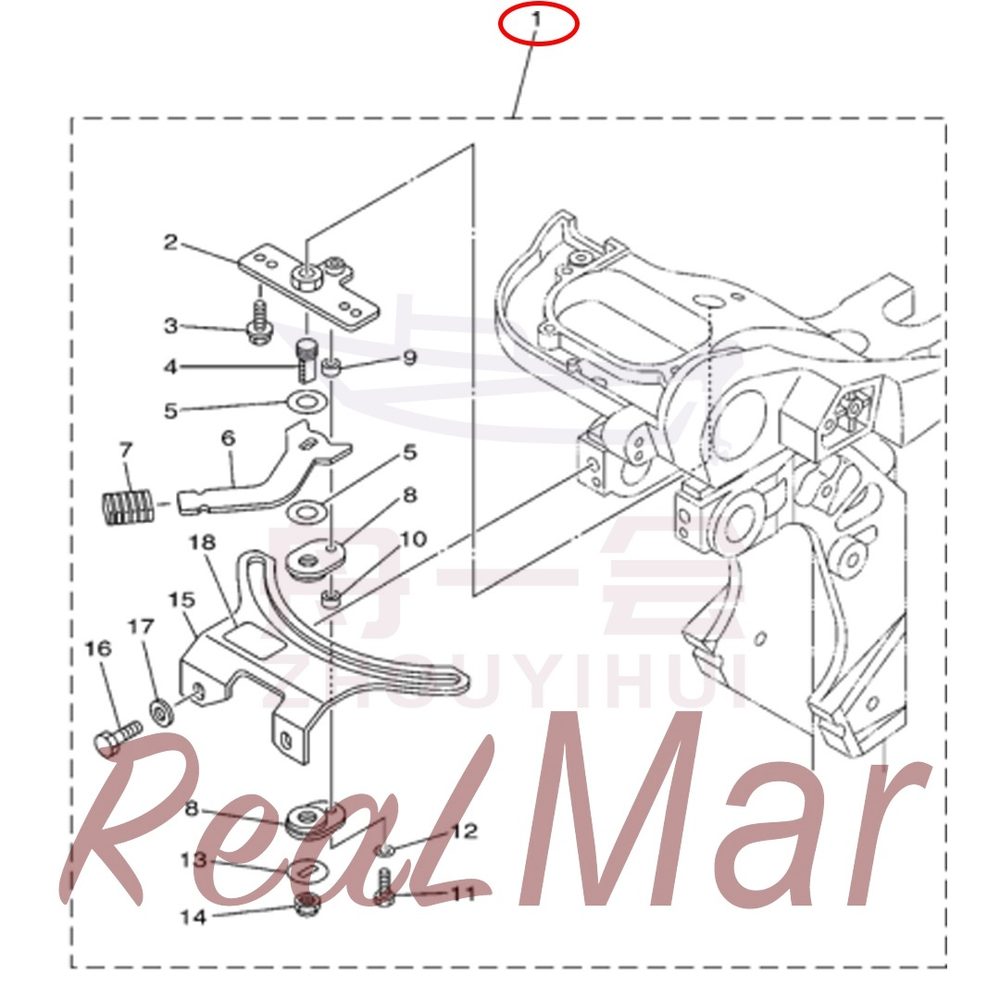

FIG. 20 STEERING FRICTION

本部位共 18 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM9909-42508-000	转向阻力块总成	STEERING FRICTION ASSY	1	6AH-42508-00
2	DM9909-42525-000	转向阻力板	PLATE, FRICTION	1	68T-42525-01
3	10991-05092	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-05018
4	DM9909-42562-000	转向锁紧轴	SHAFT, STEERING LOCK	1	67C-42562-00
5	10808-90M54	转向锁紧轴塑料垫圈	WASHER, PLATE	2	90202-10M56
6	DM9909-42561-000	转向锁紧手柄	KNOB, STEERING LOCK	1	68T-42561-00
7	DM3011-43633-000	转向锁紧手柄护套	COVER, TILT LEVER	1	689-43633-00
8	DM4011-42528-000	转向摩擦片总成	PLATE, FRICTION	2	65W-42528-00
9	10723-05M05	转向阻力板上衬套	COLLAR	1	90387-05M05
10	10723-05M99	转向阻力板下衬套	COLLAR	1	90387-05M11
11	13015-05080	六角头螺栓	BOLT	1	97095-05020
12	18115-05400	平垫圈	WASHER	1	92995-05600
13	10801-90M84	转向摩擦片垫片	WASHER	1	90209-10M26
14	10925-90M96	转向阻尼螺母	NUT, SELF-LOCKING	1	90185-10M14
15	DM9909-42527-000	转向阻力板支架	PLATE, FRICTION	1	6AH-42527-00
16	10909-02088	六角头螺栓	BOLT	2	90101-08022
17	10809-02045	平垫圈	WASHER, PLATE	2	90201-08065
18	DM9909-43155-000	起翘标贴	MARK 1	1	68T-43155-00

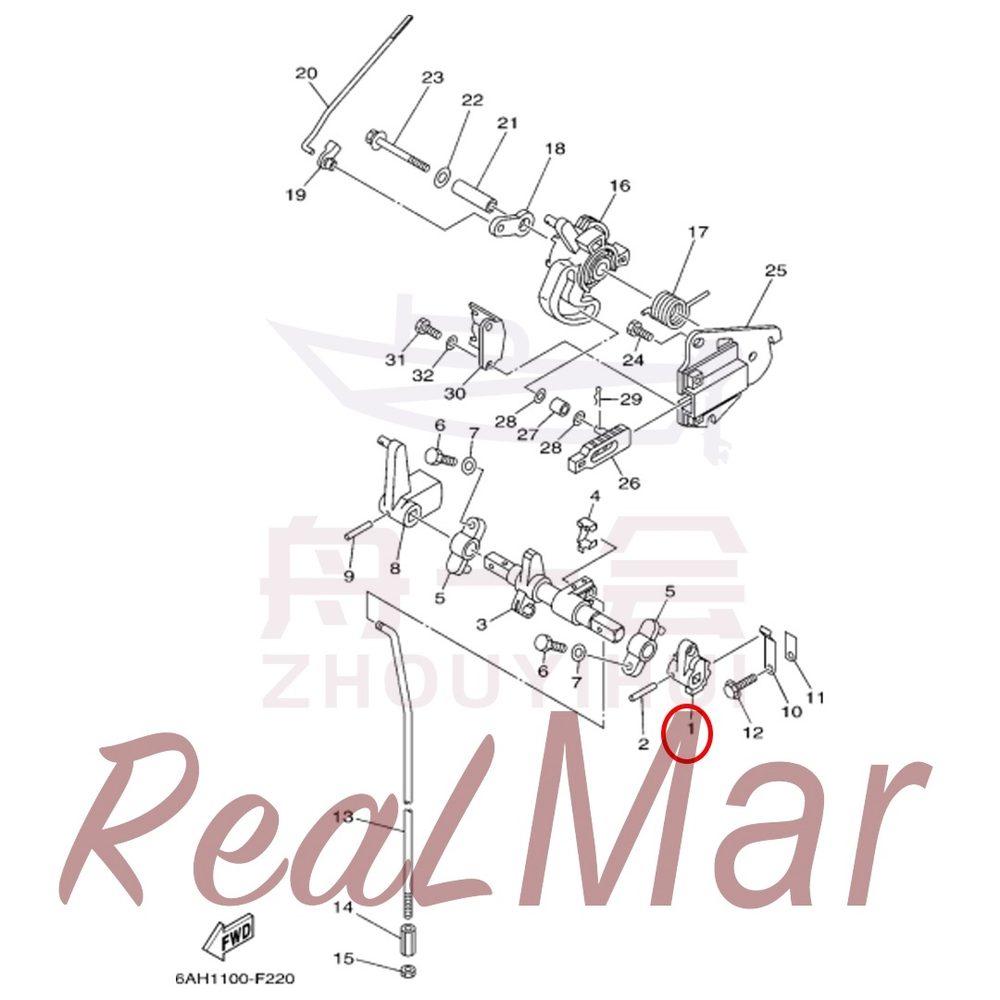

FIG. 21 CONTROL 1

本部位共 31 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-44123-000	挡位限位块组件	ARM, SHIFT ROD	1	6AH-44123-00
2	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
3	DM2009-44121-000	换挡转轴组件	LEVER, SHIFT ROD	1	6AH-44121-00
4	DM2009-26364-000	上换挡杆挡板	END, CABLE 2	1	6AH-26364-00
5	DM9909-41662-000	换挡转轴支座	BRACKET	2	6G1-41662-00
6	13015-04080	六角头螺栓	BOLT	2	97095-06020
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	DM2009-44125-000	前操换挡臂	LEVER, SHIFT ROD	1	6AH-44125-00
9	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
10	DM9909-44116-001	挡位限位片	SPRING	1	65W-44116-00
11	DM9909-44114-000	挡位限位片压板	STOPPER	1	66R-44114-00
12	15215-04096	六角法兰面螺栓	BOLT, FLANGE	1	95895-06014
13	DM2009-44143-000	上换挡杆	ROD, SHIFT	1	6AH-44143-00
	DM2009-44143-001	上换挡杆	ROD, SHIFT	1	6AH-44143-10
14	10930-04095	上换挡杆螺母接头	NUT	1	90170-06015
15	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
16	DM2009-41638-000	油门支座	PULLEY	1	6AH-41638-00
17	10502-80M66	油门支座扭转弹簧	SPRING, TORSION	1	90508-20M44
18	DM1509-41283-000	油门支座摆臂	LEVER, FREE ACCEL.	1	65W-41283-00
19	DM1512-41262-001	油门从动杆滑座	JOINT, CHOKE LEVER	1	6J8-41262-00
20	DM2009-41211-000	油门从动杆	LINK, ACCEL.	1	6AH-41211-00
21	10723-04971	油门支座内衬套	COLLAR	1	90387-06139
22	10809-04M79	油门支座垫圈	WASHER, PLATE	1	90201-06M31
23	13515-04555	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-06555
24	13015-04096	六角头螺栓	BOLT	2	97095-06014
25	DM2009-14571-000	油门支座支架	BRACKET, THROTTLE	1	6AH-14571-00
26	DM2009-44167-000	挡位锁死滑块	PLUNGER, SHIFT CAM	1	6AH-44167-00
27	DM3011-42171-000	滚轮	BUSHING	1	62Y-42171-00
28	10809-05M06	油门导套平垫圈	WASHER, PLATE	2	90201-05M04
29	10642-90005	弹性挡环	CLIP	1	90468-10005
30	DM2009-14497-000	油门拉线支架	STAY, THROTTLE WIRE	1	6AH-14497-00
31	13015-04096	六角头螺栓	BOLT	2	97095-06014
32	18115-04400	平垫圈	WASHER	2	92995-06600

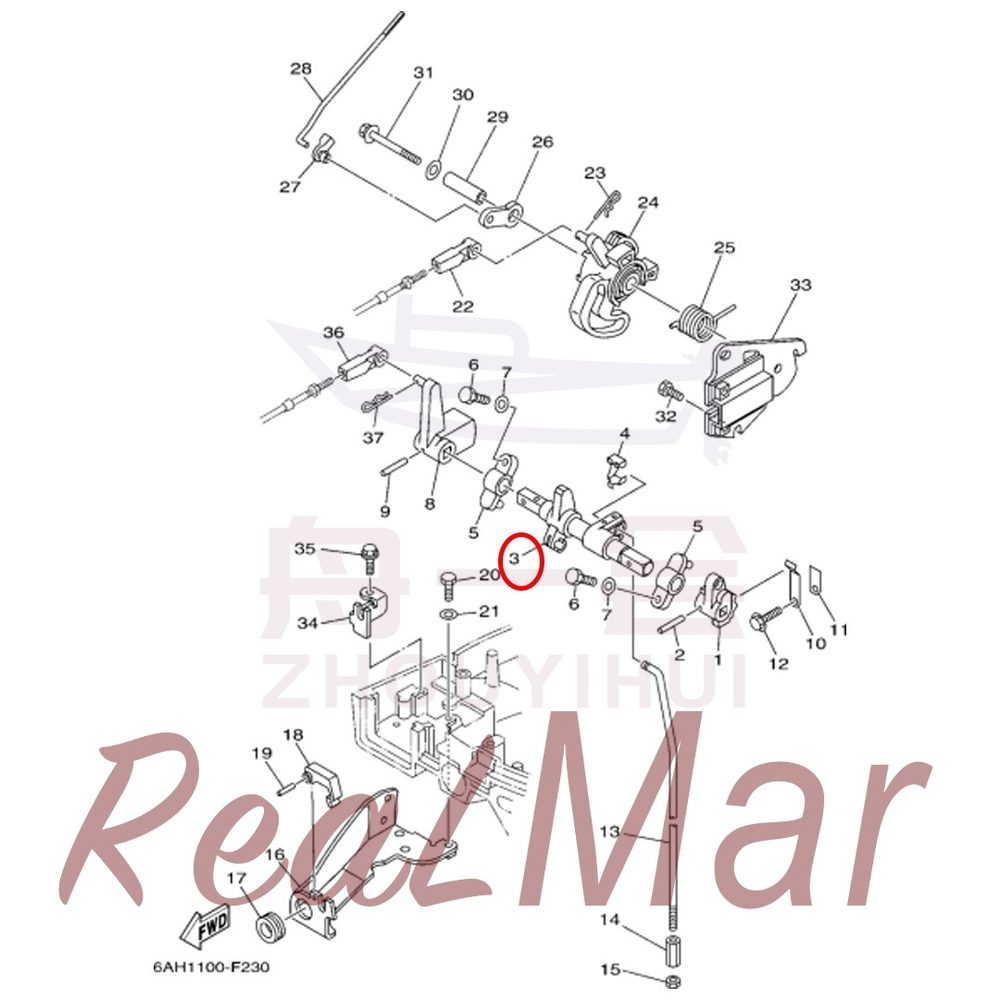

FIG. 22 CONTROL 2

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-44123-000	挡位限位块组件	ARM, SHIFT ROD	1	6AH-44123-00
2	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
3	DM2009-44121-000	换挡转轴组件	LEVER, SHIFT ROD	1	6AH-44121-00
4	DM2009-26364-000	上换挡杆挡板	END, CABLE 2	1	6AH-26364-00
5	DM9909-41662-000	换挡转轴支座	BRACKET	2	6G1-41662-01-94
6	13015-04080	六角头螺栓	BOLT	2	97095-06020
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	DM2009-44125-000	前操换挡臂	LEVER, SHIFT ROD	1	6AH-44125-00
9	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
10	DM9909-44116-001	挡位限位片	SPRING	1	65W-44116-00
11	DM9909-44114-000	挡位限位片压板	STOPPER	1	66R-44114-00
12	15215-04096	六角法兰面螺栓	BOLT, FLANGE	1	95895-06014
13	DM2009-44143-000	上换挡杆	ROD, SHIFT	1	6AH-44143-00
	DM2009-44143-001	上换挡杆	ROD, SHIFT	1	6AH-44143-10
14	10930-04095	上换挡杆螺母接头	NUT	1	90170-06015
15	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
16	DM2009-48532-000	前操换挡拉线支架	BRACKET, REMOTE CONTROL 2	1	6AH-48532-00
17	10620-91079	前操换挡拉线支架护圈	GROMMET	1	90480-19031
18	DM1511-48538-000	前操换挡拉线固定扣	CLAMP, CABLE 1	1	682-48538-50
19	19410-70098	弹性圆柱销	PIN, SPRING	1	91690-30012
20	13015-04096	六角头螺栓	BOLT	2	97095-06014
21	18115-04400	平垫圈	WASHER	2	92995-06600
22	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	1	663-48344-00
23	10642-92002	弹性挡环	CLIP	1	90468-18008
24	DM2009-41638-000	油门支座	PULLEY	1	6AH-41638-00
25	10502-80M66	油门支座扭转弹簧	SPRING, TORSION	1	90508-20M44
26	DM1509-41283-000	油门支座摆臂	LEVER, FREE ACCEL.	1	65W-41283-00
27	DM1512-41262-001	油门从动杆滑座	JOINT, CHOKE LEVER	1	6J8-41262-00
28	DM2009-41211-000	油门从动杆	LINK, ACCEL.	1	6AH-41211-00
29	10723-04971	油门支座内衬套	COLLAR	1	90387-06139
30	10809-04M79	油门支座垫圈	WASHER, PLATE	1	90201-06M31
31	13515-04555	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-06555
32	13015-04096	六角头螺栓	BOLT	2	97095-06014
33	DM2009-14571-000	油门支座支架	BRACKET, THROTTLE SUPPORT, ACCELERATEUR	1	6AH-14571-00
34	DM2009-48531-000	前操油门拉线支架	BRACKET, REMOTE CONTROL 1	1	6AH-48531-00
35	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
36	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	1	663-48344-00
37	10642-92002	弹性挡环	CLIP	1	90468-18008

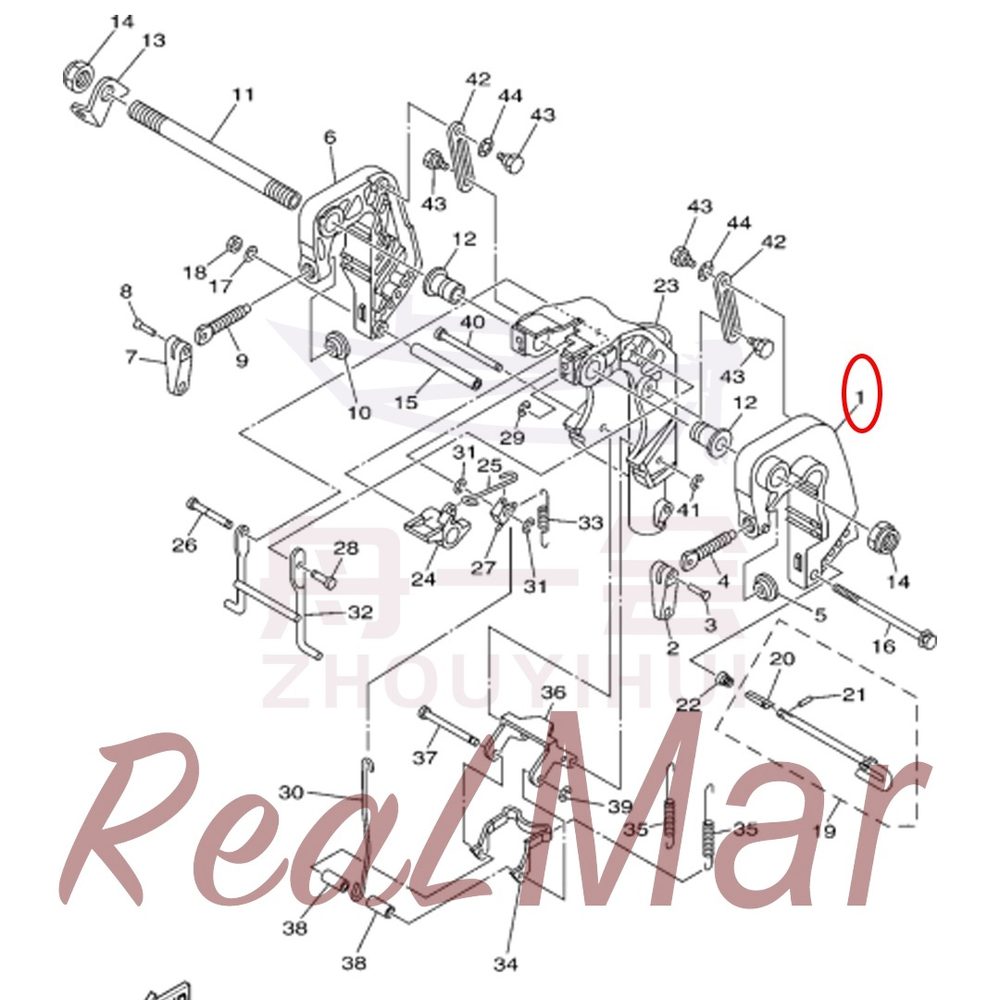

FIG. 23 BRACKET 1

本部位共 46 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM9909-43111-000	左支架	BRACKET, CLAMP 1	1	6AH-43111-00-4D
2	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	1	6E0-43118-01
3	10867-06M09	锁紧手柄沉头半空心铆钉	PIN	1	90243-04M01
4	DM1511-43116-000	艉板锁紧螺杆	SCREW, TRANSOM CLAMP	1	6E7-43116-00
5	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	1	648-43114-01
6	DM9909-43112-000	右支架	BRACKET, CLAMP 2	1	6AH-43112-00-4D
7	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	1	6E0-43118-01
8	10867-06M09	锁紧手柄沉头半空心铆钉	PIN	1	90243-04M01
9	DM1511-43116-000	艉板锁紧螺杆	SCREW, TRANSOM CLAMP	1	6E7-43116-00
10	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	1	648-43114-01
11	DM2009-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63V-43131-10
12	10724-88MA6	回转支架衬套	BUSH	2	90386-22MA4
13	DM9909-43113-000	拉环	PLATE, CLAMP BRACKET	1	66R-43113-00
14	10925-88067	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22043
15	10723-04M97	回转支架套管	COLLAR	1	90387-06M13
16	10909-04M92	六角头螺栓	BOLT	1	90101-06M18
17	18110-04400	下换挡杆密封用外垫片	WASHER, PLATE	1	92990-06600
18	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
19	DM9909-43160-000	限位插销组件	TILT ROD ASSY	1	6L2-43160-01
20	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
21	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
22	10508-90M03	锥形压缩弹簧	SPRING, CONICAL	1	90502-10M07
23	DM9909-43311-000	回转支架	BRACKET, SWIVEL 1	1	6AH-43311-00-4D
24	DM9909-43631-000	起翘手柄	LEVER, TILT	1	6AH-43631-00
25	DM9909-43616-000	起翘手柄拉杆	ROD, TILT LOCK	1	6AH-43616-00
26	DM2009-43646-000	起翘撑架右销轴	SHAFT, LEVER	1	6AH-43646-00
27	DM9909-43641-000	拉簧挂座	LEVER, TILT	1	6AH-43641-00
28	DM2009-43191-000	起翘撑架左销轴	SHAFT, STOPPER	1	6AH-43191-00
29	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
30	DM9909-43617-000	起翘锁钩拉杆	ROD, TILT LOCK	1	6AH-43617-00
31	11020-05400	开口挡圈	CIRCLIP	2	99080-05600
32	DM9909-43350-000	起翘撑架组件	RECEIVER ASSY	1	6AH-43350-00
33	10504-92096	起翘撑架回位弹簧	SPRING, TENSION	1	90506-18014
34	DM9909-43614-000	起翘锁钩	PLATE, TILT LOCK	1	6AH-43614-00
35	10504-80080	回位托架拉伸弹簧	SPRING, TENSION	2	90506-20020
36	DM9909-43615-000	起翘回位托架	PLATE, TILT LOCK	1	6AH-43615-00
37	DM9909-43611-000	起翘锁钩销轴	SHAFT, TILT LOCK	1	68T-43611-00
38	10723-04972	起翘锁钩销轴衬套	COLLAR	2	90387-06138
39	17670-06M07	开口挡圈	CIRCLIP	1	93430-04M03
40	DM9909-43659-000	起翘回位托架销轴	SHAFT, REVERSE LOCK	1	68T-43659-00
41	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
42	DM9909-43627-000	起翘限位片	STOPPER	2	6AH-43627-00
43	10901-04M26	起翘限位片六角螺轴	BOLT	4	90109-06M84
44	10804-90M86	起翘限位片波形垫圈	WASHER, WAVE	2	90206-10M24

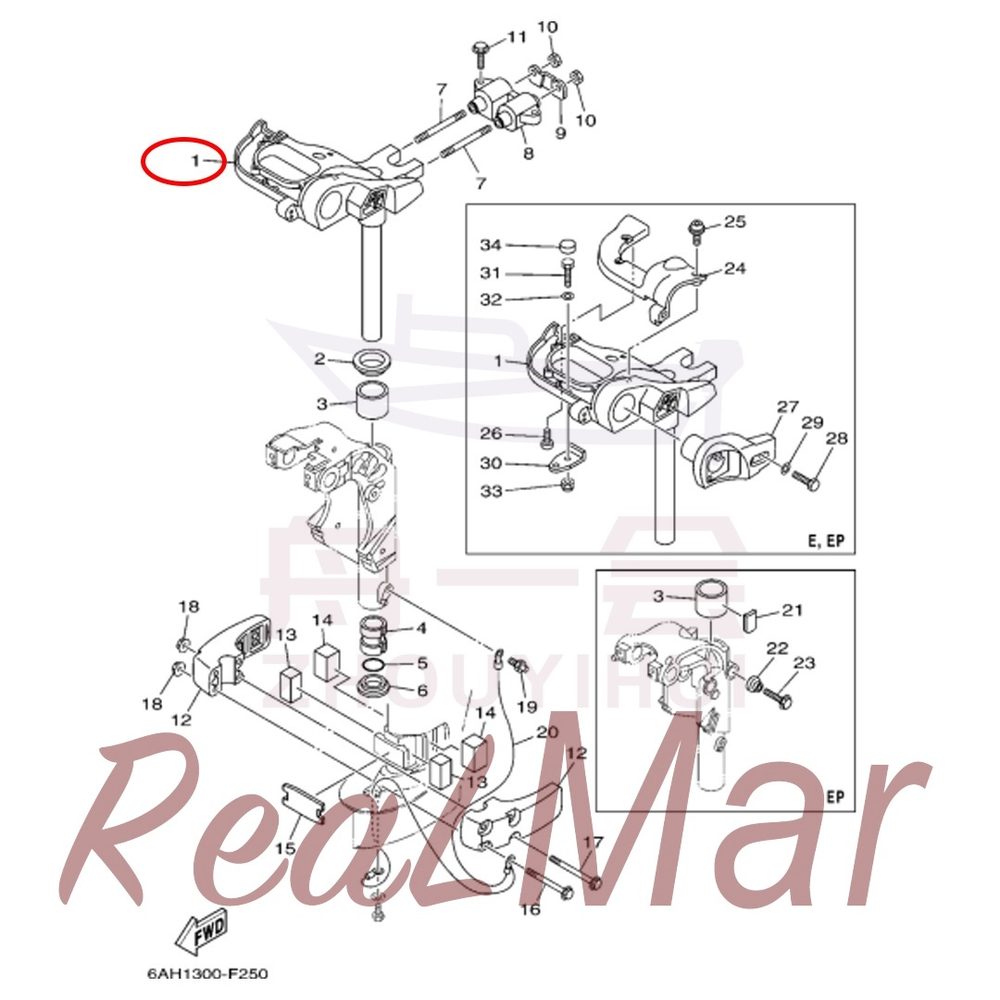

FIG. 25 BRACKET 3

本部位共 35 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-42510-000	转向托架组件	STEERING BRACKET ASSY	1	6AH-42510-00-4D
	DM2009-42510-001	转向托架组件	STEERING BRACKET ASSY	1	6AH-42510-10-4D
2	10801-60002	转向托架上衬套压盖	WASHER	1	90209-40008
3	10724-60009	转向托架上衬套	BUSH	1	90386-40001
4	10724-70062	转向托架下衬套	BUSH	1	90386-30048
5	17890-81M16	衬套O型圈	O-RING	1	93210-29M94
6	10724-70M40	转向托架下垫圈	BUSH	1	90386-30M60
7	10994-90077	转向托架双头螺柱	BOLT, STUD	2	90116-10033
8	DM2009-44514-000	上减振器组件	MOUNT DAMPER, UPPER SIDE	1	6AH-44514-00-94
9	DM2009-44526-000	上减振器垫板	PLATE	1	6AH-44526-00
10	15720-90400	1型六角螺母	NUT	2	95380-10600
11	10991-02016	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08094
12	DM2009-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER	2	6AH-44551-00-4D
13	DM2009-44557-000	中间箱体侧前减振块	MOUNT DAMPER, LOWER FRONT	2	6AH-44557-00
14	DM2009-44555-000	中间箱体侧减振块	MOUNT DAMPER, LOWER SIDE	2	6AH-44555-00
15	DM2009-44574-000	中间箱体下减振块	STOPPER, LOWER MOUNT RUBBER	1	6AH-44574-00
16	10991-02M65	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M45
17	10991-02M64	螺栓或螺钉和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M46
18	10931-02M76	六角法兰面螺母	NUT	4	90179-08M34
19	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
20	DM2009-82127-000	回转支架接地线	WIRE, LEAD 2	1	6AH-82127-00
	DM2009-82127-001	回转支架接地线	WIRE, LEAD 2	1	6AH-82127-10
21	DM1511-42528-000	转向托架上衬套垫块	PLATE, FRICTION	1	63V-42528-00
22	DM1511-43373-000	螺栓密封圈	SEAL, DAMPER	1	689-43373-01
23	10905-04M03	六角法兰面螺栓	BOLT, FLANGE	1	90105-06M07
24	DM2009-42532-001	油门拉线护盖	COVER	1	6AH-42532-10
25	10999-04038	内六角平圆头螺钉	BOLT,HEX. SOCKET BUTTON	4	90111-06072
26	13320-40580	十字槽盘头自攻螺钉	SCREW, TAPPING	1	97780-60520
27	DM2009-83773-000	操纵臂外盖	BRACKET, SWITCH	1	6AH-83773-00
28	13015-04070	六角头螺栓	BOLT	2	97095-06030
29	18115-04400	平垫圈	WASHER	2	92995-06600
30	DM2009-48511-000	转向连接板	HOOK, STEERING	1	6AH-48511-00
31	13015-02085	六角头螺栓	BOLT	1	97095-08025
32	18115-02400	平垫圈	WASHER	1	92995-08600
33	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057
34	DM2009-44194-000	橡胶堵头	CAP	1	6AH-44194-00

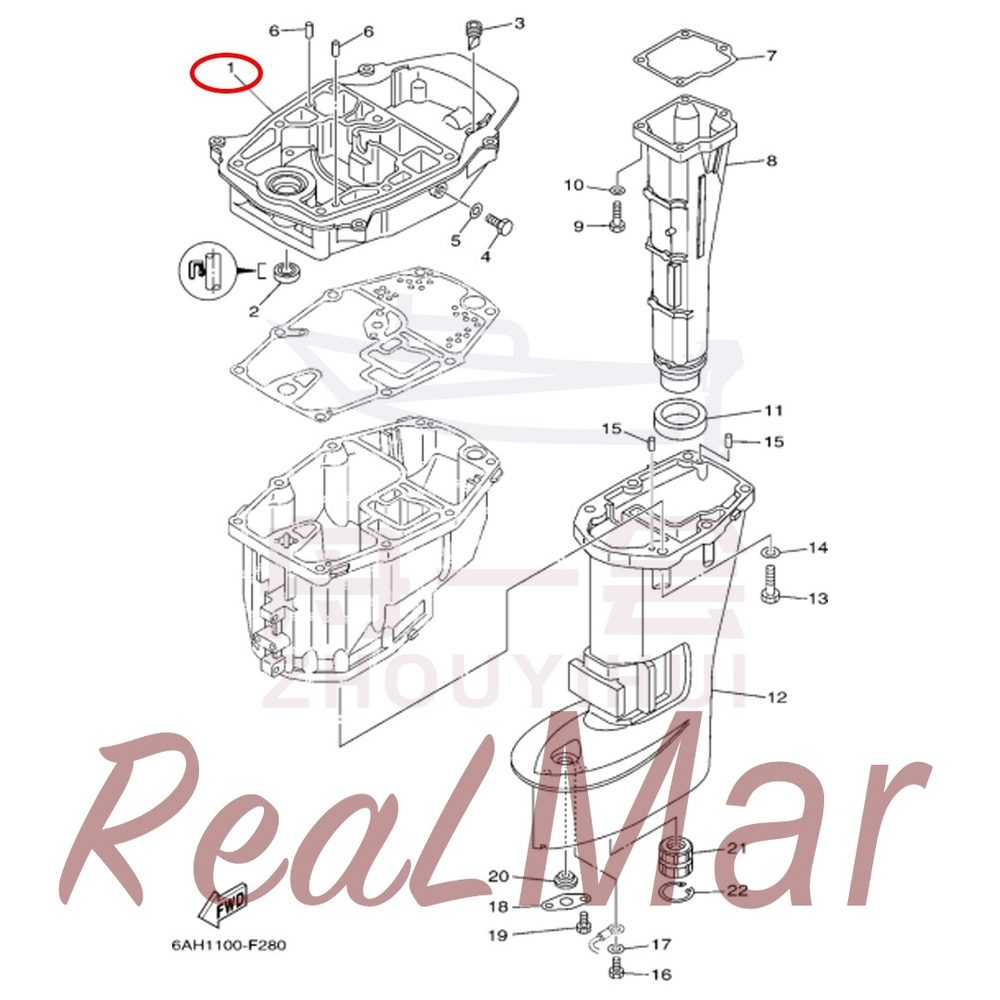

FIG. 27 UPPER CASING

本部位共 24 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-41137-000	中间座	GUIDE, EXHAUST	1	6AH-41137-00-5B
2	17909-98M47	中间座油封	OIL SEAL	1	93101-12M63
3	DM3011-42717-001	鸭嘴单向阀	RUBBER, SEAL 2	1	65W-42717-00
4	13015-02096	六角头螺栓	BOLT	1	97095-08014
5	17406-98M03	中间座铜垫圈	GASKET	1	93604-12M07
6	17404-91M87	中间座定位销	PIN, DOWEL	2	93606-19M23
7	DM2009-41134-000	排气管垫片	GASKET, EXHAUST MANIFOLD	1	6AH-41134-00
8	DM2009-14711-000	排气管	MUFFLER 1	1	6AH-14711-00-5B
	DM2009-14711-001	排气管	MUFFLER 1	1	6AH-14711-10-5B
9	13035-04085	六角头螺栓	BOLT	4	97075-06025
10	18115-04400	平垫圈	WASHER	4	92995-06600
11	DM2009-41138-000	排气管密封圈	SEAL, EXT. 1	1	6AH-41138-00
12	DM2009-45111-000	中间箱体	CASING, UPPER	1	6AH-45111-00-4D
	DM2009-45111-001	中间箱体	CASING, UPPER	1	6AH-45111-10-4D
13	13035-02070	六角头螺栓	BOLT	6	97075-08030
14	18115-02400	平垫圈	WASHER	6	92995-08600
15	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
16	13015-05090	六角头螺栓	BOLT	1	97095-05010
17	18115-05400	平垫圈	WASHER	1	92995-05600
18	DM9909-45321-000	中间箱体护圈压板	PLATE	1	68T-45321-00
19	13015-04002	六角头螺栓	BOLT	1	97095-06008
20	10620-96M56	中间箱体护圈	GROMMET	1	90480-14M54
21	DM1511-45318-000	传动轴衬套组件	BUSHING, DRIVE SHAFT	1	682-45318-00
22	17680-70068	孔用弹性挡圈	CIRCLIP	1	93420-30042

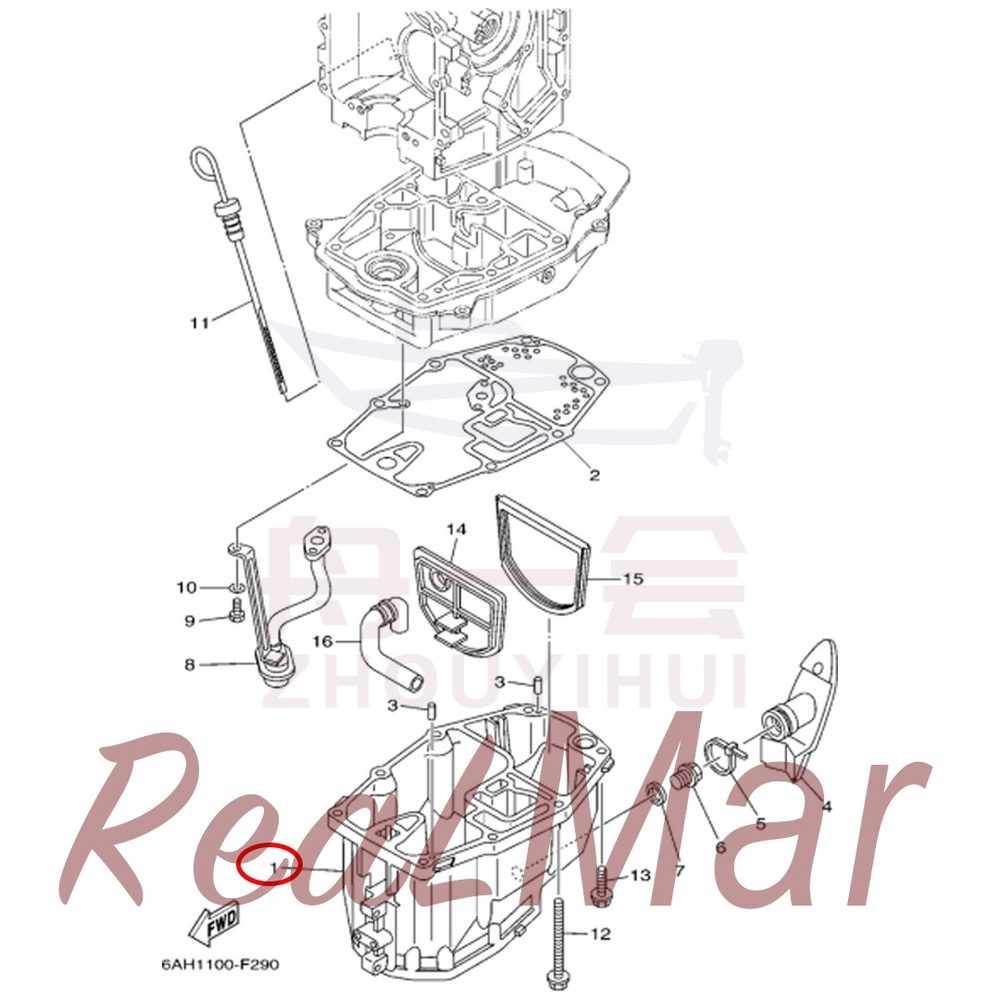

FIG. 28 OIL PAN

本部位共 17 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-15311-000	油底壳	OIL PAN	1	6AH-15311-00-5B
2	DM2009-15312-000	油底壳垫片	GASKET, OIL PAN	1	6AH-15312-00
3	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
4	DM2009-15316-000	机油导油套	DAMPER, ENGINE MOUNT 1	1	6AH-15316-00
5	10645-99M51	塑料扎带	CLAMP	1	90465-11M59
6	10760-96M04	油底壳放油螺栓	PLUG, STRAIGHT SCREW	1	90340-14M06
7	10670-96M01	油底壳放油螺栓垫圈	GASKET	1	90430-14M09
8	DM2009-13411-000	内置机油滤清器	STRAINER, OIL	1	6AH-13411-00
9	13097-04094	六角头螺栓	BOLT	3	97013-06016
10	18107-04400	平垫圈	WASHER, PLATE	3	92903-06600
11	DM2009-15362-000	机油标尺	PLUG, OIL LEVEL	1	6AH-15362-00
12	10991-02907	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	90119-08103
13	10991-02908	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08102
14	DM2009-45126-000	油底壳隔板	PLATE, SEAL DAMPER	1	6AH-45126-00
15	DM2009-45115-000	油底壳隔板密封条	GASKET, UPPER CASING	1	6AH-45115-00
16	DM2009-45115-000	下废气软管	PIPE	1	6AH-45135-00

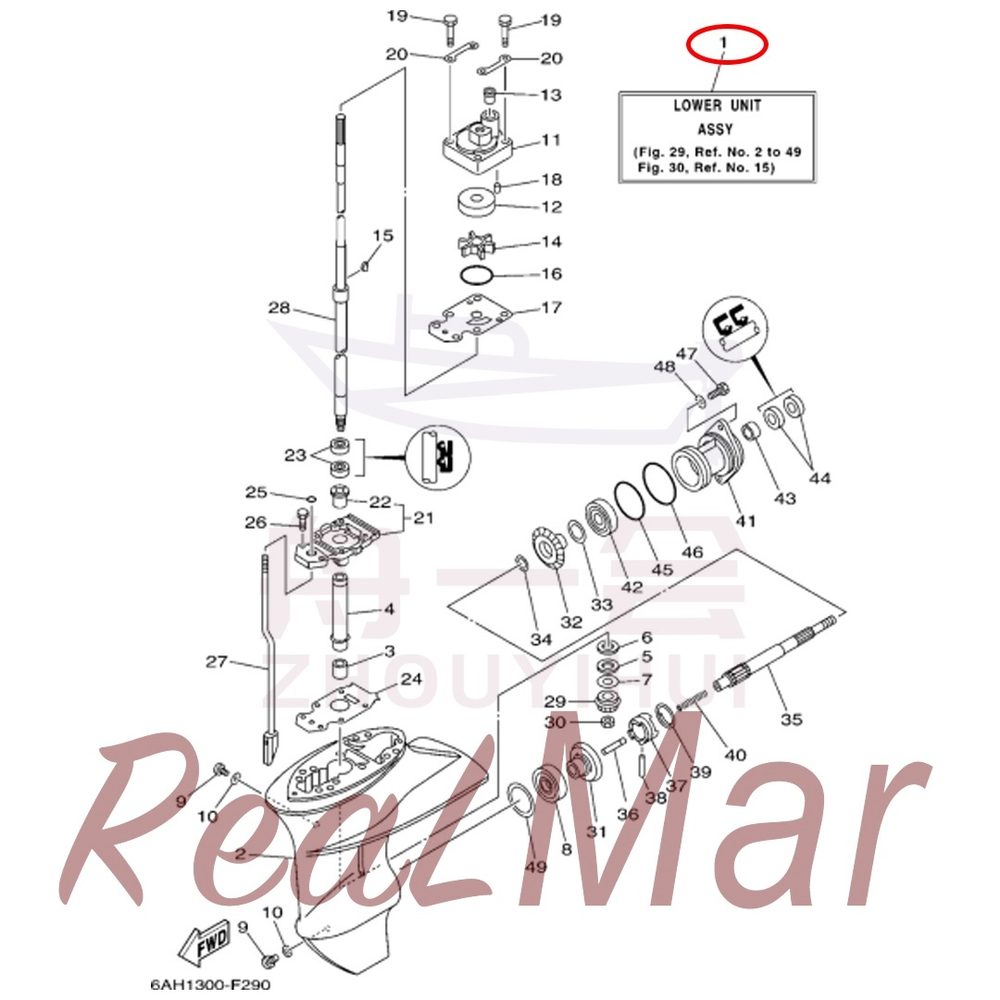

FIG. 29 LOWER CASING & DRIVE 1

本部位共 63 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	6AH-45300-00-4D
	DM2009-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	6AH-45300-10-4D
2	DM2009-45311-000	减速箱壳体	CASING, LOWER	1	6AH-45311-00-4D
3	17795-796V2	传动轴滚针轴承	BEARING	1	93315-314V8
4	DM1511-45536-000	传动轴导套	SLEEVE, DRIVE SHAFT	1	63V-45536-00
5	10801-96099	平面推力含油轴承	WASHER	1	90209-14011
6	10809-95093	主动齿垫圈	WASHER, PLATE	1	90201-15017
7	DM1512-45587-000	主动齿调整垫片	SHIM (T:1.13MM)	1	6E8-45587-10
	DM1512-45587-001	主动齿调整垫片	SHIM (T:1.20MM)	1	6E8-45587-30
8	17778-00005	前进挡齿轮圆锥滚子轴承	BEARING	1	93332-00005
9	10760-02008	不带磁放油螺塞	PLUG, STRAIGHT SCREW	2	90340-08002
10	10670-02080	放油螺塞垫圈	GASKET	2	90430-08020
11	DM2009-44311-000	水泵壳体	HOUSING, WATER PUMP	1	6AH-44311-00
12	DM1511-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	63V-44322-00
13	DM3011-44367-000	水泵壳体水封	DAMPER, WATER SEAL	1	6L2-44367-00
14	DM1511-44352-000	水泵叶轮	IMPELLER	1	63V-44352-01
15	DM9909-44338-000	传动轴半圆键	KEY, WOODRUFF	1	664-44338-00
16	17890-61064	固定座O型圈	O-RING	1	93210-49046
17	DM9909-44323-001	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	68T-44323-40
18	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
19	13020-02065	六角头螺栓	BOLT	4	97080-08045
20	DM1511-44328-000	水泵壳体固定板	PLATE	2	63V-44328-00
21	DM2009-45331-000	水泵座	HOUSING, BEARING	1	69G-45331-01-5B
22	DM1512-45316-000	传动轴上轴套	BUSHING, DRIVE SHAFT	1	626-45316-09
23	17909-80009	水泵座油封	OIL SEAL	2	93101-20001
24	DM2009-45315-000	水泵座垫片	PACKING, LOWER CASING	1	69G-45315-A0
25	17890-04ME4	水泵座O型圈	O-RING	1	93210-06ME6
26	13020-02085	六角头螺栓	BOLT	2	97080-08025
27	DM2009-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	6AH-44150-00
	DM2009-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	6AH-44150-10
28	DM2009-45510-000	传动轴组件	DRIVE SHAFT ASSY	1	6AH-45510-00
	DM2009-45510-001	传动轴组件	DRIVE SHAFT ASSY	1	6AH-45510-10
29	DM1511-45551-000	主动齿轮	PINION (13T)	1	63V-45551-00
30	10931-02M04	主动齿锁紧螺母	NUT	1	90179-08M06
31	DM1511-45560-000	前进挡齿轮组件	GEAR 1 (27T)	1	6E7-45560-01
32	DM1511-45571-000	倒挡齿轮	GEAR 2 (27T)	1	6E7-45571-00
33	DM1512-45577-000	倒挡齿轮调整垫片	SHIM (T:0.10MM)	1	626-45577-00
	DM1512-45577-001	倒挡齿轮调整垫片	SHIM (T:0.20MM)	1	626-45577-10
	DM1512-45577-002	倒挡齿轮调整垫片	SHIM (T:0.30MM)	1	626-45577-20
	DM1512-45577-003	倒挡齿轮调整垫片	SHIM (T:0.40MM)	1	626-45577-30
	DM1512-45577-004	倒挡齿轮调整垫片	SHIM (T:0.50MM)	1	626-45577-40
34	10809-93428	倒挡齿轮垫圈	WASHER, PLATE	1	90201-17682
35	DM1511-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	683-45611-00
36	DM1511-45635-000	换挡销	PLUNGER, SHIFT	1	650-45635-00
37	DM1511-45631-000	离合子	CLUTCH, DOG	1	682-45631-00
38	10850-05090	离合子限位销	PIN, STRAIGHT	1	90250-05010
39	DM1511-45633-000	离合子扭转弹簧	RING, CROSS PIN	1	648-45633-00
40	10509-950A0	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-150A0
41	DM1511-45361-000	轴承座	CAP, LOWER CASING	1	683-45361-02-4D
42	17704-00509	轴承座轴承	BEARING	1	93306-00501
43	17795-793U8	螺旋桨轴滚针轴承	BEARING	1	93315-317U2
44	17909-93056	水下壳体盖油封	OIL SEAL	2	93101-17054
45	17890-53M01	轴承座前O型圈	O-RING	1	93210-57M09
46	17890-54M20	轴承座后O型圈	O-RING	1	93210-56M80
47	13035-04080	六角头螺栓	BOLT	2	97075-06020
48	18115-04400	平垫圈	WASHER	2	92995-06600
49	DM1512-45567-000	前进挡齿轮调整垫片	SHIM (T:0.10MM)	1	664-45567-01
	DM1512-45567-001	前进挡齿轮调整垫片	SHIM (T:0.12MM)	1	664-45567-10
	DM1512-45567-002	前进挡齿轮调整垫片	SHIM (T:0.15MM)	1	664-45567-20
	DM1512-45567-003	前进挡齿轮调整垫片	SHIM (T:0.18MM)	1	664-45567-30
	DM1512-45567-004	前进挡齿轮调整垫片	SHIM (T:0.30MM)	1	664-45567-40
	DM1512-45567-005	前进挡齿轮调整垫片	SHIM (T:0.40MM)	1	664-45567-50
	DM1512-45567-006	前进挡齿轮调整垫片	SHIM (T:0.50MM)	1	664-45567-60

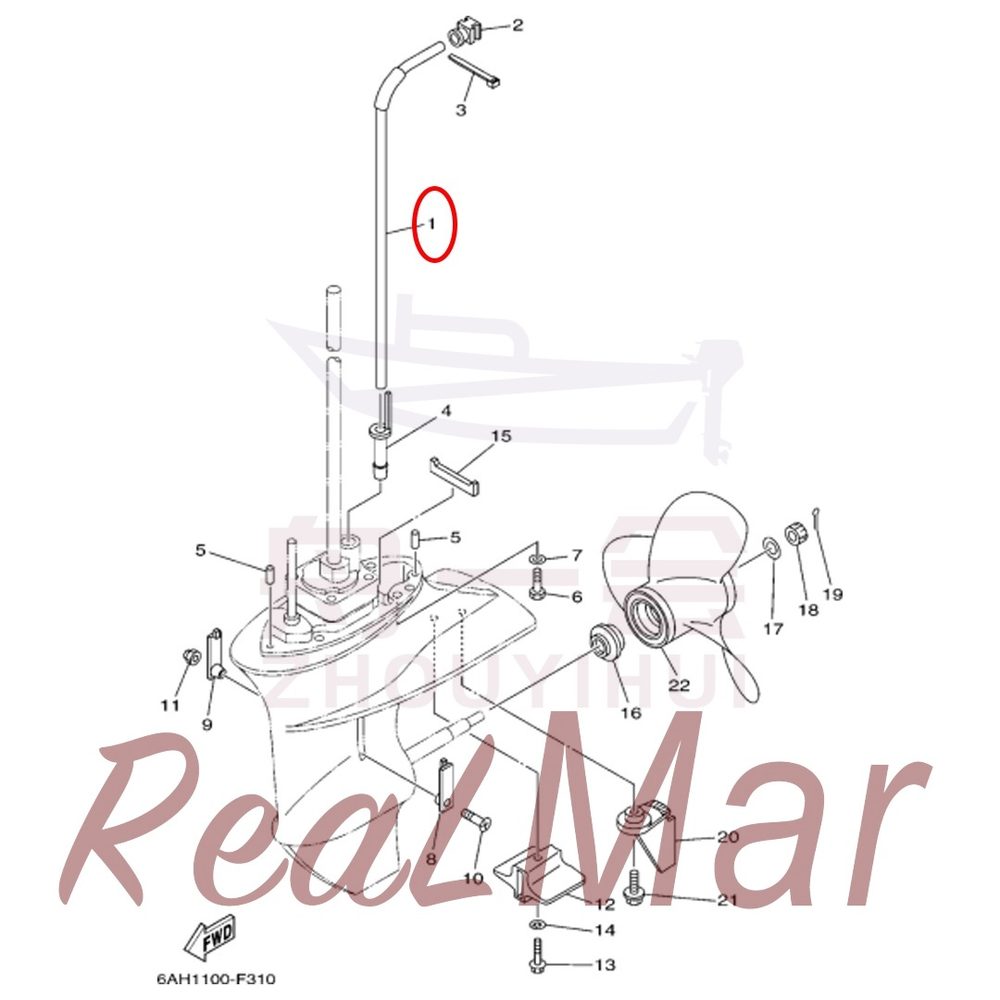

FIG. 30 LOWER CASING & DRIVE 2

本部位共 23 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-44361-000	进水管	TUBE, WATER	1	6AH-44361-00
	DM2009-44361-001	进水管	TUBE, WATER	1	6AH-44361-10
2	DM2009-44365-000	进水管上密封套	DAMPER, WATER SEAL	1	6AH-44365-00
3	10645-99M90	扎带	CLAMP	1	90465-11M10
4	DM2009-44368-000	进水管下密封套	RUBBER, WATER SEAL 4	1	6AH-44368-00
5	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
6	13035-02070	六角头螺栓	BOLT	4	97075-08030
7	18115-02400	平垫圈	WASHER	4	92995-08600
8	DM1511-45214-000	左进水滤网	COVER, WATER INLET 1	1	6G1-45214-00
9	DM1511-45215-000	右进水滤网	COVER, WATER INLET 2	1	63V-45215-00
10	10958-05M06	十字槽沉头螺钉	SCREW, COUNTERSUNK	1	90152-05M04
11	10925-05008	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-05002
12	DM2009-45251-000	减速箱阳极	ANODE	1	6AH-45251-00
13	15215-04075	六角法兰面螺栓	BOLT, FLANGE	1	95895-06035
14	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
15	DM1511-45375-000	减速箱密封条	DAMPER, SEAL	1	63V-45375-00
16	DM1511-45987-000	螺旋桨推力衬套	SPACER	1	6E7-45987-01
17	10809-90M09	大垫圈	WASHER, PLATE	1	90201-10M01
18	10939-90M09	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-10M01
19	19610-70080	开口销	PIN, COTTER	1	91490-30020
20	DM2009-45371-000	平衡翼	TAB-TRIM	1	6AH-45371-00-4D
21	10991-04M22	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M88
22	DM2009-45941-000	螺旋桨总成	PROPELLER (3X9-1/4"X12"-J1)	1	63V-45941-10-EL
	DM2009-45943-000	螺旋桨总成	PROPELLER (3X9-1/4"X11"-J1)	1	63V-45943-10-EL
	DM2009-45945-000	螺旋桨总成	PROPELLER (3X9-1/4"X9"-J1)	1	63V-45945-10-EL
	DM2009-45952-000	螺旋桨总成	PROPELLER (3X9-1/4"X10"-J1)	1	63V-45952-10-EL
	DM1511-45941-000	螺旋桨总成	PROPELLER (3X9-1/4"X12"-J)	1	683-45941-00-EL
	DM1511-45943-001	螺旋桨总成	PROPELLER (3X9-1/4"X10-1/2"-J)	1	683-45943-00-EL
	DM1511-45952-000	螺旋桨总成	PROPELLER (3X9-1/4"X9-3/4"-J)	1	683-45952-00-EL

FIG. 31 FUEL TANK

（本块无爆炸图）

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-24201-000	燃油箱总成	FUEL TANK ASSY (25L)	1	6YK-24201-02
2	DM0511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6YL-24268-01
3	DM2009-24610-000	油箱盖组件	CAP ASSY	1	6YK-24610-01
4	DM2009-24260-000	油管插座组件	FUEL METER ASSY	1	6YK-24260-01
5	10953-05M94	十字槽盘头螺钉	SCREW, PAN HEAD	4	90157-05M16
6	DM0511-24329-000	油管插座尼龙垫圈	SEAL	4	6YL-24329-00
7	DM0609-24306-000	输油管总成	FUEL PIPE COMP. 1	1	6YL-24306-54

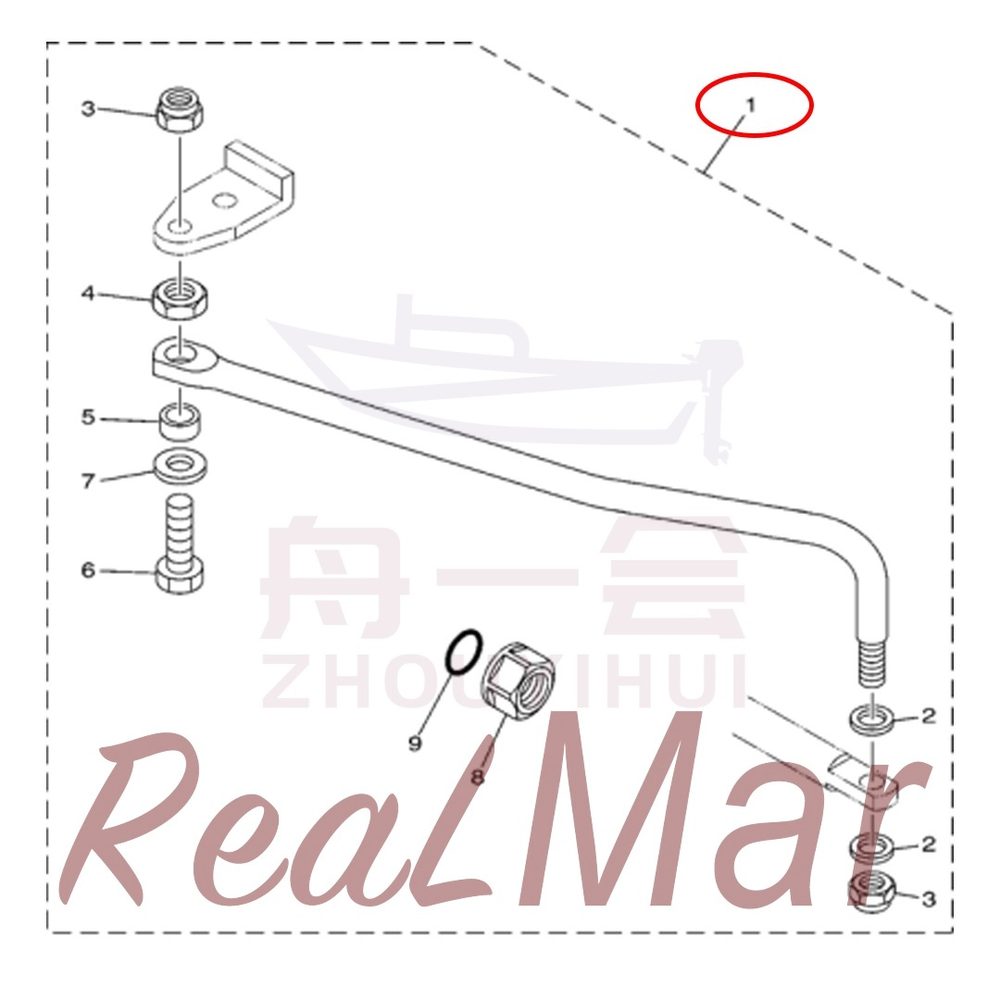

FIG. 32 STEERING GUIDE

本部位共 9 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-61350-000	转向连接杆组件	STEERING GUIDE ATTACHMENT KIT	1	6AH-61350-00
2	10809-90M80	小垫圈	WASHER, PLATE	2	90201-10M20
3	10925-01M09	转向连接杆锁紧螺母	NUT, SELF-LOCKING	2	90185-09M01
4	10930-01M07	转向连接杆拉线端薄螺母	NUT	1	90170-09M03
5	10723-90M68	转向连接杆拉线端衬套	COLLAR	1	90387-10M42
6	DM3011-61355-000	六角头螺栓	BOLT	1	6E5-61355-00
7	10809-90M47	小垫圈	WASHER, PLATE	1	90201-10M63
8	DM3011-43145-001	转向连接杆拉线端锁紧螺母	CAP, CLAMP BRACKET	1	6E5-43145-01
9	17890-94835	回转锁紧塑料螺母O型圈	O-RING	1	93210-16275

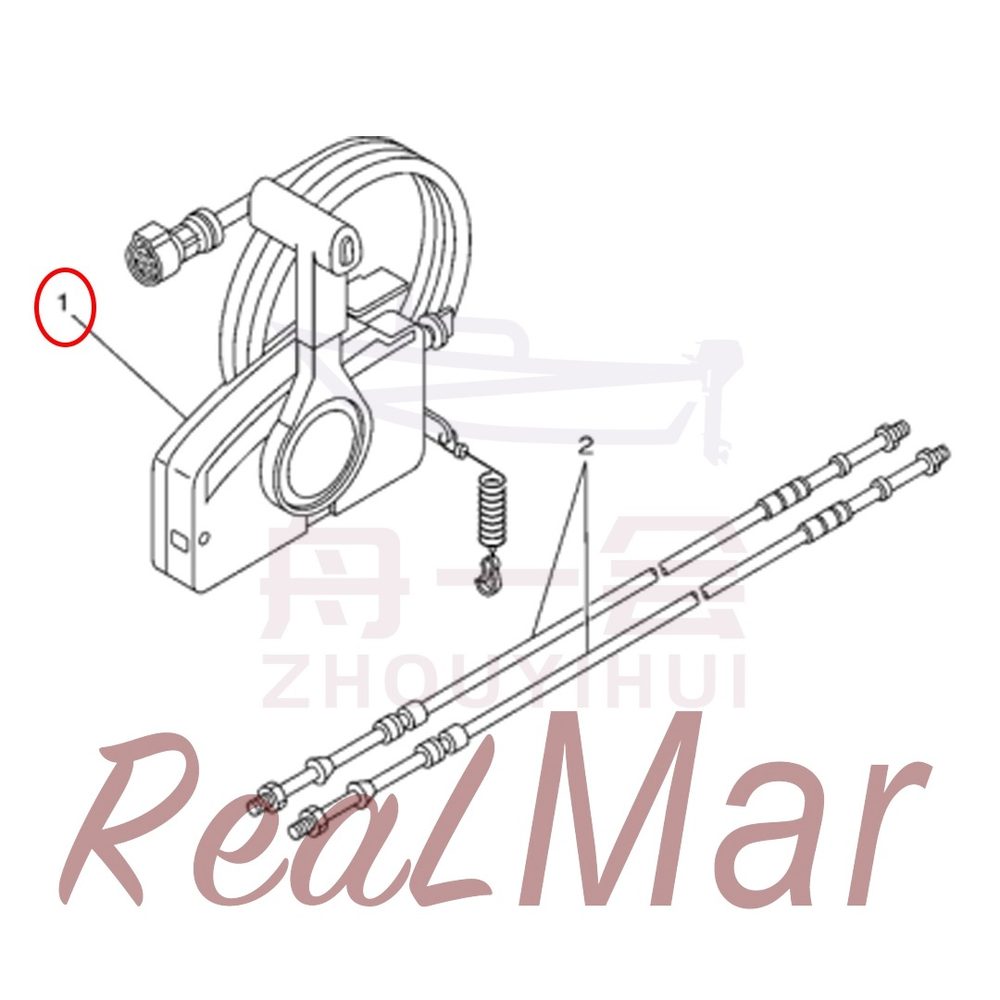

FIG. 33 REMOTE CONTROL BOX

本部位共 5 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-48201-000	遥控盒总成	REMOTE CONTROL ASSY (10P)	1	703-48201-A3
2	DM1509-48310-000	油门档位线	CABLE, REMOTE CONTROL L=11F	2	701-48310-90
	DM3011-48320-002	油门档位线	CABLE, REMOTE CONTROL L=12F	2	701-48320-00
	DM3011-48320-003	油门档位线	CABLE, REMOTE CONTROL L=13F	2	701-48320-20
	DM3011-48320-004	油门档位线	CABLE, REMOTE CONTROL L=15F	2	701-48320-50

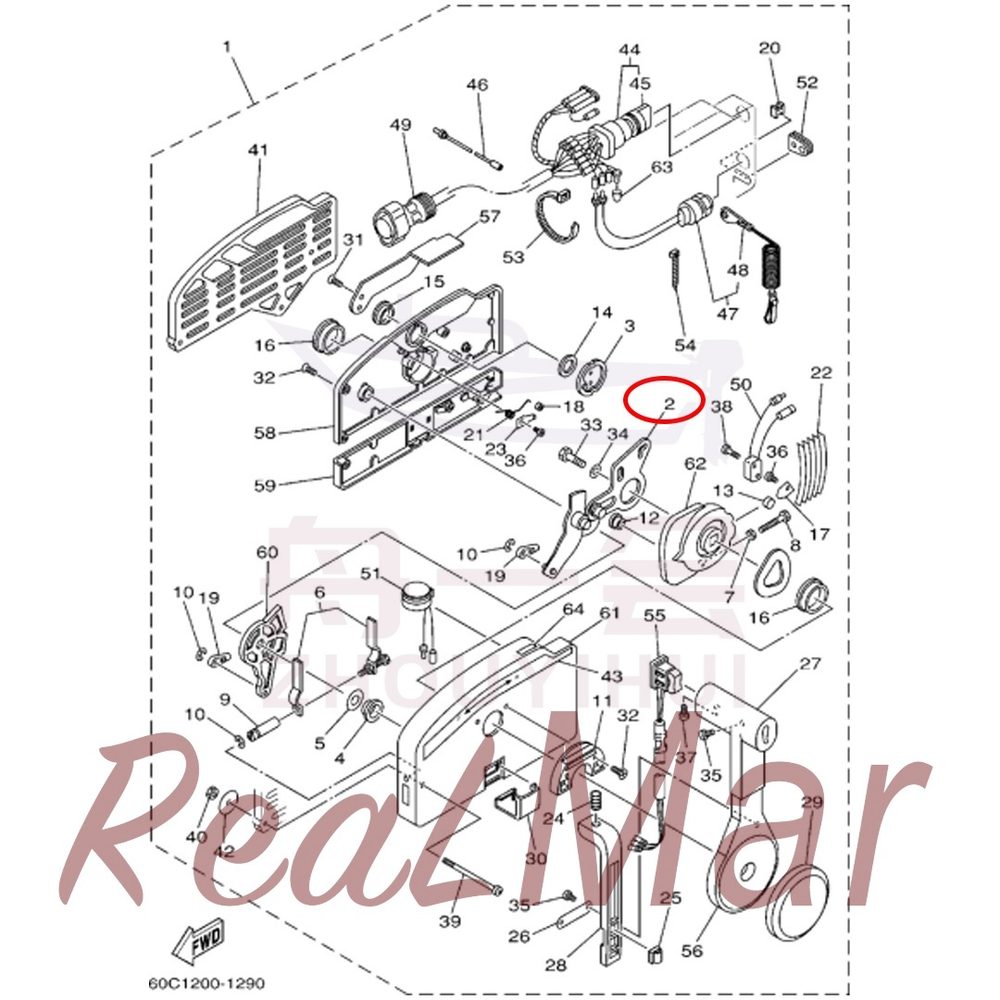

FIG. 34 REMOTE CONTROL ASSY

本部位共 64 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM2009-48201-000	遥控盒总成	REMOTE CONTROL ASSY (10P)	1	703-48201-A3
2	DM4011-48261-000	油门控制臂组件	ARM, THROTTLE	1	703-48261-01
3	DM3011-48153-000	怠速转轴组件	SHAFT, FREE ACCEL.	1	703-48153-00
4	DM3011-48235-000	变挡臂内衬套	BUSHING	1	703-48235-00
5	DM3011-48268-000	平垫圈	SPACER	1	703-48268-00
6	DM3011-48264-000	调整支架组件	FRICTION, THROTTLE	1	703-48264-00
7	15720-05400	1型六角螺母	NUT	1	95380-05600
8	13720-05085	六角头螺栓	BOLT	1	97380-05025
9	DM3011-48265-000	调整螺栓	SHAFT, FRICTION	1	703-48265-00
10	17670-04086	E型开口挡圈	CIRCLIP	3	93430-06024
11	DM3011-48245-000	锁止盘	PLATE, LOCK	1	703-48245-00
12	DM3011-48252-000	轴套	ROLLER, CAM	1	703-48252-00
13	DM3011-48248-000	滚轮	ROLLER, FREE ACCEL.	1	701-48248-00
14	DM3011-48198-000	起翘限位片波形垫圈	WASHER, WAVE	1	703-48198-00
15	DM3011-48243-000	怠速转轴内衬套	BUSHING	1	703-48243-00
16	DM3011-48236-000	油门控制臂内衬套	BUSHING 1	2	703-48236-00
17	DM3011-48189-000	挡板	RETAINER	1	703-48189-00
18	DM3011-48234-000	限位块	ROLLER, DETENT	1	703-48234-00
19	DM3011-48345-000	控制拉杆	CABLE END, REMOTE CONTROL 2	2	703-48345-01
20	DM3011-48358-000	堵塞	ANCHOR, CABLE	1	703-48358-00
21	DM3011-48244-000	扭转弹簧	SPRING, FREE ACCEL.	1	703-48244-00
22	DM3011-48238-000	弹簧片	SPRING, DETENT	5	703-48238-00
23	DM3011-48246-000	垫片	SPACER	1	703-48246-00
24	DM3011-48227-000	压缩弹簧	SPRING, NEUTRAL LOCK	1	703-48227-00
25	DM4011-82594-001	卡夹	CLAMP	1	703-82594-00
26	DM3011-48226-000	限位板	PLATE, STOPPER	1	703-48226-00
27	DM3011-48222-000	控制杆把手	GRIP, CONTROL LEVER	1	703-48222-00
28	DM3011-48223-000	空挡锁止杆	LOCK, NEUTRAL	1	703-48223-00
29	DM3011-48225-000	盖板	COVER	1	703-48225-00
30	DM3011-48219-000	导线盖板	COVER, LEAD	1	703-48219-00
31	DM3011-48281-000	十字槽沉头螺钉和锥形锁紧垫圈组合件	SCREW	2	703-48281-00
32	DM3011-48282-000	十字槽沉头螺钉	SCREW	7	703-48282-00
33	13720-02070	六角头螺栓	BOLT	1	97380-08030
34	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
35	12520-06090	十字槽小盘头螺钉	SCREW, PAN HEAD	3	98580-04010
36	12520-06004	十字槽平头螺钉	SCREW, PAN HEAD	2	98580-04006
37	12520-05090	十字槽小盘头螺钉	SCREW, PAN HEAD	1	98580-05010
38	12520-07095	十字槽小盘头螺钉	SCREW, PAN HEAD	2	98580-03015
39	DM3011-48291-000	十字槽半沉头螺钉	SCREW (M6)	3	703-48291-10
40	15720-04400	1型六角螺母	NUT, HEXAGON	3	95380-06600
41	DM3011-48293-000	控制器挡板	SPACER, REMOTE CONTROL	1	703-48293-10
42	DM3011-48287-000	十芯线推式操控盒紧固用平垫圈	WASHER	3	701-48287-00
43	DM3011-48215-000	控制盒标贴1	GRAPHIC	1	703-48215-00
44	DM2009-82510-000	总开关(含钥匙）	MAIN SWITCH ASSY	1	703-82510-12
45	DM6011-82577-000	钥匙	CAP, KEY	1	676-82577-00
46	DM3011-82531-001	导线	WIRE, LEAD	1	703-82531-00
47	DM3011-82575-001	熄火开关组件	ENGINE STOP SWITCH ASSY	1	688-82575-01
48	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
49	DM4011-8258A-000	线束连接器（长十芯线束）	EXTENSION, WIRE HARNESS (4.9M	1	688-8258A-20
50	DM3011-82540-001	微动开关	NEUTRAL SWITCH ASSY	1	703-82540-00
51	DM2009-83383-000	蜂鸣器	BUZZER	1	703-83383-B0
52	DM3011-48284-000	护圈	GROMMET	1	703-48284-00
53	DM3011-82591-000	管夹	BAND	1	703-82591-00
54	DM3011-82592-000	管夹	BAND	1	703-82592-00
55	DM4011-82563-000	起翘器开关	TRIM & TILT SWITCH ASSY	1	703-82563-02
	DM3011-48224-000	起翘器开关堵塞	COVER, CONTROL LEVER	1	703-48224-00
56	DM3011-48221-000	控制杆	LEVER, CONTROL	1	703-48221-00
57	DM3011-48152-000	怠速旋钮	KNOB, FREE ACCEL.	1	703-48152-00
58	DM3011-48212-000	后盖板1	BACK PLATE 1	1	703-48212-00
59	DM3011-48213-000	后盖板2	BACK PLATE 2	1	703-48213-00
60	DM3011-48271-000	变挡臂组件	ARM, SHIFT	1	703-48271-00
61	DM4011-48211-000	外盖板1	HOUSING,1	1	703-48211-01
62	DM3011-48232-000	操纵凸轮	GEAR	1	703-48232-00
63	DM2009-82542-000	端子堵塞	CAP	1	703-82542-00
	DM2009-82542-000	端子堵塞	CAP	3	703-82542-00
64	DM2009-48218-000	外盖板	GRAPHIC	1	703-48218-00
