翟墨 T15 舷外机爆炸图及零件明细

二冲程 15 / 18 马力 · 共 19 个部位 / 528 条零件，点击零件编码查看详情，或搜索本页零件。

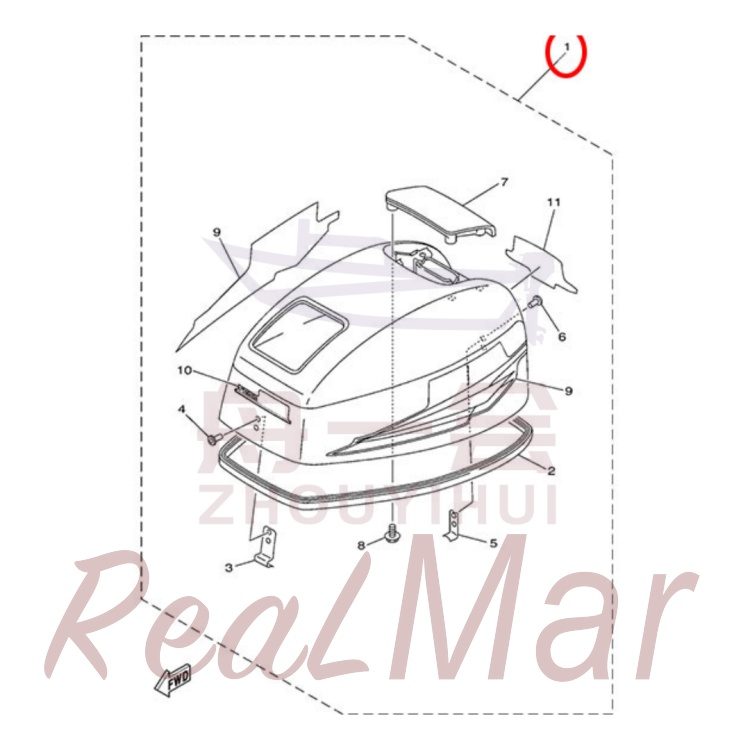

FIG. 1 TOP COWLING

本部位共 13 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-42610-000	消音罩总成	TOP COWLING ASSY	1	63V-42610-20-4D
	DM1511-42610-001	消音罩总成	TOP COWLING ASSY	1	63W-42610-20-4D
2	DM1511-42615-000	消音罩下密封条	SEAL	1	63V-42615-00
3	DM1511-42651-000	消音罩前挂钩	HOOK	1	6G1-42651-02
4	10844-06M06	扁圆头半空心铆钉	RIVET	2	90266-04M04
5	DM1511-42647-000	消音罩后挂钩	HOLDER, CLAMP BAND	1	6L2-42647-00
6	10844-06M06	扁圆头半空心铆钉	RIVET	2	90266-04M04
7	DM1511-42613-000	透气口盖板	MOLDING, AIR DUCT	1	63V-42613-01-4D
8	13515-04594	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	97595-06516
9	DM1511-W0070-000	左右标贴	GRAPHIC SET	1	63V-W0070-11
10	DM1511-42677-000	前标贴	GRAPHIC, FRONT	1	63V-42677-20
	DM1511-42677-001	前标贴	GRAPHIC, FRONT	1	63W-42677-20
11	DM1511-42678-000	后标贴	GRAPHIC, REAR	1	63V-42678-10
	DM1511-42678-001	后标贴	GRAPHIC, REAR	1	63W-42678-10

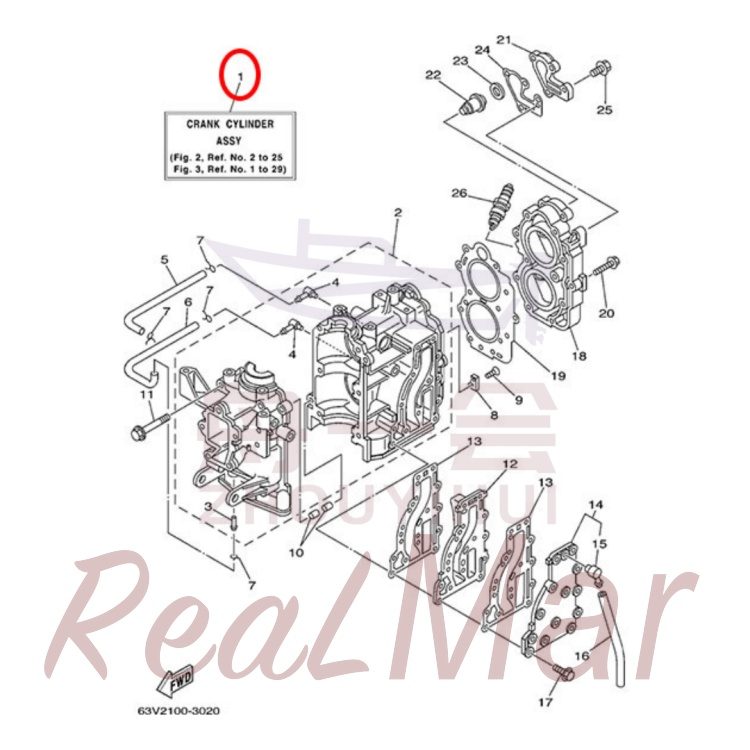

FIG. 2 CYLINDER & CRANKCASE

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-W0090-000	气缸体曲轴箱总成	CRANK CYLINDER ASSY	1	63V-W0090-03-1S
2	DM1511-15100-000	气缸体曲轴箱组件	CRANKCASE ASSY	1	63V-15100-02-1S
3	DM0311-14485-000	回油管油嘴	PIPE, JOINT	1	624-14485-00
4	DM0211-14485-000	气缸体弯管接头	PIPE, JOINT	2	650-14485-03
5	10665-03M02	油管	HOSE	1	90445-07M08
6	10665-03M02	油管	HOSE	1	90445-07M08
7	10643-04094	管夹	CLIP	4	90467-06016
8	DM1511-11325-000	缸体阳极	ANODE	1	682-11325-00
9	12320-05095	十字槽沉头螺钉	SCREW, FLAT HEAD	1	98780-05015
10	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
11	10991-02M03	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	90119-08M07
12	DM1511-41111-000	排气箱内盖	INNER COVER, EXHAUST	1	63V-41111-00-1S
13	DM1511-41112-000	排气箱外盖垫片	GASKET, EXHAUST INNER COVER	2	63V-41112-A0
14	DM1511-41113-000	排气箱外盖	OUTER COVER, EXHAUST	1	63V-41113-00-1S
15	DM1511-11372-000	出水指示管接头	NIPPLE, HOSE	1	676-11372-00
16	10665-01906	油管	HOSE	1	90445-09104
17	10991-04MA6	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	13	90119-06MA4
18	DM1511-11111-000	气缸盖	HEAD, CYLINDER 1	1	6E7-11111-01-1S
19	DM1511-11181-000	气缸盖密封垫	GASKET, CYLINDER HEAD 1	1	63V-11181-A1
20	10905-03M05	六角法兰面螺栓	BOLT, FLANGE	11	90105-07M05
21	DM1511-12413-000	节温器盖	COVER, THERMOSTAT	1	682-12413-00-1S
22	DM1511-12411-000	节温器	THERMOSTAT	1	6E5-12411-30
23	10809-94M07	节温器垫圈	WASHER, PLATE	1	90201-16M03
24	DM1511-12414-000	节温器盖垫片	GASKET, COVER	1	682-12414-A1
25	10991-04MA8	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-06MA2
26	16308-00893	火花塞	PLUG, SPARK	2	94702-00217
	16308-00839	火花塞	PLUG, SPARK	2	94702-00271

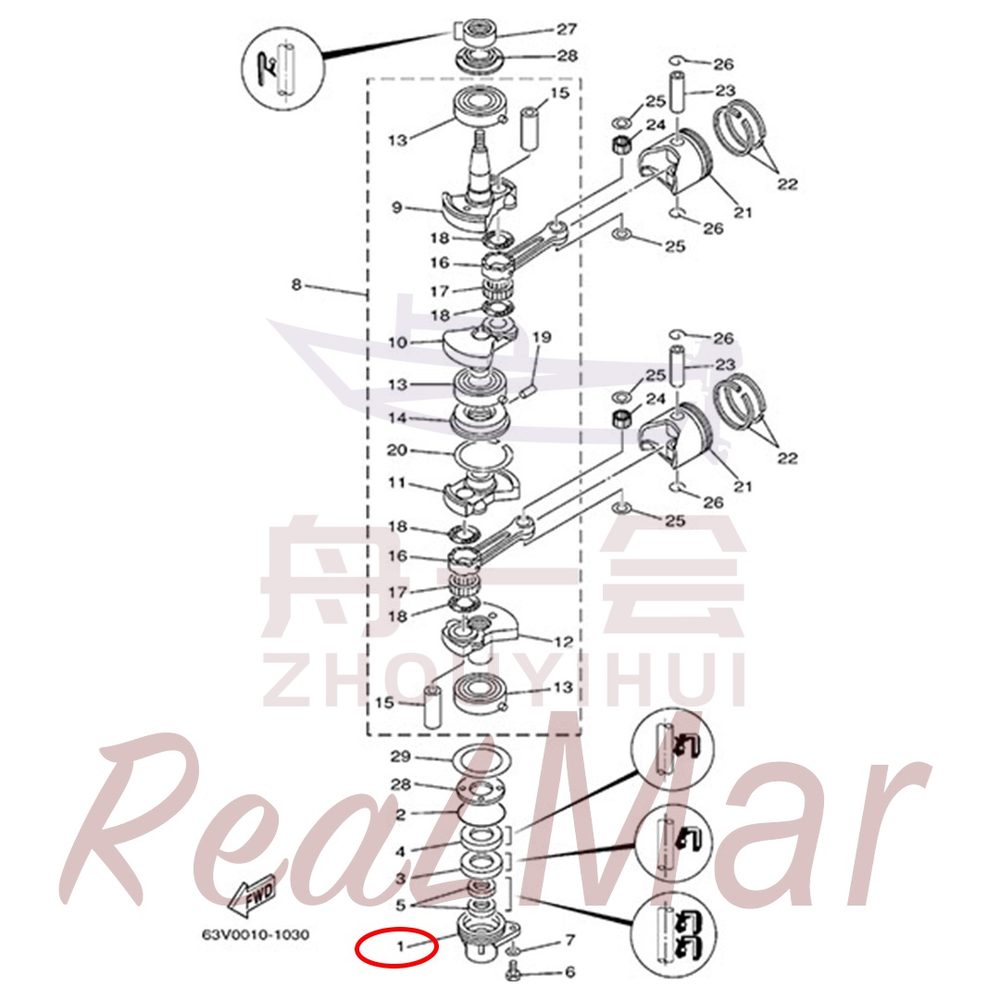

FIG. 3 CRANKSHAFT & PISTON

本部位共 27 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-15396-000	曲轴下端盖	HOUSING, OIL SEAL	1	63V-15396-01-94
2	17890-64M94	曲轴下端盖O型圈	O-RING	1	93210-46M16
3	17909-85092	曲轴下端盖油封	OIL SEAL	1	93101-25018
4	17908-85M62	曲轴下端盖油封2	OIL SEAL	1	93102-25M48
5	17909-97092	曲轴下端盖油封3	OIL SEAL	2	93101-13018
6	13015-04094	六角头螺栓	BOLT	1	97095-06016
7	18115-04400	平垫圈	WASHER	1	92995-06600
8	DM1511-11400-000	曲轴连杆总成	CRANKSHAFT ASSY	1	63V-11400-01
9	DM1511-11412-000		CRANK 1	1	63V-11412-00
10	DM1511-11422-000		CRANK 2	1	63V-11422-00
11	DM1511-11432-000		CRANK 3	1	63V-11432-00
12	DM1511-11442-000		CRANK 4	1	63V-11442-00
13	17704-805U3	曲轴中间轴承	BEARING	3	93306-205U7
14	DM1511-11515-000		SEAL, LABYRINTH 1	1	63V-11515-02
15	DM1511-11681-000		PIN, CRANK 1	2	682-11681-00
16	DM1511-11651-000		ROD, CONNECTING	2	650-11651-04
17	17790-480V5	连杆大端轴承	BEARING	2	93310-620V5
18	10801-80M87		WASHER	4	90209-20M23
19	19401-80002		PIN, SPRING	1	91609-20008
20	17660-58001		CIRCLIP	1	93440-52009
21	DM1511-11631-000	活塞	PISTON (STD)	2	6E7-11631-00-97
	DM1511-11635-000		PISTON (0.25MM O/S)	2	6E7-11635-00
	DM1511-11636-000		PISTON (0.50MM O/S)	2	6E7-11636-00
22	DM1511-11610-000	活塞环组	PISTON RING SET (STD)	2	682-11610-01
	DM1511-11610-002		PISTON RING SET (0.25MM O/S)	2	682-11610-11
	DM1511-11610-003		PISTON RING SET (0.50MM O/S)	2	682-11610-21
23	DM1511-11633-000	活塞销	PIN, PISTON	2	634-11633-00
24	17408-96906	连杆小头滚针	PIN, DOWEL	50	93602-14104
25	10809-96733	连杆小头垫圈	WASHER, PLATE	4	90201-14377
26	17650-95087	活塞销挡圈	CIRCLIP	4	93450-15023
27	17990-87M00	曲轴上端油封	OIL SEAL	1	93110-23M00
28	DM1511-11445-000	曲轴上端挡圈	SPACER	2	63V-11445-00
29	10809-64M81	曲轴下端挡圈	WASHER, PLATE	1	90201-46M29

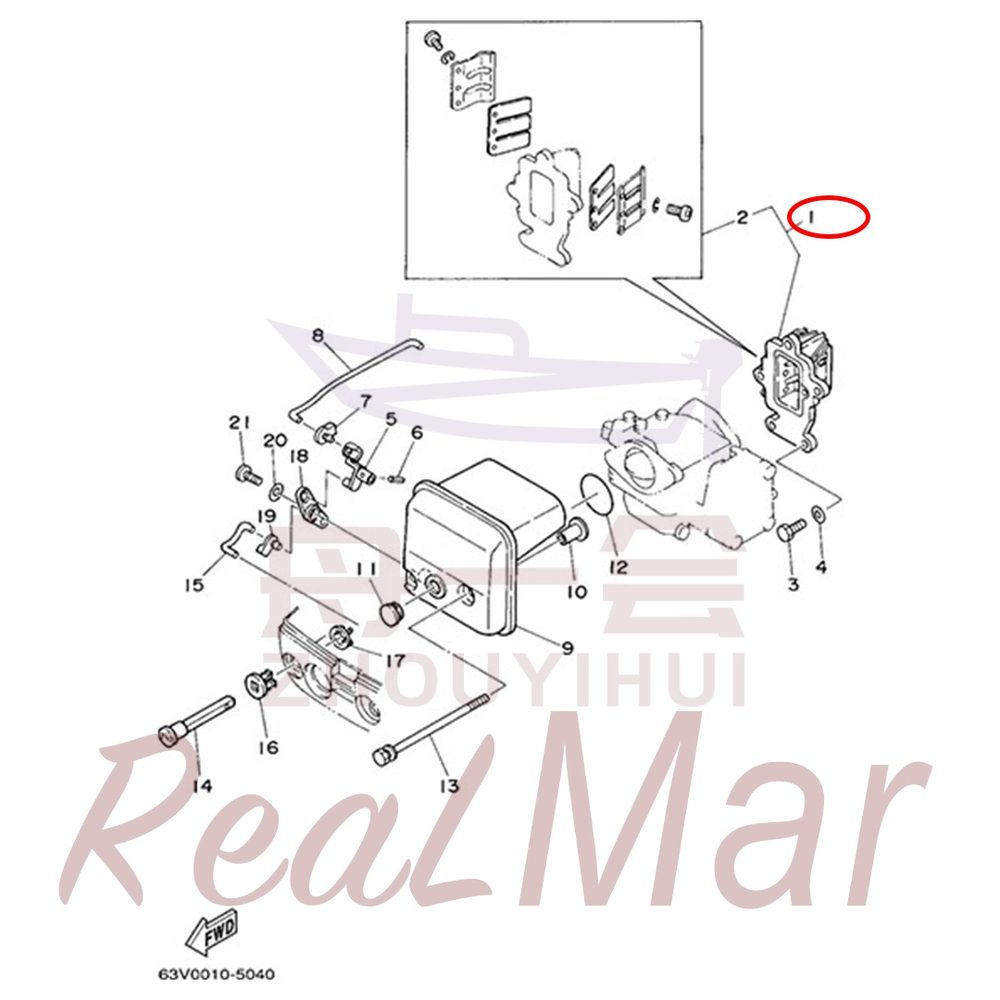

FIG. 4 INTAKE

本部位共 20 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-13610-000	簧片阀组件	REED VALVE ASSY	1	63V-13610-10
	DM1511-13610-001	簧片阀组件	REED VALVE ASSY	1	63W-13610-00
2	DM1511-W0004-000	簧片阀	REED SET	1	682-W0004-00
3	13015-04080	六角头螺栓	BOLT	3	97095-06020
4	18115-04400	平垫圈	WASHER	3	92995-06600
5	DM1511-41253-000	节气门摇臂	LEVER, CHOKE	1	63V-41253-00
6	19410-80090	弹性圆柱销（化油器带）	PIN, SPRING	1	91690-20010
7	DM1511-41262-000	节气门滑座	JOINT, CHOKE LEVER	1	63V-41262-00
8	DM1511-41257-000	节气门联动杆	ROD, CHOKE 2	1	63V-41257-00
9	DM1511-14440-000	进气消音器组件	SILENCER ASSY, INTAKE	1	63V-14440-00
10	10723-04M95	进气消音器衬套	COLLAR	2	90387-06M15
11	10620-98M85	进气消音器堵塞	GROMMET	1	90480-12M25
12	17890-75M24	进气消音器密封圈	O-RING	1	93210-35M86
13	10991-04M16	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06M94
14	DM1511-41271-000	阻风门拉手	KNOB, CHOKE	1	6H4-41271-01
15	DM1511-41256-000	阻风门联动杆	ROD, CHOKE 1	1	63V-41256-00
16	DM0311-41273-000	阻风门拉手滑座	GROMMET	1	689-41273-00
17	DM0311-41274-000	阻风门拉手滑座衬套	GROMMET 2	1	6J8-41274-00
18	DM1511-41252-000	阻风门摇臂	LEVER, CHOKE 1	1	63V-41252-00
19	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	1	661-41262-02
20	10809-05M01	平垫圈	WASHER, PLATE	1	90201-05M09
21	10946-05M07	十字槽盘头自攻螺钉	SCREW, TAPPING	1	90164-05M03

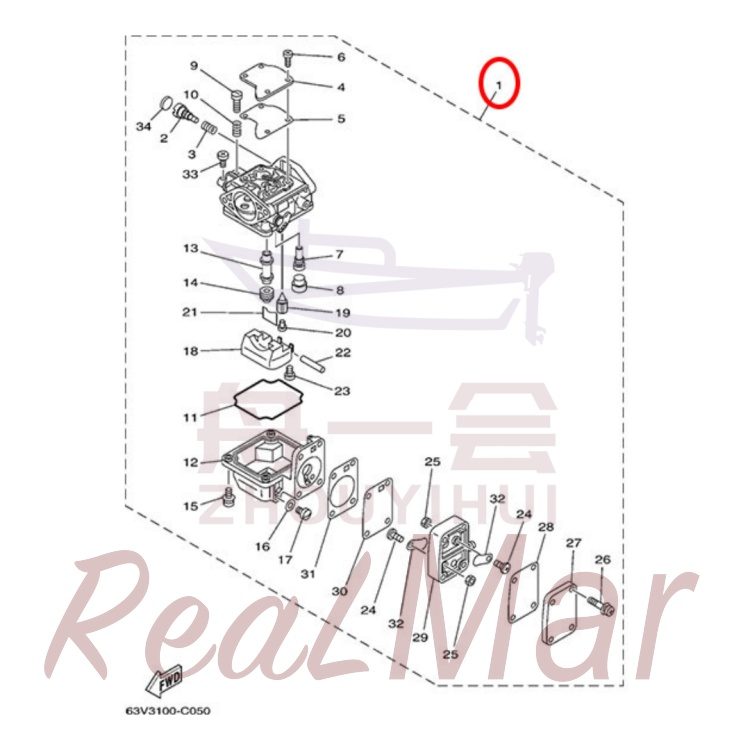

FIG. 5 CARBURETOR

本部位共 13 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-14301-000	化油器	CARBURETOR ASSY 1	1	63V-14301-00
	DM1511-14301-001	化油器	CARBURETOR ASSY 1	1	63V-14301-10
2	DM0311-14923-000	怠速油针	SCREW, PILOT	1	679-14923-00
3	DM0311-14555-000	拉伸弹簧	SPRING	1	679-14555-00
4	DM1511-14527-000	化油器盖板	PLATE	1	63V-14527-00
5	DM1511-14126-000	垫片	GASKET	1	63V-14126-00
6	13207-06090	十字槽平头螺钉	SCREW, PAN HEAD	4	97803-04010
7	DM1511-14948-000	进油喷嘴	JET (#48)	1	63V-14948-06
8	DM1511-14966-000	橡胶套	RUBBER CAP	1	679-14966-00
9	DM0311-14523-000	一字槽盘头锁紧螺钉	SCREW, STOP	1	63V-14523-00
10	10509-90784	压缩弹簧	SPRING, COMPRESSION	1	90501-10326
11	DM1511-14984-000	密封圈	GASKET, FLOAT CHAMBER	1	63V-14984-00
12	DM1511-14980-000	密封体	BODY, FLOAT CHAMBER	1	63V-14980-00
13	DM1511-14947-000	针阀	JET, NEEDLE	1	63V-14947-00
14	DM1511-14943-000	主喷嘴	JET, MAIN (#110)	1	676-14943-29
15	13120-06996	十字小盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97980-04114
16	DM1511-14398-000	垫片	GASKET	1	65W-14398-00
17	DM0311-14992-000	一字槽盘头螺钉	SCREW, DRAIN	1	6G1-14992-00
18	DM1511-14985-000	浮子	FLOAT	1	63V-14985-00
19	DM1511-14546-000	浮子室油针	VALVE, NEEDLE	1	6G1-14546-01
20	DM0311-14186-000	油针座	PIN, FLOAT	1	676-14186-00
21	DM0311-14159-000	卡簧	CLIP	1	663-14159-00
22	DM1511-14548-000	圆柱销	PIN, FLOAT ARM	1	6H4-14548-00
23	12520-06002	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-04008
24	12120-07004	十字槽锁紧螺钉	SCREW, BIND	2	98980-03006
25	15720-07400	锁紧螺母	NUT	2	95380-03600
26	13120-06985	十字小盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97980-04125
27	DM0311-24452-000	外盖板	COVER	1	6G1-24452-00
28	DM1511-24411-000	外隔膜片	DIAPHRAGM	1	63V-24411-00
29	DM0311-24412-000	燃油泵1	BODY 1	1	6G1-24412-01
30	DM0311-24411-000	内隔膜片	DIAPHRAGM	1	6G1-24411-00
31	DM0311-24431-000	燃油泵衬垫1	GASKET, FUEL PUMP 1	1	6G1-24431-01
32	DM0311-24421-000	控制阀	VALVE, CHECK	2	6L5-24421-00
33	12520-06004	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-04006
34	DM1511-1432A-000	怠速油针塞	PLUG	1	6N0-1432A-00

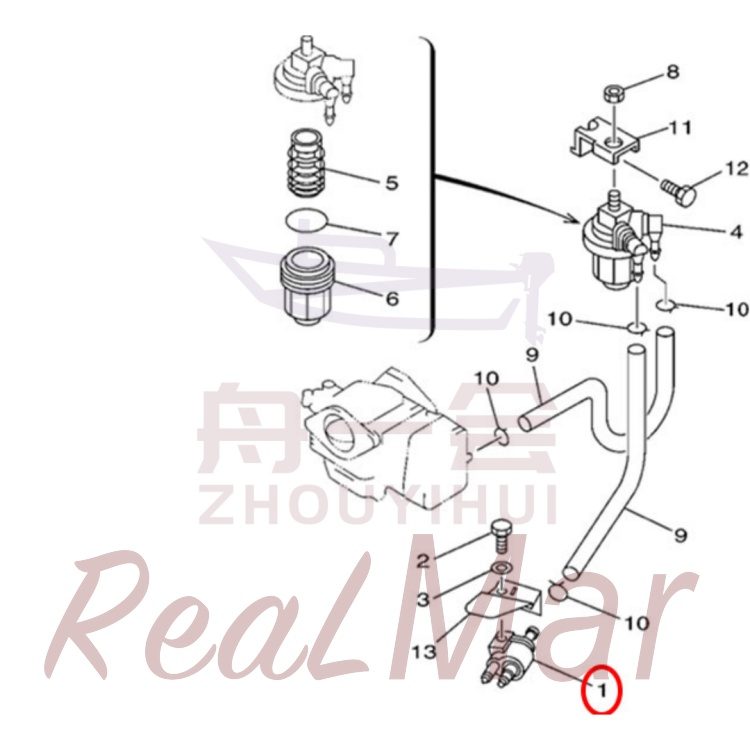

FIG. 6 FUEL

本部位共 11 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	13015-04080	六角头螺栓	BOLT	1	97095-06020
3	18115-04400	平垫圈	WASHER	1	92995-06600
4	DM1511-24560-000	燃油滤清器组件	FILTER ASSY	1	61N-24560-00
5	DM1511-24563-000	燃油滤清器滤芯（含滤网）	ELEMENT, FILTER	1	61N-24563-00
6	DM1511-24521-000	燃油滤清器油杯	CUP, FILTER	1	61N-24521-00
7	17890-78372	油杯O型圈	O-RING	1	93210-32738
8	15720-02400	1型六角螺母	NUT	1	95380-08600
9	10665-01M00	油管	HOSE	2	90445-09M00
10	10643-02006	管夹	CLIP	4	90467-08004
11	DM1511-24566-000	燃油滤清器支架	BRACKET, FILTER	1	682-24566-01
12	13097-04090	六角头螺栓	BOLT	1	97013-06010
13	DM1511-24396-000	进油管插座压板	PLATE	1	63V-24396-01

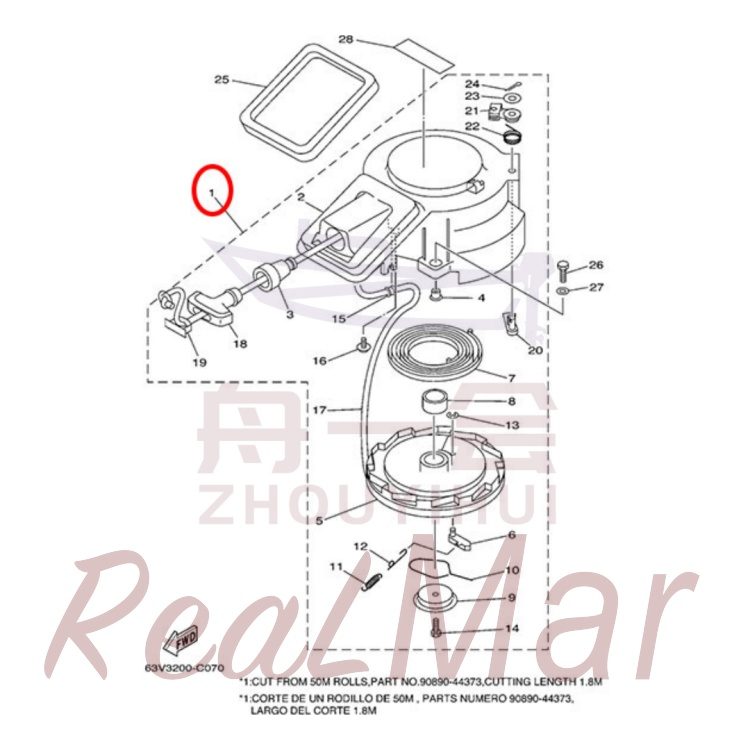

FIG. 7 STARTER

本部位共 27 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-15710-000	起动器总成	STARTER ASSY	1	63V-15710-12
2	DM1511-15711-000	起动器壳体组件	CASE, STARTER	1	63V-15711-01
3	DM1511-15795-000	起动绳滑套	GUIDE, ROPE	1	63V-15795-01
4	10723-04M05	起动器壳体衬套	COLLAR	3	90387-06M05
5	DM1511-15714-000	起动盘	DRUM, SHEAVE	1	63V-15714-00
6	DM1511-15741-000	起动盘棘爪	PAWL, DRIVE	1	63V-15741-00
7	DM1511-15713-000	平面蜗卷弹簧	SPRING, STARTER	1	63V-15713-00
8	DM1511-15753-000	起动盘衬套	BUSH	1	63V-15753-00
9	DM1511-15716-000	起动盘压盖	PLATE, DRIVE	1	63V-15716-00
10	DM1511-15705-000	压盖扭转弹簧	SPRING, DRIVE PAWL	1	63V-15705-01
11	DM1511-15767-000	棘爪回位拉簧	SPRING	1	63V-15767-01
12	DM1511-15784-000	棘爪扭转弹簧	SPRING, RETURN	1	63V-15784-01
13	DM1511-15744-000	开口挡圈	CIRCLIP	1	63V-15744-00
14	DM1511-15768-000	六角头螺栓	BOLT	1	63V-15768-00
15	DM1511-15764-000	起动绳护圈	COLLAR 1	1	63V-15764-00
16	DM1511-15793-000	十字槽盘头自攻螺钉	SCREW	1	63V-15793-00
17	DM1511-33143-000	启动绳	WIRE, STARTER	1	*
18	DM0511-15755-000	起动手柄	HANDLE, STARTER	1	6G1-15755-00
19	DM0511-15779-000	起动手柄盖	COVER	1	6G1-15779-00
20	DM1511-15794-000	起动限制卡爪	STOPPER	1	63V-15794-00
21	DM1511-15748-000	起动限制摇臂	PLUNGER, STARTER STOP	1	63V-15748-00
22	DM1511-15734-000	摇臂扭转弹簧	SPRING, RETURN	1	63V-15734-00
23	DM1511-15726-000	起动限制摇臂垫圈	WASHER, FLAT	1	63V-15726-00
24	19610-94092	开口销	PIN, COTTER	1	91490-16018
25	DM1511-15762-000	起动器密封圈	SEAL, RUBBER 2	1	63V-15762-00
26	13015-04080	六角头螺栓	BOLT	3	97095-06020
27	18115-04400	平垫圈	WASHER	3	92995-06600
28	DM0211-83625-001		MARK 5	1	6A1-83625-41

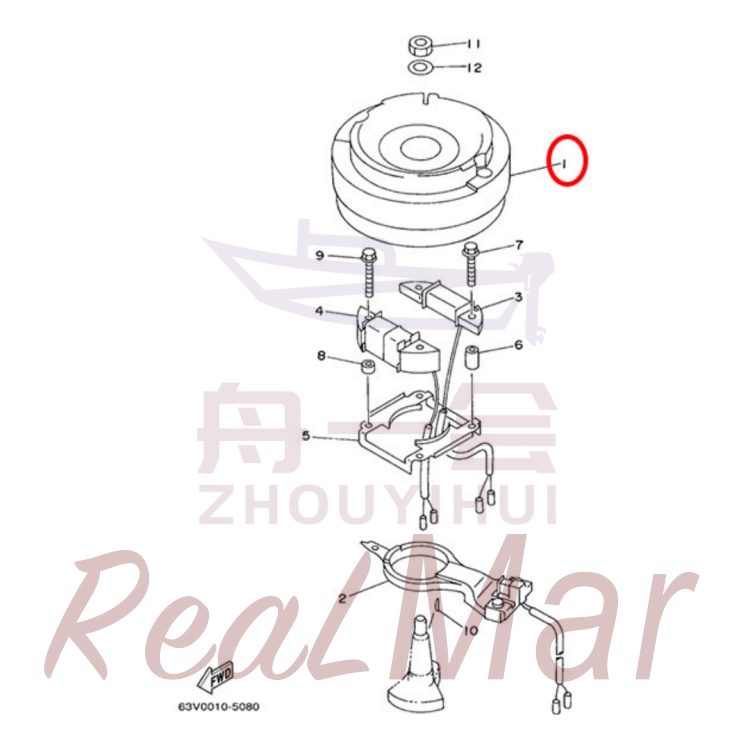

FIG. 8 GENERATOR

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-85550-000	飞轮	ROTOR ASSY	1	63V-85550-11
2	DM1511-85580-000	触发器总成	COIL, PULSER	1	63V-85580-01
3	DM1511-85520-000	充电线圈	COIL, CHARGE	1	63V-85520-01
4	DM1511-85533-000	照明线圈	COIL, LIGHTING	1	63V-85533-00
5	DM1511-41611-000	线圈支座	RETAINER, MAGNETO BASE	1	63V-41611-00
6	10723-04M57	充电线圈隔套	COLLAR	2	90387-06M53
7	10905-04M42	六角法兰面螺栓	BOLT, FLANGE	2	90105-06M68
8	10723-04M86	照明线圈隔套	COLLAR	2	90387-06M24
9	10905-04M41	六角法兰面螺栓	BOLT, FLANGE	2	90105-06M69
10	10820-05097	飞轮半圆键	KEY, WOODRUFF	1	90280-05013
11	10930-98044	飞轮螺母	NUT	1	90170-12066
12	10809-98638	飞轮螺母垫片	WASHER, PLATE	1	90201-12472

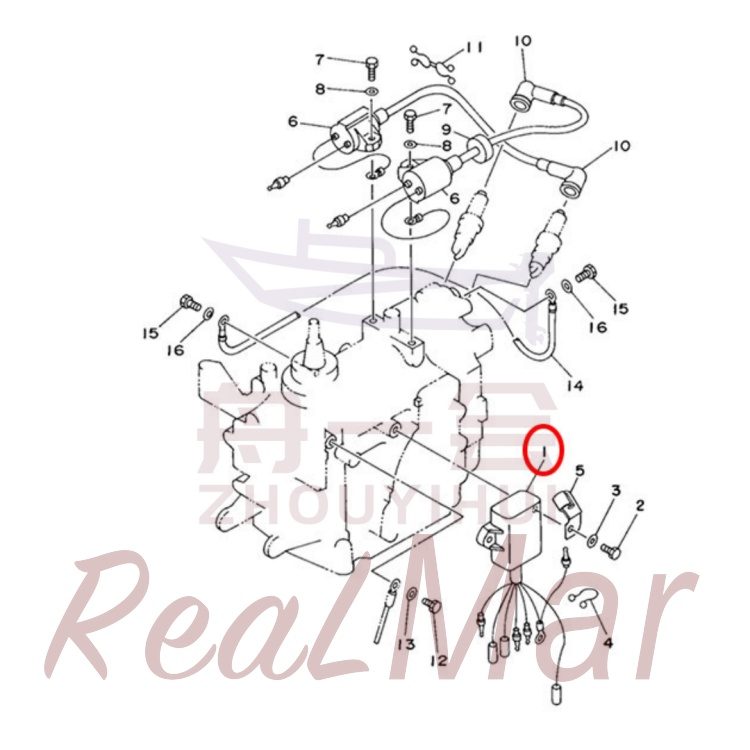

FIG. 9 ELECTRICAL

本部位共 15 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	63V-85540-01
2	13015-04080	六角头螺栓	BOLT	2	97095-06020
3	18115-04400	平垫圈	WASHER	2	92995-06600
4	10646-95M99	塑料导线夹	CLAMP	1	90464-15M11
5	10645-02M49	点火器线夹	CLAMP	1	90465-08M61
6	DM1511-85570-000	高压包	IGNITION COIL ASSY	2	63V-85570-00
7	13015-04092	六角头螺栓	BOLT	2	97095-06018
8	18115-04400	平垫圈	WASHER	2	92995-06600
9	10620-85949	高压包护圈	GROMMET	1	90480-25161
10	DM0211-82370-002	高压包帽	PLUG CAP ASSY	2	663-82370-01
11	10646-02M08	高压包线卡	CLAMP	1	90464-08M02
12	13015-04098	六角法兰面螺栓	BOLT	1	97095-06012
13	18115-04400	平垫圈	WASHER	1	92995-06600
14	DM1511-82519-000	气缸盖接地线	WIRE, EARTH LEAD	1	662-82519-00
15	13015-04098	六角法兰面螺栓	BOLT	2	97095-06012
16	18115-04400	平垫圈	WASHER	2	92995-06600

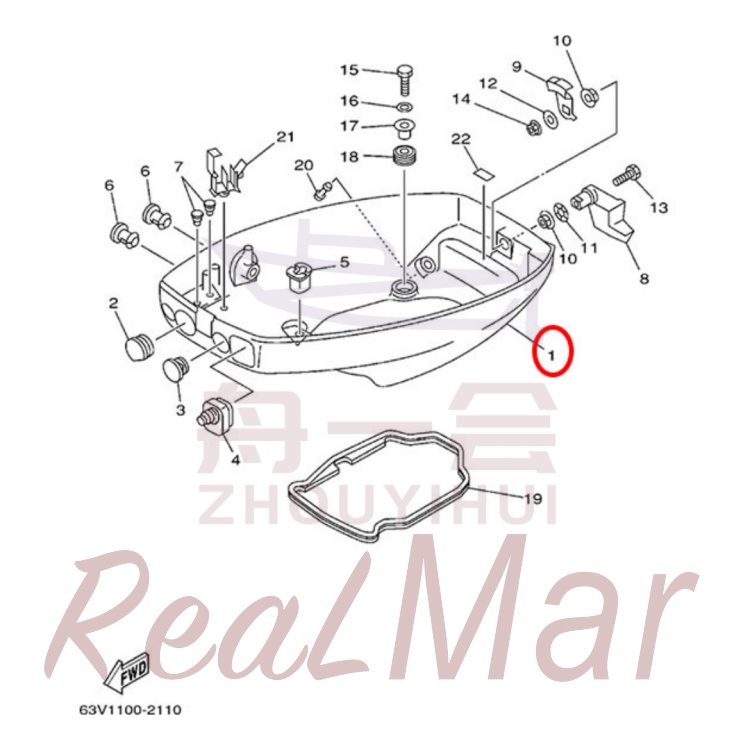

FIG. 10 BOTTOM COWLING

本部位共 22 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-42711-000	底座	COWLING, BOTTOM	1	63V-42711-03-4D
2	DM1511-42724-000	底座工艺堵塞1	GROMMET	1	682-42724-00
3	DM1511-42725-000	底座工艺堵塞2	GROMMET	1	682-42725-02
4	DM1511-42726-000	换挡拉杆护圈	GROMMET	1	63V-42726-00
5	DM1511-42727-000	上换挡杆护圈	GROMMET	1	682-42727-00
6	DM1511-42748-000	换挡转轴堵塞	GROMMET	2	6G1-42748-00
7	10620-04M91	底座前操预留孔堵塞	GROMMET	2	90480-06M19
8	DM1511-42815-000	后锁紧手柄	LEVER, CLAMP	1	63V-42815-01-4D
9	DM1511-42816-000	后消音罩锁钩	LEVER, CLAMP	1	6E7-42816-00
10	10724-98M65	锁紧手柄衬套	BUSH	2	90386-12M45
11	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
12	10809-04042	大垫圈	WASHER, PLATE	1	90201-06068
13	13015-04085	六角头螺栓	BOLT	1	97095-06025
14	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
15	13015-04085	六角头螺栓	BOLT	4	97095-06025
16	18115-04400	平垫圈	WASHER	4	92995-06600
17	10723-04076	底座减振圈衬套	COLLAR	4	90387-06034
18	10620-95M79	底座减振圈	GROMMET	4	90480-15M31
19	DM1511-42716-000	底座密封条	RUBBER, SEAL 1	1	63V-42716-02
20	DM1511-44391-000	出水指示管喷嘴	NIPPLE, HOSE	1	6H3-44391-01
21	10645-85M53	油门拉线线夹	CLAMP	1	90465-25M57
22	DM1511-42791-000	火花塞标贴	MARK 1	1	6E7-42791-00
	DM1511-42791-001	火花塞标贴	MARK 1	1	6E7-42791-10

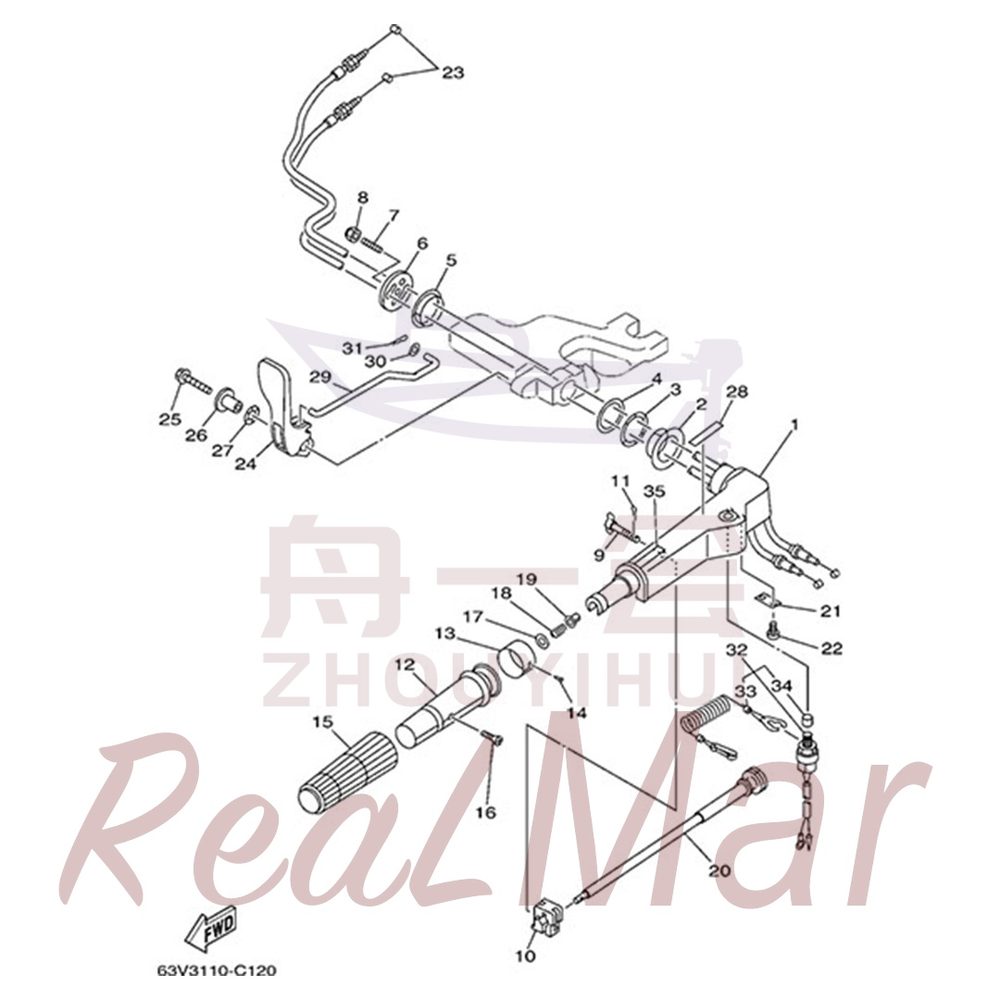

FIG. 11 STEERING

本部位共 36 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
	DM1511-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1
1	DM1511-42111-000	操纵臂	HANDLE, STEERING	1	63V-42111-01-4D
2	10724-76M13	操纵臂内衬套	BUSH	1	90386-34M97
3	10804-74M89	操纵臂波形垫圈	WASHER, WAVE	1	90206-36M21
4	10808-74M55	操纵臂内垫圈	WASHER, PLATE	1	90202-36M55
5	10724-77M14	操纵臂外衬套	BUSH	1	90386-33M96
6	DM0311-42131-000	操纵臂压盘	COVER, HANDLE STEERING	1	6G1-42131-02
7	10994-02094	操纵臂双头螺柱	BOLT, STUD	1	90116-08016
8	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057
9	DM1511-42125-000	油门锁紧手柄	BOLT, FRICTION ADJUSTING	1	6G1-42125-01
10	DM0311-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	6G1-42126-00
11	19610-94090	开口销	PIN, COTTER	1	91490-16010
12	DM0311-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	664-42119-00
13	DM1511-42137-000	油门指示牌	INDICATOR, THROTTLE	1	6H2-42137-00
14	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
15	DM0311-42177-000	操纵手柄套	RUBBER, HANDLE	1	6G1-42177-00
16	10961-05M97	十字槽沉头螺钉	SCREW	1	90149-05M13
17	18107-90400	操纵手柄压缩弹簧平垫圈	WASHER, PLATE	1	92903-10600
18	10509-87895	操纵手柄压缩弹簧	SPRING, COMPRESSION	1	90501-23215
19	10724-02078	油门操纵杆衬套	BUSH	1	90386-08032
20	DM0311-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	6G1-42138-01
21	DM0311-42159-000	油门操纵杆压板	STAY	1	6E0-42159-02
22	13225-05098	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-05012
23	DM1511-26301-000	油门拉线	THROTTLE CABLE ASSY	2	6L2-26301-00
24	DM1511-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	63V-44111-02
25	10991-04M05	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M05
26	10723-04M24	换挡手柄衬套	COLLAR	1	90387-06M86
27	10804-95M92	换挡手柄波形垫圈	WASHER, WAVE	1	90206-15M18
28	DM0511-44191-000	挡位指示标贴	INDICATOR, SHIFT	1	6E0-44191-11
29	DM1511-44124-000	换挡拉杆	LINK, SHIFT ROD	1	63V-44124-02
30	10808-04001	平垫圈	WASHER, PLATE	1	90202-06009
31	10642-92002	弹性挡环	CLIP	1	90468-18008
32	DM1511-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	65W-82575-01
	DM1511-82575-001	急停熄火开关
33	DM1511-82556-000	应急熄火拉绳	STOPPER	1	682-82556-00
34	DM1511-8257Y-000	应急熄火开关帽	CAP	1	689-8257Y-00
35	DM0511-83627-000		LABEL, CAUTION 7	1	6E0-83627-41

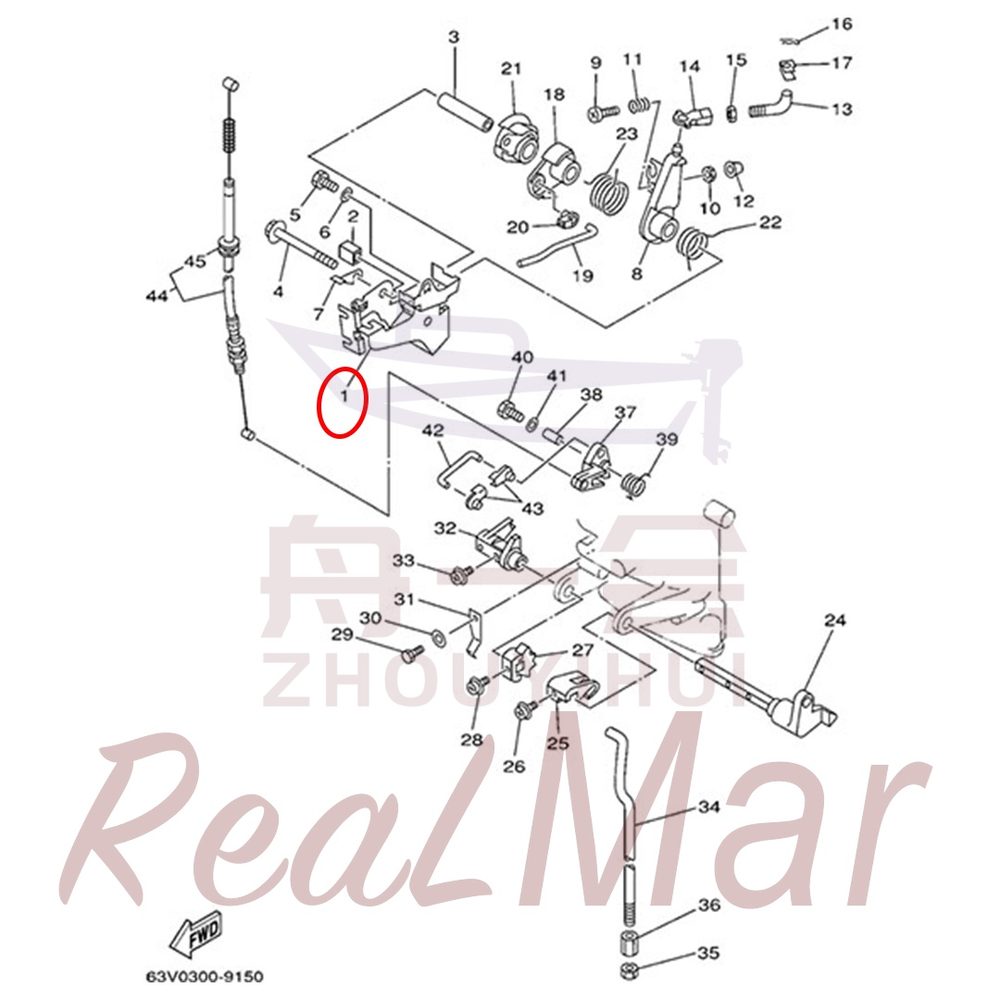

FIG. 12 CONTROL

本部位共 42 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-14497-000	油门支座支架	STAY, THROTTLE WIRE	1	63V-14497-02
2	DM1511-44194-001	摆杆护套	CAP	1	689-44194-00
3	10723-04M50	油门支座内衬套	COLLAR	1	90387-06M50
4	15215-04045	六角法兰面螺栓	BOLT, FLANGE	1	95895-06065
5	13015-04098	六角头螺栓	BOLT	1	97095-06012
6	18115-04400	平垫圈	WASHER	1	92995-06600
7	DM1511-41282-000		STOPPER, FREE ACCEL. LINK	1	63V-41282-00
8	DM1511-41631-000	点火提前摆杆	LEVER, MAGNETO CONTROL	1	63V-41631-00
9	13225-04070	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06030
10	15720-04400	1型六角螺母	NUT, HEXAGON	1	95380-06600
11	10509-98M94	限位螺钉压缩弹簧	SPRING, COMPRESSION	1	90501-12M16
12	DM1511-44194-002	限位螺钉护盖	CAP	1	688-44194-00
13	DM1511-41238-000	点火提前拉杆	JOINT, LINK	1	63V-41238-00
14	DM1511-41237-000	点火提前拉杆接头	JOINT, LINK	1	6H4-41237-00
15	15720-05300	六角薄螺母	NUT	1	95380-05700
16	10642-90005	弹性挡环	CLIP	1	90468-10005
17	DM1511-41223-000	垫块	WASHER, LOCK 1	1	63V-41223-00
18	DM1511-41283-000	油门支座摆臂	LEVER, FREE ACCEL.	1	63V-41283-01
19	DM1511-41211-000	油门从动杆	LINK, ACCEL.	1	63V-41211-00
20	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	1	661-41262-02
21	DM1511-41638-000	油门主动摇臂	PULLEY	1	63V-41638-00
22	10502-94M73	摆杆扭转弹簧	SPRING, TORSION	1	90508-16M37
23	10502-80M72	油门支座扭转弹簧	SPRING, TORSION	1	90508-20M38
24	DM1511-44123-000	换挡转轴组件	ARM, SHIFT ROD	1	63V-44123-01
25	DM1511-44121-000	上换挡杆固定块	LEVER, SHIFT ROD	1	63V-44121-01
26	10951-05M85	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	1	90159-05M25
27	DM1511-44125-000	挡位限位块组件	LEVER, SHIFT ROD	1	63V-44125-00
28	10951-05M85	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	1	90159-05M25
29	13015-04098	六角法兰面螺栓	BOLT	1	97095-06012
30	18115-04400	平垫圈	WASHER	1	92995-06600
31	DM1511-44116-000	挡位限位片	SPRING RESORTE	1	63V-44116-00
32	DM1511-44122-000	起动锁紧摇臂	BUSHING, SHIFT ROD LEVER	1	63V-44122-01
33	10951-05M85	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	1	90159-05M25
34	DM1511-44143-000	上换挡杆	ROD, SHIFT	1	63V-44143-01
35	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
36	10930-04095	上换挡杆螺母接头	NUT	1	90170-06015
37	DM1511-15746-000	起动锁紧从动臂	ARM	1	63V-15746-10
38	10723-04M04	起动锁紧从动臂衬套	COLLAR	1	90387-06M06
39	10502-02M71	锁紧从动臂扭转弹簧	SPRING, TORSION	1	90508-08M39
40	13015-04080	六角头螺栓	BOLT	1	97095-06020
41	18115-04400	平垫圈	WASHER	1	92995-06600
42	DM1511-15747-000	起动锁紧联动杆	LINK	1	6L2-15747-00
43	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	2	661-41262-02
44	DM1511-15770-000	起动器锁紧拉线	CABLE COMP., STARTER STOP	1	63V-15770-01
45	10620-90M94		GROMMET	1	90480-10M16

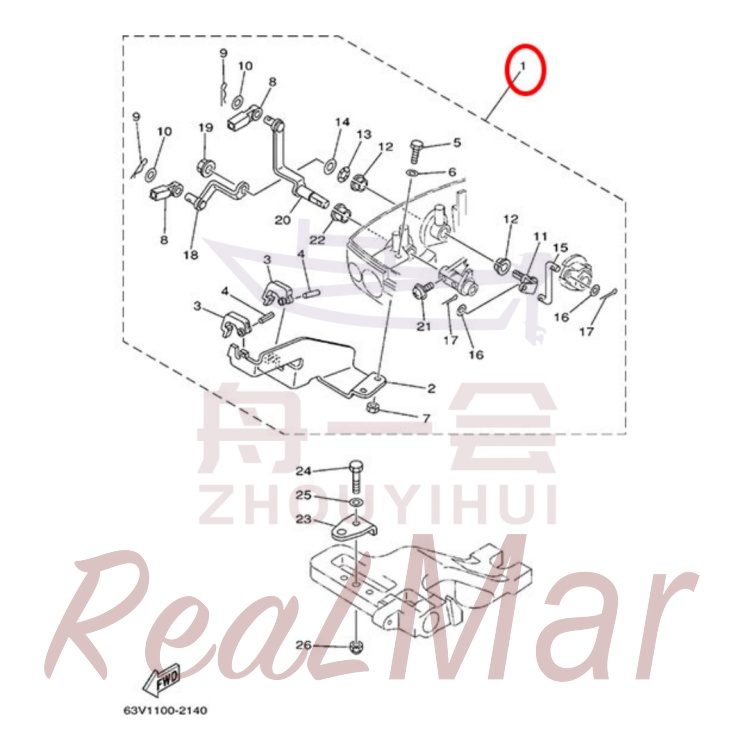

FIG. 13 REMO CON ATTACHMENT

本部位共 27 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-48501-000	前操控制系统组件	REMOTE CONT. ATTACHMENT ASSY.	1	63V-48501-00
2	DM1511-48531-000	前操钢塑支架	BRACKET, REMOTE CONTROL 1	1	63V-48531-00
3	DM1511-48538-000	卡扣	CLAMP, CABLE 1	2	682-48538-50
4	19410-70098	弹性圆柱销	PIN, SPRING	2	91690-30012
5	13015-04094	六角头螺栓	BOLT	2	97095-06016
6	18115-04400	平垫圈	WASHER	2	92995-06600
7	15720-04400	1型六角螺母	NUT, HEXAGON	2	95380-06600
8	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	2	663-48344-00
9	10642-92002	弹性挡环	CLIP	2	90468-18008
10	10809-02M98	平垫圈	WASHER, PLATE	2	90201-08M12
11	DM1511-42154-000	前操油门连接轴	LEVER, THROTTLE CONTROL	1	63V-42154-00
12	10724-90085	左止动手柄衬套	BUSH	2	90386-10025
13	10804-90M06	油门加速凸轮波形垫圈	WASHER, WAVE	1	90206-10M04
14	10809-90M08	平垫圈	WASHER, PLATE	1	90201-10M02
15	DM1511-42192-000	油门拉杆	ROD 2	1	63V-42192-00
16	10809-06M04	平垫圈	WASHER, PLATE	2	90201-04M06
17	19610-80090	开口销	PIN, COTTER	2	91490-20010
18	DM1511-48534-000	前操油门推杆	THROTTLE LEVER, CONTROL	1	63V-48534-00
19	15320-02700	法兰螺母	NUT, FLANGE	1	95780-08300
20	DM1511-48544-000	前操挡位推杆	LEVER, SHIFTCONTROL	1	63V-48544-00
21	10951-05M85	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	1	90159-05M25
22	10724-90001	换挡手柄衬套	BUSH	1	90386-10009
23	DM1511-48511-000	转向连接板	HOOK, STEERING	1	63V-48511-01
24	13035-02075	六角头螺栓	BOLT	1	97075-08035
25	18115-02400	平垫圈	WASHER	1	92995-08600
26	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057

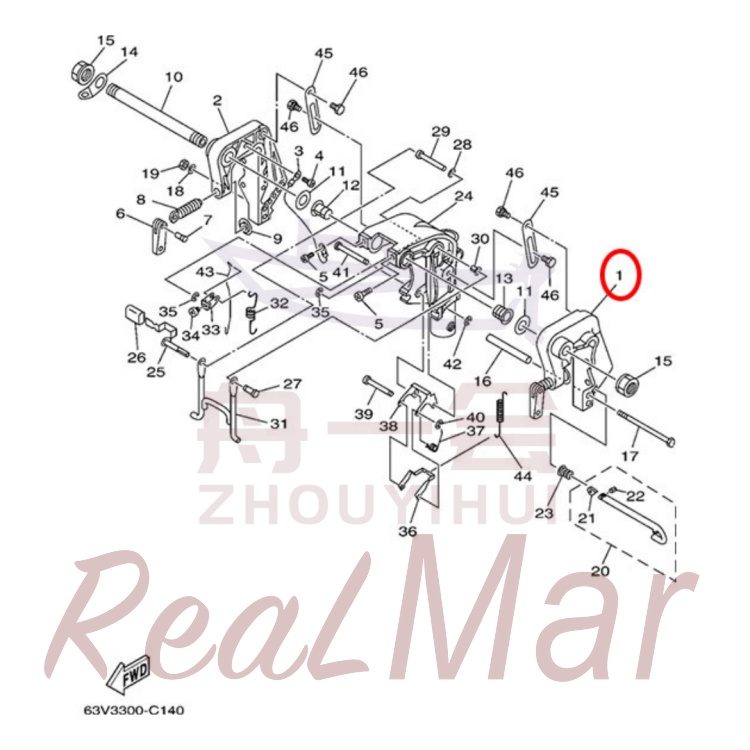

FIG. 14 BRACKET 1

本部位共 46 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-43111-000	左支架	BRACKET, CLAMP	1	63V-43111-06-4D
2	DM1511-43112-000	右支架	BRACKET, CLAMP	1	63V-43112-07-4D
3	DM1511-82148-000	右支架接地线	WIRE, LEAD 4	1	66M-82148-00
4	13225-04002	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06008
5	13225-02090	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-08010
6	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	2	6E0-43118-01
7	10867-06M09	锁紧手柄沉头半空心铆钉	PIN	2	90243-04M01
8	DM1511-43116-000	艉板锁紧螺杆	SCREW, TRANSOM CLAMP	2	6E7-43116-00
9	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	2	648-43114-01
10	DM1511-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63W-43131-01
11	10808-88M56	右支架垫圈	WASHER, PLATE	2	90202-22M54
12	10724-88M16	回转支架衬套	BUSH	1	90386-22M94
13	10724-88M16	回转支架衬套	BUSH	1	90386-22M94
14	DM1511-43113-000	拉环	PLATE, CLAMP BRACKET	1	6J8-43113-01
15	10925-88067	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22043
16	10723-04M97	回转支架套管	COLLAR	1	90387-06M13
17	10909-04M81	六角头螺栓	BOLT	1	90101-06M29
18	18115-04400	平垫圈	WASHER	1	92995-06600
19	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
20	DM1511-43160-000	限位插销组件	TILT ROD ASSY	1	689-43160-00
21	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
22	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
23	10508-90M03	锥形压缩弹簧	SPRING, CONICAL	1	90502-10M07
24	DM1511-43311-000	回转支架	BRACKET, SWIVEL 1	1	63V-43311-03-4D
25	DM1511-43630-000	起翘手柄组件	TILT LEVER ASSY	1	66M-43630-01
26	DM1511-43318-000	起翘手柄护套	COVER	1	682-43318-01
27	DM1511-43191-000	起翘撑架左销轴	SHAFT, STOPPER	1	63V-43191-00
28	10808-03M40	轴套减磨垫圈	WASHER, PLATE	1	90202-07M60
29	10723-03M03	起翘手柄轴套	COLLAR	1	90387-07M07
30	10724-03M15	撑架销轴衬套	BUSH	1	90386-07M95
31	DM1511-43350-000	起翘撑架组件	RECEIVER ASSY	1	66M-43350-01
32	10503-80M00	起翘撑架回位弹簧	SPRING, TENSION	1	90507-20M00
33	DM1511-43641-000	拉簧挂座	LEVER, TILT	1	63V-43641-01
34	10953-05096	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-05014
35	11020-05400	开口挡圈	CIRCLIP	2	99080-05600
36	DM1511-43614-000	起翘锁钩	PLATE, TILT LOCK	1	63V-43614-10
37	10502-92M69	起翘锁钩扭转弹簧	SPRING, TORSION	1	90508-18M41
38	DM1511-43615-000	起翘回位托架	PLATE, TILT LOCK	1	66R-43615-00
39	DM1511-43611-000	起翘锁钩销轴	SHAFT, TILT LOCK	1	66R-43611-00
40	17670-06M07	开口挡圈	CIRCLIP	1	93430-04M03
41	DM1511-43659-000	起翘回位托架销轴	SHAFT, REVERSE LOCK	1	63V-43659-00
42	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
43	DM1511-43617-000	起翘手柄拉杆	ROD, TILT LOCK	1	66R-43617-00
44	DM1511-43656-000	回位托架拉伸弹簧	SPRING, REVERSE LOCK 1	1	63V-43656-00
45	DM1511-43181-000	起翘限位片	LEVER, TILT STOP	2	63V-43181-00
46	10901-04M26	起翘限位片六角螺轴	BOLT	4	90109-06M84

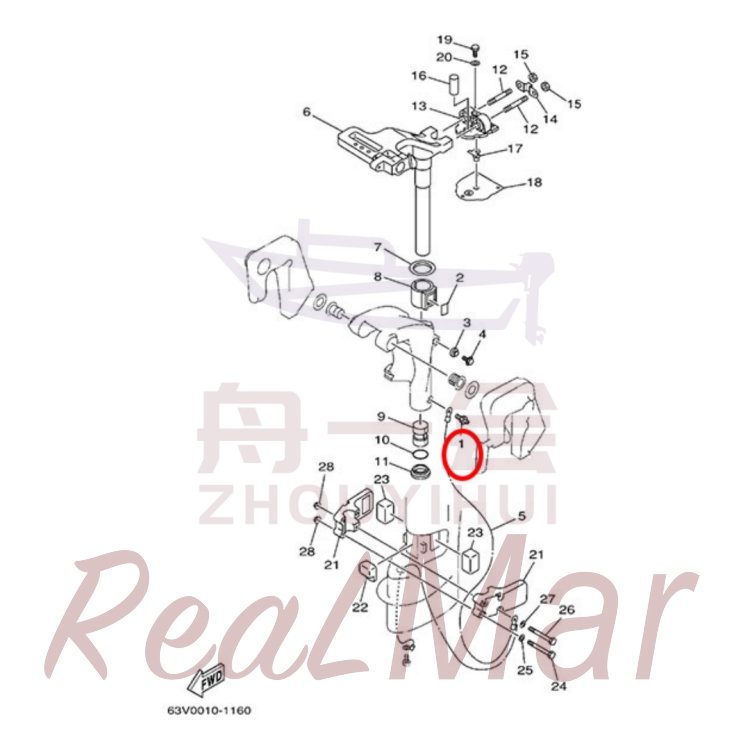

FIG. 15 BRACKET 2

本部位共 28 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
2	DM1511-42528-000	转向托架上衬套垫块	PLATE, FRICTION	1	63V-42528-00
3	DM1511-43373-000	螺栓密封圈	SEAL, DAMPER	1	689-43373-01
4	10905-04M03	六角法兰面螺栓	BOLT, FLANGE	1	90105-06M07
5	DM1511-82127-000	回转支架接地线	WIRE, LEAD 2	1	63V-82127-00
6	DM1511-42511-000	转向托架组件	BRACKET, STEERING	1	63V-42511-04-4D
7	10801-60002	转向托架上衬套压盖	WASHER	1	90209-40008
8	DM1511-42537-000	转向托架上衬套	BUSHING, PIVOT SHAFT	1	65F-42537-00
9	10724-70062	转向托架下衬套	BUSH	1	90386-30048
10	17890-81M16	衬套O型圈	O-RING	1	93210-29M94
11	10724-70M40	转向托架下垫圈	BUSH	1	90386-30M60
12	10994-02M56	转向托架双头螺柱	BOLT, STUD	2	90116-08M54
13	DM1511-44514-000	上减振器组件	MOUNT DAMPER, UPPER SIDE	1	63V-44514-01-5B
14	DM1511-44526-000	上减振器垫板	PLATE	1	63V-44526-00
15	15720-02400	1型六角螺母	NUT	2	95380-08600
16	10723-94008	上减振器衬套	COLLAR	1	90387-16002
17	DM1511-44366-000	上减振器护套	DAMPER, WATER SEAL	1	63V-44366-01
18	DM1511-45114-000	上减振器密封垫	GASKET, UPPER CASING	1	63V-45114-A1
19	13015-04092	六角头螺栓	BOLT	3	97095-06018
20	18115-04400	平垫圈	WASHER	3	92995-06600
21	DM1511-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER	2	63V-44551-01-4D
22	DM1511-44557-000	中间箱体下减振块	MOUNT DAMPER, LOWER FRONT	1	63V-44557-00
23	DM1511-44555-000	中间箱体侧减振块	MOUNT DAMPER, LOWER SIDE	2	682-44555-00
24	13035-04055	六角头螺栓（半螺纹）	BOLT	2	97075-06055
25	18115-04400	平垫圈	WASHER	2	92995-06600
26	13035-04035	六角头螺栓（半螺纹）	BOLT	2	97075-06075
27	18115-04400	平垫圈	WASHER	2	92995-06600
28	10931-04M82	六角法兰面螺母	NUT	4	90179-06M28

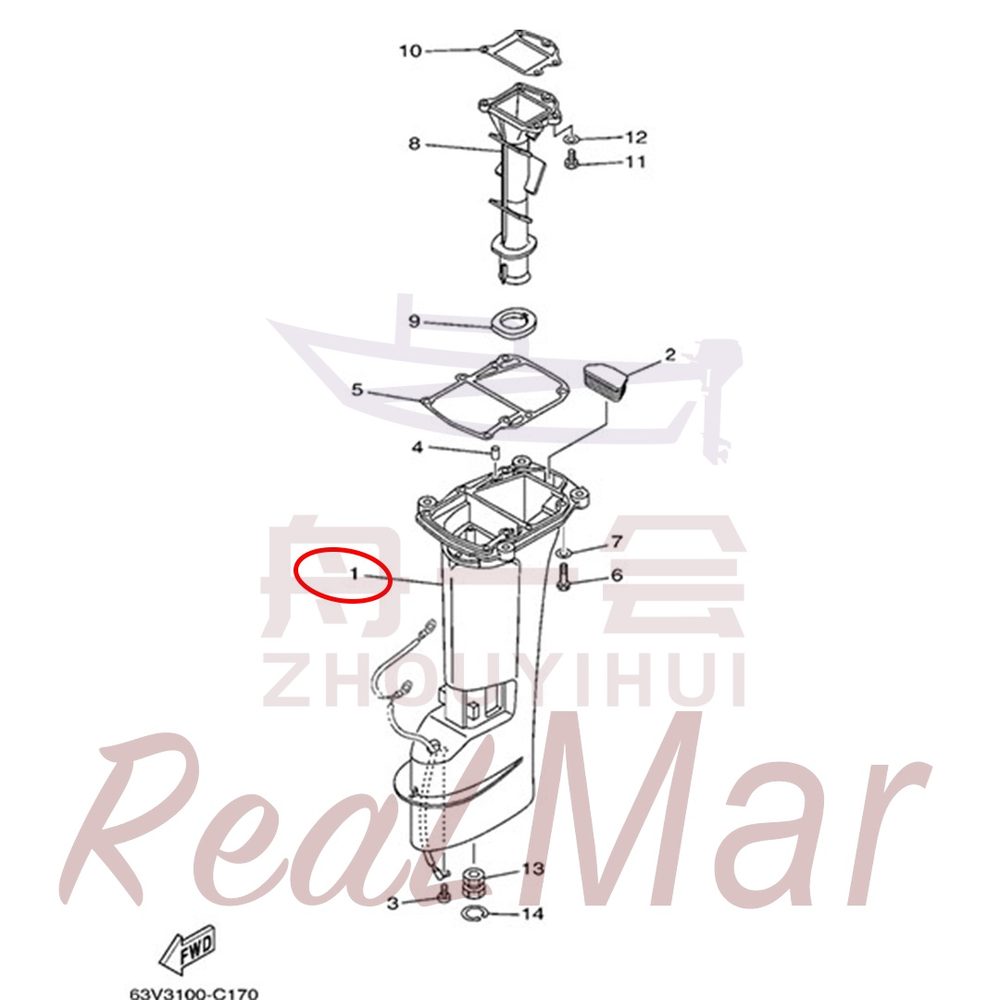

FIG. 16 UPPER CASING

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-45111-001	中间箱体	CASING, UPPER	1	63V-45111-05-4D
	DM1511-45111-002	中间箱体	CASING, UPPER	1	63V-45111-15-4D
2	DM1511-45126-000	中间箱体密封块	PLATE, SEAL DAMPER	1	63V-45126-01
3	10953-04M04	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-06M06
4	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
5	DM1511-45113-000	动力下垫片	GASKET, UPPER CASING	1	63V-45113-A1
6	13015-02070	六角头螺栓	BOLT	6	97095-08030
7	18115-02400	平垫圈	WASHER	6	92995-08600
8	DM1511-41131-000	排气管	MANIFOLD, EXT. 1	1	65F-41131-00-5B
9	DM1511-41135-000	排气管密封圈	GASKET, EXHAUST MANIFOLD	1	63V-41135-00
10	DM1511-41133-000	排气管垫片	GASKET, EXHAUST MANIFOLD 1	1	63V-41133-A1
11	13015-04080	六角头螺栓	BOLT	5	97095-06020
12	18115-04400	平垫圈	WASHER	5	92995-06600
13	DM1511-45318-000	传动轴衬套组件	BUSHING, DRIVE SHAFT	1	682-45318-00
14	17680-70068	孔用弹性挡圈	CIRCLIP	1	93420-30042

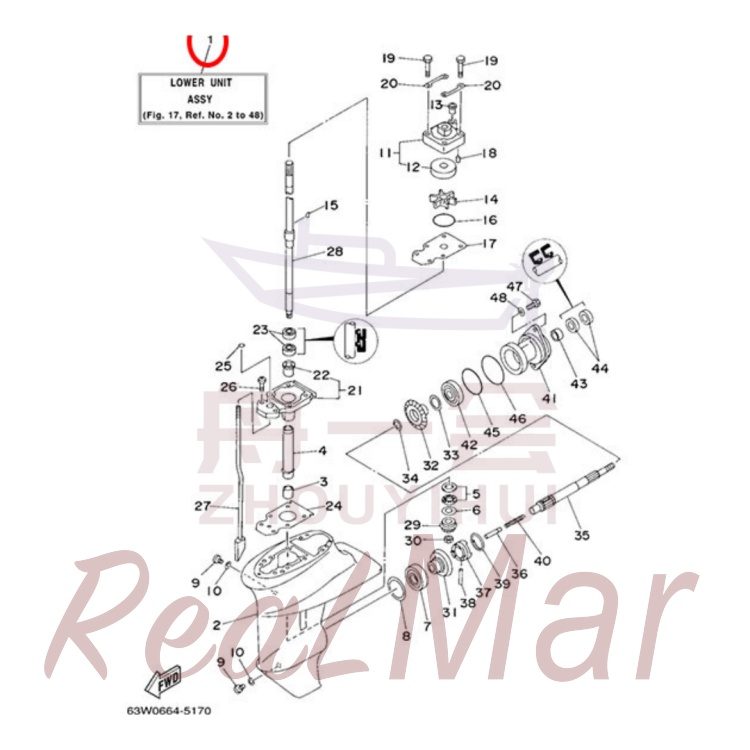

FIG. 17 LOWER CASING & DRIVE 1

本部位共 63 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	63V-45300-03-4D
	DM1511-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	63V-45300-13-4D
2	DM1511-45311-000	减速箱壳体	CASING, LOWER	1	63V-45311-01-4D
3	17795-796V2	传动轴滚针轴承	BEARING	1	93315-314V8
4	DM1511-45536-000	传动轴导套	SLEEVE, DRIVE SHAFT	1	63V-45536-00
5	17769-69696	平面推力滚针轴承	BEARING	1	93341-41414
6	DM1511-45587-001	主动齿调整垫片	SHIM (T:1.13MM)	1	6E8-45587-10-13
	DM1511-45587-002	主动齿调整垫片	SHIM (T:1.20MM)	1	6E8-45587-10-20
7	17778-00005	前进挡齿轮圆锥滚子轴承	BEARING	1	93332-00005
8	DM1511-45567-000	前进挡齿轮调整垫片	SHIM (T:0.10MM)	1	664-45567-01-10
	DM1511-45567-001	前进挡齿轮调整垫片	SHIM (T:0.12MM)	1	664-45567-01-12
	DM1511-45567-002	前进挡齿轮调整垫片	SHIM (T:0.15MM)	1	664-45567-01-15
	DM1511-45567-003	前进挡齿轮调整垫片	SHIM (T:0.18MM)	1	664-45567-01-18
	DM1511-45567-004	前进挡齿轮调整垫片	SHIM (T:0.30MM)	1	664-45567-01-30
	DM1511-45567-005	前进挡齿轮调整垫片	SHIM (T:0.40MM)	1	664-45567-01-40
	DM1511-45567-006	前进挡齿轮调整垫片	SHIM (T:0.50MM)	1	664-45567-01-50
9	10760-02008	不带磁放油螺塞	PLUG, STRAIGHT SCREW	2	90340-08002
10	10670-02080	放油螺塞垫圈	GASKET	2	90430-08020
11	DM1511-44301-000	水泵壳体	WATER PUMP HOUSING COMP.	1	63V-44301-00
	DM1511-44301-001	水泵壳体	WATER PUMP HOUSING COMP.	1	63V-44301-40
12	DM1511-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	63V-44322-00
	DM1511-44322-001	水泵壳体座圈(WORK)	INSERT, CARTRIDGE	1	63V-44322-40
13	DM1511-44366-001	水泵壳体水封	DAMPER, WATER SEAL	1	647-44366-00
14	DM1511-44352-000	水泵叶轮	IMPELLER	1	63V-44352-01
15	DM1511-44338-000	传动轴半圆键	KEY, WOODRUFF	1	63V-44338-00
16	17890-66712	水泵壳体O型圈	O-RING	1	93210-44398
17	DM1511-44323-000	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	63V-44323-00
	DM1511-44323-001	水泵壳体垫片(WORK)	OUTER PLATE, CARTRIDGE	1	63V-44323-40
18	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
19	13020-02065	六角头螺栓	BOLT	4	97080-08045
20	DM1511-44328-000	水泵壳体固定板	PLATE	2	63V-44328-00
21	DM1511-45331-000	水泵座	HOUSING, BEARING	1	63V-45331-00-5B
22	10729-96080	传动轴上轴套	BUSH, SOLID	1	90381-14020
23	17909-80062	水泵座油封	OIL SEAL	2	93101-20048
24	DM1511-45315-000	水泵座垫片	PACKING, LOWER CASING	1	63V-45315-A0
25	17890-04ME4	水泵座O型圈	O-RING	1	93210-06ME6
26	13020-02085	六角头螺栓	BOLT	2	97080-08025
27	DM1511-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	63V-44150-00
	DM1511-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	63V-44150-10
28	DM1511-45510-000	传动轴组件	DRIVE SHAFT ASSY	1	63V-45510-01
	DM1511-45510-001	传动轴组件	DRIVE SHAFT ASSY	1	63V-45510-11
29	DM1511-45551-000	主动齿轮	PINION	1	63V-45551-00
30	10931-02M04	主动齿锁紧螺母	NUT	1	90179-08M06
31	DM1511-45560-000	前进挡齿轮组件	GEAR	1	6E7-45560-01
32	DM1511-45571-000	倒挡齿轮	GEAR	1	6E7-45571-00
33	DM1511-45577-000	倒挡齿轮调整垫片	SHIM (T:0.10MM)	1	626-45577-00-01
	DM1511-45577-001	倒挡齿轮调整垫片	SHIM (T:0.30MM)	1	626-45577-00-03
	DM1511-45577-002	倒挡齿轮调整垫片	SHIM (T:0.50MM)	1	626-45577-00-05
34	10809-93428	倒挡齿轮垫圈	WASHER, PLATE	1	90201-17682
35	DM1511-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	683-45611-00
36	DM1511-45635-000	换挡销	PLUNGER, SHIFT	1	650-45635-00
37	DM1511-45631-000	离合子	CLUTCH, DOG	1	682-45631-00
38	10850-05090	离合子限位销	PIN, STRAIGHT	1	90250-05010
39	DM1511-45633-000	离合子扭转弹簧	RING, CROSS PIN	1	648-45633-00
40	10509-96M04	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-14M06
41	DM1511-45361-000	轴承座	CAP, LOWER CASING	1	683-45361-02-4D
42	17704-00509	轴承座轴承	BEARING	1	93306-00501
43	17795-793U8	螺旋桨轴滚针轴承	BEARING	1	93315-317U2
44	17909-93056	水下壳体盖油封	OIL SEAL	2	93101-17054
45	17890-53M01	轴承座前O型圈	O-RING	1	93210-57M09
46	17890-54M20	轴承座后O型圈	O-RING	1	93210-56M80
47	13015-04080	六角头螺栓	BOLT	2	97095-06020
48	18115-04400	平垫圈	WASHER	2	92995-06600

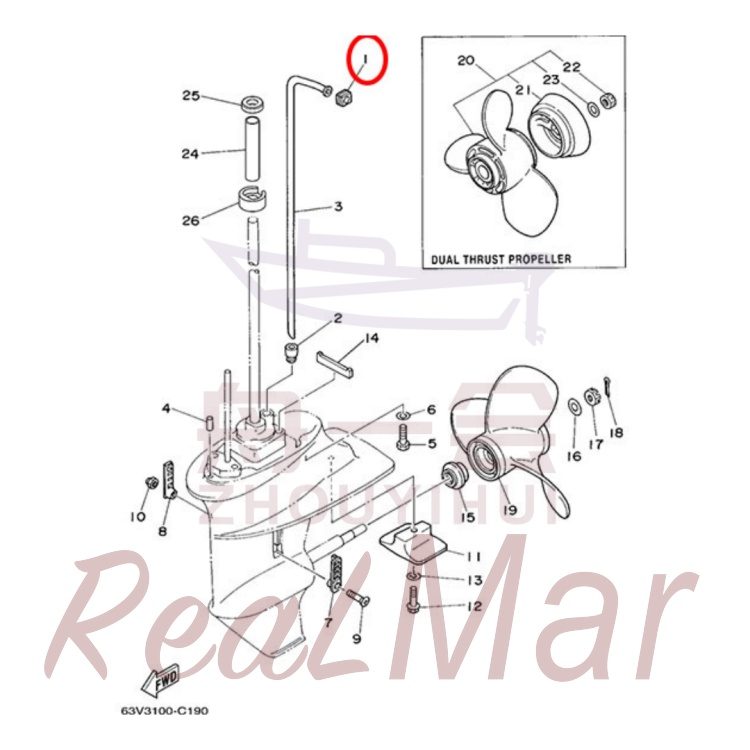

FIG. 18 LOWER CASING & DRIVE 2

本部位共 26 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-44365-000	进水管上密封套	DAMPER, WATER SEAL	1	63V-44365-10
2	DM1511-44368-000	进水管下密封套	RUBBER, WATER SEAL 4	1	63V-44368-00
3	DM1511-44361-000	进水管	TUBE, WATER	1	63V-44361-01
	DM1511-44361-001	进水管	TUBE, WATER	1	63V-44361-11
4	17406-98M03	水泵壳体定位销	PIN, DOWEL	2	93604-12M07
5	13035-02070	六角头螺栓	BOLT	4	97075-08030
6	18115-02400	平垫圈	WASHER	4	92995-08600
7	DM1511-45214-000	左进水滤网	COVER, WATER INLET	1	6G1-45214-00
8	DM1511-45215-000	右进水滤网	COVER, WATER INLET	1	63V-45215-00
9	10958-05M06	十字槽沉头螺钉	SCREW, COUNTERSUNK	1	90152-05M04
10	10925-05008	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-05002
11	DM1511-45251-000	减速箱阳极	ANODE	1	61N-45251-01
12	15215-04070	六角法兰面螺栓	BOLT, FLANGE	1	95895-06030
13	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
14	DM1511-45375-000	减速箱密封条	DAMPER, SEAL	1	63V-45375-00
15	DM1511-45987-000	螺旋桨推力衬套	SPACER	1	6E7-45987-01
16	10809-90M09	大垫圈	WASHER, PLATE	1	90201-10M01
17	10939-90M09	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-10M01
18	19610-70080	开口销	PIN, COTTER	1	91490-30020
19	DM1511-45943-000	螺旋桨总成	PROPELLER (3X9-1/4"X11"-J)	1	63V-45943-00-EL
	DM1511-45945-001	螺旋桨总成	PROPELLER (3X9-1/4"X9"-J)	1	63V-45945-00-EL
20	DM1511-W4591-000	螺旋桨总成	PROPELLER (3X9-3/4"X8"-J)	1	683-W4591-02-EL
	DM1511-W4592-000	螺旋桨总成	PROPELLER (3X9-3/4"X6-1/2"-J)	1	683-W4592-02-EL
21	DM1511-45986-000		RING, DEFLECTOR	1	6E7-45986-00
22	10939-90M03		NUT, CASTLE	1	90171-10M07
23	10809-90M08	平垫圈	WASHER, PLATE	1	90201-10M02
24	DM1511-44362-000	传动轴防水套	TUBE, WATER	1	63V-44362-00
25	DM1511-44375-000	传动轴防水套上密封圈	GROMMET, WATER TUBE 1	1	63V-44375-00
26	DM1511-44376-000	传动轴防水套下密封圈	GROMMET, WATER TUBE 2	1	63V-44376-00

FIG. 19 FUEL TANK

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-24201-000	外燃油箱总成24L	FUEL TANK ASSY (24L)	1	6YJ-24201-00
2	DM1511-24610-000	燃油箱盖组件	CAP ASSY	1	6YJ-24610-01
3	DM1511-24260-000	油管插座总成	FUEL METER ASSY	1	6YJ-24260-00
4	12524-05094	十字槽盘头螺钉	SCREW, PAN HEAD	4	98586-05016
5	DM1511-24329-000	油管插座尼龙垫圈	SEAL	4	6Y1-24329-00
6	DM1511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6Y1-24268-00
7	DM1511-24167-000	进油滤网组件（含滤网）	STRAINER	1	6YJ-24167-00
8	DM1511-24306-000	输油管总成	FUEL PIPE COMP. 1	1	61J-24306-03
9	10665-99M04	燃油管	HOSE	1	90445-11M06
10	DM1511-24360-000	手油泵组件	PRIMER PUMP ASSY	1	61J-24360-00
11	10665-99M05	燃油管	HOSE	1	90445-11M05
12	DM1511-24351-000	卡箍	BAND 1	4	650-24351-01
13	DM1511-24305-001	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6G1-24305-04
14	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
15	DM1511-24305-002	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6Y1-24305-05
16	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
