翟墨 T15D 舷外机爆炸图及零件明细

二冲程 15 / 18 / 20 马力 · 共 18 个部位 / 546 条零件，点击零件编码查看详情，或搜索本页零件。

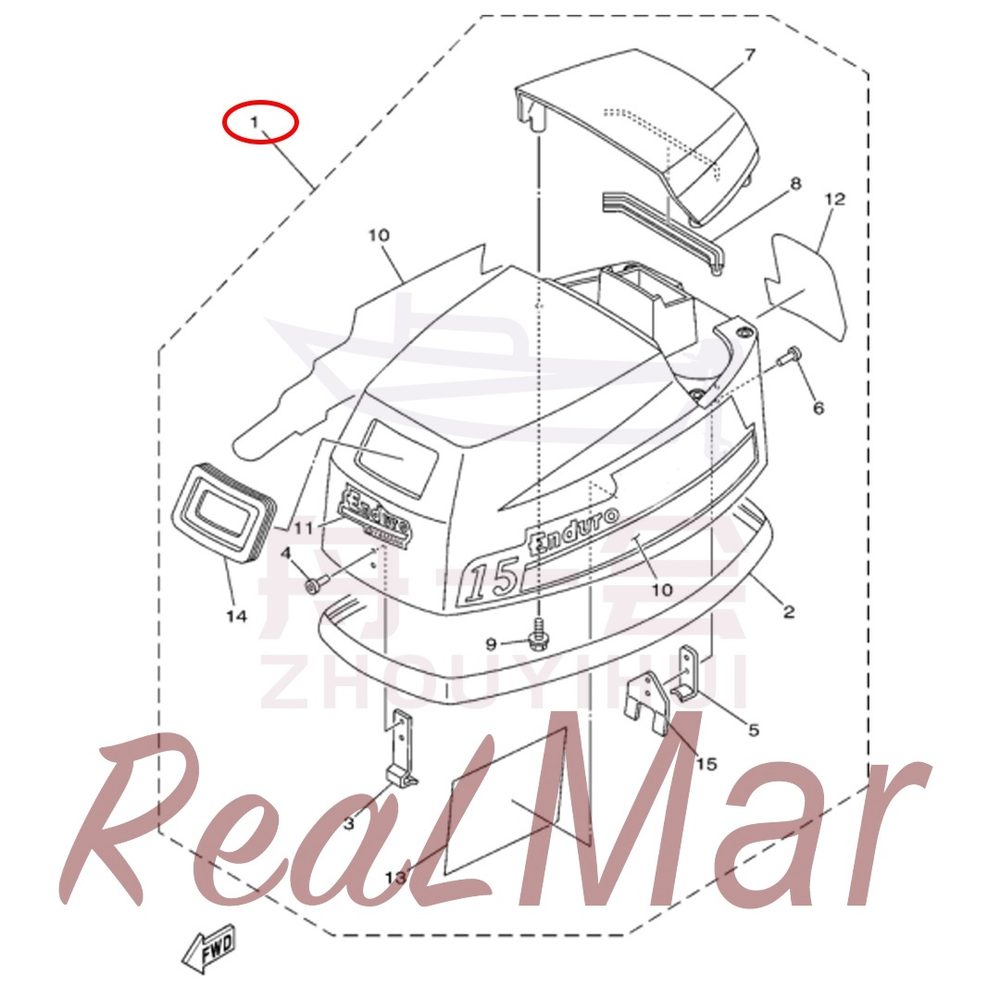

FIG. 1 TOP COWLING

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-42610-000	启动罩总成	TOP COWLING ASSY	1	6B3-42610-00-4D
	DM1512-42610-001	启动罩总成	TOP COWLING ASSY	1	6B4-42610-00-4D
	DM1512-42610-002	启动罩总成	TOP COWLING ASSY	1	6B4-42610-10-4D
2	DM1512-42615-000	密封条	SEAL	1	6B4-42615-00
3	DM1512-42651-000	前挂钩	HOOK	1	6B4-42651-00
4	10844-06M00	扁圆头半空心铆钉	RIVET	2	90266-04M00
5	DM1512-42647-000	消音罩后挂钩	HOLDER, CLAMP BAND	1	6B4-42647-00
6	10844-06005	扁圆头半空心铆钉	RIVET	2	90266-04005
7	DM1512-42613-000	导流罩	MOLDING, AIR DUCT	1	6B4-42613-00-4D
8	DM1512-42628-000	减震条	SEAL	1	6B4-42628-00
9	13515-04594	六角头螺栓	BOLT, WITH WASHER	4	97595-06516
10	DM1512-W0070-001	标贴	GRAPHIC SET	1	6B3-W0070-H0
	DM1512-W0070-000	标贴	GRAPHIC SET	1	6B4-W0070-H0
11	DM1512-42677-000	标贴	GRAPHIC, FRONT	1	677-42677-J0
12	DM1512-42678-000	标贴	GRAPHIC, REAR	1	682-42678-H0
	DM1512-42678-001	标贴	GRAPHIC, REAR	1	684-42678-H0
13	DM1512-13437-000	消音棉	MARK, CAUTION	1	677-13437-0B
14	DM1512-15761-000	密封圈	SEAL, RUBBER 1	1	6B4-15761-00
15	DM1512-42646-000	压板	PLATE, CLAMP	1	6B4-42646-00

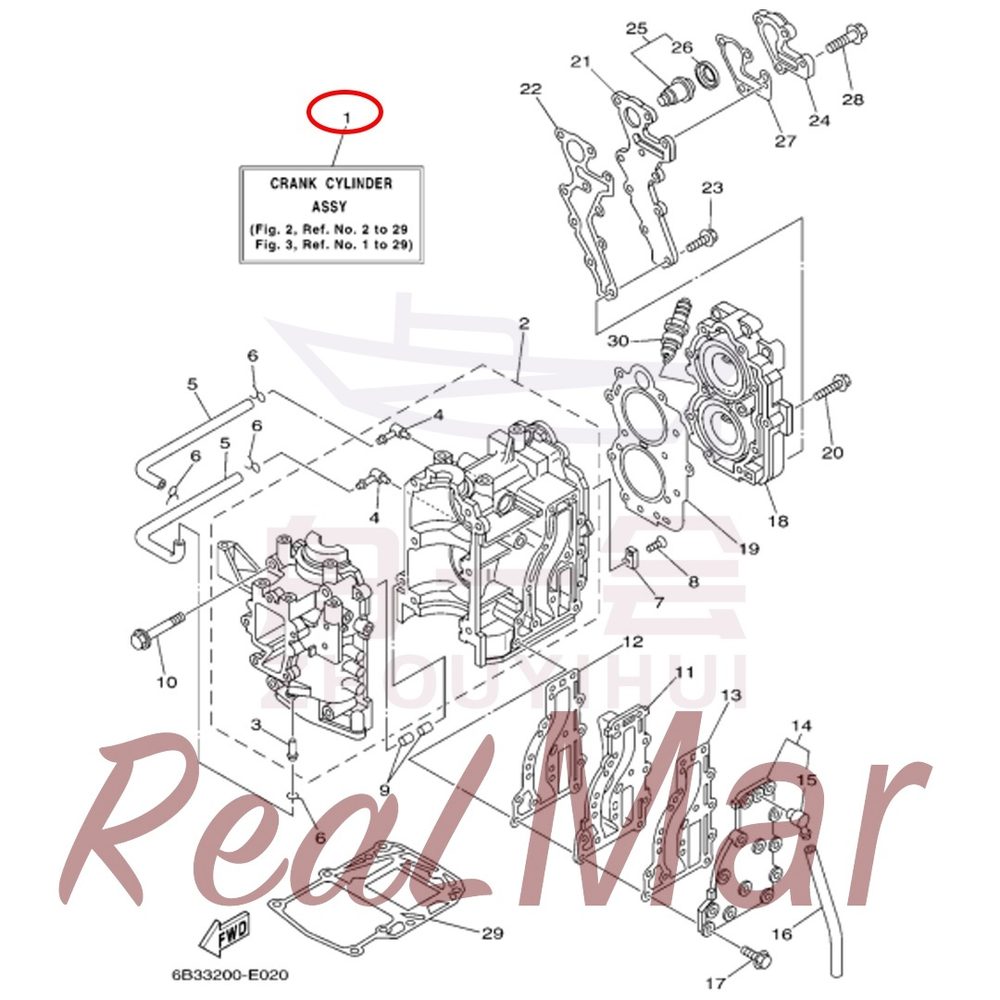

FIG. 2 CYLINDER & CRANKCASE

本部位共 29 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-W0090-000	气缸体总成	CRANK CYLINDER ASSY	1	6B4-W0090-00-1S
2	DM1512-15100-000	气缸体曲轴箱组件	CRANKCASE ASSY	1	6B4-15100-00-1S
3	DM0311-14485-000	油嘴	PIPE, JOINT	1	624-14485-00
4	DM0211-14485-000	回油管弯头	PIPE, JOINT	2	650-14485-03
5	10665-03M02	油管	HOSE	2	90445-07M08
6	10643-04094	管夹	CLIP	4	90467-06016
7	DM1511-11325-000	阳极块	ANODE	1	682-11325-00
8	12320-05095	十字槽沉头螺钉	SCREW, FLAT HEAD	1	98780-05015
9	17404-98091	定位销	PIN, DOWEL	2	93606-12019
10	10991-02M03	六角头螺栓	BOLT, WITH WASHER	6	90119-08M07
11	DM1511-41111-000	排气箱内盖	INNER COVER, EXHAUST	1	63V-41111-00-1S
12	DM1512-41112-000	排气箱内盖垫片	GASKET, EXHAUST INNER COVER	1	6B4-41112-A0
13	DM1511-41112-000	排气箱外盖垫片	GASKET, EXHAUST INNER COVER	1	63V-41112-A0
14	DM1511-41113-000	排气箱外盖	OUTER COVER, EXHAUST	1	63V-41113-00-1S
15	DM1511-11372-000	回油管弯头	NIPPLE, HOSE	1	676-11372-00
16	10665-01906	油管	HOSE	1	90445-09104
17	10991-04MA6	六角头螺栓	BOLT, WITH WASHER	13	90119-06MA4
18	DM1512-11111-000	气缸盖	HEAD, CYLINDER 1	1	6B4-11111-00-1S
19	DM1511-11181-000	汽缸垫	GASKET, CYLINDER HEAD 1	1	63V-11181-A1
20	10905-03M05	六角法兰面螺栓	BOLT, FLANGE	11	90105-07M05
21	DM1512-11191-000	气缸盖外盖	COVER, CYLINDER HEAD 1	1	6B4-11191-00-1S
22	DM1512-11193-000	气缸盖外盖垫片	GASKET, HEAD COVER 1	1	6B4-11193-A1
23	10991-04087	六角头螺栓	BOLT, WITH WASHER	6	90119-06023
24	DM1511-12413-000	节温器盖	COVER, THERMOSTAT	1	682-12413-00-1S
25	DM1511-12411-000	节温器	THERMOSTAT	1	6E5-12411-30
26	DM1512-12412-000	节温器垫圈	SEAL, THERMOSTAT	1	688-12412-00
27	DM1511-12414-000	节温器垫片	GASKET, COVER	1	682-12414-A1
28	10991-04MA7	六角头螺栓	BOLT, WITH WASHER	4	90119-06MA3
29	DM1512-11351-000	发动机底座垫片	GASKET, CYLINDER	1	6B4-11351-A0
30	16308-00940	火花塞	PLUG, SPARK	2	94702-00160
	16308-00863	火花塞	PLUG, SPARK	2	94702-00247

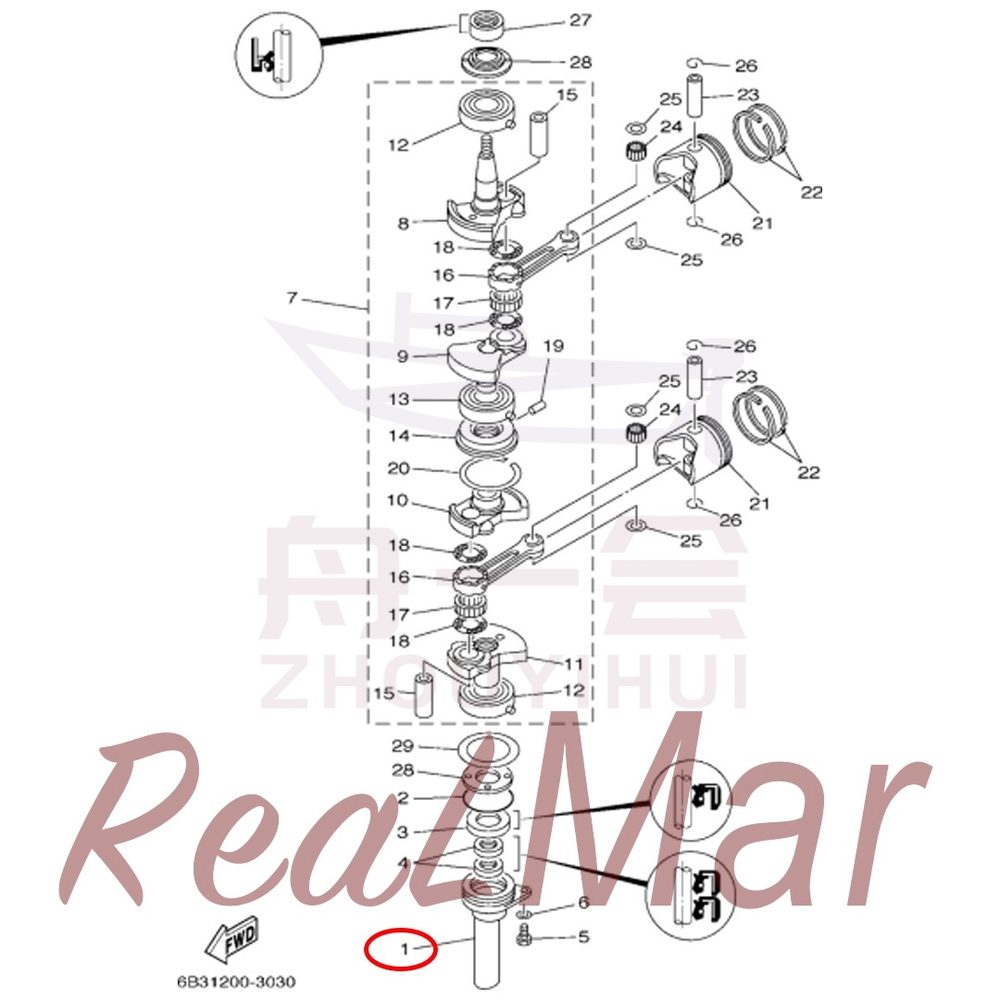

FIG. 3 CRANKSHAFT & PISTON

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-15396-000	油封座	HOUSING, OIL SEAL	1	6B4-15396-00-94
2	17890-64M94	O型密封圈	O-RING	1	93210-46M16
3	17908-85090	油封	OIL SEAL	1	93102-25010
4	17909-97M83	油封	OIL SEAL	2	93101-13M27
5	13015-04094	六角头螺栓	BOLT	1	97095-06016
6	18115-04400	平垫圈	WASHER	1	92995-06600
7	DM1512-11400-000	曲轴连杆组件	CRANKSHAFT ASSY	1	6B4-11400-00
8	DM1511-11412-000	曲柄1	CRANK 1	1	63V-11412-00
9	DM1511-11422-000		CRANK 2	1	63V-11422-00
10	DM1511-11432-000		CRANK 3	1	63V-11432-00
11	DM1511-11442-000		CRANK 4	1	63V-11442-00
12	17704-805A9	轴承	BEARING	2	93306-205A1
13	17710-00081	轴承	BEARING	1	93390-00029
14	DM1511-11515-000	密封圈	SEAL, LABYRINTH 1	1	63V-11515-02
15	DM1511-11681-000	曲轴销	PIN, CRANK 1	2	682-11681-00
16	DM1512-11651-000	连杆	ROD, CONNECTING	2	6K4-11651-00
17	17790-480W5	轴承	BEARING	2	93310-620W5
18	10801-80M87	平垫圈	WASHER	4	90209-20M23
19	19401-80002		PIN, SPRING	1	91609-20008
20	17660-58001		CIRCLIP	1	93440-52009
21	DM1511-11631-000	活塞	PISTON (STD)	2	6E7-11631-00-97
	DM1511-11635-000	活塞	PISTON (0.25MM O/S)	2	6E7-11635-00
	DM1511-11636-000	活塞	PISTON (0.50MM O/S)	2	6E7-11636-00
22	DM1511-11610-000	活塞环	PISTON RING SET (STD)	2	682-11610-01
	DM1511-11610-001	活塞环	PISTON RING SET (0.25MM O/S)	2	682-11610-11
	DM1511-11610-002	活塞环	PISTON RING SET (0.50MM O/S)	2	682-11610-21
23	DM1511-11633-000	活塞销	PIN, PISTON	2	634-11633-00
24	17408-96906	滚针	PIN, DOWEL	50	93602-14104
25	10809-96733	垫圈	WASHER, PLATE	4	90201-14377
26	17650-95087	活塞销挡圈	CIRCLIP	4	93450-15023
27	17990-87M00	油封	OIL SEAL	1	93110-23M00
28	DM1511-11445-000	曲轴隔板	SPACER	2	63V-11445-00
29	10809-64M81	曲轴垫圈	WASHER, PLATE	1	90201-46M29

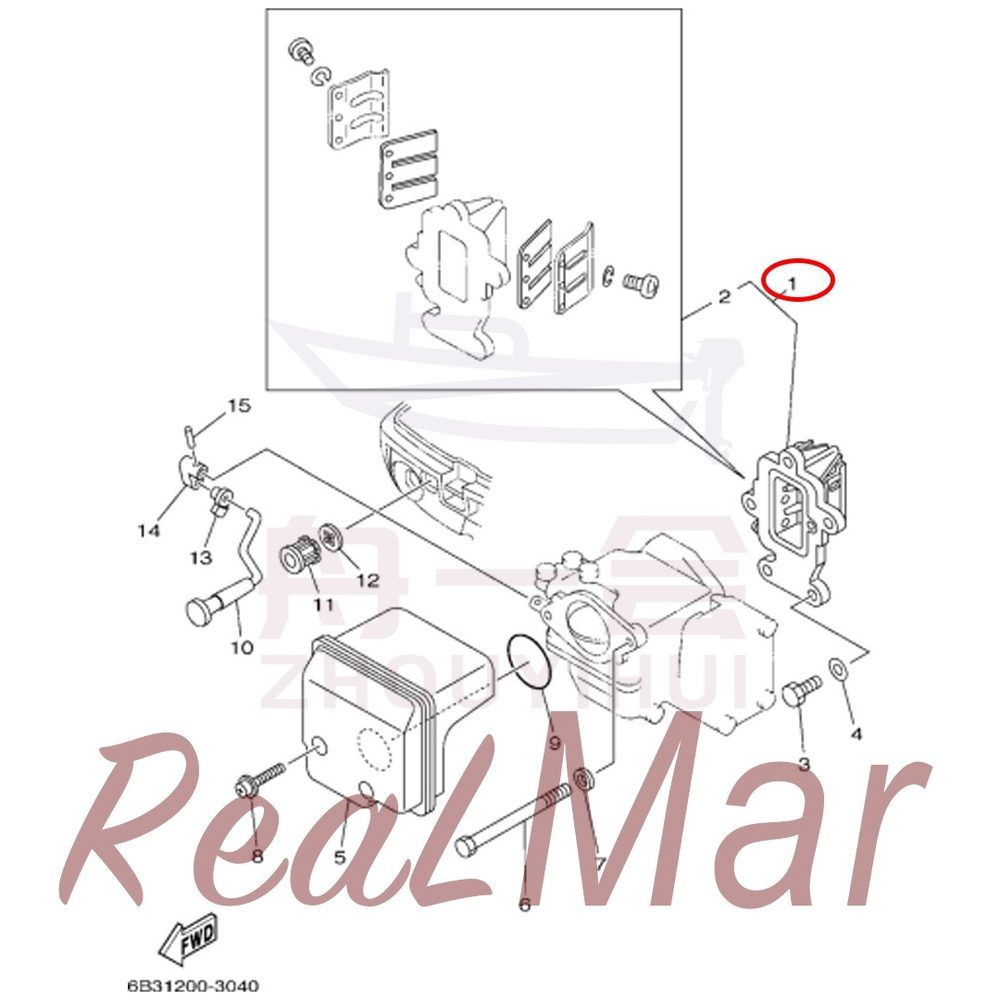

FIG. 4 INTAKE

本部位共 15 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-13610-000	簧片阀组件	REED VALVE ASSY	1	63V-13610-10
	DM1511-13610-001	簧片阀组件	REED VALVE ASSY	1	63W-13610-00
2	DM1511-W0004-000	簧片阀	REED SET	1	682-W0004-00
3	13015-04080	六角头螺栓	BOLT	3	97095-06020
4	18115-04400	平垫圈	WASHER	3	92995-06600
5	DM1512-14440-000	进气消声器	SILENCER ASSY, INTAKE	1	6B4-14440-00
6	13015-04015	六角头螺栓	BOLT	2	97095-06095
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	10951-05003	十字槽沉头螺钉	SCREW, WITH WASHER	2	90159-05007
9	17890-75M24	O型密封圈	O-RING	1	93210-35M86
10	DM1512-41271-000	阻风门拉手	KNOB, CHOKE	1	6B4-41271-00
11	DM1512-41273-000	阻风门拉手滑座	GROMMET	1	6B4-41273-00
12	DM1512-41274-000	阻风门拉手滑座衬套	GROMMET 2	1	6B4-41274-00
13	DM1512-41262-000	阻风门摇臂1	JOINT, CHOKE LEVER	1	6B4-41262-00
14	DM1512-41252-000	阻风门摇臂2	LEVER, CHOKE 1	1	6B4-41252-00
15	19410-80090	弹性圆柱形	PIN, SPRING	1	91690-20010

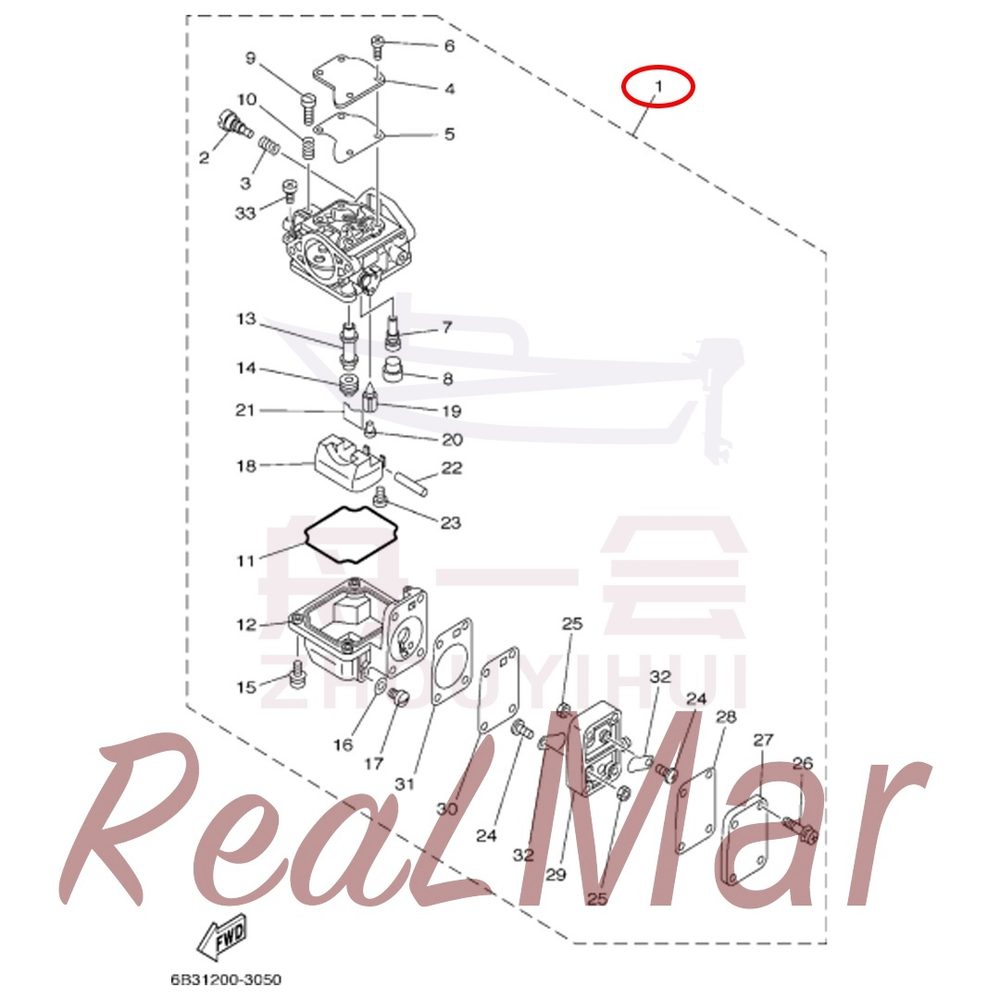

FIG. 5 CARBURETOR

本部位共 14 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-14301-001	化油器	CARBURETOR ASSY 1	1	6B3-14301-00
	DM1512-14301-000	化油器	CARBURETOR ASSY 1	1	6B4-14301-00
2	DM0311-14923-000	怠速油针	SCREW, PILOT	1	679-14923-00
3	DM0311-14555-000	压缩弹簧	SPRING	1	679-14555-00
4	DM1511-14527-000	化油器盖板	PLATE	1	63V-14527-00
5	DM1511-14126-000	垫片	GASKET	1	63V-14126-00
6	13207-06090	十字槽平头螺钉	SCREW, PAN HEAD	4	97803-04010
7	DM1511-14948-000	进油喷嘴	JET (#48)	1	63V-14948-06
8	DM1511-14966-000	橡胶套	RUBBER CAP	1	679-14966-00
9	DM0311-14523-000	一字槽盘头锁紧螺钉	SCREW, STOP	1	63V-14523-00
10	10509-90784	压缩弹簧	SPRING, COMPRESSION	1	90501-10326
11	DM1511-14984-000	密封圈	GASKET, FLOAT CHAMBER	1	63V-14984-00
12	DM1511-14980-000	密封体	BODY, FLOAT CHAMBER	1	63V-14980-00
13	DM1512-14947-000	针阀	JET, NEEDLE	1	6B3-14947-00
	DM1511-14947-000	针阀	JET, NEEDLE	1	63V-14947-00
14	DM1511-14943-000	主喷嘴	JET, MAIN (#110)	1	676-14943-29
	DM1512-14943-000	主喷嘴	JET, MAIN (#108)	1	676-14943-79
15	13120-06996	十字小盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97980-04114
16	DM1511-14398-000	垫片	GASKET	1	65W-14398-00
17	DM0311-14992-000	一字槽盘头螺钉	SCREW, DRAIN	1	6G1-14992-00
18	DM1511-14985-000	浮子	FLOAT	1	63V-14985-00
19	DM1511-14546-000	浮子室油针	VALVE, NEEDLE	1	6G1-14546-01
20	DM0311-14186-000	油针座	PIN, FLOAT	1	676-14186-00
21	DM0311-14159-000	卡簧	CLIP	1	663-14159-00
22	DM1511-14548-000	圆柱销	PIN, FLOAT ARM	1	6H4-14548-00
23	12520-06002	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-04008
24	12120-07004	十字槽锁紧螺钉	SCREW, BIND	2	98980-03006
25	15720-07400	锁紧螺母	NUT	2	95380-03600
26	13120-06985	十字小盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97980-04125
27	DM0311-24452-000	外盖板	COVER	1	6G1-24452-00
28	DM1511-24411-000	外隔膜片	DIAPHRAGM	1	63V-24411-00
29	DM0311-24412-000	燃油泵1	BODY 1	1	6G1-24412-01
30	DM0311-24411-000	内隔膜片	DIAPHRAGM	1	6G1-24411-00
31	DM0311-24431-000	燃油泵衬垫1	GASKET, FUEL PUMP 1	1	6G1-24431-01
32	DM0311-24421-000	控制阀	VALVE, CHECK	2	6L5-24421-00
33	12520-06004	十字槽平头螺钉	SCREW, PAN HEAD	1	98580-04006

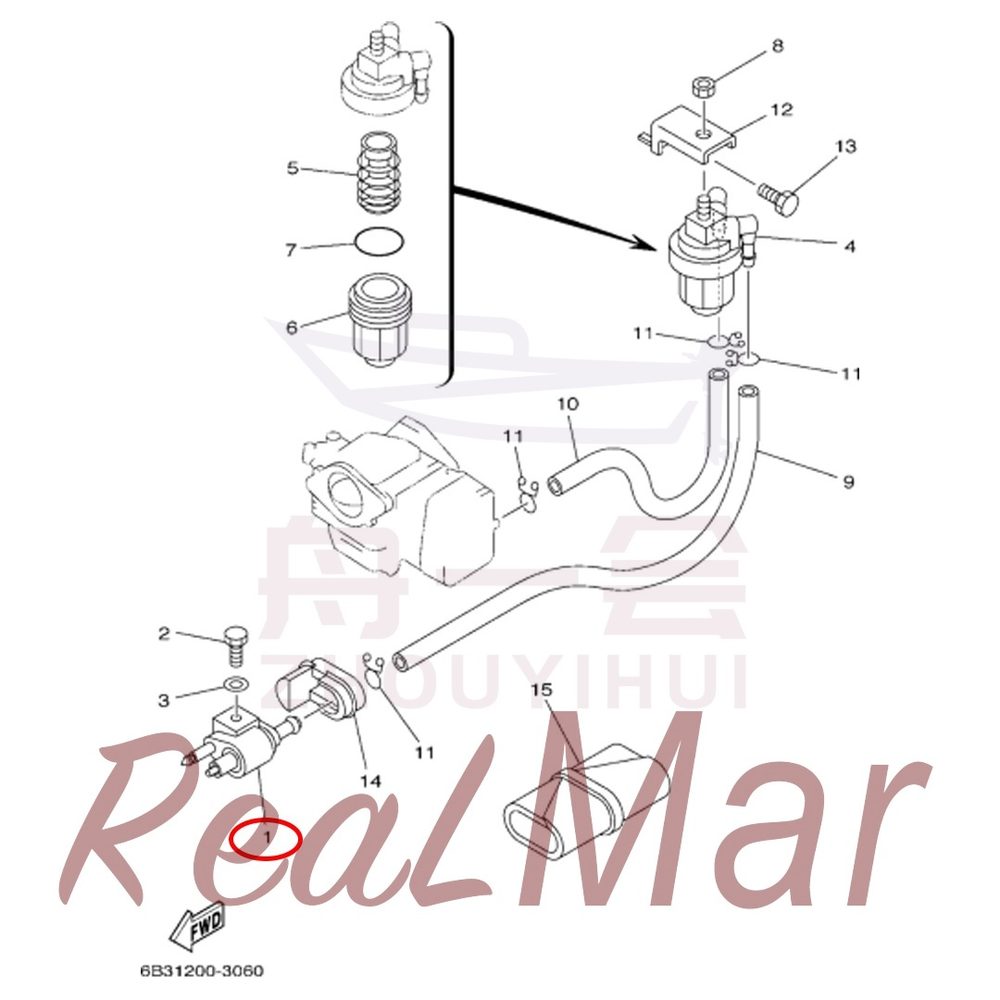

FIG. 6 FUEL

本部位共 15 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座组件	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	13015-04080	六角头螺栓	BOLT	1	97095-06020
3	18115-04400	平垫圈	WASHER	1	92995-06600
4	DM1511-24560-000	燃油滤清器	FILTER ASSY	1	61N-24560-00
5	DM1511-24563-000	滤芯	ELEMENT, FILTER	1	61N-24563-00
6	DM1511-24521-000	燃油滤清器油杯	CUP, FILTER	1	61N-24521-00
7	17890-78372	O型密封圈	O-RING	1	93210-32738
8	15720-02400	螺母	NUT	1	95380-08600
9	10665-01906	油管	HOSE	1	90445-09104
10	10665-01M00	油管	HOSE	1	90445-09M00
11	10643-02006	管夹	CLIP	4	90467-08004
12	DM1512-24566-000	燃油滤清器支架	BRACKET, FILTER	1	648-24566-02
13	13097-04090	六角头螺栓	BOLT	1	97013-06010
14	DM1512-24329-000	密封套	SEAL	1	6B4-24329-00
15	DM1512-28100-000		TOOL KIT	1	63V-28100-A0

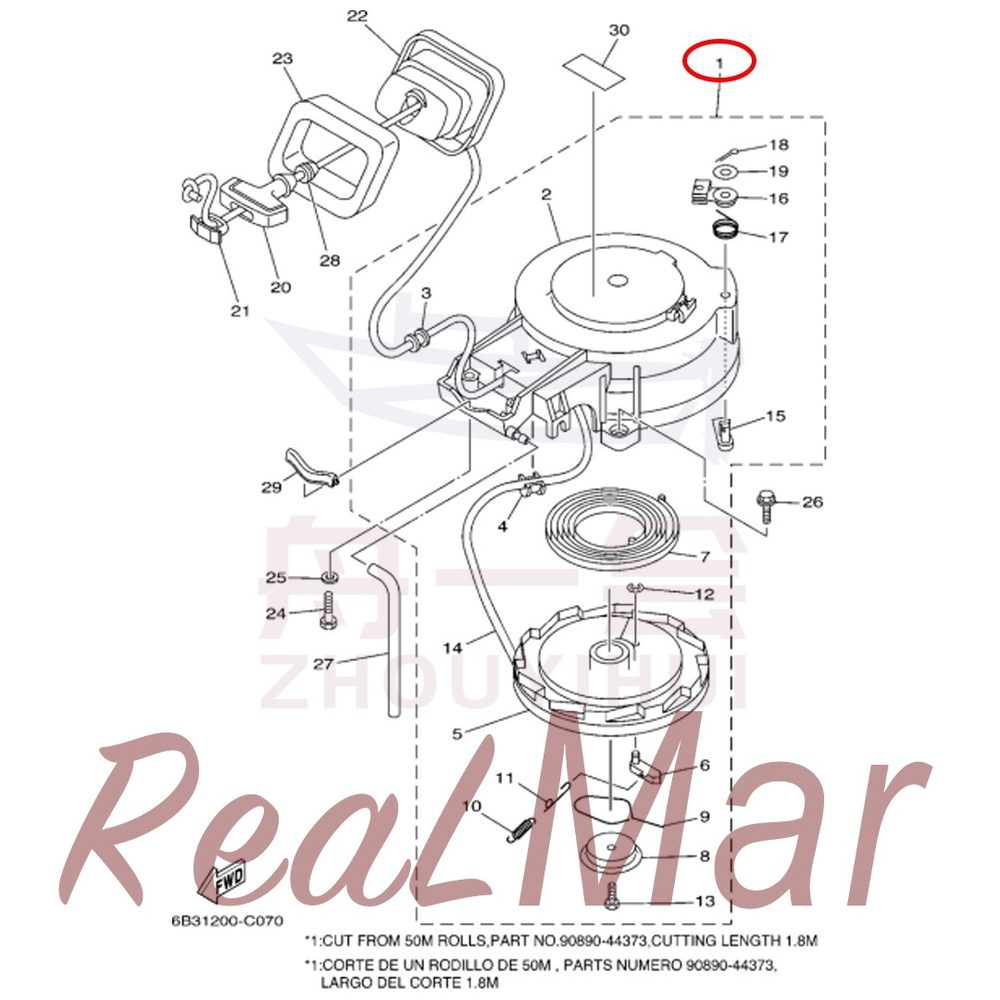

FIG. 7 STARTER

本部位共 29 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-15710-000	起动器总成	STARTER ASSY	1	6B4-15710-00
2	DM1512-15711-000	起动器壳体	CASE, STARTER	1	6B4-15711-00
3	DM1511-15764-000	起动绳滑套	COLLAR 1	1	63V-15764-00
4	DM1512-15764-000	起动绳衬套	COLLAR 1	1	68T-15764-00
5	DM1511-15714-000	起动盘	DRUM, SHEAVE	1	63V-15714-00
6	DM1511-15741-000	起动盘棘爪	PAWL, DRIVE	1	63V-15741-00
7	DM1511-15713-000	平面蜗卷弹簧	SPRING, STARTER	1	63V-15713-00
8	DM1511-15716-000	压盘	PLATE, DRIVE	1	63V-15716-00
9	DM1511-15705-000	扭转弹簧	SPRING, DRIVE PAWL	1	63V-15705-01
10	DM1511-15767-000	拉伸弹簧	SPRING	1	63V-15767-01
11	DM1512-15784-000	回位弹簧	SPRING, RETURN	1	68T-15784-00
12	DM1511-15744-000	开口挡圈	CIRCLIP	1	63V-15744-00
13	DM1511-15768-000	六角头螺栓	BOLT	1	63V-15768-00
14	DM1511-33143-000	起动绳	WIRE, STARTER	1	*
15	DM1511-15794-000	起动限制卡爪	STOPPER	1	63V-15794-00
16	DM1511-15748-000	起动限制摇臂	PLUNGER, STARTER STOP	1	63V-15748-00
17	DM1511-15734-000	扭转弹簧	SPRING, RETURN	1	63V-15734-00
18	19610-94092	开口销	PIN, COTTER	1	91490-16018
19	DM1511-15726-000	平垫圈	WASHER, FLAT	1	63V-15726-00
20	DM0511-15755-000	起动手柄	HANDLE, STARTER	1	6G1-15755-00
21	DM0511-15779-000	起动手柄压盖	COVER	1	6G1-15779-00
22	DM1512-15758-000	启动绳导向座	GUIDE, ROPE	1	6B4-15758-00-4D
23	DM1512-15762-000	导座密封圈	SEAL, RUBBER 2	1	6B4-15762-00
24	13015-04070	六角头螺栓	BOLT	2	97095-06030
25	18115-04400	平垫圈	WASHER	2	92995-06600
26	10991-04M28	六角头螺栓	BOLT, WITH WASHER	3	90119-06M82
27	DM1512-24311-000	成型弯管	PIPE, FUEL 1	1	6J8-24311-00
28	DM1512-15789-000	起动手柄减振圈	DAMPER	1	6A0-15789-00
29	DM1512-15663-000	密封条	SEAL	1	6B4-15663-00
30	DM0211-83625-001	标贴	MARK 5	1	6A1-83625-41

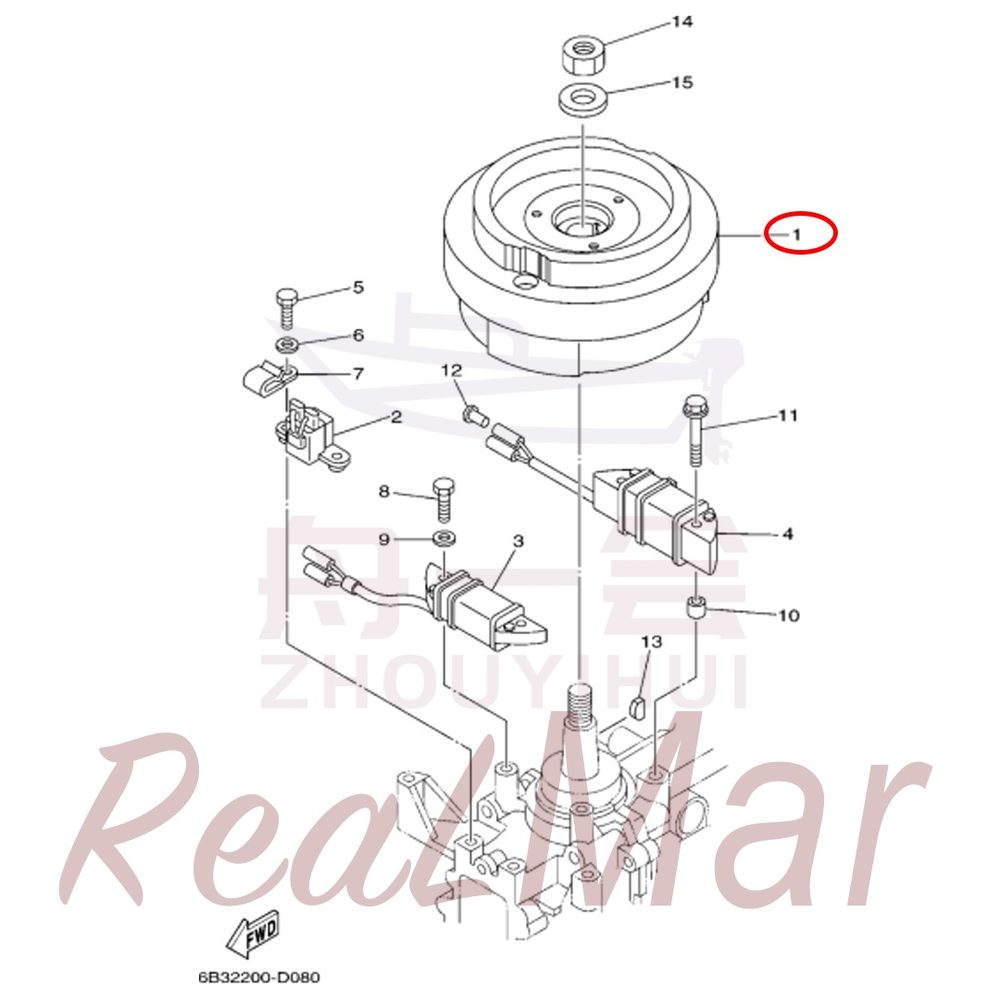

FIG. 8 GENERATOR

本部位共 13 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-85550-000	飞轮组件	ROTOR ASSY	1	6B4-85550-01
2	DM1512-85580-000	触发器	COIL, PULSER	1	6B4-85580-00
3	DM1512-85520-000	充电线圈	COIL, CHARGE	1	6B4-85520-00
4	DM1511-85533-000	照明线圈	COIL, LIGHTING	1	63V-85533-00
5	13015-04094	六角头螺栓	BOLT	2	97095-06016
6	18115-04400	平垫圈	WASHER	2	92995-06600
7	10645-04M10	线夹	CLAMP	1	90465-06M90
8	13015-04080	六角头螺栓	BOLT	2	97095-06020
9	18115-04400	平垫圈	WASHER	2	92995-06600
10	10723-04M86	衬套	COLLAR	2	90387-06M24
11	10991-04M60	六角头螺栓	BOLT, WITH WASHER	2	90119-06M40
12	DM1512-82119-000	导线盖	COVER, LEAD WIRE	2	703-82119-00
13	10820-05097	半圆键	KEY, WOODRUFF	1	90280-05013
14	10930-98044	飞轮螺母	NUT	1	90170-12066
15	10809-98638	飞轮垫圈	WASHER, PLATE	1	90201-12472

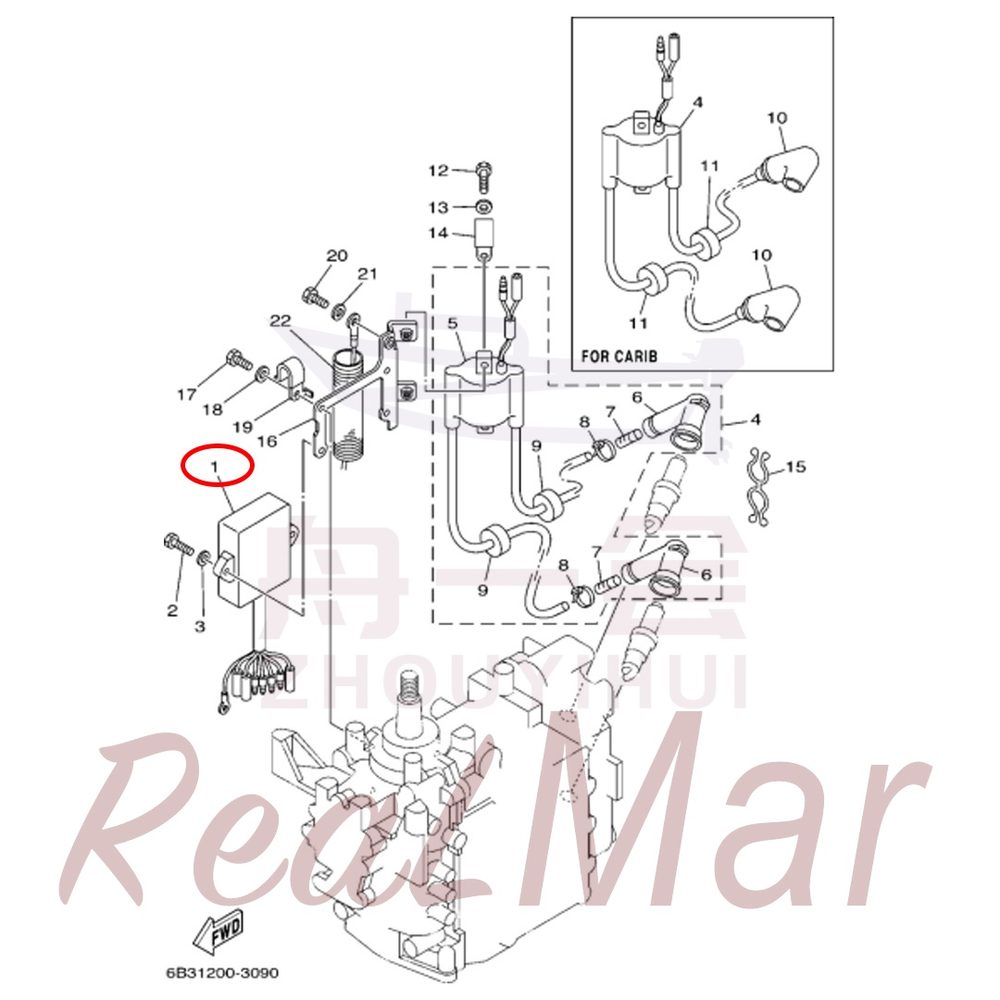

FIG. 9 ELECTRICAL

本部位共 20 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-85540-000	点火块	C.D.I. UNIT ASSY	1	6B4-85540-01
2	13015-04080	六角头螺栓	BOLT	2	97095-06020
3	18115-04400	平垫圈	WASHER	2	92995-06600
4	DM1512-85530-000	高压包	IGNITION COIL ASSY	1	6B4-85530-00
	DM1512-85570-000	高压包	IGNITION COIL ASSY	1	6B4-85570-00
5	DM1512-85570-000	高压包	IGNITION COIL ASSY	1	6B4-85570-00
6	DM1512-82371-000	高压包帽	CAP, PLUG	2	62E-82371-11
7	DM1512-8231X-000	高压包端子	TERMINAL 1	2	62E-8231X-00
8	10645-99M90	扎带	CLAMP	2	90465-11M10
9	10620-85949	减震圈	GROMMET	2	90480-25161
10	DM0511-82370-000	高压包帽	PLUG CAP ASSY	2	6E3-82370-21
11	10620-85949	减震圈	GROMMET	2	90480-25161
12	13015-04094	六角头螺栓	BOLT	2	97095-06016
13	18115-04400	平垫圈	WASHER	2	92995-06600
14	10645-04M10	线夹	CLAMP	1	90465-06M90
15	10646-02M08	扎带	CLAMP	1	90464-08M02
16	DM1512-82316-000	点火线圈支架	BRACKET, IGNITION COIL	1	6B4-82316-00
17	13015-04096	六角头螺栓	BOLT	2	97095-06014
18	18115-04400	平垫圈	WASHER	2	92995-06600
19	10645-02M11	线夹	CLAMP	1	90465-08M99
20	13015-04090	六角头螺栓	BOLT	1	97095-06010
21	18115-04400	平垫圈	WASHER	1	92995-06600
22	DM1512-83557-000	护线管	TUBE	1	6N7-83557-00

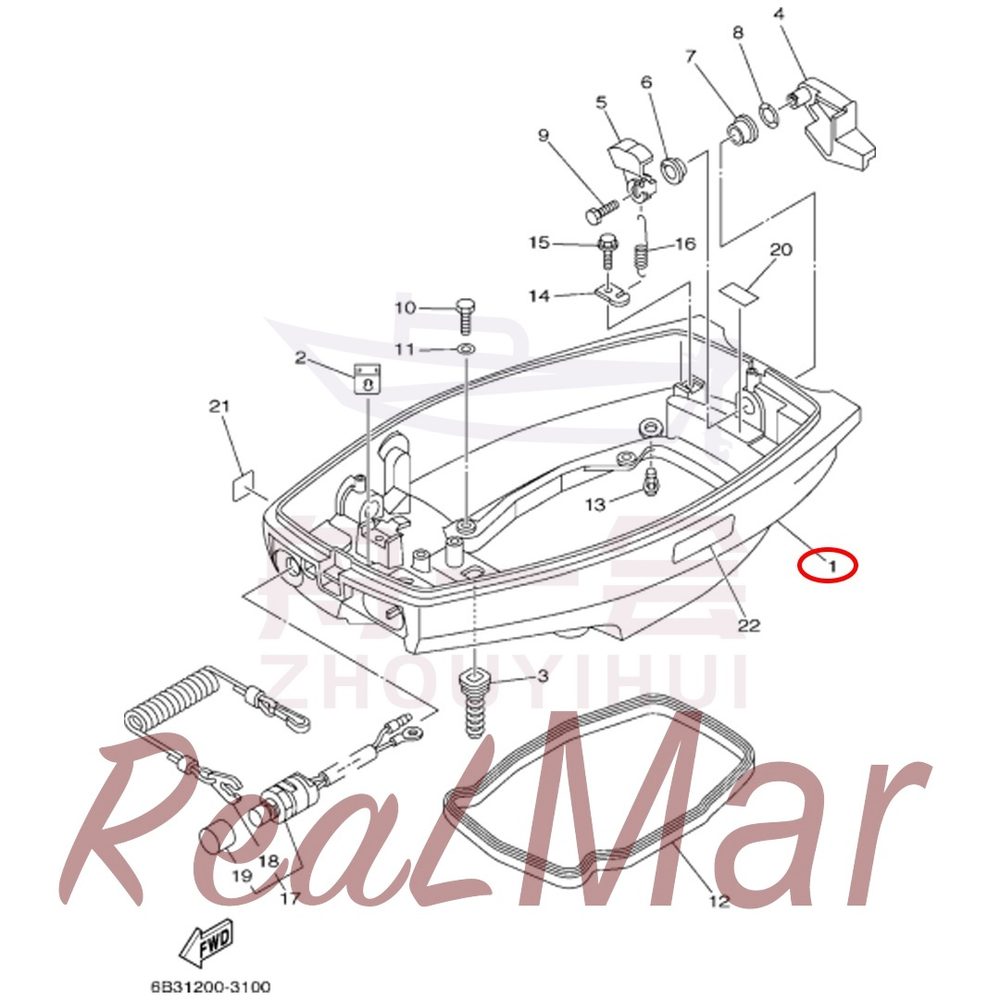

FIG. 10 BOTTOM COWLING

本部位共 19 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-42711-000	底座	COWLING, BOTTOM 1	1	6B4-42711-00-4D
2	DM1512-26326-000	衬套	GROMMET	1	61N-26326-00
3	DM1512-42727-000	上换挡杆护套	GROMMET	1	6B4-42727-00
4	DM1512-42815-000	消音罩锁紧手柄	LEVER, CLAMP	1	6B4-42815-00-4D
5	DM1512-42816-000	消音罩锁钩	LEVER, CLAMP	1	6B4-42816-00
6	10724-98M65	衬套	BUSH	1	90386-12M45
7	10724-98MA8	衬套	BUSH	1	90386-12MA2
8	10804-98058	波形垫圈	WASHER, WAVE	1	90206-12052
9	13015-04096	六角头螺栓	BOLT	1	97095-06014
10	13015-04094	六角头螺栓	BOLT	4	97095-06016
11	18115-04400	平垫圈	WASHER	4	92995-06600
12	DM1512-42716-000	底座密封圈	RUBBER, SEAL 1	1	6B4-42716-00
13	DM1511-44391-000	出水指示管喷嘴	NIPPLE, HOSE	1	6H3-44391-01
14	DM1512-43144-000	弹簧挂板	HOOK, SPRING	1	66T-43144-00
15	10901-04M20	六角法兰面螺栓	BOLT	1	90109-06M80
16	10504-92001	拉伸弹簧	SPRING, TENSION	1	90506-18009
17	DM1512-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	689-82575-04
18	DM1511-82556-000	熄火开关拉绳	LANYARD, STOP SWITCH	1	682-82556-00
19	DM1511-8257Y-000	熄火开关帽	CAP	1	689-8257Y-00
20	DM1512-42791-000	标贴	MARK 1	1	6G5-42791-00
	DM1512-42791-001	标贴	MARK 1	1	6G5-42791-10
21	DM0511-28176-000	标贴	LABEL, CAUTION	1	6A1-28176-00
22	DM0511-8257H-000	标贴	PLATE, MARK	1	6E3-8257H-00

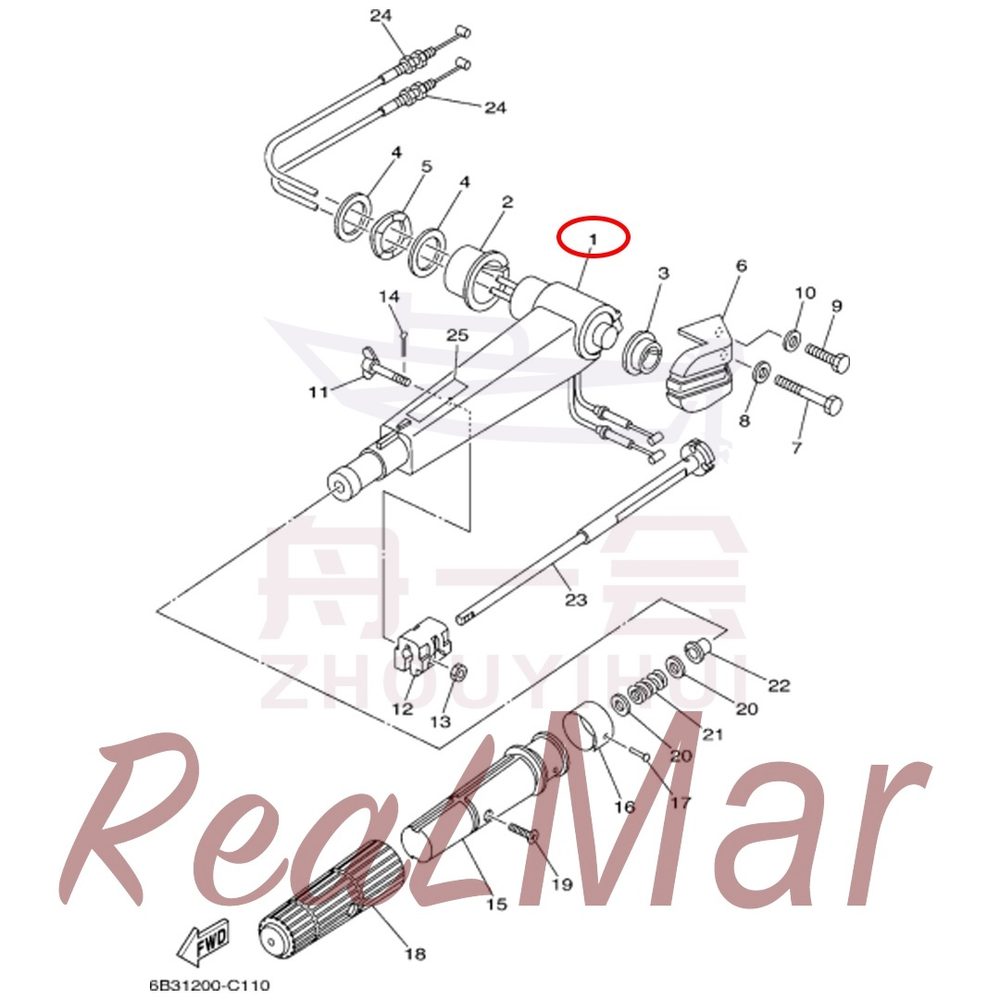

FIG. 11 STEERING

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
	DM1512-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1
1	DM1512-42111-000	操纵臂	HANDLE, STEERING	1	6B4-42111-00-4D
2	10729-75009	衬套（大）	BUSH, SOLID	1	90381-35001
3	10729-80009	衬套（小）	BUSH, SOLID	1	90381-20001
4	10809-82097	平垫圈	WASHER, PLATE	2	90201-28013
5	10804-82009	波形垫圈	WASHER, WAVE	1	90206-28001
6	DM1512-42131-000	操纵臂外盖	COVER, HANDLE STEERING	1	6B4-42131-00-4D
7	13015-02055	六角头螺栓	BOLT	1	97095-08055
8	18115-02400	平垫圈	WASHER	1	92995-08600
9	13015-02070	六角头螺栓	BOLT	1	97095-08030
10	18115-02400	平垫圈	WASHER	1	92995-08600
11	DM1512-42125-000	油门锁紧手柄	BOLT, FRICTION ADJUSTING	1	6B4-42125-00
12	DM1512-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	6B4-42126-00
13	15720-04400	螺母	NUT, HEXAGON	1	95380-06600
14	19610-94090	开口销	PIN, COTTER	1	91490-16010
15	DM1512-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	6B4-42119-00
16	DM1512-42137-000	标牌	INDICATOR, THROTTLE	1	6F5-42137-00
17	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
18	DM0311-42177-000	操纵手把	RUBBER, HANDLE	1	6G1-42177-00
19	10961-05M97	六角头螺栓	SCREW	1	90149-05M13
20	10809-90M08	平垫圈	WASHER, PLATE	2	90201-10M02
21	10509-87895	压缩弹簧	SPRING, COMPRESSION	1	90501-23215
22	10724-02078	衬套	BUSH	1	90386-08032
23	DM1512-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	6B4-42138-00
24	DM1512-26301-000	油门拉线	THROTTLE CABLE ASSY	2	6B4-26301-00
25	DM0511-83627-000	标签	LABEL, CAUTION 7	1	6E0-83627-41

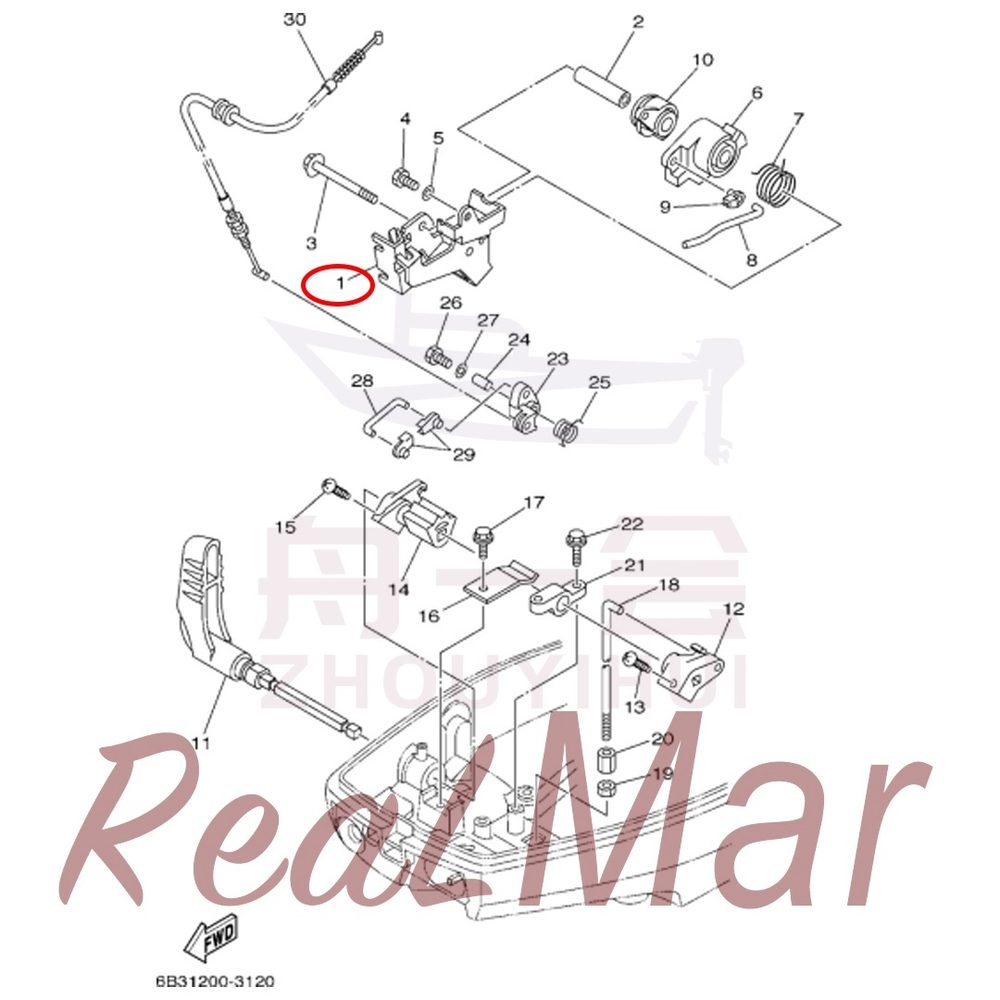

FIG. 12 CONTROL

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-14497-000	油门软轴支架	STAY, THROTTLE WIRE	1	63V-14497-02
2	10723-04M50	衬套	COLLAR	1	90387-06M50
3	15215-04045	六角法兰面螺栓	BOLT, FLANGE	1	95895-06065
4	13015-04098	六角头螺栓	BOLT	1	97095-06012
5	18115-04400	平垫圈	WASHER	1	92995-06600
6	DM1512-41283-000	点火提前摆杆	LEVER, FREE	1	6B4-41283-00
7	10502-80M72	扭转弹簧	SPRING, TORSION	1	90508-20M38
8	DM1511-41211-000	油门拉杆	LINK, ACCEL.	1	63V-41211-00
9	DM1512-41262-001	油门拉杆接头	JOINT, CHOKE LEVER	1	6J8-41262-00
10	DM1512-41638-000	油门凸轮	PULLEY	1	6B4-41638-00
11	DM1512-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	6B4-44111-00-4D
12	DM1512-44121-000	换挡摇臂	LEVER, SHIFT ROD	1	6B4-44121-00
13	13320-60580	十字槽盘头自攻螺钉	SCREW, TAPPING	1	97780-40520
14	DM1512-44125-000	换挡凸轮	LEVER, SHIFT ROD	1	6B4-44125-00
15	13320-60580	十字槽盘头自攻螺钉	SCREW, TAPPING	1	97780-40520
16	DM1512-44116-000	换挡限位片	SPRING	1	6B4-44116-00
17	10901-04M20	六角法兰面螺栓	BOLT	1	90109-06M80
18	DM1512-44143-000	上换挡杆	ROD, SHIFT	1	6B4-44143-00
19	15720-04300	六角薄螺母	NUT	1	95380-06700
20	10930-04095	上换挡杆螺母接头	NUT	1	90170-06015
21	DM1512-41662-000	换挡固定座	BRACKET	1	6B4-41662-00
22	10901-04M29	六角头螺栓	BOLT	2	90109-06M81
23	DM1512-15746-000	起动限制摇臂	ARM	1	6B4-15746-00
24	10723-04M04	衬套	COLLAR	1	90387-06M06
25	10502-02M71	扭转弹簧	SPRING, TORSION	1	90508-08M39
26	13015-04080	六角头螺栓	BOLT	1	97095-06020
27	18115-04400	平垫圈	WASHER	1	92995-06600
28	DM1511-15747-000	拉杆	LINK	1	6L2-15747-00
29	DM1512-41262-001	油门拉杆接头	JOINT, CHOKE LEVER	2	6J8-41262-00
30	DM1512-15770-000	起动限制拉线	CABLE COMP., STARTER STOP	1	6B4-15770-00

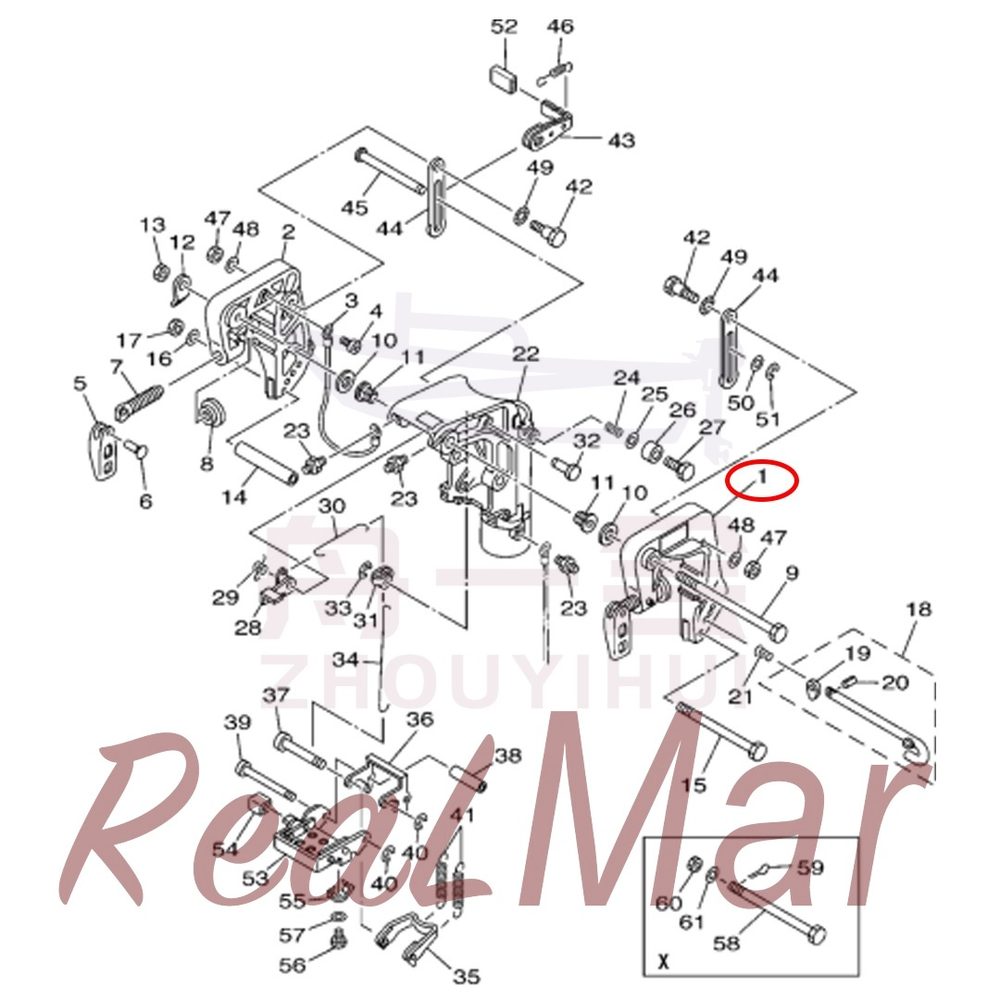

FIG. 13 BRACKET 1

本部位共 61 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-43111-000	右支架	BRACKET, CLAMP 1	1	682-43111-05-4D
2	DM1512-43112-000	左支架	BRACKET, CLAMP 2	1	682-43112-05-4D
3	DM1512-82148-000	接地线	WIRE, LEAD 4	1	6E5-82148-00
4	13225-04002	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06008
5	DM1512-43118-000	锁紧手柄	HANDLE, TRANSOM CLAMP	2	663-43118-01-4D
6	10867-06003	沉头半空心铆钉	PIN	2	90243-04007
7	DM1511-43116-000	锁紧螺杆	SCREW, TRANSOM CLAMP	2	6E7-43116-00
8	DM1511-43114-000	压盘	PAD, TRANSOM CLAMP	2	648-43114-01
9	10909-98097	六角头螺栓	BOLT	1	90101-12013
10	10809-98092	平垫圈	WASHER, PLATE	2	90201-12018
11	10729-98009	衬套	BUSH, SOLID	2	90381-12001
12	DM1512-43113-000	吊环	PLATE, CLAMP BRACKET	1	6B4-43113-00
13	15320-98700	六角锁紧螺母	NUT, FLANGE	1	95780-12300
14	10723-04M97	衬套	COLLAR	1	90387-06M13
15	10909-04M81	六角头螺栓	BOLT	1	90101-06M29
16	18110-04400	平垫圈	WASHER, PLATE	1	92990-06600
17	15720-04300	六角薄螺母	NUT	1	95380-06700
18	DM1511-43160-000	限位插销组件	TILT ROD ASSY	1	689-43160-00
19	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
20	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
21	10508-90M03	锥形弹簧	SPRING, CONICAL	1	90502-10M07
22	DM1512-43311-000	回转支架	BRACKET, SWIVEL 1	1	682-43311-06-4D
23	17300-04M07	油杯	NIPPLE, GREASE	3	93700-06M03
24	10509-92M00	压缩弹簧	SPRING, COMPRESSION	1	90501-18M00
25	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
26	DM1512-43373-000	密封圈	SEAL, DAMPER	1	676-43373-00
27	13035-02085	六角头螺栓	BOLT	1	97075-08025
28	DM1512-43631-000	起翘手柄	LEVER, TILT	1	6B4-43631-00
29	10502-96092	扭转弹簧	SPRING, TORSION	1	90508-14018
30	DM1512-43616-000	起翘锁紧拉杆1	ROD, TILT LOCK	1	682-43616-00
31	DM1512-43641-000	拉簧挂座	LEVER, TILT	1	682-43641-01
32	10861-04M87	销轴	PIN	1	90249-06M23
33	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
34	DM1512-43617-000	起翘锁紧拉杆2	ROD, TILT LOCK	1	682-43617-00
35	DM1512-43614-000	起翘挂钩	PLATE, TILT LOCK	1	682-43614-01
36	DM1512-43615-000	起翘锁钩	PLATE, TILT LOCK	1	682-43615-02
37	DM1512-43611-000	起翘锁钩销	SHAFT, TILT LOCK	1	682-43611-01
38	10723-04M80	衬套	COLLAR	1	90387-06M20
39	DM1512-43659-000	反面起翘锁轴2	SHAFT, REVERSE LOCK	1	682-43659-01
40	11020-05400	开口挡圈	CIRCLIP	2	99080-05600
41	10504-84M09	拉伸弹簧	SPRING, TENSION	2	90506-26M01
	10504-84M03		SPRING, TENSION	2	90506-26M07
42	10901-04M05	六角螺轴	BOLT	2	90109-06M05
43	DM1512-43181-000	起翘止动杆	LEVER, TILT STOP	1	6B4-43181-00
44	DM1512-43627-000	限位板	STOPPER	2	6B4-43627-00
45	10861-90007	销轴	PIN	1	90249-10003
46	10504-98008	拉伸弹簧	SPRING, TENSION	1	90506-12002
47	15420-04900	I型非金属自锁螺母	NUT, U	2	95680-06100
48	18110-04400	平垫圈	WASHER, PLATE	2	92990-06600
49	10804-90M86	波形垫圈	WASHER, WAVE	2	90206-10M24
50	10808-90M54	平垫圈	WASHER, PLATE	1	90202-10M56
51	11020-01400	开口挡圈	CIRCLIP	1	99080-09600
52	DM1511-43318-000	起翘止动杆护套	COVER	1	682-43318-01
53	DM1512-43681-000	起翘撑架	LEVER, SHALLOW WATER DRIVE 1	1	6B4-43681-00
54	DM1511-43318-000	起翘止动杆护套	COVER	1	682-43318-01
55	DM1512-43643-000	起翘限位板	SPRING	1	682-43643-00
56	13015-04002	六角头螺栓	BOLT	1	97095-06008
57	18110-04400	平垫圈	WASHER, PLATE	1	92990-06600
58	10908-02M09	带孔六角头螺栓	BOLT, WITH HOLE	1	90102-08M01
59	19610-80095	开口销	PIN, COTTER	1	91490-20015
60	10939-02M00	螺母	NUT, CASTLE	1	90171-08M00
61	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600

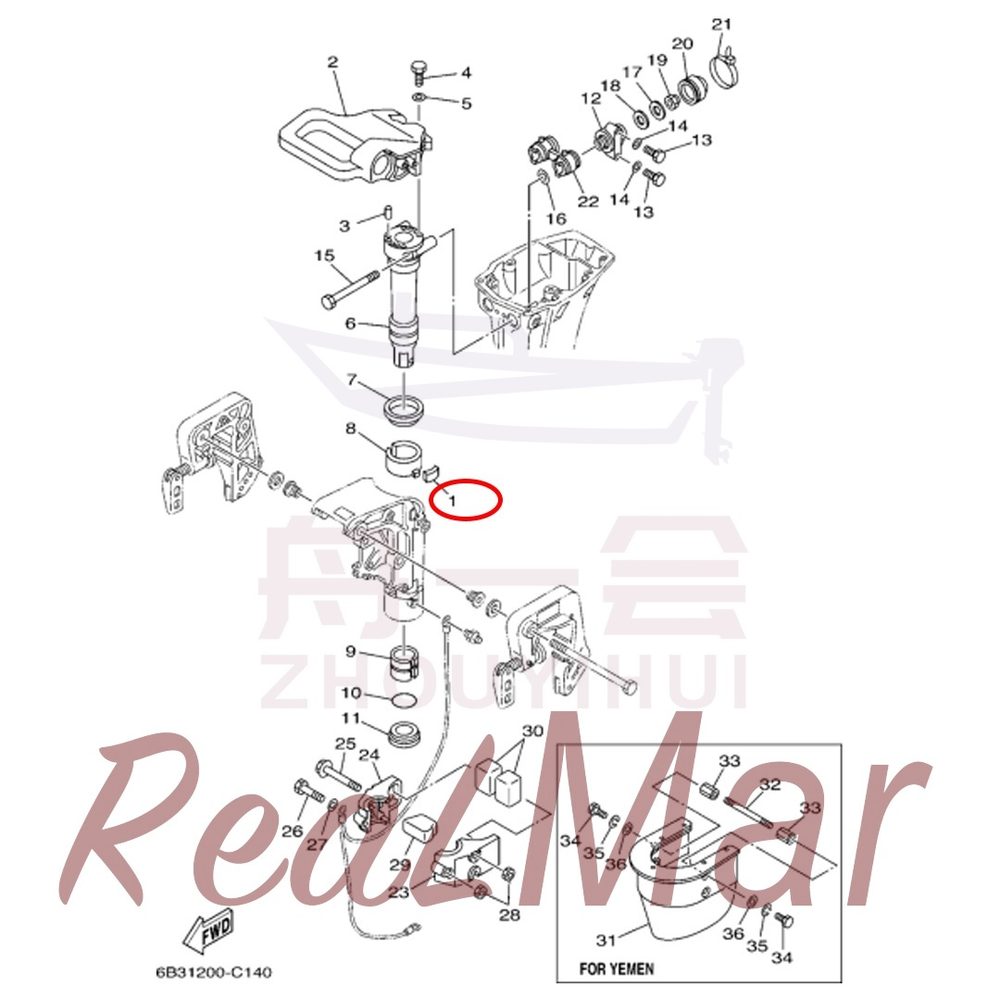

FIG. 14 BRACKET 2

本部位共 32 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-42528-000	垫块	PLATE, FRICTION	1	648-42528-00
2	DM1512-42511-000	转向托架	BRACKET, STEERING	1	6B4-42511-00-4D
3	17404-98091	定位销	PIN, DOWEL	2	93606-12019
4	13015-04085	六角头螺栓	BOLT	3	97095-06025
5	18115-04400	平垫圈	WASHER	3	92995-06600
6	DM1512-42521-000	托架管轴	SHAFT, STEERING PIVOT	1	682-42521-00-94
7	10801-58M09	衬套	WASHER	1	90209-52M01
8	DM1512-42537-000	衬套	BUSHING, PIVOT SHAFT	1	682-42537-00
9	10724-60M01	衬套	BUSH	1	90386-40M09
10	17890-60M90	O型密封圈	O-RING	1	93210-40M10
11	10724-60M02	衬套	BUSH	1	90386-40M08
12	DM1512-44514-000	减震器座	MOUNT DAMPER, UPPER SIDE	2	682-44514-01-94
	DM1512-44514-001		MOUNT DAMPER, UPPER SIDE	2	682-44514-31-94
13	13015-04085	六角头螺栓	BOLT	4	97095-06025
14	18115-04400	平垫圈	WASHER	4	92995-06600
15	10909-02M70	六角头螺栓	BOLT	2	90101-08M30
16	10809-02M98	平垫圈	WASHER, PLATE	2	90201-08M12
17	10809-02M97	平垫圈	WASHER, PLATE	2	90201-08M13
18	10808-97M08	平垫圈	WASHER, PLATE	2	90202-13M02
19	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	2	90185-08057
20	DM1512-44522-000	减震器密封套	SEAL	2	682-44522-01
21	10645-99M58	扎带	CLAMP	2	90465-11M52
22	DM1512-44521-000	减震器	SEAL	1	682-44521-01
23	DM1512-44551-000	托架下固定块1	HOUSING, LOWER MOUNT RUBBER	1	682-44551-02-4D
24	DM1512-44552-000	托架下固定块2	HOUSING, LOWER MOUNT RUBBER	1	682-44552-02-4D
25	10991-02M65	六角头螺栓	BOLT, WITH WASHER	2	90119-08M45
26	13035-02055	六角头螺栓	BOLT	1	97075-08055
27	18115-02400	平垫圈	WASHER	1	92995-08600
28	15720-02300	六角螺母	NUT	3	95380-08700
	15720-02300	六角螺母	NUT	1	95380-08700
29	DM1512-44557-000	前减震块	MOUNT DAMPER, LOWER FRONT	1	682-44557-00
30	DM1512-44555-000	减震块	MOUNT DAMPER, LOWER SIDE	2	682-44555-30
31	DM1512-45151-000	中间箱体外罩	COVER, UPPER CASING	1	6B4-45151-00-4D
32	10994-02097	双头螺柱	BOLT, STUD	2	90116-08013
33	10930-02001	螺母	NUT	4	90170-08009
34	13015-02098	六角头螺栓	BOLT	4	97095-08012
35	18115-02900	弹垫	WASHER	4	92995-08100
36	18110-02400	平垫圈	WASHER, PLATE	4	92990-08600

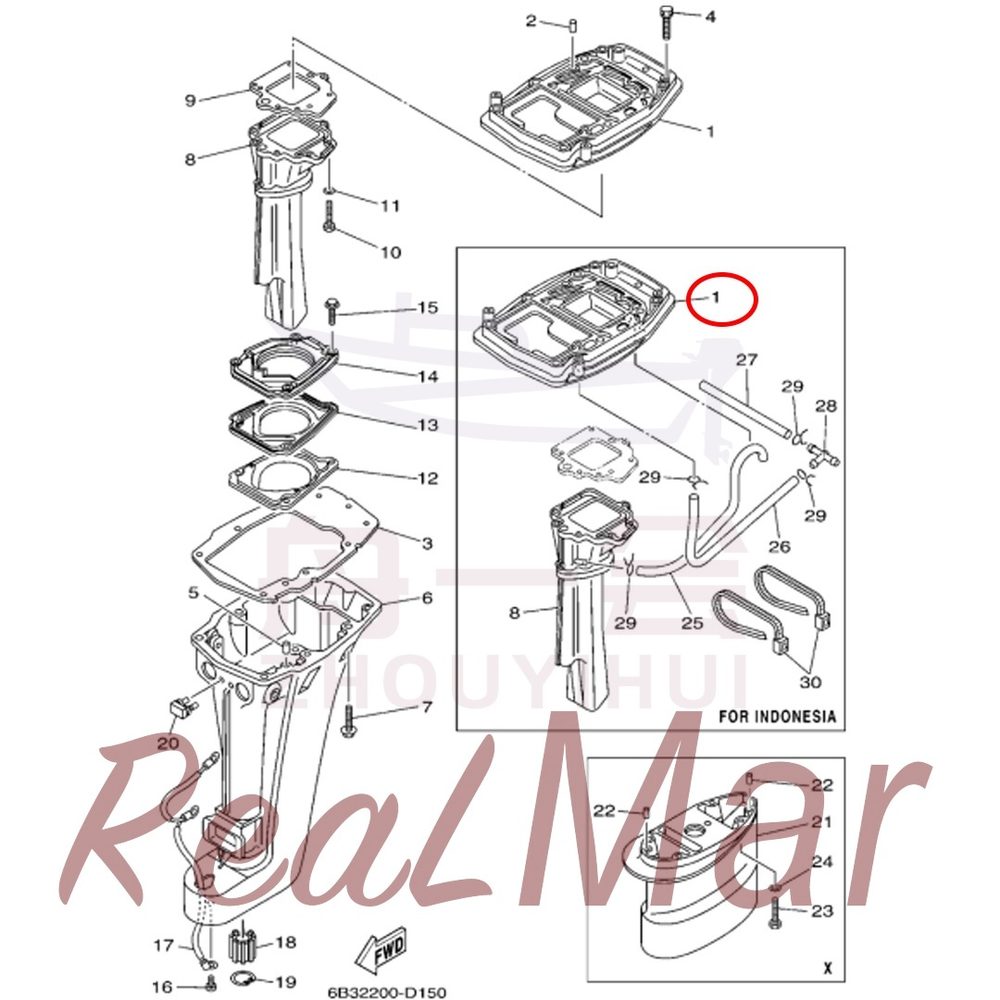

FIG. 15 UPPER CASING

本部位共 27 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-41137-000	中间座	GUIDE, EXHAUST	1	6B4-41137-00-5B
	DM1512-41137-001	中间座	GUIDE, EXHAUST	1	6B4-41137-10-5B
2	17404-98091	定位销	PIN, DOWEL	2	93606-12019
3	DM1512-45113-000	中间箱体垫片	GASKET, UPPER CASING	1	682-45113-A2
	DM1512-45113-001	中间箱体垫片	GASKET, UPPER CASING	1	6B4-45113-00
4	10991-04MA6	六角头螺栓	BOLT, WITH WASHER	2	90119-06MA4
5	17404-98091	定位销	PIN, DOWEL	2	93606-12019
6	DM1512-45111-000	中间箱体	CASING, UPPER	1	682-45111-05-4D
	DM1512-45111-001	中间箱体	CASING, UPPER	1	682-45111-15-4D
7	13535-02550	六角头螺栓	BOLT, WITH WASHER	6	97575-08550
8	DM1512-41131-000	排气管	MANIFOLD, EXT. 1	1	6B4-41131-00-5B
	DM1512-41131-001	排气管	MANIFOLD, EXT. 1	1	6B4-41131-10-5B
	DM1512-41131-002	排气管	MANIFOLD, EXT. 1	1	6B4-41131-20-5B
9	DM1512-41133-000	排气管垫片	GASKET, EXHAUST MANIFOLD 1	1	682-41133-A0
10	13015-04080	六角头螺栓	BOLT	6	97095-06020
11	18115-04400	平垫圈	WASHER	6	92995-06600
12	DM1512-45126-000	减震板	PLATE, SEAL DAMPER	1	682-45126-01-CA
13	DM1512-45127-000	密封板	SEAL	1	682-45127-00
14	DM1512-41116-000	排气管固定块	PROTECTOR	1	682-41116-00-5B
	DM1512-41116-001	排气管固定块	PROTECTOR	1	6B4-41116-00-5B
15	10905-04M09	六角法兰面螺栓	BOLT, FLANGE	4	90105-06M01
16	10953-04M04	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-06M06
17	DM1512-82127-000	接地线	WIRE, LEAD 2	1	6E7-82127-00
18	DM1512-45318-000	传动轴衬套	BUSHING, DRIVE SHAFT	1	6B4-45318-00
19	17680-70068	开口挡圈	CIRCLIP	1	93420-30042
20	DM1512-44532-000	堵塞	STOPPER, UPPER MOUNT	1	682-44532-00
21	DM1512-45211-000	加长接座	EXTENSION	1	682-45211-31-4D
22	17404-98091	定位销	PIN, DOWEL	2	93606-12019
23	13035-02075	六角头螺栓	BOLT	4	97075-08035
24	18115-02400	平垫圈	WASHER	4	92995-08600
25	DM1512-45135-000	油管	PIPE	1	6B4-45135-00
26	10665-03088	油管	HOSE	1	90445-07022
27	10665-03MA4	油管	HOSE	1	90445-07MA6
28	DM0511-24378-000	三通管	PIPE, JOINT 4	1	6E0-24378-00
29	10643-04094	管夹	CLIP	4	90467-06016
30	10645-97M74	扎带	CLAMP	2	90465-13M36

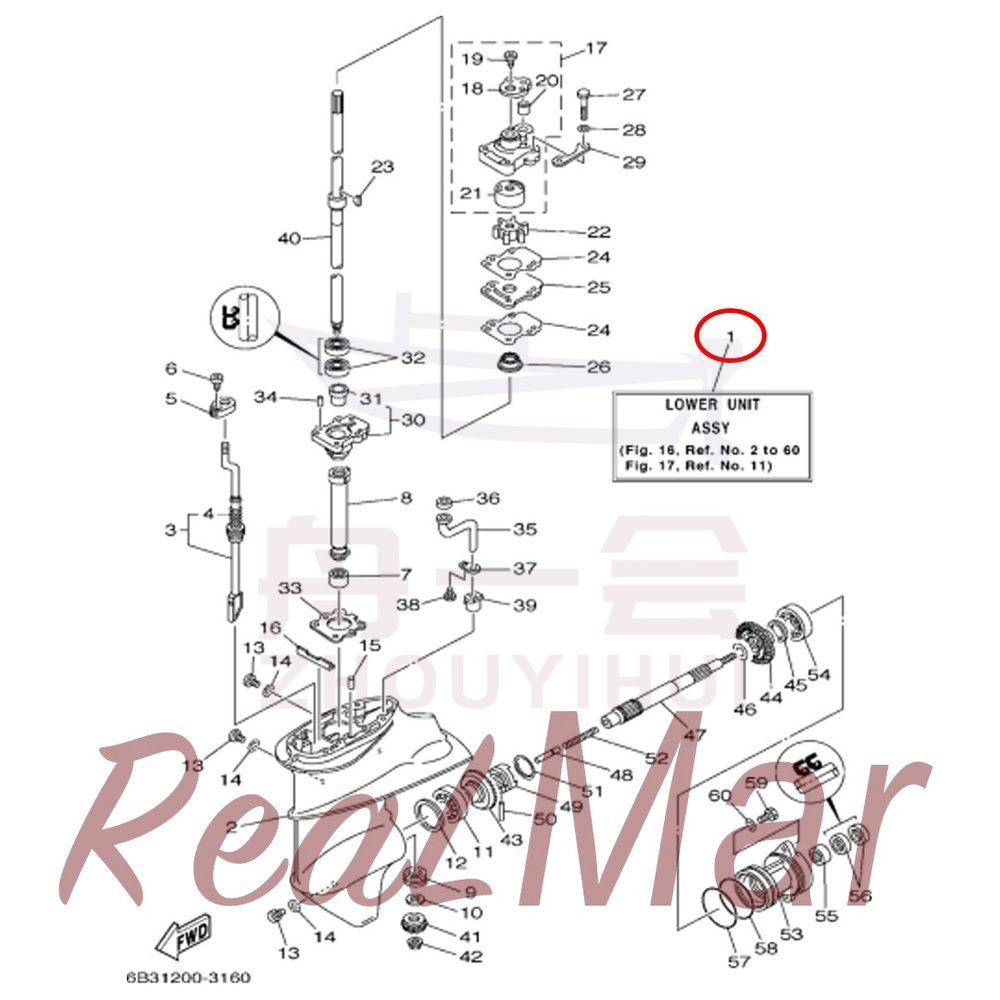

FIG. 16 LOWER CASING & DRIVE 1

本部位共 74 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	6B4-45300-00-4D
	DM1512-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	6B4-45300-10-4D
2	DM1512-45311-000	减速箱	CASING, LOWER	1	6E8-45311-01-4D
3	DM1512-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	6B4-44150-00
	DM1512-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	6B4-44150-10
4	DM1512-44147-000	下换档杆护套	BOOT, SHIFT ROD	1	6B4-44147-00
5	DM1512-44176-000	下换档杆固定块	BRACKET	1	682-44176-00
6	13320-50990	十字槽自攻螺钉	SCREW, TAPPING	1	97780-50110
7	17795-796V2	滚针轴承	BEARING	1	93315-314V8
8	DM1512-45536-000	传动轴护套	SLEEVE, DRIVE SHAFT	1	6E7-45536-00
9	17769-69696	平面推力轴承	BEARING	1	93341-41414
10	DM1512-45587-000	调隙垫圈	SHIM (T:1.13MM)	1	6E8-45587-10
	DM1512-45587-001	调隙垫圈	SHIM (T:1.20MM)	1	6E8-45587-30
11	17778-00005	前进挡齿轮轴承	BEARING	1	93332-00005
12	DM1512-45567-000	调隙片	SHIM (T:0.10MM)	1	664-45567-01
	DM1512-45567-001	调隙片	SHIM (T:0.12MM)	1	664-45567-10
	DM1512-45567-002	调隙片	SHIM (T:0.15MM)	1	664-45567-20
	DM1512-45567-003	调隙片	SHIM (T:0.18MM)	1	664-45567-30
	DM1512-45567-004	调隙片	SHIM (T:0.30MM)	1	664-45567-40
	DM1512-45567-005	调隙片	SHIM (T:0.40MM)	1	664-45567-50
	DM1512-45567-006	调隙片	SHIM (T:0.50MM)	1	664-45567-60
13	10760-02008	放油螺塞	PLUG, STRAIGHT SCREW	3	90340-08002
14	10670-02080	放油螺塞垫圈	GASKET	3	90430-08020
15	17406-02048	定位销	PIN, DOWEL	1	93604-08062
16	DM1512-45376-000	水泵密封条座	GUIDE, SEAL DAMPER	1	682-45376-01
17	DM1512-44300-000	水泵组件	HOUSING WATER PUMP ASSY	1	682-44300-40
18	DM1512-44312-000	水泵壳体上盖	COVER, WATER PUMP HOUSING	1	682-44312-00
19	13320-60998	十字槽盘头自攻螺钉	SCREW, TAPPING	2	97780-40112
20	DM1512-44365-000	水封	DAMPER, WATER SEAL	1	682-44365-00
21	DM1512-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	682-44322-41
22	DM1512-44352-000	水泵叶轮	IMPELLER	1	682-44352-03
23	10820-07005	半圆键	KEY, WOODRUFF	1	90280-03005
24	DM1512-44315-000	水泵壳体垫片	GASKET, WATER PUMP	2	682-44315-A0
25	DM1512-44323-000	水泵壳体衬垫	OUTER PLATE, CARTRIDGE	1	682-44323-40
26	DM1512-45344-000	传动轴橡胶套	COVER, OIL SEAL	1	682-45344-00
27	13015-04065	六角头螺栓	BOLT	4	97095-06045
28	18115-04400	平垫圈	WASHER	4	92995-06600
29	DM1512-44328-000	异形垫片	PLATE	2	682-44328-00
30	DM1512-45331-000	水泵座	HOUSING, BEARING	1	6E7-45331-00-5B
31	DM1512-45316-000	轴套	BUSHING, DRIVE SHAFT	1	626-45316-09
32	17909-80009	油封	OIL SEAL	2	93101-20001
33	DM1512-45315-000	水泵座垫片	PACKING, LOWER CASING	1	683-45315-A0
34	17404-98091	定位销	PIN, DOWEL	2	93606-12019
35	DM1512-44362-000	水管	TUBE, WATER	1	683-44362-01
36	DM1512-44365-001	水管橡胶套1	DAMPER, WATER SEAL	1	683-44365-01
37	DM1512-44373-000	水管导板	SET PLATE, WATER TUBE	1	683-44373-00
38	13015-04090	六角头螺栓	BOLT	1	97095-06010
39	DM1512-44366-000	水管橡胶套2	DAMPER, WATER SEAL	1	6E7-44366-00
40	DM1512-45501-000	传动轴	DRIVE SHAFT COMP.	1	6B4-45501-00
	DM1512-45501-001	传动轴	DRIVE SHAFT COMP.	1	6B4-45501-10
41	DM1511-45551-000	主动齿	PINION (13T)	1	63V-45551-00
42	10931-02M04	主动齿锁紧螺母	NUT	1	90179-08M06
43	DM1511-45560-000	前进挡齿轮	GEAR 1 (27T)	1	6E7-45560-01
44	DM1511-45571-000	倒档齿轮	GEAR 2 (27T)	1	6E7-45571-00
45	DM1512-45577-000	调隙片	SHIM (T:0.10MM)	1	626-45577-00
	DM1512-45577-001	调隙片	SHIM (T:0.20MM)	1	626-45577-10
	DM1512-45577-002	调隙片	SHIM (T:0.30MM)	1	626-45577-20
	DM1512-45577-003	调隙片	SHIM (T:0.40MM)	1	626-45577-30
	DM1512-45577-004	调隙片	SHIM (T:0.50MM)	1	626-45577-40
46	10809-93428	平垫圈	WASHER, PLATE	1	90201-17682
47	DM1511-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	683-45611-00
48	DM1511-45635-000	换挡销	PLUNGER, SHIFT	1	650-45635-00
49	DM1511-45631-000	离合子	CLUTCH, DOG	1	682-45631-00
50	10850-05090	离合子限位销	PIN, STRAIGHT	1	90250-05010
51	DM1511-45633-000	扭转弹簧	RING, CROSS PIN	1	648-45633-00
52	10509-96M04	压缩弹簧	SPRING, COMPRESSION	1	90501-14M06
53	DM1511-45361-000	轴承座	CAP, LOWER CASING	1	683-45361-02-4D
54	17704-00509	轴承	BEARING	1	93306-00501
55	17795-793U8	轴承	BEARING	1	93315-317U2
56	17909-93009	油封	OIL SEAL	2	93101-17001
57	17890-53M01	O型密封圈	O-RING	1	93210-57M09
58	17890-54M20	O型密封圈	O-RING	1	93210-56M80
59	13015-04080	六角头螺栓	BOLT	2	97095-06020
60	18115-04400	平垫圈	WASHER	2	92995-06600

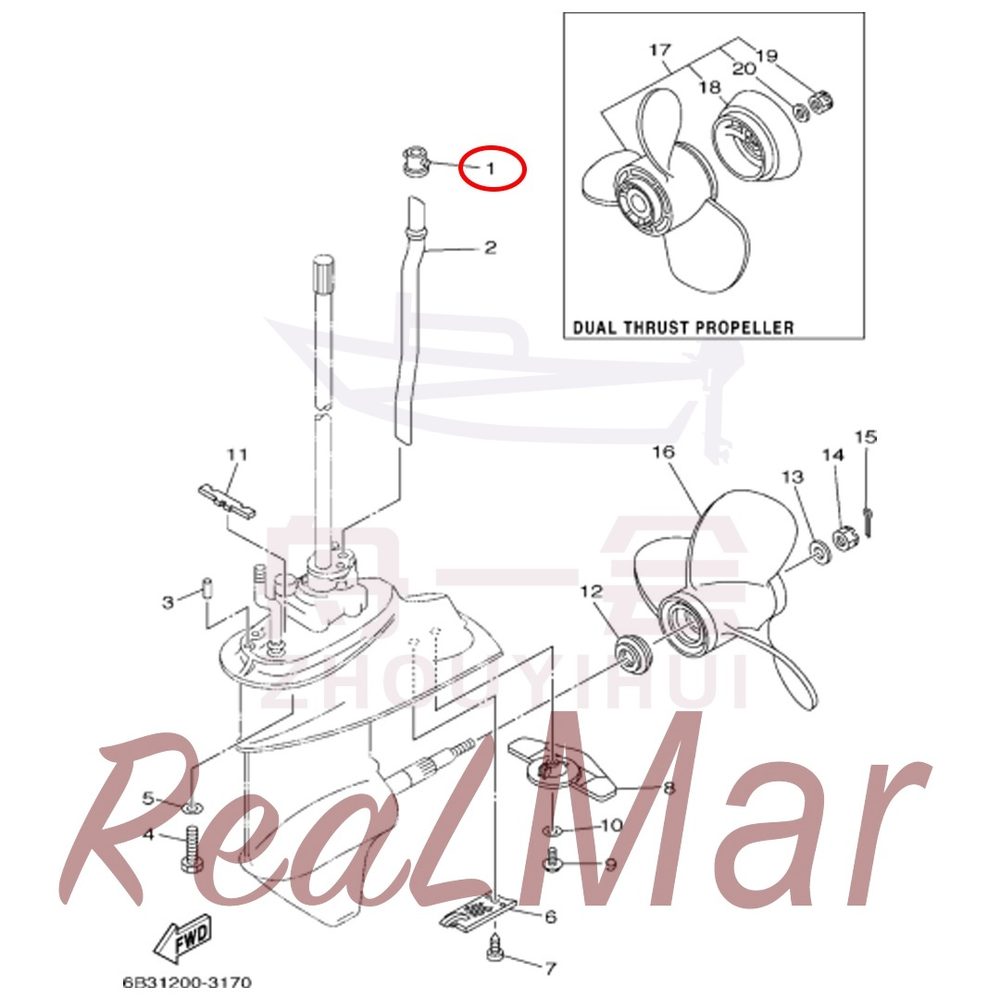

FIG. 17 LOWER CASING & DRIVE 2

本部位共 19 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-44365-002	水管橡胶套	DAMPER, WATER SEAL	1	626-44365-01
2	DM1512-44361-000	水管	TUBE, WATER	1	682-44361-00
	DM1512-44361-001	水管	TUBE, WATER	1	6B4-44361-10
3	17404-98091	定位销	PIN, DOWEL	2	93606-12019
4	13035-02075	六角头螺栓	BOLT	4	97075-08035
5	18115-02400	平垫圈	WASHER	4	92995-08600
6	DM1512-45214-000	滤网	COVER, WATER INLET 1	1	6E7-45214-00
7	13220-05098	十字槽盘头螺钉	SCREW, PAN HEAD	1	97880-05012
8	DM1512-45251-000	阳极块	ANODE	1	6B4-45251-00
9	15215-04080	六角法兰面螺栓	BOLT, FLANGE	1	95895-06020
10	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
11	DM1512-45375-000	水泵密封条	DAMPER, SEAL	1	682-45375-01
12	DM1511-45987-000	衬套	SPACER	1	6E7-45987-01
13	10809-90M09	平垫圈	WASHER, PLATE	1	90201-10M01
14	10939-90M09	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-10M01
15	19610-70080	开口销	PIN, COTTER	1	91490-30020
16	DM1511-45943-000	螺旋桨总成	PROPELLER (3X9-1/4"X11"-J)	1	63V-45943-00-EL
	DM1511-45945-001	螺旋桨总成	PROPELLER (3X9-1/4"X9"-J)	1	63V-45945-00-EL
17	DM1511-W4592-000	螺旋桨总成	PROPELLER (3X9-3/4"X6-1/2"-J)	1	683-W4592-02-EL
	DM1511-W4591-000	螺旋桨总成	PROPELLER (3X9-3/4"X8"-J)	1	683-W4591-02-EL
18	DM1511-45986-000	螺旋桨导座	RING, DEFLECTOR	1	6E7-45986-00
19	10939-90M03	螺旋桨螺母	NUT, CASTLE	1	90171-10M07
20	10809-90M08	平垫圈	WASHER, PLATE	1	90201-10M02

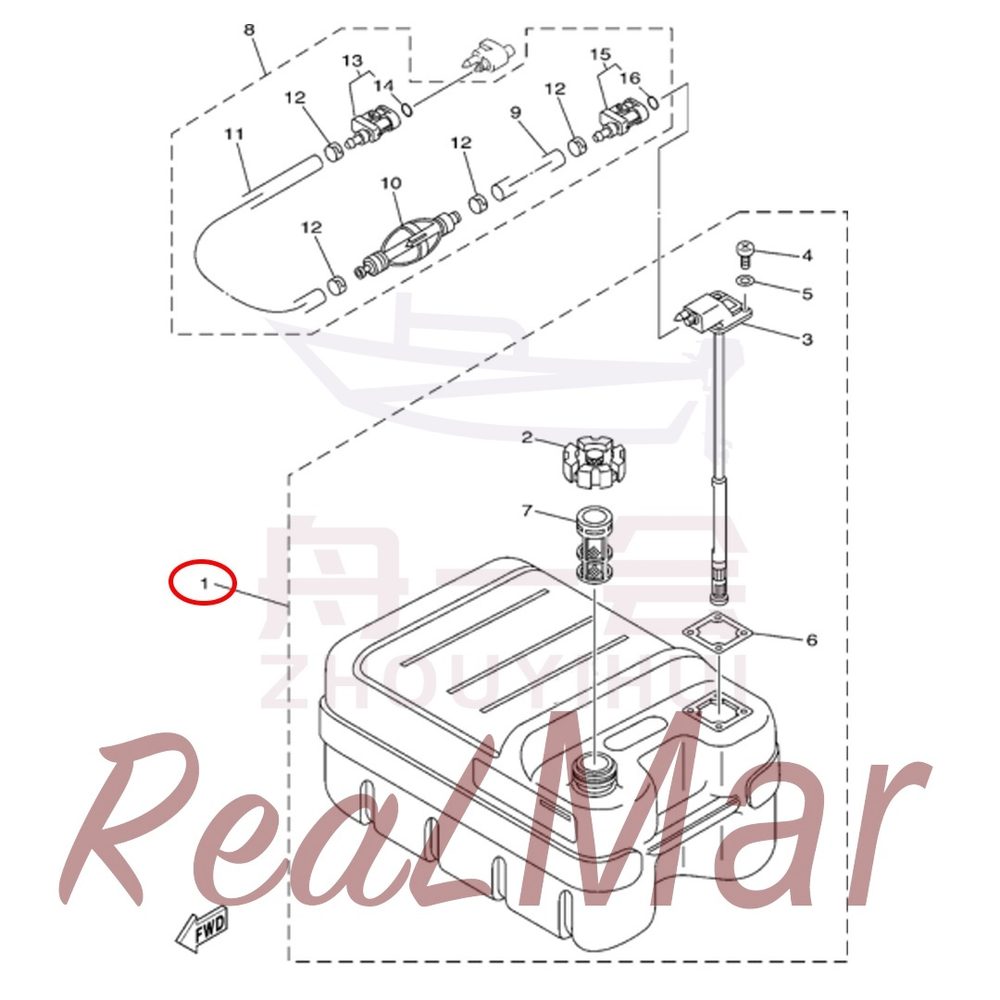

FIG. 18 FUEL TANK

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-24201-000	外燃油箱总成24L	FUEL TANK ASSY (24L)	1	6YJ-24201-00
2	DM1511-24610-000	燃油箱盖组件	CAP ASSY	1	6YJ-24610-01
3	DM1511-24260-000	油管插座总成	FUEL METER ASSY	1	6YJ-24260-00
4	12524-05094	十字槽盘头螺钉	SCREW, PAN HEAD	4	98586-05016
5	DM1511-24329-000	油管插座尼龙垫圈	SEAL	4	6Y1-24329-00
6	DM1511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6Y1-24268-00
7	DM1511-24167-000	进油滤网组件（含滤网）	STRAINER	1	6YJ-24167-00
8	DM1512-24306-000	输油管总成	FUEL PIPE COMP. 1	1	61J-24306-04
9	10665-99M04	燃油管	HOSE	1	90445-11M06
10	DM1511-24360-000	手油泵组件	PRIMER PUMP ASSY	1	61J-24360-00
11	10665-99M05	燃油管	HOSE	1	90445-11M05
12	DM1511-24351-000	卡箍	BAND 1	4	650-24351-01
13	DM1512-24305-001	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6G1-24305-05
14	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
15	DM1512-24305-002	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6Y1-24305-06
16	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
