翟墨 T30 舷外机爆炸图及零件明细

二冲程 25 / 30 马力 · 共 26 个部位 / 832 条零件，点击零件编码查看详情，或搜索本页零件。

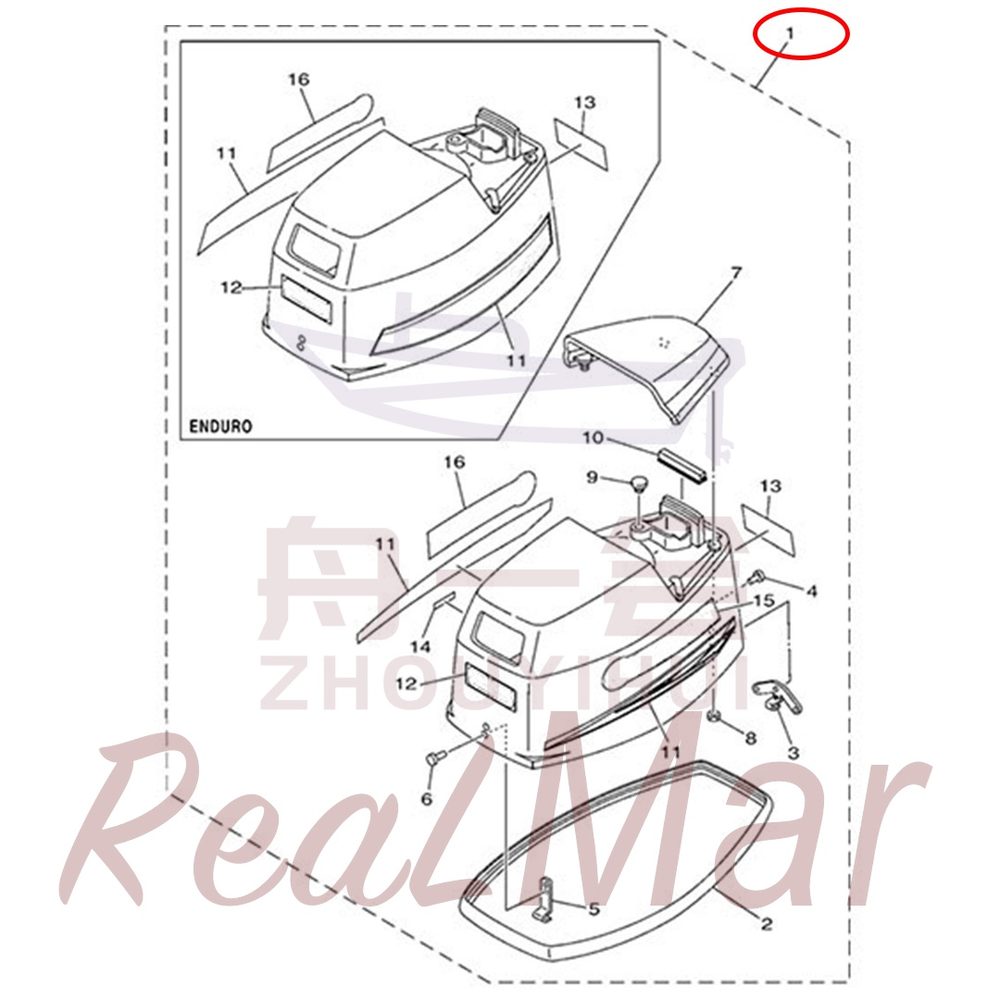

FIG. 1 TOP COWLING

本部位共 20 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-42610-001	消音罩总成	TOP COWLING ASSY	1	69R-42610-00
	DM3011-42610-000	消音罩总成	TOP COWLING ASSY	1	69S-42610-00
	DM3011-42610-002	消音罩总成	TOP COWLING ASSY	1	69P-42610-00
	DM3011-42610-003	消音罩总成	TOP COWLING ASSY	1	60B-42610-00
2	DM3011-42615-000	消音罩下密封条	SEAL	1	6G0-42615-00
3	DM3011-42647-000	消音罩后挂钩	HOLDER, CLAMP BAND	1	689-42647-00
4	10844-06M09	扁圆头半空心铆钉	RIVET	3	90266-04M01
5	DM3011-42651-000	消音罩前挂钩	HOOK	1	6G0-42651-02
6	10844-06M00	扃圆头半空心铆钉	RIVET	2	90266-04M00
7	DM3011-42613-000	导流罩	MOLDING, AIR DUCT	1	69P-42613-00-4D
8	10931-04M86	六角法兰面螺母	NUT	4	90179-06M24
9	10620-96M96	衬套	GROMMET	1	90480-14M14
10	DM3011-42628-000	消音罩上密封条	SEAL	1	61N-42628-00
11	DM3011-W0070-001	标贴	GRAPHIC SET	1	61R-W0070-40
	DM3011-W0070-000	标贴	GRAPHIC SET	1	61N-W0070-40
12	DM3011-42678-001	标贴	GRAPHIC, REAR	1	6L2-42678-40
	DM3011-42678-000	标贴	GRAPHIC, REAR	1	61T-42678-40
13	DM3011-42678-001	标贴	GRAPHIC, REAR	1	6L2-42678-40
	DM3011-42678-000	标贴	GRAPHIC, REAR	1	61T-42678-40
14	DM0511-44191-000	标贴	INDICATOR, SHIFT	1	6E0-44191-11
15	DM3011-42681-000	标贴	MARK, COWLING	1	61R-42681-00
16	DM3011-42681-000	标贴	MARK, COWLING	1	61R-42681-00

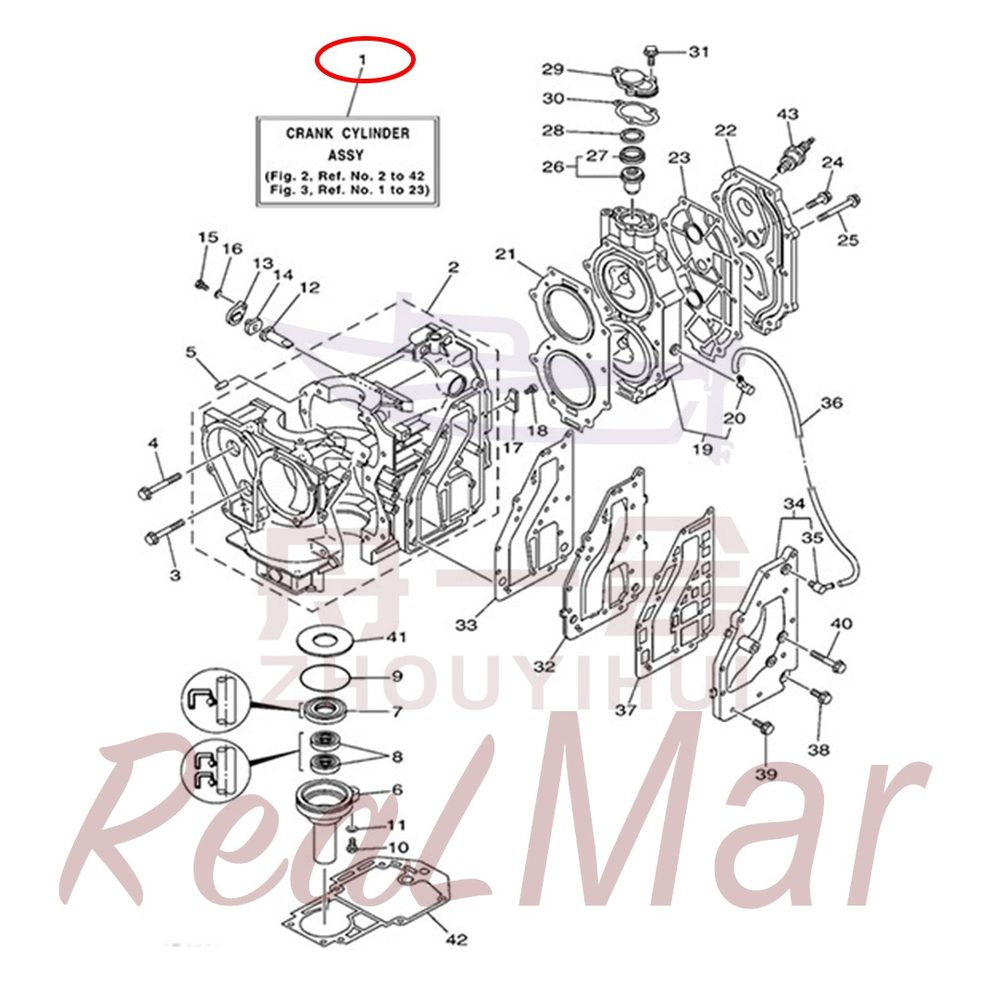

FIG. 2 CYLINDER & CRANKCASE

本部位共 41 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-W0090-000	气缸体曲轴箱总成	CRANK CYLINDER ASSY	1	69S-W0090-00-1S
2	DM3011-15100-000	气缸体组合	CRANKCASE ASSY	1	69P-15100-00-1S
3	10991-02001	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08009
4	10991-02M45	螺栓或螺钉和平垫圈组合件	BOLT, WITH WASHER	8	90119-08M65
5	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
6	DM3011-15396-000	曲轴下端盖	HOUSING, OIL SEAL	1	689-15396-01-5B
7	17908-85002	曲轴下端盖油封	OIL SEAL	1	93102-25008
8	17909-94009	曲轴下端盖油封2	OIL SEAL	2	93101-16001
9	17890-52M89	曲轴下端盖O型圈	O-RING	1	93210-58M21
10	13015-04088	六角头螺栓	BOLT	1	97095-06022
11	18115-04400	平垫圈	WASHER	1	92995-06600
12	DM3011-11325-000	缸体阳极	ANODE	1	6J8-11325-00
13	DM3011-11327-000	缸体阳极盖	COVER, ANODE	1	6H3-11327-00-94
14	DM3011-11328-000	缸体阳极固定块	GROMMET, ANODE	1	6H3-11328-00
15	13097-04094	六角头螺栓	BOLT	1	97013-06016
16	18107-04400	平垫圈	WASHER, PLATE	1	92903-06600
17	DM3011-11325-001	缸体阳极	ANODE	1	689-11325-00
18	10959-04M08	十字槽沉头螺钉	SCREW, COUNTERSUNK	1	90151-06M02
19	DM3011-11111-000	气缸盖	HEAD, CYLINDER 1	1	61T-11111-01-1S
20	DM1511-11372-000	出水指示管接头	NIPPLE, HOSE	1	676-11372-00
21	DM3011-11181-000	气缸盖密封垫	GASKET, CYLINDER HEAD 1	1	61N-11181-A2
22	DM3011-11191-000	气缸盖外盖	COVER, CYLINDER HEAD 1	1	61N-11191-01-1S
23	DM3011-11193-000	气缸盖外盖垫片	GASKET, HEAD COVER 1	1	61T-11193-A1
24	10991-04MA8	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06MA2
25	10991-02095	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	11	90119-08015
26	DM0311-12411-000	节温器	THERMOSTAT	1	6E5-12411-02
27	DM3011-12412-000	节温器垫片	SEAL, THERMOSTAT	1	6E5-12412-00
28	10809-89543	节温器垫圈	WASHER, PLATE	1	90201-21567
29	DM3011-12413-000	节温器盖	COVER, THERMOSTAT	1	655-12413-01-1S
30	DM3011-12414-000	节温器盖垫片	GASKET, COVER	1	655-12414-A1
31	10991-04MA8	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06MA2
32	DM3011-41121-000	排气箱内盖	INNER COVER,EXHAUST	1	6K8-41121-00-1S
33	DM3011-41122-000	排气箱内盖垫片	GASKET, EXHAUST INNER	1	6K8-41122-A1
34	DM3011-41123-000	排气箱外盖	OUTER COVER, EXHAUST	1	61N-41123-00-1S
35	DM1511-11372-000	出水指示管接头	NIPPLE, HOSE	1	676-11372-00
36	10665-90M69	油管	HOSE	1	90445-10M41
37	DM3011-41124-000	排气箱外盖垫片	GASKET, EXHAUST OUTER COVER	1	6K8-41124-A1
38	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06MA3
39	10991-04MA6	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	11	90119-06MA4
40	10991-04MA0	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06MA0
41	10809-50704	曲轴轴承垫圈	WASHER, PLATE	1	90201-50306
42	DM3011-45113-000	动力下垫片	GASKET, UPPER CASING	1	689-45113-A1
43	16308-00893	火花塞	PLUG, SPARK	2	94702-00217
	16308-00940	火花塞	PLUG, SPARK	2	94702-00160
	16308-00839	火花塞	PLUG, SPARK	2	94702-00271
	16308-00863	火花塞	PLUG, SPARK	2	94702-00247

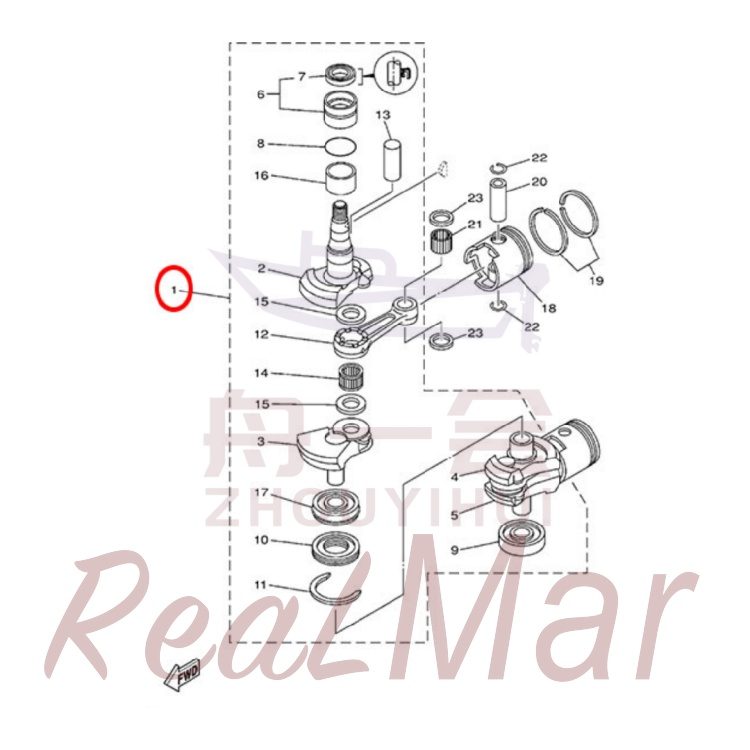

FIG. 3 CRANKSHAFT & PISTON

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-11400-000	曲轴连杆总成	CRANKSHAFT ASSY	1	69P-11400-00
2	DM3011-11412-000		CRANK 1	1	69P-11412-00
3	DM3011-11422-000		CRANK 2	1	61N-11422-00
4	DM3011-11432-000		CRANK 3	1	61N-11432-00
5	DM3011-11442-000		CRANK 4	1	61N-11442-00
6	17711-11159		BEARING	1	93399-99951
7	17908-78M03	曲轴上油封	OIL SEAL	1	93102-32M07
8	17890-64M94	进气歧管密封圈	O-RING	1	93210-46M16
9	17704-705U7		BEARING	1	93306-305U3
10	DM3011-11515-000		SEAL, LABYRINTH 1	1	61N-11515-00
11	17660-48053		CIRCLIP	1	93440-62057
12	DM3011-11651-000		ROD, CONNECTING	2	689-11651-00
13	DM3011-11681-000		PIN, CRANK 1	2	689-11681-01
14	17790-48604	连杆大头滚针轴承	BEARING	2	93310-62406
15	10801-86M07		WASHER	4	90209-24M03
16	10723-78008		COLLAR	1	90387-32002
17	17710-00001		BEARING	1	93390-00009
18	DM3011-11631-000	活塞	PISTON (STD)	2	61N-11631-00-95
	DM3011-11635-000		PISTON (0.25MM O/S)	2	61N-11635-00
	DM3011-11636-000		PISTON (0.50MM O/S)	2	61N-11636-00
19	DM3011-11603-000	活塞环组件	PISTON RING SET (STD)	2	61N-11603-00
	DM3011-11604-000		PISTON RING SET (0.25MM O/S)	2	61N-11604-00
	DM3011-11605-000		PISTON RING SET (0.50MM O/S)	2	61N-11605-00
20	DM3011-11633-000	活塞销	PIN, PISTON	2	689-11633-00
21	17408-80M08	连杆小头滚针	PIN, DOWEL	68	93602-20M02
22	DM3011-11634-000	活塞销挡圈	CLIP, PISTON PIN	4	688-11634-00
23	10809-80M83	连杆小头垫圈	WASHER, PLATE	4	90201-20M27

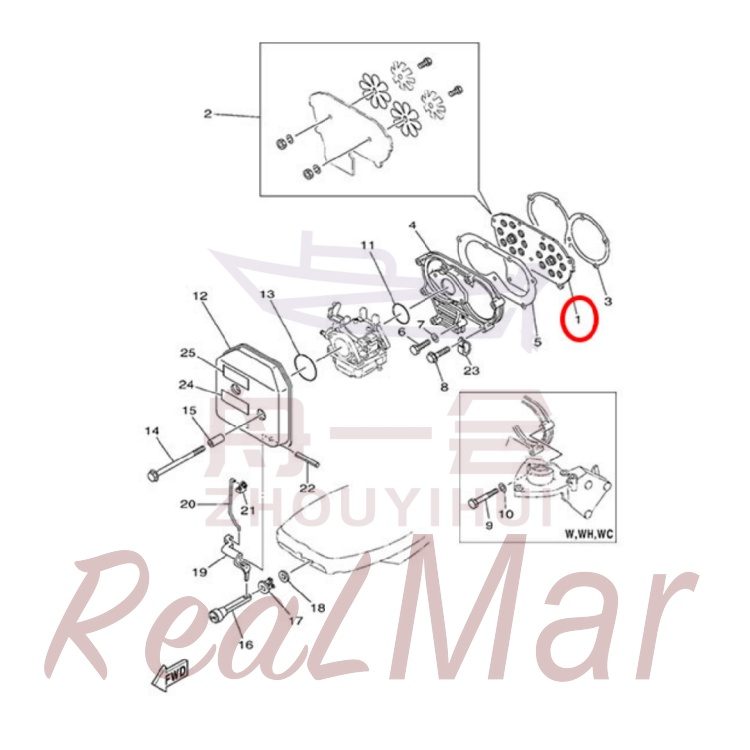

FIG. 4 INTAKE

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-13610-000	簧片阀组件	REED VALVE ASSY	1	689-13610-01
2	DM3011-W0004-000	簧片阀组件	REED SET	1	689-W0004-00
3	DM3011-13621-000	进气阀座垫片	GASKET, VALVE SEAT	1	648-13621-A1
4	DM3011-13641-000	进气阀座	MANIFOLD, INTAKE 1	1	61N-13641-01-1S
5	DM3011-13645-000	进气阀盖垫片	GASKET, MANIFOLD 1	1	648-13645-A0
6	13097-04085	六角头螺栓	BOLT	2	97013-06025
7	18107-04400	平垫圈	WASHER, PLATE	2	92903-06600
8	13597-04575	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	7	97513-06535
	13597-04575	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	97513-06535
9	13097-04050	六角头螺栓	BOLT	1	97013-06050
10	18107-04400	平垫圈	WASHER, PLATE	1	92903-06600
11	DM3011-14198-000	进气歧管密封圈	GASKET	1	61N-14198-00
12	DM3011-14440-000	进气消音器组件	SILENCER ASSY, INTAKE	1	61N-14440-00
13	17890-60451	进气消音器密封圈	O-RING	1	93210-40659
14	10991-04M16	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06M94
15	10723-04M84	进气消音器衬套	COLLAR	2	90387-06M26
16	DM3011-41271-000	阻风门拉杆	KNOB, CHOKE	1	682-41271-00
17	DM0311-41273-000	阻风门拉手滑座	GROMMET	1	689-41273-00
18	DM0311-41274-000	阻风门拉手滑座衬套	GROMMET 2	1	6J8-41274-00
19	DM3011-41252-000	阻风门联动杆	LEVER, CHOKE 1	1	689-41252-01
20	DM3011-41256-000	节气门联动杆	ROD, CHOKE 1	1	61N-41256-00
21	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	1	661-41262-02
22	19410-60062	弹性圆柱销	PIN, SPRING	1	91690-40048
23	10645-04M22	汽油泵出油管支架	CLAMP	1	90465-06M88
24	DM3011-81994-000	标贴	LABEL, SAFETY	1	6AH-81994-40
25	DM3011-81996-000	标贴	MARK	1	6AG-81996-00

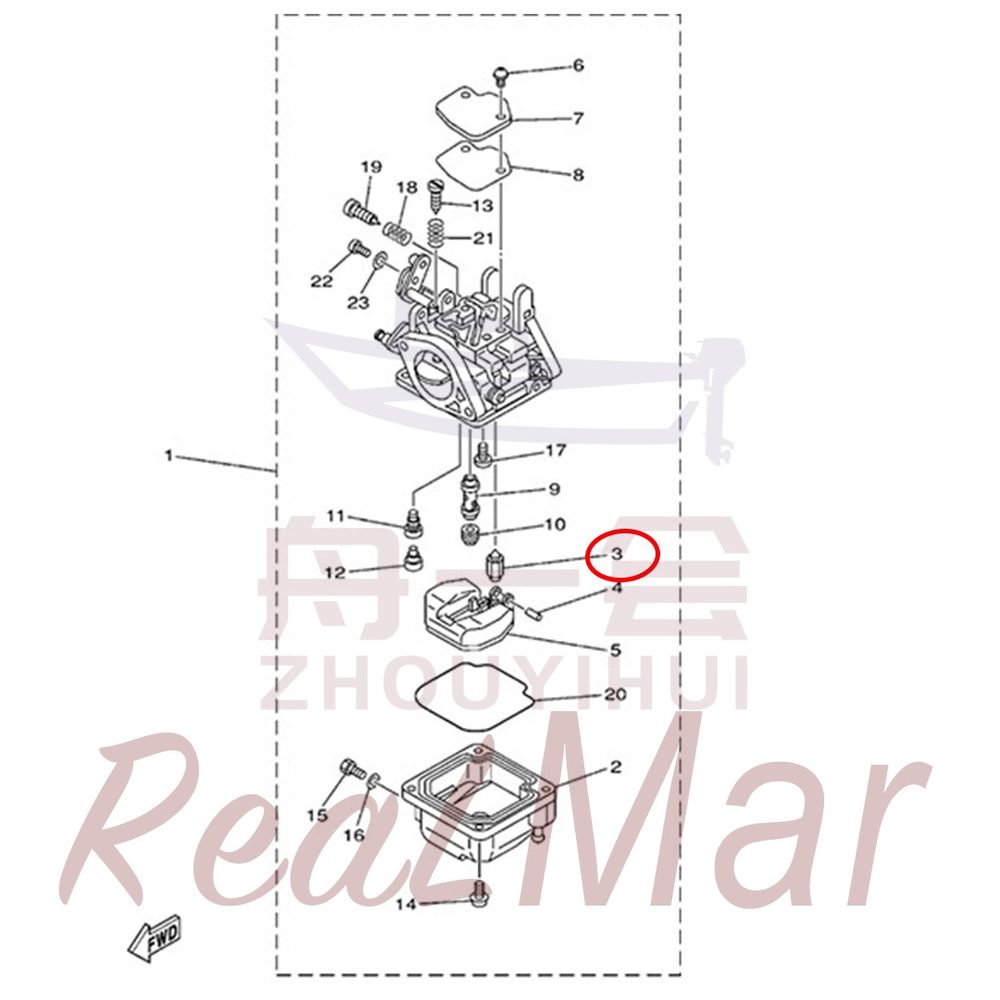

FIG. 5 CARBURETOR

本部位共 5 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-14301-000	化油器	CARBURETOR ASSY 1	1	69S-14301-00
2	DM3011-14381-000		BODY, FLOAT CHAMBER	1	61N-14381-00
3	DM3011-14392-000		VALVE, NEEDLE	1	61N-14392-00
4	DM3011-14386-000		PIN, FLOAT	1	6E5-14386-01
5	DM3011-14385-000		FLOAT	1	6L2-14385-00
6	13120-06990		SCREW, WITH WASHER	2	97980-04110
7	DM3011-14157-000		COVER, MIXING	1	6L2-14157-00
8	DM3011-14399-000		GASKET	1	6L2-14399-00
9	DM3011-14341-000-A		NOZZLE, MAIN	1	61N-14341-00
	DM3011-14341-000-B		NOZZLE, MAIN	1	61T-14341-00
10	DM3011-14343-000		JET, MAIN (#130)	1	61N-14343-65
11	DM3011-14342-000		JET, PILOT (# 68)	1	6L2-14342-34
12	DM3011-14355-000		PLUG	1	50M-14355-00
13	DM0511-14321-000		SCREW, THROTTLE	1	664-14321-01
14	13120-06998		SCREW, WITH WASHER	4	97980-04112
15	DM3011-14383-000		SCREW, DRAIN	1	677-14383-01
16	DM3011-14398-000		GASKET	1	6L2-14398-00
17	12120-06004		SCREW, BIND	2	98980-04006
18	DM0511-14212-000		SPRING, PILOT ADJUSTING	1	646-14212-01
19	DM3011-14323-000		SCREW, AIR ADJUSTING	1	61N-14323-00
20	DM3011-14384-000		GASKET, FLOAT CHAMBER	1	6L2-14384-00
21	DM3011-14212-000		SPRING, PILOT ADJUSTING	1	61N-14212-00
22	13210-05004		SCREW, PAN HEAD	1	97890-05006
23	DM3011-14597-000		WASHER	1	62Y-14597-00

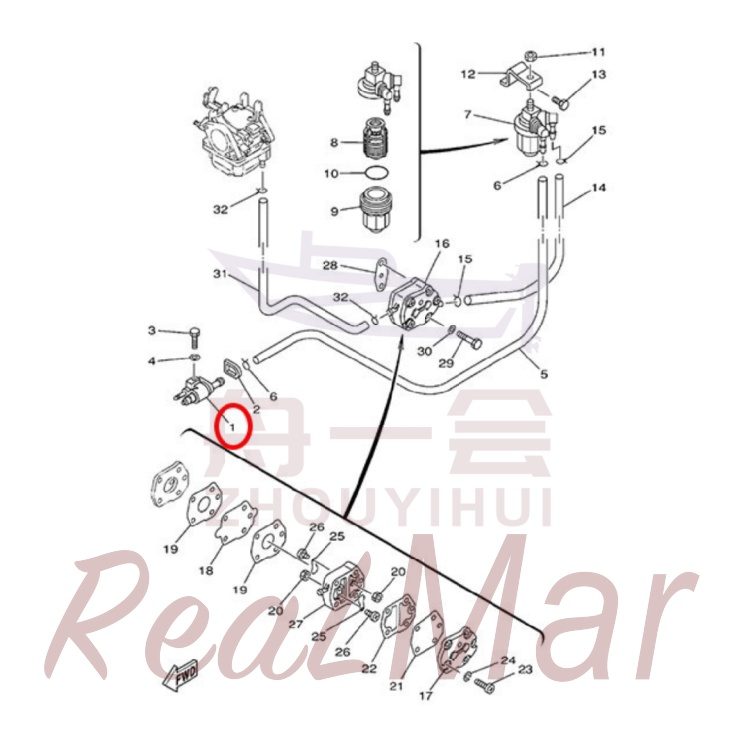

FIG. 6 FUEL

本部位共 31 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	DM3011-24329-000	进油管插座密封件	SEAL	1	61N-24329-00
3	13015-04080	六角头螺栓	BOLT	1	97095-06020
4	18115-04400	平垫圈	WASHER	1	92995-06600
5	10665-01M35	软管	HOSE	1	90445-09M75
6	10643-02006	管夹	CLIP	2	90467-08004
7	DM1511-24560-000	燃油滤清器组件	FILTER ASSY	1	61N-24560-00
8	DM1511-24563-000	燃油滤清器油嘴	ELEMENT, FILTER	1	61N-24563-00
9	DM1511-24521-000	燃油滤清器座嵌件（螺柱）	CUP, FILTER	1	61N-24521-00
10	17890-78372	油杯O型圈	O-RING	1	93210-32738
11	15720-02400	1型六角螺母	NUT	1	95380-08600
12	DM3011-24566-000	燃油滤清器支架	BRACKET, FILTER	1	61N-24566-01
13	13097-04096	六角头螺栓	BOLT	1	97013-06014
14	DM3011-24311-000	上缸化油器进油管	PIPE, FUEL 1	1	689-24311-00
15	10643-02006	管夹	CLIP	2	90467-08004
16	DM3011-24410-000	汽油泵总成	FUEL PUMP ASSY	1	692-24410-00
17	DM3011-24413-000	汽油泵本体2	BODY 2	1	6A0-24413-00
18	DM3011-24411-001	膜片2	DIAPHRAGM	1	692-24411-00
19	DM3011-24434-000	本体垫片	GASKET, BODY	2	648-24434-01
20	15720-07400	六角螺母	NUT	2	95380-03600
21	DM3011-24411-002	膜片1	DIAPHRAGM	1	663-24411-00
22	DM3011-24435-000	本体垫片2	GASKET, BODY 2	1	648-24435-02
23	12507-05082	十字盘头螺钉	SCREW, PAN HEAD	3	98503-05028
24	18110-05900	弹垫	WASHER, SPRING	3	92990-05100
25	DM3011-24421-000	单向阀	VALVE, CHECK	2	6A0-24421-01
26	DM3011-14325-000	十字槽小盘头螺钉	SCREW, PAN HEAD	2	6A0-14325-00
27	DM3011-24412-000	汽油泵本体1	BODY 1	1	6A0-24412-02
28	DM3011-24431-000	汽油泵垫片	GASKET, FUEL PUMP 1	1	650-24431-A0
29	13015-04060	六角头螺栓	BOLT	2	97095-06040
30	18115-04400	平垫圈	WASHER	2	92995-06600
31	DM0211-24311-000	油管	PIPE, FUEL 1	1	6A1-24311-00
32	10643-02006	管夹	CLIP	2	90467-08004

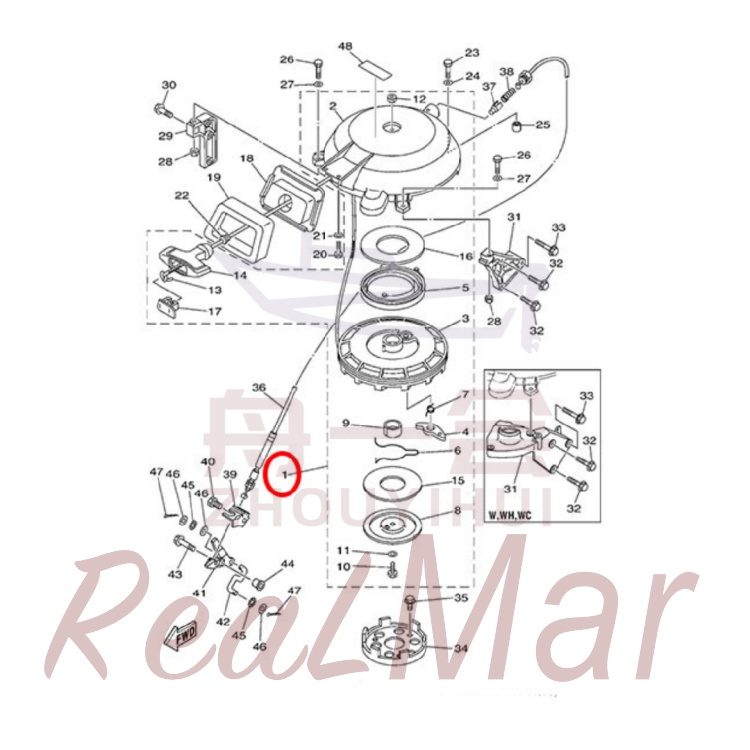

FIG. 7 STARTER

本部位共 49 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-W1571-000	起动器总成	STARTER ASSY	1	61N-W1571-10
2	DM3011-15711-000	起动器壳体	CASE, STARTER	1	61N-15711-10
3	DM3011-15714-000	起动盘	DRUM, SHEAVE	1	6G0-15714-01
4	DM3011-15741-000	起动盘棘爪	PAWL, DRIVE	1	6F5-15741-01
5	DM3011-15713-000	平面蜗卷弹簧	SPRING, STARTER	1	6F5-15713-01
6	DM3011-15715-000	棘爪扭转弹簧	SPRING, FRICTION	1	61N-15715-00
7	DM3011-15734-000	棘爪回位拉簧	SPRING, RETURN	1	61N-15734-00
8	DM3011-15716-000	起动盘压盖	PLATE, DRIVE	1	6F5-15716-01
9	DM3011-15754-000	起动盘衬套	BUSH 2	1	6G0-15754-00
10	13097-02070	六角头螺栓	BOLT	1	97013-08030
11	DM3011-15726-000	大垫圈	WASHER, FLAT	1	6F5-15726-01
12	15707-02300	1型六角螺母	NUT	1	95303-08700
13	DM3011-33143-000	启动绳	WIRE (L:1900MM)	1	*
14	DM3011-15755-000	起动手柄（含嵌件）	HANDLE, STARTER	1	689-15755-01
15	DM3011-15764-000	起动盘压盖垫圈	COLLAR 1	1	6F5-15764-00
16	DM3011-15739-000	平面蜗卷弹簧垫圈	WASHER, THRUST	1	6F5-15739-00
17	DM3011-15779-000	起动手柄盖	COVER	1	6F5-15779-02
18	DM3011-15758-000	起动绳导向座	GUIDE, ROPE	1	61N-15758-01-4D
19	DM3011-15762-000	起动器密封圈	SEAL, RUBBER 2	1	61N-15762-00
20	13015-04094	六角头螺栓	BOLT	2	97095-06016
21	18115-04400	平垫圈	WASHER	2	92995-06600
22	DM1512-15789-000	起动手柄减振圈	DAMPER	1	6A0-15789-00
23	13015-04075	六角头螺栓	BOLT	1	97095-06035
24	18115-04400	平垫圈	WASHER	1	92995-06600
25	11570-90096	气缸盖定位销	PIN, DOWEL	1	99530-10014
26	13015-04075	六角头螺栓	BOLT	2	97095-06035
27	18115-04400	平垫圈	WASHER	2	92995-06600
28	15720-04400	1型六角螺母	NUT, HEXAGON	2	95380-06600
	15720-04400	1型六角螺母	NUT, HEXAGON	1	95380-06600
29	DM3011-15771-000	起动器左支架	STAY 1	1	6H7-15771-01-94
30	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06MA3
31	DM3011-15772-000	起动器右支架	STAY 2	1	656-15772-00-94
	DM3011-15772-001	起动器右支架	STAY 2	1	61T-15772-01-94
32	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06MA3
	10991-04MA6	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06MA4
33	10991-04085	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06025
34	DM3011-15723-000	起动连接器	PULLEY, STARTER	1	6F5-15723-01
35	10905-02M90	六角法兰面螺栓	BOLT, FLANGE	3	90105-08M10
36	DM3011-15770-000	起动器锁紧拉线	CABLE COMP., STARTER STOP	1	61T-15770-00
37	DM0511-15748-000	起动限位柱塞	PLUNGER, STARTER STOP	1	656-15748-00
38	10509-90883	起动限位拉线回位弹簧	SPRING, COMPRESSION	1	90501-10227
39	DM3011-15774-000	起动限位拉线支架	STAY 4	1	69P-15774-00
40	13015-04090	六角头螺栓	BOLT	1	97095-06010
41	DM3011-15746-000	起动限位拉线摇臂	ARM	1	69P-15746-00
42	DM3011-15747-000	起动限位拉线摇臂连杆	LINK	1	689-15747-70
43	10991-04M87	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M23
44	10723-04097	起动限位拉线摇臂衬套	COLLAR	1	90387-06013
45	10804-05005	波形弹性垫圈	WASHER, WAVE	2	90206-05005
46	18107-05400	平垫圈	WASHER, PLATE	3	92903-05600
47	19610-94090	开口销	PIN. COTTER	2	91490-16010
48	DM3011-81995-000	标贴	LABEL, WARNING	1	6AH-81995-40

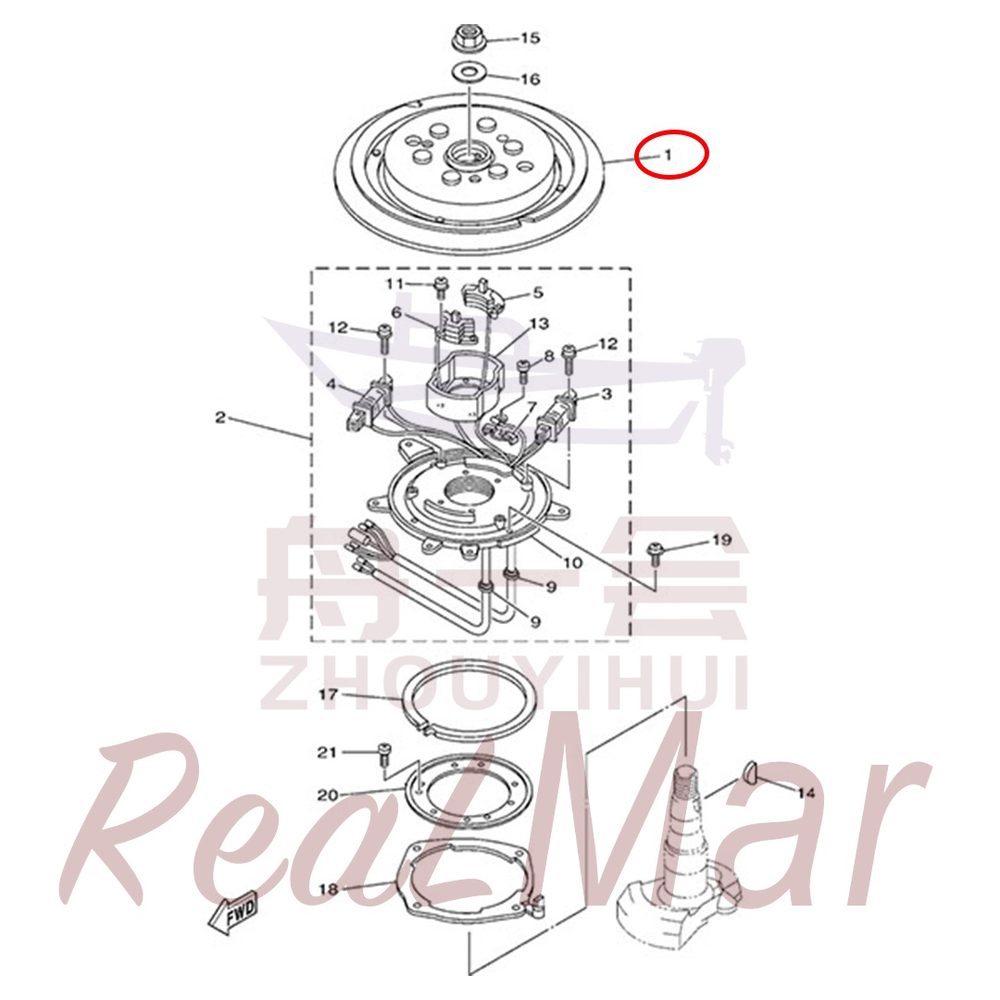

FIG. 8 GENERATOR

本部位共 22 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-85550-000	飞轮	ROTOR ASSY	1	61N-85550-10
	DM3011-85550-001	飞轮(电启动)	ROTOR ASSY	1	61T-85550-10
2	DM3011-85560-000	线圈支架组件	BASE ASSY	1	69P-85560-00
3	DM3011-85541-000	充电线圈	COIL, CHARGE	1	69P-85541-09
4	DM3011-81313-000	照明线圈	COIL, LIGHTING 1	1	61N-81313-09
5	DM3011-85543-000	触发线圈	COIL, PULSER	1	61N-85543-09
6	DM3011-85543-001	触发线圈2	COIL, PULSER	1	61N-85543-19
7	DM3011-81328-000	线圈支座导线压板	CLAMP	1	6E9-81328-70
8	13208-06004	十字槽盘头螺钉	SCREW, PAN HEAD	1	97802-04006
9	DM3011-85516-000	线圈支座减磨衬圈	GROMMET	2	6E9-85516-70
10	DM3011-85561-000	线圈支座	BASE, MAGNETO	1	69P-85561-00
11	13403-06998	十字槽盘头螺钉和弹簧垫圈组合件	SCREW,WITH WASHER	4	97607-04112
12	13403-04985	十字槽盘头螺钉和弹簧垫圈组合件	SCREW,WITH WASHER	4	97607-06125
13	DM3011-85537-000	线圈护罩	COVER	1	61N-85537-00
14	10820-05095	飞轮半圆键	KEY, WOODRUFF	1	90280-05015
15	10931-94M05	飞轮螺母	NUT	1	90179-16M05
16	10809-94M66	飞轮螺母垫片	WASHER, PLATE	1	90201-16M44
17	DM3011-41611-000	定子卡圈	RETAINER, MAGNETO BASE	1	676-41611-00
18	DM3011-41613-000	定子底板	PLATE, BASE FRICTION	1	676-41613-00
19	13120-05898	十字槽小盘头螺钉和平垫圈组合件	SCREW, WITH WASHER	4	97980-05212
20	DM3011-41612-000	定子座圈	RETAINER, MAGNETO BASE	1	689-41612-01
21	13220-04090	十字槽盘头螺钉	SCREW, PAN HEAD	4	97880-06010

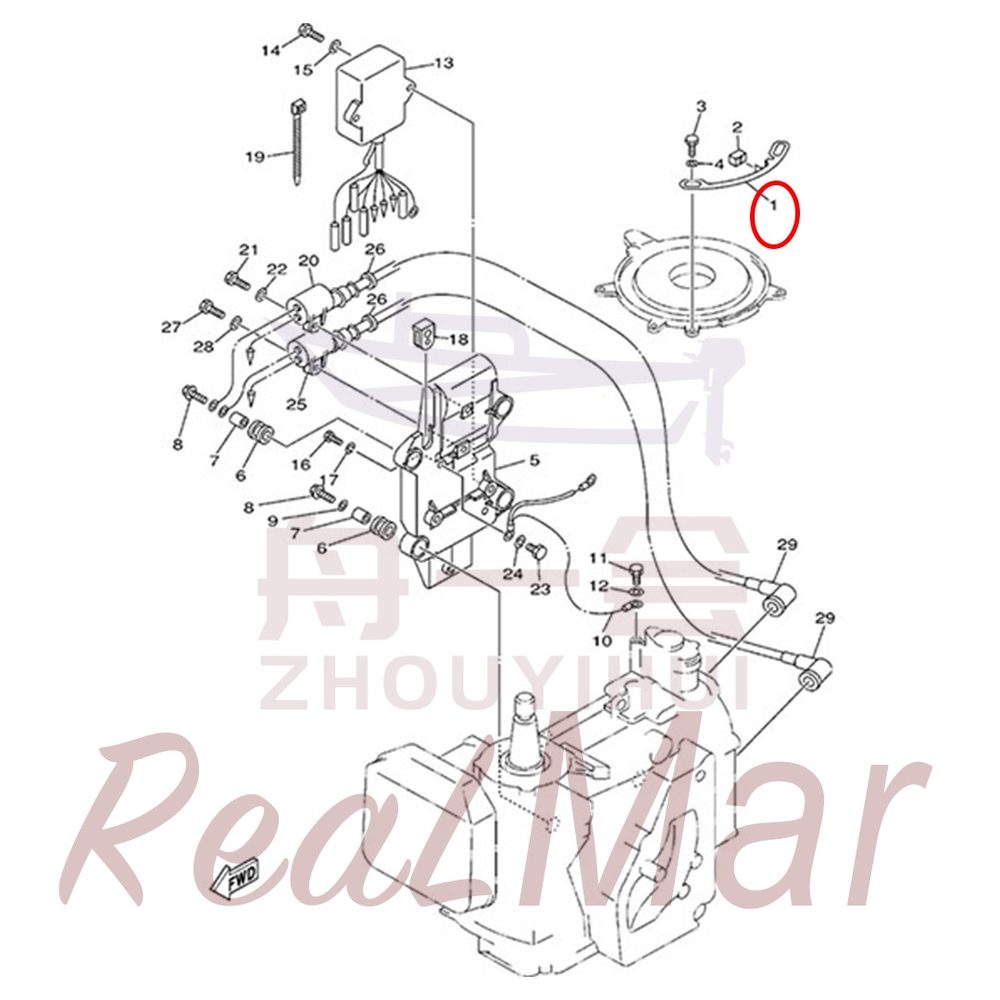

FIG. 9 ELECTRICAL 1

本部位共 33 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-41615-000	点火正时限位调整板	STOPPER, MAGNETO BASE	1	61N-41615-00
2	DM3011-44194-000	点火正时限位块	CAP	1	61T-44194-01
3	13015-04090	六角头螺栓	BOLT	2	97095-06010
4	18115-04400	平垫圈	WASHER	2	92995-06600
5	DM3011-85542-000	点火器支架	BRACKET	1	61N-85542-00-94
6	DM3011-82317-000	点火器支架减振圈	DAMPER, IGNITION COIL	4	61N-82317-00
7	10723-04991	点火器支架衬套	COLLAR	4	90387-06119
8	10991-04M15	六角头螺栓	BOLT, WITH WASHER	4	90119-06M95
9	10809-04M70	拉绳导轮限位垫片	WASHER, PLATE	2	90201-06M30
10	DM3011-82519-000	升降继电器电极连接导线	WIRE, EARTH LEAD	1	61N-82519-01
11	13010-04098	六角头螺栓	BOLT	1	97090-06012
12	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
13	DM3011-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	61N-85540-13
14	13015-04080	六角头螺栓	BOLT	2	97095-06020
15	18115-04400	平垫圈	WASHER	2	92995-06600
16	13010-04098	六角头螺栓	BOLT	1	97090-06012
17	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
18	DM3011-81922-000	导线橡胶保护套	GROMMET	1	6H3-81922-00
19	10645-97M99	扎带	CLAMP	1	90465-13M11
20	DM3011-85570-000	高压包	IGNITION COIL ASSY	1	61N-85570-00
	DM3011-85570-001	高压包	IGNITION COIL ASSY	1	6H5-85570-00
21	13015-04080	六角头螺栓	BOLT	1	97095-06020
22	18115-04400	平垫圈	WASHER	1	92995-06600
23	13010-04098	六角头螺栓	BOLT	1	97090-06012
24	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
25	DM3011-85570-002	高压包	IGNITION COIL ASSY	1	61N-85570-10
	DM3011-85570-000	高压包	IGNITION COIL ASSY	1	61N-85570-00
26	10620-85949	高压包护圈	GROMMET	2	90480-25161
27	13015-04080	六角头螺栓	BOLT	1	97095-06020
28	18115-04400	平垫圈	WASHER	1	92995-06600
29	DM0211-82370-002	高压包帽	PLUG CAP ASSY	2	663-82370-01
	DM3011-82370-000	高压包帽	PLUG CAP ASSY	2	66T-82370-00
	DM0211-82370-001	黑色橡胶粗高压包帽	PLUG CAP ASSY	2	6G1-82370-21

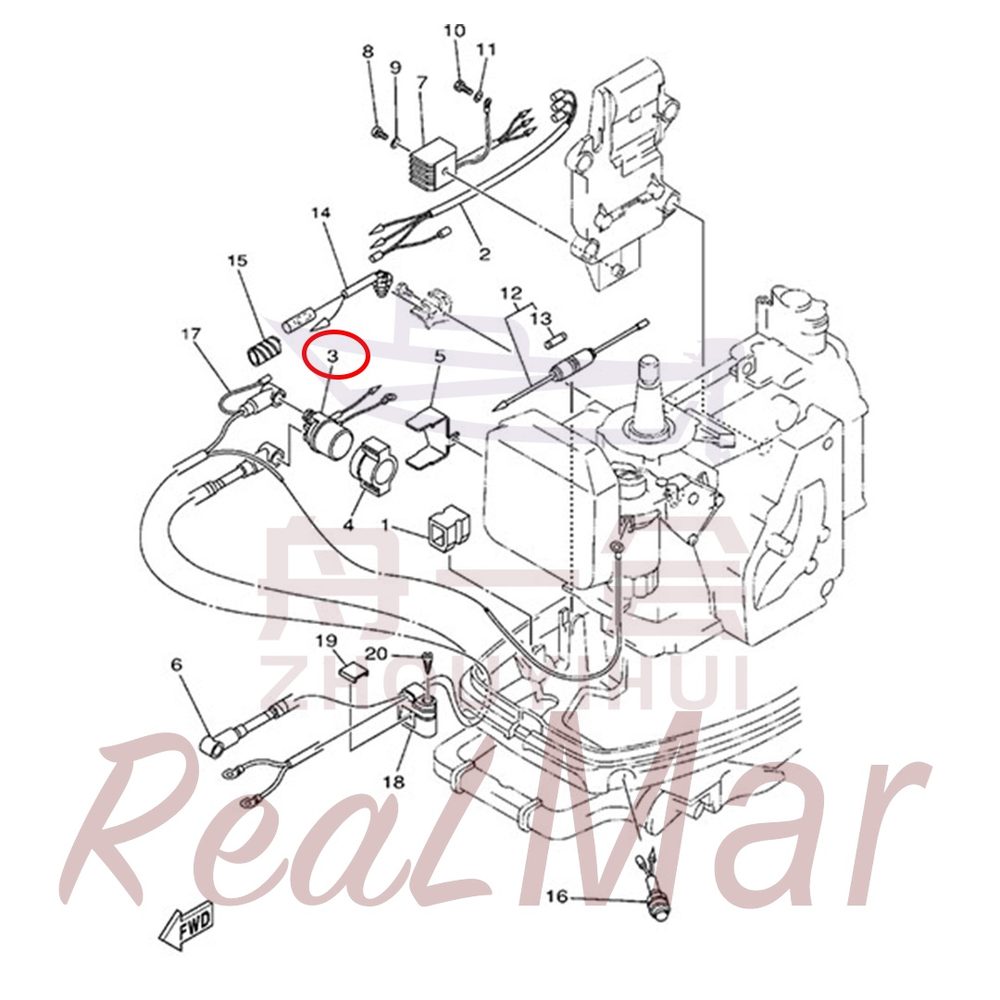

FIG. 10 ELECTRICAL 2

本部位共 11 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	10620-93M02	固定线束套	GROMMET	3	90480-17M08
2	DM3011-81971-000	短线束	WIRE, LEAD	1	689-81971-00
3	DM3011-81941-000	起动继电器组件	STARTER RELAY ASSY	1	6G1-8194A-10
4	DM3011-81952-000	保持架	HOLDER, RELAY	1	6G1-81952-00
5	DM3011-81945-000	继电器安装座	PLATE, SWITCH FITTING	1	61T-81945-01
6	DM3011-82531-000	起动马达电源线	WIRE, LEAD	1	689-82531-02
7	DM3011-81970-000	整流器	RECTIFIER ASSY	1	664-81970-61
8	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	1	97880-05025
9	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
10	13010-04098	六角头螺栓	BOLT	1	97090-06012
11	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
12	DM3011-82151-000	管状保险丝护套组件	FUSE HOLDER ASSY	1	6G1-82151-00
13	DM3011-82151-000	管状保险丝	FUSE	1	663-82151-00
14	DM3011-82540-000	挂挡保护开关	NEUTRAL SWITCH ASSY	1	689-82540-01
15	10664-90M08	波纹管	HOSE	1	90446-10M02
16	DM3011-81870-000	起动开关	STARTING SWITCH ASSY	1	689-81870-00
17	DM3011-82105-000	电瓶电源线	WIRE HARNESS	1	689-82105-13
18	DM3011-82594-001	线束固定座	CLAMP	1	689-82594-00
19	DM3011-42525-000	线束固定座衬套	PLATE, FRICTION	1	682-42525-00
20	10949-04M00	十字槽沉头自钻自攻螺钉	SCREW, TAPPING	1	90161-06M00

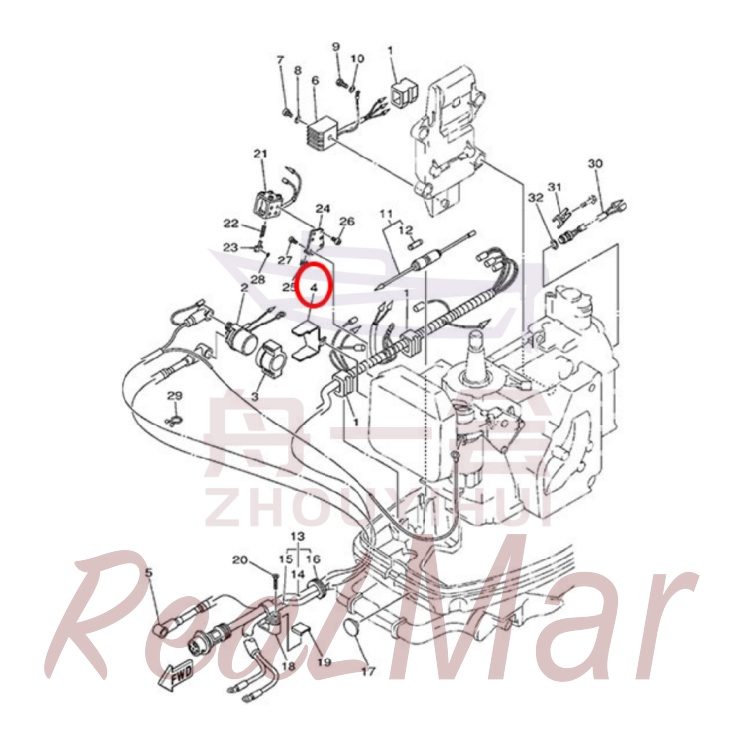

FIG. 11 ELECTRICAL 3

本部位共 17 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	10620-93M02	固定线束套	GROMMET	3	90480-17M08
2	DM3011-81941-000	起动继电器组件	STARTER RELAY ASSY	1	6G1-8194A-10
3	DM3011-81952-000	保持架	HOLDER, RELAY	1	6G1-81952-00
4	DM3011-81945-000	继电器安装座	PLATE, SWITCH FITTING	1	61T-81945-01
5	DM3011-82531-000	起动马达电源线	WIRE, LEAD	1	689-82531-02
6	DM3011-81970-000	整流器	RECTIFIER ASSY	1	664-81970-61
7	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	1	97880-05025
8	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
9	13010-04098	六角头螺栓	BOLT	1	97090-06012
10	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
11	DM3011-82151-000	管状保险丝护套组件	FUSE HOLDER ASSY	1	6G1-82151-00
12	DM3011-82151-000	管状保险丝	FUSE	1	663-82151-00
13	DM3011-82580-000	电瓶电源线及线束组件	WIRE HARNESS ASSY 2	1	61T-82580-00
14	DM3011-82590-000	短七芯线束	WIRE HARNESS ASSY	1	61T-82590-00
15	DM3011-82105-000	电瓶电源线	WIRE HARNESS	1	689-82105-13
16	DM3011-42724-000	线束护圈	GROMMET	1	689-42724-50
17	10620-93945	熄火开关安装孔堵塞	GROMMET	1	90480-17165
18	DM3011-82594-001	线束固定座	CLAMP	1	689-82594-10
19	DM3011-42525-000	线束固定座衬套	PLATE, FRICTION	1	682-42525-00
20	10949-04M00	十字槽沉头自钻自攻螺钉	SCREW, TAPPING	1	90161-06M00
21	DM3011-86111-000	电磁阀线圈总成	COIL, SOLENOID	1	61T-86111-00
22	DM3011-86116-000	起动电磁阀调整拉簧	WIRE, PULL	1	682-86116-00
23	DM3011-86117-000	起动电磁阀调整拉杆	HOOK, WIRE PULL	1	682-86117-00
24	DM3011-86112-000	起动电磁阀阀座支架	STAY, SOLENOID	1	61T-86112-00
25	10620-90955	起动电磁阀限位胶圈	GROMMET	1	90480-10155
26	12507-06004	十字槽小盘头螺钉	SCREW, PAN HEAD	4	98503-04006
27	13220-05098	十字槽小盘头螺钉	SCREW, PAN HEAD	2	97880-05012
28	17890-07849	电磁阀拉杆接头O型圈	O-RING	1	93210-03261
29	10645-92963	线夹	CLAMP	1	90465-18147
30	DM3011-82560-000	温控开关组件	THERMO SWITCH ASSY	1	61T-82560-00
31	DM3011-82588-000	温控开关压板	PLATE	1	61T-82588-00
32	11001-93500	孔用弹性挡圈	CIRCLIP	1	99009-17500

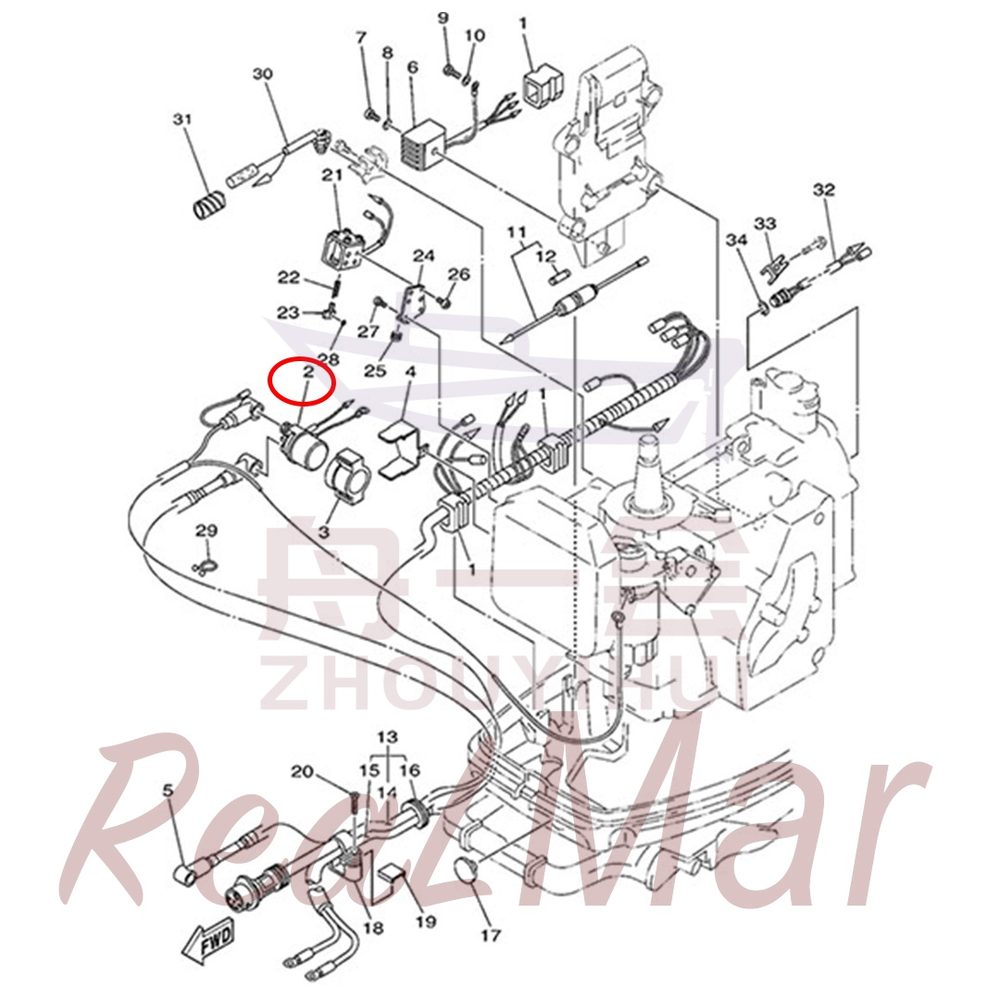

FIG. 12 ELECTRICAL 4

本部位共 21 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	10620-93M02	固定线束套	GROMMET	3	90480-17M08
2	DM3011-81941-000	起动继电器组件	STARTER RELAY ASSY	1	6G1-8194A-10
3	DM3011-81952-000	保持架	HOLDER, RELAY	1	6G1-81952-00
4	DM3011-81945-000	继电器安装座	PLATE, SWITCH FITTING	1	61T-81945-01
5	DM3011-82531-000	起动马达电源线	WIRE, LEAD	1	689-82531-02
6	DM3011-81970-000	整流器	RECTIFIER ASSY	1	664-81970-61
7	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	1	97880-05025
8	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
9	13010-04098	六角头螺栓	BOLT	1	97090-06012
10	18110-04900	弹垫	WASHER, SPRING	1	92990-06100
11	DM3011-82151-000	管状保险丝护套组件	FUSE HOLDER ASSY	1	6G1-82151-00
12	DM3011-82151-000	管状保险丝	FUSE (12V-20A)	1	663-82151-00
13	DM3011-82580-000	电瓶电源线及线束组件	WIRE HARNESS ASSY 2	1	61T-82580-00
14	DM3011-82590-000	短七芯线束	WIRE HARNESS ASSY	1	61T-82590-00
15	DM3011-82105-000	电瓶电源线	WIRE HARNESS	1	689-82105-13
16	DM3011-42724-000	线束护圈	GROMMET	1	689-42724-50
17	10620-93945	熄火开关安装孔堵塞	GROMMET	1	90480-17165
18	DM3011-82594-001	线束固定座	CLAMP	1	689-82594-10
19	DM3011-42525-000	线束固定座衬套	PLATE, FRICTION	1	682-42525-00
20	10949-04M00	十字槽沉头自钻自攻螺钉	SCREW, TAPPING	1	90161-06M00
21	DM3011-86111-000	电磁阀线圈总成	COIL, SOLENOID	1	61T-86111-00
22	DM3011-86116-000	起动电磁阀调整拉簧	WIRE, PULL	1	682-86116-00
23	DM3011-86117-000	起动电磁阀调整拉杆	HOOK, WIRE PULL	1	682-86117-00
24	DM3011-86112-000	起动电磁阀阀座支架	STAY, SOLENOID	1	61T-86112-00
25	10620-90955	起动电磁阀限位胶圈	GROMMET	1	90480-10155
26	12507-06004	十字槽小盘头螺钉	SCREW, PAN HEAD	4	98503-04006
27	13220-05098	十字槽小盘头螺钉	SCREW, PAN HEAD	2	97880-05012
28	17890-07849	电磁阀拉杆接头O型圈	O-RING	1	93210-03261
29	10645-92963	线夹	CLAMP	1	90465-18147
30	DM3011-82540-000	挂挡保护开关	NEUTRAL SWITCH ASSY	1	689-82540-01
31	10664-90M08	波纹管	HOSE	1	90446-10M02
32	DM3011-82560-000	温控开关组件	THERMO SWITCH ASSY	1	61T-82560-00
33	DM3011-82588-000	温控开关压板	PLATE	1	61T-82588-00
34	11001-93500	孔用弹性挡圈-A型	CIRCLIP	1	99009-17500

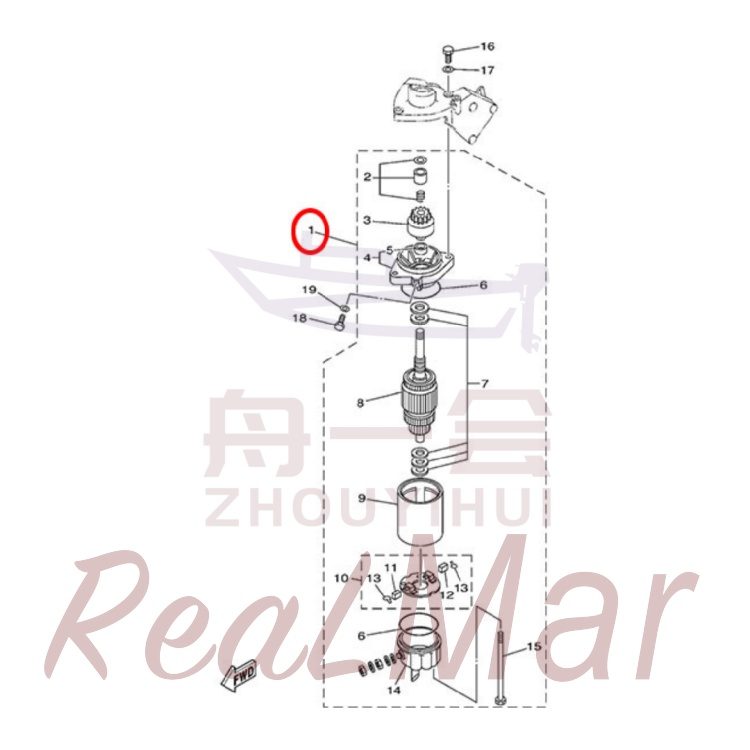

FIG. 13 STARTING MOTOR

本部位共 5 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-81800-000	起动电机总成	STARTING MOTOR ASSY	1	689-81800-13
2	DM3011-81857-000		PINION STOPPER SET	1	689-81857-11
3	DM3011-81807-000		GEAR ASSY, STARTING MOTOR	1	689-81807-12
4	DM3011-81830-000		FRONT BRACKET ASSY	1	689-81830-11
5	DM3011-81831-000		METAL, FRONT	1	689-81831-00
6	DM3011-81847-000		O-RING	2	689-81847-11
7	DM3011-81809-000		WASHER KIT	1	689-81809-11
8	DM3011-81850-000		ARMATURE ASSY	1	689-81850-12
9	DM3011-81810-000		STATOR ASSY	1	689-81810-11
10	DM3011-81840-000		BRUSH HOLDER ASSY	1	689-81840-11
11	DM3011-81812-000		BRUSH 2	1	689-81812-11
12	DM3011-81811-000		BRUSH 1	1	689-81811-11
13	DM3011-81813-000		SPRING, BRUSH	2	689-81813-10
14	DM3011-81820-000		REAR BRACKET ASSY	1	689-81820-11
15	DM3011-81826-000		BOLT	2	689-81826-10
16	13097-02070	六角头螺栓	BOLT	2	97013-08030
17	18107-02400	平垫圈	WASHER, PLATE	2	92903-08600
18	13097-02098	六角头螺栓	BOLT	1	97013-08012
19	18107-02400	平垫圈	WASHER, PLATE	1	92903-08600

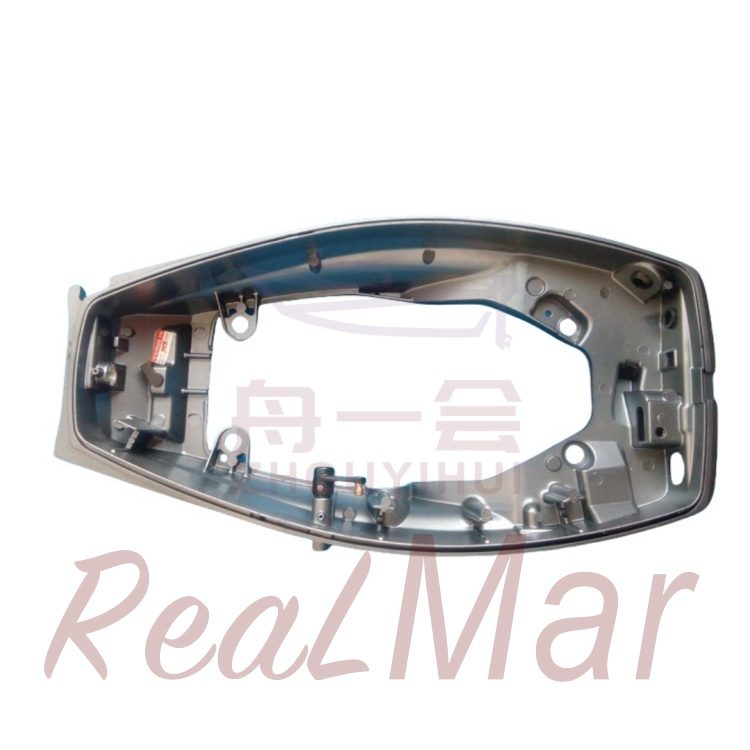

FIG. 14 BOTTOM COWLING

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-42711-000	底座	COWLING, BOTTOM 1	1	689-42711-04-4D
2	10620-95M04	底座减振圈	GROMMET	4	90480-15M06
3	10723-02M85	底座减振圈衬套	COLLAR	4	90387-08M25
4	10809-02M23	起翘限位导向销外平垫圈	WASHER, PLATE	4	90201-08M87
5	DM3011-42796-000	辅助托架锁紧双头螺栓	BOLT 1	2	6G0-42796-00
6	13525-02560	六角头螺栓	BOLT, WITH WASHER	2	97585-08540
7	15720-02300	1型六角螺母	NUT	4	95380-08700
8	18110-02400	平垫圈	WASHER, PLATE	2	92990-08600
9	15720-02300	1型六角螺母	NUT	2	95380-08700
10	DM3011-42815-000	后锁紧手柄	LEVER, CLAMP	1	689-42815-00
11	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
12	10724-98041	内油箱调整衬套	BUSH	2	90386-12069
13	DM3011-42816-000	前消音罩锁钩	LEVER, CLAMP	1	689-42816-00
14	10991-04M37	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M73
15	DM1511-42724-000	底座工艺堵塞1	GROMMET	1	682-42724-00
	DM3011-42724-001	电源线安装孔堵塞	GROMMET	1	61T-42724-40
16	DM3011-42725-000	起动开关安装孔堵塞	GROMMET	1	689-42725-01
17	DM3011-42523-000	底座工艺堵塞1	SPACER, FRICTION	1	647-42523-00
18	DM1512-26326-000	油门拉线堵塞	GROMMET	1	61N-26326-00
	DM3011-42724-002	油门拉线堵塞	GROMMET	1	676-42724-40
19	DM3011-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	6E9-82575-02
20	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
21	DM1511-8257Y-000	应急熄火开关帽	CAP	1	689-8257Y-00
22	10620-93M02	固定线束套	GROMMET	1	90480-17M08
23	DM3011-42794-000	标贴	LABEL, WARNING (GENERAL)	1	6AH-42794-40

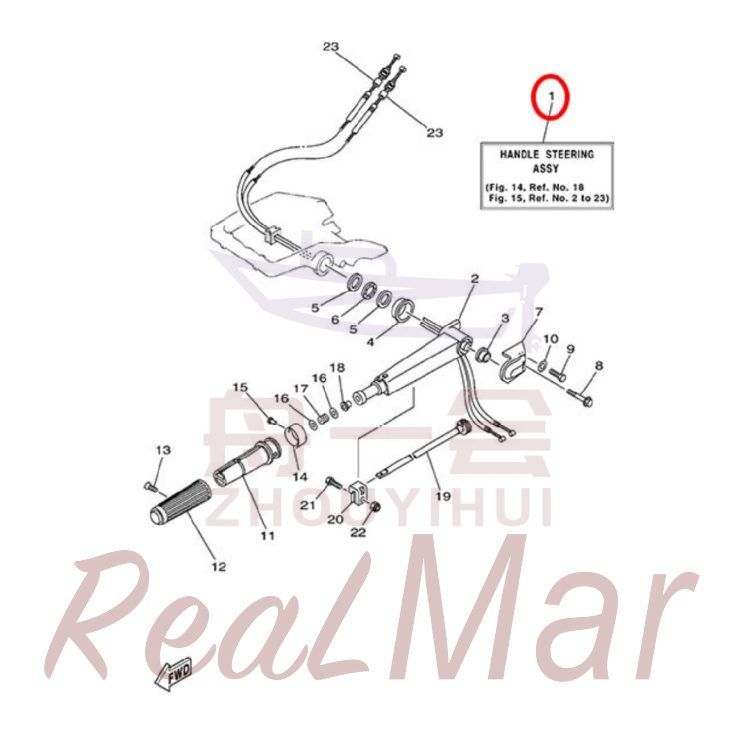

FIG. 15 STEERING

本部位共 22 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1	69P-W0084-00-4D
2	DM3011-42111-000	操纵臂	HANDLE, STEERING	1	689-42111-01-4D
3	10723-97007	操纵臂内衬套	COLLAR	1	90387-13003
4	10723-77009	操纵臂外衬套	COLLAR	1	90387-33001
5	10809-82097	操纵臂内垫圈	WASHER, PLATE	2	90201-28013
6	10804-82009	操纵臂波形垫圈	WASHER, WAVE	1	90206-28001
7	DM3011-42112-000	操纵臂压盘	HANDLE, STEERING	1	69P-42112-00-4D
8	13515-04550	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-06550
9	13015-04080	六角头螺栓	BOLT	1	97095-06020
10	18115-04400	平垫圈	WASHER	1	92995-06600
11	DM0311-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	664-42119-00
12	DM3011-42177-000	操纵手柄套	RUBBER, HANDLE	1	6F6-42177-A0
13	10958-05099	十字槽沉头螺钉	SCREW, COUNTERSUNK	1	90152-05011
14	DM3011-42137-000	油门指示牌	INDICATOR, THROTTLE	1	6G1-42137-10
15	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
16	10809-90M08	平垫圈	WASHER, PLATE	2	90201-10M02
17	10509-87895	操纵手柄压缩弹簧	SPRING, COMPRESSION	1	90501-23215
18	10724-02078	油门操纵杆衬套	BUSH	1	90386-08032
19	DM3011-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	689-42138-00
20	DM3011-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	656-42126-01
21	13015-04080	六角头螺栓	BOLT	1	97095-06020
22	10925-04048	1型六角螺母	NUT, SELF-LOCKING	1	90185-06062
23	DM3011-26311-000	油门拉线	CABLE, THROTTLE 1	2	61N-26311-00

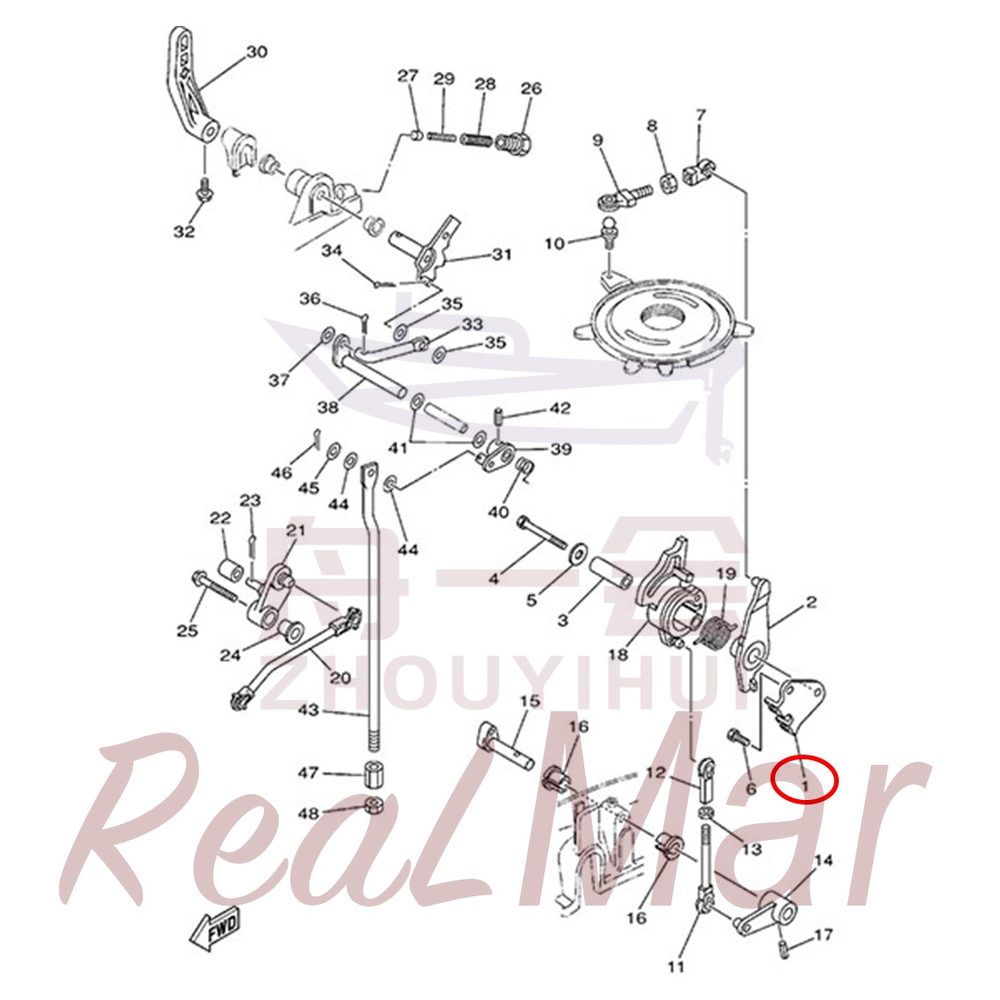

FIG. 16 CONTROL 1

本部位共 44 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-14497-000	油门支座支架	STAY, THROTTLE WIRE	1	69P-14497-00
2	DM3011-41631-000	油门支座	LEVER, MAGNETO CONTROL	1	69P-41631-00
3	10723-04M51	油门支座摆臂内衬套	COLLAR	1	90387-06M59
4	13015-04065	六角头螺栓	BOLT	1	97095-06045
5	10809-04694	油门支座垫圈	WASHER, PLATE	1	90201-06416
6	13015-04098	六角法兰面螺栓	BOLT	1	97095-06012
7	DM3011-41237-000	点火提前拉杆接头	JOINT, LINK	1	662-41237-01
8	15720-05300	六角薄螺母	NUT	1	95380-05700
9	DM3011-41241-000	点火提前拉杆	ROD, LINK	1	679-41241-01
10	DM3011-85518-000	线圈支座球接头	JOINT, BALL	1	663-85518-00
11	DM3011-41238-000	油门加速凸轮连杆组件	JOINT, LINK	1	682-41238-01
12	DM3011-41237-001	拉杆接头	JOINT, LINK	1	682-41237-00
13	15720-05400	1型六角螺母	NUT	1	95380-05600
14	DM3011-42157-000	油门支座摆臂	LEVER, THROTTLE	1	69S-42157-00
15	DM3011-42153-000	联动轴	SHAFT, THROTTLE CONTROL	1	656-42153-00-94
16	10724-90001	换挡手柄衬套	BUSH	2	90386-10009
17	19410-60092	弹性圆柱销	PIN, SPRING	1	91690-40018
18	DM3011-41213-000	油门加速凸轮	CAM, ACCEL.	1	69P-41213-00
19	DM3011-42167-000	油门支座扭转弹簧	SPRING 1	1	69P-42167-00
20	DM3011-41241-001	油门连动杆组件	ROD, LINK	1	69P-41241-00
21	DM3011-42154-000	节气门摇臂	LEVER, THROTTLE CONTROL	1	69P-42154-00
22	DM3011-42171-000	滚轮	BUSHING	1	62Y-42171-00
23	19610-94090	开口销	PIN. COTTER	1	91490-16010
24	10723-04M40	起动电磁阀减振胶圈衬套	COLLAR	1	90387-06M60
25	10991-04M93	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M17
26	DM3011-42715-000	空心螺栓	BUSHING	1	664-42715-00
27	DM3011-44167-000	换挡滑套	PLUNGER, SHIFT CAM	1	664-44167-01
28	10509-96M03	换挡滑套回位弹簧	SPRING, COMPRESSION	1	90501-14M07
29	10509-01M02	换挡滑套回位小弹簧	SPRING, COMPRESSION	1	90501-09M08
30	DM3011-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	689-44111-01-4D
31	DM3011-44113-000	换挡限位板	CAM PLATE, HANDLE	1	664-44113-01
32	10905-04M03	六角法兰面螺栓	BOLT, FLANGE	1	90105-06M07
33	DM3011-44142-000	换挡拉杆	JOINT	1	664-44142-00
34	19610-94090	开口销	PIN. COTTER	1	91490-16010
35	10808-04003	换挡拉杆垫圈	WASHER, PLATE	2	90202-06007
36	19610-98090	开口销	PIN. COTTER	1	91490-12010
37	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
38	DM3011-44121-000	换挡摆杆	LEVER, SHIFT ROD	1	689-44121-01
39	DM3011-44125-000	换挡臂	LEVER, SHIFT ROD	1	689-44125-00
40	10502-96M97	换挡臂扭簧	SPRING, TORSION	1	90508-14M13
41	10808-90086	换挡臂垫圈	WASHER, PLATE	2	90202-10024
42	19410-60094	弹性圆柱销	PIN, SPRING	1	91690-40016
43	DM3011-44143-000	上换挡杆	ROD, SHIFT	1	61N-44143-00
44	10808-04003	换挡拉杆垫圈	WASHER, PLATE	2	90202-06007
45	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
46	19610-80090	开口销	PIN. COTTER	1	91490-20010
47	DM3011-44146-000	上换挡杆螺母接头	CONNECTOR, SHIFT ROD	1	61N-44146-00
48	15720-04400	1型六角螺母	NUT, HEXAGON	1	95380-06600

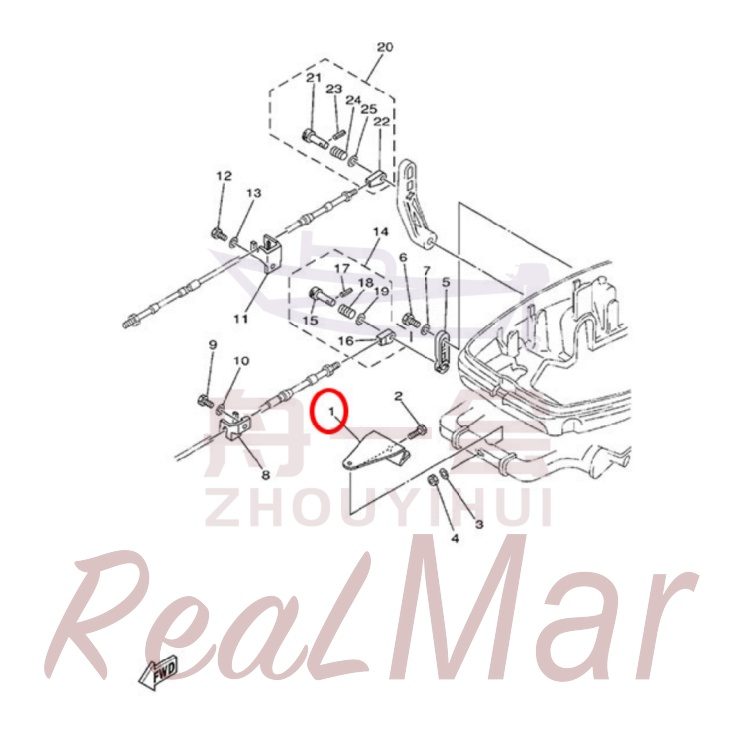

FIG. 17 CONTROL 2

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-48511-000	转向连接板	HOOK, STEERING	1	689-48511-01
2	13035-90060	六角头螺栓	BOLT	1	97075-10040
3	18110-90400	小垫圈	WASHER, PLATE	1	92990-10600
4	10925-90059	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-10051
5	DM3011-48534-000	油门前操摆臂	THROTTLE LEVER, CONTROL	1	648-48534-50-4D
6	13015-04098	六角法兰面螺栓	BOLT	1	97095-06012
7	18115-04400	平垫圈	WASHER	1	92995-06600
8	DM3011-48532-000	油门拉线支架	BRACKET, REMOTE CONTROL 2	1	689-48532-50
9	13015-04094	六角头螺栓	BOLT	1	97095-06016
10	18115-04400	平垫圈	WASHER	1	92995-06600
11	DM3011-48531-000	换挡拉线限位板	BRACKET, REMOTE CONTROL 1	1	689-48531-50
12	13015-04094	六角头螺栓	BOLT	1	97095-06016
13	18115-04400	平垫圈	WASHER	1	92995-06600
14	DM3011-48340-000	油门前操连接组件	CABLE END ASSY	1	648-48340-50
15	DM3011-48361-000	连接销轴1	HOOK, CABLE	1	617-48361-91
16	DM3011-48346-000	联接头1	CABLE END, REMOTE CONTROL	1	617-48346-90
17	19410-70098	弹性圆柱销	PIN, SPRING	1	91690-30012
18	10509-90846	弹簧1	SPRING, COMPRESSION	1	90501-10264
19	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
20	DM3011-48330-000	换挡前操连接组件	CABLE END ASSY	1	648-48330-50
21	DM3011-48331-000	连接销轴2	HOOK, CABLE	1	617-48331-91
22	DM3011-48346-001	联接头2	CABLE END, REMOTE CONTROL	1	648-48346-50
23	19410-70098	弹性圆柱销	PIN, SPRING	1	91690-30012
24	10509-90039	弹簧2	SPRING, COMPRESSION	1	90501-10071
25	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600

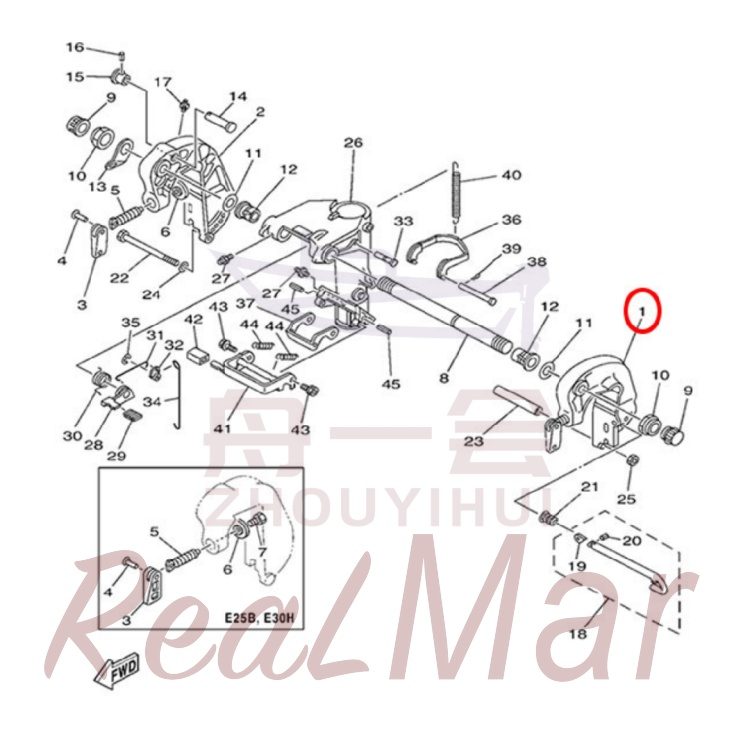

FIG. 19 BRACKET 1

本部位共 46 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-43111-000	左支架	BRACKET, CLAMP 1	1	689-43111-03-4D
2	DM3011-43112-000	右支架	BRACKET, CLAMP 2	1	689-43112-02-4D
3	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	2	6E0-43118-01
	DM1512-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	2	663-43118-01-4D
4	10867-06M09	锁紧手柄沉头半空心铆钉	PIN	2	90243-04M01
	10867-06003	沉头半空心铆钉	PIN	2	90243-04007
5	DM1511-43116-000	艉板锁紧螺杆	SCREW	2	6E7-43116-00
6	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	2	648-43114-01
7	10901-04M98	锁紧螺杆台阶螺栓	BOLT	2	90109-06M12
8	DM3011-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	6J8-43131-01
9	DM3011-43145-000	双头螺管盖	CAP, CLAMP BRACKET	2	6G5-43145-01
10	10925-88067	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22043
11	10809-88M07	右支架垫圈	WASHER, PLATE	2	90201-22M03
12	10724-88M43	回转支架衬套	BUSH	2	90386-22M67
13	DM1511-43113-000	拉环	PLATE, CLAMP BRACKET	1	6J8-43113-01
14	DM3011-43191-000	支撑销	SHAFT, STOPPER	1	689-43191-00
15	DM3011-43192-000	支撑销手柄	KNOB, STOPPER	1	689-43192-01
16	19410-70094	弹性圆柱销	PIN, SPRING	1	91690-30016
17	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
18	DM1511-43160-000	限位插销组件	TILT ROD ASSY	1	689-43160-00
19	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
20	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
21	10508-90M03	锥形压缩弹簧	SPRING, CONICAL	1	90502-10M07
22	10909-02771	六角头螺栓	BOLT	1	90101-08339
23	10723-02M07	回转支架套管	COLLAR	1	90387-08M03
24	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
25	15720-02400	1型六角螺母	NUT	1	95380-08600
26	DM3011-43311-000	回转支架	BRACKET, SWIVEL 1	1	689-43311-03-4D
27	17300-04M07	油杯	NIPPLE, GREASE	3	93700-06M03
28	DM3011-43631-000	起翘手柄	LEVER, TILT	1	689-43631-00
29	DM3011-43633-000	转向锁紧手柄护套	COVER, TILT LEVER	1	689-43633-00
30	DM3011-43643-000	起翘锁钩扭转弹簧	SPRING	1	689-43643-00
31	DM3011-43616-000	起翘锁钩拉杆	ROD, TILT LOCK	1	689-43616-00
32	DM3011-43642-000	起翘锁钩控制杆	LEVER, TILT 1	1	648-43642-00
33	10861-04M88	起翘锁钩销轴	PIN	1	90249-06M22
34	DM3011-43617-000	起翘撑架撑脚拉杆	ROD, TILT LOCK	1	648-43617-00
35	11020-05400	开口挡圈	CIRCLIP	1	99080-05600
36	DM3011-43614-000	起翘锁钩	PLATE, TILT LOCK	1	689-43614-01
37	DM3011-43615-000	起翘回位托架	PLATE, TILT LOCK	1	648-43615-00
38	10860-05063	起翘回位托架销轴	PIN, CLEVIS	1	90240-05047
39	19610-94090	开口销	PIN. COTTER	1	91490-16010
40	10504-70M83	回位托架拉伸弹簧	SPRING, TENSION	1	90506-30M27
41	DM3011-43681-000	起翘手柄组件	LEVER, SHALLOW WATER DRIVE 1	1	689-43681-01
42	DM1511-43318-000	起翘手柄护套	COVER	1	682-43318-01
43	10901-04M92	起翘撑架限位轴	BOLT	2	90109-06M18
44	10504-94M93	起翘撑架回位弹簧	SPRING, TENSION	2	90506-16M17
45	19410-60075	弹性圆柱销	PIN, SPRING	2	91690-40035

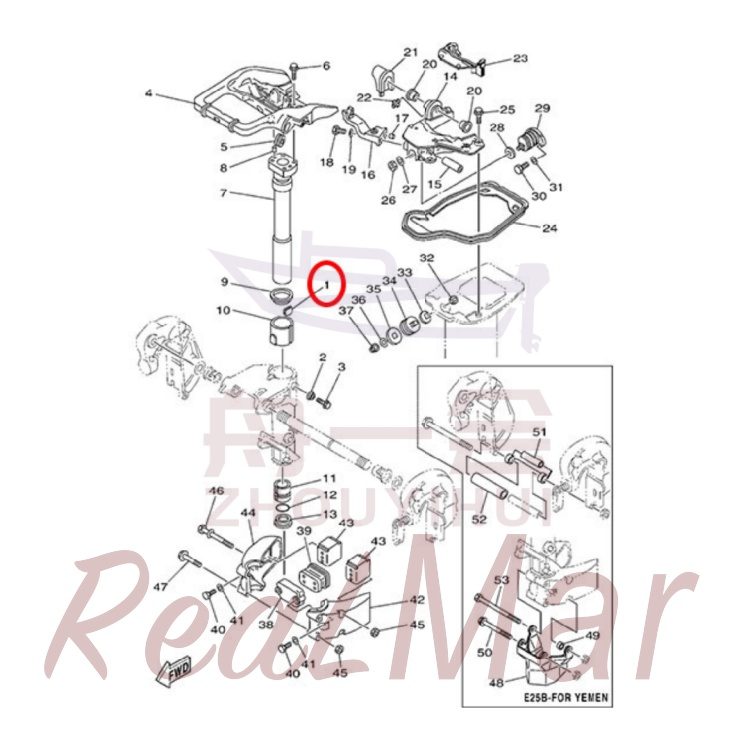

FIG. 20 BRACKET 2

本部位共 46 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-42528-000	转向托架上衬套垫块	PLATE, FRICTION	1	648-42528-00
2	DM1511-43373-000	螺栓密封圈	SEAL, DAMPER	1	689-43373-01
3	10905-04M92	六角法兰面螺栓	BOLT, FLANGE	1	90105-06M18
4	DM3011-42511-000	转向托架	BRACKET, STEERING	1	69P-42511-00-4D
5	10620-81065	换挡拉杆护圈	GROMMET	1	90480-29045
6	10905-04M03	六角法兰面螺栓	BOLT, FLANGE	4	90105-06M07
7	DM3011-42521-000	转向托架管轴	SHAFT, STEERING PIVOT	1	689-42521-00-94
8	17402-98047	合箱定位销	PIN, DOWEL	2	93608-12063
9	10801-63094	转向托架上衬套压盖	WASHER	1	90209-47016
10	10724-63M88	转向托架上衬套	BUSH	1	90386-47M22
11	10724-72010	转向托架下衬套	BUSH	1	90386-38090
12	17890-73940	衬套O型圈	O-RING	1	93210-37160
13	10724-72088	转向托架下垫圈	BUSH	1	90386-38022
14	DM3011-44518-000	辅助托架	BRACKET COMP.	1	69P-44518-00-94
15	10723-90M71	衬套	COLLAR	1	90387-10M39
16	DM3011-44519-000	托架	BRACKET	1	648-44519-00-94
17	17404-98091	合箱定位销	PIN, DOWEL	1	93606-12019
18	13015-04092	六角头螺栓	BOLT	1	97095-06018
19	18115-04400	平垫圈	WASHER	1	92995-06600
20	10729-98M09	换挡臂衬套	BUSH, SOLID	2	90381-12M01
21	DM3011-42718-000	橡胶垫	RUBBER, SEAL 3	1	689-42718-00
22	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
23	DM3011-42717-000	减振垫	RUBBER, SEAL 2	1	69P-42717-00
24	DM3011-42716-000	底座减振圈	RUBBER, SEAL 1	1	69P-42716-00
25	10905-04M02	六角头螺栓	BOLT, FLANGE	4	90105-06M08
26	10930-90M68	1型六角螺母	NUT	1	90170-10M42
27	18110-90800	上减振器平垫圈1	WASHER, PLAIN	1	92990-10200
28	DM3011-44591-000	上减振器平垫圈2	GASKET	1	648-44591-A0
29	DM3011-44516-000	上减振器	MOUNT DAMPER, UPPER FRONT	1	689-44516-00
30	13015-04080	六角头螺栓	BOLT	2	97095-06020
31	18115-04400	平垫圈	WASHER	2	92995-06600
32	10930-90M68	1型六角螺母	NUT	2	90170-10M42
33	DM3011-44591-000	上减振器平垫圈2	GASKET	2	648-44591-A0
34	DM3011-44514-000	中间箱体上侧减振块	MOUNT DAMPER, UPPER SIDE	2	664-44514-00-94
35	DM3011-44591-001	中间箱体上侧减振块平垫圈2	GASKET	2	664-44591-A0
36	18110-90800	上减振器平垫圈1	WASHER, PLAIN	2	92990-10200
37	10934-90M09	盖形螺母	NUT, CROWN	2	90176-10M01
38	DM3011-44553-000	下减振器护盖	COVER, LOWER MOUNT	1	689-44553-00-94
39	DM3011-44557-000	中间箱体下减振块	MOUNT DAMPER, LOWER FRONT	1	689-44557-00
40	13035-02085	六角头螺栓	BOLT	2	97075-08025
41	18115-02400	平垫圈	WASHER	2	92995-08600
42	DM3011-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER 1	1	689-44551-01-4D
43	DM3011-44555-000	中间箱体侧减振块	MOUNT DAMPER, LOWER SIDE	2	689-44555-00
44	DM3011-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER 2	1	689-44551-01-4D
45	15720-02400	1型六角螺母	NUT	4	95380-08600
46	10991-02M07	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M03
	10991-02M07	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-08M03
47	13515-02545	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	97595-08565
	13515-02545	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-08565
48	DM3011-45151-000		COVER, UPPER CASING	1	69P-45151-00-4D
49	10723-02091		COLLAR	1	90387-08019
50	10991-02049		BOLT, WITH WASHER	1	90119-08061
51	DM3011-43625-000		PLATE, TILT ROCK 4	1	69P-43625-00
52	10665-88008		HOSE	1	90445-22002
53	13015-02990		BOLT	1	97095-08110

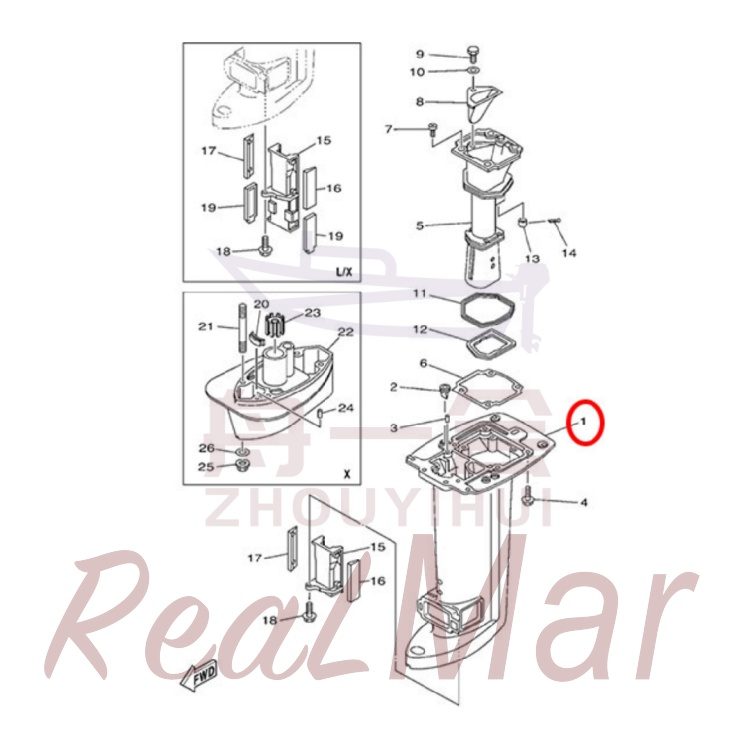

FIG. 21 UPPER CASING

本部位共 25 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-45111-000	中间箱体	CASING, UPPER	1	69P-45111-00-4D
	DM3011-45111-001	中间箱体	CASING, UPPER	1	69P-45111-10-4D
2	DM3011-42717-001	鸭嘴单向阀	RUBBER, SEAL 2	2	65W-42717-00
3	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
4	13535-02570	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	97575-08530
5	DM3011-41131-000	排气管	MANIFOLD, EXT. 1	1	69P-41131-01-5B
6	DM3011-41134-000	排气管垫片	GASKET, EXHAUST MANIFOLD	1	69P-41134-A0
7	13220-04094	十字开槽盘头螺钉和平垫圈组合件	SCREW, PAN HEAD	4	97880-06016
8	DM3011-41137-000	导气管	GUIDE, EXHAUST	1	69P-41137-00-5B
9	13015-02080	六角头螺栓	BOLT	1	97095-08020
10	18115-02400	平垫圈	WASHER	1	92995-08600
11	DM3011-41138-000	排气管上密封圈	SEAL, EXT. 1	1	69P-41138-00
12	DM3011-41139-000	排气管下密封圈	SEAL, EXT. 2	1	69P-41139-00
13	DM3011-41135-000	排气歧管堵头	GASKET, EXHAUST MANIFOLD	1	6A8-41135-00
14	19610-70085	开口销	PIN. COTTER	1	91490-30025
15	DM3011-47467-000	导向块	PLATE, GUIDE	1	69P-47467-00-5B
	DM3011-47467-001	导向块	PLATE, GUIDE	1	69P-47467-10-5B
16	DM3011-45127-000	导向块减震块1	SEAL	1	69P-45127-00
17	DM3011-45128-000	导向块减震块2	SEAL 2	1	69P-45128-00
18	10991-04086	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06024
19	DM3011-45159-000	导向块减震块3	DAMPER	2	69P-45159-00
20	DM3011-45375-000		DAMPER, SEAL	1	61N-45375-00
21	10994-90M77		BOLT, STUD	4	90116-10M33
22	DM3011-45211-000		EXTENSION	1	61N-45211-31-4D
23	DM3011-45318-000		BUSHING, DRIVE SHAFT	1	689-45318-00
24	17404-99M86		PIN, DOWEL	2	93606-11M24
25	10931-90M07		NUT	4	90179-10M03
26	18115-90400	弹簧垫圈	WASHER	4	92995-10600

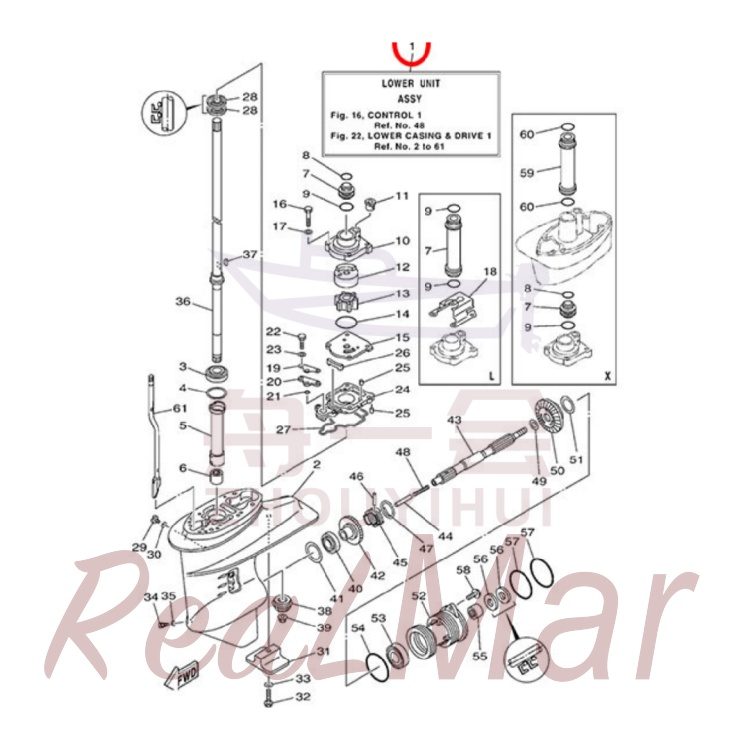

FIG. 22 LOWER CASING & DRIVE 1

本部位共 82 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	69P-45300-01-4D
	DM3011-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	69P-45300-11-4D
2	DM3011-45311-000	减速箱壳体	CASING, LOWER	1	61N-45311-02-4D
3	17778-000W5	传动轴圆锥滚子轴承	BEARING	1	93332-000W5
4	DM3011-45587-000	主动齿调整垫片	SHIM (T:0.7MM)	1	61N-45587-00
	DM3011-45587-001	主动齿调整垫片	SHIM (T:1.0MM)	1	61N-45587-10
	DM3011-45587-002	主动齿调整垫片	SHIM (T:1.1MM)	1	61N-45587-20
	DM3011-45587-003	主动齿调整垫片	SHIM (T:1.2MM)	1	61N-45587-30
	DM3011-45587-004	主动齿调整垫片	SHIM (T:1.3MM)	1	61N-45587-40
	DM3011-45587-005	主动齿调整垫片	SHIM (T:1.4MM)	1	61N-45587-50
	DM3011-45587-006	主动齿调整垫片	SHIM (T:1.5MM)	1	61N-45587-60
	DM3011-45587-007	主动齿调整垫片	SHIM (T:1.6MM)	1	61N-45587-70
5	DM3011-45536-000	传动轴导套	SLEEVE, DRIVE SHAFT	1	61N-45536-00
6	17795-880V3	传动轴滚针轴承	BEARING	1	93315-220V7
7	DM3011-44362-000	传动轴防水套	TUBE, WATER 2	1	61N-44362-00
	DM3011-44362-001	传动轴防水套	TUBE, WATER 2	1	61N-44362-10
8	17890-88946	传动轴防水套上密封圈	O-RING	1	93210-22164
9	17890-84970	传动轴防水套下密封圈	O-RING	1	93210-26130
	17890-84970	传动轴防水套下密封圈	O-RING	2	93210-26130
10	DM3011-44311-000	水泵壳体	HOUSING, WATER PUMP	1	69P-44311-01
11	DM3011-44367-000	水泵壳体水封	DAMPER, WATER SEAL 3	1	6L2-44367-00
12	DM3011-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	69P-44322-00
	DM3011-44322-001	水泵壳体座圈	INSERT, CARTRIDGE	1	69P-44322-40
13	DM3011-44352-000	水泵叶轮	IMPELLER	1	6H4-44352-02
14	17890-65949	水泵壳体O型圈	O-RING	1	93210-45161
15	DM3011-44323-000	水泵壳体垫片/钢垫	OUTER PLATE, CARTRIDGE	1	61N-44323-00
	DM3011-44323-001	水泵壳体垫片/钢垫	OUTER PLATE, CARTRIDGE	1	61N-44323-40
16	13015-04060	六角头螺栓	BOLT	4	97095-06040
17	18115-04400	平垫圈	WASHER	4	92995-06600
18	DM3011-44328-000	水泵壳体压盖	PLATE	1	65W-44328-11
19	DM3011-44176-000	下换挡杆密封用外垫片	BRACKET	1	61N-44176-00
20	DM3011-45321-000	下换挡杆密封用内垫片	PLATE	1	61N-45321-00
21	17890-04ME4	水泵座O型圈	O-RING	1	93210-06ME6
22	13015-04085	六角头螺栓	BOLT	2	97095-06025
23	18115-04400	平垫圈	WASHER	2	92995-06600
24	DM3011-45331-000	水泵座	HOUSING, BEARING	1	61N-45331-00-5B
25	17406-90M07	水泵壳体定位销	PIN, DOWEL	3	93604-10M03
26	DM3011-45127-001	减速箱密封条	SEAL	1	61N-45127-00
27	DM3011-45315-000	水泵座O型圈	PACKING, LOWER CASING	1	61N-45315-00
28	17909-88043	水泵座油封	OIL SEAL	2	93101-22067
29	10760-02008	不带磁放油螺塞	PLUG, STRAIGHT SCREW	1	90340-08002
30	10670-02080	放油螺塞垫圈	GASKET	1	90430-08020
31	DM1511-45251-000	减速箱阳极	ANODE	1	61N-45251-01
32	15215-04075	六角法兰面螺栓	BOLT, FLANGE	1	95895-06035
33	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
34	DM3011-45341-000	带磁放油螺塞	PLUG, DRAIN	1	688-45341-10
35	10670-02080	放油螺塞垫圈	GASKET	1	90430-08020
36	DM3011-45510-000	传动轴	DRIVE SHAFT ASSY	1	61N-45510-00
	DM3011-45510-001	传动轴	DRIVE SHAFT ASSY	1	61N-45510-10
37	10820-07M07	传动轴半圆键	KEY, WOODRUFF	1	90280-03M03
38	DM3011-45551-000	主动齿轮	PINION (13T)	1	61N-45551-00
39	10931-90M96	主动齿锁紧螺母	NUT	1	90179-10M14
40	17778-00005	前进挡齿轮圆锥滚子轴承	BEARING	1	93332-00005
41	DM3011-45567-000	前进挡齿轮调整垫片	SHIM (T:1.0MM)	1	6L2-45567-00
	DM3011-45567-001	前进挡齿轮调整垫片	SHIM (T:1.1MM)	1	6L2-45567-10
	DM3011-45567-002	前进挡齿轮调整垫片	SHIM (T:1.2MM)	1	6L2-45567-20
	DM3011-45567-003	前进挡齿轮调整垫片	SHIM (T:1.3MM)	1	6L2-45567-30
	DM3011-45567-004	前进挡齿轮调整垫片	SHIM (T:1.4MM)	1	6L2-45567-40
42	DM3011-45560-000	前进挡齿轮组件	GEAR 1 (27T)	1	61N-45560-10
43	DM3011-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	65W-45611-00
44	DM3011-45635-000	换挡销	PLUNGER, SHIFT	1	648-45635-00
45	DM3011-45631-000	离合子	CLUTCH, DOG	1	664-45631-02
46	10850-05090	离合子限位销	PIN, STRAIGHT	1	90250-05010
47	DM1511-45633-000	离合子扭转弹簧	RING, CROSS PIN	1	648-45633-00
48	10509-90045	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-10065
49	10809-80693	连杆小头垫圈	WASHER, PLATE	1	90201-20417
50	DM3011-45571-000	倒挡齿轮	GEAR 2 (27T)	1	61N-45571-00
51	DM3011-45577-000	倒挡齿轮调整垫片	SHIM (T:1.0MM)	1	6L2-45577-00
	DM3011-45577-001	倒挡齿轮调整垫片	SHIM (T:1.1MM)	1	6L2-45577-10
	DM3011-45577-002	倒挡齿轮调整垫片	SHIM (T:1.2MM)	1	6L2-45577-20
	DM3011-45577-003	倒挡齿轮调整垫片	SHIM (T:1.3MM)	1	6L2-45577-30
52	DM3011-45361-000	轴承座	CAP, LOWER CASING	1	61N-45361-01-4D
53	17704-00498	轴承座轴承	BEARING	1	93306-00612
54	17890-46ME3	轴承座前O型圈	O-RING	1	93210-64ME7
55	17795-88006	螺旋桨轴滚针轴承	BEARING	1	93315-22004
56	17909-80M03	轴承座油封	OIL SEAL	2	93101-20M07
57	17890-45M50	曲轴下端盖O型圈	O-RING	2	93210-65M50
58	13535-04580	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	97575-06520
59	DM3011-44362-001	传动轴防水套	TUBE, WATER 2	1	61N-44362-10
60	17890-84970	传动轴防水套下密封圈	O-RING	2	93210-26130
61	DM3011-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	61N-44150-00
	DM3011-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	61N-44150-10

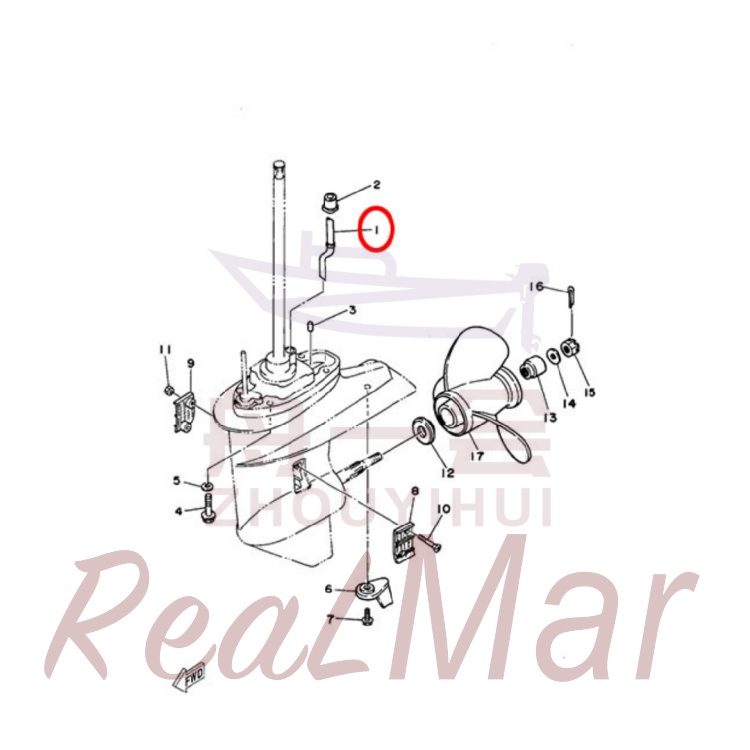

FIG. 23 LOWER CASING & DRIVE 2

本部位共 18 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-44361-000	进水管	TUBE, WATER 1	1	61N-44361-00
	DM3011-44361-001	进水管	TUBE, WATER 1	1	61N-44361-10
2	DM3011-44366-000	进水管上密封套	DAMPER, WATER SEAL 2	1	689-44366-00
3	17404-99M86	合箱定位销	PIN, DOWEL	2	93606-11M24
4	10905-90M98	减速箱锁紧用螺栓	BOLT, FLANGE	4	90105-10M12
5	18115-90400	弹簧垫圈	WASHER	4	92995-10600
6	DM3011-45371-000	平衡翼	TAB-TRIM	1	61N-45371-00
7	10991-04M62	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M48
8	DM3011-45214-000	左进水滤网	COVER, WATER INLET 1	1	6L2-45214-00
9	DM3011-45215-000	右进水滤网	COVER, WATER INLET 2	1	6L2-45215-00
10	10959-05M05	十字槽半沉头螺钉	SCREW, COUNTERSUNK	2	90151-05M05
11	10925-05008	1型非金属嵌件六角锁紧螺母	NUT, NYLON	2	90185-05002
12	DM3011-45987-000	螺旋桨推力衬套	SPACER 1	1	6L2-45987-01
13	DM3011-45997-000	螺旋桨后衬套	SPACER 2	1	689-45997-00
14	18110-96800	平垫圈	WASHER, PLAIN	1	92990-14200
15	10939-96097	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-14013
16	19610-70088	开口销	PIN. COTTER	1	91490-30022
17	DM3011-45945-000	螺旋桨总成	PROPELLER (3X9-7/8"X10-1/2"-F)	1	664-45945-00
	DM3011-45947-000	螺旋桨总成	PROPELLER (3X9-7/8"X11-1/4"-F)	1	664-45947-01
	DM3011-45954-000	螺旋桨总成	PROPELLER (3X9-7/8"X12"-F)	1	664-45954-01

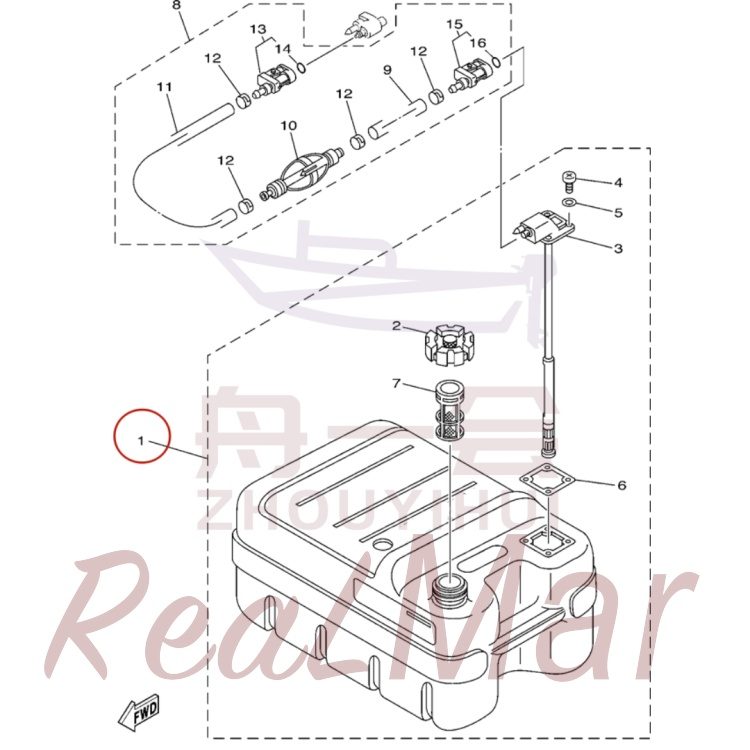

FIG. 24 FUEL TANK

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-24201-000	外燃油箱总成24L	FUEL TANK ASSY (24L)	1	6YJ-24201-00
2	DM1511-24610-000	燃油箱盖组件24L	CAP ASSY	1	6YJ-24610-01
3	DM1511-24260-000	油管插座总成	FUEL METER ASSY	1	6YJ-24260-00
4	10953-05M91	十字槽盘头螺钉	SCREW, PAN HEAD	4	90157-05M19
5	DM1511-24329-000	油管插座尼龙垫圈	SEAL	4	6Y1-24329-00
6	DM1511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6Y1-24268-00
7	DM1511-24167-000	进油滤网组件（含滤网）	STRAINER	1	6YJ-24167-00
8	DM1512-24306-000	输油管总成	FUEL PIPE COMP. 1	1	61J-24306-04
9	10665-99M04	燃油管	HOSE	1	90445-11M06
10	DM1511-24360-000	手揿泵组件	PRIMER PUMP ASSY	1	61J-24360-00
11	10665-99M05	燃油管	HOSE	1	90445-11M05
12	DM3011-24351-000	卡箍	BAND 1	4	650-24351-51
13	DM1512-24305-001	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6G1-24305-05
14	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
15	DM1512-24305-002	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6Y1-24305-06
16	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287

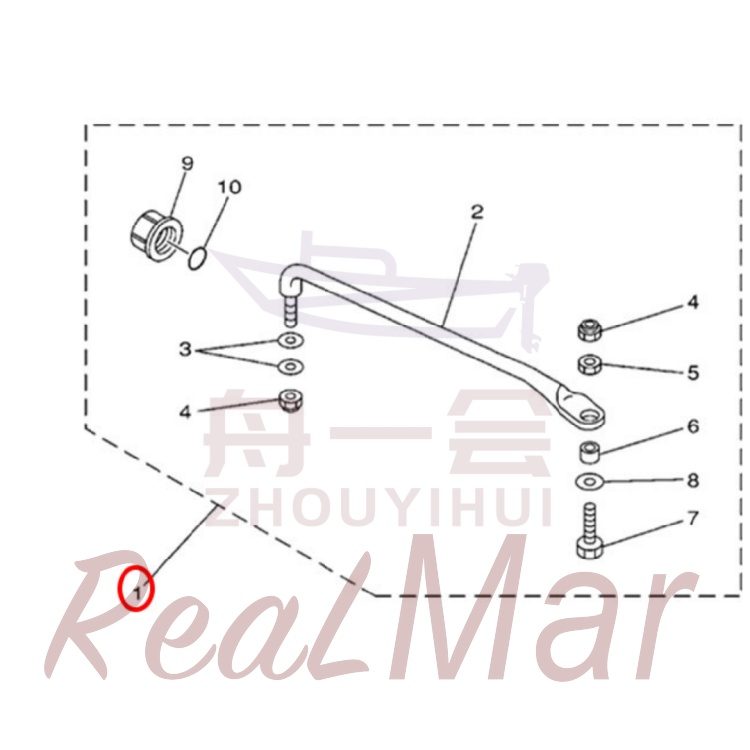

FIG. 25 STEERING GUIDE

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-61350-000	转向连接杆组件	STEERING GUIDE ATTACHMENT KIT	1	689-61350-02
2	DM3011-61351-000	转向连接杆	ROD, STEERING LINK	1	689-61351-01
3	10809-90M80	小垫圈	WASHER, PLATE	2	90201-10M20
4	10925-01M09	转向连接杆锁紧螺母	NUT, SELF-LOCKING	2	90185-09M01
5	10930-01M07	转向连接杆拉线端薄螺母	NUT	1	90170-09M03
6	10723-90M68	转向连接杆拉线端衬套	COLLAR	1	90387-10M42
7	DM3011-61355-000	六角头螺栓	BOLT	1	6E5-61355-00
8	10809-90M47	小垫圈	WASHER, PLATE	1	90201-10M63
9	DM3011-43145-001	转向连接杆拉线端锁紧螺母	CAP, CLAMP BRACKET	1	6E5-43145-01
10	17890-94835	回转锁紧塑料螺母O型圈	O-RING	1	93210-16275

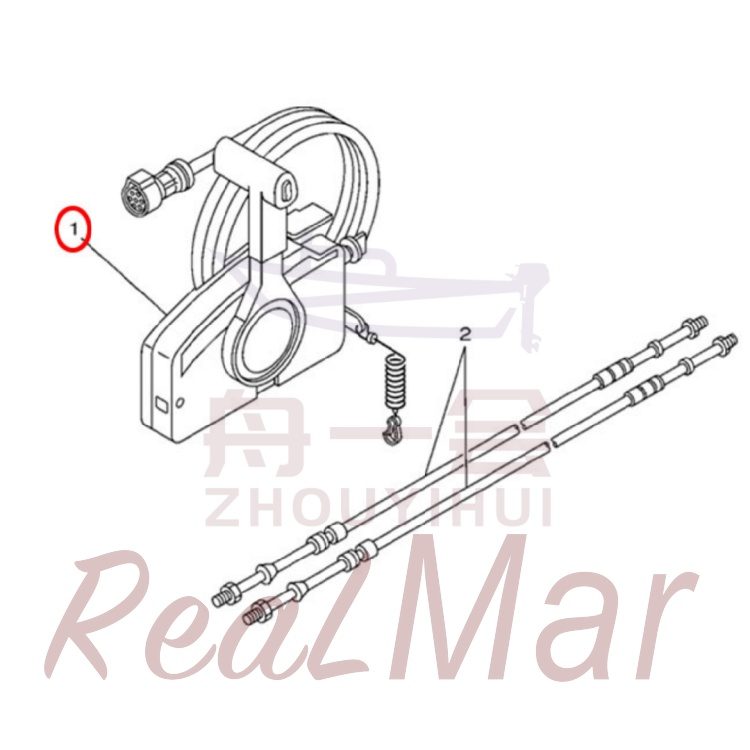

FIG. 26 REMOTE CONTROL BOX

本部位共 3 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-48230-000	拉式操控盒（七芯线）	REMOTE CONTROL ASSY (7P)	1	703-48230-17
2	DM3011-48320-003	油门档位线	CABLE, REMOTE CONTROL L=13F	2	701-48320-20
	DM3011-48320-004	油门档位线	CABLE, REMOTE CONTROL L=15F	2	701-48320-50

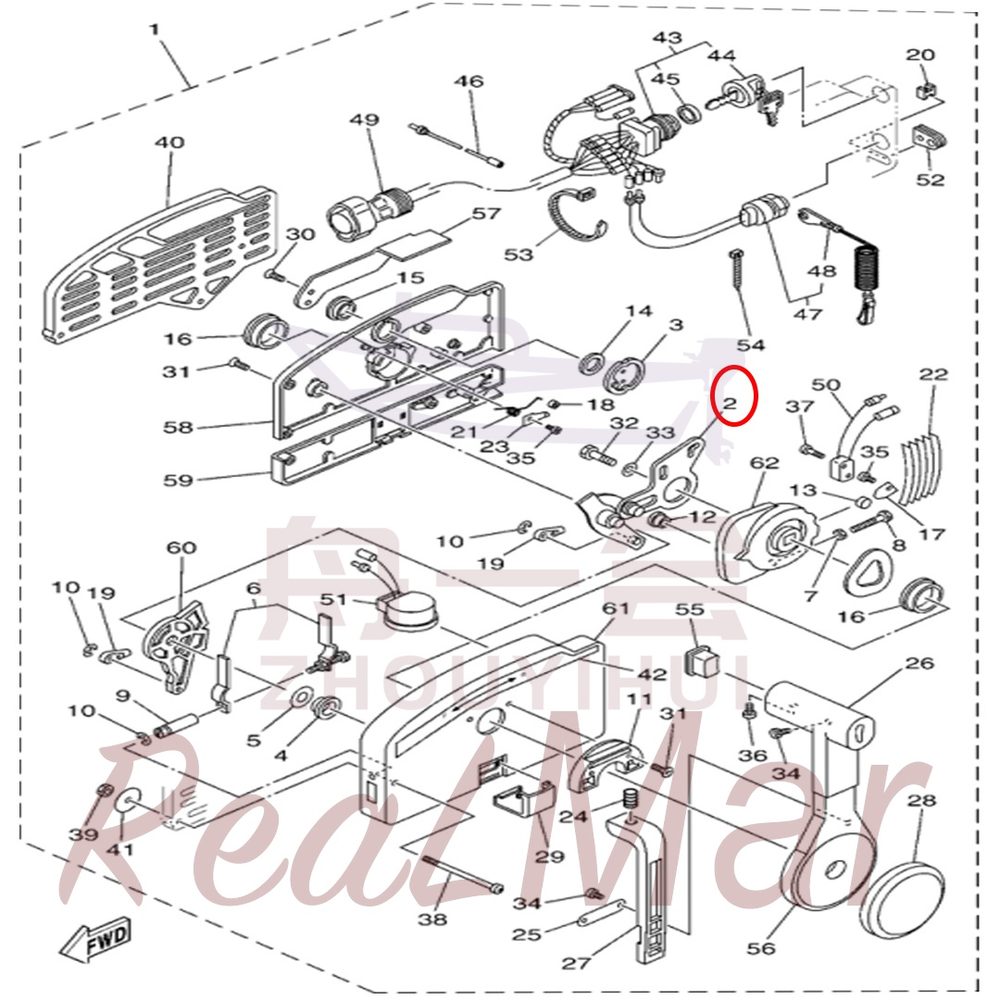

FIG. 27 REMOTE CONTROL ASSY

本部位共 60 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM3011-48230-000	拉式操控盒（七芯线）	REMOTE CONTROL ASSY (7P)	1	703-48230-17
2	DM3011-48261-000	油门控制臂组件	ARM, THROTTLE	1	703-48261-11
3	DM3011-48153-000	怠速转轴组件	SHAFT, FREE ACCEL.	1	703-48153-00
4	DM3011-48235-000	变挡臂内衬套	BUSHING	1	703-48235-00
5	DM3011-48268-000	平垫圈	SPACER	1	703-48268-00
6	DM3011-48264-000	调整支架组件	FRICTION, THROTTLE	1	703-48264-00
7	15720-05400	1型六角螺母	NUT	1	95380-05600
8	13720-05085	六角头螺栓	BOLT	1	97380-05025
9	DM3011-48265-000	调整螺栓	SHAFT, FRICTION	1	703-48265-00
10	17670-04086	E型开口挡圈	CIRCLIP	3	93430-06024
11	DM3011-48245-000	锁止盘	PLATE, LOCK	1	703-48245-00
12	DM3011-48252-000	轴套	ROLLER, CAM	1	703-48252-00
13	DM3011-48248-000	滚轮	ROLLER, FREE ACCEL.	1	701-48248-00
14	DM3011-48198-000	起翘限位片波形垫圈	WASHER, WAVE	1	703-48198-00
15	DM3011-48243-000	怠速转轴内衬套	BUSHING	1	703-48243-00
16	DM3011-48236-000	油门控制臂内衬套	BUSHING 1	2	703-48236-00
17	DM3011-48189-000	挡板	RETAINER	1	703-48189-00
18	DM3011-48234-000	限位块	ROLLER, DETENT	1	703-48234-00
19	DM3011-48345-000	控制拉杆	CABLE END, REMOTE CONTROL 2	2	703-48345-01
20	DM3011-48358-000	堵塞	ANCHOR, CABLE	1	703-48358-00
21	DM3011-48244-000	扭转弹簧	SPRING, FREE ACCEL.	1	703-48244-00
22	DM3011-48238-000	弹簧片	SPRING, DETENT	5	703-48238-00
23	DM3011-48246-000	垫片	SPACER	1	703-48246-00
24	DM3011-48227-000	压缩弹簧	SPRING, NEUTRAL LOCK	1	703-48227-00
25	DM3011-48226-000	限位板	PLATE, STOPPER	1	703-48226-00
26	DM3011-48222-000	控制杆把手	GRIP, CONTROL LEVER	1	703-48222-00
27	DM3011-48223-000	空挡锁止杆	LOCK, NEUTRAL	1	703-48223-00
28	DM3011-48225-000	盖板	COVER	1	703-48225-00
29	DM3011-48219-000	导线盖板	COVER, LEAD	1	703-48219-00
30	DM3011-48281-000	十字槽沉头螺钉和锥形锁紧垫圈组合件	SCREW	2	703-48281-00
31	DM3011-48282-000	十字槽沉头螺钉	SCREW	7	703-48282-00
32	13720-02070	六角头螺栓	BOLT	1	97380-08030
33	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
34	12520-06090	十字槽小盘头螺钉	SCREW, PAN HEAD	3	98580-04010
35	12520-06004	十字槽平头螺钉	SCREW, PAN HEAD	2	98580-04006
36	12520-05090	十字槽小盘头螺钉	SCREW, PAN HEAD	1	98580-05010
37	12520-07095	十字槽小盘头螺钉	SCREW, PAN HEAD	2	98580-03015
38	DM3011-48291-000	十字槽半沉头螺钉	SCREW	3	703-48291-10
39	15720-04400	1型六角螺母	NUT, HEXAGON	3	95380-06600
40	DM3011-48293-000	控制器挡板	SPACER, REMOTE CONTROL	1	703-48293-10
41	DM3011-48287-000	十芯线推式操控盒紧固用平垫圈	WASHER	3	701-48287-00
42	DM3011-48215-000	控制盒标贴1	GRAPHIC	1	703-48215-00
43	DM3011-82510-000	总开关(含钥匙）	MAIN SWITCH ASSY	1	703-82510-33
44	DM3011-82577-000	钥匙	CAP, KEY	1	703-82577-00
45	DM3011-82532-000	总开关盖	CAP	1	6K1-82532-00
46	DM3011-82531-001	导线	WIRE, LEAD	1	703-82531-00
47	DM3011-82575-001	熄火开关组件	ENGINE STOP SWITCH ASSY	1	688-82575-01
48	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
49	DM3011-82586-000	线束连接器（长七芯线束）	EXTENSION, WIRE HARNESS	1	688-82586-21
50	DM3011-82540-001	微动开关	NEUTRAL SWITCH ASSY	1	703-82540-00
51	DM3011-83383-000	蜂鸣器	BUZZER	1	703-83383-11
52	DM3011-48284-000	护圈	GROMMET	1	703-48284-00
53	DM3011-82591-000	管夹	BAND	1	703-82591-00
54	DM3011-82592-000	管夹	BAND	1	703-82592-00
55	DM3011-48224-000	起翘器开关堵塞	COVER, CONTROL LEVER	1	703-48224-00
56	DM3011-48221-000	控制杆	LEVER, CONTROL	1	703-48221-00
57	DM3011-48152-000	怠速旋钮	KNOB, FREE ACCEL.	1	703-48152-00
58	DM3011-48212-000	后盖板1	BACK PLATE 1	1	703-48212-00
59	DM3011-48213-000	后盖板2	BACK PLATE 2	1	703-48213-00
60	DM3011-48271-000	变挡臂组件	ARM, SHIFT	1	703-48271-00
61	DM3011-48211-000	外盖板1	HOUSING,1	1	703-48211-02
62	DM3011-48232-000	操纵凸轮	GEAR	1	703-48232-00
