翟墨 T40 舷外机爆炸图及零件明细

二冲程 40 / 48 马力 · 共 27 个部位 / 897 条零件，点击零件编码查看详情，或搜索本页零件。

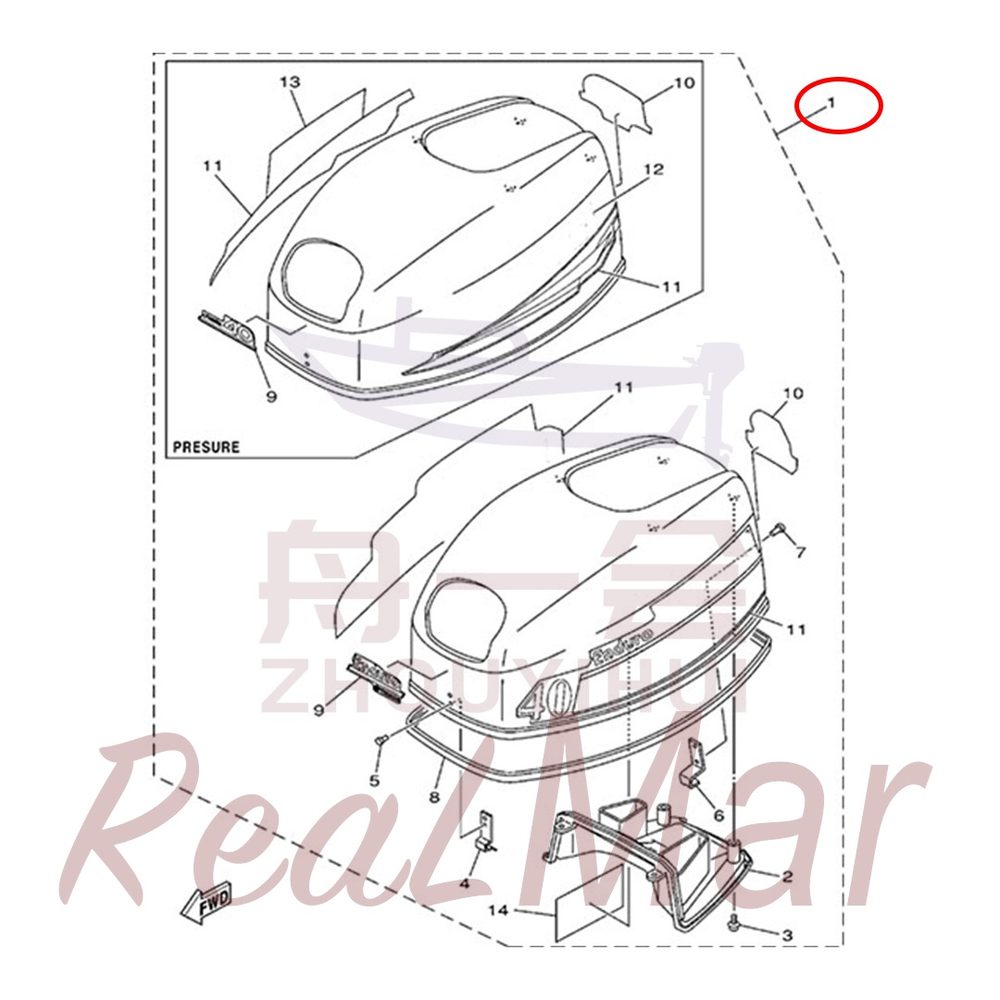

FIG. 1 TOP COWLING

本部位共 18 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-42610-000	消音罩总成	TOP COWLING ASSY	1	66T-42610-K0-4D
	DM4011-42610-001	消音罩总成(无标贴）	TOP COWLING ASSY	1	66T-42610-20-4D
2	DM4011-42613-000	导流罩	MOLDING, AIR DUCT	1	66T-42613-01
3	13320-50494	十字槽盘头自攻螺钉	SCREW, TAPPING	4	97780-50616
4	DM0511-42651-000	消音罩前挂钩	HOOK	1	6E0-42651-02
5	10844-06M06	扁圆头半空心铆钉	RIVET	2	90266-04M04
6	DM4011-42652-000	消音罩后挂钩	HOOK	1	6F5-42652-01
7	10844-06M09	扁圆头半空心铆钉	RIVET	2	90266-04M01
8	DM4011-42615-000	消音罩下密封条	SEAL	1	66T-42615-02
9	DM4011-42677-000	前标贴	GRAPHIC, FRONT	1	69P-42677-H0
	DM4011-42677-001		GRAPHIC, FRONT	1	63D-42677-20
10	DM4011-42678-000	后标贴	GRAPHIC, REAR	1	6J4-42678-H0
	DM4011-42678-001		GRAPHIC, REAR	1	63D-42678-11
11	DM4011-W0070-000		GRAPHIC SET	1	66T-W0070-H0
	DM4011-W0070-001		GRAPHIC SET	1	63D-W0070-10
12	DM4011-42681-000		MARK, COWLING	1	63D-42681-10
13	DM4011-42682-000		MARK, COWLING	1	63D-42682-10
14	DM1512-13437-000	消音棉	MARK, CAUTION	1	677-13437-0B

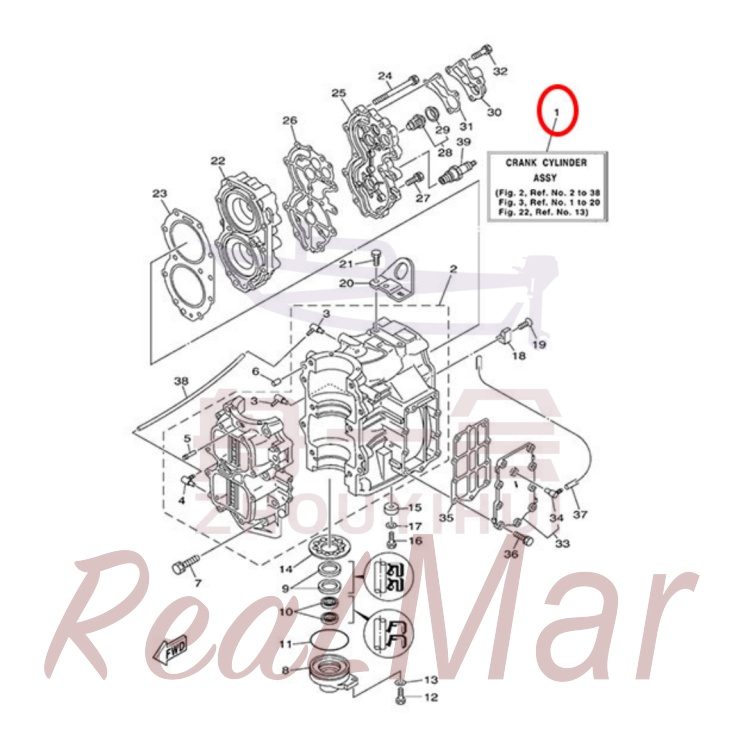

FIG. 2 CYLINDER & CRANKCASE

本部位共 38 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-W0090-000	气缸体曲轴箱总成	CRANK CYLINDER ASSY	1	66T-W0090-02-1S
2	DM4011-15100-000	气缸体曲轴箱组件（含缸套、定位销）	CRANKCASE ASSY	1	66T-15100-02-1S
3	DM4011-13552-000	气缸体弯管接头	NOZZLE	2	6E5-13552-01
4	DM4011-13552-000	气缸体弯管接头	NOZZLE	1	6E5-13552-01
5	DM0311-14485-000	回油管油嘴	PIPE, JOINT	1	624-14485-00
6	17402-98047	合箱定位销	PIN, DOWEL	2	93608-12063
7	10991-90005	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	10	90119-10005
8	DM4011-15396-000	曲轴下端盖	HOUSING, OIL SEAL	1	66T-15396-01-94
9	17908-70M54	曲轴下端盖油封	OIL SEAL	2	93102-30M56
10	17909-94009	曲轴下端盖油封2	OIL SEAL	2	93101-16001
11	17890-45M50	曲轴下端盖O型圈	O-RING	1	93210-65M50
12	13015-04080	六角头螺栓	BOLT	1	97095-06020
13	18115-04400	平垫圈	WASHER	1	92995-06600
14	DM4011-11565-000	曲轴下端挡圈	WASHER, BEARING COVER	1	66T-11565-00
15	DM4011-45251-000	缸体阳极	ANODE	1	676-45251-00
16	13015-04080	六角头螺栓	BOLT	1	97095-06020
17	18115-04400	平垫圈	WASHER	1	92995-06600
18	DM4011-11325-000	气缸盖阳极	ANODE	1	676-11325-00
19	10969-04M00	开槽沉头螺钉	SCREW, COUNTERSUNK	1	90141-06M00
20	DM4011-11119-000	吊环	HANGER, ENGINE	1	66T-11119-00
21	10909-02008	六角头螺栓	BOLT	2	90101-08002
22	DM4011-11111-000	气缸盖	HEAD, CYLINDER 1	1	66T-11111-01-1S
23	DM4011-11181-000	气缸盖密封垫	GASKET, CYLINDER HEAD 1	1	66T-11181-A2
24	10991-02MA5	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	11	90119-08MA5
25	DM4011-11191-000	气缸盖外盖	COVER, CYLINDER HEAD 1	1	66T-11191-00-1S
26	DM4011-11193-000	气缸盖外盖垫片	GASKET, HEAD COVER 1	1	66T-11193-A2
27	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-06MA3
28	DM0311-12411-000	节温器	THERMOSTAT	1	6E5-12411-02
29	DM3011-12412-000	节温器垫片	SEAL, THERMOSTAT	1	6E5-12412-00
30	DM4011-12413-000	节温器盖	COVER, THERMOSTAT	1	676-12413-00-1S
31	DM4011-12414-000	节温器盖垫片	GASKET, COVER	1	676-12414-A1
32	10991-04MA5	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-06MA5
33	DM4011-41113-000	排气箱盖	OUTER COVER, EXHAUST	1	66T-41113-00-1S
34	DM1511-11372-000	出水指示管接头	NIPPLE, HOSE	1	676-11372-00
35	DM4011-41114-000	排气箱盖垫片	GASKET, EXHAUST OUTER COVER	1	66T-41114-A0
36	10991-04MA7	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	9	90119-06MA3
37	10665-01M35	软管	HOSE	1	90445-09M75
38	10665-03M02	油管	HOSE	1	90445-07M08
39	16308-00060	火花塞	PLUG, SPARK	2	94702-00040
	16308-00838	火花塞	PLUG, SPARK	2	94702-00272

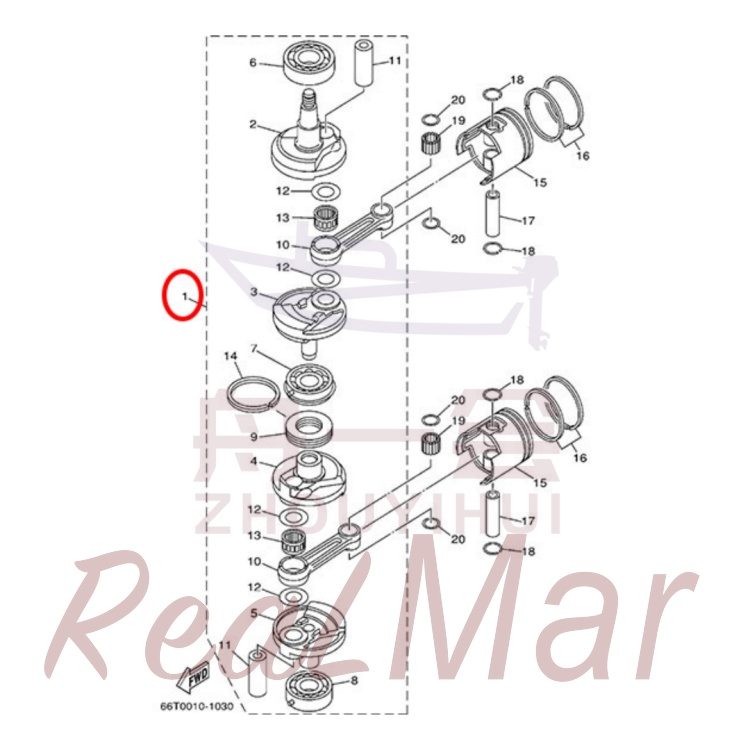

FIG. 3 CRANKSHAFT & PISTON

本部位共 12 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-11400-000	曲轴连杆总成	CRANKSHAFT ASSY	1	66T-11400-01
2	DM4011-11412-000		CRANK 1	1	66T-11412-00
3	DM4011-11422-000		CRANK 2	1	66T-11422-00
4	DM4011-11432-000		CRANK 3	1	66T-11432-00
5	DM4011-11442-000		CRANK 4	1	66T-11442-00
6	17704-703U0		BEARING	1	93306-307U0
7	17778-000UE	曲轴中间轴承	BEARING	1	93332-000UE
8	17704-704V5		BEARING	1	93306-306V5
9	DM4011-11515-000		SEAL, LABYRINTH 1	1	6F5-11515-00
10	DM4011-11651-000		ROD, CONNECTING	2	6F5-11651-00
11	DM4011-11681-000		PIN, CRANK 1	2	66T-11681-00
12	10801-83098		WASHER	4	90209-27012
13	17790-383U0		BEARING	2	93310-727U0
14	17660-42M07		CIRCLIP	1	93440-68M03
15	DM4011-11631-000	活塞	PISTON (STD)	2	66T-11631-01-93
	DM4011-11635-000		PISTON (0.25MM O/S)	2	66T-11635-01
	DM4011-11636-000		PISTON (0.50MM O/S)	2	66T-11636-01
16	DM4011-11603-000	活塞环组	PISTON RING SET (STD)	2	66T-11603-00
	DM4011-11604-000		PISTON RING SET (0.25MM O/S)	2	66T-11604-00
	DM4011-11605-000		PISTON RING SET (0.50MM O/S)	2	66T-11605-00
17	DM4011-11633-000	活塞销	PIN, PISTON	2	6F5-11633-00
18	DM4011-11634-000	活塞销挡圈	CLIP, PISTON PIN	4	663-11634-00
19	17407-89999	连杆小头滚针	PIN, DOWEL	56	93603-21111
20	10809-80693	连杆小头垫圈	WASHER, PLATE	4	90201-20417

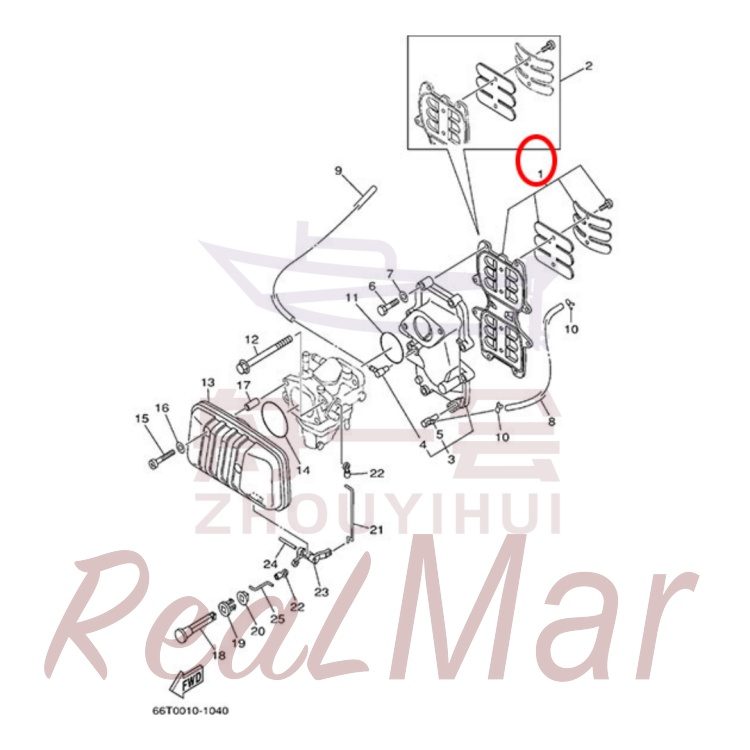

FIG. 4 INTAKE

本部位共 24 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-13610-000	簧片阀组件	REED VALVE ASSY	1	66T-13610-00
2	DM4011-W0004-000	簧片阀组件	REED SET	1	66T-W0004-00
3	DM4011-13641-000	进气歧管	MANIFOLD 1	1	66T-13641-02-1S
4	DM4011-13552-000	气缸体弯管接头	NOZZLE	1	6E5-13552-01
5	DM4011-11372-000	回油管油嘴	NIPPLE, HOSE	1	650-11372-01
6	13097-04075	六角头螺栓	BOLT	8	97013-06035
7	18107-04400	平垫圈	WASHER, PLATE	8	92903-06600
8	10665-03M86	软管	HOSE	1	90445-07M24
9	10665-03MA6	软管	HOSE	1	90445-07MA4
10	10643-04094	管夹	CLIP	2	90467-06016
11	17890-64M94	进气歧管密封圈	O-RING	1	93210-46M16
12	10991-02M07	六角头螺栓和平垫圈组合件（半螺纹）	BOLT, WITH WASHER	2	90119-08M03
13	DM4011-14440-000	进气消音器组件	SILENCER ASSY, INTAKE	1	66T-14440-00
14	17890-56M56	进气消音器密封圈	O-RING	1	93210-54M54
15	13225-04060	十字开槽盘头螺钉	SCREW, PAN HEAD	2	97885-06040
16	18115-04400	平垫圈	WASHER	2	92995-06600
17	10723-04M20	进气消音器衬套	COLLAR	2	90387-06M80
18	DM1511-41271-000	阻风门拉手	KNOB, CHOKE	1	6H4-41271-01
19	DM0311-41273-000	阻风门拉手滑座	GROMMET	1	689-41273-00
20	DM0311-41274-000	阻风门拉手滑座衬套	GROMMET 2	1	6J8-41274-00
21	DM4011-41256-000	节气门联动杆	ROD, CHOKE 1	1	66T-41256-00
22	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	2	661-41262-02
23	DM4011-41252-000	阻风门摇臂	LEVER, CHOKE 1	1	66T-41252-00
24	19410-60078	弹性圆柱销	PIN, SPRING	1	91690-40032
25	DM4011-41257-000	阻风门联动杆	ROD, CHOKE 2	1	66T-41257-00

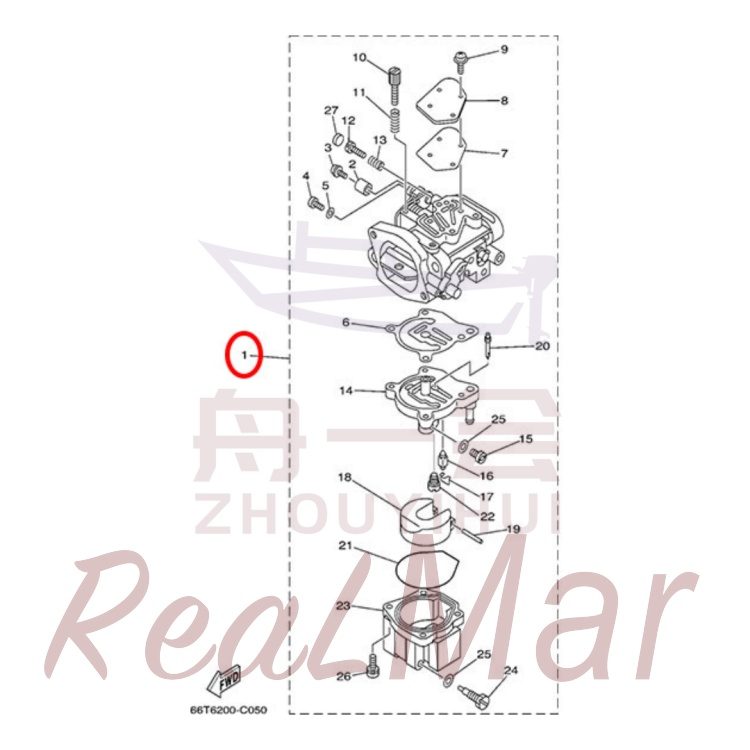

FIG. 5 CARBURETOR

本部位共 7 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-14301-000	化油器	CARBURETOR ASSY 1	1	66T-14301-02
	DM4011-14301-001		CARBURETOR ASSY 1	1	66T-14301-12
	DM4011-14301-002		CARBURETOR ASSY 1	1	66T-14301-40
	DM4011-14301-003		CARBURETOR ASSY 1	1	66T-14301-50
2	DM4011-14578-000		COLLAR	1	66T-14578-00
3	DM4011-14584-000		STOPPER	1	66T-14584-00
4	DM4011-14592-000		SCREW	1	6J8-14592-01
5	18110-05400		WASHER, PLATE	1	92990-05600
6	DM4011-14384-000		GASKET, FLOAT CHAMBER	1	66T-14384-01
7	DM4011-14536-000		GASKET	1	66T-14536-00
8	DM4011-14527-000		PLATE	1	66T-14527-00
9	13120-06998		SCREW, WITH WASHER	4	97980-04112
10	DM4011-14523-000		SCREW, STOP	1	66T-14523-00
11	DM4011-14334-000		SPRING, THROTTLE	1	6J8-14334-00
12	DM4011-14323-000		SCREW, AIR ADJUSTING	1	6E5-14323-03
13	DM4011-14223-000		SPRING, AIR ADJUSTING	1	6E5-14223-00
14	DM4011-14945-000		SPACER ASSY (#38)	1	66T-14945-02
15	DM4011-1492E-000		JET, MAIN (#170)	1	61A-1492E-85
16	DM4011-14546-000		VALVE, NEEDLE	1	6E5-14546-00
17	DM4011-14159-000		CLIP	1	6E5-14159-00
18	DM4011-14385-000		FLOAT	1	6E5-14385-02
19	DM4011-14386-000		PIN, FLOAT	1	6E5-14386-02
20	DM4011-1492F-000		JET, AIR SLOW (#70)	1	66T-1492F-35
21	DM4011-14984-000		GASKET, FLOAT CHAMBER	1	66T-14984-00
22	DM4011-14992-000		PLUG	1	66T-14992-00
23	DM4011-14981-000		BODY, FLOAT CHAMBER	1	66T-14981-00
24	DM4011-14991-000		PLUG, DRAIN	1	66T-14991-00
25	DM4011-14959-000		GASKET	2	66T-14959-00
26	13120-05985		SCREW, WITH WASHER	4	97980-05125
27	DM4011-1432A-000		PLUG	1	66T-1432A-00

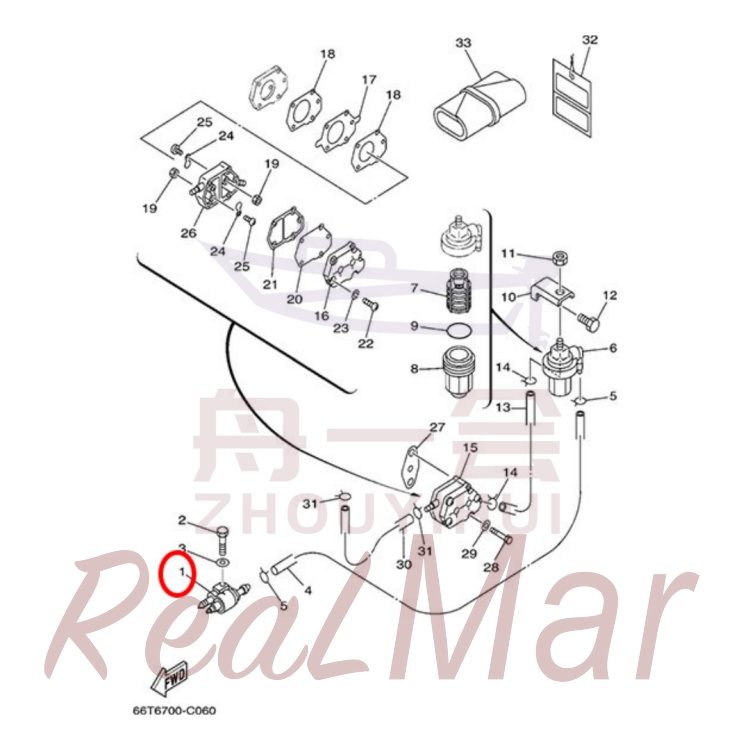

FIG. 6 FUEL

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
2	13015-04070	六角头螺栓	BOLT	1	97095-06030
3	18115-04400	平垫圈	WASHER	1	92995-06600
4	10665-01M02	软管	HOSE (L550)	1	90445-09M08
5	10643-02006	管夹	CLIP	2	90467-08004
6	DM1511-24560-000	燃油滤清器组件	FILTER ASSY	1	61N-24560-00
7	DM1511-24563-000	燃油滤清器油嘴	ELEMENT, FILTER	1	61N-24563-00
8	DM1511-24521-000	燃油滤清器座嵌件（螺柱）	CUP, FILTER	1	61N-24521-00
9	17890-78372	油杯O型圈	O-RING	1	93210-32738
10	DM1512-24566-000	燃油滤清器支架	BRACKET, FILTER	1	648-24566-02
11	15720-02400	1型六角螺母	NUT	1	95380-08600
12	13097-04096	六角头螺栓	BOLT	1	97013-06014
13	10665-01024	软管	HOSE	1	90445-09086
14	10643-02006	管夹	CLIP	2	90467-08004
15	DM3011-24410-000	汽油泵总成	FUEL PUMP ASSY	1	692-24410-00
16	DM3011-24413-000	汽油泵本体2	BODY 2	1	6A0-24413-00
17	DM3011-24411-000	膜片2	DIAPHRAGM	1	692-24411-00
18	DM3011-24434-000	本体垫片	GASKET, BODY	2	648-24434-01
19	15720-07400	六角螺母	NUT	2	95380-03600
20	DM3011-24411-001	膜片1	DIAPHRAGM	1	663-24411-00
21	DM3011-24435-000	本体垫片2	GASKET, BODY 2	1	648-24435-02
22	12507-05082	十字盘头螺钉	SCREW, PAN HEAD	3	98503-05028
23	18110-05900	弹垫	WASHER, SPRING	3	92990-05100
24	DM3011-24421-000	单向阀	VALVE, CHECK	2	6A0-24421-01
25	DM3011-14325-000	十字槽小盘头螺钉	SCREW, PAN HEAD	2	6A0-14325-00
26	DM3011-24412-000	汽油泵本体1	BODY 1	1	6A0-24412-02
27	DM3011-24431-000	汽油泵垫片	GASKET, FUEL PUMP 1	1	650-24431-A0
28	13015-04060	六角头螺栓	BOLT	2	97095-06040
29	18115-04400	平垫圈	WASHER	2	92995-06600
30	10665-01024	软管	HOSE	1	90445-09086
31	10643-02006	管夹	CLIP	2	90467-08004
32	DM0211-2819R-000	吊牌	TAG, WARNING	1	61H-2819R-31
33	DM4011-W2810-000		TOOL KIT	1	676-W2810-01

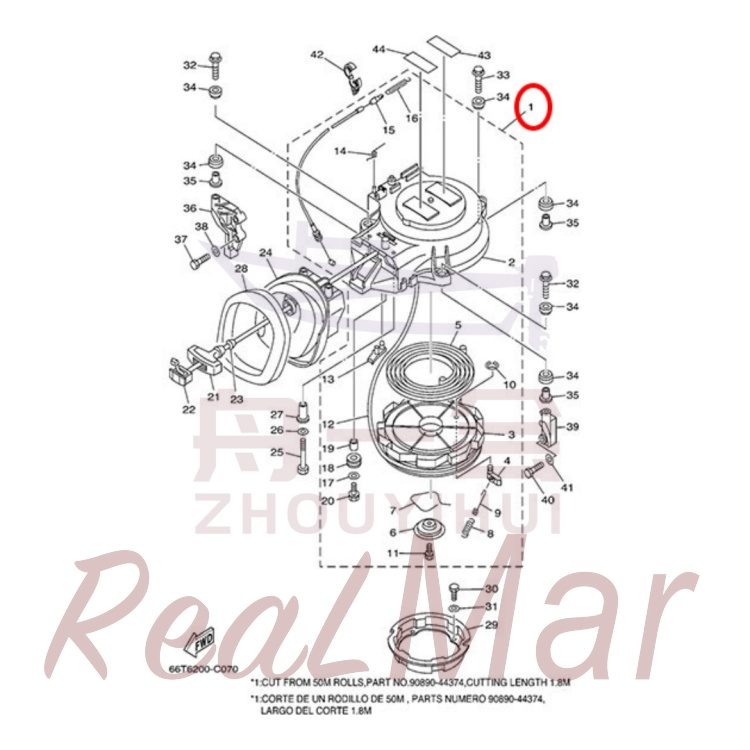

FIG. 7 STARTER

本部位共 44 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-15710-000	起动器总成	STARTER ASSY	1	66T-15710-00
2	DM4011-15711-000	起动器壳体组件	CASE, STARTER	1	66T-15711-00
3	DM4011-15714-000	起动盘	DRUM, SHEAVE	1	66T-15714-00
4	DM1511-15741-000	起动盘棘爪	PAWL, DRIVE	1	63V-15741-00
5	DM4011-15713-000	平面蜗卷弹簧	SPRING, STARTER	1	66T-15713-00
6	DM4011-15716-000	起动盘压盖	PLATE, DRIVE	1	66T-15716-00
7	DM4011-15705-000	压盖扭转弹簧	SPRING, DRIVE PAWL	1	66T-15705-00
8	DM4011-15767-000	棘爪回位拉簧	SPRING	1	66T-15767-00
9	DM4011-15784-000	棘爪扭转弹簧	SPRING, RETURN	1	66T-15784-00
10	DM1511-15744-000	开口挡圈	CIRCLIP	1	63V-15744-00
11	DM1511-15768-000	十字槽凹穴六角头螺栓和弹簧垫圈组合件	BOLT	1	63V-15768-00
12	DM1511-33143-000	启动绳	WIRE, STARTER	1
13	DM4011-15794-000	起动限制卡爪	STOPPER	1	66T-15794-00
14	DM4011-15734-000	回位扭簧	SPRING, RETURN	1	66T-15734-00
15	DM4011-15770-000	起动器锁紧拉线	CABLE COMP., STARTER STOP	1	66T-15770-00
16	DM4011-15731-000	起动限位拉线回位弹簧	SPRING, RETURN	1	66T-15731-00
17	DM4011-15791-000	拉绳导轮限位垫片	WASHER, LOCK	1	6F5-15791-00
18	DM4011-15752-000	拉绳导轮	ROLLER, WIRE	1	6F5-15752-00
19	DM4011-15753-000	拉绳导轮衬套	BUSH	1	6F5-15753-00
20	DM4011-15768-000	十字槽凹穴六角头螺栓和弹簧垫圈组合件	BOLT	1	6F5-15768-00
21	DM3011-15755-000	起动手柄（含嵌件）	HANDLE, STARTER	1	689-15755-01
22	DM3011-15779-000	起动手柄盖	COVER	1	6F5-15779-02
23	DM4011-15789-000	起动手柄减振圈	DAMPER	1	697-15789-00
24	DM4011-15758-000	起动绳导向座	GUIDE, ROPE	1	66T-15758-01
25	13015-04075	六角头螺栓	BOLT	2	97095-06035
26	18115-04400	平垫圈	WASHER	2	92995-06600
27	10723-04M44	起动器壳体内衬套	COLLAR	2	90387-06M66
28	DM4011-15762-000	起动器密封圈	SEAL, RUBBER 2	1	66T-15762-01
29	DM4011-15723-000	起动连接器	PULLEY, STARTER	1	66T-15723-00
30	13015-04090	六角头螺栓	BOLT	4	97095-06010
31	18115-04400	平垫圈	WASHER	4	92995-06600
32	10991-02M90	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M10
33	10991-02M59	六角头螺栓	BOLT, WITH WASHER	1	90119-08M51
34	10725-98M06	起动器壳体减振胶圈	BUSH	6	90385-12M04
35	10723-02M05	起动器壳体衬套	COLLAR	3	90387-08M05
36	DM4011-15771-000	起动器右支架	STAY 1	1	66T-15771-00-94
37	13097-04070	六角头螺栓	BOLT	2	97013-06030
38	18107-04400	平垫圈	WASHER, PLATE	2	92903-06600
39	DM4011-15772-000	起动器左支架	STAY 2	1	66T-15772-00-94
40	13097-04070	六角头螺栓	BOLT	2	97013-06030
41	18107-04400	平垫圈	WASHER, PLATE	2	92903-06600
42	10646-97861		CLAMP	1	90464-13249
43	DM0211-83625-001		MARK 5	1	6A1-83625-41
44	DM4011-83625-000		MARK 5	1	61T-83625-80

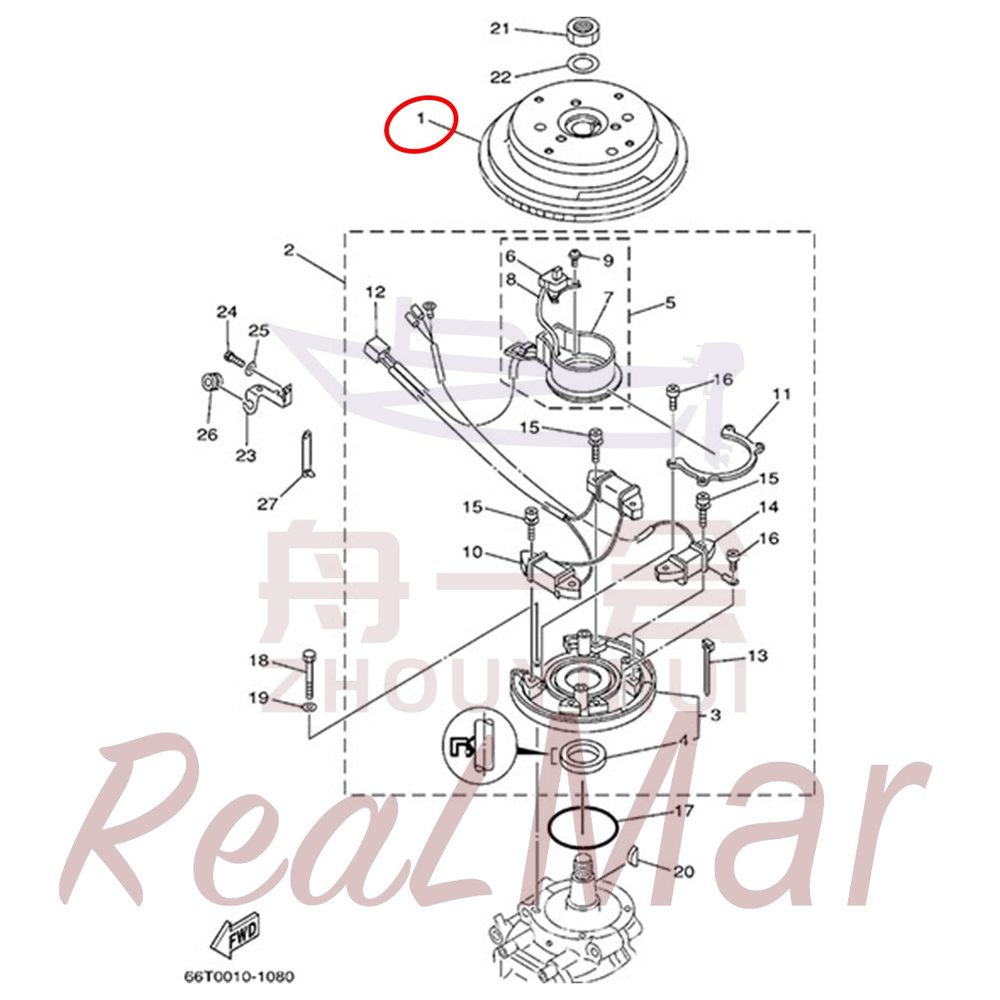

FIG. 8 GENERATOR

本部位共 27 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-85550-000	飞轮	ROTOR ASSY	1	66T-85550-00
	DM4011-85550-001	飞轮	ROTOR ASSY	1	66T-85550-10
2	DM4011-85560-000	发电机座组件	BASE ASSY	1	66T-85560-01
3	DM4011-85561-000	线圈支座	BASE, MAGNETO	1	66T-85561-00
4	17908-75002	曲轴上端油封	OIL SEAL	1	93102-35008
5	DM4011-85580-000	触发器总成	PULSER COIL ASSY	1	66T-85580-00
6	DM4011-85596-000	脉冲线圈	COIL, PULSER 1	1	66T-85596-00
7	DM4011-85582-000	支座	ATTACHMENT, PULSER	1	66T-85582-00
8	DM4011-85515-000	导线组	LEAD WIRE ASSY	1	66T-85515-00
9	13108-06902	十字开槽盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	2	97902-04108
10	DM4011-85520-000	充电线圈	COIL, CHARGE	1	66T-85520-00
11	DM4011-41611-000	线圈支座压板	RETAINER, MAGNETO BASE	1	66T-41611-00
12	1E639-06705	触发器接插件	CONNECTOR	1	9E471-04305
13	DM4011-81328-000	扎带	CLAMP	1	66T-81328-00
14	DM4011-85533-000	照明线圈	COIL, LIGHTING	1	66T-85533-00
15	13108-04985	十字槽盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	6	97902-06125
	13108-04985	十字槽盘头螺钉和弹簧垫圈组合件	SCREW, WITH WASHER	4	97902-06125
16	13208-06004	十字槽盘头螺钉	SCREW, PAN HEAD	5	97802-04006
	13208-06004	十字槽盘头螺钉	SCREW, PAN HEAD	4	97802-04006
17	17890-35M59	线圈支座O型圈	O-RING	1	93210-75M51
18	13015-04060	六角头螺栓	BOLT	4	97095-06040
19	18115-04400	平垫圈	WASHER	4	92995-06600
20	10820-05095	飞轮半圆键	KEY, WOODRUFF	1	90280-05015
21	10930-80973	飞轮螺母	NUT	1	90170-20137
22	10809-89M92	飞轮螺母垫片	WASHER, PLATE	1	90201-21M18
23	10645-95M36	导线线夹	CLAMP	1	90465-15M74
24	13015-04094	六角头螺栓	BOLT	1	97095-06016
25	18115-04400	平垫圈	WASHER	1	92995-06600
26	10620-90M39	导线橡胶保护套	GROMMET	1	90480-10M71
27	10646-98M00	扎带	CLAMP	1	90464-12M00

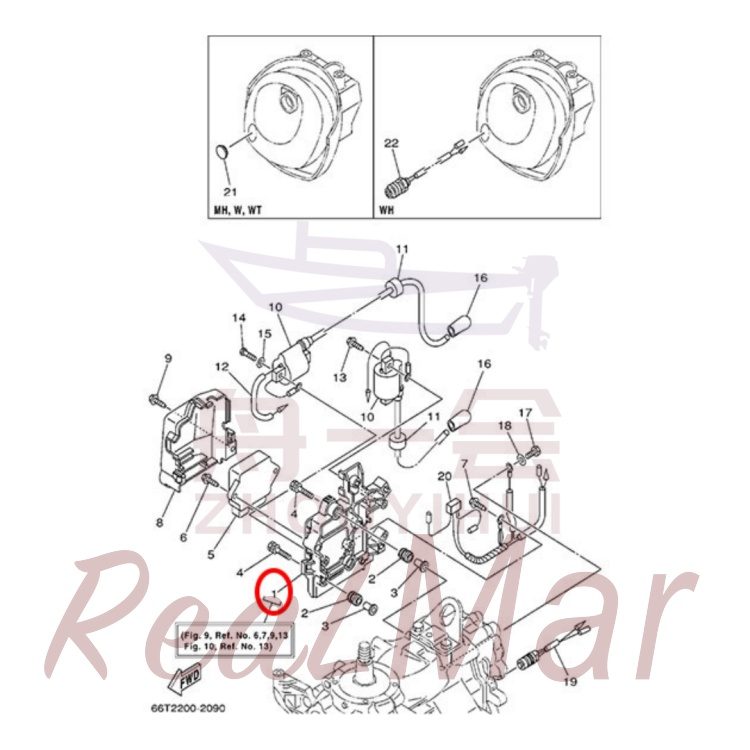

FIG. 9 ELECTRICAL 1

本部位共 21 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-8554B-000	点火器支架	BRACKET	1	66T-8554B-01-94
2	DM0311-82317-000	点火器支架减振圈	DAMPER, IGNITION COIL	3	6A0-82317-00
3	10723-04991	点火器支架衬套	COLLAR	3	90387-06119
4	10991-04M45	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06M65
5	DM4011-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	66T-85540-00
6	10901-04M29	六角法兰面螺栓	BOLT	2	90109-06M81
7	10901-04M20	六角法兰面螺栓	BOLT	1	90109-06M80
8	DM4011-81916-000	点火器护盖	COVER, TERMINAL	1	66T-81916-01
9	10901-04M29	六角法兰面螺栓	BOLT	1	90109-06M81
10	DM4011-85570-000	高压包	IGNITION COIL ASSY	2	66T-85570-00
11	10620-85949	高压包护圈	GROMMET	2	90480-25161
12	10664-07MA7	电线保护管	HOSE	1	90446-03MA3
13	10901-04M29	六角法兰面螺栓	BOLT	2	90109-06M81
14	13015-04085	六角头螺栓	BOLT	2	97095-06025
15	18115-04400	平垫圈	WASHER	2	92995-06600
16	DM3011-82370-000	高压包帽	PLUG CAP ASSY	2	66T-82370-00
	DM0511-82370-000	高压包帽	PLUG CAP ASSY	2	6E3-82370-21
17	13015-04098	六角法兰面螺栓	BOLT	1	97095-06012
18	18115-04400	平垫圈	WASHER	1	92995-06600
19	DM4011-82560-000	温控开关组件	THERMO SWITCH ASSY	1	688-82560-10
20	DM4011-82519-000	导线组	WIRE, EARTH LEAD	1	66T-82519-00
21	DM4011-42725-000	手摁起动开关堵塞	GROMMET	1	6G1-42725-00
22	DM3011-81870-000	起动开关	STARTING SWITCH ASSY	1	689-81870-00

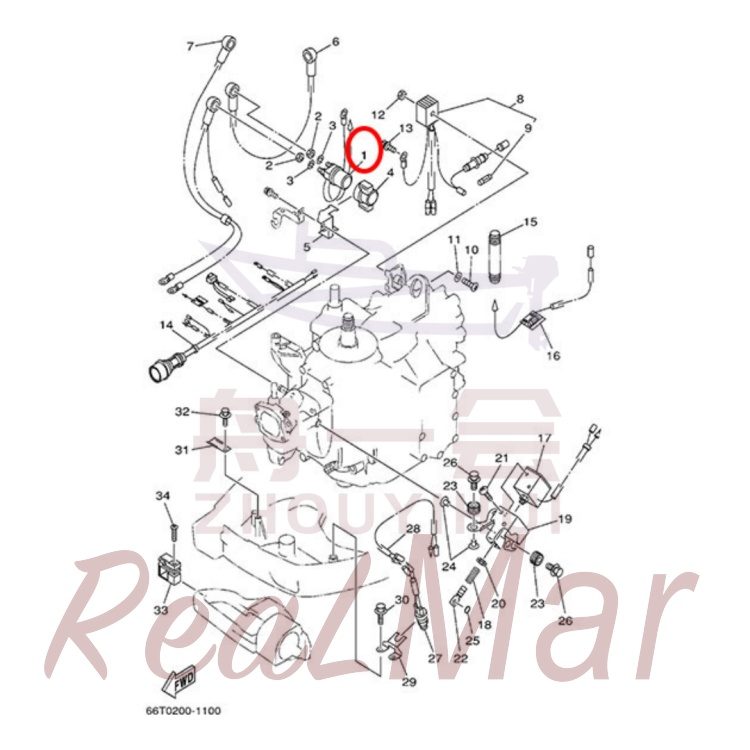

FIG. 10 ELECTRICAL 2

本部位共 33 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-8194A-000	起动继电器组件	RELAY	1	6G1-8194A-10
2	10930-04M70	六角薄螺母	NUT	2	90170-06M30
3	10806-04M00	弹簧垫圈	WASHER, SPRING	2	90204-06M00
4	DM3011-81952-000	保持架	HOLDER, RELAY	1	6G1-81952-00
5	DM4011-81945-000	继电器支架	PLATE, SWITCH FITTING	1	6L2-81945-00
6	DM4011-82117-000	起动马达电源线	WIRE, LEAD	1	6E5-82117-01
7	DM4011-82105-000	电瓶电源线	WIRE HARNESS	1	66T-82105-00
8	DM4011-81970-000	整流器	RECTIFIER ASSY	1	6G1-81970-61
9	DM3011-82151-000	管状保险丝组件	FUSE (10A)	1	663-82151-00
10	13220-05070	十字槽小盘头螺钉	SCREW, PAN HEAD	1	97880-05030
11	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
12	15720-05400	1型六角螺母	NUT	1	95380-05600
13	10901-04M20	六角法兰面螺栓	BOLT	1	90109-06M80
14	DM4011-82590-000	短七芯线束	WIRE HARNESS ASSY	1	66T-82590-00
15	DM4011-83557-000	保护管	TUBE (I.DIA:13MM)	1	66T-83557-00
	DM1512-83557-000	保护管	TUBE (I.DIA:22MM)	1	6N7-83557-00
16	DM4011-82115-000	手摁起动开关延长线	WIRE, PLUS LEAD	1	66T-82115-00
17	DM4011-86111-000	电磁阀总成	COIL, SOLENOID	1	6J4-86111-00
18	DM4011-86116-000	起动电磁阀调整拉簧	WIRE, PULL	1	6J4-86116-00
19	DM4011-86112-000	起动电磁阀阀座支架	STAY, SOLENOID	1	66T-86112-00
20	10620-90955	起动电磁阀限位胶圈	GROMMET	1	90480-10155
21	13220-05002	十字槽小盘头螺钉	SCREW, PAN HEAD	4	97880-05008
22	DM3011-86117-000	起动电磁阀调整拉杆	HOOK, WIRE PULL	1	682-86117-00
23	10620-90M87	起动电磁阀减振胶圈	GROMMET	3	90480-10M23
24	10723-04M40	起动电磁阀减振胶圈衬套	COLLAR	3	90387-06M60
25	17890-07849	电磁阀拉杆接头O型圈	O-RING	1	93210-03261
26	10991-04M22	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	90119-06M88
27	DM4011-82540-000	空挡开关	NEUTRAL SWITCH ASSY	1	6F5-82540-00
28	DM4011-82553-000	中置延长线	EXTENSION, WIRE LEAD	1	66T-82553-00
29	DM4011-82554-000	空挡开关支架	STAY, NEUTRAL SWITCH	1	66T-82554-00
30	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
31	10645-80M79	主电缆线夹固定板	CLAMP	1	90465-20M31
32	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
33	DM4011-82594-000		CLAMP	1	65W-82594-00
34	10949-04M00		SCREW, TAPPING	1	90161-06M00

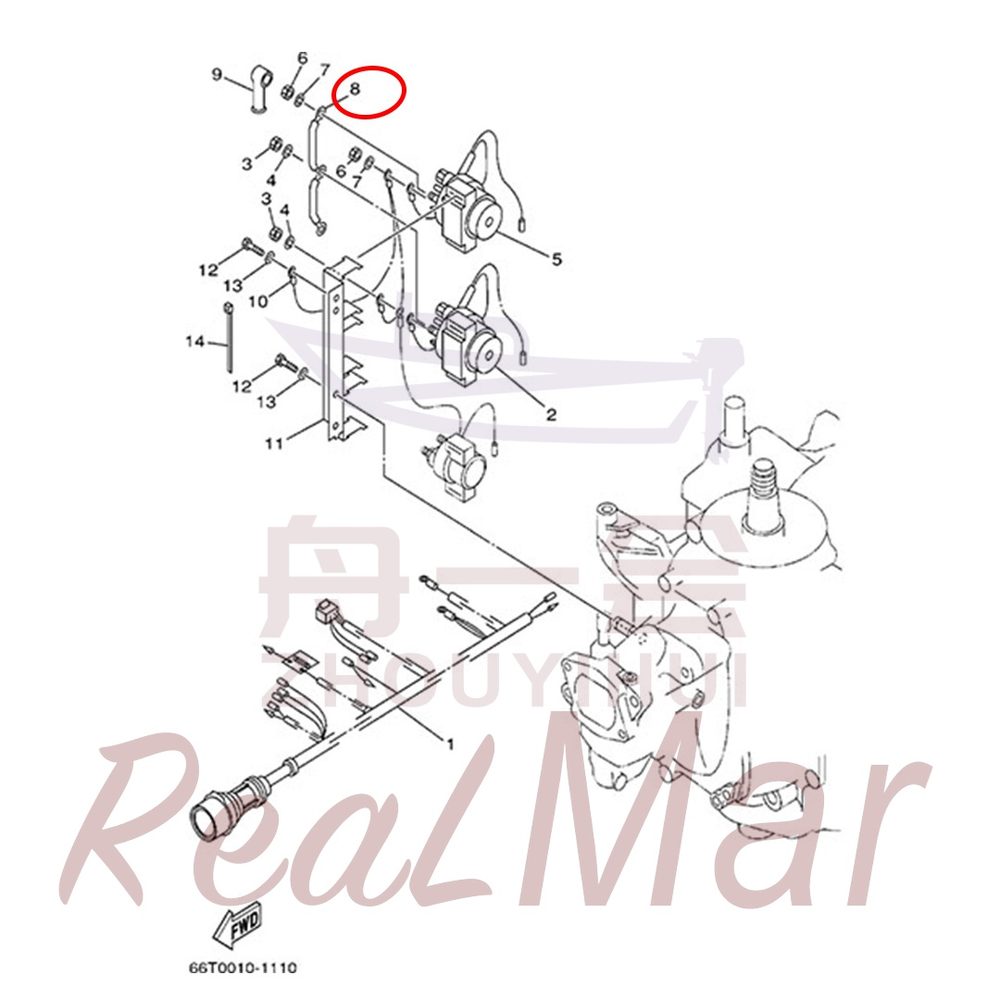

11 电气系统3

本部位共 4 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号

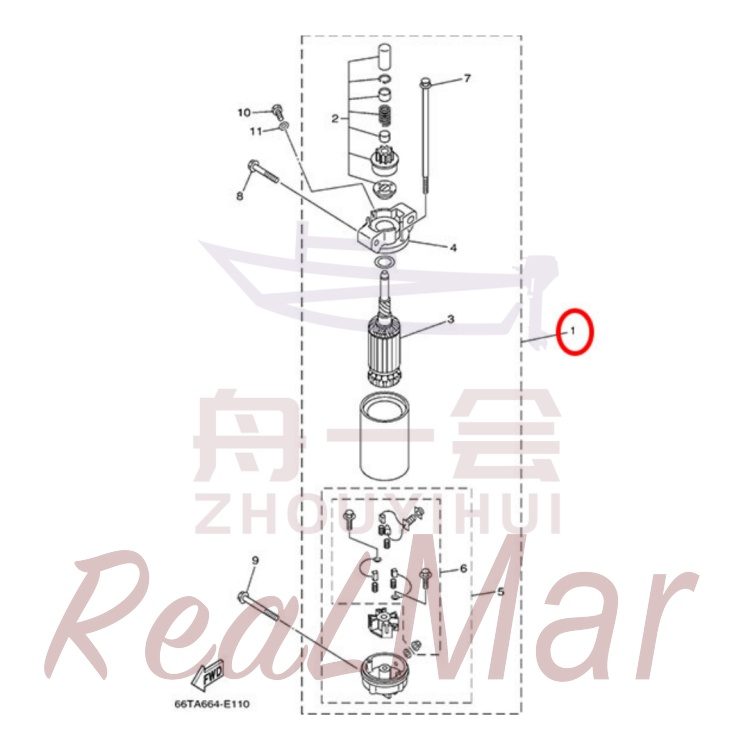

FIG. 12 STARTING MOTOR

本部位共 1 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-81800-000	起动电机总成	STARTING MOTOR ASSY	1	66T-81800-01
2	DM4011-81857-000		PINION STOPPER SET	1	66T-81857-00
3	DM4011-81850-000		ARMATURE ASSY	1	66T-81850-01
4	DM4011-81830-000		FRONT BRACKET ASSY	1	66T-81830-00
5	DM4011-81820-000		REAR BRACKET ASSY	1	66T-81820-00
6	DM4011-81840-000		BRUSH HOLDER ASSY	1	66T-81840-00
7	DM4011-81826-000		BOLT	2	66T-81826-00
8	10991-02M71	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M39
9	10991-02M58	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-08M52
10	13015-02094	六角头螺栓	BOLT	1	97095-08016
11	18115-02400	平垫圈	WASHER	1	92995-08600

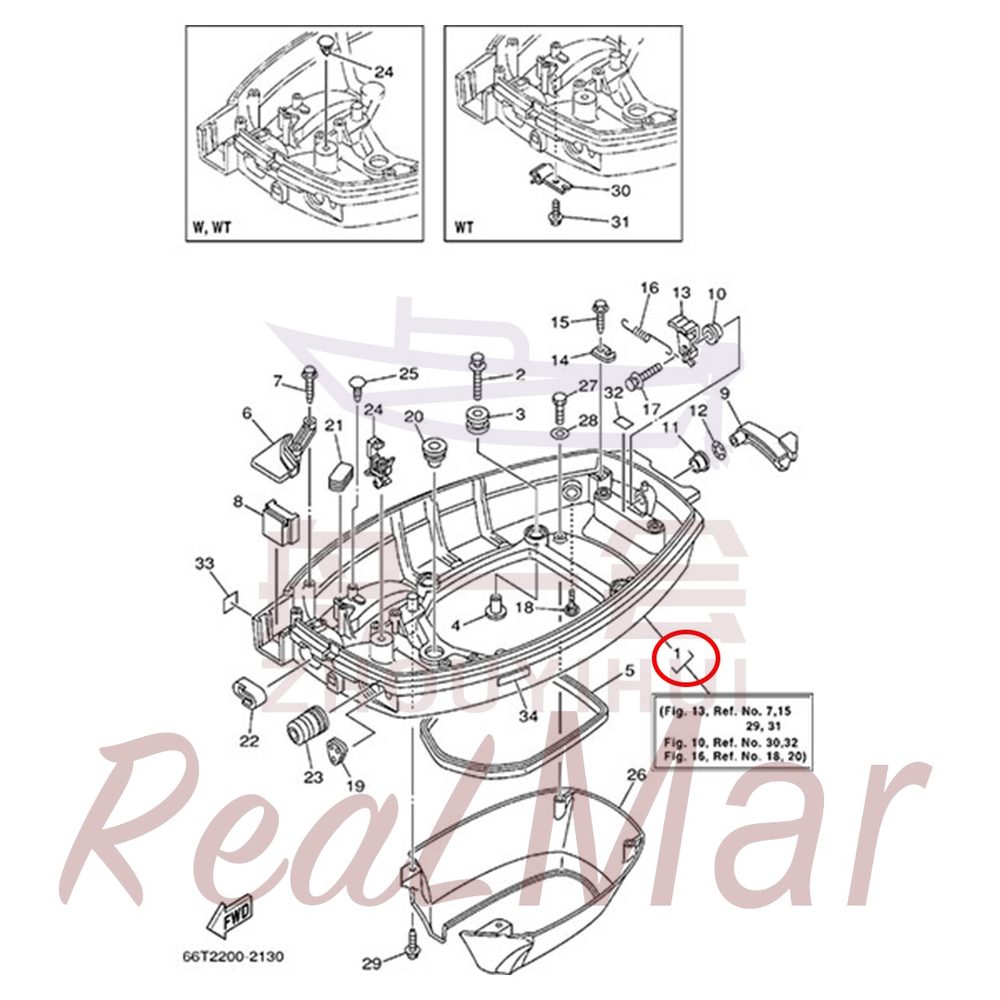

FIG. 13 BOTTOM COWLING

本部位共 40 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-42710-000	底座总成	BOTTOM COWLING ASSY	1	66T-42710-01-4D
	DM4011-42710-001	底座		1
2	10991-04M49	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	4	90119-06M61
3	10620-01M89	底座减振圈	GROMMET	4	90480-09M21
4	10723-04075	底座减振圈衬套	COLLAR	4	90387-06035
5	DM4011-42716-000	底座密封条	RUBBER, SEAL 1	1	66T-42716-00
6	DM4011-42738-000	底座盖板	PLATE, FITTING	1	66T-42738-00-5B
7	10901-04M29	六角法兰面螺栓	BOLT	2	90109-06M81
8	DM4011-42725-001	拉线固定座堵塞	GROMMET	1	66T-42725-00
	DM4011-42725-002	拉线固定座	GROMMET	1	66T-42725-10
	DM4011-42725-003	拉线固定座	GROMMET	1	66T-42725-20
9	DM4011-42815-000	后锁紧手柄组件	LEVER, CLAMP	1	66T-42815-01-4D
10	10724-98M73	锁紧手柄衬套	BUSH	1	90386-12M37
11	10724-98MA8	锁紧手柄衬套	BUSH	1	90386-12MA2
12	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
13	DM4011-42816-000	后消音罩锁钩	LEVER, CLAMP	1	66T-42816-00
14	DM1512-43144-000	消音罩锁钩拉簧挂座	HOOK, SPRING	1	66T-43144-00
15	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
16	10504-94M76	消音罩锁钩回位弹簧	SPRING, TENSION	1	90506-16M34
17	10991-04M37	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M73
18	DM4011-44391-000	出水指示管喷嘴	NIPPLE, HOSE	1	6E5-44391-00
19	DM4011-26326-000	油门拉线护套	GROMMET	1	65W-26326-00
	DM4011-26326-001	油门拉线堵塞	GROMMET	1	65W-26326-10
20	DM4011-42727-000	上换挡杆护圈	GROMMET	1	676-42727-00
21	DM4011-42726-000	起翘电机电源线线夹堵塞	GROMMET	1	6H4-42726-00
	DM4011-42726-001		GROMMET	1	6H1-42726-10
22	DM4011-24329-000	底座工艺堵塞1	SEAL	1	66T-24329-00
23	DM4011-42726-002	换挡拉杆护圈	GROMMET	1	65W-42726-00
23	DM4011-42726-003	换挡拉杆护圈	GROMMET	1	65W-42726-10
24	10645-85M53	油门拉线线夹	CLAMP	1	90465-25M57
	10772-03M00	换挡拉杆堵塞	PLUG	1	90338-07M00
25	10772-05M07	底座工艺堵塞3	PLUG	1	90338-05M03
26	DM4011-42741-000	后护罩（含螺套）	APRON	1	66T-42741-00
27	13015-04094	六角头螺栓	BOLT	2	97095-06016
28	18115-04400	平垫圈	WASHER	2	92995-06600
29	10901-04M20	六角法兰面螺栓	BOLT	2	90109-06M80
30	10646-01M61	起翘电机电源线线夹	CLAMP	1	90464-09M49
31	10901-04M20	六角法兰面螺栓	BOLT	1	90109-06M80
32	DM0511-42791-000		MARK 1	1	664-42791-00
	DM0511-42791-001		MARK 1	1	664-42791-10
33	DM0511-28176-000		LABEL, CAUTION	1	6A1-28176-00
34	DM0511-8257H-000		PLATE, MARK	1	6E3-8257H-00

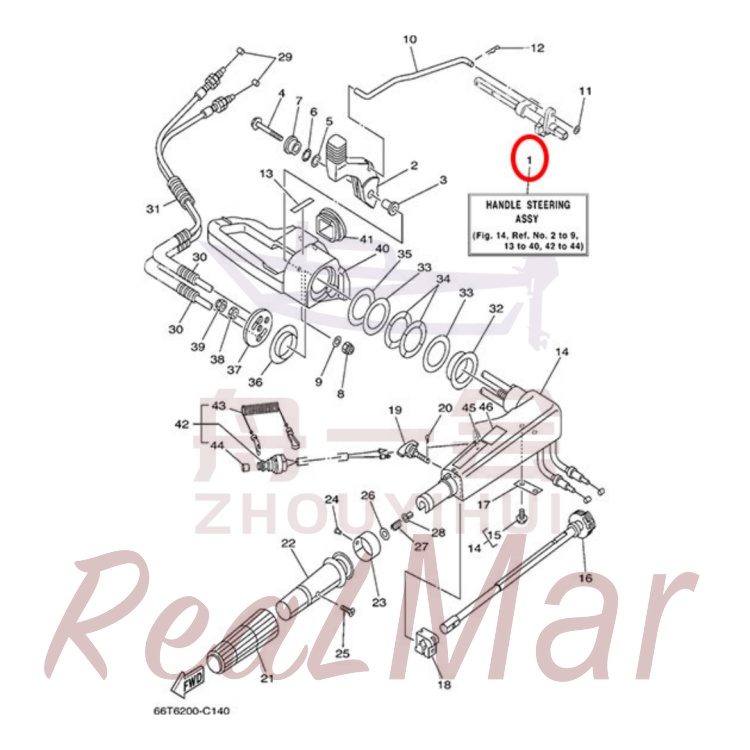

FIG. 14 STEERING

本部位共 47 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1	66T-W0084-02-4D
2	DM4011-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	66T-44111-02
3	10723-04M24	换挡手柄衬套	COLLAR	1	90387-06M86
4	13515-04550	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	97595-06550
5	10809-98M03	换挡手柄外平垫圈2	WASHER, PLATE	1	90201-12M07
6	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
7	DM4011-42123-000	换挡手柄内衬套	BOLT, HANDLE JOINT	1	66T-42123-00
8	15320-04700	1型非金属嵌件六角锁紧螺母	NUT, FLANGE	1	95780-06300
9	18115-04800	换挡手柄外平垫圈1	WASHER	1	92995-06200
10	DM4011-44124-000	换挡拉杆	LINK, SHIFT ROD	1	66T-44124-00
11	18110-04800	换挡手柄外平垫圈1	WASHER, PLAIN	1	92990-06200
12	10642-92002	弹性挡环	CLIP	1	90468-18008
13	DM0511-44191-000	挡位指示标贴	INDICATOR, SHIFT	1	6E0-44191-11
14	DM4011-42101-000	操纵臂	HANDLE, STEERING	1	65W-42101-01-4D
15	10901-04M24	六角法兰面螺栓	BOLT	2	90109-06M86
16	DM4011-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	65W-42138-00
17	DM4011-42159-000	油门操纵杆压板	STAY	1	65W-42159-00
18	DM0311-42126-000	油门锁紧块	FRICTION, STEERING HANDLE GRIP	1	6G1-42126-00
19	DM4011-42125-000	油门锁紧手柄	BOLT, FRICTION	1	65W-42125-00
20	19610-80090	开口销	PIN, COTTER	1	91490-20010
21	DM3011-42177-000	操纵手柄套	RUBBER, HANDLE	1	6F6-42177-A0
22	DM0311-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	664-42119-00
23	DM3011-42137-000	油门指示牌	INDICATOR, THROTTLE	1	6G1-42137-10
24	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
25	10961-05M97	十字槽沉头螺钉	SCREW	1	90149-05M13
26	18107-90400	操纵手柄压缩弹簧平垫圈	WASHER, PLATE	1	92903-10600
27	10509-87895	操纵手柄压缩弹簧	SPRING, COMPRESSION	1	90501-23215
28	10724-02078	油门操纵杆衬套	BUSH	1	90386-08032
29	DM4011-26301-000	油门拉索组件	THROTTLE CABLE ASSY	2	66T-26301-00
30	10664-90M23	波形管	HOSE	2	90446-10M87
31	10664-90M24	波形管	HOSE	2	90446-10M86
32	10724-60MA0	操纵臂内衬套	BUSH	1	90386-40MA0
33	10809-67M00	操纵臂内垫圈	WASHER, PLATE	2	90201-43M00
34	10804-67M88	操纵臂波形垫圈	WASHER, WAVE	2	90206-43M22
35	10808-67M53	操纵臂支架减磨垫圈	WASHER, PLATE	1	90202-43M57
36	10724-60M11	操纵臂外衬套	BUSH	1	90386-40M99
37	DM4011-42131-000	操纵臂压盘	COVER, HANDLE STEERING	1	65W-42131-01
38	15720-90300	六角薄螺母	NUT	1	95380-10700
39	15320-90700	1型非金属嵌件六角锁紧螺母	NUT, FLANGE	1	95780-10300
40	DM4011-42121-000	操纵臂支架	BRACKET	1	65W-42121-01-4D
41	DM4011-41273-000	后操油门拉线护套	GROMMET	1	66T-41273-00
42	DM4011-82575-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	66T-82575-01
43	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
44	DM1511-8257Y-000	应急熄火开关帽	CAP	1	689-8257Y-00
45	DM0511-83627-000		LABEL, CAUTION 7	1	6E0-83627-41
46	DM4011-83627-000		LABEL, CAUTION 7	1	61T-83627-80

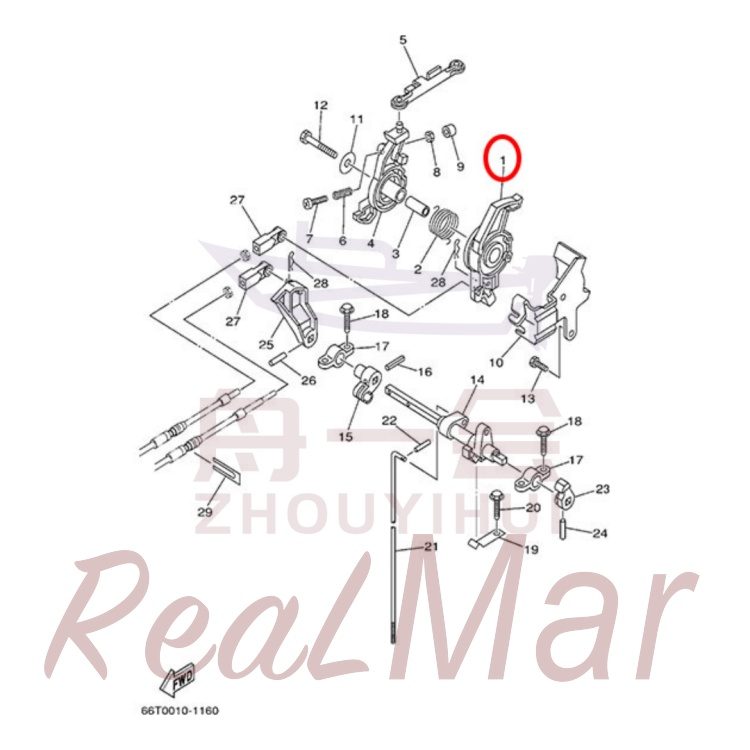

FIG. 16 CONTROL

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-41638-000	油门支座摆臂	PULLEY	1	66T-41638-00
2	DM4011-42167-000	油门支座扭转弹簧	SPRING 1	1	66T-42167-00
3	10723-02M94	油门支座内衬套	COLLAR	1	90387-08M16
4	DM4011-41631-000	油门支座	LEVER, MAGNETO CONTROL	1	66T-41631-01
5	DM4011-41237-000	点火提前拉杆接头	JOINT, LINK	1	66T-41237-00
6	10509-90M26	限位螺钉压缩弹簧	SPRING, COMPRESSION	1	90501-10M84
7	13220-04075	十字槽盘头螺钉	SCREW, PAN HEAD	1	97880-06035
8	15720-04300	六角螺母	NUT	1	95380-06700
9	DM1511-44194-002	限位螺钉护盖	CAP	1	688-44194-00
10	DM4011-14497-000	油门支座支架	STAY, THROTTLE WIRE	1	66T-14497-00
11	10809-02M56	点火提前摆杆大垫圈	WASHER, PLATE	1	90201-08M54
12	13015-02065	六角头螺栓	BOLT	1	97095-08045
13	13015-04096	六角头螺栓和平垫圈组合件	BOLT	1	97095-06014
14	DM4011-44121-000	换挡转轴组件	LEVER, SHIFT ROD	1	66T-44121-00
15	DM4011-44122-000	上换挡杆固定块	BUSHING, SHIFT ROD LEVER	1	66M-44122-00
16	10856-07M05	弹性圆柱销	PIN, SPRING	1	90254-03M05
17	DM4011-41662-000	换挡转轴支座	BRACKET	2	6F5-41662-00
18	10901-04M29	六角法兰面螺栓	BOLT	4	90109-06M81
19	DM4011-44116-000	挡位限位片	SPRING	1	682-44116-01
20	10901-04M24	六角法兰面螺栓	BOLT	1	90109-06M86
21	DM4011-44143-000	上换挡杆	ROD, SHIFT	1	66T-44143-00
	DM4011-44143-001	上换挡杆	ROD, SHIFT	1	66T-44143-10
22	19610-94098	开口销	PIN, COTTER	1	91490-16012
23	DM4011-44173-000	空挡开关拨块	LEVER, SHIFT CONTROL	1	65W-44173-00
24	10856-07M06	弹性圆柱销	PIN, SPRING	1	90254-03M04
25	DM4011-44125-000	前操换挡臂	LEVER, SHIFT ROD	1	66T-44125-01
26	10856-07M06	弹性圆柱销	PIN, SPRING	1	90254-03M04
27	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	2	663-48344-00
28	10642-92002	弹性挡环	CLIP	2	90468-18008
29	DM4011-48538-000	操纵拉杆限位支架	CLAMP, CABLE 1	1	6H3-48538-00

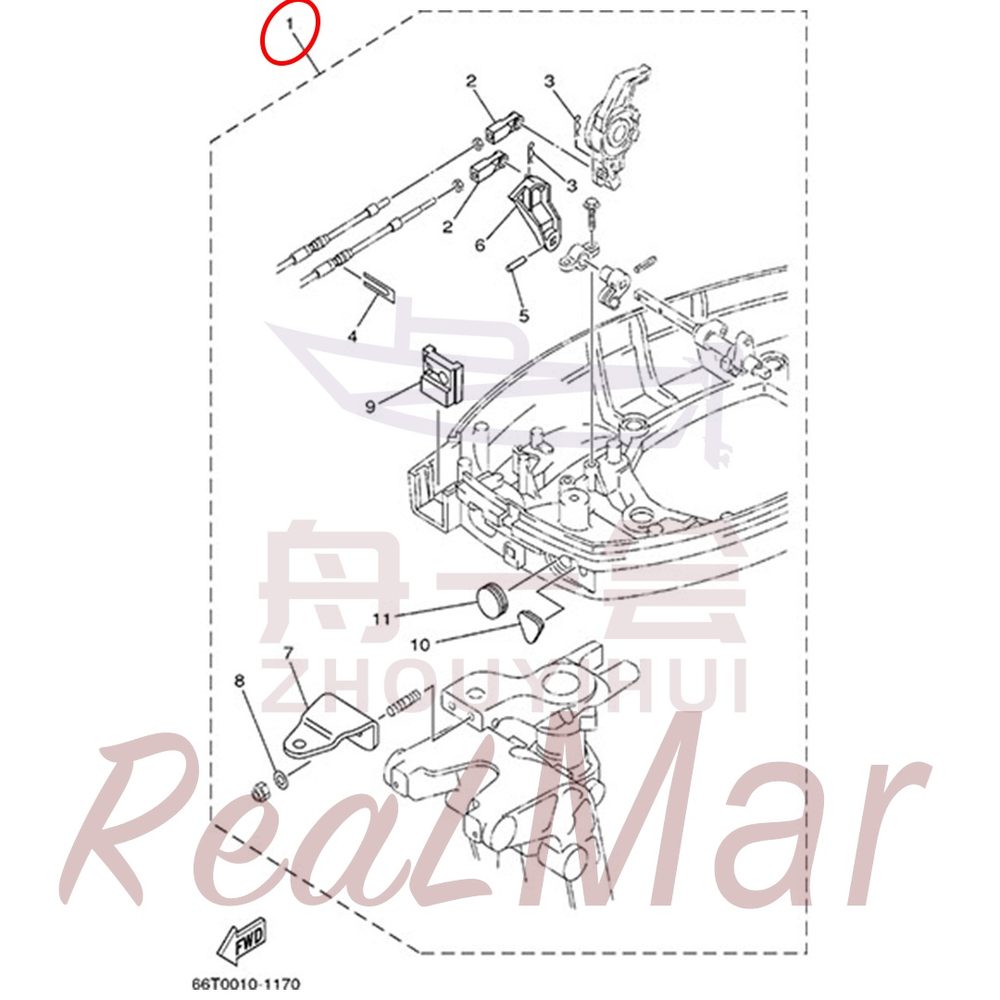

FIG. 17 REMO CON ATTACHMENT

本部位共 11 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-48501-000	前操配件	REMOTE CONT. ATTACHMENT ASSY.	1	66T-48501-01
2	DM1511-48344-000	操纵拉杆	CABLE END, REMOTE CONTROL	2	663-48344-00
3	10642-92002	弹性挡环	CLIP	2	90468-18008
4	DM4011-48538-000	操纵拉杆限位支架	CLAMP, CABLE 1	1	6H3-48538-00
5	10856-07M06	弹性圆柱销	PIN, SPRING	1	90254-03M04
6	DM4011-44125-000	前操换挡臂	LEVER, SHIFT ROD	1	66T-44125-01
7	DM4011-48511-000	转向连接板	HOOK, STEERING	1	65W-48511-00
8	10809-90980	转向连接板平垫圈	WASHER, PLATE	2	90201-10120
9	DM4011-42725-004	拉线固定座	GROMMET	1	66T-42725-30
10	DM4011-26326-001	油门拉线堵塞	GROMMET	1	65W-26326-10
11	DM4011-42726-003	换挡拉杆护圈	GROMMET	1	65W-42726-10

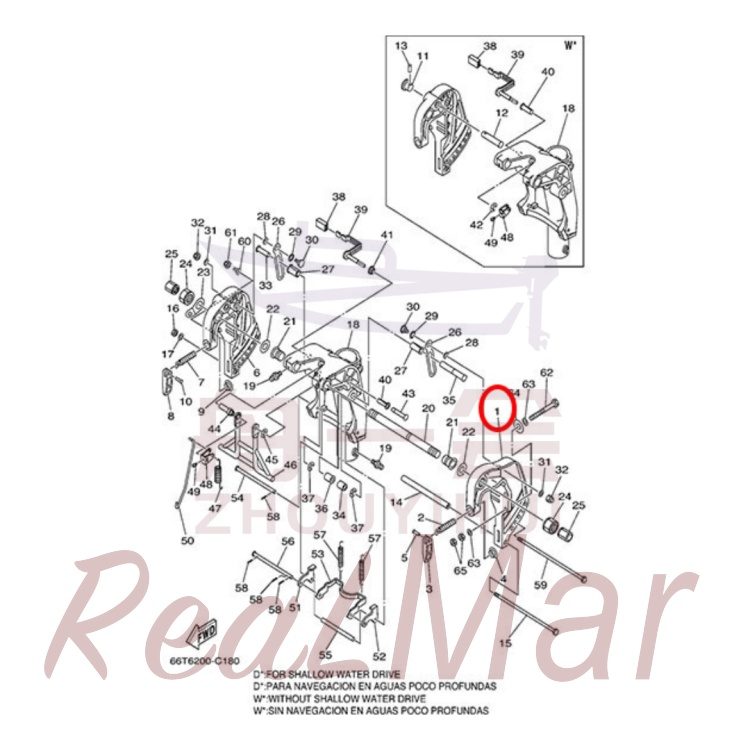

FIG. 18 BRACKET 1

本部位共 66 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-43111-000	左支架	BRACKET, CLAMP 1	1	66T-43111-01-4D
2	10961-96M98	艉板锁紧螺杆	SCREW	1	90149-14M12
3	DM1512-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	1	663-43118-01-4D
4	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	1	648-43114-01
5	10867-06003	沉头半空心铆钉	PIN	1	90243-04007
6	DM4011-43112-000	右支架	BRACKET, CLAMP 2	1	66T-43112-01-4D
7	10961-96M98	艉板锁紧螺杆	SCREW	1	90149-14M12
8	DM1512-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	1	663-43118-01-4D
9	DM1511-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	1	648-43114-01
10	10867-06003	沉头半空心铆钉	PIN	1	90243-04007
11	DM4011-43192-000	支撑销手柄	KNOB, STOPPER	1	65W-43192-00
12	DM4011-43191-000	支撑销	SHAFT, STOPPER	1	65W-43191-00
13	19410-70092	弹性圆柱销	PIN, SPRING	1	91690-30018
14	10723-02M81	回转支架套管	COLLAR	1	90387-08M29
15	10909-02M34	六角头螺栓	BOLT	1	90101-08M76
16	15720-02400	1型六角螺母	NUT	1	95380-08600
17	18110-02900	弹簧垫圈	WASHER, SPRING	1	92990-08100
18	DM4011-43311-000	回转支架	BRACKET, SWIVEL 1	1	65W-43311-00-4D
	DM4011-43311-001	回转支架	BRACKET, SWIVEL 1	1	65W-43311-10-4D
19	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
	17300-04M07	油杯	NIPPLE, GREASE	3	93700-06M03
20	DM4011-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63D-43131-01
21	10724-88M95	回转支架衬套	BUSH	2	90386-22M15
22	10809-88M07	右支架垫圈	WASHER, PLATE	2	90201-22M03
23	DM1511-43113-000	拉环	PLATE, CLAMP BRACKET	1	6J8-43113-01
24	10925-88067	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22043
25	DM3011-43145-000	双头螺管盖	CAP, CLAMP BRACKET	2	6G5-43145-01
26	DM4011-43627-000	起翘限位片	STOPPER	2	66T-43627-00
27	10724-98M12	起翘器上轴套	BUSH	2	90386-12M98
28	10808-98079	起翘限位片垫圈	WASHER, PLATE	2	90202-12031
29	10804-98M00	起翘限位片波形垫圈	WASHER, WAVE	2	90206-12M00
30	10901-02M10	起翘限位片六角螺轴	BOLT	2	90109-08M90
31	10809-02M03	起翘限位导向销外平垫圈	WASHER, PLATE	2	90201-08M07
32	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	2	90185-08057
33	10861-98M76	起翘限位导向销	PIN	1	90249-12M34
	10861-98M76	起翘限位导向销	PIN	2	90249-12M34
34	10723-98M06	衬套	COLLAR	1	90387-12M04
35	10861-98M71	制动板长销	PIN	1	90249-12M39
36	10724-98MA0	衬套	BUSH	1	90386-12MA0
37	17670-90M00	开口挡圈	CIRCLIP	2	93430-10M00
38	DM1511-43318-000	起翘手柄护套	COVER	1	682-43318-01
39	DM4011-43630-000	起翘手柄组件	TILT LEVER ASSY	1	65W-43630-11
40	10724-90M11	起翘手柄轴套	BUSH	1	90386-10M99
41	10724-03MA8	衬套	BUSH	1	90386-07MA2
42	11020-02400	开口挡圈	CIRCLIP	1	99080-08600
43	10861-90M79	销轴	PIN	1	90249-10M31
44	10723-03M05	销轴套	COLLAR	1	90387-07M05
45	11020-02400	开口挡圈	CIRCLIP	1	99080-08600
46	DM4011-43350-000	定位支架	RECEIVER ASSY	1	66T-43350-02
47	10504-80M73	定位弹簧	SPRING, TENSION	1	90506-20M37
48	DM4011-43631-000	拉簧挂座	LEVER, TILT	1	66T-43631-11
49	10953-05096	十字槽盘头螺钉	SCREW, PAN HEAD	1	90157-05014
50	DM4011-43616-000	锁紧拉杆	ROD, TILT LOCK	1	65W-43616-00
51	DM4011-43614-000	左起翘锁钩	PLATE, TILT LOCK	1	65W-43614-01
52	DM4011-43615-000	右起翘锁钩	PLATE, TILT LOCK	1	65W-43615-01
53	DM4011-43613-000	起翘锁钩	ARM, TILT LOCK	1	65W-43613-00
54	10861-03M78	起翘回位托架销轴	PIN	1	90249-07M32
55	10723-03M81	起翘锁钩销轴衬套	COLLAR	1	90387-07M29
56	10861-03M77	起翘锁钩销轴	PIN	1	90249-07M33
57	10504-70M00	回位托架拉伸弹簧	SPRING, TENSION	2	90506-30M00
58	19610-80098	开口销	PIN, COTTER	4	91490-20012
59	10909-02M82	限位插销	BOLT	1	90101-08M28
60	10508-90M04	锥形压缩弹簧	SPRING, CONICAL	1	90502-10M06
61	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057
62	10909-90M52	六角头螺栓	BOLT	4	90101-10M58
63	18115-90400	弹簧垫圈	WASHER	8	92995-10600
64	10809-98684	大垫圈	WASHER, PLATE	4	90201-12426
65	15720-90400	1型六角螺母	NUT	8	95380-10600

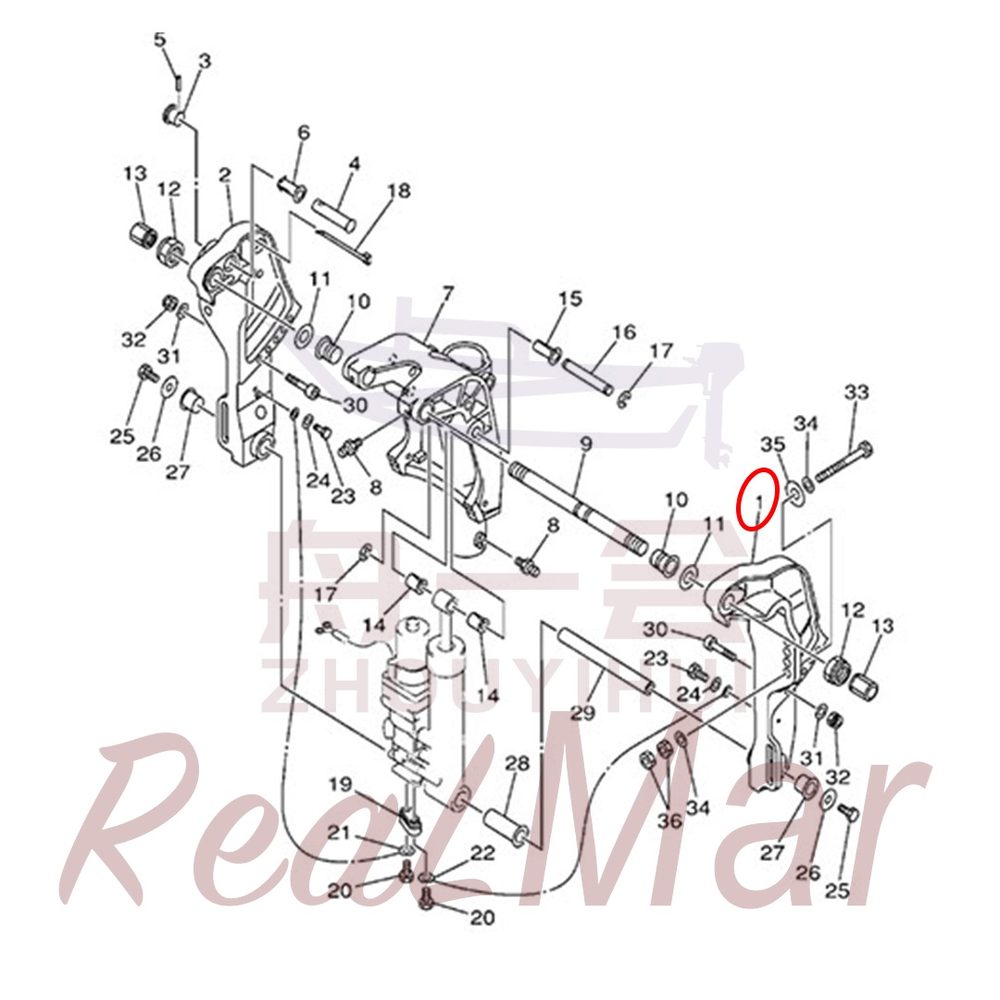

FIG. 19 BRACKET 2

本部位共 36 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-43111-001	左支架	BRACKET, CLAMP 1	1	65W-43111-10-4D
2	DM4011-43112-001	右支架	BRACKET, CLAMP 2	1	65W-43112-10-4D
3	DM4011-43192-000	支撑销手柄	KNOB, STOPPER	1	65W-43192-00
4	DM4011-43191-000	支撑销	SHAFT, STOPPER	1	65W-43191-00
5	19410-70092	弹性圆柱销	PIN, SPRING	1	91690-30018
6	10724-96MA9	支撑销衬套	BUSH	1	90386-14MA1
7	DM4011-43311-001	回转支架	BRACKET, SWIVEL 1	1	65W-43311-10-4D
8	17300-04M07	油杯	NIPPLE, GREASE	3	93700-06M03
9	DM4011-43131-000	双头螺管	BOLT, CLAMP BRACKET	1	63D-43131-01
10	10724-88M95	回转支架衬套	BUSH	2	90386-22M15
11	10809-88M07	右支架垫圈	WASHER, PLATE	2	90201-22M03
12	10925-88M99	双头螺管六角锁紧螺母	NUT, SELF-LOCKING	2	90185-22M11
13	DM3011-43145-000	双头螺管盖	CAP, CLAMP	2	6G5-43145-01
14	10724-98MA0	衬套	BUSH	2	90386-12MA0
15	10724-98M12	起翘器上轴套	BUSH	1	90386-12M98
16	10861-98M72	起翘器上支撑轴	PIN	1	90249-12M38
17	17670-90M00	开口挡圈	CIRCLIP	2	93430-10M00
18	10645-97M99	扎带	CLAMP	2	90465-13M11
19	DM4011-45251-001	气液助力起翘器阳极	ANODE	1	65W-45251-00
20	10909-04080	六角头螺栓和平垫圈组合件	BOLT	2	90101-06020
21	DM4011-82148-000	右支架接地线	WIRE, LEAD 4	1	6H1-82148-00
22	DM4011-82127-000	左支架接地线	WIRE, LEAD 2	1	6U0-82127-00
23	13015-04096	六角头螺栓和平垫圈组合件	BOLT	2	97095-06014
24	18115-04400	平垫圈	WASHER	2	92995-06600
25	13020-02094	六角头螺栓	BOLT	2	97080-08016
26	10809-02M00	起翘器下支撑轴外平垫圈	WASHER, PLATE	2	90201-08M00
27	10724-92M66	起翘器下隔套	BUSH	2	90386-18M44
28	10724-92MA0	起翘器下衬套	BUSH	1	90386-18MA0
29	10861-92M75	起翘器下支撑轴	PIN	1	90249-18M35
30	10990-90M08	内六角圆柱头螺钉	BOLT, HEXAGON SOCKET HEAD	2	90110-10M02
31	18115-90400	弹簧垫圈	WASHER	2	92995-10600
32	10925-90M97	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	2	90185-10M13
33	10909-98M45	六角头螺栓	BOLT	4	90101-12M65
34	18115-98800	弹簧垫圈	WASHER	8	92995-12200
35	10809-98684	大垫圈A2	WASHER, PLATE	4	90201-12426
36	15720-98400	1型六角螺母	NUT	8	95380-12600

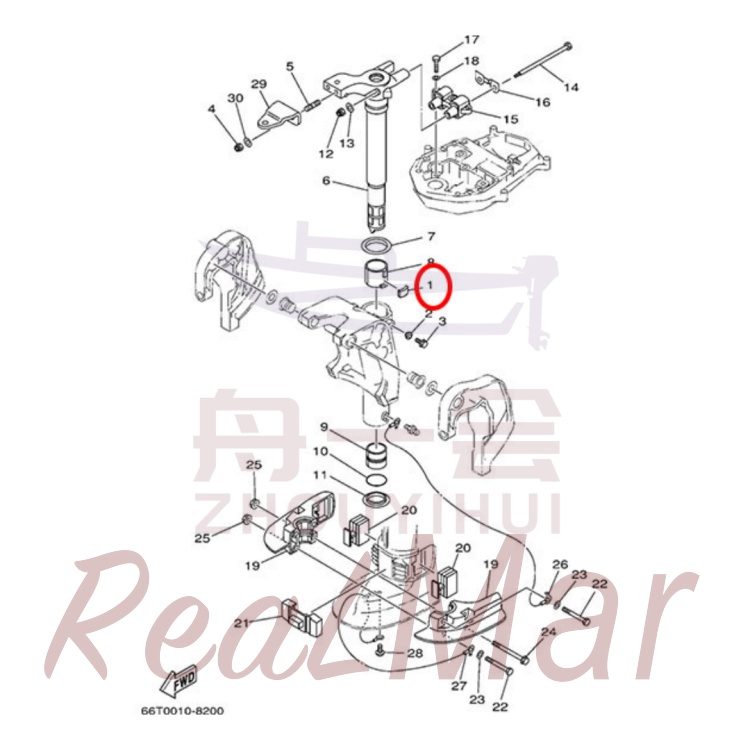

FIG. 20 BRACKET 3

本部位共 32 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1512-42528-000	转向托架上衬套垫块	PLATE, FRICTION	1	648-42528-00
2	DM4011-43373-000	螺栓密封圈	SEAL, DAMPER	1	65W-43373-00
3	10905-02M34	六角法兰面螺栓	BOLT, FLANGE	1	90105-08M76
4	10925-90059	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	2	90185-10051
5	10994-90M82	转向托架端部双头螺柱	BOLT, STUD	2	90116-10M28
6	DM4011-42511-000	转向托架	BRACKET, STEERING	1	65W-42511-00-4D
	DM4011-42511-001	转向托架	BRACKET, STEERING	1	65W-42511-10-4D
7	10801-58M00	转向托架上衬套压盖	WASHER	1	90209-52M00
8	10724-58M08	转向托架上衬套	BUSH	1	90386-52M02
9	10724-66M07	转向托架下衬套	BUSH	1	90386-44M03
10	17890-67MJ0	衬套O型圈	O-RING	1	93210-43MJ0
11	10724-66M11	转向托架下垫圈	BUSH	1	90386-44M99
12	10925-02065	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	2	90185-08045
13	18115-02800	上减振器外平垫圈	WASHER	2	92995-08200
14	10909-02M24	上减振器六角头螺栓	BOLT	2	90101-08M86
15	DM4011-44514-000	上减振器组件	MOUNT DAMPER, UPPER SIDE	1	66T-44514-00-4D
16	DM4011-44526-000	上减振器垫板	PLATE	1	66T-44526-00
17	13035-02070	六角头螺栓	BOLT	3	97075-08030
18	18115-02900	平垫圈	WASHER	3	92995-08100
19	DM4011-44551-000	转向托架下固定块	HOUSING, LOWER MOUNT RUBBER	2	65W-44551-00-4D
20	DM4011-44555-000	中间箱体侧减振块	MOUNT DAMPER, LOWER SIDE	2	65W-44555-10
21	DM4011-44575-000	中间箱体下减振块	DAMPER, LOWER MOUNT RUBBER	1	66T-44575-00
22	13035-90030	六角头螺栓	BOLT	2	97075-10070
23	18115-90400	弹簧垫圈	WASHER	2	92995-10600
24	10991-90M06	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-10M04
25	10931-90M77	1型六角螺母	NUT	4	90179-10M33
26	DM4011-82127-001	回转支架接地线	WIRE, LEAD 2	1	66T-82127-00
27	DM4011-82127-002	中间箱体接地线	WIRE, LEAD 2	1	66T-82127-10
28	13225-04002	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06008
29	DM4011-48511-000	转向连接板	HOOK, STEERING	1	65W-48511-00
	DM4011-48511-001	转向连接板	HOOK, STEERING	1	670-48511-00-4D
30	10809-90980	转向连接板平垫圈	WASHER, PLATE	2	90201-10120

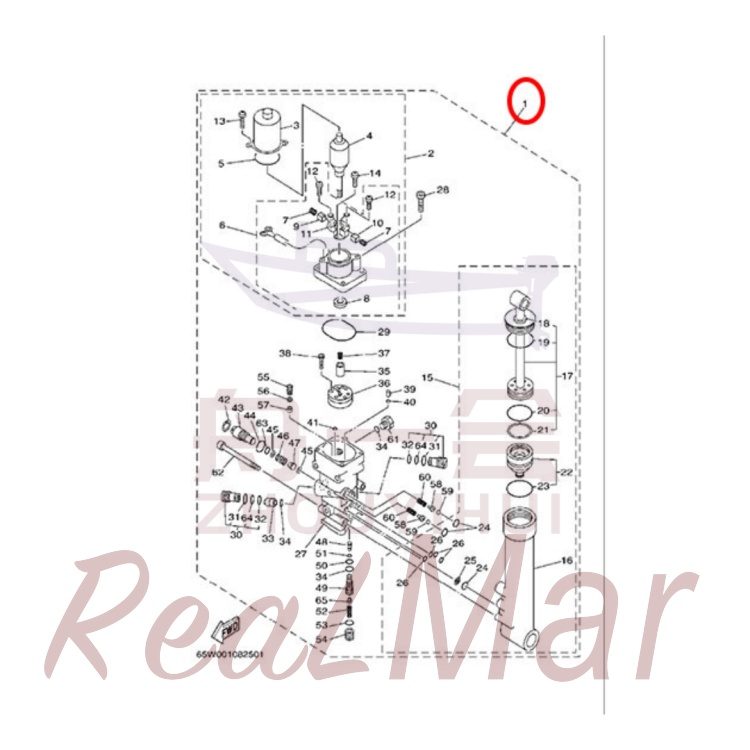

FIG. 21 POWER TRIM & TILT ASSY

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-43800-000	电液起翘器	POWER TRIM & TILT ASSY	1	65W-43800-02-4D
2	DM4011-43880-000	电机部件	MOTOR ASSY	1	65W-43880-00
3	DM4011-43804-000	电机定子组件	STATOR ASSY	1	65W-43804-00
4	DM4011-43805-000	电机转子组件	ARMATURE ASSY	1	65W-43805-00
5	DM4011-43869-000	电机壳体密封圈	O-RING	1	65W-43869-00
6	DM4011-43881-000	电机机座组件	FRAME, END	1	65W-43881-00
7	DM4011-4386K-000	电刷弹簧	SPRING, BRUSH	2	65W-4386K-00
8	DM4011-43882-000	油封(电机座用)	OIL SEAL	1	65W-43882-00
9	DM4011-43892-000	电刷2	BRUSH 2	1	65W-43892-00
10	DM4011-43891-000	电刷1	BRUSH 1	1	65W-43891-00
11	DM4011-4380F-000	电刷座	PLATE, BRUSH HOLDER	1	65W-4380F-00
12	DM4011-43879-000	十字槽盘头螺钉和平垫圈组合	SCREW, WITH WASHER	2	65W-43879-00
13	DM4011-43887-000	十字槽盘头螺钉	BOLT, THROUGH	2	65W-43887-00
14	DM4011-4388E-000	十字槽盘头螺钉	BOLT	1	65W-4388E-00
15	DM4011-43840-000	起翘液压缸部件	POWER TILT ASSY	1	65W-43840-00
16	DM4011-4380K-000	液压缸体	CYLINDER, TILT SUB ASSY	1	65W-4380K-00
17	DM4011-43810-000	起翘活塞、活塞杆组件	TILT PISTON SUB ASSY	1	65W-43810-00
18	DM4011-43812-000	油封(缸盖用)	SEAL, DUST	1	65W-43812-00
19	DM4011-43865-000	O型圈(缸盖端面用)	O-RING	1	65W-43865-00
20	DM4011-43861-000	O型圈(活塞用)	O-RING	1	6H1-43861-10
21	DM4011-43871-000	导向垫圈(活塞用)	RING, BACK UP	1	65W-43871-00
22	DM4011-4381B-000	缓冲活塞组件	FREE PISTON SUB ASSY	1	65W-4381B-00
23	DM4011-43861-000	O型圈(活塞用)	O-RING	1	6H1-43861-10
24	17890-99742	O型圈(阀体-缸结合面用)	O-RING	3	93210-11368
25	DM4011-43816-000	滤网组件(阀体-缸结合面用)	FILTER 1	1	6H1-43816-00
26	17890-046A5	O型圈2(阀体-缸结合面用)	O-RING	4	93210-064A5
27	DM4011-4380L-000	控制阀体	HOUSING, TRIM & TILT SUB ASSY	1	65W-4380L-00
28	DM4011-43888-000	内六角圆柱头螺钉	BOLT, SOCKET	4	65W-43888-00
29	17890-50342	O型圈(电机座用)	O-RING	1	93210-50768
30	DM4011-43802-000	换向阀组件	VALVE SUB ASSY	2	6T4-43802-03
31	DM4011-43866-000	O型圈(铜螺塞用)	O-RING	1	6H1-43866-00
32	DM4011-43867-000	O型圈(铝阀芯用)	O-RING	1	6H1-43867-00
33	DM4011-43841-000	换向阀阀芯	PISTON, SHUTTLE	1	62X-43841-00
34	17890-01945	O型圈(换向阀芯、调压阀芯)	O-RING	3	93210-09165
35	DM4011-43831-000	花键连接套	CONNECTOR, SHAFT	1	65W-43831-00
36	DM4011-43830-000	齿轮泵总成	GEAR PUMP ASSY	1	65W-43830-00
37	DM4011-43853-000-A	复位弹簧	SPRING, MAIN VALVE	1	6T4-43853-00
38	19792-06085	内六角圆柱头螺钉	BOLT	4	91318-04025
39	DM4011-43817-000	铜滤芯(控制阀体用)	FILTER 2	2	65W-43817-00
40	DM4011-43861-000-B	O型圈(阀体铜滤芯用)	O-RING	2	65W-43861-00
41	DM4011-43862-000	O型圈(阀体-泵结合面用)	O-RING	2	65W-43862-00
42	DM4011-43875-000	孔用弹性挡圈	RING, SNAP	1	6H1-43875-00
43	DM4011-43845-000	流量调节阀	SCREW, MANUAL RELEASE	1	6H1-43845-00
44	17890-92713	O型圈(流量阀用)	O-RING	1	93210-18397
45	DM4011-43847-000	流量阀阀垫组件	SEAT, MANUAL VALVE	2	6H1-43847-00
46	DM4011-43854-000	复位弹簧(流量阀用)	SPRING, MANUAL RELEASE	1	65W-43854-00
47	DM4011-4382A-000	阀座(流量阀用)	ADAPTOR 1	1	65W-4382A-00
48	DM4011-43844-000-A	调压阀柱塞	PIN, VALVE SUPPORT	1	65W-43844-00
49	DM4011-43851-000	调压阀体	SEAT, RELIEF VALVE	1	65W-43851-00
50	17890-02004	O型圈(调压阀用)	O-RING	1	93210-08006
51	17890-07632	O型圈(调压阀柱塞用)	O-RING	1	93210-03478
52	DM4011-43855-000	复位弹簧(调压阀用)	SPRING, UP RELIEF	1	65W-43855-00
53	17890-99037	O型圈(铝螺塞用)	O-RING	1	93210-11073
54	DM4011-43843-000	调节铝螺塞	SCREW, VALVE LOCK	1	65W-43843-00
55	DM4011-43856-000	复位弹簧(控制阀体用)	SPRING, DOWN RELIEF	1	6H1-43856-10
56	DM4011-43844-000-B	单向阀座(控制阀体用)	PIN, VALVE SUPPORT	1	6H1-43844-10
57	DM4011-4384F-000	钢球	SEAL, MAIN VALVE	1	6H1-4384F-10
58	DM4011-4386A-000	单向阀座(阀体-缸结合面用)	PIN, ABSORBER VALVE	2	65W-4386A-00
59	17509-02009	钢球	BALL	2	93501-08001
60	DM4011-43853-000-B	复位弹簧(阀体-缸结合面用)	SPRING, MAIN VALVE	2	65W-43853-00
61	DM4011-43829-000	六角头螺栓	PLUG, RESERVOIR	1	6H1-43829-00
62	DM4011-43878-000	内六角圆柱头螺钉	BOLT, SOCKET	3	62X-43878-00
63	17890-90M36	O型圈2(流量阀用)	O-RING	1	93210-10M74
64	17890-90M36	O型圈2(流量阀用)	O-RING	1	93210-10M74
65	DM4011-43808-000	阀座	SEAT, VALVE COMP. 1	1	6T4-43808-00

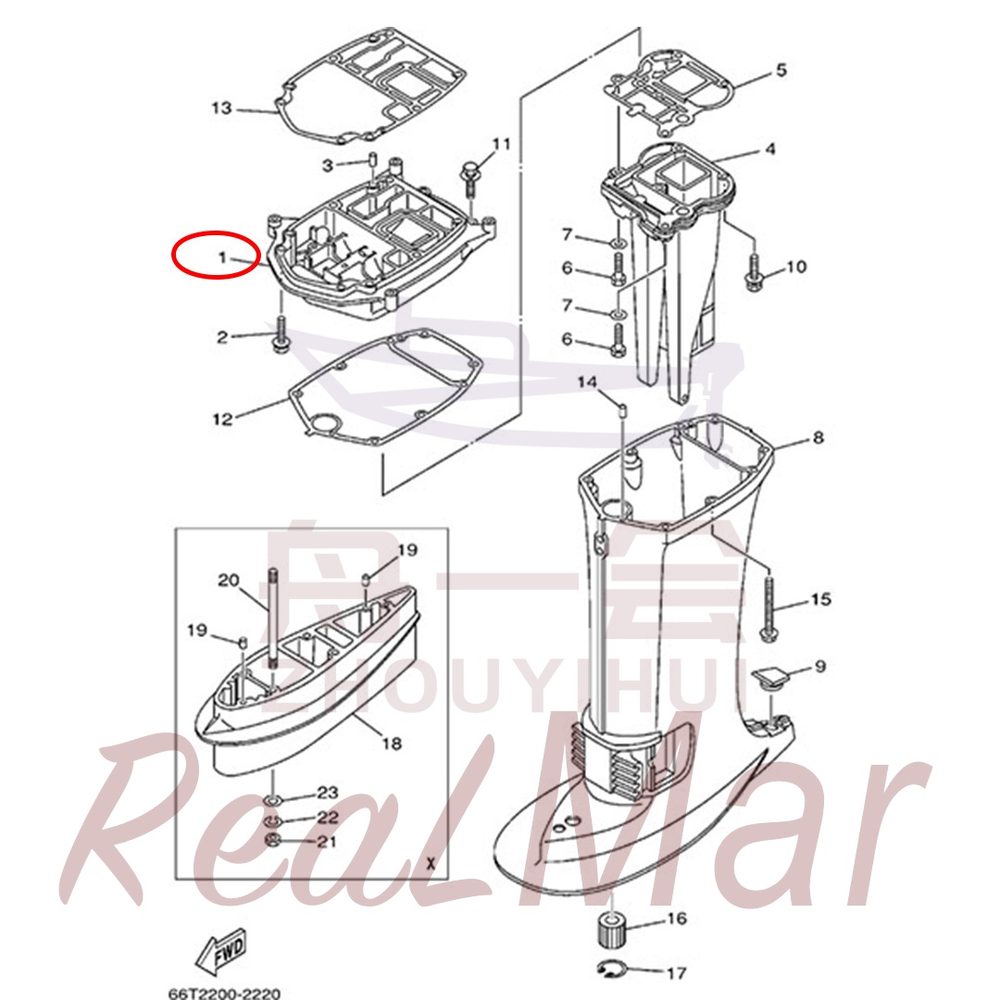

FIG. 22 UPPER CASING

本部位共 22 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-41137-000	中间座	GUIDE, EXHAUST	1	66T-41137-00-5B
2	10991-02M31	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M79
3	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
4	DM4011-41131-000	排气歧管	MANIFOLD, EXT. 1	1	66T-41131-10-5B
5	DM4011-41133-000	排气歧管垫片	GASKET, EXHAUST MANIFOLD 1	1	66T-41133-A0
6	13035-02070	六角头螺栓	BOLT	2	97075-08030
7	18115-02400	平垫圈	WASHER	2	92995-08600
8	DM4011-45111-000	中间箱体	CASING, UPPER	1	66T-45111-00-4D
	DM4011-45111-001	中间箱体	CASING, UPPER	1	66T-45111-10-4D
9	DM4011-45155-000	中间箱体后堵塞	CAP	1	63D-45155-00
10	13535-02565	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	3	97575-08545
11	10991-02M31	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-08M79
12	DM4011-45114-000	底座下密封垫	GASKET, UPPER CASING	1	66T-45114-A0
13	DM4011-45113-000	动力下垫片	GASKET, UPPER CASING	1	66T-45113-A0
14	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
15	10991-02M68	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	6	90119-08M42
16	DM4011-45318-000	传动轴衬套组件/长	BUSHING, DRIVE SHAFT	1	679-45318-00
17	17680-70068	孔用弹性挡圈	CIRCLIP	1	93420-30042
18	DM4011-45211-000		EXTENSION	1	66T-45211-00-4D
19	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
20	10994-90M87	双头螺柱	BOLT, STUD	4	90116-10M23
21	15720-90400	1型六角螺母	NUT	4	95380-10600
22	18110-90900	重型弹簧垫圈	WASHER, SPRING	4	92990-10100
23	18110-90400	小垫圈	WASHER, PLATE	4	92990-10600

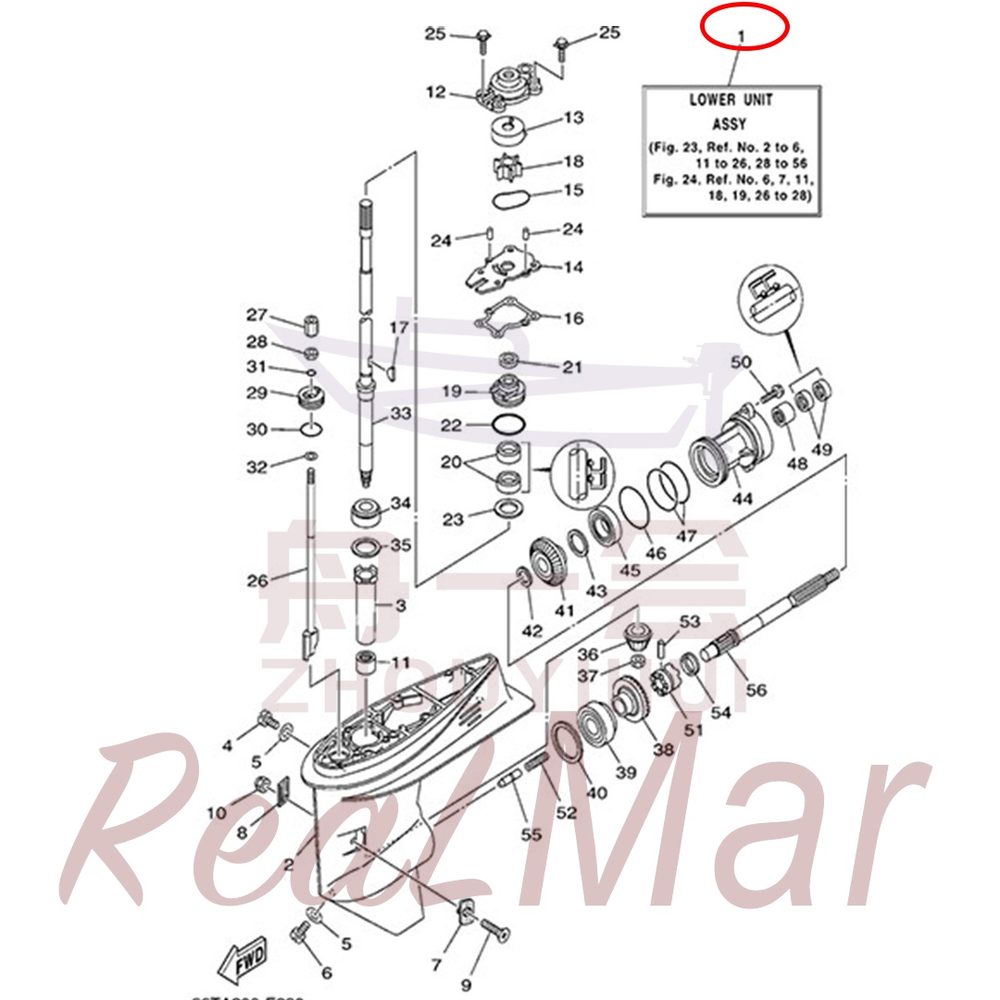

FIG. 23 LOWER CASING & DRIVE 1

本部位共 80 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	66T-45300-01-4D
	DM4011-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	66T-45300-11-4D
	DM4011-45300-002	减速箱总成 XL	LOWER UNIT ASSY	1	66T-45300-31-4D
2	DM4011-45311-000	减速箱壳体	CASING, LOWER	1	66T-45311-01-4D
3	DM4011-45536-000	传动轴导套	SLEEVE, DRIVE SHAFT	1	6H4-45536-00
4	10760-02008	不带磁放油螺塞	PLUG, STRAIGHT SCREW	1	90340-08002
5	10670-02080	放油螺塞垫圈	GASKET	2	90430-08020
6	DM3011-45341-000	带磁放油螺塞	PLUG, DRAIN	1	688-45341-10
7	DM4011-45214-000	左进水滤网	COVER, WATER INLET 1	1	63D-45214-00
8	DM4011-45215-000	右进水滤网	COVER, WATER INLET 2	1	63D-45215-00
9	10968-05M04	十字槽半沉头螺钉	SCREW, COUNTERSUNK	1	90142-05M06
10	15720-05400	1型六角螺母	NUT	1	95380-05600
11	17795-78886	传动轴滚针轴承	BEARING	1	93315-32224
12	DM4011-44311-000	水泵壳体	HOUSING, WATER PUMP	1	66T-44311-00
13	DM4011-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	63D-44322-00
	DM4011-44322-001	水泵壳体座圈	INSERT, CARTRIDGE	1	63D-44322-40
14	DM4011-44323-000	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	66T-44323-00
	DM4011-44323-001	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	66T-44323-40
15	17890-51MG3	水泵壳体O型圈	O-RING	1	93210-59MG7
16	DM4011-44316-000	水泵壳体下垫片	GASKET, WATER PUMP	1	63D-44316-00
17	10820-07M07	传动轴半圆键	KEY, WOODRUFF	1	90280-03M03
18	DM3011-44352-000	水泵叶轮	IMPELLER	1	6H4-44352-02
19	DM4011-44341-000	水泵座	HOUSING, WATER PUMP	1	63D-44341-00
20	17909-88M40	水泵座油封	OIL SEAL	2	93101-22M60
21	DM4011-45344-000	水泵座堵头	COVER, OIL SEAL	1	66T-45344-01
22	17890-62MG2	水泵座O型圈	O-RING	1	93210-48MG8
23	10809-83M00	水泵座下垫片	WASHER, PLATE	1	90201-27M00
24	17406-02048	圆柱销	PIN, DOWEL	2	93604-08062
25	10991-02M95	六角头螺栓	BOLT, WITH WASHER	4	90119-08M15
26	DM4011-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	66T-44150-01
	DM4011-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	66T-44150-11
	DM4011-44150-002	下换挡杆	SHIFT CAM ASSY	1	66T-44150-21
27	DM3011-44146-000	上换挡杆螺母接头	CONNECTOR, SHIFT ROD	1	61N-44146-00
28	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
29	DM4011-45321-000	下换挡杆固定座	PLATE	1	66T-45321-00
30	17890-77MG6	固定座O型圈	O-RING	1	93210-33MG4
31	17890-04ME4	水泵座O型圈	O-RING	1	93210-06ME6
32	18110-04400	下换挡杆密封用外垫片	WASHER, PLATE	1	92990-06600
33	DM4011-45501-000	传动轴组件	DRIVE SHAFT COMP.	1	66T-45501-01
	DM4011-45501-001	传动轴组件	DRIVE SHAFT COMP.	1	66T-45501-11
	DM4011-45501-002	传动轴组件	DRIVE SHAFT COMP.	1	66T-45501-21
34	17778-00009	传动轴圆锥滚子轴承	BEARING	1	93332-00001
35	DM4011-45587-000	主动齿调整垫片	SHIM (T:0.10MM)	1	663-45587-01
	DM4011-45587-001	主动齿调整垫片	SHIM (T:0.12MM)	1	663-45587-10
	DM4011-45587-002	主动齿调整垫片	SHIM (T:0.15MM)	1	663-45587-20
	DM4011-45587-003	主动齿调整垫片	SHIM (T:0.18MM)	1	663-45587-30
	DM4011-45587-004	主动齿调整垫片	SHIM (T:0.30MM)	1	663-45587-40
	DM4011-45587-005	主动齿调整垫片	SHIM (T:0.40MM)	1	663-45587-50
	DM4011-45587-006	主动齿调整垫片	SHIM (T:0.50MM)	1	663-45587-60
36	DM4011-45551-000	主动齿轮	PINION (13T)	1	66T-45551-00
37	10930-98972	主动齿锁紧螺母	NUT	1	90170-12138
38	DM4011-45560-000	前进挡齿轮	GEAR 1 (26T)	1	66T-45560-01
39	17778-00007	前进挡齿轮圆锥滚子轴承	BEARING	1	93332-00003
40	DM4011-45567-000	前进挡齿轮调整垫片	SHIM (T:0.10MM)	1	663-45567-01
	DM4011-45567-001	前进挡齿轮调整垫片	SHIM (T:0.12MM)	1	663-45567-10
	DM4011-45567-002	前进挡齿轮调整垫片	SHIM (T:0.15MM)	1	663-45567-20
	DM4011-45567-003	前进挡齿轮调整垫片	SHIM (T:0.18MM)	1	663-45567-30
	DM4011-45567-004	前进挡齿轮调整垫片	SHIM (T:0.30MM)	1	663-45567-40
	DM4011-45567-005	前进挡齿轮调整垫片	SHIM (T:0.40MM)	1	663-45567-50
	DM4011-45567-006	前进挡齿轮调整垫片	SHIM (T:0.50MM)	1	663-45567-60
41	DM4011-45571-000	倒挡齿轮	GEAR 2 (26T)	1	66T-45571-00
42	10809-88681	倒挡齿轮垫圈	WASHER, PLATE	1	90201-22429
43	DM4011-45577-000	调整垫片	SHIM (T:0.10MM)	1	63D-45577-00
	DM4011-45577-001	倒挡齿轮调整垫片	SHIM (T:0.12MM)	1	63D-45577-10
	DM4011-45577-002	倒挡齿轮调整垫片	SHIM (T:0.15MM)	1	63D-45577-20
	DM4011-45577-003	倒挡齿轮调整垫片	SHIM (T:0.18MM)	1	63D-45577-30
	DM4011-45577-004	倒挡齿轮调整垫片	SHIM (T:0.30MM)	1	63D-45577-40
	DM4011-45577-005	倒挡齿轮调整垫片	SHIM (T:0.40MM)	1	63D-45577-50
	DM4011-45577-006	倒挡齿轮调整垫片	SHIM (T:0.50MM)	1	63D-45577-60
44	DM4011-45361-000	轴承座	CAP, LOWER CASING	1	63D-45361-02-4D
45	17704-009U9	轴承座轴承	BEARING	1	93306-001U1
46	17890-41MG4	轴承座前O型圈	O-RING	1	93210-69MG6
47	17890-36MG5	轴承座后O型圈	O-RING	2	93210-74MG5
48	17793-88806	螺旋桨轴滚针轴承	BEARING	1	93317-22204
49	17909-88M00	轴承座油封	OIL SEAL	2	93101-22M00
50	10905-02M49	六角法兰面螺栓	BOLT, FLANGE	2	90105-08M61
51	DM4011-45631-000	离合子	CLUTCH, DOG	1	66T-45631-00
52	10509-95M09	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-15M01
53	10850-04087	离合子限位销	PIN, STRAIGHT	1	90250-06023
54	DM4011-45633-000	离合子扭转弹簧	RING, CROSS PIN	1	663-45633-00
55	DM4011-45635-000	换挡销	PLUNGER, SHIFT	1	66T-45635-00
56	DM4011-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	66T-45611-00

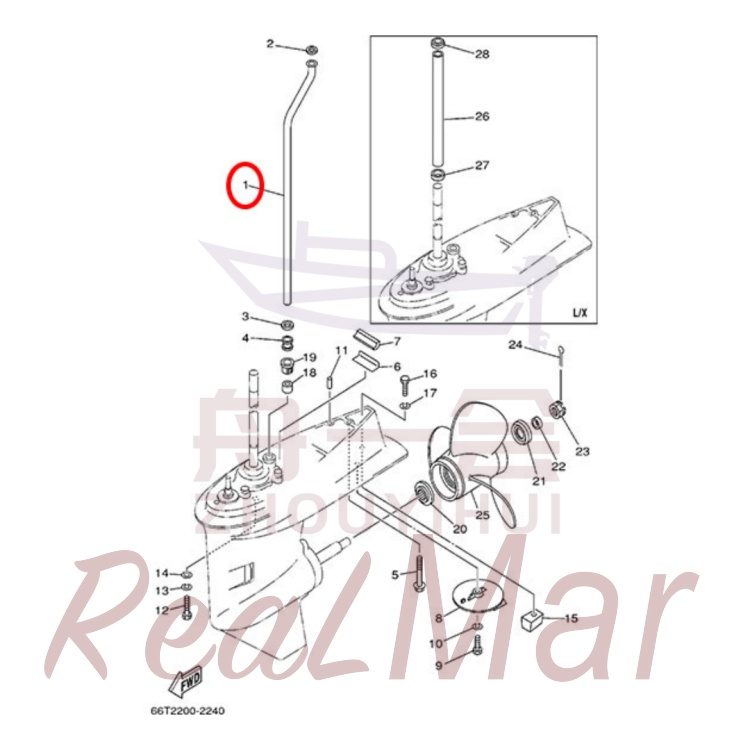

FIG. 24 LOWER CASING & DRIVE 2

本部位共 29 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-44361-000	进水管	TUBE, WATER TUBO	1	66T-44361-00
	DM4011-44361-001	进水管	TUBE, WATER	1	66T-44361-10
	DM4011-44361-002	进水管	TUBE, WATER	1	66T-44361-20
2	10808-98040	进水管上平垫圈	WASHER, PLATE	1	90202-12060
3	10670-98038	进水管上密封套	GASKET	1	90430-12072
4	DM4011-44367-000	进水管橡胶套	DAMPER, WATER SEAL	1	663-44367-00
5	10991-02M66	六角头螺栓和弹簧垫圈组合件	BOLT, WITH WASHER	1	90119-08M44
	10991-02M67		BOLT, WITH WASHER	1	90119-08M43
6	DM4011-45376-000	减速箱挡板	GUIDE, SEAL DAMPER	1	663-45376-00-94
7	DM4011-45375-000	减速箱密封条	DAMPER, SEAL	1	63D-45375-00
8	DM4011-45371-000	平衡翼	TAB-TRIM	1	664-45371-01
9	13015-02085	六角头螺栓	BOLT	1	97095-08025
10	18115-02900	平垫圈	WASHER	1	92995-08100
11	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
12	13035-90060	六角头螺栓	BOLT	4	97075-10040
13	18115-90900	弹垫	WASHER	4	92995-10100
14	18115-90400	弹簧垫圈	WASHER	4	92995-10600
15	DM4011-45251-002	减速箱阳极	ANODE	1	67C-45251-00
16	13015-02075	六角头螺栓	BOLT	1	97095-08035
17	18115-02900	平垫圈	WASHER	1	92995-08100
18	DM4011-44366-000	进水管下密封套	DAMPER, WATER SEAL	1	663-44366-00
19	DM4011-44312-000	进水管固定座	COVER, WATER PUMP HOUSING	1	63D-44312-00
20	DM4011-45987-000	螺旋桨推力衬套	SPACER	1	663-45987-02
21	DM4011-45997-000	螺旋桨后衬套	SPACER	1	66T-45997-00
22	10721-88M09	螺旋桨大垫圈	BUSH	1	90389-22M01
23	10939-94099	螺旋桨锁紧螺母	NUT, CASTLE	1	90171-16011
24	19610-70085	开口销	PIN, COTTER	1	91490-30025
25	DM4011-45943-000	螺旋桨总成	PROPELLER (3X11"X15"-G)	1	69W-45943-00-EL
	DM4011-45945-000	螺旋桨总成	PROPELLER (3X11-1/8"X13"-G)	1	69W-45945-00-EL
	DM4011-45947-000	螺旋桨总成	PROPELLER (3X11-5/8"X11"-G)	1	69W-45947-00-EL
	DM4011-45952-000	螺旋桨总成	PROPELLER (3X11-3/8"X12"-G)	1	69W-45952-00-EL
	DM4011-45958-000	螺旋桨总成	PROPELLER (3X11-1/4"X14"-G)	1	69W-45958-00-EL
	DM4011-45941-000	螺旋桨总成	PROPELLER (3X12-1/4"X8"-G)	1	63D-45941-00-EL
	DM4011-45941-001	螺旋桨总成	PROPELLER (3X10-3/4"X17"-G)	1	663-45941-01-EL
	DM4011-45949-000	螺旋桨总成	PROPELLER (3X10-3/4"X16"-G)	1	663-45949-01-EL
	DM4011-45952-001	螺旋桨总成	PROPELLER (3X11-3/8"X12"-G)	1	663-45952-02-EL
	DM4011-45954-000	螺旋桨总成	PROPELLER (3X11-3/4"X10"-G)	1	663-45954-01-EL
	DM4011-45956-000	螺旋桨总成	PROPELLER (3X12-1/4"X9"-G)	1	663-45956-01-EL
	DM4011-45958-001	螺旋桨总成	PROPELLER (3X11-1/4"X14"-G)	1	663-45958-01-EL
	DM4011-45930-000	螺旋桨总成	PROPELLER (3X10-1/4"X14"-G)	1	663-45930-00-98
	DM4011-45976-000	螺旋桨总成	PROPELLER (3X10-1/4"X15"-G)	1	663-45976-00-98
	DM4011-45978-000	螺旋桨总成	PROPELLER (3X10-1/4"X16"-G)	1	663-45978-00-98
	DM4011-45970-000	螺旋桨总成	PROPELLER (3X11-3/4"X12"-G)	1	663-45970-60-98
	DM4011-45972-000	螺旋桨总成	PROPELLER (3X12"X11"-G)	1	663-45972-60-98
	DM4011-45974-000	螺旋桨总成	PROPELLER (3X11-1/2"X13"-G)	1	663-45974-60-98
26	DM4011-44362-000	传动轴防水套	TUBE, WATER	1	66T-44362-10
	DM4011-44362-001		TUBE, WATER	1	66T-44362-20
27	10620-85M30	传动轴防水套下密封圈	GROMMET	1	90480-25M70
28	10620-70M39	传动轴防水套上密封圈	GROMMET	1	90480-30M71

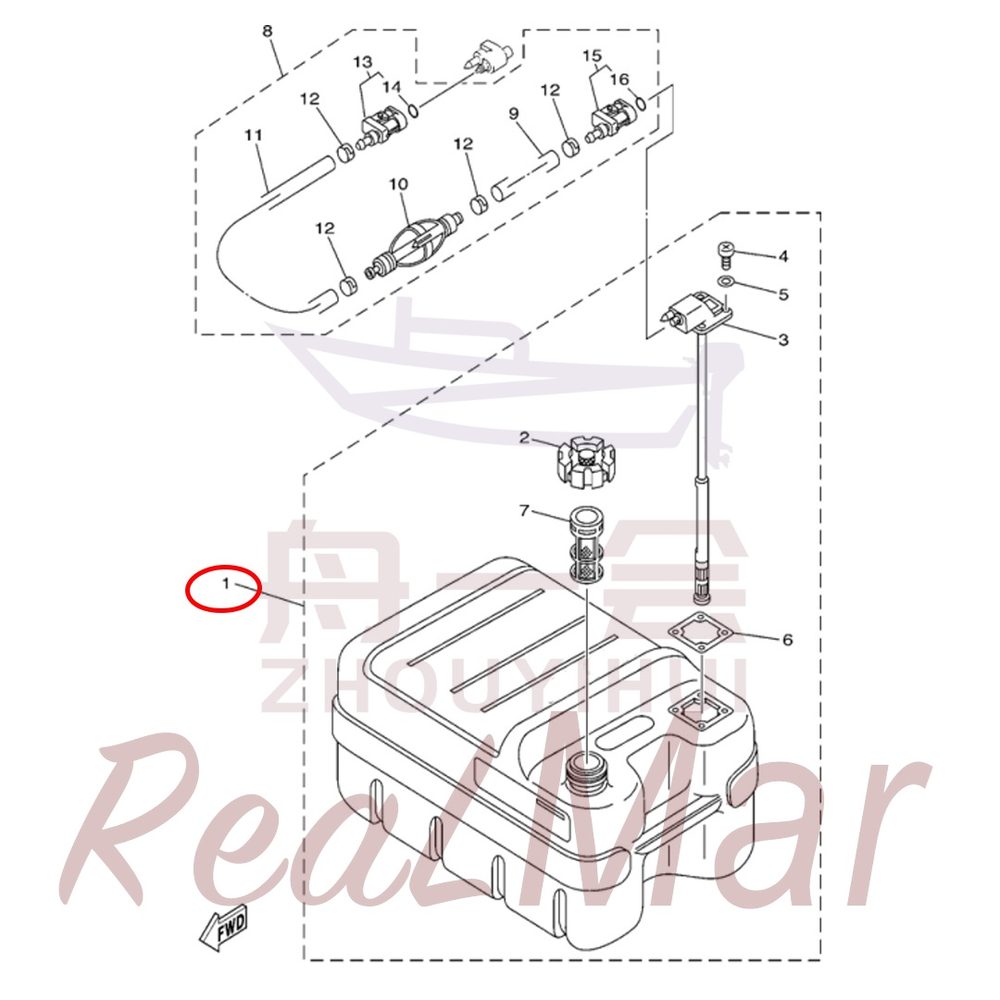

FIG. 25 FUEL TANK

本部位共 16 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM1511-24201-000	外燃油箱总成24L	FUEL TANK ASSY (24L)	1	6YJ-24201-00
	DM1511-24201-001	外燃油箱总成24L	FUEL TANK ASSY (24L)	1	6YJ-24201-10
2	DM1511-24610-000	燃油箱盖组件24L	CAP ASSY	1	6YJ-24610-01
3	DM1511-24260-000	油管插座总成	FUEL METER ASSY	1	6YJ-24260-00
	DM1511-24260-001	油管插座总成	FUEL METER ASSY	1	6Y1-24260-12
4	12524-05094	十字槽盘头螺钉	SCREW, PAN HEAD	4	98586-05016
5	DM1511-24329-000	油管插座尼龙垫圈	SEAL	4	6Y1-24329-00
6	DM1511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6Y1-24268-00
7	DM1511-24167-000	进油滤网组件（含滤网）	STRAINER	1	6YJ-24167-00
8	DM1512-24306-000	输油管总成	FUEL PIPE COMP. 1	1	61J-24306-04
9	10665-99M04	燃油管	HOSE	1	90445-11M06
10	DM1511-24360-000	手揿泵组件	PRIMER PUMP ASSY	1	61J-24360-00
11	10665-99M05	燃油管	HOSE	1	90445-11M05
12	DM1511-24351-000	卡箍	BAND 1	4	650-24351-01
13	DM1512-24305-000	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6G1-24305-05
14	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287
15	DM1512-24305-001	出油管插头组件	FUEL PIPE JOINT COMP. 2	1	6Y1-24305-06
16	17890-02823	孔用钢丝挡圈	CIRCLIP	1	93210-08287

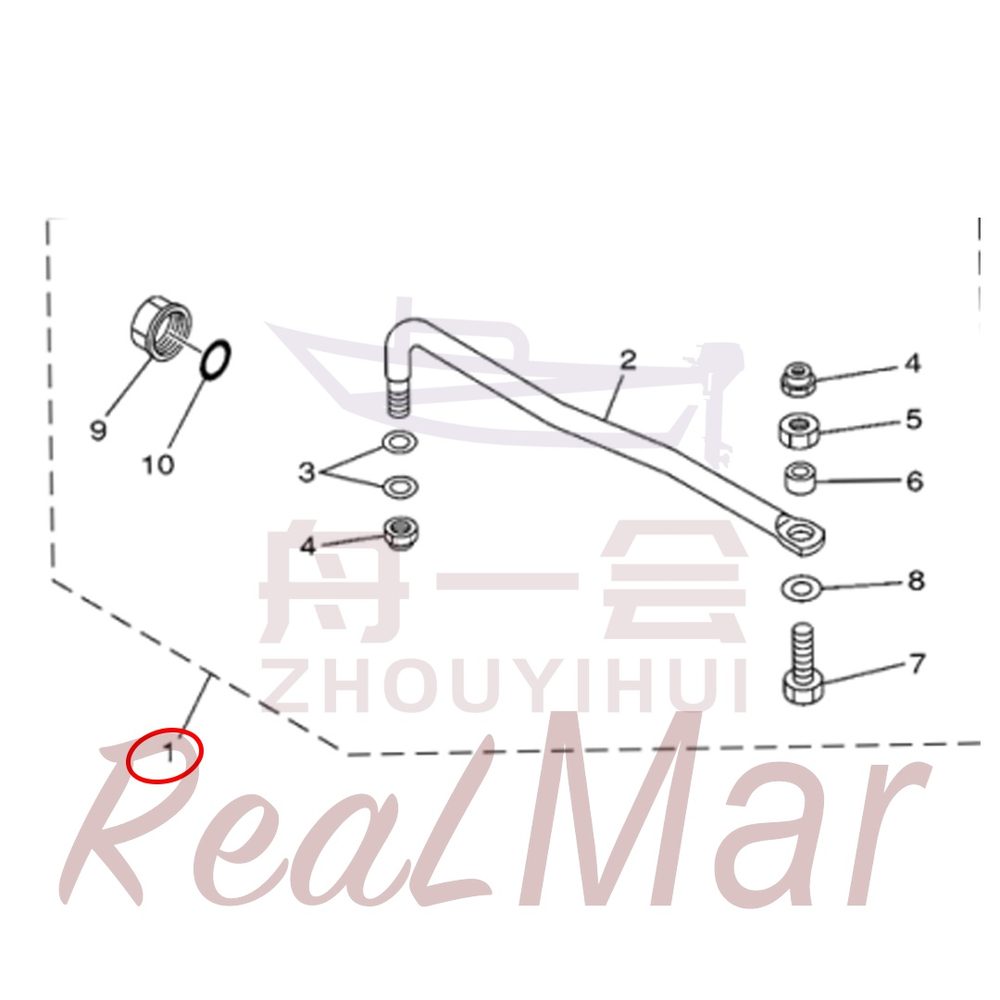

FIG. 26 STEERING GUIDE

本部位共 10 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-61350-000	转向连接杆组件	STEERING GUIDE ATTACHMENT KIT	1	65W-61350-00
2	DM4011-61351-000	转向连接杆	ROD, STEERING LINK	1	65W-61351-00
3	10809-90M80	小垫圈	WASHER, PLATE	2	90201-10M20
4	10925-01M09	转向连接杆锁紧螺母	NUT, SELF-LOCKING	2	90185-09M01
5	10930-01M07	转向连接杆拉线端薄螺母	NUT	1	90170-09M03
6	10723-90M68	转向连接杆拉线端衬套	COLLAR	1	90387-10M42
7	10909-01M09	转向连接杆拉线端六角螺栓	BOLT	1	90101-09M01
8	10809-90M47	小垫圈	WASHER, PLATE	1	90201-10M63
9	DM3011-43145-001	转向连接杆拉线端锁紧螺母	CAP, CLAMP BRACKET	1	6E5-43145-01
10	17890-94835	回转锁紧塑料螺母O型圈	O-RING	1	93210-16275

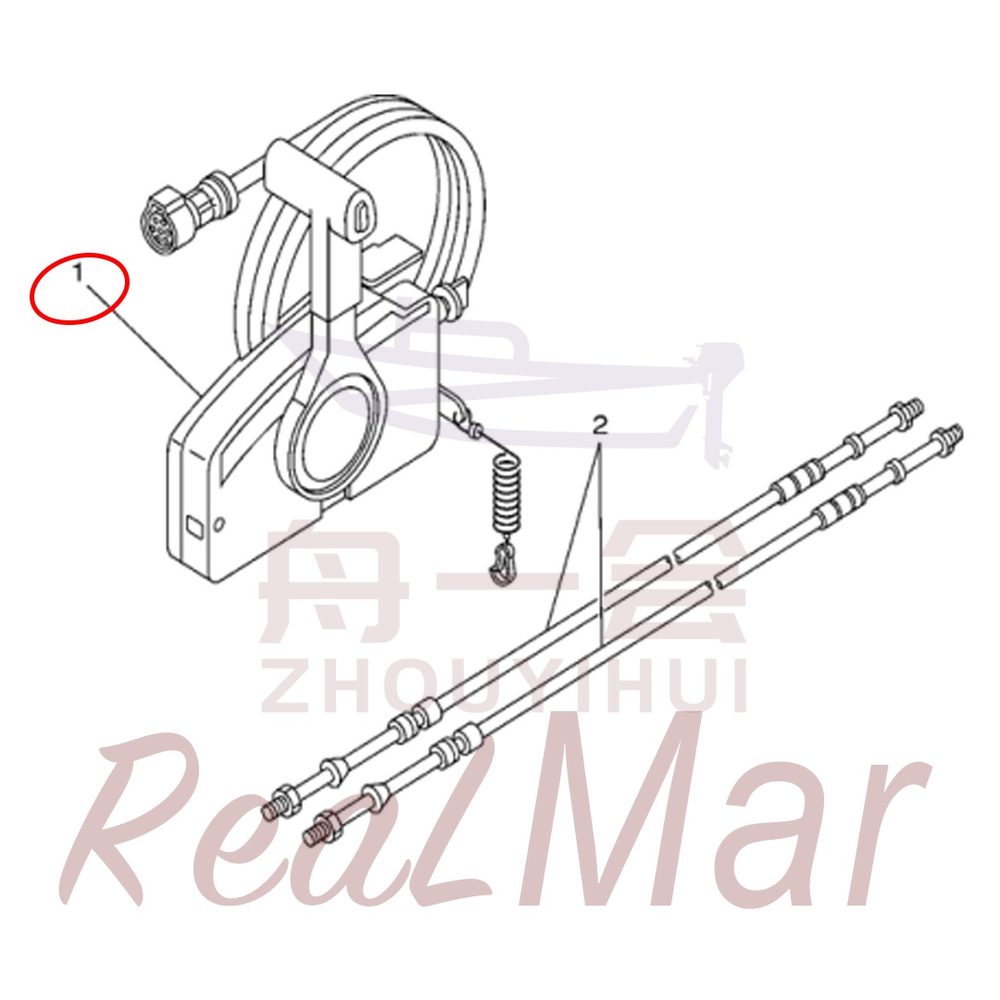

FIG. 27 REMOTE CONTROL BOX

本部位共 5 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-48205-000	推式操控盒（十芯线/带起翘开关）	REMOTE CONTROL ASSY (10P)	1	703-48205-17
	DM4011-48203-000	推式操控盒（七芯线/不带起翘开关）	REMOTE CONTROL ASSY (7P)	1	703-48203-15
2	DM3011-48320-002	油门档位线	CABLE, REMOTE CONTROL L=12F	2	701-48320-00
	DM3011-48320-003	油门档位线	CABLE, REMOTE CONTROL L=13F	2	701-48320-20
	DM3011-48320-004	油门档位线	CABLE, REMOTE CONTROL L=15F	2	701-48320-50

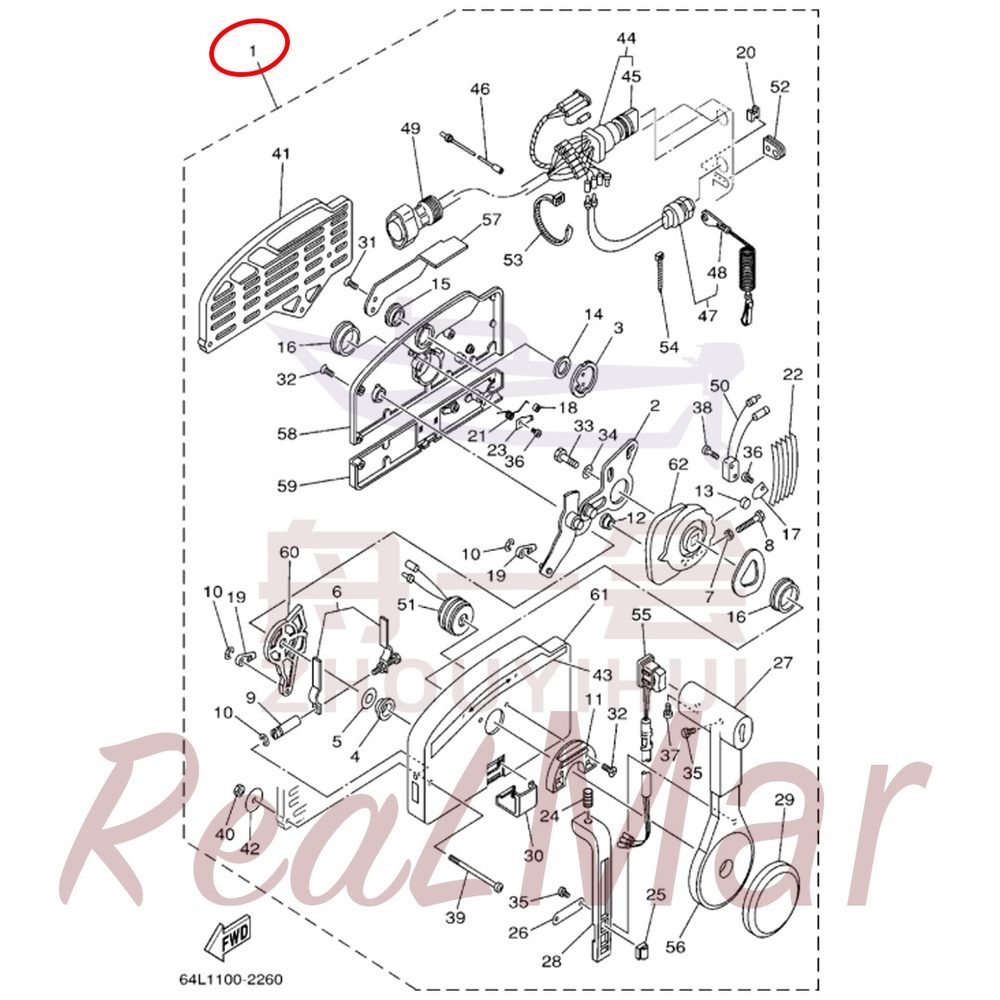

FIG. 28 REMOTE CONTROL ASSY 1

本部位共 66 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM4011-48205-000	推式操控盒（七芯线/不带起翘开关）	REMOTE CONTROL ASSY (10P)	1	703-48205-17
	DM4011-48203-000	推式操控盒（十芯线/带起翘开关）	REMOTE CONTROL ASSY (7P)	1	703-48203-15
2	DM4011-48261-000	油门控制臂组件	ARM, THROTTLE	1	703-48261-01
3	DM3011-48153-000	怠速转轴组件	SHAFT, FREE ACCEL.	1	703-48153-00
4	DM3011-48235-000	变挡臂内衬套	BUSHING	1	703-48235-00
5	DM3011-48268-000	平垫圈	SPACER	1	703-48268-00
6	DM3011-48264-000	调整支架组件	FRICTION, THROTTLE	1	703-48264-00
7	15720-05400	1型六角螺母	NUT	1	95380-05600
8	13720-05085	六角头螺栓	BOLT	1	97380-05025
9	DM3011-48265-000	调整螺栓	SHAFT, FRICTION	1	703-48265-00
10	17670-04086	开口挡圈	CIRCLIP	3	93430-06024
11	DM3011-48245-000	锁止盘	PLATE, LOCK	1	703-48245-00
12	DM3011-48252-000	轴套	ROLLER, CAM	1	703-48252-00
13	DM3011-48248-000	滚轮	ROLLER, FREE ACCEL.	1	701-48248-00
14	DM3011-48198-000	起翘限位片波形垫圈	WASHER, WAVE	1	703-48198-00
15	DM3011-48243-000	怠速转轴内衬套	BUSHING	1	703-48243-00
16	DM3011-48236-000	油门控制臂内衬套	BUSHING 1	2	703-48236-00
17	DM3011-48189-000	挡板	RETAINER	1	703-48189-00
18	DM3011-48234-000	限位块	ROLLER, DETENT	1	703-48234-00
19	DM3011-48345-000	控制拉杆	CABLE END, REMOTE CONTROL 2	2	703-48345-01
20	DM3011-48358-000	堵塞	ANCHOR, CABLE	1	703-48358-00
21	DM3011-48244-000	扭转弹簧	SPRING, FREE ACCEL.	1	703-48244-00
22	DM3011-48238-000	弹簧片	SPRING, DETENT	5	703-48238-00
23	DM3011-48246-000	垫片	SPACER	1	703-48246-00
24	DM3011-48227-000	压缩弹簧	SPRING, NEUTRAL LOCK	1	703-48227-00
25	DM4011-82594-001	卡夹	CLAMP	1	703-82594-00
26	DM3011-48226-000	限位板	PLATE, STOPPER	1	703-48226-00
27	DM3011-48222-000	控制杆把手	GRIP, CONTROL LEVER	1	703-48222-00
28	DM3011-48223-000	空挡锁止杆	LOCK, NEUTRAL	1	703-48223-00
29	DM3011-48225-000	盖板	COVER	1	703-48225-00
30	DM3011-48219-000	导线盖板	COVER, LEAD	1	703-48219-00
31	DM3011-48281-000	十字槽沉头螺钉	SCREW	2	703-48281-00
32	DM3011-48282-000	十字槽沉头螺钉	SCREW	7	703-48282-00
33	13720-02070	六角头螺栓	BOLT	1	97380-08030
34	18110-02400	平垫圈	WASHER, PLATE	1	92990-08600
35	12520-06090	十字槽小盘头螺钉	SCREW, PAN HEAD	3	98580-04010
36	12520-06004	十字槽小盘头螺钉	SCREW, PAN HEAD	2	98580-04006
37	12520-05090	十字槽小盘头螺钉	SCREW, PAN HEAD	1	98580-05010
38	12520-07095	十字槽小盘头螺钉	SCREW, PAN HEAD	2	98580-03015
39	DM3011-48291-000	十字槽半沉头螺钉	SCREW (M6)	3	703-48291-10
40	15720-04400	1型六角螺母	NUT, HEXAGON	3	95380-06600
41	DM3011-48293-000	控制器挡板	SPACER, REMOTE CONTROL	1	703-48293-10
42	DM3011-48287-000	十芯线推式操控盒紧固用平垫圈	WASHER	3	701-48287-00
43	DM3011-48215-000	控制盒标贴1	GRAPHIC	1	703-48215-00
44	DM4011-82510-000	总开关(含钥匙）	MAIN SWITCH ASSY	1	703-82510-43
	DM3011-82510-000	总开关(含钥匙）	MAIN SWITCH ASSY	1	703-82510-33
45	DM3011-82577-000	钥匙	CAP, KEY	1	703-82577-00
46	DM3011-82531-001	导线	WIRE, LEAD	1	703-82531-00
47	DM3011-82575-001	熄火开关组件	ENGINE STOP SWITCH ASSY	1	688-82575-01
48	DM1511-82556-000	应急熄火拉绳	LANYARD, STOP SWITCH	1	682-82556-00
49	DM4011-8258A-000	线束连接器（长十芯线束）	EXTENSION, WIRE HARNESS	1	688-8258A-20
	DM3011-82586-000	线束连接器（长七芯线束）	EXTENSION, WIRE HARNESS	1	688-82586-21
50	DM3011-82540-001	微动开关	NEUTRAL SWITCH ASSY	1	703-82540-00
51	DM4011-83383-000	蜂鸣器	BUZZER	1	703-83383-02
52	DM3011-48284-000	护圈	GROMMET	1	703-48284-00
53	DM3011-82591-000	管夹	BAND	1	703-82591-00
54	DM3011-82592-000	管夹	BAND	1	703-82592-00
55	DM4011-82563-000	起翘器开关	TRIM & TILT SWITCH ASSY	1	703-82563-02
	DM3011-48224-000	起翘器开关堵塞	COVER, CONTROL LEVER	1	703-48224-00
56	DM3011-48221-000	控制杆	LEVER, CONTROL	1	703-48221-00
57	DM3011-48152-000	怠速旋钮	KNOB, FREE ACCEL.	1	703-48152-00
58	DM3011-48212-000	后盖板1	BACK PLATE 1	1	703-48212-00
59	DM3011-48213-000	后盖板2	BACK PLATE 2	1	703-48213-00
60	DM3011-48271-000	变挡臂组件	ARM, SHIFT	1	703-48271-00
61	DM4011-48211-000	外盖板1	HOUSING,1	1	703-48211-01
62	DM3011-48232-000	操纵凸轮	GEAR	1	703-48232-00
