翟墨 T5 舷外机爆炸图及零件明细

二冲程 5 / 6 马力 · 共 12 个部位 / 429 条零件，点击零件编码查看详情，或搜索本页零件。

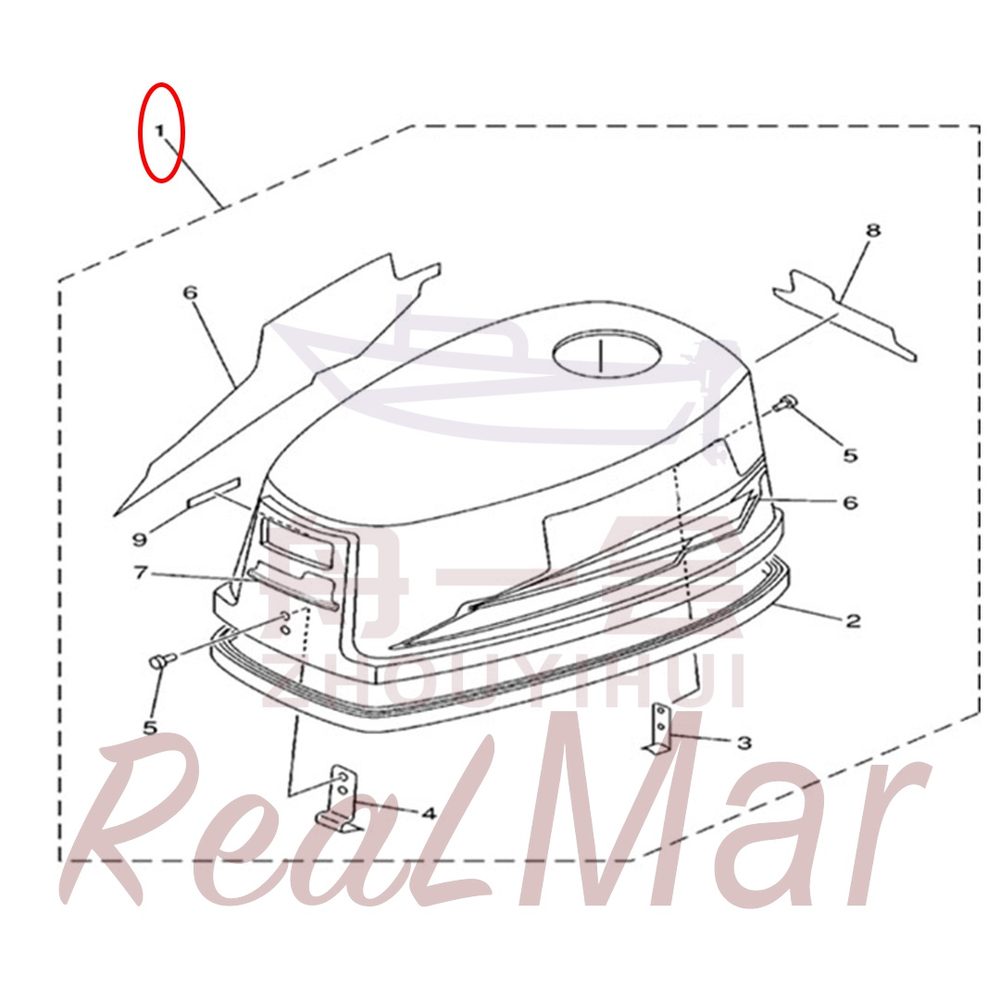

FIG. 1 TOP COWLING

本部位共 5 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-42610-000	消音罩总成	TOP COWLING ASSY	1	6E3-42610-40-4D
	DM0511-42610-001	消音罩总成	TOP COWLING ASSY	1	6E4-42610-30-4D
2	DM0511-42615-000	消音罩下密封条	SEAL	1	6E0-42615-00
3	DM0511-42647-000	消音罩后挂钩	HOLDER, CLAMP BAND	1	6E0-42647-01
4	DM0511-42651-000	消音罩前挂钩	HOOK	1	6E0-42651-02
5	10844-06M00	扃圆头半空心铆钉	RIVET	4	90266-04M00
6	DM0511-W0070-000	左右标贴	GRAPHIC SET	1	6E0-W0070-14
7	DM0511-42677-001	前标贴	GRAPHIC, FRONT	1	6E3-42677-20
	DM0511-42678-001	后标贴	GRAPHIC, REAR	1	6E3-42678-12
9	DM0511-44191-000	挡位指示标贴	INDICATOR, SHIFT	1	6E0-44191-11

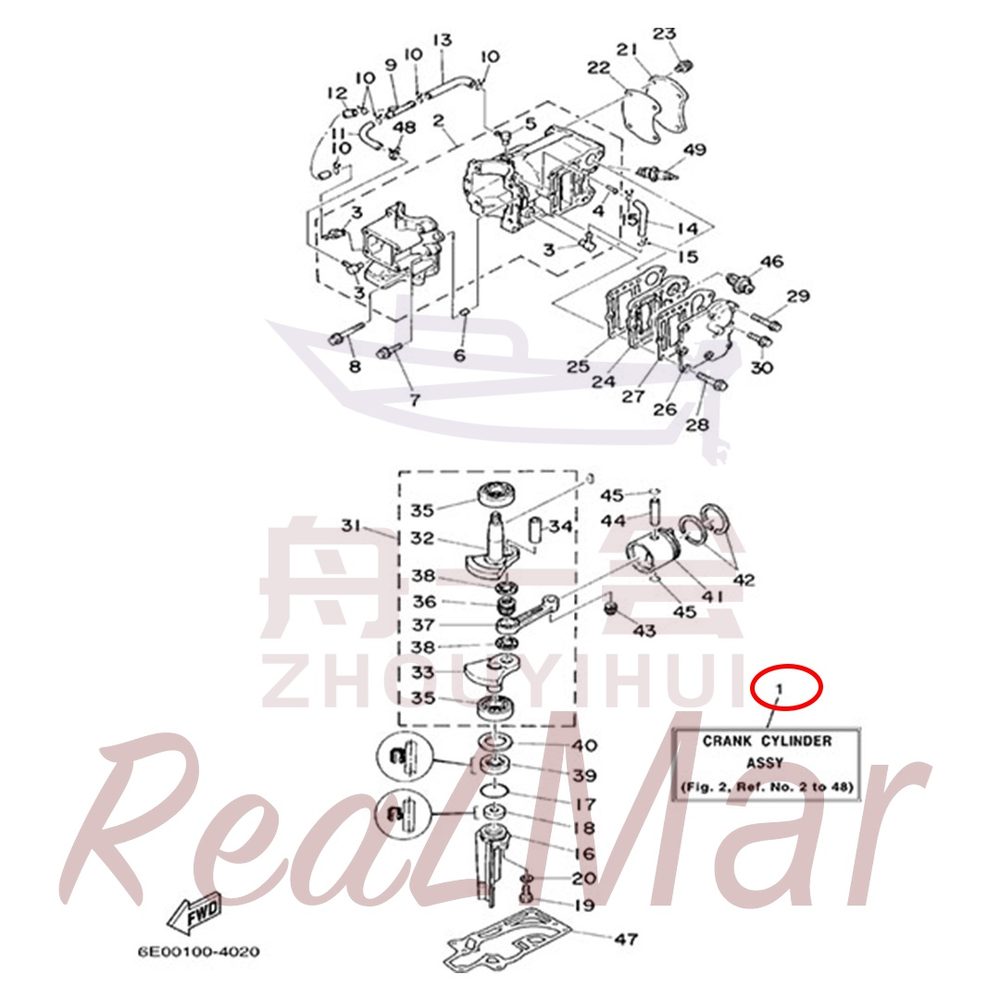

FIG. 2 CYLINDER. CRANKCASE

本部位共 41 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-W0090-000	气缸体曲轴箱总成	CRANK CYLINDER ASSY	1	6E3-W0090-04-1S
2	DM0511-15100-000	气缸体曲轴箱组件（含缸套、定位销）	CRANKCASE ASSY	1	6E3-15100-02-1S
3	DM0511-11370-000	回油管油嘴	CHECK VALVE ASSY	3	650-11370-00
4	DM0311-14485-000	回油管油嘴	PIPE, JOINT	1	624-14485-00
5	DM0511-11372-000	气缸体弯管接头	NIPPLE, HOSE	1	6E5-11372-00
6	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
7	10905-04M94	六角法兰面螺栓	BOLT, FLANGE	4	90105-06M16
8	10905-04M93	六角法兰面螺栓	BOLT, FLANGE	2	90105-06M17
9	DM0511-24378-000	三通管	PIPE, JOINT 4	1	6E0-24378-00
10	10643-04094	管夹	CLIP	5	90467-06016
11	10665-03M00	软管	HOSE (L100)	1	90445-07M00
12	10665-03M82	软管	HOSE (L70)	1	90445-07M28
13	10665-03M78	软管	HOSE (L120)	1	90445-07M32
14	10665-03M82	软管	HOSE (L70)	1	90445-07M28
15	10643-04094	管夹	CLIP	2	90467-06016
16	DM0511-15396-000	曲轴下端盖	HOUSING, OIL SEAL	1	6E0-15396-03-5B
17	17890-79MJ5	曲轴下端盖O型圈	O-RING	1	93210-31MJ5
18	17909-90M85	曲轴下端盖油封	OIL SEAL	1	93101-10M25
19	13015-04094	六角头螺栓	BOLT	1	97095-06016
20	18115-04400	平垫圈	WASHER	1	92995-06600
21	DM0511-11191-000	气缸盖	COVER, CYLINDER HEAD 1	1	6E3-11191-01-1S
22	DM0511-11193-000	气缸盖密封垫	GASKET, HEAD COVER 1	1	6E3-11193-A1
23	10905-04M96	六角法兰面螺栓	BOLT FLANGE	4	90105-06M14
24	DM0511-41111-000	排气箱内盖	INNER COVER, EXHAUST	1	6E3-41111-01-1S
25	DM0511-41112-000	排气箱内盖垫片	GASKET, EXHAUST INNER COVER	1	6E3-41112-A1
26	DM0511-41113-000	排气箱外盖	OUTER COVER, EXHAUST	1	6E3-41113-01-1S
27	DM0511-41114-000	排气箱外盖垫片	GASKET, EXHAUST OUTER COVER	1	6E3-41114-A1
28	10905-04M86	六角法兰面螺栓	BOLT, FLANGE	8	90105-06M24
29	10905-04M94	六角法兰面螺栓	BOLT, FLANGE		90105-06M16
30	10905-04M96	六角法兰面螺栓	BOLT FLANGE	1	90105-06M14
31	DM0511-11400-000	曲轴连杆总成	CRANKSHAFT ASSY	1	6E3-11400-00
32	DM0511-11412-001		CRANK 1	1	6E0-11412-00
33	DM0511-11422-001		CRANK 2	1	6E0-11422-00
34	DM0511-11681-000		PIN, CRANK 1	1	6G1-11681-00
35	17704-806U0		BEARING	2	93306-204U0
36	17790-692V9		BEARING	1	93310-418V1
37	DM0511-11651-000		ROD, CONNECTING	1	6E0-11651-01
38	10801-92998		WASHER	2	90209-18112
39	17909-80M81	曲轴下端油封	OIL SEAL	1	93101-20M29
40	10809-78M62	曲轴下端平垫圈	WASHER, PLATE	1	90201-32M48
41	DM0511-11631-000	活塞	PISTON (STD)	1	6E3-11631-00-98
42	DM0511-11610-000	活塞环组	PISTON RING SET (STD)	1	6J1-11610-00
43	17790-998V0	连杆小端轴承	BEARING	1	93310-112V0
44	DM0511-11633-000	活塞销	PIN, PISTON	1	6G1-11633-00
45	17650-97088	活塞销挡圈	CIRCLIP	2	93450-13022
46	DM0311-12411-000	节温器	THERMOSTAT	1	6E5-12411-01
47	DM0511-45113-000	曲轴箱密封垫	GASKET, UPPER CASING	1	6E0-45113-A1
48	10642-03M08	管夹	CLIP	1	90468-07M02
49	16308-00060	火花塞	PLUG, SPARK (NGK B7HS)	1	94702-00040
	16308-00838	火花塞	PLUG, SPARK (NGK BR7HS)	1	94702-00272

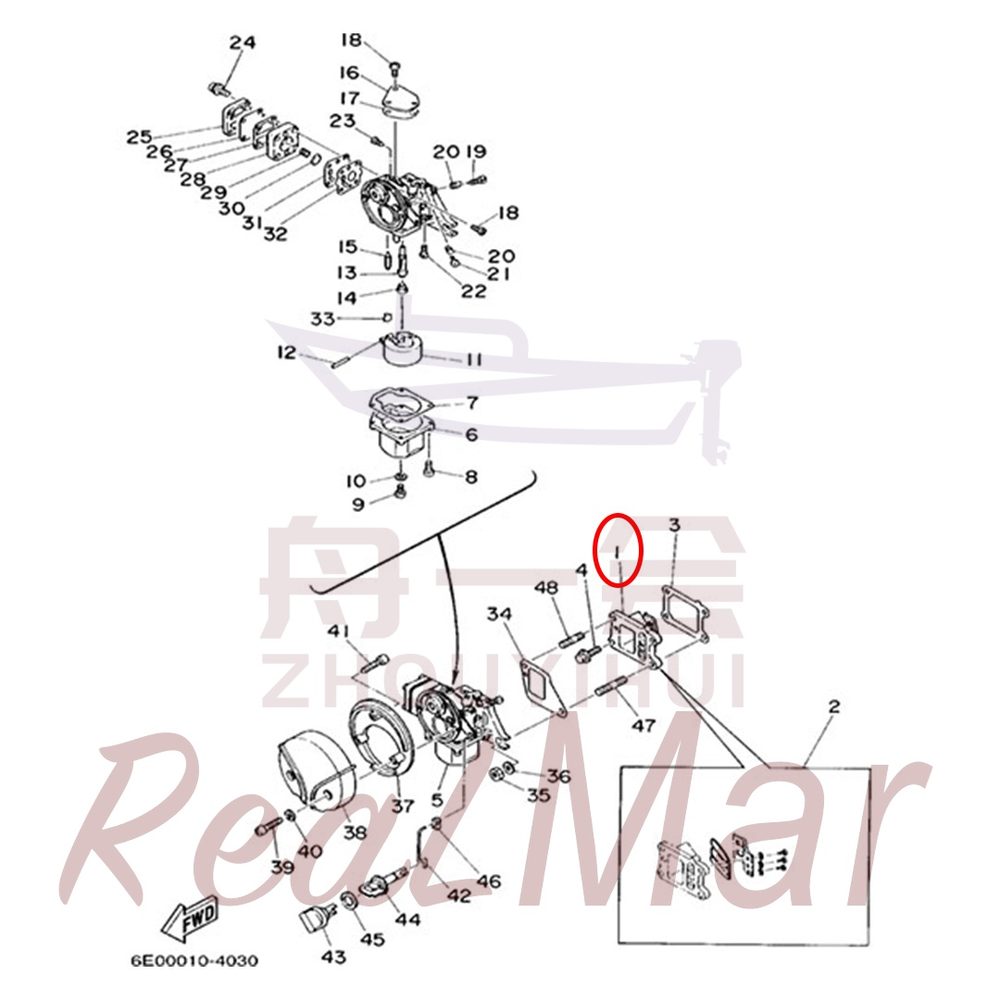

FIG. 3 INTAKE

本部位共 26 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-13610-000	簧片阀组件	REED VALVE ASSY	1	6J1-13610-00
2	DM0511-W0004-000	簧片阀组件	REED SET	1	6J1-W0004-00
3	DM0511-13621-000	簧片阀垫片	GASKET, VALVE SEAT	1	6E0-13621-A2
4	15215-04094	六角法兰面螺栓	BOLT, FLANGE	2	95895-06016
5	DM0511-14301-000	化油器	CARBURETOR ASSY 1	1	6E3-14301-05
6	DM0511-14381-000		BODY, FLOAT CHAMBER	1	6E0-14381-02
7	DM0511-14384-000		GASKET, FLOAT CHAMBER	1	6E0-14384-00
8	13120-06994		SCREW, WITH WASHER	4	97980-04116
9	13210-05004		SCREW, PAN HEAD	1	97890-05006
10	DM0211-14198-000		GASKET	1	646-14198-01
11	DM0511-14385-000		FLOAT	1	6E7-14385-01
12	DM0511-14386-000		PIN, FLOAT	1	647-14386-00
13	DM0511-14341-001		NOZZLE, MAIN		6E0-14341-01
	DM0511-14341-002		NOZZLE, MAIN	1	6E3-14341-02
14	DM0511-14343-000		JET, MAIN (#80)	1	648-14343-40
15	DM0511-14392-000		VALVE, NEEDLE	1	6F5-14392-00
16	DM0511-14157-000		COVER, PLATE	1	6E0-14157-00
17	DM0511-14227-000		GASKET	1	6E0-14227-00
18	13210-06003		SCREW, PAN HEAD	4	97890-04007
19	DM0511-14323-000		SCREW, AIR ADJUSTING	1	647-14323-00
20	DM0511-14212-000		SPRING, PILOT ADJUSTING	2	646-14212-01
21	DM0511-14321-000		SCREW, THROTTLE	1	664-14321-01
22	DM0511-14342-001		JET, PILOT (#46)		648-14342-23
	DM0511-14342-002		JET, PILOT (#52)	1	648-14342-26
23	DM0511-14326-000		SCREW, GUIDE	1	647-14326-00
24	13120-06980		SCREW, WITH WASHER	4	97980-04120
25	DM0511-24413-000		COVER	1	6E0-24413-00
26	DM0511-24471-000		DIAPHRAGM	1	6E0-24471-00
27	DM0511-24435-000		GASKET, BODY 2	1	6E0-24435-00
28	DM0511-24412-000		BODY 1	1	6E0-24412-00
29	DM0511-24423-000		SPRING, DIAPHRAGM	1	6E0-24423-00
30	DM0511-14346-000		PLATE	1	6E0-14346-00
31	DM0511-24411-000		DIAPHRAGM	1	6E0-24411-00
32	DM0511-24434-000		GASKET, BODY	1	6E0-24434-00
33	DM0511-14159-000		CLIP	1	6E0-14159-00
34	DM0511-14198-000	化油器垫片	GASKET	1	6E0-14198-A0
35	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	2	95380-06700
36	18115-04400	平垫圈	WASHER	2	92995-06600
37	DM0511-14417-000	化油器盖1	COVER 1	1	6E0-14417-00
38	DM0511-14418-000	化油器盖2	COVER 2	1	6E0-14418-00
39	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	2	97880-05025
40	18110-05400	平垫圈	WASHER, PLATE	2	92990-05600
41	13320-60380	十字槽沉头自攻螺钉	SCREW, TAPPING	1	97780-40720
42	DM0511-41256-000	阻风门拉杆	ROD, CHOKE 1	1	6E0-41256-00
43	DM0511-41271-000	阻风门旋钮1	KNOB, CHOKE	1	6E0-41271-00
44	DM0511-41272-000	阻风门旋钮2	KNOB, CHOKE	1	6E0-41272-00
45	10808-98M94	阻风门旋钮泡沫橡胶垫圈	WASHER, PLATE	1	90202-12M16
46	DM0511-41262-000	阻风门联动杆滑座	JOINT, CHOKE LEVER	1	661-41262-02
47	15483-04785	双头螺柱	BOLT, STUD	1	95627-06325
48	10994-04M02	双头螺柱	BOLT, STUD	1	90116-06M08

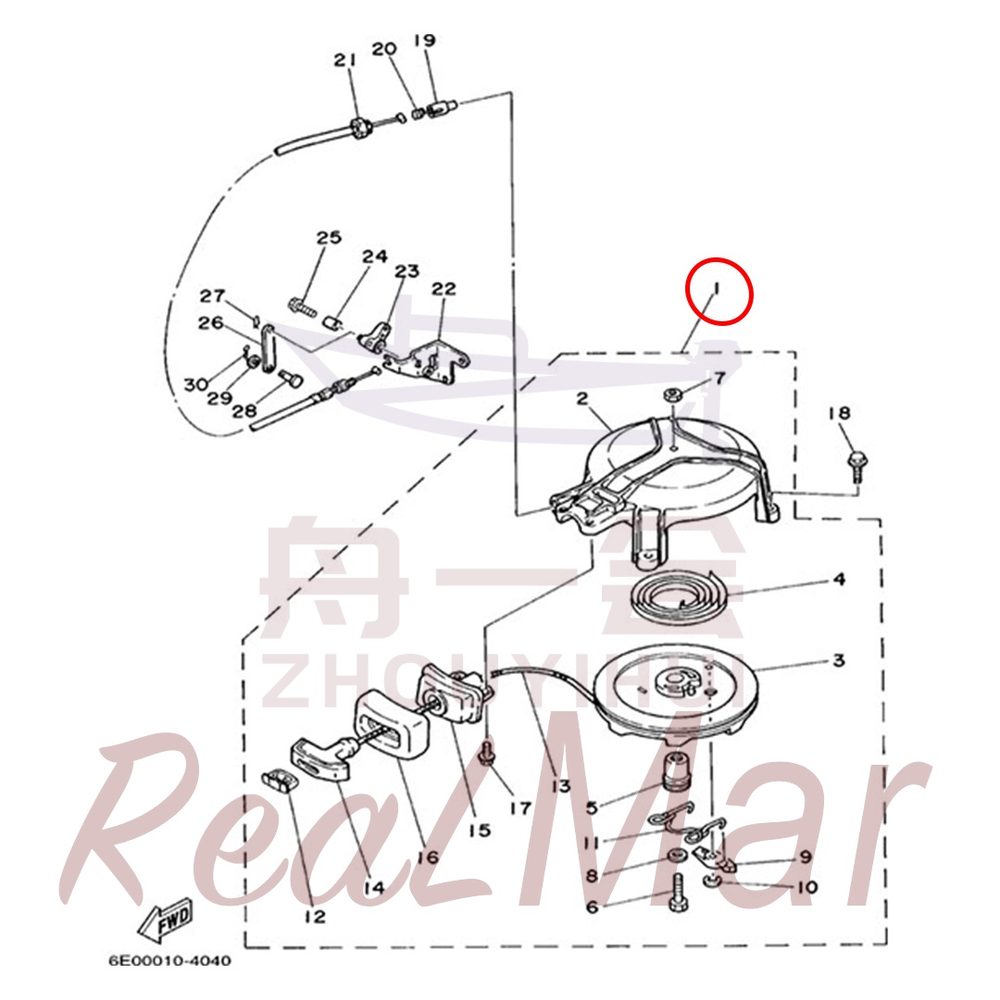

FIG. 4 STARTER

本部位共 30 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-15710-000	起动器总成	STARTER ASSY	1	6E4-15710-73-94
2	DM0511-15711-000	起动器壳体	CASE, STARTER	1	6E4-15711-71-94
3	DM0511-15714-000	起动盘	DRUM, SHEAVE	1	6E0-15714-01
4	10590-02M07	平面蜗卷弹簧	SPRING, SPIRAL	1	90510-08M03
5	DM0511-15717-000	起动盘衬套	SHAFT, STARTER	1	6E0-15717-00
6	13797-04075	六角头螺栓A2-70	BOLT	1	97313-06035
7	15707-04400	1型六角螺母	NUT	1	95303-06600
8	10809-04M70	拉绳导轮限位垫片	WASHER, PLATE	1	90201-06M30
9	DM0511-15741-000	起动盘棘爪	PAWL, DRIVE	1	677-15741-01
10	17670-04M08	开口挡圈	CIRCLIP	1	93430-06M02
11	DM0511-15705-000	起动盘棘爪弹簧2	SPRING, DRIVE PAWL	1	6E0-15705-00
12	DM0511-15779-000	起动手柄盖	COVER	1	6G1-15779-00
13	DM0511-33143-000	启动绳	WIRE (L1850)	1	*
14	DM0511-15755-000	起动手柄	HANDLE, STARTER	1	6G1-15755-00
15	DM0511-15758-000	起动绳滑套	GUIDE, ROPE	1	6E3-15758-01
16	DM0511-15761-000	起动绳滑套密封圈	SEAL, RUBBER 1	1	6E0-15761-00
17	10905-04M96	六角法兰面螺栓	BOLT FLANGE	2	90105-06M14
18	15215-04080	六角法兰面螺栓	BOLT, FLANGE	3	95895-06020
19	DM0511-15748-000	起动限位柱塞	PLUNGER, STARTER STOP	1	656-15748-00
20	10509-90883	起动限位拉线回位弹簧	SPRING, COMPRESSION	1	90501-10227
21	DM0511-15770-000	起动器锁紧拉线	CABLE COMP., STARTER STOP	1	6E4-15770-70
22	DM0511-15772-000	起动器锁紧拉线支架	STAY 2	1	6E4-15772-71
23	DM0511-15746-000	起动锁紧摇臂	ARM	1	6E4-15746-70
24	10723-04506	起动锁紧从动臂衬套	COLLAR	1	90387-06504
25	10991-04M92	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	1	90119-06M18
26	DM0511-15747-000	起动限位拉线摇臂连接板	LINK	1	6E4-15747-70
27	10642-90005	弹性挡环	CLIP	1	90468-10005
28	19310-05090	摇臂连接板销轴	PIN, CLEVIS	1	91790-05010
29	10808-05022	起动限制摇臂垫圈	WASHER, PLATE	1	90202-05088
30	19610-94090	开口销	PIN, COTTER	1	91490-16010

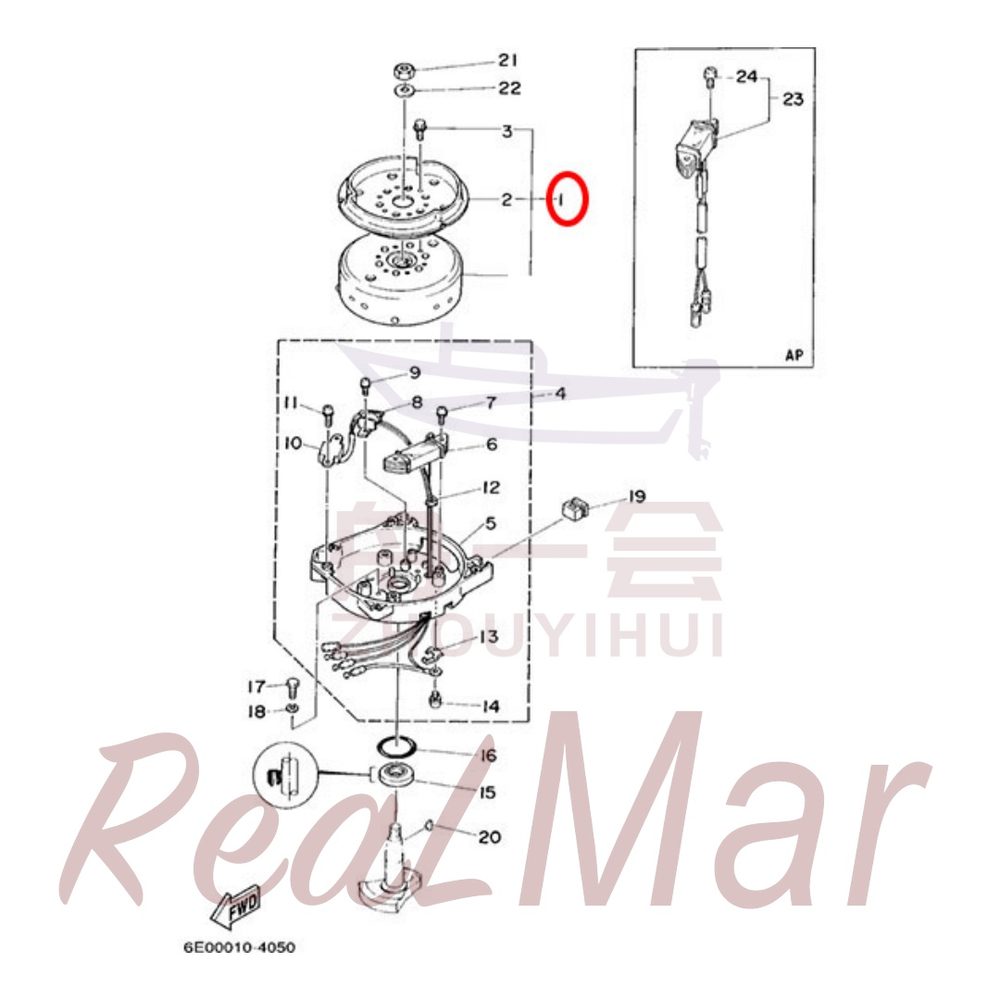

FIG. 5 GENERATOR

本部位共 22 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-85550-000	飞轮	ROTOR ASSY	1	6E0-85550-71
2	DM0511-15723-000	起动连接器	PULLEY, STARTER	1	6E0-15723-00-94
3	10905-04M96	六角法兰面螺栓	BOLT FLANGE	3	90105-06M14
4	DM0511-85560-000	发电机座组件	BASE ASSY	1	6E0-85560-70
5	DM0511-15359-000	线圈支座	HOUSING, OIL SEAL	1	6E0-15359-00-94
6	DM0311-85520-000	充电线圈	COIL, CHARGE	1	6E0-85520-70
7	10951-05072	十字槽盘头螺钉和弹簧垫圈组合件A2-70	SCREW, WITH WASHER	2	90159-05038
8	DM0511-85595-000	触发线圈	COIL, PULSER	1	6E0-85595-70
9	10951-06074	十字槽盘头螺钉和弹簧垫圈组合件A2-70	SCREW, WITH WASHER	2	90159-04036
10	DM0511-85592-000	触发器总成	PULSER COIL ASSY	1	6E0-85592-70
11	10951-05073	十字开槽盘头螺钉和弹簧垫圈组合件A2-70	SCREW, WITH WASHER	2	90159-05037
12	DM0311-81336-000	导线橡胶保护套	GROMMET	1	6E0-81336-70
13	DM0311-81328-000	线夹1	CLAMP	1	6E0-81328-70
14	10951-06075	十字开槽盘头螺钉和弹簧垫圈组合件A2-70	SCREW, WITH WASHER	1	90159-04035
15	17908-80M85	曲轴下端油封	OIL SEAL	1	93102-20M25
16	17890-68951	线圈支座O型圈	O-RING	1	93210-42159
17	13015-04094	六角头螺栓	BOLT	2	97095-06016
18	18115-04900	弹垫	WASHER, SPRING	2	92995-06100
19	DM0511-24183-000	线圈支座减振橡胶块	DAMPER, LOCATING 3	2	6E0-24183-00
20	10820-06M04	飞轮半圆键	KEY, WOODRUFF	1	90280-04M06
21	10930-90997	飞轮螺母	NUT	1	90170-10113
22	10809-90984	飞轮螺母垫片	WASHER, PLATE	1	90201-10126
23	DM0511-81303-001	照明线圈	LIGHTING COIL ASSY	1	6E0-81303-40
	DM0511-81303-002	照明线圈	LIGHTING COIL ASSY	1	6E0-81303-80
24	10951-05060	螺钉	SCREW, WITH WASHER	2	90159-05040

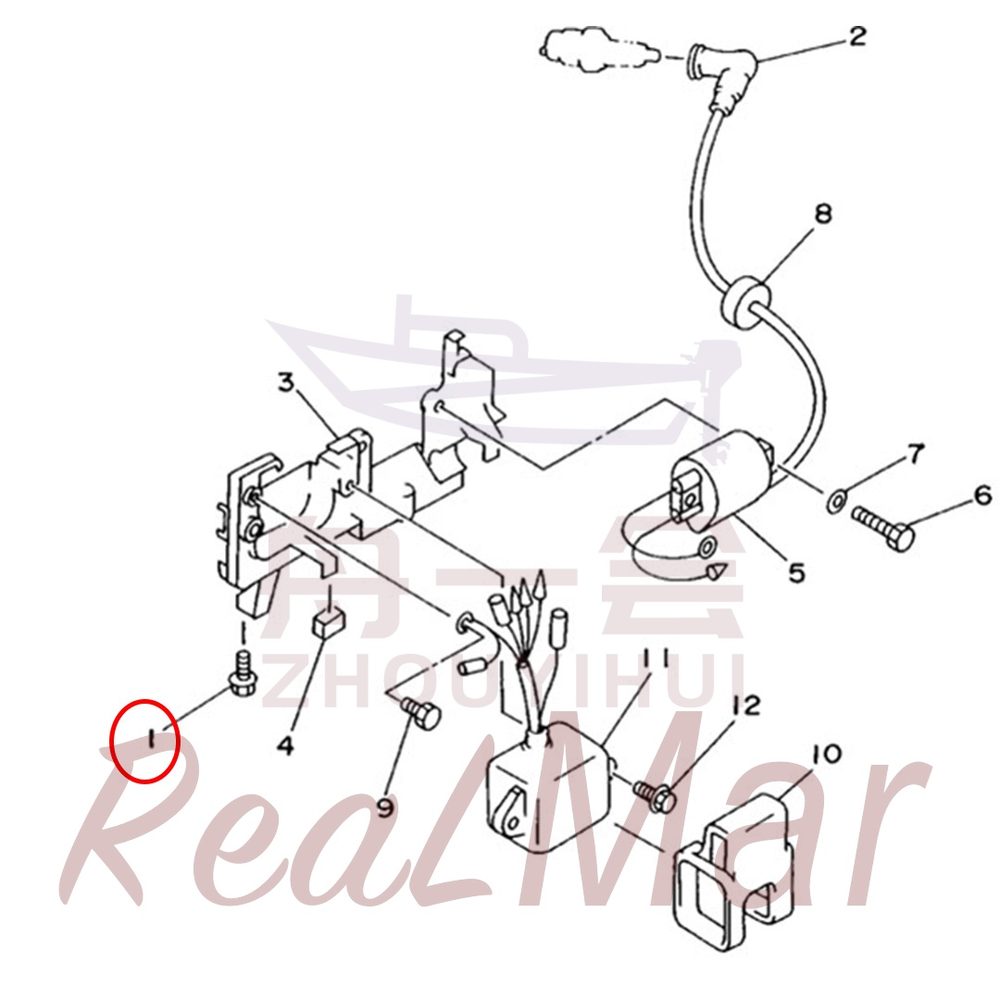

FIG. 6 ELECTRICAL

本部位共 14 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	15215-04094	六角法兰面螺栓	BOLT, FLANGE	2	95895-06016
2	DM0211-82370-002	高压包帽	PLUG CAP ASSY	1	663-82370-01
	DM0211-82370-001	黑色橡胶粗高压包帽	PLUG CAP ASSY		6G1-82370-21
	DM0511-82370-000	高压包帽	PLUG CAP ASSY	1	6E3-82370-21
3	DM0511-82316-000	点火器支架	BRACKET, IGNITION COIL	1	6E0-82316-01-94
4	DM0511-82317-000	点火器支架减振圈	DAMPER, IGNITION COIL	2	6E0-82317-00
5	DM0511-85570-000	高压包	IGNITION COIL ASSY	1	6E0-85570-00
6	13015-04094	六角头螺栓	BOLT	2	97095-06016
7	18115-04400	平垫圈	WASHER	2	92995-06600
8	10620-85949	高压包护圈	GROMMET	1	90480-25161
9	13020-04090	六角头螺栓	BOLT	1	97080-06010
10	DM0511-85548-000	点火器支架衬套	HOLDER	1	6E0-85548-00
11	DM0511-85540-000	CDI点火器	C.D.I. UNIT ASSY	1	6E0-85540-71
12	15215-04080	六角法兰面螺栓	BOLT, FLANGE	2	95895-06020

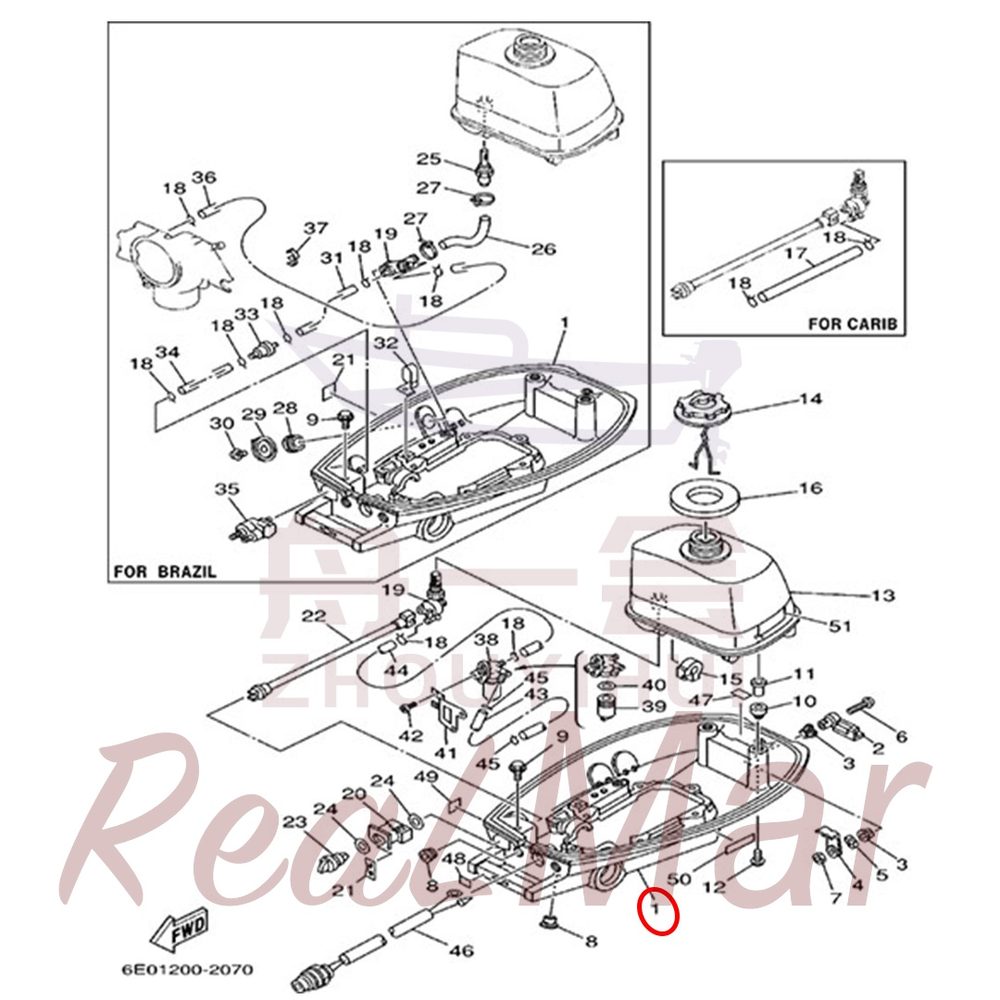

FIG. 7 BOTTOM COWLING 1

本部位共 37 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-42711-000	底座	COWLING, BOTTOM	1	6E0-42711-05-4D
2	DM0511-42815-000	后锁紧手柄	LEVER, CLAMP	1	6E0-42815-00-4D
3	10724-98041	内油箱调整衬套	BUSH	2	90386-12069
4	DM0511-42816-000	后消音罩锁钩	LEVER, CLAMP	1	6E0-42816-00
5	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
6	13225-04070	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06030
7	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
8	10620-96M96	衬套	GROMMET	2	90480-14M14
9	15215-04080	六角法兰面螺栓	BOLT, FLANGE	1	95895-06020
10	DM0511-24182-000	内油箱减振套	DAMPER, LOCATING 2	2	6E3-24182-00
11	DM0511-42542-000	内油箱衬套	PIPE	2	6E0-42542-00
12	15215-04085	六角法兰面螺栓	BOLT, FLANGE	2	95895-06025
13	DM0511-24110-000	内油箱组件	FUEL TANK COMP.	1	6E0-24110-01-4D
14	DM0511-24610-000	内油箱盖组件	CAP ASSY	1	6E0-24610-02
15	DM0511-24181-000	内油箱侧减振套	DAMPER, LOCATING 1	2	6E0-24181-00
16	DM0511-24641-000	内油箱盖胶圈	GASKET, CAP 1	1	6E3-24641-00
17	10665-01M73		HOSE (L240)	1	90445-09M37
18	10643-02006	管夹	CLIP	2	90467-08004
	10643-02006	管夹	CLIP		90467-08004
19	DM0511-24500-000	油阀组件	FUEL COCK ASSY 1	1	6L5-24500-60-00
20	DM0511-24571-000	油阀座	BUSHING	1	6E0-24571-00
21	DM0511-24591-001	标贴	GRAPHIC	1	6E0-24591-00
22	DM0511-24572-000	油阀转轴组件	SHAFT, FUEL CHANGE	1	6E0-24572-00
23	DM0511-24575-000	油阀旋钮	LEVER, FUEL CHANGE	1	6E0-24575-01
24	10808-98M93	泡沫橡胶垫圈	WASHER, PLATE	2	90202-12M17
25	DM0511-24335-000	油管接头	PIPE, SUCTION 1		6E0-24335-00
26	DM0511-24311-000	内油箱出油管	PIPE, FUEL 1		6E0-24311-00
27	10645-97M99	扎带	CLAMP		90465-13M11
28	10930-94M75		NUT		90170-16M35
29	DM0511-24524-000		LEVER, COCK		6J1-24524-00
30	10951-06M86		SCREW, WITH WASHER		90159-04M24
31	10665-01M83	油管	HOSE (L125)		90445-09M27
32	10645-02M48		CLAMP		90465-08M62
33	DM0511-24251-000	燃油过滤器	STRAINER 1		646-24251-02
34	10665-01053	油管	HOSE (L45)		90445-09057
35	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1		6G1-24304-02
36	DM0511-24312-000	油管	PIPE 2		6E0-24312-00
37	10646-01M89	线卡	CLAMP		90464-09M21
38	DM0511-24500-003	燃油滤清器	FUEL COCK ASSY 1	1	6E0-24500-60
39	DM0511-24521-000	燃油滤清器油杯	CUP, FILTER	1	624-24521-01
40	DM0511-24522-000	燃油滤清器密封垫	GASKET	1	102-24522-01
41	DM0511-24566-002	燃油滤清器支架	BRACKET, FILTER	1	6E3-24566-61
42	13225-06090	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-04010
43	10665-01038	油管	HOSE (L120)	1	90445-09072
44	10665-01028	油管	HOSE	1	90445-09082
45	10643-02006	管夹	CLIP	2	90467-08004
46	DM0511-82550-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	6E0-82575-00
47	DM0511-42791-000	标贴	MARK 1	1	664-42791-00
	DM0511-42791-002	标贴	MARK 1	1	664-42791-10
48	DM0511-42792-000	标贴	MARK (100:1)	1	6A1-42792-01
49	DM0511-28176-000	标贴	LABEL, CAUTION	1	6A1-28176-00
50	DM0511-8257H-000	标贴	PLATE, MARK	1	6E3-8257H-00
51	DM0211-83625-001	标贴	MARK 5		6A1-83625-41

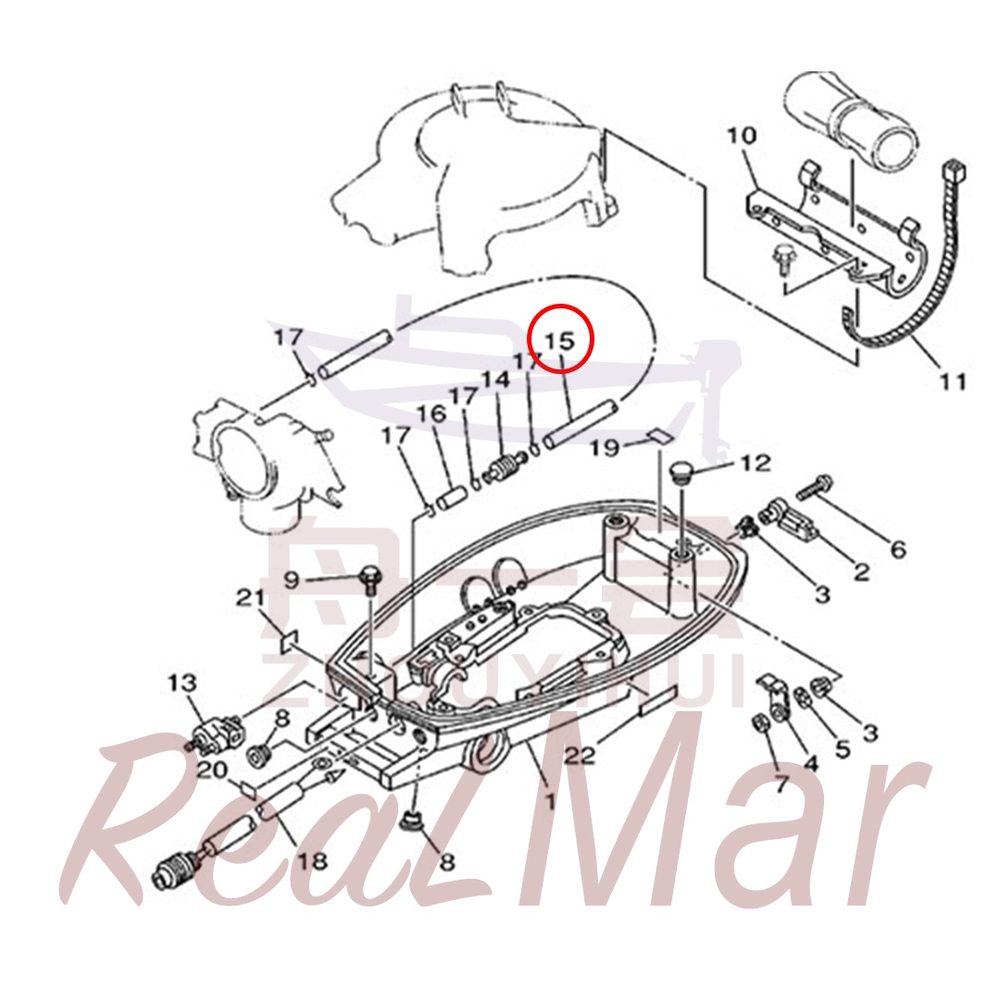

FIG. 8 BOTTOM COWLING 2

本部位共 6 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-42711-000	底座	COWLING, BOTTOM	1	6E0-42711-05-4D
2	DM0511-42815-000	后锁紧手柄	LEVER, CLAMP	1	6E0-42815-00-4D
3	10724-98041	内油箱调整衬套	BUSH	2	90386-12069
4	DM0511-42816-000	后消音罩锁钩	LEVER, CLAMP	1	6E0-42816-00
5	10804-98058	锁紧手柄波形垫	WASHER, WAVE	1	90206-12052
6	13225-04070	十字槽盘头螺钉	SCREW, PAN HEAD	1	97885-06030
7	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
8	10620-96M96	衬套	GROMMET	2	90480-14M14
9	15215-04080	六角法兰面螺栓	BOLT, FLANGE	1	95895-06020
10	DM0511-42643-000		PLATE, CLAMP	1	6E1-42643-01
11	DM0511-2811G-000	扎带	BAND	1	6G1-2811G-00
12	DM0511-24182-003	堵头	DAMPER, LOCATING 2	2	6E1-24182-00
13	DM0511-24304-000	进油管插座体	FUEL PIPE JOINT COMP. 1	1	6G1-24304-02
14	DM0511-24251-000	燃油过滤器	STRAINER 1	1	646-24251-02
15	DM0511-24313-000	油管	PIPE 3	1	688-24313-00
16	10665-01053	油管	HOSE (L45)	1	90445-09057
17	10643-02006	管夹	CLIP	4	90467-08004
18	DM0511-82550-000	熄火开关组件	ENGINE STOP SWITCH ASSY	1	6E0-82575-00
19	DM0511-42791-000	标贴	MARK 1	1	664-42791-00
	DM0511-42791-002	标贴	MARK 1	1	664-42791-10
20	DM0511-42792-000	标贴	MARK (100:1)	1	6A1-42792-01
21	DM0511-28176-000	标贴	LABEL, CAUTION	1	6A1-28176-00
22	DM0511-8257H-000	标贴	PLATE, MARK	1	6E3-8257H-00

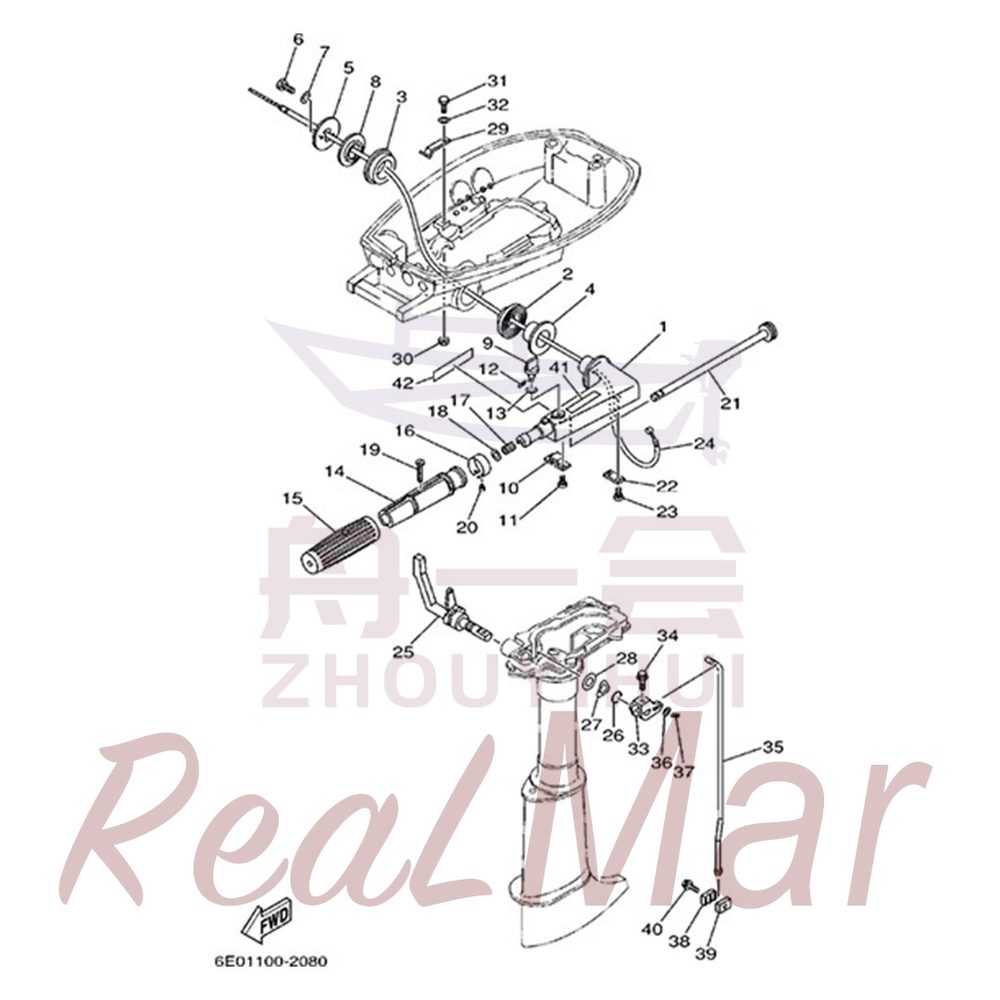

FIG. 9 CONTROL

本部位共 41 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
	DM0511-W0084-000	操纵手柄总成	HANDLE STEERING ASSY	1
1	DM0511-42111-000	操纵臂	HANDLE, STEERING	1	6E0-42111-02-4D
2	DM0511-42129-000	操纵臂减振套	BUSHING, RUBBER	1	6E0-42129-02
3	DM0511-42129-001	操纵臂橡胶衬套	BUSHING, RUBBER	1	6E4-42129-00
4	10724-84M70	操纵臂内衬套	BUSH	1	90386-26M30
5	DM0511-42131-000	操纵臂压盘	COVER, HANDLE STEERING	1	6E0-42131-02-94
6	13097-05080	六角头螺栓	BOLT	2	97013-05020
7	18107-05400	平垫圈	WASHER, PLATE	2	92903-05600
8	10724-84M77	操纵臂外衬套	BUSH	1	90386-26M33
9	DM0511-42125-000	油门锁紧手柄	BOLT, FRICTION ADJUSTING	1	6E0-42125-00
10	DM0511-42134-000	盖板	COVER, THROTTLE LEVER	1	6E0-42134-02
11	13225-05098	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-05012
12	19610-98090	开口销	PIN, COTTER	1	91490-12010
13	10808-03M88	油门锁紧手柄垫圈	WASHER, PLATE	1	90202-07M22
14	DM0511-42119-000	操纵手柄	GRIP, STEERING HANDLE	1	6E0-42119-00
15	DM0511-42177-000	操纵手柄套	RUBBER, HANDLE	1	6E0-42177-00
16	DM0511-42137-000	油门指示牌	INDICATOR, THROTTLE	1	6E0-42137-10
17	10509-87895	操纵手柄压缩弹簧	SPRING, COMPRESSION	1	90501-23215
18	10809-90991	起动盘棘爪垫圈	WASHER, PLATE	1	90201-10119
19	10961-05M97	十字槽沉头螺钉	SCREW	1	90149-05M13
20	10841-08M01	标牌铆钉	RIVET	1	90269-02M09
21	DM0511-42138-000	油门操纵杆组件	LEVER, THROTTLE	1	6E0-42138-01
22	DM0311-42159-000	油门操纵杆压板	STAY	1	6E0-42159-02
23	13225-05098	十字槽盘头螺钉	SCREW, PAN HEAD	2	97885-05012
24	DM0511-26301-000	油门拉线	THROTTLE CABLE ASSY	1	6E0-26301-01
25	DM0511-44111-000	换挡手柄	HANDLE, GEAR SHIFT	1	6E4-44111-72-4D
26	17890-98783	换挡手柄O型圈	O-RING	1	93210-12327
27	10804-94M04	换挡手柄波形垫圈	WASHER, WAVE	1	90206-16M06
28	10808-94049	换挡手柄平垫圈	WASHER, PLATE	1	90202-16061
29	DM0511-44116-000	挡位限位片	SPRING	1	6E0-44116-00
30	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	1	95380-06700
31	13015-04098	六角头螺栓	BOLT	1	97095-06012
32	18115-04400	平垫圈	WASHER	1	92995-06600
33	DM0511-44121-000	换挡摇臂	LEVER, SHIFT ROD	1	6E0-44121-00
34	15215-04085	六角法兰面螺栓	BOLT, FLANGE	1	95895-06025
35	DM0511-44143-000	上换挡杆	ROD, SHIFT	1	6E0-44143-00
36	18110-05400	平垫圈	WASHER, PLATE	1	92990-05600
37	19610-94090	开口销	PIN, COTTER	1	91490-16010
38	DM0311-44145-000	换挡杆右连接块	CONNECTOR, SHIFT ROD	1	6E0-44145-00
39	DM0311-44146-000	换挡杆左连接块	CONNECTOR, SHIFT ROD	1	6E0-44146-00
40	15215-04080	六角法兰面螺栓	BOLT, FLANGE	1	95895-06020
41	DM0511-83627-000	标贴	LABEL, CAUTION 7		6E0-83627-41
42	DM0211-2415A-001	标贴	LABEL, CAUTION		6A1-2415A-41

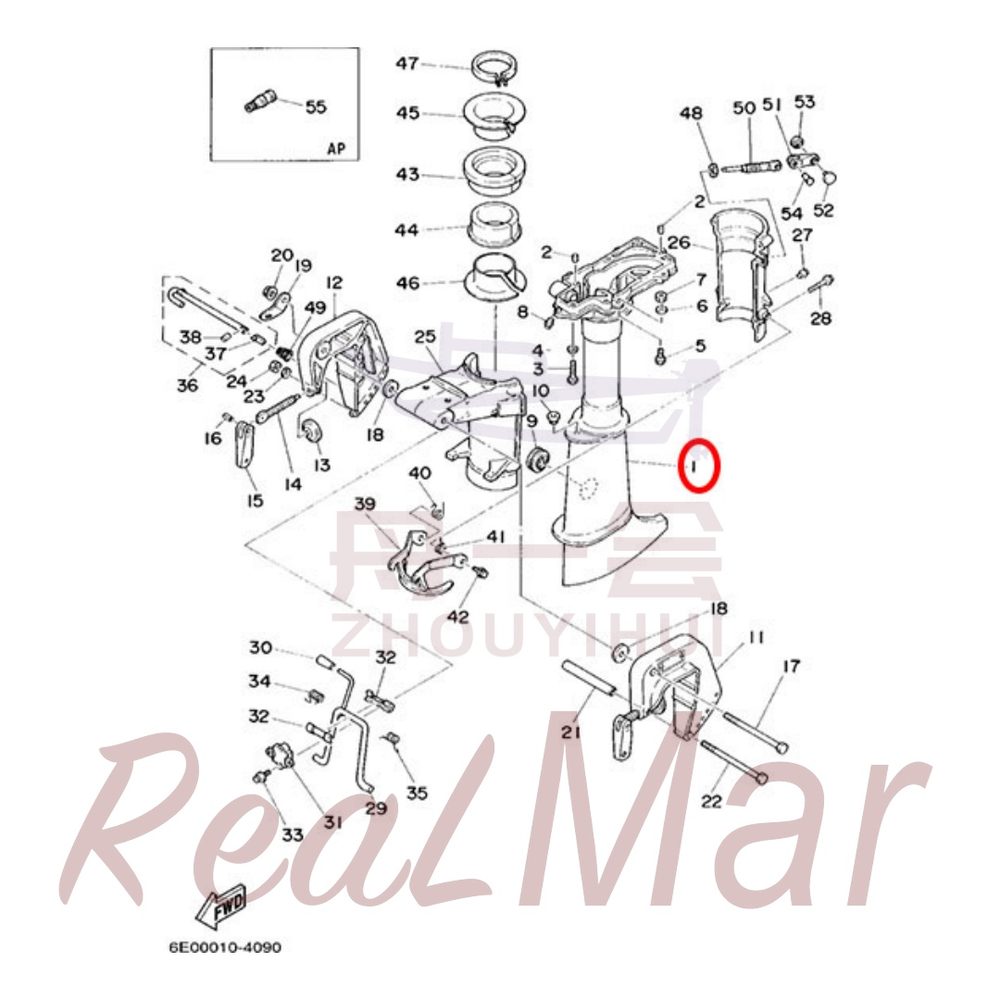

FIG. 10 UPPER CASING . BRACKET

本部位共 55 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-45111-000	中间箱体	CASING, UPPER	1	6E0-45111-02-4D
2	17404-98091	合箱定位销	PIN, DOWEL	2	93606-12019
3	13015-04070	六角头螺栓	BOLT	7	97095-06030
4	18115-04400	平垫圈	WASHER	7	92995-06600
5	13015-04094	六角头螺栓	BOLT	4	97095-06016
6	18115-04400	平垫圈	WASHER	4	92995-06600
7	15720-04300	1型非金属嵌件六角锁紧螺母	NUT	4	95380-06700
8	17300-04M07	油杯	NIPPLE, GREASE	1	93700-06M03
9	DM0311-45151-000	中间箱体橡胶套	COVER, UPPER CASING	1	647-45151-01
10	10620-90M97	中间箱体橡胶衬套	GROMMET	1	90480-10M13
11	DM0511-43111-000	左支架	BRACKET, CLAMP	1	6E0-43111-02-4D
12	DM0511-43112-000	右支架	BRACKET, CLAMP	1	6E0-43112-01-4D
13	DM0211-43114-000	艉板锁紧压盘	PAD, TRANSOM CLAMP	2	620-43114-00
14	DM0211-43116-000	艉板锁紧螺杆	SCREW, TRANSOM CLAMP	2	6E0-43116-01
15	DM0211-43118-000	艉板锁紧手柄	HANDLE, TRANSOM CLAMP	2	6E0-43118-01
16	10867-06M09	锁紧手柄沉头半空心铆钉	PIN	2	90243-04M01
17	10909-02M03	六角头螺栓	BOLT	1	90101-08M07
18	10809-02M07	起翘器下支撑轴外平垫圈	WASHER, PLATE	2	90201-08M03
19	DM0211-43113-000	拉环	PLATE, CLAMP BRACKET	1	6A1-43113-01
20	10925-02053	1型非金属嵌件六角锁紧螺母	NUT, SELF-LOCKING	1	90185-08057
21	10723-04M99	套管	COLLAR	1	90387-06M11
22	10909-04775	六角头螺栓	BOLT	1	90101-06335
23	18110-04400	下换挡杆密封用外垫片	WASHER, PLATE	1	92990-06600
24	15720-04400	1型六角螺母	NUT, HEXAGON	1	95380-06600
25	DM0511-43311-000	前回转支架	BRACKET, SWIVEL 1	1	6E0-43311-04-4D
26	DM0511-43312-000	后回转支架	BRACKET, SWIVEL 2	1	6E0-43312-02-4D
27	17300-04M07	油杯	NIPPLE, GREASE NIPLE	1	93700-06M03
28	15215-04075	六角法兰面螺栓	BOLT, FLANGE	4	95895-06035
29	DM0511-43181-000	起翘撑架组件	LEVER, TILT STOP	1	6E0-43181-00
30	DM0511-43632-000	起翘手柄护套	KNOB, TILT	1	6E0-43632-00
31	DM0311-43313-000	起翘撑架固定板	BRACKET, SWIVEL 3	1	6E0-43313-00-94
32	DM0311-43189-000	撑架销轴衬套	BUSHING	2	620-43189-00
33	15215-04080	六角法兰面螺栓	BOLT, FLANGE	2	95895-06020
34	10502-94080	撑架扭转弹簧	SPRING, TORSION	1	90508-16020
35	10502-94089	起翘撑架回位弹簧	SPRING, TORSION	1	90508-16021
36	DM0511-43160-000	限位插销组件	TILT ROD ASSY	1	6E0-43160-01
37	DM0511-43165-000	锁片	PLATE, TILT LOCK	1	689-43165-00
38	19410-70002	弹性圆柱销	PIN, SPRING	1	91690-30008
39	DM0511-43614-000	起翘锁钩	PLATE, TILT LOCK	1	6E0-43614-00-5B
40	10502-96M90	起翘锁钩扭转弹簧	SPRING, TORSION	1	90508-14M10
41	10502-96M99	起翘锁钩扭转弹簧2	SPRING, TORSION	1	90508-14M11
42	15215-04090	六角法兰面螺栓	BOLT, FLANGE	2	95895-06010
43	DM0511-42537-000	回转支架上橡胶套	BUSHING, PIVOT SHAFT	1	6E0-42537-02
44	DM0511-42538-000	回转支架下橡胶套	BUSHING, PIVOT SHAFT	1	6E0-42538-02
45	DM0511-42539-000	回转支架上塑料衬套	BUSHING, PIVOT SHAFT	1	6E0-42539-00
46	DM0511-42549-000	回转支架下塑料衬套	BUSHING, PIVOT SHAFT	1	6E0-42549-00
47	DM0311-42528-000	回转支架抱箍	PLATE, FRICTION	1	6E0-42528-03
48	15720-02400	1型六角螺母	NUT	1	95380-08600
49	10508-02M05	锥形压缩弹簧	SPRING, CONICAL	1	90502-08M05
50	DM0311-42529-000	转向锁紧手柄螺杆	SCREW, FRICTION PIECE	1	6L5-42529-01
51	DM0311-42561-000	转向锁紧手柄	KNOB, STEERING LOCK	1	6L5-42561-00
52	DM0311-44196-000	公扣	INDICATOR 3	1	6L5-44196-00
53	DM0311-44197-000	母扣	INDICATOR 4	1	6L5-44197-00
54	10844-06M05	扁圆头半空心铆钉	RIVET	1	90266-04M05
55	DM0511-28193-000		PLUG, WATER CHECK	1	626-28193-01-94

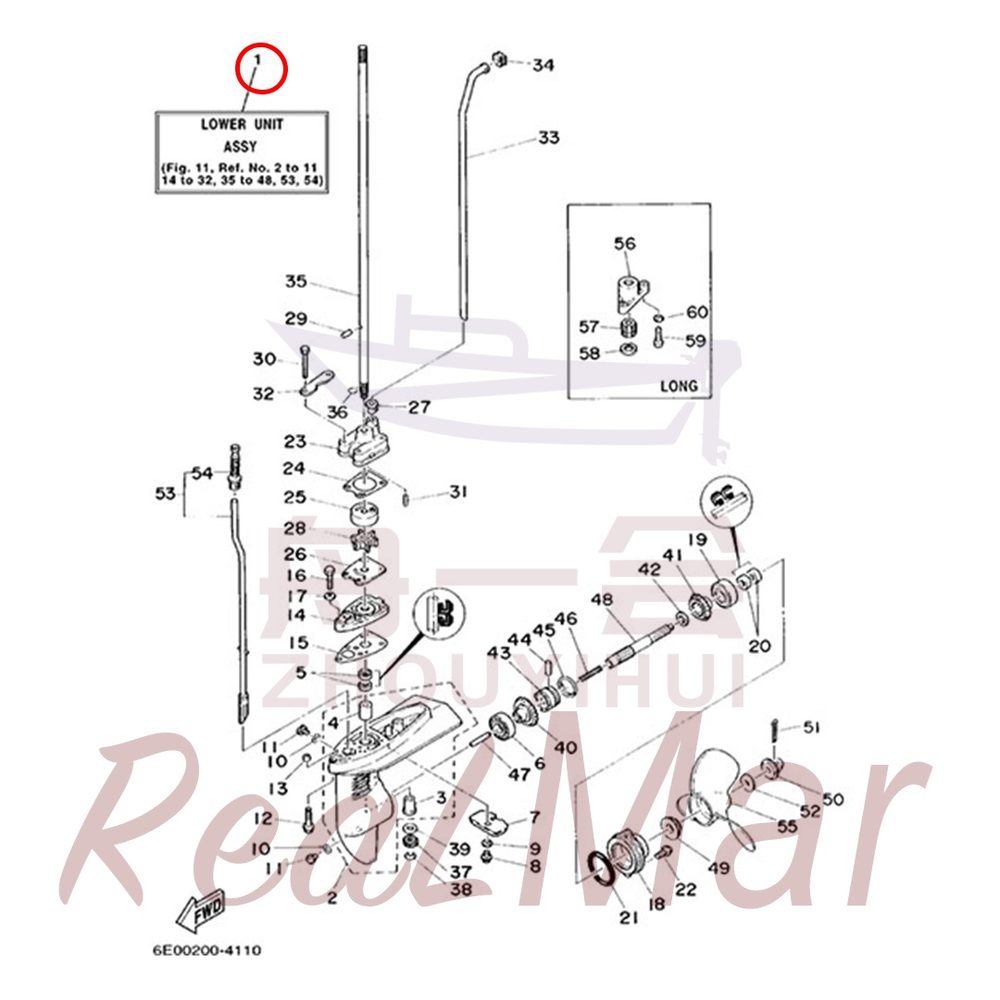

FIG. 11 LOWER CASING. DRIVE

本部位共 63 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-45300-000	减速箱总成 S	LOWER UNIT ASSY	1	6E0-45300-03-4D
	DM0511-45300-001	减速箱总成 L	LOWER UNIT ASSY	1	6E0-45300-13-4D
2	DM0511-45311-000	减速箱壳体	CASING, LOWER	1	6E0-45311-02-4D
3	DM0511-45317-000	传动轴下轴套	BUSHING, DRIVE SHAFT	1	6E0-45317-09
4	DM0511-45316-000	传动轴上轴套	BUSHING, DRIVE SHAFT	1	6E0-45316-09
5	17909-90M96	曲轴下端盖油封	OIL SEAL	2	93101-10M14
6	17704-006U0	轴承	BEARING	1	93306-004U0
7	DM0211-45251-000	阳极	ANODE	1	6L5-45251-03
8	15215-04098	六角法兰面螺栓	BOLT, FLANGE	1	95895-06012
9	18110-04700	内锯齿锁紧垫圈	WASHER, INTERNAL TOOTH	1	92990-06300
10	10670-02080	放油螺塞垫圈	GASKET	3	90430-08020
11	10760-02M06	一字槽不带磁放油螺塞	PLUG, STRAIGHT SCREW	3	90340-08M04
12	10991-04M60	六角头螺栓和平垫圈组合件	BOLT, WITH WASHER	2	90119-06M40
13	10723-04M96	减速箱空心定位销	COLLAR	2	90387-06M14
14	DM0511-45321-000	水泵座	PACKING, LOWER CASING	1	6E0-45321-01-5B
15	DM0511-45315-000	水泵座垫片	PLATE	1	6E0-45315-A0
16	13015-04085	六角头螺栓	BOLT	1	97095-06025
17	18115-04400	平垫圈	WASHER	1	92995-06600
18	DM0511-45361-000	轴承座	CAP, LOWER CASING	1	6E0-45361-01-4D
19	17704-006U0	轴承	BEARING	1	93306-004U0
20	17909-97M98	轴承座油封	OIL SEAL	2	93101-13M12
21	17890-62896	轴承座O型圈	O-RING	1	93210-48214
22	15215-04094	六角法兰面螺栓	BOLT, FLANGE	2	95895-06016
23	DM0511-44311-000	水泵壳体	HOUSING, WATER PUMP	1	6E0-44311-00
24	DM0511-44315-000	水泵壳体下垫片（纸垫）	GASKET, WATER PUMP	1	6E0-44315-A0
25	DM0511-44322-000	水泵壳体座圈	INSERT, CARTRIDGE	1	6E0-44322-02
	DM0511-44322-001	水泵壳体座圈	INSERT, CARTRIDGE	1	6E0-44322-40
26	DM0511-44323-000	水泵壳体垫片（钢垫）	OUTER PLATE, CARTRIDGE	1	6E0-44323-00
	DM0511-44323-001	水泵壳体垫片	OUTER PLATE, CARTRIDGE	1	6E0-44323-40
27	DM0311-44366-000	水泵壳体水封	DAMPER, WATER SEAL	1	6E0-44366-00
28	DM0511-44352-000	水泵叶轮	IMPELLER	1	6E0-44352-00
29	17406-01044	圆柱销	PIN, DOWEL	1	93604-09066
30	13015-04065	六角头螺栓	BOLT	4	97095-06045
31	17406-92020	水泵壳体定位销	PIN, DOWEL	2	93604-18080
32	DM0511-44328-000	水泵壳体固定板	PLATE	2	6E0-44328-00
33	DM0511-44361-000	进水管	TUBE, WATER	1	6E0-44361-00
	DM0511-44361-001	进水管	TUBE, WATER	1	6E0-44361-10
34	DM0211-44365-000	进水管橡胶套	DAMPER, WATER SEAL	1	646-44365-00
35	DM0511-45511-000	传动轴	SHAFT, DRIVE	1	6E0-45511-01
	DM0511-45511-001	传动轴	SHAFT, DRIVE	1	6E0-45511-11
36	10643-02M09	轴用钢丝挡圈	CLIP	1	90467-08M01
37	DM0511-45551-000	主动齿轮	PINION	1	6E0-45551-00
38	17670-04005	开口挡圈	CIRCLIP	1	93430-06005
39	10809-99M61	主动齿垫圈	WASHER, PLATE	1	90201-11M49
40	DM0511-45560-000	前进挡齿轮	GEAR	1	6E0-45560-00
41	DM0511-45570-000	倒挡齿轮	GEAR	1	6E0-45570-00
42	10809-97M50	倒挡齿轮调整垫片	WASHER, PLATE	1	90201-13M50
43	DM0511-45631-000	离合子	CLUTCH, DOG	1	6E0-45631-00
44	10850-05064	离合子销	PIN, STRAIGHT	1	90250-05046
45	DM0511-45633-000	离合子弹簧	RING, CROSS PIN	1	654-45633-00
46	10509-90046	离合子压缩弹簧	SPRING, COMPRESSION	1	90501-10064
47	DM0511-45635-000	换挡销	PLUNGER, SHIFT	1	654-45635-00
48	DM0511-45611-000	螺旋桨轴	SHAFT, PROPELLER	1	6E0-45611-01
49	DM0311-45987-000	螺旋桨推力衬套	SPACER	1	6L5-45987-01
50	DM0311-45616-000	螺旋桨锁紧螺母	NUT, PROPELLER	1	6L5-45616-00
51	19610-85070	开口销	PIN, COTTER	1	91490-25030
52	10809-02M56	点火提前摆杆大垫圈	WASHER, PLATE	1	90201-08M54
53	DM0511-44150-000	下换挡杆组件	SHIFT CAM ASSY	1	6E0-44150-00
	DM0511-44150-001	下换挡杆组件	SHIFT CAM ASSY	1	6E0-44150-10
54	DM0511-44147-000	换挡杆油封	BOOT, SHIFT ROD	1	6G1-44147-00
55	DM0511-45941-000	螺旋桨总成	PROPELLER (3X7-1/2”X8”-BA)	1	6E0-45941-01-EL
	DM0511-45943-000	螺旋桨总成	PROPELLER (3X7-1/2”X7”-BA)	1	6E0-45943-01-EL
	DM0511-45949-000	螺旋桨总成	PROPELLER (3X7-1/4”X6-1/2”-BA)	1	6E0-45949-00-EL
56	DM0511-45331-000		HOUSING, BEARING	1	6E0-45331-00-5B
57	DM0511-45318-000		BUSHING, DRIVE SHAFT	1	6E0-45318-01
58	17680-88M07	孔用弹性挡圈	CIRCLIP	1	93420-22M03
59	13220-05085	十字开槽圆柱头螺钉	SCREW, PAN HEAD	2	97880-05025
60	18110-05400	平垫圈	WASHER, PLATE	2	92990-05600

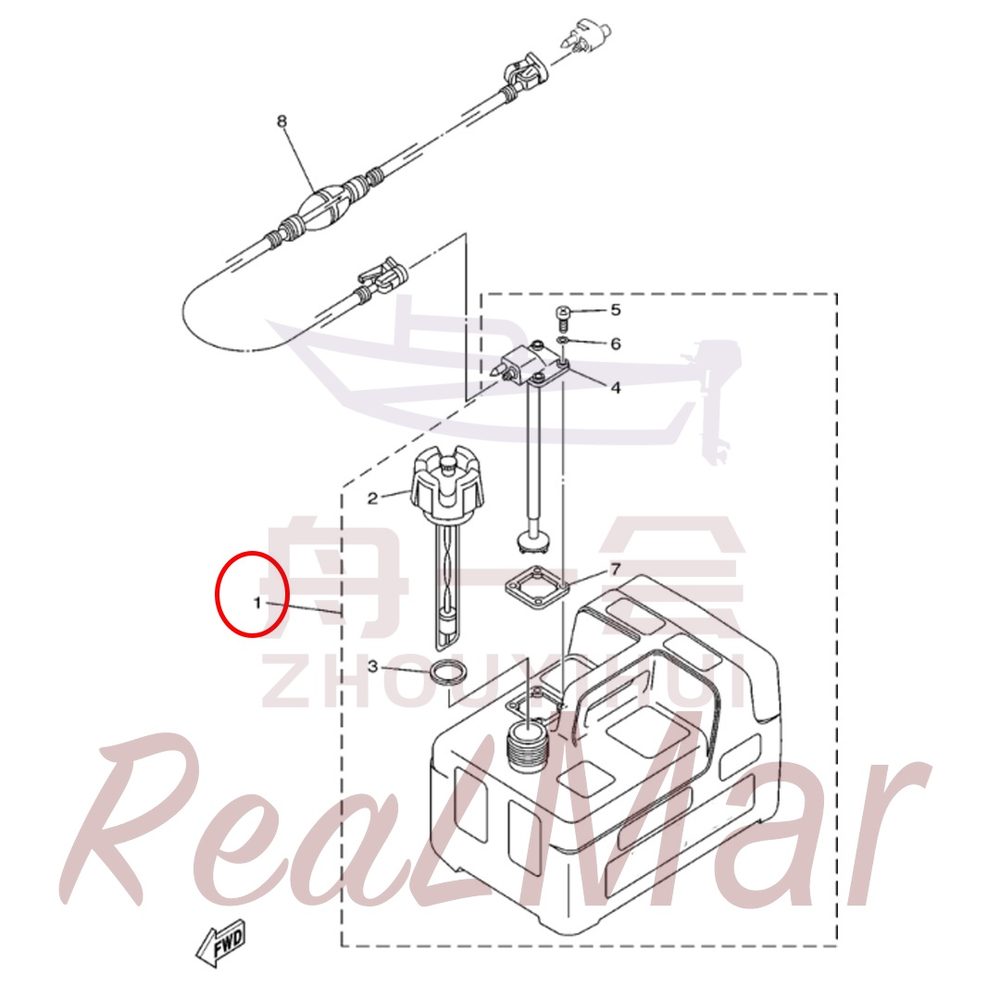

FIG. 12 FUEL TANK

本部位共 8 张零件定位图，点击表格中 REF 序号 可切换查看该零件位置。

REF	零件编码	中文名称	英文名称	用量	YMH对应零件号
1	DM0511-24201-000	外燃油箱总成12L	FUEL TANK ASSY	1	6YL-24201-02
2	DM0511-24610-002	加油盖总成	CAP ASSY	1	6YL-24610-00
3	DM0511-24641-003	加油盖垫片	GASKET, CAP 1	1	6YL-24641-00
4	DM0511-24260-000	油管插座总成	FUEL METER ASSY	1	6YL-24260-01
5	10953-05M94	十字槽盘头螺钉	SCREW, PAN HEAD	4	90157-05M16
6	DM0511-24329-000	油管插座尼龙垫圈	SEAL	4	6YL-24329-00
7	DM0511-24268-000	油管插座密封垫	GASKET, FUEL METER	1	6YL-24268-01
8	DM0511-24306-000	输油管总成	FUEL PIPE COMP. 1	1	6YL-24306-52
