海的 EF20EI - EF20EI 前置操纵

Name: 海的 EF20EI - EF20EI 前置操纵
Brand: HIDEA
Availability: InStock

共 12 个部位，点击零件编码查看详情，或搜索本页零件。

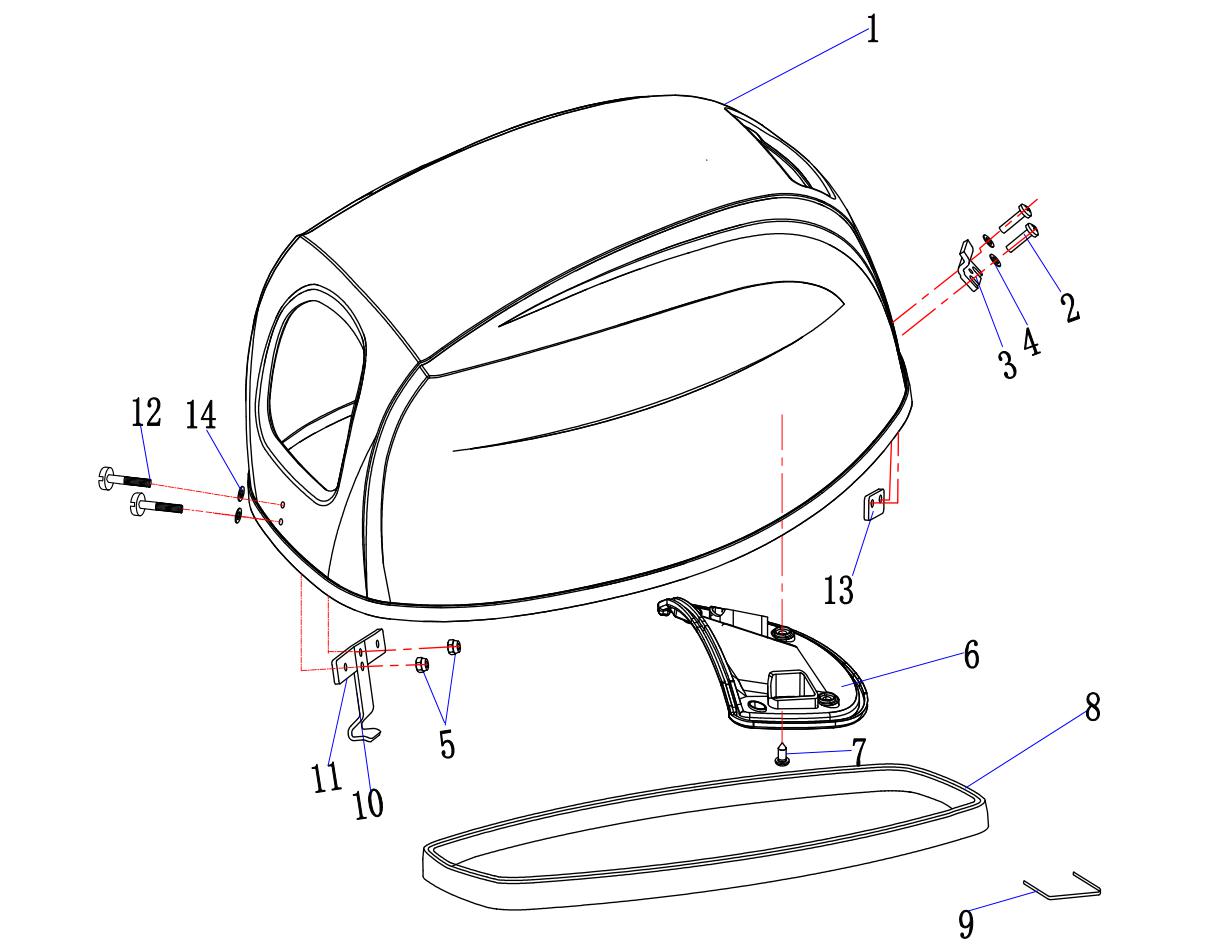

图1 顶罩(共展）

REF	零件编码	中文名称	英文名称	用量
1	F15-07.00.00.01	顶罩(共展）	Top cowling (seanovo)	1
2	GB818	十字槽盘头螺钉M4*12	Pan head screw with cross recess	2
3	F6-07.00.00.04	顶罩后锁紧钩	Rear lock hook	1
4	GB97.1	平垫4	Flat gasket	2
5	DIN985	六角尼龙锁紧螺母M4	Bolt	2
6	F15-07.00.00.02	进气口盖	Air inlet cap	1
7	GB845	十字槽盘头自攻螺钉ST4.8*13	Screw ST4.8*13	4
8	F15-07.00.00.03	橡胶密封圈（长1.5M)	Rubber seal ring	1
9	15F-07.07	圆形装帧钉1.2	Bingding nail	20
10	F15-07.00.00.06	前锁紧钩	Lock Hook(front)	1
11	F9.9-07.09	前锁紧钩座	front lock hook seat	1
12	GB818	十字槽盘头螺钉M4*16	Pan head bolt with cross recess	2
13	2.5F-02.00.00.10	锁紧钩固定板	Plate	1
14	GB96	平垫M4	Flat gasket 4	2

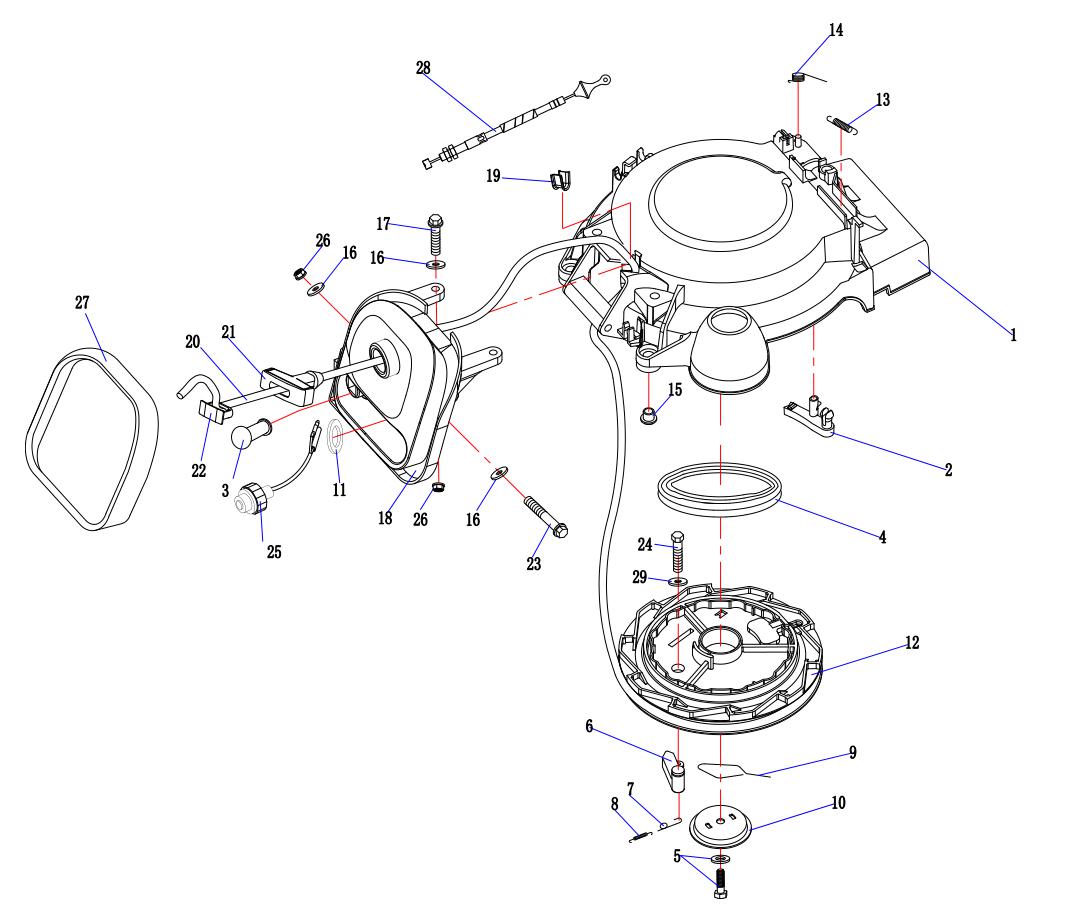

图2 启动罩外壳

REF	零件编码	中文名称	英文名称	用量
1	F15-01.07.00.01	启动罩外壳	Casing,Starter cover assy.	1
2	F15-01.07.00.02	制动器	Brake	1
3	F15-01.07.00.06	阻风门堵塞	Plug,choke	1
4	15F-01.01.11	涡形弹簧	Volute spring	1
5	GB9074.1 M6*16(A2-70)	螺栓和垫圈组合件（SUS304不锈钢）	Bolt	1
6	F25-01.01.00.02	驱动臂	Drive arm	1
7	15F-01.01.18	驱动臂弹簧	Spring,drive arm	1
8	15F-01.01.17	回位弹簧	Return spring	1
9	15F-01.01.20	压板夹簧（电镀）	Clip spring	1
10	15F-01.01.19	启动压板	Starter plate	1
11	15F-03.09.13	杠杆垫	washer	1
12	15F-01.01.05	启动轮	Start wheel	1
13	F15-01.07.00.05	钢索拉簧	Spring	1
14	F15-01.07.00.03	制动器扭簧	Torsional spring,brake	1
15	F15-01.07.00.10	启动罩垫管	Cushion tube,recoil starter	3
16	GB96	平垫6	Flat gasket	4
17	GB5783	六角头螺栓M6*30	Bolt	2
18	F15-01.07.01.00	启动手柄托架组件	Brackt comp.,starter handle	1
19	F9.9-01.07.00.06	U型滑套	U-type sliding bush	1
20	15F-01.01.22	启动绳5*2000mm	Start rope	1
21	15F-01.01.08	启动手柄	Starter handle	1
22	15F-01.01.10	手柄盖	Cover,Starter handle	1
23	GB5783	六角头螺栓M6*85	Hexagonal bolt M6*85	1
24	GB818	十字槽盘头螺钉M5*14	Pan head bolt with cross recess	1
25	F15-01.06.01.00	机油报警指示灯组件	light,oil alarm	1
26	DIN985	六角尼龙锁紧螺母M6	hexagon nylon lock nut	3
27	F15-01.07.00.07	托架减震套	Damper,bracket	1
28	F15-01.07.00.04	制动钢索	Steel cable,brake	1
29	GB96	平垫5	Flat gasket	1

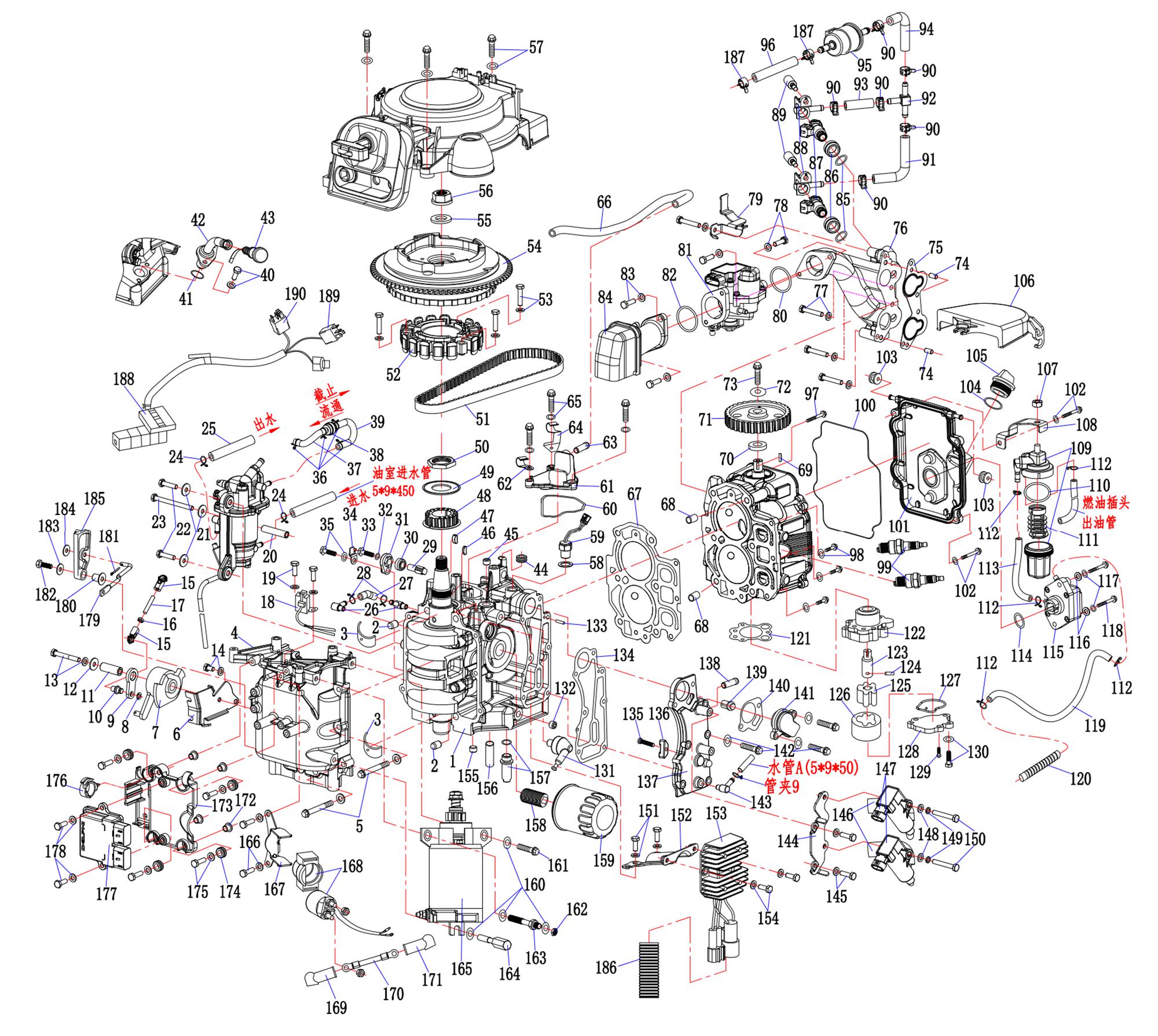

图3 箱体箱体箱体

REF	零件编码	中文名称	英文名称	用量
1	F15EI-01.01.00.01	箱体	Cabinet	1
2	F15-01.01.00.18	空心定位销	Hollow positioning pin	2
3	F15-01.01.00.17	主轴瓦	Spindle bush	4
4	F15EI-01.01.00.02	箱盖	Lid	1
5	GB/T5783 M6*35	六角头螺栓 M6*35(10.9)	Hex head bolt M6 * 35 (10.9)	6
6	F15-01.01.00.20	油门钢索端轮支座	Throttle steel cable end wheel bearing	1
7	F15-01.01.00.22	油门钢索端轮	Throttle cable end wheel	1
8	GB/T896 5	开口挡圈 5	Split ring 5	1
9	F25EIR-01.04.00.01	前操油门连接块	Front throttle connection block	1
10	F25EI-01.04.00.02	油门连接块球头	Throttle connection block ball head	1
11	F15-01.01.00.21	衬套	bushing	1
12	GB/T96.1 6	大垫圈6	Big washer 6	1
13	GB/T9074.1 M6*55	螺栓和垫圈组合件 M6*55(8.8)	Bolt and washer assembly M6 * 55 (8.8)	1
14	GB/T9074.1 M6*12	螺栓和垫圈组合件 M6*12(8.8)	Bolt and washer assembly M6 * 12 (8.8)	1
15	30F-01.05.00.03	正时调整连杆接头	Timing adjustment connecting rod joint	2
16	GB/T6170 M5	六角螺母 M5	Hex nut M5	1
17	30F-01.05.03.01	螺杆	Screw	1
18	F15EI-01.06.07.00	触发器组件	Trigger component	1
19	GB/T9074.1 M6*12	螺栓和垫圈组合件M6*12	Bolt and washer assembly M6 * 12	2
20	F15EI-01.04.00.19	油室本体支撑柱	Oil chamber body support column	1
21	GB/T96.1 6	大垫圈6	Big washer 6	3
22	GB/T5783 M6*20	六角头螺栓 M6*20	Hex head bolt M6 * 20	2
23	GB/T5783 M6*65	六角头螺栓 M6*65	Hex head bolt M6 * 65	1
24	15F-01.07.07	管夹φ9	Pipe clamp φ9	2
25	F15EI-01.04.00.10	油室出水管59280	Oil chamber outlet pipe 5 * 9 * 280	1
26	15F-01.06.10	水管圆接头	Water pipe round joint	2
27	F15-01.01.00.27	气管51070	Trachea 5 * 10 * 70	1
28	F4-01.07.07	管夹φ 10	Pipe clamp φ 10	2
29	F15-01.01.00.03	机体阳极	Body anode	1
30	F15-01.01.00.04	水封	Water seal	1
31	F15-01.01.00.05	压紧块	Compact	1
32	GB/T848 5	小垫圈 5	Small washer 5	1
33	GB/T5783 M5*12	六角头螺栓 M5*12	Hex head bolt M5 * 12	1
34	F15-01.01.00.06	传导片	Conductive sheet	1
35	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	1
36	15F-01.07.07	管夹φ9	Pipe clamp φ9	4
37	F15EI-01.03.00.07-EPA	油室L型通气管	Oil chamber L-shaped vent pipe	1
38	F25EI-01.03.00.33	气体单向阀	Gas check valve	1
39	F15EI-01.03.00.06-EPA	油室U型通气管	U-shaped air duct of oil chamber	1
40	GB/T9074.1 M6*16	螺栓和垫圈组合件 M6*16(8.8)	Bolt and washer assembly M6 * 16 (8.8)	2
41	F15EI-01.05.00.01	机油标尺座组件O形圈13.2*2.65	O-ring for oil scale base assembly 13.2 * 2.65	1
42	F15EI-01.05.01.00	机油标尺座组件	Motor oil scale seat assembly	1
43	F15EI-01.05.02.00	机油标尺组件	Oil scale assembly	1
44	F15-01.03.00.41	减震垫B	Damping pad B	1
45	F15-01.01.00.08	堵塞1/4	Clogged 1/4	1
46	GB/T1099 3513	半圆键3513	Semicircle key 3 * 5 * 13	1
47	F15-01.02.00.02	飞轮半圆键	Flywheel Semicircle Key	1
48	F15-01.02.00.03	主动带轮	Active pulley	1
49	F15-01.02.00.04	主动带轮挡圈	Active wheel retaining ring	1
50	F15-01.02.00.05	六角螺母	Hex nuts	1
51	F15-01.03.00.25	同步带	Timing belt	1
52	F15EI-01.06.01.00	定子组件	Stator assembly	1
53	GB/T9074.1 M6*30	螺栓和垫圈组合件M6*30(8.8)	Bolt and washer assembly M6 * 30 (8.8)	3
54	F15EI-01.06.02.00	飞轮组件	Flywheel assembly	1
55	GB/T97.1 16	平垫圈16	Flat washer 16	1
56	F15-01.06.00.06	飞轮螺母（法兰面M16*1.25，对边2	Flywheel nut (flange face M16 * 1.25, opposite side 24)	1
57	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	3
58	F25-01.02.12.00	温控传感器组件（瑜欣）	Temperature control sensor assembly (Yu Xin)	1
59	F25-01.04.00.01	垫圈14	Washer 14	1
60	F15-01.01.02.03	密封条	sealing strip	1
61	F15-01.01.02.01	呼吸器本体	Respirator body	1
62	F15-01.03.00.42	通气管固定夹B	Snorkel clip B	1
63	F15-01.01.02.02	进油嘴	Inlet nozzle	1
64	F15-01.03.00.36	通气管固定夹A	Snorkel clip A	1
65	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	3
66	F15-01.03.00.35	通气管	Snorkel	1
67	F15-01.03.02.00	气缸垫组件	Cylinder head assembly	1
68	F15-01.01.00.18	空心定位销	Hollow positioning pin	2
69	GB/T1099 3513	半圆键3513	Semicircle key 3 * 5 * 13	1
70	GB/T97.1 12	平垫圈12	Flat washer 12	1
71	F15-01.03.00.24	从动带轮	Driven pulley	1
72	GB/T96.1 6	大垫圈6	Big washer 6	1
73	GB/T5789 M6*16	六角法兰面螺栓(铁铬合金) M6*16	Hex Flange Face Bolt (Iron Chrome) M6 (* 16 (10.9)	1
74	15F-01.06.20	定位销6*12	Locating pin 6 * 12	2
75	F15EI-01.03.00.01	进气歧管密封垫	Intake manifold gasket	1
76	F15EI-01.03.00.02	进气歧管	Intake manifold	1
77	GB/T9074.1 M6*40	螺栓和垫圈组合件M6*40(8.8)	Bolt and washer assembly M6 * 40 (8.8)	4
78	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	2
79	F15EI-01.04.00.12	终滤器固定架	Final filter holder	1
80	F15EI-01.03.00.05	空滤器O形圈33.5*2.65	Air filter O-ring 33.5 * 2.65	1
81	F15EI-01.03.02.00	节气阀总成	Throttle valve assembly	1
82	15F-01.02.02	消声器O形圈(35*1.9)	Muffler O-ring (35 * 1.9)	1
83	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	2
84	F15EI-01.03.03.00	进气消音器组件	Inlet muffler assembly	1
85	F15EI-01.03.00.04	喷油器座圈O形圈18*2	Injector seat O-ring 18 * 2	2
86	F15EI-01.03.00.03	喷油器座圈	Injector seat	2
87	F15EI-01.04.03.00	喷油器组件	Injector components	2
88	F15EI-01.04.00.18	喷油器压帽	Injector cap	2
89	F15EI-01.04.00.17	压帽螺钉	Gland screw	2
90	3.5F-01.04.05.00	夹箍组件	Clamp assembly	6
91	F15EI-01.04.00.16-EPA	下缸输油管	Lower cylinder oil pipeline	1
92	F15EI-01.04.00.14	三通	Tee	1
93	F15EI-01.04.00.15-EPA	上缸输油管	Upper cylinder oil pipeline	1
94	F15EI-01.04.00.13-EPA	终滤器出油管	Final filter oil outlet	1
95	F25EI-01.03.02.00	终滤器组件	Final filter assembly	1
96	F15EI-01.04.00.11-EPA	油室出油管	Oil outlet pipe	1
97	GB/T5787 M8*75	六角法兰面螺栓(铁铬合金) M8*75	Hex Flange Face Bolt (Iron Chrome) M8 (* 75 (10.9)	6
98	GB/T9074.1 M6*25	螺栓和垫圈组合件M6*25(10.9)	Bolt and washer assembly M6 * 25 (10.9)	3
99	F15-01.06.00.07	火花塞（DPR6EA-9）	Spark plug (DPR6EA-9)	2
100	F15-01.03.00.38	橡胶密封圈	rubber sealed loop	1
101	F15-01.03.00.37	气缸头罩壳	Cylinder head cover	1
102	GB/T9074.1 M6*20	螺栓和垫圈组合件M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	4
103	F15-01.03.00.27	减震垫A	Cushion A	2
104	F4-01.06.27	油标尺O形圈(24*3.5)	O-ring of oil scale (24 * 3.5)	1
105	F15-01.03.00.39	加油口螺塞	Filler plug	1
106	F15-01.03.00.26	从动带轮罩壳	Driven pulley housing	1
107	GB/T6170 M8	六角螺母M8	Hex nut M8	1
108	F15EI-01.04.00.01	燃油滤清器固定架	Fuel filter holder	1
109	15F-01.07.05.05	燃油滤清器(外壳)	Fuel filter (housing)	1
110	15F-01.07.05.06	过滤器O型圈(33*2)	Filter O-ring (33 * 2)	1
111	15F-01.07.05.04	过滤器滤芯	The filter cartridge	1
112	15F-01.07.07	管夹φ9	Pipe clamp φ9	5
113	F15EI-01.04.00.03	燃油滤清器出油管59140(EPA)	Fuel filter outlet pipe 5 * 9 * 140 (EPA)	1
114	F15-01.04.01.10	O形密封圈(20.2*2.4)	O-ring (20.2 * 2.4)	1
115	F15-01.04.01.00	燃油泵组件	Fuel pump assembly	1
116	GB/T97.1 6	平垫圈6	Flat washer 6	2
117	GB/T93 6	弹簧垫圈 6	Spring washer 6	2
118	GB/T818 M6*30	十字槽盘头螺钉 M6*30	Cross recessed pan head screws M6 * 30	2
119	F15EI-01.04.00.02	燃油泵出油管59260(EPA)	Fuel pump outlet pipe 5 * 9 * 260 (EPA)	1
120	F15EI-01.04.00.22	波纹管ф11*200	Bellows ф 11 * 200	1
121	F15-01.05.00.02	机油泵密封垫	Oil pump gasket	1
122	F15-01.05.02.06	机油泵泵体	Oil pump body	1
123	F15-01.05.02.01	转子轴	Rotor shaft	1
124	GB309 2.5*11.8	滚针	Needle roller	1
125	F15-01.05.02.02	内转子	Inner rotor	1
126	F15-01.05.02.03	外转子	Outer rotor	1
127	F15-01.05.02.04	密封环	Seal ring	1
128	F15-01.05.02.05	机油泵盖	Oil pump cover	1
129	GB/T823 M6*20	十字槽小盘头螺钉 M6*20	Cross recessed small pan head screws M6 * 20	2
130	GB/T9074.1 M6*35	螺栓和垫圈组合件 M6*35(8.8)	Bolt and washer assembly M6 * 35 (8.8)	3
131	F15-01.01.00.26	机油压力报警器	Oil pressure alarm	1
132	F15-01.01.00.07	堵塞1/8	Clogged	1
133	15F-06.03.08	定位销4*12	Locating pin 4 * 12	2
134	F15-01.01.00.09	排气盖垫片	Exhaust cover gasket	1
135	GB/T820 M4*12	十字槽半沉头螺钉 M4*12	Cross recessed countersunk head screws M4 * 12	1
136	F15-01.01.00.13	排气盖阳极	Exhaust cap anode	1
137	F15-01.01.00.10-D	排气盖(电启动)	Exhaust cover (electric start)	1
138	F15-01.01.02.02	进油嘴	Inlet nozzle	1
139	F15-01.06.14	节温器(60 °)	Thermostat (60 °)	1
140	F15-01.01.00.11	节温器盖垫片	Thermostat cover gasket	1
141	F15-01.01.00.12	节温器盖	Thermostat cover	1
142	GB/T9074.1 M6*30	螺栓和垫圈组合件M6*30(8.8)	Bolt and washer assembly M6 * 30 (8.8)	7
143	15F-01.06.10	水管圆接头	Water pipe round joint	1
144	F15EI-01.06.05.00	点火线圈固定架组件	Ignition coil holder assembly	1
145	GB/T9074.1 M6*20	螺栓和垫圈组合件 M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	2
146	F25EI-01.02.10.02	点火线圈高压引线组件	Ignition coil high voltage lead assembly	2
147	F25EI-01.02.10.01	点火线圈	Ignition coils	2
148	GB/T97.1 6	平垫圈6	Flat washer 6	2
149	GB/T93 6	弹簧垫圈6	Spring washer 6	2
150	GB/T5783 M6*40	六角头螺栓M6*40	Hex head bolt M6 * 40	2
151	GB/T9074.1 M6*16	螺栓和垫圈组合件 M6*16(8.8)	Bolt and washer assembly M6 * 16 (8.8)	2
152	F15EI-01.06.06.00	整流器固定架组件	Rectifier holder assembly	1
153	F25E-01.02.00.11	整流器	Rectifier	1
154	GB/T9074.1 M6*16	螺栓和垫圈组合件 M6*16(8.8)	Bolt and washer assembly M6 * 16 (8.8)	2
155	F15-01.01.00.08	堵塞1/4	Clogged 1/4	1
156	F15-01.01.02.02	进油嘴	Inlet nozzle	1
157	F15-01.01.01.00	溢流阀组件	Relief valve assembly	1
158	F15-01.05.00.01	机油滤清器芯轴	Oil filter mandrel	1
159	F15-01.05.01.00	机油滤清器组件	Oil filter assembly	1
160	GB/T848 8	平垫圈8	Flat washer 8	4
161	GB/T5783 M8*50	六角头螺栓M8*50	Hex head bolt M8 * 50	1
162	DQDF15-00.04.02	双头螺栓M8*66	Stud bolt M8 * 66	1
163	GB/T6170 M8	六角螺母M8	Hex nut M8	1
164	DQDF15-00.04.01	长六角头螺栓M8*45	Long hexagon head bolt M8 * 45	1
165	DQDF15-00.04.00	起动电机组件	Starter motor assembly	1
166	GB/T9074.1 M6*16	螺栓和垫圈组合件M6*16(8.8)	Bolt and washer assembly M6 * 16 (8.8)	2
167	F15EI-01.06.00.01	起动继电器支架	Starting relay bracket	1
168	F25E-01.02.00.12	继电器组件(电起动)（力华）	Relay assembly (electric starter) (Lihua)	1
169	DQDF15-00.03.03	橡胶护套A	Rubber sheath A	1
170	DQDF15-00.03.04	连接导线	Connecting wire	1
171	DQDF15-00.03.03	橡胶护套A	Rubber sheath A	1
172	F15EI-01.06.00.03	电器支架带肩垫管	Appliance bracket with shoulder pad tube	4
173	F15EI-01.06.03.00	电喷电器支架组件	EFI electrical appliance bracket assembly	1
174	F15EI-01.06.00.02	电器支架减震垫	Electrical bracket shock pad	4
175	GB/T9074.1 M6*20	螺栓和垫圈组合件M6*20(8.8)	Bolt and washer assembly M6 * 20 (8.8)	4
176	F25-01.02.05.02	圆形尼龙扣(大)	Round nylon buckle (large)	1
177	F25EI-01.02.04.00	电子控制单元(ECU)	Electronic control unit (ECU)	1
178	GB/T9074.1 M6*16	螺栓和垫圈组合件M6*16(8.8)	Bolt and washer assembly M6 * 16 (8.8)	2
179	DQDF15-00.01.03	限位连接杆	Limit connecting rod	1
180	DQDF15-00.01.02	带肩垫管	Tube with shoulder pad	1
181	GB/T91 1.6*12	开口销1.6*12	Split pin 1.6 * 12	1
182	GB/T5783 M6*25	六角头螺栓M6*25	Hex head bolt M6 * 25	1
183	GB/T96.1 6	大垫圈6	Big washer 6	1
184	GB/T96.1 5	大垫圈5	Big washer 5	1
185	DQDF15-00.01.01	油门限位板	Throttle limit plate	1
186	F15-01.06.00.08	阻燃管ф23*125	Flame retardant tube ф23 * 125	1
187	3.5F-01.04.05.00	夹箍组件	Clamp assembly	2
188	F15EI-01.06.04.00	线束总成	Wiring harness assembly	1
189	F25EI-01.02.11.00	四引脚控制继电器	Four-pin control relay	1
190	F25EI-01.02.12.00	五引脚控制继电器	Five-pin control relay	1

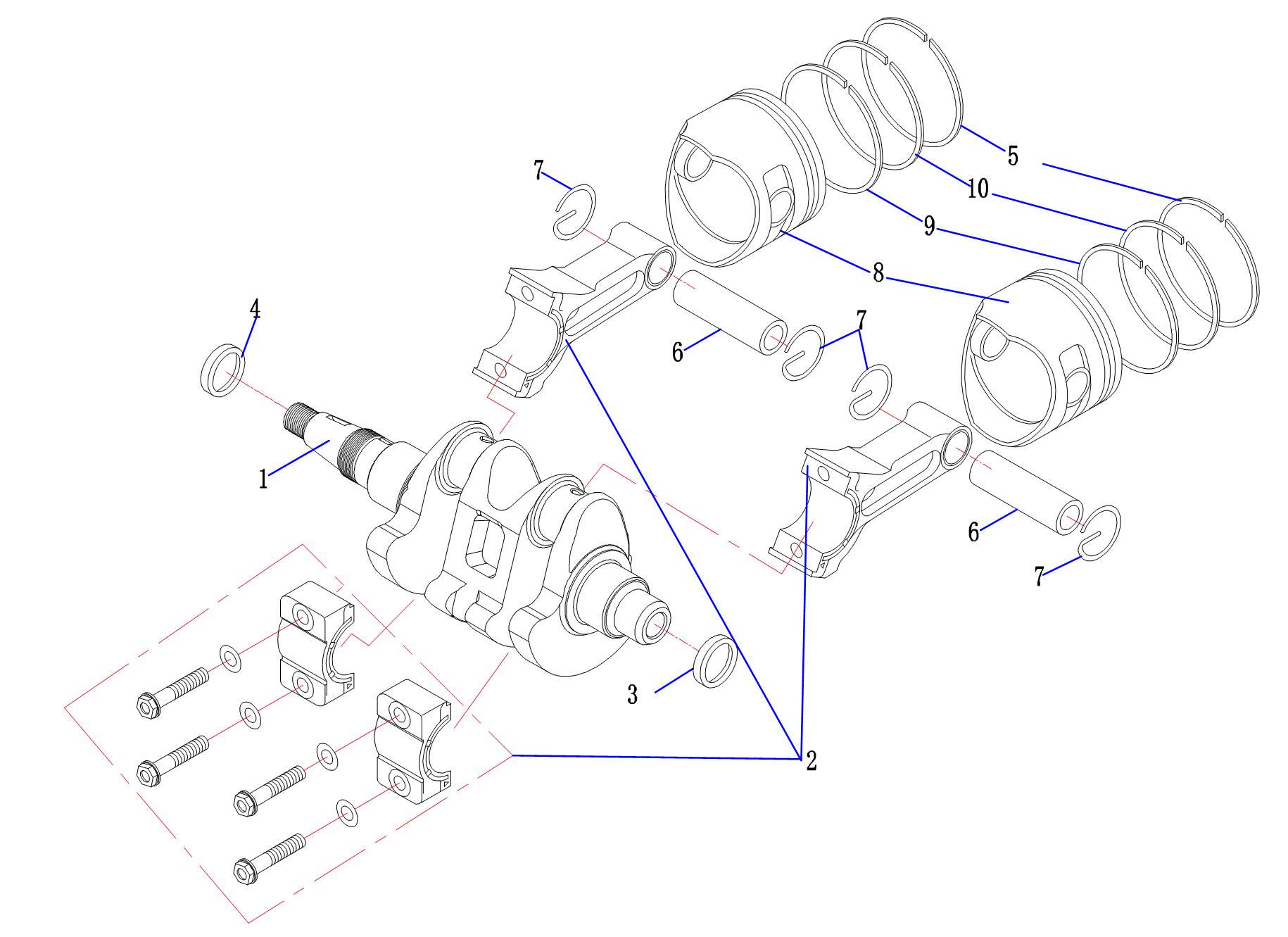

图6 曲轴

REF	零件编码	中文名称	英文名称	用量
1	F15-01.02.00.01	曲轴	Crankshaft	1
2	F15-01.02.01.00	连杆组件	Connecting rod assembly	2
3	F15-01.02.00.07	曲轴下油封	Oil seal under crankshaft	1
4	F15-01.02.00.06	曲轴上油封	Oil seal on crankshaft	1
5	F15-01.02.02.03	主气环	Main air ring	2
6	F15-01.02.02.06	活塞销	Piston pin	2
7	F15-01.02.02.02	活塞销卡簧	Piston Pin Reed	4
8	F15-01.02.02.01	活塞	piston	2
9	F15-01.02.02.05	油环	Oil ring	2
10	F15-01.02.02.04	副气环	Auxiliary air ring	2

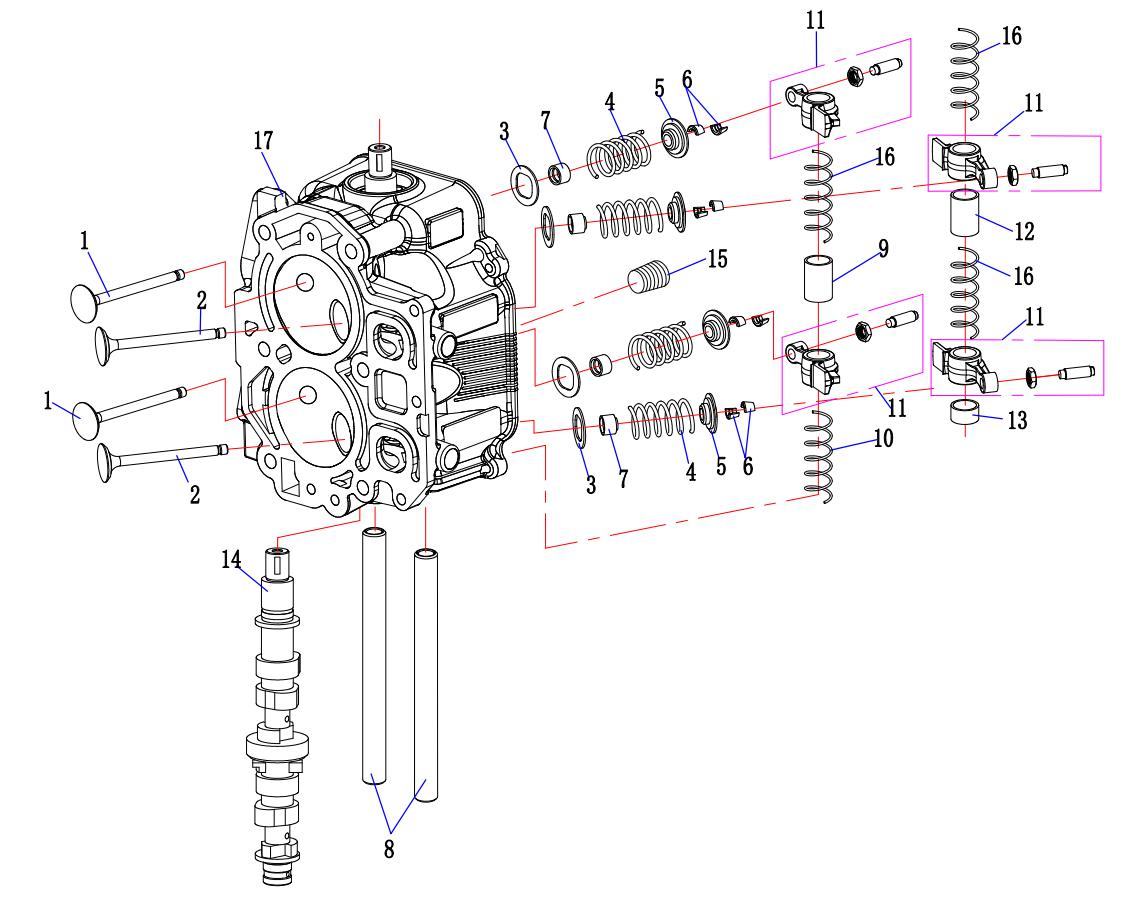

图7 进气门

REF	零件编码	中文名称	英文名称	用量
1	F15-01.03.00.01	进气门	Intake valve	2
2	F15-01.03.00.02	排气门	Exhaust valve	2
3	F15-01.03.00.07	气门弹簧垫圈	Valve spring washer	4
4	F15-01.03.00.03	气门弹簧	Valve spring	4
5	F15-01.03.00.04	气门弹簧座圈	Valve spring seat	4
6	F15-01.03.00.05	气门锁夹	Valve lock clip	8
7	F15-01.03.00.15	气门油封	Valve seal	4
8	F15-01.03.00.06	摇臂轴	Rocker shaft	2
9	F15-01.03.00.10	摇臂轴隔套A	Rocker shaft spacer A	1
10	F15-01.03.00.09	摇臂轴弹簧A	Rocker shaft spring A	1
11	F15-01.03.00.14	摇臂	Rocker	4
12	F15-01.03.00.12	摇臂轴隔套C	Rocker shaft spacer C	1
13	F15-01.03.00.11	摇臂轴隔套B	Rocker shaft spacer B	1
14	F15-01.03.01.00	凸轮轴组件	Camshaft assembly	1
15	F15-01.01.00.08	堵塞1/4	Clogged 1/4	3
16	F15-01.03.00.13	摇臂轴弹簧B	Rocker shaft spring B	3
17	F15EI-01.03.01.00	汽缸头组件	Cylinder head assembly	1

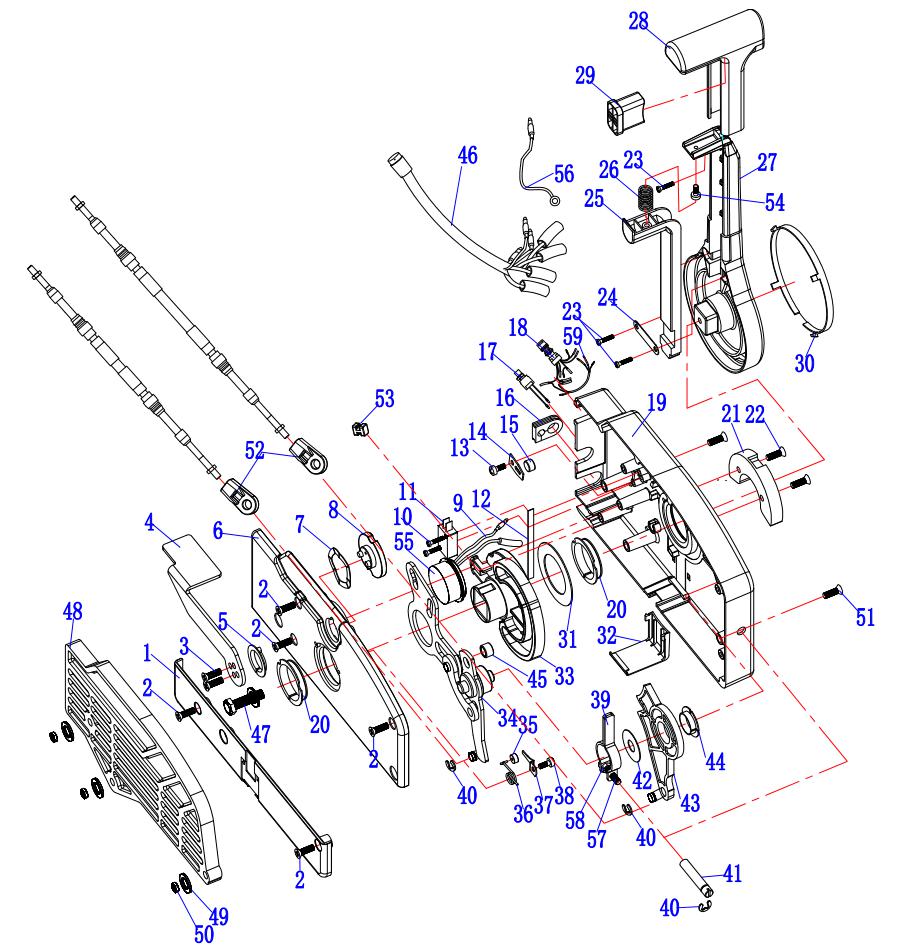

图8 小盖板小盖板

REF	零件编码	中文名称	英文名称	用量
1	HDYK00.00.01	小盖板	Small cover	1
2	GB819	十字槽沉头螺钉M5*16	Cross recessed countersunk head screws M5 * 16	5
3	GB819	十字槽沉头螺纹钉M5*12	Cross recessed countersunk head screw M5 * 12	2
4	HDYK00.00.02	怠速锁紧手柄	Idle lock handle	1
5	HDYK00.00.04	减磨圈	Wear ring	1
6	HDYK00.00.31	大盖板	Large cover	1
7	HDYK00.00.03	波型垫圈	Wave washer	1
8	HDYK00.01.00	手柄锁紧轮组件	Handle locking wheel assembly	1
9	HDYK00.02.01	蜂鸣器组件	Buzzer component	1
10	GB818	十字槽盘头螺钉M3*14	Cross recessed pan head screws M3 * 14	2
11	HDYK00.05.00	怠速启动开关	Idle start switch	1
12	HDYK00.00.10	弹性钢板	Elastic steel plate	5
13	GB818	十字槽盘头螺钉M4*6	Cross recessed pan head screws M4 * 6	2
14	HDYK00.00.09	压板	Pressure plate	1
15	HDYK00.00.11	档位限位柱	Gear limit post	1
16	HDYK00.00.12	线束密封圈	Wiring harness seal	1
17	HDYK00.03.00	急停开关总成	Emergency stop switch assembly	1
18	HDYK00.04.00	启动开关总成	Start switch assembly	1
19	HDYK00.00.08	遥控盒(外壳)	Remote control box (shell)	1
20	HDYK00.00.16	档位座减磨圈	Gear seat anti-friction ring	2
21	HDYK00.00.20	手柄限位器	Handle stop	1
22	GB819	十字槽沉头螺钉M5*16	Cross recessed countersunk head screws M5 * 16	2
23	GB819	十字槽盘头螺钉M4*10	Cross recessed pan head screws M4 * 10	3
24	HDYK00.09.05	锁紧手柄压板	Locking handle pressure plate	1
25	HDYK00.09.04	手柄锁紧开关	Handle lock switch	1
26	HDYK00.09.06	弹簧	spring	1
27	HDYK00.09.01	手柄座	Handle seat	1
28	HDYK00.09.03	手柄	handle	1
29	HDYK00.09.07	手柄开关盖	Handle switch cover	1
30	HDYK00.09.02	手柄座装饰圈	Handle seat decorative ring	1
31	HDYK00.00.15	档位座减磨垫	Gear block anti-friction pad	1
32	HDYK00.00.26	盒盖连接件	Lid connector	1
33	HDYK00.00.14	档位座	Stall	1
34	HDYK00.07.00	油门控制装置总成	Throttle control assembly	1
35	HDYK00.00.06	导轮	Guide wheel	1
36	HDYK00.00.07	弹簧	spring	1
37	HDYK00.00.05	导轮压板	Guide wheel pressure plate	1
38	GB818	十字槽盘头螺钉M4*6	Cross recessed pan head screws M4 * 6	2
39	HDYK00.08.01	锁紧夹箍	Throttle locking device	1
40	GB896	开口挡圈6(不锈钢/厚度1)	Opening ring 6 (stainless steel / thickness 1)	3
41	HDYK00.08.02	调节螺钉	Adjusting screw	1
42	HDYK00.00.19	档位控制器减磨垫	Gear controller anti-friction pad	1
43	HDYK00.00.17	档位控制器	Gear controller	1
44	HDYK00.00.13	油门控制器减磨片	Throttle controller anti-wear plate	1
45	HDYK00.07.10	导轮	Guide wheel	1
46	HDYK00.00.33	七芯插座线束（5m）	Seven-core socket harness (5m)	1
47	GB9074.1(8.8)	螺栓和垫圈组合件M8*30	Bolt and washer assembly M8 * 30	1
48	HDYK00.00.32	遥控器固定板	Remote control fixing plate	1
49	GB5287	平垫6	Flat pad 6	3
50	GB6170	六角螺母M6	Hex nut M6	3
51	GB820	十字槽半沉头螺钉M6*90	Cross recessed countersunk head screws M6 * 90	3
52	HDYK00.00.25	钢索调节装置B	Wire rope adjusting device B	2
53	HDYK00.00.27	线索密封座	Lead Seal Block	1
54	GB818	十字槽盘头螺纹钉M5*10	Cross recessed pan head threaded nail M5 * 10	1
55	HDYK00.02.02	蜂鸣器护套	Buzzer sheath	1
56	HDYK00.05.01	电启动怠速线	Electric start idle line	1
57	GB5783 M5*25	六角头螺栓（SUS304不锈钢）	Hex head bolts (SUS304 stainless steel)	2
58	GB6170 M5	六角螺母M6	Hex nut M6	2
59	F9.9-01.04.00.05	连杆帽	Connecting rod cap	2

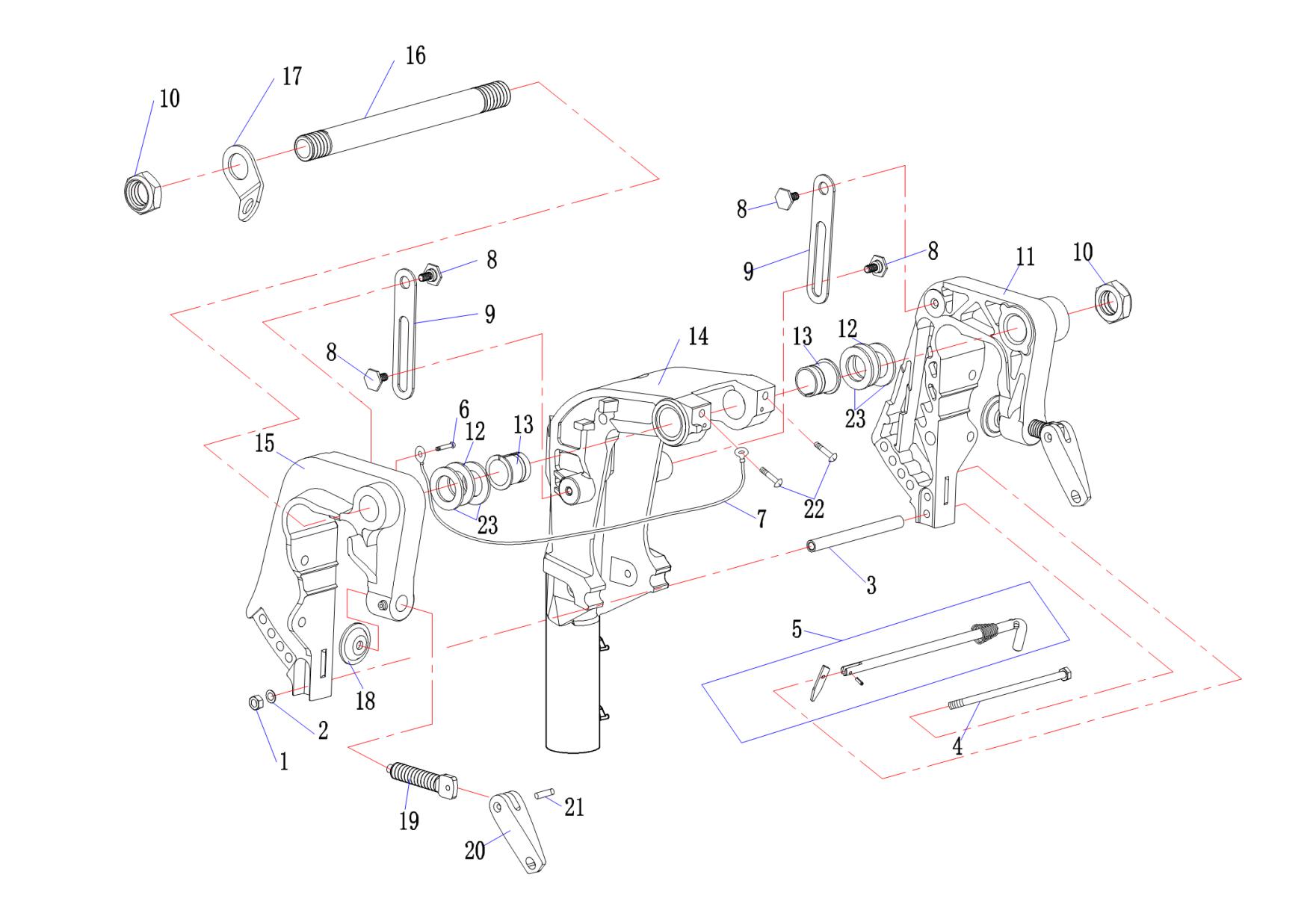

图10 六角头螺母M6

REF	零件编码	中文名称	英文名称	用量
1	GB6170	六角头螺母M6	Hex head nut M6	1
2	GB848	平垫6	Flat pad 6	1
3	15F-03.11	螺栓套管	Bolt casing	1
4	GB5783	六角头螺栓M6*145	Hex head bolt M6 * 145	1
5	15F-03.10.00-Ⅱ	角度限位插销组件	Angle limit pin assembly	1
6	GB818	十字槽盘头螺钉M6*8	Cross recessed pan head screws M6 * 8	1
7	15F-03.05.03	钢索连接组件	Steel cable connection assembly	1
8	15F-03.06	扁头六角螺栓	Flat head hexagon bolts	4
9	15F-03.07	制动板	Brake plate	2
10	15F-03.01	夹紧托架螺母	Clamping bracket nut	2
11	15F-03.08.01	夹紧托架（右）	Clamping bracket (right)	1
12	15F-03.02	尼龙垫圈	Nylon washer	2
13	15F-03.09.02	托架阻尼套	Bracket damping sleeve	2
14	F15-03.01.00.01-S	旋转托架（短轴）	Swivel bracket (short axis)	1
None	F15-03.01.00.01-L	旋转托架（长轴）	Rotary bracket (long axis)	1
15	15F-03.05.01	夹紧托架（左）	Clamping bracket (left)	1
16	F15-03.00.00.01	夹紧托架双头螺栓	Clamping bracket studs	1
17	15F-03.03	孔板	Orifice plate	1
18	15F-03.05.02.03	夹紧盘	Clamping plate	2
19	F9.9-Ⅱ-03.00.00.02	艉板夹紧螺栓	Pan clamp bolt	2
20	40F-03.05.03.02	夹紧手柄	Clamping handle	2
21	GB1015	沉头半空心铆钉4*18	Countersunk head semi-hollow rivets 4 * 18	2
22	GB818	十字盘头螺钉M8*10	Phillip s pan head screws M8 * 10	2
23	40F-03.03	垫片	Gasket	4

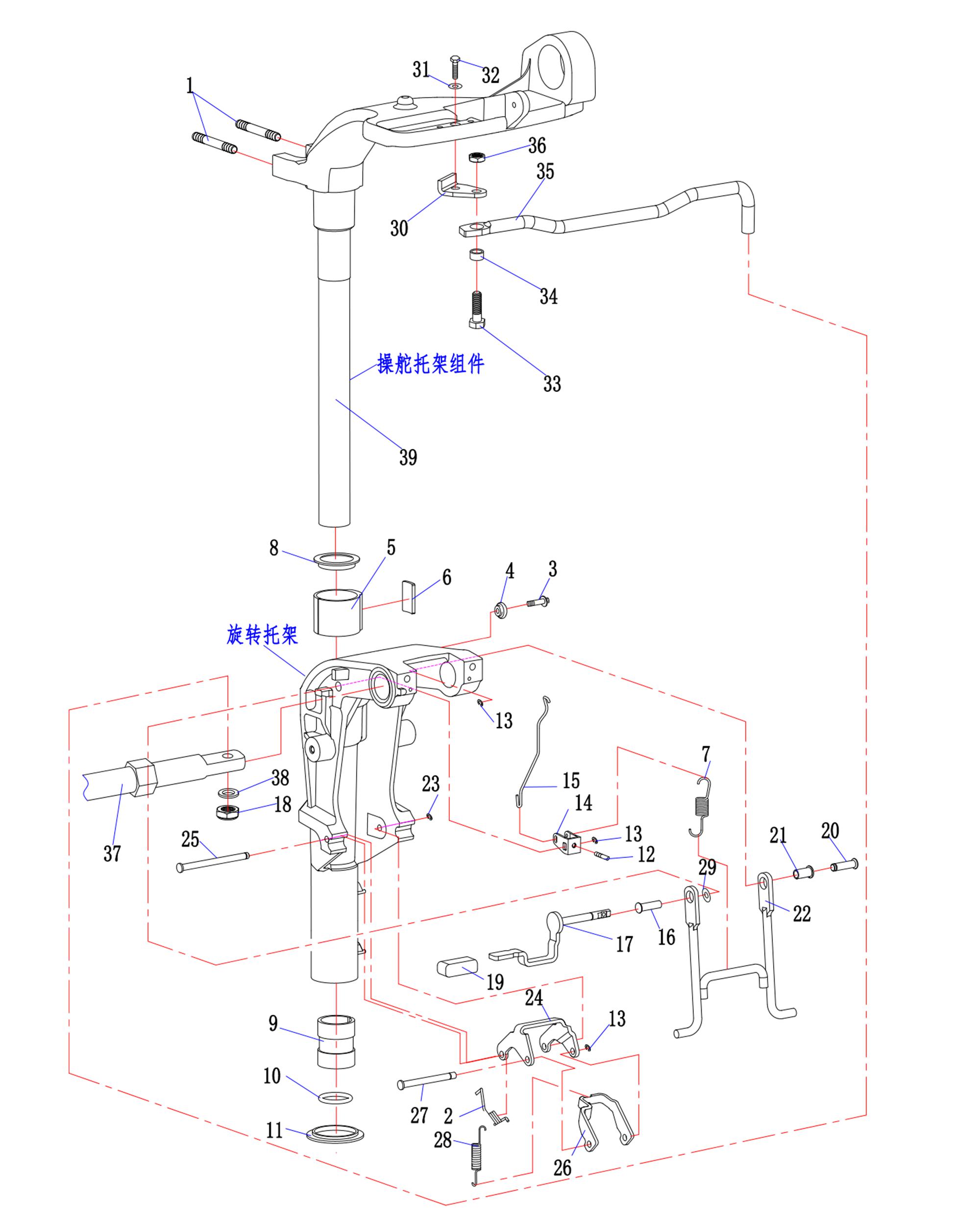

图11 双头螺栓双头螺栓

REF	零件编码	中文名称	英文名称	用量
1	15F-04.01.03	双头螺栓	Stud bolt	2
2	15F-03.09.23	弹簧	spring	1
3	GB9074.1	六角头螺栓和平垫组件M6*20	Hex head bolt and flat washer assembly M6 * 20	1
4	15F-03.09.09	锁紧螺栓密封圈	Lock bolt seal	1
5	15F-03.09.03	锁紧圈	Locking ring	1
6	15F-03.09.04	锁紧圈摩擦片	Locking ring friction plate	1
7	15F-03.09.24	角度支撑架拉簧	Angle supporting frame tension spring	1
8	15F-03.09.05	垫圈	washer	1
9	15F-03.09.06	下衬套	Under bush	1
10	15F-03.09.07	O型密封圈(29*3.8)	O-ring (29 * 3.8)	1
11	15F-03.09.08	下衬圈	Underlining ring	1
12	GB818	十字槽盘头螺钉M5*6	Cross recessed pan head screws M5 * 6	1
13	GB896	开口挡圈5	Open ring 5	2
14	15F-03.09.10	角度定位件	Angle positioning	1
15	15F-03.09.11	角度定位锁杆	Angle positioning lock lever	1
16	15F-03.09.14	杠杆套	Lever sleeve	1
17	15F-03.09.12.00	操纵杠杆组件	Lever assembly	1
18	HDYK00.10.07	尼龙锁紧螺母3/8-24	Nylon lock nut	1
19	15F-03.09.12.01	橡塑套	Rubber cover	1
20	15F-03.09.19	角度定位锁轴	Angle positioning lock shaft	1
21	15F-03.09.17	支撑架销尼龙套	Support frame pin nylon sleeve	1
22	15F-03.09.15	角度支撑架	Angle support	1
23	GB896	开口挡圈4	Open ring 4	2
24	15F-03.09.21	角度定位锁紧外支架	Angle positioning lock outer bracket	1
25	15F-03.09.16	支撑架销	Support pin	1
26	15F-03.09.20	角度定位锁紧内支架	Angle positioning lock inner bracket	1
27	15F-03.09.22	角度定位固定轴	Angular positioning fixed axis	1
28	15F-03.09.18	拉簧	Tension spring	1
29	15F-03.09.13	杠杆垫	Lever pad	1
30	HDYK00.10.02	操纵钩	Operating hook	1
31	GB/T848	平垫8	Flat pad 8	1
32	GB/T5783	六角头螺栓M8×25	Hex head bolt M8 × 25	1
33	HDYK00.10.04	六角螺栓3/8-24	Hex bolt 3 / 8-24	1
34	HDYK00.10.03	操纵杆垫管	Joystick cushion tube	1
35	HDYK00.10.01	操纵杆	Joystick	1
36	HDYK00.10.05	六角薄螺母3/8-24	Hexagon thin nut	1
37	HDYK00.00.34.00	方向盘组件	Steering wheel assembly	1
38	HDYK00.10.06	平垫10	Flat pad 10	1
39	F15-04.01.00.00-S	操舵托架组件(短轴)	Steering bracket assembly (short shaft)	1
None	F15-04.01.00.00-L	操舵托架组件(长轴)	Steering bracket assembly (long shaft)	1

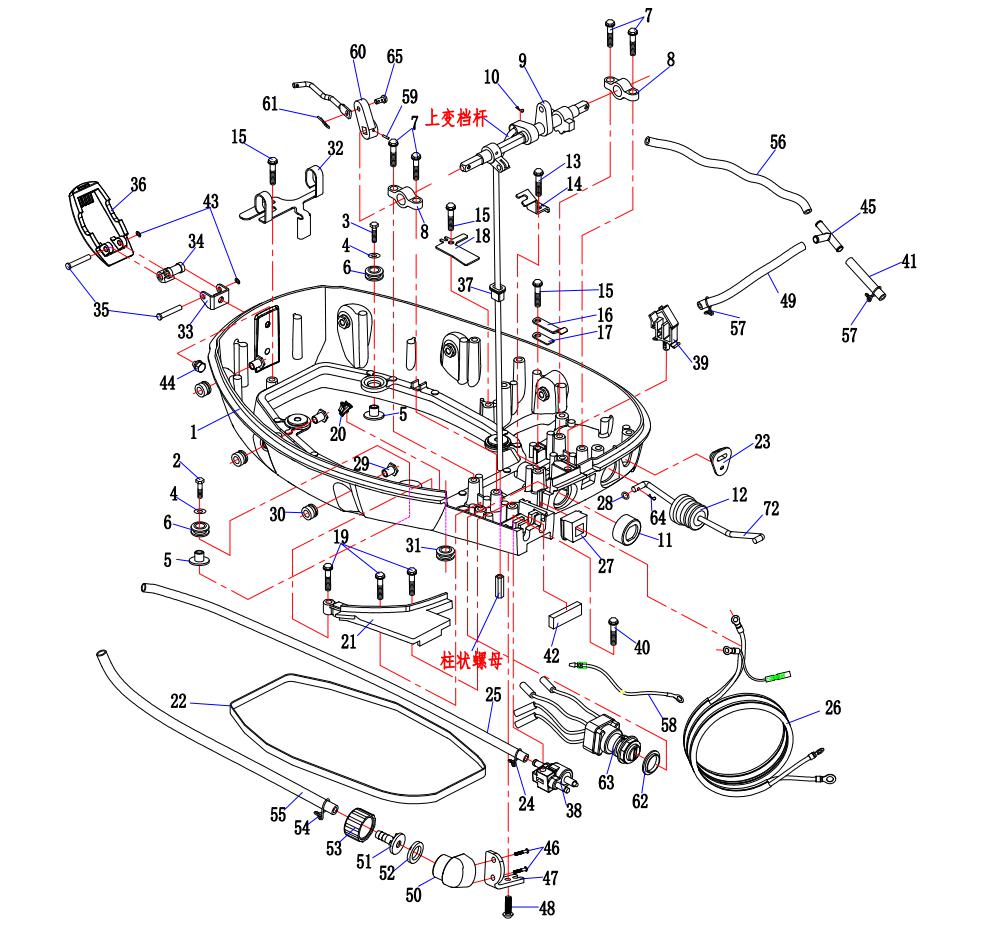

图13 底座(天然气) 底座(天然气)

REF	零件编码	中文名称	英文名称	用量
1	F15-Ⅱ-02.00.00.01	底座(天然气)	Base (natural gas)	1
2	GB/T5783 M6*25	六角头螺栓M6*25(A2-70)	Hexagon head bolt M6 * 25 (A2-70)	2
3	GB/T5783 M6*35	六角头螺栓M6*35(A2-70)	Hexagon head bolt M6 * 35 (A2-70)	2
4	GB/T5287 6	平垫圈6	Flat washer 6	4
5	15F-02.08	减震垫衬管	Shock-absorbing cushion liner	4
6	15F-02.07	底座减震垫	Base cushion	4
7	GB/T9074.1 M6*25	螺栓和垫圈组合件M6*25(A2-70)	Bolt and washer assembly M6 * 25 (A2-70)	4
8	F15-02.00.00.07	托架	bracket	2
9	F15-02.01.00.00	变档杠杆组件	Gear shift lever assembly	1
10	15F-04.08.05	卡簧（大）	Circlip (large)	1
11	DQDF15-00.05.08	后操开关衬圈	Rear operating switch bushing	1
12	F15-02.00.00.15	手柄连杆橡胶减震圈	Handle connecting rod rubber shock absorber ring	1
13	GB/T5789 M6*20	六角法兰面螺栓(1Cr17Ni2达克罗) (9.8)	Hexagon flange bolts (1Cr17Ni2 Dacro) (9.8)	1
14	F15-02.00.00.03	钢索固定架	Steel cable fixing frame	1
15	GB/T5789 M6*16	六角法兰面螺栓(1Cr17Ni2达克罗) (9.8)	Hexagon flange bolts (1Cr17Ni2 Dacro) (9.8)	3
16	F15-02.00.00.05	变档限位弹簧板	Shift limit spring plate	1
17	F15-02.00.00.06	垫板	Pad	1
18	F15-02.00.00.02	压板	Pressure plate	1
19	GB/T5789 M6*30	六角法兰面螺栓(1Cr17Ni2达克罗) (9.8)	Hexagon flange bolts (1Cr17Ni2 Dacro) (9.8)	3
20	F15-01.06.00.03	塑料线卡	Plastic line card	1
21	F15-02.00.00.10	燃油管插头上盖板	Fuel pipe plug upper cover	1
22	F15-02.00.00.18	橡胶减震条(长835)	Rubber shock absorber strip (length 835)	1
23	F15-02.00.00.12	钢索护套	Steel cable sheath	1
24	F4-01.07.07	管夹φ 10	Pipe clamp φ 10	1
25	F15EI-01.04.00.20	燃油插头出油管510620(EPA)	Fuel plug outlet pipe 5 * 10 * 620 (EPA)	1
26	DQDF15-00.00.07	电瓶线	Battery cable	1
27	F15-02.00.00.16	橡胶固定块	Rubber fixing block	1
28	GB/T848 6	小垫圈6	Small washer 6	1
29	F15-00.00.00.15	装饰板减震器垫圈	Decorative plate shock absorber washer	6
30	F15-02.00.00.32	装饰板减震器	Shock absorber for decorative panel	6
31	DQDF15-00.05.07	外接水管橡胶护套	External water pipe rubber sheath	1
32	F15-02.00.00.19	水管管卡	Water pipe clamp	1
33	F6-02.03.00.00	锁紧手柄支架组件	Locking handle bracket assembly	1
34	F6-02.00.00.06	锁紧手柄连接件	Locking handle connection	1
35	F6-02.00.00.05	锁紧手柄转轴	Locking handle shaft	2
36	F9.9-02.00.00.17	锁紧手柄	Locking handle	1
37	15F-02.10	变档连杆橡胶护套	Shift link rubber jacket	1
38	15F-01.07.01.00	燃油管插头组件	Fuel pipe plug assembly	1
39	15F-02.06	油门钢索固定夹	Throttle cable fixing clip	1
40	GB/T9074.1 M6*25	螺栓和垫圈组合件 M6*25(8.8)	Bolt and washer assembly M6 * 25 (8.8)	1
41	F15-05.00.00.14	水管A(5950)	Water pipe A (5 * 9 * 50)	1
42	F15-02.00.00.09	橡胶密封块	Rubber seal	1
43	GB/T896 4	开口挡圈4	Open Ring 4	2
44	GB/T9074.1 M6*12	螺栓和垫圈组合件 M6*12(8.8)	Bolt and washer assembly M6 * 12 (8.8)	1
45	F15-05.00.00.17	三通	Tee	1
46	GB845 ST5.5*19	十字槽盘头自攻螺钉	Cross recessed pan head tapping screws	2
47	DQDF15-00.05.06	外接水管安装架	External water pipe mounting bracket	1
48	GB/T818 M6*20	十字槽盘头螺钉M6*20	Cross recessed pan head screws M6 * 20	1
49	F15-05.00.00.15	水管B(59170)	Water pipe B (5 * 9 * 170)	1
50	DQDF15-00.05.05	外接水管座	External water pipe seat	1
51	DQDF15-00.05.03	外接水管插头	External water pipe plug	1
52	DQDF15-00.05.04	橡胶垫片	Rubber gasket	1
53	DQDF15-00.05.02	外接水管盖	External water pipe cover	1
54	HDF9.9-01.05.03.02	管夹φ 12	Pipe clamp φ 12	1
55	DQDF15-00.05.01	外接水管712880	External water pipe 7 * 12 * 880	1
56	F15EI-01.04.00.09	油室进水管59450	Oil room inlet pipe 5 * 9 * 450	1
57	15F-01.07.07	管夹φ9	Pipe clamp φ9	2
58	HDF9.9HE-00.00.13	接地线(黑)(利尔)	Ground wire (black) (Lier)	1
59	GB/T879.1 3*20	弹性圆柱销	Elastic cylindrical pin	1
60	DQDF15-00.00.05	变档杠杆塑料套	Shift lever plastic sleeve	1
61	15F-01.05.14	卡簧（中）	Circlip (middle)	1
62	30F-02.00.00.14	电启动开关防震垫	Anti-vibration pad for electric start switch	1
63	F60-04.00.03.93	启动开关总成	Start switch assembly	1
64	15F-04.08.05	卡簧（大）	Circlip (large)	1
65	DQDF15-00.00.06	嵌件	Insert	1

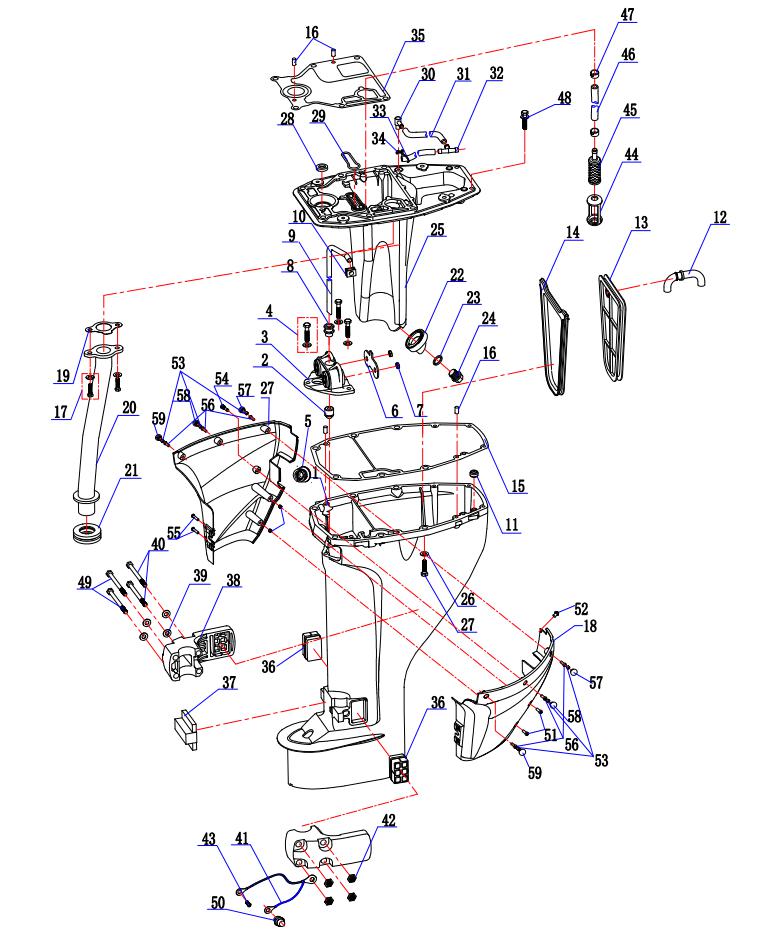

图15 水上装置壳体(短轴）水上装置壳体(短轴）

REF	零件编码	中文名称	英文名称	用量
1	F15-05.02.00.01-S	水上装置壳体(短轴）	Upper casing (S)	1
None	F15-05.02.00.01-L	水上装置壳体(长轴）	Upper casing (L)	1
2	15F-05.07	水管下橡胶圈	Rubber ring under water pipe	1
3	F15-05.04.00.00	双孔减震器组件	Double-hole shock absorber assembly	1
4	GB9074.1 M6*25(10.9)	螺栓和垫圈组合件(铁铬合金)	Bolt and washer assembly (iron-chromium	3
5	F15-00.00.00.14	怠速孔减震器	Idle hole shock absorber	1
6	F15-04.00.00.01	上减震器压板	Upper shock absorber pressure plate	1
7	GB6170	六角头螺母M8	Hexagon nut M8	2
8	F15-05.00.00.19	水管上橡胶圈	Rubber ring on water pipe	1
9	F15-05.00.00.13-S	水管(短轴)	Water pipe (short axis)	1
None	F15-05.00.00.13-L	水管(长轴)	Water pipe (long axis)	1
10	15F-05.06	水管工形橡胶圈	Plumber shaped rubber ring	1
11	F15-05.00.00.12	密封圈	Sealing ring	1
12	F15-05.03.00.02	橡胶通气管-EPA	Rubber snorkel-EPA	1
13	F15-05.03.00.01	排气隔板	Exhaust baffle	1
14	F15-05.03.00.03	隔板密封圈	Bulkhead sealing ring	1
15	F15-05.00.00.03	油底壳下密封垫	Seal under the oil pan	1
16	F15-01.03.00.29	定位销6*12	Positioning pin 6 * 12	4
17	GB9074.1 M6*16(A2-70)	螺栓和垫圈组合件（SUS304不锈钢）	Bolt and washer assembly (SUS304 stainless steel)	2
18	F15-00.00.00.16	装饰罩（左）	Decorative cover (left)	1
19	F15-05.00.00.10	排气管密封垫	Exhaust pipe gasket	1
20	F15-05.01.00.00	排气管组件	Exhaust pipe assembly	1
21	F15-05.00.00.11	排气管减震圈	Exhaust pipe shock absorber ring	1
22	F15-05.00.00.07	放油口橡胶衬圈	Oil drain rubber bushing	1
23	F25-01.04.00.01	垫圈14	Washer 14	1
24	F15-05.00.00.08	放油螺栓	Oil drain bolt	1
25	F15-05.00.00.20	油底壳	Oil pan	1
26	GB9074.1 M8*45(A2-70)	螺栓和垫圈组合件（SUS304不锈钢）	Bolt and washer assembly (SUS304	6
27	F15-00.00.00.17	装饰罩（右）	Decorative cover (right)	1
28	15F-01.06.27	油封B13256	Oil seal B13 * 25 * 6	1
29	F15-05.00.00.04	橡胶密封条	Rubber sealing stripe	1
30	15F-01.06.10	水管圆接头	Water pipe round joint	1
31	F15-05.00.00.15	水管B(59170)	Water pipe B (5 * 9 * 170)	1
32	F15-05.00.00.17	三通	Tee	1
33	F15-05.00.00.14	水管A（5950）	Water pipe A (5 * 9 * 50)	1
34	15F-01.07.07	管夹φ9	Pipe clamp φ9	1
35	F15-05.00.00.02	油底壳上密封垫	Gasket on oil pan	1
36	F15-00.00.00.03	减震块B	Damping block B	2
37	F15-00.00.00.02	减震块A	Damping Block A	1
38	F15-00.00.00.01	减震块外壳	Shock absorber shell	2
39	GB848	平垫8	Flat pad 8	4
40	GB5783	六角头螺栓M8*105	Hexagon head bolt M8 * 105	2
41	F15-05.00.00.18	钢索连接件	Steel cable connector	1
42	GB6170	六角螺母M8	Hex nut M8	4
43	GB818	十字槽盘头螺钉M6*12	Cross recessed pan head screws M6 * 12	1
44	F15-01.05.03.03	粗滤油器护套	Coarse oil filter sheath	1
45	F15-01.05.04.00	粗滤油器组件	Coarse oil filter assembly	1
46	F15-01.05.03.02	吸油软管-EPA	Suction hose-EPA	1
47	F15-01.05.03.01	夹箍	Clamp	2
48	GB9074.1(8.8)	六角头螺栓和平垫组件M6*20	Hexagon head bolt and flat washer assembly M6 * 20	2
49	GB5783	六角头螺栓M8*85	Hex head bolt M8 * 85	2
50	JB/7940.1	直通式压注油杯M6	Straight-through oil injection cup M6	1
51	GB818	十字槽盘头螺钉M6*30	Cross recessed pan head screws M6 * 30	2
52	GB818	十字槽盘头螺钉M8*12	Cross recessed pan head screws M8 * 12	1
53	F15-00.00.00.21	装饰罩堵头嵌件	Decorative cover plug insert	6
54	15F-02.11	塑料水嘴	Plastic spout	1
55	GB818	十字槽盘头螺钉M6*12	Cross recessed pan head screws M6 * 12	2
56	GB818	十字槽盘头螺钉M6*20	Cross recessed pan head screws M6 * 20	6
57	F15-00.00.00.18	堵塞（左）	Clogged (left)	2
58	F15-00.00.00.19	堵塞（中）	Clogged (medium)	2
59	F15-00.00.00.20	堵塞（右）	Clogged (right)	2

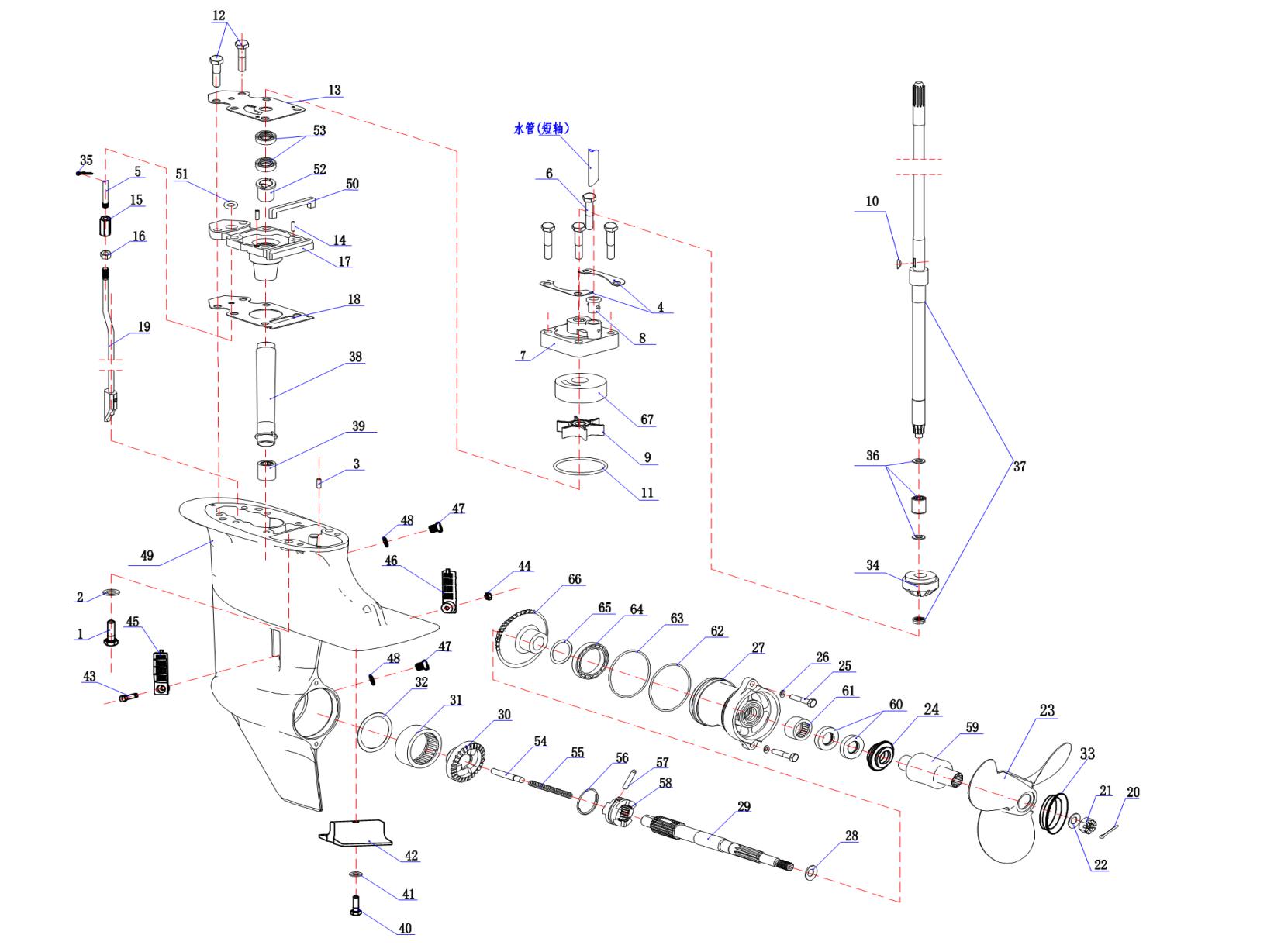

图17 六角头螺栓M8*30(1Cr17Ni 六角头螺栓M8*30(1Cr17Ni

REF	零件编码	中文名称	英文名称	用量
1	GB5783	六角头螺栓M8*30(1Cr17Ni2达克罗)	Hexagon head bolt M8 * 30 (1Cr17Ni2 Dacro)	4
2	GB848	平垫8	Flat pad 8	4
3	15F-06.03.08	定位销4*12	Positioning pin 4 * 12	2
4	15F-06.02.07	水泵固定板	Pump fixing plate	2
5	F15-02.00.00.17-S	上变档杆(短轴)	Upshift lever (short shaft)	1
None	F15-02.00.00.17-L	上变档杆(长轴)	Upshift lever (long shaft)	1
6	GB5783	六角头螺栓M8*45	Hexagon head bolt M8 * 45	4
7	15F-06.02.01	水泵壳体	Water pump housing	1
8	15F-06.02.06	水泵水管密封圈	Water pump sealing ring	1
9	15F-06.02.04	水泵叶轮	Water pump impeller	1
10	15F-06.01.09	半圆键	Semicircular key	1
11	15F-06.02.02	水泵壳体O形圈(45.5*3)	Water pump housing O-ring (45.5 * 3)	1
12	GB5783	六角头螺栓M8*25	Hexagon head bolt M8 * 25	2
13	15F-06.03.01	轴承座压板（电镀）	Bearing seat pressure plate (plating)	1
14	15F-06.03.08	定位销4*12	Positioning pin 4 * 12	2
15	15F-06.04.05	柱状螺母	Cylindrical nut	1
16	GB6170	六角螺母M6	Hex nut M6	1
17	15F-06.03.02	轴承座壳体	Bearing housing	1
18	15F-06.03.07	轴承座密封垫	Bearing seat gasket	1
19	F15-06.01.00.00-S	变档凸轮组件（短轴）	Gear shift cam assembly (short shaft)	1
None	F15-06.01.00.00-L	变档凸轮组件（长轴）	Gear shift cam assembly (long shaft)	1
20	GB91	开口销(2.5*20)	Split pin (2.5 * 20)	1
21	15F-06.14.06	开槽六角螺母	Slotted hexagon nuts	1
22	GB96	平垫10	Flat pad 10	1
23	15F-06.14.01	螺旋桨(9-1/4*11)	Propeller (9-1 / 4 * 11)	1
None	F15-06.14.00.00	螺旋桨组件(9-1/4*11)	Propeller Assy.	1
24	15F-06.13	衬套	bushing	1
25	GB5783	六角头螺栓M6*20	Hexagon head bolt M6 * 20	2
26	GB848	平垫6	Flat pad 6	2
27	15F-06.12.06	水下壳体盖	Underwater shell cover	1
28	15F-06.11	垫圈	washer	1
29	15F-06.10.01	螺旋桨轴	Propeller shaft	1
30	15F-06.09	正档螺旋锥齿轮	Positive gear spiral bevel gear	1
31	15F-06.07	圆锥滚子轴承30205	Tapered roller bearing 30205	1
32	15F-06.08	正档齿轮填隙片（0.1）	Spacer for positive gear (0.1)	2
33	15F-06.14.02	螺旋桨喇叭口	Propeller bell	1
34	15F-06.01.10	小齿轮	gear	1
35	15F-04.08.05	卡簧	Circlip	1
36	15F-06.01.13	推力圆柱滚子轴承	Thrust cylindrical roller bearings	1
37	15F-06.01.08-S	驱动轴（短轴）	Drive shaft (short axis)	1
None	15F-06.01.08-L	驱动轴（长轴）	Drive shaft (long axis)	1
38	15F-06.01.07	尼龙衬圈	Nylon bushing	1
39	15F-06.01.14	滚针轴承F1420	Needle bearing F1420	1
40	GB5789	六角法兰面螺栓M6*30	Hexagon flange bolt M6 * 30	1
41	GB861.1	内齿锁紧垫圈M6	Internal tooth lock washer M6	1
42	15F-06.15	阳极B	Anode B	1
43	GB820	十字槽半沉头螺钉M5*20	Cross recessed countersunk head screws M5 * 20	1
44	DIN985	六角尼龙锁紧螺母M5	Hex nylon lock nut M5	1
45	15F-06.01.05	进水口盖A	Water inlet cover A	1
46	15F-06.01.06	进水口盖B	Water inlet cover B	1
47	15F-06.01.03	注油口螺塞	Oil filler plug	2
48	15F-06.01.04	螺塞密封垫	Plug seal	2
49	15F-06.01.02	水下壳体	Underwater shell	1
50	15F-06.03.04	轴承座密封条	Bearing seat sealing strip	1
51	15F-06.03.03	变档杆O形密封圈（5.8*4.3）	O-ring of shift lever (5.8 * 4.3)	1
52	15F-06.03.06	带肩筒形轴承	Cylindrical bearing with shoulder	1
53	15F-06.03.05	油封20306	Oil seal 20 * 30 * 6	2
54	15F-06.10.06(S)	变档柱塞S=43	Shifting plunger S = 43	1
55	15F-06.10.05	压缩弹簧	compressed spring	1
56	15F-06.10.04	簧环	Circlip	1
57	15F-06.10.03	离合器销	Clutch pin	1
58	15F-06.10.02	爪形离合器	Dog clutch	1
59	15F-06.14.03	螺旋浆内花键	Spline in propeller	1
60	15F-06.12.08	油封17306	Oil seal 17 * 30 * 6	2
61	15F-06.12.07	滚针轴承17BM2312	Needle bearing 17BM2312	1
62	15F-06.12.04	O形圈(56*3.1)	O-ring (56 * 3.1)	1
63	15F-06.12.05	O形圈(57.8*2)	O-ring (57.8 * 2)	1
64	15F-06.12.03	深沟球轴承6005	Deep groove ball bearings 6005	1
65	15F-06.12.02	倒档齿轮填隙片	Reverse gear gap filler	1
66	15F-06.12.01	倒档螺旋锥齿轮	Reverse spiral bevel gear	1
67	15F-06.02.03	水泵内壳	Water pump inner shell	1

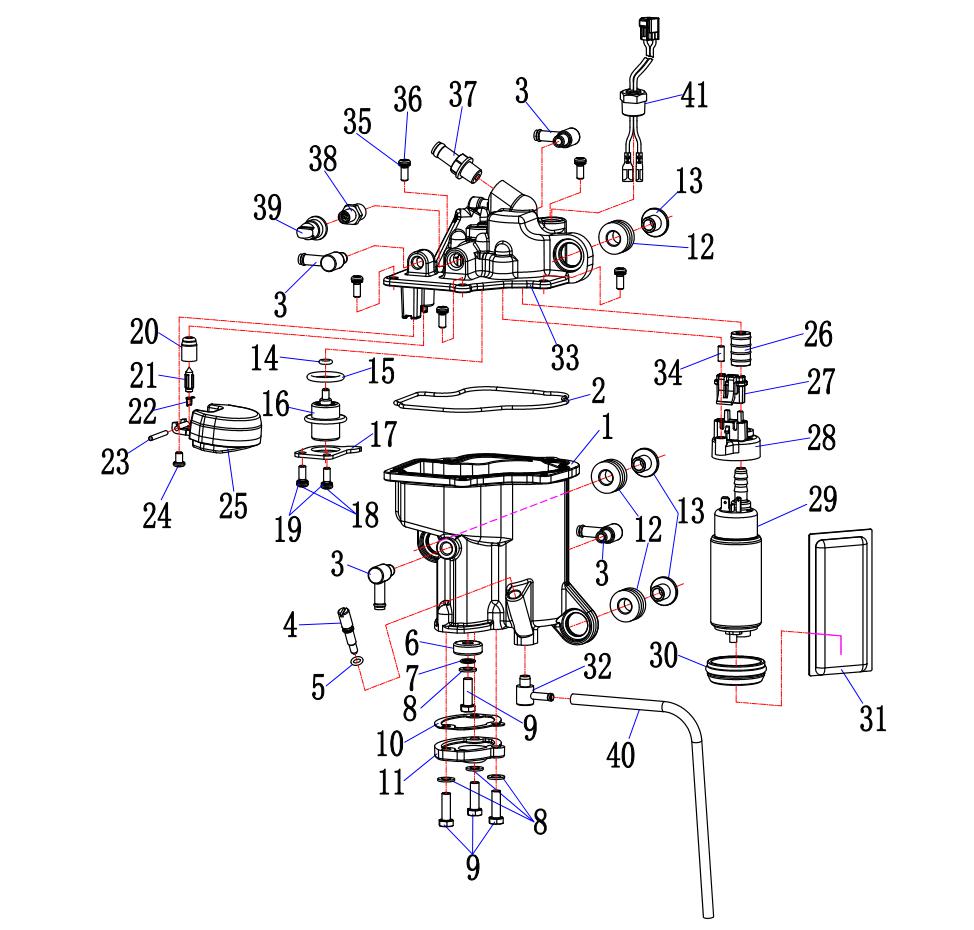

图19 油室本体

REF	零件编码	中文名称	英文名称	用量
1	F15EI-01.04.00.04	油室本体	Oil chamber body	1
2	F15EI-01.04.00.05	油室密封圈	Oil chamber seal	1
3	15F-01.06.10	水管圆接头	Water pipe round joint	4
4	F60-01.07.03.18	放油螺塞	Oil drain plug	1
5	F60-01.07.03.19	放油螺塞O形圈	Oil drain plug O-ring	1
6	F25EI-01.03.00.26	油室阳极	Oil chamber anode	1
7	GB/T861.1 5	内齿锁紧垫圈 5	Internal tooth lock washer 5	1
8	GB/T97.1 5	平垫圈5	Flat washer 5	4
9	GB/T5783 M5*16	六角头螺栓M5*16	Hexagon head bolt M5 * 16	4
10	F25EI-01.03.00.27	油室水腔密封垫	Oil chamber water cavity seal	1
11	F25EI-01.03.00.28	油室水腔盖	Oil chamber water chamber cover	1
12	F25EI-01.03.00.10	油室减震垫	Oil chamber cushion	3
13	F25EI-01.03.00.09	油室垫管	Oil chamber cushion tube	3
14	F25EI-01.03.00.18	调压阀O型圈(小)	Pressure regulator O-ring (small)	1
15	F25EI-01.03.00.17	调压阀O型圈（大）	Pressure regulator O-ring (large)	1
16	F15EI-01.04.02.00	调压阀组件	Pressure regulating valve assembly	1
17	F15EI-01.04.00.07	调压阀压板	Pressure regulator pressure plate	1
18	GB/T823 M4*10	十字槽小盘头螺钉M4*10	Cross recessed small pan head screws M4 *	2
19	GB/T93 4	弹簧垫圈 4	Spring washer 4	2
20	F25EI-01.03.00.11	针阀座	Needle seat	1
21	F25EI-01.03.00.12	进油针阀	Oil inlet needle valve	1
22	F25EI-01.03.00.13	针阀挂簧	Needle valve spring	1
23	F25EI-01.03.00.15	浮子轴	Float shaft	1
24	GB/T823 M4*6	十字槽小盘头螺钉M4*6	Cross recessed small pan head screws M4 *	1
25	F15EI-01.04.00.08	浮子	Float	1
26	F25EI-01.03.00.19	泵芯口密封套	Pump core seal	1
27	F25EI-01.03.00.43	泵芯接线端子固定扣	Pumping terminal fixing buckle	1
28	F25EI-01.03.00.42	泵芯上定位套	Positioning sleeve on pump core	1
29	F25EI-01.03.04.00	泵芯组件	Pump core assembly	1
30	F25EI-01.03.00.44	泵芯下定位套	Positioning sleeve under pump core	1
31	F25EI-01.03.00.22	油泵滤网	Oil pump filter	1
32	F15EI-01.04.00.23	放油管接头	Drain pipe joint	1
33	F15EI-01.04.01.00	油室盖组件	Oil chamber cover assembly	1
34	2.5F-06.00.00.10	定位销φ3.5*9	Locating pin φ3.5 * 9	1
35	GB/T93 4	弹簧垫圈 4	Spring washer 4	5
36	GB/T823 M4*10	十字槽小盘头螺钉M4*10	Cross recessed small pan head screws M4 *	5
37	F15EI-01.04.00.06	高压管接头	High pressure pipe joint	1
38	F25EI-01.03.06.00	排气阀组件	Exhaust valve assembly	1
39	F60-01.07.03.13	帽套	Cap	1
40	F15EI-01.04.00.21	放油管46200（聚氨酯（PU）透	il drain pipe 4 * 6 * 200 (polyurethane (P	1
41	F25EI-01.02.09.00	F25电喷油泵密封连接件组件	F25 electric fuel injection pump seal conn	1
