雅马哈 25B - 25BWHL

共 24 个部位，点击零件编码查看详情，或搜索本页零件。

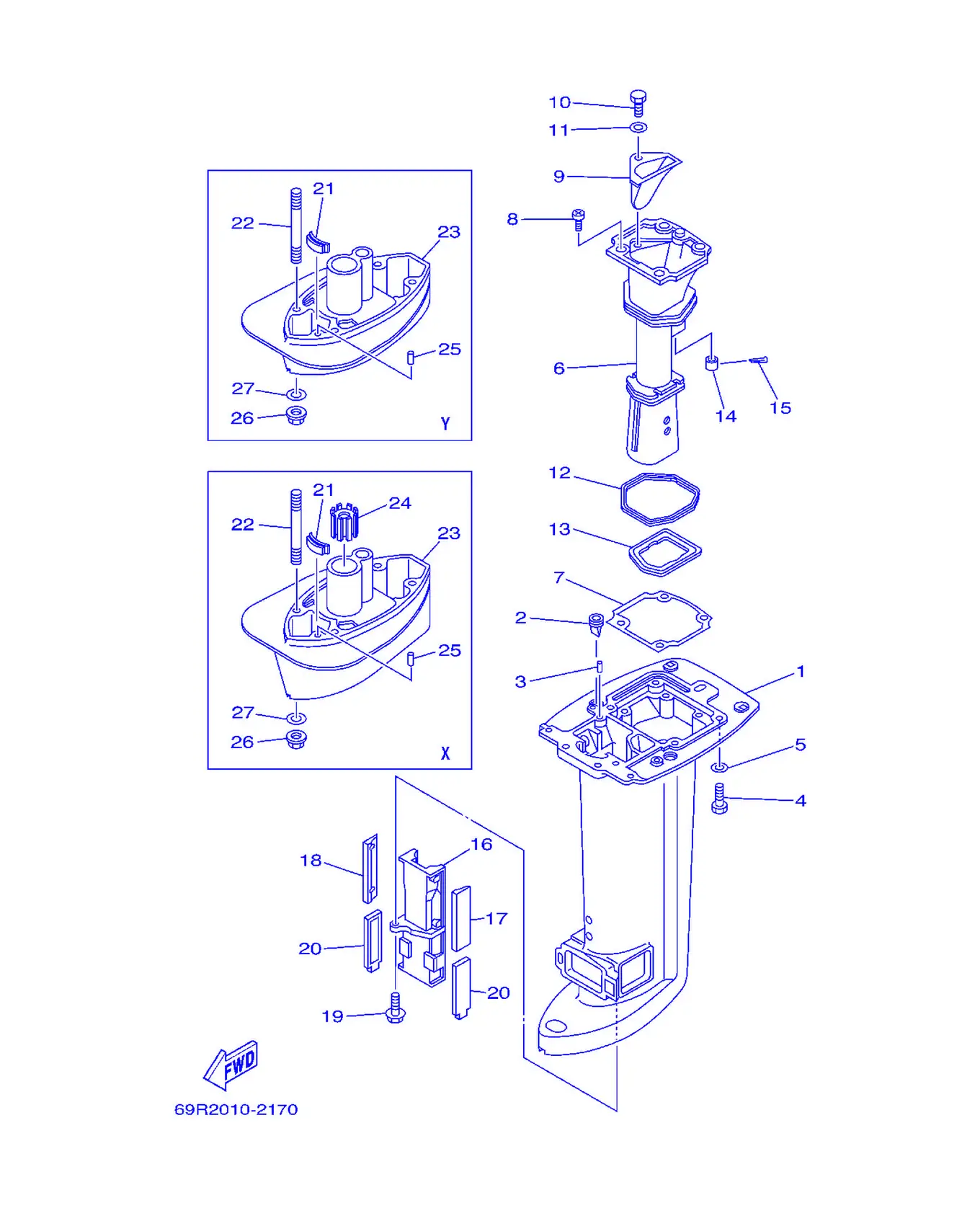

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-45111-10-4D	水上装置壳	Casing,Upper	1
2	65W-42717-00	密封橡皮块2	Rubber,Seal 2	2
3	93606-12019	定位销	Pin, Dowel	2
4	97075-08030	螺栓	Bolt	6
5	92995-08600	盘形垫	Washer	6
6	69P-41131-01-5B	排气岐管1	Manifold,Exhaust 1	1
7	69P-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
8	97880-06016	大柱头螺钉	Screw, Pan Head	4
9	69P-41137-00-5B	排气导管	Guide,Exhaust	1
10	97095-08020	螺栓	Bolt	1
11	92995-08600	盘形垫	Washer	1
12	69P-41138-00	排气管密封圈1	Seal, Exhaust 1	1
13	69P-41139-00	水混合弯管组	Seal, Exhaust 2	1
14	6A8-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
15	91490-30025	开口销	Pin, Cotter	1
16	69P-47467-10-5B	导向面板	Plate,Guide	1
17	69P-45127-00	密封	Seal	1
18	69P-45128-00	密封圈2	Seal 2	1
19	90119-06024	带垫螺栓	Bolt, With Washer	1
20	69P-45159-00	减震器	SealRubber	2
21	61N-45375-00	密封圈减震	Damper,Seal	1
22	90116-10M34	固定	Bolt, Stud	4
23	61N-45211-20-4D	延伸部分	Extension	1
25	93606-11M24	定位销	Pin, Dowel	2
26	90179-10M03	螺母	Nut	4
27	92995-10600	盘形垫	Washer	4

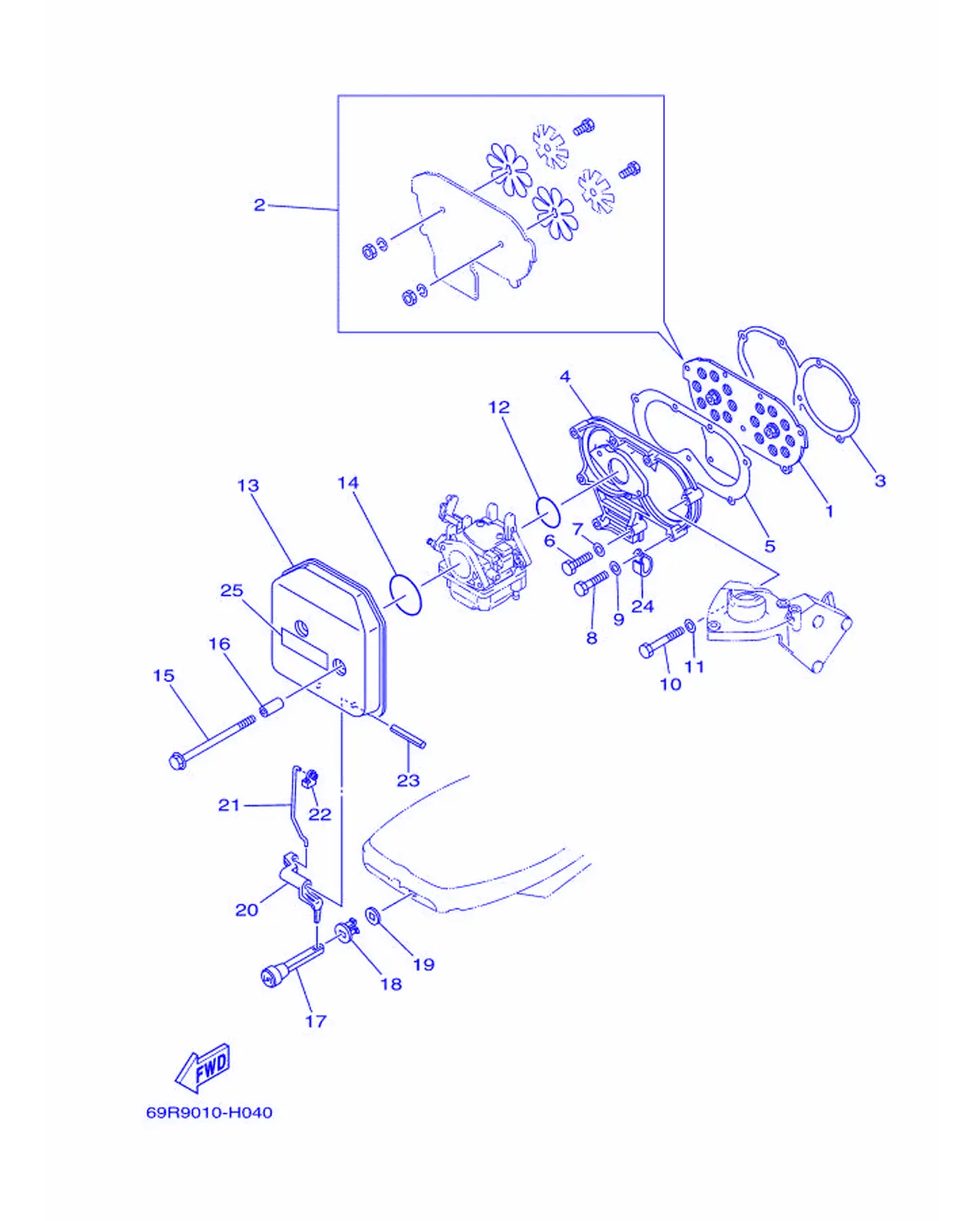

インテ-ク

REF	雅马哈编码	中文名称	英文名称	用量
1	61N-13610-00	簧片阀组合	Reed ValveAssembly	1
2	689-W0004-00	簧片套	LeadSet	1
3	648-13621-A1	阀座衬垫	Gasket,ValveSeat	1
4	61N-13641-01-1S	岐管1	Manifold 1	1
5	648-13645-A0	岐管衬垫1	Gasket,Manifold 1	1
6	97013-06025	螺栓	Bolt	2
7	92903-06600	盘形垫	Washer,Plate	2
8	97013-06035	螺栓	Bolt	6
9	92903-06600	盘形垫	Washer,Plate	6
10	97013-06050	螺栓	Bolt	1
11	92903-06600	盘形垫	Washer,Plate	1
12	61N-14198-00	衬垫	Gasket	1
13	61N-14440-00	进气消声器组合	SilencerAssembly,Intake	1
14	93210-40659	O型圈	O-ring	1
15	90119-06M94	带垫螺栓	Bolt, With Washer	2
16	90387-06M26	衬套	Color	2
17	682-41271-00	阻风门旋钮	Knob, Choke	1
18	689-41273-00	固定	Grommet	1
19	6J8-41274-00	固定环2	Grommet 2	1
20	689-41252-01	阻风门杆	Lever, Choke 1	1
21	61N-41256-00	阻风门杆1	Rod, Choke 1	1
22	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	1
23	91690-40048	弹簧销	Pin,Spring	1
24	90465-06M88	固定	Clamp	1
25	6AH-81994-00	标签	Label, Safety	1

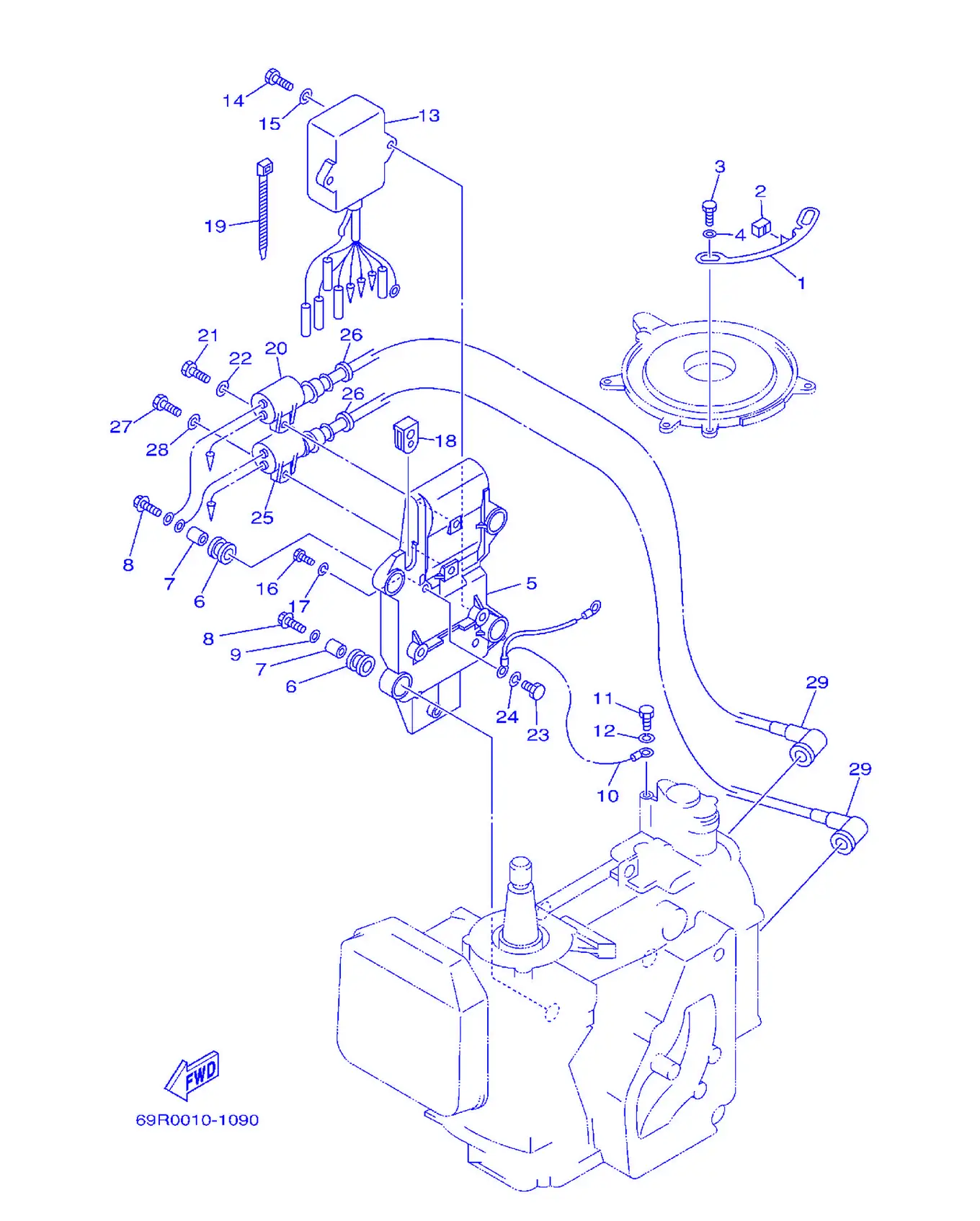

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	61N-41615-00	磁电机座限位板	Stopper, Magnet Base	1
2	61N-44194-01	盖	Cap	1
3	97095-06010	螺栓	Bolt	2
4	92995-06600	盘形垫	Washer	2
5	61N-85542-00-94	托架	Bracket	1
6	61N-82317-00	点火线圈减震器	Damper, Ignition Coil	4
7	90387-06119	环	Color	4
8	90119-06M95	带垫螺栓	Bolt, With Washer	4
9	90201-06M30	带垫面板	Washer,Plate	2
10	61N-82519-01	接地线	Wire, Earth Lead	1
11	97090-06012	螺栓	Bolt	1
12	92990-06100	盘形垫	Washer,Spring	1
13	61N-85540-13	电子点火器总成	C.D.I. Unit Assembly	1
14	97095-06020	螺栓	Bolt	2
15	92995-06600	盘形垫	Washer	2
16	97090-06012	螺栓	Bolt	1
17	92990-06100	盘形垫	Washer,Spring	1
18	6H3-81922-00	固定	Grommet	1
19	90465-13M11	线夹	Clamp	1
20	61N-85570-00	点火线圈组合	Ignition Coil Assembly	1
21	97095-06020	螺栓	Bolt	1
22	92995-06600	盘形垫	Washer	1
23	97090-06012	螺栓	Bolt	1
24	92990-06100	盘形垫	Washer,Spring	1
25	61N-85570-10	点火线圈组合	Ignition Coil Assembly	1
26	90480-25161	固定	Grommet	2
27	97095-06020	螺栓	Bolt	1
28	92995-06600	盘形垫	Washer	1
29	663-82370-01	塞帽组合	PlugCapAssembly	2

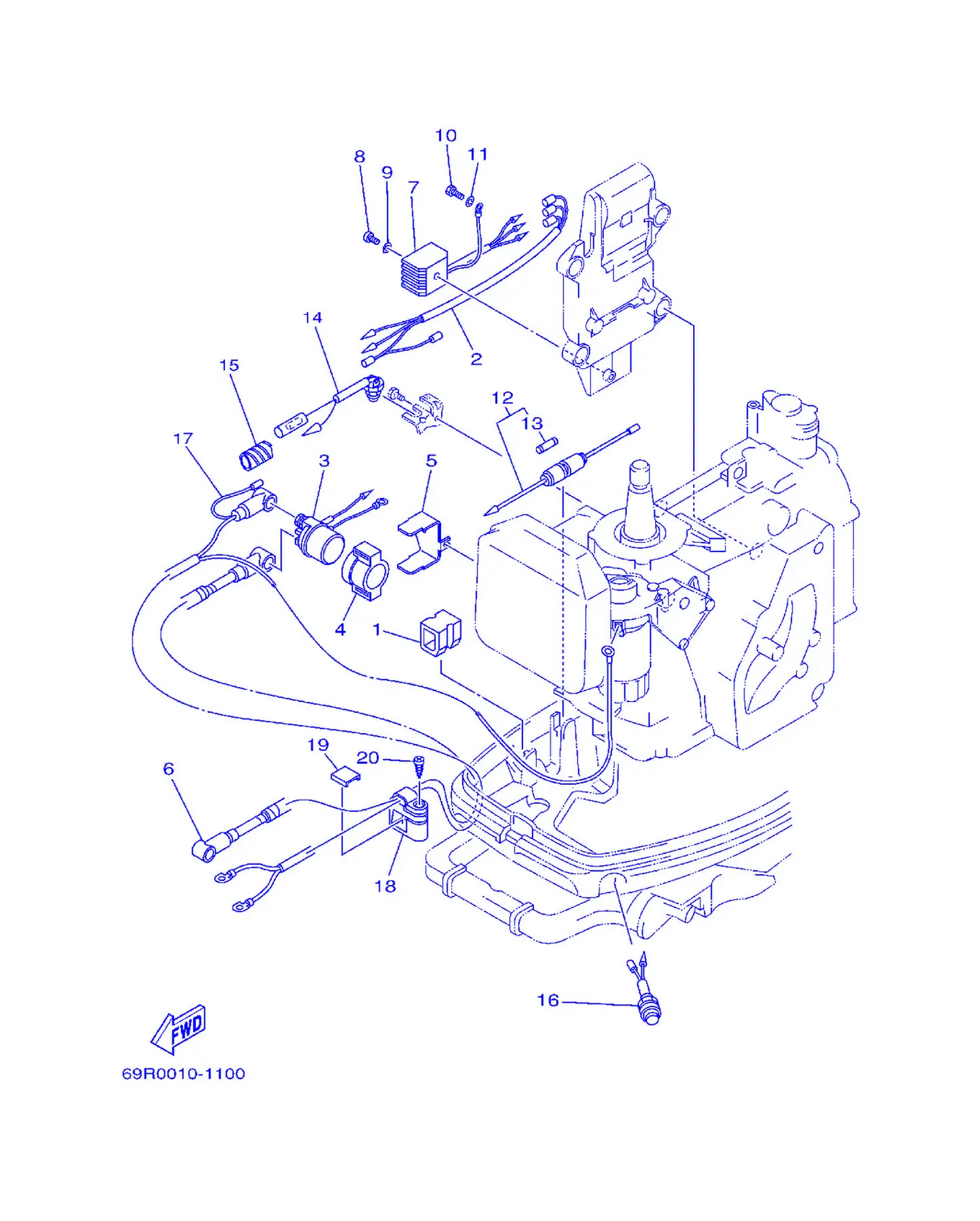

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	90480-17M08	固定	Grommet	3
2	689-81971-00	导线	Wire,Lead	1
3	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
4	6G1-81952-00	继电器支架	Holder, Relay	1
5	61T-81945-01	开关装配面板	Plate, Switch Fitting	1
6	689-82531-02	导线	Wire,Lead	1
7	664-81970-62	整流器组合	Rectifier Assembly	1
8	97880-05025	大柱头螺钉	Screw, Pan Head	1
9	92990-05600	盘形垫	Washer,Plate	1
10	97090-06012	螺栓	Bolt	1
11	92990-06100	盘形垫	Washer,Spring	1
12	682-82150-10	保险丝管组合	FuseHolderAssembly	1
13	663-82151-00	保险丝	Fuse (12V-20A)	1
14	689-82540-01	空挡开关组合	Neutral Switch Assembly	1
15	90446-10M02	固定	Hose	1
16	689-81870-00	起动开关组合	Starting Switch Assembly	1
17	689-82105-13	电缆	WireHarness	1
18	689-82594-00	夹箍	Clamp	1
19	682-42525-00	阻力板	Plate, Friction	1
20	90161-06M00	卡环	Screw, Tapping	1

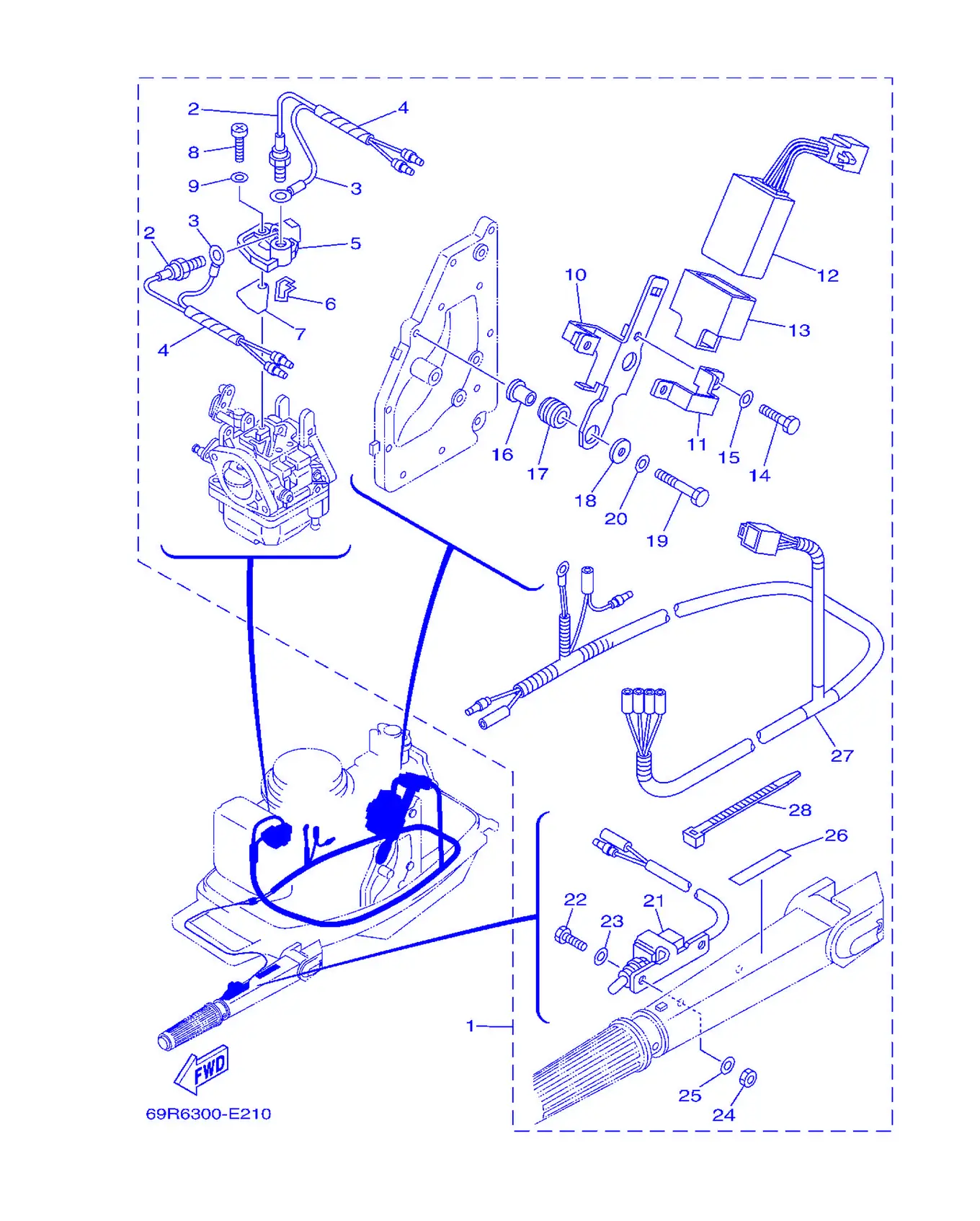

オプシヨナルパ-ツ

REF	雅马哈编码	中文名称	英文名称	用量
1	69S-83790-01	保暖器组合	HeaterAssembly	1
2	69S-83793-00	保暖器组合	HeaterComplete	2
3	69W-83354-00	接地线1	Wire, Earth Lead 1	2
4	90446-06M90	固定	Hose (L120)	2
5	69S-12466-00-94	热交换器	Exchanger, Heat	1
6	69S-14227-00	垫	Washer	1
7	69S-14237-00	衬垫	Gasket	1
8	97880-04012	盘头螺栓	Screw, Pan Head	2
9	92990-04600	平垫圈	Washer,Plate	2
10	69S-14291-00	托架1	Bracket 1	1
11	69S-14292-00	托架2	Bracket 2	1
12	67F-81930-00	控制装置组合	Control Unit Assembly	1
13	69W-85546-00	带	Band	1
14	97095-06016	螺栓	Bolt	2
15	92995-06600	盘形垫	Washer	2
16	90387-06M64	衬套	Color	2
17	90480-10M23	固定	Grommet	2
18	90201-06M62	平垫圈	Washer,Plate	2
19	97095-06045	螺栓	Bolt	2
20	92995-06600	盘形垫	Washer	2
21	69S-8251S-00	倾斜限动电动开关	SwitchComplete	1
22	97095-06016	螺栓	Bolt	2
23	92995-06600	盘形垫	Washer	2
24	95380-06600	有槽螺母	Nut, Hexagon	2
25	92990-06600	面板垫圈	Washer,Plate	2
26	6E0-83627-01	警告标签	Label, Corrosion 7	1
27	69S-81971-00	导线	Wire, Lead	1
28	90465-13M97	固定	Clamp	8

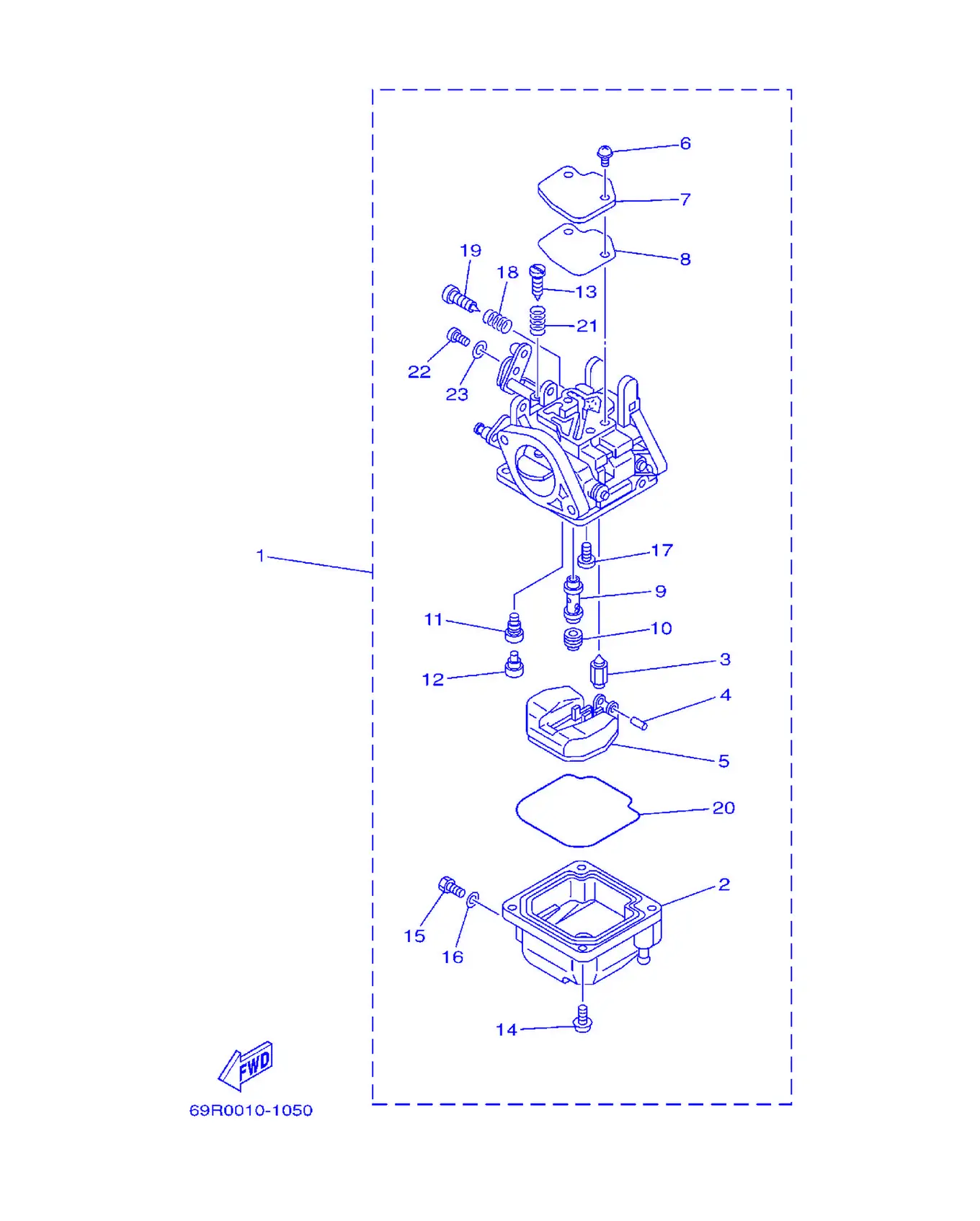

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-14301-20	化油器总成1	CarburetorAssembly 1	1
2	61N-14381-00	浮子室本	Body, Float Chamber	1
3	61N-14392-00	针阀	Valve, Needle	1
4	6E5-14386-01	浮子销	Pin, Float	1
5	6L2-14385-00	浮子	Float	1
6	97980-04110	带垫圈螺钉	Screw, Washer	2
7	6L2-14157-00	混合器盖	Cover, Mixing	1
8	6L2-14399-00	双金属阀	Gasket	1
9	61N-14341-00	主喷管	Nozzle,Main	1
10	61N-14343-65	主量孔	Jet,Main (#130)	1
11	6L2-14342-34	低速量孔	Jet,Pilot (#68)	1
12	50M-14355-00	主喷管2	Plug	1
13	664-14321-01	节气门螺钉	Screw, Throttle	1
14	97980-04112	带垫圈螺钉	Screw	4
15	677-14383-01	排放螺钉	Screw, Drain	1
16	6L2-14398-00	衬垫	Gasket	1
17	98980-04006	大柱头螺钉	Screw, Blind	2
18	646-14212-01	混合气调整弹簧	Spring, Pilot Adjusting	1
19	61N-14323-00	空气调整螺钉	Screw, Air Adjusting	1
20	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	1
21	61N-14212-00	混合气调整弹簧	Spring, Pilot Adjusting	1
22	97890-05006	大柱头螺钉	Screw, Pan Head	1
23	62Y-14597-00	垫	Washer	1

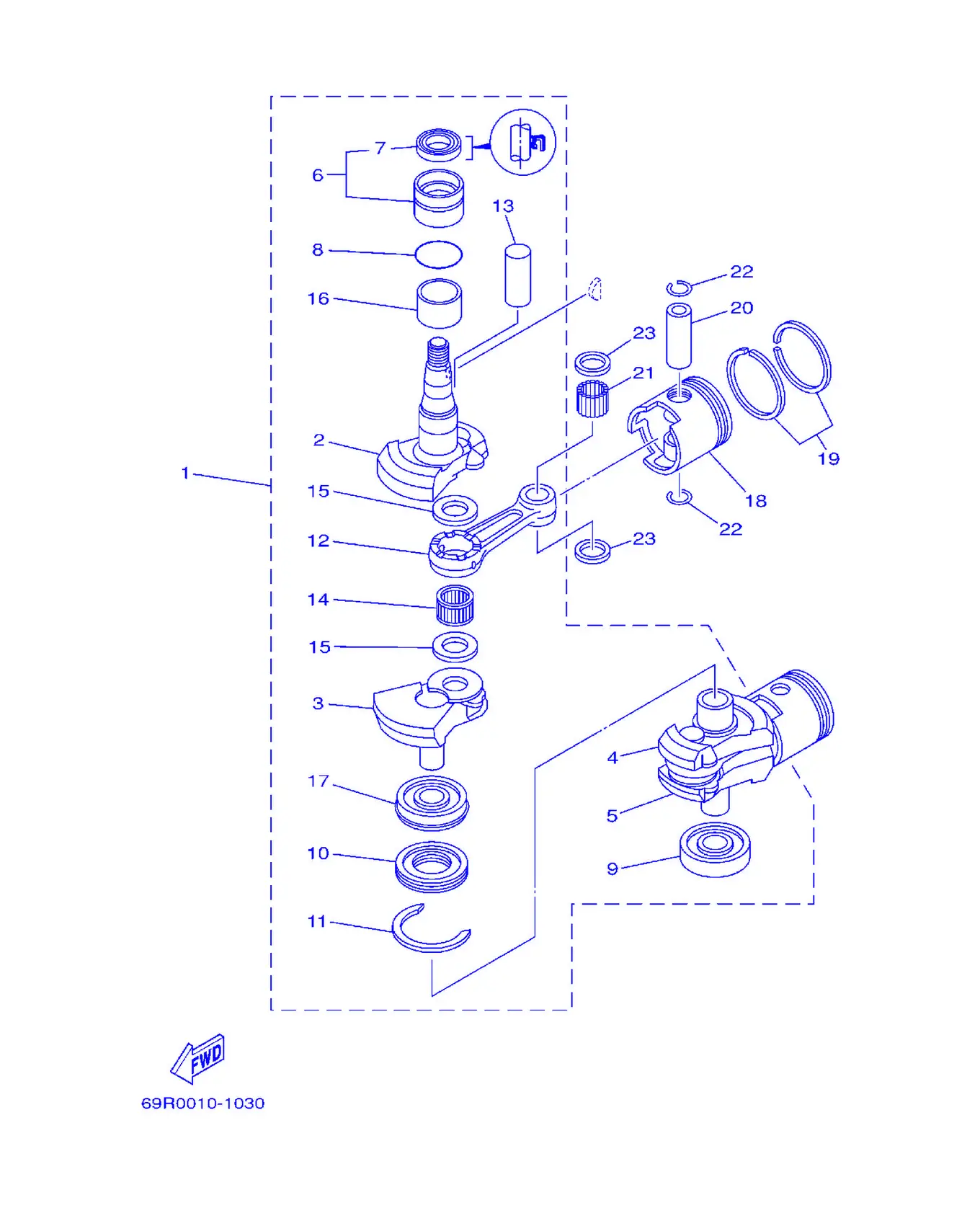

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-11400-00	曲轴组合	CrankshaftAssembly	1
2	69P-11412-00	曲柄1	Crank 1	1
3	61N-11422-00	曲柄2	Crank 2	1
4	61N-11432-00	曲柄3	Crank 3	1
5	61N-11442-00	曲柄4	Crank 4	1
6	93399-99951	轴承	Bearing	1
7	93102-32M07	油封	OilSeal	1
8	93210-46M16	O型圈	O-ring	1
9	93306-305U3	轴承	Bearing	1
10	61N-11515-00	曲折环式密封	Seal, Labyrinth 1	1
11	93440-62057	开口簧环，卡	Circlip	1
12	689-11651-00	连杆	Rod, Connecting	2
13	689-11681-01	曲柄销1	Pin, Crank 1	2
14	93310-62406	轴承	Bearing	2
15	90209-24M03	平垫圈	Washer	4
16	90387-32002	衬套	Collar	1
17	93390-00009	轴承	Bearing	1
18	61N-11631-00-95	活塞	Piston (STD)	2
18	61N-11635-00	活塞	Piston (0.25MM O/S)	2
18	61N-11636-00	活塞	Piston (0.50MM O/S)	2
19	61N-11603-00	活塞环套件	PistonRingSet (STD)	2
19	61N-11604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	2
19	61N-11605-00	活塞环套件	Piston Ring Set (0.50MM O/S)	2
20	689-11633-00	活塞销	Pin,Piston	2
21	93602-20M02	定位销	Pin, Dowel	68
22	688-11634-00	活塞销卡	Clip,Piston Pin	4
23	90201-20M27	平垫圈	Washer,Plate	4

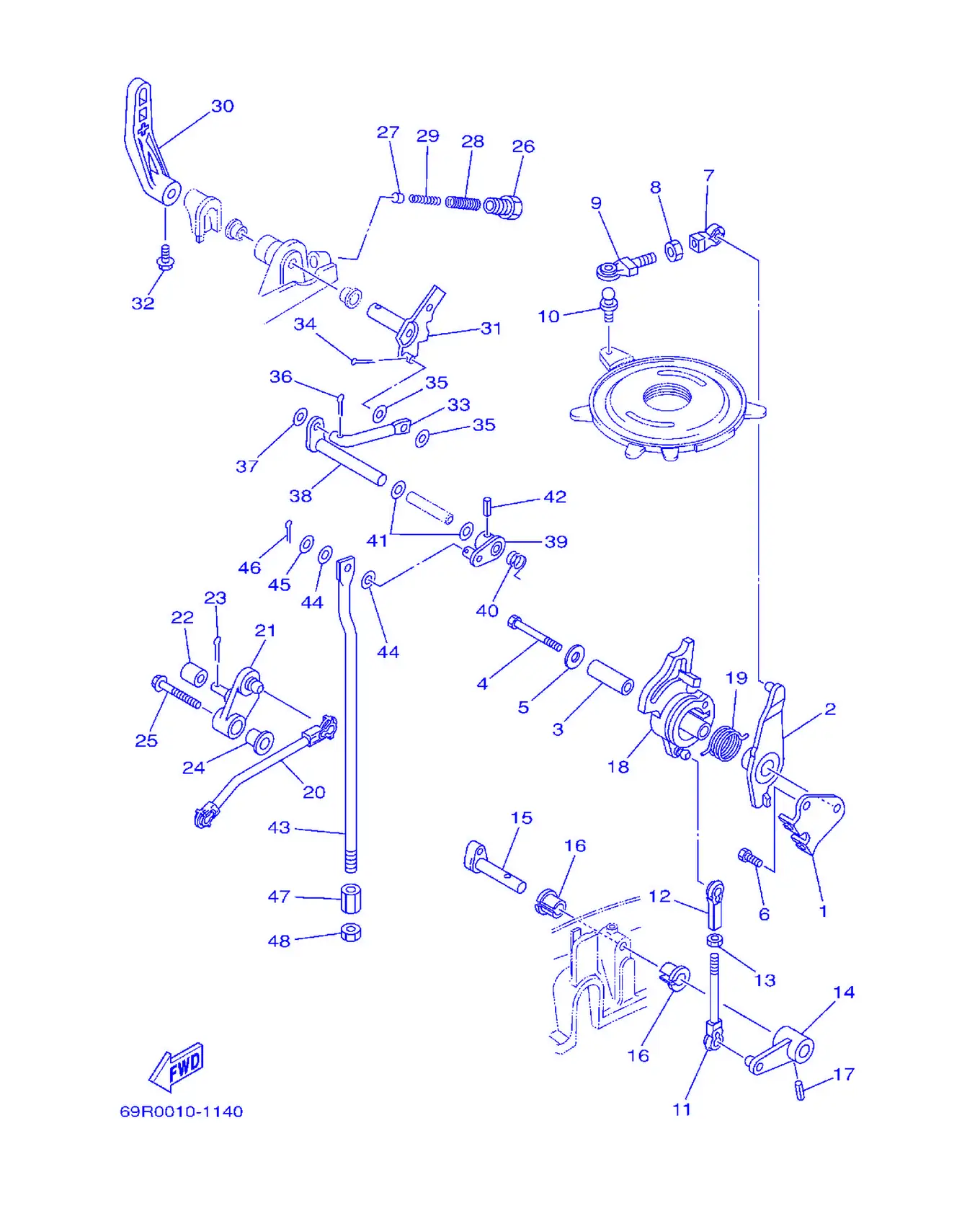

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-14497-00	油门钢索支承	Stay, Throttle Wire	1
2	69P-41631-00	磁电机控制杠杆	Lever, Magnet Control	1
3	90387-06M59	衬套	Color	1
4	97095-06045	螺栓	Bolt	1
5	90201-06416	平垫圈	Washer,Plate	1
6	97095-06012	螺栓	Bolt	1
7	662-41237-01	连杆接头	Joint, Link	1
8	95380-05700	有槽螺母	Nut	1
9	679-41241-01	连杆	Rod, Link	1
10	663-85518-00	滚珠接头	Joint, Ball	1
11	682-41238-01	连杆接头	Joint, Link	1
12	682-41237-00	连杆接头	Joint, Link	1
13	95380-05600	螺母	Nut	1
14	69P-42157-00-94	衬套	Lever,Throttle	1
15	656-42153-00-94	油门控制轴	Shaft,ThrottleControl	1
16	90386-10009	衬套	Bushing	2
17	91690-40018	弹簧销	Pin,Spring	1
18	69P-41213-00	加速器凸	Cam,Accelerator	1
19	69P-42167-00	弹簧1	Spring 1	1
20	69P-41241-00	连杆	Rod, Link	1
21	69P-42154-00	油门控制杆	LeverThrottleControl	1
22	62Y-42171-00	衬套	Bushing	1
23	91490-16010	开口销	Pin, Cotter	1
24	90387-06M60	衬套	Color	1
25	90119-06M17	卡环	Bolt, With Washer	1
26	664-42715-00	衬套	Bushing	1
27	664-44167-01	变挡凸轮柱	Plunger, Shift Cam	1
28	90501-14M07	接头	Spring, Compression	1
29	90501-09M08	接头	Spring, Compression	1
30	689-44111-01-4D	变挡手柄	Handle, Gear Shift	1
31	664-44113-01	手柄凸轮面板	CamPlate,Handle	1
32	90105-06M07	螺栓	Bolt, Flange	1
33	664-44142-00	接头	Joint	1
34	91490-16010	开口销	Pin, Cotter	1
35	90202-06007	带垫面板	Washer,Plate	2
36	91490-12010	开口销	Pin, Cotter	1
37	92990-05600	盘形垫	Washer,Plate	1
38	689-44121-01	变挡杆杠杆	Lever, Shift Rod	1
39	689-44125-00	变挡杆杠杆手柄	Lever, Shift Rod	1
40	90508-14M13	接头	Spring, Torsion	1
41	90202-10024	带垫面板	Washer,Plate	2
42	91690-40016	弹簧销	Pin,Spring	1
43	61N-44143-00	变挡连杆	Rod, Shift	1
44	90202-06007	带垫面板	Washer,Plate	2
45	92990-05600	盘形垫	Washer,Plate	1
46	91490-20010	开口销	Pin, Cotter	1
47	61N-44146-00	变挡连杆接头	Connector, Shift Rod	1
48	95380-06600	有槽螺母	Nut, Hexagon	1

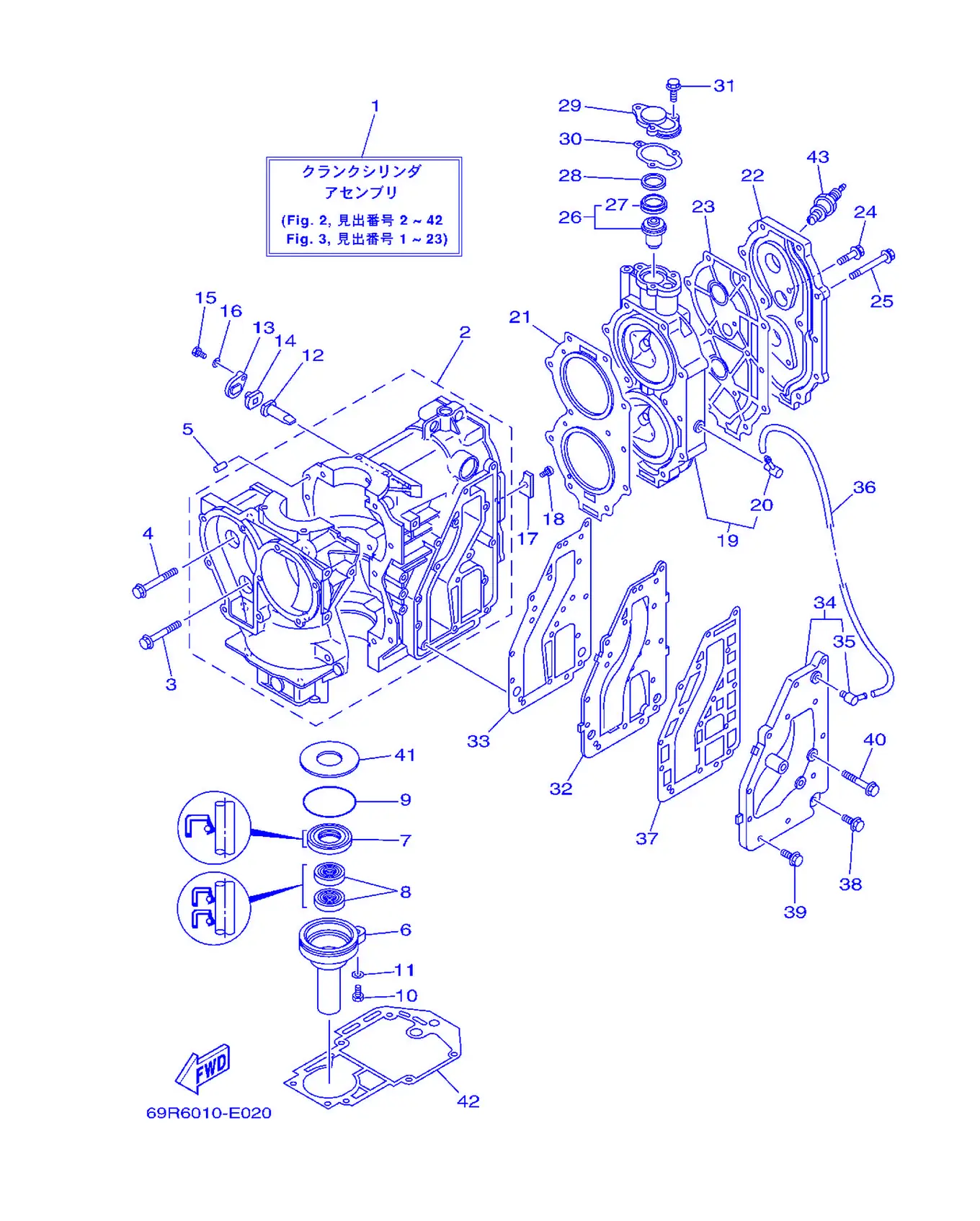

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	69R-W0090-00-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	69R-15100-00-1S	曲轴箱组合	Crankcase Assembly 1 (Anode)	1
3	90119-08009	带垫螺栓	Bolt, With Washer	2
4	90119-08M65	带垫螺栓	Bolt, With Washer	8
5	93606-12019	定位销	Pin, Dowel	2
6	689-15396-01-5B	油封壳	Housing,OilSeal	1
7	93102-25008	油封	OilSeal	1
8	93101-16001	油封	OilSeal	2
9	93210-58M21	O型圈	O-ring	1
10	97095-06022	螺栓	Bolt	1
11	92995-06600	盘形垫	Washer	1
12	6J8-11325-00	阳极	Anode	1
13	6H3-11327-00-1S	阳极盖	Cover, Anode	1
14	6H3-11328-00	阳极固定	Grommet	1
15	97013-06016	螺栓	Bolt	1
16	92903-06600	盘形垫	Washer,Plate	1
17	689-11325-00	阳极	Anode	1
18	90151-06M02	卡环	Screw, Countersunk	1
19	61N-11111-01-1S	气缸头1	Head, Cylinder 1	1
20	676-11372-00	软管接头	Nipple,Hose	1
21	61N-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
22	61N-11191-01-1S	气缸盖罩1	Cover, Cylinder Head 1	1
23	61T-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
24	90119-06MA2	卡环	Bolt, With Washer	2
25	90119-08015	带垫螺栓	Bolt, With Washer	11
26	6E5-12411-02	温控器	Thermostat	1
27	6E5-12412-00	温控器密封	Seal,Thermostat	1
28	90201-21567	带垫面板	Washer,Plate	1
29	655-12413-01-1S	温控器盖	Cover,Thermostat	1
30	655-12414-A1	盖衬垫	Gasket,Cover	1
31	90119-06MA2	卡环	Bolt, With Washer	3
32	6K8-41121-00-1S	排气管内盖	Inner Cover, Exhaust	1
33	6K8-41122-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
34	61N-41123-01-1S	排气管外盖	Outer Cover, Exhaust	1
35	676-11372-00	软管接头	Nipple,Hose	1
36	90445-10M41	固定	Hose (L105)	1
37	6K8-41124-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
38	90119-06MA3	带垫螺栓	Bolt, With Washer	1
39	90119-06MA4	带垫螺栓	Bolt, With Washer	11
40	90119-06MA0	卡环	Bolt, With Washer	3
41	90201-50306	平垫圈	Washer,Plate	1
42	61T-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
43	94703-00217	火花塞	Plug, Spark (NGK B7HS-10)	2

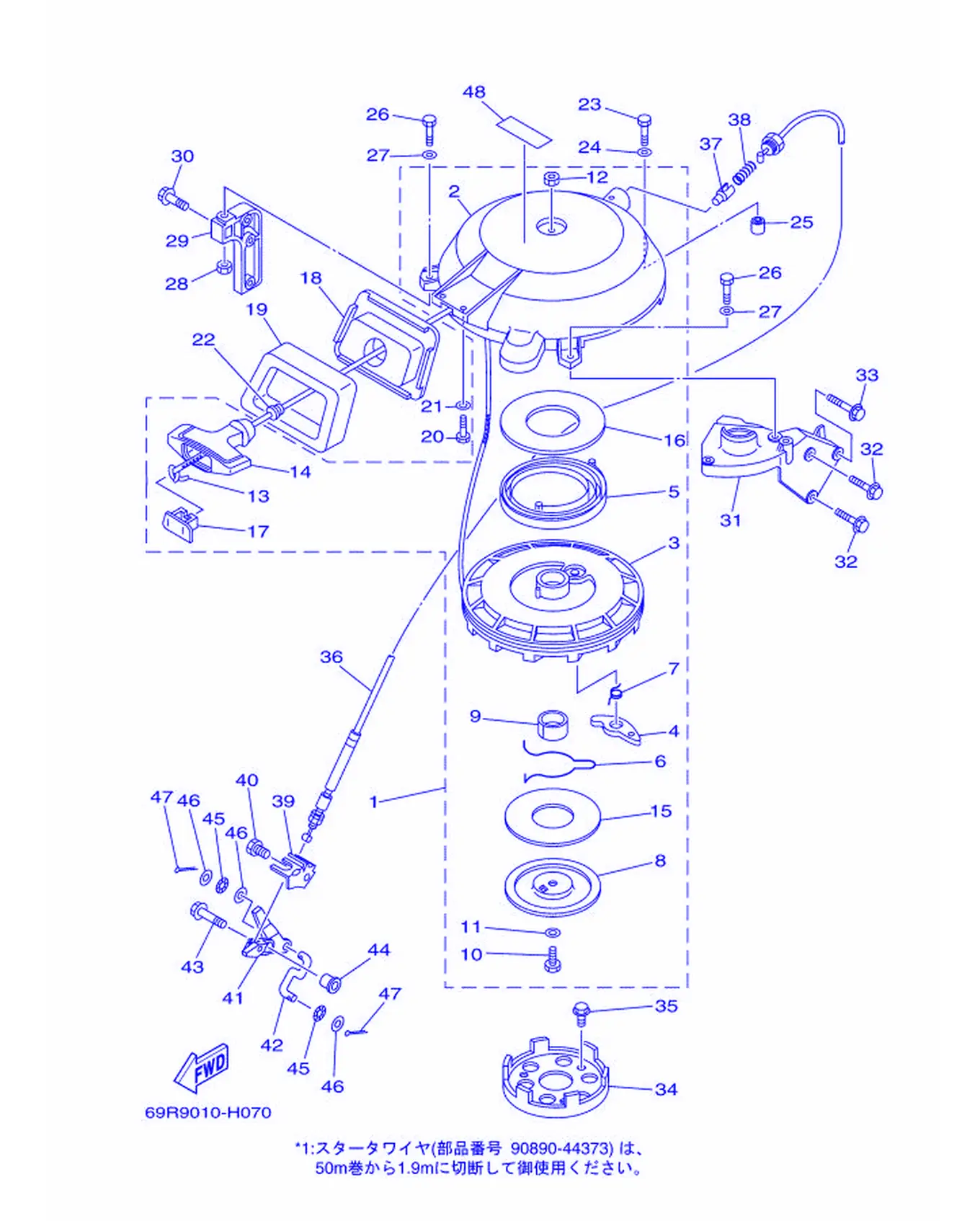

スタ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	61N-W1571-11	起动器组合	StarterAssembly	1
2	61N-15711-10	起动器箱	Case,Starter	1
3	6G0-15714-01	拉索卷	Drum, Sheave	1
4	6F5-15741-01	驱动	Pawl, Drive	1
5	6F5-15713-01	起动器弹簧	Spring,Starter	1
6	61N-15715-00	驱动板弹簧	Spring, Friction	1
7	61N-15734-00	回位弹簧	Spring, Return	1
8	6F5-15716-01	驱动板	Plate, Drive	1
9	6G0-15754-00	衬套2	Bushing 2	1
10	97013-08030	螺栓	Bolt	1
11	6F5-15726-01	平垫	Washer, Flat	1
12	95303-08700	有槽螺母	Nut	1
14	689-15755-01	起动器手	Handle,Starter	1
15	6F5-15764-00	安装环1	Collar 1	1
16	6F5-15739-00	推力垫	Washer, Thrust	1
17	6F5-15779-02	盖	Cover	1
18	61N-15758-01-4D	导向绳索	Guide, Rope	1
19	61N-15762-00	橡皮密封圈2	Seal,Rubber 2	1
20	97095-06016	螺栓	Bolt	2
21	92995-06600	盘形垫	Washer	2
22	6A0-15789-00	减震器	Damper	1
23	97095-06035	螺栓	Bolt	1
24	92995-06600	盘形垫	Washer	1
25	99530-10014	定位销A	Pin, Dowel	1
26	97095-06035	螺栓	Bolt	2
27	92995-06600	盘形垫	Washer	2
28	95380-06600	有槽螺母	Nut, Hexagon	1
29	6H7-15771-01-94	支承1	Stay 1	1
30	90119-06MA3	带垫螺栓	Bolt, With Washer	2
31	61T-15772-01-94	支承2	Stay 2	1
32	90119-06MA4	带垫螺栓	Bolt, With Washer	2
33	90119-06025	带垫螺栓	Bolt, With Washer	1
34	6F5-15723-01	起动器滑	Pulley, Starter	1
35	90105-08M10	螺栓	Bolt, Washer Based Head	3
36	61T-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
37	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
38	90501-10227	压簧	Spring, Compression	1
39	69P-15774-00	支承4	Stay 4	1
40	97095-06010	螺栓	Bolt	1
41	69P-15746-00	臂	Arm	1
42	689-15747-70	连杆	Link	1
43	90119-06M23	卡环	Bolt, With Washer	1
44	90387-06013	衬套	Color	1
45	90206-05005	面板	Washer, Wave	2
46	92903-05600	盘形垫	Washer,Plate	3
47	91490-16010	开口销	Pin, Cotter	2
48	6AH-81995-00	标签	Label, Warning	1

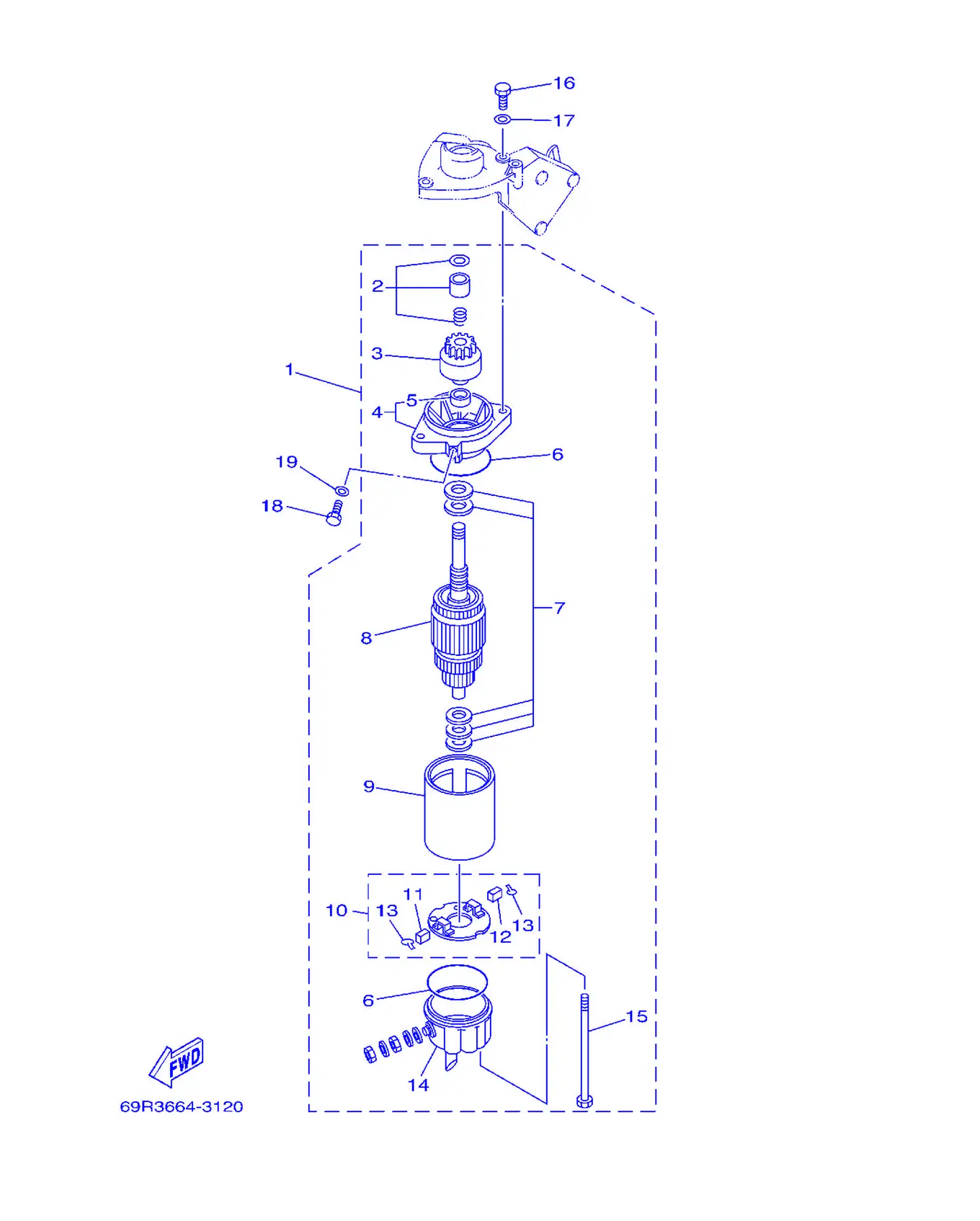

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	689-81800-13	起动电动机组合	Starting Motor Assembly	1
2	689-81857-11	挡	Pinion Stopper Set	1
3	689-81807-12	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
4	689-81830-11	前托架组合	FrontBracketAssembly	1
5	689-81831-00	前金属	Metal, Front	1
6	689-81847-11	O型圈	O-ring	2
7	689-81809-11	垫圈套	Washer Kit	1
8	689-81850-12	电枢组合	Armature Assembly	1
9	689-81810-11	定子组合	Stator Assembly	1
10	689-81840-11	电刷架组合	Brush Holder Assembly	1
11	689-81812-11	电刷2	Brush 2	1
12	689-81811-11	电刷1	Brush 1	1
13	689-81813-10	电刷弹簧	Spring, Brush	2
14	689-81820-11	后托架组合	Rear Bracket Assembly	1
15	689-81826-10	螺	Bolt	2
16	97013-08030	螺栓	Bolt	2
17	92903-08600	有槽螺母	Washer,Plate	2
18	97013-08012	螺栓	Bolt	1
19	92903-08600	有槽螺母	Washer,Plate	1

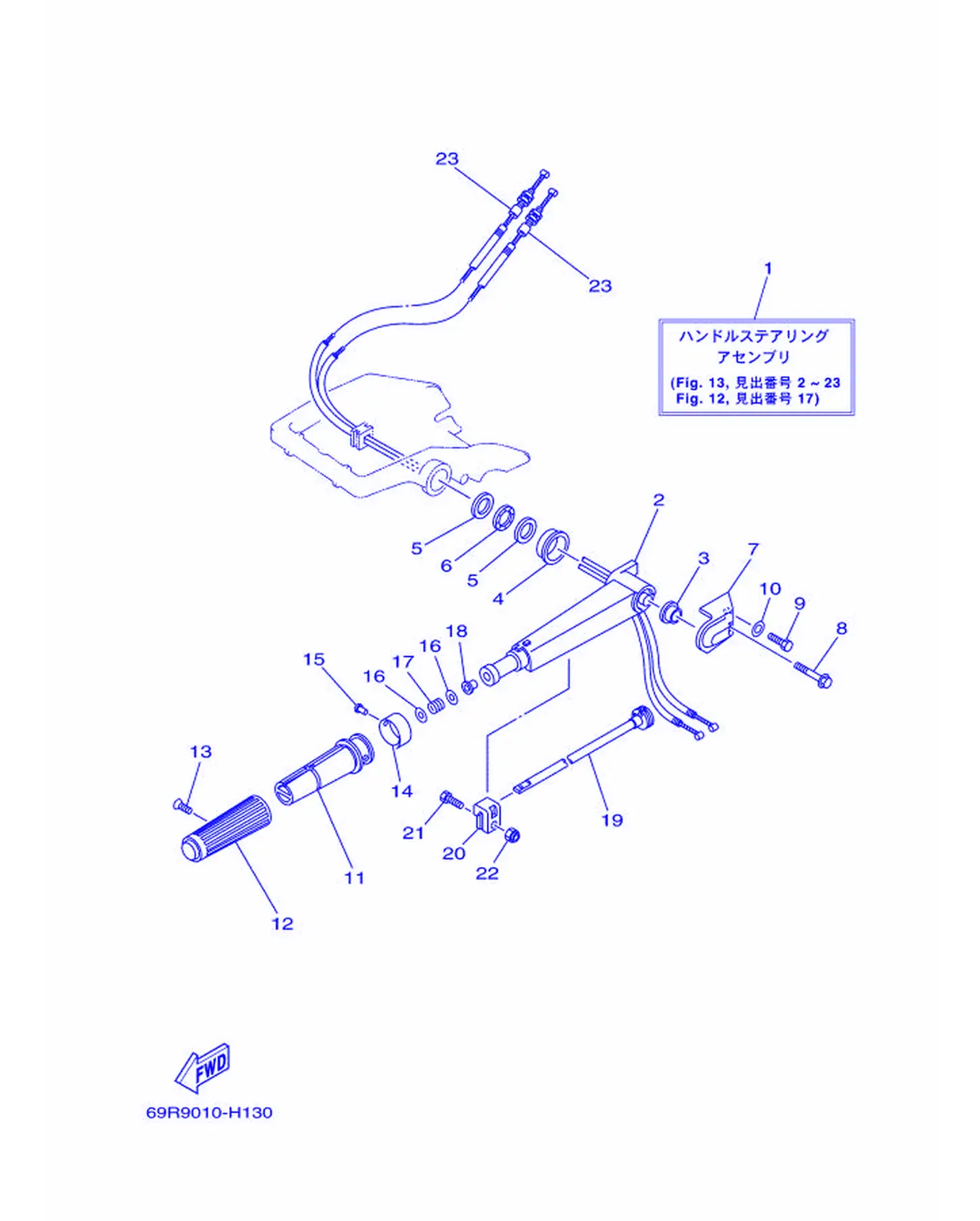

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-W0084-00-4D	手把方向装置组合	HandleSteeringAssembly	1
2	689-42111-01-4D	方向手	Handle,Steering	1
3	90387-13003	衬套	Color	1
4	90387-33001	衬套	Color	1
5	90201-28013	带垫面板	Washer,Plate	2
6	90206-28001	面板	Washer, Wave	1
7	69P-42112-00-4D	方向手	Handle,Steering	1
8	97595-06550	带垫圈螺	Bolt, With Washer	1
9	97095-06020	螺栓	Bolt	1
10	92995-06600	盘形垫	Washer	1
11	664-42119-00	方向手把握	Grip,SteeringHandle	1
12	6F6-42177-A0	手把橡皮	Rubber,Handle	1
13	90149-05M13	螺钉	Screw	1
14	6G1-42137-10	油门指示器	Indicator, Throttle	1
15	90269-02M09	螺丝	Rivet	1
16	90201-10M02	面板垫圈	Washer,Plate	2
17	90501-23215	接头	Spring, Compression	1
18	90386-08032	衬套	Bushing	1
19	689-42138-00	油门杆	Lever,Throttle	1
20	656-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
21	97095-06020	螺栓	Bolt	1
22	90185-06062	螺母	Nut, Self-Locking	1
23	61N-26311-01	油门钢索1	Cable,Throttle 1	2

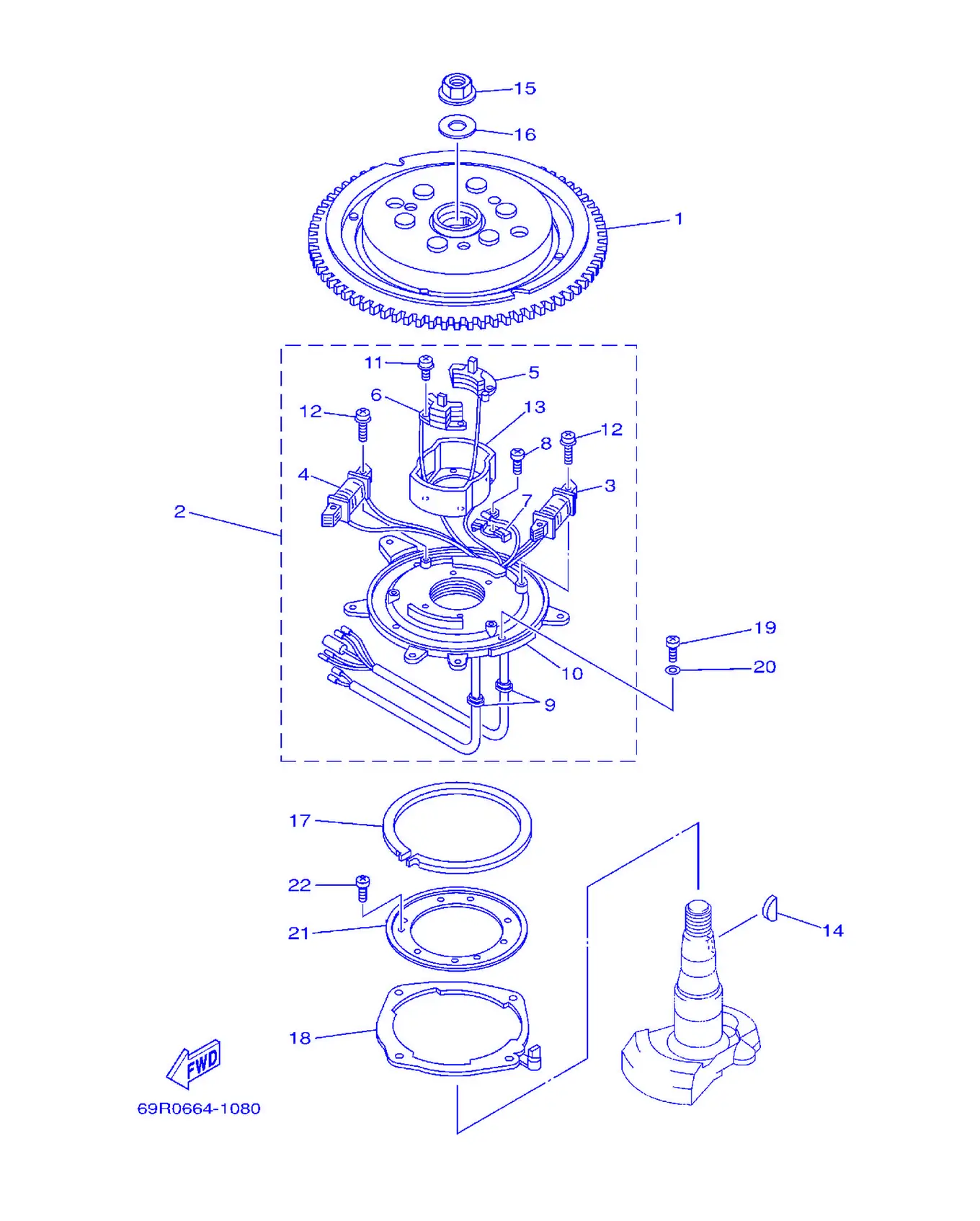

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	61T-85550-10	转子组合	Rotor Assembly	1
2	69P-85560-00	基座组合	BaseAssembly	1
3	69P-85541-09	充电线	Coil, Charge	1
4	61N-81313-09	照明线圈1	Coil, Lighting 1	1
5	61N-85543-09	脉冲线	Coil, Pulser	1
6	61N-85543-19	脉冲线	Coil, Pulser	1
7	6E9-81328-70	夹箍	Clamp	1
8	97802-04006	大柱头螺钉	Screw, Pan Head	1
9	6E9-85516-70	衬套	Grommet	2
10	69P-85561-00	磁电机座	Base, Magnet	1
11	97607-04112	带垫圈大柱头螺钉	Screw, Pan Head With Washer	4
12	97607-06125	带垫圈螺钉	Screw, Pan Head With Washer	4
13	61N-85537-00	盖	Cover	1
14	90280-05015	螺丝	Key, Woodruff	1
15	90179-16M05	螺母	Nut	1
16	90201-16M44	带垫面板	Washer,Plate	1
17	676-41611-00	磁电机座挡	Retainer, Magnet Base	1
18	676-41613-00	座摩擦板	Plate, Base Friction	1
19	97880-05012	大柱头螺钉	Screw, Pan Head	4
20	92990-05600	盘形垫	Washer,Plate	4
21	689-41612-01	磁电机座挡	Retainer, Magnet Base	1
22	97880-06010	大柱头螺钉	Screw, Pan Head	4

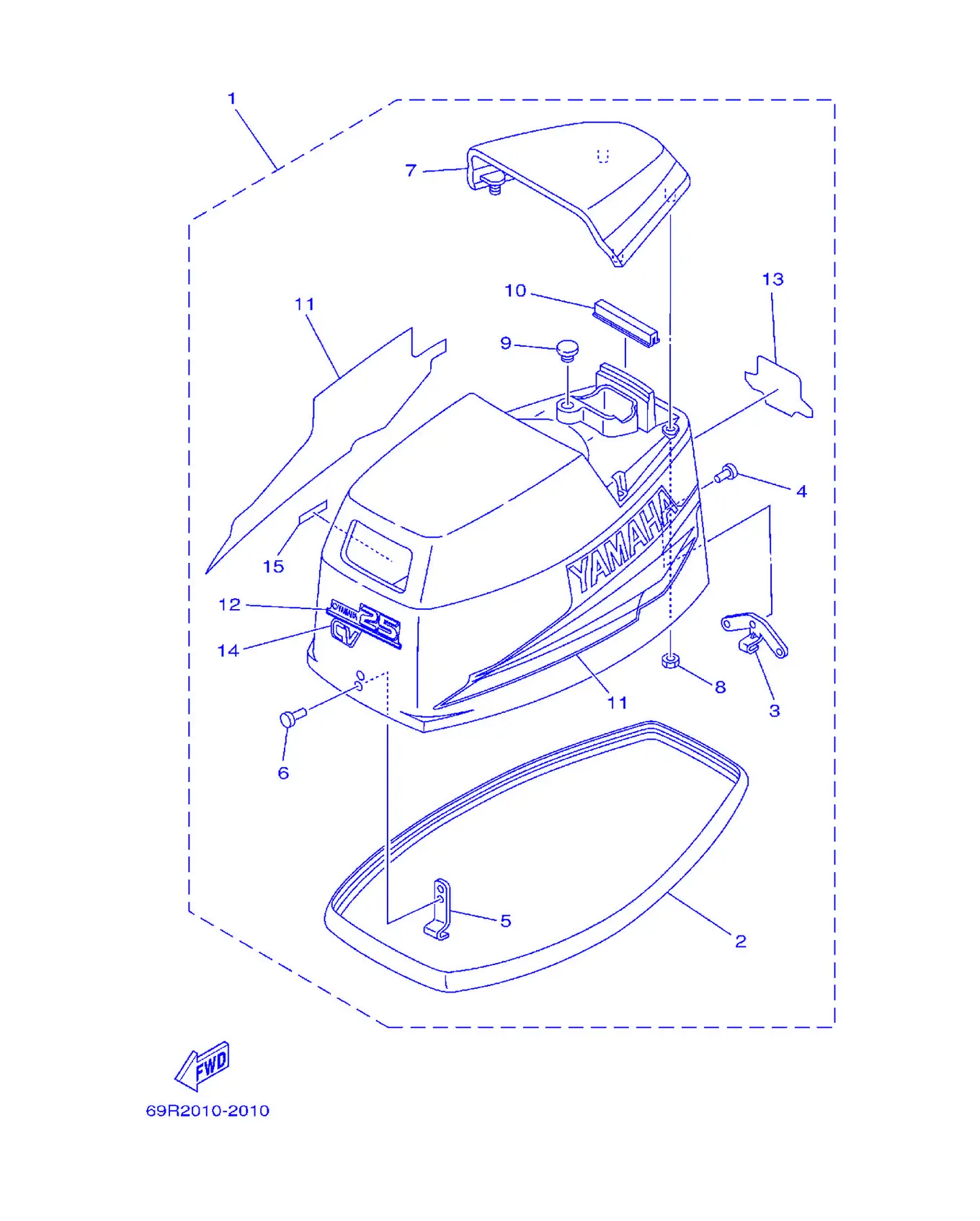

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	69R-42610-40-4D	顶罩组合	Top Cowling Assembly	1
2	6G0-42615-00	密封	Seal	1
3	689-42647-00	夹带支架	Holder, Clamp Band	1
4	90266-04M01	螺丝	Rivet	3
5	6G0-42651-02	钩子	Fook	1
6	90266-04M00	螺丝	Rivet	2
7	69P-42613-00-4D	空气导管嵌	Molding, Air Duct	1
8	90179-06M24	螺母	Nut	4
9	90480-14M14	固定	Grommet	1
10	61N-42628-00	密封	Seal	1
11	61R-W0070-10	图样套	Graphic Set	1
12	69R-42677-00	前图样	Graphic, Front	1
13	61R-42678-10	后图样	Graphic, Rear	1
14	61R-42683-F0	罩标志	Mark, Cowling	1
15	6E0-44191-11	变挡指示器	Indicator, Shift	1

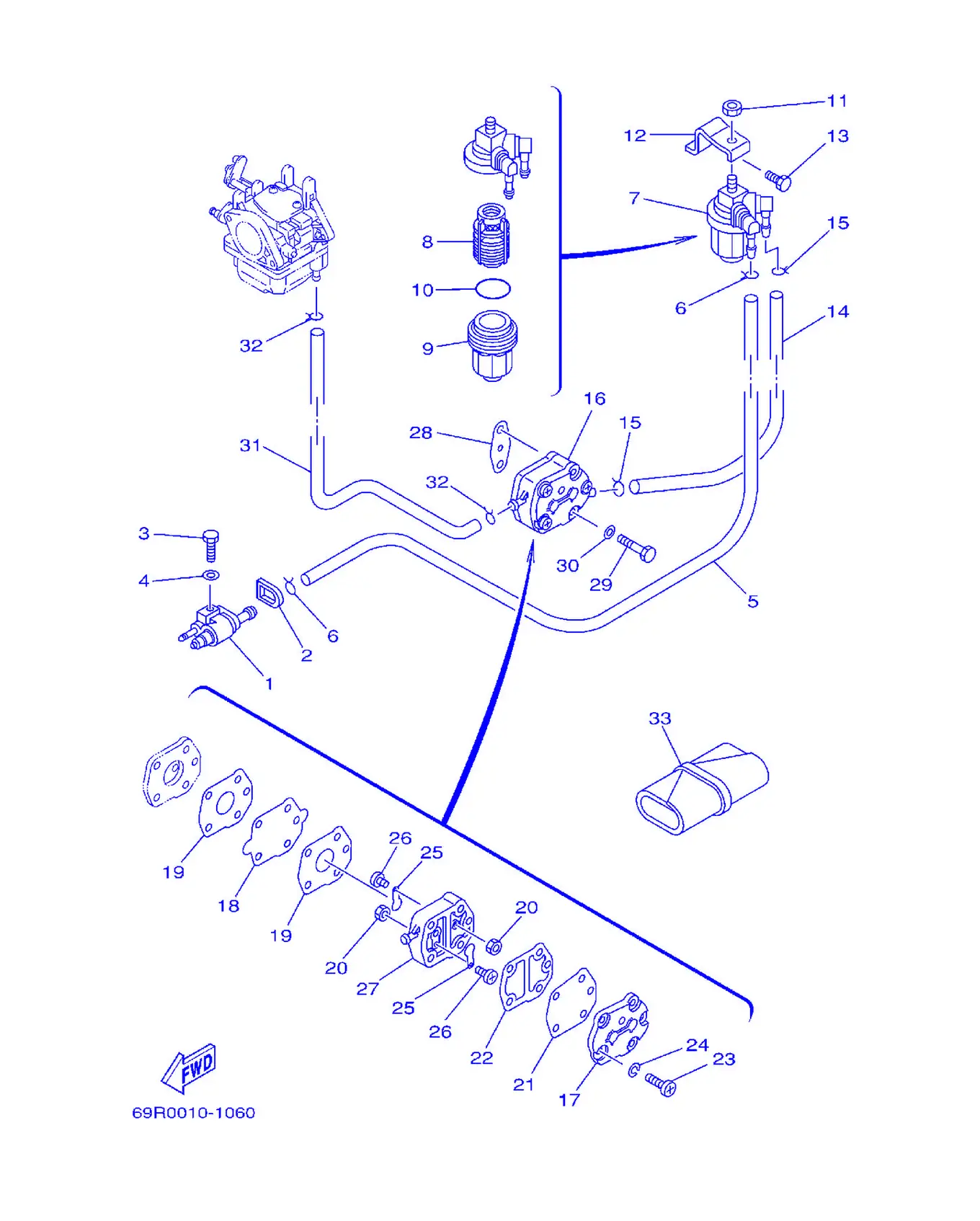

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	61N-24329-00	密封	Seal	1
3	97095-06020	螺栓	Bolt	1
4	92995-06600	盘形垫	Washer	1
5	90445-09M75	固定	Hose (L370)	1
6	90467-08004	卡环	Clip	2
7	61N-24560-00	机油过滤器组合	Filter Assembly	1
8	61N-24563-00	过滤器滤芯	Element, Filter	1
9	61N-24521-00	滤杯	Cup, Filter	1
10	93210-32738	O型圈	O-ring	1
11	95380-08600	有槽螺母	Nut	1
12	61N-24566-01	过滤器托架	Bracket, Filter	1
13	97013-06014	螺栓	Bolt	1
14	689-24311-00	燃油管1	Pipe,Fuel 1	1
15	90467-08004	卡环	Clip	2
16	692-24410-00	燃油泵组合	FuelPumpAssembly	1
17	6A0-24413-00	燃油泵本体2	Body 2	1
18	692-24411-00	隔板	Diaphragm	1
19	648-24434-01	本体衬垫	Gasket, Body	2
20	95380-03600	有槽螺母	Nut	2
21	663-24411-00	隔板	Diaphragm	1
22	648-24435-02	本体衬垫2	Gasket, Body 2	1
23	98503-05028	大柱头螺钉	Screw, Pan Head	3
24	92990-05100	盘形垫	Washer,Spring	3
25	6A0-24421-01	单向阀	Valve, Check	2
26	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
27	6A0-24412-02	燃油泵本体1	Body 1	1
28	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
29	97095-06040	螺栓	Bolt	2
30	92995-06600	盘形垫	Washer	2
31	6A1-24311-00	燃油管1	Pipe,Fuel 1	1
32	90467-08004	卡环	Clip	2
33	656-W2810-02	工具套	ToolKit	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
10	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
11	90445-11M06	软管	Hose (L:2050MM)	1
12	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
13	90445-11M05	固定	Hose (L:850MM)	1
14	650-24351-51	带1	Band 1	4
15	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1
17	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
18	93210-08287	O型圈	O-ring	1

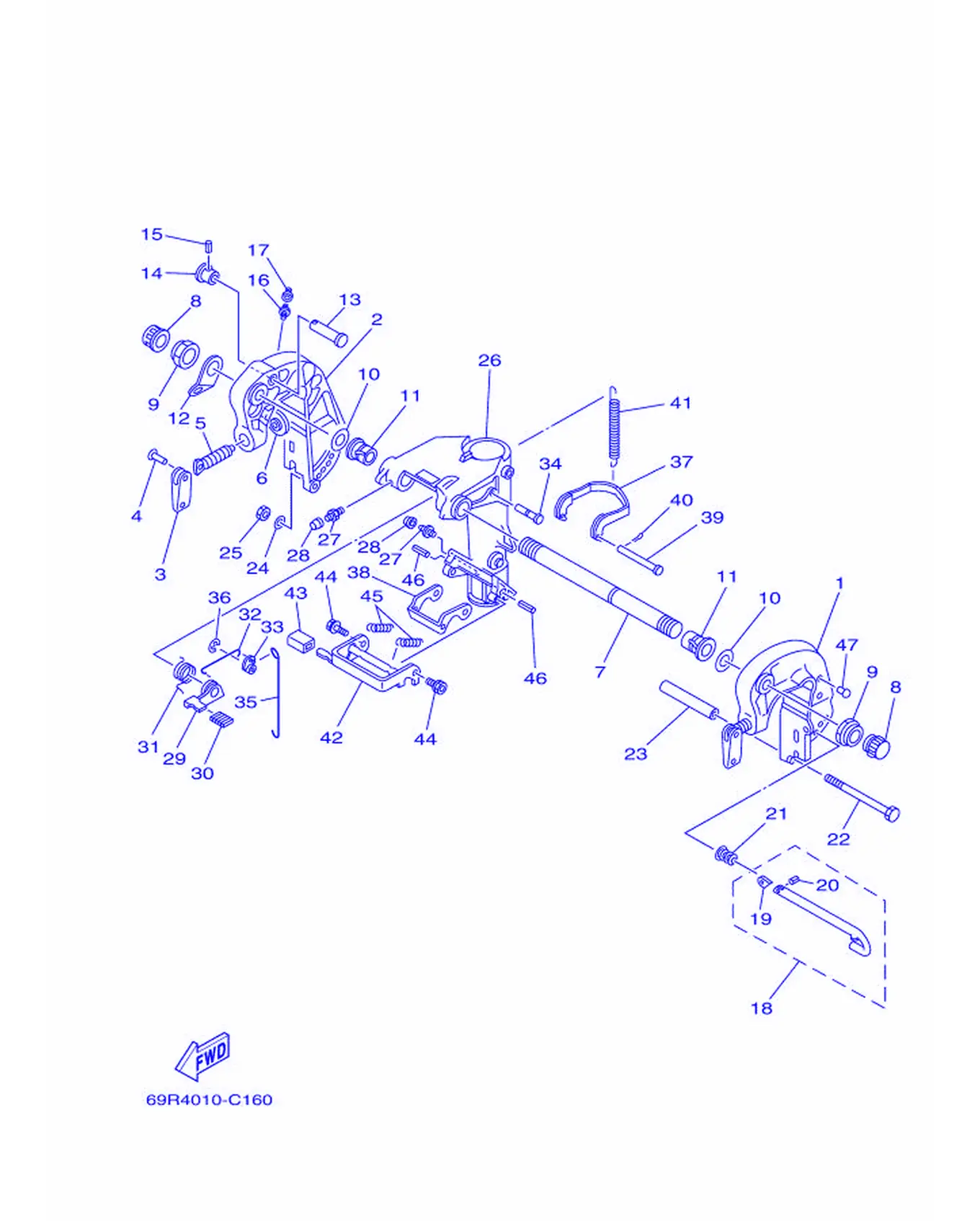

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	689-43111-03-4D	夹紧托架	Bracket,Clamp 1	1
2	689-43112-02-4D	夹紧托架	Bracket,Clamp 2	1
3	6E0-43118-01	艉板夹紧手柄	Handle, Transom Clamp	2
4	90243-04M01	销	Pin	2
5	90149-14030	卡环	Screw	2
6	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
7	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
8	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
9	90185-22043	卡环	Nut, Self-Locking	2
10	90201-22M03	平垫圈	Washer,Plate	2
11	90386-22M67	衬套	Bushing	2
12	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
13	689-43191-00	限位轴	Shaft, Stopper	1
14	689-43192-01	限位旋钮	Knob, Stopper	1
15	91690-30016	弹簧销	Pin,Spring	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	1
17	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	1
18	689-43160-00	角度定位杆组合	TiltRodAssembly	1
19	689-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
20	91690-30008	弹簧销	Pin,Spring	1
21	90502-10M07	接头	Spring, Conical	1
22	90101-08339	卡环	Bolt, Hexagon	1
23	90387-08M03	衬套	Color	1
24	92990-08600	盘形垫	Washer,Plate	1
25	95380-08600	有槽螺母	Nut	1
26	689-43311-03-4D	旋转支架	Bracket, Swivel 1	1
27	93700-06M03	润滑油管嘴	Nipple, Grease	3
28	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
29	689-43631-00	角度定位杆	Lever,Tilt	1
30	689-43633-00	角度定位杆盖	Cover,TiltLever	1
31	689-43643-00	弹簧	Spring, Torsion	1
32	689-43616-00	角度定位锁紧杆	Rod,TiltLock	1
33	648-43642-00	杠杆回位弹簧	Lever,Tilt 1	1
34	90249-06M22	螺丝	Pin	1
35	648-43617-00	角度定位锁紧杆	Rod,TiltLock	1
36	99080-05600	卡环	Circlip	1
37	689-43614-01	角度定位锁紧面板	Plate,TiltLock	1
38	648-43615-00	角度定位锁紧面板	Plate,TiltLock	1
39	90240-05047	螺丝	Pin, Clevis	1
40	91490-16010	开口销	Pin, Cotter	1
41	90506-30M27	接头	Spring, Tension	1
42	689-43681-01	浅水航行杆	Lever, Shallow Water Drive 1	1
43	682-43318-01	盖	Cover	1
44	90109-06M18	卡环	Bolt	2
45	90506-16M17	接头	Spring, Tension	2
46	91690-40035	弹簧销	Pin,Spring	2
47	90269-02M08	螺丝	Rivet	2

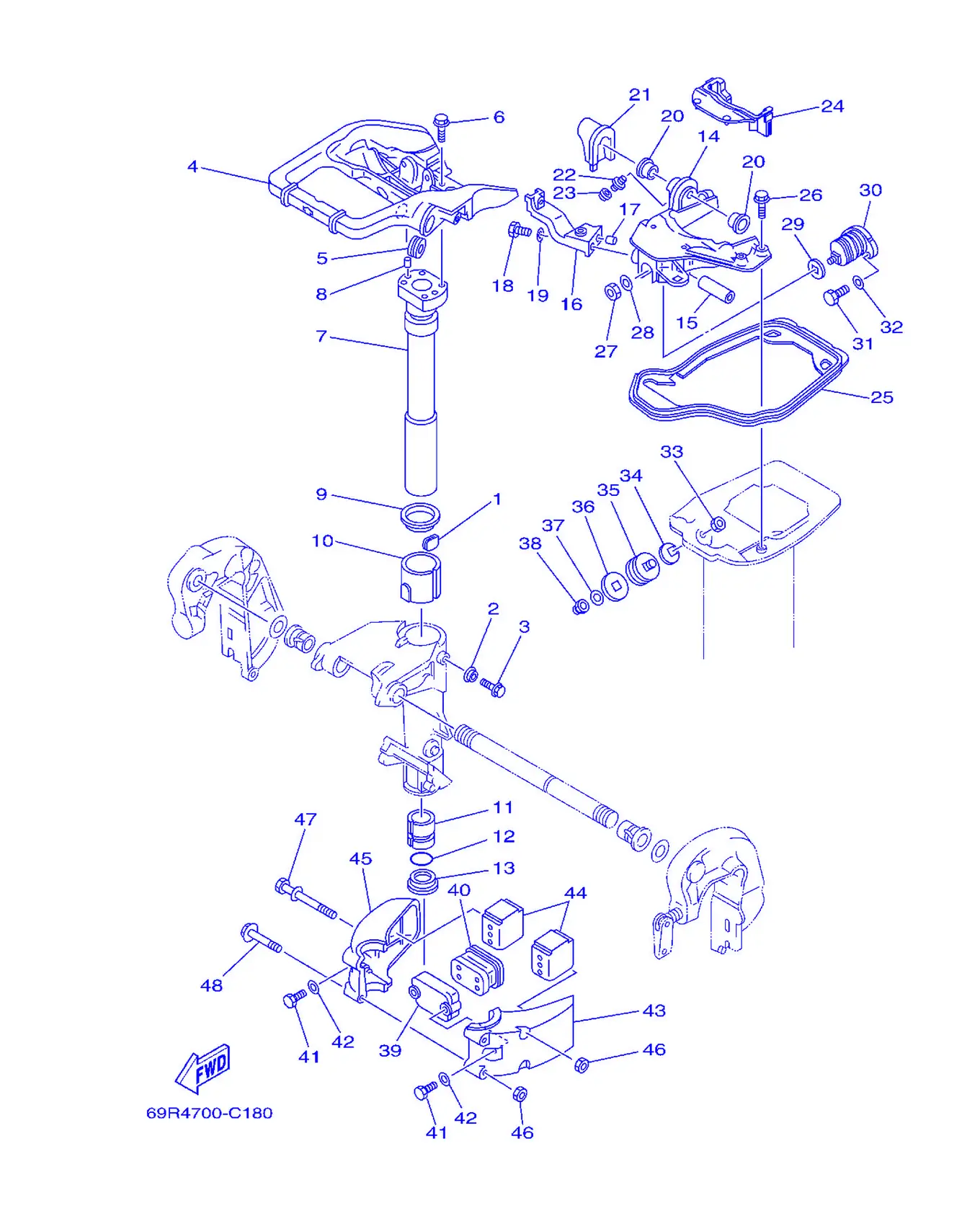

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	648-42528-00	阻力板	Plate, Friction	1
2	689-43373-01	减震器密封	Seal,Damper	1
3	90105-06M18	螺栓	Bolt, Washer Based Head	1
4	69P-42511-00-4D	方向托架	Bracket,Steering	1
5	90480-29045	固定	Grommet	1
6	90105-06M07	螺栓	Bolt, Flange	4
7	689-42521-00-94	方向枢轴	Shaft, Steering Pivot	1
8	93608-12063	定位销	Pin, Dowel	2
9	90209-47016	平垫圈	Washer	1
10	90386-47M22	衬套	Bushing	1
11	90386-38090	衬套	Bushing	1
12	93210-37160	O型圈	O-ring	1
13	90386-38022	衬套	Bushing	1
14	69P-44518-00-94	托架组	BracketComplete	1
15	90387-10M39	衬套	Color	1
16	648-44519-00-94	托架	Bracket	1
17	93606-12019	定位销	Pin, Dowel	1
18	97095-06018	螺栓	Bolt	1
19	92995-06600	盘形垫	Washer	1
20	90381-12M01	衬套	Bush, Solid	2
21	689-42718-00	密封橡皮块3	Rubber,Seal 3	1
22	93700-06M03	润滑油管嘴	Nipple, Grease	1
23	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	1
24	69P-42717-00	密封橡皮块2	Rubber,Seal 2	1
25	69P-42716-00	密封橡皮块1	Rubber,Seal 1	1
26	90105-06M08	螺栓	Bolt, Flange	4
27	90170-10M42	螺母	Nut	1
28	92990-10200	盘形垫	Washer, Plain	1
29	648-44591-A0	衬垫	Gasket	1
30	689-44516-00	前上侧减震胶垫	Mount Damper, Upper Front	1
31	97095-06020	螺栓	Bolt	2
32	92995-06600	盘形垫	Washer	2
33	90170-10M42	螺母	Nut	2
34	648-44591-A0	衬垫	Gasket	2
35	664-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
36	664-44591-A0	衬垫	Gasket	2
37	92990-10200	盘形垫	Washer, Plain	2
38	90176-10M01	螺母	Nut, Crown	2
39	689-44553-00-94	下侧减震胶垫盖	Cover, Lower Mount	1
40	689-44557-00	前下侧减震胶垫	Mount Damper, Lower Front	1
41	97075-08025	螺栓	Bolt	2
42	92995-08600	盘形垫	Washer	2
43	689-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
44	689-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
45	689-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
46	95380-08600	有槽螺母	Nut	4
47	90119-08M03	带垫螺栓	Bolt, With Washer	2
48	97595-08565	带垫圈螺	Bolt, With Washer	2

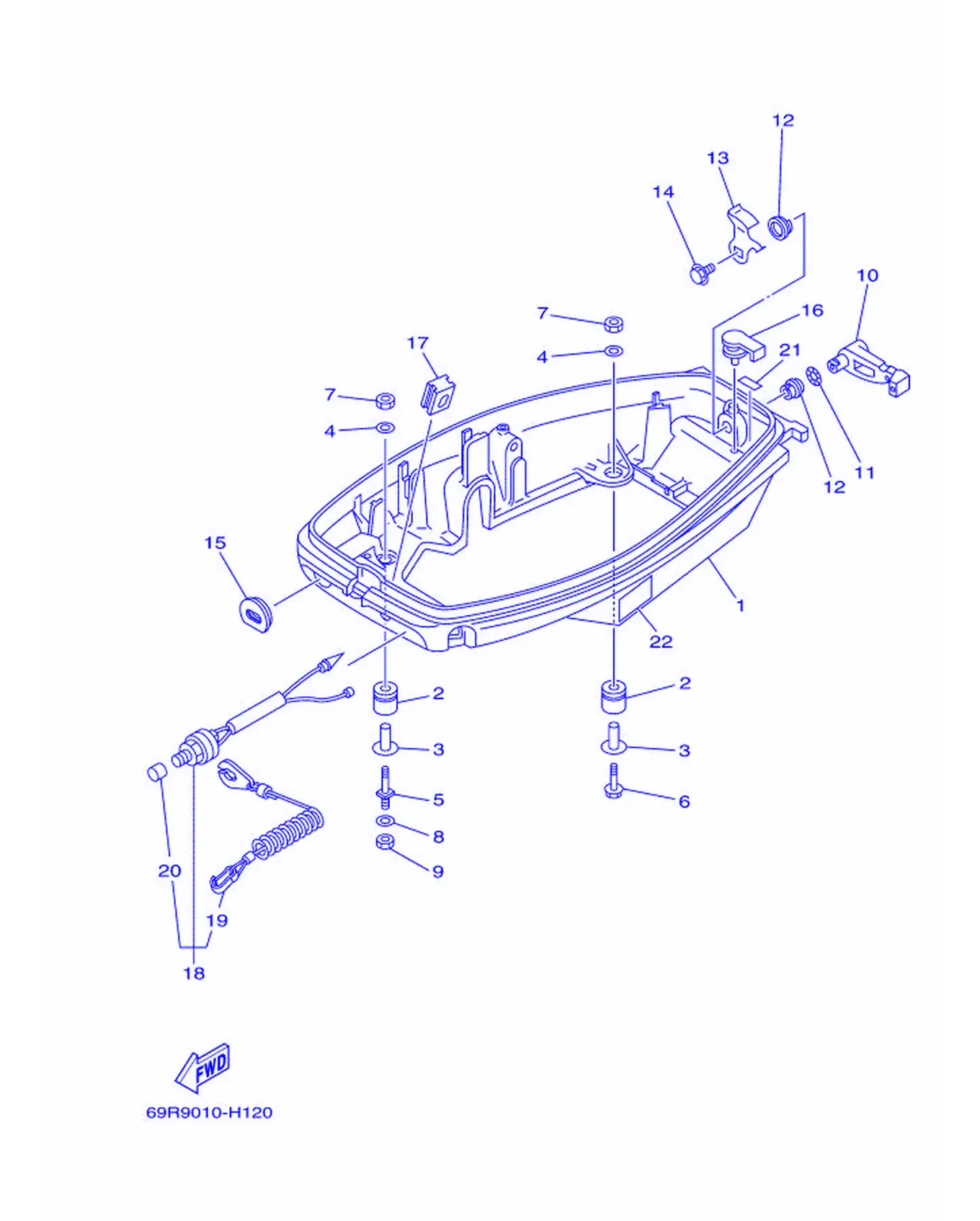

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	689-42711-04-4D	底罩	Cowling, Bottom 1	1
2	90480-15M06	固定	Grommet	4
3	90387-08M25	衬套	Color	4
4	90201-08M87	带垫面板	Washer,Plate	4
5	6G0-42796-00	连杆螺栓	Bolt 1	2
6	97585-08540	带垫圈螺	Bolt, With Washer	2
7	95380-08700	有槽螺母	Nut	4
8	92990-08600	盘形垫	Washer,Plate	2
9	95380-08700	有槽螺母	Nut	2
10	689-42815-00	夹杆	Lever,Clamp	1
11	90206-12052	平垫圈	Washer, Wave	1
12	90386-12069	衬套	Bushing	2
13	689-42816-00	夹杆	Lever,Clamp	1
14	90119-06M73	带垫螺栓	Bolt, With Washer	1
15	61T-42724-40	固定	Grommet	1
16	647-42523-00	阻力器衬套	Spacer, Friction	1
17	61N-26326-00	固定	Grommet	1
18	6E9-82575-02	发动机止动开关组合	Engine Stop Switch Assembly	1
19	682-82556-00	止动拉索	Stopper	1
20	689-8257Y-00	盖	Cap	1
21	6E7-42791-00	标志，商标1	Mark 1	1
22	6AH-42794-00	标签	Label, Warning (General)	1

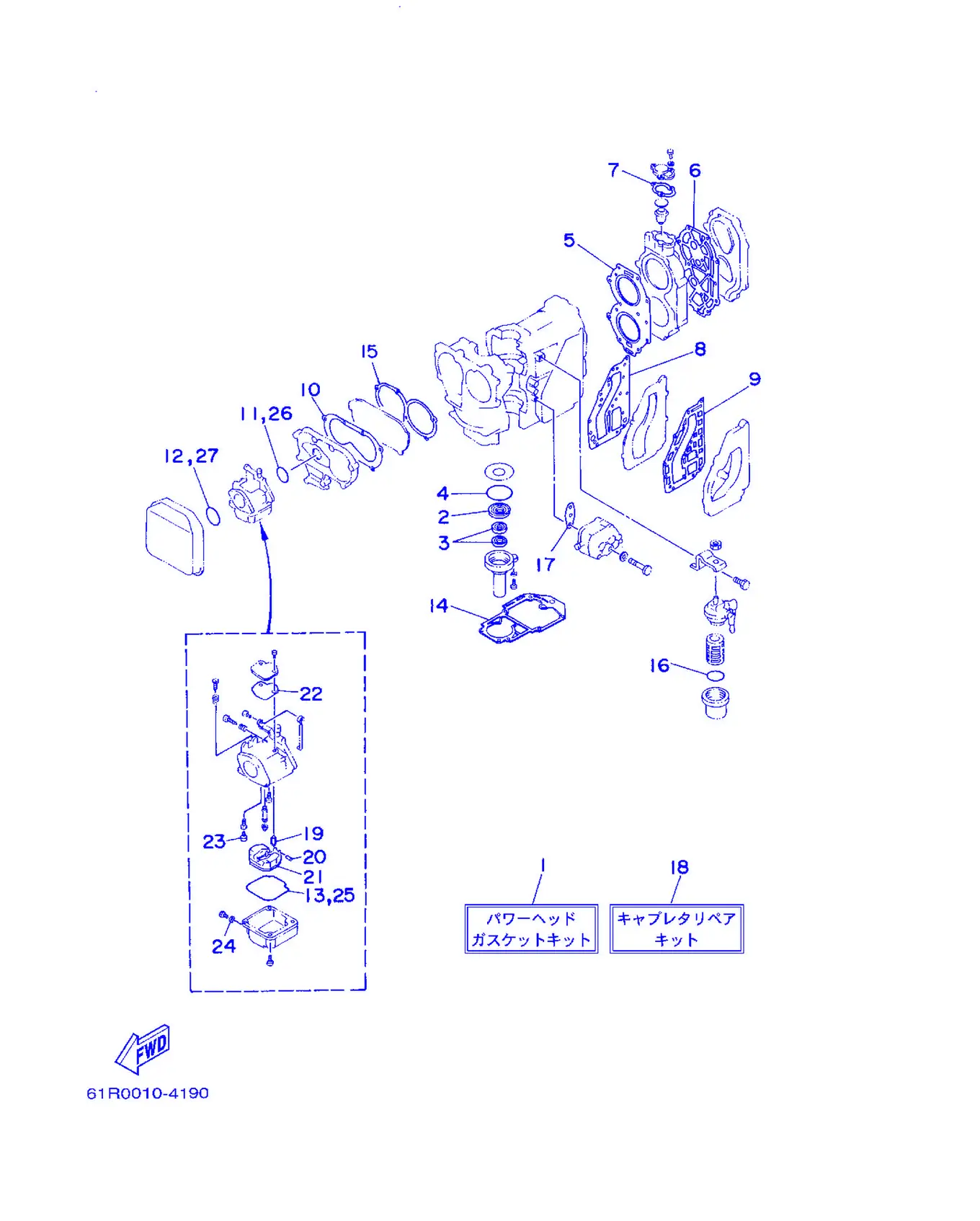

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-W0001-00	衬垫套	Power Head Gasket Kit	1
2	93102-25008	油封	OilSeal	1
3	93101-16001	油封	OilSeal	2
4	93210-58M21	O型圈	O-ring	1
5	61N-11181-A2	气缸头垫片1	Gasket, Cylinder Head 1	1
6	61T-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
7	655-12414-A1	盖衬垫	Gasket,Cover	1
8	6K8-41122-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
9	6K8-41124-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
10	648-13645-A0	岐管衬垫1	Gasket,Manifold 1	1
11	61N-14198-00	衬垫	Gasket	1
12	93210-40659	O型圈	O-ring	1
13	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	1
14	61T-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
15	648-13621-A1	阀座衬垫	Gasket,ValveSeat	1
16	93210-32738	O型圈	O-ring	1
17	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
18	61N-W0093-00	化油器修理套	CarburetorRepair Kit	1
19	61N-14392-00	针阀	Valve, Needle	1
20	6E5-14386-01	浮子销	Pin, Float	1
21	6L2-14385-00	浮子	Float	1
22	6L2-14399-00	双金属阀	Gasket	1
23	50M-14355-00	主喷管2	Plug	1
24	6L2-14398-00	衬垫	Gasket	1
25	6L2-14384-00	浮子室衬垫	Gasket, Float Chamber	1
26	61N-14198-00	衬垫	Gasket	1
27	93210-40659	O型圈	O-ring	1

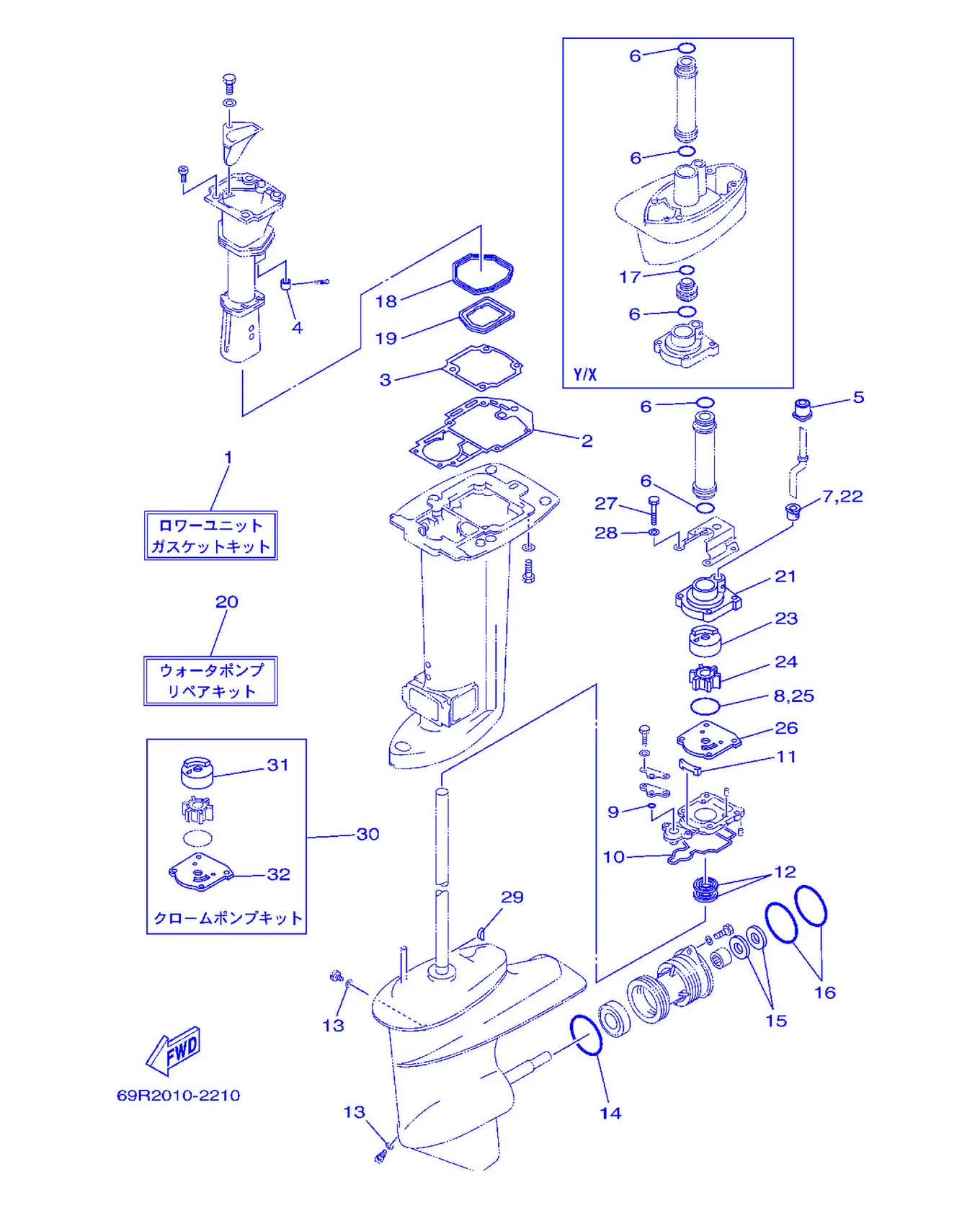

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	61T-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
3	69P-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	6A8-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
5	689-44366-00	水封减震器	Damper,WaterSeal	1
6	93210-26130	O型圈	O-ring	3
7	6L2-44367-00	水封减震器	Damper,WaterSeal	1
8	93210-45161	O型圈	O-ring	1
9	93210-06ME6	O型圈	O-ring	1
10	61N-45315-00	水下装置壳体密封垫	Packing, Lower Casing	1
11	61N-45127-00	密封	Seal	1
12	93101-22067	油封	OilSeal	2
13	90430-08020	固定	Gasket	2
14	93210-64ME7	O型圈	O-ring	1
15	93101-20M07	油封	OilSeal	2
16	93210-65M50	O型圈	O-ring	2
17	93210-22164	O型圈	O-ring	1
18	69P-41138-00	排气管密封圈1	Seal, Exhaust 1	1
19	69P-41139-00	水混合弯管组	Seal, Exhaust 2	1
20	69P-W0078-00	水泵修理套	Water PumpRepair Kit	1
21	69P-44311-00	水泵壳	Housing,Water Pump	1
22	6L2-44367-00	水封减震器	Damper,WaterSeal	1
23	69P-44322-00	芯子	Insert, Cartridge	1
24	6H4-44352-02	叶轮	Impeller	1
25	93210-45161	O型圈	O-ring	1
26	61N-44323-00	外挡板	Outer Plate, Cartridge	1
27	97095-06040	螺栓	Bolt	4
28	92995-06600	盘形垫	Washer	4
29	90280-03M03	半圆键	Key, Woodruff	1
30	69P-W0078-0A	水泵修理套	Chrome Pump Kit	1
31	69P-44322-40	芯子	Insert, Cartridge	1
32	61N-44323-40	外挡板	Outer Plate, Cartridge	1

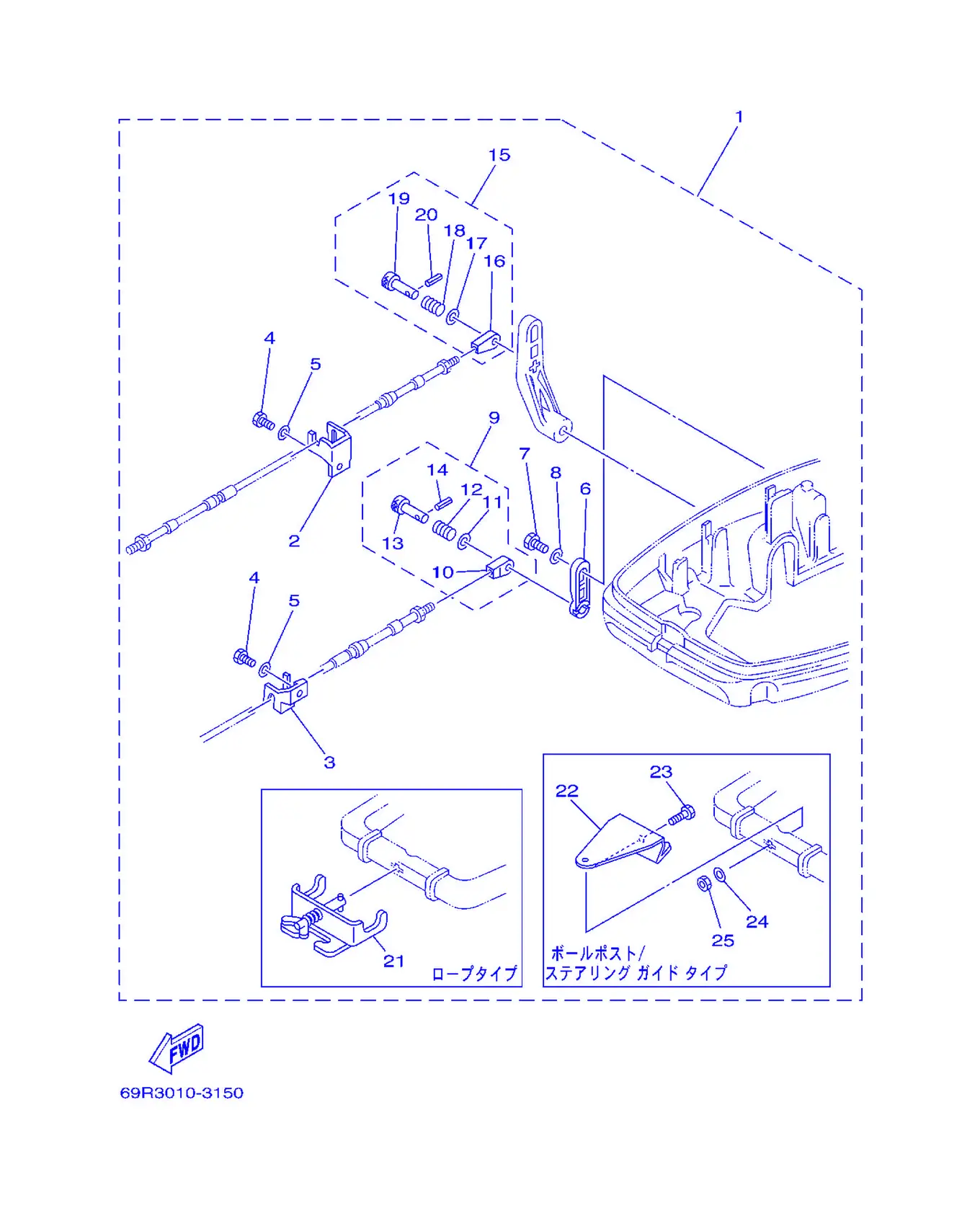

リモコンアタツチメント

REF	雅马哈编码	中文名称	英文名称	用量
1	689-48501-01-4D	遥控附件组合	Remote Control Attachment	1
1	689-48501-21-4D	遥控附件组合	Remote Control Attachment	1
2	689-48531-50	遥控装置托架1	Bracket, Remote Control 1	1
3	689-48532-50	遥控装置托架2	Bracket, Remote Control 2	1
4	97095-06016	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	648-48534-50-4D	油门控制杆	Throttle Lever, Control	1
7	97095-06012	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	648-48340-50	钢索端部组合	Cable End Assembly	1
10	617-48346-90	遥控钢索端部	Cable End, Remote Control	1
11	92990-08600	盘形垫	Washer,Plate	1
12	90501-10264	弹簧	Spring, Compression	1
13	617-48361-91	钢索	Hook, Cable	1
14	91690-30012	弹簧销	Pin,Spring	1
15	648-48330-50	钢索端部总成	Cable End Assembly	1
16	648-48346-50	遥控钢索端部	Cable End, Remote Control	1
17	92990-08600	盘形垫	Washer,Plate	1
18	90501-10071	接头	Spring, Compression	1
19	617-48331-91	钢索	Hook, Cable	1
20	91690-30012	弹簧销	Pin,Spring	1
21	700-48510-12	操舵连接板组合	SteeringHookAssembly	1
22	689-48511-01	操舵连接板	Fook, Steering	1
23	97075-10040	螺栓	Bolt	1
24	92990-10600	垫圈	Washer,Plate	1
25	90185-10051	螺母	Nut, Self-Locking	1

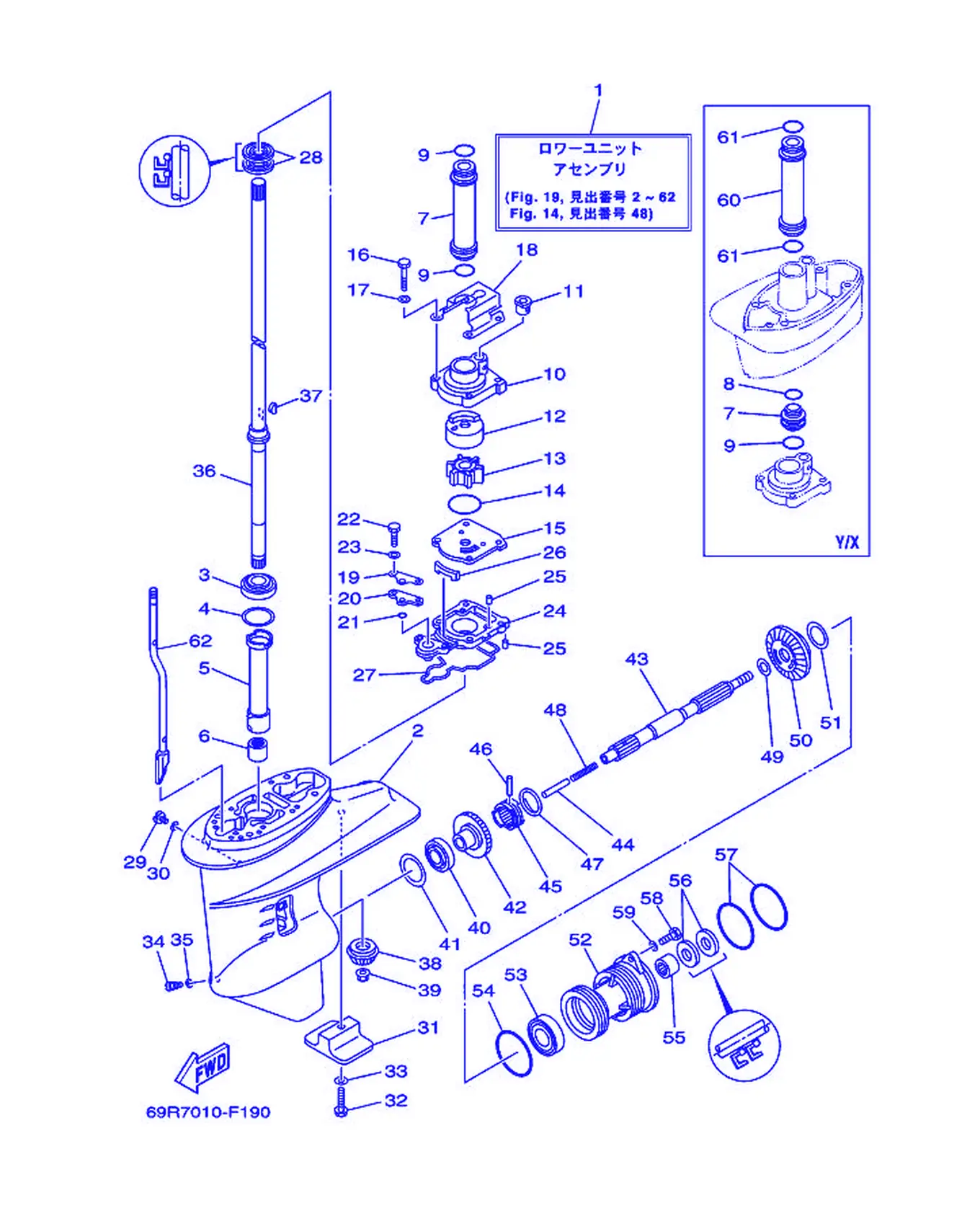

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69P-45300-11-4D	水下装置总成'30H	LowerUnitAssembly	1
1	69P-45300-21-4D	水下装置总成	LowerUnitAssembly	1
2	61N-45311-02-4D	水下装置壳	Casing,Lower	1
3	93332-000W5	轴承	Bearing	1
4	61N-45587-00	填隙	Shim(T:0.7MM)	1
4	61N-45587-10	填隙	Shim(T:1.0MM)	1
4	61N-45587-20	填隙	Shim(T:1.1MM)	1
4	61N-45587-30	填隙	Shim(T:1.2MM)	1
4	61N-45587-40	填隙	Shim (T:1.3MM)	1
4	61N-45587-50	填隙	Shim (T:1.4MM)	1
4	61N-45587-60	填隙	Shim (T:1.5MM)	1
4	61N-45587-70	填隙	Shim (T:1.6MM)	1
5	61N-45536-00	驱动轴套	Sleeve,Drive Shaft	1
6	93315-220V7	轴承	Bearing	1
7	61N-44362-10	水管	Tube, Water	1
8	93210-22164	O型圈	O-ring	1
9	93210-26130	O型圈	O-ring	2
9	93210-26130	O型圈	O-ring	1
10	69P-44311-00	水泵壳	Housing,Water Pump	1
11	6L2-44367-00	水封减震器	Damper,WaterSeal	1
12	69P-44322-00	芯子	Insert, Cartridge	1
13	6H4-44352-02	叶轮	Impeller	1
14	93210-45161	O型圈	O-ring	1
15	61N-44323-00	外挡板	Outer Plate, Cartridge	1
16	97095-06040	螺栓	Bolt	4
17	92995-06600	盘形垫	Washer	4
18	65W-44328-11	面板	Plate	1
19	61N-44176-00	托架	Bracket	1
20	61N-45321-00	面板	Plate	1
21	93210-06ME6	O型圈	O-ring	1
22	97095-06025	螺栓	Bolt	2
23	92995-06600	盘形垫	Washer	2
24	61N-45331-00-5B	轴承壳	Housing,Bearing	1
25	93604-10M03	定位销	Pin, Dowel	3
26	61N-45127-00	密封	Seal	1
27	61N-45315-00	水下装置壳体密封垫	Packing, Lower Casing	1
28	93101-22067	油封	OilSeal	2
29	90340-08002	螺丝	Plug, Straight Screw	1
30	90430-08020	固定	Gasket	1
31	61N-45251-01	阳极	Anode	1
32	95895-06035	凸缘螺栓	Bolt, Flange	1
33	92990-06300	盘形垫	Washer, Internal Tooth	1
34	688-45341-10	放油塞	Plug, Drain	1
35	90430-08020	固定	Gasket	1
36	61N-45510-10	驱动轴组合	Drive ShaftAssembly	1
36	61N-45510-20	驱动轴组合	Drive ShaftAssembly	1
37	90280-03M03	半圆键	Key, Woodruff	1
38	61N-45551-00	小齿轮	Pinion (13T)	1
39	90179-10M14	螺帽	Nut	1
40	93332-00005	轴承	Bearing	1
41	6L2-45567-00	填隙	Shim(T:1.0MM)	1
41	6L2-45567-10	填隙	Shim(T:1.1MM)	1
41	6L2-45567-20	填隙	Shim(T:1.2MM)	1
41	6L2-45567-30	填隙	Shim (T:1.3MM)	1
41	6L2-45567-40	填隙	Shim (T:1.4MM)	1
42	61N-45560-10	齿轮	Gear 1 (27T)	1
43	65W-45611-00	螺旋浆轴30H'	Shaft,Propeller	1
44	648-45635-00	变挡柱	Plunger, Shift	1
45	664-45631-02	爪形离合器	Clutch, Dog	1
46	90250-05010	圆柱销	Pin, Straight	1
47	648-45633-00	十字	Ring, Cross Pin	1
48	90501-10065	弹簧	Spring, Compression	1
49	90201-20417	平垫圈	Washer,Plate	1
50	61N-45571-00	齿轮	Gear 2 (27T)	1
51	6L2-45577-00	填隙	Shim(T:1.0MM)	1
51	6L2-45577-10	填隙	Shim(T:1.1MM)	1
51	6L2-45577-20	填隙	Shim(T:1.2MM)	1
51	6L2-45577-30	填隙	Shim (T:1.3MM)	1
52	61N-45361-01-4D	水下装置壳体盖	Cap,Lower Casing	1
53	93306-00612	轴承	Bearing	1
54	93210-64ME7	O型圈	O-ring	1
55	93315-22004	轴承	Bearing	1
56	93101-20M07	油封	OilSeal	2
57	93210-65M50	O型圈	O-ring	2
58	97075-06020	螺栓	Bolt	2
59	92995-06600	盘形垫	Washer	2
60	61N-44362-10	水管	Tube, Water	1
61	93210-26130	O型圈	O-ring	2
62	61N-44150-10	变挡凸轮组合	Shift Cam Assembly	1
62	61N-44150-20	变挡凸轮组合	Shift Cam Assembly	1

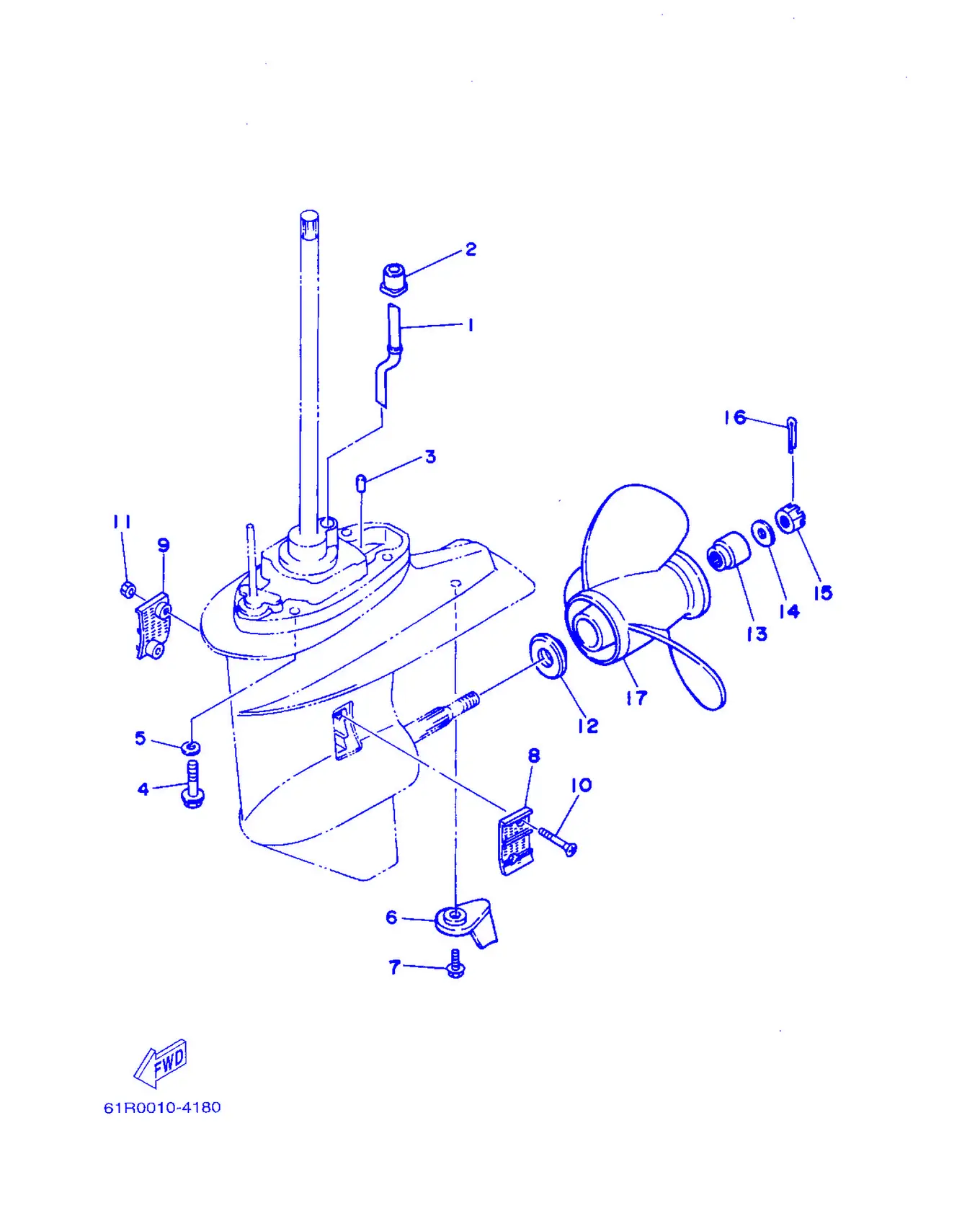

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	61N-44361-10	水管	Tube, Water	1
1	61N-44361-20	水管	Tube, Water	1
2	689-44366-00	水封减震器	Damper,WaterSeal	1
3	93606-11M24	定位销	Pin, Dowel	2
4	90105-10M12	螺栓	Bolt, Washer Based Head	4
5	92995-10600	盘形垫	Washer	4
6	61N-45371-00	航向调整	Tab Trim	1
7	90119-06M48	带垫螺栓	Bolt, With Washer	1
8	6L2-45214-00	进水口盖	Cover, Water Inlet	1
9	6L2-45215-00	进水口盖	Cover, Water Inlet	1
10	90151-05M05	卡环	Screw, Countersunk	2
11	90185-05002	螺母	Nut, Self-Locking	2
12	6L2-45987-01	衬套	Spacer	1
13	689-45997-00	衬套	Spacer	1
14	92990-14200	平垫圈	Washer, Plain	1
15	90171-14013	螺母	Nut, Castle	1
16	91490-30022	开口销	Pin, Cotter	1
17	664-45941-01-EL	螺旋浆	Propeller (3X9-7/8 X9 -F)	1
17	664-45943-01-EL	螺旋浆	Propeller (3X9-7/8 X8 -F)	1
17	664-45945-00-EL	螺旋浆	Propeller (3X9-7/8 X10-1/2 -F)	1
17	664-45947-01-EL	螺旋浆	Propeller (3X9-7/8 X11-1/4 -F)	1
17	664-45949-02-EL	螺旋浆	Propeller (3X9-7/8 X13 -F)	1
17	664-45952-00-EL	螺旋浆	Propeller (3X9-7/8 X14 -F)	1
17	664-45954-01-EL	螺旋浆	Propeller (3X9-7/8X12-F)	1
17	62C-45941-00-EL	螺旋浆	Propeller (3X9-7/8X10-F)	1
