雅马哈 40G - 40Q

共 43 个部位，点击零件编码查看详情，或搜索本页零件。

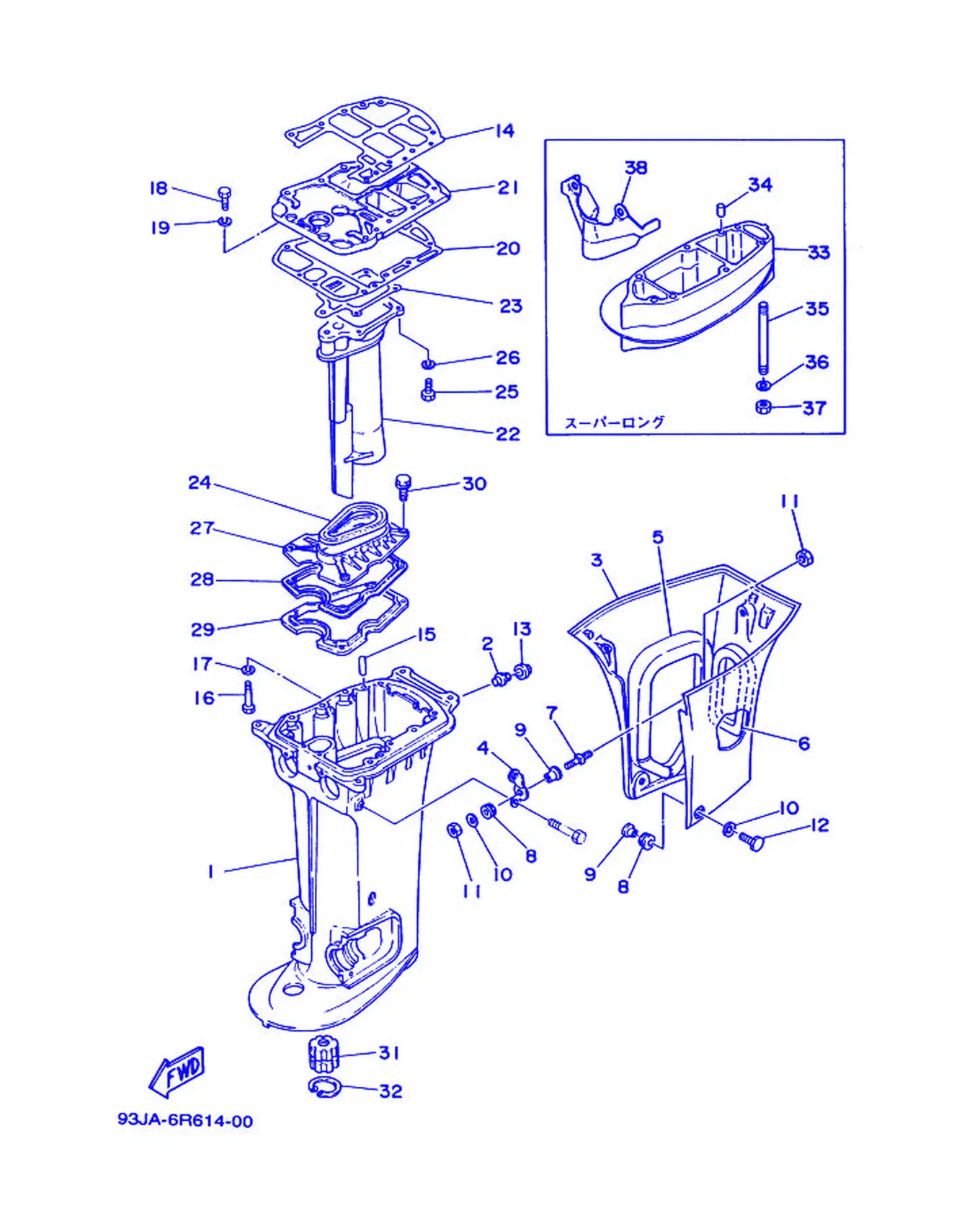

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6A0-45111-11-1D	水上装置壳	Casing,Upper	1
1	6A0-45111-11-EK	水上装置壳	Casing,Upper	1
2	6A0-42761-00	限位板	Stopper	1
3	6A0-42741-00-1D	挡板	Apron	1
3	6A0-42741-00-EK	挡板	Apron	1
4	6A0-42744-00	支承	Stay	2
5	6A0-42768-00	减震	Damper	2
6	6A0-42769-00	橡皮密封	Seal,Rubber	1
7	6A0-42742-00	螺栓	Bolt	2
8	90480-12M11	双金属衬套	Grommet	4
9	6A0-42758-00	轴套	Color	4
10	90201-06M31	面板垫圈	Washer,Plate	4
11	95380-06600	有槽螺母	Nut, Hexagon	4
12	97395-06022	螺栓	Bolt	2
13	663-42662-00	减震器	Damper	1
14	676-45113-01	水上装置壳体衬垫	Gasket,UpperCasing	1
15	93606-25M00	定位销	Pin, Dowel	2
16	97395-08040	螺栓	Bolt	8
17	92990-08100	盘形垫	Washer,Spring	8
18	97395-06025	螺栓	Bolt	3
19	92990-06100	盘形垫	Washer,Spring	3
20	676-45114-03	水上装置壳体衬垫	Gasket,UpperCasing	1
21	676-41137-03-94	排气导管	Guide,Exhaust	1
22	6E9-41131-00-5B	排气岐管1	Manifold, Exhaust 1	1
23	676-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
24	676-45127-00	密封	Seal	1
25	97395-06020	螺栓	Bolt	4
26	92990-06100	盘形垫	Washer,Spring	4
27	676-41116-00-5B	保护	Protector	1
28	676-45128-00	密封圈2	Seal 2	1
29	676-45126-00-5B	减震器密封面板	Plate,SealDamper	1
30	90105-06M01	螺栓	Bolt, Washer Based Head	4
31	6A0-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
32	93420-36M01	卡环	Circlip	1
33	6A0-45211-20-1D	延伸部分	Extension	1
33	6A0-45211-20-EK	延伸部分	Extension (Silver Show)	1
34	93606-12019	定位销	Pin, Dowel	2
35	90116-08M12	面板垫圈	Bolt, Stud	6
36	92990-08100	盘形垫	Washer,Spring	6
37	95380-08600	有槽螺母	Nut	6
38	676-45151-10-1D	水上装置壳体盖	Cover,UpperCasing	1
38	676-45151-10-EK	水上装置壳体盖	Cover, Upper Casing (Silver)	1

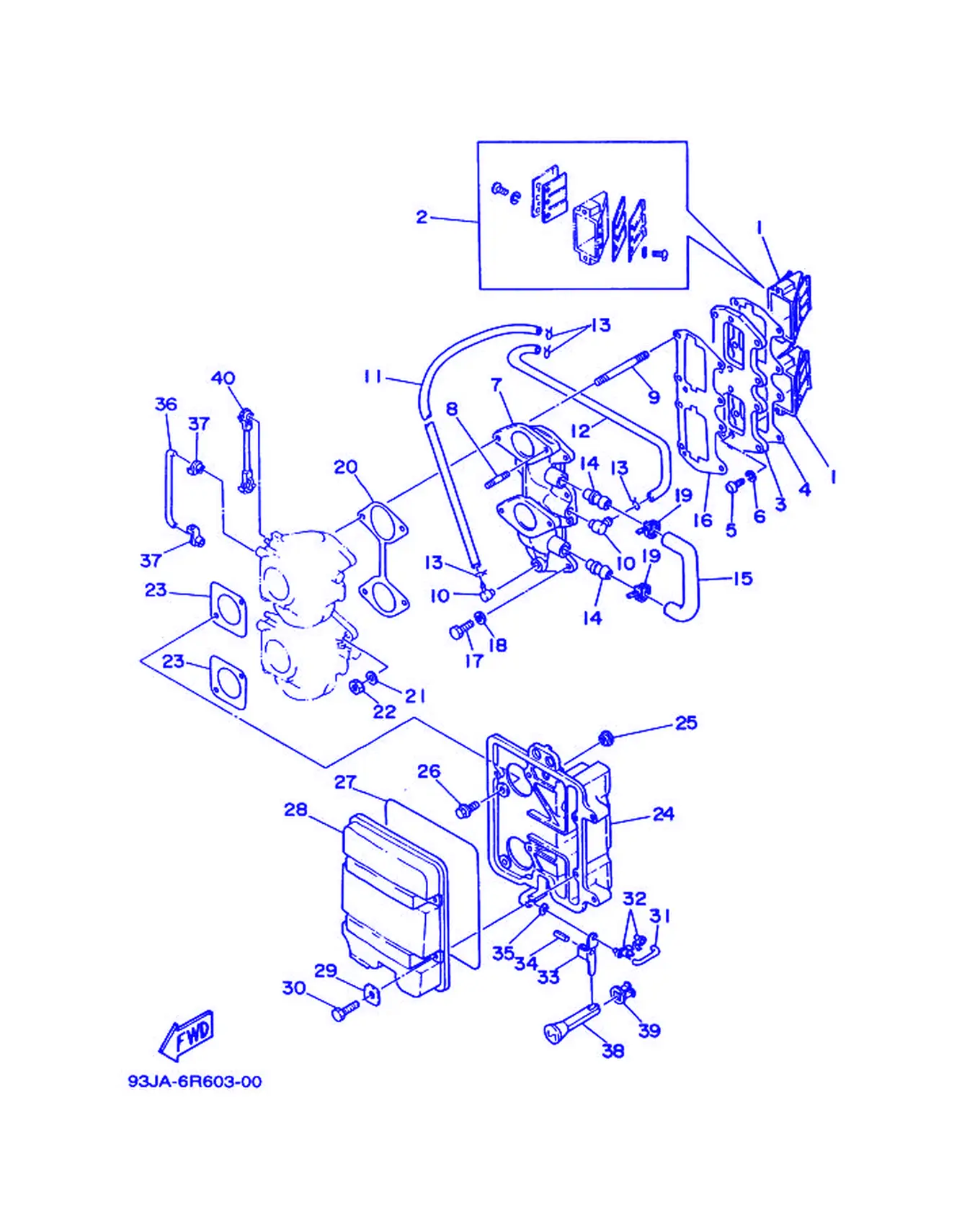

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	6A0-13610-00	簧片阀组合	Reed ValveAssembly	2
2	676-W0004-00	簧片套	LeadSet	1
3	676-13642-00-94	岐管2	Manifold 2	1
4	676-13646-A0	岐管衬垫2	Gasket,Manifold 2	1
5	98580-05016	大柱头螺钉	Screw, Pan Head	4
6	92990-05100	盘形垫	Washer,Spring	4
7	6E9-13641-00-94	岐管1	Manifold 1	1
8	90116-06122	卡环	Bolt, Stud	2
9	90116-06M15	螺栓	Bolt, Stud	2
10	650-11370-00	单向阀组合	Check Valve Assembly	2
11	90445-07M45	固定	Hose (L340)	1
12	90445-07M44	固定	Hose (L250)	1
13	90467-06016	固定	Clip	4
14	6E9-14485-00	连接管	Pipe,Joint	2
15	6E9-24321-00	管	Pipe 10	1
16	676-13646-A0	岐管衬垫2	Gasket,Manifold 2	1
17	97313-06025	螺栓	Bolt	6
18	92990-06600	面板垫圈	Washer,Plate	6
19	90465-13M11	线夹	Clamp	2
20	6E9-14198-00	衬垫	Gasket	1
21	92990-06600	面板垫圈	Washer,Plate	4
22	95380-06600	有槽螺母	Nut, Hexagon	4
23	6E9-14483-01	衬垫	Gasket	2
24	6E9-14417-70-94	盖1	Cover 1	1
25	90480-12M25	固定	Grommet	1
26	90105-06M14	螺栓	Bolt, Washer Based Head	4
27	6E9-14476-00	密封	Seal	1
28	6E9-14418-00	盖2	Cover 2	1
29	90209-06M06	卡环	Washer	4
30	97395-06016	螺栓	Bolt	4
31	6E9-41256-00	阻风门杆1	Rod, Choke 1	1
32	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2
33	6E9-41252-00	阻风门杆	Lever, Choke	1
34	91690-40016	弹簧销	Pin,Spring	1
35	90206-05005	面板	Washer, Wave	1
36	663-41257-02	阻风门杆2	Rod, Choke 2	1
37	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	2
38	682-41271-00	阻风门旋钮	Knob, Choke	1
39	689-41273-00	固定	Grommet	1
40	697-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1

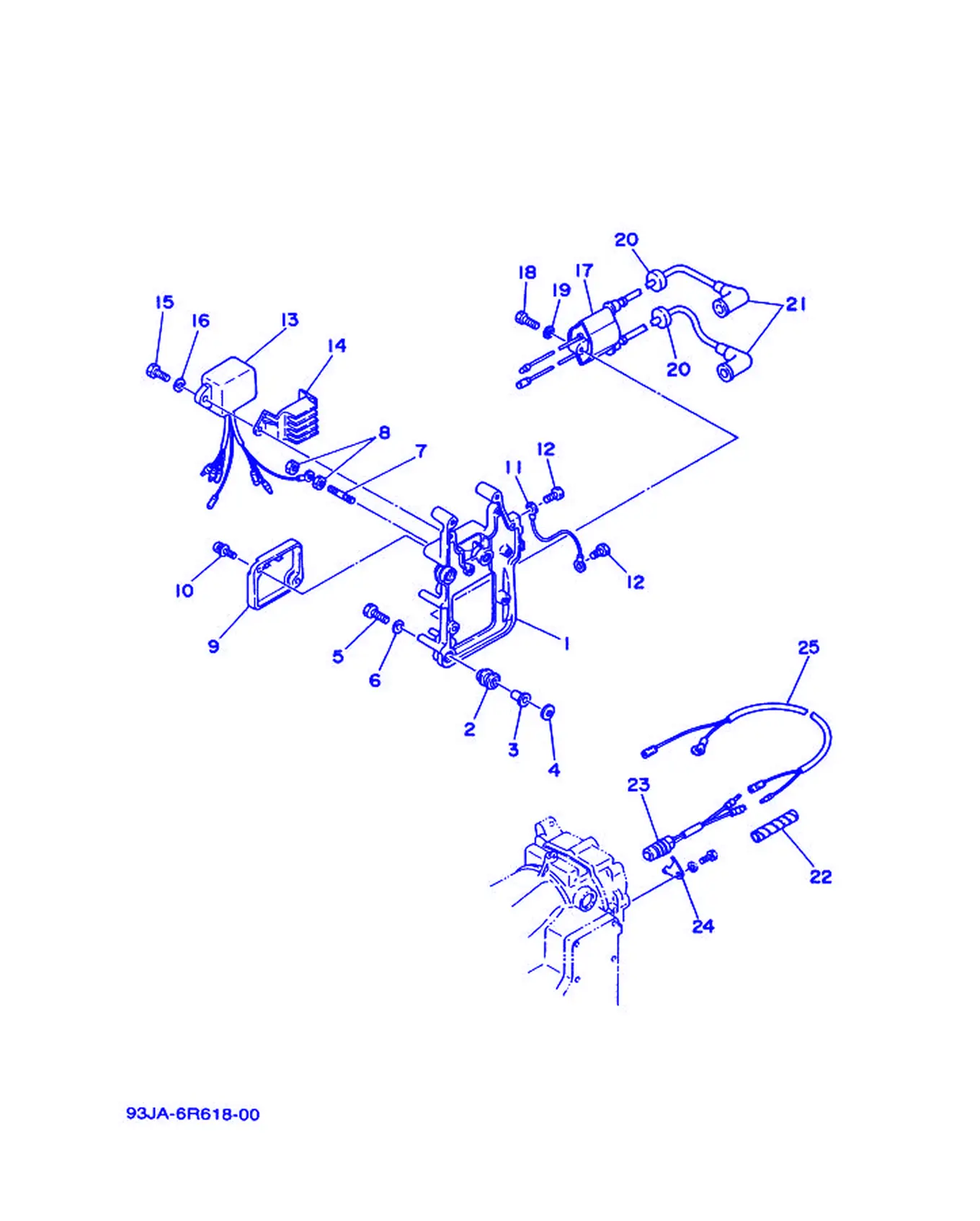

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-85542-00-94	托架	Bracket	1
2	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
3	624-42542-00	管	Pipe	3
4	90201-06M05	平垫圈	Washer,Plate	3
5	97395-06030	螺栓	Bolt	3
6	92990-06600	面板垫圈	Washer,Plate	3
7	90116-06M07	卡环	Bolt, Stud	1
8	95380-06600	有槽螺母	Nut, Hexagon	2
9	6A0-81916-00	接头盖	Cover, Terminal	1
10	97985-05216	带垫圈螺丝	Screw, With Washer	2
11	662-82519-00	接地线	Wire, Earth Lead	1
12	97395-06012	螺栓	Bolt	2
13	689-85540-20	电子点火器总成	C.D.I. Unit Assembly	1
14	6A0-85548-00	支架	Holder	1
15	97395-06025	螺栓	Bolt	2
16	92990-06600	面板垫圈	Washer,Plate	2
17	689-85570-20	点火线圈组合	Ignition Coil Assembly	1
18	97395-06025	螺栓	Bolt	2
19	92990-06600	面板垫圈	Washer,Plate	2
20	90480-25161	固定	Grommet	2
21	663-82370-01	塞帽组合	PlugCapAssembly	2
22	90446-10M01	固定	Hose (L60)	1
23	6E9-82560-00	温控开关组合	Thermo Switch Assembly	1
24	6E9-82588-00	面板	Plate	1
25	6R6-82531-00	导线	WireLead	1

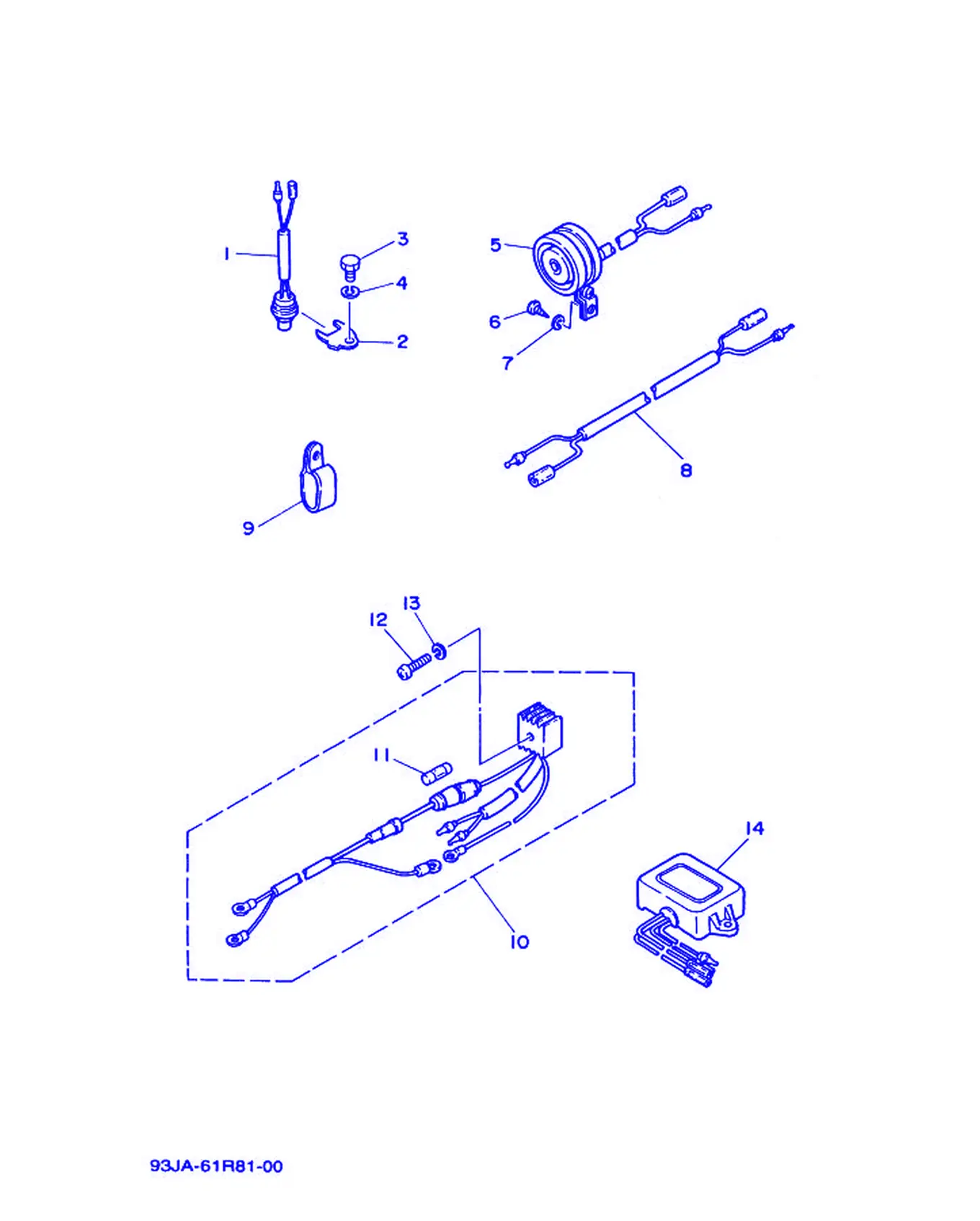

オプシヨナルパーツ 2 (40Q_55B モデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	688-82560-00	温控开关组合	Thermo Switch Assembly	1
2	663-82588-00	面板	Plate	1
3	97313-06010	螺栓	Bolt	1
4	92990-06100	盘形垫	Washer,Spring	1
5	688-83383-11	蜂鸣器	Buzzer	1
6	97780-60516	自攻螺钉	Screw, Tapping	1
7	92990-05600	盘形垫	Washer,Plate	1
8	688-83373-10	电喇叭线	Lead, Horn	1
9	90461-06M01	卡环	Clamp	1
10	676-81970-00	整流器组合	Rectifier Assembly	1
11	682-82151-00	保险丝	Fuse(20A)	1
12	98580-05530	大柱头螺钉	Screw, Pan Head	1
12	98503-05025	大柱头螺钉	Screw, Pan Head	1
13	92990-05100	盘形垫	Washer,Spring	1
13	92990-05600	盘形垫	Washer,Plate	1
14	663-81910-10	调压器组合	Voltage Regulator Assembly	1

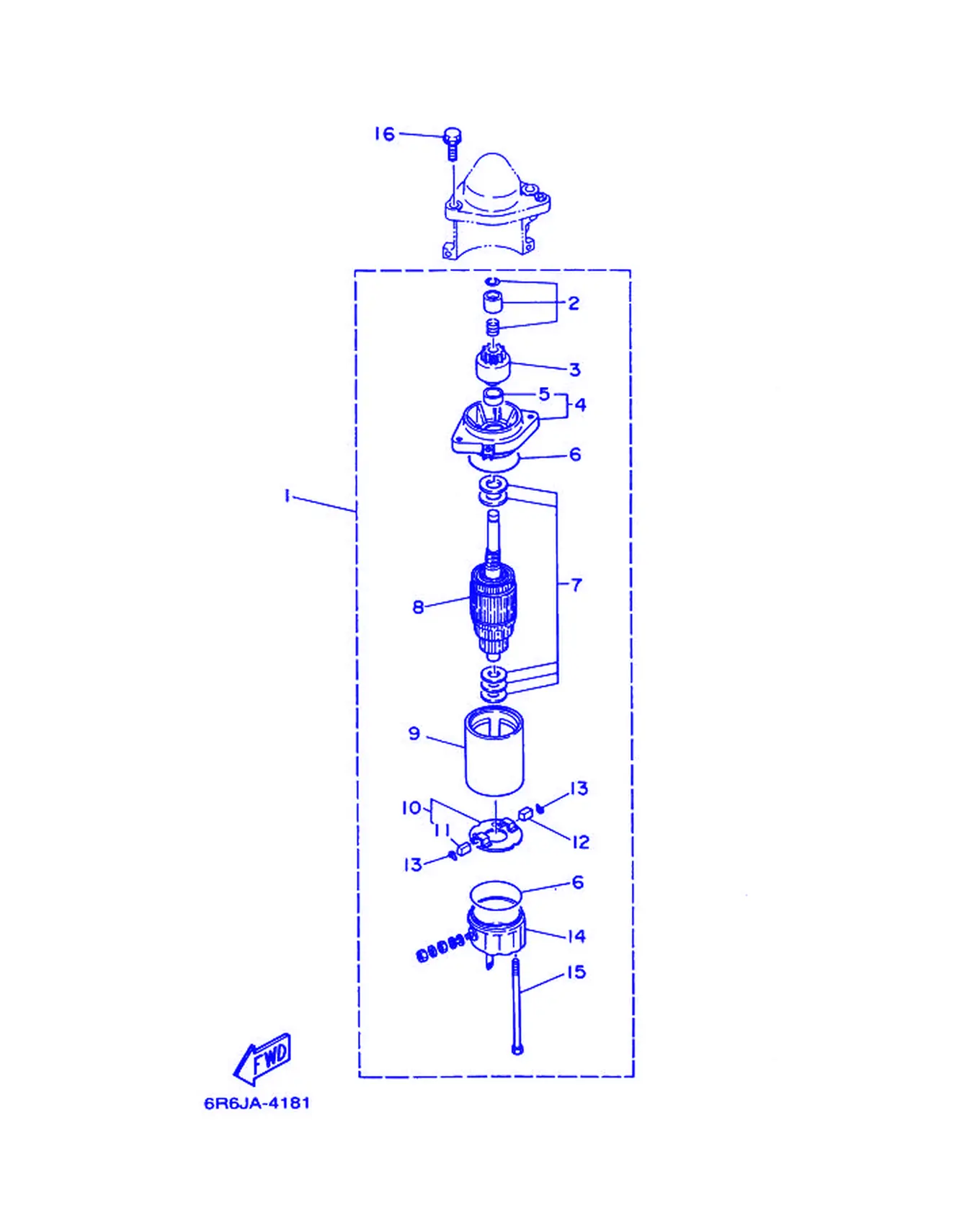

オルタネート 1 (スターテイングモータ)

REF	雅马哈编码	中文名称	英文名称	用量
1	689-81800-13	起动电动机组合	Starting Motor Assembly	1
2	689-81857-11	挡	Pinion Stopper Set	1
3	689-81807-12	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
4	689-81830-11	前托架组合	FrontBracketAssembly	1
5	689-81831-00	前金属	Metal, Front	1
6	689-81847-11	O型圈	O-ring	2
7	689-81809-11	垫圈套	Washer Kit	1
8	689-81850-12	电枢组合	Armature Assembly	1
9	689-81810-11	定子组合	Stator Assembly	1
10	689-81840-11	电刷架组合	Brush Holder Assembly	1
11	689-81812-11	电刷2	Brush 2	1
12	689-81811-11	电刷1	Brush 1	1
13	689-81813-10	电刷弹簧	Spring, Brush	2
14	689-81820-11	后托架组合	Rear Bracket Assembly	1
15	689-81826-10	螺	Bolt	2
16	90105-08M22	带垫螺栓	Bolt, Washer Based Head	2

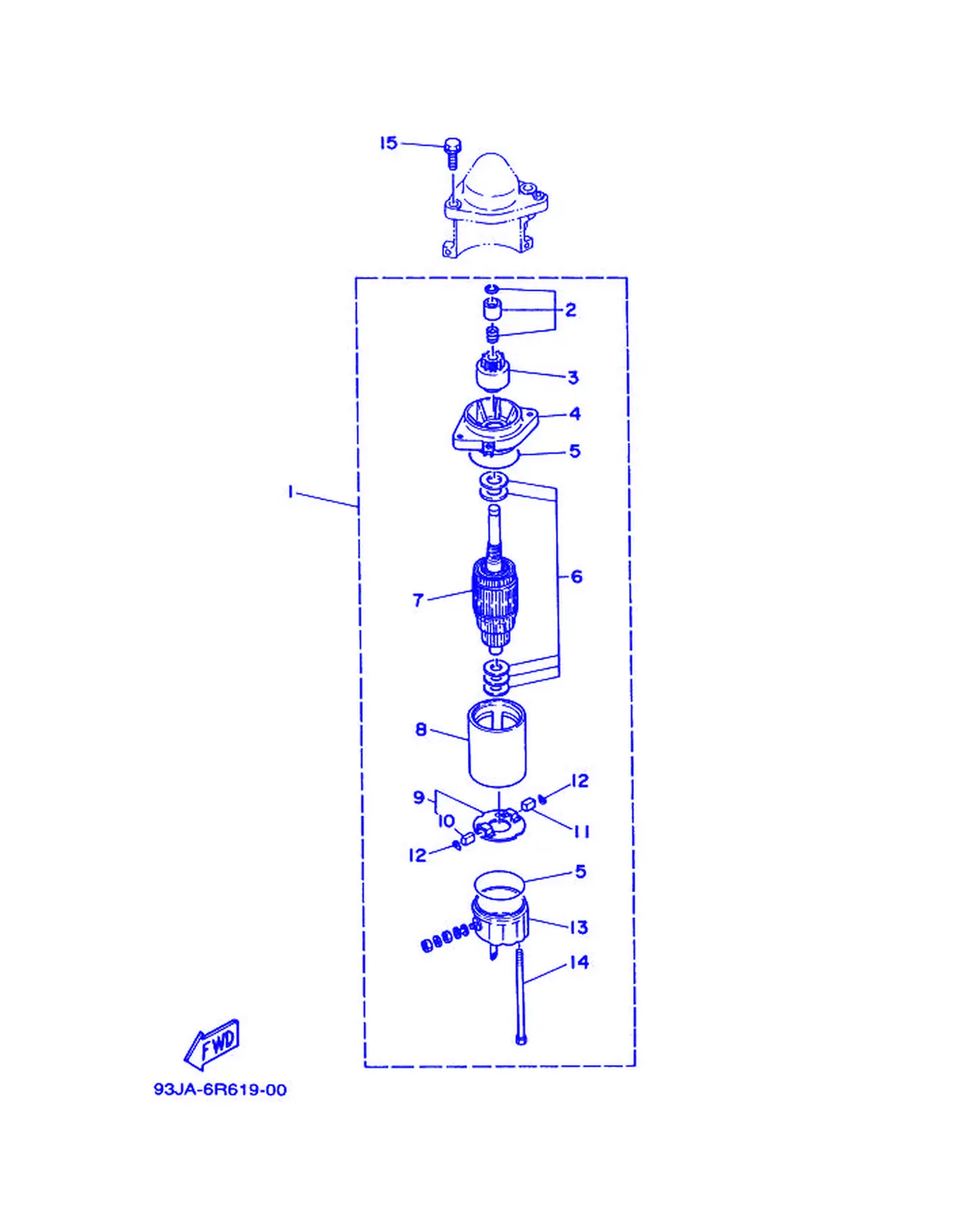

オルタネート 1 (スターテイングモータ_EM_EP)

REF	雅马哈编码	中文名称	英文名称	用量
1	689-81800-13	起动电动机组合	Starting Motor Assembly	1
2	689-81857-11	挡	Pinion Stopper Set	1
3	689-81807-12	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
4	689-81830-11	前托架组合	FrontBracketAssembly	1
5	689-81847-11	O型圈	O-ring	2
6	689-81809-11	垫圈套	Washer Kit	1
7	689-81850-12	电枢组合	Armature Assembly	1
8	689-81810-11	定子组合	Stator Assembly	1
9	689-81840-11	电刷架组合	Brush Holder Assembly	1
10	689-81812-11	电刷2	Brush 2	1
11	689-81811-11	电刷1	Brush 1	1
12	689-81813-10	电刷弹簧	Spring, Brush	2
13	689-81820-11	后托架组合	Rear Bracket Assembly	1
14	689-81826-10	螺	Bolt	2
15	90105-08M22	带垫螺栓	Bolt, Washer Based Head	2

オルタネート 2 (エレクトリカル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
2	6G1-81952-00	继电器支架	Holder, Relay	1
3	6E9-82117-00	导线	Wire,Lead	1
4	6E9-81945-01	开关装配面板	Plate, Switch Fitting	1
5	6E9-81953-00	继电器支架	Stay, Relay	1
6	97095-06016	螺栓	Bolt	2
7	664-81970-61	整流器组合	Rectifier Assembly	1
8	97880-05025	大柱头螺钉	Screw, Pan Head	1
9	92990-05600	盘形垫	Washer,Plate	1
10	6E9-82105-J1	电缆	WireHarness	1
11	97090-08012	螺栓	Bolt	1
12	92990-08100	盘形垫	Washer,Spring	1
13	6A0-82362-00	线夹2	Clamp, Cord 2	1
14	97095-06012	螺栓	Bolt	1
15	92995-06600	盘形垫	Washer	1
16	6R6-82510-10	主开关总成	MainSwitchAssembly	1
17	663-82151-00	保险丝	Fuse (12V-20A)	1
18	689-82540-01	空挡开关组合	Neutral Switch Assembly	1
19	6E9-82554-00	空挡开关支承	Stay, Neutral Switch	1
20	97095-06016	螺栓	Bolt	1
21	92995-06100	垫圈	Washer,Spring	1
22	6E9-82590-20	电缆总成	WireHarnessAssembly	1
23	682-82151-00	保险丝	Fuse(20A)	1
24	6E9-82594-00	夹箍	Clamp	1
25	6E9-86111-01	螺线管线	Coil,Solenoid	1
26	682-86116-00	拉线	Wire, Pull	1
27	6E9-86112-00	螺线管支承	Stay, Solenoid	1
28	90480-10155	橡胶垫	Grommet	1
29	97980-05108	带垫圈螺钉	Screw, With Washer	4
30	682-86117-00	拉线	Hook, Wire Pull	1
31	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
32	93210-03261	O型圈	O-ring	1
33	97095-06025	螺栓	Bolt	2
34	624-42542-00	管	Pipe	2
35	90387-06M43	衬套	Color	1
36	90480-13M24	固定	Grommet	1
37	95895-06016	凸缘螺	Bolt, Flange	1
38	6E9-81950-11	继电器组合	RelayAssembly	1
39	682-82119-01	导线盖	Cover,LeadWire	2
40	90387-06M70	衬套	Color	2
41	90387-06M08	衬套	Color	1
42	90119-06M38	带垫螺栓	Bolt, With Washer	1
43	90119-06M36	带垫螺栓	Bolt, With Washer	1
44	6H5-81920-00	接头组合	Terminal Assembly	1
45	97095-06012	螺栓	Bolt	1
46	6E9-82164-00	盒2	Case 2	1

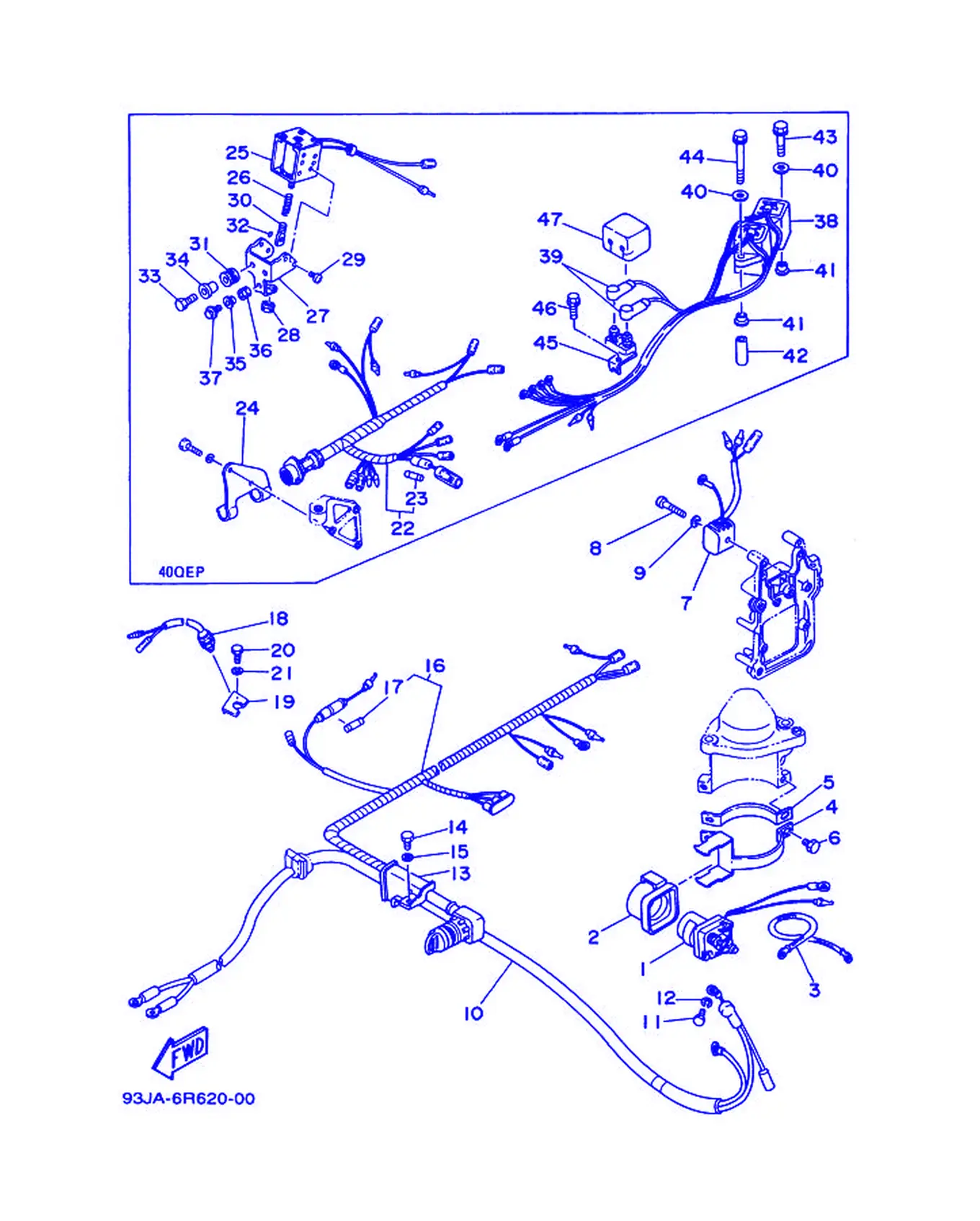

オルタネート 2 (エレクトリカル2_EM_EP)

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
2	6G1-81952-00	继电器支架	Holder, Relay	1
3	6E9-82117-00	导线	Wire,Lead	1
4	6E9-81945-01	开关装配面板	Plate, Switch Fitting	1
5	6E9-81953-00	继电器支架	Stay, Relay	1
6	97313-06016	螺栓	Bolt	2
7	664-81970-61	整流器组合	Rectifier Assembly	1
8	98503-05025	大柱头螺钉	Screw, Pan Head	1
9	92990-05600	盘形垫	Washer,Plate	1
10	6E9-82105-10	电缆	WireHarness	1
11	97380-08012	螺栓	Bolt	1
12	92990-08100	盘形垫	Washer,Spring	1
13	6A0-82362-00	线夹2	Clamp, Cord 2	1
14	97013-06012	螺栓	Bolt	1
15	92990-06600	面板垫圈	Washer,Plate	1
16	6R6-82510-10	主开关总成	MainSwitchAssembly	1
17	682-82151-00	保险丝	Fuse(20A)	1
18	689-82540-01	空挡开关组合	Neutral Switch Assembly	1
19	6E9-82554-00	空挡开关支承	Stay, Neutral Switch	1
20	97313-06016	螺栓	Bolt	1
21	92990-06100	盘形垫	Washer,Spring	1
22	6E9-82590-20	电缆总成	WireHarnessAssembly	1
23	682-82151-00	保险丝	Fuse(20A)	1
24	6E9-82594-00	夹箍	Clamp	1
25	6E9-86111-00	螺线管线	Coil,Solenoid	1
26	682-86116-00	拉线	Wire, Pull	1
27	6E9-86112-00	螺线管支承	Stay, Solenoid	1
28	90480-10155	橡胶垫	Grommet	1
29	98580-05008	十字盘头螺钉	Screw, Pan Head	4
30	682-86117-00	拉线	Hook, Wire Pull	1
31	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
32	93210-03261	O型圈	O-ring	1
33	97395-06025	螺栓	Bolt	2
34	624-42542-00	管	Pipe	2
35	90387-06M43	衬套	Color	1
36	90480-13M24	固定	Grommet	1
37	95895-06016	凸缘螺	Bolt, Flange	1
38	6E9-81950-11	继电器组合	RelayAssembly	1
39	682-82119-01	导线盖	Cover,LeadWire	2
40	92990-06200	盘形垫	Washer, Plain	2
41	90387-06M70	衬套	Color	2
42	90387-06M08	衬套	Color	1
43	97313-06020	螺栓	Bolt	1
44	97313-06065	螺栓	Bolt	1
45	6H5-81920-00	接头组合	Terminal Assembly	1
46	97395-06012	螺栓	Bolt	1
47	6E9-82164-00	盒2	Case 2	1

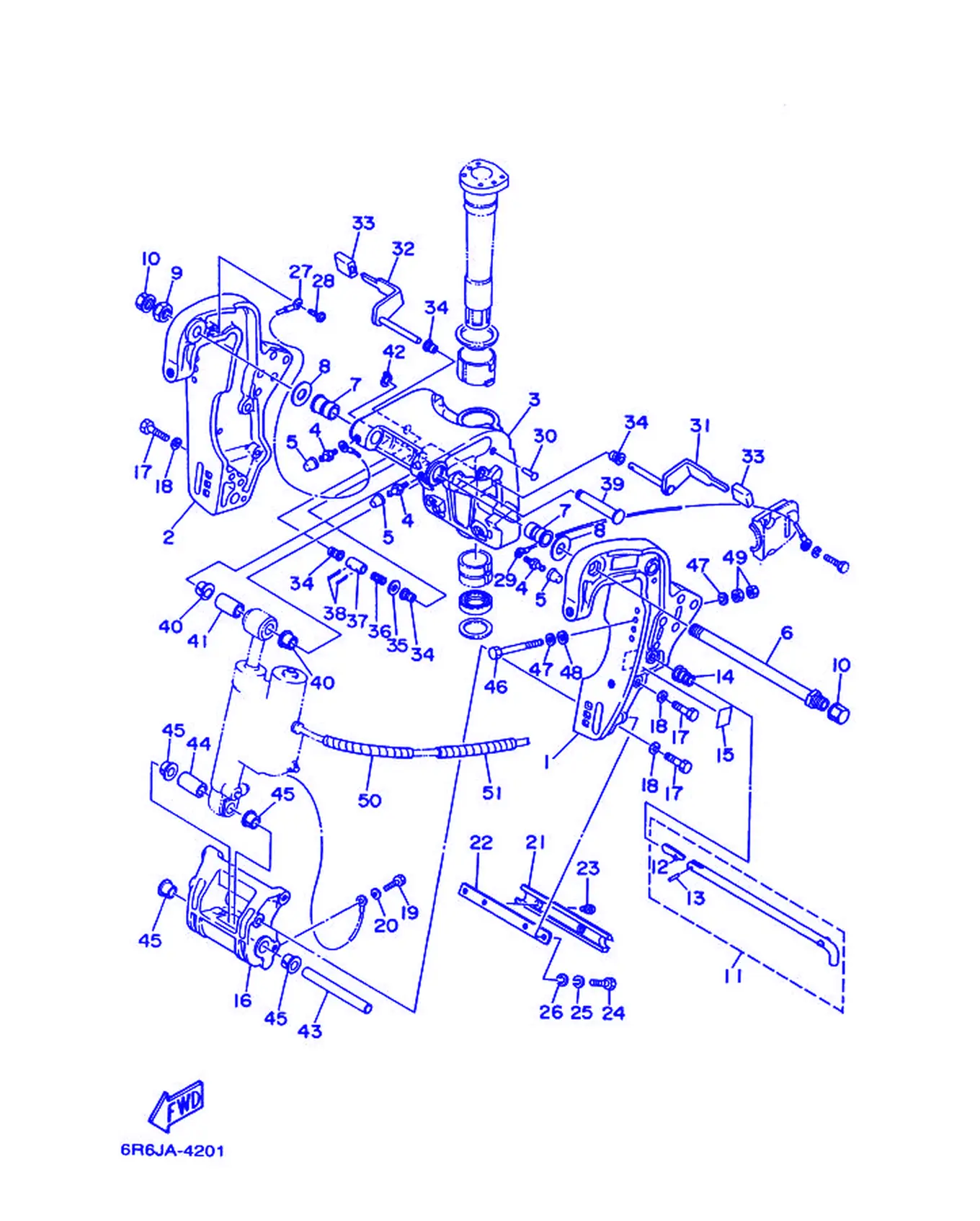

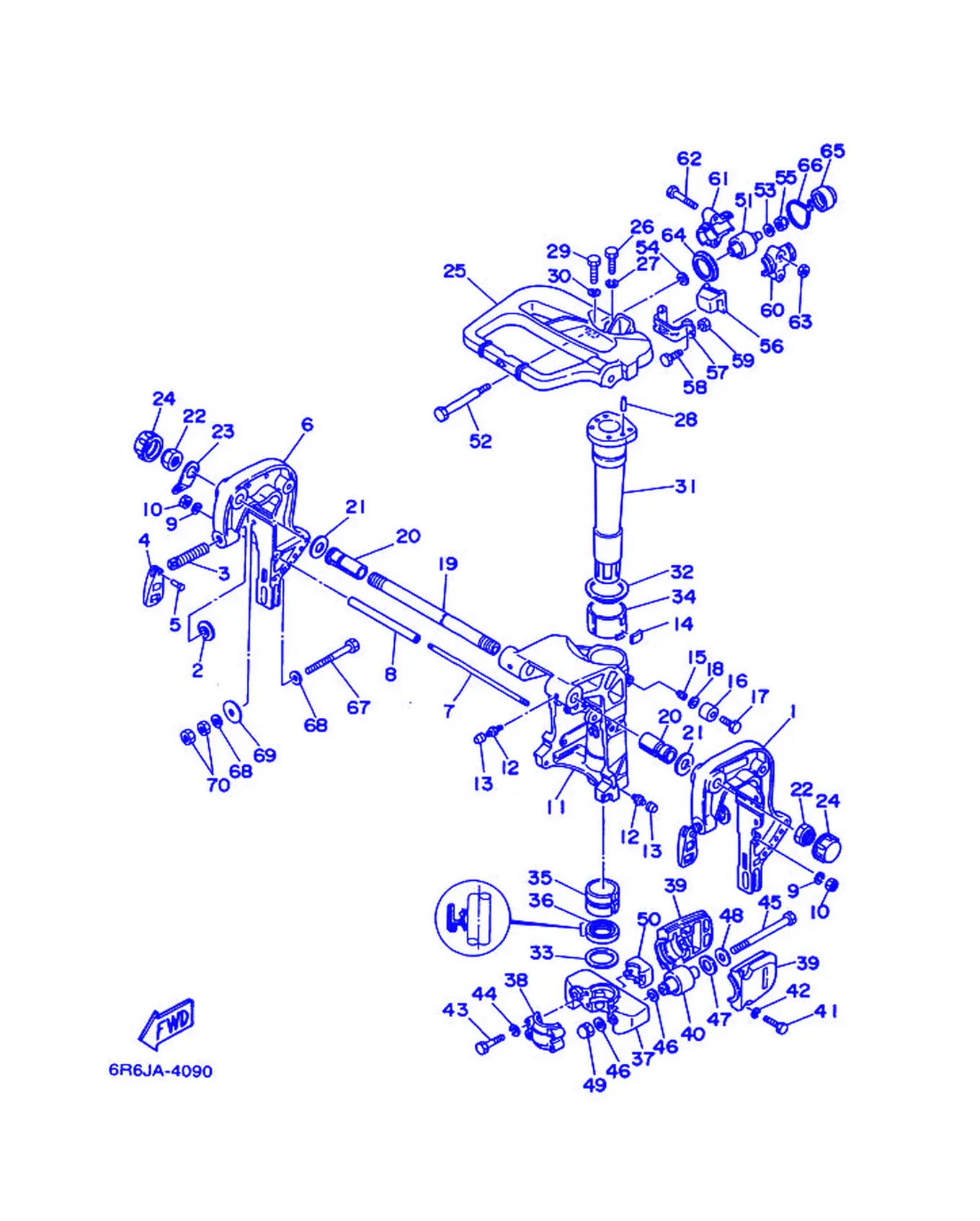

オルタネート 3 (ブラケツト 1_40QWP)

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-43111-03-4D	夹紧托架	Bracket,Clamp	1
2	697-43112-A2-4D	夹紧托架	Bracket,Clamp	1
3	6E9-43311-01-4D	旋转支架	Bracket, Swivel	1
4	93700-06M03	润滑油管嘴	Nipple, Grease	3
5	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
6	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
7	90386-22M15	衬套	Bushing	2
8	90201-22M67	平垫圈	Washer,Plate	2
9	90185-22M11	自锁螺母	Nut, Self-Locking	1
10	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
11	697-43160-00	角度定位杆组合	TiltRodAssembly	1
12	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
13	91690-30012	弹簧销	Pin,Spring	1
14	90502-20M03	接头	Spring, Conical	1
15	6E9-43155-00	标志1	Mark 1	1
16	697-43128-01-4D	夹紧托架衬套	Spacer,ClampBracket	1
17	97095-10045	螺栓	Bolt	6
18	92995-10100	盘形垫	Washer	6
19	97095-06010	螺栓	Bolt	1
20	92995-06600	盘形垫	Washer	1
21	6H1-45251-02	阳极	Anode	1
22	6H1-44526-00	面板	Plate	1
23	90119-06M29	带垫螺栓	Bolt, With Washer	2
24	97095-06016	螺栓	Bolt	2
25	92995-06100	垫圈	Washer,Spring	2
26	92995-06600	盘形垫	Washer	2
27	688-82148-00	导线4	Wire,Lead 4	1
28	97880-06012	大柱头螺钉	Screw, Pan Head	1
29	6H5-82127-00	导线2	Wire,Lead 2	1
30	90269-03010	螺丝	Rivet	1
31	688-43181-04	顶位销杆	Lever, Tilt Stop	1
32	688-43185-04	顶位销杆	Lever, Tilt Stop	1
33	663-43318-00	盖	Cover	2
34	90386-10M16	衬套	Bushing	4
35	92990-10600	垫圈	Washer,Plate	1
36	90501-10M21	接头	Spring, Compression	1
37	90387-10M38	衬套	Color	1
38	91490-30025	开口销	Pin, Cotter	2
39	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
40	90386-18M35	衬套	Bushing	2
41	90386-18M21	衬套	Bushing	1
42	93410-18M02	开口簧环，卡	Circlip	1
43	688-43124-02	下侧防震销	Pin, Lower Shock Mount	1
44	90386-18M21	衬套	Bushing	1
45	90386-18M35	衬套	Bushing	4
46	90101-12M65	卡环	Bolt, Hexagon	4
47	92995-12200	盘形垫	Washer	8
48	90201-12426	平垫圈	Washer,Plate	4
49	95380-12600	有槽螺母	Nut	8
50	90446-07M40	线夹	Hose	1
51	90446-07M41	固定	Hose	1

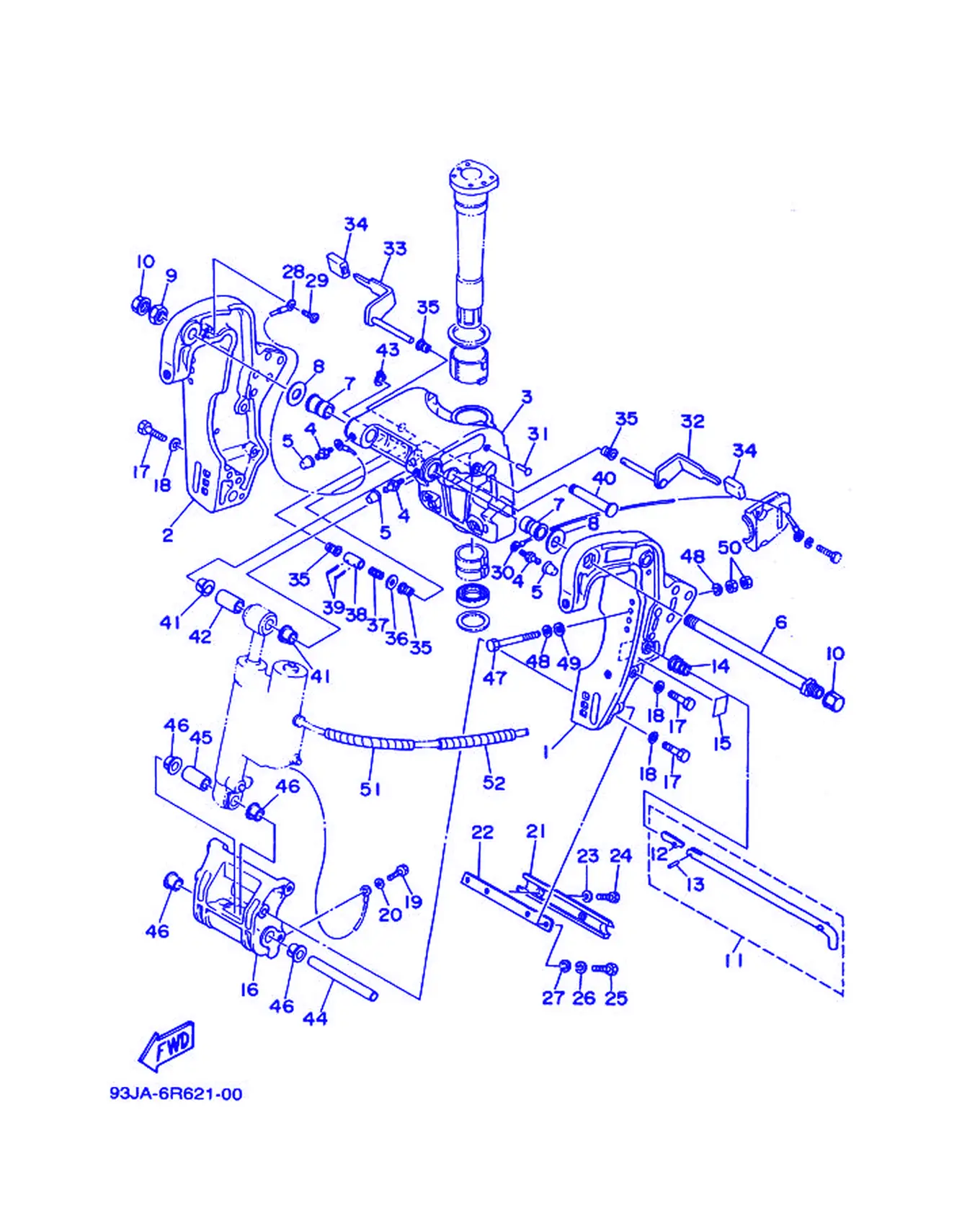

オルタネート 3 (ブラケツト1_40QEPモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-43111-01-EK	夹紧托架	Bracket,Clamp	1
2	697-43112-03-EK	夹紧托架	Bracket,Clamp	1
3	6E9-43311-00-EK	旋转支架	Bracket, Swivel	1
4	93700-06M03	润滑油管嘴	Nipple, Grease	3
5	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
6	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
7	90386-22M15	衬套	Bushing	2
8	90201-22M67	平垫圈	Washer,Plate	2
9	90185-22043	卡环	Nut, Self-Locking	1
10	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
11	697-43160-00	角度定位杆组合	TiltRodAssembly	1
12	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
13	91690-30012	弹簧销	Pin,Spring	1
14	90502-20M03	接头	Spring, Conical	1
15	6E9-43155-00	标志1	Mark 1	1
16	697-43128-01-EK	夹紧托架衬套	Spacer,ClampBracket	1
17	97395-10045	螺栓	Bolt	6
18	92995-10100	盘形垫	Washer	6
19	97395-06010	螺栓	Bolt	1
20	92990-06600	面板垫圈	Washer,Plate	1
21	6H1-45251-02	阳极	Anode	1
22	6H1-44526-00	面板	Plate	1
23	90201-06M31	面板垫圈	Washer,Plate	2
24	97395-06012	螺栓	Bolt	2
25	97395-06016	螺栓	Bolt	2
26	92995-06100	垫圈	Washer,Spring	2
27	92990-06600	面板垫圈	Washer,Plate	2
28	688-82148-00	导线4	Wire,Lead 4	1
29	98580-06012	大柱头螺钉	Screw, Pan Head	1
30	6H5-82127-00	导线2	Wire,Lead 2	1
31	90269-03010	螺丝	Rivet	1
32	688-43181-04	顶位销杆	Lever, Tilt Stop	1
33	688-43185-04	顶位销杆	Lever, Tilt Stop	1
34	663-43318-00	盖	Cover	2
35	90386-10M16	衬套	Bushing	4
36	92990-10600	垫圈	Washer,Plate	1
37	90501-10M21	接头	Spring, Compression	1
38	90387-10M38	衬套	Color	1
39	91490-30030	开口销	Pin, Cotter	2
40	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
41	90386-18M35	衬套	Bushing	2
42	90386-18M21	衬套	Bushing	1
43	93410-18M02	开口簧环，卡	Circlip	1
44	688-43124-02	下侧防震销	Pin, Lower Shock Mount	1
45	90386-18M21	衬套	Bushing	1
46	90386-18M35	衬套	Bushing	4
47	90101-12M65	卡环	Bolt, Hexagon	4
48	92995-12200	盘形垫	Washer	8
49	90201-10426	平垫圈	Washer,Plate	4
50	95380-12600	有槽螺母	Nut	8
51	90446-07M40	线夹	Hose	1
52	90446-07M41	固定	Hose	1

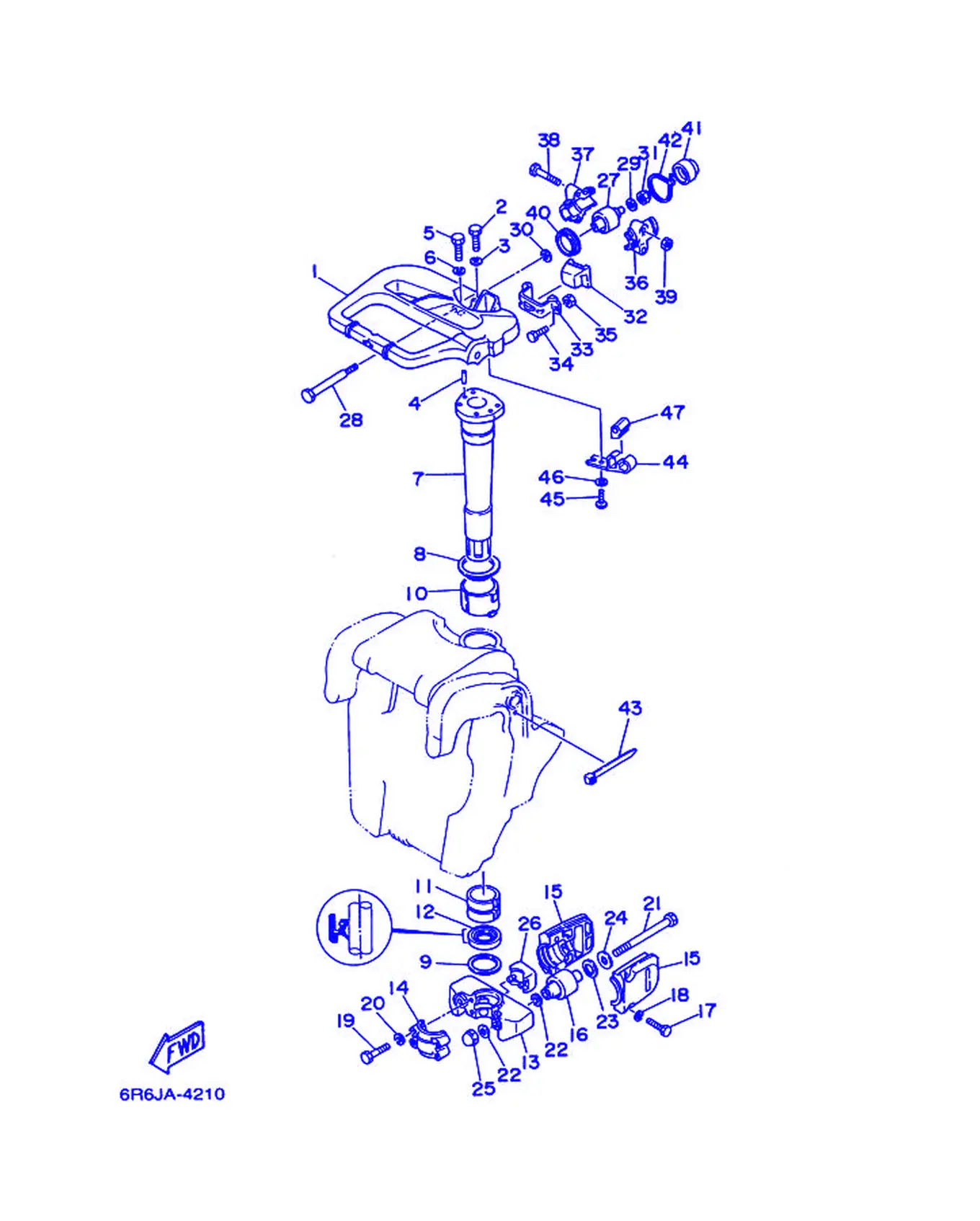

オルタネート 4 (ブラケツト 2_40QWP)

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-42511-01-4D	方向托架	Bracket,Steering	1
2	97075-08030	螺栓	Bolt	2
3	92995-08100	盘形垫	Washer	2
4	93608-12063	定位销	Pin, Dowel	2
5	97075-08035	螺栓	Bolt	2
6	92995-08100	盘形垫	Washer	2
7	676-42521-00-94	方向枢轴	Shaft, Steering Pivot	1
8	90209-52M00	垫圈	Washer	1
9	90201-44M01	平垫圈	Washer,Plate	1
10	90386-52M02	衬套	Bushing	1
11	90386-44M03	衬套	Bushing	1
12	93109-44M00	油封	OilSeal	1
13	676-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
14	676-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
15	676-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
16	679-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
17	97075-08030	螺栓	Bolt	4
18	92995-08100	盘形垫	Washer	4
19	97095-08045	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	90101-12M01	螺母	Bolt, Hexagon	2
22	90201-12M16	平垫圈	Washer,Plate	4
23	90202-21100	平垫圈	Washer,Plate	2
24	90201-13M11	平垫圈	Washer,Plate	2
25	95380-12800	有槽螺母	Nut, Crown	2
26	676-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
27	679-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
28	90101-08M02	螺栓	Bolt, Hexagon	2
29	90201-08M08	平垫圈	Washer,Plate	2
30	90201-09M00	平垫圈	Washer,Plate	2
31	90185-08057	卡环	Nut, Self-Locking	2
32	676-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	1
33	676-44518-00	托架组	BracketComplete	1
34	97095-06025	螺栓	Bolt	2
35	95380-06600	有槽螺母	Nut, Hexagon	2
36	676-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	2
37	676-44512-00-94	上侧减震胶垫盖	Cover	2
38	97095-08050	螺栓	Bolt	4
39	95380-08600	有槽螺母	Nut	4
40	676-44521-00	密封	Seal	2
41	676-44522-01	密封	Seal	2
42	90465-11M52	固定	Clamp	2
43	90465-13M11	线夹	Clamp	1
44	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
45	90157-06M01	卡环	Screw, Pan Head	1
46	92990-06600	面板垫圈	Washer,Plate	1
47	6E9-82361-00	线夹	Clamp, Cord	1

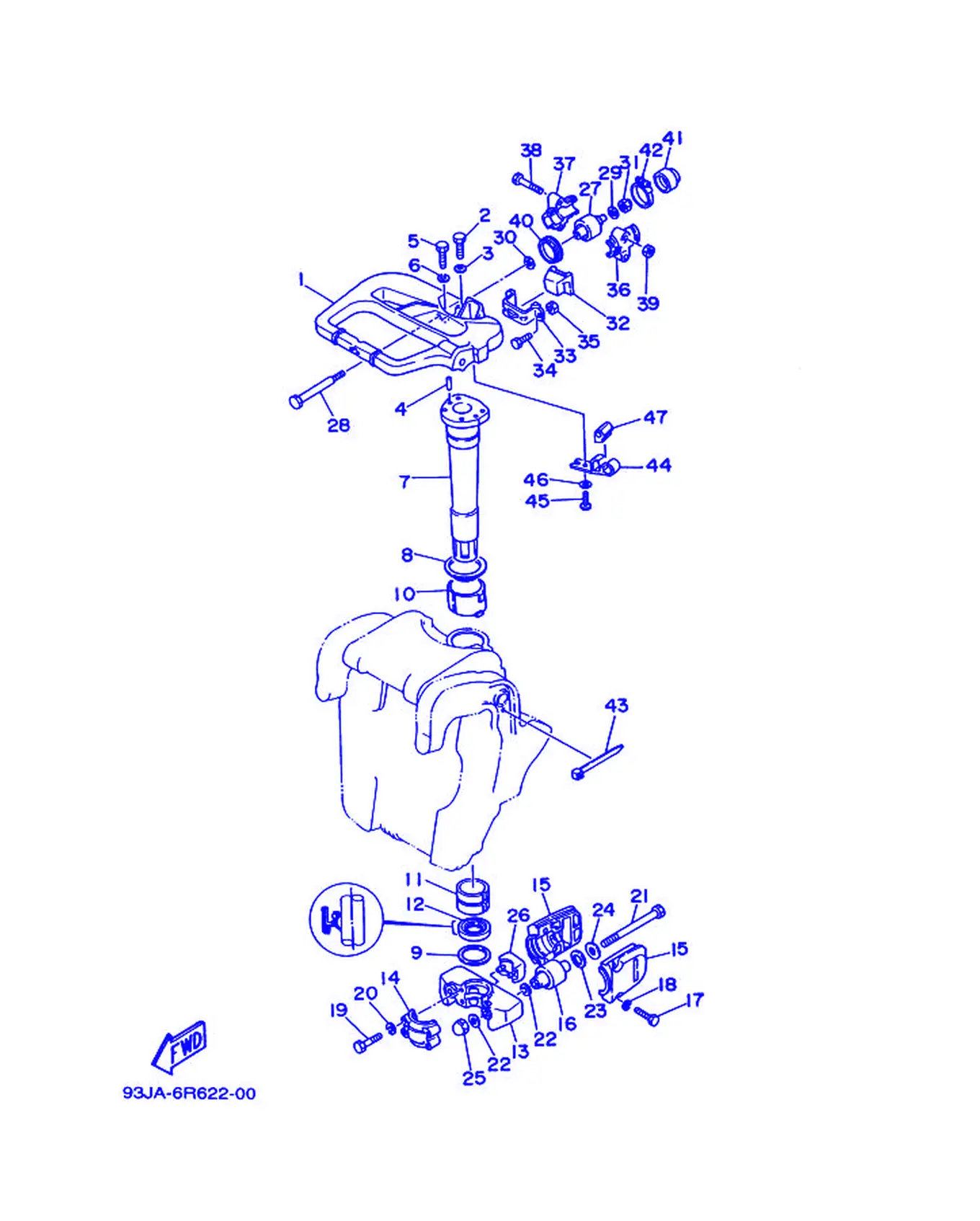

オルタネート 4 (ブラケツト2_40QEPモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-42511-00-EK	方向托架	Bracket,Steering	1
2	97395-08030	螺栓	Bolt	2
3	92990-08100	盘形垫	Washer,Spring	2
4	93608-12063	定位销	Pin, Dowel	2
5	97090-08035	螺栓	Bolt	2
6	92990-08100	盘形垫	Washer,Spring	2
7	676-42521-00-94	方向枢轴	Shaft, Steering Pivot	1
8	90209-52M00	垫圈	Washer	1
9	90201-44M01	平垫圈	Washer,Plate	1
10	90386-52M02	衬套	Bushing	1
11	90386-44M03	衬套	Bushing	1
12	93109-44M00	油封	OilSeal	1
13	676-44551-00-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
14	676-44552-00-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
15	676-44553-00-EK	下侧减震胶垫盖	Cover, Lower Mount	2
16	679-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
17	97395-08030	螺栓	Bolt	4
18	92990-08100	盘形垫	Washer,Spring	4
19	97395-08045	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	90101-12M01	螺母	Bolt, Hexagon	2
22	90201-12M16	平垫圈	Washer,Plate	4
23	90202-21100	平垫圈	Washer,Plate	2
24	90201-13M11	平垫圈	Washer,Plate	2
25	95380-12800	有槽螺母	Nut, Crown	2
26	676-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
27	679-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
28	90101-08M02	螺栓	Bolt, Hexagon	2
29	90201-08M08	平垫圈	Washer,Plate	2
30	90201-09M00	平垫圈	Washer,Plate	2
31	95780-08300	带垫螺母	Nut, Flange	2
32	676-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	1
33	676-44518-00	托架组	BracketComplete	1
34	97395-06025	螺栓	Bolt	2
35	95380-06600	有槽螺母	Nut, Hexagon	2
36	676-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	2
37	676-44512-00-94	上侧减震胶垫盖	Cover	2
38	97395-08050	螺栓	Bolt	4
39	95380-08600	有槽螺母	Nut	4
40	676-44521-00	密封	Seal	2
41	676-44522-01	密封	Seal	2
42	90460-42M00	软管卡箍	Clamp,Hose	2
43	90465-13M11	线夹	Clamp	1
44	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
45	90157-06M01	卡环	Screw, Pan Head	1
46	92990-06600	面板垫圈	Washer,Plate	1
47	6E9-82361-00	线夹	Clamp, Cord	1

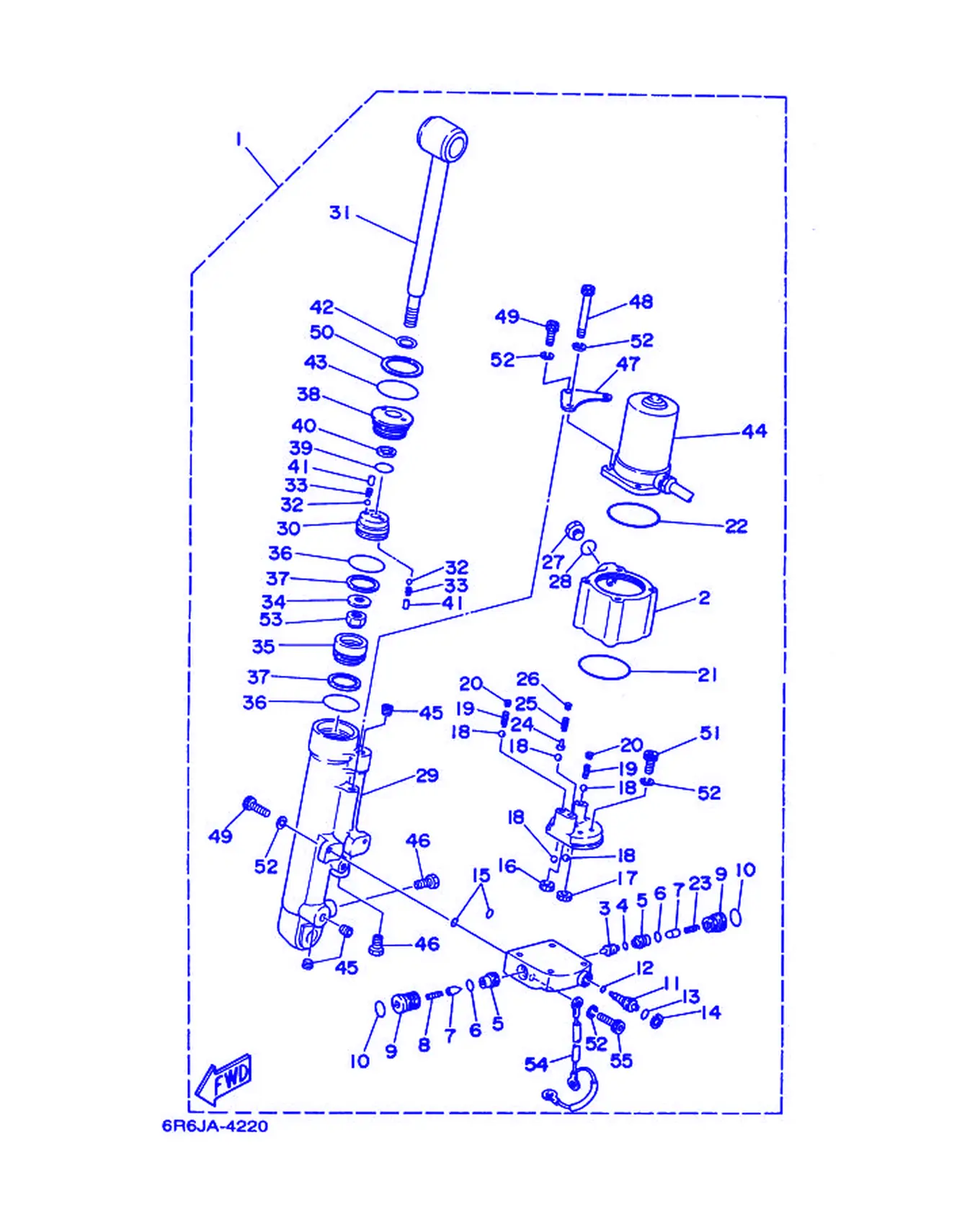

オルタネート 5 (パワーチルトアセンブリ_40QWP)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-43840-05-4D	电动角度定位装置组合	Power TiltAssembly	1
2	6H5-43828-00	储油箱	Body, Reservoir	1
3	6H5-43841-00	滑梭活	Piston, Shuttle	1
4	6H5-43861-00	O型圈	O-ring	1
5	6H5-43891-00	电刷	Bushing 1	2
6	6H5-43862-00	O型圈	O-ring	2
7	6H5-43849-00	阀门支销	Pin, Valve Support	2
8	6H5-43853-00	主阀门弹簧	Spring	1
9	6H5-4382E-00	联接器2	Adapter 2	2
10	6H5-43863-00	O型圈	O-ring	2
11	6H5-43846-02	手动阀座螺钉	Screw, Manual Valve Seat	1
12	6H5-43864-00	O型圈	O-ring	1
13	6H5-43865-00	O型圈	O-ring	1
14	6H5-43875-00	开口	Ring, Snap	1
15	6H5-43866-00	O型圈	O-ring	2
16	6H5-43837-00	从动齿	Gear, Driven	1
17	6H5-43836-00	主动齿	Gear, Drive	1
18	6H5-43858-10	滚珠	Ball	5
19	6H5-43856-00	下减压弹簧	Spring, Down Relief	2
20	6H5-43844-00	阀门支销	Pin, Valve Support	2
21	6H5-43867-00	O型圈	O-ring	1
22	6H5-43868-00	O型圈	O-ring	1
23	6H5-43853-10	主阀门弹簧	Spring	1
24	6H5-43859-00	阀门支销	Pin, Valve Support	6
25	6H5-43855-01	上减压弹簧	Spring	1
26	6H5-4386F-00	直	Ring	1
27	6H5-43829-00	储油箱盖	Reserve Plug	1
28	6H5-43865-00	O型圈	O-ring	1
29	6H5-43813-00	角度定位气	Cylinder, Tilt	1
30	6H5-4385A-00	角度定位活	Piston	1
31	6H5-43801-00	杆	Rod	1
32	6H5-43858-00	滚珠	Ball	5
33	6H5-43857-00	阀门减震器弹簧	Spring	5
34	6H5-43893-00	垫	Washer	1
35	6H5-43814-00	自由活	Piston, Free	1
36	6H5-43883-00	O型圈	O-ring	2
37	6H5-43871-00	环	Ring, Back Up	2
38	6H5-4381E-00	托架	Bracket	1
39	6H5-43896-00	O型圈	O-ring	1
40	6H5-43873-00	支承	Ring, Back Up	1
41	6H5-4381A-00	轴	Shaft	5
42	6H5-43812-00	防尘密封	Seal, Dust	1
43	6H5-43897-00	O型圈	O-ring	1
44	6H5-43880-02	电动机总成	Motor Assembly	1
45	6H5-43826-00	锥形螺钉	Plug, Taper Screw	3
46	6H5-43811-00	气缸端部螺钉	Screw, Cylinder End	2
47	6H5-4381F-00	托架	Bracket	1
48	6H5-43887-00	贯穿螺	Bolt, Through	4
49	6H5-43886-00	螺栓	Bolt	3
50	6H5-43872-00	支承	Ring, Back Up	1
51	91316-06020	螺栓	Bolt, Hexagon Socket Head	4
52	92990-06100	盘形垫	Washer,Spring	12
53	95600-12100	U型螺母	Nut, U	1
54	6G1-82127-00	导线2	Wire, Lead 2	1
55	6H5-4388A-00	螺栓	Bolt	1

オルタネート 5 (パワーチルトアセンブリ_EP)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H5-43840-04-EK	电动角度定位装置组合	Power TiltAssembly	1
2	6H5-43828-00	储油箱	Body, Reservoir	1
3	6H5-43841-00	滑梭活	Piston, Shuttle	1
4	6H5-43861-00	O型圈	O-ring	1
5	6H5-43891-00	电刷	Bushing 1	2
6	6H5-43862-00	O型圈	O-ring	2
7	6H5-43849-00	阀门支销	Pin, Valve Support	2
8	6H5-43853-00	主阀门弹簧	Spring	1
9	6H5-4382E-00	联接器2	Adapter 2	2
10	6H5-43863-00	O型圈	O-ring	2
11	6H5-43846-02	手动阀座螺钉	Screw, Manual Valve Seat	1
12	6H5-43864-00	O型圈	O-ring	1
13	6H5-43865-00	O型圈	O-ring	1
14	6H5-43875-00	开口	Ring, Snap	1
15	6H5-43866-00	O型圈	O-ring	2
16	6H5-43837-00	从动齿	Gear, Driven	1
17	6H5-43836-00	主动齿	Gear, Drive	1
18	6H5-43858-10	滚珠	Ball	5
19	6H5-43856-00	下减压弹簧	Spring, Down Relief	2
20	6H5-43844-00	阀门支销	Pin, Valve Support	2
21	6H5-43867-00	O型圈	O-ring	1
22	6H5-43868-00	O型圈	O-ring	1
23	6H5-43853-10	主阀门弹簧	Spring	1
24	6H5-43859-00	阀门支销	Pin, Valve Support	6
25	6H5-43855-01	上减压弹簧	Spring	1
26	6H5-4386F-00	直	Ring	1
27	6H5-43829-00	储油箱盖	Reserve Plug	1
28	6H5-43865-00	O型圈	O-ring	1
29	6H5-43813-00	角度定位气	Cylinder, Tilt	1
30	6H5-4385A-00	角度定位活	Piston	1
31	6H5-43801-00	杆	Rod	1
32	6H5-43858-00	滚珠	Ball	5
33	6H5-43857-00	阀门减震器弹簧	Spring	5
34	6H5-43893-00	垫	Washer	1
35	6H5-43814-00	自由活	Piston, Free	1
36	6H5-43883-00	O型圈	O-ring	2
37	6H5-43871-00	环	Ring, Back Up	2
38	6H5-4381E-00	托架	Bracket	1
39	6H5-43896-00	O型圈	O-ring	1
40	6H5-43873-00	支承	Ring, Back Up	1
41	6H5-4381A-00	轴	Shaft	5
42	6H5-43812-00	防尘密封	Seal, Dust	1
43	6H5-43897-00	O型圈	O-ring	1
44	6H5-43880-02	电动机总成	Motor Assembly	1
45	6H5-43826-00	锥形螺钉	Plug, Taper Screw	3
46	6H5-43811-00	气缸端部螺钉	Screw, Cylinder End	2
47	6H5-4381F-00	托架	Bracket	1
48	6H5-43887-00	贯穿螺	Bolt, Through	4
49	6H5-43886-00	螺栓	Bolt	3
50	6H5-43872-00	支承	Ring, Back Up	1
51	91316-06020	螺栓	Bolt, Hexagon Socket Head	4
52	92990-06100	盘形垫	Washer,Spring	12
53	95600-12100	U型螺母	Nut, U	1
54	6G1-82127-00	导线2	Wire, Lead 2	1
55	6H5-4388A-00	螺栓	Bolt	1

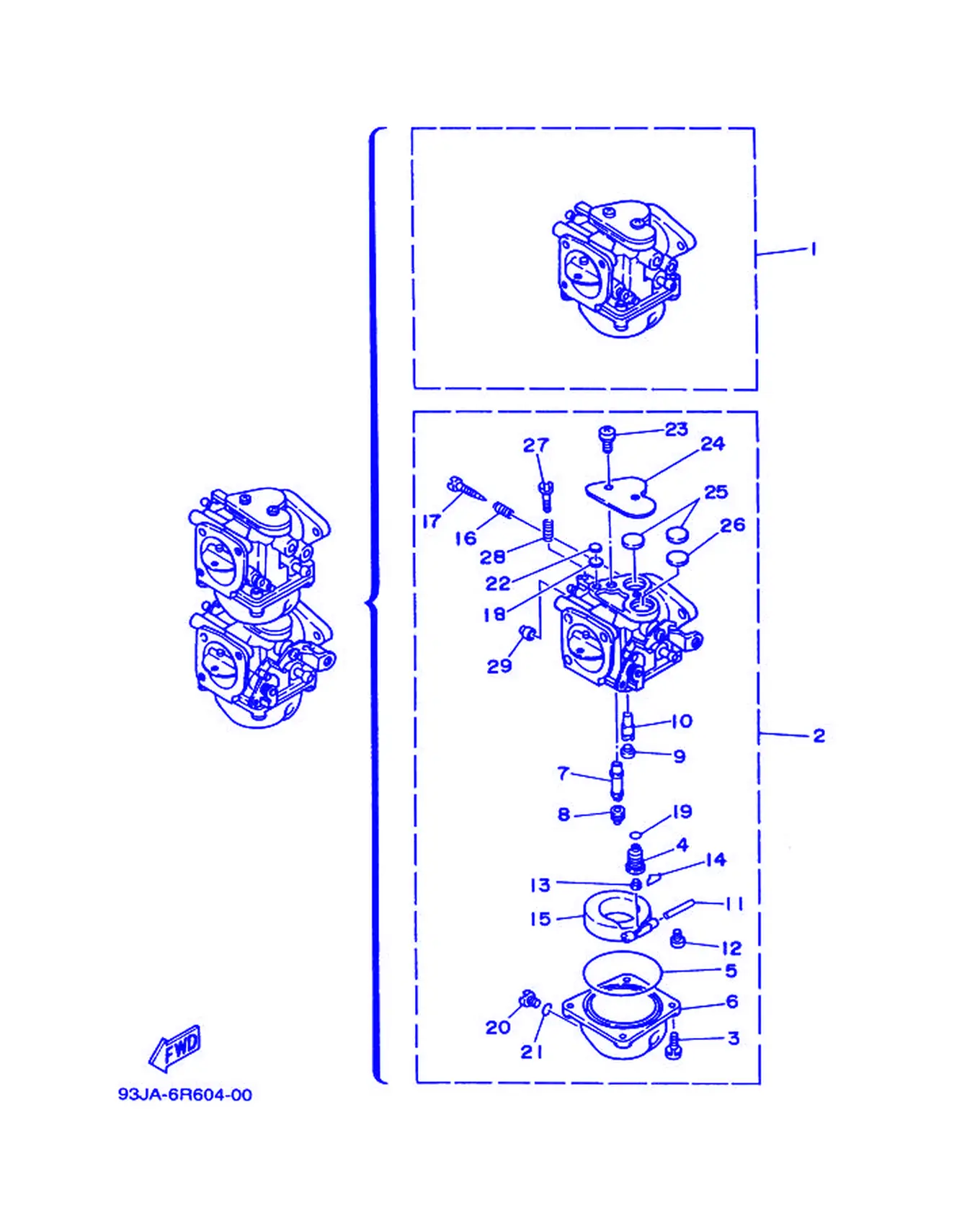

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-14301-02	化油器总成1	CarburetorAssembly 1	1
2	6E9-14302-02	化油器总成2	CarburetorAssembly 2	1
3	97980-04114	带垫圈螺钉	Screw, Washer	8
4	6H3-14590-00	针阀组合	NeedleValveAssembly	2
5	676-14984-00	浮子室衬垫	Gasket, Float Chamber	2
6	688-14980-00	浮子室本	Body, Float Chamber	2
7	6E9-14947-00	针形量孔	Jet,Needle	2
8	676-14943-41	主量孔	Jet,Main (#170)	2
9	676-14966-00	起动杆	Cap	2
10	6E9-14948-17	量孔	Jet (#75)	2
11	688-14548-00	浮子臂销	Pin, Float Arm	2
12	98580-04008	大柱头螺钉	Screw, Pan Head	2
13	676-14186-00	浮子销	Pin, Float	2
14	663-14159-00	钢夹	Clip	2
15	676-14985-01	浮子	Float	2
16	679-14555-00	弹簧	Spring	2
17	692-14923-00	低速螺钉	Screw,Pilot	2
18	663-14527-00	面板	Plate	2
19	93210-04228	O型圈	O-ring	2
20	6H3-14992-00	连杆	Screw, Drain	2
21	93210-04230	O型圈	O-ring	2
22	663-14126-00	衬垫	Gasket	2
23	97980-05310	带垫圈螺钉	Screw, Washer	4
24	688-14572-01	密封	Plate, Stay	2
25	688-14126-00	衬垫	Gasket	4
26	688-14527-00	面板	Plate	2
27	6H1-14523-00	止动螺钉	Screw, Stop	1
28	90501-10326	接头	Spring, Compression	1
29	6H2-14578-00	轴套	Collar	1

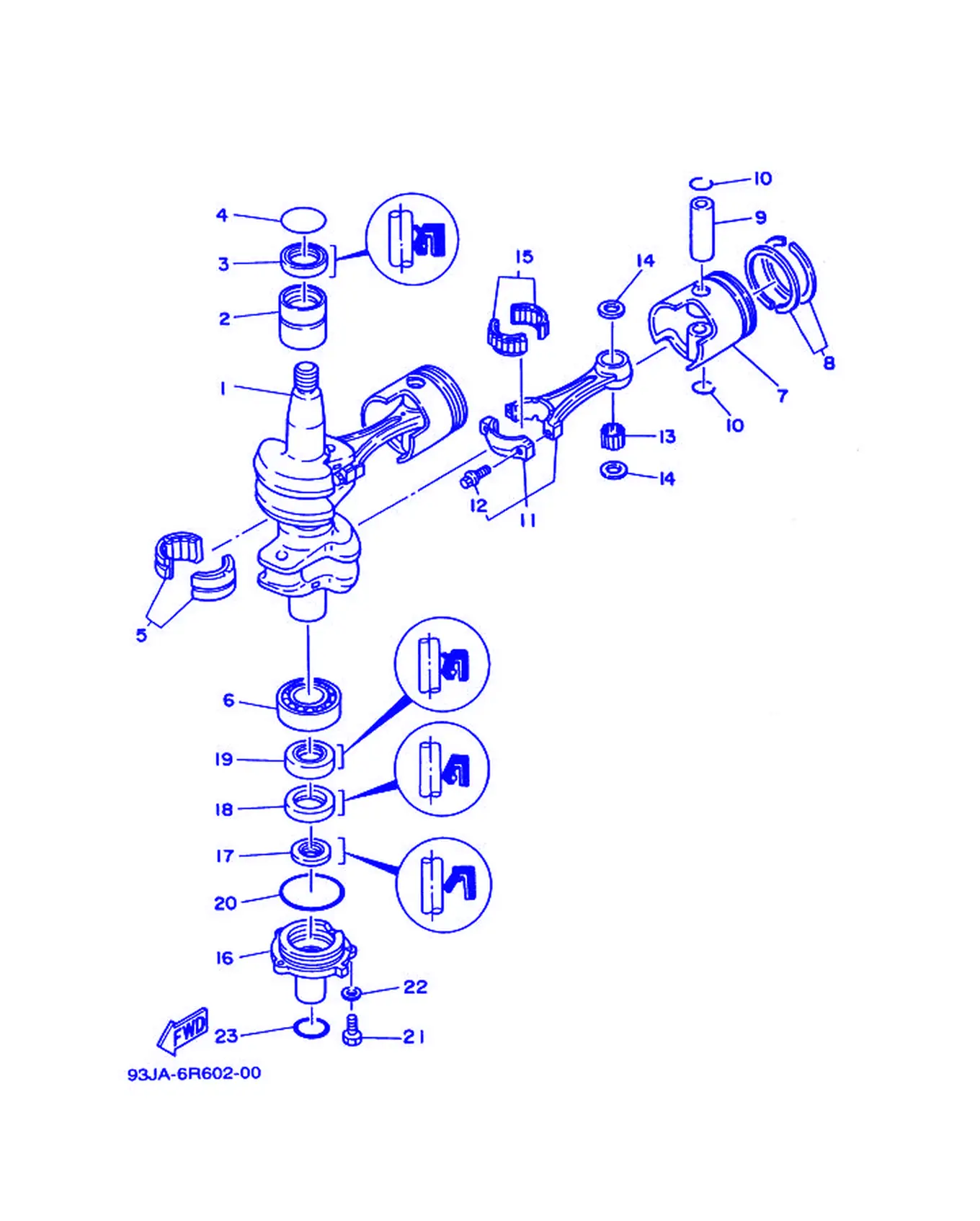

クランクシヤフト. ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	676-11411-00	曲轴	Crankshaft	1
2	93311-632U2	轴承	Bearing	1
3	93102-32M07	油封	OilSeal	1
4	93210-42159	O型圈	O-ring	1
5	93311-832U4	轴承	Bearing	1
6	93306-206U4	轴承	Bearing	1
7	6E9-11631-00-96	活塞	Piston (STD)	2
7	6E9-11635-00	活塞	Piston (0.25MM O/S)	2
7	6E9-11636-00	活塞	Piston (0.50MM O/S)	2
8	679-11610-00	活塞环套	PistonRingSet (STD)	2
8	679-11610-10	活塞环套	Piston Ring Set (0.25MM O/S)	2
8	679-11610-20	活塞环套	Piston Ring Set (0.50MM O/S)	2
9	676-11633-00	活塞销	Pin,Piston	2
10	688-11634-00	活塞销卡	Clip,Piston Pin	4
11	6E9-11650-01	连杆组合	Connecting Rod Assembly	2
12	90109-08M61	螺栓	Bolt	2
13	93603-21111	定位销	Pin, Dowel	56
14	90201-20417	平垫圈	Washer,Plate	4
15	93310-730V6	轴承	Bearing	2
16	6E9-15396-01-9M	油封壳	Housing,OilSeal	1
17	93104-16M04	油封	OilSeal	1
18	93101-28M19	油封	OilSeal	1
19	93102-28M08	油封	OilSeal	1
20	93210-62269	O型圈	O-ring	1
21	97313-06016	螺栓	Bolt	3
22	92990-06600	面板垫圈	Washer,Plate	3
23	93210-22M02	O型圈	O-ring	1

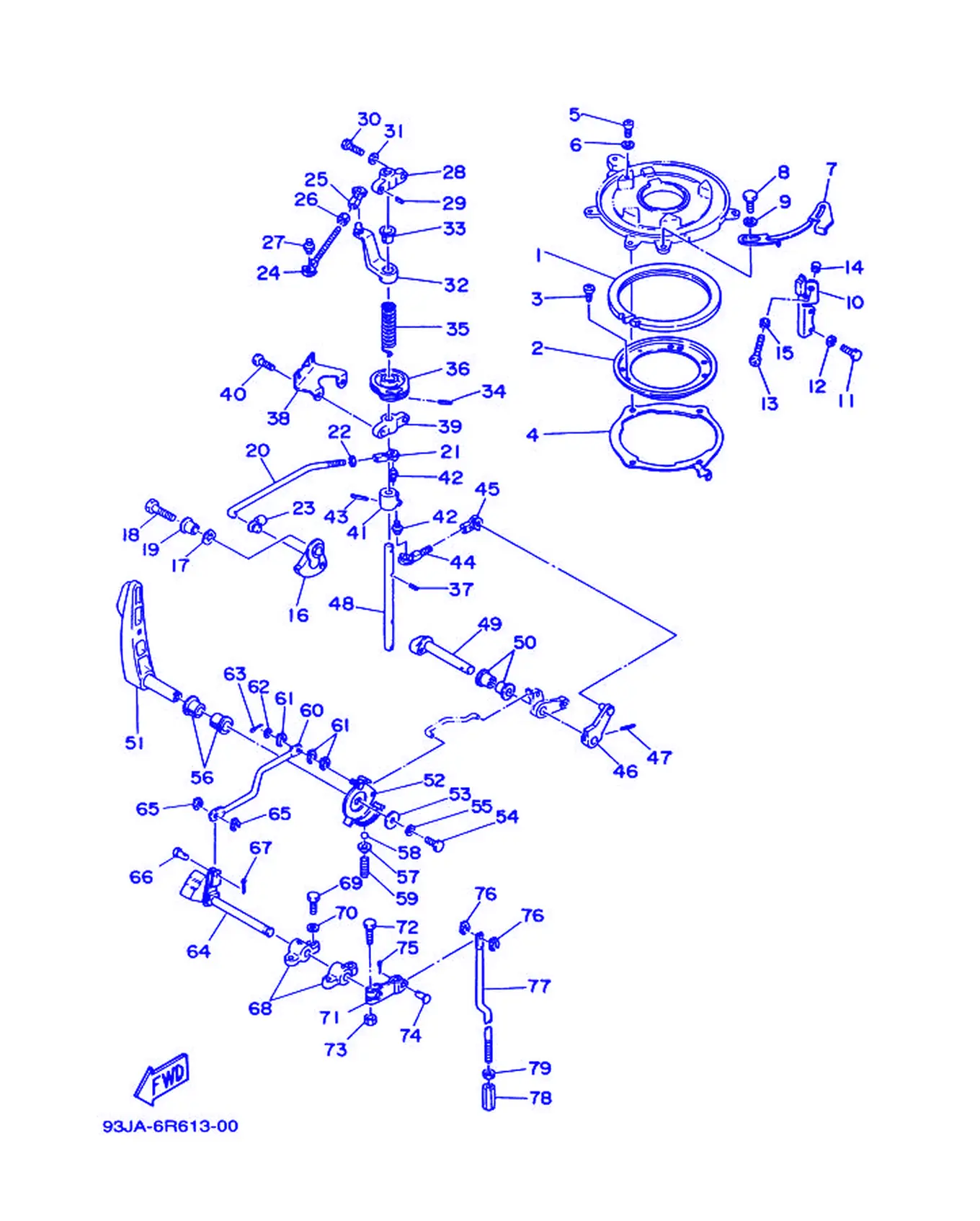

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	676-41611-00	磁电机座挡	Retainer, Magnet Base	1
2	689-41612-01	磁电机座挡	Retainer, Magnet Base	1
3	98580-06012	大柱头螺钉	Screw, Pan Head	4
4	676-41613-00	座摩擦板	Plate, Base Friction	1
5	98580-05012	大柱头螺钉	Screw, Pan Head	4
6	92990-05100	盘形垫	Washer,Spring	4
7	6E9-41615-00	磁电机座限位板	Stopper, Magnet Base	1
8	97313-06010	螺栓	Bolt	2
9	92990-06600	面板垫圈	Washer,Plate	2
10	679-41606-00	限位器磁座总成	Stopper Magnet Base Complete	1
11	97313-06016	螺栓	Bolt	2
12	92990-06100	盘形垫	Washer,Spring	2
13	90157-06M00	卡环	Screw, Pan Head	1
14	663-44194-00	盖	Cap	1
15	95380-06700	有槽螺母	Nut	1
16	6E9-41213-01	加速器凸轮	Cam,Accelerator	1
17	90206-10M04	波形垫圈	Washer, Wave	1
18	97395-06030	螺栓	Bolt	1
19	90387-06M29	衬套	Color	1
20	6E9-41211-00	加速器连杆	Link, Accelerator	1
21	6H1-41237-00	连杆接头	Joint, Link	1
22	95380-05600	螺母	Nut	1
23	6R5-41237-00	连杆接头	Joint, Link	1
24	682-41238-01	连杆接头	Joint, Link	1
25	682-41237-00	连杆接头	Joint, Link	1
26	95380-05600	螺母	Nut	1
27	663-85518-00	滚珠接头	Joint, Ball	1
28	676-41661-00	托架	Bracket	1
29	91690-40010	弹簧销	Pin,Spring	1
30	97313-06020	螺栓	Bolt	1
31	92990-06600	面板垫圈	Washer,Plate	1
32	676-41631-00-94	磁电机控制杠杆	Lever, Magnet Control	1
33	90386-10009	衬套	Bushing	1
34	91690-30018	弹簧销	Pin,Spring	1
35	90508-20M01	接头	Spring, Torsion	1
36	679-41638-00	滑	Pulley	1
37	91690-30018	弹簧销	Pin,Spring	1
38	676-14497-00	油门钢索支承	Stay, Throttle Wire	1
39	676-41662-00	托架	Bracket	1
40	97313-06020	螺栓	Bolt	2
41	6E9-41632-00-94	磁电机控制杠杆	Lever, Magnet Control	1
42	663-85518-00	滚珠接头	Joint, Ball	2
43	91690-30018	弹簧销	Pin,Spring	1
44	679-41241-01	连杆	Rod, Link	1
45	6H1-41237-00	连杆接头	Joint, Link	1
46	676-42154-00-94	油门控制杆	LeverThrottleControl	1
47	91690-40022	弹簧销	Pin,Spring	1
48	676-41635-00	连杆连接轴	Shaft, Link Connecting	1
49	676-42153-01-94	油门控制轴	Shaft,ThrottleControl	1
50	90386-10009	衬套	Bushing	2
51	6A0-44111-00-1D	变挡手柄	Handle, Gear Shift	1
51	6A0-44111-00-EK	变挡手柄	Handle, Gear Shift	1
52	6A0-44113-00	手柄凸轮面板	CamPlate,Handle	1
53	90201-06M02	平垫圈	Washer,Plate	1
54	97395-06012	螺栓	Bolt	1
55	92990-06100	盘形垫	Washer,Spring	1
56	90386-13M38	衬套	Bushing	2
57	676-42715-00	衬套	Bushing	1
58	93505-16024	滚珠	Ball	1
59	90501-12274	接头	Spring, Compression	1
60	6E9-44142-00	密封	Joint	1
61	676-44188-00	垫圈	Washer	3
62	92990-05600	盘形垫	Washer,Plate	1
63	91490-16010	开口销	Pin, Cotter	1
64	6E9-44119-00	变挡轴	Shaft, Change	1
65	676-44188-00	垫圈	Washer	2
66	91790-05014	大柱头螺钉	Pin, Clevis	1
67	91490-16010	开口销	Pin, Cotter	1
68	676-41662-00	托架	Bracket	2
69	97313-06020	螺栓	Bolt	4
70	92990-06600	面板垫圈	Washer,Plate	4
71	676-44121-01	变挡杆杠杆	Lever, Shift Rod	1
72	97313-06020	螺栓	Bolt	1
73	95313-06700	有槽螺母	Nut	1
74	91790-05014	大柱头螺钉	Pin, Clevis	1
75	91490-16010	开口销	Pin, Cotter	1
76	676-44188-00	垫圈	Washer	2
77	676-44143-00	变挡连杆	Rod, Shift	1
78	648-44146-00	变挡连杆接头	Connector, Shift Rod	1
79	90170-07021	螺帽	Nut	1

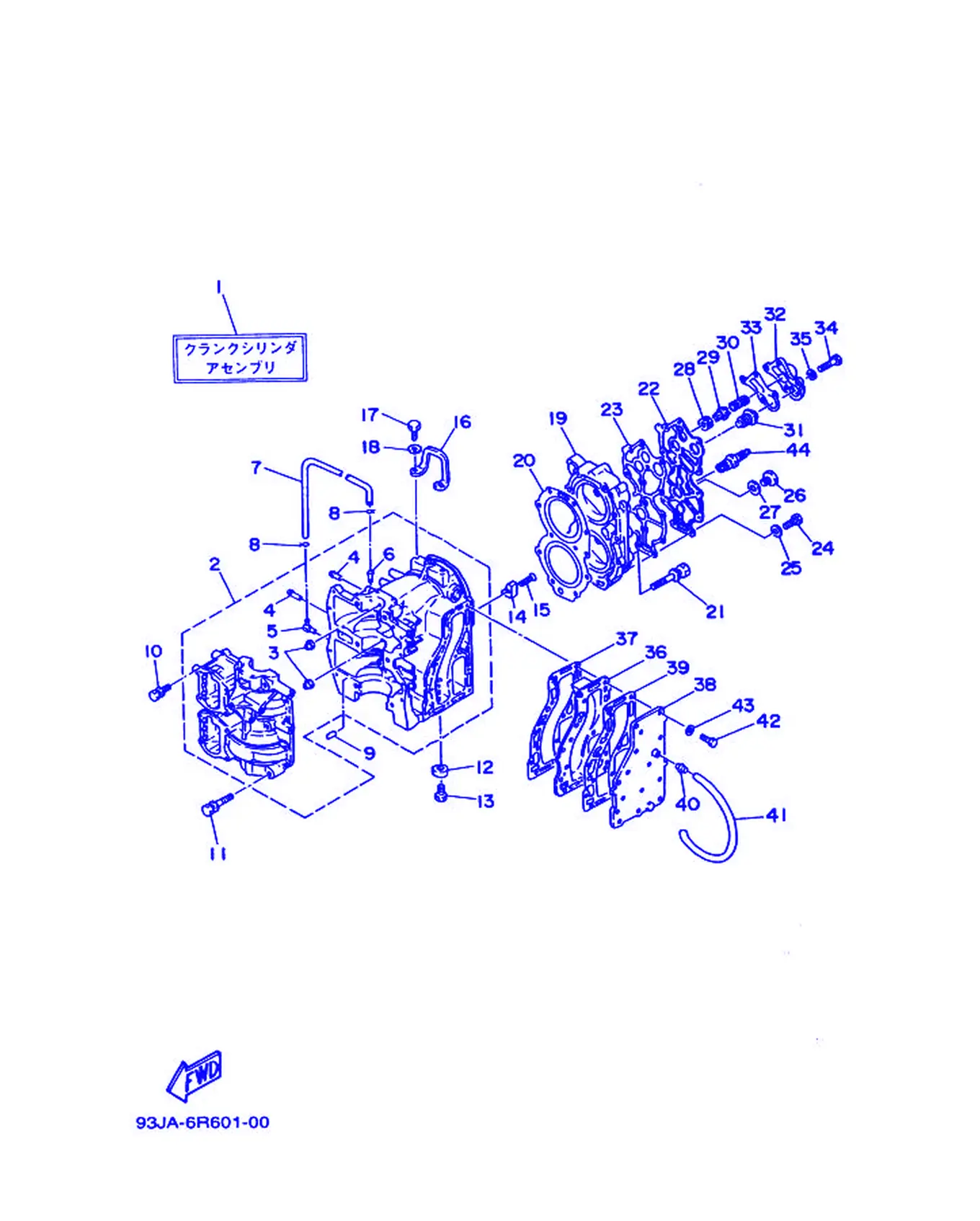

シリンダ. クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-W0090-01-1D	气缸曲柄组合	Crank Cylinder Assembly	1
1	6R6-W0090-01-EK	气缸曲柄组合	Crank Cylinder Assembly	1
2	6E9-15100-00-94	曲轴箱组合	Crankcase Assembly	1
3	663-11518-01	轴承罩	Lock,Bearing	2
4	676-14485-00	连接管	Pipe, Joint	2
5	650-11370-00	单向阀组合	Check Valve Assembly	1
6	624-14485-00	连接管	Pipe,Joint	1
7	676-24312-00	管2	Pipe 2	1
8	90467-06016	固定	Clip	2
9	93608-12063	定位销	Pin, Dowel	2
10	90119-06M12	带垫螺栓	Bolt, With Washer	9
11	90119-10M22	带垫螺栓	Bolt, With Washer	6
12	676-45251-00	阳极	Anode	1
13	97395-06016	螺栓	Bolt	1
14	676-11325-00	阳极	Anode	1
15	92780-06025	螺栓	Screw, Flat Head	1
16	676-11119-00	发动机悬挂架	Hanger, Engine	1
17	97313-08020	螺栓	Bolt	2
18	92990-08600	盘形垫	Washer,Plate	2
19	6E9-11111-00-94	气缸头1	Head, Cylinder 1	1
20	676-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
21	90119-08M20	带垫螺栓	Bolt, With Washer	11
22	6E9-11191-00-94	气缸盖罩1	Cover, Cylinder Head 1	1
23	6E9-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
24	97313-06020	螺栓	Bolt	11
25	92990-06600	面板垫圈	Washer,Plate	11
26	90340-14036	衬套	Plug, Straight Screw	1
27	90430-14115	垫片	Gasket	1
28	90480-18065	固定	Grommet	1
29	663-12416-00	压力控制阀	Valve, Pressure Control	1
30	90501-14M02	接头	Spring, Compression	1
31	6F5-12411-02	温控器	Thermostat	1
32	6E9-12413-00-9M	温控器盖	Cover,Thermostat	1
33	6E9-12414-01	盖衬垫	Gasket,Cover	1
34	97313-06030	螺栓	Bolt	4
35	92990-06600	面板垫圈	Washer,Plate	4
36	676-41111-01-9M	排气管内盖	Inner Cover, Exhaust	1
37	676-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
38	676-41113-02-9M	排气管外盖	Outer Cover, Exhaust	1
39	6E9-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
40	650-24378-00	连接管4	Pipe,Joint 4	1
41	6A0-24312-00	管2	Pipe 2	1
42	97313-06025	螺栓	Bolt	16
43	92990-06600	面板垫圈	Washer,Plate	16
44	94703-00041	火花塞	Plug, Spark (NGK B8HS)	2

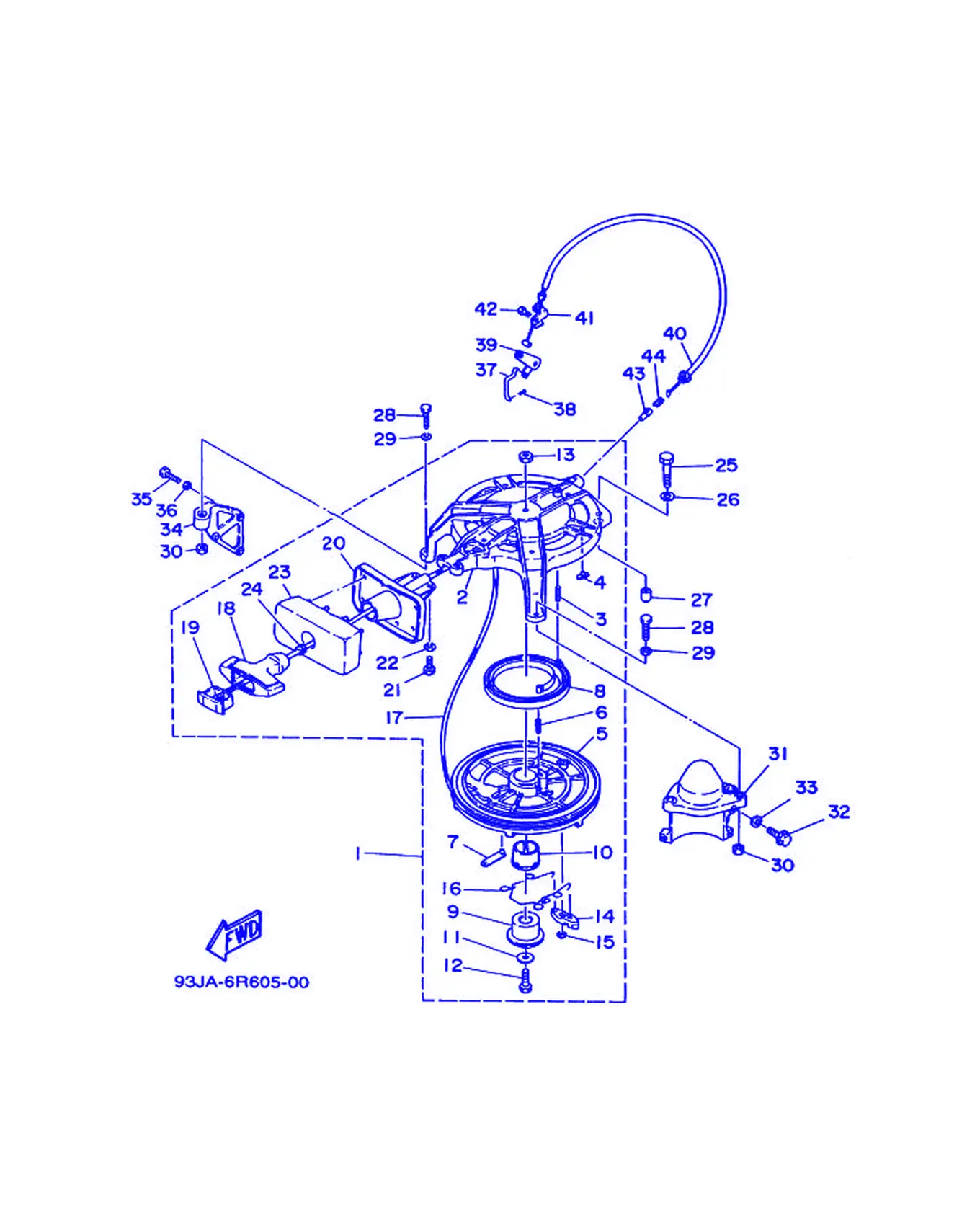

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-15710-00-1D	起动器组合	StarterAssembly	1
1	6R6-15710-00-EK	起动器组合	StarterAssembly	1
2	676-15711-00-94	起动器箱	Case,Starter	1
3	91690-40020	销	Pin, Spring	1
4	676-15773-00	支承3	Stay 3	6
5	676-15714-00-94	拉索卷	Drum, Sheave	1
6	91690-40020	销	Pin, Spring	1
7	676-15799-01	钢夹	Clip	1
8	90510-09M00	接头	Spring, Spiral	1
9	676-15717-00	起动器轴	Shaft,Starter	1
10	90386-35M01	衬套	Bushing	1
11	90201-08309	平垫圈	Washer, Plate	1
12	97013-08025	螺栓	Bolt	1
13	95303-08600	有槽螺母	Nut	1
14	676-15741-03	驱动	Pawl, Drive	1
15	93430-06M02	卡环	Circlip	1
16	676-15705-00	驱动爪弹簧	Spring, Drive Pole	1
18	689-15755-01	起动器手	Handle,Starter	1
19	6F5-15779-02	盖	Cover	1
20	6R6-15758-00-1D	导向绳索	Guide, Rope	1
20	6R6-15758-00-EK	导向绳索	Guide, Rope	1
21	97395-06016	螺栓	Bolt	2
22	92990-06600	面板垫圈	Washer,Plate	2
23	6A0-15762-00	橡皮密封圈2	Seal,Rubber 2	1
24	6A0-15789-00	减震器	Damper	1
25	97395-08040	螺栓	Bolt	1
26	92990-08100	盘形垫	Washer,Spring	1
27	99510-12016	线夹	Pin, Dowel	1
28	97395-06030	螺栓	Bolt	2
29	92990-06100	盘形垫	Washer,Spring	2
30	95380-06600	有槽螺母	Nut, Hexagon	2
31	6E9-15771-00-94	支承1	Stay 1	1
31	6E9-15771-40-94	支承1	Stay 1	1
32	97313-08030	螺栓	Bolt	3
32	90105-08M22	带垫螺栓	Bolt, Washer Based Head	3
33	92990-08600	盘形垫	Washer,Plate	3
33	92990-08100	盘形垫	Washer,Spring	3
34	676-15772-00-94	支承2	Stay 2	1
35	97313-06025	螺栓	Bolt	3
36	92990-06600	面板垫圈	Washer,Plate	3
37	676-15747-01	连杆	Link	1
38	91490-16010	开口销	Pin, Cotter	1
39	676-15746-00	臂	Arm	1
40	676-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
41	6A0-15774-00	支承4	Stay 4	1
42	97013-06012	螺栓	Bolt	1
43	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
44	90501-10227	压簧	Spring, Compression	1

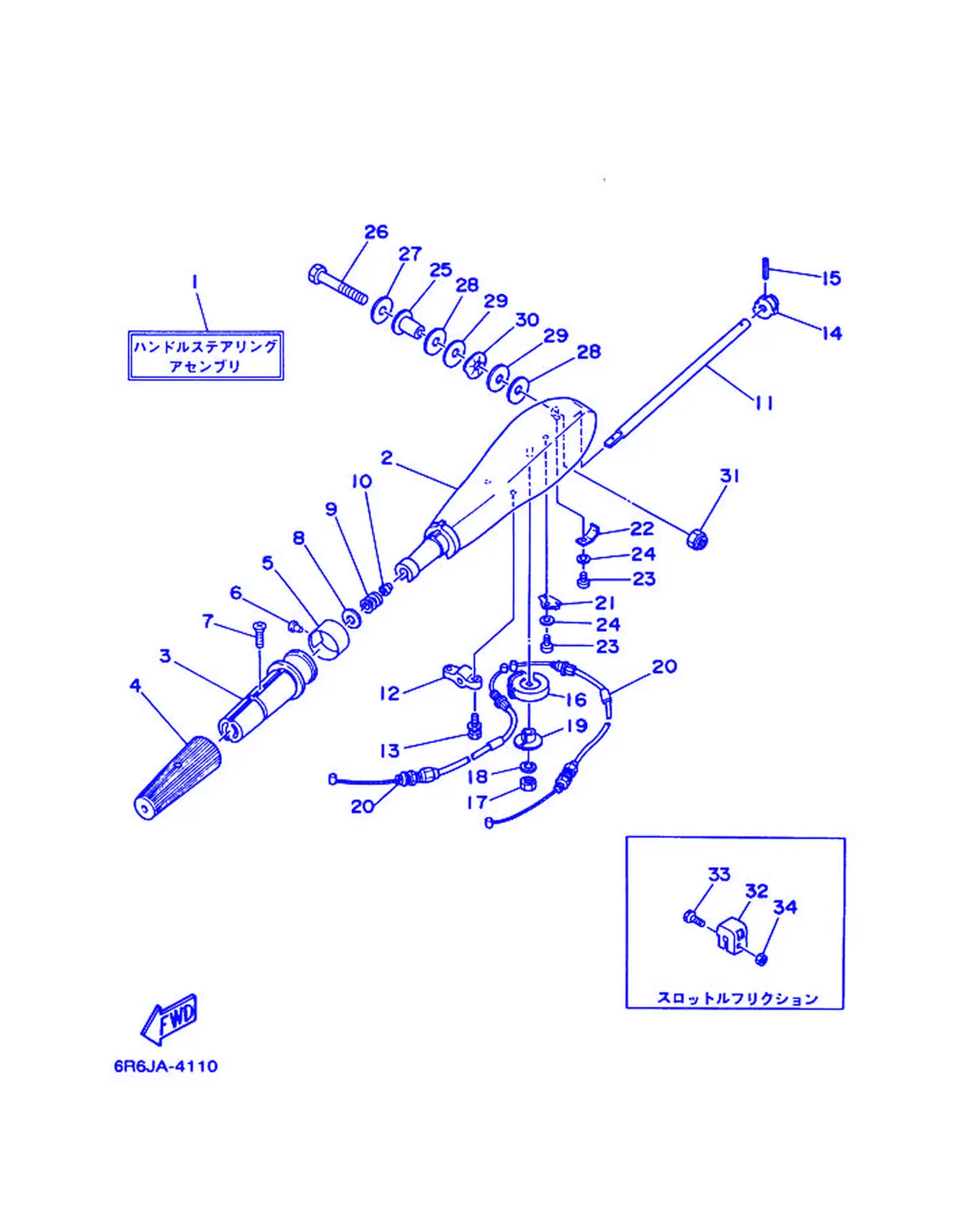

ステアリング (40QWH)

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-W0084-01-4D	手把方向装置组合	HandleSteeringAssembly	1
2	676-42111-02-4D	方向手	Handle,Steering	1
3	664-42119-00	方向手把握	Grip,SteeringHandle	1
4	6F6-42177-A0	手把橡皮	Rubber,Handle	1
5	6R6-42137-00	油门指示器	Indicator, Throttle	1
6	90269-02M09	螺丝	Rivet	1
7	90149-05M13	螺钉	Screw	1
8	92903-10600	盘形垫	Washer,Plate	1
9	90501-23215	接头	Spring, Compression	1
10	90386-08032	衬套	Bushing	1
11	676-42115-00	方向手把轴	Shaft,SteeringHandle	1
12	676-42159-00	支承	Stay	1
13	97595-06520	带垫圈螺	Bolt, With Washer	2
14	650-42152-00-94	齿轮	Gear	1
15	91690-30025	弹簧销	Pin,Spring	1
16	676-42151-00-94	小齿轮	Pinion	1
17	95380-06600	有槽螺母	Nut, Hexagon	1
18	92990-06100	盘形垫	Washer,Spring	1
19	90386-08M00	衬套	Bushing	1
20	6E9-26311-00	油门钢索1	Cable,Throttle 1	2
21	676-26391-00	钢索夹	Clip,Cable	1
22	676-26392-00	钢索夹2	Clip,Cable 2	1
23	97095-05010	螺栓	Bolt	2
24	92995-05600	盘形垫	Washer	2
25	90386-12089	衬套	Bushing	1
26	90101-12M37	螺栓	Bolt, Hexagon	1
27	92990-12200	平垫圈	Washer, Plain	1
28	90202-12092	平垫圈	Washer,Plate	2
29	90201-12537	平垫圈	Washer,Plate	2
30	90206-12054	平垫圈	Washer, Wave	1
31	90185-12058	螺母	Nut, Self-Locking	1
32	656-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
33	97095-06020	螺栓	Bolt	1
34	90185-06062	螺母	Nut, Self-Locking	1

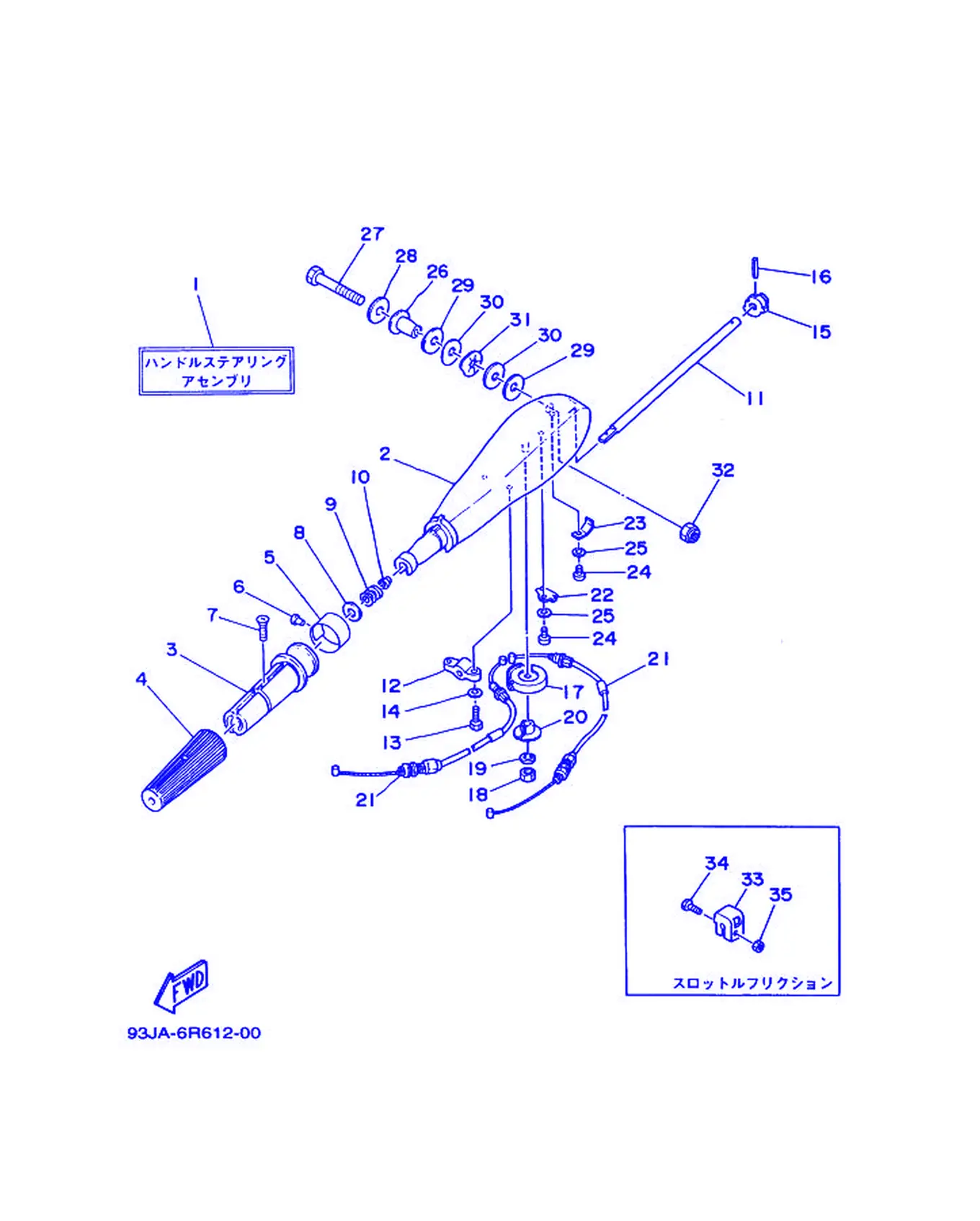

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-W0084-01-1D	手把方向装置组合	HandleSteeringAssembly	1
1	6R6-W0084-01-EK	手把方向装置组合	HandleSteeringAssembly	1
2	676-42111-01-1D	方向手	Handle,Steering	1
2	676-42111-01-EK	方向手	Handle,Steering	1
3	664-42119-00	方向手把握	Grip,SteeringHandle	1
4	6G1-42177-00	手把橡皮	Rubber,Handle	1
5	6R6-42137-00	油门指示器	Indicator, Throttle	1
6	90269-02M09	螺丝	Rivet	1
7	90149-05M06	螺丝	Screw	1
8	92990-10600	垫圈	Washer,Plate	1
9	90501-23215	接头	Spring, Compression	1
10	90386-08032	衬套	Bushing	1
11	676-42115-00	方向手把轴	Shaft,SteeringHandle	1
12	676-42159-00	支承	Stay	1
13	97395-06020	螺栓	Bolt	2
14	92990-06600	面板垫圈	Washer,Plate	2
15	650-42152-00-94	齿轮	Gear	1
16	91690-30025	弹簧销	Pin,Spring	1
17	676-42151-00-94	小齿轮	Pinion	1
18	95380-06600	有槽螺母	Nut, Hexagon	1
19	92990-06100	盘形垫	Washer,Spring	1
20	90386-08M00	衬套	Bushing	1
21	6E9-26311-00	油门钢索1	Cable,Throttle 1	2
22	676-26391-00	钢索夹	Clip,Cable	1
23	676-26392-00	钢索夹2	Clip,Cable 2	1
24	97395-05010	螺栓	Bolt	2
25	92990-05600	盘形垫	Washer,Plate	2
26	90386-12089	衬套	Bushing	1
27	90101-12M37	螺栓	Bolt, Hexagon	1
28	92990-12200	平垫圈	Washer, Plain	1
29	90202-12092	平垫圈	Washer,Plate	2
30	90201-12537	平垫圈	Washer,Plate	2
31	90206-12054	平垫圈	Washer, Wave	1
32	90185-12058	螺母	Nut, Self-Locking	1
33	656-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
34	97395-06020	螺栓	Bolt	1
35	90185-06062	螺母	Nut, Self-Locking	1

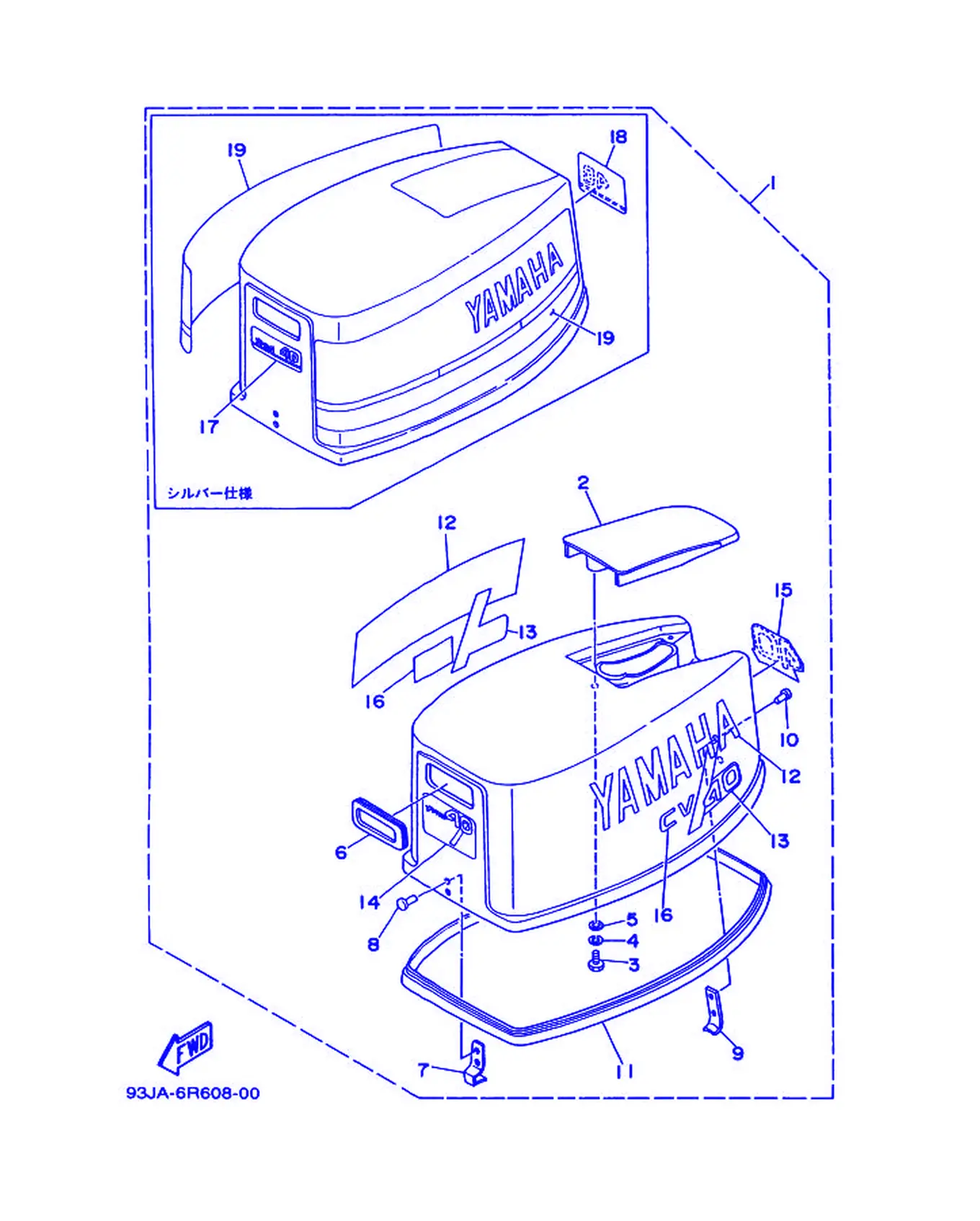

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-42610-D0-1D	顶罩组合	Top Cowling Assembly	1
1	6R6-42610-L0-EK	顶罩组合	Top Cowling Assembly	1
2	6A0-42613-00-1D	空气导管嵌	Molding, Air Duct	1
2	6A0-42613-00-EK	空气导管嵌	Molding, Air Duct	1
3	97395-06016	螺栓	Bolt	3
4	92990-06100	盘形垫	Washer,Spring	3
5	92990-06600	面板垫圈	Washer,Plate	3
6	6A0-15761-00	橡皮密封圈1	Seal, Rubber 1	1
7	6E9-42651-01	钩	Fook	1
8	90266-04M04	螺丝	Rivet	2
9	6A0-42652-00	钩	Fook	1
10	90266-04M01	螺丝	Rivet	2
11	6E9-42615-00	密封	Seal	1
12	6R6-42681-B0	罩标志	Mark, Cowling	2
13	6R6-W0070-B0	图样套	Graphic Set	1
14	6R6-42677-B0	前图样	Graphic, Front	1
15	6R6-42678-B0	后图样	Graphic, Rear	1
16	6H7-42683-D0	罩标志	Mark, Cowling	2
17	6J4-42677-20	前图样	Graphic, Front	1
18	6J4-42678-20	后图样	Graphic, Rear	1
19	6R6-W0070-L0	图样套	Graphic, Set	1

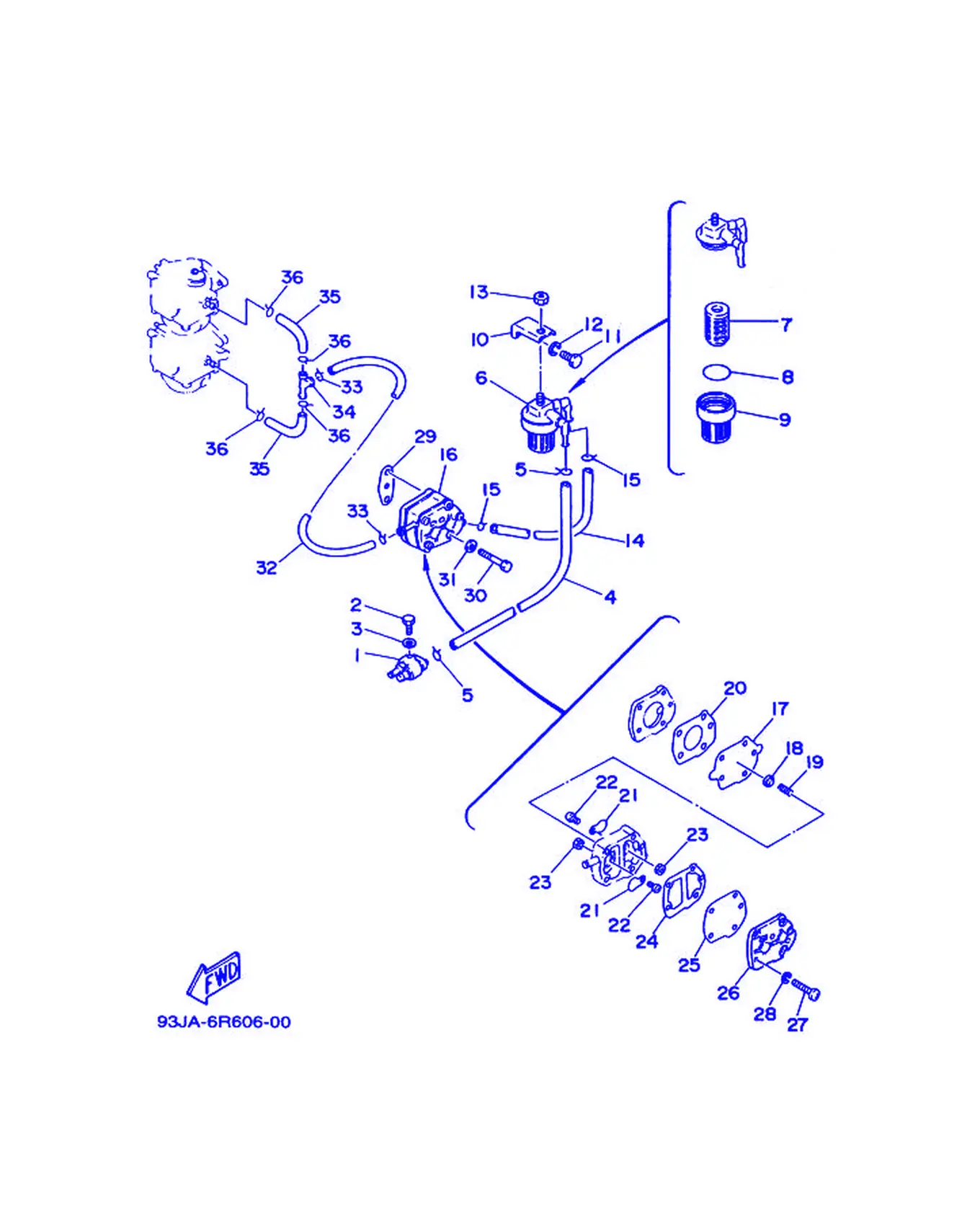

フユエル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97395-06020	螺栓	Bolt	1
3	92990-06600	面板垫圈	Washer,Plate	1
4	90445-09252	固定	Hose	1
5	90467-08004	卡环	Clip	2
6	655-24560-01	过滤器组合	Filter Assembly	1
7	6F5-24563-00	过滤器滤芯	Element, Filter	1
8	93210-37M25	O型圈	O-ring	1
9	655-24521-01	滤杯	Cup, Filter	1
10	648-24566-01	过滤器托架	Bracket, Filter	1
11	97313-06016	螺栓	Bolt	1
12	92990-06100	盘形垫	Washer,Spring	1
13	95380-08600	有槽螺母	Nut	1
14	676-24311-00	油管	Pipe,Fuel 1	1
15	90467-08004	卡环	Clip	2
16	6A0-24410-05	燃油泵组合	FuelPumpAssembly	1
17	648-24411-00	隔膜，隔板	Diaphragm	1
18	648-24424-00	弹簧座	Seat,Spring	1
19	648-24423-00	隔膜弹	Spring,Diaphragm	1
20	648-24434-01	本体衬垫	Gasket, Body	1
21	6A0-24421-01	单向阀	Valve, Check	2
22	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
23	95380-03600	有槽螺母	Nut	2
24	648-24435-02	本体衬垫2	Gasket, Body 2	1
25	663-24411-00	隔板	Diaphragm	1
26	648-24413-01	燃油泵本体2	Body 2	1
27	98580-05530	大柱头螺钉	Screw, Pan Head	3
28	92990-05100	盘形垫	Washer,Spring	3
29	650-24431-00	燃油泵衬垫1	Gasket,FuelPump 1	1
30	97395-06040	螺栓	Bolt	2
31	92990-06600	面板垫圈	Washer,Plate	2
32	6E9-24313-00	管3	Pipe 3	1
33	90467-08004	卡环	Clip	2
34	688-24378-00	连接管4	Pipe,Joint	1
35	90445-09012	固定	Hose (L70)	2
36	90467-08004	卡环	Clip	4

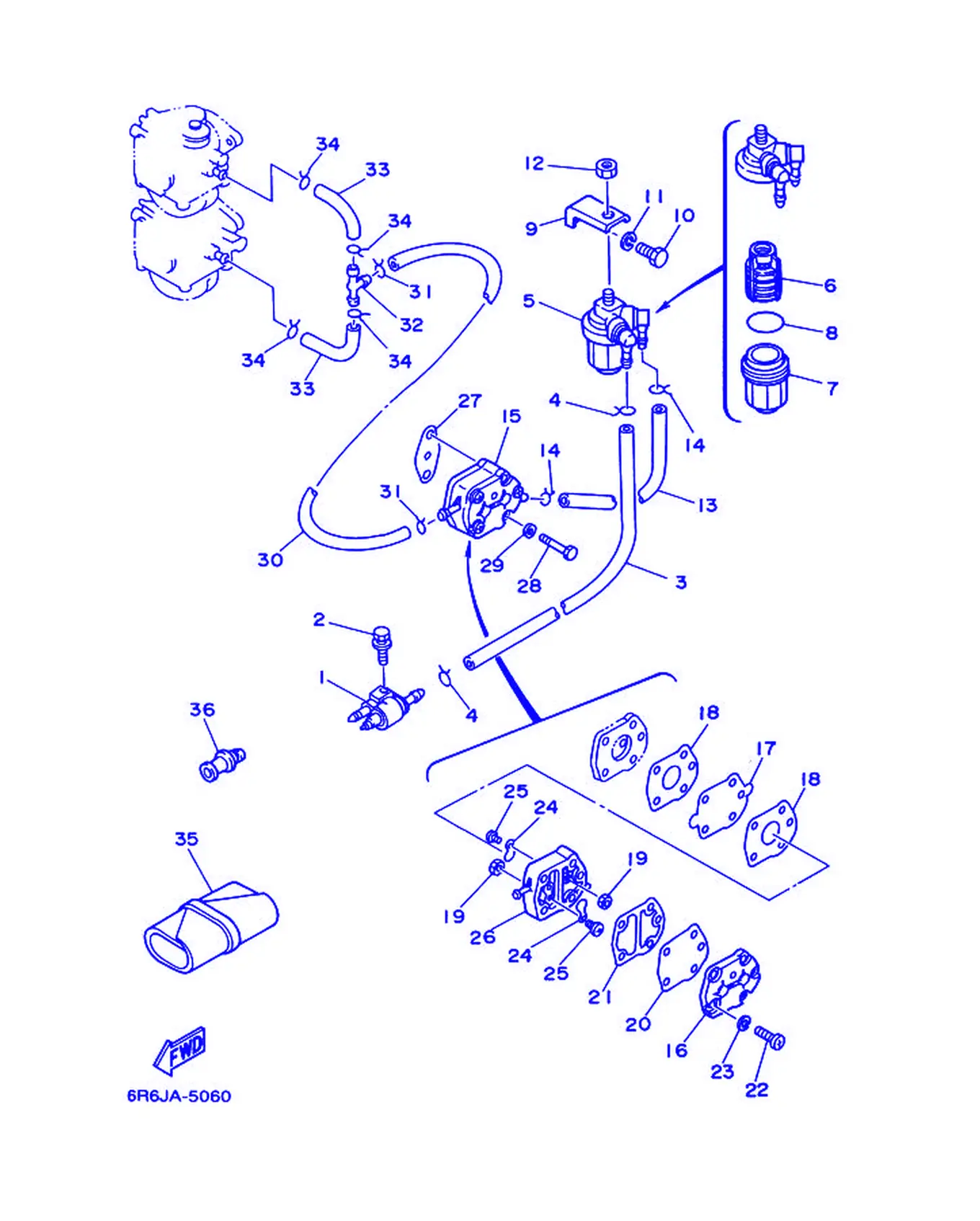

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97595-06520	带垫圈螺	Bolt, With Washer	1
3	90445-09252	固定	Hose	1
4	90467-08004	卡环	Clip	2
5	61N-24560-00	机油过滤器组合	Filter Assembly	1
6	61N-24563-00	过滤器滤芯	Element, Filter	1
7	61N-24521-00	滤杯	Cup, Filter	1
8	93210-32738	O型圈	O-ring	1
9	648-24566-01	过滤器托架	Bracket, Filter	1
10	97013-06016	螺栓	Bolt	1
11	92903-06100	盘形垫	Washer,Spring	1
12	95380-08600	有槽螺母	Nut	1
13	676-24311-00	油管	Pipe,Fuel 1	1
14	90467-08004	卡环	Clip	2
15	692-24410-00	燃油泵组合	FuelPumpAssembly	1
16	6A0-24413-00	燃油泵本体2	Body 2	1
17	692-24411-00	隔板	Diaphragm	1
18	648-24434-01	本体衬垫	Gasket, Body	2
19	95380-03600	有槽螺母	Nut	2
20	663-24411-00	隔板	Diaphragm	1
21	648-24435-02	本体衬垫2	Gasket, Body 2	1
22	98503-05028	大柱头螺钉	Screw, Pan Head	3
23	92990-05100	盘形垫	Washer,Spring	3
24	6A0-24421-01	单向阀	Valve, Check	2
25	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
26	6A0-24412-02	燃油泵本体1	Body 1	1
27	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
28	97095-06040	螺栓	Bolt	2
29	92995-06600	盘形垫	Washer	2
30	6E9-24313-00	管3	Pipe 3	1
31	90467-08004	卡环	Clip	2
32	688-24378-00	连接管4	Pipe,Joint	1
33	90445-09012	固定	Hose (L70)	2
34	90467-08004	卡环	Clip	4
35	656-W2810-02	工具套	ToolKit	1
36	626-28193-01-94	单向放水	Plug, Water Check	1

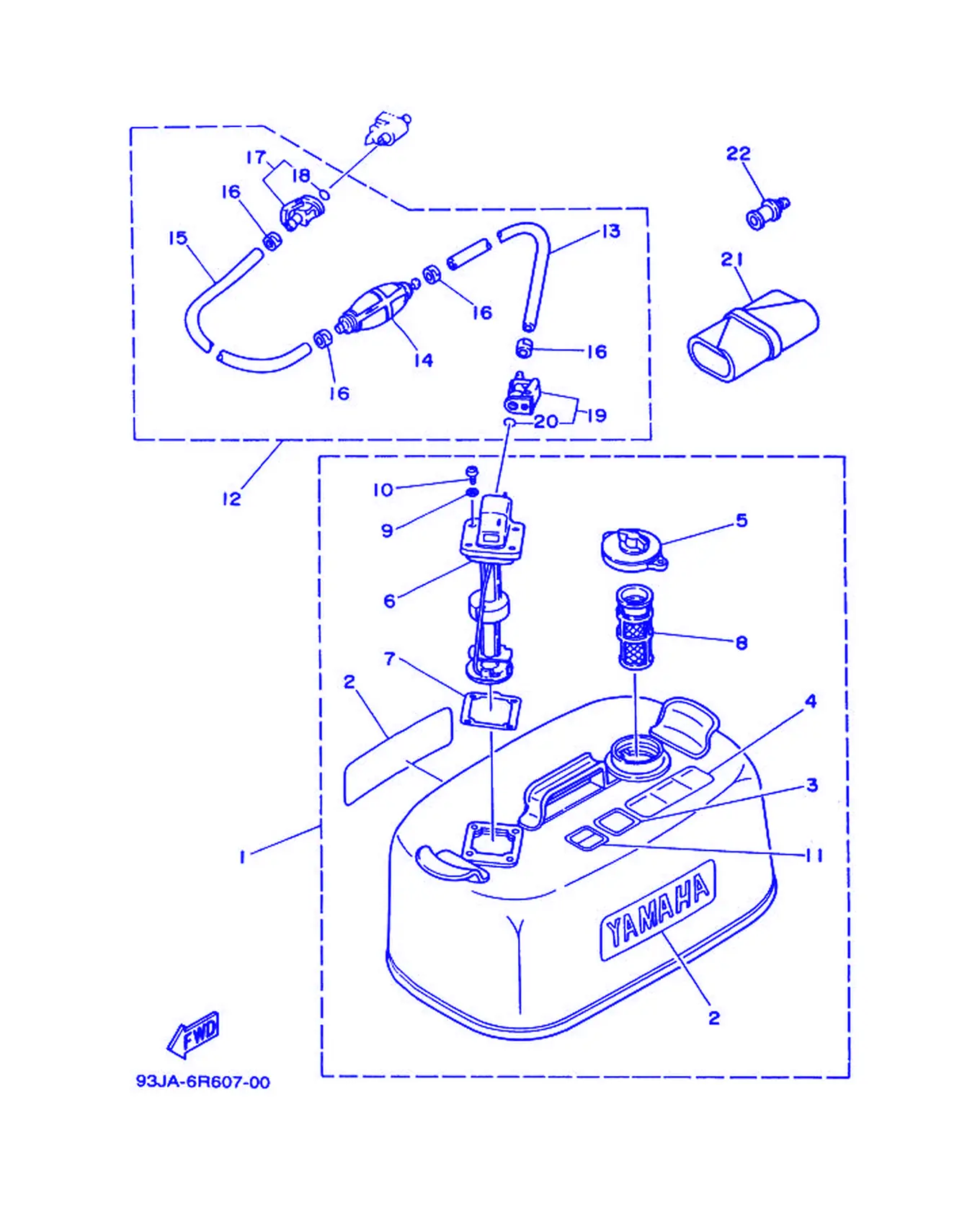

フユエル2

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y1-W2420-04-24	燃油箱组合	FuelTankAssembly	1
2	6Y1-24246-00	燃油箱图样3	Graphic, Side	2
3	6Y1-24257-00	燃油箱图样	Graphic	1
4	6Y1-24258-00	燃油箱图样	Graphic, Fuel Tank 11	1
5	6Y1-24610-12	盖组合	Cap Assembly	1
6	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
7	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
8	6Y1-24167-00	滤	Strainer	1
9	6Y1-24329-00	密封	Seal	4
10	98586-05016	大柱头螺钉	Screw, Pan Head	4
11	6Y1-24254-60	燃油箱图样7	Graphic	1
12	6Y1-24306-05	燃油管组件1	FuelPipeComplete 1	1
13	90445-11M06	软管	Hose (L:2050MM)	1
14	6Y1-24360-02	起动注油泵组合	Primer Pump Assembly	1
15	90445-11M05	固定	Hose (L:850MM)	1
16	650-24351-01	带1	Band 1	4
17	6G1-24305-00	燃油管接头组件2	Fuel Pipe Joint Complete	1
18	93210-08287	O型圈	O-ring	1
19	6Y1-24305-01	燃油管接头组件2	Fuel Pipe Joint Complete	1
20	93210-08287	O型圈	O-ring	1
21	656-W2810-01	工具套	ToolKit	1
22	626-28193-01-94	单向放水	Plug, Water Check	1

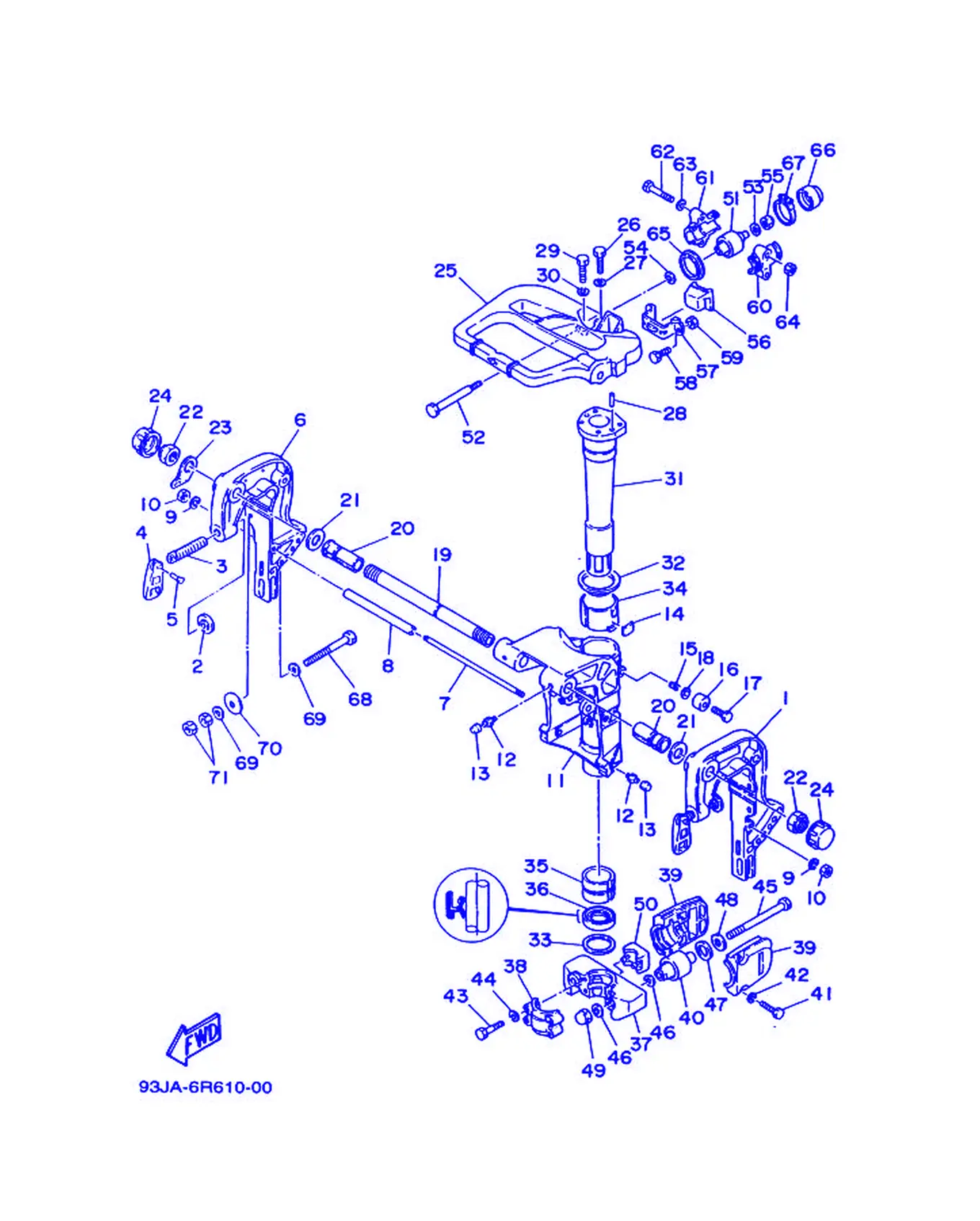

ブラケツト 1 (40QM_QEMモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	676-43111-03-1D	夹紧托架	Bracket,Clamp	1
1	676-43111-03-EK	夹紧托架	Bracket,Clamp	1
2	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
3	676-43116-00	艉板夹紧螺钉	Screw, Transom Clamp	2
4	663-43118-00-1D	艉板夹紧手柄	Handle, Transom Clamp	2
4	663-43118-00-EK	艉板夹紧手柄	Handle, Transom Clamp	2
5	90243-04007	固定销	Pin	2
6	676-43112-04-1D	夹紧托架	Bracket,Clamp	1
6	676-43112-04-EK	夹紧托架	Bracket,Clamp	1
7	90116-08M00	卡环	Bolt, Stud	1
8	90387-08M02	衬套	Color	1
9	92990-08100	盘形垫	Washer,Spring	2
10	95380-08600	有槽螺母	Nut	2
11	676-43311-01-1D	旋转支架	Bracket, Swivel	1
11	676-43311-01-EK	旋转支架	Bracket, Swivel	1
12	93700-06M03	润滑油管嘴	Nipple, Grease	4
13	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	4
14	648-42528-00	阻力板	Plate, Friction	1
15	90501-18M00	接头	Spring, Compression	1
16	676-43373-00	减震器密封	Seal,Damper	1
17	97395-08025	螺栓	Bolt	1
18	92990-08600	盘形垫	Washer,Plate	1
19	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
20	90386-22M15	衬套	Bushing	2
21	90201-22428	平垫圈	Washer,Plate	2
22	90185-22043	卡环	Nut, Self-Locking	2
23	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
24	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
25	676-42511-01-1D	方向托架	Bracket,Steering	1
25	676-42511-01-EK	方向托架	Bracket,Steering	1
26	97395-08030	螺栓	Bolt	2
27	92990-08100	盘形垫	Washer,Spring	2
28	93608-12063	定位销	Pin, Dowel	2
29	97090-08035	螺栓	Bolt	2
30	92990-08100	盘形垫	Washer,Spring	2
31	676-42521-00-94	方向枢轴	Shaft, Steering Pivot	1
32	90209-52M00	垫圈	Washer	1
33	90201-44M01	平垫圈	Washer,Plate	1
34	90386-52M02	衬套	Bushing	1
35	90386-44M03	衬套	Bushing	1
36	93109-44M00	油封	OilSeal	1
37	676-44551-00-1D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
37	676-44551-00-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
38	676-44552-00-1D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
38	676-44552-00-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
39	676-44553-00-1D	下侧减震胶垫盖	Cover, Lower Mount	2
39	676-44553-00-EK	下侧减震胶垫盖	Cover, Lower Mount	1
40	679-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
41	97395-08030	螺栓	Bolt	4
42	92990-08100	盘形垫	Washer,Spring	4
43	97395-08045	螺栓	Bolt	4
44	92990-08100	盘形垫	Washer,Spring	4
45	90101-12M01	螺母	Bolt, Hexagon	2
46	90201-12M16	平垫圈	Washer,Plate	4
47	90202-21100	平垫圈	Washer,Plate	2
48	90201-13M11	平垫圈	Washer,Plate	2
49	95380-12800	有槽螺母	Nut, Crown	2
50	676-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
51	679-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
52	90101-08M02	螺栓	Bolt, Hexagon	2
53	90201-08M08	平垫圈	Washer,Plate	2
54	90201-09M00	平垫圈	Washer,Plate	2
55	95780-08300	带垫螺母	Nut, Flange	2
56	676-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	1
57	676-44518-00	托架组	BracketComplete	1
58	97395-06025	螺栓	Bolt	2
59	95380-06600	有槽螺母	Nut, Hexagon	2
60	676-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	2
61	676-44512-00-94	上侧减震胶垫盖	Cover	2
62	97395-08055	螺栓	Bolt	4
63	92990-08600	盘形垫	Washer,Plate	4
64	95380-08600	有槽螺母	Nut	4
65	676-44521-00	密封	Seal	2
66	676-44522-01	密封	Seal	2
67	90460-42M00	软管卡箍	Clamp,Hose	2
68	90101-10M58	卡环	Bolt, Hexagon	4
69	92995-10600	盘形垫	Washer	8
70	90201-12426	平垫圈	Washer,Plate	4
71	95380-10600	有槽螺母	Nut	8

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	676-43111-04-4D	夹紧托架	Bracket,Clamp	1
2	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
3	676-43116-00	艉板夹紧螺钉	Screw, Transom Clamp	2
4	663-43118-01-4D	艉板夹紧手柄	Handle, Transom Clamp	2
5	90243-04007	固定销	Pin	2
6	676-43112-04-4D	夹紧托架	Bracket,Clamp	1
7	90116-08M00	卡环	Bolt, Stud	1
8	90387-08M02	衬套	Color	1
9	92990-08100	盘形垫	Washer,Spring	2
10	95380-08600	有槽螺母	Nut	2
11	676-43311-02-4D	旋转支架	Bracket, Swivel	1
12	93700-06M03	润滑油管嘴	Nipple, Grease	4
13	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	4
14	648-42528-00	阻力板	Plate, Friction	1
15	90501-18M00	接头	Spring, Compression	1
16	676-43373-00	减震器密封	Seal,Damper	1
17	97075-08025	螺栓	Bolt	1
18	92995-08600	盘形垫	Washer	1
19	6J8-43131-01	夹紧托架螺	Bolt,ClampBracket	1
20	90386-22M15	衬套	Bushing	2
21	90201-22M03	平垫圈	Washer,Plate	2
22	90185-22043	卡环	Nut, Self-Locking	2
23	6J8-43113-01	夹紧托架面板	Plate,ClampBracket	1
24	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
25	676-42511-02-4D	方向托架	Bracket,Steering	1
26	97075-08030	螺栓	Bolt	2
27	92995-08100	盘形垫	Washer	2
28	93608-12063	定位销	Pin, Dowel	2
29	97075-08035	螺栓	Bolt	2
30	92995-08100	盘形垫	Washer	2
31	676-42521-00-94	方向枢轴	Shaft, Steering Pivot	1
32	90209-52M00	垫圈	Washer	1
33	90201-44M01	平垫圈	Washer,Plate	1
34	90386-52M02	衬套	Bushing	1
35	90386-44M03	衬套	Bushing	1
36	93109-44M00	油封	OilSeal	1
37	676-44551-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
38	676-44552-01-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
39	676-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
40	679-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
41	97075-08030	螺栓	Bolt	4
42	92995-08100	盘形垫	Washer	4
43	97095-08045	螺栓	Bolt	4
44	92995-08100	盘形垫	Washer	4
45	90101-12M01	螺母	Bolt, Hexagon	2
46	90201-12M16	平垫圈	Washer,Plate	4
47	90202-21100	平垫圈	Washer,Plate	2
48	90201-13M11	平垫圈	Washer,Plate	2
49	95380-12800	有槽螺母	Nut, Crown	2
50	676-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
51	679-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
52	90101-08M02	螺栓	Bolt, Hexagon	2
53	90201-08M08	平垫圈	Washer,Plate	2
54	90201-09M00	平垫圈	Washer,Plate	2
55	90185-08057	卡环	Nut, Self-Locking	2
56	676-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	1
57	676-44518-00	托架组	BracketComplete	1
58	97095-06025	螺栓	Bolt	2
59	95380-06600	有槽螺母	Nut, Hexagon	2
60	676-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	2
61	676-44512-00-94	上侧减震胶垫盖	Cover	2
62	97095-08050	螺栓	Bolt	4
63	95380-08600	有槽螺母	Nut	4
64	676-44521-00	密封	Seal	2
65	676-44522-01	密封	Seal	2
66	90465-11M52	固定	Clamp	2
67	90101-10M58	卡环	Bolt, Hexagon	4
68	92995-10600	盘形垫	Washer	8
69	90201-12426	平垫圈	Washer,Plate	4
70	95380-10600	有槽螺母	Nut	8

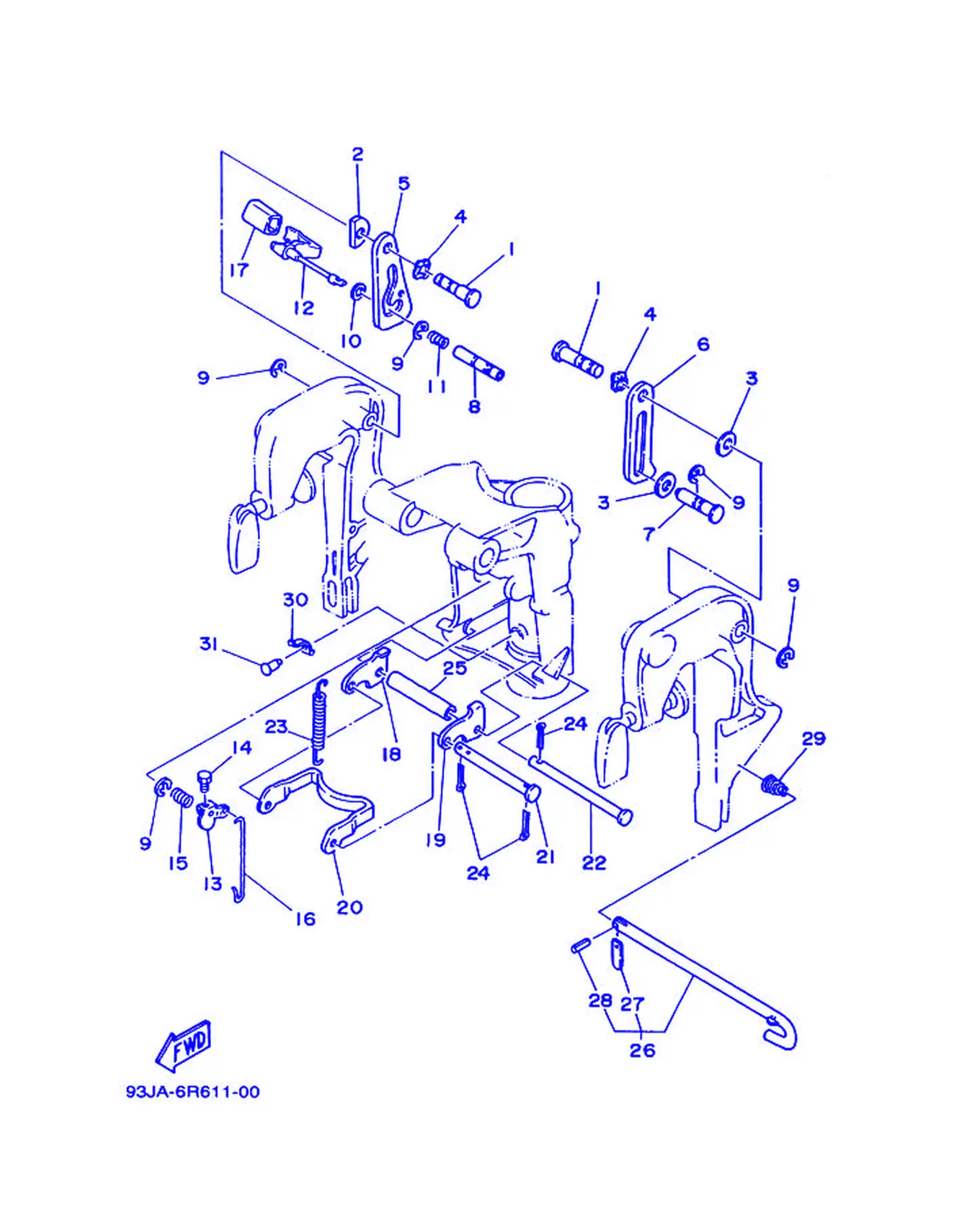

ブラケツト 2 (40QM_QEMモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	90249-12M27	螺丝	Pin	2
2	676-43132-00	阻力垫	Washer, Friction	1
3	90202-12M01	平垫圈	Washer,Plate	2
4	90206-12M00	波形垫圈	Washer, Wave	2
5	6F5-43627-80	限位板	Stopper	1
6	6F5-43628-80	限位板	Stopper	1
7	90249-12M13	螺丝	Pin	1
8	676-43191-00	限位轴	Shaft, Stopper	1
9	93430-10M00	开口簧环，卡	Circlip	5
10	90202-06M00	平垫圈	Washer,Plate	1
11	90501-14M05	接头	Spring, Compression	1
12	6F5-43630-80	角度定位杆组合	TiltLeverAssembly	1
13	676-43631-00	角度定位杆	Lever,Tilt	1
14	97395-05010	螺栓	Bolt	1
15	90508-14M00	接头	Spring, Torsion	1
16	676-43616-00	角度定位锁紧杆	Rod,TiltLock	1
17	663-43318-00	盖	Cover	1
18	676-43614-00	角度定位锁紧面板	Plate,TiltLock	1
19	676-43615-00	角度定位锁紧面板	Plate,TiltLock	1
20	676-43613-00	角度定位锁紧臂	Arm,TiltLock	1
21	90249-07M01	螺丝	Pin	1
22	90249-07M02	螺丝	Pin	1
23	90506-30M00	接头	Spring, Tension	2
24	91490-20015	开口销	Pin, Cotter	4
25	90387-07M04	衬套	Color	1
26	676-43160-02	角度定位杆组合	TiltRodAssembly	1
27	676-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
28	91690-30010	弹簧销	Pin,Spring	1
29	90502-10M04	接头	Spring, Conical	1
30	676-43643-00	弹簧	Spring, Torsion	1
31	90269-04M00	螺丝	Rivet	1

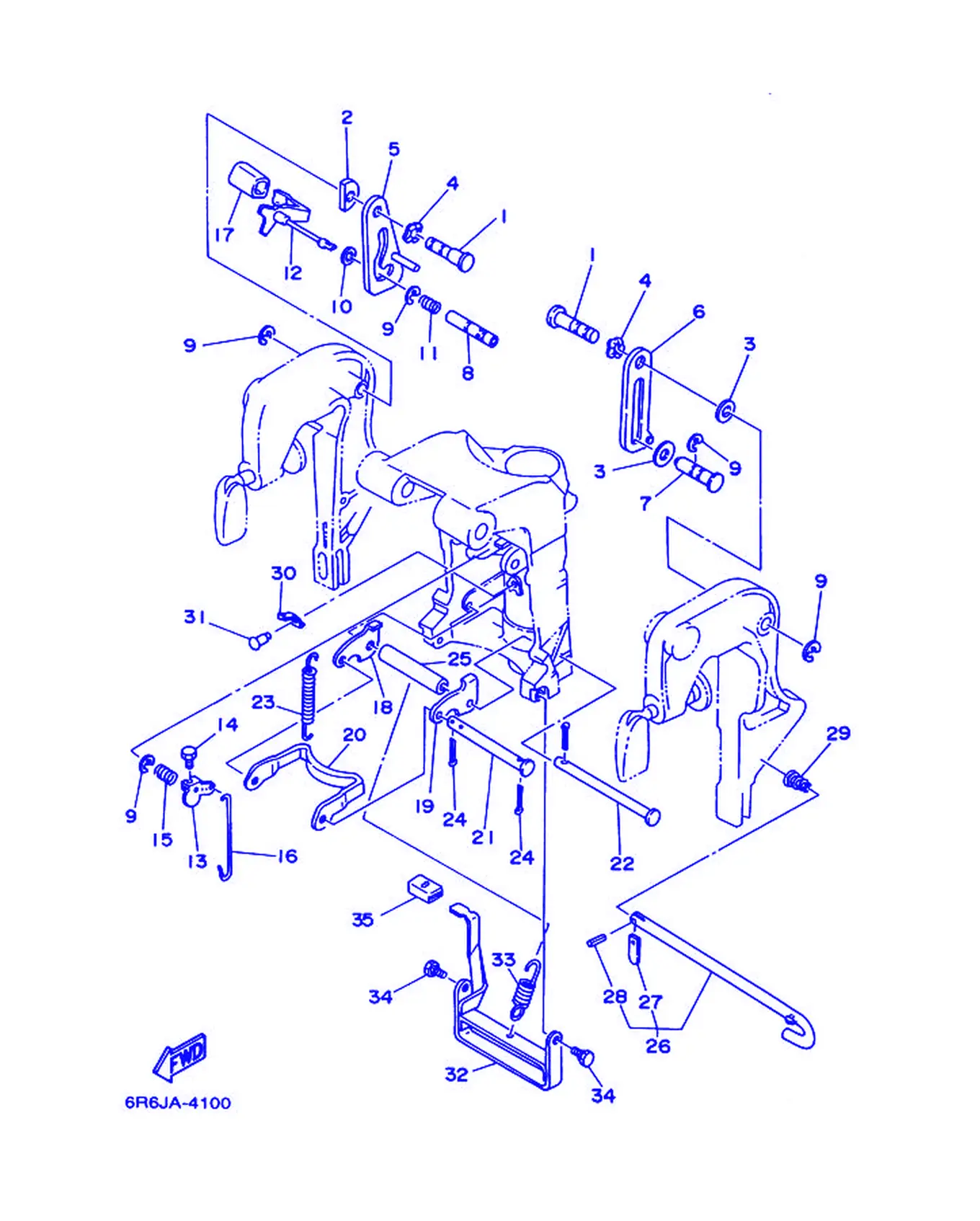

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	90249-12M27	螺丝	Pin	2
2	676-43132-00	阻力垫	Washer, Friction	1
3	90202-12M01	平垫圈	Washer,Plate	2
4	90206-12M00	波形垫圈	Washer, Wave	2
5	6F5-43627-80	限位板	Stopper	1
6	6F5-43628-80	限位板	Stopper	1
7	90249-12M13	螺丝	Pin	1
8	676-43191-00	限位轴	Shaft, Stopper	1
9	93430-10M00	开口簧环，卡	Circlip	5
10	90202-06M00	平垫圈	Washer,Plate	1
11	90501-14M05	接头	Spring, Compression	1
12	6F5-43630-80	角度定位杆组合	TiltLeverAssembly	1
13	676-43631-00	角度定位杆	Lever,Tilt	1
14	97095-05010	螺栓	Bolt	1
15	90508-14M00	接头	Spring, Torsion	1
16	676-43616-00	角度定位锁紧杆	Rod,TiltLock	1
17	663-43318-00	盖	Cover	1
18	676-43614-00	角度定位锁紧面板	Plate,TiltLock	1
19	676-43615-00	角度定位锁紧面板	Plate,TiltLock	1
20	676-43613-00	角度定位锁紧臂	Arm,TiltLock	1
21	90249-07M01	螺丝	Pin	1
22	90249-07M02	螺丝	Pin	1
23	90506-30M00	接头	Spring, Tension	2
24	91490-20012	开口销	Pin, Cotter	4
25	90387-07M04	衬套	Color	1
26	676-43160-02	角度定位杆组合	TiltRodAssembly	1
27	676-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
28	91690-30010	弹簧销	Pin,Spring	1
29	90502-10M04	接头	Spring, Conical	1
30	676-43643-00	弹簧	Spring, Torsion	1
31	90269-04M00	螺丝	Rivet	1
32	6R6-43681-00	浅水航行杆	Lever, Shallow Water Drive 1	1
33	90506-23M32	接头	Spring, Tension	1
34	90109-06M18	卡环	Bolt	2
35	682-43318-01	盖	Cover	1

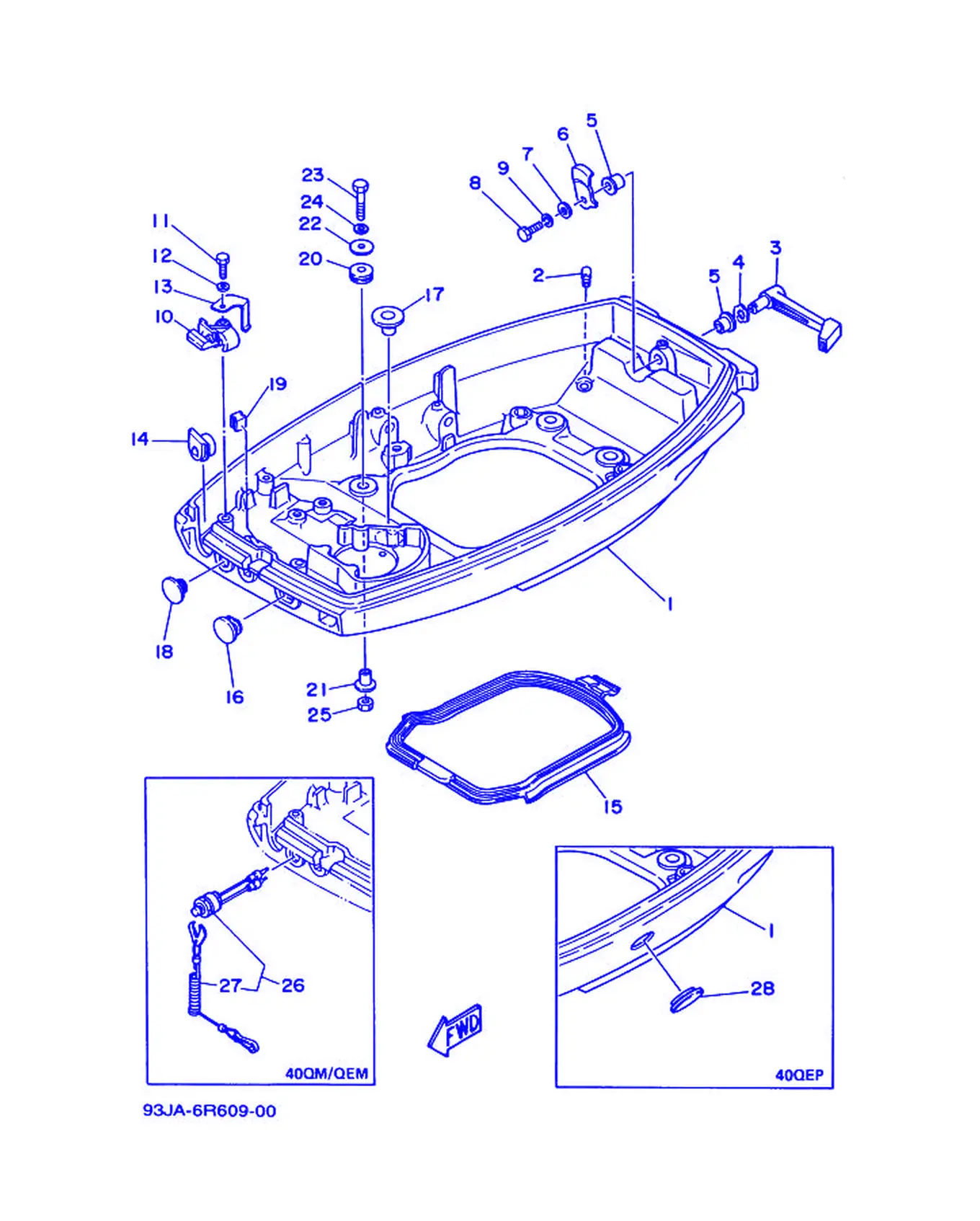

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6A0-42711-02-1D	底罩	Cowling, Bottom	1
1	6A0-42711-02-EK	底罩	Cowling, Bottom	1
1	6R6-42711-00-EK	底罩	Cowling, Bottom	1
2	676-24376-01	连接管1	Pipe,Joint 1	1
3	676-42815-00-1D	夹杆	Lever,Clamp	1
3	676-42815-00-EK	夹杆	Lever,Clamp	1
4	90206-12052	平垫圈	Washer, Wave	1
5	90386-12069	衬套	Bushing	2
6	682-42816-00	夹杆	Lever,Clamp	1
7	90201-06M02	平垫圈	Washer,Plate	1
8	97313-06010	螺栓	Bolt	1
9	92990-06100	盘形垫	Washer,Spring	1
10	6A0-42738-00-94	装配面板	Plate, Fitting	1
11	97313-06030	螺栓	Bolt	1
12	92990-06600	面板垫圈	Washer,Plate	1
13	90465-06M15	六角法兰面螺栓	Clamp	1
14	6A0-42724-00	固定	Grommet	1
14	6A0-42725-00	固定	Grommet	1
14	6E9-42724-00	固定	Grommet	1
15	6E9-42716-00	密封橡皮块1	Rubber,Seal 1	1
16	676-42726-00	固定	Grommet	1
17	676-42727-00	固定	Grommet	1
18	90480-17165	固定	Grommet	1
19	676-26326-00	固定	Grommet	1
19	676-42724-40	固定	Grommet 1 (Manual Steering)	1
20	90480-09M21	固定	Grommet	4
21	90387-06M41	衬套	Color	4
22	90201-06416	平垫圈	Washer,Plate	4
23	97313-06030	螺栓	Bolt	4
24	92990-06600	面板垫圈	Washer,Plate	4
25	95380-06600	有槽螺母	Nut, Hexagon	4
26	6E9-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
27	682-82556-00	止动拉索	Stopper	1
28	6E9-42726-00	固定	Grommet	1

マグネト

REF	雅马哈编码	中文名称	英文名称	用量
1	6A0-85550-A0	转子组合	Rotor Assembly	1
2	6A0-85560-A2	基座组合	BaseAssembly	1
3	689-81311-40	点火线	Coil, Ignition 1	1
4	98503-05025	大柱头螺钉	Screw, Pan Head	2
5	92901-05100	盘形垫	Washer, Spring	2
6	6A0-81303-A0	照明线圈组合	Lighting Coil Assembly	1
7	98503-05025	大柱头螺钉	Screw, Pan Head	2
8	92901-05100	盘形垫	Washer, Spring	2
9	689-85580-40	脉冲线	Coil, Pulser	1
10	98511-04025	大柱头螺钉	Screw, Pan Head	2
11	98501-04006	大柱头螺钉	Screw, Pan Head	1
12	92901-04100	盘形垫	Washer, Spring	3
13	689-81315-40	导线组合	Lead Wire Assembly	1
14	90280-05049	半圆键	Key, Woodruff	1
15	90170-20137	螺母	Nut	1
16	90201-21M18	平垫圈	Washer,Plate	1
17	6A0-81362-00	孔盖	Cover, Hole	1
18	90105-08M10	螺栓	Bolt, Washer Based Head	3
19	90465-08M29	卡环	Clamp	1

メータ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-W0080-12	转速计套	Tacho Meter Kit	1
2	6Y5-83540-12	转速计组合	Tachometer Assembly	1
3	688-83516-00	灯泡	Valve (12V-1.7W)	1
4	6Y5-83536-10	仪表座	Socket, Meter	1
5	6Y5-83523-00	减震器	Damper	1
6	6Y5-83514-00	装配面板	Plate, Fitting	1
7	6Y5-83553-00	导线	Wire,Lead	1
8	1E6-82151-00	保险丝	Fuse (10A)	1
9	6Y5-W0081-40	测速计套件	Speed Meter Kit	1
10	6Y5-83510-30	测速计组合	Speed Meter Assembly	1
11	688-83516-00	灯泡	Valve (12V-1.7W)	1
12	6Y5-83536-10	仪表座	Socket, Meter	1
13	6Y5-83523-00	减震器	Damper	1
14	6Y5-83514-00	装配面板	Plate, Fitting	1
15	688-83557-00	管	Tube	1
16	90465-11M10	固定	Clamp	2
17	688-83556-01	传感	Sender	1
18	90601-31402	夹箍	Clip, Nylon 14	5
19	97780-40116	自攻螺钉	Screw, Pan Head Tapping	5
30	6Y5-W0088-00	蜂鸣器盘套	Water Pressure Meter Kit	1
31	6Y5-83660-00	水压表组合	Water Pressure Meter Assembly	1
32	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
33	6Y5-83536-00	仪表座	Socket, Meter	1
34	688-83664-00	减震器	Damper	1
35	688-83665-00	装配面板	Plate, Fitting	1
36	688-83667-00	传感	Sender	1
37	688-83666-00	管	Tube	1
38	663-83668-00	管嘴螺母	Nut, Nipple	2
39	90430-14115	垫片	Gasket	1
40	90601-31402	夹箍	Clip, Nylon 14	5
41	97780-40116	自攻螺钉	Screw, Pan Head Tapping	5

メータ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-W0088-31	蜂鸣器盘套	Hour Meter Kit	1
2	6Y5-83504-01	计时表组合	Hour Meter Assembly	1
3	688-83664-00	减震器	Damper	1
4	6Y5-83577-00	装配面板	Plate, Fitting	1
5	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
6	6Y5-83536-00	仪表座	Socket, Meter	1
7	663-83553-A0	导线	Wire, Lead	1
8	663-83553-Y0	导线	Wire Lead (Yellow)	1
9	6Y5-W0088-10	蜂鸣器盘套	Water Temperature Meter Kit	1
10	6Y5-83590-00	水温表组合	Water Temperature Meter Assembly	1
11	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
12	6Y5-83536-00	仪表座	Socket, Meter	1
13	688-83664-00	减震器	Damper	1
14	6Y5-83544-00	装配面板	Plate, Fitting	1
15	688-83591-00	温控器组	Thermo Unit	1
16	90430-14115	垫片	Gasket	1
17	663-83553-Y0	导线	Wire Lead (Yellow)	1
18	663-83553-A0	导线	Wire, Lead	1
19	6Y5-W0088-20	蜂鸣器盘套	Fuel Meter Kit	1
20	6Y5-85750-00	燃油仪表组合	Fuel Meter Assembly	1
21	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
22	6Y5-83536-00	仪表座	Socket, Meter	1
23	688-83664-00	减震器	Damper	1
24	6Y5-83544-00	装配面板	Plate, Fitting	1
25	688-85752-01	燃油表传感装置组合	FuelSensor	1
26	663-83553-Y0	导线	Wire Lead (Yellow)	1
27	663-83553-A0	导线	Wire, Lead	1

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-W0001-01	衬垫套	Power Head Gasket Kit	1
2	676-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
3	6E9-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
4	6E9-12414-01	盖衬垫	Gasket,Cover	1
5	676-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
6	6E9-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
7	93102-32M07	油封	OilSeal	1
8	93210-42159	O型圈	O-ring	1
9	93104-16M04	油封	OilSeal	1
10	93101-28M19	油封	OilSeal	1
11	93102-28M08	油封	OilSeal	1
12	93210-62269	O型圈	O-ring	1
13	93210-22M02	O型圈	O-ring	1
14	676-13646-A0	岐管衬垫2	Gasket,Manifold 2	2
15	6E9-14198-00	衬垫	Gasket	1
16	93210-37M25	O型圈	O-ring	1
17	650-24431-00	燃油泵衬垫1	Gasket,FuelPump 1	1
18	676-45113-01	水上装置壳体衬垫	Gasket,UpperCasing	1
19	676-45114-03	水上装置壳体衬垫	Gasket,UpperCasing	1
20	6E9-W0093-01	化油器修理套	Carburetor Repair Set	1
21	6E9-14198-00	衬垫	Gasket	1
22	97980-04114	带垫圈螺钉	Screw, Washer	2
23	6H3-14590-00	针阀组合	NeedleValveAssembly	2
24	676-14984-00	浮子室衬垫	Gasket, Float Chamber	2
25	688-14548-00	浮子臂销	Pin, Float Arm	2
26	676-14186-00	浮子销	Pin, Float	2
27	663-14159-00	钢夹	Clip	2
28	676-14985-01	浮子	Float	2
29	692-14923-00	低速螺钉	Screw,Pilot	2
30	93210-04228	O型圈	O-ring	2
31	93210-04230	O型圈	O-ring	2
32	688-14126-00	衬垫	Gasket	4

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6A0-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	676-45114-03	水上装置壳体衬垫	Gasket,UpperCasing	1
3	676-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
4	676-45127-00	密封	Seal	1
5	676-45128-00	密封圈2	Seal 2	1
6	90430-08020	固定	Gasket	3
7	90430-06M03	平垫圈	Gasket	1
8	676-44315-00	水泵衬垫	Gasket,Water Pump	1
9	676-44324-00	芯子衬垫	Gasket, Cartridge	1
10	679-44316-00	水泵衬垫	Gasket,Water Pump	1
11	93210-41042	O型圈	O-ring	1
12	93101-22067	油封	OilSeal	4
13	93210-66262	O型圈	O-ring	1
14	679-45315-01	水下装置壳体密封垫	Packing, Lower Casing	1
15	679-W0078-00	水泵修理套	Water PumpRepair Kit	1
16	663-44366-00	水封减震器	Damper,WaterSeal	1
17	676-44322-00	芯子	Insert, Cartridge	1
18	6F5-44352-00	叶轮	Impeller	1
19	676-44315-00	水泵衬垫	Gasket,Water Pump	1
20	676-44323-00	外挡板	Outer Plate, Cartridge	1
21	676-44324-00	芯子衬垫	Gasket, Cartridge	1
22	679-44316-00	水泵衬垫	Gasket,Water Pump	1
23	97395-08055	螺栓	Bolt	2
24	97395-08045	螺栓	Bolt	2
25	90280-04M00	半圆键	Key, Woodruff	1
26	676-W0078-0A	水泵修理套	Chrome Pump Kit	1
27	676-44321-40	内部面板	Inner Plate, Cartridge	1
28	676-44322-40	芯子	Insert, Cartridge	1
29	676-44323-40	外挡板	Outer Plate, Cartridge	1

リモートコントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48230-11	遥控装置组合	Remote Control Assembly	1
1	703-48205-12	遥控装置组合	Remote Control Assembly	1
2	703-48220-11	遥控装置组合	Remote Control Assembly	1
2	703-48208-12	遥控装置组合	Remote Control Assembly	1
3	704-48205-12	遥控装置组合	Remote Control Assembly	1
3	704-48206-10	遥控装置衬套	Remote Control Assembly	1
4	704-48207-30	遥控装置组合	Remote Control Assembly	1
5	701-48310-10	遥控钢索（1.83m) 6	Cable, Remote Control 6F	2
5	701-48310-20	遥控钢索 (2.13m) 7	Cable, Remote Control 7F	2
5	701-48310-40	遥控钢索 (2.44m) 8	Cable, Remote Control 8F	2
5	701-48310-60	遥控钢索 (2.47m) 9	Cable, Remote Control 9F	2
5	701-48310-80	遥控钢索 (3.05m)	Cable, Remote Control	2
5	701-48310-90	遥控钢索 (3.35m)	Cable, Remote Control	2
5	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
5	701-48320-20	遥控钢索 (3.96m）	Cable, Remote Control	2
6	703-48290-01	双连接	Twin Attachment Kit (703Ta	1

リモートコントロールアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48230-11	遥控装置组合	Remote Control Assembly	1
1	703-48220-11	遥控装置组合	Remote Control Assembly	1
2	703-48261-10	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48273-00	衬套	Bushing 5	2
6	703-48197-00	波形垫圈2	Washer, Wave 2	1
7	703-48268-00	衬套	Spacer	1
8	703-48263-00	衬套	Bushing	1
9	703-48264-00	带阻力油	Friction, Throttle	1
10	95380-05600	螺母	Nut	1
11	97380-05025	螺栓	Bolt	1
12	703-48265-00	摩擦轴	Shaft, Friction	1
13	93430-06024	卡环	Circlip	3
14	703-48245-00	锁紧面板	Plate, Lock	1
15	703-48252-00	凸轮卷轴	Roller, Cam	1
16	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
17	703-48198-00	波形垫	Washer, Wave	1
18	703-48243-00	衬套	Bushing	1
19	703-48236-00	延迟器卷轴	Bushing 1	2
20	703-48189-00	挡	Retainer	1
21	703-48234-00	衬套1	Roller, Detent	1
22	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
23	703-48358-00	钢索固定装置	Anchor, Cable	1
24	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
25	703-48238-00	延迟簧	Spring, Detent	5
26	703-48246-00	衬套	Spacer	1
27	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
28	703-82594-00	夹箍	Clamp	1
29	703-48226-00	限位面板	Plate, Stopper	1
30	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
30	703-48222-10	控制杠杆握柄	Grip,ControlLever	1
31	703-48223-00	空挡锁定装置	Lock, Neutral	1
32	703-48225-00	盖	Cover	1
33	703-48219-00	导线盖	Cover,Lead	1
34	98780-05012	平头螺钉	Screw, Flat Head	2
35	98780-05016	平头螺钉	Screw, Flat Head	7
36	97395-08030	螺栓	Bolt	1
37	92990-08600	盘形垫	Washer,Plate	1
38	98580-04010	盘头螺丝	Screw, Pan Head	3
39	98580-04006	大柱头螺钉	Screw, Pan Head	2
40	98580-05010	大柱头螺钉	Screw, Pan Head	1
41	98580-03015	大柱头螺钉	Screw, Pan Head	2
42	703-48291-10	连接，附	Screw (M6)	3
43	95380-06600	有槽螺母	Nut, Hexagon	3
44	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
44	703-48293-00	遥控装置衬套	Spacer, Remote Control	3
45	701-48287-00	垫圈	Washer	3
46	703-48215-00	图样	Graphic	1
47	702-48217-00	标志	Mark	1
48	703-82510-01	主开关组合	Main Switch Assembly	1
49	703-82531-00	导线	Wire, Lead	1
50	703-82574-00	开关仪表板图样	Switch, Choke	1
51	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
52	682-82556-00	止动拉索	Stopper	1
53	688-82586-21	电线束延伸部分(L:5M 7P)703拉开型	Extension, Wire Harness	1
54	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
55	703-83383-01	蜂鸣器	Buzzer	1
56	703-48224-00	控制杠杆盖	Cover,ControlLever	1
57	703-48284-00	固定	Grommet	1
58	90465-13169	固定	Clamp	2
59	80L-26397-00	带，保护带	Band	1
60	703-48221-00	控制杠杆	Lever, Control	1

リモートコントロールアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-12	遥控装置组合	Remote Control Assembly	1
1	703-48208-12	遥控装置组合	Remote Control Assembly	1
2	703-48261-00	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48273-00	衬套	Bushing 5	2
6	703-48197-00	波形垫圈2	Washer, Wave 2	1
7	703-48268-00	衬套	Spacer	1
8	703-48263-00	衬套	Bushing	1
9	703-48264-00	带阻力油	Friction, Throttle	1
10	95380-05600	螺母	Nut	1
11	97380-05025	螺栓	Bolt	1
12	703-48265-00	摩擦轴	Shaft, Friction	1
13	93430-06024	卡环	Circlip	3
14	703-48245-00	锁紧面板	Plate, Lock	1
15	703-48252-00	凸轮卷轴	Roller, Cam	1
16	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
17	703-48198-00	波形垫	Washer, Wave	1
18	703-48243-00	衬套	Bushing	1
19	703-48236-00	延迟器卷轴	Bushing 1	2
20	703-48189-00	挡	Retainer	1
21	703-48234-00	衬套1	Roller, Detent	1
22	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
23	703-48358-00	钢索固定装置	Anchor, Cable	1
24	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
25	703-48238-00	延迟簧	Spring, Detent	5
26	703-48246-00	衬套	Spacer	1
27	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
28	703-82594-00	夹箍	Clamp	1
29	703-48226-00	限位面板	Plate, Stopper	1
30	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
30	703-48222-10	控制杠杆握柄	Grip,ControlLever	1
31	703-48223-00	空挡锁定装置	Lock, Neutral	1
32	703-48225-00	盖	Cover	1
33	703-48219-00	导线盖	Cover,Lead	1
34	98780-05012	平头螺钉	Screw, Flat Head	2
35	98780-05016	平头螺钉	Screw, Flat Head	7
36	97395-08030	螺栓	Bolt	1
37	92990-08600	盘形垫	Washer,Plate	1
38	98580-04010	盘头螺丝	Screw, Pan Head	3
39	98580-04006	大柱头螺钉	Screw, Pan Head	2
40	98580-05010	大柱头螺钉	Screw, Pan Head	1
41	98580-03015	大柱头螺钉	Screw, Pan Head	2
42	703-48291-10	连接，附	Screw (M6)	3
43	95380-06600	有槽螺母	Nut, Hexagon	3
44	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
44	703-48293-00	遥控装置衬套	Spacer, Remote Control	3
45	701-48287-00	垫圈	Washer	3
46	703-48215-00	图样	Graphic	1
47	702-48217-00	标志	Mark	1
48	703-82510-10	主开关组合	Main Switch Assembly	1
49	703-82574-00	开关仪表板图样	Switch, Choke	1
50	703-82531-00	导线	Wire, Lead	1
51	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
52	682-82556-00	止动拉索	Stopper	1
53	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
54	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
55	703-83383-01	蜂鸣器	Buzzer	1
56	703-48284-00	固定	Grommet	1
57	90465-13169	固定	Clamp	2
58	80L-26397-00	带，保护带	Band	1
59	703-82563-01	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
60	703-48221-00	控制杠杆	Lever, Control	1

リモートコントロールアセンブリ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48205-12	遥控装置组合	Remote Control Assembly	1
1	704-48206-10	遥控装置衬套	Remote Control Assembly	1
2	98580-05016	大柱头螺钉	Screw, Pan Head	6
3	EL8-48251-00	凸轮面板	Plate,Cam	1
4	704-48265-00	摩擦轴	Shaft, Friction	1
5	701-48246-00	衬套	Spacer	1
6	93430-06024	卡环	Circlip	3
7	92990-10600	垫圈	Washer,Plate	1
8	EL8-48259-00	开口簧环，卡	Circlip 1	2
9	704-48262-00	油门轴	Shaft,Throttle	1
10	704-48264-00	带阻力油	Throttle, Friction	1
11	704-48266-00	衬套	Spacer	1
12	704-82540-00	空挡开关组合	Neutral Switch Assembly	1
13	6A5-48129-10	螺钉3	Screw 3	2
14	EL8-48281-00	螺钉	Screw	1
15	704-48215-00	图样	Graphic	1
16	704-48281-00	螺钉	Screw	1
17	97890-05025	大柱头螺钉	Screw, Pan Head	2
18	704-48261-00	油门臂	Arm,Throttle	1
19	EL8-48191-00	垫圈1	Washer 1	1
20	704-48283-00	螺钉	Screw	4
21	97395-06018	螺栓	Bolt	3
22	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
23	704-48287-00	垫	Washer	4
24	95380-05600	螺母	Nut	4
25	EL8-48271-00	变挡臂	Arm, Shift	1
26	EL8-48127-00	螺钉1	Screw 1	9
27	703-48358-00	钢索固定装置	Anchor, Cable	1
28	EL8-48231-00	齿轮壳	Housing, Cap	1
29	EL8-48241-00	驱动臂	Arm, Drive	1
30	EL8-48254-00	油门调整限位板	Stopper, Throttle	1
31	92780-06020	平头螺钉	Screw, Flat Head	2
32	EL8-48158-00	弹簧1	Spring1	1
33	98580-04006	大柱头螺钉	Screw, Pan Head	1
34	98780-05018	平头螺钉	Screw, Flat Head	4
35	EL8-48244-00	发动机空转弹簧	Spring, Free Axel	1
36	EL8-48245-00	锁紧面板	Plate, Lock	1
37	703-48263-00	衬套	Bushing	1
38	704-48222-00	控制杠杆握柄	Grip,ControlLever	1
39	704-82594-00	夹箍	Clamp	1
40	704-48228-00	开关支架	Holder,Switch	1
41	704-82563-00	电动倾斜调整开关组合	TrimTiltSwitch	1
42	704-48229-00	控制杠杆握柄	Grip,ControlLever	1
43	92990-05300	盘形垫	Washer, Internal Tooth	3
44	95380-06600	有槽螺母	Nut, Hexagon	2
45	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
46	703-48238-00	延迟簧	Spring, Detent	5
47	EL8-48232-00	齿	Gear	1
48	EL8-48164-00	销2	Pin 2	1
49	704-48242-00	驱动轴	Shaft, Drive	1
50	704-48225-00	盖	Cover	1
51	704-48192-00	垫圈2	Washer 2	1
52	97890-06018	大柱头螺钉	Screw, Pan Head	2
53	92990-06300	盘形垫	Washer, Internal Tooth	2
54	702-48263-00	衬套	Bushing	1
55	EL8-48279-00	卡环 2	Circlip 2	1
56	704-48193-00	垫圈3	Washer 3	1
57	EL8-48234-00	衬套1	Bushing 1	1
58	704-48219-00	导线盖	Cover,Lead	1
59	704-48144-00	限位板面板2	Plate, Stopper 2	2
60	704-48176-00	固定	Grommet	1
61	703-48192-00	垫圈2	Washer 2	1
62	EL8-48233-00	齿轮2	Gear 2	1
63	702-48235-00	衬套	Bushing	1
64	704-48282-00	螺钉	Screw	4
65	EL8-48153-10	发动机空转轴	Shaft, Free Axel	1
66	704-48166-00	塞	Plug	1
67	704-48284-00	固定	Grommet	2
68	704-82541-10	导线	Wire, Lead	1
69	704-48221-00	控制杠杆	Lever, Control	1
70	704-48119-00	盖	Cover	1

リモートコントロールアセンブリ 4

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48207-30	遥控装置组合	Remote Control Assembly	1
2	98580-05016	大柱头螺钉	Screw, Pan Head	12
3	EL8-48251-00	凸轮面板	Plate,Cam	2
4	704-48265-00	摩擦轴	Shaft, Friction	2
5	701-48246-00	衬套	Spacer	2
6	93430-06024	卡环	Circlip	8
7	92990-10600	垫圈	Washer,Plate	2
8	EL8-48259-00	开口簧环，卡	Circlip 1	4
9	704-48262-00	油门轴	Shaft,Throttle	2
10	704-48264-00	带阻力油	Throttle, Friction	2
11	704-48266-00	衬套	Spacer	2
12	704-82540-10	空挡开关组合	Neutral Switch Assembly	1
13	6A5-48129-10	螺钉3	Screw 3	4
14	EL8-48281-00	螺钉	Screw	2
15	704-48215-10	图样	Graphic	1
16	704-48281-00	螺钉	Screw	2
17	97890-05025	大柱头螺钉	Screw, Pan Head	4
18	704-48261-00	油门臂	Arm,Throttle	2
19	EL8-48191-00	垫圈1	Washer 1	2
20	704-48283-00	螺钉	Screw	4
21	97395-06018	螺栓	Bolt	6
22	703-48345-01	遥控钢索端部2	Cable End, Remote Control	4
23	704-48287-00	垫	Washer	4
24	95380-05600	螺母	Nut	4
25	EL8-48271-00	变挡臂	Arm, Shift	2
26	EL8-48127-00	螺钉1	Screw 1	16
27	703-48358-00	钢索固定装置	Anchor, Cable	2
28	EL8-48231-00	齿轮壳	Housing, Cap	2
29	EL8-48241-00	驱动臂	Arm, Drive	2
30	EL8-48254-00	油门调整限位板	Stopper, Throttle	2
31	92780-06020	平头螺钉	Screw, Flat Head	4
32	EL8-48158-00	弹簧1	Spring1	2
33	98580-04006	大柱头螺钉	Screw, Pan Head	2
34	98780-05018	平头螺钉	Screw, Flat Head	4
35	EL8-48244-00	发动机空转弹簧	Spring, Free Axel	2
36	EL8-48245-00	锁紧面板	Plate, Lock	2
37	703-48263-00	衬套	Bushing	2
38	704-48222-00	控制杠杆握柄	Grip,ControlLever	2
39	704-82594-00	夹箍	Clamp	2
40	704-48228-00	开关支架	Holder,Switch	1
41	704-82563-30	电动倾斜调整开关组合	TrimTiltSwitch	1
42	704-48229-00	控制杠杆握柄	Grip,ControlLever	1
43	92990-05300	盘形垫	Washer, Internal Tooth	6
44	95380-06600	有槽螺母	Nut, Hexagon	4
45	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	2
46	703-48238-00	延迟簧	Spring, Detent	10
47	EL8-48232-00	齿	Gear	2
48	EL8-48164-00	销2	Pin 2	2
49	704-48242-00	驱动轴	Shaft, Drive	2
50	704-48225-00	盖	Cover	2
51	704-48192-00	垫圈2	Washer 2	2
52	97890-06018	大柱头螺钉	Screw, Pan Head	4
53	92990-06300	盘形垫	Washer, Internal Tooth	4
54	702-48263-00	衬套	Bushing	2
55	EL8-48279-00	卡环 2	Circlip 2	2
56	704-48193-00	垫圈3	Washer 3	2
57	EL8-48234-00	衬套1	Bushing 1	2
58	704-48219-00	导线盖	Cover,Lead	2
59	704-48144-00	限位板面板2	Plate, Stopper 2	2
60	704-48176-10	固定	Grommet	1
61	703-48192-00	垫圈2	Washer 2	2
62	EL8-48233-00	齿轮2	Gear 2	2
63	702-48235-00	衬套	Bushing	2
64	704-48282-00	螺钉	Screw	4
65	EL8-48153-10	发动机空转轴	Shaft, Free Axel	2
66	704-48166-00	塞	Plug	2
67	704-48284-00	固定	Grommet	4
68	704-81950-00	继电器组合	Relay Assembly	2
69	704-82590-10	电线束组合	Wire Harness Assembly	1
70	704-48229-10	控制杠杆握柄	Grip,ControlLever	1
71	704-82563-10	电动倾斜调整开关组合	TrimTiltSwitch	1
72	704-48228-10	开关支架	Holder,Switch	1
73	704-48128-00	螺钉2	Screw 2	3
74	704-48156-00	螺母1	Nut 1	1
75	704-82563-20	电动倾斜调整开关组合	TrimTiltSwitch	1
76	704-48285-00	固定环2	Grommet 2	1
77	704-48286-00	固定环3	Grommet 3	2
78	704-48178-00	轴面板	Plate, Shift	2
79	704-87107-00	电容器组件	Condenser Assembly	1
80	704-48221-00	控制杠杆	Lever, Control	2
81	704-48119-20	盖	Cover	1

リモートコントロールアタツチメント

REF	雅马哈编码	中文名称	英文名称	用量
1	6R6-48501-00	遥控附件组合	Remote Control Attachment	1
2	676-48534-00-EK	油门控制杆	Throttle Lever, Control	1
3	90119-06M58	带垫圈六角头螺栓	Bolt, with Washer	1
4	679-48532-00	遥控装置托架2	Bracket, Remote Control 2	1
5	97395-06016	螺栓	Bolt	1
6	92990-06100	盘形垫	Washer,Spring	1
7	92990-06200	盘形垫	Washer, Plain	1
8	676-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
9	97395-06016	螺栓	Bolt	1
10	92990-06100	盘形垫	Washer,Spring	1
11	648-48330-50	钢索端部总成	Cable End Assembly	1
12	617-48331-91	钢索	Hook, Cable	1
13	648-48346-50	遥控钢索端部	Cable End, Remote Control	1
14	91690-30012	弹簧销	Pin,Spring	1
15	90501-10071	接头	Spring, Compression	1
16	92990-08600	盘形垫	Washer,Plate	1
17	648-48340-50	钢索端部组合	Cable End Assembly	1
18	617-48346-90	遥控钢索端部	Cable End, Remote Control	1
19	92990-08600	盘形垫	Washer,Plate	2
20	90501-10264	弹簧	Spring, Compression	1
21	617-48361-91	钢索	Hook, Cable	1
22	91690-30012	弹簧销	Pin,Spring	1
23	689-48511-00	操舵连接板	Hook,Steering	1
24	97395-10040	螺栓	Bolt	1
25	92990-10100	弹簧垫圈	Washer,Spring	1
26	92990-10600	垫圈	Washer,Plate	1
27	95380-10600	有槽螺母	Nut	1

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6E9-45300-11-1D	水下装置总成	LowerUnitAssembly	1
1	6E9-45300-11-EK	水下装置总成	Lower Unit Assembly (Silver	1
2	679-W4531-01-1D	下侧壳	Casing,Lower	1
2	679-W4531-01-EK	下侧壳	Casing, Lower (Silver Show)	1
3	90338-22168	衬套	Plug	1
4	93315-32224	轴承	Bearing	1
5	679-45536-00	驱动轴套	Sleeve,Drive Shaft	1
6	663-45587-01-10	填隙	Shim (T:0.10MM)	1
6	663-45587-01-12	填隙	Shim (T:0.12MM)	1
6	663-45587-01-15	填隙	Shim (T:0.15MM)	1
6	663-45587-01-18	填隙	Shim (T:0.18MM)	1
6	663-45587-01-30	填隙	Shim (T:0.30MM)	1
6	663-45587-01-40	填隙	Shim (T:0.40MM)	1
6	663-45587-01-50	填隙	Shim (T:0.50MM)	1
7	93332-00001	轴承	Bearing	1
8	663-45567-01-10	填隙	Shim (T:0.10MM)	1
8	663-45567-01-12	填隙	Shim (T:0.12MM)	1
8	663-45567-01-15	填隙	Shim (T:0.15MM)	1
8	663-45567-01-18	填隙	Shim (T:0.18MM)	1
8	663-45567-01-30	填隙	Shim (T:0.30MM)	1
8	663-45567-01-40	填隙	Shim (T:0.40MM)	1
8	663-45567-01-50	填隙	Shim (T:0.50MM)	1
9	93332-00003	轴承	Bearing	1
10	90430-08020	固定	Gasket	3
11	90340-08M04	衬套	Plug, Straight Screw	3
12	90430-06M03	平垫圈	Gasket	1
13	90149-06M00	螺栓	Screw	1
14	676-44311-00	水泵壳	Housing,Water Pump	1
15	676-44322-00	芯子	Insert, Cartridge	1
16	676-44315-00	水泵衬垫	Gasket,Water Pump	1
17	663-44366-00	水封减震器	Damper,WaterSeal	1
18	6F5-44352-00	叶轮	Impeller	1
19	90280-04M00	半圆键	Key, Woodruff	1
20	679-44316-00	水泵衬垫	Gasket,Water Pump	1
21	676-44323-00	外挡板	Outer Plate, Cartridge	1
22	676-44324-00	芯子衬垫	Gasket, Cartridge	1
23	679-44341-00-94	水泵壳	Housing,Water Pump	1
24	93101-22067	油封	OilSeal	1
25	93210-41042	O型圈	O-ring	1
26	93604-08062	定位销	Pin, Dowel	2
27	97395-08055	螺栓	Bolt	2
28	92990-08600	盘形垫	Washer,Plate	2
29	97395-08045	螺栓	Bolt	2
30	92990-08600	盘形垫	Washer,Plate	2
31	679-45501-10	驱动轴组	Drive ShaftComplete	1
32	6H9-45551-00	小齿轮	Pinion	1
33	663-45552-00	平轴承	Bearing, Plain	1
34	90170-12138	螺帽	Nut	1
35	679-45560-00	齿轮	Gear	1
36	679-45611-01	螺旋浆轴	Shaft,Propeller	1
37	676-45635-00	变挡柱	Plunger, Shift	1
38	663-45634-00	变挡滑	Slide, Shift	1
39	663-45631-01	爪形离合器	Clutch, Dog	1
40	90250-06023	销	Pin, Straight	1
41	663-45633-00	固定环	Ring, Cross Pin	1
42	90201-22429	平垫圈	Washer,Plate	1
43	90501-16M01	压缩弹簧	Spring, Compression	1
44	679-45571-00	齿轮	Gear	1
45	679-45331-00-94	轴承壳	Housing,Bearing	1
46	93306-00702	轴承	Bearing	1
47	663-45577-01-10	填隙	Shim (T:0.10MM)	1
47	663-45577-01-12	填隙	Shim (T:0.12MM)	1
47	663-45577-01-15	填隙	Shim (T:0.15MM)	1
47	663-45577-01-18	填隙	Shim (T:0.18MM)	1
47	663-45577-01-30	填隙	Shim (T:0.30MM)	1
47	663-45577-01-40	填隙	Shim (T:0.40MM)	1
47	663-45577-01-50	填隙	Shim (T:0.50MM)	1
48	663-45576-00	推力垫	Washer, Thrust	1
49	93210-66M98	O型圈	O-ring	1
50	93317-22204	轴承	Bearing	1
51	93101-22067	油封	OilSeal	2
52	90214-48M03	平垫圈	Washer, Claw	1
53	697-45384-01	螺母	Nut	1
54	90282-04010	平键	Key, Straight	1
55	679-44150-10	变挡凸轮组合	Shift Cam Assembly	1
55	6A0-44150-20	变挡凸轮组合	Shift Cam Assembly	1
56	679-44152-00	变挡凸轮衬套	Bushing, Shift Cam	1
57	97395-06018	螺栓	Bolt	1
58	92990-06600	面板垫圈	Washer,Plate	1
59	650-44147-00	变挡连杆衬套	Boot, Shift Rod	1

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-45375-00	密封圈减震	Damper,Seal	1
2	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
3	688-45214-02	进水口盖	Cover, Water Inlet 1	1
4	688-45215-02	进水口盖	Cover, Water Inlet 2	1
5	98680-05535	椭圆头螺钉	Screw, Oval Head	1
6	90185-05002	螺母	Nut, Self-Locking	1
7	679-45321-01	面板	Plate	1
8	679-45315-01	水下装置壳体密封垫	Packing, Lower Casing	1
9	98580-06016	大柱头螺钉	Screw, Pan Head	2
10	679-45371-00	航向调整	Tab Trim	1
11	97395-10030	螺栓	Bolt	1
12	92990-10100	弹簧垫圈	Washer,Spring	1
13	93606-12019	定位销	Pin, Dowel	2
14	97395-08030	螺栓	Bolt	6
15	92990-08100	盘形垫	Washer,Spring	6
16	90202-12060	平垫圈	Washer,Plate	1
17	676-44361-10	水管	Tube, Water	1
17	6A0-44361-20	水管	Tube, Water	1
18	90430-12072	衬垫	Gasket	1
19	663-44367-00	水封减震器	Damper,WaterSeal	1
20	663-45987-02	衬套	Spacer	1
21	670-45997-02	衬套	Spacer	1
22	92990-16200	盘形垫	Washer, Plain	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-30030	开口销	Pin, Cotter	1
25	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
25	663-45943-02-EL	螺旋浆	Propeller (3X11 X15 -G)	1
25	663-45947-02-EL	螺旋浆组合	Propeller (3X11-5/8 X11 -G)	1
25	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
25	663-45952-02-EL	螺旋浆	Propeller (3X11-3/8 X12 -G)	1
