雅马哈 55B - 55BE

共 22 个部位，点击零件编码查看详情，或搜索本页零件。

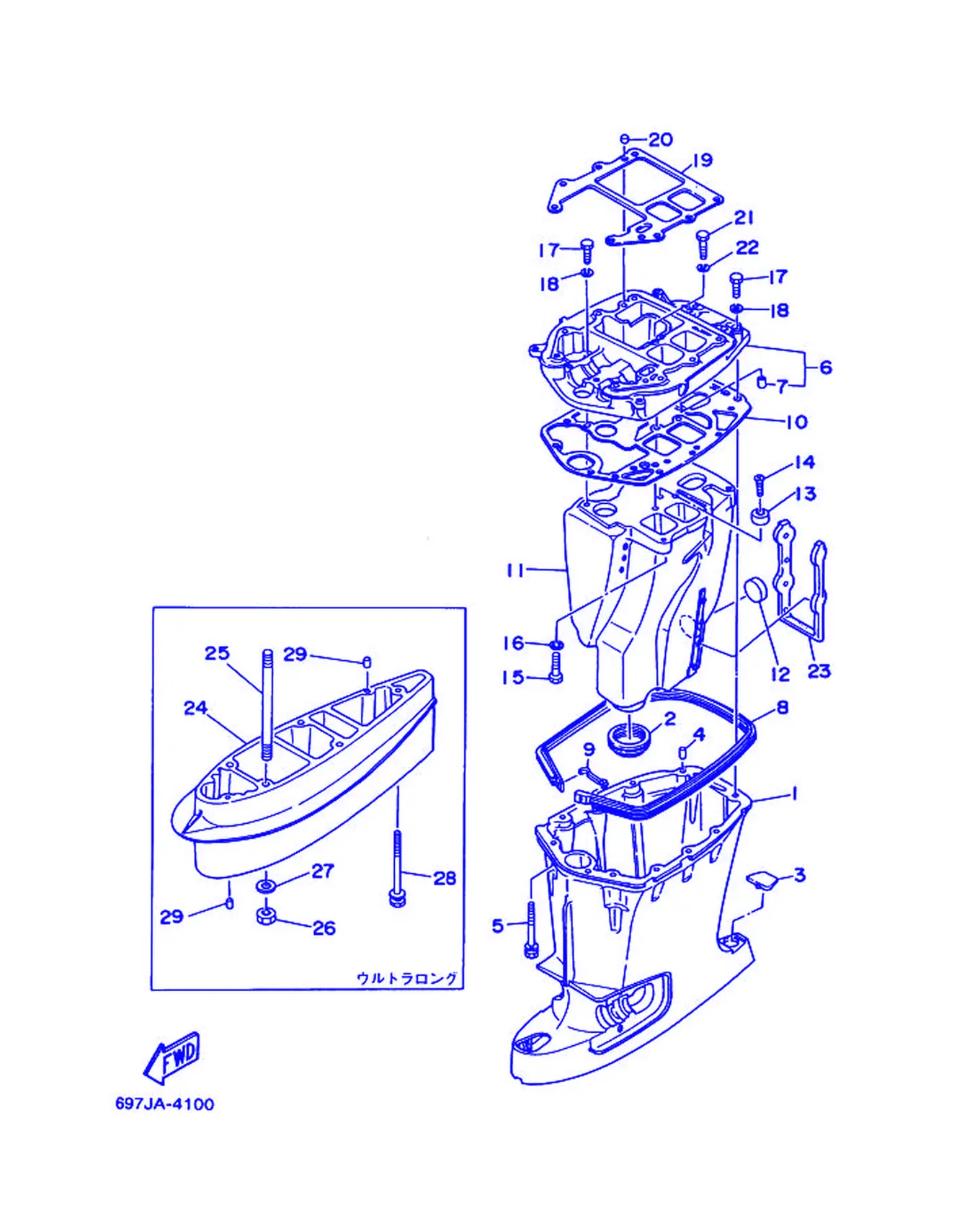

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	691-45111-13-4D	水上装置壳	Casing,Upper	1
2	663-45123-00	消音器衬垫	Gasket,Muffler	1
3	663-45155-10	盖	Cap	1
4	93606-12019	定位销	Pin, Dowel	2
5	90119-08M82	带垫螺栓	Bolt, With Washer	8
6	663-41137-04-5B	排气导管	Guide,Exhaust	1
7	90386-02M04	衬套	Bushing	1
8	663-45127-00	密封	Seal	1
9	663-45129-00	减震器密封	Hook,DamperSeal	1
10	697-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
11	663-14711-12-5B	消音器1	Muffler 1	1
12	90334-30017	衬套	Plug, Straight	1
13	663-45251-00	阳极	Anode	1
14	92180-06025	椭圆头螺钉	Screw, Oval Head	1
15	97095-08035	螺栓	Bolt	1
16	92990-08100	盘形垫	Washer,Spring	1
17	97095-08030	螺栓	Bolt	6
18	92990-08100	盘形垫	Washer,Spring	6
19	696-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
20	93606-12019	定位销	Pin, Dowel	2
21	97095-08040	螺栓	Bolt	1
22	92990-08100	盘形垫	Washer,Spring	1
23	663-14737-10	消音器减震器	Damper,Muffler	1
24	688-45211-01-4D	延伸部分	Extension	1
25	90116-10M05	卡环	Bolt, Stud	4
26	95380-10600	有槽螺母	Nut	4
27	92990-10100	弹簧垫圈	Washer,Spring	4
28	90119-08M86	卡环	Bolt, With Washer	1
29	93606-12019	定位销	Pin, Dowel	2

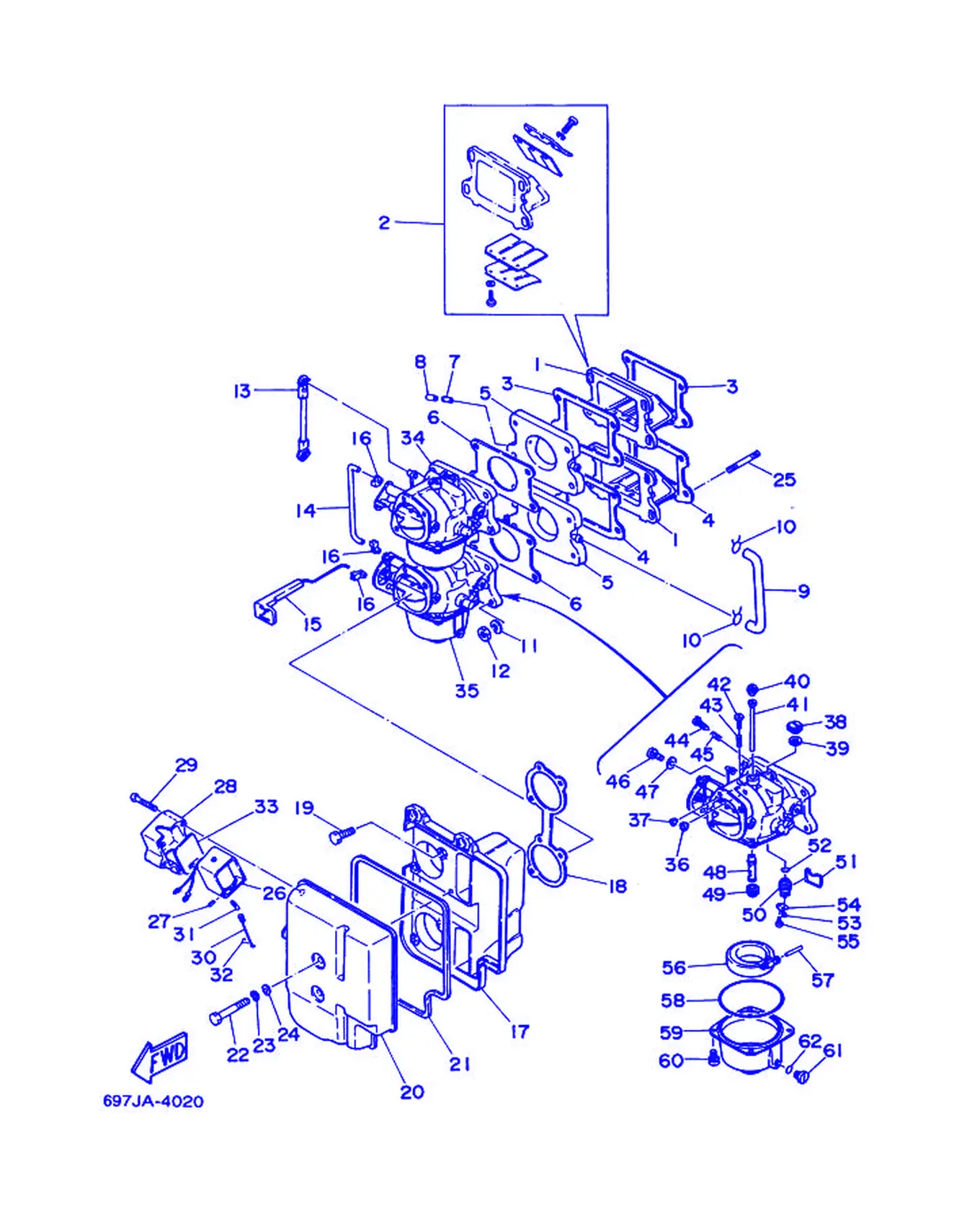

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	697-13610-00	簧片阀组合	Reed ValveAssembly	2
2	692-W0004-00	簧片套	LeadSet	1
3	663-13621-A0	阀座衬垫	Gasket,ValveSeat	2
4	663-13622-A0	阀座衬垫	Gasket,ValveSeat	2
5	663-13641-02-94	岐管1	Manifold 1	2
6	663-14198-A0	衬垫	Gasket	2
7	624-14485-00	连接管	Pipe,Joint	2
8	647-14395-60	溢流管盖	Cap, Overflow Pipe	1
9	663-24321-00	管	Pipe 10	1
10	90467-08004	卡环	Clip	2
11	92995-06100	垫圈	Washer,Spring	8
12	95380-06600	有槽螺母	Nut, Hexagon	8
13	697-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
14	663-41257-02	阻风门杆2	Rod, Choke 2	1
15	663-41256-01	阻风门杆1	Rod, Choke 1	1
16	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	3
17	697-14417-00-94	盖1	Cover 1	1
18	663-14483-A0	衬垫	Gasket	1
19	97395-06025	螺栓	Bolt	4
20	697-14418-00-94	盖2	Cover 2	1
21	697-14416-00	空气净化器衬垫	Gasket, Air Cleaner	1
22	97095-06045	螺栓	Bolt	2
23	92995-06100	垫圈	Washer,Spring	2
24	92990-06600	面板垫圈	Washer,Plate	2
25	90116-06176	双头螺栓	Bolt, Stud	8
26	663-86110-02	螺线管	Solenoid	1
27	91690-30010	弹簧销	Pin,Spring	1
28	663-86115-00	螺线管支架	Holder,Solenoid	1
29	98580-05530	大柱头螺钉	Screw, Pan Head	2
30	663-86116-01	拉线	Wire, Pull	1
31	676-86117-00	拉线	Hook, Wire Pull	1
32	93210-03261	O型圈	O-ring	1
33	663-86118-00	减震器	Damper	1
34	697-14501-04	化油器总成1	CarburetorAssembly 1	1
35	697-14502-04	化油器总成2	CarburetorAssembly 2	1
36	663-14950-27	低速空气量孔	Pilot,AirJet	2
37	663-14945-32	量孔	Jet (#125)	2
38	697-14991-00	螺钉	Screw	2
39	679-14557-00	垫圈	Washer	2
40	663-14567-01	螺钉	Screw	2
41	663-14942-19	低速量孔	Jet,Pilot	2
42	63V-14523-00	止动螺钉	Screw, Stop	1
43	90501-10326	接头	Spring, Compression	1
44	663-14923-00	低速螺钉	Screw,Pilot	2
45	90501-08214	接头	Spring, Compression	2
46	6K5-14592-00	螺钉	Screw	1
47	90201-05652	平垫圈	Washer, Plate	1
48	663-14947-01	针形量孔	Jet,Needle	2
49	663-14943-39	主量孔	Jet,Main (#160)	2
50	696-14590-00	针阀组合	NeedleValveAssembly	2
51	663-14159-00	钢夹	Clip	2
52	93210-07229	O型圈	O-ring	2
53	676-14186-00	浮子销	Pin, Float	2
54	371-14919-60	钢夹	Clip	2
55	98580-04006	大柱头螺钉	Screw, Pan Head	2
56	6F0-14985-00	浮子	Float	2
57	663-14548-00	浮子臂销	Pin, Float Arm	2
58	93210-64272	O型圈	O-ring	2
59	663-14980-00	浮子室本	Body, Float Chamber	2
60	97980-04112	带垫圈螺钉	Screw	8
61	6H3-14992-00	连杆	Screw, Drain	2
62	93210-04230	O型圈	O-ring	2

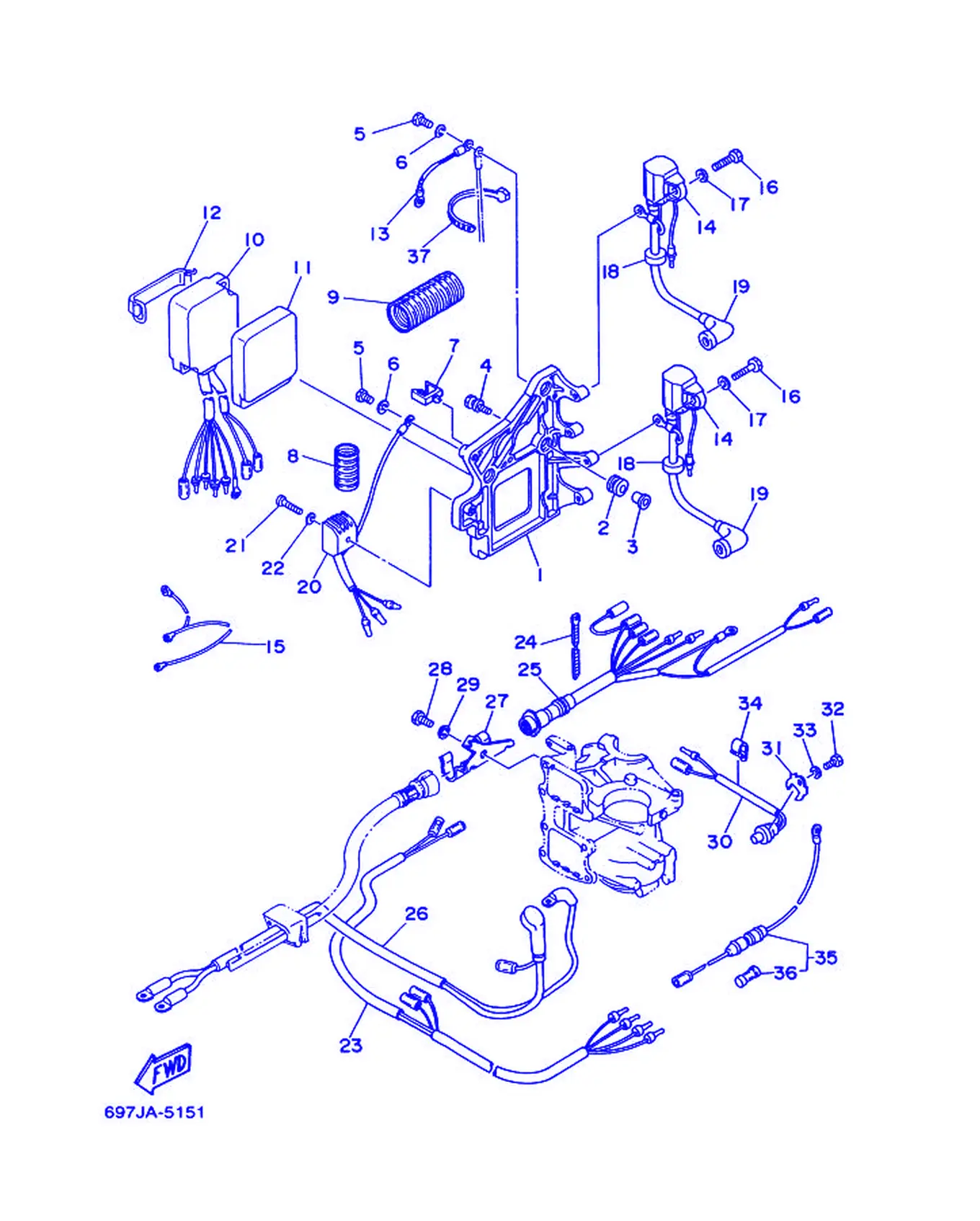

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	663-85542-01-94	托架	Bracket	1
2	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
3	624-42542-00	管	Pipe	3
4	90119-06M90	固定	Bolt, With Washer	3
5	97095-06012	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	90464-07M10	固定	Clamp	1
8	6G5-83557-00	管	Tube	1
9	697-83557-00	管	Tube	1
10	697-85540-00	电子点火器总成	C.D.I. Unit Assembly	1
11	697-85547-00	减震器	Damper	1
12	663-82131-01	蓄电池带箍	Band, Battery	1
13	662-82519-00	接地线	Wire, Earth Lead	1
14	697-85570-00	点火线圈组合	Ignition Coil Assembly	2
15	697-82519-00	接地线	Wire, Earth Lead	1
16	97095-06020	螺栓	Bolt	2
17	92990-06600	面板垫圈	Washer,Plate	2
18	90480-25161	固定	Grommet	2
19	663-82370-01	塞帽组合	PlugCapAssembly	2
20	664-81970-61	整流器组合	Rectifier Assembly	1
21	98580-05530	大柱头螺钉	Screw, Pan Head	1
22	92990-05100	盘形垫	Washer,Spring	1
23	697-81971-01	导线	Wire,Lead	1
23	697-81971-11	导线	Wire,Lead	1
24	90465-13M11	线夹	Clamp	2
24	90465-13M11	线夹	Clamp	1
25	697-82590-12	电线束组合	WireHarnessAssembly	1
25	697-82590-02	电线束组合	WireHarnessAssembly	1
25	697-82590-21	电线束组合	WireHarnessAssembly	1
26	697-82105-J0	电缆	WireHarness	1
27	697-82594-00	夹箍	Clamp	1
28	97095-08016	螺栓	Bolt	1
29	92995-08600	盘形垫	Washer	1
30	688-82560-00	温控开关组合	Thermo Switch Assembly	1
31	663-82588-00	面板	Plate	1
32	97095-06010	螺栓	Bolt	1
33	92995-06100	垫圈	Washer,Spring	1
34	90465-08028	固定	Clamp	1
35	682-82150-10	保险丝管组合	FuseHolderAssembly	1
36	682-82151-00	保险丝	Fuse(20A)	1
37	90465-13M39	固定环	Clamp	1

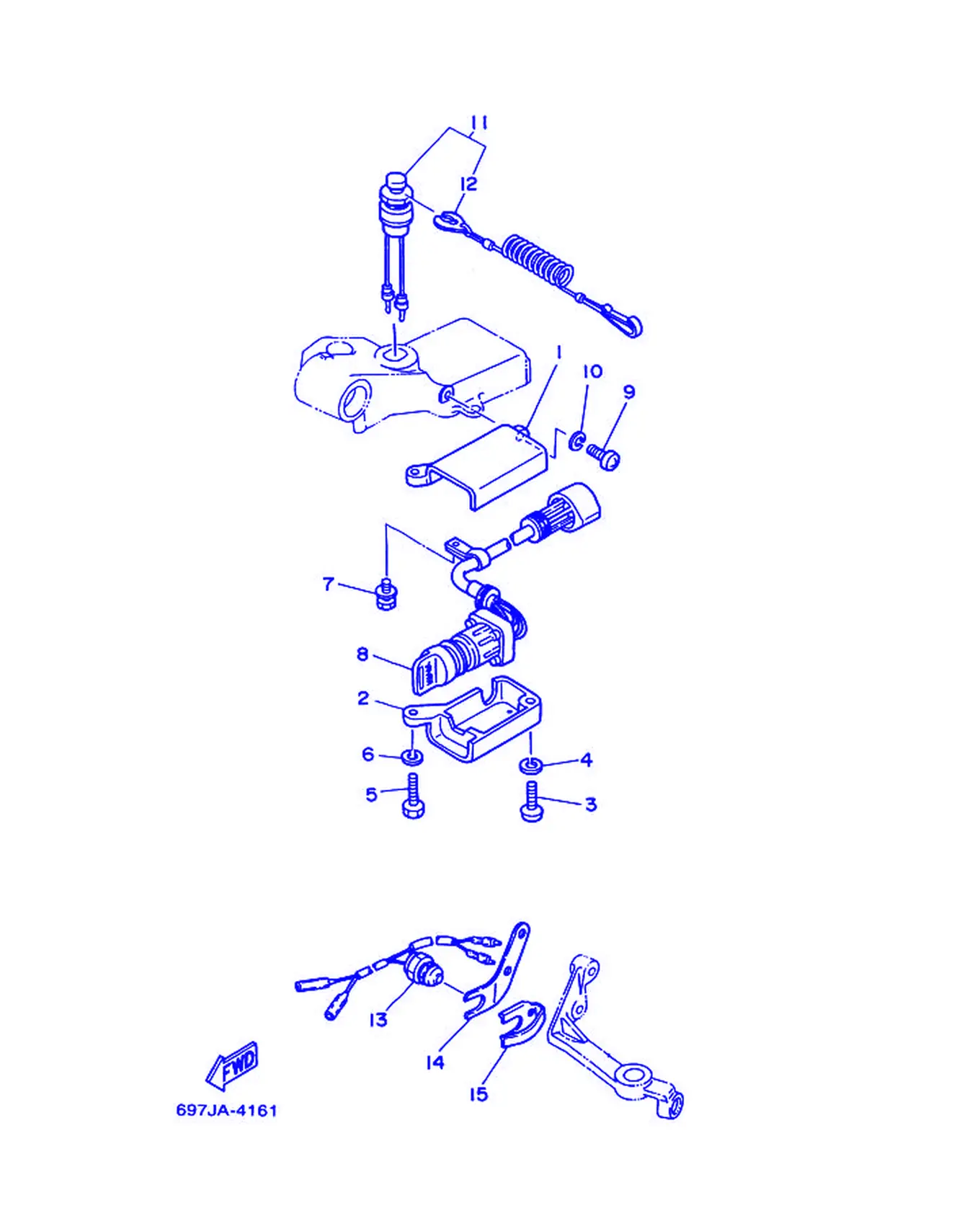

エレクトリカル 2 (55BEM)

REF	雅马哈编码	中文名称	英文名称	用量
1	697-8252E-01-4D	主开关盖	Cover,MainSwitch	1
2	697-8252F-01-4D	主开关盖	Cover,MainSwitch	1
3	98580-06025	大柱头螺钉	Screw, Pan Head	1
4	92995-06100	垫圈	Washer,Spring	1
5	97095-06030	螺栓	Bolt	1
6	92995-06100	垫圈	Washer,Spring	1
7	97595-06420	带垫圈螺	Bolt, With Washer	1
8	6H3-82510-02	主开关组合	MainSwitchAssembly	1
9	98580-06012	大柱头螺钉	Screw, Pan Head	1
10	92995-06100	垫圈	Washer,Spring	1
11	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
12	682-82556-00	止动拉索	Stopper	1
13	697-82540-02	空挡开关组合	Neutral Switch Assembly	1
14	663-82554-01	空挡开关支承	Stay, Neutral Switch	1
15	663-82555-01	主开关减震器	Damper,MainSwitch 1	1

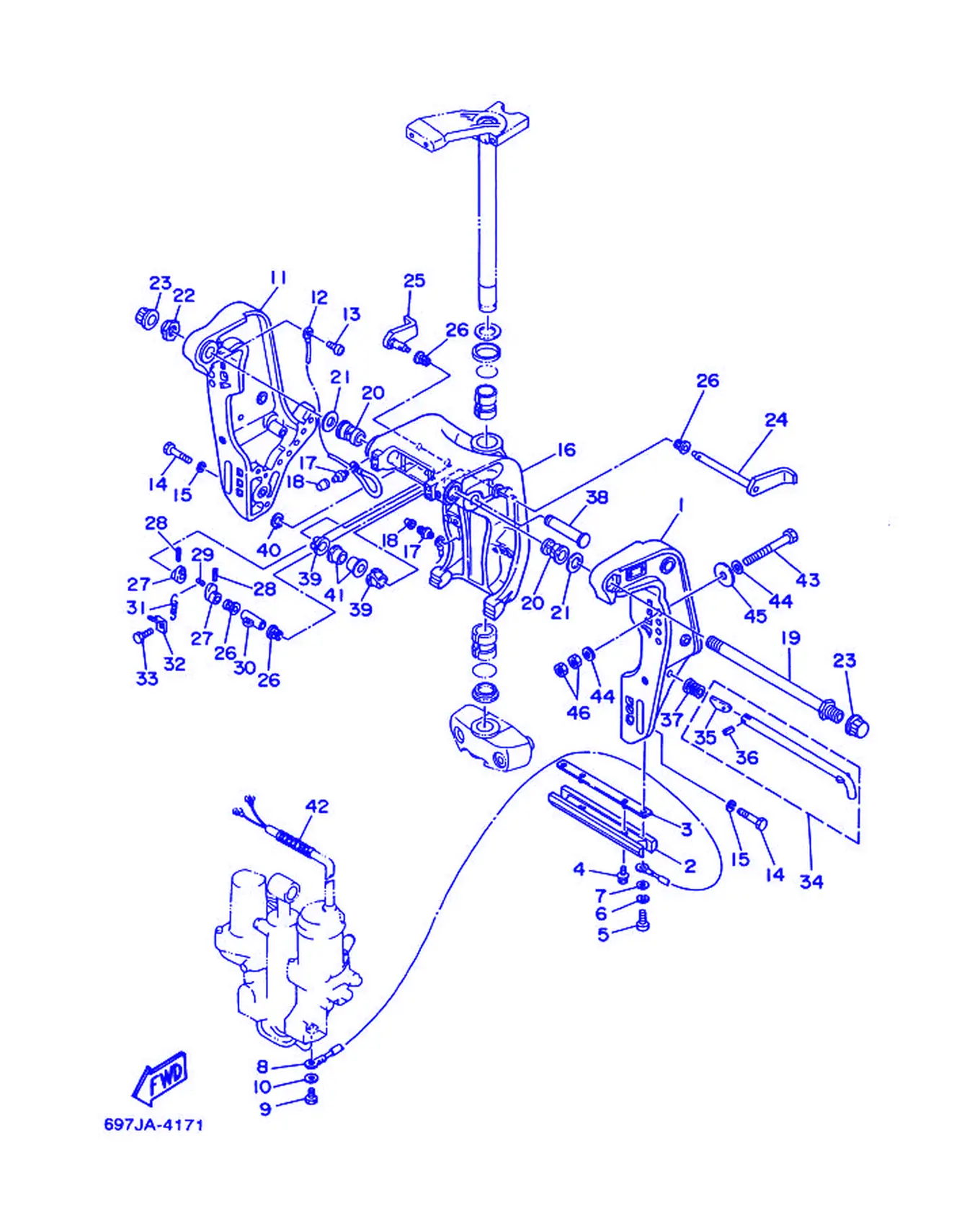

オルタネート 1 (ブラケツト 1_55BET)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43111-01-4D	夹紧托架	Bracket,Clamp	1
2	6H1-45251-02	阳极	Anode	1
3	6H1-44526-00	面板	Plate	1
4	90119-06M29	带垫螺栓	Bolt, With Washer	2
5	97095-06016	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	92990-06600	面板垫圈	Washer,Plate	2
8	6H1-82148-00	导线4	Wire,Lead 4	1
9	97095-06010	螺栓	Bolt	1
10	92990-06600	面板垫圈	Washer,Plate	1
11	6H1-43112-00-4D	夹紧托架	Bracket,Clamp	1
12	6E5-82148-00	导线4	Wire,Lead 4	1
13	98580-06012	大柱头螺钉	Screw, Pan Head	1
14	97395-10045	螺栓	Bolt	6
15	92990-10100	弹簧垫圈	Washer,Spring	6
16	6H1-43311-01-4D	旋转支架	Bracket, Swivel	1
17	93700-06M03	润滑油管嘴	Nipple, Grease	3
18	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
19	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
20	90386-22M15	衬套	Bushing	2
21	90201-22M67	平垫圈	Washer,Plate	2
22	90185-22M11	自锁螺母	Nut, Self-Locking	1
23	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
24	6H1-43181-01	顶位销杆	Lever, Tilt Stop	1
25	6H1-43185-01	顶位销杆	Lever, Tilt Stop	1
26	90386-10M16	衬套	Bushing	4
27	6G5-43148-00	间隔轴	Collar, Distance	2
28	91690-30020	弹簧销	Pin,Spring	2
29	90249-06M19	螺丝	Pin	1
30	90387-10M02	衬套	Color	1
31	90506-14M24	拉簧	Spring, Tension	1
32	6G5-43144-00	弹簧	Hook,Spring	1
33	97095-06010	螺栓	Bolt	1
34	688-43160-01	角度定位杆组合	TiltRodAssembly	1
35	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
36	91690-30012	弹簧销	Pin,Spring	1
37	90502-16M02	锥形弹簧	Spring, Conical	1
38	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
39	90386-18M63	衬套	Bushing	2
40	93410-18M02	开口簧环，卡	Circlip	1
41	90386-18M35	衬套	Bushing	2
42	90440-14M00	固定	Pipe	1
43	90101-12M51	螺栓	Bolt, Hexagon	4
44	92995-12200	盘形垫	Washer	8
45	90201-12426	平垫圈	Washer,Plate	4
46	95380-12600	有槽螺母	Nut	8

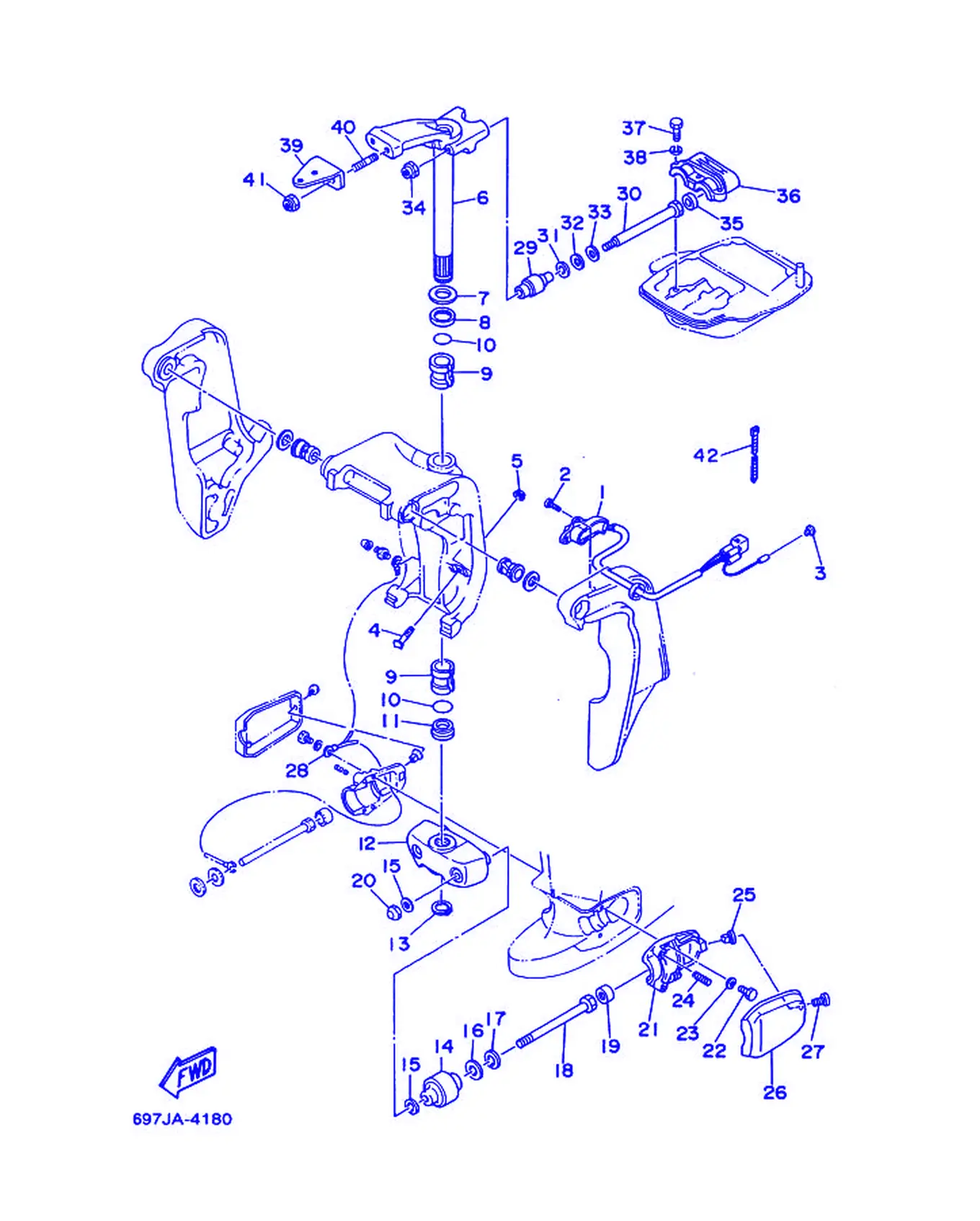

オルタネート 2 (ブラケツト 2_55BET)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-83672-11	纵倾角传感	TrimSensor	1
2	98580-06016	大柱头螺钉	Screw, Pan Head	2
3	703-82119-00	导线盖	Cover,LeadWire	1
4	6H1-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
5	95780-08300	带垫螺母	Nut, Flange	2
6	663-42510-13-4D	方向托架组合	SteeringBracketAssembly	1
7	90201-30M00	平垫圈	Washer,Plate	1
8	90386-30M78	衬套	Bushing	1
9	90386-30M77	衬套	Bushing	2
10	93210-29M94	O型圈	O-ring	2
11	90386-30M60	衬套	Bushing	1
12	663-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
13	93410-28M06	卡环	Circlip	1
14	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
15	90201-12M16	平垫圈	Washer,Plate	4
16	90202-25M04	平垫圈	Washer,Plate	2
17	90201-13M19	平垫圈	Washer,Plate	2
18	90109-12261	螺栓	Bolt	2
19	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
20	95380-12800	有槽螺母	Nut, Crown	2
21	687-44552-02-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
22	97095-08025	螺栓	Bolt	4
23	92990-08100	盘形垫	Washer,Spring	4
24	90501-14M08	接头	Spring, Compression	4
25	90179-06066	螺帽	Nut	2
26	663-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
27	97885-06016	大柱头螺钉	Screw, Pan Head	2
28	688-82127-02	导线2	Wire,Lead 2	1
29	670-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
30	90109-08262	螺栓	Bolt	2
31	90201-15423	平垫圈	Washer,Plate	2
32	90202-15065	平垫圈	Washer,Plate	2
32	90202-15095	平垫圈	Washer,Plate	2
33	90201-09425	平垫圈	Washer,Plate	2
34	90185-08045	螺母	Nut, Self-Locking	2
35	663-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
36	663-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
37	97095-08035	螺栓	Bolt	3
38	92990-08100	盘形垫	Washer,Spring	3
39	688-48511-01-4D	操舵连接板	Hook,Steering	1
39	688-48511-11-4D	操舵连接板	Hook,Steering	1
40	90116-10175	螺栓	Bolt, Stud	2
41	90185-10051	螺母	Nut, Self-Locking	2
42	90465-11M10	固定	Clamp	3

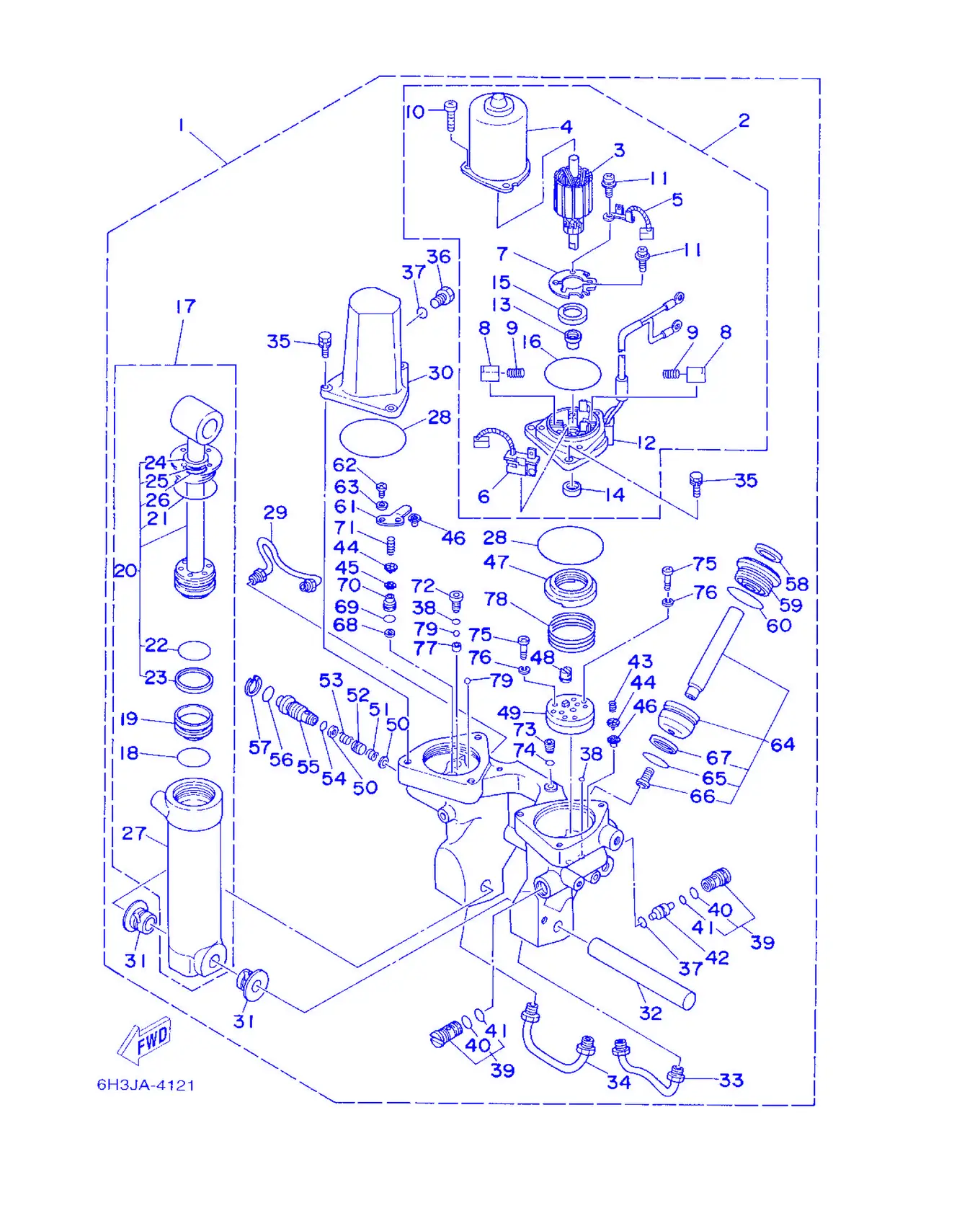

オルタネート 3 (パワートリム・チルトアセンブリ)

REF	雅马哈编码	中文名称	英文名称	用量
1	62F-43800-01-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6H1-43880-02	电动机总成	Motor Assembly	1
3	6H1-43805-10	电枢组合	Armature Assembly	1
4	6H1-43804-10	定子组合	Stator Assembly	1
5	6H1-43891-10	电刷	Brush 1	1
6	6H1-43892-10	断路器组件2	Brush 2	1
7	6H1-4380F-10	电刷架板	Plate, Brush Holder	1
8	6H1-4380J-10	电刷支架	Holder, Brush	2
9	6H1-4386K-10	电刷弹簧	Spring, Brush	2
10	97885-05016	大柱头螺钉	Screw, Pan Head	3
11	97507-04010	大柱头螺钉	Screw, Pan Head	2
12	6H1-43881-10	端部框架	Frame, End	1
13	6H1-4380H-10	轴连接器	Metal	1
14	93102-08M43	油封	Oil Seal	1
15	6H1-4380G-10	面板	Plate	1
16	6H1-43865-10	O型圈	O-ring	1
17	6H1-43840-11	电动角度定位装置组合	Power Tilt Assembly	1
18	6H1-43861-10	O型圈	O-ring	1
19	6H1-43814-11	自由活	Piston, Free	1
20	6H1-43810-11	活塞分组合	Piston Sub Assembly	1
21	6H1-43861-00	O型圈	O-ring	1
22	6H1-43861-10	O型圈	O-ring	1
23	6H1-43871-10	环	Ring, Back Up	1
24	6H1-43812-00	防尘密封	Seal Dust	1
25	6H1-43872-10	支承	Ring, Back Up	1
26	93210-18397	O型圈	O-ring	1
27	6H1-43813-10	角度定位气	Cylinder, Tilt	1
28	93210-65752	O型圈	O-ring	2
29	6H1-43835-10	管	Pipe	1
30	6H1-43828-10	储油箱	Body, Reservoir	1
31	90386-18M14	衬套	Bushing	2
32	6E5-43818-00	下侧防震销	Pin, Lower Shock Mount	1
33	6H1-43833-10	管	Pipe	1
34	6H1-43834-00	管	Pipe	1
35	97595-06420	带垫圈螺	Bolt, With Washer	6
36	6H1-43829-00	塞	Plug,Reservoir	1
37	93210-09350	O型圈	O-ring	2
38	93210-06519	O型圈	O-ring	3
39	6T4-43802-02	阀门分组合	Valve Sub-Assembly	2
40	6H1-43866-00	O型圈	O-ring	1
41	6H1-43867-00	O型圈	O-ring	1
42	6H1-43841-10	滑梭活塞	Piston, Shuttle	1
43	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
44	6H1-43844-10	阀门支销	Pin, Valve Support	2
45	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
46	61A-4384F-00	主阀门密封	Seal, Main Valve	2
47	6H1-43817-01	过滤器2	Filter 2	1
48	6H1-43831-10	轴连接器	Connector,Shaft	1
49	6H1-43830-11	齿轮泵组合	Gear Pump Assembly	1
50	6H1-43847-00	手控阀座	Seat, Manual Valve	2
51	6H1-43899-00	面板限位板	Spring, Manual Release	1
52	6H1-4382A-10	联接器1	Adapter 1	1
53	6H1-43854-00	手控释放弹簧	Spring, Manual Release	1
54	93210-10M74	O型圈	O-ring	1
55	6H1-43845-01	手控释放螺钉	Screw, Manual Release	1
56	93210-18M75	O型圈	O-ring	1
57	6H1-43875-00	卡环	Ring, Snap	1
58	6H1-43822-10	纵倾角调整防尘密封	Seal,TrimDust	2
59	6H1-43821-11	纵倾角调整气缸端部螺钉	Screw	2
60	6H1-43861-10	O型圈	O-ring	2
61	6H1-4384E-20	纵倾角弹簧	Spring,Trim	1
62	98507-05010	大柱头螺钉	Screw, Pan Head	2
63	92990-05200	盘形垫	Washer, Plain	2
64	6H1-43820-11	活塞分组合	Piston Sub Assembly	2
65	6H1-43864-00	O型圈	O-ring	1
66	91317-08016	螺栓	Bolt, Socket Head	1
67	6H1-43874-00	支承	Ring, Back Up	1
68	6H1-43816-00	过滤器1	Filter 1	1
69	6H1-43896-00	O型圈	O-ring	1
70	6H1-43895-11	安全阀座	Seat, Relief Valve	1
71	62F-43855-00	上减压弹簧	Spring	1
72	6H1-43843-11	阀门锁紧螺钉	Screw, Valve Lock	1
73	6H1-4388E-11	锥形螺钉	Plug, Taper Screw	1
74	6H1-43868-00	O型圈	O-ring	1
75	98517-04025	大柱头螺钉	Screw, Pan Head	4
76	92901-04100	盘形垫	Washer, Spring	4
77	6H1-4387J-00	特制垫圈2	Washer, Special 2	1
78	6H1-4385H-00	弹簧密封	Spring, Seal	1
79	93505-32038	滚珠	Ball	2

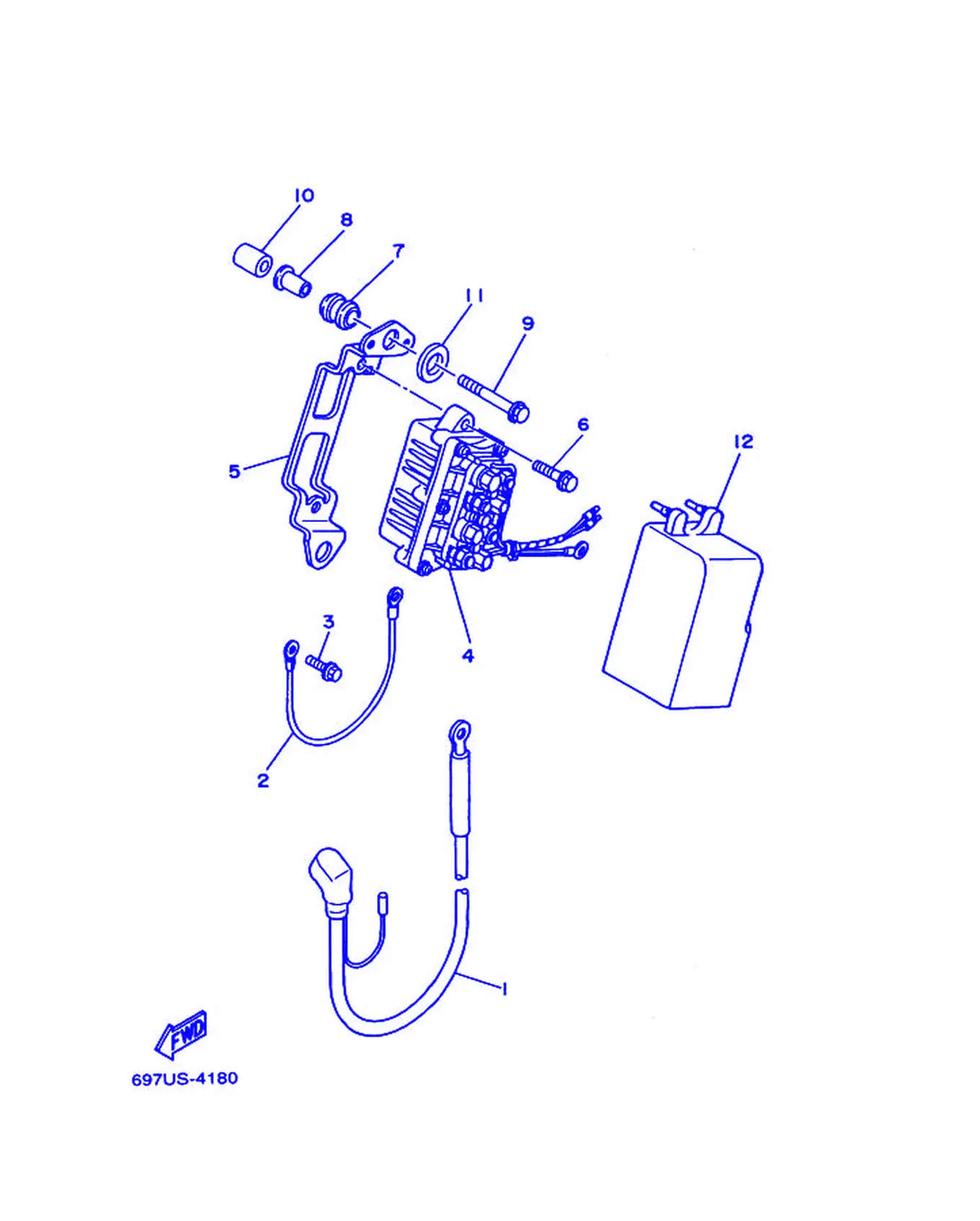

オルタネート 4 (エレクトリカル_55BET)

REF	雅马哈编码	中文名称	英文名称	用量
1	697-82117-00	导线	Wire,Lead	1
2	6H2-81949-11	导线	Wire,Lead	1
3	97513-06212	带垫圈螺钉	Bolt, With Washer	1
4	697-81950-00	继电器组合	RelayAssembly	1
5	697-81945-00	开关装配面板	Plate, Switch Fitting	1
6	97595-06520	带垫圈螺	Bolt, With Washer	2
7	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
8	624-42542-00	管	Pipe	2
9	95895-06045	螺栓	Bolt, Flange	2
10	90387-06M38	衬套	Color	2
11	90201-12M16	平垫圈	Washer,Plate	2
12	697-82154-00	盒	Case	1

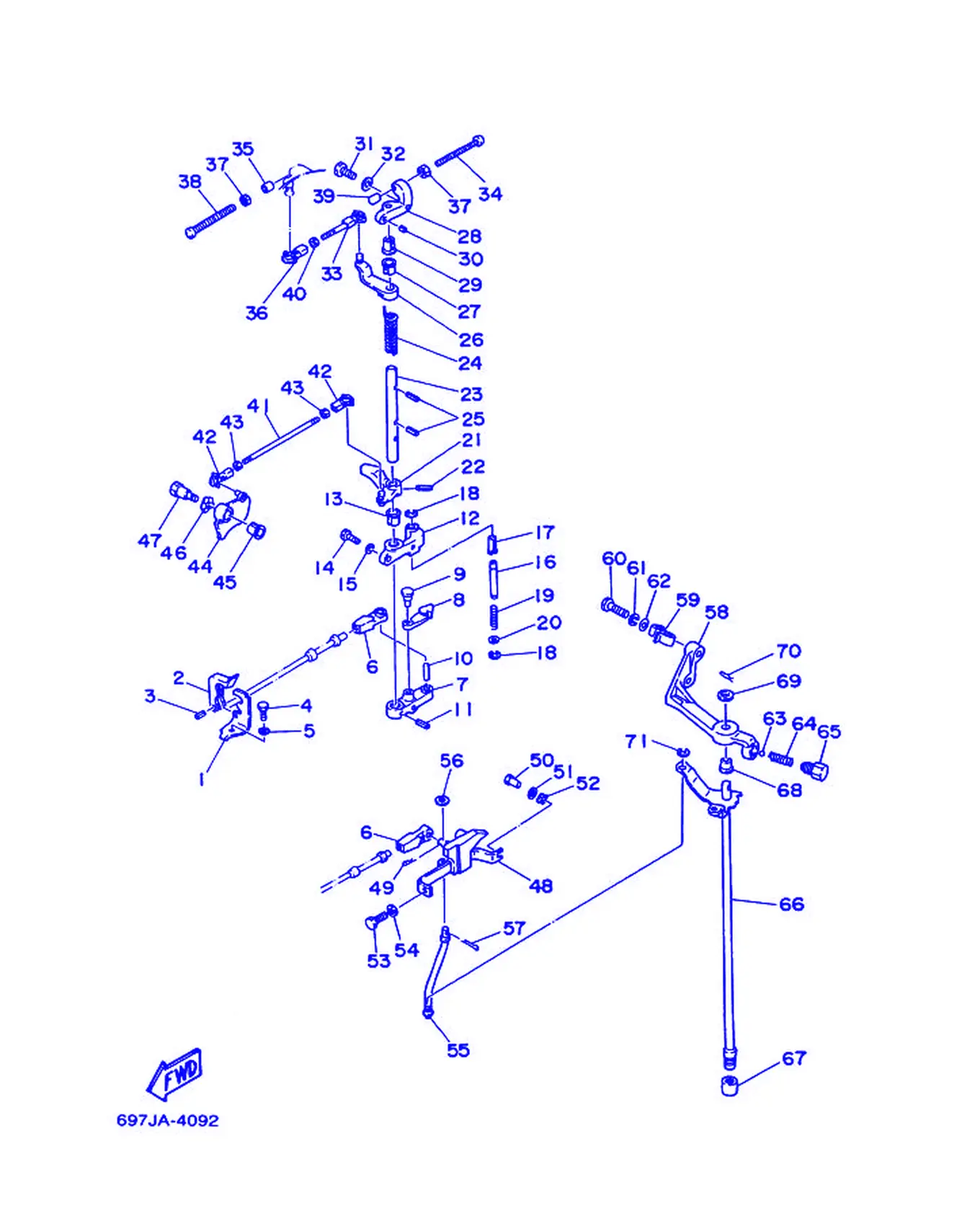

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	663-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30012	弹簧销	Pin,Spring	1
4	97095-08016	螺栓	Bolt	1
5	92995-08100	盘形垫	Washer	1
6	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
7	663-41632-00-94	磁电机控制杠杆	Lever, Magnet Control	1
8	663-41282-00	空转油门连杆限位板	Stopper, Free Axel Link	1
9	90249-05125	螺丝	Pin	1
10	93607-23110	定位销	Pin, Dowel	1
11	91690-30018	弹簧销	Pin,Spring	1
12	663-41662-00-94	托架	Bracket	1
13	90386-10009	衬套	Bushing	1
14	97080-06018	螺栓	Bolt	2
15	92990-06600	面板垫圈	Washer,Plate	2
16	663-44114-00	限位板	Stopper	1
17	90386-06M39	衬套	Bushing	1
18	99080-05600	卡环	Circlip	2
19	90501-08232	接头	Spring, Compression	1
20	92990-06600	面板垫圈	Washer,Plate	1
21	663-41633-00-94	磁电机控制杠杆	Lever, Magnet Control	1
22	91690-30018	弹簧销	Pin,Spring	1
23	663-41635-00	连杆连接轴	Shaft, Link Connecting	1
24	90508-20169	接头	Spring, Torsion	1
25	91690-30018	弹簧销	Pin,Spring	2
26	663-41631-00-94	磁电机控制杠杆	Lever, Magnet Control	1
27	90386-10009	衬套	Bushing	1
28	663-41661-00-94	托架	Bracket	1
29	90386-10009	衬套	Bushing	1
30	91690-40010	弹簧销	Pin,Spring	1
31	97080-06018	螺栓	Bolt	1
32	92990-06600	面板垫圈	Washer,Plate	1
33	688-41636-00	磁电机控制杆	Rod, Magnet Control	1
34	90157-06M11	螺钉	Screw, Pan Head	1
35	688-44194-00	盖	Cap	1
36	6H1-41237-00	连杆接头	Joint, Link	1
37	95380-06700	有槽螺母	Nut	2
38	90157-06M12	卡环	Screw, Pan Head	1
39	663-44194-00	盖	Cap	1
40	95380-05600	螺母	Nut	1
41	697-41211-00	加速器连杆	Link, Accelerator	1
42	6H4-41237-00	连杆接头	Joint, Link	2
43	95380-05600	螺母	Nut	2
44	663-41213-01-94	加速器凸	Cam,Accelerator	1
45	90386-10009	衬套	Bushing	1
46	90206-10M04	波形垫圈	Washer, Wave	1
47	90109-06260	卡环	Bolt	1
48	697-44117-00	托架	Bracket	1
49	90468-18008	钢夹	Clip	1
50	90241-06M00	螺丝	Pin	1
51	92990-06600	面板垫圈	Washer,Plate	1
52	90206-06040	平垫圈	Washer, Wave	1
53	97313-06018	螺栓	Bolt	1
54	92990-06600	面板垫圈	Washer,Plate	1
55	663-44121-01	变挡杆杠杆	Lever, Shift Rod	1
56	92990-06600	面板垫圈	Washer,Plate	1
57	91490-16020	软管	Pin, Cotter	1
58	688-44118-00-94	托架	Bracket	1
59	90462-05M02	固定	Clamp	1
60	97013-08030	螺栓	Bolt	2
61	92990-08100	盘形垫	Washer,Spring	2
62	92990-08600	盘形垫	Washer,Plate	2
63	93501-04M02	滚珠	Ball	1
64	90501-12082	压簧	Spring, Compression	1
65	648-42715-00	衬套	Bushing	1
66	697-44120-12	变挡手柄组合	Handle Gear Shift Assembly	1
66	691-44120-22	变挡手柄组合	Handle Gear Shift Assembly	1
67	696-44147-00	变挡连杆衬套	Boot, Shift Rod	1
68	90386-08006	衬套	Bushing	1
69	92990-08200	垫圈	Washer, Plain	1
70	90468-18008	钢夹	Clip	1
71	99080-05600	卡环	Circlip	1

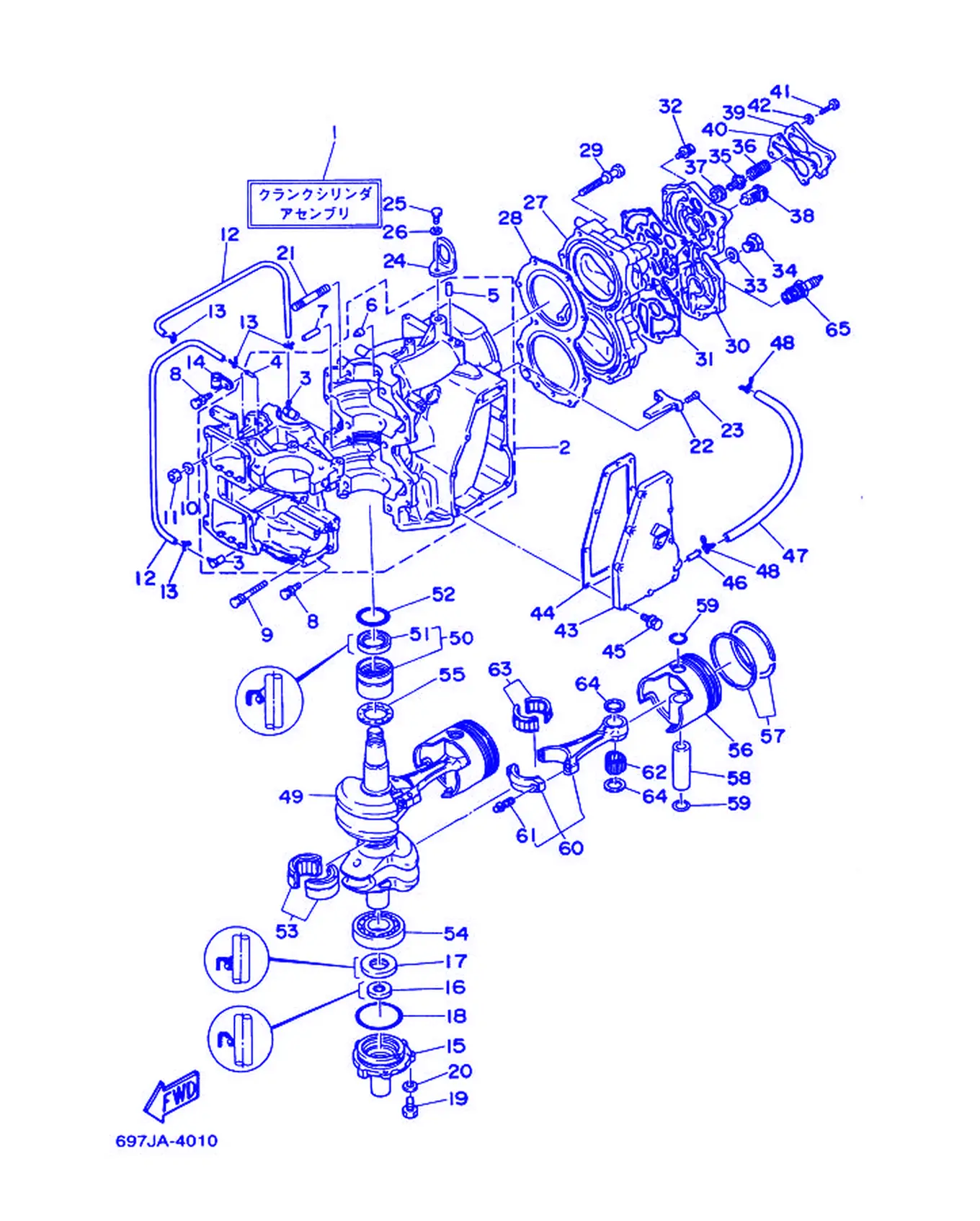

シリンダ. クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	697-W0090-05-4D	气缸曲柄组合	Crank Cylinder Assembly	1
2	697-15100-02-94	曲轴箱组合	Crankcase Assembly	1
3	650-11370-00	单向阀组合	Check Valve Assembly	2
4	624-14485-00	连接管	Pipe,Joint	1
5	93604-08062	定位销	Pin, Dowel	1
6	663-11518-01	轴承罩	Lock,Bearing	2
7	93608-12063	定位销	Pin, Dowel	1
8	90119-06M12	带垫螺栓	Bolt, With Washer	8
9	90119-10M07	螺栓	Bolt, With Washer	4
10	90201-100F7	平垫圈	Washer,Plate	2
11	95314-10600	有槽螺母	Nut	2
12	90445-07240	固定	Hose	2
13	90467-06016	固定	Clip	4
14	90461-04011	固定	Clamp	1
15	663-15359-01-94	油封壳	Housing,OilSeal	1
16	93104-18049	油封	OilSeal	1
17	93102-28135	油封	OilSeal	1
18	93210-62269	O型圈	O-ring	1
19	97395-06016	螺栓	Bolt	3
20	92990-06600	面板垫圈	Washer,Plate	3
21	90116-10177	卡环	Bolt, Stud	2
22	663-11325-00	阳极	Anode	1
23	98780-04015	平头螺钉	Screw, Flat Head	2
24	697-11119-00	发动机悬挂架	Hanger, Engine	1
25	97013-08025	螺栓	Bolt	1
26	92990-08100	盘形垫	Washer,Spring	1
27	663-11111-02-94	气缸头1	Head, Cylinder 1	1
28	697-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
29	90119-08M21	卡环	Bolt, With Washer	10
30	663-11191-00-9M	气缸盖罩1	Cover, Cylinder Head 1	1
31	663-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	1
32	97595-06520	带垫圈螺	Bolt, With Washer	12
33	90430-14115	垫片	Gasket	1
34	90340-14036	衬套	Plug, Straight Screw	1
35	663-12416-00	压力控制阀	Valve, Pressure Control	1
36	90501-14234	接头	Spring, Compression	1
37	90480-18065	固定	Grommet	1
38	6F5-12411-02	温控器	Thermostat	1
39	663-12413-00-9M	温控器盖	Cover,Thermostat	1
40	663-12414-A0	盖衬垫	Gasket,Cover	1
41	97095-06030	螺栓	Bolt	4
42	92990-06600	面板垫圈	Washer,Plate	4
43	663-41113-00-9M	排气管外盖	Outer Cover, Exhaust	1
44	663-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
45	97595-06520	带垫圈螺	Bolt, With Washer	9
46	652-24461-00	连接管	Pipe,Joint	1
47	663-24312-01	管2	Pipe 2	1
48	90467-08004	卡环	Clip	2
49	663-11411-01	曲轴	Crankshaft	1
50	93311-632U1	轴承	Bearing	1
51	93102-32M07	油封	OilSeal	1
52	93210-42159	O型圈	O-ring	1
53	93311-832U4	轴承	Bearing	1
54	93306-206U4	轴承	Bearing	1
55	663-11561-00	曲柄填隙片1	Shim, Crank 1	1
56	688-11631-03-94	活塞	Piston (STD)	2
56	688-11635-03	活塞	Piston (0.25MM O/S)	2
56	688-11636-03	活塞	Piston (0.50MM O/S)	2
57	688-11603-A0	活塞环套件	PistonRingSet (STD)	2
57	688-11604-A0	活塞环套件	Piston Ring Set (0.25MM O/S)	2
58	663-11633-00	活塞销	Pin,Piston	2
59	688-11634-00	活塞销卡	Clip,Piston Pin	4
60	688-11650-03	连杆组合	Connecting Rod Assembly	2
61	90109-08M61	螺栓	Bolt	2
62	93603-21111	定位销	Pin, Dowel	56
63	93310-730V8	轴承	Bearing	2
64	90201-20417	平垫圈	Washer,Plate	4
65	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	2

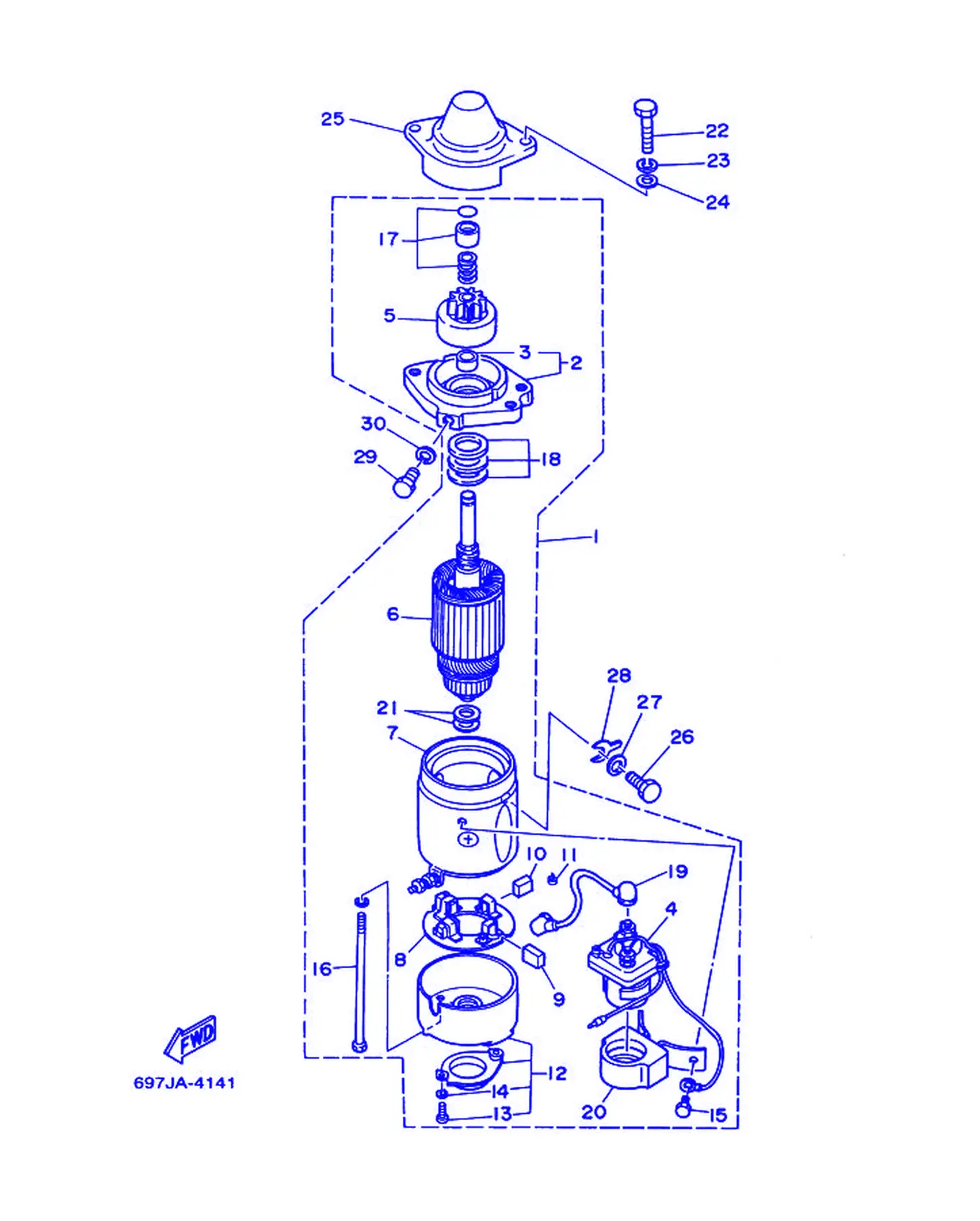

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	697-81800-12	起动电动机组合	Starting Motor Assembly	1
2	676-81830-10	前托架组合	FrontBracketAssembly	1
3	688-81831-00	前金属	Metal, Front	1
4	682-81941-11	起动继电器组合	Starter Relay Assembly	1
5	663-81832-11	小齿轮组合	Pinion Assembly	1
6	676-81850-11	电枢组合	Armature Assembly	1
7	663-81810-11	定子组合	Stator Assembly	1
8	663-81840-11	电刷架组合	Brush Holder Assembly	1
9	663-81811-11	电刷1	Brush 1	2
10	663-81812-11	电刷2	Brush 2	2
11	663-81813-10	电刷弹簧	Spring, Brush	4
12	663-81820-12	后托架组合	Rear Bracket Assembly	1
13	98580-04012	大柱头螺钉	Screw, Pan Head	2
14	92901-04100	盘形垫	Washer, Spring	2
15	97095-06010	螺栓	Bolt	2
16	663-81826-10	螺栓	Bolt	2
17	697-81857-11	挡	Pinion Stopper Set	1
18	697-81809-10	垫圈套	Washer Kit	1
19	697-81815-10	起动电动机电缆索	Cord, Starter Motor	1
20	697-81952-10	继电器支架	Holder, Relay	1
21	688-81824-00	垫圈2	Washer 2	2
22	97013-08040	螺栓	Bolt	2
23	92990-08100	盘形垫	Washer,Spring	2
24	92990-08600	盘形垫	Washer,Plate	2
25	663-81842-00-94	盖	Cover	1
26	97013-08025	螺栓	Bolt	1
27	92990-08100	盘形垫	Washer,Spring	1
28	663-81162-00	平垫	Washer, Plain	1
29	97313-08016	螺栓	Bolt	1
30	92990-08100	盘形垫	Washer,Spring	1

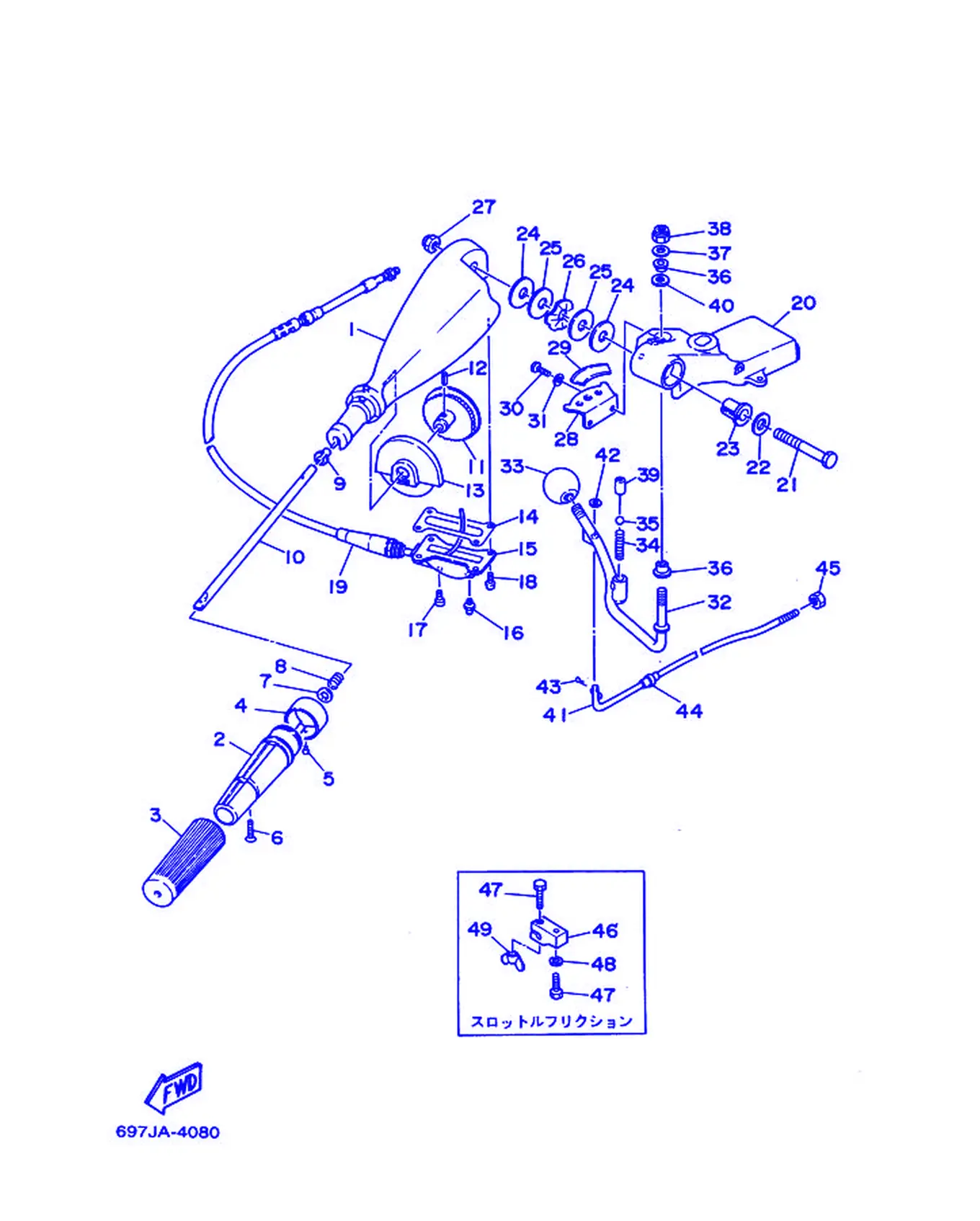

ステアリング (55BEM)

REF	雅马哈编码	中文名称	英文名称	用量
1	663-42111-02-4D	方向手	Handle,Steering	1
2	664-42119-00	方向手把握	Grip,SteeringHandle	1
3	6G1-42177-00	手把橡皮	Rubber,Handle	1
4	697-42137-10	油门指示器	Indicator, Throttle	1
5	90269-02M09	螺丝	Rivet	1
6	90149-05M13	螺钉	Screw	1
7	92990-10600	垫圈	Washer,Plate	1
8	90501-23215	接头	Spring, Compression	1
9	90386-08032	衬套	Bushing	1
10	663-42115-00	方向手把轴	Shaft,SteeringHandle	1
11	663-42138-00	油门杆	Lever,Throttle	1
12	91690-30216	弹簧销	Pin,Spring	1
13	663-42135-01	油门杆壳	Housing,ThrottleLever	1
14	663-42133-01	衬垫	Gasket	1
15	663-42134-03-94	油门杆盖	Cover,ThrottleLever	1
16	93700-06M03	润滑油管嘴	Nipple, Grease	1
17	97885-06008	大柱头螺钉	Screw, Pan Head	1
18	97885-05012	大柱头螺钉	Screw, Pan Head	4
19	692-26301-03	油门钢索组合	ThrottleCableAssembly	1
20	697-42121-00-4D	托架	Bracket, Carling	1
21	90101-12M06	螺栓	Bolt, Hexagon	1
22	92990-12200	平垫圈	Washer, Plain	1
23	90386-12089	衬套	Bushing	1
24	90202-12092	平垫圈	Washer,Plate	2
25	90201-12537	平垫圈	Washer,Plate	2
26	90206-12054	平垫圈	Washer, Wave	1
27	90185-12058	螺母	Nut, Self-Locking	1
28	697-44113-00	手柄凸轮面板	CamPlate,Handle	1
29	6K5-44191-00	变挡指示器	Indicator, Shift	1
30	97095-06016	螺栓	Bolt	2
31	92995-06100	垫圈	Washer,Spring	2
32	697-44159-00	变挡手柄	Handle, Gear Shift	1
33	663-44173-00	变挡控制杆	Lever, Shift Control	1
34	90501-16M17	接头	Spring, Compression	1
35	93515-32M01	滚珠	Ball	1
36	90386-10009	衬套	Bushing	2
37	90201-10120	平垫圈	Washer,Plate	1
38	90185-10051	螺母	Nut, Self-Locking	1
39	90387-12M30	衬套	Color	1
40	90201-12M34	平垫圈	Washer,Plate	1
41	663-42164-00	手动变挡杆	Rod, Manual Shift	1
42	92990-06600	面板垫圈	Washer,Plate	1
43	91490-25020	开口销	Pin, Cotter	1
44	90386-06088	衬套	Bushing	1
45	700-48339-00	钢索端部螺母	Nut, Cable End	1
46	663-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
47	97095-06025	螺栓	Bolt	2
48	92990-06600	面板垫圈	Washer,Plate	1
49	90175-06003	卡环	Nut, Wing	1

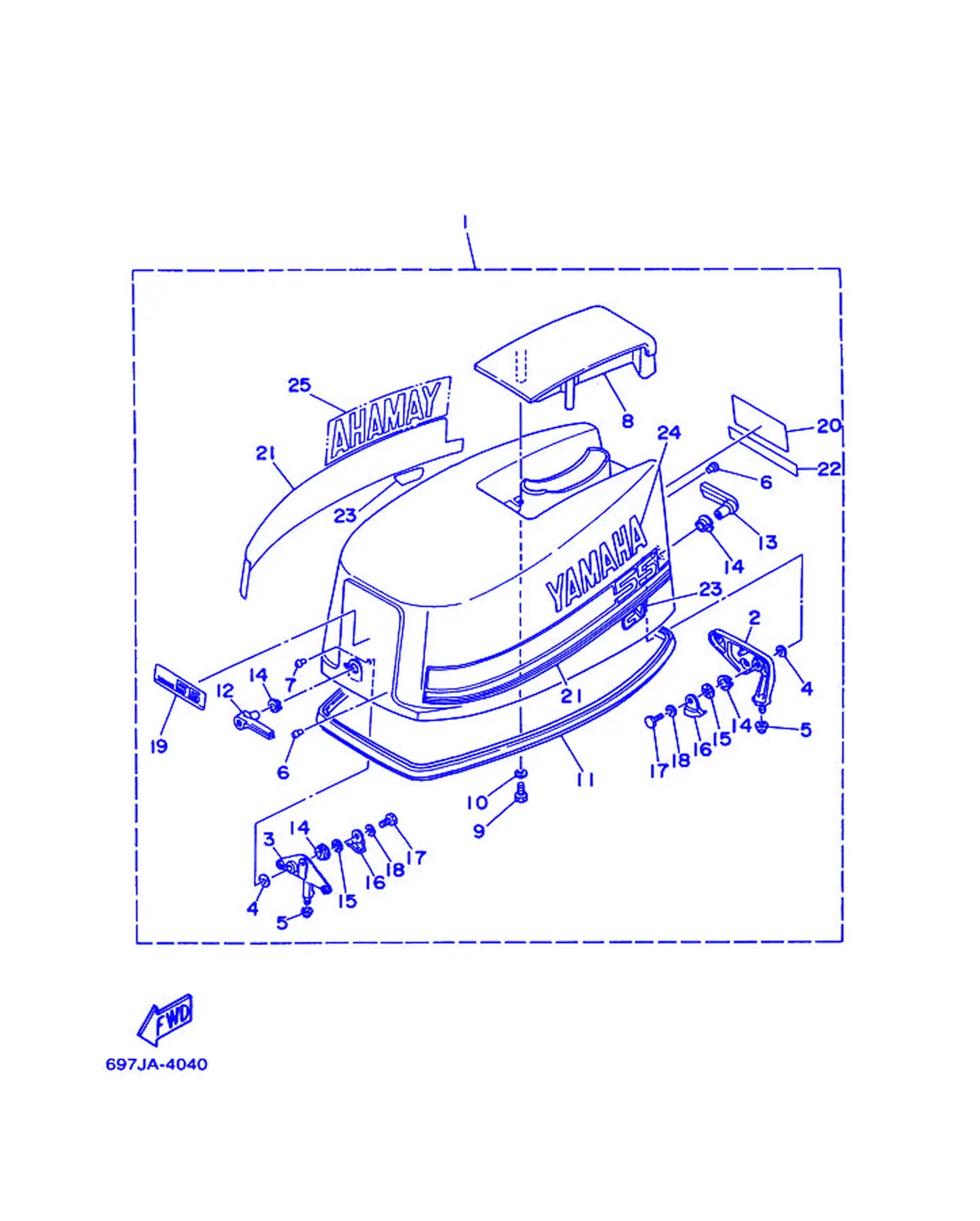

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	697-42610-G1-4D	顶罩组合	Top Cowling Assembly	1
2	697-42647-00-94	夹带支架	Holder, Clamp Band	1
3	697-42649-00-94	夹带支架	Holder, Clamp Band	1
4	90202-19M10	平垫圈	Washer, Plate	2
5	663-42662-00	减震器	Damper	2
6	90266-06M02	螺丝	Rivet	5
7	90266-06M02	螺丝	Rivet	1
8	697-42613-00-4D	空气导管嵌	Molding, Air Duct	1
9	97095-06016	螺栓	Bolt	4
10	92990-06600	面板垫圈	Washer,Plate	4
11	663-42615-02	密封	Seal	1
12	697-42815-10-98	夹杆	Lever, Clamp	1
13	697-42817-10-98	夹杆	Lever, Clamp	1
14	90386-13M38	衬套	Bushing	4
15	90206-13019	平垫圈	Washer, Wave	2
16	663-42816-02	夹杆	Lever, Clamp	2
17	97095-06012	螺栓	Bolt	2
18	90201-06M02	平垫圈	Washer,Plate	2
19	697-42677-01	前图样	Graphic, Front	1
20	697-42678-02	后图样	Graphic, Rear	1
21	697-W0070-30	图样套	Graphic Set	1
22	697-4267A-30	后图样 2	Graphic, Rear 2	1
23	61R-42683-F0	罩标志	Mark, Cowling	2
24	697-42681-30	罩标志	Mark, Cowling	1
25	697-42682-30	罩标志	Mark, Cowling	1

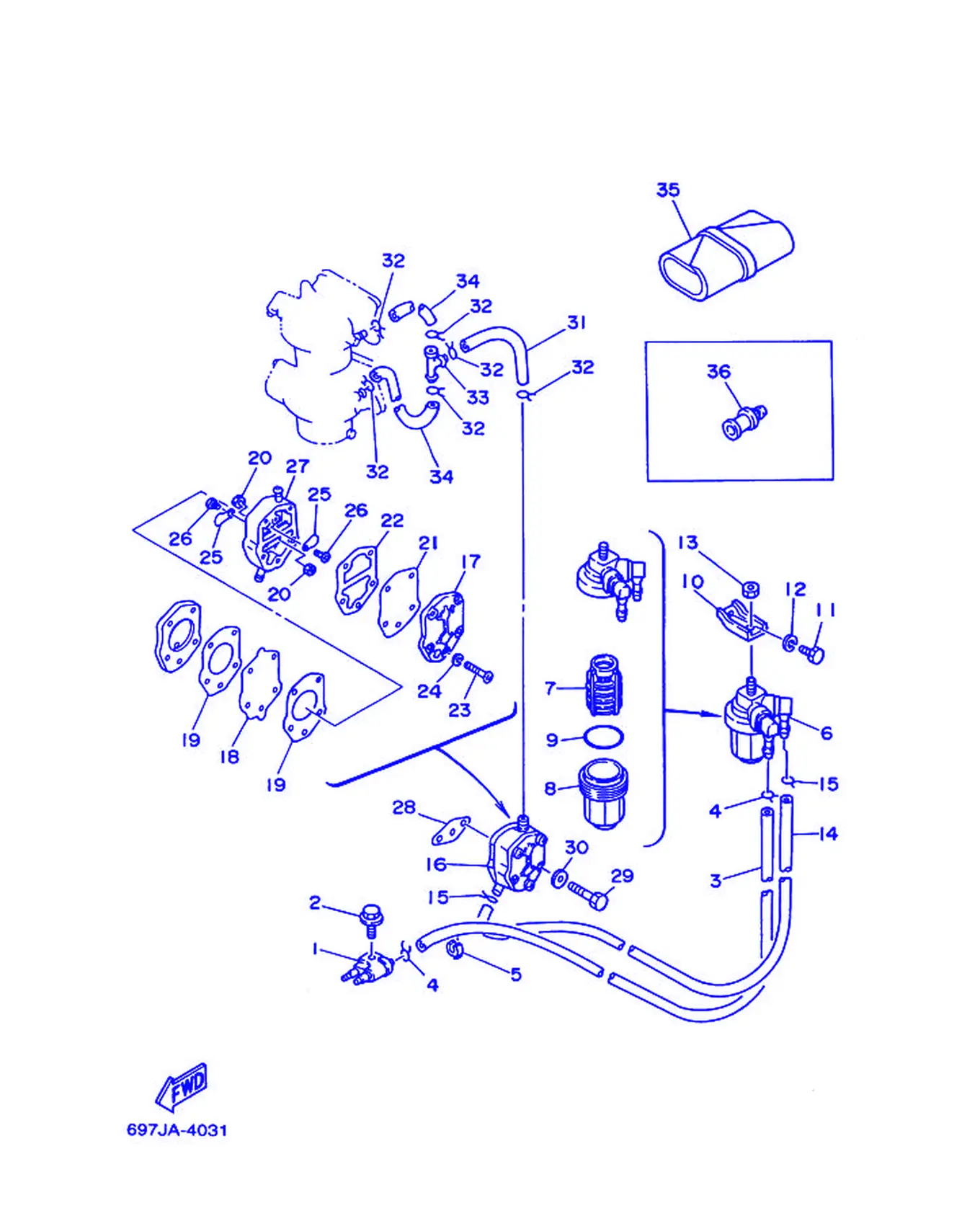

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97595-06520	带垫圈螺	Bolt, With Washer	1
3	90445-09M25	管	Hose (L600)	1
4	90467-08004	卡环	Clip	2
5	90464-04011	固定	Clamp	1
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	6E9-24566-70	过滤器托架	Bracket, Filter	1
11	97313-06014	螺栓	Bolt	1
12	92995-06100	垫圈	Washer,Spring	1
13	95380-08600	有槽螺母	Nut	1
14	90445-09226	软管	Hose	1
15	90467-08004	卡环	Clip	2
16	692-24410-00	燃油泵组合	FuelPumpAssembly	1
17	648-24413-01	燃油泵本体2	Body 2	1
18	692-24411-00	隔板	Diaphragm	1
19	648-24434-01	本体衬垫	Gasket, Body	2
20	95380-03600	有槽螺母	Nut	2
21	663-24411-00	隔板	Diaphragm	1
22	648-24435-02	本体衬垫2	Gasket, Body 2	1
23	98580-05530	大柱头螺钉	Screw, Pan Head	3
24	92990-05100	盘形垫	Washer,Spring	3
25	6A0-24421-01	单向阀	Valve, Check	2
26	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
27	6A0-24412-02	燃油泵本体1	Body 1	1
28	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
29	97095-06040	螺栓	Bolt	2
30	92990-06600	面板垫圈	Washer,Plate	2
31	90445-09078	固定	Hose	1
32	90467-08004	卡环	Clip	6
33	688-24378-00	连接管4	Pipe,Joint	1
34	90445-09061	固定	Hose	2
35	656-W2810-02	工具套	ToolKit	1
36	626-28193-01-94	单向放水	Plug, Water Check	1

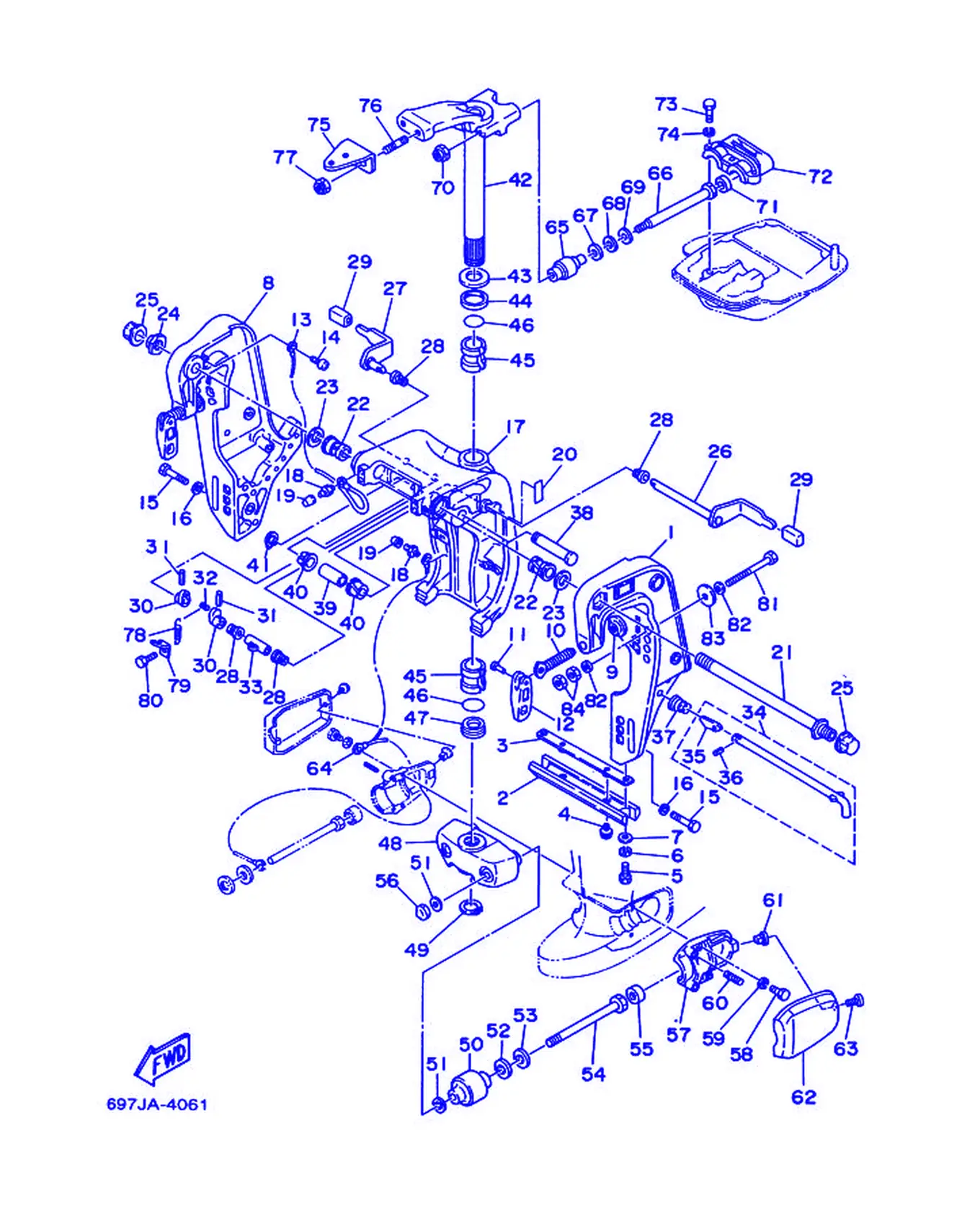

ブラケツト 1 (55BE_55BEM)

REF	雅马哈编码	中文名称	英文名称	用量
1	688-43111-13-4D	夹紧托架	Bracket,Clamp	1
2	6H1-45251-02	阳极	Anode	1
3	6H1-44526-00	面板	Plate	1
4	90119-06M29	带垫螺栓	Bolt, With Washer	2
5	97095-06016	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	92990-06600	面板垫圈	Washer,Plate	2
8	688-43112-12-4D	夹紧托架	Bracket,Clamp	1
9	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
10	663-43116-01	艉板夹紧螺钉	Screw, Transom Clamp	1
11	90243-04007	固定销	Pin	2
12	663-43118-01-4D	艉板夹紧手柄	Handle, Transom Clamp	2
13	6E5-82148-00	导线4	Wire,Lead 4	1
14	98580-06012	大柱头螺钉	Screw, Pan Head	1
15	97095-10045	螺栓	Bolt	6
16	92990-10100	弹簧垫圈	Washer,Spring	6
17	6H1-43311-01-4D	旋转支架	Bracket, Swivel	1
18	93700-06M03	润滑油管嘴	Nipple, Grease	3
19	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
20	688-43691-01	角度定位指示器	Indicator, Tilt	1
21	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
22	90386-22M15	衬套	Bushing	2
23	90201-22M67	平垫圈	Washer,Plate	2
24	90185-22M11	自锁螺母	Nut, Self-Locking	1
25	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
26	688-43181-10	顶位销杆	Lever, Tilt Stop	1
27	688-43185-10	顶位销杆	Lever, Tilt Stop	1
28	90386-10M16	衬套	Bushing	4
29	663-43318-00	盖	Cover	2
30	6G5-43148-00	间隔轴	Collar, Distance	2
31	91690-30020	弹簧销	Pin,Spring	2
32	90249-06M19	螺丝	Pin	1
33	90387-10M02	衬套	Color	1
34	688-43160-01	角度定位杆组合	TiltRodAssembly	1
35	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
36	91690-30012	弹簧销	Pin,Spring	1
37	90502-16M02	锥形弹簧	Spring, Conical	1
38	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
39	90386-18M21	衬套	Bushing	1
40	90386-18M35	衬套	Bushing	2
41	93410-18M02	开口簧环，卡	Circlip	1
42	663-42510-13-4D	方向托架组合	SteeringBracketAssembly	1
43	90201-30M00	平垫圈	Washer,Plate	1
44	90386-30M78	衬套	Bushing	1
45	90386-30M77	衬套	Bushing	2
46	93210-29M94	O型圈	O-ring	2
47	90386-30M60	衬套	Bushing	1
48	663-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
49	93410-28M06	卡环	Circlip	1
50	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
51	90201-12M16	平垫圈	Washer,Plate	4
52	90202-25M04	平垫圈	Washer,Plate	2
53	90201-13M19	平垫圈	Washer,Plate	2
54	90109-12261	螺栓	Bolt	2
55	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
56	95380-12800	有槽螺母	Nut, Crown	2
57	687-44552-02-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
58	97095-08025	螺栓	Bolt	4
59	92990-08100	盘形垫	Washer,Spring	4
60	90501-14M08	接头	Spring, Compression	4
61	90179-06066	螺帽	Nut	2
62	663-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
63	97885-06016	大柱头螺钉	Screw, Pan Head	2
64	688-82127-02	导线2	Wire,Lead 2	1
65	670-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
66	90109-08262	螺栓	Bolt	2
67	90201-15423	平垫圈	Washer,Plate	2
68	90202-15065	平垫圈	Washer,Plate	2
68	90202-15095	平垫圈	Washer,Plate	2
69	90201-09425	平垫圈	Washer,Plate	2
70	90185-08045	螺母	Nut, Self-Locking	2
71	663-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
72	663-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
73	97095-08035	螺栓	Bolt	3
74	92990-08100	盘形垫	Washer,Spring	3
75	688-48511-01-4D	操舵连接板	Hook,Steering	1
75	688-48511-11-4D	操舵连接板	Hook,Steering	1
76	90116-10175	螺栓	Bolt, Stud	2
77	90185-10051	螺母	Nut, Self-Locking	2
78	90506-14M24	拉簧	Spring, Tension	1
79	6G5-43144-00	弹簧	Hook,Spring	1
80	97095-06010	螺栓	Bolt	1
81	90101-12M51	螺栓	Bolt, Hexagon	4
82	92995-12200	盘形垫	Washer	8
83	90201-12426	平垫圈	Washer,Plate	4
84	95380-12600	有槽螺母	Nut	8

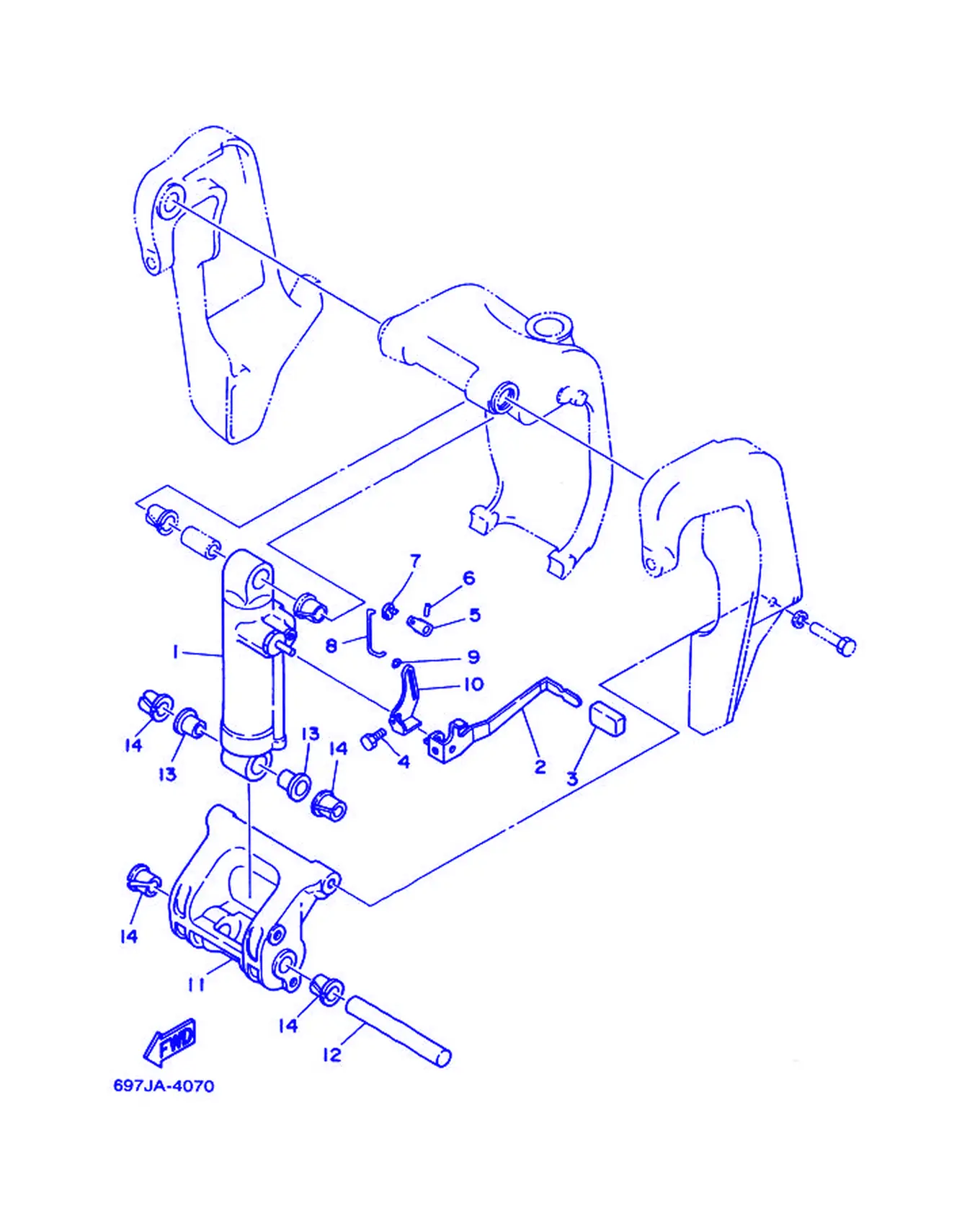

ブラケツト 2 (55BE_55BEM)

REF	雅马哈编码	中文名称	英文名称	用量
1	688-43170-04-4D	减震器组合	Shock Absorber Assembly	1
2	688-43631-10	角度定位杆	Lever,Tilt	1
3	682-43318-01	盖	Cover	1
4	97095-06010	螺栓	Bolt	1
5	688-43186-00	杠杆	Lever	1
6	91690-30020	弹簧销	Pin,Spring	1
7	6J8-41262-00	阻风门杠杆接头	Joint, Choke Lever	1
8	688-43616-00	角度定位锁紧杆	Rod,TiltLock	1
9	90202-03M51	平垫圈	Washer,Plate	1
10	688-43651-00	倒挡锁定杆1	Lever, Reverse Lock 1	1
11	688-43128-01-4D	夹紧托架衬套	Spacer,ClampBracket	1
12	688-43124-02	下侧防震销	Pin, Lower Shock Mount	1
13	90386-18M63	衬套	Bushing	2
14	90386-18M35	衬套	Bushing	4

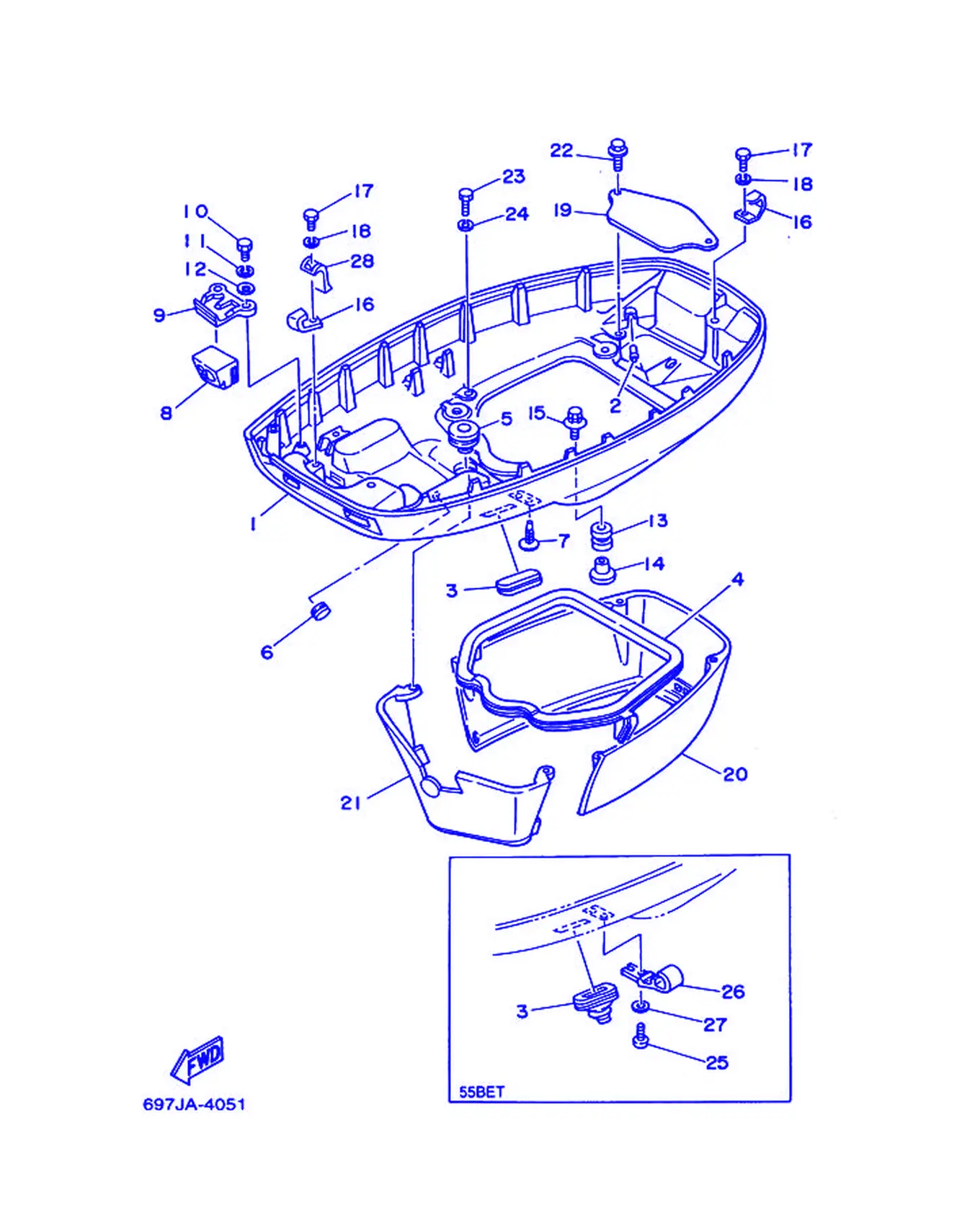

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	697-42711-02-4D	底罩	Cowling, Bottom	1
2	663-24376-00	连接管1	Pipe,Joint 1	1
3	6H4-42726-00	固定	Grommet	1
3	688-42726-10	固定	Grommet	1
4	663-42716-01	密封橡皮块1	Rubber,Seal 1	1
5	663-42724-00	固定	Grommet	1
6	90480-12004	固定	Grommet	1
7	90338-05M03	衬套	Plug	1
8	663-42725-01	固定	Grommet	1
9	663-42738-03-94	装配面板	Plate, Fitting	1
10	97095-06016	螺栓	Bolt	2
11	92995-06100	垫圈	Washer,Spring	2
12	92990-06600	面板垫圈	Washer,Plate	2
13	90480-09M12	固定	Grommet	4
14	90387-06M03	衬套	Color	4
15	90119-06M08	卡环	Bolt, With Washer	4
16	663-42744-02	支承	Stay	2
17	97395-06014	螺栓	Bolt	2
18	92995-06100	垫圈	Washer,Spring	2
19	663-42723-01-94	底盖	Cover, Bottom	1
20	663-42741-00-4D	挡板	Apron	1
21	663-42771-02-4D	挡板	Apron	1
22	97595-06420	带垫圈螺	Bolt, With Washer	2
23	97095-06025	螺栓	Bolt	2
24	92995-06100	垫圈	Washer,Spring	2
25	90157-06M01	卡环	Screw, Pan Head	1
26	6E5-24367-10	燃油管夹2	Clamp,FuelPipe 2	1
27	92990-06600	面板垫圈	Washer,Plate	1
28	663-82594-03	夹箍	Clamp	1

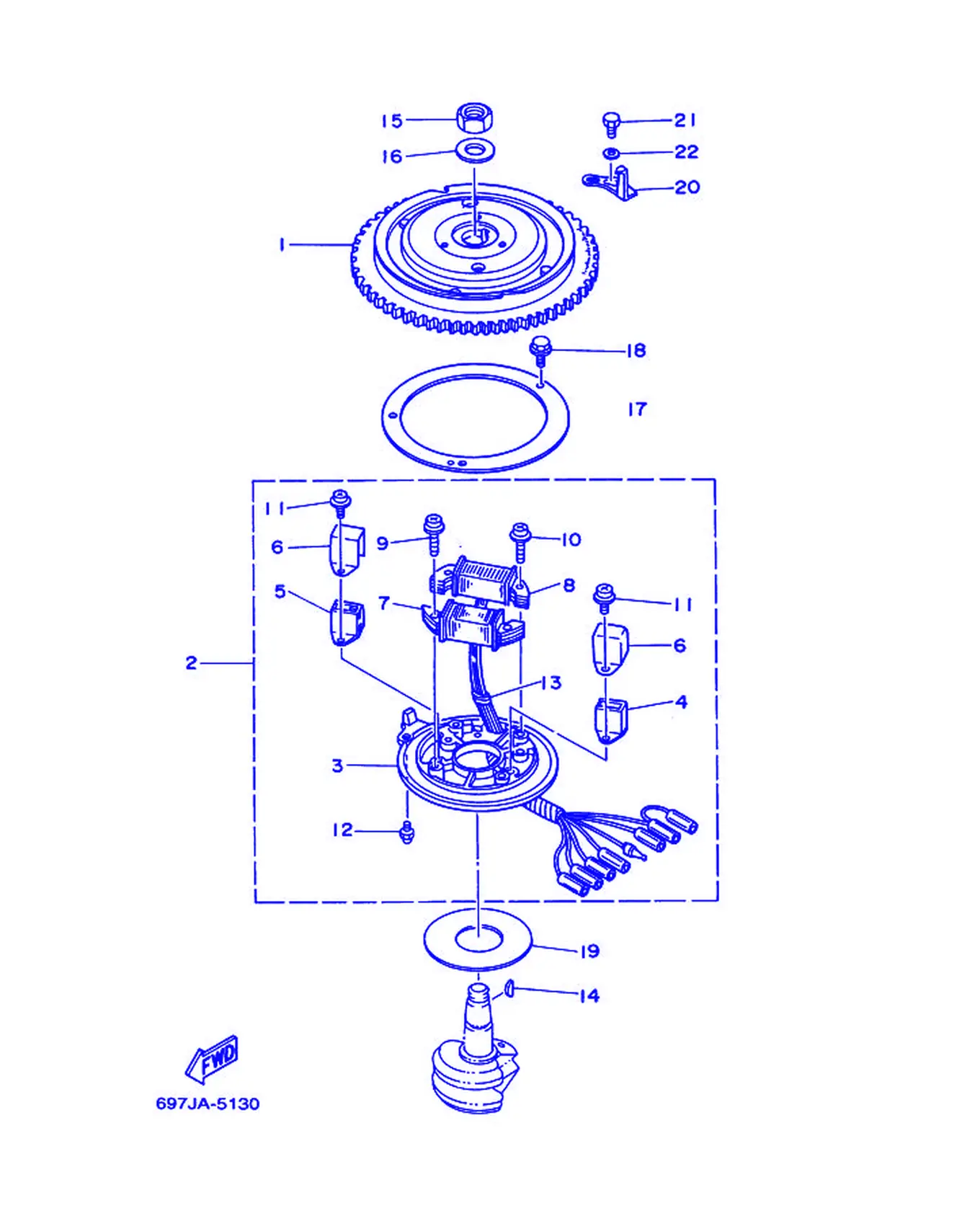

マグネト

REF	雅马哈编码	中文名称	英文名称	用量
1	697-85550-00	转子组合	Rotor Assembly	1
2	697-85560-00	基座组合	BaseAssembly	1
3	697-85561-00	磁电机座	Base, Magnet	1
4	697-85580-00	脉冲线	Coil, Pulser	1
5	697-85580-10	脉冲线	Coil, Pulser	1
6	6F0-85599-A0	盖	Cover	2
7	697-85520-01	充电线	Coil, Charge	1
8	697-85533-00	照明线	Coil, Lighting	1
9	98507-05030	螺栓	Screw, Pan Head	2
10	97602-05132	带垫圈大柱头螺钉	Screw, Washer	2
11	97602-05114	带垫圈大柱头螺钉	Screw, Washer	4
12	663-85518-00	滚珠接头	Joint, Ball	1
13	90480-06158	固定	Grommet	1
14	90280-05049	半圆键	Key, Woodruff	1
15	90170-20137	螺母	Nut	1
16	90201-21M18	平垫圈	Washer,Plate	1
17	663-41612-00	磁电机座挡	Retainer, Magnet Base	1
18	97595-06520	带垫圈螺	Bolt, With Washer	3
19	663-41619-00	磁电机垫	Washer, Magnet	1
20	697-81332-00	正时面板	Plate, Timing	1
21	97095-06016	螺栓	Bolt	1
22	92990-06600	面板垫圈	Washer,Plate	1

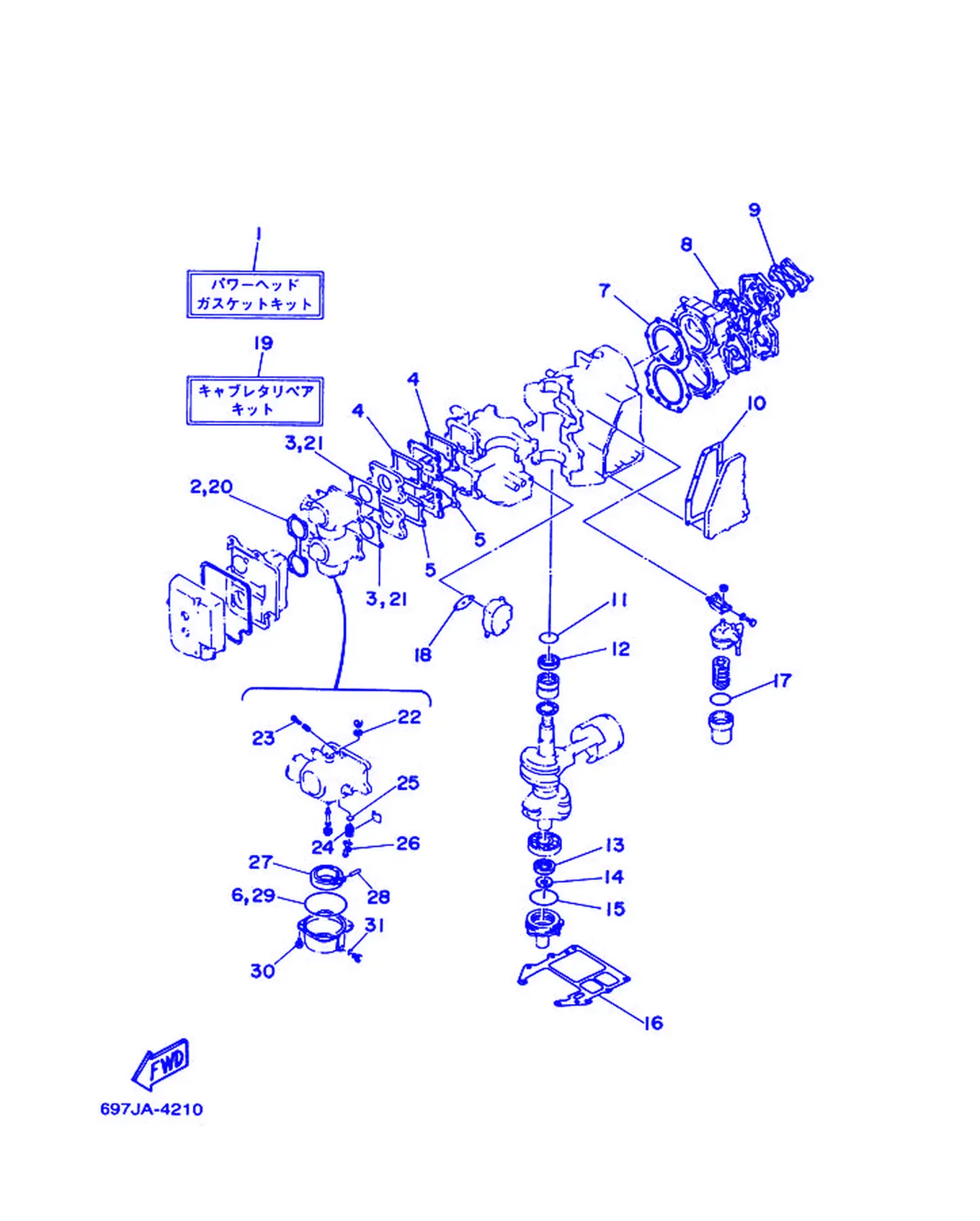

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	697-W0001-02	衬垫套	Power Head Gasket Kit	1
2	663-14483-A0	衬垫	Gasket	1
3	663-14198-A0	衬垫	Gasket	2
4	663-13621-A0	阀座衬垫	Gasket,ValveSeat	2
5	663-13622-A0	阀座衬垫	Gasket,ValveSeat	2
6	93210-64272	O型圈	O-ring	2
7	697-11181-A0	气缸头垫片1	Gasket, Cylinder Head 1	1
8	663-11193-A0	气缸盖罩衬垫1	Gasket, Head Cover 1	1
9	663-12414-A0	盖衬垫	Gasket,Cover	1
10	663-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
11	93210-42159	O型圈	O-ring	1
12	93102-32M07	油封	OilSeal	1
13	93102-28135	油封	OilSeal	1
14	93104-18049	油封	OilSeal	1
15	93210-62269	O型圈	O-ring	1
16	696-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
17	93210-32738	O型圈	O-ring	1
18	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
19	696-W0093-02	化油器修理套	CarburetorRepair Kit	1
20	663-14483-A0	衬垫	Gasket	1
21	663-14198-A0	衬垫	Gasket	2
22	679-14557-00	垫圈	Washer	2
23	663-14923-00	低速螺钉	Screw,Pilot	2
24	696-14590-00	针阀组合	NeedleValveAssembly	2
25	93210-07229	O型圈	O-ring	2
26	676-14186-00	浮子销	Pin, Float	2
27	6F0-14985-00	浮子	Float	2
28	663-14548-00	浮子臂销	Pin, Float Arm	2
29	93210-64272	O型圈	O-ring	2
30	97980-04112	带垫圈螺钉	Screw	2
31	93210-04230	O型圈	O-ring	2

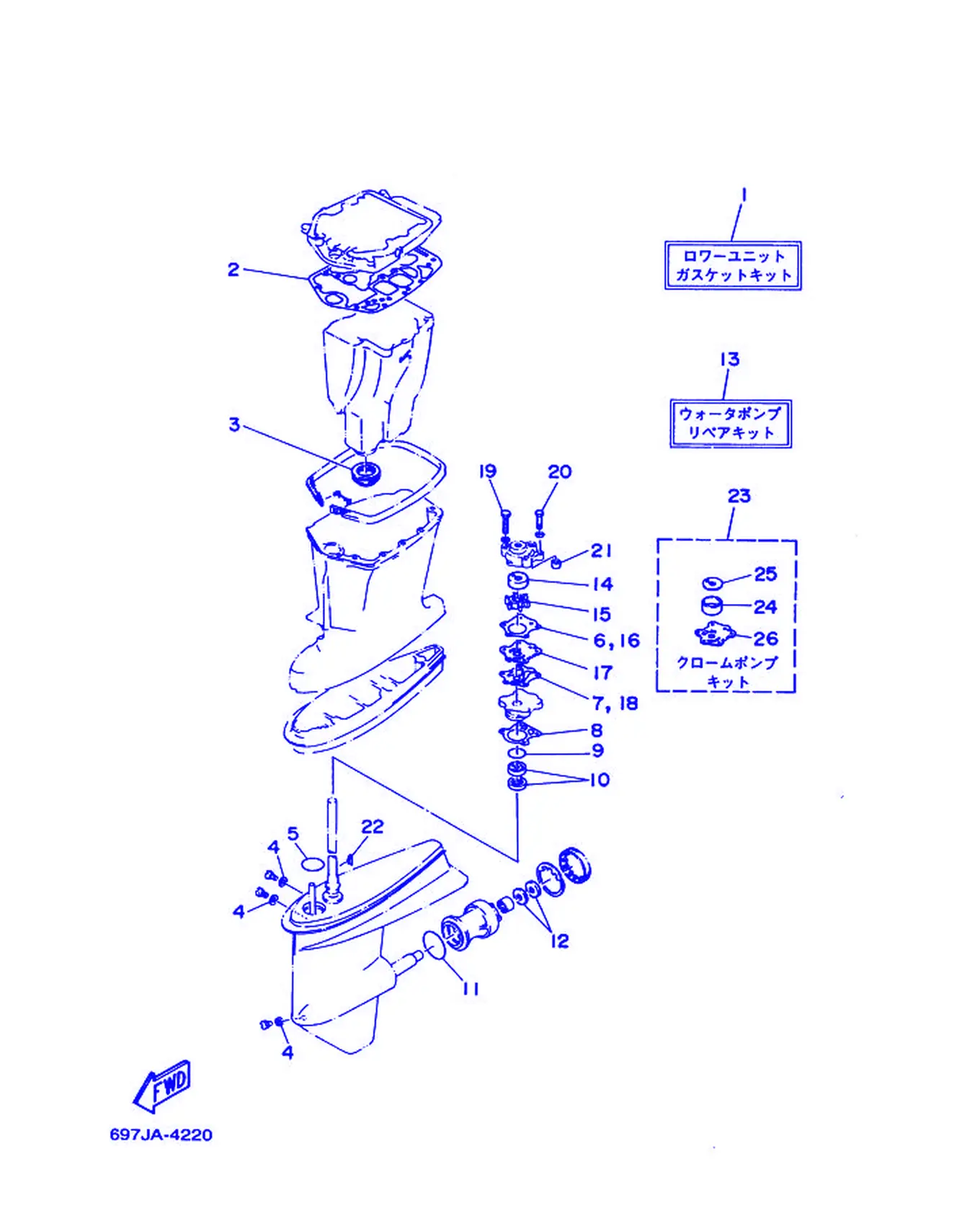

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	698-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	697-45114-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
3	663-45123-00	消音器衬垫	Gasket,Muffler	1
4	90430-08020	固定	Gasket	3
5	93210-49046	O型圈	O-ring	1
6	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
7	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
8	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
9	93210-41042	O型圈	O-ring	1
10	93101-23070	油封	OilSeal	2
11	93210-66M98	O型圈	O-ring	1
12	93101-22067	油封	OilSeal	2
13	663-W0078-01	水泵修理套	Water PumpRepair Kit	1
14	663-44322-00	芯子	Insert, Cartridge	1
15	697-44352-00	叶轮	Impeller	1
16	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
17	663-44323-00	外挡板	Outer Plate, Cartridge	1
18	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
19	97095-08055	螺栓	Bolt	2
20	97095-08045	螺栓	Bolt	2
21	663-44366-00	水封减震器	Damper,WaterSeal	1
22	90280-03M03	半圆键	Key, Woodruff	1
23	6H4-W0078-0A	水泵修理套	Chrome Pump Kit	1
24	670-44322-01	芯子	Insert, Cartridge	1
25	670-44321-00	内部面板	Inner Plate, Cartridge	1
26	670-44323-00	外挡板	Outer Plate, Cartridge	1

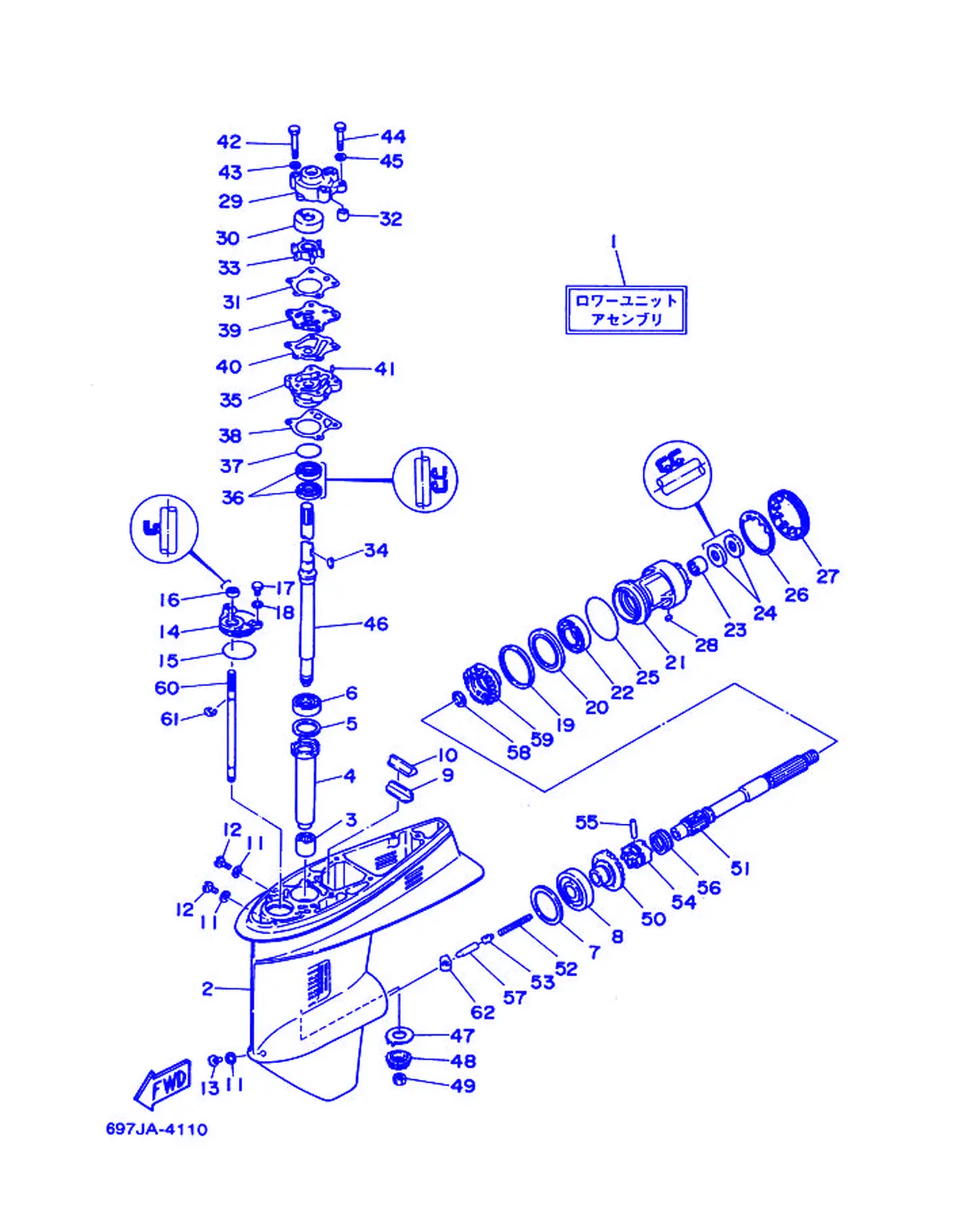

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	697-45300-12-4D	水下装置总成	LowerUnitAssembly	1
1	697-45300-21-4D	水下装置总成	LowerUnitAssembly	1
2	697-45311-02-4D	水下装置壳	Casing,Lower	1
2	691-45311-02-4D	水下装置壳	Casing,Lower	1
3	93315-32224	轴承	Bearing	1
4	663-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01-10	填隙	Shim (T:0.10MM)	1
5	663-45587-01-12	填隙	Shim (T:0.12MM)	1
5	663-45587-01-15	填隙	Shim (T:0.15MM)	1
5	663-45587-01-18	填隙	Shim (T:0.18MM)	1
5	663-45587-01-30	填隙	Shim (T:0.30MM)	1
5	663-45587-01-40	填隙	Shim (T:0.40MM)	1
5	663-45587-01-50	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	663-45567-01-10	填隙	Shim (T:0.10MM)	1
8	93332-00003	轴承	Bearing	1
9	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
9	691-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
10	663-45375-00	密封圈减震	Damper,Seal	1
11	90430-08020	固定	Gasket	3
12	90340-08M04	衬套	Plug, Straight Screw	2
13	688-45341-00	放油	Plug, Drain	1
14	663-45321-00	面板	Plate	1
15	93210-49046	O型圈	O-ring	1
16	93106-09014	油封	OilSeal	1
17	97095-06016	螺栓	Bolt	2
18	92990-06600	面板垫圈	Washer,Plate	2
19	663-45577-01-10	填隙	Shim (T:0.10MM)	1
19	663-45577-01-12	填隙	Shim (T:0.12MM)	1
19	663-45577-01-15	填隙	Shim (T:0.15MM)	1
19	663-45577-01-18	填隙	Shim (T:0.18MM)	1
19	663-45577-01-30	填隙	Shim (T:0.30MM)	1
19	663-45577-01-40	填隙	Shim (T:0.40MM)	1
19	663-45577-01-50	填隙	Shim (T:0.50MM)	1
20	663-45576-00	推力垫	Washer, Thrust	1
21	663-45331-00-94	轴承壳	Housing,Bearing	1
22	93306-00702	轴承	Bearing	1
23	93317-22204	轴承	Bearing	1
24	93101-22067	油封	OilSeal	2
25	93210-66M98	O型圈	O-ring	1
26	90214-48M03	平垫圈	Washer, Claw	1
27	697-45384-00	螺母	Nut	1
28	90282-04010	平键	Key, Straight	1
29	663-44311-02	水泵壳	Housing,Water Pump	1
30	663-44322-00	芯子	Insert, Cartridge	1
31	663-44315-A0	水泵衬垫	Gasket,Water Pump	1
32	663-44366-00	水封减震器	Damper,WaterSeal	1
33	697-44352-00	叶轮	Impeller	1
34	90280-03M03	半圆键	Key, Woodruff	1
35	663-44341-00-94	水泵壳	Housing,Water Pump	1
36	93101-23070	油封	OilSeal	2
37	93210-41042	O型圈	O-ring	1
38	663-44316-A0	水泵衬垫	Gasket,Water Pump	1
39	663-44323-00	外挡板	Outer Plate, Cartridge	1
40	663-44324-A0	芯子衬垫	Gasket, Cartridge	1
41	93604-08062	定位销	Pin, Dowel	2
42	97095-08055	螺栓	Bolt	2
43	92990-08600	盘形垫	Washer,Plate	2
44	97095-08045	螺栓	Bolt	2
45	92990-08600	盘形垫	Washer,Plate	2
46	663-45510-11	驱动轴组合	Drive ShaftAssembly	1
46	687-45510-20	驱动轴组合	Drive ShaftAssembly	1
47	663-45552-00	平轴承	Bearing, Plain	1
48	697-45551-00	小齿轮	Pinion	1
49	90170-12138	螺帽	Nut	1
50	697-45560-00	齿轮	Gear	1
51	697-45611-00	螺旋浆轴	Shaft,Propeller	1
52	90501-16233	压簧	Spring, Compression	1
53	663-45634-00	变挡滑	Slide, Shift	1
54	663-45631-01	爪形离合器	Clutch, Dog	1
55	90250-06023	销	Pin, Straight	1
56	663-45633-00	固定环	Ring, Cross Pin	1
57	688-45635-00	变挡柱	Plunger, Shift	1
58	90201-22429	平垫圈	Washer,Plate	1
59	697-45571-00	齿轮	Gear	1
60	663-44144-01	变挡连杆	Rod, Shift	1
61	99001-08600	卡环	Circlip	1
62	663-44151-00	变挡凸轮	Cam, Shift	1

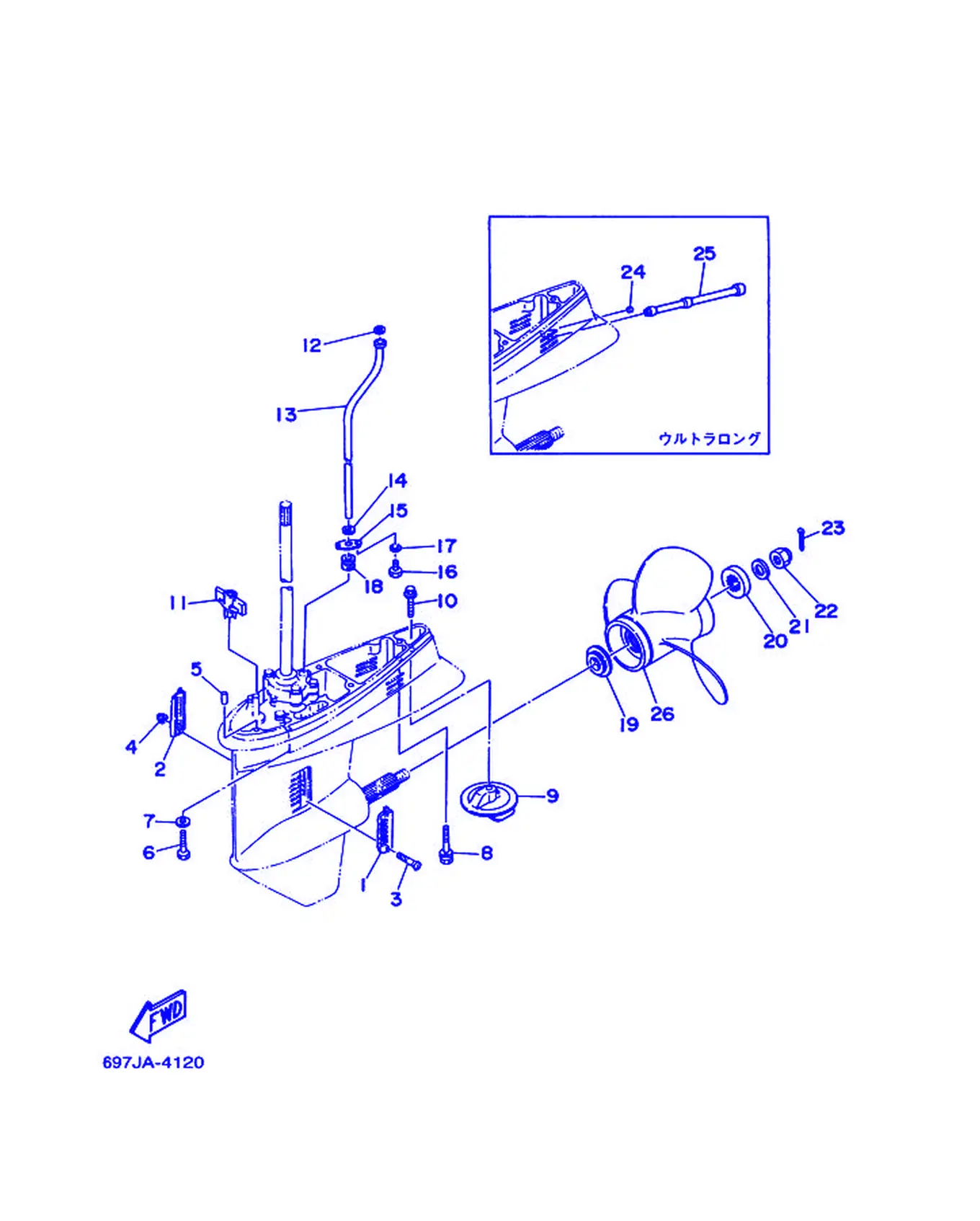

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	688-45214-02	进水口盖	Cover, Water Inlet 1	1
2	688-45215-02	进水口盖	Cover, Water Inlet 2	1
3	98780-05540	大柱头螺钉	Screw, Oval Head	1
4	90185-05904	螺母	Nut, Self-Locking	1
5	93606-12019	定位销	Pin, Dowel	2
6	97095-10040	螺栓	Bolt	4
7	92990-10100	弹簧垫圈	Washer,Spring	4
8	90119-08M84	带垫螺栓	Bolt, With Washer	1
9	679-45371-00	航向调整	Tab Trim	1
9	691-45371-00	航向调整	Tab Trim	1
10	90105-10M67	螺栓	Bolt, Washer Based Head	1
11	697-43662-00	倒挡连杆导承	Guide, Reverse Rod	1
12	90202-12060	平垫圈	Washer,Plate	1
13	663-44361-10	水管	Tube, Water	1
13	687-44361-20	水管	Tube, Water	1
14	90430-12072	衬垫	Gasket	1
15	663-44373-00	水管固定面板	Set Plate, Water Tube	1
16	97095-06012	螺栓	Bolt	2
17	92995-06100	垫圈	Washer,Spring	2
18	663-44367-00	水封减震器	Damper,WaterSeal	1
19	663-45987-02	衬套	Spacer	1
20	670-45997-02	衬套	Spacer	1
21	92990-16200	盘形垫	Washer, Plain	1
22	90171-16011	螺母	Nut, Castle	1
23	91490-40030	开口销	Pin, Cotter	1
24	90336-08M05	衬套	Plug, Taper	1
25	691-44362-01	水管	Tube, Water	1
26	663-45943-02-EL	螺旋浆	Propeller (3X11 X15 -G)	1
26	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
26	663-45945-02-EL	螺旋浆组合	Propeller (3X11-1/8 X13-G)	1
