雅马哈 75A - 75AETX

共 25 个部位，点击零件编码查看详情，或搜索本页零件。

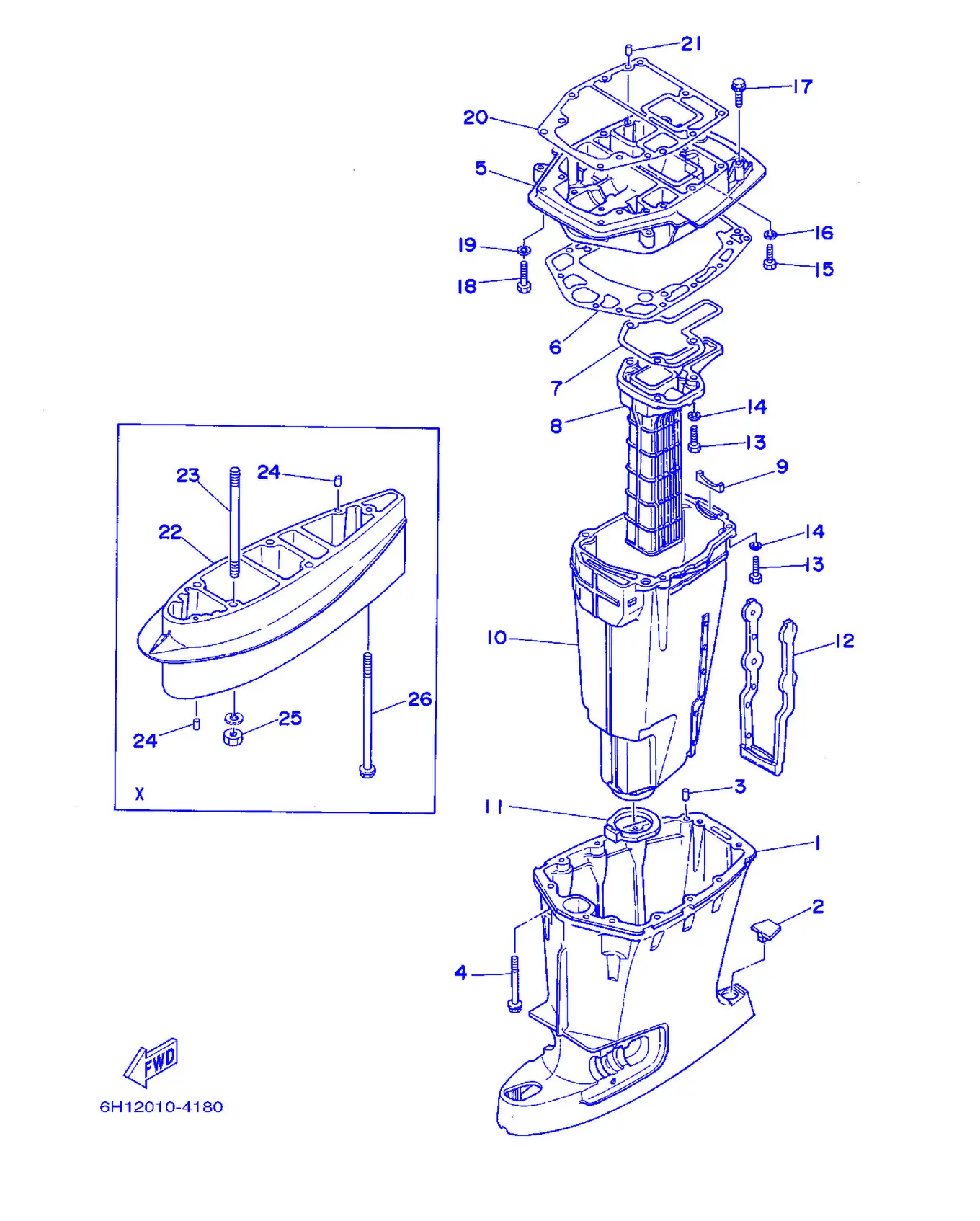

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-45111-04-4D	水上装置壳	Casing,Upper	1
2	663-45155-10	盖	Cap	1
3	93606-12019	定位销	Pin, Dowel	2
4	90119-08M80	带垫螺栓	Bolt, With Washer	8
5	688-41137-03-94	排气导管	Guide,Exhaust	1
6	688-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
7	688-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
8	688-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
9	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
10	688-14711-01-5B	消音器1	Muffler 1	1
11	688-45123-00	消音器衬垫	Gasket,Muffler	1
12	663-14737-10	消音器减震器	Damper,Muffler	1
13	97075-08030	螺栓	Bolt	7
14	92995-08100	盘形垫	Washer	7
15	97075-08025	螺栓	Bolt	1
16	92995-08100	盘形垫	Washer	1
17	90119-08M79	卡环	Bolt, With Washer	2
18	97075-08035	螺栓	Bolt	2
19	92995-08100	盘形垫	Washer	2
20	688-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
21	93606-12019	定位销	Pin, Dowel	2
22	688-45211-01-4D	延伸部分	Extension	1
23	90116-10M05	卡环	Bolt, Stud	4
24	93606-12019	定位销	Pin, Dowel	4
25	95380-10600	有槽螺母	Nut	4
26	90119-08M86	卡环	Bolt, With Washer	1

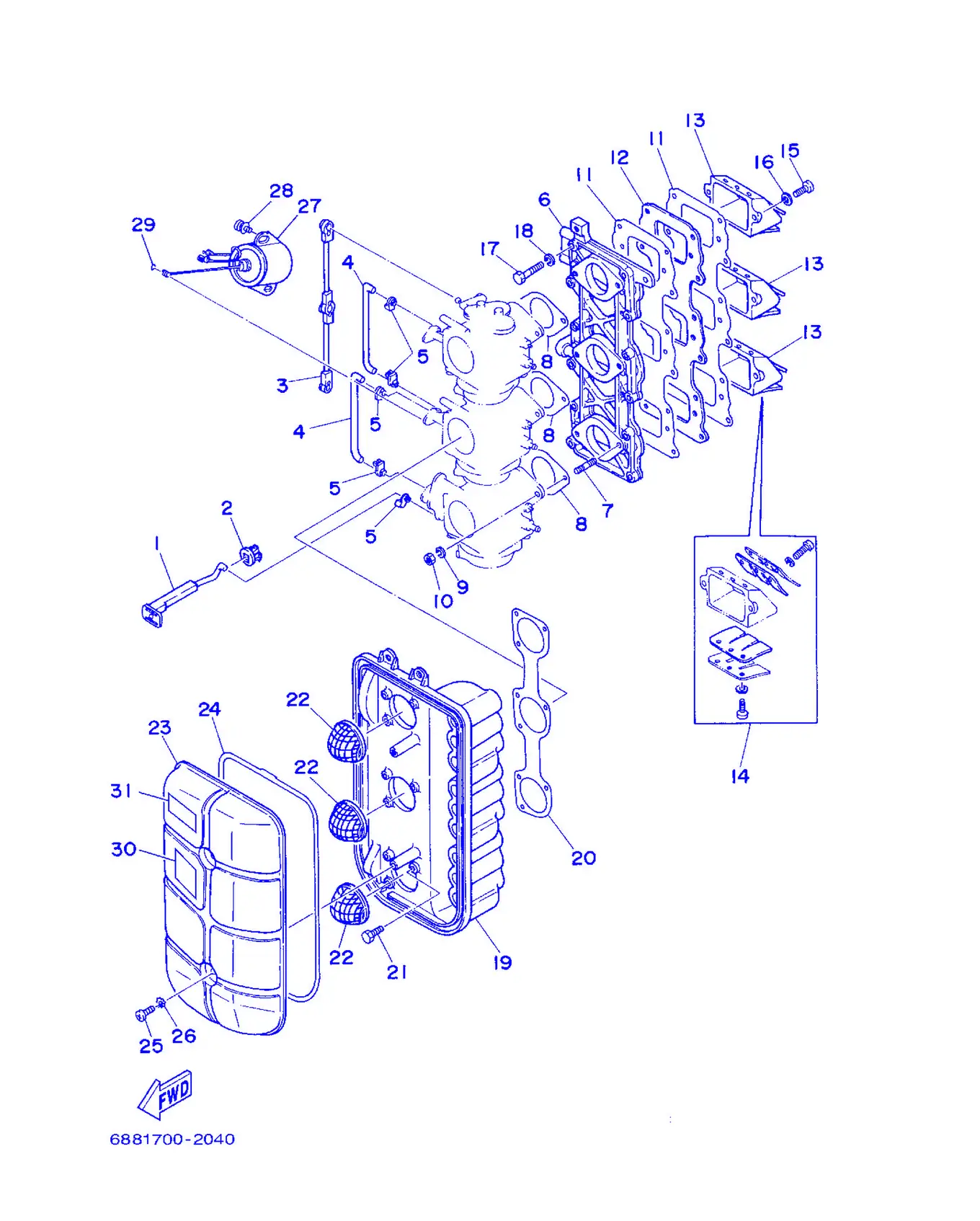

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	692-41256-00	阻风门杆1	Rod, Choke 1	1
2	689-41273-00	固定	Grommet	1
3	688-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
4	688-41257-01	阻风门杆2	Rod, Choke 2	2
5	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	5
6	688-13641-00-94	岐管1	Manifold 1	1
7	90116-06122	卡环	Bolt, Stud	6
8	688-14198-A2	衬垫	Gasket	3
9	92995-06100	垫圈	Washer,Spring	6
10	95380-06600	有槽螺母	Nut, Hexagon	6
11	688-13621-A1	阀座衬垫	Gasket,ValveSeat	2
12	688-13624-00	簧片阀面板	Plate,Reed Valve	1
13	688-13610-00	簧片阀组合	Reed ValveAssembly	3
13	692-13610-00	簧片阀组合	Reed ValveAssembly	3
14	688-W0004-00	簧片套	LeadSet	1
15	97880-05020	大柱头螺钉	Screw, Pan Head	6
16	92990-05100	盘形垫	Washer,Spring	6
17	97013-06030	螺栓	Bolt	12
18	92903-06100	盘形垫	Washer,Spring	12
19	688-14417-01-94	盖1	Cover 1	1
20	688-14483-A0	衬垫	Gasket	1
21	97013-06018	螺栓	Bolt	6
22	688-14481-00	化油器盖	Cap,Carburetor	3
23	688-14418-01	盖2	Cover 2	1
24	688-14416-01	空气净化器衬垫	Gasket,AirCleaner	1
25	97885-06016	大柱头螺钉	Screw, Pan Head	2
26	90209-06M05	平垫圈	Washer	2
27	688-86110-01	螺线管	Solenoid	1
28	90159-06M19	带垫螺栓	Screw, With Washer	2
29	93210-03261	O型圈	O-ring	1
30	6H1-14488-00	告诫牌	Label, Corrosion	1
31	6A1-83625-01	商标，标志5	Mark 5	1

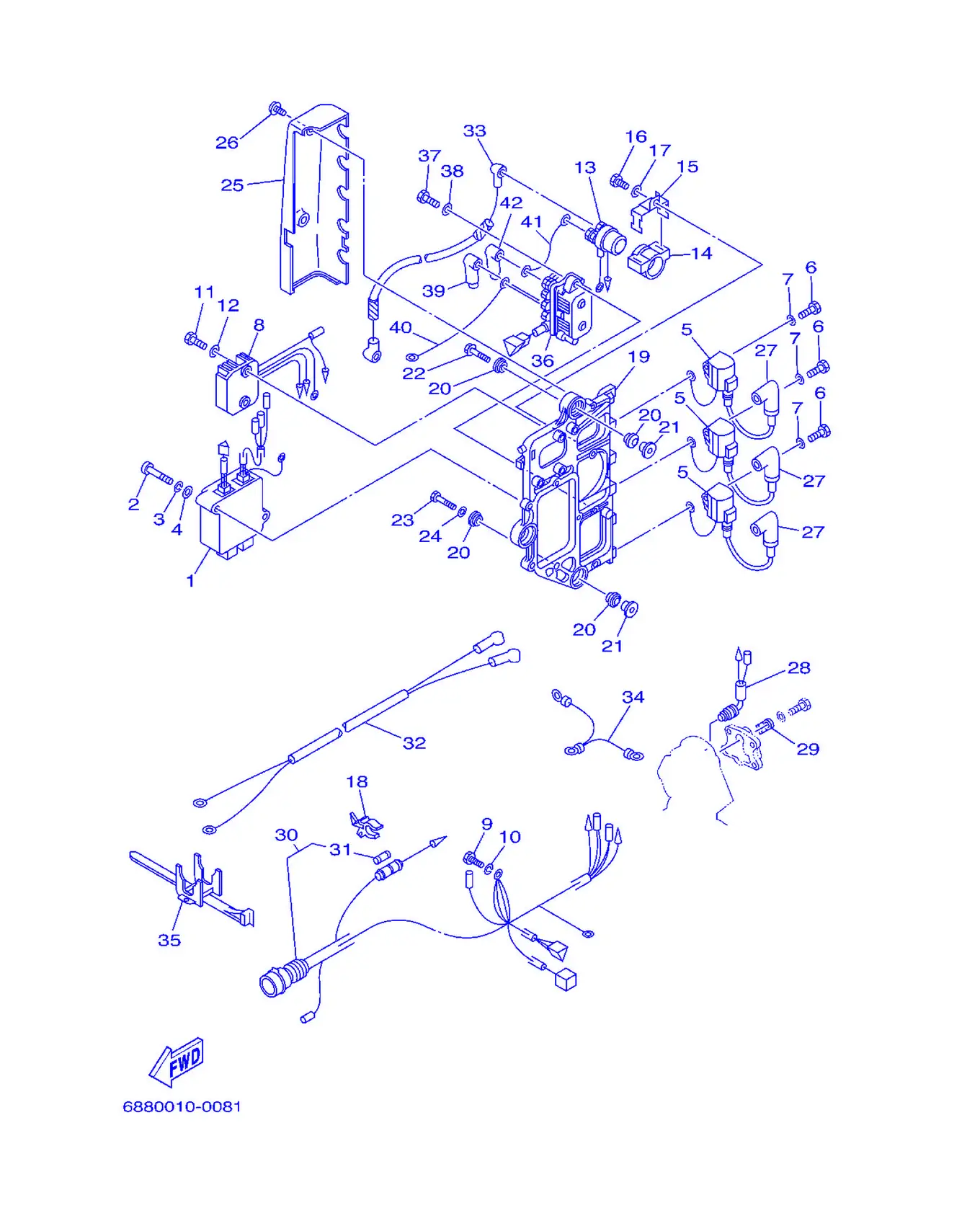

エレクトリカル

REF	雅马哈编码	中文名称	英文名称	用量
1	688-85540-00	电子点火器总成	C.D.I. Unit Assembly	1
2	97880-06040	大柱头螺钉	Screw, Pan Head	2
3	92990-06100	盘形垫	Washer,Spring	2
4	92990-06600	面板垫圈	Washer,Plate	2
5	697-85570-00	点火线圈组合	Ignition Coil Assembly	3
6	97095-06020	螺栓	Bolt	3
7	92995-06600	盘形垫	Washer	3
8	6H0-81960-00	整流调压器组合	Rectifier and Regulator	1
9	97095-06012	螺栓	Bolt	1
10	92995-06100	垫圈	Washer,Spring	1
11	97095-06020	螺栓	Bolt	2
12	92995-06600	盘形垫	Washer	2
13	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
14	6G1-81952-00	继电器支架	Holder, Relay	1
15	6E9-81945-70	开关装配面板	Plate, Switch Fitting	1
16	97013-06016	螺栓	Bolt	1
17	92903-06600	盘形垫	Washer,Plate	1
18	6G5-82152-00	保险丝管	Holder,Fuse	1
19	6H1-85542-00-94	托架	Bracket	1
20	90480-09M25	固定	Grommet	6
21	90387-06M03	衬套	Color	3
22	90119-06M75	卡环	Bolt, With Washer	2
23	90109-06M39	卡环	Bolt	1
24	90201-06M31	面板垫圈	Washer,Plate	1
25	6H1-81916-00	接头盖	Cover, Terminal	1
26	90159-06M11	带垫螺栓	Screw, With Washer	2
27	663-82370-01	塞帽组合	PlugCapAssembly	3
28	688-82560-10	温控开关组合	Thermo Switch Assembly	1
29	688-82588-01	面板	Plate	1
30	688-82590-17	电线束组合	WireHarnessAssembly	1
31	663-82151-00	保险丝	Fuse (12V-20A)	1
32	6H0-82105-J1	电缆	WireHarness	1
33	6H0-82117-00	导线	Wire,Lead	1
34	697-82519-00	接地线	Wire, Earth Lead	1
35	688-82594-00	夹箍	Clamp	1
36	61A-81950-00	继电器组合	RelayAssembly	1
37	97095-06025	螺栓	Bolt	2
38	92995-06600	盘形垫	Washer	2
39	682-82119-01	导线盖	Cover,LeadWire	2
40	6H0-81949-10	导线	Wire,Lead	1
41	6H0-81949-01	导线	Wire,Lead	1
42	682-82119-01	导线盖	Cover,LeadWire	1

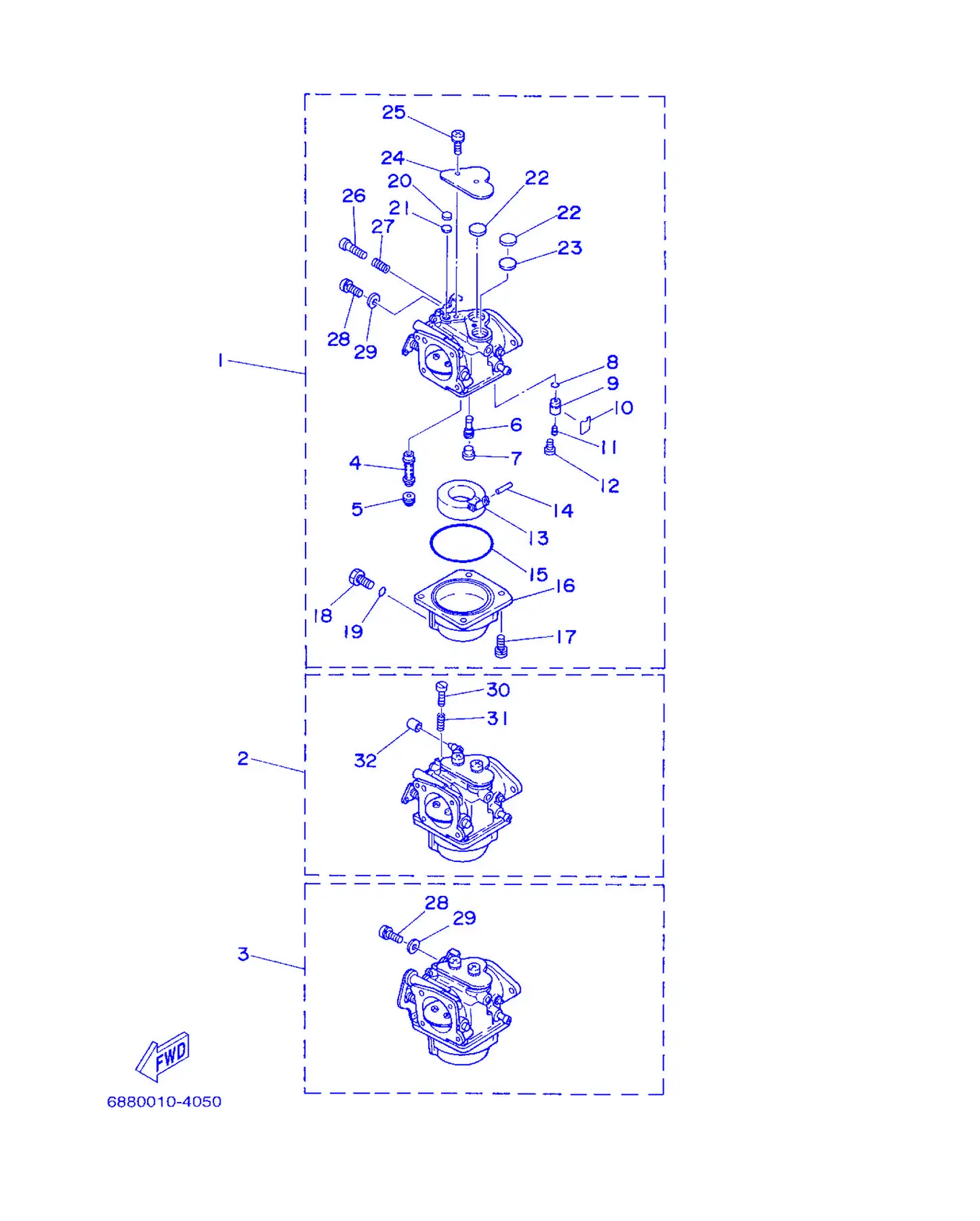

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	688-14301-08	化油器总成1	CarburetorAssembly 1	1
1	692-14301-25	化油器总成1	CarburetorAssembly 1	1
2	688-14302-08	化油器总成2	CarburetorAssembly 2	1
2	692-14302-25	化油器总成2	CarburetorAssembly 2	1
3	688-14303-08	化油器总成3	CarburetorAssembly 3	1
3	692-14303-25	化油器总成3	CarburetorAssembly 3	1
4	688-14947-00	针形量孔	Jet,Needle	3
4	692-14947-00	针形量孔	Jet,Needle	3
5	676-14943-40	主量孔	Jet,Main (#165)	3
5	676-14943-42	主量孔	Jet,Main (#175)	3
6	676-14948-18	量孔	Jet (#78)	3
6	676-14948-19	量孔	Jet (#80)	3
7	676-14966-00	起动杆	Cap	3
8	93210-04228	O型圈	O-ring	3
9	692-14590-00	针阀组合	Valve Seat	3
10	663-14159-00	钢夹	Clip	3
11	676-14186-00	浮子销	Pin, Float	3
12	98580-04008	大柱头螺钉	Screw, Pan Head	3
13	676-14985-01	浮子	Float	3
14	688-14548-00	浮子臂销	Pin, Float Arm	3
15	676-14984-00	浮子室衬垫	Gasket, Float Chamber	3
16	688-14980-00	浮子室本	Body, Float Chamber	3
17	97980-04114	带垫圈螺钉	Screw, Washer	12
18	6H3-14992-00	连杆	Screw, Drain	3
19	93210-04230	O型圈	O-ring	3
20	663-14126-00	衬垫	Gasket	3
21	663-14527-00	面板	Plate	3
22	688-14126-00	衬垫	Gasket	6
23	688-14527-00	面板	Plate	3
24	688-14572-01	密封	Plate, Stay	3
25	97980-05310	带垫圈螺钉	Screw, Washer	6
26	692-14923-00	低速螺钉	Screw,Pilot	3
27	679-14555-00	弹簧	Spring	3
28	6K5-14592-00	螺钉	Screw	2
29	90201-05652	平垫圈	Washer, Plate	2
30	63V-14523-00	止动螺钉	Screw, Stop	1
31	90501-10326	接头	Spring, Compression	1
32	6H2-14578-00	轴套	Collar	1

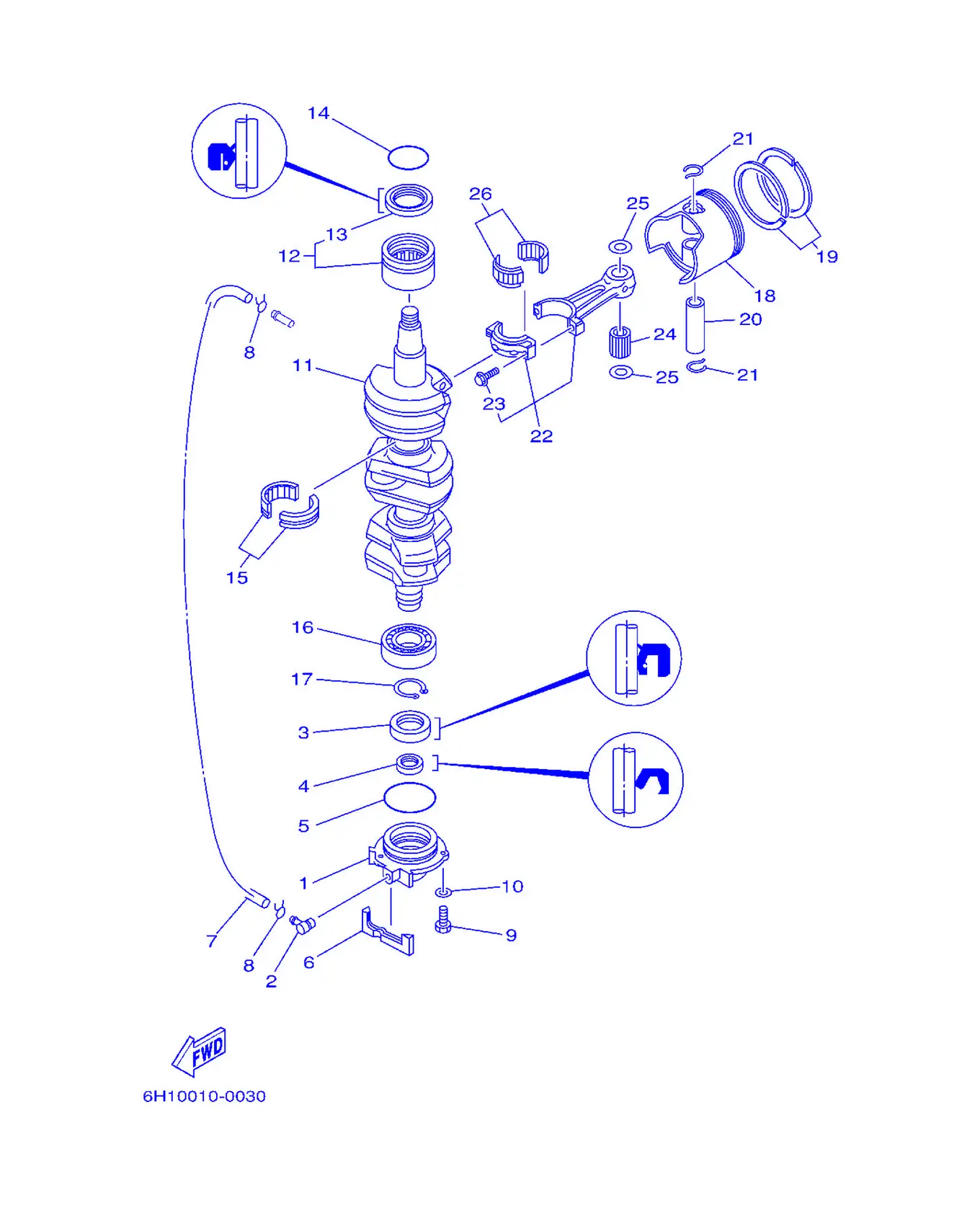

クランクシヤフト. ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-15359-01-94	油封壳	Housing,OilSeal	1
2	688-11370-00	单向阀组合	Check Valve Assembly	1
3	93102-30M05	油封	OilSeal	1
4	93104-20M02	油封	OilSeal	1
5	93210-62269	O型圈	O-ring	1
6	688-15379-00	曲轴箱密封	Seal, Crankcase	1
7	90445-07M86	固定	Hose (L460)	1
8	90467-06016	固定	Clip	2
9	97095-06020	螺栓	Bolt	3
10	92995-06600	盘形垫	Washer	3
11	688-11411-01	曲轴	Crankshaft	1
12	93310-636U4	轴承	Bearing	1
13	93102-36M02	油封	Oil Seal	1
14	93210-46M16	O型圈	O-ring	1
15	93310-835U8	轴承	Bearing	2
16	93306-206U5	轴承	Bearing	1
17	93410-32M00	开口簧环，卡	Circlip	1
18	688-11631-03-94	活塞	Piston (STD)	3
18	688-11635-03	活塞	Piston (0.25MM O/S)	3
18	688-11636-03	活塞	Piston (0.50MM O/S)	3
19	688-11603-A0	活塞环套件	PistonRingSet (STD)	3
19	688-11604-A0	活塞环套件	Piston Ring Set (0.25MM O/S)	3
19	688-11605-A0	活塞环套件	Piston Ring Set (0.50MM O/S)	3
20	663-11633-00	活塞销	Pin,Piston	3
21	688-11634-00	活塞销卡	Clip,Piston Pin	6
22	688-11650-03	连杆组合	Connecting Rod Assembly	3
23	90109-08022	螺栓	Bolt	2
24	93603-21111	定位销	Pin, Dowel	84
25	90201-20417	平垫圈	Washer,Plate	6
26	93310-730V8	轴承	Bearing	3

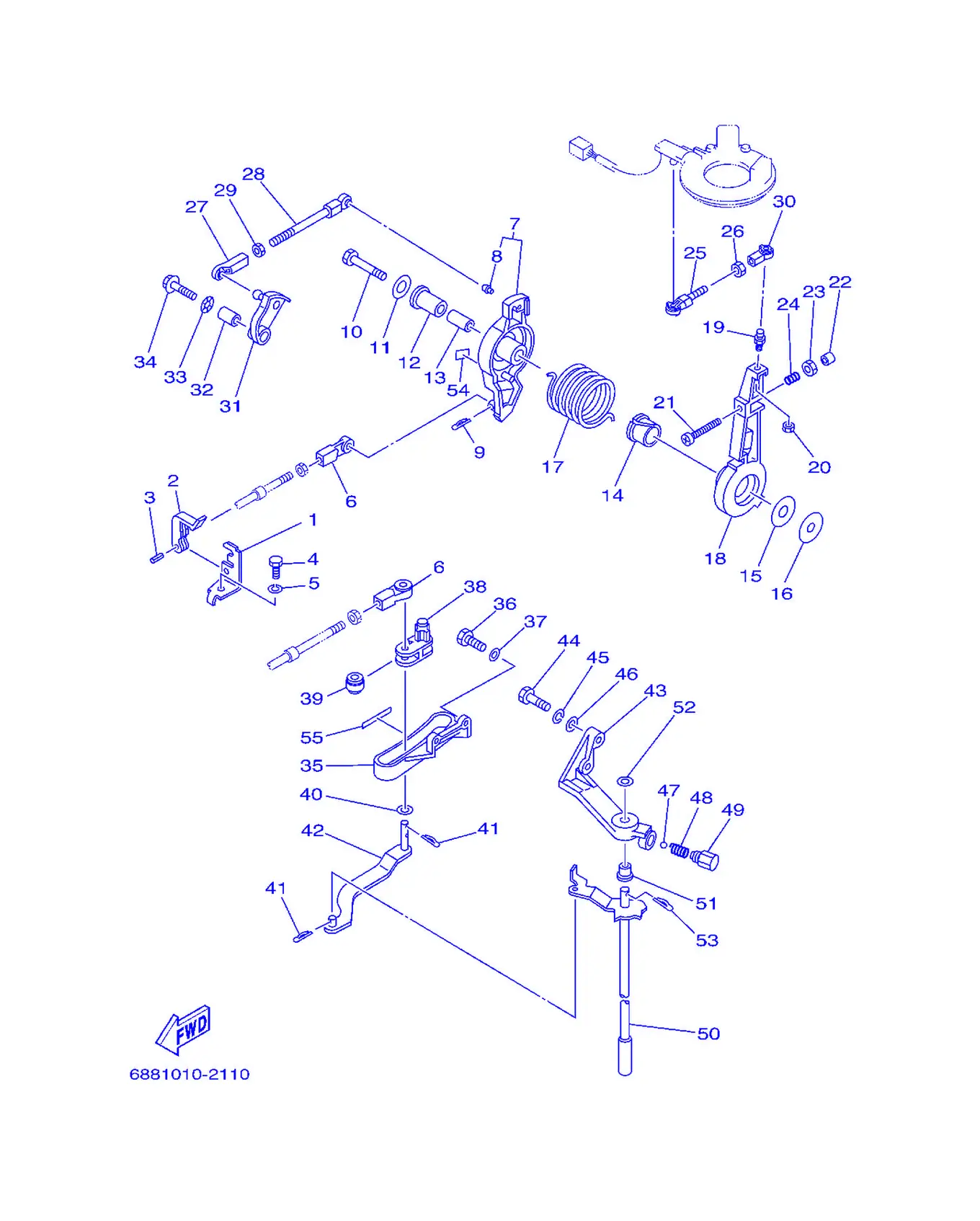

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	663-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30012	弹簧销	Pin,Spring	1
4	97095-08016	螺栓	Bolt	1
5	92995-08100	盘形垫	Washer	1
6	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
7	688-41632-01-94	磁电机控制杠杆	Lever, Magnet Control	1
8	662-41214-01	接头1	Joint 1	1
9	90468-18008	钢夹	Clip	1
10	97095-08045	螺栓	Bolt	1
11	90201-08M23	平垫圈	Washer,Plate	1
12	90386-12089	衬套	Bushing	1
13	90387-08M16	衬套	Color	1
14	90386-22M13	衬套	Bushing	1
15	90202-12092	平垫圈	Washer,Plate	1
16	90201-08M13	平垫圈	Washer,Plate	1
17	90508-29M05	接头	Spring, Torsion	1
18	688-41631-01-94	磁电机控制杠杆	Lever, Magnet Control	1
19	663-85518-00	滚珠接头	Joint, Ball	1
20	95303-05700	有槽螺母	Nut	1
21	90157-06013	卡环	Screw, Pan Head	1
22	688-44194-00	盖	Cap	1
23	95303-06600	有槽螺母	Nut	1
24	90501-16M12	接头	Spring, Compression	1
25	682-41237-50	连杆接头	Joint, Link	1
26	95380-05600	螺母	Nut	1
27	682-41237-00	连杆接头	Joint, Link	1
28	688-41211-01	加速器连杆	Link, Accelerator	1
29	95380-05600	螺母	Nut	1
30	682-41237-00	连杆接头	Joint, Link	1
31	688-41213-00	加速器凸轮	Cam,Accelerator	1
32	90387-06M17	衬套	Color	1
33	90206-10M04	波形垫圈	Washer, Wave	1
34	90119-06M24	带垫螺栓	Bolt, With Washer	1
35	688-44117-00-94	托架	Bracket	1
36	97013-06020	螺栓	Bolt	2
37	92903-06600	盘形垫	Washer,Plate	2
38	688-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
39	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
40	90202-07M07	平垫圈	Washer,Plate	1
41	90468-18008	钢夹	Clip	3
42	6H1-44121-00	变挡杆杠杆	Lever, Shift Rod	1
43	688-44118-00-94	托架	Bracket	1
44	97013-08030	螺栓	Bolt	2
45	92903-08100	盘形垫	Washer,Spring	2
46	92903-08600	有槽螺母	Washer,Plate	2
47	93501-04M02	滚珠	Ball	1
48	90501-12082	压簧	Spring, Compression	1
49	648-42715-00	衬套	Bushing	1
50	6H1-44120-12	变挡手柄组合	Handle Gear Shift Assembly	1
50	6H1-44120-22	变挡手柄组合	Handle Gear Shift Assembly	1
51	90386-07M58	衬套	Bushing	1
52	92990-08200	垫圈	Washer, Plain	1
53	90468-18008	钢夹	Clip	1
54	6E5-42137-10	油门指示器	Indicator, Throttle	1
55	6E0-44191-11	变挡指示器	Indicator, Shift	1

シリンダ. クランクケース

爆炸图生成中

REF	雅马哈编码	中文名称	英文名称	用量
1	688-W0090-42-1S	气缸曲柄组合	Crank Cylinder Assembly	1
1	692-W0090-42-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	688-15100-05-1S	曲轴箱组合	Crankcase Assembly	1
3	688-11370-00	单向阀组合	Check Valve Assembly	2
4	650-11370-00	单向阀组合	Check Valve Assembly	1
5	624-14485-00	连接管	Pipe,Joint	4
6	663-11518-01	轴承罩	Lock,Bearing	3
7	93608-12063	定位销	Pin, Dowel	2
8	90119-06M12	带垫螺栓	Bolt, With Washer	12
9	90119-10005	螺栓	Bolt, With Washer	6
10	90201-10008	垫圈	Washer,Plate	2
11	95313-10600	有槽螺母	Nut	2
12	90157-06014	卡环	Screw, Pan Head	1
13	688-44194-00	盖	Cap	1
14	95303-06700	有槽螺母	Nut	1
15	90445-07260	固定	Hose (L276)	1
16	90467-06016	固定	Clip	2
17	90480-24M04	固定	Grommet	1
18	90445-07M00	固定	Hose (L100)	1
19	90445-07M23	固定	Hose (L408)	1
20	90467-06016	固定	Clip	4
21	90116-10M06	卡环	Bolt, Stud	2
22	97095-06012	螺栓	Bolt	1
23	92995-06100	垫圈	Washer,Spring	1
24	688-11325-00	阳极	Anode	2
25	98780-04015	平头螺钉	Screw, Flat Head	2
26	688-11119-01	发动机悬挂架	Hanger, Engine	1
27	90119-08MA3	带垫螺栓	Bolt, With Washer	2
28	688-11111-02-1S	气缸头1	Head, Cylinder 1	1
28	692-11111-01-1S	气缸头1	Head, Cylinder 1	1
29	688-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
30	90119-08MA8	带垫螺栓	Bolt, With Washer	14
31	90340-14M00	衬套	Plug, Straight Screw	1
32	90430-14115	垫片	Gasket	1
33	688-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
34	688-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
35	90119-06MA3	带垫螺栓	Bolt, With Washer	18
36	90480-20M05	固定	Grommet	1
37	688-12416-00	塑料压力控制阀	Valve, Pressure Control	1
38	90501-16M11	接头	Spring, Compression	1
39	688-12411-10	温控器	Thermostat	1
40	688-12413-00-1S	温控器盖	Cover,Thermostat	1
41	688-12414-A1	盖衬垫	Gasket,Cover	1
42	90119-06MA5	带垫螺栓	Bolt, With Washer	4
43	688-41111-00-1S	排气管内盖	Inner Cover, Exhaust	1
44	688-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
45	688-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
46	688-41113-00-1S	排气管外盖	Outer Cover, Exhaust	1
47	663-24312-01	管2	Pipe 2	1
48	90467-08004	卡环	Clip	2
49	90119-08020	带垫螺栓	Bolt, With Washer	18
50	94703-00160	火花塞	Plug, Spark (NGK B8HS-10)	3

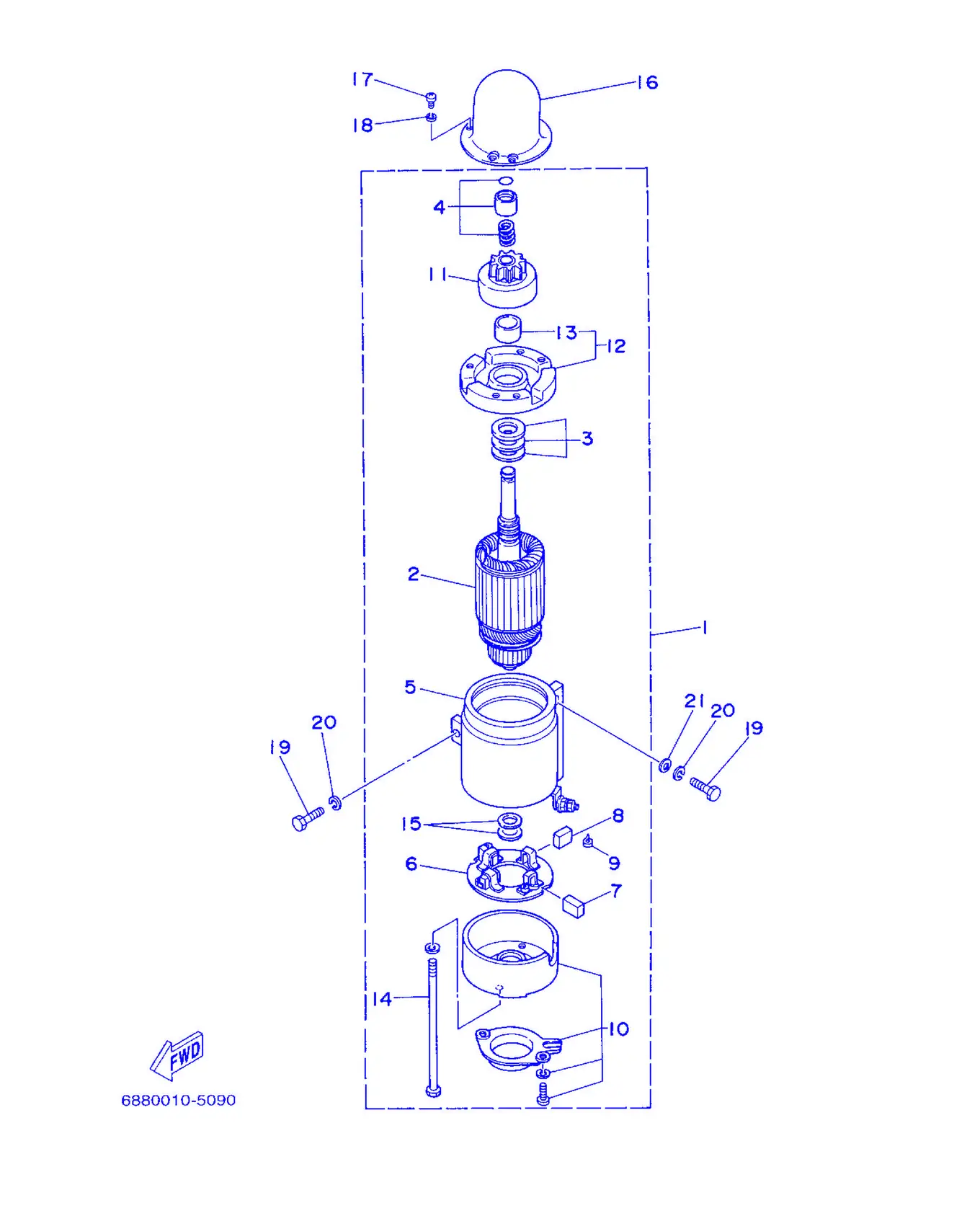

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	688-81800-12	起动电动机组合	Starting Motor Assembly	1
2	676-81850-11	电枢组合	Armature Assembly	1
3	676-81809-10	垫圈套	Washer Kit	1
4	676-81857-10	齿轮挡座	Pinion Stopper Set	1
5	688-81810-11	定子组合	Stator Assembly	1
6	663-81840-11	电刷架组合	Brush Holder Assembly	1
7	663-81811-11	电刷1	Brush 1	2
8	663-81812-11	电刷2	Brush 2	2
9	663-81813-10	电刷弹簧	Spring, Brush	4
10	663-81820-12	后托架组合	Rear Bracket Assembly	1
11	663-81832-11	小齿轮组合	Pinion Assembly	1
12	688-81830-11	前托架组合	FrontBracketAssembly	1
13	688-81831-00	前金属	Metal, Front	1
14	663-81826-10	螺栓	Bolt	2
15	688-81824-00	垫圈2	Washer 2	2
16	688-81842-00	盖	Cover	1
17	97880-04010	大柱头螺钉	Screw, Pan Head	3
18	92990-04600	平垫圈	Washer,Plate	3
19	97013-08030	螺栓	Bolt	3
20	92903-08100	盘形垫	Washer,Spring	3
21	92990-08600	盘形垫	Washer,Plate	2

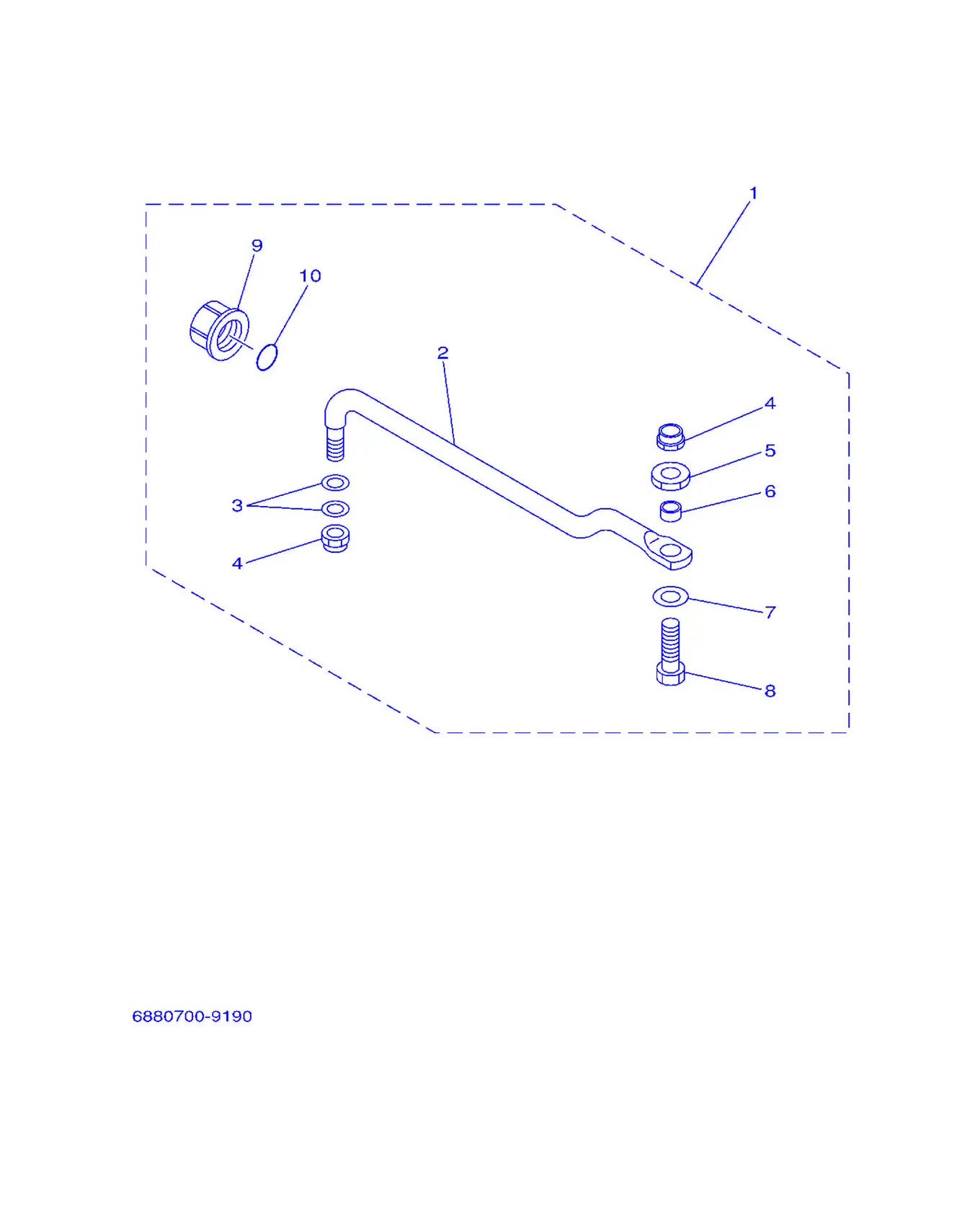

ステアリングガイド 2 (60F_75A_85A)

REF	雅马哈编码	中文名称	英文名称	用量
1	688-61350-10	操舵连接板套	SteeringGuideAttachment	1
2	688-61351-10	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90201-10M63	平垫圈	Washer, Plate	1
8	6E5-61355-00	螺栓	Bolt	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

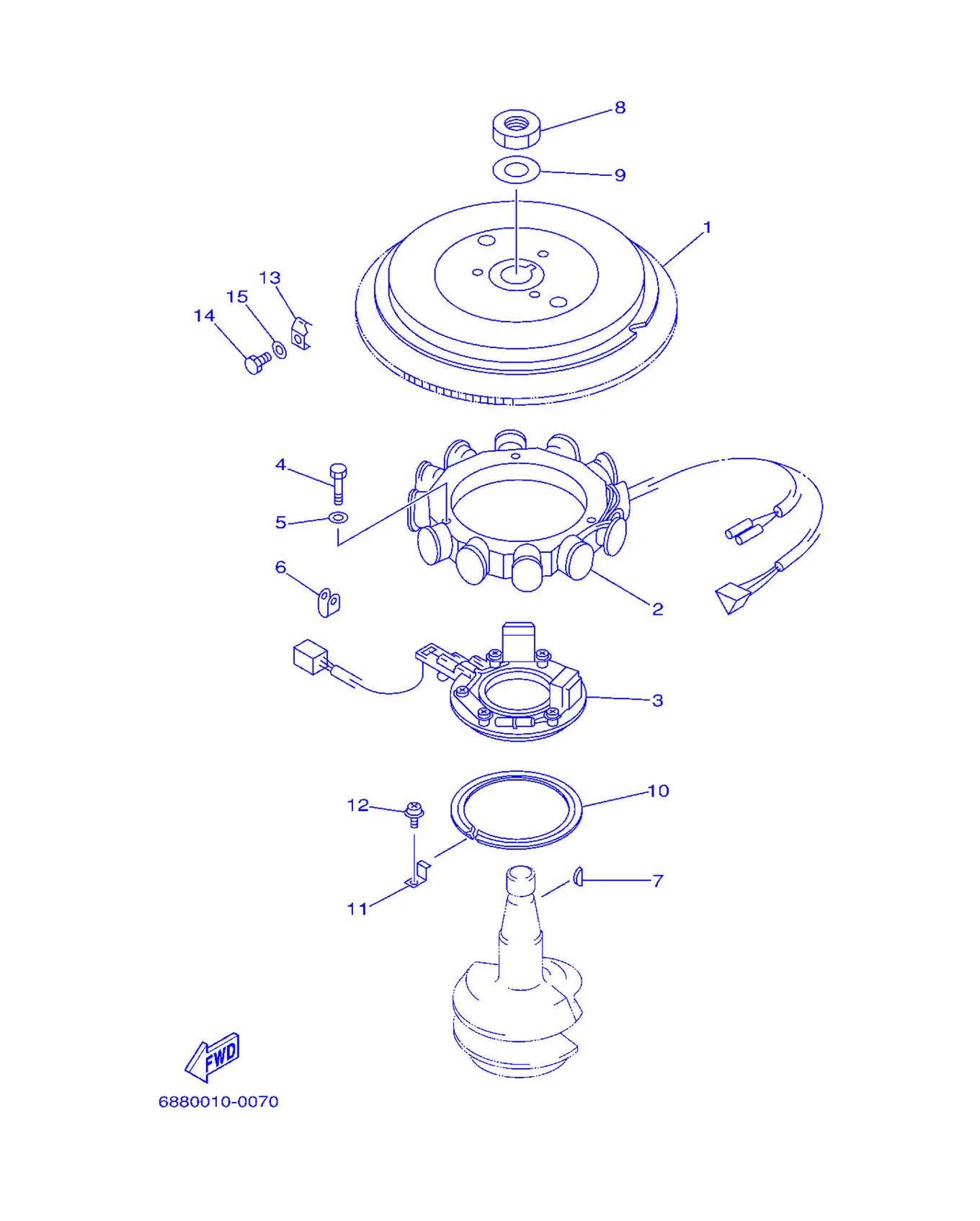

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	688-85550-00	转子组合	Rotor Assembly	1
2	688-85510-01	定子组合	Stator Assembly	1
3	688-85580-00	脉冲线	Coil, Pulser	1
4	97013-06030	螺栓	Bolt	3
5	92903-06600	盘形垫	Washer,Plate	3
6	90464-12M00	固定	Clamp	1
7	90280-05015	螺丝	Key, Woodruff	1
8	90170-20137	螺母	Nut	1
9	90201-21M18	平垫圈	Washer,Plate	1
10	688-41611-00	磁电机座挡	Retainer, Magnet Base	1
11	688-41612-00	磁电机座挡	Retainer, Magnet Base	3
12	90159-06M31	卡环	Screw, With Washer	3
13	688-81332-01	正时面板	Plate, Timing	1
14	97095-06010	螺栓	Bolt	1
15	92995-06600	盘形垫	Washer	1

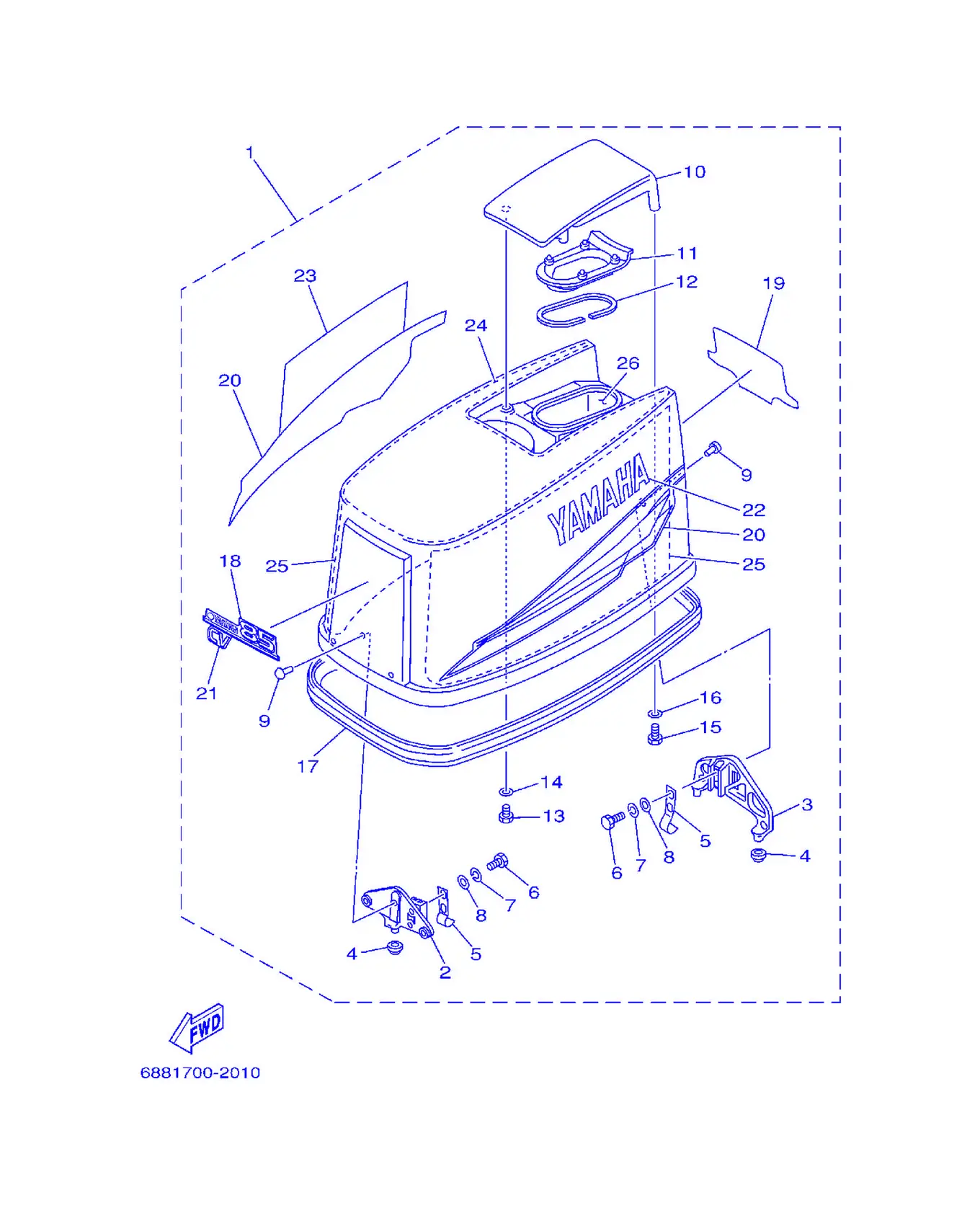

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-42610-H0-4D	顶罩组合	Top Cowling Assembly	1
1	692-42610-D0-4D	顶罩组合	Top Cowling Assembly	1
2	688-42647-00-94	夹带支架	Holder, Clamp Band	1
3	688-42649-00-94	夹带支架	Holder, Clamp Band	1
4	663-42662-00	减震器	Damper	3
5	688-42652-10	钩	Fook	2
6	97095-06018	螺栓	Bolt	2
7	92995-06100	垫圈	Washer,Spring	2
8	92995-06600	盘形垫	Washer	2
9	90266-06009	螺丝	Rivet	6
10	688-42613-01-4D	空气导管嵌	Molding, Air Duct	1
11	688-42618-00	顶罩空气罩	Air Shroud, Top Cowling	1
12	688-42628-00	密封	Seal	1
13	97095-06016	螺栓	Bolt	2
14	92995-06600	盘形垫	Washer	2
15	97095-06025	螺栓	Bolt	2
16	92995-06600	盘形垫	Washer	2
17	688-42615-00	密封	Seal	1
18	688-42677-40	前图样	Graphic, Front	1
18	692-42677-40	前图样	Graphic, Front	1
19	688-42678-31	后图样	Graphic, Rear	1
19	692-42678-31	后图样	Graphic, Rear	1
20	688-W0070-31	图样套	Graphic Set	1
21	61R-42683-F0	罩标志	Mark, Cowling	1
22	688-42681-31	罩标志	Mark, Cowling	1
23	688-42682-31	罩标志	Mark, Cowling	1
24	688-42617-00	形成减震	Damper, Foam	1
25	688-42619-00	形成减震器	Damper, Foam	2
26	688-42637-00	形成减震器	Damper, Foam	1

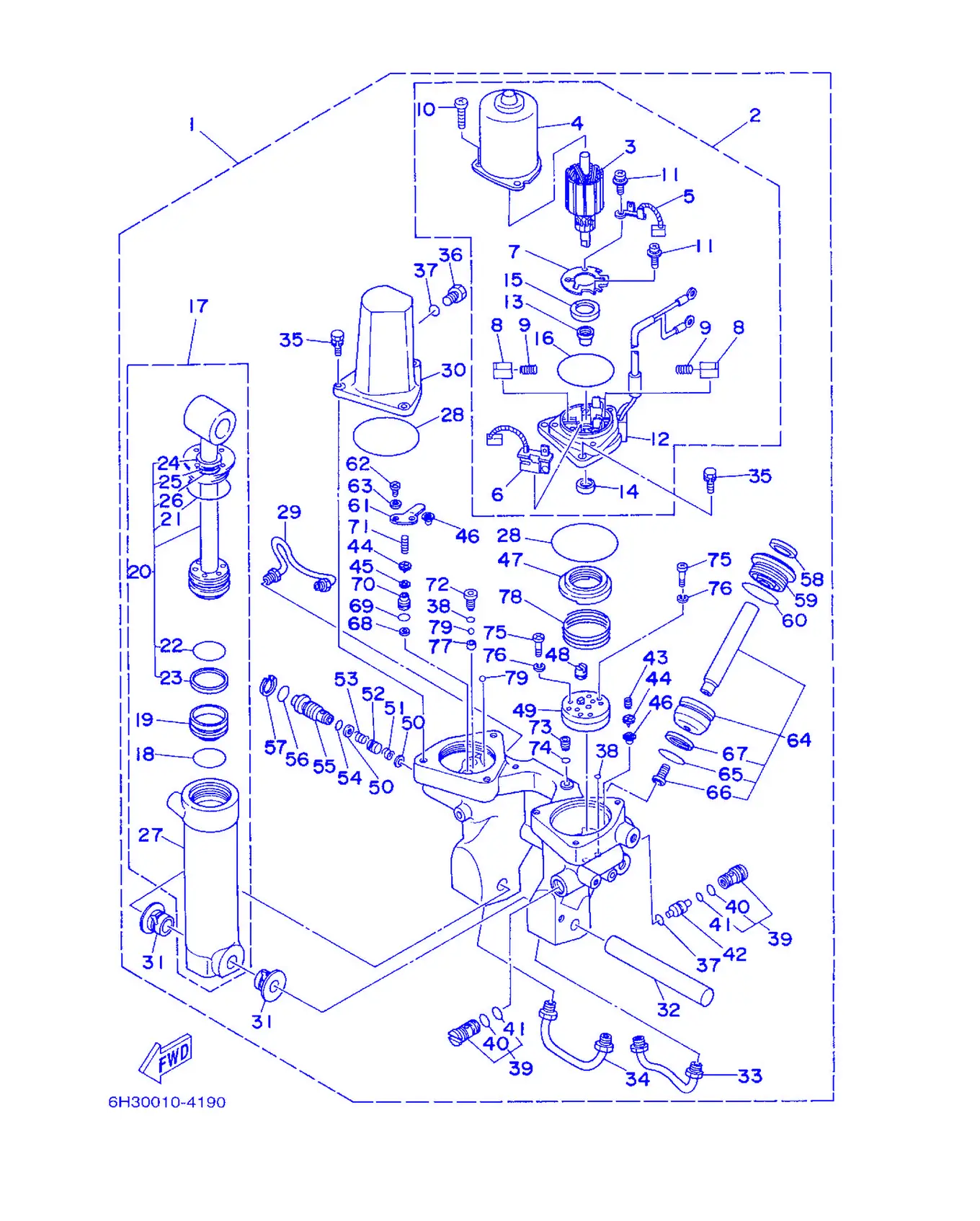

パワートリム. チルトアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43800-16-4D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6H1-43880-02	电动机总成	Motor Assembly	1
3	6H1-43805-10	电枢组合	Armature Assembly	1
4	6H1-43804-10	定子组合	Stator Assembly	1
5	6H1-43891-10	电刷	Brush 1	1
6	6H1-43892-10	断路器组件2	Brush 2	1
7	6H1-4380F-10	电刷架板	Plate, Brush Holder	1
8	6H1-4380J-10	电刷支架	Holder, Brush	2
9	6H1-4386K-10	电刷弹簧	Spring, Brush	2
10	97885-05016	大柱头螺钉	Screw, Pan Head	3
11	97607-04310	带垫圈平面螺钉	Screw, Pan Head With Washer	2
12	6H1-43881-10	端部框架	Frame, End	1
13	6H1-4380H-10	轴连接器	Metal	1
14	93102-08M43	油封	Oil Seal	1
15	6H1-4380G-10	面板	Plate	1
16	6H1-43865-10	O型圈	O-ring	1
17	6H1-43840-11	电动角度定位装置组合	Power Tilt Assembly	1
18	6H1-43861-10	O型圈	O-ring	1
19	6H1-43814-11	自由活	Piston, Free	1
20	6H1-43810-11	活塞分组合	Piston Sub Assembly	1
21	6H1-43861-00	O型圈	O-ring	1
22	6H1-43861-10	O型圈	O-ring	1
23	6H1-43871-10	环	Ring, Back Up	1
24	6H1-43812-00	防尘密封	Seal Dust	1
25	6H1-43872-10	支承	Ring, Back Up	1
26	93210-18397	O型圈	O-ring	1
27	6H1-43813-10	角度定位气	Cylinder, Tilt	1
28	93210-64488	O型圈	O-ring	2
29	6H1-43835-10	管	Pipe	1
30	6H1-43828-10	储油箱	Body, Reservoir	1
31	90386-18M14	衬套	Bushing	2
32	6E5-43818-00	下侧防震销	Pin, Lower Shock Mount	1
33	6H1-43833-10	管	Pipe	1
34	6H1-43834-00	管	Pipe	1
35	97595-06420	带垫圈螺	Bolt, With Washer	6
36	6H1-43829-00	塞	Plug,Reservoir	1
37	93210-09165	O型圈	O-ring	2
38	93210-064A5	O型圈	O-ring	3
39	6T4-43802-03	阀门分组合	Valve Sub-Assembly	2
40	6H1-43866-00	O型圈	O-ring	1
41	6H1-43867-00	O型圈	O-ring	1
42	6H1-43841-11	滑梭活	Piston, Shuttle	1
43	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
44	6H1-43844-10	阀门支销	Pin, Valve Support	2
45	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
46	6H1-4384F-10	主阀门密封	Seal,MainValve	2
47	6H1-43817-01	过滤器2	Filter 2	1
48	6H1-43831-10	轴连接器	Connector,Shaft	1
49	6H1-43830-11	齿轮泵组合	Gear Pump Assembly	1
50	6H1-43847-00	手控阀座	Seat, Manual Valve	2
51	6H1-43899-00	面板限位板	Spring, Manual Release	1
52	6H1-4382A-10	联接器1	Adapter 1	1
53	6H1-43854-00	手控释放弹簧	Spring, Manual Release	1
54	93210-10M74	O型圈	O-ring	1
55	6H1-43845-00	手控释放螺钉	Screw, Manual Release	1
56	93210-18M75	O型圈	O-ring	1
57	6H1-43875-00	卡环	Ring, Snap	1
58	6H1-43822-10	纵倾角调整防尘密封	Seal,TrimDust	2
59	6H1-43821-11	纵倾角调整气缸端部螺钉	Screw	2
60	6H1-43861-10	O型圈	O-ring	2
61	6H1-4384E-20	纵倾角弹簧	Spring,Trim	1
62	98501-05010	大柱头螺钉	Screw, Pan Head	2
63	92901-05200	盘形垫	Washer, Plain	2
64	6H1-43820-11	活塞分组合	Piston Sub Assembly	2
65	6H1-43864-00	O型圈	O-ring	1
66	91318-08016	螺栓	Bolt	1
67	6H1-43874-00	支承	Ring, Back Up	1
68	6H1-43816-00	过滤器1	Filter 1	1
69	6H1-43896-00	O型圈	O-ring	1
70	6H1-43895-12	安全阀座	Seat, Relief Valve	1
71	6H1-43855-11	上减压弹簧	Spring	1
72	6H1-43843-11	阀门锁紧螺钉	Screw, Valve Lock	1
73	6H1-4388E-11	锥形螺钉	Plug, Taper Screw	1
74	6H1-43868-00	O型圈	O-ring	1
75	98501-04025	大柱头螺钉	Screw, Pan Head	4
76	92901-04100	盘形垫	Washer, Spring	4
77	6H1-4387J-00	特制垫圈2	Washer, Special 2	1
78	6H1-4385H-00	弹簧密封	Spring, Seal	1
79	93505-32038	滚珠	Ball	2

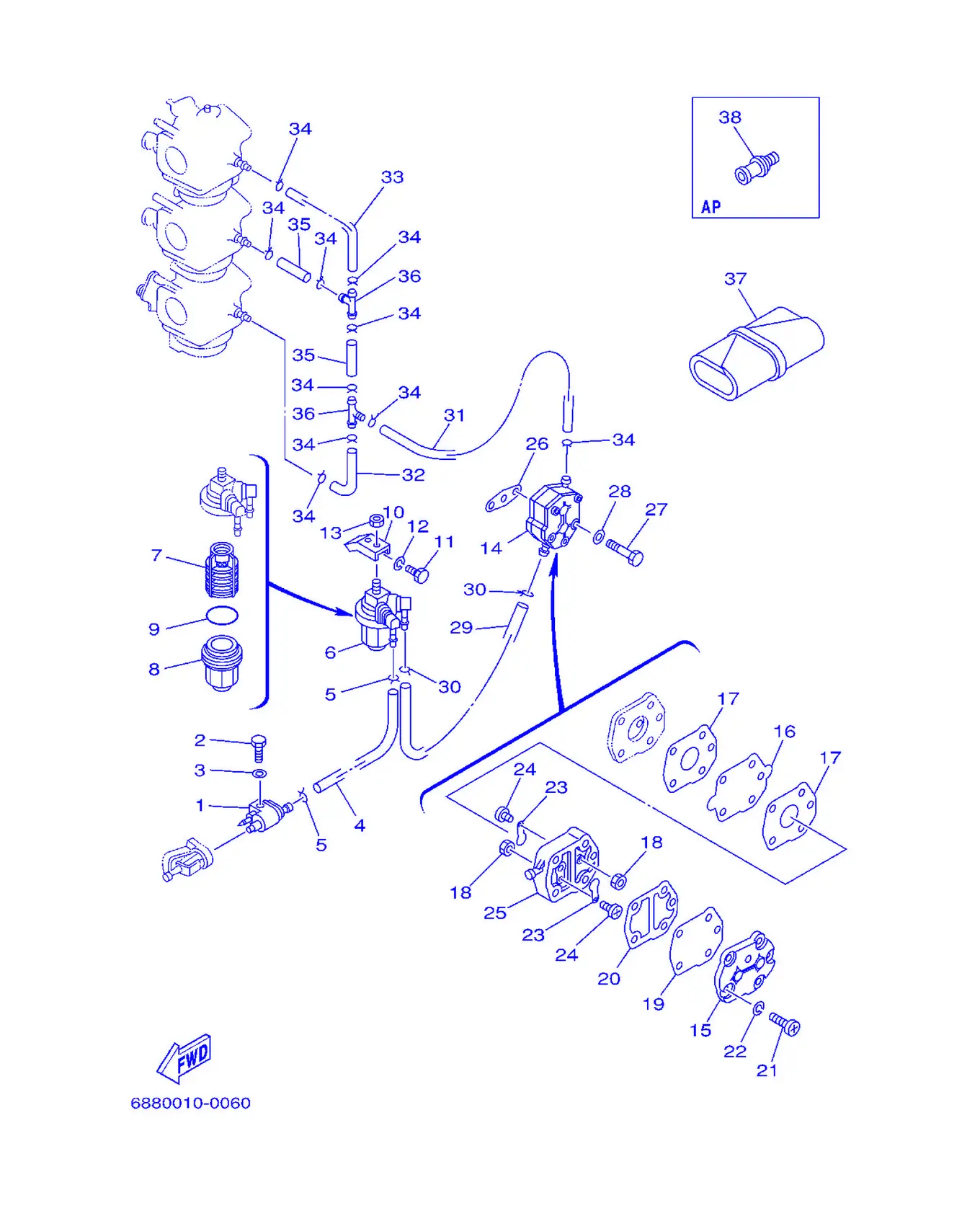

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06020	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90445-09090	固定	Hose	1
5	90467-08004	卡环	Clip	2
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	648-24566-02	过滤器托架	Bracket, Filter	1
11	97013-06014	螺栓	Bolt	1
12	92903-06100	盘形垫	Washer,Spring	1
13	95380-08600	有槽螺母	Nut	1
14	692-24410-00	燃油泵组合	FuelPumpAssembly	1
15	6A0-24413-00	燃油泵本体2	Body 2	1
16	692-24411-00	隔板	Diaphragm	1
17	648-24434-01	本体衬垫	Gasket, Body	2
18	95380-03600	有槽螺母	Nut	2
19	663-24411-00	隔板	Diaphragm	1
20	648-24435-02	本体衬垫2	Gasket, Body 2	1
21	98503-05028	大柱头螺钉	Screw, Pan Head	3
22	92990-05100	盘形垫	Washer,Spring	3
23	6A0-24421-01	单向阀	Valve, Check	2
24	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
25	6A0-24412-02	燃油泵本体1	Body 1	1
26	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
27	97095-06040	螺栓	Bolt	2
28	92995-06600	盘形垫	Washer	2
29	90445-09221	固定	Hose (L205)	1
30	90467-08004	卡环	Clip	2
31	90445-09097	固定	Hose	1
32	688-24313-00	管3	Pipe 3	1
33	688-24314-00	管4	Pipe 4	1
34	90467-08004	卡环	Clip	10
35	90445-09220	固定	Hose (L30)	2
36	688-24378-00	连接管4	Pipe,Joint	2
37	656-W2810-02	工具套	ToolKit	1
38	6E0-28193-00-94	单向放水	Plug, Water Check	1

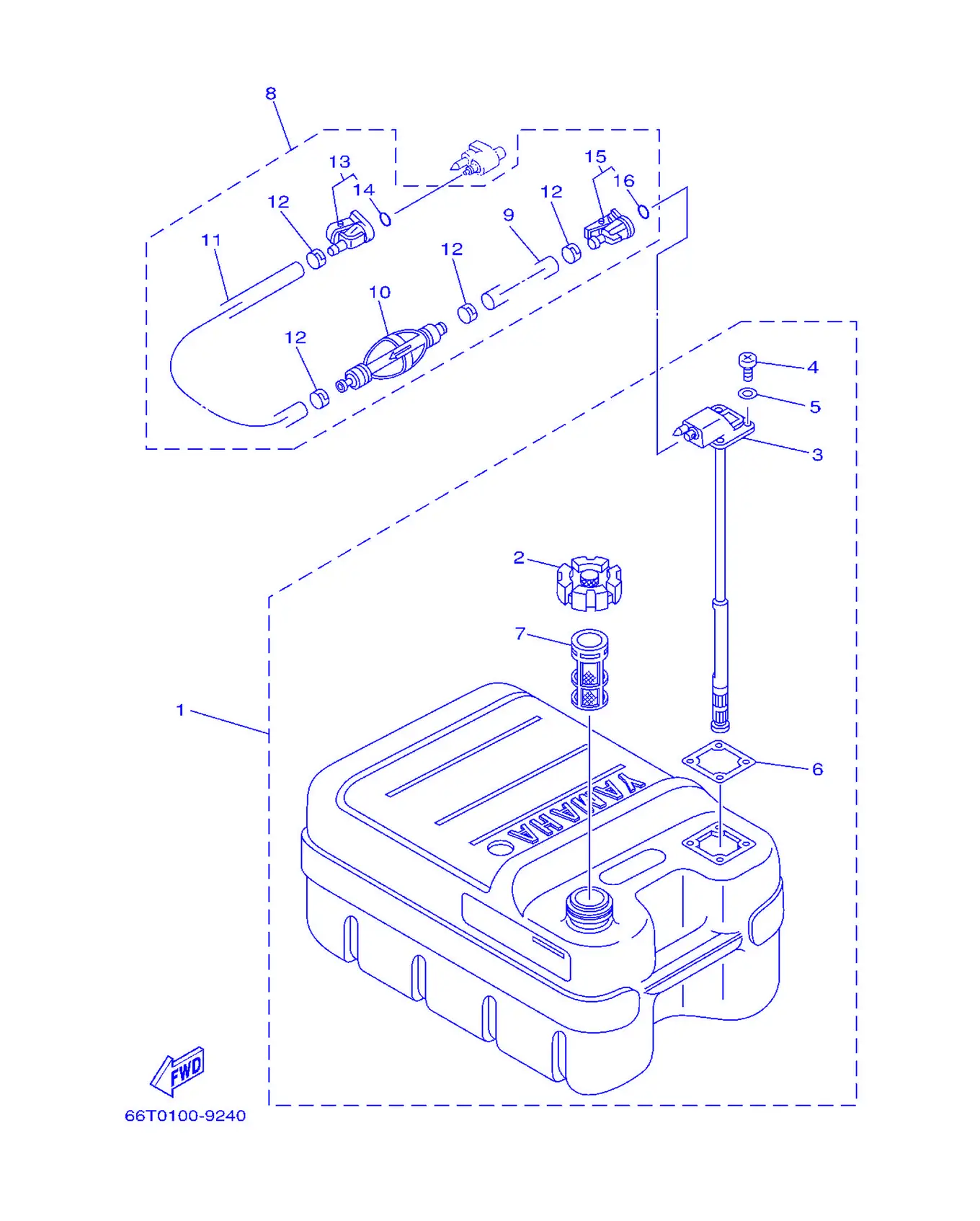

フユエルタンク 1 (プラスチツクタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	98586-05016	大柱头螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-53	燃油管组件1	FuelPipeComplete 1	1
8	6Y2-24306-53	燃油管组件1	FuelPipeComplete 1	1
9	90445-11M06	软管	Hose (L:2050MM)	1
9	90445-13M01	油管	Hose (L2050)	1
10	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
10	6Y2-24360-52	起动注油泵组合	Primer Pump Assembly	1
11	90445-11M05	固定	Hose (L:850MM)	1
11	90445-13M00	固定	Hose(L850)	1
12	650-24351-51	带1	Band 1	4
12	6E5-24351-51	带1	Band 1	4
13	6G1-24305-03	燃油管接头2	Fuel Pipe Joint Complete	1
13	6E5-24305-04	燃油管接头2（85以上机器侧D:	Fuel Pipe Joint Complete	1
14	93210-08287	O型圈	O-ring	1
15	6Y1-24305-04	燃油管接头组件2	Fuel Pipe Joint Complete	1
15	6Y2-24305-04	燃油管接头2	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1

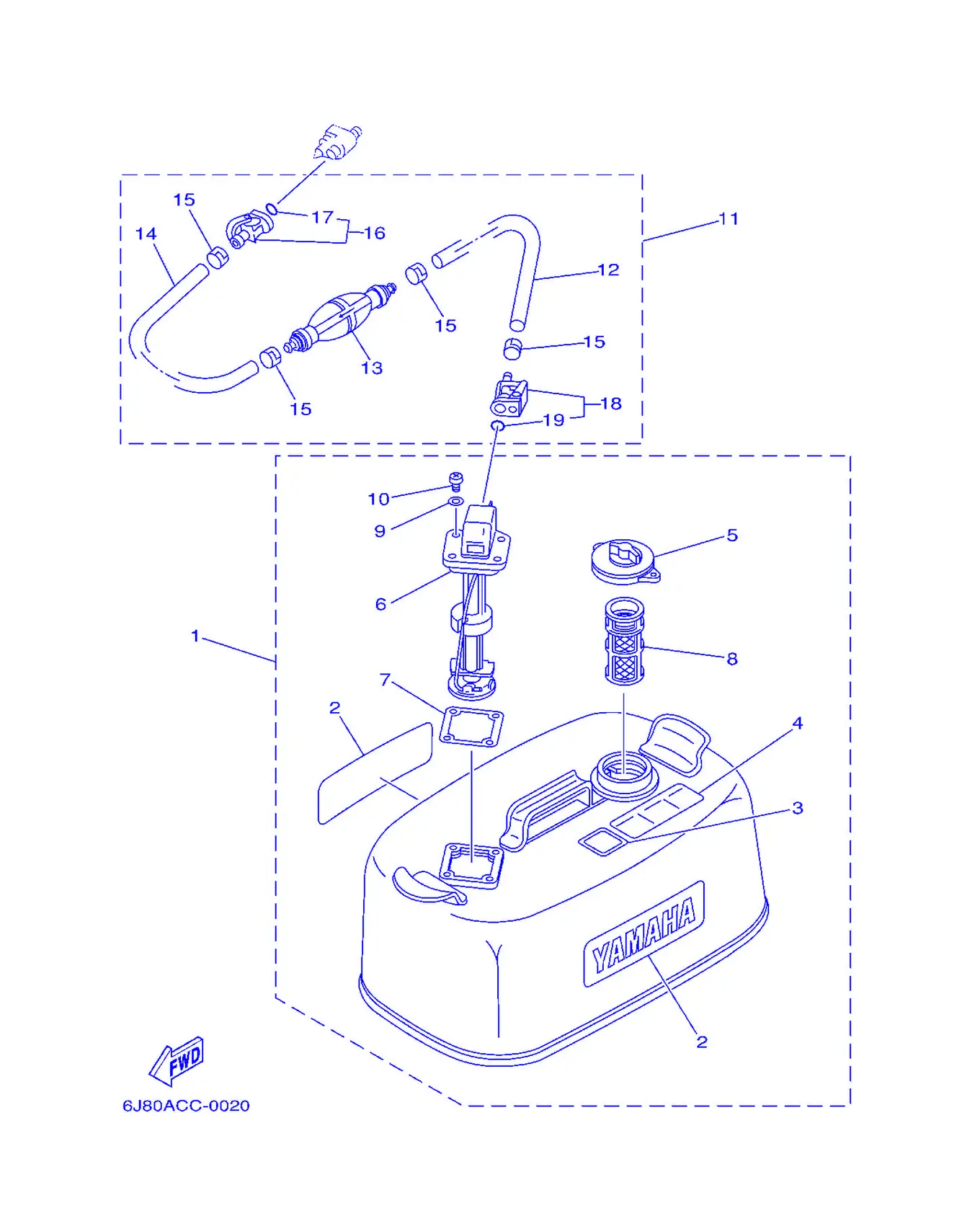

フユエルタンク 2 (スチールタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y1-W2420-04-24	燃油箱组合	FuelTankAssembly	1
2	6Y1-24246-00	燃油箱图样3	Graphic, Side	2
3	6Y1-24257-00	燃油箱图样	Graphic	1
4	6Y1-24258-00	燃油箱图样	Graphic, Fuel Tank 11	1
5	6Y1-24610-12	盖组合	Cap Assembly	1
6	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
7	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
8	6Y1-24167-00	滤	Strainer	1
9	6Y1-24329-00	密封	Seal	4
10	98586-05016	大柱头螺钉	Screw, Pan Head	4
11	6Y1-24306-53	燃油管组件1	FuelPipeComplete 1	1
11	6Y2-24306-53	燃油管组件1	FuelPipeComplete 1	1
12	90445-11M06	软管	Hose (L:2050MM)	1
12	90445-13M01	油管	Hose (L2050)	1
13	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
14	90445-11M05	固定	Hose (L:850MM)	1
14	90445-13M00	固定	Hose(L850)	1
15	650-24351-51	带1	Band 1	4
15	6E5-24351-51	带1	Band 1	4
16	6G1-24305-03	燃油管接头2	Fuel Pipe Joint Complete	1
16	6E5-24305-04	燃油管接头2（85以上机器侧D:	Fuel Pipe Joint Complete	1
17	93210-08287	O型圈	O-ring	1
18	6Y1-24305-04	燃油管接头组件2	Fuel Pipe Joint Complete	1
18	6Y2-24305-04	燃油管接头2	Fuel Pipe Joint Complete	1
19	93210-08287	O型圈	O-ring	1

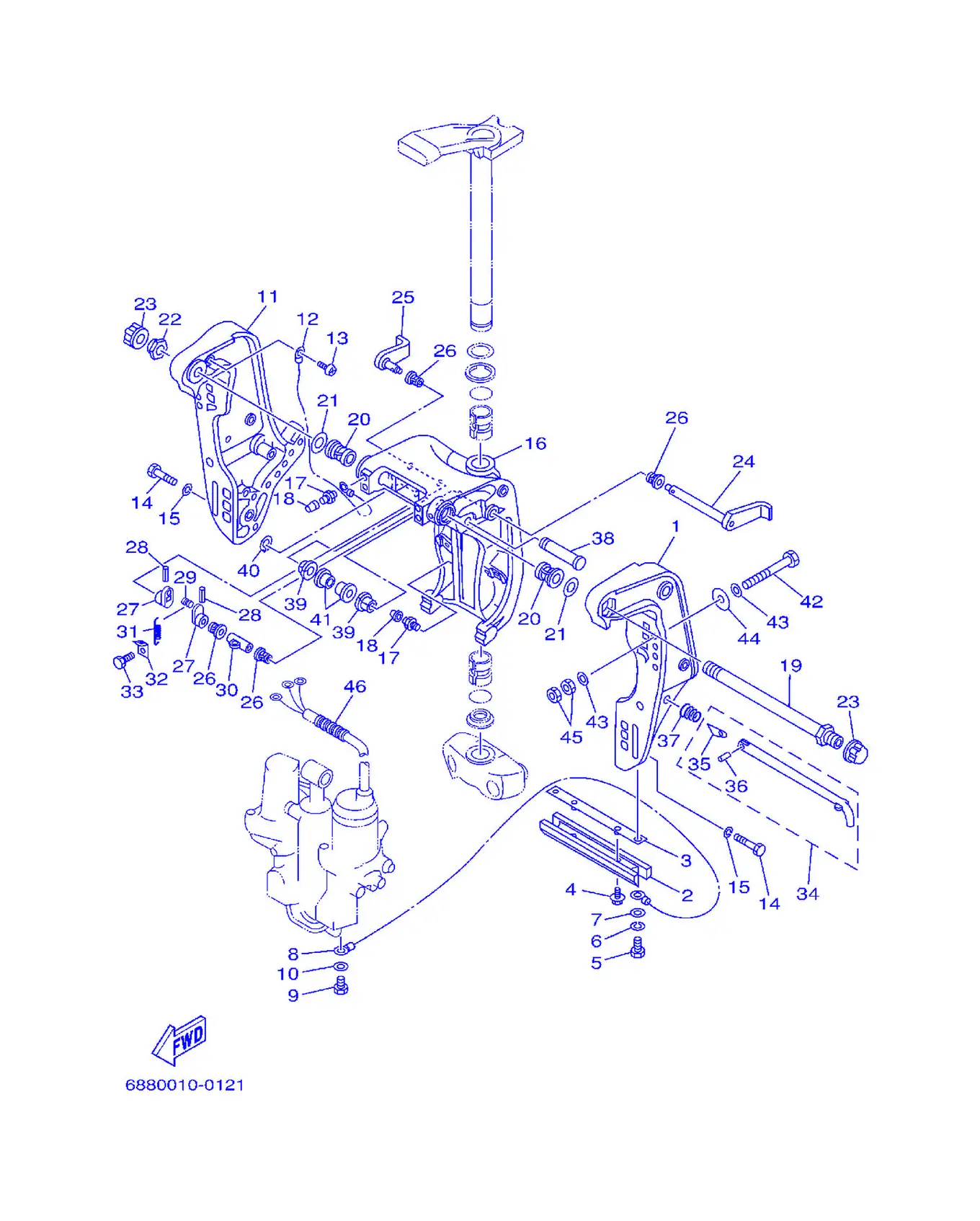

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43111-01-4D	夹紧托架	Bracket,Clamp	1
2	6H1-45251-03	阳极	Anode	1
3	6H1-44526-00	面板	Plate	1
4	90119-06M29	带垫螺栓	Bolt, With Washer	2
5	97095-06016	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	92995-06600	盘形垫	Washer	2
8	6H1-82148-00	导线4	Wire,Lead 4	1
9	97095-06010	螺栓	Bolt	1
10	92995-06600	盘形垫	Washer	1
11	6H1-43112-00-4D	夹紧托架	Bracket,Clamp	1
12	6E5-82148-00	导线4	Wire,Lead 4	1
13	97880-06012	大柱头螺钉	Screw, Pan Head	1
14	97095-10045	螺栓	Bolt	6
15	92995-10100	盘形垫	Washer	6
16	6H1-43311-01-4D	旋转支架	Bracket, Swivel	1
17	93700-06M03	润滑油管嘴	Nipple, Grease	3
18	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
19	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
20	90386-22M15	衬套	Bushing	2
21	90201-22M67	平垫圈	Washer,Plate	2
22	90185-22043	卡环	Nut, Self-Locking	1
23	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
24	6H1-43181-01	顶位销杆	Lever, Tilt Stop	1
25	6H1-43185-01	顶位销杆	Lever, Tilt Stop	1
26	90386-10M16	衬套	Bushing	4
27	6G5-43148-00	间隔轴	Collar, Distance	2
28	91690-30020	弹簧销	Pin,Spring	2
29	90249-06M19	螺丝	Pin	1
30	90387-10M02	衬套	Color	1
31	90506-14M24	拉簧	Spring, Tension	1
32	6G5-43144-00	弹簧	Hook,Spring	1
33	97095-06010	螺栓	Bolt	1
34	688-43160-01	角度定位杆组合	TiltRodAssembly	1
35	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
36	91690-30012	弹簧销	Pin,Spring	1
37	90502-16M02	锥形弹簧	Spring, Conical	1
38	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
39	90386-18M35	衬套	Bushing	2
40	93410-18M02	开口簧环，卡	Circlip	1
41	90386-18M63	衬套	Bushing	2
42	90101-12M65	卡环	Bolt, Hexagon	4
43	92995-12200	盘形垫	Washer	8
44	90201-12426	平垫圈	Washer,Plate	4
45	95380-12600	有槽螺母	Nut	8
46	90440-14M00	固定	Pipe	1

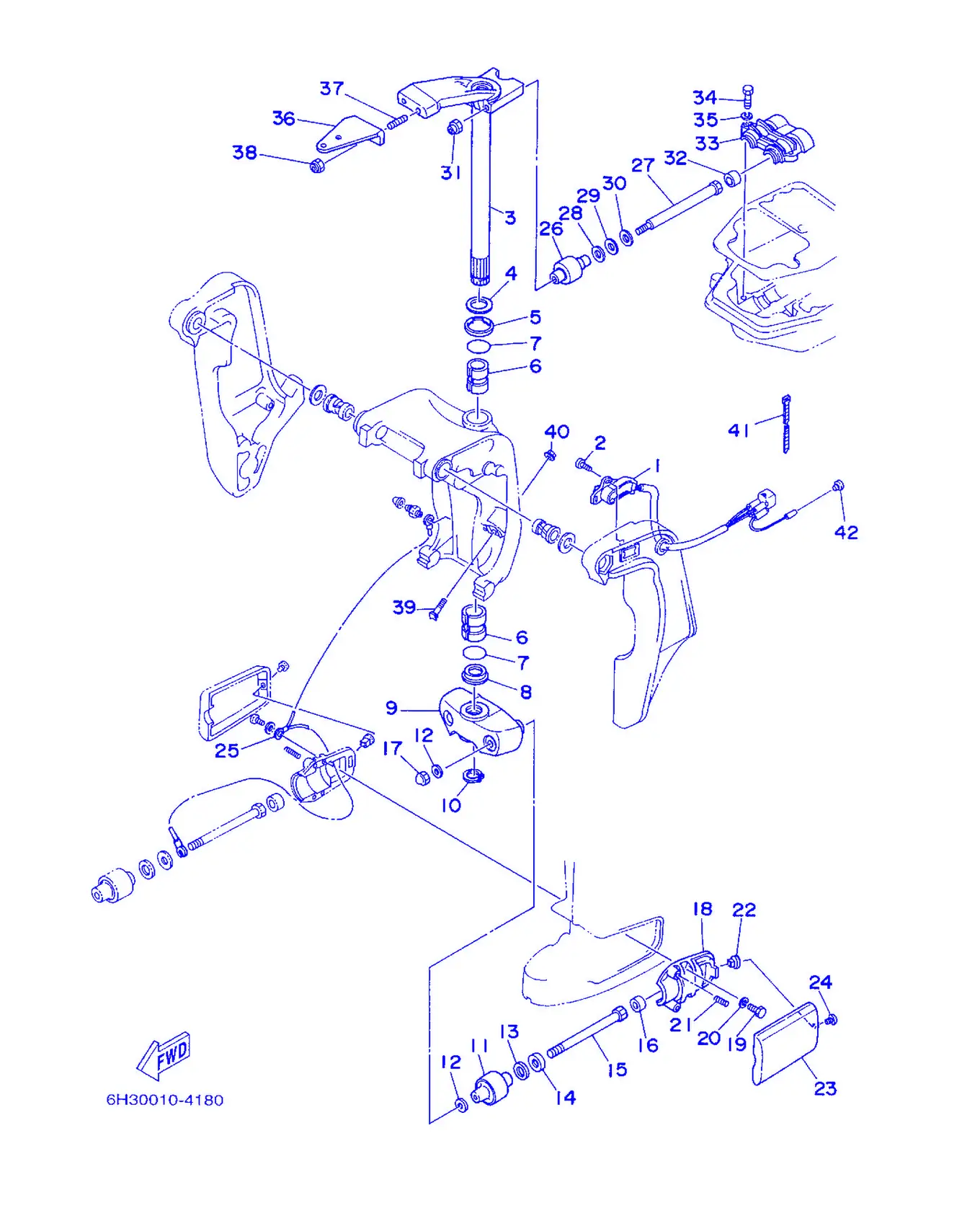

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-83672-12	纵倾角传感	TrimSensor	1
2	97885-06016	大柱头螺钉	Screw, Pan Head	2
3	688-42510-02-4D	方向托架组合	SteeringBracketAssembly	1
4	90201-30M00	平垫圈	Washer,Plate	1
5	90386-30M78	衬套	Bushing	1
6	90386-30M77	衬套	Bushing	2
7	93210-29M94	O型圈	O-ring	2
8	90386-30M60	衬套	Bushing	1
9	663-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
10	93410-28M06	卡环	Circlip	1
11	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
12	90201-12M16	平垫圈	Washer,Plate	4
13	90202-25M04	平垫圈	Washer,Plate	2
14	90201-13M19	平垫圈	Washer,Plate	2
15	90109-12261	螺栓	Bolt	2
16	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
17	95380-12800	有槽螺母	Nut, Crown	2
18	687-44552-02-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
19	97075-08025	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	90501-14M08	接头	Spring, Compression	4
22	90179-06066	螺帽	Nut	2
23	663-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
24	97885-06016	大柱头螺钉	Screw, Pan Head	2
25	688-82127-02	导线2	Wire,Lead 2	1
26	688-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
27	90101-10M49	螺栓	Bolt, Hexagon	2
28	90201-20M21	平垫圈	Washer,Plate	2
29	90202-20M06	平垫圈	Washer,Plate	2
30	90201-11M22	平垫圈	Washer,Plate	2
31	90185-10051	螺母	Nut, Self-Locking	2
32	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
33	688-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
34	97075-08035	螺栓	Bolt	3
35	92995-08100	盘形垫	Washer	3
36	688-48511-11-4D	操舵连接板	Hook,Steering	1
37	90116-10M28	卡环	Bolt, Stud	2
38	90185-10051	螺母	Nut, Self-Locking	2
39	6H1-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
40	90185-08057	卡环	Nut, Self-Locking	2
41	90465-11M10	固定	Clamp	3
42	703-82119-00	导线盖	Cover,LeadWire	1

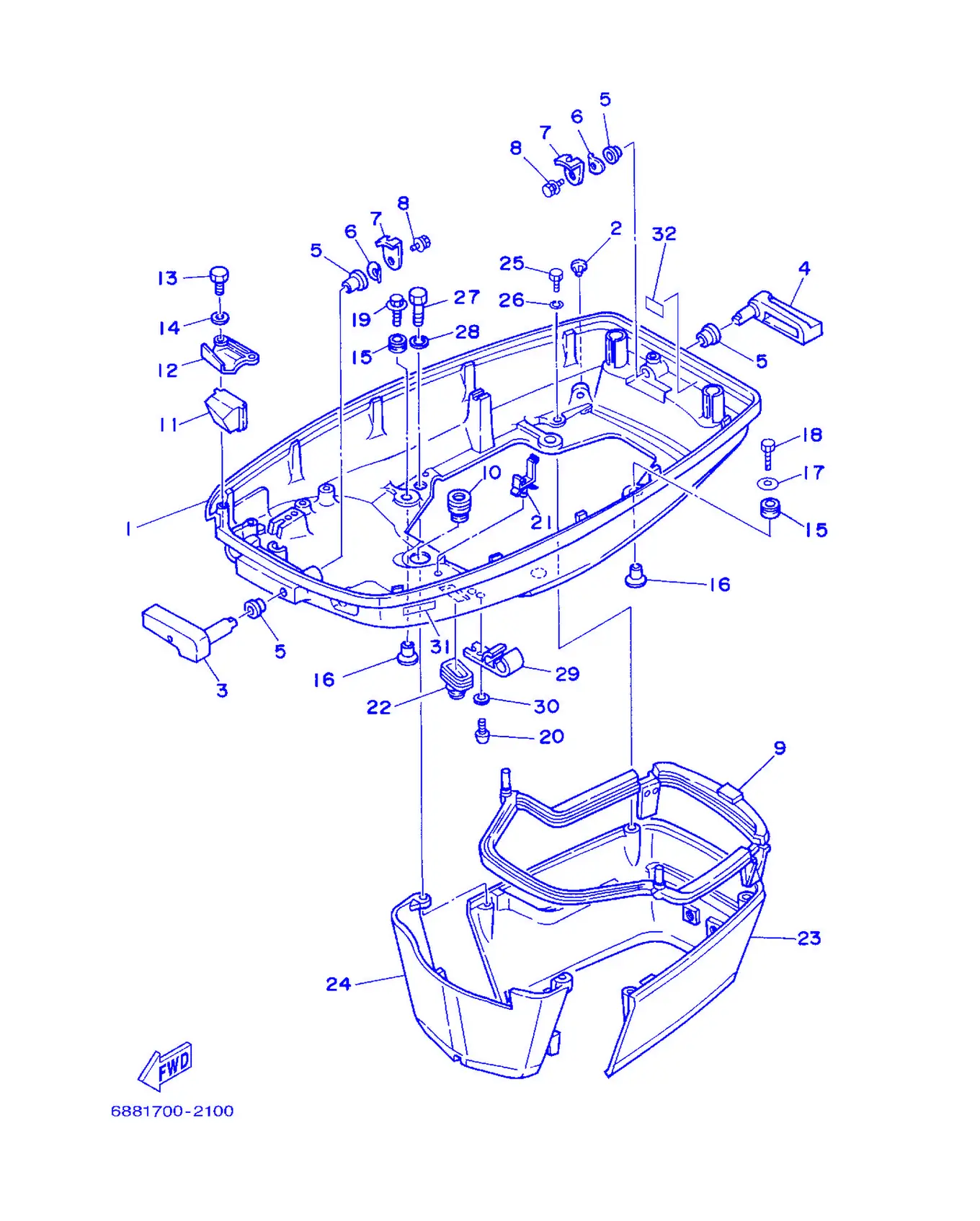

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-42711-04-4D	底罩	Cowling, Bottom	1
2	6H3-44391-01	软管管嘴	Nipple,Hose	1
3	688-42815-01-4D	夹杆	Lever,Clamp	1
4	688-42817-01-4D	夹杆	Lever,Clamp	1
5	90386-13M38	衬套	Bushing	4
6	90206-13019	平垫圈	Washer, Wave	2
7	688-42816-00	夹杆	Lever,Clamp	2
8	90119-06M09	带垫螺栓	Bolt, With Washer	2
9	688-42716-02	密封橡皮块1	Rubber,Seal 1	1
10	663-42724-00	固定	Grommet	1
11	688-42725-10	固定	Grommet	1
12	688-42738-01-94	装配面板	Plate, Fitting	1
13	97095-06016	螺栓	Bolt	2
14	92995-06600	盘形垫	Washer	2
15	90480-09M12	固定	Grommet	4
16	90387-06M69	六角螺栓	Color	4
17	90201-06416	平垫圈	Washer,Plate	1
18	97095-06030	螺栓	Bolt	1
19	90119-06M61	卡环	Bolt, With Washer	3
20	90157-06M01	卡环	Screw, Pan Head	1
21	90464-09M13	固定	Clamp	1
22	688-42726-10	固定	Grommet	1
23	688-42741-01-4D	挡板	Apron	1
24	688-42771-01-4D	挡板	Apron	1
25	97095-06020	螺栓	Bolt	2
26	92995-06100	垫圈	Washer,Spring	2
27	97095-06030	螺栓	Bolt	2
28	92995-06100	垫圈	Washer,Spring	2
29	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
30	92990-06600	面板垫圈	Washer,Plate	1
31	697-42791-00	标志，商标1	Mark 1	1
32	6G5-42791-00	标志，商标1	Mark 1	1

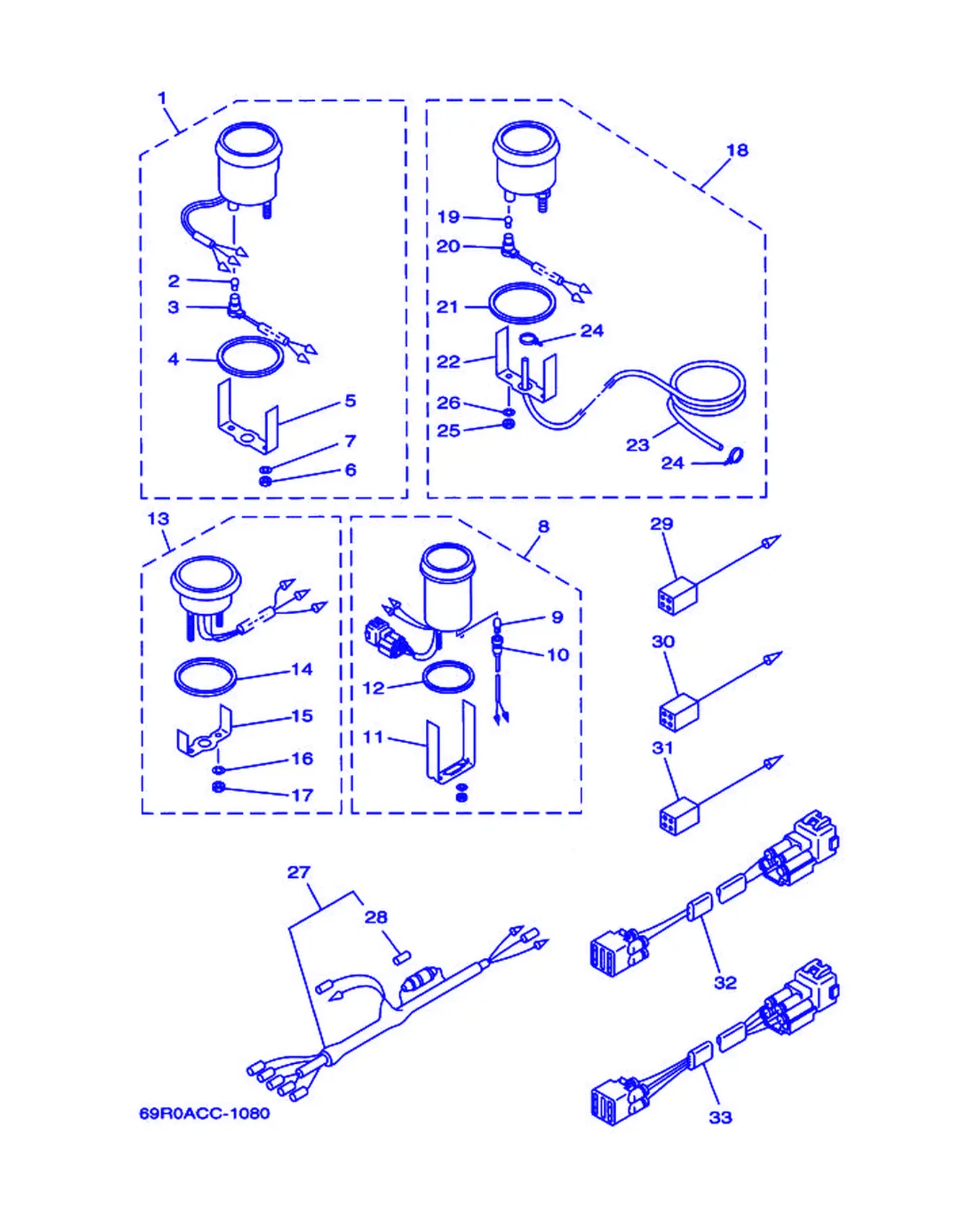

メータ (アナログタイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-83540-14	转速计组合	Tacho Meter Assembly	1
2	6Y5-83517-00	灯泡	Valve (12V-1.7W, T10)	1
3	6Y5-83536-10	仪表座	Socket, Meter	1
4	6Y5-83523-00	减震器	Damper	1
5	6Y5-83514-00	装配面板	Plate, Fitting	1
6	95380-05600	螺母	Nut	2
7	92990-05100	盘形垫	Washer,Spring	2
8	6Y5-83670-12	纵倾角计	TrimMeterAssembly	1
9	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
10	6Y5-83536-00	仪表座	Socket, Meter	1
11	6Y5-83544-00	装配面板	Plate, Fitting	1
12	688-83664-00	减震器	Damper	1
13	6Y5-83504-11	计时表组合	Hour Meter Assembly (Digital)	1
14	6Y5-8353J-H0	上侧衬垫	Gasket, Upper	1
15	6Y5-8355X-H0	仪表托架1	Bracket, Meter 1	1
16	92990-04100	盘形垫	Washer, Spring	2
17	95380-04600	有槽螺母	Nut	2
18	6Y5-83510-10	测速计组合	Speed Meter Assembly (50MPH)	1
19	6Y5-83517-00	灯泡	Valve (12V-1.7W, T10)	1
20	6Y5-83536-10	仪表座	Socket, Meter	1
21	6Y5-83523-00	减震器	Damper	1
22	6Y5-83514-00	装配面板	Plate, Fitting	1
23	688-83557-00	管	Tube	1
24	90465-11M10	固定	Clamp	2
25	95380-05600	螺母	Nut	2
26	92990-05100	盘形垫	Washer,Spring	2
27	6Y5-83553-00	导线	Wire,Lead	1
28	1E6-82151-00	保险丝	Fuse (10A)	1
29	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	3
30	6Y5-82521-00	导线	Wire, Lead (Yellow)	1
31	6Y5-82149-00	导线3	Wire, Lead (Blue)	1
32	6R3-82521-70	导线	Wire,Lead	1
33	6R3-82553-70	导线延伸部分	Extension, Wire Lead	1

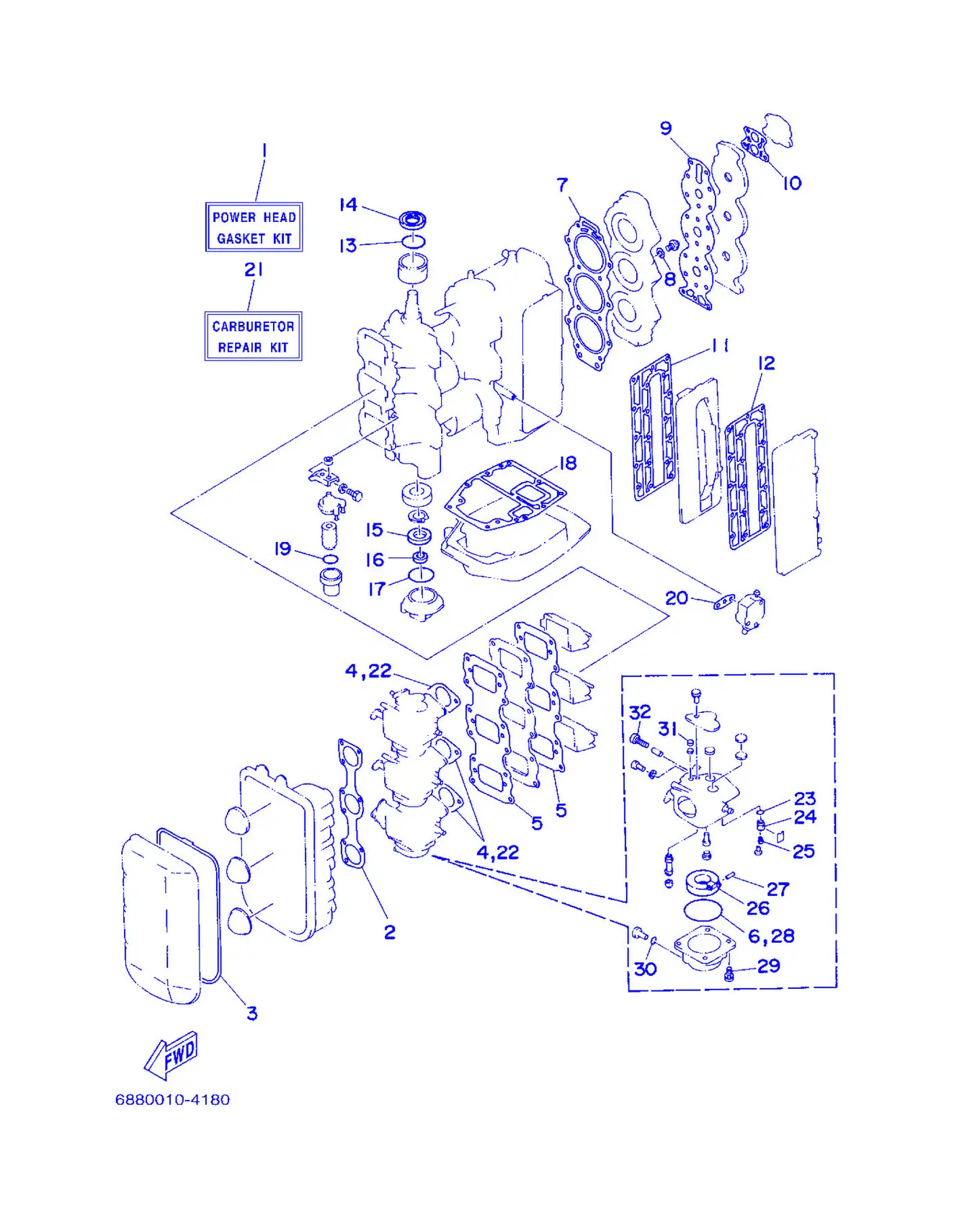

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	688-W0001-02	衬垫套	Power Head Gasket Kit	1
2	688-14483-A0	衬垫	Gasket	1
3	688-14416-01	空气净化器衬垫	Gasket,AirCleaner	1
4	688-14198-A2	衬垫	Gasket	3
5	688-13621-A1	阀座衬垫	Gasket,ValveSeat	2
6	676-14984-00	浮子室衬垫	Gasket, Float Chamber	3
7	688-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
8	90430-14115	垫片	Gasket	1
9	688-11193-A1	气缸盖罩衬垫1	Gasket, Head Cover 1	1
10	688-12414-A1	盖衬垫	Gasket,Cover	1
11	688-41112-A0	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
12	688-41114-A0	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
13	93210-46M16	O型圈	O-ring	1
14	93102-36M02	油封	Oil Seal	1
15	93102-30M05	油封	OilSeal	1
16	93104-20M02	油封	OilSeal	1
17	93210-62269	O型圈	O-ring	1
18	688-45113-A0	水上装置壳体衬垫	Gasket,UpperCasing	1
19	93210-32738	O型圈	O-ring	1
20	650-24431-A0	燃油泵衬垫1	Gasket,FuelPump 1	1
21	6H1-W0093-01	化油器修理套	CarburetorRepair Kit	1
22	688-14198-A2	衬垫	Gasket	3
23	93210-04228	O型圈	O-ring	3
24	692-14590-00	针阀组合	Valve Seat	3
25	676-14186-00	浮子销	Pin, Float	3
26	676-14985-01	浮子	Float	3
27	688-14548-00	浮子臂销	Pin, Float Arm	3
28	676-14984-00	浮子室衬垫	Gasket, Float Chamber	3
29	97980-04114	带垫圈螺钉	Screw, Washer	3
30	93210-04230	O型圈	O-ring	3
31	663-14126-00	衬垫	Gasket	3
32	692-14923-00	低速螺钉	Screw,Pilot	3

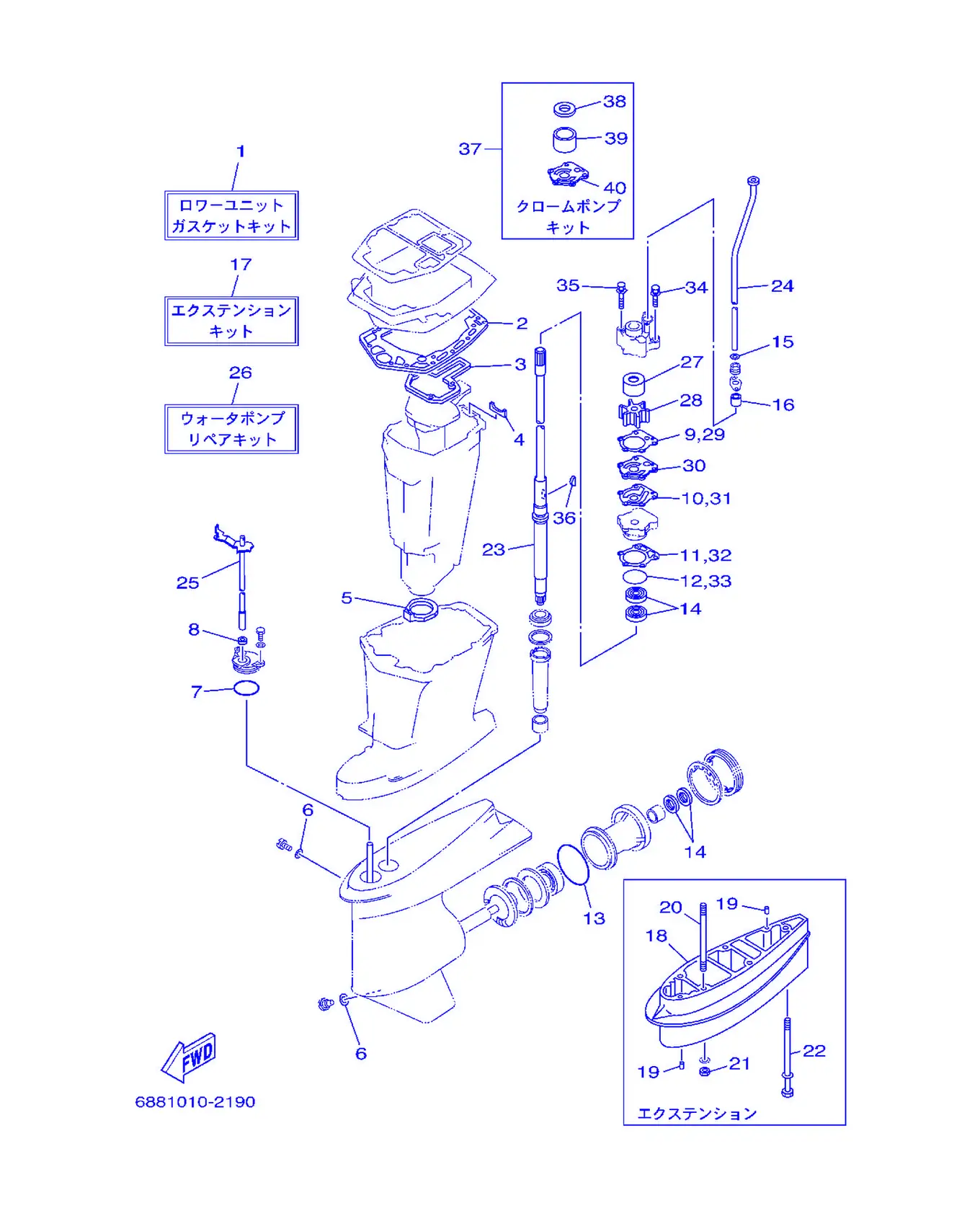

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	688-W0001-22	衬垫套	LowerUnitGasket Kit	1
2	688-45114-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
3	688-41134-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	688-45123-00	消音器衬垫	Gasket,Muffler	1
6	90430-08020	固定	Gasket	2
7	93210-49046	O型圈	O-ring	1
8	93106-09014	油封	OilSeal	1
9	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
10	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
11	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
12	93210-46044	O型圈	O-ring	1
13	93210-85M97	O型圈	O-ring	1
14	93101-25M03	油封	OilSeal	4
15	90430-12072	衬垫	Gasket	1
16	663-44366-00	水封减震器	Damper,WaterSeal	1
17	6H1-W0072-02-4D	延伸套	Extension Kit	1
18	688-45211-00-4D	延伸部分	Extension	1
19	93606-12019	定位销	Pin, Dowel	4
20	90116-10M05	卡环	Bolt, Stud	4
21	95380-10600	有槽螺母	Nut	4
22	90119-08M86	卡环	Bolt, With Washer	1
23	688-45501-22	驱动轴组	Drive ShaftComplete	1
24	688-44361-20	水管	Tube, Water	1
25	6H1-44120-22	变挡手柄组合	Handle Gear Shift Assembly	1
26	692-W0078-02	水泵修理套	Water PumpRepair Kit	1
27	688-44322-00	芯子	Insert, Cartridge	1
28	688-44352-03	水泵叶轮	Impeller	1
29	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
30	688-44323-00	外挡板	Outer Plate, Cartridge	1
31	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
32	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
33	93210-46044	O型圈	O-ring	1
34	90119-08M13	带垫螺栓	Bolt, With Washer	2
35	90119-08M16	带垫螺栓	Bolt, With Washer	2
36	90280-04M04	半圆键	Key, Woodruff	1
37	688-W0078-1A	水泵修理套	Chrome Pump Kit	1
38	688-44321-41	内部面板	Inner Plate, Cartridge	1
39	688-44322-41	芯子	Insert, Cartridge	1
40	688-44323-40	外挡板	Outer Plate, Cartridge	1

リモートコントロールアセンブリ (703タイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-43	主开关组合	Main Switch Assembly	1
45	703-82577-00	旋钮	Cap, Key	1
46	703-82531-00	导线	Wire, Lead	1
47	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
48	682-82556-00	止动拉索	Stopper	1
49	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
50	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
51	703-83383-02	蜂鸣器	Buzzer	1
52	703-48284-00	固定	Grommet	1
53	703-82591-00	带	Band	1
54	703-82592-00	带	Band	1
55	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
56	703-48221-00	控制杠杆	Lever, Control	1
57	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
58	703-48212-00	遥控装置衬套	Back Plate 1	1
59	703-48213-00	面板	Back Plate 2	1
60	703-48271-00	变挡臂	Arm, Shift	1
61	703-48211-01	壳体1	Housing 1	1
62	703-48232-00	齿轮	Gear	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-17	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2
2	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2

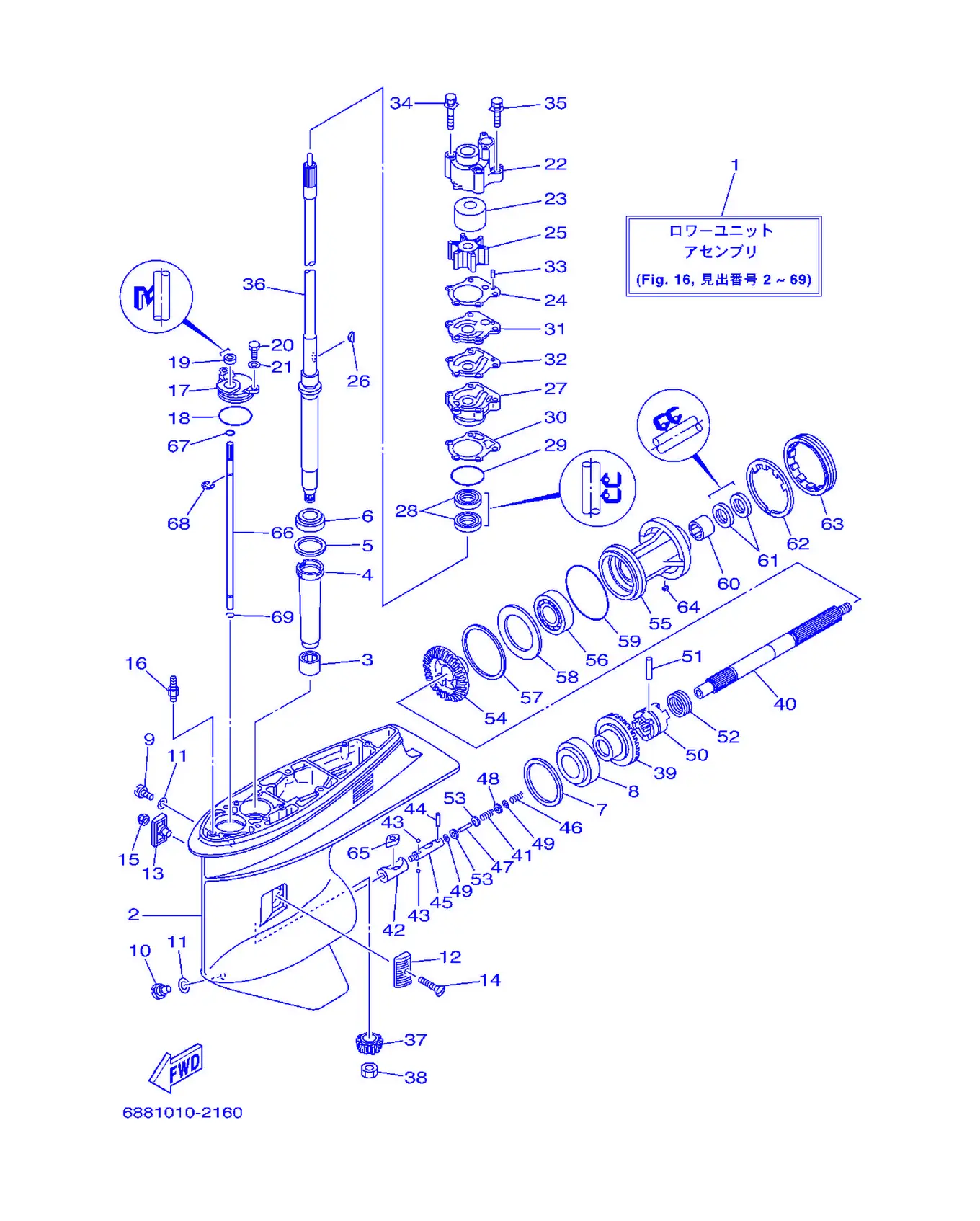

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	692-45300-40-4D	水下装置总成	LowerUnitAssembly	1
1	692-45300-70-4D	水下装置总成	LowerUnitAssembly	1
2	6H1-45301-03-4D	水下装置壳体	Casing,Lower	1
2	6H3-45301-03-4D	水下装置壳	Casing,Lower	1
3	93315-325V1	轴承	Bearing	1
4	688-45536-01	驱动轴套	Sleeve,Drive Shaft	1
5	688-45587-01-10	填隙	Shim (T:0.10MM)	1
5	688-45587-01-12	填隙	Shim (T:0.12MM)	1
5	688-45587-01-15	填隙	Shim (T:0.15MM)	1
5	688-45587-01-18	填隙	Shim (T:0.18MM)	1
5	688-45587-01-30	填隙	Shim (T:0.30MM)	1
5	688-45587-01-40	填隙	Shim (T:0.40MM)	1
5	688-45587-01-50	填隙	Shim (T:0.50MM)	1
6	93332-000U3	轴承	Bearing	1
7	688-45567-01-10	填隙	Shim (T:0.10MM)	1
8	93332-000W7	轴承	Bearing	1
9	90340-08002	螺丝	Plug, Straight Screw	1
10	688-45341-10	放油塞	Plug, Drain	1
11	90430-08020	固定	Gasket	2
12	6H1-45214-00	进水口盖	Cover, Water Inlet	1
13	6H1-45215-00	进水口盖	Cover, Water Inlet	1
14	90151-05M00	螺钉	Screw, Countersunk	1
15	90185-05002	螺母	Nut, Self-Locking	1
16	6J8-45378-00	软管嘴	Nipple,Hose	1
17	688-45321-00	面板	Plate	1
18	93210-49046	O型圈	O-ring	1
19	93106-09014	油封	OilSeal	1
20	97095-06016	螺栓	Bolt	2
21	92995-06600	盘形垫	Washer	2
22	688-44311-01	水泵壳	Housing,Water Pump	1
23	688-44322-00	芯子	Insert, Cartridge	1
24	688-44315-A0	水泵衬垫	Gasket,Water Pump	1
25	688-44352-03	水泵叶轮	Impeller	1
26	90280-04M04	半圆键	Key, Woodruff	1
27	688-44341-01-94	水泵壳	Housing,Water Pump	1
28	93101-25M03	油封	OilSeal	2
29	93210-46044	O型圈	O-ring	1
30	688-44316-A0	水泵衬垫	Gasket,Water Pump	1
31	688-44323-00	外挡板	Outer Plate, Cartridge	1
32	688-44324-A0	芯子衬垫	Gasket, Cartridge	1
33	93604-10M03	定位销	Pin, Dowel	2
34	90119-08M16	带垫螺栓	Bolt, With Washer	2
35	90119-08M13	带垫螺栓	Bolt, With Washer	2
36	688-45501-11	驱动轴组	Drive ShaftComplete	1
36	688-45501-22	驱动轴组	Drive ShaftComplete	1
37	688-45551-01	小齿轮	Pinion	1
38	90170-16M01	螺帽	Nut	1
39	688-45560-00	齿轮	Gear	1
40	6H1-45611-01	螺旋浆轴	Shaft,Propeller	1
41	90501-12M48	压簧	Spring, Compression	1
42	6H1-45641-01	变挡装置	Shifter	1
43	93503-16003	滚珠	Ball	2
44	93603-12M11	定位销	Pin, Dowel	1
45	6H1-45634-02	变挡滑	Slide, Shift	1
46	90501-16M65	接头	Spring, Compression	1
47	6H1-45668-00	自由轴	Shaft, Free	1
48	90201-03313	平垫圈	Washer,Plate	1
49	90183-02M03	螺帽	Nut,Spring	2
50	6H1-45631-01	爪形离合器	Clutch, Dog	1
51	90250-07M02	圆柱销	Pin, Straight	1
52	688-45633-00	固定环	Ring, Cross Pin	1
53	6H1-45635-00	变挡柱	Plunger, Shift	2
54	6H1-45571-00	齿轮	Gear	1
55	688-45331-00-94	轴承壳	Housing,Bearing	1
56	93306-207U0	轴承	Bearing	1
57	688-45577-01-10	填隙	Shim (T:0.10MM)	1
57	688-45577-01-12	填隙	Shim (T:0.12MM)	1
57	688-45577-01-15	填隙	Shim (T:0.15MM)	1
57	688-45577-01-18	填隙	Shim (T:0.18MM)	1
58	688-45576-00	推力垫	Washer, Thrust	1
59	93210-85M97	O型圈	O-ring	1
60	93317-325U0	轴承	Bearing	1
61	93101-25M03	油封	OilSeal	2
62	688-45383-02	爪形垫	Washer, Claw	1
63	688-45384-00	螺母	Nut	1
64	90282-04010	平键	Key, Straight	1
65	6H1-44151-00	变挡凸轮	Cam, Shift	1
66	6H1-44144-00	变挡连杆	Rod, Shift	1
67	93210-07003	O型圈	O-ring	1
68	99001-08600	卡环	Circlip	1
69	93450-07M00	卡环	Circlip	1

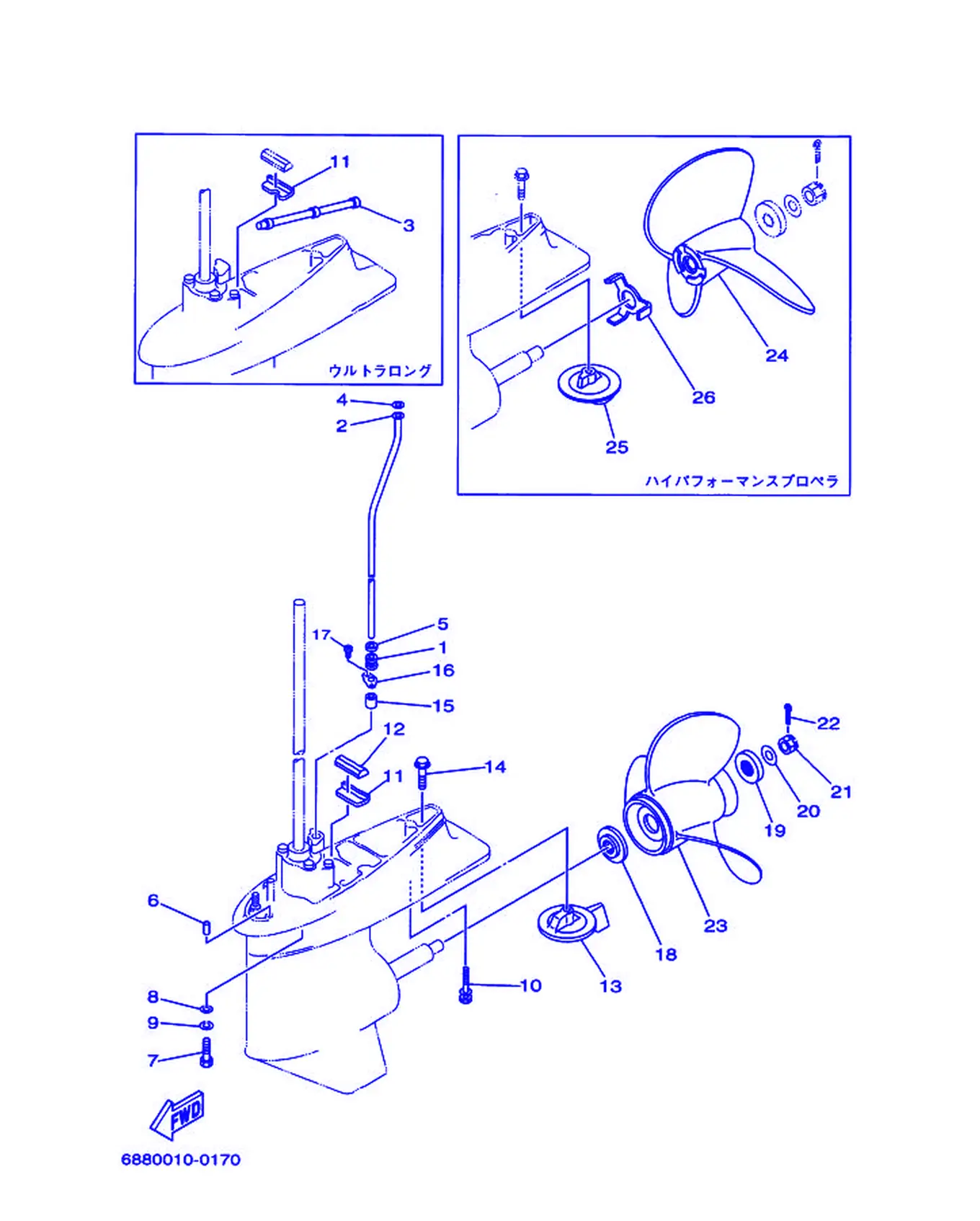

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-44367-00	水封减震器	Damper,WaterSeal	1
2	688-44361-10	水管	Tube, Water	1
2	688-44361-20	水管	Tube, Water	1
3	6H3-44362-01	水管	Tube, Water	1
4	90202-12060	平垫圈	Washer,Plate	1
5	90430-12072	衬垫	Gasket	1
6	93606-12019	定位销	Pin, Dowel	2
7	97075-10040	螺栓	Bolt	4
8	92990-10600	垫圈	Washer,Plate	4
9	92990-10100	弹簧垫圈	Washer,Spring	4
10	90119-08M84	带垫螺栓	Bolt, With Washer	1
11	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
11	691-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
12	688-45375-00	密封圈减震	Damper,Seal	1
13	688-45371-02	航向调整	Tab Trim	1
14	90105-10M67	螺栓	Bolt, Washer Based Head	1
15	663-44366-00	水封减震器	Damper,WaterSeal	1
16	90480-19M06	橡胶垫	Grommet	1
17	97780-40512	自攻螺钉	Screw, Tapping	2
18	688-45987-01	衬套	Spacer	1
19	688-45997-01	衬套	Spacer	1
20	90201-17M00	平垫圈	Washer,Plate	1
21	90171-16011	螺母	Nut, Castle	1
22	91490-40025	开口销	Pin, Cotter	1
23	6E5-45941-00-EL	螺旋浆组合	Propeller (3X13X19-K)	1
23	6E5-45943-00-EL	螺旋浆组合	Propeller (3X12-5/8X21-K)	1
23	6E5-45945-01-EL	螺旋浆组合	Propeller (3X13-1/4X17-K)	1
23	6E5-45947-00-EL	螺旋浆组合	Propeller (3X13-1/2X15-K)	1
23	6E5-45949-00-EL	螺旋浆	Propeller (3X13-5/8X13-K)	1
23	6E5-45952-00-EL	螺旋浆组合	Propeller (3X13 X23 -K)	1
24	6E5-45970-10	螺旋浆组合	Propeller (3X14X20-P)	1
24	6E5-45972-10	螺旋浆组合	Propeller (3X14X24-P)	1
24	6E5-45974-10	螺旋浆组合	Propeller (3X14X28-P)	1
24	6E5-45976-10	螺旋浆组合	Propeller (3X14X22-P)	1
24	6E5-45978-10	螺旋浆	Propeller (3X14X26-P)	1
25	6E5-45371-10	航向调整	Tab Trim	1
26	6E5-45994-10	齿板	Plate, Tooth	1
