雅马哈 90TLRR - 90A

共 36 个部位，点击零件编码查看详情，或搜索本页零件。

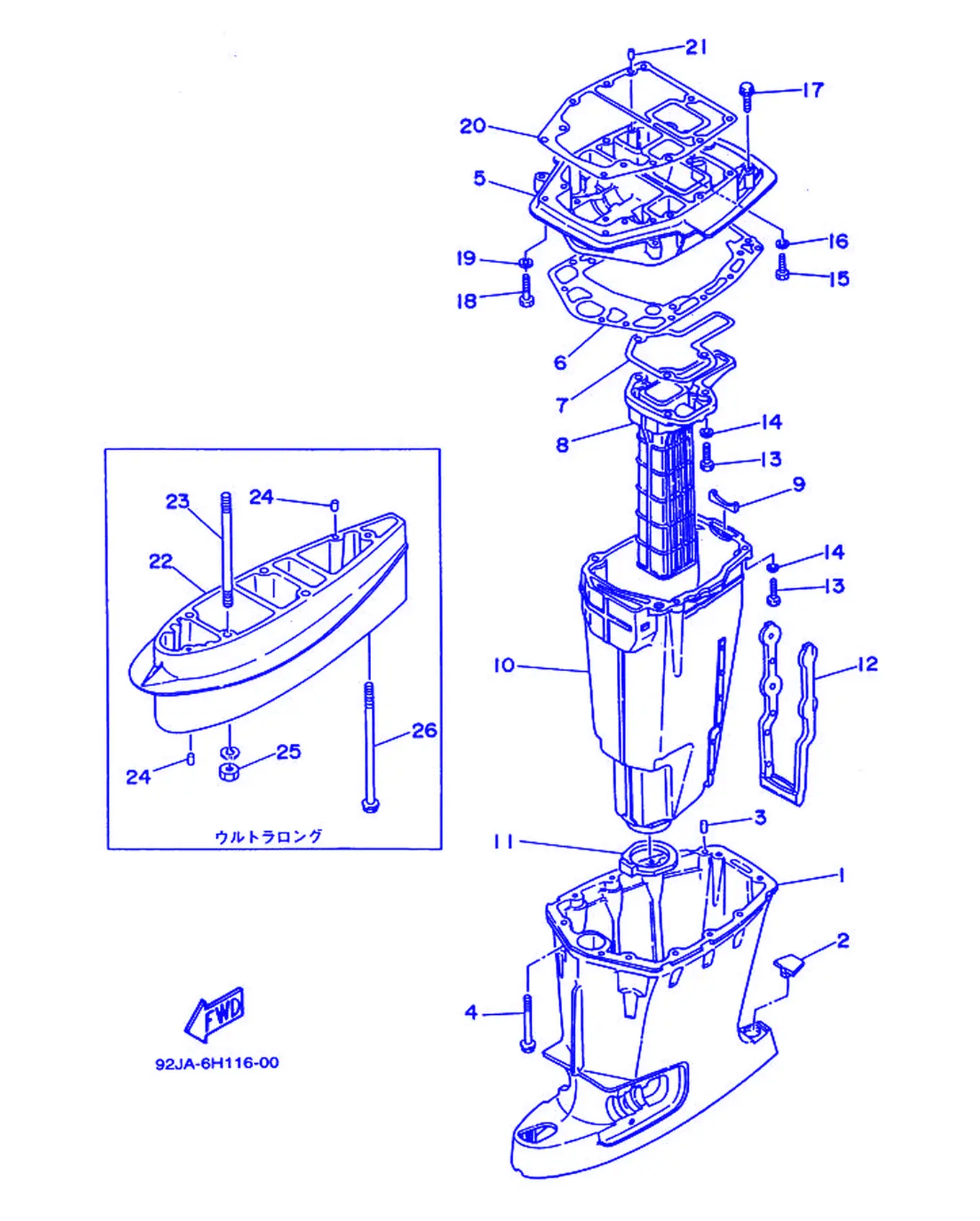

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-45111-03-EK	水上装置壳	Casing,Upper	1
2	663-45155-10	盖	Cap	1
3	93606-12019	定位销	Pin, Dowel	2
4	90119-08M80	带垫螺栓	Bolt, With Washer	8
5	688-41137-02-94	排气导管	Guide,Exhaust	1
6	688-45114-01	水上装置壳体衬垫	Gasket,UpperCasing	1
7	688-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
8	688-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
8	692-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
9	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
10	688-14711-01-5B	消音器1	Muffler 1	1
11	688-45123-00	消音器衬垫	Gasket,Muffler	1
12	663-14737-10	消音器减震器	Damper,Muffler	1
13	97395-08030	螺栓	Bolt	7
14	92990-08100	盘形垫	Washer,Spring	7
15	97395-08025	螺栓	Bolt	1
16	92990-08100	盘形垫	Washer,Spring	1
17	90119-08M79	卡环	Bolt, With Washer	2
18	97090-08035	螺栓	Bolt	2
19	92990-08100	盘形垫	Washer,Spring	2
20	688-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
21	93606-12019	定位销	Pin, Dowel	2
22	688-45211-00-EK	延伸部分	Extension	1
23	90116-10M05	卡环	Bolt, Stud	4
24	93606-12019	定位销	Pin, Dowel	4
25	95380-10600	有槽螺母	Nut	4
26	90119-08M86	卡环	Bolt, With Washer	1

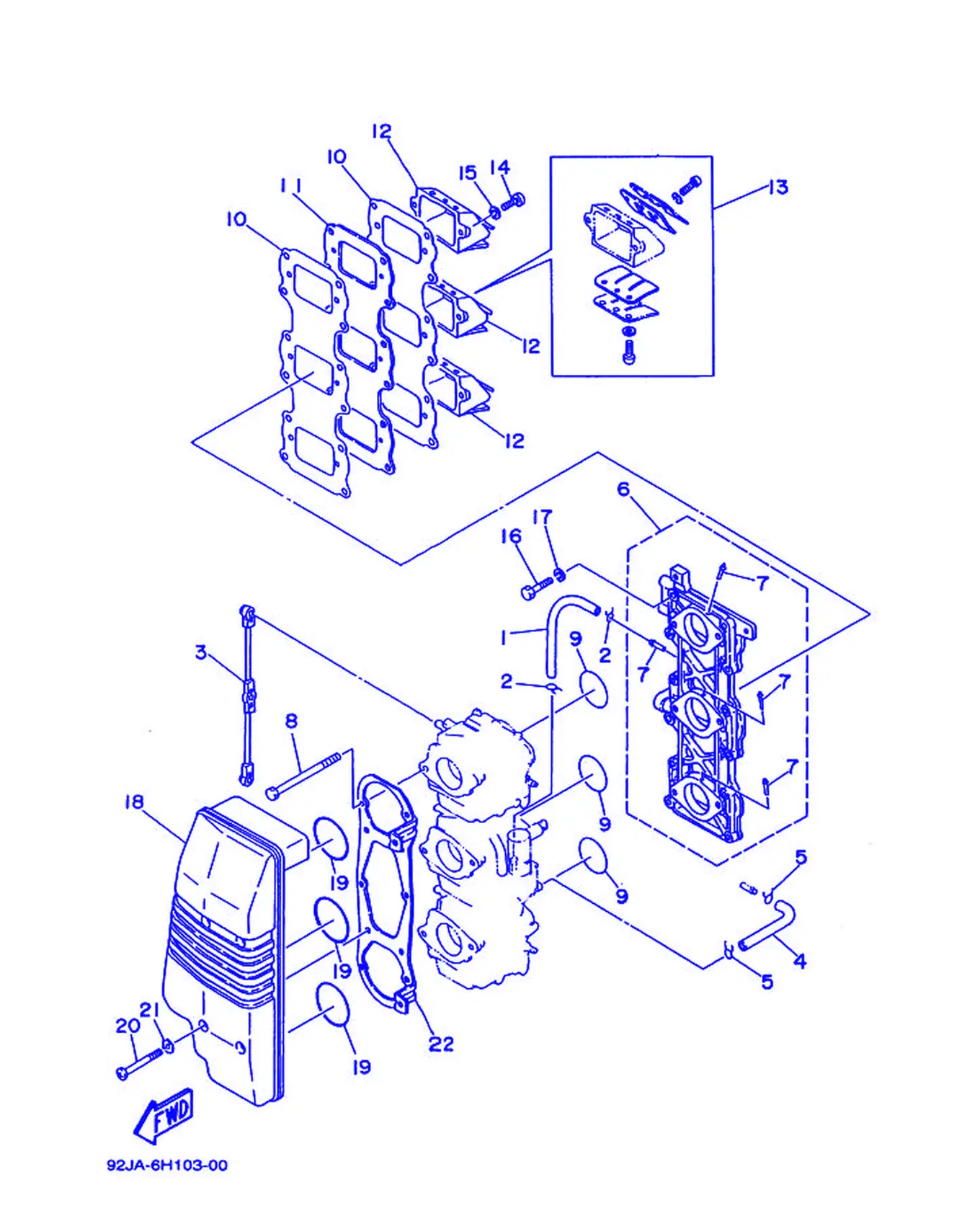

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	90445-07M23	固定	Hose (L408)	1
2	90467-06016	固定	Clip	2
3	688-41217-01	加速器杠杆连杆	Rod,AcceleratorLever	1
4	6H3-14349-00	管	Pipe	1
5	90467-08004	卡环	Clip	2
6	6H1-13641-02-94	岐管1	Manifold 1	1
7	6H1-14485-00	连接管	Pipe, Joint	4
8	97395-06095	螺栓	Bolt	6
9	93210-39ME4	O型圈	O-ring	3
10	688-13621-00	阀座衬垫	Gasket,ValveSeat	2
11	688-13624-00	簧片阀面板	Plate,Reed Valve	1
12	688-13610-00	簧片阀组合	Reed ValveAssembly	3
13	688-W0004-00	簧片套	LeadSet	1
14	98580-05020	大柱头螺钉	Screw, Pan Head	6
15	92990-05100	盘形垫	Washer,Spring	6
16	97313-06030	螺栓	Bolt	12
17	92990-06100	盘形垫	Washer,Spring	12
18	6H1-14440-02	进气消声器组合	SilencerAssembly,Intake	1
19	93210-46044	O型圈	O-ring	3
20	97895-06050	螺栓	Screw, Pan Head	4
21	90209-06M05	平垫圈	Washer	4
22	6H1-14413-02	支承	Stay	1

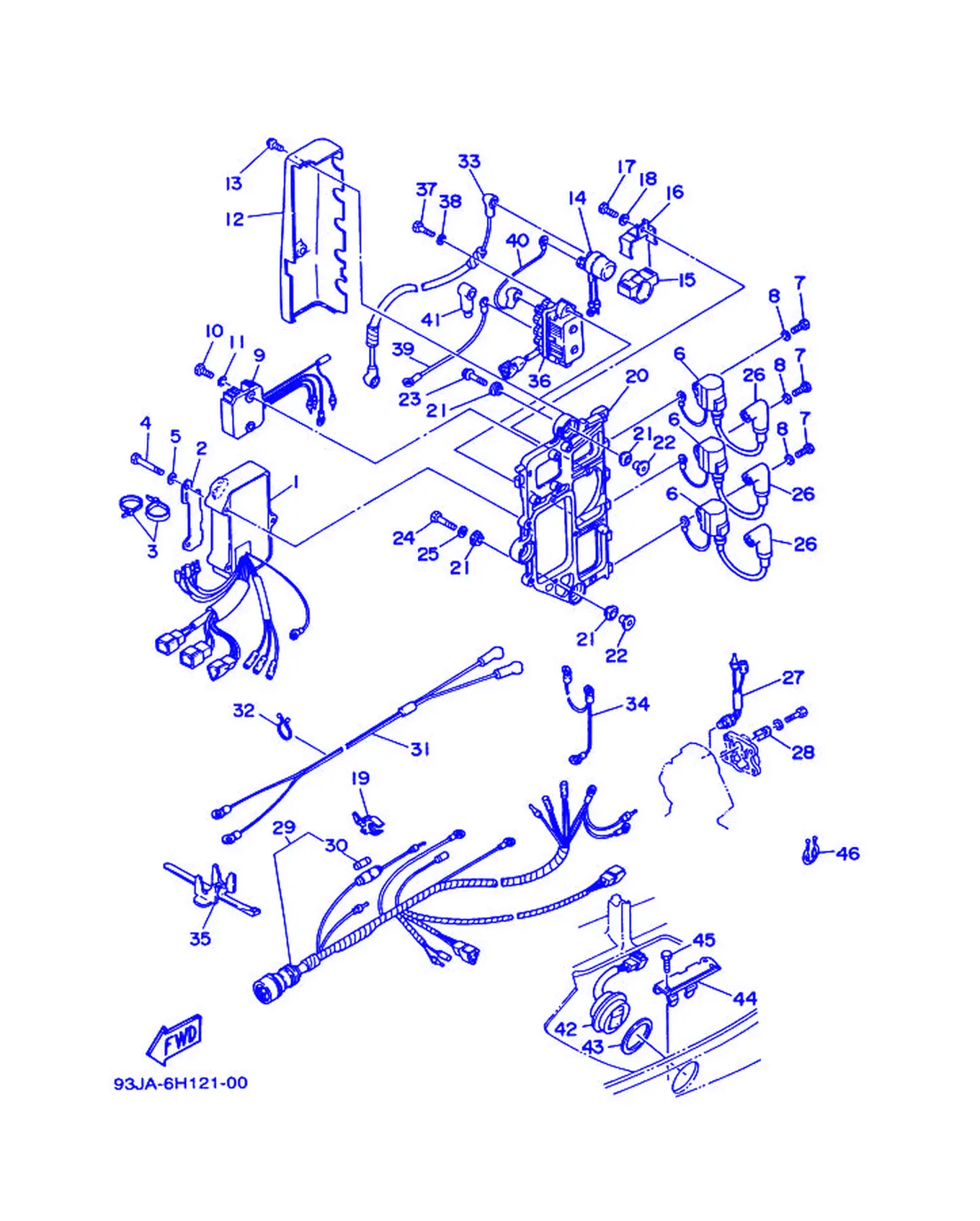

エレクトリカル

REF	雅马哈编码	中文名称	英文名称	用量
1	6H0-85540-02	电子点火器总成	C.D.I. Unit Assembly	1
2	6H1-85542-10	托架	Bracket	1
3	90465-13M11	线夹	Clamp	2
4	97395-06050	螺栓	Bolt	3
5	92990-06600	面板垫圈	Washer,Plate	3
6	6H2-85570-00	点火线圈组合	Ignition Coil Assembly	3
7	97313-06020	螺栓	Bolt	3
8	92990-06600	面板垫圈	Washer,Plate	3
9	6H0-81960-00	整流调压器组合	Rectifier and Regulator	1
10	97395-06020	螺栓	Bolt	2
11	92990-06600	面板垫圈	Washer,Plate	2
12	6H1-81961-00	盖罩	Cover, Terminal	1
13	90159-06M11	带垫螺栓	Screw, With Washer	2
14	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
15	6G1-81952-00	继电器支架	Holder, Relay	1
16	6E9-81945-70	开关装配面板	Plate, Switch Fitting	1
17	97313-06016	螺栓	Bolt	1
18	92990-06600	面板垫圈	Washer,Plate	1
19	6G5-82152-00	保险丝管	Holder,Fuse	1
20	6H1-85542-00-94	托架	Bracket	1
21	90480-09M25	固定	Grommet	6
22	90387-06M03	衬套	Color	3
23	90119-06M75	卡环	Bolt, With Washer	2
24	90109-06M39	卡环	Bolt	1
25	90201-06M31	面板垫圈	Washer,Plate	1
26	6E3-82370-20	塞帽组合	PlugCapAssembly	3
27	688-82560-10	温控开关组合	Thermo Switch Assembly	1
28	688-82588-01	面板	Plate	1
29	6H0-82590-12	电缆总成	WireHarnessAssembly (10P)	1
29	6H0-82590-30	电缆总成	WireHarnessAssembly	1
30	682-82151-00	保险丝	Fuse(20A)	1
31	6H0-82105-01	电缆	WireHarness	1
32	90464-23M22	固定夹	Clamp	1
33	6H0-82117-00	导线	Wire,Lead	1
34	697-82519-00	接地线	Wire, Earth Lead	1
35	688-82594-00	夹箍	Clamp	1
36	61A-81950-00	继电器组合	RelayAssembly	1
37	97395-06025	螺栓	Bolt	2
38	92990-06600	面板垫圈	Washer,Plate	2
39	6H0-81949-10	导线	Wire,Lead	1
40	6H5-81949-00	导线	Wire,Lead	1
41	682-82119-01	导线盖	Cover,LeadWire	1
42	6H1-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
43	6E5-82587-00	衬垫	Gasket	1
44	6H1-83614-00	托架	Bracket	1
45	97395-06016	螺栓	Bolt	1
46	90464-18M14	固定	Clamp	1

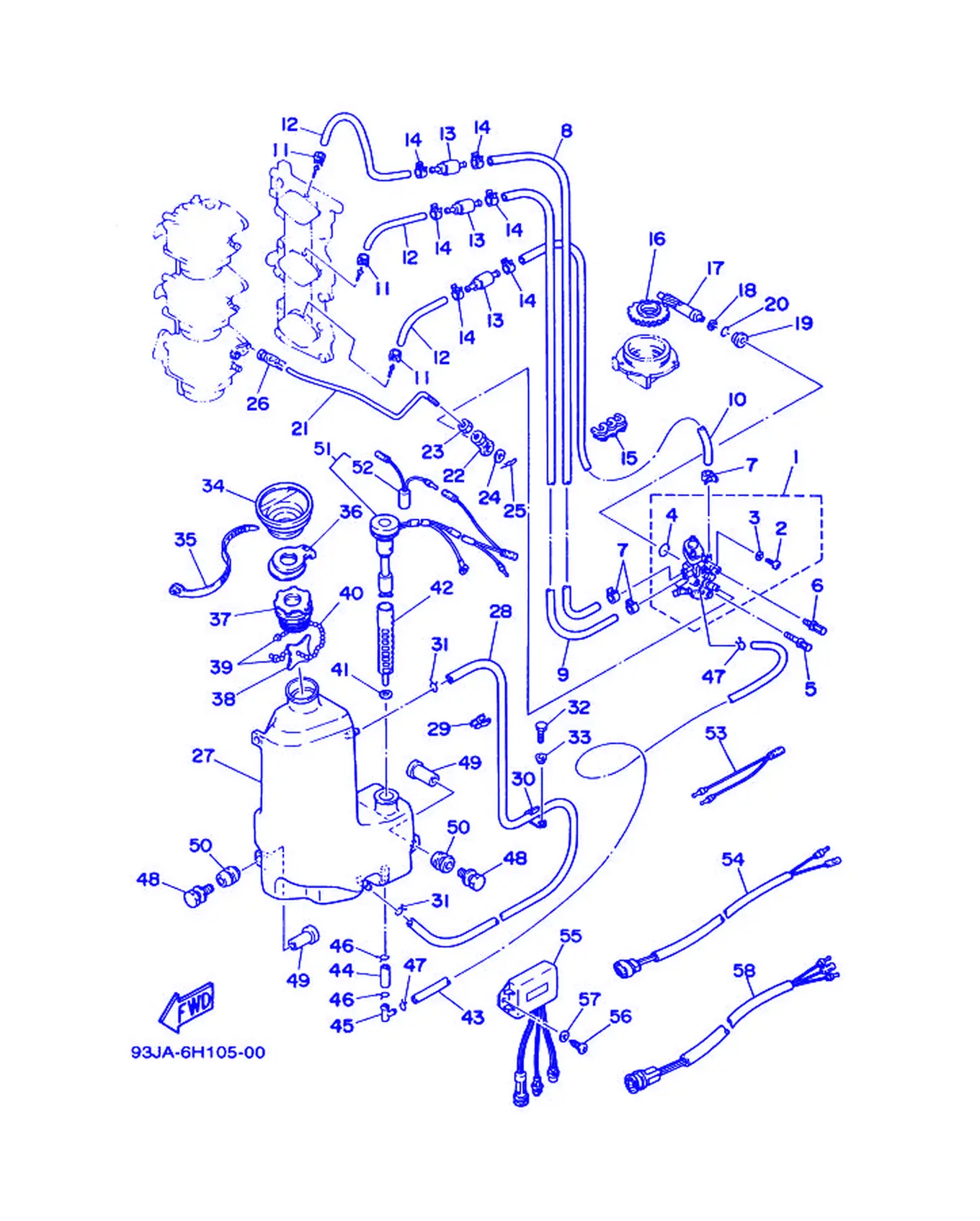

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-13200-11	注油泵总成	Oil Injection Pump Assembly	1
2	6R3-13471-00	放油塞	Drain Plug	1
3	6L2-13475-00	衬垫	Gasket	1
4	93210-19MA7	O型圈	O-ring	1
5	90109-06M39	卡环	Bolt	1
6	90109-06M40	卡环	Bolt	1
7	90468-07M02	固定	Clip	3
8	90445-07M90	软管	Hose (L390)	1
9	90445-07240	固定	Hose	1
10	90445-07M44	固定	Hose (L250)	1
11	90468-07M02	固定	Clip	3
12	90445-07M87	固定	Hose (L110)	3
13	6J8-13183-00	单向阀	Valve Check	3
14	90468-07M02	固定	Clip	6
15	90464-07M05	固定	Clamp	1
16	6H1-11536-00	主动齿	Gear, Drive	1
17	6H1-11537-01	从动齿	Gear, Driven	1
18	90201-08M93	平垫圈	Washer,Plate	1
19	6H1-13117-01	间隔轴	Collar, Distance	1
20	93210-13595	O型圈	O-ring	1
21	6H1-41241-02	连杆	Rod, Link	1
22	6H1-41237-00	连杆接头	Joint, Link	1
23	95380-05600	螺母	Nut	1
24	90202-05088	平垫圈	Washer,Plate	1
25	90468-05M03	固定	Clip	1
26	6R5-41237-00	连杆接头	Joint, Link	1
27	6H1-21707-07	油罐总成	OilTankComplete	1
28	90445-11M09	软管	Hose (L600)	1
29	90464-11M24	固定	Clamp	1
30	90465-11M27	软管	Clamp	1
31	90467-11M08	钢夹	Clip	2
32	97313-06016	螺栓	Bolt	1
33	90387-06M31	卡环	Color	1
34	6H1-21752-00	加油管1	Tube, Filler 1	1
35	90465-13M30	固定	Clamp	1
36	6H1-2176M-01	钩	Hook	1
37	6H4-21770-00	机油箱盖组合	OilTankCapAssembly	1
38	6J8-21758-00	特制垫圈2	Washer, Special 2	1
39	6H1-21757-00	特制垫圈1	Washer, Special 1	2
40	6H1-24633-00	滚珠链	Chain, Ball	1
41	6J8-13414-00	滤网盖衬垫	Gasket,StrainerCover	1
42	6H1-13411-00	机油过滤网	Strainer,Oil	1
43	6H1-21766-01	机油管	Pipe,Oil	1
44	90445-08M01	螺栓	Hose (L30)	1
45	6H1-13435-00	喷嘴	Nipple	1
46	90467-12M11	双金属衬套	Clip	2
47	90467-08004	卡环	Clip	2
48	90119-06M64	螺栓	Bolt, With Washer	3
49	624-42542-00	管	Pipe	3
50	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
51	6H1-85720-14	机油液位计组合	Oil Level Gauge Assembly	1
52	699-81980-60	二极管总成	Rectifier 2	1
53	6H3-82531-01	导线	WireLead	1
54	6H1-81971-12	导线	Wire, Lead (For Oil Level Meter	1
55	6H1-85740-00	控制器组合	ControlUnitAssembly	1
56	90167-06M00	六角头盘头自攻螺钉	Screw, Tapping	2
57	92990-06200	盘形垫	Washer, Plain	2
58	6H1-84348-12	引线1	Wire,Lead 1	1
58	6H1-84348-20	引线1	Wire,Lead 1	1

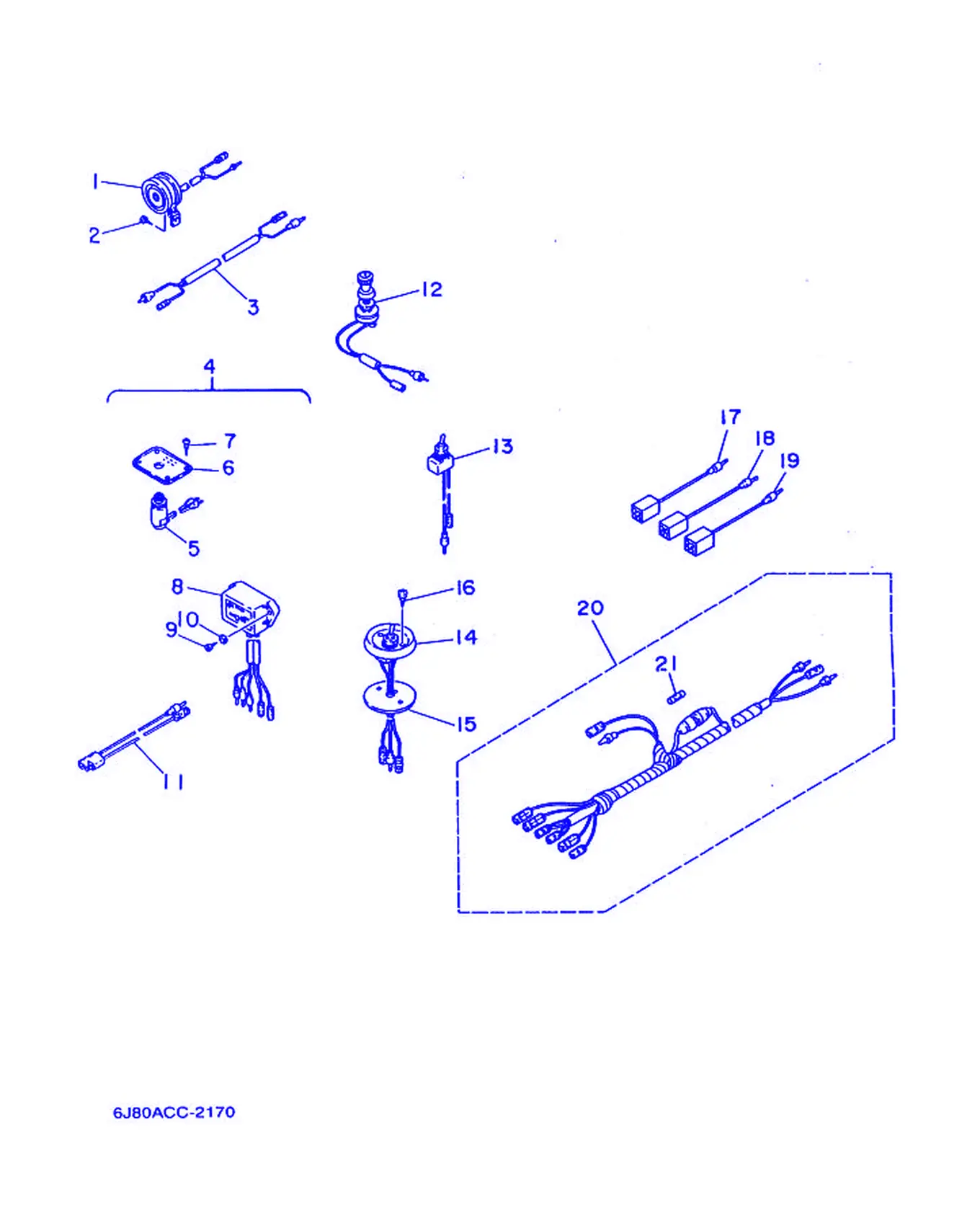

オプショナルパーツ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	688-83383-11	蜂鸣器	Buzzer	1
2	97780-50112	自攻螺钉	Screw, Pan Head Tapping	1
3	688-83373-10	电喇叭线	Lead, Horn	1
4	688-W0088-40	蜂鸣器盘套	Pilot Lamp Kit	1
5	663-84301-00	导向灯组合1	Pilot Lamp Assembly	1
6	663-84309-00	离合杆面板	Plate, Set	1
7	95428-31316	木螺钉	Screw, Round Head Wood	4
8	697-81901-60	充电警告器组合	Charge Warning Unit A	1
9	97780-60120	自攻螺钉	Screw, Pan Head Tapping	2
10	92903-06600	盘形垫	Washer,Plate	2
11	663-82521-09	导线	Wire, Lead	1
12	688-82520-00	灯开关组合	LampSwitchAssembly	1
13	688-82526-00	开关	Switch,Lamp	1
14	688-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch (Circu	1
15	688-82388-00	面板	Plate	1
16	97780-40116	自攻螺钉	Screw, Pan Head Tapping	2
17	6Y5-82149-00	导线3	Wire, Lead (Blue)	1
18	6Y5-82117-00	导线	Wire, Lead (Black) (L=300)	1
19	6Y5-82521-00	导线	Wire, Lead (Yellow)	1
20	6Y5-83553-00	导线	Wire,Lead	1
21	1E6-82151-00	保险丝	Fuse (10A)	1

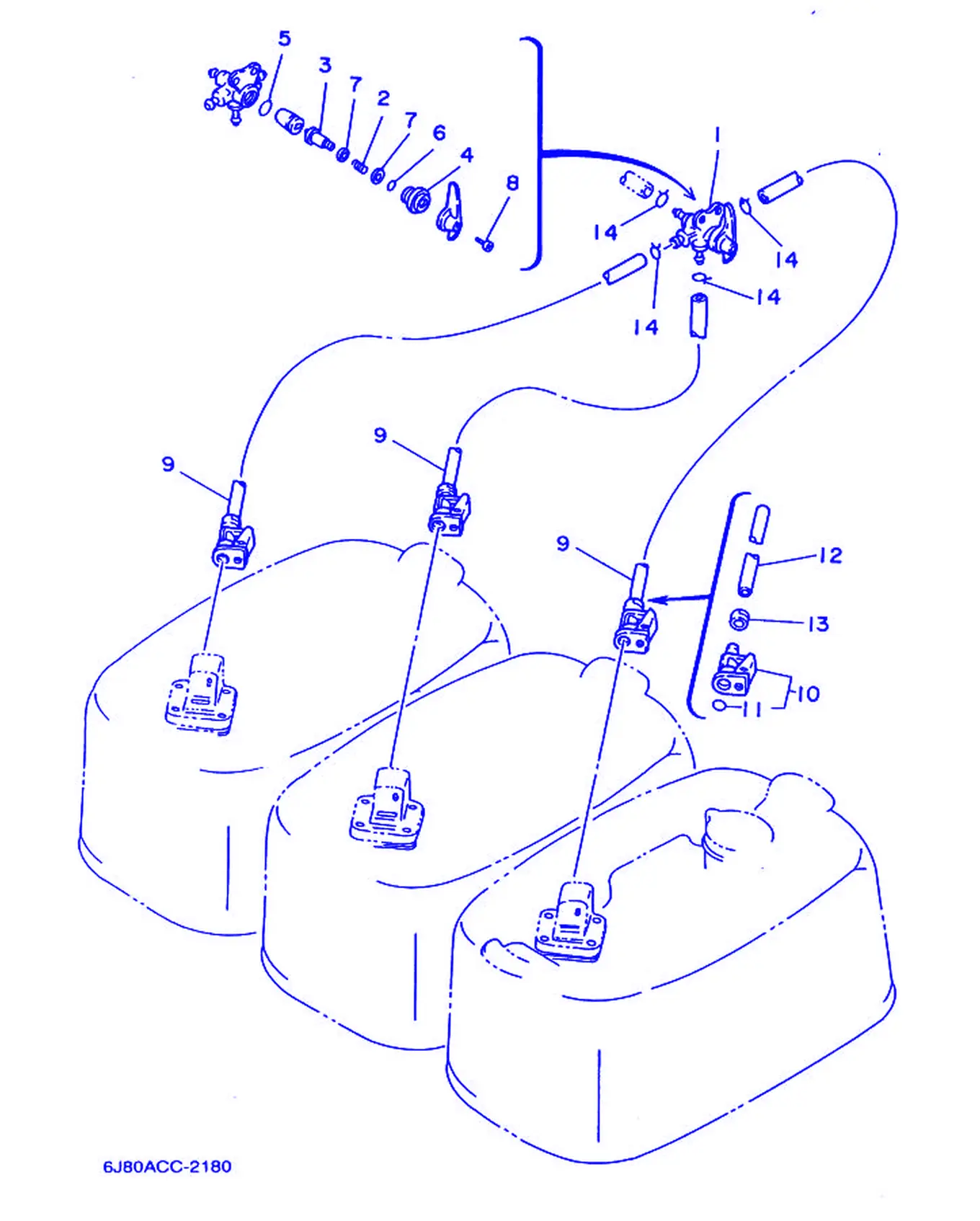

オプショナルパーツ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	688-24540-00	燃油活栓组	Fuel Cock Assembly	1
2	90501-12M13	接头	Spring, Compression	1
3	688-24554-00	活栓轴	Connector	1
4	688-24559-00	过滤器通气管	Nut	1
5	93210-20M28	O型圈	O-ring	1
6	93210-08M27	O型圈	O-ring	1
7	90201-08M32	平垫圈	Washer	2
8	98580-04016	大柱头螺钉	Screw, Pan Head	1
9	688-24307-00	燃油管组件2	Fuel Pipe Complete 2	3
10	6Y1-24305-01	燃油管接头组件2	Fuel Pipe Joint Complete	1
11	93210-08287	O型圈	O-ring	1
12	90445-12M05	固定	Hose	1
13	650-24351-01	带1	Band 1	1
14	90467-11M00	固定	Clip	4

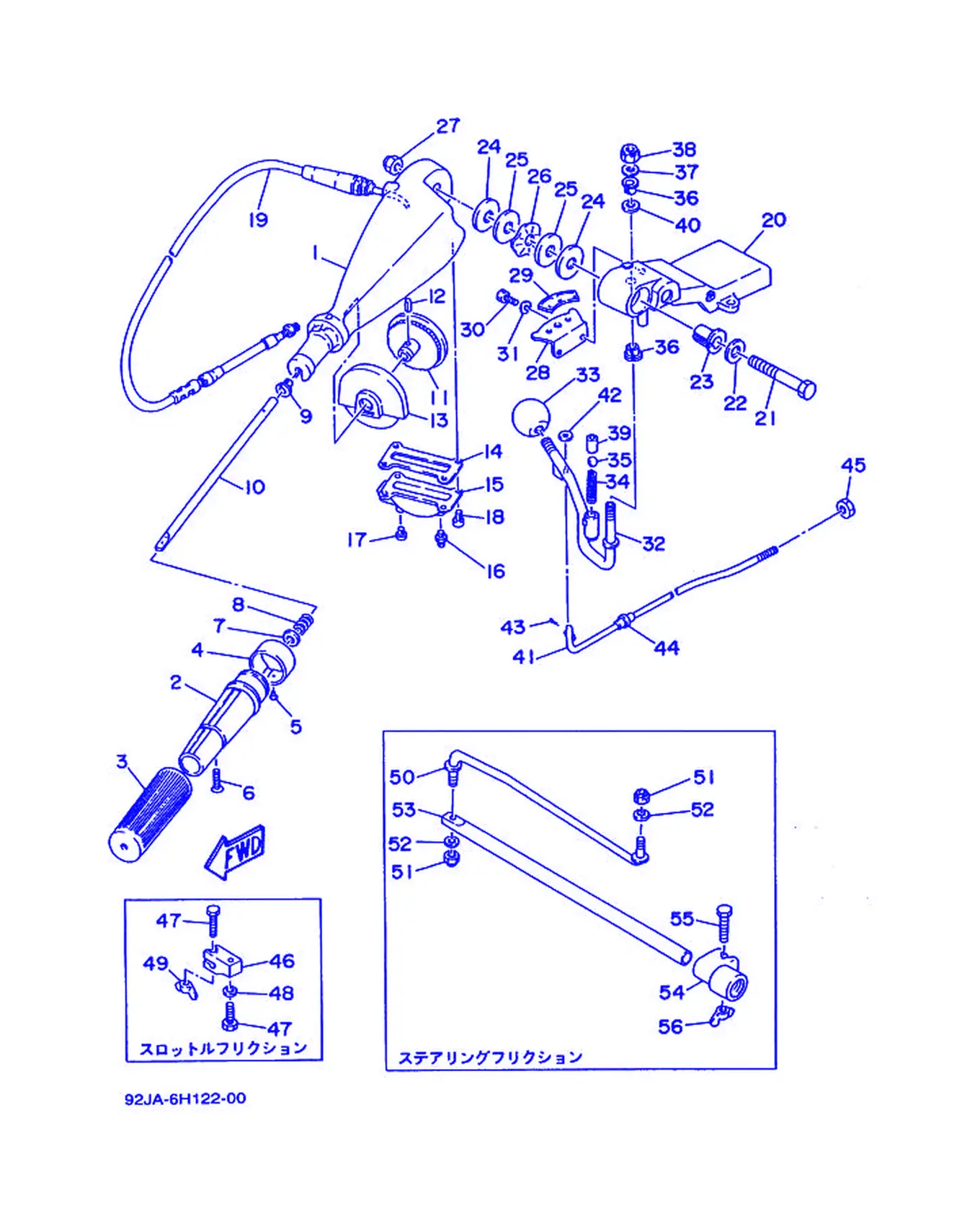

オルタネート 1 (80AEMTO_90AEMTOモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	692-42111-11-EK	方向手	Handle,Steering	1
2	664-42119-00	方向手把握	Grip,SteeringHandle	1
3	6G1-42177-00	手把橡皮	Rubber,Handle	1
4	6H2-42137-00	油门指示器	Indicator, Throttle	1
5	90269-02M09	螺丝	Rivet	1
6	90149-05M13	螺钉	Screw	1
7	92990-10600	垫圈	Washer,Plate	1
8	90501-23215	接头	Spring, Compression	1
9	90386-08032	衬套	Bushing	1
10	692-42115-00	方向手把轴	Shaft,SteeringHandle	1
11	663-42138-00	油门杆	Lever,Throttle	1
12	91690-30216	弹簧销	Pin,Spring	1
13	692-42135-00	油门杆壳	Housing,ThrottleLever	1
14	663-42133-01	衬垫	Gasket	1
15	692-42134-02-94	油门杆盖	Cover,ThrottleLever	1
16	93700-06004	翼形螺	Nipple, Grease	1
17	97895-06008	螺栓	Screw, Pan Head	1
18	98580-05012	大柱头螺钉	Screw, Pan Head	4
19	692-26301-03	油门钢索组合	ThrottleCableAssembly	1
20	692-42121-01-EK	托架	Bracket, Carling	1
21	90101-12M06	螺栓	Bolt, Hexagon	1
22	92990-12200	平垫圈	Washer, Plain	1
23	90386-12089	衬套	Bushing	1
24	90202-12092	平垫圈	Washer,Plate	2
25	90201-12537	平垫圈	Washer,Plate	2
26	90206-12054	平垫圈	Washer, Wave	1
27	90185-12058	螺母	Nut, Self-Locking	1
28	697-44113-00	手柄凸轮面板	CamPlate,Handle	1
29	6K5-44191-00	变挡指示器	Indicator, Shift	1
30	97313-06016	螺栓	Bolt	2
31	92990-06100	盘形垫	Washer,Spring	2
32	692-44159-01	变挡手柄	Handle, Gear Shift	1
33	663-44173-00	变挡控制杆	Lever, Shift Control	1
34	90501-16M17	接头	Spring, Compression	1
35	93515-32M01	滚珠	Ball	1
36	90386-10009	衬套	Bushing	2
37	90201-10120	平垫圈	Washer,Plate	1
38	90185-10051	螺母	Nut, Self-Locking	1
39	90387-12M30	衬套	Color	1
40	90201-12M34	平垫圈	Washer,Plate	1
41	692-42164-00	手动变挡杆	Rod, Manual Shift	1
42	92990-06600	面板垫圈	Washer,Plate	2
43	91490-25015	开口销	Pin, Cotter	2
44	90386-06088	衬套	Bushing	1
45	700-48339-00	钢索端部螺母	Nut, Cable End	1
46	663-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
47	97395-06025	螺栓	Bolt	2
48	92990-06600	面板垫圈	Washer,Plate	1
49	90175-06003	卡环	Nut, Wing	1
50	692-42515-01	方向连杆	Rod, Steering Link	1
51	95780-08300	带垫螺母	Nut, Flange	2
52	92990-08600	盘形垫	Washer,Plate	2
53	663-42518-00	阻力轴	Shaft, Friction	1
54	663-42528-00	阻力板	Plate, Friction	1
55	97395-06035	螺栓	Bolt	1
56	90175-06003	卡环	Nut, Wing	1

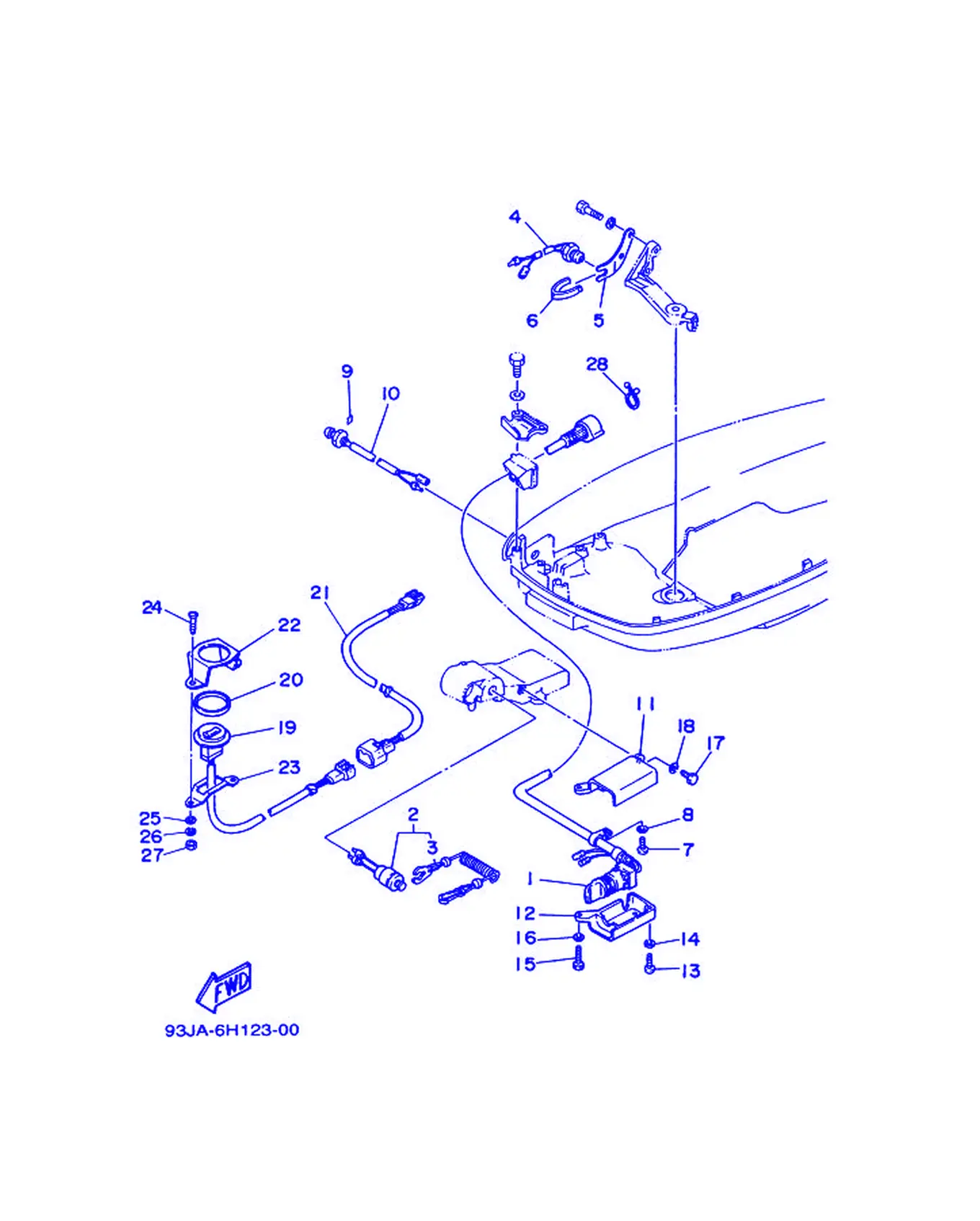

オルタネート 2 (80AEMTO_90AEMTOモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H4-82510-10	主开关组合	MainSwitchAssembly	1
2	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
3	682-82556-00	止动拉索	Stopper	1
4	688-82540-11	空挡开关组合	Neutral Switch Assembly	1
5	663-82554-01	空挡开关支承	Stay, Neutral Switch	1
6	663-82555-01	主开关减震器	Damper,MainSwitch 1	1
7	98580-06012	大柱头螺钉	Screw, Pan Head	1
8	92990-06100	盘形垫	Washer,Spring	1
9	6H4-85415-10	信号灯标志	Mark	1
10	6J8-85410-00	紧急信号灯组合	Emergency Signal Light Assembly	1
11	697-8252E-00-EK	主开关盖	Cover,MainSwitch	1
12	697-8252F-00-EK	主开关盖	Cover,MainSwitch	1
13	92580-06025	螺钉	Screw, Pan Head	1
14	92990-06100	盘形垫	Washer,Spring	1
15	97313-06030	螺栓	Bolt	1
16	92990-06100	盘形垫	Washer,Spring	1
17	97313-06020	螺栓	Bolt	1
18	92990-06100	盘形垫	Washer,Spring	1
19	6H3-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
20	6E5-82587-00	衬垫	Gasket	1
21	6H3-82553-M1	导线延伸部分	Extension, Wire Lead	1
22	6H4-83631-00	仪表板托架1	Bracket, Panel 1	1
23	6H4-83632-00	面板支架2	Bracket, Panel 2	1
24	97890-06030	螺栓	Screw, Pan Head	2
25	92990-06200	盘形垫	Washer, Plain	2
26	92990-06100	盘形垫	Washer,Spring	2
27	95380-06700	有槽螺母	Nut	2
28	90464-16039	固定夹	Clamp	1

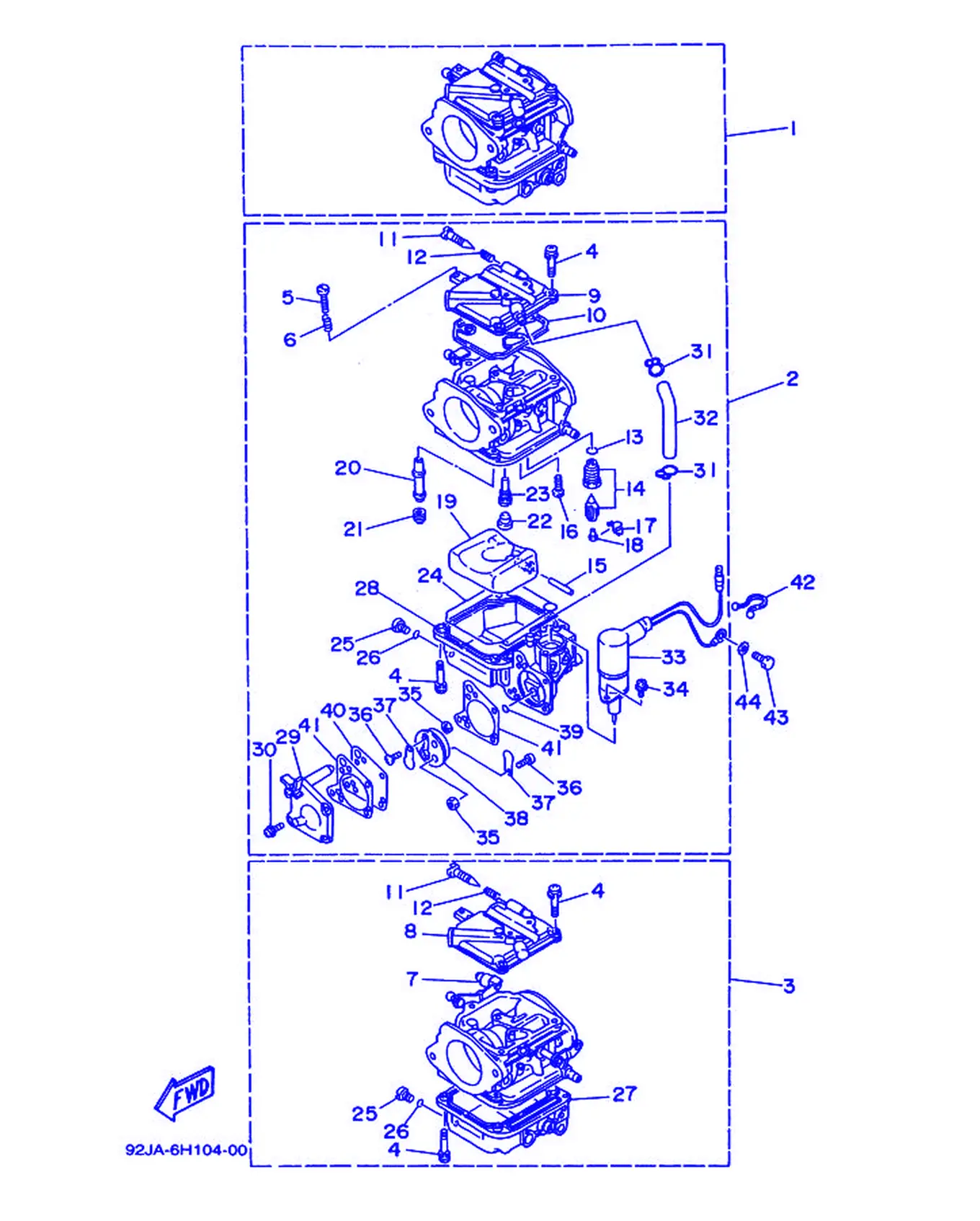

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-14301-07	化油器总成1	CarburetorAssembly 1	1
1	6H0-14301-07	化油器总成1	CarburetorAssembly 1	1
2	6H1-14302-07	化油器总成2	CarburetorAssembly 2	1
2	6H0-14302-07	化油器总成2	CarburetorAssembly 2	1
3	6H1-14303-07	化油器总成3	CarburetorAssembly 3	1
3	6H0-14303-07	化油器总成3	CarburetorAssembly 3	1
4	97980-04114	带垫圈螺钉	Screw, Washer	21
5	663-14523-00	止动螺钉	Screw, Stop	1
6	90501-10326	接头	Spring, Compression	1
7	6H2-14578-00	轴套	Collar	1
8	6H4-14146-00	面板	Plate	2
9	6H3-14146-10	面板	Plate	1
10	6H4-14147-00	O型圈	0-Ring	3
11	692-14923-00	低速螺钉	Screw,Pilot	3
12	697-14555-00	弹簧	Spring	3
13	93210-04228	O型圈	O-ring	3
14	692-14590-00	针阀组合	Valve Seat	3
15	6H4-14548-00	浮子臂销	Pin, Float Arm	3
16	98580-04008	大柱头螺钉	Screw, Pan Head	3
17	663-14159-00	钢夹	Clip	3
18	676-14186-00	浮子销	Pin, Float	3
19	6H4-14985-01	浮子	Float	3
20	6H1-14947-75	针形量孔	Jet,Needle	3
21	6H1-14943-39	主量孔	Jet,Main (#160)	3
22	676-14966-00	起动杆	Cap	3
23	6H1-14948-18	量孔	Jet (#78)	3
24	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
25	6H3-14992-00	连杆	Screw, Drain	3
26	93210-04230	O型圈	O-ring	3
27	6H4-14980-00	浮子室本	Body, Float Chamber	2
28	6H3-14980-10	浮子室本	Body, Float Chamber	1
29	6H3-24452-10	盖	Cover	1
30	6H4-14567-00	螺钉	Screw	4
31	6H3-14137-00	钢夹	Clip	2
32	6H3-14349-00	管	Pipe	1
33	6H3-14380-00	双金属阀	Starter Assembly	1
34	98580-04008	大柱头螺钉	Screw, Pan Head	2
35	95380-03600	有槽螺母	Nut	2
36	98980-03006	接线螺钉，夹紧螺钉	Screw, Blind	2
37	6L5-24421-00	单向阀	Valve, Check	2
38	6H4-24413-00	燃油泵本体2	Body 2	1
39	6H4-24486-00	O型圈	O-ring	1
40	6H3-24411-10	隔膜，隔板	Diaphragm	1
41	6H3-24434-10	本体衬垫	Gasket, Body	2
42	90465-18147	固定	Clamp	1
43	97013-06012	螺栓	Bolt	1
44	92990-06600	面板垫圈	Washer,Plate	1

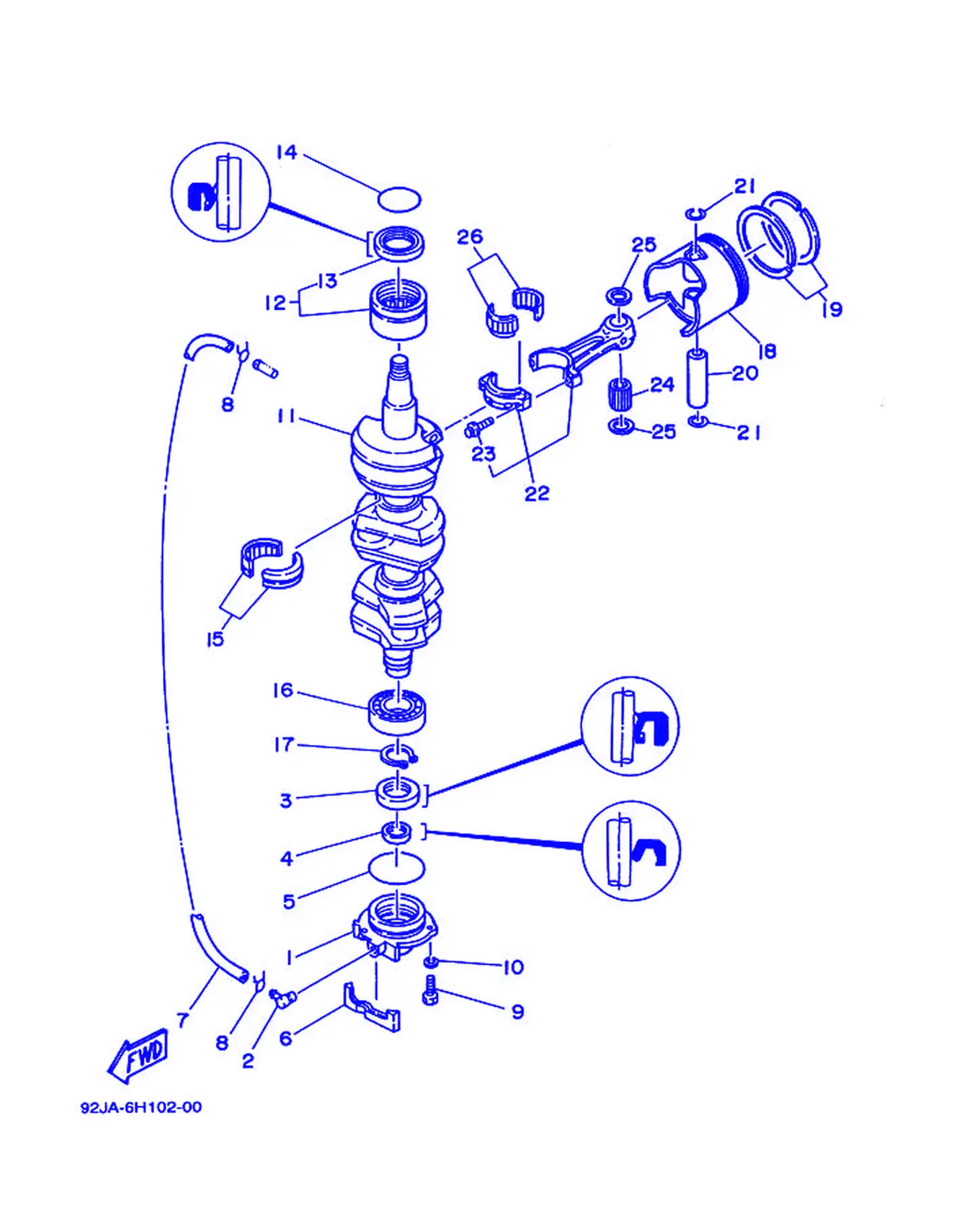

クランクシヤフト. ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-15359-01-94	油封壳	Housing,OilSeal	1
2	688-11370-00	单向阀组合	Check Valve Assembly	1
3	93102-30M05	油封	OilSeal	1
4	93104-20M02	油封	OilSeal	1
5	93210-62269	O型圈	O-ring	1
6	688-15379-00	曲轴箱密封	Seal, Crankcase	1
7	90445-07M86	固定	Hose (L460)	1
8	90467-06016	固定	Clip	2
9	97395-06020	螺栓	Bolt	3
10	92990-06600	面板垫圈	Washer,Plate	3
11	688-11411-01	曲轴	Crankshaft	1
12	93310-636U4	轴承	Bearing	1
13	93102-36M24	油封	Oil Seal	1
14	93210-46M16	O型圈	O-ring	1
15	93310-835U8	轴承	Bearing	2
16	93306-206U5	轴承	Bearing	1
17	93410-32M00	开口簧环，卡	Circlip	1
18	6H1-11631-02-96	活塞	Piston (STD)	3
18	6H1-11635-02	活塞	Piston (0.25MM O/S)	3
18	6H1-11636-02	活塞	Piston (0.50MM O/S)	3
19	6H1-11601-00	活塞环套件	PistonRingSet (STD)	3
19	6H1-11601-10	活塞环套件	PistonRingSet (1ST O/S)	3
19	6H1-11601-20	活塞环套件	PistonRingSet (2ND O/S)	3
20	663-11633-00	活塞销	Pin,Piston	3
21	688-11634-10	活塞销卡	Clip,Piston Pin	6
22	688-11650-03	连杆组合	Connecting Rod Assembly	3
23	90109-08462	螺栓	Bolt	2
24	93603-21111	定位销	Pin, Dowel	84
25	90201-20417	平垫圈	Washer,Plate	6
26	93310-730V8	轴承	Bearing	3

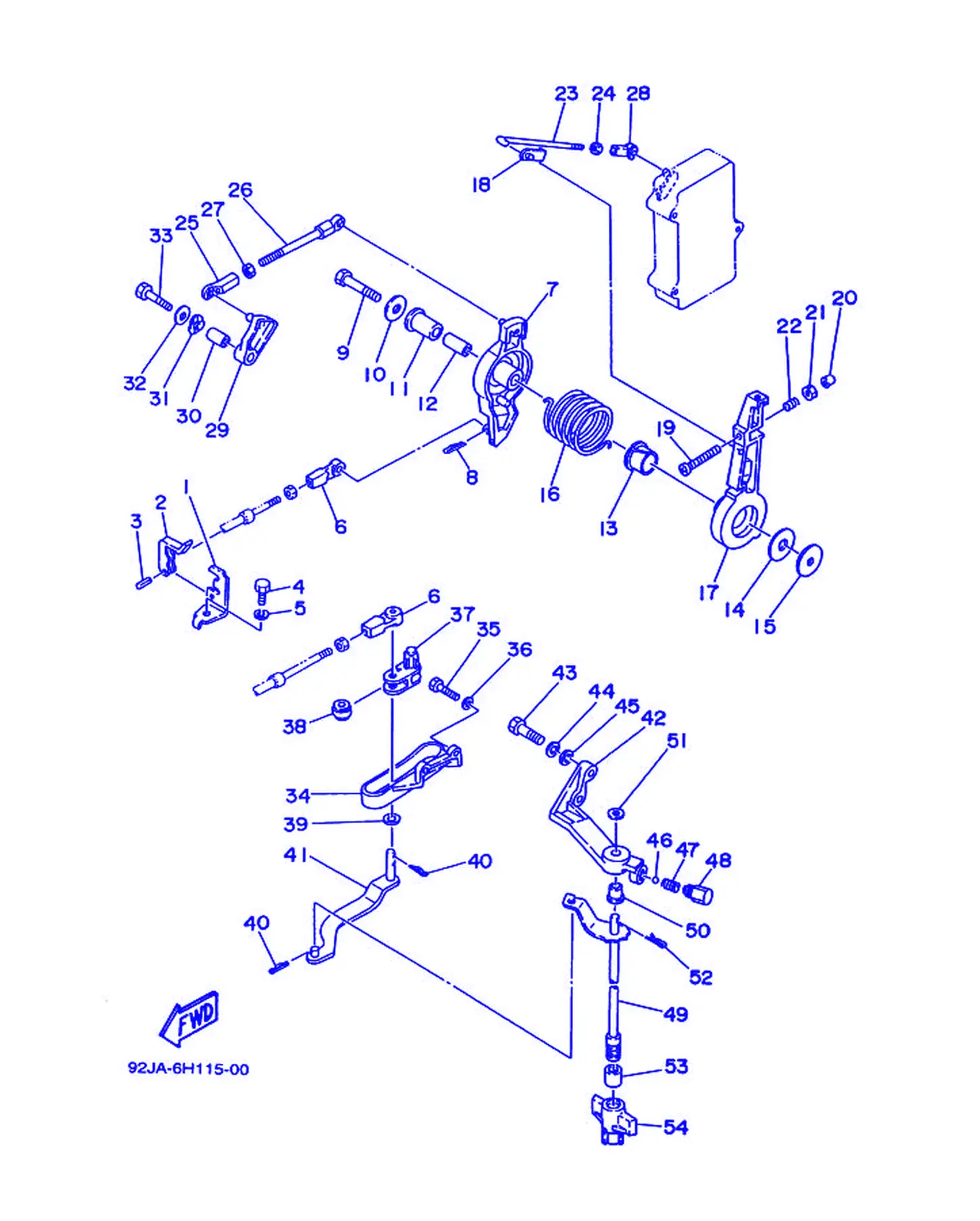

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	663-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	663-48538-00	钢索夹1	Clamp, Cable 1	1
3	91690-30012	弹簧销	Pin,Spring	1
4	97313-08016	螺栓	Bolt	1
5	92990-08100	盘形垫	Washer,Spring	1
6	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
7	688-41632-01-94	磁电机控制杠杆	Lever, Magnet Control	1
8	90468-18008	钢夹	Clip	1
9	97313-08045	螺栓	Bolt	1
10	90201-08M54	平垫圈	Washer,Plate	1
11	90386-12089	衬套	Bushing	1
12	90387-08M16	衬套	Color	1
13	90386-22M13	衬套	Bushing	1
14	90202-12092	平垫圈	Washer,Plate	1
15	90201-08M13	平垫圈	Washer,Plate	1
16	90508-29M05	接头	Spring, Torsion	1
17	688-41631-01-94	磁电机控制杠杆	Lever, Magnet Control	1
18	6F5-41237-00	连杆接头	Joint, Link	1
19	90157-06013	卡环	Screw, Pan Head	1
20	688-44194-00	盖	Cap	1
21	95303-06600	有槽螺母	Nut	1
22	90501-16M12	接头	Spring, Compression	1
23	6H1-41636-00	磁电机控制杆	Rod, Magnet Control	1
24	95380-05600	螺母	Nut	1
25	6H1-41237-00	连杆接头	Joint, Link	1
26	688-41211-01	加速器连杆	Link, Accelerator	1
27	95380-05600	螺母	Nut	1
28	682-41237-00	连杆接头	Joint, Link	1
29	6H1-41213-00	加速器凸轮	Cam,Accelerator	1
30	90387-06M17	衬套	Color	1
31	90206-10M04	波形垫圈	Washer, Wave	1
32	90201-06M02	平垫圈	Washer,Plate	1
33	97395-06035	螺栓	Bolt	1
34	688-44117-00-94	托架	Bracket	1
35	97313-06020	螺栓	Bolt	2
36	92990-06600	面板垫圈	Washer,Plate	2
37	688-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
38	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
39	90202-07M07	平垫圈	Washer,Plate	1
40	90468-18008	钢夹	Clip	3
41	688-44121-01	变挡杆杠杆	Lever, Shift Rod	1
42	688-44118-00-94	托架	Bracket	1
43	97313-08030	螺栓	Bolt	2
44	92990-08100	盘形垫	Washer,Spring	2
45	92990-08600	盘形垫	Washer,Plate	2
46	93501-04M02	滚珠	Ball	1
47	90501-12082	压簧	Spring, Compression	1
48	648-42715-00	衬套	Bushing	1
49	688-44120-11	变挡手柄组合	Handle Gear Shift Assembly	1
49	688-44120-21	变挡手柄组合	Handle Gear Shift Assembly	1
50	90386-08006	衬套	Bushing	1
51	92990-08200	垫圈	Washer, Plain	1
52	90468-18008	钢夹	Clip	1
53	696-44147-00	变挡连杆衬套	Boot, Shift Rod	1
54	697-43662-00	倒挡连杆导承	Guide, Reverse Rod	1

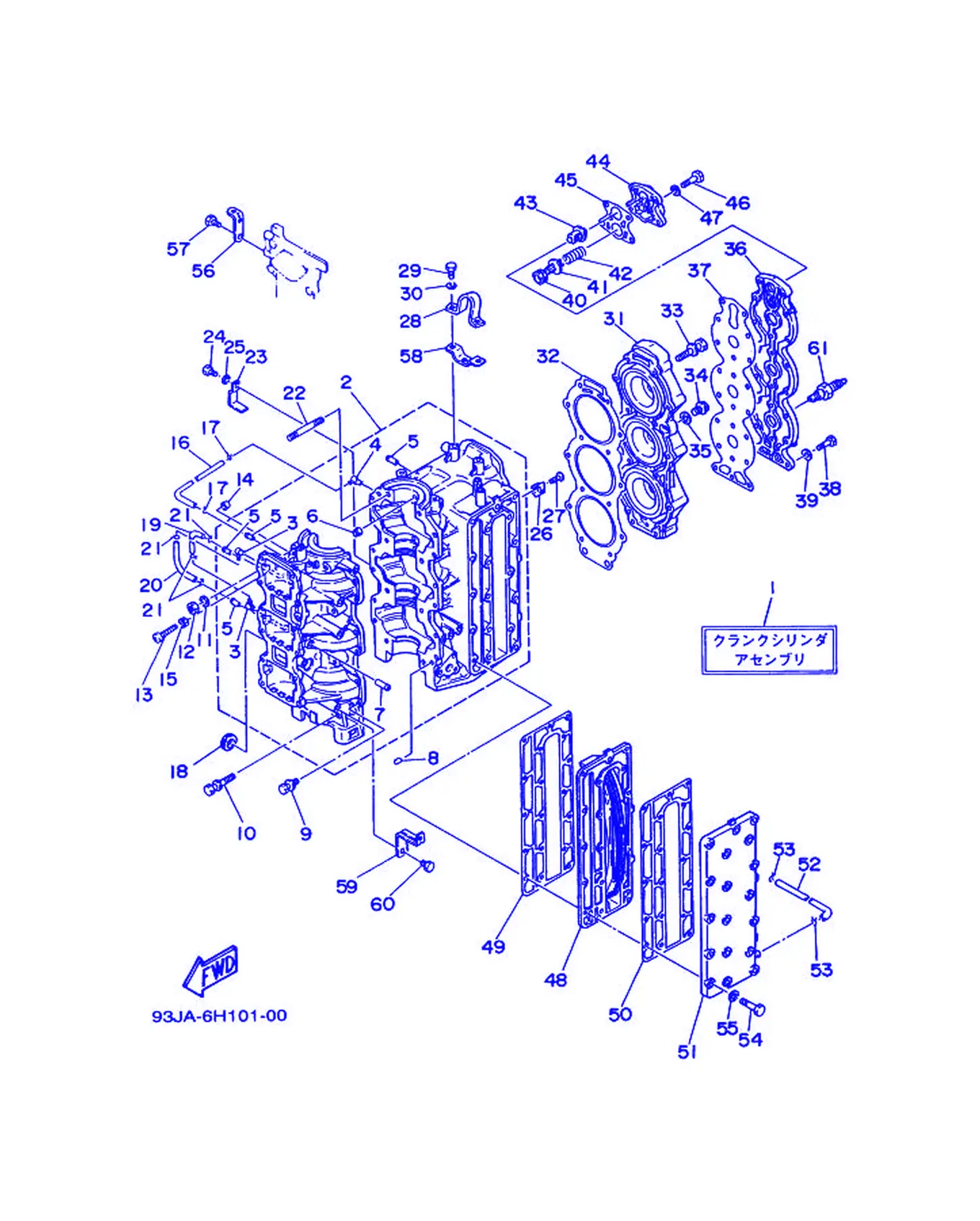

シリンダ. クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-W0090-41-EK	气缸曲柄组合	Crank Cylinder Assembly	1
2	6H1-15100-02-94	曲轴箱组合	Crankcase Assembly	1
3	688-11370-00	单向阀组合	Check Valve Assembly	2
4	650-11370-00	单向阀组合	Check Valve Assembly	1
5	624-14485-00	连接管	Pipe,Joint	4
6	663-11518-01	轴承罩	Lock,Bearing	3
7	650-24378-00	连接管4	Pipe,Joint 4	1
8	93608-12063	定位销	Pin, Dowel	2
9	90119-06M12	带垫螺栓	Bolt, With Washer	12
10	90119-10M07	螺栓	Bolt, With Washer	6
11	90201-100F7	平垫圈	Washer,Plate	2
12	95313-10600	有槽螺母	Nut	2
13	90157-06014	卡环	Screw, Pan Head	1
14	688-44194-00	盖	Cap	1
15	95303-06700	有槽螺母	Nut	1
16	90445-07260	固定	Hose (L276)	1
17	90467-06016	固定	Clip	2
18	90480-24M04	固定	Grommet	1
19	90445-07M00	固定	Hose (L100)	1
20	90445-07M23	固定	Hose (L408)	1
21	90467-06016	固定	Clip	4
22	90116-10M06	卡环	Bolt, Stud	2
23	90465-12M03	固定	Clamp	1
24	97395-06012	螺栓	Bolt	1
25	92990-06100	盘形垫	Washer,Spring	1
26	688-11325-00	阳极	Anode	2
27	98680-04016	椭圆头螺钉	Screw, Oval Head	2
28	688-11119-00	发动机悬挂架	Hanger, Engine	1
29	97313-08020	螺栓	Bolt	2
30	92990-08100	盘形垫	Washer,Spring	2
31	6H1-11111-01-94	气缸头1	Head, Cylinder 1	1
32	688-11181-02	气缸头垫片1	Gasket, Cylinder Head 1	1
33	90119-08M21	卡环	Bolt, With Washer	14
34	90340-14M00	衬套	Plug, Straight Screw	1
35	90430-14115	垫片	Gasket	1
36	688-11191-00-9M	气缸盖罩1	Cover, Cylinder Head 1	1
37	688-11193-02	气缸盖罩衬垫1	Gasket, Head Cover 1	1
38	97313-06025	螺栓	Bolt	18
39	92990-06600	面板垫圈	Washer,Plate	18
40	90480-20M05	固定	Grommet	1
41	688-12416-00	塑料压力控制阀	Valve, Pressure Control	1
42	90501-16M11	接头	Spring, Compression	1
43	688-12411-10	温控器	Thermostat	1
44	688-12413-00-9M	温控器盖	Cover,Thermostat	1
45	688-12414-00	盖衬垫	Gasket,Cover	1
46	97013-06035	螺栓	Bolt	4
47	92990-06600	面板垫圈	Washer,Plate	4
48	688-41111-00-9M	排气管内盖	Inner Cover, Exhaust	1
49	688-41112-01	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
50	688-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
51	688-41113-00-9M	排气管外盖	Outer Cover, Exhaust	1
52	663-24312-01	管2	Pipe 2	1
53	90467-08004	卡环	Clip	2
54	97313-08040	螺栓	Bolt	18
55	92990-08600	盘形垫	Washer,Plate	18
56	6H1-15772-00	支承2	Stay 2	1
57	97395-06012	螺栓	Bolt	2
58	6H1-15773-00	支承3	Stay 3	1
59	6H1-21796-00	铰链	Hinge	1
60	97313-08012	螺栓	Bolt	1
61	94702-00160	火花塞	Plug, Spark (NGK B8HS-10)	3

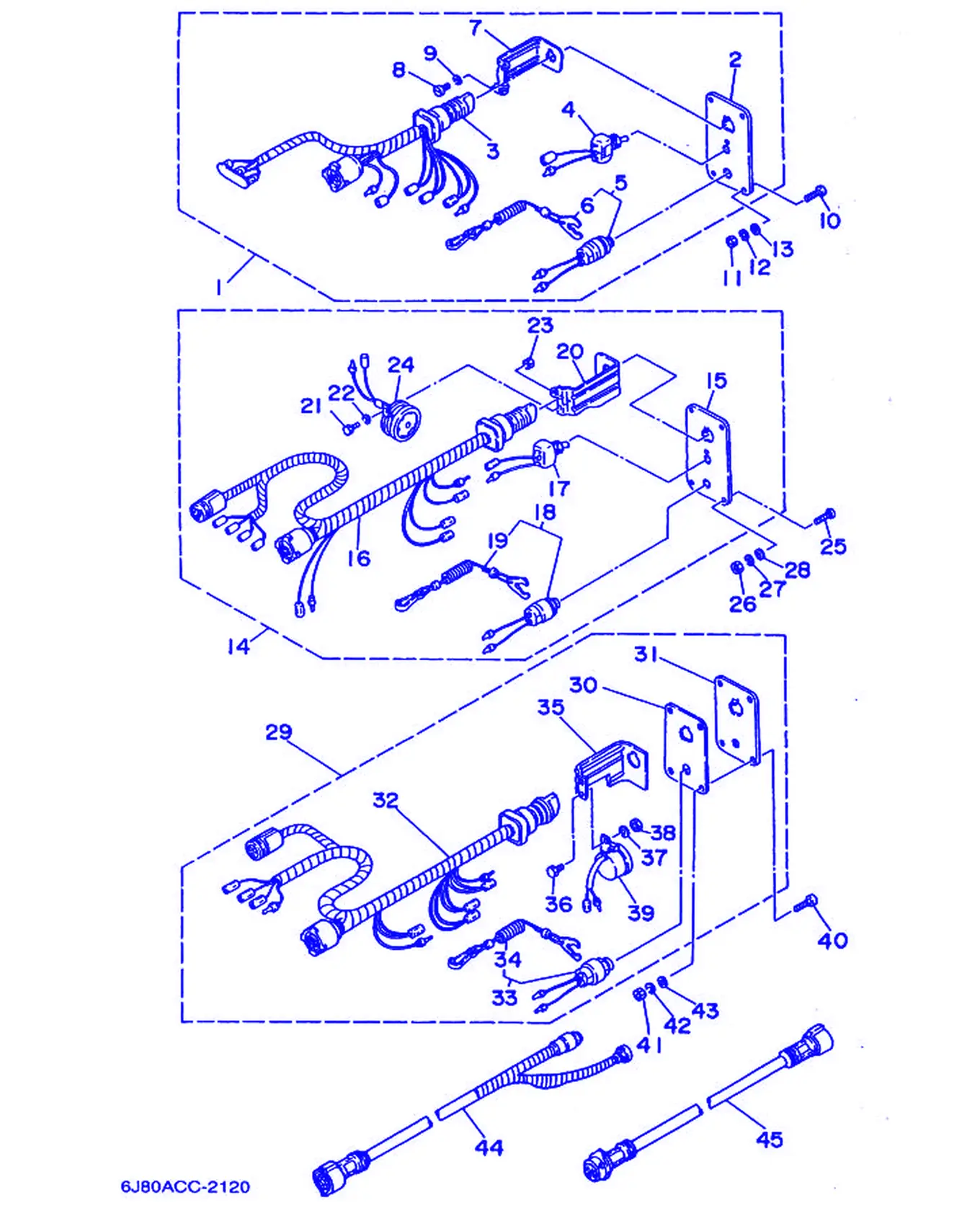

スイッチパネル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-82570-15	开关仪表板组合	Panel Switch Assembly	1
2	689-82571-02	开关仪表板	Panel, Switch	1
3	689-82510-00	主开关组合	Main Switch Assembly	1
4	688-82574-00	开关仪表板图样	Switch, Choke	1
5	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	663-82581-01	线夹支承	Stay, Cord Clamp	1
8	98303-04008	大柱头螺钉	Screw, Cylinder Head	1
9	92901-04100	盘形垫	Washer, Spring	1
10	90149-05M05	螺钉	Screw	4
11	95380-05600	螺母	Nut	4
12	92990-05100	盘形垫	Washer,Spring	4
13	92990-05600	盘形垫	Washer,Plate	4
14	704-82570-02	开关仪表板组合	Switch Panel Assembly	1
15	689-82571-02	开关仪表板	Panel, Switch	1
16	704-82510-02	主开关总成	Main Switch Assembly	1
17	703-82574-00	开关仪表板图样	Switch, Choke	1
18	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
19	682-82556-00	止动拉索	Stopper	1
20	704-82581-00	线夹支承	Stay, Cord Clamp	1
21	97303-05012	螺栓	Bolt	1
22	92903-05100	盘形垫	Washer,Spring	1
23	95303-05700	有槽螺母	Nut	1
24	688-83383-11	蜂鸣器	Buzzer	1
25	90149-05M05	螺钉	Screw	4
26	95380-05600	螺母	Nut	4
27	92990-05100	盘形垫	Washer,Spring	4
28	92990-05600	盘形垫	Washer,Plate	4
29	6R5-82570-01	开关仪表板组合	Panel Switch Assembly	1
30	6R5-82588-00	面板	Plate	1
31	6R5-82571-00	开关仪表板	Panel, Switch	1
32	704-82510-02	主开关总成	Main Switch Assembly	1
33	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
34	682-82556-00	止动拉索	Stopper	1
35	6R5-82581-00	线夹支承	Stay, Code Clamp	1
36	97303-05012	螺栓	Bolt	1
37	92990-05100	盘形垫	Washer,Spring	1
38	95303-05700	有槽螺母	Nut	1
39	6R5-83383-00	蜂鸣器	Buzzer	1
40	90149-05M05	螺钉	Screw	4
41	95380-05600	螺母	Nut	4
42	92990-05100	盘形垫	Washer,Spring	4
43	92990-05600	盘形垫	Washer,Plate	4
44	688-82586-50	电线束延伸部分	Extension, Wire Harness	1
44	688-8258A-50	电线束延伸部分	Extension, Wire Harness	1
45	688-82586-11	电线束延伸部分	Extension, Wire Harness	1
45	688-8258A-10	延长电缆线	Extension, Wire Harness	1
45	688-82586-31	电线束延伸部分	Extension, Wire Harness	1
45	688-8258A-30	延长电缆线	Extension, Wire Harness	1

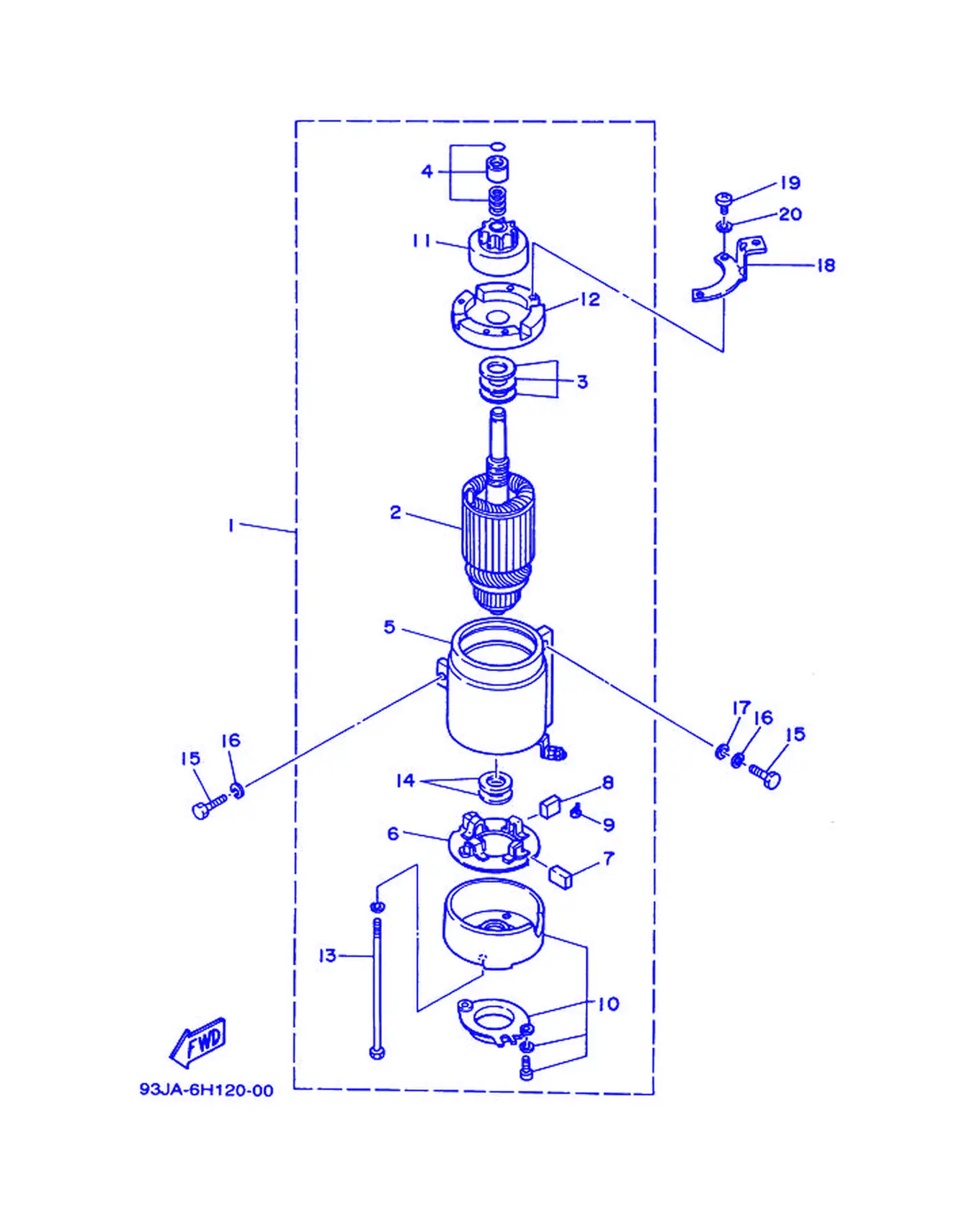

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	688-81800-12	起动电动机组合	Starting Motor Assembly	1
2	676-81850-11	电枢组合	Armature Assembly	1
3	676-81809-10	垫圈套	Washer Kit	1
4	676-81857-10	齿轮挡座	Pinion Stopper Set	1
5	688-81810-11	定子组合	Stator Assembly	1
6	663-81840-11	电刷架组合	Brush Holder Assembly	1
7	663-81811-11	电刷1	Brush 1	2
8	663-81812-11	电刷2	Brush 2	2
9	663-81813-10	电刷弹簧	Spring, Brush	4
10	663-81820-12	后托架组合	Rear Bracket Assembly	1
11	663-81832-11	小齿轮组合	Pinion Assembly	1
12	688-81830-11	前托架组合	FrontBracketAssembly	1
13	663-81826-10	螺栓	Bolt	2
14	688-81824-00	垫圈2	Washer 2	2
15	97313-08030	螺栓	Bolt	3
16	92990-08100	盘形垫	Washer,Spring	3
17	92990-08600	盘形垫	Washer,Plate	2
18	6H1-15771-00	支承1	Stay 1	1
19	98580-04010	盘头螺丝	Screw, Pan Head	3
20	92990-04200	平垫圈	Washer, Plain	3

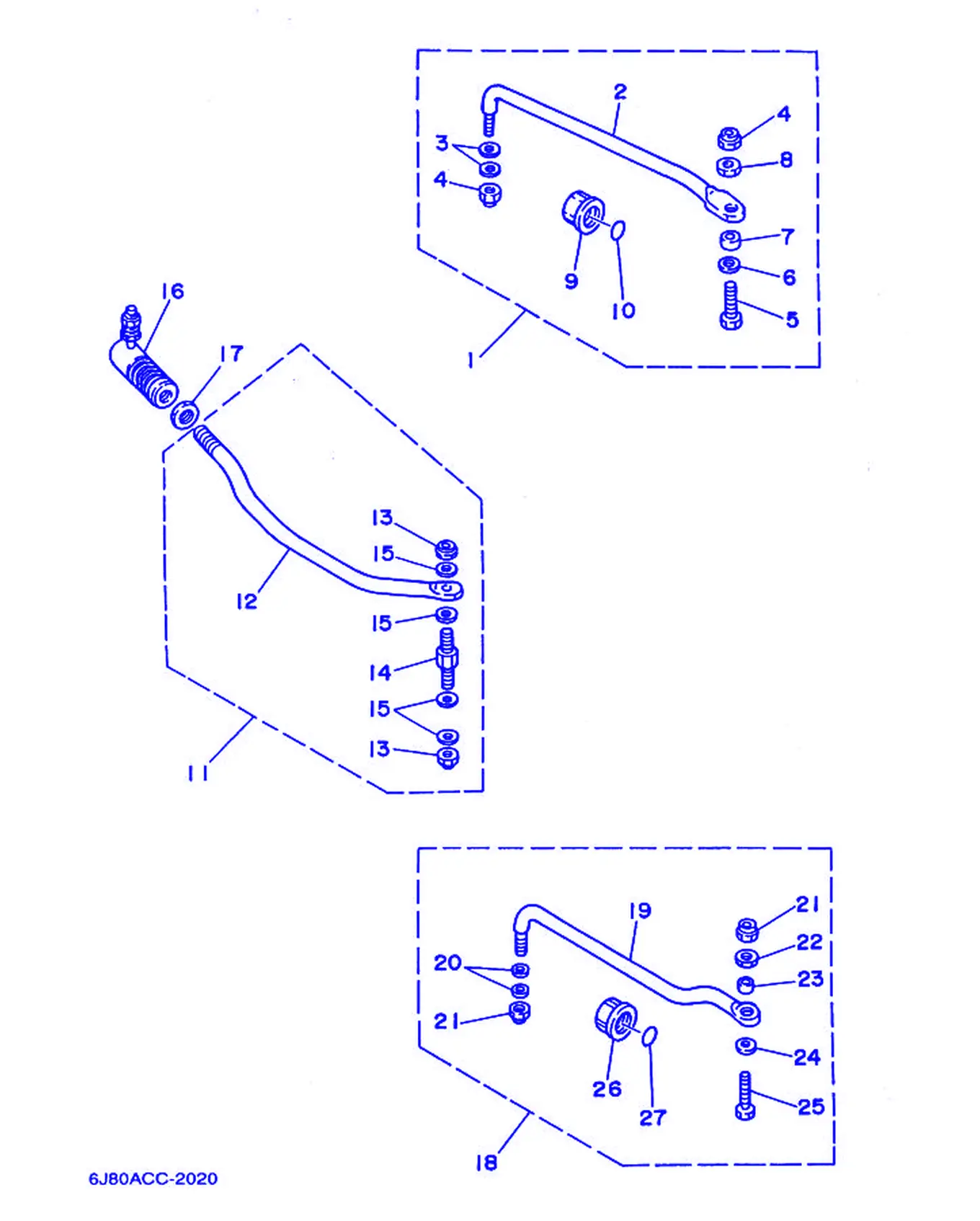

ステアリングガイドアタッチメント

REF	雅马哈编码	中文名称	英文名称	用量
18	688-61350-10	操舵连接板套	SteeringGuideAttachment	1
19	688-61351-10	操舵连杆	Rod, Steering Link	1
20	90201-10M20	面板垫圈	Washer,Plate	2
21	90185-09M01	螺帽	Nut, Self-Locking	2
22	90170-09M03	螺帽	Nut	1
23	90387-10M42	衬套	Collar	1
24	90201-10M63	平垫圈	Washer, Plate	1
25	6E5-61355-00	螺栓	Bolt	1
26	6E5-43145-00	夹紧托架盖	Cap, Clamp Bracket	1
27	93210-16275	O型圈	O-ring	1

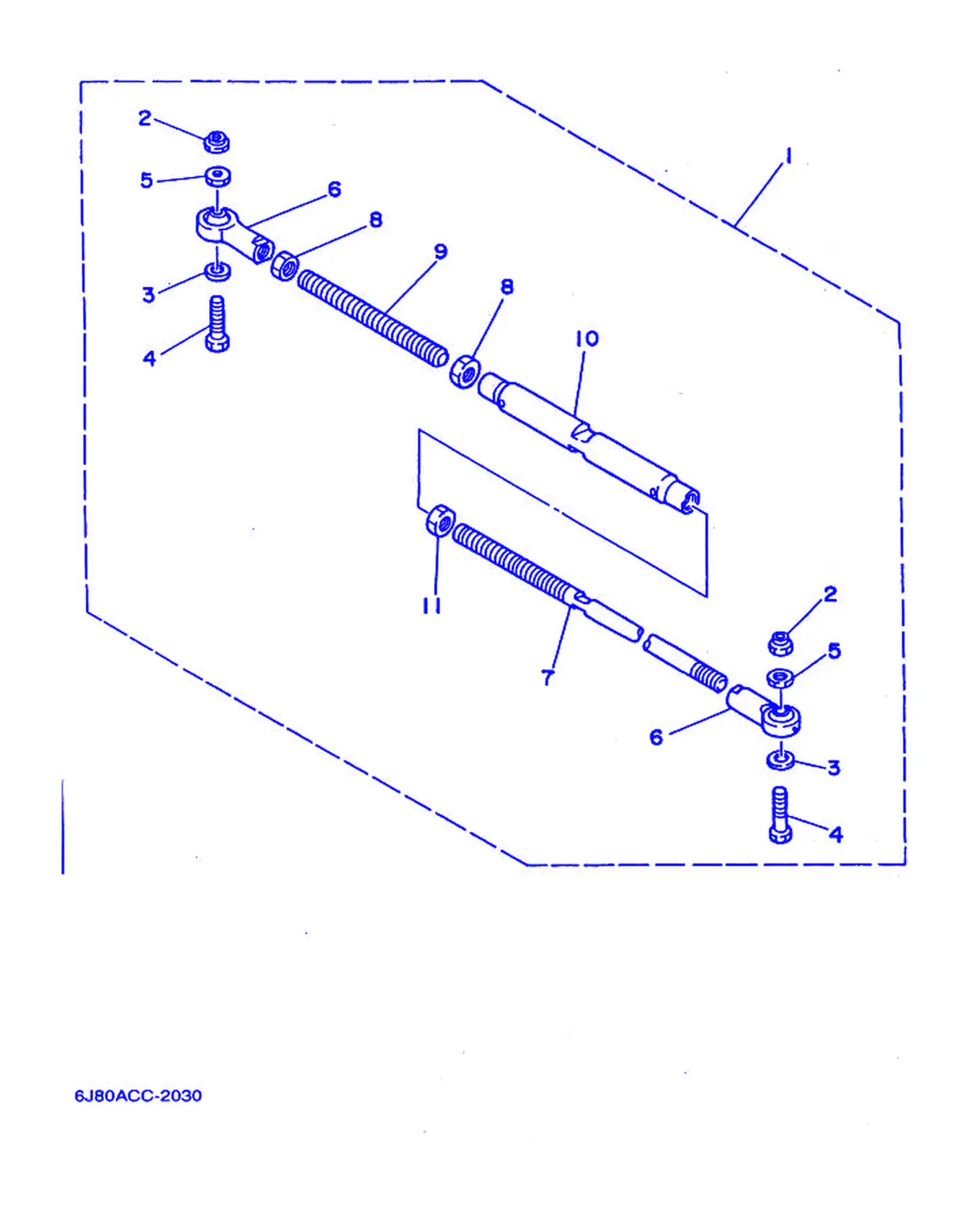

ツインキット

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61301-01	双机安装用套	Twin Kit	1
1	688-61301-01	双机安装用套	Twin Kit	1
2	90185-09M01	螺帽	Nut, Self-Locking	2
3	90201-10M76	平垫圈	Washer	2
4	90101-09M70	螺栓	Bolt	2
5	90170-09M05	螺帽	Nut	2
6	6E5-61303-00	操舵扣组	Steering Eye Complete	2
7	6E5-61311-11	系杆	Tie Bar 1	1
7	688-61311-11	系杆	Tie Bar 1	1
8	95380-14700	有槽螺母	Nut	2
9	6E5-61315-00	系杆	Tie Bar 2	1
10	6E5-61313-00	调整器	Adjuster	1
11	90170-14M06	螺帽	Nut	1

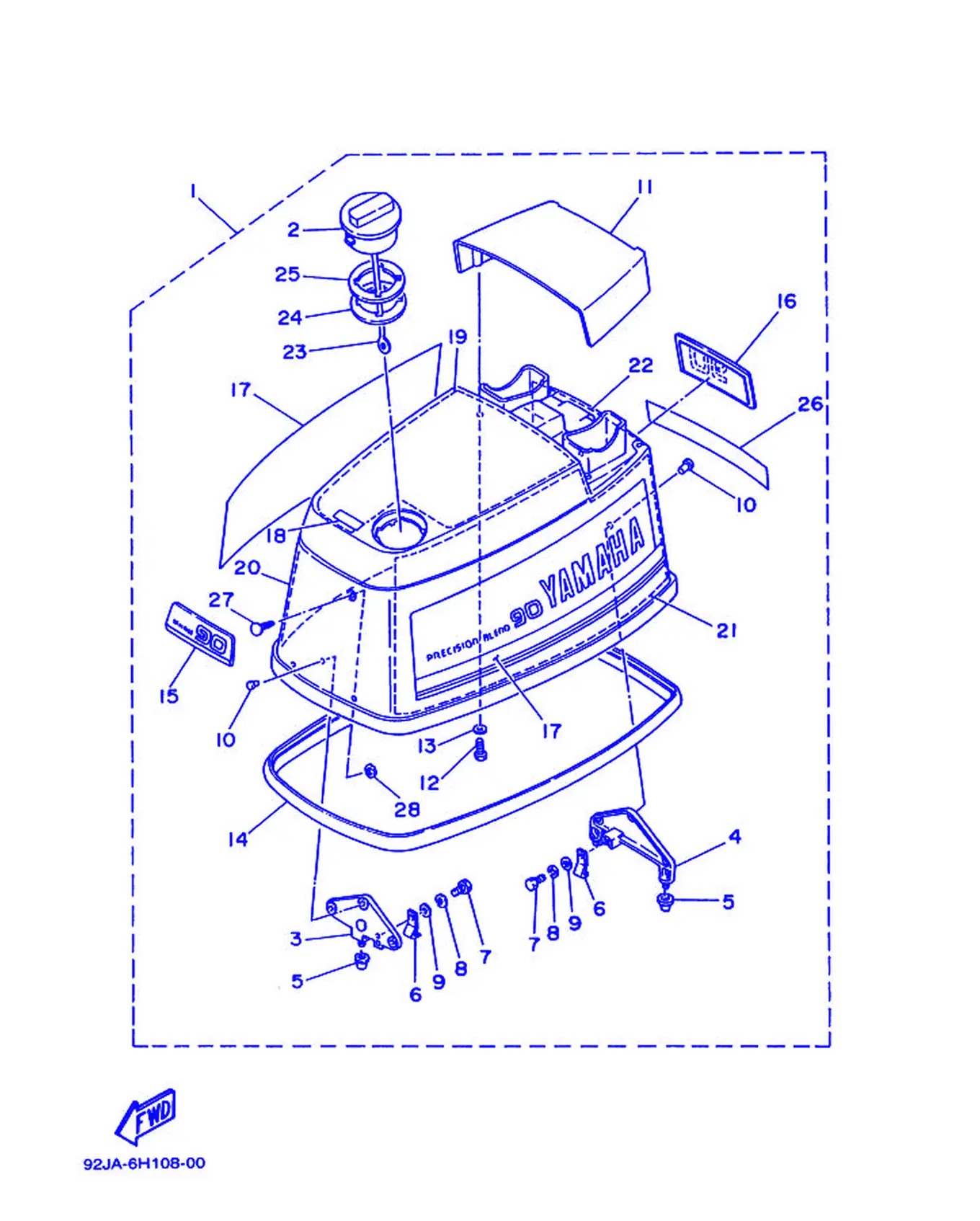

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-42610-43-EK	顶罩组合	Top Cowling Assembly	1
1	6H0-42610-43-EK	顶罩组合	Top Cowling Assembly	1
2	6H1-2177H-00	圆盘盖2	Disc Cap 2	1
3	6H1-42647-00-94	夹带支架	Holder, Clamp Band	1
4	6H1-42649-00-94	夹带支架	Holder, Clamp Band	1
5	663-42662-00	减震器	Damper	3
6	688-42652-10	钩	Fook	2
7	97395-06016	螺栓	Bolt	2
8	92990-06100	盘形垫	Washer,Spring	2
9	92990-06600	面板垫圈	Washer,Plate	2
10	90266-06M02	螺丝	Rivet	6
11	6H1-42613-00-EK	空气导管嵌	Molding, Air Duct	1
12	97395-06016	螺栓	Bolt	4
13	92990-06600	面板垫圈	Washer,Plate	4
14	688-42615-00	密封	Seal	1
15	6H1-42686-11	前标牌	Emblem, Front	1
15	6H0-42686-01	前标牌	Emblem, Front	1
16	6H1-42687-01	后标牌	Emblem, Rear	1
16	6H0-42687-01	后标牌	Emblem, Rear	1
17	6H1-W0070-42	图样套	Graphic Set	1
17	6H0-W0070-40	图样套	Graphic Set	1
18	6H1-13436-41	信号灯标志	Mark	1
19	689-W4266-20	成型减震器	Damper, Foam	1
20	689-W4266-40	成型减震器	Damper, Foam	1
21	689-W4266-40	成型减震器	Damper, Foam	1
22	689-W4266-10	成型减震器	Damper, Foam	1
23	6H1-42694-00	带箍	Band	1
24	6H3-21732-00	水混合弯管	Seal 1	1
25	6H3-21735-00	密封圈2	Seal 2	1
26	6H1-42682-40	罩标志	Mark, Cowling	1
27	90338-05M12	带垫螺栓	Plug	1
28	90183-05M06	螺丝	Nut, Spring	1

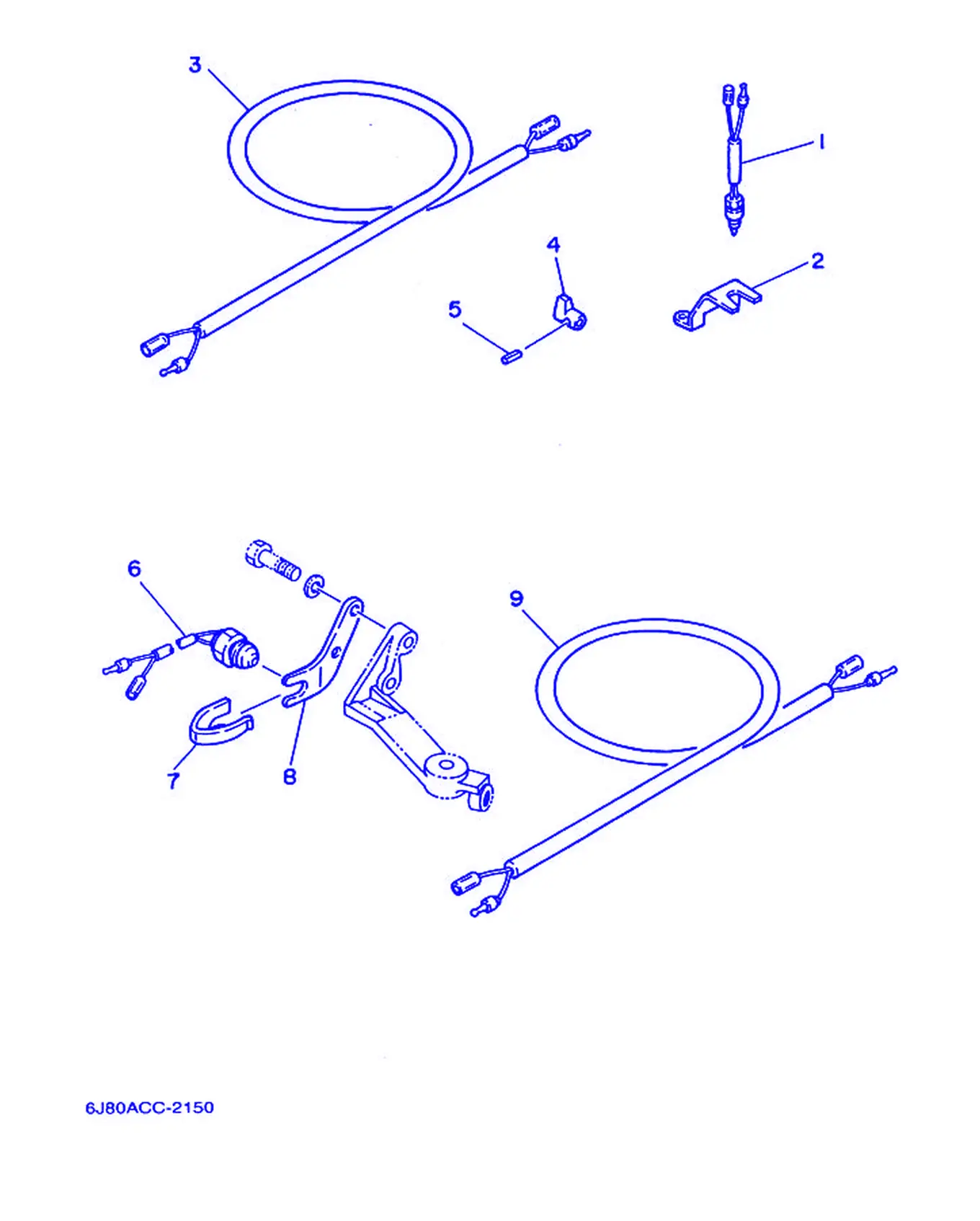

ニュートラルスイッチ

REF	雅马哈编码	中文名称	英文名称	用量
6	688-82540-11	空挡开关组合	Neutral Switch Assembly	1
7	663-82554-01	空挡开关支承	Stay, Neutral Switch	1
8	663-82555-01	主开关减震器	Damper,MainSwitch 1	1
9	688-82541-10	导线	Wire,Lead	1

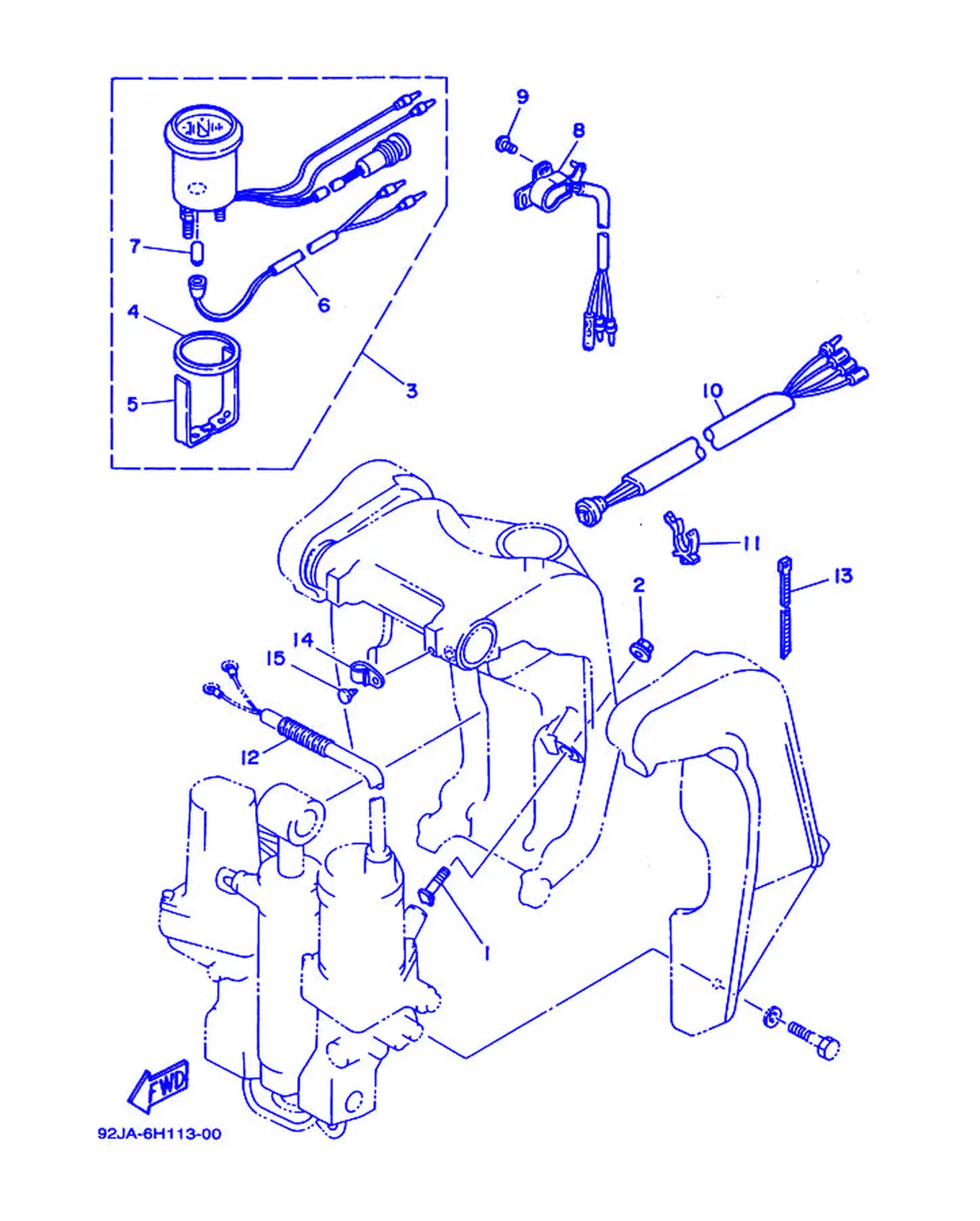

パワートリム.チルト

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
2	95780-08300	带垫螺母	Nut, Flange	2
3	6Y5-83670-10	纵倾角计	TrimGauge	1
4	688-83664-00	减震器	Damper	1
5	6Y5-83577-00	装配面板	Plate, Fitting	1
6	6Y5-83536-20	仪表座	Socket, Meter	1
7	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
8	6H1-83672-10	纵倾角传感	TrimSensor	1
9	92580-06016	大柱头螺钉	Screw, Pan Head	2
10	6E5-82553-10	导线延伸部分	Extension, Wire Lead	1
11	90464-09M13	固定	Clamp	1
12	90440-14M00	固定	Pipe	1
13	90465-11M10	固定	Clamp	3
14	90465-08028	固定	Clamp	1
15	90338-05M03	衬套	Plug	1

パワートリム.チルトアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43800-13-EK	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6H1-43880-02	电动机总成	Motor Assembly	1
3	6H1-43840-11	电动角度定位装置组合	Power Tilt Assembly	1
4	6H1-43861-10	O型圈	O-ring	2
5	6H1-43814-11	自由活	Piston, Free	1
6	6H1-43872-10	支承	Ring, Back Up	1
7	6H1-43861-00	O型圈	O-ring	1
8	93210-18397	O型圈	O-ring	1
9	6H1-43871-10	环	Ring, Back Up	1
10	93210-64488	O型圈	O-ring	2
11	6H1-43835-10	管	Pipe	1
12	6H1-43828-10	储油箱	Body, Reservoir	1
13	90386-18M14	衬套	Bushing	2
14	6E5-43818-00	下侧防震销	Pin, Lower Shock Mount	1
15	6H1-43833-10	管	Pipe	1
16	6H1-43834-00	管	Pipe	1
17	97395-06020	螺栓	Bolt	6
18	92990-06100	盘形垫	Washer,Spring	6
19	6H1-43829-00	塞	Plug,Reservoir	1
20	93210-09350	O型圈	O-ring	2
21	93210-06519	O型圈	O-ring	3
22	6T4-43802-00	阀门分组合	Valve Sub-Assembly	2
23	6H1-43866-00	O型圈	O-ring	1
24	6H1-43867-00	O型圈	O-ring	1
25	6H1-43841-10	滑梭活塞	Piston, Shuttle	1
26	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
27	6H1-43844-10	阀门支销	Pin, Valve Support	2
28	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
29	61A-4384F-00	主阀门密封	Seal, Main Valve	2
30	6H1-43817-01	过滤器2	Filter 2	1
31	6H1-43831-10	轴连接器	Connector,Shaft	1
32	6H1-43830-11	齿轮泵组合	Gear Pump Assembly	1
33	6H1-43847-00	手控阀座	Seat, Manual Valve	2
34	6H1-43899-00	面板限位板	Spring, Manual Release	1
35	6H1-4382A-10	联接器1	Adapter 1	1
36	6H1-43854-00	手控释放弹簧	Spring, Manual Release	1
37	93210-10M74	O型圈	O-ring	1
38	6H1-43845-01	手控释放螺钉	Screw, Manual Release	1
39	93210-18M75	O型圈	O-ring	1
40	6H1-43875-00	卡环	Ring, Snap	1
41	6H1-43822-10	纵倾角调整防尘密封	Seal,TrimDust	2
42	6H1-43821-11	纵倾角调整气缸端部螺钉	Screw	2
43	6H1-43861-10	O型圈	O-ring	2
44	6H1-4384E-20	纵倾角弹簧	Spring,Trim	1
45	98501-05010	大柱头螺钉	Screw, Pan Head	2
46	92990-05200	盘形垫	Washer, Plain	2
47	6H1-43820-11	活塞分组合	Piston Sub Assembly	2
48	6H1-43864-00	O型圈	O-ring	1
49	91316-08016	螺栓	Bolt, Hexagon Socket Head	1
50	6H1-43874-00	支承	Ring, Back Up	1
51	6H1-43816-00	过滤器1	Filter 1	1
52	6H1-43896-00	O型圈	O-ring	1
53	6H1-43895-11	安全阀座	Seat, Relief Valve	1
54	6H1-43855-11	上减压弹簧	Spring	1
55	6H1-43843-11	阀门锁紧螺钉	Screw, Valve Lock	1
56	6H1-4388E-11	锥形螺钉	Plug, Taper Screw	1
57	6H1-43868-00	O型圈	O-ring	1
58	98501-04025	大柱头螺钉	Screw, Pan Head	4
59	92901-04100	盘形垫	Washer, Spring	4
60	6H1-4387J-00	特制垫圈2	Washer, Special 2	1
61	6H1-4385H-00	弹簧密封	Spring, Seal	1
62	93505-32038	滚珠	Ball	2

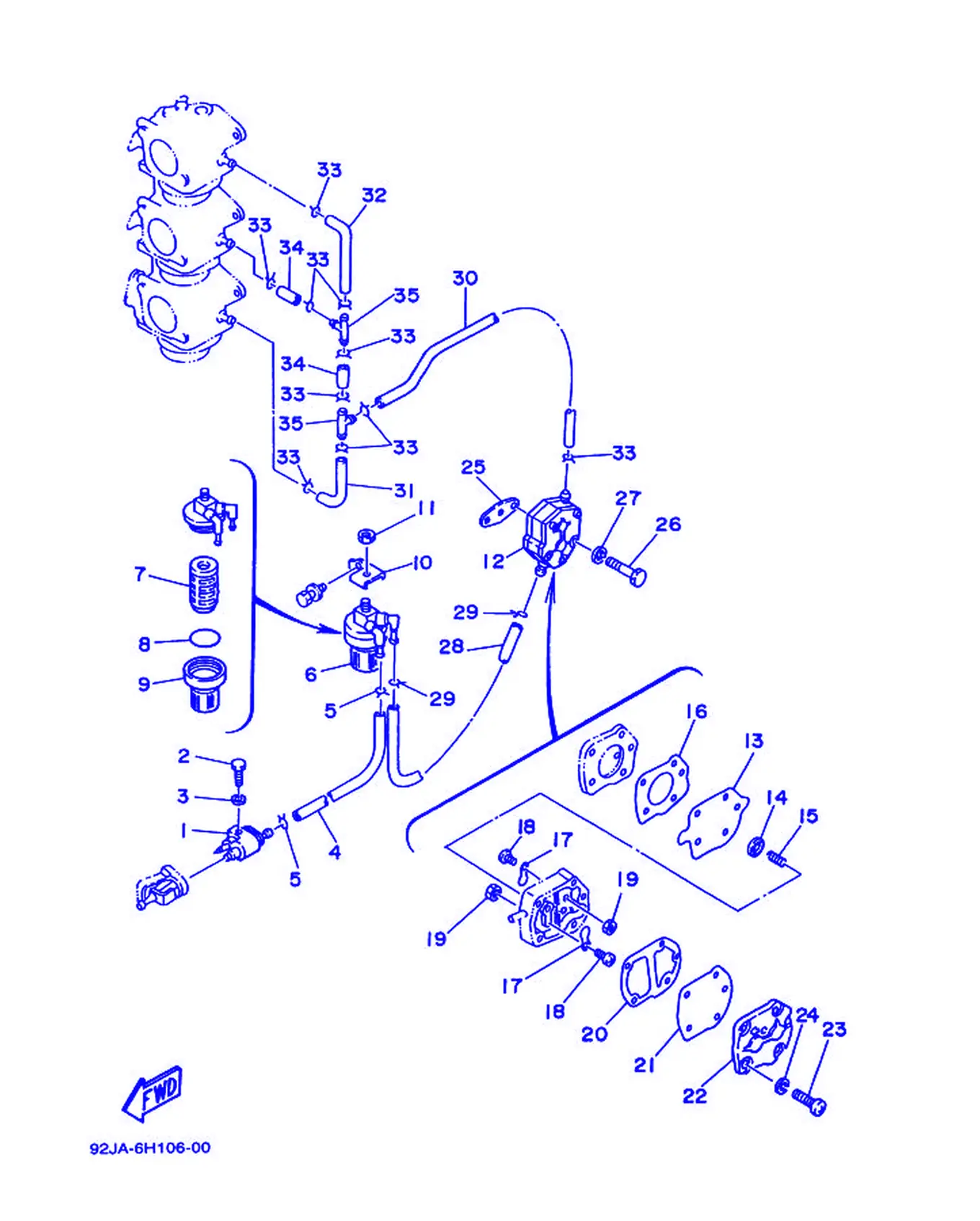

フユエル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97395-06020	螺栓	Bolt	1
3	92990-06100	盘形垫	Washer,Spring	1
4	90445-09105	固定	Hose	1
5	90467-08004	卡环	Clip	2
6	655-24560-01	过滤器组合	Filter Assembly	1
7	6F5-24563-00	过滤器滤芯	Element, Filter	1
8	93210-37M25	O型圈	O-ring	1
9	655-24521-01	滤杯	Cup, Filter	1
10	6H1-24566-00	过滤器托架	Bracket, Filter	1
11	95380-08600	有槽螺母	Nut	1
12	6A0-24410-04	燃油泵组合	FuelPumpAssembly	1
13	648-24411-00	隔膜，隔板	Diaphragm	1
14	648-24424-00	弹簧座	Seat,Spring	1
15	648-24423-00	隔膜弹	Spring,Diaphragm	1
16	648-24434-01	本体衬垫	Gasket, Body	1
17	6A0-24421-01	单向阀	Valve, Check	2
18	6A0-14325-00	扁头螺钉	Screw, Pan Head	2
19	95380-03600	有槽螺母	Nut	2
20	648-24435-02	本体衬垫2	Gasket, Body 2	1
21	663-24411-00	隔板	Diaphragm	1
22	648-24413-01	燃油泵本体2	Body 2	1
23	98580-05530	大柱头螺钉	Screw, Pan Head	3
24	92990-05100	盘形垫	Washer,Spring	3
25	650-24431-00	燃油泵衬垫1	Gasket,FuelPump 1	1
26	97395-06040	螺栓	Bolt	2
27	92990-06600	面板垫圈	Washer,Plate	2
28	6H1-24314-00	管4	Pipe 4	1
29	90467-08004	卡环	Clip	2
30	90445-09100	固定	Hose	1
31	688-24313-00	管3	Pipe 3	1
32	688-24314-00	管4	Pipe 4	1
33	90467-08004	卡环	Clip	9
34	90445-09220	固定	Hose (L30)	2
35	688-24378-00	连接管4	Pipe,Joint	2

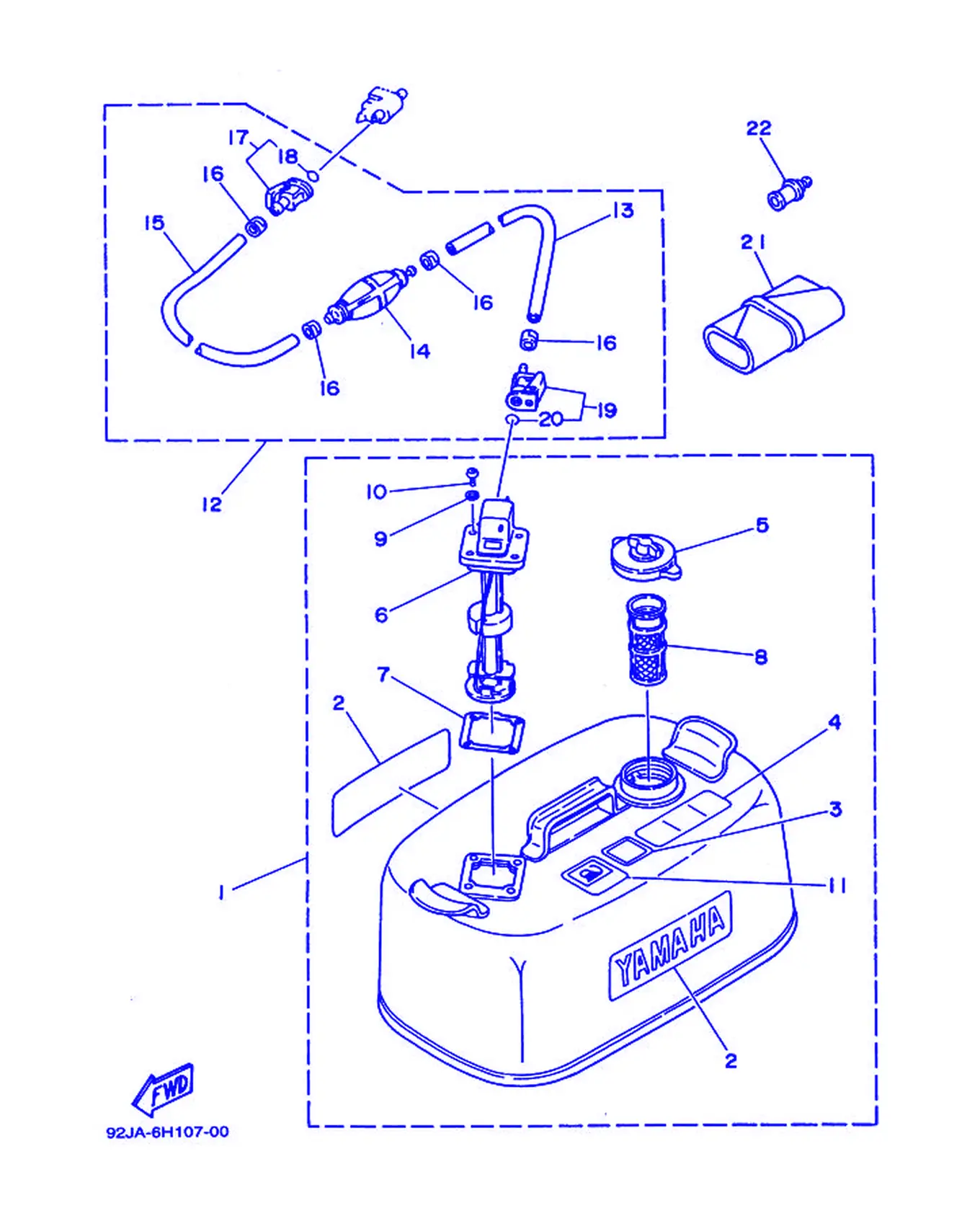

フユエル2

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y1-W2420-04-24	燃油箱组合	FuelTankAssembly	1
2	6Y1-24246-00	燃油箱图样3	Graphic, Side	2
3	6Y1-24257-00	燃油箱图样	Graphic	1
4	6Y1-24258-00	燃油箱图样	Graphic, Fuel Tank 11	1
5	6Y1-24610-12	盖组合	Cap Assembly	1
6	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
7	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
8	6Y1-24167-00	滤	Strainer	1
9	6Y1-24329-00	密封	Seal	4
10	98586-05016	大柱头螺钉	Screw, Pan Head	4
11	6Y1-24256-00	燃油箱标贴9	Graphic, Fuel Tank 9	1
12	6Y1-24306-05	燃油管组件1	FuelPipeComplete 1	1
13	90445-11M06	软管	Hose (L:2050MM)	1
14	6Y1-24360-02	起动注油泵组合	Primer Pump Assembly	1
15	90445-11M05	固定	Hose (L:850MM)	1
16	650-24351-01	带1	Band 1	4
17	6G1-24305-00	燃油管接头组件2	Fuel Pipe Joint Complete	1
18	93210-08287	O型圈	O-ring	1
19	6Y1-24305-01	燃油管接头组件2	Fuel Pipe Joint Complete	1
20	93210-08287	O型圈	O-ring	1
21	656-W2810-01	工具套	ToolKit	1
22	626-28193-01-94	单向放水	Plug, Water Check	1

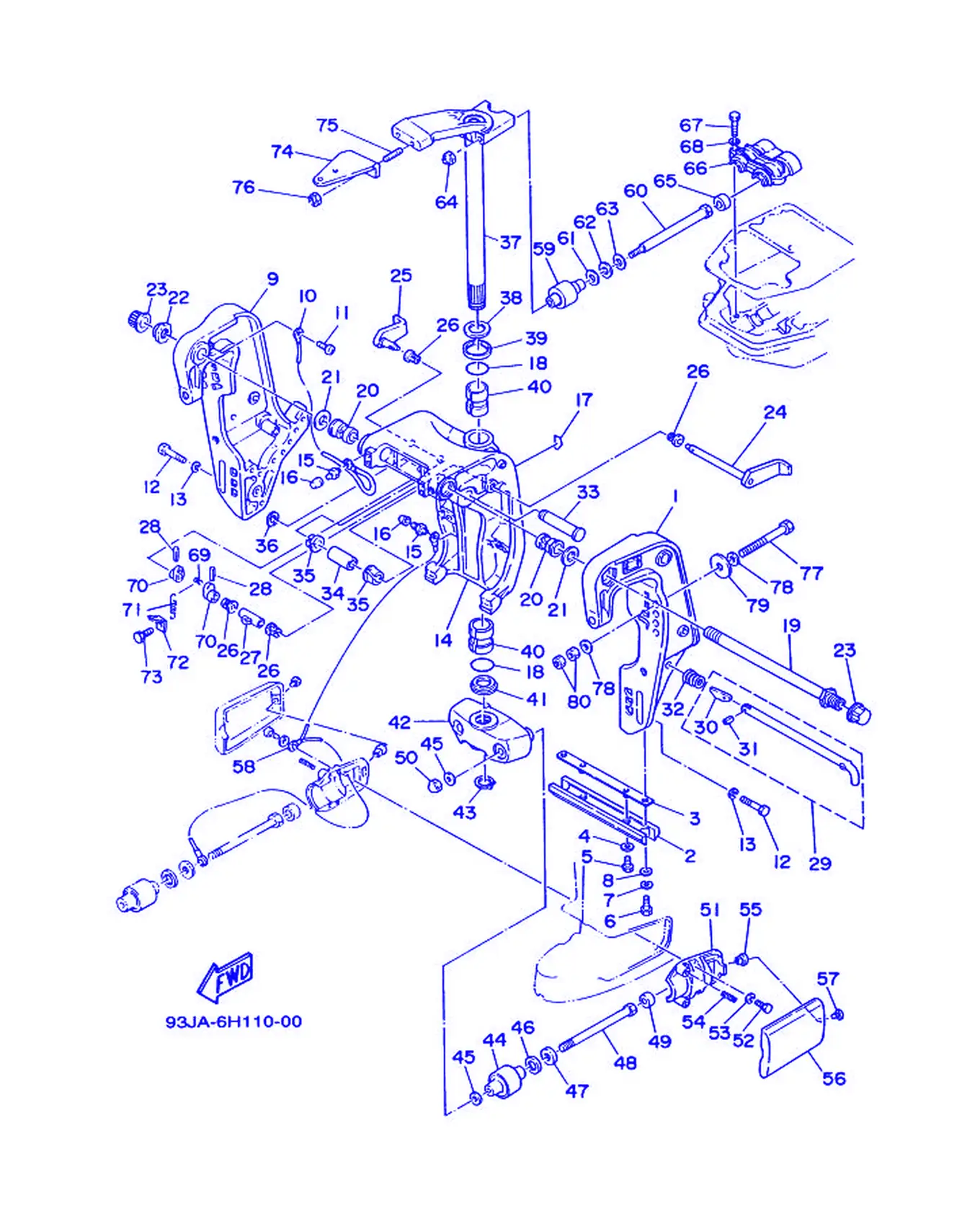

ブラケツト 1 (マニアルチルトモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	688-43111-12-EK	夹紧托架	Bracket,Clamp	1
2	6H1-45251-02	阳极	Anode	1
3	6H1-44526-00	面板	Plate	1
4	90201-06M31	面板垫圈	Washer,Plate	2
5	97395-06012	螺栓	Bolt	2
6	97395-06016	螺栓	Bolt	2
7	92990-06100	盘形垫	Washer,Spring	2
8	92990-06600	面板垫圈	Washer,Plate	2
9	688-43112-12-EK	夹紧托架	Bracket,Clamp	1
10	6E5-82148-00	导线4	Wire,Lead 4	1
11	92580-06012	螺栓	Screw, Pan Head	1
12	97395-10045	螺栓	Bolt	6
13	92990-10100	弹簧垫圈	Washer,Spring	6
14	6H1-43311-01-EK	旋转支架	Bracket, Swivel	1
15	93700-06M03	润滑油管嘴	Nipple, Grease	3
16	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
17	688-43691-01	角度定位指示器	Indicator, Tilt	1
18	93210-29M94	O型圈	O-ring	2
19	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
20	90386-22M15	衬套	Bushing	2
21	90201-22M67	平垫圈	Washer,Plate	2
22	90185-22043	卡环	Nut, Self-Locking	1
23	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
24	6H1-43181-01	顶位销杆	Lever, Tilt Stop	1
25	6H1-43185-01	顶位销杆	Lever, Tilt Stop	1
26	90386-10M16	衬套	Bushing	4
27	90387-10M02	衬套	Color	1
28	91690-30020	弹簧销	Pin,Spring	2
29	688-43160-01	角度定位杆组合	TiltRodAssembly	1
30	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
31	91690-30012	弹簧销	Pin,Spring	1
32	90502-16M02	锥形弹簧	Spring, Conical	1
33	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
34	90386-18M21	衬套	Bushing	1
35	90386-18M35	衬套	Bushing	2
36	93410-18M02	开口簧环，卡	Circlip	1
37	688-42510-02-EK	方向托架组合	SteeringBracketAssembly	1
38	90201-30M00	平垫圈	Washer,Plate	1
39	90386-30M78	衬套	Bushing	1
40	90386-30M77	衬套	Bushing	2
41	90386-30M60	衬套	Bushing	1
42	663-44551-01-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
43	93410-28M06	卡环	Circlip	1
44	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
45	90201-12M16	平垫圈	Washer,Plate	4
46	90202-25M04	平垫圈	Washer,Plate	2
47	90201-13M19	平垫圈	Washer,Plate	2
48	90109-12261	螺栓	Bolt	2
49	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
50	95380-12800	有槽螺母	Nut, Crown	2
51	687-44552-01-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
52	97395-08025	螺栓	Bolt	4
53	92990-08100	盘形垫	Washer,Spring	4
54	90501-14236	接头	Spring, Compression	4
55	90179-06066	螺帽	Nut	2
56	663-44553-00-EK	下侧减震胶垫盖	Cover, Lower Mount	2
57	92390-06015	平垫圈	Screw, Cylinder Head	2
58	688-82127-02	导线2	Wire,Lead 2	1
59	688-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
60	90101-10M49	螺栓	Bolt, Hexagon	2
61	90201-20M21	平垫圈	Washer,Plate	2
62	90202-20M06	平垫圈	Washer,Plate	2
63	90201-11M22	平垫圈	Washer,Plate	2
64	90185-10051	螺母	Nut, Self-Locking	2
65	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
66	688-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
67	97090-08035	螺栓	Bolt	3
68	92990-08100	盘形垫	Washer,Spring	3
69	90249-06M19	螺丝	Pin	1
70	6G5-43148-00	间隔轴	Collar, Distance	2
71	90506-14M24	拉簧	Spring, Tension	1
72	6G5-43144-00	弹簧	Hook,Spring	1
73	97395-06010	螺栓	Bolt	1
74	688-48511-01-EK	操舵连接板	Hook,Steering	1
74	688-48511-11-EK	操舵连接板	Hook,Steering	1
75	90116-10175	螺栓	Bolt, Stud	2
76	90185-10051	螺母	Nut, Self-Locking	2
77	90101-12M65	卡环	Bolt, Hexagon	4
78	92995-12200	盘形垫	Washer	8
79	90201-12426	平垫圈	Washer,Plate	4
80	95380-12600	有槽螺母	Nut	8

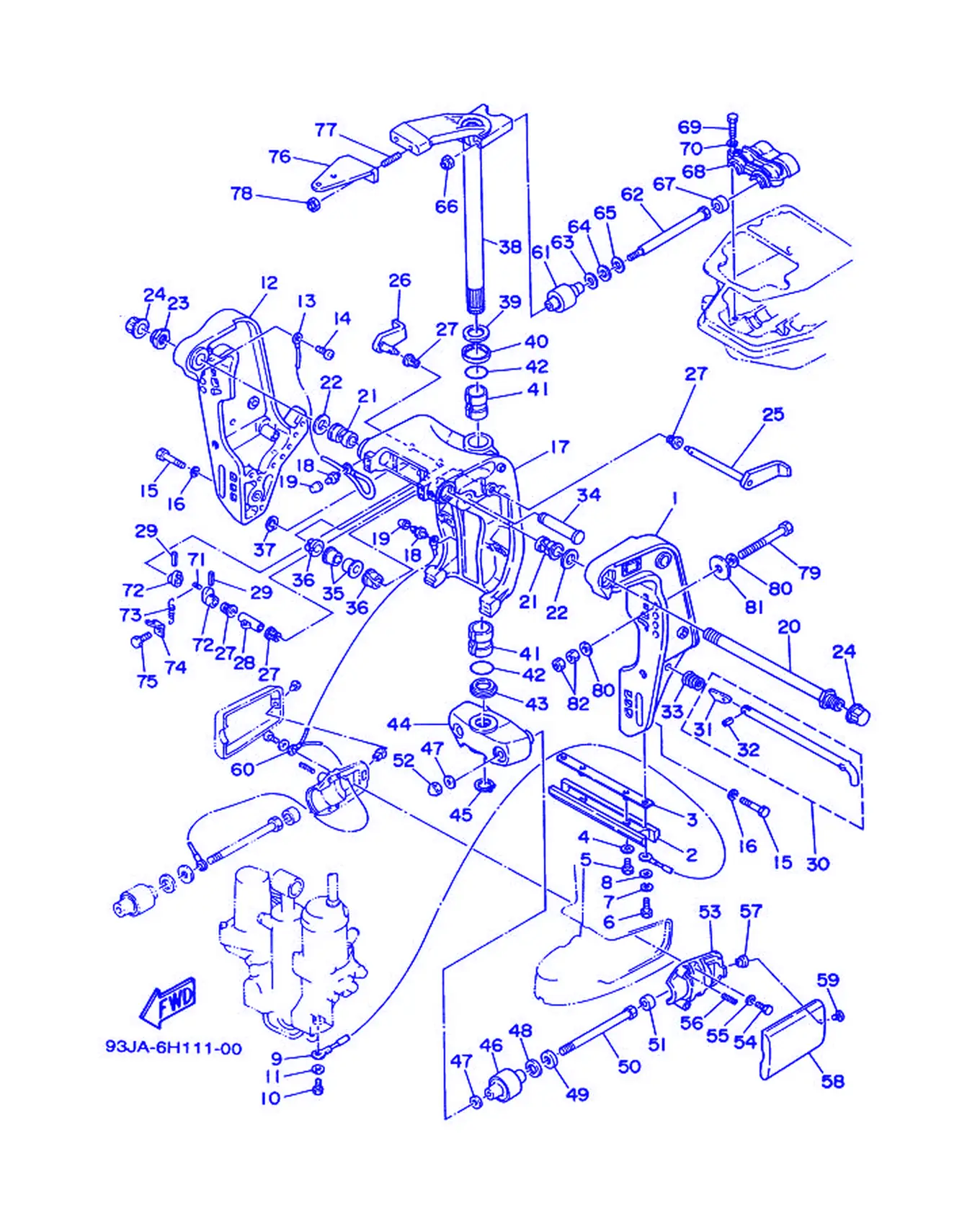

ブラケツト 2 (パワートリム.チルトモデル)

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-43111-00-EK	夹紧托架	Bracket,Clamp	1
2	6H1-45251-02	阳极	Anode	2
3	6H1-44526-00	面板	Plate	1
4	90201-06M31	面板垫圈	Washer,Plate	2
5	97395-06012	螺栓	Bolt	2
6	97395-06016	螺栓	Bolt	2
7	92990-06100	盘形垫	Washer,Spring	2
8	92990-06600	面板垫圈	Washer,Plate	2
9	6H1-82148-00	导线4	Wire,Lead 4	1
10	97395-06010	螺栓	Bolt	1
11	92990-06600	面板垫圈	Washer,Plate	1
12	6H1-43112-00-EK	夹紧托架	Bracket,Clamp	1
13	6E5-82148-00	导线4	Wire,Lead 4	1
14	92580-06012	螺栓	Screw, Pan Head	1
15	97395-10045	螺栓	Bolt	6
16	92990-10100	弹簧垫圈	Washer,Spring	6
17	6H1-43311-01-EK	旋转支架	Bracket, Swivel	1
18	93700-06M03	润滑油管嘴	Nipple, Grease	3
19	663-45119-00	润滑油管嘴盖	Cap, Grease Nipple	3
20	688-43131-03	夹紧托架螺	Bolt,ClampBracket	1
21	90386-22M15	衬套	Bushing	2
22	90201-22M67	平垫圈	Washer,Plate	2
23	90185-22043	卡环	Nut, Self-Locking	1
24	6G5-43145-00	夹紧托架盖	Cap,ClampBracket	2
25	6H1-43181-01	顶位销杆	Lever, Tilt Stop	1
26	6H1-43185-01	顶位销杆	Lever, Tilt Stop	1
27	90386-10M16	衬套	Bushing	4
28	90387-10M02	衬套	Color	1
29	91690-30020	弹簧销	Pin,Spring	2
30	688-43160-01	角度定位杆组合	TiltRodAssembly	1
31	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
32	91690-30012	弹簧销	Pin,Spring	1
33	90502-16M02	锥形弹簧	Spring, Conical	1
34	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
35	90386-18M63	衬套	Bushing	2
36	90386-18M35	衬套	Bushing	2
37	93410-18M02	开口簧环，卡	Circlip	1
38	688-42510-02-EK	方向托架组合	SteeringBracketAssembly	1
39	90201-30M00	平垫圈	Washer,Plate	1
40	90386-30M78	衬套	Bushing	1
41	90386-30M77	衬套	Bushing	2
42	93210-29M94	O型圈	O-ring	2
43	90386-30M60	衬套	Bushing	1
44	663-44551-01-EK	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
45	93410-28M06	卡环	Circlip	1
46	687-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
47	90201-12M16	平垫圈	Washer,Plate	4
48	90202-25M04	平垫圈	Washer,Plate	2
49	90201-13M19	平垫圈	Washer,Plate	2
50	90109-12261	螺栓	Bolt	2
51	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
52	95380-12800	有槽螺母	Nut, Crown	2
53	687-44552-01-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
54	97395-08025	螺栓	Bolt	4
55	92990-08100	盘形垫	Washer,Spring	4
56	90501-14236	接头	Spring, Compression	4
57	90179-06066	螺帽	Nut	2
58	663-44553-00-EK	下侧减震胶垫盖	Cover, Lower Mount	2
59	92380-06015	平垫圈	Screw, Cylinder Head	2
60	688-82127-02	导线2	Wire,Lead 2	1
61	688-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	2
62	90101-10M49	螺栓	Bolt, Hexagon	2
63	90201-20M21	平垫圈	Washer,Plate	2
64	90202-20M06	平垫圈	Washer,Plate	2
65	90201-11M22	平垫圈	Washer,Plate	2
66	90185-10051	螺母	Nut, Self-Locking	2
67	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
68	688-44511-00-94	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
69	97090-08035	螺栓	Bolt	3
70	92990-08100	盘形垫	Washer,Spring	3
71	90249-06M19	螺丝	Pin	1
72	6G5-43148-00	间隔轴	Collar, Distance	2
73	90506-14M24	拉簧	Spring, Tension	1
74	6G5-43144-00	弹簧	Hook,Spring	1
75	97395-06010	螺栓	Bolt	1
76	688-48511-11-EK	操舵连接板	Hook,Steering	1
77	90116-10175	螺栓	Bolt, Stud	2
78	90185-10051	螺母	Nut, Self-Locking	2
79	90101-12M65	卡环	Bolt, Hexagon	4
80	92995-12200	盘形垫	Washer	8
81	90201-12426	平垫圈	Washer,Plate	4
82	95380-12600	有槽螺母	Nut	8

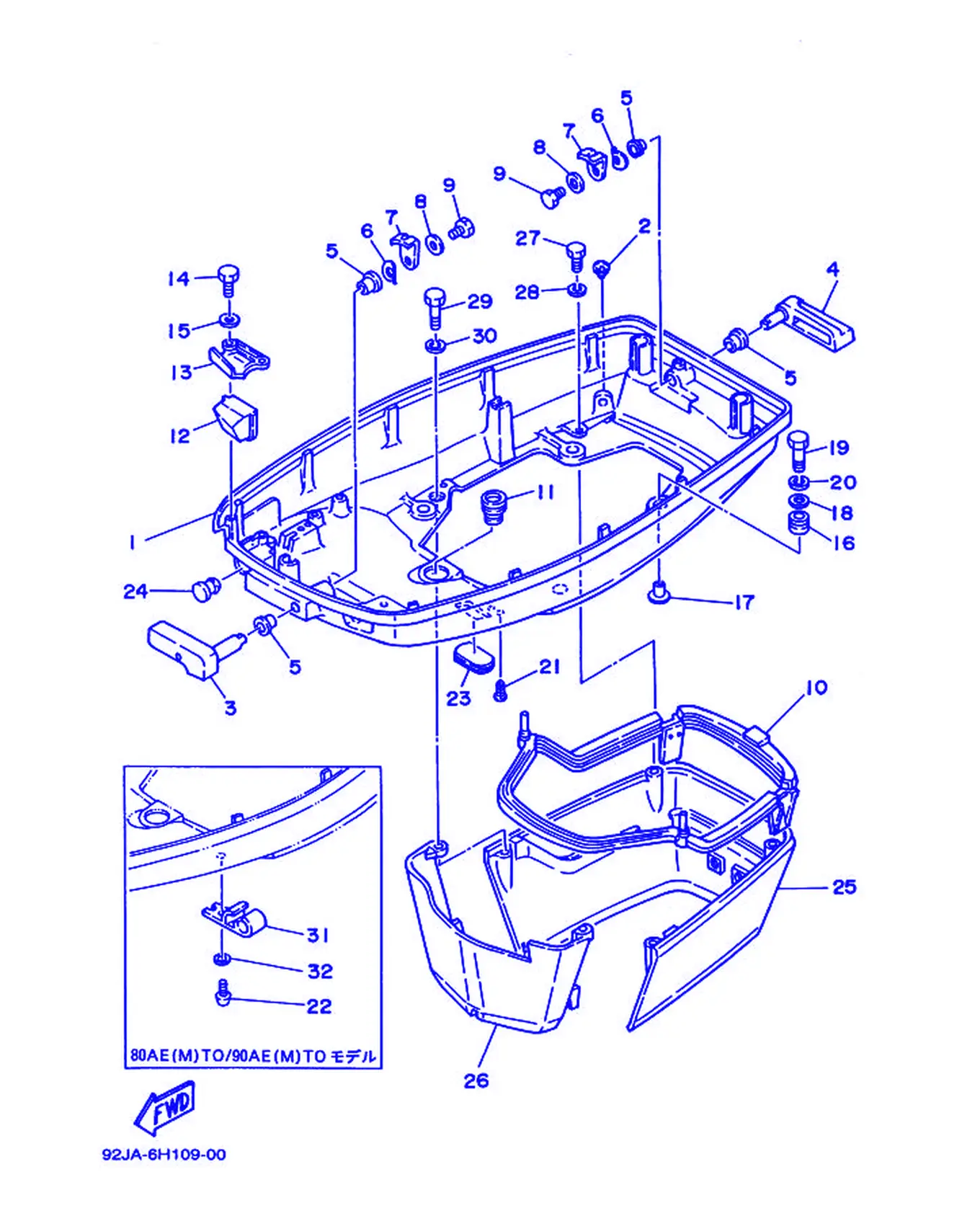

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	688-42711-03-EK	底罩	Cowling, Bottom	1
1	6H1-42711-00-EK	底罩	Cowling, Bottom	1
1	692-42711-01-EK	底罩	Cowling, Bottom	1
2	6H3-44391-01	软管管嘴	Nipple,Hose	1
3	688-42815-00-EK	夹杆	Lever,Clamp	1
4	688-42817-00-EK	夹杆	Lever,Clamp	1
5	90386-13M38	衬套	Bushing	4
6	90206-13019	平垫圈	Washer, Wave	2
7	688-42816-00	夹杆	Lever,Clamp	2
8	90201-06M02	平垫圈	Washer,Plate	2
9	97013-06012	螺栓	Bolt	2
10	688-42716-02	密封橡皮块1	Rubber,Seal 1	1
11	663-42724-00	固定	Grommet	1
12	688-42725-10	固定	Grommet	1
12	692-42725-00	固定	Grommet	1
13	688-42738-00-94	装配面板	Plate, Fitting	1
14	97395-06016	螺栓	Bolt	2
15	92990-06600	面板垫圈	Washer,Plate	2
16	90480-09M12	固定	Grommet	4
17	90387-06M69	六角螺栓	Color	4
18	90201-06416	平垫圈	Washer,Plate	4
19	97395-06030	螺栓	Bolt	4
20	92990-06100	盘形垫	Washer,Spring	4
21	90338-05M03	衬套	Plug	1
22	90157-06M01	卡环	Screw, Pan Head	1
23	6H4-42726-00	固定	Grommet	1
23	6H1-42726-10	固定	Grommet	1
24	6G1-42748-00	固定	Grommet	1
25	688-42741-00-EK	挡板	Apron	1
26	688-42771-00-EK	挡板	Apron	1
27	97395-06020	螺栓	Bolt	2
28	92990-06100	盘形垫	Washer,Spring	2
29	97395-06030	螺栓	Bolt	2
30	92990-06100	盘形垫	Washer,Spring	2
31	6E5-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
32	92990-06600	面板垫圈	Washer,Plate	1

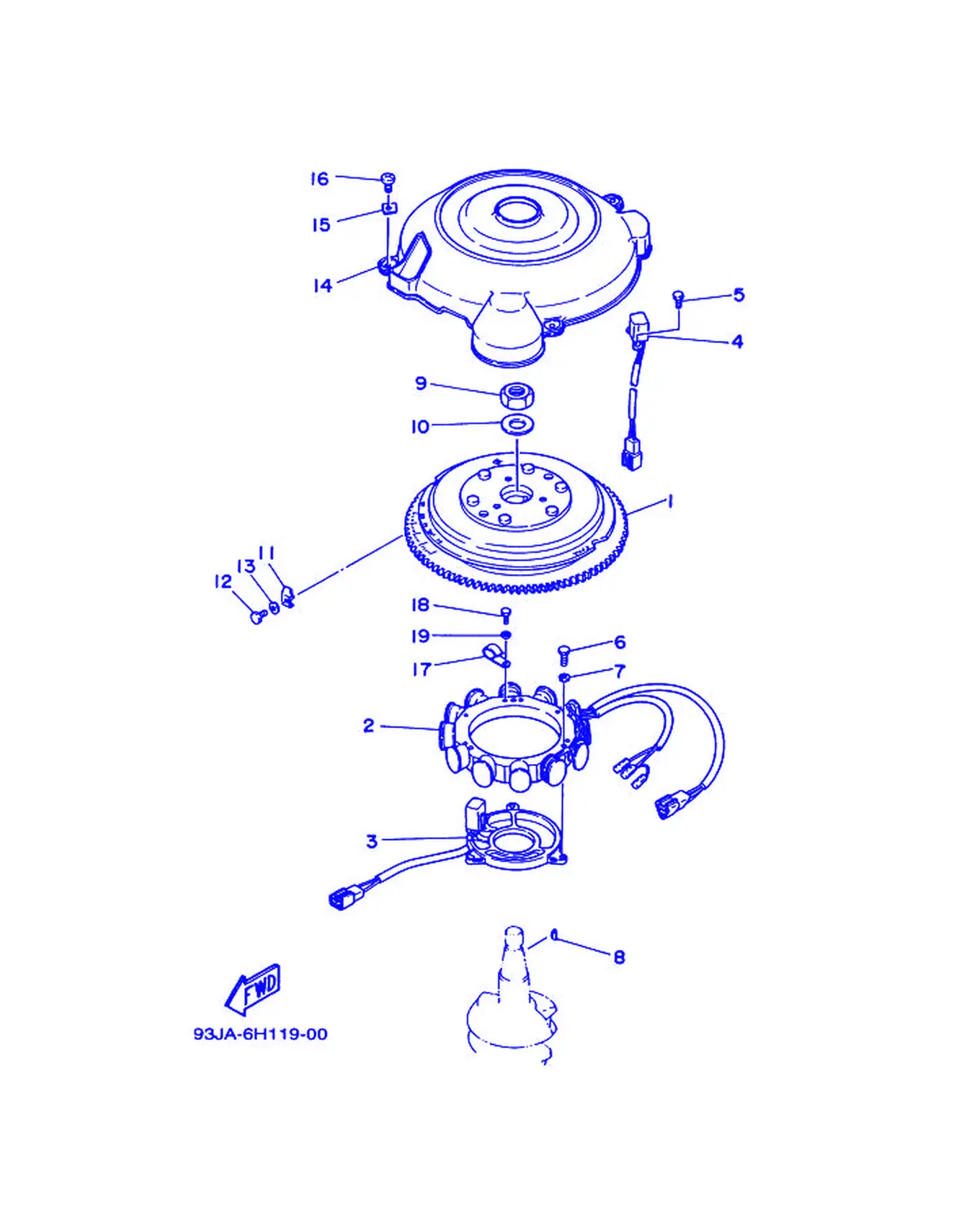

マグネト

REF	雅马哈编码	中文名称	英文名称	用量
1	6H0-85550-00	转子总成	Rotor Assembly	1
2	6H0-85510-01	定子组合	Stator Assembly	1
3	6H0-85580-01	脉冲线	Coil, Pulser	1
4	6H2-85895-01	曲柄位置传感	Crank Position Sensor	1
5	97395-05012	螺栓	Bolt	2
6	97395-06040	螺栓	Bolt	3
7	92990-06600	面板垫圈	Washer,Plate	3
8	90280-05049	半圆键	Key, Woodruff	1
9	90170-20137	螺母	Nut	1
10	90201-21M18	平垫圈	Washer,Plate	1
11	688-81332-01	正时面板	Plate, Timing	1
12	97395-06010	螺栓	Bolt	1
13	92990-06600	面板垫圈	Washer,Plate	1
14	6H1-81337-01	飞轮盖	Cover,Flywheel	1
15	90209-06M04	螺栓	Washer	3
16	97895-06012	螺栓	Screw, Pan Head	3
17	90465-06M28	固定	Clamp	1
18	97013-06012	螺栓	Bolt	1
19	92990-06600	面板垫圈	Washer,Plate	1

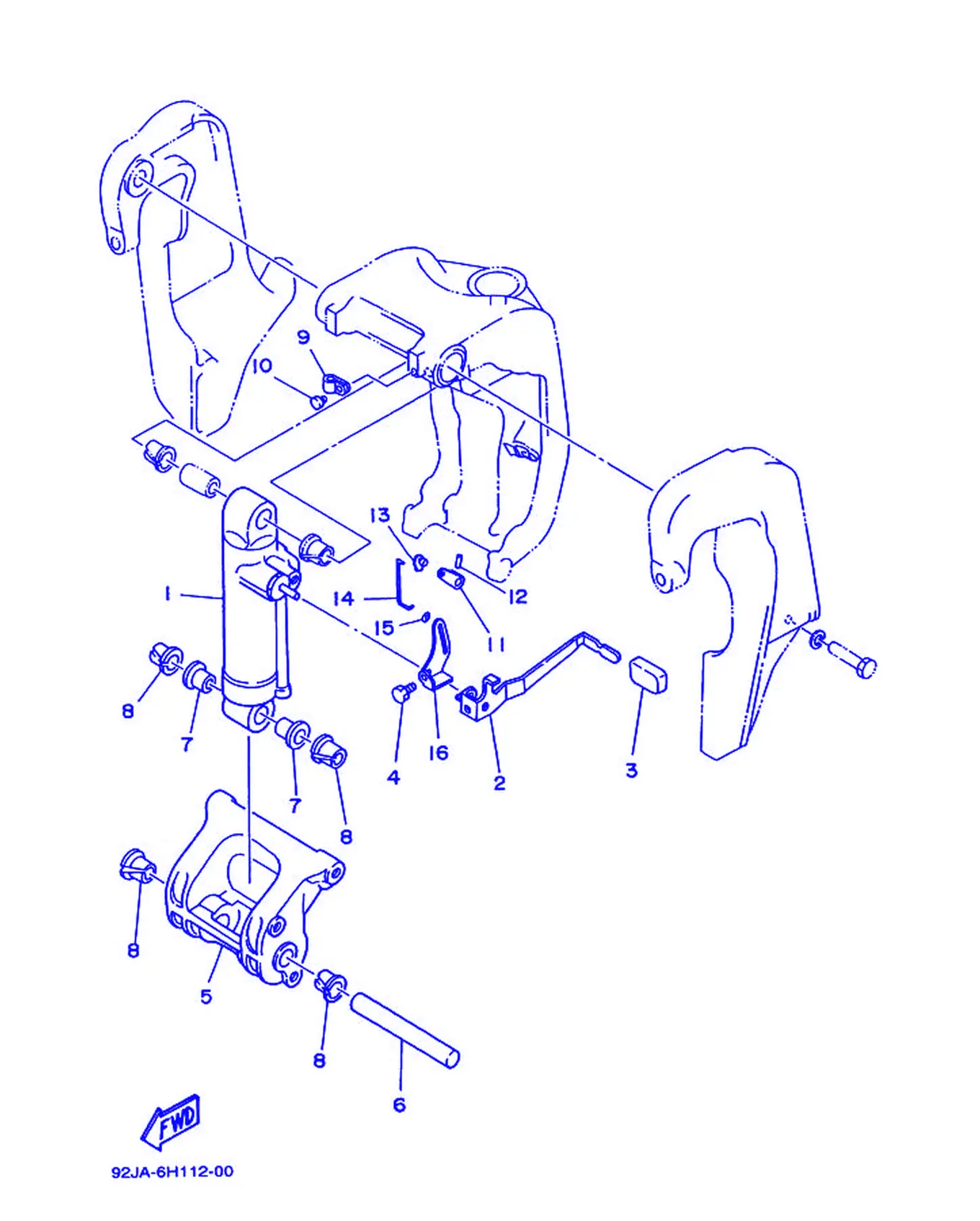

マニアルチルト

REF	雅马哈编码	中文名称	英文名称	用量
1	688-43170-04-EK	减震器组合	Shock Absorber Assembly	1
2	688-43631-10	角度定位杆	Lever,Tilt	1
3	682-43318-01	盖	Cover	1
4	97395-06010	螺栓	Bolt	1
5	688-43128-01-EK	夹紧托架衬套	Spacer,ClampBracket	1
6	688-43124-02	下侧防震销	Pin, Lower Shock Mount	1
7	90386-18M63	衬套	Bushing	2
8	90386-18M35	衬套	Bushing	4
9	90464-11M18	固定	Clamp	1
10	90338-05M03	衬套	Plug	1
11	688-43186-00	杠杆	Lever	1
12	91690-30020	弹簧销	Pin,Spring	1
13	6J8-41262-00	阻风门杠杆接头	Joint, Choke Lever	1
14	688-43616-00	角度定位锁紧杆	Rod,TiltLock	1
15	90202-03M51	平垫圈	Washer,Plate	1
16	688-43651-00	倒挡锁定杆1	Lever, Reverse Lock 1	1

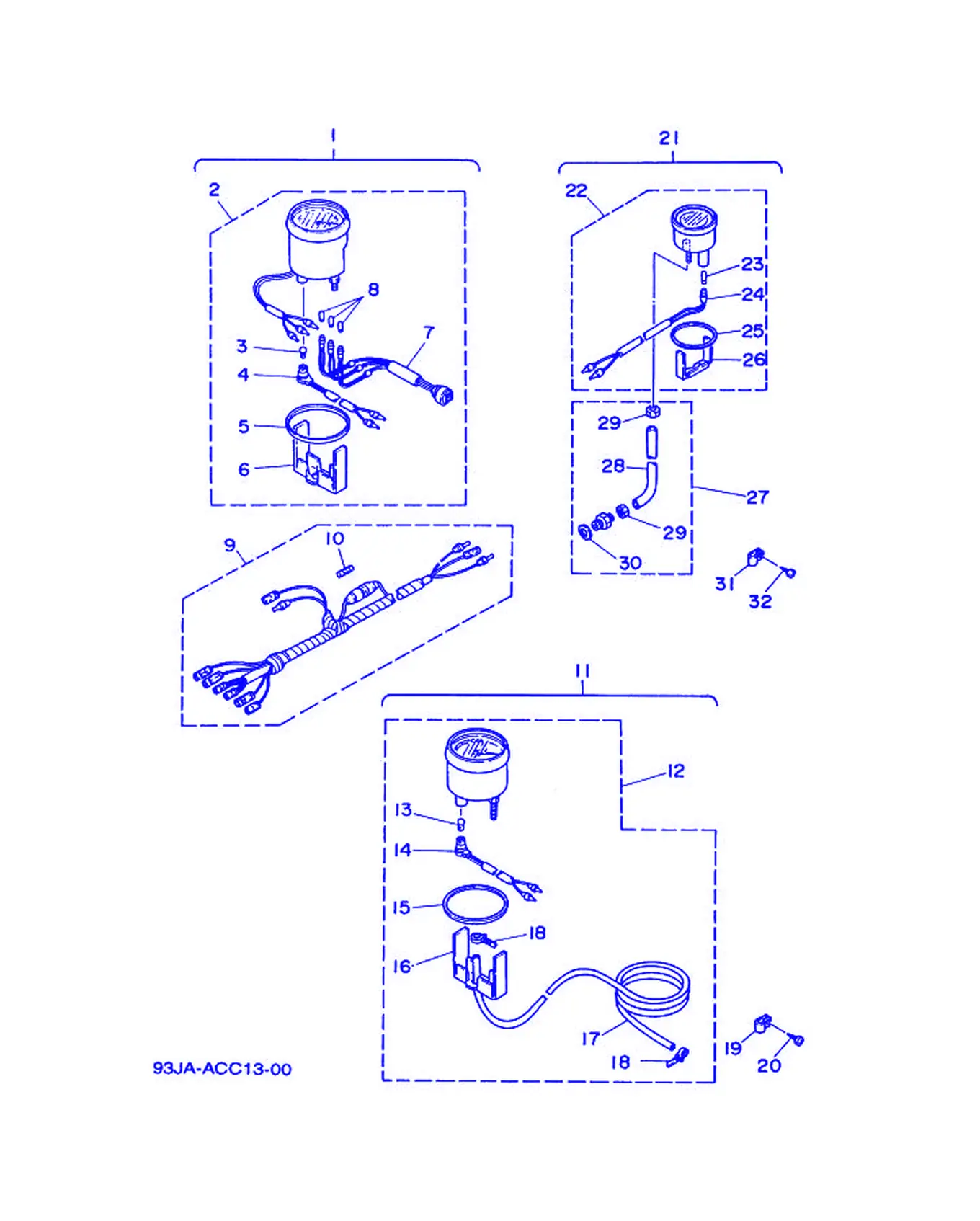

メータ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-W0080-02	转速计套	Tacho Meter Kit	1
1	6Y5-W0080-12	转速计套	Tacho Meter Kit	1
2	6Y5-83540-04	转速计组合	Tachometer Assembly	1
2	6Y5-83540-14	转速计组合	Tacho Meter Assembly	1
3	6Y5-83517-00	灯泡	Valve (12V-1.7W, T10)	1
4	6Y5-83536-40	仪表座	Socket, Meter	1
5	6Y5-83523-00	减震器	Damper	1
6	6Y5-83514-00	装配面板	Plate, Fitting	1
7	6Y5-83509-02	插座缆索组合	Socket Meter Assembly	1
8	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	3
9	6Y5-83553-00	导线	Wire,Lead	1
10	1E6-82151-00	保险丝	Fuse (10A)	1
11	6Y5-W0081-30	测速计套	Speed Meter Kit	1
12	6Y5-83510-30	测速计组合	Speed Meter Assembly	1
13	688-83516-00	灯泡	Valve (12V-1.7W)	1
14	6Y5-83536-10	仪表座	Socket, Meter	1
15	6Y5-83523-00	减震器	Damper	1
16	6Y5-83514-00	装配面板	Plate, Fitting	1
17	688-83557-00	管	Tube	1
18	90465-11M10	固定	Clamp	2
19	90601-31402	夹箍	Clip, Nylon 14	5
20	97780-40116	自攻螺钉	Screw, Pan Head Tapping	5
21	6Y5-W0088-00	蜂鸣器盘套	Water Pressure Meter Kit	1
22	6Y5-83660-00	水压表组合	Water Pressure Meter Assembly	1
23	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
24	6Y5-83536-00	仪表座	Socket, Meter	1
25	688-83664-00	减震器	Damper	1
26	688-83665-00	装配面板	Plate, Fitting	1
27	688-83667-00	传感	Sender	1
28	688-83666-00	管	Tube	1
29	663-83668-00	管嘴螺母	Nut, Nipple	2
30	90430-14115	垫片	Gasket	1
31	90601-31402	夹箍	Clip, Nylon 14	5
32	97780-40116	自攻螺钉	Screw, Pan Head Tapping	5

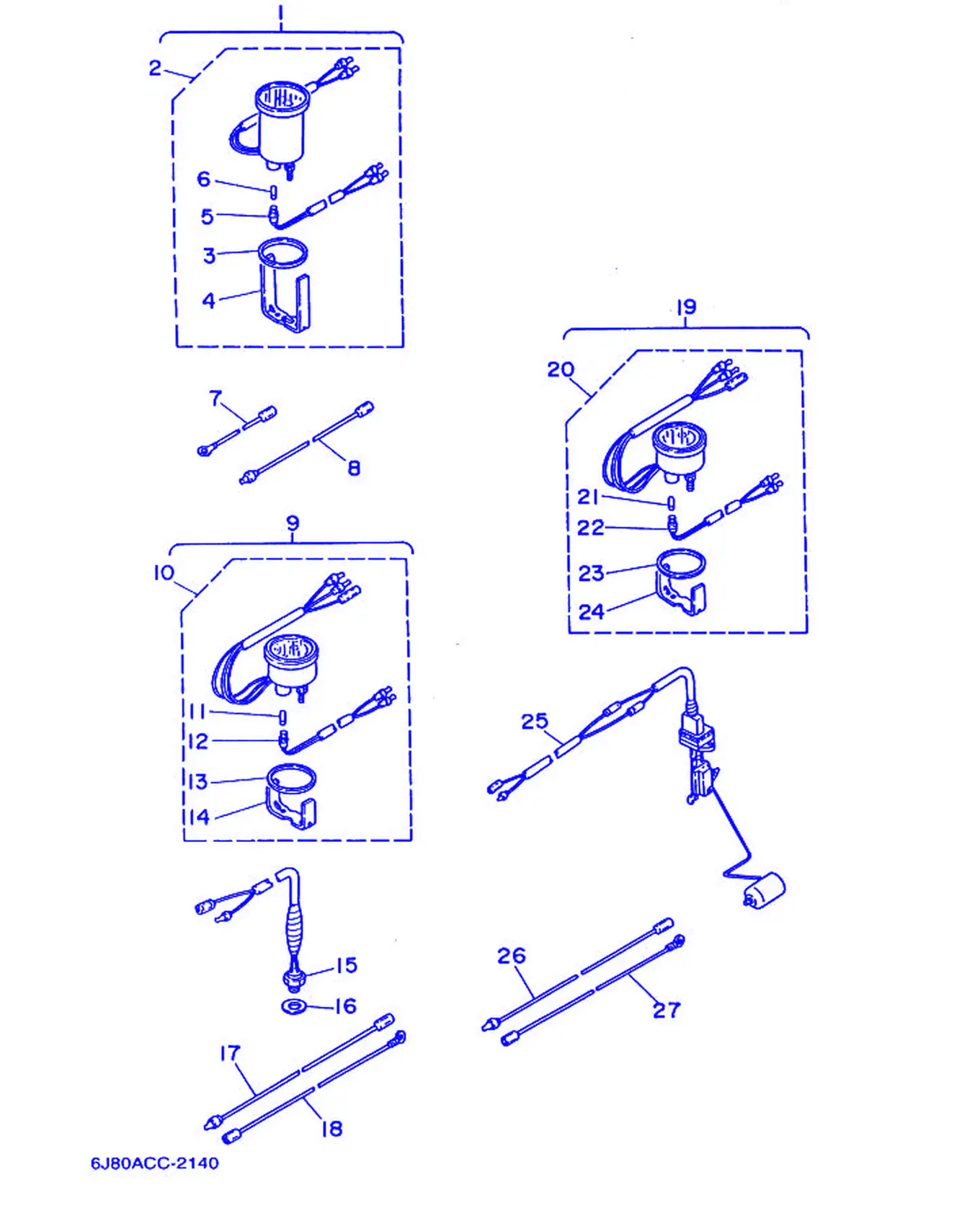

メータ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-W0088-31	蜂鸣器盘套	Hour Meter Kit	1
2	6Y5-83504-01	计时表组合	Hour Meter Assembly	1
3	688-83664-00	减震器	Damper	1
4	6Y5-83577-00	装配面板	Plate, Fitting	1
5	6Y5-83536-00	仪表座	Socket, Meter	1
6	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
7	663-83553-A0	导线	Wire, Lead	1
8	663-83553-Y0	导线	Wire Lead (Yellow)	1
9	6Y5-W0088-10	蜂鸣器盘套	Water Temperature Meter Kit	1
10	6Y5-83590-00	水温表组合	Water Temperature Meter Assembly	1
11	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
12	6Y5-83536-00	仪表座	Socket, Meter	1
13	688-83664-00	减震器	Damper	1
14	6Y5-83544-00	装配面板	Plate, Fitting	1
15	688-83591-00	温控器组	Thermo Unit	1
16	90430-14115	垫片	Gasket	1
17	663-83553-Y0	导线	Wire Lead (Yellow)	1
18	663-83553-A0	导线	Wire, Lead	1
19	6Y5-W0088-20	蜂鸣器盘套	Fuel Meter Kit	1
20	6Y5-85750-00	燃油仪表组合	Fuel Meter Assembly	1
21	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
22	6Y5-83536-00	仪表座	Socket, Meter	1
23	688-83664-00	减震器	Damper	1
24	6Y5-83544-00	装配面板	Plate, Fitting	1
25	688-85752-01	燃油表传感装置组合	FuelSensor	1
26	663-83553-Y0	导线	Wire Lead (Yellow)	1
27	663-83553-A0	导线	Wire, Lead	1

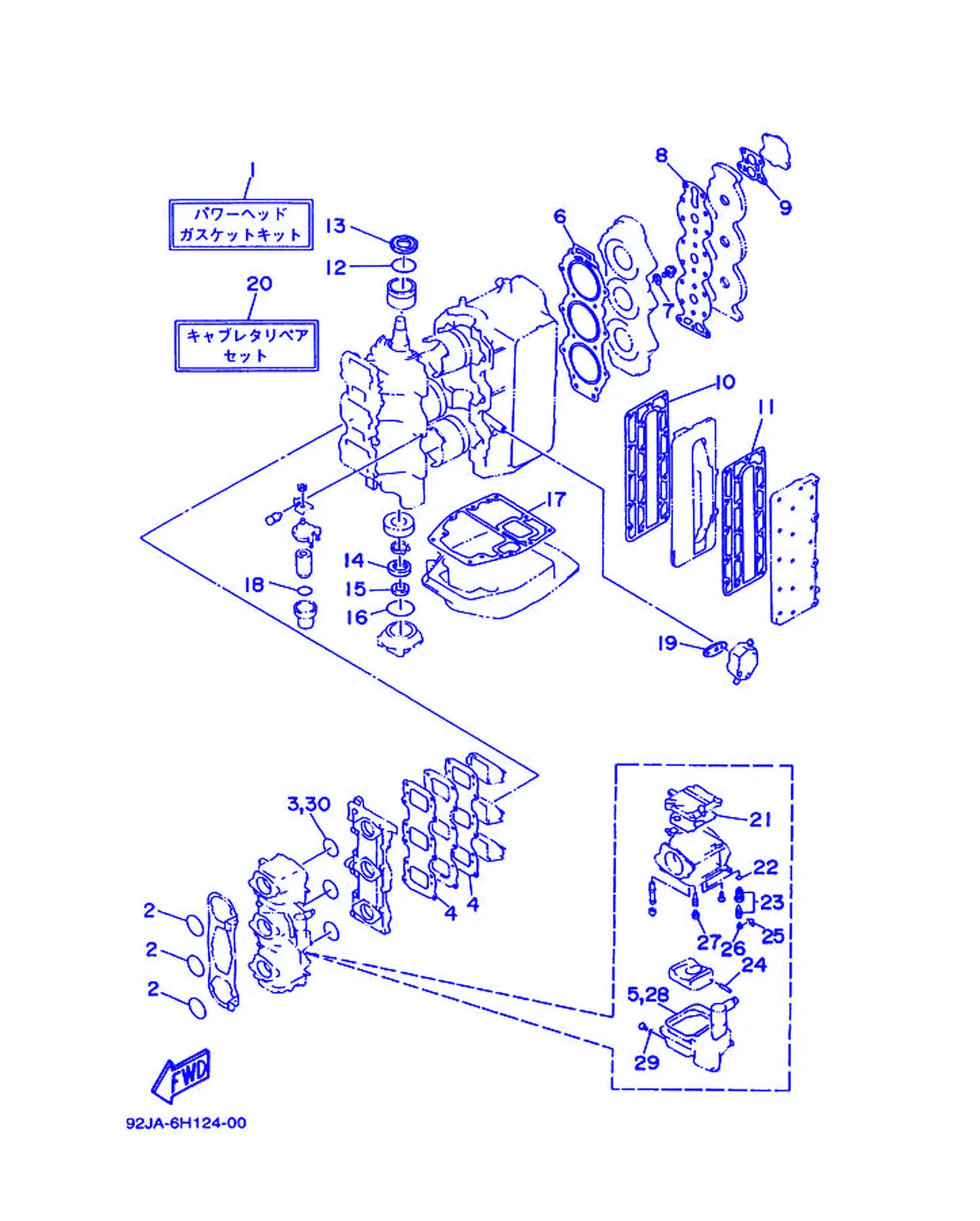

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-W0001-01	衬垫套	Power Head Gasket Kit	1
2	93210-46044	O型圈	O-ring	3
3	93210-39ME4	O型圈	O-ring	3
4	688-13621-00	阀座衬垫	Gasket,ValveSeat	2
5	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	3
6	688-11181-02	气缸头垫片1	Gasket, Cylinder Head 1	1
7	90430-14115	垫片	Gasket	1
8	688-11193-02	气缸盖罩衬垫1	Gasket, Head Cover 1	1
9	688-12414-00	盖衬垫	Gasket,Cover	1
10	688-41112-01	排气管内盖衬垫	Gasket, Exhaust Inner Cover	2
11	688-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
12	93210-46M16	O型圈	O-ring	1
13	93102-36M24	油封	Oil Seal	1
14	93102-30M05	油封	OilSeal	1
15	93104-20M02	油封	OilSeal	1
16	93210-62269	O型圈	O-ring	1
17	688-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
18	93210-37M25	O型圈	O-ring	1
19	650-24431-00	燃油泵衬垫1	Gasket,FuelPump 1	1
20	6H1-W0093-10	化油器修理套	CarburetorRepair Kit	1
21	6H4-14147-00	O型圈	0-Ring	1
22	93210-04228	O型圈	O-ring	1
23	692-14590-00	针阀组合	Valve Seat	1
24	6H4-14548-00	浮子臂销	Pin, Float Arm	1
25	663-14159-00	钢夹	Clip	1
26	676-14186-00	浮子销	Pin, Float	1
27	676-14966-00	起动杆	Cap	1
28	6H4-14984-00	浮子室衬垫	Gasket, Float Chamber	1
29	93210-04230	O型圈	O-ring	1
30	93210-39ME4	O型圈	O-ring	1

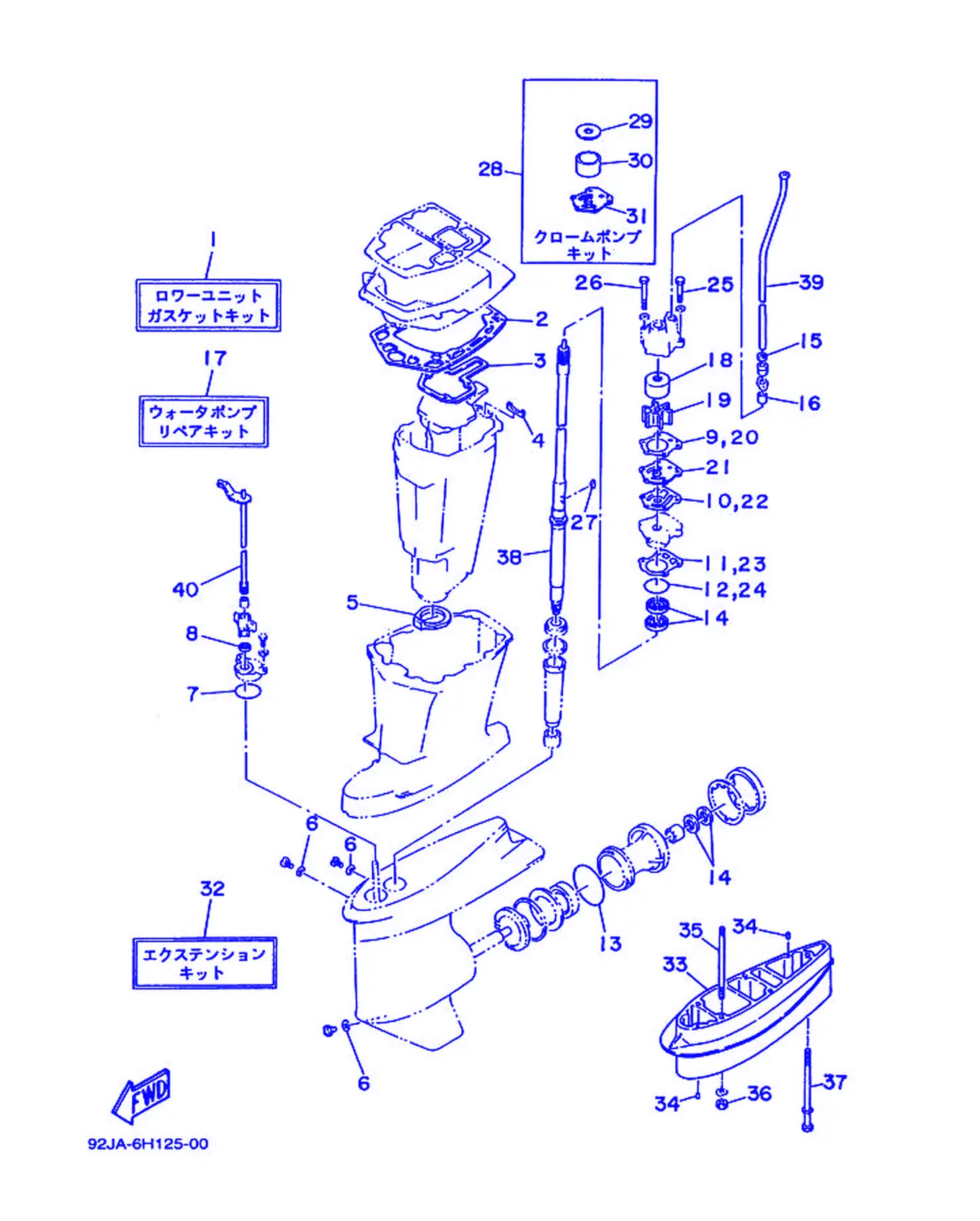

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	688-W0001-20	衬垫套	LowerUnitGasket Kit	1
2	688-45114-01	水上装置壳体衬垫	Gasket,UpperCasing	1
3	688-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
4	688-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	688-45123-00	消音器衬垫	Gasket,Muffler	1
6	90430-08020	固定	Gasket	3
7	93210-49046	O型圈	O-ring	1
8	93106-09014	油封	OilSeal	1
9	688-44315-00	水泵衬垫	Gasket,Water Pump	1
10	688-44324-00	芯子衬垫	Gasket, Cartridge	1
11	688-44316-01	水泵衬垫	Gasket,Water Pump	1
12	93210-46044	O型圈	O-ring	1
13	93210-85M97	O型圈	O-ring	1
14	93101-25M03	油封	OilSeal	2
15	90430-12072	衬垫	Gasket	1
16	663-44366-00	水封减震器	Damper,WaterSeal	1
17	692-W0078-00	水泵修理套	Water PumpRepair Kit	1
18	688-44322-00	芯子	Insert, Cartridge	1
19	688-44352-03	水泵叶轮	Impeller	1
20	688-44315-00	水泵衬垫	Gasket,Water Pump	1
21	688-44323-00	外挡板	Outer Plate, Cartridge	1
22	688-44324-00	芯子衬垫	Gasket, Cartridge	1
23	688-44316-01	水泵衬垫	Gasket,Water Pump	1
24	93210-46044	O型圈	O-ring	1
25	97395-08050	螺栓	Bolt	2
26	97395-08070	卡环	Bolt	2
27	90280-04M04	半圆键	Key, Woodruff	1
28	688-W0078-1A	水泵修理套	Chrome Pump Kit	1
29	688-44321-41	内部面板	Inner Plate, Cartridge	1
30	688-44322-41	芯子	Insert, Cartridge	1
31	688-44323-40	外挡板	Outer Plate, Cartridge	1
32	688-W0072-00-EK	延伸套	Extension Kit	1
33	688-45211-00-EK	延伸部分	Extension	1
34	93606-12019	定位销	Pin, Dowel	4
35	90116-10M05	卡环	Bolt, Stud	4
36	95380-10600	有槽螺母	Nut	4
37	97375-08190	带垫圈六角头螺栓	Bolt	1
38	688-45501-22	驱动轴组	Drive ShaftComplete	1
39	688-44361-20	水管	Tube, Water	1
40	688-44120-21	变挡手柄组合	Handle Gear Shift Assembly	1

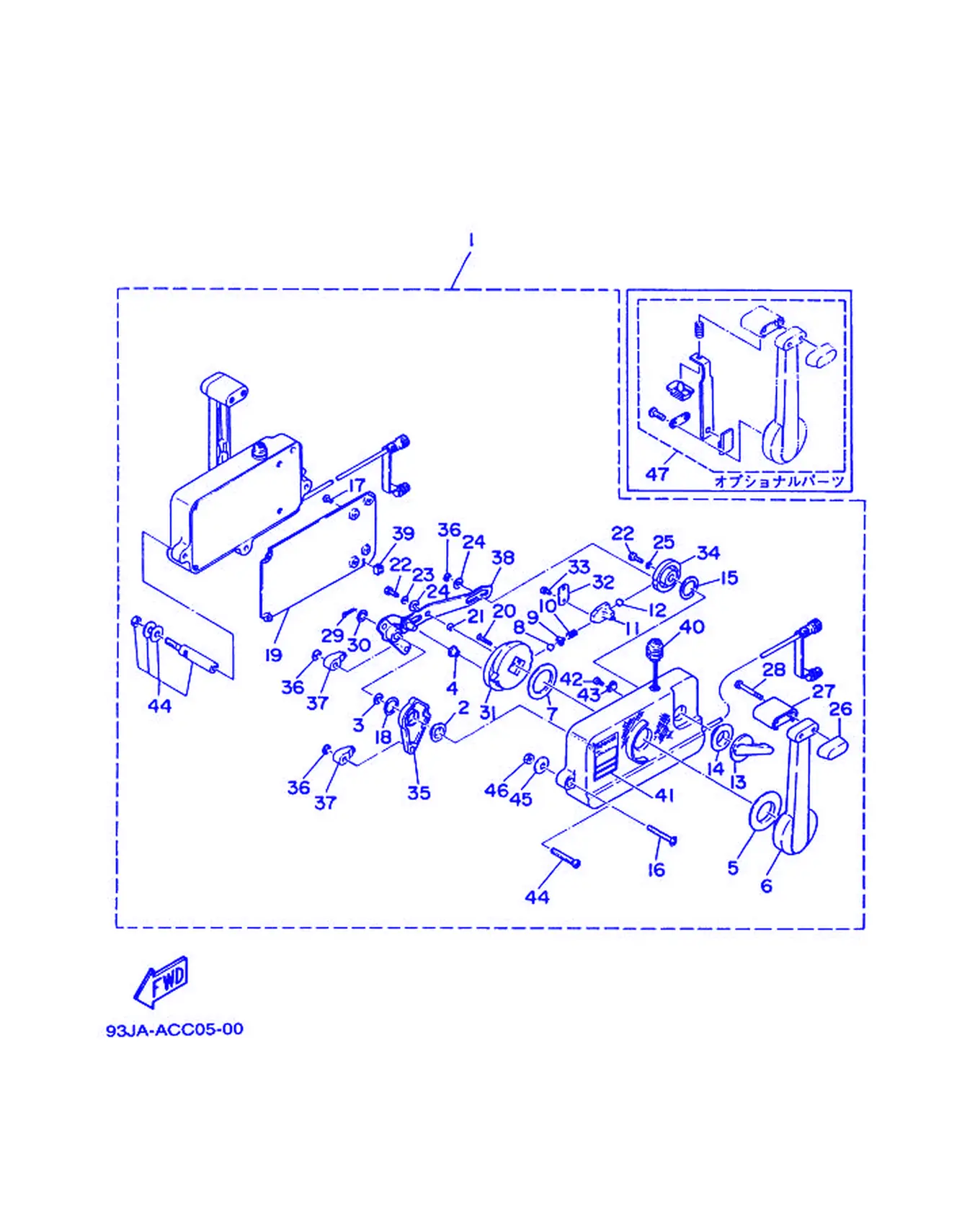

リモートコントロールアセンブリ (701タイプ)

REF	雅马哈编码	中文名称	英文名称	用量
1	701-48101-10	遥控装置组合	Remote Control Assembly (Ra	1
1	701-48102-10	遥控装置组合	Remote Control Assembly (Re	1
1	701-48110-22	遥控装置组合	Remote Control Assembly (Ra	1
2	701-48235-00	衬套	Bushing	1
3	701-48197-10	平垫圈	Washer, Wave	1
4	701-48252-00	凸轮卷轴	Roller, Cam	1
5	701-48234-00	衬套1	Bushing 1	1
6	701-48221-00	控制杠杆	Lever, Control	1
7	701-48196-11	平垫圈	Washer, Wave	1
8	701-48236-00	延迟器卷轴	Roller, Detent	1
9	702-48237-00	联接器	Adapter	1
10	702-48238-00	延迟簧	Spring, Detent	1
11	701-48249-00	弹簧适配器	Adapter,Spring	1
12	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
13	701-48152-11	发动机空转旋钮	Knob, Free Accelerator	1
14	701-48243-00	衬套	Bushing	1
15	701-48198-10	波形垫	Washer, Wave	1
16	701-48281-10	螺钉	Screw	3
17	701-48289-00	螺钉	Screw	4
18	701-48268-00	衬套	Spacer	1
19	701-48213-00	面板	Back Plate 2	1
20	92780-06025	螺栓	Screw, Flat Head	2
21	701-48255-00	轴套	Collar	1
22	97395-06018	螺栓	Bolt	2
23	702-48288-00	平垫	Washer, Plain	1
24	701-48246-00	衬套	Spacer	2
25	92990-06300	盘形垫	Washer, Internal Tooth	1
26	701-48229-00	控制杠杆握柄	Grip,ControlLever	1
27	701-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	701-48282-00	螺钉	Screw	2
29	701-48239-00	板销	SetPin,Plate	1
30	701-48266-00	衬套	Spacer	1
31	701-48232-00	齿	Gear	1
32	701-48189-00	挡圈	Retainer	1
33	98580-05010	大柱头螺钉	Screw, Pan Head	2
34	701-48153-12	发动机空转轴	Shaft, Free Axel	1
35	701-48271-00	变挡臂	Arm, Shift	1
35	701-48271-10	变挡臂	Arm, Shift (Left)	1
36	93430-06024	卡环	Circlip	3
37	701-48345-30	遥控钢索端部2	Cable End, Remote Control	2
38	701-48261-00	油门臂	Arm,Throttle	1
38	701-48261-10	油门臂	Arm, Throttle (Left)	1
39	701-48358-00	钢索固定装置	Anchor, Cable	1
40	701-82550-50	发动机止动开关组合	Stop Switch Assembly	1
41	701-48126-00	图样	Graphic	1
42	701-48283-00	螺钉	Screw	1
43	701-82594-00	夹箍	Clamp	1
44	701-48291-00	连接，附	Attachment	1
45	701-48287-00	垫圈	Washer	1
46	95380-06600	有槽螺母	Nut, Hexagon	3
47	701-48280-00	遥控装置组合	Neutral Lock Kit	1

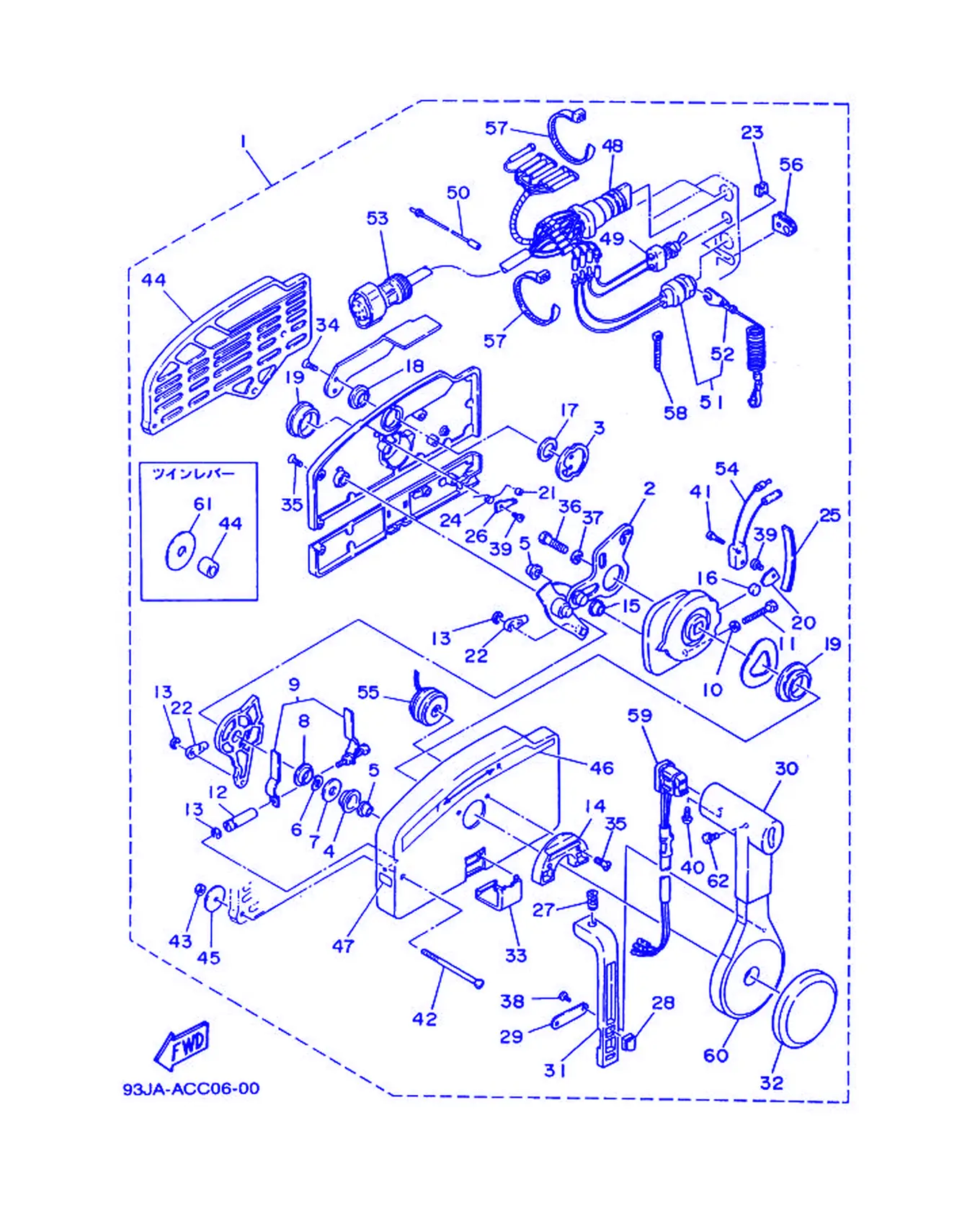

リモートコントロールアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48230-11	遥控装置组合	Remote Control Assembly	1
1	703-48210-12	遥控装置组合	Remote Control Assembly	1
1	703-48250-12	遥控装置组合	Remote Control Assembly	1
1	703-48220-11	遥控装置组合	Remote Control Assembly	1
1	703-48280-12	遥控装置组合	Remote Control Assembly	1
1	703-48230-A0	遥控装置组合	Remote Control Assembly	1
1	703-48210-A0	遥控装置组合	Remote Control Assembly	1
1	703-48250-A0	遥控装置组合	Remote Control Assembly	1
1	703-48280-A0	遥控装置组合	Remote Control Assembly	1
1	703-48220-A0	遥控装置组合	Remote Control Assembly	1
2	703-48261-10	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48273-00	衬套	Bushing 5	2
6	703-48197-00	波形垫圈2	Washer, Wave 2	1
7	703-48268-00	衬套	Spacer	1
8	703-48263-00	衬套	Bushing	1
9	703-48264-00	带阻力油	Friction, Throttle	1
10	95380-05600	螺母	Nut	1
11	97380-05025	螺栓	Bolt	1
12	703-48265-00	摩擦轴	Shaft, Friction	1
13	93430-06024	卡环	Circlip	3
14	703-48245-00	锁紧面板	Plate, Lock	1
15	703-48252-00	凸轮卷轴	Roller, Cam	1
16	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
17	703-48198-00	波形垫	Washer, Wave	1
18	703-48243-00	衬套	Bushing	1
19	703-48236-00	延迟器卷轴	Bushing 1	2
20	703-48189-00	挡	Retainer	1
21	703-48234-00	衬套1	Roller, Detent	1
22	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
23	703-48358-00	钢索固定装置	Anchor, Cable	1
24	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
25	703-48238-00	延迟簧	Spring, Detent	5
26	703-48246-00	衬套	Spacer	1
27	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
28	703-82594-00	夹箍	Clamp	1
29	703-48226-00	限位面板	Plate, Stopper	1
30	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
30	703-48222-10	控制杠杆握柄	Grip,ControlLever	1
31	703-48223-00	空挡锁定装置	Lock, Neutral	1
32	703-48225-00	盖	Cover	1
33	703-48219-00	导线盖	Cover,Lead	1
34	98780-05012	平头螺钉	Screw, Flat Head	2
35	98780-05016	平头螺钉	Screw, Flat Head	7
36	97380-08030	螺栓	Bolt	1
37	92990-08600	盘形垫	Washer,Plate	1
38	98580-04010	盘头螺丝	Screw, Pan Head	2
39	98580-04006	大柱头螺钉	Screw, Pan Head	2
40	98580-05010	大柱头螺钉	Screw, Pan Head	1
41	98580-03015	大柱头螺钉	Screw, Pan Head	2
42	703-48291-10	连接，附	Screw (M6)	3
43	95380-06600	有槽螺母	Nut, Hexagon	3
44	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
44	703-48293-00	遥控装置衬套	Spacer, Remote Control	3
45	701-48287-00	垫圈	Washer	3
46	703-48215-00	图样	Graphic	1
47	702-48217-00	标志	Mark	1
48	703-82510-01	主开关组合	Main Switch Assembly	1
49	703-82574-00	开关仪表板图样	Switch, Choke	1
49	703-48285-00	固定环2	Grommet	1
50	703-82531-00	导线	Wire, Lead	1
51	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
52	682-82556-00	止动拉索	Stopper	1
53	688-82586-20	电线束延伸部分	Extension, Wire Harness	1
53	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
54	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
55	703-83383-01	蜂鸣器	Buzzer	1
55	703-83383-A0	蜂鸣器	Buzzer	1
56	703-48284-00	固定	Grommet	1
57	703-82591-00	带	Band	2
58	703-82592-00	带	Band	1
59	703-82563-01	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
60	703-48221-00	控制杠杆	Lever, Control	1
61	702-48287-00	垫圈	Washer	3
62	98580-04010	盘头螺丝	Screw, Pan Head	1

リモートコントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	701-48101-10	遥控装置组合	Remote Control Assembly (Ra	1
2	701-48102-10	遥控装置组合	Remote Control Assembly (Re	1
3	701-48110-22	遥控装置组合	Remote Control Assembly (Ra	1
4	703-48230-11	遥控装置组合	Remote Control Assembly	1
4	703-48210-12	遥控装置组合	Remote Control Assembly	1
4	703-48250-12	遥控装置组合	Remote Control Assembly	1
5	703-48280-12	遥控装置组合	Remote Control Assembly	1
5	703-48220-11	遥控装置组合	Remote Control Assembly	1
6	703-48230-A0	遥控装置组合	Remote Control Assembly	1
6	703-48210-A0	遥控装置组合	Remote Control Assembly	1
6	703-48250-A0	遥控装置组合	Remote Control Assembly	1
7	703-48280-A0	遥控装置组合	Remote Control Assembly	1
7	703-48220-A0	遥控装置组合	Remote Control Assembly	1
8	703-48201-12	遥控装置组合	Remote Control Assembly	1
9	703-48208-12	遥控装置组合	Remote Control Assembly	1
10	703-48201-A0	遥控装置组合	Remote Control Assembly	1
10	703-48205-A0	遥控装置组合	Remote Control Assembly	1
11	703-48208-A0	遥控装置组合	Remote Control Assembly	1
12	704-48230-11	遥控装置组合	Remote Control Assembly (Ra	1
12	704-48240-11	遥控装置组合	Remote Control Assembly (Re	1
12	704-48250-11	遥控装置组合	Remote Control Assembly (	1
12	704-48260-11	遥控装置组合	Remote Control Assembly (	1
13	704-48220-11	遥控装置组合	Remote Control Assembly	1
13	704-48280-11	遥控装置组合	Remote Control Assembly	1
14	704-48205-12	遥控装置组合	Remote Control Assembly	1
14	704-48206-10	遥控装置衬套	Remote Control Assembly	1
15	704-48207-30	遥控装置组合	Remote Control Assembly	1
16	701-48310-10	遥控钢索（1.83m) 6	Cable, Remote Control 6F	2
16	701-48310-20	遥控钢索 (2.13m) 7	Cable, Remote Control 7F	2
16	701-48310-40	遥控钢索 (2.44m) 8	Cable, Remote Control 8F	2
16	701-48310-60	遥控钢索 (2.47m) 9	Cable, Remote Control 9F	2
16	701-48310-80	遥控钢索 (3.05m)	Cable, Remote Control	2
16	701-48310-90	遥控钢索 (3.35m)	Cable, Remote Control	2
16	701-48320-00	遥控钢索 (3.66m)	Cable, Remote Control	2
16	701-48320-20	遥控钢索 (3.96m）	Cable, Remote Control	2
16	701-48320-30	遥控钢索 (4.27m)	Cable, Remote Control 14F	2
16	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
16	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
16	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
16	701-48320-90	遥控钢索 (5.49m)	Cable, Remote Control	2
16	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2
16	701-48320-70	遥控钢索 (6.10m)	Cable, Remote Control 20F	2
17	703-48290-01	双连接	Twin Attachment Kit (703Ta	1

ロワーケーシング. ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6H1-45300-A1-EK	水下装置总成	LowerUnitAssembly	1
1	6H1-45300-E1-EK	水下装置总成	LowerUnitAssembly	1
2	6H1-45301-11-EK	水下装置壳	Casing,Lower	1
3	93315-325V1	轴承	Bearing	1
4	688-45536-01	驱动轴套	Sleeve,Drive Shaft	1
5	688-45587-01-10	填隙	Shim (T:0.10MM)	1
5	688-45587-01-12	填隙	Shim (T:0.12MM)	1
5	688-45587-01-15	填隙	Shim (T:0.15MM)	1
5	688-45587-01-18	填隙	Shim (T:0.18MM)	1
5	688-45587-01-30	填隙	Shim (T:0.30MM)	1
5	688-45587-01-40	填隙	Shim (T:0.40MM)	1
5	688-45587-01-50	填隙	Shim (T:0.50MM)	1
6	93332-000U3	轴承	Bearing	1
7	688-45567-01-10	填隙	Shim (T:0.10MM)	1
7	688-45567-01-12	填隙	Shim (T:0.12MM)	1
8	93332-000U5	轴承	Bearing	1
9	90340-08M04	衬套	Plug, Straight Screw	2
10	688-45341-00	放油	Plug, Drain	1
11	90430-08020	固定	Gasket	3
12	688-45214-02	进水口盖	Cover, Water Inlet 1	1
13	688-45215-02	进水口盖	Cover, Water Inlet 2	1
14	98680-05545	平头螺钉	Screw, Oval Head	1
15	90185-05002	螺母	Nut, Self-Locking	1
16	688-45321-00	面板	Plate	1
17	93210-49046	O型圈	O-ring	1
18	93106-09014	油封	OilSeal	1
19	97395-06016	螺栓	Bolt	2
20	92990-06600	面板垫圈	Washer,Plate	2
21	688-44311-01	水泵壳	Housing,Water Pump	1
22	688-44322-00	芯子	Insert, Cartridge	1
23	688-44315-00	水泵衬垫	Gasket,Water Pump	1
24	688-44352-03	水泵叶轮	Impeller	1
25	90280-04M04	半圆键	Key, Woodruff	1
26	688-44341-00-94	水泵壳	Housing,Water Pump	1
27	93101-25M03	油封	OilSeal	2
28	93210-46044	O型圈	O-ring	1
29	688-44316-01	水泵衬垫	Gasket,Water Pump	1
30	688-44323-00	外挡板	Outer Plate, Cartridge	1
31	688-44324-00	芯子衬垫	Gasket, Cartridge	1
32	93604-10M03	定位销	Pin, Dowel	2
33	97395-08070	卡环	Bolt	2
34	90209-08M02	螺丝	Washer	4
35	97395-08050	螺栓	Bolt	2
36	6H1-45501-11	驱动轴组	Drive ShaftComplete	1
36	688-45501-22	驱动轴组	Drive ShaftComplete	1
37	688-45551-01	小齿轮	Pinion	1
38	90170-16M01	螺帽	Nut	1
39	688-45560-00	齿轮	Gear	1
40	688-45611-00	螺旋浆轴	Shaft,Propeller	1
41	688-45634-00	变挡滑	Slide, Shift	1
42	90501-16233	压簧	Spring, Compression	1
43	688-45631-01	爪形离合器	Clutch, Dog	1
44	90250-07M02	圆柱销	Pin, Straight	1
45	688-45633-00	固定环	Ring, Cross Pin	1
46	688-45635-00	变挡柱	Plunger, Shift	1
47	688-45571-01	齿轮	Gear	1
48	688-45331-00-94	轴承壳	Housing,Bearing	1
49	93306-207U0	轴承	Bearing	1
50	688-45577-01-10	填隙	Shim (T:0.10MM)	1
50	688-45577-01-12	填隙	Shim (T:0.12MM)	1
50	688-45577-01-15	填隙	Shim (T:0.15MM)	1
50	688-45577-01-18	填隙	Shim (T:0.18MM)	1
50	688-45577-01-30	填隙	Shim (T:0.30MM)	1
50	688-45577-01-40	填隙	Shim (T:0.40MM)	1
50	688-45577-01-50	填隙	Shim (T:0.50MM)	1
51	688-45576-00	推力垫	Washer, Thrust	1
52	93210-85M97	O型圈	O-ring	1
53	93317-325U0	轴承	Bearing	1
54	93101-25M03	油封	OilSeal	2
55	688-45383-02	爪形垫	Washer, Claw	1
56	688-45384-01	螺母	Nut	1
57	90282-04010	平键	Key, Straight	1
58	6E5-45378-00	软管嘴	Nipple,Hose	1
59	90445-07ME9	固定	Hose (L120)	1
59	90445-07MF2	固定	Hose	1
60	6E5-83558-10	管嘴端部	End, Nipple	1
61	90465-11M10	固定	Clamp	4
62	663-44151-00	变挡凸轮	Cam, Shift	1
63	663-44144-01	变挡连杆	Rod, Shift	1
64	99001-08600	卡环	Circlip	1

ロワーケーシング. ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
2	688-45375-00	密封圈减震	Damper,Seal	1
3	688-45371-02	航向调整	Tab Trim	1
4	90105-10M00	螺栓	Bolt, Flange	1
5	93606-12019	定位销	Pin, Dowel	2
6	97395-10040	螺栓	Bolt	4
7	92990-10600	垫圈	Washer,Plate	4
8	92990-10100	弹簧垫圈	Washer,Spring	4
9	90119-08M84	带垫螺栓	Bolt, With Washer	1
10	688-44361-10	水管	Tube, Water	1
10	688-44361-20	水管	Tube, Water	1
11	90202-12060	平垫圈	Washer,Plate	1
12	90430-12072	衬垫	Gasket	1
13	663-44367-00	水封减震器	Damper,WaterSeal	1
14	663-44366-00	水封减震器	Damper,WaterSeal	1
15	90480-19M06	橡胶垫	Grommet	1
16	97780-40112	自攻螺钉	Screw, Tapping	2
17	6E5-83558-00	管嘴端部	End, Nipple	1
18	90445-07MF1	固定	Hose	1
19	688-45987-01	衬套	Spacer	1
20	688-45997-01	衬套	Spacer	1
21	90201-17M00	平垫圈	Washer,Plate	1
22	90171-16011	螺母	Nut, Castle	1
23	91490-40025	开口销	Pin, Cotter	1
24	6E5-45941-00-EL	螺旋浆组合	Propeller (3X13X19-K)	1
24	6E5-45943-00-EL	螺旋浆组合	Propeller (3X12-5/8X21-K)	1
24	6E5-45945-01-EL	螺旋浆组合	Propeller (3X13-1/4X17-K)	1
24	6E5-45947-00-EL	螺旋浆组合	Propeller (3X13-1/2X15-K)	1
24	6E5-45949-00-EL	螺旋浆	Propeller (3X13-5/8X13-K)	1
24	6E5-45952-00-EL	螺旋浆组合	Propeller (3X13 X23 -K)	1
25	6E5-45970-10	螺旋浆组合	Propeller (3X14X20-P)	1
25	6E5-45972-10	螺旋浆组合	Propeller (3X14X24-P)	1
25	6E5-45974-10	螺旋浆组合	Propeller (3X14X28-P)	1
25	6E5-45976-10	螺旋浆组合	Propeller (3X14X22-P)	1
25	6E5-45978-10	螺旋浆	Propeller (3X14X26-P)	1
26	6E5-45994-10	齿板	Plate, Tooth	1
27	6E5-45371-10	航向调整	Tab Trim	1
