雅马哈 E8D - E8DMH

共 17 个部位，点击零件编码查看详情，或搜索本页零件。

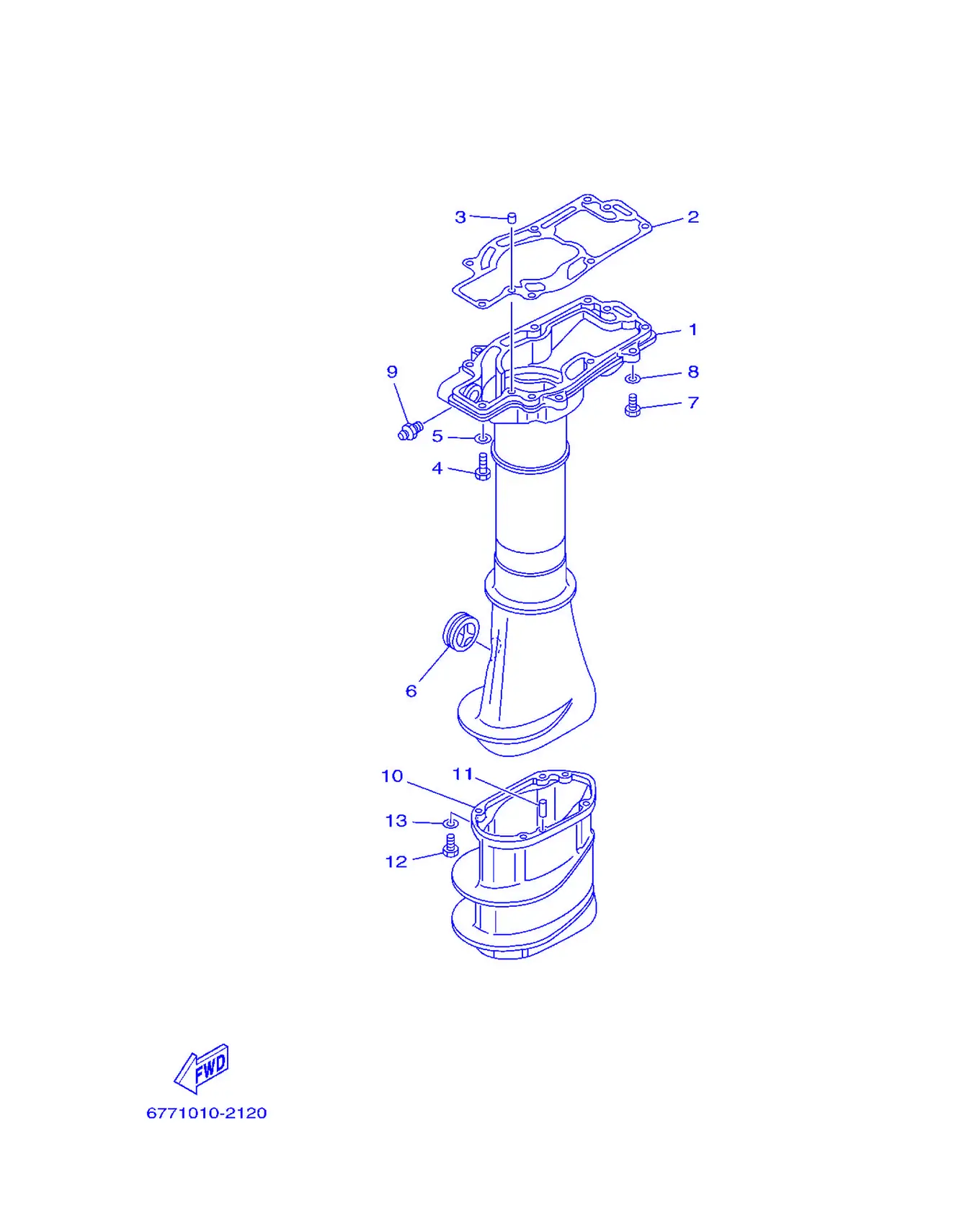

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	677-45111-01-4D	水上装置壳	Casing,Upper	1
2	677-45113-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
3	93605-08041	定位销	Pin, Dowel	2
4	97095-06025	螺栓	Bolt	7
5	92995-06600	盘形垫	Washer	7
6	647-45151-01	水上装置壳体盖	Cover,UpperCasing	1
7	97095-06020	螺栓	Bolt	4
8	92995-06600	盘形垫	Washer	4
9	93700-06M03	润滑油管嘴	Nipple, Grease	1
10	647-45211-10-4D	延伸部分	Extension	1
11	93604-08062	定位销	Pin, Dowel	2
12	97095-06020	螺栓	Bolt	4
13	92995-06600	盘形垫	Washer	4

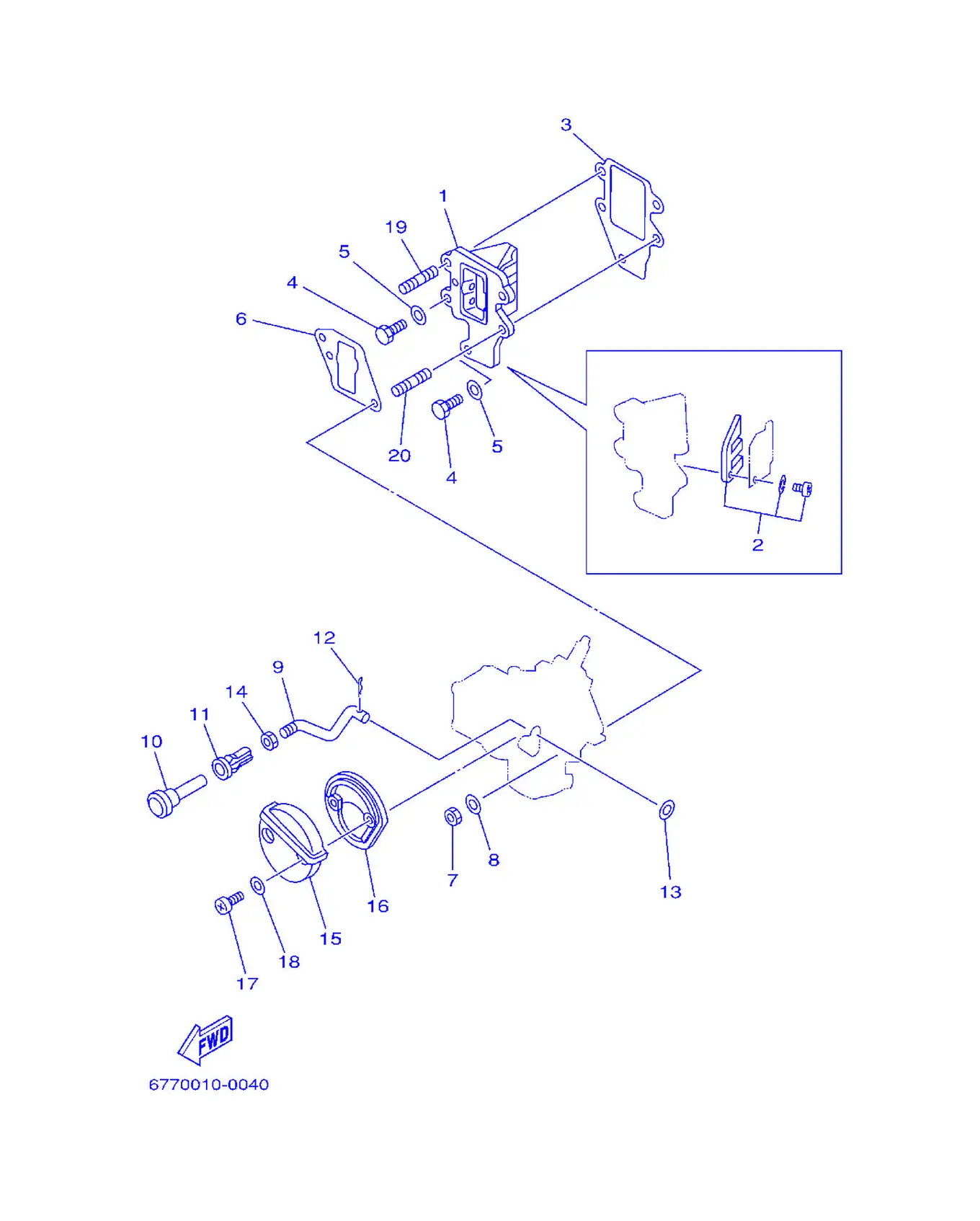

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	677-13610-00	簧片阀组合	Reed ValveAssembly	1
2	677-W0004-00	簧片套	LeadSet	1
3	677-13621-A1	气门座衬垫1	Gasket,ValveSeat	1
4	97013-06018	螺栓	Bolt	3
5	92903-06600	盘形垫	Washer,Plate	3
6	677-14198-A1	垫片	Gasket	1
7	95380-06700	有槽螺母	Nut	2
8	92995-06600	盘形垫	Washer	2
9	677-41256-00	阻风门杆1	Rod, Choke 1	1
10	677-41271-00	阻风门旋钮	Knob, Choke	1
11	90480-14M02	固定	Grommet	1
12	90468-10004	卡环	Clip	1
13	92990-04600	平垫圈	Washer,Plate	1
14	95380-04700	有槽螺母	Nut	1
15	677-14431-00	进气消声器1	Silencer,Intake 1	1
16	677-14441-00	进气消声器2	Silencer,Intake 2	1
17	97880-05020	大柱头螺钉	Screw, Pan Head	2
18	92990-05600	盘形垫	Washer,Plate	2
19	95627-06325	自锁螺母	Bolt, Stud	1
20	90116-06M04	螺栓	Bolt, Stud	1

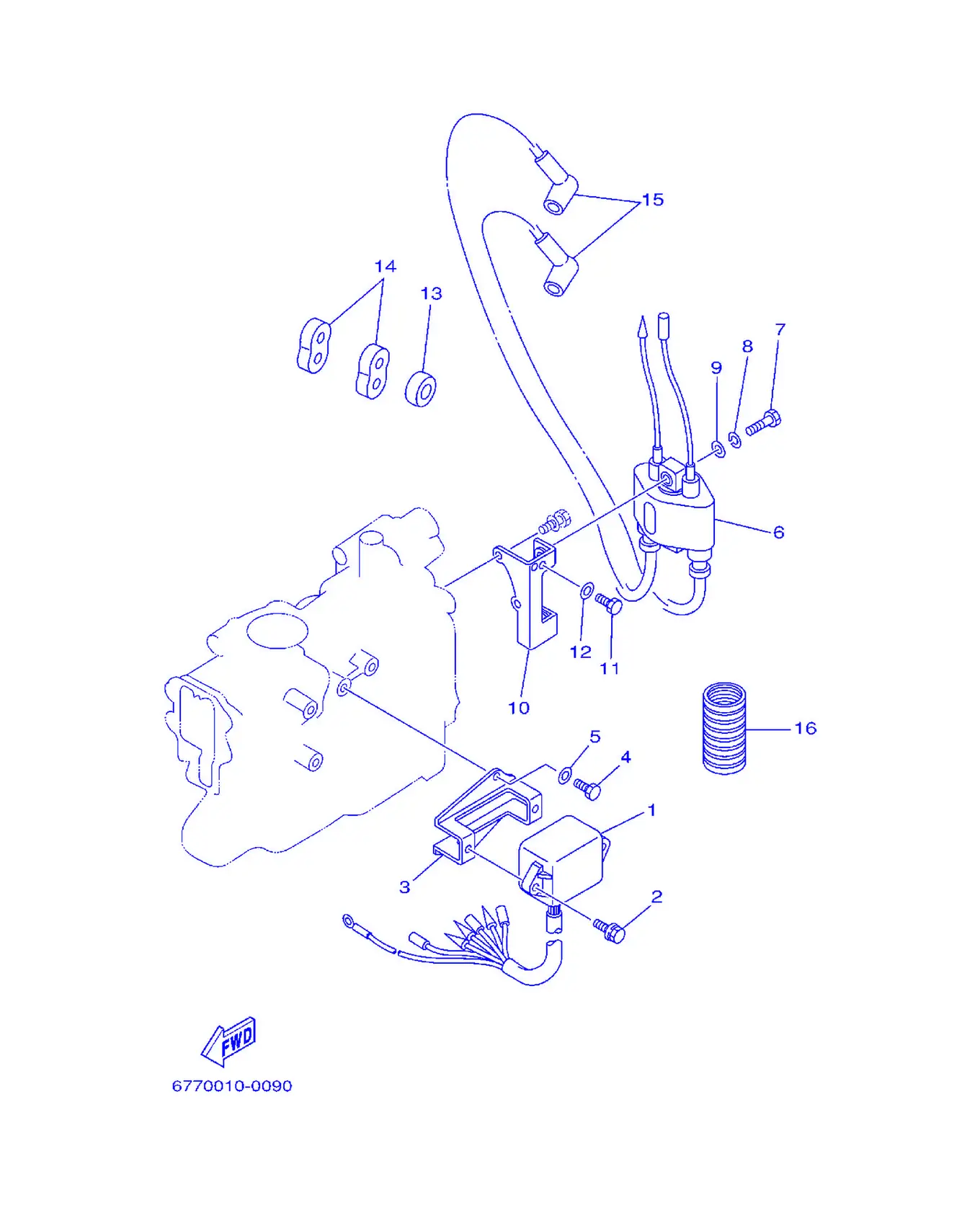

エレクトリカル

REF	雅马哈编码	中文名称	英文名称	用量
1	696-85540-12	电子点火器总成	C.D.I. Unit Assembly	1
2	90119-06M19	带垫圈六角头螺栓	Bolt, With Washer	2
3	6K3-85525-01	盖	Cover	1
4	97095-06016	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	6G1-85570-01	点火线圈组合	Ignition Coil Assembly	1
7	97095-06025	螺栓	Bolt	2
8	92995-06100	垫圈	Washer,Spring	2
9	92995-06600	盘形垫	Washer	2
10	6K3-85542-01	托架	Bracket	1
11	97095-06010	螺栓	Bolt	1
12	92995-06600	盘形垫	Washer	1
13	90480-25161	固定	Grommet	1
14	90480-25M18	橡胶垫	Grommet	2
15	682-82370-00	塞帽组合	PlugCapAssembly	2
16	6K3-83557-00	管	Tube	1

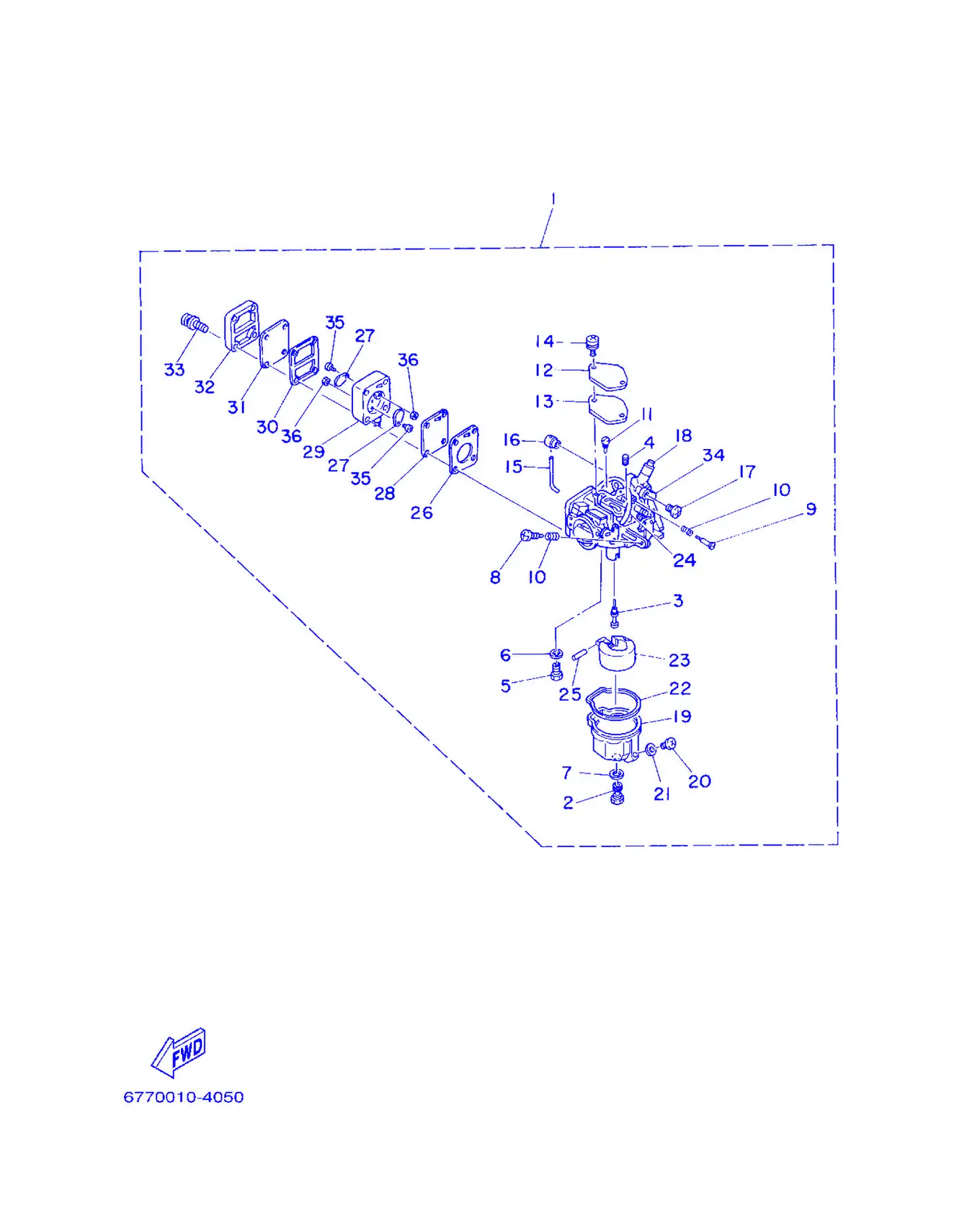

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	677-14301-08	化油器总成1	CarburetorAssembly 1	1
2	677-14343-40	主量孔	Jet,Main (#80)	1
3	677-14341-00	主喷嘴	Nozzle,Main	1
4	647-14342-23	低速量孔	Jet,Pilot (#46)	1
5	6E8-14390-12	针阀组合	NeedleValveAssembly	1
6	367-14195-00	针阀垫	Gasket	1
7	1J2-14398-00	衬垫	Gasket	1
8	664-14321-01	节气门螺钉	Screw, Throttle	1
9	648-14323-00	空气调整螺钉	Screw, Air Adjusting	1
10	646-14212-01	混合气调整弹簧	Spring, Pilot Adjusting	2
11	647-14326-00	导管螺钉	Screw, Guide	1
12	677-14157-01	混合器盖	Plate	1
13	677-14227-01	外壳	Gasket	1
14	97980-04112	带垫圈螺钉	Screw	2
15	677-41241-00	连杆E8D	Rod, Link	1
16	677-41226-00	油门杆端部	End, Throttle Lever	1
17	677-14327-01	螺钉	Screw	1
18	626-42658-00	衬套	Bushing	1
19	6E7-14381-00	浮子室本	Body, Float Chamber	1
20	97890-04005	大柱头螺钉	Screw, Pan Head	1
21	655-14398-00	衬垫	Gasket	1
22	677-14384-01	浮子室衬垫	Gasket, Float Chamber	1
23	6E7-14385-00	浮子	Float	1
24	367-14396-00	管	Pipe	1
25	647-14386-10	浮子销	Pin, Float	1
26	677-24434-02	本体衬垫	Gasket, Body	1
27	6A0-24421-01	单向阀	Valve, Check	2
28	677-24411-02	隔膜，隔板	Diaphragm	1
29	677-24412-02	燃油泵本体1	Body 1	1
30	677-24435-02	本体衬垫2	Gasket, Body 2	1
31	677-24471-01	隔膜	Diaphragm	1
32	677-24413-01	燃油泵本体2	Body 2	1
33	677-24444-01	螺钉	Screw	4
34	677-41210-00	加速器臂组合	Accel Arm Assembly	1
35	6E7-14325-00	扁头螺钉	Screw, Pan Head	2
36	95380-03600	有槽螺母	Nut	2

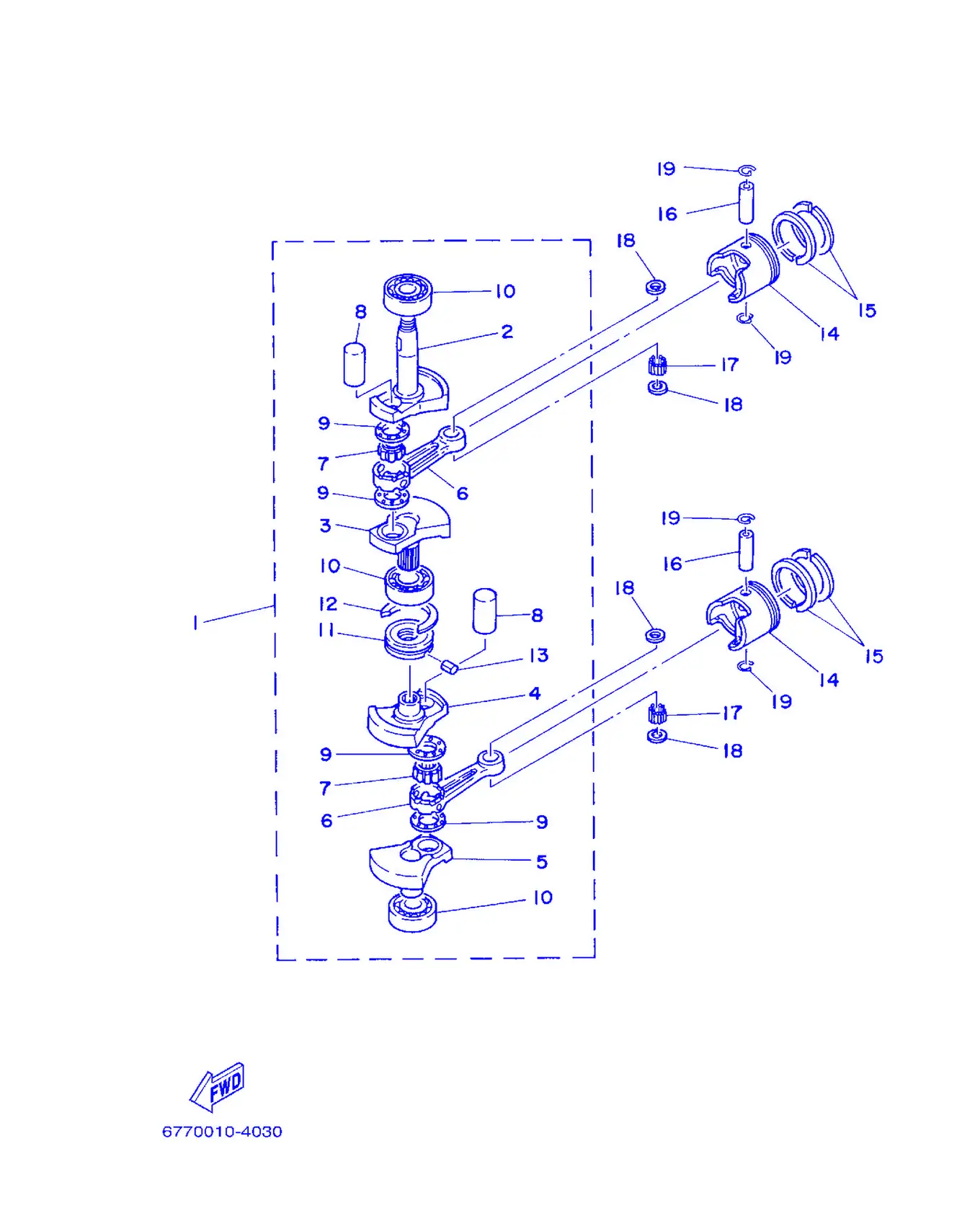

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	677-11400-02	曲轴组合	CrankshaftAssembly	1
2	677-11412-02	曲柄1	Crank 1	1
3	677-11422-02	曲柄2	Crank 2	1
4	677-11432-02	曲柄3	Crank 3	1
5	677-11442-02	曲柄4	Crank 4	1
6	6E0-11651-01	连杆	Rod, Connecting	2
7	93310-418U0	轴承	Bearing	2
8	6G1-11681-00	曲柄销1	Pin, Crank 1	2
9	90209-18112	垫圈	Washer	4
10	93306-204U0	轴承	Bearing	3
11	677-11515-01	曲折环式密封	Seal, Labyrinth 1	1
12	93440-47055	弹性挡圈	Circlip	1
13	91690-30010	弹簧销	Pin,Spring	1
14	677-11631-00-97	活塞	Piston (STD)	2
14	677-11635-00	活塞	Piston (0.25MM O/S)	2
15	647-11610-00	活塞环套件	PistonRingSet (STD)	2
15	647-11610-10	活塞环套	Piston Ring Set (0.25MM O/S)	2
15	647-11610-20	活塞环套	Piston Ring Set (0.50MM O/S)	2
16	6G1-11633-00	活塞销	Pin,Piston	2
17	93602-14118	定位销	Pin, Dowel	56
18	90201-12565	平垫圈	Washer,Plate	4
19	93450-13022	卡环	Circlip	4

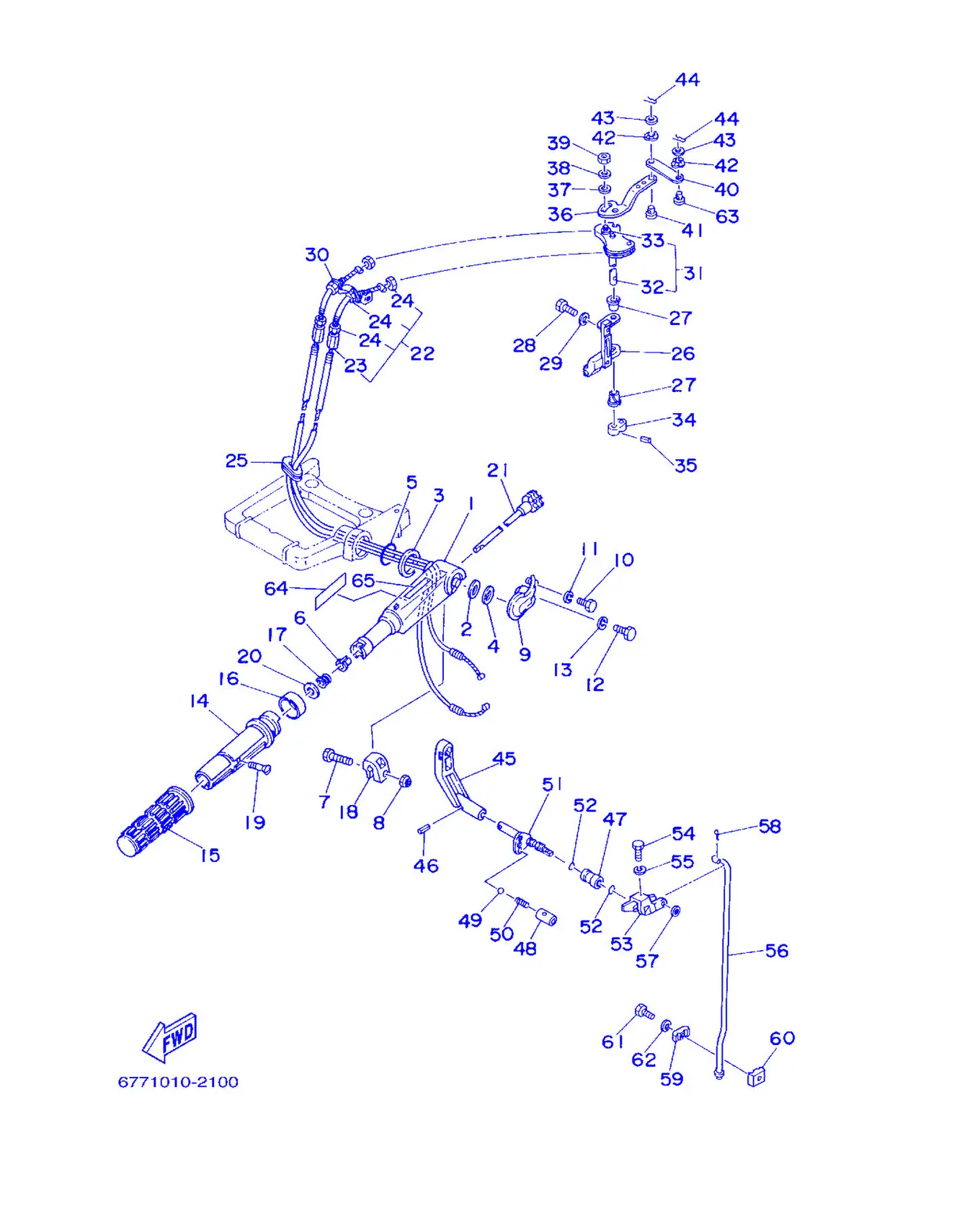

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	647-42111-02-4D	方向手	Handle,Steering	1
2	90560-12075	接头	Spacer	1
3	90560-30085	隔套	Spacer	1
4	90560-12141	衬套	Spacer	1
5	93210-25032	O型圈	O-ring	1
6	90386-08032	衬套	Bushing	1
7	97095-06020	螺栓	Bolt	1
8	90185-06062	螺母	Nut, Self-Locking	1
9	677-42112-00-4D	方向手	Handle,Steering	1
10	97095-06020	螺栓	Bolt	1
11	92995-06600	盘形垫	Washer	1
12	97095-06040	螺栓	Bolt	1
13	92995-06600	盘形垫	Washer	1
14	647-42119-02	方向手把握	Grip,SteeringHandle	1
15	647-42177-00	手把橡皮	Rubber,Handle	1
16	677-42137-10	油门指示器	Indicator, Throttle	1
17	90501-23215	接头	Spring, Compression	1
18	656-42126-01	方向手把握把摩擦	Friction, Steering Handle	1
19	90149-05M13	螺钉	Screw	1
20	92903-10600	盘形垫	Washer,Plate	1
21	655-42138-01	油门杆	Lever,Throttle	1
22	677-26301-02	油门钢索组合	ThrottleCableAssembly	2
23	90179-06045	螺母	Nut	1
24	90170-06011	六角螺母	Nut	3
25	90480-16M03	橡胶垫	Grommet	1
26	677-41661-00-94	托架	Bracket	1
27	90386-08032	衬套	Bushing	2
28	97095-06035	螺栓	Bolt	2
29	92995-06600	盘形垫	Washer	2
30	655-14497-01	油门钢索支承	Stay, Throttle Wire	1
31	655-41638-01	滑	Pulley	1
32	655-41635-00	连杆连接轴	Shaft, Link Connecting	1
33	650-41641-00	杠杆轴节	Boss, Lever	1
34	655-48541-00-4D	支承	Stay	1
35	90254-03003	弹簧销	Pin,Spring	1
36	677-41631-00	磁电机控制杠杆	Lever, Magnet Control	1
37	92990-06600	面板垫圈	Washer,Plate	1
38	92990-06100	盘形垫	Washer,Spring	1
39	95380-06600	有槽螺母	Nut, Hexagon	1
40	677-41632-00	磁电机控制杠杆	Lever, Magnet Control	1
41	647-41652-00	定位销，固定销	SetPin	1
42	90206-05005	面板	Washer, Wave	2
43	92990-05200	盘形垫	Washer, Plain	2
44	90468-10005	线夹	Clip	2
45	655-44111-02-4D	变挡手柄	Handle, Gear Shift	1
46	91690-40016	弹簧销	Pin,Spring	1
47	655-44122-03	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
48	655-42715-00	衬套	Bushing	1
49	93505-16024	滚珠	Ball	1
50	90501-12274	接头	Spring, Compression	1
51	677-44119-00	变挡轴	Shaft, Change	1
52	93210-09165	O型圈	O-ring	2
53	655-44121-01	变挡杆杠杆	Lever, Shift Rod	1
54	97090-05020	螺栓	Bolt	1
55	92990-05100	盘形垫	Washer,Spring	1
56	655-44143-01	变挡连杆	Rod, Shift	1
57	92990-06200	盘形垫	Washer, Plain	1
58	91490-16010	开口销	Pin, Cotter	1
59	616-44145-01	变挡连杆接头	Connector, Shift Rod	1
60	616-44146-01	变挡连杆接头	Connector, Shift Rod	1
61	97095-06020	螺栓	Bolt	1
62	92995-06600	盘形垫	Washer	1
63	90240-05004	附孔销	Pin, Clevis	1
64	6A1-83625-01	商标，标志5	Mark 5	1
65	6E0-83627-01	警告标签	Label, Corrosion 7	1

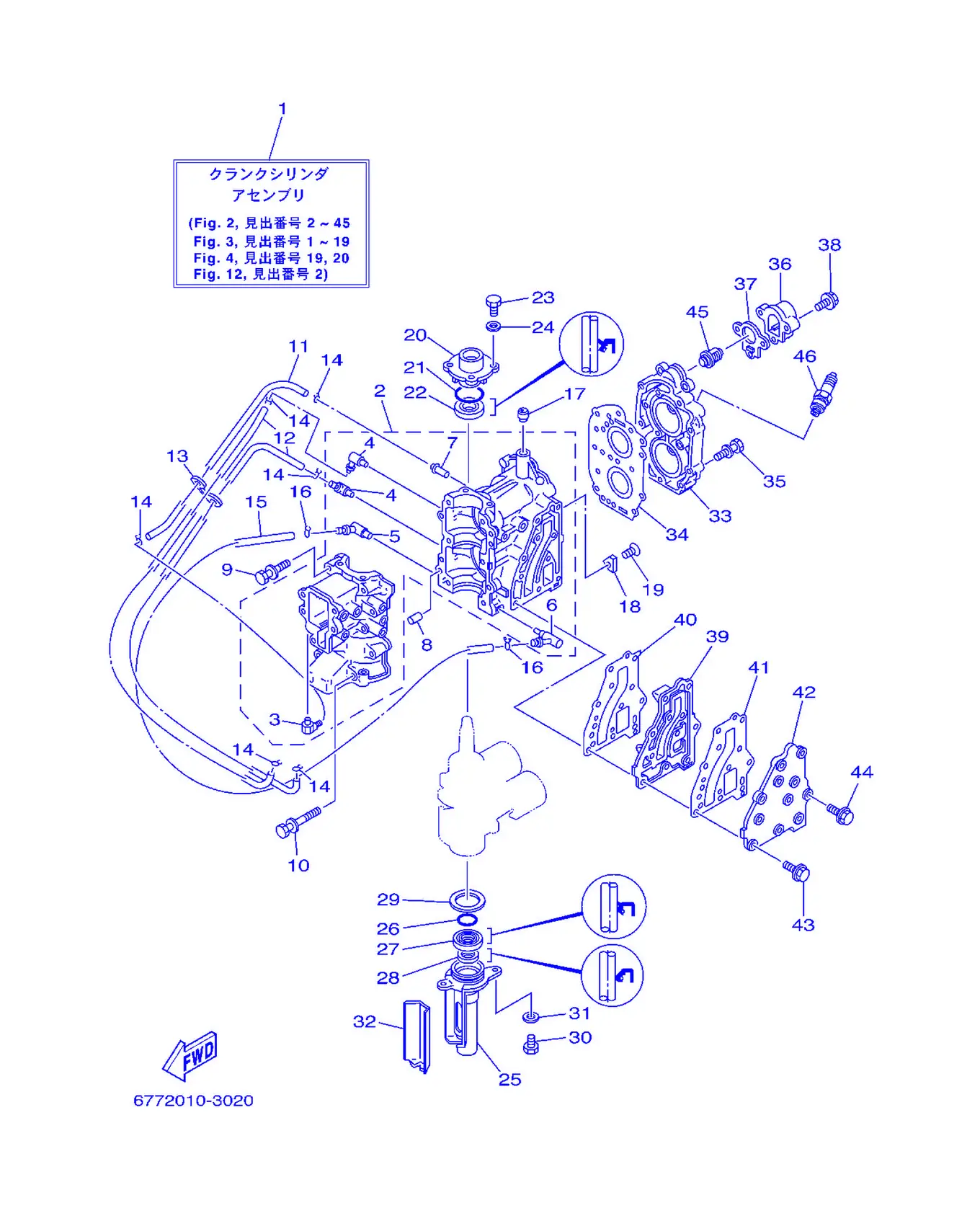

シリンダ & クランクケース

REF	雅马哈编码	中文名称	英文名称	用量
1	677-W0090-06-1S	气缸曲柄组合	Crank Cylinder Assembly	1
2	677-15100-02-1S	曲轴箱组合	Crankcase Assembly	1
3	650-11370-01	单向阀组合	Check Valve Assembly	1
4	646-11370-01	单向阀组合	Check Valve Assembly	2
5	677-11372-00	软管接头	Nipple, Hose	1
6	676-11372-00	软管接头	Nipple,Hose	1
7	624-14485-00	连接管	Pipe,Joint	1
8	93605-08041	定位销	Pin, Dowel	2
9	90119-06M15	带垫圈六角头螺栓	Bolt, With Washer	8
10	90119-06M16	带垫圈六角头螺栓	Bolt, With Washer	2
11	90445-07M02	固定	Hose	1
12	90445-07258	固定	Hose (L200)	2
13	90464-07015	线夹	Clamp	1
14	90467-06016	固定	Clip	6
15	90445-10M03	固定	Hose	1
16	90467-09M09	固定	Clip	2
17	99530-10014	定位销A	Pin, Dowel	1
18	664-11325-00	阳极	Anode	1
19	90151-06M01	梅花槽沉头螺钉	Screw, Countersunk	1
20	677-15359-00-94	油封壳	Housing,OilSeal	1
21	93210-42159	O型圈	O-ring	1
22	93102-20M25	油封	OilSeal	1
23	97095-06018	螺栓	Bolt	4
24	92995-06600	盘形垫	Washer	4
25	677-15396-01-5B	油封壳	Housing,OilSeal	1
26	93210-42M70	O型圈	O-ring	1
27	93101-20M29	油封	OilSeal	1
28	93101-14M01	油封	OilSeal	1
29	90201-41303	平垫圈	Washer,Plate	1
30	97095-06016	螺栓	Bolt	2
31	92995-06600	盘形垫	Washer	2
32	677-15379-02	密封	Seal, Crankcase	1
33	677-11111-00-1S	气缸头	Head, Cylinder 1	1
34	677-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
35	90119-06048	带垫圈六角头螺栓	Bolt, With Washer	13
36	677-12413-00-1S	温控器盖	Cover,Thermostat	1
37	677-12414-A1	盖衬垫	Gasket,Cover	1
38	90119-06MA3	带垫螺栓	Bolt, With Washer	3
39	677-41111-01-1S	排气管内盖	Inner Cover, Exhaust	1
40	677-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
41	677-41114-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
42	677-41113-01-1S	排气管外盖	Outer Cover, Exhaust	1
43	90119-06MA4	带垫螺栓	Bolt, With Washer	10
44	90119-06023	螺栓	Bolt, With Washer	1
45	6E5-12411-02	温控器	Thermostat	1
46	94703-00217	火花塞	Plug, Spark (NGK B7HS-10)	2

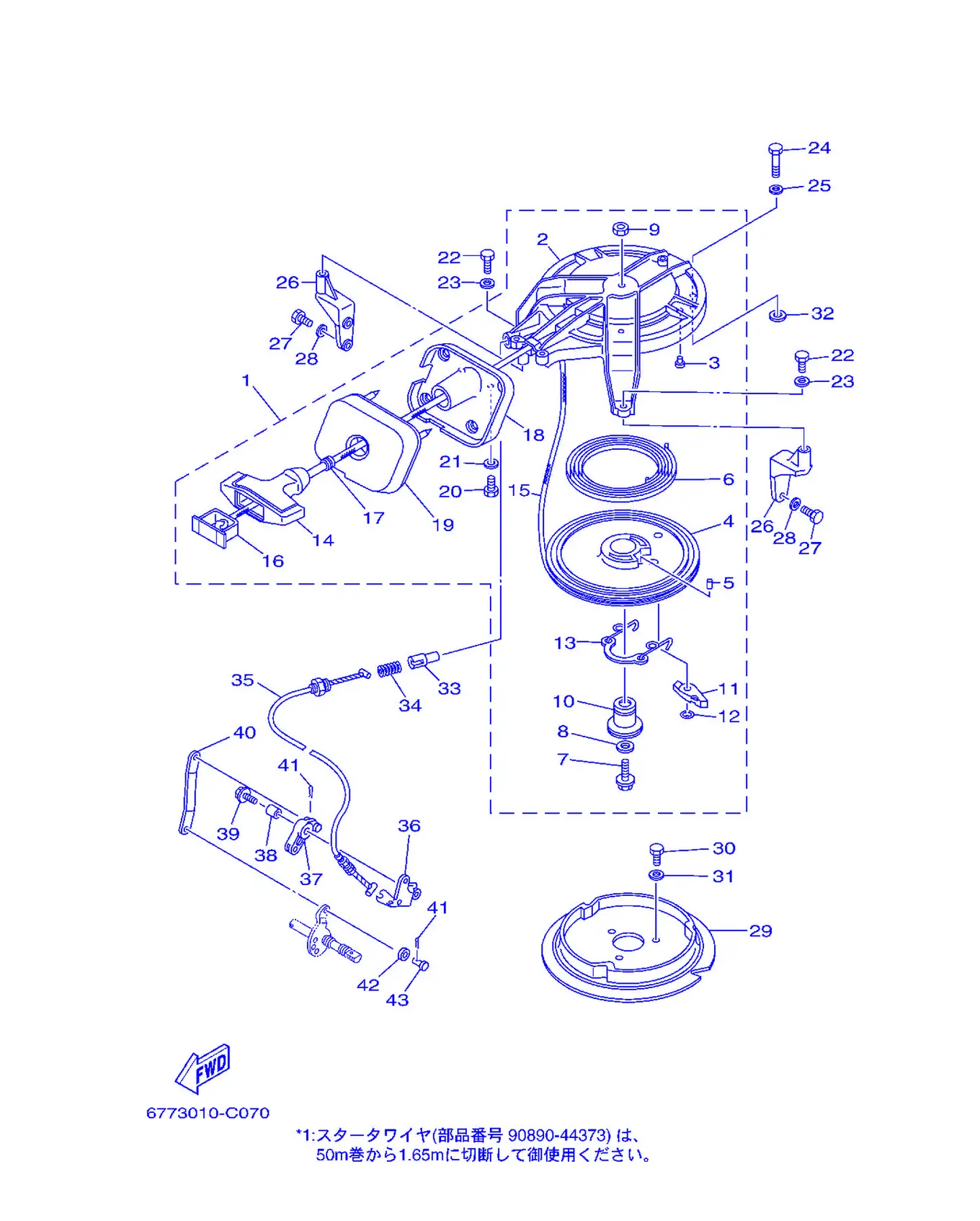

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	677-15710-05-94	起动器组合	StarterAssembly	1
2	682-15711-71-94	起动器箱	Case,Starter	1
3	648-15773-00	支承3	Stay 3	1
4	677-15714-00-94	拉索卷	Drum, Sheave	1
5	91690-40020	销	Pin, Spring	1
6	90510-08M04	盘簧	Spring, Spiral	1
7	90119-06M34	带垫圈六角头螺栓	Bolt, with Washer	1
8	90201-06060	平垫圈	Washer, Plate	1
9	95303-06600	有槽螺母	Nut	1
10	677-15717-01	起动器轴	Shaft,Starter	1
11	677-15741-01	驱动爪	Pawl, Drive	1
12	93430-06M02	卡环	Circlip	1
13	677-15705-02	驱动爪弹簧	Spring, Drive Pole	1
14	689-15755-01	起动器手	Handle,Starter	1
16	6F5-15779-02	盖	Cover	1
17	6A0-15789-00	减震器	Damper	1
18	677-15758-01-94	导向绳索	Guide, Rope	1
19	677-15762-00	橡皮密封圈2	Seal, Rubber 2	1
20	97095-06016	螺栓	Bolt	2
21	92995-06600	盘形垫	Washer	2
22	97095-06020	螺栓	Bolt	2
23	92995-06600	盘形垫	Washer	2
24	97095-06035	螺栓	Bolt	1
25	92995-06600	盘形垫	Washer	1
26	6K3-15771-00-94	支承1	Stay 1	2
27	97095-06018	螺栓	Bolt	4
28	92995-06600	盘形垫	Washer	4
29	6E7-15723-00-94	起动器滑	Pulley, Starter	1
30	97095-06012	螺栓	Bolt	3
31	92995-06600	盘形垫	Washer	3
32	90201-10120	平垫圈	Washer,Plate	1
33	656-15748-00	起动器止动柱	Plunger, Starter Stop	1
34	90501-10227	压簧	Spring, Compression	1
35	677-15770-01	起动器止动钢索组	Cable Complete, Starter Stop	1
36	677-15772-00	支承2	Stay 2	1
37	677-15746-00	臂	Arm	1
38	90387-06504	衬套	Color	1
39	90119-06M87	带垫圈六角头螺栓	Bolt, With Washer	1
40	677-15747-00	连杆	Link	1
41	90468-10005	线夹	Clip	2
42	90202-05088	平垫圈	Washer,Plate	1
43	647-41652-00	定位销，固定销	SetPin	1

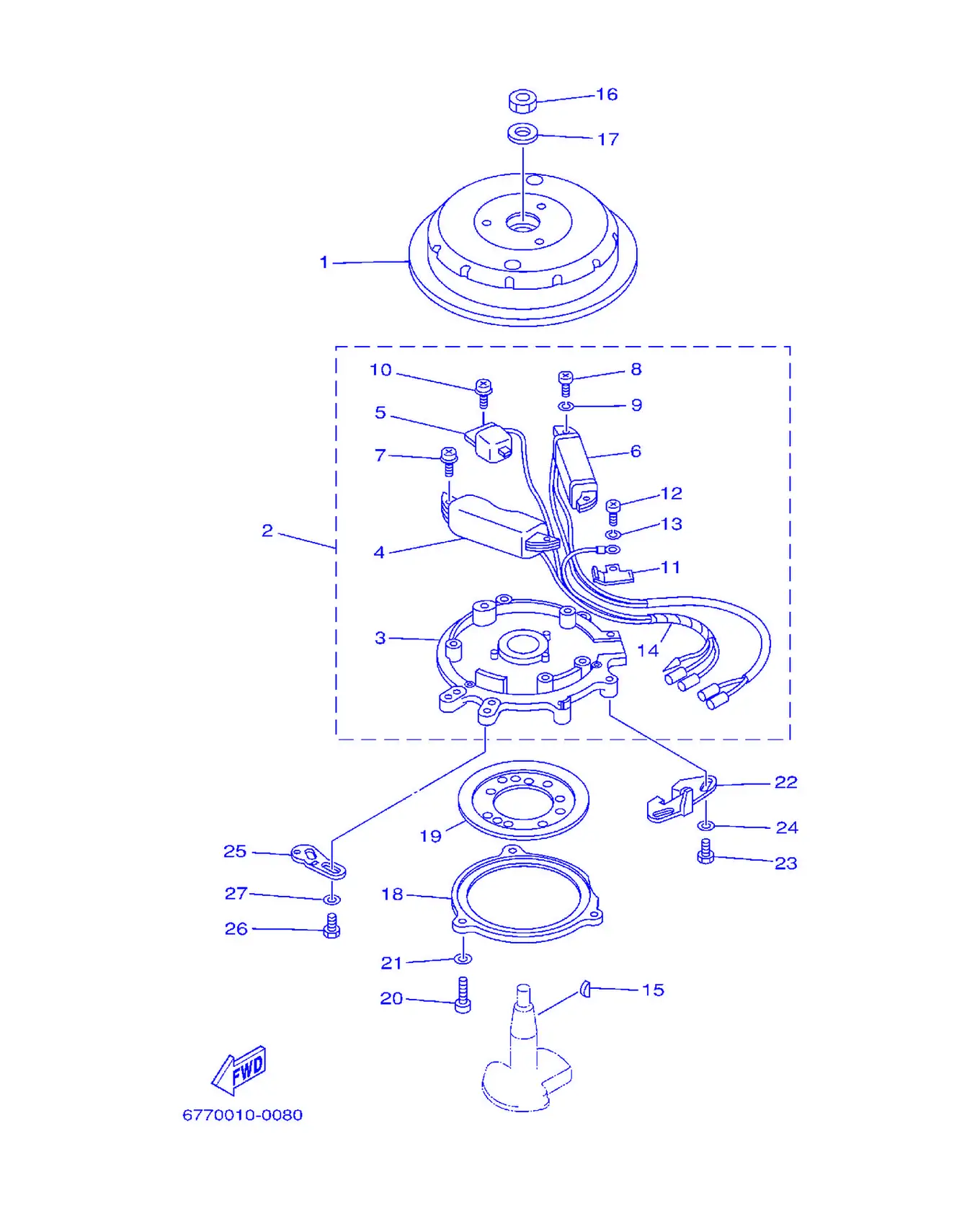

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-85550-71	转子总成	Rotor Assembly	1
2	6K3-85560-40	定子总成	BaseAssembly	1
3	6K3-85509-70	磁电机座	Base, Magnet	1
4	6E7-85520-70	充电线	Coil, Charge	1
5	6E7-85580-70	脉冲线	Coil, Pulser	1
6	6E7-85533-40	照明线	Coil, Lighting	1
7	90159-05039	卡环	Screw, Washer	2
8	97802-05020	螺栓	Screw, Pan Head	2
9	92902-05100	盘形垫	Washer, Spring	2
10	90159-05038	卡环	Screw, Washer	1
11	6G1-85548-70	支架	Holder	2
12	97802-04008	大柱头螺钉	Screw, Pan Head	1
13	92902-04100	盘形垫	Washer, Spring	1
14	6G1-85515-70	导线组合	Lead Wire Assembly	1
15	90280-04M06	半圆键	Key, Woodruff	1
16	90170-10113	螺帽	Nut	1
17	90201-10126	平垫圈	Washer,Plate	1
18	677-41611-00-94	磁电机座挡	Retainer, Magnet Base	1
19	677-41612-00	磁电机座挡	Retainer, Magnet Base	1
20	97885-05010	大柱头螺钉	Screw, Pan Head	3
21	92995-05600	盘形垫	Washer	3
22	677-41615-10	磁电机座限位板	Stopper, Magnet Base	1
23	97095-06016	螺栓	Bolt	2
24	92995-06600	盘形垫	Washer	2
25	677-41213-00-94	加速器凸轮	Cam,Accelerator	1
26	97095-05014	螺栓	Bolt	2
27	92995-05600	盘形垫	Washer	2

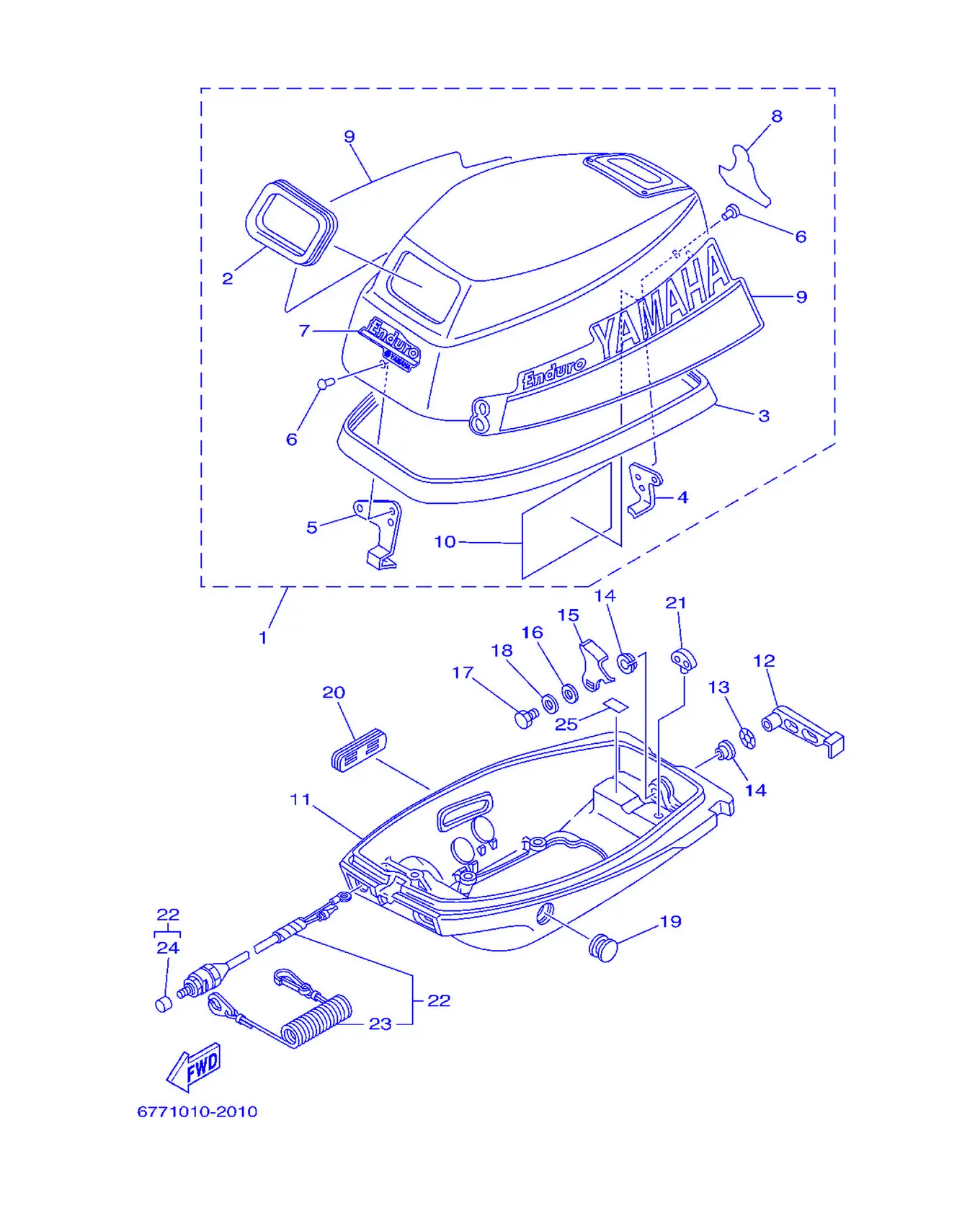

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	677-42610-J1-4D	顶罩组合	Top Cowling Assembly	1
2	677-15761-01	橡皮密封圈1	Seal, Rubber 1	1
3	6G1-42615-00	密封	Seal	1
4	677-42647-00	夹带支架	Holder, Clamp Band	1
5	677-42651-02	钩	Fook	1
6	90266-04M04	螺丝	Rivet	4
7	677-42677-J0	前图样	Graphic, Front	1
8	677-42678-H0	后图样	Graphic, Rear	1
9	677-W0070-H0	图样套	Graphic Set	1
10	677-13437-0B	机油软管导承2	Mark, Caution	1
11	677-42711-73-4D	底罩	Cowling, Bottom	1
12	677-42815-00-4D	夹杆	Lever,Clamp	1
13	90206-12052	平垫圈	Washer, Wave	1
14	90386-12069	衬套	Bushing	2
15	656-42816-00	夹杆	Lever,Clamp	1
16	90201-06068	平垫圈	Washer,Plate	1
17	97095-06012	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	677-42724-00	固定	Grommet	1
20	677-42725-00	固定环	Grommet	1
21	606-42591-00	剪力安全销支架	Holder, Shear Pin	1
22	677-82575-20	发动机止动开关组合	Engine Stop Switch Assembly	1
23	682-82556-00	止动拉索	Stopper	1
24	689-8257Y-00	盖	Cap	1
25	6E7-42791-00	标志，商标1	Mark 1	1

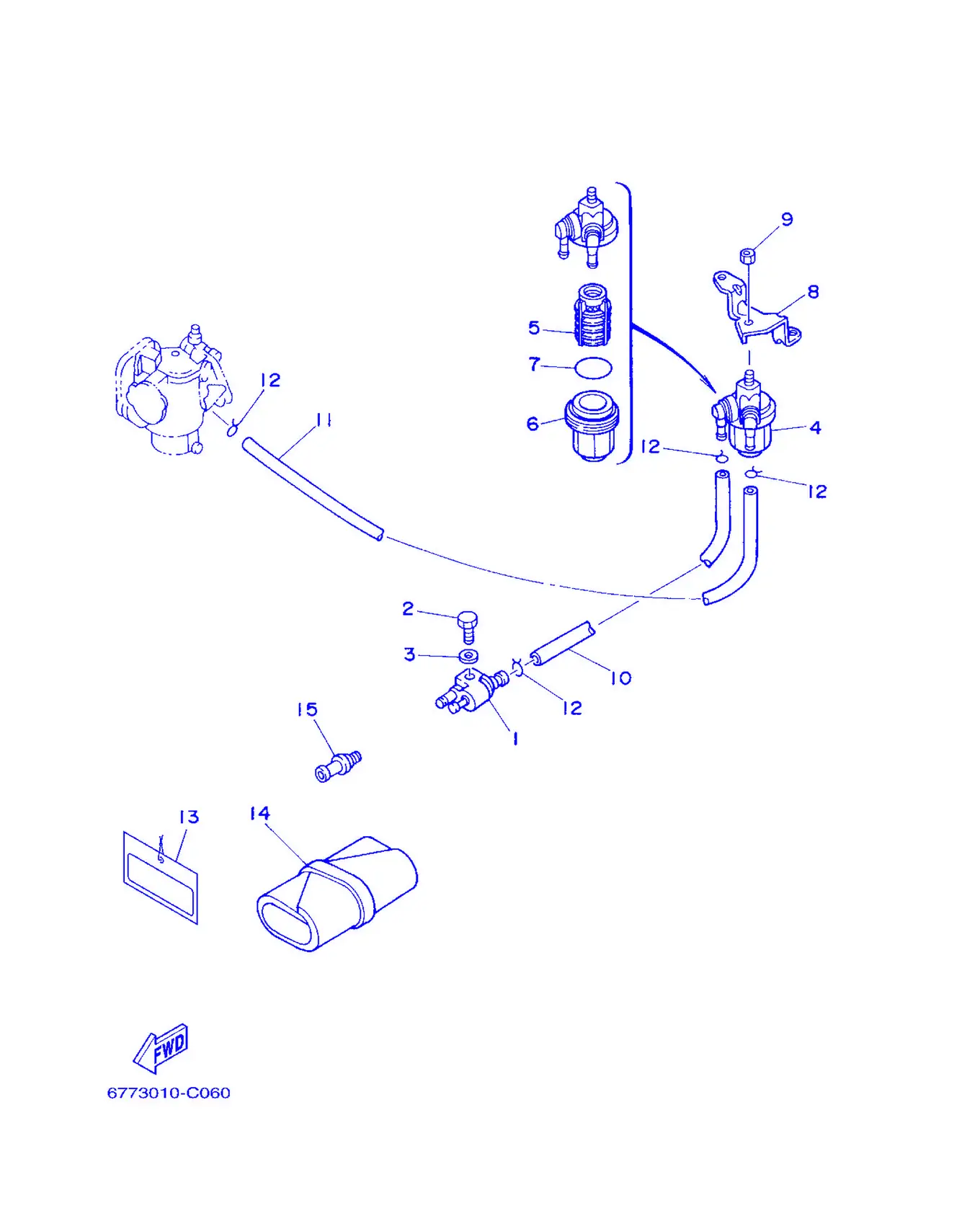

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06020	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	61N-24560-00	机油过滤器组合	Filter Assembly	1
5	61N-24563-00	过滤器滤芯	Element, Filter	1
6	61N-24521-00	滤杯	Cup, Filter	1
7	93210-32738	O型圈	O-ring	1
8	6K3-24566-00	过滤器支架	Bracket, Filter	1
9	95380-08600	有槽螺母	Nut	1
10	90445-09082	固定	Hose (L150)	1
11	90445-09163	固定	Hose	1
12	90467-08004	卡环	Clip	4
13	61H-2819R-01	警告标签	Tag, Warning	1
14	656-W2810-02	工具套	ToolKit	1
15	6E0-28193-00-94	单向放水	Plug, Water Check	1

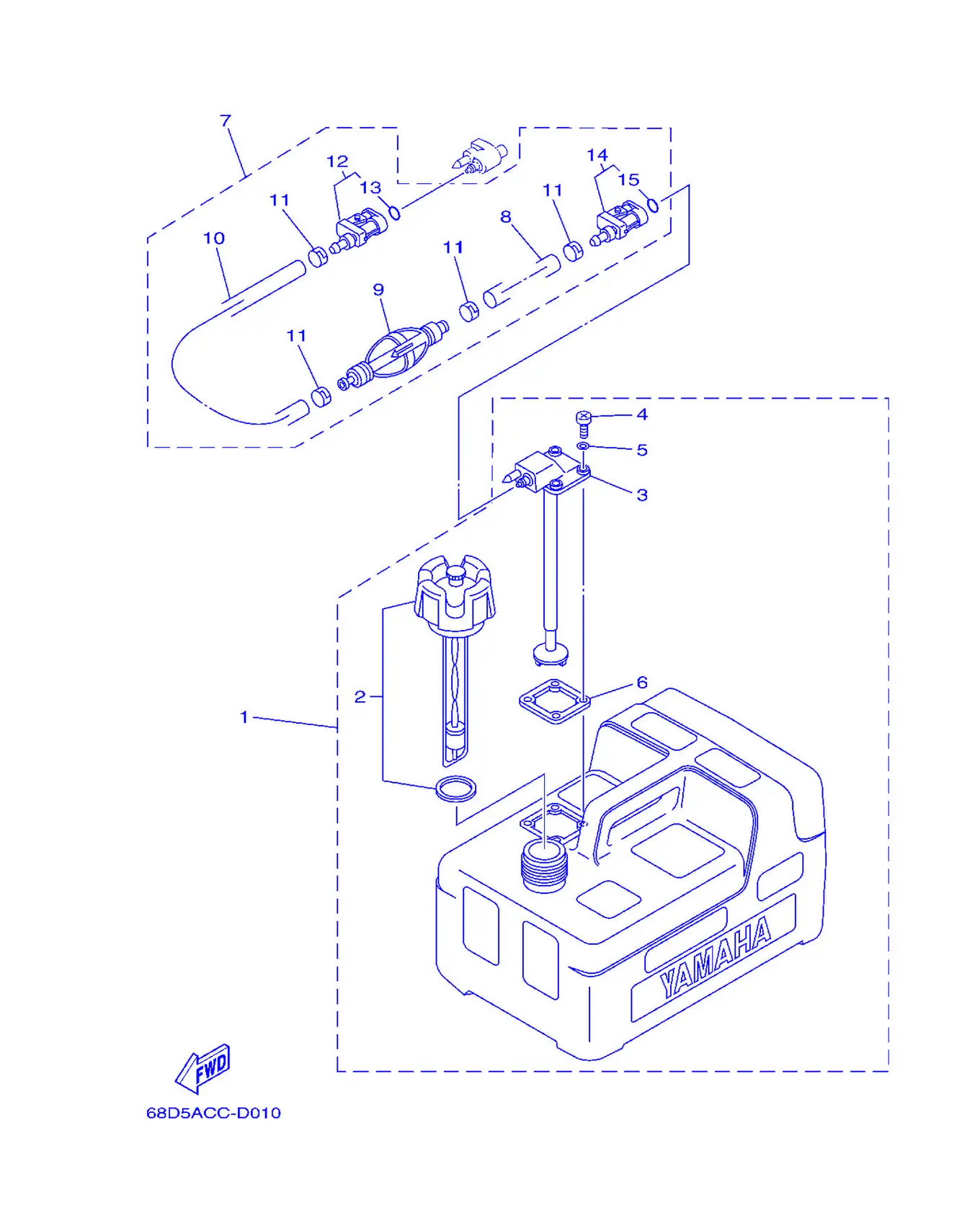

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YL-W2420-J3	油箱总成	FuelTankAssembly (12L)	1
2	6YL-24610-01	盖组合	Cap Assembly	1
3	6YL-24260-01	油量计组合	Fuel Meter Assembly	1
4	90157-05M16	卡环	Screw, Pan Head	4
5	6YL-24329-00	密封	Seal	4
6	6YL-24268-01	油量计衬垫	Gasket, Fuel Meter	1
7	6Y1-24306-54	燃油管组件1	FuelPipeComplete 1	1
8	90445-11M06	软管	Hose (L:2050MM)	1
9	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
10	90445-11M05	固定	Hose (L:850MM)	1
11	650-24351-51	带1	Band 1	4
12	6G1-24305-04	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
13	93210-08287	O型圈	O-ring	1
14	6Y1-24305-05	燃油管接头2	Fuel Pipe Joint Complete	1
15	93210-08287	O型圈	O-ring	1

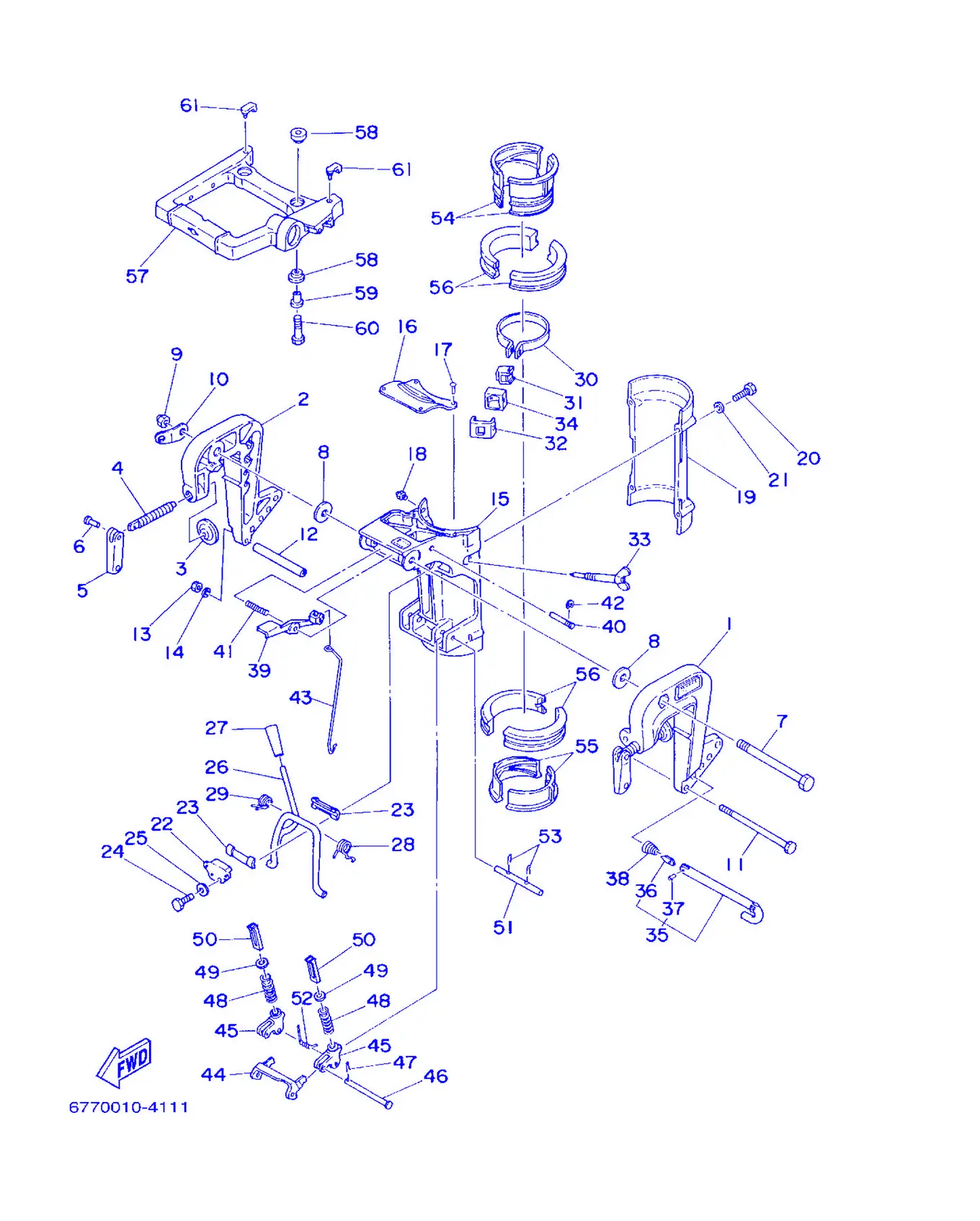

ブラケツト

REF	雅马哈编码	中文名称	英文名称	用量
1	620-43111-02-4D	夹紧托架	Bracket,Clamp	1
2	620-43112-01-4D	夹紧托架	Bracket,Clamp	1
3	620-43114-00	艉板夹紧衬垫	Pad, Transom Clamp	2
4	677-43116-01	艉板夹紧螺钉	Screw, Transom Clamp	2
5	663-43118-01-4D	艉板夹紧手柄	Handle, Transom Clamp	2
6	90243-04007	固定销	Pin	2
7	90101-10M00	六角螺栓	Bolt, Hexagon	1
8	90201-10M66	平垫圈	Washer,Plate	2
9	90185-10051	螺母	Nut, Self-Locking	1
10	6E7-43113-01	夹紧托架面板	Plate,ClampBracket	1
11	90101-06336	六角螺栓	Bolt, Hexagon	1
12	90387-06M11	衬套	Color	1
13	95380-06600	有槽螺母	Nut, Hexagon	1
14	92990-06600	面板垫圈	Washer,Plate	1
15	677-43311-01-4D	旋转支架	Bracket, Swivel	1
16	655-43318-00-4D	盖	Cover	1
17	90269-02M08	螺丝	Rivet	4
18	93700-06M03	润滑油管嘴	Nipple, Grease	1
19	647-43312-00-4D	旋转支架	Bracket, Swivel	1
20	97095-06040	螺栓	Bolt	4
21	92995-06600	盘形垫	Washer	4
22	654-43313-00-94	旋转支架	Bracket, Swivel	1
23	620-43189-00	衬套	Bushing	2
24	97095-06025	螺栓	Bolt	2
25	92995-06600	盘形垫	Washer	2
26	647-43181-00	顶位销杆	Lever, Tilt Stop	1
27	620-43632-00	角度定位旋钮	Knob, Tilt	1
28	90508-16021	接头	Spring, Torsion	1
29	90508-16020	接头	Spring, Torsion	1
30	655-42525-00	阻力板	Plate, Friction	1
31	655-42526-00	阻力板	Plate, Friction	1
32	655-42527-00	阻力板	Plate, Friction	1
33	655-42529-00	阻力块螺钉	Screw, Friction Piece	1
34	655-42532-00	盖	Cover	1
35	6L4-43160-00	角度定位杆组合	TiltRodAssembly	1
36	689-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
37	91690-30008	弹簧销	Pin,Spring	1
38	90502-10M07	接头	Spring, Conical	1
39	677-43630-00	角度定位杆组合	TiltLeverAssembly	1
40	90249-04M05	销	Pin	1
41	90501-16104	压簧	Spring, Compression	1
42	99001-04600	有槽螺母	Circlip	1
43	677-43616-00	角度定位锁紧杆	Rod,TiltLock	1
44	647-43614-00	角度定位锁紧面板	Plate,TiltLock	1
45	647-43615-01	角度定位锁紧面板	Plate,TiltLock	2
46	90240-05047	螺丝	Pin, Clevis	1
47	90468-10005	线夹	Clip	1
48	90501-26147	压簧	Spring, Compression	2
49	647-43627-01	限位板	Stopper	2
50	647-43613-00	角度定位锁紧臂	Arm,TiltLock	2
51	647-43659-00	倒挡锁紧轴	Shaft, Reverse Lock	1
52	90508-18022	扭簧	Spring, Torsion	1
53	90468-10003	固定	Clip	2
54	647-42537-00	枢轴衬套	Bushing, Pivot Shaft	2
55	677-42538-00	枢轴衬套	Bushing, Pivot Shaft	2
56	647-42539-00	枢轴衬套	Bushing, Pivot Shaft	4
57	655-42511-00-4D	方向托架	Bracket,Steering	1
58	647-42541-00	减震器	Damper	4
59	655-42542-00	管	Pipe	2
60	97075-08035	螺栓	Bolt	2
61	647-42523-00	阻力器衬套	Spacer, Friction	2

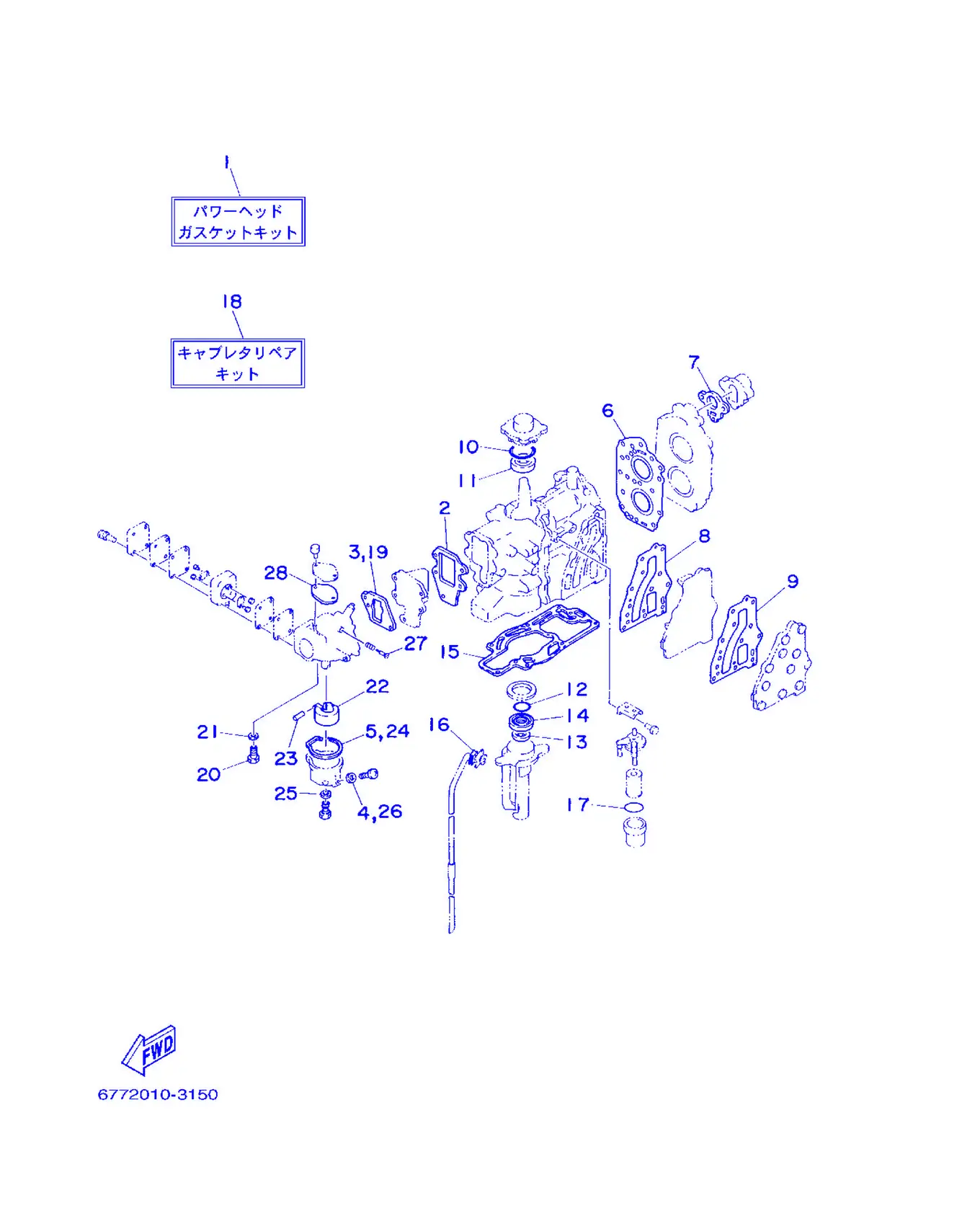

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	677-W0001-A3	衬垫套	Power Head Gasket Kit	1
2	677-13621-A1	气门座衬垫1	Gasket,ValveSeat	1
3	677-14198-A1	垫片	Gasket	1
4	655-14398-00	衬垫	Gasket	1
5	677-14384-01	浮子室衬垫	Gasket, Float Chamber	1
6	677-11181-A1	气缸头垫片1	Gasket, Cylinder Head 1	1
7	677-12414-A1	盖衬垫	Gasket,Cover	1
8	677-41112-A1	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
9	677-41114-A1	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
10	93210-42159	O型圈	O-ring	1
11	93102-20M25	油封	OilSeal	1
12	93210-42M70	O型圈	O-ring	1
13	93101-14M01	油封	OilSeal	1
14	93101-20M29	油封	OilSeal	1
15	677-45113-A1	水上装置壳体衬垫	Gasket,UpperCasing	1
16	655-44365-00	水封减震器	Damper, Water Seal	1
17	93210-32738	O型圈	O-ring	1
18	677-W0093-06	化油器修理套	CarburetorRepair Kit	1
19	677-14198-A1	垫片	Gasket	1
20	6E8-14390-12	针阀组合	NeedleValveAssembly	1
21	367-14195-00	针阀垫	Gasket	1
22	6E7-14385-00	浮子	Float	1
23	647-14386-10	浮子销	Pin, Float	1
24	677-14384-01	浮子室衬垫	Gasket, Float Chamber	1
25	1J2-14398-00	衬垫	Gasket	1
26	655-14398-00	衬垫	Gasket	1
27	648-14323-00	空气调整螺钉	Screw, Air Adjusting	1
28	677-14227-01	外壳	Gasket	1

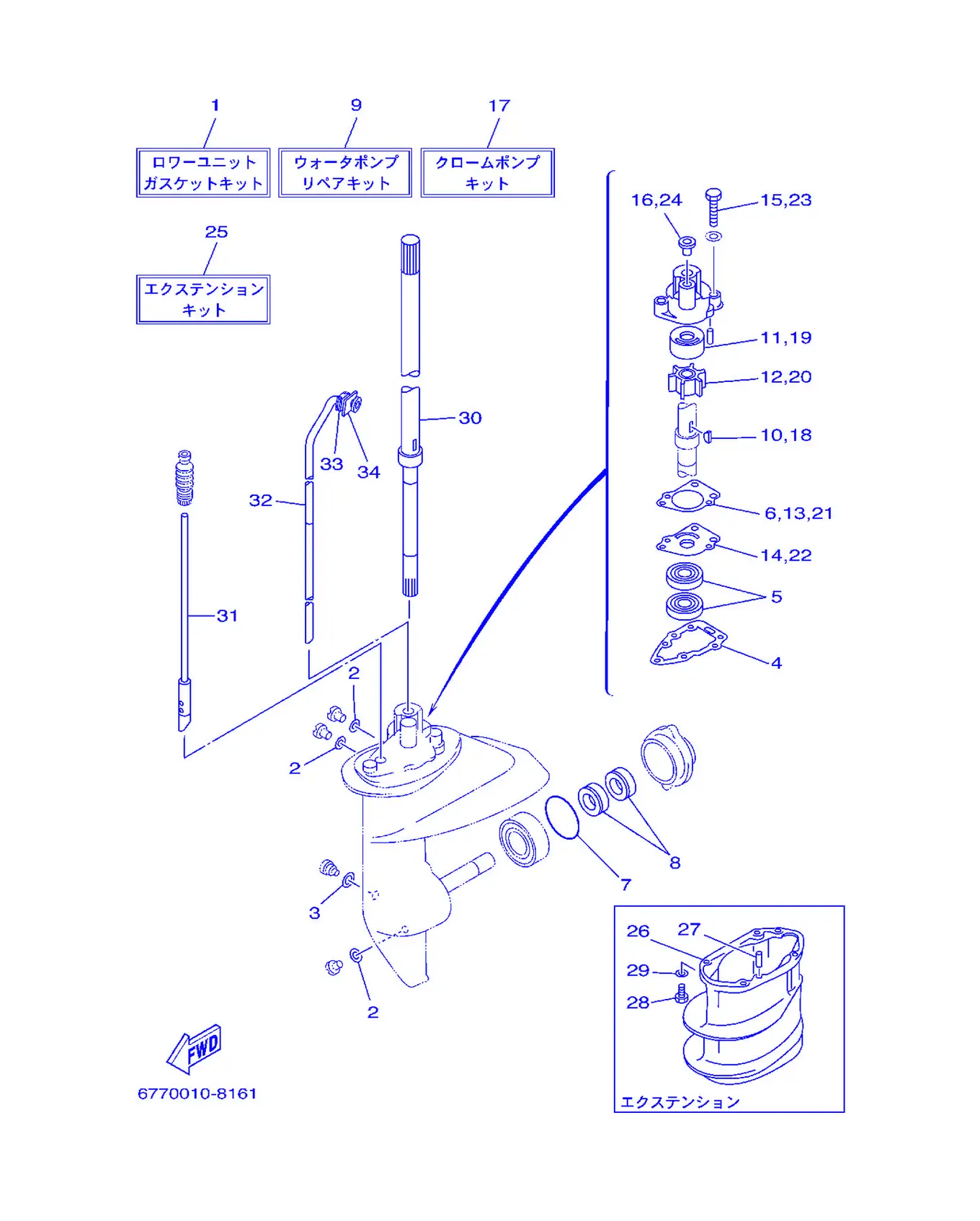

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	677-W0001-C0	衬垫套	LowerUnitGasket Kit	1
2	90430-08020	固定	Gasket	3
3	90430-06M03	平垫圈	Gasket	1
4	677-45315-A1	水下装置壳体密封垫	Packing, Lower Casing	1
5	93101-18050	油封	OilSeal	2
6	655-44315-A1	水泵衬垫	Gasket,Water Pump	1
7	93210-58144	O型圈	O-ring	1
8	93101-15074	油封	OilSeal	2
9	655-W0078-B0	水泵修理套	Water PumpRepair Kit	1
10	90280-03024	半圆键	Key, Woodruff	1
11	650-44322-01	芯子	Insert, Cartridge	1
12	662-44352-01	叶轮	Impeller	1
13	655-44315-A1	水泵衬垫	Gasket,Water Pump	1
14	655-44323-01	外挡板	Outer Plate, Cartridge	1
15	97095-06040	螺栓	Bolt	3
16	647-44366-00	水封减震器	Damper,WaterSeal	1
17	655-W0078-CA	水泵修理套	Chrome Pump Kit	1
18	90280-03024	半圆键	Key, Woodruff	1
19	655-44322-41	芯子	Insert, Cartridge	1
20	662-44352-01	叶轮	Impeller	1
21	655-44315-A1	水泵衬垫	Gasket,Water Pump	1
22	655-44323-41	外挡板	Outer Plate, Cartridge	1
23	97095-06040	螺栓	Bolt	3
24	647-44366-00	水封减震器	Damper,WaterSeal	1
25	677-W0072-00-4D	延伸套	Extension Kit	1
26	647-45211-10-4D	延伸部分	Extension	1
27	93604-08062	定位销	Pin, Dowel	2
28	97095-06020	螺栓	Bolt	4
29	92995-06600	盘形垫	Washer	4
30	655-45501-10	驱动轴组	Drive ShaftComplete	1
31	655-44150-10	变挡凸轮组合	Shift Cam Assembly	1
32	655-44361-10	水管	Tube, Water	1
33	655-44365-00	水封减震器	Damper, Water Seal	1
34	655-44373-00	水管固定面板	Set Plate, Water Tube	1

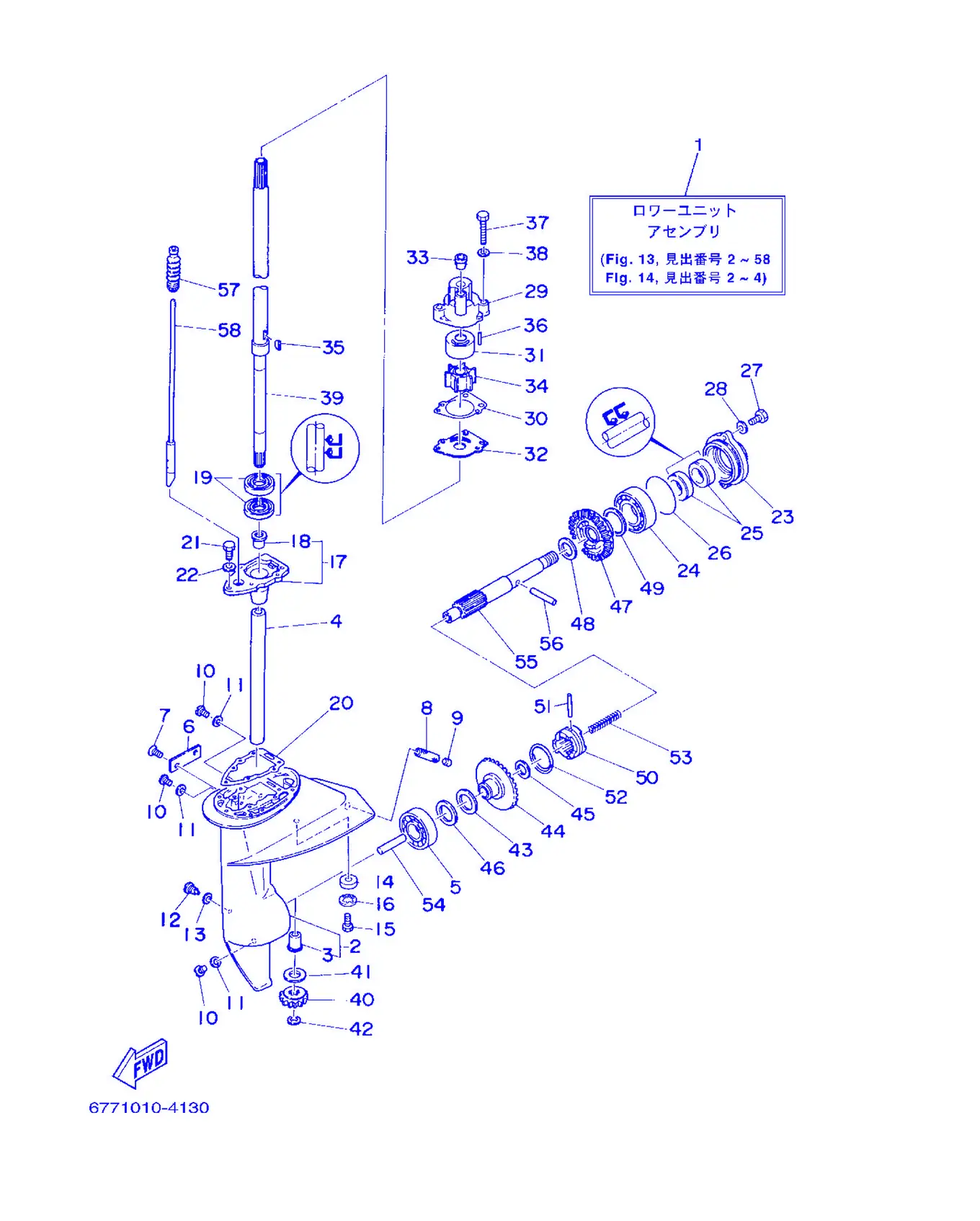

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	677-45300-11-4D	水下装置总成	LowerUnitAssembly	1
2	655-45310-02-4D	水下装置壳体总成	Lower CasingAssembly	1
3	647-45316-09	驱动轴衬套	Bushing, Drive Shaft	1
4	90387-14108	衬套	Color	1
5	93306-004U0	轴承	Bearing	1
6	655-45214-02-4D	进水口盖	Cover, Water Inlet	1
7	90152-05M02	沉头螺钉	Screw, Countersunk	2
8	626-45215-00	进水口盖	Cover, Water Inlet	1
9	90334-10008	圆柱	Plug, Straight	1
10	90340-08002	螺丝	Plug, Straight Screw	3
11	90430-08020	固定	Gasket	3
12	90149-06003	螺母	Screw	1
13	90430-06M03	平垫圈	Gasket	1
14	677-45251-00	阳极	Anode	1
15	95895-06012	凸缘螺	Bolt, Flange	1
16	92990-06300	盘形垫	Washer, Internal Tooth	1
17	647-45331-00-94	轴承壳	Housing,Bearing	1
18	647-45316-09	驱动轴衬套	Bushing, Drive Shaft	1
19	93101-18050	油封	OilSeal	2
20	677-45315-A1	水下装置壳体密封垫	Packing, Lower Casing	1
21	97095-06020	螺栓	Bolt	2
22	92995-06600	盘形垫	Washer	2
23	655-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
24	93306-00501	轴承	Bearing	1
25	93101-15074	油封	OilSeal	2
26	93210-58144	O型圈	O-ring	1
27	97095-06020	螺栓	Bolt	2
28	92995-06600	盘形垫	Washer	2
29	655-44311-03	水泵壳	Housing,Water Pump	1
30	655-44315-A1	水泵衬垫	Gasket,Water Pump	1
31	650-44322-01	芯子	Insert, Cartridge	1
32	655-44323-01	外挡板	Outer Plate, Cartridge	1
33	647-44366-00	水封减震器	Damper,WaterSeal	1
34	662-44352-01	叶轮	Impeller	1
35	90280-03024	半圆键	Key, Woodruff	1
36	93604-18080	定位销	Pin, Dowel	2
37	97095-06040	螺栓	Bolt	3
38	92995-06600	盘形垫	Washer	3
39	655-45501-10	驱动轴组	Drive ShaftComplete	1
40	647-45551-00	小齿轮	Pinion	1
41	647-45533-00	填隙	Shim(T:0.8MM)	1
41	647-45533-20	填隙	Shim(T:1.0MM)	1
41	647-45533-30	填隙	Shim(T:1.1MM)	1
41	647-45533-40	填隙	Shim(T:1.2MM)	1
41	647-45533-50	填隙	Shim (T:1.3MM)	1
42	99001-07600	开口簧	Circlip	1
43	90201-12161	气门摇臂2	Washer,Plate	1
44	647-45560-00	齿	Gear	1
45	90201-13198	平垫圈	Washer,Plate	1
46	647-45567-00	填隙	Shim	1
47	647-45570-01	齿	Gear	1
48	90201-15229	平垫圈	Washer,Plate	1
49	626-45577-00	填隙	Shim (T:0.10MM)	1
49	626-45577-10	填隙	Shim (T:0.20MM)	1
49	626-45577-20	填隙	Shim (T:0.30MM)	1
49	626-45577-30	填隙	Shim (T:0.40MM)	1
49	626-45577-40	填隙	Shim (T:0.50MM)	1
50	655-45631-00	爪形离合器	Clutch, Dog	1
51	93605-29098	定位销	Pin, Dowel	1
52	93440-30040	开口簧环，卡	Circlip	1
53	90501-12M61	压簧	Spring, Compression	1
54	654-45635-00	变挡柱	Plunger, Shift	1
55	677-45611-01	螺旋浆轴	Shaft,Propeller	1
56	90250-05036	螺丝	Pin, Straight	1
57	655-44147-00	变挡连杆衬套	Boot, Shift Rod	1
58	655-44150-10	变挡凸轮组合	Shift Cam Assembly	1

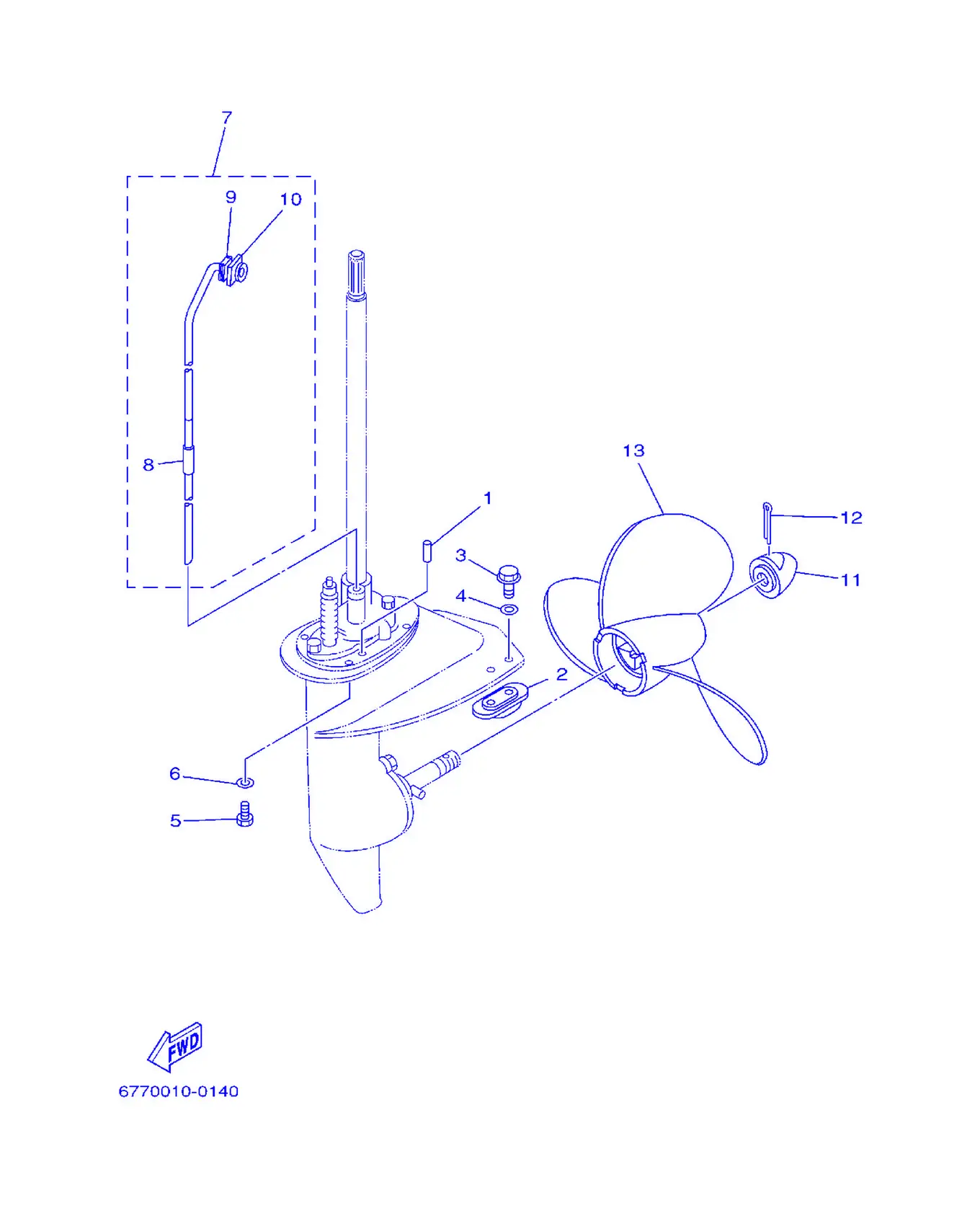

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	93604-08062	定位销	Pin, Dowel	2
2	6E0-45251-12	阳极	Anode	1
3	95895-06016	凸缘螺	Bolt, Flange	2
4	92990-06300	盘形垫	Washer, Internal Tooth	2
5	97095-06020	螺栓	Bolt	4
6	92995-06600	盘形垫	Washer	4
7	655-44360-10	水管组合	Water Tube Assembly	1
8	90445-11262	软管	Hose	1
9	655-44365-00	水封减震器	Damper, Water Seal	1
10	655-44373-00	水管固定面板	Set Plate, Water Tube	1
11	647-45616-02	螺旋浆螺母	Nut,Propeller	1
12	91490-30030	开口销	Pin, Cotter	1
13	647-45941-00-EL	螺旋浆组合	Propeller (3X9-1/4 X9-1/4 -C)	1
13	647-45943-00-EL	螺旋浆组合	Propeller (3X9X7-C)	1
13	647-45947-00-EL	螺旋浆组合E8D	Propeller (3X9 X9 -C)	1
