雅马哈 F15A - F15AMHL

共 30 个部位，点击零件编码查看详情，或搜索本页零件。

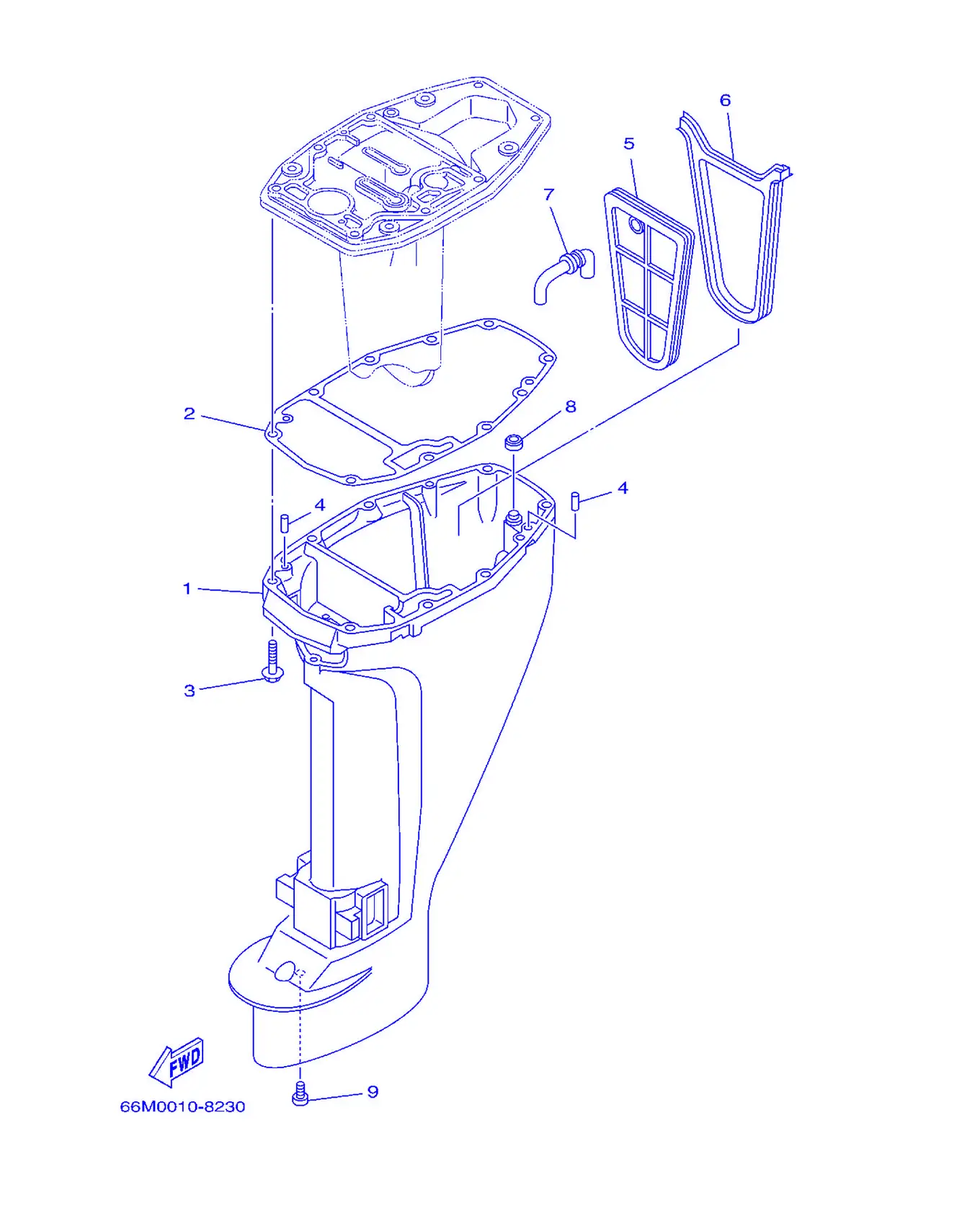

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-45111-00-4D	水上装置壳	Casing,Upper	1
1	66M-45111-10-4D	水上装置壳	Casing,Upper	1
2	66M-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
3	97575-08545	带垫圈螺	Bolt, With Washer	6
4	93606-12019	定位销	Pin, Dowel	2
5	66M-45126-00	减震器密封面板	Plate,SealDamper	1
6	66M-45115-00	水上装置壳体衬垫	Gasket,UpperCasing	1
7	66M-45136-00	面板	Pipe	1
8	66M-45128-00	密封圈2	Seal 2	1
9	90157-06M06	卡环	Screw, Pan Head	1

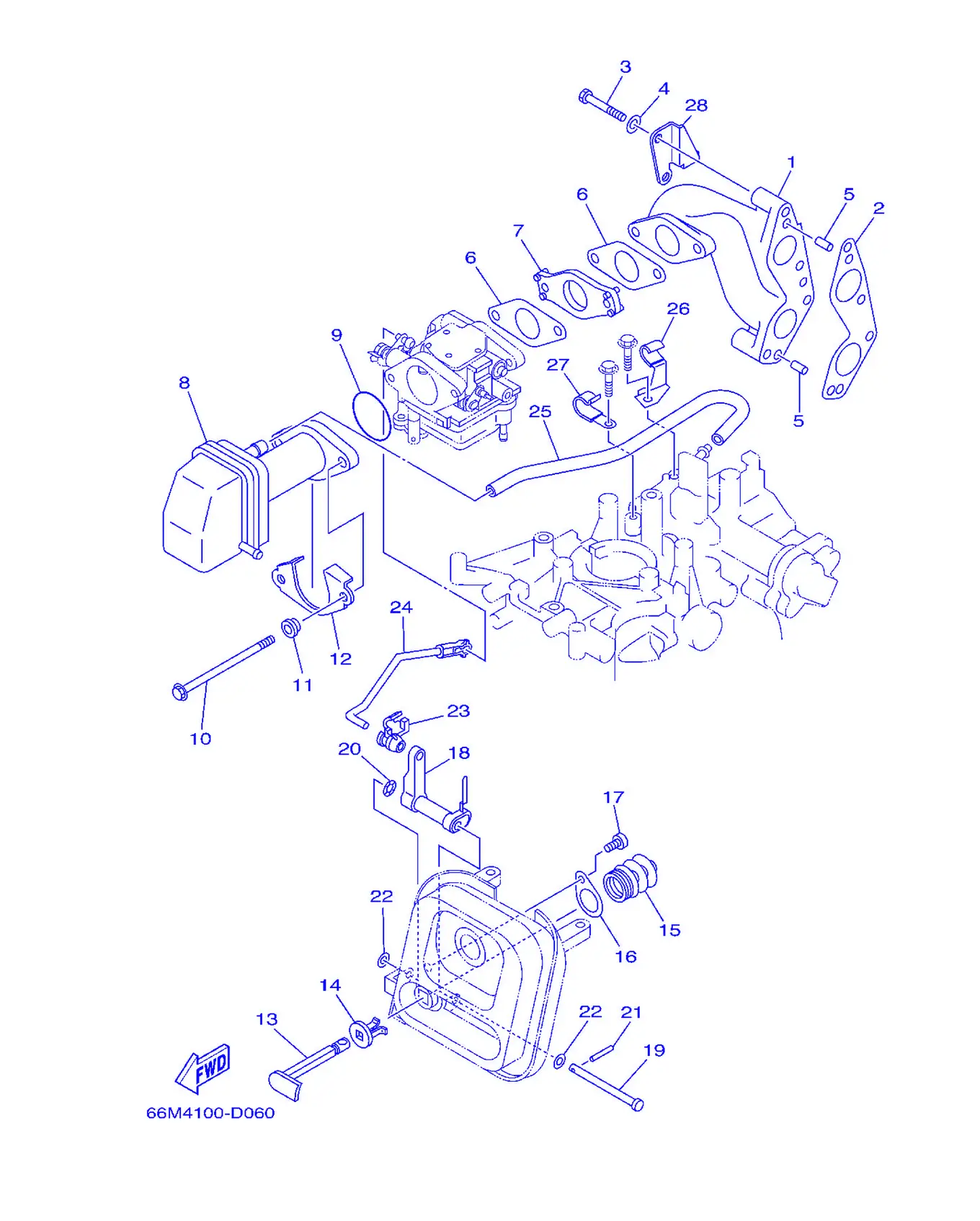

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-13641-10-94	岐管1	Manifold 1	1
2	66M-13645-00	岐管衬垫1	Gasket,Manifold 1	1
3	97095-06040	螺栓	Bolt	4
4	92995-06600	盘形垫	Washer	4
5	93606-12019	定位销	Pin, Dowel	2
6	66M-13646-00	岐管衬垫2	Gasket,Manifold 2	2
7	66M-14271-00	绝缘体，绝缘器	Insulator	1
8	66M-14440-00	进气消声器组合	SilencerAssembly,Intake	1
9	93210-35M86	O型圈	O-ring	1
10	90119-06M76	带垫螺栓	Bolt, With Washer	2
11	90387-06M79	衬套	Color	2
12	66M-14477-00	面板	Plate	1
13	66M-41271-00	阻风门旋钮	Knob, Choke	1
14	689-41273-00	固定	Grommet	1
15	66M-41292-00	垫圈1	Bushing 2	1
16	66M-41298-00	垫圈1	Washer 2	1
17	97780-50510	自攻螺钉	Screw, Tapping	1
18	66M-41252-00	阻风门杆	Lever, Choke 1	1
19	90240-05M20	螺丝	Pin, Clevis	1
20	90206-05005	面板	Washer, Wave	1
21	91690-20016	弹簧销	Pin,Spring	1
22	90202-05088	平垫圈	Washer,Plate	2
23	6R5-41237-00	连杆接头	Joint, Link	1
24	66M-41256-00	阻风门杆1	Rod, Choke 1	1
25	66M-15373-00	通气管	Pipe, Breather	1
26	90465-08M82	固定	Clamp	1
27	90465-08M83	固定	Clamp	1
28	6D4-24566-00	过滤器托架	Bracket, Filter	1

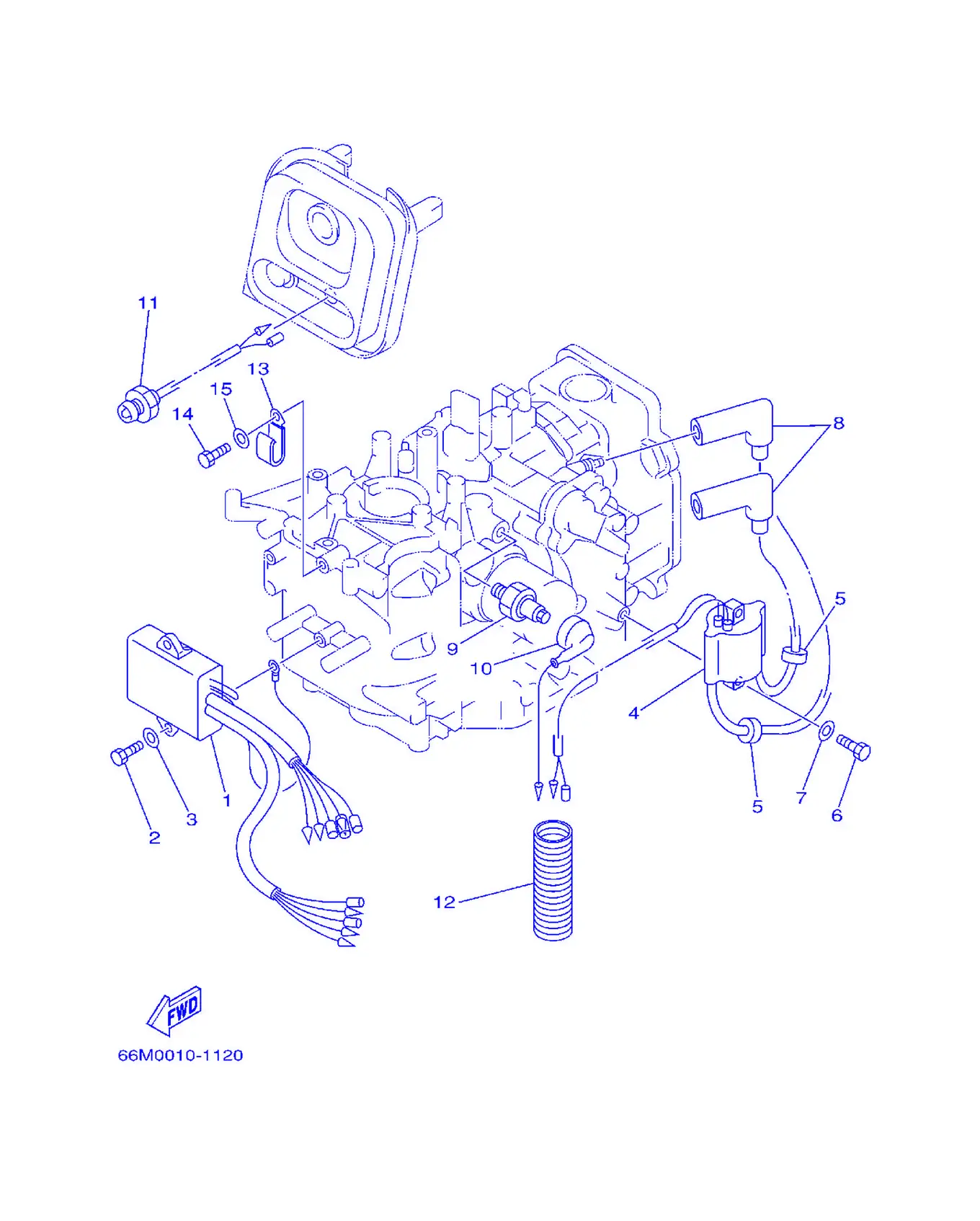

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-85540-01	电子点火器总成	C.D.I. Unit Assembly	1
2	97095-06020	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	66M-85570-00	点火线圈组合	Ignition Coil Assembly	1
5	90480-25161	固定	Grommet	2
6	97095-06020	螺栓	Bolt	2
7	92995-06600	盘形垫	Washer	2
8	6G8-82370-30	塞帽组合	PlugCapAssembly	2
9	62Y-82504-10	油压开关组合	Oil Pressure Switch Assembly	1
10	66M-82127-10	导线2	Wire,Lead 2	1
11	65W-85410-01	紧急信号灯组合	Emergency Signal Light Assembly	1
12	6H1-83557-00	管	Tube	1
13	90465-06M88	固定	Clamp	1
14	97095-06016	螺栓	Bolt	1
15	92995-06600	盘形垫	Washer	1

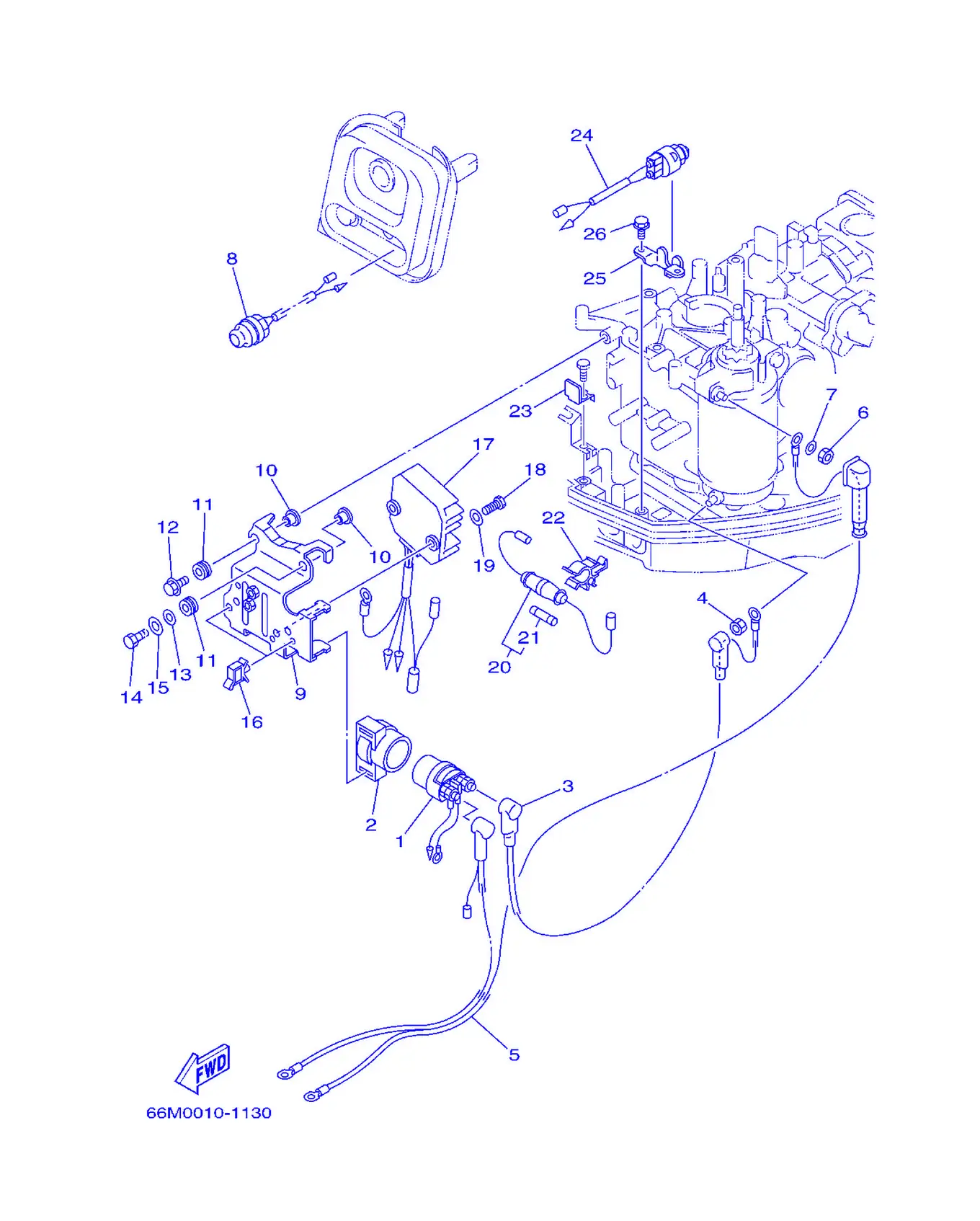

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
2	6G1-81952-00	继电器支架	Holder, Relay	1
3	66M-82117-00	导线	Wire,Lead	1
4	65W-8182B-00	环形齿轮支承	Nut, Special	1
5	66M-82105-J0	电缆	WireHarness	1
6	95380-08700	有槽螺母	Nut	1
7	92990-08600	盘形垫	Washer,Plate	1
8	65W-81870-00	起动开关组合	Starting Switch Assembly	1
9	66M-85542-10	托架	Bracket	1
10	90387-06M05	衬套	Color	4
11	90480-13M24	固定	Grommet	4
12	95895-06020	凸缘螺	Bolt, Flange	3
13	90201-06M05	平垫圈	Washer,Plate	1
14	97095-06025	螺栓	Bolt	1
15	92995-06600	盘形垫	Washer	1
16	90464-09M13	固定	Clamp	2
17	6G8-81960-A1	整流调压器组合	Rectifier and Regulator	1
18	97095-06016	螺栓	Bolt	3
19	92995-06600	盘形垫	Washer	3
20	6G8-82150-00	保险丝管组合	FuseHolderAssembly	1
21	663-82151-00	保险丝	Fuse (12V-20A)	1
22	6G5-82152-00	保险丝管	Holder,Fuse	1
23	90465-08M81	螺栓	Clamp	1
24	6H3-82540-00	空挡开关组合	Neutral Switch Assembly	1
25	6J8-82554-00	空挡开关支承	Stay, Neutral Switch	1
26	90109-06M86	螺栓	Bolt	2

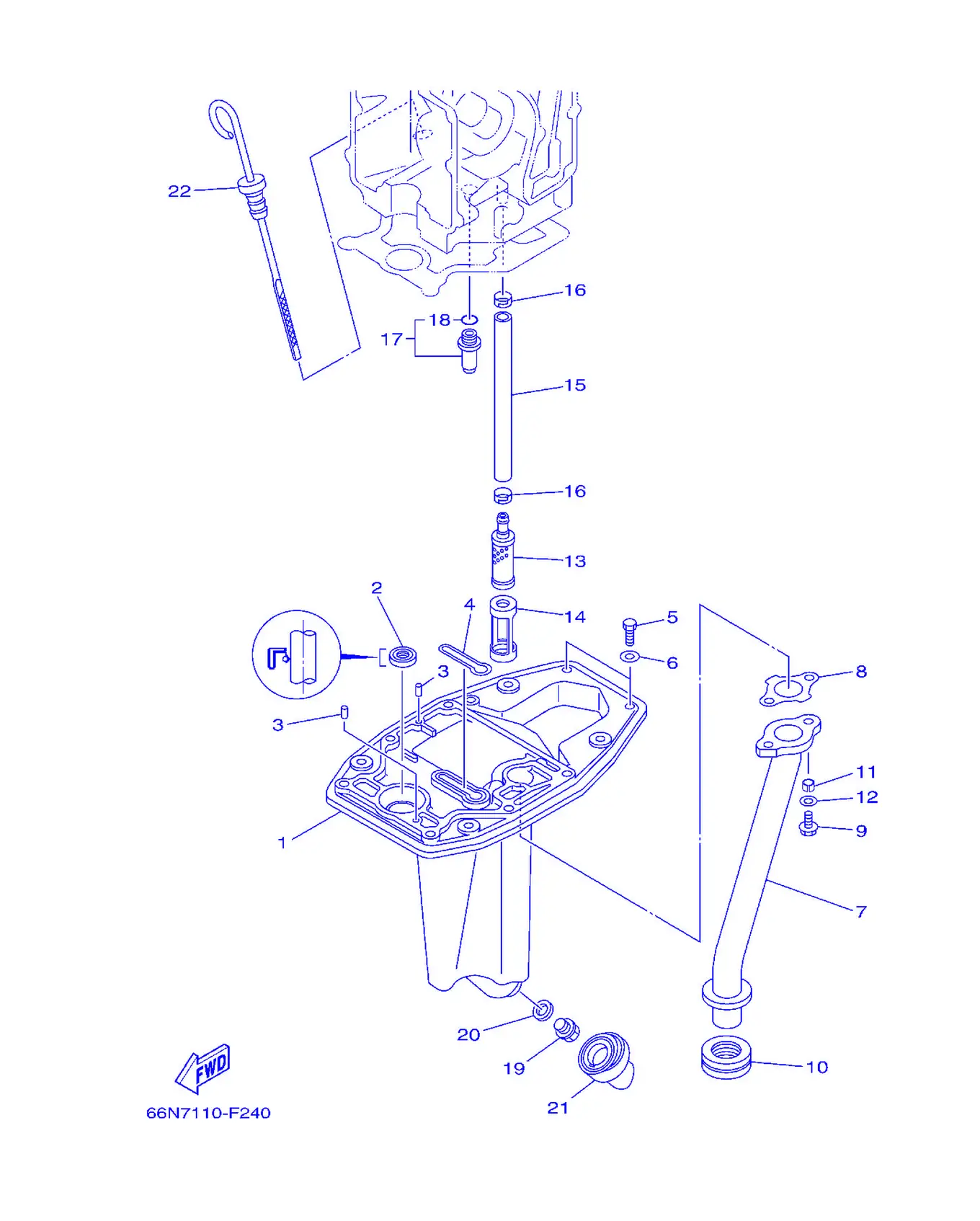

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-41137-00-5B	排气导管	Guide,Exhaust	1
2	93101-12M63	油封	OilSeal	1
3	93606-12019	定位销	Pin, Dowel	2
4	66M-11355-00	气缸密封圈1	Seal,Cylinder 1	1
5	97095-06020	螺栓	Bolt	2
6	92995-06600	盘形垫	Washer	2
7	6D4-41131-00-94	排气岐管1	Manifold,Exhaust 1	1
8	66M-41133-01	排气岐管衬垫1	Gasket, Exhaust Manifold	1
9	90119-06090	带垫圈螺栓	Bolt, With Washer	2
10	6D4-41138-00	排气管密封圈1	Seal, Exhaust 1	1
11	90387-05008	衬套	Color	2
12	90201-06015	平垫圈	Washer,Plate	2
13	66M-13421-00	滤网2	Strainer 2	1
14	66M-13417-00	滤网盖	Cover,Strainer	1
15	66M-13416-00	机油管1	Pipe,Oil 1	1
16	66M-24351-00	带1	Band 1	2
17	6G8-11575-00	安全阀组合	Relief Valve Assembly	1
18	93210-12M62	O型圈	O-ring	1
19	90340-14M06	塞	Plug, Straight Screw	1
20	90430-14M09	衬垫	Gasket	1
21	66M-15316-00	发动机架减震器1	Damper, Engine Mount 1	1
22	66M-15362-00	齿轮溢油孔	Plug, Oil Level	1

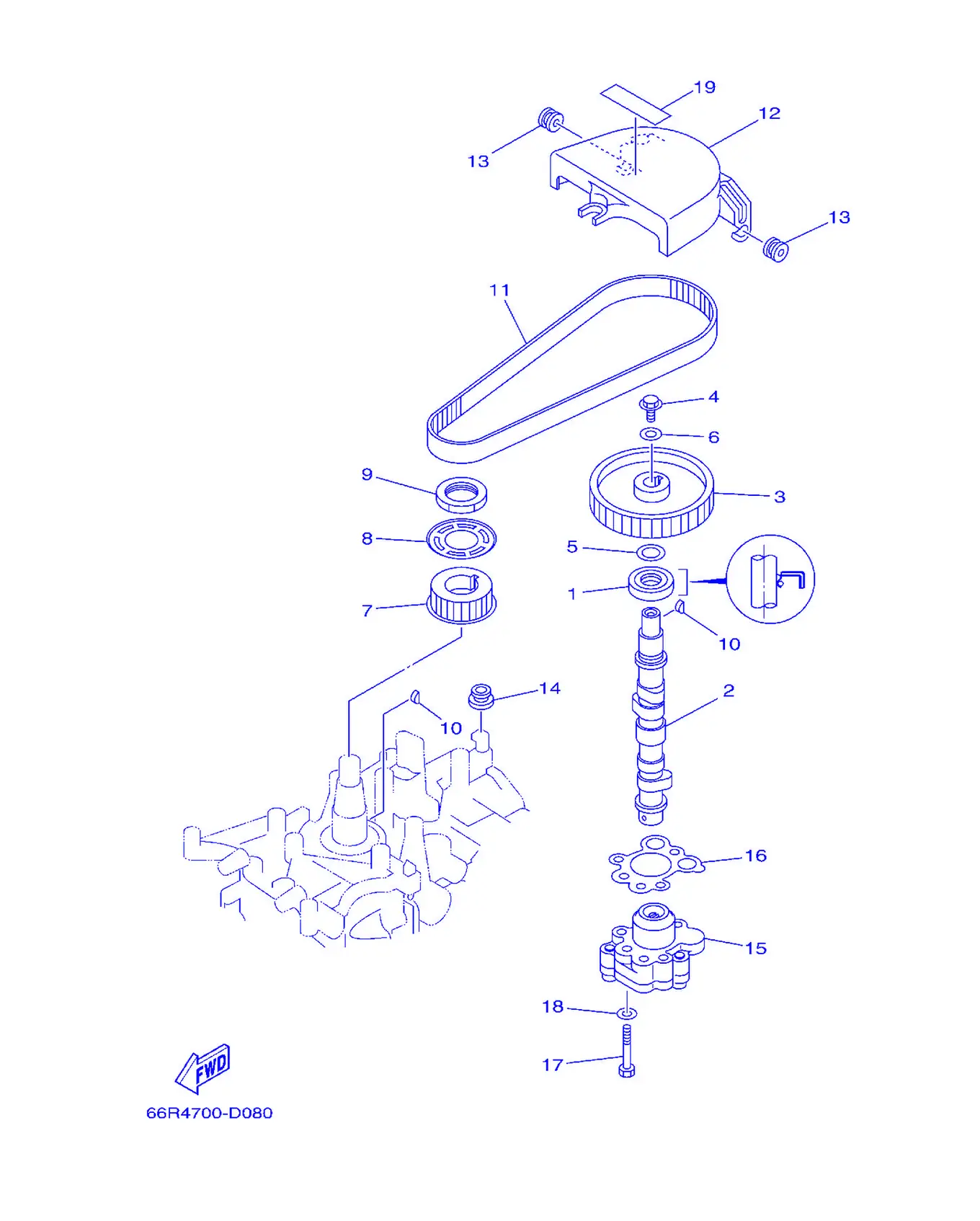

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-18M21	油封	OilSeal	1
2	66M-12170-00	凸轮轴组合1	CamShaftAssembly 1	1
2	66M-12171-10	凸轮轴1	CamShaft 1	1
3	66M-11537-00-94	从动齿	Gear, Driven	1
4	90105-06M14	螺栓	Bolt, Washer Based Head	1
5	90201-13201	平垫圈	Washer,Plate	1
6	90201-06M94	平垫圈	Washer,Plate	1
7	66M-11536-10	主动齿	Gear, Drive	1
8	66M-11557-00	垫圈1	Washer 1	1
9	90170-28M37	螺帽	Nut	1
10	90280-03M01	螺丝	Key, Woodruff	2
11	66M-46241-00	V型皮带	V-Belt	1
12	66M-46297-00	防尘盖	Cover,Dust	1
13	90480-10M16	固定	Grommet	2
14	90480-12072	固定	Grommet	1
15	66M-13300-10	机油泵总成	Oil PumpAssembly	1
16	66M-13329-10	泵盖衬垫	Gasket,PumpCover	1
17	97095-06035	螺栓	Bolt	3
18	92995-06600	盘形垫	Washer	3
19	6G8-13437-03	机油软管导承2	Mark, Corrosion	1

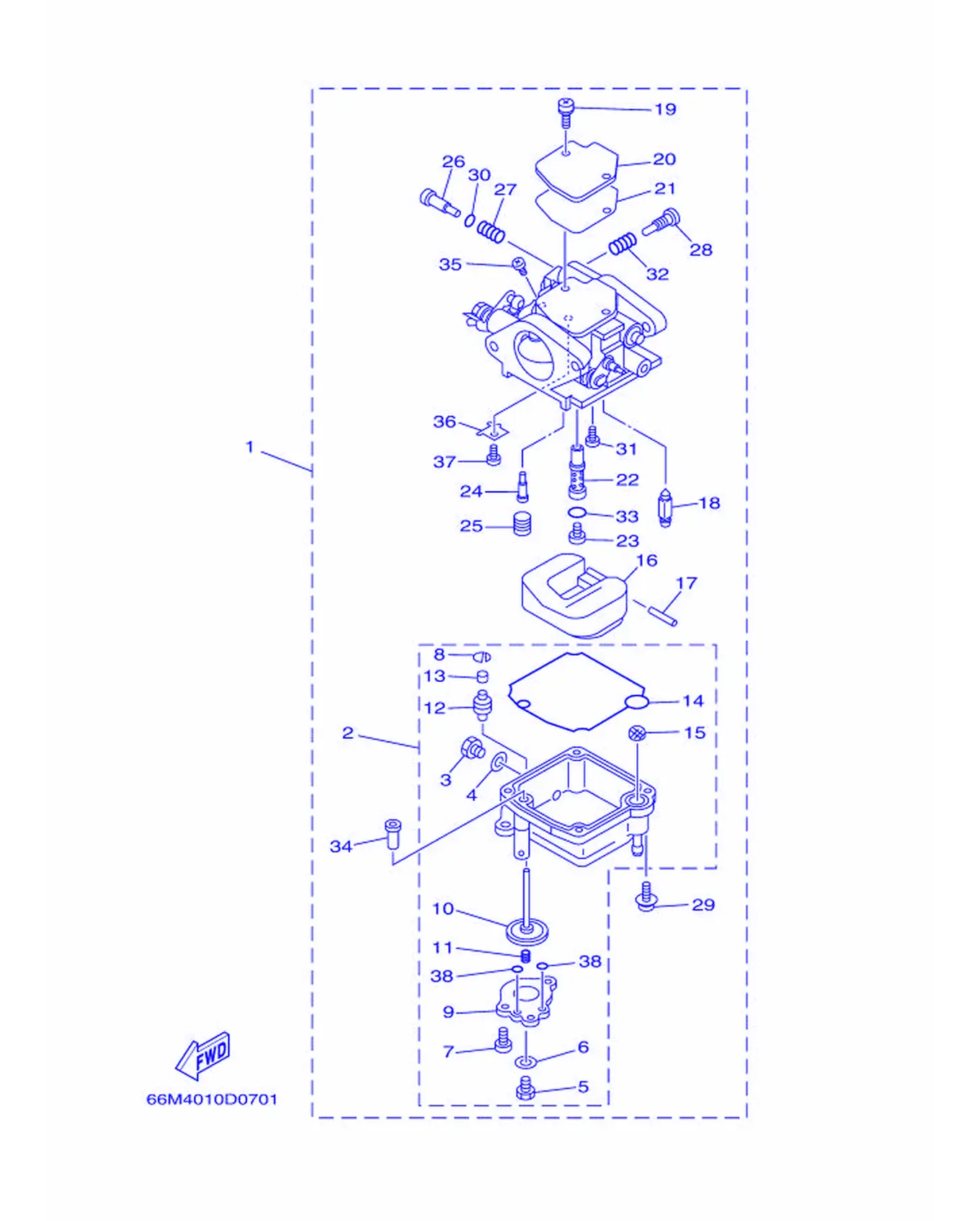

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-14301-00	化油器总成1	CarburetorAssembly 1	1
2	66M-14381-02	浮子室本	Body, Float Chamber	1
3	62Y-14383-00	排放螺钉	Screw, Drain	1
4	66M-14398-00	衬垫	Gasket	1
5	677-14383-01	排放螺钉	Screw, Drain	1
6	6L2-14398-00	衬垫	Gasket	1
7	66M-14325-00	扁头螺钉	Screw, Pan Head	3
8	66M-14377-00	限位板	Stopper	1
9	66M-14958-00	隔膜盖	Cover, Diaphragm	1
10	66M-14368-01	隔膜组合1	Diaphragm Assembly 1	1
11	6G8-14275-02	弹簧	Spring	1
12	66M-14239-00	密封	Seal	1
13	66M-14225-00	盖	Cap	1
14	66M-14384-00	浮子室衬垫	Gasket, Float Chamber	1
15	66M-14827-00	过滤器	Filter	1
16	6L2-14385-00	浮子	Float	1
17	6E5-14386-01	浮子销	Pin, Float	1
18	6L2-14392-00	针阀	Valve, Needle	1
19	97980-04110	带垫圈螺钉	Screw, Washer	2
20	6L2-14157-00	混合器盖	Cover, Mixing	1
21	62Y-14399-00	双金属阀	Gasket	1
22	66M-14341-00	主喷管	Nozzle,Main	1
23	66M-14343-52	主量孔	Jet,Main (#104)	1
24	66M-14342-23	低速量孔	Jet,Pilot (#45)	1
25	66M-14355-00	主喷管2	Plug	1
26	5H0-14323-00	空气调整螺钉	Screw, Air Adjusting	1
27	30X-14334-00	空气调整弹簧	Spring, Air Adjusting	1
28	62Y-14521-00	调整螺钉	Screw, Throttle	1
29	97980-04112	带垫圈螺钉	Screw	4
30	62Y-14397-00	O型圈	O-ring	1
31	98980-04006	大柱头螺钉	Screw, Blind	1
32	646-14212-01	混合气调整弹簧	Spring, Pilot Adjusting	1
33	6F5-14397-00	O型圈	O-ring	1
34	66M-14272-00	单向阀座	Check Valve Assembly	1
35	97890-04005	大柱头螺钉	Screw, Pan Head	1
36	66M-14157-00	混合器盖	Plate	1
37	98580-03005	大柱头螺钉	Screw, Pan Head	1
38	69M-24533-00	O型圈	O-ring	2

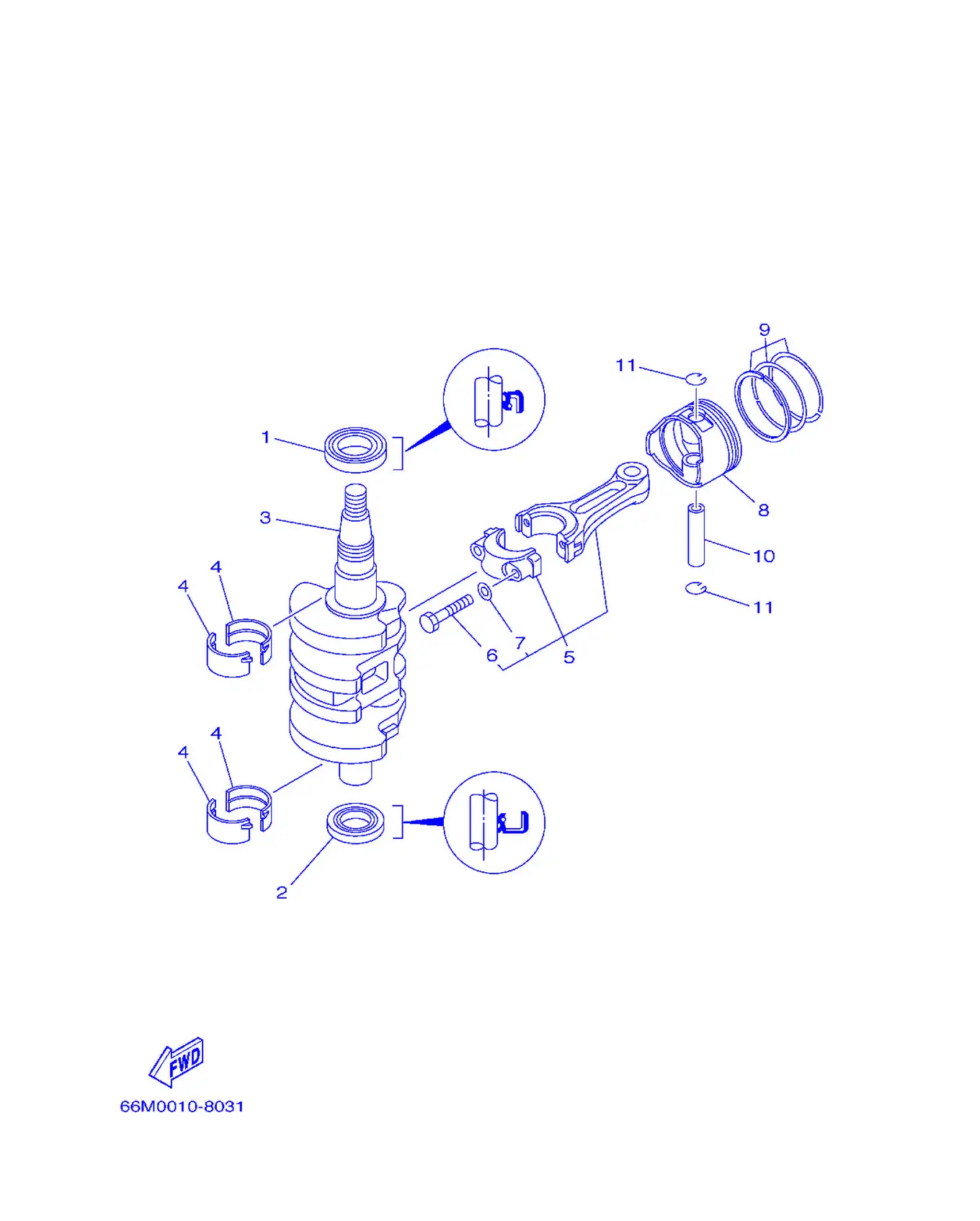

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-35M51	油封	OilSeal	1
2	93102-25M52	油封	OilSeal	1
3	66M-11411-00	曲轴	Crankshaft	1
4	66M-11416-00	轴瓦1	Plain Bearing, Crankshaft	4
4	66M-11416-10	轴瓦1	Plain Bearing, Crankshaft	4
4	66M-11416-20	轴瓦1	Plain Bearing, Crankshaft	4
5	66M-11650-00	连杆组合	Connecting Rod Assembly	2
6	66M-11654-00	连杆螺	Bolt, Connecting Rod	2
7	90201-07M01	平垫圈	Washer, Plate	2
8	66M-11631-00-96	活塞	Piston (STD)	2
8	66M-11635-00	活塞	Piston (0.25MM O/S)	2
8	66M-11636-00	活塞	Piston (0.50MM O/S)	2
9	66N-11603-00	活塞环套件	PistonRingSet (STD)	2
9	66N-11604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	2
9	66N-11605-00	活塞环套件	Piston Ring Set (0.50MM O/S)	2
10	634-11633-00	活塞销	Pin,Piston	2
11	93450-15023	卡环	Circlip	4

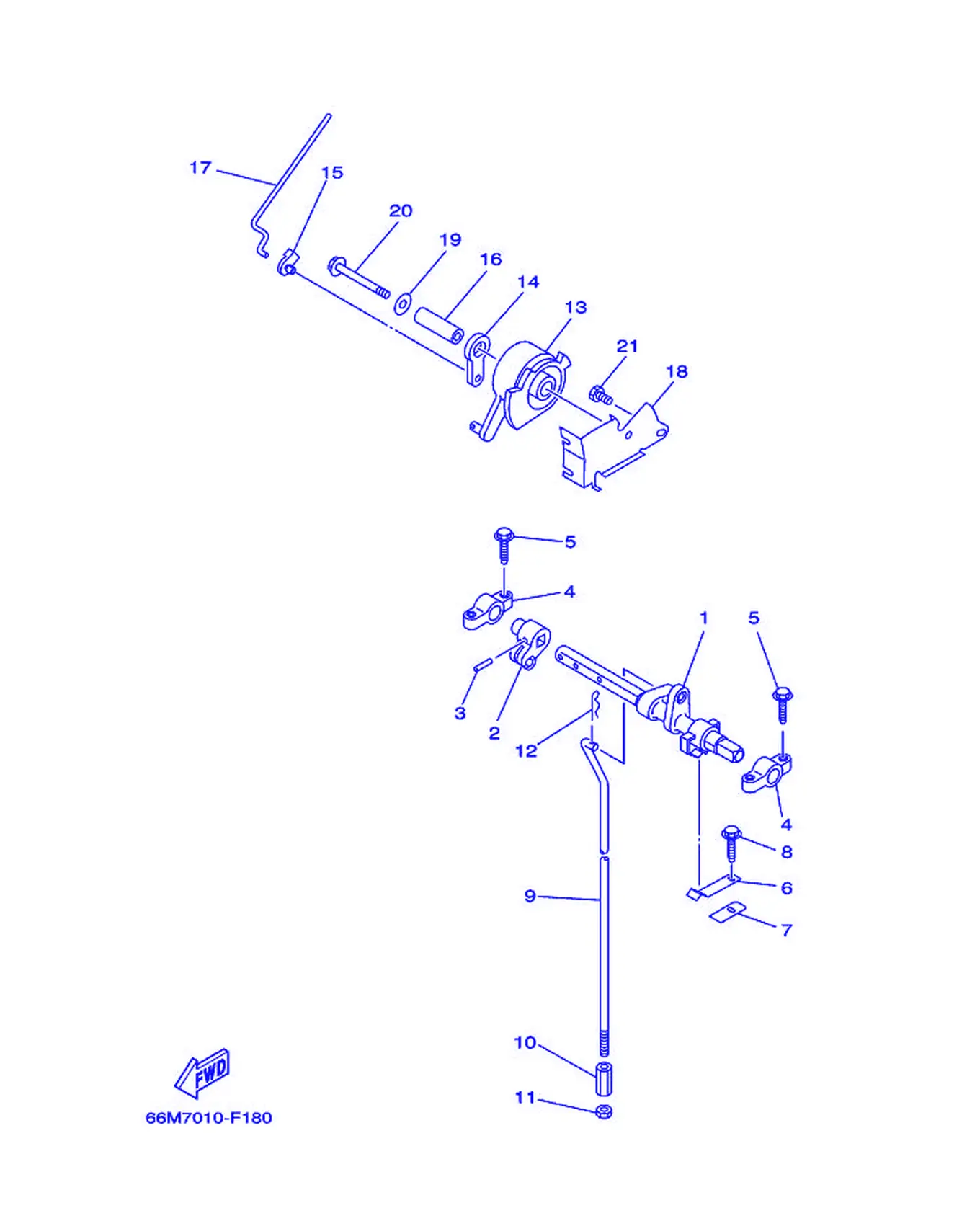

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-44121-00	变挡杆杠杆	Lever, Shift Rod	1
2	66M-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
3	90254-03M05	弹簧销	Pin,Spring	1
4	6F5-41662-00	托架	Bracket	2
5	90109-06M81	螺栓	Bolt	4
6	65W-44116-00	弹簧	Spring	1
7	66R-44114-00	限位板	Stopper	1
8	90109-06M86	螺栓	Bolt	1
9	66M-44143-00	变挡连杆	Rod, Shift	1
9	66M-44143-10	变挡连杆	Rod, Shift	1
10	90170-06015	螺母	Nut	1
11	95380-06700	有槽螺母	Nut	1
12	90468-18008	钢夹	Clip	1
13	65W-41638-00	滑	Pulley	1
14	65W-41283-00	空转油门杠杆	Lever, Free Accelerator	1
15	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	1
16	90387-06064	衬套	Color	1
17	66M-41211-00	加速器连杆	Link, Accelerator	1
18	65W-14497-01	油门钢索支承	Stay, Throttle Wire	1
19	90201-06M31	面板垫圈	Washer,Plate	1
20	97595-06555	带垫圈螺	Bolt, With Washer	1
21	97095-06010	螺栓	Bolt	1

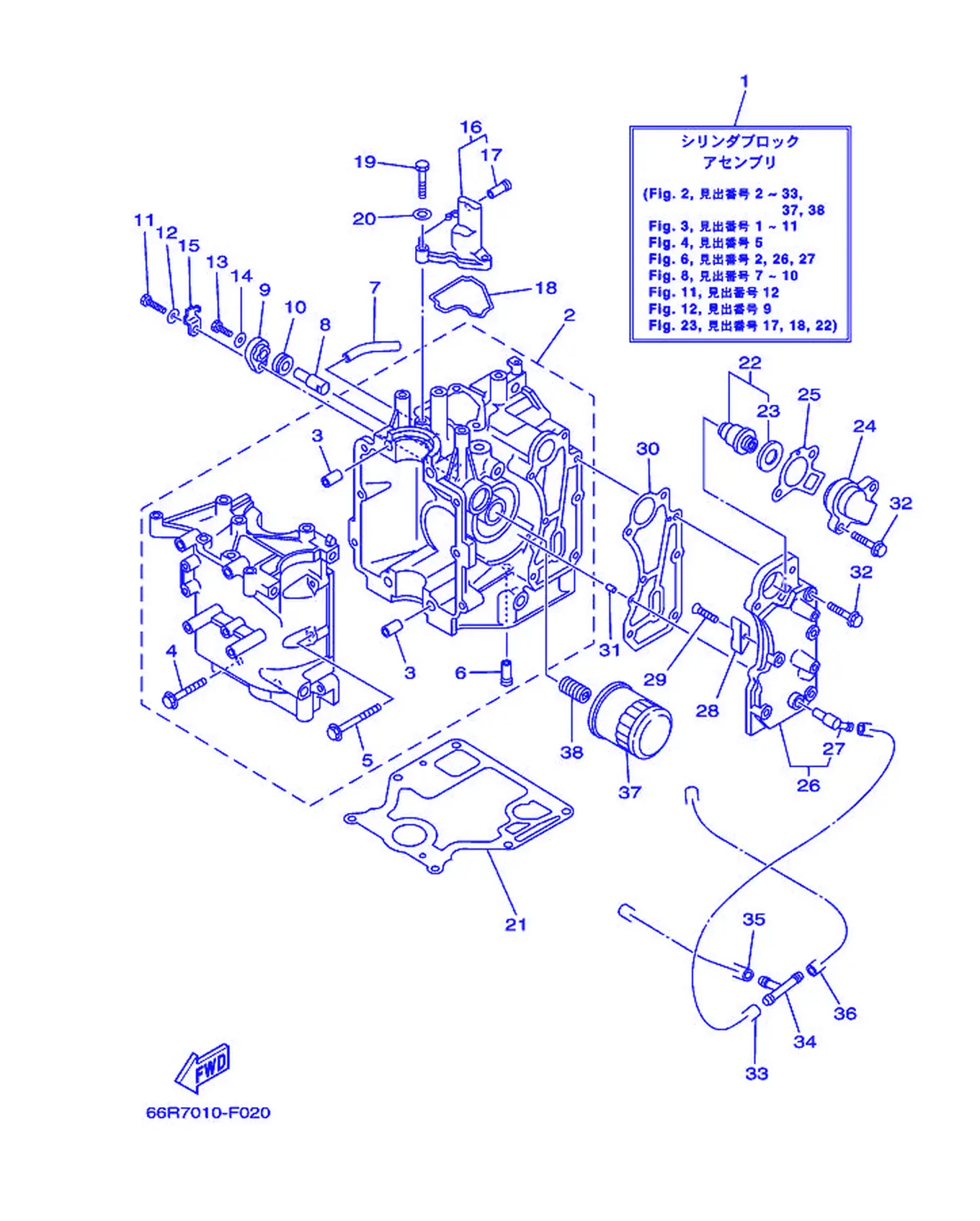

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W009B-05-1S	主气缸套件	Cylinder Block Assembly	1
2	66M-15100-03-1S	曲轴箱组合	Crankcase Assembly	1
3	99510-10114	定位销	Pin, Dowel	2
4	90119-08M66	带垫螺栓	Bolt, With Washer	4
5	90119-06M14	带垫螺栓	Bolt, With Washer	6
6	6E5-24377-00	连接管3	Pipe, Joint 3	1
7	90445-10M46	固定	Hose (L65)	1
8	66M-11325-00	阳极	Anode	1
9	66M-11327-00-94	阳极盖	Cover, Anode	1
10	66M-11328-00	阳极固定	Grommet	1
11	97095-06020	螺栓	Bolt	1
12	92995-06600	盘形垫	Washer	1
13	97095-05012	螺栓	Bolt	1
14	92995-05600	盘形垫	Washer	1
15	66M-12535-00	面板	Plate	1
16	66M-11168-00-1S	通气管盖	Cover, Breather	1
17	6E5-24377-00	连接管3	Pipe, Joint 3	1
18	66M-11357-00	气缸密封圈3	Seal,Cylinder 3	1
19	97095-06020	螺栓	Bolt	3
20	92995-06600	盘形垫	Washer	3
21	66M-11351-10	气缸衬垫	Gasket,Cylinder	1
22	66M-12411-01	温控器	Thermostat	1
23	688-12412-00	温控器密封	Seal,Thermostat	1
24	6H3-12413-00-1S	温控器盖	Cover,Thermostat	1
25	62Y-12414-00	盖衬垫	Gasket,Cover	1
26	66M-41113-20-1S	排气管外盖	Outer Cover, Exhaust	1
27	676-11372-00	软管接头	Nipple,Hose	1
28	6E5-11325-00	阳极	Anode	1
29	98780-04015	平头螺钉	Screw, Flat Head	1
30	66M-41114-01	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
31	93604-12M07	定位销	Pin, Dowel	2
32	90119-06MA4	带垫螺栓	Bolt, With Washer	7
33	90445-09061	固定	Hose	1
34	688-24378-00	连接管4	Pipe,Joint	1
35	90445-09086	固定	Hose (L170)	1
36	90445-09104	软管	Hose (L300)	1
37	5GH-13440-00	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
38	90401-20M00	固定	Bolt, Union	1

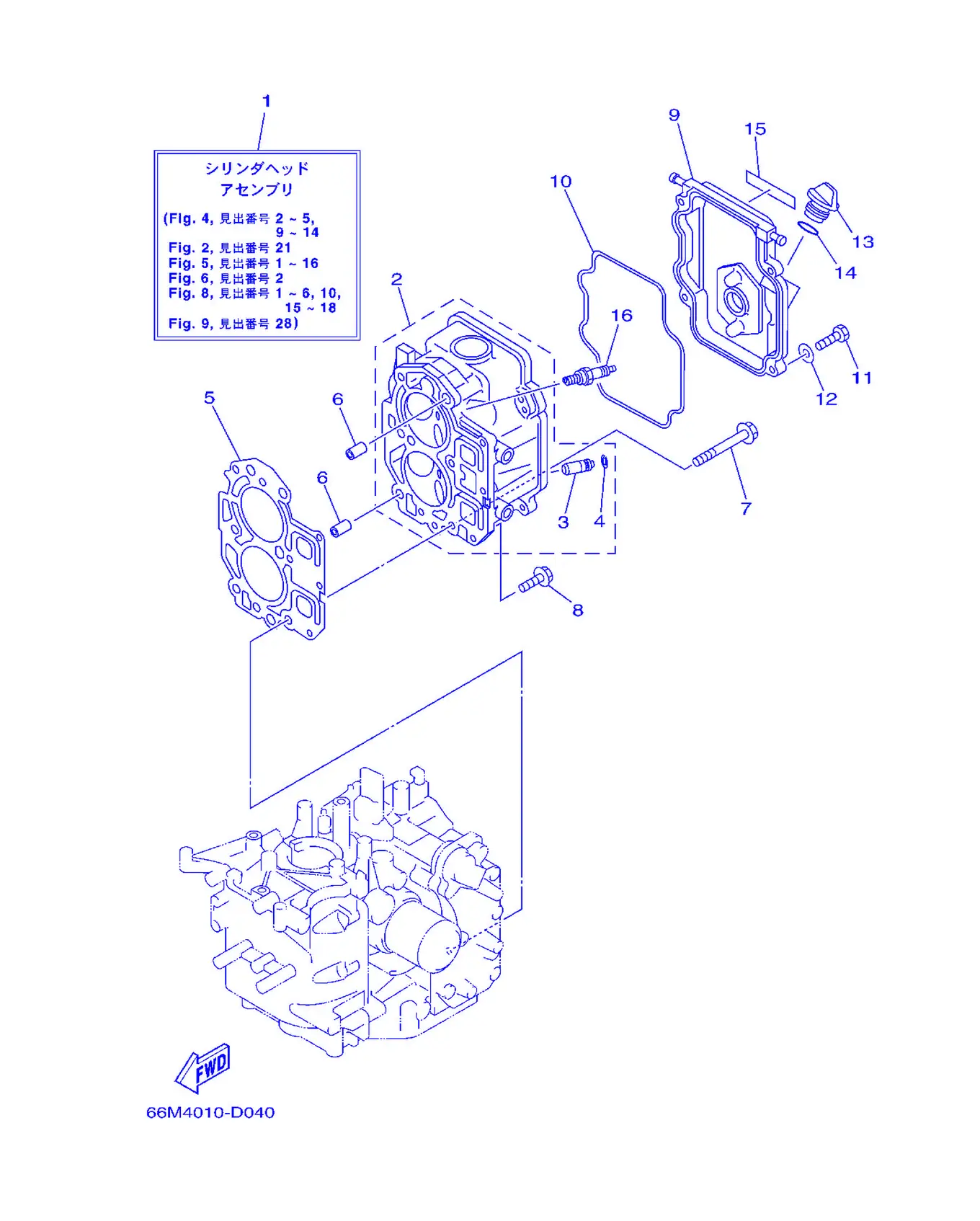

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W009A-02-1S	主气缸套件离合器	Cylinder Head Assembly	1
2	66M-11111-01-1S	气缸头1	Head, Cylinder 1	1
3	66M-11133-29	进气门导管	Guide,Valve 1	4
4	93450-09M01	开口簧环，卡	Circlip	4
5	66M-11181-10	气缸头垫片1	Gasket, Cylinder Head 1	1
6	99510-10114	定位销	Pin, Dowel	2
7	90105-08M78	六角螺栓	Bolt, Flange	6
8	90119-06MA3	带垫螺栓	Bolt, With Washer	3
9	66M-11191-00-1S	气缸盖罩1	Cover, Cylinder Head 1	1
10	66M-11356-00	气缸密封圈2	Seal,Cylinder 2	1
11	97095-06020	螺栓	Bolt	4
12	92995-06600	盘形垫	Washer	4
13	6G8-15363-00	机油塞子	Plug,Oil	1
14	93210-24M79	O型圈	O-ring	1
15	66M-12138-01	凸轮轴盖3	Mark, Corrosion	1
16	94703-00375	火花塞	Plug, Spark (NGK DPR6EA-9)	2

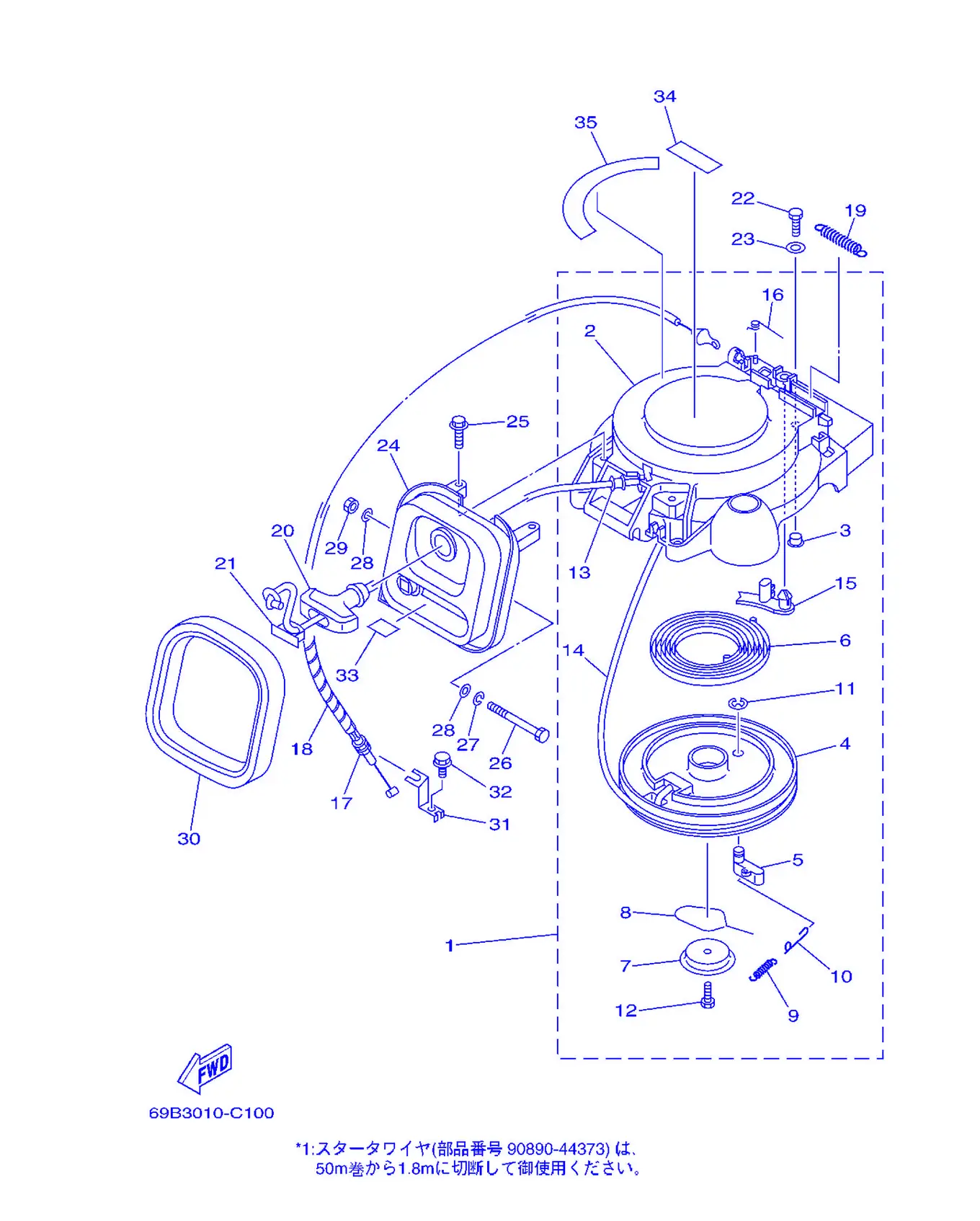

スタータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-15710-02	起动器组合	StarterAssembly	1
2	66M-15711-01	起动器箱	Case,Starter	1
3	90387-06M05	衬套	Color	3
4	63V-15714-00	拉索卷	Drum, Sheave	1
5	63V-15741-00	驱动爪	Pawl, Drive	1
6	63V-15713-00	起动器弹簧	Spring,Starter	1
7	63V-15716-00	驱动板	Plate, Drive	1
8	63V-15705-01	驱动爪弹簧	Spring, Drive Pole	1
9	63V-15767-01	弹簧	Spring	1
10	63V-15784-01	回位弹簧	Spring, Return	1
11	63V-15744-00	卡环	Circlip	1
12	63V-15768-00	螺栓	Bolt	1
13	63V-15764-00	安装环1	Collar 1	1
15	66T-15794-00	限位板	Stopper	1
16	66T-15734-00	回位弹簧	Spring, Return	1
17	66M-15770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
18	90446-06M90	固定	Hose (L120)	1
19	66T-15731-00	弹簧挡	Spring, Return	1
20	6G1-15755-00	起动器手	Handle,Starter	1
21	6G1-15779-00	盖	Cover	1
22	97095-06020	螺栓	Bolt	3
23	92995-06600	盘形垫	Washer	3
24	66M-15758-00	导向绳索	Guide, Rope	1
24	66M-15758-20	导向绳索	Guide, Rope	1
25	90119-06M59	带垫螺栓	Bolt, With Washer	2
26	97095-06090	螺栓	Bolt	1
27	92995-06100	垫圈	Washer,Spring	1
28	90201-06M05	平垫圈	Washer,Plate	2
29	95380-06700	有槽螺母	Nut	1
30	66M-15762-00	橡皮密封圈2	Seal,Rubber 2	1
31	66M-15774-00	支承4	Stay 4	1
32	90109-06M86	螺栓	Bolt	1
33	66M-84342-00	标牌座	Seat, Emblem	1
34	6A1-83625-01	商标，标志5	Mark 5	1
35	66M-14427-00	指示牌	Label, Instruction	1

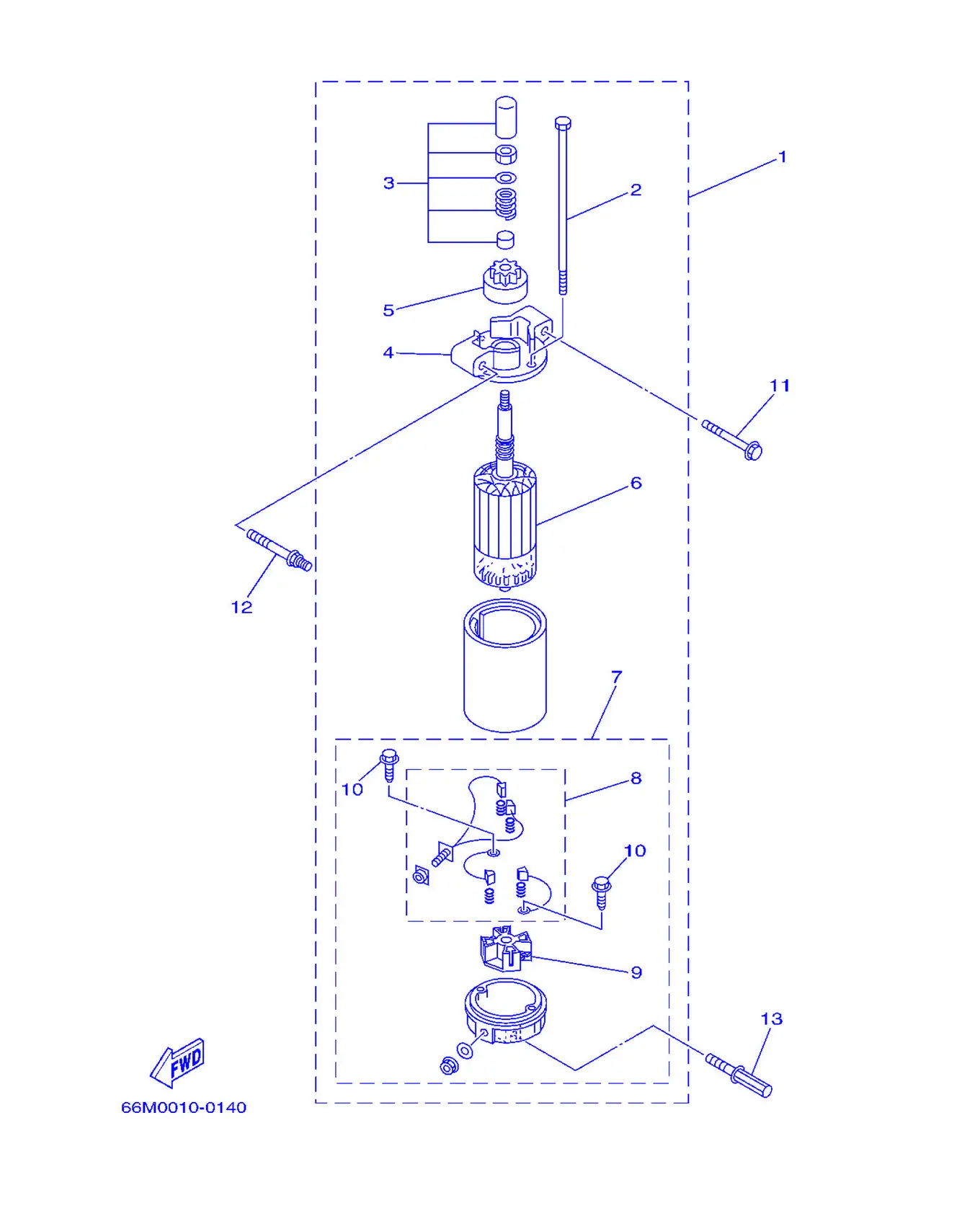

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-81800-02	起动电动机组合	Starting Motor Assembly	1
2	65W-81826-00	螺	Bolt	2
3	65W-81857-01	挡	Retainer	1
4	66M-81830-00	前托架组合	FrontBracketAssembly	1
5	65W-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
6	65W-81850-01	电枢组合	Armature Assembly	1
7	66M-81820-00	后托架组合	Rear Bracket Assembly	1
8	65W-81801-00	电刷套	Brush Set	1
9	65W-81840-00	电刷架组合	Brush Holder Assembly	1
10	65W-8182S-00	环形齿轮支承	Screw	2
11	90119-08M39	带垫螺栓	Bolt, With Washer	1
12	90109-08M78	螺母	Bolt	1
13	90109-08M85	螺栓	Bolt	1

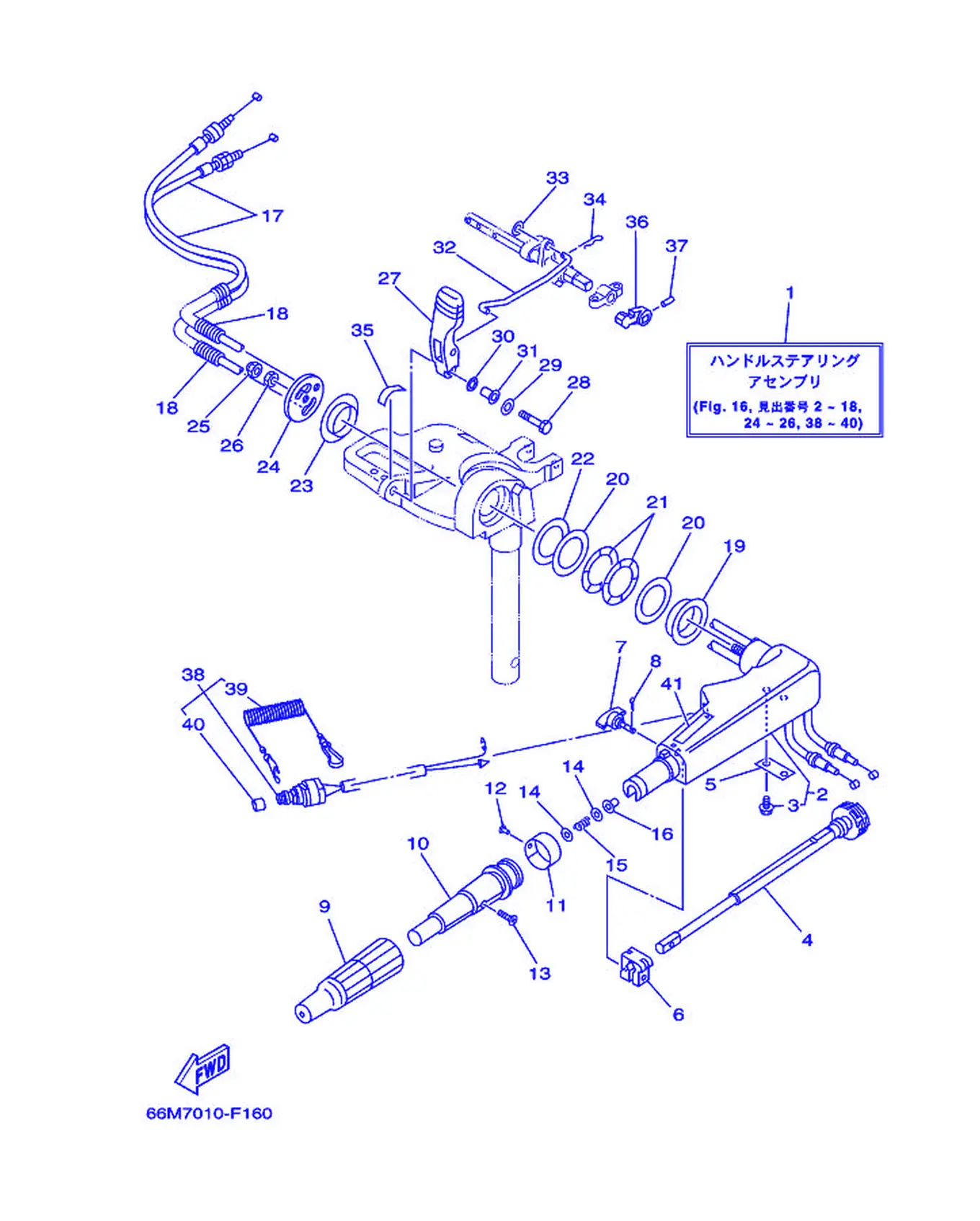

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W0084-00-4D	手把方向装置组合	HandleSteeringAssembly	1
2	65W-42101-01-4D	操舵手柄	Handle,Steering	1
3	90109-06M86	螺栓	Bolt	2
4	65W-42138-00	油门杆	Lever,Throttle	1
5	65W-42159-00	支承	Stay	1
6	6G1-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
7	65W-42125-00	阻力调整螺	Bolt, Friction Adjust	1
8	91490-16010	开口销	Pin, Cotter	1
9	66M-42177-00	手把橡皮	Rubber,Handle	1
10	66M-42119-00	方向手把握	Grip,SteeringHandle	1
11	689-42137-20	油门指示器	Indicator, Throttle	1
12	90269-02M09	螺丝	Rivet	1
13	90149-05M13	螺钉	Screw	1
14	90201-10M02	面板垫圈	Washer,Plate	2
15	90501-23215	接头	Spring, Compression	1
16	90386-08032	衬套	Bushing	1
17	66M-26311-00	油门钢索1	Cable,Throttle 1	2
18	90446-10M87	固定	Hose (L75)	2
19	90386-40MA0	衬套	Bushing	1
20	90201-43M00	平垫圈	Washer,Plate	2
21	90206-43M22	平垫圈	Washer, Wave	2
22	90202-43M57	平垫圈	Washer,Plate	1
23	90386-40M99	衬套	Bushing	1
24	66M-42131-01	方向手把盖	Cover,HandleSteering	1
25	95780-10300	螺母	Nut, Flange	1
26	95380-10700	螺母	Nut	1
27	66M-44111-01	变挡手柄	Handle, Gear Shift	1
28	97095-06030	螺栓	Bolt	1
29	92995-06600	盘形垫	Washer	1
30	90206-10M04	波形垫圈	Washer, Wave	1
31	90387-06M78	衬套	Color	1
32	66M-44124-00	变挡杆杠杆连接	Link, Shift Rod	1
33	92990-06200	盘形垫	Washer, Plain	1
34	90468-18008	钢夹	Clip	1
35	6E0-44191-11	变挡指示器	Indicator, Shift	1
36	65W-44173-00	变挡控制杆	Lever, Shift Control	1
37	90254-03M05	弹簧销	Pin,Spring	1
38	65W-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
39	682-82556-00	止动拉索	Stopper	1
40	689-8257Y-00	盖	Cap	1
41	6E0-83627-01	警告标签	Label, Corrosion 7	1

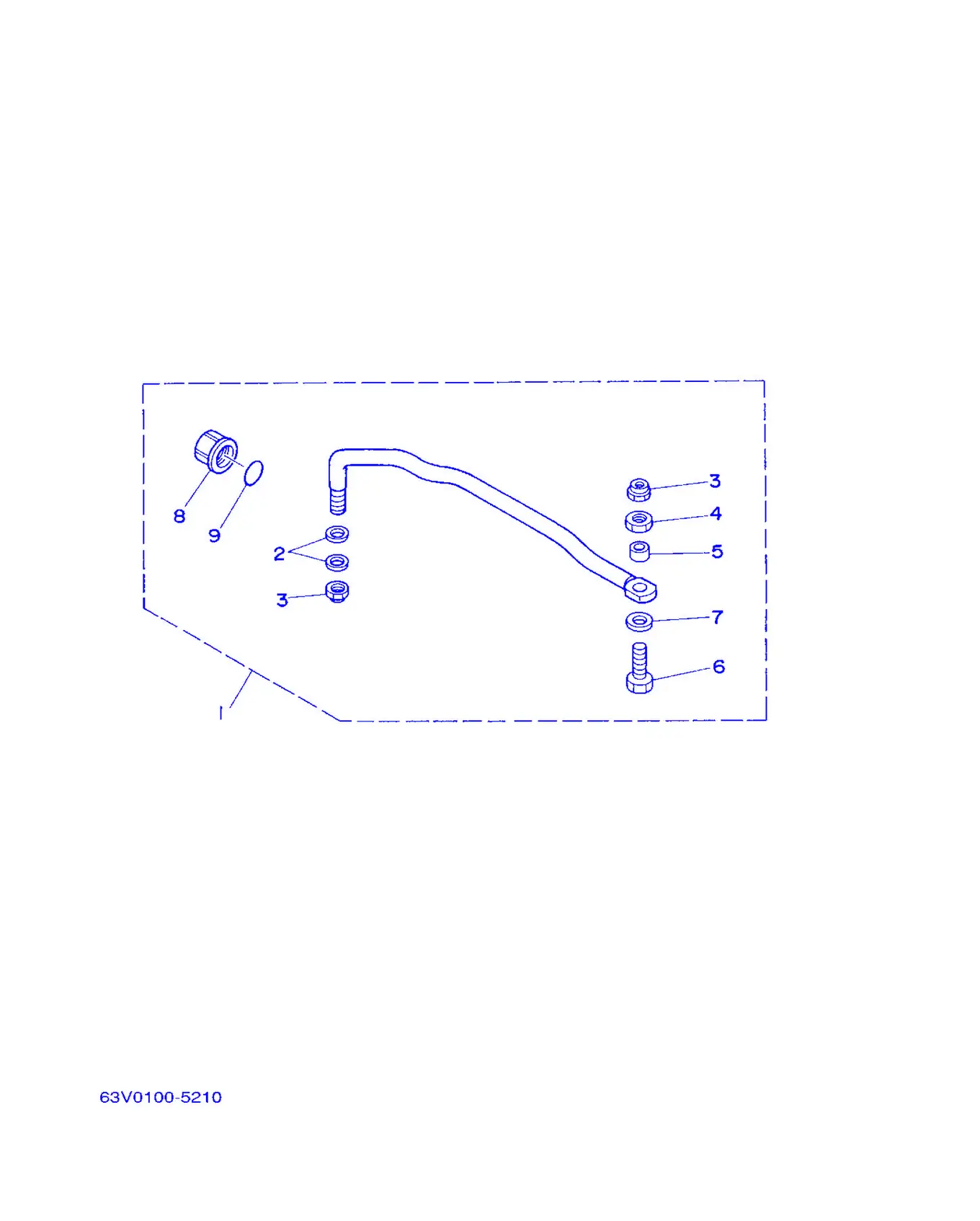

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	63V-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	90201-10M20	面板垫圈	Washer,Plate	2
3	90185-09M01	螺帽	Nut, Self-Locking	2
4	90170-09M03	螺帽	Nut	1
5	90387-10M42	衬套	Collar	1
6	6E5-61355-00	螺栓	Bolt	1
7	90201-10M63	平垫圈	Washer, Plate	1
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

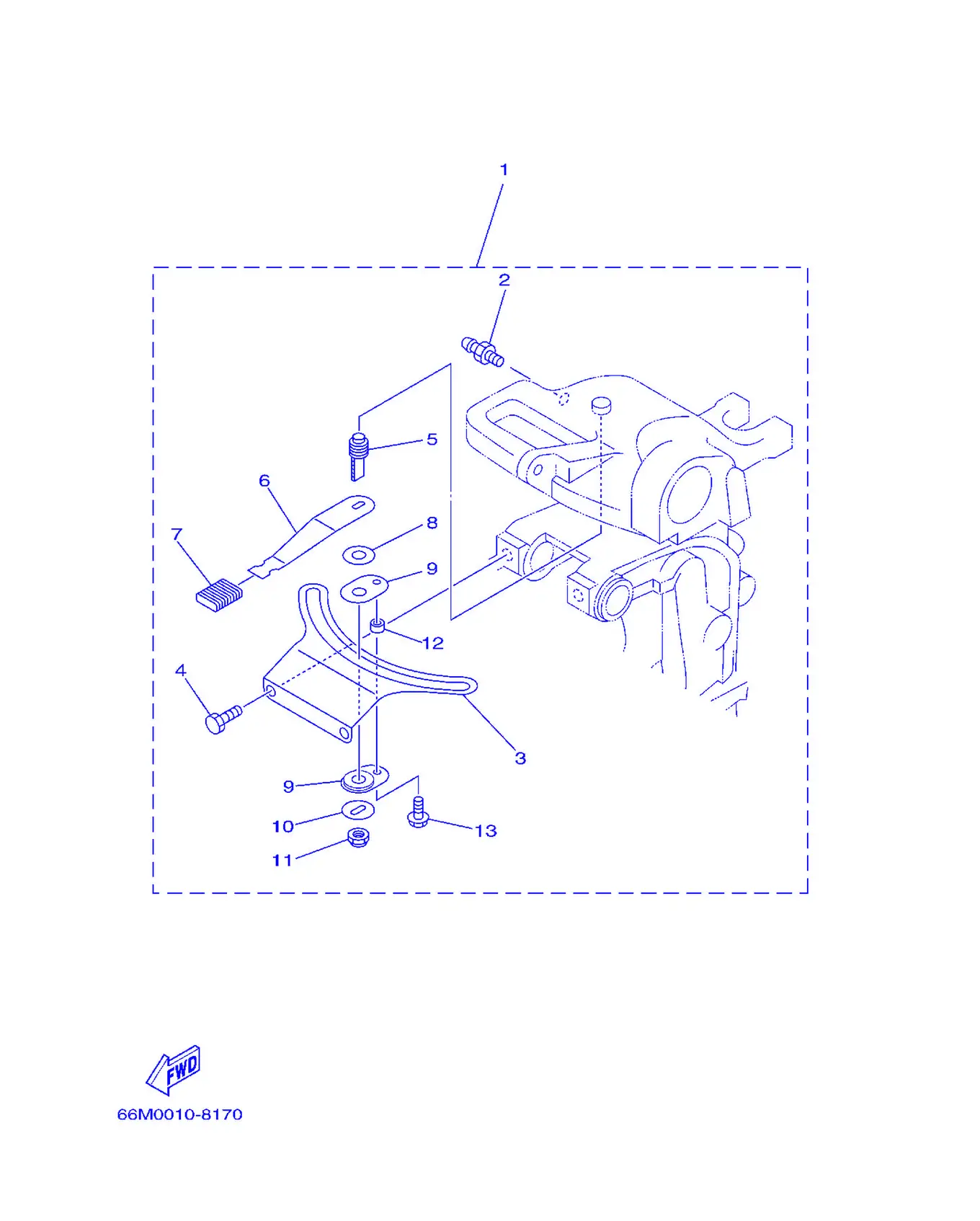

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-42508-01	方向阻力块组合	Steering Friction Assembly	1
2	93700-06M03	润滑油管嘴	Nipple, Grease	1
3	66M-42527-00	阻力板	Plate, Friction	1
4	90109-08M91	卡环	Bolt	2
5	65W-42562-00	操舵锁紧轴	Shaft Steering Lock Assembly	1
6	66M-42561-00	方向锁紧旋钮	Knob	1
7	689-43633-00	角度定位杆盖	Cover,TiltLever	1
8	90202-10M56	平垫圈	Washer, Plate	1
9	65W-42528-00	阻力板	Plate, Friction	2
10	90209-10M26	平垫圈	Washer	1
11	90185-10M14	螺帽	Nut, Self-Locking	1
12	90387-05M11	衬套	Collar	1
13	90119-05M03	带垫圈六角头螺栓	Bolt, with Washer	1

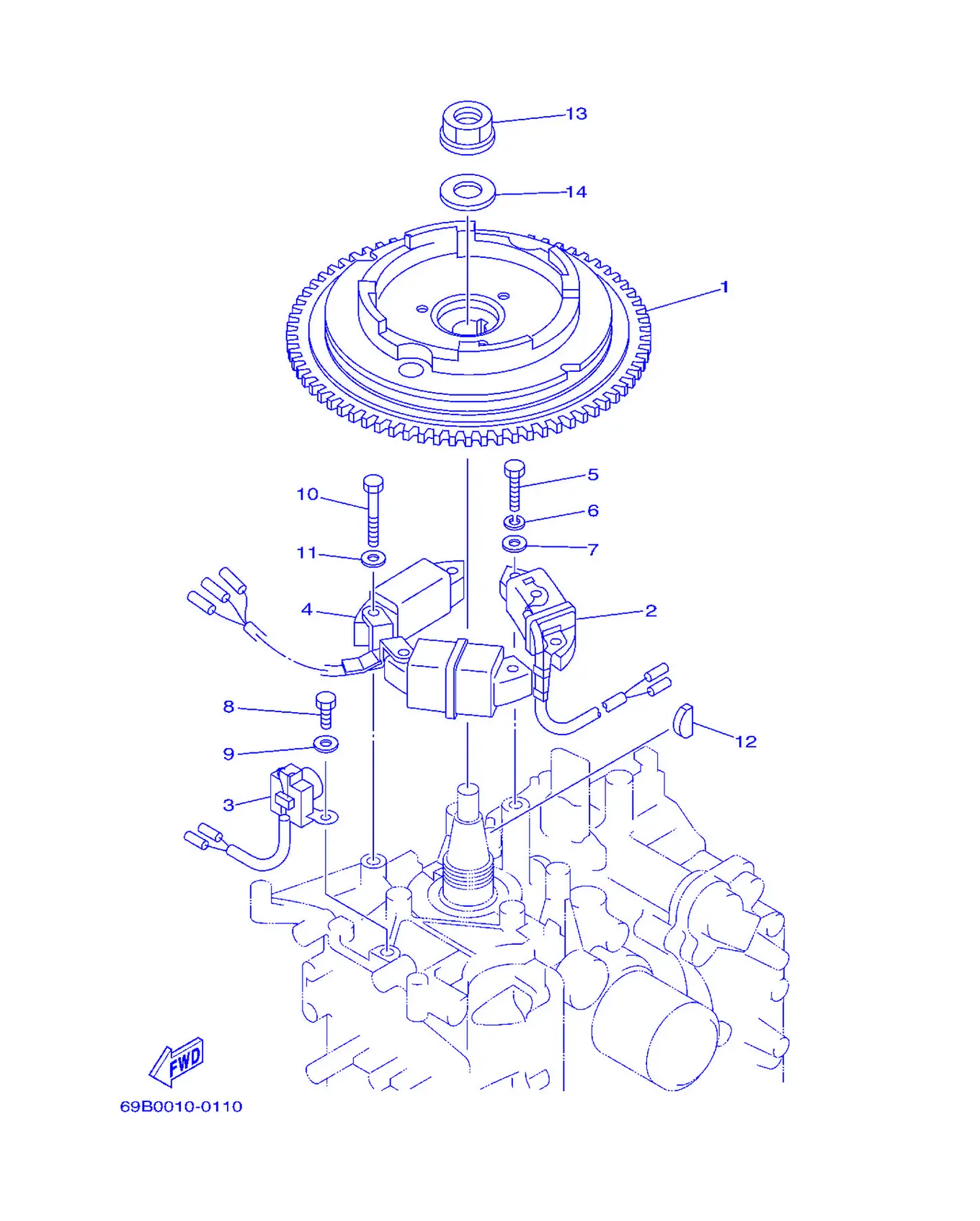

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-85550-00	转子组合	Rotor Assembly	1
1	66M-85550-10	转子组合	Rotor Assembly	1
2	66M-85520-00	充电线	Coil, Charge	1
3	66M-85580-00	脉冲线	Coil, Pulser	1
4	66M-85533-10	照明线	Coil, Lighting	1
5	97095-06025	螺栓	Bolt	2
6	92995-06100	垫圈	Washer,Spring	2
7	92995-06600	盘形垫	Washer	2
8	97095-06016	螺栓	Bolt	2
9	92995-06600	盘形垫	Washer	2
10	97095-06040	螺栓	Bolt	4
11	92995-06600	盘形垫	Washer	4
12	90280-05013	螺丝	Key, Woodruff	1
13	90179-16M05	螺母	Nut	1
14	90201-16M44	带垫面板	Washer,Plate	1

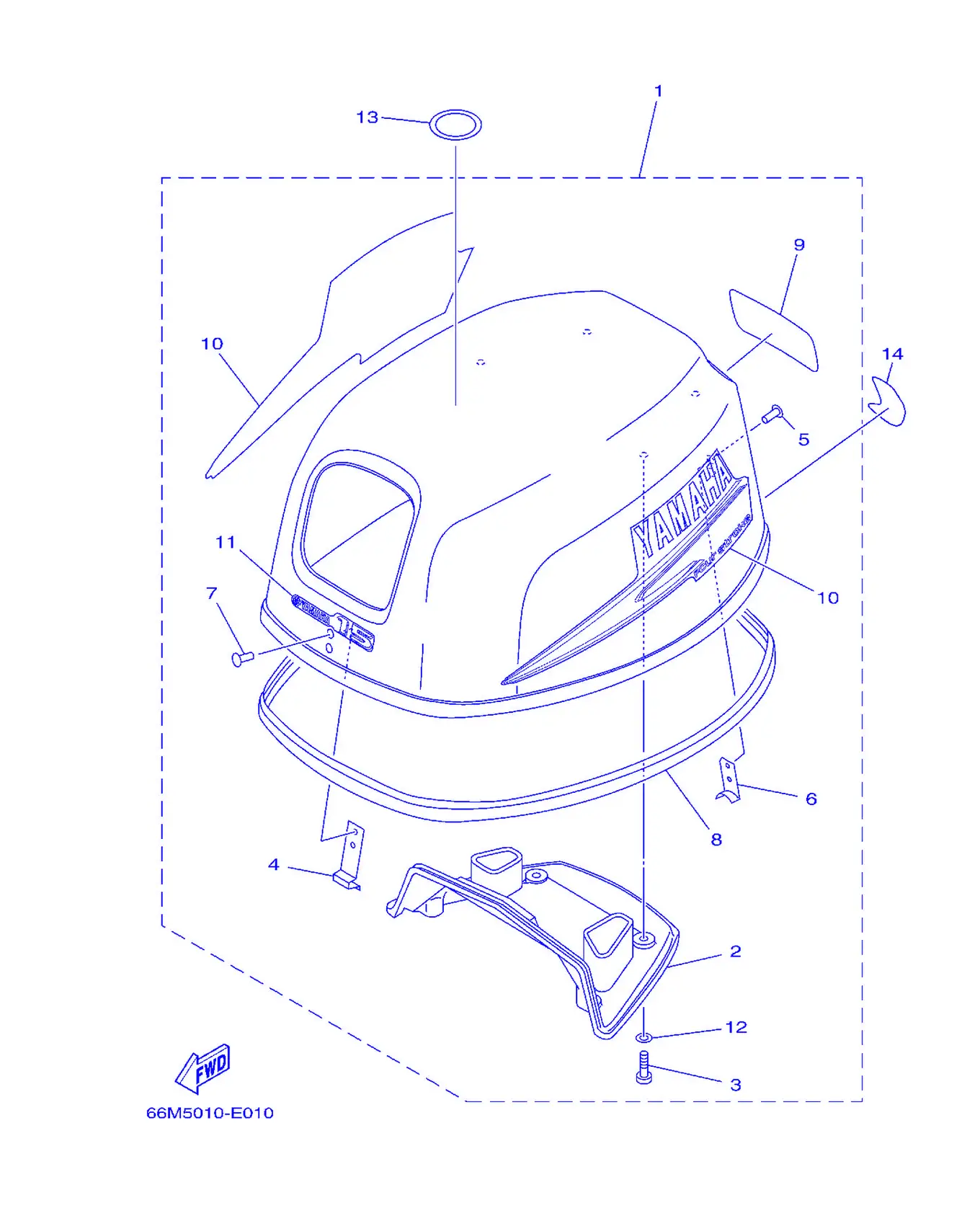

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-42610-20-4D	顶罩组合	Top Cowling Assembly	1
2	66M-42613-00	空气导管嵌	Molding, Air Duct	1
3	97780-60520	自攻螺钉	Screw, Tapping	4
4	65W-42651-01	钩	Fook	1
5	90266-06M02	螺丝	Rivet	2
6	66M-42652-00	钩	Fook	1
7	90266-06M02	螺丝	Rivet	2
8	6D4-42615-00	密封	Seal	1
9	66M-42678-20	后图样	Graphic, Rear	1
10	66M-W0070-20	图样套	Graphic Set	1
11	66M-42677-00	前图样	Graphic, Front	1
12	90202-05M38	平垫圈	Washer,Plate	4
13	67F-13434-03	告诫标记	Label, Corrosion	1
14	6C5-24239-00	标志 5	Mark 5	1

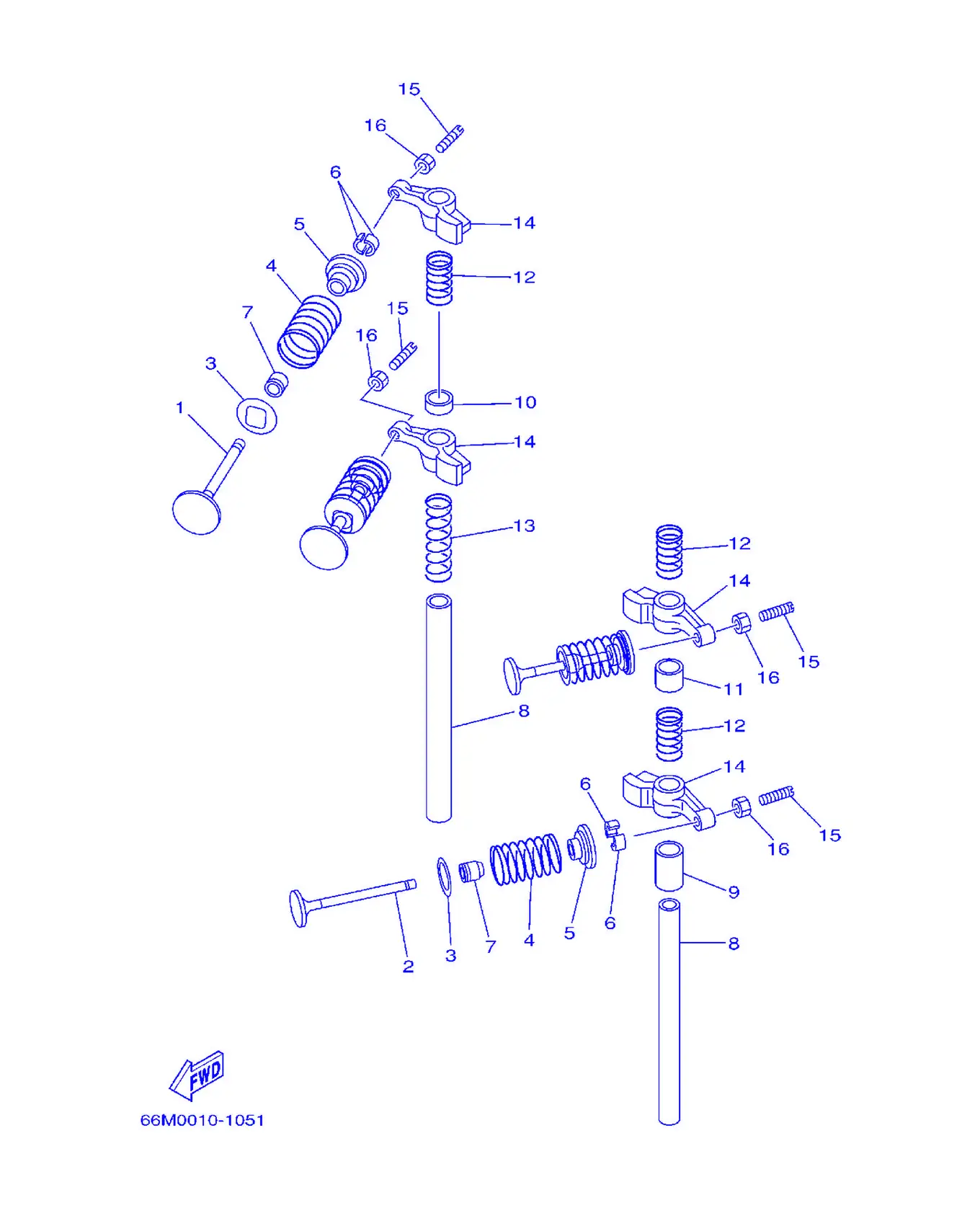

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-12111-00	进气门	Valve,Intake	2
2	66M-12121-00	排气门	Valve,Exhaust	2
3	66M-12116-00	气门簧座	Seat,ValveSpring	4
4	66M-12113-00	气门内弹簧	Spring, Valve Inner	4
5	30X-12117-00	气门弹簧座	Retainer,ValveSpring	4
6	30X-12118-00	气门锁销	Cotter, Valve	8
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	4
8	66M-12146-00	摇臂轴	Shaft, Rocker	2
9	90387-13M56	衬套	Color	1
10	90387-13001	衬套	Color	1
11	90387-13002	衬套	Color	1
12	90501-12M40	接头	Spring, Compression	3
13	90501-12M41	接头	Spring, Compression	1
14	66M-12151-10	气门摇臂	Arm, Valve Rocker	4
15	62Y-12159-00	气门调整螺钉	Screw, Valve Adjusting	4
16	62Y-12158-00	锁紧螺母	Nut,Lock	4

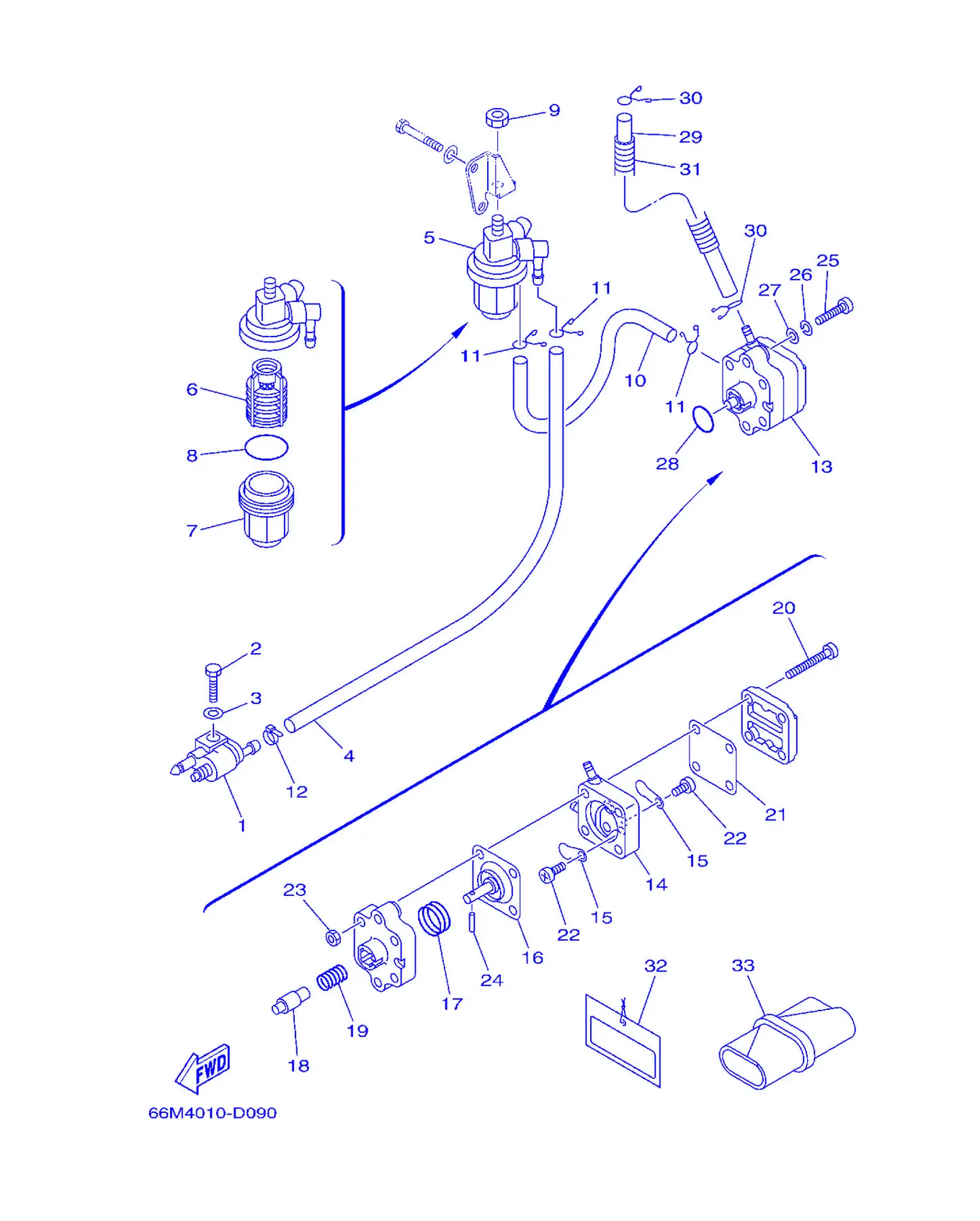

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06020	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90445-10M19	固定	Hose (L500)	1
5	61N-24560-00	机油过滤器组合	Filter Assembly	1
6	61N-24563-00	过滤器滤芯	Element, Filter	1
7	61N-24521-00	滤杯	Cup, Filter	1
8	93210-32738	O型圈	O-ring	1
9	95380-08600	有槽螺母	Nut	1
10	90445-10M15	固定	Hose	1
11	90467-09M17	固定	Clip	3
12	90465-11M10	固定	Clamp	1
13	66M-24410-11	燃油泵组合	FuelPumpAssembly	1
14	66M-24413-01	燃油泵本体2	Body 2	1
15	6A0-24421-01	单向阀	Valve, Check	2
16	66M-24411-11	隔膜，隔板	Diaphragm	1
17	66M-24423-00	隔膜弹	Spring,Diaphragm	1
18	66M-13131-10	柱	Plunger	1
19	66M-24454-00	弹簧	Spring	1
20	66M-24444-00	螺钉	Screw	4
21	66M-24471-01	隔膜	Diaphragm	1
22	6E7-14325-00	扁头螺钉	Screw, Pan Head	2
23	95380-04600	有槽螺母	Nut	4
24	66M-24374-00	销	Pin	1
25	97880-06030	大柱头螺钉	Screw, Pan Head	2
26	92990-06100	盘形垫	Washer,Spring	2
27	92990-06600	面板垫圈	Washer,Plate	2
28	93210-20M65	O型圈	O-ring	1
29	90445-10M93	固定	Hose (L370)	1
30	90467-09M17	固定	Clip	2
31	90446-14M51	固定环	Hose	1
32	61H-2819R-01	警告标签	Tag, Warning	1
33	62Y-28100-00	工具套	ToolKit	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
10	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
11	90445-11M06	软管	Hose (L:2050MM)	1
12	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
13	90445-11M05	固定	Hose (L:850MM)	1
14	650-24351-51	带1	Band 1	4
15	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1
17	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
18	93210-08287	O型圈	O-ring	1

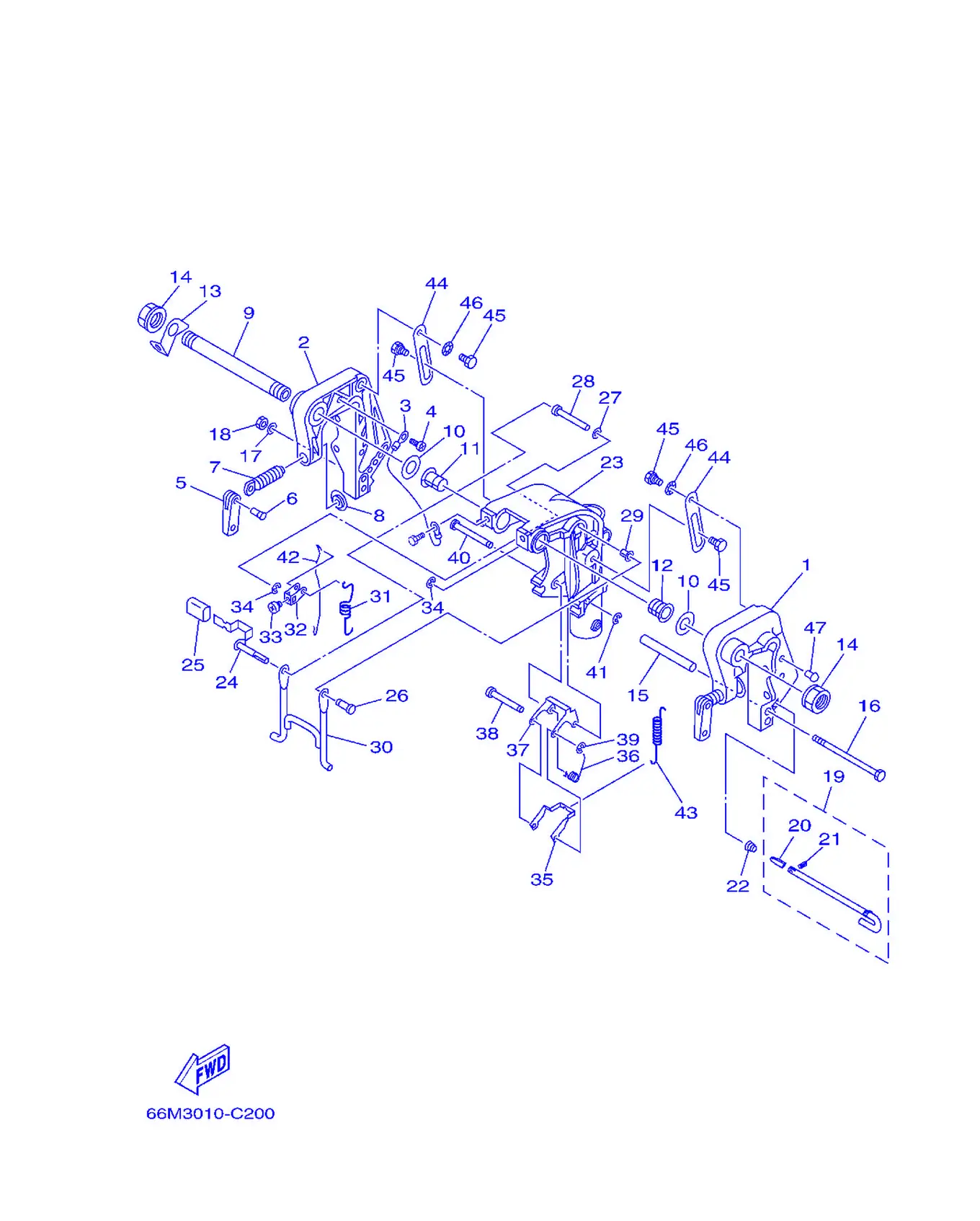

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	63V-43111-06-4D	夹紧托架	Bracket,Clamp 1	1
2	63V-43112-07-4D	夹紧托架	Bracket,Clamp 2	1
3	66M-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	6E0-43118-01	艉板夹紧手柄	Handle, Transom Clamp	2
6	90243-04M01	销	Pin	2
7	6E7-43116-00	艉板夹紧螺钉	Screw, Transom Clamp	2
8	648-43114-01	艉板夹紧衬垫	Pad, Transom Clamp	2
9	63W-43131-01	夹紧托架螺	Bolt,ClampBracket	1
10	90202-22M54	平垫圈	Washer,Plate	2
11	90386-22M94	衬套	Bushing	1
12	90386-22M94	衬套	Bushing	1
13	66R-43113-00	夹紧托架面板	Plate,ClampBracket	1
14	90185-22043	卡环	Nut, Self-Locking	2
15	90387-06M13	衬套	Color	1
16	90101-06M29	螺栓	Bolt, Hexagon	1
17	92995-06600	盘形垫	Washer	1
18	95380-06700	有槽螺母	Nut	1
19	66M-43160-01	角度定位杆组合	TiltRodAssembly	1
20	689-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
21	91690-30008	弹簧销	Pin,Spring	1
22	90502-10M07	接头	Spring, Conical	1
23	63V-43311-03-4D	旋转支架	Bracket, Swivel 1	1
23	66M-43311-10-4D	旋转支架	Bracket, Swivel 1	1
24	66M-43630-01	角度定位杆组合	TiltLeverAssembly	1
25	682-43318-01	盖	Cover	1
26	63V-43191-00	限位轴	Shaft, Stopper	1
27	90202-07M60	平垫圈	Washer,Plate	1
28	90387-07M07	衬套	Color	1
29	90386-07M95	衬套	Bushing	1
30	66M-43350-01	接收器组合	Receiver Assembly	1
31	90507-20M00	接头	Spring, Tension	1
32	63V-43641-01	角度定位杆	Lever,Tilt	1
33	90157-05014	卡环	Screw, Pan Head	1
34	99080-05600	卡环	Circlip	2
35	63V-43614-10	角度定位锁紧面板	Plate,TiltLock	1
36	90508-18M41	接头	Spring, Torsion	1
37	66R-43615-00	角度定位锁紧面板	Plate,TiltLock	1
38	66R-43611-00	角度定位锁紧轴	Shaft,TiltLock	1
39	93430-04M03	开口簧环，卡	Circlip	1
40	63V-43659-00	倒挡锁紧轴	Shaft, Reverse Lock	1
41	99080-05600	卡环	Circlip	1
42	66R-43617-00	角度定位锁紧杆	Rod,TiltLock	1
43	63V-43656-00	反向锁紧弹簧	Spring, Reverse Lock 1	1
44	63V-43181-00	顶位销杆	Lever, Tilt Stop	2
45	90109-06M84	螺栓	Bolt	4
46	90206-10M24	平垫圈	Washer, Wave	2
47	90269-02M08	螺丝	Rivet	2

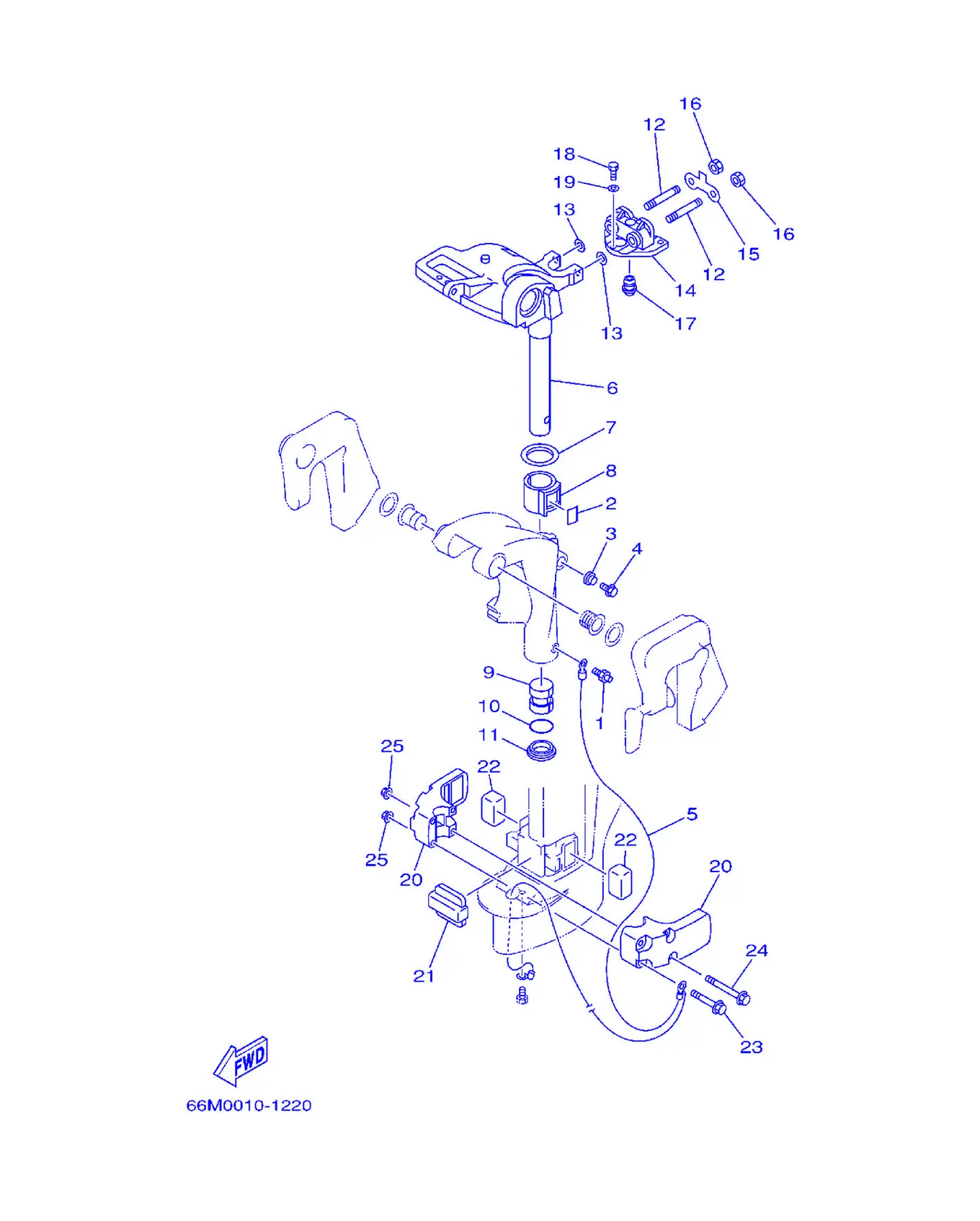

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	93700-06M03	润滑油管嘴	Nipple, Grease	1
2	63V-42528-00	阻力板	Plate, Friction	1
3	689-43373-01	减震器密封	Seal,Damper	1
4	90105-06M07	螺栓	Bolt, Flange	1
5	66M-82127-00	导线2	Wire,Lead 2	1
6	66M-42511-01-4D	方向托架	Bracket,Steering	1
6	66M-42511-11-4D	方向托架	Bracket,Steering	1
7	90209-40008	螺丝	Washer	1
8	65F-42537-00	枢轴衬套	Bushing, Pivot Shaft	1
9	90386-30048	衬套	Bushing	1
10	93210-29M94	O型圈	O-ring	1
11	90386-30M60	衬套	Bushing	1
12	90116-08M54	卡环	Bolt, Stud	2
13	90201-08M06	平垫圈	Washer,Plate	2
14	66M-44514-00-4D	上侧减震胶垫	Mount Damper, Upper Side	1
15	66M-44526-00	面板	Plate	1
16	95380-08600	有槽螺母	Nut	2
17	66M-44366-00	水封减震器	Damper,WaterSeal	1
18	97075-06025	螺栓	Bolt	3
19	92995-06600	盘形垫	Washer	3
20	66M-44551-00-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
21	66M-44557-00	前下侧减震胶垫	Mount Damper, Lower Front	1
22	682-44555-30	下侧减震胶垫	Mount Damper, Lower Side	2
23	90119-08M45	带垫螺栓	Bolt, With Washer	2
24	90119-08M46	带垫螺栓	Bolt, With Washer	2
25	90179-08M34	螺帽	Nut	4

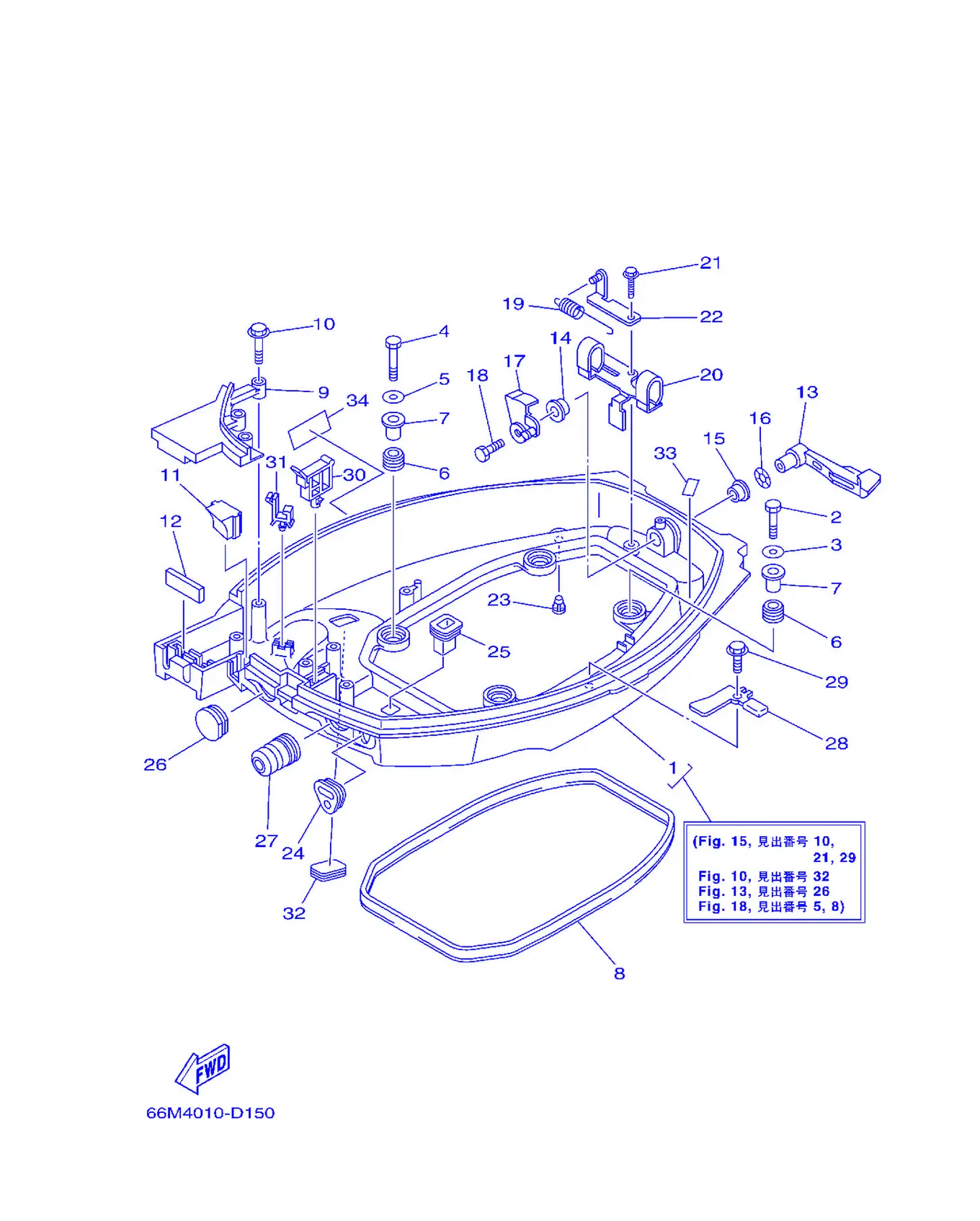

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-42710-05-4D	底罩组合	Bottom Cowling Assembly	1
2	97095-06035	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	97095-06025	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	90480-15M31	固定	Grommet	4
7	90387-06034	衬套	Color	4
8	66M-42716-00	密封橡皮块1	Rubber,Seal 1	1
9	66M-42738-00-4D	装配面板	Plate, Fitting	1
10	90109-06M82	螺栓	Bolt	3
11	66M-42725-00	固定	Grommet	1
11	66M-42725-10	固定	Grommet	1
12	65W-42727-00	固定	Grommet	1
13	6D4-42815-00-4D	夹杆	Lever,Clamp	1
14	90386-12M37	衬套	Bushing	1
15	90386-12MA2	衬套	Bushing	1
16	90206-12052	平垫圈	Washer, Wave	1
17	6D4-42816-00	夹杆	Lever,Clamp	1
18	97095-06012	螺栓	Bolt	1
19	90506-18010	接头	Spring, Tension	1
20	6D4-42766-00	安装支架	Bracket 2	1
21	90109-06M81	螺栓	Bolt	1
22	6D4-43144-00	弹簧	Hook,Spring	1
23	6H3-44391-01	软管管嘴	Nipple,Hose	1
24	66M-26326-00	固定	Grommet	1
25	682-42727-00	固定	Grommet	1
26	682-42724-00	固定	Grommet	1
27	65W-42726-00	固定	Grommet	1
28	66M-42743-00	托架	Bracket	2
29	90109-06M86	螺栓	Bolt	2
30	90465-25M57	固定	Clamp	1
31	90464-09M13	固定	Clamp	1
32	6H4-42726-00	固定	Grommet	1
33	62Y-82377-00	铭牌	Label	1
34	66M-13444-00	机油软管导承2	Mark	1

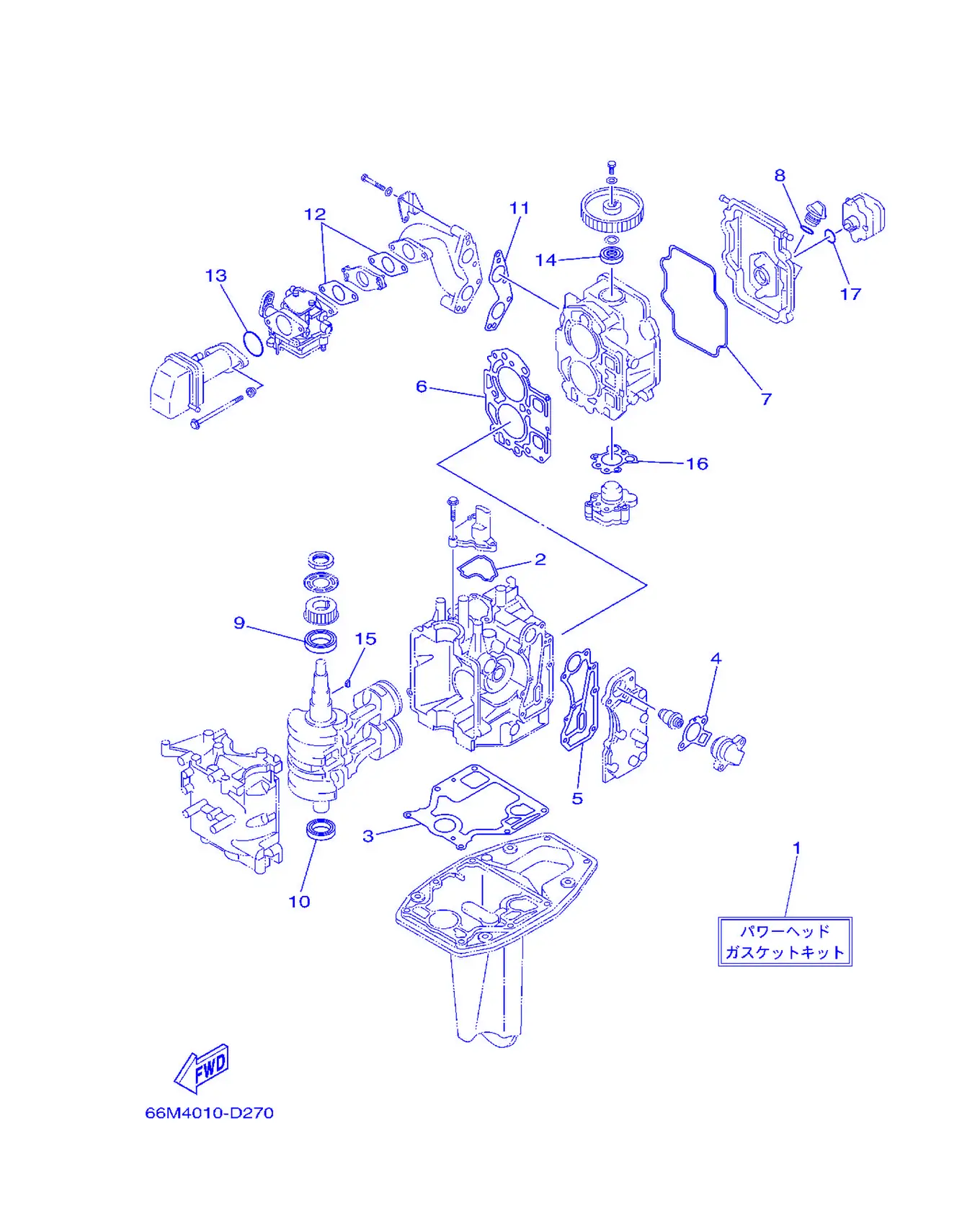

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W0001-02	衬垫套	Power Head Gasket Kit	1
2	66M-11357-00	气缸密封圈3	Seal,Cylinder 3	1
3	66M-11351-10	气缸衬垫	Gasket,Cylinder	1
4	62Y-12414-00	盖衬垫	Gasket,Cover	1
5	66M-41114-01	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
6	66M-11181-10	气缸头垫片1	Gasket, Cylinder Head 1	1
7	66M-11356-00	气缸密封圈2	Seal,Cylinder 2	1
8	93210-24M79	O型圈	O-ring	1
9	93102-35M51	油封	OilSeal	1
10	93102-25M52	油封	OilSeal	1
11	66M-13645-00	岐管衬垫1	Gasket,Manifold 1	1
12	66M-13646-00	岐管衬垫2	Gasket,Manifold 2	2
13	93210-35M86	O型圈	O-ring	1
14	93102-18M21	油封	OilSeal	1
15	90280-03M01	螺丝	Key, Woodruff	1
16	66M-13329-10	泵盖衬垫	Gasket,PumpCover	1
17	93210-20M65	O型圈	O-ring	1

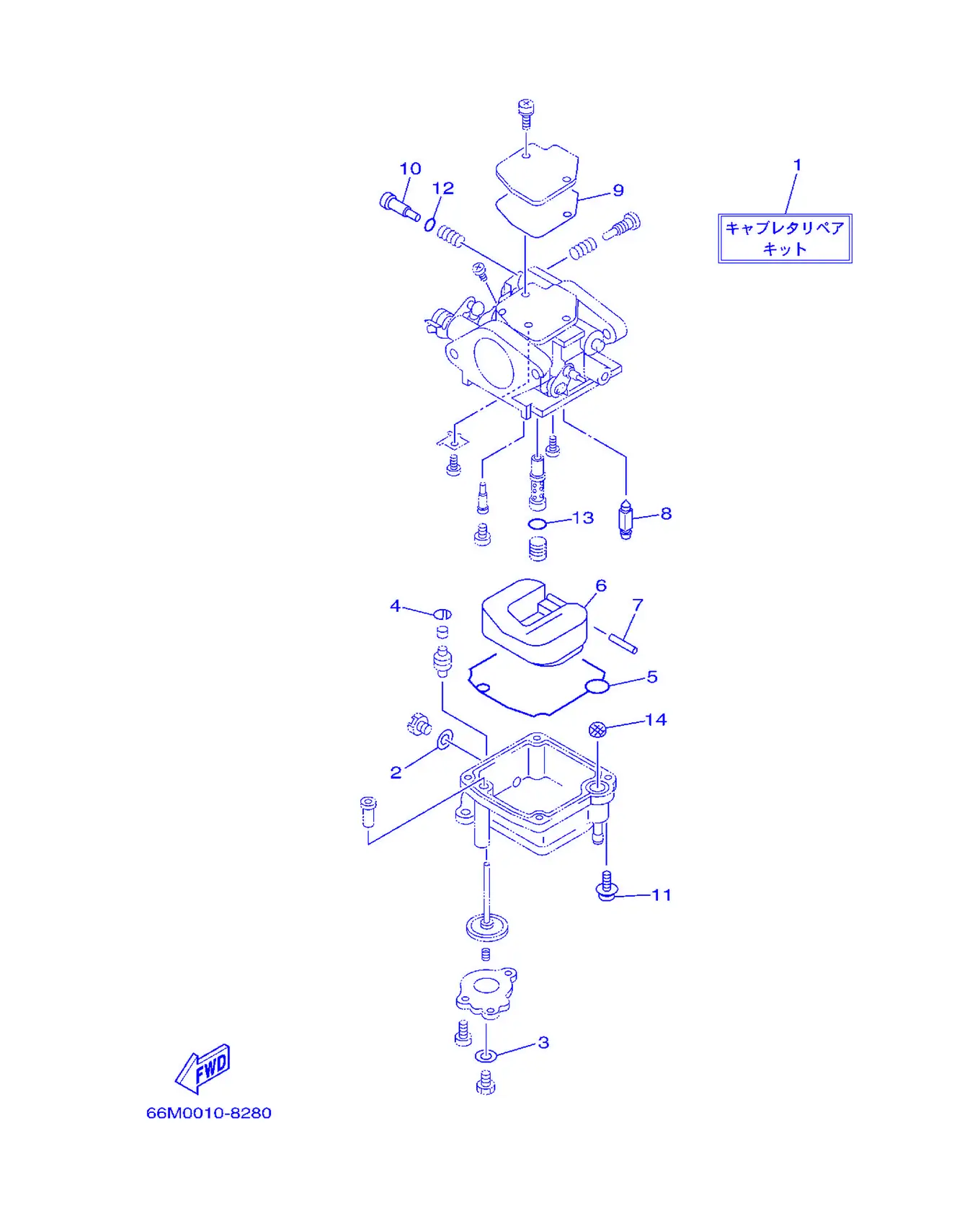

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W0093-01	化油器修理套	CarburetorRepair Kit	1
2	66M-14398-00	衬垫	Gasket	1
3	6L2-14398-00	衬垫	Gasket	1
4	66M-14377-00	限位板	Stopper	1
5	66M-14384-00	浮子室衬垫	Gasket, Float Chamber	1
6	6L2-14385-00	浮子	Float	1
7	6E5-14386-01	浮子销	Pin, Float	1
8	6L2-14392-00	针阀	Valve, Needle	1
9	62Y-14399-00	双金属阀	Gasket	1
10	5H0-14323-00	空气调整螺钉	Screw, Air Adjusting	1
11	97980-04112	带垫圈螺钉	Screw	4
12	62Y-14397-00	O型圈	O-ring	1
13	6F5-14397-00	O型圈	O-ring	1
14	66M-14827-00	过滤器	Filter	1

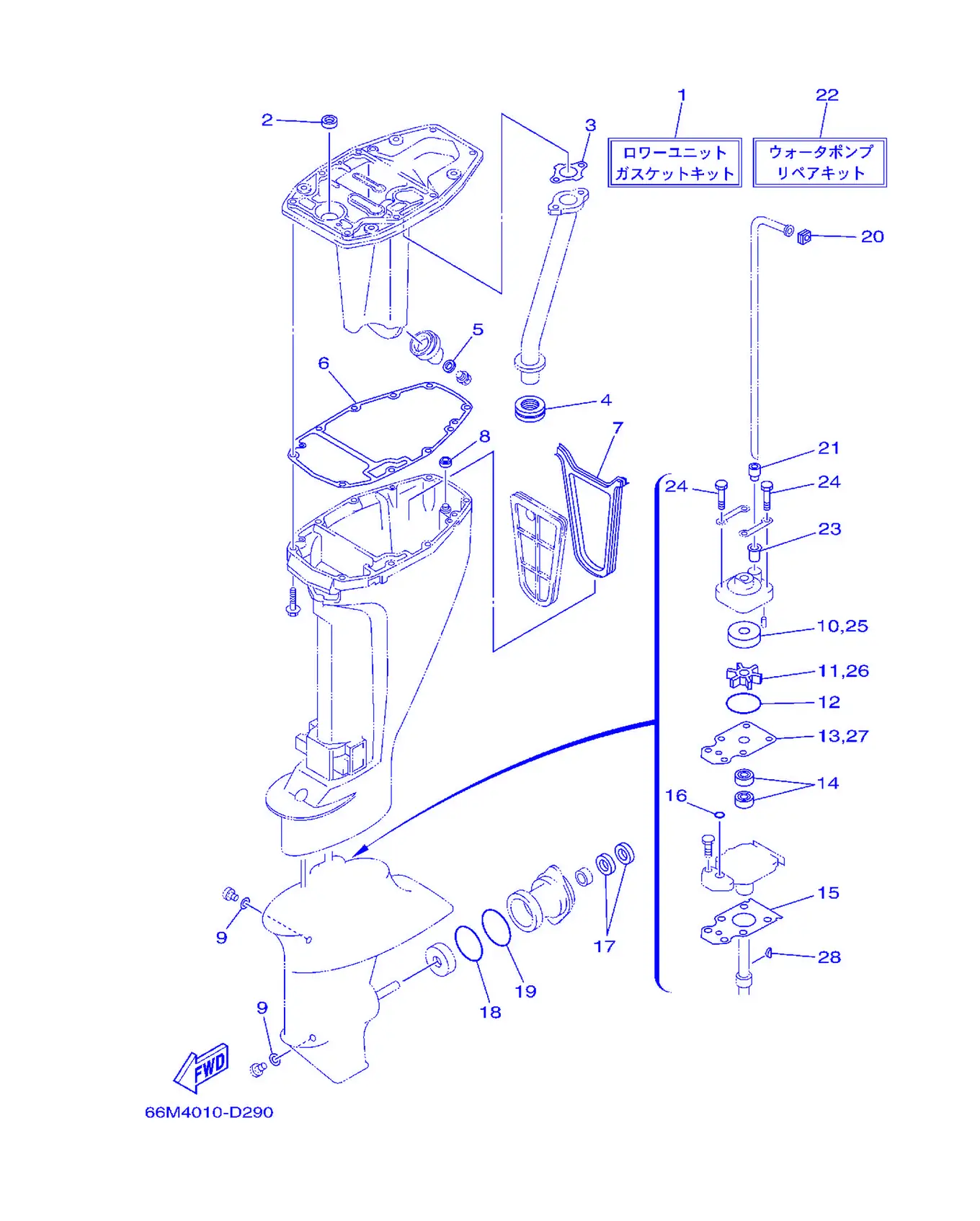

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	93101-12M63	油封	OilSeal	1
3	66M-41133-01	排气岐管衬垫1	Gasket, Exhaust Manifold	1
4	6D4-41138-00	排气管密封圈1	Seal, Exhaust 1	1
5	90430-14M09	衬垫	Gasket	1
6	66M-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
7	66M-45115-00	水上装置壳体衬垫	Gasket,UpperCasing	1
8	66M-45128-00	密封圈2	Seal 2	1
9	90430-08020	固定	Gasket	2
10	63V-44322-00	芯子	Insert, Cartridge	1
11	63V-44352-01	叶轮	Impeller	1
12	93210-44398	O型圈	O-ring	1
13	63V-44323-00	外挡板	Outer Plate, Cartridge	1
14	93101-20001	油封	OilSeal	2
15	63V-45315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
16	93210-06ME6	O型圈	O-ring	1
17	93101-17054	油封	OilSeal	2
18	93210-57M09	O型圈	O-ring	1
19	93210-56M80	O型圈	O-ring	1
20	63V-44365-10	水封减震器	Damper,WaterSeal	1
21	63V-44368-00	橡皮水封4	Rubber,WaterSeal 4	1
22	63V-W0078-00	水泵修理套	Water PumpRepair Kit	1
23	647-44366-00	水封减震器	Damper,WaterSeal	1
24	97080-08045	螺栓	Bolt	4
25	63V-44322-00	芯子	Insert, Cartridge	1
26	63V-44352-01	叶轮	Impeller	1
27	63V-44323-00	外挡板	Outer Plate, Cartridge	1
28	664-44338-00	半圆键	Key, Woodruff	1

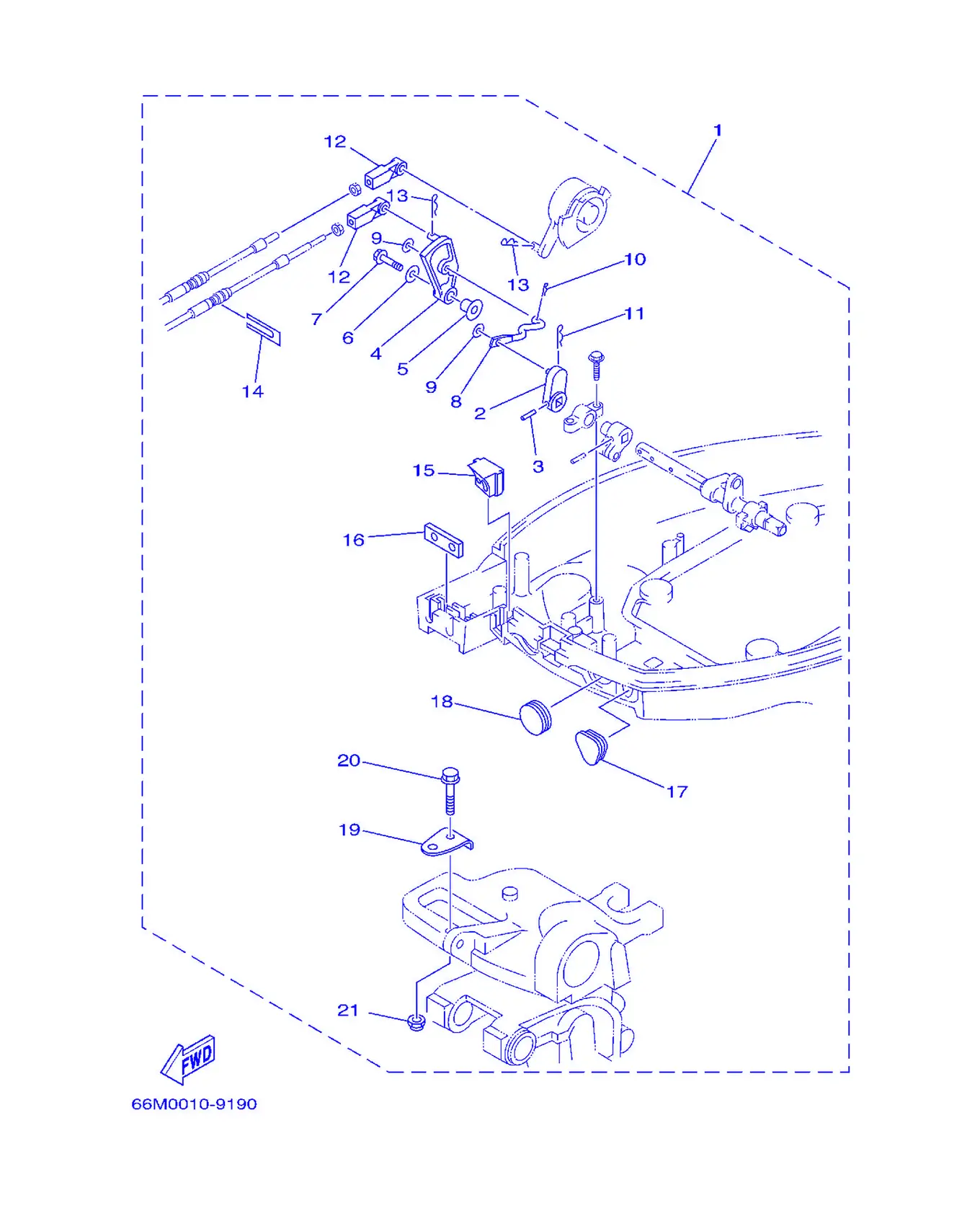

リモコンアタツチメント

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-48501-00	遥控附件组合	Remote Control Attachment	1
2	65W-44142-00	密封	Joint	1
3	90254-03M05	弹簧销	Pin,Spring	1
4	65W-44125-00	变挡杆杠杆手柄	Lever, Shift Rod	1
5	90387-06M29	衬套	Color	1
6	90201-06M31	面板垫圈	Washer,Plate	1
7	97595-06525	带垫圈螺	Bolt, with Washer	1
8	66M-44192-00	指示器4	Joint, Rod 1	1
9	90201-05M06	平垫圈	Washer,Plate	2
10	90468-10005	线夹	Clip	1
11	90468-18008	钢夹	Clip	1
12	663-48344-00	遥控钢索端部	Cable End, Remote Control	2
13	90468-18008	钢夹	Clip	2
14	6H3-48538-00	钢索夹1	Clamp,Cable 1	1
15	66M-42725-20	固定	Grommet	1
16	62Y-42727-00	固定	Grommet	1
17	65W-26326-10	固定	Grommet	1
18	65W-42726-10	固定	Grommet	1
19	63V-48511-01	操舵连接板	Hook,Steering	1
20	97575-08535	带垫圈螺	Bolt, With Washer	1
21	90185-08057	卡环	Nut, Self-Locking	1

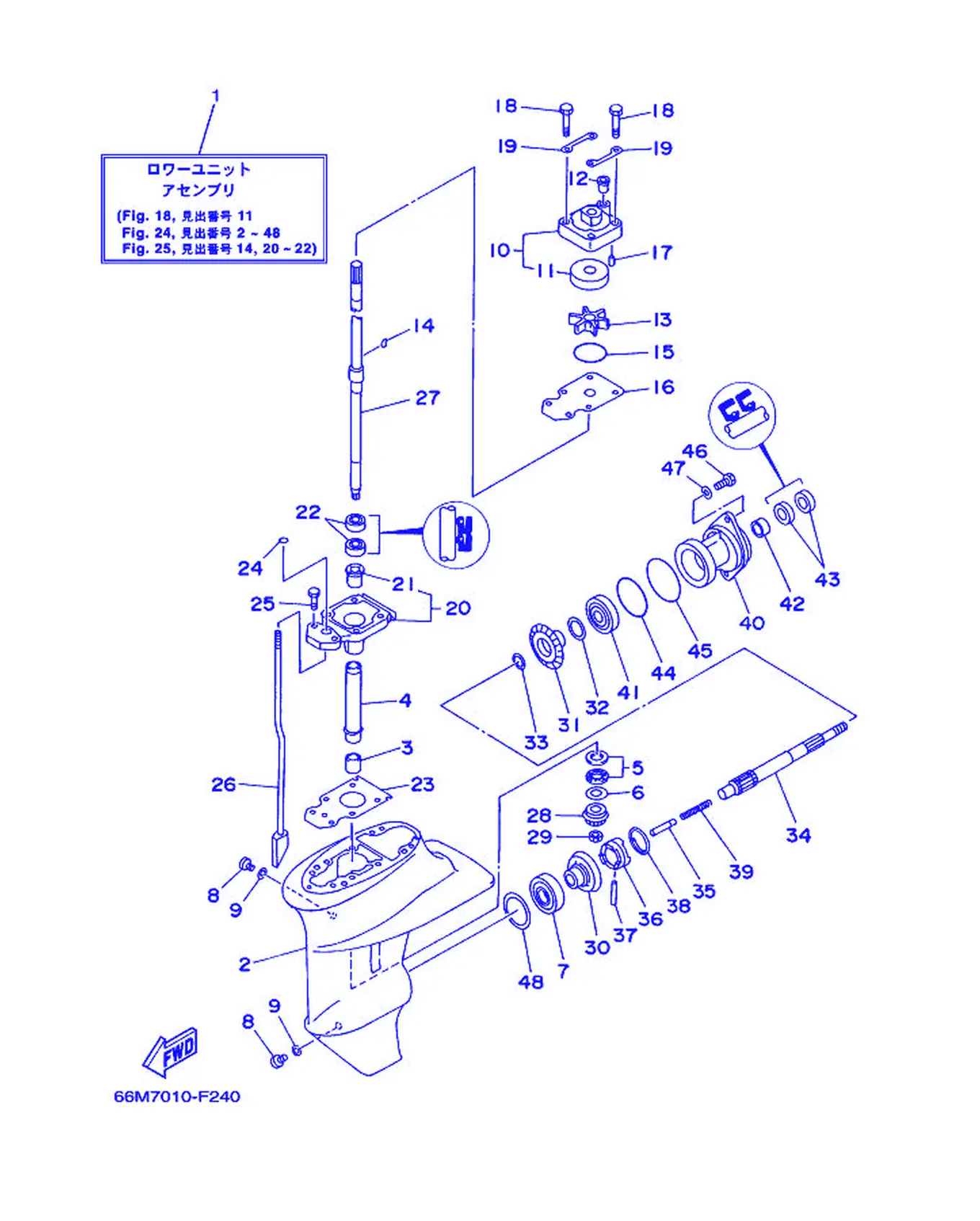

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-45300-02-4D	水下装置总成	LowerUnitAssembly	1
1	66M-45300-11-4D	水下装置总成	LowerUnitAssembly	1
2	66M-45311-01-4D	水下装置壳	Casing,Lower	1
2	63V-45311-01-4D	水下装置壳	Casing,Lower	1
3	93315-314V8	轴承	Bearing	1
4	63V-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	93341-41414	轴承	Bearing	1
6	6E8-45587-10	填隙	Shim (T:1.13MM)	1
6	6E8-45587-30	填隙	Shim (T:1.20MM)	1
7	93332-00005	轴承	Bearing	1
8	90340-08002	螺丝	Plug, Straight Screw	2
9	90430-08020	固定	Gasket	2
10	63V-44301-00	水泵壳体	Water Pump Housing Complete	1
11	63V-44322-00	芯子	Insert, Cartridge	1
12	647-44366-00	水封减震器	Damper,WaterSeal	1
13	63V-44352-01	叶轮	Impeller	1
14	664-44338-00	半圆键	Key, Woodruff	1
15	93210-44398	O型圈	O-ring	1
16	63V-44323-00	外挡板	Outer Plate, Cartridge	1
17	93604-12M07	定位销	Pin, Dowel	2
18	97080-08045	螺栓	Bolt	4
19	63V-44328-00	面板	Plate	2
20	63V-45331-00-5B	轴承壳	Housing,Bearing	1
21	626-45316-09	驱动轴衬套	Bushing, Drive Shaft	1
22	93101-20001	油封	OilSeal	2
23	63V-45315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
24	93210-06ME6	O型圈	O-ring	1
25	97080-08025	螺栓	Bolt	2
26	63V-44150-00	变挡凸轮组合	Shift Cam Assembly	1
26	66M-44150-10	变挡凸轮组合	Shift Cam Assembly	1
27	63V-45510-01	驱动轴组合	Drive ShaftAssembly	1
27	63V-45510-11	驱动轴组合	Drive ShaftAssembly	1
28	63V-45551-00	小齿轮	Pinion (13T)	1
29	90179-08M06	螺母	Nut	1
30	6E7-45560-01	齿轮	Gear 1 (27T)	1
31	6E7-45571-00	齿轮	Gear	1
32	626-45577-00	填隙	Shim (T:0.10MM)	1
32	626-45577-10	填隙	Shim (T:0.20MM)	1
32	626-45577-20	填隙	Shim (T:0.30MM)	1
32	626-45577-30	填隙	Shim (T:0.40MM)	1
32	626-45577-40	填隙	Shim (T:0.50MM)	1
33	90201-17682	垫圈	Washer,Plate	1
34	683-45611-00	螺旋浆轴	Shaft,Propeller	1
35	650-45635-00	变挡柱	Plunger, Shift	1
36	682-45631-00	爪形离合器	Clutch, Dog	1
37	90250-05010	圆柱销	Pin, Straight	1
38	648-45633-00	十字	Ring, Cross Pin	1
39	90501-14M06	接头	Spring, Compression	1
40	683-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
41	93306-00501	轴承	Bearing	1
42	93315-317U2	轴承	Bearing	1
43	93101-17054	油封	OilSeal	2
44	93210-57M09	O型圈	O-ring	1
45	93210-56M80	O型圈	O-ring	1
46	97095-06020	螺栓	Bolt	2
47	92995-06600	盘形垫	Washer	2
48	664-45567-01	填隙	Shim (T:0.10MM)	1
48	664-45567-10	填隙	Shim (T:0.12MM)	1
48	664-45567-20	填隙	Shim (T:0.15MM)	1
48	664-45567-30	填隙	Shim (T:0.18MM)	1

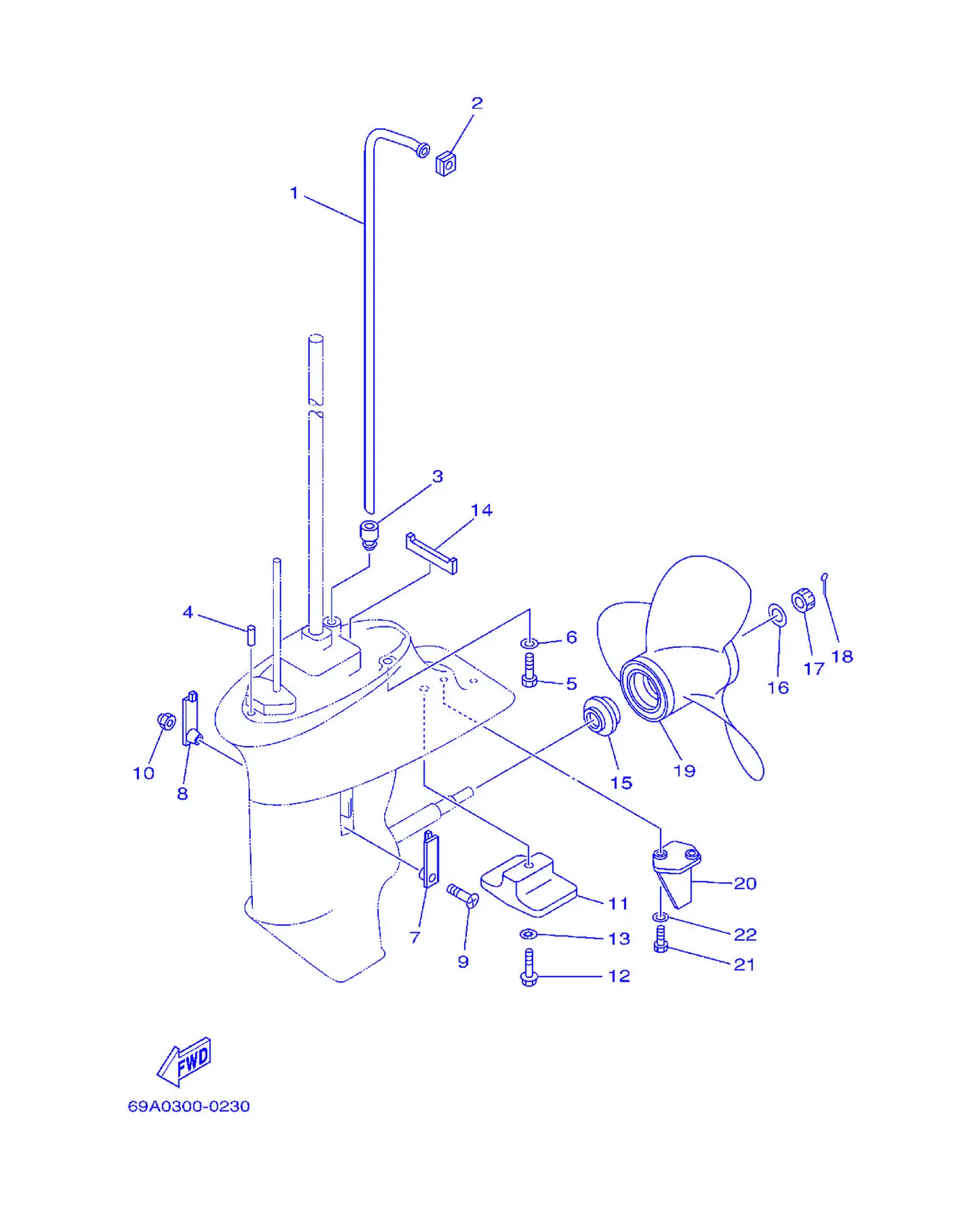

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-44361-00	水管	Tube, Water	1
1	66M-44361-10	水管	Tube, Water	1
2	63V-44365-10	水封减震器	Damper,WaterSeal	1
3	63V-44368-00	橡皮水封4	Rubber,WaterSeal 4	1
4	93604-12M07	定位销	Pin, Dowel	2
5	97075-08030	螺栓	Bolt	4
6	92995-08600	盘形垫	Washer	4
7	6G1-45214-00	进水口盖	Cover, Water Inlet 1	1
8	63V-45215-00	进水口盖	Cover, Water Inlet 2	1
9	90152-05M04	卡环	Screw, Countersunk	1
10	90185-05002	螺母	Nut, Self-Locking	1
11	61N-45251-01	阳极	Anode	1
12	95895-06030	凸缘螺	Bolt, Flange	1
13	92990-06300	盘形垫	Washer, Internal Tooth	1
14	63V-45375-00	密封圈减震	Damper,Seal	1
15	6E7-45987-01	衬套	Spacer	1
16	90201-10M01	平垫圈	Washer,Plate	1
17	90171-10M01	螺帽	Nut, Castle	1
18	91490-30020	开口销	Pin, Cotter	1
19	63V-45943-01-EL	螺旋浆组合	Propeller (3X9-1/4X11-J)	1
19	63V-45945-01-EL	螺旋浆组合	Propeller (3X9-1/4X9-J)	1
19	63V-45947-01-EL	螺旋浆组合	Propeller (3X9-1/4X8-J)	1
19	63V-45952-01-EL	螺旋浆组合	Propeller (3X9-1/4X10-J)	1
19	683-45941-00-EL	螺旋浆	Propeller (3X9-1/4 X12 -J)	1
19	683-45943-00-EL	螺旋浆	Propeller (3X9-1/4 X10-1/2 -J)	1
19	683-45952-00-EL	螺旋浆组合	Propeller (3X9-1/4 X9-3/4 -J)	1
20	66M-45371-00	航向调整	Tab Trim	1
21	97095-06016	螺栓	Bolt	2
22	92995-06600	盘形垫	Washer	2
