雅马哈 F275A - F275AET1L

共 43 个部位，点击零件编码查看详情，或搜索本页零件。

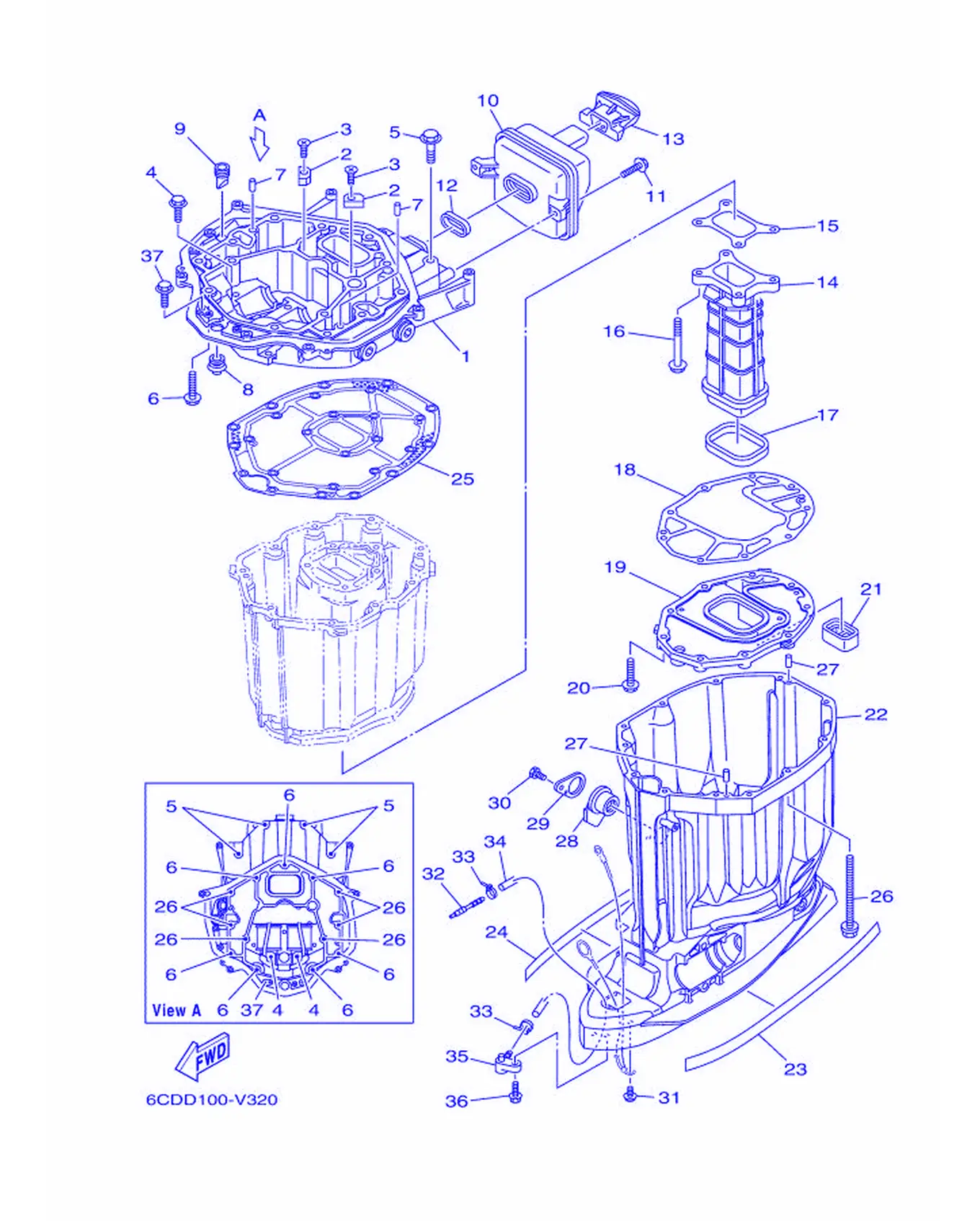

VMAX SHO アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6CE-41137-01	排气导管	Guide, Exhaust	1
2	63P-11325-11	阳极	Anode	2
3	90151-06M02	卡环	Screw, Countersunk	2
4	90119-08182	带垫圈六角头螺栓	Bolt, with Washer	2
5	97E75-10545	螺栓	Bolt, Hexagon with Washer Deep Recess	4
6	97E75-10535	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	7
7	93608-16M16	定位销	Pin, Dowel	2
8	6E5-42724-01	固定	Grommet	1
9	61A-42717-00	密封橡皮块2	Rubber,Seal 2	1
10	6CB-14750-A0	消声器组合	Silencer Assembly	1
11	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	2
12	6CB-14755-01	消声器衬垫	Gasket, Silencer	1
13	6CB-42769-02	橡皮密封	Seal, Rubber	1
14	6CB-41132-01	排气岐管	Manifold, Exhaust	1
15	6CB-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold 2	1
16	97E75-08560	螺栓	Bolt, Hexagon with Washer Deep Recess	4
17	6CB-41138-00	排气管密封圈1	Seal, Exhaust 1	1
18	6CB-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
19	6CB-45181-00-CA	面板	Plate	1
20	97E75-08535	螺栓	Bolt, Hexagon with Washer Deep Recess	9
21	6CB-45127-01	密封	Seal	1
22	6CB-45111-00-8D	水上装置壳	Casing, Upper	1
23	6CB-42791-00	标志，商标1	Mark 1	1
24	6CB-42792-00	标志，商标	Mark 2	1
25	6CB-45113-10	水上装置壳体衬垫	Gasket, Upper Casing	1
26	90119-10007	带垫螺栓	Bolt, With Washer	6
27	93608-16M16	定位销	Pin, Dowel	2
28	6BB-15316-01	减震垫1	Damper 1	1
29	6BB-45152-01	水上装置壳体盖2	Cover, Upper Casing 2	1
30	97D95-06012	螺栓	Bolt, Hexagon Deep Recess	1
31	95D95-06010	螺栓	Bolt, Flange Deep Recess	1
32	6E5-83558-00	管嘴端部	End, Nipple	1
33	90465-11M10	固定	Clamp	2
34	90445-07012	软管	Hose (L1457)	1
35	63P-45379-00	软管嘴	Nipple,Hose	1
36	90119-06287	带垫圈六角头螺栓	Bolt, with Washer	1
37	95D95-06014	螺栓	Bolt, Flange Deep Recess	1

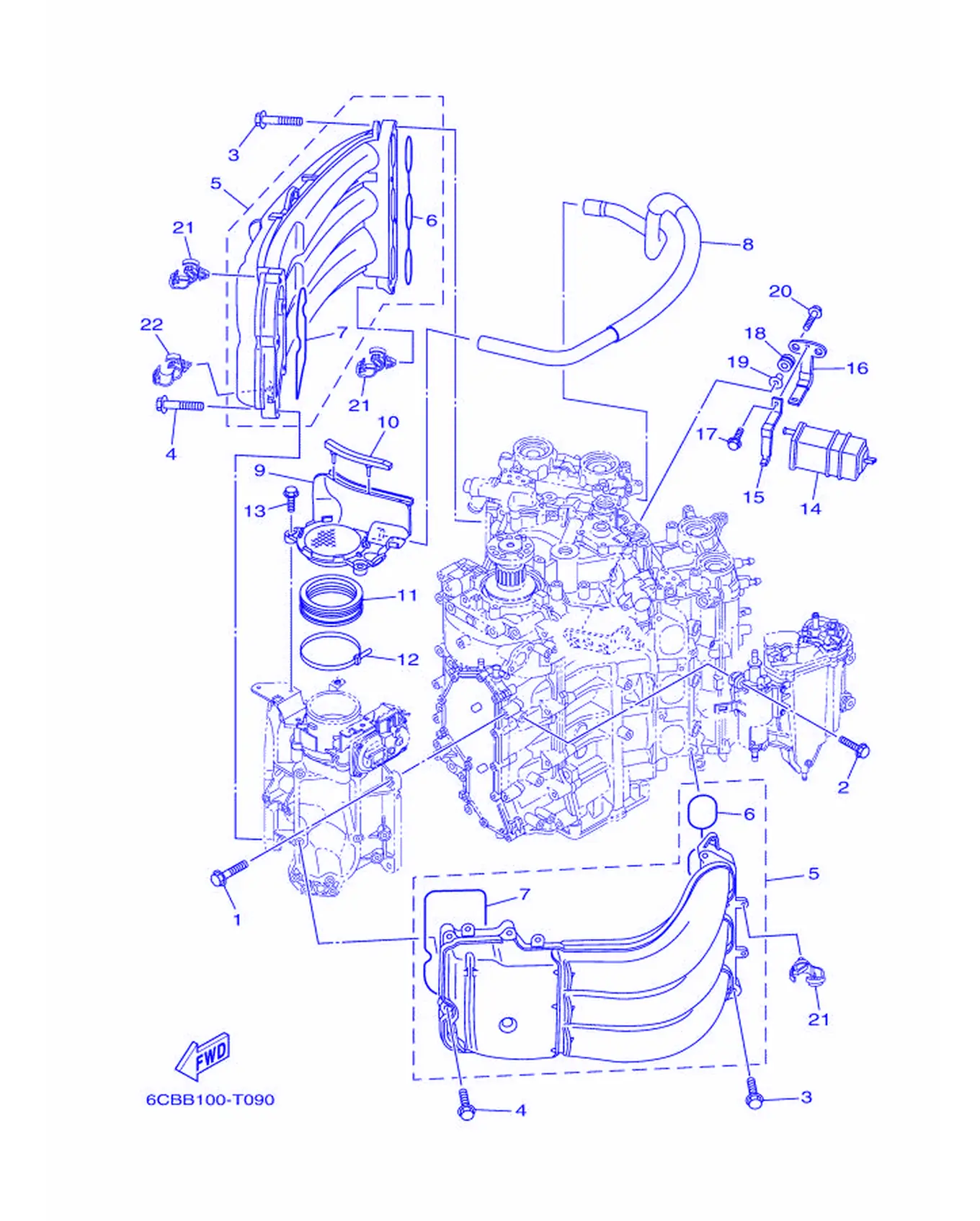

VMAX SHO インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	95D75-08030	凸缘螺栓	Bolt, Flange Deep Recess	4
2	90119-06299	带垫圈六角头螺栓	Bolt, with Washer	4
3	90119-08020	带垫螺栓	Bolt, With Washer	8
4	90105-06035	螺栓	Bolt, Flange	10
5	6CB-13641-00	岐管1	Manifold, Intake 1	2
6	6CB-13645-00	岐管衬垫1	Gasket, Manifold 1	1
7	6CB-13646-00	岐管衬垫2	Gasket, Manifold 2	1
8	6CB-15373-01	通气管	Pipe, Breather	1
9	6CB-14440-01	进气消声器组合	Silencer Assembly, Intake	1
10	6CB-85547-00	减震器	Damper	1
11	6AW-1441J-01	消声器管	Pipe, Silencer	1
12	90464-99004	固定夹	Clamp	1
13	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	2
14	69J-24170-00	过滤器总成	Canister Assembly	1
15	69J-2419A-01	支架	Holder	1
16	69J-2134X-00	金属箱托架	Bracket, Canister	1
17	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	1
18	90480-10M23	固定	Grommet	2
19	90387-06289	轴套	Color	2
20	90119-06309	带垫圈六角头螺栓	Bolt, with Washer	2
21	90464-13249	线夹	Clamp	8
22	90464-20181	固定夹	Clamp	1

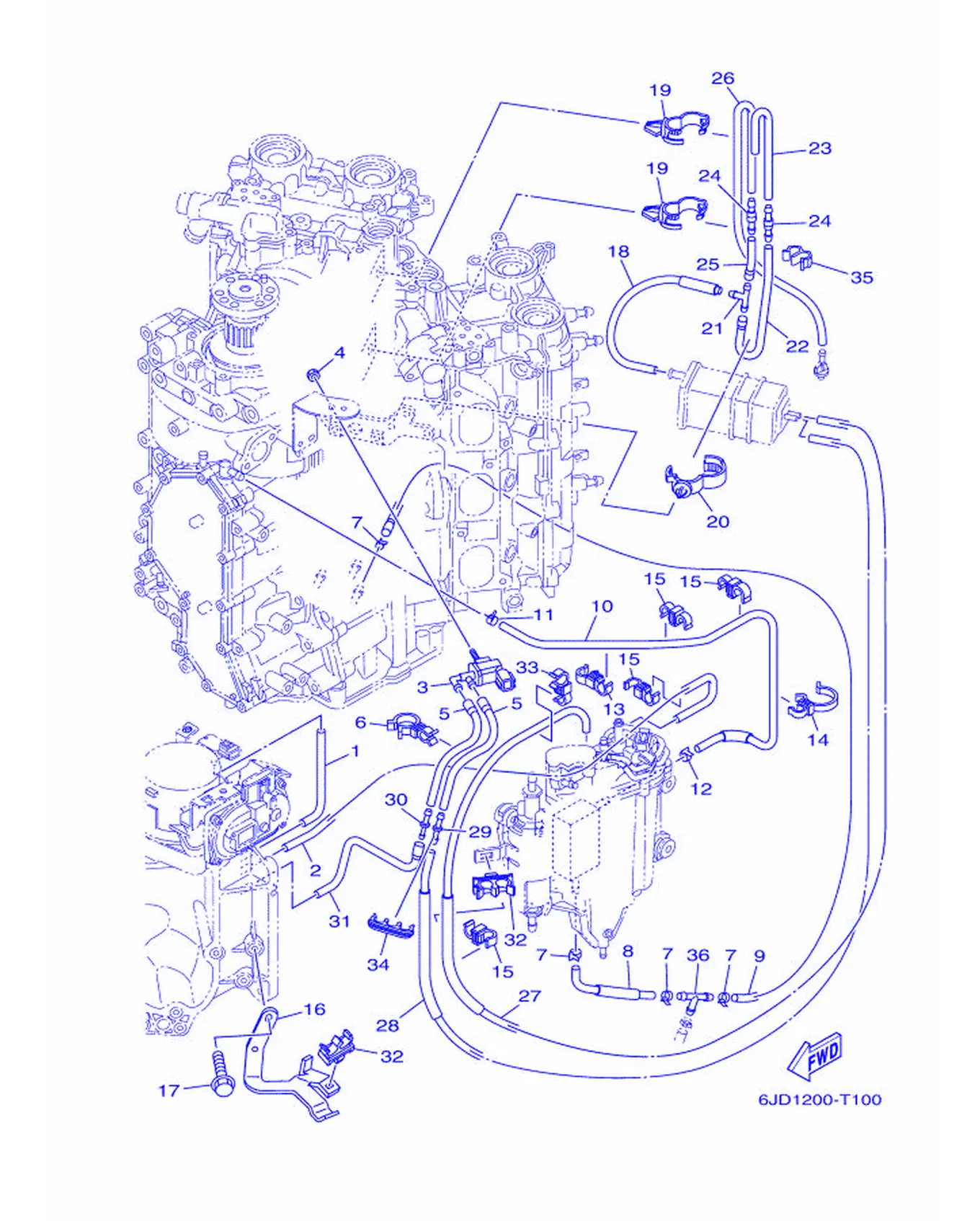

VMAX SHO インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13533-00	负压传感软管4	Hose, Vacuum Sensing 4	1
2	6CB-13532-10	负压传感软管3	Hose, Vacuum Sensing 3	1
3	6C5-86120-00	电磁阀组合	SolenoidValveAssembly	1
4	95380-06600	有槽螺母	Nut, Hexagon	1
5	6CB-2416A-00	软管	Hose	2
6	90464-23001	固定夹	Clamp	2
7	90465-11M10	固定	Clamp	4
8	6CE-12482-10	管2	Pipe 2	1
9	90445-097F7	软管	Hose (L780)	1
10	6CB-12484-00	管4	Pipe 4	1
11	90467-090A0	卡环	Clip	1
12	90465-11M10	固定	Clamp	1
13	90464-12010	固定夹	Clamp	1
14	90464-26002	线夹	Clamp	1
15	90464-09013	固定	Clamp	4
16	6CB-13782-00	支承	Stay	1
17	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
18	6CB-13545-00	软管1	Hose 1	1
19	90464-20181	固定夹	Clamp	2
20	90464-07209	线夹	Clamp	1
21	688-24378-00	连接管4	Pipe,Joint	1
22	6CB-13546-01	软管2	Hose 2	1
23	6CB-13547-00	软管3	Hose 3	1
24	6E5-21744-00	通气管	Breather	2
25	6CB-13548-00	软管4	Hose, Air 4	1
26	6KA-12483-00	管3	Pipe 3	1
27	6CB-1475A-00	管1	Pipe 1	1
28	6CB-1475F-00	管3	Pipe 3	1
29	6G8-24376-00	连接管1	Pipe,Joint 1	1
30	6EK-14989-00	通气孔	Orifice, Air Vent	1
31	6CB-1475G-10	管4	Pipe 4	1
32	90464-11012	固定	Clamp	2
33	90464-12010	固定夹	Clamp	1
34	90464-10011	线夹	Clamp	1
35	90464-07M20	固定	Clamp	1
36	688-24378-00	连接管4	Pipe,Joint	1

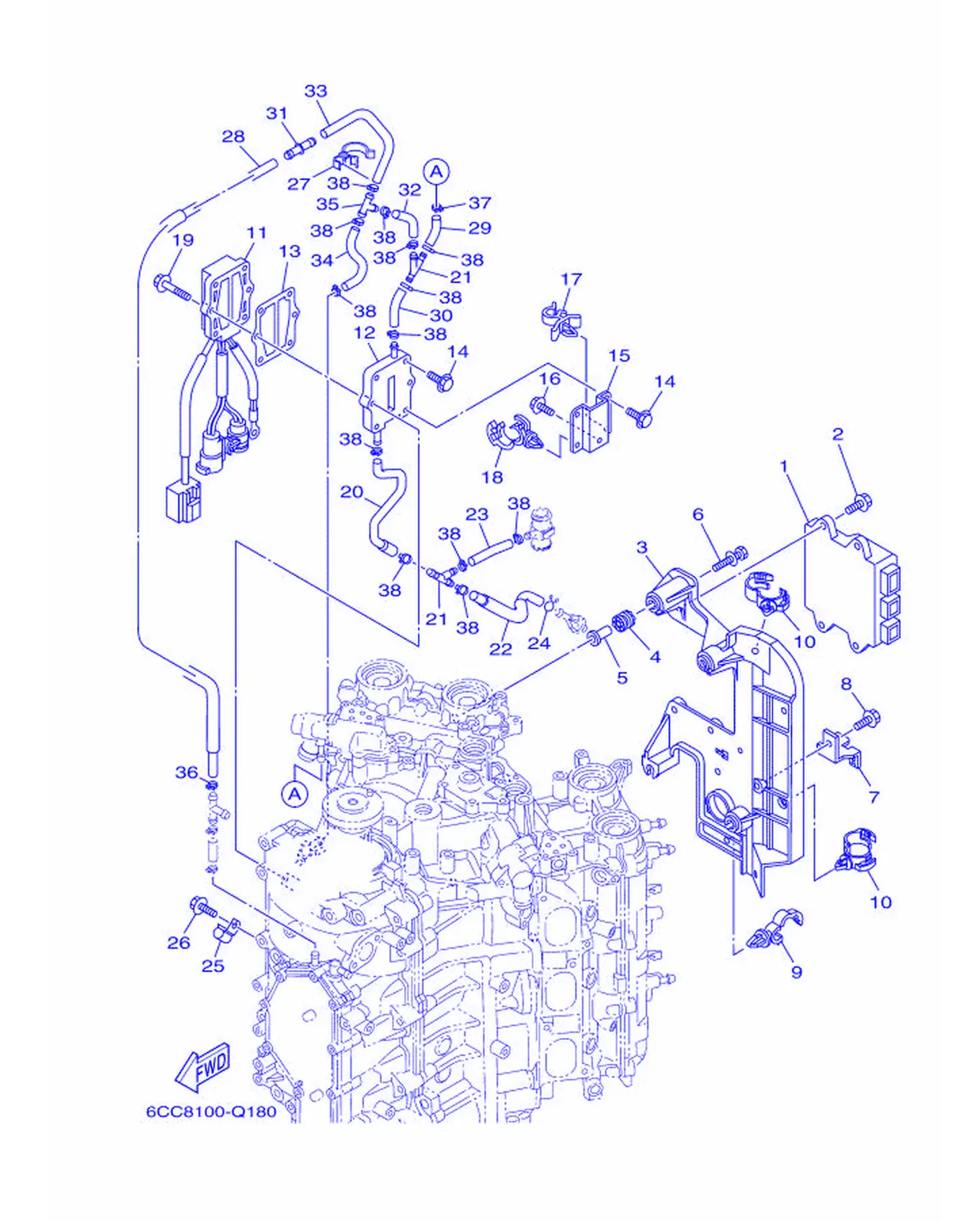

VMAX SHO エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-8591A-12	发动机控制单元	Engine Control Unit Assembly	1
2	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	4
3	6CB-82316-01	点火线圈托架	Bracket, Ignition Coil	1
4	64J-85516-01	衬套	Spacer	4
5	69M-42758-01	轴套	Color	4
6	90119-06293	带垫圈六角头螺栓	Bolt, with Washer	4
7	6BR-81845-00	面板	Plate	1
8	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
9	90464-13249	线夹	Clamp	1
10	90464-20181	固定夹	Clamp	2
11	6CB-81960-11	整流调节器	Rectifier and Regulator Assembly	1
12	6CB-81972-00-9S	整流罩	Cover, Rectifier	1
13	69J-81975-A0	整流器装配面板	Plate, Rectifier Fitting	1
14	90119-06MA4	带垫螺栓	Bolt, With Washer	4
15	6CB-81975-00	整流器安装板	Rectifier Fitting Plate	1
16	95D95-06014	螺栓	Bolt, Flange Deep Recess	1
17	90464-09129	线夹	Clamp	1
18	90464-20181	固定夹	Clamp	1
19	90119-06MA5	带垫螺栓	Bolt, With Washer	2
20	6CB-1248E-10	管9	Pipe 9	1
21	6CE-24377-00	连接管3	Pipe, Joint 2	2
22	6CE-12483-00	管3	Pipe 3	1
23	90445-107A5	螺栓	Hose (L30)	1
24	90467-08M18	固定	Clip	1
25	90462-06013	固定	Clamp	1
26	95023-06012	六角法兰面螺栓	Bolt, Flange	1
27	90464-26002	线夹	Clamp	1
28	6CE-12481-10	管1	Pipe 1	1
29	6CE-14872-00	管2	Pipe 2	1
30	6CE-14872-00	管2	Pipe 2	1
31	6CE-24376-01	连接管1	Pipe, Joint 1	1
32	6CE-14872-00	管2	Pipe 2	1
33	6CB-12477-00	管7	Pipe 7	1
34	90445-09068	固定	Hose	1
35	688-24378-00	连接管4	Pipe,Joint	1
36	90465-11M10	固定	Clamp	1
37	90465-11M10	固定	Clamp	1
38	90465-11M10	固定	Clamp	13

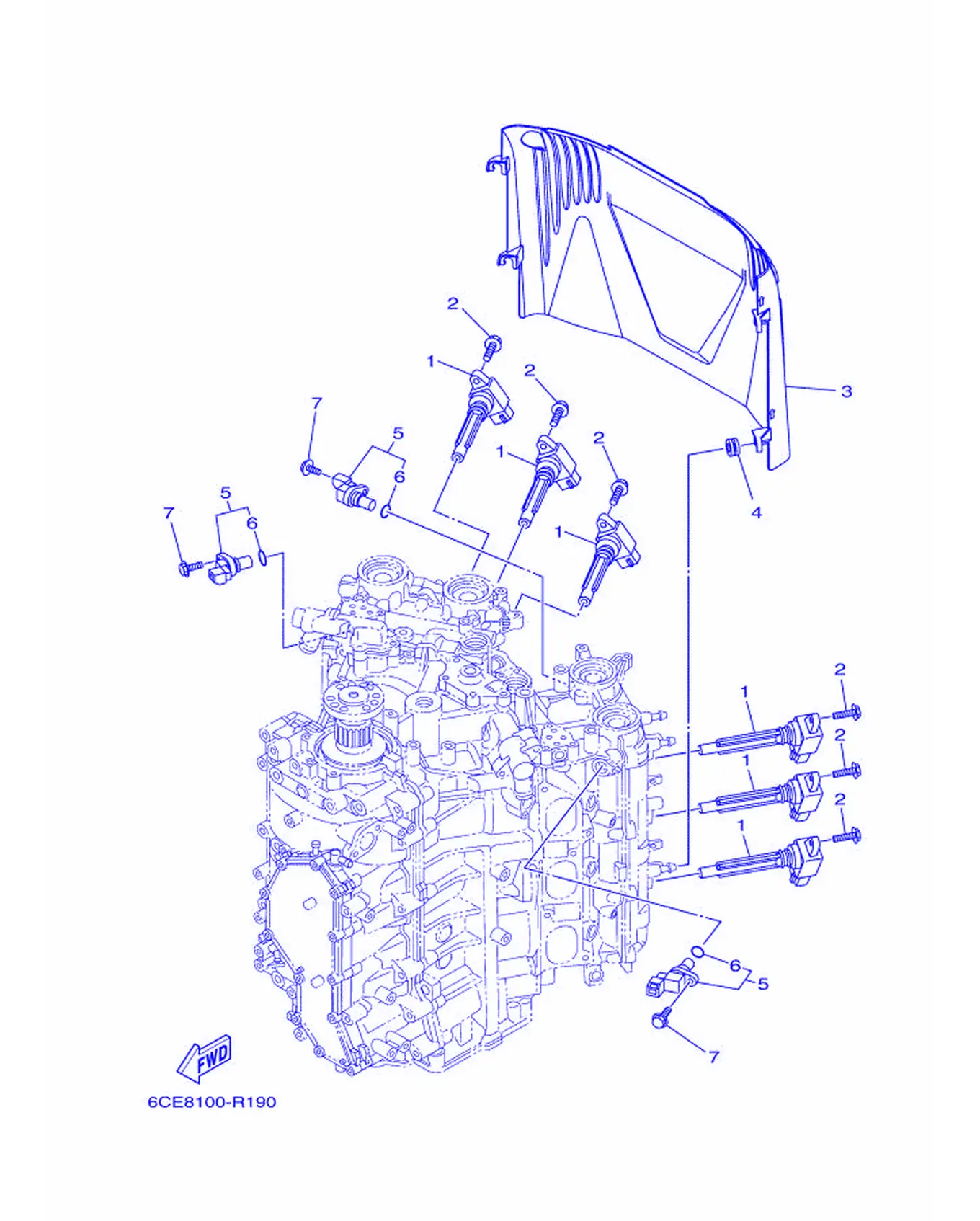

VMAX SHO エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-82310-00	点火线圈总成	Ignition Coil Assembly	6
2	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	6
3	6CB-82314-00	点火线圈盖	Cover, Ignition Coil	1
4	90480-12314	固定	Grommet	4
5	6P2-85896-00	曲柄位置传感	Sensor, Cam Position	3
6	6P2-85075-00	O型圈	O-ring	1
7	97E95-06520	螺栓	Bolt, Hexagon with Washer Deep Recess	3

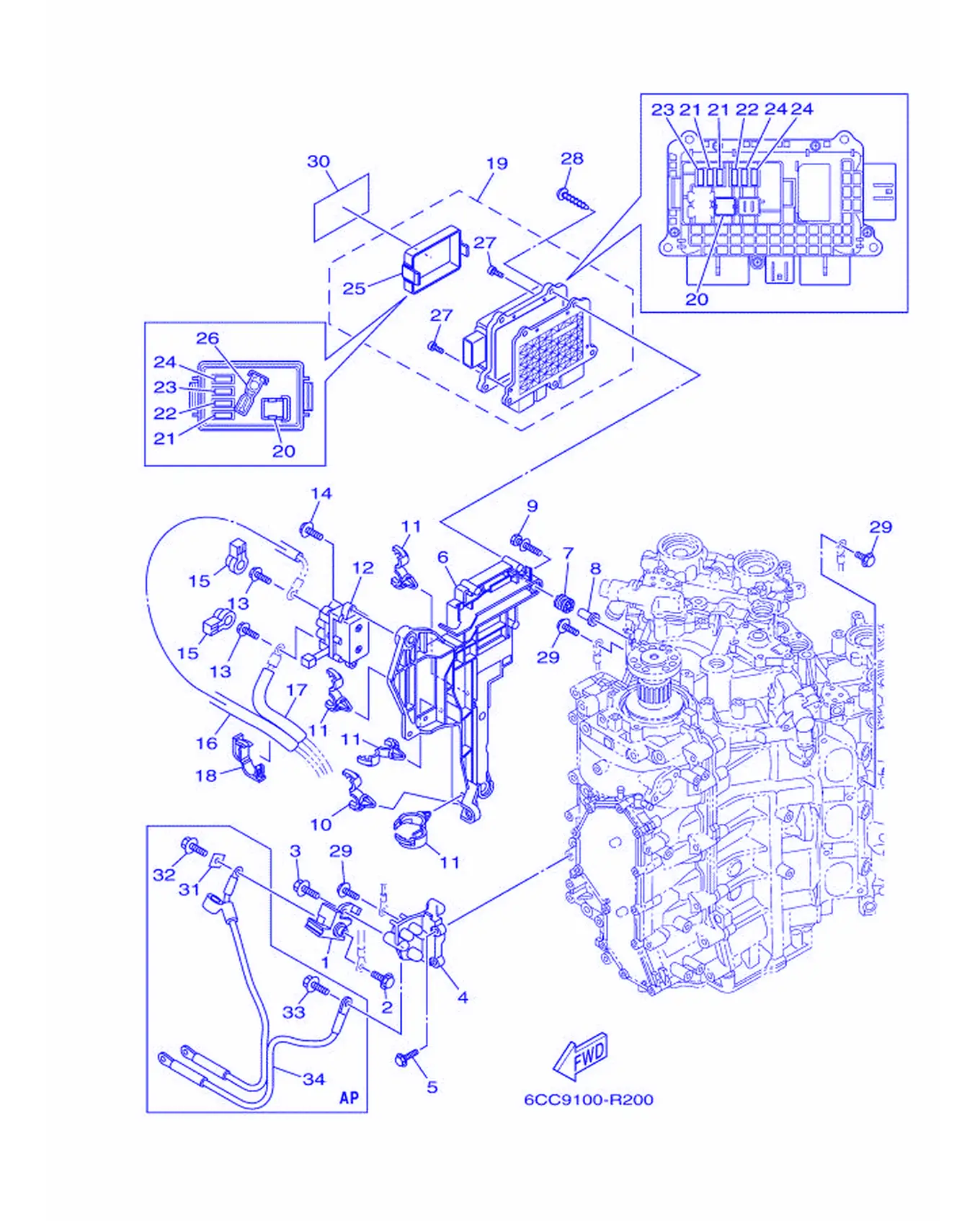

VMAX SHO エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6P2-81925-01	接头	Terminal	1
2	95D95-08016	连杆螺栓	Bolt, Flange Deep Recess	1
3	95814-08020	凸缘螺栓	Bolt, Flange	1
4	6CB-81929-00	接头托架	Bracket, Terminal	1
5	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	2
6	6CB-81948-11	托架	Bracket	1
7	64J-85516-01	衬套	Spacer	5
8	69M-42758-01	轴套	Color	5
9	90119-06293	带垫圈六角头螺栓	Bolt, with Washer	5
10	90464-13249	线夹	Clamp	1
11	90464-20181	固定夹	Clamp	4
12	63P-81950-00	继电器组合	RelayAssembly	1
13	97E95-06610	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	2
14	97513-06520	带垫圈螺	Bolt, With Washer	2
15	6P2-8183X-00	电极盖	Cap, Terminal	2
16	90446-15005	软管	Hose (L200)	1
17	90446-15M07	固定	Hose (L60)	1
18	90464-18004	固定夹	Clamp	1
19	6CB-82170-10	保险丝盒组合	Fuse Box Assembly	1
20	6CB-82151-40	保险丝	Fuse (60A)	2
21	6CB-82151-00	保险丝	Fuse (10A)	3
22	6CB-82151-10	保险	Fuse (15A)	2
23	6CB-82151-20	保险丝	Fuse (20A)	2
24	6CB-82151-30	保险丝	Fuse (30A)	3
25	6CB-85544-10	盖	Cover	1
26	6CB-2812A-00	保险丝拆卸器	Puller, Fuse	1
27	6P2-82113-00	螺钉	Screw (M3)	5
28	97780-50620	自攻螺钉	Screw, Tapping	4
29	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	5
30	6CB-81919-31	调压器图样	Graphic, Regulator	1
31	6CB-81923-00	垫圈	Washer	1
32	95D95-08016	连杆螺栓	Bolt, Flange Deep Recess	1
33	95D95-08016	连杆螺栓	Bolt, Flange Deep Recess	1
34	6CE-82105-J3	电缆	Battery Cable	1

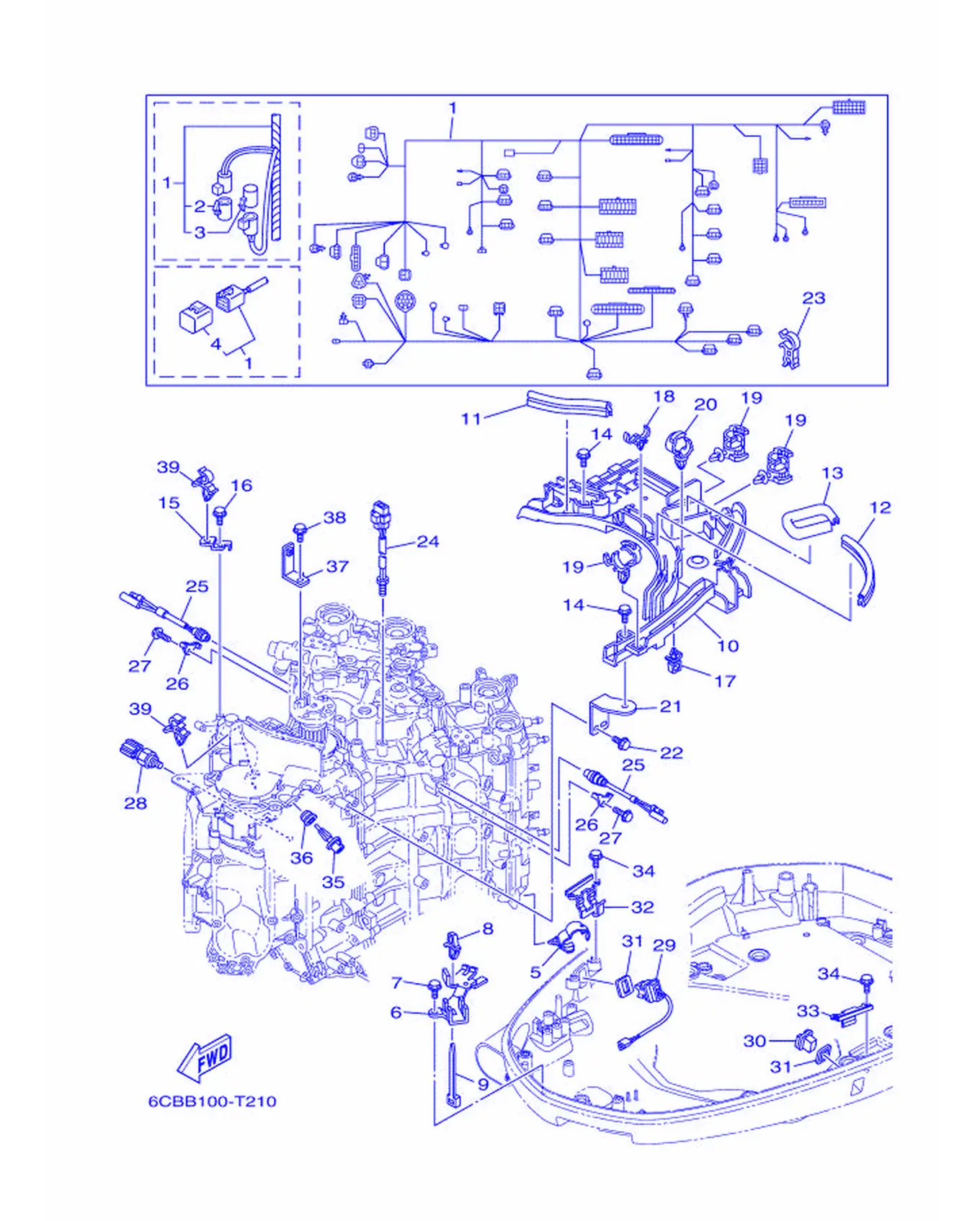

VMAX SHO エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-82590-12	电缆总成	Wire Harness Assembly	1
2	6P2-82582-00	电线束盖	Cap 1 (Female)	1
3	6P2-82582-10	电线束盖	Cap 1 (Male)	1
4	6Y8-82582-11	电线束盖	Cap 1 (4 Pin)	1
5	90464-20181	固定夹	Clamp	4
6	6CB-82594-00	夹箍	Clamp	1
7	95D95-06012	螺栓	Bolt, Flange Deep Recess	2
8	90464-06001	固定	Clamp	1
9	90465-13M24	固定	Clamp	1
10	6CB-82589-10	电线束保护装	Wire Harness Protector	1
11	6AH-42617-00	形成减震	Damper, Foam	1
12	6CB-42617-00	形成减震	Damper, Foam	1
13	6CB-42629-00	密封	Seal	1
14	95D95-06020	连杆螺栓	Bolt, Flange Deep Recess	4
15	6CB-8132G-00	面板	Plate	1
16	95D95-06016	螺栓	Bolt, Flange Deep Recess	1
17	90464-11121	固定	Clamp	1
18	90464-18246	固定	Clamp	1
19	90464-12183	线夹	Clamp	4
20	90464-20181	固定夹	Clamp	2
21	6CB-82388-00	面板	Plate	1
22	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
23	90464-23001	固定夹	Clamp	1
24	6CB-85790-00	温控传感件组合	Thermo Sensor Assembly	1
25	6P2-82560-01	温控开关组合	Thermo Switch Assembly	2
26	6E9-82588-00	面板	Plate	2
27	95D95-06012	螺栓	Bolt, Flange Deep Recess	2
28	6AW-83651-00	油压传感	Sender, Oil Pressure	1
29	69J-82563-01	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
30	69J-42723-01	底盖	Cover, Bottom	1
31	69J-82587-01	衬垫	Gasket	2
32	63P-83614-01	托架	Bracket	1
33	6DA-83614-00	托架	Bracket	1
34	95D95-06012	螺栓	Bolt, Flange Deep Recess	4
35	63P-85886-00	温控器	Sensor, Air Temperature	1
36	6CE-14435-00	固定	Grommet	1
37	6CB-81952-10	继电器支架	Holder, Relay	1
38	95D95-06016	螺栓	Bolt, Flange Deep Recess	1
39	90464-09129	线夹	Clamp	2

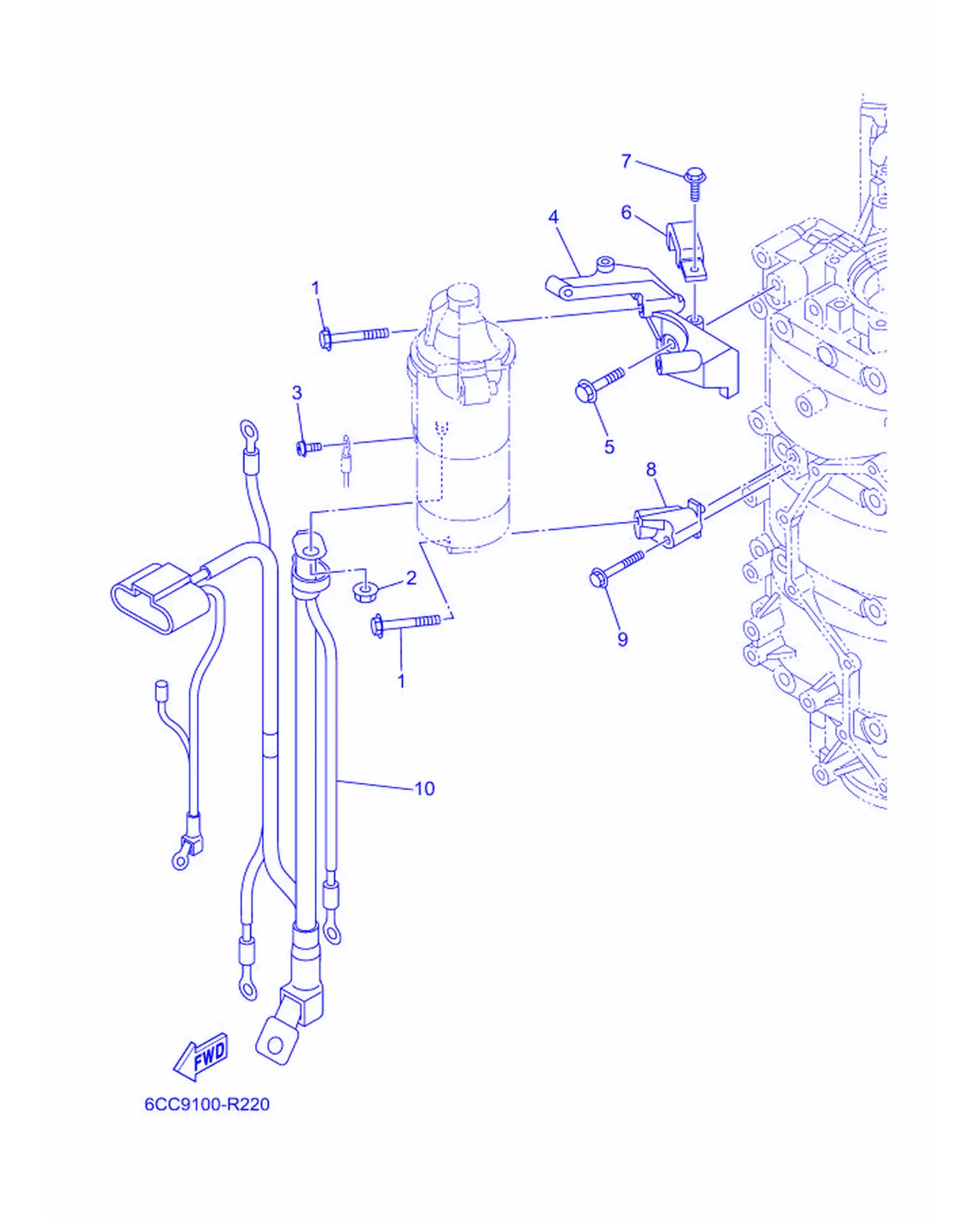

VMAX SHO エレクトリカル 5

REF	雅马哈编码	中文名称	英文名称	用量
1	97513-08545	带垫圈螺栓	Bolt, with Washer	3
2	90179-08003	螺母	Nut	1
3	97985-04308	带垫螺钉	Screw, Washer	1
4	6CB-81822-02	起动电动机托架	Bracket, Starting Motor	1
5	90105-08M87	螺母	Bolt, Flange	2
6	6CB-81443-00	导线夹1	Clamp, Lead 1	1
7	95D95-06016	螺栓	Bolt, Flange Deep Recess	1
8	6CB-81823-A0	起动电动机支承	Stay, Starting Motor	1
9	90105-06151	六角法兰面螺栓	Bolt, Flange	1
10	6CB-8259M-10	线束总成	Wire Harness Assembly 2	1

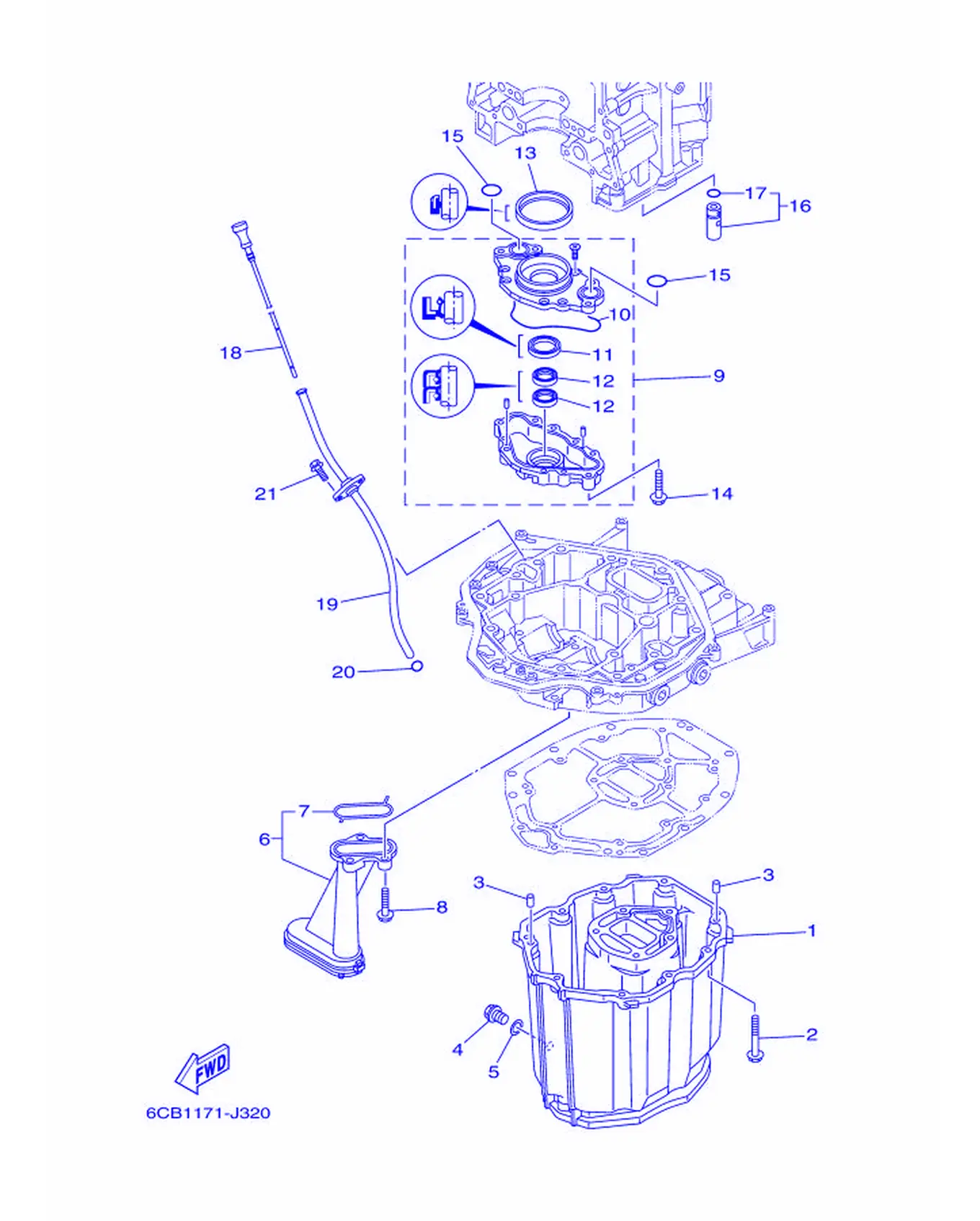

VMAX SHO オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-15311-01	油槽	Oil Pan	1
2	97E75-08535	螺栓	Bolt, Hexagon with Washer Deep Recess	10
3	93608-16M16	定位销	Pin, Dowel	2
4	90340-14M06	塞	Plug, Straight Screw	1
5	90430-14M09	衬垫	Gasket	1
6	6CB-13411-00	机油过滤网	Strainer, Oil	1
7	6AW-13415-00	机油滤网密封	Seal, Oil Strainer	1
8	95812-06025	螺栓	Bolt, Flange	3
9	6CB-13300-00	机油泵总成	Oil Pump Assembly	1
10	6CB-13329-00	泵盖垫片	Gasket, Pump Cover	1
11	6AW-13119-00	润滑密封	Oil Seal	1
12	69J-13631-00	橡皮密封	Oil Seal	2
13	6CB-11355-00	气缸密封圈1	Seal, Cylinder 1	1
14	95D75-06040	螺栓	Bolt, Flange Deep Recess	4
15	93210-26658	O型圈	O-ring	2
16	6CB-13490-00	安全阀组合	Relief Valve Assembly	1
17	6CB-13473-00	O型圈	O-ring	1
18	6CB-15362-00	油标塞	Plug, Oil Level	1
19	6CB-15377-00	导管	Guide, Inlet	1
20	93210-19MJ3	O型圈	O-ring	1
21	95D95-06016	螺栓	Bolt, Flange Deep Recess	2

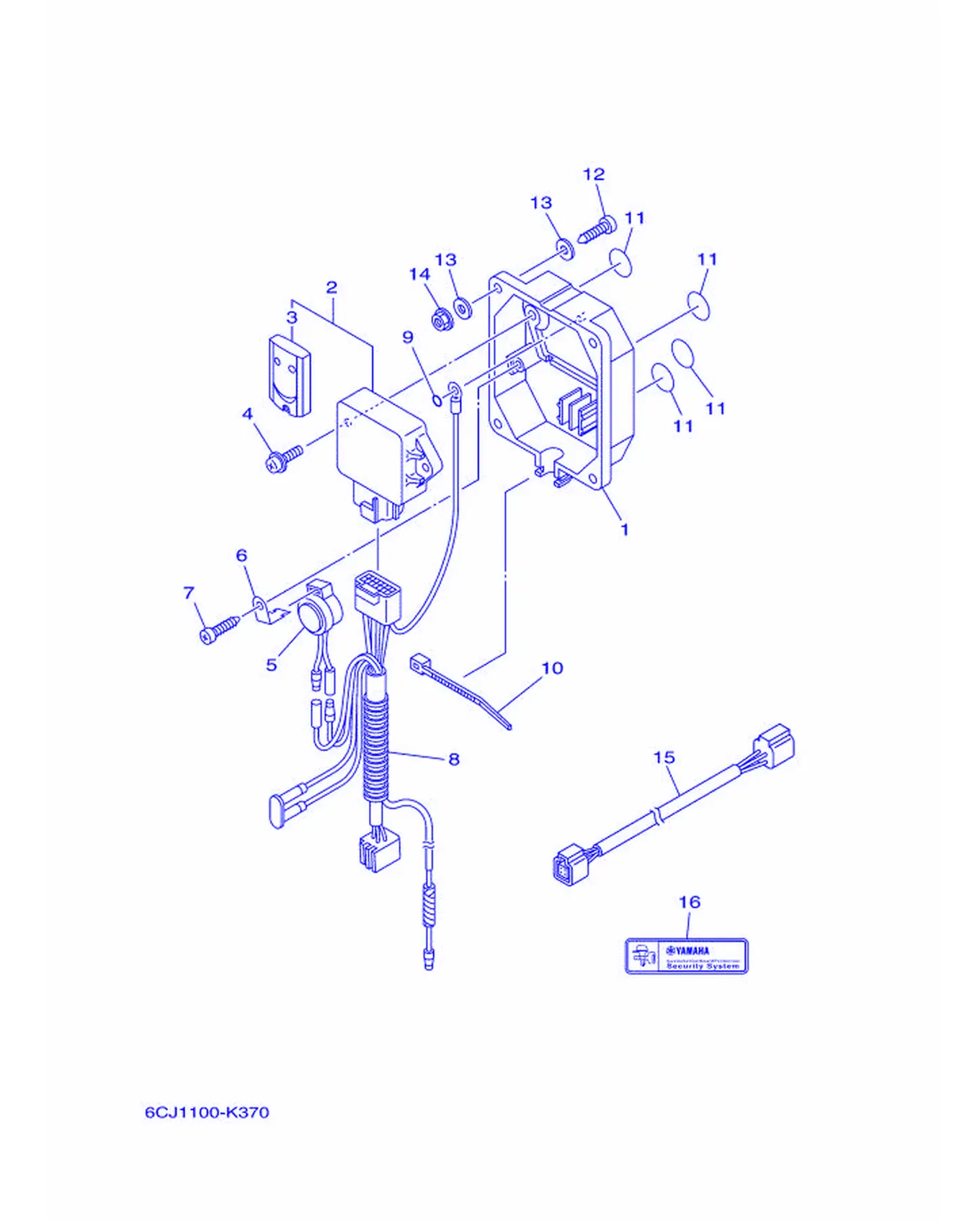

VMAX SHO オプシヨナルパ-ツ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y8-86267-00	容器 1	CaseComplete 1	1
2	6Y8-86260-20	遥控装置组件	Remote Control Unit Assembly	1
3	6AA-86261-10	传感器组件	Transmitter Complete	2
4	97980-06216	带垫圈螺钉	Screw, With Washer	2
5	6X4-83383-00	蜂鸣器	Buzzer	1
6	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
7	97780-60620	自攻螺钉	Screw, Tapping	1
8	6Y8-82509-10	副导线	Wire, Sub Lead	1
9	93210-04279	O型圈	O-ring	1
10	90465-11M10	固定	Clamp	1
11	6Y8-8454G-00	隔片 1	Patch 1	4
12	90167-06M00	六角头盘头自攻螺钉	Screw, Tapping	4
12	97880-06035	大柱头螺钉	Screw, Pan Head	4
13	90201-06M30	带垫面板	Washer,Plate	8
14	95780-06300	带垫螺母	Nut, Flange	4
15	6Y8-82521-11	导线	Pigtail Bus Wire (2FT)	1
16	6Y8-48277-00	标签 1	Sticker 1	3

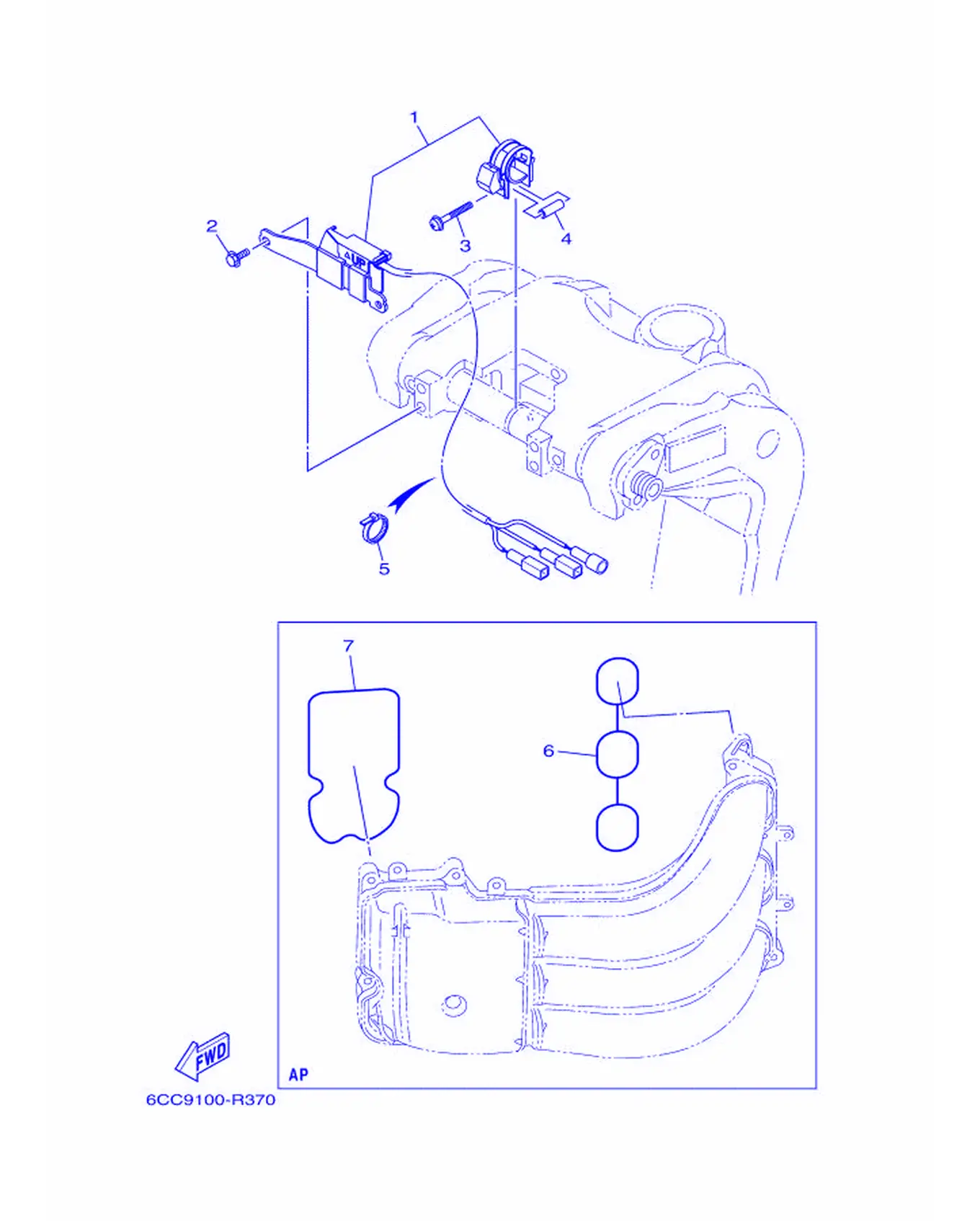

VMAX SHO オプシヨナルパ-ツ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-825E0-01	倾斜限位开关总成	Tilt Limit Switch Assembly	1
2	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	2
3	90159-05059	带垫圈螺丝	Screw, With Washer	1
4	90387-05004	轴套	Color	1
5	90465-11M10	固定	Clamp	5
6	6CB-13645-00	岐管衬垫1	Gasket, Manifold 1	1
7	6CB-13646-00	岐管衬垫2	Gasket, Manifold 2	1

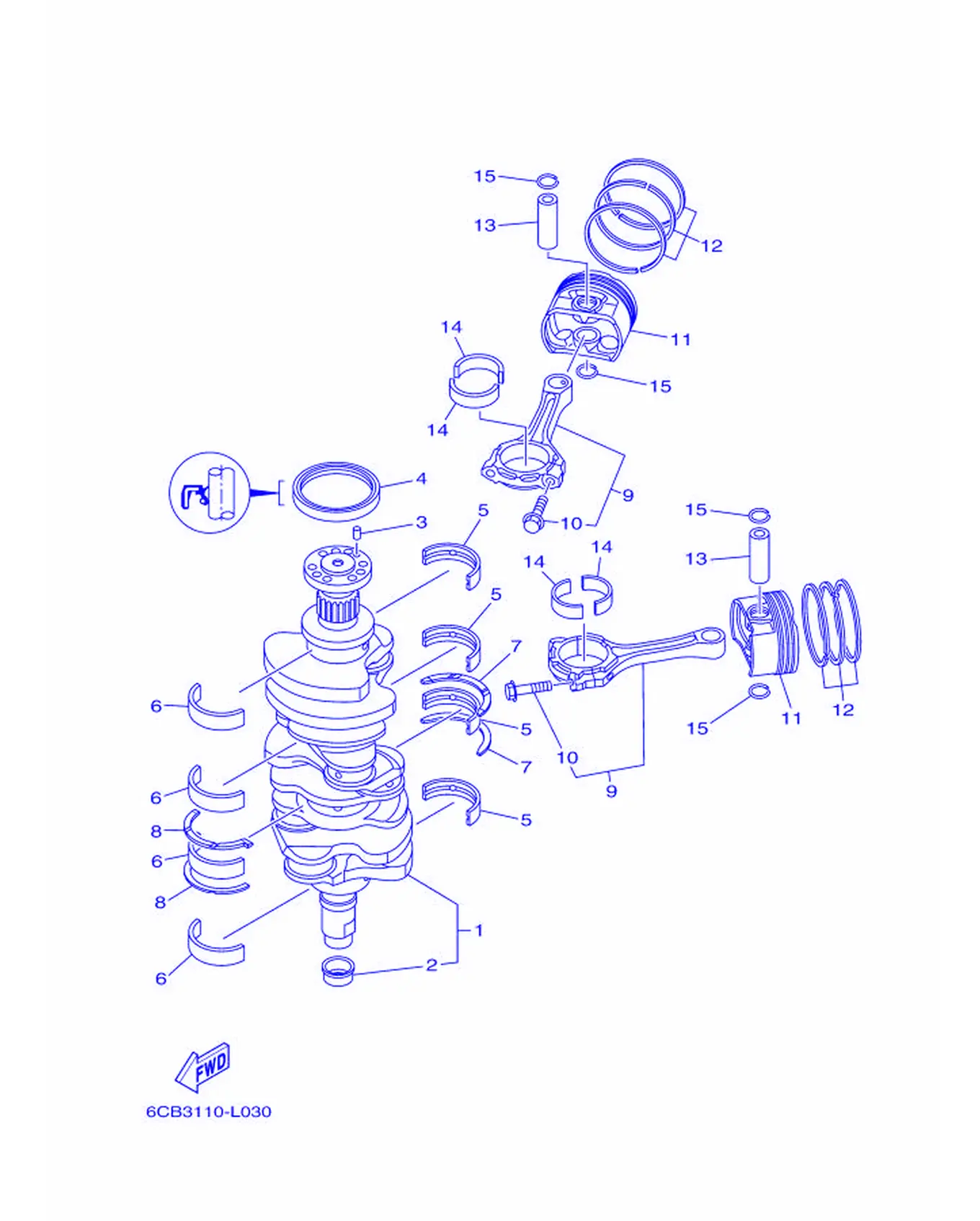

VMAX SHO クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-11410-00	曲轴	Crankshaft	1
2	6CB-11478-00	衬套	Collar	1
3	93606-12019	定位销	Pin, Dowel	1
4	93102-85008	油封	Oil Seal	1
5	6CB-11416-00	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-10	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-20	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-30	轴瓦1	Crankshaft Plain Bearing 1	4
5	6CB-11416-40	轴瓦1	Crankshaft Plain Bearing 1	4
6	6CB-11417-00	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-10	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-20	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-30	轴瓦2	Crankshaft Plain Bearing 2	4
6	6CB-11417-40	轴瓦2	Crankshaft Plain Bearing 2	4
7	6CB-11426-03	轴瓦1	Bearing, Thrust 1	2
8	6CB-11427-03	轴瓦2	Bearing, Thrust 2	2
9	6CB-W1165-10	连杆平面支承套件	Connecting Rod Assembly	6
10	63P-11654-10	连杆螺栓	Bolt, Connecting Rod	2
11	6CE-11631-02	活塞	Piston (STD)	6
12	6CB-11603-00	活塞环套件	Piston Ring Set (STD)	6
13	6CB-11633-00	活塞销	Pin, Piston	6
14	6JD-11656-00	轴瓦	Connecting Rod Plain Bearing	12
14	6JD-11656-10	轴瓦	Connecting Rod Plain Bearing	12
14	6JD-11656-20	轴瓦	Connecting Rod Plain Bearing	12
15	K0F-A3233-00	环	Ring, Hole Snap	12

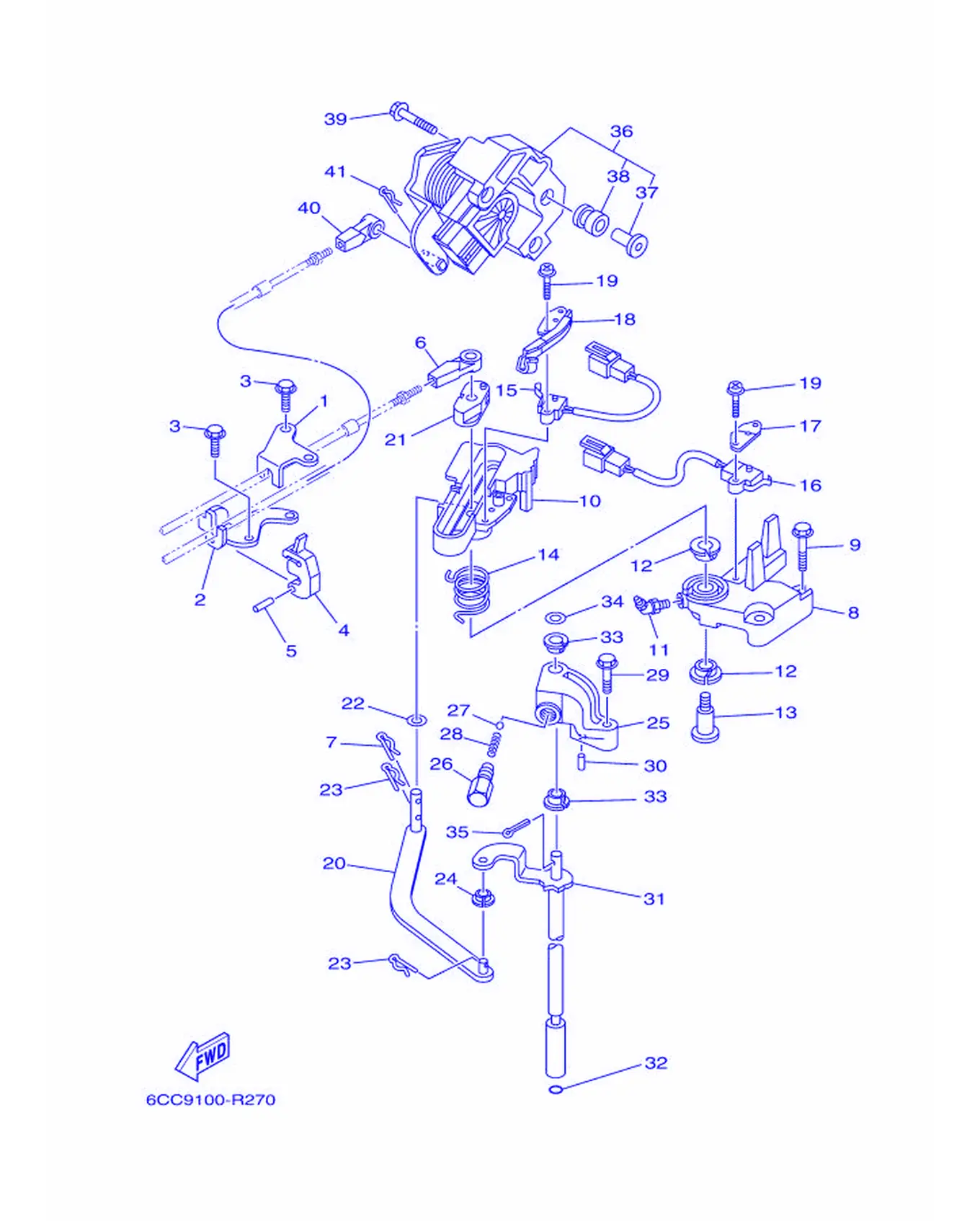

VMAX SHO コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	6CB-48532-00	遥控装置托架2	Bracket, Remote Control 2	1
3	97E95-06516	螺栓	Bolt, Hexagon with Washer Deep Recess	4
4	6E5-48538-00	钢索夹1	Clamp, Cable 1	1
5	91690-30010	弹簧销	Pin,Spring	1
6	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
7	90468-18008	钢夹	Clip	1
8	6CB-44117-00	托架	Bracket	1
9	95D95-06035	凸缘螺栓	Bolt, Flange Deep Recess	2
10	69J-44176-01	托架	Bracket	1
11	93700-06M01	润滑油管嘴	Nipple, Grease	1
12	90386-12069	衬套	Bushing	2
13	90109-08019	卡环	Bolt	1
14	90508-20052	扭簧	Spring, Torsion	1
15	60V-8259F-00	开关组合	SwitchAssembly	1
16	69J-8259F-00	开关组合	SwitchAssembly	1
17	61A-82588-01	面板	Plate	1
18	6CB-82588-00	垫片	Plate	1
19	97985-04116	带垫圈螺钉	Screw, With Washer	4
20	6CB-44121-00	变挡杆杠杆	Lever, Shift Rod	1
21	69J-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
22	90202-08M20	平垫圈	Washer,Plate	1
23	90468-18008	钢夹	Clip	2
24	90386-06M12	衬套	Bushing	1
25	69J-44118-00	托架	Bracket	1
26	648-42715-00	衬套	Bushing	1
27	93501-04M02	滚珠	Ball	1
28	90501-12082	压簧	Spring, Compression	1
29	97E75-06535	连杆螺栓	Bolt, Hexagon with Washer Deep Recess	1
30	91690-30010	弹簧销	Pin,Spring	1
31	6CB-44120-02	变挡手柄组合	Handle Gear Shift Assembly	1
32	93210-09165	O型圈	O-ring	1
33	90386-90M90	衬套	Bushing	2
34	90201-09M02	面板垫圈	Washer,Plate	1
35	91490-20015	开口销	Pin, Cotter	1
36	6CB-8A410-11	传感器组合	Sensor Unit	1
37	6P2-44139-00	安装环	Collar	3
38	6CB-41273-00	固定	Grommet	3
39	90119-06297	带垫圈六角头螺栓	Bolt, with Washer	3
40	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
41	90468-18008	钢夹	Clip	1

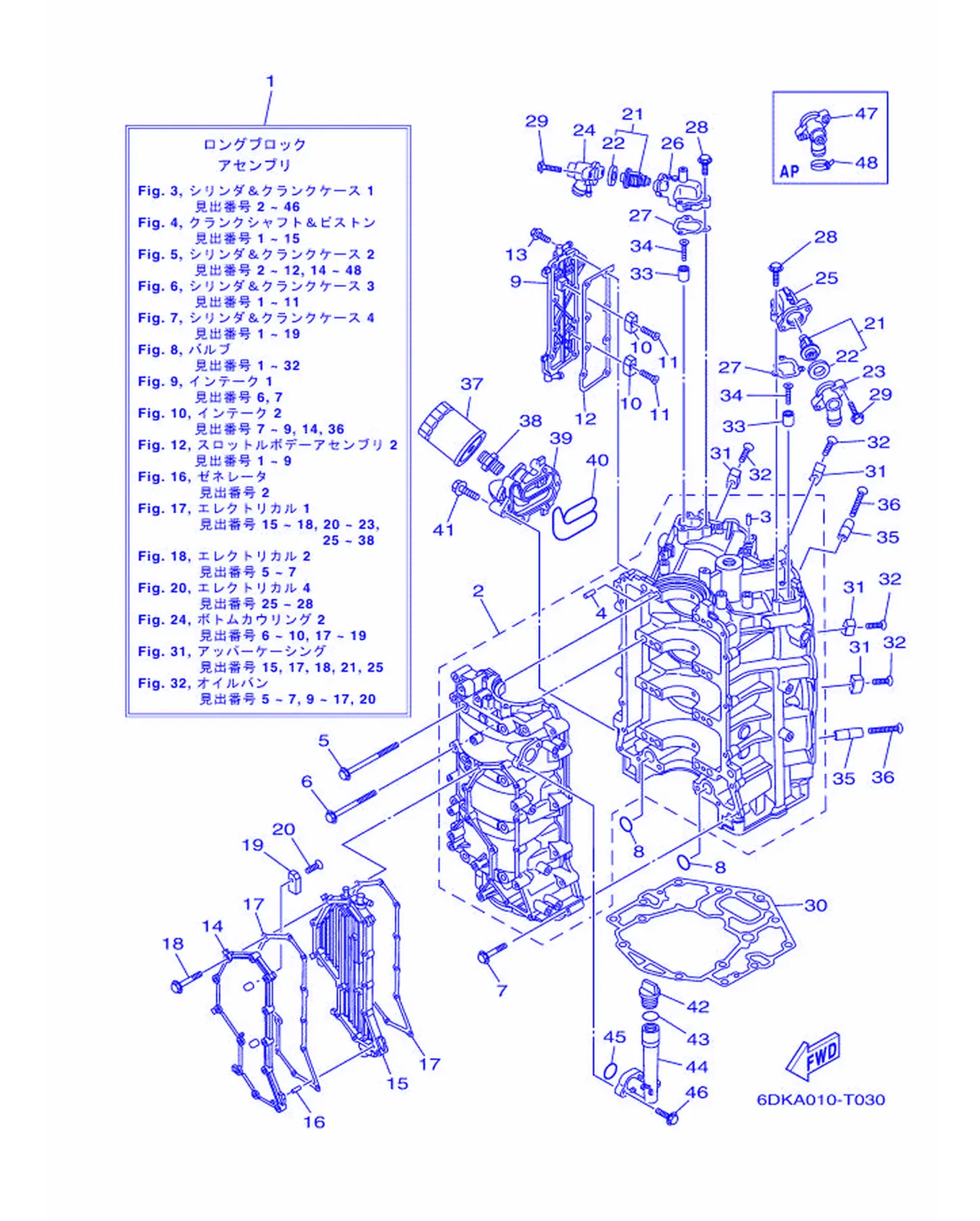

VMAX SHO シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-11000-05	发动机副总成	Long Block Assembly	1
2	6CB-15100-10	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	3
4	93606-12019	定位销	Pin, Dowel	8
5	6CB-15187-00	螺栓	Bolt	8
6	6CB-15481-00	螺栓1	Bolt 1	8
7	90105-08175	六角法兰面螺栓	Bolt, Flange	16
8	93210-26658	O型圈	O-ring	2
9	6CB-1131C-00	连接盖	Cover, Joint	1
10	63P-11325-01	阳极	Anode	2
11	90151-06M02	卡环	Screw, Countersunk	2
12	6CB-1131B-00	盖衬垫	Gasket, Cover	1
13	90105-06M07	螺栓	Bolt, Flange	8
14	6CB-15411-00	曲轴箱盖1	Cover, Crankcase 1	1
15	6CB-15421-10	曲轴箱盖2	Cover, Crankcase 2	1
16	91690-40010	弹簧销	Pin,Spring	1
17	6CB-15451-01	曲轴箱盖垫片1	Gasket, Crankcase Cover	2
18	90105-06151	六角法兰面螺栓	Bolt, Flange	12
19	63P-11325-01	阳极	Anode	2
20	90151-06M02	卡环	Screw, Countersunk	2
21	6CB-12411-10	温控器	Thermostat	2
22	67F-12412-00	温控器密封	Seal,Thermostat	1
23	6CE-12413-B0-9S	温控器盖	Cover, Thermostat	1
24	6CE-12413-A0-9S	温控器盖	Cover, Thermostat	1
25	6CB-12422-10-9S	壳体盖	Cover, Housing	1
26	6CB-12422-20-9S	壳体盖	Cover, Housing	1
27	6CB-12427-11	壳体盖衬垫1	Gasket, Housing Cover 1	2
28	95027-06025	螺栓	Bolt, Flange	6
29	90105-06037	螺栓	Bolt, Flange	4
30	6CB-11351-00	气缸垫片1	Gasket, Cylinder	1
31	6AW-1132P-00	阳极 5	Anode 5	4
32	98780-06530	十字槽沉头螺钉	Screw, Flat Head	4
33	68T-11325-00	阳极	Anode	2
34	90151-05M05	卡环	Screw, Countersunk	2
35	6AW-1132N-01	阳极 4	Anode 4	2
36	98780-06550	十字槽沉头螺钉	Screw, Flat Head	2
37	N26-13440-03	机油进滤器总成	Element Assembly, Oil Cleaner	1
38	90401-19001	螺栓	Bolt, Union	1
39	6CB-13446-00	连接器	Connector	1
40	6CB-13477-00	衬垫	Gasket	1
41	90105-06151	六角法兰面螺栓	Bolt, Flange	5
42	6G8-15363-00	机油塞子	Plug,Oil	1
43	93210-24M79	O型圈	O-ring	1
44	6CB-15319-00	接头	Joint	1
45	93210-27370	O型圈	O-ring	1
46	90105-06037	螺栓	Bolt, Flange	2
47	6CE-12413-C0-9S	温控器盖	Cover, Thermostat	1
48	90465-11M59	固定	Clamp	1

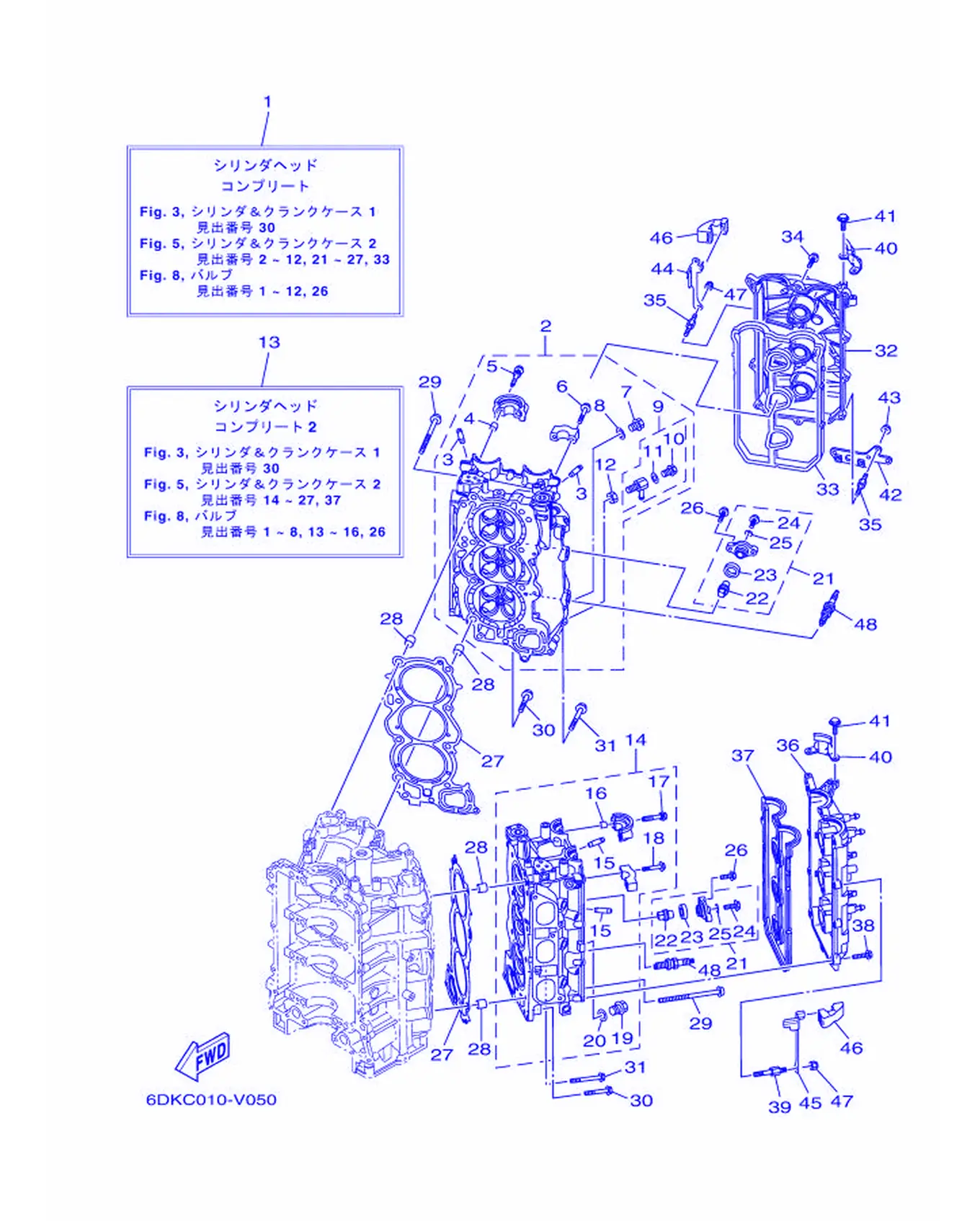

VMAX SHO シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-W009A-04	气缸头总成	Cylinder Head Complete	1
2	6CB-11110-12	气缸头总成	Cylinder Head Assembly	1
3	6S5-11133-10	进气门导管	Guide,Valve 1	12
4	91809-08006	定位销	Sleeve Guide Dowel	4
5	90119-07001	带垫圈螺栓	Bolt, with Washer	4
6	90119-07234	带垫螺栓	Bolt, with Washer	12
7	90340-18M09	衬套	Plug, Straight Screw	1
8	90201-186F1	平垫圈	Washer,Plate	1
9	6CB-83609-00	CONNECTOR	Connector Assembly	1
10	90340-14M06	塞	Plug, Straight Screw	1
11	90430-14115	垫片	Gasket	1
12	95380-14700	有槽螺母	Nut	1
13	6CB-W009C-04	气缸头总成	Cylinder Head Complete 2	1
14	6CB-11120-12	气缸盖组合2	Cylinder Head Assembly 2	1
15	6S5-11133-10	进气门导管	Guide,Valve 1	12
16	91809-08006	定位销	Sleeve Guide Dowel	4
17	90119-07001	带垫圈螺栓	Bolt, with Washer	4
18	90119-07234	带垫螺栓	Bolt, with Washer	12
19	90340-18M09	衬套	Plug, Straight Screw	1
20	90201-186F1	平垫圈	Washer,Plate	1
21	67F-11301-01	阳极盖组合	Anode Cover Assembly	8
22	67F-11325-01	阳极	Anode	1
23	67F-11328-01	阳极固定	Grommet	1
24	90105-06M07	螺栓	Bolt, Flange	1
25	90430-06M03	平垫圈	Gasket	1
26	95D95-08025	连杆螺栓	Bolt, Flange Deep Recess	16
27	6CB-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
28	90387-11005	轴套	Collar	4
29	90149-11001	螺钉	Screw	16
30	90105-08175	六角法兰面螺栓	Bolt, Flange	4
31	90105-08220	六角法兰面螺栓	Bolt, Flange	2
32	6CB-11191-02	气缸盖罩1	Cover, Cylinder Head 1	1
33	6CB-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
34	95D95-06030	螺栓	Bolt, Flange Deep Recess	9
35	90109-06277	螺栓	Bolt	4
36	6CB-11192-02	气缸盖罩2	Cover, Cylinder Head 2	1
37	6CB-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
38	95D95-06030	螺栓	Bolt, Flange Deep Recess	11
39	90109-06277	螺栓	Bolt	2
40	6AW-15142-00	导向板1	Guide 1	2
41	95D95-06014	螺栓	Bolt, Flange Deep Recess	4
42	6CB-2134V-00	支承	Bracket	1
43	90179-06M28	螺帽	Nut	2
44	6CB-11998-10	托架1	Bracket 1	1
45	6CB-11999-10	托架2	Bracket 2	1
46	6CB-42662-02	减震器	Damper	2
47	90185-06M07	螺帽	Nut, Self-Locking	4
48	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	6

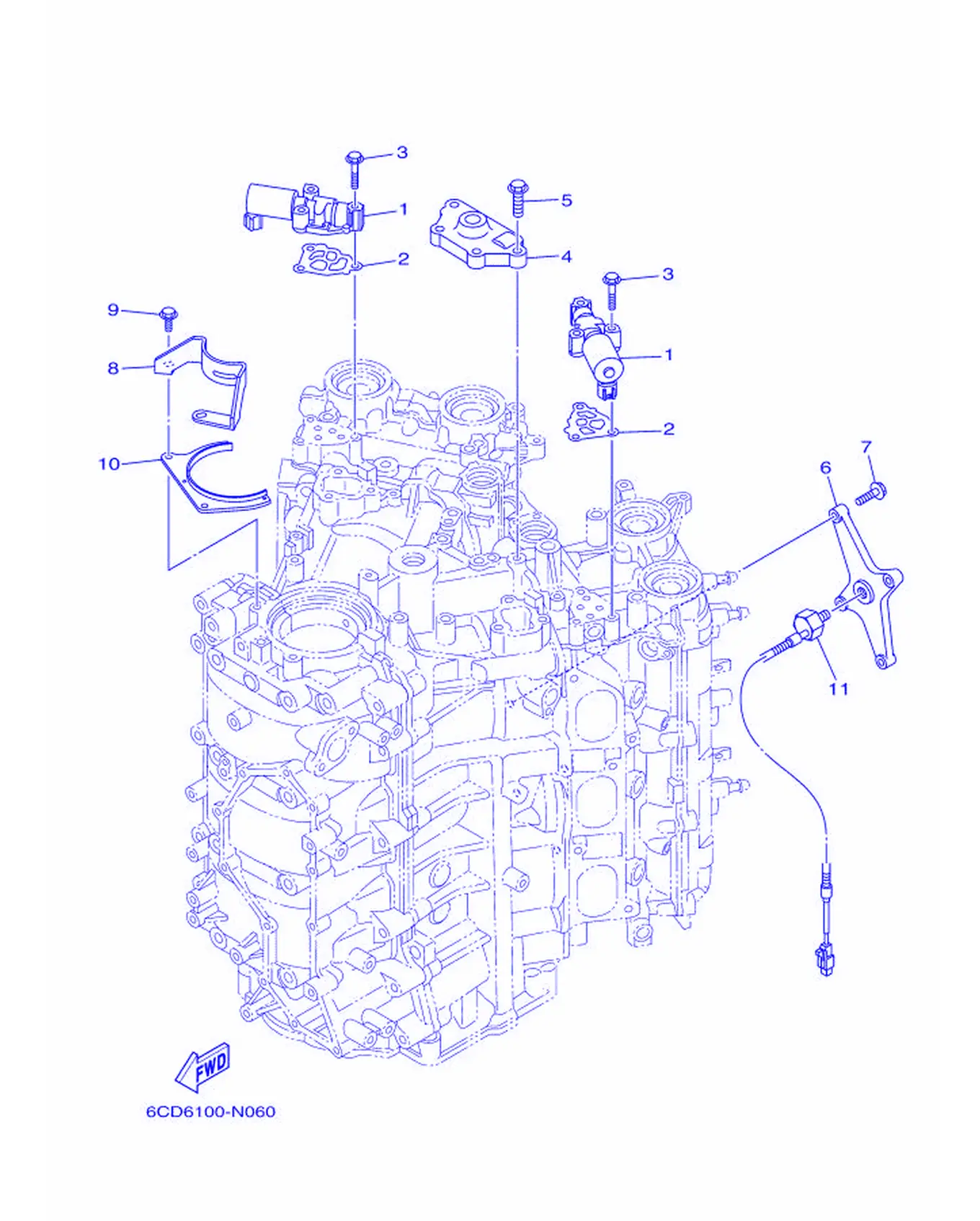

VMAX SHO シリンダ & クランクケース 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-86120-00	电磁阀组合	Solenoid Valve Assembly	2
2	6CB-1242F-00	滤清器衬垫	Gasket Filter	2
3	90105-06035	螺栓	Bolt, Flange	6
4	6CB-15544-00	支承1	Stay 1	1
5	90105-08178	六角法兰面螺栓	Bolt, Flange	4
6	6CB-1135A-00	托架	Bracket	1
7	90105-06037	螺栓	Bolt, Flange	4
8	6CB-15142-00	导向板1	Guide 1	1
9	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
10	6CB-1149A-00	面板 1	Plate 1	1
11	6P2-85780-00	发爆传感	Sensor, Knock	1

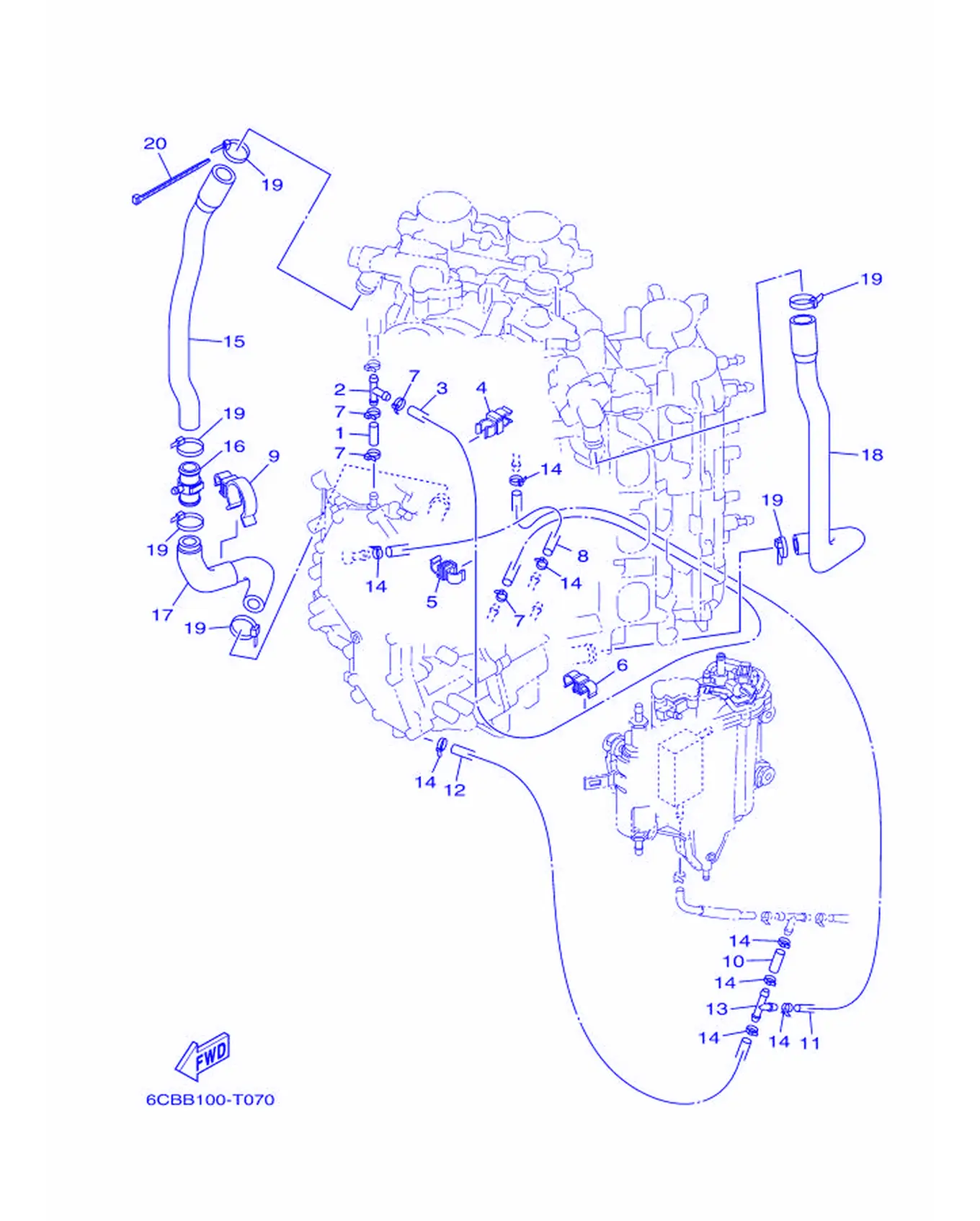

VMAX SHO シリンダ & クランクケース 4

REF	雅马哈编码	中文名称	英文名称	用量
1	90445-09220	固定	Hose (L30)	1
2	688-24378-00	连接管4	Pipe,Joint	1
3	6CB-12576-10	软管1	Hose 1	1
4	90464-10M59	固定	Clamp	1
5	90464-09013	固定	Clamp	1
6	90464-12010	固定夹	Clamp	1
7	90465-11M10	固定	Clamp	4
8	6CB-12577-00	软管2	Hose 2	1
9	90464-26002	线夹	Clamp	1
10	90445-09220	固定	Hose (L30)	1
11	90445-09124	软管	Hose (L675)	1
12	90445-096H2	软管	Hose (L280)	1
13	688-24378-00	连接管4	Pipe,Joint	1
14	90465-11M10	固定	Clamp	8
15	6CE-1244G-00	软管4	Hose 4	1
16	6CE-24378-00	连接管4	Pipe, Joint 3	1
17	6CE-1244H-00	软管5	Hose 5	1
18	6CB-1243E-00	软管2	Hose 2	1
19	90465-11M59	固定	Clamp	6
20	90465-14M66	固定	Clamp	1

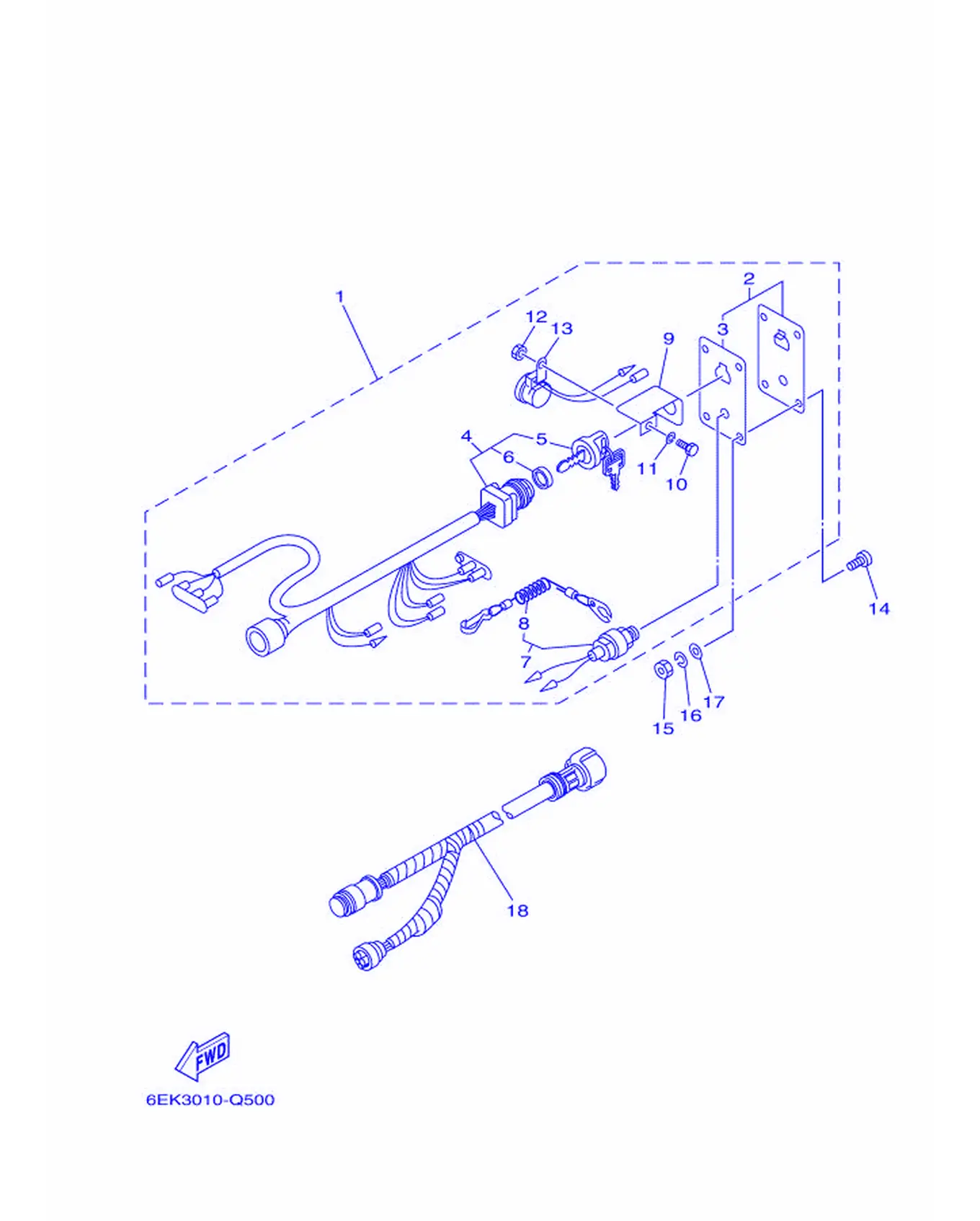

VMAX SHO スイツチ & パネル

REF	雅马哈编码	中文名称	英文名称	用量
1	6R5-82570-0A	开关仪表板组合	Panel Switch Assembly	1
2	704-82571-02	开关仪表板	Panel, Switch	1
3	6R5-82588-01	面板	Plate	1
4	6R5-82510-04	主开关总成	Main Switch Assembly	1
5	676-82577-01	键盖	Cap, Key	1
6	703-82532-00	盖	Cap	1
7	688-82575-02	发动机止动开关组合	Engine Stop Switch Assembly	1
8	682-82556-00	止动拉索	Stopper	1
9	64D-82581-00	线夹支承	Stay, Cord Clamp	1
10	97303-05012	螺栓	Bolt	1
11	92903-05100	盘形垫	Washer,Spring	1
12	95303-05700	有槽螺母	Nut	1
13	6R5-83383-00	蜂鸣器	Buzzer	1
14	90149-05M05	螺钉	Screw	4
15	95303-05600	有槽螺母	Nut	4
16	92903-05100	盘形垫	Washer,Spring	4
17	92903-05600	盘形垫	Washer,Plate	4
18	688-8258A-70	电线束延伸部分	Extension, Wire Harness	1

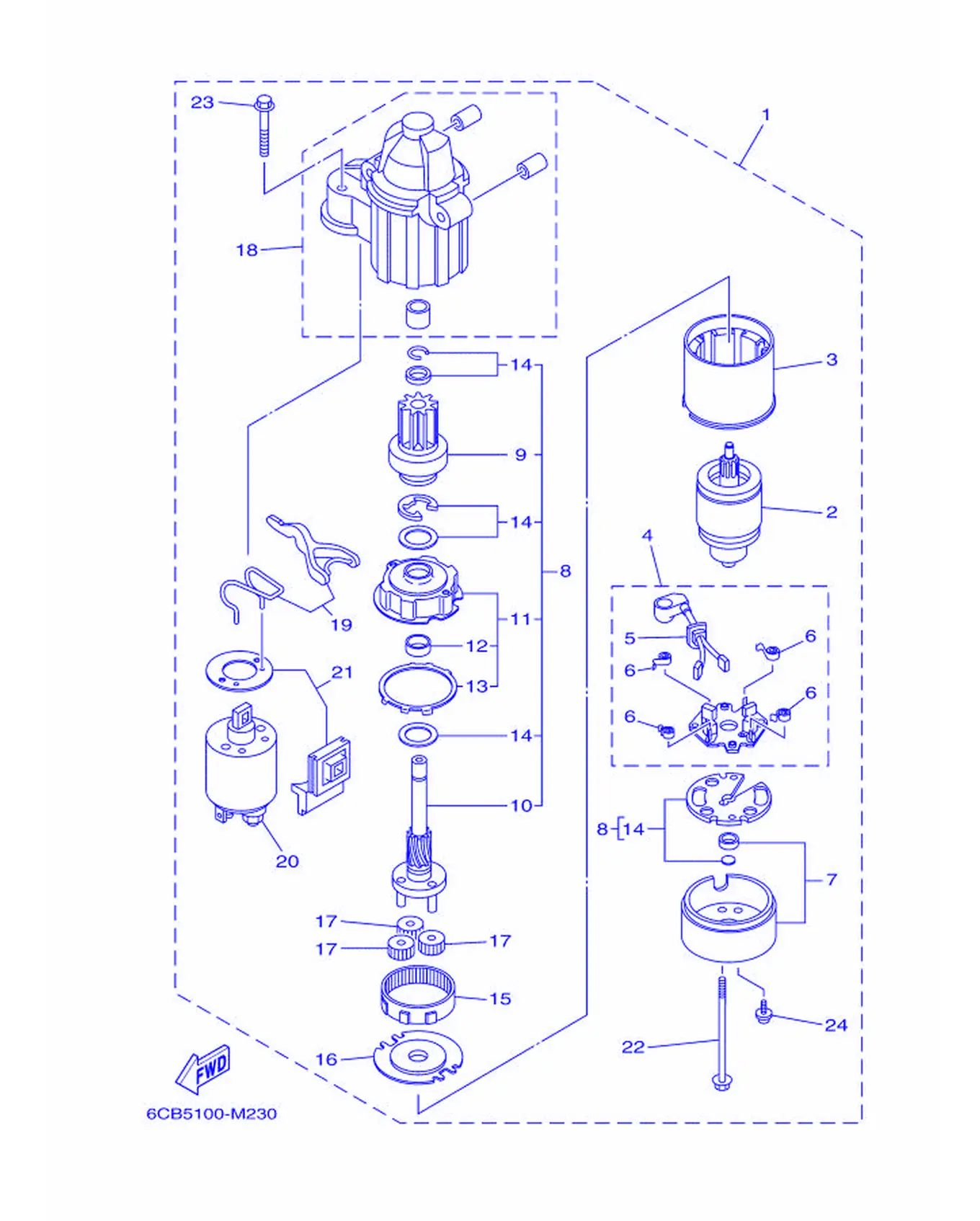

VMAX SHO スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-81800-01	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-11	电刷架组合	Brush Holder Assembly	1
5	69J-81801-11	碳刷组件	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	6CB-81820-00	后托架组合	Rear Bracket Assembly	1
8	6CB-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
9	6CB-81832-00	越转离合器	Clutch, Overrun	1
10	6CB-81836-00	杠杆弹簧	Shaft, Pinion	1
11	67F-81821-00	开关盖	Bracket, Center 1	1
12	67F-81841-00	环形齿轮支承	Bearing	1
13	67F-8183R-00	环形齿轮支承	Gasket	1
14	6CB-81809-00	垫圈套	Washer Kit	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-81830-00	前托架组合	Bracket, Center 2	1
17	60V-8183T-00	环形齿轮支承	Gear, Idler	3
18	6CB-81842-00	盖	Cover	1
19	6C5-81839-00	杠杆组合	LeverAssembly	1
20	6C5-81941-00	起动继电器组合	StarterRelayAssembly	1
21	6C5-81869-00	防尘盖	Cover, Dust	1
22	6CB-81826-00	螺栓	Bolt	2
23	69J-81828-00	螺栓2	Bolt 2	2
24	67F-81846-00	螺钉	Screw	2

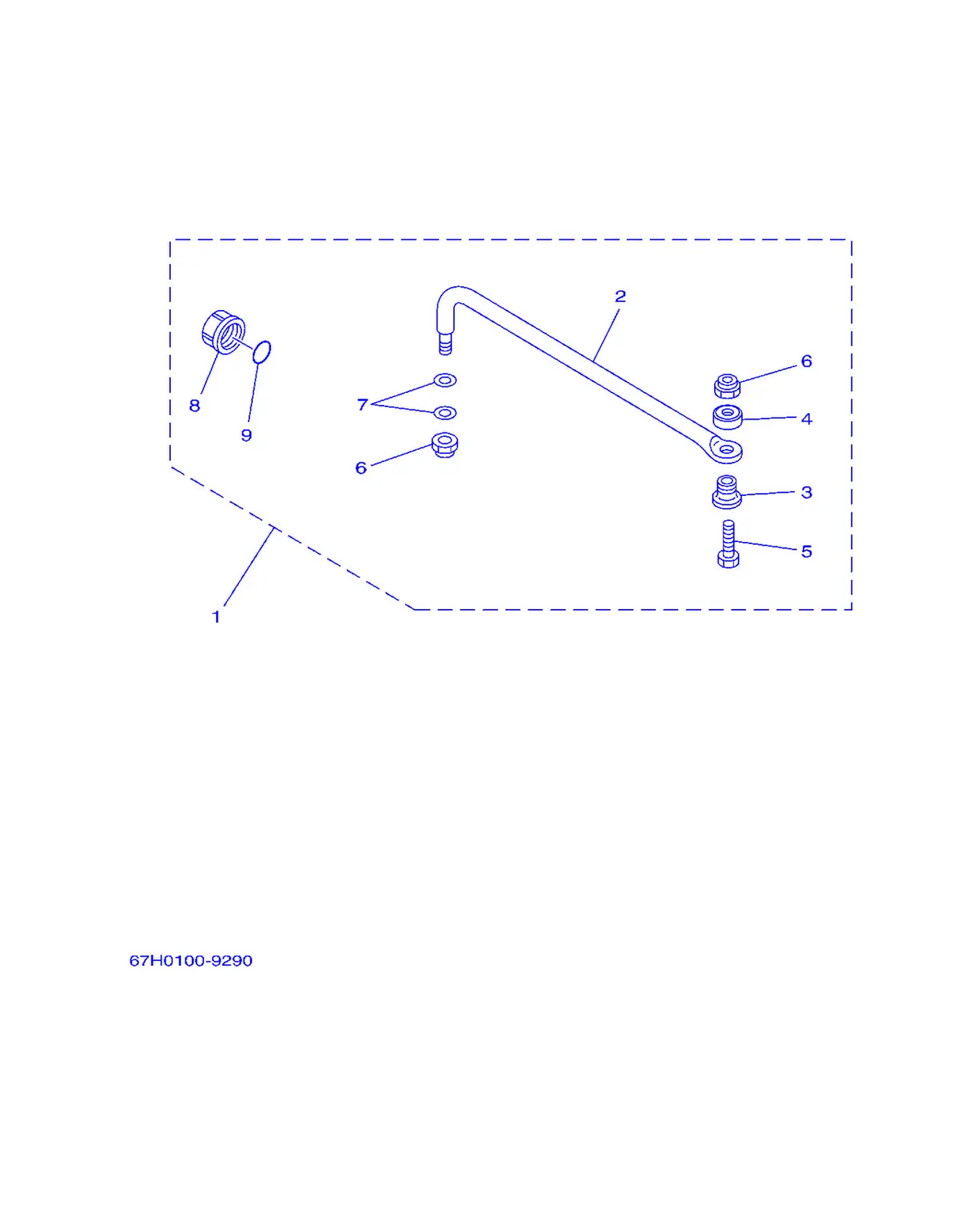

VMAX SHO ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61350-02	操舵连接板套	SteeringGuideAttachment	1
2	6E5-61351-01	操舵连杆	Rod, Steering Link	1
3	90387-10M61	衬套	Collar	1
4	90560-12M01	接头	Spacer	1
5	6E5-61355-00	螺栓	Bolt	1
6	90185-09M01	螺帽	Nut, Self-Locking	2
7	90201-10M20	面板垫圈	Washer,Plate	2
8	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
9	93210-16275	O型圈	O-ring	1

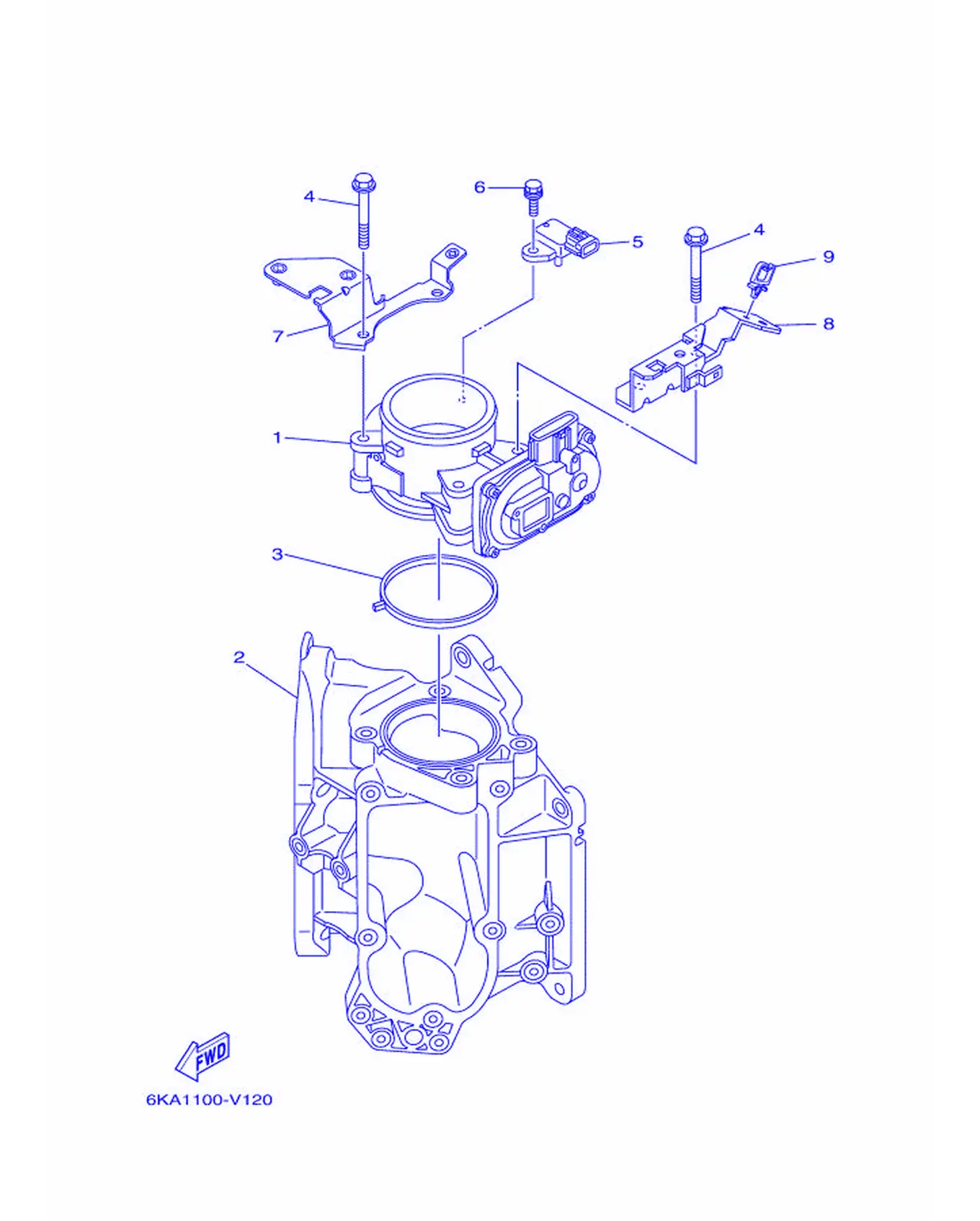

VMAX SHO スロツトルボデ-アセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13751-10	本体	Body, Throttle 1	1
2	6CB-13711-00	本体	Mixing Body	1
3	6CB-13556-00	垫片	Gasket, Manifold	1
4	95D75-08060	螺栓	Bolt, Flange Deep Recess	4
5	6P2-82380-00	压力传感	Sensor, Pressure	1
6	97E75-06620	BOLT, HEXAGON W/W	Bolt, Hexagon with Washer Deep Recess	1
7	6KA-13898-00	保持架	Holder	1
8	6CB-13898-11	保持架	Holder	1
9	90464-08004	固定夹	Clamp	1

VMAX SHO スロツトルボデ-アセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-13161-10	管1	Pipe, Delivery 1	1
2	6AW-13761-00	喷射器	Injector Assembly	3
3	6AW-1410B-00	衬垫套件	Packing Kit	1
4	6CB-13577-00	钢夹	Clip	3
5	6CB-13171-10	输送管2	Pipe, Delivery 2	1
6	6AW-13761-00	喷射器	Injector Assembly	3
7	6AW-1410B-00	衬垫套件	Packing Kit	1
8	6CB-13577-00	钢夹	Clip	3
9	90105-06M08	螺栓	Bolt, Flange	4

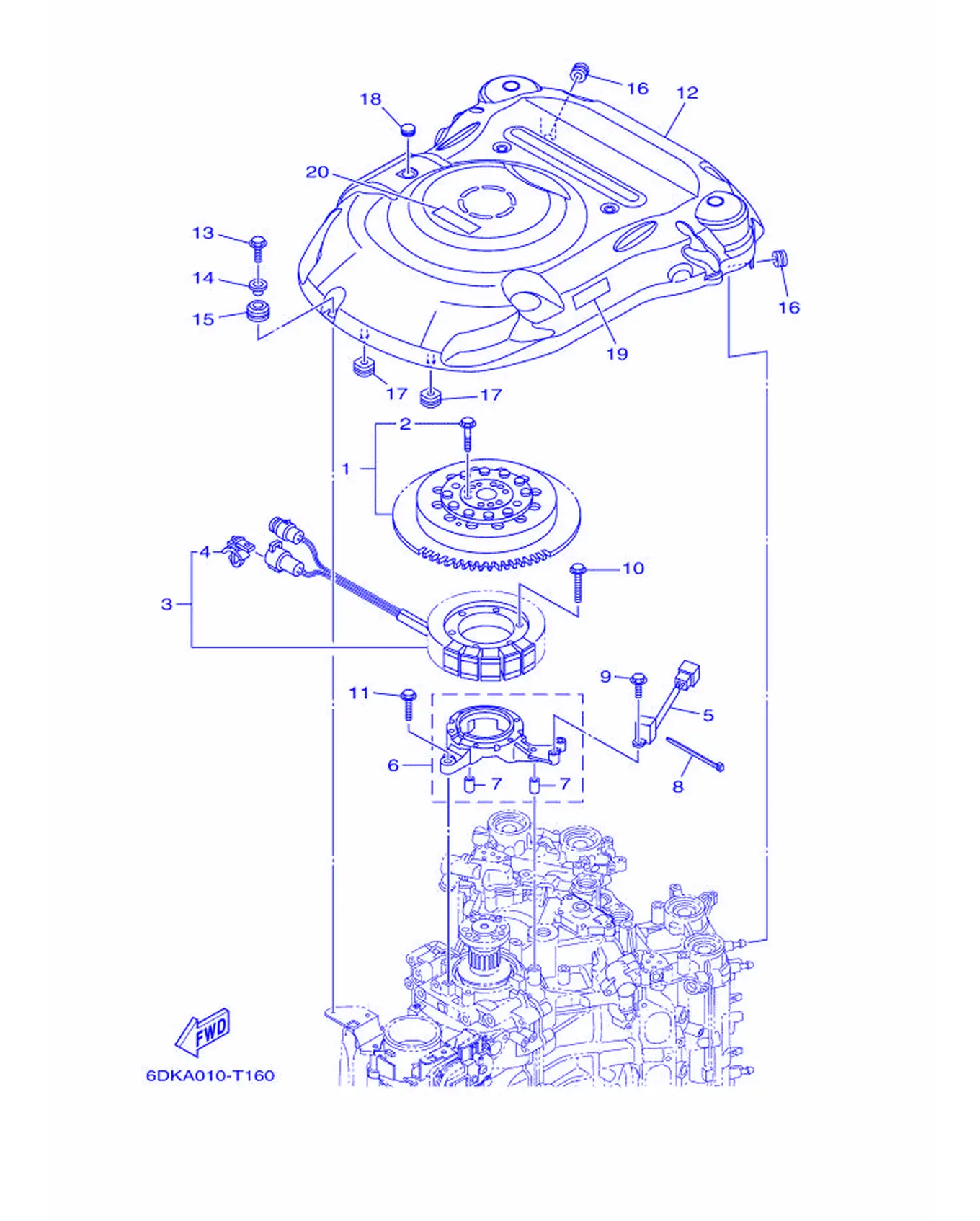

VMAX SHO ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-W8145-10	带螺栓转子	Rotor Assembly (with Bolt)	1
2	6EK-W9010-00	螺栓套件	BoltSet	1
3	6CB-81410-11	定子总成	Starter Assembly	1
4	90464-12002	固定	Clamp	1
5	6CB-85580-00	脉冲发生器总成	Coil, Pulser	1
6	6CB-85561-10	磁体底座	Base, Magnet	1
7	99530-08012	螺栓	Pin, Dowel	2
8	90465-13M97	固定	Clamp	1
9	97595-05520	带垫圈螺栓	Bolt, with Washer	2
10	95022-06035	螺栓	Bolt, Flange	6
11	95D95-06030	螺栓	Bolt, Flange Deep Recess	4
12	6CB-81337-11	飞轮盖	Cover, Flywheel	1
13	95D95-06025	连杆螺栓	Bolt, Flange Deep Recess	1
14	90387-06285	带垫圈六角头螺栓	Collar	1
15	90480-15M31	固定	Grommet	1
16	90480-12314	固定	Grommet	2
17	6CB-85516-01	衬套	Spacer	2
18	90480-16025	橡胶垫	Grommet	1
19	6DK-13437-00	警告标签	Mark, Caution	1
20	6EE-81994-00	警告标签	Label, Safety	1

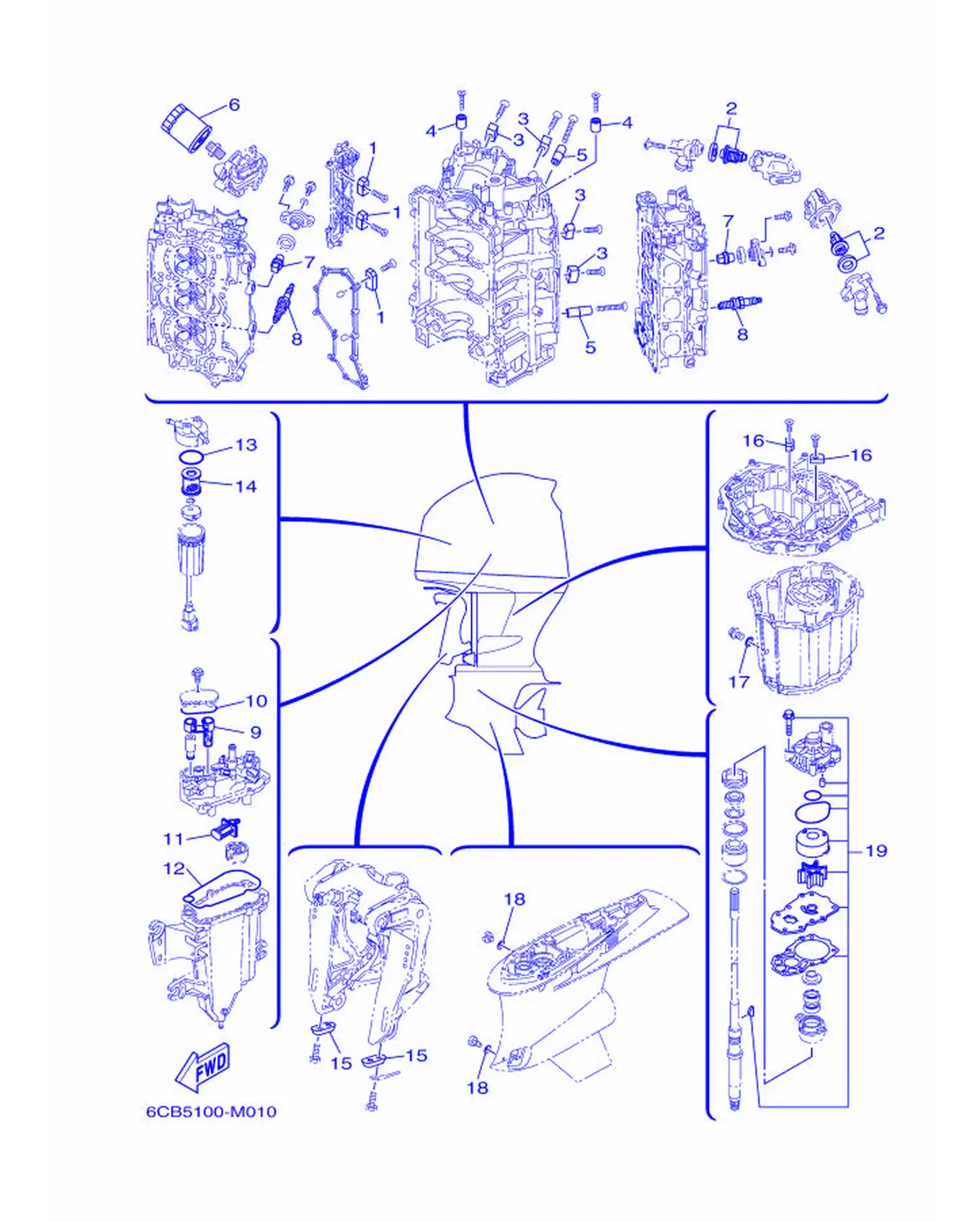

VMAX SHO テイキコウカンブヒン

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-11325-01	阳极	Anode	4
2	6CB-12411-10	温控器	Thermostat	2
3	6AW-1132P-00	阳极 5	Anode 5	4
4	68T-11325-00	阳极	Anode	2
5	6AW-1132N-01	阳极 4	Anode 4	2
6	N26-13440-03	机油进滤器总成	Element Assembly, Oil Cleaner	1
7	67F-11325-01	阳极	Anode	8
8	94709-00400	火花塞	Plug, Spark (NGK LFR6A-11)	6
9	6CB-24501-01	燃油过滤器	Filter, Fuel	1
10	6CB-13016-00	O型圈	O-ring	1
11	63P-13915-00	过滤器	Filter	1
12	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
13	6P3-24564-00	衬垫	Gasket	1
14	6P3-24563-02	过滤器滤芯	Element, Filter	1
15	65W-45251-00	阳极	Anode	2
16	63P-11325-11	阳极	Anode	2
17	90430-14M09	衬垫	Gasket	1
18	90430-08003	垫片	Gasket	2
19	6CB-W0078-00	水泵修理套	Water Pump Repair Kit	1

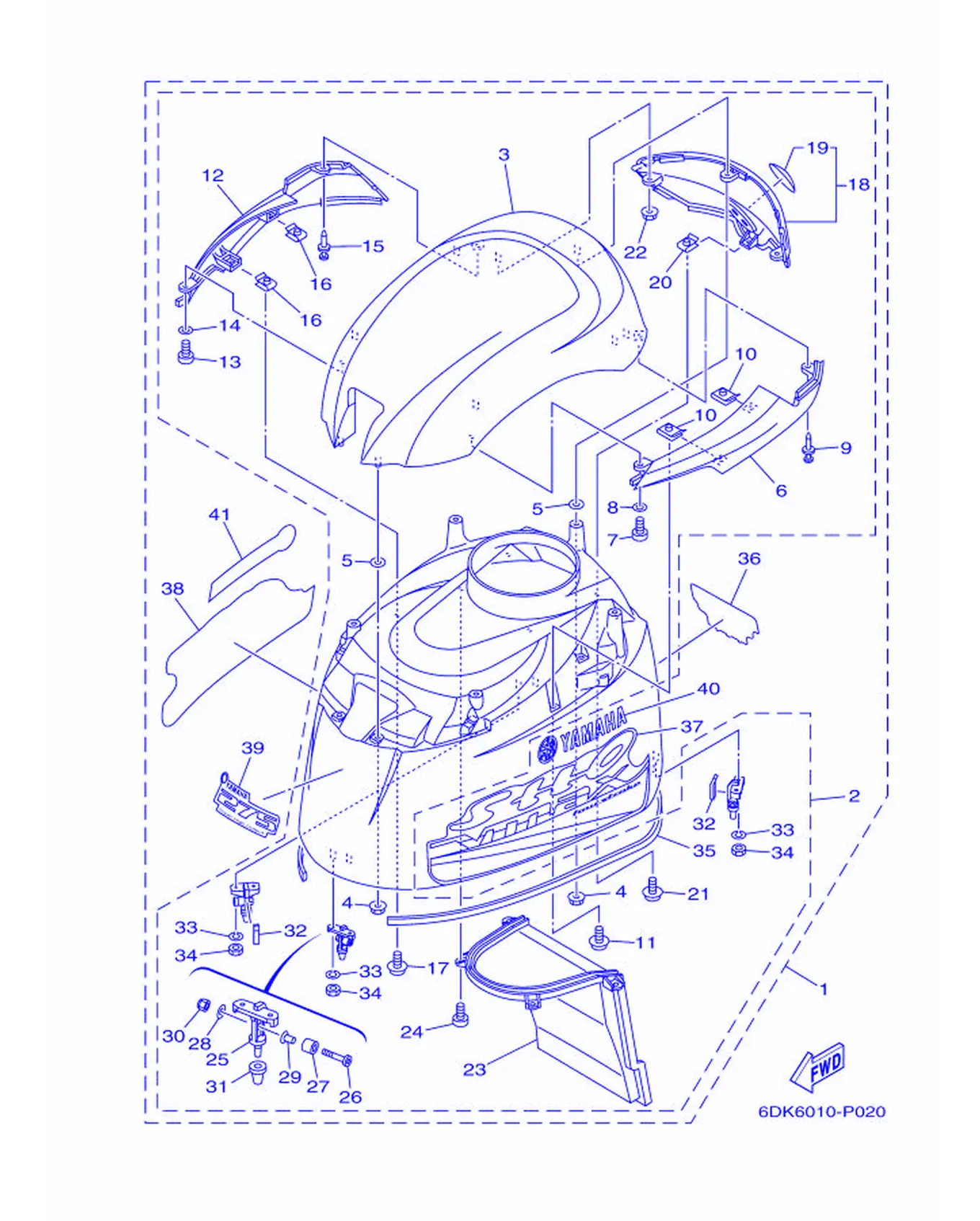

VMAX SHO トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6DK-42610-05	顶罩组合	Top Coupling Assembly	1
2	6CB-4261A-03	顶罩组合	Top Cowling (Graphic)	1
3	6CB-42613-01-NA	空气导管嵌	Molding, Air Duct	1
4	90179-06029	螺母	Nut	7
5	6CB-42545-00	平垫	Washer, Plain	7
6	6CB-42626-00-NA	放热孔，放气孔1	Louver 1	1
7	90167-05017	六角头盘头自攻螺钉	Screw, Tapping	1
8	92990-05200	盘形垫	Washer, Plain	1
9	90269-05005	面板	Rivet	1
10	90183-051A5	弹性螺母	Nut, Spring	2
11	97980-05214	螺丝	Screw, With Washer	2
12	6CB-42636-00-NA	放热孔，放气孔2	Louver 2	1
13	90167-05017	六角头盘头自攻螺钉	Screw, Tapping	1
14	92990-05200	盘形垫	Washer, Plain	1
15	90269-05005	面板	Rivet	1
16	90183-051A5	弹性螺母	Nut, Spring	2
17	97980-05214	螺丝	Screw, With Washer	2
18	6CB-W426J-00	后面板组件	Rear Panel Assembly	1
19	6AW-42697-10	音叉标记	Tuning Fork Mark	1
20	90183-051A5	弹性螺母	Nut, Spring	1
21	97980-05214	螺丝	Screw, With Washer	1
22	90179-06029	螺母	Nut	2
23	6CB-42635-01	分水管	Duct, Water Separator	1
24	90167-05017	六角头盘头自攻螺钉	Screw, Tapping	4
25	6CB-42647-A0	夹带支架	Holder, Clamp Band	3
26	90111-08078	内六角薄型螺栓	Bolt	3
27	90387-10094	轴套	Collar	3
28	92990-08600	盘形垫	Washer,Plate	3
29	90387-08M45	衬套	Color	3
30	95780-08300	带垫螺母	Nut, Flange	3
31	6AW-42663-01	减震器	Damper 2	3
32	6CB-42134-01	油门杆盖	Cover	2
33	92990-06100	盘形垫	Washer,Spring	6
34	95380-06600	有槽螺母	Nut, Hexagon	6
35	6CB-42628-00	密封	Seal	1
36	6DK-42678-01	后图样	Graphic, Rear	1
37	6CB-42675-10	侧面图样1	Graphic, Side 1	1
38	6CB-42676-10	侧面图样2	Graphic, Side 2	1
39	6DK-42677-01	前图样	Graphic, Front	1
40	6CB-42681-02	罩标志	Mark, Coupling	1
41	6CB-42682-02	罩标志	Mark, Coupling	1

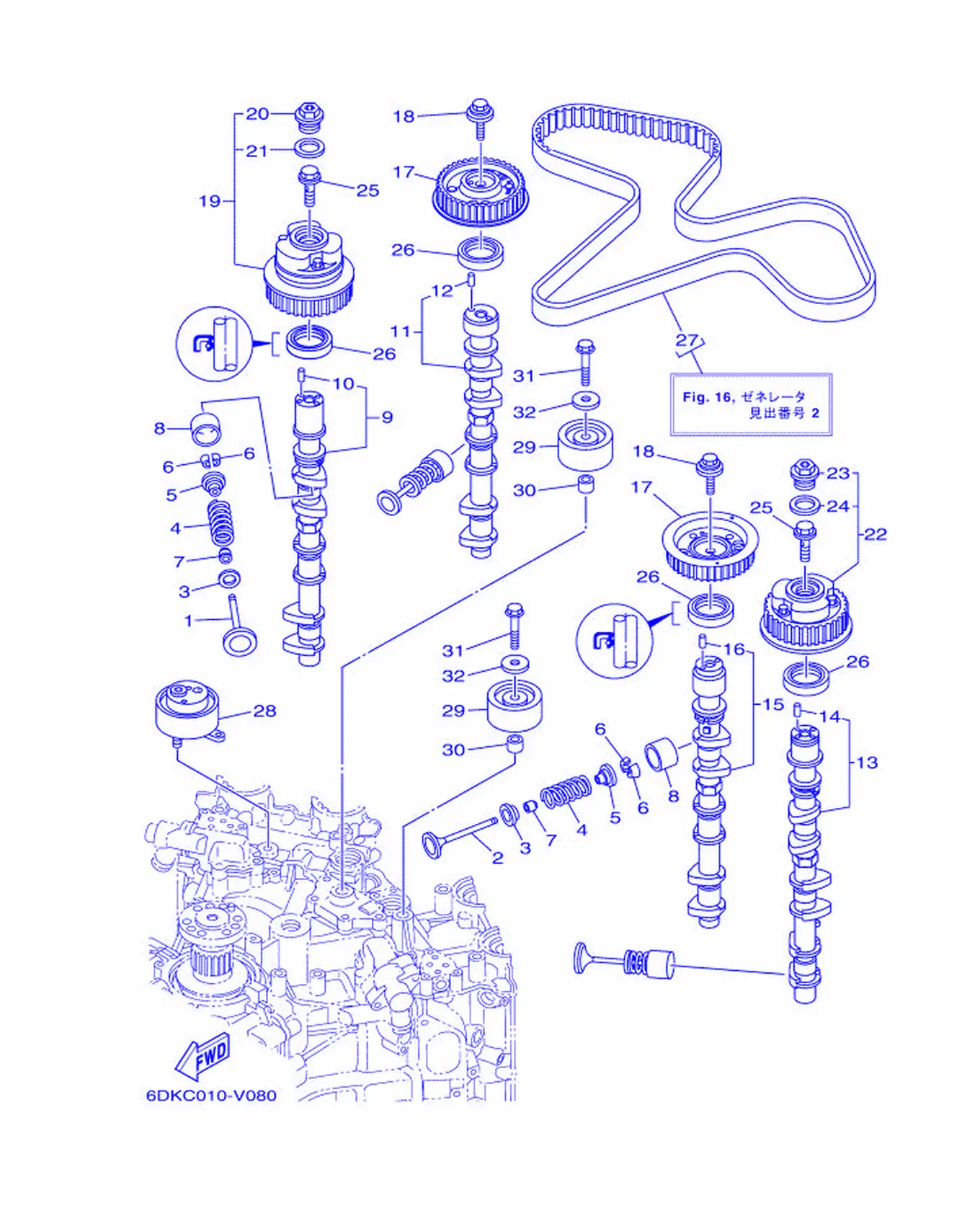

VMAX SHO バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-12111-00	气门1	Valve, Intake	12
2	6DA-12121-00	气门2	Valve, Exhaust	12
3	K0F-A3743-00	气门弹簧座	Seat, ValveSpring	24
4	6CB-12113-00	弹簧1	Spring, Valve Inner	24
5	K0F-A3741-00	气门弹簧挡圈	Retainer, ValveSpring	24
6	K0F-A3742-00	阀门弹簧固定锁	Lock, ValveSpringRetainer	48
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	24
8	K0F-A3751-00	阀门挺杆	Lifter, Valve (3.000)	24
8	K0F-A3751-10	阀门挺杆	Lifter, Valve (3.025)	24
8	K0F-A3751-20	阀门挺杆	Lifter, Valve (3.050)	24
8	K0F-A3751-30	阀门挺杆	Lifter, Valve (3.075)	24
8	K0F-A3751-40	阀门挺杆	Lifter, Valve (3.100)	24
8	K0F-A3751-50	阀门挺杆	Lifter, Valve (3.122)	24
8	K0F-A3751-60	阀门挺杆	Lifter, Valve (3.142)	24
8	K0F-A3751-70	阀门挺杆	Lifter, Valve (3.162)	24
9	6CB-12171-00	凸轮轴1	Camshaft 1	1
10	93605-10108	定位销	Pin, Dowel	1
11	6CB-12181-00	凸轮轴2	Camshaft 2	1
12	93605-10108	定位销	Pin, Dowel	1
13	6CB-12172-00	凸轮轴3	Camshaft 3	1
14	93605-10108	定位销	Pin, Dowel	1
15	6CB-12182-00	凸轮轴4	Camshaft 4	1
16	93605-10108	定位销	Pin, Dowel	1
17	6KA-11567-00	从动齿轮2	Gear, Driven 2	2
18	90119-10050	带垫圈六角头螺栓	Bolt, With Washer	2
19	6CB-12645-01	滑轮组合1	Pulley Assembly 1	1
20	6P2-12623-00	螺栓	Bolt	1
21	6P2-12663-00	衬垫	Gasket	1
22	6CB-1264A-01	滑轮组合2	Pulley Assembly 2	1
23	6P2-12623-00	螺栓	Bolt	1
24	6P2-12663-00	衬垫	Gasket	1
25	6P2-12615-00	螺栓	Bolt	2
26	93102-38008	油封	OilSeal	4
27	6CB-W4624-00	皮带	Belt (Rotor Bolt Included)	1
28	6CB-11590-02	张紧轮组合	Tensioner Assembly	1
29	6CB-15512-00	惰齿轮1	Gear, Idler 1	2
30	99530-14016	定位销	Pin, Dowel	2
31	90119-10M07	螺栓	Bolt, With Washer	2
32	90201-10M01	平垫圈	Washer,Plate	2

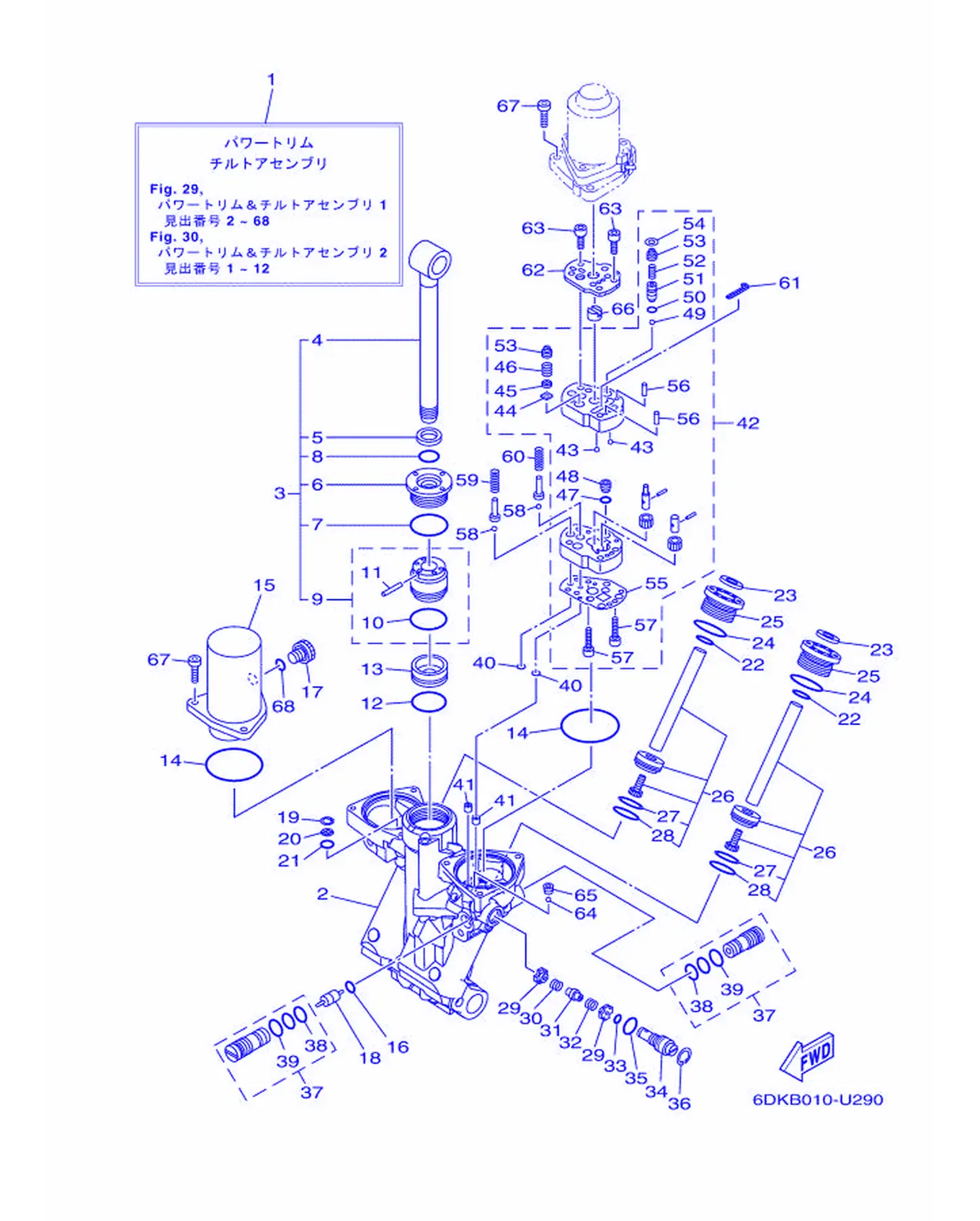

VMAX SHO パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-43800-11	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6CB-4380L-11	倾斜调整装置壳体	Housing, Trim & Tilt Sub-Assembly	1
3	63P-43810-21	活塞分组合	Tilt Piston Sub-Assembly	1
4	63P-43801-10	杆	Rod	1
5	93106-19001	油封	Oil Seal	1
6	63P-43811-20	气缸端部螺钉	Screw, Cylinder End	1
7	63P-43861-20	O型圈	O-ring	1
8	63P-43863-10	O型圈	O-ring	1
9	63P-4380P-20	活塞分组合	Piston Sub Assembly	1
10	6H1-43862-00	O型圈	O-ring	1
11	91609-16010	螺旋销	Pin, Spring	1
12	6H1-43862-00	O型圈	O-ring	1
13	63P-43814-20	自由活	Piston, Free	1
14	93210-68N50	O型圈	O-ring	2
15	63P-4382C-20	阀体，储油罐	Body, Reservoir 2	1
16	93210-09165	O型圈	O-ring	1
17	6CJ-43829-10	储油箱	Reserve Plug	1
18	6H1-43841-11	滑梭活	Piston, Shuttle	1
19	63P-43876-10	环	Ring, Snap	1
20	63P-43816-10	过滤器1	Filter 1	1
21	93210-11N52	O型圈	O-ring	1
22	6D8-43863-00	O型圈	O-ring	2
23	63P-43812-20	防尘密封	Seal, Dust	2
24	63P-43862-10	O型圈	O-ring	2
25	63P-43821-21	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	2
26	63P-43820-20	活塞分组合	Trim Piston Sub-Assembly	2
27	62X-43871-00	环	Ring, Back Up	1
28	93210-29375	O型圈	O-ring	1
29	63P-43847-10	手控阀座	Seat, Manual Valve	2
30	63P-43854-10	手控释放弹簧	Spring, Manual Release	1
31	63P-4382A-10	联接器1	Adapter 1	1
32	63P-4384H-10	弹簧	Spring	1
33	69J-4389J-00	O型圈	O-ring	1
34	63P-43845-20	手控释放螺钉	Screw, Manual Release	1
35	93210-12327	O型圈	O-ring	1
36	61A-43876-01	开口环	Ring, Snap	1
37	63P-43802-20	阀门分组合	Valve Sub-Assembly	2
38	93210-12N52	O型圈	O-ring	1
39	6H1-43866-01	O型圈	O-ring	1
40	93210-064A5	O型圈	O-ring	2
41	63P-4381C-20	过滤器3	Filter 3	2
42	63P-43830-20	齿轮泵组合	Gear Pump Assembly	1
43	93503-16003	滚珠	Ball	2
44	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
45	6H1-43844-10	阀门支销	Pin, Valve Support	1
46	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
47	93210-07N51	O型圈	O-ring	1
48	63P-43851-20	安全阀座	Seat, Relief Valve	1
49	93501-08001	滚珠	Ball	1
50	93210-064A5	O型圈	O-ring	1
51	63P-43844-20	阀门支销	Pin, Valve Support	1
52	69J-43855-00	上减压弹簧	Spring	1
53	63P-43843-10	阀门锁紧螺钉	Screw, Valve Lock	2
54	63P-43338-10	波形垫	Washer, Wave	1
55	63P-4384G-20	安全阀密封	Seal, Relief Valve	1
56	93604-10011	带垫圈六角头螺栓	Pin, Dowel	2
57	91312-04020	内六角圆柱头螺栓	Bolt, Hexagon Socket Head	2
58	93501-08001	滚珠	Ball	2
59	63P-43857-10	阀门减震器弹簧	Spring	1
60	63P-4385H-10	弹簧密封	Spring,Seal	1
61	6CJ-43816-00	过滤器1	Filter 1	1
62	63P-4381J-10	面板	Plate	1
63	91312-05035	内六角圆柱头螺栓	Bolt, Hexagon Socket Head	4
64	93505-32038	滚珠	Ball	1
65	61A-43878-00	座螺	Bolt, Socket	1
66	69J-43831-00	轴连接器	Connector,Shaft	1
67	91380-06025	螺栓	Bolt	6
68	6CJ-43861-10	O型圈	O-ring	1

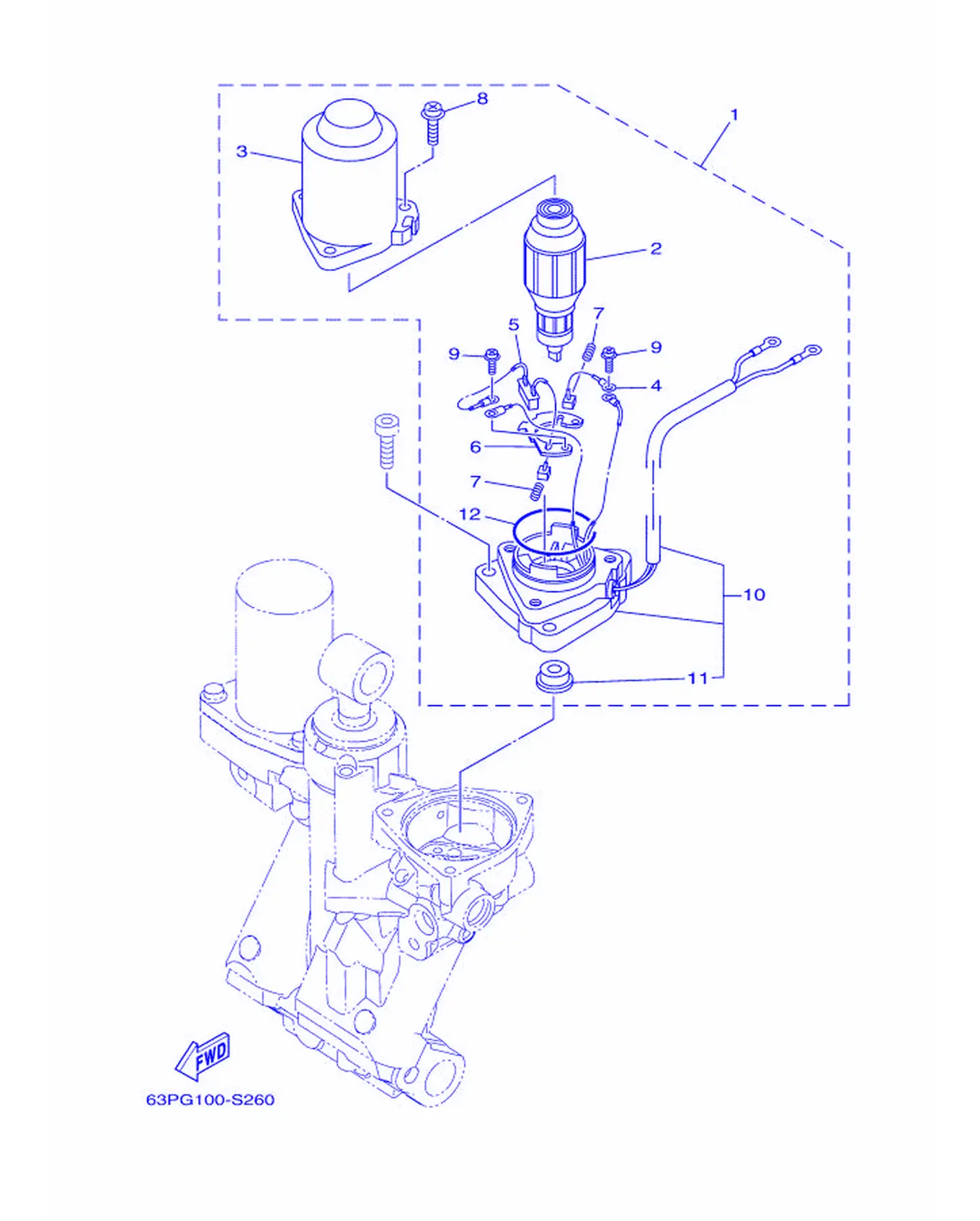

VMAX SHO パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63P-43880-22	电动机总成	Motor Assembly	1
2	6EK-43805-01	电枢组合	Armature Assembly	1
3	6EK-43804-11	定子组合	Starter Assembly	1
4	6EK-43892-00	电刷	Brush 2	1
5	63P-82181-20	断路器组	Circuit Breaker Complete	1
6	6EK-4380F-00	支架	Plate, Brush Holder	1
7	62X-4386K-00	电刷弹簧	Spring, Brush	2
8	63P-43879-10	带垫螺钉	Screw, Washer	3
9	97602-04316	螺丝	Screw, Pan Head Washer	2
10	63P-43881-21	端部框架	Frame, End	1
11	6EK-43882-00	油封	Oil Seal	1
12	6EK-43862-00	O型圈	O-ring	1

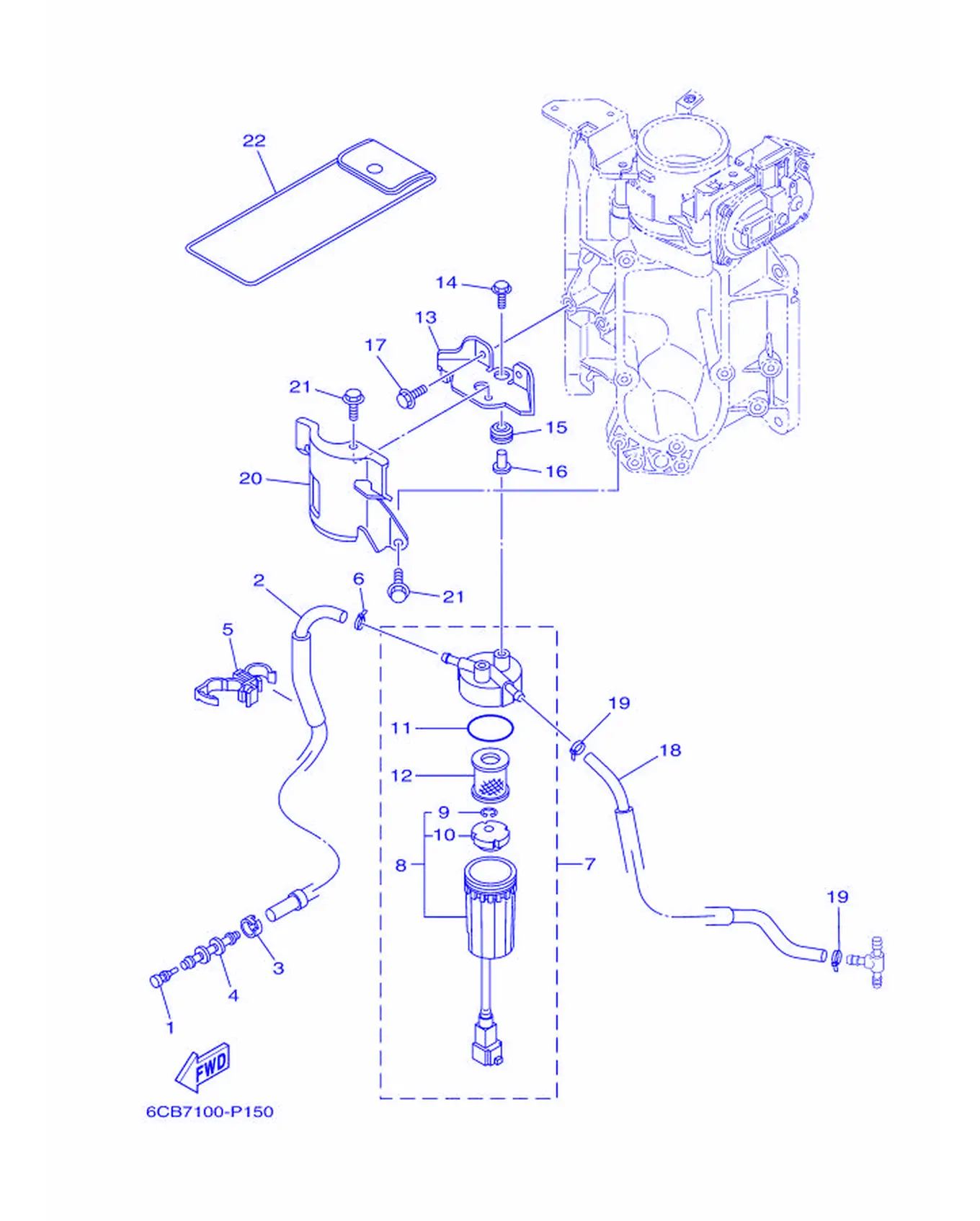

VMAX SHO フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-85547-01	减震器	Damper	1
2	6CB-24314-01	管4	Pipe 4	1
3	6E5-24351-51	带1	Band 1	1
4	6AW-24377-01	连接管3	Pipe, Joint 2	1
5	90464-12012	线夹	Clamp	1
6	90465-11M10	固定	Clamp	1
7	6P3-24560-23	过滤器总成	Filter Assembly	1
8	6P3-24562-21	过滤器杯	Cup, Filter	1
9	6P3-24519-00	钢夹	Clip	1
10	6P3-24469-00	水位浮标	Float, Water Level	1
11	6P3-24564-00	衬垫	Gasket	1
12	6P3-24563-02	过滤器滤芯	Element, Filter	1
13	6CB-24566-00	过滤器支架	Bracket, Filter	1
14	90119-06309	带垫圈六角头螺栓	Bolt, with Washer	2
15	90480-10M23	固定	Grommet	2
16	90387-06289	轴套	Color	2
17	95D95-06016	螺栓	Bolt, Flange Deep Recess	2
18	6CB-24313-00	管3	Pipe 3	1
19	90465-11M10	固定	Clamp	2
20	6CB-24596-01	盖	Cover	1
21	95D95-06014	螺栓	Bolt, Flange Deep Recess	2
22	69J-28100-03	随车工具	Tool Kit	1

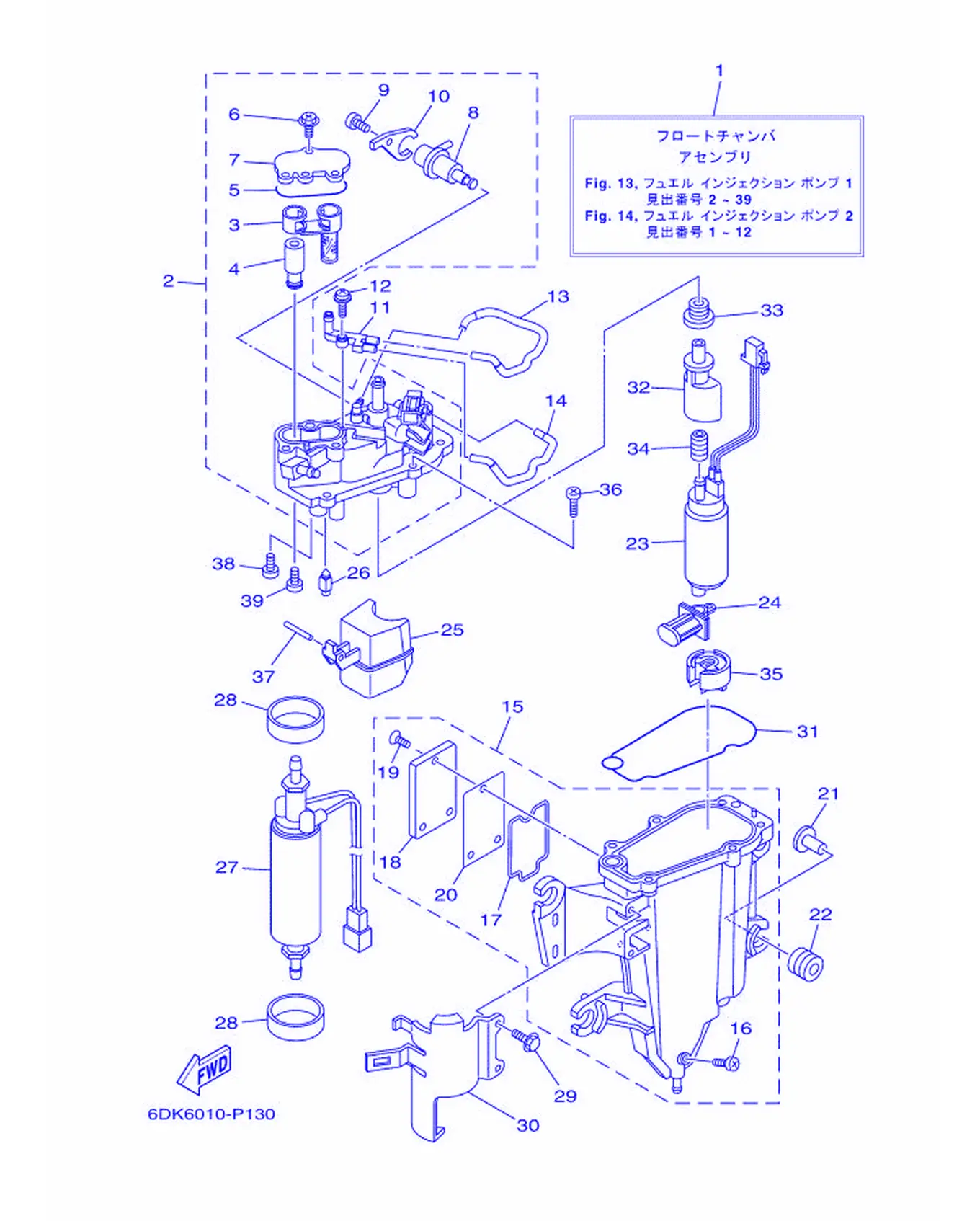

VMAX SHO フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-14180-12	浮子室组合	Float Chamber Assembly	1
2	6CB-14182-02	浮子室盖	Cover, Float Chamber	1
3	6CB-24501-01	燃油过滤器	Filter, Fuel	1
4	6CB-24460-00	放油阀组合，安全阀组合	Relief Valve Assembly	1
5	6CB-13016-00	O型圈	O-ring	1
6	6CB-14216-00	螺钉	Screw	3
7	6CB-24217-00	盖	Cover	1
8	6CB-13906-01	调压器	Regulator, Pressure	1
9	6CB-14564-00	螺钉	Screw	1
10	6CB-14146-00	面板	Plate	1
11	68V-24379-10	连接管4	Pipe,Joint 4	1
12	68V-14216-00	螺钉	Screw	1
13	6CB-1475H-00	管5	Pipe 5	1
14	6CB-1475J-00	管6	Pipe 6	1
15	6CB-14181-01	浮子室本体1	Body, Float Chamber 1	1
16	6P2-14191-00	放油旋	Drain Plug	1
17	6CB-14239-00	密封	Seal	1
18	6CB-24452-10	盖	Cover	1
19	6CB-14429-01	螺钉	Screw	3
20	6CB-24482-00	衬垫1	Gasket 1	1
21	63P-13716-00	轴套	Collar	4
22	6CB-13593-00	隔板	Damper	4
23	6CB-13907-11	油泵组合	Fuel Pump Complete	1
24	63P-13915-00	过滤器	Filter	1
25	6CB-14985-00	浮子	Float	1
26	6CB-14546-00	针阀	Valve,Needle	1
27	6CB-24410-01	燃油泵组合	Fuel Pump Assembly	1
28	6CB-24492-00	燃油泵衬套	Bush, Fuel Pump	2
29	6CB-24592-00	螺栓	Bolt	2
30	6CB-24491-00	油泵支承	Bracket, Fuel Pump	1
31	6CB-14984-00	浮子室衬垫	Gasket,FloatChamber	1
32	6AW-13132-00	接头	Joint	1
33	6CB-1447B-00	衬套 1	Bushing 1	1
34	6AW-13781-00	泵减震器	Damper,Pump	1
35	6AW-13784-00	泵盖	Cover,Pump	1
36	63P-14567-00	螺钉	Screw	6
37	6P2-14386-00	浮子销	Pin,Float	1
38	4SV-24453-00	螺钉	Screw	1
39	98507-04008	大柱头螺钉	Screw, Pan Head	1

VMAX SHO フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J3	燃油箱组合	Fuel Tank Assembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-30	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-01	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-56	燃油管组件1	FuelPipeComplete 1	1
9	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M01	油管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M00	固定	Hose(L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

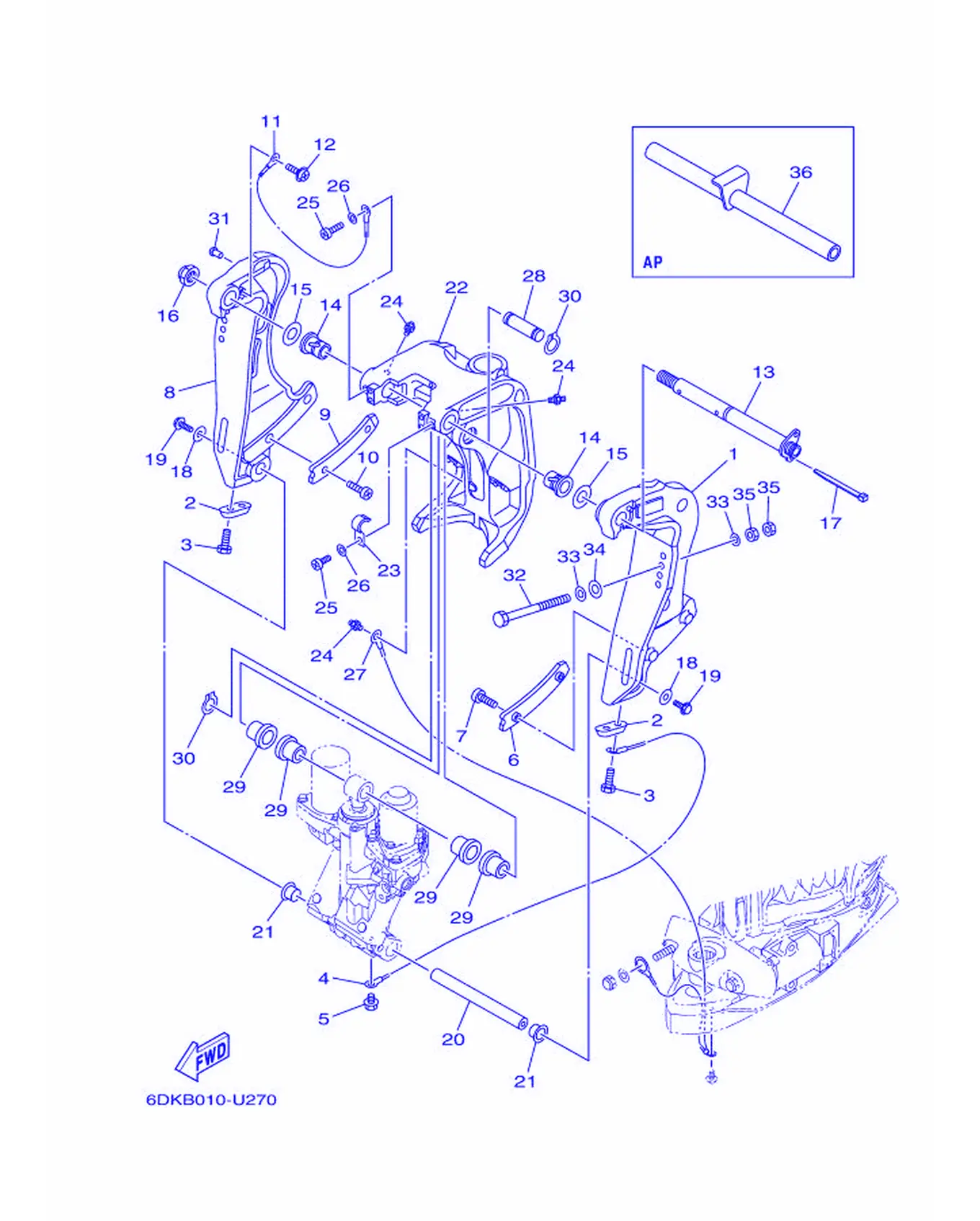

VMAX SHO ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-43111-10-8D	夹紧托架	Bracket, Clamp 1	1
2	65W-45251-00	阳极	Anode	2
3	90101-06020	螺栓	Bolt, Hexagon	4
4	6E5-82148-00	导线4	Wire,Lead 4	1
5	97E95-06510	螺栓	Bolt, Hexagon with Washer Deep Recess	1
6	61A-43132-00	阻力垫	Washer, Friction	1
7	97885-06010	大柱头螺钉	Screw, Pan Head	2
8	6CB-43112-10-8D	夹紧托架	Bracket, Clamp 2	1
9	61A-43133-00	阻力垫	Washer, Friction	1
10	97885-06010	大柱头螺钉	Screw, Pan Head	2
11	6E5-82148-00	导线4	Wire,Lead 4	1
12	97985-06212	带垫圈螺钉	Screw, With Washer	1
13	64E-43131-30	夹紧托架螺	Bolt,ClampBracket	1
14	90386-25M31	衬套	Bushing	2
15	90201-26M59	面板垫圈	Washer,Plate	2
16	90185-22M11	自锁螺母	Nut, Self-Locking	1
17	90465-11M10	固定	Clamp	1
18	90201-10060	平垫圈	Washer,Plate	2
19	90119-10054	带垫圈六角头螺栓	Bolt, with Washer	2
20	6BC-43818-00	下侧防震销	Pin, Lower Shock Mount	1
21	90386-22M98	衬套	Bushing	2
22	6CB-43311-01-8D	旋转支架	Bracket, Swivel 1	1
23	90465-08M63	固定	Clamp	1
24	93700-06002	油脂嘴	Nipple, Grease	3
25	98504-06010	十字槽盘头螺钉	Screw, Pan Head	2
26	92903-06600	盘形垫	Washer,Plate	2
27	66K-82149-00	导线3	Wire,Lead 3	1
28	64E-43126-10	上侧防震销	Pin, Upper Shock Mount	1
29	90386-22M98	衬套	Bushing	4
30	93410-22M11	卡环	Circlip	2
31	90269-02M08	螺丝	Rivet	2
32	90101-12065	螺栓	Bolt (L:130MM)	4
33	90201-13M01	面板垫圈	Washer,Plate	8
34	90201-12426	平垫圈	Washer,Plate	4
35	95380-12600	有槽螺母	Nut	8
36	6CB-43611-00	角度定位锁紧轴	Shaft, Tilt Lock	1

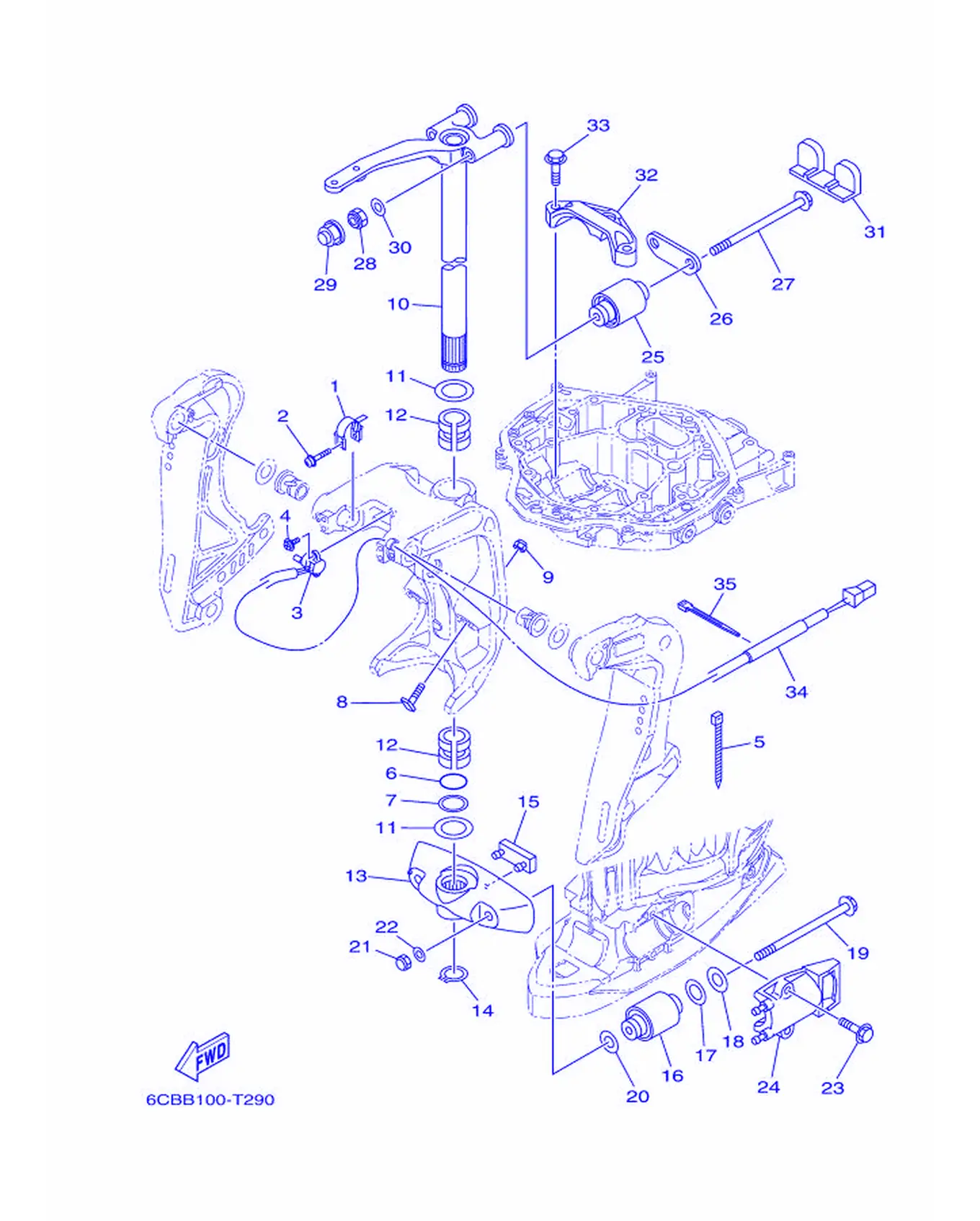

VMAX SHO ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64E-43139-11	纵倾角传感器凸轮	Cam, Trim Sender	1
2	90159-05059	带垫圈螺丝	Screw, With Washer	1
3	67H-83672-02	纵倾角传感器	Trim Sender	1
4	97985-06216	带垫圈螺丝	Screw, With Washer	2
5	90465-11M10	固定	Clamp	3
6	93210-37MH7	O型圈	O-ring	1
7	90202-40M47	垫圈	Washer,Plate	1
8	61A-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
9	95780-10300	螺母	Nut, Flange	2
10	6CB-42510-00-8D	方向托架组合	Steering Bracket Assembly	1
11	90201-38M60	平垫圈	Washer,Plate	2
12	90386-38M89	衬套	Bushing	2
13	6CB-44551-01-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
14	93410-37M04	卡环	Circlip	1
15	6E5-44575-01	下侧减震胶垫	Damper, Lower Mount Rubber	1
16	60X-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
17	90202-32M19	面板垫圈	Washer,Plate	2
18	90201-16M55	面板垫圈	Washer,Plate	2
19	90105-14007	六角法兰面螺栓	Bolt, Flange	2
20	90201-15M58	面板垫圈	Washer,Plate	2
21	95380-14800	有槽螺母	Nut	2
22	92995-14600	盘形垫	Washer	2
23	90119-10024	带垫圈螺栓	Bolt, With Washer	4
24	61A-44552-01-CA	下侧减震胶垫壳	Housing, Lower Mount Rubber 2	2
25	6CB-44514-00	上侧减震胶垫	Mount Damper, Upper Side	2
26	6CB-44526-00	面板	Plate	1
27	90105-14007	六角法兰面螺栓	Bolt, Flange	2
28	90185-14M00	螺帽	Nut, Self-Locking	2
29	6DA-44194-00	盖	Cap	2
30	92995-14600	盘形垫	Washer	2
31	6CB-44533-01	上侧减震胶垫	Damper, Upper Mount Rubber	1
32	6CB-44511-00	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
33	90119-10024	带垫圈螺栓	Bolt, With Washer	3
34	90446-15003	软管	Hose (L100)	1
35	90465-11M10	固定	Clamp	1

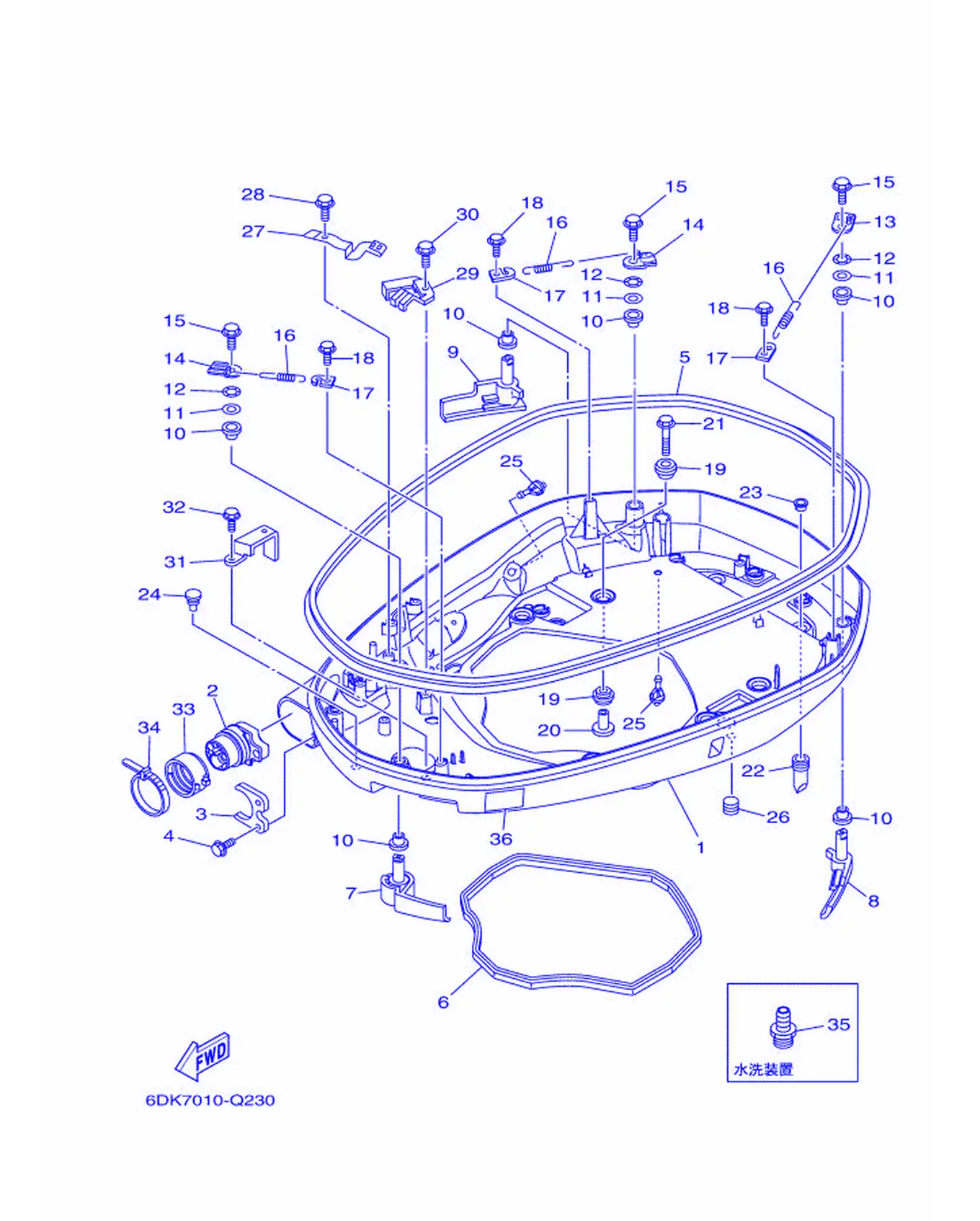

VMAX SHO ボトムカウリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-42710-00-8D	底罩组合	Bottom Cowling Assembly	1
2	6DA-42725-02	固定	Grommet	1
3	6CB-42761-00	限位板	Stopper	1
4	95D95-06014	螺栓	Bolt, Flange Deep Recess	2
5	6CB-42615-01	密封	Seal	1
6	6CB-42716-01	密封橡皮块1	Rubber Seal 1	1
7	6CB-42815-02-8D	夹杆	Lever, Clamp 1	1
8	6CB-42816-02-8D	夹杆	Lever, Clamp 2	1
9	6CB-42817-02-8D	夹杆	Lever, Clamp 3	1
10	90386-15M73	衬套	Bushing	6
11	90201-156J2	面板垫圈	Washer, Plate	3
12	90206-15M18	波形垫圈	Washer, Wave	3
13	6CB-42818-00	夹杆	Lever, Clamp 4	1
14	6CB-42819-00	夹杆	Lever, Clamp 5	2
15	95D95-08012	螺栓	Bolt, Flange Deep Recess	3
16	90506-22001	拉簧	Spring, Tension	3
17	66T-43144-00	弹簧	Hook,Spring	3
18	95D95-06012	螺栓	Bolt, Flange Deep Recess	3
19	90480-22M81	固定	Grommet	12
20	90387-08M37	衬套	Color	6
21	90119-08187	带垫圈六角头螺栓	Bolt, with Washer	6
22	6DA-42717-01	密封橡皮块2	Rubber, Seal 2	4
23	6DA-42384-00	帽密封	Seal, Cap	4
24	6H4-42748-01	固定	Grommet	1
25	6P2-44391-00	软管管嘴	Nipple,Hose	2
26	90338-11007	塞	Plug	2
27	6CB-42743-00	托架	Bracket	1
28	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
29	6CB-42766-00	支架2	Bracket 2	1
30	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
31	6CB-42756-00	夹箍支承	Stay, Clamp	1
32	95D95-06012	螺栓	Bolt, Flange Deep Recess	1
33	68F-42753-00	紧固	Fastener	1
34	90464-20258	固定环	Clamp	1
35	69J-12584-00	软管接头	Joint,Hose 3	1
36	6EE-42794-00	警告标志	Label, Warning (General)	1

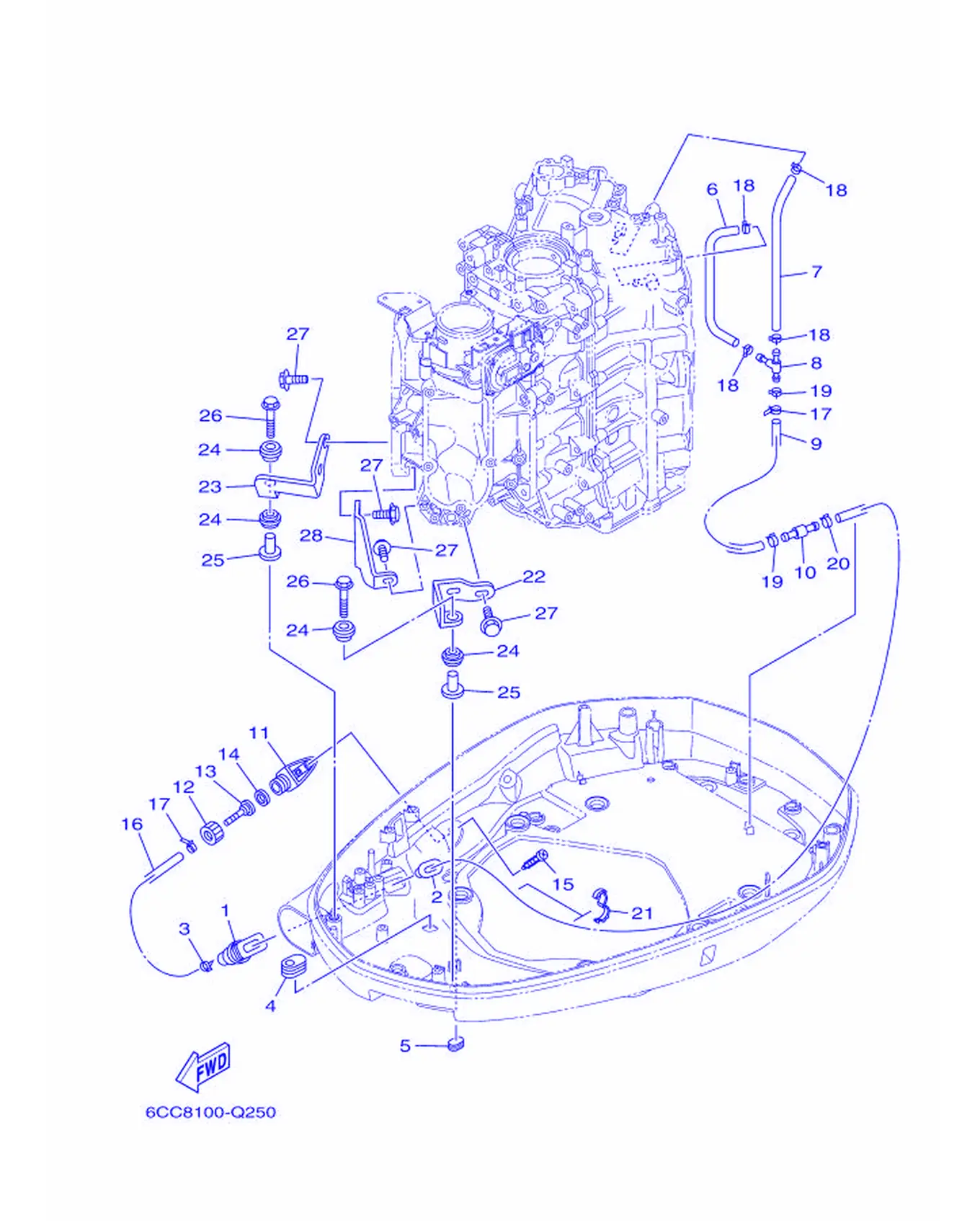

VMAX SHO ボトムカウリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6BG-42724-01	固定	Grommet	2
2	6BG-42384-00	密封	Seal, Cap	2
3	90465-11M10	固定	Clamp	2
4	61A-42727-01	固定	Grommet	1
5	64G-42727-01	固定	Grommet	1
6	6CB-24315-00	管5	Pipe 5	1
7	90445-14021	软管	Hose (L185)	1
8	6AW-42169-00	接头	Joint	1
9	90445-16015	软管	Hose (L300)	1
10	6AW-42785-00	管	Pipe	1
11	6AW-12572-00	联接器	Adapter	1
12	6R3-12581-00	软管接头1	Joint,Hose 1	1
13	6AW-12582-00	软管接头2	Joint, Hose 2	1
14	6R3-12583-00	软管接头衬垫	Gasket,HoseJoint	1
15	97780-60520	自攻螺钉	Screw, Tapping	2
16	90445-14019	软管	Hose (L1460)	1
17	90465-11M10	固定	Clamp	2
18	90467-130A5	卡环	Clip	4
19	90467-140A8	卡环	Clip	2
20	90467-140A9	卡环	Clip	1
21	90464-16001	夹子	Clamp	2
22	6CB-42643-00	夹板	Plate, Clamp	1
23	6CB-42644-00	夹杆 2	Clamp Plate 2	1
24	90480-14029	橡胶垫	Grommet	4
25	90387-06M03	衬套	Color	2
26	90119-06291	带垫圈六角头螺栓	Bolt, with Washer	2
27	90105-06039	螺栓	Bolt, Flange	6
28	6CB-42744-00	支承	Stay	1

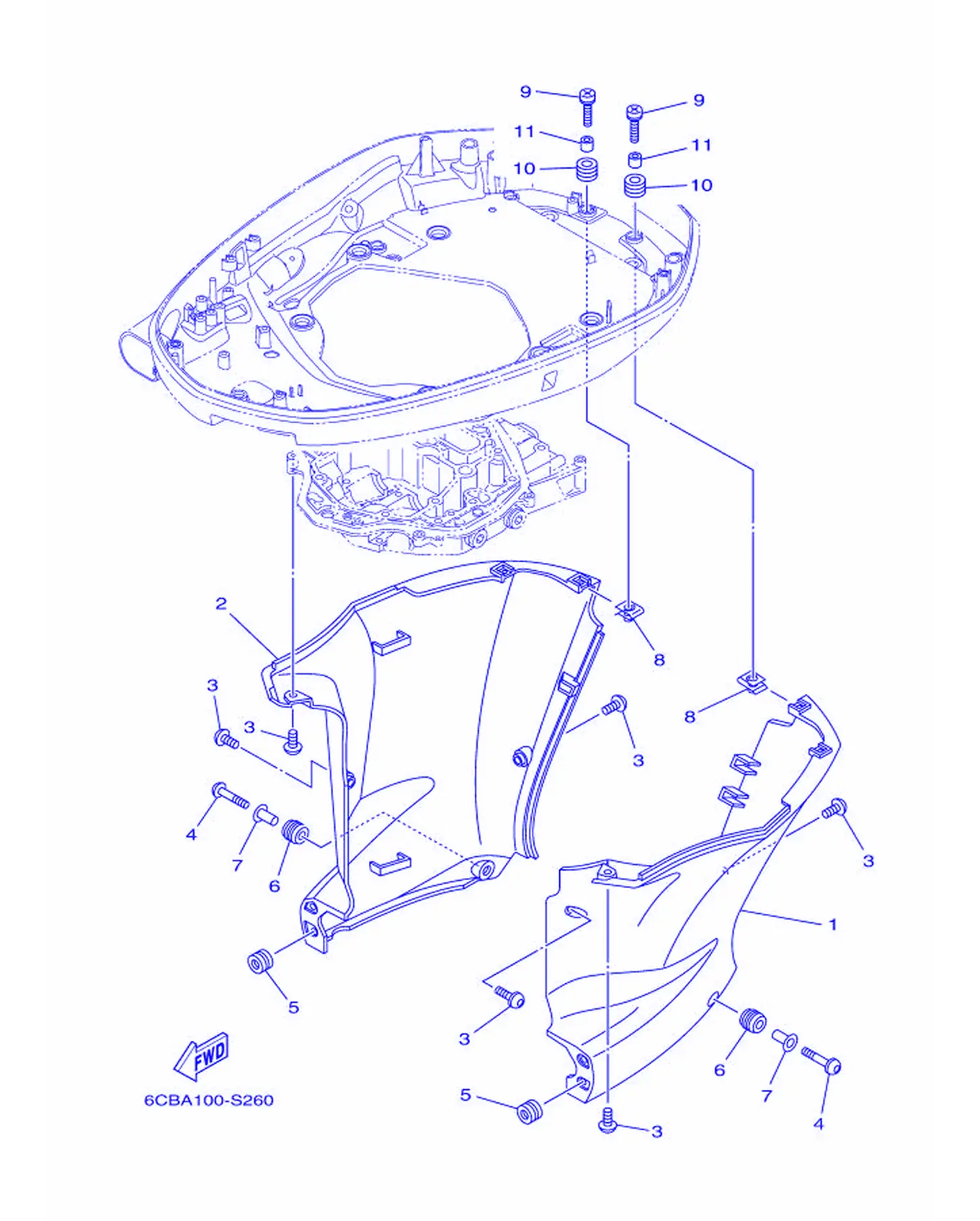

VMAX SHO ボトムカウリング 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-42741-02-8D	挡板	Apron	1
2	6CB-42771-02-8D	挡板	Apron	1
3	90111-06144	内六角薄型螺栓	Bolt	6
4	90111-06142	内六角薄型螺栓	Bolt	2
5	90480-11012	橡胶垫	Grommet	4
6	90480-16009	橡胶垫	Grommet	2
7	90387-07028	轴套	Collar	2
8	90183-061A8	弹性螺母	Nut, Spring	4
9	90159-06053	带垫圈十字槽螺钉	Screw, Washer	4
10	90480-13M24	固定	Grommet	4
11	90387-06M43	衬套	Color	4

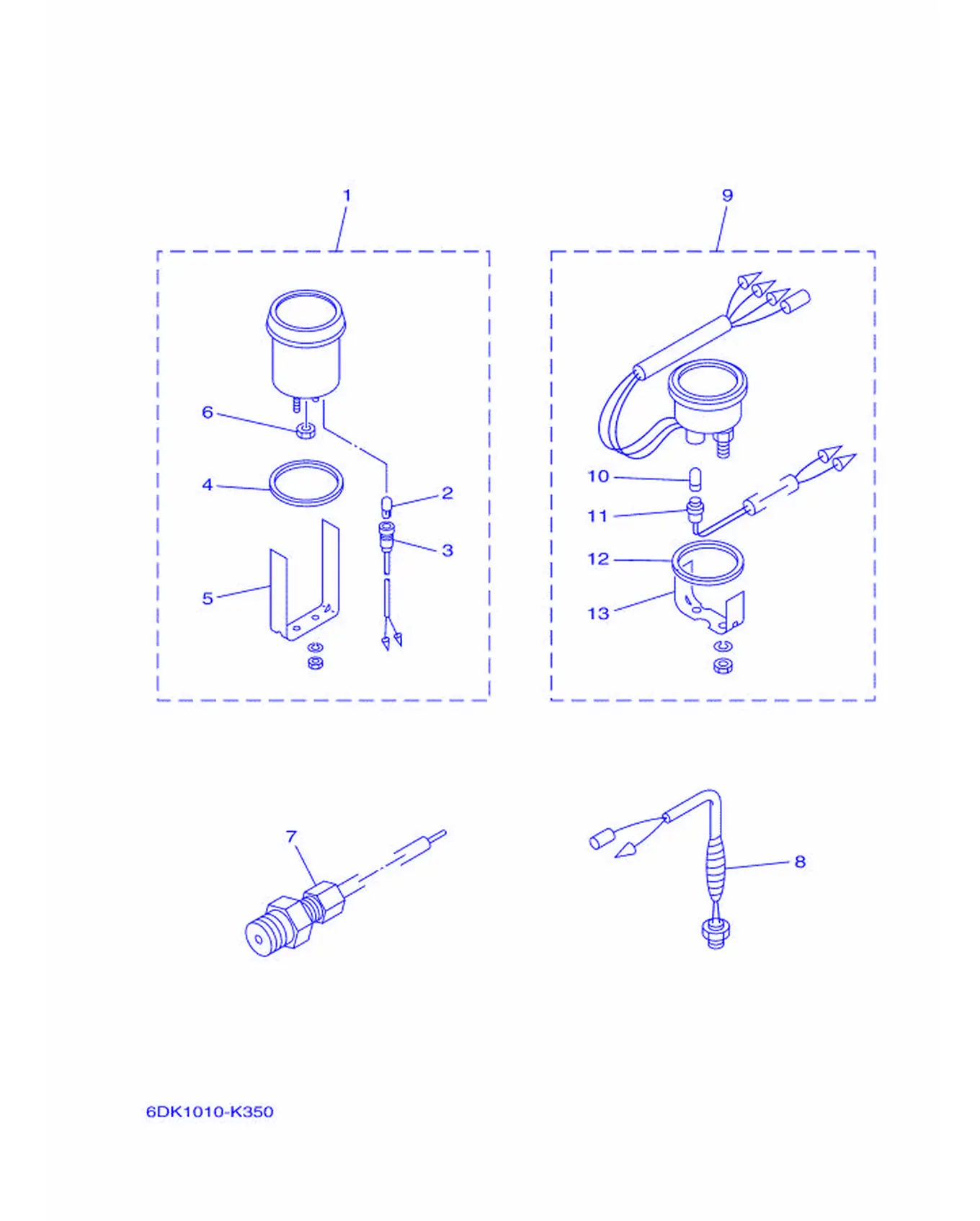

VMAX SHO メ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y7-83660-00	水压表组合	Water Pressure Meter Assembly	1
2	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
3	6Y5-83536-00	仪表座	Socket, Meter	1
4	688-83664-00	减震器	Damper	1
5	688-83665-00	装配面板	Plate, Fitting	1
6	663-83668-00	管嘴螺母	Nut, Nipple	1
7	688-83667-01	传感	Sender	1
8	688-83591-00	温控器组	Thermo Unit	1
9	6Y5-83590-01	水温表组合	Water Temperature Assembly	1
10	6Y5-83518-00	仪表灯泡	Valve (12V-1.7W, T6.5)	1
11	6Y5-83536-00	仪表座	Socket, Meter	1
12	688-83664-00	减震器	Damper	1
13	6Y5-83544-00	装配面板	Plate, Fitting	1

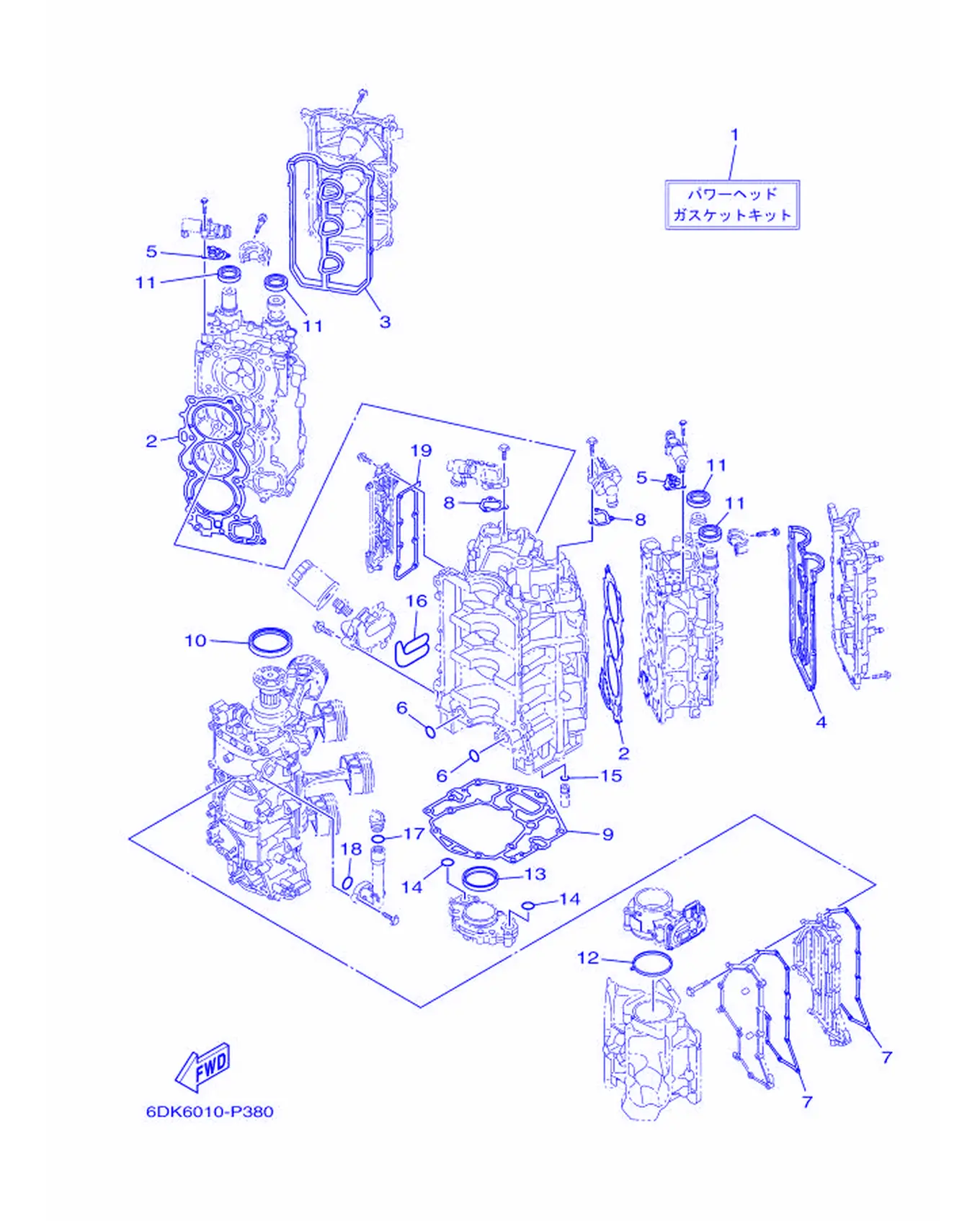

VMAX SHO リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-W0001-03	衬垫套	Power Head Gasket Kit	1
2	6CB-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	2
3	6CB-11193-00	气缸盖罩衬垫1	Gasket, Head Cover 1	1
4	6CB-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
5	6CB-1242F-00	滤清器衬垫	Gasket Filter	2
6	93210-26658	O型圈	O-ring	2
7	6CB-15451-01	曲轴箱盖垫片1	Gasket, Crankcase Cover	2
8	6CB-12427-11	壳体盖衬垫1	Gasket, Housing Cover 1	2
9	6CB-11351-00	气缸垫片1	Gasket, Cylinder	1
10	93102-85008	油封	Oil Seal	1
11	93102-38008	油封	OilSeal	4
12	6CB-13556-00	垫片	Gasket, Manifold	1
13	6CB-11355-00	气缸密封圈1	Seal, Cylinder 1	1
14	93210-26658	O型圈	O-ring	2
15	6CB-13473-00	O型圈	O-ring	1
16	6CB-13477-00	衬垫	Gasket	1
17	93210-24M79	O型圈	O-ring	1
18	93210-27370	O型圈	O-ring	1
19	6CB-1131B-00	盖衬垫	Gasket, Cover	1

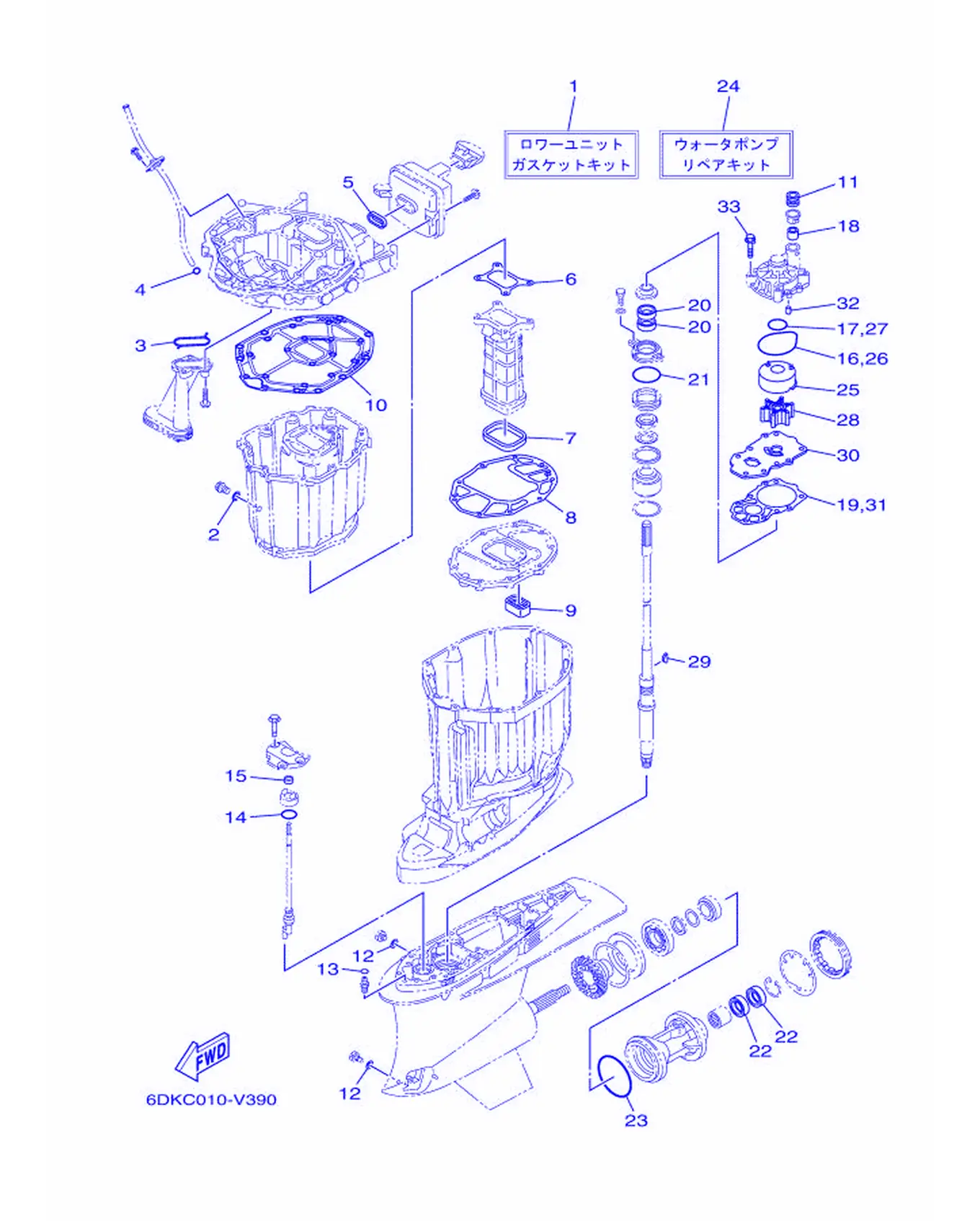

VMAX SHO リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-W0001-23	衬垫套	Lower Unit Gasket Kit	1
2	90430-14M09	衬垫	Gasket	1
3	6AW-13415-00	机油滤网密封	Seal, Oil Strainer	1
4	93210-19MJ3	O型圈	O-ring	1
5	6CB-14755-01	消声器衬垫	Gasket, Silencer	1
6	6CB-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold 2	1
7	6CB-41138-00	排气管密封圈1	Seal, Exhaust 1	1
8	6CB-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6CB-45127-01	密封	Seal	1
10	6CB-45113-10	水上装置壳体衬垫	Gasket, Upper Casing	1
11	6E5-44366-01	水封减震器	Damper, Water Seal 2	1
12	90430-08003	垫片	Gasket	2
13	93210-07003	O型圈	O-ring	1
14	93210-33M49	O型圈	O-ring	1
15	93106-09014	油封	OilSeal	1
16	93210-86M38	O型圈	O-ring	1
17	93210-37160	O型圈	O-ring	1
18	6E5-44365-01	水封减震器	Damper, Water Seal 1	1
19	6CB-44315-00	水泵衬垫	Gasket, Water Pump	1
20	93101-28019	油封	Oil Seal	2
21	93210-58144	O型圈	O-ring	1
22	93101-30037	油封	Oil Seal	2
23	93211-02001	O型圈	O-ring	1
24	6CB-W0078-00	水泵修理套	Water Pump Repair Kit	1
25	61A-44322-02	芯子	Insert, Cartridge	1
26	93210-86M38	O型圈	O-ring	1
27	93210-37160	O型圈	O-ring	1
28	6E5-44352-01	叶轮	Impeller	1
29	90280-04002	半圆键	Key, Withdraw	1
30	6CB-44323-00	外挡板	Outlet Plate, Cartridge	1
31	6CB-44315-00	水泵衬垫	Gasket, Water Pump	1
32	93606-12019	定位销	Pin, Dowel	2
33	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	4

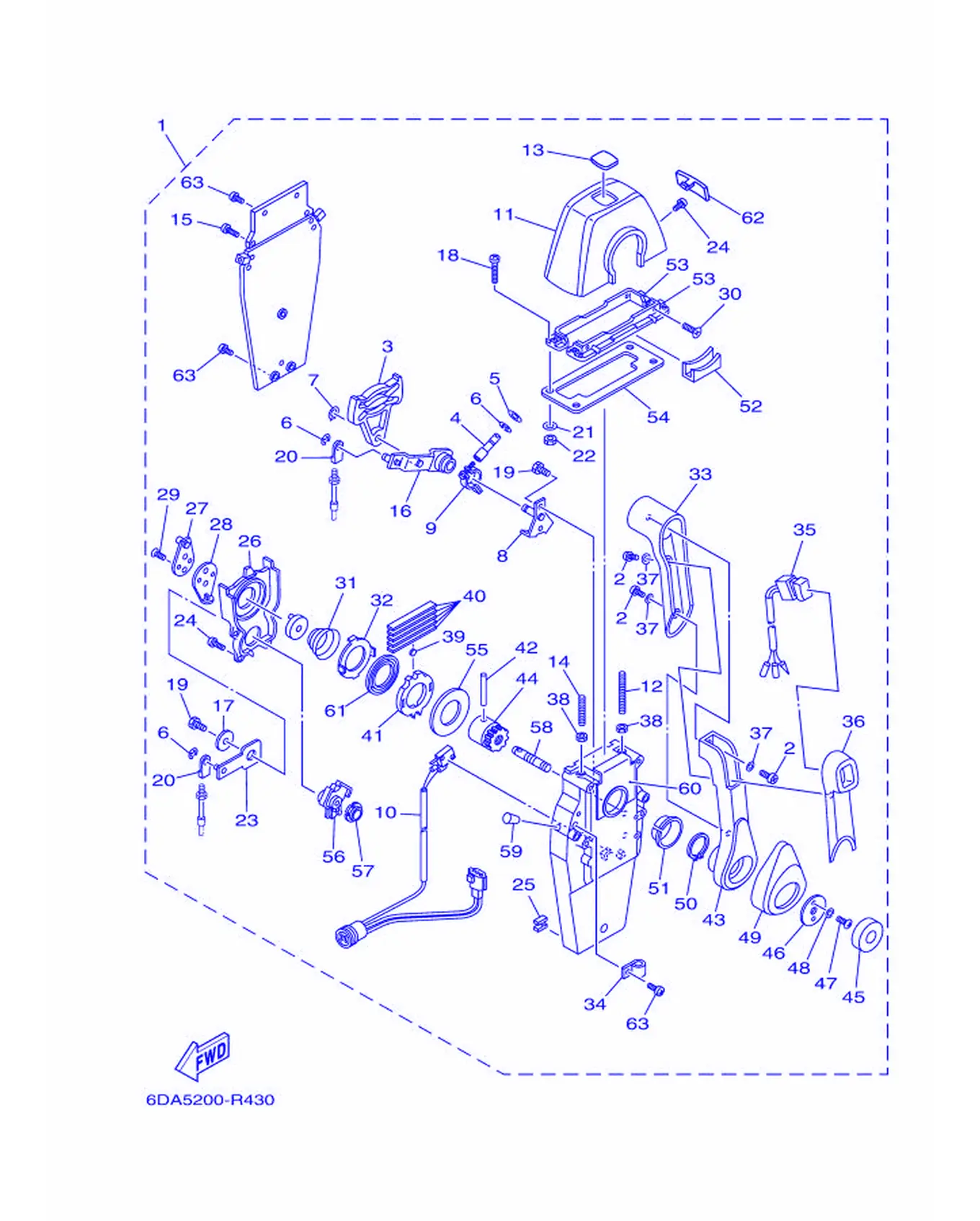

VMAX SHO リモ-トコントロ-ルアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48205-R1	遥控装置组合	Remote Control Assembly (R/H)	1
2	704-48129-11	螺钉3	Screw 3	3
3	EL8-48251-00	凸轮面板	Plate,Cam	1
4	704-48265-00	摩擦轴	Shaft, Friction	1
5	701-48246-00	衬套	Spacer	1
6	93430-06024	卡环	Circlip	4
7	EL8-48259-00	开口簧环，卡	Circlip 1	1
8	704-48262-00	油门轴	Shaft,Throttle	1
9	704-48264-00	带阻力油	Throttle, Friction	1
10	704-82540-40	空挡开关组合	Neutral Switch Assembly	1
11	704-48119-50	盖	Cover	1
12	EL8-48281-00	螺钉	Screw	1
13	704-48215-60	图样	Graphic	1
14	704-48281-00	螺钉	Screw	1
15	97890-05025	大柱头螺钉	Screw, Pan Head	2
16	704-48261-00	油门臂	Arm,Throttle	1
17	EL8-48191-00	垫圈1	Washer 1	1
18	704-48283-00	螺钉	Screw	4
19	97380-06018	螺栓	Bolt	3
20	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
21	704-48287-00	垫	Washer	4
22	95380-05600	螺母	Nut	4
23	704-48271-00	变挡臂	Arm, Shift	1
24	EL8-48127-00	螺钉1	Screw 1	10
25	703-48358-01	钢索固定装置	Anchor, Cable	1
26	704-48231-00	齿轮壳	Housing, Cap	1
27	EL8-48241-00	驱动臂	Arm, Drive	1
28	EL8-48254-00	油门调整限位板	Stopper, Throttle	1
29	92780-06020	平头螺钉	Screw, Flat Head	2
30	98780-05018	平头螺钉	Screw, Flat Head	4
31	EL8-48244-00	发动机空转弹簧	Spring, Free Axel	1
32	EL8-48245-00	锁紧面板	Plate, Lock	1
33	704-48222-10	控制杠杆握柄	Grip,ControlLever	1
34	704-82594-00	夹箍	Clamp	1
35	704-82563-60	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
36	704-48229-30	控制杠杆握柄	Grip,ControlLever	1
37	92990-05300	盘形垫	Washer, Internal Tooth	3
38	95380-06600	有槽螺母	Nut, Hexagon	2
39	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
40	704-48238-00	延迟簧	Spring, Detent	5
41	704-48232-P1	齿	Gear	1
42	EL8-48164-00	销2	Pin 2	1
43	704-48221-R0	控制杠杆	Lever, Control	1
44	704-48242-10	驱动轴	Shaft, Drive	1
45	704-48225-R0	盖	Cover	1
46	704-48192-00	垫圈2	Washer 2	1
47	97890-06018	大柱头螺钉	Screw, Pan Head	2
48	92990-06300	盘形垫	Washer, Internal Tooth	2
49	704-48224-R0	控制杠杆盖	Cover,ControlLever	1
50	EL8-48279-00	卡环 2	Circlip 2	1
51	704-48234-00	衬套1	Bushing 1	1
52	704-48219-R0	导线盖	Cover,Lead	1
53	704-48144-10	限位板面板2	Plate, Stopper 2	2
54	704-48176-00	固定	Grommet	1
55	704-48192-P0	垫圈2	Washer 2	1
56	704-48233-00	齿轮2	Gear 2	1
57	704-48235-00	衬套	Bushing	1
58	704-48153-00	发动机空转轴	Shaft, Free Axel	1
59	704-48166-00	塞	Plug	1
60	704-48284-P0	固定	Grommet	1
61	704-48178-10	轴面板	Plate, Shift	1
62	704-48167-20	塞	Plug	1
63	97890-05016	大柱头螺钉	Screw, Pan Head	3

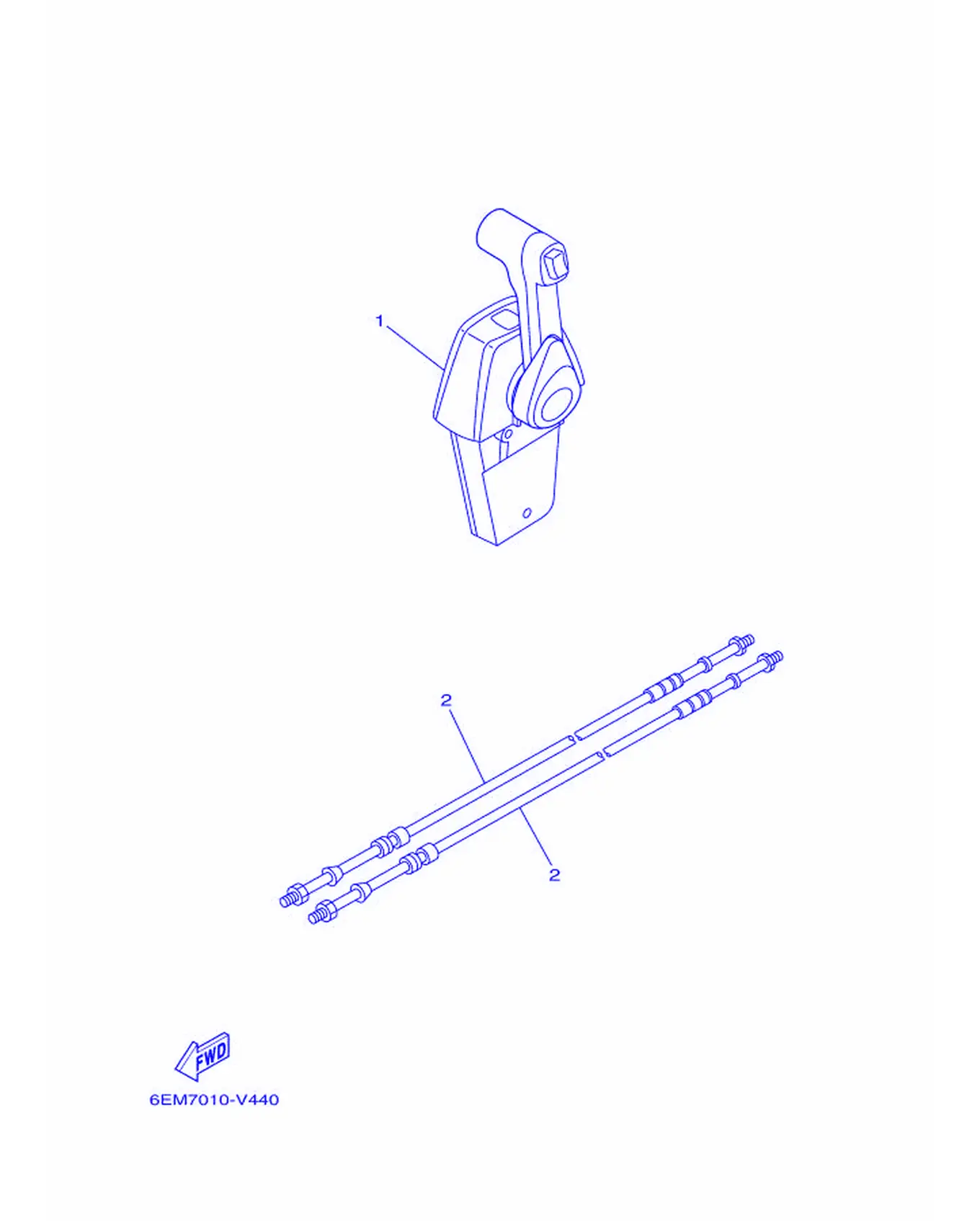

VMAX SHO リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48205-R1	遥控装置组合	Remote Control Assembly (R/H)	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
2	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
2	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2
2	701-48350-20	遥控钢索 (7.01m)	Cable, Remote Control	2

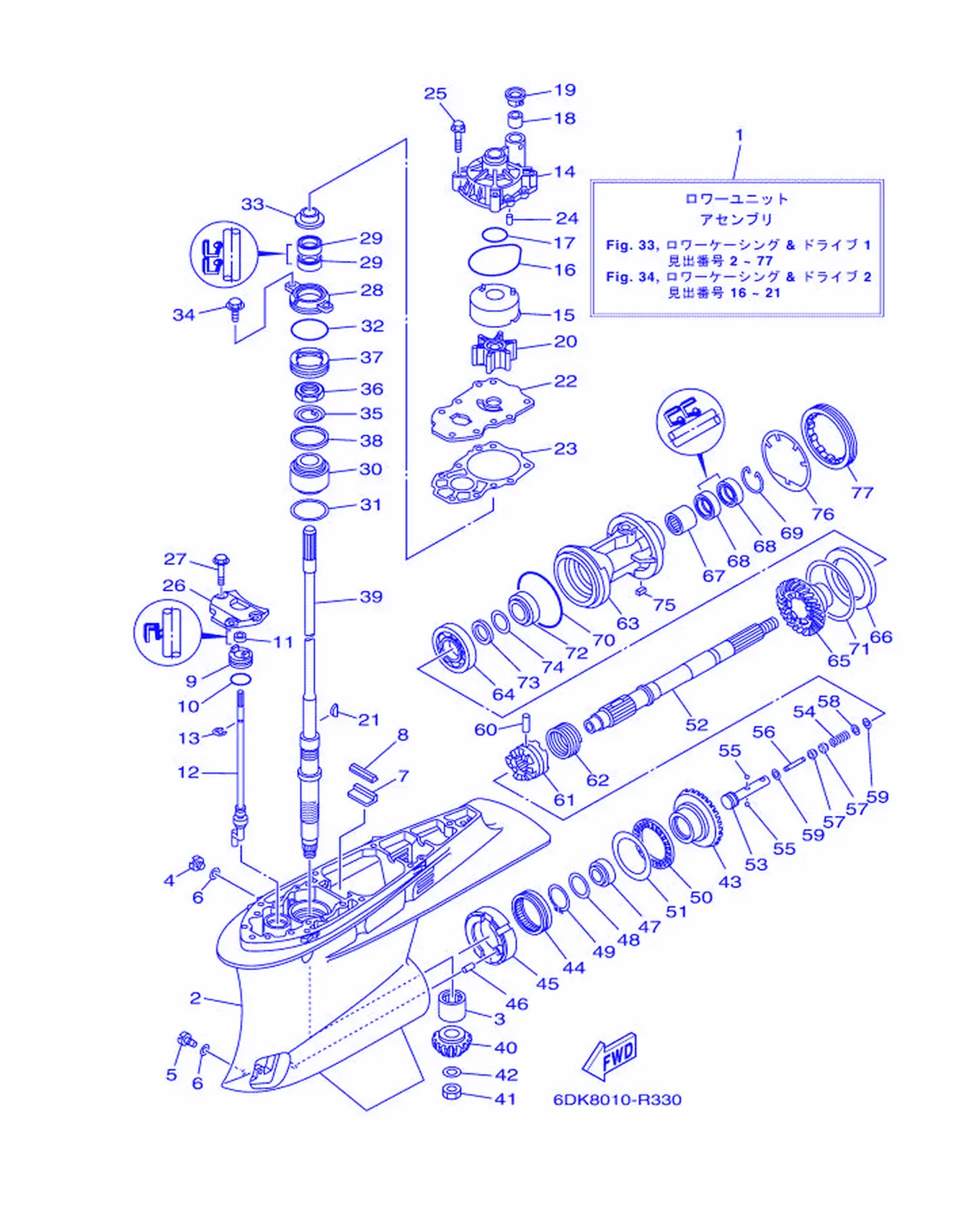

VMAX SHO ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6CB-45300-04-NA	水下装置总成	Lower Unit Assembly	1
2	6CB-45311-01-NA	水下装置壳	Casing, Lower	1
3	93311-928U5	轴承	Bearing	1
4	90340-08002	螺丝	Plug, Straight Screw	1
5	688-45341-10	放油塞	Plug, Drain	1
6	90430-08003	垫片	Gasket	2
7	663-45376-00	密封圈减震块导承	Guide,SealDamper	1
8	688-45375-00	密封圈减震	Damper,Seal	1
9	6CE-45321-10	面板	Plate	1
10	93210-33M49	O型圈	O-ring	1
11	93106-09014	油封	OilSeal	1
12	6CB-44150-00	变挡凸轮组合	Shift Cam Assembly	1
13	99001-08600	卡环	Circlip	1
14	61A-44311-01	水泵壳	Housing,Water Pump	1
15	61A-44322-02	芯子	Insert, Cartridge	1
16	93210-86M38	O型圈	O-ring	1
17	93210-37160	O型圈	O-ring	1
18	6E5-44365-01	水封减震器	Damper, Water Seal 1	1
19	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	6E5-44352-01	叶轮	Impeller	1
21	90280-04002	半圆键	Key, Withdraw	1
22	6CB-44323-00	外挡板	Outlet Plate, Cartridge	1
23	6CB-44315-00	水泵衬垫	Gasket, Water Pump	1
24	93606-12019	定位销	Pin, Dowel	2
25	90119-08191	带垫圈六角头螺栓	Bolt, with Washer	4
26	6CB-44312-00	水泵壳体盖	Cover, Water Pump Housing	1
27	90119-08180	带垫圈六角头螺栓	Bolt, with Washer	3
28	6CB-45335-00-9S	油封壳	Housing, Oil Seal	1
29	93101-28019	油封	Oil Seal	2
30	93332-000A3	轴承	Bearing	1
31	6CB-45587-00	填隙	Shim (T:0.10MM)	1
31	6CB-45587-10	填隙	Shim (T:0.12MM)	1
31	6CB-45587-20	填隙	Shim (T:0.15MM)	1
31	6CB-45587-30	填隙	Shim (T:0.18MM)	1
31	6CB-45587-40	填隙	Shim (T:0.30MM)	1
31	6CB-45587-50	填隙	Shim (T:0.40MM)	1
31	6CB-45587-60	填隙	Shim (T:0.50MM)	1
32	93210-58144	O型圈	O-ring	1
33	6E5-45344-00	油封盖	Cover,OilSeal	1
34	97E95-08520	螺栓	Bolt, Hexagon with Washer Deep Recess	2
35	90214-30003	爪形垫圈	Washer, Claw	1
36	90170-30M18	螺母	Nut	1
37	6CB-45244-00	螺母	Nut	1
38	6CB-45539-00	衬套2	Spacer 2	1
39	6CB-45501-01	驱动轴组	Drive Shaft Complete	1
40	6CB-45551-00	小齿轮	Pinion (12T)	1
41	90170-16M19	螺帽	Nut	1
42	90201-16M00	平垫圈	Washer,Plate	1
43	6CB-45561-00	齿轮1	Gear 1 (12T)	1
44	93311-85894	轴承	Bearing	1
45	6CB-45824-00	联接器	Adapter	1
46	93608-16M16	定位销	Pin, Dowel	1
47	93332-000A4	轴承	Bearing	1
48	90201-41008	平垫圈	Washer, Plate	1
49	99009-47500	卡环	Circlip	1
50	93340-67011	轴承	Bearing	1
51	6CB-45567-00	填隙	Shim (T:2.00MM)	1
51	6CB-45567-10	填隙	Shim (T:2.03MM)	1
51	6CB-45567-20	填隙	Shim (T:2.06MM)	1
51	6CB-45567-30	填隙	Shim (T:2.09MM)	1
52	6CB-45611-00	螺旋浆轴	Shaft, Propeller	1
53	6CB-45634-00	变挡滑	Slide, Shift	1
54	90501-10M77	压簧	Spring, Compression	1
55	93501-04011	滚珠	Ball	2
56	6H1-45668-00	自由轴	Shaft, Free	1
57	61A-45635-00	变挡柱	Plunger, Shift	2
58	90201-02M00	平垫圈	Washer,Plate	1
59	90183-02M03	螺帽	Nut,Spring	2
60	90250-08M07	圆柱销	Pin, Straight	1
61	6CB-45631-00	爪形离合器	Clutch, Dog	1
62	6E5-45633-01	固定环	Ring, Cross Pin	1
63	6CB-45332-00-CA	轴承壳	Housing, Bearing	1
64	93306-209U0	轴承	Bearing	1
65	6CB-45571-00	齿轮	Gear 2 (21T)	1
66	6CB-45576-00	推力垫	Washer, Thrust 2	1
67	93315-43061	滚针轴承	Bearing	1
68	93101-30037	油封	Oil Seal	2
69	93450-45M02	卡环	Circlip	1
70	93211-02001	O型圈	O-ring	1
71	6CB-45577-00	填隙	Shim (T:0.10MM)	1
71	6CB-45577-10	填隙	Shim (T:0.12MM)	1
71	6CB-45577-20	填隙	Shim (T:0.15MM)	1
71	6CB-45577-30	填隙	Shim (T:0.18MM)	1
71	6CB-45577-40	填隙	Shim (T:0.30MM)	1
71	6CB-45577-50	填隙	Shim (T:0.40MM)	1
71	6CB-45577-60	填隙	Shim (T:0.50MM)	1
72	93332-000A5	轴承	Bearing	1
73	90201-32008	平垫圈	Washer, Plate	1
74	676-45567-00	填隙	Shim(T:0.7MM)	1
74	676-45567-10	填隙	Shim(T:0.8MM)	1
74	676-45567-20	填隙	Shim(T:0.9MM)	1
74	676-45567-30	填隙	Shim(T:1.0MM)	1
74	676-45567-40	填隙	Shim(T:1.1MM)	1
74	676-45567-50	填隙	Shim(T:1.2MM)	1
75	90282-05008	平键	Key, Straight	1
76	6CB-45383-00	爪形垫	Washer, Claw	1
77	6CB-45384-00	螺母	Nut	1

VMAX SHO ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44365-01	水封减震器	Damper, Water Seal 1	1
2	6E5-44366-01	水封减震器	Damper, Water Seal 2	1
3	6CB-44361-00	水管	Tube, Water 1	1
4	90445-23002	软管	Hose (L59)	1
5	93608-16M16	定位销	Pin, Dowel	2
6	97E95-10545	螺栓	Bolt, Hexagon with Washer Deep Recess	3
7	95780-10300	螺母	Nut, Flange	4
8	90116-10021	双头螺栓	Bolt, Stud	4
9	92995-10600	盘形垫	Washer	4
10	6CB-45214-20	进水口盖	Cover, Water Inlet 1	1
11	90185-05002	螺母	Nut, Self-Locking	1
12	6CB-45215-20	进水口盖	Cover, Water Inlet 2	1
13	90110-05039	螺栓	Bolt, Hexagon Socket Head	1
14	6AW-45619-00	帽	Cap	1
15	90110-10018	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	1
16	63P-45378-00	软管嘴	Nipple,Hose	1
17	93210-07003	O型圈	O-ring	1
18	6D0-44367-00	水封减震器	Damper, Water Seal 3	1
19	6CB-44362-00	水管	Tube, Water 2	1
20	6D0-44365-00	水封减震器	Damper, Water Seal 1	1
21	6D0-44366-01	水封减震器	Damper, Water Seal 2	1
22	60X-45987-10	衬套	Spacer 1	1
23	60X-45995-00	衬套 3	Spacer 3	1
24	688-45997-01	衬套	Spacer	1
25	92990-18200	盘形垫	Washer	1
26	90171-18M04	螺母	Nut, Castle	1
27	91490-40030	开口销	Pin, Cotter	1
28	6CB-45974-11	螺旋浆组合	Propeller (3X15-1/8X23-T2)	1
28	6CB-45972-11	螺旋浆组合	Propeller (3X15-1/8X25-T2)	1
28	6CB-45978-11	螺旋浆组合	Propeller (3X15-1/8X26-T2)	1
