雅马哈 F4B - F4BMHS

共 24 个部位，点击零件编码查看详情，或搜索本页零件。

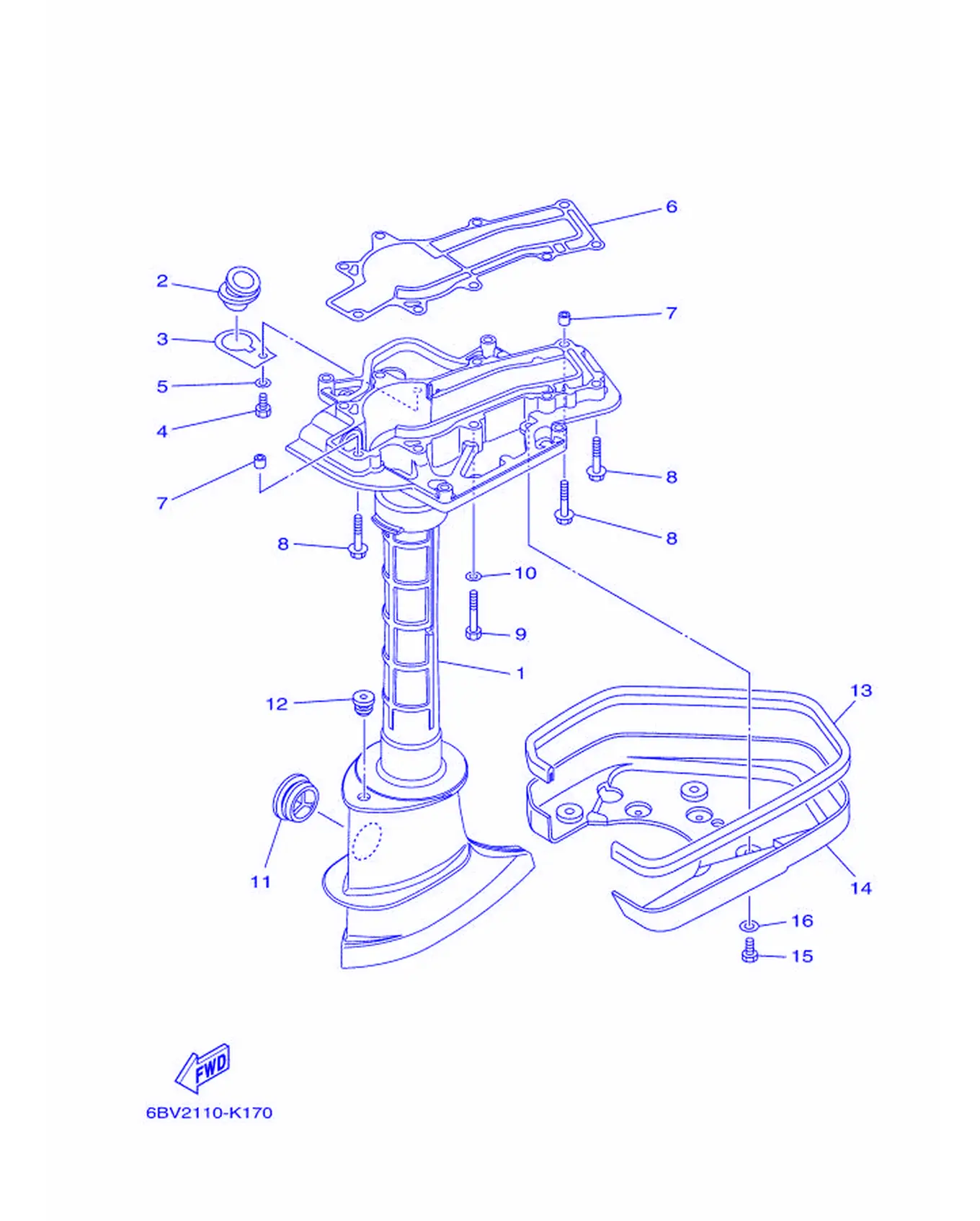

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G5111-00-4D	水上装置壳	Casing,Upper	1
2	6BX-15316-00	减震垫1	Damper 1	1
3	6BX-G5321-00	面板	Plate	1
4	97095-06014	螺栓	Bolt	1
5	92995-06600	盘形垫	Washer	1
6	6BX-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1
7	90387-06806	轴套	Color	2
8	97575-06540	带垫圈螺栓	Bolt, With Washer	5
9	97075-06050	螺栓	Bolt	4
10	92995-06600	盘形垫	Washer	4
11	647-45151-01	水上装置壳体盖	Cover,UpperCasing	2
12	90480-10M13	固定	Grommet	1
13	6BX-42716-00	密封橡皮块1	Rubber,Seal 1	1
14	6BX-G2723-00	底盖	Cover, Bottom	1
15	97095-06014	螺栓	Bolt	4
16	92995-06600	盘形垫	Washer	4

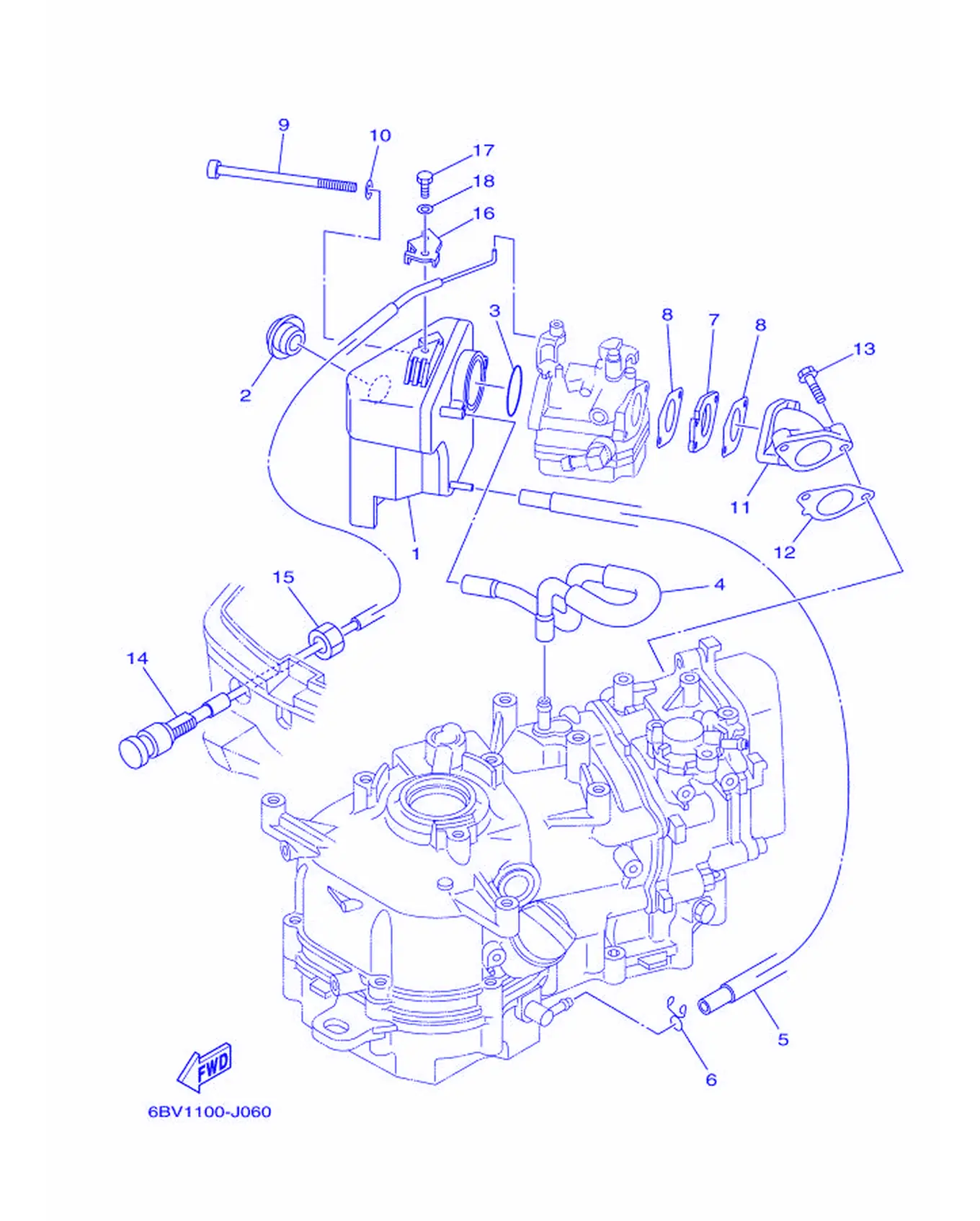

インテ-ク

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-14440-00	进气消声器组合	SilencerAssembly,Intake	1
2	90480-18M74	橡胶垫	Grommet	1
3	93210-320A7	O型圈	O-ring	1
4	6BX-F4314-00	管4	Pipe 4	1
5	6BX-E316F-00	机油软管1	Hose,Oil 1	1
6	90467-09M09	固定	Clip	1
7	6BX-E3647-00	岐管衬垫3	Gasket,Manifold 3	1
8	6BX-E3646-00	岐管衬垫2	Gasket,Manifold 2	2
9	90110-06350	内六角圆柱头螺钉	Bolt, Hexagon Socket Head	2
10	90201-06106	平垫圈	Washer,Plate	2
11	6BX-E3641-10-94	岐管1	Manifold,Intake 1	1
12	6BX-E3645-00	岐管衬垫1	Gasket,Manifold 1	1
13	90119-06MA3	带垫螺栓	Bolt, With Washer	2
14	6BX-F6330-01	起动器钢索组合	StarterCableAssembly	1
15	6BX-F6333-00	螺母	Nut	1
16	6BX-E3151-00	支架1	Stay	1
17	97095-05010	螺栓	Bolt	1
18	92995-05600	盘形垫	Washer	1

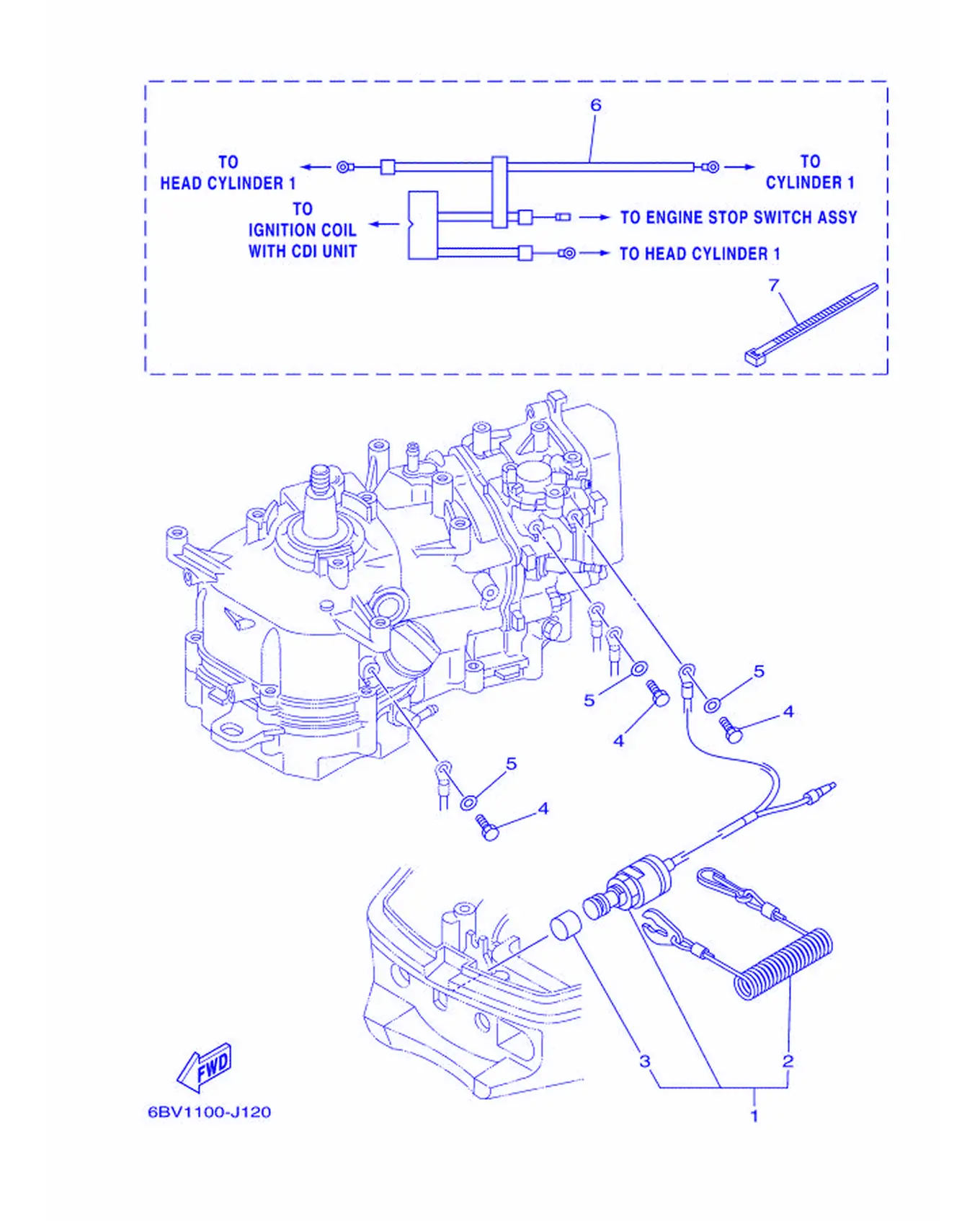

エレクトリカル

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-82575-00	发动机止动开关组合	Engine Stop Switch Assembly	1
2	682-82556-00	止动拉索	Stopper	1
3	689-8257Y-00	盖	Cap	1
4	97095-06012	螺栓	Bolt	3
5	92995-06600	盘形垫	Washer	3
6	6BX-82531-00	导线	Wire,Lead	1
7	90465-13M97	固定	Clamp	4

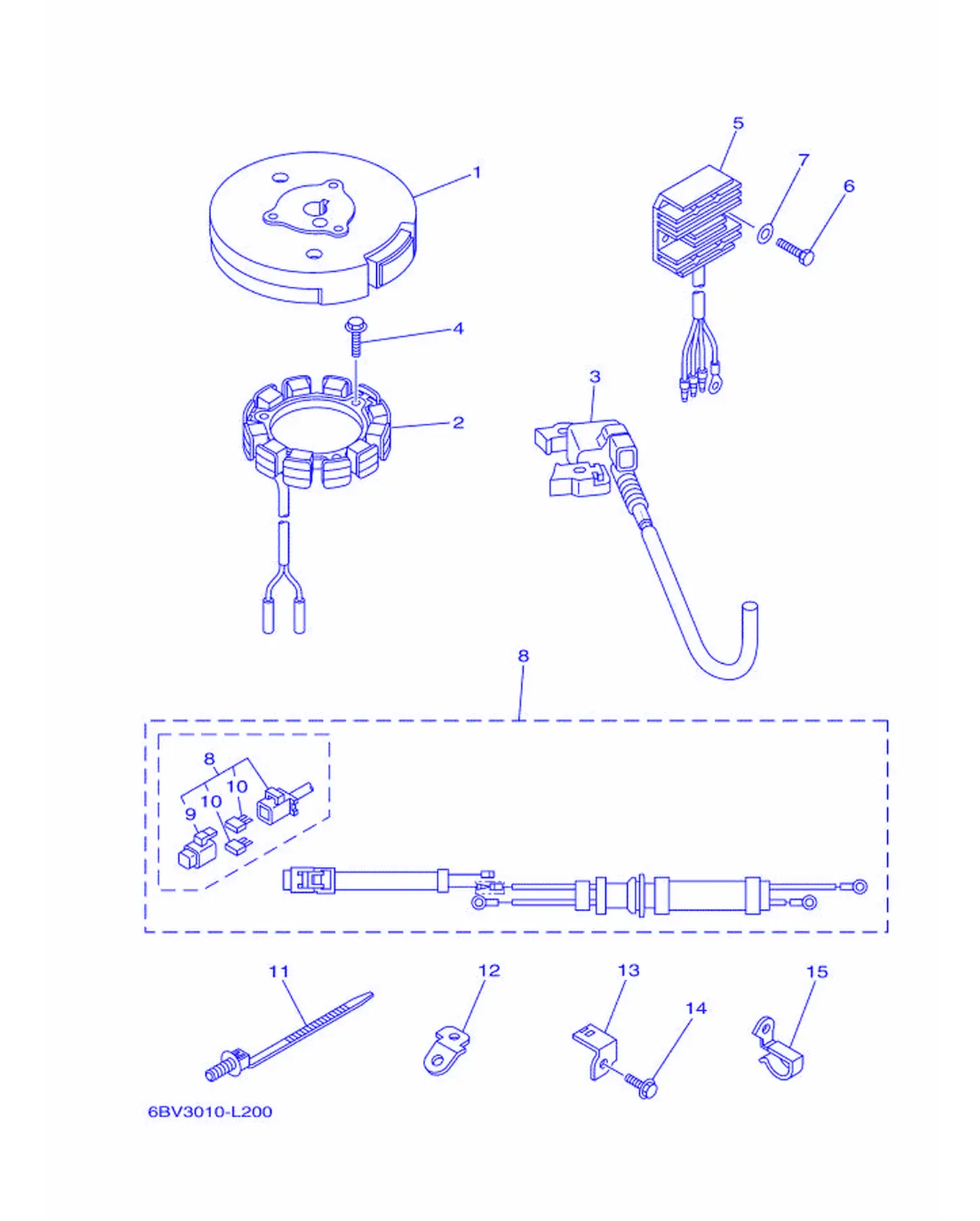

オプシヨナルパ-ツ

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-85550-A0	转子总成	Rotor Assembly	1
2	6BX-85510-A0	定子总成	Lighting Coil Assembly	1
3	6BV-85571-01	点火线圈	Ignition Coil (CDI Unit)	1
4	97595-06520	带垫圈螺	Bolt, With Washer	3
5	6BX-81960-00	整流调节器	Rectifier and Regulator	1
6	97095-06016	螺栓	Bolt	2
7	92995-06600	盘形垫	Washer	2
8	6BX-81949-00	导线	Wire,Lead	1
9	67F-8215B-00	断路器盖	Cap (Black)	1
10	67F-82151-00	保险丝	Fuse (20A)	2
11	90464-30009	线夹	Clamp	1
12	6BX-82581-00	线夹支承	Stay, Code Clamp	1
13	6BX-82388-00	面板	Plate	1
14	90109-06M80	螺栓	Bolt	1
15	90465-08371	线夹	Clamp	1

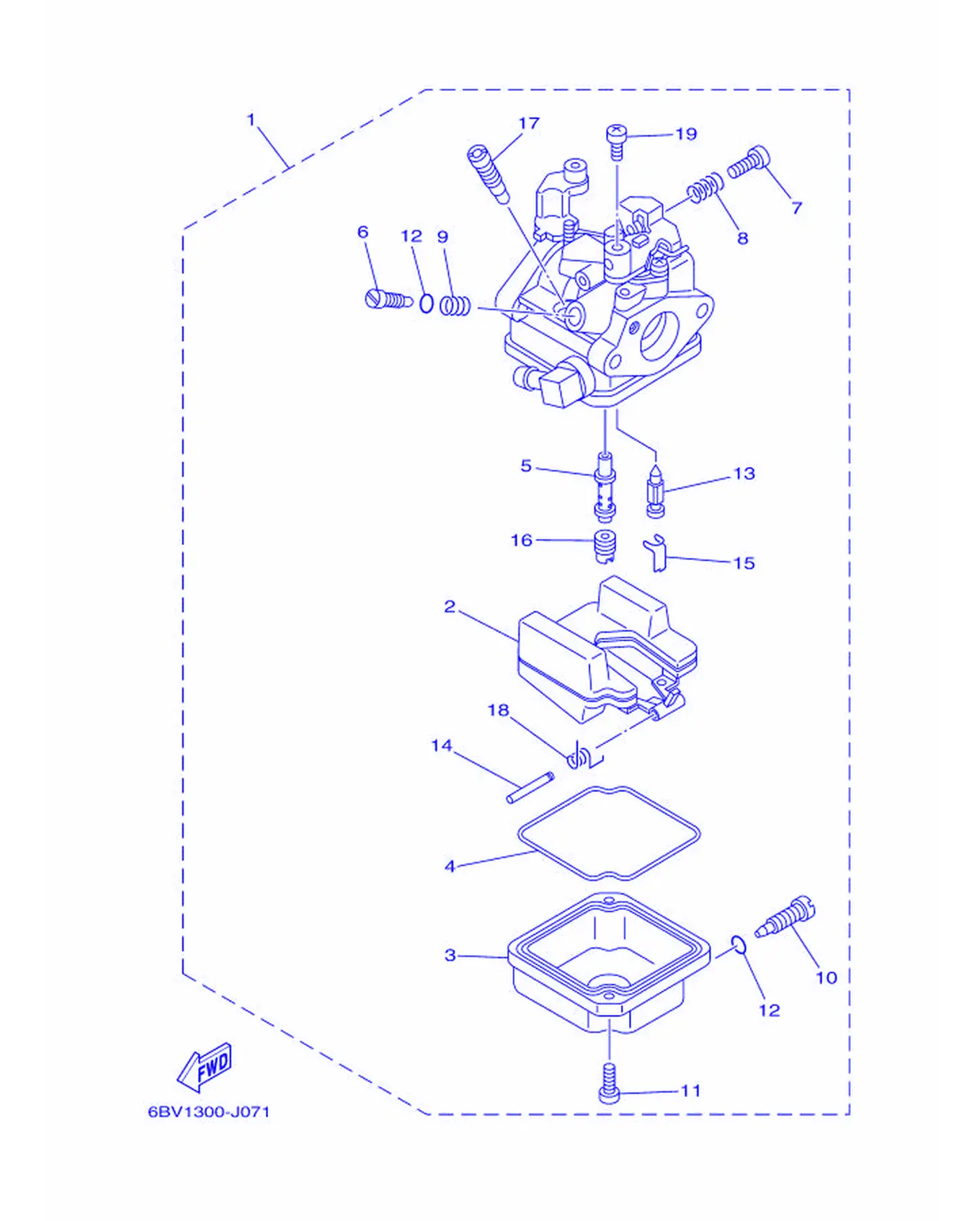

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	6BV-14301-21	化油器总成1	CarburetorAssembly 1	1
2	6BX-14985-00	浮子	Float	1
3	6BX-14980-00	浮子室本	Body, Float Chamber	1
4	6BX-14984-00	浮子室衬垫	Gasket, Float Chamber	1
5	6BV-14947-00	针形量孔	Jet,Needle	1
6	6BW-14923-00	低速螺钉	Screw,Pilot	1
7	6BX-14523-00	止动螺钉	Screw, Stop	1
8	6BX-14555-00	弹簧	Spring	1
9	6BX-14935-00	弹簧	Spring	1
10	6BX-14991-00	螺钉	Screw	1
11	6BX-14592-00	螺钉	Screw	2
12	4JH-14562-00	O型圈	O-ring	2
13	6BX-14546-00	阀门	Valve, Needle	1
14	6BX-14548-00	浮子臂销	Pin, Float Arm	1
15	6BX-14937-00	钢夹	Clip	1
16	6BV-14943-11	主量孔	Jet,Main (#60)	1
17	6BV-14948-01	量孔	Jet (#35)	1
18	6BX-14556-00	弹簧	Spring	1
19	98580-04006	大柱头螺钉	Screw, Pan Head	1

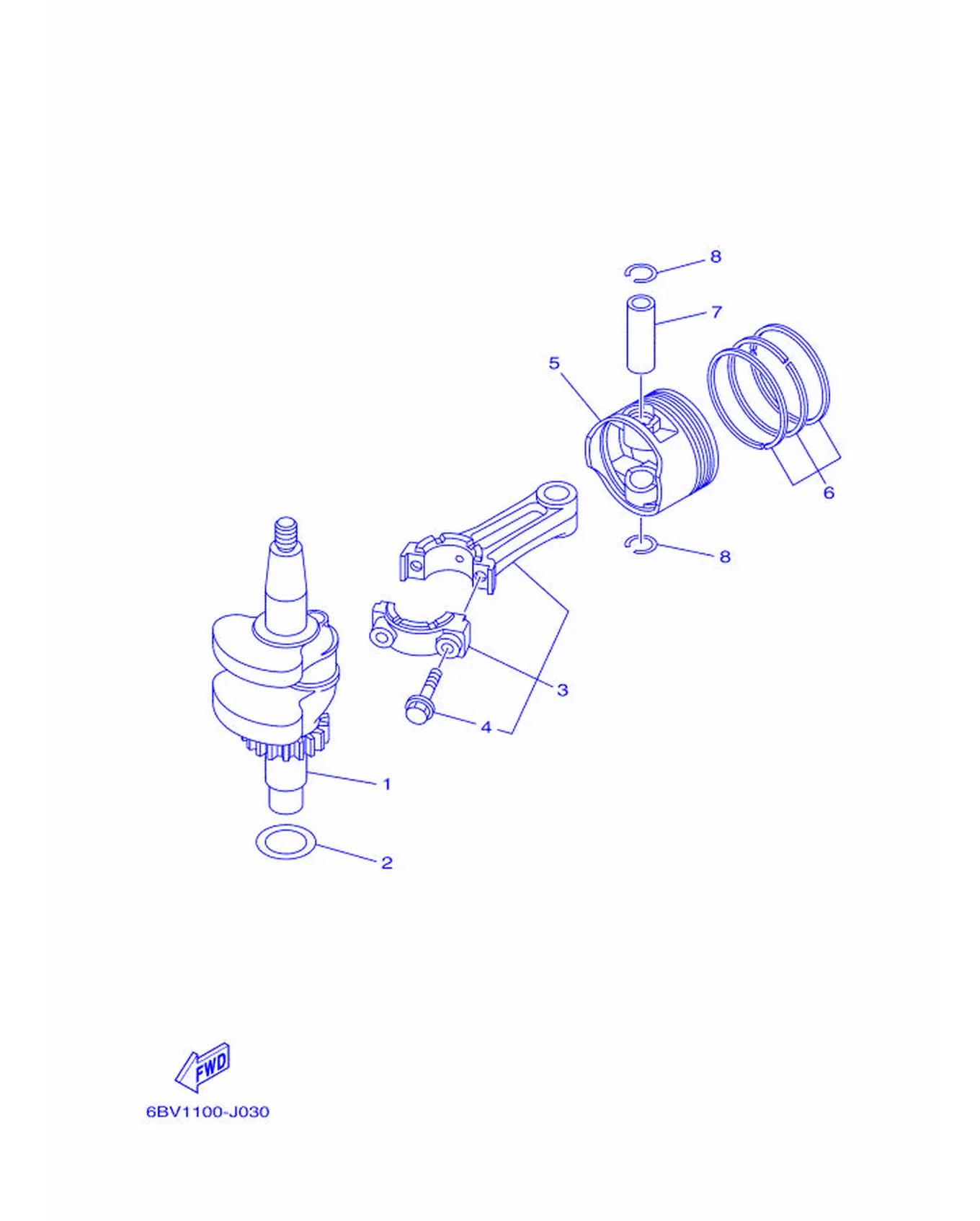

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-E1410-00	曲轴	Crankshaft	1
2	90201-266P2	平垫圈	Washer,Plate	1
3	6BX-11650-00	连杆组合	Connecting Rod Assembly	1
4	67D-11654-00	连杆螺	Bolt, Connecting Rod	2
5	6BX-E1631-00-96	活塞	Piston (STD)	1
5	6BX-E1635-00	活塞	Piston (0.25MM O/S)	1
5	6BX-E1636-00	活塞	Piston (0.50MM O/S)	1
6	6BX-E1603-00	活塞环套件	PistonRingSet (STD)	1
6	6BX-E1604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	1
6	6BX-E1605-00	活塞环套件	Piston Ring Set (0.50MM O/S)	1
7	6BX-11633-00	活塞销	Pin,Piston	1
8	93450-16068	卡环	Circlip	2

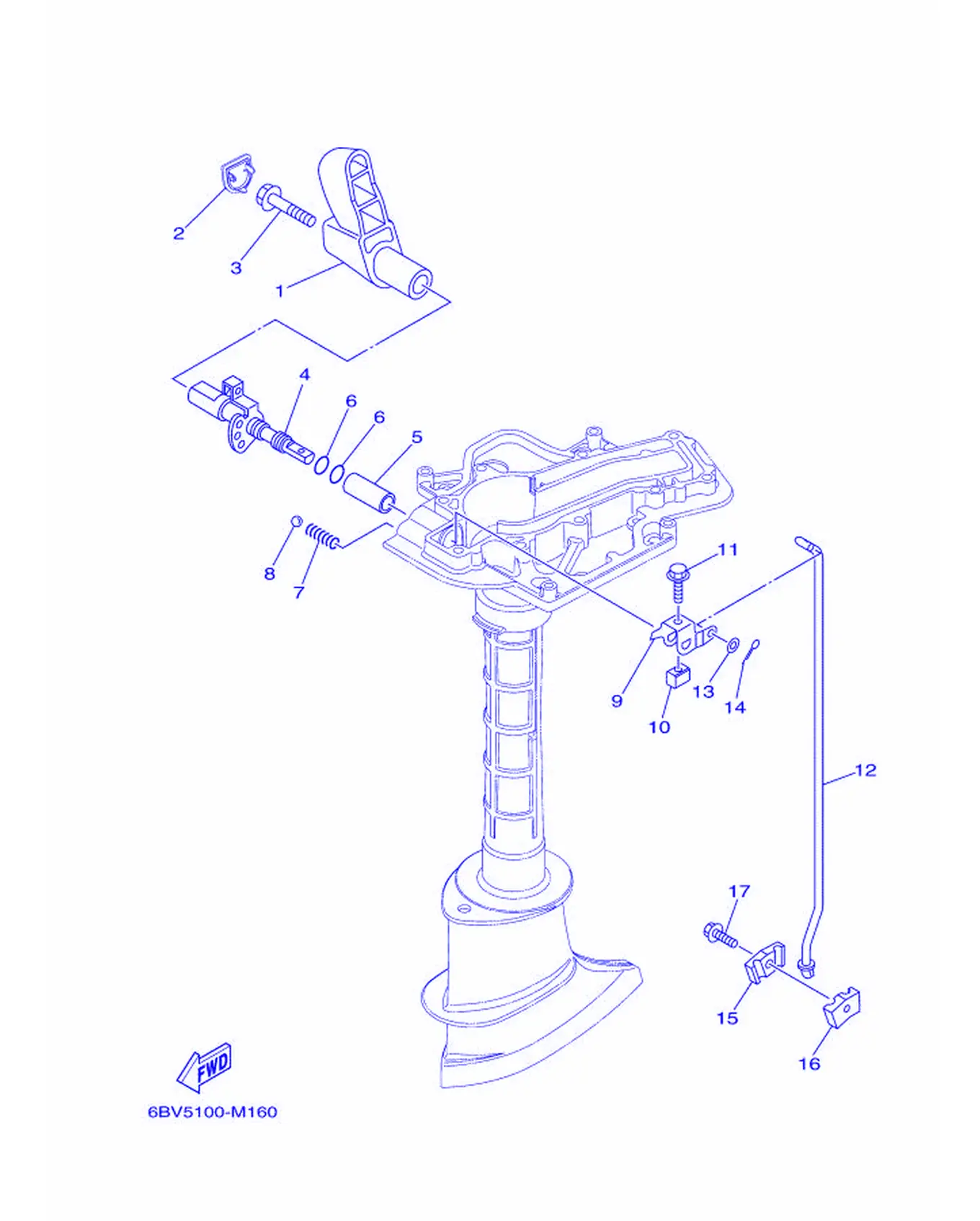

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G4111-00	变挡手柄	Handle, Gear Shift	1
2	6BX-G3679-00	限位板	Stopper, Hook	1
3	90105-08046	六角法兰面螺栓	Bolt, Flange	1
4	6BX-G4119-01-CA	变挡轴	Shaft, Change	1
5	6BX-G4122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
6	93210-09350	O型圈	O-ring	2
7	90501-12802	接头	Spring, Compression	1
8	93505-16024	滚珠	Ball	1
9	6BX-G4121-00	变挡杆杠杆	Lever, Shift Rod	1
10	6BX-18175-00	隔套	Spacer	1
11	90119-05M04	带垫圈六角头螺栓	Bolt, With Washer	1
12	6BX-44143-00	变挡连杆	Rod, Shift	1
13	92990-05600	盘形垫	Washer,Plate	1
14	91490-16010	开口销	Pin, Cotter	1
15	68D-G4145-00	变挡连杆接头	Connector, Shift Rod	1
16	68D-G4146-00	变挡连杆接头	Connector, Shift Rod	1
17	90119-06256	带垫圈六角头螺栓	Bolt, With Washer	1

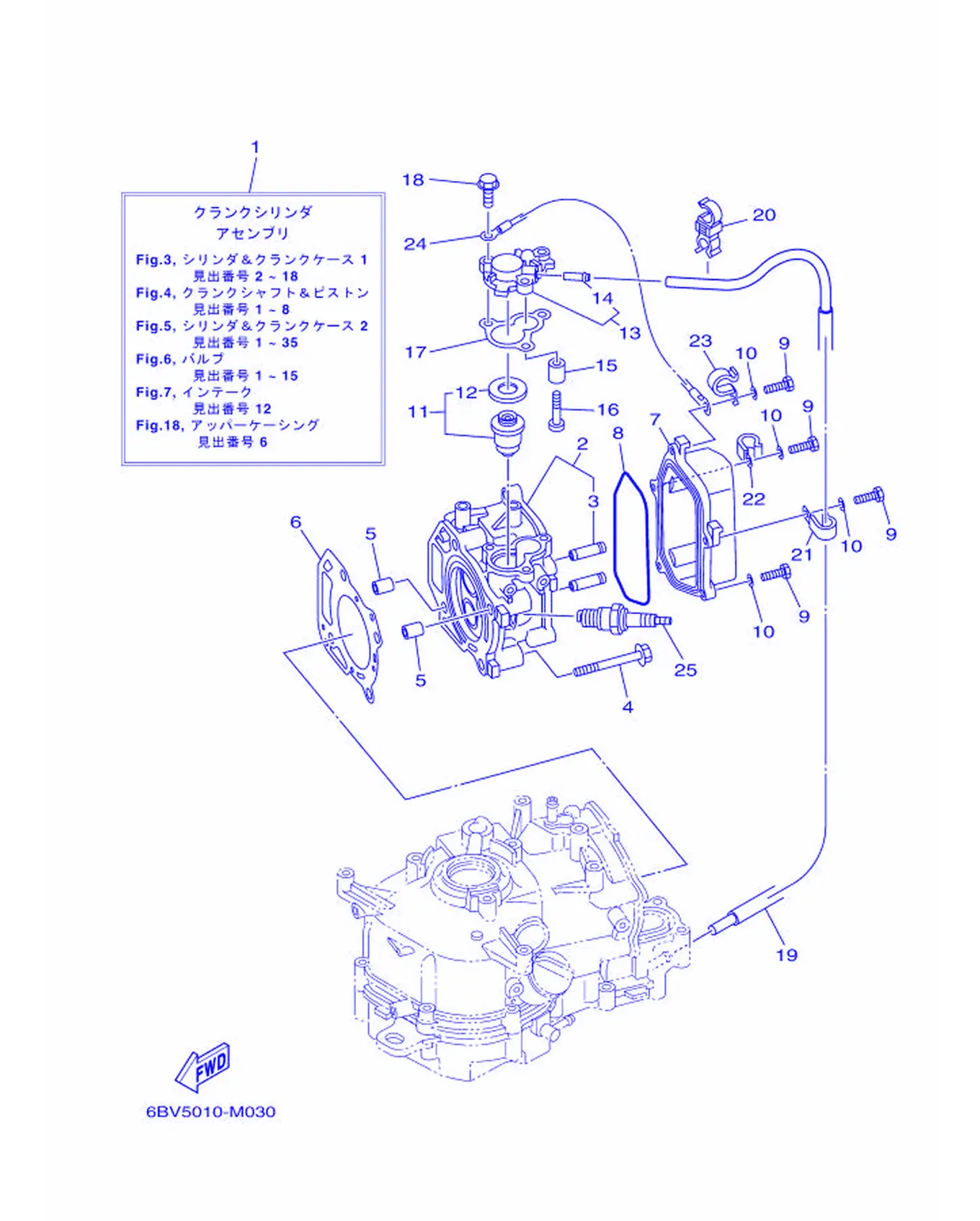

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-WE090-00-1S	气缸曲柄组合F6CMHL	Crank Cylinder Assembly	1
2	6BX-E1111-00-1S	气缸头1	Head, Cylinder 1	1
3	67D-11133-10	进气门导管	Guide,Valve 1	2
4	90105-08M36	六角螺栓	Bolt, Flange	4
5	99510-10114	定位销	Pin, Dowel	2
6	6BX-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
7	6BX-E1191-00-5B	气缸盖罩1	Cover, Cylinder Head 1	1
8	6BX-11356-00	气缸密封圈2	Seal,Cylinder 2	1
9	97095-06020	螺栓	Bolt	5
10	92995-06600	盘形垫	Washer	5
11	66M-12411-01	温控器	Thermostat	1
12	688-12412-00	温控器密封	Seal,Thermostat	1
13	68D-E2413-00-1S	温控器盖	Cover,Thermostat	1
14	650-24378-00	连接管4	Pipe,Joint 4	1
15	68D-E1325-00	阳极	Anode	1
16	97880-05025	大柱头螺钉	Screw, Pan Head	1
17	68D-E2414-A0	盖衬垫	Gasket,Cover	1
18	90119-06MA2	卡环	Bolt, With Washer	3
19	6BX-F4323-00	管	Pipe 12	1
20	90464-09021	线夹	Clamp	1
21	90465-06M86	夹箍	Clamp	1
22	90465-06M86	夹箍	Clamp	1
23	90465-08371	线夹	Clamp	1
24	6G0-82519-00	接地线	Wire, Earth Lead	1
25	94709-00372	火花塞	Plug, Spark (NGK CR6HSB)	1

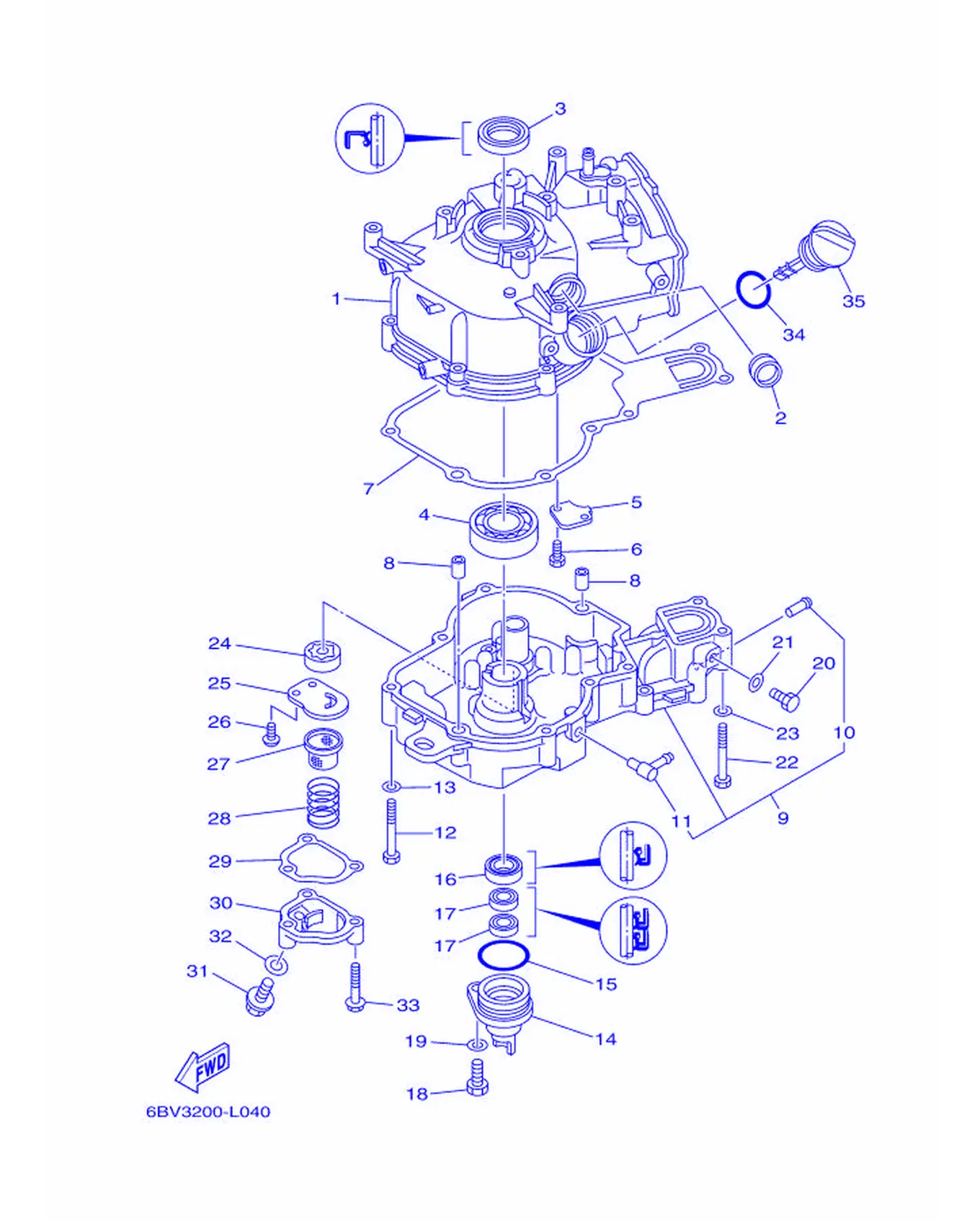

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-E1311-00-1S	缸体1	Cylinder 1	1
2	3Y6-15361-00	油标	Gauge, Level	1
3	93102-25022	油封	Oil Seal	1
4	93306-205B2	轴承	Bearing	1
5	6BX-E1168-00	通气管盖	Cover, Breather	1
6	97013-05010	螺栓	Bolt	2
7	6BX-11351-00	气缸垫片1	Gasket, Cylinder	1
8	99510-10114	定位销	Pin, Dowel	2
9	6BX-E5111-00-1S	曲轴箱1	Crankcase 1	1
10	650-24378-00	连接管4	Pipe,Joint 4	1
11	676-11372-00	软管接头	Nipple,Hose	1
12	97013-06050	螺栓	Bolt	8
13	92903-06600	盘形垫	Washer,Plate	8
14	68D-E5396-00-5B	油封壳	Housing,OilSeal	1
15	93210-35537	O型圈	O-ring	1
16	93102-20108	油封	OilSeal	1
17	93102-10004	油封	OilSeal	2
18	97095-08020	螺栓	Bolt	1
19	92995-08600	盘形垫	Washer	1
20	97095-08014	螺栓	Bolt	1
21	90430-08800	固定	Gasket	1
22	97013-06050	螺栓	Bolt	2
23	92903-06600	盘形垫	Washer,Plate	2
24	6BX-E3310-00	转子总成1	Rotor Assembly 1	1
25	6BX-E3316-00	泵盖	Cover, Pump	1
26	98517-06012	螺栓	Screw, Pan Head	2
27	51Y-13411-00	机油过滤网	Strainer,Oil	1
28	90501-18576	压簧	Spring, Compression	1
29	6BX-E3475-00	衬垫	Gasket	1
30	6BX-E3417-00-1S	滤网盖	Cover, Strainer	1
31	90105-08M76	六角螺栓	Bolt, Flange	1
32	90201-08818	平垫圈	Washer,Plate	1
33	97575-06535	带垫圈螺	Bolt, With Washer	3
34	93210-24M79	O型圈	O-ring	1
35	68D-E5362-00	齿轮溢油孔	Plug, Oil Level	1

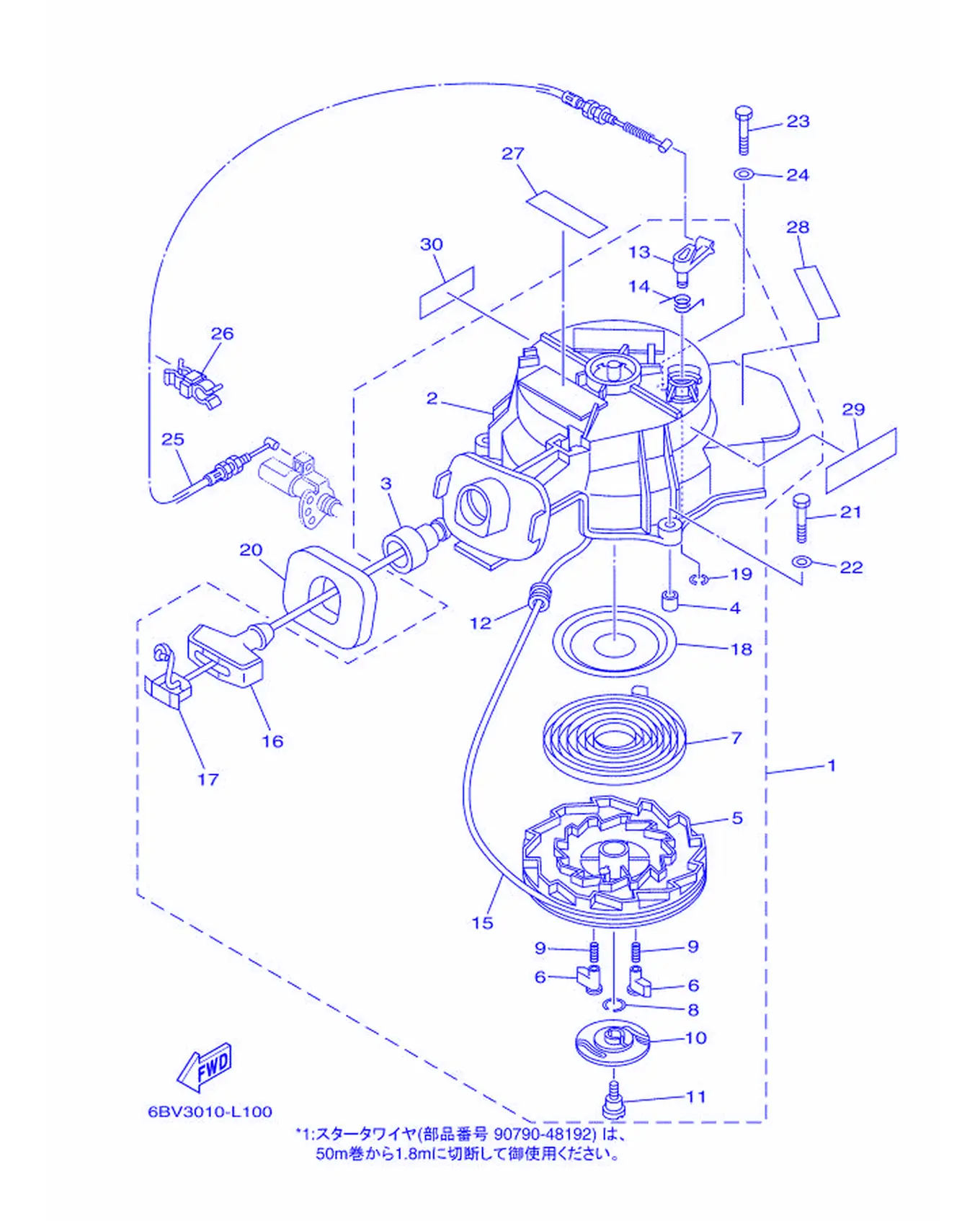

スタ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-15710-00	起动器组合	StarterAssembly	1
2	6BX-15711-00	起动器箱	Case,Starter	1
3	63V-15795-01	钢夹	Guide, Rope	1
4	67D-15764-00	安装环1	Collar 1	3
5	67D-15714-00	拉索卷	Drum, Sheave	1
6	67D-15741-00	驱动爪	Pawl, Drive	2
7	67D-15713-00	起动器弹簧	Spring,Starter	1
8	6BX-15705-00	驱动爪弹簧	Spring, Drive Pole	1
9	67D-15767-00	弹簧	Spring	2
10	67D-15735-00	凸轮导向装置	Guide,Cam	1
11	67D-15793-00	螺钉	Screw	1
12	63V-15764-00	安装环1	Collar 1	1
13	67D-15794-01	限位板	Stopper	1
14	67D-15734-00	回位弹簧	Spring, Return	1
16	6G1-15755-00	起动器手	Handle,Starter	1
17	6G1-15779-00	盖	Cover	1
18	67D-15739-00	推力垫	Washer, Thrust	1
19	67D-15744-00	卡圈	Circlip	1
20	6BX-15762-00	橡皮密封圈2	Seal,Rubber 2	1
21	97095-06035	螺栓	Bolt	2
22	92995-06600	盘形垫	Washer	2
23	97095-06020	螺栓	Bolt	1
24	92995-06600	盘形垫	Washer	1
25	6BX-E5770-00	起动器止动钢索组	Cable Complete, Starter Stop	1
26	90464-07008	固定	Clamp	1
27	6AH-81995-00	标签	Label, Warning	1
28	6BX-E3437-00	MARK,	Mark, Corrosion	1
29	6BX-E4427-00	指示牌	Label, Instruction	1
30	6AH-81994-00	标签	Label, Safety	1

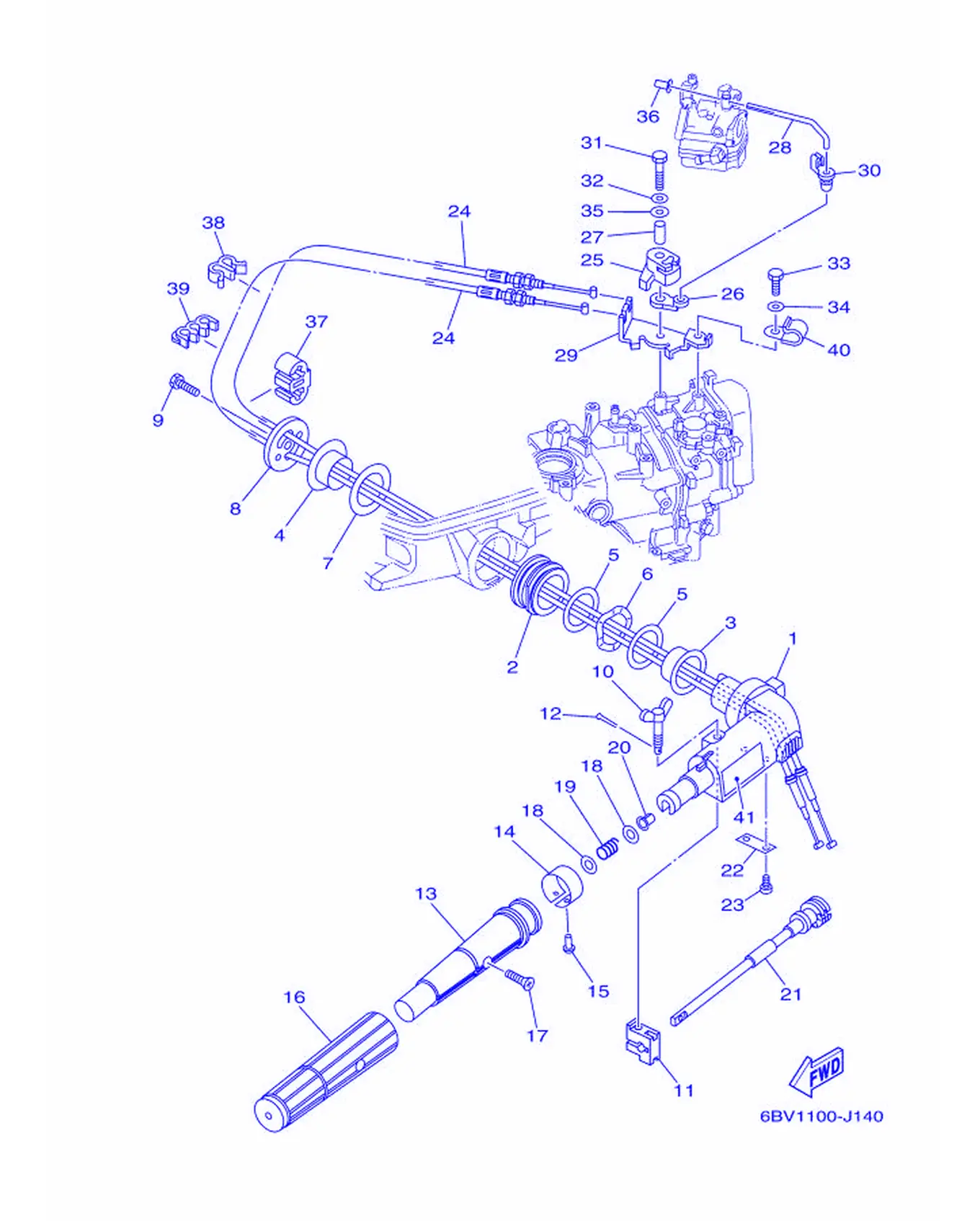

ステアリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G2111-00-4D	方向手	Handle,Steering	1
2	6BX-42129-00	橡皮衬套	Bushing,Rubber	1
3	6BX-G2171-00	衬套	Bushing	1
4	6BX-G2172-00	衬套2	Bushing 2	1
5	6BX-G2181-00	垫圈	Washer	2
6	6BX-G2188-00	WASHER, WAVE	Washer, Wave	1
7	6BX-G2182-00	垫圈	Washer 2	1
8	6BX-42131-00	方向手把盖	Cover,HandleSteering	1
9	97075-08025	螺栓	Bolt	1
10	6G1-42125-01	阻力调整螺	Bolt, Friction Adjust	1
11	6G1-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
12	91490-16010	开口销	Pin, Cotter	1
13	68D-G2119-01	方向手把握	Grip,SteeringHandle	1
14	60P-G2137-00	油门指示器	Indicator, Throttle	1
15	90269-02M09	螺丝	Rivet	1
16	68D-G2177-10	手把橡皮	Rubber,Handle	1
17	90152-05011	沉头螺钉	Screw, Countersunk	1
18	90201-10M02	面板垫圈	Washer,Plate	2
19	90501-23215	接头	Spring, Compression	1
20	90386-08032	衬套	Bushing	1
21	6BX-42138-00	油门杆	Lever,Throttle	1
22	68D-G2159-00	支承	Stay	1
23	97885-05012	大柱头螺钉	Screw, Pan Head	2
24	6BX-F6301-00	气节门拉索总成1	ThrottleCableAssembly	2
25	6BX-41638-00	滑	Pulley	1
26	6BX-41283-00	空转油门杠杆	Lever, Free Accelerator	1
27	90387-06252	轴套	Color	1
28	6BX-41211-00	加速器连杆	Link, Accelerator	1
29	6BX-E4497-00	油门钢索支承	Stay, Throttle Wire	1
30	661-41262-02	阻风门杠杆接头	Joint, Choke Lever	1
31	97095-06035	螺栓	Bolt	1
32	92995-06600	盘形垫	Washer	1
33	97095-06012	螺栓	Bolt	1
34	92995-06600	盘形垫	Washer	1
35	90201-06M62	平垫圈	Washer,Plate	1
36	647-14395-60	溢流管盖	Cap, Overflow Pipe	1
37	90464-06006	线夹	Clamp	2
38	90464-07M20	固定	Clamp	1
39	90464-07M05	固定	Clamp	1
40	90465-08395	固定	Clamp	1
41	6AH-42794-00	标签	Label, Warning (General)	1

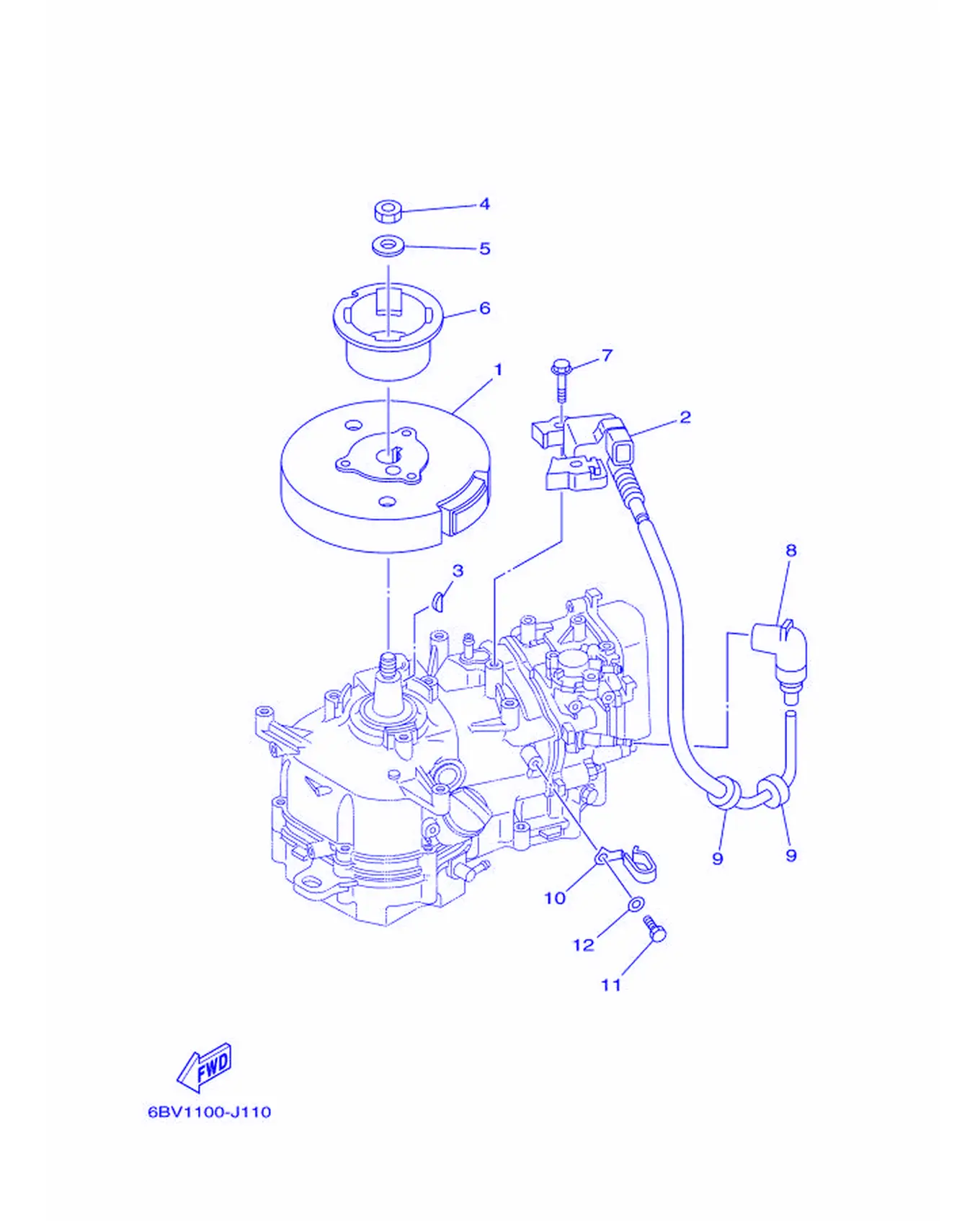

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-85550-00	转子总成	Rotor Assembly	1
2	6BV-85571-01	点火线圈	Ignition Coil (CDI Unit)	1
3	90280-04M06	半圆键	Key, Woodruff	1
4	90170-12066	螺帽	Nut	1
5	90201-12472	平垫圈	Washer,Plate	1
6	6BX-15723-00	起动器滑	Pulley, Starter	1
7	90105-06037	螺栓	Bolt, Flange	2
8	6BX-82370-00	火花塞帽总成	PlugCapAssembly	1
9	90480-25161	固定	Grommet	2
10	90465-08361	线夹	Clamp	1
11	97095-06012	螺栓	Bolt	1
12	92995-06600	盘形垫	Washer	1

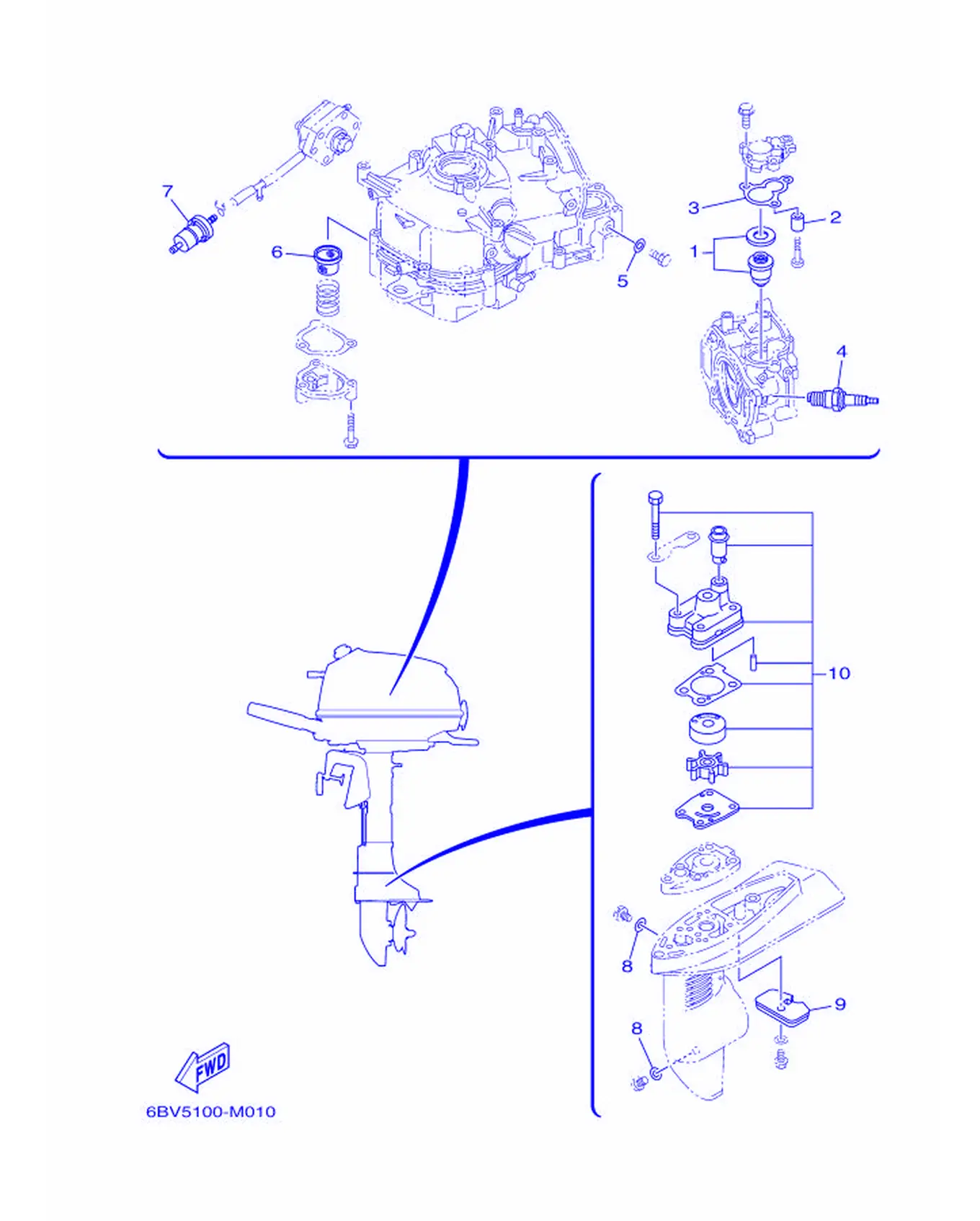

テイキコウカンブヒン

REF	雅马哈编码	中文名称	英文名称	用量
1	66M-12411-01	温控器	Thermostat	1
2	68D-E1325-00	阳极	Anode	1
3	68D-E2414-A0	盖衬垫	Gasket,Cover	1
4	94709-00372	火花塞	Plug, Spark (NGK CR6HSB)	1
5	90430-08800	固定	Gasket	1
6	51Y-13411-00	机油过滤网	Strainer,Oil	1
7	68T-24251-01	滤网1	Strainer 1	1
8	90430-08020	固定	Gasket	3
9	68D-G5251-00	阳极	Anode	1
10	6BX-WG078-00	水泵修理套件	Water PumpRepair Kit	1

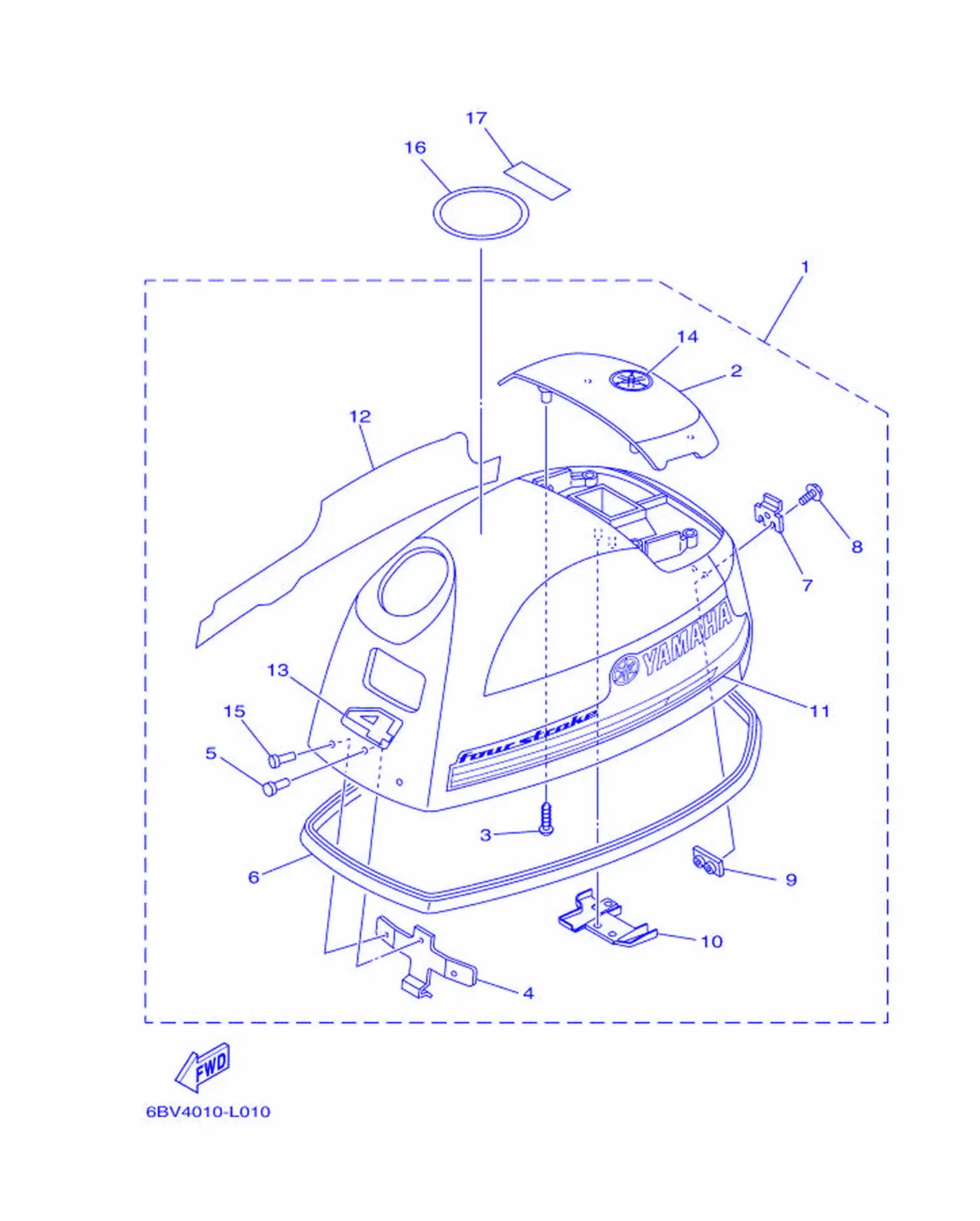

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6BV-G2610-20	顶罩组合	Top Cowling Assembly (Gray)	1
2	6BX-G2613-10	空气导管嵌	Molding, Air Duct	1
3	97780-40012	自攻螺钉	Screw, Tapping	4
4	6BX-G2651-00	钩	Fook	1
5	90266-04M04	螺丝	Rivet	1
6	6BX-42615-00	密封	Seal	1
7	60R-42652-00	钩	Fook	1
8	97595-05514	螺栓	Bolt, With Washer	2
9	68T-42649-00	夹带支架	Holder, Clamp Band	1
10	6BX-G2134-00	盖	Cover	1
11	6BV-42675-10	侧面图样1	Graphic, Side 1	1
12	6BV-42676-10	侧面图样2	Graphic, Side 2	1
13	6BV-42677-10	前图样	Graphic, Front	1
14	6BX-42697-10	音叉标志	Tuning Fork Mark	1
15	90266-04M00	螺丝	Rivet	2
16	60R-E3434-00	告诫标记	Label, Corrosion	1
17	6S7-42698-00	警告标签	Label, Warning (Fuel)	1

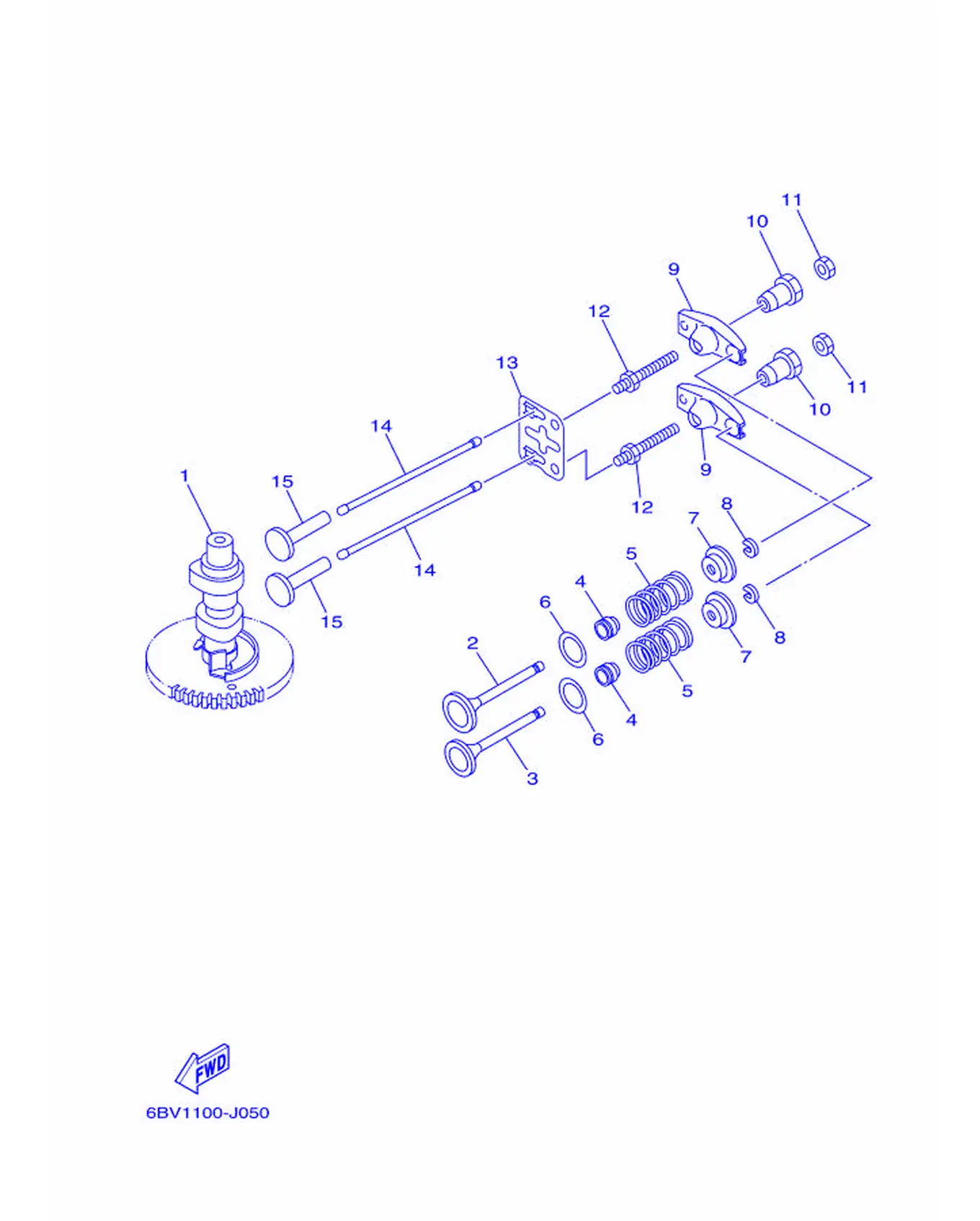

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-E2170-00	凸轮轴总成	CamShaftAssembly 1	1
2	6BX-12111-00	气门1	Valve,Intake	1
3	6AU-12121-00	气门2	Valve,Exhaust	1
4	51Y-12119-00	气门杆密封	Seal, Valve Stem	2
5	60R-12113-00	弹簧1	Spring, Valve Inner	2
6	68T-12116-00	气门簧座	Seat,ValveSpring	2
7	7NJ-12117-00	气门弹簧座	Retainer,ValveSpring	2
8	7NJ-12118-00	气门锁夹	Cotter, Valve	2
9	67D-12151-00	气门摇臂	Arm, Valve Rocker	2
10	7FK-12165-00	摇臂枢轴	Pivot, Rocker Arm	2
11	7FK-12158-00	锁紧螺母	Nut,Lock	2
12	67D-12157-00	锁紧螺母	Bolt	2
13	6BX-E2155-00	推杆导承	Guide, Push Rod	1
14	6BX-12154-00	气门推杆	Rod, Valve Push	2
15	JA9-12153-00	气门挺杆	Lifter, Valve	2

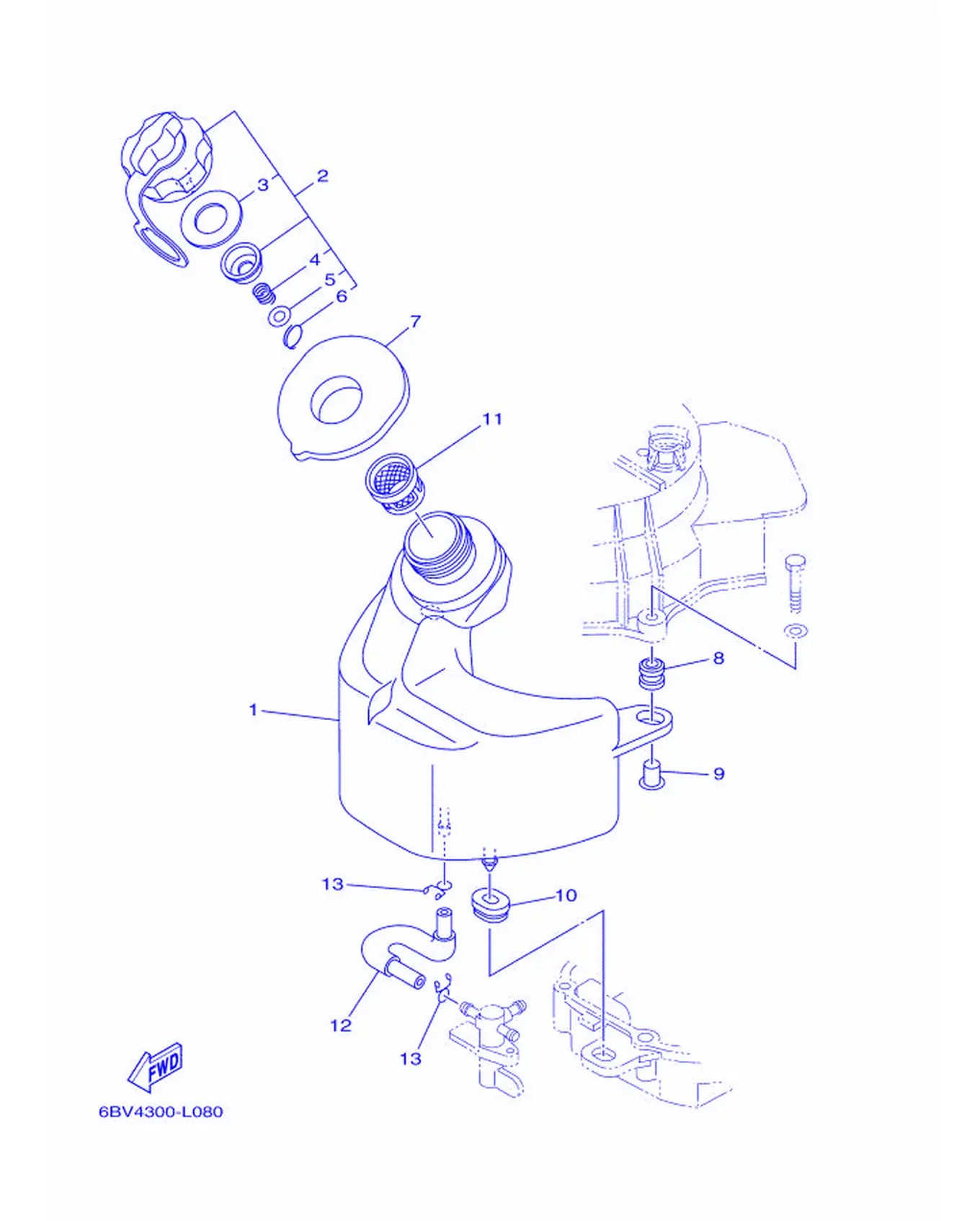

フユエル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-F4111-00	油箱	Tank,Fuel	1
2	6BX-24610-01	油箱盖总成	CapAssembly	1
3	68D-24612-00	盖衬垫	Packing,Cap	1
4	90501-100A5	压簧	Spring, Compression	1
5	92990-04200	平垫圈	Washer, Plain	1
6	90468-100A0	卡环	Clip	1
7	6BX-24641-00	盖衬垫1	Gasket,Cap 1	1
8	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
9	90387-06119	环	Color	2
10	90480-01559	固定	Grommet	1
11	6BX-24167-00	过滤器	Strainer	1
12	6BX-F4311-00	油管	Pipe,Fuel 1	1
13	90467-09M09	固定	Clip	2

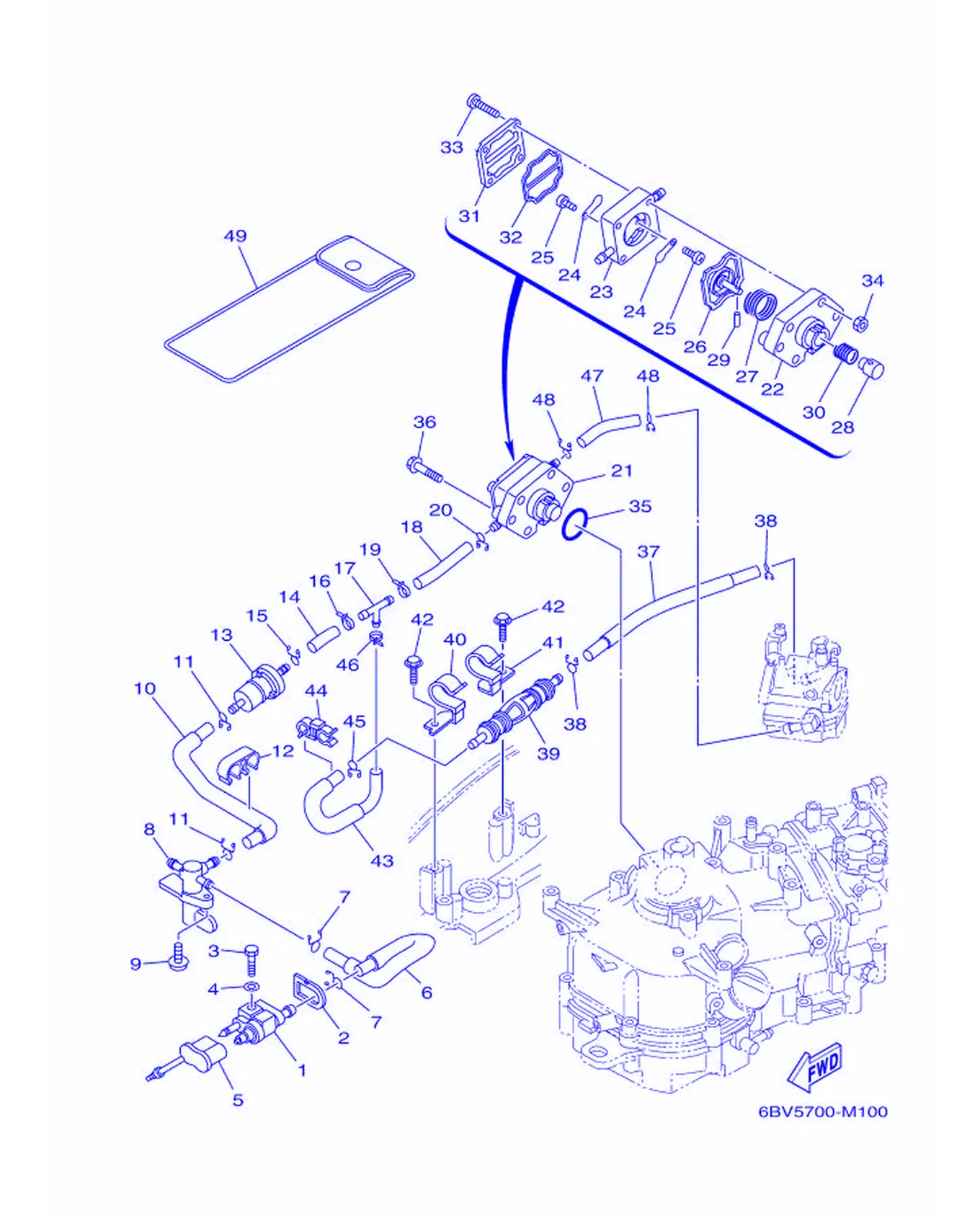

フユエル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	60R-F4329-00	密封	Seal	1
3	97095-06025	螺栓	Bolt	1
4	92995-06600	盘形垫	Washer	1
5	6BX-2476U-00	保护1	Protector, 1	1
6	6BX-F4312-00	燃油管2	Pipe 2	1
7	90467-09M09	固定	Clip	2
8	6BX-24500-01	燃油开关组合	Fuel Cock Assembly 1	1
9	90159-06M10	带垫圈十字槽螺钉	Screw, With Washer	1
10	6BX-F4313-00	管3	Pipe 3	1
11	90467-09M09	固定	Clip	2
12	90464-12809	线夹	Clamp	1
13	68T-24251-01	滤网1	Strainer 1	1
14	6BX-F247C-00	HOSE 3	Hose 3	1
15	90467-09M09	固定	Clip	1
16	90465-11M10	固定	Clamp	1
17	688-24378-00	连接管4	Pipe,Joint	1
18	6BX-F247D-00	HOSE 4	Hose 4	1
19	90465-11M10	固定	Clamp	1
20	90467-09M09	固定	Clip	1
21	6BX-24410-00	燃油泵组合	FuelPumpAssembly	1
22	67D-24412-00	燃油泵本体1	Body 1	1
23	67D-24413-02	燃油泵本体2	Body 2	1
24	6A0-24421-01	单向阀	Valve, Check	2
25	6E7-14325-00	扁头螺钉	Screw, Pan Head	2
26	6BX-24411-00	隔膜，隔板	Diaphragm	1
27	67D-24423-00	隔膜弹	Spring,Diaphragm	1
28	6BX-13131-00	柱	Plunger	1
29	66M-24374-00	销	Pin	1
30	6BX-24454-00	弹簧	Spring	1
31	67D-24414-01	燃油泵本体3	Body 3	1
32	66M-24471-01	隔膜	Diaphragm	1
33	67D-24444-00	螺钉	Screw	4
34	95380-04600	有槽螺母	Nut	4
35	93210-27ME3	O型圈	O-ring	1
36	97595-06630	带垫螺栓	Bolt, With Washer	2
37	6BX-F247B-00	HOSE 2	Hose 2	1
38	90467-09M09	固定	Clip	2
39	6BX-24360-00	起动注油泵组合	Primer Pump Assembly	1
40	6BX-24135-00	线夹1	Clamp 1	1
41	6BX-24136-00	线夹2	Clamp 2	1
42	90109-06M80	螺栓	Bolt	2
43	6BX-F247A-00	HOSE 168V2247A	Hose 1	1
44	90464-09021	线夹	Clamp	1
45	90467-09M09	固定	Clip	1
46	90465-11M10	固定	Clamp	1
47	6BX-E3971-00	燃油管1	Pipe,Fuel 1	1
48	90467-09M09	固定	Clip	2
49	6BX-F8100-00	随车工具	ToolKit	1

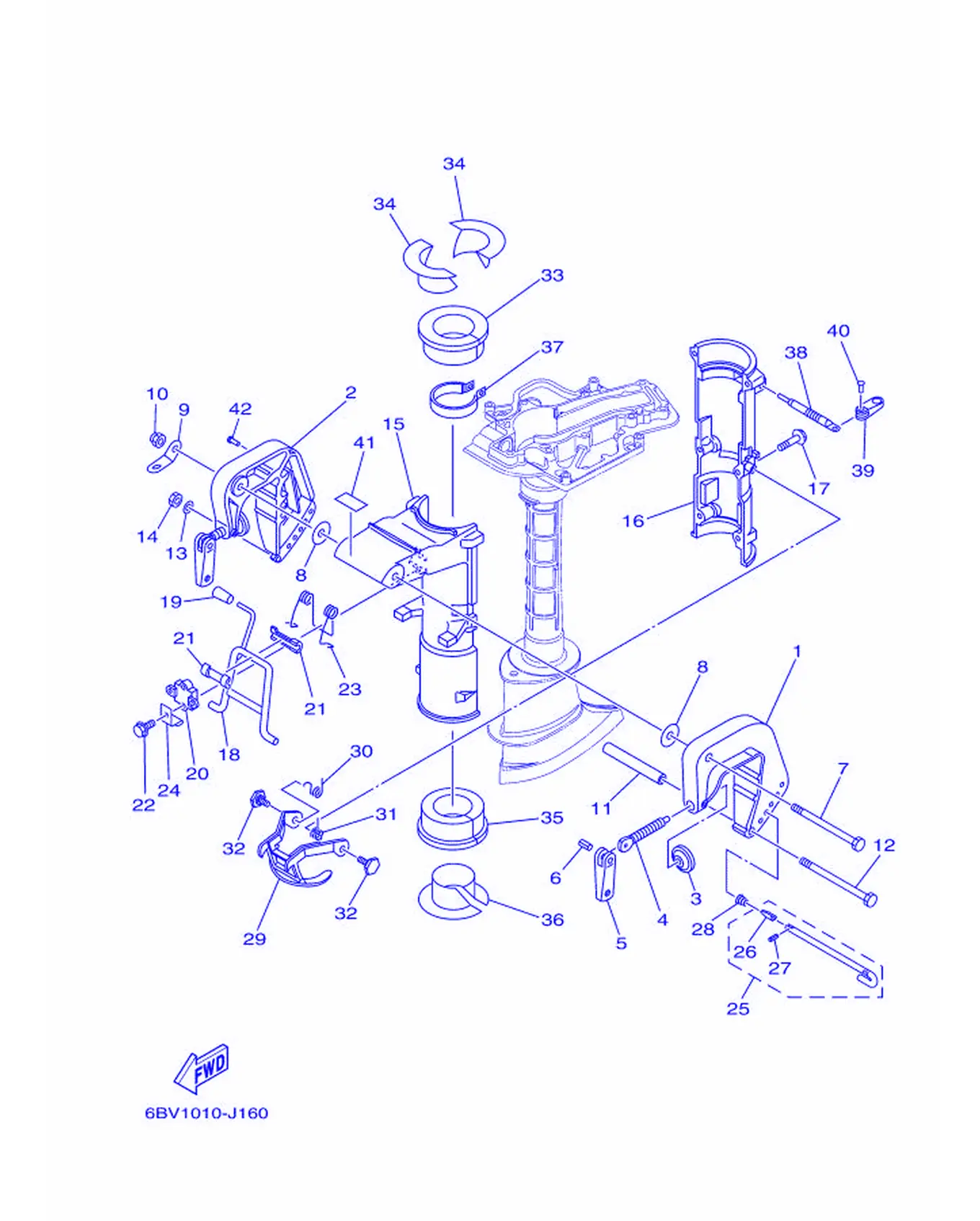

ブラケツト

REF	雅马哈编码	中文名称	英文名称	用量
1	6L8-G3111-01-4D	夹紧托架	Bracket,Clamp 1	1
2	6L8-G3112-00-4D	夹紧托架	Bracket,Clamp 2	1
3	620-43114-00	艉板夹紧衬垫	Pad, Transom Clamp	2
4	6E0-43116-01	艉板夹紧螺钉	Screw, Transom Clamp	2
5	6L8-G3118-01	艉板夹紧手柄	Handle, Transom Clamp	2
6	90243-04M01	销	Pin	2
7	90101-08M07	螺栓	Bolt, Hexagon	1
8	90202-08M58	平垫圈	Washer,Plate	2
9	68D-G3113-00	夹紧托架面板	Plate,ClampBracket	1
10	90185-08057	卡环	Nut, Self-Locking	1
11	90387-06M11	衬套	Color	1
12	90101-06335	卡环	Bolt, Hexagon	1
13	92990-06600	面板垫圈	Washer,Plate	1
14	95380-06600	有槽螺母	Nut, Hexagon	1
15	68D-G3311-01-4D	旋转支架	Bracket, Swivel 1	1
16	68D-G3312-01-4D	旋转支架	Bracket, Swivel 2	1
17	95895-06035	凸缘螺栓	Bolt, Flange	6
18	6BX-43181-00	顶位销杆	Lever, Tilt Stop 1	1
19	6E0-43632-00	角度定位旋钮	Knob, Tilt	1
20	6E0-43313-00-94	旋转支架	Bracket, Swivel 3	1
21	620-43189-00	衬套	Bushing	2
22	95895-06020	凸缘螺	Bolt, Flange	2
23	6BX-48561-00	弹簧1	Spring	1
24	6BX-G3319-00	面板	Plate	1
25	68D-G3160-00	角度定位杆组合	TiltRodAssembly	1
26	6N0-G3165-00	角度定位锁紧面板	Plate, Tilt Lock	1
27	91690-30008	弹簧销	Pin,Spring	1
28	90502-08M05	接头	Spring, Conical	1
29	6BX-43614-00	角度定位锁紧面板	Plate,TiltLock	1
30	6BX-43188-00	弹簧	Spring	1
31	6BX-43198-00	弹簧2	Spring 2	1
32	90109-06M84	螺栓	Bolt	2
33	68D-G2537-00	枢轴衬套	Bushing, Pivot Shaft	1
34	68D-G2539-00	枢轴衬套	Bushing, Pivot Shaft	2
35	6BX-G2538-00	枢轴衬套	Bushing, Pivot Shaft	1
36	6BX-G2549-00	枢轴衬套	Bushing, Pivot Shaft	1
37	6E0-42528-03	阻力板	Plate, Friction	1
38	6L5-42529-01	阻力块螺钉	Screw, Friction Piece	1
39	68D-G2561-01	方向锁紧旋钮	Knob	1
40	90266-04M05	螺丝	Rivet	1
41	6BX-F4591-00	燃油旋活栓标牌	Emblem, Fuel Cock	1
42	90269-02M08	螺丝	Rivet	2

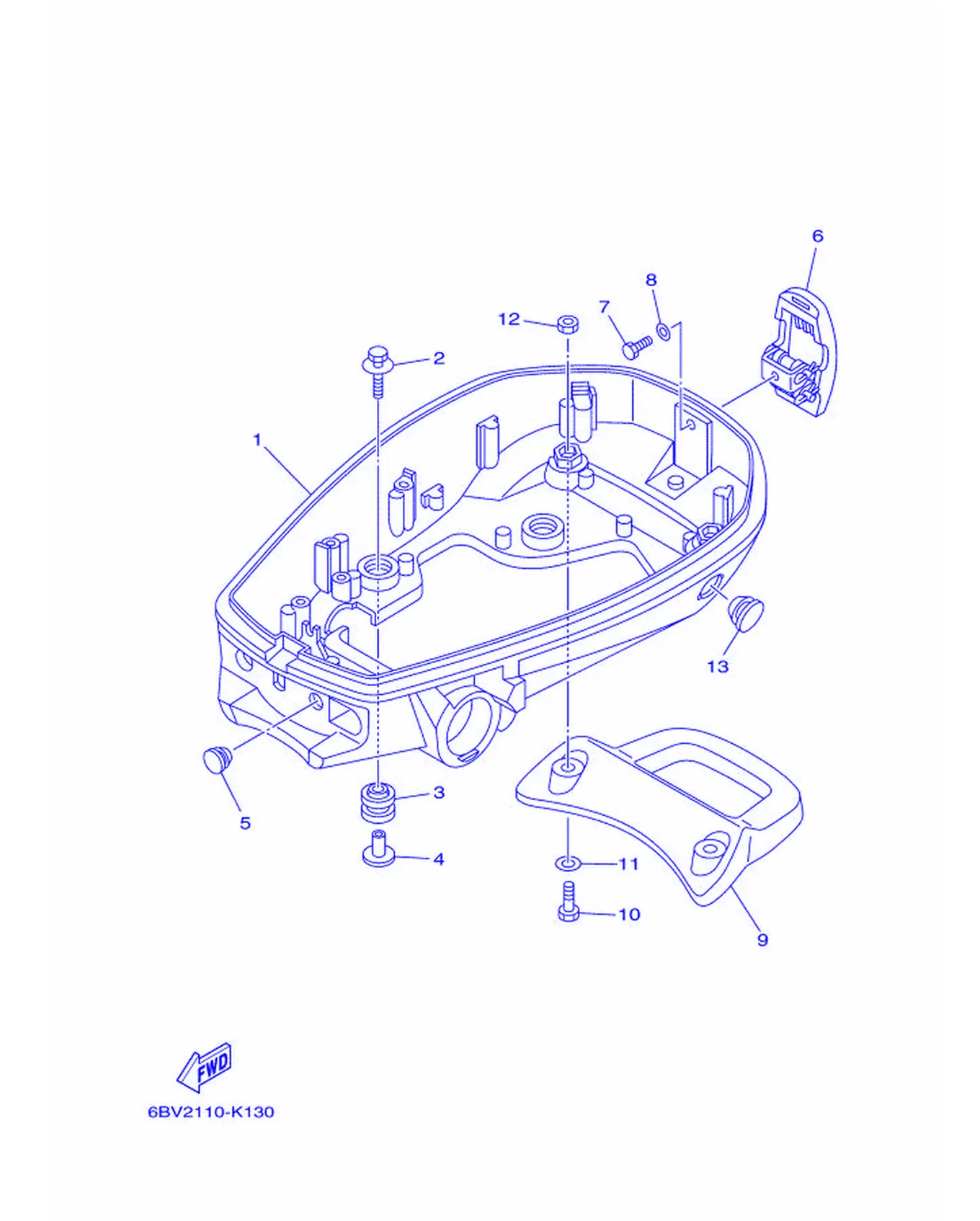

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G2711-00-4D	底罩	Cowling, Bottom 1	1
2	68F-85119-00	托架3	Bolt	4
3	90480-21M82	固定	Grommet	4
4	90387-06176	衬套	Color	4
5	90480-14M14	固定	Grommet	1
6	68T-42801-00	罩箍组	CowlingClampComplete	1
7	97095-06012	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	6BX-G2731-00	承载提	Carrying Handle	1
10	97095-08020	螺栓	Bolt	2
11	92995-08600	盘形垫	Washer	2
12	95380-08600	有槽螺母	Nut	2
13	90480-22M72	固定	Grommet	1

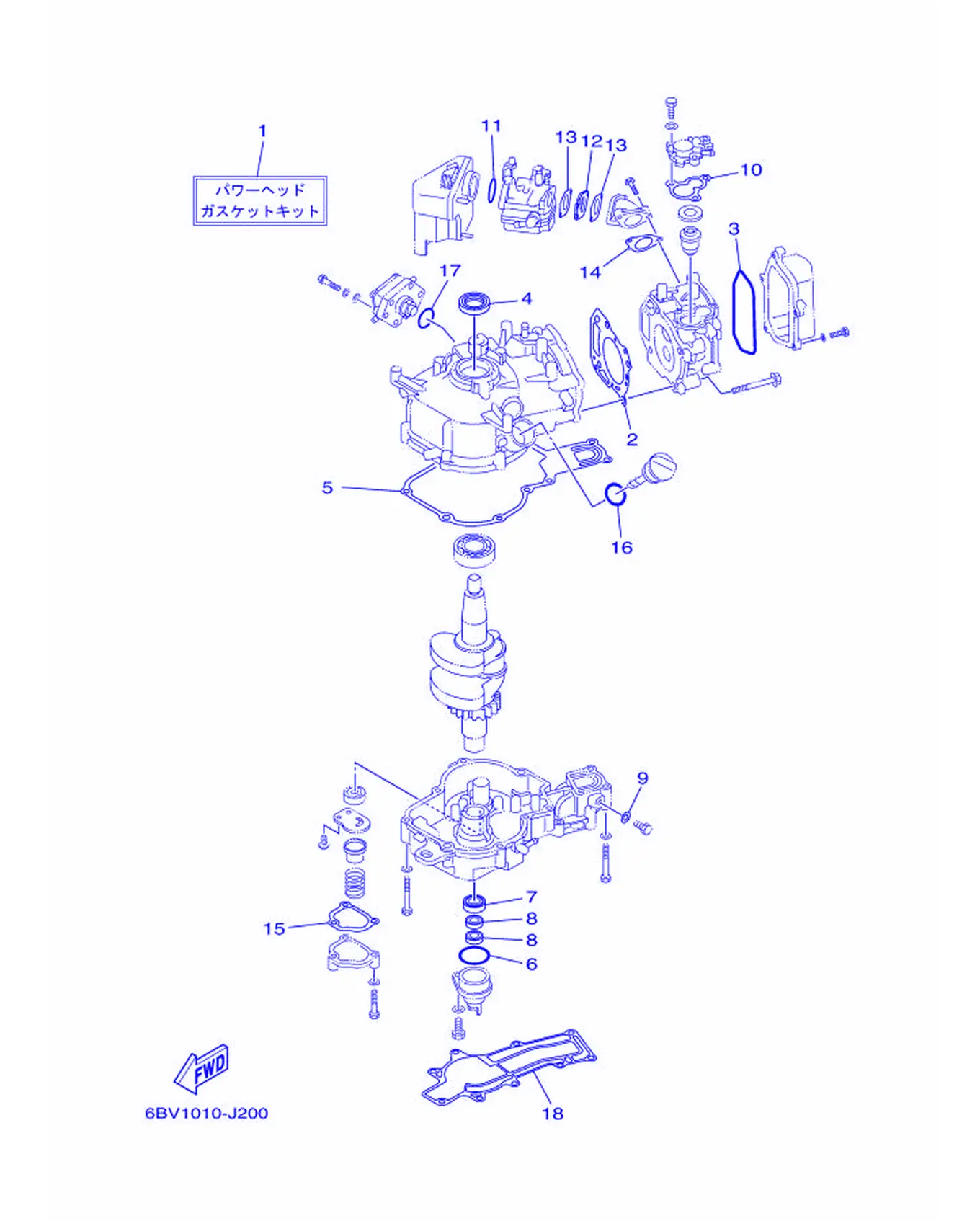

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-WE001-00	衬垫套件	Power Head Gasket Kit	1
2	6BX-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
3	6BX-11356-00	气缸密封圈2	Seal,Cylinder 2	1
4	93102-25022	油封	Oil Seal	1
5	6BX-11351-00	气缸垫片1	Gasket, Cylinder	1
6	93210-35537	O型圈	O-ring	1
7	93102-20108	油封	OilSeal	1
8	93102-10004	油封	OilSeal	2
9	90430-08800	固定	Gasket	1
10	68D-E2414-A0	盖衬垫	Gasket,Cover	1
11	93210-320A7	O型圈	O-ring	1
12	6BX-E3647-00	岐管衬垫3	Gasket,Manifold 3	1
13	6BX-E3646-00	岐管衬垫2	Gasket,Manifold 2	2
14	6BX-E3645-00	岐管衬垫1	Gasket,Manifold 1	1
15	6BX-E3475-00	衬垫	Gasket	1
16	93210-24M79	O型圈	O-ring	1
17	93210-27ME3	O型圈	O-ring	1
18	6BX-45113-00	水上装置壳体衬垫	Gasket,UpperCasing	1

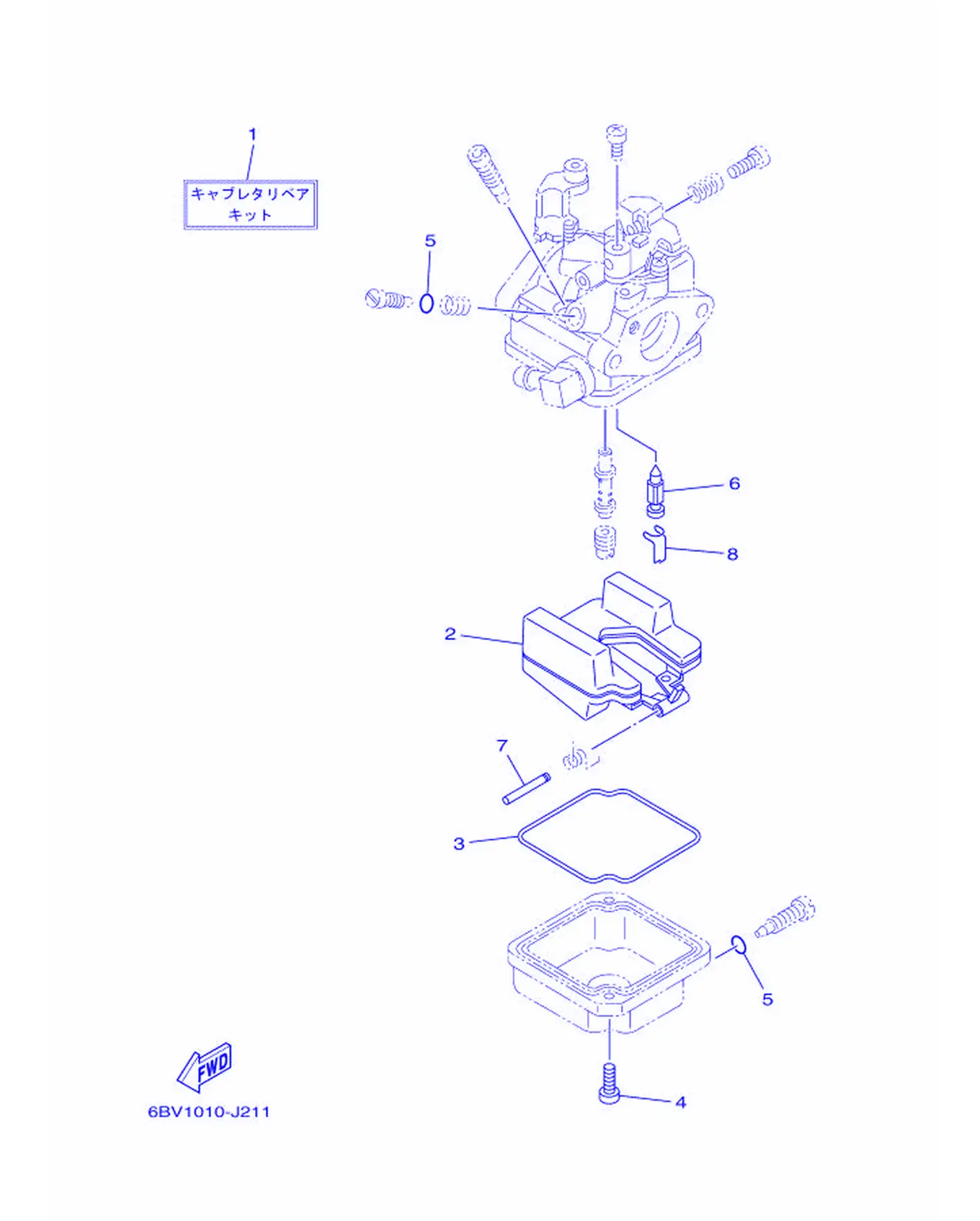

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-W0093-00	化油器修理套	CarburetorRepair Kit	1
2	6BX-14985-00	浮子	Float	1
3	6BX-14984-00	浮子室衬垫	Gasket, Float Chamber	1
4	6BX-14592-00	螺钉	Screw	2
5	4JH-14562-00	O型圈	O-ring	2
6	6BX-14546-00	阀门	Valve, Needle	1
7	6BX-14548-00	浮子臂销	Pin, Float Arm	1
8	6BX-14937-00	钢夹	Clip	1

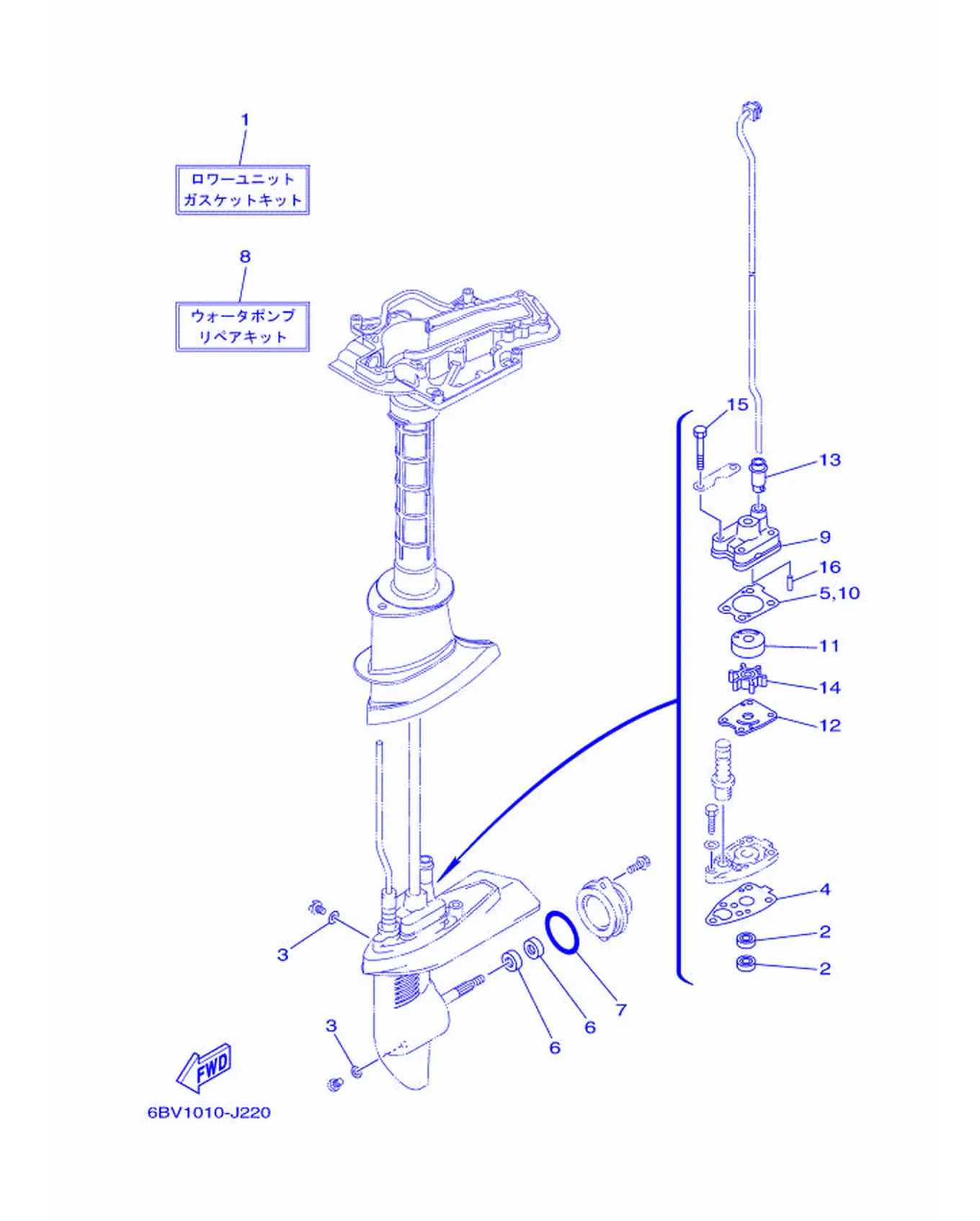

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-WG001-20	LOWER UNIT	LowerUnitGasket Kit	1
2	93101-10M14	油封	OilSeal	2
3	90430-08020	固定	Gasket	3
4	68D-G5315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
5	6BX-G4315-01	水泵衬垫	Gasket,Water Pump	1
6	93101-13M12	油封	OilSeal	2
7	93210-48214	O型圈	O-ring	1
8	6BX-WG078-00	水泵修理套件	Water PumpRepair Kit	1
9	6BX-44311-00	水泵壳	Housing,Water Pump	1
10	6BX-G4315-01	水泵衬垫	Gasket,Water Pump	1
11	6BX-44322-00	芯子	Insert, Cartridge	1
12	6BX-44323-00	外挡板	Outer Plate, Cartridge	1
13	67D-44366-00	水封减震器	Damper,WaterSeal	1
14	6E0-44352-00	叶轮	Impeller	1
15	97095-06045	螺栓	Bolt	4
16	93604-18080	定位销	Pin, Dowel	2

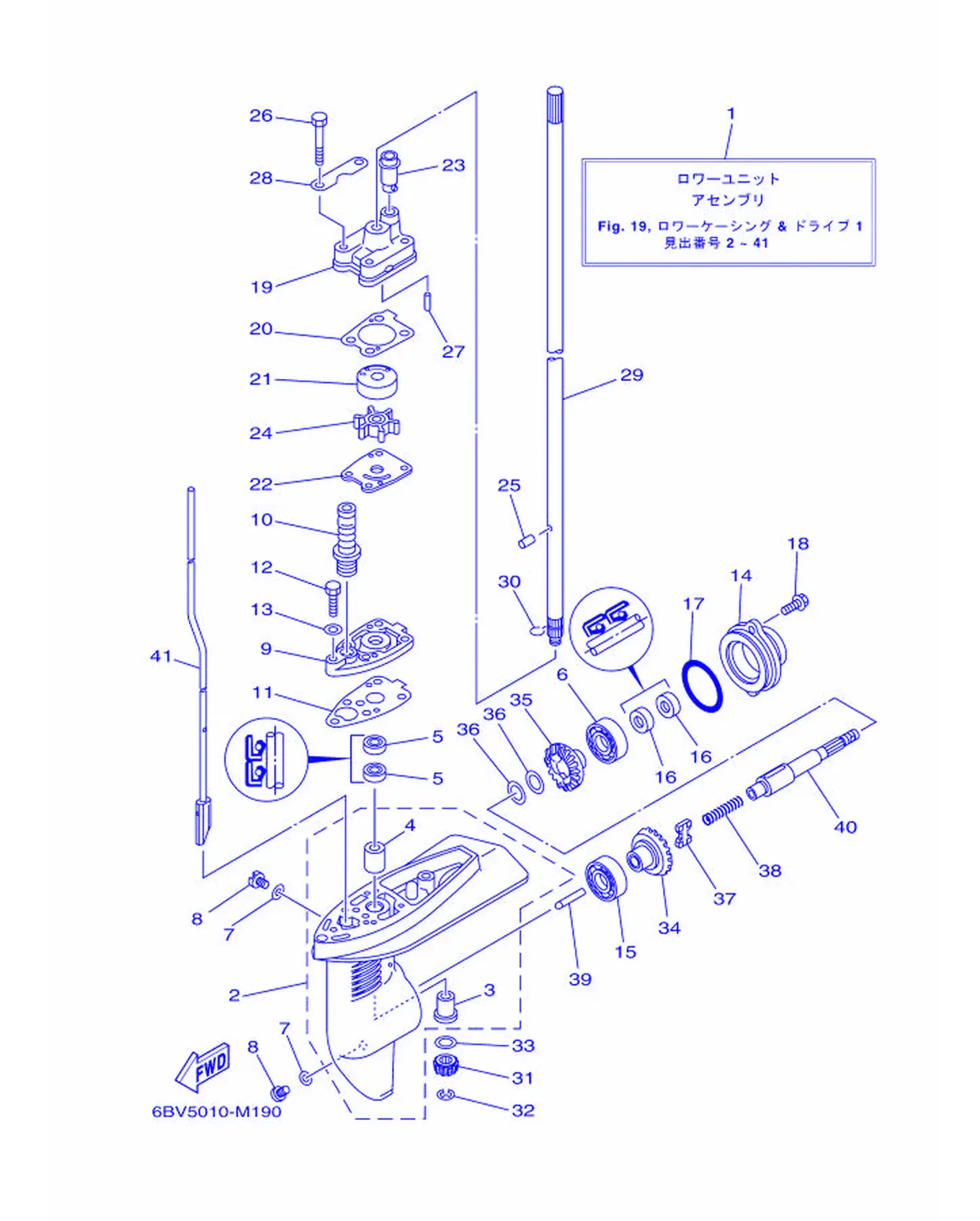

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G5300-01-4D	水下装置总成	LowerUnitAssembly	1
1	6BX-G5300-11-4D	水下装置总成	LowerUnitAssembly	1
2	68D-G5311-00-4D	水下装置壳	Casing,Lower	1
3	6E0-45317-09	驱动轴衬套	Bushing, Drive Shaft	1
4	6E0-45316-09	驱动轴衬套	Bushing, Drive Shaft	1
5	93101-10M14	油封	OilSeal	2
6	93306-004YH	轴承	Bearing	1
7	90430-08020	固定	Gasket	3
8	90340-08002	螺丝	Plug, Straight Screw	3
9	68D-G5321-00	面板	Plate	1
10	6L2-44147-00	变挡连杆衬套	Boot, Shift Rod	1
11	68D-G5315-A0	水下装置壳体密封垫	Packing, Lower Casing	1
12	97095-06025	螺栓	Bolt	1
13	92995-06600	盘形垫	Washer	1
14	68D-G5361-00-4D	水下装置壳体盖	Cap,Lower Casing	1
15	93306-004YH	轴承	Bearing	1
16	93101-13M12	油封	OilSeal	2
17	93210-48214	O型圈	O-ring	1
18	95895-06016	凸缘螺	Bolt, Flange	2
19	6BX-44311-00	水泵壳	Housing,Water Pump	1
20	6BX-G4315-01	水泵衬垫	Gasket,Water Pump	1
21	6BX-44322-00	芯子	Insert, Cartridge	1
22	6BX-44323-00	外挡板	Outer Plate, Cartridge	1
23	67D-44366-00	水封减震器	Damper,WaterSeal	1
24	6E0-44352-00	叶轮	Impeller	1
25	93604-09066	定位销	Pin, Dowel	1
26	97095-06045	螺栓	Bolt	4
27	93604-18080	定位销	Pin, Dowel	2
28	68D-G4328-00	面板	Plate	2
29	68D-G5511-00	驱动轴	Shaft, Drive	1
30	90467-08M01	卡环	Clip	1
31	6BX-45551-00	小齿轮	Pinion (13T)	1
32	99001-06600	卡环	Circlip	1
33	90201-11M49	平垫圈	Washer,Plate	1
34	67D-45560-00	齿轮	Gear 1 (27T)	1
35	67D-45570-00	齿轮	Gear 2 (27T)	1
36	67D-45576-00	推力垫圈	Washer, Thrust	2
37	67D-45631-01	爪形离合器	Clutch, Dog	1
38	90501-120A9	压簧	Spring, Compression	1
39	67D-45635-00	变挡柱	Plunger, Shift	1
40	68D-G5611-10	螺旋浆轴	Shaft,Propeller	1
41	6BX-G4150-00	变挡凸轮组合	Shift Cam Assembly	1
41	6BX-G4150-10	变挡凸轮组合	Shift Cam Assembly	1

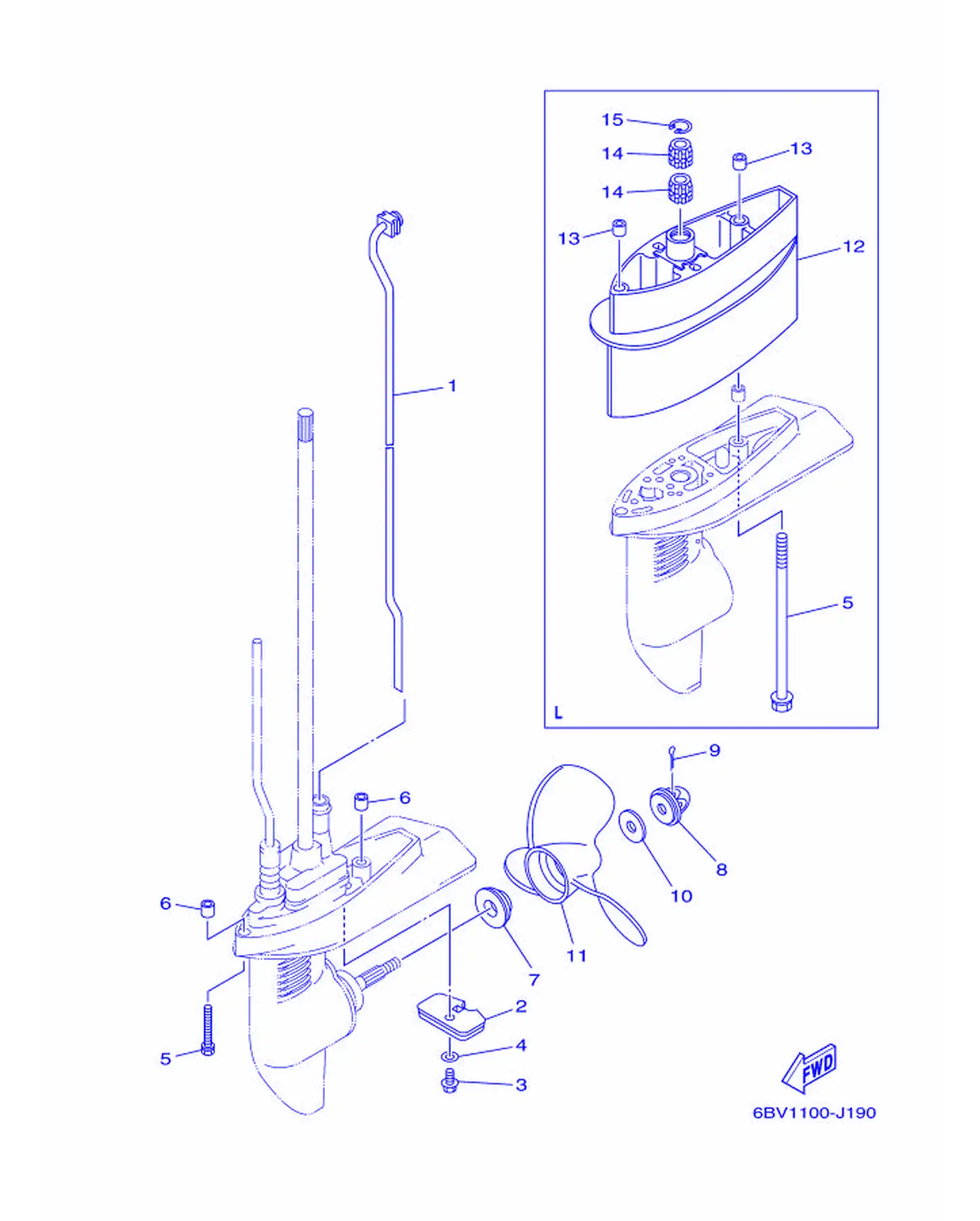

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6BX-G4360-00	水管组合	Water Tube Assembly	1
1	6BX-G4360-10	水管组合	Water Tube Assembly	1
2	68D-G5251-00	阳极	Anode	1
3	95895-06012	凸缘螺	Bolt, Flange	1
4	92990-06300	盘形垫	Washer, Internal Tooth	1
5	90119-06253	带垫圈六角头螺栓	Bolt, With Washer	2
5	90119-06254	带垫圈六角头螺栓	Bolt, With Washer	2
6	90387-06806	轴套	Color	2
7	68D-G5987-00	衬套	Spacer	1
8	6L5-45616-00	螺旋浆螺母	Nut,Propeller	1
9	91490-25030	开口销	Pin, Cotter	1
10	90201-08M54	平垫圈	Washer,Plate	1
11	6E0-45941-01	螺旋浆组合	Propeller (3X7-1/2X8-BA)	1
11	6E0-45943-01	螺旋浆组合	Propeller (3X7-1/2X7-BA)	1
11	6E0-45949-00	螺旋浆	Propeller (3X7-1/4X6-1/2-BA)	1
12	6BX-G5211-00-4D	延伸部分	Extension	1
13	90387-06806	轴套	Color	2
14	6BX-45318-01	驱动轴衬套	Bushing,Drive Shaft	2
15	93420-22M03	开口簧环，卡	Circlip	1
