雅马哈 F50A - F50AEHDL

共 29 个部位，点击零件编码查看详情，或搜索本页零件。

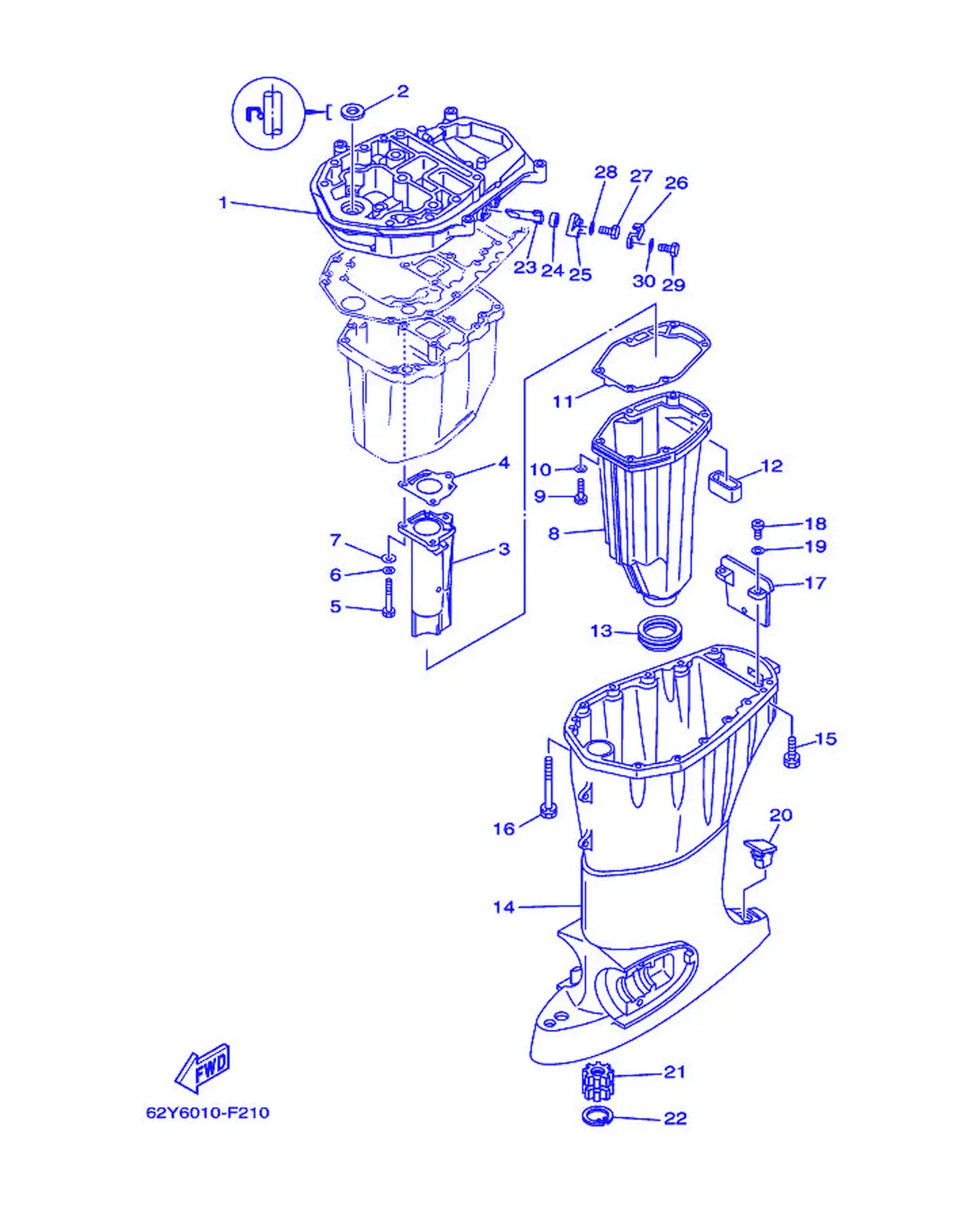

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-41137-02-94	排气导管	Guide,Exhaust	1
2	93103-18011	油封	OilSeal	1
3	67C-41131-00-5B	排气岐管1	Manifold,Exhaust 1	1
4	67C-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	97075-06050	螺栓	Bolt	3
6	92995-06600	盘形垫	Washer	3
7	90201-06015	平垫圈	Washer,Plate	3
8	62Y-14711-00-5B	消音器1	Muffler 1	1
9	97075-06025	螺栓	Bolt	6
10	92995-06600	盘形垫	Washer	6
11	62Y-41134-01	排气岐管衬垫	Gasket, Exhaust Manifold	1
12	62Y-45127-00	密封	Seal	1
13	663-45123-00	消音器衬垫	Gasket,Muffler	1
14	62Y-45111-21-4D	水上装置壳	Casing,Upper	1
15	90119-08M79	卡环	Bolt, With Washer	4
16	90119-08M82	带垫螺栓	Bolt, With Washer	8
17	62Y-45151-00	水上装置壳体盖	Cover,UpperCasing	1
18	97880-05016	大柱头螺钉	Screw, Pan Head	2
19	92990-05600	盘形垫	Washer,Plate	2
20	6C5-45155-00	盖	Cap	1
21	69W-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
22	93420-36M01	卡环	Circlip	1
23	62Y-11325-00	阳极	Anode	1
24	66M-11328-00	阳极固定	Grommet	1
25	66M-11327-00-94	阳极盖	Cover, Anode	1
26	66M-12535-00	面板	Plate	1
27	97095-05012	螺栓	Bolt	1
28	92995-05600	盘形垫	Washer	1
29	97013-06020	螺栓	Bolt	1
30	92903-06600	盘形垫	Washer,Plate	1

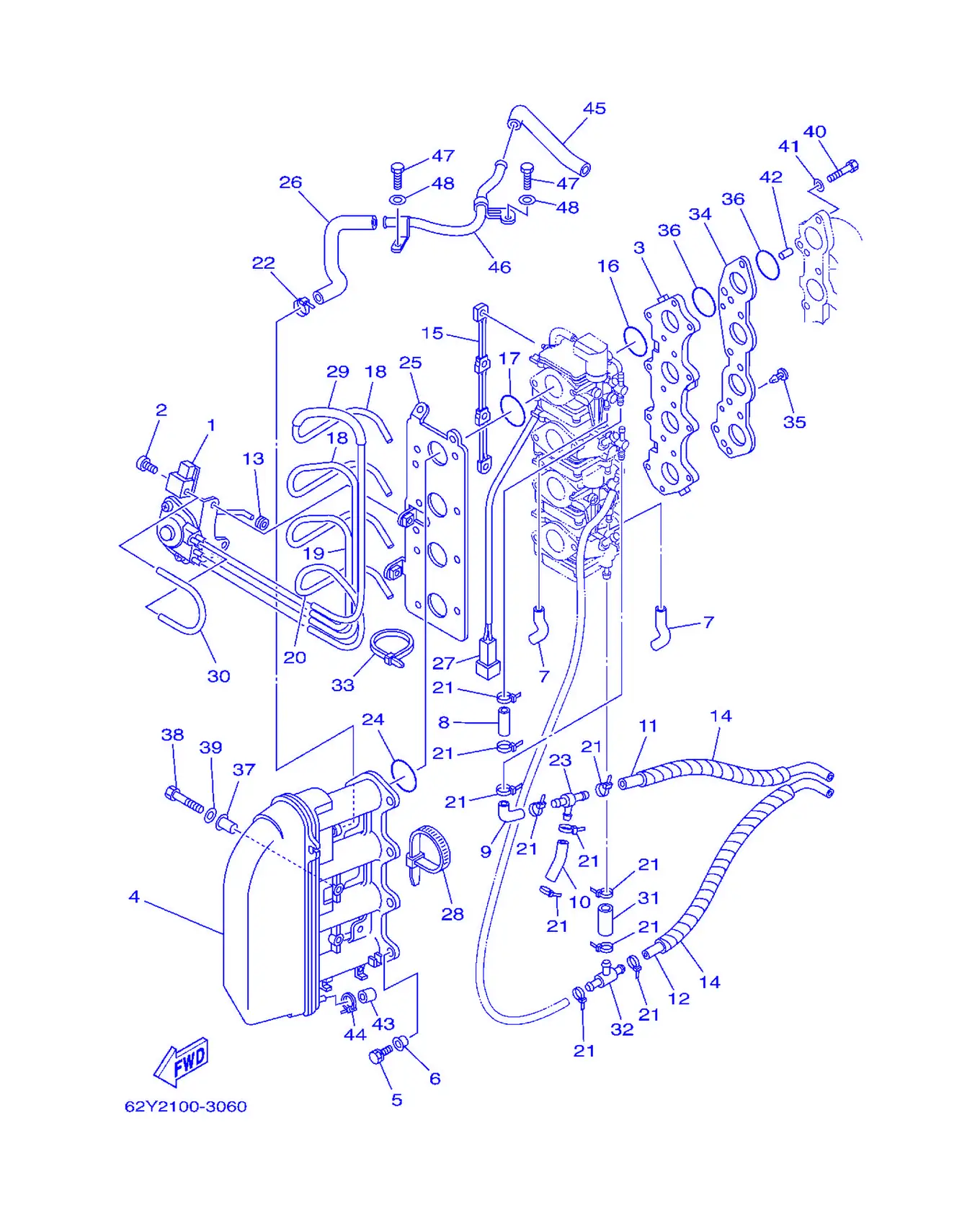

インテーク

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-14369-30	隔膜组合2	DiaphragmAssembly 2	1
2	650-14327-01	螺钉	Screw	3
3	62Y-13586-30	化油器接头1	Joint,Carburetor 1	1
4	62Y-14440-00	进气消声器组合	SilencerAssembly,Intake	1
5	97595-06590	带垫圈螺	Bolt, With Washer	8
6	90387-06M70	衬套	Color	8
7	62Y-24312-00	管2	Pipe 2	2
8	62Y-24313-30	管3	Pipe 3	1
9	62Y-24313-40	管3	Pipe 3	1
10	62Y-24313-50	管3	Pipe 3	1
11	62Y-24313-61	管3	Pipe 3	1
12	62Y-24313-70	管3	Pipe 3	1
13	62Y-41262-30	阻风门杠杆接头	Joint, Choke Lever	1
14	69W-24313-80	管3	Pipe 3	2
15	64J-14585-00	阻风门连杆	Rod, Choke	1
16	93210-30MH4	O型圈	O-ring	4
17	93210-35M86	O型圈	O-ring	4
18	64J-14349-11	管	Pipe	2
19	64J-14349-21	管	Pipe	1
20	64J-14349-31	管	Pipe	1
21	90465-11M10	固定	Clamp	12
22	90465-13M36	固定环	Clamp	1
23	62Y-24378-00	连接管4	Pipe,Joint 4	1
24	93210-38MH3	O型圈	O-ring	4
25	62Y-14291-30	托架1	Bracket 1	1
26	62Y-1532B-00	绝缘插头	Pipe, Breather	1
27	62Y-82509-00	副导线	Wire, Sub Lead	1
28	62Y-82544-00	倾斜限动电	Clamp	1
29	64J-14349-40	管	Pipe	1
30	64J-14349-50	管	Pipe	1
31	62Y-24314-00	管4	Pipe 4	1
32	62Y-24378-00	连接管4	Pipe,Joint 4	1
33	62Y-24135-00	夹箍1	Clamp 1	1
34	62Y-14271-00	绝缘体，绝缘器	Insulator	1
35	90338-04M17	衬套	Plug	2
36	93210-35M86	O型圈	O-ring	8
37	90387-06M15	衬套	Color	2
38	97095-06030	螺栓	Bolt	2
39	92995-06600	盘形垫	Washer	2
40	97095-06025	螺栓	Bolt	8
41	92995-06600	盘形垫	Washer	8
42	93608-16M16	定位销	Pin, Dowel	2
43	62Y-13448-00	盖	Cap	1
44	90465-11M10	固定	Clamp	1
45	62Y-1531A-00	绝缘插头	Hose, Breather 1	1
46	62Y-15373-10	通气管	Pipe, Breather	1
47	97095-06016	螺栓	Bolt	2
48	92995-06600	盘形垫	Washer	2

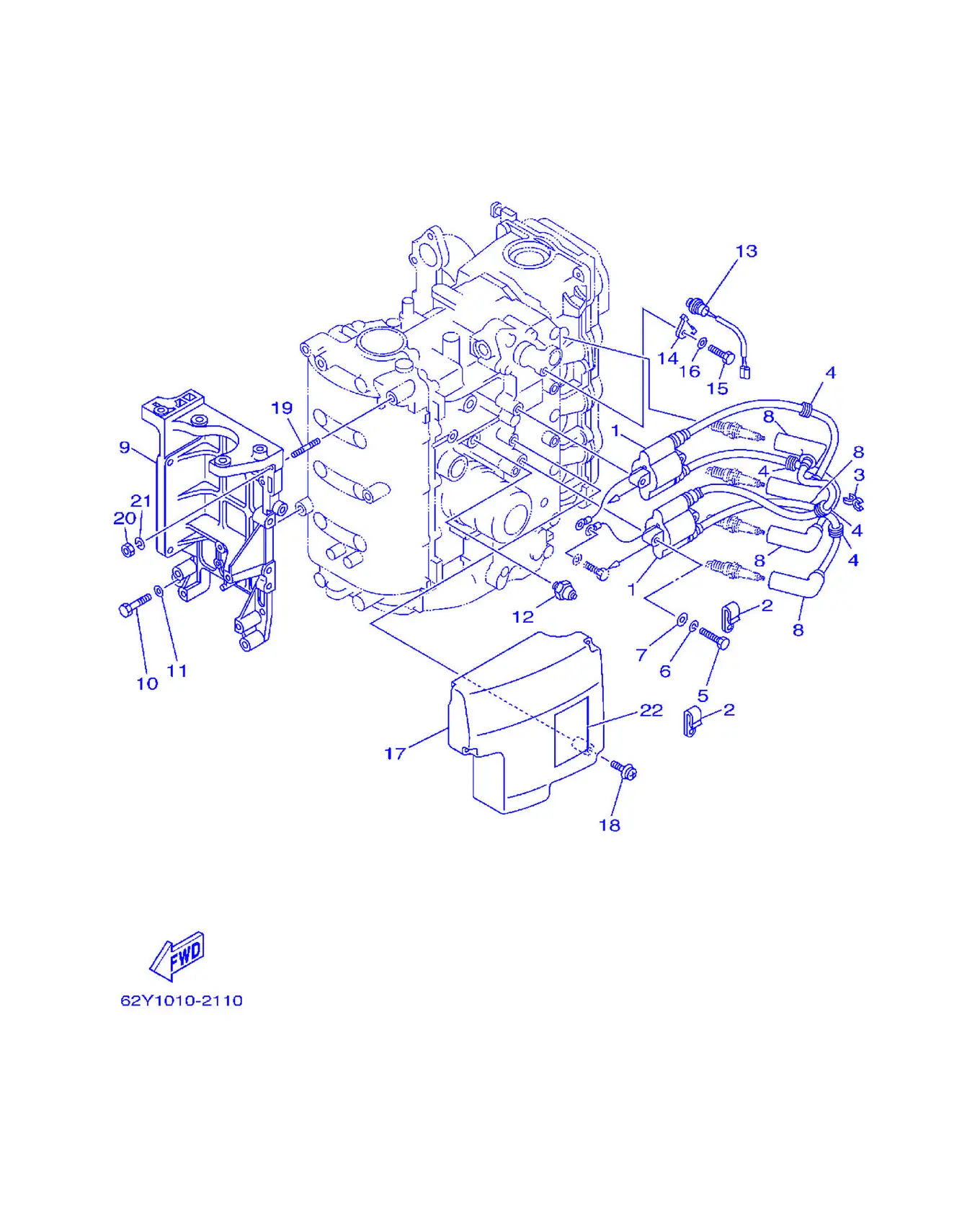

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-85570-00	点火线圈组合	Ignition Coil Assembly	2
2	90465-06M90	固定	Clamp	2
3	90464-07M41	固定	Clamp	1
4	90480-25161	固定	Grommet	4
5	97095-06030	螺栓	Bolt	4
6	92995-06100	垫圈	Washer,Spring	4
7	92995-06600	盘形垫	Washer	4
8	6G8-82370-30	塞帽组合	PlugCapAssembly	4
9	62Y-81822-01-94	起动电动机托架	Bracket, Starting Motor	1
10	97095-08035	螺栓	Bolt	3
11	92995-08600	盘形垫	Washer	3
12	64J-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
13	62Y-82560-01	温控开关组合	Thermo Switch Assembly	1
14	6E9-82588-00	面板	Plate	1
15	97095-06012	螺栓	Bolt	1
16	92995-06600	盘形垫	Washer	1
17	62Y-85599-00	盖	Cover	1
18	90159-06M08	带垫螺栓	Screw, With Washer	3
19	90116-08M14	卡环	Bolt, Stud	1
20	95380-08600	有槽螺母	Nut	1
21	92990-08100	盘形垫	Washer,Spring	1
22	62Y-83626-00	标志 6	Mark 6	1

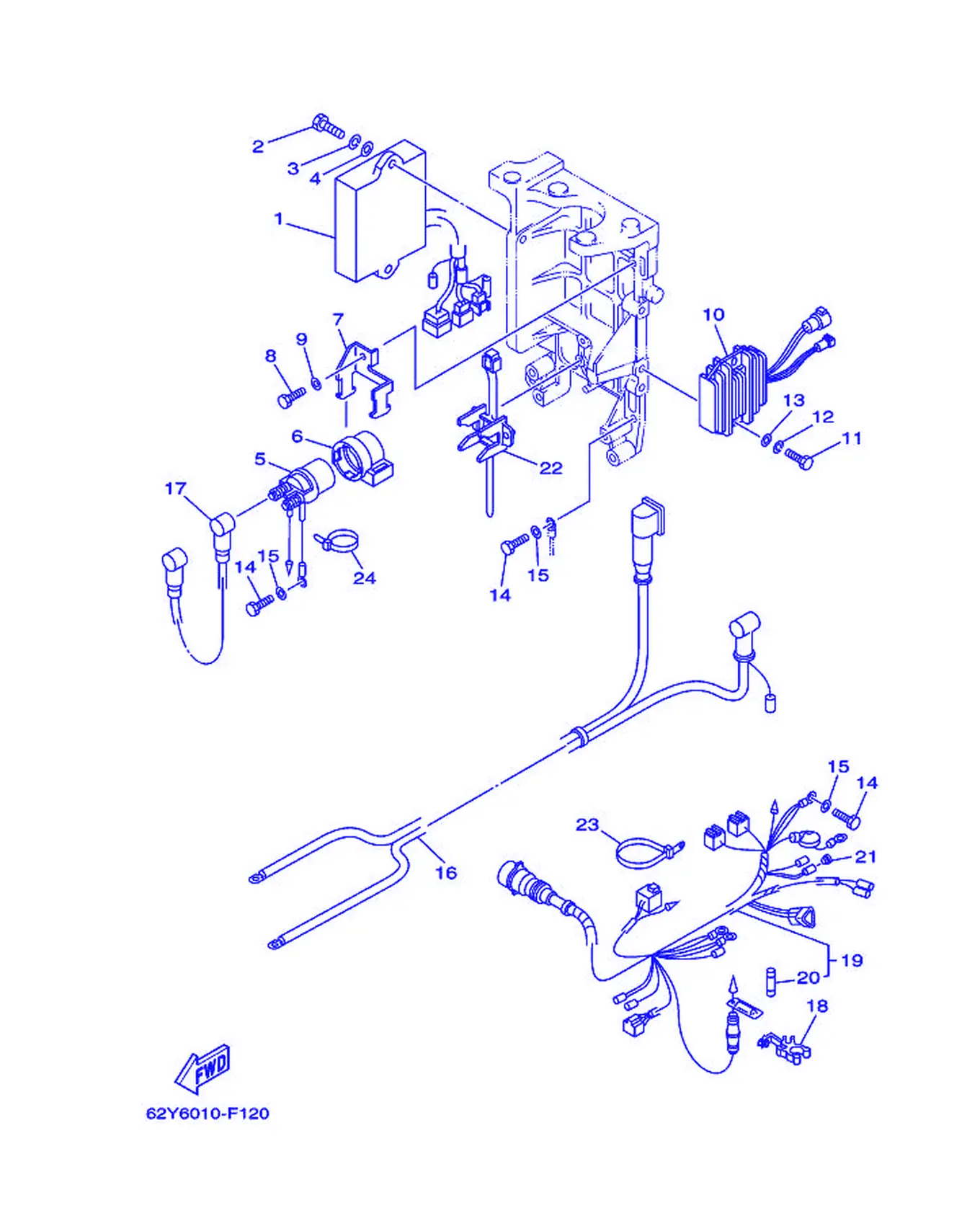

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64J-85540-01	电子点火器总成	C.D.I. Unit Assembly	1
2	97095-06020	螺栓	Bolt	2
3	92995-06100	垫圈	Washer,Spring	2
4	92995-06600	盘形垫	Washer	2
5	6G1-81941-10	起动继电器组合	StarterRelayAssembly	1
6	6G1-81952-00	继电器支架	Holder, Relay	1
7	6L2-81945-00	开关装配面板	Plate, Switch Fitting	1
8	97095-06014	螺栓	Bolt	1
9	92995-06600	盘形垫	Washer	1
10	64J-81960-00	整流调压器组合	Rectifier and Regulator	1
11	97095-06025	螺栓	Bolt	2
12	92995-06100	垫圈	Washer,Spring	2
13	92995-06600	盘形垫	Washer	2
14	97095-06012	螺栓	Bolt	4
15	92995-06600	盘形垫	Washer	4
16	62Y-82105-J0	电缆	WireHarness	1
17	6E5-82117-01	导线	Wire,Lead	1
18	6G5-82152-00	保险丝管	Holder,Fuse	1
19	64J-82590-20	电线束组合	WireHarnessAssembly (10P)	1
20	663-82151-00	保险丝	Fuse (12V-20A)	1
21	703-82119-00	导线盖	Cover,LeadWire	2
22	688-82594-00	夹箍	Clamp	1
23	90465-13M24	固定	Clamp	1
24	90465-13M11	线夹	Clamp	1

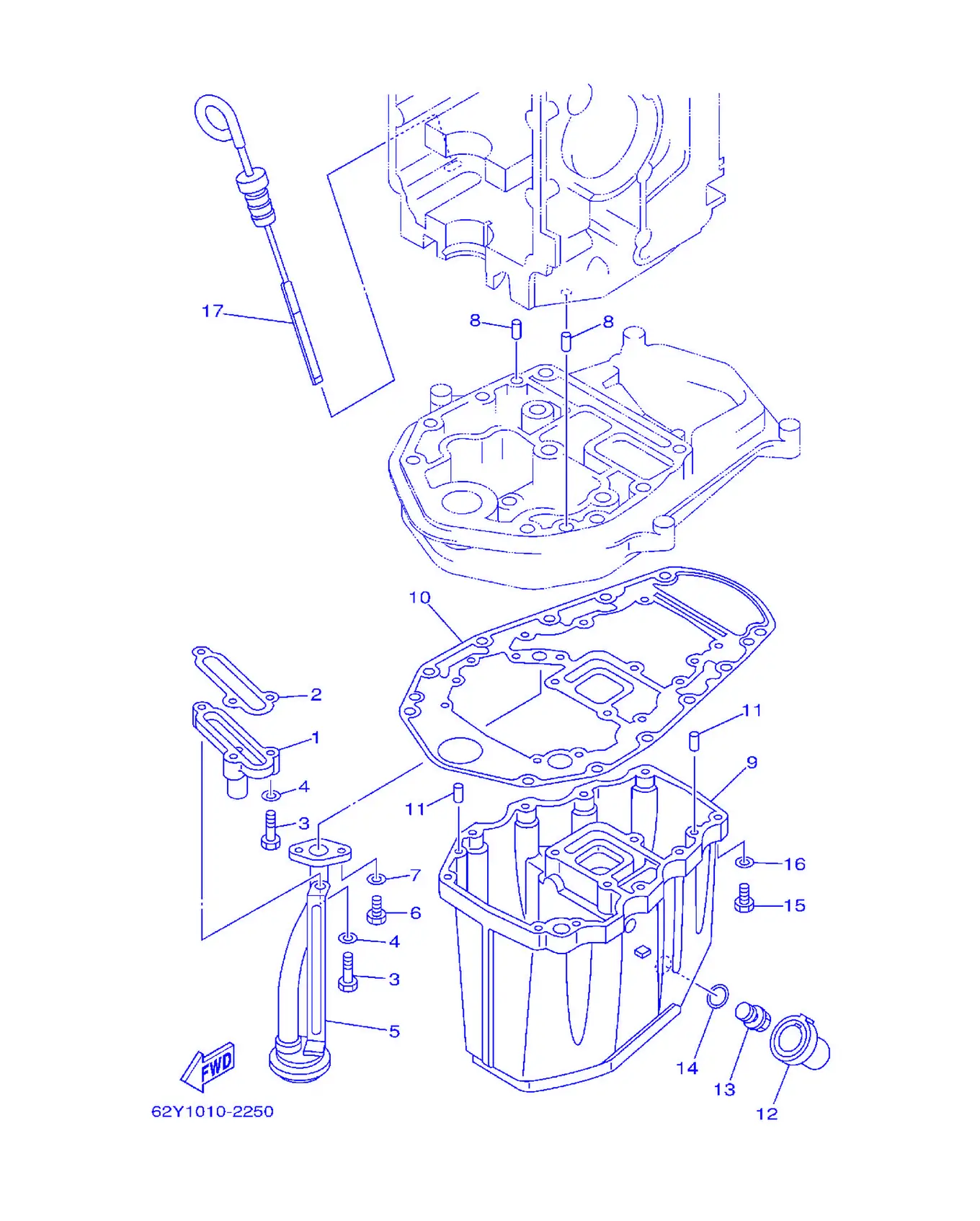

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-11575-00	安全阀组合	Relief Valve Assembly	1
2	62Y-13475-00	衬垫	Gasket	1
3	97013-06025	螺栓	Bolt	3
4	92903-06600	盘形垫	Washer,Plate	3
5	62Y-13411-00	机油滤芯	Strainer,Oil	1
6	97013-06016	螺栓	Bolt	2
7	92903-06600	盘形垫	Washer,Plate	2
8	93608-12M05	定位销	Pin, Dowel	2
9	62Y-15311-02-5B	油槽	Oil Pan	1
10	69W-15312-00	油槽衬垫	Gasket, Oil Pan	1
11	93606-12019	定位销	Pin, Dowel	4
12	62Y-15316-00	发动机架减震器1	Damper, Engine Mount 1	1
13	90340-14M06	塞	Plug, Straight Screw	1
14	90430-14M09	衬垫	Gasket	1
15	97075-06025	螺栓	Bolt	10
16	92995-06600	盘形垫	Washer	10
17	62Y-15362-00	齿轮溢油孔	Plug, Oil Level	1

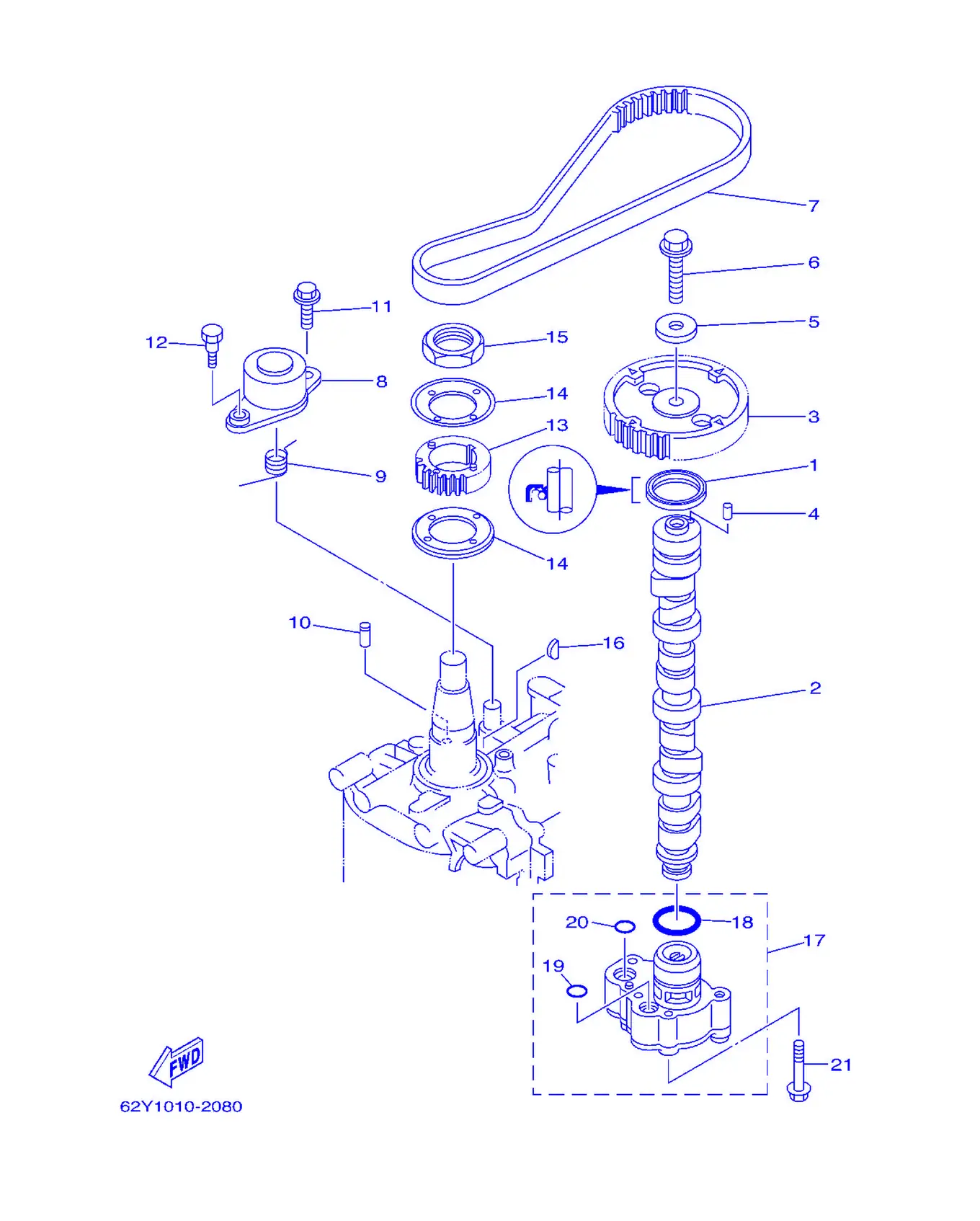

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-37M40	油封	OilSeal	1
2	62Y-12171-00	凸轮轴1	CamShaft 1	1
3	62Y-11537-10	从动齿	Gear, Driven	1
4	93605-14143	定位销	Pin, Dowel	1
5	90201-10M06	平垫圈	Washer,Plate	1
6	95895-10040	凸缘螺	Bolt, Flange	1
7	62Y-46241-00	V型皮带	Belt	1
8	62Y-11590-10	张紧轮柱	Tensioner Assembly	1
9	90508-20018	接头	Spring, Torsion	1
10	90249-07M29	螺丝	Pin	1
11	95895-08020	凸缘螺	Bolt, Flange	1
12	90109-06M64	螺栓	Bolt	1
13	62Y-11536-10	主动齿	Gear, Drive	1
14	62Y-11557-00	垫圈1	Washer 1	2
15	90170-35008	螺母	Nut	1
16	90280-04M06	半圆键	Key, Woodruff	1
17	69W-13300-00	机油泵总成	Oil PumpAssembly	1
18	93210-33MH2	O型圈	O-ring	1
19	93210-12MG9	O型圈	O-ring	1
20	93210-14515	O型圈	O-ring	1
21	90119-06025	带垫螺栓	Bolt, With Washer	4

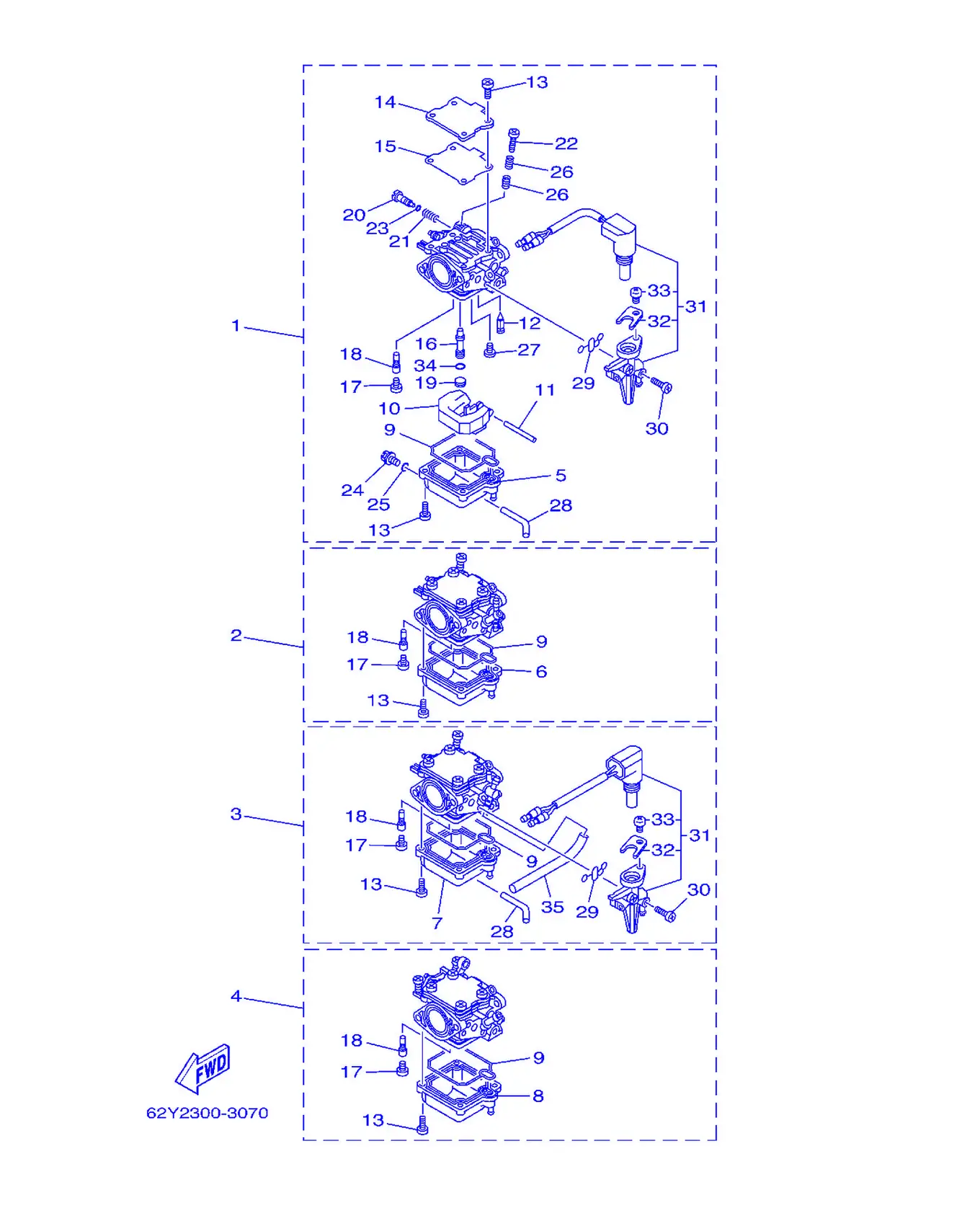

キヤブレタ

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-14901-30	化油器总成1	CarburetorAssembly 1	1
2	62Y-14902-30	化油器总成2	CarburetorAssembly 2	1
3	62Y-14903-30	化油器总成3	CarburetorAssembly 3	1
4	62Y-14904-31	化油器总成4	CarburetorAssembly 4	1
5	62Y-14381-30	浮子室本	Body, Float Chamber	1
6	62Y-14381-40	浮子室本	Body, Float Chamber	1
7	62Y-14381-50	浮子室本	Body, Float Chamber	1
8	62Y-14381-61	浮子室本	Body, Float Chamber	1
9	62Y-14384-30	浮子室衬垫	Gasket, Float Chamber	4
10	6L2-14385-00	浮子	Float	4
11	6E5-14386-01	浮子销	Pin, Float	4
12	62Y-14392-00	针阀	Valve, Needle	4
13	62Y-14321-00	节气门螺钉	Screw, Throttle	32
14	62Y-14157-30	混合器盖	Cover, Mixing	4
15	62Y-14399-30	双金属阀	Gasket	4
16	62Y-14341-30	主喷管	Nozzle,Main	4
17	62Y-14343-62	主量孔	Jet,Main (#124)	1
17	62Y-14343-63	主量孔	Jet,Main (#126)	1
17	62Y-14343-58	主量孔	Jet,Main (#116)	1
17	62Y-14343-57	主量孔	Jet,Main (#114)	1
18	64J-14342-20	低速量孔	Jet,Pilot (#39)	4
19	62Y-14355-30	主喷管2	Plug	4
20	62Y-14323-30	空气调整螺钉	Screw, Air Adjusting	4
21	62Y-14334-00	空气调整弹簧	Spring, Air Adjusting	4
22	62Y-14321-10	节气门螺钉	Screw, Throttle	4
23	2T4-14397-00	O型圈	O-ring	4
24	62Y-14383-30	排放螺钉	Screw, Drain	4
25	652-14397-00	O型圈	0-Ring	4
26	62Y-14212-00	混合气调整弹簧	Spring, Pilot Adjusting	8
27	98980-04006	大柱头螺钉	Screw, Blind	4
28	62Y-24311-30	燃油管1	Pipe, Fuel 1	2
29	62Y-14398-30	衬垫	Gasket	2
30	62Y-14567-30	螺钉	Screw	2
30	62Y-14567-40	螺钉	Screw	2
31	62Y-14380-10	双金属阀	Prime Starter Assembly	1
31	62Y-14380-20	双金属阀	Prime Starter Assembly	1
32	62Y-14243-00	板	Plate	1
33	97890-04007	大柱头螺钉	Screw, Pan Head	1
34	62Y-14227-00	垫	Washer	4
35	62Y-24313-90	管3	Pipe 3	1

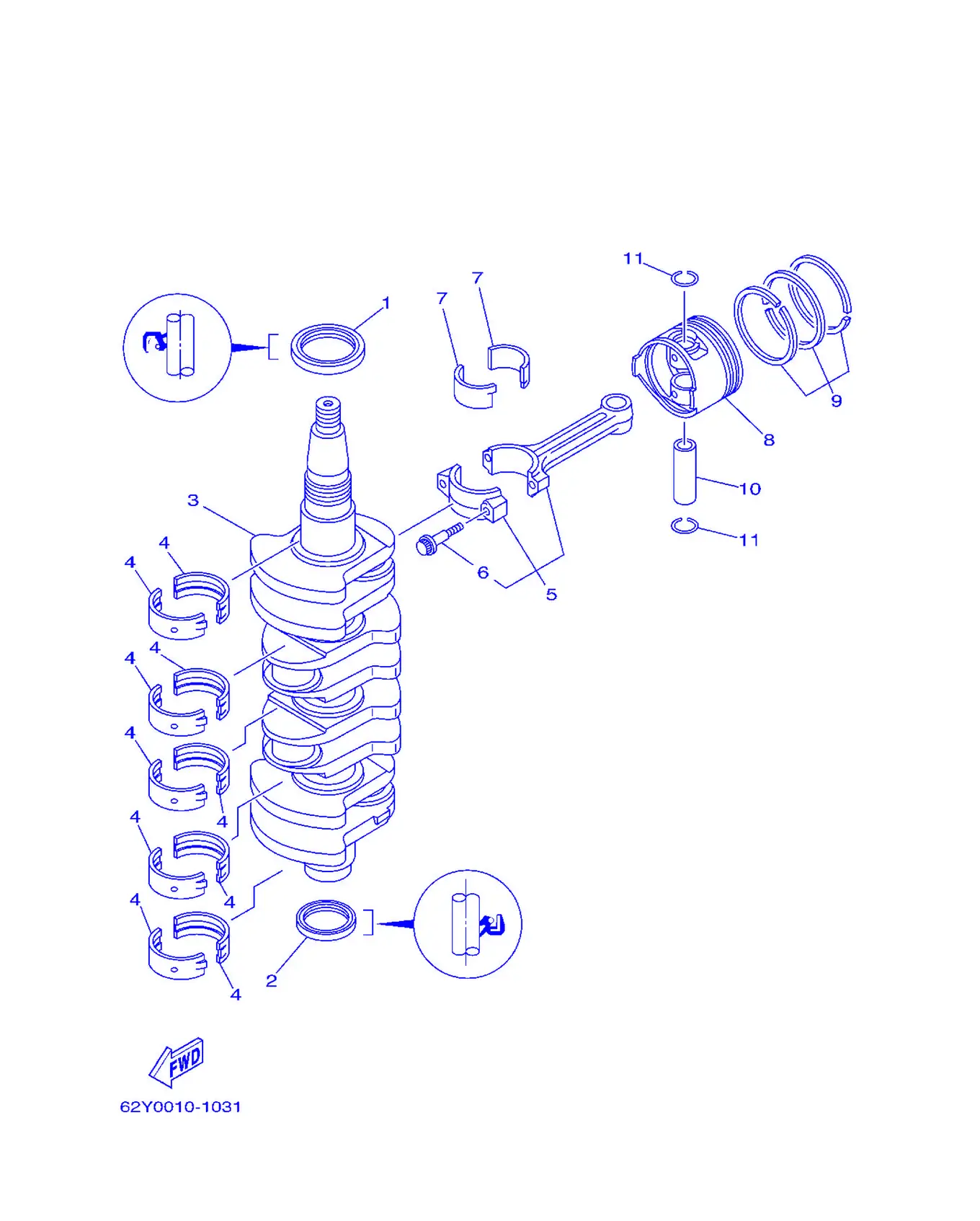

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	93102-43M42	油封	OilSeal	1
2	93101-35002	油封	OilSeal	1
3	69W-11411-01	曲轴	Crankshaft	1
4	6C5-11416-00	轴瓦1	Plain Bearing, Crankshaft	10
4	6C5-11416-10	轴瓦1	Plain Bearing, Crankshaft	10
4	6C5-11416-20	轴瓦1	Plain Bearing, Crankshaft	10
4	6C5-11416-30	轴瓦1	Plain Bearing, Crankshaft	10
5	6C5-11650-00	连杆组（F50-60新)查机身号	Connecting Rod Assembly	4
6	6C5-11654-00	连杆螺栓	Bolt, Connecting Rod	2
7	6C5-11656-00	轴瓦	Plain Bearing, Connecting Rod	8
7	6C5-11656-10	轴瓦	Plain Bearing, Connecting Rod	8
7	6C5-11656-20	轴瓦	Plain Bearing, Connecting Rod	8
7	6C5-11656-30	轴瓦	Plain Bearing, Connecting Rod	8
8	62Y-11631-10-96	活塞	Piston (STD)	4
8	62Y-11635-10	活塞	Piston (0.25MM O/S)	4
9	64J-11603-01	活塞环套件	PistonRingSet (STD)	4
9	64J-11604-01	活塞环套件	Piston Ring Set (0.25MM O/S)	4
9	64J-11605-01	活塞环套件	Piston Ring Set (0.50MM O/S)	4
10	62Y-11633-00	活塞销	Pin,Piston	4
11	93450-17129	卡环	Circlip	8

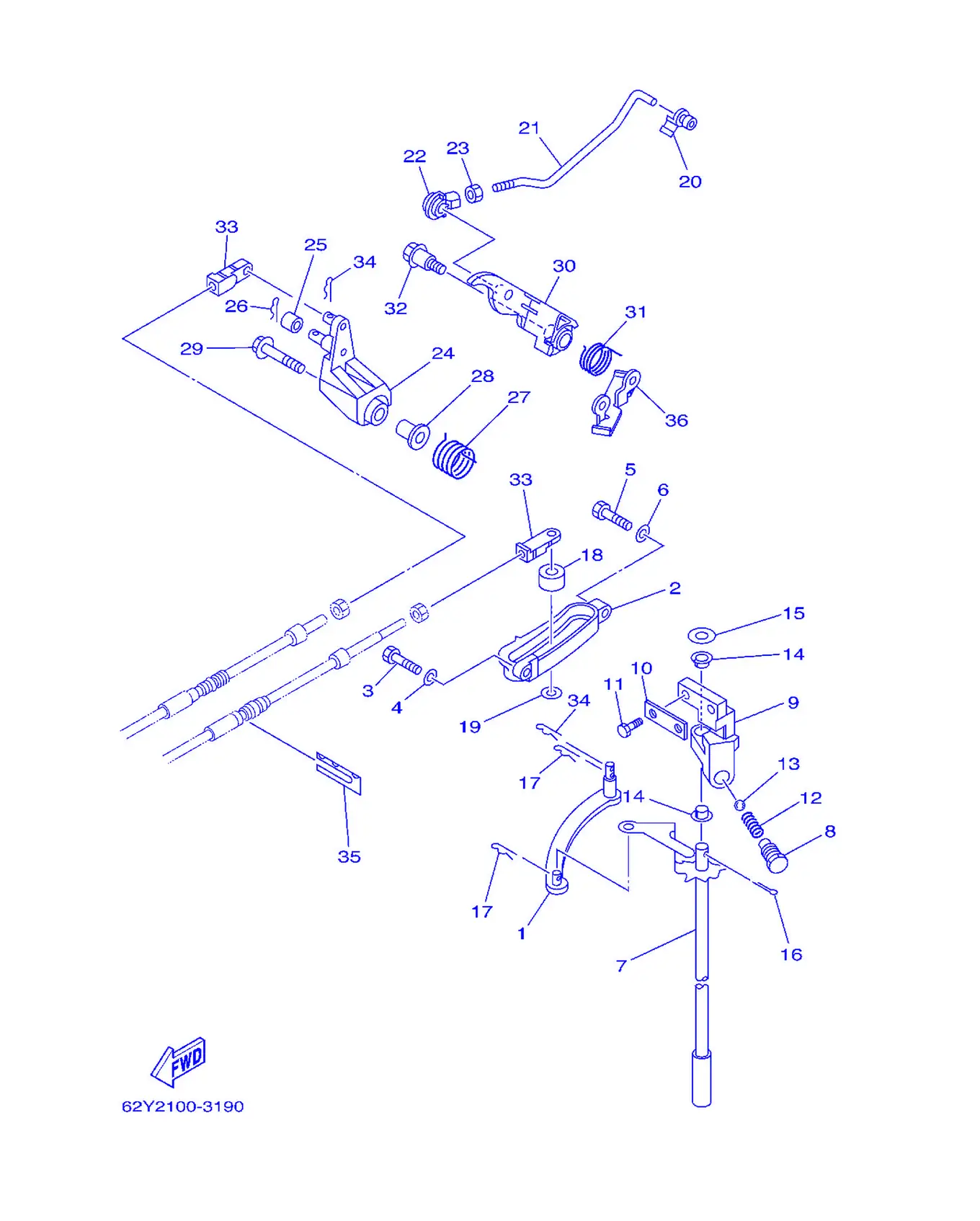

コントロール

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-44121-00	变挡杆杠杆	Lever, Shift Rod	1
2	62Y-44117-01-1S	托架	Bracket	1
3	97095-06020	螺栓	Bolt	1
4	92995-06600	盘形垫	Washer	1
5	97095-06025	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	62Y-44120-01	变挡手柄组合	Handle Gear Shift Assembly	1
8	62Y-42715-01	衬套	Bushing	1
9	62Y-44118-00	托架	Bracket	1
10	62Y-44112-00	变挡手柄支承	Stay, Handle Gear Shift	1
11	97095-06020	螺栓	Bolt	2
12	90501-12082	压簧	Spring, Compression	1
13	93501-04M02	滚珠	Ball	1
14	90386-90M90	衬套	Bushing	2
15	90201-10M20	面板垫圈	Washer,Plate	1
16	91490-20015	开口销	Pin, Cotter	1
17	90468-18008	钢夹	Clip	2
18	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
19	90202-07M07	平垫圈	Washer,Plate	1
20	6F5-41237-00	连杆接头	Joint, Link	1
21	62Y-41241-00	连杆	Rod, Link	1
22	662-41237-01	连杆接头	Joint, Link	1
23	95380-05700	有槽螺母	Nut	1
24	62Y-42154-00	油门控制杆	LeverThrottleControl	1
25	62Y-42171-00	衬套	Bushing	1
26	91490-16010	开口销	Pin, Cotter	1
27	62Y-44135-00	弹簧	Spring	1
28	90387-06M45	衬套	Color	1
29	95895-06035	凸缘螺栓	Bolt, Flange	1
30	62Y-42335-20	加速器控制杆	Lever, AcceleratorControl	1
31	62Y-44116-01	弹簧	Spring	1
32	90109-06M30	卡环	Bolt	1
33	6G8-26363-00	钢索端部	End, Cable	2
34	90468-18008	钢夹	Clip	2
35	62Y-48538-00	钢索夹1	Clamp,Cable 1	1
36	62Y-42159-01	支承	Stay	1

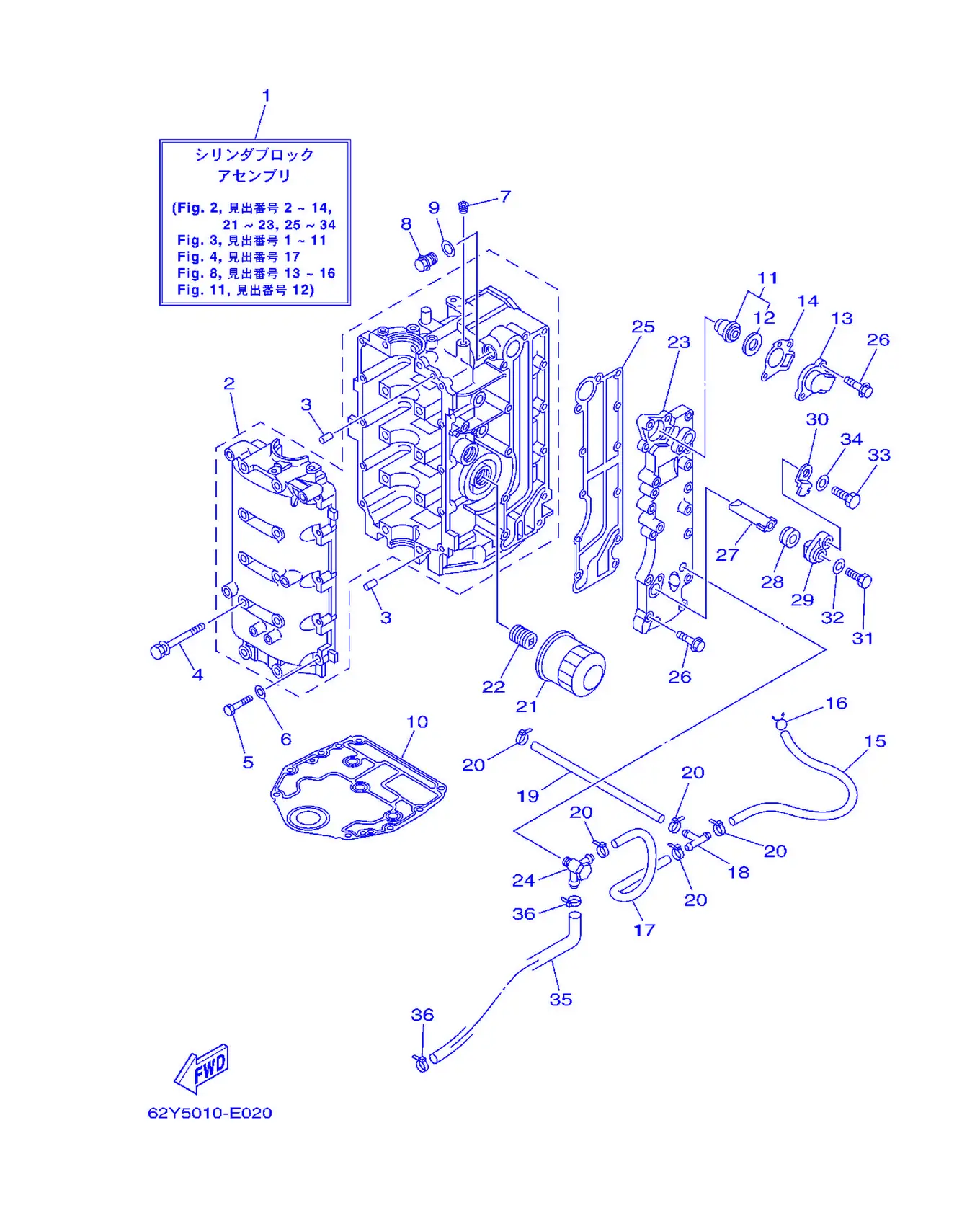

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	64J-W009B-02-1S	主气缸套件	Cylinder Block Assembly	1
2	62Y-15100-20-1S	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	4
4	90119-08M01	带垫螺栓	Bolt, With Washer	10
5	97013-06035	螺栓	Bolt	10
6	92903-06600	盘形垫	Washer,Plate	10
7	90344-51003	衬套	Plug, Taper Screw	1
8	90340-14M06	塞	Plug, Straight Screw	1
9	90430-14115	垫片	Gasket	1
10	67C-11351-01	气缸衬垫	Gasket,Cylinder	1
11	6G8-12411-03	温控器	Thermostat	1
12	688-12412-00	温控器密封	Seal,Thermostat	1
13	6H3-12413-00-1S	温控器盖	Cover,Thermostat	1
14	62Y-12414-00	盖衬垫	Gasket,Cover	1
15	90445-09104	软管	Hose (L300)	1
16	90467-08M18	固定	Clip	1
17	90445-09068	固定	Hose	1
18	688-24378-00	连接管4	Pipe,Joint	1
19	90445-09095	固定	Hose	1
20	90465-11M10	固定	Clamp	5
21	5GH-13440-20	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
22	6C5-12858-00	管接螺栓2	Bolt, Union	1
23	62Y-41113-20-1S	排气管外盖	Outer Cover, Exhaust	1
24	62Y-11372-01	软管接头	Nipple,Hose	1
25	6C5-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
26	90119-06MA5	带垫螺栓	Bolt, With Washer	12
27	62Y-11325-00	阳极	Anode	1
28	66M-11328-00	阳极固定	Grommet	1
29	66M-11327-00-94	阳极盖	Cover, Anode	1
30	66M-12535-00	面板	Plate	1
31	97095-05012	螺栓	Bolt	1
32	92995-05600	盘形垫	Washer	1
33	97095-06020	螺栓	Bolt	1
34	92995-06600	盘形垫	Washer	1
35	62Y-24312-10	管2	Pipe 2	1
36	90465-11M10	固定	Clamp	2

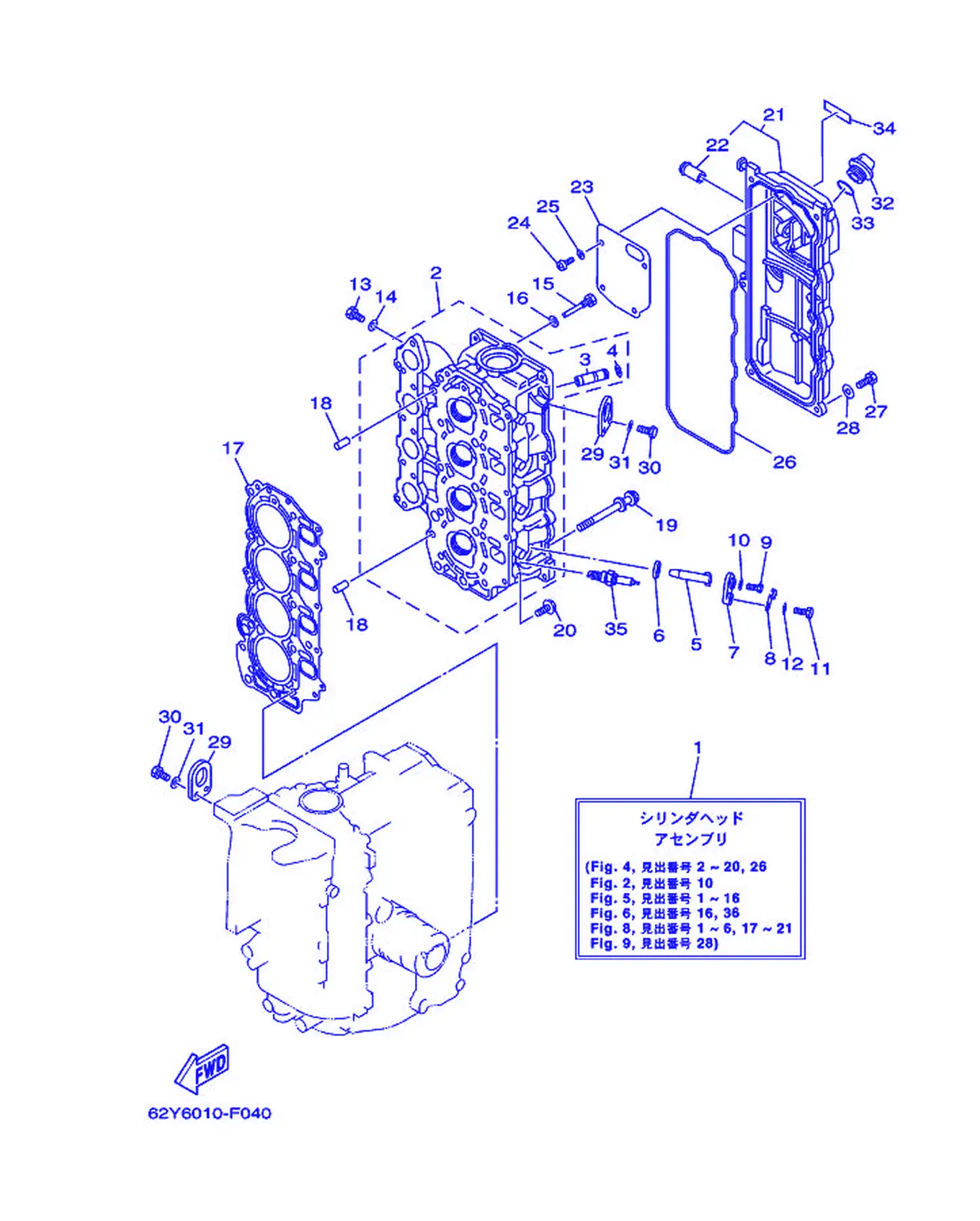

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	64J-W009A-02-1S	汽缸盖	Cylinder Head Assembly	1
2	62Y-11111-20-1S	气缸头1	Head, Cylinder 1	1
3	62Y-11133-30	进气门导管	Guide,Valve 1	8
4	93450-09M01	开口簧环，卡	Circlip	8
5	62Y-11325-00	阳极	Anode	4
6	66M-11328-00	阳极固定	Grommet	4
7	66M-11327-00-94	阳极盖	Cover, Anode	4
8	66M-12535-00	面板	Plate	4
9	97095-05012	螺栓	Bolt	4
10	92995-05600	盘形垫	Washer	4
11	97095-06020	螺栓	Bolt	4
12	92995-06600	盘形垫	Washer	4
13	97095-06010	螺栓	Bolt	4
14	90430-06014	螺栓	Gasket	4
15	90109-06M65	螺栓	Bolt	1
16	90430-06014	螺栓	Gasket	1
17	62Y-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
18	99530-08012	螺栓	Pin, Dowel	2
19	90119-09M00	带垫螺栓	Bolt, With Washer	10
20	90119-06MA3	带垫螺栓	Bolt, With Washer	5
21	62Y-11191-01-1S	气缸盖罩1	Cover, Cylinder Head 1	1
22	62Y-14485-00	连接管	Pipe, Joint	1
23	62Y-11168-00	通气管盖	Cover, Breather	1
24	98507-04010	大柱头螺钉	Screw, Pan Head	4
25	92907-04600	有槽螺母	Washer	4
26	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
27	97095-06020	螺栓	Bolt	7
28	92995-06600	盘形垫	Washer	7
29	62Y-11119-00	发动机悬挂架	Hanger, Engine	2
30	97095-06020	螺栓	Bolt	4
31	92995-06600	盘形垫	Washer	4
32	6G8-15363-00	机油塞子	Plug,Oil	1
33	93210-24M79	O型圈	O-ring	1
34	62Y-12138-00	凸轮轴盖3	Mark, Corrosion	1
35	94703-00375	火花塞	Plug, Spark (NGK DPR6EA-9)	4

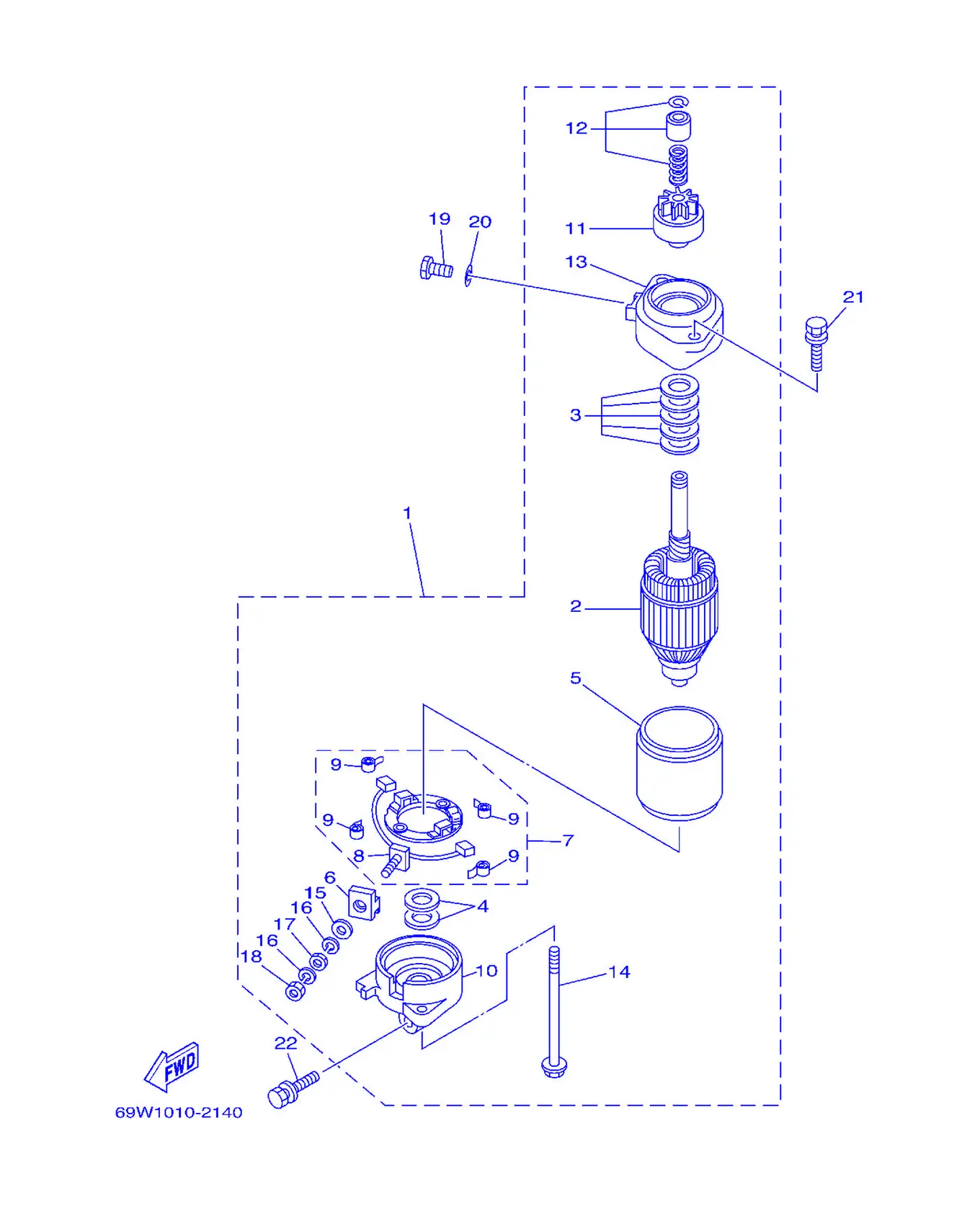

スターテイングモータ

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-81800-00	起动电动机组合	Starting Motor Assembly	1
2	6N7-81850-10	电枢组合	Armature Assembly	1
3	61A-81809-00	垫圈套	Washer Kit	1
4	61A-81824-00	垫圈2	Washer 2	2
5	6N7-81810-00	定子组合	Stator Assembly	1
6	6K7-8182G-10	环形齿轮支承	Bush Terminal	1
7	6N7-81840-00	电刷架组合	Brush Holder Assembly	1
8	6N7-81801-00	电刷套	Brush Set	1
9	6N7-81813-00	电刷弹簧	Spring, Brush	4
10	6N7-81820-00	后托架组合	Rear Bracket Assembly	1
11	69W-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
12	6N7-81857-00	齿轮止动套件	Retainer	1
13	6N7-81830-00	前托架组合	FrontBracketAssembly	1
14	6K7-81826-10	螺	Bolt	2
15	6E5-8182E-10	垫	Washer	1
16	6E5-8182F-10	垫	Washer	2
17	6E5-8182A-10	螺母	Nut	1
18	6E5-8182K-10	螺母	Nut	1
19	97095-08016	螺栓	Bolt	1
20	92995-08600	盘形垫	Washer	1
21	90119-08M76	带垫螺栓	Bolt, With Washer	2
22	90119-08M77	带垫螺栓	Bolt, With Washer	1

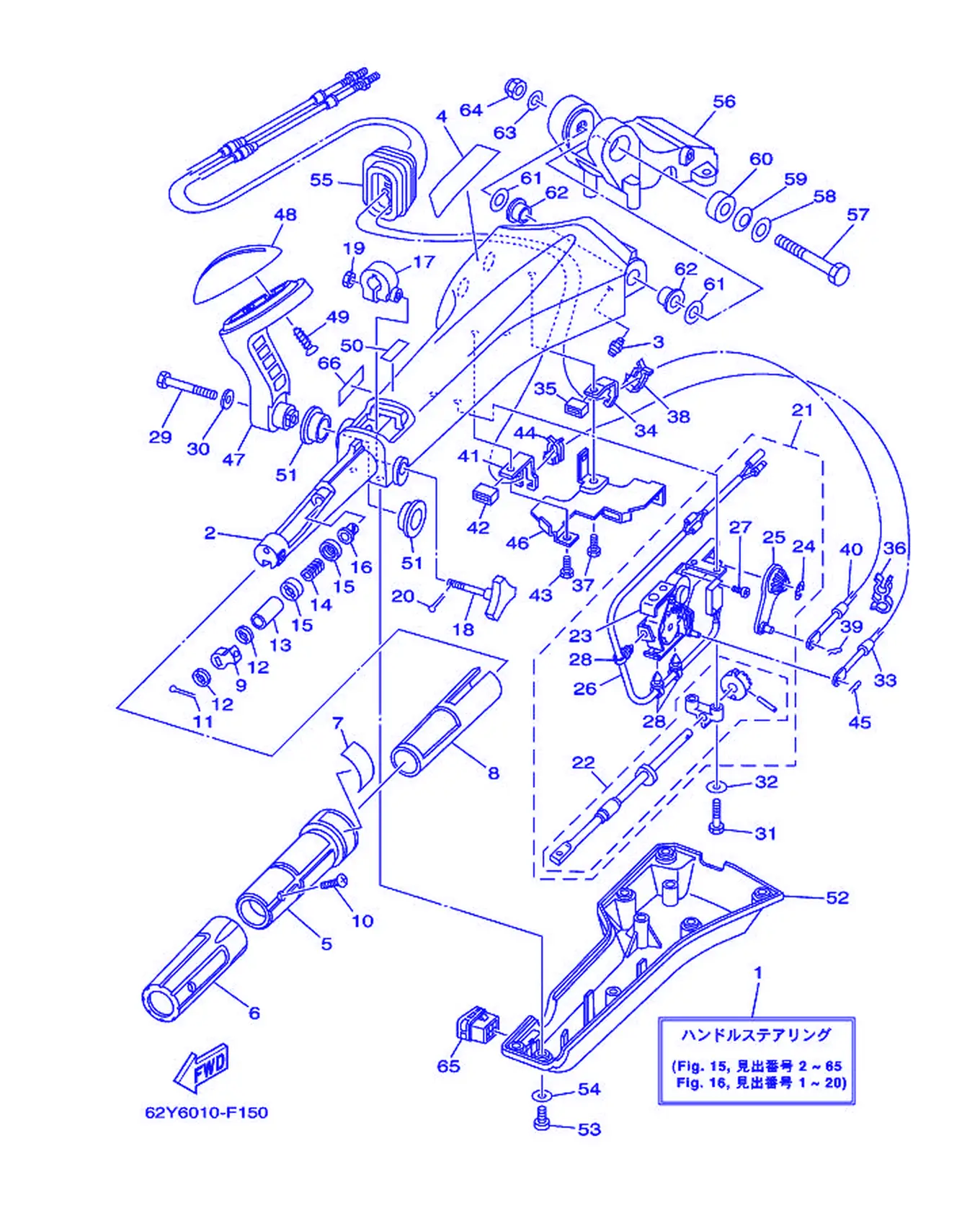

ステアリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6X4-42101-E1-4D	操舵手柄	Handle,Steering	1
2	6X4-42111-01-4D	方向手把	Handle,Steering	1
3	93700-06M03	润滑油管嘴	Nipple, Grease	1
4	6X4-48215-00	图样	Graphic	1
5	6X4-42119-00	方向手把握	Grip,SteeringHandle	1
6	6X4-42177-00	手把橡皮	Rubber,Handle	1
7	6X4-42137-00	油门指示器	Indicator, Throttle	1
8	6X4-41291-00	衬套	Bushing	1
9	6X4-44139-00	轴套	Color	1
10	90142-05001	螺丝	Screw, Countersunk	1
11	91490-20010	开口销	Pin, Cotter	1
12	6X4-44177-00	垫圈	Washer	2
13	6X4-42128-00	间隔安装环 1	Collar, Distance 1	1
14	90501-23215	接头	Spring, Compression	1
15	6X4-44188-00	垫圈	Washer	2
16	90386-08032	衬套	Bushing	1
17	63D-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
18	6X4-48154-00	油门旋钮	Knob, Throttle	1
19	95380-06600	有槽螺母	Nut, Hexagon	1
20	91490-20010	开口销	Pin, Cotter	1
21	6X4-44100-00	变档连杆组合	Shift Link Assembly	1
22	6X4-42115-00	方向手把轴	Shaft, Steering Handle	1
23	6X4-44102-00	变档辅助组合	Shift Assist Assembly	1
24	6X4-14137-00	钢夹	Clip	1
25	6X4-48261-00	油门臂	Arm,Throttle	1
26	6X4-82540-00	空挡开关组合	Neutral Switch Assembly	1
27	6A5-48129-10	螺钉3	Screw 3	2
28	6X4-42821-00	夹紧盖	Band, Clamp	3
29	97095-08040	螺栓	Bolt	1
30	92995-08600	盘形垫	Washer	1
31	97095-06030	螺栓	Bolt	2
32	92995-06600	盘形垫	Washer	2
33	67C-48321-10	钢索	Cable	1
34	6X4-48538-00	钢索夹1	Clamp,Cable 1	1
35	6X4-26367-00	保护套	Protector	1
36	90464-09M42	固定	Clamp	1
37	97095-06014	螺栓	Bolt	1
38	63D-48538-00	钢索夹1	Clamp,Cable 1	1
39	90468-10005	线夹	Clip	1
40	69W-26301-00	油门钢索组合	ThrottleCableAssembly	1
41	6X4-48538-10	钢索夹1	Clamp,Cable 1	1
42	6X4-26367-00	保护套	Protector	1
43	97095-06014	螺栓	Bolt	1
44	63D-48538-00	钢索夹1	Clamp,Cable 1	1
45	90468-10005	线夹	Clip	1
46	6X4-42159-00	支承	Stay	1
47	6X4-44159-00-4D	变挡手柄	Handle, Gear Shift	1
48	6X4-44173-00	变挡控制杆	Lever, Shift Control	1
49	97780-60920	自攻螺钉	Screw, Tapping	2
50	6G8-44191-00	变挡指示器	Indicator, Shift	1
51	90386-26MA3	衬套	Bushing	2
52	6X4-42131-11	方向手把盖	Cover,HandleSteering	1
53	97885-06016	大柱头螺钉	Screw, Pan Head	6
54	92995-06600	盘形垫	Washer	6
55	6X4-42725-00	固定	Grommet	1
56	63D-42121-22-4D	托架	Bracket, Carling	1
57	90101-12014	螺栓	Bolt, Hexagon	1
58	92990-12200	平垫圈	Washer, Plain	1
59	90206-12M22	平垫圈	Washer, Wave	1
60	90387-12M02	衬套	Color	1
61	90201-12035	平垫圈	Washer,Plate	2
62	90386-12003	衬套	Bushing	2
63	92990-12600	盘形垫	Washer,Plate	1
64	90185-12M12	自锁螺母	Nut, Self-Locking	1
65	6X4-42728-10	盖	Cap	1
66	6E0-83627-01	警告标签	Label, Corrosion 7	1

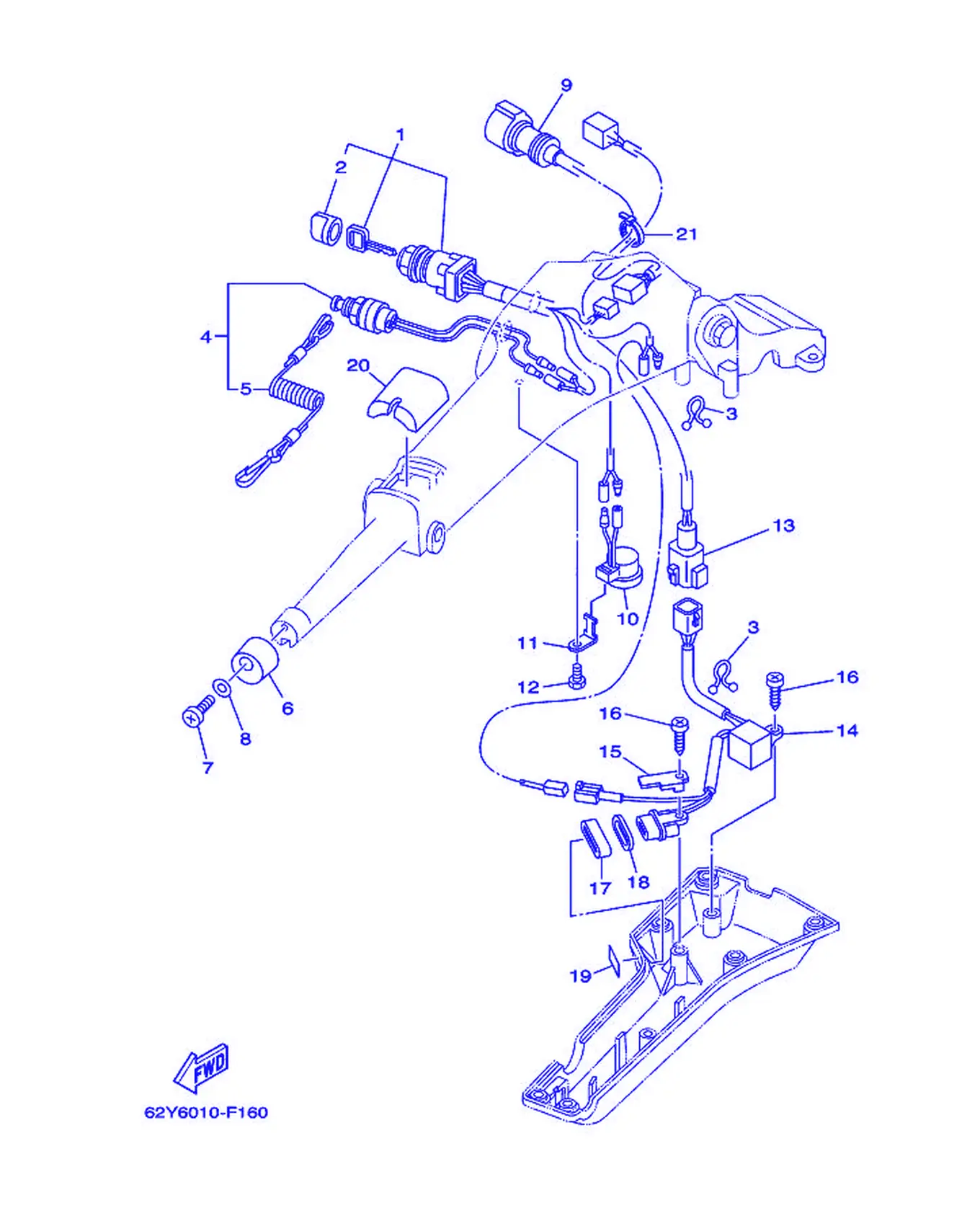

ステアリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6X4-82510-20	主开关组合	MainSwitchAssembly	1
2	676-82577-00	倾斜限动电	Cap, Key	1
3	90464-08M07	固定	Clamp	2
4	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
5	682-82556-00	止动拉索	Stopper	1
6	6X4-42728-00	盖	Cap	1
7	97880-06016	大柱头螺钉	Screw, Pan Head	1
8	92990-06600	面板垫圈	Washer,Plate	1
9	6X4-82586-00	电线束延伸部分	Extension, Wire Harness	1
10	6X4-83383-00	蜂鸣器	Buzzer	1
11	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
12	97095-06014	螺栓	Bolt	1
13	6X4-83653-20	导线	Wire,Lead (L: 700MM)	1
14	6C5-84301-00	导向灯组合1	Pilot Light Assembly 1	1
15	6X4-44114-00	限位板	Stopper	1
16	97780-60620	自攻螺钉	Screw, Tapping	2
17	6X4-42727-00	固定	Grommet	1
18	6H4-83589-00	衬垫	Gasket	1
19	6X4-85415-00	信号灯标志	Mark	1
20	6X4-81942-00	盖，罩	Cover	1
21	90465-13M36	固定环	Clamp	1

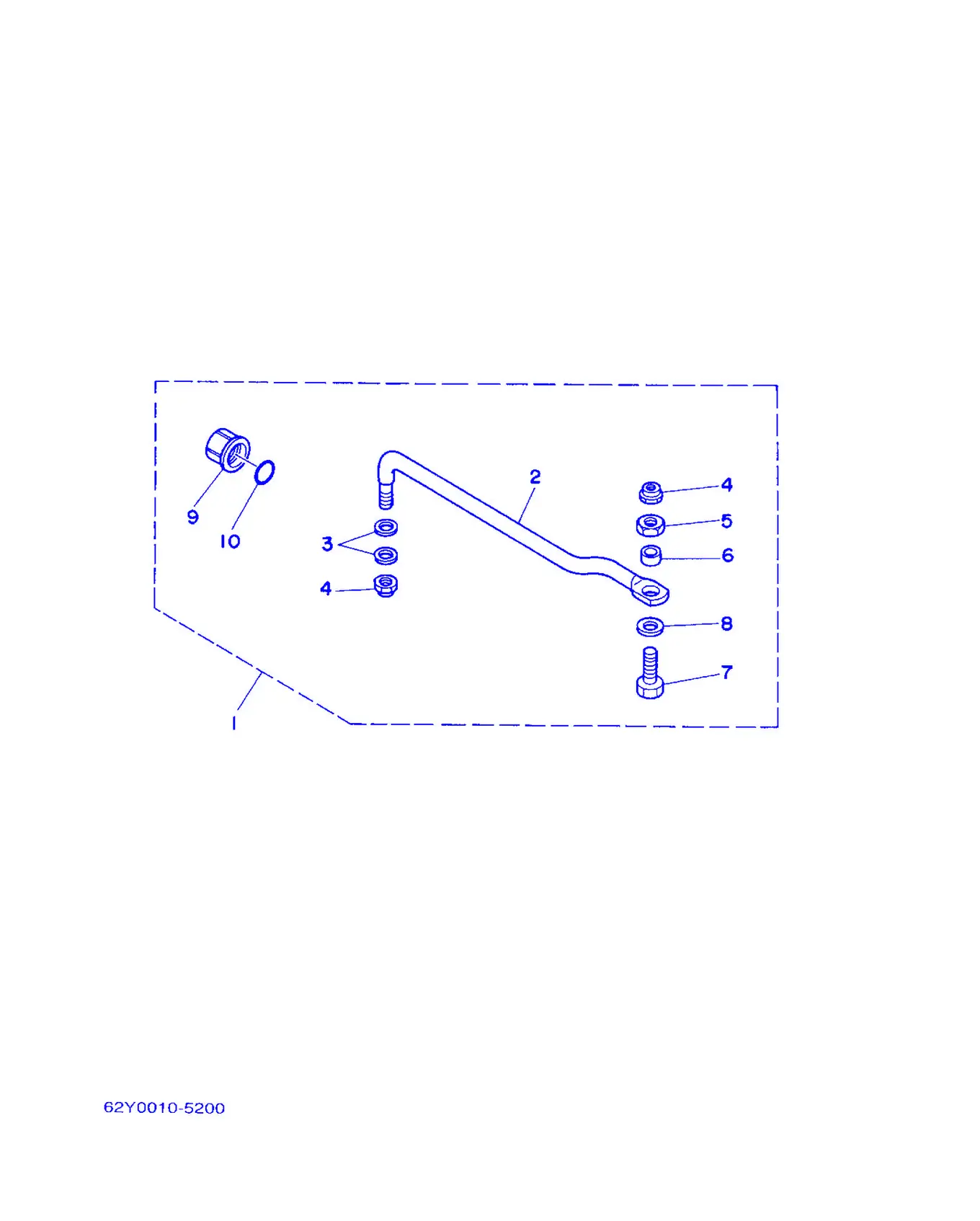

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	63D-61351-00	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90101-09M01	卡环	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

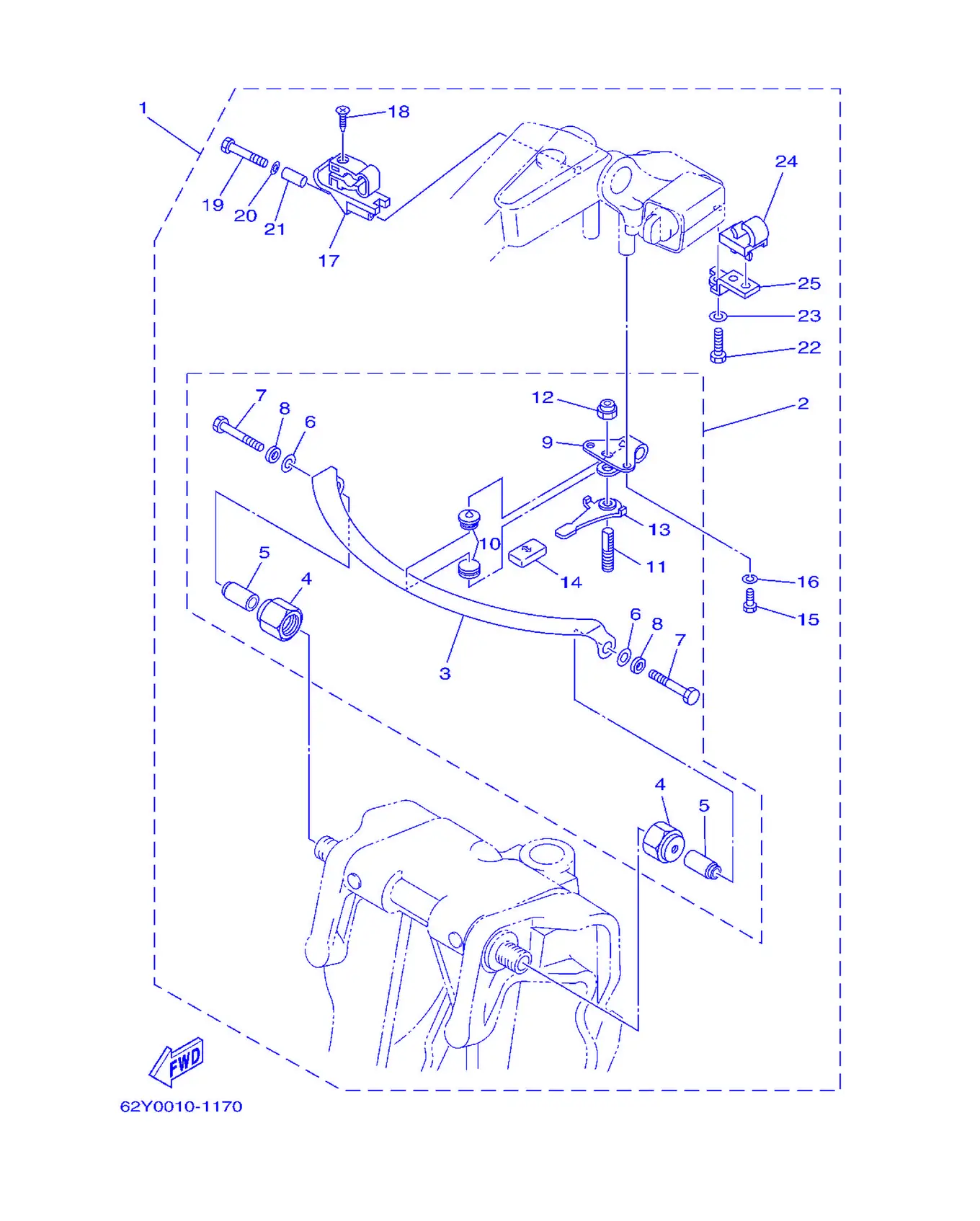

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-W4250-00	底罩	Steering Friction Kit	1
2	63D-42508-00	方向阻力块组合	Steering Friction Assembly	1
3	63D-42527-00	阻力板	Plate, Friction	1
4	63D-42546-00	螺母	Nut	2
5	63D-42541-00	减震器	Damper	2
6	90201-08M01	平垫圈	Washer,Plate	2
7	97095-08050	螺栓	Bolt	2
8	92995-08600	盘形垫	Washer	2
9	63D-42526-00	阻力板	Plate, Friction	1
10	63D-42528-00	阻力板	Plate, Friction	2
11	63D-42562-00	操舵锁紧轴	Shaft Steering Lock Assembly	1
12	90185-10M01	螺帽	Nut, Self-Locking	1
13	63D-42561-00	方向锁紧旋钮	Knob	1
14	682-43318-01	盖	Cover	1
15	97095-06016	螺栓	Bolt	2
16	92995-06100	垫圈	Washer,Spring	2
17	62Y-82361-00	线夹	Clamp, Cord	1
17	63D-82361-00	线夹	Clamp, Cord	1
18	90161-06M03	卡环	Screw, Tapping	1
19	97095-06035	螺栓	Bolt	1
20	92995-06600	盘形垫	Washer	1
21	90387-06M26	衬套	Color	1
22	97095-06030	螺栓	Bolt	1
23	92995-06600	盘形垫	Washer	1
24	63D-24367-00	燃油管夹2	Clamp,FuelPipe 2	1
25	63D-24364-00	支承	Stay	1

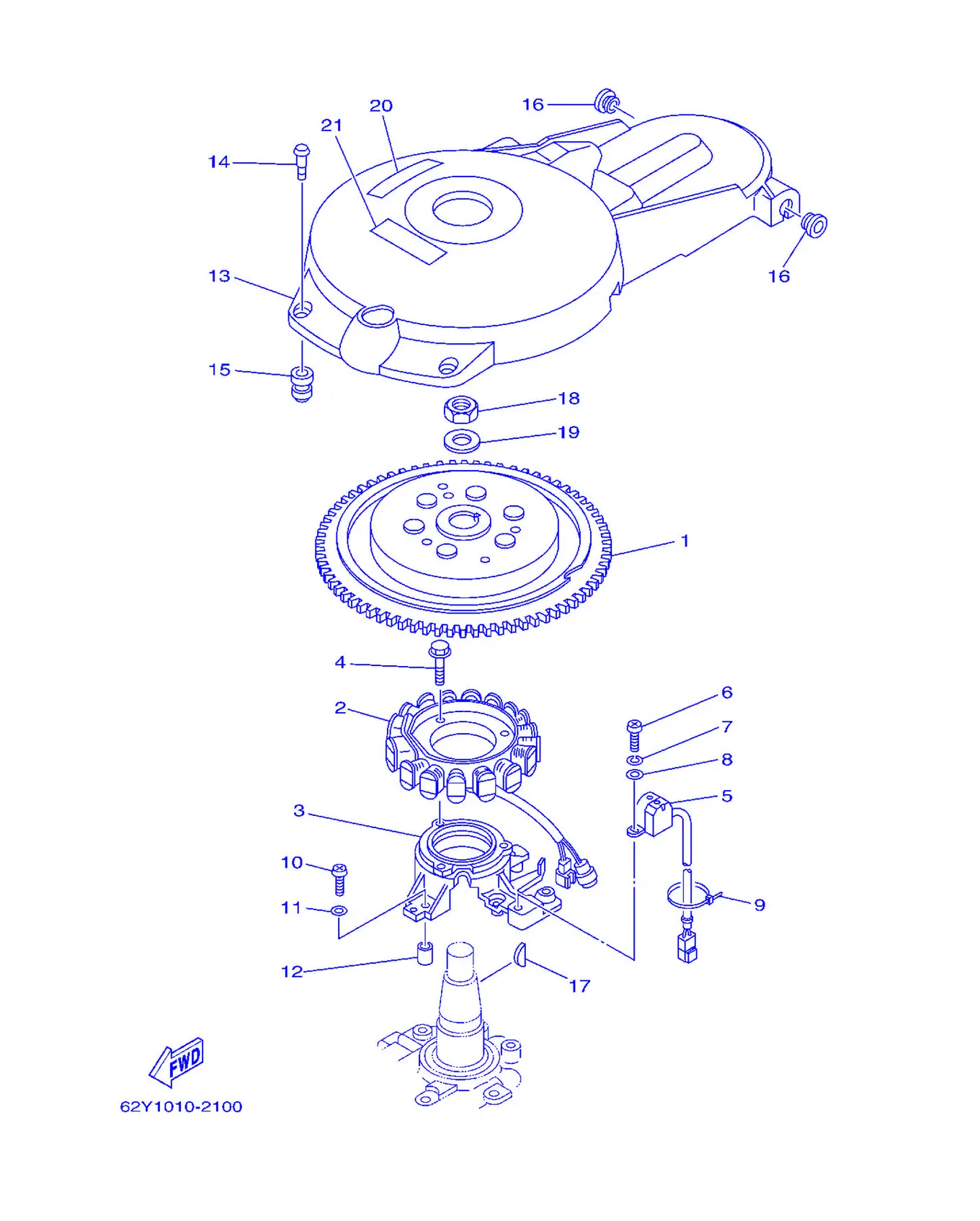

ゼネレータ

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-85550-10	转子组合	Rotor Assembly	1
2	64J-85510-00	定子组合	Stator Assembly	1
3	62Y-85561-00-94	磁电机座	Base,Magnet	1
4	95023-06025	凸缘螺	Bolt, Flange	3
5	62Y-85580-00	脉冲线	Coil, Pulser	1
6	97880-05012	大柱头螺钉	Screw, Pan Head	2
7	92990-05100	盘形垫	Washer,Spring	2
8	92990-05600	盘形垫	Washer,Plate	2
9	90465-13M97	固定	Clamp	1
10	97880-06025	螺栓	Screw, Pan Head	4
11	92990-06600	面板垫圈	Washer,Plate	4
12	99530-08012	螺栓	Pin, Dowel	2
13	62Y-81337-11	飞轮盖	Cover,Flywheel	1
14	6K7-81338-01	导线夹	Clamp,Lead	2
15	663-82317-01	点火线圈减震器	Damper, Ignition Coil	2
16	90480-12072	固定	Grommet	2
17	6H4-11545-00	半圆键	Key, Woodruff	1
18	90170-20137	螺母	Nut	1
19	90201-21M18	平垫圈	Washer,Plate	1
20	62Y-13437-02	警告标签	Mark, Corrosion	1
21	6A1-83625-01	商标，标志5	Mark 5	1

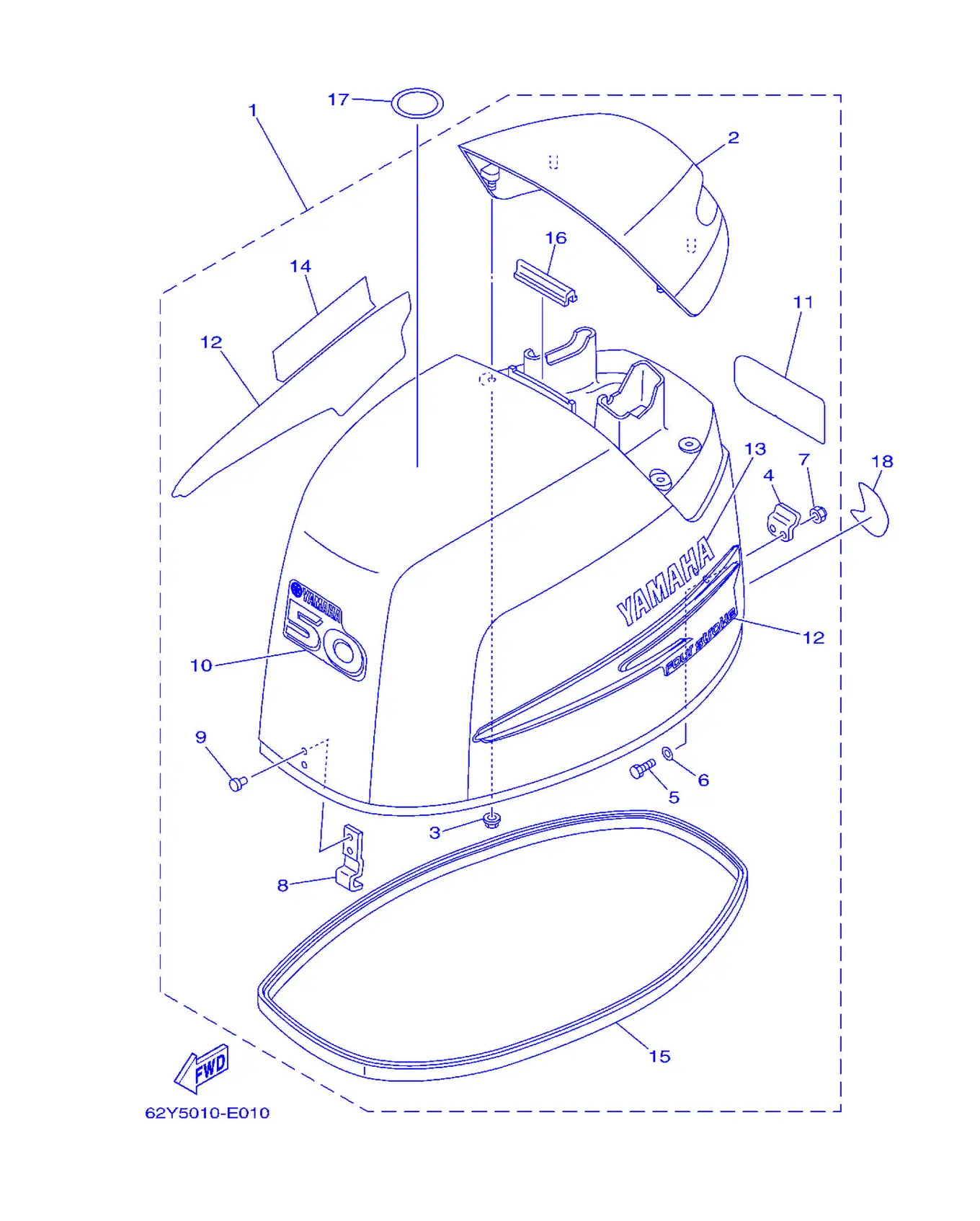

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-42610-30-4D	顶罩组合	Top Cowling Assembly	1
2	62Y-42613-01-4D	空气导管嵌	Molding, Air Duct	1
3	90179-06M24	螺母	Nut	4
4	62Y-42652-00	钩	Fook	1
5	97095-05016	螺栓	Bolt	2
6	92995-05600	盘形垫	Washer	2
7	95780-05300	带垫螺母	Nut, Nylon	2
8	62Y-42651-00	钩	Fook	1
9	90266-06M02	螺丝	Rivet	2
10	62Y-42677-30	前图样	Graphic, Front	1
11	62Y-42678-30	后图样	Graphic, Rear	1
12	62Y-W0070-10	图样套	Graphic Set	1
13	62Y-42681-10	罩标志	Mark, Cowling	1
14	62Y-42682-10	罩标志	Mark, Cowling	1
15	62Y-42615-10	密封	Seal	1
16	61N-42628-00	密封	Seal	1
17	67F-13434-03	告诫标记	Label, Corrosion	1
18	6C5-24239-00	标志 5	Mark 5	1

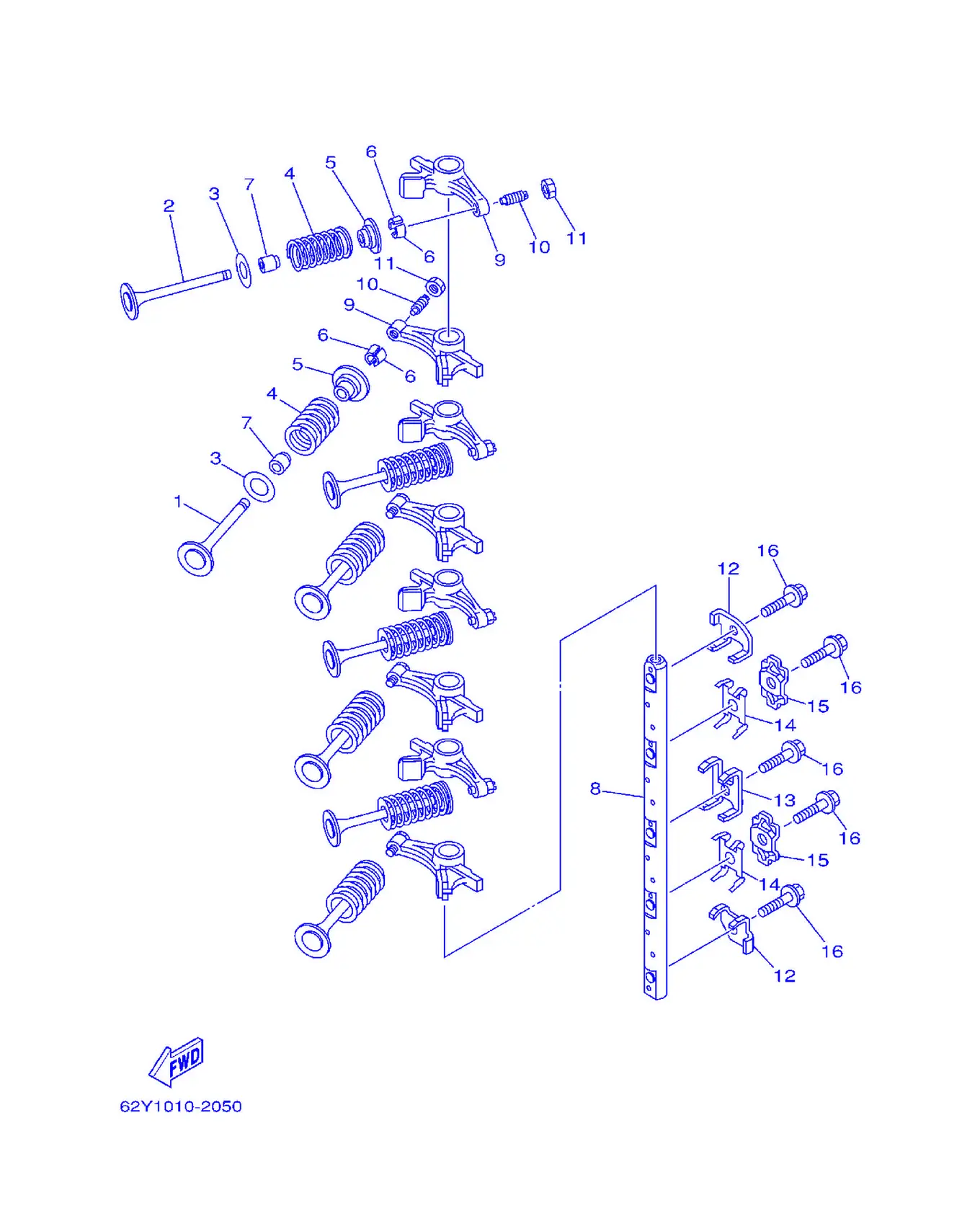

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-12111-00	进气	Valve,Intake	4
2	62Y-12121-00	排气	Valve,Exhaust	4
3	62Y-12116-00	气门簧座	Seat,ValveSpring	8
4	51Y-12114-00	气门外弹簧	Spring, Valve Outer	8
5	30X-12117-00	气门弹簧座	Retainer,ValveSpring	8
6	30X-12118-00	气门锁销	Cotter, Valve	16
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	8
8	62Y-12146-00	摇臂轴	Shaft, Rocker	1
9	62Y-12151-00	气门摇臂	Arm, Valve Rocker	8
10	64J-12159-00	气门调整螺钉	Screw, Valve Adjusting	8
11	62Y-12158-00	锁紧螺母	Nut,Lock	8
12	62Y-12238-00	螺栓限位板面板	Plate, Bolt Stopper	2
13	62Y-12279-00	面板	Plate	1
14	62Y-12216-00	弹簧	Spring	2
15	62Y-12231-00	导向限位板1	Guide, Stopper 1	2
16	90109-08M63	卡环	Bolt	5

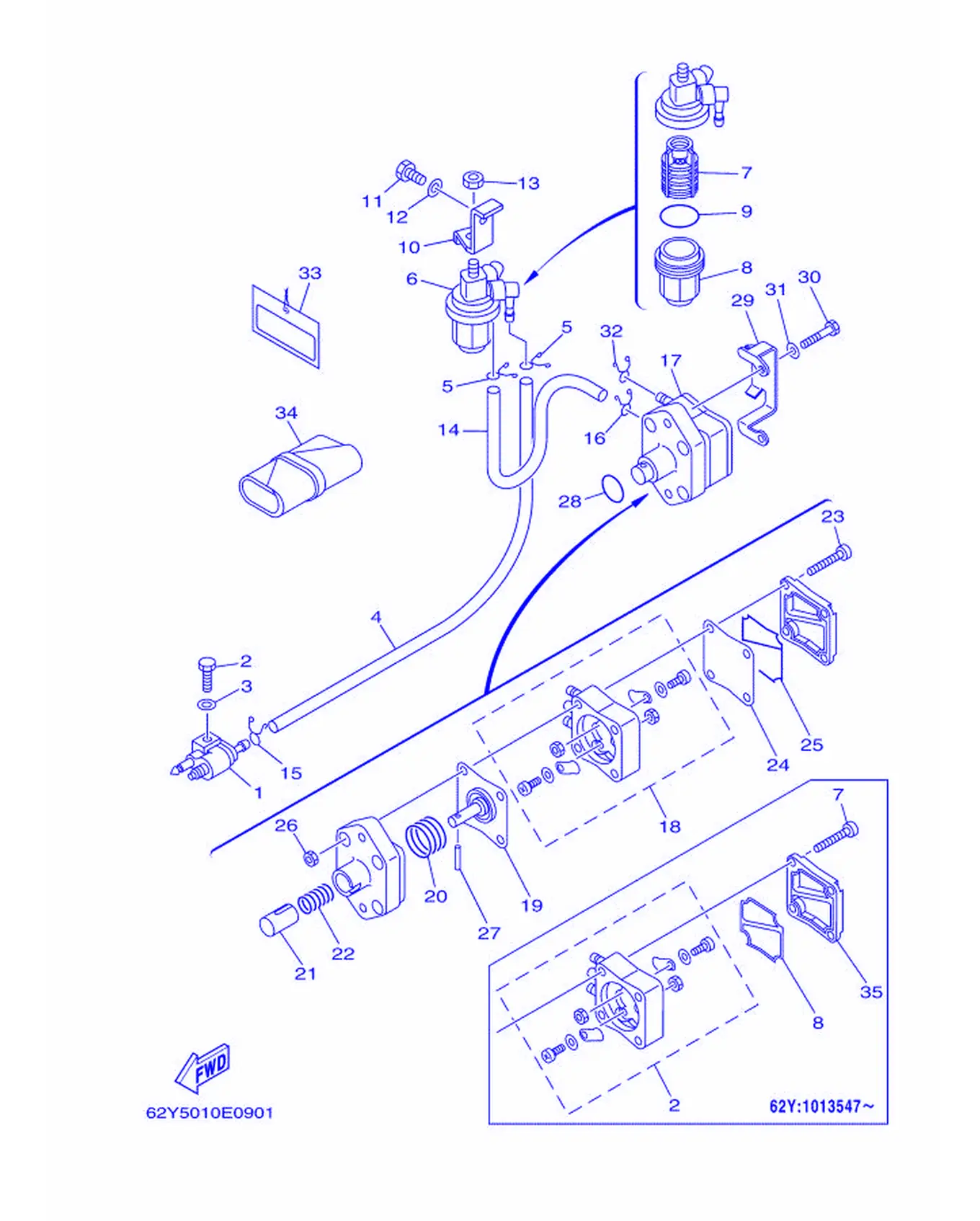

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06025	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90445-10020	固定	Hose (L590)	1
5	90467-09M17	固定	Clip	2
6	61N-24560-00	机油过滤器组合	Filter Assembly	1
7	61N-24563-00	过滤器滤芯	Element, Filter	1
8	61N-24521-00	滤杯	Cup, Filter	1
9	93210-32738	O型圈	O-ring	1
10	62Y-24566-00	过滤器托架	Bracket, Filter	1
11	97095-08014	螺栓	Bolt	1
12	92995-08600	盘形垫	Washer	1
13	95380-08600	有槽螺母	Nut	1
14	90445-10M48	固定	Hose	1
15	90467-09M17	固定	Clip	1
16	90467-10M04	带垫螺栓	Clip	1
17	62Y-24410-03	燃油泵组合	FuelPumpAssembly	1
17	62Y-24410-04	燃油泵组合	FuelPumpAssembly	1
18	62Y-24415-00	燃油泵本体4	Pump Body Sub Assembly	1
18	62Y-24415-01	燃油泵本体4	Body 4	1
19	62Y-24411-02	隔膜，隔板	Diaphragm	1
20	62Y-24423-00	隔膜弹	Spring,Diaphragm	1
21	62Y-13131-01	柱	Plunger	1
22	62Y-24454-00	弹簧	Spring	1
23	62Y-24444-01	螺钉	Screw	4
24	62Y-24471-00	隔膜	Diaphragm	1
24	6C5-24471-00	隔膜	Diaphragm	1
25	62Y-24452-00	盖	Packing	1
26	95380-05600	螺母	Nut	4
27	62Y-24374-01	销	Pin	1
28	93210-24M79	O型圈	O-ring	1
29	65W-24474-00	盖	Cover	1
30	97095-06030	螺栓	Bolt	2
31	92995-06600	盘形垫	Washer	2
32	90467-10M04	带垫螺栓	Clip	2
33	61H-2819R-01	警告标签	Tag, Warning	1
34	62Y-28100-00	工具套	ToolKit	1
35	6C5-24414-00	燃油泵本体3	Body 3	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
10	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
11	90445-11M06	软管	Hose (L:2050MM)	1
12	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1
13	90445-11M05	固定	Hose (L:850MM)	1
14	650-24351-51	带1	Band 1	4
15	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
16	93210-08287	O型圈	O-ring	1
17	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
18	93210-08287	O型圈	O-ring	1

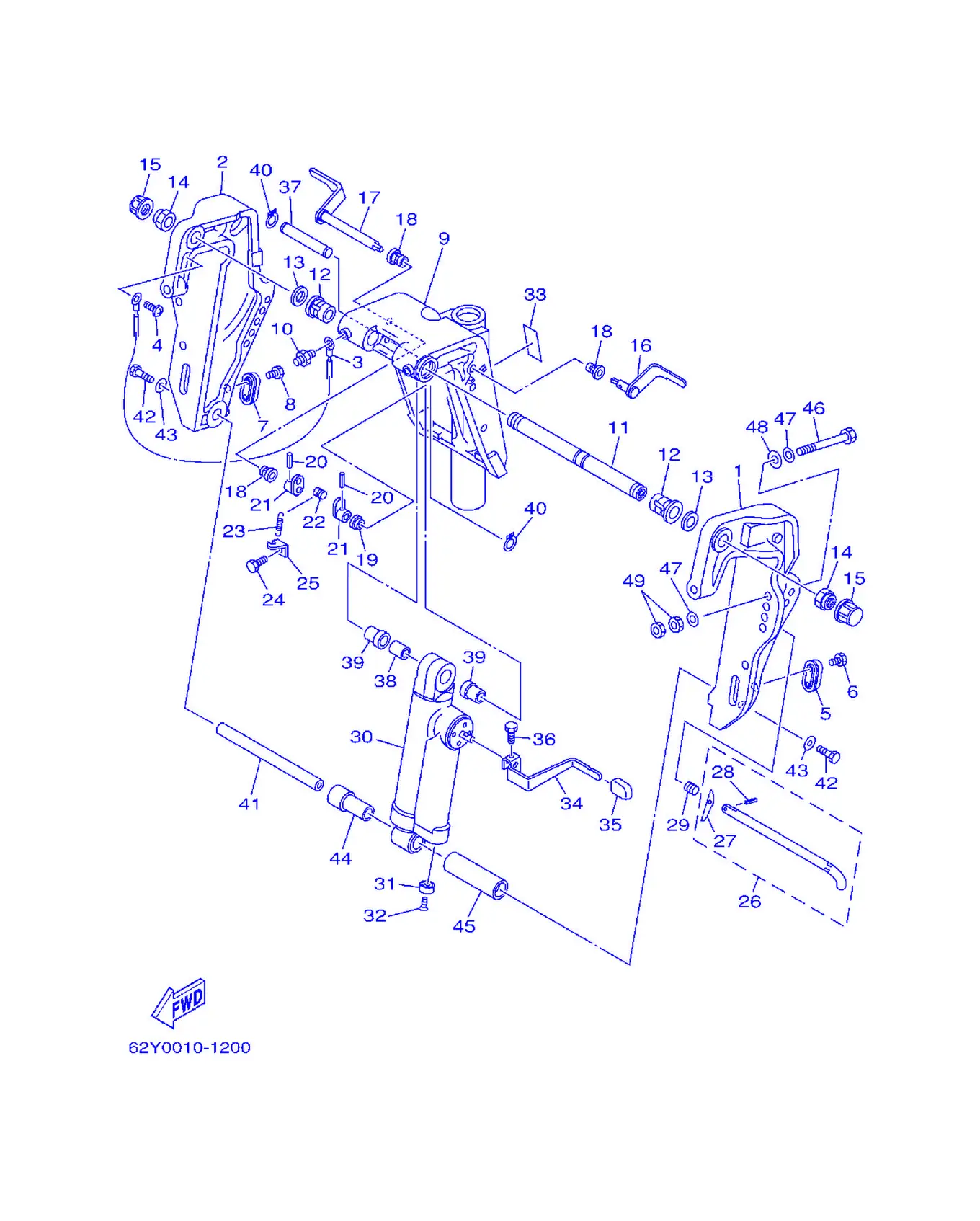

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-43111-00-4D	夹紧托架	Bracket,Clamp 1	1
2	62Y-43112-00-4D	夹紧托架	Bracket,Clamp 2	1
3	63D-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	65W-45251-00	阳极	Anode	1
6	90101-06020	螺栓	Bolt, Hexagon	2
7	65W-45251-00	阳极	Anode	1
8	90101-06020	螺栓	Bolt, Hexagon	2
9	63D-43311-13-4D	旋转支架	Bracket, Swivel 1	1
10	93700-06M03	润滑油管嘴	Nipple, Grease	3
11	63D-43131-01	夹紧托架螺	Bolt,ClampBracket	1
12	90386-22M15	衬套	Bushing	2
13	90201-22M03	平垫圈	Washer,Plate	2
14	90185-22M11	自锁螺母	Nut, Self-Locking	2
15	6G5-43145-01	夹紧托架盖	Cap,ClampBracket	2
16	6H5-43181-03	顶位销杆	Lever, Tilt Stop	1
17	6H5-43185-03	顶位销杆	Lever, Tilt Stop	1
18	90386-10M16	衬套	Bushing	3
19	90386-10025	衬套	Bushing	1
20	91690-30020	弹簧销	Pin,Spring	2
21	6G5-43148-00	间隔轴	Collar, Distance	2
22	90249-06M19	螺丝	Pin	1
23	90506-14M24	拉簧	Spring, Tension	1
24	97095-06010	螺栓	Bolt	1
25	6G5-43144-00	弹簧	Hook,Spring	1
26	688-43160-01	角度定位杆组合	TiltRodAssembly	1
27	688-43165-00	角度定位锁紧面板	Plate, Tilt Lock	1
28	91690-30012	弹簧销	Pin,Spring	1
29	90502-16M02	锥形弹簧	Spring, Conical	1
30	62Y-43170-10-4D	减震器组合	Shock Absorber Assembly	1
31	663-45251-00	阳极	Anode	1
32	90152-06M01	卡环	Screw, Countersunk	1
33	63D-43691-00	角度定位指示器	Indicator, Tilt	1
34	69D-43631-00	角度定位杆	Lever,Tilt	1
35	682-43318-01	盖	Cover	1
36	97095-06010	螺栓	Bolt	1
37	69D-43126-00	上侧防震销	Pin, Upper Shock Mount	1
38	90387-16003	衬套	Color	1
39	90387-16004	衬套	Color	2
40	93410-16006	开口簧环，卡	Circlip	2
41	62Y-43818-00	下侧防震销	Pin, Lower Shock Mount	1
42	97080-08016	螺栓	Bolt	2
43	90201-08M04	平垫圈	Washer,Plate	2
44	90387-18002	衬套	Color	1
45	90387-18003	衬套	Color	1
46	90101-12M65	卡环	Bolt, Hexagon	4
47	92995-12200	盘形垫	Washer	8
48	90201-12426	平垫圈	Washer,Plate	4
49	95380-12600	有槽螺母	Nut	8

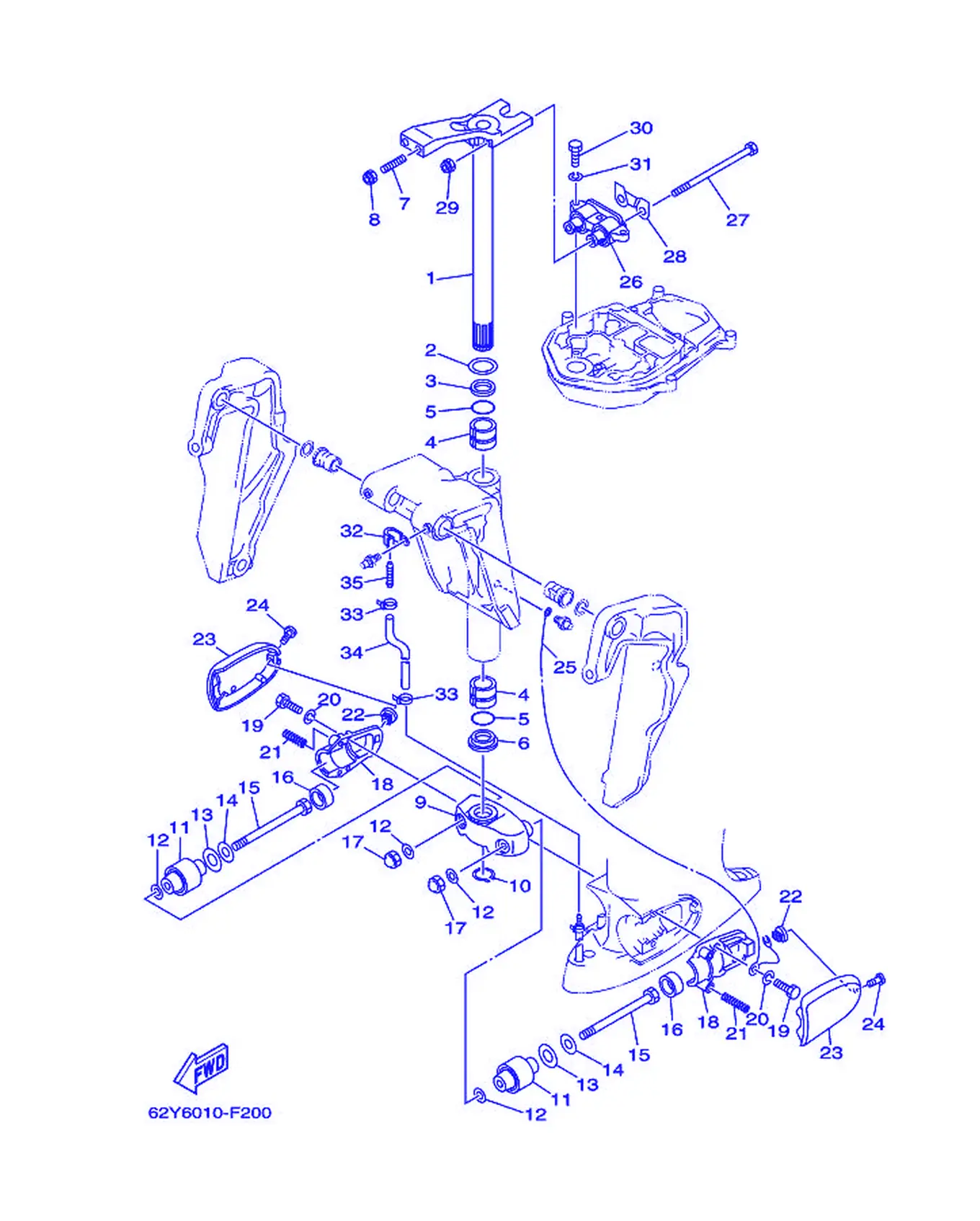

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	63D-42510-12-4D	方向托架组合	SteeringBracketAssembly	1
2	90201-30M00	平垫圈	Washer,Plate	1
3	90386-30M78	衬套	Bushing	1
4	90386-30M77	衬套	Bushing	2
5	93210-29M94	O型圈	O-ring	2
6	90386-30M60	衬套	Bushing	1
7	90116-10175	螺栓	Bolt, Stud	2
8	90185-10051	螺母	Nut, Self-Locking	2
9	663-44551-02-4D	下侧减震胶垫壳	Housing, Lower Mount Rubber	1
10	93410-28M06	卡环	Circlip	1
11	62Y-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
12	90201-12M16	平垫圈	Washer,Plate	4
13	90202-21100	平垫圈	Washer,Plate	2
14	90201-13M19	平垫圈	Washer,Plate	2
15	90109-12261	螺栓	Bolt	2
16	663-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
17	95380-12800	有槽螺母	Nut, Crown	2
18	663-44552-01-94	下侧减震胶垫壳	Housing, Lower Mount Rubber	2
19	97075-08025	螺栓	Bolt	4
20	92995-08100	盘形垫	Washer	4
21	90501-14M08	接头	Spring, Compression	4
22	90179-06066	螺帽	Nut	2
23	62Y-44553-01-4D	下侧减震胶垫盖	Cover, Lower Mount	2
24	97885-06016	大柱头螺钉	Screw, Pan Head	2
25	697-82127-01	导线2	Wire,Lead 2	1
26	67C-44514-00-4D	上侧减震胶垫	Mount Damper, Upper Side	1
27	90101-08M15	卡环	Bolt, Hexagon	2
28	66T-44526-30	面板	Plate	1
29	90185-08045	螺母	Nut, Self-Locking	2
30	97075-08030	螺栓	Bolt	3
31	92995-08100	盘形垫	Washer	3
32	90465-06M86	夹箍	Clamp	1
33	90465-11M10	固定	Clamp	2
34	90445-07MF1	固定	Hose	1
35	6E5-83558-00	管嘴端部	End, Nipple	1

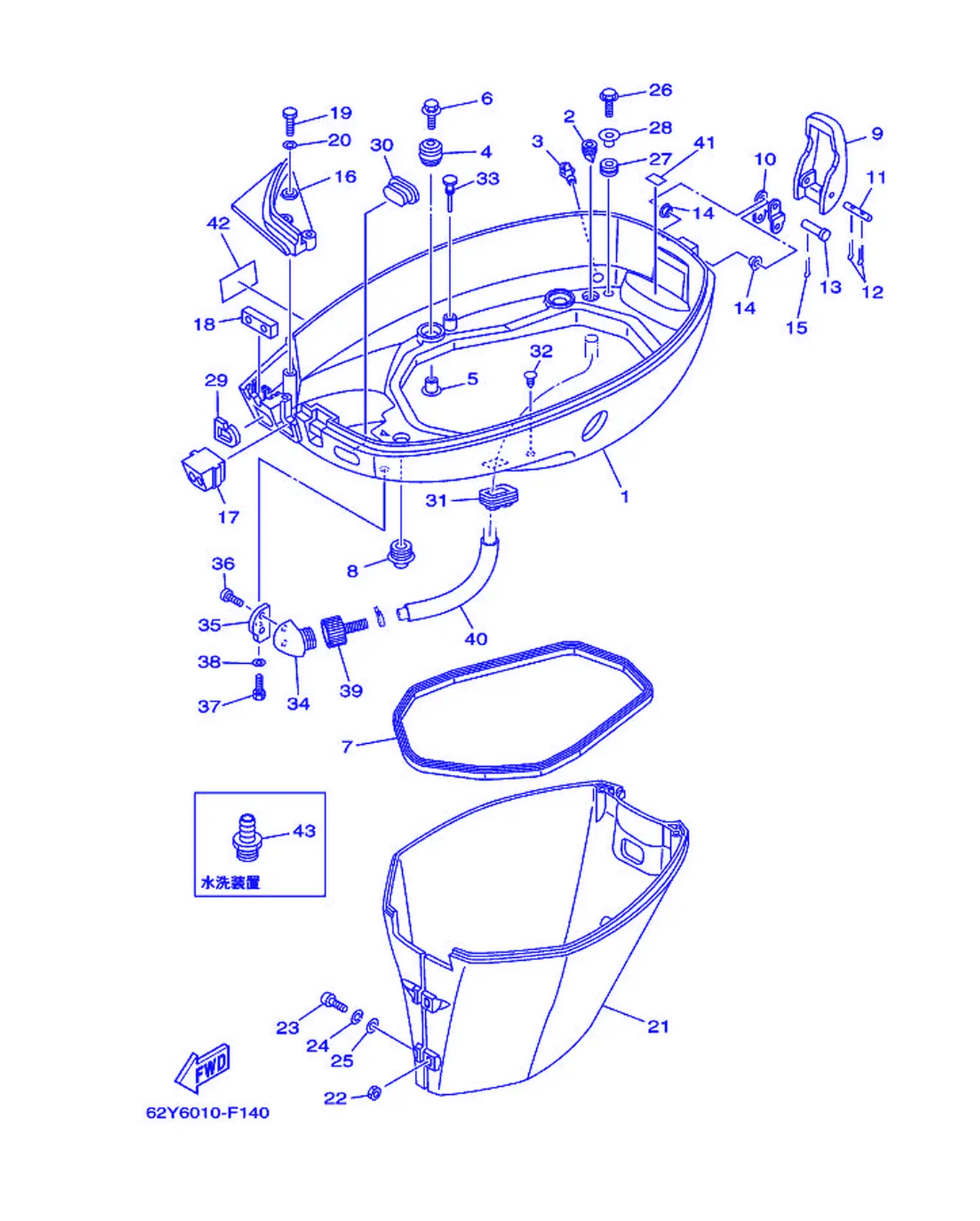

ボトムカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-42711-04-4D	底罩	Cowling, Bottom	1
2	65W-42717-00	密封橡皮块2	Rubber,Seal 2	4
3	6H3-44391-01	软管管嘴	Nipple,Hose	1
4	90480-09M12	固定	Grommet	4
5	90387-06060	衬套	Color	4
6	90119-06M08	卡环	Bolt, With Washer	4
7	62Y-42716-00	密封橡皮块1	Rubber,Seal 1	1
8	6E5-42724-00	固定	Grommet	1
9	62Y-42828-00-4D	夹箍面板	Plate,Clamp	1
10	62Y-42815-00	夹杆	Lever,Clamp	1
11	90249-05M30	螺丝	Pin	1
12	91490-16010	开口销	Pin, Cotter	2
13	90240-05M19	螺丝	Pin, Clevis	1
14	90386-05002	衬套	Bushing	2
15	91490-16010	开口销	Pin, Cotter	1
16	62Y-42738-01-5B	装配面板	Plate, Fitting	1
17	62Y-42725-30	固定	Grommet	1
18	62Y-42727-00	固定	Grommet	1
19	97095-06020	螺栓	Bolt	3
20	92995-06600	盘形垫	Washer	3
21	62Y-42741-00-4D	挡板	Apron	1
22	95380-06600	有槽螺母	Nut, Hexagon	2
23	97880-06025	螺栓	Screw, Pan Head	2
24	92990-06100	盘形垫	Washer,Spring	2
25	92990-06600	面板垫圈	Washer,Plate	2
26	90109-06M80	螺栓	Bolt	2
27	90480-13M24	固定	Grommet	2
28	90387-06M43	衬套	Color	2
29	61N-24329-00	密封	Seal	1
30	6H3-42727-00	固定	Grommet	1
31	65W-42724-10	固定	Grommet	1
32	90338-05M03	衬套	Plug	1
33	62Y-42748-00	固定	Grommet	1
34	68T-12572-00	软管接头5	Adapter	1
35	6H1-12535-00	面板	Plate	1
36	90167-06002	卡环	Screw, Tapping	2
37	97095-06020	螺栓	Bolt	1
38	92995-06600	盘形垫	Washer	1
39	6R3-12580-00	软管接头5	JointAssembly	1
40	90445-14M41	固定	Hose (L150)	1
41	62Y-82377-00	铭牌	Label	1
42	62Y-13444-01	机油软管导承2	Mark	1
43	69J-12584-00	软管接头	Joint,Hose 3	1

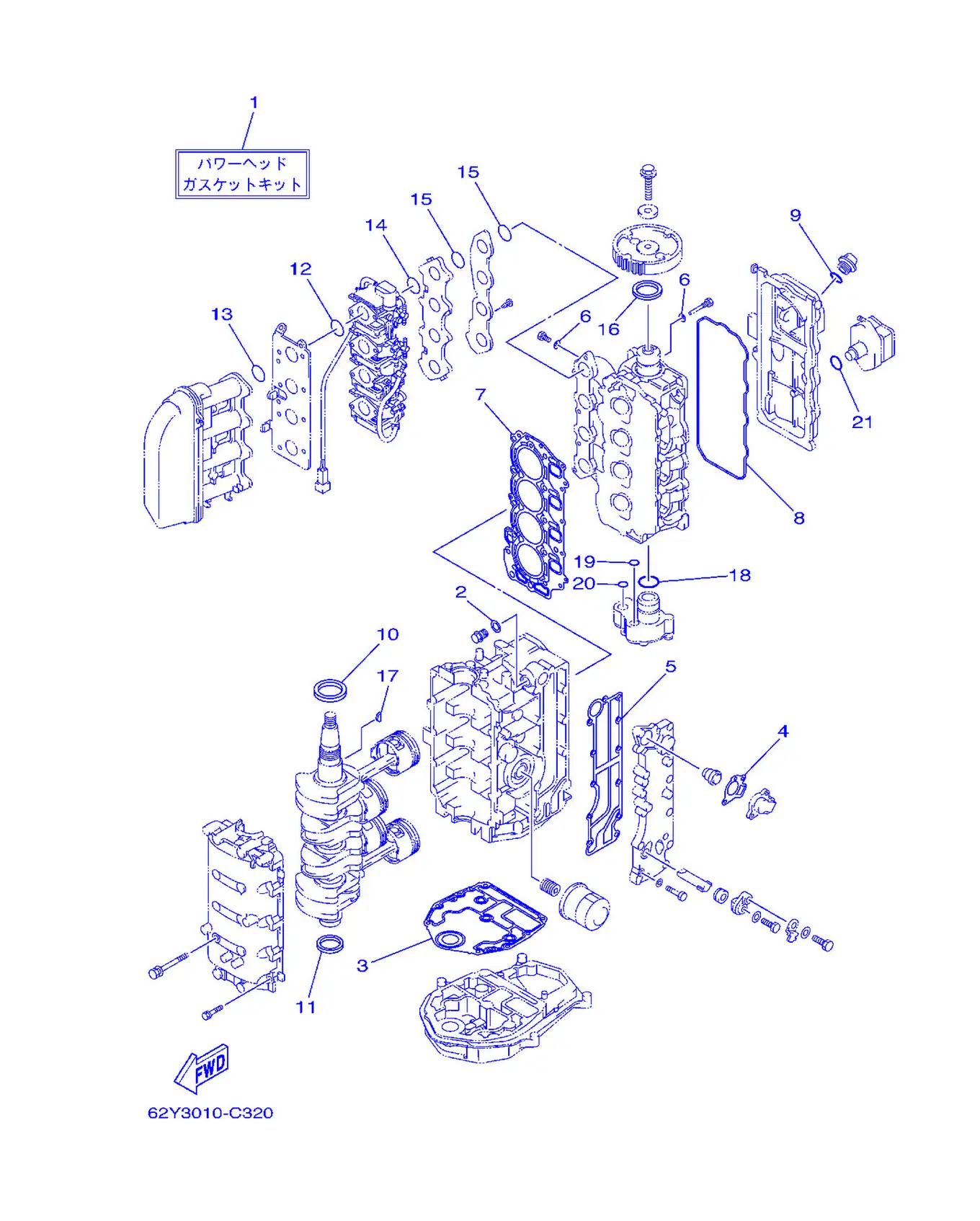

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-W0001-10	衬垫套	Power Head Gasket Kit	1
2	90430-14115	垫片	Gasket	1
3	67C-11351-01	气缸衬垫	Gasket,Cylinder	1
4	62Y-12414-00	盖衬垫	Gasket,Cover	1
5	6C5-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
6	90430-06014	螺栓	Gasket	5
7	62Y-11181-00	气缸头垫片1	Gasket, Cylinder Head 1	1
8	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
9	93210-24M79	O型圈	O-ring	1
10	93102-43M42	油封	OilSeal	1
11	93101-35002	油封	OilSeal	1
12	93210-35M86	O型圈	O-ring	4
13	93210-38MH3	O型圈	O-ring	4
14	93210-30MH4	O型圈	O-ring	4
15	93210-35M86	O型圈	O-ring	8
16	93102-37M40	油封	OilSeal	1
17	90280-04M06	半圆键	Key, Woodruff	1
18	93210-33MH2	O型圈	O-ring	1
19	93210-12MG9	O型圈	O-ring	1
20	93210-14515	O型圈	O-ring	1
21	93210-24M79	O型圈	O-ring	1

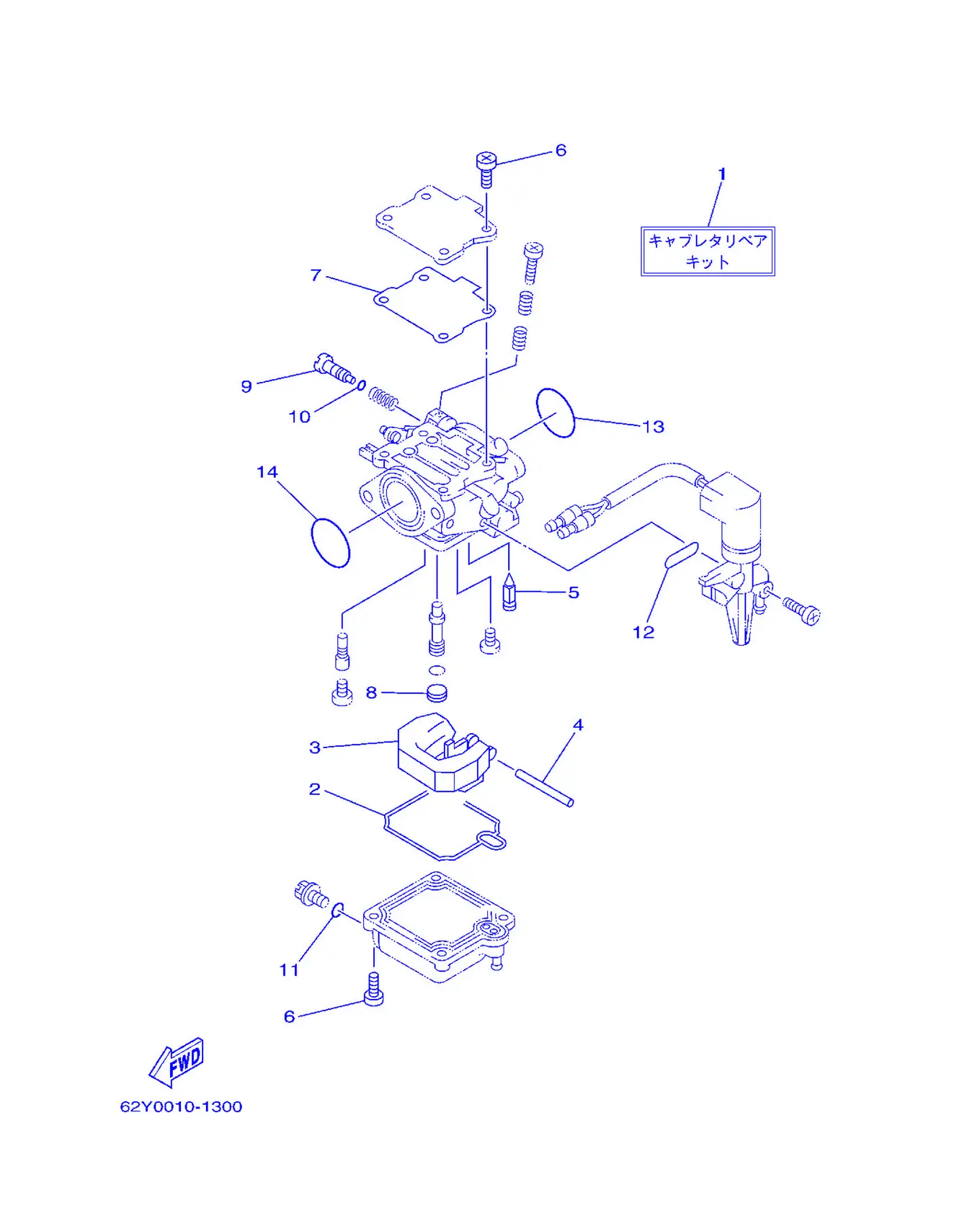

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-W0093-10	化油器修理套	CarburetorRepair Kit	1
2	62Y-14384-30	浮子室衬垫	Gasket, Float Chamber	1
3	6L2-14385-00	浮子	Float	1
4	6E5-14386-01	浮子销	Pin, Float	1
5	62Y-14392-00	针阀	Valve, Needle	1
6	62Y-14321-00	节气门螺钉	Screw, Throttle	8
7	62Y-14399-30	双金属阀	Gasket	1
8	62Y-14355-30	主喷管2	Plug	1
9	62Y-14323-30	空气调整螺钉	Screw, Air Adjusting	1
10	2T4-14397-00	O型圈	O-ring	1
11	652-14397-00	O型圈	0-Ring	1
12	62Y-14398-30	衬垫	Gasket	1
13	93210-30MH4	O型圈	O-ring	4
14	93210-35M86	O型圈	O-ring	4

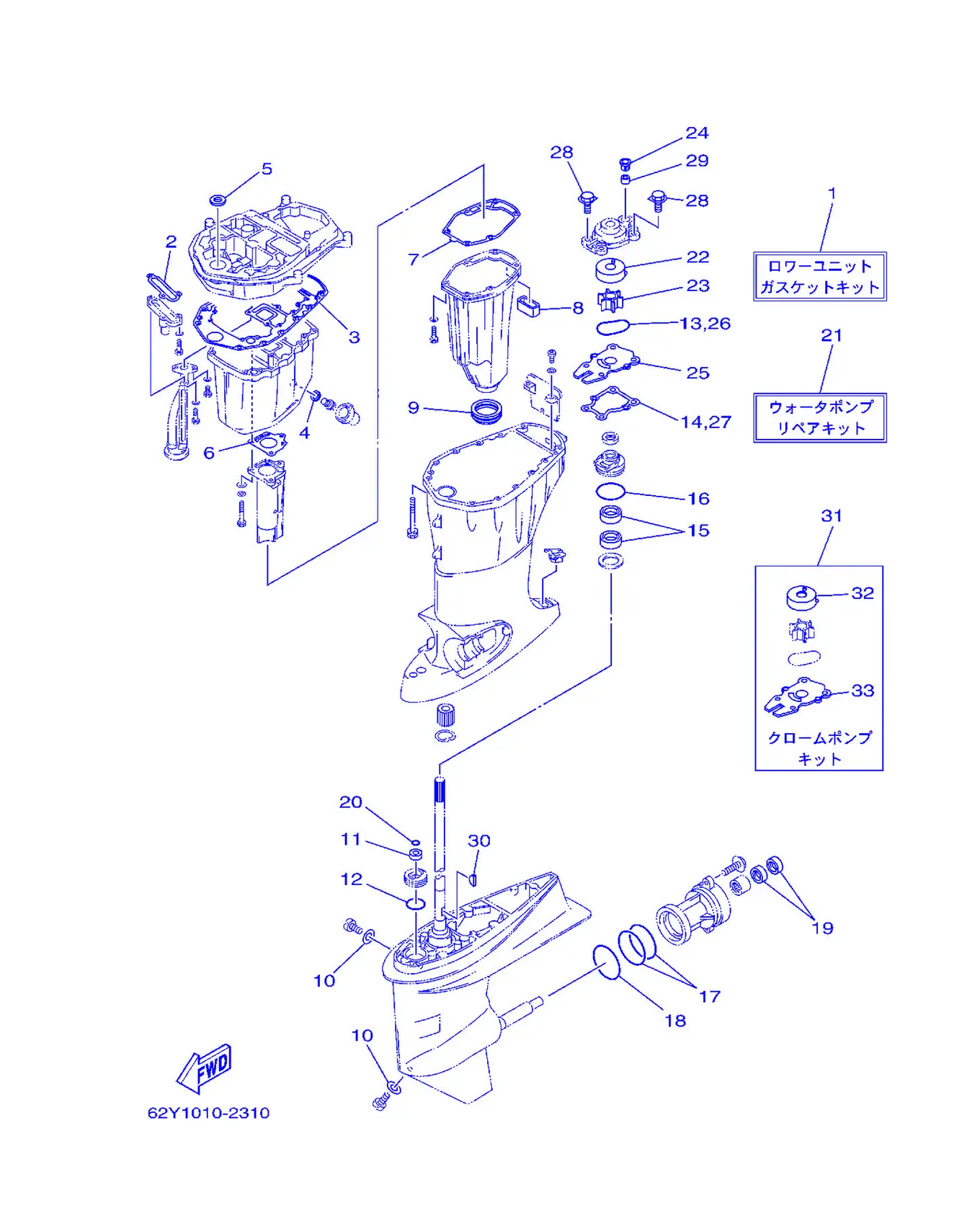

リペアキツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-W0001-22	衬垫套	LowerUnitGasket Kit	1
2	62Y-13475-00	衬垫	Gasket	1
3	69W-15312-00	油槽衬垫	Gasket, Oil Pan	1
4	90430-14M09	衬垫	Gasket	1
5	93103-18011	油封	OilSeal	1
6	67C-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
7	62Y-41134-01	排气岐管衬垫	Gasket, Exhaust Manifold	1
8	62Y-45127-00	密封	Seal	1
9	663-45123-00	消音器衬垫	Gasket,Muffler	1
10	90430-08020	固定	Gasket	2
11	93106-09014	油封	OilSeal	1
12	93210-33MG4	O型圈	O-ring	1
13	93210-59MG7	O型圈	O-ring	1
14	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
15	93101-25M57	油封	OilSeal	2
16	93210-48MG8	O型圈	O-ring	1
17	93210-74MG5	O型圈	O-ring	2
18	93210-69MG6	O型圈	O-ring	1
19	93101-22M00	油封	OilSeal	2
20	93210-07003	O型圈	O-ring	1
21	63D-W0078-01	水泵修理套	Water PumpRepair Kit	1
22	63D-44322-00	芯子	Insert, Cartridge	1
23	6H3-44352-00	叶轮	Impeller	1
24	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
25	63D-44323-00	外挡板	Outer Plate, Cartridge	1
26	93210-59MG7	O型圈	O-ring	1
27	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
28	90119-08M15	带垫螺栓	Bolt, With Washer	4
29	663-44366-00	水封减震器	Damper,WaterSeal	1
30	90280-03024	半圆键	Key, Woodruff	1
31	63D-W0078-0A	水泵修理套	Chrome Pump Kit	1
32	63D-44322-40	芯子	Insert, Cartridge	1
33	63D-44323-40	外挡板	Outer Plate, Cartridge	1

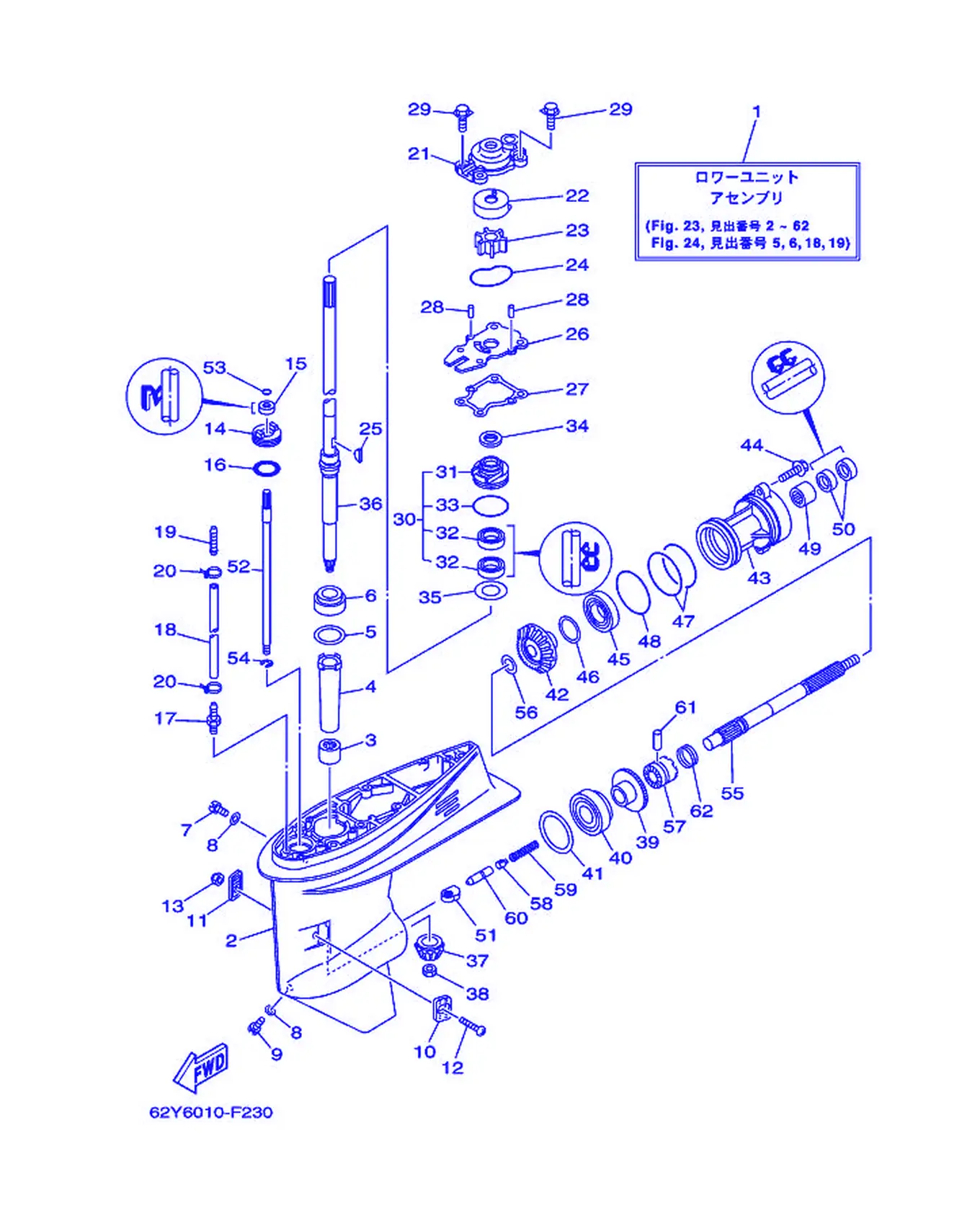

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-45300-30-4D	水下装置总成	LowerUnitAssembly	1
2	62Y-45301-00-4D	水下装置壳	Casing,Lower	1
3	93315-32224	轴承	Bearing	1
4	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01	填隙	Shim (T:0.10MM)	1
5	663-45587-10	填隙	Shim (T:0.12MM)	1
5	663-45587-20	填隙	Shim (T:0.15MM)	1
5	663-45587-30	填隙	Shim (T:0.18MM)	1
5	663-45587-40	填隙	Shim (T:0.30MM)	1
5	663-45587-50	填隙	Shim (T:0.40MM)	1
5	663-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	90340-08002	螺丝	Plug, Straight Screw	1
8	90430-08020	固定	Gasket	2
9	688-45341-10	放油塞	Plug, Drain	1
10	63D-45214-00	进水口盖	Cover, Water Inlet	1
11	63D-45215-00	进水口盖	Cover, Water Inlet	1
12	90142-05M06	螺丝	Screw, Countersunk	1
13	95380-05600	螺母	Nut	1
14	63D-45321-00	面板	Plate	1
15	93106-09014	油封	OilSeal	1
16	93210-33MG4	O型圈	O-ring	1
17	6E5-45378-00	软管嘴	Nipple,Hose	1
18	90445-07M31	固定	Hose (L200)	1
19	6E5-83558-10	管嘴端部	End, Nipple	1
20	90465-11M10	固定	Clamp	2
21	63D-44311-00	水泵壳	Housing,Water Pump	1
22	63D-44322-00	芯子	Insert, Cartridge	1
23	6H3-44352-00	叶轮	Impeller	1
24	93210-59MG7	O型圈	O-ring	1
25	90280-03024	半圆键	Key, Woodruff	1
26	63D-44323-00	外挡板	Outer Plate, Cartridge	1
27	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
28	93604-08062	定位销	Pin, Dowel	2
29	90119-08M15	带垫螺栓	Bolt, With Washer	4
30	63D-W4434-00	水泵壳体组合	Water Pump Housing Assembly	1
31	63D-44341-00	水泵壳	Housing,Water Pump	1
32	93101-25M57	油封	OilSeal	2
33	93210-48MG8	O型圈	O-ring	1
34	63D-45344-00	油封盖	Cover,OilSeal	1
35	90201-27M00	平垫圈	Washer,Plate	1
36	62Y-45501-30	驱动轴D:	Drive ShaftComplete	1
37	6H4-45551-01	小齿轮	Pinion	1
38	90170-12138	螺帽	Nut	1
39	6H4-45560-01	齿轮	Gear	1
40	93332-00003	轴承	Bearing	1
41	663-45567-01	填隙	Shim (T:0.10MM)	1
41	663-45567-10	填隙	Shim (T:0.12MM)	1
41	663-45567-20	填隙	Shim (T:0.15MM)	1
41	663-45567-30	填隙	Shim (T:0.18MM)	1
41	663-45567-40	填隙	Shim (T:0.30MM)	1
41	663-45567-50	填隙	Shim (T:0.40MM)	1
41	663-45567-60	填隙	Shim (T:0.50MM)	1
42	62Y-45571-00	齿轮	Gear 2 (24T)	1
43	63D-45361-02-4D	水下装置壳体盖	Cap,Lower Casing	1
44	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2
45	93306-001U1	轴承	Bearing	1
46	63D-45577-00	填隙	Shim (T:0.10MM)	1
46	63D-45577-10	填隙	Shim (T:0.12MM)	1
46	63D-45577-20	填隙	Shim (T:0.15MM)	1
47	93210-74MG5	O型圈	O-ring	2
48	93210-69MG6	O型圈	O-ring	1
49	93317-22204	轴承	Bearing	1
50	93101-22M00	油封	OilSeal	2
51	62Y-44151-00	变挡凸轮	Cam, Shift	1
52	63D-44144-00	变挡连杆	Rod, Shift	1
53	93210-07003	O型圈	O-ring	1
54	99001-08600	卡环	Circlip	1
55	63D-45611-00	螺旋浆轴	Shaft,Propeller	1
56	90201-22429	平垫圈	Washer,Plate	1
57	62Y-45631-00	爪形离合器	Clutch, Dog	1
58	663-45634-00	变挡滑	Slide, Shift	1
59	90501-18001	压簧	Spring, Compression	1
60	63D-45635-00	变挡柱	Plunger, Shift	1
61	90250-06023	销	Pin, Straight	1
62	67C-45633-00	十字	Ring, Cross Pin	1

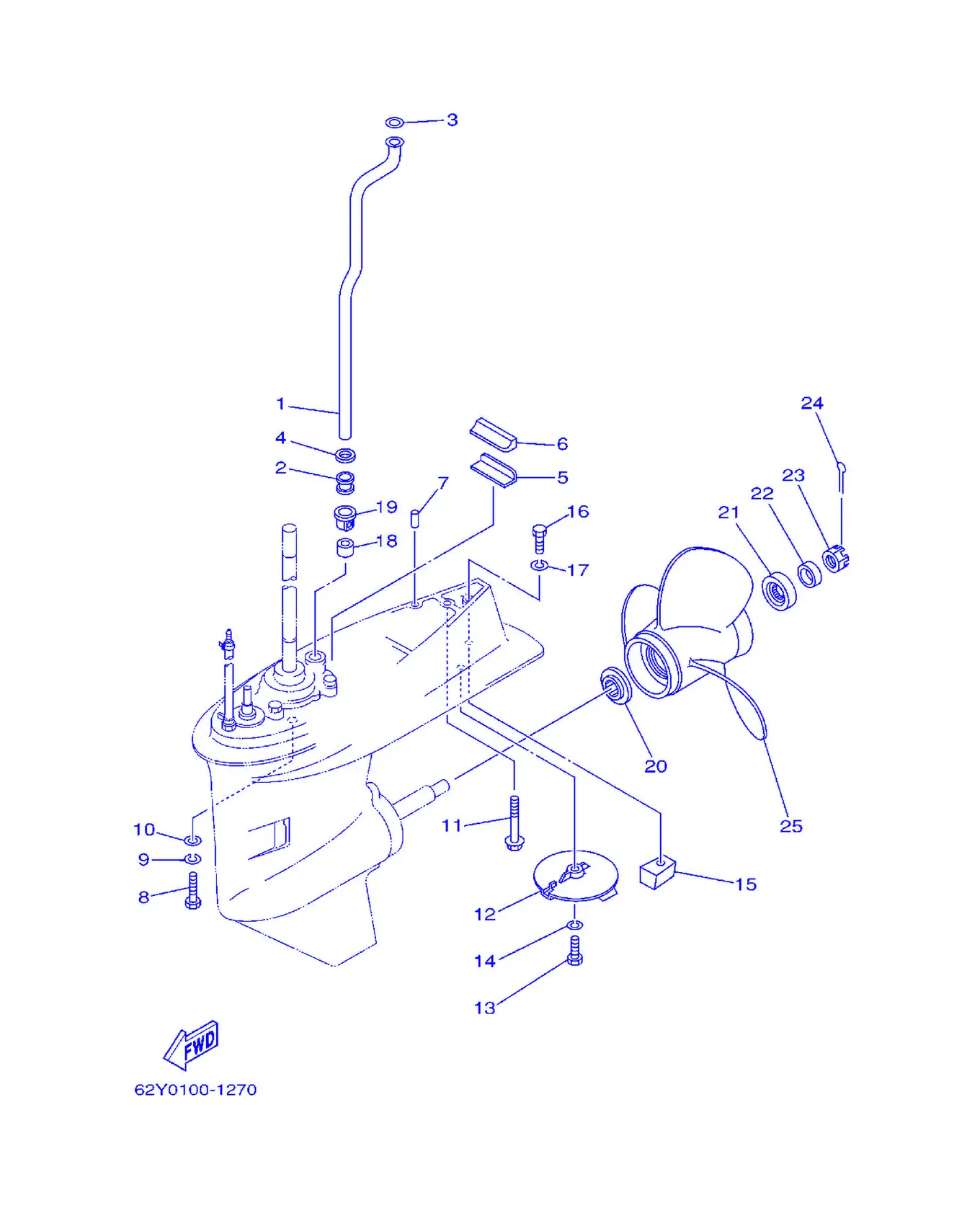

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	62Y-44361-00	水管	Tube, Water	1
2	663-44367-00	水封减震器	Damper,WaterSeal	1
3	90202-12060	平垫圈	Washer,Plate	1
4	90430-12072	衬垫	Gasket	1
5	663-45376-00-94	密封圈减震块导承	Guide,SealDamper	1
6	63D-45375-00	密封圈减震	Damper,Seal	1
7	93606-12019	定位销	Pin, Dowel	2
8	97075-10040	螺栓	Bolt	4
9	92995-10100	盘形垫	Washer	4
10	92995-10600	盘形垫	Washer	4
11	90119-08M84	带垫螺栓	Bolt, With Washer	1
12	67C-45371-00	航向调整	Tab Trim	1
13	97095-08025	螺栓	Bolt	1
14	92995-08100	盘形垫	Washer	1
15	67C-45251-00	阳极	Anode	1
16	97095-08035	螺栓	Bolt	1
17	92995-08100	盘形垫	Washer	1
18	663-44366-00	水封减震器	Damper,WaterSeal	1
19	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
20	663-45987-02	衬套	Spacer	1
21	66T-45997-00	衬套	Spacer	1
22	90389-22M01	衬套	Bushing	1
23	90171-16011	螺母	Nut, Castle	1
24	91490-30025	开口销	Pin, Cotter	1
25	69W-45943-00-EL	螺旋浆	Propeller (3X11X15-G)	1
25	69W-45945-00-EL	螺旋浆	Propeller (3X11-1/8X13-G)	1
25	69W-45947-00-EL	螺旋浆	Propeller (3X11-5/8X11-G)	1
25	69W-45952-00-EL	螺旋浆组合	Propeller (3X11-3/8X12-G)	1
25	663-45941-01-EL	螺旋浆	Propeller (3X10-3/4 X17 -G)	1
25	663-45949-01-EL	螺旋浆	Propeller (3X10-3/4 X16 -G)	1
