雅马哈 F60C - F60CETL

共 40 个部位，点击零件编码查看详情，或搜索本页零件。

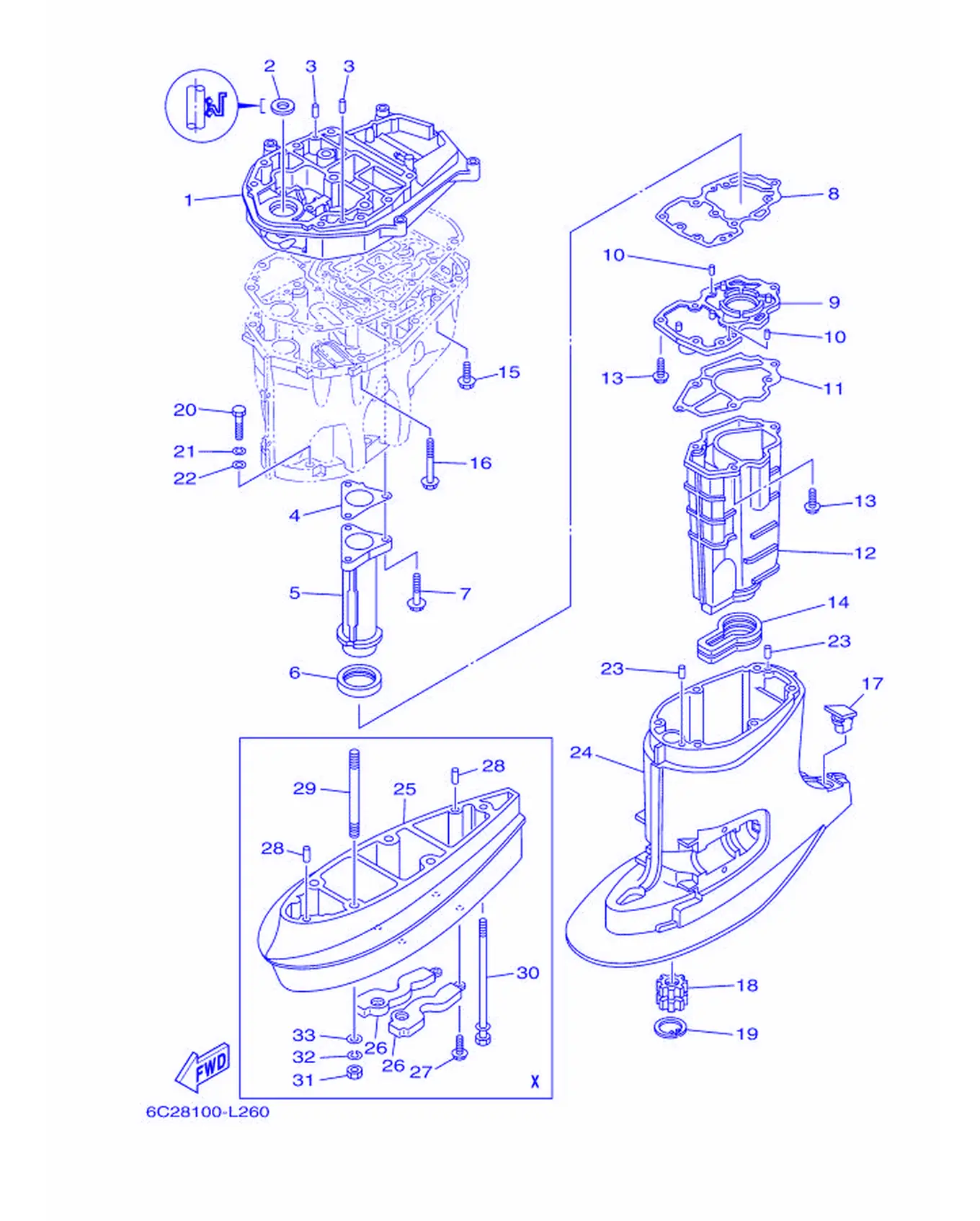

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-41137-02-CA	排气导管	Guide,Exhaust	1
2	93103-18011	油封	OilSeal	1
3	93608-12M05	定位销	Pin, Dowel	2
4	6C5-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
5	6C5-41131-00-CA	排气岐管1	Manifold,Exhaust 1	1
6	6C5-46132-00	通风管组	Gasket 1	1
7	90119-06261	带垫圈六角头螺栓	Bolt, With Washer	3
8	6C5-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6C5-45181-00-CA	面板	Plate	1
10	93604-10M03	定位销	Pin, Dowel	2
11	6C5-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
12	6C5-14711-00-CA	消声器1	Muffler 1	1
13	97575-06525	带垫圈螺	Bolt, With Washer	6
14	6C5-45123-00	消音器衬垫	Gasket,Muffler	1
15	90119-08102	带垫圈六角头螺栓	Bolt, With Washer	4
16	90119-08132	带垫圈六角头螺栓	Bolt, With Washer	8
17	6C5-45155-00	盖	Cap	1
18	69W-45318-00	驱动轴衬套	Bushing,Drive Shaft	1
19	93420-36M01	卡环	Circlip	1
20	97075-10045	螺栓	Bolt	6
21	92995-10100	盘形垫	Washer	6
22	92995-10600	盘形垫	Washer	6
23	93606-12019	定位销	Pin, Dowel	2
24	6C5-45111-00-8D	水上装置壳	Casing,Upper	1
25	6C5-45211-00-8D	延伸部分	Extension	1
26	6C5-45213-00-5B	延伸盖	Cover, Extension	2
27	97575-06520	带垫螺栓	Bolt, With Washer	4
28	93606-12019	定位销	Pin, Dowel	2
29	90116-10M53	固定	Bolt, Stud	4
30	90119-08M00	带垫螺栓	Bolt, With Washer	1
31	95380-10600	有槽螺母	Nut	4
32	92990-10100	弹簧垫圈	Washer,Spring	4
33	92995-10600	盘形垫	Washer	4

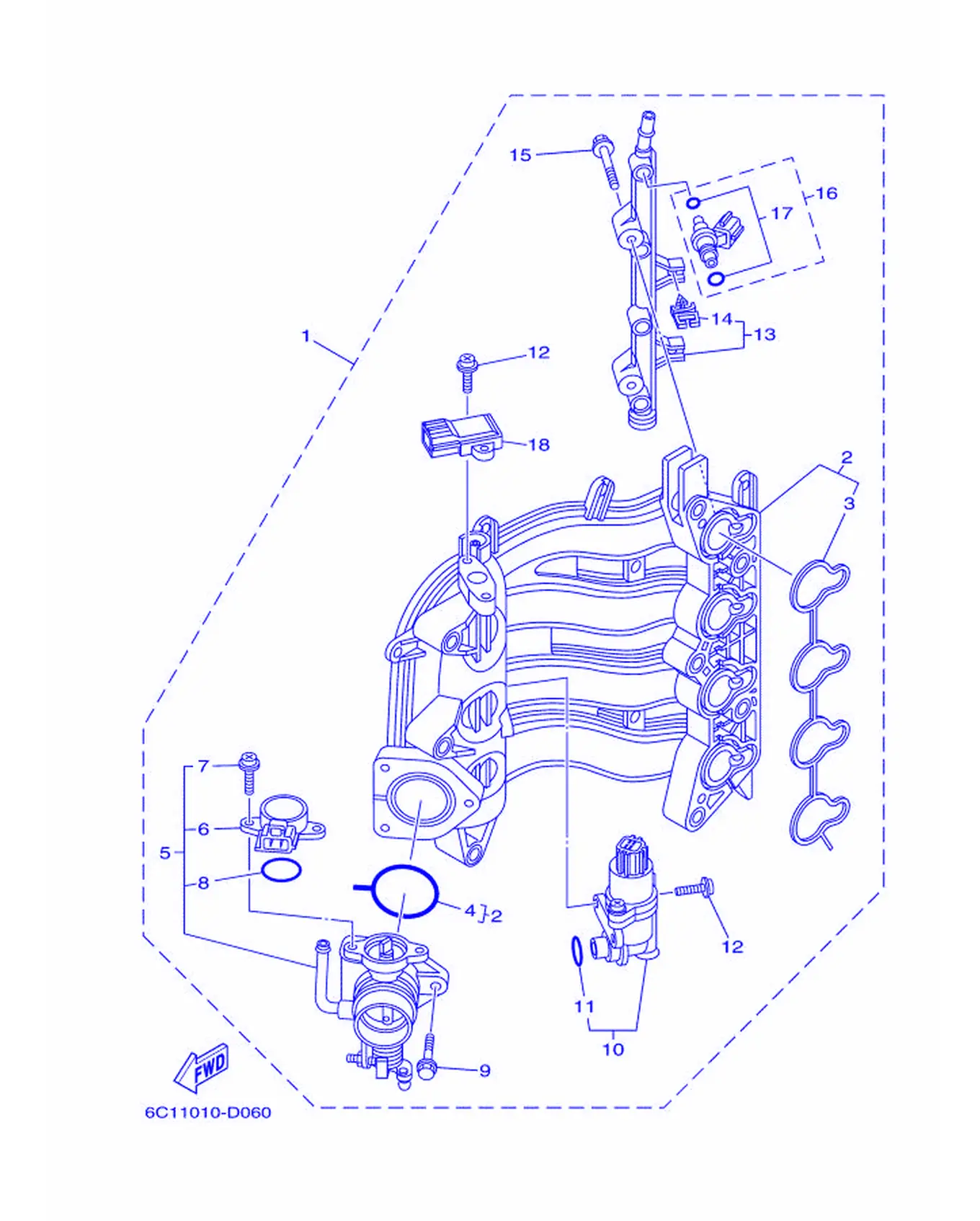

インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-14200-00	进气门	Intake Assembly	1
2	6C5-13641-00	岐管1	Manifold, Intake 1	1
3	6C5-13645-00	岐管衬垫1	Gasket, Manifold 1	1
4	6C5-13557-00	衬垫	Gasket	1
5	6C5-13750-00	节气门本体组合	Throttle Body Assembly	1
6	6C5-85885-00	节流传感件组合	Throttle Sensor Assembly	1
7	6C5-81145-00	螺钉1	Screw 1	2
8	6C5-8182L-00	O型圈	O-ring 1	1
9	6C5-14496-00	螺栓	Bolt	3
10	6C5-13105-01	控制阀组合	ControlValveAssembly	1
11	6C5-1319C-00	O型圈	O-ring	1
12	6C5-81146-00	螺钉2	Screw 2	4
13	6C5-13161-00	输送管1	Pipe, Delivery 1	1
14	90464-07M56	固定	Clamp	2
15	6C5-14446-00	螺栓	Bolt	2
16	6C5-13761-00	喷射器组合	Injector Assembly	4
17	6C5-1410B-00	衬垫	Packing Kit	1
18	68F-83688-00	传感器	SensorAssembly	1

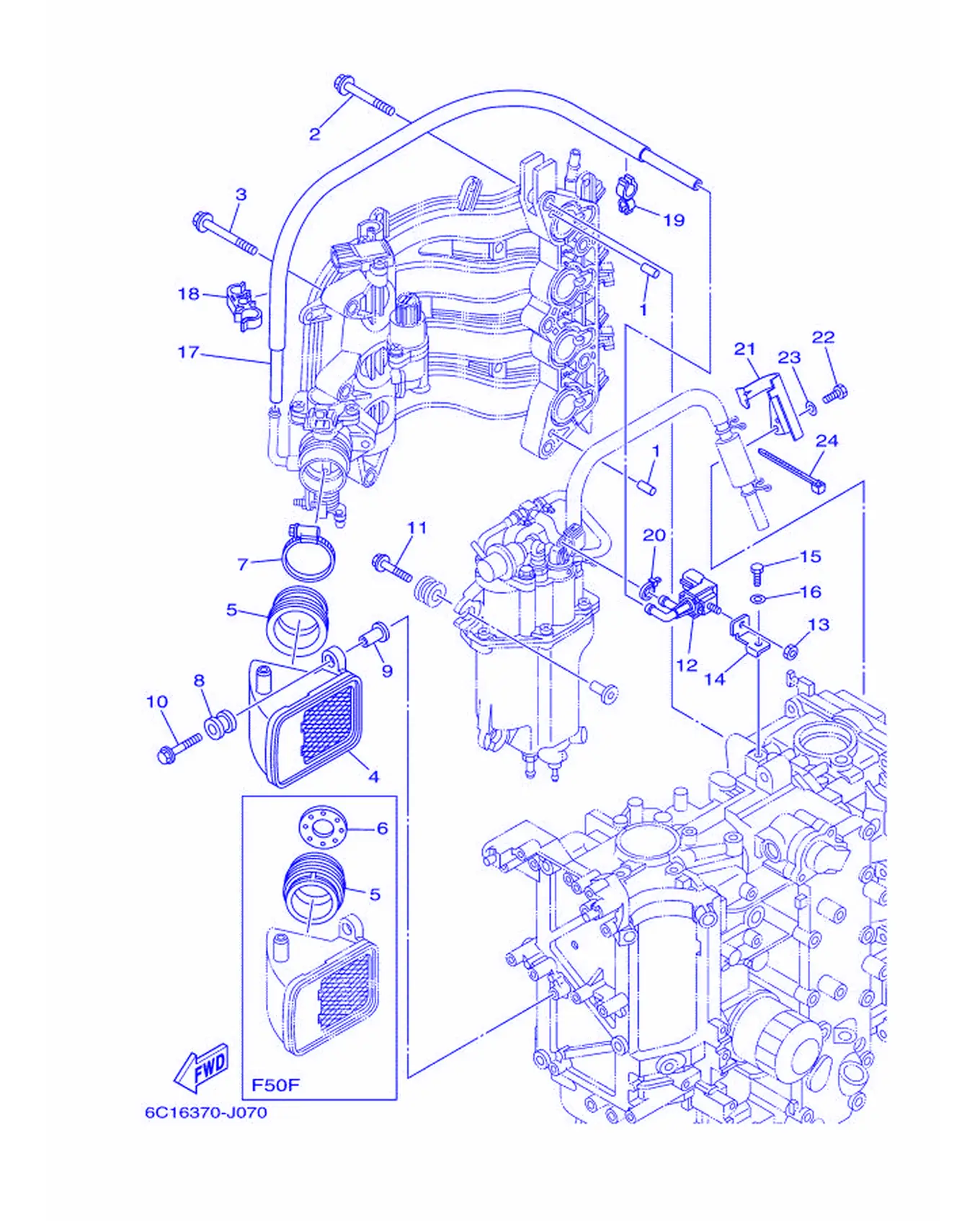

インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	93608-12M05	定位销	Pin, Dowel	2
2	90119-08069	螺栓	Bolt, With Washer	5
3	90119-06087	螺栓	Bolt, With Washer	3
4	6C5-14440-00	进气消声器组合	SilencerAssembly,Intake	1
5	6C1-14453-01	空气净化器接头1	Joint,AirCleaner 1	1
5	6C5-14453-01	空气净化器接头1	Joint,AirCleaner 1	1
6	6C1-14477-00	面板	Plate	1
7	90450-50001	软管	HoseClampAssembly	1
8	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	2
9	90387-06119	环	Color	2
10	90119-06106	螺栓	Bolt, With Washer	2
11	90119-06M61	卡环	Bolt, With Washer	3
12	6C5-86120-00	电磁阀组合	SolenoidValveAssembly	1
13	95380-06600	有槽螺母	Nut, Hexagon	1
14	6C5-86112-00	螺线管支承	Stay, Solenoid	1
15	97095-06016	螺栓	Bolt	1
16	92995-06600	盘形垫	Washer	1
17	6C5-12576-00	软管1	Hose 1	1
18	90464-15008	固定	Clamp	1
19	90464-12006	固定	Clamp	1
20	90465-11M10	固定	Clamp	1
21	6C5-13428-01	滤网支架1	Bracket, Strainer 1	1
22	97095-06016	螺栓	Bolt	1
23	92995-06600	盘形垫	Washer	1
24	90465-13M18	固定	Clamp	1

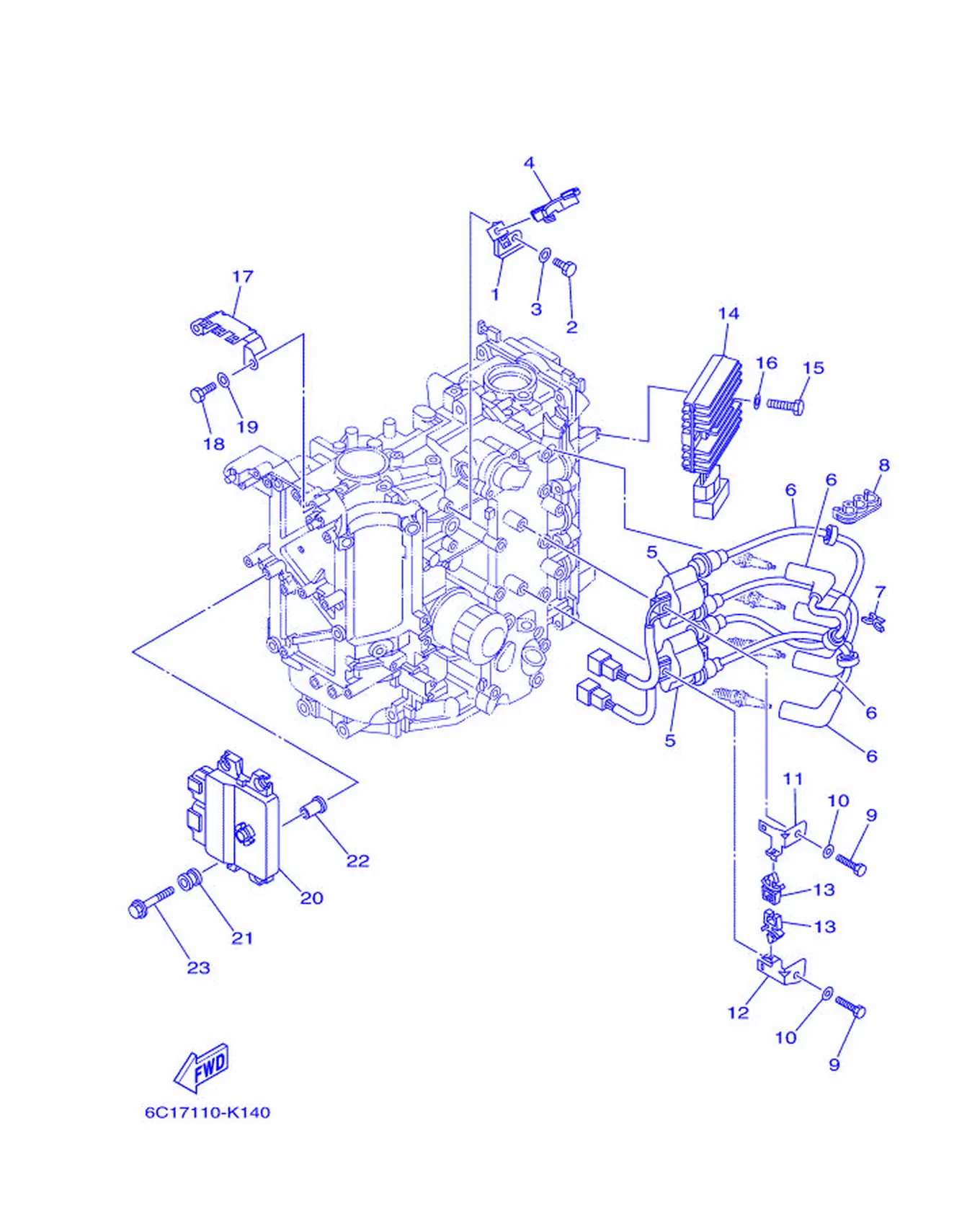

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-85525-00	盖	Plate	1
2	97095-06014	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	90464-18246	固定	Clamp	1
5	63P-82310-01	点火线圈组合	Ignition Coil Assembly	2
6	6C5-82340-01	高压线	High Tension Cord Assembly 1	4
7	90464-07M41	固定	Clamp	2
8	90464-07M05	固定	Clamp	1
9	97095-06025	螺栓	Bolt	4
10	92995-06600	盘形垫	Washer	4
11	6C5-82316-01	点火线圈托架	Bracket, Ignition Coil	1
12	6C5-82316-11	点火线圈托架	Bracket, Ignition Coil	1
13	90464-06001	固定	Clamp	2
14	68V-81960-10	整流调节器	Rectifier and Regulator	1
15	97095-06025	螺栓	Bolt	2
16	92995-06600	盘形垫	Washer	2
17	6C5-82171-00	保险丝盒支承	Stay, Fuse Box	1
18	97095-06014	螺栓	Bolt	2
19	92995-06600	盘形垫	Washer	2
20	6C1-8591A-32	发动机控制装置组合	Engine Control Unit Assembly	1
20	6C5-8591A-32	发动机控制装置组合	Engine Control Unit Assembly	1
21	6C5-82317-00	点火线圈减震器	Damper, Ignition Coil	4
22	90387-06119	环	Color	4
23	90119-06M59	带垫螺栓	Bolt, With Washer	4

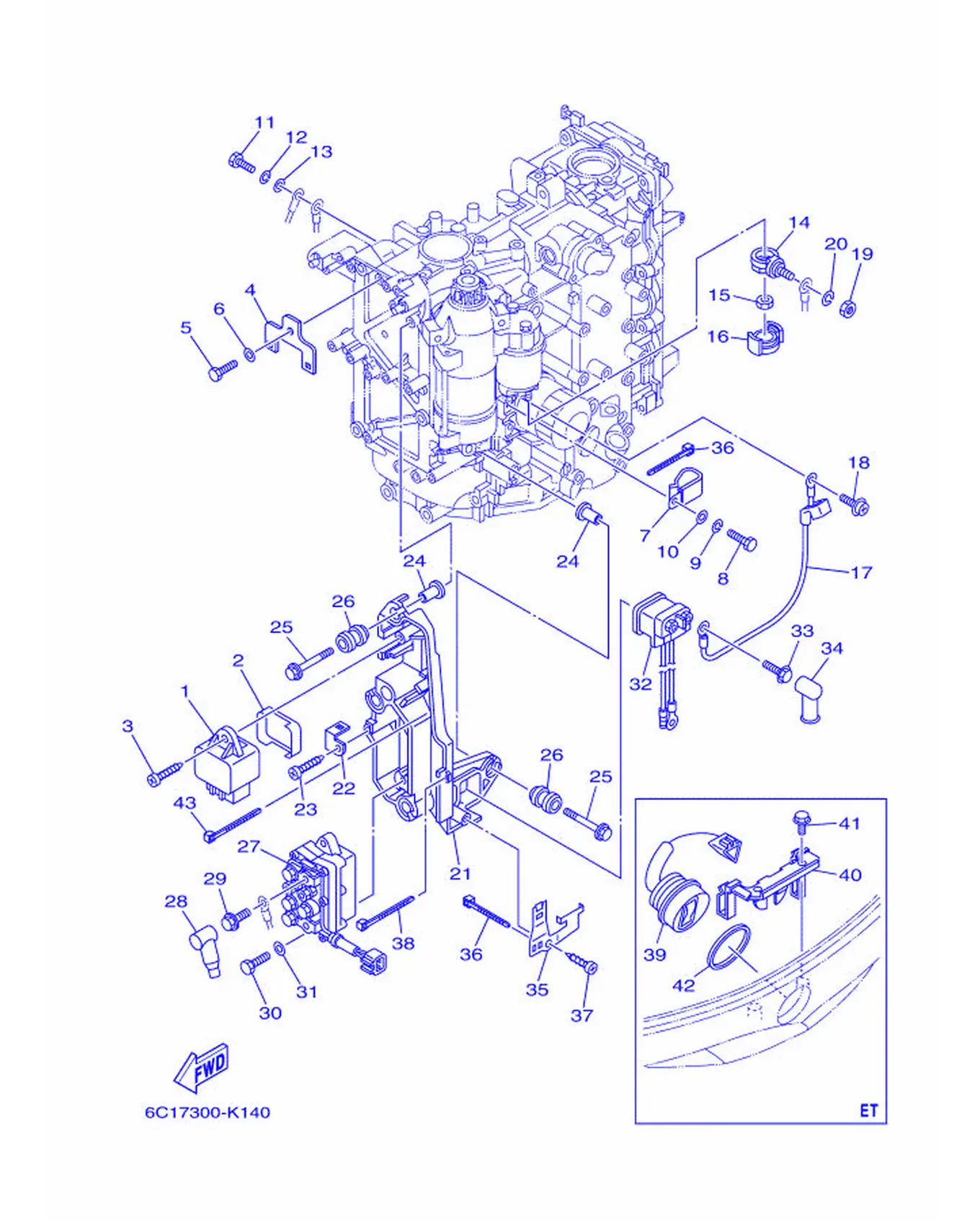

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60E-81950-00	继电器组合	RelayAssembly	1
2	6C5-81336-00	固定	Grommet	1
3	97780-60620	自攻螺钉	Screw, Tapping	1
4	6C5-8257V-00	连接器面板	Plate,Connector	1
5	97095-06014	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	90465-05M87	固定	Clamp	1
8	97095-06020	螺栓	Bolt	4
9	92995-06100	垫圈	Washer,Spring	4
10	92995-06600	盘形垫	Washer	4
11	97095-06020	螺栓	Bolt	1
12	92995-06100	垫圈	Washer,Spring	1
13	92995-06600	盘形垫	Washer	1
14	60V-81925-00	接头	Terminal	1
15	90179-08003	螺母	Nut	1
16	68F-82582-00	电线束盖	Cover,WireHarness	1
17	6C5-81815-00	起动电动机电缆索	Cord, Starter Motor	1
18	90159-04005	螺丝	Screw, With Washer	1
19	95333-08600	有槽螺母	Nut	1
20	92903-08100	盘形垫	Washer,Spring	1
21	6C5-81948-00	托架	Bracket	1
22	6C5-85548-00	支架	Holder	1
23	97780-60620	自攻螺钉	Screw, Tapping	1
24	90387-06119	环	Color	4
25	90119-06M59	带垫螺栓	Bolt, With Washer	4
26	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	4
27	63P-81950-00	继电器组合	RelayAssembly	1
28	682-82119-01	导线盖	Cover,LeadWire	2
29	97595-06610	带垫圈螺栓	Bolt, With Washer	2
30	97095-06020	螺栓	Bolt	2
31	92995-06600	盘形垫	Washer	2
32	68V-8194A-00	继电器	Relay	1
33	97595-06610	带垫圈螺栓	Bolt, With Washer	2
34	6G5-82119-00	导线盖	Cover,LeadWire	2
35	6C5-81953-00	继电器支承	Stay, Relay	1
36	90465-11M10	固定	Clamp	2
37	97780-60620	自攻螺钉	Screw, Tapping	1
38	90465-13M97	固定	Clamp	1
39	63D-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
40	6C5-83614-01	托架	Bracket	1
41	90109-06M86	螺栓	Bolt	2
42	6E5-82587-00	衬垫	Gasket	1
43	90465-13M97	固定	Clamp	2

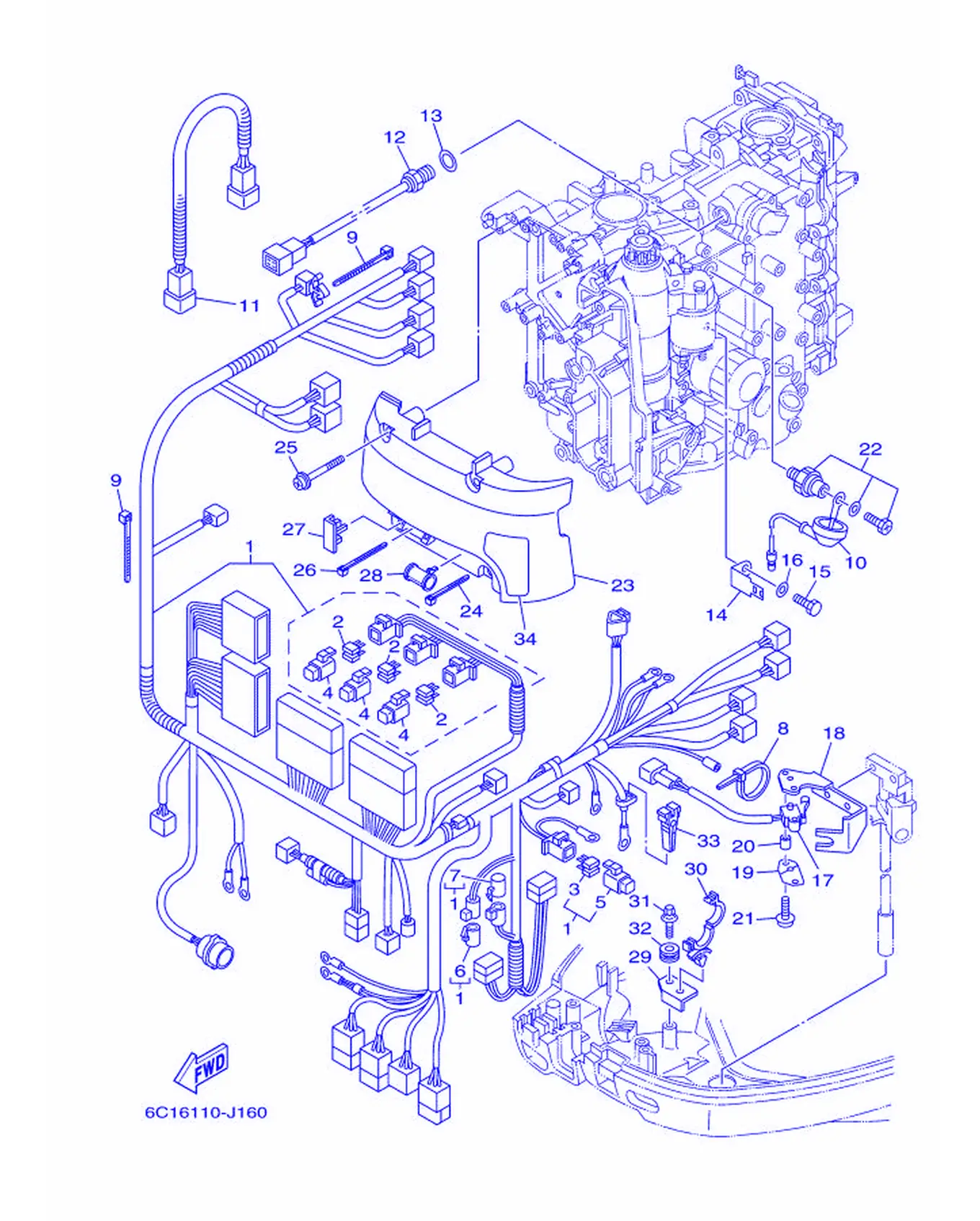

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-82590-40	电线束组合	WireHarnessAssembly	1
2	67F-82151-00	保险丝	Fuse (20A)	6
3	67F-82151-10	保险丝	Fuse (30A)	2
4	67F-8215B-10	断路器盖	Cap (Yellow)	3
5	67F-8215B-20	断路器盖	Cap (Green)	1
6	6P2-82582-00	电线束盖	Cap 1 (Female)	1
7	6P2-82582-10	电线束盖	Cap 1 (Male)	1
8	90465-13M24	固定	Clamp	1
9	90465-13M11	线夹	Clamp	2
10	68V-81315-00	导线组合	LeadWireAssembly	1
11	6C5-82553-00	导线延伸部分	Extension, Wire Lead	1
12	6CJ-85790-00	温控传感件组合	Thermo Sensor Assembly	1
13	90430-14115	垫片	Gasket	1
14	6C5-82388-00	面板	Plate	1
15	97095-06014	螺栓	Bolt	1
16	92995-06600	盘形垫	Washer	1
17	60V-8259F-00	开关组合	SwitchAssembly	1
18	6C5-82554-01	空挡开关支承	Stay, Neutral Switch	1
19	61A-82588-01	面板	Plate	1
20	90387-04001	衬套	Color	1
21	97985-04116	带垫圈螺钉	Screw, With Washer	2
22	64J-82504-00	油压开关组合	Oil Pressure Switch Assembly	1
23	6C5-81942-00	盖，罩	Cover	1
24	90465-13M39	固定环	Clamp	1
25	90159-06M14	带垫螺栓	Screw, With Washer	4
26	90465-13M24	固定	Clamp	1
27	6C5-82176-00	减震器	Damper	2
28	6C5-8252R-00	减震器	Damper	1
29	6C5-42811-00	支承	Stay	1
30	90464-18007	固定	Clamp	1
31	90119-06077	螺栓	Bolt, With Washer	1
32	90480-13598	固定	Grommet	1
33	67F-2812A-00	小夹子	Puller, Fuse	1
34	6C5-81919-00	调压器图样	Graphic, Regulator	1

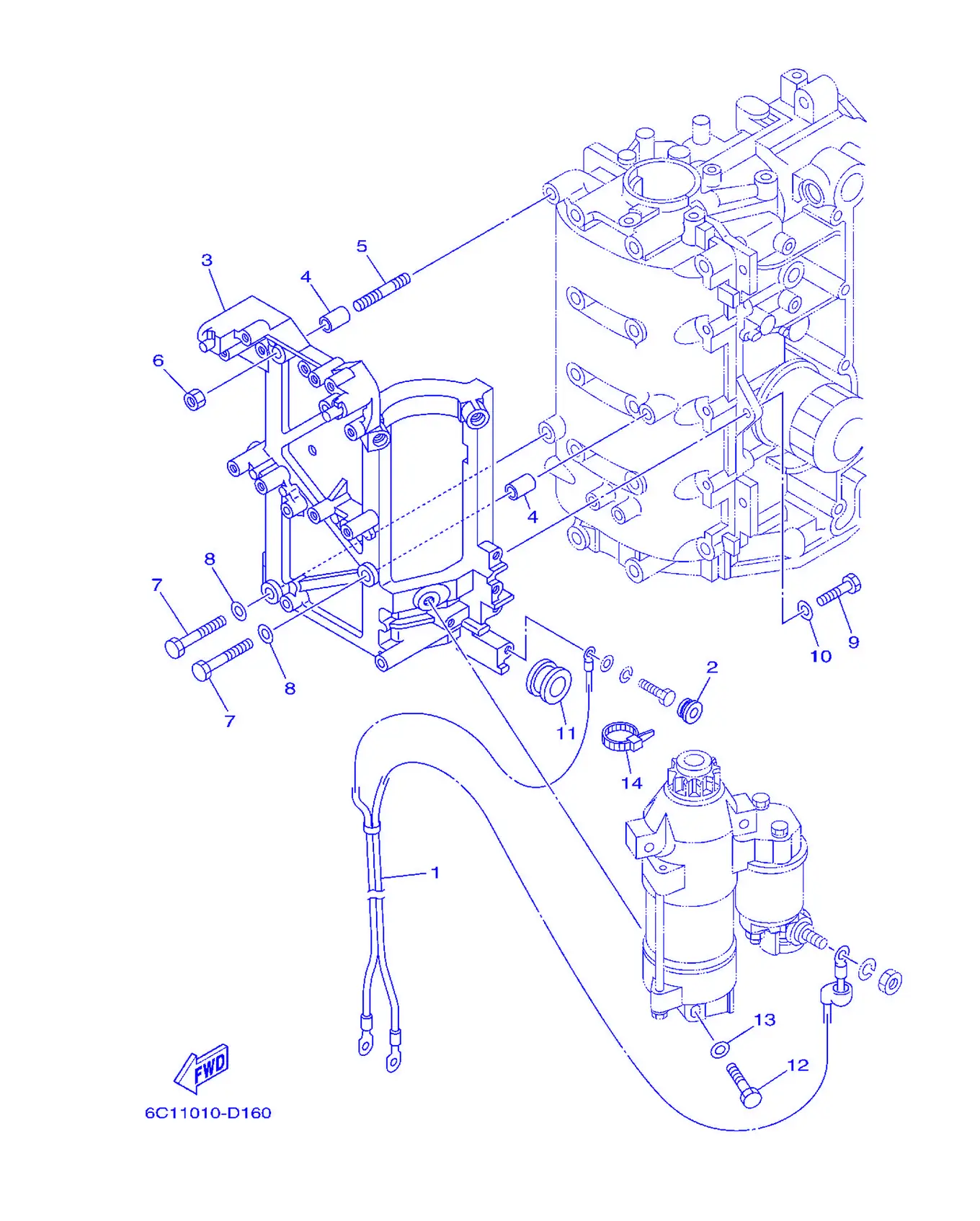

エレクトリカル 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-82105-J0	电缆	WireHarness	1
2	90480-12072	固定	Grommet	1
3	6C5-81822-00-94	起动电动机托架	Bracket, Starting Motor	1
4	99590-10114	定位销	Pin, Dowel	2
5	95680-08330	自锁螺母	Stud Bolt	1
6	95380-08600	有槽螺母	Nut	1
7	97095-08035	螺栓	Bolt	2
8	92995-08600	盘形垫	Washer	2
9	97095-08025	螺栓	Bolt	2
10	92995-08600	盘形垫	Washer	2
11	90480-24003	固定	Grommet	1
12	97013-08045	螺栓	Bolt	3
13	92903-08600	有槽螺母	Washer,Plate	3
14	90465-13M18	固定	Clamp	1

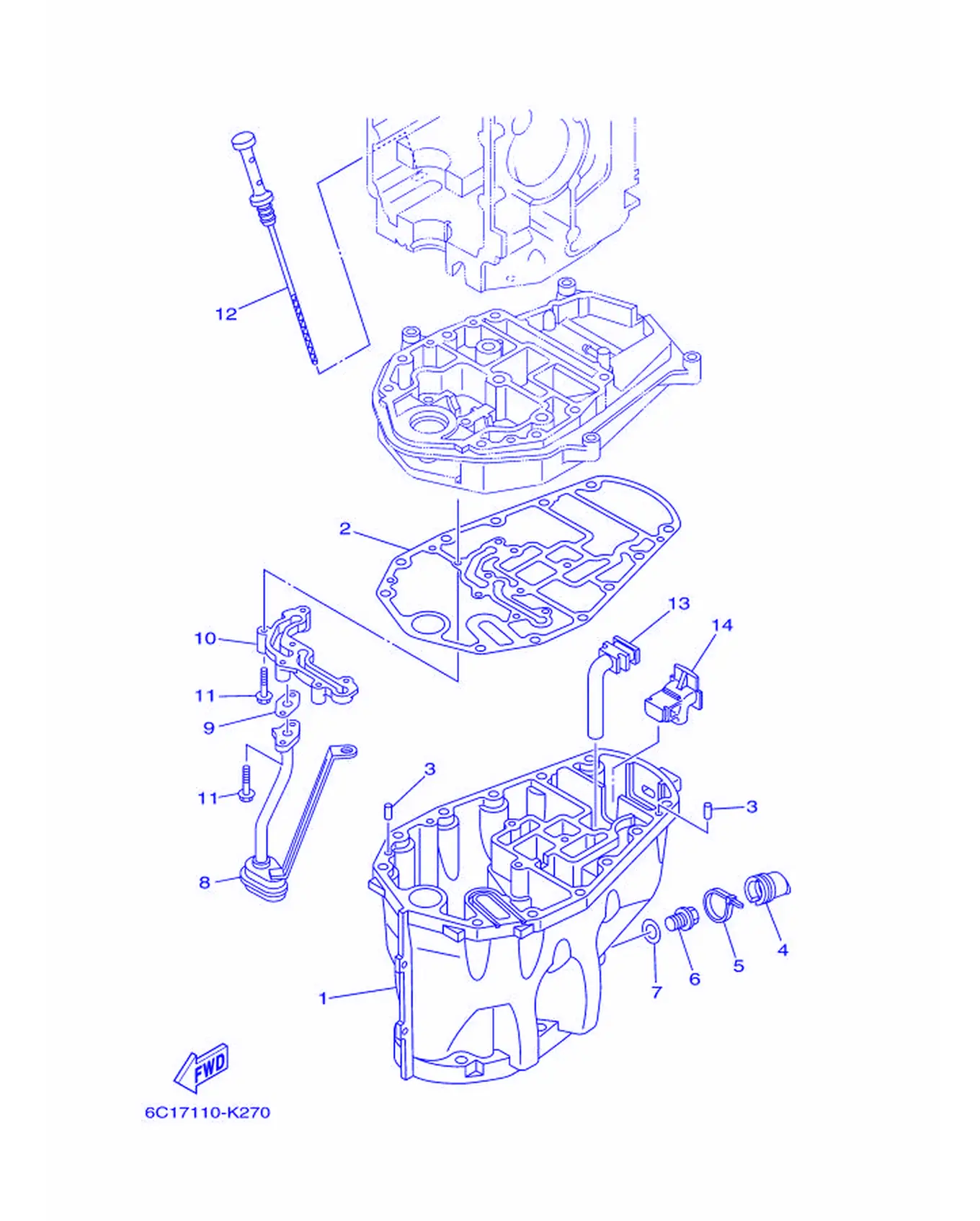

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-15311-01-CA	油槽	Oil Pan	1
2	6C5-15312-01	油槽衬垫	Gasket, Oil Pan	1
3	93606-12019	定位销	Pin, Dowel	2
4	6CJ-15316-00	减震垫1	Damper 1	1
5	90465-11M59	固定	Clamp	1
6	90340-14M06	塞	Plug, Straight Screw	1
7	90430-14M09	衬垫	Gasket	1
8	6CJ-13411-00	机油过滤网	Strainer,Oil	1
9	6C5-13414-01	滤网盖衬垫	Gasket,StrainerCover	1
10	6CJ-15333-00	盖	Cover	1
11	95812-06035	螺栓	Bolt, Flange	6
12	6C5-15362-00	齿轮溢油孔	Plug, Oil Level	1
13	6C5-45135-01	管	Pipe	1
14	6C5-45136-01	面板	Pipe	1

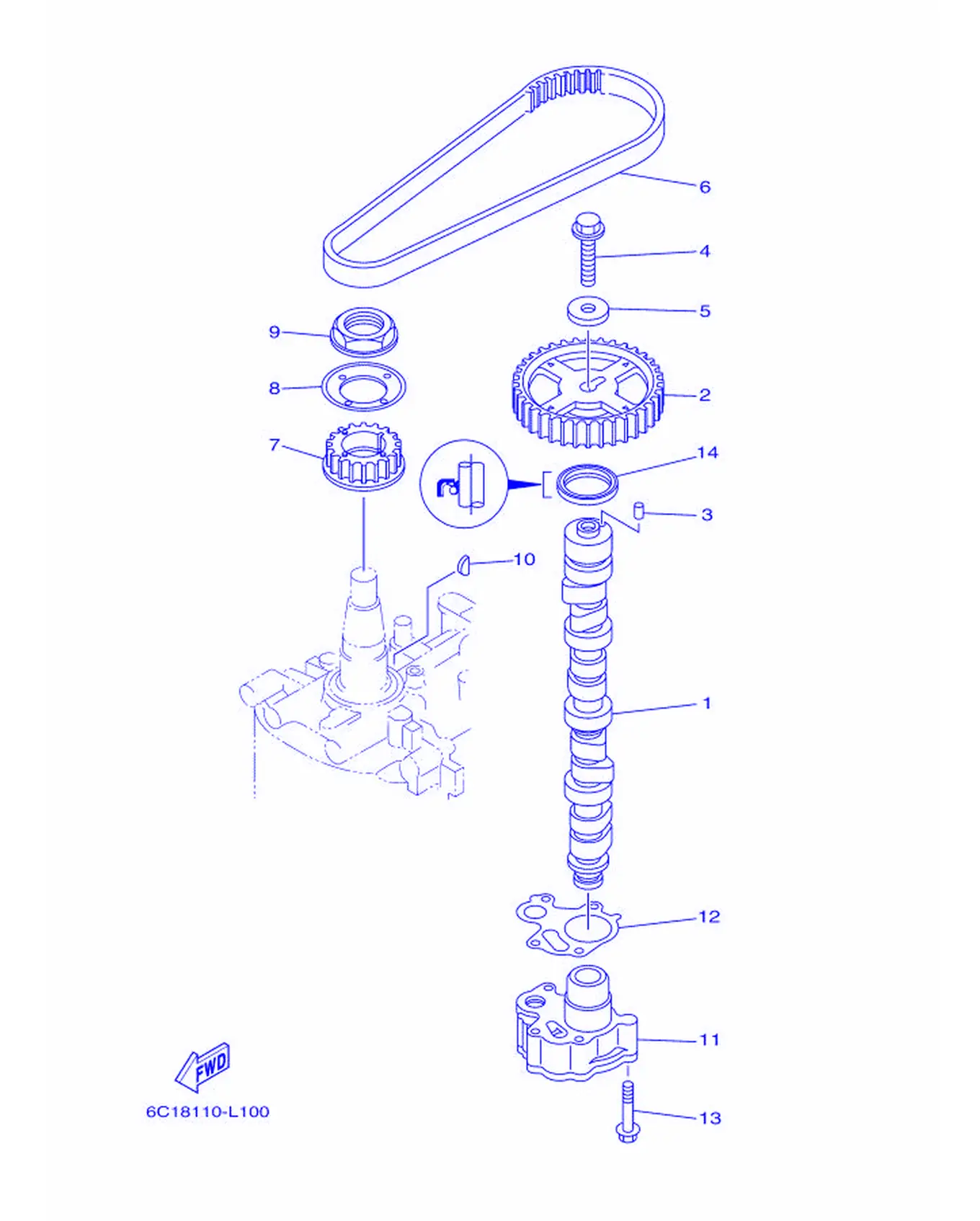

オイルポンプ

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-12171-00	凸轮轴1	CamShaft 1	1
2	6C5-11537-00	从动齿轮	Gear, Driven	1
3	93605-17002	定位销	Pin, Dowel	1
4	95817-10035	螺栓	Bolt, Flange	1
5	90201-10144	固定	Washer,Plate	1
6	6C5-46241-00	V型皮带	Belt	1
7	6C5-11536-00	主动齿轮	Gear, Drive	1
8	62Y-11557-00	垫圈1	Washer 1	1
9	90179-35001	螺母	Nut	1
10	90280-03M01	螺丝	Key, Woodruff	1
11	6C5-13300-01	机油泵总成	Oil PumpAssembly	1
12	6C5-13329-00	泵盖衬垫	Gasket,PumpCover	1
13	90119-06025	带垫螺栓	Bolt, With Washer	4
14	93102-37M40	油封	OilSeal	1

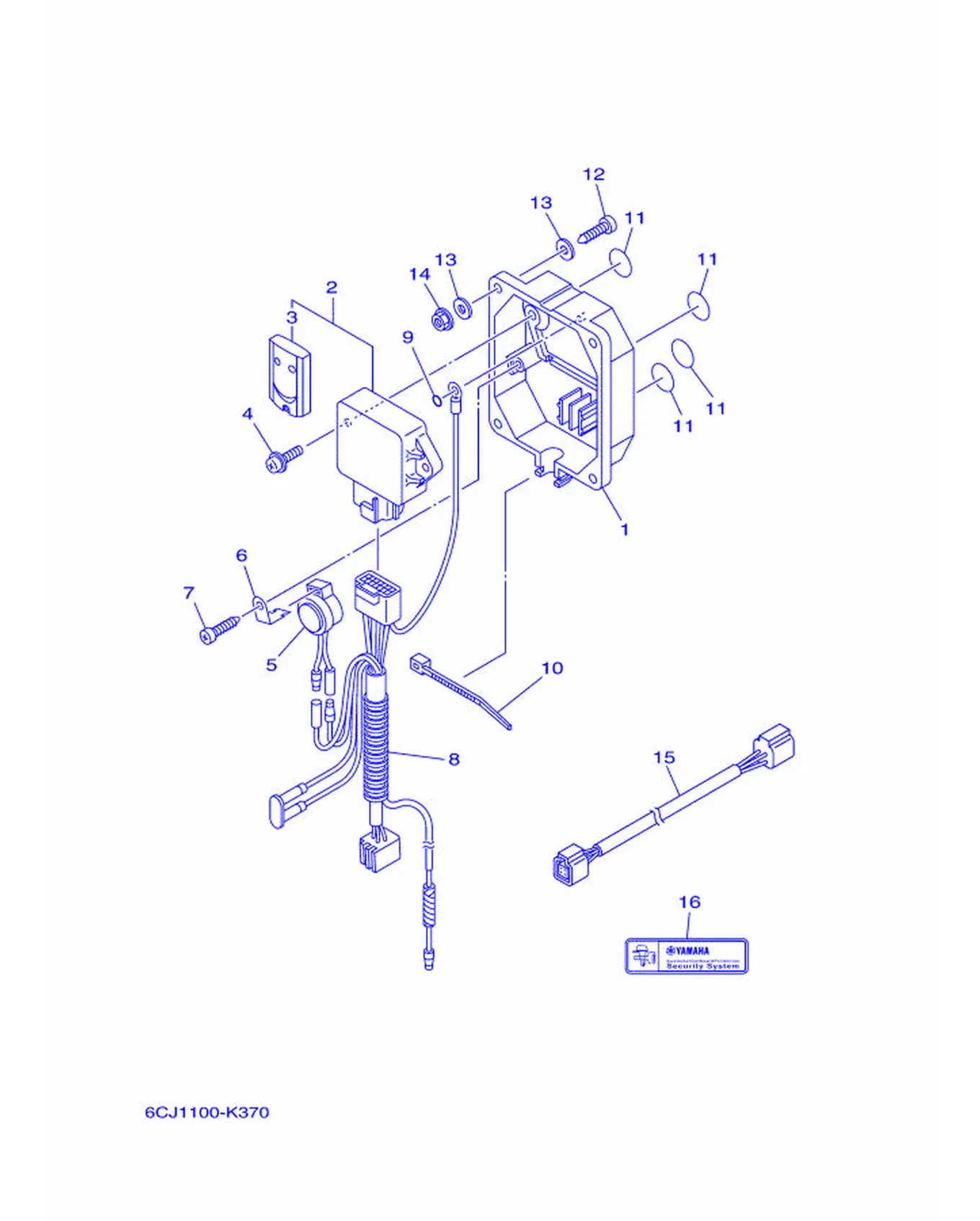

オプシヨナルパ-ツ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y8-86267-00	容器 1	CaseComplete 1	1
2	6Y8-86260-20	遥控装置组件	Remote Control Unit Assembly	1
3	6AA-86261-10	传感器组件	Transmitter Complete	2
4	97980-06216	带垫圈螺钉	Screw, With Washer	2
5	6X4-83383-00	蜂鸣器	Buzzer	1
6	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
7	97780-60620	自攻螺钉	Screw, Tapping	1
8	6Y8-82509-10	副导线	Wire, Sub Lead	1
9	93210-04279	O型圈	O-ring	1
10	90465-11M10	固定	Clamp	1
11	6Y8-8454G-00	隔片 1	Patch 1	4
12	90167-06M00	六角头盘头自攻螺钉	Screw, Tapping	4
12	97880-06035	大柱头螺钉	Screw, Pan Head	4
13	90201-06M30	带垫面板	Washer,Plate	8
14	95780-06300	带垫螺母	Nut, Flange	4
15	6Y8-82521-11	导线	Pigtail Bus Wire (2FT)	1
16	6Y8-48277-00	标签 1	Sticker 1	3

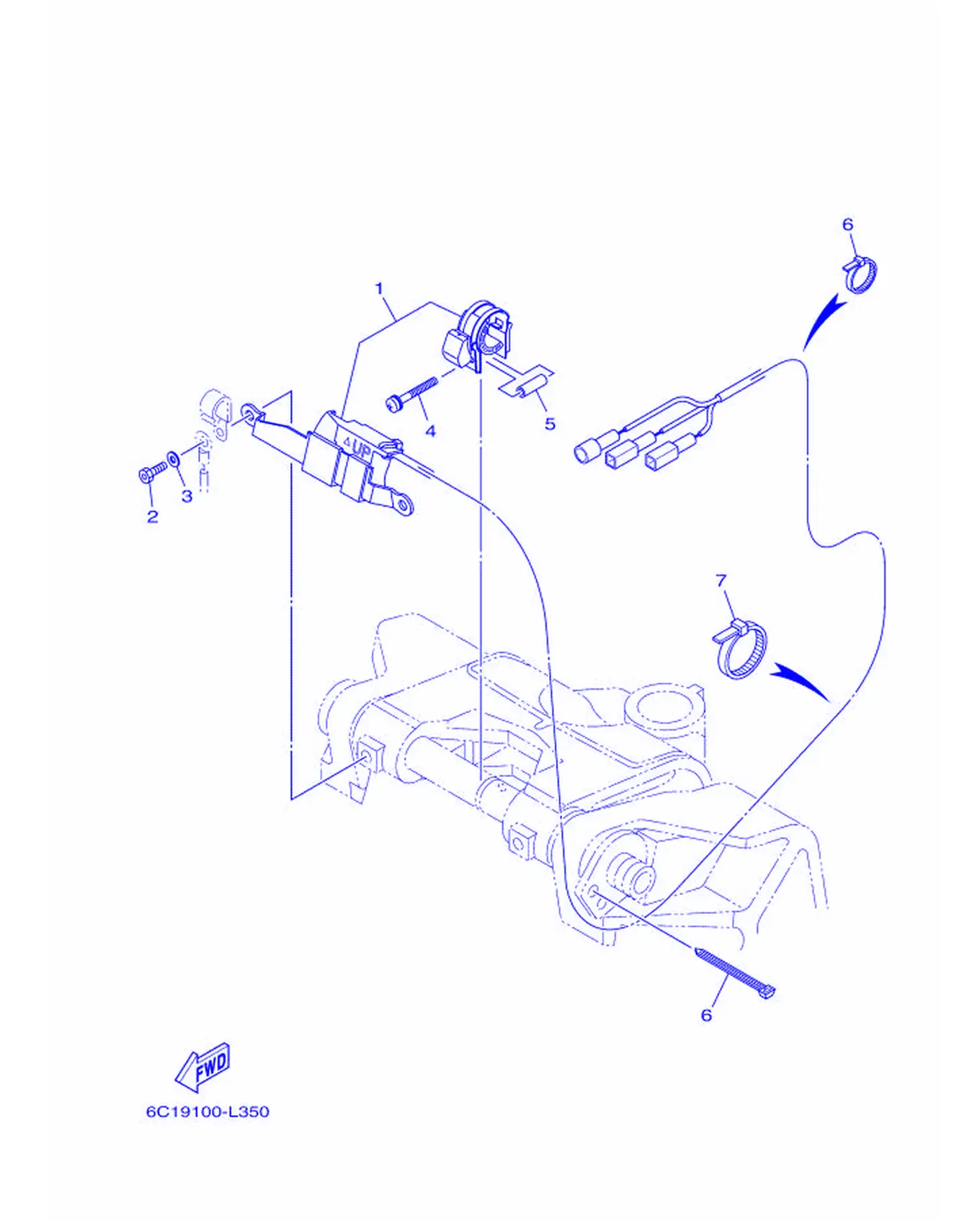

オプシヨナルパ-ツ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-825E0-00	倾斜限位开关总成	Tilt Limit Switch Assembly	1
2	90109-06M88	卡环	Bolt	2
3	92990-06100	盘形垫	Washer,Spring	2
4	90159-05059	带垫圈螺丝	Screw, With Washer	1
5	90387-05004	轴套	Color	1
6	90465-11M10	固定	Clamp	5
7	90465-13M18	固定	Clamp	3

オプシヨナルパ-ツ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y8-86267-00	容器 1	CaseComplete 1	1
2	6Y8-86260-20	遥控装置组件	Remote Control Unit Assembly	1
3	6AA-86261-10	传感器组件	Transmitter Complete	2
4	97980-06216	带垫圈螺钉	Screw, With Washer	2
5	6X4-83383-00	蜂鸣器	Buzzer	1
6	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
7	97780-60620	自攻螺钉	Screw, Tapping	1
8	6Y8-82509-10	副导线	Wire, Sub Lead	1
9	93210-04279	O型圈	O-ring	1
10	90465-11M10	固定	Clamp	1
11	6Y8-8454G-00	隔片 1	Patch 1	4
12	90167-06M00	六角头盘头自攻螺钉	Screw, Tapping	4
12	97880-06035	大柱头螺钉	Screw, Pan Head	4
13	90201-06M30	带垫面板	Washer,Plate	8
14	95780-06300	带垫螺母	Nut, Flange	4
15	6Y8-82521-11	导线	Pigtail Bus Wire (2FT)	1
16	6Y8-48277-00	标签 1	Sticker 1	3

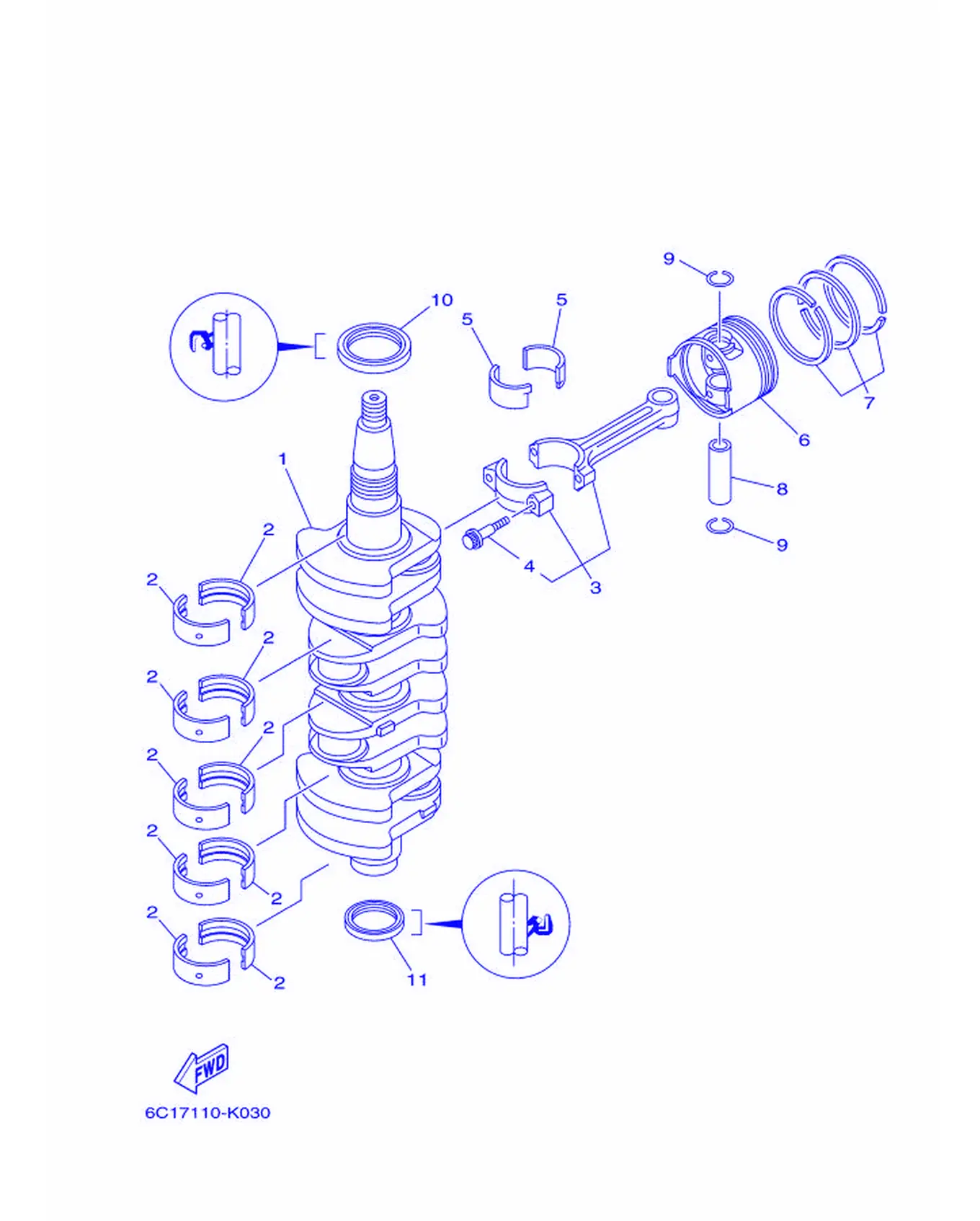

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-11411-01	曲轴	Crankshaft	1
2	6BG-11416-00	轴瓦1黄色	Plain Bearing, Crankshaft	10
2	6BG-11416-10	轴瓦1红色	Plain Bearing, Crankshaft	10
2	6BG-11416-20	轴瓦1粉红	Plain Bearing, Crankshaft	10
2	6BG-11416-30	轴瓦1绿色	Plain Bearing, Crankshaft	10
3	6C5-11650-00	连杆组（F50-60新)查机身号	Connecting Rod Assembly	4
4	6C5-11654-00	连杆螺栓	Bolt, Connecting Rod	2
5	6CJ-11656-00	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-10	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-20	轴瓦	Plain Bearing, Connecting Rod	8
5	6CJ-11656-30	轴瓦	Plain Bearing, Connecting Rod	8
6	69W-11631-01-97	活塞	Piston (STD)	4
6	69W-11635-01	活塞	Piston (0.25MM O/S)	4
6	69W-11636-01	活塞	Piston (0.50MM O/S)	4
7	67C-11603-00	活塞环套件	PistonRingSet (STD)	4
8	62Y-11633-00	活塞销	Pin,Piston	4
9	93450-17129	卡环	Circlip	8
10	93102-43M42	油封	OilSeal	1
11	93101-35002	油封	OilSeal	1

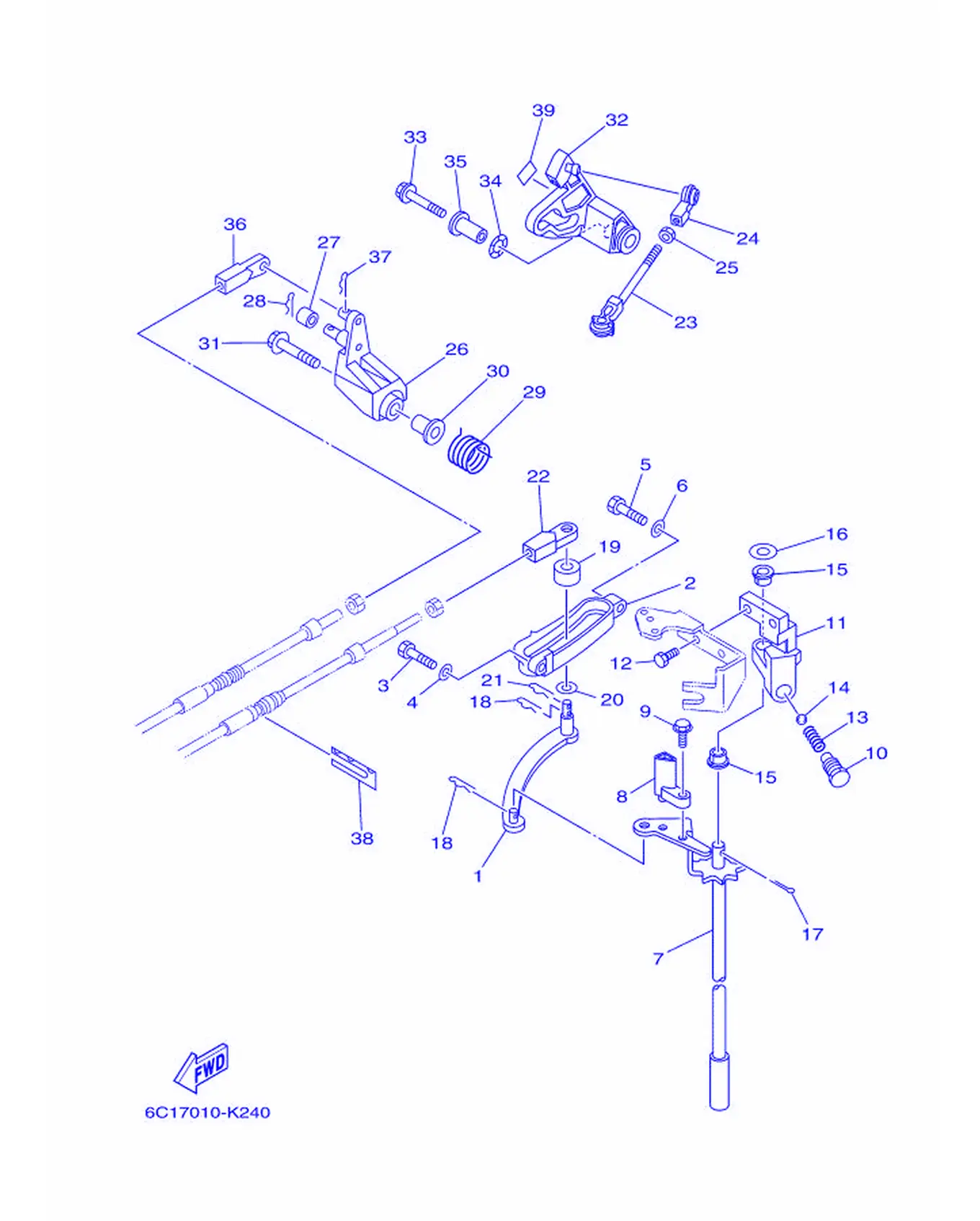

コントロ-ル

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-44121-00	变挡杆杠杆	Lever, Shift Rod	1
2	62Y-44117-01-94	托架	Bracket	1
3	97095-06020	螺栓	Bolt	1
4	92995-06600	盘形垫	Washer	1
5	97095-06025	螺栓	Bolt	1
6	92995-06600	盘形垫	Washer	1
7	6C5-44120-01	变挡手柄组合	Handle Gear Shift Assembly	1
7	6C5-44120-11	变挡手柄组合	Handle Gear Shift Assembly	1
8	6C5-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
9	97595-05514	螺栓	Bolt, With Washer	1
10	62Y-42715-01	衬套	Bushing	1
11	62Y-44118-00-94	托架	Bracket	1
12	90101-06054	六角螺栓	Bolt, Hexagon	2
13	90501-12082	压簧	Spring, Compression	1
14	93501-04M02	滚珠	Ball	1
15	90386-90M90	衬套	Bushing	2
16	90201-10M20	面板垫圈	Washer,Plate	1
17	91490-20015	开口销	Pin, Cotter	1
18	90468-18008	钢夹	Clip	2
19	688-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
20	90202-07M07	平垫圈	Washer,Plate	1
21	90468-18008	钢夹	Clip	1
22	69W-48344-00	遥控钢索端部	Cable End, Remote Control	1
23	688-41211-01	加速器连杆	Link, Accelerator	1
24	6H4-41237-00	连杆接头	Joint, Link	1
25	95380-05700	有槽螺母	Nut	1
26	62Y-42154-00	油门控制杆	LeverThrottleControl	1
27	6C5-42171-00	衬套	Bushing	1
28	91490-16010	开口销	Pin, Cotter	1
29	62Y-44135-00	弹簧	Spring	1
30	90387-06M45	衬套	Color	1
31	90119-06106	螺栓	Bolt, With Washer	1
32	6C5-42335-00	加速器控制杆	Lever, AcceleratorControl	1
33	95895-06035	凸缘螺栓	Bolt, Flange	1
34	90206-10M04	波形垫圈	Washer, Wave	1
35	90387-06M82	衬套	Color	1
36	69W-48344-00	遥控钢索端部	Cable End, Remote Control	1
37	90468-18008	钢夹	Clip	1
38	62Y-48538-00	钢索夹1	Clamp,Cable 1	1
39	6F5-42137-11	油门指示器	Indicator, Throttle	1

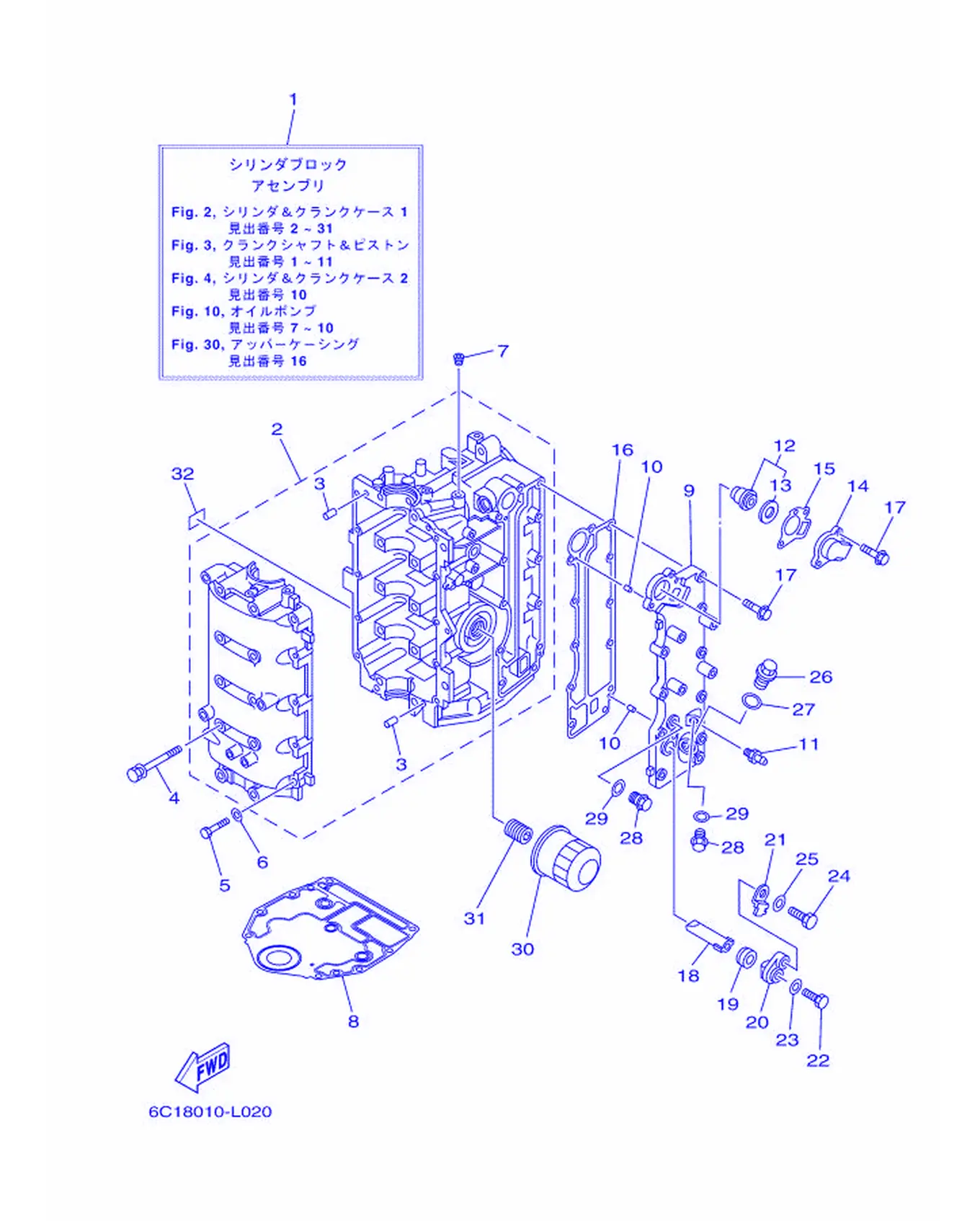

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W009B-04-9S	主气缸套件	Cylinder Block Assembly	1
2	6C5-15100-11	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	4
4	90119-08154	带垫圈六角头螺栓	Bolt, With Washer	10
5	97013-06035	螺栓	Bolt	10
6	92903-06600	盘形垫	Washer,Plate	10
7	90344-51003	衬套	Plug, Taper Screw	1
8	6BG-11351-00	气缸垫片1	Gasket,Cylinder	1
9	6C5-41113-11-9S	排气管外盖	Outer Cover, Exhaust	1
10	93604-10M03	定位销	Pin, Dowel	2
11	62Y-12481-10	管1	Pipe 1	1
12	6G8-12411-03	温控器	Thermostat	1
13	688-12412-00	温控器密封	Seal,Thermostat	1
14	6C5-12413-00-9S	温控器盖	Cover,Thermostat	1
15	62Y-12414-00	盖衬垫	Gasket,Cover	1
16	6C5-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
17	90119-06MA5	带垫螺栓	Bolt, With Washer	12
18	62Y-11325-00	阳极	Anode	1
19	66M-11328-00	阳极固定	Grommet	1
20	66M-11327-00-94	阳极盖	Cover, Anode	1
21	66M-12535-00	面板	Plate	1
22	97095-05012	螺栓	Bolt	1
23	92995-05600	盘形垫	Washer	1
24	97095-06020	螺栓	Bolt	1
25	92995-06600	盘形垫	Washer	1
26	90340-18M09	衬套	Plug, Straight Screw	1
27	90430-18130	固定	Gasket	1
28	90340-14M06	塞	Plug, Straight Screw	2
29	90430-14115	垫片	Gasket	2
30	5GH-13440-20	滤油器滤芯组合	Element Assembly, Oil Cleaner	1
31	6C5-12858-00	管接螺栓2	Bolt, Union	1
32	6F5-44191-01	变挡指示器	Indicator, Shift	1

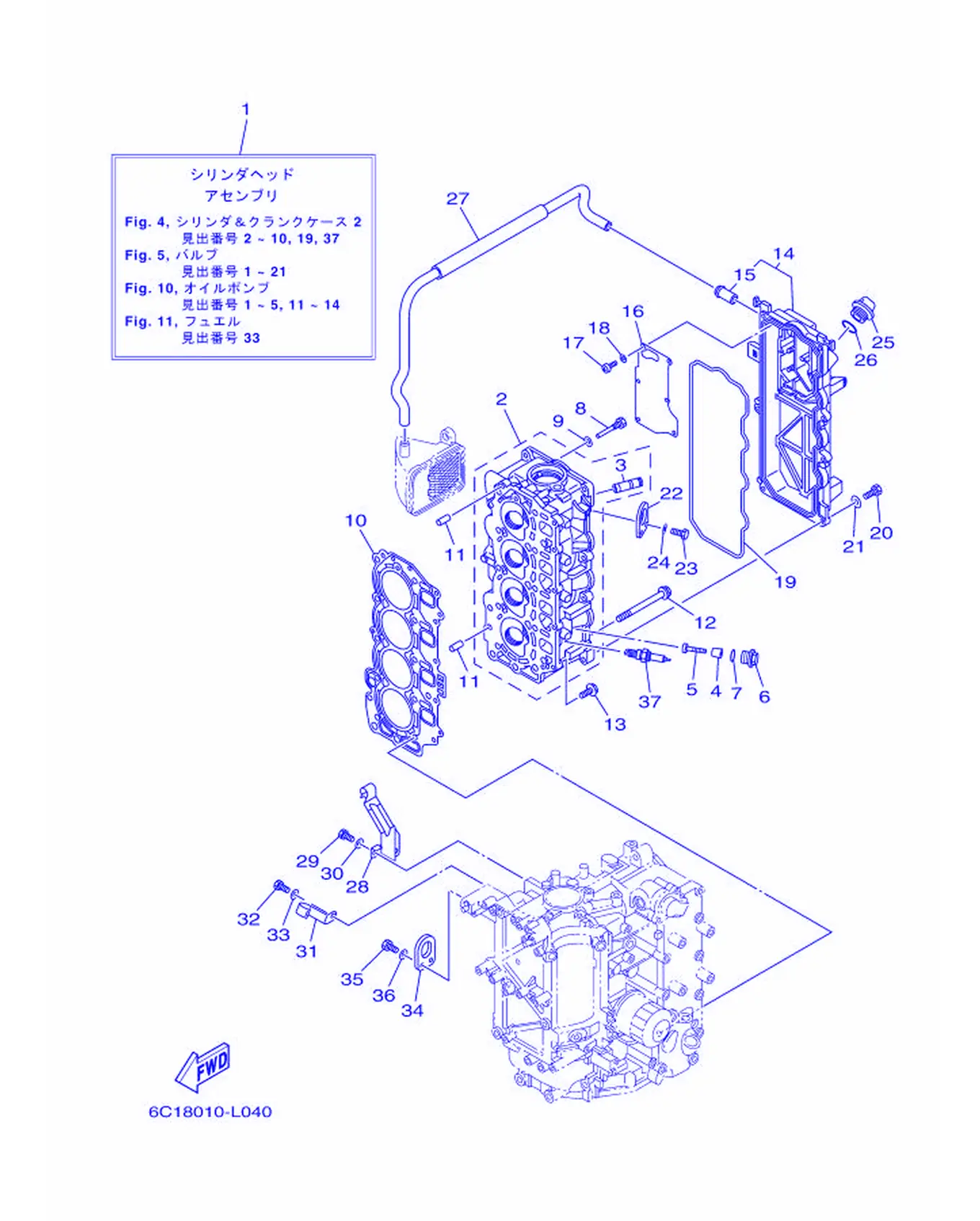

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W009A-12-9S	气缸盖总成	Cylinder Head Assembly	1
2	6C5-11111-01-9S	气缸头1	Head, Cylinder 1	1
3	62Y-11133-30	进气门导管	Guide,Valve 1	8
4	6G8-11325-00	阳极	Anode	4
5	97880-05025	大柱头螺钉	Screw, Pan Head	4
6	6G8-11197-01	绝缘插头	Plug, Blind	4
7	93210-13M63	O型圈	O-ring	4
8	90109-06M65	螺栓	Bolt	1
9	90430-06014	螺栓	Gasket	1
10	6C5-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
11	99530-08012	螺栓	Pin, Dowel	2
12	90105-09005	螺栓	Bolt, Flange	10
13	90119-06MA3	带垫螺栓	Bolt, With Washer	5
14	6C5-11191-01-9S	气缸盖罩1	Cover, Cylinder Head 1	1
15	62Y-14485-00	连接管	Pipe, Joint	1
16	6C5-11168-00	通气管盖	Cover, Breather	1
17	98507-04010	大柱头螺钉	Screw, Pan Head	6
18	92907-04600	有槽螺母	Washer	6
19	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
20	97095-06020	螺栓	Bolt	7
21	92995-06600	盘形垫	Washer	7
22	62Y-11119-00	发动机悬挂架	Hanger, Engine	1
23	97095-06020	螺栓	Bolt	2
24	92995-06600	盘形垫	Washer	2
25	6G8-15363-00	机油塞子	Plug,Oil	1
26	93210-24M79	O型圈	O-ring	1
27	6C5-1531A-01	通气软管	Hose, Breather 1	1
28	6C5-15378-00	支架	Holder	1
29	97095-06014	螺栓	Bolt	1
30	92995-06600	盘形垫	Washer	1
31	6C5-15378-11	支架	Holder	1
32	97095-06014	螺栓	Bolt	1
33	92995-06600	盘形垫	Washer	1
34	62Y-11119-00	发动机悬挂架	Hanger, Engine	1
35	97095-06020	螺栓	Bolt	2
36	92995-06600	盘形垫	Washer	2
37	94709-00418	火花塞	Plug, Spark (NGK DPR6EB-9)	4

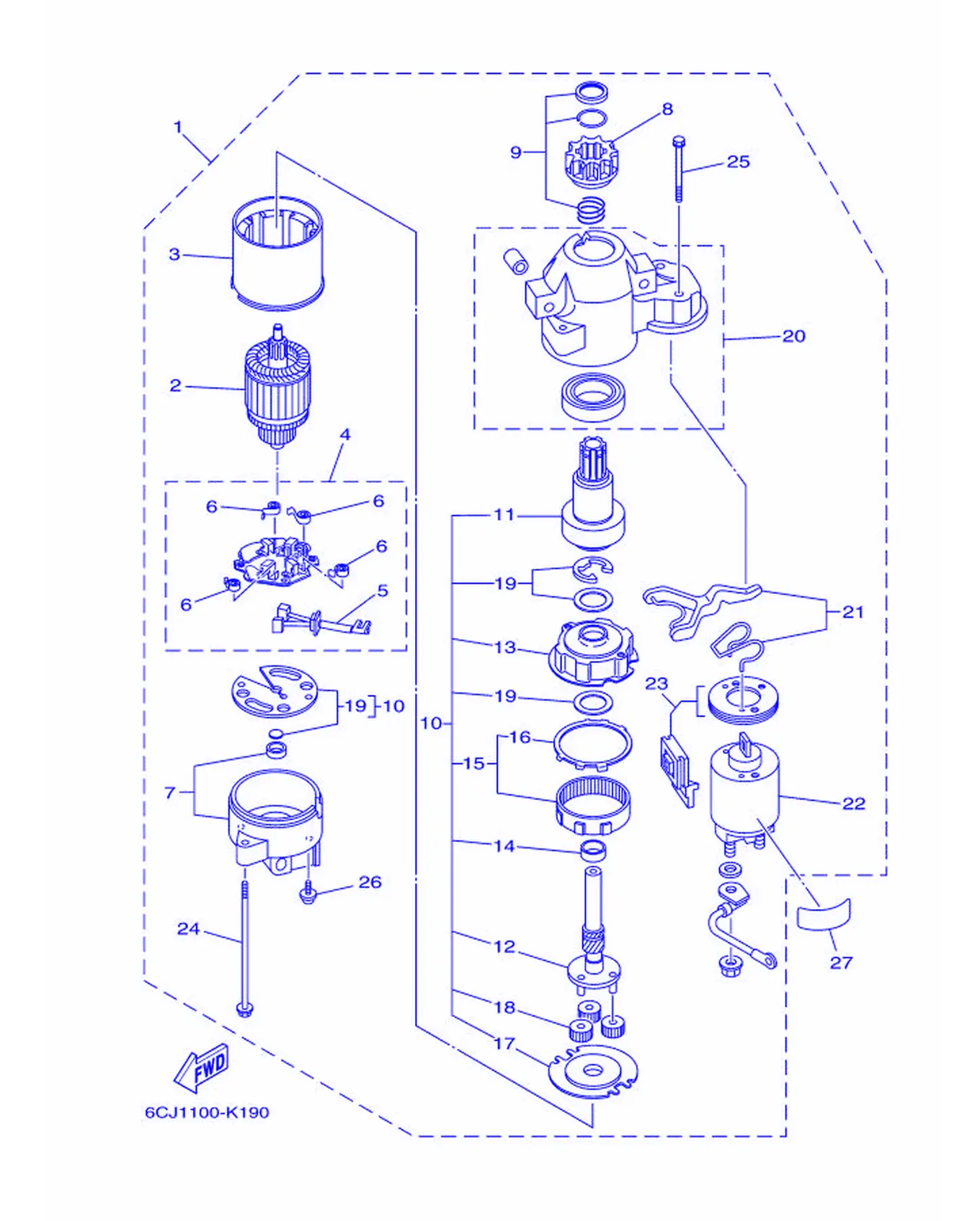

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6CJ-81800-00	起动电动机总成	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-00	电刷架组合	Brush Holder Assembly	1
5	69J-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-8183R-00	环形齿轮支承	Gasket	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	60X-81842-00	盖	Cover	1
21	6C5-81839-00	杠杆组合	LeverAssembly	1
22	6C5-81941-00	起动继电器组合	StarterRelayAssembly	1
23	6C5-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-11	螺栓	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	67F-83627-01	警告标签	Label, Corrosion 7	1

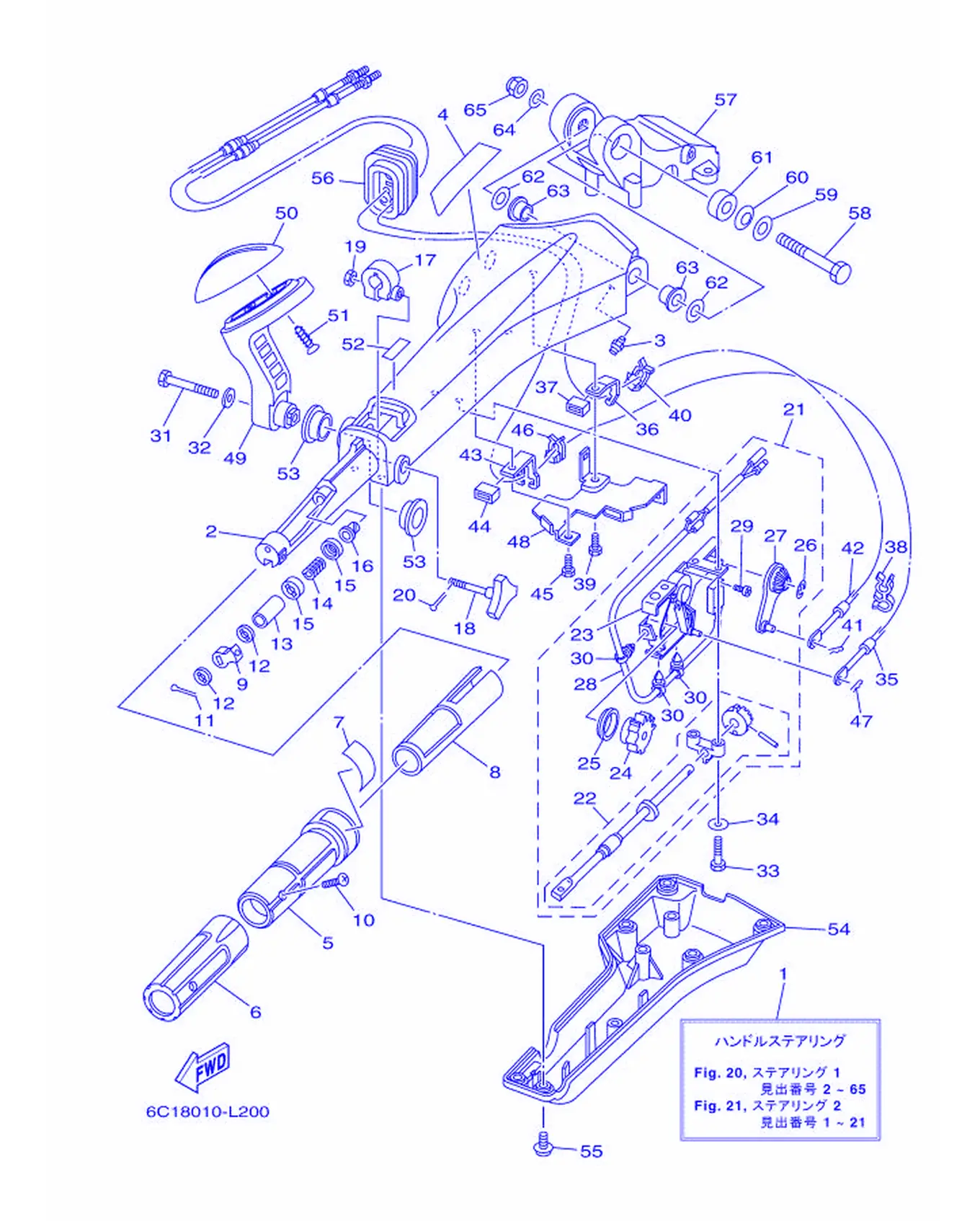

ステアリング 1

REF	雅马哈编码	中文名称	英文名称	用量
2	6X4-42111-02-8D	方向手	Handle,Steering	1
3	93700-06M03	润滑油管嘴	Nipple, Grease	1
4	6X4-48215-00	图样	Graphic	1
5	6X4-42119-01	方向手把握	Grip,SteeringHandle	1
6	6X4-42177-00	手把橡皮	Rubber,Handle	1
7	6X4-42137-00	油门指示器	Indicator, Throttle	1
8	6X4-41291-00	衬套	Bushing	1
9	6X4-44139-01	轴套	Color	1
10	90152-05007	沉头螺钉	Screw, Countersunk	1
11	91490-20010	开口销	Pin, Cotter	1
12	6X4-44177-00	垫圈	Washer	2
13	6X4-42128-00	间隔安装环 1	Collar, Distance 1	1
14	90501-23215	接头	Spring, Compression	1
15	6X4-44188-00	垫圈	Washer	2
16	90386-08032	衬套	Bushing	1
17	63D-42126-00	方向手把握把摩擦	Friction, Steering Handle	1
18	6X4-48154-00	油门旋钮	Knob, Throttle	1
19	95380-06600	有槽螺母	Nut, Hexagon	1
20	91490-20010	开口销	Pin, Cotter	1
21	6X4-44100-00	变档连杆组合	Shift Link Assembly	1
22	6X4-42115-00	方向手把轴	Shaft, Steering Handle	1
23	6X4-44102-00	变档辅助组合	Shift Assist Assembly	1
24	6X4-47731-00	驱动齿	Gear, Drive	1
25	6X4-44132-00	衬套	Bushing	1
26	6X4-14137-00	钢夹	Clip	1
27	6X4-48261-00	油门臂	Arm,Throttle	1
28	6X4-82540-00	空挡开关组合	Neutral Switch Assembly	1
29	6A5-48129-10	螺钉3	Screw 3	2
30	6X4-42821-00	夹紧盖	Band, Clamp	3
31	97095-08040	螺栓	Bolt	1
32	92995-08600	盘形垫	Washer	1
33	97095-06030	螺栓	Bolt	2
34	92995-06600	盘形垫	Washer	2
35	67C-48321-11	钢索	Cable	1
36	6X4-48538-00	钢索夹1	Clamp,Cable 1	1
37	6X4-26367-00	保护套	Protector	1
38	90464-09M42	固定	Clamp	1
39	97095-06014	螺栓	Bolt	1
40	63D-48538-00	钢索夹1	Clamp,Cable 1	1
41	90468-10005	线夹	Clip	1
42	69W-26301-00	油门钢索组合	ThrottleCableAssembly	1
43	6X4-48538-10	钢索夹1	Clamp,Cable 1	1
44	6X4-26367-00	保护套	Protector	1
45	97095-06014	螺栓	Bolt	1
46	63D-48538-00	钢索夹1	Clamp,Cable 1	1
47	90468-10005	线夹	Clip	1
48	6X4-42159-00	支承	Stay	1
49	6X4-44159-00-8D	变挡手柄	Handle, Gear Shift	1
50	6X4-44173-00	变挡控制杆	Lever, Shift Control	1
51	97780-60920	自攻螺钉	Screw, Tapping	2
52	6G8-44191-00	变挡指示器	Indicator, Shift	1
53	90386-26MA3	衬套	Bushing	2
54	6X4-42131-11	方向手把盖	Cover,HandleSteering	1
55	97985-06216	带垫圈螺丝	Screw, With Washer	6
56	6X4-42725-01	固定	Grommet	1
57	63D-42121-22-8D	托架	Bracket, Carling	1
58	90101-12014	螺栓	Bolt, Hexagon	1
59	92990-12200	平垫圈	Washer, Plain	1
60	90206-12M22	平垫圈	Washer, Wave	1
61	90387-12M02	衬套	Color	1
62	90201-12035	平垫圈	Washer,Plate	2
63	90386-12003	衬套	Bushing	2
64	92990-12600	盘形垫	Washer,Plate	1
65	90185-12M12	自锁螺母	Nut, Self-Locking	1

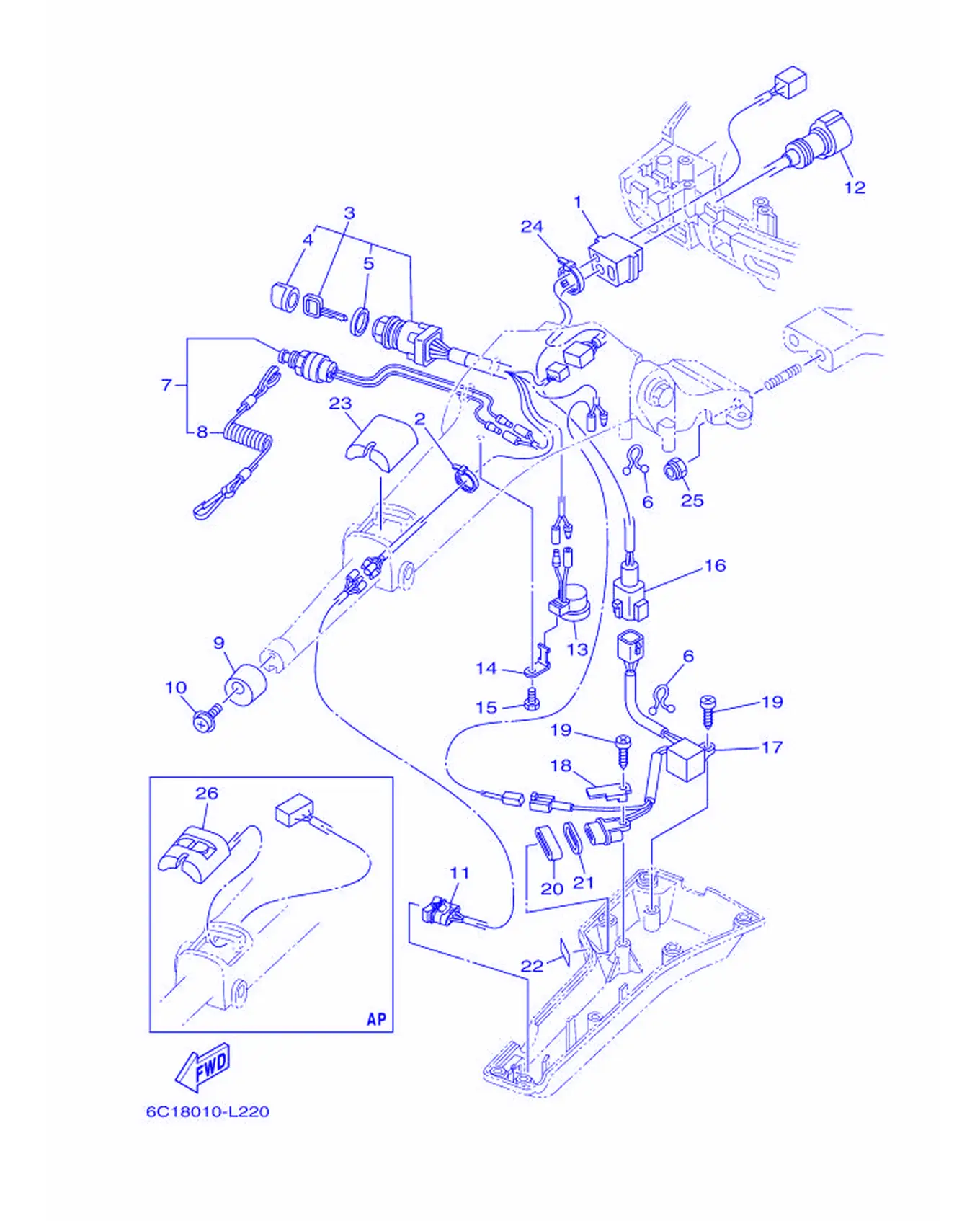

ステアリング 3

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-42725-30	固定	Grommet	1
2	90465-11M10	固定	Clamp	1
3	6X4-82510-10	主开关组合	MainSwitchAssembly	1
4	676-82577-00	倾斜限动电	Cap, Key	1
5	703-82532-00	盖	Cap	1
6	90464-08M07	固定	Clamp	2
7	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
8	682-82556-00	止动拉索	Stopper	1
9	6X4-42728-00	盖	Cap	1
10	97980-06216	带垫圈螺钉	Screw, With Washer	1
11	6X4-82563-10	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
12	6X4-82586-10	电线束延伸部分	Extension, Wire Harness	1
13	6X4-83383-00	蜂鸣器	Buzzer	1
14	6X4-83386-00	蜂鸣器支承	Stay, Buzzer	1
15	97095-06014	螺栓	Bolt	1
16	6X4-83653-20	导线	Wire,Lead (L: 700MM)	1
17	6C5-84301-00	导向灯组合1	Pilot Light Assembly 1	1
18	6X4-44114-00	限位板	Stopper	1
19	97780-60620	自攻螺钉	Screw, Tapping	2
20	6X4-42727-00	固定	Grommet	1
21	6H4-83589-00	衬垫	Gasket	1
22	6X4-85415-00	信号灯标志	Mark	1
23	6X4-81942-01	盖	Cover	1
24	90465-13M36	固定环	Clamp	1
25	90185-10051	螺母	Nut, Self-Locking	2
26	6X4-81860-00	开关组合	SwitchAssembly	1

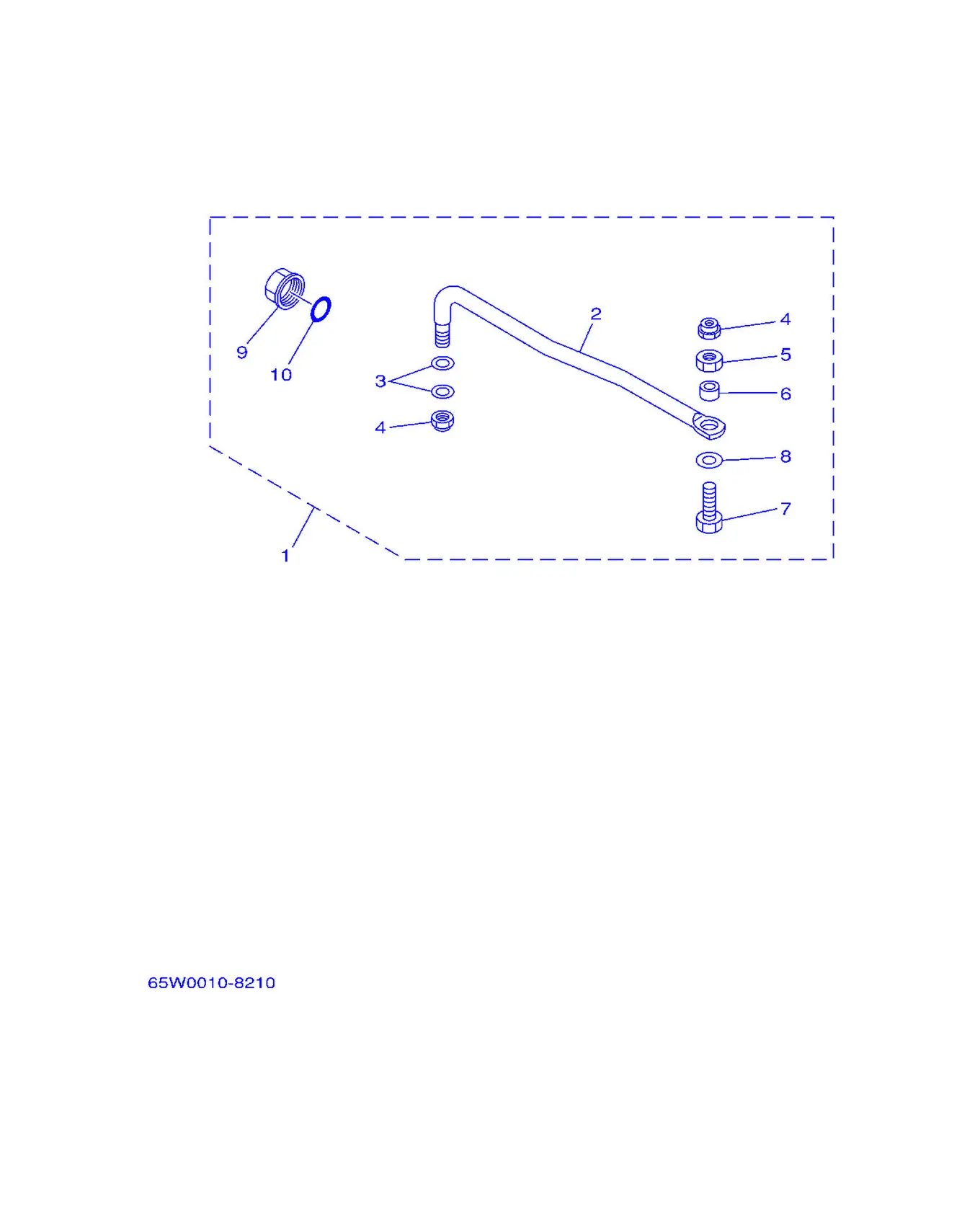

ステアリングガイド

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-61350-00	操舵连接板套	SteeringGuideAttachment	1
2	65W-61351-00	操舵连杆	Rod, Steering Link	1
3	90201-10M20	面板垫圈	Washer,Plate	2
4	90185-09M01	螺帽	Nut, Self-Locking	2
5	90170-09M03	螺帽	Nut	1
6	90387-10M42	衬套	Collar	1
7	90101-09M01	卡环	Bolt	1
8	90201-10M63	平垫圈	Washer, Plate	1
9	6E5-43145-01	夹紧托架盖	Cap, Clamp Bracket	1
10	93210-16275	O型圈	O-ring	1

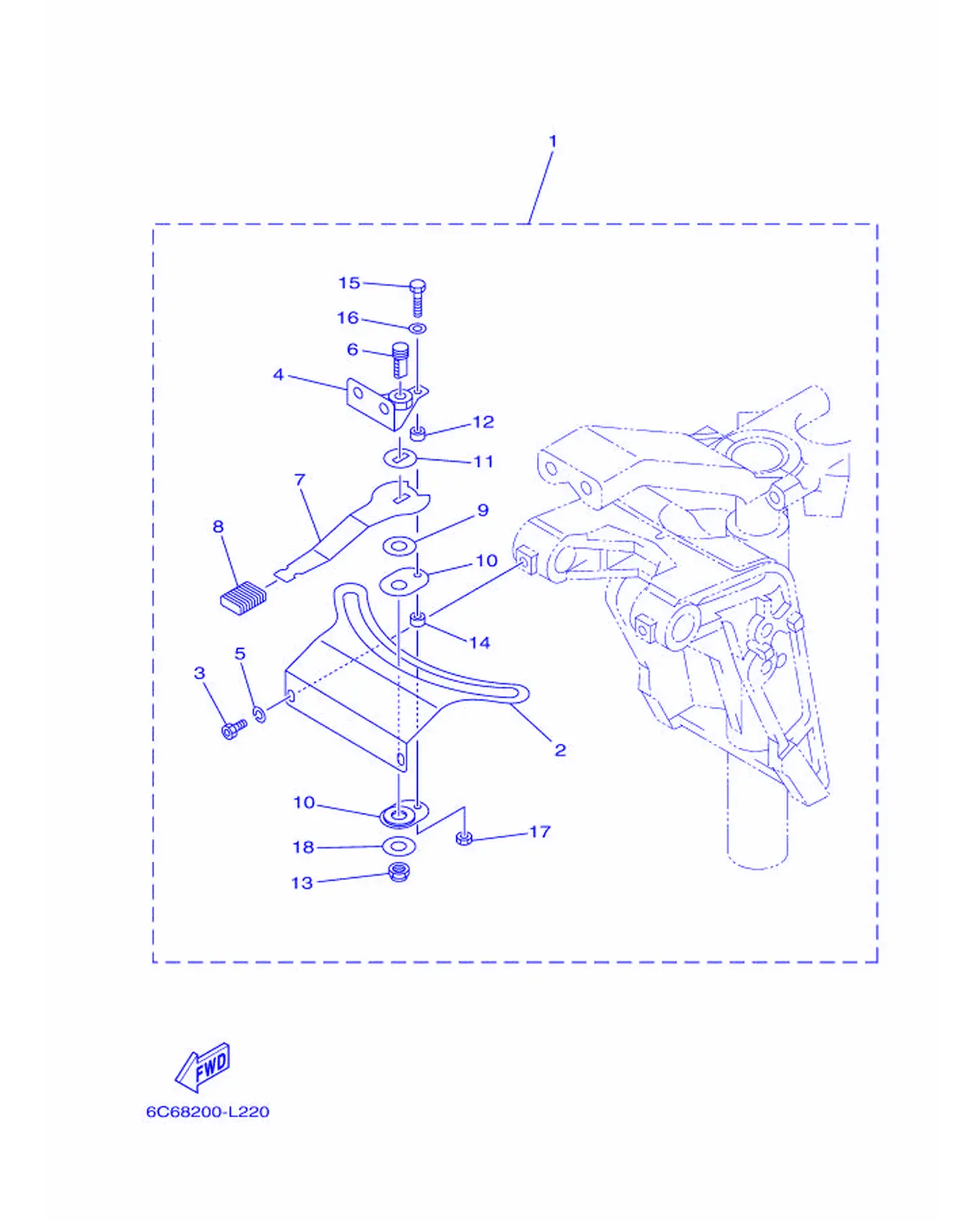

ステアリングフリクシヨン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-42508-01	方向阻力块组合	Steering Friction Assembly	1
2	6C5-42527-00	阻力板	Plate, Friction	1
3	90109-06M88	卡环	Bolt	2
4	67C-42525-00	阻力板	Plate, Friction	1
5	92990-06100	盘形垫	Washer,Spring	2
6	67C-42562-00	操舵锁紧轴	Shaft Steering Lock Assembly	1
7	67C-42561-00	方向锁紧旋钮	Knob	1
8	689-43633-00	角度定位杆盖	Cover,TiltLever	1
9	90202-10M56	平垫圈	Washer, Plate	1
10	65W-42528-00	阻力板	Plate, Friction	2
11	90209-10M26	平垫圈	Washer	1
12	90387-05M05	衬套	Collar	1
13	90185-10M14	螺帽	Nut, Self-Locking	1
14	90387-05M11	衬套	Collar	1
15	97095-05020	螺栓	Bolt	1
16	92995-05600	盘形垫	Washer	1
17	95380-05600	螺母	Nut	1
18	90201-106M5	平垫圈	Washer, Plate	1

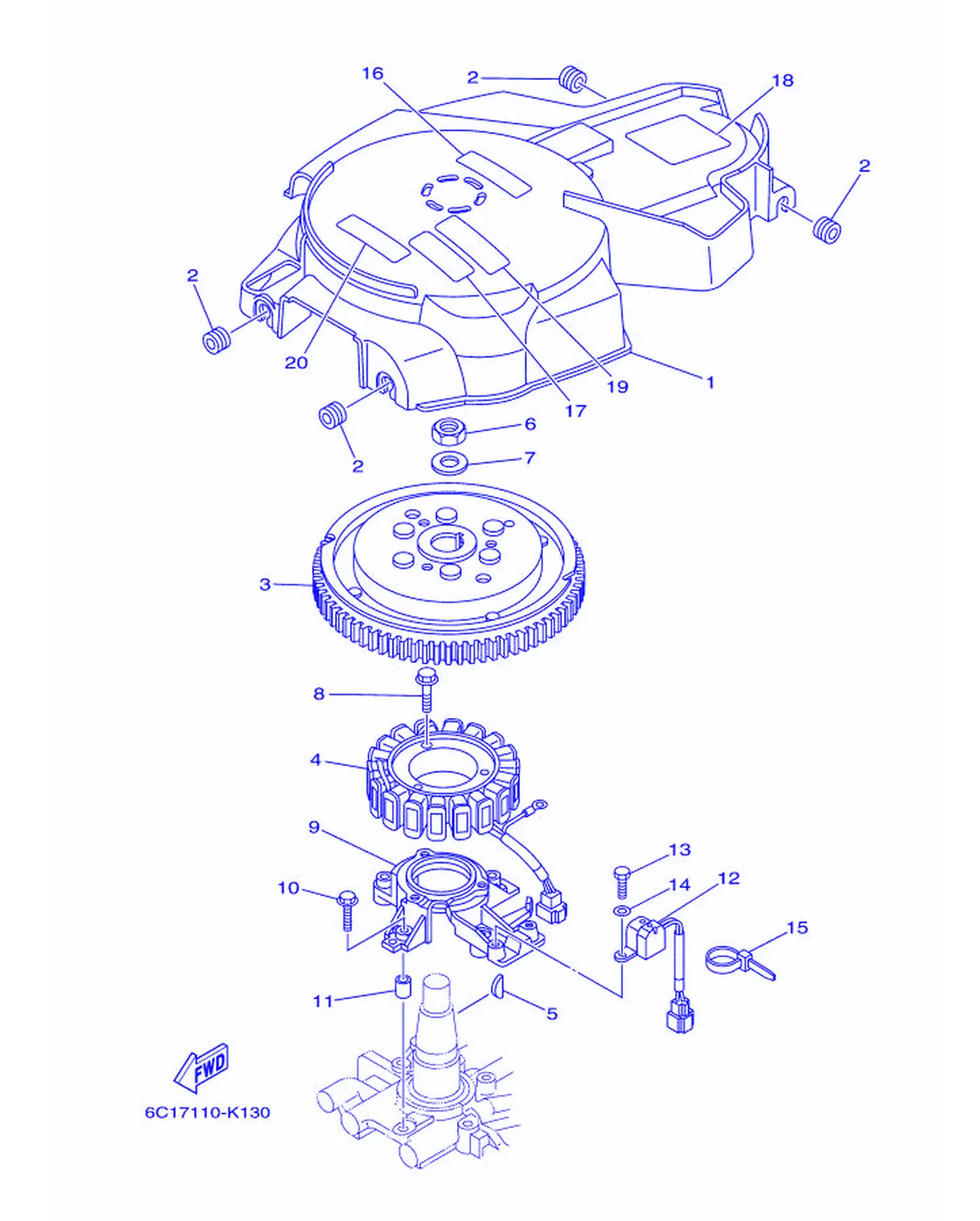

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-81337-00	飞轮盖	Cover,Flywheel	1
2	90480-12314	固定	Grommet	4
3	6C5-81450-00	转子组合	Rotor Assembly	1
4	6C5-81410-01	定子总成	Stator Assembly	1
5	6H4-11545-00	半圆键	Key, Woodruff	1
6	90170-20137	螺母	Nut	1
7	90201-21M18	平垫圈	Washer,Plate	1
8	95023-06030	凸缘螺	Bolt, Flange	3
9	6C5-85561-00	磁体底座	Base,Magnet	1
10	95023-06030	凸缘螺	Bolt, Flange	4
11	99530-08012	螺栓	Pin, Dowel	2
12	62Y-85580-00	脉冲线	Coil, Pulser	1
13	97095-05012	螺栓	Bolt	2
14	92995-05600	盘形垫	Washer	2
15	90465-13M97	固定	Clamp	1
16	6C5-13437-02	MARK,	Mark, Corrosion	1
17	6AH-81995-00	标签	Label, Warning	1
18	62Y-83626-00	标志 6	Mark 6	1
19	6AH-81994-00	标签	Label, Safety	1
20	6AG-81996-00	标志	Mark	1

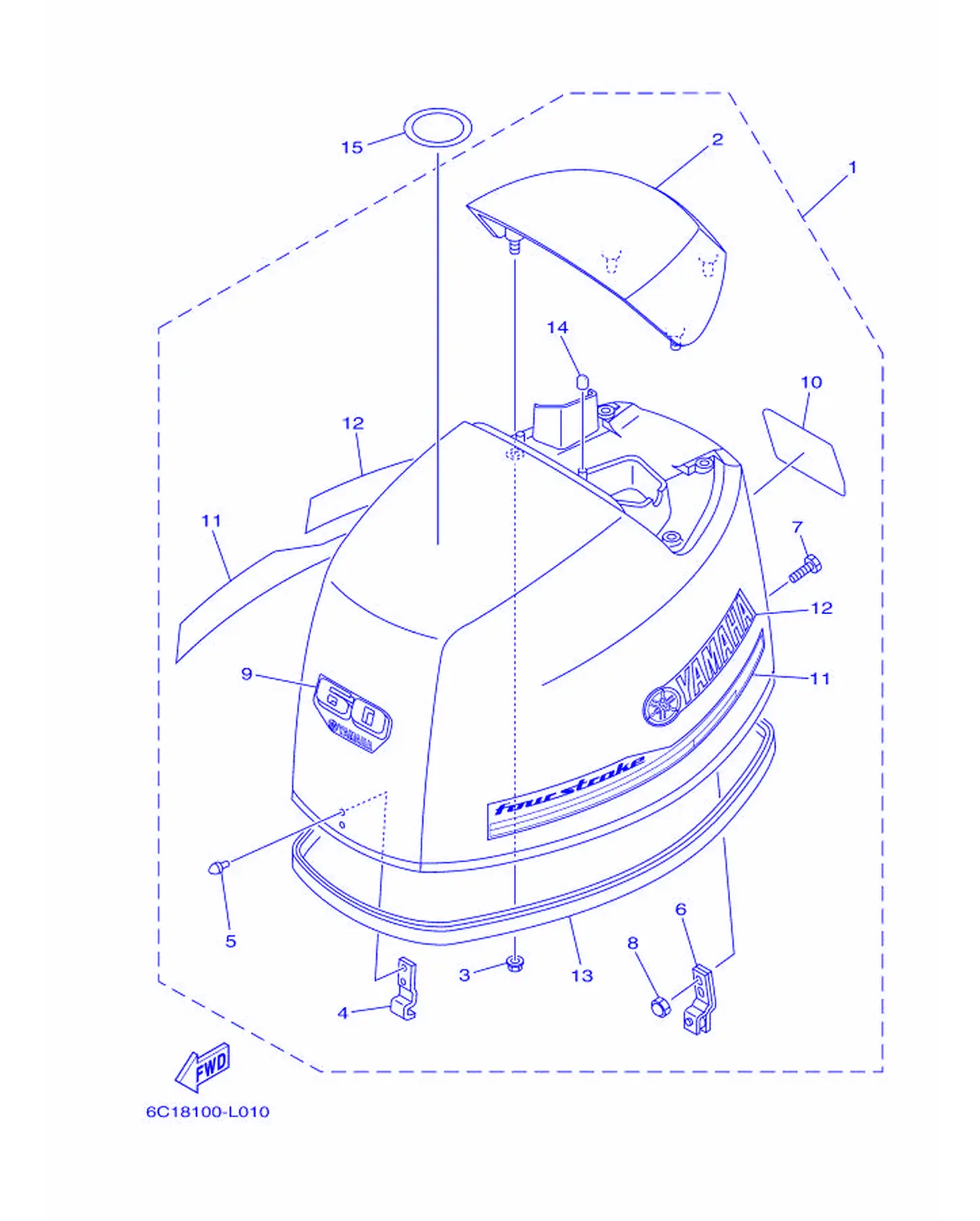

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	6C1-42610-20	顶罩组合F50F	Top Cowling Assembly	1
1	6C5-42610-30	顶罩组合F60C	Top Cowling Assembly	1
2	67C-42613-00-8D	空气导管嵌	Molding, Air Duct	1
3	90179-06029	螺母	Nut	4
4	6C5-42651-00	钩	Fook	1
5	90266-06M02	螺丝	Rivet	2
6	67C-42652-02	钩	Fook	1
7	90109-06047	螺栓	Bolt	2
8	90185-06M05	螺帽	Nut, Self-Locking	2
9	60A-42677-00	前图样	Graphic, Front	1
9	6C5-42677-10	前图样	Graphic, Front	1
10	6C1-42678-20	后图样	Graphic, Rear	1
10	6C5-42678-30	后图样	Graphic, Rear	1
11	61S-W0070-00	图样套	Graphic Set	1
12	61S-42681-00	罩标志	Mark, Cowling	2
13	6C5-42615-00	密封	Seal	1
14	69W-13448-00	盖	Cap	2
15	67F-13434-20	告诫标记	Label, Corrosion	1

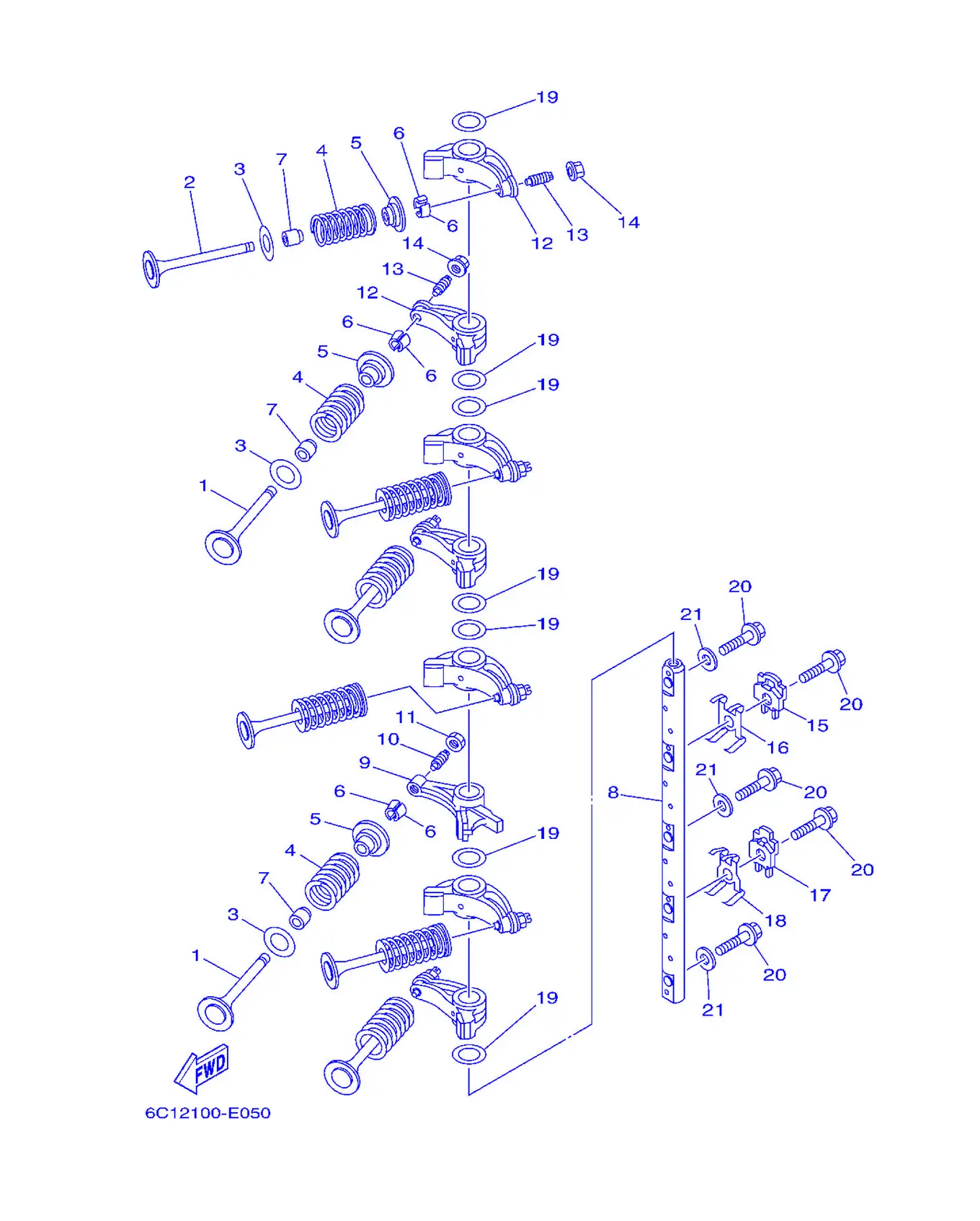

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-12111-00	进气门	Valve,Intake	4
2	69W-12121-00	排气门	Valve,Exhaust	4
3	62Y-12116-00	气门簧座	Seat,ValveSpring	8
4	51Y-12114-00	气门外弹簧	Spring, Valve Outer	8
5	30X-12117-00	气门弹簧座	Retainer,ValveSpring	8
6	30X-12118-00	气门锁销	Cotter, Valve	16
7	51Y-12119-00	气门杆密封	Seal, Valve Stem	8
8	6C5-12146-00	摇臂轴	Shaft, Rocker	1
9	62Y-12151-00	气门摇臂	Arm, Valve Rocker	1
10	64J-12159-00	气门调整螺钉	Screw, Valve Adjusting	1
11	62Y-12158-00	锁紧螺母	Nut,Lock	1
12	6C5-12151-00	气门摇臂	Arm, Valve Rocker	7
13	6C5-12159-00	气门调整螺钉	Screw, Valve Adjusting	7
14	6C5-12158-00	锁紧螺母	Nut,Lock	7
15	6C5-12231-00	导向限位板1	Guide, Stopper 1	1
16	6C5-12233-00	导向限位板面板1	Plate, Guide Stopper 1	1
17	6C5-12241-00	导向限位板2	Guide, Stopper 2	1
18	6C5-12243-00	导向限位板面板2	Plate, Guide Stopper 2	1
19	90201-16014	面板垫圈	Washer,Plate	7
20	90105-08060	螺栓	Bolt, Flange	5
21	92990-08200	垫圈	Washer, Plain	3

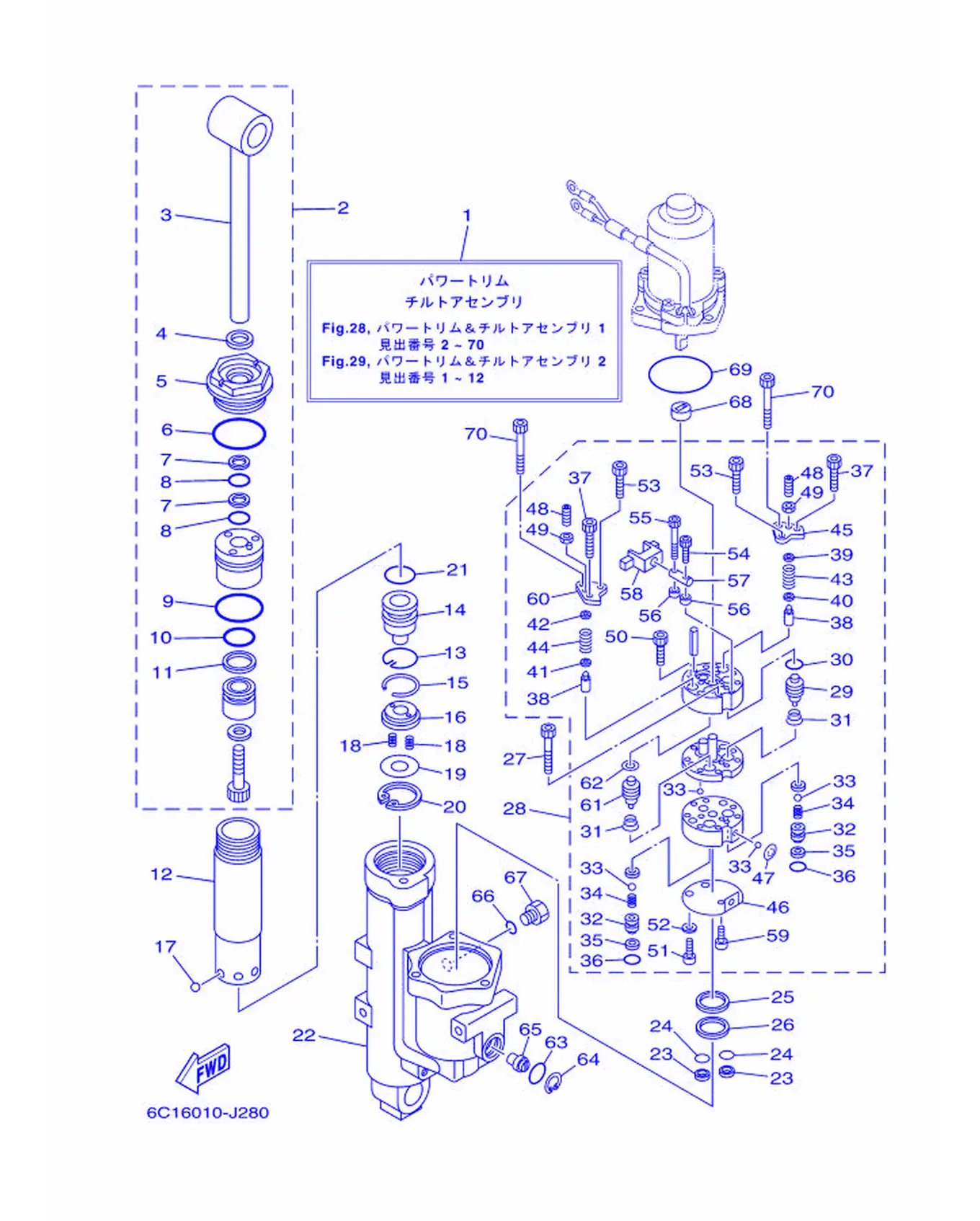

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-43800-01-8D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6C5-43810-00	活塞分组合	Tilt Piston Sub Assembly	1
3	6C5-43801-00	杆	Rod	1
4	62Y-43822-00	纵倾角调整防尘密封	Seal, Trim Dust	1
5	6C5-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	1
6	62Y-43863-00	O型圈	O-ring	1
7	62X-43872-00	支承	Ring, Back Up	2
8	6C5-43863-00	O型圈	O-ring	2
9	6C5-43862-00	O型圈	O-ring	1
10	6C5-43861-00	O型圈	O-ring	1
11	6C5-43871-00	密封圈	Ring, Back Up	1
12	6C5-22471-00	减震器气	Cylinder, Shock Absorber	1
13	6C5-43875-00	开口	Ring, Snap	1
14	6C5-4381B-00	活塞分组合	Free Piston Sub-Assembly	1
15	93450-32116	开口簧环，卡	Circlip	1
16	6C5-43899-00	面板限位板	Plate Stopper	1
17	93503-16003	滚珠	Ball	6
18	62X-4384H-00	弹簧	Spring	2
19	6C5-22435-00	阀门面板2	Plate,Valve 2	1
20	99009-32500	开口簧	Circlip	1
21	6C5-43861-00	O型圈	O-ring	1
22	6C5-4380K-00	角度定位气缸次组合	Cylinder, Tilt Sub Assembly	1
23	6C5-43817-10	过滤器2	Filter 2	2
24	69J-4389J-00	O型圈	O-ring	2
25	6C5-43816-00	过滤器1	Filter 1	1
26	6C5-4380G-00	面板	Plate	1
27	91318-05045	内六角圆柱头螺栓	Bolt	2
28	6C5-43830-00	齿轮泵组合	GearPumpAssembly	1
29	6C6-43841-00	滑梭活	Piston, Shuttle	1
30	6H1-43883-00	O型圈	O-ring	1
31	6C6-43894-00	滑梭回位弹簧	Spring, Shuttle Return	2
32	6C6-4382E-00	联接器2	Adapter 2	2
33	93505-32038	滚珠	Ball	6
34	6C6-43853-00	主阀门弹簧	Spring	2
35	6C6-4387G-00	垫圈	Washer	2
36	69J-4389J-00	O型圈	O-ring	2
37	91318-05030	内六角圆柱头螺栓	Bolt	2
38	6C5-43851-00	安全阀座	Seat, Relief Valve	2
39	6C5-4381K-00	支架	Holder	1
40	6C5-43893-00	垫圈	Washer	1
41	6C6-43893-00	垫圈	Washer	1
42	6C6-4381K-00	支承	Holder	1
43	6C5-43855-00	上减压弹簧	Spring	1
44	6C5-43856-00	下减压弹簧	Spring, Down Relief	1
45	6C5-4382K-00	安全阀盖	Cap, Relief Valve	1
46	6C5-43895-00	安全阀座	Seat, Relief Valve	1
47	6C5-43854-00	手控释放弹簧	Spring, Manual Release	1
48	92A08-03110	螺丝	ScrewSet	2
49	95302-03600	有槽螺母	Nut	2
50	91318-05025	螺栓	Bolt	2
51	6C6-43878-00	座螺栓	Bolt, Socket	2
52	62Y-4387G-00	O型圈	Washer	2
53	91318-04030	内六角圆柱头螺栓	Bolt	2
54	91318-03016	内六角圆柱头螺栓	Bolt	1
55	6C6-4388E-00	锥形螺钉	Plug, Taper Screw	1
56	6C6-4388F-00	衬套	Spacer	2
57	6C6-4386G-00	销	Pin Straight 2	1
58	6C6-4386E-00	杠杆	Lever 1	1
59	91318-03005	内六角圆柱头螺栓	Bolt	1
60	6C5-4382L-00	安全阀盖	Cap Relief Valve	1
61	6C5-43841-00	滑梭活塞	Piston, Shuttle	1
62	6C5-43872-00	支承	Ring, Back Up	1
63	6D8-43863-00	O型圈	O-ring	1
64	6H1-43875-00	卡环	Ring, Snap	1
65	6C5-43845-00	手控释放螺钉	Screw, Manual Release	1
66	93210-09165	O型圈	O-ring	1
67	6H1-43829-00	塞	Plug,Reservoir	1
68	6C5-43831-00	轴连接器	Connector,Shaft	1
69	93210-64488	O型圈	O-ring	1
70	91318-05050	内六角圆柱头螺栓	Bolt	2

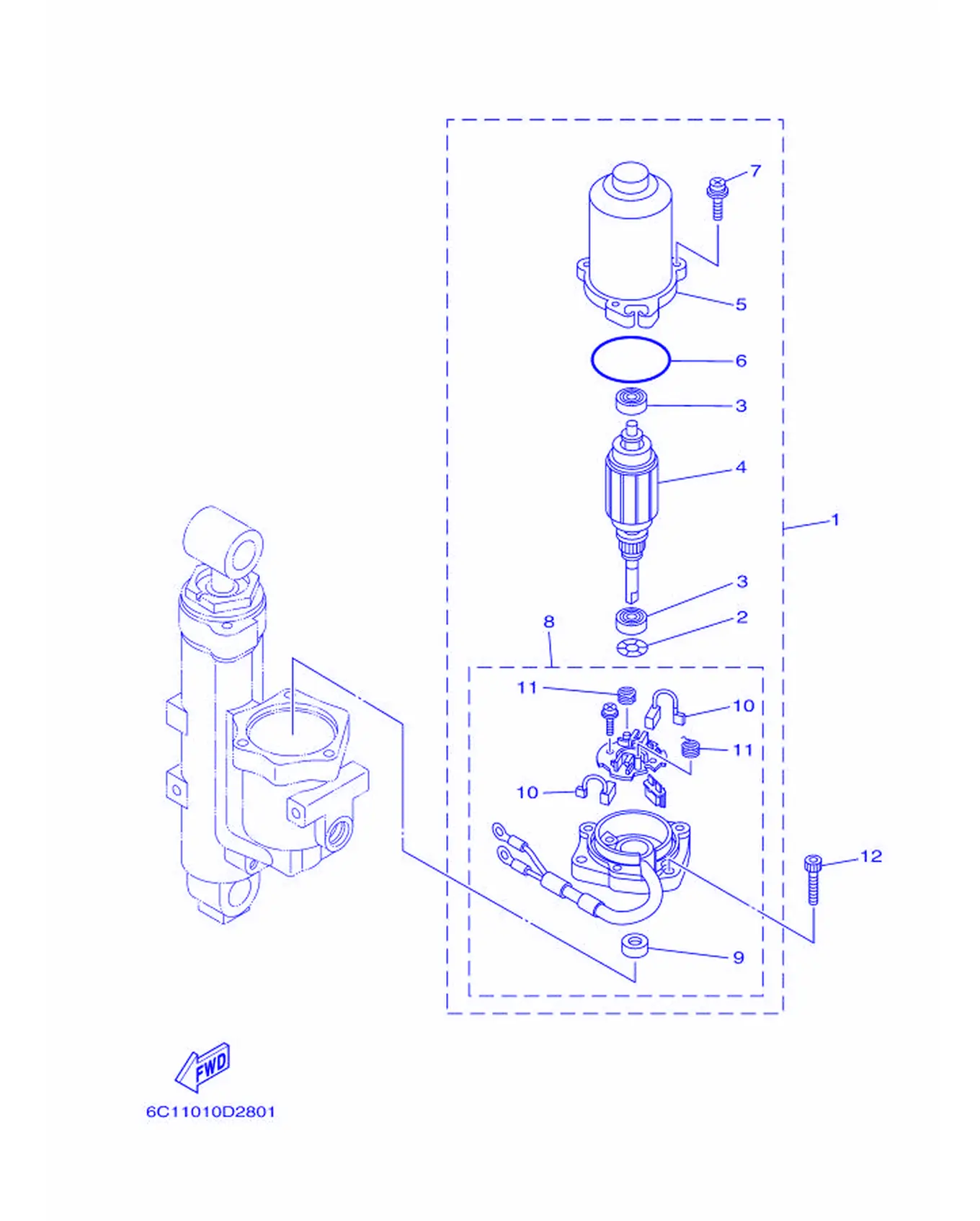

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-43880-01	电动机总成	Motor Assembly	1
2	90206-08N51	垫圈	Washer, Wave	1
3	93399-999T8	轴承	Bearing	2
4	6C5-43805-00	电枢组合	Armature Assembly	1
5	6C5-43804-01	定子组合	Stator Assembly	1
6	6C5-43869-00	O型圈	O-ring	1
7	6C5-43879-00	带垫螺钉	Screw, Washer	3
8	6C5-43881-01	端部框架	Frame, End	1
9	6C5-43882-00	油封	Oil Seal	1
10	6C5-43891-00	电刷	Brush 1	2
11	6C5-4386K-00	电刷弹簧	Spring, Brush	2
12	62X-43888-00	座螺	Bolt, Socket	3

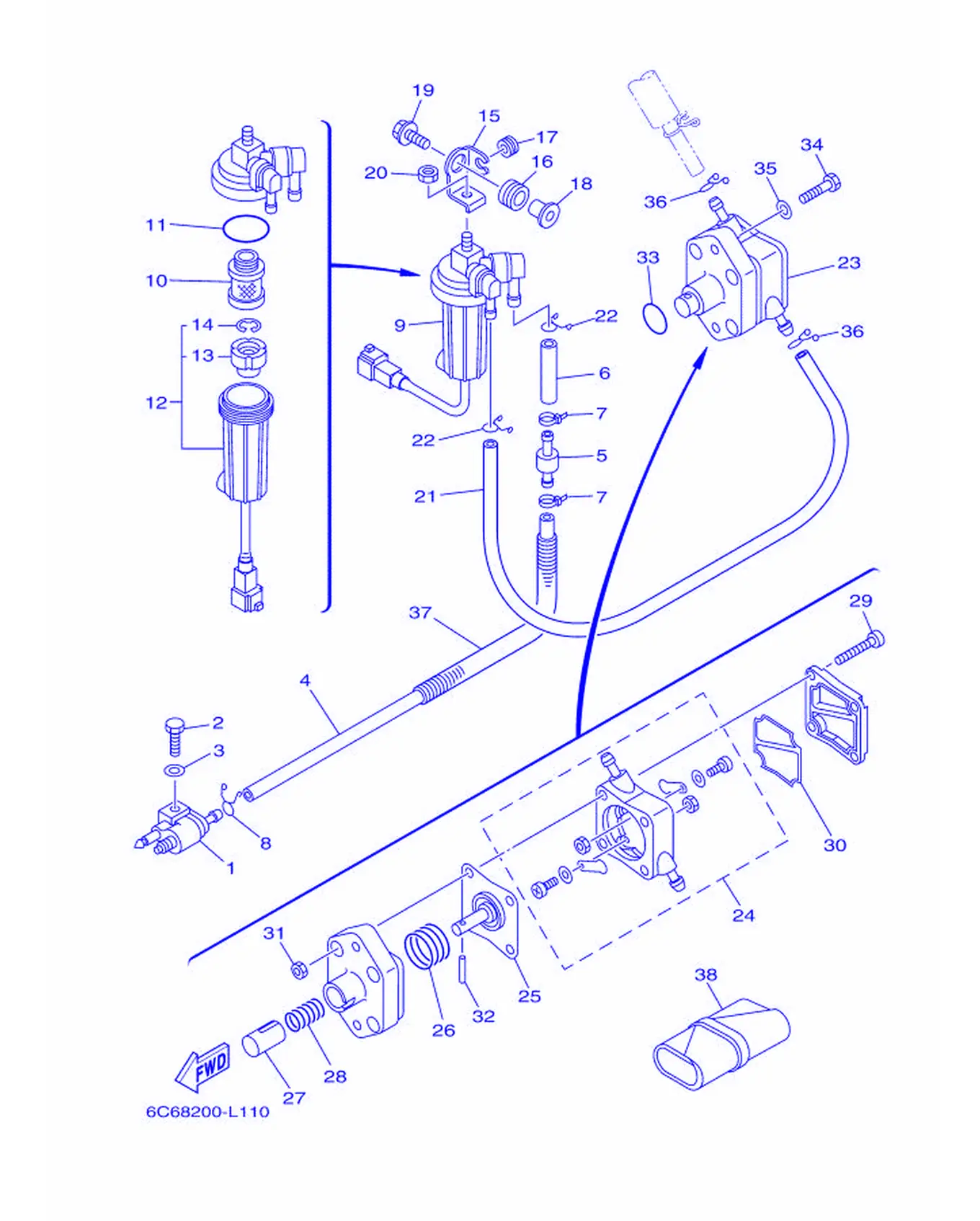

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	6G1-24304-02	燃油管接头组件1	Fuel Pipe Joint Complete	1
2	97095-06025	螺栓	Bolt	1
3	92995-06600	盘形垫	Washer	1
4	6C5-2247A-00	软管	Hose 1	1
5	67F-24377-00	连接管3	Pipe,Joint 2	1
6	90445-13M02	固定	Hose (L40)	1
7	90465-11M10	固定	Clamp	2
8	90467-09M17	固定	Clip	1
9	6D8-24560-00	过滤器组合	Filter Assembly	1
10	6D8-24563-00	过滤器滤芯(07 F115A)68V-	Element, Filter	1
11	6D8-24564-00	衬垫	Gasket	1
12	6D8-24562-00	滤杯	Cup, Filter	1
13	6D8-24469-00	水位浮标	Float, Water Level	1
14	6D8-24519-00	钢夹	Clip	1
15	6C5-24566-10	过滤器支架	Bracket, Filter	1
16	90480-16013	橡胶垫	Grommet	1
17	90480-10M58	固定	Grommet	1
18	90387-08095	轴套	Color	1
19	90119-08148	带垫圈六角头螺栓	Bolt, With Washer	1
20	95380-08600	有槽螺母	Nut	1
21	90445-13M36	软管	Hose (L350)	1
22	90467-10M04	带垫螺栓	Clip	2
23	6C5-24410-00	燃油泵组合	FuelPumpAssembly	1
24	6C5-24415-00	燃油泵本体4	Body 4	1
25	62Y-24411-02	隔膜，隔板	Diaphragm	1
26	62Y-24423-00	隔膜弹	Spring,Diaphragm	1
27	62Y-13131-00	活塞	Plunger	1
28	62Y-24454-00	弹簧	Spring	1
29	62Y-24444-01	螺钉	Screw	4
30	6C5-24471-00	隔膜	Diaphragm	1
31	95380-05600	螺母	Nut	4
32	62Y-24374-01	销	Pin	1
33	93210-24M79	O型圈	O-ring	1
34	97095-06030	螺栓	Bolt	2
35	92995-06600	盘形垫	Washer	2
36	90467-10M04	带垫螺栓	Clip	2
37	90446-14M62	固定	Hose (L320)	1
38	6C5-28100-00	工具套	ToolKit	1

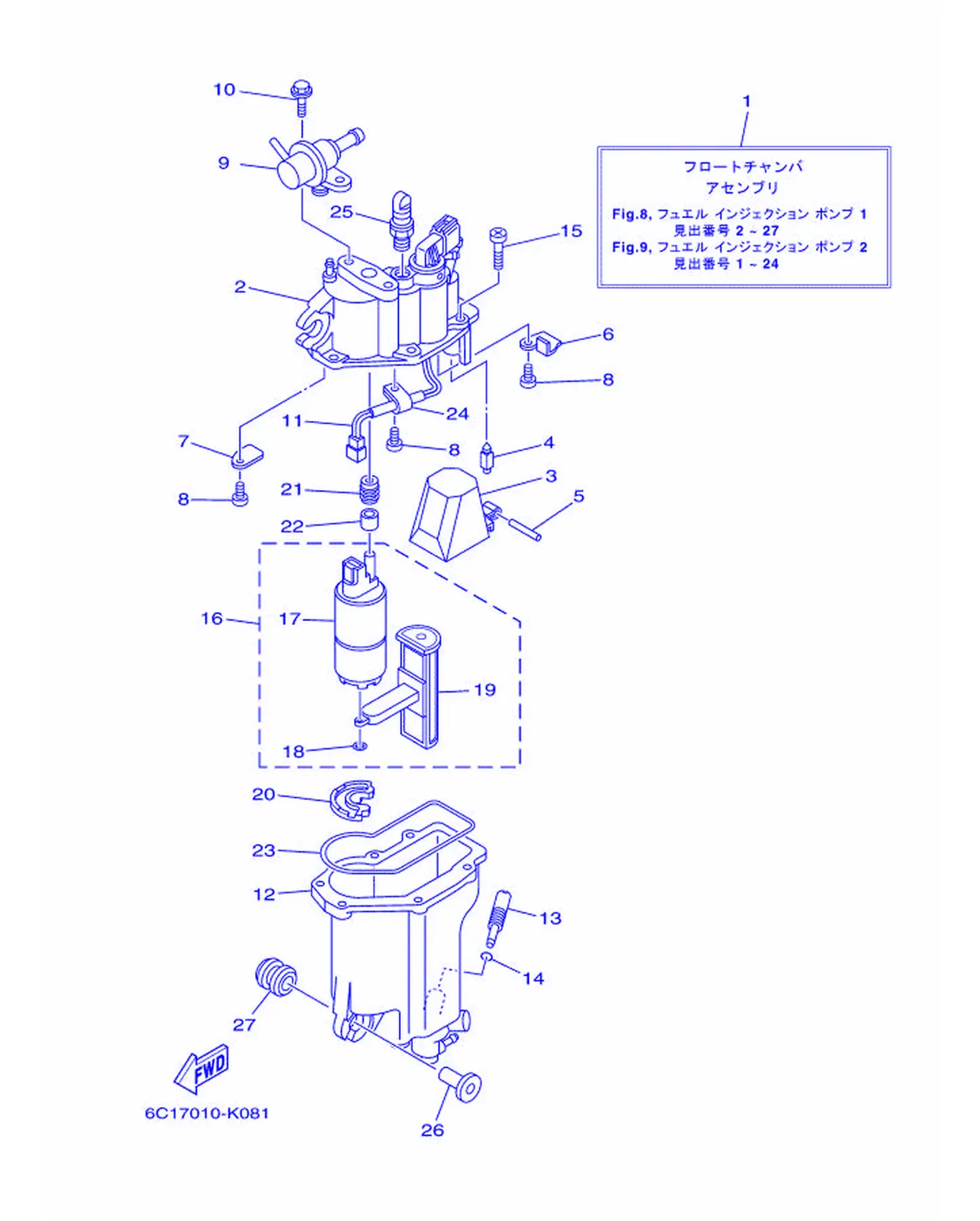

フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-14180-01	浮子室组合	FloatChamberAssembly	1
2	6C5-14182-10	浮子室盖	Cover,FloatChamber	1
3	6C5-14985-00	浮子	Float	1
4	6C5-14546-10	针阀	Valve,Needle	1
5	6C5-14386-00	浮子销	Pin,Float	1
6	6C5-2441R-10	档位板1	Plate, Baffle 1	1
7	6C5-2441T-10	挡板 2	Plate, Baffle 2	1
8	6C5-24453-00	螺钉	Screw	3
9	6C5-13906-01	调压器	Regulator, Pressure	1
10	6C5-24592-00	螺栓	Bolt	2
11	6C5-87226-00	电线束组合	WireHarnessAssembly	1
12	6C5-14960-10	浮子室本体	Body Assembly	1
13	6C5-14191-00	放油旋	Plug, Drain	1
14	6C5-14397-00	O型圈	O-ring	1
15	6C5-14567-00	螺钉	Screw	6
16	6C5-13910-10	燃油泵总成	FuelPumpAssembly	1
17	6C5-13907-00	燃油泵组	Fuel Pump Complete	1
18	6C5-14127-10	钢夹	Clip	1
19	6C5-13915-00	过滤器	Filter	1
20	6C5-13593-00	减震器	Damper	1
21	6C5-13781-00	泵减震器	Damper,Pump	1
22	6C5-13716-00	衬套	Color	1
23	6C5-14984-00	浮子室衬垫	Gasket,FloatChamber	1
24	6C5-21337-10	钢索夹	Clamp,Cable	1
25	6C5-14225-00	盖	Cap	1
26	90387-06M69	六角螺栓	Color	3
27	90480-09M12	固定	Grommet	3

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y1-24306-55	燃油管组件1	FuelPipeComplete 1	1
9	6G1-24305-05	燃油管接头2(85以下D:11MM)含	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y1-24305-06	燃油管接头2	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-11M06	软管	Hose (L:2050MM)	1
14	650-24351-51	带1	Band 1	4
15	90445-11M05	固定	Hose (L:850MM)	1
16	6Y1-24360-52	起动注油泵组合	Primer Pump Assembly	1

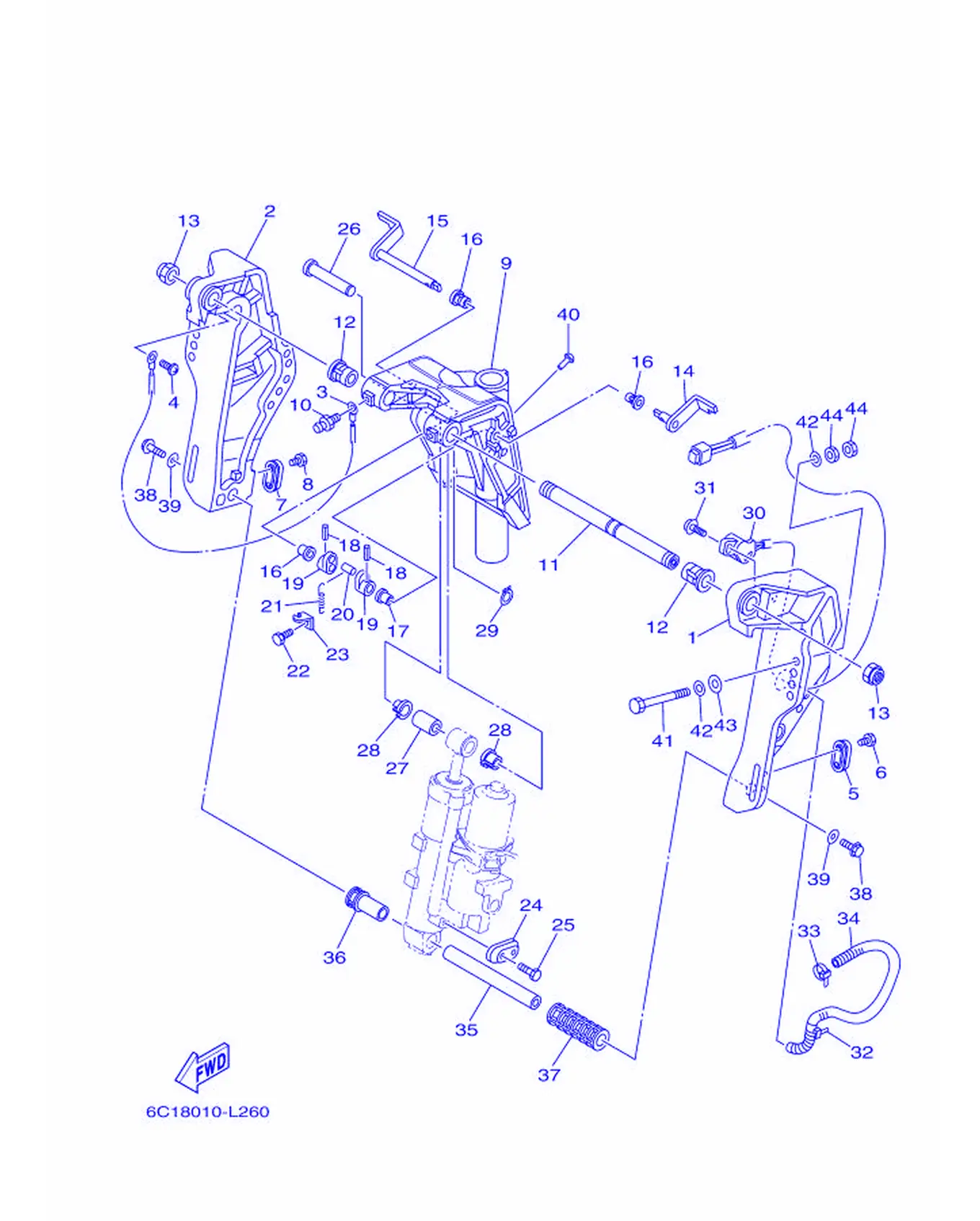

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-43111-01-8D	夹紧托架	Bracket,Clamp 1	1
2	6C5-43112-01-8D	夹紧托架	Bracket,Clamp 2	1
3	6E5-82148-00	导线4	Wire,Lead 4	1
4	97885-06008	大柱头螺钉	Screw, Pan Head	1
5	65W-45251-00	阳极	Anode	1
6	90101-06020	螺栓	Bolt, Hexagon	2
7	65W-45251-00	阳极	Anode	1
8	90101-06020	螺栓	Bolt, Hexagon	2
9	6C5-43311-01-8D	旋转支架	Bracket, Swivel 1	1
10	93700-06M03	润滑油管嘴	Nipple, Grease	3
11	63D-43131-01	夹紧托架螺	Bolt,ClampBracket	1
12	90386-22MA4	衬套	Bushing	2
13	90185-22M11	自锁螺母	Nut, Self-Locking	2
14	6C5-43181-00	顶位销杆	Lever, Tilt Stop 1	1
15	6C5-43185-00	顶位销杆	Lever, Tilt Stop 2	1
16	90386-10M16	衬套	Bushing	3
17	90386-10025	衬套	Bushing	1
18	91690-30020	弹簧销	Pin,Spring	2
19	6G5-43148-00	间隔轴	Collar, Distance	2
20	90249-06M19	螺丝	Pin	1
21	90506-14M24	拉簧	Spring, Tension	1
22	97095-06010	螺栓	Bolt	1
23	6G5-43144-00	弹簧	Hook,Spring	1
24	65W-45251-00	阳极	Anode	1
25	90101-06020	螺栓	Bolt, Hexagon	2
26	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
27	90386-18M92	衬套	Bushing	1
28	90386-18M35	衬套	Bushing	2
29	93410-18M05	卡环	Circlip	1
30	63D-83672-11	纵倾角传感	TrimSensor	1
31	97985-06216	带垫圈螺丝	Screw, With Washer	2
32	90464-76001	固定	Clamp	1
33	90465-11M10	固定	Clamp	1
34	90447-19009	软管	Tube	1
35	6CJ-43818-00	下侧防震销	Pin, Lower Shock Mount	1
36	6C5-43833-00	管	Pipe	1
37	6C5-43834-00	管	Pipe	1
38	97575-10530	螺栓	Bolt, With Washer	2
39	90201-10060	平垫圈	Washer,Plate	2
40	90269-02M08	螺丝	Rivet	2
41	90101-12M65	卡环	Bolt, Hexagon	4
42	90201-12062	平垫圈	Washer,Plate	8
43	90201-12426	平垫圈	Washer,Plate	4
44	95380-12600	有槽螺母	Nut	8

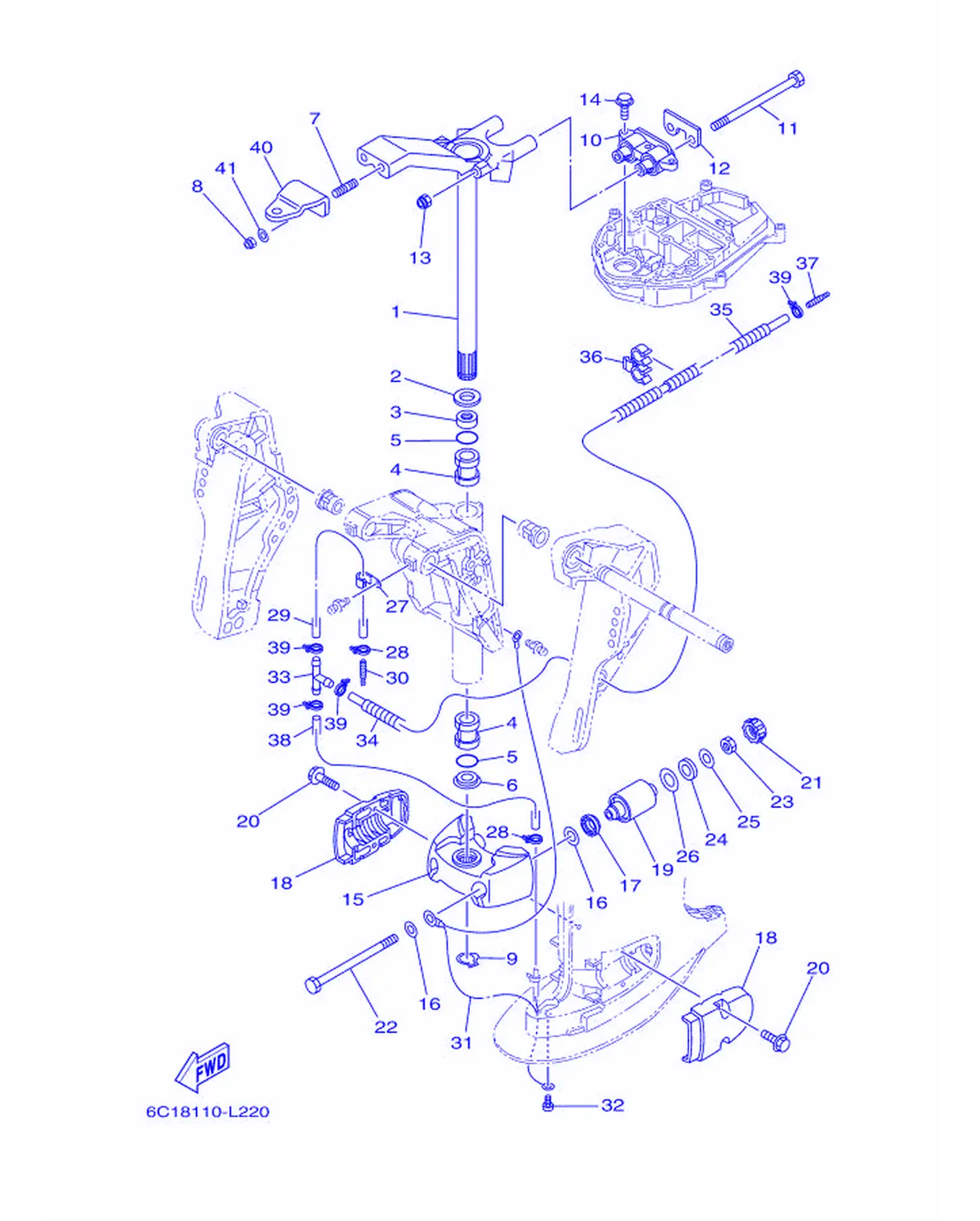

ブラケツト 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-42510-01-8D	方向托架组合	SteeringBracketAssembly	1
2	90201-30M00	平垫圈	Washer,Plate	1
3	90386-30M78	衬套	Bushing	1
4	90386-30M77	衬套	Bushing	2
5	93210-29M94	O型圈	O-ring	2
6	90386-30M60	衬套	Bushing	1
7	90116-10038	螺栓	Bolt, Stud	2
8	90185-10051	螺母	Nut, Self-Locking	2
9	93410-28M06	卡环	Circlip	1
10	69W-44514-00-94	上侧减震胶垫	Mount Damper, Upper Side	1
10	64J-44514-00	上侧减震胶垫	Mount Damper, Upper Side	1
11	90101-08M15	卡环	Bolt, Hexagon	2
12	69W-44526-01	面板	Plate	1
13	90185-08045	螺母	Nut, Self-Locking	2
14	97575-08530	带垫圈螺	Bolt, With Washer	3
15	6C5-44551-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
16	90201-12M16	平垫圈	Washer,Plate	4
17	6C5-43885-00	固定	Grommet	2
18	6C5-44552-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 2	2
19	69W-44555-00-94	下侧减震胶垫	Mount Damper, Lower Side	2
20	90119-08131	带垫圈六角头螺栓	Bolt, With Washer	4
21	6C5-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	2
22	90109-12MA3	螺栓	Bolt	2
23	95380-12700	盘形垫	Nut	2
24	90202-21100	平垫圈	Washer,Plate	2
25	90201-13M19	平垫圈	Washer,Plate	2
26	90201-22M05	平垫圈	Washer,Plate	2
27	90465-06M86	夹箍	Clamp	1
28	90465-11M10	固定	Clamp	2
29	90445-07MF2	固定	Hose	1
30	6E5-83558-00	管嘴端部	End, Nipple	1
31	67C-82127-10	导线2	Wire,Lead 2	1
32	97885-06008	大柱头螺钉	Screw, Pan Head	1
33	90413-05014	固定	Weight 3	1
34	6C5-44385-01	软管管嘴	Hose, Water 1	1
35	90447-07001	软管	Hose, With Spring (L400)	1
36	90464-10006	固定	Clamp	1
37	6E5-83558-00	管嘴端部	End, Nipple	1
38	90445-07M30	固定	Hose (L450)	1
39	90465-11M10	固定	Clamp	4
40	65W-48511-00	操舵连接板	Hook,Steering	1
41	90201-10120	平垫圈	Washer,Plate	2

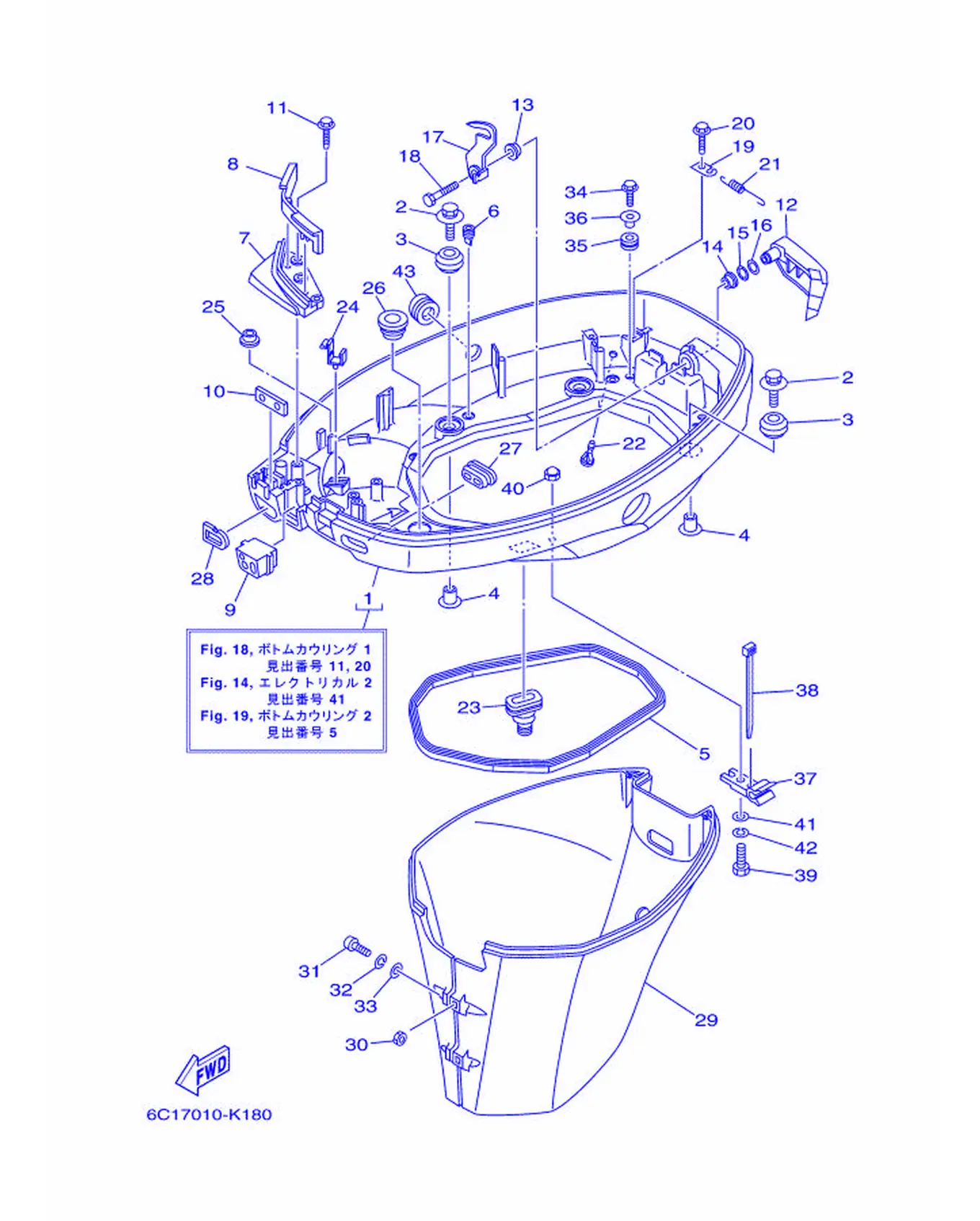

ボトムカウリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-42710-10-8D	底罩组合	Bottom Cowling Assembly	1
2	90119-06M61	卡环	Bolt, With Washer	4
3	6BG-42748-00	固定	Grommet	4
4	90387-06M69	六角螺栓	Color	4
5	62Y-42716-00	密封橡皮块1	Rubber,Seal 1	1
6	65W-42717-00	密封橡皮块2	Rubber,Seal 2	4
7	6C5-42738-00-8D	装配面板	Plate, Fitting	1
8	6C5-42718-00	密封橡皮块3	Rubber,Seal 3	1
9	6C5-42725-30	固定	Grommet	1
10	62Y-42727-00	固定	Grommet	1
11	90109-06M81	螺栓	Bolt	3
12	67C-42815-00-8D	夹杆	Lever,Clamp	1
13	90386-12M37	衬套	Bushing	1
14	90386-12MA2	衬套	Bushing	1
15	90206-12052	平垫圈	Washer, Wave	1
16	90201-12M07	平垫圈	Washer,Plate	1
17	67C-42816-01	夹杆	Lever,Clamp	1
18	97095-06014	螺栓	Bolt	1
19	66T-43144-00	弹簧	Hook,Spring	1
20	90109-06M86	螺栓	Bolt	1
21	90506-18M40	接头	Spring, Tension	1
22	6BL-44391-00	软管管嘴	Nipple,Hose	1
23	6BG-42724-00	固定	Grommet	1
24	90464-09M13	固定	Clamp	1
25	6E7-82317-00	点火线圈减震器	Damper, Ignition Coil	1
26	68U-42727-00	固定	Grommet	1
27	6H3-42727-00	固定	Grommet	1
28	61N-24329-00	密封	Seal	1
29	67C-42741-10-8D	挡板	Apron	1
30	95380-06600	有槽螺母	Nut, Hexagon	2
31	97880-06025	螺栓	Screw, Pan Head	2
32	92990-06100	盘形垫	Washer,Spring	2
33	92990-06600	面板垫圈	Washer,Plate	2
34	90109-06M80	螺栓	Bolt	2
35	90480-13M24	固定	Grommet	2
36	90387-06M43	衬套	Color	2
37	90464-09M49	固定	Clamp	1
38	90465-11M10	固定	Clamp	2
39	97095-06020	螺栓	Bolt	1
40	95380-06800	卡环	Nut	1
41	92990-06600	面板垫圈	Washer,Plate	1
42	92995-06100	垫圈	Washer,Spring	1
43	6C5-42726-00	固定	Grommet	1

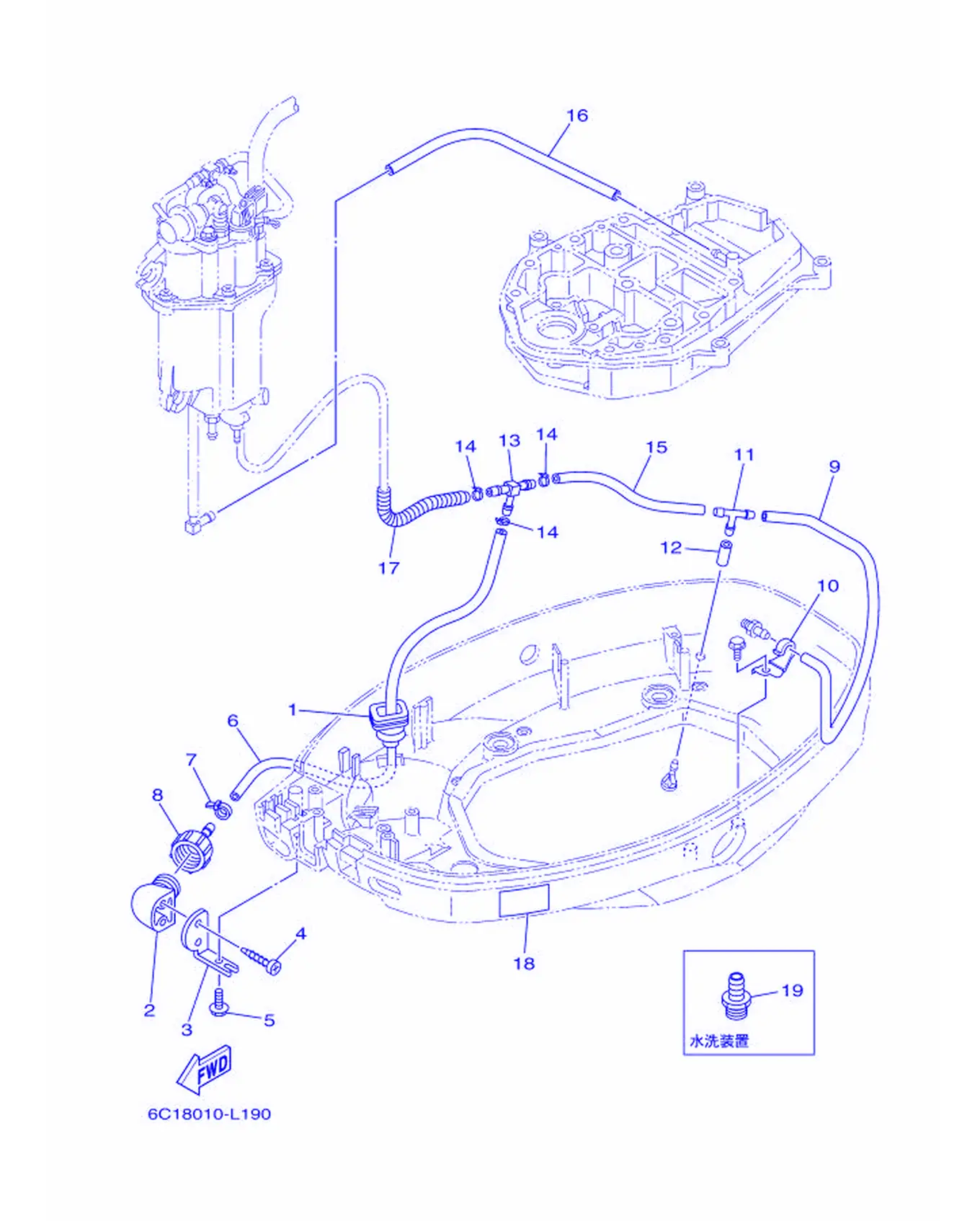

ボトムカウリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	65W-42724-10	固定	Grommet	1
2	68T-12572-00	软管接头5	Adapter	1
3	69W-12535-00	面板	Plate	1
4	90167-06002	卡环	Screw, Tapping	2
5	90109-06M80	螺栓	Bolt	1
6	6C5-24312-00	管2	Pipe 2	1
7	90465-11M10	固定	Clamp	1
8	6R3-12580-00	软管接头5	JointAssembly	1
9	90445-09226	软管	Hose	1
10	90462-08031	固定	Clamp	1
11	688-24378-00	连接管4	Pipe,Joint	1
12	90445-09220	固定	Hose (L30)	1
13	6C5-24378-00	连接管4	Pipe,Joint 3	1
14	90465-11M10	固定	Clamp	3
15	90445-09091	软管	Hose (L135)	1
16	90445-09304	软管	Hose (L310)	1
17	90447-10006	软管	Tube	1
18	6AH-42794-00	标签	Label, Warning (General)	1
19	69J-12584-00	软管接头	Joint,Hose 3	1

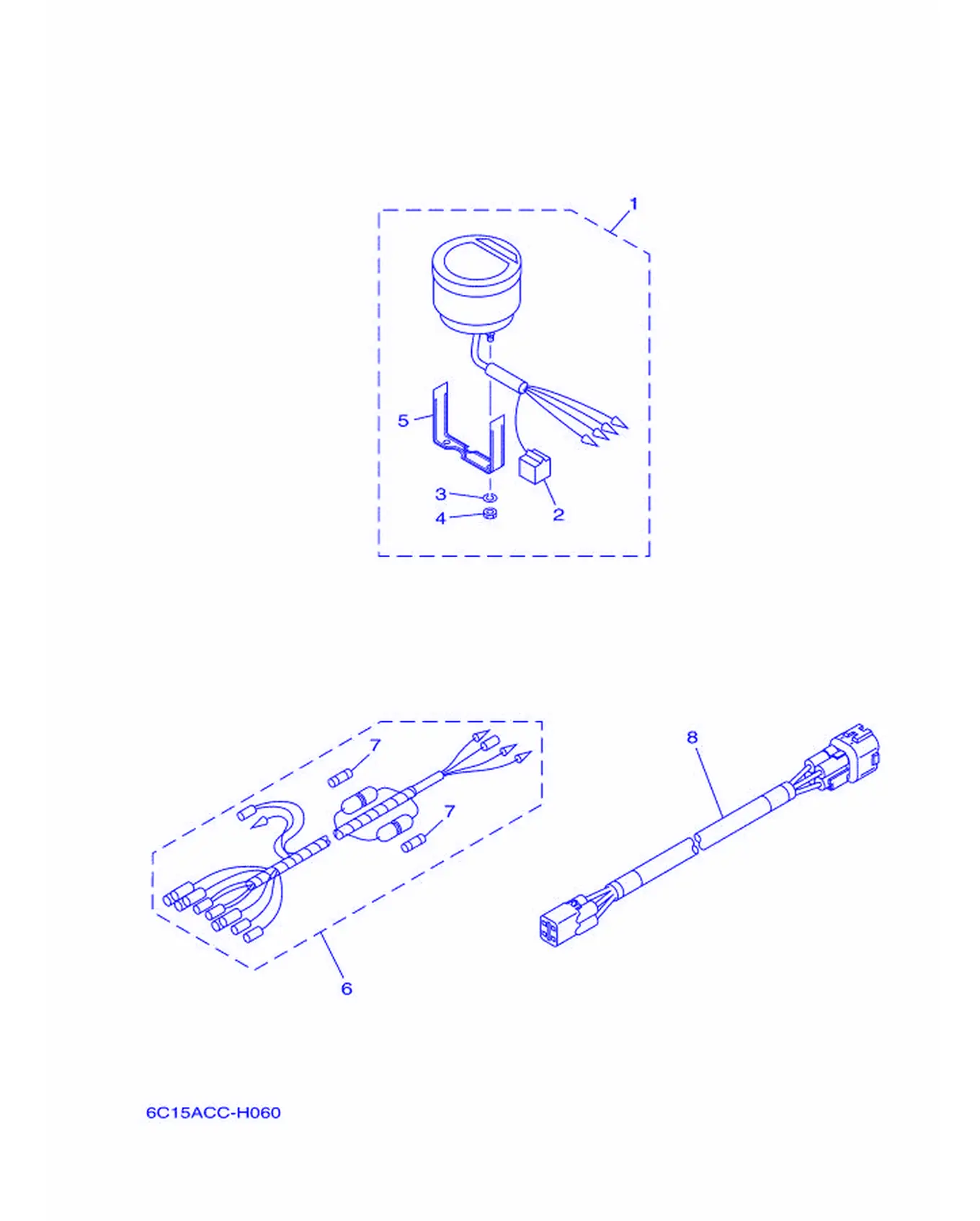

メ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-90	数字转速表	Digital Tachometer Assembly	1
2	9E450-04533	联接器	Connector	1
3	92990-04100	盘形垫	Washer, Spring	2
4	95380-04600	有槽螺母	Nut	2
5	6Y5-8355X-T1	仪表托架1	Bracket, Meter 1	1
6	6Y5-83553-M0	导线	Wire,Lead	1
7	1E6-82151-00	保险丝	Fuse (10A)	2
8	6Y5-83653-20	导线	Wire, Lead (L=7.0M)	1

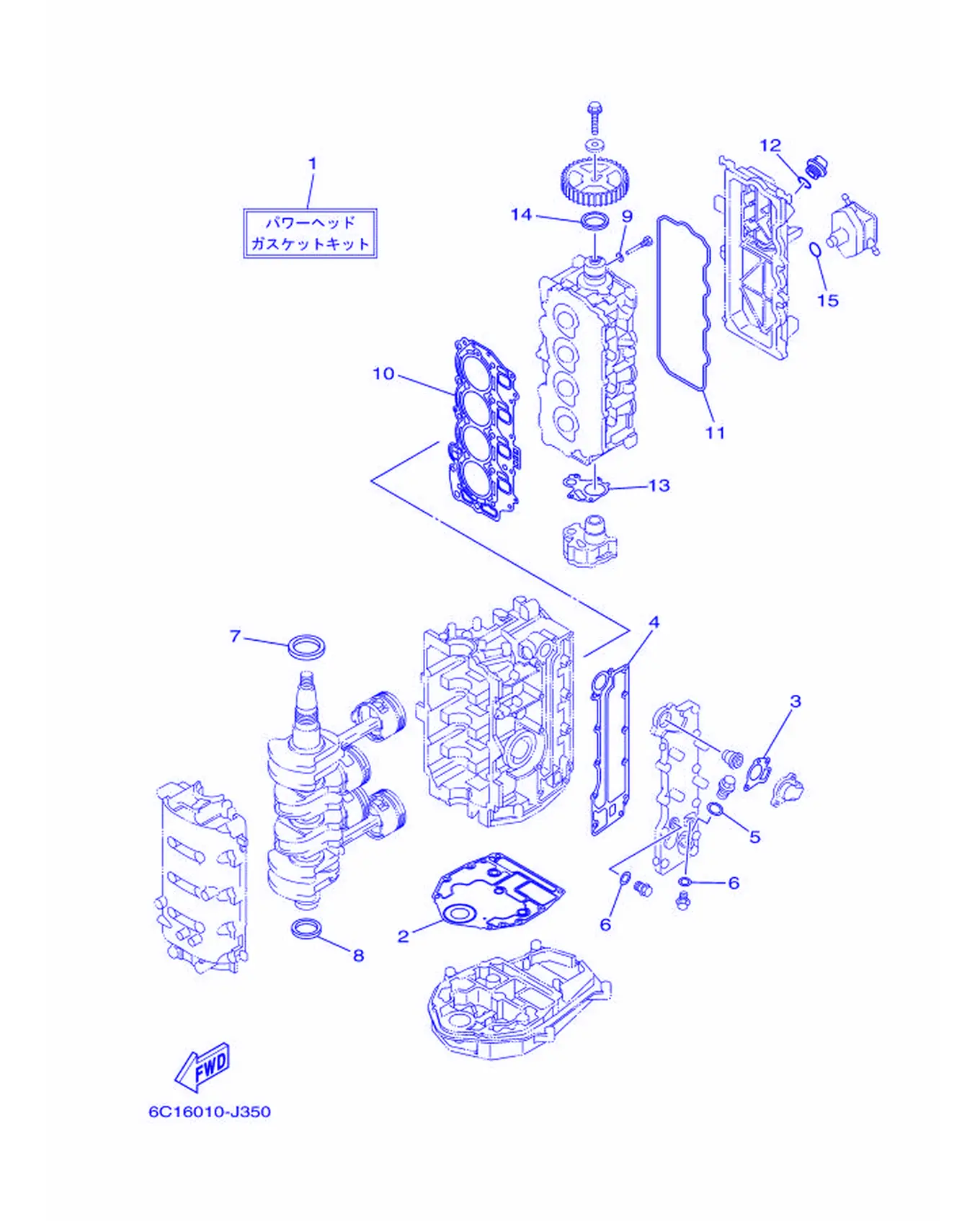

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W0001-02	衬垫套	Power Head Gasket Kit	1
2	6BG-11351-00	气缸垫片1	Gasket,Cylinder	1
3	62Y-12414-00	盖衬垫	Gasket,Cover	1
4	6C5-41114-10	排气管外盖衬垫	Gasket, Exhaust Outer Cover	1
5	90430-18130	固定	Gasket	1
6	90430-14115	垫片	Gasket	2
7	93102-43M42	油封	OilSeal	1
8	93101-35002	油封	OilSeal	1
9	90430-06014	螺栓	Gasket	1
10	6C5-11181-01	气缸头垫片1	Gasket, Cylinder Head 1	1
11	62Y-11356-00	气缸密封圈2	Seal,Cylinder 2	1
12	93210-24M79	O型圈	O-ring	1
13	6C5-13329-00	泵盖衬垫	Gasket,PumpCover	1
14	93102-37M40	油封	OilSeal	1
15	93210-24M79	O型圈	O-ring	1

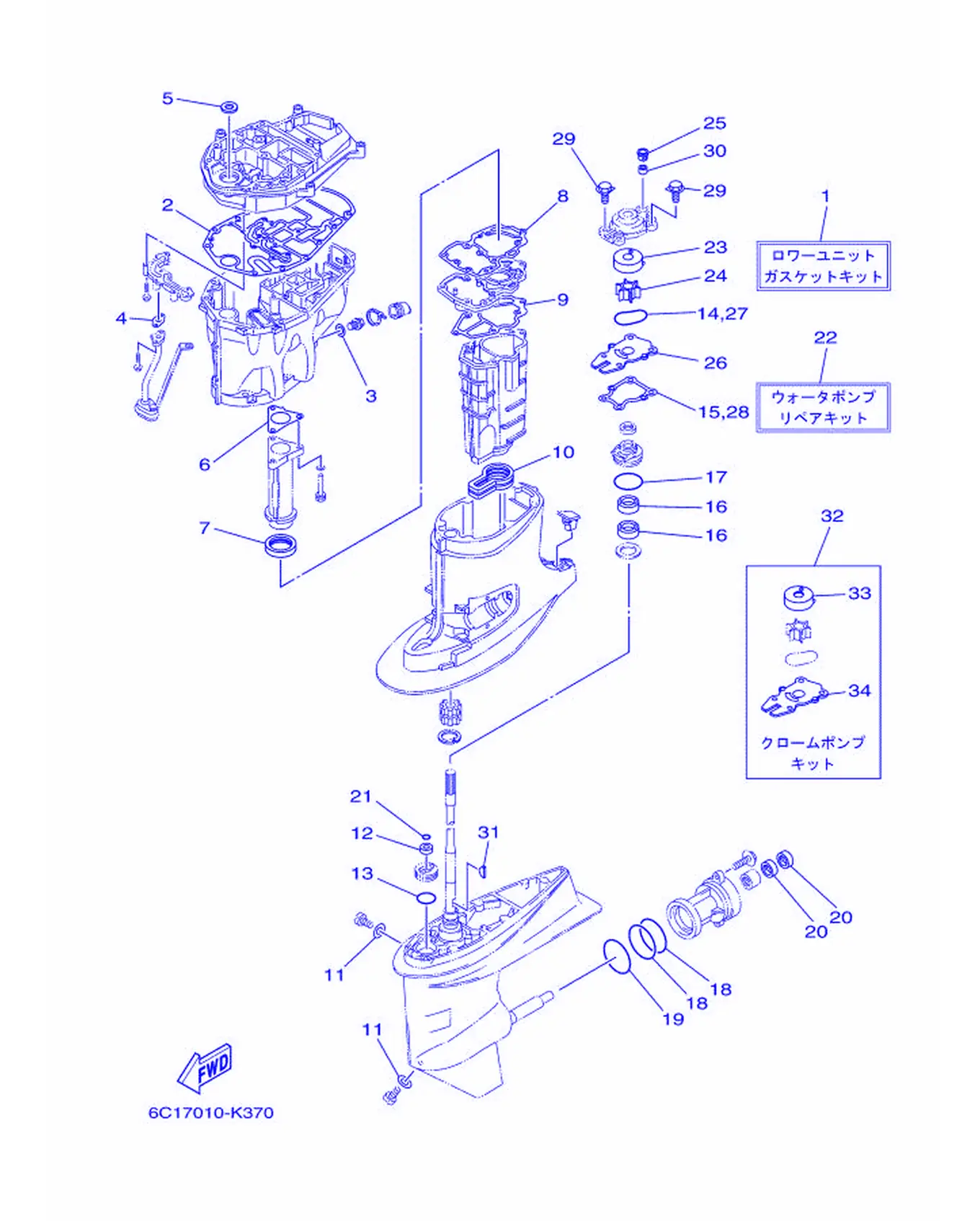

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-W0001-21	衬垫套	LowerUnitGasket Kit	1
2	6C5-15312-01	油槽衬垫	Gasket, Oil Pan	1
3	90430-14M09	衬垫	Gasket	1
4	6C5-13414-01	滤网盖衬垫	Gasket,StrainerCover	1
5	93103-18011	油封	OilSeal	1
6	6C5-41133-00	排气岐管衬垫1	Gasket, Exhaust Manifold	1
7	6C5-46132-00	通风管组	Gasket 1	1
8	6C5-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
9	6C5-41135-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
10	6C5-45123-00	消音器衬垫	Gasket,Muffler	1
11	90430-08020	固定	Gasket	2
12	93106-09014	油封	OilSeal	1
13	93210-33MG4	O型圈	O-ring	1
14	93210-59MG7	O型圈	O-ring	1
15	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
16	93101-25M57	油封	OilSeal	2
17	93210-48001	O型圈	O-ring	1
18	93210-74MG5	O型圈	O-ring	2
19	93210-69MG6	O型圈	O-ring	1
20	93101-22M00	油封	OilSeal	2
21	93210-07003	O型圈	O-ring	1
22	63D-W0078-01	水泵修理套	Water PumpRepair Kit	1
23	63D-44322-00	芯子	Insert, Cartridge	1
24	6H3-44352-00	叶轮	Impeller	1
25	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
26	63D-44323-00	外挡板	Outer Plate, Cartridge	1
27	93210-59MG7	O型圈	O-ring	1
28	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
29	90119-08M15	带垫螺栓	Bolt, With Washer	4
30	663-44366-00	水封减震器	Damper,WaterSeal	1
31	90280-03024	半圆键	Key, Woodruff	1
32	63D-W0078-0A	水泵修理套	Chrome Pump Kit	1
33	63D-44322-40	芯子	Insert, Cartridge	1
34	63D-44323-40	外挡板	Outer Plate, Cartridge	1

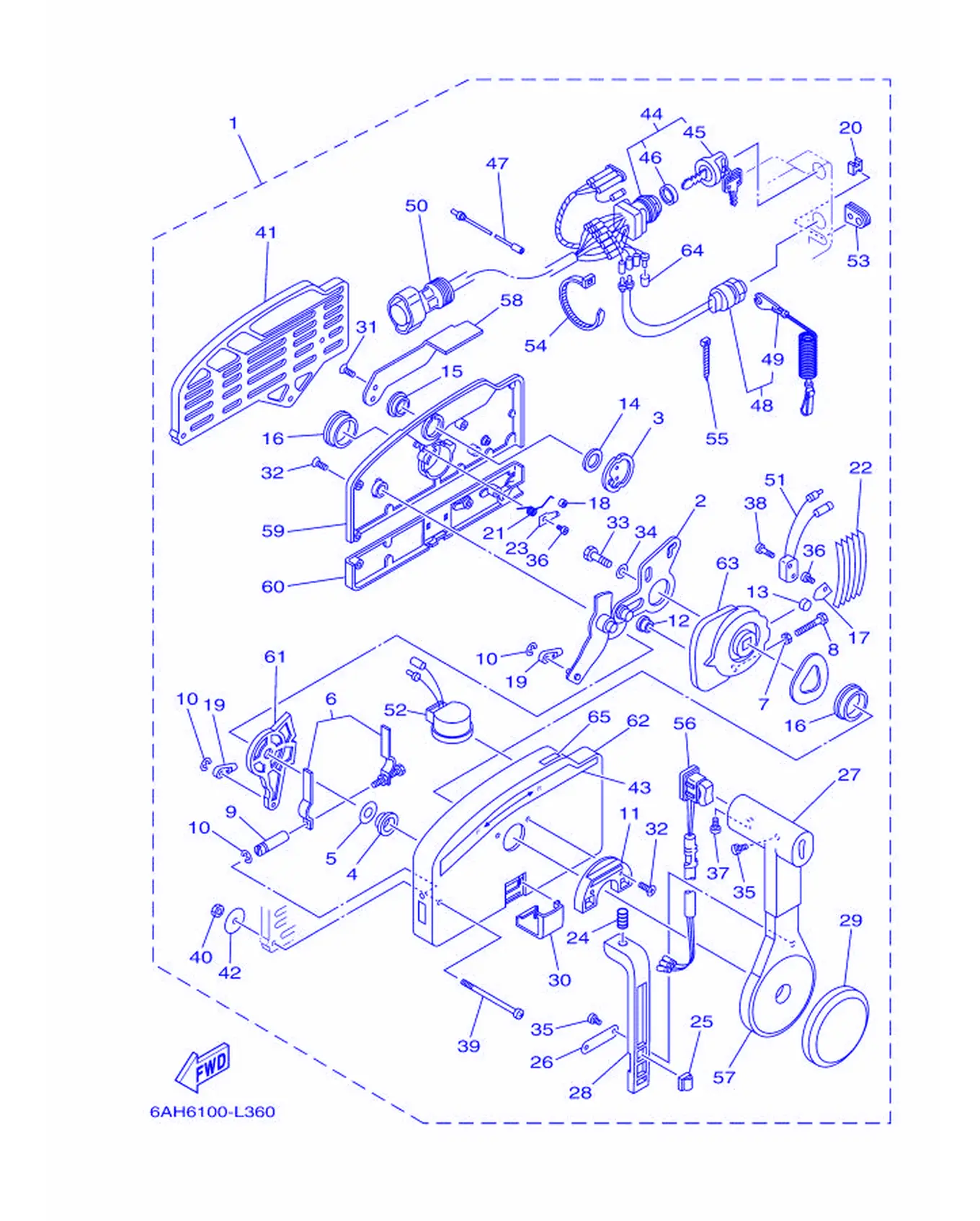

リモ-トコントロ-ルアセンブリ

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-A6	遥控装置组合	Remote Control Assembly	1
2	703-48261-01	油门臂	Arm,Throttle	1
3	703-48153-00	发动机空转轴	Shaft, Free Axel	1
4	703-48235-00	衬套	Bushing	1
5	703-48268-00	衬套	Spacer	1
6	703-48264-00	带阻力油	Friction, Throttle	1
7	95380-05600	螺母	Nut	1
8	97380-05025	螺栓	Bolt	1
9	703-48265-00	摩擦轴	Shaft, Friction	1
10	93430-06024	卡环	Circlip	3
11	703-48245-00	锁紧面板	Plate, Lock	1
12	703-48252-00	凸轮卷轴	Roller, Cam	1
13	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	1
14	703-48198-00	波形垫	Washer, Wave	1
15	703-48243-00	衬套	Bushing	1
16	703-48236-00	延迟器卷轴	Bushing 1	2
17	703-48189-00	挡	Retainer	1
18	703-48234-00	衬套1	Roller, Detent	1
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	2
20	703-48358-00	钢索固定装置	Anchor, Cable	1
21	703-48244-00	发动机空转弹簧	Spring, Free Axel	1
22	703-48238-00	延迟簧	Spring, Detent	5
23	703-48246-00	衬套	Spacer	1
24	703-48227-00	空挡锁定弹簧	Spring, Neutral Lock	1
25	703-82594-00	夹箍	Clamp	1
26	703-48226-00	限位面板	Plate, Stopper	1
27	703-48222-00	控制杠杆握柄	Grip,ControlLever	1
28	703-48223-00	空挡锁定装置	Lock, Neutral	1
29	703-48225-00	盖	Cover	1
30	703-48219-00	导线盖	Cover,Lead	1
31	703-48281-00	螺钉	Screw	2
32	703-48282-00	螺钉	Screw	7
33	97380-08030	螺栓	Bolt	1
34	92990-08600	盘形垫	Washer,Plate	1
35	98580-04010	盘头螺丝	Screw, Pan Head	3
36	98580-04006	大柱头螺钉	Screw, Pan Head	2
37	98580-05010	大柱头螺钉	Screw, Pan Head	1
38	98580-03015	大柱头螺钉	Screw, Pan Head	2
39	703-48291-10	连接，附	Screw (M6)	3
40	95380-06600	有槽螺母	Nut, Hexagon	3
41	703-48293-10	遥控装置衬套	Spacer, Remote Control	1
42	701-48287-00	垫圈	Washer	3
43	703-48215-00	图样	Graphic	1
44	703-82510-12	主开关组合	MainSwitchAssembly (10P)	1
45	676-82577-00	倾斜限动电	Cap, Key	1
46	703-82532-00	盖	Cap	1
47	703-82531-00	导线	Wire, Lead	1
48	688-82575-01	发动机止动开关组合	Engine Stop Switch Assembly	1
49	682-82556-00	止动拉索	Stopper	1
50	688-8258A-20	电线束延伸(10P,5M）703拉开型	Extension, Wire Harness	1
51	703-82540-00	空挡开关组合	Neutral Switch Assembly	1
52	703-83383-B0	蜂鸣器	Buzzer	1
53	703-48284-00	固定	Grommet	1
54	703-82591-00	带	Band	1
55	703-82592-00	带	Band	1
56	703-82563-02	电动倾斜调整开关组合	Trim・Tilt Switch Assembly	1
57	703-48221-00	控制杠杆	Lever, Control	1
58	703-48152-00	发动机空转旋钮	Knob, Free Accelerator	1
59	703-48212-00	遥控装置衬套	Back Plate 1	1
60	703-48213-00	面板	Back Plate 2	1
61	703-48271-00	变挡臂	Arm, Shift	1
62	703-48211-02	壳体1	Housing 1	1
63	703-48232-00	齿轮	Gear	1
64	703-82542-00	盖	Cap	1
65	703-48218-00	标志	Graphic	1

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
1	703-48205-A6	遥控装置组合	Remote Control Assembly	1
2	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
2	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
2	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
2	701-48320-40	遥控钢索 (5.79m)	Cable, Remote Control	2
2	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2

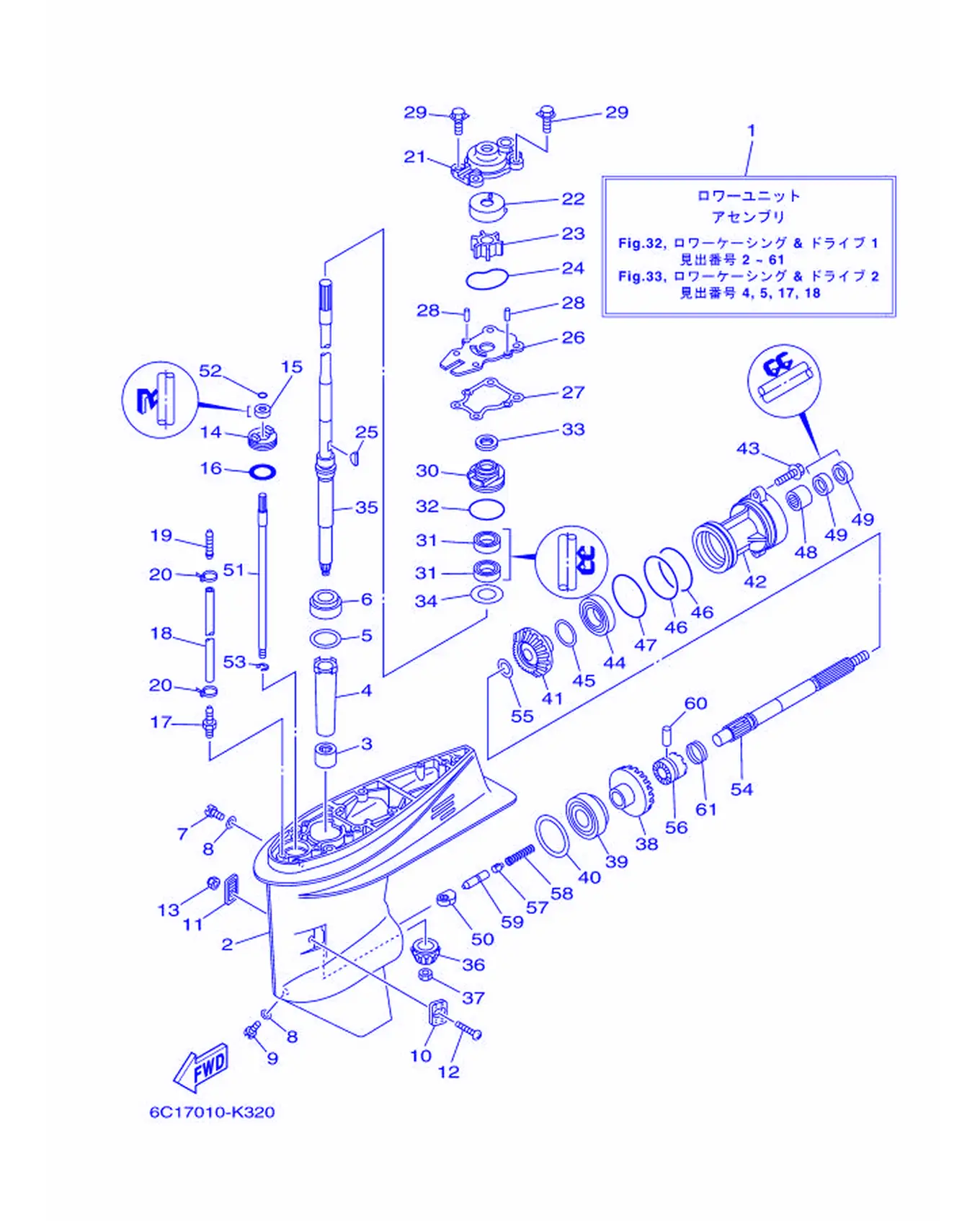

ロワーケーシング & ドライブ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69W-45300-01-8D	水下装置总成	LowerUnitAssembly	1
1	69W-45300-11-8D	水下装置总成	LowerUnitAssembly	1
2	69W-45301-00-8D	水下装置壳	Casing,Lower	1
3	93315-32224	轴承	Bearing	1
4	6H4-45536-00	驱动轴套	Sleeve,Drive Shaft	1
5	663-45587-01	填隙	Shim (T:0.10MM)	1
5	663-45587-10	填隙	Shim (T:0.12MM)	1
5	663-45587-20	填隙	Shim (T:0.15MM)	1
5	663-45587-30	填隙	Shim (T:0.18MM)	1
5	663-45587-40	填隙	Shim (T:0.30MM)	1
5	663-45587-50	填隙	Shim (T:0.40MM)	1
5	663-45587-60	填隙	Shim (T:0.50MM)	1
6	93332-00001	轴承	Bearing	1
7	90340-08002	螺丝	Plug, Straight Screw	1
8	90430-08020	固定	Gasket	2
9	688-45341-10	放油塞	Plug, Drain	1
10	63D-45214-00	进水口盖	Cover, Water Inlet	1
11	63D-45215-00	进水口盖	Cover, Water Inlet	1
12	90152-05010	沉头螺钉	Screw, Countersunk	1
13	95380-05600	螺母	Nut	1
14	63D-45321-00	面板	Plate	1
15	93106-09014	油封	OilSeal	1
16	93210-33MG4	O型圈	O-ring	1
17	6E5-45378-00	软管嘴	Nipple,Hose	1
18	90445-07ME8	固定	Hose (L80)	1
18	90445-07M31	固定	Hose (L200)	1
19	6E5-83558-10	管嘴端部	End, Nipple	1
20	90465-11M10	固定	Clamp	2
21	63D-44311-00	水泵壳	Housing,Water Pump	1
22	63D-44322-00	芯子	Insert, Cartridge	1
23	6H3-44352-00	叶轮	Impeller	1
24	93210-59MG7	O型圈	O-ring	1
25	90280-03024	半圆键	Key, Woodruff	1
26	63D-44323-00	外挡板	Outer Plate, Cartridge	1
27	63D-44316-00	水泵衬垫	Gasket,Water Pump	1
28	93604-08062	定位销	Pin, Dowel	2
29	90119-08M15	带垫螺栓	Bolt, With Washer	4
30	6BG-44341-00	水泵壳	Housing,Water Pump	1
31	93101-25M57	油封	OilSeal	2
32	93210-48001	O型圈	O-ring	1
33	63D-45344-00	油封盖	Cover,OilSeal	1
34	90201-27M00	平垫圈	Washer,Plate	1
35	69W-45501-00	驱动轴组	Drive ShaftComplete	1
35	69W-45501-10	驱动轴组	Drive ShaftComplete	1
36	69W-45551-00	小齿轮	Pinion (13T)	1
37	90170-12138	螺帽	Nut	1
38	69W-45560-00	齿轮	Gear 1 (24T)	1
39	93332-00092	轴承	Bearing	1
40	663-45567-01	填隙	Shim (T:0.10MM)	1
40	663-45567-10	填隙	Shim (T:0.12MM)	1
40	663-45567-20	填隙	Shim (T:0.15MM)	1
40	663-45567-30	填隙	Shim (T:0.18MM)	1
40	663-45567-40	填隙	Shim (T:0.30MM)	1
40	663-45567-50	填隙	Shim (T:0.40MM)	1
40	663-45567-60	填隙	Shim (T:0.50MM)	1
41	62Y-45571-00	齿轮	Gear 2 (24T)	1
42	63D-45361-02-8D	水下装置壳体盖	Cap,Lower Casing	1
43	90105-08M61	凸缘螺栓	Bolt, Washer Based Head	2
44	93306-001U1	轴承	Bearing	1
45	63D-45577-00	填隙	Shim (T:0.10MM)	1
46	93210-74MG5	O型圈	O-ring	2
47	93210-69MG6	O型圈	O-ring	1
48	93317-22204	轴承	Bearing	1
49	93101-22M00	油封	OilSeal	2
50	62Y-44151-00	变挡凸轮	Cam, Shift	1
51	63D-44144-00	变挡连杆	Rod, Shift	1
52	93210-07003	O型圈	O-ring	1
53	99001-08600	卡环	Circlip	1
54	63D-45611-00	螺旋浆轴	Shaft,Propeller	1
55	90201-22008	平垫圈	Washer,Plate	1
56	62Y-45631-00	爪形离合器	Clutch, Dog	1
57	663-45634-00	变挡滑	Slide, Shift	1
58	90501-18001	压簧	Spring, Compression	1
59	63D-45635-00	变挡柱	Plunger, Shift	1
60	90250-06023	销	Pin, Straight	1
61	67C-45633-00	十字	Ring, Cross Pin	1

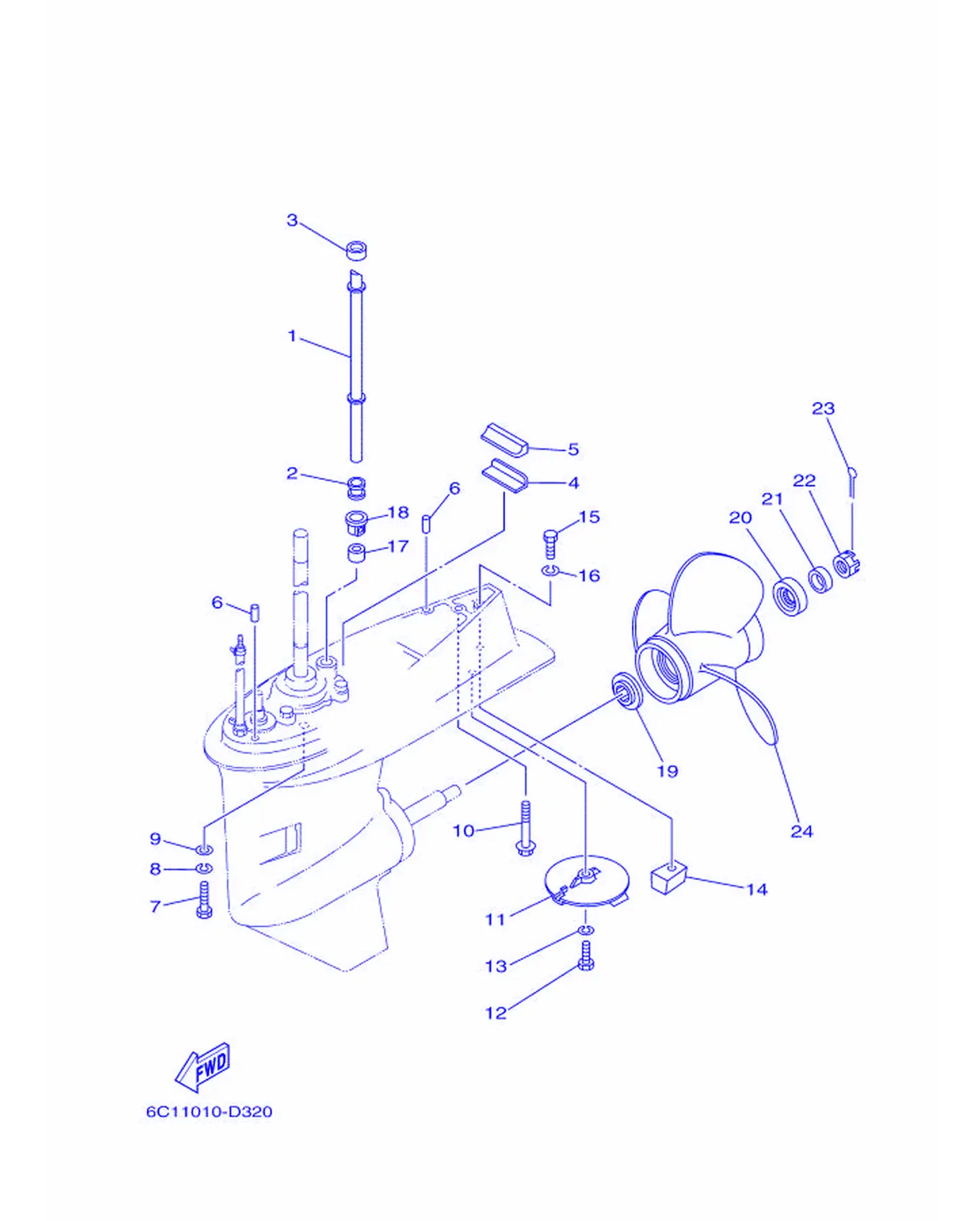

ロワーケーシング & ドライブ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6C5-44361-00	水管	Tube, Water 1	1
1	6C5-44361-10	水管	Tube, Water 1	1
2	663-44367-00	水封减震器	Damper,WaterSeal	1
3	663-44366-00	水封减震器	Damper,WaterSeal	1
4	663-45376-00	密封圈减震块导承	Guide,SealDamper	1
5	63D-45375-00	密封圈减震	Damper,Seal	1
6	93606-12019	定位销	Pin, Dowel	2
7	97075-10040	螺栓	Bolt	4
8	92995-10100	盘形垫	Washer	4
9	92995-10600	盘形垫	Washer	4
10	90119-08M84	带垫螺栓	Bolt, With Washer	1
11	67C-45371-00	航向调整	Tab Trim	1
12	97095-08025	螺栓	Bolt	1
13	92995-08100	盘形垫	Washer	1
14	67C-45251-00	阳极	Anode	1
15	97095-08035	螺栓	Bolt	1
16	92995-08100	盘形垫	Washer	1
17	663-44366-00	水封减震器	Damper,WaterSeal	1
18	63D-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
19	663-45987-02	衬套	Spacer	1
20	66T-45997-00	衬套	Spacer	1
21	90389-22M01	衬套	Bushing	1
22	90171-16011	螺母	Nut, Castle	1
23	91490-30025	开口销	Pin, Cotter	1
24	69W-45943-00	螺旋桨组合	Propeller (3X11X15-G)	1
24	69W-45945-00	螺旋浆	Propeller (3X11-1/8X13-G)	1
24	69W-45947-00	螺旋浆	Propeller (3X11-5/8X11-G)	1
24	69W-45952-00	螺旋桨组合	Propeller (3X11-3/8X12-G)	1
24	663-45941-01	螺旋桨组合	Propeller(3X10-3/4X17-G)	1
24	663-45949-01	螺旋桨组合	Propeller(3X10-3/4X16-G)	1
