雅马哈 FL200A - FL200AETX

共 39 个部位，点击零件编码查看详情，或搜索本页零件。

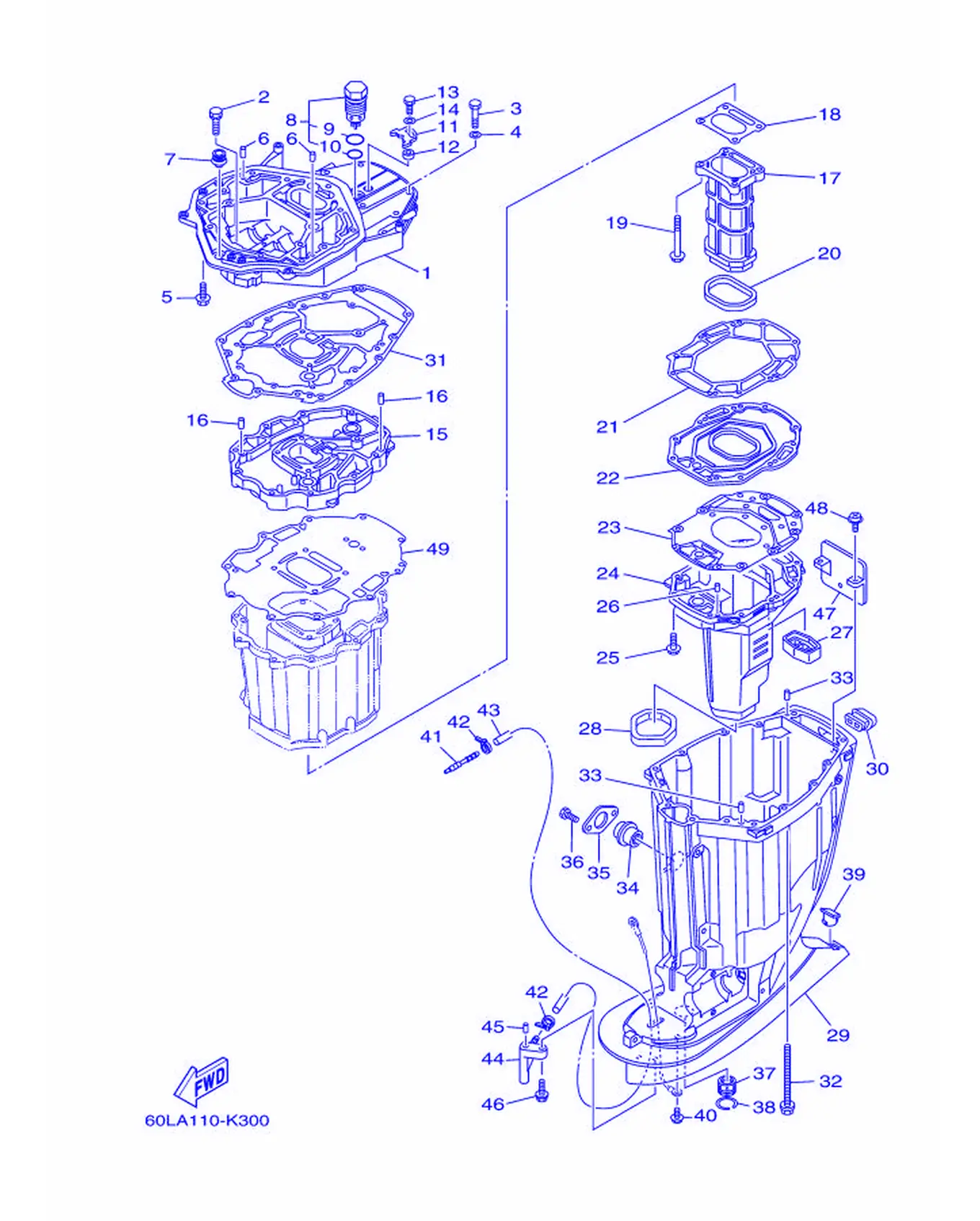

アツパーケーシング

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-41137-10-CA	排气导管	Guide,Exhaust	1
2	90119-08102	带垫圈六角头螺栓	Bolt, With Washer	2
3	97075-10045	螺栓	Bolt	7
4	92995-10600	盘形垫	Washer	7
5	97575-10535	带垫圈螺栓	Bolt, With Washer	7
6	93608-16M16	定位销	Pin, Dowel	2
7	6E5-42724-00	固定	Grommet	1
8	6AW-11371-10	罩	Pressure Control Valve Assembly	1
9	93210-347A1	O型圈	O-ring	1
10	93210-28543	O型圈	O-ring	1
11	69J-12233-00	导向限位板面板1	Plate, Guide Stopper 1	1
12	90387-06037	衬套	Color	1
13	97095-06020	螺栓	Bolt	1
14	92995-06600	盘形垫	Washer	1
15	69J-41131-11-CA	排气岐管1	Manifold,Exhaust 1	1
16	93608-16M16	定位销	Pin, Dowel	2
17	69J-41132-20-9S	排气岐管	Manifold,Exhaust	1
18	6P2-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
19	97575-08590	带垫圈螺	Bolt, With Washer	4
20	69J-41138-00	排气管密封圈1	Seal, Exhaust 1	1
21	69J-41135-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
22	69J-45181-10-9S	面板	Plate	1
23	6S1-41136-00	歧管衬垫	Gasket, Exhaust Manifold	1
24	69J-14711-20-9S	消声器1	Muffler 1	1
25	97575-08535	带垫圈螺	Bolt, With Washer	10
26	93606-19M23	定位销	Pin, Dowel	2
27	69J-45127-00	密封	Seal	1
28	69J-45123-00	消音器衬垫	Gasket,Muffler	1
29	69J-45111-10-8D	水上装置壳	Casing,Upper	1
30	69J-42769-00	橡皮密封	Seal,Rubber	1
31	69J-45113-20	水上装置壳体衬垫	Gasket,UpperCasing	1
32	90119-10007	带垫螺栓	Bolt, With Washer	6
33	93608-16M16	定位销	Pin, Dowel	2
34	69J-15316-00	发动机架减震器1	Damper 1	1
35	69J-45152-10	水上装置壳体盖2	Cover,UpperCasing 2	1
36	97095-06014	螺栓	Bolt	2
37	69J-45318-01	驱动轴衬套	Bushing,Drive Shaft	1
38	93420-36M01	卡环	Circlip	1
39	61A-45155-00	盖	Cap	1
40	95895-06010	凸缘螺栓	Bolt, Flange	1
41	6E5-83558-00	管嘴端部	End, Nipple	1
42	90465-11M10	固定	Clamp	2
43	90445-07010	固定	Hose (L1330)	1
44	61A-45378-00	软管嘴	Nipple,Hose	1
45	93606-12019	定位销	Pin, Dowel	1
46	90119-06M17	卡环	Bolt, With Washer	1
47	69J-14624-01	排气盖	Cover,Exhaust	1
48	97980-06216	带垫圈螺钉	Screw, With Washer	2
49	69J-15312-01	油槽衬垫	Gasket, Oil Pan	1

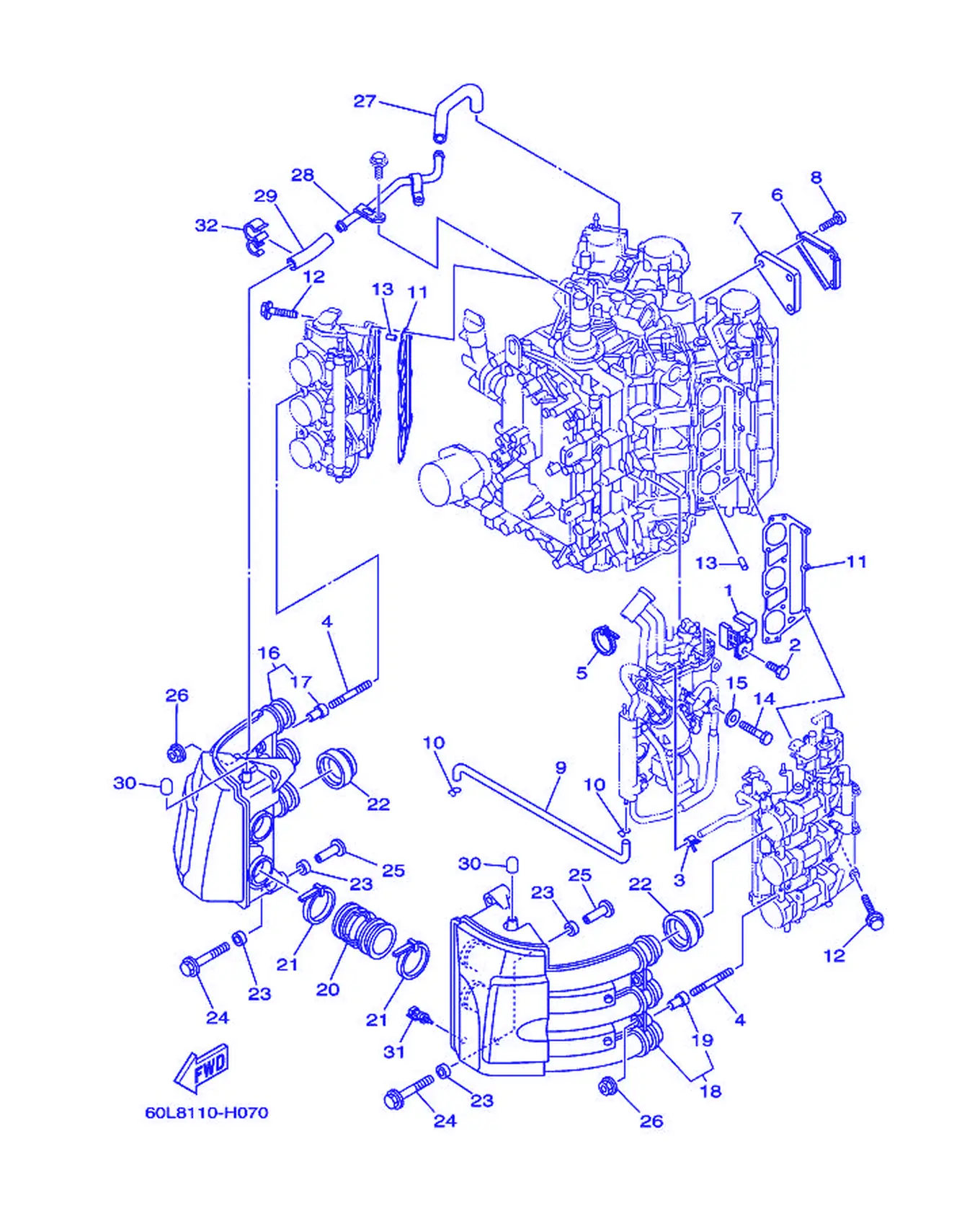

インテーク 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-14146-11	面板	Plate	1
2	69J-14162-00	固定螺	Bolt, Holding	1
3	68V-24519-00	钢夹	Clip	1
4	90116-06032	卡环	Bolt, Stud	4
5	90465-14M66	固定	Clamp	1
6	69J-1442A-00	净化器箱盖罩3	Cover, Cleaner Case 3	1
7	69J-14409-00	减震器	Damper	1
8	97780-60620	自攻螺钉	Screw, Tapping	3
9	69J-12483-00	管3	Pipe 3	1
10	90467-09M03	固定	Clip	2
11	69J-13645-00	岐管衬垫1	Gasket,Manifold 1	2
12	90119-08022	带垫螺栓	Bolt, With Washer	18
13	91690-50014	弹簧销	Pin,Spring	4
14	90101-06M75	螺栓	Bolt, Hexagon	4
15	90201-06068	平垫圈	Washer,Plate	4
16	69J-14440-00	进气消声器组合	SilencerAssembly,Intake	1
17	90387-07005	卡环	Collar	2
18	69J-1444F-00	进气消声器组合	SilencerAssembly,Intake 2	1
19	90387-07005	卡环	Collar	2
20	69J-14419-00	管	Pipe	2
21	90465-11M52	固定	Clamp	4
22	69J-14457-00	密封	Seal	6
23	90386-08001	衬套	Bushing	8
24	90119-06036	带垫螺栓	Bolt, With Washer	4
25	90387-06038	衬套	Color	4
26	90179-06M28	螺帽	Nut	4
27	69J-15373-00	通气管	Pipe, Breather	1
28	69J-15394-00	绝缘插头	Pipe, Oil Vent	1
29	69J-15393-00	通气管2	Pipe, Breather 2	1
30	69J-11984-00	橡胶盖	Cap,Rubber	2
31	65L-85886-00	进气温度传感器	Thermo Sensor	1
32	90464-15007	固定夹	Clamp	1

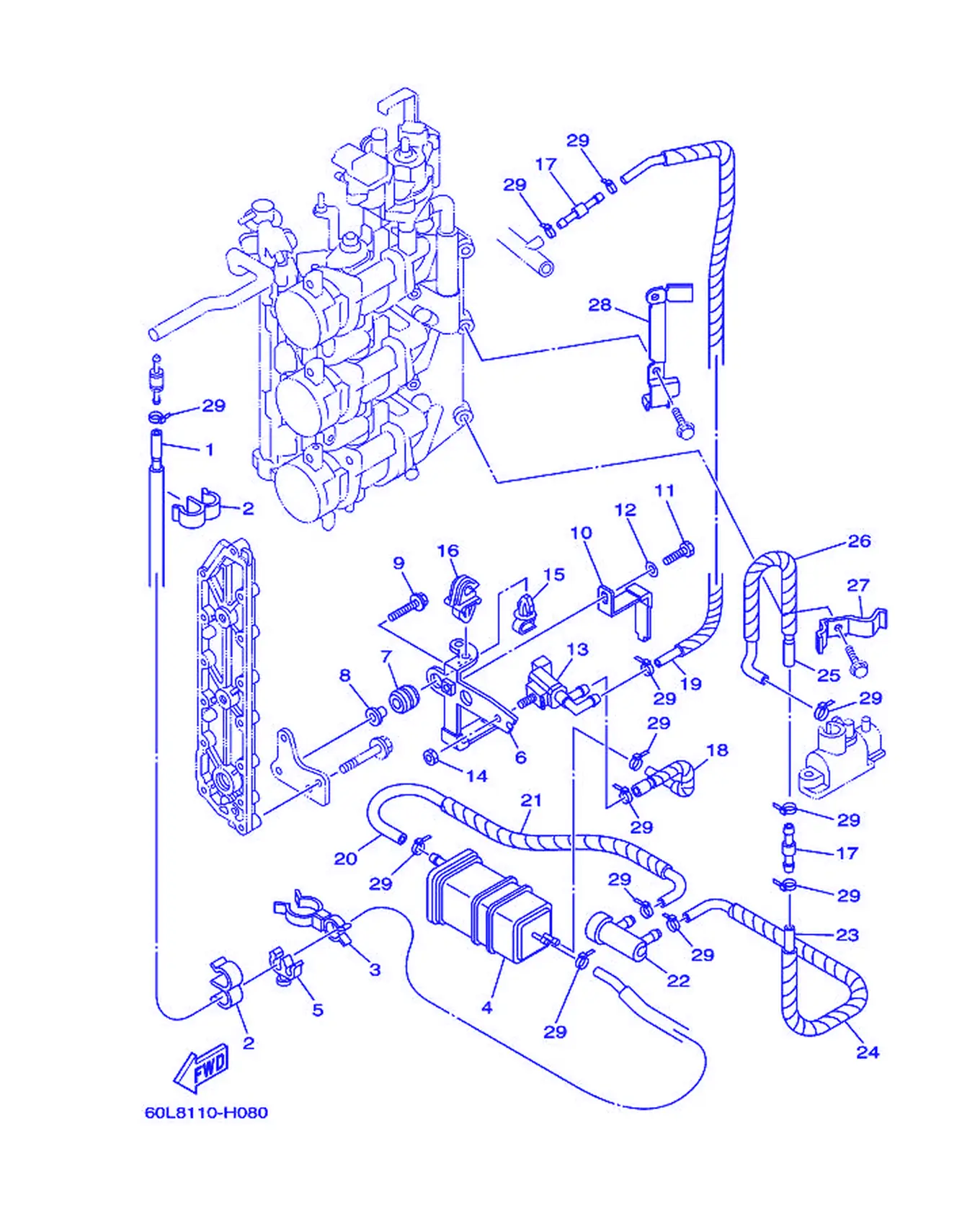

インテーク 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60L-24315-01	管5	Pipe 5	1
2	90464-09M31	固定	Clamp	2
3	90464-23001	固定夹	Clamp	1
4	69J-24170-00	过滤器总成	Canister Assembly	1
5	90464-11201	线夹	Clamp	1
6	69J-2134X-10	支架	Bracket, Canister	1
7	90480-10M23	固定	Grommet	2
8	90387-06M60	衬套	Color	2
9	90119-06M59	带垫螺栓	Bolt, With Washer	2
10	69J-2419A-01	支架	Holder	1
11	97095-06016	螺栓	Bolt	1
12	92995-06600	盘形垫	Washer	1
13	69J-86120-00	线管组合	SolenoidValveAssembly	1
14	95380-06600	有槽螺母	Nut, Hexagon	1
15	90464-07011	夹	Clamp	1
16	90464-07259	夹	Clamp	1
17	6E5-24379-00	连接管4	Pipe,Joint 4	2
18	69J-24314-00	管4	Pipe 4	1
19	60L-24314-10	管4	Pipe 4	1
20	60L-24313-00	管3	Pipe 3	1
21	90448-12003	软管	Hose, With Union	1
22	69J-24502-00	燃油过滤器	Filter, Fuel	1
23	60L-24312-00	管2	Pipe 2	1
24	90448-12001	软管	Hose, With Union	1
25	60L-24311-00	燃油管1	Pipe,Fuel 1	1
26	90448-10002	软管	Hose, With Union	1
27	60L-24367-01	燃油管夹2	Clamp,FuelPipe 2	1
28	60L-24366-01	燃油管夹1	Clamp,FuelPipe 1	1
29	90465-11M10	固定	Clamp	13

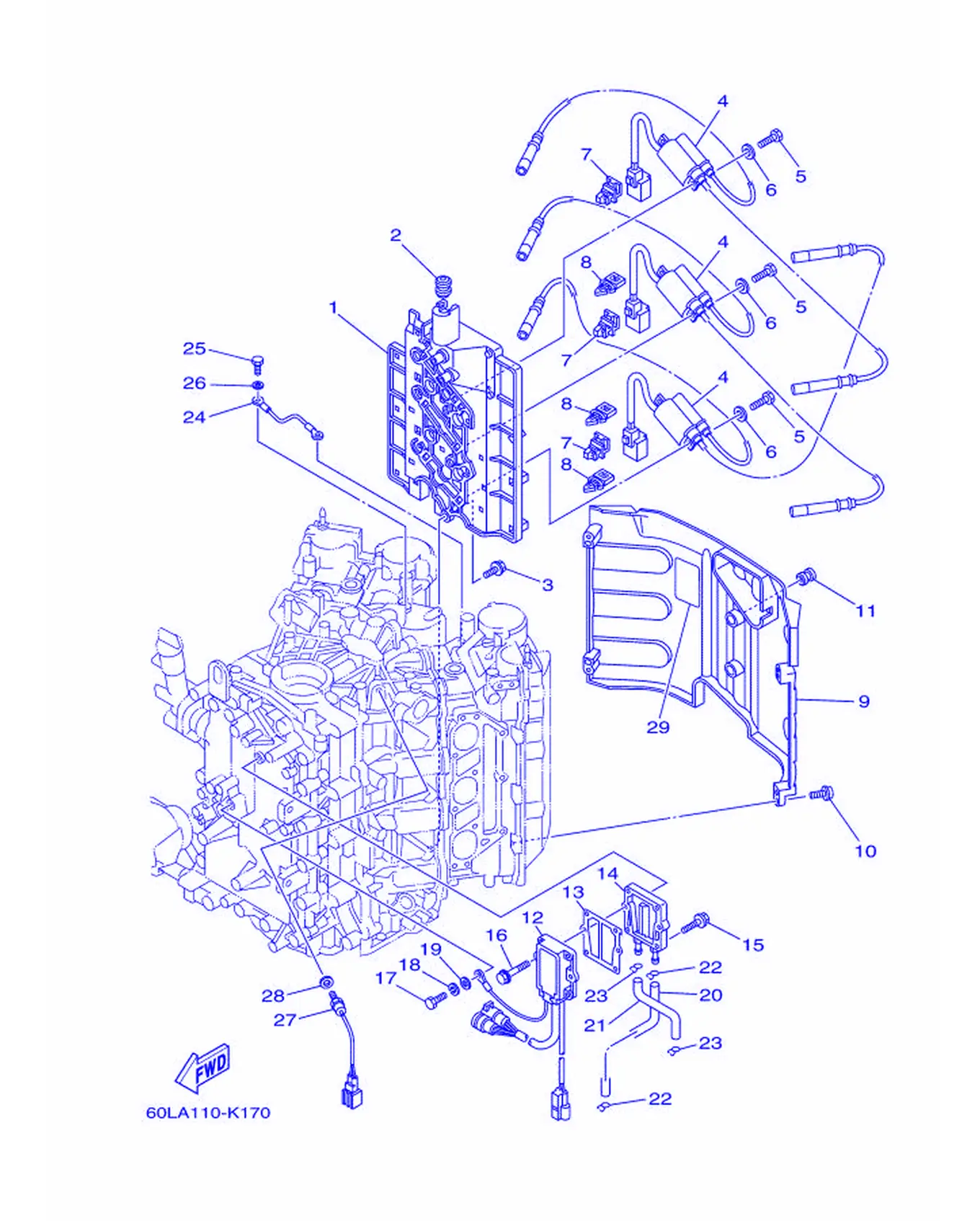

エレクトリカル 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-82316-00	点火线圈托架	Bracket, Ignition Coil	1
2	90480-09M21	固定	Grommet	1
3	90119-06M82	带垫螺栓	Bolt, With Washer	6
4	69J-82310-00	点火线圈组合	Ignition Coil Assembly	3
5	97095-06020	螺栓	Bolt	6
6	92995-06600	盘形垫	Washer	6
7	90464-12002	固定	Clamp	3
8	90464-07M56	固定	Clamp	3
9	69J-82314-00	点火线圈盖	Cover, Ignition Coil	1
10	90110-06038	六角头插座螺栓	Bolt, Hexagon Socket Head	4
11	663-82317-01	点火线圈减震器	Damper, Ignition Coil	2
12	69J-81960-12	整流调节器	Rectifier and Regulator	1
13	69J-81975-A0	整流器装配面板	Plate, Rectifier Fitting	1
14	69J-81972-02-9S	整流罩	Cover, Rectifier	1
15	90119-06MA3	带垫螺栓	Bolt, With Washer	4
16	90119-06MA5	带垫螺栓	Bolt, With Washer	2
17	97095-06020	螺栓	Bolt	1
18	92995-06100	垫圈	Washer,Spring	1
19	92995-06600	盘形垫	Washer	1
20	69J-12482-00	管2	Pipe 2	1
21	69J-12481-00	管1	Pipe 1	1
22	90467-09M03	固定	Clip	2
23	90467-08M18	固定	Clip	2
24	69J-82519-00	接地线	Wire, Earth Lead	1
25	97095-06012	螺栓	Bolt	2
26	92995-06600	盘形垫	Washer	2
27	61A-85790-00	温控传感件组合	Thermo Sensor Assembly	1
28	92990-10600	垫圈	Washer,Plate	1
29	69J-83626-00	盖	Mark 6	1

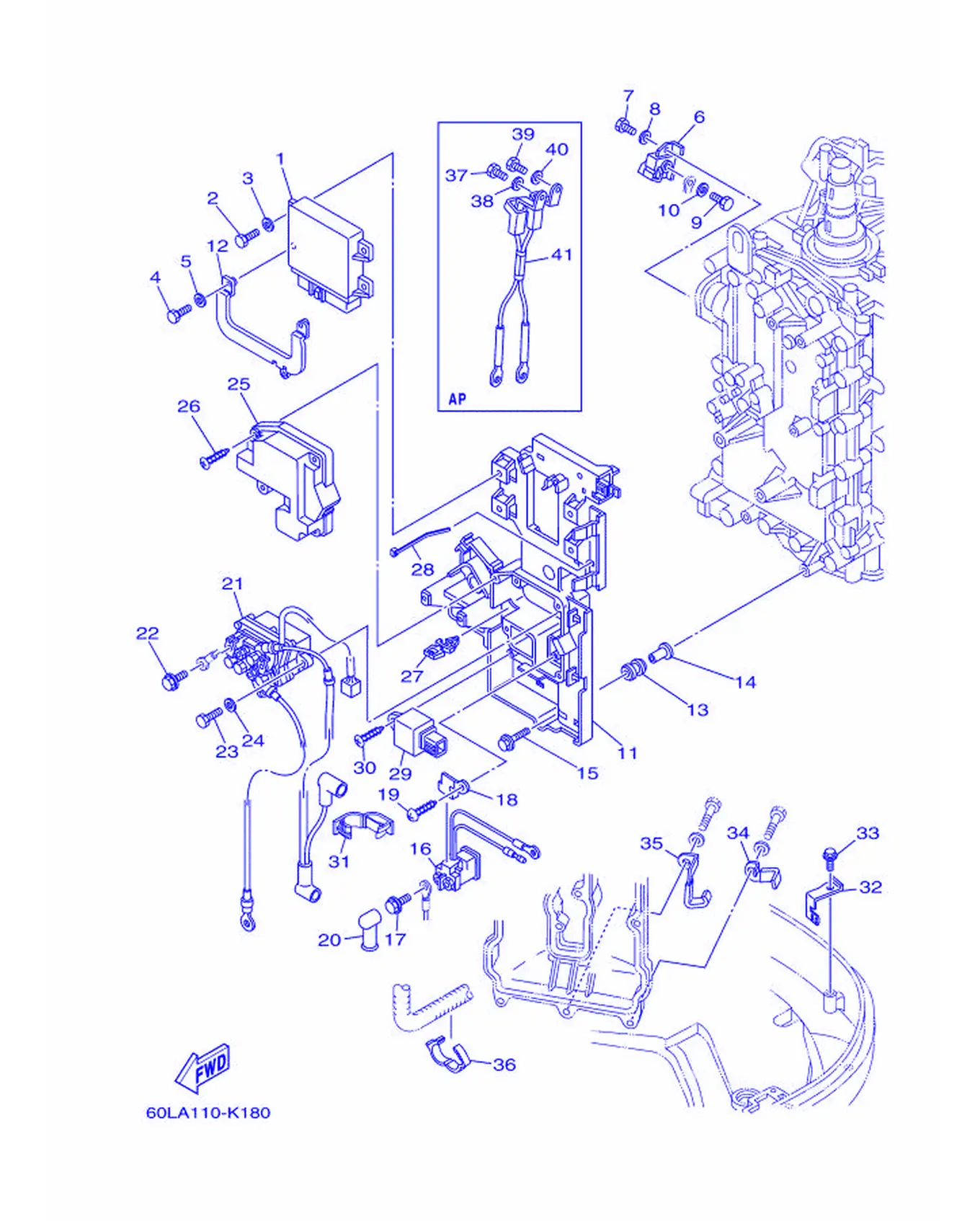

エレクトリカル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60L-8591A-33	发动机控制器	Engine Control Unit Assembly	1
2	97095-06016	螺栓	Bolt	2
3	92995-06600	盘形垫	Washer	2
4	97095-06020	螺栓	Bolt	2
5	92995-06600	盘形垫	Washer	2
6	69J-81925-00	接头	Terminal	1
7	97095-08020	螺栓	Bolt	1
8	92995-08600	盘形垫	Washer	1
9	97095-06014	螺栓	Bolt	1
10	92995-06600	盘形垫	Washer	1
11	69J-81948-00	托架	Bracket	1
12	69J-82588-00	面板	Plate	1
13	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	6
14	90387-06119	环	Color	6
15	90119-06M59	带垫螺栓	Bolt, With Washer	6
16	68V-8194A-00	继电器	Relay	1
17	97595-06610	带垫圈螺栓	Bolt, With Washer	2
18	68V-81953-00	继电器支承	Stay, Relay	1
19	97780-60620	自攻螺钉	Screw, Tapping	1
20	6G5-82119-00	导线盖	Cover,LeadWire	1
21	69J-81950-11	继电器组合	RelayAssembly	1
22	97595-06610	带垫圈螺栓	Bolt, With Washer	2
23	97013-06025	螺栓	Bolt	2
24	92903-06600	盘形垫	Washer,Plate	2
25	69J-81942-00	盖，罩	Cover	1
26	90169-05M00	卡环	Screw, Truss Head Tapping	4
27	90464-07M56	固定	Clamp	2
28	90465-14M66	固定	Clamp	6
29	68V-81950-00	继电器组合	RelayAssembly	1
30	97780-60625	自攻螺钉	Screw, Tapping	1
31	90464-18004	固定夹	Clamp	1
32	69J-8366G-02	托架3	Bracket 3	1
33	90109-06M86	螺栓	Bolt	1
34	90462-08091	螺栓	Clamp	1
35	90462-08090	螺栓	Clamp	1
36	90464-18004	固定夹	Clamp	1
37	97095-08020	螺栓	Bolt	1
38	92995-08600	盘形垫	Washer	1
39	97095-06014	螺栓	Bolt	1
40	92995-06600	盘形垫	Washer	1
41	69J-82105-J0	电缆	WireHarness	1

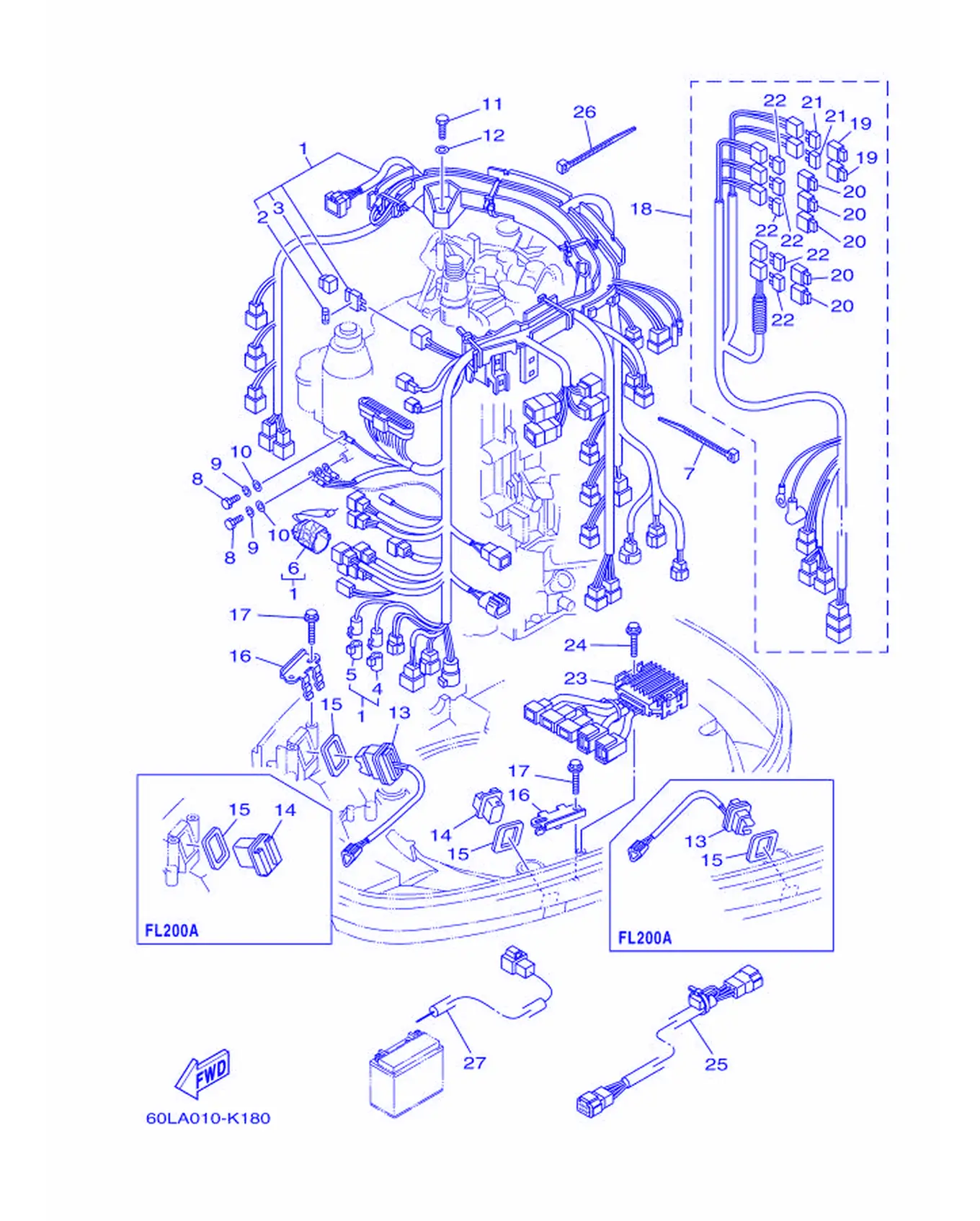

エレクトリカル 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-82590-70	线组合	WireHarnessAssembly	1
2	67F-82151-20	保险丝	Fuse (5A)	2
3	69J-8215B-00	断路器盖	Cap (Brown)	1
4	6P2-82582-00	电线束盖	Cap 1 (Female)	1
5	6P2-82582-10	电线束盖	Cap 1 (Male)	1
6	69J-82582-09	电线束盖	Cap 1 (3P, Female)	1
7	90465-14M66	固定	Clamp	1
8	97095-06020	螺栓	Bolt	2
9	92995-06100	垫圈	Washer,Spring	2
10	92995-06600	盘形垫	Washer	2
11	97095-06035	螺栓	Bolt	3
12	92995-06600	盘形垫	Washer	3
13	69J-82563-00	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
14	69J-42723-00-8D	底盖	Cover, Bottom	1
15	69J-82587-00	衬垫	Gasket	2
16	69J-83614-10	托架	Bracket	2
17	90109-06M86	螺栓	Bolt	4
18	69J-8259N-11	倾斜限动电	WireHarnessAssembly 3	1
19	67F-8215B-10	断路器盖	Cap (Yellow)	2
20	67F-8215B-20	断路器盖	Cap (Green)	5
21	67F-82151-00	保险丝	Fuse (20A)	4
22	67F-82151-10	保险丝	Fuse (30A)	10
23	69J-83306-01	转换装置组合	Drive Unit Assembly	1
24	90109-06M82	螺栓	Bolt	2
25	69J-81315-00	导线组合	LeadWireAssembly	1
26	90465-14M66	固定	Clamp	1
27	69J-81949-02	导线	Wire, Lead (Isolator, 3.8M)	1

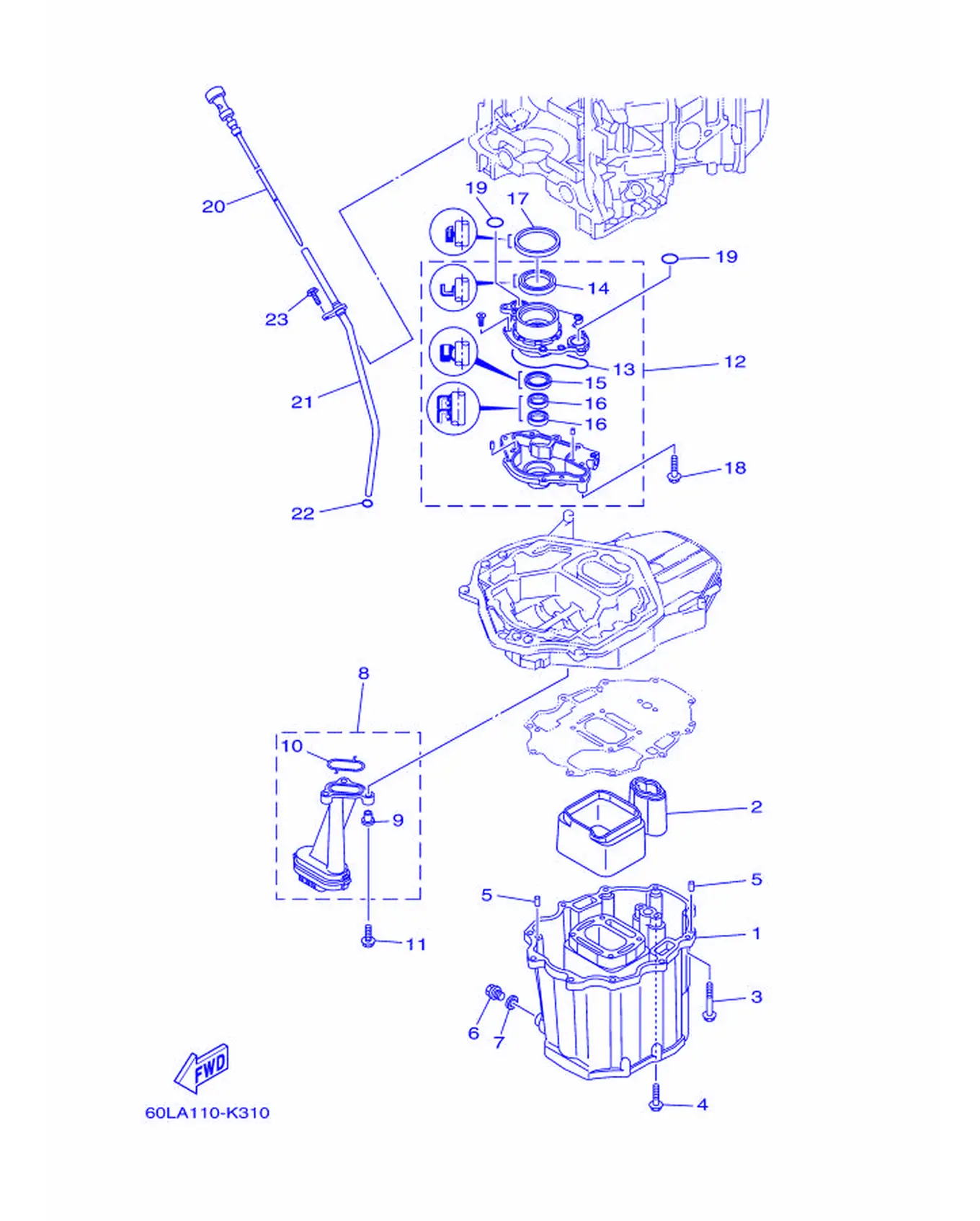

オイルパン

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-15311-00-CA	油槽	Oil Pan	1
2	69J-15761-00	橡皮密封圈1	Seal,Rubber 1	1
3	97575-08560	带垫圈螺	Bolt, With Washer	10
4	97575-08535	带垫圈螺	Bolt, With Washer	2
5	93608-16M16	定位销	Pin, Dowel	2
6	90340-14M06	塞	Plug, Straight Screw	1
7	90430-14M09	衬垫	Gasket	1
8	69J-13411-00	机油滤芯	Strainer,Oil	1
9	90387-06263	轴套	Color	3
10	69J-13415-00	机油滤网密封	Seal, Oil Strainer	1
11	95812-06025	螺栓	Bolt, Flange	3
12	69J-13300-02	机油泵总成	Oil PumpAssembly	1
13	69J-13329-00	泵盖衬垫	Gasket, Pump Cover	1
14	69J-13338-00	密封圈	Oil Seal	1
15	6AW-13119-00	润滑密封	Oil Seal	1
16	69J-13631-00	橡皮密封	Oil Seal	2
17	69J-11355-00	气缸密封圈1	Seal,Cylinder 1	1
18	97575-06540	带垫圈螺栓	Bolt, With Washer	4
19	93210-25552	O型圈	O-ring	2
20	69J-15362-20	齿轮溢油孔	Plug, Oil Level	1
21	69J-15377-10	进口导管	Guide, Inlet	1
22	93210-19MJ3	O型圈	O-ring	1
23	95895-06016	凸缘螺	Bolt, Flange	1

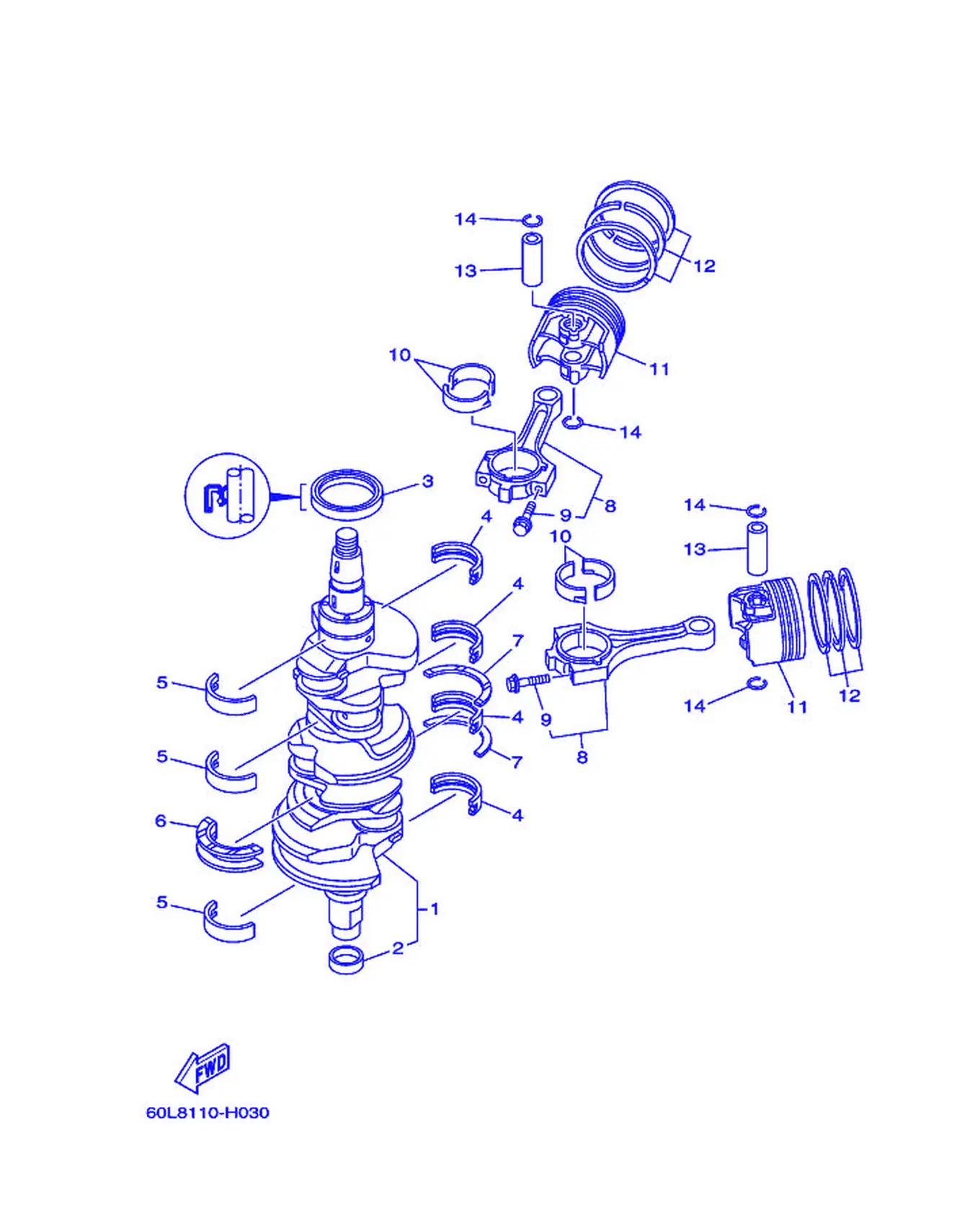

クランクシヤフト & ピストン

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-11410-00	曲轴	Crankshaft	1
2	69J-11478-00	衬套	Collar	1
3	93102-63004	油封	Oil Seal	1
4	69J-11416-01	轴瓦1	Crankshaft Plain Bearing 1	4
4	69J-11416-11	轴瓦1	Crankshaft Plain Bearing 1	4
4	69J-11416-21	轴瓦1	Crankshaft Plain Bearing 1	4
5	69J-11417-01	轴瓦2	Crankshaft Plain Bearing 2	4
5	69J-11417-11	轴瓦2	Crankshaft Plain Bearing 2	4
5	69J-11417-21	轴瓦2	Crankshaft Plain Bearing 2	4
5	69J-11417-01	轴瓦2	Crankshaft Plain Bearing 2	3
5	69J-11417-11	轴瓦2	Crankshaft Plain Bearing 2	3
5	69J-11417-21	轴瓦2	Crankshaft Plain Bearing 2	3
6	6AW-11426-00	轴瓦1	Bearing, Thrust 1	2
6	69J-11426-01	轴瓦1	Bearing, Thrust 1	1
6	69J-11426-11	轴瓦1	Bearing, Thrust 1	1
7	6AW-11427-00	轴瓦2	Bearing, Thrust 2	2
7	69J-11427-00	轴瓦2	Bearing, Thrust 2	2
8	69J-W1165-01	连杆平面支承套	Connecting Rod Assembly	6
9	69J-11654-00	连杆螺	Bolt, Connecting Rod	2
10	69J-11656-00	轴瓦	Connecting Rod Plain Bearing	12
10	69J-11656-10	轴瓦	Connecting Rod Plain Bearing	12
10	69J-11656-20	轴瓦	Connecting Rod Plain Bearing	12
11	69J-11631-02-93	活塞	Piston (STD)	6
11	69J-11635-00	活塞	Piston (0.25MM O/S)	6
12	63P-11603-01	活塞环套件	PistonRingSet (STD)	6
12	63P-11604-00	活塞环套件	Piston Ring Set (0.25MM O/S)	6
13	69J-11633-00	活塞销	Pin, Piston	6
14	69J-11634-01	活塞销挡圈	Clip, Piston Pin	12

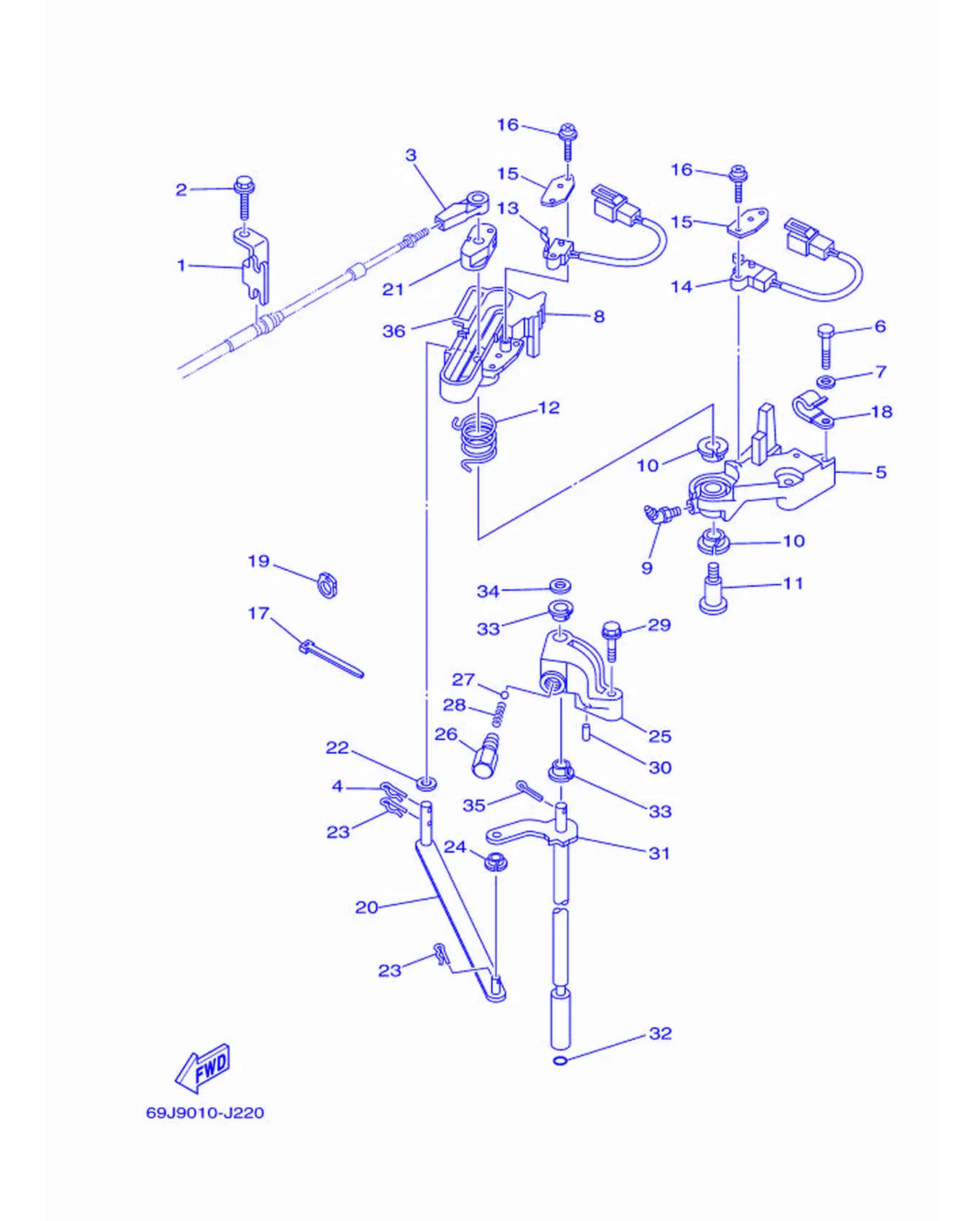

コントロール 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-48531-00	遥控装置托架1	Bracket, Remote Control 1	1
2	90109-06M86	螺栓	Bolt	1
3	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
4	90468-18008	钢夹	Clip	1
5	69J-44117-00	托架	Bracket	1
6	97095-06035	螺栓	Bolt	2
7	92995-06600	盘形垫	Washer	2
8	69J-44176-01	托架	Bracket	1
9	93700-06M01	润滑油管嘴	Nipple, Grease	1
10	90386-12069	衬套	Bushing	2
11	90109-08019	卡环	Bolt	1
12	90508-20020	扭簧	Spring, Torsion	1
13	60V-8259F-00	开关组合	SwitchAssembly	1
14	69J-8259F-00	开关组合	SwitchAssembly	1
15	61A-82588-01	面板	Plate	2
16	97985-04116	带垫圈螺钉	Screw, With Washer	4
17	90465-11M10	固定	Clamp	1
18	90465-06M86	夹箍	Clamp	1
19	90464-09010	固定	Clamp	1
20	6P2-44121-00	变挡杆杠杆	Lever, Shift Rod	1
21	69J-44122-00	变挡杆杠杆衬套	Bushing, Shift Rod Lever	1
22	90202-08M20	平垫圈	Washer,Plate	1
23	90468-18008	钢夹	Clip	2
24	90386-06M12	衬套	Bushing	1
25	69J-44118-00	托架	Bracket	1
26	648-42715-00	衬套	Bushing	1
27	93501-04M02	滚珠	Ball	1
28	90501-12082	压簧	Spring, Compression	1
29	97575-06535	带垫圈螺	Bolt, With Washer	1
30	91690-30010	弹簧销	Pin,Spring	1
31	69J-44120-00	变挡手柄组合	Handle Gear Shift Assembly	1
32	93210-09165	O型圈	O-ring	1
33	90386-90M90	衬套	Bushing	2
34	90201-09M02	面板垫圈	Washer,Plate	1
35	91490-20015	开口销	Pin, Cotter	1
36	6E0-44191-11	变挡指示器	Indicator, Shift	1

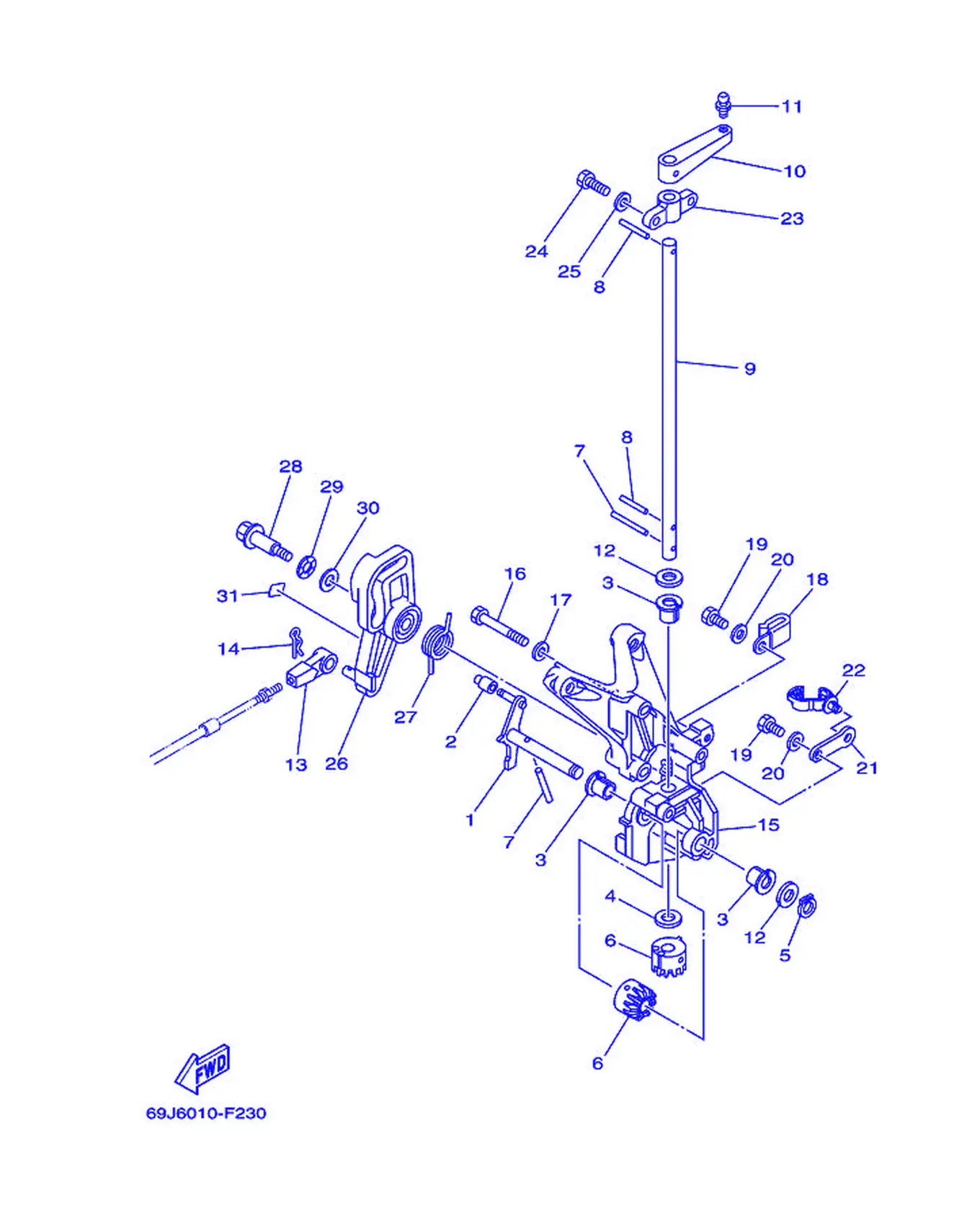

コントロール 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-42154-00	油门控制杆	LeverThrottleControl	1
2	68V-42171-00	衬套	Bushing	1
3	90386-10001	衬套	Bushing	3
4	90202-10002	平垫圈	Washer,Plate	1
5	93410-10082	开口簧环，卡	Circlip	1
6	69J-42152-00-94	齿	Gear	2
7	91690-30025	弹簧销	Pin,Spring	2
8	91690-30018	弹簧销	Pin,Spring	2
9	69J-42153-00	油门控制轴	Shaft,ThrottleControl	1
10	69J-41632-00-94	磁电机控制杠杆	Lever, Magnet Control	1
11	663-85518-00	滚珠接头	Joint, Ball	1
12	90201-10M02	面板垫圈	Washer,Plate	2
13	6E5-48344-00	遥控钢索端部	Cable End, Remote Control	1
14	90468-18008	钢夹	Clip	1
15	69J-41661-00-94	托架	Bracket 1	1
16	97095-06045	螺栓	Bolt	5
17	92995-06600	盘形垫	Washer	5
18	90465-06M86	夹箍	Clamp	1
19	97095-06014	螺栓	Bolt	2
20	92995-06600	盘形垫	Washer	2
21	69J-82581-01	线夹支承	Stay, Code Clamp	1
22	90464-13249	线夹	Clamp	1
23	676-41662-00	托架	Bracket	1
24	97095-06020	螺栓	Bolt	2
25	92995-06600	盘形垫	Washer	2
26	69J-41213-02	加速器凸轮	Cam,Accelerator	1
27	69J-44135-00	弹簧	Spring	1
28	90109-06040	卡环	Bolt	1
29	90206-10M04	波形垫圈	Washer, Wave	1
30	90201-10M02	面板垫圈	Washer,Plate	1
31	6E5-42137-10	油门指示器	Indicator, Throttle	1

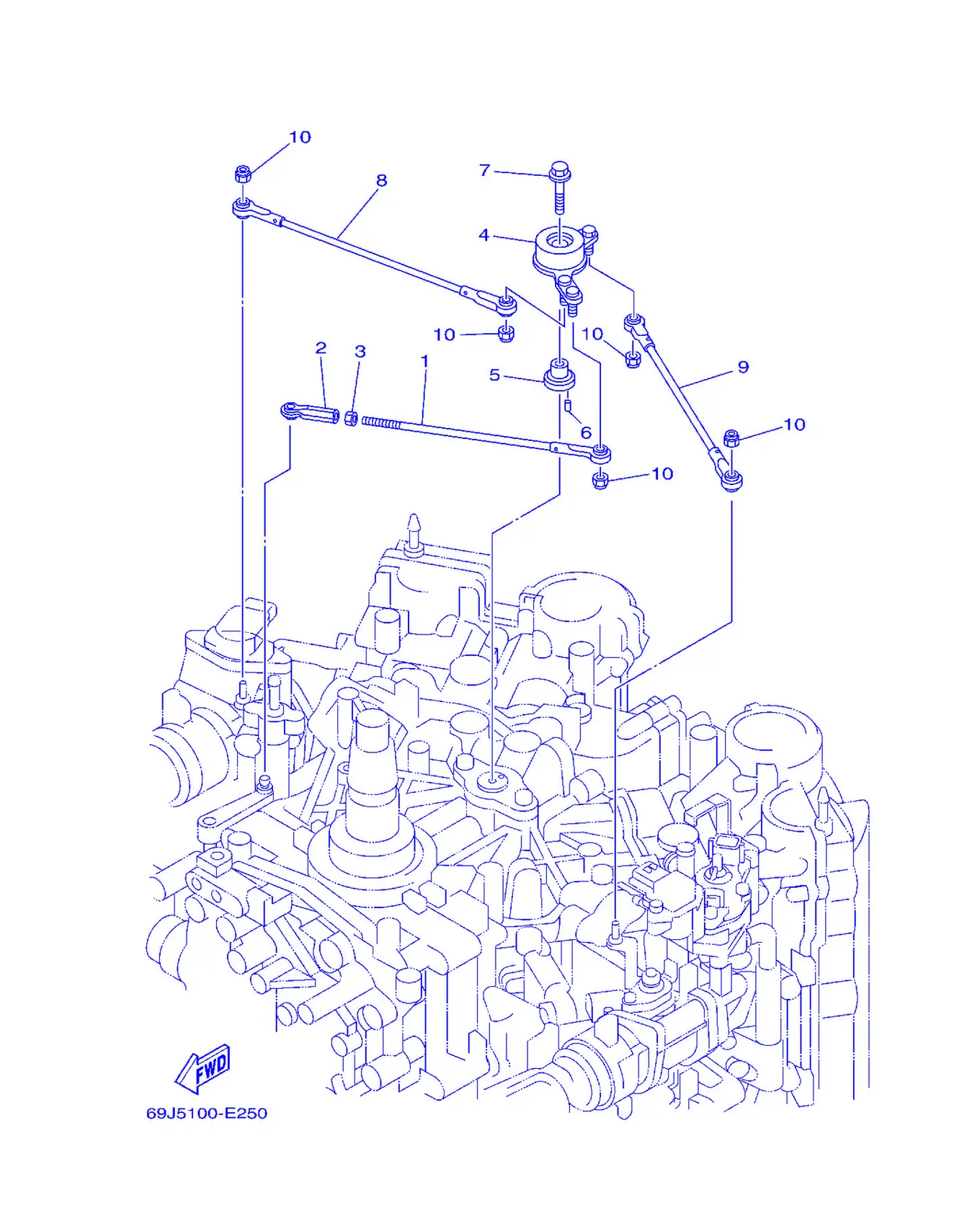

コントロール 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-41241-01	连杆	Rod, Link	1
2	682-41237-00	连杆接头	Joint, Link	1
3	95380-05600	螺母	Nut	1
4	69J-41210-00	加速器臂组合	AcceleratorArmAssembly	1
5	69J-41635-00	连杆连接轴	Shaft, Link Connecting	1
6	91690-30008	弹簧销	Pin,Spring	1
7	90119-06M65	卡环	Bolt, With Washer	1
8	69J-41211-01	加速器连杆	Link, Accelerator	1
9	69J-41636-01	磁电机控制杆	Rod, Magnet Control	1
10	95680-05100	自锁螺母	Nut,U	5

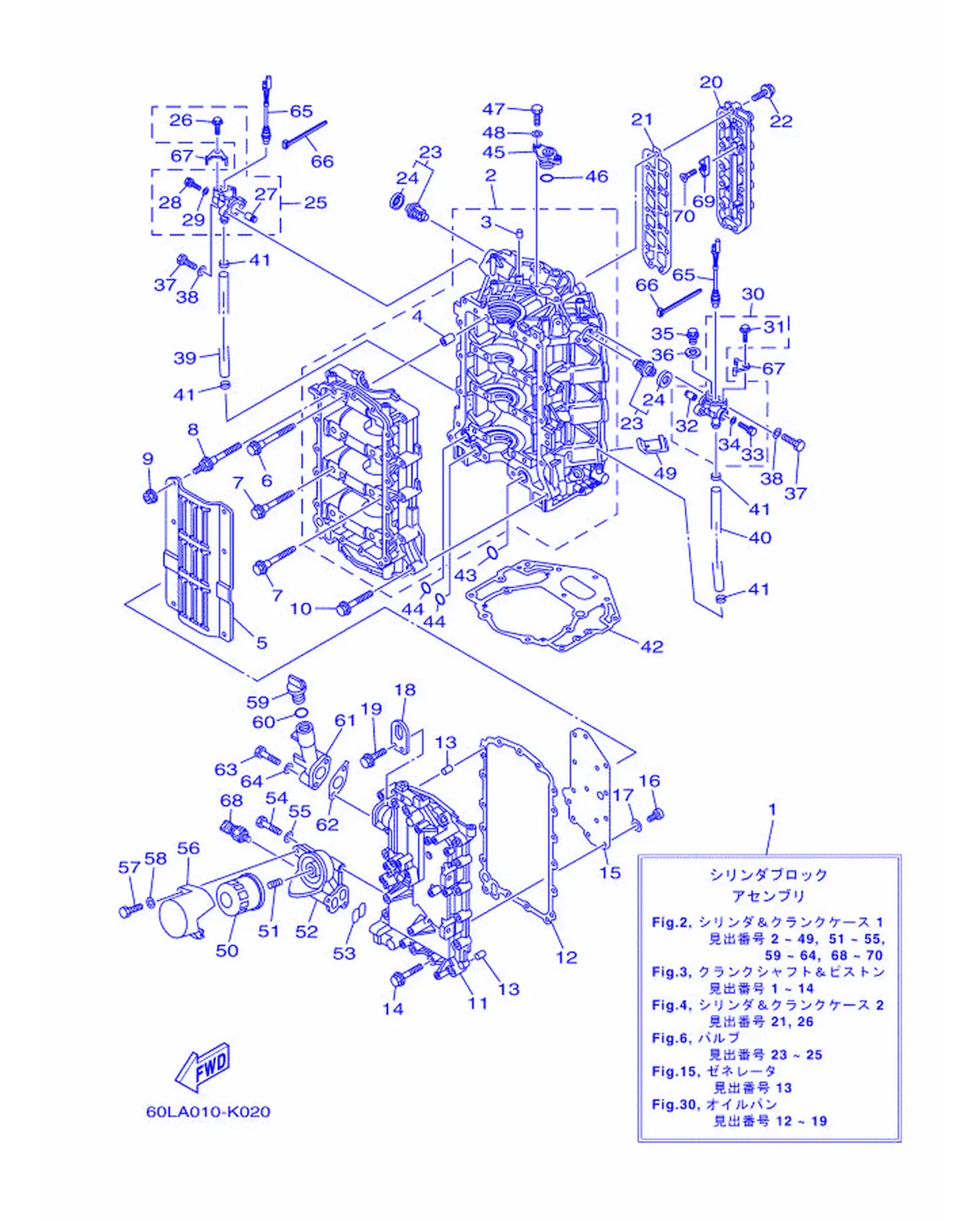

シリンダ & クランクケース 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-W009B-07-9S	主气缸组合B	Cylinder Block Assembly	1
1	69J-W009B-06-9S	主气缸组合B	Cylinder Block Assembly	1
2	69J-15100-12-9S	曲轴箱组合	Crankcase Assembly	1
2	69J-15100-13-9S	曲轴箱组合	Crankcase Assembly	1
3	93606-12019	定位销	Pin, Dowel	1
4	91814-18001	定位销	Pin, Dowel	8
5	69J-15123-00	缓冲板1	Baffle Plate 1	1
6	69J-15187-00	螺栓	Bolt	8
7	69J-15481-00	螺栓1	Bolt 1	2
8	69J-15482-00	螺栓2	Bolt 2	6
9	95707-06500	带垫螺母	Nut, Flange	6
10	90119-08M66	带垫螺栓	Bolt, With Washer	13
11	69J-15411-00-9S	曲轴箱盖1	Cover, Crankcase 1	1
12	69J-15451-00	曲轴箱盖衬垫1	Gasket, Crankcase Cover	1
13	93606-12019	定位销	Pin, Dowel	2
14	90119-08009	带垫螺栓	Bolt, With Washer	17
15	69J-11168-00	通气管盖	Cover, Breather	1
16	98507-04008	大柱头螺钉	Screw, Pan Head	14
17	92907-04600	有槽螺母	Washer	14
18	69J-11119-00	发动机悬挂架	Hanger, Engine	1
19	90105-06M09	六角法兰面螺栓	Bolt, Washer Based Head	2
20	69J-1131C-01-9S	连接盖	Cover, Joint	1
21	6S1-1131B-00	衬垫	Gasket, Cover	1
22	90119-06MA4	带垫螺栓	Bolt, With Washer	13
23	67F-12411-01	温控器	Thermostat	2
24	67F-12412-00	温控器密封	Seal,Thermostat	1
25	6P2-1240H-00-9S	盖组合	Anode Assembly	1
26	90109-06M80	螺栓	Bolt	2
27	6P3-11325-00	阳极	Anode	1
28	90105-05012	凸缘螺栓	Bolt, Flange	1
29	90430-05002	衬垫	Gasket	1
30	6P3-1240H-00-9S	盖组合	Anode Assembly	1
31	90109-06M80	螺栓	Bolt	2
32	6P3-11325-00	阳极	Anode	1
33	90105-05012	凸缘螺栓	Bolt, Flange	1
34	90430-05002	衬垫	Gasket	1
35	90340-14M06	塞	Plug, Straight Screw	1
36	90430-14115	垫片	Gasket	1
37	97095-06025	螺栓	Bolt	4
38	92995-06600	盘形垫	Washer	4
39	69J-1243A-00	软管1	Hose 1	1
40	69J-1243E-00	软管2	Hose 2	1
41	90465-11M10	固定	Clamp	4
42	69J-11351-11	气缸衬垫	Gasket, Cylinder	1
43	93210-25552	O型圈	O-ring	1
44	93210-19MJ1	O型圈	O-ring	2
45	69J-11313-00	绝缘插头	Blind Plug	1
46	93210-25647	O型圈	O-ring	1
47	97095-06020	螺栓	Bolt	2
48	92995-06600	盘形垫	Washer	2
49	69J-14664-00	断水	Grommet, Water Jacket	2
50	69J-13440-01	机油进滤器总成	Element Assembly, Oil Cleaner	1
51	69J-12858-00	管接螺栓2	Bolt, Union	1
52	69J-13446-00-9S	连接器	Connector	1
53	69J-13477-00	衬垫	Gasket	1
54	97095-06045	螺栓	Bolt	3
55	92995-06600	盘形垫	Washer	3
56	69J-13447-00	滤油器滤芯盖	Cover, Oil Element	1
57	97095-06040	螺栓	Bolt	1
58	92995-06600	盘形垫	Washer	1
59	6G8-15363-00	机油塞子	Plug,Oil	1
60	93210-24M79	O型圈	O-ring	1
61	69J-15319-00-9S	接头	Joint	1
62	69J-15364-A0	机油塞衬垫	Gasket, Oil Plug	1
63	97095-06045	螺栓	Bolt	2
64	92995-06600	盘形垫	Washer	2
65	6P2-82560-01	温控开关组合	Thermo Switch Assembly	2
66	90465-11M10	固定	Clamp	2
67	6E9-82588-00	面板	Plate	2
68	6AW-83651-00	油压传感	Sender, Oil Pressure	1
69	6E5-11325-00	阳极	Anode	4
70	98780-04015	平头螺钉	Screw, Flat Head	4

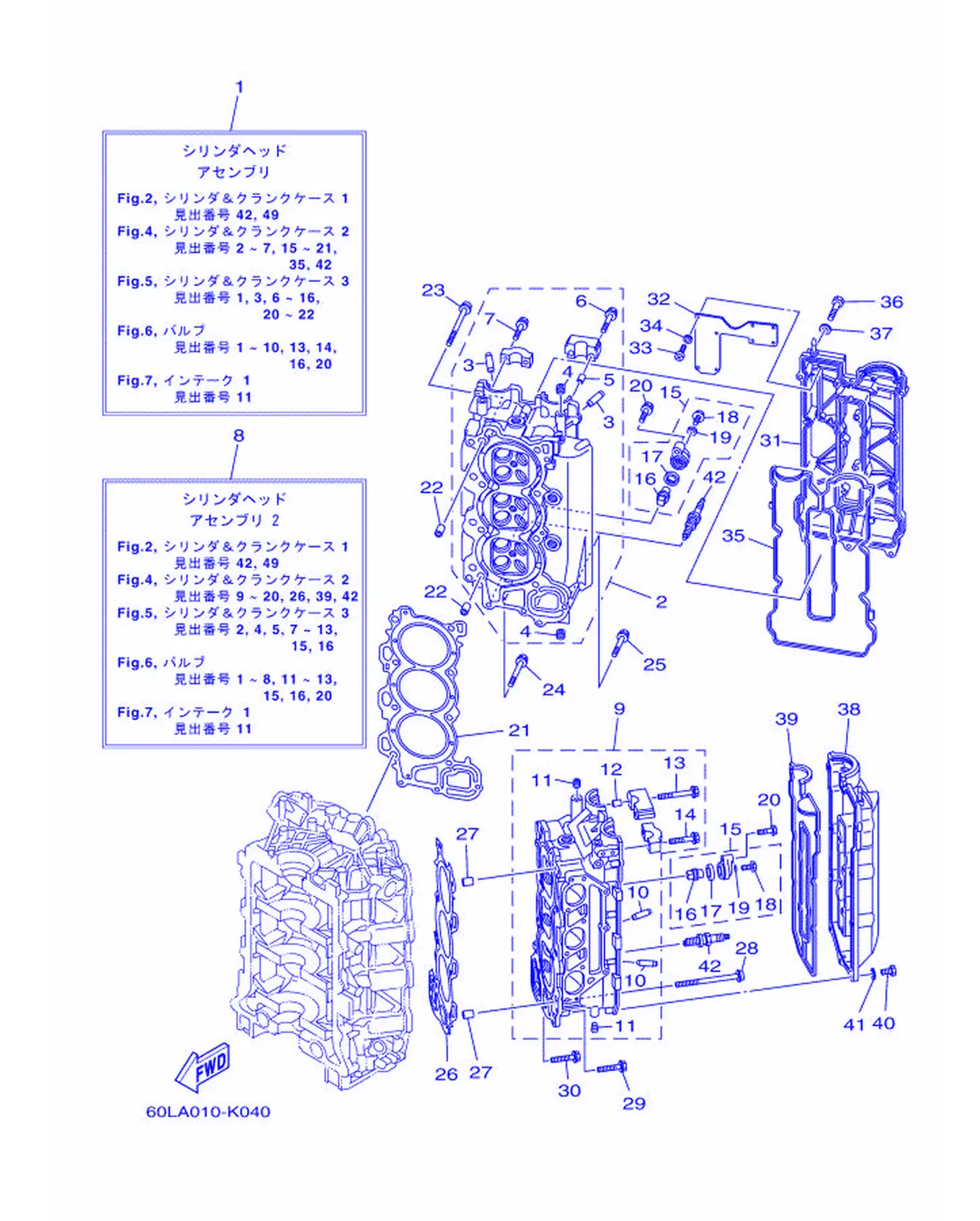

シリンダ & クランクケース 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-W009A-05-9S	主气缸组合A	Cylinder Head Assembly	1
2	69J-11110-01	气缸头总成	Cylinder Head Assembly	1
3	69J-11133-10	阀门导杆1	Guide,Valve 1	12
4	90344-51019	衬套	Plug, Taper Screw	5
5	91809-08006	定位销	Sleeve Guide Dowel	2
6	90119-07235	带垫螺栓	Bolt, Washer Cam Caps	2
7	90119-07234	带垫螺栓	Bolt, with Washer	18
8	69J-W009C-05-9S	缸盖套件C	Cylinder Head Assembly 2	1
9	69J-11120-01	气缸头总成2	Cylinder Head Assembly 2	1
10	69J-11133-10	阀门导杆1	Guide,Valve 1	12
11	90344-51019	衬套	Plug, Taper Screw	5
12	91809-08006	定位销	Sleeve Guide Dowel	2
13	90119-07235	带垫螺栓	Bolt, Washer Cam Caps	2
14	90119-07234	带垫螺栓	Bolt, with Washer	14
15	69J-11301-00	锌块垫组合	Anode Cover Assembly	4
16	67F-11325-01	阳极	Anode	1
17	67F-11328-00	阳极固定	Grommet	1
18	90105-06M07	螺栓	Bolt, Flange	1
19	90430-06M03	平垫圈	Gasket	1
20	97575-08540	带垫圈螺	Bolt, With Washer	4
21	69J-11181-03	气缸头垫片1	Gasket, Cylinder Head 1	1
22	90387-10M08	衬套	Color	2
23	90155-10001	螺栓	Screw, Flat Fillister	8
24	90119-08M91	卡环	Bolt, With Washer	2
25	90119-08021	带垫螺栓	Bolt, With Washer	1
26	69J-11182-03	气缸盖衬垫2	Gasket, Cylinder Head 2	1
27	90387-10M08	衬套	Color	2
28	90155-10001	螺栓	Screw, Flat Fillister	8
29	90119-08M91	卡环	Bolt, With Washer	2
30	90119-08021	带垫螺栓	Bolt, With Washer	1
31	69J-11191-00-9S	气缸盖罩1	Cover, Cylinder Head 1	1
32	69J-11135-00	通气管面板3	Plate, Breather 3	1
33	98507-04008	大柱头螺钉	Screw, Pan Head	8
34	92907-04600	有槽螺母	Washer	8
35	69J-11193-01	气缸盖罩衬垫1	Gasket, Head Cover 1	1
36	97095-06030	螺栓	Bolt	14
37	92995-06600	盘形垫	Washer	14
38	69J-11192-00-9S	气缸盖罩2	Cover, Cylinder Head 2	1
39	69J-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
40	97095-06030	螺栓	Bolt	14
41	92995-06600	盘形垫	Washer	14
42	94709-00391	火花塞	Plug, Spark (NGK LFR5A-11)	6

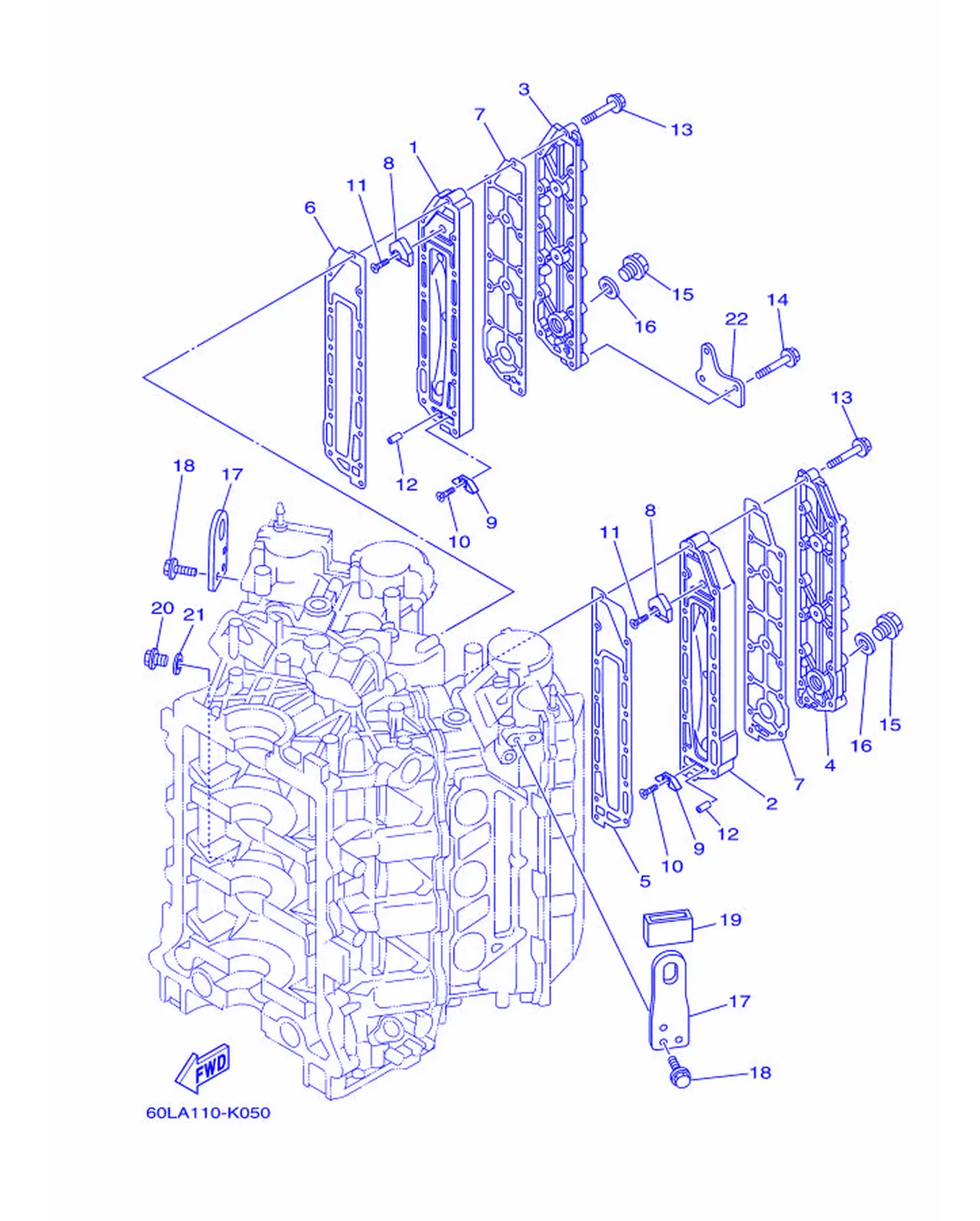

シリンダ & クランクケース 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-41111-01-9S	排气管内盖	Inner Cover, Exhaust	1
2	69J-41121-01-9S	排气管内盖	Inner Cover, Exhaust	1
3	69J-41113-02-9S	排气管外盖	Outer Cover, Exhaust	1
4	69J-41123-02-9S	排气管外盖	Outer Cover, Exhaust	1
5	6P2-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
6	6P2-41122-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
7	6P2-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	2
8	6P2-11325-00	阳极	Anode	2
9	6E5-11325-00	阳极	Anode	2
10	98780-04015	平头螺钉	Screw, Flat Head	2
11	90151-06M02	卡环	Screw, Countersunk	2
12	91690-40010	弹簧销	Pin,Spring	2
13	90119-06027	带垫螺栓	Bolt, With Washer	26
14	90119-06104	带垫圈螺栓	Bolt, With Washer	2
15	90340-18M09	衬套	Plug, Straight Screw	2
16	90430-18130	固定	Gasket	2
17	6P2-11119-00	发动机悬挂架	Hanger, Engine	2
18	90105-06M09	六角法兰面螺栓	Bolt, Washer Based Head	4
19	69J-1111M-00	罩1	Cover 1	1
20	90340-14M06	塞	Plug, Straight Screw	1
21	90430-14115	垫片	Gasket	1
22	69J-2134V-00	托架	Bracket	1

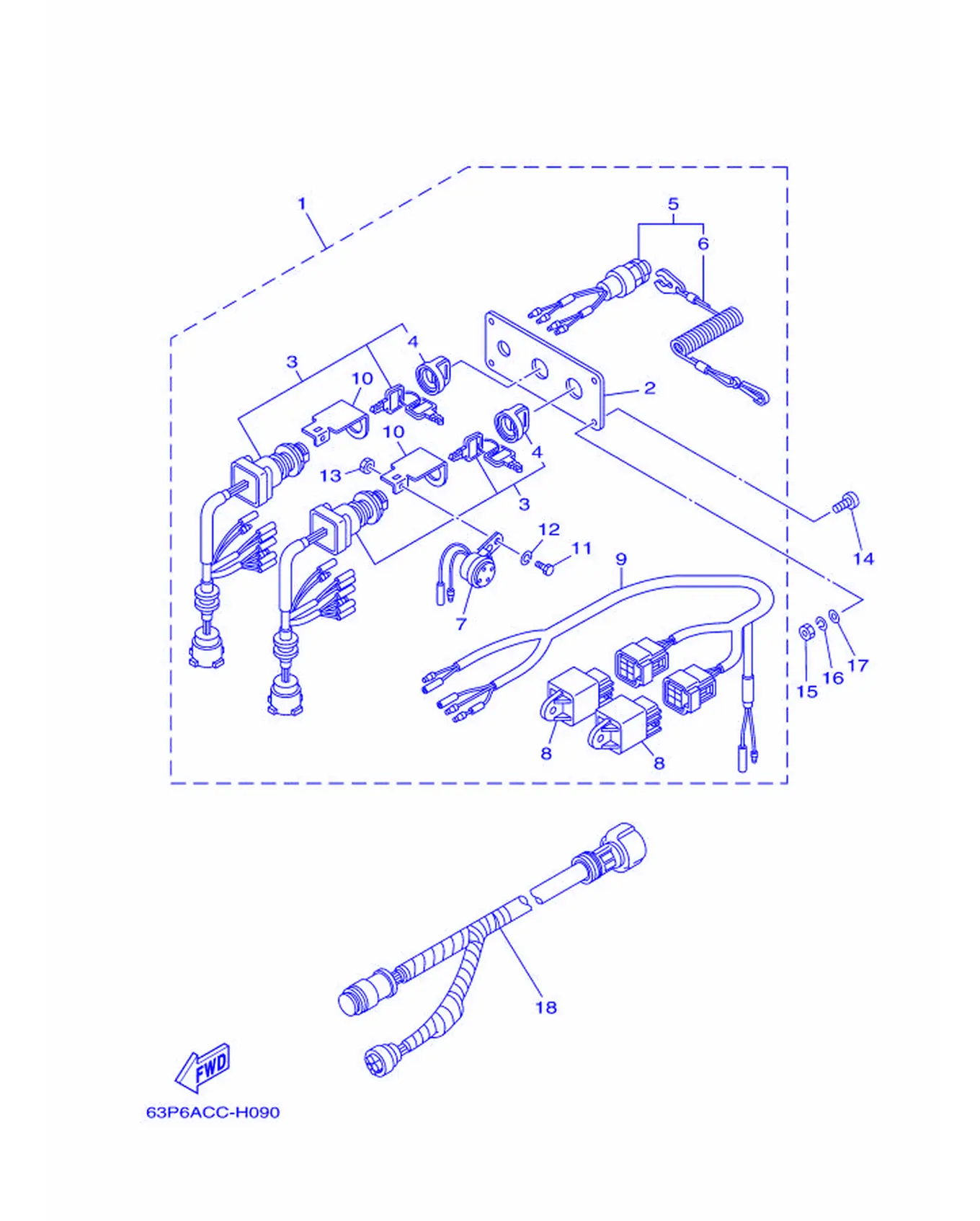

スイツチ & パネル 2

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y8-82570-02	开关仪表板组合	Panel Switch Assembly, Twin	1
2	6Y8-82571-01	开关仪表板	Plate, Panel Switch	1
3	6Y8-82510-02	主开关总成	Main Switch Assembly	2
4	676-82577-00	倾斜限动电	Cap, Key	1
5	6K1-82575-00	发动机止动开关组合	Engine Stop Switch Assembly	1
6	682-82556-00	止动拉索	Stopper	1
7	6R5-83383-00	蜂鸣器	Buzzer	2
8	68V-81950-00	继电器组合	RelayAssembly	2
9	6Y8-82507-00	导线	Lead, Ignition Switch Relay	1
10	64D-82581-00	线夹支承	Stay, Cord Clamp	2
11	97303-05012	螺栓	Bolt	2
12	92903-05100	盘形垫	Washer,Spring	2
13	95303-05700	有槽螺母	Nut	2
14	90149-05M05	螺钉	Screw	4
15	95380-05600	螺母	Nut	4
16	92990-05100	盘形垫	Washer,Spring	4
17	92990-05600	盘形垫	Washer,Plate	4
18	6K1-8258A-40	电线束延伸部分	Extension, Wire Harness	1

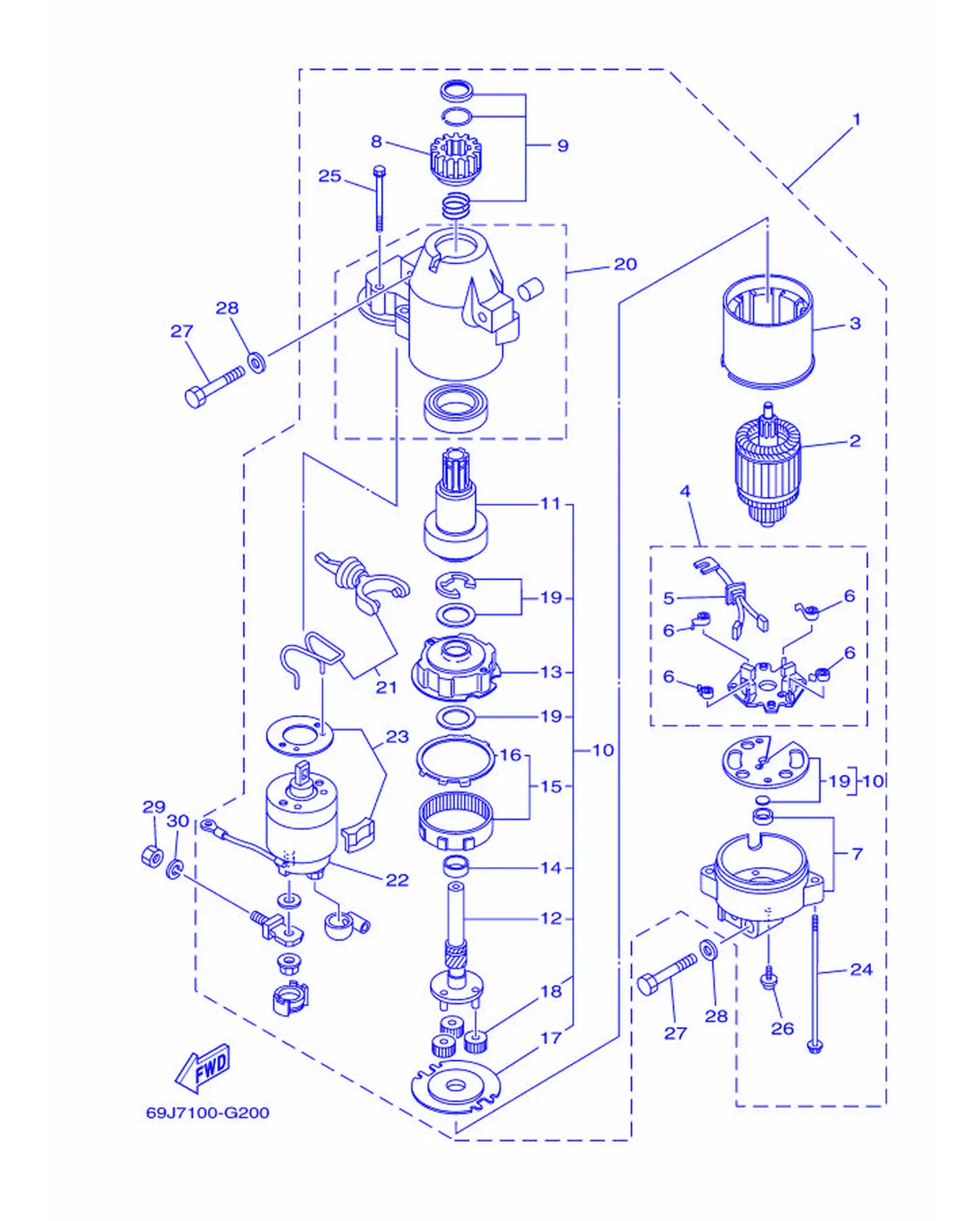

スタ-テイングモ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-81800-00	起动电动机组合	Starting Motor Assembly	1
2	67F-81850-00	电枢组合	Armature Assembly	1
3	67F-81810-00	定子组合	Stator Assembly	1
4	69J-81840-00	电刷架组合	Brush Holder Assembly	1
5	69J-81801-00	电刷套	Brush Set	1
6	67F-81813-00	电刷弹簧	Spring, Brush	4
7	68F-81820-00	后托架组合	Rear Bracket Assembly	1
8	67F-81808-00	环形齿轮支承	Pinion Assembly	1
9	67F-81857-00	小齿轮组件	Pinion Stopper Set	1
10	67F-81807-00	起动电动机齿轮组合	Gear Assembly, Starting Motor	1
11	67F-81832-00	越转离合器	Clutch, Overrun	1
12	67F-81836-00	杠杆弹簧	Shaft, Pinion	1
13	67F-81821-00	开关盖	Bracket, Center 1	1
14	67F-81841-00	环形齿轮支承	Bearing	1
15	67F-81891-00	环形齿轮	Gear, Ring	1
16	67F-8183R-00	环形齿轮支承	Gasket	1
17	67F-81830-00	前托架组合	Bracket, Center 2	1
18	60V-8183T-00	环形齿轮支承	Gear, Idler	3
19	67F-81809-00	垫圈套	Washer Kit	1
20	69J-81842-00	盖	Cover	1
21	69J-81839-00	杠杆组合	LeverAssembly	1
22	69J-81941-00	起动继电器组合	Starter Relay Assembly	1
23	69J-81869-00	防尘盖	Cover, Dust	1
24	6K7-81826-11	螺栓	Bolt	2
25	69J-81828-00	螺栓2	Bolt 2	2
26	67F-81846-00	螺钉	Screw	2
27	97013-08045	螺栓	Bolt	3
28	92903-08600	有槽螺母	Washer,Plate	3
29	95333-08600	有槽螺母	Nut	1
30	92903-08100	盘形垫	Washer,Spring	1

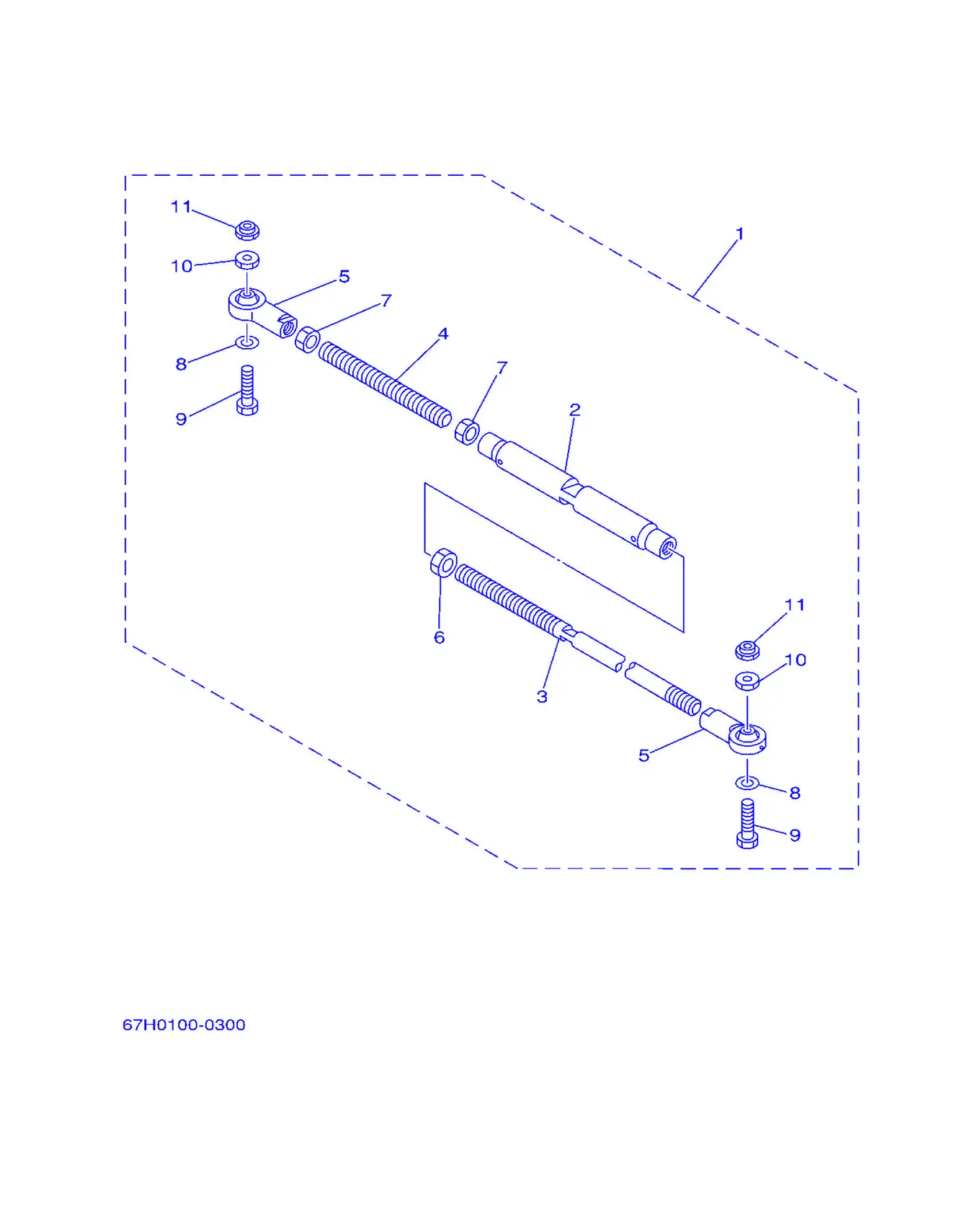

ステアリングガイドアタツチメン

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-61301-01	双机安装用套	Twin Kit	1
2	6E5-61313-00	调整器	Adjuster	1
3	6E5-61311-11	系杆	Tie Bar 1	1
4	6E5-61315-00	系杆	Tie Bar 2	1
5	6E5-61303-00	操舵扣组	Steering Eye Complete	2
6	90170-14M06	螺帽	Nut	1
7	95380-14700	有槽螺母	Nut	2
8	90201-10M76	平垫圈	Washer	2
9	90101-09M70	螺栓	Bolt	2
10	90170-09M05	螺帽	Nut	2
11	90185-09M01	螺帽	Nut, Self-Locking	2

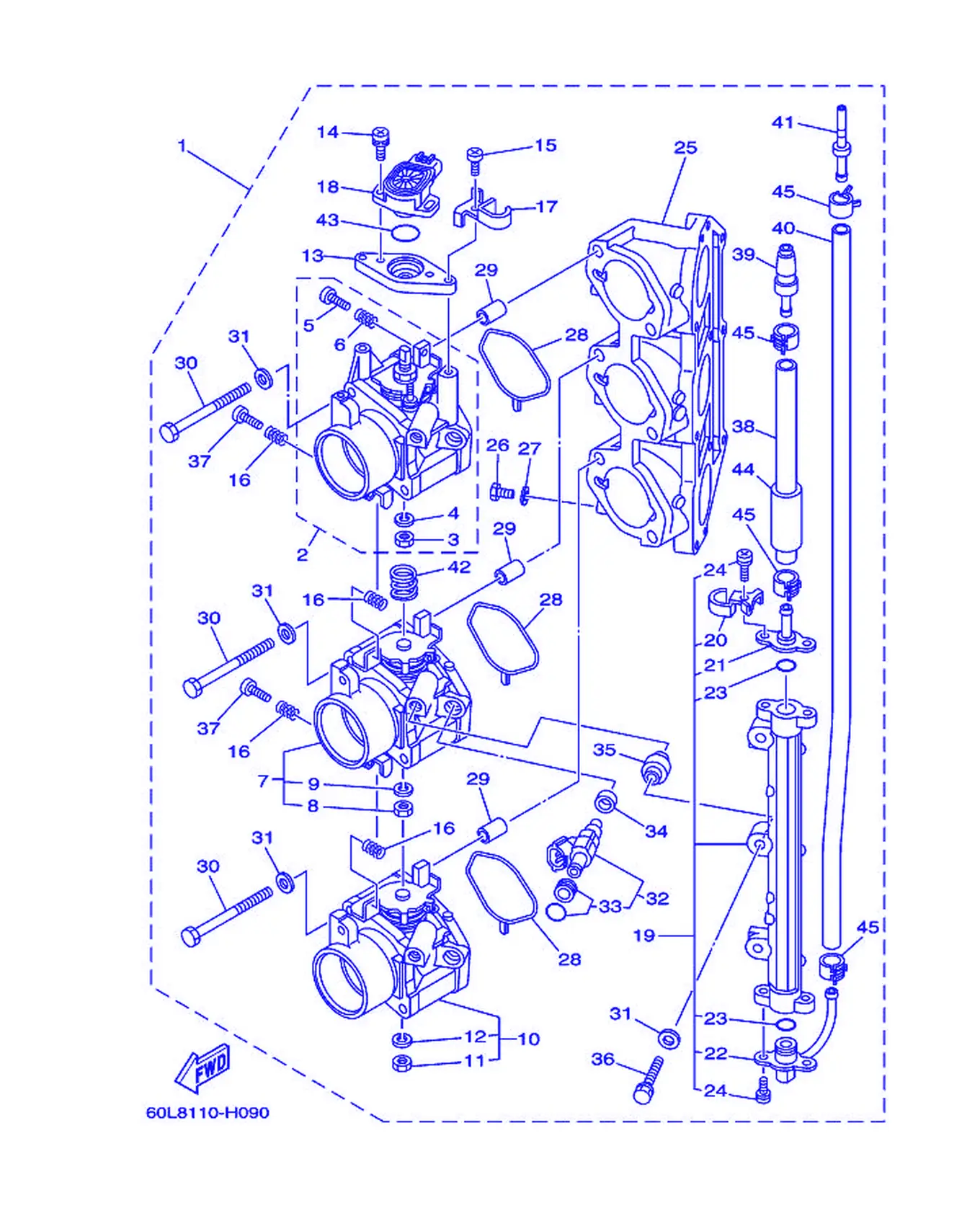

スロツトルボデ-アセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	60L-13750-02	油门本体组合	Throttle Body Assembly	1
2	60L-13751-01	空气流量传感	Body, Throttle 1	1
3	3CF-14594-00	螺母	Nut	1
4	92990-08100	盘形垫	Washer,Spring	1
5	68V-14323-00	空气调整螺钉	Screw, Air Adjusting	1
6	68V-14331-00	节气门阀弹簧	Spring,ThrottleValve	1
7	60L-13753-01	空气流量传感	Body, Throttle 3	1
8	3CF-14594-00	螺母	Nut	1
9	92990-08100	盘形垫	Washer,Spring	1
10	60L-13755-01	空气流量传感	Body, Throttle 5	1
11	3CF-14594-00	螺母	Nut	1
12	92990-08100	盘形垫	Washer,Spring	1
13	69J-13576-00	隔套	Spacer	1
14	68V-81145-01	螺钉1	Screw 1	2
15	68V-14565-00	螺钉	Screw	2
16	68V-14331-00	节气门阀弹簧	Spring,ThrottleValve	4
17	69J-14261-00	支座	Holder	1
18	6S1-85885-00	节流传感件组合	Throttle Sensor Assembly	1
19	69J-13160-00	输送管组合1	Delivery Pipe Assembly 1	1
20	69J-14261-00	支座	Holder	1
21	69J-14295-00	管	Pipe, Fuel	1
22	69J-14251-00	螺纹接头	Nipple	1
23	68V-14397-00	O型圈	O-ring	2
24	68V-81147-00	螺钉3	Screw 3	4
25	69J-13641-00	岐管1	Manifold 1	1
26	97095-06010	螺栓	Bolt	3
27	90430-06014	螺栓	Gasket	3
28	69J-13557-00	衬垫	Gasket	3
29	99530-10114	定位销	Pin, Dowel	6
30	69J-14496-00	螺栓	Bolt	6
31	68V-14475-00	垫	Washer	9
32	69J-13761-00	喷射器组合	Injector Assembly	3
33	68V-1410B-00	衬垫	Packing Kit	1
34	68V-13766-00	喷射器橡皮	Rubber, Injector	3
35	68V-14264-00	轴套	Color	3
36	68V-14428-00	螺栓	Bolt	3
37	69J-14321-00	节气门螺钉	Screw,Throttle	2
38	69J-13973-10	燃油管3	Pipe, Fuel 3	1
39	68F-24300-00	带2	FuelPipeJoint	1
40	69J-13972-10	燃油管2	Pipe, Fuel 2	1
41	69J-24381-00	燃油接头锁栓杆	Set Bar, Fuel Joint	1
42	60L-14286-00	弹簧	Spring	1
43	68V-8182L-00	O型圈	O-ring 1	1
44	69J-14149-00	管	Pipe	1
45	68V-13577-00	钢夹	Clip	4

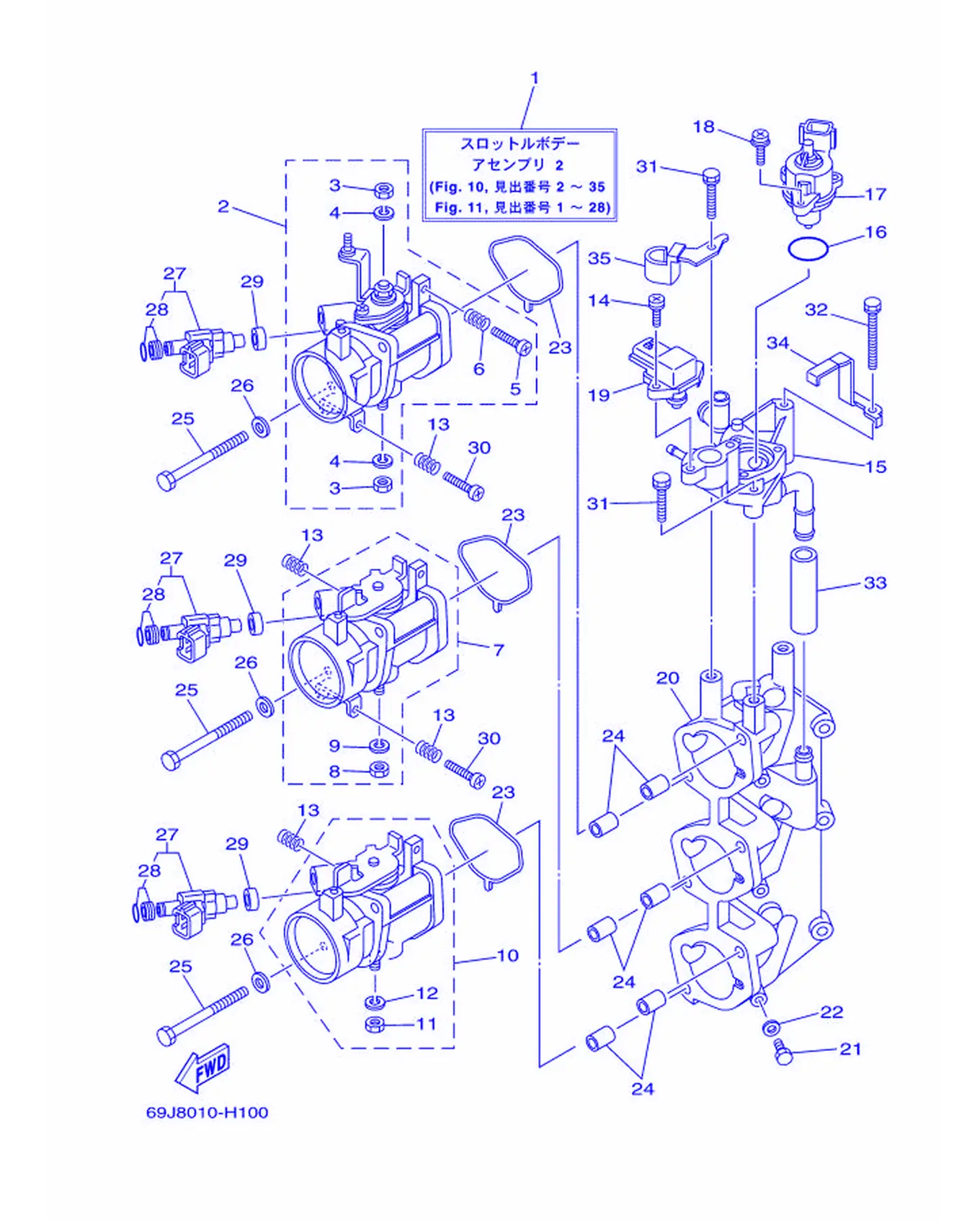

スロツトルボデ-アセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	60L-1375A-12	油门本体组合	Throttle Body Assembly 2	1
2	60L-13752-00	空气流量传感	Body, Throttle 2	1
3	3CF-14594-00	螺母	Nut	2
4	92990-08100	盘形垫	Washer,Spring	2
5	68V-14323-00	空气调整螺钉	Screw, Air Adjusting	1
6	68V-14331-00	节气门阀弹簧	Spring,ThrottleValve	1
7	60L-13754-00	空气流量传感	Body, Throttle 4	1
8	3CF-14594-00	螺母	Nut	1
9	92990-08100	盘形垫	Washer,Spring	1
10	60L-13756-00	空气流量传感	Body, Throttle 6	1
11	3CF-14594-00	螺母	Nut	1
12	92990-08100	盘形垫	Washer,Spring	1
13	68V-14331-00	节气门阀弹簧	Spring,ThrottleValve	4
14	68V-81147-00	螺钉3	Screw 3	2
15	69J-14960-00	进气门本体	Body Assembly	1
16	68V-13473-00	O型圈	O-ring	1
17	68V-1312A-00	控制阀	Valve,Control	1
18	68V-81146-01	螺钉2	Screw 2	3
19	68V-82380-00	压力传感	Sensor, Pressure	1
20	69J-13642-00	岐管2	Manifold 2	1
21	97095-06010	螺栓	Bolt	3
22	90430-06014	螺栓	Gasket	3
23	69J-13557-00	衬垫	Gasket	3
24	99530-10114	定位销	Pin, Dowel	6
25	69J-14496-00	螺栓	Bolt	6
26	68V-14475-00	垫	Washer	6
27	69J-13761-00	喷射器组合	Injector Assembly	3
28	68V-1410B-00	衬垫	Packing Kit	1
29	68V-13766-00	喷射器橡皮	Rubber, Injector	3
30	69J-14321-00	节气门螺钉	Screw,Throttle	2
31	69J-13573-00	螺栓1	Bolt 1	2
32	69J-13574-00	螺栓2	Bolt 2	1
33	69J-13547-00	软管3	Hose 3	1
34	69J-14159-00	钢夹	Clip	1
35	69J-14255-00	面板	Plate	1

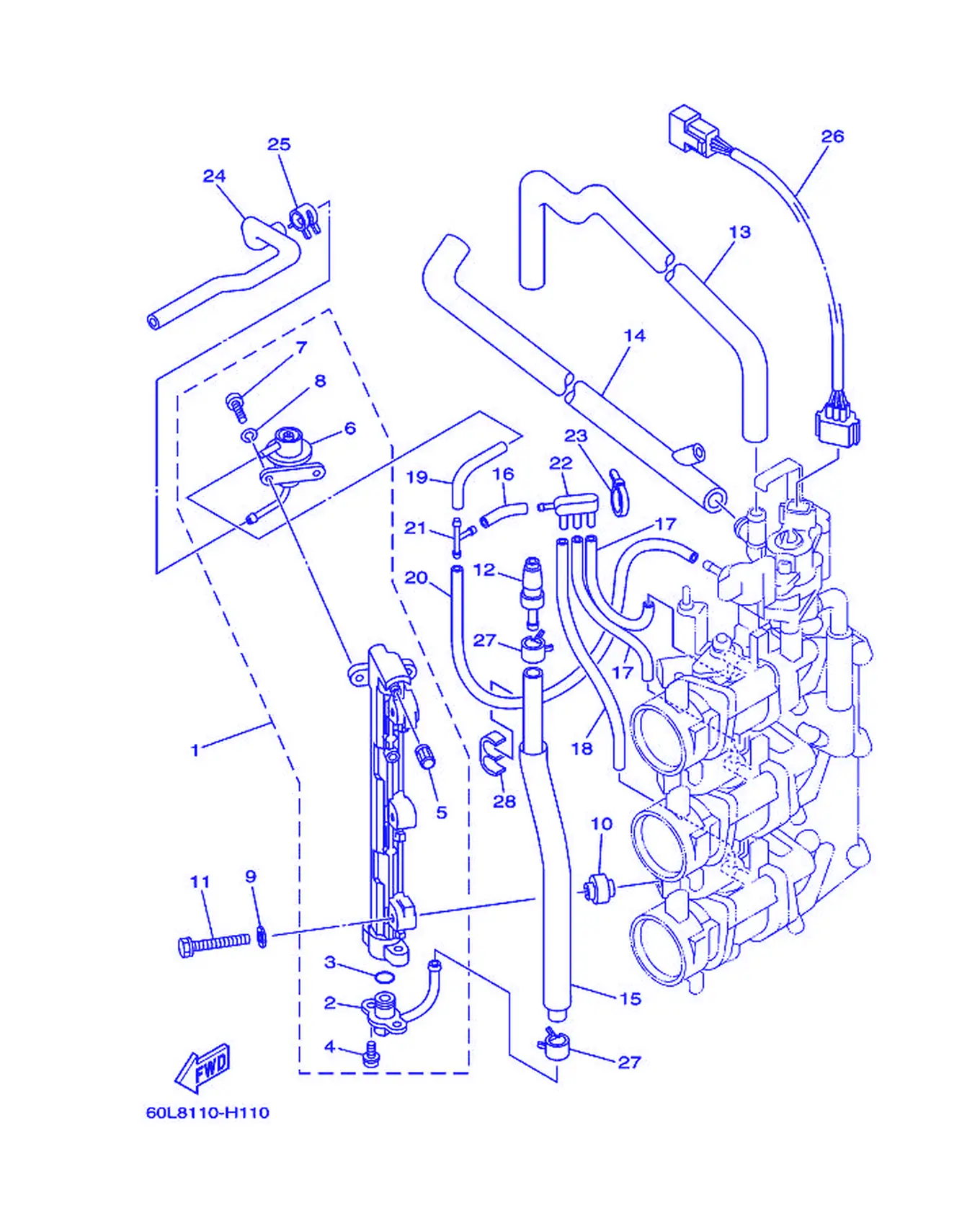

スロツトルボデ-アセンブリ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-13170-00	泵托架	Delivery Pipe Assembly 2	1
2	69J-13435-00	喷嘴	Nipple	1
3	68V-14397-00	O型圈	O-ring	1
4	68V-81147-00	螺钉3	Screw 3	2
5	68V-14225-00	盖	Cap	1
6	69J-13906-00	调压器	Regulator, Pressure	1
7	68V-14565-00	螺钉	Screw	2
8	68V-14356-00	弹簧垫	Washer, Spring	2
9	68V-14475-00	垫	Washer	3
10	68V-14264-00	轴套	Color	3
11	68V-14428-00	螺栓	Bolt	3
12	68F-24300-00	带2	FuelPipeJoint	1
13	69J-13546-00	软管2	Hose 2	1
14	60L-24317-00	管7	Pipe 7	1
15	69J-13974-30	燃油管4	Pipe,Fuel 4	1
16	68V-13544-00	负压传感软管2	Hose, Vacuum Sensing 2	1
17	5JW-14349-00	管	Pipe	2
18	69J-13542-00	负压传感软管1	Hose, Vacuum Sensing 1	1
19	69J-13532-00	负压传感软管3	Hose, Vacuum Sensing 3	1
20	69J-13533-01	负压传感软管4	Hose, Vacuum Sensing 4	1
21	68V-24377-00	连接管3	Pipe,Joint 2	1
22	69J-13595-00	接头	Joint	1
23	69J-14139-00	管夹	Clip,Pipe	1
24	69J-13975-00	燃油管5	Pipe,Fuel 5	1
25	68V-24519-00	钢夹	Clip	1
26	69J-8259L-00	倾斜限动电	WireHarnessAssembly 1	1
27	68V-13577-00	钢夹	Clip	2
28	69J-2417H-00	容器托架	Clamp 1	1

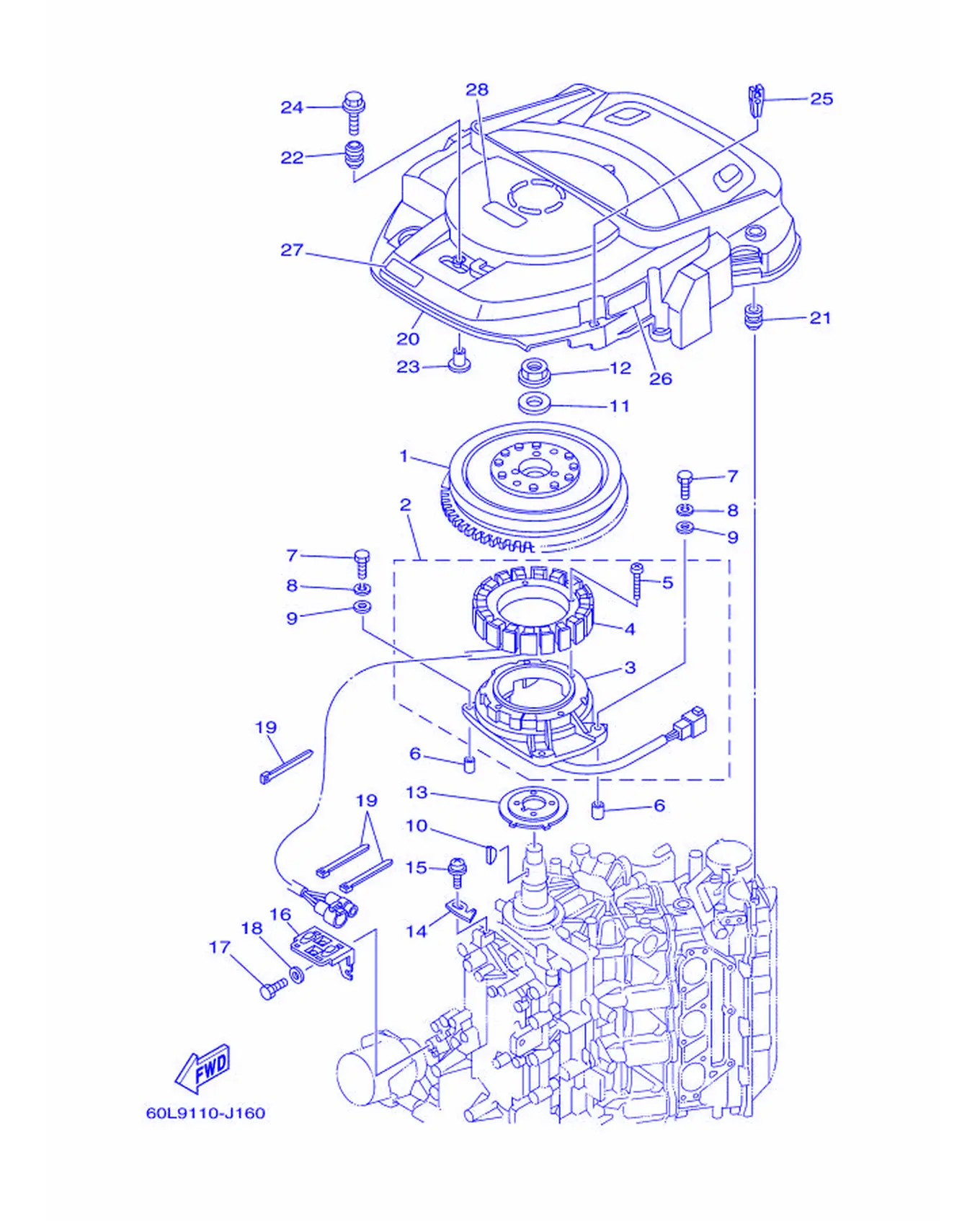

ゼネレ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-81450-10	转子组合	Rotor Assembly	1
2	69J-81460-01	基座	BaseAssembly	1
3	69J-85580-00	脉冲线	Coil, Pulser	1
4	69J-81410-10	定子组合	Stator Assembly	1
5	63D-81345-20	大柱头螺钉	Screw, With Washer (M6X30)	4
6	99530-08012	螺栓	Pin, Dowel	2
7	97095-06035	螺栓	Bolt	4
8	92995-06100	垫圈	Washer,Spring	4
9	92995-06600	盘形垫	Washer	4
10	90280-05015	螺丝	Key, Woodruff	1
11	90201-24014	平垫圈	Washer,Plate	1
12	90179-24002	螺母	Nut	1
13	69J-81673-00	转子	Rotor	1
14	6P2-81332-00	正时面板	Plate, Timing	1
15	97985-06210	带垫圈螺钉	Screw, With Washer	1
16	69J-8132G-01	飞轮磁电机组合	Plate	1
17	97095-06016	螺栓	Bolt	1
18	92995-06600	盘形垫	Washer	1
19	90465-14M66	固定	Clamp	3
20	69J-81337-00	飞轮盖	Cover,Flywheel	1
21	663-82317-01	点火线圈减震器	Damper, Ignition Coil	2
22	6A0-82317-00	点火线圈减震器	Damper, Ignition Coil	3
23	90387-06119	环	Color	3
24	90119-06M59	带垫螺栓	Bolt, With Washer	3
25	67F-2812A-00	小夹子	Puller, Fuse	1
26	69J-81919-20	调压器图样	Graphic, Regulator	1
27	60L-13437-02	警告标签	Mark, Corrosion	1
28	6AH-81994-00	标签	Label, Safety	1

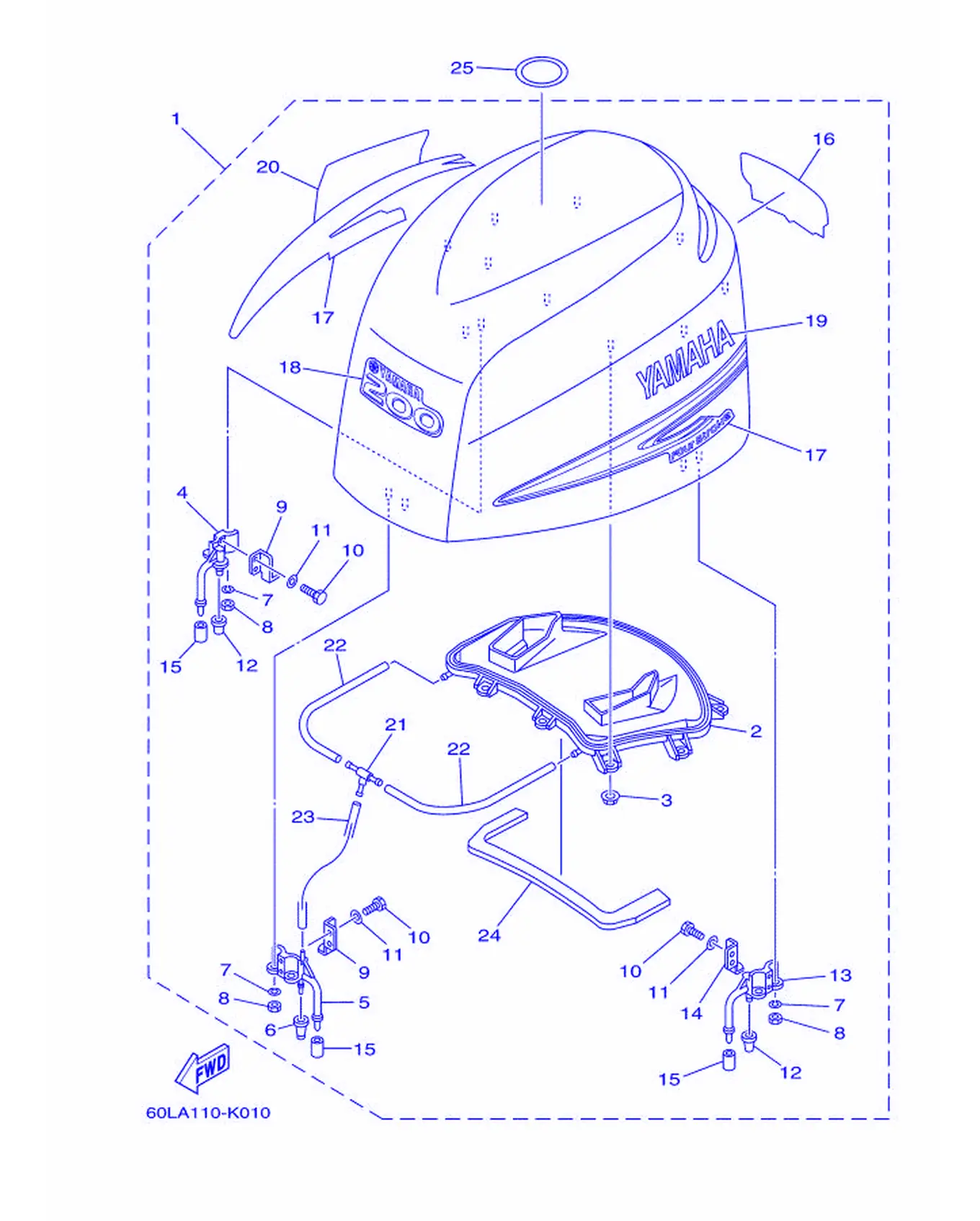

トツプカウリング

REF	雅马哈编码	中文名称	英文名称	用量
1	60L-42610-01	顶罩组合	Top Cowling Assembly	1
2	69J-42613-00	空气导管嵌	Molding, Air Duct	1
3	90179-06M28	螺帽	Nut	9
4	68F-42647-01	夹带支架	Holder, Clamp Band	1
5	69J-42647-01	夹带支架	Holder, Clamp Band	1
6	69J-42663-00	减震器	Damper	1
7	92990-06100	盘形垫	Washer,Spring	6
8	95380-06600	有槽螺母	Nut, Hexagon	6
9	68F-42651-00	钩	Fook	2
10	97095-06016	螺栓	Bolt	6
11	92995-06600	盘形垫	Washer	6
12	68F-42663-00	减震器	Damper	2
13	68F-42648-01	夹带支架	Holder, Clamp Band	1
14	67F-42652-00	钩	Fook	1
15	67F-13448-00	盖	Cap	3
16	60L-42678-00	后图样	Graphic, Rear	1
17	69J-W0070-00	图样套	Graphic Set	1
18	60L-42677-00	前图样	Graphic, Front	1
19	69J-42681-00	罩标志	Mark, Cowling	1
20	69J-42682-00	罩标志	Mark, Cowling	1
21	69J-24378-00	连接管4	Pipe, Joint 3	1
22	90445-11020	固定	Hose (L400)	2
23	90445-11021	固定	Hose (L310)	1
24	69J-42617-01	减震	Damper, Foam	1
25	67F-13434-20	告诫标记	Label, Corrosion	1

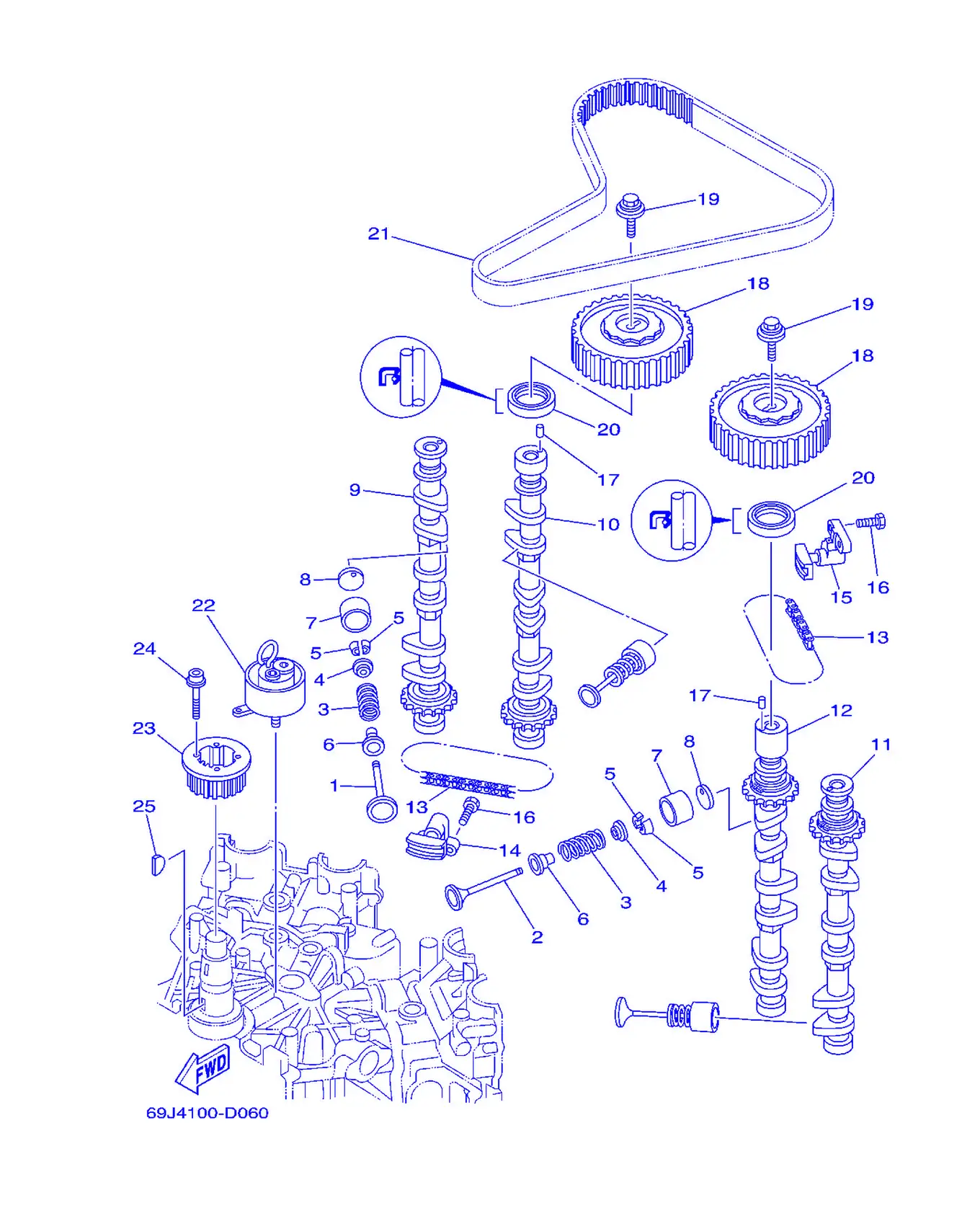

バルブ

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-12111-00	进气门	Valve,Intake	12
2	69J-12121-00	排气门	Valve,Exhaust	12
3	69J-12113-01	气门内弹簧	Spring, Valve Inner	24
4	69J-12117-01	气门弹簧座	Retainer,ValveSpring	24
5	69J-12118-00	气门锁夹	Cotter, Valve	48
6	69J-12119-00	气门杆密封	Seal, Valve Stem	24
7	69J-12153-00	气门挺杆	Lifter, Valve	24
8	6S1-12168-00	调整衬垫	Pad, Adjusting (2.320)	24
8	6S1-12168-10	调整衬垫	Pad, Adjusting (2.340)	24
8	6S1-12168-20	调整衬垫	Pad, Adjusting (2.360)	24
8	6S1-12168-30	调整衬垫	Pad, Adjusting (2.380)	24
8	6S1-12168-40	调整衬垫	Pad, Adjusting (2.400)	24
8	6S1-12168-50	调整衬垫	Pad, Adjusting (2.420)	24
8	6S1-12168-60	调整衬垫	Pad, Adjusting (2.440)	24
8	6S1-12168-70	调整衬垫	Pad, Adjusting (2.460)	24
9	69J-12171-00	凸轮轴1	CamShaft 1	1
10	69J-12181-00	凸轮轴2	CamShaft 2	1
11	69J-12172-00	凸轮轴 3	CamShaft 3	1
12	69J-12182-00	凸轮轴盖3	CamShaft 4	1
13	94581-99044	链	Chain	2
14	69J-12210-00	凸轮链条张紧轮组合	Tensioner Assembly, Cam Chain	1
15	69J-12230-00	链条张紧器组合	Tensioner Assembly, Cam Chain	1
16	97013-06025	螺栓	Bolt	4
17	93605-10108	定位销	Pin, Dowel	2
18	69J-11537-00	从动齿轮	Gear, Driven	2
19	68V-12157-00	锁紧螺母	Bolt	2
20	93102-38008	油封	OilSeal	2
21	69J-46241-00	V型皮带	Belt	1
22	63P-11590-01	张紧轮柱	Tensioner Assembly	1
23	69J-11536-00	主动齿	Gear, Drive	1
24	90110-05010	卡环	Bolt, Hexagon Socket Head	4
25	90280-04008	半圆键	Key, Woodruff	1

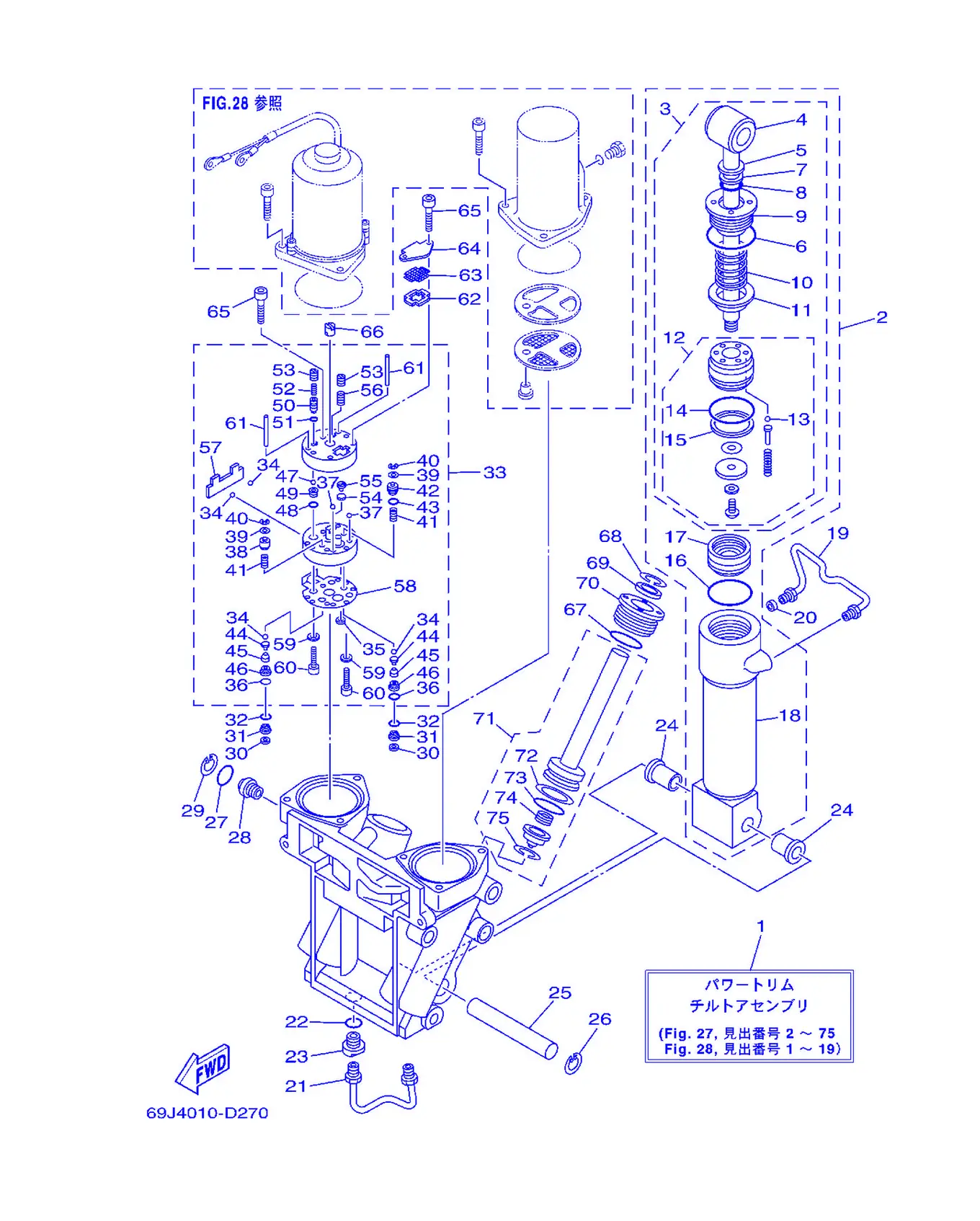

パワートリム & チルトアセンブリ 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43800-04-8D	电动倾斜调整装置组合	Power Trim & Tilt Assembly	1
2	6CE-43840-00	电动角度定位装置组合	Power TiltAssembly	1
3	6CE-43810-00	活塞分组合	Tilt Piston Sub-Assembly	1
4	69J-43801-01	杆	Rod	1
5	93106-19N50	油封	Oil Seal	1
6	6H1-43861-00	O型圈	O-ring	1
7	6H1-43872-00	支承	Ring, Back Up	1
8	61A-4389H-00	O型圈	O-ring	1
9	61A-43811-00	气缸端部螺钉	Screw, Cylinder End	1
10	69J-4384H-00	弹簧	Spring	1
11	69J-4382E-00	联接器2	Adapter 2	1
12	6CE-4380P-00	活塞分组合	Piston Sub Assembly	1
13	93505-32038	滚珠	Ball	5
14	61A-43861-00	O型圈	O-ring	1
15	61A-43871-00	环	Ring, Back Up	1
16	61A-43861-00	O型圈	O-ring	1
17	6H1-43814-00	活塞	Piston, Free	1
18	61A-43813-01	角度定位气	Cylinder, Tilt	1
19	61A-43835-01	管	Pipe	1
20	69J-4388J-00	塞 2	Plug 2	1
21	69J-43833-00	管	Pipe	1
22	93210-17239	O型圈	O-ring	1
23	69J-4388E-01	锥形螺钉	Bolt, Screw	1
24	90386-18M14	衬套	Bushing	2
25	61A-43818-00	下侧防震销	Pin, Lower Shock Mount	1
26	61A-43876-00	开口	Ring, Snap	1
27	93210-18397	O型圈	O-ring	1
28	69J-43845-00	手控释放螺钉	Screw, Manual Release	1
29	6H1-43875-00	卡环	Ring, Snap	1
30	69J-4381C-00	滤芯 3	Filter 3	2
31	69J-43899-01	面板限位板	Plate Stopper	2
32	69J-4389J-00	O型圈	O-ring	2
33	69J-43830-01	齿轮泵组合	GearPumpAssembly	1
34	93505-32038	滚珠	Ball	4
35	69J-4381C-00	滤芯 3	Filter 3	1
36	69J-4389J-00	O型圈	O-ring	2
37	93503-16003	滚珠	Ball	2
38	6CJ-4384M-00	穿梭活塞2	Piston, Shuttle 2	1
39	69A-4384F-00	主阀门密封	Seal, Main Valve	2
40	99002-03600	簧环	Circlip	2
41	69J-43894-00	滑梭回位弹簧	Spring, Shuttle Return	2
42	6CJ-43841-00	滑梭活塞	Piston, Shuttle	1
43	6H1-43883-00	O型圈	O-ring	1
44	60V-4386A-00	吸收器阀销	Pin, Absorber Valve	2
45	69J-43853-00	主阀门弹簧	Spring	2
46	6CJ-43893-00	垫	Washer	2
47	93501-08001	滚珠	Ball	2
48	93210-08391	O型圈	O-ring	1
49	69J-43851-00	安全阀座	Seat, Relief Valve	1
50	6CJ-43844-00	阀门支销	Pin, Valve Support	1
51	93210-064A5	O型圈	O-ring	1
52	69J-43855-00	上减压弹簧	Spring	1
53	6CJ-43843-00	阀门锁紧螺钉	Screw, Valve Lock	2
54	6H1-4384G-11	安全阀密封	Seal, Relief Valve	1
55	6H1-43844-10	阀门支销	Pin, Valve Support	1
56	6H1-43856-10	下减压弹簧	Spring, Down Relief	1
57	69J-43854-00	手控释放弹簧	Spring, Manual Release	1
58	69J-4384G-00	安全阀密封	Seal, Relief Valve	1
59	CS3-4387G-00	平垫圈	Washer	2
60	91318-05025	螺栓	Bolt	2
61	93604-35236	定位销	Pin, Dowel	2
62	69J-43871-00	环	Ring, Back Up	1
63	69J-43816-00	过滤器1	Filter 1	1
64	69J-4381J-00	面板	Plate	1
65	91318-05040	螺栓	Bolt	3
66	69J-43831-00	轴连接器	Connector,Shaft	1
67	61A-43861-00	O型圈	O-ring	2
68	6T4-43875-01	开口环	Ring, Snap	2
69	61A-43822-00	纵倾角调整防尘密封	Seal,TrimDust	2
70	61A-43821-00	纵倾角调整气缸端部螺钉	Screw, Trim Cylinder End	2
71	69J-43820-00	活塞分组合	Trim Piston Sub-Assembly	2
72	61A-43874-00	支承	Ring, Back Up	1
73	61A-43864-00	O型圈	O-ring	1
74	61A-4384H-10	弹簧	Spring	1
75	61A-43875-10	开口	Ring, Snap	1

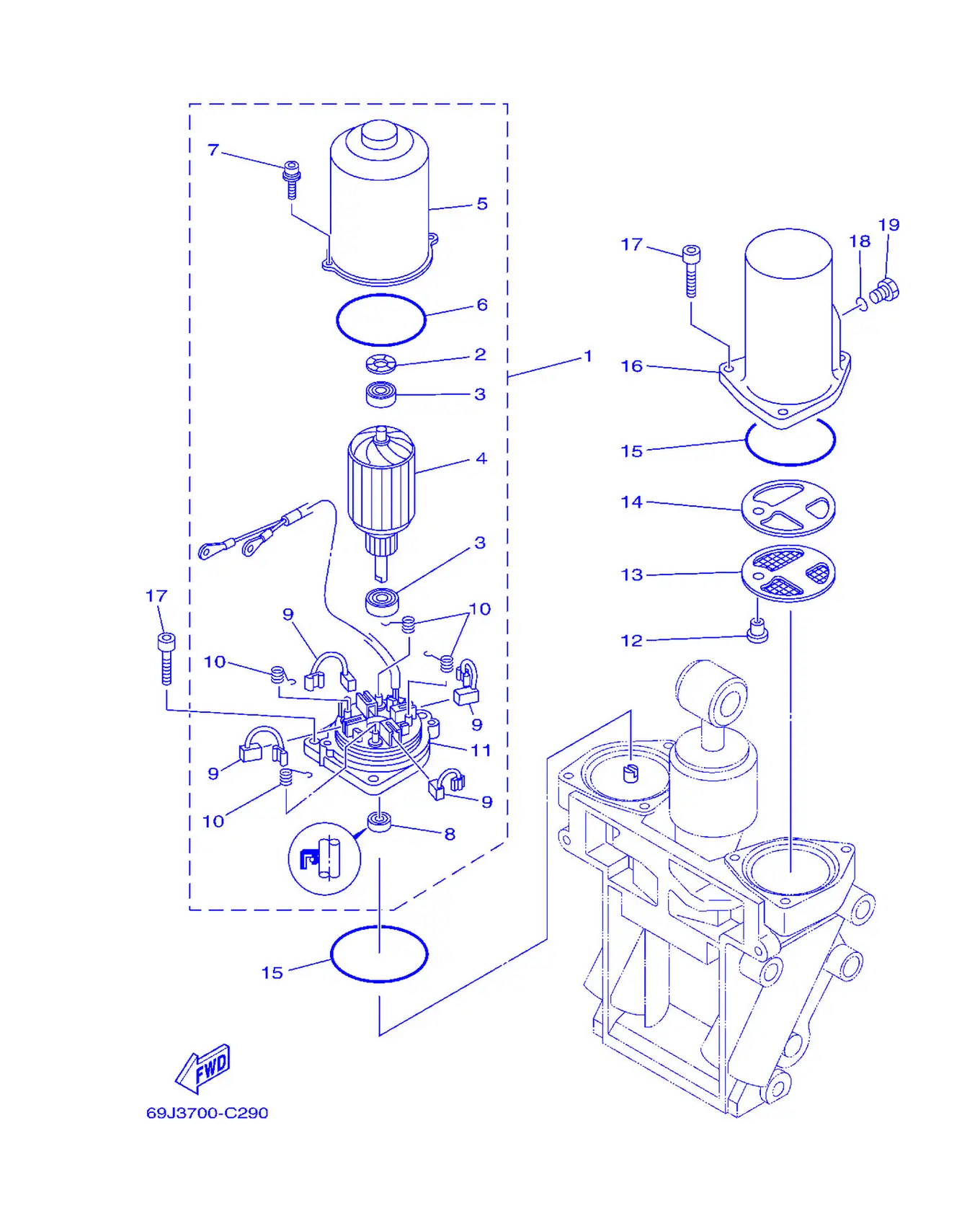

パワートリム & チルトアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43880-01	电动机总成	Motor Assembly	1
2	90206-14N50	波形垫	Washer, Wave	1
3	93399-999T6	轴承	Bearing	2
4	69J-43805-00	电枢组合	Armature Assembly	1
5	69J-43804-00	定子组合	Stator Assembly	1
6	69J-43861-00	O型圈	O-ring	1
7	69J-43886-00	螺栓	Bolt	2
8	69J-43882-00	油封	Oil Seal	1
9	69J-43891-00	电刷	Brush 1	4
10	69J-4386K-00	电刷弹簧	Spring, Brush	4
11	69J-43881-01	端部框架	Frame, End	1
12	69J-4388H-00	塞子	Plug	1
13	69J-43817-00	过滤器2	Filter 2	1
14	69J-4388F-00	垫片	Spacer	1
15	6H1-43869-00	O型圈	O-ring	2
16	69J-43828-00	储油箱	Body, Reservoir	1
17	69J-43888-00	座螺	Bolt, Socket	6
18	93210-09165	O型圈	O-ring	1
19	6H1-43829-00	塞	Plug,Reservoir	1

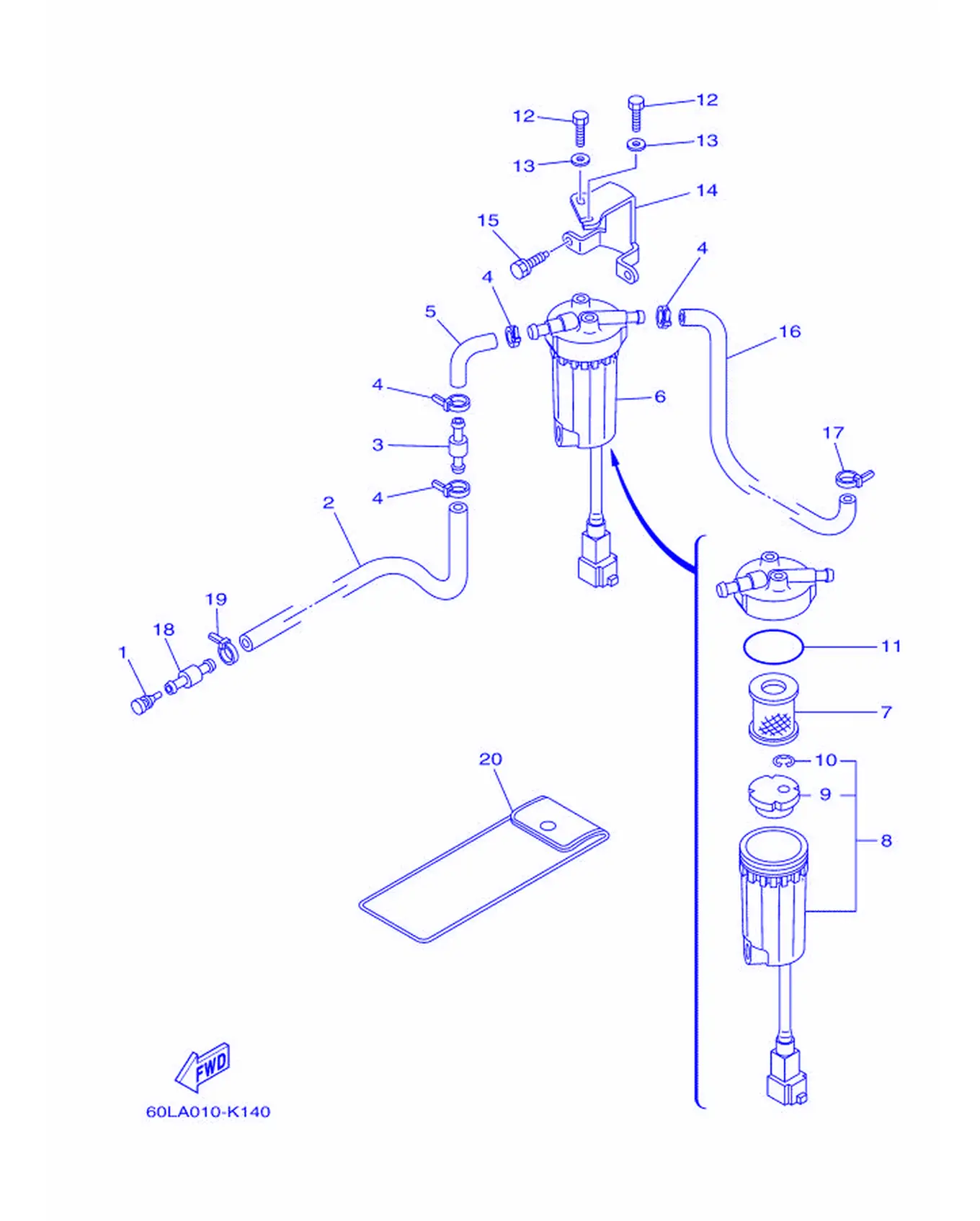

フユエル

REF	雅马哈编码	中文名称	英文名称	用量
1	689-85547-00	减震器	Damper	1
2	90445-13004	固定	Hose (L2360)	1
3	6R3-24377-00	连接管3	Pipe,Joint 3	1
4	90465-11M10	固定	Clamp	4
5	61A-24311-00	燃油管1	Pipe,Fuel 1	1
6	6P3-24560-01	过滤器	Filter Assembly	1
7	6P3-24563-00	过滤器滤	Element, Filter	1
8	6P3-24562-02	滤杯	Cup, Filter	1
9	6P3-24469-00	水位浮标	Float, Water Level	1
10	6P3-24519-00	钢夹	Clip	1
11	6P3-24564-00	衬垫	Gasket	1
12	97095-06014	螺栓	Bolt	2
13	92995-06600	盘形垫	Washer	2
14	69J-24566-10	过滤器托架	Bracket, Filter	1
15	90119-06037	带垫螺栓	Bolt, With Washer	2
16	69J-24313-00	管3	Pipe 3	1
17	90465-11M10	固定	Clamp	1
18	6R3-24377-00	连接管3	Pipe,Joint 3	1
19	90465-11M10	固定	Clamp	1
20	69J-28100-01	工具套	ToolKit	1

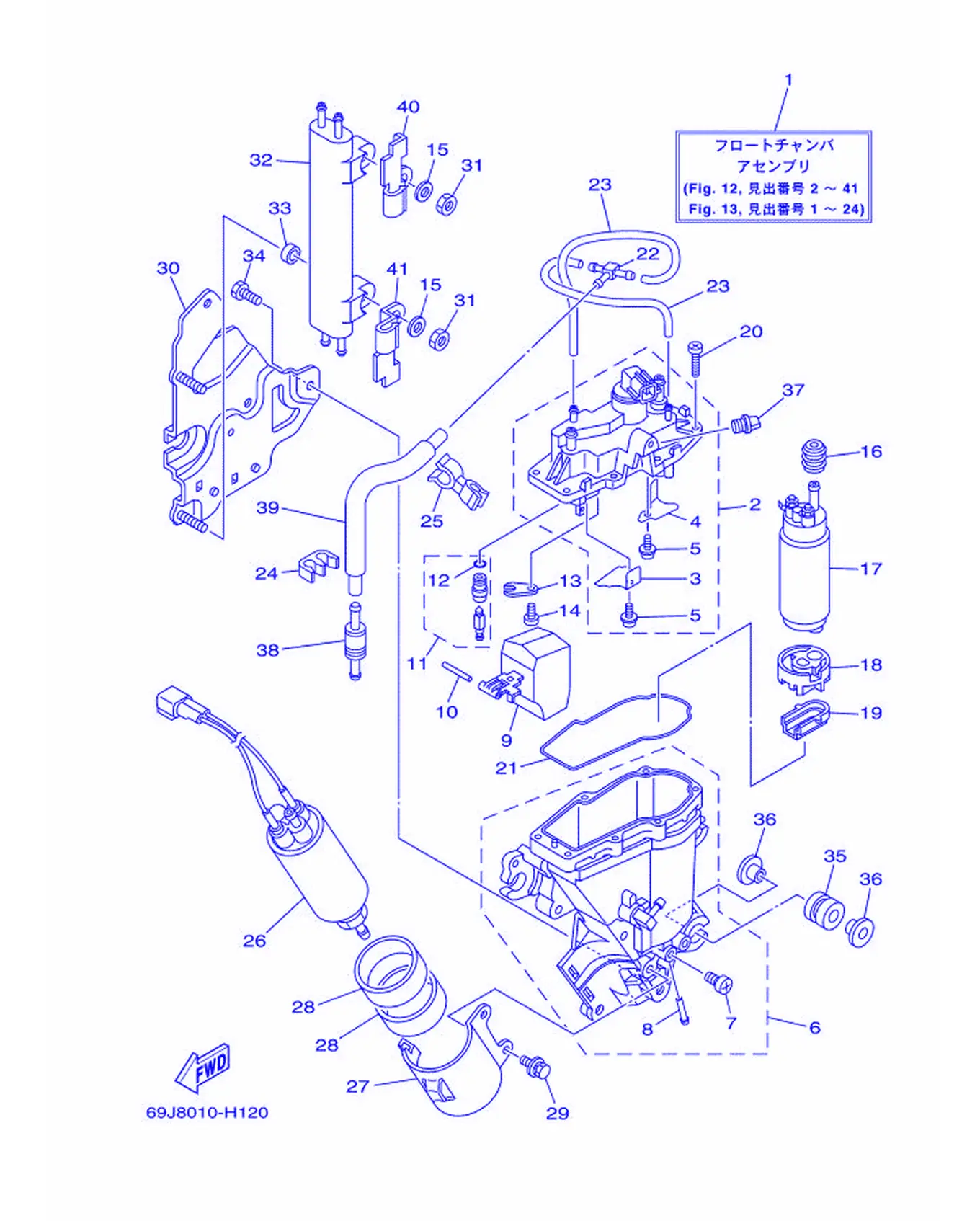

フユエルインジエクシヨンポン

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-14180-40	浮子室组合	FloatChamberAssembly	1
2	69J-14182-10	浮子室盖	Cover,FloatChamber	1
3	69J-2411R-00	容器托架	Plate 1	1
4	69J-2411T-00	容器托架	Plate 2	1
5	4SV-24453-00	螺钉	Screw	2
6	69J-14181-00	浮子室本体1	Body, Float Chamber 1	1
7	6P2-14191-00	放油旋	Drain Plug	1
8	5UX-14251-00	螺纹接头	Nipple	1
9	69J-14985-00	浮子	Float	1
10	68V-14386-00	浮子销	Pin,Float	1
11	69J-14546-00	针阀	Valve,Needle	1
12	68V-13769-00	O型圈	O-ring	1
13	68V-14255-00	面板	Plate	1
14	98507-04008	大柱头螺钉	Screw, Pan Head	1
15	68V-14357-00	平垫	Washer, Plain	2
16	68V-13781-10	泵减震器	Damper,Pump	1
17	69J-13907-03	燃油泵组	FuelPumpComplete	1
18	68V-13915-00	过滤器	Filter	1
19	68V-13784-00	泵盖	Cover,Pump	1
20	68V-14567-00	螺钉	Screw	7
21	68V-14984-00	浮子室衬垫	Gasket,FloatChamber	1
22	69J-24379-00	连接管4	Pipe,Joint 4	1
23	69J-14148-00	管	Pipe	2
24	6P2-24136-00	夹箍2	Clamp 2	1
25	69J-24135-00	夹1	Clamp 1	1
26	69J-24410-02	燃油泵组合	FuelPumpAssembly	1
27	69J-24491-00	燃油泵托架	Bracket,FuelPump	1
28	69J-24492-00	旋钮	Bush, Fuel Pump	2
29	69J-24592-00	螺栓	Bolt	2
30	69J-24422-10	面板	Plate	1
31	69J-14164-00	固定螺母	Nut, Holding	2
32	69J-21841-02	冷却器	Cooler	1
33	68V-14265-00	轴套	Color	2
34	69J-14446-00	螺栓	Bolt	3
35	69J-13593-00	减震器	Damper	4
36	69J-13716-00	轴套	Color	8
37	69J-14225-01	盖	Cap	1
38	60L-24460-00	放油阀组合，安全阀组合	Relief Valve Assembly	1
39	60L-24316-00	管6	Pipe 6	1
40	69J-2481H-00	夹箍	Clamp	1
41	69J-2481H-10	夹箍	Clamp	1

フユエルタンク

REF	雅马哈编码	中文名称	英文名称	用量
1	6YJ-W2420-J1	燃油箱组合	FuelTankAssembly (24L)	1
2	6YJ-24610-01	盖组合	Cap Assembly	1
3	6Y1-24260-12	油量计组合	Fuel Meter Assembly	1
4	90157-05M19	螺钉	Screw, Pan Head	4
5	6Y1-24329-00	密封	Seal	4
6	6Y1-24268-00	油量计衬垫	Gasket, Fuel Meter	1
7	6YJ-24167-00	滤	Strainer	1
8	6Y2-24306-56	燃油管组件1	FuelPipeComplete 1	1
9	6E5-24305-06	油管接头2	Fuel Pipe Joint Complete	1
10	93210-08287	O型圈	O-ring	1
11	6Y2-24305-06	燃油管接头组件2(85以上油箱侧D:13M	Fuel Pipe Joint Complete	1
12	93210-08287	O型圈	O-ring	1
13	90445-13M01	油管	Hose (L2050)	1
14	6E5-24351-51	带1	Band 1	4
15	90445-13M00	固定	Hose(L850)	1
16	6Y2-24360-60	起动注油泵组合	Primer Pump Assembly	1

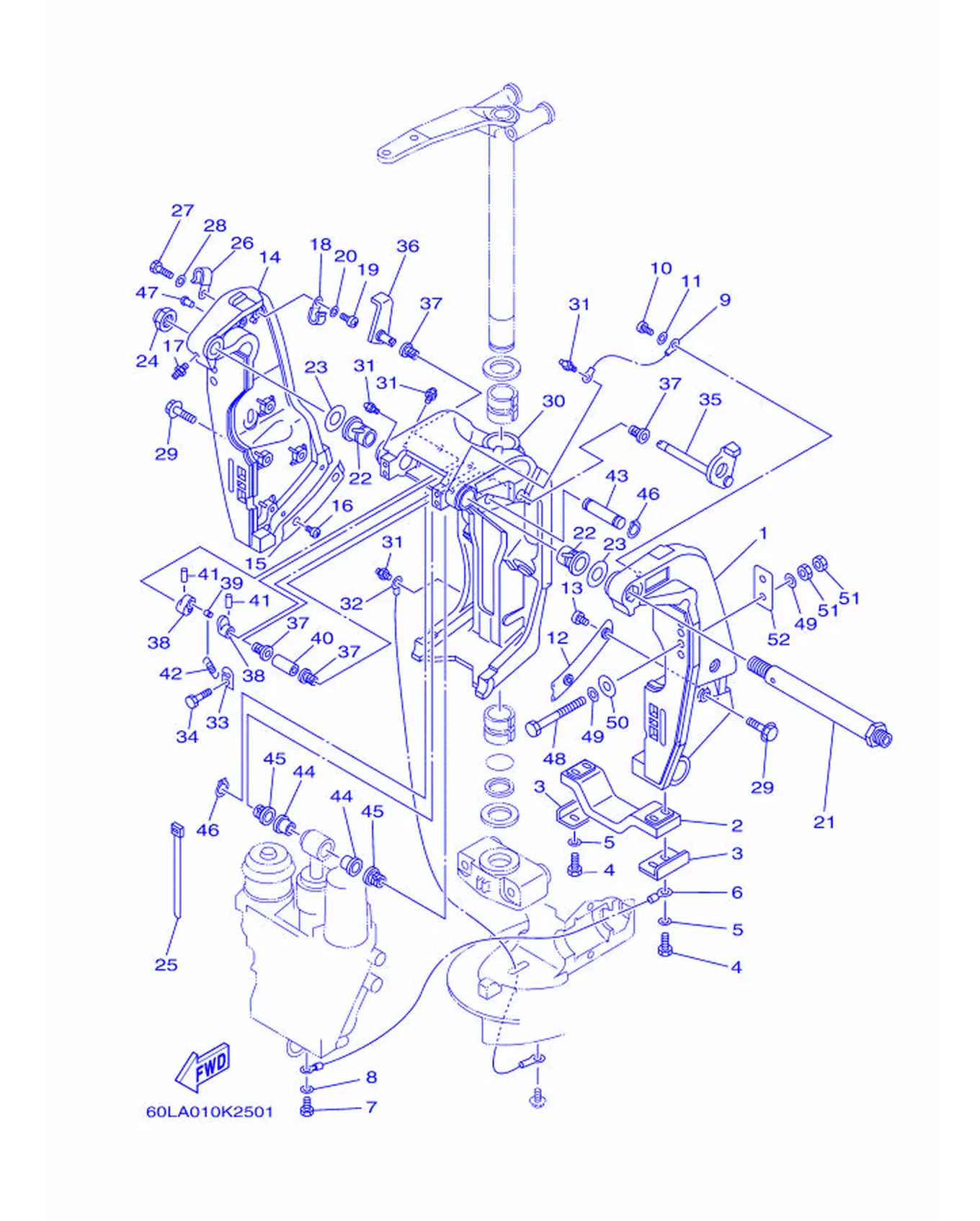

ブラケツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-43111-01-8D	夹紧托架	Bracket,Clamp	1
2	6G5-45251-02	阳极	Anode	1
3	6G5-44526-00	面板	Plate	2
4	97095-06025	螺栓	Bolt	4
5	92995-06600	盘形垫	Washer	4
6	6H1-82148-00	导线4	Wire,Lead 4	1
7	97095-06010	螺栓	Bolt	1
8	92995-06600	盘形垫	Washer	1
9	6E5-82148-00	导线4	Wire,Lead 4	1
10	97885-06012	大柱头螺钉	Screw, Pan Head	1
11	92995-06600	盘形垫	Washer	1
12	61A-43132-00	阻力垫	Washer, Friction	1
13	97885-06010	大柱头螺钉	Screw, Pan Head	2
14	69J-43112-01-8D	夹紧托架	Bracket, Clamp 2	1
15	61A-43133-00	阻力垫	Washer, Friction	1
16	97885-06010	大柱头螺钉	Screw, Pan Head	2
17	93700-06M03	润滑油管嘴	Nipple, Grease	1
18	90465-08M83	固定	Clamp	1
19	97885-06012	大柱头螺钉	Screw, Pan Head	1
20	92995-06600	盘形垫	Washer	1
21	6R3-43131-00	夹紧托架螺	Bolt,ClampBracket	1
22	90386-25M31	衬套	Bushing	2
23	90201-26M59	面板垫圈	Washer,Plate	2
24	90185-22M11	自锁螺母	Nut, Self-Locking	1
25	90465-11M10	固定	Clamp	4
26	90465-08M83	固定	Clamp	1
27	97095-06014	螺栓	Bolt	1
28	92995-06600	盘形垫	Washer	1
29	90119-10024	带垫圈螺栓	Bolt, With Washer	8
30	61A-43311-21-8D	旋转支架	Bracket, Swivel 1	1
31	93700-06M03	润滑油管嘴	Nipple, Grease	5
32	69J-82147-00	导线4	Wire, Lead 5	1
33	6G5-43144-00	弹簧	Hook,Spring	1
34	97095-06010	螺栓	Bolt	1
35	61A-43181-01	顶位销杆	Lever, Tilt Stop	1
36	6G5-43185-02	顶位销杆	Lever, Tilt Stop	1
37	90386-10M16	衬套	Bushing	4
38	6G5-43148-00	间隔轴	Collar, Distance	2
39	90249-06M19	螺丝	Pin	1
40	90387-10M05	衬套	Color	1
41	91690-30020	弹簧销	Pin,Spring	2
42	90506-16003	接头	Spring, Tension	1
43	6E5-43126-02	上侧防震销	Pin, Upper Shock Mount	1
43	6E5-43126-10	上侧防震销	Pin, Upper Shock Mount	1
44	90386-18M63	衬套	Bushing	2
45	90386-18M14	衬套	Bushing	2
46	93410-18M02	开口簧环，卡	Circlip	1
46	93410-18M02	开口簧环，卡	Circlip	2
47	90269-02M08	螺丝	Rivet	2
48	90101-12M05	螺栓	Bolt (L:130MM)	6
49	90201-13M01	面板垫圈	Washer,Plate	12
50	90201-12M05	面板垫圈	Washer,Plate	4
51	95380-12600	有槽螺母	Nut	12
52	6G5-43119-00	艉板	Plate, Transom	2

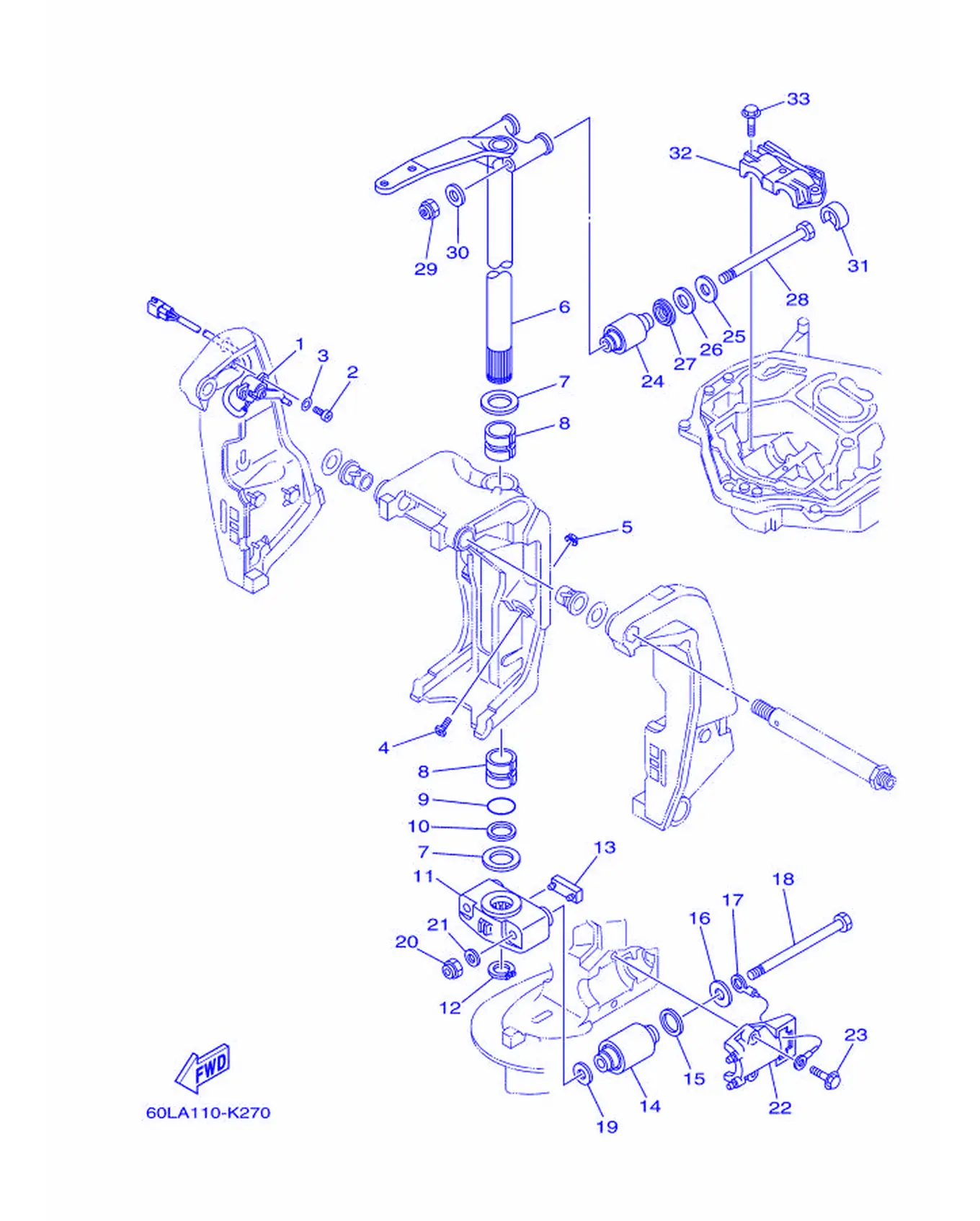

ブラケツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-83672-11	纵倾角传感	TrimSensor	1
2	97885-06016	大柱头螺钉	Screw, Pan Head	2
3	92995-06600	盘形垫	Washer	2
4	61A-43376-00	推力接收器螺	Bolt, Thrust Receiver	2
5	95780-10300	螺母	Nut, Flange	2
6	69J-42510-00-8D	方向托架组合	SteeringBracketAssembly	1
7	90201-40M00	平垫圈	Washer,Plate	2
8	90386-39M89	衬套	Bushing	2
9	93210-35321	O型圈	O-ring	1
10	90202-40M47	垫圈	Washer,Plate	1
11	69J-44551-00-8D	下侧减震胶垫壳	Housing, Lower Mount Rubber 1	1
12	93410-37M04	卡环	Circlip	1
13	61A-44575-00	下侧减震胶垫	Damper, Lower Mount Rubber	1
14	66K-44555-00	下侧减震胶垫	Mount Damper, Lower Side	2
15	90202-32M19	面板垫圈	Washer,Plate	2
16	90201-16016	面板垫圈	Washer,Plate	2
17	6E5-82149-00	导线3	Wire,Lead 3	1
18	90101-14002	螺栓	Bolt, Hexagon	2
19	90201-15M58	面板垫圈	Washer,Plate	2
20	90185-14M00	螺帽	Nut, Self-Locking	2
21	92995-14600	盘形垫	Washer	2
22	61A-44552-01-CA	下侧减震胶垫壳	Housing, Lower Mount Rubber 2	2
23	90119-10024	带垫圈螺栓	Bolt, With Washer	4
24	69J-44514-00	上侧减震胶垫	Mount Damper, Upper Side	2
25	90201-16015	面板垫圈	Washer,Plate	2
26	90202-28M46	平垫圈	Washer,Plate	2
27	69J-44532-00	上侧装配限位板	Stopper, Upper Mount	2
28	90101-14003	螺栓	Bolt, Hexagon	2
29	90185-14M00	螺帽	Nut, Self-Locking	2
30	92995-14600	盘形垫	Washer	2
31	69J-44533-00	上侧减震胶垫	Damper, Upper Mount Rubber	2
32	61A-44511-01	上侧减震胶垫盖	Cover, Upper Mount Rubber	1
33	90119-10024	带垫圈螺栓	Bolt, With Washer	3

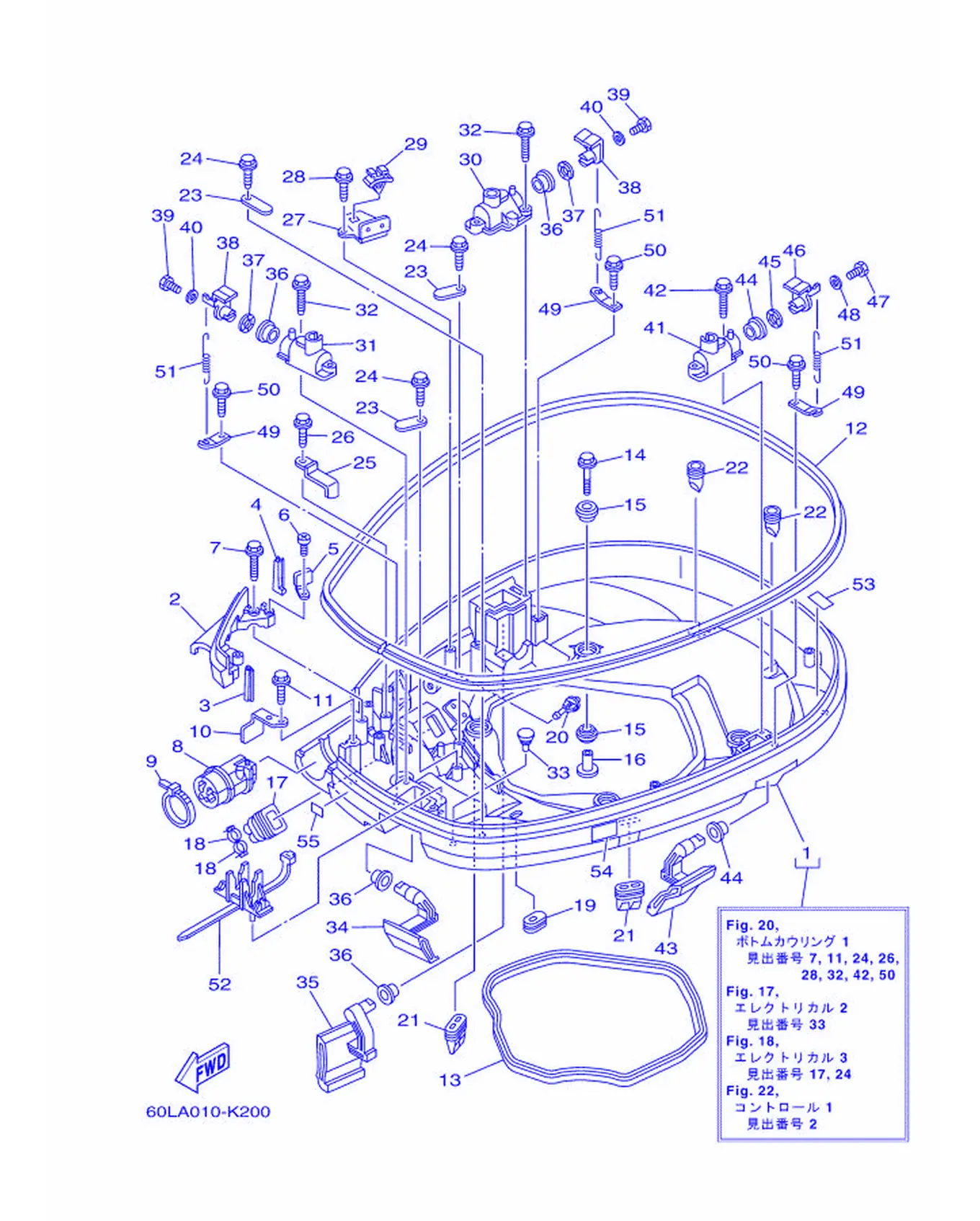

ボトムカウリング 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-42710-02-8D	底罩组合	Bottom Cowling Assembly	1
2	69J-42738-02-8D	装配面板	Plate, Fitting	1
3	6P2-42717-00	密封橡皮块2	Rubber,Seal 2	1
4	6P2-42718-00	密封橡皮块3	Rubber,Seal 3	1
5	69J-42744-11	支承	Stay	1
6	97885-06010	大柱头螺钉	Screw, Pan Head	1
7	90109-06M82	螺栓	Bolt	2
8	69J-42725-01	固定	Grommet	1
9	90465-13M30	固定	Clamp	1
10	64D-42738-11	装配面板	Plate, Fitting	1
11	90109-06M82	螺栓	Bolt	1
12	6P2-42615-00	密封	Seal	1
13	69J-42716-00	密封橡皮块1	Rubber,Seal 1	1
14	90119-08M22	带垫螺栓	Bolt, With Washer	4
15	90480-22M81	固定	Grommet	8
16	90387-08M37	衬套	Color	4
17	6H1-42726-21	固定	Grommet	1
18	90465-11M10	固定	Clamp	2
19	61A-42727-00	固定	Grommet	1
20	6P2-44391-00	软管管嘴	Nipple,Hose	1
21	69J-42717-00	密封橡皮块2	Rubber,Seal 2	2
22	61A-42717-00	密封橡皮块2	Rubber,Seal 2	2
23	6E5-82588-00	面板	Plate	3
24	90109-06M81	螺栓	Bolt	3
25	90462-20001	固定	Clamp	1
26	90109-06M86	螺栓	Bolt	1
27	69J-82554-01	空挡开关支承	Stay, Neutral Switch	1
28	90109-06M86	螺栓	Bolt	1
29	90464-09M47	固定	Clamp	1
30	68F-42828-03-8D	夹箍面板	Plate,Clamp	1
31	69J-42828-02-8D	夹箍面板	Plate,Clamp	1
32	90109-06M82	螺栓	Bolt	4
33	6H4-42748-00	固定	Grommet	2
34	69J-42815-00-8D	夹杆	Lever,Clamp	1
35	69J-42817-00-8D	夹杆	Lever,Clamp	1
36	90386-15M73	衬套	Bushing	4
37	90206-15M18	波形垫圈	Washer, Wave	2
38	68F-42818-01	夹杆	Lever,Clamp	2
39	97095-06020	螺栓	Bolt	2
40	90201-06068	平垫圈	Washer,Plate	2
41	69J-42828-10-8D	夹箍面板	Plate,Clamp	1
42	90109-06M82	螺栓	Bolt	2
43	69J-42816-00-8D	夹杆	Lever,Clamp	1
44	90386-15M73	衬套	Bushing	2
45	90206-15M18	波形垫圈	Washer, Wave	1
46	6D8-42818-00	夹杆	Lever,Clamp	1
47	97095-06020	螺栓	Bolt	1
48	90201-06068	平垫圈	Washer,Plate	1
49	64D-43144-00	弹簧	Hook,Spring	3
50	90109-06M86	螺栓	Bolt	3
51	90506-16M34	拉力弹簧	Spring, Tension	3
52	68V-82594-00	夹箍	Clamp	1
53	67F-82377-00	铭牌	Label	1
54	6AH-42794-00	标签	Label, Warning (General)	1
55	6AH-81996-00	标志	Mark	1

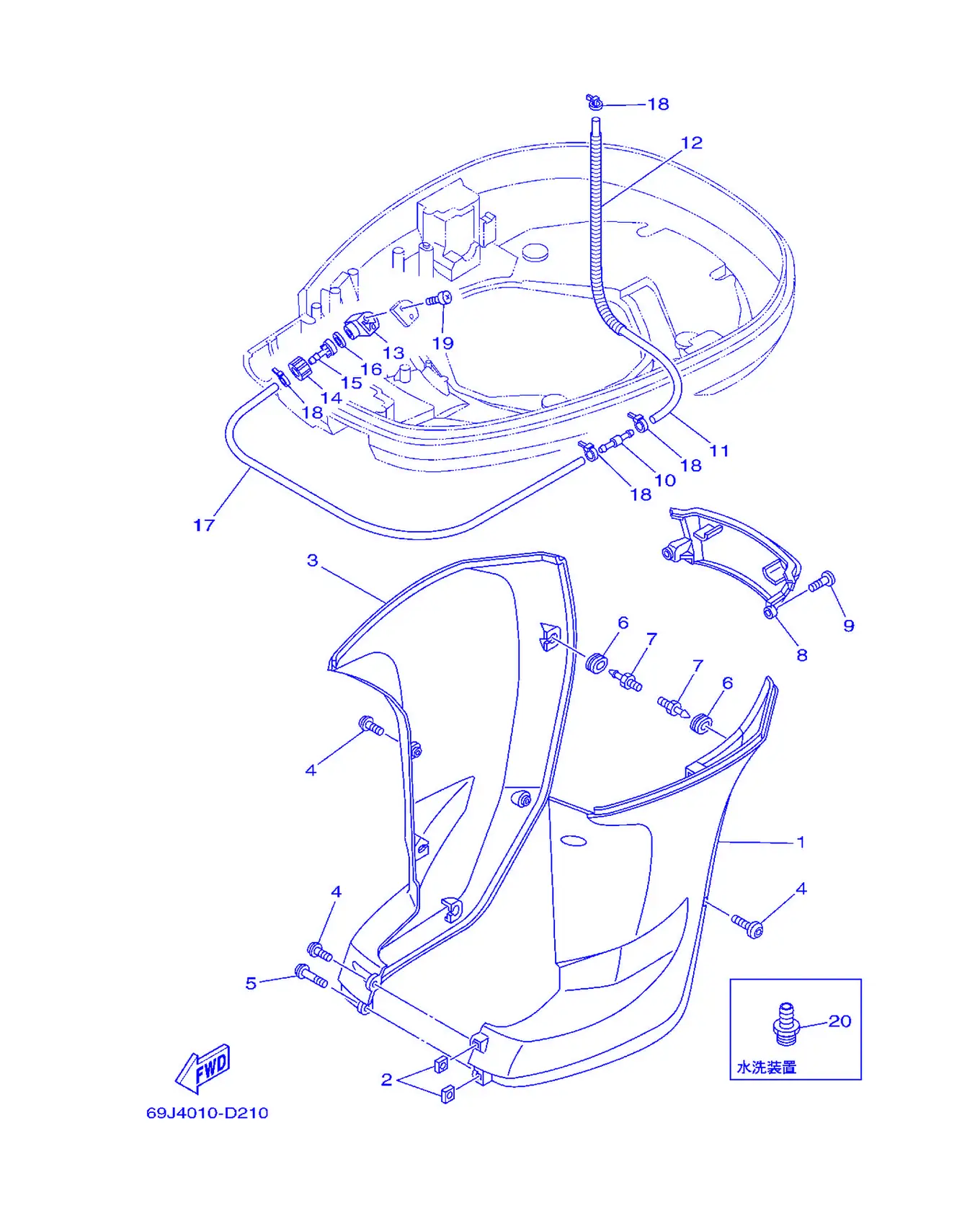

ボトムカウリング 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-42741-00-8D	挡板	Apron	1
2	90173-06001	螺帽	Nut, Square	2
3	69J-42771-00-8D	挡板	Apron	1
4	90111-06111	内六角薄型螺栓	Bolt	5
5	90111-06113	内六角薄型螺栓	Bolt	1
6	90480-14M17	橡胶垫	Grommet	6
7	69J-42774-10	挡板支承1	Stay, Apron 1	6
8	69J-45151-00-8D	水上装置壳体盖	Cover,UpperCasing	1
9	90111-06111	内六角薄型螺栓	Bolt	2
10	6E5-24379-00	连接管4	Pipe,Joint 4	1
11	90445-11012	固定	Hose (L600)	1
12	90447-13009	软管	Tube	1
13	68T-12572-00	软管接头5	Adapter	1
14	6R3-12581-00	软管接头1	Joint,Hose 1	1
15	6R3-12582-00	软管接头2	Joint,Hose 2	1
16	6R3-12583-00	软管接头衬垫	Gasket,HoseJoint	1
17	90445-11028	固定	Hose (L1050)	1
18	90465-11M10	固定	Clamp	4
19	97780-60520	自攻螺钉	Screw, Tapping	2
20	69J-12584-00	软管接头	Joint,Hose 3	1

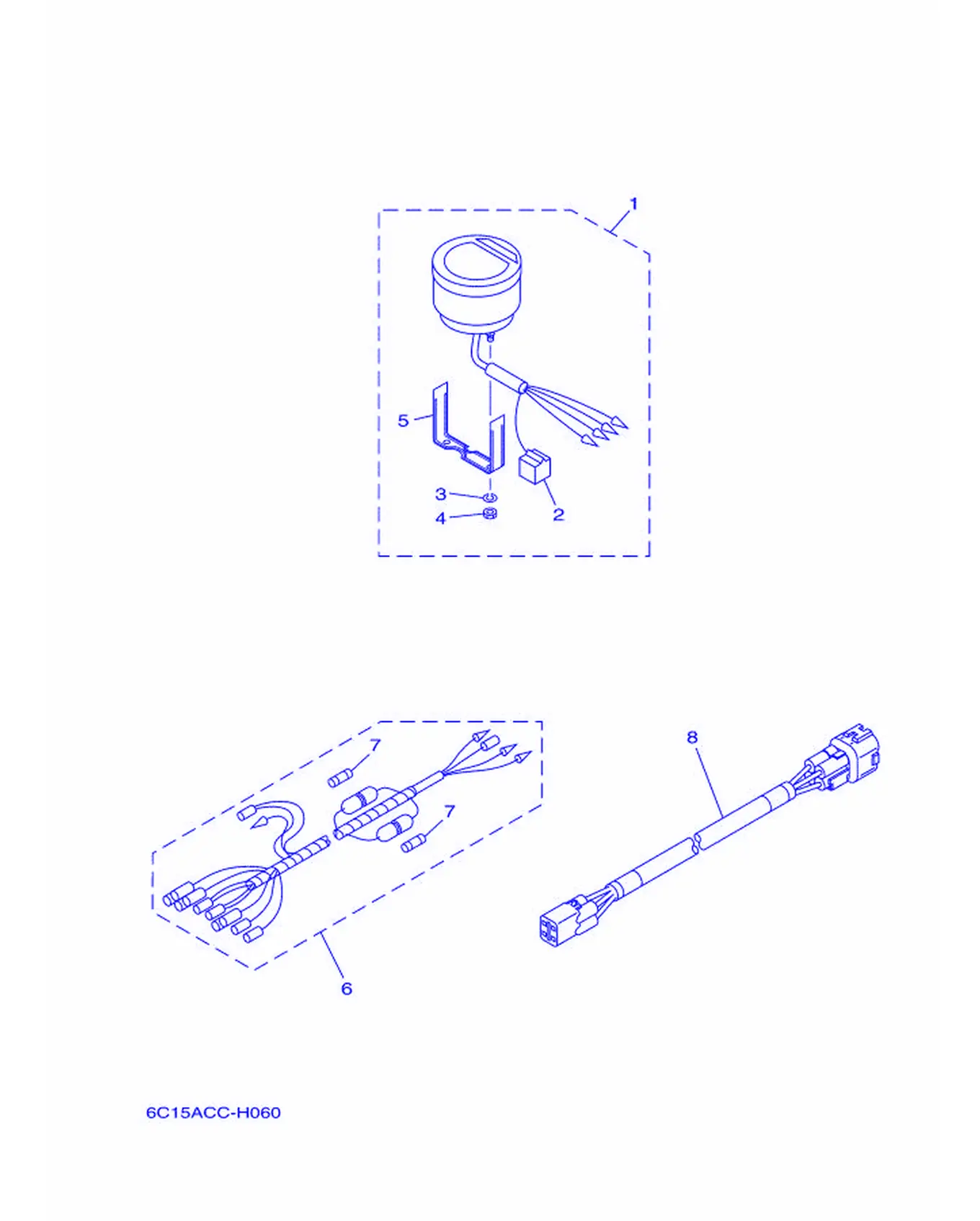

メ-タ

REF	雅马哈编码	中文名称	英文名称	用量
1	6Y5-8350T-90	数字转速表	Digital Tachometer Assembly	1
2	9E450-04533	联接器	Connector	1
3	92990-04100	盘形垫	Washer, Spring	2
4	95380-04600	有槽螺母	Nut	2
5	6Y5-8355X-T1	仪表托架1	Bracket, Meter 1	1
6	6Y5-83553-M0	导线	Wire,Lead	1
7	1E6-82151-00	保险丝	Fuse (10A)	2
8	6Y5-83653-20	导线	Wire, Lead (L=7.0M)	1

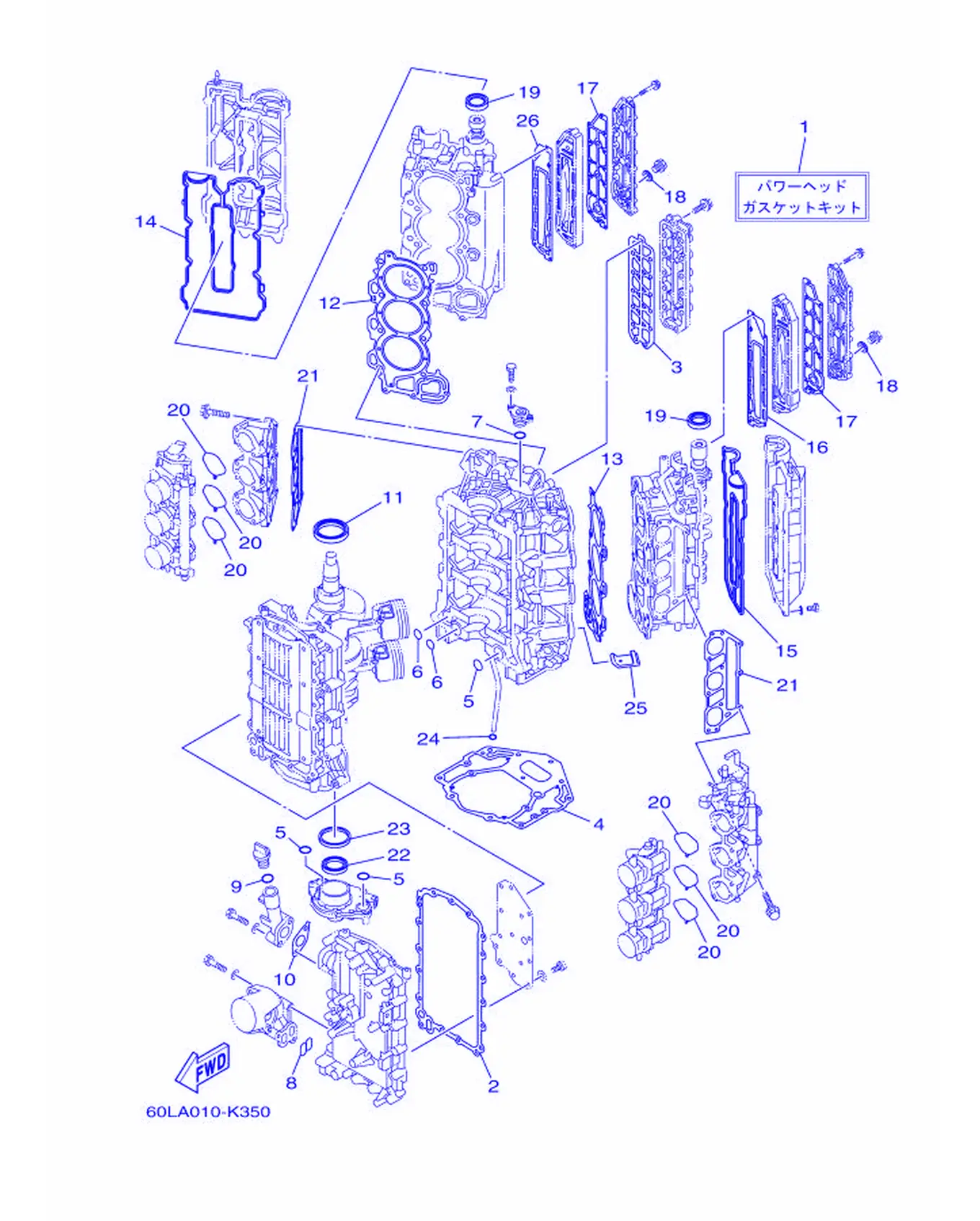

リペアキツト 1

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-W0001-04	动力装置衬垫套件	Power Head Gasket Kit	1
2	69J-15451-00	曲轴箱盖衬垫1	Gasket, Crankcase Cover	1
3	6S1-1131B-00	衬垫	Gasket, Cover	1
4	69J-11351-11	气缸衬垫	Gasket, Cylinder	1
5	93210-25552	O型圈	O-ring	3
6	93210-19MJ1	O型圈	O-ring	2
7	93210-25647	O型圈	O-ring	1
8	69J-13477-00	衬垫	Gasket	1
9	93210-24M79	O型圈	O-ring	1
10	69J-15364-A0	机油塞衬垫	Gasket, Oil Plug	1
11	93102-63004	油封	Oil Seal	1
12	69J-11181-03	气缸头垫片1	Gasket, Cylinder Head 1	1
13	69J-11182-03	气缸盖衬垫2	Gasket, Cylinder Head 2	1
14	69J-11193-01	气缸盖罩衬垫1	Gasket, Head Cover 1	1
15	69J-11194-00	气缸盖罩衬垫2	Gasket, Head Cover 2	1
16	6P2-41112-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1
17	6P2-41114-00	排气管外盖衬垫	Gasket, Exhaust Outer Cover	2
18	90430-18130	固定	Gasket	2
19	93102-38008	油封	OilSeal	2
20	69J-13557-00	衬垫	Gasket	6
21	69J-13645-00	岐管衬垫1	Gasket,Manifold 1	2
22	69J-13338-00	密封圈	Oil Seal	1
23	69J-11355-00	气缸密封圈1	Seal,Cylinder 1	1
24	93210-19MJ3	O型圈	O-ring	1
25	69J-14664-00	断水	Grommet, Water Jacket	2
26	6P2-41122-00	排气管内盖衬垫	Gasket, Exhaust Inner Cover	1

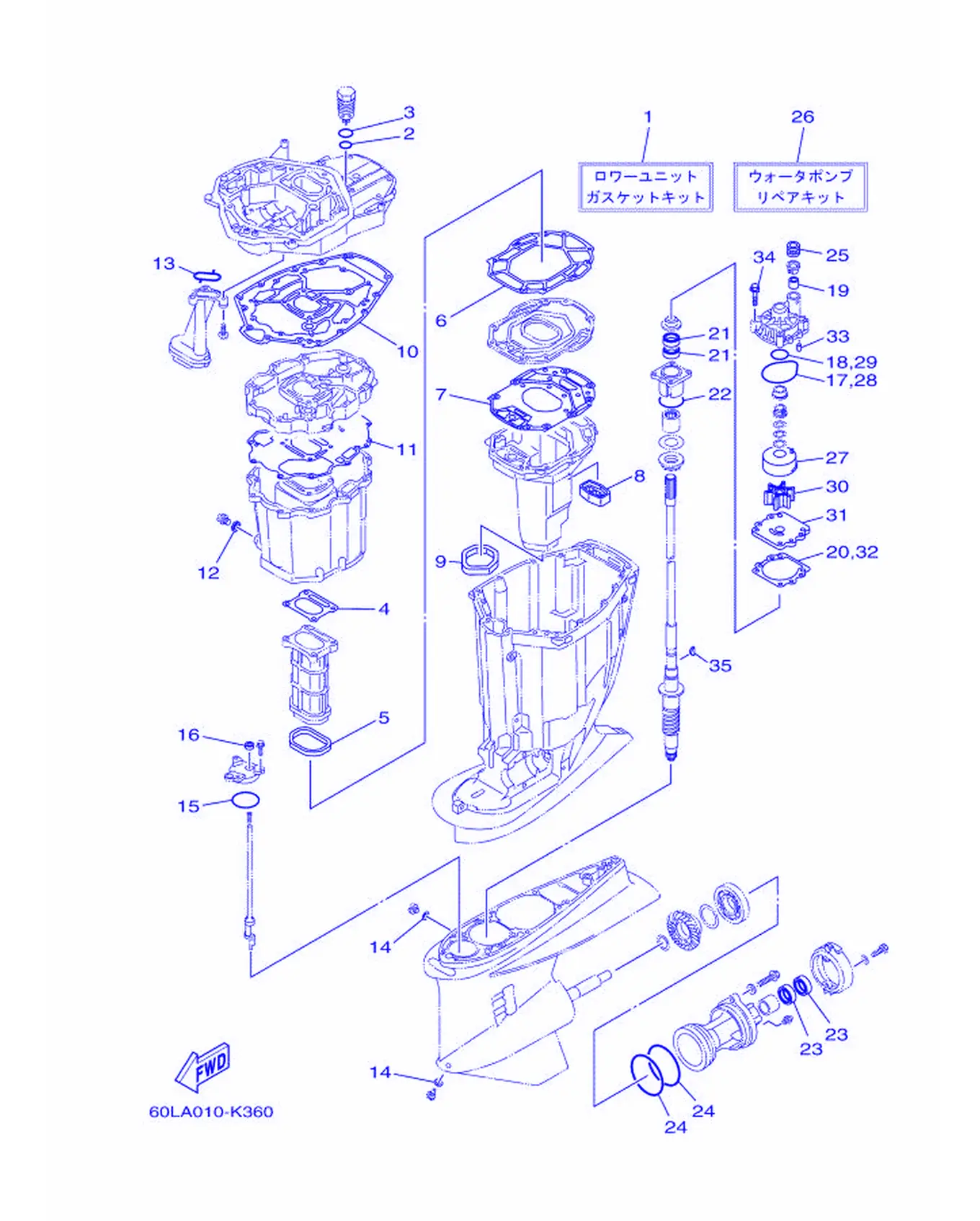

リペアキツト 2

REF	雅马哈编码	中文名称	英文名称	用量
1	69J-W0001-22	水下装置衬垫套件	LowerUnitGasket Kit	1
2	93210-28543	O型圈	O-ring	1
3	93210-347A1	O型圈	O-ring	1
4	6P2-41134-00	排气岐管衬垫	Gasket, Exhaust Manifold	1
5	69J-41138-00	排气管密封圈1	Seal, Exhaust 1	1
6	69J-41135-A0	排气岐管衬垫	Gasket, Exhaust Manifold	1
7	6S1-41136-00	歧管衬垫	Gasket, Exhaust Manifold	1
8	69J-45127-00	密封	Seal	1
9	69J-45123-00	消音器衬垫	Gasket,Muffler	1
10	69J-45113-20	水上装置壳体衬垫	Gasket,UpperCasing	1
11	69J-15312-01	油槽衬垫	Gasket, Oil Pan	1
12	90430-14M09	衬垫	Gasket	1
13	69J-13415-00	机油滤网密封	Seal, Oil Strainer	1
14	90430-08020	固定	Gasket	2
15	93210-64488	O型圈	O-ring	1
16	93106-09014	油封	OilSeal	1
17	93210-86M38	O型圈	O-ring	1
18	93210-37160	O型圈	O-ring	1
19	6E5-44365-00	水封减震器	Damper,WaterSeal	1
20	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
21	93101-28M16	油封	OilSeal	2
22	93210-55M14	O型圈	O-ring	1
23	93101-30M17	油封	OilSeal	2
24	93211-04384	O型圈	O-ring	2
25	6E5-44366-00	水封减震器	Damper,WaterSeal	1
26	61A-W0078-A3	水泵修理套	Water PumpRepair Kit	1
27	61A-44322-02	芯子	Insert, Cartridge	1
28	93210-86M38	O型圈	O-ring	1
29	93210-37160	O型圈	O-ring	1
30	6E5-44352-01	叶轮	Impeller	1
31	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
32	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
33	93606-12019	定位销	Pin, Dowel	2
34	90119-08M14	带垫螺栓	Bolt, With Washer	4
35	90280-04M05	半圆键	Key, Woodruff	1

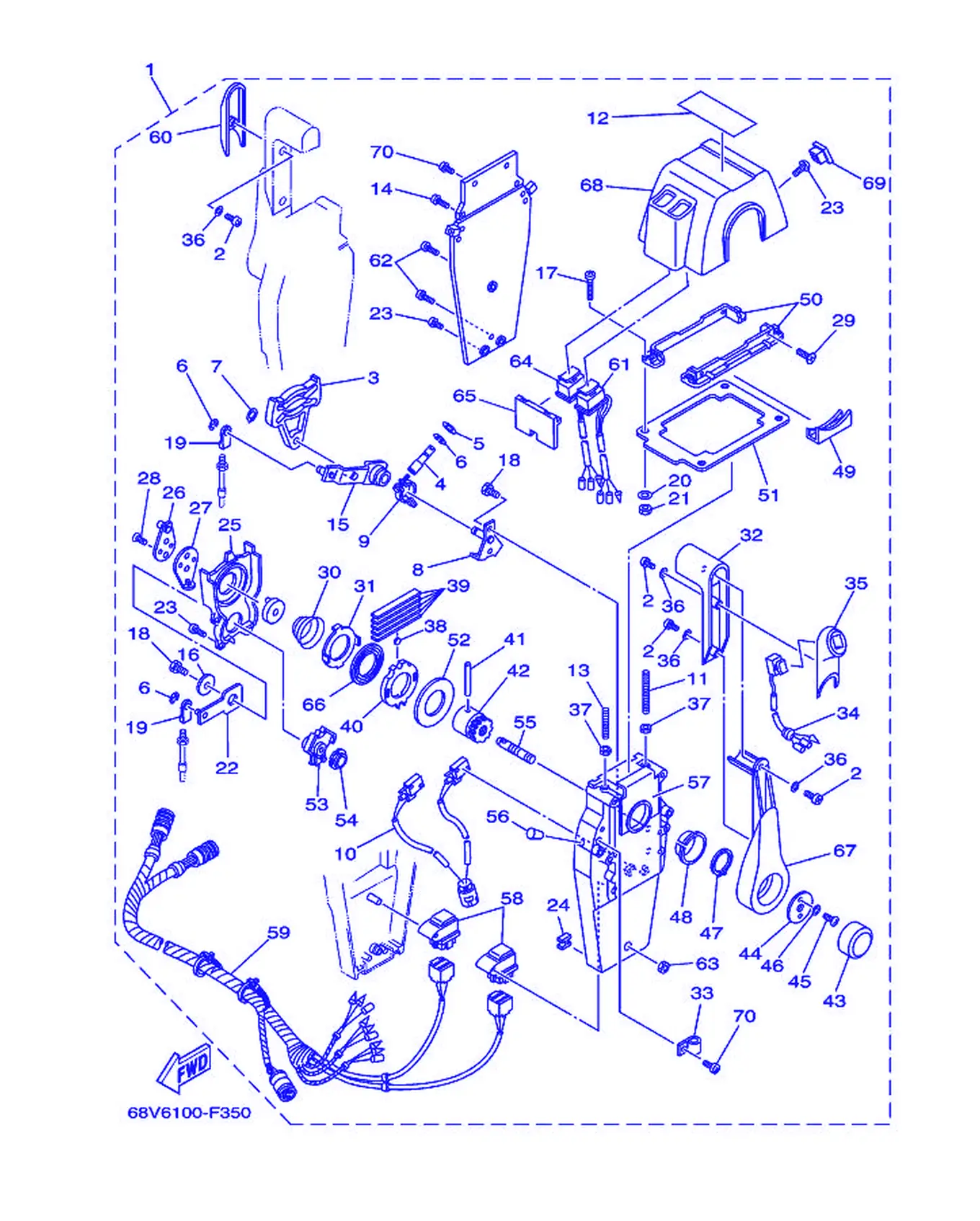

リモ-トコントロ-ルアセンブリ 2

REF	雅马哈编码	中文名称	英文名称	用量
1	704-48207-P1	遥控装置组合	Remote Control Assembly	1
2	704-48128-00	螺钉2	Screw 2	6
3	EL8-48251-00	凸轮面板	Plate,Cam	2
4	704-48265-00	摩擦轴	Shaft, Friction	2
5	701-48246-00	衬套	Spacer	2
6	93430-06024	卡环	Circlip	8
7	EL8-48259-00	开口簧环，卡	Circlip 1	2
8	704-48262-00	油门轴	Shaft,Throttle	2
9	704-48264-00	带阻力油	Throttle, Friction	2
10	704-82540-30	空挡开关总成	Neutral Switch Assembly	1
11	EL8-48281-00	螺钉	Screw	2
12	704-48215-30	图样	Graphic	1
13	704-48281-00	螺钉	Screw	2
14	97890-05025	大柱头螺钉	Screw, Pan Head	4
15	704-48261-00	油门臂	Arm,Throttle	2
16	EL8-48191-00	垫圈1	Washer 1	2
17	704-48283-00	螺钉	Screw	4
18	97380-06018	螺栓	Bolt	6
19	703-48345-01	遥控钢索端部2	Cable End, Remote Control	4
20	704-48287-00	垫	Washer	4
21	95380-05600	螺母	Nut	4
22	704-48271-00	变挡臂	Arm, Shift	2
23	EL8-48127-00	螺钉1	Screw 1	18
24	703-48358-00	钢索固定装置	Anchor, Cable	2
25	704-48231-00	齿轮壳	Housing, Cap	2
26	EL8-48241-00	驱动臂	Arm, Drive	2
27	EL8-48254-00	油门调整限位板	Stopper, Throttle	2
28	92780-06020	平头螺钉	Screw, Flat Head	4
29	98780-05018	平头螺钉	Screw, Flat Head	4
30	EL8-48244-00	发动机空转弹簧	Spring, Free Axel	2
31	EL8-48245-00	锁紧面板	Plate, Lock	2
32	704-48222-P0	控制杠杆握柄	Grip,ControlLever	2
33	704-82594-00	夹箍	Clamp	1
34	704-82563-51	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
35	704-48229-P1	控制杠杆握柄	Grip,ControlLever	1
36	92990-05300	盘形垫	Washer, Internal Tooth	6
37	95380-06600	有槽螺母	Nut, Hexagon	4
38	701-48248-00	发动机空转卷轴	Roller, Free Accelerator	2
39	704-48238-00	延迟簧	Spring, Detent	10
40	704-48232-P1	齿	Gear	2
41	EL8-48164-00	销2	Pin 2	2
42	704-48242-10	驱动轴	Shaft, Drive	2
43	6X3-48225-20	盖	Cover	2
44	704-48192-00	垫圈2	Washer 2	2
45	97890-06018	大柱头螺钉	Screw, Pan Head	4
46	92990-06300	盘形垫	Washer, Internal Tooth	4
47	EL8-48279-00	卡环 2	Circlip 2	2
48	704-48234-00	衬套1	Bushing 1	2
49	704-48219-P0	导线盖	Cover,Lead	2
50	704-48144-20	限位板面板2	Plate, Stopper 2	2
51	704-48176-10	固定	Grommet	1
52	704-48192-P0	垫圈2	Washer 2	2
53	704-48233-00	齿轮2	Gear 2	2
54	704-48235-00	衬套	Bushing	2
55	704-48153-00	发动机空转轴	Shaft, Free Axel	2
56	704-48166-00	塞	Plug	2
57	704-48284-P0	固定	Grommet	2
58	704-81950-10	继电器总成	Relay Assembly	2
59	704-82590-10	电线束组合	Wire Harness Assembly	1
60	704-48229-R0	控制杠杆握柄	Grip,ControlLever	1
61	704-82563-H1	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
62	704-48128-00	螺钉2	Screw 2	3
63	704-48156-00	螺母1	Nut 1	1
64	704-82563-J1	电动倾斜调整开关组合	Trim & Tilt Switch Assembly	1
65	704-48285-10	固定环2	Grommet 2	1
66	704-48178-00	轴面板	Plate, Shift	2
67	704-48221-P0	控制杠杆	Lever, Control	2
68	704-48119-41	盖	Cover	1
69	704-48167-11	塞	Plug	1
70	97890-05016	大柱头螺钉	Screw, Pan Head	5

リモートコントロールボツクス

REF	雅马哈编码	中文名称	英文名称	用量
2	704-48207-P1	遥控装置组合	Remote Control Assembly	1
3	701-48320-50	遥控钢索 (4.56m)	Cable, Remote Control	2
3	701-48320-60	遥控钢索 (4.88m)	Cable, Remote Control	2
3	701-48320-80	遥控钢索 (5.18m)	Cable, Remote Control	2
3	701-48350-00	遥控钢索 (6.40m)	Cable, Remote Control	2
3	701-48350-20	遥控钢索 (7.01m)	Cable, Remote Control	2

ロワーケーシング & ドライブ 3

REF	雅马哈编码	中文名称	英文名称	用量
1	69K-45300-22-8D	水下装置总成FL225AETX	LowerUnitAssembly	1
2	61A-45301-10-8D	水下装置壳	Casing,Lower	1
3	93311-83280	轴承	Bearing	1
4	61B-45538-01	衬套1	Spacer 1	1
5	93315-660W3	轴承	Bearing	1
6	93341-670V0	轴承	Bearing	1
7	61A-45567-00	填隙	Shim (T:0.10MM)	1
7	61A-45567-10	填隙	Shim (T:0.12MM)	1
7	61A-45567-20	填隙	Shim (T:0.15MM)	1
7	61A-45567-30	填隙	Shim (T:0.18MM)	1
7	61A-45567-40	填隙	Shim (T:0.30MM)	1
7	61A-45567-50	填隙	Shim (T:0.40MM)	1
7	61A-45567-60	填隙	Shim (T:0.50MM)	1
8	663-44366-00	水封减震器	Damper,WaterSeal	1
9	90340-08002	螺丝	Plug, Straight Screw	1
10	688-45341-10	放油塞	Plug, Drain	1
11	90430-08020	固定	Gasket	2
12	61A-45376-00	密封圈减震块导承	Guide,SealDamper	1
13	61A-45321-01	面板	Plate	1
14	93210-64488	O型圈	O-ring	1
15	93106-09014	油封	OilSeal	1
16	90119-06M10	带垫螺栓	Bolt, With Washer	3
17	69K-44150-00	变挡凸轮组合	Shift Cam Assembly	1
18	99001-08600	卡环	Circlip	1
19	90501-11M10	接头	Spring, Compression	1
20	61A-44311-01	水泵壳	Housing,Water Pump	1
21	61A-44322-02	芯子	Insert, Cartridge	1
22	93210-86M38	O型圈	O-ring	1
23	93210-37160	O型圈	O-ring	1
24	6E5-44365-00	水封减震器	Damper,WaterSeal	1
25	6E5-44312-00	水泵壳体盖	Cover,Water PumpHousing	1
26	6E5-44352-01	叶轮	Impeller	1
27	90280-04M05	半圆键	Key, Woodruff	1
28	61A-45538-00	衬套1	Spacer 1	1
29	61A-45527-00	驱动轴安装	Color,Drive Shaft	1
30	90201-22M01	平垫圈	Washer,Plate	2
31	90206-22M19	波形垫圈	Washer, Wave	1
32	6G5-44323-00	外挡板	Outer Plate, Cartridge	1
33	6E5-44315-A0	水泵衬垫	Gasket,Water Pump	1
34	93606-12019	定位销	Pin, Dowel	2
35	90119-08M14	带垫螺栓	Bolt, With Washer	4
36	61A-45331-00-9S	轴承壳	Housing,Bearing	1
37	93101-28M16	油封	OilSeal	2
38	93317-330U2	轴承	Bearing	1
39	61A-45587-00	填隙	Shim (T:0.10MM)	1
40	93341-930U9	轴承	Bearing	1
41	93210-55M14	O型圈	O-ring	1
42	6E5-45344-00	油封盖	Cover,OilSeal	1
43	97095-08025	螺栓	Bolt	4
44	92995-08600	盘形垫	Washer	4
45	69J-45501-00	驱动轴组	Drive ShaftComplete	1
46	6P2-45551-01	小齿轮	Pinion (15T)	1
47	90201-16M00	平垫圈	Washer,Plate	1
48	90170-16M19	螺帽	Nut	1
49	6P3-45560-00	齿轮1	Gear 1 (30T)	1
50	69K-45611-00	螺旋浆轴	Shaft,Propeller	1
51	61B-45641-01	变挡装置	Shifter	1
52	61A-45634-01	变挡滑	Slide, Shift	1
53	61A-45632-00	十字销	Pin, Cross	1
54	69J-45631-00	爪形离合器	Clutch, Dog	1
55	61A-45633-00	十字环	Ring, Cross Pin	1
56	6H1-45668-00	自由轴	Shaft, Free	1
57	61A-45635-00	变挡柱	Plunger, Shift	2
58	90201-02M00	平垫圈	Washer,Plate	1
59	90183-02M03	螺帽	Nut,Spring	2
60	90501-10M77	压簧	Spring, Compression	1
61	93501-04011	滚珠	Ball	2
62	69K-45332-00	轴承壳	Housing,Bearing	1
63	93332-00048	轴承	Bearing	1
64	6P3-45571-00	齿轮2	Gear 2 (30T)	1
65	93341-440U5	轴承	Bearing	1
66	6K1-45578-01	填隙	Shim (T:0.10MM)	1
66	6K1-45578-10	填隙	Shim (T:0.12MM)	1
66	6K1-45578-20	填隙	Shim (T:0.15MM)	1
66	6K1-45578-30	填隙	Shim (T:0.18MM)	1
66	6K1-45578-40	填隙	Shim (T:0.30MM)	1
66	6K1-45578-50	填隙	Shim (T:0.40MM)	1
66	6K1-45578-60	填隙	Shim (T:0.50MM)	1
67	61B-45383-00	爪形垫	Washer, Claw	1
68	69K-45384-00	螺母	Nut	1
69	69K-45577-00	填隙	Shim (T:0.10MM)	1
69	69K-45577-10	填隙	Shim (T:0.12MM)	1
69	69K-45577-20	填隙	Shim (T:0.15MM)	1
69	69K-45577-30	填隙	Shim (T:0.18MM)	1
70	93315-43061	滚针轴承	Bearing	1
71	93101-30M17	油封	OilSeal	2
72	93211-04384	O型圈	O-ring	2
73	90105-08049	凸缘螺栓	Bolt, Flange	2
74	90201-08023	平垫圈	Washer,Plate	2
75	93700-09M00	润滑油管嘴	Nipple, Grease	1
76	69J-45361-00-8D	水下装置壳体盖	Cap,Lower Casing	1
77	97095-08020	螺栓	Bolt	2
78	92995-08600	盘形垫	Washer	2

ロワーケーシング & ドライブ 4

REF	雅马哈编码	中文名称	英文名称	用量
1	6E5-44365-00	水封减震器	Damper,WaterSeal	1
2	6E5-44366-00	水封减震器	Damper,WaterSeal	1
3	6S1-44361-01	水管	Tube, Water 1	1
4	93608-12M05	定位销	Pin, Dowel	2
5	97095-10045	螺栓	Bolt	7
6	92995-10100	盘形垫	Washer	7
7	92995-10600	盘形垫	Washer	7
8	90119-10MA2	卡环	Bolt, With Washer	1
9	69J-45375-00	密封圈减震	Damper,Seal	1
10	61A-45214-11	进水口盖	Cover, Water Inlet 1	1
11	61A-45215-11	进水口盖	Cover, Water Inlet 2	1
12	90152-05003	沉头螺钉	Screw, Countersunk	1
13	90185-05002	螺母	Nut, Self-Locking	1
14	61A-45371-00	航向调整	Tab Trim	1
15	90105-10M00	螺栓	Bolt, Flange	1
16	69J-45987-00	衬套	Spacer 1	1
17	688-45997-01	衬套	Spacer	1
18	92990-18200	盘形垫	Washer	1
19	90171-18M04	螺母	Nut, Castle	1
20	91490-40030	开口销	Pin, Cotter	1
21	6K1-45970-01-98	螺旋浆	Propeller (3X15-1/4X15-ML)	1
21	6K1-45972-01-98	螺旋浆组合	Propeller (3X13-3/4X21-ML)	1
21	6K1-45974-02-98	螺旋浆	Propeller (3X13-3/4X19-ML1)	1
21	6K1-45978-02-98	螺旋浆	Propeller (3X13-3/4X17-ML1)	1
21	61B-45972-00-98	螺旋浆组合	Propeller (3X14-1/2X21-TL)	1
21	61B-45974-00-98	螺旋浆	Propeller (3X14-1/2X19-TL)	1
21	61B-45978-00-98	螺旋浆	Propeller (3X15X17-TL)	1
21	6R1-45970-A1	螺旋浆组合	Propeller (3X15-1/4X19-ML)	1
21	6R1-45972-A0	螺旋浆	Propeller (3X14-7/8X21-ML)	1
21	6R1-45974-A0	螺旋浆	Propeller (3X14-1/2X23-ML)	1
