翟墨 F15 舷外机爆炸图及零件明细

四冲程 15 / 20 马力 · 共 28 个部位 / 758 条零件，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 1 3КОЛЕНВАЛ И ПОРШЕНЬ 4ЦИЛИНДР И КАРТЕР 2 5КЛАПАН 6ВПУСК 7КАРБЮРАТОР 8МАСЛЯНЫЙ НАСОС 9ТОПЛИВНАЯ СИСТЕМА 1 10ТОПЛИВНАЯ СИСТЕМА 2 11СТАРТЕР 12ГЕНЕРАТОР 13ЭЛЕКТРООБОРУДОВАНИЕ 1 14ЭЛЕКТРООБОРУДОВАНИЕ 2 15СТАРТЕР 16НИЖНИЙ КОЖУХ 17РУЛЕВОЕ УПРАВЛЕНИЕ 18РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ 19УПРАВЛЕНИЕ 20КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 21КРОНШТЕЙН 1 22КРОНШТЕЙН 2 23ВЕРХНИЙ КОРПУС 24МАСЛЯНЫЙ ПОДДОН 25НИЖНИЙ КАРТЕР И ПРИВОД 1 26НИЖНИЙ КАРТЕР И ПРИВОД 2 27НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 28ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

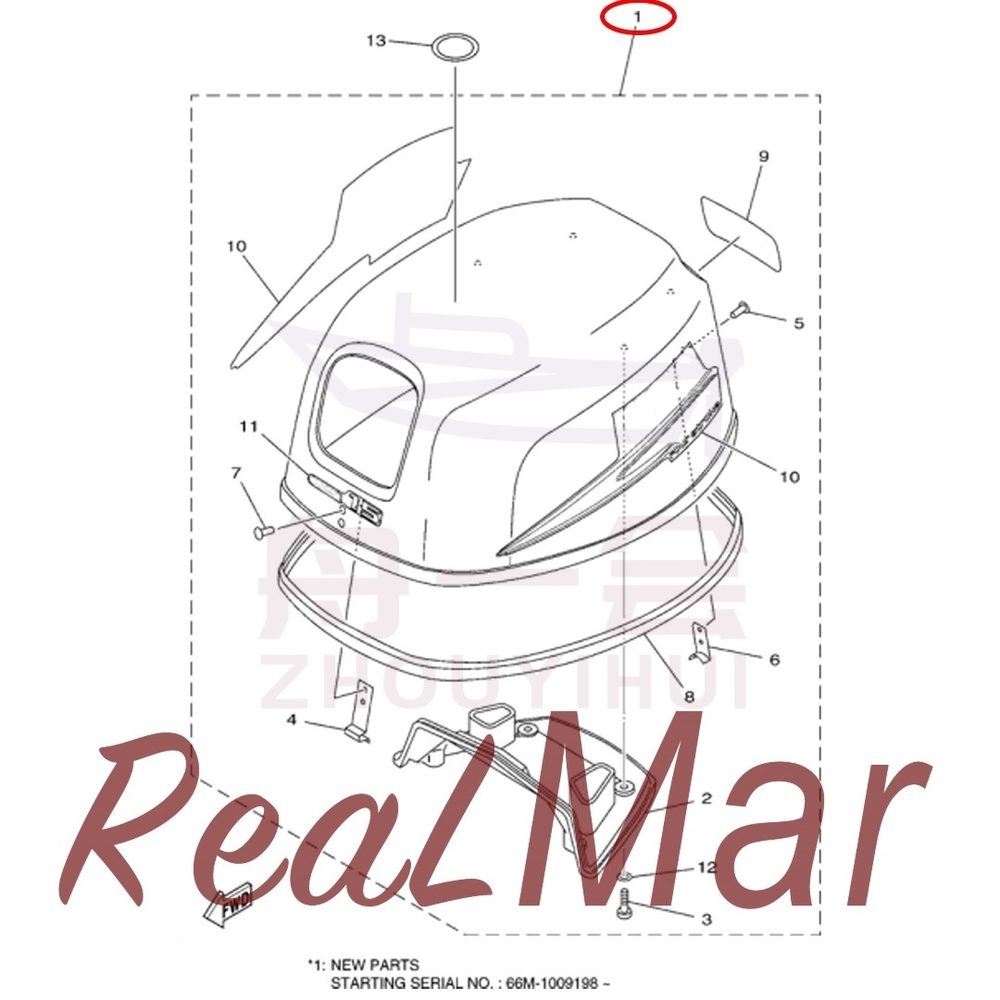

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM1509-42610-000	Глушитель в сборе	1
	DM1509-42610-001	Глушитель в сборе	1
2	DM1509-42613-000	Дефлектор	1
3	13320-40580	Винт самонарезающий с крестообразным шлицем и полукруглой головкой	4
4	DM1509-42651-000	Передний крюк глушителя	1
5	10844-04M08	Заклепка полупустотелая с плоской полукруглой головкой	2
6	DM1509-42652-000	Передний крюк глушителя	1
7	10844-04M08	Заклепка полупустотелая с плоской полукруглой головкой	2
8	DM1509-42615-000	Нижний уплотнитель глушителя	1
	DM1509-42615-001	Нижний уплотнитель глушителя	1
9	DM1509-42678-000	Наклейка	1
10	DM1509-W0070-000	Наклейка	1
11	DM1509-42677-000	Наклейка	1
12	10808-05M72	Плоская шайба	4
13	DM2509-13434-000	Наклейка	1

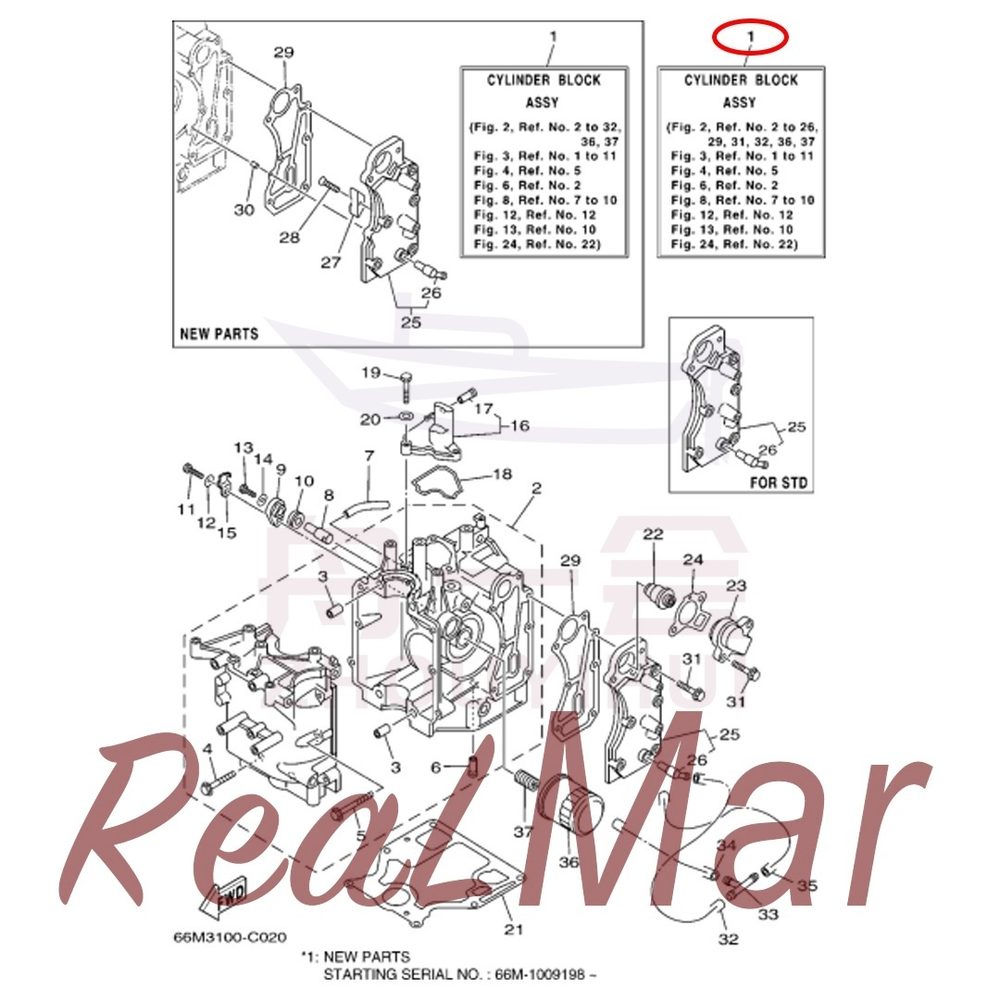

Рис. 2ЦИЛИНДР И КАРТЕР 1 CYLINDER & CRANKCASE 1

REF	Номер детали	Наименование	Кол-во
1	DM1509-W009B-000	Блок цилиндра с картером в сборе	1
	DM1509-W009B-001	Блок цилиндра с картером в сборе	1
	DM1509-W009B-002	Блок цилиндра с картером в сборе	1
	DM1509-W009B-003	Блок цилиндра с картером в сборе	1
2	DM1509-15100-000	Блок цилиндра с картером в сборе (с гильзой, установочным штифтом)	1
	DM1509-15100-001	Блок цилиндра с картером в сборе (с гильзой, установочным штифтом)	1
3	11590-90996	Установочный штифт головки цилиндра	2
4	10991-02M44	Болт с шестигранной головкой с плоской шайбой в сборе	4
5	10991-04M96	Болт с шестигранной головкой с плоской шайбой в сборе	6
6	DM1509-24377-000	Патрубок соединительный	1
7	10665-90M64	Шланг корпуса	1
8	DM1509-11325-000	Анод головки цилиндра	1
9	DM1509-11327-000	Крышка анода блока цилиндра	1
10	DM1509-11328-000	Уплотнительное кольцо анода	1
11	13015-04080	Болт с шестигранной головкой	1
12	18115-04400	Плоская шайба	1
13	13015-05098	Болт с шестигранной головкой	1
14	18115-05400	Плоская шайба	1
15	DM1509-12535-000	Экран	1
16	DM1509-11168-000	Крышка сапуна	1
17	DM1509-24377-000	Патрубок соединительный	1
18	DM1509-11357-000	Уплотнитель крышки сапуна	1
19	13015-04080	Болт с шестигранной головкой	3
20	18115-04400	Плоская шайба	3
21	DM1509-11351-000	Прокладка основания двигателя	1
	DM1509-11351-001	Прокладка основания двигателя	1
22	DM1509-12411-000	Термостат	1
23	DM6011-12413-000	Крышка термостата	1
24	DM1509-12414-000	Прокладка крышки термостата	1
25	DM1509-41113-000	Крышка выхлопного корпуса	1
	DM1509-41113-001	Крышка выхлопного корпуса	1
	DM1509-41113-002	Крышка выхлопного корпуса	1
	DM1509-41113-003	Крышка выхлопного корпуса	1
26	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
27	DM1509-11325-001	Анод блока цилиндров	1
28	12320-06095	Винт с крестообразным шлицем и потайной головкой	1
29	DM1509-41114-000	Стальная прокладка крышки выхлопного корпуса	1
	DM1509-41114-001	Запасная часть Dimo	1
30	17406-98M03	Установочный штифт	2
31	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	7
32	10665-01049	Дренажная трубка	1
33	DM6011-24378-000	Тройник с круглой головкой	1
34	10665-01024	Шланг	1
35	10665-01905	Дренажная трубка	1
36	DM1509-13440-000	Масляный фильтр	1
37	10609-80M00	Крепёжная трубка масляного фильтра	1

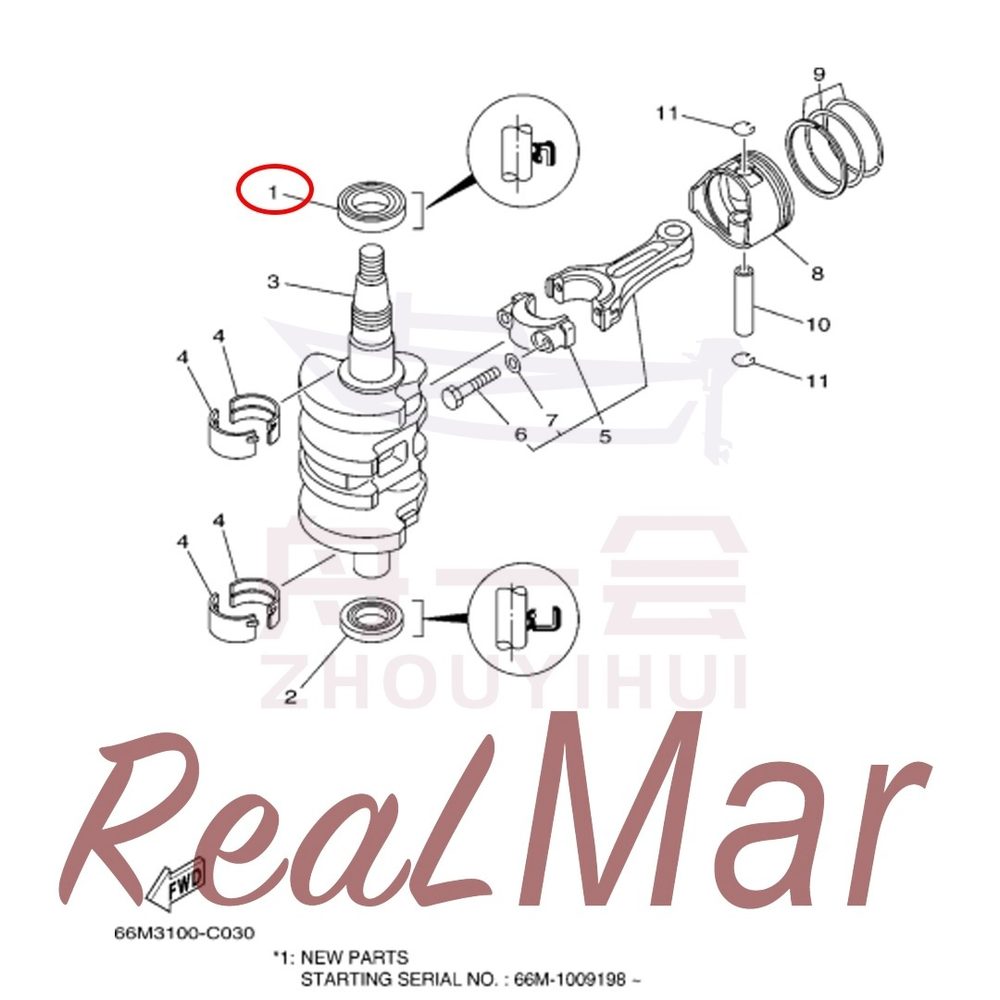

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	17908-75M59	Верхний сальник коленчатого вала	1
2	17908-85M58	Нижний сальник коленчатого вала	1
3	DM1509-11411-000	Коленчатый вал	1
4	DM1509-11416-000	Вкладыш подшипника	4
	DM1509-11416-001	Вкладыш подшипника	4
	DM1509-11416-002	Вкладыш подшипника	4
5	DM1509-11650-000	Шатун	2
6	DM1509-11654-000	Болт с шестигранной головкой и фланцем	2
7	10809-03M09	Плоская шайба	2
8	DM1509-11631-000	Поршень	2
	DM1509-11635-000	Поршень	2
	DM1509-11636-000	Поршень	2
9	DM1509-11603-000	Комплект поршневых колец	2
	DM1509-11603-001	Комплект поршневых колец	2
	DM1509-11604-000	Комплект поршневых колец	2
	DM1509-11604-001	Комплект поршневых колец	2
	DM1509-11605-000	Комплект поршневых колец	2
	DM1509-11605-001	Комплект поршневых колец	2
10	DM1511-11633-000	Поршневой палец	2
11	17650-95087	Стопорное кольцо поршневого пальца	4

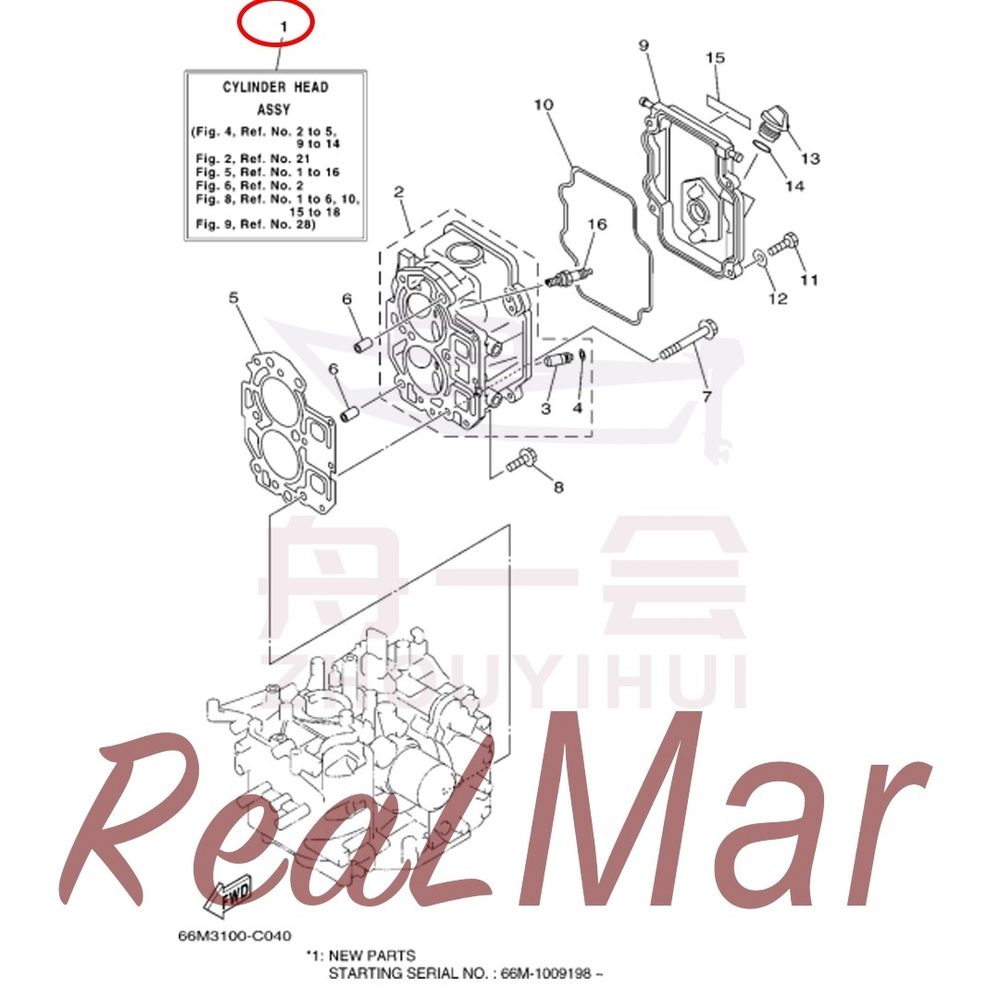

Рис. 4ЦИЛИНДР И КАРТЕР 2 CYLINDER & CRANKCASE 2

REF	Номер детали	Наименование	Кол-во
1	DM1509-W009A-000	Головка блока цилиндров в сборе	1
2	DM1509-11111-000	Головка блока цилиндров в сборе	1
3	DM1509-11133-000	Направляющая втулка клапана	4
4	17650-01M09	Пружинное стопорное кольцо	4
5	DM1509-11181-000	Прокладка цилиндра	1
	DM1509-11181-001	Прокладка цилиндра	1
6	11590-90996	Установочный штифт головки цилиндра	2
7	10905-02M32	Болт с шестигранной головкой и фланцем	6
8	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	3
9	DM1509-11191-000	Наружная крышка головки цилиндра	1
10	DM1509-11356-000	Уплотнение крышки головки цилиндра	1
11	13015-04080	Болт с шестигранной головкой	4
12	18115-04400	Плоская шайба	4
13	DM9909-15363-000	Крышка маслозаливной горловины	1
14	17890-86M31	Уплотнительное кольцо масляного щупа	1
15	DM1509-12138-000	Наклейка	1
	DM1509-12138-001	Наклейка	1
	DM1509-12138-002	Наклейка	1
16	16309-00735	Свеча зажигания	2

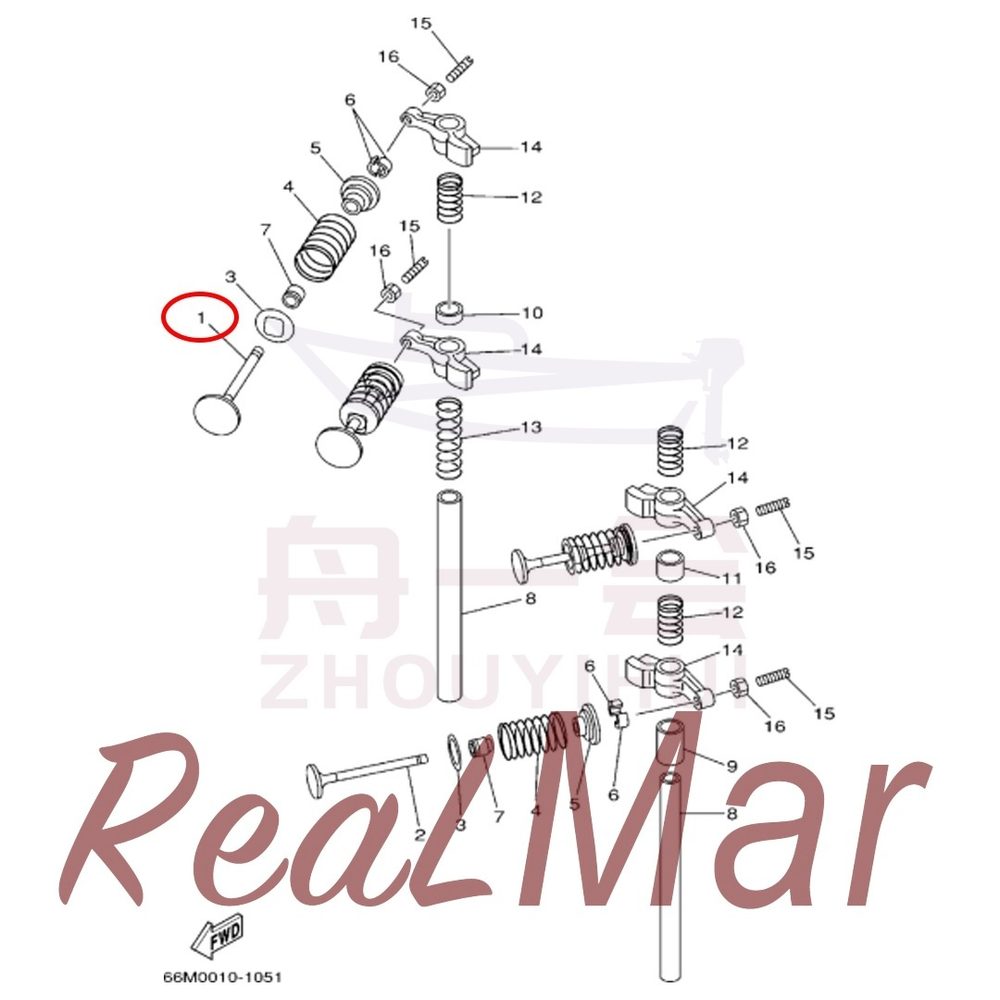

Рис. 5КЛАПАН VALVE

REF	Номер детали	Наименование	Кол-во
1	DM1509-12111-000	Впускной клапан	2
2	DM1509-12121-000	Выпускной клапан	2
3	DM1509-12116-000	Опорная шайба пружины клапана	4
4	DM1509-12113-000	Пружина клапана	4
5	DM1509-12117-000	Тарелка пружины клапана	4
6	DM1509-12118-000	Сухарь клапана	8
7	DM2509-12119-000	Маслосъёмный колпачок клапана	4
8	DM1509-12146-000	Ось коромысел	2
9	10723-97M54	Ось коромысел B	1
10	10723-97009	Ось коромысел C	1
11	10723-97008	Ось коромысел D	1
12	10509-98M60	Пружина оси коромысел (короткая)	3
13	10509-98M69	Пружина сжатия оси коромысел (длинная)	1
14	DM1509-12151-000	Коромысло клапана	4
15	DM1509-12159-000	Регулировочный винт клапана	4
16	DM1509-12158-000	Контргайка клапана	4

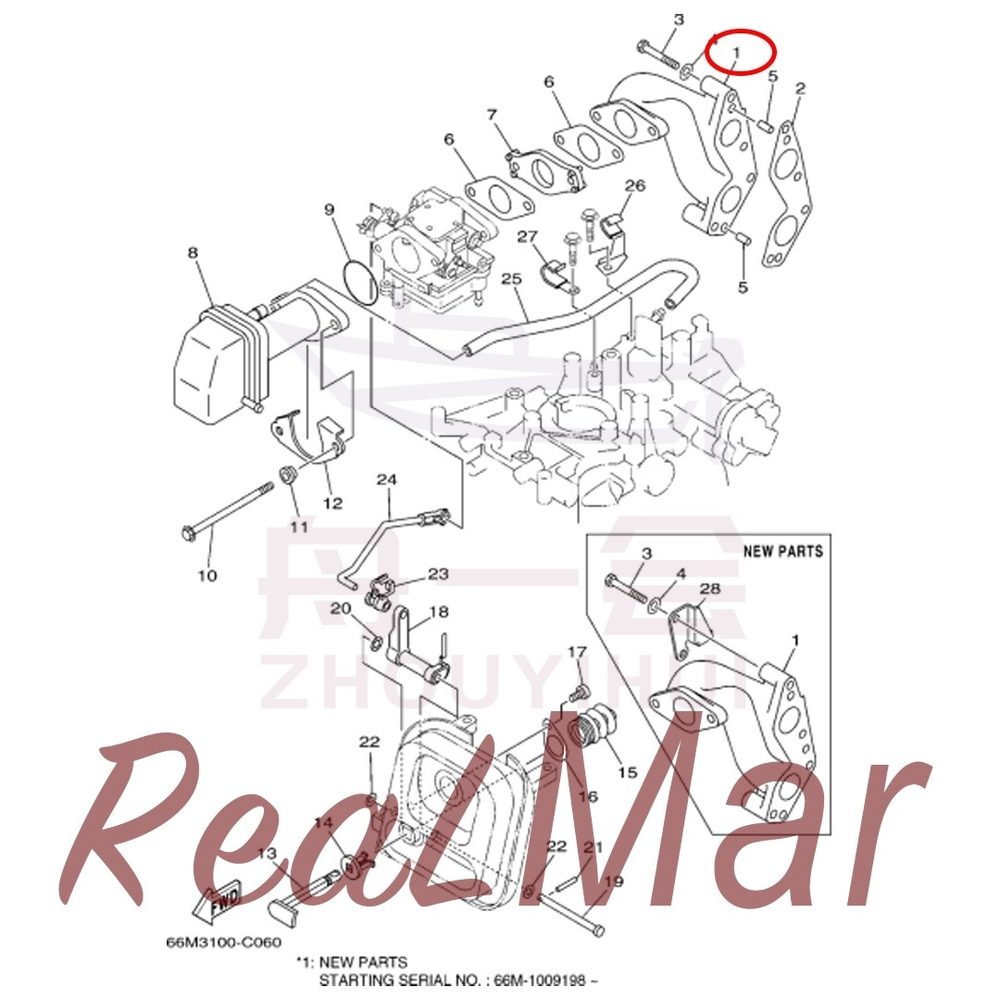

Рис. 6ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM1509-13641-000	Впускной коллектор	1
	DM1509-13641-001	Впускной коллектор	1
2	DM1509-13645-000	Прокладка впускного коллектора	1
3	13015-04060	Болт с шестигранной головкой	4
4	18115-04400	Плоская шайба	4
5	17404-98091	Установочный штифт картера	2
6	DM1509-13646-000	Прокладка карбюратора	2
7	DM1509-14271-000	Изолирующая прокладка карбюратора	1
8	DM1509-14440-000	Впускной глушитель в сборе	1
9	17890-75M24	Уплотнительное кольцо впускного глушителя	1
10	10991-04M34	Болт с шестигранной головкой в сборе с плоской шайбой	2
11	10723-04M31	Втулка	2
12	DM1509-14477-000	Крепёжная пластина впускного глушителя	1
13	DM1509-41271-000	Управление воздушной заслонкой	1
14	DM0311-41273-000	Ползун тяги воздушной заслонки	1
15	DM1509-41292-000	Втулка	1
16	DM1509-41298-000	Наружная шайба рычага управления	1
17	13320-50590	Самонарезающий винт с крестообразным шлицем и потайной головкой	1
18	DM1509-41252-000	Коромысло воздушной заслонки	1
19	10860-05M80	Ось соединительной пластины коромысла	1
20	10804-05005	Волнистая пружинная шайба	1
21	19410-80094	Пружинный цилиндрический штифт	1
22	10808-05022	Шайба рычага ограничения запуска	2
23	DM1509-41237-000	Соединитель тяги опережения зажигания	1
24	DM1509-41256-000	Тяга привода воздушной заслонки	1
25	DM1509-15373-000	Формованная трубка сапуна	1
26	10645-02M28	Кронштейн топливоподводящей трубки бензонасоса	1
27	10645-02M27	Хомут трубки отвода топлива топливного фильтра	1
28	DM1509-24566-000	Кронштейн фильтра	1

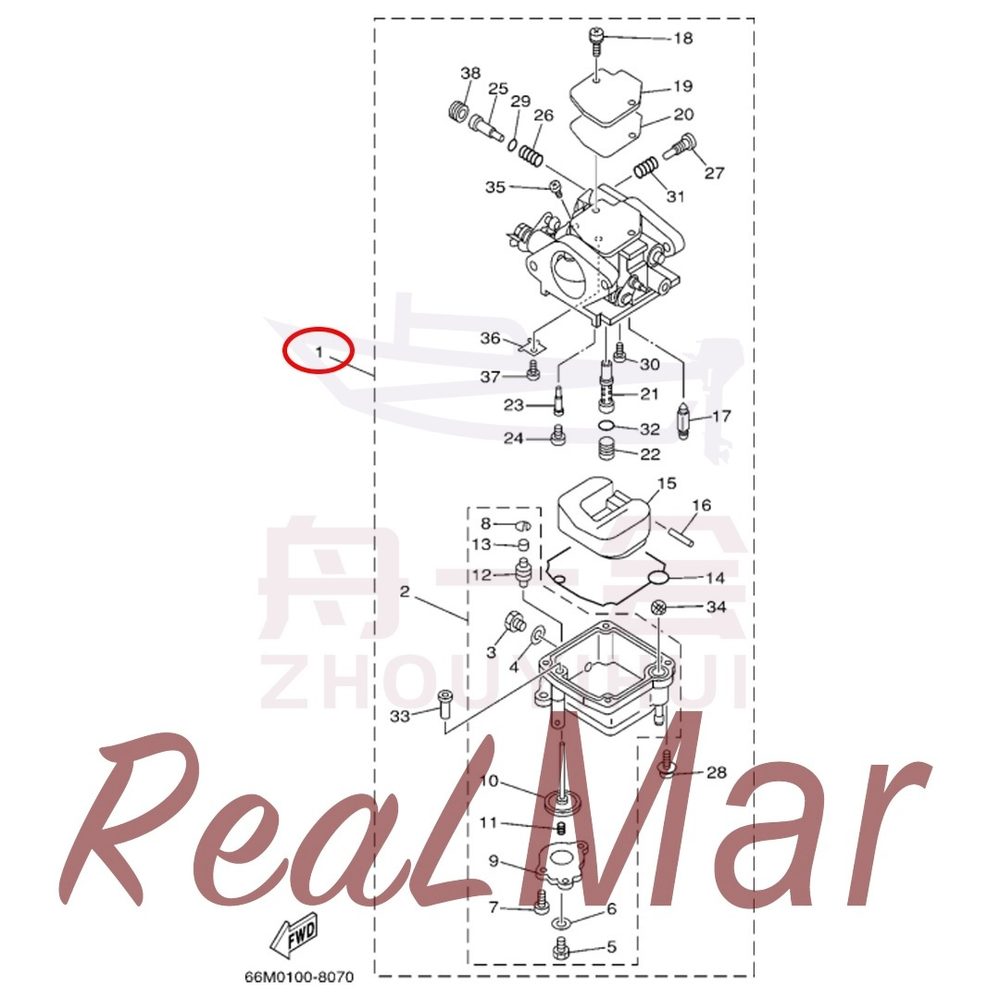

Рис. 7КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM1509-14301-000	Карбюратор в сборе	1
	DM1509-14301-001	Карбюратор в сборе	1
	DM1509-14301-002	Карбюратор в сборе	1
2	DM1509-14381-000	Уплотнительный элемент	1
3	DM1509-14383-000	Запасная часть Dimo	1
4	DM1509-14398-000	Запасная часть Dimo	1
5	DM3011-14383-000	Винт со шлицем и цилиндрической головкой	1
6	DM3011-14398-000	Прокладка	1
7	DM1509-14325-000	Запасная часть Dimo	3
8	DM1509-14377-000	Запасная часть Dimo	1
9	DM1509-14958-000	Запасная часть Dimo	1
10	DM1509-14368-000	Запасная часть Dimo	1
11	DM1509-14275-000	Запасная часть Dimo	1
12	DM1509-14239-000	Нижний уплотнитель кожуха глушителя	1
13	DM1509-14225-000	Крышка главного выключателя	1
14	DM1509-14384-000	Уплотнительное кольцо	1
15	DM3011-14385-000	Поплавок	1
16	DM3011-14386-000	Гнездо иглы	1
17	DM1509-14392-000	Игла поплавковой камеры	1
18	13120-06990	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	2
19	DM3011-14157-000	Запасная часть Dimo	1
20	DM1509-14399-000	Прокладка	1
21	DM1509-14341-000	Запасная часть Dimo	1
22	DM1509-14343-000	Запасная часть Dimo	1
	DM1509-14343-001	Главный жиклер	1
23	DM1509-14342-000	Запасная часть Dimo	1
	DM1509-14342-001	Запасная часть Dimo	1
24	DM1509-14355-000	Заглушка иглы холостого хода	1
25	DM1509-14323-000	Запасная часть Dimo	1
26	DM1509-14334-000	Запасная часть Dimo	1
27	DM1509-14321-000	Запасная часть Dimo	1
28	13120-06998	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	4
29	DM1509-14397-000	Кольцо O-образное	1
30	12120-06004	Стопорный винт с крестообразным шлицем	1
31	DM0511-14212-000	Запасная часть Dimo	1
32	DM1509-14397-001	Кольцо O-образное	1
33	DM1509-14272-000	Штуцер трубки возврата топлива	1
34	DM1509-14827-000	Запасная часть Dimo	1
35	13210-06005	Винт с крестообразным шлицем и плоской головкой	1
36	DM1509-14157-000	Крышка карбюратора	1
37	12520-07005	Винт с крестообразным шлицем и плоской головкой	1
38	DM1509-1432A-000	Клапан игольчатый холостого хода	1

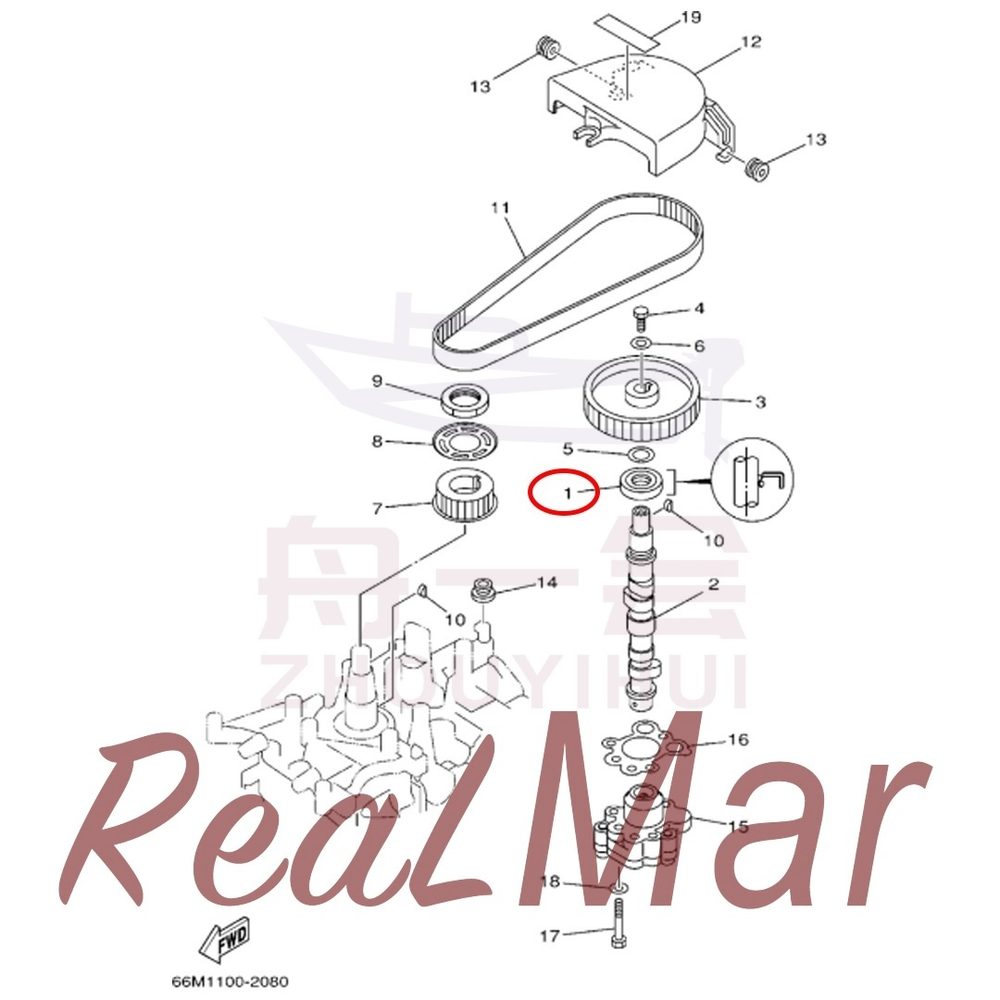

Рис. 8МАСЛЯНЫЙ НАСОС OIL PUMP

REF	Номер детали	Наименование	Кол-во
1	17908-92M89	Сальник распределительного вала	1
2	DM1509-12170-000	Распределительный вал в сборе	1
	DM1509-12171-000	Распределительный вал в сборе	1
3	DM9909-11537-000	Ведомая шестерня ГРМ	1
4	13097-04094	Болт с шестигранной головкой	1
5	10809-97809	Шайба распределительного вала	1
6	10809-04M16	Шайба ведомой шестерни	1
7	DM1509-11536-000	Ведущая шестерня	1
8	DM1509-11557-000	Большая шайба коленчатого вала	1
9	10930-82M73	Большая гайка	1
10	10820-07M09	Шпонка распределительного вала	2
11	DM1509-46241-000	Ремень ГРМ	1
12	DM1509-46297-000	Пыльник	1
13	10620-90M94	Резиновая втулка амортизатора пыльника (1)	2
14	10620-98038	Резиновая втулка амортизатора пыльника (2)	1
15	DM1509-13300-000	Масляный насос	1
16	DM1509-13329-000	Прокладка масляного насоса	1
17	13015-04075	Болт с шестигранной головкой	3
18	18115-04400	Плоская шайба	3
19	DM1509-13437-000	Наклейка	1
	DM1509-13437-001	Наклейка	1
	DM1509-13437-002	Наклейка	1

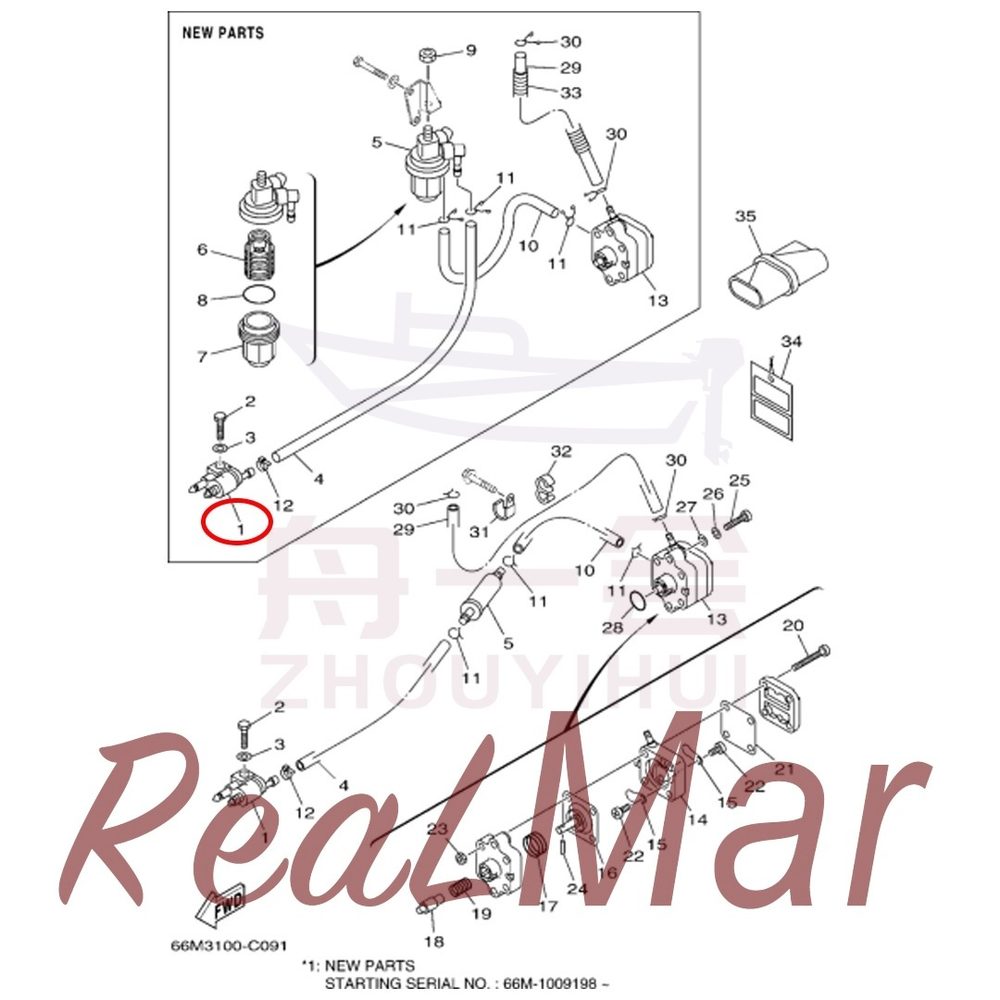

Рис. 9ТОПЛИВНАЯ СИСТЕМА 1 FUEL 1

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	13015-04080	Болт с шестигранной головкой	1
3	18115-04400	Плоская шайба	1
4	10665-90M60	Топливоподводящая трубка	1
	10665-90M91	Топливоподводящая трубка	1
5	DM1509-24251-000	Топливный фильтр в сборе	1
	DM1511-24560-000	Топливный фильтр в сборе	1
6	DM1511-24563-000	Штуцер топливного фильтра	1
7	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
8	17890-78372	Кольцо O-образное чашки фильтра	1
9	15720-02400	Гайка шестигранная тип 1	1
10	10665-90M80	Топливоотводящая трубка	1
	10665-90M95	Гофрированная трубка	1
11	10643-01M07	Хомут трубки	3
	10643-01M93	Хомут трубки φ7	3
12	10645-99M90	Стяжка кабельная	1
13	DM1509-24410-000	Топливный насос в сборе	1
14	DM9909-24413-000	Корпус топливного насоса 2	1
15	DM3011-24421-000	Обратный клапан	2
16	DM1509-24411-000	Наружная диафрагма	1
17	DM9909-24423-000	Пружина	1
18	DM1509-13131-000	Толкающий штифт	1
19	DM9909-24454-000	Пружина сжатия	1
20	DM9909-24444-000	Самонарезающий винт ведущего диска	4
21	DM1509-24471-000	Наружная диафрагма	1
22	DM0609-14325-000	Винт с крестообразным шлицем и плоской головкой	2
23	15720-05400	Гайка шестигранная тип 1	4
24	DM0609-24374-000	Цилиндрический штифт	1
25	13220-04070	Винт с крестообразным шлицем и полукруглой головкой	2
26	18110-04900	Пружинная шайба	2
27	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	2
28	17890-80M45	O-образное кольцо топливного насоса	1
29	10665-90M17	Топливопровод отводящий	1
30	10643-01M07	Хомут трубки	2
	10643-01M93	Хомут трубки φ7	2
31	10645-04M24	Зажим жгута проводов	1
32	10646-01M79	Хомут шланга возврата воды в сборе	1
33	10664-96M59	Топливный шланг	1
34	DM0211-2819R-000	Ярлык	1
35	DM1509-28100-000	Набор инструментов	1

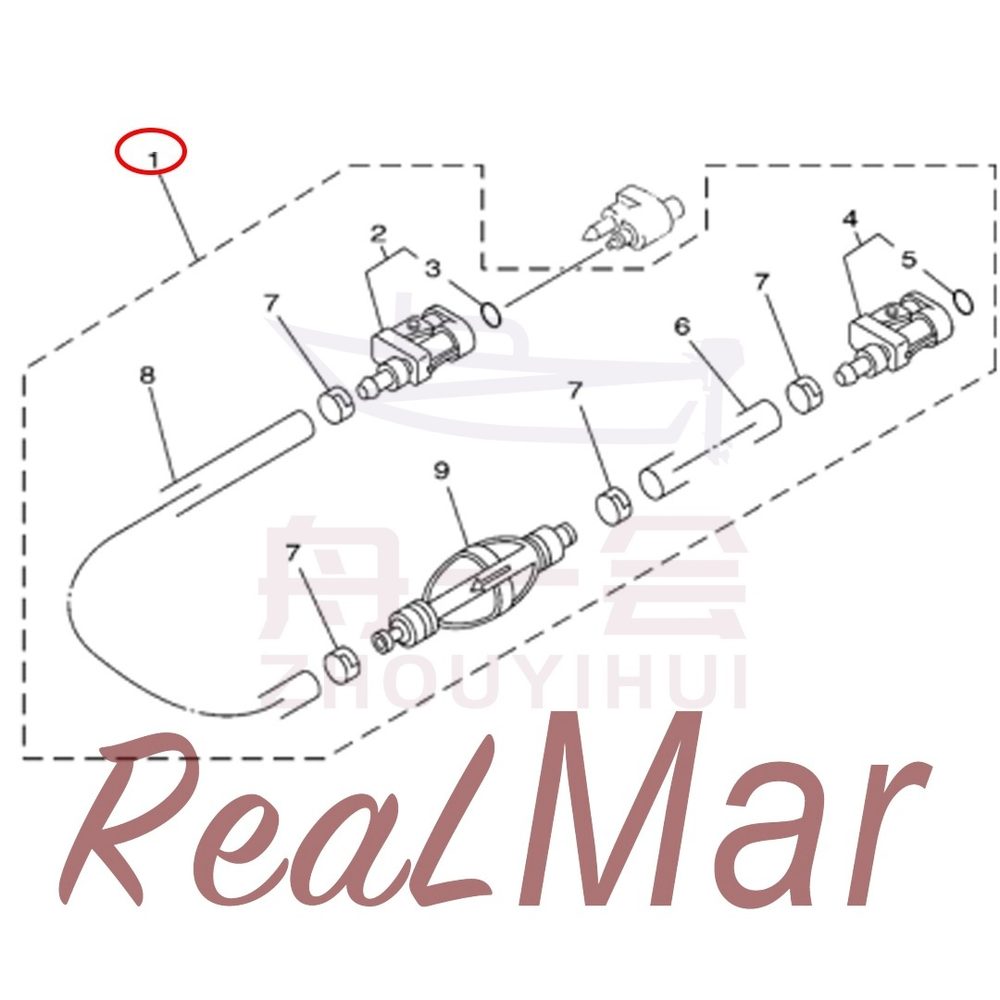

Рис. 10ТОПЛИВНАЯ СИСТЕМА 2 FUEL 2

REF	Номер детали	Наименование	Кол-во
1	DM1509-24306-000	Топливопровод в сборе	1
2	DM1509-24305-000	Разъём топливопровода в сборе	1
3	17890-02823	Проволочное стопорное кольцо для отверстия	1
4	DM1509-24305-001	Разъём топливопровода в сборе	1
5	17890-02823	Проволочное стопорное кольцо для отверстия	1
6	10665-97M09	Топливный шланг	1
7	DM1509-24351-000	Хомут	4
8	10665-97M00	Топливный шланг	1
9	DM1509-24360-000	Ручной подкачивающий насос в сборе	1

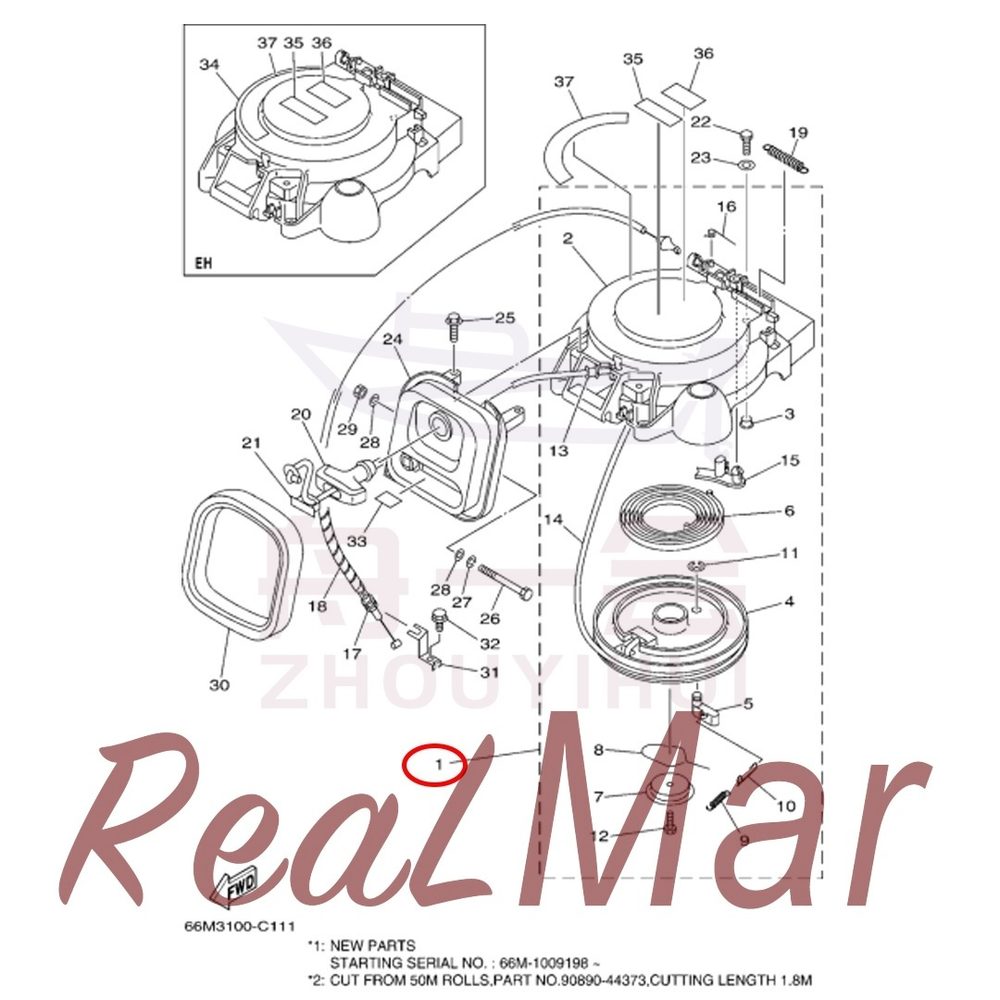

Рис. 11СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM1509-15710-000	Стартер в сборе	1
	DM1509-15710-001	Стартер в сборе	1
2	DM1509-15711-000	Корпус стартера	1
3	10723-04M05	Втулка корпуса стартера	3
4	DM1511-15714-000	Пусковой диск	1
5	DM1511-15741-000	Собачка пускового диска	1
6	DM1511-15713-000	Плоская спиральная пружина	1
7	DM1511-15716-000	Нажимная крышка пускового диска	1
8	DM1511-15705-000	Пружина кручения нажимной крышки	1
9	DM1511-15767-000	Пружина растяжения возврата собачки	1
10	DM1511-15784-000	Пружина кручения собачки	1
11	DM1511-15744-000	Стопорное кольцо	1
12	DM1511-15768-000	Болт с крестообразным шлицем и шестигранной головкой с пружинной шайбой в сборе	1
13	DM1511-15764-000	Защитное кольцо пускового шнура	1
14	DM1511-33143-000	Пусковой шнур	1
15	DM4011-15794-000	Собачка ограничителя запуска	1
16	DM4011-15734-000	Возвратная торсионная пружина	1
17	DM1509-15770-000	Трос с самоблокировкой	1
18	10664-04M10	Защитная оболочка троса	1
19	DM4011-15731-000	Возвратная пружина троса ограничителя запуска	1
20	DM0511-15755-000	Рукоятка запуска	1
21	DM0511-15779-000	Крышка рукоятки запуска	1
22	13015-04080	Болт с шестигранной головкой	3
23	18115-04400	Плоская шайба	3
24	DM1509-15758-000	Направляющая пускового шнура	1
	DM1509-15758-001	Направляющая пускового шнура	1
25	10991-04M51	Болт с шестигранной головкой и плоской шайбой в сборе	2
26	13015-04010	Болт оси коромысла	1
27	18115-04900	Пружинная шайба	1
28	10809-04M05	Плоская шайба	2
29	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
30	DM1509-15762-000	Уплотнительное кольцо стартера	1
31	DM1509-15774-000	Кронштейн крепления троса	1
32	10901-04M24	Болт с шестигранной головкой и фланцем	1
33	DM1509-84342-000	Запасная часть Dimo	1
34	DM1509-15711-001	Запасная часть Dimo	1
35	DM0211-83625-001	Наклейка	1
36	DM0211-83625-002	Наклейка	1
37	DM1509-14427-000	Наклейка	1
	DM1509-14427-001	Наклейка	1
	DM1509-14427-002	Наклейка	1

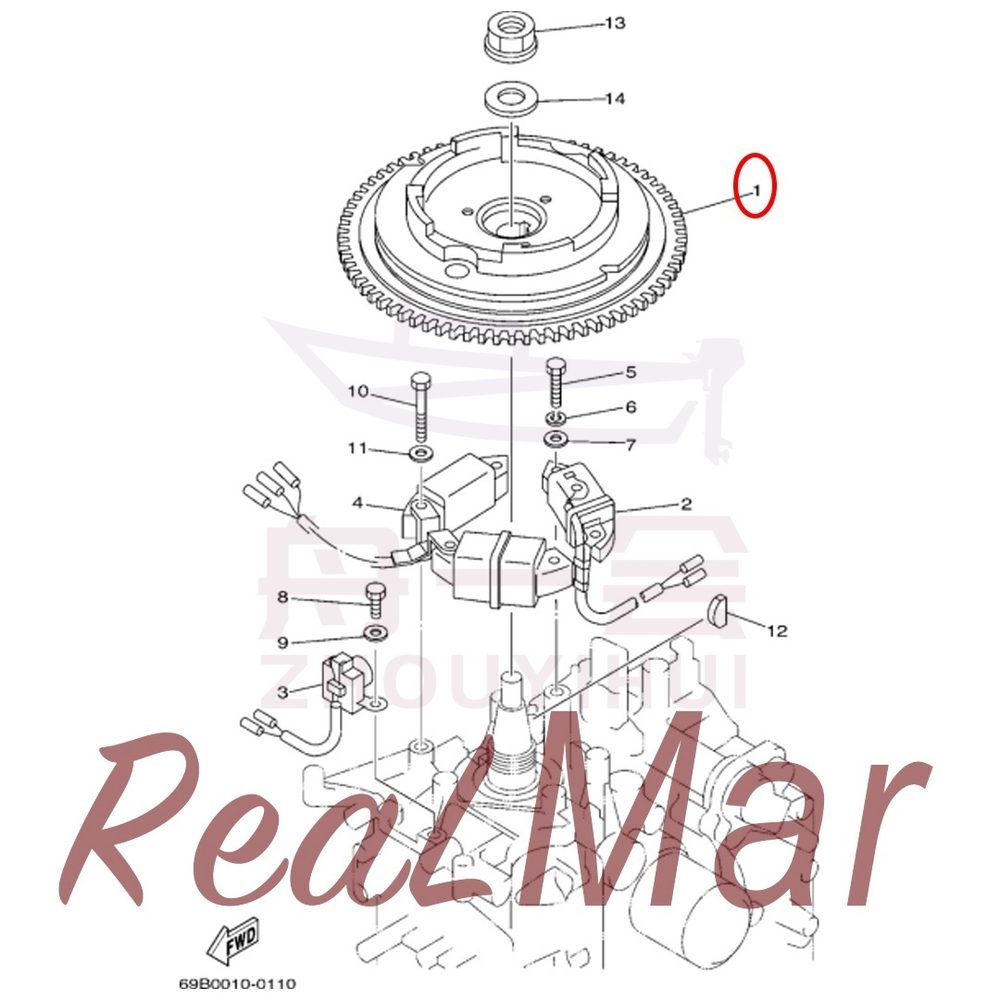

Рис. 12ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM1509-85550-000	Корпус маховика	1
	DM1509-85550-001	Корпус маховика	1
2	DM1509-85520-000	Зарядная катушка	1
3	DM1509-85580-000	Блок датчика	1
4	DM1509-85533-000	Катушка освещения	1
	DM1509-85533-001	Катушка освещения	1
5	13015-04085	Болт с шестигранной головкой	2
6	18115-04900	Пружинная шайба	2
7	18115-04400	Плоская шайба	2
8	13015-04094	Болт с шестигранной головкой	2
9	18115-04400	Плоская шайба	2
10	13015-04070	Болт с шестигранной головкой	4
	13015-04060	Болт с шестигранной головкой	4
11	18115-04400	Плоская шайба	4
12	10820-05097	Шпонка маховика	1
13	10931-94M05	Гайка маховика	1
14	10809-94M66	Шайба гайки маховика	1

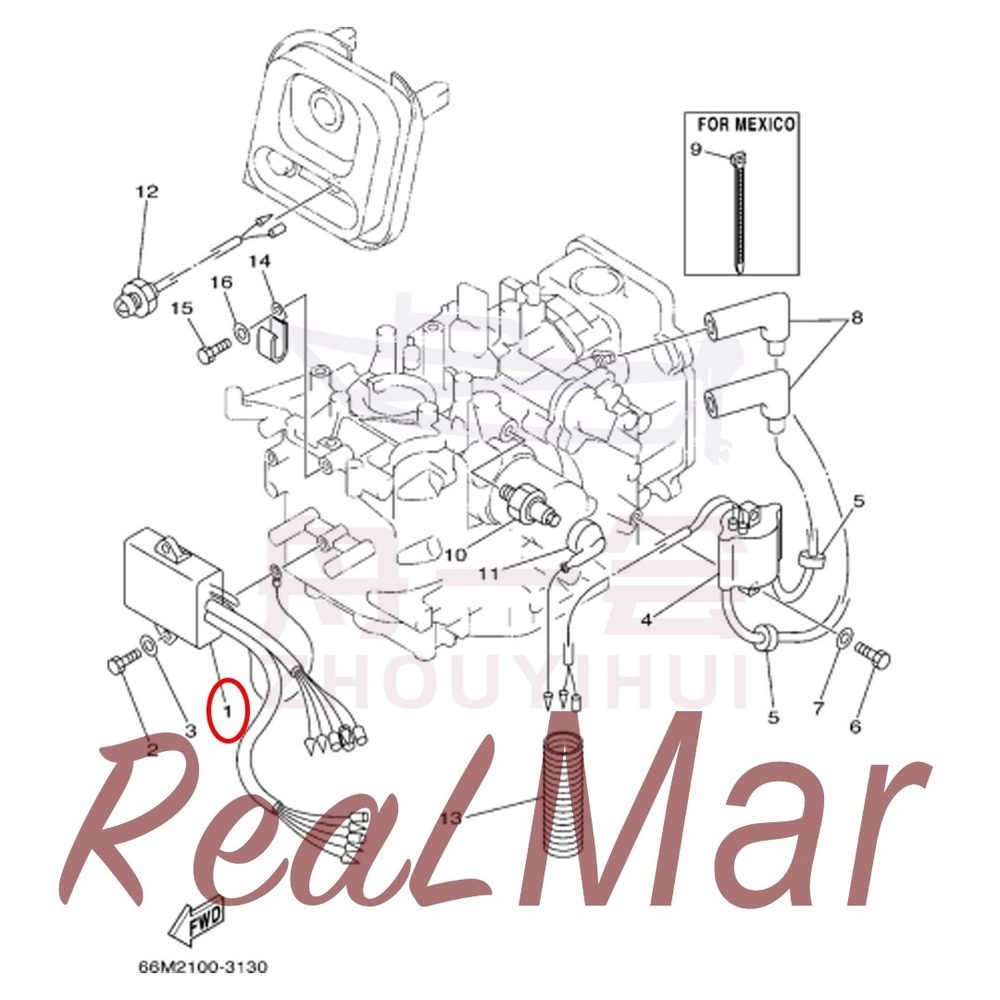

Рис. 13ЭЛЕКТРООБОРУДОВАНИЕ 1 ELECTRICAL 1

REF	Номер детали	Наименование	Кол-во
1	DM1509-85540-000	Коммутатор CDI	1
	DM1509-85540-001	Коммутатор CDI	1
2	13015-04080	Болт с шестигранной головкой	2
3	18115-04400	Плоская шайба	2
4	DM1509-85570-000	Катушка зажигания	1
5	10620-85949	Защитное кольцо катушки зажигания	2
6	13015-04080	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	DM1509-82370-000	Колпачок катушки зажигания	2
9	10645-97M99	Стяжка	2
10	DM1509-82504-000	Датчик давления масла	1
11	DM1509-82127-000	Провод заземления поворотного кронштейна	1
12	DM1509-85410-000	В сборе сигнальной лампы	1
13	DM1509-83557-000	Гофрированный шланг	1
14	10645-04M22	Кронштейн топливопровода бензонасоса	1
15	13015-04094	Болт с шестигранной головкой	1
16	18115-04400	Плоская шайба	1

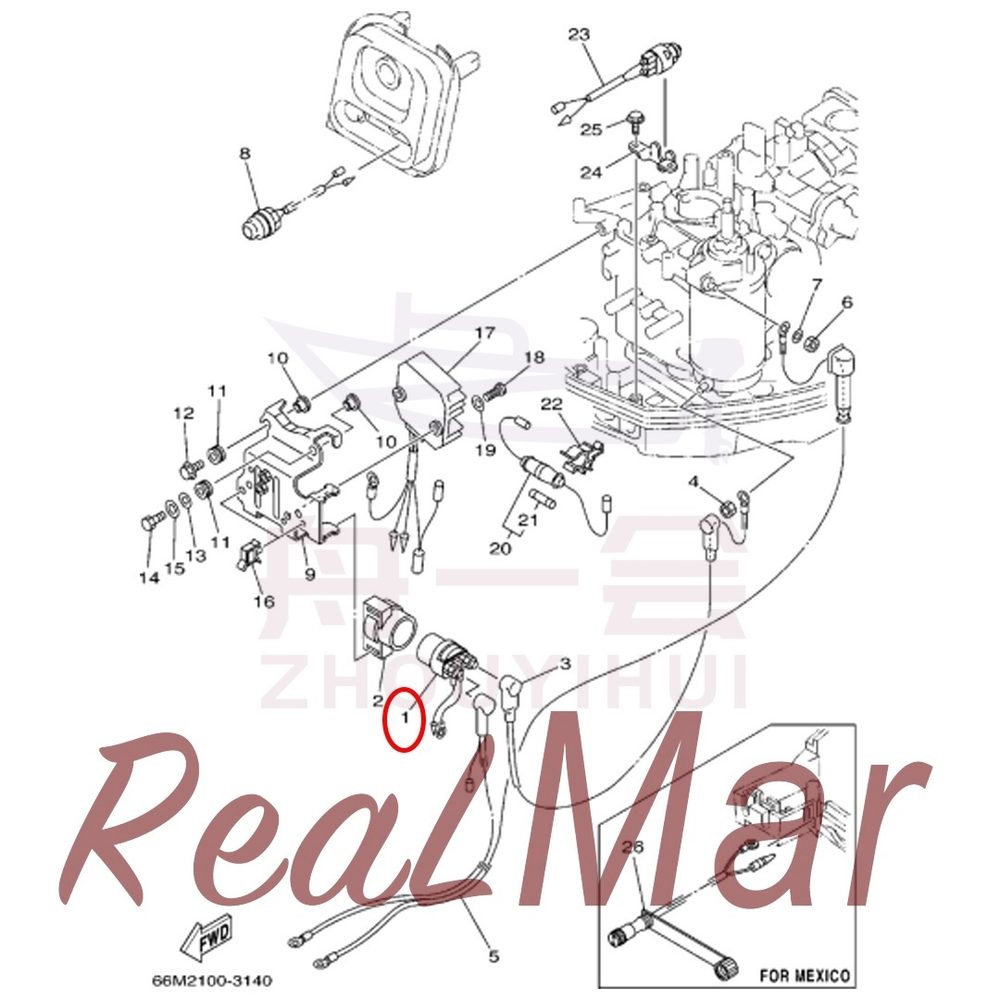

Рис. 14ЭЛЕКТРООБОРУДОВАНИЕ 2 ELECTRICAL 2

REF	Номер детали	Наименование	Кол-во
1	DM3011-81941-000	Реле стартера в сборе	1
2	DM3011-81952-000	Обойма	1
3	DM1509-82117-000	Короткий жгут проводов	1
4	DM1509-8182B-000	Шестигранная гайка	1
5	DM1509-82105-000	Провод питания аккумулятора	1
6	15720-02300	Шестигранная гайка тип 1	1
7	18110-02400	Плоская шайба	1
8	DM1509-81870-000	Выключатель стартера	1
9	DM1509-85542-000	Опора блока цилиндров	1
	DM1509-85542-001	Опора блока цилиндров	1
10	10723-04M05	Втулка корпуса стартера	4
11	10620-97M86	Демпферное кольцо кронштейна зажигания	4
12	15215-04080	Болт с шестигранной головкой и фланцем	3
13	10809-04M05	Плоская шайба	1
14	13015-04085	Болт с шестигранной головкой	1
15	18115-04400	Плоская шайба	1
16	10646-01M97	В сборе хомута шланга возврата воды	2
17	DM1509-81960-000	Выпрямитель	1
	DM1509-81960-001	Выпрямитель	1
18	13015-04094	Болт с шестигранной головкой	3
	13015-04094	Болт с шестигранной головкой	2
19	18115-04400	Плоская шайба	3
	18115-04400	Плоская шайба	2
20	DM1509-82150-000	В сборе пластинчатого предохранителя	1
21	DM3011-82151-000	В сборе трубчатого предохранителя	1
22	DM1509-82152-000	Кронштейн	1
23	DM6011-82540-000	Выключатель нейтрали	1
24	DM1509-82554-000	Кронштейн выключателя нейтрали	1
25	10901-04M24	Болт с шестигранной головкой и фланцем	2
26	DM1509-84340-000	Запасная часть Dimo	1

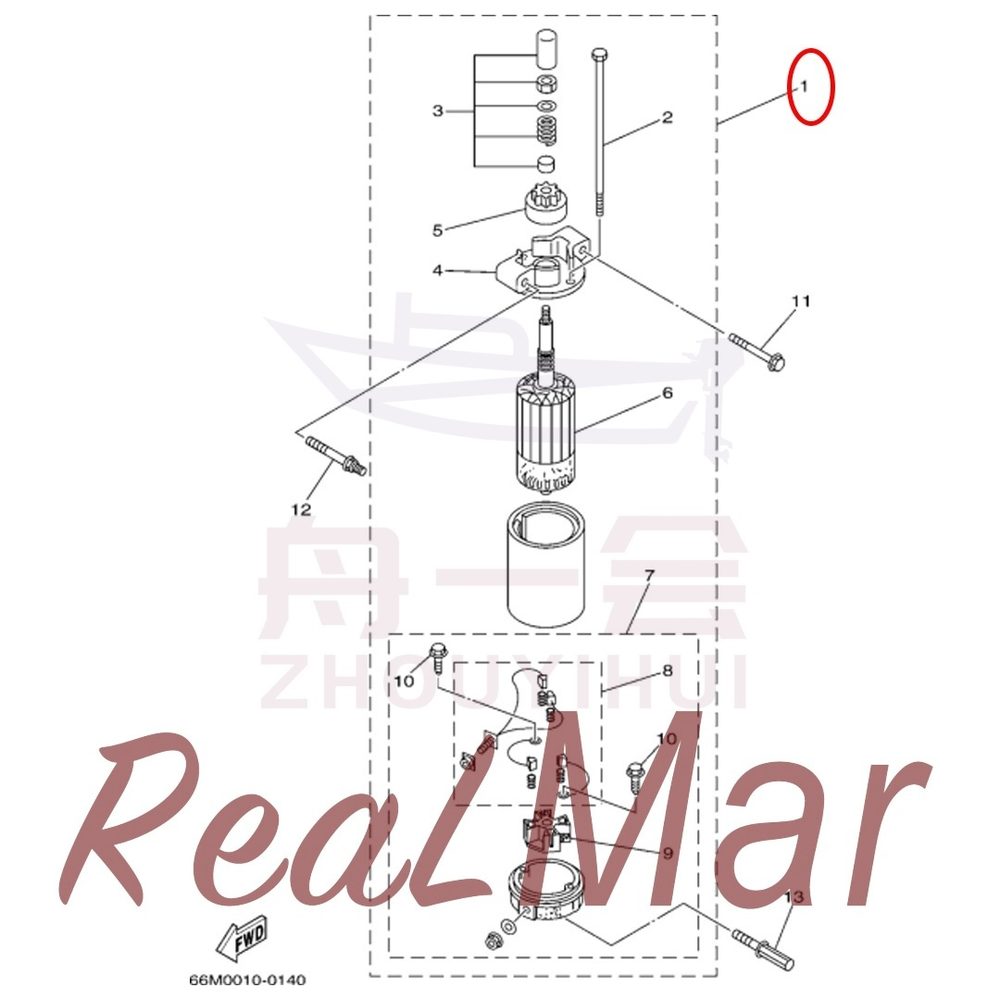

Рис. 15СТАРТЕР STARTING MOTOR

REF	Номер детали	Наименование	Кол-во
1	DM1509-81800-000	Стартер в сборе	1
2	DM1509-81826-000	Болт с шестигранной головкой	2
3	DM1509-81857-000	Пластина	1
4	DM1509-81830-000	Запасная часть Dimo	1
5	DM1509-81807-000	Запасная часть Dimo	1
6	DM1509-81850-000	Запасная часть Dimo	1
7	DM1509-81820-000	Запасная часть Dimo	1
8	DM1509-81801-000	Запасная часть Dimo	1
9	DM1509-81840-000	Запасная часть Dimo	1
10	DM1509-8182S-000	Запасная часть Dimo	2
11	10991-02M71	Болт с шестигранной головкой с плоской шайбой в сборе	1
12	10901-02M32	Болт оси коромысла	1
13	10901-02M25	Болт оси коромысла	1

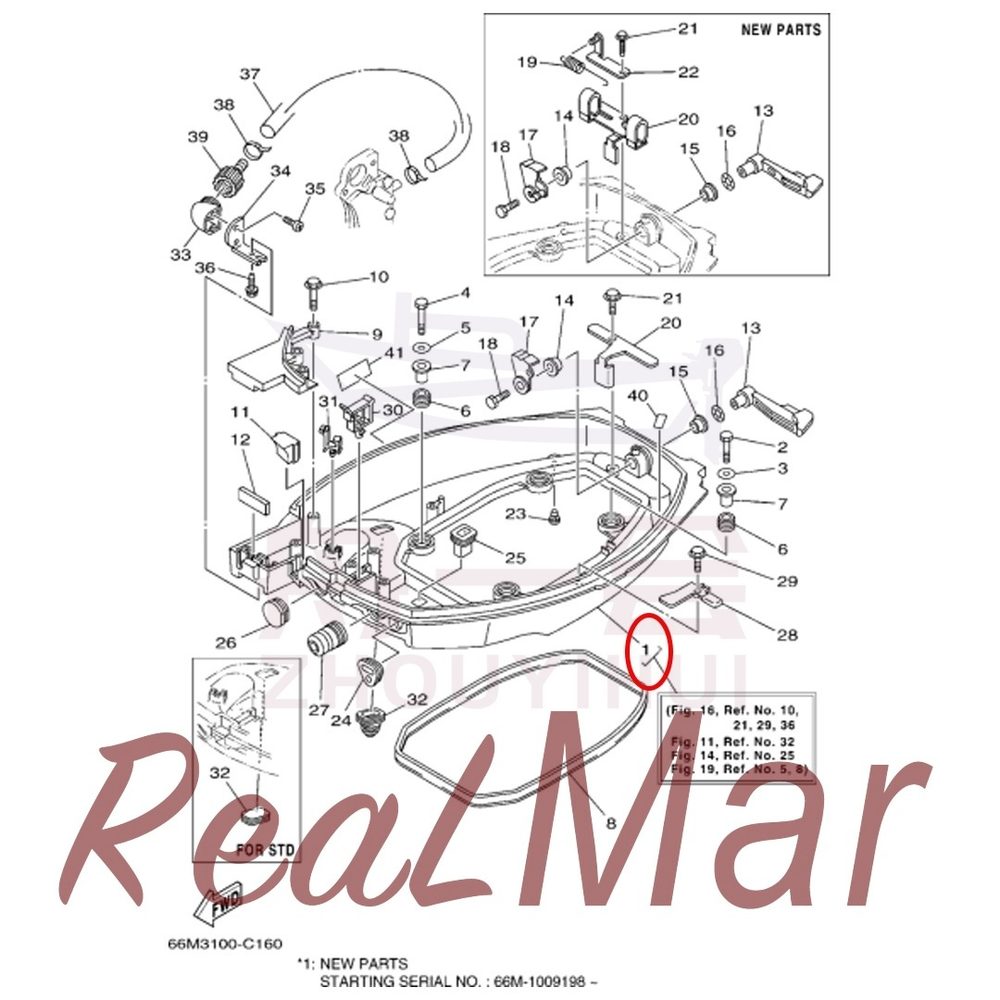

Рис. 16НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM1509-42710-000	Основание	1
	DM1509-42710-001	Основание	1
2	13015-04075	Болт с шестигранной головкой	2
3	18115-04400	Плоская шайба	2
4	13015-04085	Болт с шестигранной головкой	2
5	18115-04400	Плоская шайба	2
6	10620-95M79	Демпферное кольцо основания	4
7	10723-04076	Втулка демпферного кольца основания	4
8	DM1509-42716-000	Уплотнитель основания	1
9	DM1509-42738-000	Крышка основания	1
10	10901-04M28	Болт с шестигранной головкой и фланцем	3
11	DM1509-42725-000	Фиксирующая втулка тяги воздушной заслонки	1
	DM1509-42725-001	Втулка крепления тяги воздушной заслонки	1
12	DM1509-42727-000	Резиновая поперечная планка	1
	DM1509-42727-001	Поперечная планка поддона	1
13	DM1509-42815-000	Узел задней стопорной рукоятки	1
	DM1509-42815-001	Узел задней стопорной рукоятки	1
14	10724-98M73	Втулка стопорной рукоятки	1
15	10724-98MA8	Втулка стопорной рукоятки	1
16	10804-98058	Волнистая шайба стопорной рукоятки	1
17	DM1509-42816-000	Узел задней стопорной рукоятки	1
	DM1509-42816-001	Узел задней стопорной рукоятки	1
18	13015-04098	Болт с шестигранной головкой	1
19	10504-92090	Пружина растяжения заднего стопорного крюка	1
20	DM1509-42766-000	Запасная часть Dimo	1
	DM1509-42766-001	Запасная часть Dimo	1
21	10901-04M24	Болт с шестигранной головкой и фланцем	1
	10901-04M29	Болт с шестигранной головкой и фланцем	1
22	DM1509-43144-000	Задняя наклонная прижимная пластина	1
23	DM1511-44391-000	Форсунка трубки указателя выхода воды	1
24	DM1509-26326-000	Чехол троса дроссельной заслонки	1
	DM4011-26326-001	Заглушка троса дроссельной заслонки	1
25	DM1511-42727-000	Защитное кольцо верхнего рычага переключения передач	1
26	DM1511-42724-000	Технологическая заглушка основания 1	1
27	DM4011-42726-002	Защитное кольцо рычага переключения передач	1
	DM4011-42726-003	Защитное кольцо рычага переключения передач	1
28	DM1509-42743-000	Опора блока цилиндров	2
29	10901-04M24	Болт с шестигранной головкой и фланцем	2
30	10645-85M53	Зажим троса дроссельной заслонки	1
31	10646-01M97	В сборе хомута шланга возврата воды	1
32	DM1509-42726-000	Заглушка основания	1
	DM4011-42726-000	Заглушка зажима питающего провода электромотора подъема	1
33	DM1509-12572-000	Гнездо промывочного штуцера	1
34	DM1509-12535-001	Кронштейн	1
35	10943-04008	Самонарезающий винт с крестообразным шлицем и полукруглой головкой-C	2
36	10901-04M24	Болт с шестигранной головкой и фланцем	1
37	DM1509-12481-000	Возвратный шланг крышки термостата	1
38	10645-99M90	Стяжка кабельная	2
39	DM1509-12580-000	Штуцер промывочного шланга	1
40	DM1509-82377-000	Наклейка	1
41	DM1509-13444-000	Наклейка	1
	DM1509-13444-001	Наклейка	1

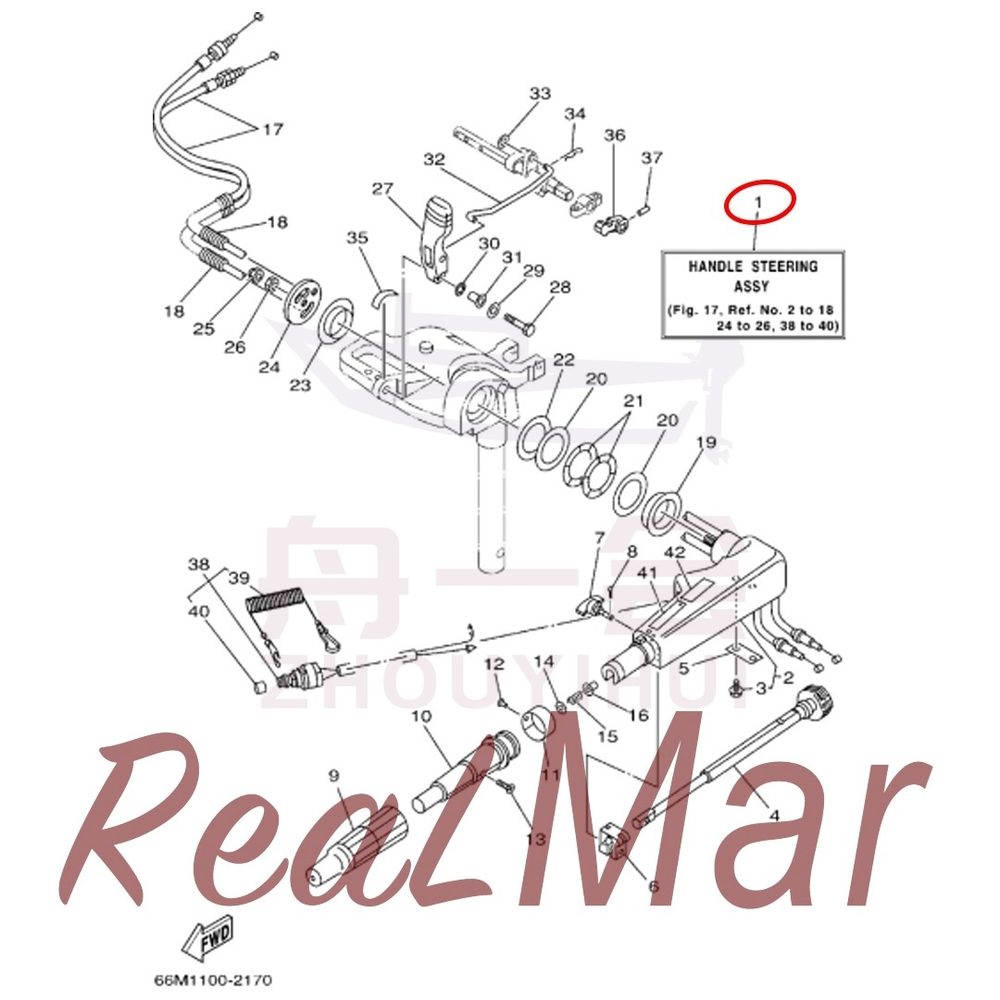

Рис. 17РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
1	DM1509-W0084-000	Узел рукоятки управления	1
2	DM4011-42101-000	Рычаг управления	1
3	10901-04M24	Болт с шестигранной головкой и фланцем	2
4	DM4011-42138-000	Узел рычага управления дроссельной заслонкой	1
5	DM4011-42159-000	Прижимная пластина рычага управления дроссельной заслонкой	1
6	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
7	DM4011-42125-000	Стопорная рукоятка дроссельной заслонки	1
8	19610-94090	Шплинт	1
9	DM1509-42177-000	Рукоятка управления	1
10	DM1509-42119-000	Рычаг управления	1
11	DM1509-42137-000	Указатель дроссельной заслонки	1
12	10841-08M01	Заклепка шильдика	1
13	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
14	18107-90400	Плоская шайба пружины сжатия рычага управления	1
15	10509-87895	Пружина сжатия рычага управления	1
16	10724-02078	Втулка тяги дроссельной заслонки	1
17	DM1509-26311-000	Трос дроссельной заслонки	2
18	10664-90M23	Гофрированная трубка	2
19	10724-60MA0	Внутренняя втулка рычага управления	1
20	10809-67M00	Внутренняя шайба рычага управления	2
21	10804-67M88	Волнистая шайба рычага управления	2
22	10808-67M53	Антифрикционная шайба кронштейна рычага управления	1
23	10724-60M11	Наружная втулка рычага управления	1
24	DM9909-42131-000	Нажимной диск рычага управления	1
25	15320-90700	Шестигранная стопорная гайка с неметаллической вставкой тип 1	1
26	15720-90300	Шестигранная тонкая гайка	1
27	DM1509-44111-000	Рукоятка переключения передач	1
28	13015-04070	Болт с шестигранной головкой	1
29	18115-04400	Плоская шайба	1
30	10804-90M06	Волнистая шайба кулачка ускорения дроссельной заслонки	1
31	10723-04M32	Втулка рукоятки переключения передач	1
32	DM1509-44124-000	Тяга переключения передач	1
33	18110-04800	Наружная плоская шайба рукоятки переключения передач 1	1
34	10642-92002	Пружинное стопорное кольцо	1
35	DM0511-44191-000	Наклейка указателя передачи	1
36	DM4011-44173-000	Поводок выключателя нейтральной передачи	1
37	10856-07M05	Пружинный цилиндрический штифт	1
38	DM1511-82575-000	Узел выключателя остановки двигателя	1
39	DM1511-82556-000	Аварийный трос остановки двигателя	1
40	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1
41	DM0511-83627-000	Наклейка	1
42	DM1509-83627-000	Наклейка	1

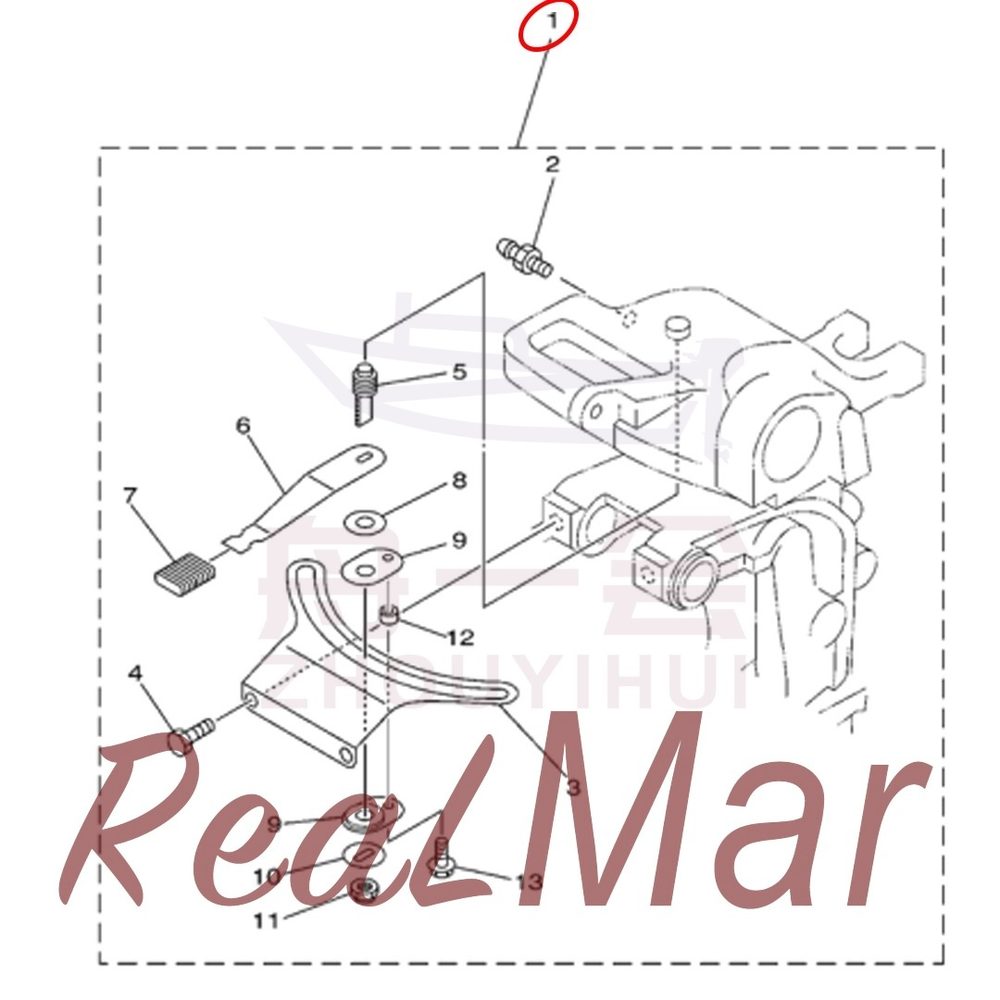

Рис. 18РЕГУЛИРОВКА ТРЕНИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING FRICTION

REF	Номер детали	Наименование	Кол-во
1	DM1509-42508-000	Запасная часть Dimo	1
2	17300-04M07	Маслёнка	1
3	DM1509-42527-000	Запасная часть Dimo	1
4	10901-02M19	Запасная часть Dimo	2
5	DM4011-42562-000	Запасная часть Dimo	1
6	DM1509-42561-000	Запасная часть Dimo	1
7	DM3011-43633-000	Чехол рукоятки фиксатора поворота	1
8	10808-90M54	Плоская шайба	1
9	DM4011-42528-000	Фрикционная пластина поворота в сборе	2
10	10801-90M84	Шайба фрикционной пластины поворота	1
11	10925-90M96	Гайка демпфера поворота	1
12	10723-05M99	Нижняя втулка пластины регулировки усилия поворота	1
13	10991-05M07	Запасная часть Dimo	1

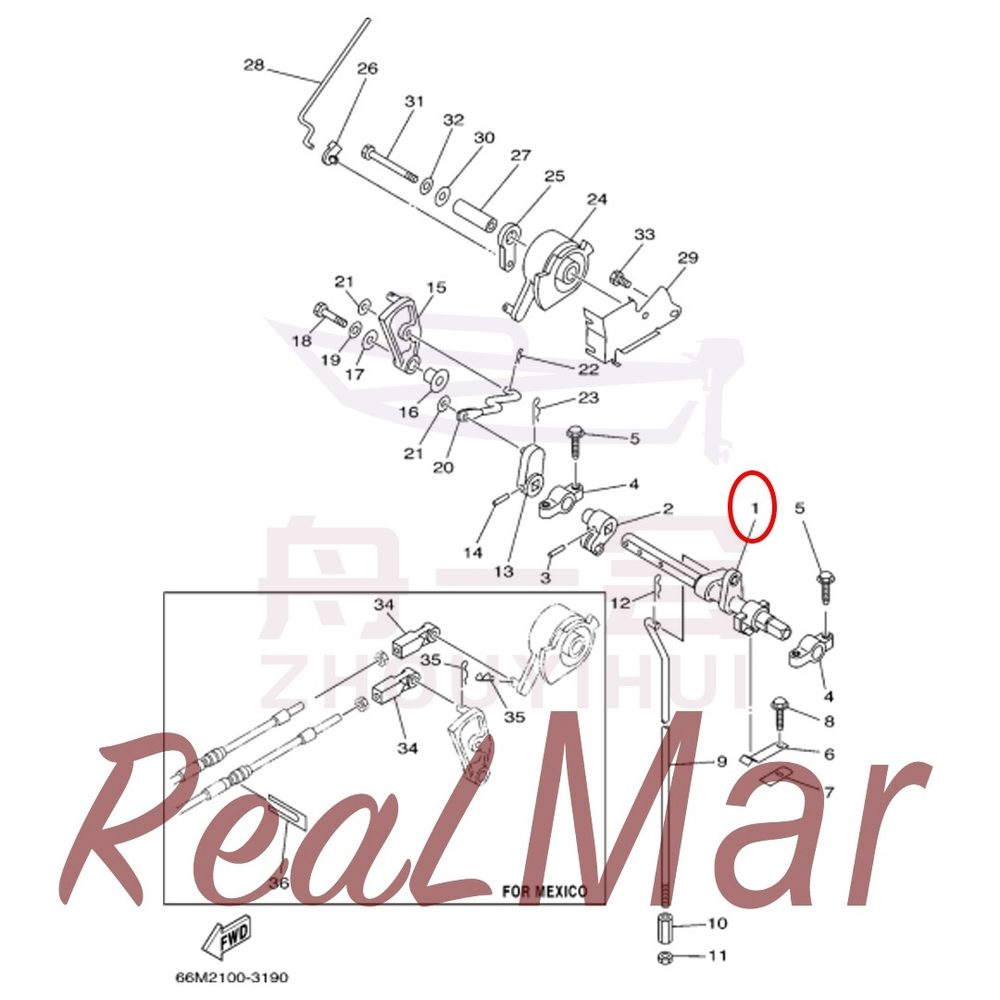

Рис. 19УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
1	DM1509-44121-000	Рычаг переключения передач	1
2	DM4011-44122-000	Фиксатор верхнего рычага переключения передач	1
3	10856-07M05	Пружинный цилиндрический штифт	1
4	DM4011-41662-000	Опора оси переключения передач	2
5	10901-04M29	Болт с шестигранной головкой и фланцем	4
6	DM9909-44116-001	Ограничитель передач	1
7	DM9909-44114-000	Прижимная пластина ограничителя передач	1
8	10901-04M24	Болт с шестигранной головкой и фланцем	1
9	DM1509-44143-000	Узел верхнего рычага переключения передач	1
	DM1509-44143-001	Узел верхнего рычага переключения передач	1
10	10930-04095	Резьбовой наконечник верхнего рычага переключения передач	1
11	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
12	10642-92002	Пружинное стопорное кольцо	1
13	DM1509-44142-000	Переключатель передач рычаг	1
14	10856-07M05	Пружинный цилиндрический штифт	1
15	DM1509-44125-000	Рычаг переключения передач	1
16	10723-04M81	Втулка	1
17	10809-04M79	Шайба опоры дросселя	1
18	13015-04085	Болт с шестигранной головкой	1
19	18115-04400	Плоская шайба	1
20	DM1509-44192-000	Тяга переключения передач	1
21	10809-05M04	Шайба	2
22	10642-90005	Пружинное стопорное кольцо	1
23	10642-92002	Пружинное стопорное кольцо	1
24	DM1509-41638-000	Ролик троса дросселя	1
25	DM1509-41283-000	Рычаг опоры дросселя	1
26	DM0511-41262-000	Ползун тяги воздушной заслонки	1
27	10723-04046	Втулка ролика	1
28	DM1509-41211-000	Тяга дросселя	1
29	DM1509-14497-000	Кронштейн троса дросселя	1
30	10809-04M79	Шайба опоры дросселя	1
31	13015-04055	Болт оси коромысла	1
32	18115-04400	Плоская шайба	1
33	13015-04090	Болт с шестигранной головкой	1
34	DM1511-48344-000	Тяга управления	2
35	10642-92002	Пружинное стопорное кольцо	2
36	DM4011-48538-000	Ограничительный кронштейн тяги управления	1

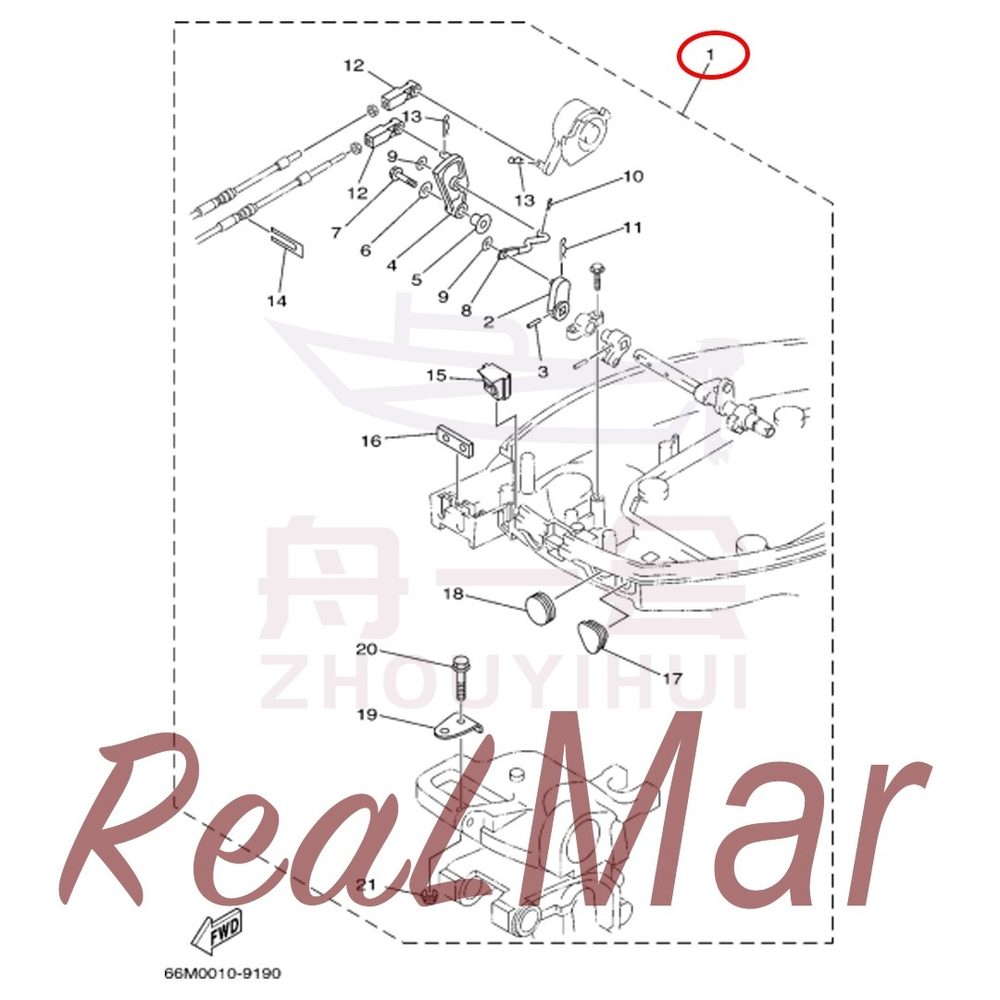

Рис. 20КРЕПЛЕНИЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMO CON ATTACHMENT

REF	Номер детали	Наименование	Кол-во
1	DM1509-48501-000	Передний узел управления	1
2	DM1509-44142-000	Переключатель передач рычаг	1
3	10856-07M05	Пружинный цилиндрический штифт	1
4	DM1509-44125-000	Рычаг переключения передач	1
5	10723-04M81	Втулка	1
6	10809-04M79	Шайба опоры дросселя	1
7	13515-04585	Болт с шестигранной головкой и плоской шайбой в сборе	1
8	DM1509-44192-000	Тяга переключения передач	1
9	10809-05M04	Шайба	2
10	10642-90005	Пружинное стопорное кольцо	1
11	10642-92002	Пружинное стопорное кольцо	1
12	DM1511-48344-000	Тяга управления	2
13	10642-92002	Пружинное стопорное кольцо	2
14	DM4011-48538-000	Ограничительный кронштейн тяги управления	1
15	DM1509-42725-002	Крепление троса	1
16	DM1509-42727-001	Поперечная планка поддона	1
17	DM4011-26326-001	Заглушка троса дроссельной заслонки	1
18	DM4011-42726-003	Защитное кольцо рычага переключения передач	1
19	DM1511-48511-000	Соединительная пластина рулевого управления	1
20	13535-02575	Болт с шестигранной головкой и плоской шайбой в сборе	1
21	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1

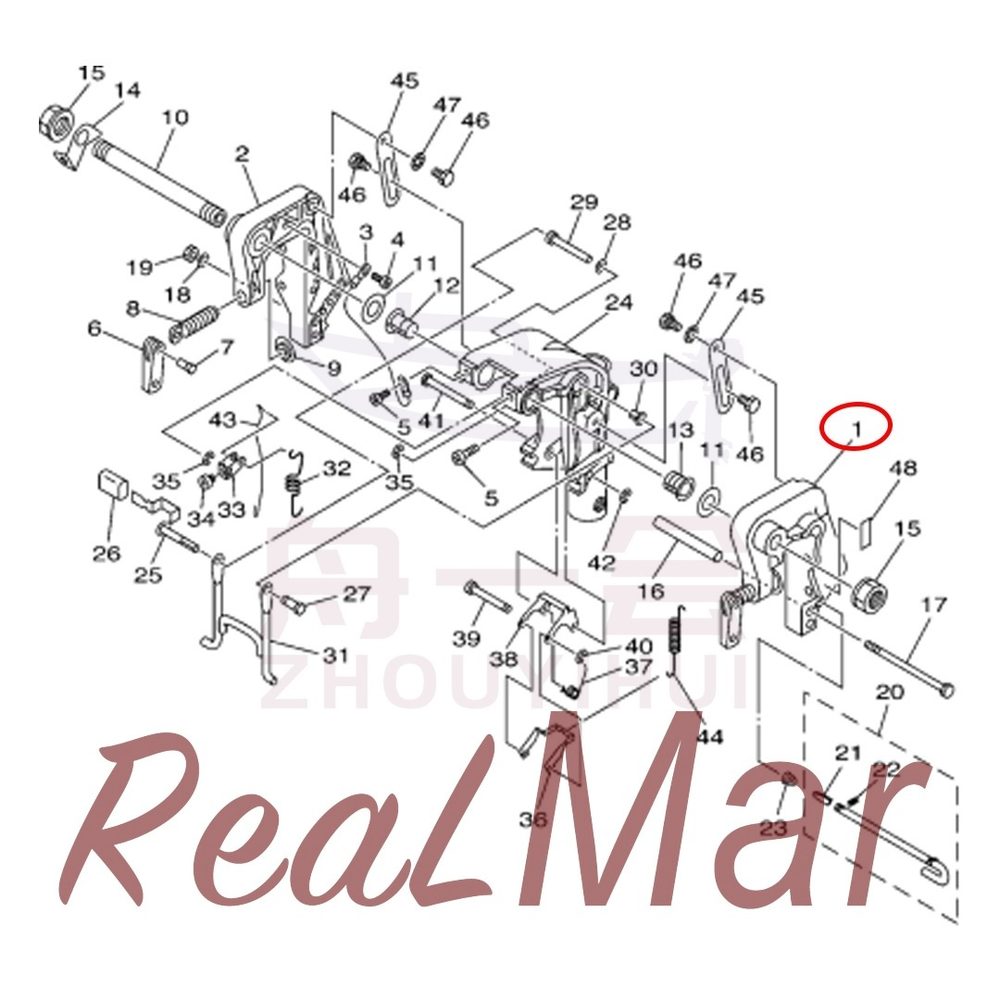

Рис. 21КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM1511-43111-000	Левый кронштейн	1
2	DM1511-43112-000	Правый кронштейн	1
3	DM1511-82148-000	Провод заземления правого кронштейна	1
4	13225-04002	Винт с крестообразным шлицем и полукруглой головкой	1
5	13225-02090	Винт с крестообразным шлицем и полукруглой головкой	2
6	DM0211-43118-000	Рукоятка фиксатора транца	2
7	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
8	DM1511-43116-000	Винт фиксатора транца	2
9	DM1511-43114-000	Прижимная шайба фиксатора транца	2
10	DM1511-43131-000	Двухсторонняя резьбовая втулка	1
	DM9909-43131-000	Двухсторонняя резьбовая втулка	1
11	10808-88M56	Шайба правого кронштейна	2
12	10724-88M16	Втулка поворотного кронштейна	1
13	10724-88M16	Втулка поворотного кронштейна	1
14	DM9909-43113-000	Рым-кольцо	1
15	10925-88067	Гайка шестигранная самоконтрящаяся двухсторонней резьбовой втулки	2
16	10723-04M97	Втулка поворотного кронштейна	1
17	10909-04M81	Болт с шестигранной головкой	1
18	18115-04400	Плоская шайба	1
19	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
20	DM1509-43160-000	Ограничительный штифт в сборе	1
21	DM0511-43165-000	Стопорная пластина	1
22	19410-70002	Пружинный цилиндрический штифт	1
23	10508-90M03	Коническая пружина сжатия	1
24	DM1511-43311-000	Поворотный кронштейн	1
	DM1509-43311-000	Поворотный кронштейн (L)	1
25	DM1511-43630-000	Рукоятка подъёма в сборе	1
26	DM1511-43318-000	Чехол рукоятки подъёма	1
27	DM1511-43191-000	Ось левого упора подъёмного механизма	1
28	10808-03M40	Антифрикционная шайба втулки	1
29	10723-03M03	Втулка оси рукоятки подъёма	1
30	10724-03M15	Втулка оси упора	1
31	DM1511-43350-000	Упор подъёмного механизма в сборе	1
32	10503-80M00	Возвратная пружина упора подъёмного механизма	1
33	DM1511-43641-000	Кронштейн крепления пружины растяжения	1
34	10953-05096	Винт с крестообразным шлицем и полукруглой головкой	1
35	11020-05400	Стопорное кольцо	2
36	DM1511-43614-000	Стопорный крюк подъёмного механизма	1
37	10502-92M69	Пружина кручения стопорного крюка подъёмного механизма	1
38	DM1511-43615-000	Возвратный кронштейн подъёмного механизма	1
39	DM1511-43611-000	Ось стопорного крюка подъёмного механизма	1
40	17670-06M07	Стопорное кольцо	1
41	DM1511-43659-000	Ось возвратного кронштейна подъёмного механизма	1
42	11020-05400	Стопорное кольцо	1
43	DM1511-43617-000	Тяга рукоятки подъёма	1
44	DM1511-43656-000	Пружина растяжения возвратного кронштейна	1
45	DM1511-43181-000	Ограничительная пластина подъёмного механизма	2
46	10901-04M26	Шестигранная ось ограничительной пластины подъёмного механизма	4
47	10804-90M86	Волнистая шайба	2
48	DM0211-82377-000	Шильдик	1

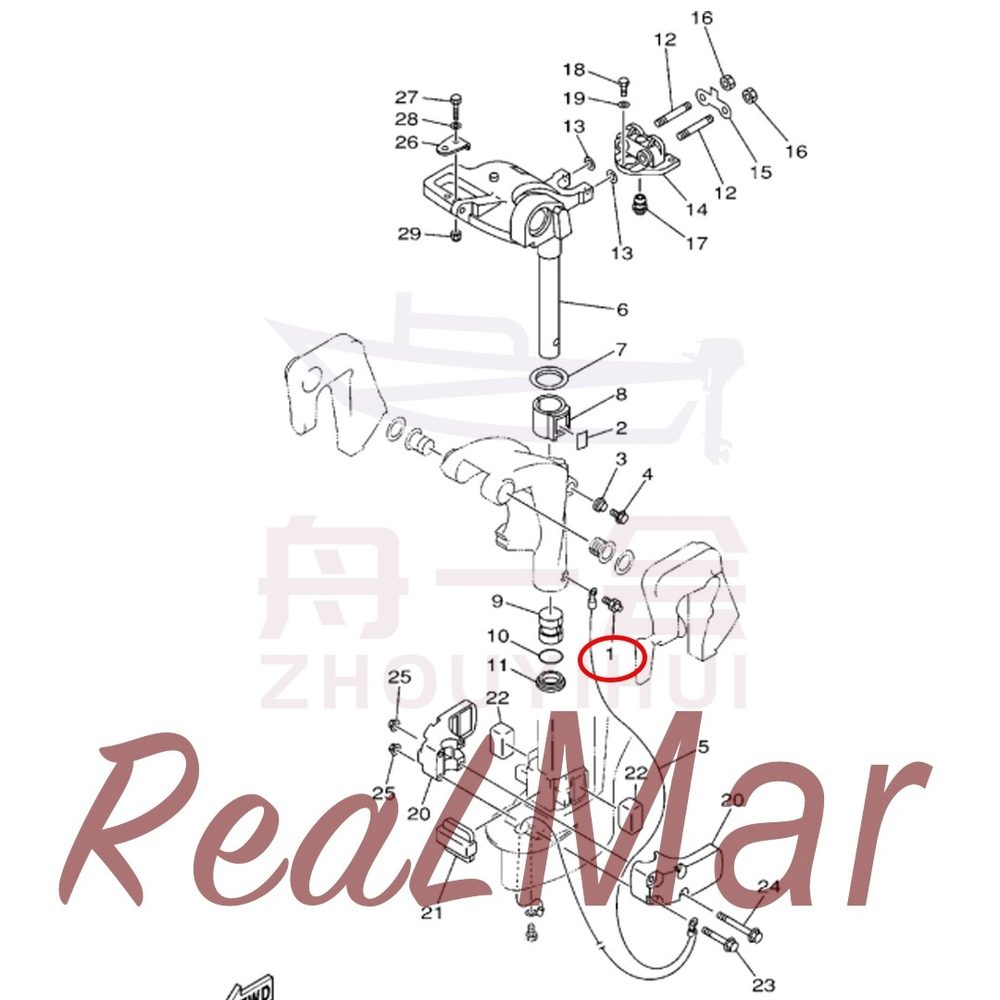

Рис. 22КРОНШТЕЙН 2 BRACKET 2

REF	Номер детали	Наименование	Кол-во
1	17300-04M07	Маслёнка	1
2	DM1511-42528-000	Прокладка верхней втулки поворотного кронштейна	1
3	DM1511-43373-000	Уплотнительное кольцо болта	1
4	10905-04M03	Болт с шестигранной головкой и фланцем	1
5	DM1509-82127-001	Провод заземления поворотного кронштейна	1
6	DM1509-42511-000	Поворотный кронштейн	1
	DM1509-42511-001	Поворотный кронштейн	1
7	10801-60002	Прижимная крышка верхней втулки поворотного кронштейна	1
8	DM1511-42537-000	Верхняя втулка поворотного кронштейна	1
9	10724-70062	Нижняя втулка поворотного кронштейна	1
10	17890-81M16	Кольцо O-образного сечения втулки	1
11	10724-70M40	Уплотнительное кольцо нижнего кронштейна поворотного механизма	1
12	10994-02M56	Шпилька поворотного кронштейна	2
13	10809-02M04	Медная шайба	2
14	DM1509-44514-000	Корпус верхнего амортизатора	1
15	DM1509-44526-000	Крепёжная пластина корпуса водяного насоса	1
16	15720-02400	Гайка шестигранная тип 1	2
17	DM1509-44366-000	Резиновая втулка водоприёмной трубы	1
18	13035-04085	Болт с шестигранной головкой	3
19	18115-04400	Плоская шайба	3
20	DM1509-44551-000	Нижний фиксирующий блок поворотного кронштейна	2
21	DM1509-44557-000	Демпферное кольцо ограничителя откидывания	1
22	DM1512-44555-000	Амортизирующий блок	2
23	10991-02M65	Болт с шестигранной головкой	2
24	10991-02M64	Болт или винт в сборе с плоской шайбой	2
25	10931-02M76	Гайка с шестигранным фланцем	4
26	DM1511-48511-000	Соединительная пластина рулевого управления	1
27	13035-02075	Болт с шестигранной головкой	1
28	18115-02400	Плоская шайба	1
29	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1

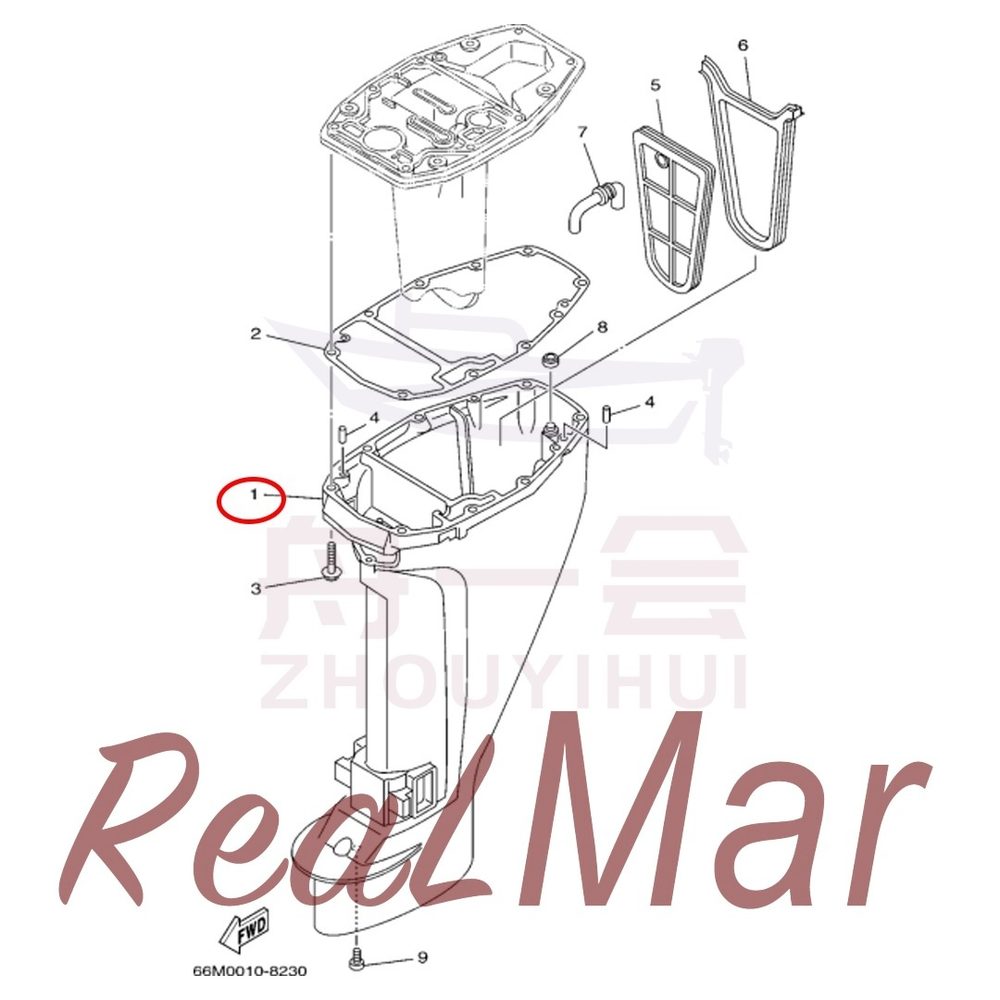

Рис. 23ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM1509-45111-000	Промежуточный корпус	1
	DM1509-45111-001	Промежуточный корпус	1
2	DM1509-45113-000	Нижняя прокладка силового агрегата	1
3	13535-02565	Болт с шестигранной головкой в сборе с плоской шайбой	6
4	17404-98091	Установочный штифт картера	2
5	DM1509-45126-000	Демпферная уплотнительная перегородка	1
6	DM1509-45115-000	Демпферный уплотнитель перегородки	1
7	DM1509-45136-000	Дренажный шланг карбюратора	1
8	DM1509-45128-000	Втулка водоотводящей трубы	1
9	10953-04M04	Винт с крестообразным шлицем и полукруглой головкой	1

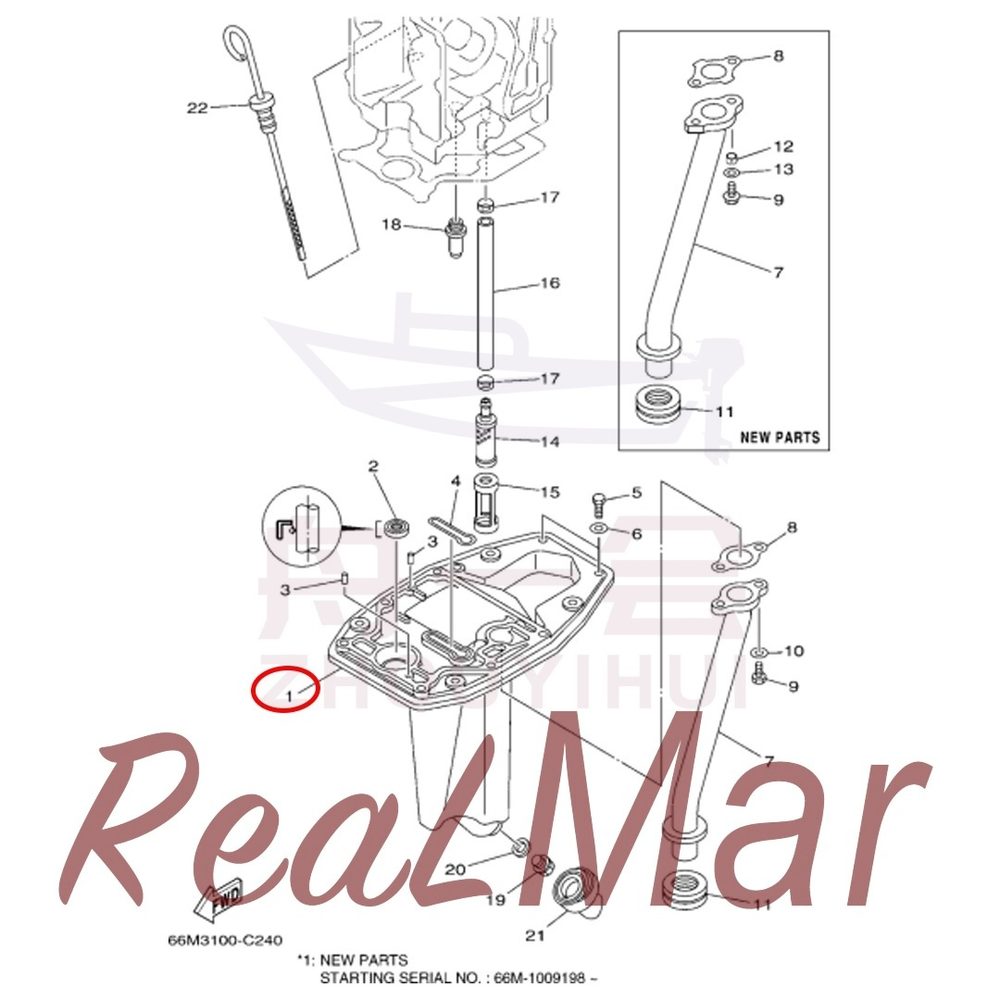

Рис. 24МАСЛЯНЫЙ ПОДДОН OIL PAN

REF	Номер детали	Наименование	Кол-во
1	DM1509-41137-000	Промежуточное основание	1
2	17909-98M47	Сальник промежуточного основания	1
3	17404-98091	Установочный штифт картера	2
4	DM1509-11355-000	Уплотнительное кольцо масляного канала	1
5	13015-04080	Болт с шестигранной головкой	2
6	18115-04400	Плоская шайба	2
7	DM1509-41131-000	Выпускная труба	1
	DM1509-41131-001	Выпускная труба	1
8	DM1509-41133-000	Стальная прокладка выпускной трубы	1
	DM1509-41133-001	Стальная прокладка выпускной трубы	1
9	13015-04094	Болт с шестигранной головкой	2
	10991-04010	Болт с шестигранной головкой в сборе с плоской шайбой	2
10	18115-04400	Плоская шайба	2
11	DM1509-41138-000	Уплотнительное кольцо выпускной трубы	1
	DM1509-41138-001	Уплотнительное кольцо выпускной трубы	1
12	10723-05002	Втулка основания	2
13	10809-04095	Шайба	2
14	DM1509-13421-000	Встроенный масляный фильтр	1
15	DM1509-13417-000	Сетка масляного фильтра (резиновая)	1
16	DM1509-13416-000	Маслопроводная трубка	1
17	DM1509-24351-001	Хомут масляного шланга	2
18	DM9909-11575-000	Клапан сброса давления масла в сборе	1
19	10760-96M04	Сливная пробка масляного поддона	1
20	10670-96M01	Шайба сливной пробки масляного поддона	1
21	DM1509-15316-000	Втулка сливного отверстия	1
22	DM1509-15362-000	Маслоизмерительный щуп	1

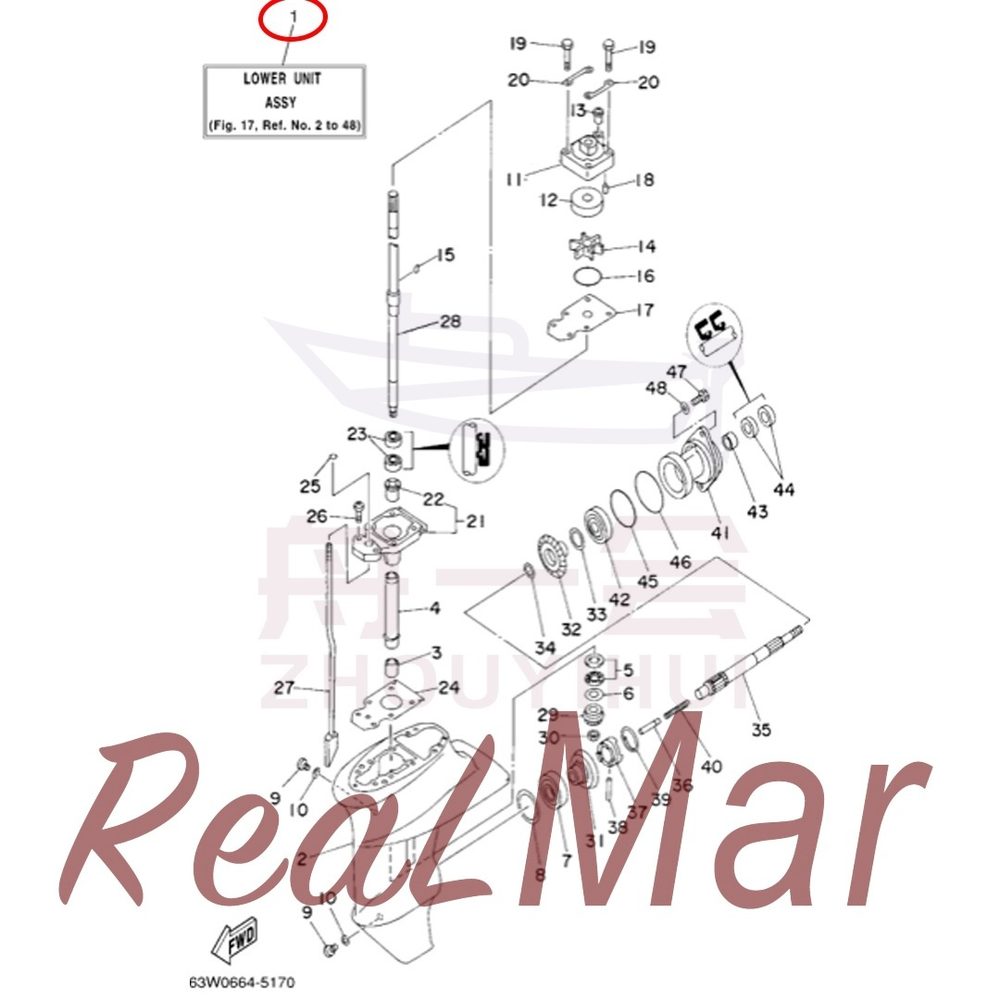

Рис. 25НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM1509-45300-000	Редуктор в сборе S	1
	DM1509-45300-001	Редуктор в сборе L	1
2	DM1509-45311-000	Корпус редуктора	1
	DM1511-45311-000	Корпус редуктора	1
3	17795-796V2	Игольчатый подшипник приводного вала	1
4	DM1511-45536-000	Направляющая втулка приводного вала	1
5	17769-69696	Упорный игольчатый подшипник	1
6	DM1511-45587-001	Регулировочная шайба ведущей шестерни	1
	DM1511-45587-002	Регулировочная шайба ведущей шестерни	1
7	17778-00005	Конический роликовый подшипник шестерни переднего хода	1
8	DM1511-45567-000	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-001	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-002	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-003	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-004	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-005	Регулировочная шайба шестерни переднего хода	1
	DM1511-45567-006	Регулировочная шайба шестерни переднего хода	1
9	10760-02008	Сливная пробка без магнита	2
10	10670-02080	Шайба сливной пробки	2
11	DM1511-44301-000	Корпус водяного насоса	1
12	DM1511-44322-000	Обойма корпуса водяного насоса	1
13	DM1511-44366-001	Сальник корпуса водяного насоса	1
14	DM1511-44352-000	Крыльчатка водяного насоса	1
15	DM9909-44338-000	Шпонка приводного вала	1
16	17890-66712	Кольцо O-ring корпуса водяного насоса	1
17	DM1511-44323-000	Прокладка корпуса водяного насоса	1
18	17406-98M03	Установочный штифт	2
19	13020-02065	Болт с шестигранной головкой	4
20	DM1511-44328-000	Пластина крепления корпуса водяного насоса	2
21	DM1511-45331-000	Основание водяного насоса	1
22	DM1512-45316-000	Втулка	1
23	17909-80062	Сальник основания водяного насоса	2
	17909-80009	Сальник	2
24	DM1511-45315-000	Прокладка основания водяного насоса	1
25	17890-04ME4	Кольцо O-ring основания водяного насоса	1
26	13020-02085	Болт с шестигранной головкой	2
27	DM1511-44150-000	Нижний рычаг переключения передач в сборе	1
	DM1509-44150-000	Нижний рычаг переключения передач в сборе	1
28	DM1511-45510-000	Вал гребного винта в сборе	1
	DM1511-45510-001	Вал гребного винта в сборе	1
29	DM1511-45551-000	Ведущая шестерня	1
30	10931-02M04	Контргайка ведущей шестерни	1
31	DM1511-45560-000	Шестерня переднего хода в сборе	1
32	DM1511-45571-000	Шестерня заднего хода	1
33	DM1511-45577-000	Регулировочная шайба шестерни заднего хода	1
	DM1511-45577-001	Регулировочная шайба шестерни заднего хода	1
	DM1511-45577-002	Регулировочная шайба шестерни заднего хода	1
34	10809-93428	Шайба шестерни заднего хода	1
35	DM1511-45611-000	Гребной вал	1
36	DM1511-45635-000	Штифт переключения передач	1
37	DM1511-45631-000	Муфта сцепления	1
38	10850-05090	Ограничительный штифт муфты сцепления	1
39	DM1511-45633-000	Пружина кручения муфты сцепления	1
40	10509-96M04	Пружина сжатия муфты сцепления	1
41	DM1511-45361-000	Корпус подшипника	1
42	17704-00509	Подшипник корпуса подшипника	1
43	17795-793U8	Игольчатый подшипник гребного вала	1
44	17909-93056	Сальник крышки подводного корпуса	2
45	17890-53M01	Переднее кольцо O-ring корпуса подшипника	1
46	17890-54M20	Заднее кольцо O-ring корпуса подшипника	1
47	13015-04080	Болт с шестигранной головкой	2
48	18115-04400	Плоская шайба	2

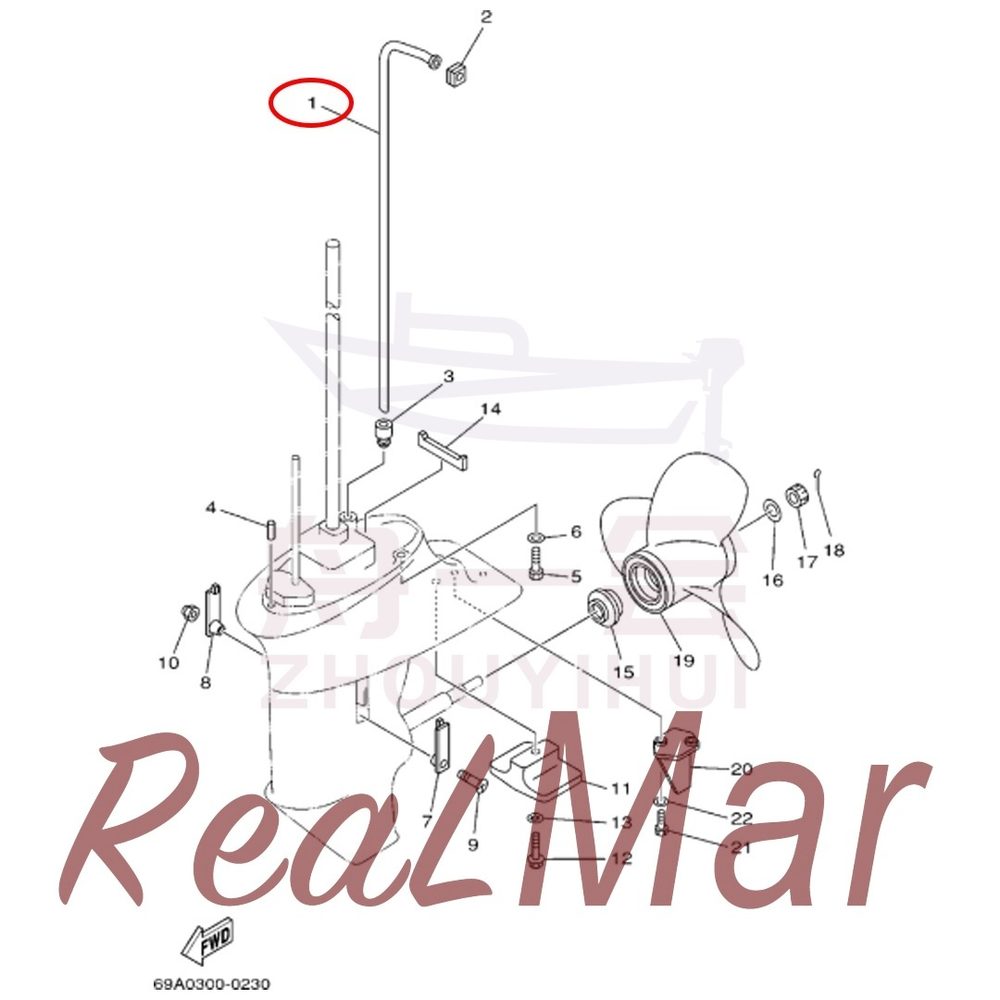

Рис. 26НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM1509-44361-000	Водозаборная трубка (S)	1
	DM1509-44361-001	Водозаборная трубка (L)	1
2	DM1511-44365-000	Верхняя уплотнительная втулка водозаборной трубки	1
3	DM1511-44368-000	Нижняя уплотнительная втулка водозаборной трубки	1
4	17406-98M03	Установочный штифт	2
5	13035-02070	Болт с шестигранной головкой	4
6	18115-02400	Плоская шайба	4
7	DM1511-45214-000	Левая водозаборная сетка	1
8	DM1511-45215-000	Правая водозаборная сетка	1
9	10958-05M06	Винт с крестообразным шлицем и потайной головкой	1
10	10925-05008	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
11	DM1511-45251-000	Анод редуктора	1
12	15215-04070	Болт с шестигранной головкой и фланцем	1
13	18110-04700	Стопорная шайба с внутренними зубьями	1
14	DM1511-45375-000	Уплотнительная полоса редуктора	1
15	DM1511-45987-000	Упорная втулка гребного винта	1
16	10809-90M09	Шайба увеличенная	1
17	10939-90M09	Контргайка гребного винта	1
18	19610-70080	Шплинт	1
19	DM1511-45941-000	Винт гребной в сборе	1
	DM1511-45943-001	Винт гребной в сборе	1
	DM1511-45952-000	Винт гребной в сборе	1
	DM1511-45943-000	Винт гребной в сборе	1
	DM1511-45945-001	Винт гребной в сборе	1
	DM1511-45947-001	Винт гребной в сборе	1
20	DM1509-45371-000	Стабилизатор	1
21	13015-04094	Болт с шестигранной головкой	2
22	18115-04400	Плоская шайба	2

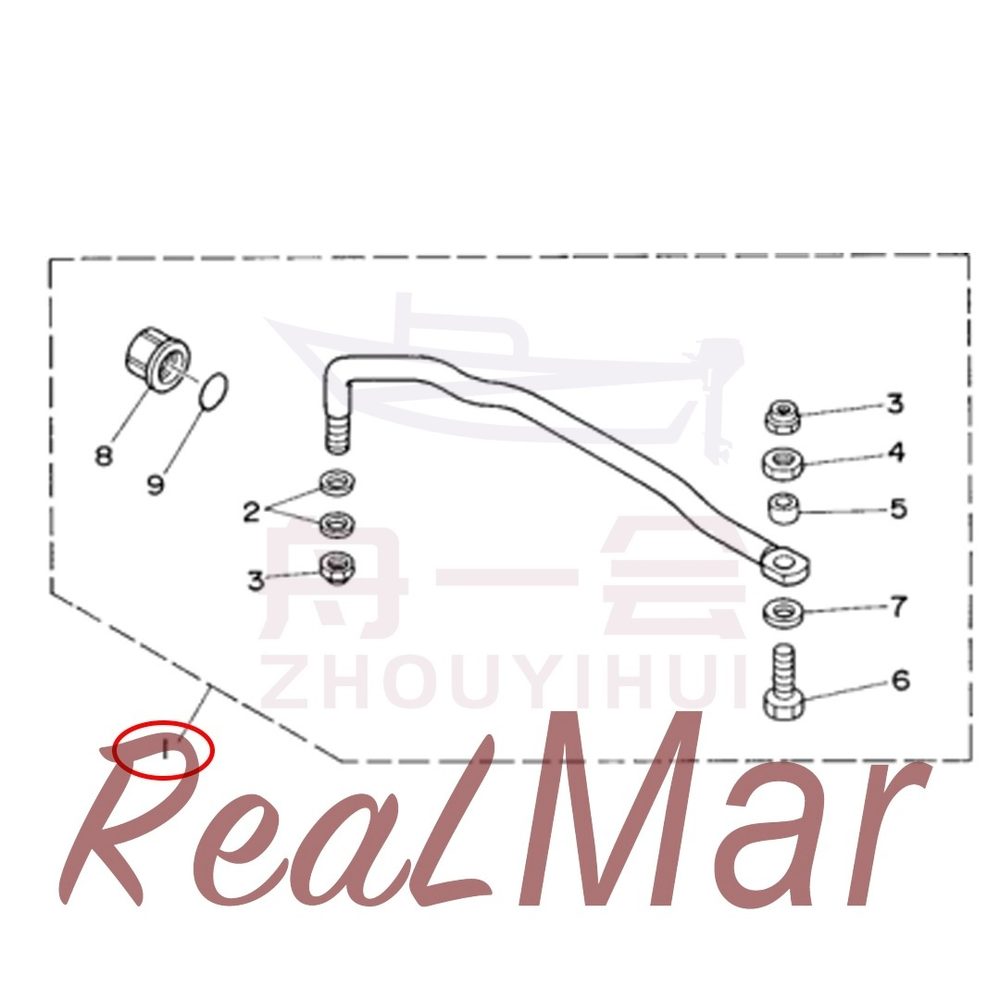

REF	Номер детали	Наименование	Кол-во
1	DM1509-61350-000	Тяга рулевого управления в сборе	1
2	10809-90M80	Шайба малая	2
3	10925-01M09	Контргайка тяги рулевого управления	2
4	10930-01M07	Тонкая гайка конца троса тяги рулевого управления	1
5	10723-90M68	Втулка конца троса тяги рулевого управления	1
6	DM3011-61355-000	Болт с шестигранной головкой	1
7	10809-90M47	Шайба малая	1
8	DM3011-43145-001	Контргайка конца троса тяги рулевого управления	1
9	17890-94835	Кольцо уплотнительное круглого сечения пластиковой гайки фиксатора поворота	1

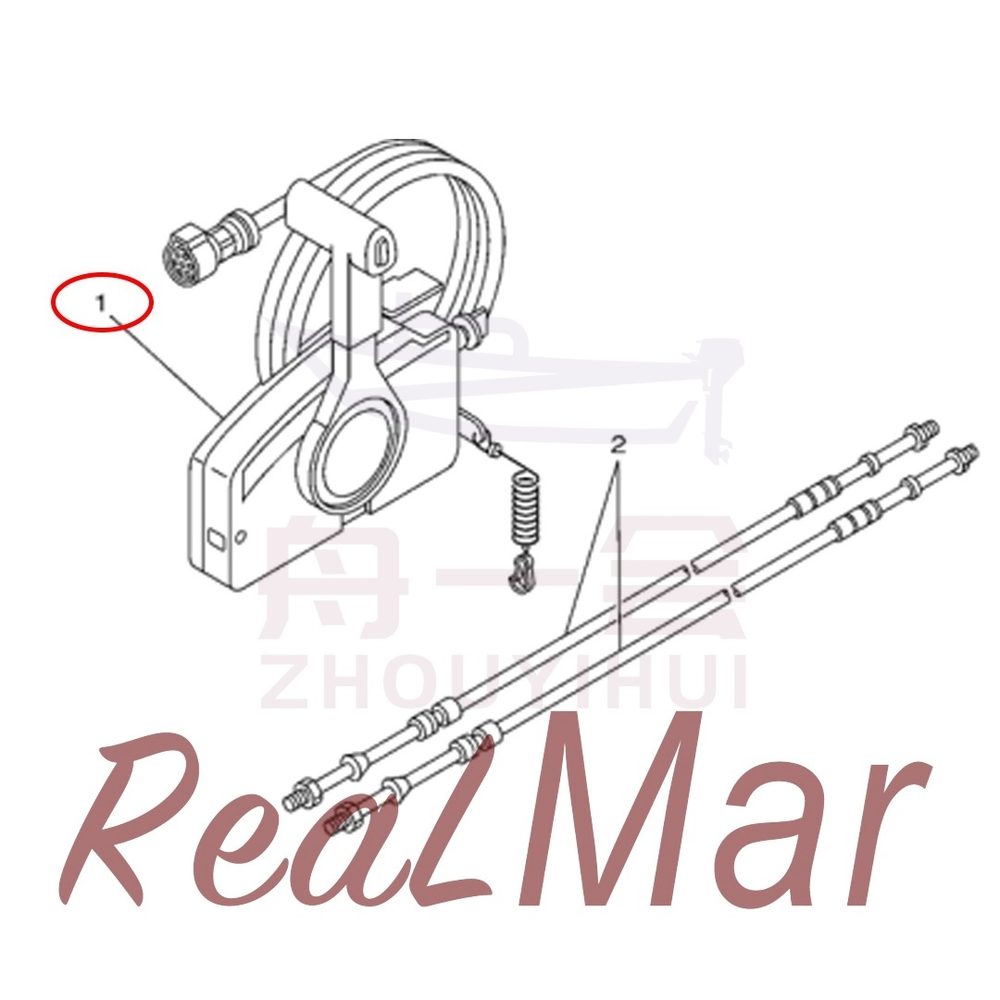

REF	Номер детали	Наименование	Кол-во
1	DM1509-48140-000	Пульт дистанционного управления в сборе	1
2	DM1509-48310-000	Трос привода дроссельной заслонки	2
