翟墨 F6 舷外机爆炸图及零件明细

四冲程 6 / 8 马力 · 共 20 个部位 / 449 条零件，点击零件编码查看详情，或搜索本页零件。

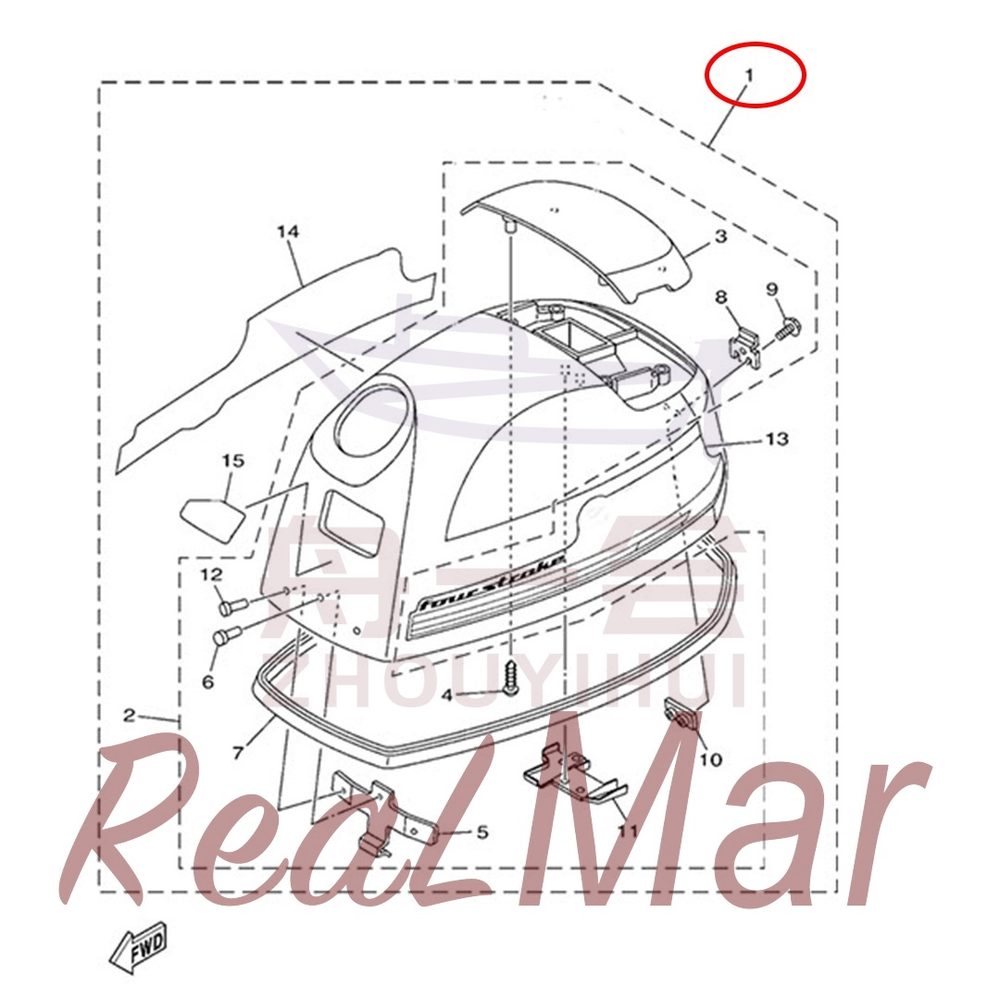

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM0609-G2610-000	Кожух глушителя в сборе (без наклейки)	1
	DM0609-G2610-001	Кожух глушителя в сборе	1
	DM0609-G2610-002	Кожух глушителя в сборе	1
2	DM0609-G2610-000	Кожух глушителя в сборе (без наклейки)	1
3	DM0609-G2613-000	Дефлектор	1
4	13320-60098	Саморез с крестообразным шлицем и полукруглой головкой	4
5	DM0609-G2651-000	Передний крюк кожуха глушителя	1
6	10844-06M06	Заклепка полупустотелая со скругленной головкой	1
7	DM0609-42615-000	Нижний уплотнитель кожуха глушителя	1
8	DM0609-42652-000	Задний крюк кожуха глушителя	1
9	13515-05596	Болт с шестигранной головкой и плоской шайбой в сборе	2
10	DM0609-42649-000	Пластина заднего крюка	1
11	DM0609-G2134-000	Крышка дросселя кожуха глушителя	1
12	10844-06M00	Заклепка полупустотелая со скругленной головкой	2
13	DM0609-42675-000	Наклейка	1
14	DM0609-42676-000	Наклейка	1
15	DM0609-G2677-000	Наклейка	1
	DM0609-G2677-001	Наклейка	1
	DM0609-G2677-002	Наклейка	1

Рис. 2ЦИЛИНДР И КАРТЕР 1 CYLINDER & CRANKCASE 1

REF	Номер детали	Наименование	Кол-во
1	DM0609-WE090-000	Двигатель в сборе	1
2	DM0609-E1111-000	Узел головки цилиндра	1
3	DM2509-11133-000	Направляющая клапана	2
4	10905-02M74	Болт с шестигранной головкой и фланцем	4
5	11590-90996	Установочный штифт головки цилиндра	2
6	DM0609-11181-000	Прокладка головки цилиндра	1
7	DM0609-E1191-000	Крышка головки цилиндра	1
8	DM0609-E1356-000	Уплотнительное кольцо крышки головки цилиндра	1
9	13015-04080	Болт с шестигранной головкой	5
10	DM0609-12411-000	Термостат	1
11	DM1512-12412-000	Прокладка термостата	1
12	DM0609-E2413-000	Крышка термостата	1
13	DM2509-24378-000	Прямой штуцер крышки термостата	1
14	DM0609-11325-000	Анод головки цилиндра	1
15	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
16	DM2509-E2414-000	Прокладка крышки термостата	1
17	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	3
18	DM0609-F4323-000	Шланг возврата воды крышки термостата	1
19	10646-01089	Хомут шланга возврата воды в сборе	1
20	10645-04M24	Зажим жгута проводов	1
21	10645-04M24	Зажим жгута проводов	1
22	10645-02739	Кронштейн жгута проводов	1
23	DM0609-82519-000	Провод заземления головки цилиндра	1
24	16308-00738	Свеча зажигания	1

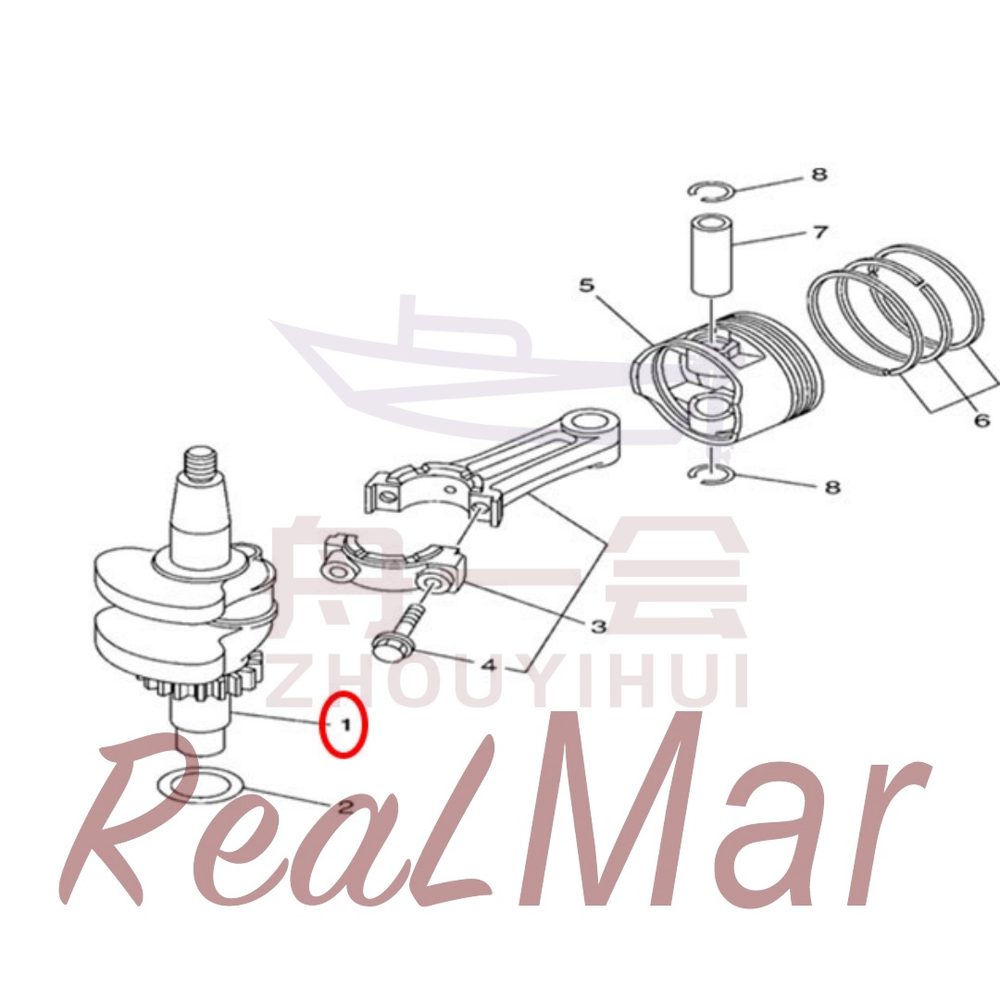

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM0609-E1410-000	Коленчатый вал	1
2	10809-844P8	Плоская шайба нижнего конца коленчатого вала	1
3	DM0609-11650-000	Шатун в сборе	1
4	DM0609-11654-000	Болт шатуна	2
5	DM0609-E1631-000	Поршень	1
6	DM0609-E1603-000	Комплект поршневых колец	1
7	DM0609-11633-000	Поршневой палец	1
8	17650-94042	Стопорное кольцо поршневого пальца	2

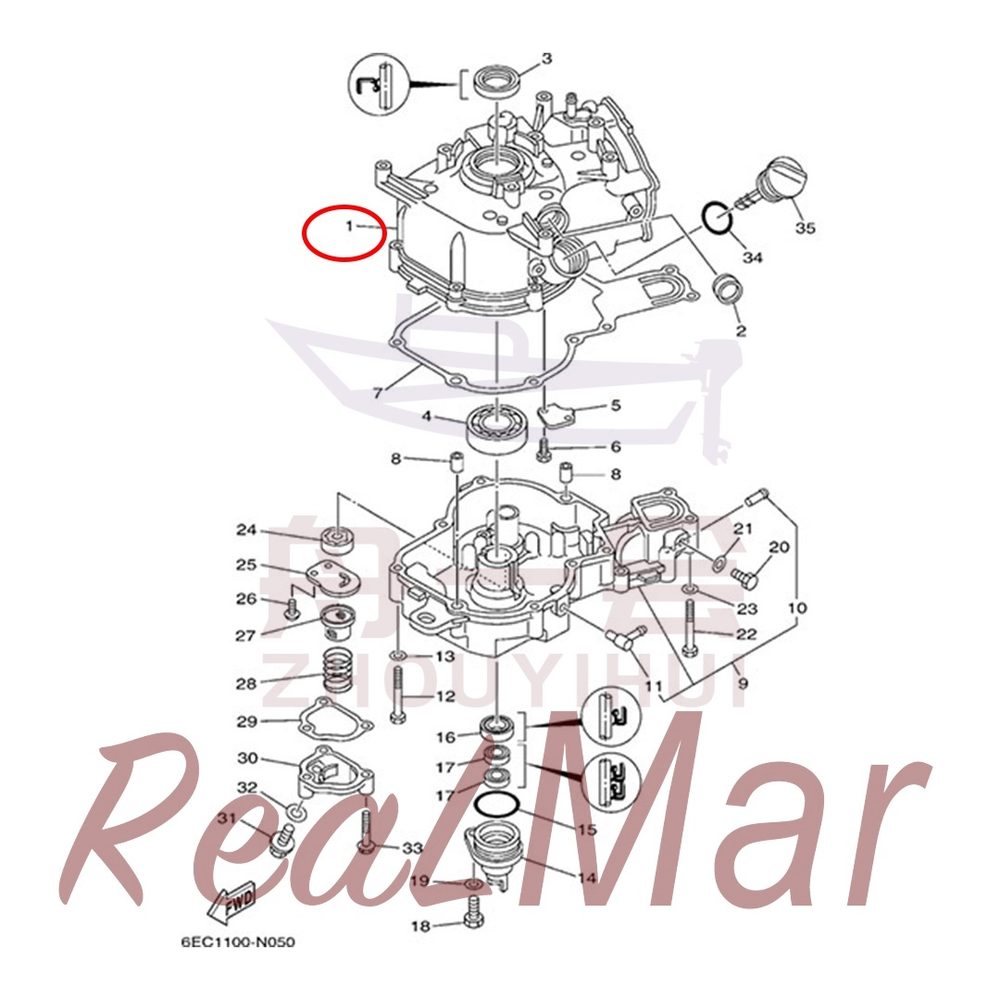

Рис. 4ЦИЛИНДР И КАРТЕР 2 CYLINDER & CRANKCASE 2

REF	Номер детали	Наименование	Кол-во
1	DM0609-E1311-000	Блок цилиндров в сборе	1
2	DM0609-15361-000	Смотровое окно уровня масла в сборе	1
3	17908-85010	Сальник верхнего конца коленчатого вала	1
4	17704-805B8	Верхний подшипник коленчатого вала	1
5	DM0609-E1168-000	Крышка вентиляции	1
6	13097-05090	Болт с шестигранной головкой	2
7	DM0609-11351-000	Прокладка блока цилиндров	1
8	11590-90996	Установочный штифт головки цилиндра	2
9	DM0609-E5111-000	Картер	1
10	DM2509-24378-000	Прямой штуцер крышки термостата	1
11	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
12	13097-04050	Болт с шестигранной головкой	8
13	18107-04400	Плоская шайба	8
14	DM0609-E5396-000	Крышка нижнего конца коленчатого вала	1
15	17890-75573	Кольцо O-ring нижней крышки коленчатого вала	1
16	17908-80902	Сальник нижней части коленчатого вала	1
17	17908-90006	Сальник крышки нижнего конца коленчатого вала	2
18	13015-02080	Болт с шестигранной головкой	1
19	18115-02400	Плоская шайба	1
20	13015-02096	Болт с шестигранной головкой	1
21	10670-02967	Медная шайба промежуточного седла	1
22	13097-04050	Болт с шестигранной головкой	2
23	18107-04400	Плоская шайба	2
24	DM0609-E3310-000	Ротор масляного насоса в сборе	1
25	DM0609-E3316-000	Плита масляного насоса	1
26	12593-04098	Винт с крестообразным шлицем	2
27	DM0609-13411-000	Сетчатый фильтр масляного насоса в сборе	1
28	10509-92534	Пружина сетчатого фильтра масляного насоса	1
29	DM0609-E3475-000	Прокладка масляного насоса	1
30	DM0609-E3417-000	Крышка масляного насоса	1
31	10905-02M34	Болт с шестигранной головкой и фланцем	1
32	10809-02292	Медная шайба промежуточного основания	1
33	13535-04575	Болт с шестигранной головкой в сборе с плоской шайбой	3
34	17890-86M31	Уплотнительное кольцо масляного щупа	1
35	DM0609-E5362-000	Масляный щуп	1

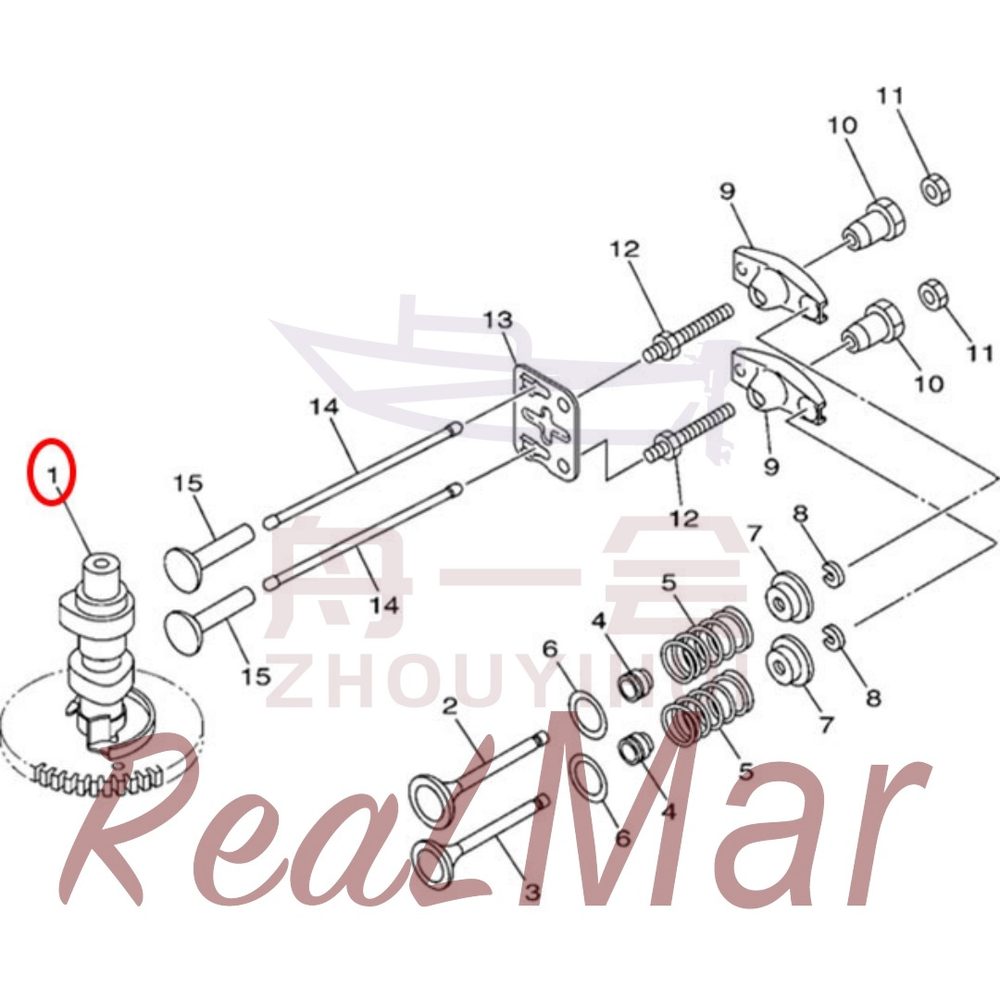

Рис. 5КЛАПАН VALVE

REF	Номер детали	Наименование	Кол-во
1	DM0609-E2170-000	Распределительный вал в сборе	1
2	DM0609-12111-000	Впускной клапан	1
3	DM0609-12121-000	Впускной клапан	1
4	DM2509-12119-000	Маслосъёмный колпачок клапана	2
5	DM0609-12113-000	Пружина клапана	2
6	DM0609-12116-000	Шайба пружины клапана	2
7	DM2509-12117-000	Тарелка пружины клапана	2
8	DM2509-12118-000	Фиксатор пружины клапана	2
9	DM2509-12151-000	Коромысло клапана	2
10	DM2509-12165-000	Ось коромысел	2
11	DM2509-12158-000	Контргайка клапана	2
12	DM2509-12157-000	Болт оси коромысел	2
13	DM0609-E2155-000	Направляющая пластина толкателя	1
14	DM0609-12154-000	Толкатель	2
15	DM2509-12153-000	Толкатель (стакан)	2

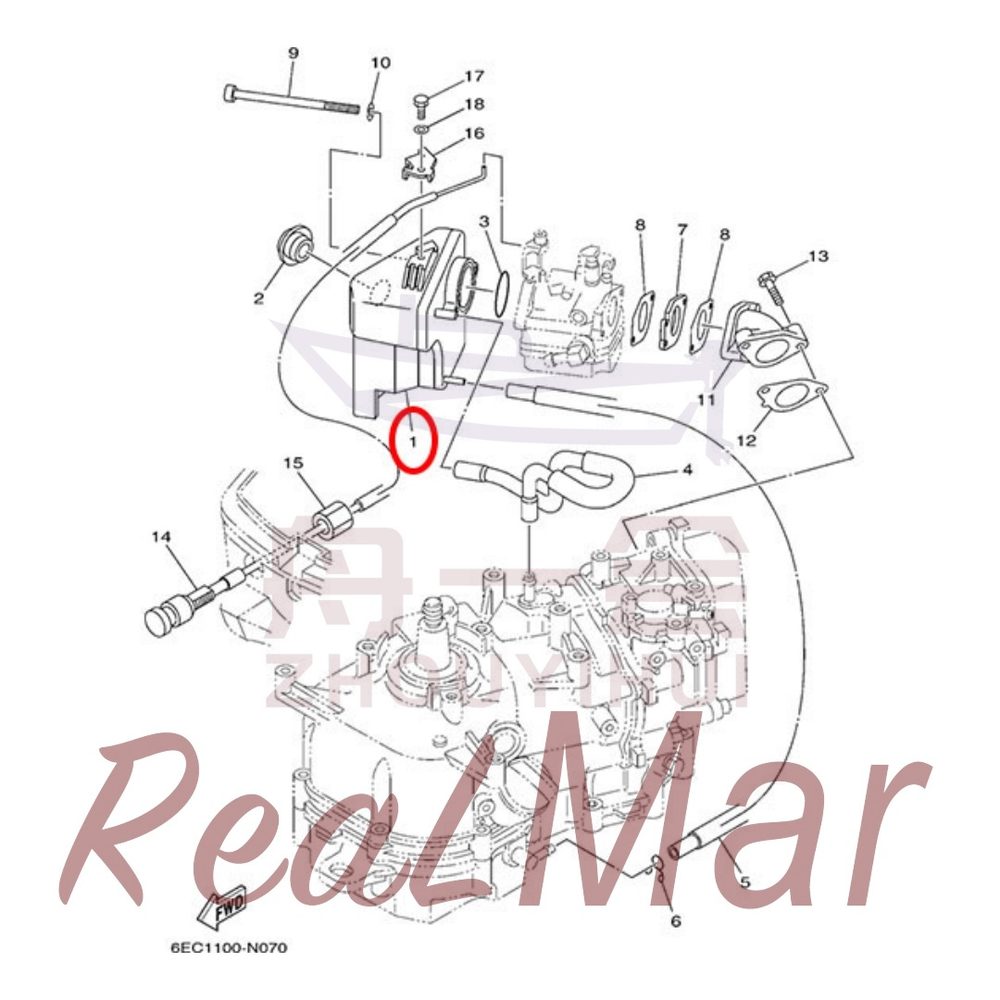

Рис. 6ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM0609-14440-000	Впускной глушитель в сборе	1
2	10620-92M36	Заглушка впускного глушителя	1
3	17890-780A3	Уплотнительное кольцо впускного глушителя	1
4	DM0609-F4314-000	Дыхательный шланг	1
5	DM0609-E316F-000	Возвратный шланг впускного глушителя	1
6	10643-01M01	Хомут шланга	1
7	DM0609-E3647-000	Теплоизоляционная прокладка карбюратора	1
8	DM0609-E3646-000	Прокладка карбюратора	2
9	10990-04750	Винт с внутренним шестигранником и цилиндрической головкой	2
10	10809-04904	Плоская шайба	2
11	DM0609-E3641-000	Впускной коллектор	1
12	DM0609-E3645-000	Прокладка впускного коллектора	1
13	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	2
14	DM0609-F6330-000	Трос воздушной заслонки	1
15	DM0609-F6333-000	Пластиковая гайка	1
16	DM0609-E3151-000	Прижимная пластина троса воздушной заслонки	1
17	13015-05090	Болт с шестигранной головкой	1
18	18115-05400	Плоская шайба	1

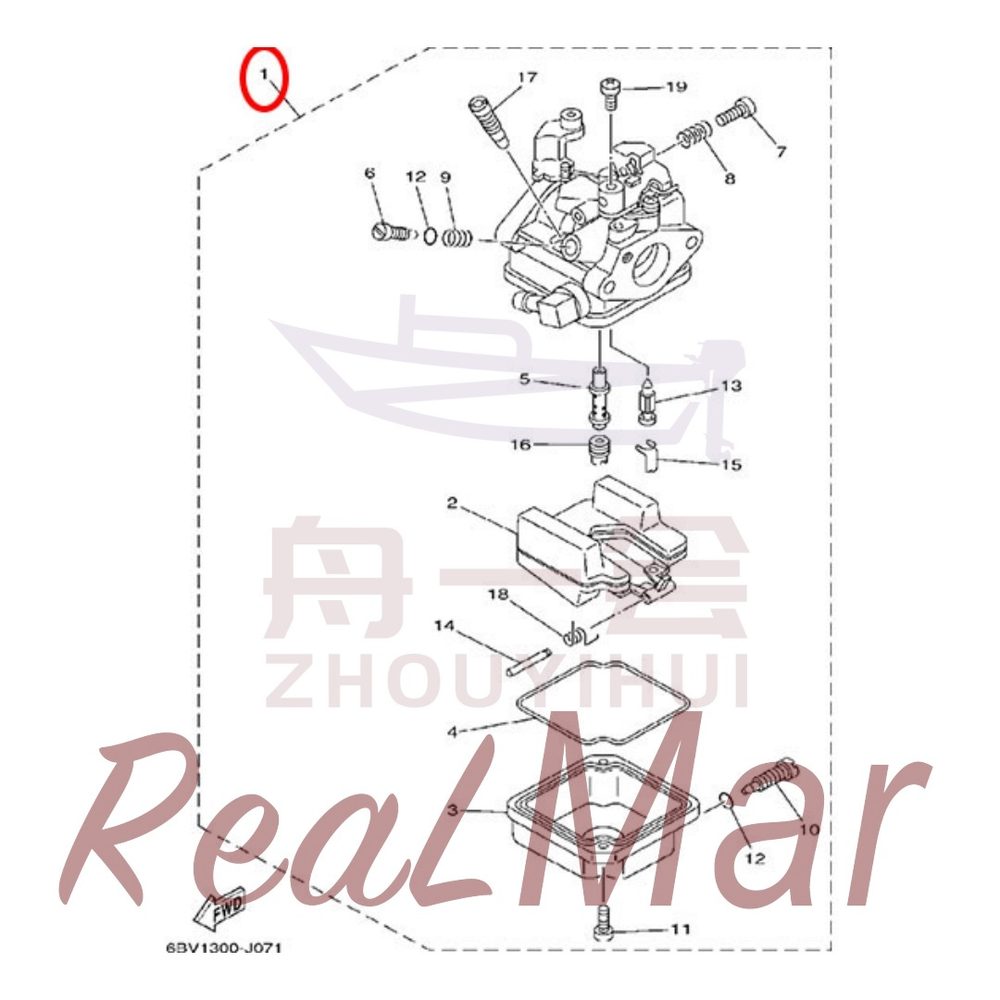

Рис. 7КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM0609-14301-000	Карбюратор	1
2	DM0609-14985-000	Запасная часть Dimo	1
3	DM0609-14980-000	Запасная часть Dimo	1
4	DM0609-14984-000	Запасная часть Dimo	1
5	DM0609-14947-000	Запасная часть Dimo	1
	DM0609-14947-001	Запасная часть Dimo	1
	DM0609-14947-002	Запасная часть Dimo	1
6	DM0609-14923-000	Запасная часть Dimo	1
	DM0609-14923-001	Запасная часть Dimo	1
7	DM0609-14523-000	Запасная часть Dimo	1
8	DM0609-14555-000	Запасная часть Dimo	1
9	DM0609-14935-000	Запасная часть Dimo	1
10	DM0609-14991-000	Запасная часть Dimo	1
11	DM0609-14592-000	Запасная часть Dimo	2
12	DM0609-14562-000	Запасная часть Dimo	2
13	DM0609-14546-000	Запасная часть Dimo	1
14	DM0609-14548-000	Запасная часть Dimo	1
15	DM0609-14937-000	Запасная часть Dimo	1
16	DM0609-14943-000	Запасная часть Dimo	1
	DM0609-14943-001	Запасная часть Dimo	1
	DM0609-14943-002	Запасная часть Dimo	1
17	DM0609-14948-000	Запасная часть Dimo	1
	DM0609-14948-001	Запасная часть Dimo	1
18	DM0609-14556-000	Запасная часть Dimo	1
19	12520-06004	Винт с крестообразным шлицем и малой головкой	1

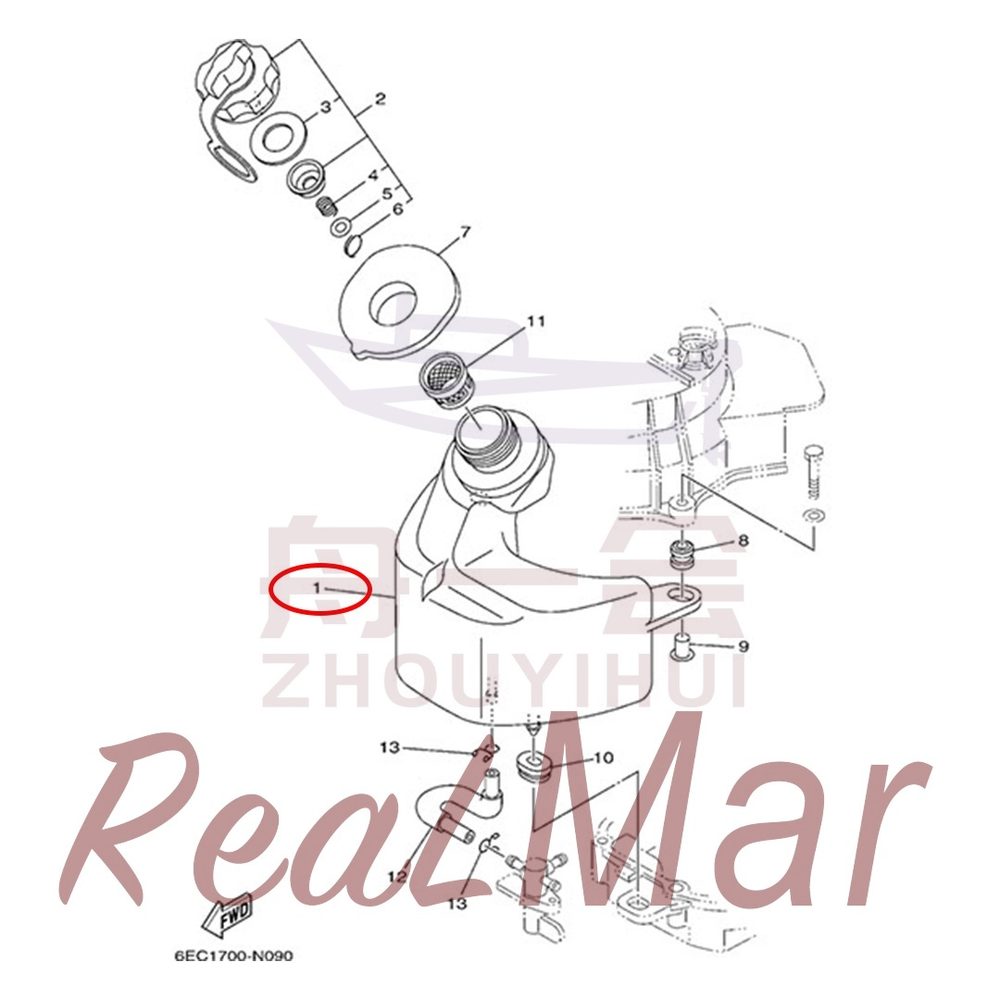

Рис. 8ТОПЛИВНАЯ СИСТЕМА 1 FUEL 1

REF	Номер детали	Наименование	Кол-во
1	DM0609-F4111-000	Внутренний топливный бак в сборе	1
2	DM0609-24610-000	Крышка внутреннего топливного бака в сборе	1
3	DM0609-24612-000	Уплотнительное кольцо крышки топливного бака	1
4	10509-900A5	Пружина сжатия крышки топливного бака	1
5	18110-06800	Большая шайба	1
6	10642-900A0	Стопорное кольцо крышки топливного бака	1
7	DM0609-24641-000	Резиновое кольцо крышки внутреннего топливного бака	1
8	DM0311-82317-000	Демпферное кольцо кронштейна зажигания	2
9	10723-04991	Втулка кронштейна зажигания	2
10	10620-09551	Демпферное кольцо днища внутреннего топливного бака	1
11	DM0609-24167-000	Сетчатый фильтр внутреннего топливного бака	1
12	DM0609-F4311-000	Топливозаборная трубка внутреннего топливного бака	1
13	10643-01M01	Хомут шланга	2

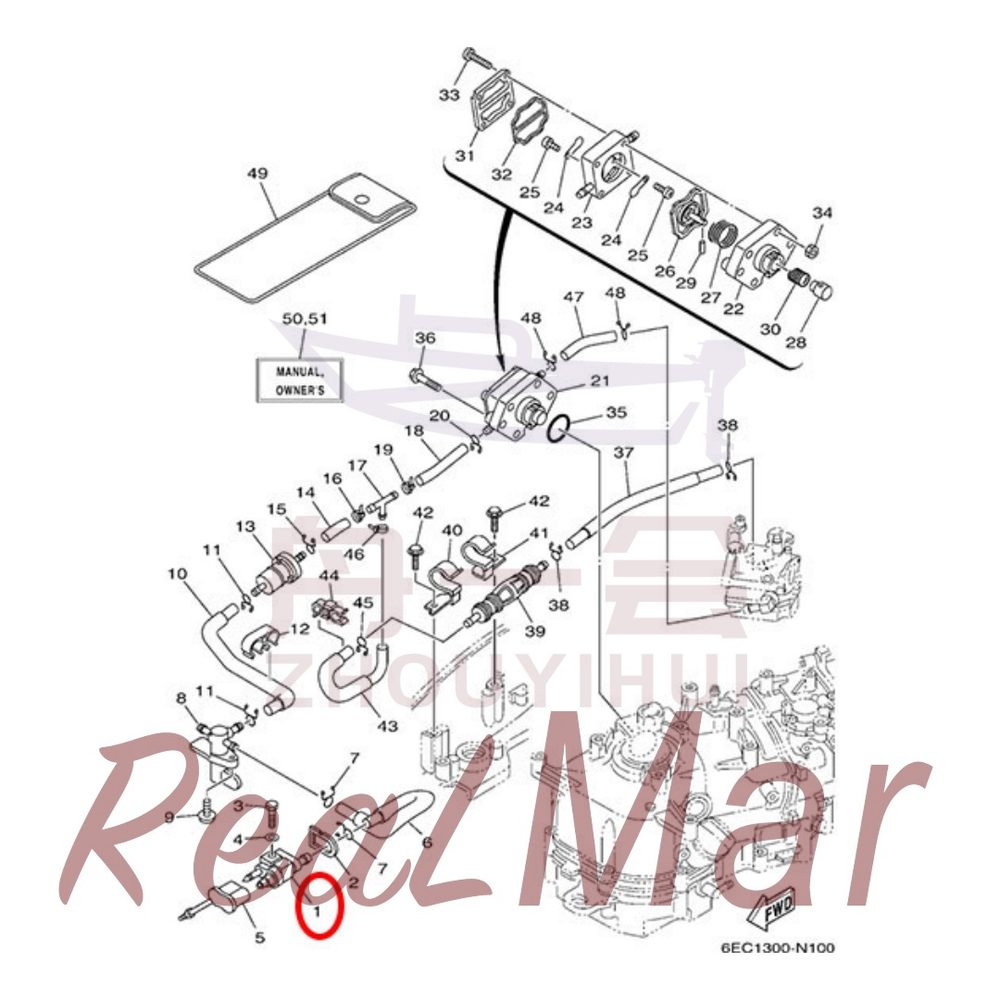

Рис. 9ТОПЛИВНАЯ СИСТЕМА 2 FUEL 2

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	DM0609-F4329-000	Уплотнение штуцера топливопровода	1
3	13015-04085	Болт с шестигранной головкой	1
4	18115-04400	Плоская шайба	1
5	DM0609-2476U-000	Защитный чехол штуцера топливопровода	1
6	DM0609-F4312-000	Выходная трубка штуцера топливопровода	1
7	10643-01M01	Хомут шланга	2
8	DM0609-24500-000	Топливный клапан в сборе	1
9	10951-04M90	Винт с крестообразным шлицем и шайбой в сборе	1
10	DM0609-F4313-000	Топливный шланг перед фильтром	1
11	10643-01M01	Хомут шланга	2
12	10656-98886	Хомут топливного шланга	1
13	DM0609-24251-000	Топливный фильтр	1
14	DM0609-F247C-000	Топливный шланг	1
15	10643-01M01	Хомут шланга	1
16	10645-99M90	Стяжка кабельная	1
17	DM6011-24378-000	Тройник с круглой головкой	1
18	DM0609-F247D-000	Топливный шланг	1
19	10645-99M90	Стяжка кабельная	1
20	10643-01M01	Хомут шланга	1
21	DM0609-24410-000	Бензонасос в сборе	1
22	DM0609-24412-000	Запасная часть Dimo	1
23	DM0609-24413-000	Запасная часть Dimo	1
24	DM3011-24421-000	Обратный клапан	2
25	DM0609-14325-000	Винт с крестообразным шлицем и плоской головкой	2
26	DM0609-24411-000	Запасная часть Dimo	1
27	DM0609-24423-000	Запасная часть Dimo	1
28	DM0609-13131-000	Запасная часть Dimo	1
29	DM0609-24374-000	Цилиндрический штифт	1
30	DM0609-24454-000	Запасная часть Dimo	1
31	DM0609-24414-000	Запасная часть Dimo	1
32	DM0609-24471-000	Запасная часть Dimo	1
33	DM0609-24444-000	Запасная часть Dimo	4
34	15720-06400	Запасная часть Dimo	4
35	17890-83ME7	Уплотнительное кольцо бензонасоса	1
36	10991-04M45	Болт с шестигранной головкой и плоской шайбой в сборе	2
37	DM0609-F247B-000	Шланг задний ручного насоса	1
38	10643-01M01	Хомут шланга	2
39	DM0609-24360-000	Встроенный ручной насос в сборе	1
40	DM0609-24135-000	Передний кронштейн ручного насоса	1
41	DM0609-24136-000	Задний кронштейн ручного насоса	1
42	10901-04M20	Болт с шестигранной фланцевой головкой	2
43	DM0609-F247A-000	Шланг передний ручного насоса	1
44	10646-01089	Хомут шланга возврата воды в сборе	1
45	10643-01M01	Хомут шланга	1
46	10645-99M90	Стяжка кабельная	1
47	DM0609-E3971-000	Топливный шланг	1
48	10643-01M01	Хомут шланга	2
49	DM0609-F8100-000	Набор инструментов	1
50	DM0609-F8199-000	Руководство по эксплуатации	1

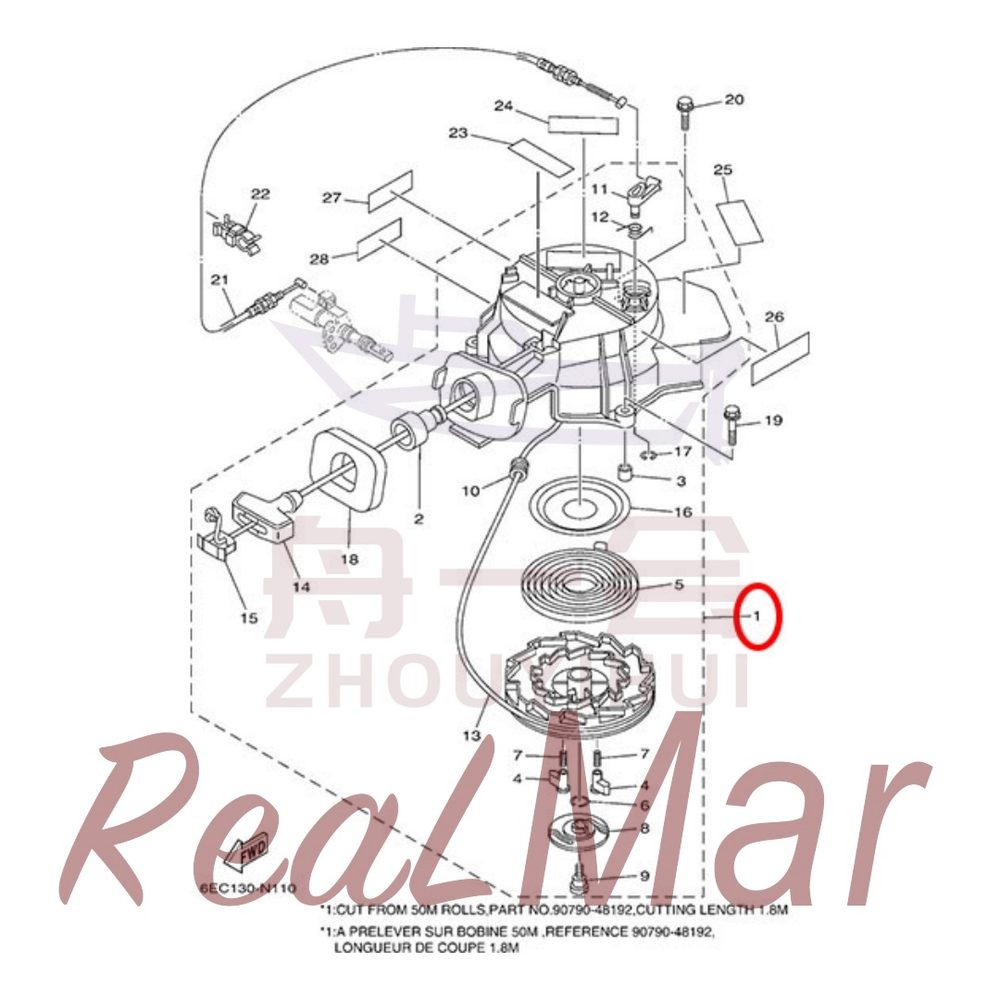

Рис. 10СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM0609-15710-000	Стартер в сборе	1
2	DM1511-15795-000	Втулка пускового шнура	1
3	DM0609-15764-000	Втулка корпуса стартера	3
4	DM0609-15741-000	Собачка пускового диска	2
5	DM2509-15713-000	Плоская спиральная пружина	1
6	DM0609-15705-000	Стопорное кольцо приводного диска	1
7	DM0609-15767-000	Пружина сжатия собачки пускового диска	2
8	DM0609-15735-000	Приводной диск	1
9	DM0609-15793-000	Самонарезающий винт приводного диска	1
10	DM1512-15764-000	Втулка пускового шнура	1
11	DM0609-15794-000	Собачка ограничителя запуска	1
12	DM0609-15734-000	Возвратная пружина собачки ограничителя запуска	1
13	DM0609-33143-000	Пусковой шнур	1
14	DM0511-15755-000	Рукоятка запуска	1
15	DM0511-15779-000	Крышка рукоятки запуска	1
16	DM0609-15739-000	Упорная шайба спиральной пружины	1
17	DM0609-15744-000	Стопорное кольцо	1
18	DM0609-15762-000	Уплотнительное кольцо стартера	1
19	10991-04MA5	Болт с шестигранной головкой и плоской шайбой в сборе	2
20	10991-04M62	Болт с шестигранной головкой и плоской шайбой в сборе	1
21	DM0609-E5770-000	Трос блокировки стартера	1
22	10646-03002	Зажим троса блокировки в сборе	1
23	DM0609-15714-000	Пусковой диск	1
24	DM0609-H1995-000	Наклейка	1
25	DM0609-H1995-001	Наклейка	1
26	DM0609-E3437-000	Наклейка	1
27	DM0609-E4427-000	Наклейка	1
28	DM0609-H1994-000	Наклейка	1
29	DM0609-H1994-001	Наклейка	1

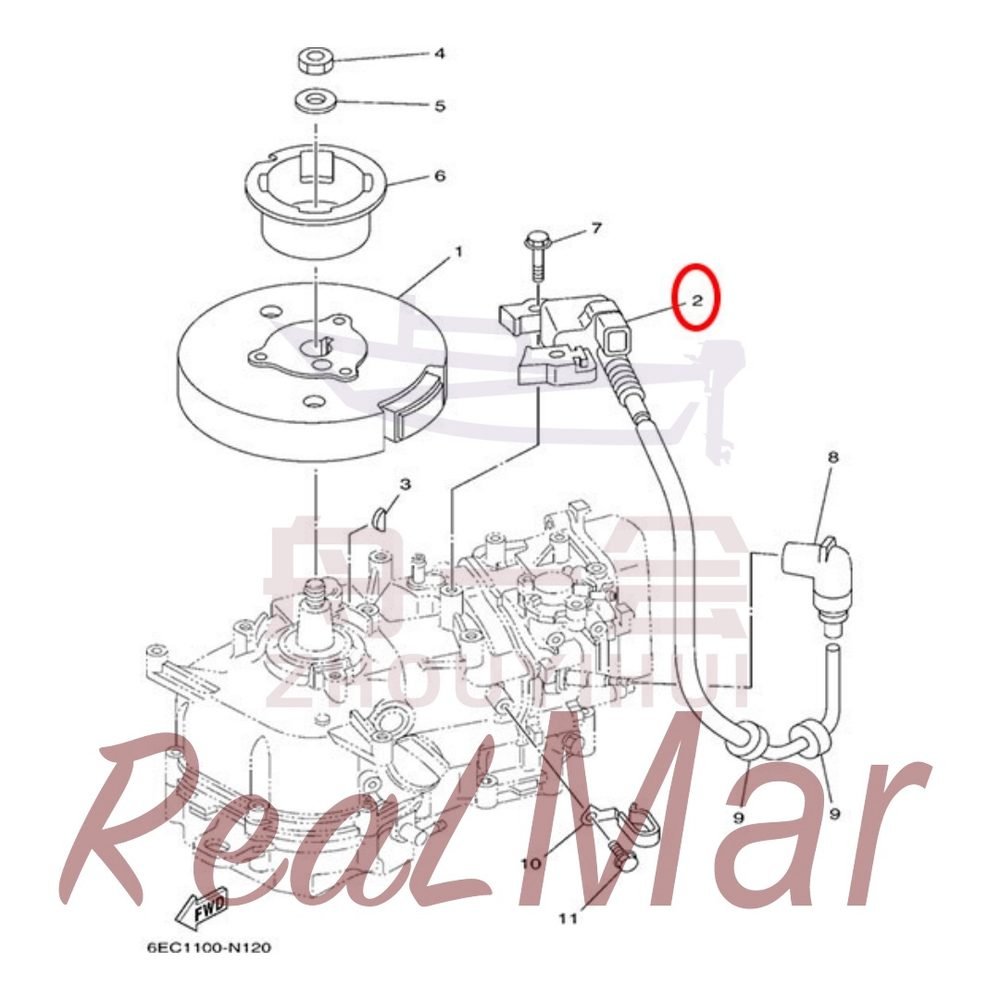

Рис. 11ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во
1	DM0609-85550-000	Маховик	1
2	DM0609-85571-000	Коммутатор CDI	1
3	10820-06M04	Шпонка маховика	1
4	10930-98044	Гайка маховика	1
5	10809-98638	Шайба гайки маховика	1
6	DM0609-15723-000	Соединитель стартера	1
7	10905-04073	Болт с шестигранной головкой и фланцем	2
8	DM0609-82370-000	Колпачок катушки зажигания	1
9	10620-85949	Защитное кольцо катушки зажигания	2
10	10645-02749	Кронштейн катушки зажигания	1
11	15293-04098	Болт с шестигранной головкой и фланцем	1

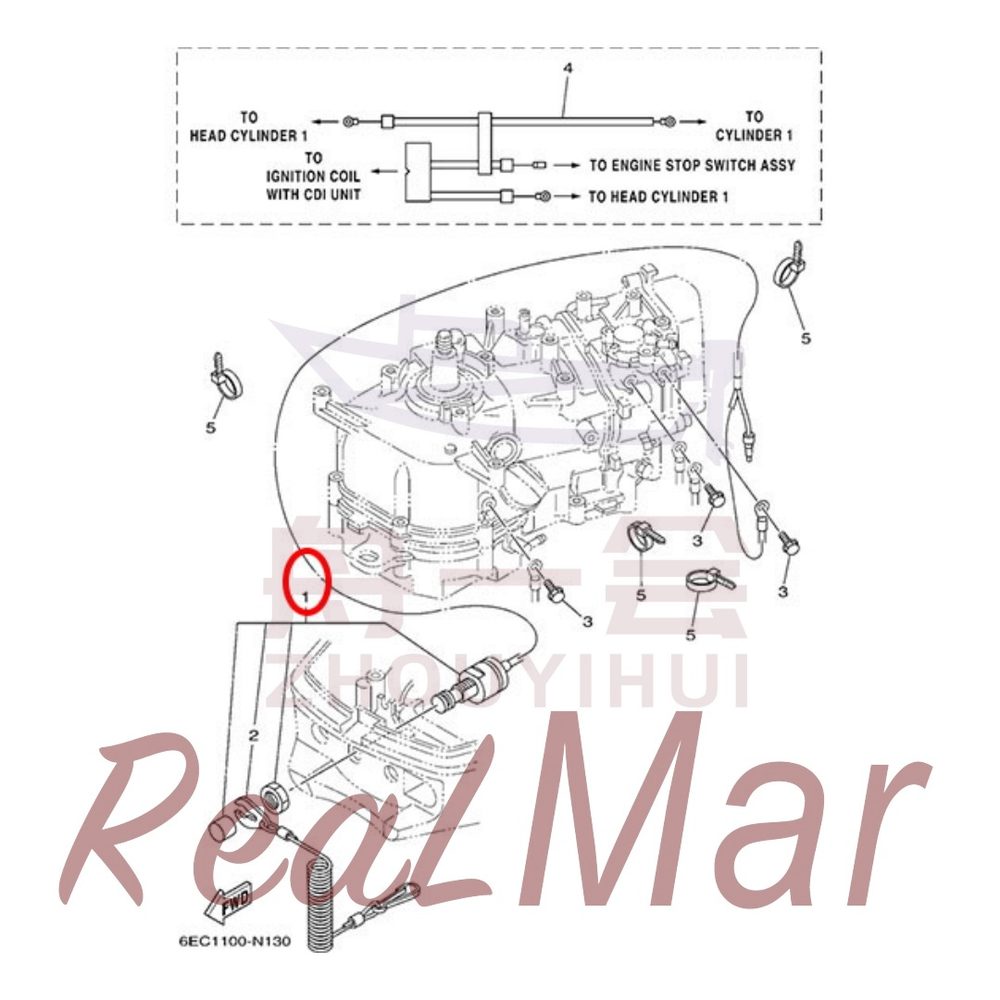

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	DM4011-82575-000	Узел выключателя остановки двигателя	1
2	DM0609-82556-000	Аварийный шнур остановки двигателя	1
3	15293-04098	Болт с шестигранной головкой и фланцем	3
4	DM0609-H2531-000	Провод заземления блока цилиндров	1
5	10645-97M13	Пластиковая стяжка	4

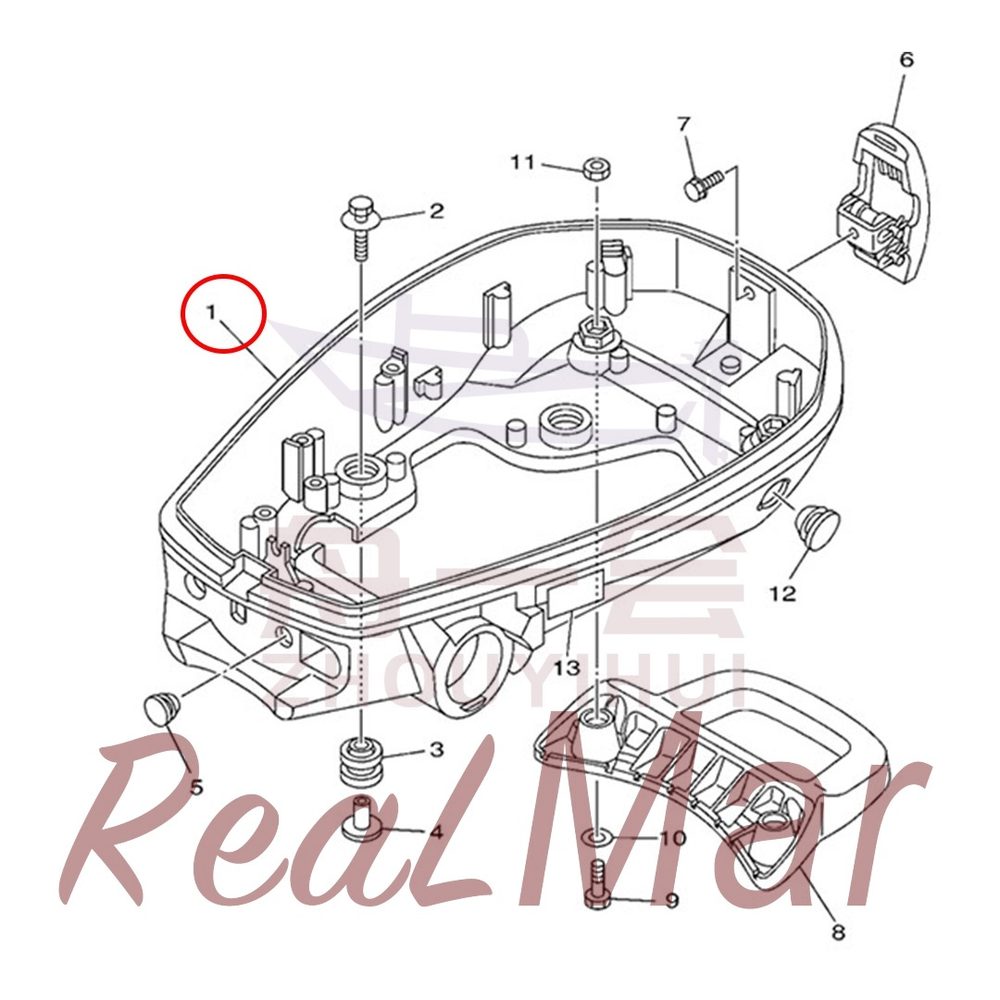

Рис. 13НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM0609-G2711-000	Основание	1
2	10991-04012	Болт с шестигранной головкой и увеличенной шайбой в сборе	4
3	10620-89M28	Виброизоляционное кольцо основания	4
4	10723-04934	Втулка виброопоры основания	4
5	10620-96M96	Втулка	1
6	DM0609-42801-000	Узел фиксатора кожуха глушителя	1
7	10991-04M01	Болт с шестигранной головкой и плоской шайбой в сборе	1
8	DM0609-G2731-000	Задняя рукоятка	1
9	13015-02080	Болт с шестигранной головкой	2
10	18115-02400	Плоская шайба	2
11	15720-02400	Гайка шестигранная тип 1	2
12	10620-88M38	Левая заглушка основания	1
13	DM0609-G2794-000	Наклейка	1

Рис. 14РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
	DM0609-W0084-000	Узел рукоятки управления	1
1	DM0609-G2111-000	Рычаг управления	1
2	DM0609-42129-000	Виброизолирующая втулка рычага управления	1
3	DM0609-G2171-000	Внутренняя втулка рычага управления	1
4	DM0609-G2172-000	Наружная втулка рычага управления	1
5	DM0609-G2181-000	Внутренняя шайба рычага управления	2
6	DM0609-G2188-000	Волнистая шайба рычага управления	1
7	DM0609-G2182-000	Наружная шайба рычага управления	1
8	DM0609-G2131-000	Прижимной диск рычага управления	1
9	13035-02085	Болт с шестигранной головкой	1
10	DM1511-42125-000	Рукоятка фиксатора дроссельной заслонки	1
11	DM0311-42126-000	Стопорный блок дроссельной заслонки	1
12	19610-94090	Шплинт	1
13	DM0609-G2119-000	Рукоятка управления	1
14	DM0609-G2137-000	Указатель дроссельной заслонки	1
15	DM0609-G2177-000	Чехол рукоятки управления	1
16	10958-05099	Винт с крестообразным шлицем и потайной головкой	1
17	10809-90M08	Плоская шайба	2
18	10509-87895	Пружина сжатия рычага управления	1
19	10724-02078	Втулка тяги дроссельной заслонки	1
20	DM0609-42T38-000	Узел рычага дроссельной заслонки	1
21	DM2509-G2159-000	Прижимная пластина тяги управления дроссельной заслонкой	1
22	13225-05098	Винт с крестообразным шлицем и полукруглой головкой	2
23	DM0609-F6301-000	Трос дроссельной заслонки	2
24	DM0609-41638-000	Опора дроссельной заслонки	1
25	DM0609-41283-000	Поворотный рычаг опоры дроссельной заслонки	1
26	10723-04858	Внутренняя втулка опоры дроссельной заслонки	1
27	DM0609-41211-000	Ведомый рычаг дроссельной заслонки	1
28	DM0609-E4497-000	Кронштейн опоры дроссельной заслонки	1
29	DM0511-41262-000	Ползун тяги воздушной заслонки	1
30	10991-04MA5	Болт с шестигранной головкой и плоской шайбой в сборе	1
31	10991-04M01	Болт с шестигранной головкой и плоской шайбой в сборе	1
32	10809-04M48	Плоская шайба наружная рукоятки переключения передач 1	1
33	DM0609-14395-000	Колпачок ведомого рычага дросселя	1
34	10646-04004	Передний фиксирующий зажим троса дросселя	2
35	10646-03M80	Задний фиксирующий зажим троса дросселя	1
36	10646-03M05	Хомут топливного шланга	1
37	10645-02715	Зажим жгута проводов	1
38	DM0609-G2794-001	Наклейка	1

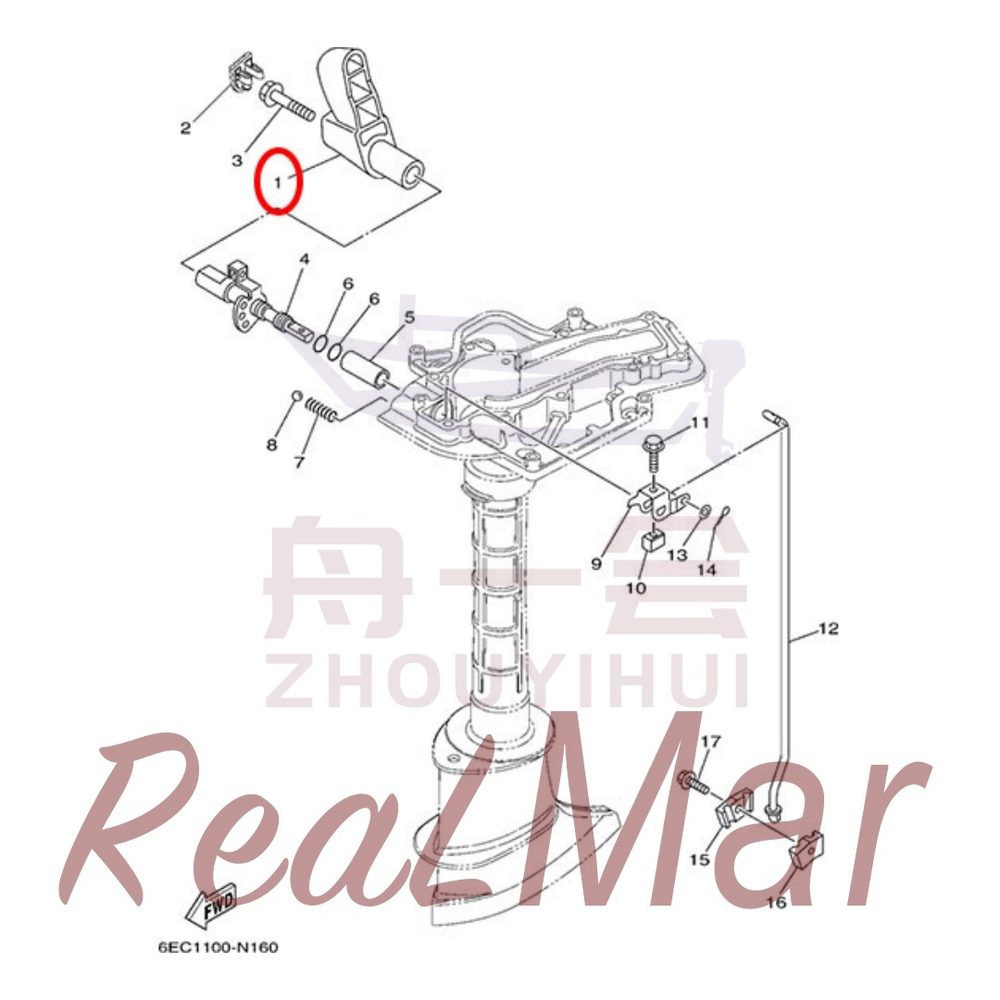

Рис. 15УПРАВЛЕНИЕ CONTROL

REF	Номер детали	Наименование	Кол-во
1	DM0609-G4111-000	Рукоятка переключения передач	1
2	DM0609-G3679-000	Крышка рукоятки переключения передач	1
3	10905-02064	Болт с шестигранной головкой и фланцем	1
4	DM0609-G4119-000	Узел поворотного вала переключения передач	1
5	DM0609-G4122-000	Втулка поворотного вала переключения передач	1
6	17890-01750	Кольцо O-образное оси переключения передач	2
7	10509-98208	Пружина сжатия рукоятки переключения передач	1
8	17505-94086	Стальной шарик	1
9	DM0609-G4121-000	Рычаг переключения передач	1
10	10723-04506	Втулка ведомого рычага блокировки запуска	1
11	10991-05M06	Комбинированный болт с шестигранной головкой и плоской шайбой	1
12	DM0609-G4143-000	Узел верхнего рычага переключения передач	1
13	18110-05400	Плоская шайба	1
14	19610-94090	Шплинт	1
15	DM0609-G4145-000	Правая соединительная колодка рычага переключения передач	1
16	DM0609-G4146-000	Левая соединительная колодка рычага переключения передач	1
17	10901-04M29	Болт с шестигранной головкой и фланцем	1

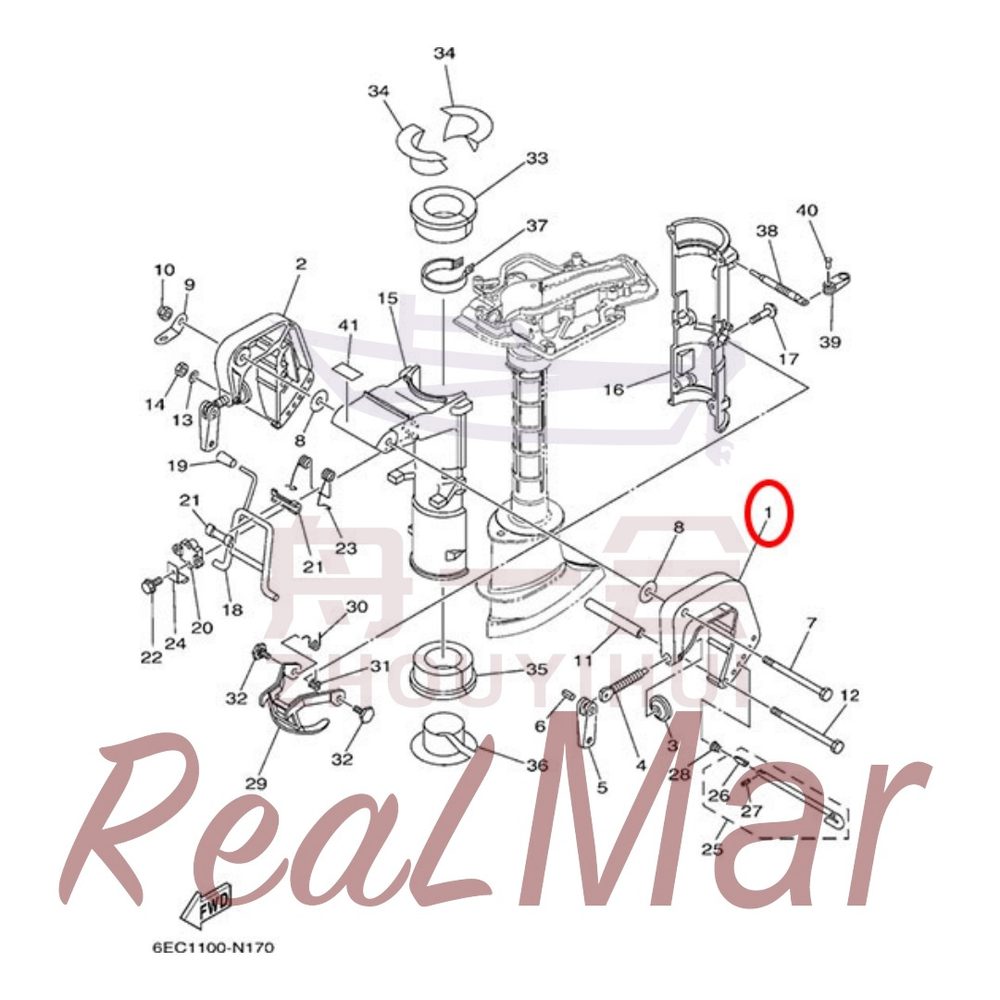

Рис. 16КРОНШТЕЙН BRACKET

REF	Номер детали	Наименование	Кол-во
1	DM0609-G3111-000	Левая стойка	1
2	DM0609-G3112-000	Правая стойка	1
3	DM1511-43114-000	Прижимная шайба фиксатора транца	2
4	DM0211-43116-000	Винт крепления транца	2
5	DM0609-G3118-000	Рукоятка фиксатора транца	2
6	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
7	10909-02M03	Болт с шестигранной головкой	1
8	10808-02M52	Плоская шайба наружная нижней опорной оси подъёмника	2
9	DM0211-43113-000	Рычажное кольцо	1
10	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	1
11	10723-04M99	Втулка	1
12	10909-04775	Болт с шестигранной головкой	1
13	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
14	15720-04400	Шестигранная тонкая гайка	1
15	DM0609-G3311-000	Передняя поворотная стойка	1
16	DM0609-G3312-000	Задняя поворотная стойка	1
17	15215-04075	Болт с шестигранной фланцевой головкой	6
18	DM0609-43181-000	Узел подъёмной стойки	1
19	DM0511-43632-000	Чехол рукоятки подъёмника	1
20	DM0311-43313-000	Пластина крепления подъёмной стойки	1
21	DM0311-43189-000	Втулка оси пальца стойки	2
22	15215-04080	Болт с шестигранной головкой и фланцем	2
23	DM0609-48561-000	Торсионная пружина стойки	1
24	DM0609-G3319-000	Опорная пластина	1
25	DM0609-G3160-000	Узел стопорного штифта	1
26	DM0609-G3165-000	Стопорная пластина	1
27	19410-70002	Пружинный цилиндрический штифт	1
28	10508-02M05	Коническая пружина сжатия	1
29	DM0609-43614-000	Стопорный крюк подъёмника	1
30	DM0609-43188-000	Торсионная пружина стопорного крюка подъёмника	1
31	DM0609-43198-000	Торсионная пружина стопорного крюка подъёмника 2	1
32	10901-04M26	Шестигранная ось ограничительной пластины подъёмного механизма	2
33	DM0609-G2537-000	Резиновая втулка поворотной стойки	1
34	DM0609-G2539-000	Пластиковая втулка верхняя поворотного кронштейна	2
35	DM0609-G2538-000	Резиновая втулка нижняя поворотного кронштейна	1
36	DM0609-G2549-000	Пластиковая втулка нижняя поворотного кронштейна	1
37	DM0311-42528-000	Хомут поворотного кронштейна	1
38	DM0311-42529-000	Винт рукоятки фиксатора рулевого управления	1
39	DM0311-42561-000	Рукоятка фиксатора рулевого управления	1
40	10844-06M05	Полукруглая полая заклепка с плоской головкой	1
41	DM0609-F4591-000	Наклейка	1

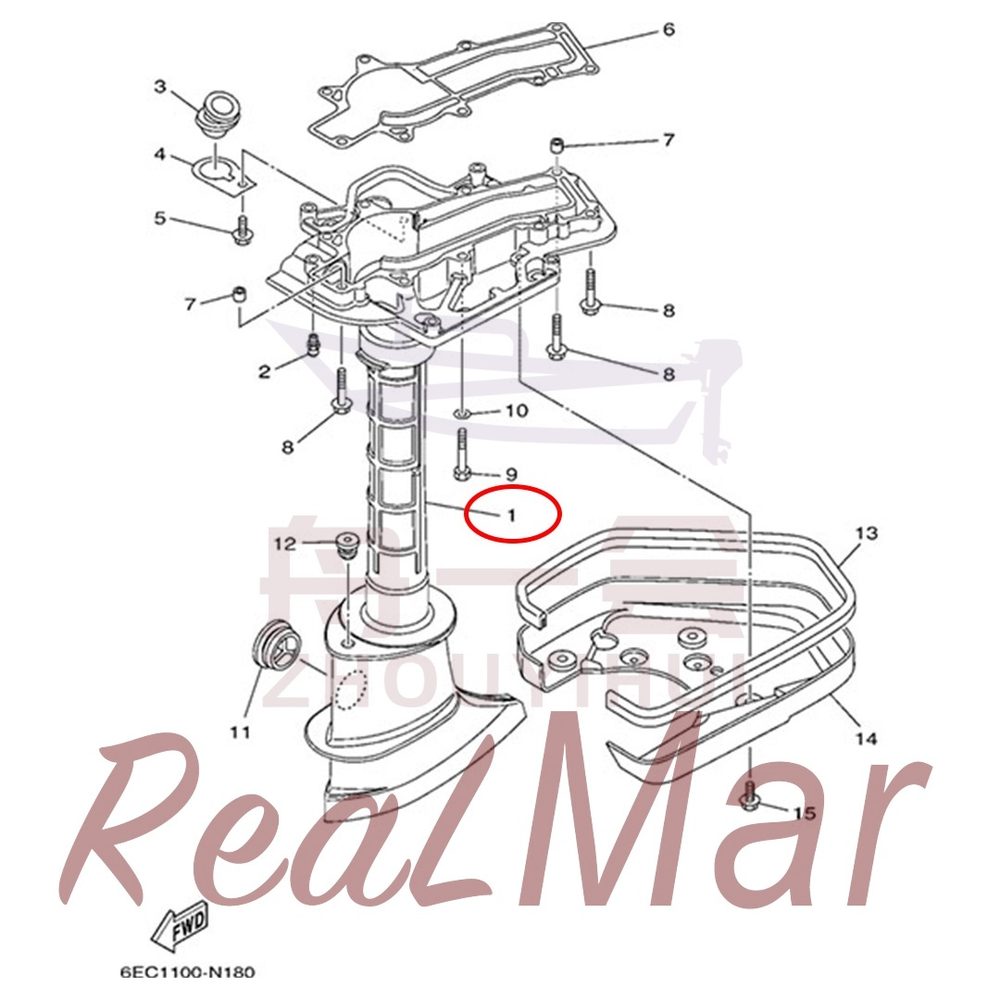

Рис. 17ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM0609-G5111-000	Промежуточный корпус	1
2	17300-04M07	Маслёнка	1
3	DM0609-15316-000	Маслонаправляющая втулка	1
4	DM0609-G5181-000	Пластина крепления маслонаправляющей втулки	1
5	13535-04596	Болт с шестигранной головкой с плоской шайбой в сборе	1
6	DM0609-45113-000	Прокладка нижняя силового блока	1
7	10723-04M96	Полый установочный штифт редуктора	2
8	13535-04560	Болт с шестигранной головкой с плоской шайбой в сборе	5
9	13097-04050	Болт с шестигранной головкой	4
10	18115-04400	Плоская шайба	4
11	DM0311-45151-000	Резиновая втулка промежуточного корпуса	2
12	10620-90M97	Резиновая втулка промежуточного корпуса	1
13	DM0609-42716-000	Уплотнитель нижнего кожуха	1
14	DM0609-G2723-000	Нижний кожух в сборе	1
15	13535-04596	Болт с шестигранной головкой с плоской шайбой в сборе	4

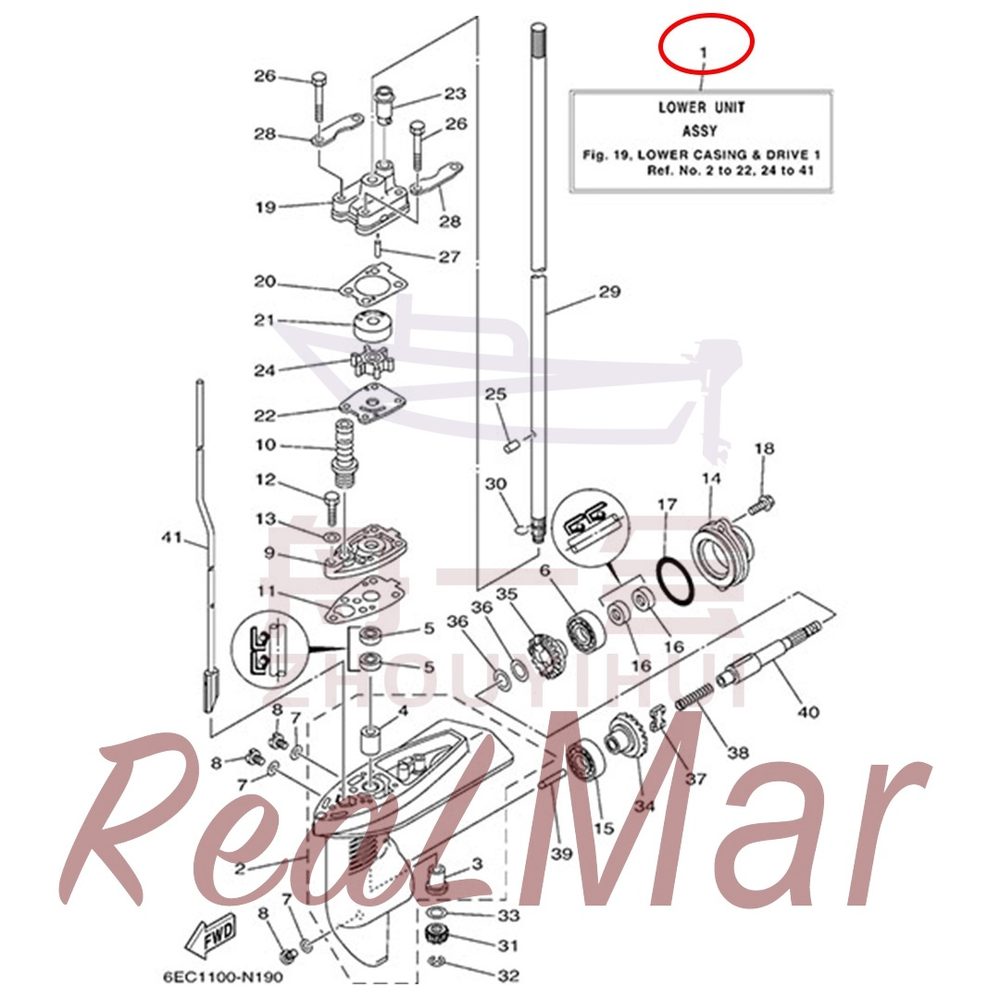

Рис. 18НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM0609-G5300-000	Редуктор в сборе S	1
	DM0609-G5300-001	Редуктор в сборе L	1
2	DM0609-G5311-000	Корпус редуктора	1
3	DM0511-45317-000	Нижняя втулка гребного вала	1
4	DM0511-45316-000	Верхняя втулка гребного вала	1
5	17909-90M96	Сальник нижней крышки коленчатого вала	2
6	17704-006YH	Подшипник	1
7	10670-02080	Шайба сливной пробки	3
8	10760-02008	Сливная пробка без магнита	3
9	DM0609-G5321-000	Основание водяного насоса	1
10	DM0311-44147-000	Сальник тяги переключения передач	1
11	DM0609-G5315-000	Прокладка основания водяного насоса	1
12	13015-04085	Болт с шестигранной головкой	1
13	18115-04400	Плоская шайба	1
14	DM0609-G5361-000	Корпус подшипника	1
15	17704-006YH	Подшипник	1
16	17909-97M98	Сальник корпуса подшипника	2
17	17890-62896	Уплотнительное кольцо корпуса подшипника	1
18	15215-04094	Болт с шестигранной головкой с фланцем	2
19	DM0609-44311-000	Корпус водяного насоса	1
20	DM0609-G4315-000	Нижняя прокладка корпуса водяного насоса (бумажная)	1
21	DM0609-44322-000	Обойма корпуса водяного насоса	1
22	DM0609-44323-000	Прокладка корпуса водяного насоса (стальная)	1
23	DM0609-44366-000	Сальник корпуса водяного насоса	1
24	DM0511-44352-000	Крыльчатка водяного насоса	1
25	17406-01044	Цилиндрический штифт	1
26	13015-04065	Болт с шестигранной головкой	4
27	17406-92020	Установочный штифт корпуса водяного насоса	2
28	DM0609-G4328-000	Пластина крепления корпуса водяного насоса	2
29	DM0511-45511-000	Гребной вал	1
	DM0511-45511-001	Гребной вал	1
30	10643-02M09	Стопорное кольцо проволочное для вала	1
31	DM0609-45551-000	Ведущая шестерня	1
32	11009-04400	Стопорное кольцо	1
33	10809-99M61	Шайба ведущей шестерни	1
34	DM0609-45560-000	Шестерня переднего хода	1
35	DM0609-45570-000	Шестерня заднего хода	1
36	DM0609-45576-000	Регулировочная прокладка шестерни заднего хода	2
37	DM0609-45631-000	Муфта сцепления	1
38	10509-980A1	Пружина сжатия муфты сцепления	1
39	DM0609-45635-000	Штифт переключения передач	1
40	DM0609-G5611-000	Вал гребного винта	1
41	DM0609-G4150-000	Узел нижнего рычага переключения передач	1
	DM0609-G4150-001	Узел нижнего рычага переключения передач	1

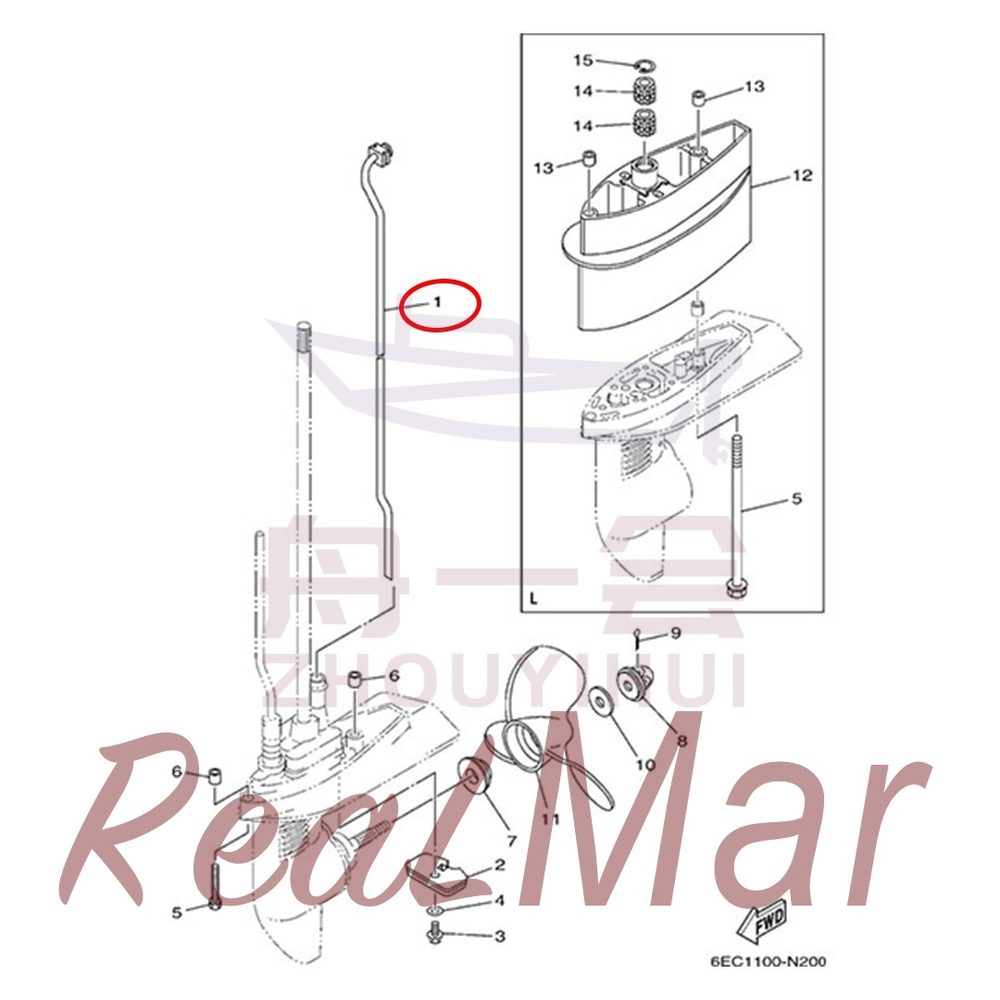

Рис. 19НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM0609-G4360-000	Водоприёмная труба	1
	DM0609-G4360-001	Водоприёмная труба	1
2	DM0211-45251-000	Анод	1
3	15215-04098	Болт с шестигранной головкой и фланцем	1
4	18110-04700	Стопорная шайба с внутренними зубьями	1
5	10991-04M60	Болт с шестигранной головкой в сборе с плоской шайбой	2
	10991-04856	Болт с шестигранной головкой в сборе с плоской шайбой	2
6	10723-04M96	Полый установочный штифт редуктора	2
7	DM2509-G5987-000	Упорная втулка гребного винта	1
8	DM0311-45616-000	Стопорная гайка гребного винта	1
9	19610-85070	Шплинт	1
10	10809-02M56	Большая шайба рычага опережения зажигания	1
11	DM0609-45941-000	Гребной винт в сборе	1
	DM0609-45943-000	Гребной винт в сборе	1
	DM0609-45949-000	Гребной винт в сборе	1
	DM0609-45952-000	Гребной винт в сборе	1
	DM0609-45954-000	Гребной винт в сборе	1
12	DM0609-G5211-000	Удлинитель соединительный	1
13	10723-04M96	Полый установочный штифт редуктора	2
14	DM0609-45318-000	Втулка приводного вала в сборе	2
15	17680-88M07	Стопорное кольцо пружинное для отверстия	1

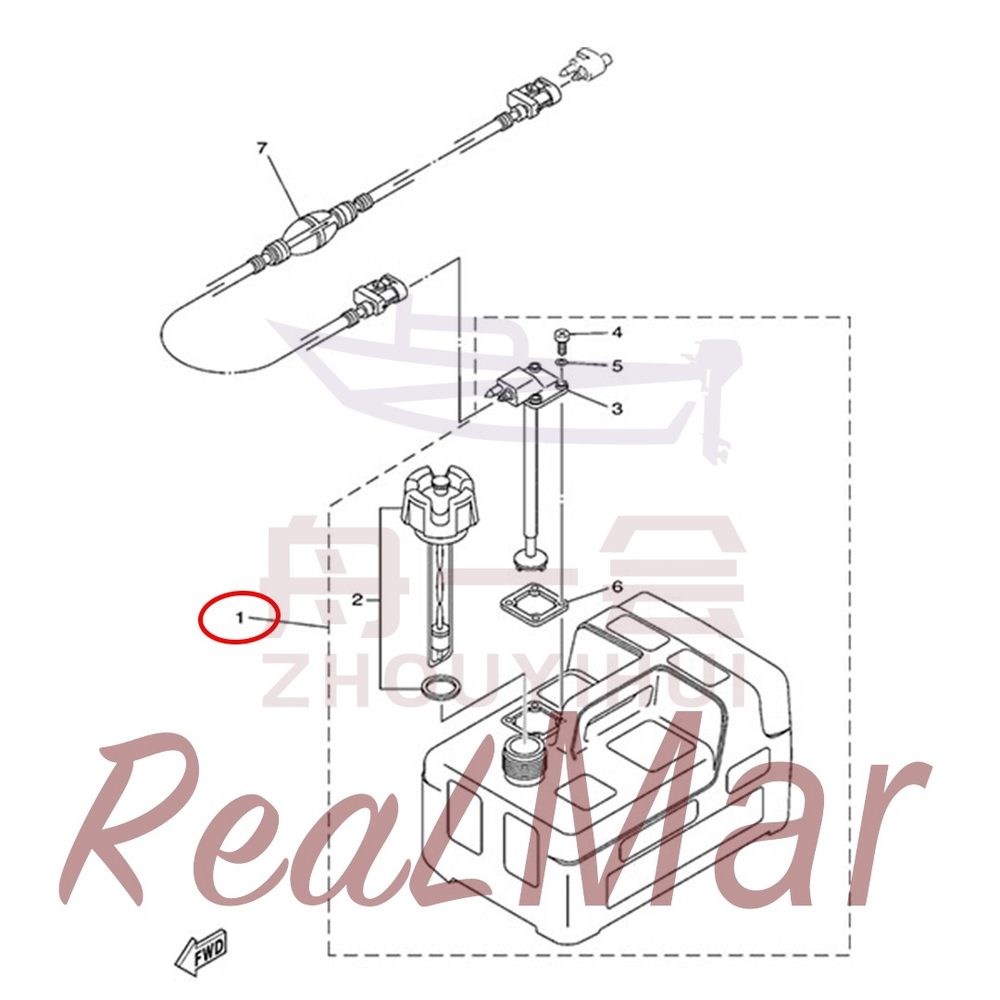

Рис. 20ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM0609-24201-000	Наружный топливный бак в сборе 12L	1
2	DM0511-24610-001	Крышка наружного топливного бака в сборе 12L	1
3	DM0511-24260-000	Разъём топливопровода в сборе	1
4	10953-05M94	Винт с крестообразным шлицем и полукруглой головкой	4
5	DM0511-24329-000	Нейлоновая шайба разъема топливопровода	4
6	DM0511-24268-000	Уплотнительная прокладка разъема топливопровода	1
7	DM0609-24306-000	Топливопровод в сборе	1
