翟墨 T15D 舷外机爆炸图及零件明细

二冲程 15 / 18 / 20 马力 · 共 18 个部位 / 546 条零件，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 3КОЛЕНВАЛ И ПОРШЕНЬ 4ВПУСК 5КАРБЮРАТОР 6ТОПЛИВНАЯ СИСТЕМА 7СТАРТЕР 8ГЕНЕРАТОР 9ЭЛЕКТРООБОРУДОВАНИЕ 10НИЖНИЙ КОЖУХ 11РУЛЕВОЕ УПРАВЛЕНИЕ 12УПРАВЛЕНИЕ 13КРОНШТЕЙН 1 14КРОНШТЕЙН 2 15ВЕРХНИЙ КОРПУС 16НИЖНИЙ КАРТЕР И ПРИВОД 1 17НИЖНИЙ КАРТЕР И ПРИВОД 2 18ТОПЛИВНЫЙ БАК

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во

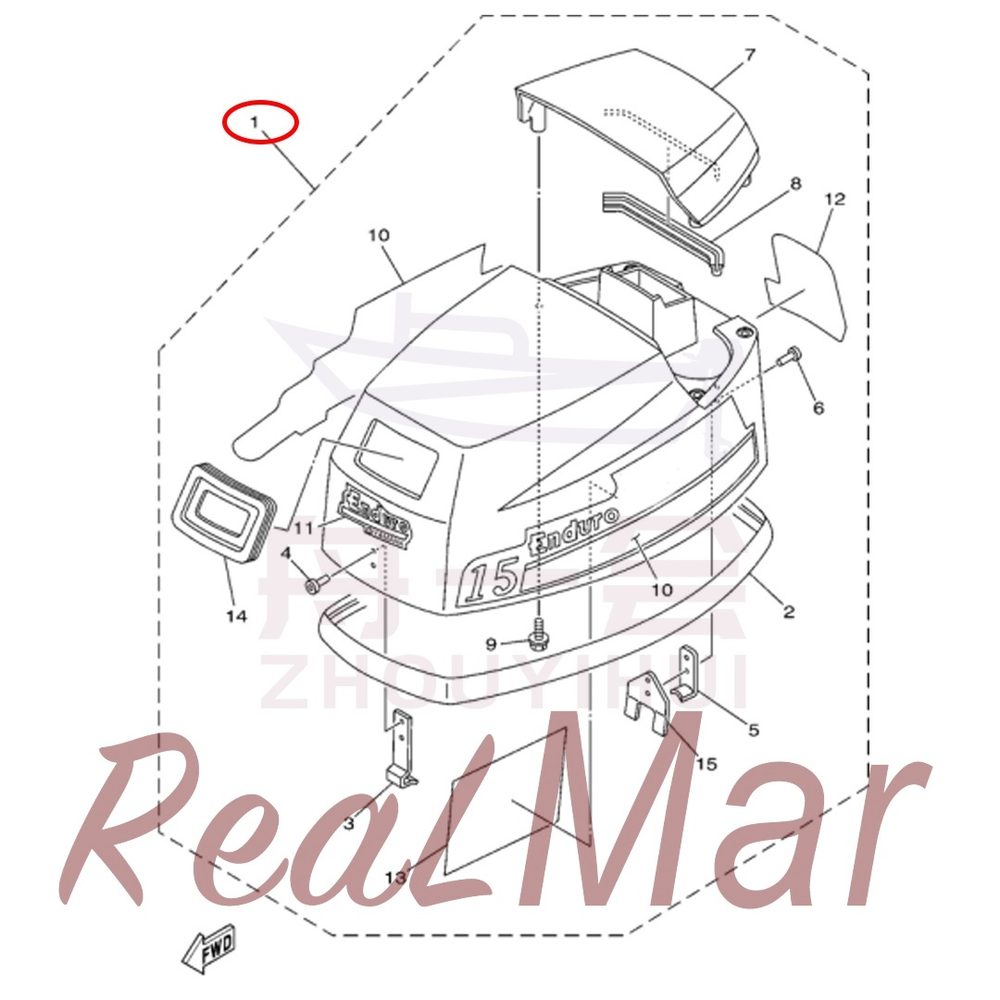

1	DM1512-42610-000	Крышка стартера в сборе	1
	DM1512-42610-001	Крышка стартера в сборе	1
	DM1512-42610-002	Крышка стартера в сборе	1
2	DM1512-42615-000	Уплотнительная полоса	1
3	DM1512-42651-000	Передний крючок	1
4	10844-06M00	Заклепка полупустотелая со скругленной головкой	2
5	DM1512-42647-000	Задний крючок шумозащитного кожуха	1
6	10844-06005	Заклёпка полупустотелая со скруглённой головкой	2
7	DM1512-42613-000	Обтекатель	1
8	DM1512-42628-000	Виброизолирующая полоса	1
9	13515-04594	Болт с шестигранной головкой в сборе с плоской шайбой	4
10	DM1512-W0070-001	Наклейка	1
	DM1512-W0070-000	Наклейка	1
11	DM1512-42677-000	Наклейка	1
12	DM1512-42678-000	Наклейка	1
	DM1512-42678-001	Наклейка	1
13	DM1512-13437-000	Шумоизоляционный материал	1
14	DM1512-15761-000	Уплотнительное кольцо	1
15	DM1512-42646-000	Прижимная пластина	1

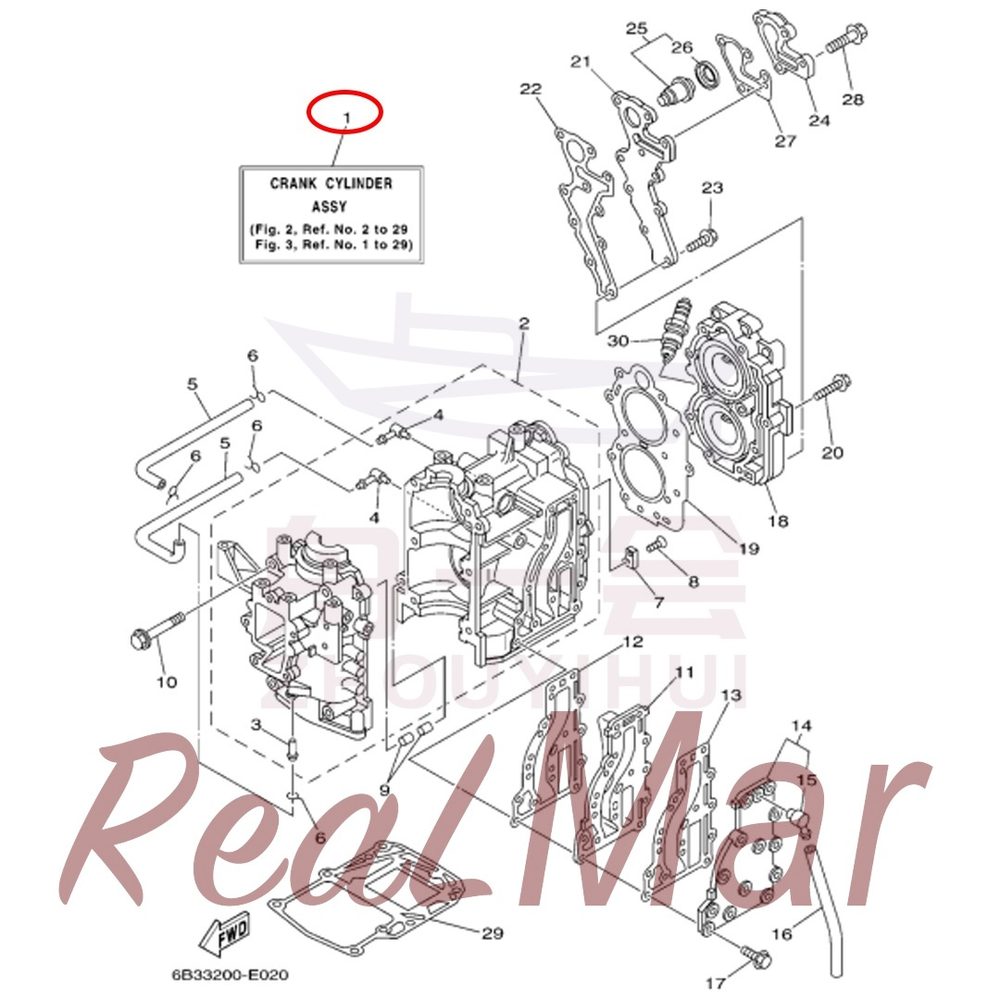

Рис. 2ЦИЛИНДР И КАРТЕР CYLINDER & CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM1512-W0090-000	Блок цилиндров в сборе	1
2	DM1512-15100-000	Картер блока цилиндров в сборе	1
3	DM0311-14485-000	Штуцер маслоотводящей трубки	1
4	DM0211-14485-000	Патрубковое соединение блока цилиндров	2
5	10665-03M02	Маслопровод	2
6	10643-04094	Хомут трубки	4
7	DM1511-11325-000	Анод блока цилиндров	1
8	12320-05095	Винт с крестообразным шлицем и потайной головкой	1
9	17404-98091	Установочный штифт картера	2
10	10991-02M03	Болт с шестигранной головкой с шайбой в сборе	6
11	DM1511-41111-000	Внутренняя крышка выхлопного корпуса	1
12	DM1512-41112-000	Прокладка внутренней крышки выхлопного корпуса	1
13	DM1511-41112-000	Прокладка наружной крышки выхлопного корпуса	1
14	DM1511-41113-000	Наружная крышка выхлопного корпуса	1
15	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
16	10665-01906	Маслопровод	1
17	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	13
18	DM1512-11111-000	Головка цилиндров	1
19	DM1511-11181-000	Прокладка головки цилиндров	1
20	10905-03M05	Болт с шестигранной головкой и фланцем	11
21	DM1512-11191-000	Наружная крышка головки цилиндров	1
22	DM1512-11193-000	Прокладка наружной крышки головки цилиндров	1
23	10991-04087	Болт с шестигранной головкой	6
24	DM1511-12413-000	Крышка термостата	1
25	DM1511-12411-000	Термостат	1
26	DM1512-12412-000	Прокладка термостата	1
27	DM1511-12414-000	Прокладка крышки термостата	1
28	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	4
29	DM1512-11351-000	Прокладка основания двигателя	1
30	16308-00940	Свеча зажигания	2
	16308-00863	Свеча зажигания	2

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM1512-15396-000	Гнездо сальника	1
2	17890-64M94	Уплотнительное кольцо впускного коллектора	1
3	17908-85090	Сальник	1
4	17909-97M83	Сальник	2
5	13015-04094	Болт с шестигранной головкой	1
6	18115-04400	Плоская шайба	1
7	DM1512-11400-000	Шатунно-кривошипный узел	1
8	DM1511-11412-000	Кривошип 1	1
9	DM1511-11422-000	Запасная часть Dimo	1
10	DM1511-11432-000	Запасная часть Dimo	1
11	DM1511-11442-000	Запасная часть Dimo	1
12	17704-805A9	Подшипник	2
13	17710-00081	Подшипник	1
14	DM1511-11515-000	Уплотнительное кольцо	1
15	DM1511-11681-000	Палец коленчатого вала	2
16	DM1512-11651-000	Шатун	2
17	17790-480W5	Подшипник	2
18	10801-80M87	Плоская шайба	4
19	19401-80002	Запасная часть Dimo	1
20	17660-58001	Запасная часть Dimo	1
21	DM1511-11631-000	Поршень	2
	DM1511-11635-000	Поршень	2
	DM1511-11636-000	Поршень	2
22	DM1511-11610-000	Комплект поршневых колец	2
	DM1511-11610-001	Поршневое кольцо	2
	DM1511-11610-002	Поршневое кольцо	2
23	DM1511-11633-000	Поршневой палец	2
24	17408-96906	Игольчатый подшипник верхней головки шатуна	50
25	10809-96733	Шайба верхней головки шатуна	4
26	17650-95087	Стопорное кольцо поршневого пальца	4
27	17990-87M00	Сальник верхней части коленчатого вала	1
28	DM1511-11445-000	Стопорное кольцо верхней части коленчатого вала	2
29	10809-64M81	Стопорное кольцо нижней части коленчатого вала	1

Рис. 4ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во

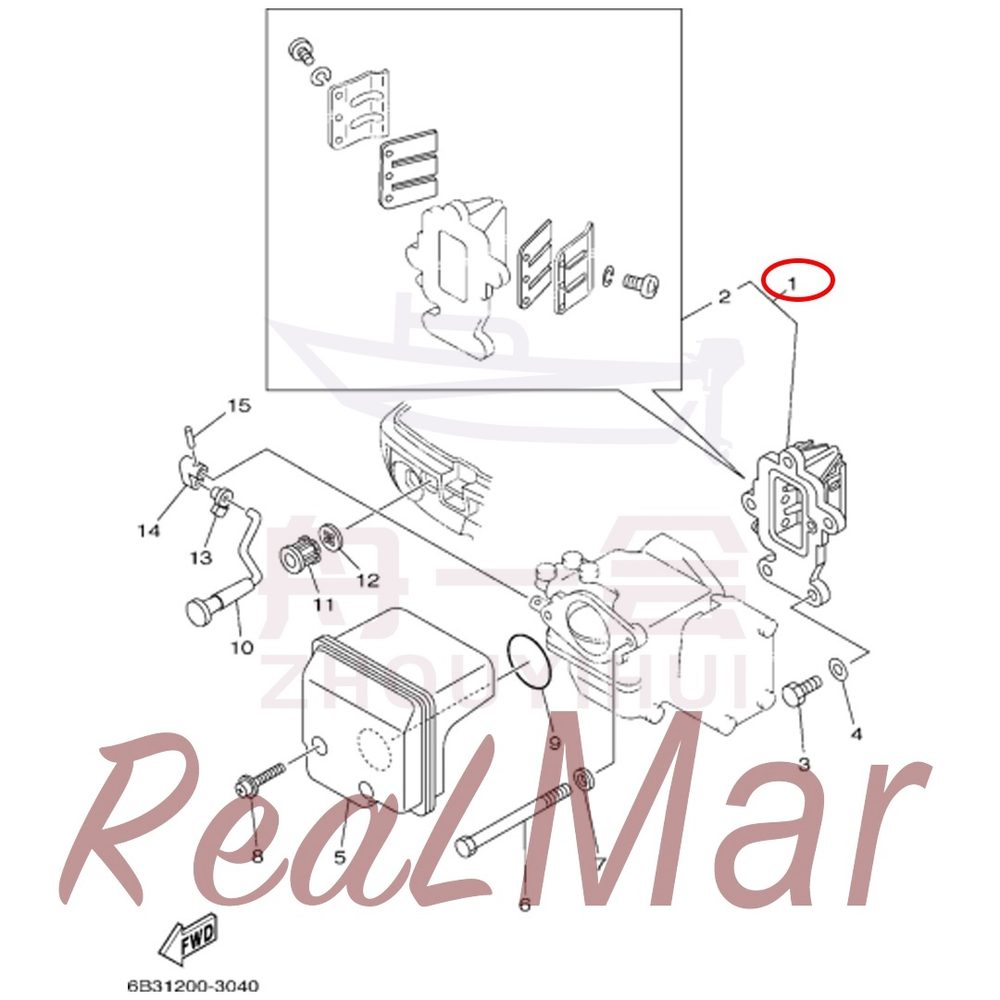

1	DM1511-13610-000	Лепестковый клапан в сборе	1
	DM1511-13610-001	Лепестковый клапан в сборе	1
2	DM1511-W0004-000	Лепестковый клапан	1
3	13015-04080	Болт с шестигранной головкой	3
4	18115-04400	Плоская шайба	3
5	DM1512-14440-000	Впускной глушитель	1
6	13015-04015	Болт с шестигранной головкой	2
7	18115-04400	Плоская шайба	2
8	10951-05003	Винт с крестообразным шлицем и потайной головкой	2
9	17890-75M24	Уплотнительное кольцо впускного глушителя	1
10	DM1512-41271-000	Рукоятка воздушной заслонки	1
11	DM1512-41273-000	Ползун рукоятки воздушной заслонки	1
12	DM1512-41274-000	Втулка ползуна рукоятки воздушной заслонки	1
13	DM1512-41262-000	Коромысло воздушной заслонки 1	1
14	DM1512-41252-000	Коромысло воздушной заслонки 2	1
15	19410-80090	Пружинный цилиндрический штифт (хомут карбюратора)	1

Рис. 5КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во

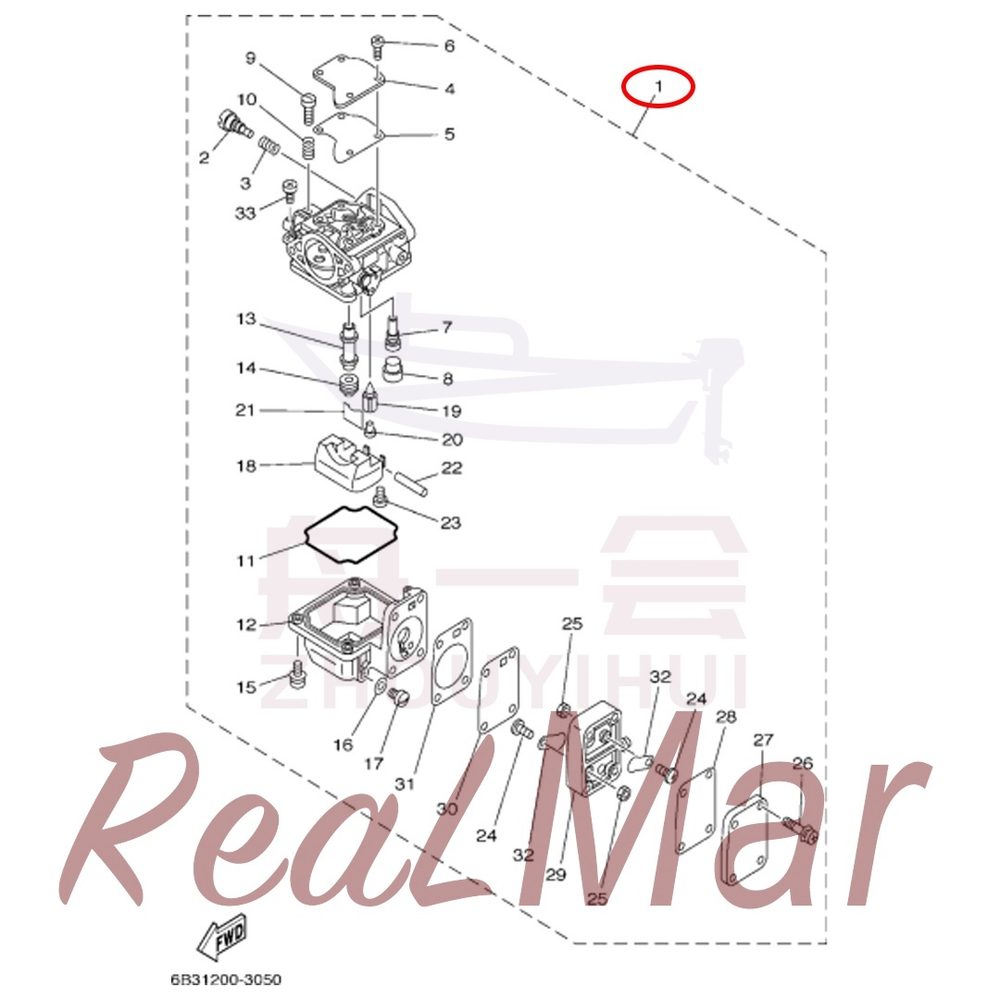

1	DM1512-14301-001	Карбюратор	1
	DM1512-14301-000	Карбюратор	1
2	DM0311-14923-000	Игла холостого хода	1
3	DM0311-14555-000	Пружина растяжения	1
4	DM1511-14527-000	Крышка карбюратора	1
5	DM1511-14126-000	Прокладка	1
6	13207-06090	Винт с крестообразным шлицем и полукруглой головкой	4
7	DM1511-14948-000	Топливный жиклер	1
8	DM1511-14966-000	Резиновая втулка	1
9	DM0311-14523-000	Стопорный винт с прямым шлицем и полукруглой головкой	1
10	10509-90784	Пружина сжатия	1
11	DM1511-14984-000	Уплотнительное кольцо	1
12	DM1511-14980-000	Уплотнительный элемент	1
13	DM1512-14947-000	Игольчатый клапан	1
	DM1511-14947-000	Игольчатый клапан	1
14	DM1511-14943-000	Главный жиклёр	1
	DM1512-14943-000	Главный жиклёр	1
15	13120-06996	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
16	DM1511-14398-000	Прокладка	1
17	DM0311-14992-000	Винт с прямым шлицем	1
18	DM1511-14985-000	Поплавок	1
19	DM1511-14546-000	Игла поплавковой камеры	1
20	DM0311-14186-000	Седло иглы	1
21	DM0311-14159-000	Стопорное кольцо	1
22	DM1511-14548-000	Цилиндрический штифт	1
23	12520-06002	Винт с крестообразным шлицем	1
24	12120-07004	Стопорный винт с крестообразным шлицем	2
25	15720-07400	Шестигранная гайка	2
26	13120-06985	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
27	DM0311-24452-000	Наружная крышка	1
28	DM1511-24411-000	Наружная мембрана	1
29	DM0311-24412-000	Топливный насос 1	1
30	DM0311-24411-000	Внутренняя мембрана	1
31	DM0311-24431-000	Прокладка топливного насоса 1	1
32	DM0311-24421-000	Регулирующий клапан	2
33	12520-06004	Винт с крестообразным шлицем и малой головкой	1

Рис. 6ТОПЛИВНАЯ СИСТЕМА FUEL

REF	Номер детали	Наименование	Кол-во

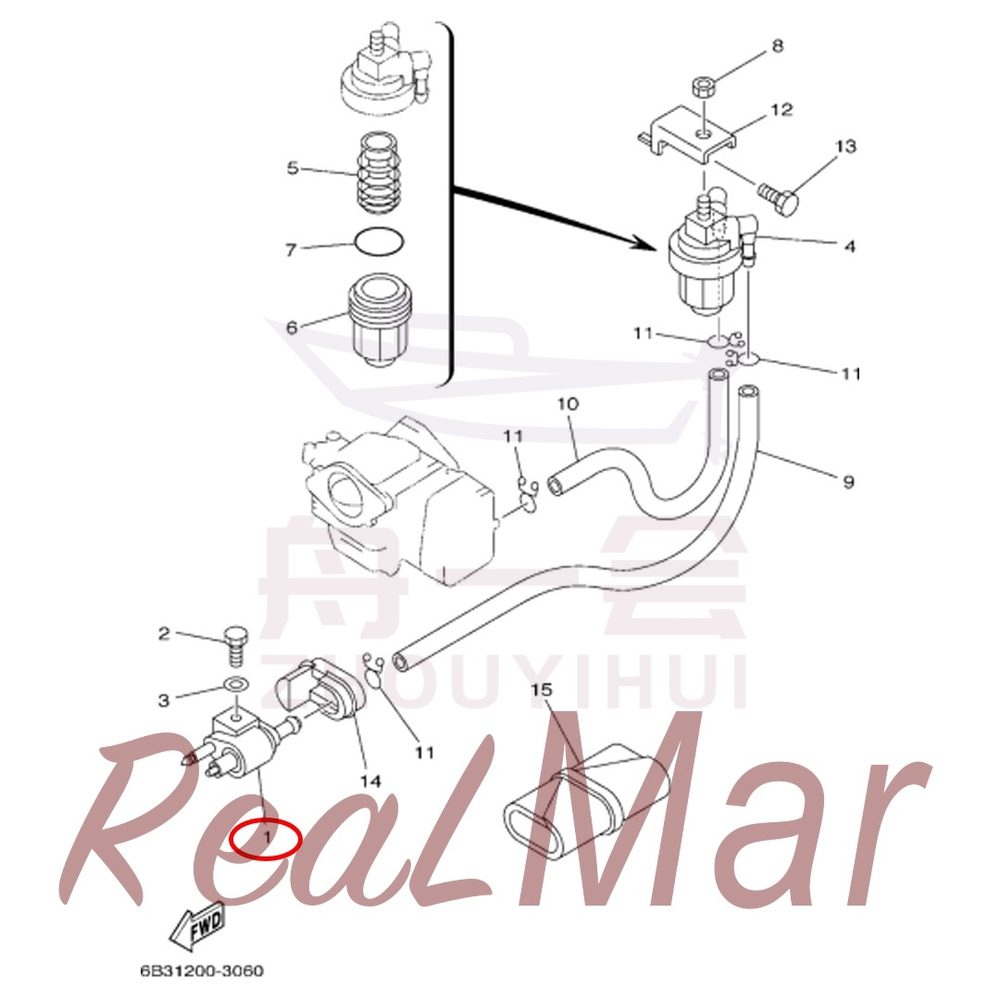

1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	13015-04080	Болт с шестигранной головкой	1
3	18115-04400	Плоская шайба	1
4	DM1511-24560-000	Топливный фильтр в сборе	1
5	DM1511-24563-000	Штуцер топливного фильтра	1
6	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
7	17890-78372	Кольцо O-образное чашки фильтра	1
8	15720-02400	Гайка шестигранная тип 1	1
9	10665-01906	Маслопровод	1
10	10665-01M00	Топливный шланг	1
11	10643-02006	Хомут шланга	4
12	DM1512-24566-000	Кронштейн топливного фильтра	1
13	13097-04090	Болт с шестигранной головкой	1
14	DM1512-24329-000	Уплотнительная втулка	1
15	DM1512-28100-000	Запасная часть Dimo	1

Рис. 7СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во

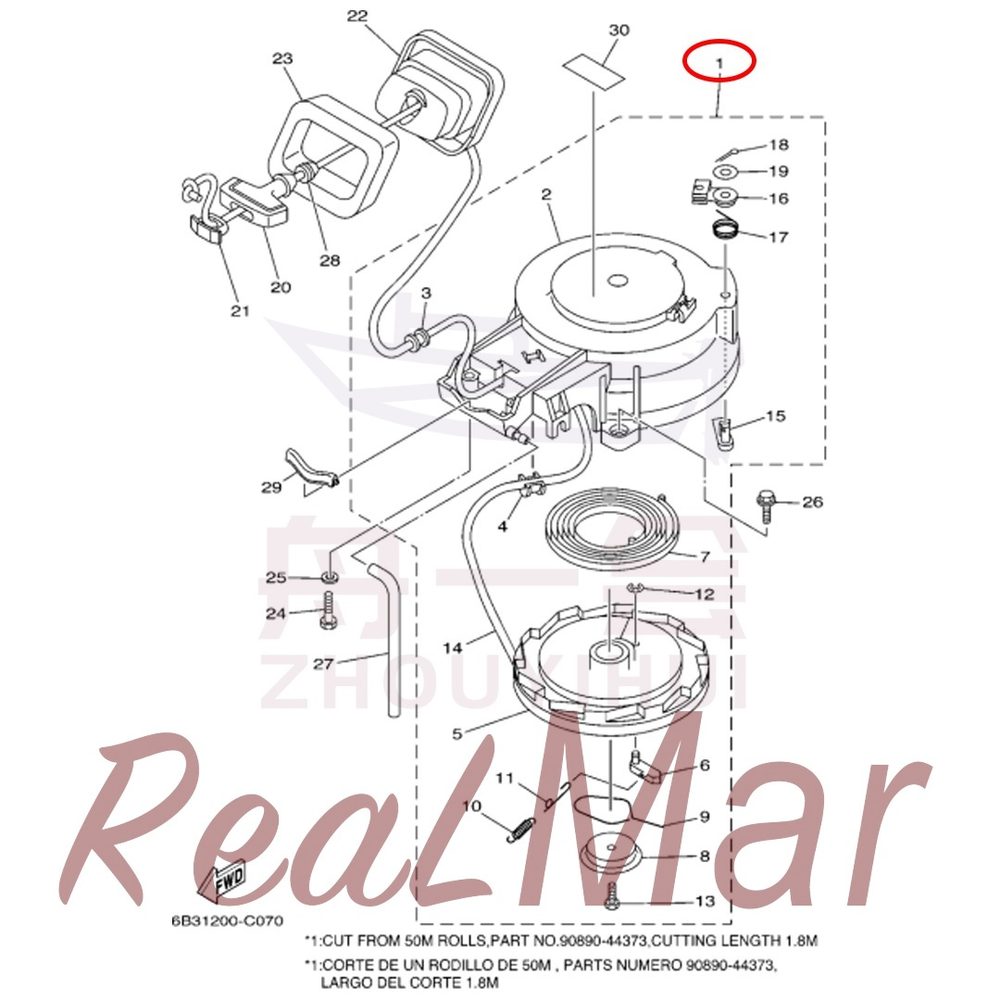

1	DM1512-15710-000	Стартер в сборе	1
2	DM1512-15711-000	Корпус стартера	1
3	DM1511-15764-000	Защитное кольцо пускового шнура	1
4	DM1512-15764-000	Втулка пускового шнура	1
5	DM1511-15714-000	Пусковой диск	1
6	DM1511-15741-000	Собачка пускового диска	1
7	DM1511-15713-000	Плоская спиральная пружина	1
8	DM1511-15716-000	Нажимная крышка пускового диска	1
9	DM1511-15705-000	Пружина кручения нажимной крышки	1
10	DM1511-15767-000	Пружина растяжения возврата собачки	1
11	DM1512-15784-000	Возвратная пружина	1
12	DM1511-15744-000	Стопорное кольцо	1
13	DM1511-15768-000	Болт с крестообразным шлицем и шестигранной головкой с пружинной шайбой в сборе	1
14	DM1511-33143-000	Пусковой шнур	1
15	DM1511-15794-000	Собачка ограничителя запуска	1
16	DM1511-15748-000	Рычаг ограничителя запуска	1
17	DM1511-15734-000	Пружина кручения рычага	1
18	19610-94092	Шплинт	1
19	DM1511-15726-000	Шайба рычага ограничителя запуска	1
20	DM0511-15755-000	Рукоятка запуска	1
21	DM0511-15779-000	Крышка рукоятки запуска	1
22	DM1512-15758-000	Направляющая пускового шнура	1
23	DM1512-15762-000	Уплотнительное кольцо направляющей	1
24	13015-04070	Болт с шестигранной головкой	2
25	18115-04400	Плоская шайба	2
26	10991-04M28	Болт с шестигранной головкой	3
27	DM1512-24311-000	Формованный патрубок	1
28	DM1512-15789-000	Демпферное кольцо рукоятки стартера	1
29	DM1512-15663-000	Уплотнительная полоса	1
30	DM0211-83625-001	Наклейка	1

Рис. 8ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во

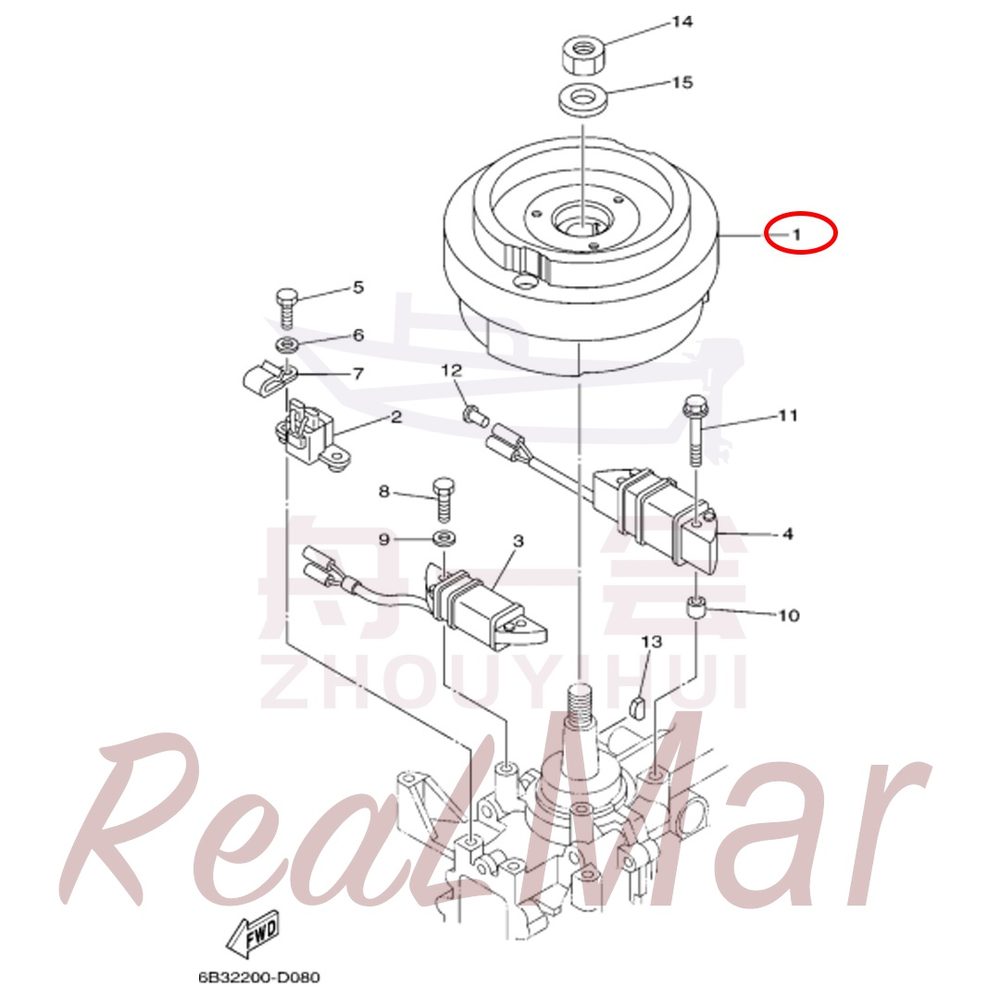

1	DM1512-85550-000	Маховик в сборе	1
2	DM1512-85580-000	Датчик триггера	1
3	DM1512-85520-000	Зарядная катушка	1
4	DM1511-85533-000	Катушка освещения	1
5	13015-04094	Болт с шестигранной головкой	2
6	18115-04400	Плоская шайба	2
7	10645-04M10	Зажим провода	1
8	13015-04080	Болт с шестигранной головкой	2
9	18115-04400	Плоская шайба	2
10	10723-04M86	Втулка катушки освещения	2
11	10991-04M60	Болт с шестигранной головкой в сборе с плоской шайбой	2
12	DM1512-82119-000	Крышка проводки	2
13	10820-05097	Шпонка маховика	1
14	10930-98044	Гайка маховика	1
15	10809-98638	Шайба гайки маховика	1

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во

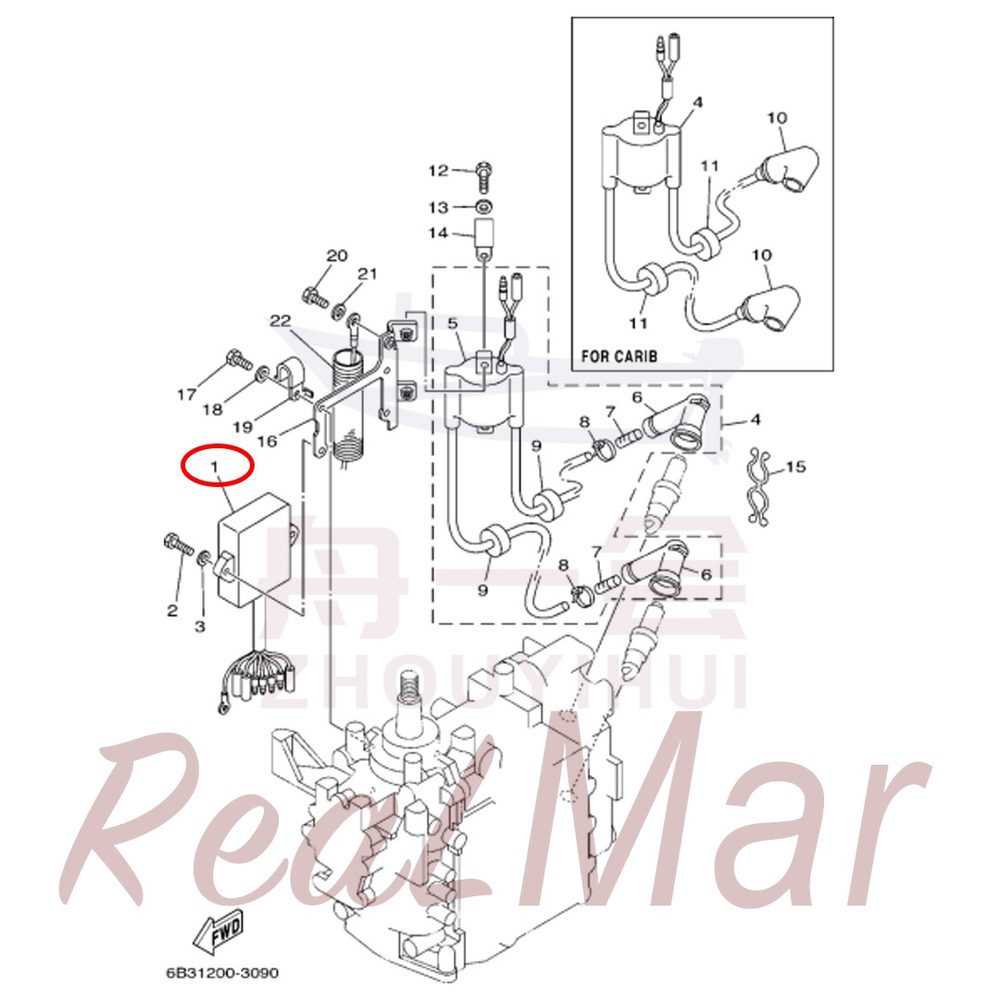

1	DM1512-85540-000	Блок зажигания	1
2	13015-04080	Болт с шестигранной головкой	2
3	18115-04400	Плоская шайба	2
4	DM1512-85530-000	Катушка зажигания	1
	DM1512-85570-000	Катушка зажигания	1
5	DM1512-85570-000	Катушка зажигания	1
6	DM1512-82371-000	Колпачок катушки зажигания	2
7	DM1512-8231X-000	Клемма катушки зажигания	2
8	10645-99M90	Стяжка кабельная	2
9	10620-85949	Защитное кольцо катушки зажигания	2
10	DM0511-82370-000	Колпачок катушки зажигания	2
11	10620-85949	Защитное кольцо катушки зажигания	2
12	13015-04094	Болт с шестигранной головкой	2
13	18115-04400	Плоская шайба	2
14	10645-04M10	Зажим провода	1
15	10646-02M08	Хомут провода катушки зажигания	1
16	DM1512-82316-000	Кронштейн катушки зажигания	1
17	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	2
18	18115-04400	Плоская шайба	2
19	10645-02M11	Зажим для проводов	1
20	13015-04090	Болт с шестигранной головкой	1
21	18115-04400	Плоская шайба	1
22	DM1512-83557-000	Защитная трубка	1

Рис. 10НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во

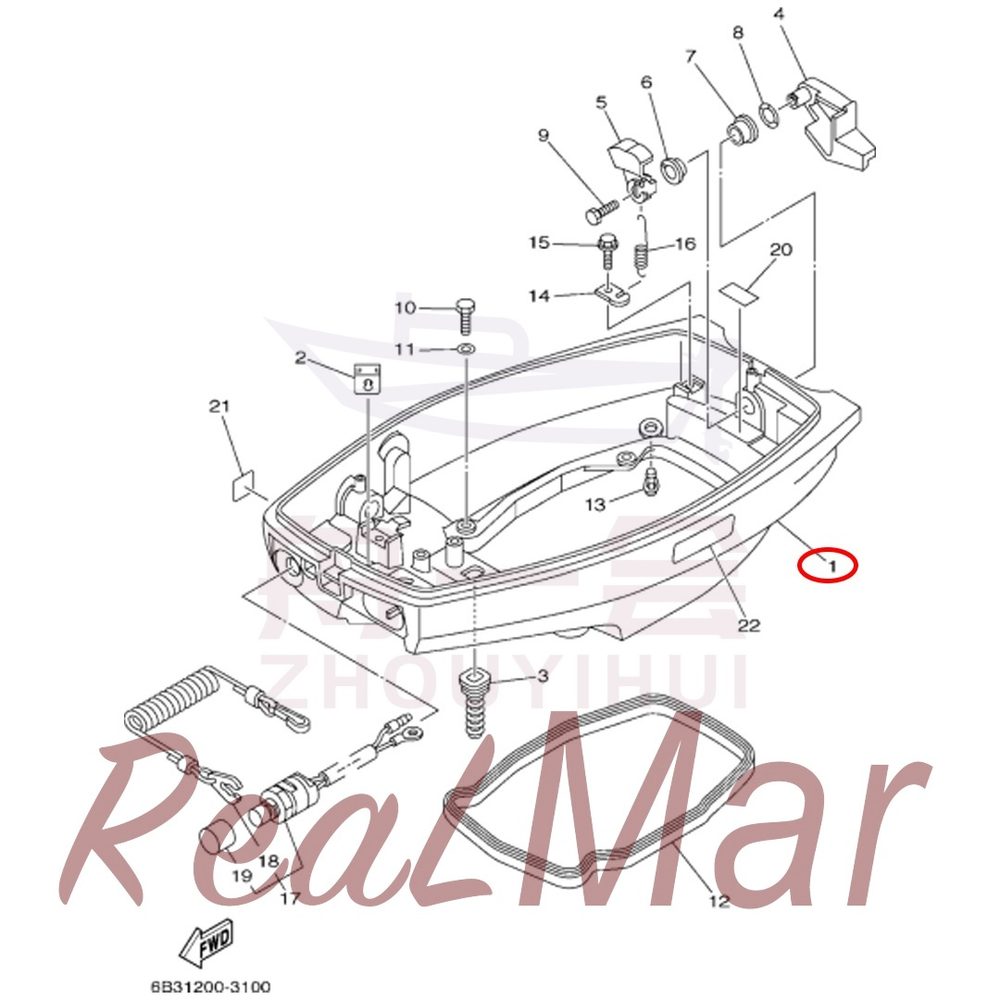

1	DM1512-42711-000	Основание	1
2	DM1512-26326-000	Заглушка троса дроссельной заслонки	1
3	DM1512-42727-000	Чехол верхнего рычага переключения передач	1
4	DM1512-42815-000	Рукоятка фиксатора кожуха глушителя	1
5	DM1512-42816-000	Крюк фиксатора кожуха глушителя	1
6	10724-98M65	Втулка рукоятки фиксатора	1
7	10724-98MA8	Втулка стопорной рукоятки	1
8	10804-98058	Волнистая шайба стопорной рукоятки	1
9	13015-04096	Болт с шестигранной головкой с плоской шайбой в сборе	1
10	13015-04094	Болт с шестигранной головкой	4
11	18115-04400	Плоская шайба	4
12	DM1512-42716-000	Уплотнительное кольцо основания	1
13	DM1511-44391-000	Форсунка трубки указателя выхода воды	1
14	DM1512-43144-000	Кронштейн пружины крюка фиксатора кожуха глушителя	1
15	10901-04M20	Болт с шестигранной фланцевой головкой	1
16	10504-92001	Пружина растяжения	1
17	DM1512-82575-000	Выключатель остановки двигателя в сборе	1
18	DM1511-82556-000	Аварийный трос остановки двигателя	1
19	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1
20	DM1512-42791-000	Наклейка	1
	DM1512-42791-001	Наклейка	1
21	DM0511-28176-000	Наклейка	1
22	DM0511-8257H-000	Наклейка	1

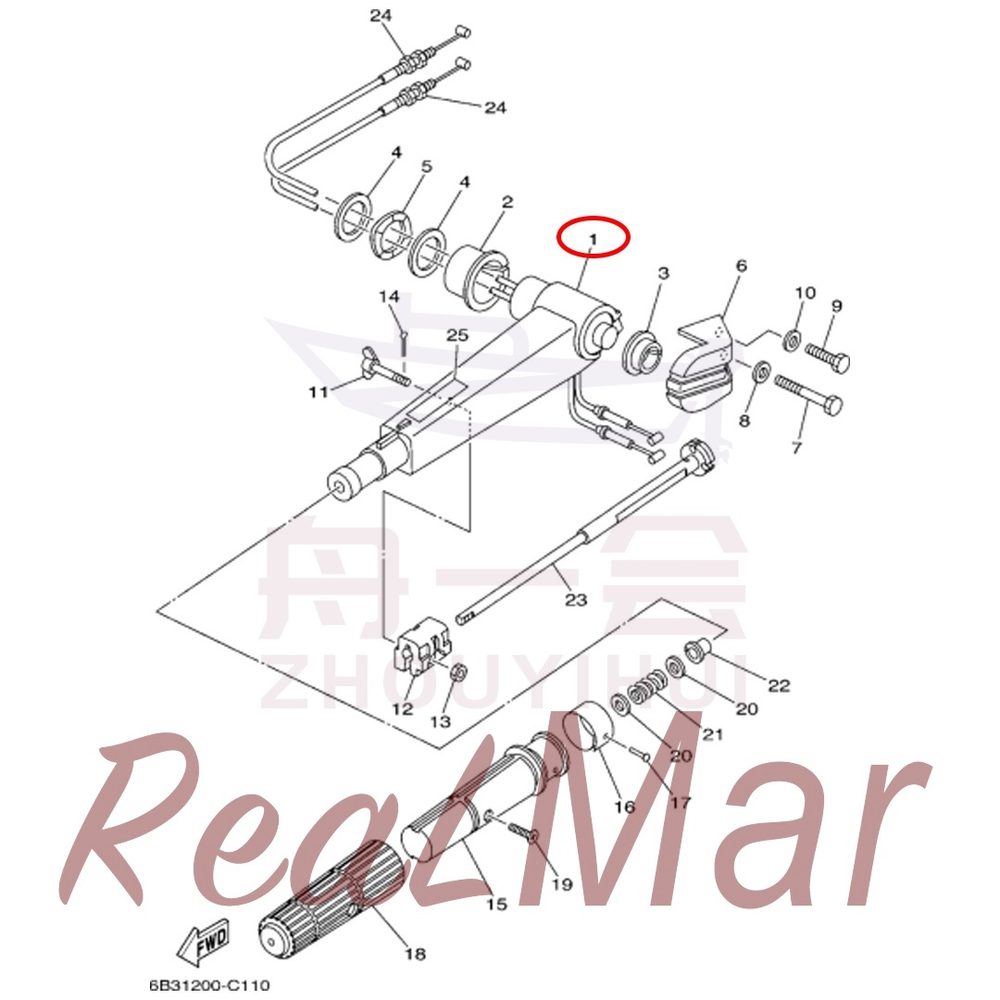

Рис. 11РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
	DM1512-W0084-000	Рычаг управления в сборе	1
1	DM1512-42111-000	Рычаг управления	1
2	10729-75009	Втулка (большая)	1
3	10729-80009	Втулка (малая)	1
4	10809-82097	Внутренняя шайба рычага управления	2
5	10804-82009	Волнистая шайба рычага управления	1
6	DM1512-42131-000	Наружная крышка рычага управления	1
7	13015-02055	Болт с шестигранной головкой	1
8	18115-02400	Плоская шайба	1
9	13015-02070	Болт с шестигранной головкой	1
10	18115-02400	Плоская шайба	1
11	DM1512-42125-000	Рукоятка фиксатора дроссельной заслонки	1
12	DM1512-42126-000	Фиксатор дроссельной заслонки	1
13	15720-04400	Шестигранная тонкая гайка	1
14	19610-94090	Шплинт	1
15	DM1512-42119-000	Рукоятка управления	1
16	DM1512-42137-000	Шильдик	1
17	10841-08M01	Заклепка шильдика	1
18	DM0311-42177-000	Чехол рукоятки управления	1
19	10961-05M97	Винт с крестообразным шлицем и потайной головкой	1
20	10809-90M08	Плоская шайба	2
21	10509-87895	Пружина сжатия рычага управления	1
22	10724-02078	Втулка тяги дроссельной заслонки	1
23	DM1512-42138-000	Рычаг дроссельной заслонки в сборе	1
24	DM1512-26301-000	Трос дроссельной заслонки	2
25	DM0511-83627-000	Наклейка	1

Рис. 12УПРАВЛЕНИЕ CONTROL

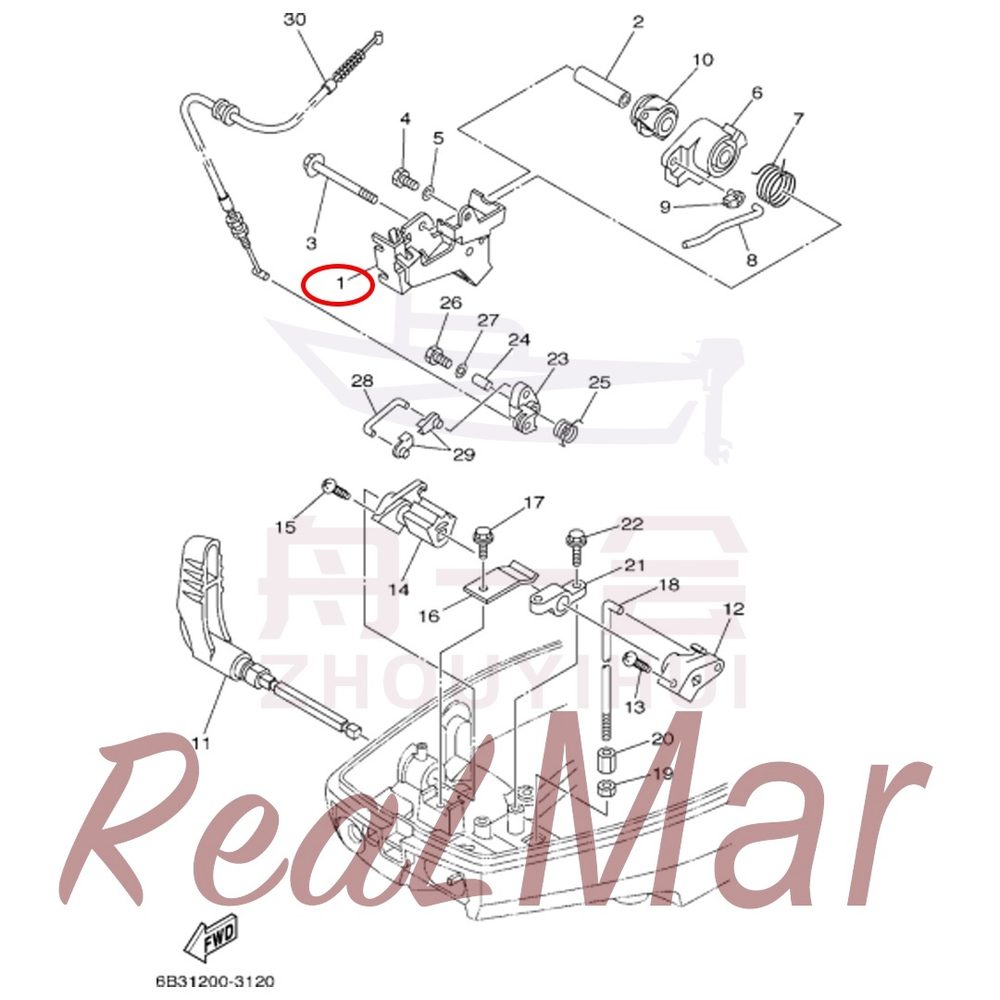

REF	Номер детали	Наименование	Кол-во
1	DM1511-14497-000	Кронштейн опоры дросселя	1
2	10723-04M50	Внутренняя втулка опоры дросселя	1
3	15215-04045	Болт с шестигранной головкой и фланцем	1
4	13015-04098	Болт с шестигранной головкой	1
5	18115-04400	Плоская шайба	1
6	DM1512-41283-000	Рычаг опережения зажигания	1
7	10502-80M72	Торсионная пружина опоры дросселя	1
8	DM1511-41211-000	Ведомый рычаг дросселя	1
9	DM1512-41262-001	Наконечник тяги дросселя	1
10	DM1512-41638-000	Кулачок дросселя	1
11	DM1512-44111-000	Рукоятка переключения передач	1
12	DM1512-44121-000	Коромысло переключения передач	1
13	13320-60580	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	1
14	DM1512-44125-000	Кулачок переключения передач	1
15	13320-60580	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	1
16	DM1512-44116-000	Ограничительная пластина переключения передач	1
17	10901-04M20	Болт с шестигранной фланцевой головкой	1
18	DM1512-44143-000	Верхний рычаг переключения передач	1
19	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
20	10930-04095	Резьбовой наконечник верхнего рычага переключения передач	1
21	DM1512-41662-000	Крепление переключения передач	1
22	10901-04M29	Болт с шестигранной головкой и фланцем	2
23	DM1512-15746-000	Рычаг ограничения запуска	1
24	10723-04M04	Втулка ведомого рычага блокировки запуска	1
25	10502-02M71	Торсионная пружина ведомого рычага блокировки	1
26	13015-04080	Болт с шестигранной головкой	1
27	18115-04400	Плоская шайба	1
28	DM1511-15747-000	Тяга блокировки запуска	1
29	DM1512-41262-001	Наконечник тяги дросселя	2
30	DM1512-15770-000	Трос ограничения запуска	1

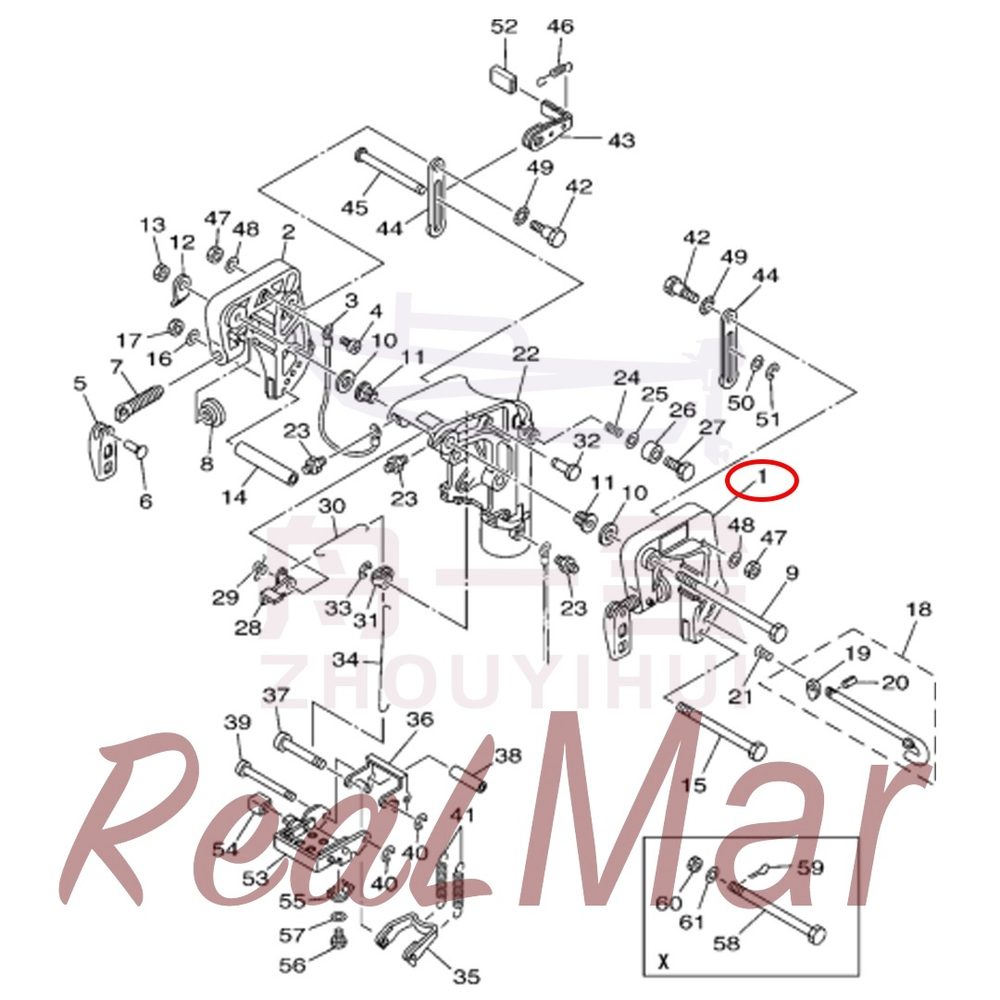

Рис. 13КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM1512-43111-000	Правый кронштейн	1
2	DM1512-43112-000	Левый кронштейн	1
3	DM1512-82148-000	Провод заземления	1
4	13225-04002	Винт с крестообразным шлицем и полукруглой головкой	1
5	DM1512-43118-000	Рукоятка фиксации транца	2
6	10867-06003	Полупустотелая заклёпка с потайной головкой	2
7	DM1511-43116-000	Винт фиксатора транца	2
8	DM1511-43114-000	Прижимная шайба фиксатора транца	2
9	10909-98097	Болт с шестигранной головкой	1
10	10809-98092	Плоская шайба	2
11	10729-98009	Втулка	2
12	DM1512-43113-000	Рым-болт	1
13	15320-98700	Шестигранная самоконтрящаяся гайка	1
14	10723-04M97	Втулка поворотного кронштейна	1
15	10909-04M81	Болт с шестигранной головкой	1
16	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
17	15720-04300	Шестигранная самоконтрящаяся гайка с неметаллической вставкой типа 1	1
18	DM1511-43160-000	Фиксатор с ограничительным штифтом	1
19	DM0511-43165-000	Стопорная пластина	1
20	19410-70002	Пружинный цилиндрический штифт	1
21	10508-90M03	Коническая пружина сжатия	1
22	DM1512-43311-000	Поворотный кронштейн	1
23	17300-04M07	Маслёнка	3
24	10509-92M00	Пружина сжатия	1
25	18110-02400	Плоская шайба	1
26	DM1512-43373-000	Уплотнительное кольцо	1
27	13035-02085	Болт с шестигранной головкой	1
28	DM1512-43631-000	Рукоятка подъёма	1
29	10502-96092	Торсионная пружина	1
30	DM1512-43616-000	Тяга фиксации подъёма 1	1
31	DM1512-43641-000	Кронштейн крепления пружины растяжения	1
32	10861-04M87	Ось	1
33	11020-05400	Стопорное кольцо	1
34	DM1512-43617-000	Тяга фиксации подъёма 2	1
35	DM1512-43614-000	Подъемный крюк	1
36	DM1512-43615-000	Стопорный крюк подъема	1
37	DM1512-43611-000	Штифт стопорного крюка подъема	1
38	10723-04M80	Втулка	1
39	DM1512-43659-000	Ось стопора подъема с обратной стороны 2	1
40	11020-05400	Стопорное кольцо	2
41	10504-84M09	Пружина растяжения	2
	10504-84M03	Запасная часть Dimo	2
42	10901-04M05	Шестигранная резьбовая ось	2
43	DM1512-43181-000	Стопорный рычаг подъема	1
44	DM1512-43627-000	Ограничительная пластина	2
45	10861-90007	Ось штифта	1
46	10504-98008	Пружина растяжения	1
47	15420-04900	Неметаллическая самоконтрящаяся гайка типа I	2
48	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	2
49	10804-90M86	Волнистая шайба	2
50	10808-90M54	Плоская шайба	1
51	11020-01400	Стопорное кольцо	1
52	DM1511-43318-000	Чехол рукоятки подъёма	1
53	DM1512-43681-000	Кронштейн подъема	1
54	DM1511-43318-000	Чехол рукоятки подъёма	1
55	DM1512-43643-000	Ограничительная пластина подъема	1
56	13015-04002	Болт с шестигранной головкой	1
57	18110-04400	Наружная прокладка уплотнения нижнего рычага переключения передач	1
58	10908-02M09	Болт с шестигранной головкой и отверстием	1
59	19610-80095	Шплинт	1
60	10939-02M00	Гайка	1
61	18110-02400	Плоская шайба	1

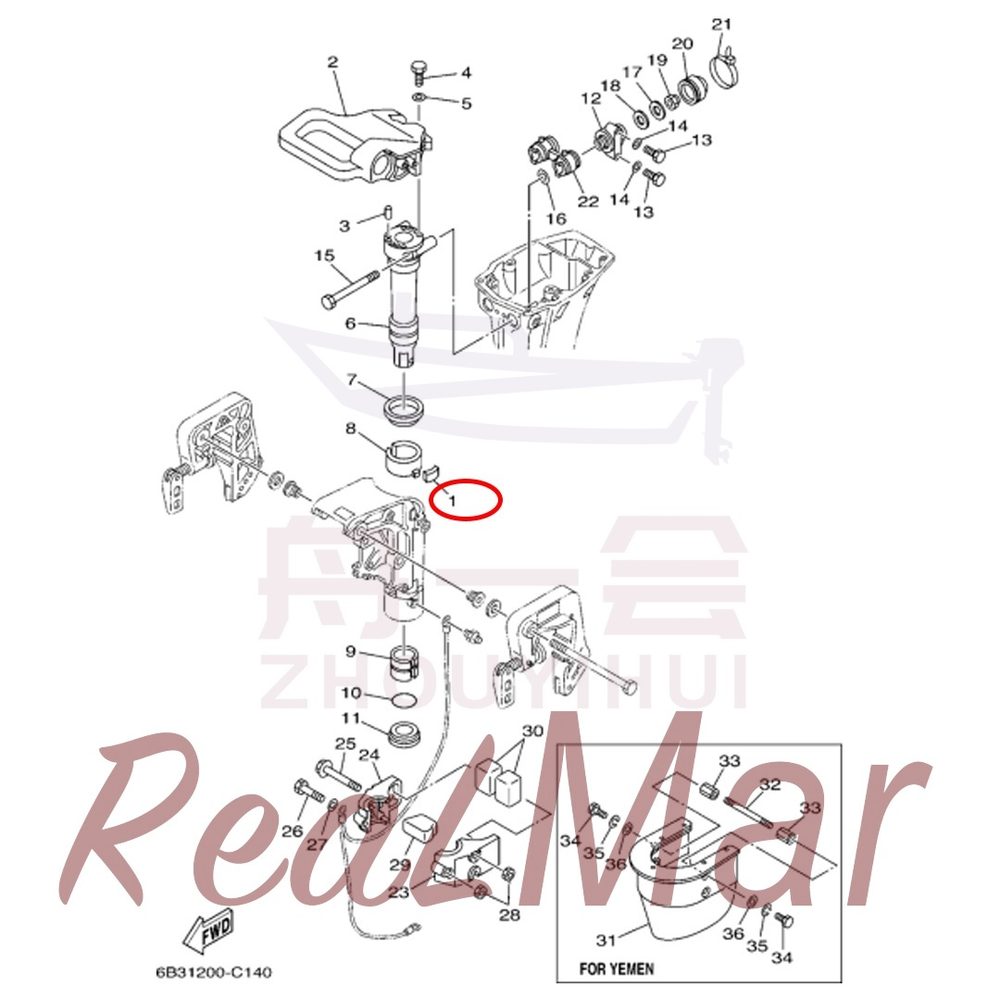

Рис. 14КРОНШТЕЙН 2 BRACKET 2

REF	Номер детали	Наименование	Кол-во
1	DM1512-42528-000	Прокладка верхней втулки поворотного кронштейна	1
2	DM1512-42511-000	Поворотный кронштейн	1
3	17404-98091	Установочный штифт картера	2
4	13015-04085	Болт с шестигранной головкой	3
5	18115-04400	Плоская шайба	3
6	DM1512-42521-000	Трубчатая ось кронштейна	1
7	10801-58M09	Втулка	1
8	DM1512-42537-000	Втулка	1
9	10724-60M01	Втулка	1
10	17890-60M90	Уплотнительное кольцо O-образного сечения	1
11	10724-60M02	Втулка	1
12	DM1512-44514-000	Опора амортизатора	2
	DM1512-44514-001	Запасная часть Dimo	2
13	13015-04085	Болт с шестигранной головкой	4
14	18115-04400	Плоская шайба	4
15	10909-02M70	Болт с шестигранной головкой	2
16	10809-02M98	Плоская шайба	2
17	10809-02M97	Плоская шайба	2
18	10808-97M08	Плоская шайба	2
19	10925-02053	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	2
20	DM1512-44522-000	Уплотнительная втулка амортизатора	2
21	10645-99M58	Стяжка	2
22	DM1512-44521-000	Амортизатор	1
23	DM1512-44551-000	Нижний фиксирующий блок кронштейна 1	1
24	DM1512-44552-000	Нижний фиксирующий блок кронштейна 2	1
25	10991-02M65	Болт с шестигранной головкой	2
26	13035-02055	Болт с шестигранной головкой	1
27	18115-02400	Плоская шайба	1
28	15720-02300	Шестигранная гайка тип 1	3
	15720-02300	Шестигранная гайка тип 1	1
29	DM1512-44557-000	Передняя амортизирующая подушка	1
30	DM1512-44555-000	Амортизирующий блок	2
31	DM1512-45151-000	Кожух промежуточного корпуса	1
32	10994-02097	Шпилька	2
33	10930-02001	Гайка	4
34	13015-02098	Болт с шестигранной головкой	4
35	18115-02900	Плоская шайба	4
36	18110-02400	Плоская шайба	4

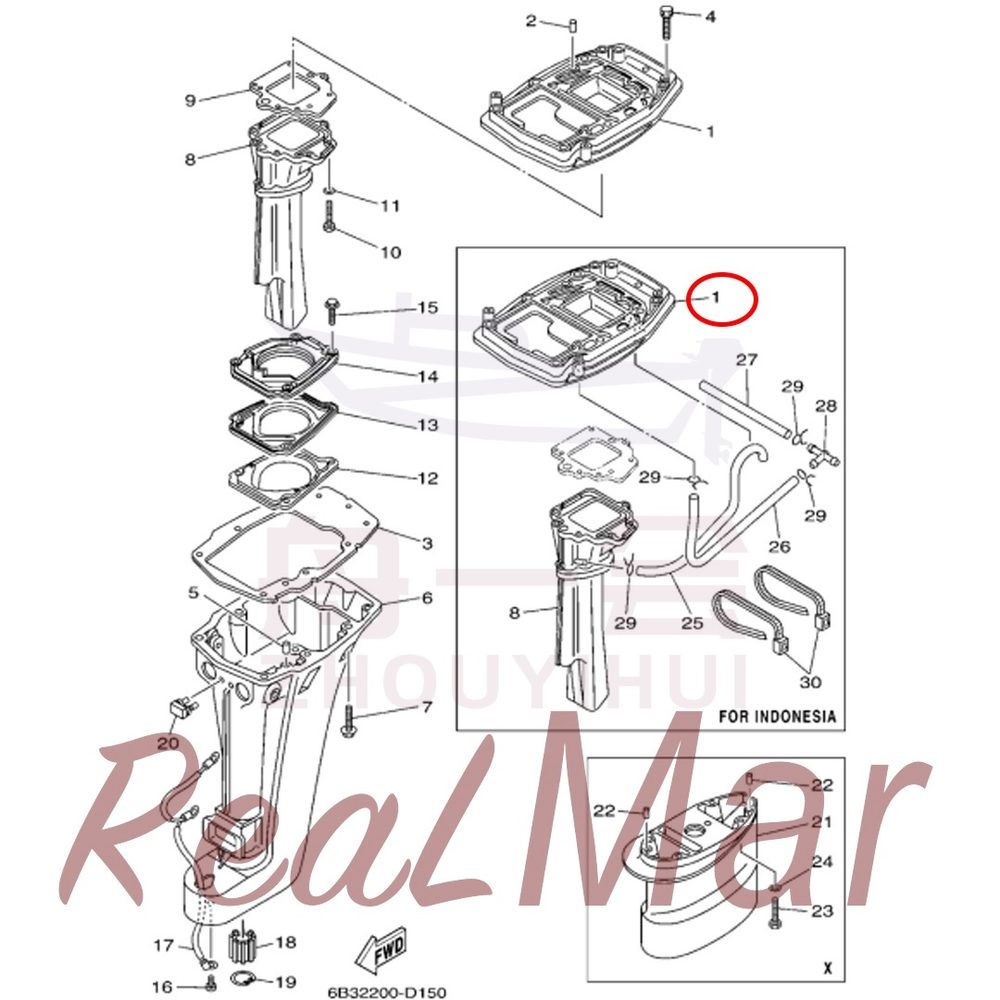

Рис. 15ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM1512-41137-000	Промежуточная опора	1
	DM1512-41137-001	Промежуточная опора	1
2	17404-98091	Установочный штифт картера	2
3	DM1512-45113-000	Прокладка промежуточного корпуса	1
	DM1512-45113-001	Прокладка промежуточного корпуса	1
4	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	2
5	17404-98091	Установочный штифт картера	2
6	DM1512-45111-000	Промежуточный корпус	1
	DM1512-45111-001	Промежуточный корпус	1
7	13535-02550	Болт с шестигранной головкой	6
8	DM1512-41131-000	Выхлопная труба	1
	DM1512-41131-001	Выхлопная труба	1
	DM1512-41131-002	Выхлопная труба	1
9	DM1512-41133-000	Прокладка выхлопной трубы	1
10	13015-04080	Болт с шестигранной головкой	6
11	18115-04400	Плоская шайба	6
12	DM1512-45126-000	Виброизолирующая пластина	1
13	DM1512-45127-000	Уплотнительная пластина	1
14	DM1512-41116-000	Крепление выхлопной трубы	1
	DM1512-41116-001	Крепление выхлопной трубы	1
15	10905-04M09	Болт с шестигранной головкой и фланцем	4
16	10953-04M04	Винт с крестообразным шлицем и полукруглой головкой	1
17	DM1512-82127-000	Провод заземления	1
18	DM1512-45318-000	Втулка гребного вала	1
19	17680-70068	Стопорное кольцо для отверстия	1
20	DM1512-44532-000	Заглушка	1
21	DM1512-45211-000	Удлинительный кронштейн	1
22	17404-98091	Установочный штифт картера	2
23	13035-02075	Болт с шестигранной головкой	4
24	18115-02400	Плоская шайба	4
25	DM1512-45135-000	Маслопровод	1
26	10665-03088	Маслопровод	1
27	10665-03MA4	Маслопровод	1
28	DM0511-24378-000	Тройник	1
29	10643-04094	Хомут трубки	4
30	10645-97M74	Стяжка	2

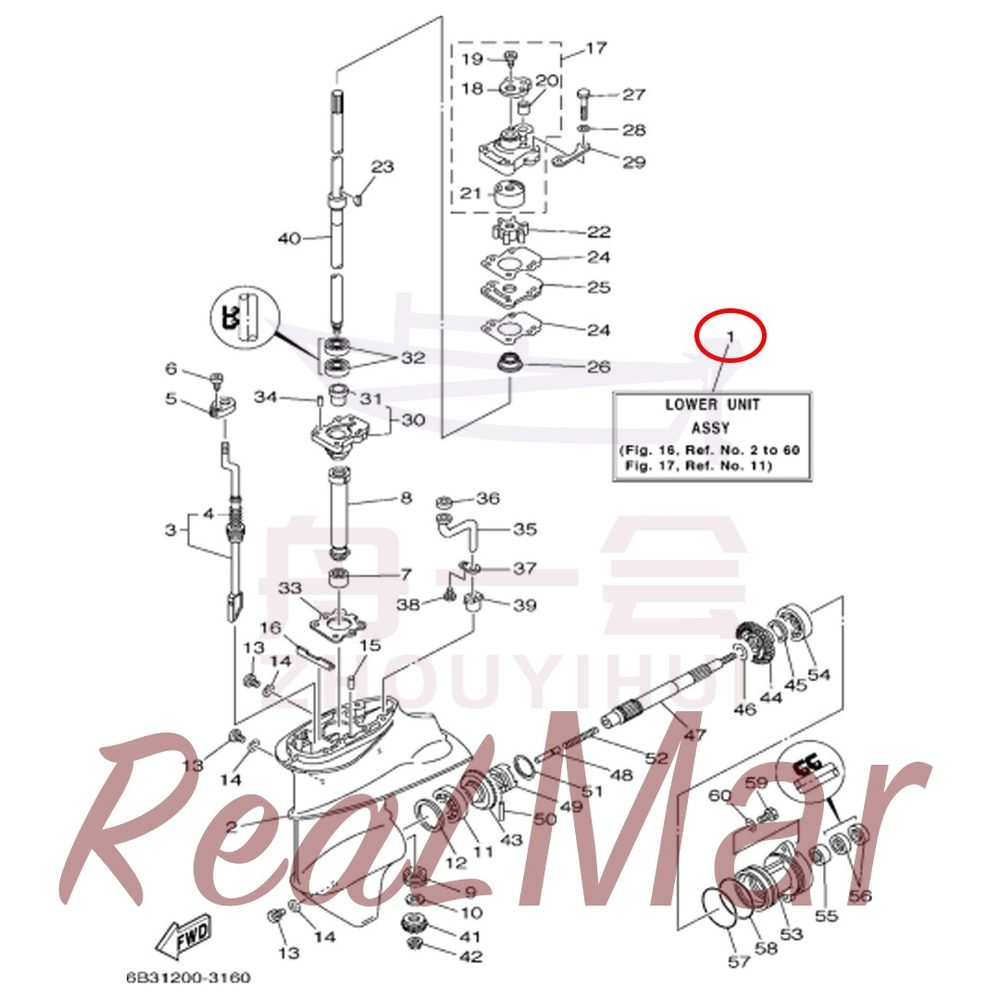

Рис. 16НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM1512-45300-000	Редуктор в сборе S	1
	DM1512-45300-001	Редуктор в сборе L	1
2	DM1512-45311-000	Редуктор	1
3	DM1512-44150-000	Узел нижнего рычага переключения передач	1
	DM1512-44150-001	Узел нижнего рычага переключения передач	1
4	DM1512-44147-000	Чехол нижнего рычага переключения передач	1
5	DM1512-44176-000	Крепление нижнего рычага переключения передач	1
6	13320-50990	Саморез с крестообразным шлицем	1
7	17795-796V2	Игольчатый подшипник приводного вала	1
8	DM1512-45536-000	Чехол гребного вала	1
9	17769-69696	Упорный игольчатый подшипник	1
10	DM1512-45587-000	Регулировочная шайба	1
	DM1512-45587-001	Регулировочная шайба	1
11	17778-00005	Конический роликовый подшипник шестерни переднего хода	1
12	DM1512-45567-000	Регулировочная шайба	1
	DM1512-45567-001	Регулировочная шайба	1
	DM1512-45567-002	Регулировочная шайба	1
	DM1512-45567-003	Регулировочная шайба	1
	DM1512-45567-004	Регулировочная шайба	1
	DM1512-45567-005	Регулировочная шайба	1
	DM1512-45567-006	Регулировочная шайба	1
13	10760-02008	Сливная пробка без магнита	3
14	10670-02080	Шайба сливной пробки	3
15	17406-02048	Цилиндрический штифт	1
16	DM1512-45376-000	Корпус уплотнения водяного насоса	1
17	DM1512-44300-000	Водяной насос в сборе	1
18	DM1512-44312-000	Крышка корпуса водяного насоса	1
19	13320-60998	Винт самонарезающий с крестообразным шлицем и полукруглой головкой	2
20	DM1512-44365-000	Сальник водяного насоса	1
21	DM1512-44322-000	Кольцо корпуса водяного насоса	1
22	DM1512-44352-000	Крыльчатка водяного насоса	1
23	10820-07005	Шпонка полукруглая	1
24	DM1512-44315-000	Прокладка корпуса водяного насоса	2
25	DM1512-44323-000	Уплотнительная прокладка корпуса водяного насоса	1
26	DM1512-45344-000	Резиновая втулка приводного вала	1
27	13015-04065	Болт с шестигранной головкой	4
28	18115-04400	Плоская шайба	4
29	DM1512-44328-000	Прокладка фасонная	2
30	DM1512-45331-000	Основание водяного насоса	1
31	DM1512-45316-000	Втулка	1
32	17909-80009	Сальник	2
33	DM1512-45315-000	Прокладка основания водяного насоса	1
34	17404-98091	Установочный штифт картера	2
35	DM1512-44362-000	Водяная трубка	1
36	DM1512-44365-001	Резиновая втулка водяной трубки 1	1
37	DM1512-44373-000	Направляющая водяной трубки	1
38	13015-04090	Болт с шестигранной головкой	1
39	DM1512-44366-000	Резиновая втулка водяной трубки 2	1
40	DM1512-45501-000	Приводной вал	1
	DM1512-45501-001	Приводной вал	1
41	DM1511-45551-000	Ведущая шестерня	1
42	10931-02M04	Контргайка ведущей шестерни	1
43	DM1511-45560-000	Шестерня переднего хода в сборе	1
44	DM1511-45571-000	Шестерня заднего хода	1
45	DM1512-45577-000	Регулировочная шайба	1
	DM1512-45577-001	Регулировочная шайба	1
	DM1512-45577-002	Регулировочная шайба	1
	DM1512-45577-003	Регулировочная шайба	1
	DM1512-45577-004	Регулировочная шайба	1
46	10809-93428	Шайба шестерни заднего хода	1
47	DM1511-45611-000	Гребной вал	1
48	DM1511-45635-000	Штифт переключения передач	1
49	DM1511-45631-000	Муфта сцепления	1
50	10850-05090	Ограничительный штифт муфты сцепления	1
51	DM1511-45633-000	Пружина кручения муфты сцепления	1
52	10509-96M04	Пружина сжатия муфты сцепления	1
53	DM1511-45361-000	Корпус подшипника	1
54	17704-00509	Подшипник корпуса подшипника	1
55	17795-793U8	Игольчатый подшипник гребного вала	1
56	17909-93009	Сальник	2
57	17890-53M01	Переднее кольцо O-ring корпуса подшипника	1
58	17890-54M20	Заднее кольцо O-ring корпуса подшипника	1
59	13015-04080	Болт с шестигранной головкой	2
60	18115-04400	Плоская шайба	2

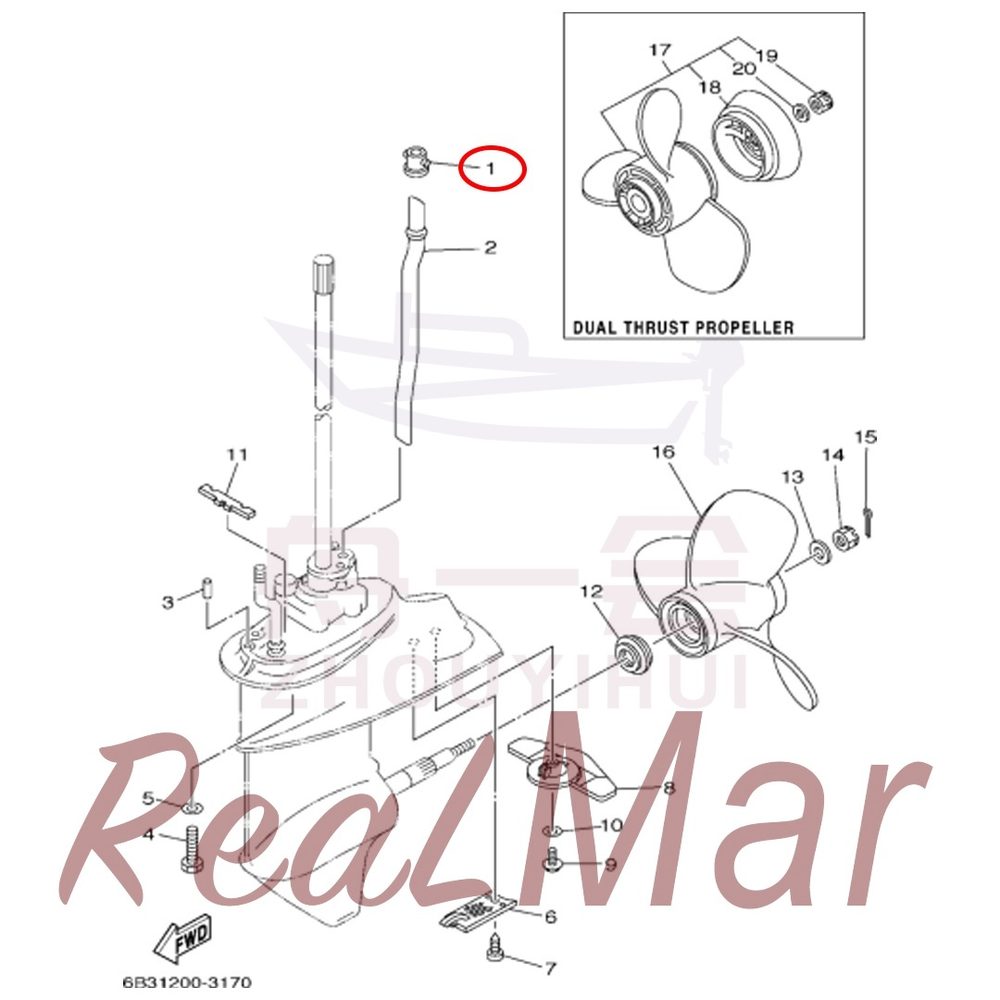

Рис. 17НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM1512-44365-002	Резиновая втулка водяной трубки	1
2	DM1512-44361-000	Водяная трубка	1
	DM1512-44361-001	Водяная трубка	1
3	17404-98091	Установочный штифт картера	2
4	13035-02075	Болт с шестигранной головкой	4
5	18115-02400	Плоская шайба	4
6	DM1512-45214-000	Сетчатый фильтр	1
7	13220-05098	Винт с крестообразным шлицем и малой полукруглой головкой	1
8	DM1512-45251-000	Анод	1
9	15215-04080	Болт с шестигранной головкой и фланцем	1
10	18110-04700	Стопорная шайба с внутренними зубьями	1
11	DM1512-45375-000	Уплотнитель водяного насоса	1
12	DM1511-45987-000	Упорная втулка гребного винта	1
13	10809-90M09	Шайба увеличенная	1
14	10939-90M09	Контргайка гребного винта	1
15	19610-70080	Шплинт	1
16	DM1511-45943-000	Винт гребной в сборе	1
	DM1511-45945-001	Винт гребной в сборе	1
17	DM1511-W4592-000	Гребной винт в сборе	1
	DM1511-W4591-000	Гребной винт в сборе	1
18	DM1511-45986-000	Направляющая насадка гребного винта	1
19	10939-90M03	Гайка гребного винта	1
20	10809-90M08	Плоская шайба	1

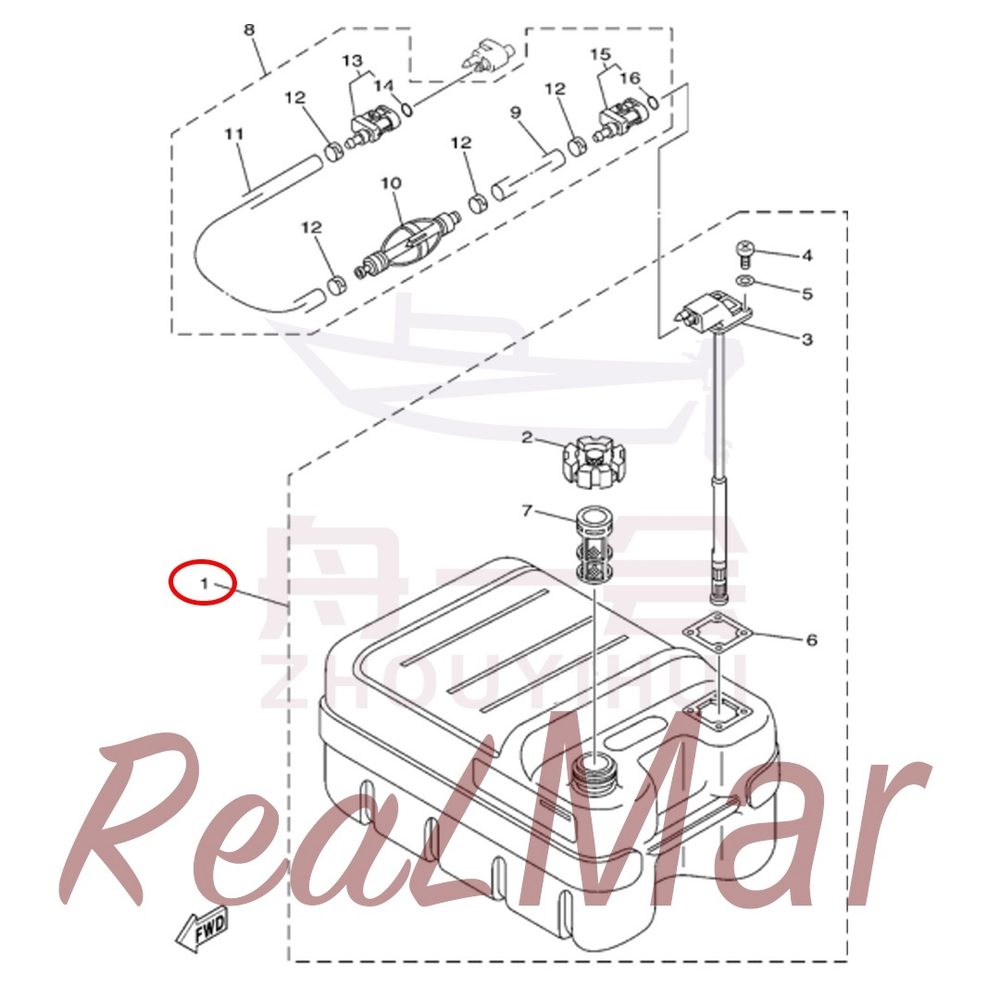

Рис. 18ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM1511-24201-000	Топливный бак наружный в сборе 24L	1
2	DM1511-24610-000	Крышка топливного бака в сборе 24L	1
3	DM1511-24260-000	Разъём топливопровода в сборе	1
4	12524-05094	Винт с крестообразным шлицем и полукруглой головкой	4
5	DM1511-24329-000	Нейлоновая шайба разъёма топливопровода	4
6	DM1511-24268-000	Уплотнительная прокладка разъёма топливопровода	1
7	DM1511-24167-000	Фильтр заборный в сборе (с сеткой)	1
8	DM1512-24306-000	Топливопровод в сборе	1
9	10665-99M04	Топливный шланг	1
10	DM1511-24360-000	Ручной подкачивающий насос в сборе	1
11	10665-99M05	Топливный шланг	1
12	DM1511-24351-000	Хомут	4
13	DM1512-24305-001	Разъем топливопровода в сборе	1
14	17890-02823	Проволочное стопорное кольцо для отверстия	1
15	DM1512-24305-002	Разъем топливопровода в сборе	1
16	17890-02823	Проволочное стопорное кольцо для отверстия	1
