翟墨 T30 舷外机爆炸图及零件明细

二冲程 25 / 30 马力 · 共 26 个部位 / 832 条零件，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КАПОТ 2ЦИЛИНДР И КАРТЕР 3КОЛЕНВАЛ И ПОРШЕНЬ 4ВПУСК 5КАРБЮРАТОР 6ТОПЛИВНАЯ СИСТЕМА 7СТАРТЕР 8ГЕНЕРАТОР 9ЭЛЕКТРООБОРУДОВАНИЕ 1 10ЭЛЕКТРООБОРУДОВАНИЕ 2 11ЭЛЕКТРООБОРУДОВАНИЕ 3 12ЭЛЕКТРООБОРУДОВАНИЕ 4 13СТАРТЕР 14НИЖНИЙ КОЖУХ 15РУЛЕВОЕ УПРАВЛЕНИЕ 16УПРАВЛЕНИЕ 1 17УПРАВЛЕНИЕ 2 18КРОНШТЕЙН 1 19КРОНШТЕЙН 2 20ВЕРХНИЙ КОРПУС 21НИЖНИЙ КАРТЕР И ПРИВОД 1 22НИЖНИЙ КАРТЕР И ПРИВОД 2 23ТОПЛИВНЫЙ БАК 24НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ 25ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 26БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

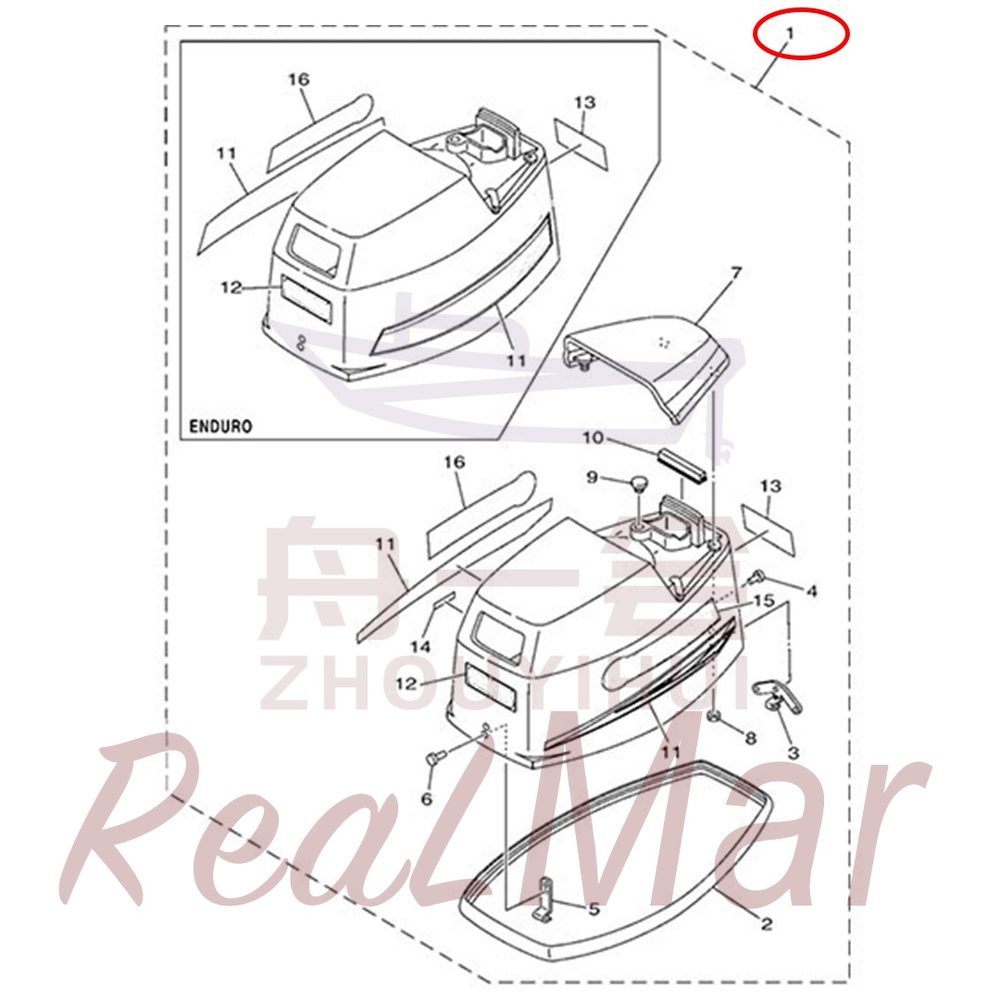

Рис. 1ВЕРХНИЙ КАПОТ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	DM3011-42610-001	Крышка глушителя в сборе	1
	DM3011-42610-000	Крышка глушителя в сборе	1
	DM3011-42610-002	Крышка глушителя в сборе	1
	DM3011-42610-003	Крышка глушителя в сборе	1
2	DM3011-42615-000	Нижний уплотнитель крышки глушителя	1
3	DM3011-42647-000	Задний крюк крышки глушителя	1
4	10844-06M09	Полукруглая полая заклепка с плоской головкой	3
5	DM3011-42651-000	Передний крюк крышки глушителя	1
6	10844-06M00	Заклепка полупустотелая со скругленной головкой	2
7	DM3011-42613-000	Обтекатель	1
8	10931-04M86	Гайка шестигранная с фланцем	4
9	10620-96M96	Втулка	1
10	DM3011-42628-000	Верхний уплотнитель крышки глушителя	1
11	DM3011-W0070-001	Наклейка	1
	DM3011-W0070-000	Наклейка	1
12	DM3011-42678-001	Наклейка	1
	DM3011-42678-000	Наклейка	1
13	DM3011-42678-001	Наклейка	1
	DM3011-42678-000	Наклейка	1
14	DM0511-44191-000	Наклейка указателя передачи	1
15	DM3011-42681-000	Наклейка	1
16	DM3011-42681-000	Наклейка	1

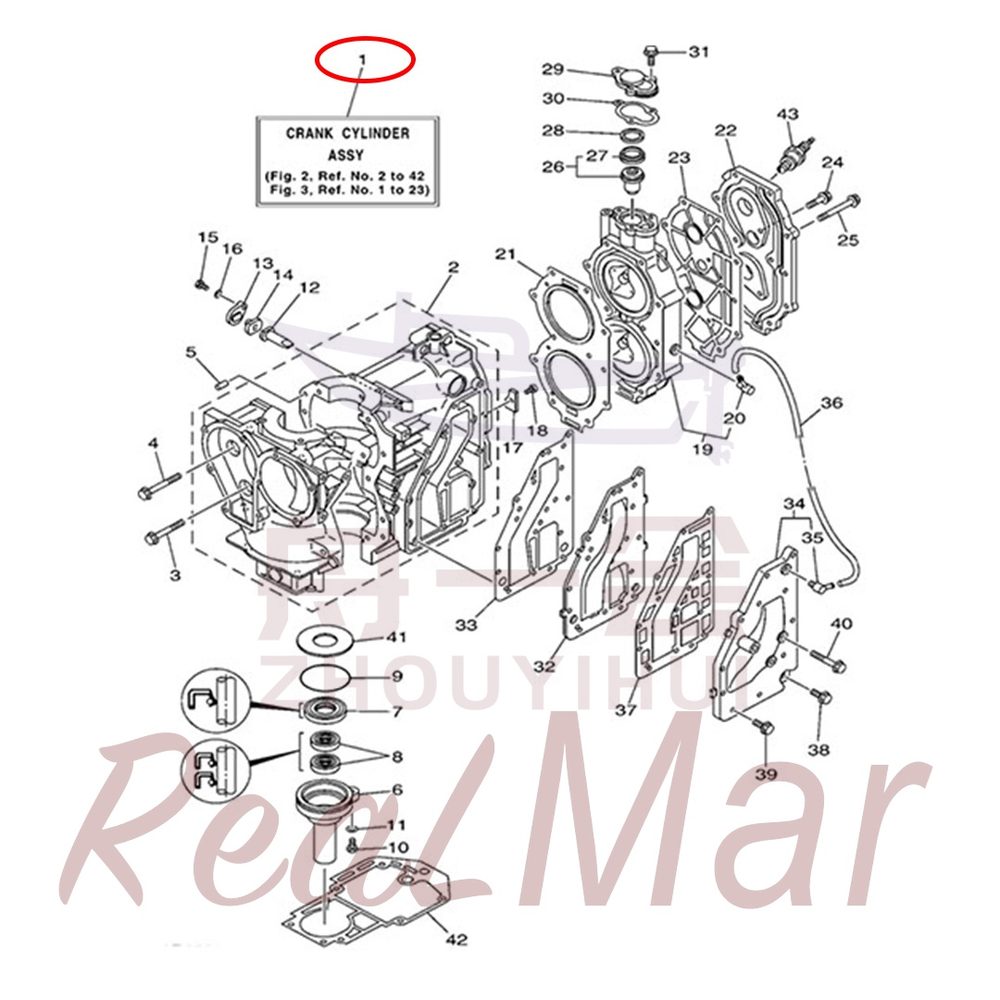

Рис. 2ЦИЛИНДР И КАРТЕР CYLINDER & CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	DM3011-W0090-000	Блок цилиндра с картером в сборе	1
2	DM3011-15100-000	Блок цилиндра в сборе	1
3	10991-02001	Болт с шестигранной головкой с плоской шайбой в сборе	2
4	10991-02M45	Болт или винт с плоской шайбой в сборе	8
5	17404-98091	Установочный штифт картера	2
6	DM3011-15396-000	Нижняя крышка коленчатого вала	1
7	17908-85002	Сальник нижней крышки коленчатого вала	1
8	17909-94009	Сальник нижней крышки коленчатого вала 2	2
9	17890-52M89	Кольцо уплотнительное нижней крышки коленчатого вала	1
10	13015-04088	Болт с шестигранной головкой	1
11	18115-04400	Плоская шайба	1
12	DM3011-11325-000	Анод блока цилиндра	1
13	DM3011-11327-000	Крышка анода блока цилиндра	1
14	DM3011-11328-000	Крепление анода блока цилиндра	1
15	13097-04094	Болт с шестигранной головкой	1
16	18107-04400	Плоская шайба	1
17	DM3011-11325-001	Анод блока цилиндра	1
18	10959-04M08	Винт с крестообразным шлицем потайной	1
19	DM3011-11111-000	Головка цилиндра	1
20	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
21	DM3011-11181-000	Прокладка головки цилиндра	1
22	DM3011-11191-000	Наружная крышка головки цилиндра	1
23	DM3011-11193-000	Прокладка наружной крышки головки цилиндра	1
24	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	2
25	10991-02095	Болт с шестигранной головкой в сборе с плоской шайбой	11
26	DM0311-12411-000	Термостат	1
27	DM3011-12412-000	Прокладка термостата	1
28	10809-89543	Шайба термостата	1
29	DM3011-12413-000	Крышка термостата	1
30	DM3011-12414-000	Прокладка крышки термостата	1
31	10991-04MA8	Болт с шестигранной головкой и плоской шайбой в сборе	3
32	DM3011-41121-000	Внутренняя крышка выпускного корпуса	1
33	DM3011-41122-000	Прокладка внутренней крышки выпускного корпуса	1
34	DM3011-41123-000	Наружная крышка выпускного корпуса	1
35	DM1511-11372-000	Штуцер трубки указателя выхода воды	1
36	10665-90M69	Маслопровод	1
37	DM3011-41124-000	Прокладка наружной крышки выпускного корпуса	1
38	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	1
39	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	11
40	10991-04MA0	Болт с шестигранной головкой в сборе с плоской шайбой	3
41	10809-50704	Шайба подшипника коленчатого вала	1
42	DM3011-45113-000	Прокладка нижней части силового блока	1
43	16308-00893	Свеча зажигания	2
	16308-00940	Свеча зажигания	2
	16308-00839	Свеча зажигания	2
	16308-00863	Свеча зажигания	2

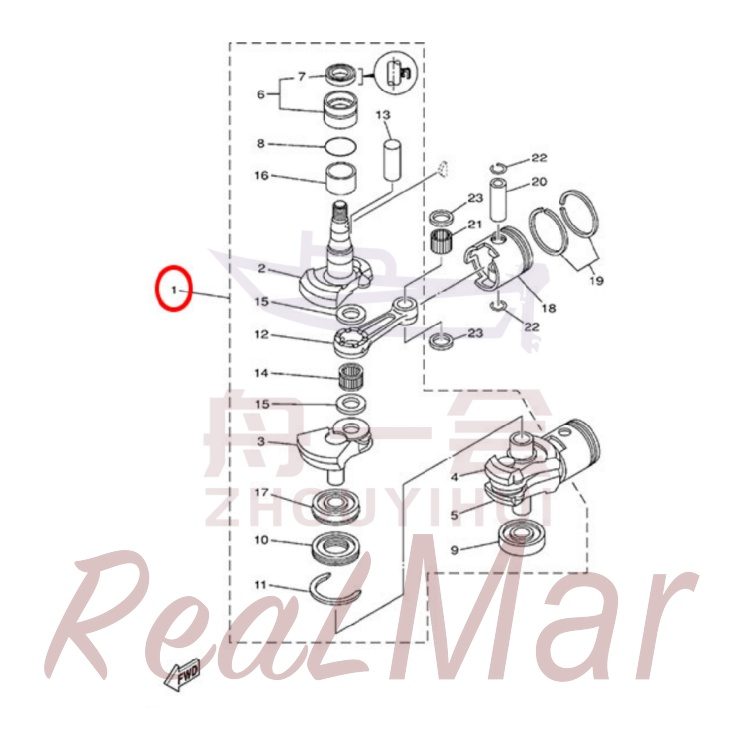

Рис. 3КОЛЕНВАЛ И ПОРШЕНЬ CRANKSHAFT & PISTON

REF	Номер детали	Наименование	Кол-во
1	DM3011-11400-000	Шатун коленчатого вала в сборе	1
2	DM3011-11412-000	Запасная часть Dimo	1
3	DM3011-11422-000	Запасная часть Dimo	1
4	DM3011-11432-000	Запасная часть Dimo	1
5	DM3011-11442-000	Запасная часть Dimo	1
6	17711-11159	Запасная часть Dimo	1
7	17908-78M03	Сальник коленчатого вала верхний	1
8	17890-64M94	Уплотнительное кольцо впускного коллектора	1
9	17704-705U7	Запасная часть Dimo	1
10	DM3011-11515-000	Запасная часть Dimo	1
11	17660-48053	Запасная часть Dimo	1
12	DM3011-11651-000	Запасная часть Dimo	2
13	DM3011-11681-000	Запасная часть Dimo	2
14	17790-48604	Игольчатый подшипник большой головки шатуна	2
15	10801-86M07	Запасная часть Dimo	4
16	10723-78008	Запасная часть Dimo	1
17	17710-00001	Запасная часть Dimo	1
18	DM3011-11631-000	Поршень	2
	DM3011-11635-000	Запасная часть Dimo	2
	DM3011-11636-000	Запасная часть Dimo	2
19	DM3011-11603-000	Комплект поршневых колец	2
	DM3011-11604-000	Запасная часть Dimo	2
	DM3011-11605-000	Запасная часть Dimo	2
20	DM3011-11633-000	Поршневой палец	2
21	17408-80M08	Игольчатый подшипник малой головки шатуна	68
22	DM3011-11634-000	Стопорное кольцо поршневого пальца	4
23	10809-80M83	Шайба малой головки шатуна	4

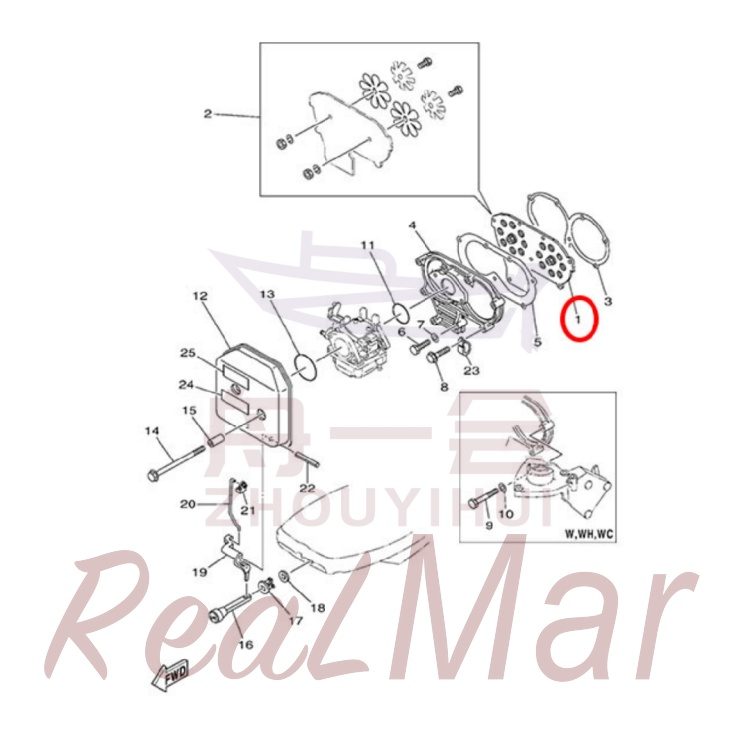

Рис. 4ВПУСК INTAKE

REF	Номер детали	Наименование	Кол-во
1	DM3011-13610-000	Лепестковый клапан в сборе	1
2	DM3011-W0004-000	Лепестковый клапан в сборе	1
3	DM3011-13621-000	Прокладка седла впускного клапана	1
4	DM3011-13641-000	Седло впускного клапана	1
5	DM3011-13645-000	Прокладка крышки впускного клапана	1
6	13097-04085	Болт с шестигранной головкой в сборе с пружинной шайбой	2
7	18107-04400	Плоская шайба	2
8	13597-04575	Болт с шестигранной головкой в сборе с плоской шайбой	7
	13597-04575	Болт с шестигранной головкой в сборе с плоской шайбой	6
9	13097-04050	Болт с шестигранной головкой	1
10	18107-04400	Плоская шайба	1
11	DM3011-14198-000	Уплотнительное кольцо впускного коллектора	1
12	DM3011-14440-000	Впускной глушитель в сборе	1
13	17890-60451	Уплотнительное кольцо впускного глушителя	1
14	10991-04M16	Болт с шестигранной головкой и плоской шайбой в сборе	2
15	10723-04M84	Втулка впускного глушителя	2
16	DM3011-41271-000	Тяга воздушной заслонки	1
17	DM0311-41273-000	Ползун тяги воздушной заслонки	1
18	DM0311-41274-000	Втулка ползуна рукоятки воздушной заслонки	1
19	DM3011-41252-000	Рычаг воздушной заслонки	1
20	DM3011-41256-000	Рычаг дроссельной заслонки	1
21	DM0511-41262-000	Ползун тяги воздушной заслонки	1
22	19410-60062	Упругий цилиндрический штифт	1
23	10645-04M22	Кронштейн топливопровода бензонасоса	1
24	DM3011-81994-000	Наклейка	1
25	DM3011-81996-000	Наклейка	1

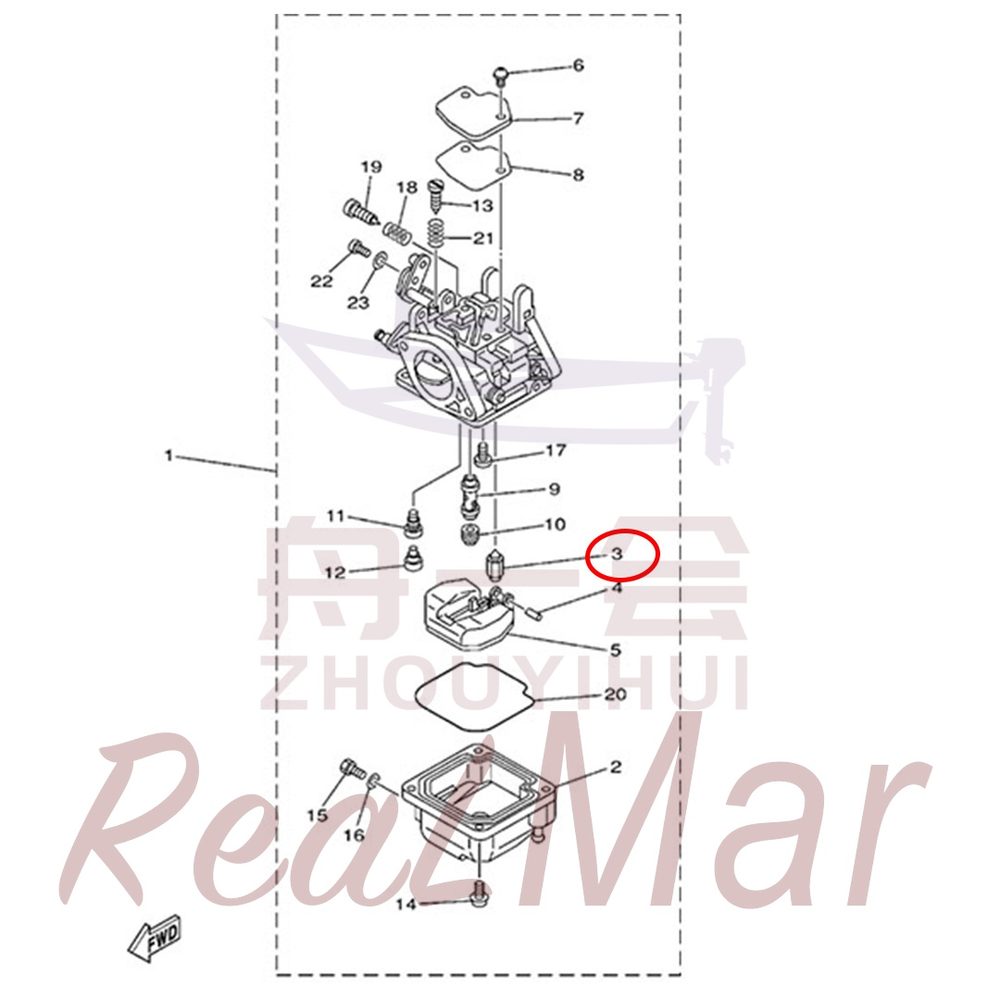

Рис. 5КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	DM3011-14301-000	Карбюратор	1
2	DM3011-14381-000	Запасная часть Dimo	1
3	DM3011-14392-000	Запасная часть Dimo	1
4	DM3011-14386-000	Гнездо иглы	1
5	DM3011-14385-000	Поплавок	1
6	13120-06990	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	2
7	DM3011-14157-000	Запасная часть Dimo	1
8	DM3011-14399-000	Запасная часть Dimo	1
9	DM3011-14341-000-A	Запасная часть Dimo	1
	DM3011-14341-000-B	Запасная часть Dimo	1
10	DM3011-14343-000	Запасная часть Dimo	1
11	DM3011-14342-000	Запасная часть Dimo	1
12	DM3011-14355-000	Запасная часть Dimo	1
13	DM0511-14321-000	Запасная часть Dimo	1
14	13120-06998	Винт с крестообразным шлицем и цилиндрической головкой с пружинной шайбой в сборе	4
15	DM3011-14383-000	Винт со шлицем и цилиндрической головкой	1
16	DM3011-14398-000	Прокладка	1
17	12120-06004	Стопорный винт с крестообразным шлицем	2
18	DM0511-14212-000	Запасная часть Dimo	1
19	DM3011-14323-000	Запасная часть Dimo	1
20	DM3011-14384-000	Запасная часть Dimo	1
21	DM3011-14212-000	Запасная часть Dimo	1
22	13210-05004	Запасная часть Dimo	1
23	DM3011-14597-000	Запасная часть Dimo	1

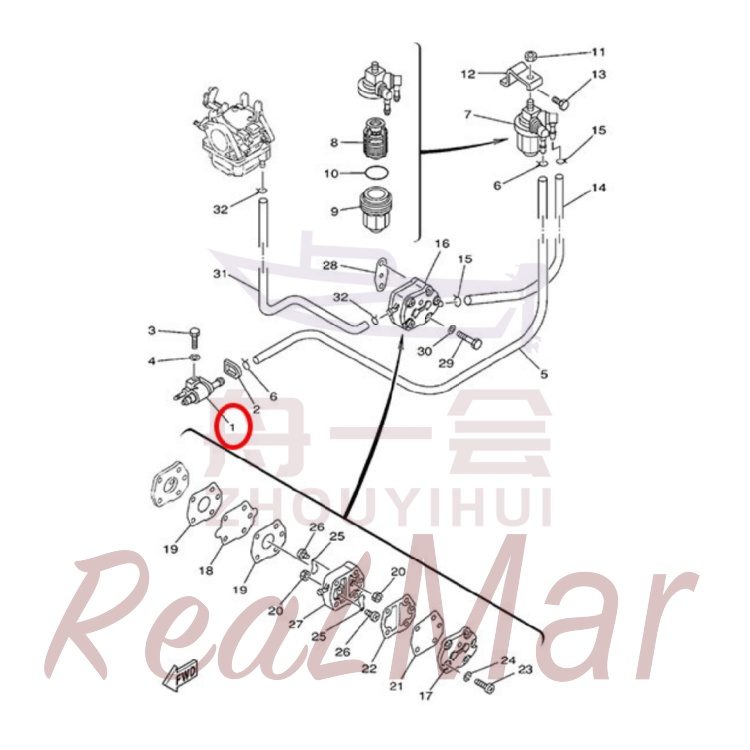

Рис. 6ТОПЛИВНАЯ СИСТЕМА FUEL

REF	Номер детали	Наименование	Кол-во
1	DM0511-24304-000	Корпус штуцера топливоподводящей трубки	1
2	DM3011-24329-000	Уплотнение штуцера топливоподводящей трубки	1
3	13015-04080	Болт с шестигранной головкой	1
4	18115-04400	Плоская шайба	1
5	10665-01M35	Шланг	1
6	10643-02006	Хомут шланга	2
7	DM1511-24560-000	Топливный фильтр в сборе	1
8	DM1511-24563-000	Штуцер топливного фильтра	1
9	DM1511-24521-000	Вставка (шпилька) основания топливного фильтра	1
10	17890-78372	Кольцо O-образное чашки фильтра	1
11	15720-02400	Гайка шестигранная тип 1	1
12	DM3011-24566-000	Кронштейн топливного фильтра	1
13	13097-04096	Болт с шестигранной головкой	1
14	DM3011-24311-000	Топливоподводящая трубка карбюратора верхнего цилиндра	1
15	10643-02006	Хомут шланга	2
16	DM3011-24410-000	Топливный насос в сборе	1
17	DM3011-24413-000	Корпус топливного насоса 2	1
18	DM3011-24411-001	Диафрагма 1	1
19	DM3011-24434-000	Прокладка корпуса	2
20	15720-07400	Шестигранная гайка	2
21	DM3011-24411-002	Диафрагма 1	1
22	DM3011-24435-000	Прокладка корпуса 2	1
23	12507-05082	Винт с крестообразным шлицем и полукруглой головкой	3
24	18110-05900	Пружинная шайба	3
25	DM3011-24421-000	Обратный клапан	2
26	DM3011-14325-000	Винт с крестообразным шлицем и малой полукруглой головкой	2
27	DM3011-24412-000	Корпус топливного насоса 1	1
28	DM3011-24431-000	Прокладка топливного насоса	1
29	13015-04060	Болт с шестигранной головкой	2
30	18115-04400	Плоская шайба	2
31	DM0211-24311-000	Топливный шланг	1
32	10643-02006	Хомут шланга	2

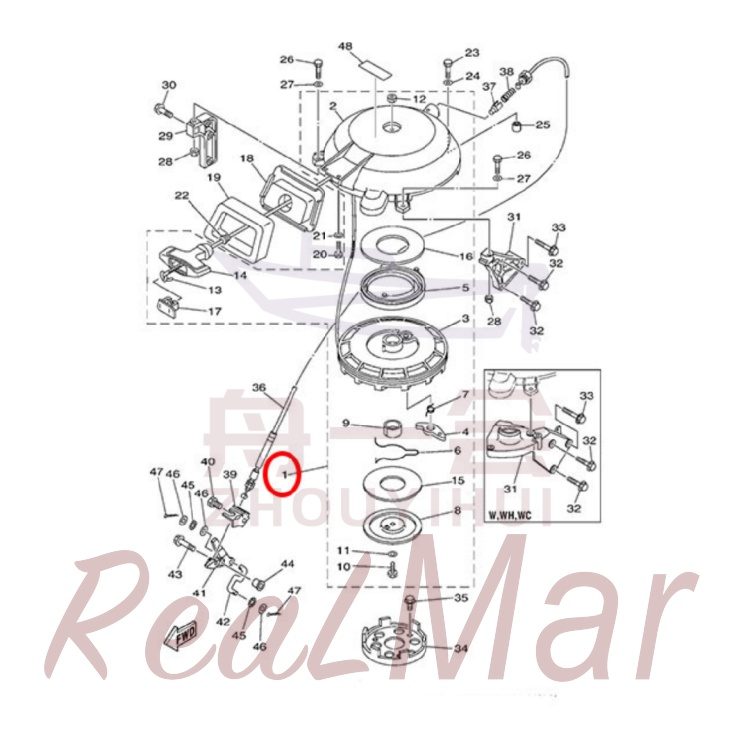

Рис. 7СТАРТЕР STARTER

REF	Номер детали	Наименование	Кол-во
1	DM3011-W1571-000	Стартер в сборе	1
2	DM3011-15711-000	Корпус стартера	1
3	DM3011-15714-000	Пусковой диск	1
4	DM3011-15741-000	Собачка пускового диска	1
5	DM3011-15713-000	Плоская спиральная пружина	1
6	DM3011-15715-000	Пружина кручения собачки	1
7	DM3011-15734-000	Возвратная пружина растяжения собачки	1
8	DM3011-15716-000	Крышка пускового диска	1
9	DM3011-15754-000	Втулка пускового диска	1
10	13097-02070	Болт с шестигранной головкой	1
11	DM3011-15726-000	Шайба увеличенная	1
12	15707-02300	Гайка шестигранная типа 1	1
13	DM3011-33143-000	Пусковой шнур	1
14	DM3011-15755-000	Рукоятка стартера (со вставкой)	1
15	DM3011-15764-000	Шайба крышки пускового диска	1
16	DM3011-15739-000	Шайба плоской спиральной пружины	1
17	DM3011-15779-000	Крышка рукоятки стартера	1
18	DM3011-15758-000	Направляющая пускового шнура	1
19	DM3011-15762-000	Уплотнительное кольцо стартера	1
20	13015-04094	Болт с шестигранной головкой	2
21	18115-04400	Плоская шайба	2
22	DM1512-15789-000	Демпферное кольцо рукоятки стартера	1
23	13015-04075	Болт с шестигранной головкой	1
24	18115-04400	Плоская шайба	1
25	11570-90096	Штифт установочный головки цилиндра	1
26	13015-04075	Болт с шестигранной головкой	2
27	18115-04400	Плоская шайба	2
28	15720-04400	Шестигранная тонкая гайка	2
	15720-04400	Шестигранная тонкая гайка	1
29	DM3011-15771-000	Левая опора стартера	1
30	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	2
31	DM3011-15772-000	Правая опора стартера	1
	DM3011-15772-001	Правая опора стартера	1
32	10991-04MA7	Болт с шестигранной головкой в сборе с плоской шайбой	2
	10991-04MA6	Болт с шестигранной головкой в сборе с плоской шайбой	2
33	10991-04085	Болт с шестигранной головкой	1
34	DM3011-15723-000	Соединитель стартера	1
35	10905-02M90	Болт с шестигранной головкой и фланцем	3
36	DM3011-15770-000	Трос фиксации стартера	1
37	DM0511-15748-000	Пусковой ограничительный плунжер	1
38	10509-90883	Возвратная пружина троса пускового ограничителя	1
39	DM3011-15774-000	Кронштейн троса пускового ограничителя	1
40	13015-04090	Болт с шестигранной головкой	1
41	DM3011-15746-000	Коромысло троса пускового ограничителя	1
42	DM3011-15747-000	Тяга коромысла троса пускового ограничителя	1
43	10991-04M87	Болт с шестигранной головкой и плоской шайбой в сборе	1
44	10723-04097	Втулка коромысла троса пускового ограничителя	1
45	10804-05005	Волнистая пружинная шайба	2
46	18107-05400	Плоская шайба	3
47	19610-94090	Шплинт	2
48	DM3011-81995-000	Наклейка	1

Рис. 8ГЕНЕРАТОР GENERATOR

REF	Номер детали	Наименование	Кол-во

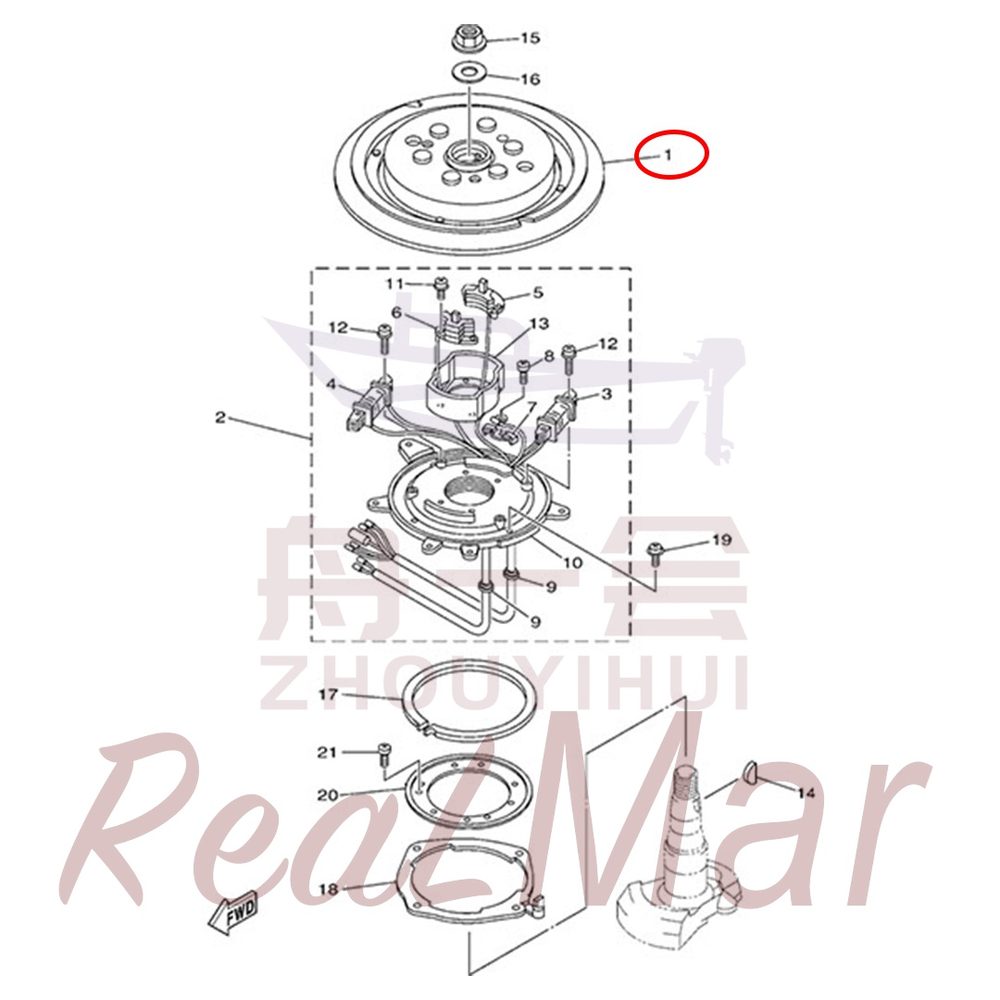

1	DM3011-85550-000	Маховик	1
	DM3011-85550-001	Маховик (электростартер)	1
2	DM3011-85560-000	Кронштейн катушки в сборе	1
3	DM3011-85541-000	Зарядная катушка	1
4	DM3011-81313-000	Катушка освещения	1
5	DM3011-85543-000	Катушка датчика зажигания	1
6	DM3011-85543-001	Катушка датчика зажигания 2	1
7	DM3011-81328-000	Прижимная пластина проводов кронштейна катушки	1
8	13208-06004	Винт с крестообразным шлицем и полукруглой головкой	1
9	DM3011-85516-000	Антифрикционное кольцо кронштейна катушки	2
10	DM3011-85561-000	Кронштейн катушки	1
11	13403-06998	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
12	13403-04985	Винт с крестообразным шлицем и пружинной шайбой в сборе	4
13	DM3011-85537-000	Кожух катушки	1
14	10820-05095	Шпонка маховика	1
15	10931-94M05	Гайка маховика	1
16	10809-94M66	Шайба гайки маховика	1
17	DM3011-41611-000	Стопорное кольцо статора	1
18	DM3011-41613-000	Плита статора	1
19	13120-05898	Винт с крестообразным шлицем и плоской шайбой в сборе	4
20	DM3011-41612-000	Обойма статора	1
21	13220-04090	Крестообразный винт с полукруглой головкой	4

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ 1 ELECTRICAL 1

REF	Номер детали	Наименование	Кол-во

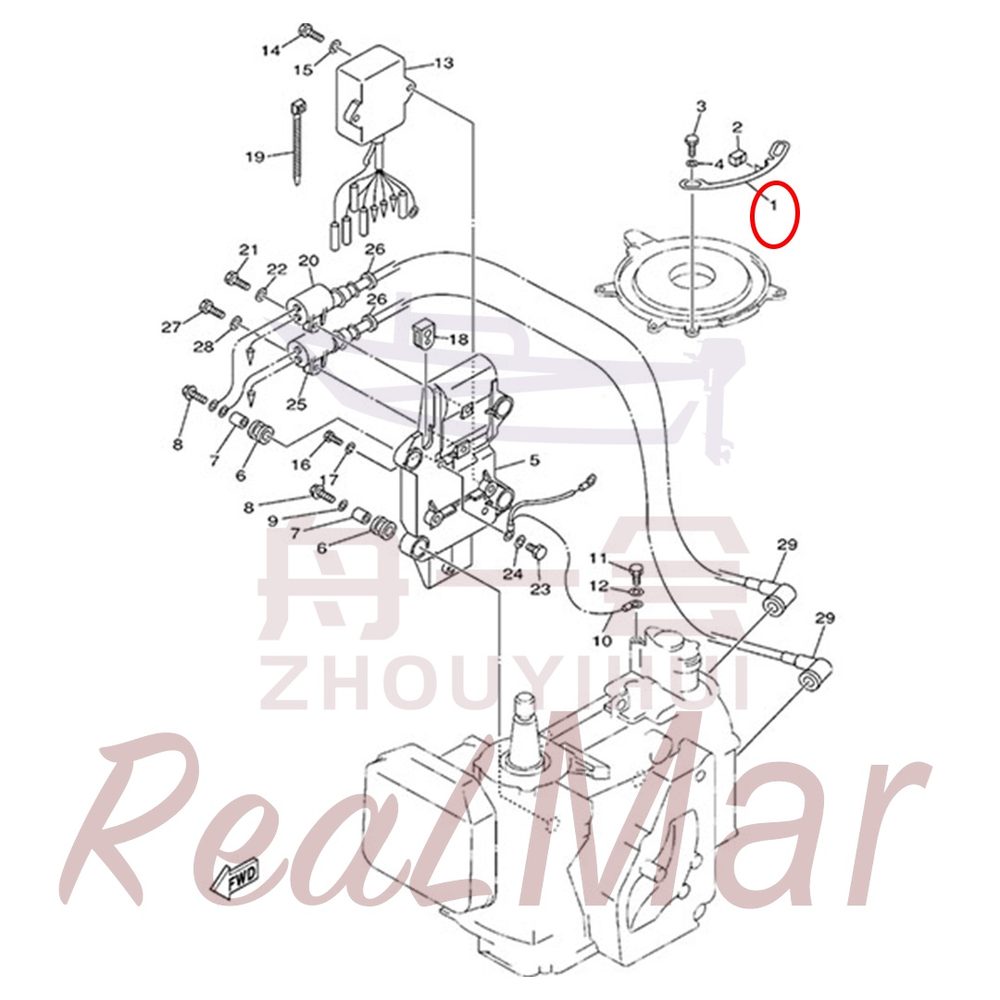

1	DM3011-41615-000	Регулировочная пластина ограничителя угла опережения зажигания	1
2	DM3011-44194-000	Упор ограничителя угла опережения зажигания	1
3	13015-04090	Болт с шестигранной головкой	2
4	18115-04400	Плоская шайба	2
5	DM3011-85542-000	Кронштейн коммутатора	1
6	DM3011-82317-000	Демпферное кольцо кронштейна коммутатора	4
7	10723-04991	Втулка кронштейна зажигания	4
8	10991-04M15	Болт с шестигранной головкой	4
9	10809-04M70	Ограничительная шайба направляющего ролика троса	2
10	DM3011-82519-000	Соединительный провод электрода реле подъёма	1
11	13010-04098	Болт с шестигранной головкой	1
12	18110-04900	Пружинная шайба	1
13	DM3011-85540-000	Коммутатор CDI	1
14	13015-04080	Болт с шестигранной головкой	2
15	18115-04400	Плоская шайба	2
16	13010-04098	Болт с шестигранной головкой	1
17	18110-04900	Пружинная шайба	1
18	DM3011-81922-000	Резиновая защитная втулка провода	1
19	10645-97M99	Стяжка	1
20	DM3011-85570-000	Катушка зажигания	1
	DM3011-85570-001	Катушка зажигания	1
21	13015-04080	Болт с шестигранной головкой	1
22	18115-04400	Плоская шайба	1
23	13010-04098	Болт с шестигранной головкой	1
24	18110-04900	Пружинная шайба	1
25	DM3011-85570-002	Катушка зажигания	1
	DM3011-85570-000	Катушка зажигания	1
26	10620-85949	Защитное кольцо катушки зажигания	2
27	13015-04080	Болт с шестигранной головкой	1
28	18115-04400	Плоская шайба	1
29	DM0211-82370-002	Колпачок катушки зажигания	2
	DM3011-82370-000	Катушка высокого напряжения	2
	DM0211-82370-001	Колпачок высоковольтной катушки зажигания резиновый чёрный	2

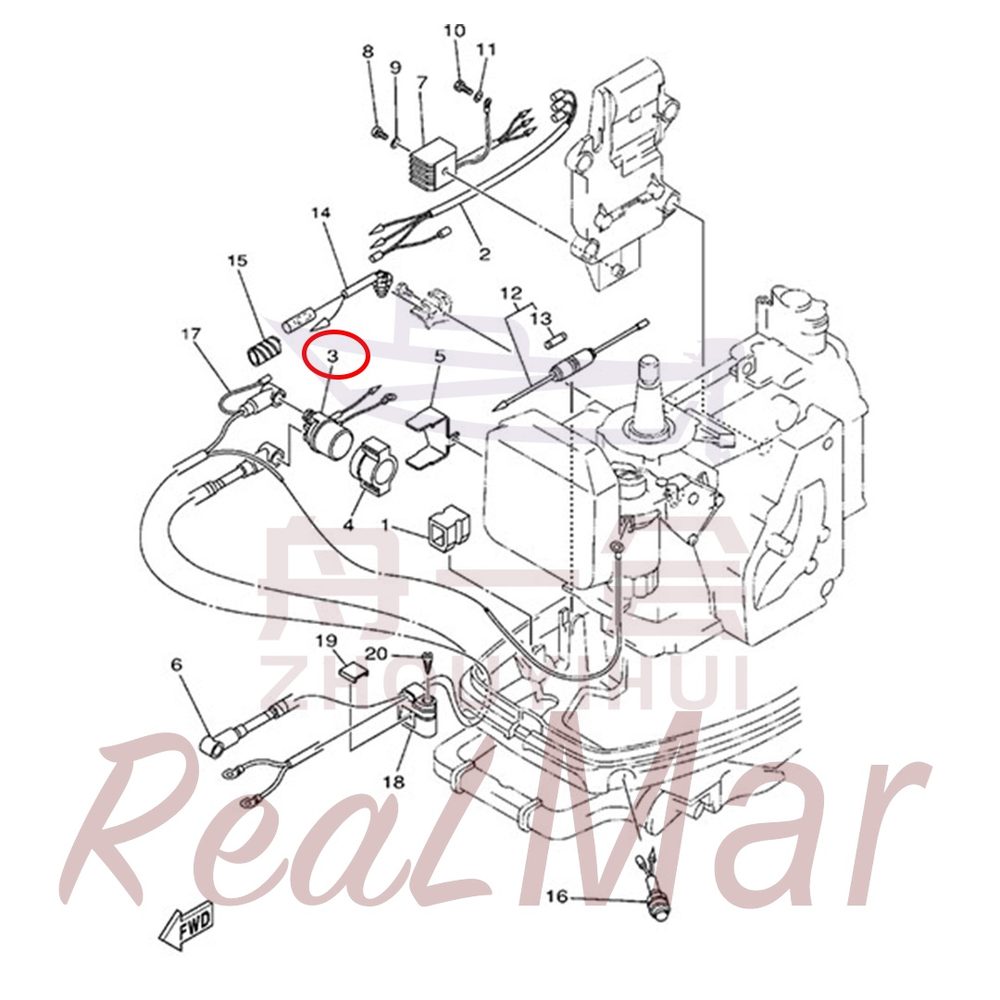

Рис. 10ЭЛЕКТРООБОРУДОВАНИЕ 2 ELECTRICAL 2

REF	Номер детали	Наименование	Кол-во
1	10620-93M02	Крепежная втулка жгута проводов	3
2	DM3011-81971-000	Короткий жгут проводов	1
3	DM3011-81941-000	Реле стартера в сборе	1
4	DM3011-81952-000	Обойма	1
5	DM3011-81945-000	Кронштейн реле	1
6	DM3011-82531-000	Питающий провод стартера	1
7	DM3011-81970-000	Выпрямитель	1
8	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
9	18110-05400	Плоская шайба	1
10	13010-04098	Болт с шестигранной головкой	1
11	18110-04900	Пружинная шайба	1
12	DM3011-82151-000	В сборе трубчатого предохранителя	1
13	DM3011-82151-000	В сборе трубчатого предохранителя	1
14	DM3011-82540-000	Выключатель защиты при включении передачи	1
15	10664-90M08	Гофрированная трубка	1
16	DM3011-81870-000	Выключатель стартера	1
17	DM3011-82105-000	Питающий провод аккумулятора	1
18	DM3011-82594-001	Кронштейн крепления жгута проводов	1
19	DM3011-42525-000	Втулка кронштейна крепления жгута проводов	1
20	10949-04M00	Самонарезающий винт с крестообразным шлицем и потайной головкой	1

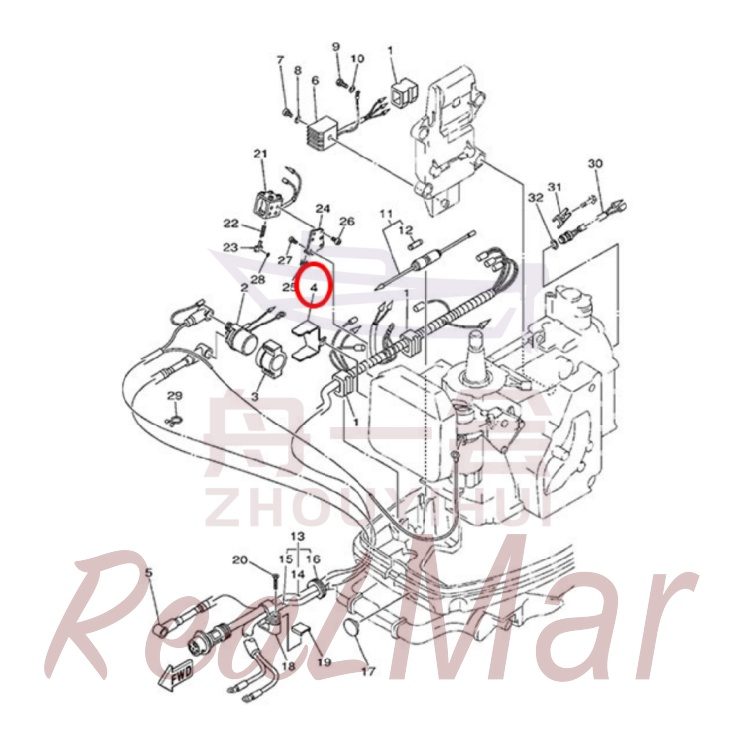

Рис. 11ЭЛЕКТРООБОРУДОВАНИЕ 3 ELECTRICAL 3

REF	Номер детали	Наименование	Кол-во
1	10620-93M02	Крепежная втулка жгута проводов	3
2	DM3011-81941-000	Реле стартера в сборе	1
3	DM3011-81952-000	Обойма	1
4	DM3011-81945-000	Кронштейн реле	1
5	DM3011-82531-000	Питающий провод стартера	1
6	DM3011-81970-000	Выпрямитель	1
7	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
8	18110-05400	Плоская шайба	1
9	13010-04098	Болт с шестигранной головкой	1
10	18110-04900	Пружинная шайба	1
11	DM3011-82151-000	В сборе трубчатого предохранителя	1
12	DM3011-82151-000	В сборе трубчатого предохранителя	1
13	DM3011-82580-000	Питающий провод аккумулятора в сборе со жгутом проводов	1
14	DM3011-82590-000	Короткий семижильный жгут проводов	1
15	DM3011-82105-000	Питающий провод аккумулятора	1
16	DM3011-42724-000	Защитное кольцо жгута проводов	1
17	10620-93945	Заглушка отверстия установки выключателя остановки двигателя	1
18	DM3011-82594-001	Кронштейн крепления жгута проводов	1
19	DM3011-42525-000	Втулка кронштейна крепления жгута проводов	1
20	10949-04M00	Самонарезающий винт с крестообразным шлицем и потайной головкой	1
21	DM3011-86111-000	Катушка электромагнитного клапана в сборе	1
22	DM3011-86116-000	Регулировочная пружина стартерного электромагнитного клапана	1
23	DM3011-86117-000	Регулировочная тяга стартерного электромагнитного клапана	1
24	DM3011-86112-000	Кронштейн седла стартерного электромагнитного клапана	1
25	10620-90955	Ограничительное резиновое кольцо стартерного электромагнитного клапана	1
26	12507-06004	Винт с крестообразным шлицем и малой цилиндрической головкой	4
27	13220-05098	Винт с крестообразным шлицем и малой полукруглой головкой	2
28	17890-07849	Кольцо O-образное соединителя тяги электромагнитного клапана	1
29	10645-92963	Зажим проводов	1
30	DM3011-82560-000	Термовыключатель в сборе	1
31	DM3011-82588-000	Прижимная пластина термовыключателя	1
32	11001-93500	Стопорное пружинное кольцо для отверстия, тип A	1

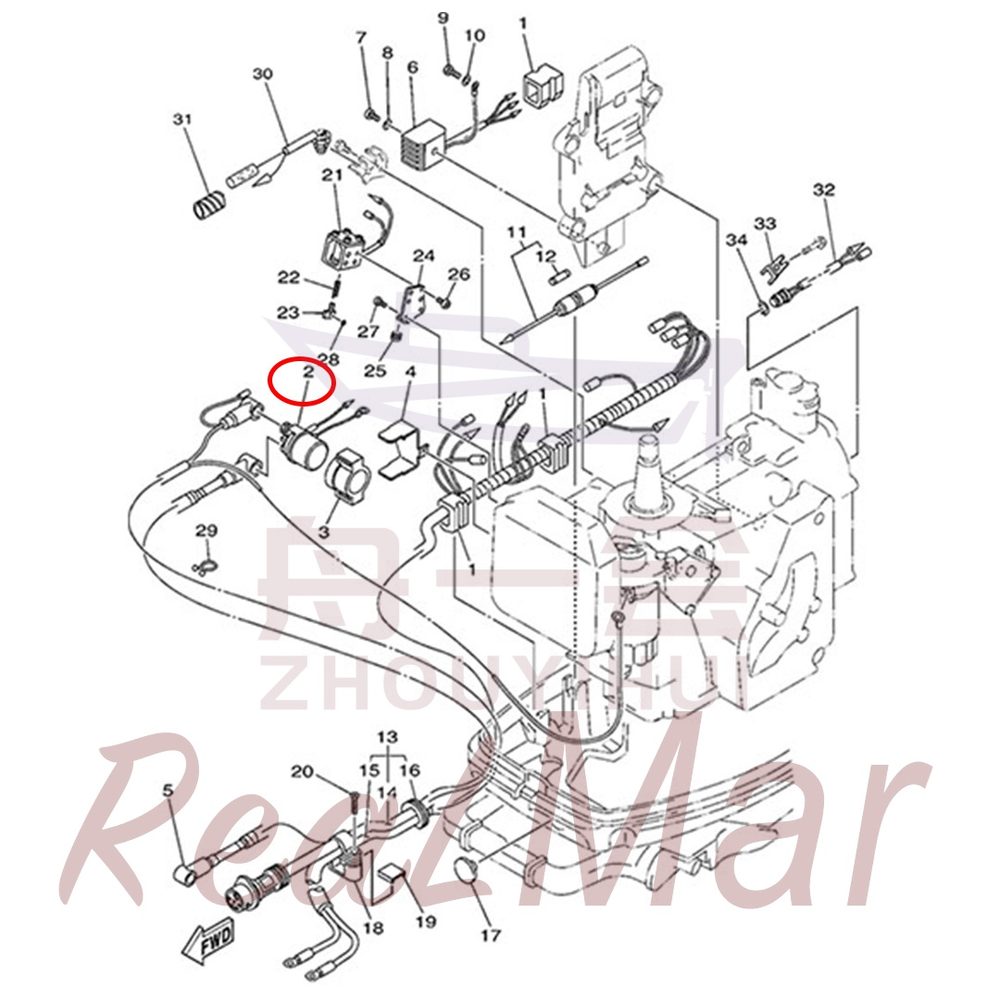

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ 4 ELECTRICAL 4

REF	Номер детали	Наименование	Кол-во
1	10620-93M02	Крепежная втулка жгута проводов	3
2	DM3011-81941-000	Реле стартера в сборе	1
3	DM3011-81952-000	Обойма	1
4	DM3011-81945-000	Кронштейн реле	1
5	DM3011-82531-000	Питающий провод стартера	1
6	DM3011-81970-000	Выпрямитель	1
7	13220-05085	Винт с крестообразным шлицем и цилиндрической головкой	1
8	18110-05400	Плоская шайба	1
9	13010-04098	Болт с шестигранной головкой	1
10	18110-04900	Пружинная шайба	1
11	DM3011-82151-000	В сборе трубчатого предохранителя	1
12	DM3011-82151-000	В сборе трубчатого предохранителя	1
13	DM3011-82580-000	Питающий провод аккумулятора в сборе со жгутом проводов	1
14	DM3011-82590-000	Короткий семижильный жгут проводов	1
15	DM3011-82105-000	Питающий провод аккумулятора	1
16	DM3011-42724-000	Защитное кольцо жгута проводов	1
17	10620-93945	Заглушка отверстия установки выключателя остановки двигателя	1
18	DM3011-82594-001	Кронштейн крепления жгута проводов	1
19	DM3011-42525-000	Втулка кронштейна крепления жгута проводов	1
20	10949-04M00	Самонарезающий винт с крестообразным шлицем и потайной головкой	1
21	DM3011-86111-000	Катушка электромагнитного клапана в сборе	1
22	DM3011-86116-000	Регулировочная пружина стартерного электромагнитного клапана	1
23	DM3011-86117-000	Регулировочная тяга стартерного электромагнитного клапана	1
24	DM3011-86112-000	Кронштейн седла стартерного электромагнитного клапана	1
25	10620-90955	Ограничительное резиновое кольцо стартерного электромагнитного клапана	1
26	12507-06004	Винт с крестообразным шлицем и малой цилиндрической головкой	4
27	13220-05098	Винт с крестообразным шлицем и малой полукруглой головкой	2
28	17890-07849	Кольцо O-образное соединителя тяги электромагнитного клапана	1
29	10645-92963	Зажим проводов	1
30	DM3011-82540-000	Выключатель защиты при включении передачи	1
31	10664-90M08	Гофрированная трубка	1
32	DM3011-82560-000	Термовыключатель в сборе	1
33	DM3011-82588-000	Прижимная пластина термовыключателя	1
34	11001-93500	Стопорное пружинное кольцо для отверстия, тип A	1

Рис. 13СТАРТЕР STARTING MOTOR

REF	Номер детали	Наименование	Кол-во

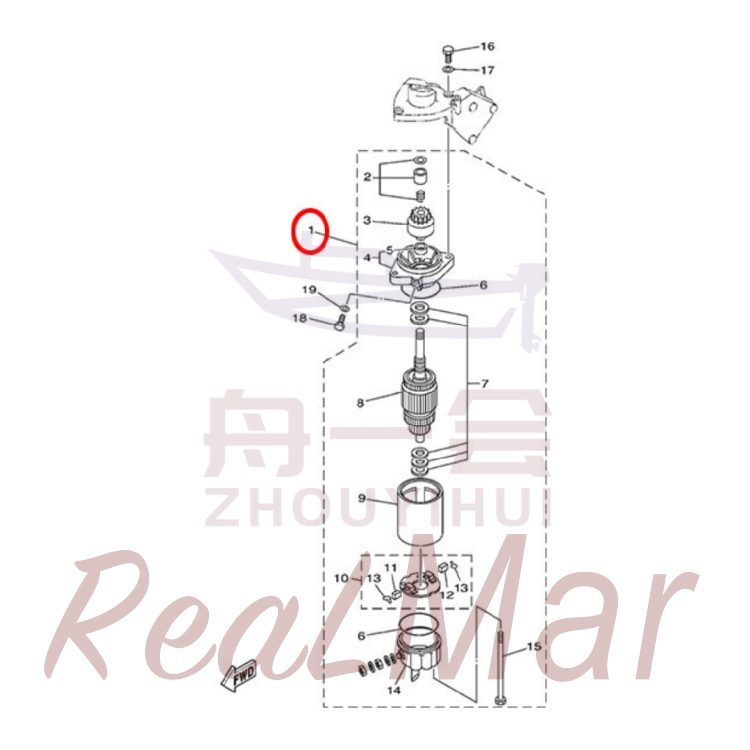

1	DM3011-81800-000	Стартер в сборе	1
2	DM3011-81857-000	Запасная часть Dimo	1
3	DM3011-81807-000	Запасная часть Dimo	1
4	DM3011-81830-000	Запасная часть Dimo	1
5	DM3011-81831-000	Запасная часть Dimo	1
6	DM3011-81847-000	Запасная часть Dimo	2
7	DM3011-81809-000	Запасная часть Dimo	1
8	DM3011-81850-000	Запасная часть Dimo	1
9	DM3011-81810-000	Запасная часть Dimo	1
10	DM3011-81840-000	Запасная часть Dimo	1
11	DM3011-81812-000	Запасная часть Dimo	1
12	DM3011-81811-000	Запасная часть Dimo	1
13	DM3011-81813-000	Запасная часть Dimo	2
14	DM3011-81820-000	Запасная часть Dimo	1
15	DM3011-81826-000	Запасная часть Dimo	2
16	13097-02070	Болт с шестигранной головкой	2
17	18107-02400	Плоская шайба	2
18	13097-02098	Болт с шестигранной головкой	1
19	18107-02400	Плоская шайба	1

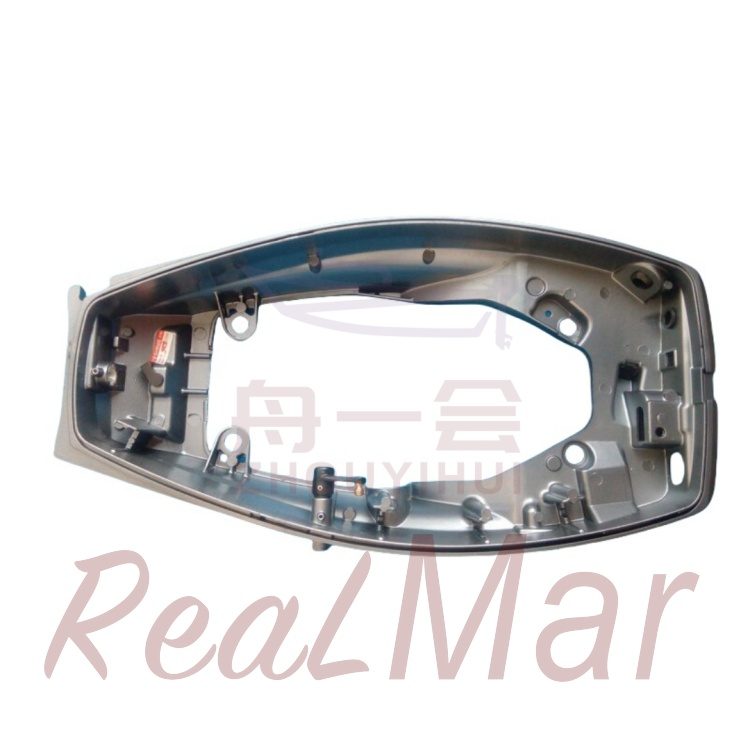

Рис. 14НИЖНИЙ КОЖУХ BOTTOM COWLING

REF	Номер детали	Наименование	Кол-во
1	DM3011-42711-000	Основание	1
2	10620-95M04	Демпферное кольцо основания	4
3	10723-02M85	Втулка демпферного кольца основания	4
4	10809-02M23	Плоская шайба направляющего штифта ограничения подъема	4
5	DM3011-42796-000	Шпилька крепления вспомогательного кронштейна	2
6	13525-02560	Болт с шестигранной головкой	2
7	15720-02300	Шестигранная гайка тип 1	4
8	18110-02400	Плоская шайба	2
9	15720-02300	Шестигранная гайка тип 1	2
10	DM3011-42815-000	Задняя стопорная рукоятка	1
11	10804-98058	Волнистая шайба стопорной рукоятки	1
12	10724-98041	Регулировочная втулка внутреннего топливного бака	2
13	DM3011-42816-000	Крюк замка переднего кожуха глушителя	1
14	10991-04M37	Болт с шестигранной головкой в сборе с плоской шайбой	1
15	DM1511-42724-000	Технологическая заглушка основания 1	1
	DM3011-42724-001	Заглушка отверстия для прокладки кабеля питания	1
16	DM3011-42725-000	Заглушка отверстия для установки пускового выключателя	1
17	DM3011-42523-000	Технологическая заглушка основания 1	1
18	DM1512-26326-000	Заглушка троса дроссельной заслонки	1
	DM3011-42724-002	Заглушка троса дроссельной заслонки	1
19	DM3011-82575-000	Узел выключателя остановки двигателя	1
20	DM1511-82556-000	Аварийный трос остановки двигателя	1
21	DM1511-8257Y-000	Колпачок аварийного выключателя остановки двигателя	1
22	10620-93M02	Крепежная втулка жгута проводов	1
23	DM3011-42794-000	Наклейка	1

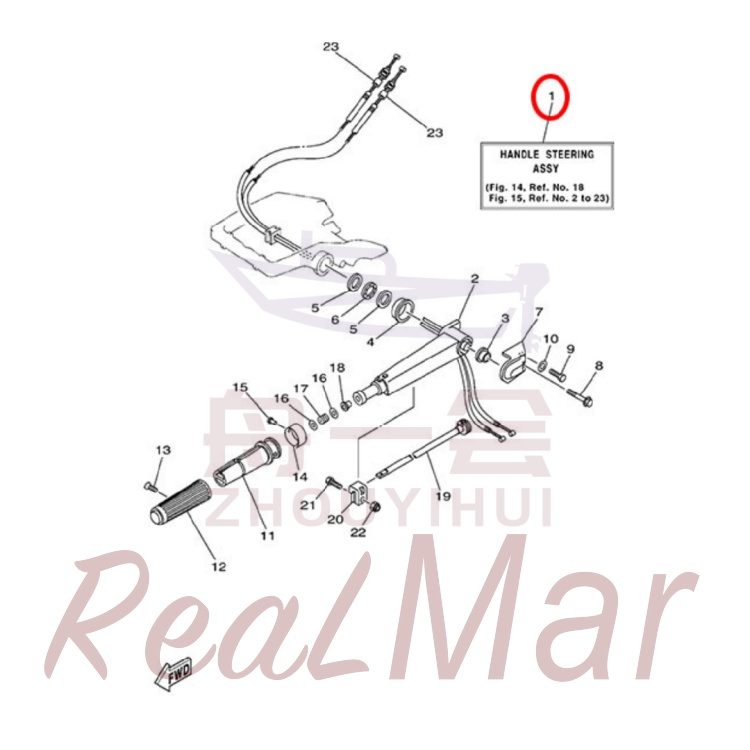

Рис. 15РУЛЕВОЕ УПРАВЛЕНИЕ STEERING

REF	Номер детали	Наименование	Кол-во
1	DM3011-W0084-000	Узел рукоятки управления	1
2	DM3011-42111-000	Рычаг управления	1
3	10723-97007	Внутренняя втулка рычага управления	1
4	10723-77009	Наружная втулка рычага управления	1
5	10809-82097	Внутренняя шайба рычага управления	2
6	10804-82009	Волнистая шайба рычага управления	1
7	DM3011-42112-000	Прижимная шайба рычага управления	1
8	13515-04550	Болт с шестигранной головкой в сборе с плоской шайбой	1
9	13015-04080	Болт с шестигранной головкой	1
10	18115-04400	Плоская шайба	1
11	DM0311-42119-000	Рукоятка управления	1
12	DM3011-42177-000	Чехол рукоятки управления	1
13	10958-05099	Винт с крестообразным шлицем и потайной головкой	1
14	DM3011-42137-000	Указатель дроссельной заслонки	1
15	10841-08M01	Заклепка шильдика	1
16	10809-90M08	Плоская шайба	2
17	10509-87895	Пружина сжатия рычага управления	1
18	10724-02078	Втулка тяги дроссельной заслонки	1
19	DM3011-42138-000	Узел рычага управления дроссельной заслонкой	1
20	DM3011-42126-000	Фиксатор дроссельной заслонки	1
21	13015-04080	Болт с шестигранной головкой	1
22	10925-04048	Гайка шестигранная типа 1	1
23	DM3011-26311-000	Трос дроссельной заслонки	2

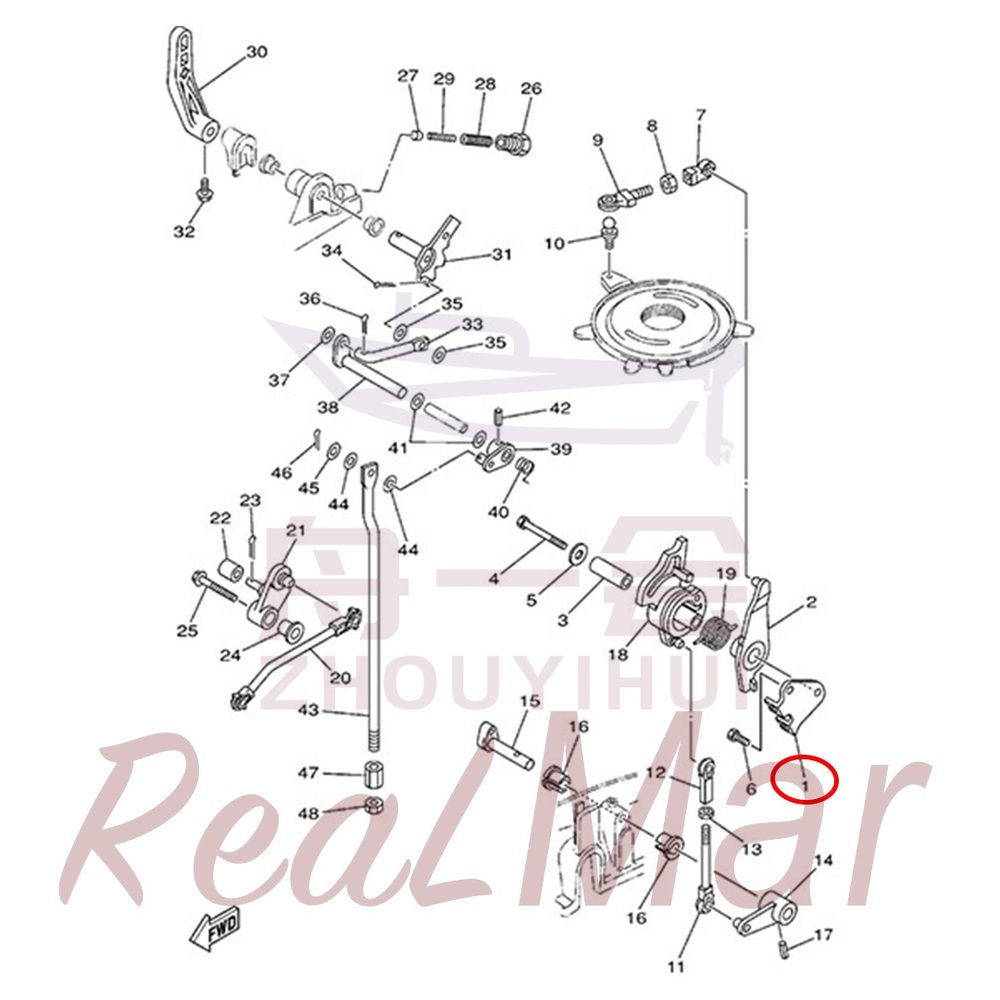

Рис. 16УПРАВЛЕНИЕ 1 CONTROL 1

REF	Номер детали	Наименование	Кол-во
1	DM3011-14497-000	Кронштейн опоры дроссельной заслонки	1
2	DM3011-41631-000	Опора дроссельной заслонки	1
3	10723-04M51	Внутренняя втулка качающегося рычага опоры дроссельной заслонки	1
4	13015-04065	Болт с шестигранной головкой	1
5	10809-04694	Шайба опоры дроссельной заслонки	1
6	13015-04098	Болт с шестигранной головкой	1
7	DM3011-41237-000	Наконечник тяги опережения зажигания	1
8	15720-05300	Гайка шестигранная тонкая	1
9	DM3011-41241-000	Тяга опережения зажигания	1
10	DM3011-85518-000	Шаровой шарнир опоры катушки	1
11	DM3011-41238-000	Узел тяги кулачка ускорения дроссельной заслонки	1
12	DM3011-41237-001	Наконечник тяги	1
13	15720-05400	Гайка шестигранная тип 1	1
14	DM3011-42157-000	Качающийся рычаг опоры дроссельной заслонки	1
15	DM3011-42153-000	Соединительный вал	1
16	10724-90001	Втулка рычага переключения передач	2
17	19410-60092	Пружинный цилиндрический штифт	1
18	DM3011-41213-000	Кулачок ускорения дроссельной заслонки	1
19	DM3011-42167-000	Торсионная пружина опоры дроссельной заслонки	1
20	DM3011-41241-001	Узел тяги привода дроссельной заслонки	1
21	DM3011-42154-000	Коромысло дроссельной заслонки	1
22	DM3011-42171-000	Ролик	1
23	19610-94090	Шплинт	1
24	10723-04M40	Втулка демпферного кольца стартерного электромагнитного клапана	1
25	10991-04M93	Болт с шестигранной головкой и плоской шайбой в сборе	1
26	DM3011-42715-000	Полый болт	1
27	DM3011-44167-000	Скользящая втулка переключения передач	1
28	10509-96M03	Возвратная пружина скользящей втулки переключения передач	1
29	10509-01M02	Малая возвратная пружина скользящей втулки переключения передач	1
30	DM3011-44111-000	Рукоятка переключения передач	1
31	DM3011-44113-000	Ограничительная пластина переключения передач	1
32	10905-04M03	Болт с шестигранной головкой и фланцем	1
33	DM3011-44142-000	Тяга переключения передач	1
34	19610-94090	Шплинт	1
35	10808-04003	Шайба тяги переключения передач	2
36	19610-98090	Шплинт	1
37	18110-05400	Плоская шайба	1
38	DM3011-44121-000	Кулиса переключения передач	1
39	DM3011-44125-000	Рычаг переключения передач	1
40	10502-96M97	Пружина кручения рычага переключения передач	1
41	10808-90086	Шайба рычага переключения передач	2
42	19410-60094	Пружинный цилиндрический штифт	1
43	DM3011-44143-000	Верхний рычаг переключения передач	1
44	10808-04003	Шайба тяги переключения передач	2
45	18110-05400	Плоская шайба	1
46	19610-80090	Шплинт	1
47	DM3011-44146-000	Резьбовой наконечник верхнего рычага переключения передач	1
48	15720-04400	Шестигранная тонкая гайка	1

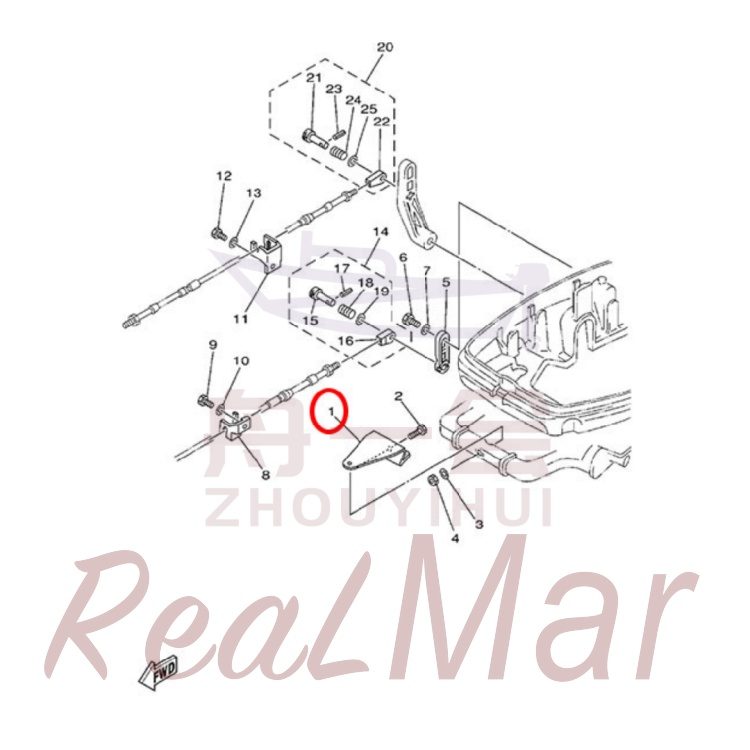

Рис. 17УПРАВЛЕНИЕ 2 CONTROL 2

REF	Номер детали	Наименование	Кол-во
1	DM3011-48511-000	Соединительная пластина рулевого управления	1
2	13035-90060	Болт с шестигранной головкой	1
3	18110-90400	Малая шайба	1
4	10925-90059	Шестигранная стопорная гайка с неметаллической вставкой типа 1	1
5	DM3011-48534-000	Рычаг дистанционного управления дроссельной заслонкой	1
6	13015-04098	Болт с шестигранной головкой	1
7	18115-04400	Плоская шайба	1
8	DM3011-48532-000	Кронштейн троса дроссельной заслонки	1
9	13015-04094	Болт с шестигранной головкой	1
10	18115-04400	Плоская шайба	1
11	DM3011-48531-000	Ограничительная пластина троса переключения передач	1
12	13015-04094	Болт с шестигранной головкой	1
13	18115-04400	Плоская шайба	1
14	DM3011-48340-000	Соединительный узел дистанционного управления дроссельной заслонкой	1
15	DM3011-48361-000	Соединительный палец 1	1
16	DM3011-48346-000	Соединительная муфта 1	1
17	19410-70098	Упругий цилиндрический штифт	1
18	10509-90846	Пружина 1	1
19	18110-02400	Плоская шайба	1
20	DM3011-48330-000	Соединительный узел дистанционного управления переключением передач	1
21	DM3011-48331-000	Соединительный палец 2	1
22	DM3011-48346-001	Соединительная муфта 2	1
23	19410-70098	Упругий цилиндрический штифт	1
24	10509-90039	Пружина 2	1
25	18110-02400	Плоская шайба	1

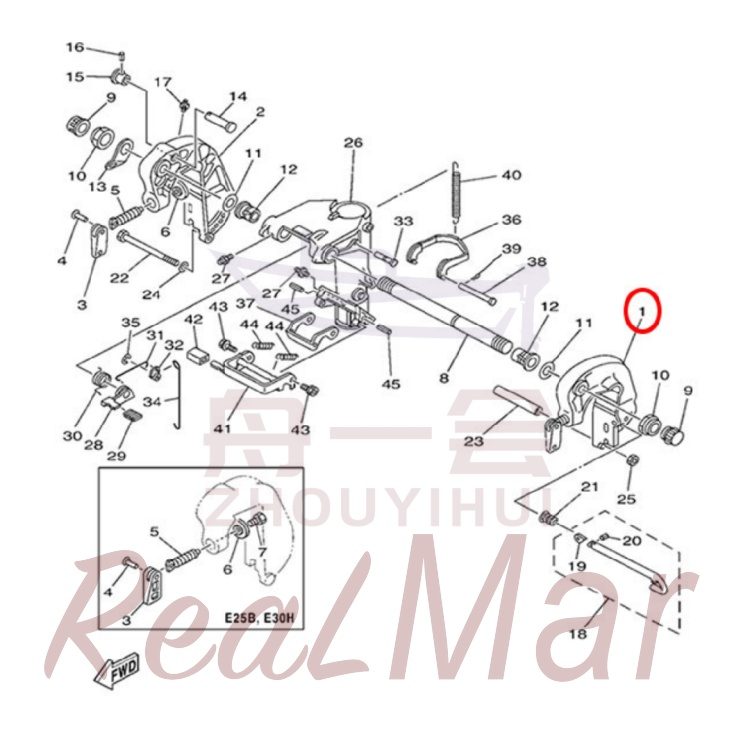

Рис. 18КРОНШТЕЙН 1 BRACKET 1

REF	Номер детали	Наименование	Кол-во
1	DM3011-43111-000	Левый кронштейн	1
2	DM3011-43112-000	Правый кронштейн	1
3	DM0211-43118-000	Рукоятка фиксатора транца	2
	DM1512-43118-000	Рукоятка фиксации транца	2
4	10867-06M09	Заклёпка полупустотелая потайная рукоятки фиксатора	2
	10867-06003	Полупустотелая заклёпка с потайной головкой	2
5	DM1511-43116-000	Винт фиксатора транца	2
6	DM1511-43114-000	Прижимная шайба фиксатора транца	2
7	10901-04M98	Ступенчатый болт стопорного винта	2
8	DM3011-43131-000	Двухсторонняя резьбовая трубка	1
9	DM3011-43145-000	Крышка двухсторонней резьбовой трубки	2
10	10925-88067	Гайка шестигранная самоконтрящаяся двухсторонней резьбовой втулки	2
11	10809-88M07	Шайба правого кронштейна	2
12	10724-88M43	Втулка поворотного кронштейна	2
13	DM1511-43113-000	Кольцо для вытягивания	1
14	DM3011-43191-000	Опорный палец	1
15	DM3011-43192-000	Рукоятка опорного пальца	1
16	19410-70094	Пружинный цилиндрический штифт	1
17	17300-04M07	Маслёнка	1
18	DM1511-43160-000	Фиксатор с ограничительным штифтом	1
19	DM0511-43165-000	Стопорная пластина	1
20	19410-70002	Пружинный цилиндрический штифт	1
21	10508-90M03	Коническая пружина сжатия	1
22	10909-02771	Болт с шестигранной головкой	1
23	10723-02M07	Втулка поворотного кронштейна	1
24	18110-02400	Плоская шайба	1
25	15720-02400	Гайка шестигранная тип 1	1
26	DM3011-43311-000	Поворотный кронштейн	1
27	17300-04M07	Маслёнка	3
28	DM3011-43631-000	Рукоятка откидывания	1
29	DM3011-43633-000	Чехол рукоятки фиксатора поворота	1
30	DM3011-43643-000	Пружина кручения стопорного крючка откидывания	1
31	DM3011-43616-000	Тяга стопорного крючка откидывания	1
32	DM3011-43642-000	Рычаг управления стопорным крюком откидывания	1
33	10861-04M88	Ось стопорного крюка откидывания	1
34	DM3011-43617-000	Тяга опоры стойки откидывания	1
35	11020-05400	Стопорное кольцо	1
36	DM3011-43614-000	Стопорный крюк откидывания	1
37	DM3011-43615-000	Кронштейн возврата откидывания	1
38	10860-05063	Ось кронштейна возврата откидывания	1
39	19610-94090	Шплинт	1
40	10504-70M83	Пружина растяжения кронштейна возврата	1
41	DM3011-43681-000	Рукоятка откидывания в сборе	1
42	DM1511-43318-000	Чехол рукоятки подъёма	1
43	10901-04M92	Ограничительная ось стойки откидывания	2
44	10504-94M93	Пружина возврата стойки откидывания	2
45	19410-60075	Пружинный цилиндрический штифт	2

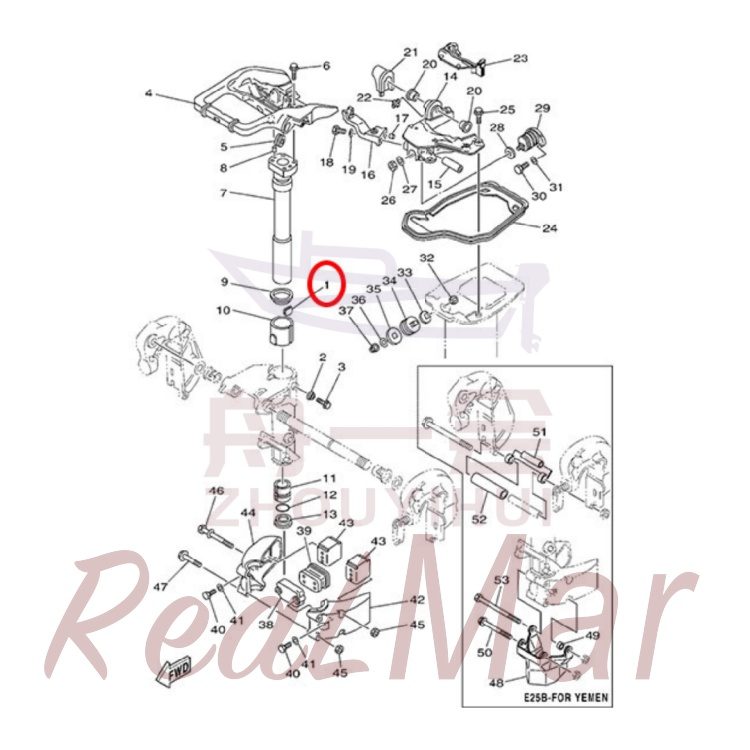

Рис. 19КРОНШТЕЙН 2 BRACKET 2

REF	Номер детали	Наименование	Кол-во
1	DM1512-42528-000	Прокладка верхней втулки поворотного кронштейна	1
2	DM1511-43373-000	Уплотнительное кольцо болта	1
3	10905-04M92	Болт с шестигранной головкой и фланцем	1
4	DM3011-42511-000	Поворотный кронштейн	1
5	10620-81065	Обойма тяги переключения передач	1
6	10905-04M03	Болт с шестигранной головкой и фланцем	4
7	DM3011-42521-000	Трубчатая ось поворотного кронштейна	1
8	17402-98047	Установочный штифт соединения корпуса	2
9	10801-63094	Крышка верхней втулки поворотного кронштейна	1
10	10724-63M88	Верхняя втулка поворотного кронштейна	1
11	10724-72010	Нижняя втулка поворотного кронштейна	1
12	17890-73940	Уплотнительное кольцо втулки	1
13	10724-72088	Нижняя шайба поворотного кронштейна	1
14	DM3011-44518-000	Вспомогательный кронштейн	1
15	10723-90M71	Втулка	1
16	DM3011-44519-000	Кронштейн	1
17	17404-98091	Установочный штифт картера	1
18	13015-04092	Болт с шестигранной головкой	1
19	18115-04400	Плоская шайба	1
20	10729-98M09	Втулка рычага переключения передач	2
21	DM3011-42718-000	Резиновая прокладка	1
22	17300-04M07	Маслёнка	1
23	DM3011-42717-000	Виброизолирующая прокладка	1
24	DM3011-42716-000	Виброизолирующее кольцо основания	1
25	10905-04M02	Болт с шестигранной головкой	4
26	10930-90M68	Гайка шестигранная типа 1	1
27	18110-90800	Плоская шайба верхнего амортизатора 1	1
28	DM3011-44591-000	Плоская шайба верхнего амортизатора 2	1
29	DM3011-44516-000	Верхний амортизатор	1
30	13015-04080	Болт с шестигранной головкой	2
31	18115-04400	Плоская шайба	2
32	10930-90M68	Гайка шестигранная типа 1	2
33	DM3011-44591-000	Плоская шайба верхнего амортизатора 2	2
34	DM3011-44514-000	Виброизолирующий блок верхней части промежуточного корпуса	2
35	DM3011-44591-001	Плоская шайба 2 виброизолирующего блока верхней части промежуточного корпуса	2
36	18110-90800	Плоская шайба верхнего амортизатора 1	2
37	10934-90M09	Колпачковая гайка	2
38	DM3011-44553-000	Защитная крышка нижнего амортизатора	1
39	DM3011-44557-000	Виброизолирующий блок нижней части промежуточного корпуса	1
40	13035-02085	Болт с шестигранной головкой	2
41	18115-02400	Плоская шайба	2
42	DM3011-44551-000	Нижний фиксирующий блок поворотного кронштейна	1
43	DM3011-44555-000	Боковой виброизолирующий блок промежуточного корпуса	2
44	DM3011-44551-000	Нижний фиксирующий блок поворотного кронштейна	1
45	15720-02400	Гайка шестигранная тип 1	4
46	10991-02M07	Болт с шестигранной головкой и плоской шайбой в сборе (неполная резьба)	2
	10991-02M07	Болт с шестигранной головкой и плоской шайбой в сборе (неполная резьба)	1
47	13515-02545	Болт с шестигранной головкой и плоской шайбой в сборе	2
	13515-02545	Болт с шестигранной головкой и плоской шайбой в сборе	1
48	DM3011-45151-000	Запасная часть Dimo	1
49	10723-02091	Запасная часть Dimo	1
50	10991-02049	Запасная часть Dimo	1
51	DM3011-43625-000	Запасная часть Dimo	1
52	10665-88008	Запасная часть Dimo	1
53	13015-02990	Запасная часть Dimo	1

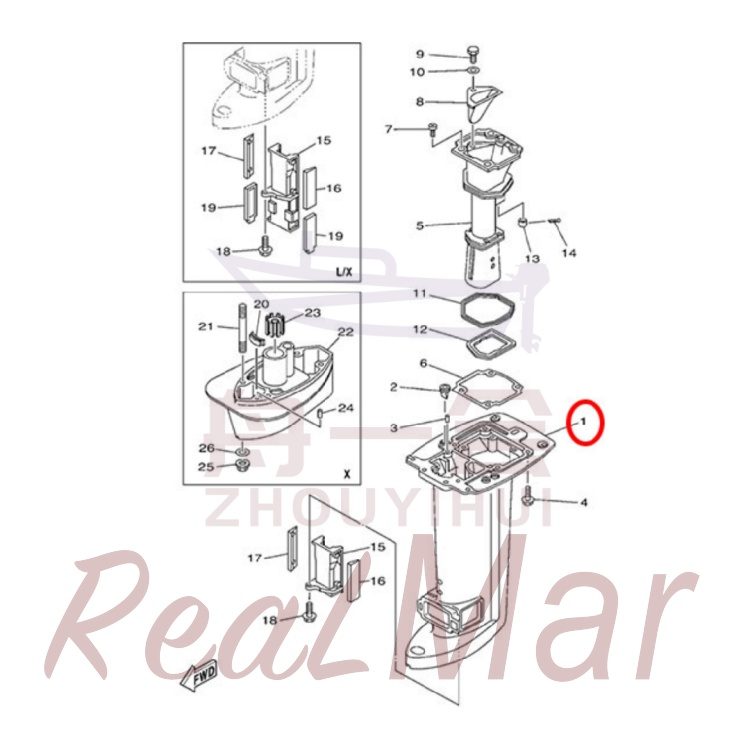

Рис. 20ВЕРХНИЙ КОРПУС UPPER CASING

REF	Номер детали	Наименование	Кол-во
1	DM3011-45111-000	Промежуточный корпус	1
	DM3011-45111-001	Промежуточный корпус	1
2	DM3011-42717-001	Утиный обратный клапан	2
3	17404-98091	Установочный штифт картера	2
4	13535-02570	Болт с шестигранной головкой и плоской шайбой в сборе	6
5	DM3011-41131-000	Выхлопная труба	1
6	DM3011-41134-000	Прокладка выхлопной трубы	1
7	13220-04094	Винт с крестообразным шлицем и полукруглой головкой	4
8	DM3011-41137-000	Воздухоотводная трубка	1
9	13015-02080	Болт с шестигранной головкой	1
10	18115-02400	Плоская шайба	1
11	DM3011-41138-000	Верхнее уплотнительное кольцо выхлопной трубы	1
12	DM3011-41139-000	Нижнее уплотнительное кольцо выхлопной трубы	1
13	DM3011-41135-000	Заглушка выпускного коллектора	1
14	19610-70085	Шплинт	1
15	DM3011-47467-000	Направляющий блок	1
	DM3011-47467-001	Направляющий блок	1
16	DM3011-45127-000	Демпфер направляющего блока 1	1
17	DM3011-45128-000	Демпфер направляющего блока 2	1
18	10991-04086	Болт с шестигранной головкой и плоской шайбой в сборе	1
19	DM3011-45159-000	Демпфер направляющего блока 3	2
20	DM3011-45375-000	Запасная часть Dimo	1
21	10994-90M77	Запасная часть Dimo	4
22	DM3011-45211-000	Запасная часть Dimo	1
23	DM3011-45318-000	Запасная часть Dimo	1
24	17404-99M86	Установочный штифт соединения корпуса	2
25	10931-90M07	Запасная часть Dimo	4
26	18115-90400	Пружинная шайба	4

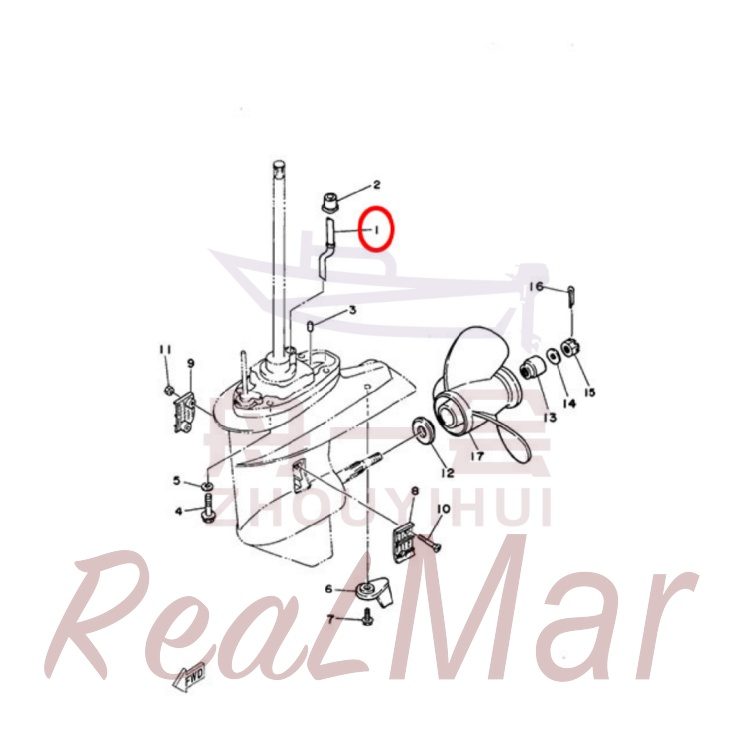

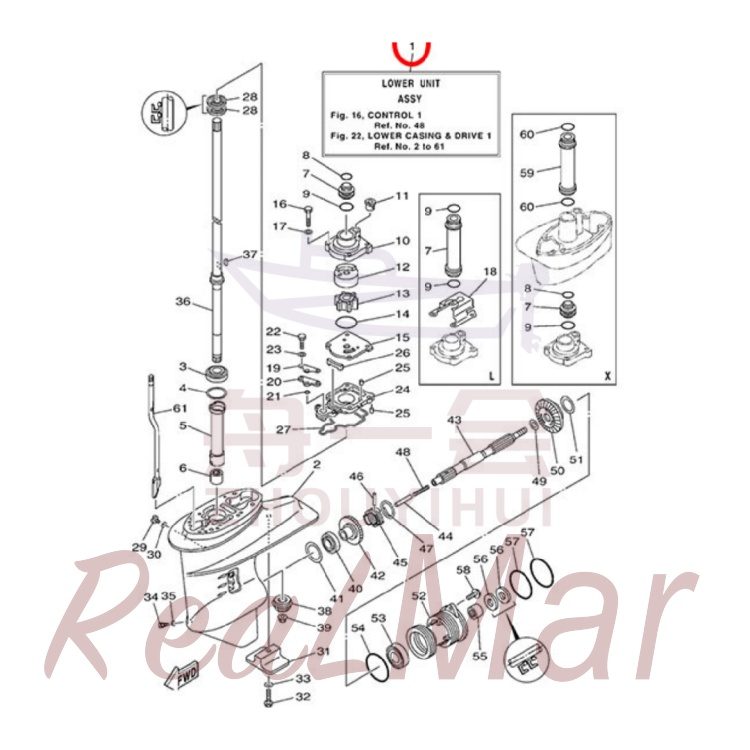

Рис. 21НИЖНИЙ КАРТЕР И ПРИВОД 1 LOWER CASING & DRIVE 1

REF	Номер детали	Наименование	Кол-во
1	DM3011-45300-000	Редуктор в сборе S	1
	DM3011-45300-001	Редуктор в сборе L	1
2	DM3011-45311-000	Корпус редуктора	1
3	17778-000W5	Конический роликоподшипник гребного вала	1
4	DM3011-45587-000	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-001	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-002	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-003	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-004	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-005	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-006	Регулировочная прокладка ведущей шестерни	1
	DM3011-45587-007	Регулировочная прокладка ведущей шестерни	1
5	DM3011-45536-000	Направляющая втулка гребного вала	1
6	17795-880V3	Игольчатый подшипник гребного вала	1
7	DM3011-44362-000	Защитная манжета гребного вала	1
	DM3011-44362-001	Защитная манжета гребного вала	1
8	17890-88946	Верхнее уплотнительное кольцо защитной манжеты гребного вала	1
9	17890-84970	Нижнее уплотнительное кольцо защитной манжеты гребного вала	1
	17890-84970	Нижнее уплотнительное кольцо защитной манжеты гребного вала	2
10	DM3011-44311-000	Корпус водяного насоса	1
11	DM3011-44367-000	Сальник корпуса водяного насоса	1
12	DM3011-44322-000	Опорное кольцо корпуса водяного насоса	1
	DM3011-44322-001	Опорное кольцо корпуса водяного насоса	1
13	DM3011-44352-000	Крыльчатка водяного насоса	1
14	17890-65949	Уплотнительное кольцо корпуса водяного насоса	1
15	DM3011-44323-000	Прокладка корпуса водяного насоса/стальная прокладка	1
	DM3011-44323-001	Прокладка корпуса водяного насоса/стальная прокладка	1
16	13015-04060	Болт с шестигранной головкой	4
17	18115-04400	Плоская шайба	4
18	DM3011-44328-000	Крышка корпуса водяного насоса	1
19	DM3011-44176-000	Наружная прокладка уплотнения нижнего рычага переключения передач	1
20	DM3011-45321-000	Внутренняя прокладка уплотнения нижнего рычага переключения передач	1
21	17890-04ME4	Кольцо O-ring основания водяного насоса	1
22	13015-04085	Болт с шестигранной головкой	2
23	18115-04400	Плоская шайба	2
24	DM3011-45331-000	Основание водяного насоса	1
25	17406-90M07	Установочный штифт корпуса водяного насоса	3
26	DM3011-45127-001	Уплотнительная полоса редуктора	1
27	DM3011-45315-000	Уплотнительное кольцо основания водяного насоса	1
28	17909-88043	Сальник основания водяного насоса	2
29	10760-02008	Сливная пробка без магнита	1
30	10670-02080	Шайба сливной пробки	1
31	DM1511-45251-000	Анод редуктора	1
32	15215-04075	Болт с шестигранной фланцевой головкой	1
33	18110-04700	Стопорная шайба с внутренними зубьями	1
34	DM3011-45341-000	Сливная пробка с магнитом	1
35	10670-02080	Шайба сливной пробки	1
36	DM3011-45510-000	Гребной вал	1
	DM3011-45510-001	Гребной вал	1
37	10820-07M07	Шпонка гребного вала	1
38	DM3011-45551-000	Ведущая шестерня	1
39	10931-90M96	Контргайка ведущей шестерни	1
40	17778-00005	Конический роликовый подшипник шестерни переднего хода	1
41	DM3011-45567-000	Регулировочная прокладка шестерни переднего хода	1
	DM3011-45567-001	Регулировочная прокладка шестерни переднего хода	1
	DM3011-45567-002	Регулировочная прокладка шестерни переднего хода	1
	DM3011-45567-003	Регулировочная прокладка шестерни переднего хода	1
	DM3011-45567-004	Регулировочная прокладка шестерни переднего хода	1
42	DM3011-45560-000	Шестерня переднего хода в сборе	1
43	DM3011-45611-000	Вал гребного винта	1
44	DM3011-45635-000	Штифт переключения передач	1
45	DM3011-45631-000	Муфта сцепления	1
46	10850-05090	Ограничительный штифт муфты сцепления	1
47	DM1511-45633-000	Пружина кручения муфты сцепления	1
48	10509-90045	Пружина сжатия муфты сцепления	1
49	10809-80693	Шайба малой головки шатуна	1
50	DM3011-45571-000	Шестерня заднего хода	1
51	DM3011-45577-000	Регулировочная прокладка шестерни заднего хода	1
	DM3011-45577-001	Регулировочная прокладка шестерни заднего хода	1
	DM3011-45577-002	Регулировочная прокладка шестерни заднего хода	1
	DM3011-45577-003	Регулировочная прокладка шестерни заднего хода	1
52	DM3011-45361-000	Корпус подшипника	1
53	17704-00498	Подшипник корпуса подшипника	1
54	17890-46ME3	Переднее уплотнительное кольцо корпуса подшипника	1
55	17795-88006	Игольчатый подшипник вала гребного винта	1
56	17909-80M03	Сальник корпуса подшипника	2
57	17890-45M50	Уплотнительное кольцо нижней крышки коленчатого вала	2
58	13535-04580	Болт с шестигранной головкой и плоской шайбой в сборе	2
59	DM3011-44362-001	Защитная манжета гребного вала	1
60	17890-84970	Нижнее уплотнительное кольцо защитной манжеты гребного вала	2
61	DM3011-44150-000	Узел нижнего рычага переключения передач	1
	DM3011-44150-001	Узел нижнего рычага переключения передач	1

Рис. 22НИЖНИЙ КАРТЕР И ПРИВОД 2 LOWER CASING & DRIVE 2

REF	Номер детали	Наименование	Кол-во
1	DM3011-44361-000	Водоприёмная труба	1
	DM3011-44361-001	Водоприёмная труба	1
2	DM3011-44366-000	Верхнее уплотнение водоприёмной трубы	1
3	17404-99M86	Установочный штифт соединения корпуса	2
4	10905-90M98	Болт крепления редуктора	4
5	18115-90400	Пружинная шайба	4
6	DM3011-45371-000	Антикавитационная плита	1
7	10991-04M62	Болт с шестигранной головкой и плоской шайбой в сборе	1
8	DM3011-45214-000	Левая водозаборная сетка	1
9	DM3011-45215-000	Правая водозаборная сетка	1
10	10959-05M05	Винт с крестообразным шлицем и полупотайной головкой	2
11	10925-05008	Гайка шестигранная самоконтрящаяся с неметаллической вставкой тип 1	2
12	DM3011-45987-000	Упорная втулка гребного винта	1
13	DM3011-45997-000	Задняя втулка гребного винта	1
14	18110-96800	Плоская шайба	1
15	10939-96097	Стопорная гайка гребного винта	1
16	19610-70088	Шплинт	1
17	DM3011-45945-000	Гребной винт в сборе	1
	DM3011-45947-000	Гребной винт в сборе	1
	DM3011-45954-000	Гребной винт в сборе	1

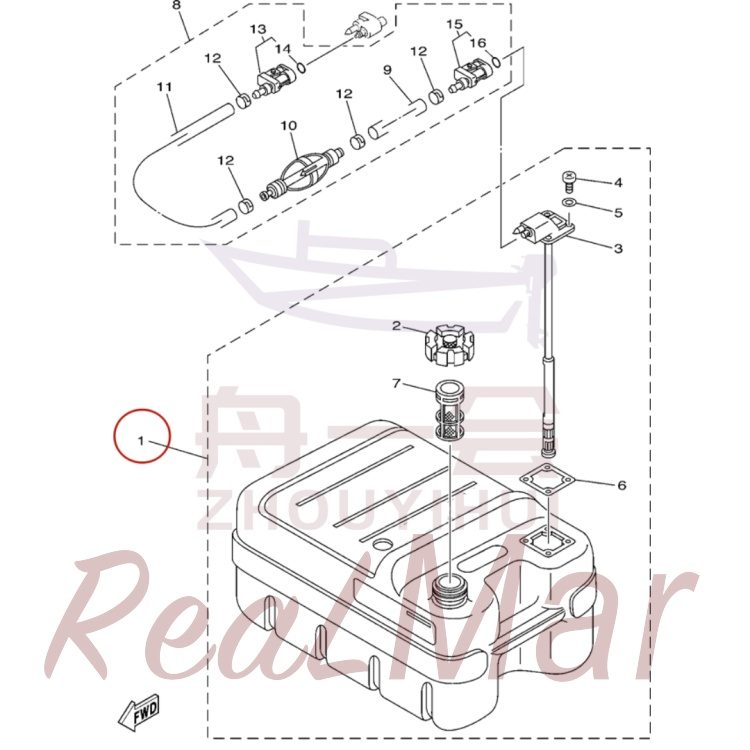

Рис. 23ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	DM1511-24201-000	Топливный бак наружный в сборе 24L	1
2	DM1511-24610-000	Крышка топливного бака в сборе 24L	1
3	DM1511-24260-000	Разъём топливопровода в сборе	1
4	10953-05M91	Винт с крестообразным шлицем и цилиндрической головкой	4
5	DM1511-24329-000	Нейлоновая шайба разъёма топливопровода	4
6	DM1511-24268-000	Уплотнительная прокладка разъёма топливопровода	1
7	DM1511-24167-000	Фильтр заборный в сборе (с сеткой)	1
8	DM1512-24306-000	Топливопровод в сборе	1
9	10665-99M04	Топливный шланг	1
10	DM1511-24360-000	Ручной подкачивающий насос в сборе	1
11	10665-99M05	Топливный шланг	1
12	DM3011-24351-000	Хомут	4
13	DM1512-24305-001	Разъем топливопровода в сборе	1
14	17890-02823	Проволочное стопорное кольцо для отверстия	1
15	DM1512-24305-002	Разъем топливопровода в сборе	1
16	17890-02823	Проволочное стопорное кольцо для отверстия	1

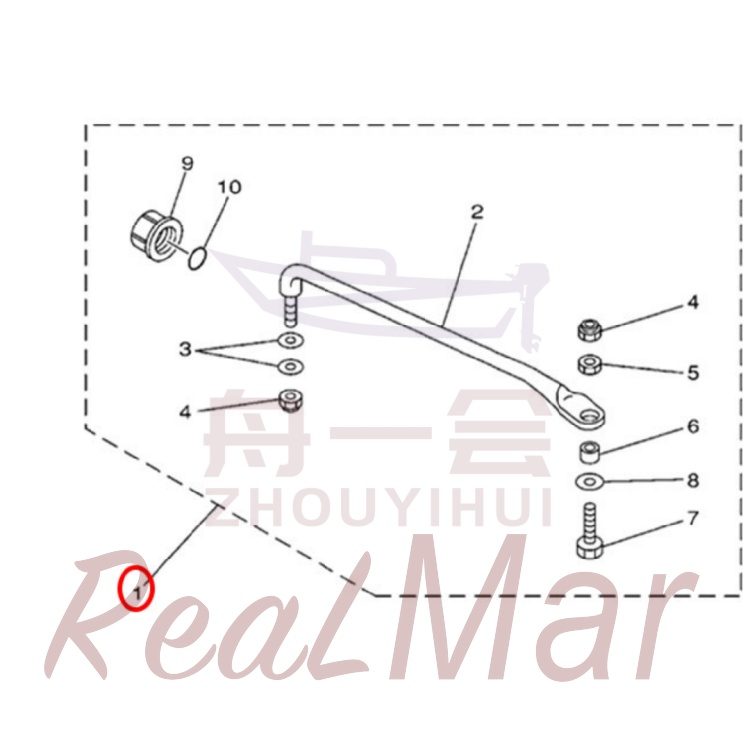

Рис. 24НАПРАВЛЯЮЩАЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING GUIDE

REF	Номер детали	Наименование	Кол-во
1	DM3011-61350-000	Узел рулевой тяги	1
2	DM3011-61351-000	Рулевая тяга	1
3	10809-90M80	Шайба малая	2
4	10925-01M09	Контргайка тяги рулевого управления	2
5	10930-01M07	Тонкая гайка конца троса тяги рулевого управления	1
6	10723-90M68	Втулка конца троса тяги рулевого управления	1
7	DM3011-61355-000	Болт с шестигранной головкой	1
8	10809-90M47	Шайба малая	1
9	DM3011-43145-001	Контргайка конца троса тяги рулевого управления	1
10	17890-94835	Кольцо уплотнительное круглого сечения пластиковой гайки фиксатора поворота	1

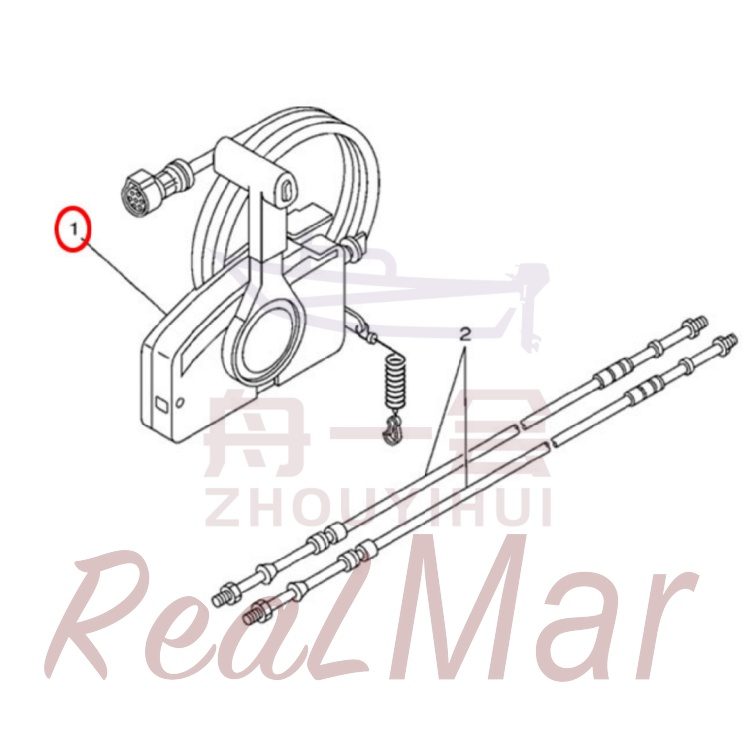

Рис. 25ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX

REF	Номер детали	Наименование	Кол-во
1	DM3011-48230-000	Пульт дистанционного управления (семижильный кабель)	1
2	DM3011-48320-003	Трос привода дроссельной заслонки	2
	DM3011-48320-004	Трос привода дроссельной заслонки	2

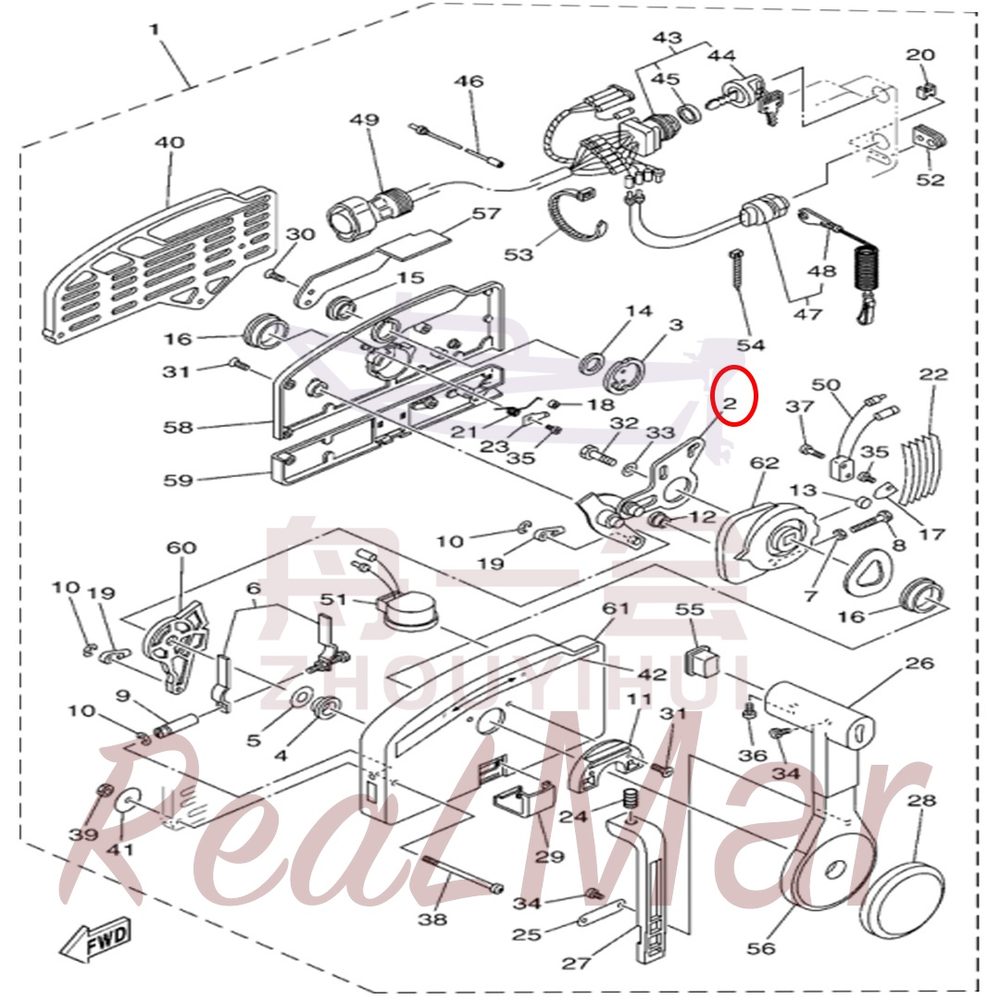

Рис. 26БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL ASSY

REF	Номер детали	Наименование	Кол-во
1	DM3011-48230-000	Пульт дистанционного управления (семижильный кабель)	1
2	DM3011-48261-000	Узел рычага управления дросселем	1
3	DM3011-48153-000	Ось холостого хода в сборе	1
4	DM3011-48235-000	Втулка рычага переключения передач	1
5	DM3011-48268-000	Плоская шайба	1
6	DM3011-48264-000	Регулировочный кронштейн в сборе	1
7	15720-05400	Гайка шестигранная тип 1	1
8	13720-05085	Болт с шестигранной головкой	1
9	DM3011-48265-000	Регулировочный болт	1
10	17670-04086	Стопорное кольцо	3
11	DM3011-48245-000	Стопорный диск	1
12	DM3011-48252-000	Втулка	1
13	DM3011-48248-000	Ролик	1
14	DM3011-48198-000	Волнистая шайба ограничителя откидывания	1
15	DM3011-48243-000	Втулка оси холостого хода	1
16	DM3011-48236-000	Втулка рычага управления дроссельной заслонкой	2
17	DM3011-48189-000	Пластина	1
18	DM3011-48234-000	Ограничитель	1
19	DM3011-48345-000	Тяга управления	2
20	DM3011-48358-000	Заглушка	1
21	DM3011-48244-000	Пружина кручения	1
22	DM3011-48238-000	Пружинная пластина	5
23	DM3011-48246-000	Прокладка	1
24	DM3011-48227-000	Пружина сжатия	1
25	DM3011-48226-000	Ограничительная пластина	1
26	DM3011-48222-000	Рукоятка рычага управления	1
27	DM3011-48223-000	Рычаг блокировки нейтрали	1
28	DM3011-48225-000	Крышка	1
29	DM3011-48219-000	Крышка проводки	1
30	DM3011-48281-000	Винт с крестообразным шлицем и потайной головкой	2
31	DM3011-48282-000	Винт с крестообразным шлицем и потайной головкой	7
32	13720-02070	Болт с шестигранной головкой	1
33	18110-02400	Плоская шайба	1
34	12520-06090	Винт с крестообразным шлицем и малой цилиндрической головкой	3
35	12520-06004	Винт с крестообразным шлицем и малой головкой	2
36	12520-05090	Винт с крестообразным шлицем и малой цилиндрической головкой	1
37	12520-07095	Винт с крестообразным шлицем и малой цилиндрической головкой	2
38	DM3011-48291-000	Винт с крестообразным шлицем и полупотайной головкой	3
39	15720-04400	Шестигранная тонкая гайка	3
40	DM3011-48293-000	Пластина контроллера	1
41	DM3011-48287-000	Плоская шайба крепления пульта управления с десятиконтактным разъемом	3
42	DM3011-48215-000	Наклейка блока управления 1	1
43	DM3011-82510-000	Главный выключатель (с ключом)	1
44	DM3011-82577-000	Ключ	1
45	DM3011-82532-000	Крышка главного выключателя	1
46	DM3011-82531-001	Провод	1
47	DM3011-82575-001	Узел выключателя остановки двигателя	1
48	DM1511-82556-000	Аварийный трос остановки двигателя	1
49	DM3011-82586-000	Разъём жгута проводов (длинный семижильный жгут)	1
50	DM3011-82540-001	Микропереключатель	1
51	DM3011-83383-000	Зуммер	1
52	DM3011-48284-000	Защитное кольцо	1
53	DM3011-82591-000	Хомут трубки	1
54	DM3011-82592-000	Хомут трубки	1
55	DM3011-48224-000	Заглушка выключателя тримма	1
56	DM3011-48221-000	Рычаг управления	1
57	DM3011-48152-000	Ручка регулировки холостого хода	1
58	DM3011-48212-000	Задняя крышка 1	1
59	DM3011-48213-000	Задняя крышка 2	1
60	DM3011-48271-000	Узел рычага переключения передач	1
61	DM3011-48211-000	Наружная крышка 1	1
62	DM3011-48232-000	Кулачок управления	1
