海的 30F - 30FFEL(S)

共 16 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОЖУХ2СТАРТОВЫЙ КОЖУХ3СИЛОВОЙ БЛОК4СИСТЕМА ВПУСКА И ЭЛЕКТРОДВИГАТЕЛЬ5ЭЛЕКТРОКОМПОНЕНТЫ6СТАРТОВЫЙ УЗЕЛ7УЗЕЛ КОЛЕНЧАТОГО ВАЛА8НИЖНИЙ КОЖУХ9СЕКЦИЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 110СЕКЦИЯ РУЛЕВОГО УПРАВЛЕНИЯ11ВЕРХНЯЯ ЧАСТЬ12ЧАСТЬ КРЕПЛЕНИЯ13ПОДВОДНЫЙ УЗЕЛ14СЕКЦИЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ II15ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ16СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

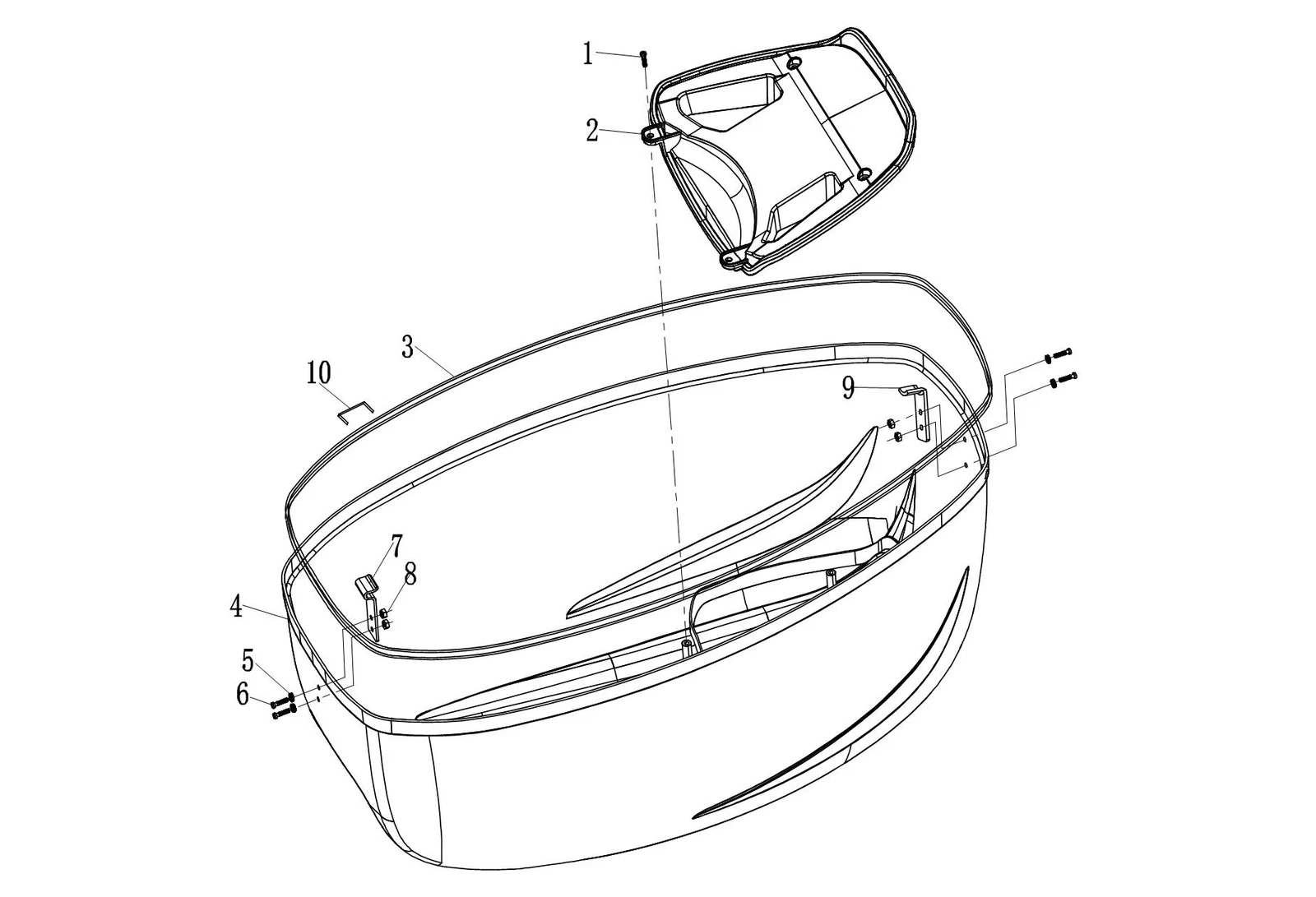

Рис. 1ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1GB845Винт самонарезающий с крестообразным шлицем ST2.2*44
230FВерхний кожух (общий)1
330F-07.00.00.03Резиновый уплотнитель1
430FВерхний кожух (общий)1
5GB96Шайба плоская 44
6GB818Винт с крестообразным шлицем и полукруглой головкой M4*144
7F15-07.00.00.06Передний фиксирующий крючок1
8DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.254
930F-07.00.00.04Задний стопорный крюк1
1015F-07.07Заклепка круглая 1.210
None30F-07.00.00.00Колпак верхний в сборе1

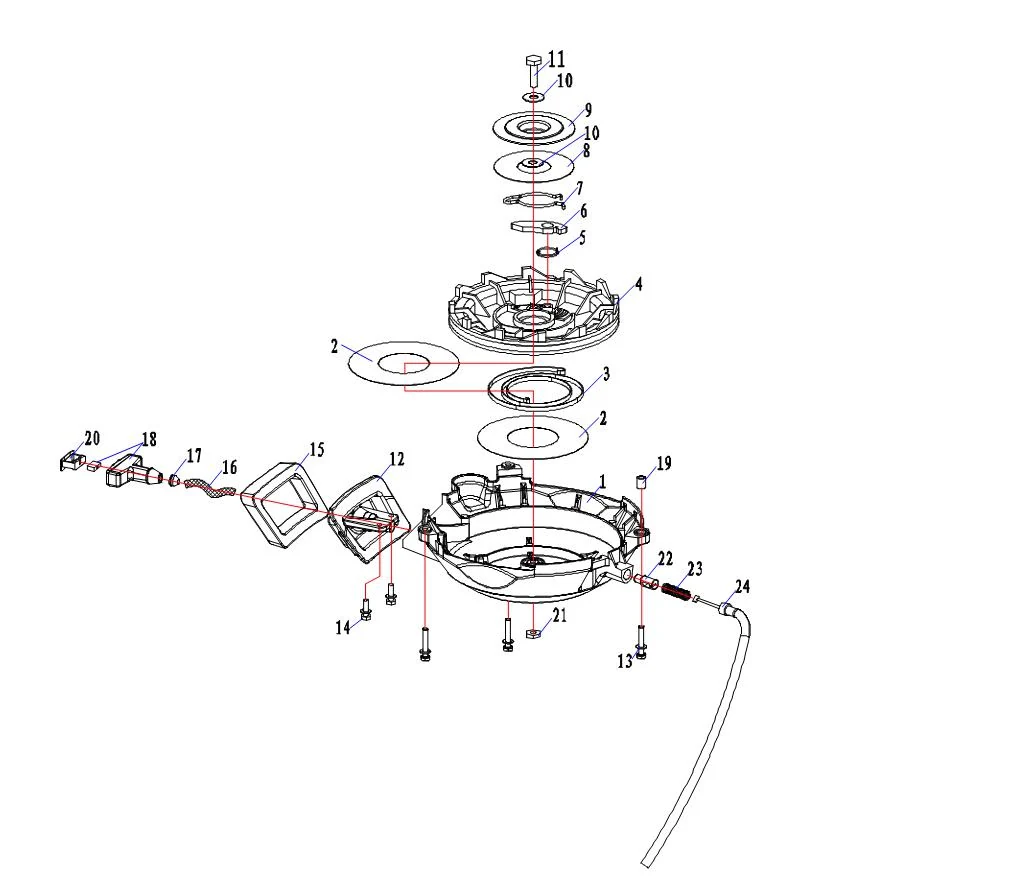

Рис. 2СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
130F-01.01.00.11Колпак стартера1
230F-01.01.00.10Кольцо антифрикционное2
340F-01.01.08Пружина вихревая1
430F-01.01.01.00Шкив стартера в сборе1
530F-01.01.00.08Пружина кручения собачки привода1
630F-01.01.00.07Собачка привода1
730F-01.01.00.06Пружина прижимной пластины1
830F-01.01.00.16Шайба прижимной пластины стартера1
930F-01.01.00.05Пластина прижимная стартера1
10GB96.1Шайба плоская 62
11GB5783Болт шестигранный M6*251
1230F-01.01.00.03Кронштейн колпака стартера1
13GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*23
14GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*22
1530F-Ⅱ-01.01.00.04Кольцо демпферное1
1615F-01.01.22Пусковой шнур φ5*2000mm1
1740F-01.01.19Кольцо демпферное рукоятки1
1840F-01.01.18Рукоятка стартера1
19F15-01.01.00.18Штифт установочный1
2040F-01.01.16Крышка рукоятки1
21GB6172Тонкая шестигранная гайка M41
2230F-01.01.00.02Плунжер тормоза1
2330F-01.01.00.01Пружина тормоза1
2430F-01.01.02.00Трос тормоза в сборе1
None30F-01.01.00.00Колпак стартера (сборочный узел)1
Рис. 3СИЛОВОЙ БЛОК POWER UNIT
动力部分 爆炸图
REFНомер деталиНаименованиеКол-во
130F-01.04.01.00Корпус и крышка корпуса в сборе1
230F-01.04.02.00Коленчатый вал с шатуном в сборе1
315F-01.06.20Штифт установочный 6*122
430F-01.04.00.22Сальник коленчатого вала нижний 25*48*81
540F-01.06.00.23Сальник (16*30*6)2
630F-01.04.00.20Корпус сальника1
7GB9074.1(8.8)Bolt&flat gasket M6*201
8GB9074.1（10.9）Болт шестигранный с плоской шайбой в сборе M6*308
930F-01.04.00.14Кронштейн колпака стартера левый1
10GB9074.1（10.9）Болт шестигранный с плоской шайбой в сборе M6*302
11GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*22
1230F-01.04.00.18Анод1
1330F-01.04.00.17Сальник водяного насоса1
1430F-01.04.00.16Прижимной блок1
15GB9074.1(8.8)Bolt&flat gasket M6*503
16GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21
1730F-01.04.00.09Анод блока цилиндров1
18GB819Винт с крестообразным шлицем потайной M5*451
1930F-01.04.00.08Прокладка цилиндра1
2030F-01.04.00.07Головка цилиндра1
2115F-01.06.10Патрубок водяной круглый1
2230F-01.04.00.06Прокладка наружной крышки головки цилиндра1
2330F-01.04.00.05Крышка наружная головки цилиндра1
24GB9074.1(10.9)Болт с шестигранной головкой и плоской шайбой в сборе M8*4511
2530F-01.04.00.01Трубка водяная (5*10*105)1
2615F-01.06.10Патрубок водяной круглый1
27GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*22
28BR8HS-10Свеча зажигания (новая)2
2915F-01.06. 14-50°Термостат (50°)1
3015F-01.06.14.01Шайба большая1
3130F-01.04.00.04Прокладка крышки термостата1
3230F-01.04.00.03Крышка термостата1
33GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21
34GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*23
3530F-01.04.00.31Крышка подшипника1
3630F-01.04.00.21Кольцо O-образное корпуса сальника (54.8*3)1
3730F-01.04.00.13Прокладка внутренней крышки выпуска1
3830F-01.04.00.12Внутренняя крышка выпускного коллектора1
3930F-01.04.00.11Прокладка наружной крышки выпускного коллектора1
4030F-01.04.00.10Наружная крышка выпускного коллектора1
41GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*211
42GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21

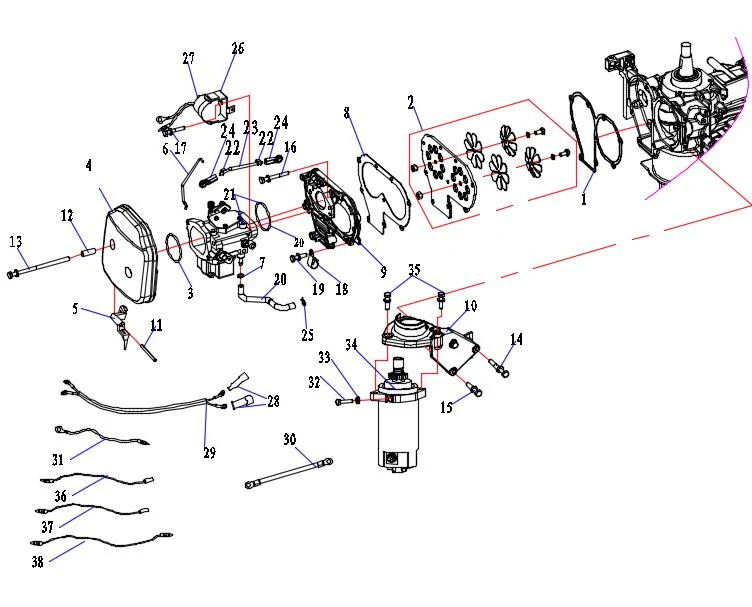

Рис. 4СИСТЕМА ВПУСКА И ЭЛЕКТРОДВИГАТЕЛЬ INTAKE SYSTEM & ELECTRIC MOTOR
进气系统及电机 爆炸图
REFНомер деталиНаименованиеКол-во
130F-01.03.00.11Прокладка седла впускного клапана1
230F-01.03.07.00Впускной клапан в сборе1
330F-01.03.00.01Уплотнительное кольцо глушителя впуска1
430F-01.03.01.00Глушитель впуска в сборе1
530F-01.03.02.00Рычаг воздушной заслонки в сборе1
630F-01.03.00.12Тяга воздушной заслонки1
7Hose clip φ91
830F-01.03.00.10Прокладка впускного коллектора1
930F-01.03.00.08Впускной коллектор1
1030F-01.04.00.15Кронштейн стартера правый1
11GB879 4*49Штифт 4x491
1230F-01.03.00.02Втулка глушителя впуска2
13GB9074.1 M6*115(8.8)Болт 6x1152
14GB9074.1 M6*45(8.8)Bolt&flat gasket M6*451
15GB9074.1 M6*30(8.8)Болт 6x301
16GB9074.1 M6*50(8.8)Болт 6x501
17GB9074.1 M6*35(8.8)Болт 6x356
18F15-01.03.00.42fix clip,air breather tube1
19GB9074.1 M6*25(8.8)Болт 6x252
2030F-01.03.00.05Outlet pipe,fuel pump1
2130F-01.03.03.00Карбюратор в сборе1
22GB6170 M5Гайка 52
2330F-01.05.06.01Тяга дросселя дистанционного управления1
2415F-01.03.12Соединитель шатуна2
25Hose clip φ101
2630FE-01.02.00.13Кронштейн реле1
27DQDF15-00.03.00Реле в сборе1
28DQDF15-00.03.03Резиновый защитный чехол A2
2940FE-01.03.12Провод аккумуляторной батареи1
30F9.9E-01.06.00.25Соединительный провод1
3130FEH-00.00.13Провод заземления выключателя электростартера1
32GB9074.1 M6*16(8.8)Болт 6x161
33GB97.1 M8Плоская шайба 82
3430FE-01.02.00.12Стартер1
35GB9074.1 M8*30(8.8)Болт 8x302
3630FEH-00.00.12Провод выключателя электростартера и реле1
3730FEH-00.00.14Провод предохранителя электростартера1
3830FEH-00.00.15Провод аварийного выключателя и коммутатора (белый)1

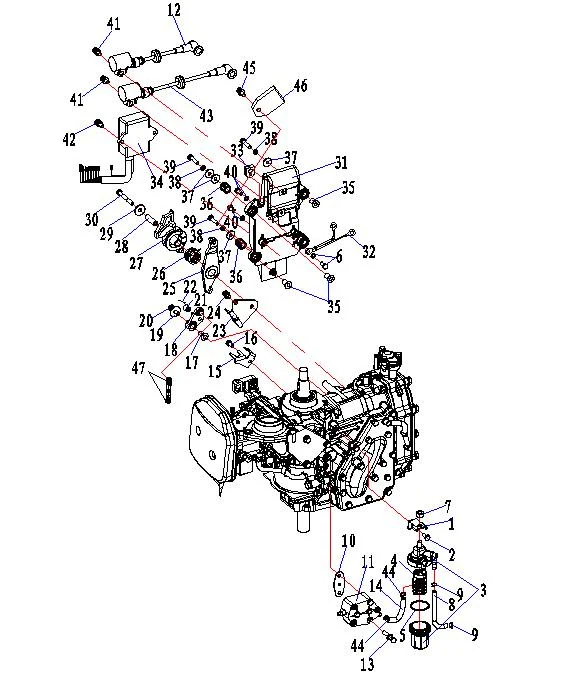

Рис. 5ЭЛЕКТРОКОМПОНЕНТЫ ELECTRICAL COMPONENTS
电器件 爆炸图
REFНомер деталиНаименованиеКол-во
None15F-01.06.23Кронштейн топливного фильтра1
2GB5783 M6*12Болт 6x121
315F-01.07.05.05Корпус фильтра1
415F-01.07.05.04Фильтрующий элемент1
515F-01.07.05.06Кольцо O-образное фильтра (33*2)1
6GB9074.1 M6*12(8.8)Болт 6x121
7GB6170 M8Гайка 81
830F-01.03.00.04Топливопровод впускной топливного фильтра 5*9*3701
9hose clip φ92
1040F-01.07.05Прокладка топливного насоса1
1140F-01.07.04.00Топливный насос в сборе1
1230F-01.02.07.00Катушка зажигания в сборе (короткая)1
13GB9074.1 M6*40(8.8)Болт 6x402
1430F-01.03.00.06Топливопровод выпускной топливного фильтра 5*9*1051
1530F-01.01.00.15Кронштейн троса тормоза1
16GB9074.1 M6*10(8.8)Болт 6x101
1730F-01.05.00.01Втулка с буртиком1
1830F-01.05.02.00Основание привода дросселя в сборе1
19GB96 M6Плоская шайба 61
20GB5783 M6*25Болт 6x251
2130F-01.05.00.02Ролик1
22GB91 1.2*12Cotter pin 1.2*121
2330F-01.05.00.06Кронштейн концевого ролика1
24GB9074.1 M6*12(8.8)Болт 6x121
2530F-01.05.05.00Узел концевого ролика управления зажиганием1
2630F-01.05.00.05Пружина кручения1
2730F-01.05.04.00Узел концевого ролика троса дроссельной заслонки1
2830F-01.05.00.04Втулка концевого ролика1
29GB96 M6Плоская шайба 61
30GB5783 M6*45Болт 6x451
3130F-01.02.00.10Кронштейн блока управления зажиганием1
3230F-01.02.00.08Провод заземления1
3330F-01.02.00.09Крепёжная втулка жгута проводов1
3430F-01.02.09.00Блок управления зажиганием в сборе1
3540F-01.03.22Трубка с буртиком4
3640F-01.03.23Демпферное кольцо4
37GB96Шайба плоская 45
38GB93Шайба пружинная 64
39GB5783Болт шестигранный M6*254
40GB9074.1(8.8)Bolt&flat gasket M6*122
41GB9074.1(8.8)Bolt&flat gasket M6*202
42GB9074.1(8.8)Bolt&flat gasket M6*202
4330F-01.02.08.00Катушка зажигания в сборе (длинная)1
44hose clip φ102
45GB9074.1 M6*16(8.8)Болт 6x161
4640FE-01.03.10Выпрямитель1
4715F-01.03.12Соединитель шатуна2

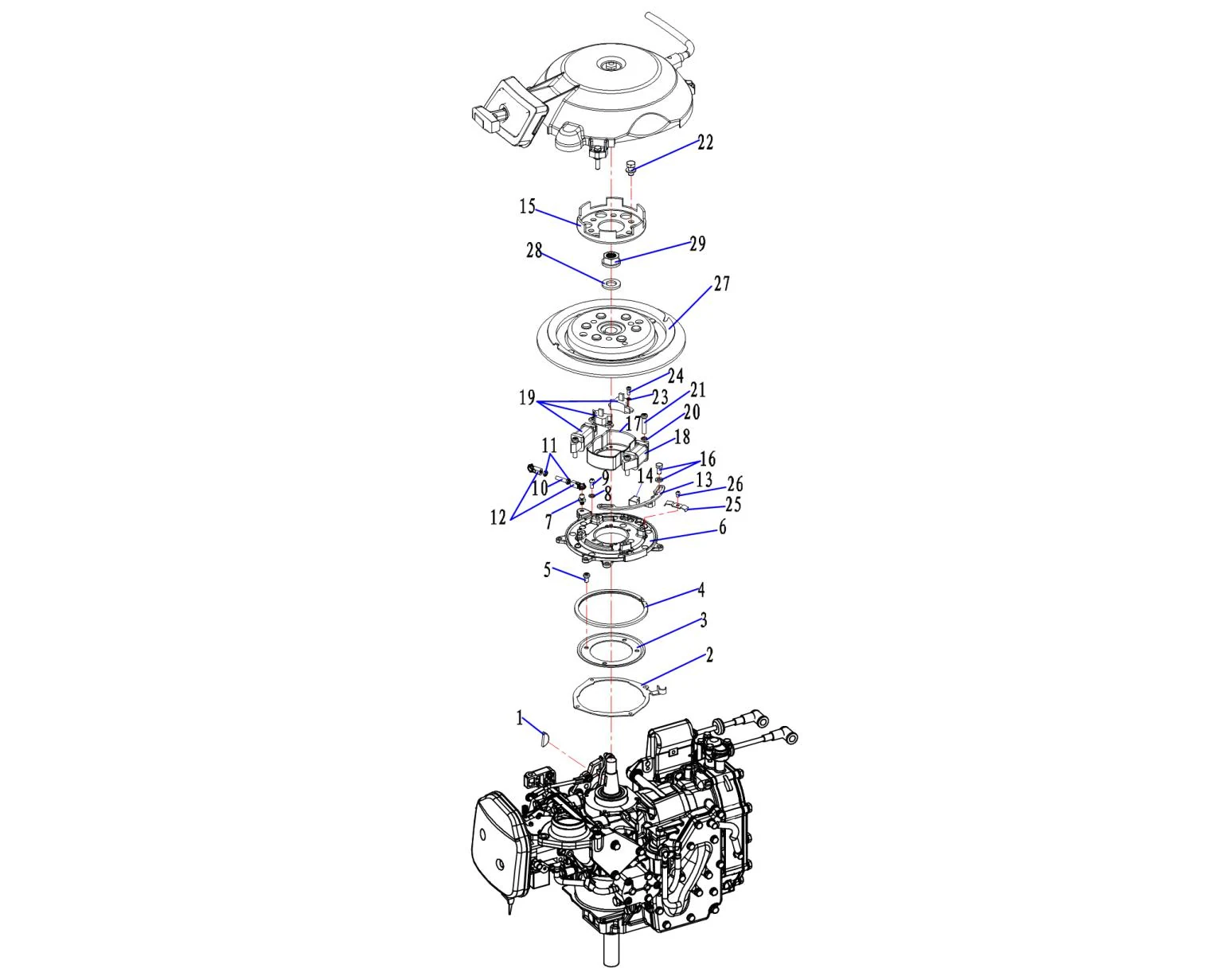

Рис. 6СТАРТОВЫЙ УЗЕЛ STARTING SECTION
启动部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.03.03Шпонка сегментная1
230F-01.02.00.07Пластина крепления основания магнето1
330F-01.02.00.06Опорная пластина втулки1
430F-01.02.00.05Разрезная шайба1
5GB818 M6*10Винт 6x104
630F-01.02.06.02Основание магнето1
730F-01.02.00.02Болт шаровой1
8GB93 M5Пружинная шайба 54
9GB818 M5*12Винт 5x124
1030F-01.05.03.01Шпилька1
11GB6170 M5Гайка 52
1230F-01.05.00.03Наконечник тяги регулировки зажигания2
1330F-01.02.02.01Кронштейн регулировки зажигания1
1430F-01.02.02.02Резиновый ограничитель1
1530F-01.01.00.12Ступица стартера1
16GB9074.1 M6*10(8.8)Болт 6x102
1730F-01.02.00.04Основание датчика1
1830F-01.02.03.00Осветительная катушка в сборе1
1930F-01.02.04.00Катушка зарядки и катушка датчика в сборе1
20GB93 M6Пружинная шайба 64
21GB818 M6*25Винт 6x254
22GB9074.1 M8*16(8.8)Болт 8x163
23GB93 M4Пружинная шайба 44
24GB818 M4*12Винт 4x124
2530F-01.02.00.03Прижимная пластина проводов1
26GB818 M4*8Винт 4x81
2730FE-01.02.01.00Маховик в сборе1
28GB97.1 M16Flat gasket M161
29F15-01.06.00.06Гайка маховика1

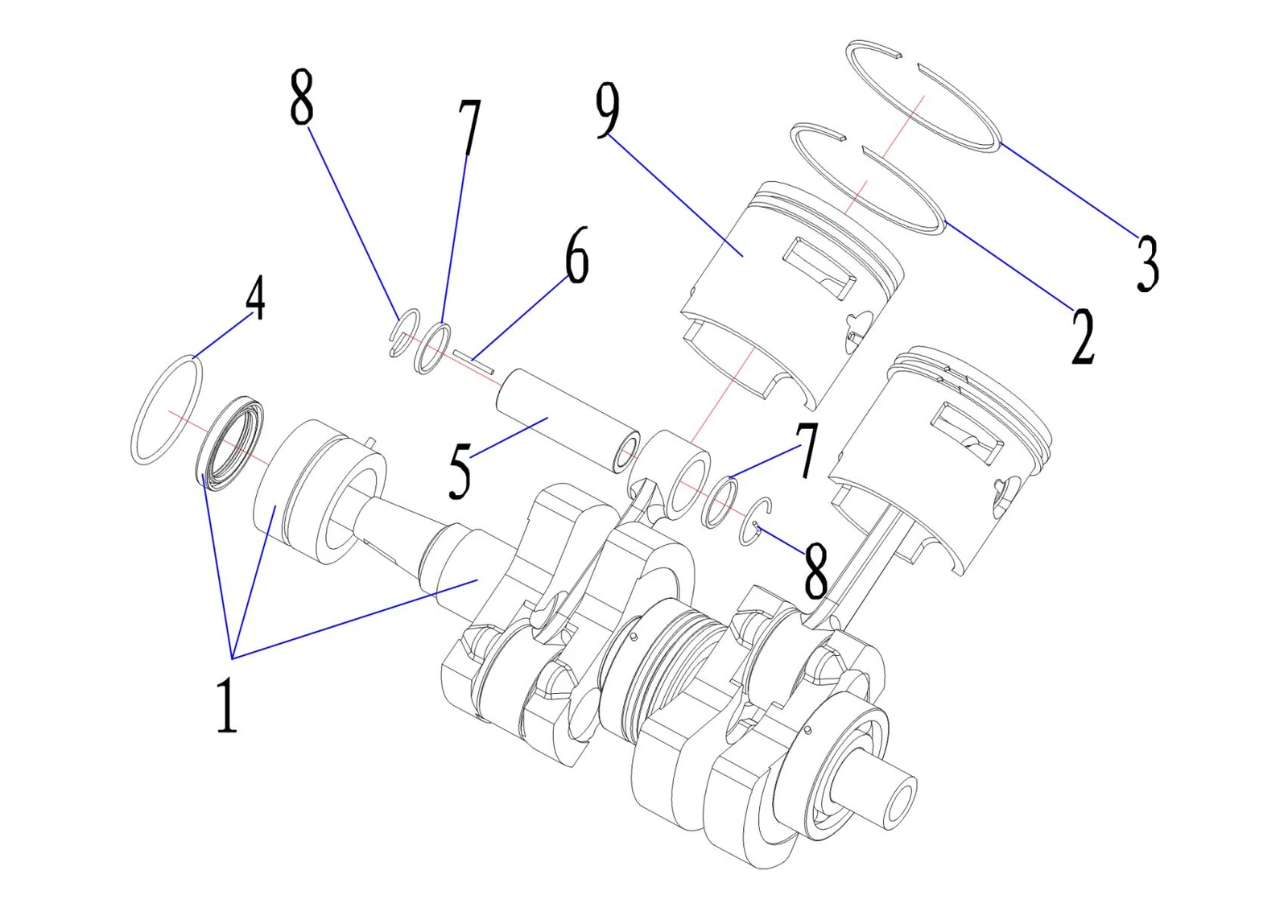

Рис. 7УЗЕЛ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT SECTION
曲轴部分 爆炸图
REFНомер деталиНаименованиеКол-во
130F-01.04.02.00Коленчатый вал с шатуном в сборе1
230F-01.04.00.28Второе компрессионное кольцо2
330F-01.04.00.27Первое компрессионное кольцо2
430F-01.04.02.02Кольцо O-образное1
530F-01.04.00.25Поршневой палец2
630F-01.04.00.30Плотнорядная игольчатая втулка68
730F-01.04.00.29Игла подшипника крышки4
840F-01.06.04.03Стопорное кольцо поршневого пальца4
930F-01.04.00.24Поршень2

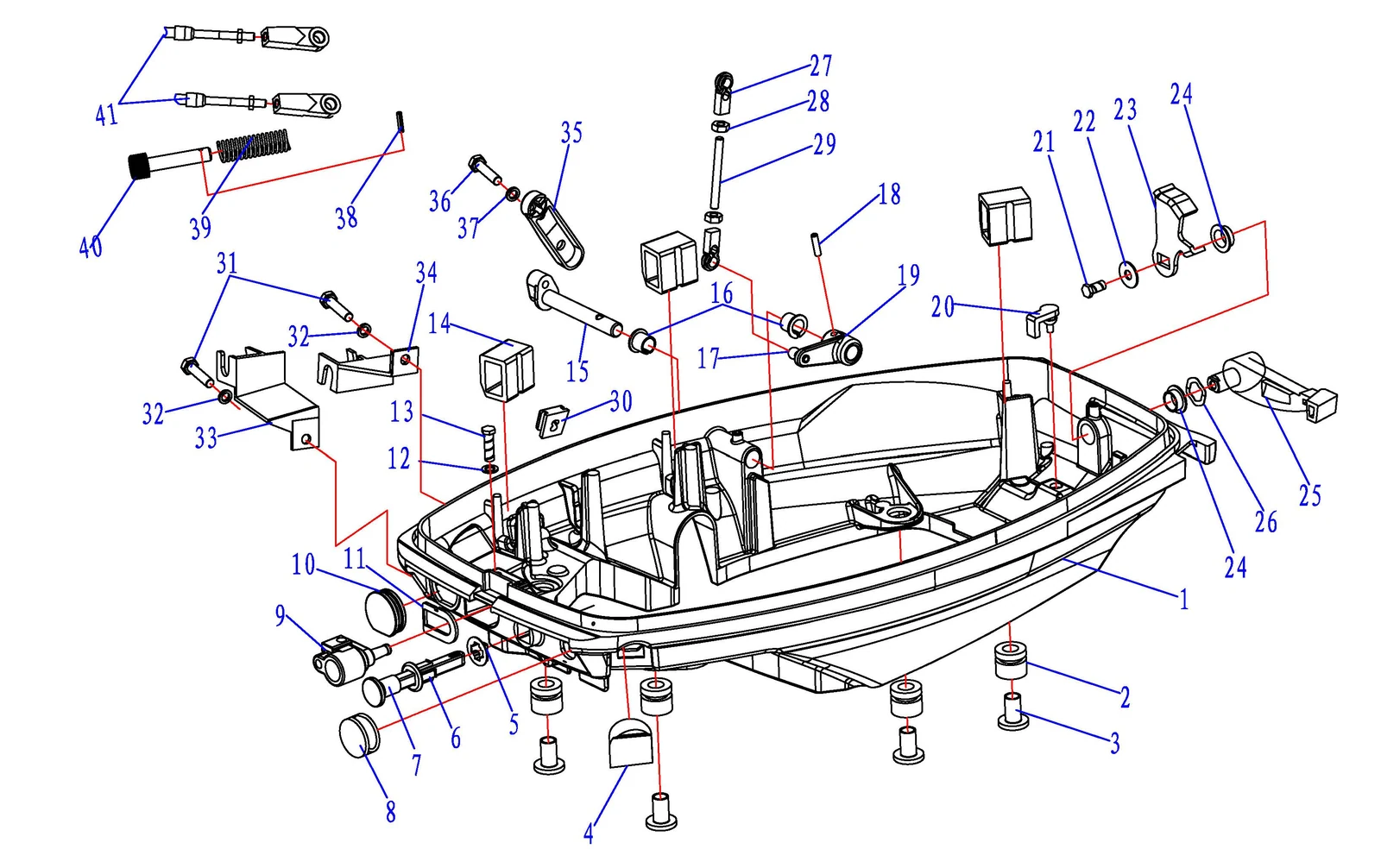

Рис. 8НИЖНИЙ КОЖУХ BOTTOM COWLING
底罩 爆炸图
REFНомер деталиНаименованиеКол-во
130F-02.00.00.11Основание1
230F-02.00.00.07Демпферное кольцо основания4
330F-02.00.00.06Трубка основания с буртиком4
430F-05.01.00.02Резиновое уплотнительное кольцо основания1
515F-02.04Резиновая прокладка1
615F-02.03Чехол тяги воздушной заслонки1
730F-02.00.00.03Тяга воздушной заслонки1
830F-01.02.10.00Узел аварийного выключателя1
915F-01.07.01.00Разъём топливной трубки в сборе4
1015F-02.12Резиновая заглушка дистанционного управления дросселем (большая)1
11F9.9-01.04.00.13Прокладка разъёма топливной трубки1
12GB97.1 M6Flat gasket1
13GB5783 M6*20Болт1
1430F-02.00.00.01Резиновая втулка крепления жгута проводов3
1530F-02.00.00.04Ось управления дроссельной заслонкой1
1630F-02.00.00.05Втулка2
1730F-02.00.01.02Вкладыш шарового шарнира1
18GB879 4*18Spring pin1
1930F-02.00.01.01Коромысло управления дроссельной заслонкой1
2030F-02.00.00.08L-образная заглушка1
21GB5783 M6*12Болт 6x121
22GB96 M6Плоская шайба 61
2330F-02.00.00.10Стопорный блок1
2440F-02.02.00.03Шайба A2
2530F-02.00.02.00Узел фиксирующей рукоятки1
2640F-02.02.00.02Шайба волнистая1
2715F-01.03.12Соединитель шатуна2
28GB6170 M5Гайка 52
2930F-01.05.06.01Тяга дросселя дистанционного управления1
3030F-04.06Втулка крепления троса дросселя1
31GB5783 M6*16(8.8)Болт 6x162
32GB97.1 M6Flat gasket2
3330FE-02.00.04.00Кронштейн троса дистанционного управления B1
3430FE-02.00.03.00Кронштейн троса дистанционного управления A1
3530FE-02.00.00.01Соединитель оси управления1
36GB5783 M6*16(8.8)Болт 6x161
37GB97.1 M6Flat gasket1
38GB879 3*12Штифт 3x122
3930FE-04.00.00.16Пружина фиксирующего регулировочного устройства2
4030FE-04.00.00.15Штифт фиксирующего регулировочного устройства2
41HDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
NoneHDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
NoneHDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
NoneHDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
NoneHDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2

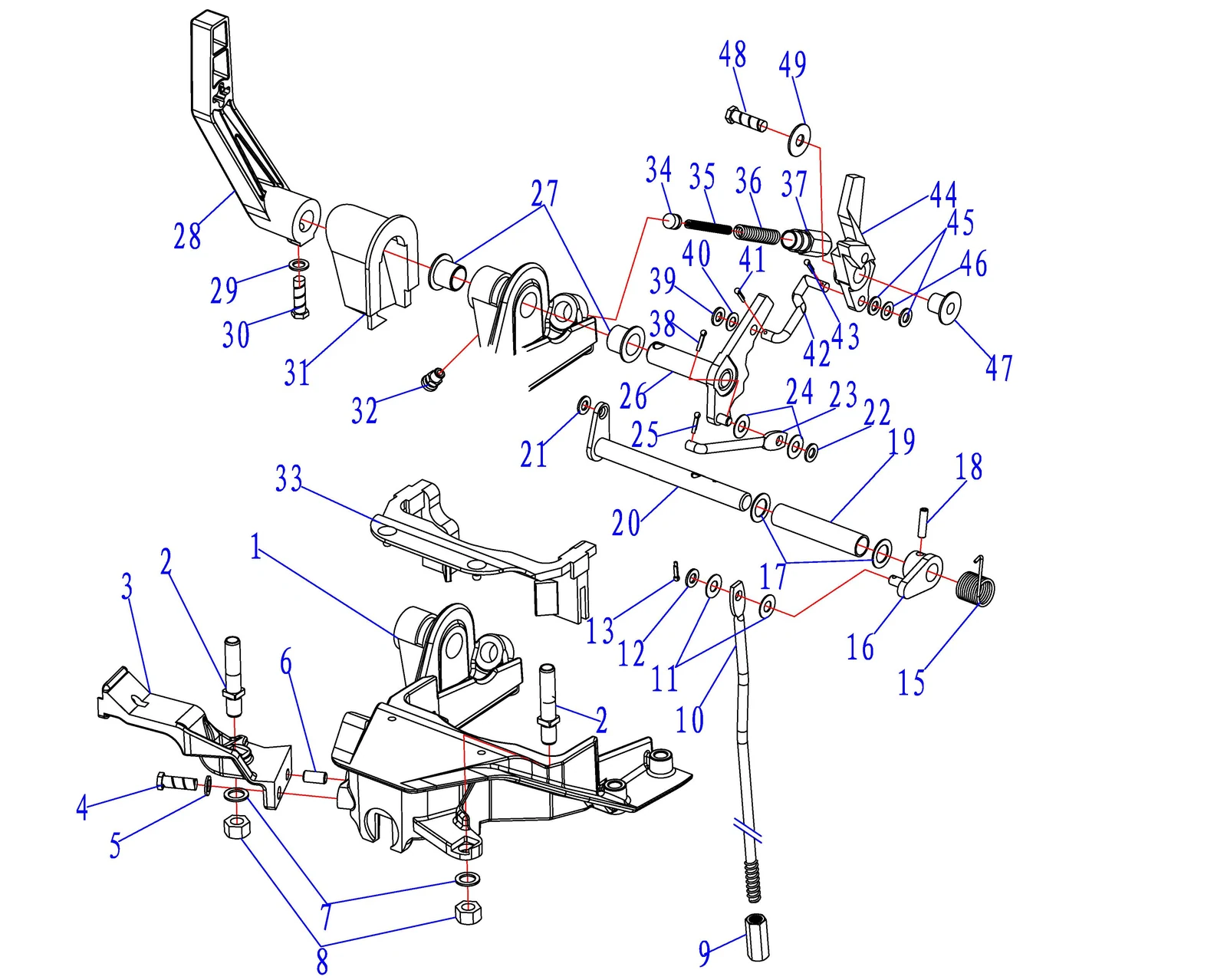

Рис. 9СЕКЦИЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 1 GEAR SHIFT SECTION 1
变档部分1 爆炸图
REFНомер деталиНаименованиеКол-во
130F-05.01.00.15Кронштейн переключения передач1
230F-05.01.00.04Шпилька M84
330F-05.01.00.05Кронштейн кронштейна переключения передач (только серая краска)2
4GB9074.1 M6*18(8.8)Болт 61
5GB97.1 M5Плоская шайба 51
615F-01.06.20Штифт установочный 6*121
7GB97.1 M8Плоская шайба 81
8GB6170 M8Гайка 85
915F-06.04.05Цилиндрическая гайка3
1030F-05.01.00.07Верхний рычаг переключения передач2
1130F-05.01.00.06Нейлоновая шайба 6*131
12GB97.1 M5Плоская шайба 51
13GB91 1.6*10Штифт1
1530F-05.01.00.08Пружина кручения переключения передач2
1630F-05.01.01.00Узел коромысла верхнего рычага переключения передач2
1730F-05.01.00.09Нейлоновая шайба 16*10*0.71
18GB879 4*16Штифт2
1930F-05.01.00.10Втулка оси переключения передач2
2030F-05.01.02.00Узел рычага тяги переключения передач2
21GB97.1 M5Плоская шайба 51
22GB97.1 M5Плоская шайба 54
2330F-05.01.00.13Тяга переключения передач2
2430F-05.01.00.06Нейлоновая шайба 6*132
25GB91 1*10Cotter pin 1*101
2630F-05.01.04.00Узел кулачка переключения передач1
2730F-05.01.00.14Втулка рукоятки переключения передач1
2830F-05.01.00.11Переключатель передач1
29GB97.1 M6Flat gasket1
30GB5783 M6*20Болт4
3130F-05.01.00.12Амортизирующая втулка2
32JB/7940.1Масленка прямая M62
3330F-05.01.00.03Уплотнительная прокладка крышки корпуса1
3430F-05.01.03.04Стержень кулачка переключения передач1
3530F-05.01.03.02Пружина внутренняя2
3630F-05.01.03.03Пружина наружная2
3730F-05.01.03.01Толкатель1
38GB91 1.2* 12Штифт3
39GB97.1 M5Плоская шайба 51
40GB860 M5Шайба2
41GB91 1.2* 12Штифт1
4230F-01.05.00.09Шатун1
43GB91 1.2* 12Штифт1
4430F-01.05.00.08Концевой ролик троса тормоза1
45GB97.1 M5Плоская шайба 52
46GB860 M5Шайба1
4730F-01.05.00.07Втулка с буртиком1
48GB5783 M6*20Болт1
49GB96 M6Плоская шайба 61

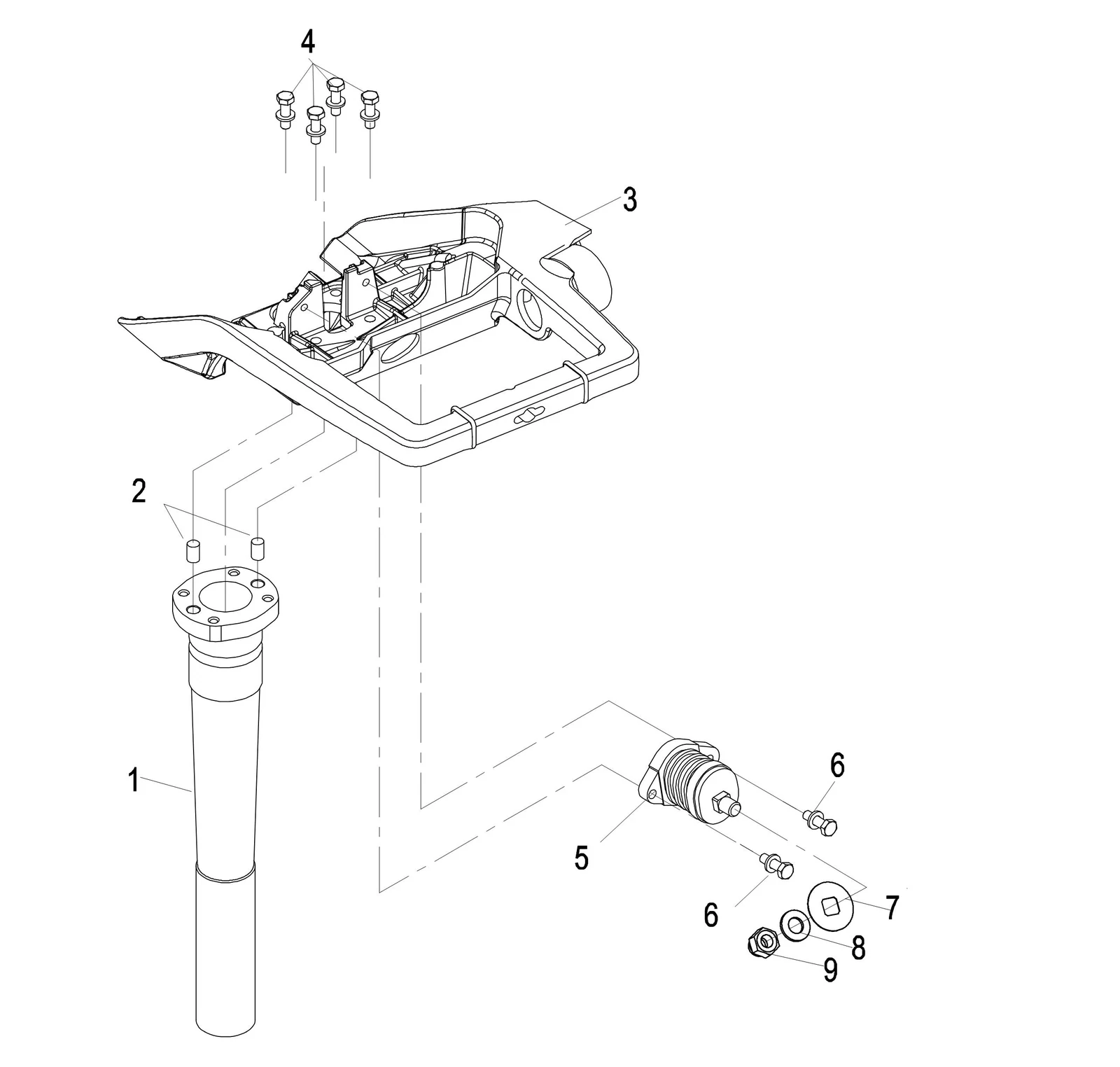

Рис. 10СЕКЦИЯ РУЛЕВОГО УПРАВЛЕНИЯ STEERING SECTION
转向部分 爆炸图
REFНомер деталиНаименованиеКол-во
130F-04.00.00.13Ось соединения рулевого кронштейна1
1640F-01.06.00.25Установочный штифт2
1730F-04.00.00.11Рулевой кронштейн1
4GB9074.1 M6*20(8.8)Болт 6x201
530F-00.00.02.00Амортизирующая опора в сборе (передняя)1
6GB9074.1 M6*20(8.8)Болт 6x201
730F-05.01.00.01Прокладка амортизирующей опоры (передней)1
8GB97.1 M10Flat gasket1
9DIN985 M10*1.25Гайка 10x11

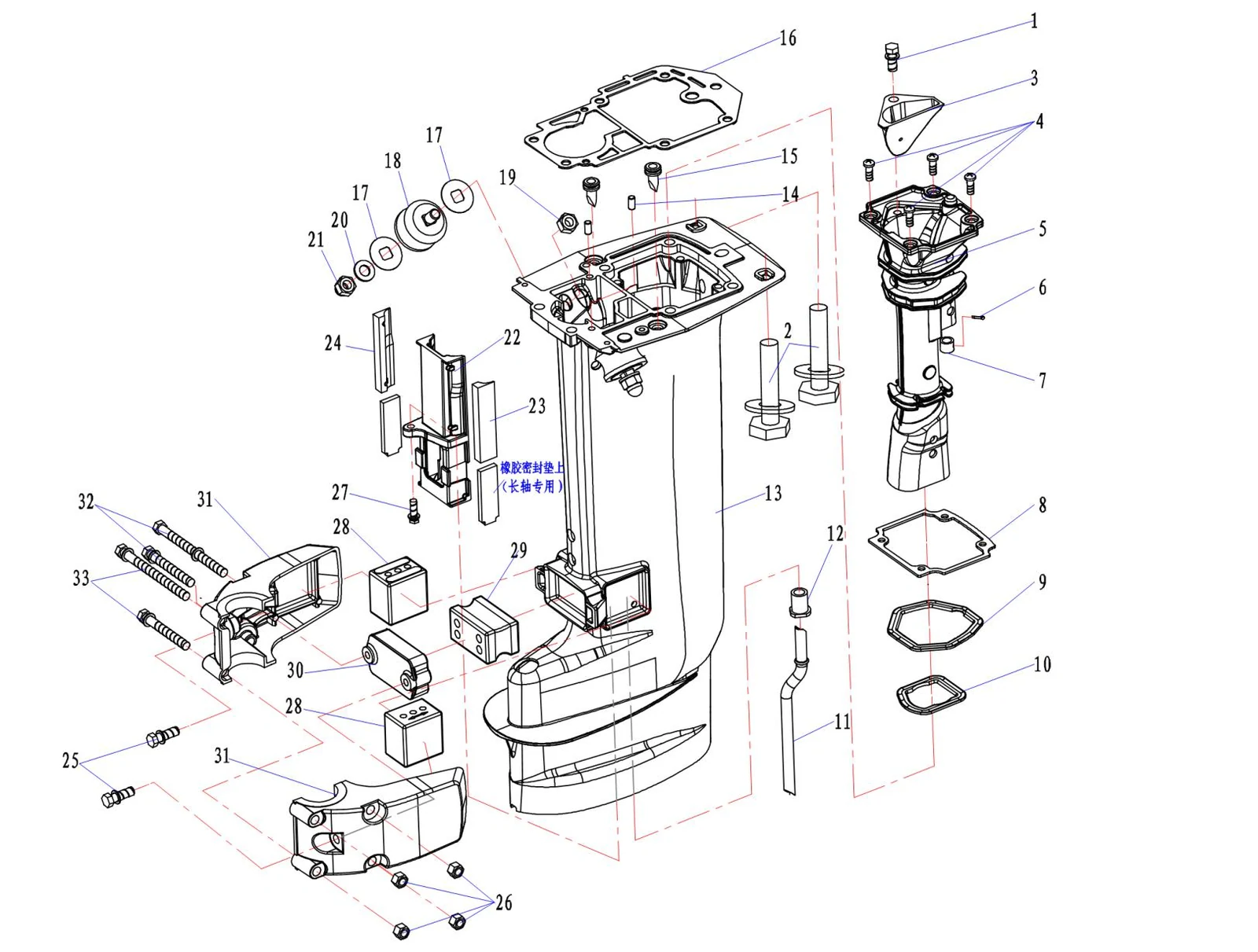

Рис. 11ВЕРХНЯЯ ЧАСТЬ UPPER SECTION
水上部分 爆炸图
REFНомер деталиНаименованиеКол-во
1GB9074.1(8.8)Bolt&flat gasket M8*201
2GB9074.1(8.8)Bolt&flat gasket M8*202
330F-05.02.00.01Выхлопной патрубок1
4GB823Винт с крестообразным шлицем и малой полукруглой головкой M6*184
530F-05.02.00.02Выхлопной коллектор1
6GB91Шплинт(2.5*20)1
730F-05.02.00.06Заглушка выхлопа холостого хода1
830F-05.02.00.03Прокладка выхлопного коллектора1
930F-05.02.00.04Верхняя резиновая прокладка1
1030F-05.02.00.05Нижняя резиновая прокладка1
1130F-05.02.00.10-SВодяная трубка (короткий вал)1
None30F-05.02.00.10-LВодяная трубка (длинный вал)1
1230F-05.02.00.11Уплотнительное кольцо водяной трубки верхнее1
1330F-05.02.00. 12-SКорпус1
None30F-05.02.00. 12-LКорпус1
1415F-01.06.20Штифт установочный 6*122
15F9.9-02.00.00.12Дренажный штуцер2
1630F-00.00.00.02Прокладка блока цилиндров1
1730F-05.01.00.01Прокладка амортизирующей опоры (передней)4
1830F-00.00.01.00Амортизирующая опора в сборе (боковая)2
19GB6170Гайка шестигранная M62
20GB97.1Шайба плоская 62
21DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
2230F-05.02.00.07-SБоковая выхлопная пластина (короткий вал)1
None30F-05.02.00.07-LБоковая выхлопная пластина (длинный вал)1
2330F-05.02.00.13Нижняя резиновая прокладка-II1
2430F-05.02.00.09Нижняя резиновая прокладка1
25GB9074.1(8.8)5Bolt&flat gasket M8*252
26GB6170Гайка шестигранная M64
27GB9074.1(8.8)0Bolt&flat gasket M6*201
2830F-00.00.00.06Амортизирующий блок (боковой)2
2930F-00.00.00.07Амортизирующий блок (средний)1
3030F-00.00.00.08Опора амортизатора (средняя)1
3130F-00.00.00.04Корпус амортизатора2
32GB9074.1(8.8)0Bolt&flat gasket M8*1002
33GB9074.1(8.8）Болт шестигранный с шайбой в сборе M8*652

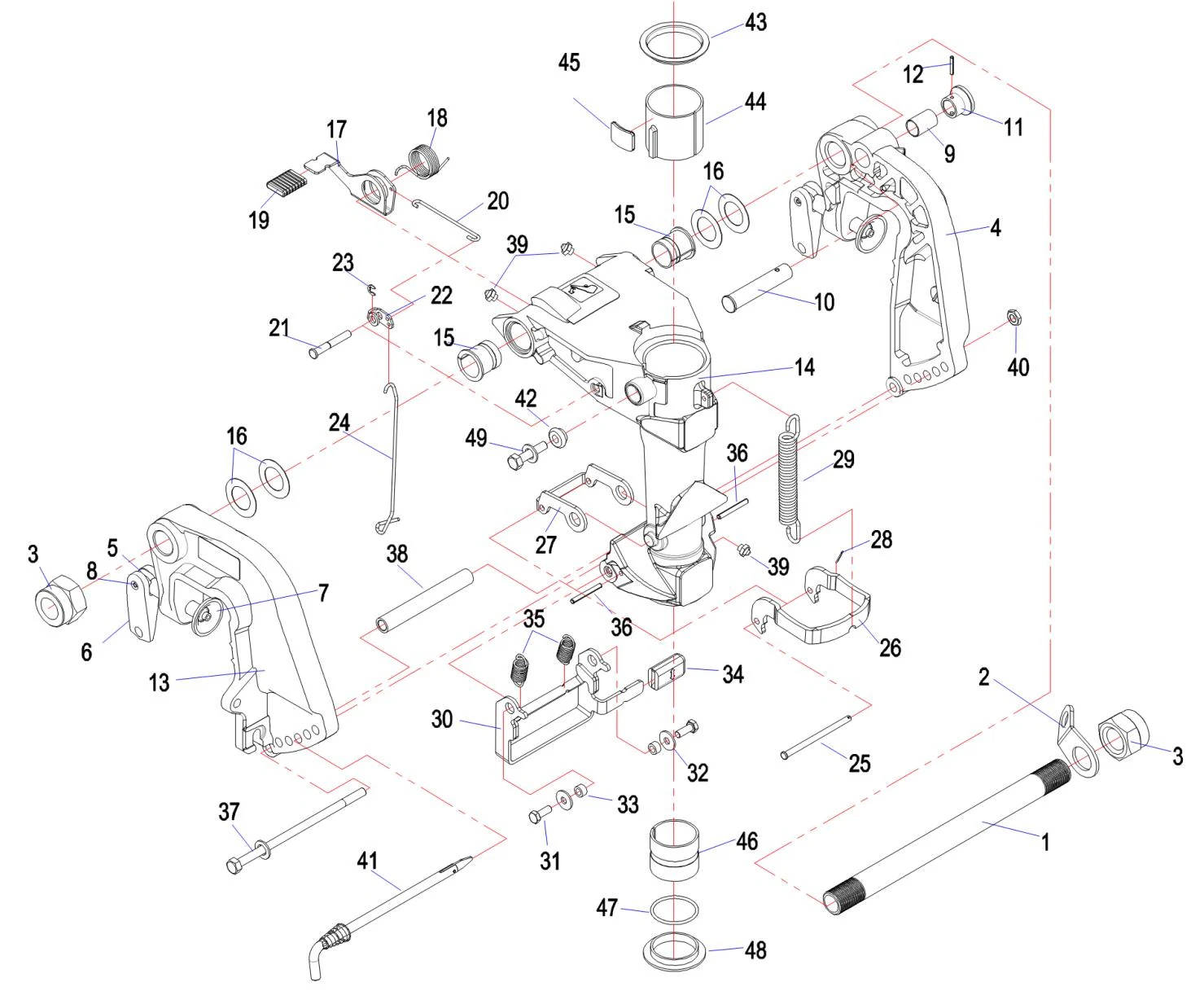

Рис. 12ЧАСТЬ КРЕПЛЕНИЯ CLAMPING PART
夹紧部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-03.04Шпилька зажимного кронштейна1
215F-03.03Перфорированная пластина1
315F-03.01Гайка зажимного кронштейна2
430F-03.00.03.01Левый кронштейн1
5F9.9-Ⅱ-03.00.00.02Болт крепления транца2
640F-03.05.03.02Зажимная рукоятка2
715F-03.05.02.03Зажимной диск2
8GB1015Заклепка полупустотелая потайная 4*222
930F-03.01.02Втулка левого кронштейна1
1040F-03.05.04.01Фиксирующая ось1
1140F-03.05.04.02Рукоятка фиксирующей оси1
12GB879.2Пружинный цилиндрический штифт 3*181
1330F-03.00.04.00Правый кронштейн1
1430F-03.00.00.22Поворотный кронштейн1
1515F-03.09.02Демпферная втулка кронштейна2
1640F-03.03Прокладка4
1730F-03.03.07Стопорный стержень фиксации откидывания1
1830F-03.03.09Торсионная пружина1
1930F-03.03.08Чехол стопорного стержня фиксации откидывания1
2030F-03.03.10Тяга стопорного стержня1
2130F-03.03.12Ось штифта1
2230F-03.03.11Кронштейн стопорного стержня1
23GB896Стопорное кольцо 61
2430F-03.03.13Тяга фиксации внешнего наклона1
2530F-03.03.15Ось штифта фиксации наклона1
2630F-03.03.16Стопорная пластина фиксации внешнего наклона1
2730F-03.03.14Стопорная пластина фиксации внутреннего наклона1
28GB91Шплинт(2.5*20)1
2930F-03.03.17Пружина растяжения1
3030F-03.03.18.00Пластина фиксации движения на мелководье в сборе1
31GB5783Болт шестигранный M6*252
32GB96Шайба плоская 42
3330F-03.03.19Дистанционная трубка2
3415F-03.09.12.01Резино-пластиковая втулка1
3530F-03.03.20Пружина растяжения (короткая)2
36GB879.2Пружинный цилиндрический штифт 3*182
37GB9074.1(8.8)Bolt M8*1601
3830F-03.04Втулка болта1
39JB/T7940.1Прямая пресс-масленка M63
40GB6170Гайка шестигранная M61
4130F-03.05Штифт ограничения угла в сборе1
4215F-03.09.09Уплотнительное кольцо стопорного болта1
4330F-03.03.02Верхнее упорное кольцо1
4430F-03.03.03Стопорное кольцо1
4540F-03.07.05Фрикционная шайба стопорного кольца1
4630F-03.03.04Нижняя втулка1
4730F-03.03.05Уплотнительное кольцо O-образного сечения1
4830F-03.03.06Нижнее упорное кольцо1
49GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21

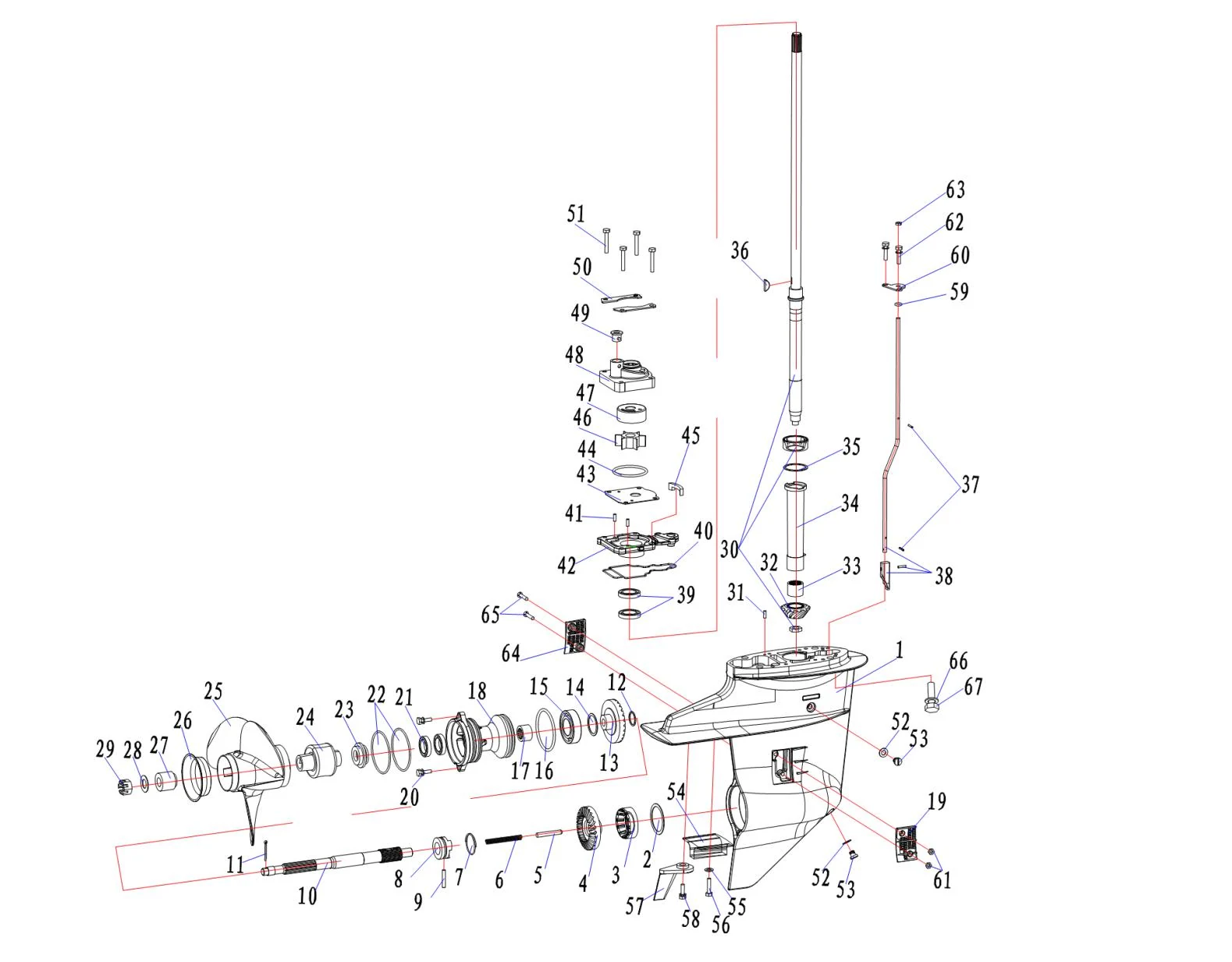

Рис. 13ПОДВОДНЫЙ УЗЕЛ UNDERWATER ASSEMBLY
水下总成 爆炸图
REFНомер деталиНаименованиеКол-во
130F-06.00.00.27Подводный корпус1
230F-06.00.00.26Прокладка 1 (передняя коническая передача)1
315F-06.07Конический роликовый подшипник (30205)1
430F-06.00.00.22Шестерня переднего хода1
530F-06.00.05.06Плунжер переключения передач1
630F-06.00.05.05Пружина сжатия1
715F-06.10.04Стопорное кольцо1
830F-06.00.05.02Кулачковая муфта1
915F-06.10.03Штифт сцепления1
1030F-06.00.05.01Вал гребного винта1
11GB91Шплинт(2.5*20)1
1230F-06.00.00.06Шайба1
1330F-06.00.04.06Шестерня заднего хода1
1430F-06.00.04.05Прокладка (задний ход)1
1530F-06.00.04.04Подшипник глубокого желоба (6006C3)1
1630F-06.00.04.07Кольцо O-образное (толстое) (63.5*4)1
1730F-06.00.04.03Игольчатый подшипник (HK2016)1
1830F-06.00.04.01Крышка подводного корпуса1
1930F-06.00.00.05Крышка водозаборника B1
20GB9074.1(8.8)Bolt&flat gasket M6*202
2130F-06.00.04.02Сальник крышки корпуса (20*34*6.5)2
2230F-06.00.04.08Кольцо O-образное (тонкое) (67*2.5)2
2330F-06.00.00.03Проставка гребного винта1
2430F-06.00.02.00Внутренний шлицевой узел гребного винта1
2530F-06.00.01.01Гребной винт (9-7/8*12-F)1
None30F-06.00.01.00Узел гребного винта (9-7/8*12-F)1
2630F-06.00.01.02Раструб гребного винта (9-7/8*12-1
2730F-06.00.00.02Внутренняя шлицевая проставка гребного винта1
28GB97.1Шайба плоская 61
2930F-06.00.00.01Гайка шестигранная с прорезью M141
3030F-06.00.07.00-SУзел приводного вала (короткий вал)1
None30F-06.00.07.00-LУзел приводного вала (длинный вал)1
3115F-06.03.08Установочный штифт 4*121
3230F-06.00.00.21Ведущее колесо1
3330F-06.00.00.28Игольчатый подшипник (F2020)1
None30F-06.00.00.28Игольчатый подшипник (F2020)1
3430F-06.00.00.29Нейлоновое кольцо1
3530F-06.00.00.25Прокладка (приводной вал)1
3640F-06.09.02Шпонка сегментная1
37GB879Штифт цилиндрический пружинный (2.5*20)2
3830F-06.00.06.00-SУзел кулачка переключения передач (короткий вал)1
None30F-06.00.06.00-LУзел кулачка переключения передач (длинный вал)1
3940F-06.04.04Сальник крышки корпуса (22*36*7)2
4030F-06.00.00.19Кольцо резиновое уплотнительное1
4115F-06.03.08Установочный штифт 4*122
4230F-06.00.00.20Корпус подшипника1
4330F-06.00.00.13Пластина водяного насоса1
4430F-06.00.00.12Кольцо O-образное корпуса водяного насоса (46*3.3)1
4530F-06.00.00.16Уплотнительная полоса корпуса подшипника1
4640F-06.09.00Узел крыльчатки водяного насоса1
4730F-06.00.00.11Внутренний корпус водяного насоса1
4830F-06.00.00.10Корпус водяного насоса1
4930F-06.00.00.09Кольцо уплотнительное водяной трубы1
5030F-06.00.00.08Отражатель водяного насоса2
51GB5783Болт шестигранный M6*254
5215F-06.01.04Прокладка сливной пробки2
5315F-06.01.03Заливная пробка2
5415F-06.15Анод B1
55GB861.1Шайба стопорная с внутренними зубьями M61
56GB5783Болт шестигранный M6*251
5730F-06.00.03.00Узел регулировочного плавника1
58GB9074.1(8.8)Bolt&flat gasket M6*201
5915F-06.03.03Кольцо O-ring тяги переключения передач1
6030F-06.00.00.15Прижимная пластина кулачка переключения передач1
61DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
62GB9074.1(8.8)Bolt&flat gasket M6*252
63GB6170Гайка шестигранная M61
6430F-06.00.00.04Крышка водозаборника A1
65GB819Винт с крестообразным шлицем потайной M5*452
66GB848Шайба плоская 64
6730F-00.00.00.01Болт шестигранный с фланцем (M10*35)4
None30F(S)-06.00.00.00Подводный узел в сборе1
None30F(L)-06.00.00.00Подводный узел в сборе1

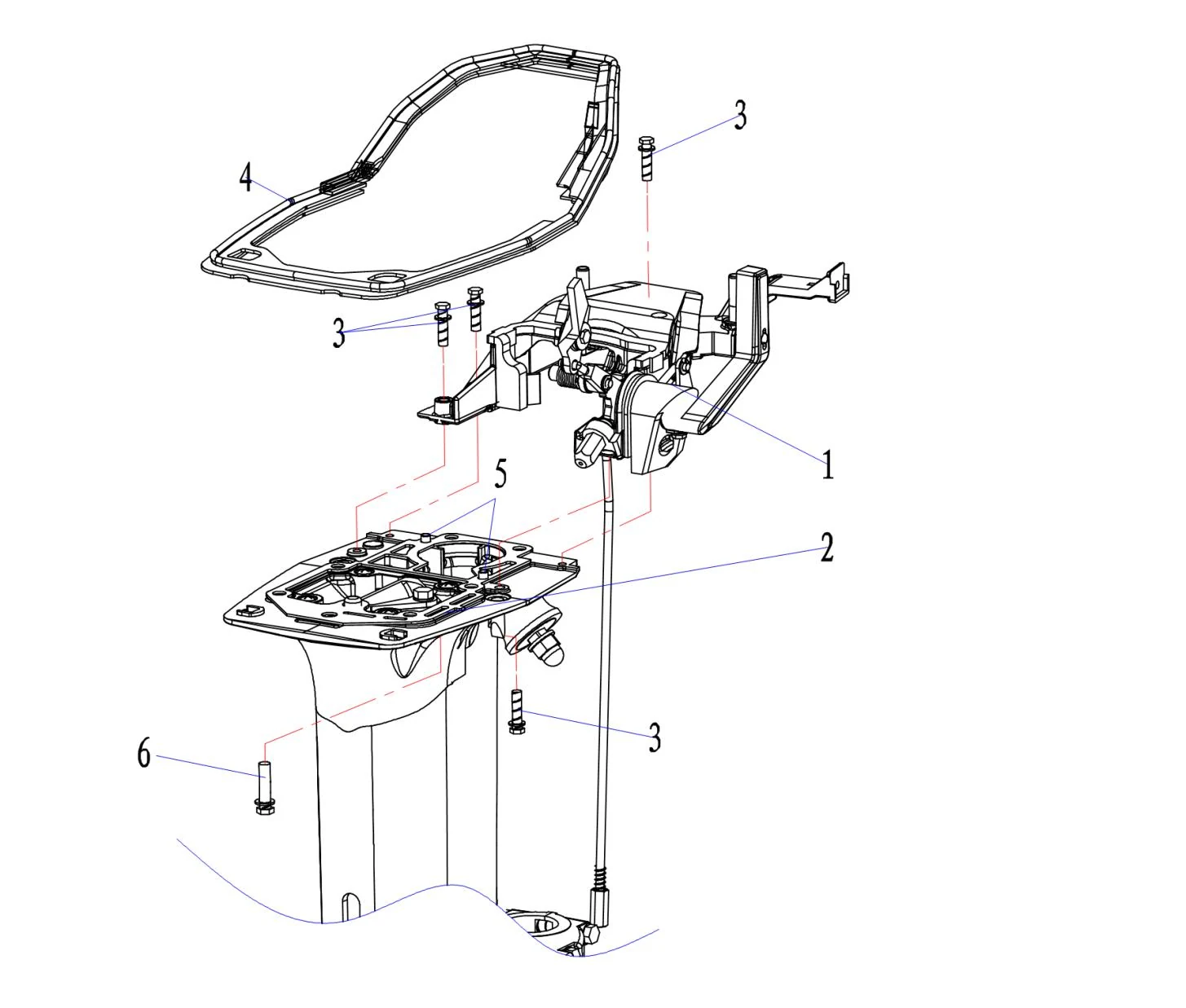

Рис. 14СЕКЦИЯ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ II GEAR SHIFT SECTION II
变档部分Ⅱ 爆炸图
REFНомер деталиНаименованиеКол-во
1Gear shift parts1
2Upper casing1
3GB9074.1(8.8)Bolt&flat gasket M6*254
430F-05.01.00.02Резиновое уплотнительное кольцо основания1
515F-01.06.20Штифт установочный 6*122
6GB9074.1(8.8)Bolt&flat gasket M8*306

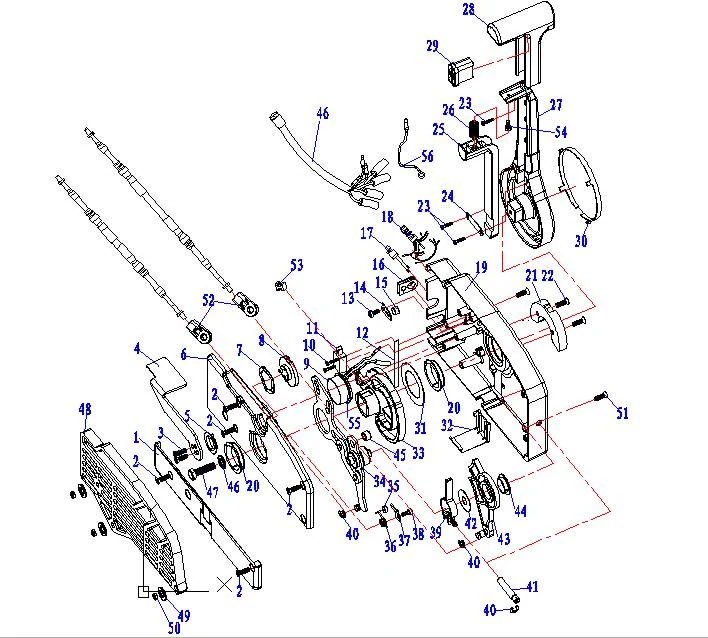

Рис. 15ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX
遥控盒 爆炸图
REFНомер деталиНаименованиеКол-во
1HDYK00.00.01Малая крышка1
2GB819 M5*16Винт 5x165
3GB819 M5*12Винт с потайной головкой и крестообразным шлицем M5*122
4HDYK00.00.02Рукоятка фиксации холостого хода1
5HDYK00.00.04Антифрикционное кольцо1
6HDYK00.00.31Большая крышка1
7HDYK00.00.03Волнистая шайба1
8HDYK00.01.00Узел фиксатора рукоятки1
9HDYK00.02.01Зуммер1
10GB818 M3*14Винт 3x141
11HDYK00.05.00Выключатель запуска холостого хода1
12HDYK00.00.10Пружинная пластина5
13GB818 M4*6Винт 4x61
14HDYK00.00.09Прижимная пластина1
15HDYK00.00.11Ограничительный штифт передач1
16HDYK00.00.12Уплотнительное кольцо жгута проводов1
17HDYK00.03.00Выключатель аварийной остановки в сборе1
18HDYK00.04.00Выключатель запуска в сборе1
19HDYK00.00.08Корпус дистанционного пульта1
20HDYK00.00.16Антифрикционное кольцо основания переключения передач2
21HDYK00.00.20Ограничитель рукоятки1
22GB818 M5*16Винт2
23GB818 M5*16Винт3
24HDYK00.09.05Прижимная пластина фиксатора рукоятки1
25HDYK00.09.04Выключатель фиксации рукоятки1
26HDYK00.09.06Пружина1
27HDYK00.09.01Основание рукоятки1
28HDYK00.09.03Рукоятка1
29HDYK00.09.07Крышка выключателя рукоятки1
30HDYK00.09.02Декоративное кольцо основания рукоятки1
31HDYK00.00.15Антифрикционная прокладка основания переключения передач1
32HDYK00.00.26Соединитель крышки1
33HDYK00.00.14Основание переключения передач1
34HDYK00.07.00Узел управления дроссельной заслонкой в сборе1
35HDYK00.00.06Направляющий ролик1
36HDYK00.00.07Пружина1
37HDYK00.00.05Прижимная пластина направляющего ролика1
38GB818 M4*6Винт 4x61
39HDYK00.08.01Стопорный хомут1
40GB896 6Стопорное кольцо 61
41HDYK00.08.02Регулировочный винт1
42HDYK00.00.19Переключатель передач с антифрикционной прокладкой1
43HDYK00.00.17Контроллер переключения передач1
44HDYK00.00.13Антифрикционная пластина контроллера дросселя1
45HDYK00.07.10Направляющий ролик1
46HDYK00.00.33Семиконтактный разъём 5M1
47GB9074.1 M8*30(8.8)Болт 8x301
48HDYK00.00.32Крепёжная пластина пульта дистанционного управления1
49GB5287 M6Плоская шайба 63
50GB6170 M6Hex Nut M63
51GB820 M6*90Винт3
52HDYK00.00.25Регулировочное устройство троса B2
53HDYK00.00.27Уплотнительное гнездо троса1
54GB818 M5*10Болт 5x101
55HDYK00.02.02Кожух зуммера1
55HDYK00.05.01Трос холостого хода электростартера1
NoneHDYK00.00.00.00(60FFE)Дистанционный пульт управления1
