共 15 个部位，点击零件编码查看详情，或搜索本页零件。

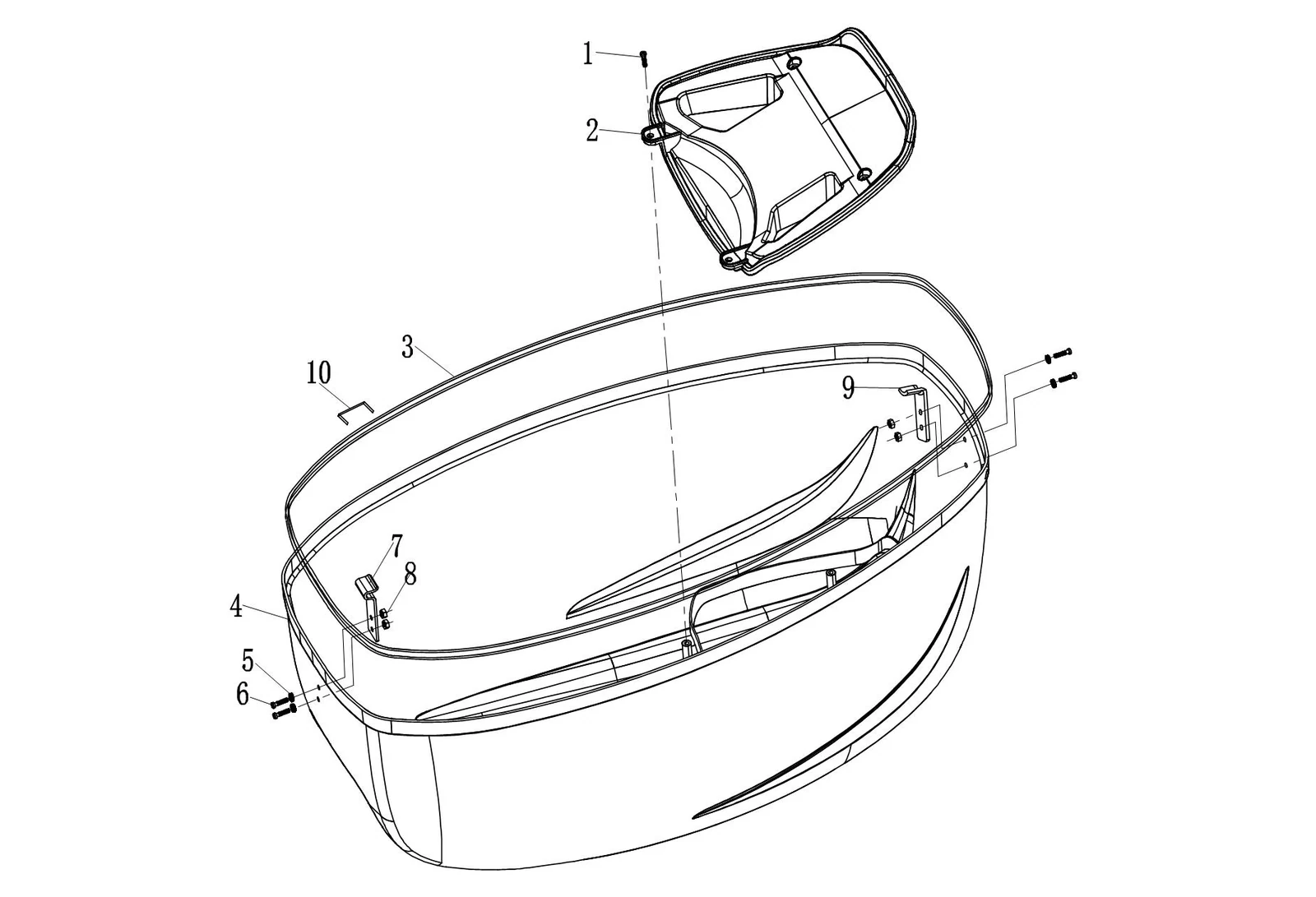

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | GB845 | Винт самонарезающий с крестообразным шлицем ST2.2*4 | 4 |
| 2 | 30F | Верхний кожух (общий) | 1 |
| 3 | 30F-07.00.00.03 | Резиновый уплотнитель | 1 |
| 4 | 30F | Верхний кожух (общий) | 1 |
| 5 | GB96 | Шайба плоская 4 | 4 |
| 6 | GB818 | Винт с крестообразным шлицем и полукруглой головкой M4*14 | 4 |
| 7 | F15-07.00.00.06 | Передний фиксирующий крючок | 1 |
| 8 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 4 |
| 9 | 30F-07.00.00.04 | Задний стопорный крюк | 1 |
| 10 | 15F-07.07 | Заклепка круглая 1.2 | 10 |
| None | 30F-07.00.00.00 | Колпак верхний в сборе | 1 |

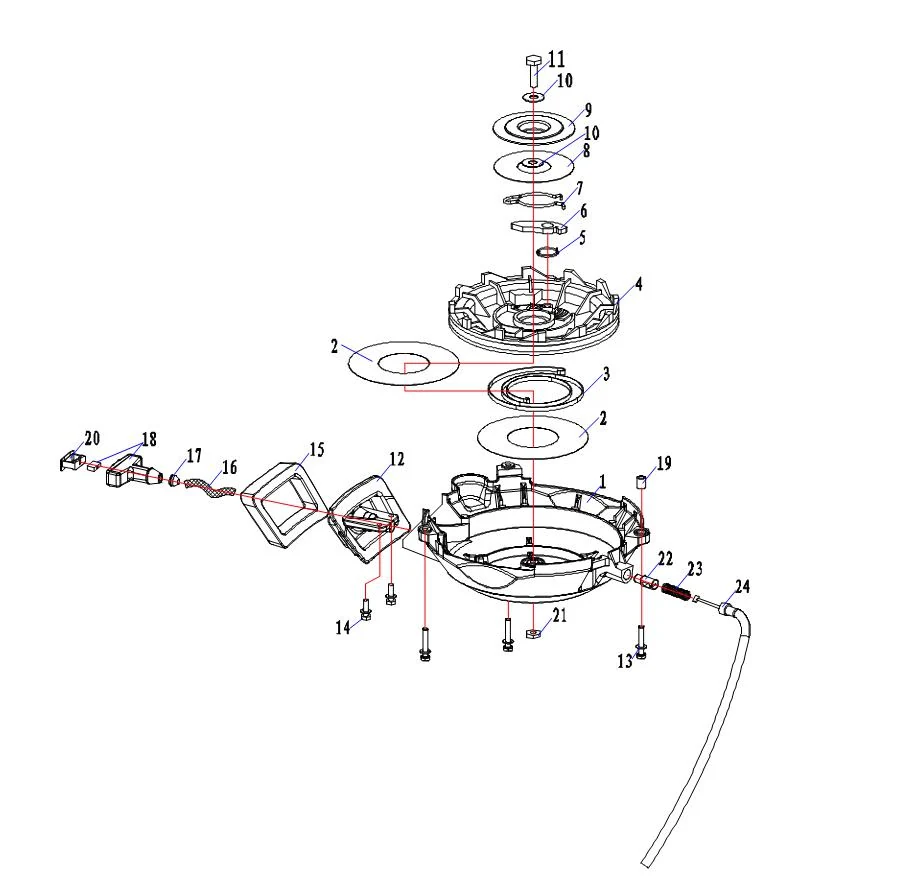

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 30F-01.01.00.11 | Колпак стартера | 1 |
| 2 | 30F-01.01.00.10 | Кольцо антифрикционное | 2 |
| 3 | 40F-01.01.08 | Пружина вихревая | 1 |
| 4 | 30F-01.01.01.00 | Шкив стартера в сборе | 1 |
| 5 | 30F-01.01.00.08 | Пружина кручения собачки привода | 1 |
| 6 | 30F-01.01.00.07 | Собачка привода | 1 |
| 7 | 30F-01.01.00.06 | Пружина прижимной пластины | 1 |
| 8 | 30F-01.01.00.16 | Шайба прижимной пластины стартера | 1 |
| 9 | 30F-01.01.00.05 | Пластина прижимная стартера | 1 |
| 10 | GB96.1 | Шайба плоская 6 | 2 |
| 11 | GB5783 | Болт шестигранный M6*25 | 1 |
| 12 | 30F-01.01.00.03 | Кронштейн колпака стартера | 1 |
| 13 | GB9074.1（8.8） | Болт шестигранный с плоской шайбой в сборе M8*2 | 3 |
| 14 | GB9074.1（8.8） | Болт шестигранный с плоской шайбой в сборе M8*2 | 2 |
| 15 | 30F-Ⅱ-01.01.00.04 | Кольцо демпферное | 1 |
| 16 | 15F-01.01.22 | Пусковой шнур φ5*2000mm | 1 |
| 17 | 40F-01.01.19 | Кольцо демпферное рукоятки | 1 |
| 18 | 40F-01.01.18 | Рукоятка стартера | 1 |
| 19 | F15-01.01.00.18 | Штифт установочный | 1 |
| 20 | 40F-01.01.16 | Крышка рукоятки | 1 |
| 21 | GB6172 | Тонкая шестигранная гайка M4 | 1 |
| 22 | 30F-01.01.00.02 | Плунжер тормоза | 1 |
| 23 | 30F-01.01.00.01 | Пружина тормоза | 1 |
| 24 | 30F-01.01.02.00 | Трос тормоза в сборе | 1 |
| None | 30F-01.01.00.00 | Колпак стартера (сборочный узел) | 1 |

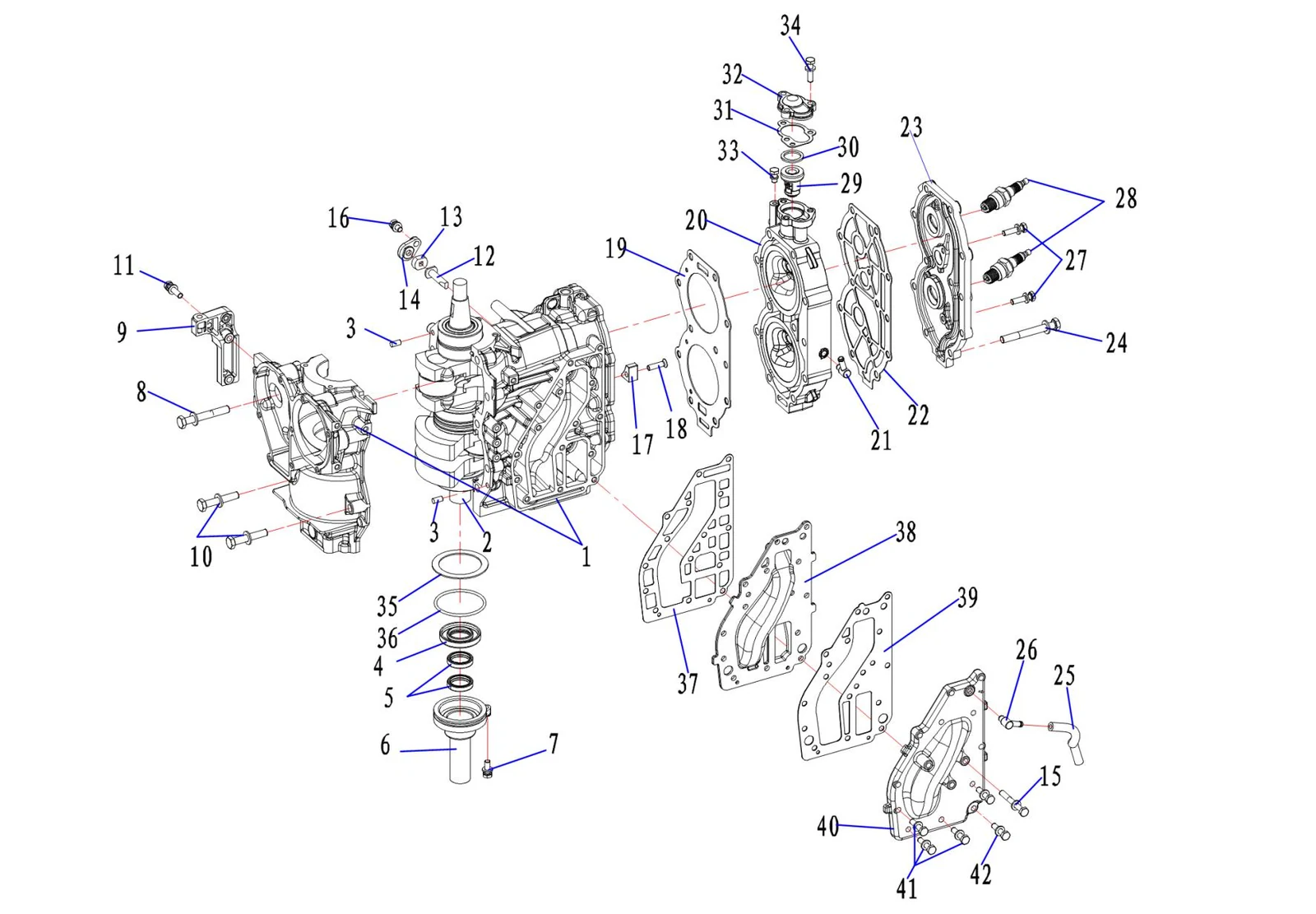

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 30F-01.04.01.00 | Корпус и крышка корпуса в сборе | 1 |
| 2 | 30F-01.04.02.00 | Коленчатый вал с шатуном в сборе | 1 |
| 3 | 15F-01.06.20 | Штифт установочный 6*12 | 2 |
| 4 | 30F-01.04.00.22 | Сальник коленчатого вала нижний 25*48*8 | 1 |
| 5 | 40F-01.06.00.23 | Сальник (16*30*6) | 2 |
| 6 | 30F-01.04.00.20 | Корпус сальника | 1 |
| 7 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 1 |
| 8 | GB9074.1（10.9 | Болт с шестигранной головкой и плоской шайбой в сборе M8*60 | 8 |
| 9 | 30F-01.04.00.14 | Кронштейн колпака стартера левый | 1 |
| 10 | GB9074.1 | Bolt&flat gasket M8*45 | 2 |
| 11 | G（B 097）4.1 | Болт 6x25 | 2 |
| 12 | 3（08F-80）1.04.00.18 | Анод | 1 |
| 13 | 30F-01.04.00.17 | Сальник водяного насоса | 1 |
| 14 | 30F-01.04.00.16 | Прижимной блок | 1 |
| 15 | GB9074.1(8.8) | Bolt&flat gasket M6*50 | 3 |
| 16 | GB9074.1 | Bolt&flat gasket M6*16 | 1 |
| 17 | 3（08F-80）1.04.00.09 | Анод блока цилиндров | 1 |
| 18 | GB819 | Винт с крестообразным шлицем потайной M5*45 | 1 |
| 19 | 30F-01.04.00.08 | Прокладка цилиндра | 1 |
| 20 | 30F-01.04.00.07 | Головка цилиндра | 1 |
| 21 | 15F-01.06.10 | Патрубок водяной круглый | 1 |
| 22 | 30F-01.04.00.06 | Прокладка наружной крышки головки цилиндра | 1 |
| 23 | 30F-01.04.00.05 | Крышка наружная головки цилиндра | 1 |
| 24 | GB9074.1( 10.9) | Болт 8 | 11 |
| 25 | 30F-01.04.00.01 | Трубка водяная (5*10*105) | 1 |
| 26 | 15F-01.06.10 | Патрубок водяной круглый | 1 |
| 27 | GB9074.1 | Bolt&flat gasket M6*20 | 2 |
| 28 | B（R8H）S- 10 | Свеча зажигания (новая) | 2 |
| 29 | 15F-01.06.14-50° | Термостат (50°) | 1 |
| 30 | 15F-01.06.14.01 | Шайба большая | 1 |
| 31 | 30F-01.04.00.04 | Прокладка крышки термостата | 1 |
| 32 | 30F-01.04.00.03 | Крышка термостата | 1 |
| 33 | GB9074.1 | Bolt&flat gasket M6*12 | 1 |
| 34 | G（B90）74.1 | Болт с шестигранной головкой и плоской шайбой в сборе M6*20 | 3 |
| 35 | 3（0F-0）1.04.00.31 | Крышка подшипника | 1 |
| 36 | 30F-01.04.00.21 | Кольцо O-образное корпуса сальника (54.8*3) | 1 |
| 37 | 30F-01.04.00.13 | Прокладка внутренней крышки выпуска | 1 |
| 38 | 30F-01.04.00.12 | Внутренняя крышка выпускного коллектора | 1 |
| 39 | 30F-01.04.00.11 | Прокладка наружной крышки выпускного коллектора | 1 |
| 40 | 30F-01.04.00.10 | Наружная крышка выпускного коллектора | 1 |
| 41 | GB9074.1 | Bolt&flat gasket M6*30 | 11 |
| 42 | G（B8980）74.1（8.8） | Болт с шестигранной головкой и плоской шайбой в сборе M6*25 | 1 |

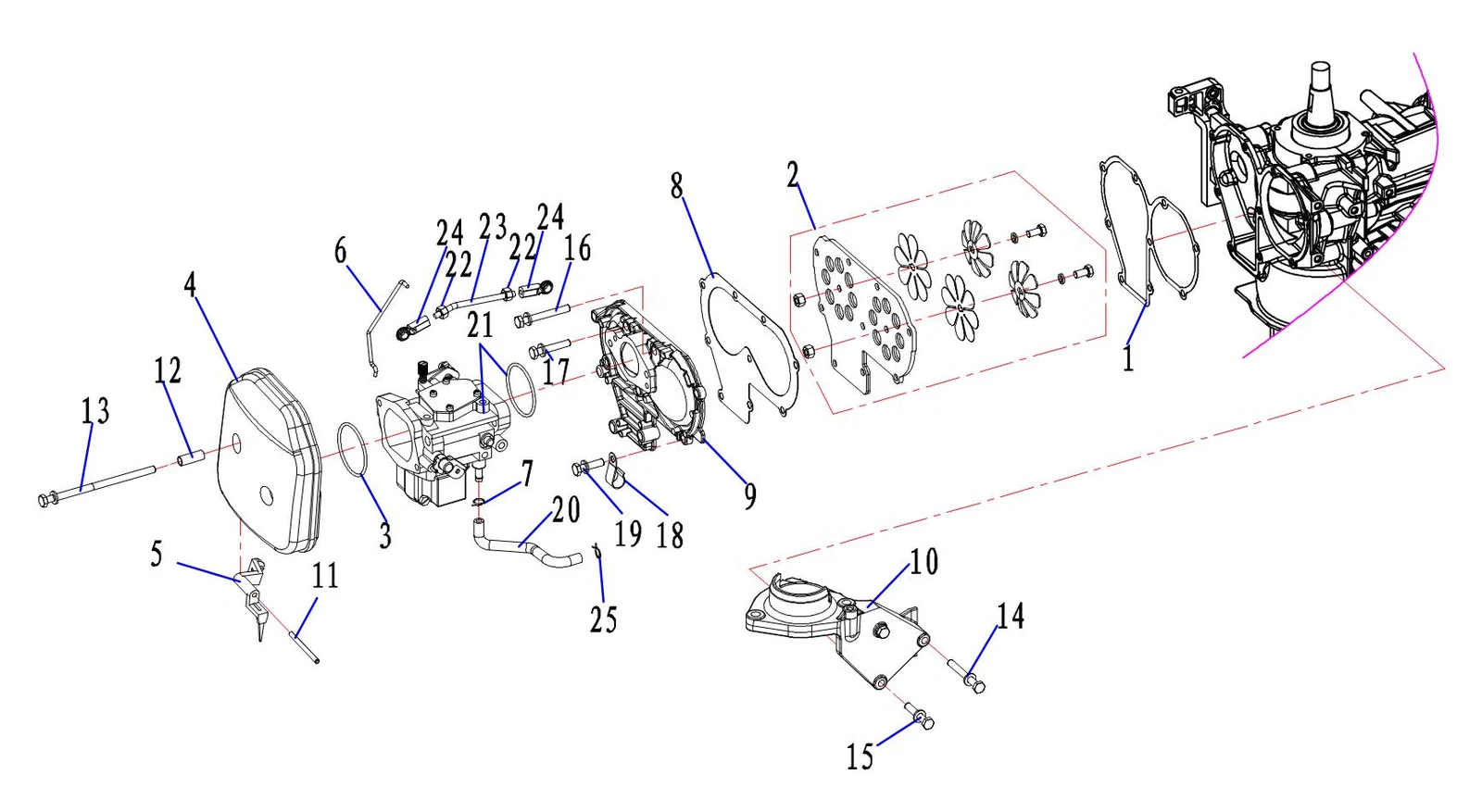

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 30F-01.03.00.11 | Прокладка седла впускного клапана | 1 |
| 2 | 30F-01.03.07.00 | Впускной клапан в сборе | 1 |
| 3 | 30F-01.03.00.01 | Уплотнительное кольцо глушителя впуска | 1 |
| 4 | 30F-01.03.01.00 | Глушитель впуска в сборе | 1 |
| 5 | 30F-01.03.02.00 | Рычаг воздушной заслонки в сборе | 1 |
| 6 | 30F-01.03.00.12 | Тяга воздушной заслонки | 1 |
| 7 | Hose clip φ9 | 1 | |
| 8 | 30F-01.03.00.10 | Прокладка впускного коллектора | 1 |
| 9 | 30F-01.03.00.08 | Впускной коллектор | 1 |
| 10 | 30F-01.04.00.15 | Кронштейн стартера правый | 1 |
| 11 | GB879.2 | Пружинный цилиндрический штифт 3*18 | 1 |
| 12 | 30F-01.03.00.02 | Втулка глушителя впуска | 2 |
| 13 | GB9074.1 （8 8） | Болт 6x1 | 2 |
| 14 | . GB9074.1(8.8) | Болт 6x4 | 1 |
| 15 | GB9074.1 （8 8） | Болт 6x1 | 2 |
| 16 | GB9.074.1 （8 8） | Болт 6x5 | 1 |
| 17 | GB9.074.1 （8 8） | Болт 6x5 | 6 |
| 18 | . F15-01.03.00.42 | Трубка | 1 |
| 19 | GB9074.1 （8 8） | Болт 6x1 | 2 |
| 20 | . 30F-01.03.00.05 | Трубка | 1 |
| 21 | 30F-01.03.03.00 | Карбюратор в сборе | 1 |
| 22 | GB6170 | Гайка шестигранная M6 | 2 |
| 23 | 30F-01.05.06.01 | Тяга дросселя дистанционного управления | 1 |
| 24 | 15F-01.03.12 | Соединитель шатуна | 2 |
| 25 | Hose clip φ10 | 1 |

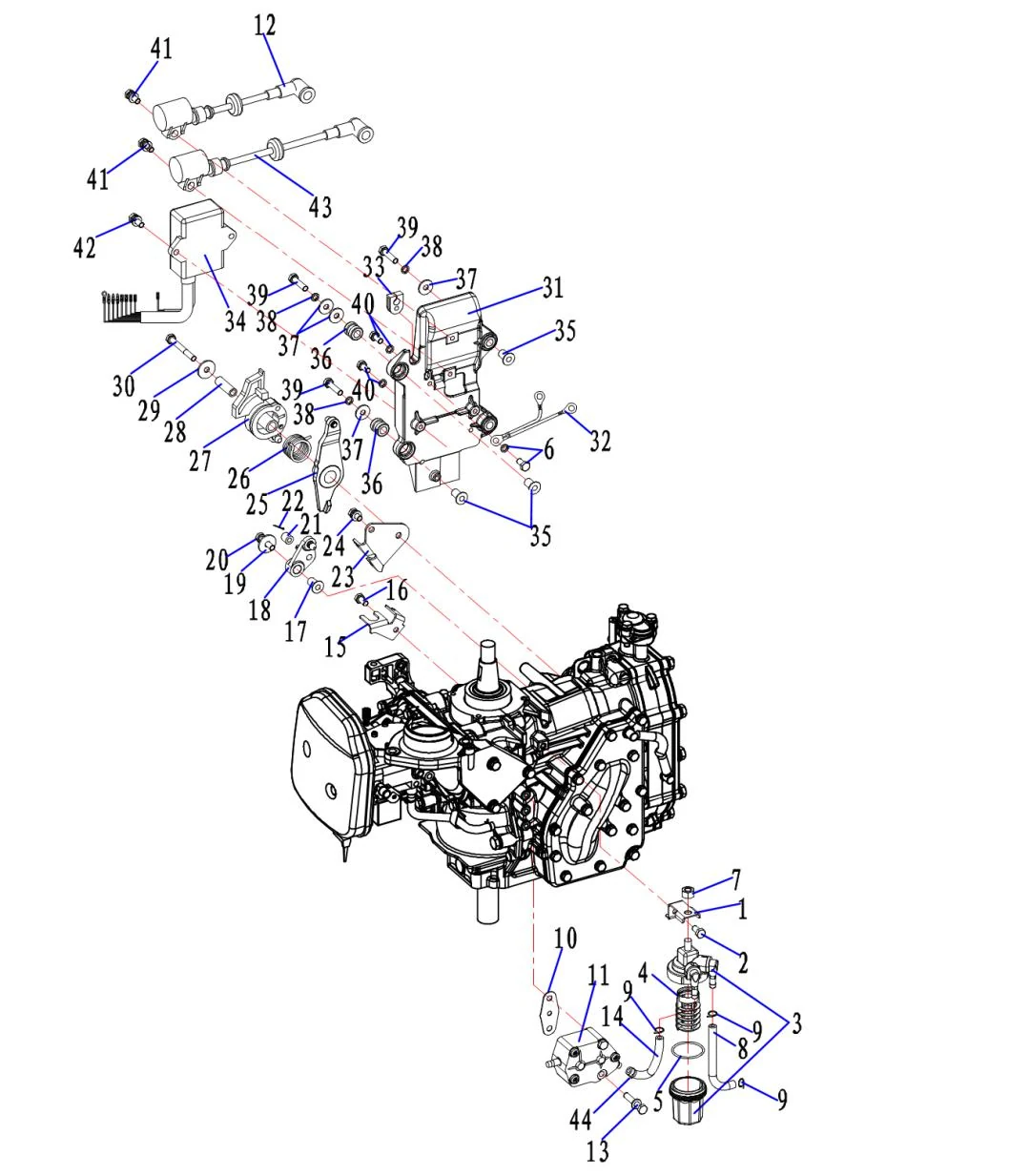

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 15F-01.06.23 | Кронштейн топливного фильтра | 1 |
| 2 | GB5783 | Болт шестигранный M6*25 | 1 |
| 3 | 15F-01.07.05.05 | Корпус фильтра | 1 |
| 4 | 15F-01.07.05.04 | Фильтрующий элемент | 1 |
| 5 | 15F-01.07.05.06 | Кольцо O-образное фильтра (33*2) | 1 |
| 6 | GB9074.1(8.8) | *Bolt&flat gasket M6*12 | 1 |
| 7 | GB6170 | Гайка шестигранная M6 | 1 |
| 8 | 30F-01.03.00.04 | Топливопровод впускной топливного фильтра 5*9*370 | 1 |
| 9 | hose clip φ9 | 3 | |
| 10 | 40F-01.07.05 | Прокладка топливного насоса | 1 |
| 11 | 40F-01.07.04.00 | Топливный насос в сборе | 1 |
| 12 | 30F-01.02.07.00 | Катушка зажигания в сборе (короткая) | 1 |
| 13 | GB9074.1(8.8) | *Bolt&flat gasket M6*40 | 2 |
| 14 | 30F-01.03.00.06 | Топливопровод выпускной топливного фильтра 5*9*105 | 1 |
| 15 | 30F-01.01.00.15 | Кронштейн троса тормоза | 1 |
| 16 | GB9074.1(8.8) | *Bolt&flat gasket M6*10 | 1 |
| 17 | 30F-01.05.00.01 | Втулка с буртиком | 1 |
| 18 | 30F-01.05.02.00 | Основание привода дросселя в сборе | 1 |
| 19 | GB96 | Шайба плоская 4 | 1 |
| 20 | GB5783 | Болт шестигранный M6*25 | 1 |
| 21 | 30F-01.05.00.02 | Ролик | 1 |
| 22 | GB91 | Шплинт(2.5*20) | 1 |
| 23 | 30F-01.05.00.06 | Кронштейн концевого ролика | 1 |
| 24 | GB9074.1(8.8) | *Bolt&flat gasket M6*12 | 1 |
| 25 | 30F-01.05.05.00 | Узел концевого ролика управления зажиганием | 1 |
| 26 | 30F-01.05.00.05 | Пружина кручения | 1 |
| 27 | 30F-01.05.04.00 | Узел концевого ролика троса дроссельной заслонки | 1 |
| 28 | 30F-01.05.00.04 | Втулка концевого ролика | 1 |
| 29 | GB96 | Шайба плоская 4 | 1 |
| 30 | GB5783 | Болт шестигранный M6*25 | 1 |
| 31 | 30F-01.02.00.10 | Кронштейн блока управления зажиганием | 1 |
| 32 | 30F-01.02.00.08 | Провод заземления | 1 |
| 33 | 30F-01.02.00.09 | Крепёжная втулка жгута проводов | 1 |
| 34 | 30F-01.02.09.00 | Блок управления зажиганием в сборе | 1 |
| 35 | 40F-01.03.22 | Трубка с буртиком | 4 |
| 36 | 40F-01.03.23 | Демпферное кольцо | 4 |
| 37 | GB96 | Шайба плоская 4 | 5 |
| 38 | GB93 | Шайба пружинная 6 | 4 |
| 39 | GB5783 | Болт шестигранный M6*25 | 4 |
| 40 | GB9074.1(8.8) | *Bolt&flat gasket M6*12 | 2 |
| 41 | GB9074.1(8.8) | *Bolt&flat gasket M6*20 | 2 |
| 42 | GB9074.1(8.8) | *Bolt&flat gasket M6*20 | 2 |
| 43 | 30F-01.02.08.00 | Катушка зажигания в сборе (длинная) | 1 |
| 44 | hose clip φ10 | 1 |

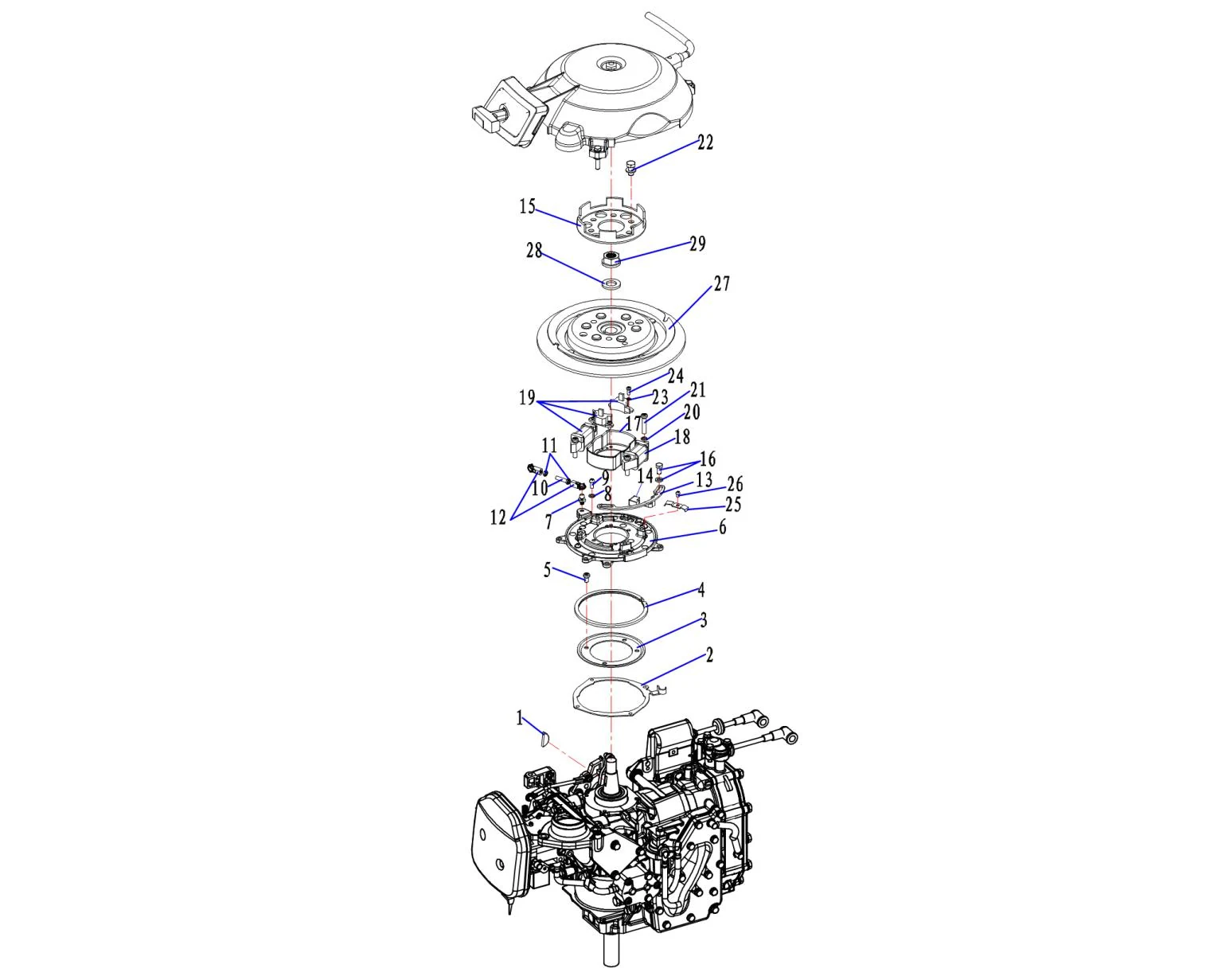

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 40F-01.03.03 | Шпонка сегментная | 1 |
| 2 | 30F-01.02.00.07 | Пластина крепления основания магнето | 1 |
| 3 | 30F-01.02.00.06 | Опорная пластина втулки | 1 |
| 4 | 30F-01.02.00.05 | Разрезная шайба | 1 |
| 5 | GB818 M6*10 | Винт 6x10 | 4 |
| 6 | 30F-01.02.06.02 | Основание магнето | 1 |
| 7 | 30F-01.02.00.02 | Болт шаровой | 1 |
| 8 | GB93 M5 | Пружинная шайба 5 | 4 |
| 9 | GB818 M5*12 | Винт 5x12 | 4 |
| 10 | 30F-01.05.03.01 | Шпилька | 1 |
| 11 | GB6170 M5 | Гайка 5 | 2 |
| 12 | 30F-01.05.00.03 | Наконечник тяги регулировки зажигания | 2 |
| 13 | 30F-01.02.02.01 | Кронштейн регулировки зажигания | 1 |
| 14 | 30F-01.02.02.02 | Резиновый ограничитель | 1 |
| 15 | 30F-01.01.00.12 | Ступица стартера | 1 |
| 16 | GB9074.1 * | Болт 6 | 2 |
| 17 | M6 10(8 8) 30F-01.02.00.04 | Триггер | 1 |
| 18 | 30F-01.02.03.00 | Осветительная катушка в сборе | 1 |
| 19 | 30F-01.02.04.00 | Катушка зарядки и катушка датчика в сборе | 1 |
| 20 | GB93 M6 | Пружинная шайба 6 | 4 |
| 21 | GB818 M6*25 | Винт 6x25 | 4 |
| 22 | GB9074.1 * | Болт 6 | 3 |
| 23 | M8 16(8 8) GB93 M4 | Пружинная шайба M4 | 4 |
| 24 | GB818 M4*12 | Винт 4x12 | 4 |
| 25 | 30F-01.02.00.03 | Прижимная пластина проводов | 1 |
| 26 | GB818 M4*8 | Винт 4x8 | 1 |
| 27 | 30F-01.02.01.00 | Маховик в сборе | 1 |
| 28 | GB97.1 M16 | Flat gasket M16 | 1 |
| 29 | F15-01.06.00.06 | Гайка маховика | 1 |

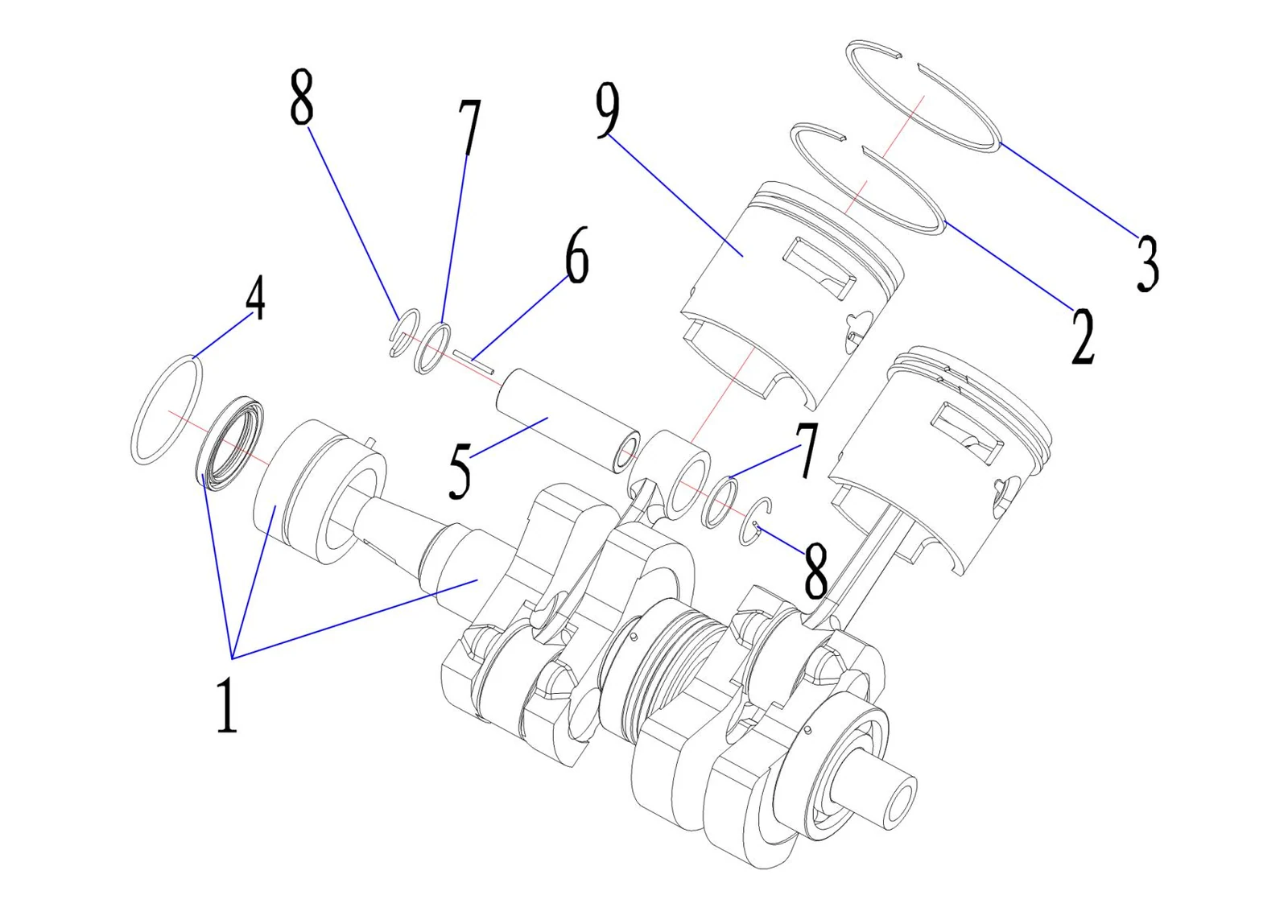

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 30F-01.04.02.00 | Коленчатый вал с шатуном в сборе | 1 |
| 2 | 30F-01.04.00.28 | Второе компрессионное кольцо | 2 |
| 3 | 30F-01.04.00.27 | Первое компрессионное кольцо | 2 |
| 4 | 30F-01.04.02.02 | Кольцо O-образное | 1 |
| 5 | 30F-01.04.00.25 | Поршневой палец | 2 |
| 6 | 30F-01.04.00.30 | Плотнорядная игольчатая втулка | 68 |
| 7 | 30F-01.04.00.29 | Игла подшипника крышки | 4 |
| 8 | 40F-01.06.04.03 | Стопорное кольцо поршневого пальца | 4 |
| 9 | 30F-01.04.00.24 | Поршень | 2 |

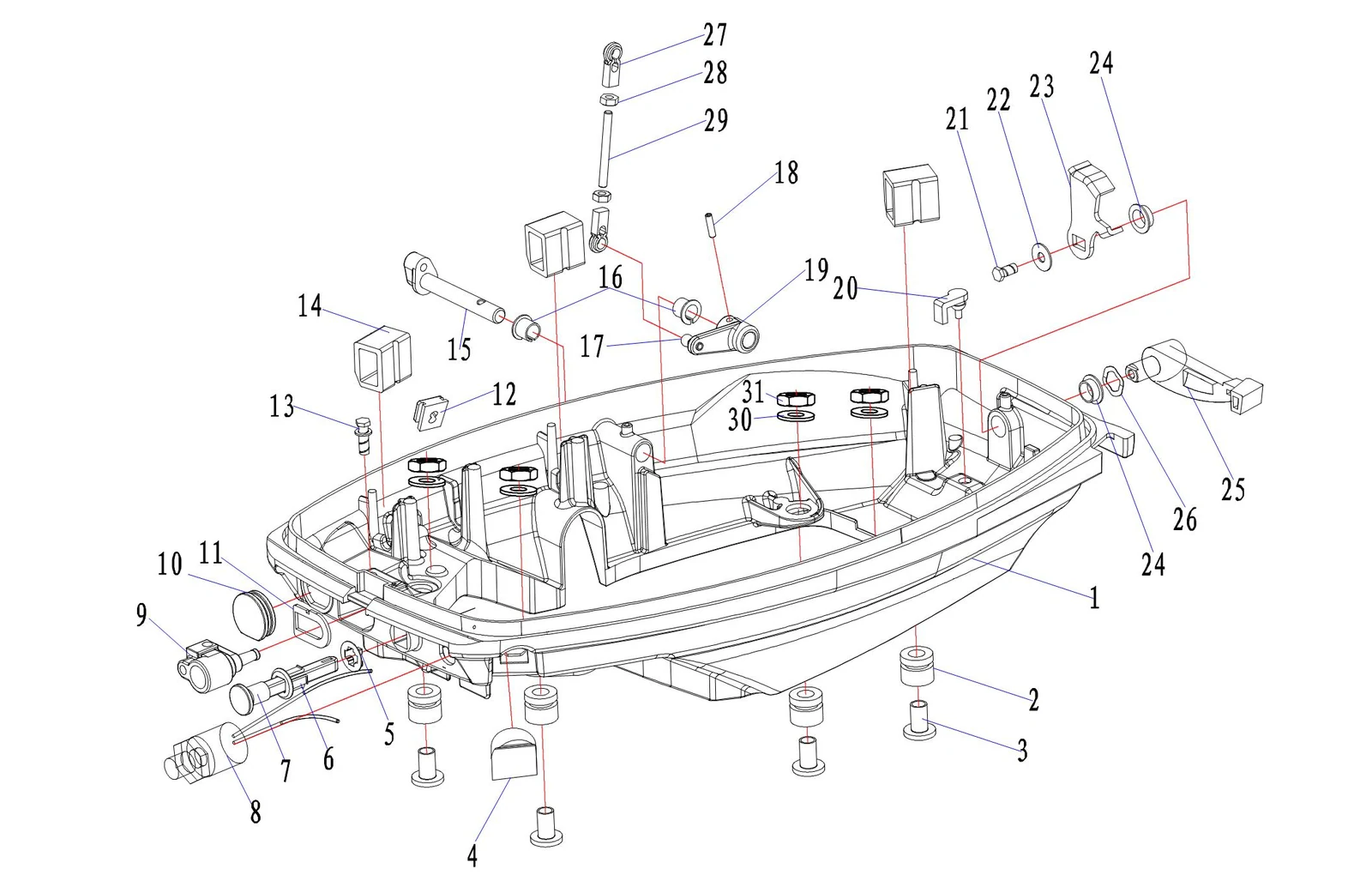

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 30F-02.00.00.11 | Основание | 1 |
| 2 | 30F-02.00.00.07 | Демпферное кольцо основания | 4 |
| 3 | 30F-02.00.00.06 | Трубка основания с буртиком | 4 |
| 4 | 30F-02.00.00.02 | Заглушка (боковая) | 1 |
| 5 | 15F-02.04 | Резиновая прокладка | 1 |
| 6 | 15F-02.03 | Чехол тяги воздушной заслонки | 1 |
| 7 | 30F-02.00.00.03 | Тяга воздушной заслонки | 1 |
| 8 | 30F-01.02.10.00 | Узел аварийного выключателя | 1 |
| 9 | 15F-01.07.01.00 | Разъём топливной трубки в сборе | 1 |
| 10 | 15F-02.12 | Резиновая заглушка дистанционного управления дросселем (большая) | 1 |
| 11 | F9.9-01.04.00.13 | Прокладка разъёма топливной трубки | 1 |
| 12 | 30F-04.06 | Втулка крепления троса дросселя | 1 |
| 13 | GB9074.1(8.8) | 2Bolt&flat gasket M6*25 | 1 |
| 14 | 30F-02.00.00.01 | Резиновая втулка крепления жгута проводов | 3 |
| 15 | 30F-02.00.00.04 | Ось управления дроссельной заслонкой | 1 |
| 16 | 30F-02.00.00.05 | Втулка | 2 |
| 17 | 30F-02.00.01.02 | Вкладыш шарового шарнира | 1 |
| 18 | GB879 | Штифт цилиндрический пружинный (2.5*20) | 1 |
| 19 | 30F-02.00.01.01 | Коромысло управления дроссельной заслонкой | 1 |
| 20 | 30F-02.00.00.08 | L-образная заглушка | 1 |
| 21 | GB5783 | Болт шестигранный M6*25 | 1 |
| 22 | GB96 | Шайба плоская 4 | 1 |
| 23 | 30F-02.00.00.10 | Стопорный блок | 1 |
| 24 | 40F-02.02.00.03 | Шайба A | 2 |
| 25 | 30F-02.00.02.00 | Узел фиксирующей рукоятки | 1 |
| 26 | 40F-02.02.00.02 | Шайба волнистая | 1 |
| 27 | 15F-01.03.12 | Соединитель шатуна | 2 |
| 28 | GB6170 | Гайка шестигранная M6 | 2 |
| 29 | 30F-01.05.06.01 | Тяга дросселя дистанционного управления | 1 |
| 30 | GB6172 | Тонкая шестигранная гайка M4 | 4 |
| 31 | GB97.1 | Шайба плоская 6 | 4 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

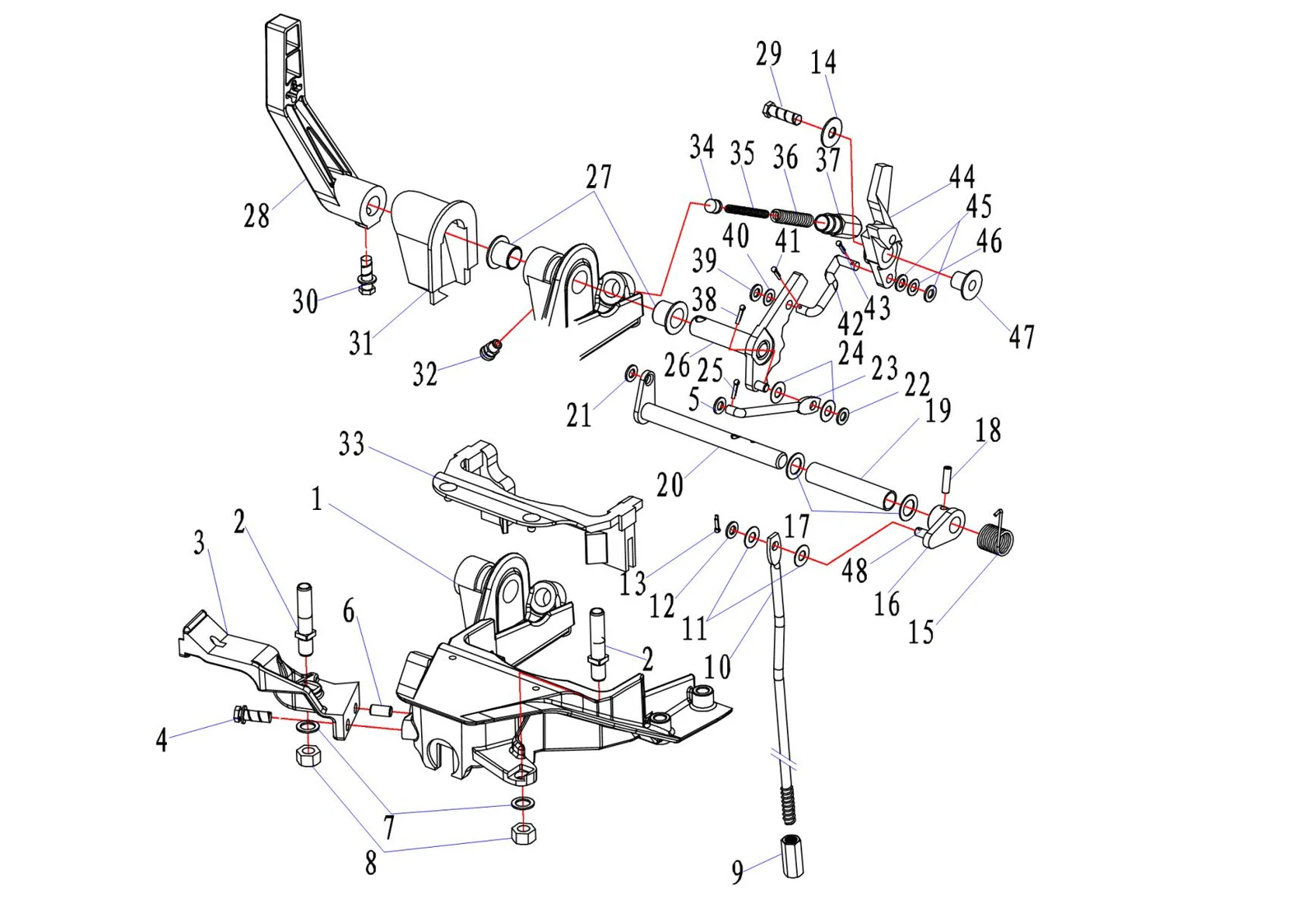

| 1 | 30F-05.01.00.15 | Кронштейн переключения передач | 1 |
| 2 | 30F-05.01.00.04 | Шпилька M8 | 2 |
| 3 | 30F-05.01.00.05 | Кронштейн кронштейна переключения передач (только серая краска) | 1 |
| 4 | GB9074.1(8.8) | Bolt&flat gasket M6*18 | 1 |
| 5 | GB97.1 | Шайба плоская 6 | 1 |
| 6 | 15F-01.06.20 | Штифт установочный 6*12 | 1 |
| 7 | GB97.1 | Шайба плоская 6 | 2 |
| 8 | GB6170 | Гайка шестигранная M6 | 2 |
| 9 | 15F-06.04.05 | Цилиндрическая гайка | 1 |
| 10 | 30F-05.01.00.07 | Верхний рычаг переключения передач | 1 |
| 11 | 30F-05.01.00.06 | Нейлоновая шайба 6*13 | 2 |
| 12 | GB97.1 | Шайба плоская 6 | 1 |
| 13 | GB91 | Шплинт(2.5*20) | 1 |
| 14 | GB96 | Шайба плоская 4 | 1 |
| 15 | 30F-05.01.00.08 | Пружина кручения переключения передач | 1 |
| 16 | 30F-05.01.01.00 | Узел коромысла верхнего рычага переключения передач | 1 |
| 17 | 30F-05.01.00.09 | Нейлоновая шайба 16*10*0.7 | 2 |
| 18 | GB879 | Штифт цилиндрический пружинный (2.5*20) | 1 |
| 19 | 30F-05.01.00.10 | Втулка оси переключения передач | 1 |
| 20 | 30F-05.01.02.00 | Узел рычага тяги переключения передач | 1 |
| 21 | GB97.1 | Шайба плоская 6 | 1 |
| 22 | GB97.1 | Шайба плоская 6 | 1 |
| 23 | 30F-05.01.00.13 | Тяга переключения передач | 1 |
| 24 | 30F-05.01.00.06 | Нейлоновая шайба 6*13 | 2 |
| 25 | GB91 | Шплинт(2.5*20) | 1 |
| 26 | 30F-05.01.04.00 | Узел кулачка переключения передач | 1 |
| 27 | 30F-05.01.00.14 | Втулка рукоятки переключения передач | 2 |
| 28 | 30F-05.01.00.11 | Переключатель передач | 1 |
| 29 | GB5783 | Болт шестигранный M6*25 | 1 |
| 30 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 1 |
| 31 | 30F-05.01.00.12 | Амортизирующая втулка | 1 |
| 32 | JB/T9401 | Пресс-масленка прямая M6 | 1 |
| 33 | 30F-05.01.00.03 | Уплотнительная прокладка крышки корпуса | 1 |
| 34 | 30F-05.01.03.04 | Стержень кулачка переключения передач | 1 |
| 35 | 30F-05.01.03.02 | Пружина внутренняя | 1 |
| 36 | 30F-05.01.03.03 | Пружина наружная | 1 |
| 37 | 30F-05.01.03.01 | Толкатель | 1 |
| 38 | GB91 | Шплинт(2.5*20) | 1 |
| 39 | GB97.1 | Шайба плоская 6 | 1 |
| 40 | GB 860 | Шайба 5 | 1 |
| 41 | GB91 | Шплинт(2.5*20) | 1 |
| 42 | 30F-01.05.00.09 | Шатун | 1 |
| 43 | GB91 | Шплинт(2.5*20) | 1 |
| 44 | 30F-01.05.00.08 | Концевой ролик троса тормоза | 1 |
| 45 | GB97.1 | Шайба плоская 6 | 2 |
| 46 | GB 860 | Шайба 5 | 1 |
| 47 | 30F-01.05.00.07 | Втулка с буртиком | 1 |
| 48 | 30F-05.01.01.01 | Соединительный вал рычага переключения передач | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

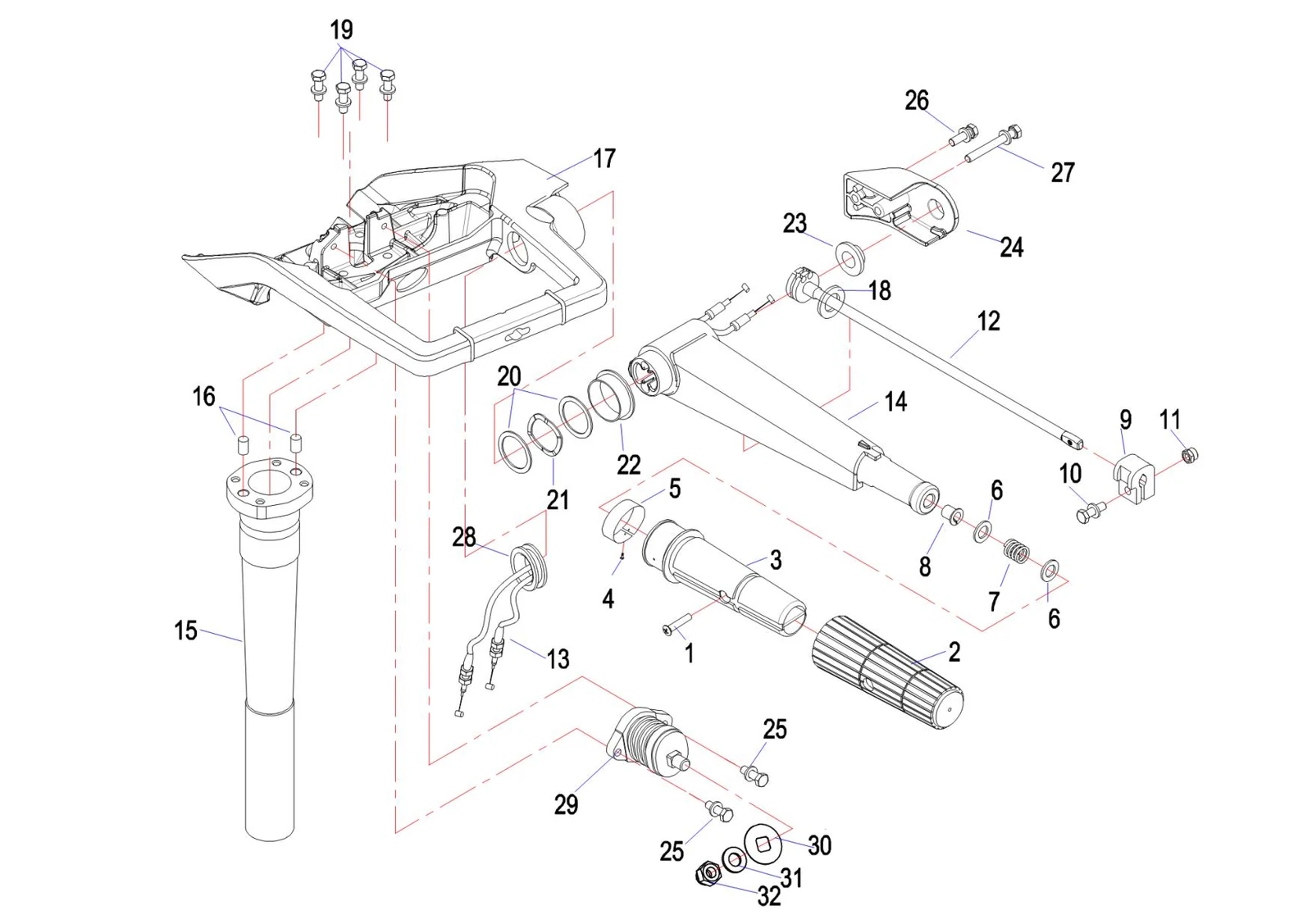

| 1 | GB820 | Крестовая полупотайная головка винт M5*20 | 1 |
| 2 | 15F-04.07.14 | Резиновая втулка рукоятки | 1 |
| 3 | 15F-04.07.13 | Рукоятка | 1 |
| 4 | GB845 | Винт самонарезающий с крестообразным шлицем ST2.2*4 | 1 |
| 5 | F4-04.11-Ⅱ | Табличка дросселя | 1 |
| 6 | GB848 | Шайба плоская 6 | 2 |
| 7 | 15F-04.07.11 | Пружина | 1 |
| 8 | 15F-04.07.12 | Втулка | 1 |
| 9 | 30F-04.07.04 | Стопорный блок | 1 |
| 10 | GB9074.1（8.8） | Болт шестигранный с плоской шайбой в сборе M8*2 | 1 |
| 11 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 1 |
| 12 | 30F-04.07.03.00 | Узел тяги дроссельной заслонки | 1 |
| 13 | 30F-04.07.02 | Трос управления дроссельной заслонкой | 2 |
| 14 | 30F-04.00.00.10 | Рукоятка управления | 1 |
| 15 | 30F-04.00.00.13 | Ось соединения рулевого кронштейна | 1 |
| 16 | 40F-01.06.00.25 | Установочный штифт | 2 |
| 17 | 30F-04.00.00.11 | Рулевой кронштейн | 1 |
| 18 | GB848 | Шайба плоская 6 | 1 |
| 19 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 4 |
| 20 | 30F-04.04 | Шайба | 2 |
| 21 | 30F-04.05 | Волнистая шайба | 1 |
| 22 | 30F-04.03 | Втулка рукоятки | 1 |
| 23 | 30F-04.02 | Втулка крышки рукоятки | 1 |
| 24 | 30F-04.00.00.01 | Крышка рукоятки управления | 1 |
| 25 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 2 |
| 26 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 1 |
| 27 | GB9074.1(8.8) | Bolt&flat gasket M6*50 | 1 |
| 28 | 30F-04.08 | Оболочка троса дроссельной заслонки | 1 |
| 29 | 30F-00.00.02.00 | Амортизирующая опора в сборе (передняя) | 1 |
| 30 | 30F-05.01.00.01 | Прокладка амортизирующей опоры (передней) | 1 |
| 31 | GB97.1 | Шайба плоская 6 | 1 |
| 32 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 1 |
| None | 30F-04.00.00.00 | Рукоятка управления (без кронштейна управления) | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

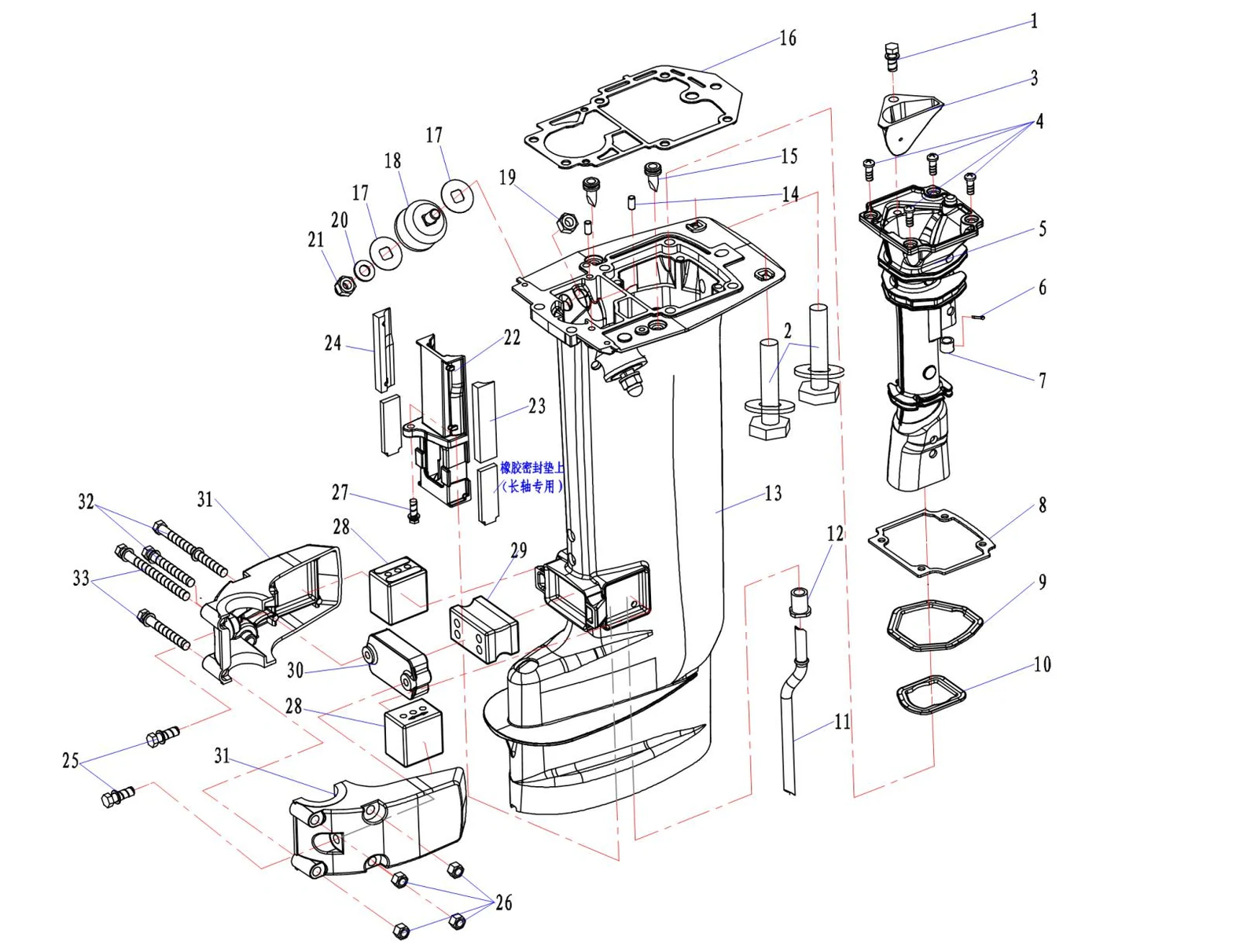

| 1 | GB9074.1(8.8) | Bolt&flat gasket M8*20 | 1 |
| 2 | GB9074.1(8.8) | Bolt&flat gasket M8*20 | 1 |
| 3 | 30F-05.02.00.01 | Выхлопной патрубок | 1 |
| 4 | GB823 | Винт с крестообразным шлицем и малой полукруглой головкой M6*18 | 4 |
| 5 | 30F-05.02.00.02 | Выхлопной коллектор | 1 |
| 6 | GB91 | Шплинт(2.5*20) | 1 |
| 7 | 30F-05.02.00.06 | Заглушка выхлопа холостого хода | 1 |
| 8 | 30F-05.02.00.03 | Прокладка выхлопного коллектора | 1 |
| 9 | 30F-05.02.00.04 | Верхняя резиновая прокладка | 1 |
| 10 | 30F-05.02.00.05 | Нижняя резиновая прокладка | 1 |
| 11 | 30F-05.02.00.10- | Водяная трубка (длинный вал) | 1 |
| None | 30F-05.02.00.10- | Водяная трубка (длинный вал) | 1 |
| 12 | 30F-05.02.00.11 | Уплотнительное кольцо водяной трубки верхнее | 1 |
| 13 | 30F-05.02.00.12- | Верхний корпус (длинный вал) | 1 |
| None | 30F-05.02.00.12- | Верхний корпус (длинный вал) | 1 |
| 14 | 15F-01.06.20 | Штифт установочный 6*12 | 2 |
| 15 | F9.9-02.00.00.12 | Дренажный штуцер | 2 |
| 16 | 30F-00.00.00.02 | Прокладка блока цилиндров | 1 |
| 17 | 30F-05.01.00.01 | Прокладка амортизирующей опоры (передней) | 1 |
| 18 | 30F-00.00.01.00 | Амортизирующая опора в сборе (боковая) | 2 |
| 19 | GB6170 | Гайка шестигранная M6 | 2 |
| 20 | GB97.1 | Шайба плоская 6 | 4 |
| 21 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 4 |
| 22 | 30F-05.02.00.07- | Выхлопная боковая пластина (длинный вал) | 1 |
| None | 30F-05.02.00.07- | Выхлопная боковая пластина (длинный вал) | 1 |
| 23 | 30F-05.02.00.13 | Нижняя резиновая прокладка-II | 1 |
| 24 | 30F-05.02.00.09 | Нижняя резиновая прокладка | 1 |
| 25 | GB9074.1(8.8) | Bolt&flat gasket M8*25 | 1 |
| 26 | GB6170 | Гайка шестигранная M6 | 2 |
| 27 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 1 |
| 28 | 30F-00.00.00.06 | Амортизирующий блок (боковой) | 2 |
| 29 | 30F-00.00.00.07 | Амортизирующий блок (средний) | 1 |
| 30 | 30F-00.00.00.08 | Опора амортизатора (средняя) | 1 |
| 31 | 30F-00.00.00.04 | Корпус амортизатора | 2 |
| 32 | GB9074.1(8.8) | Bolt&flat gasket M8*100 | 1 |
| 33 | GB9074.1(8.8） | Болт шестигранный с шайбой в сборе M8*65 | 2 |
| 物料代码 | 规格型号 | 零件名称(英文） | 单价 |

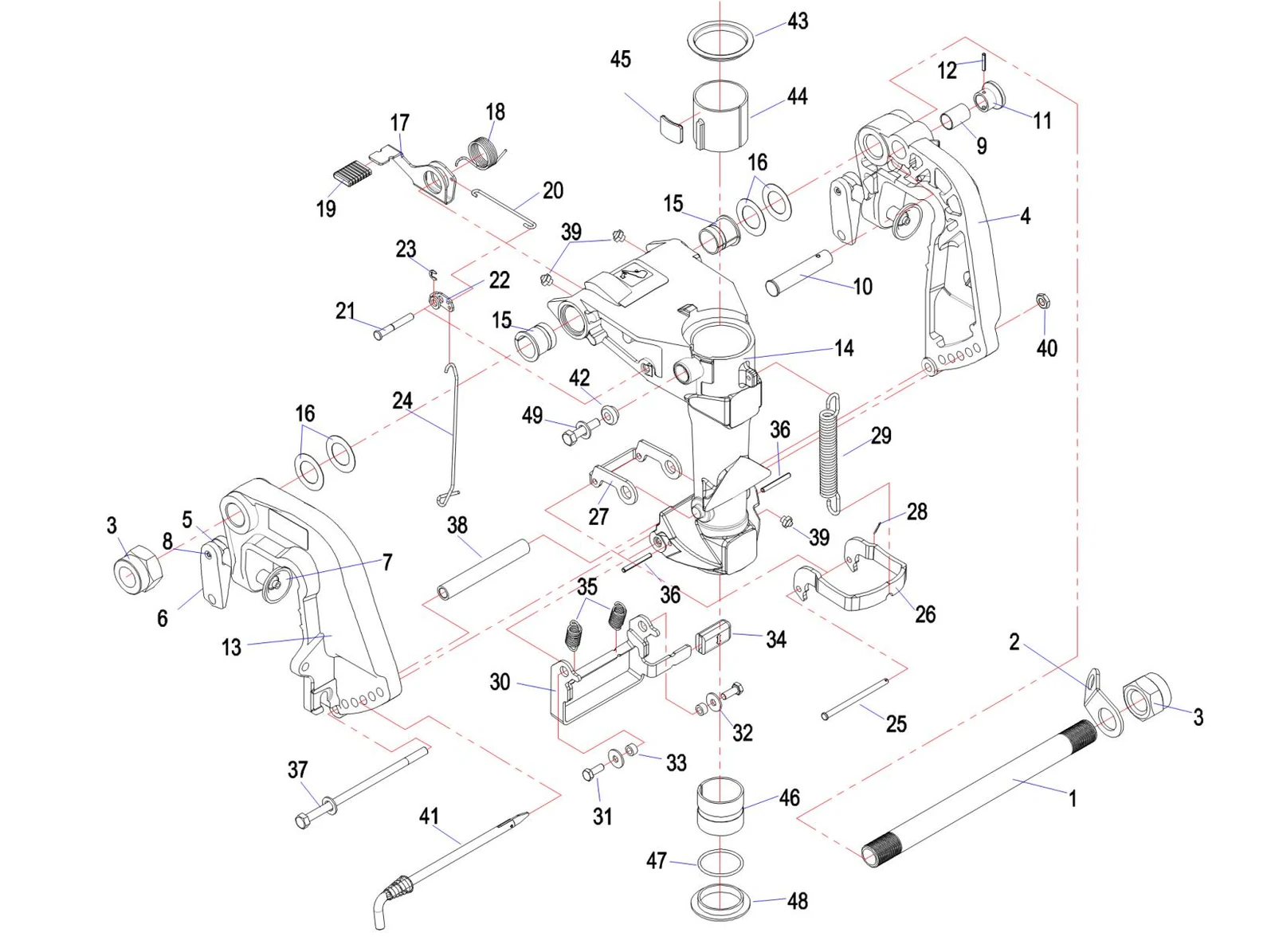

| None | 40F-03.04 | Шпилька зажимного кронштейна | 1 |
| None | 15F-03.03 | Перфорированная пластина | 1 |
| None | 15F-03.01 | Гайка зажимного кронштейна | 2 |
| None | 30F-03.00.03.01 | Левый кронштейн | 1 |
| None | F9.9-Ⅱ-03.00.00.0 | 2 Болт крепления транца | 2 |
| None | 40F-03.05.03.02 | Зажимная рукоятка | 2 |
| None | 15F-03.05.02.03 | Зажимной диск | 2 |
| None | GB1015 | Заклепка полупустотелая потайная 4*22 | 2 |
| None | 30F-03.01.02 | Втулка левого кронштейна | 1 |
| None | 40F-03.05.04.01 | Фиксирующая ось | 1 |
| None | 40F-03.05.04.02 | Рукоятка фиксирующей оси | 1 |
| None | GB879.2 | Пружинный цилиндрический штифт 3*18 | 1 |
| None | 30F-03.00.04.00 | Правый кронштейн | 1 |
| None | 30F-03.00.00.22 | Поворотный кронштейн | 1 |
| None | 15F-03.09.02 | Демпферная втулка кронштейна | 2 |
| None | 40F-03.03 | Прокладка | 4 |
| None | 30F-03.03.07 | Стопорный стержень фиксации откидывания | 1 |
| None | 30F-03.03.09 | Торсионная пружина | 1 |
| None | 30F-03.03.08 | Чехол стопорного стержня фиксации откидывания | 1 |
| None | 30F-03.03.10 | Тяга стопорного стержня | 1 |
| None | 30F-03.03.12 | Ось штифта | 1 |
| None | 30F-03.03.11 | Кронштейн стопорного стержня | 1 |
| None | GB896 | Стопорное кольцо 6 | 1 |
| None | 30F-03.03.13 | Тяга фиксации внешнего наклона | 1 |
| None | 30F-03.03.15 | Ось штифта фиксации наклона | 1 |
| None | 30F-03.03.16 | Стопорная пластина фиксации внешнего наклона | 1 |
| None | 30F-03.03.14 | Стопорная пластина фиксации внутреннего наклона | 1 |
| None | GB91 | Шплинт(2.5*20) | 1 |
| None | 30F-03.03.17 | Пружина растяжения | 1 |
| None | 30F-03.03.18.00 | Пластина фиксации движения на мелководье в сборе | 1 |
| None | GB5783 | Болт шестигранный M6*25 | 2 |
| None | GB96 | Шайба плоская 4 | 2 |
| None | 30F-03.03.19 | Дистанционная трубка | 2 |
| None | 15F-03.09.12.01 | Резино-пластиковая втулка | 1 |
| None | 30F-03.03.20 | Пружина растяжения (короткая) | 2 |
| None | GB879.2 | Пружинный цилиндрический штифт 3*18 | 2 |
| None | GB9074.1(8.8) | Bolt M8*160 | 1 |
| None | 30F-03.04 | Втулка болта | 1 |
| None | JB/T7940.1 | Прямая пресс-масленка M6 | 3 |
| None | GB6170 | Гайка шестигранная M6 | 1 |
| None | 30F-03.05 | Штифт ограничения угла в сборе | 1 |
| None | 15F-03.09.09 | Уплотнительное кольцо стопорного болта | 1 |
| None | 30F-03.03.02 | Верхнее упорное кольцо | 1 |
| None | 30F-03.03.03 | Стопорное кольцо | 1 |
| None | 40F-03.07.05 | Фрикционная шайба стопорного кольца | 1 |
| None | 30F-03.03.04 | Нижняя втулка | 1 |
| None | 30F-03.03.05 | Уплотнительное кольцо O-образного сечения | 1 |
| None | 30F-03.03.06 | Нижнее упорное кольцо | 1 |
| None | GB9074.1（8.8） | Болт шестигранный с плоской шайбой в сборе M8*2 | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

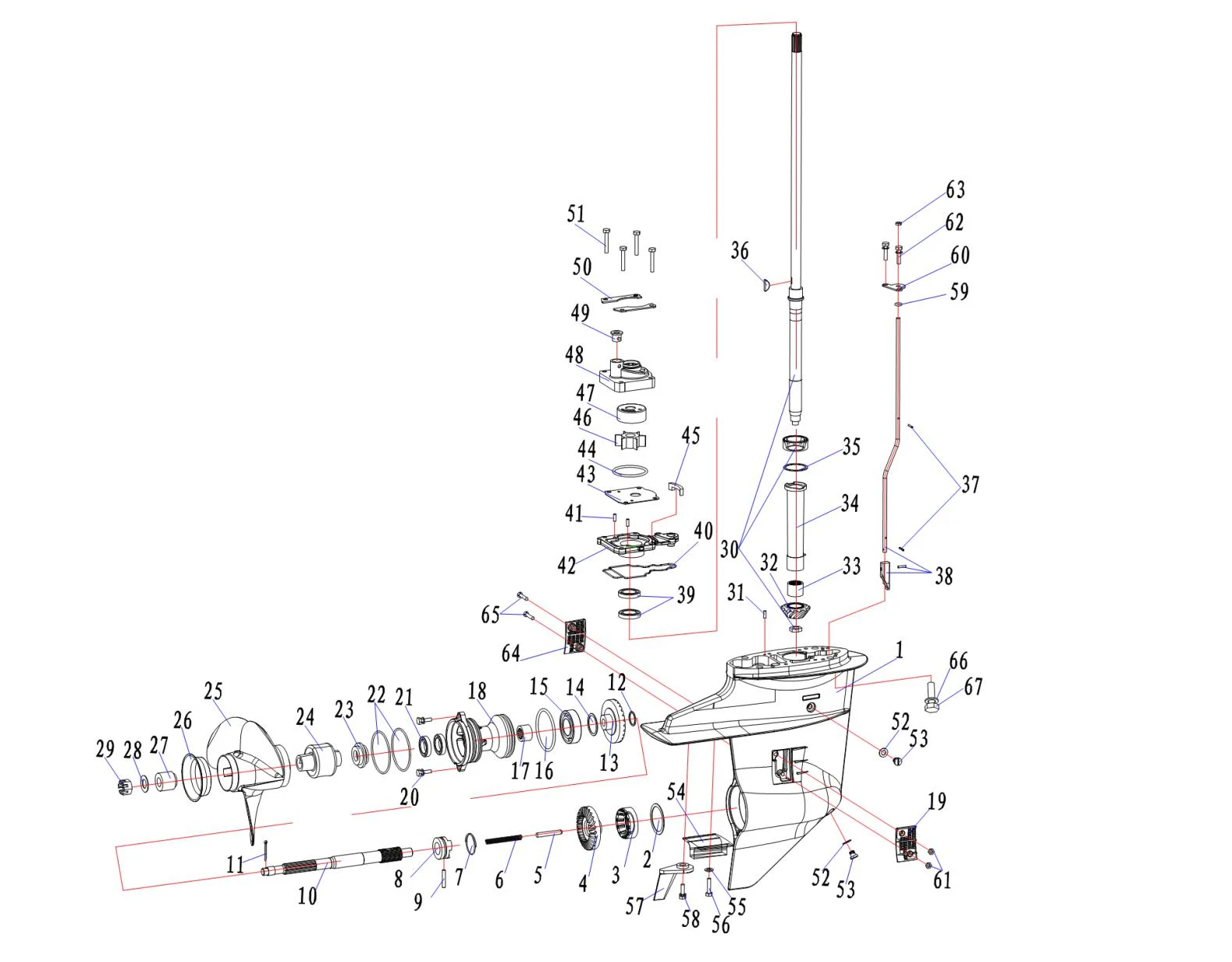

| 1 | 30F-06.00.00.27 | Подводный корпус | 1 |
| 2 | 30F-06.00.00.26 | Прокладка 1 (передняя коническая передача) | 1 |
| 3 | 15F-06.07 | Конический роликовый подшипник (30205) | 1 |
| 4 | 30F-06.00.00.22 | Шестерня переднего хода | 1 |
| 5 | 30F-06.00.05.06 | Плунжер переключения передач | 1 |
| 6 | 30F-06.00.05.05 | Пружина сжатия | 1 |
| 7 | 15F-06.10.04 | Стопорное кольцо | 1 |
| 8 | 30F-06.00.05.02 | Кулачковая муфта | 1 |
| 9 | 15F-06.10.03 | Штифт сцепления | 1 |
| 10 | 30F-06.00.05.01 | Вал гребного винта | 1 |
| 11 | GB91 | Шплинт(2.5*20) | 1 |
| 12 | 30F-06.00.00.06 | Шайба | 1 |
| 13 | 30F-06.00.04.06 | Шестерня заднего хода | 1 |
| 14 | 30F-06.00.04.05 | Прокладка (задний ход) | 1 |
| 15 | 30F-06.00.04.04 | Подшипник глубокого желоба (6006C3) | 1 |
| 16 | 30F-06.00.04.07 | Кольцо O-образное (толстое) (63.5*4) | 1 |
| 17 | 30F-06.00.04.03 | Игольчатый подшипник (HK2016) | 1 |
| 18 | 30F-06.00.04.01 | Крышка подводного корпуса | 1 |
| 19 | 30F-06.00.00.05 | Крышка водозаборника B | 1 |
| 20 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 2 |
| 21 | 30F-06.00.04.02 | Сальник крышки корпуса (20*34*6.5) | 2 |
| 22 | 30F-06.00.04.08 | Кольцо O-образное (тонкое) (67*2.5) | 2 |
| 23 | 30F-06.00.00.03 | Проставка гребного винта | 1 |
| 24 | 30F-06.00.02.00 | Внутренний шлицевой узел гребного винта | 1 |
| 25 | 30F-06.00.01.01 | Гребной винт (9-7/8*12-F) | 1 |
| None | 30F-06.00.01.00 | Узел гребного винта (9-7/8*12-F) | 1 |
| 26 | 30F-06.00.01.02 | Раструб гребного винта (9-7/8*12- | 1 |
| 27 | 30F-06.00.00.02 | Внутренняя шлицевая проставка гребного винта | 1 |
| 28 | GB97.1 | Шайба плоская 6 | 1 |
| 29 | 30F-06.00.00.01 | Гайка шестигранная с прорезью M14 | 1 |
| 30 | 30F-06.00.07.00-S | Узел приводного вала (короткий вал) | 1 |
| None | 30F-06.00.07.00-L | Узел приводного вала (длинный вал) | 1 |
| 31 | 15F-06.03.08 | Установочный штифт 4*12 | 1 |
| 32 | 30F-06.00.00.21 | Ведущее колесо | 1 |
| 33 | 30F-06.00.00.28 | Игольчатый подшипник (F2020) | 1 |
| None | 30F-06.00.00.28 | Игольчатый подшипник (F2020) | 1 |
| 34 | 30F-06.00.00.29 | Нейлоновое кольцо | 1 |
| 35 | 30F-06.00.00.25 | Прокладка (приводной вал) | 1 |
| 36 | 40F-06.09.02 | Шпонка сегментная | 1 |
| 37 | GB879 | Штифт цилиндрический пружинный (2.5*20) | 2 |
| 38 | 30F-06.00.06.00-S | Узел кулачка переключения передач (короткий вал) | 1 |
| None | 30F-06.00.06.00-L | Узел кулачка переключения передач (длинный вал) | 1 |
| 39 | 40F-06.04.04 | Сальник крышки корпуса (22*36*7) | 2 |
| 40 | 30F-06.00.00.19 | Кольцо резиновое уплотнительное | 1 |
| 41 | 15F-06.03.08 | Установочный штифт 4*12 | 2 |
| 42 | 30F-06.00.00.20 | Корпус подшипника | 1 |
| 43 | 30F-06.00.00.13 | Пластина водяного насоса | 1 |
| 44 | 30F-06.00.00.12 | Кольцо O-образное корпуса водяного насоса (46*3.3) | 1 |
| 45 | 30F-06.00.00.16 | Уплотнительная полоса корпуса подшипника | 1 |
| 46 | 40F-06.09.00 | Узел крыльчатки водяного насоса | 1 |
| 47 | 30F-06.00.00.11 | Внутренний корпус водяного насоса | 1 |
| 48 | 30F-06.00.00.10 | Корпус водяного насоса | 1 |
| 49 | 30F-06.00.00.09 | Кольцо уплотнительное водяной трубы | 1 |
| 50 | 30F-06.00.00.08 | Отражатель водяного насоса | 2 |
| 51 | GB5783 | Болт шестигранный M6*25 | 4 |
| 52 | 15F-06.01.04 | Прокладка сливной пробки | 2 |
| 53 | 15F-06.01.03 | Заливная пробка | 2 |
| 54 | 15F-06.15 | Анод B | 1 |
| 55 | GB861.1 | Шайба стопорная с внутренними зубьями M6 | 1 |
| 56 | GB5783 | Болт шестигранный M6*25 | 1 |
| 57 | 30F-06.00.03.00 | Узел регулировочного плавника | 1 |
| 58 | GB9074.1(8.8) | Bolt&flat gasket M6*20 | 1 |
| 59 | 15F-06.03.03 | Кольцо O-ring тяги переключения передач | 1 |
| 60 | 30F-06.00.00.15 | Прижимная пластина кулачка переключения передач | 1 |
| 61 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 2 |
| 62 | GB9074.1(8.8) | Bolt&flat gasket M6*25 | 2 |
| 63 | GB6170 | Гайка шестигранная M6 | 1 |
| 64 | 30F-06.00.00.04 | Крышка водозаборника A | 1 |
| 65 | GB819 | Винт с крестообразным шлицем потайной M5*45 | 2 |
| 66 | GB848 | Шайба плоская 6 | 4 |
| 67 | 30F-00.00.00.01 | Болт шестигранный с фланцем (M10*35) | 4 |
| None | 30F(S)-06.00.00.00 | Подводный узел в сборе | 1 |
| None | 30F(L)-06.00.00.00 | Подводный узел в сборе | 1 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | Gear shift parts | 1 | |
| 2 | Upper casing | 1 | |
| 3 | GB9074.1(8.8) | Bolt&flat gasket M6*25 | 4 |
| 4 | 30F-05.01.00.02 | Резиновое уплотнительное кольцо основания | 1 |
| 5 | 15F-01.06.20 | Штифт установочный 6*12 | 2 |
| 6 | GB9074.1(8.8) | Bolt&flat gasket M8*30 | 6 |
