海的 40F - 40F HL(S)

共 11 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОЖУХ2СТАРТОВЫЙ КОЖУХ3СИЛОВОЙ БЛОК4УЗЕЛ КОЛЕНЧАТОГО ВАЛА5ОСНОВАНИЕ6ВЕРХНЯЯ ЧАСТЬ7КРОНШТЕЙН8РУЛЕВАЯ ЧАСТЬ9ЧАСТЬ КРЕПЛЕНИЯ10ПОДВОДНАЯ СЕКЦИЯ11СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

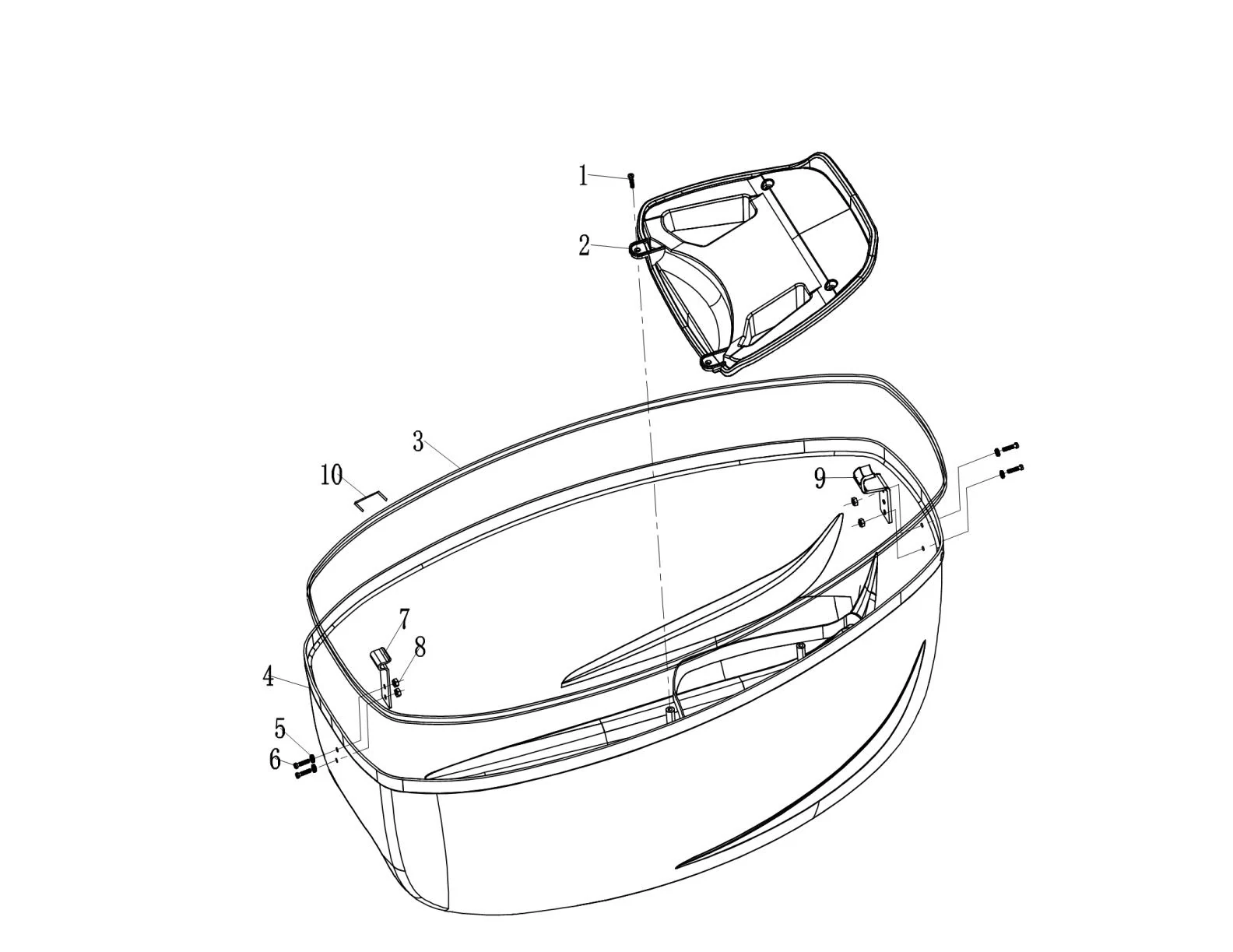

Рис. 1ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1GB845Винт самонарезающий с крестообразным шлицем ST2.2*44
240FИгольчатый подшипник D-14161
340F-07.00.00.02Резиновый уплотнитель1
440FИгольчатый подшипник D-14161
5GB96Шайба плоская 44
6GB818Винт с крестообразным шлицем и полукруглой головкой M4*144
7F15-07.00.00.06Передний фиксирующий крючок1
8DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.254
940F-07.00.00.04Задний стопорный крючок1
1015F-07.07Заклепка круглая 1.210
None40F-07.00.00.00Узел верхнего кожуха1

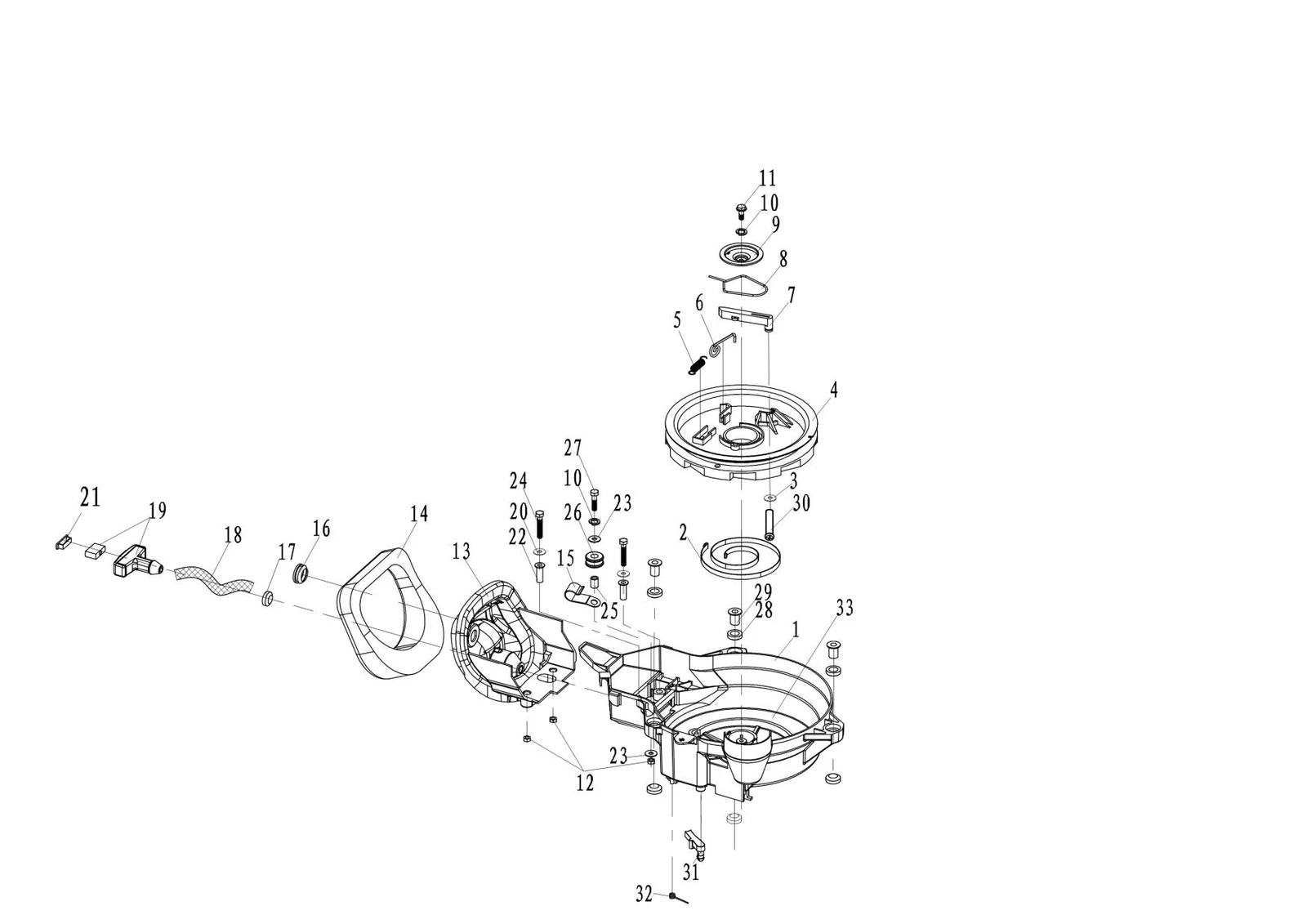

Рис. 2СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.01.01.01Кожух стартера1
240F-01.01.08Пружина вихревая1
340F-01.01.21Прокладка приводного рычага1
440F-01.01.06Пусковой шкив1
540F-01.01.10Возвратная пружина1
640F-01.01.09Пружина храповика1
7F25-01.01.00.02Приводной рычаг1
840F-01.01.12Пружина прижимной пластины1
940F-01.01.11Прижимная пластина стартера1
10GB93Шайба пружинная 62
11GB5783（8.8）Болт с шестигранной головкой M6*161
12DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.253
1340F-01.01.02.00Узел направляющей пускового шнура1
1440F-01.01.02.04Амортизационная втулка кронштейна1
15F15-01.03.00.42fix clip,air breather tube1
1640F-01.01.02.03Резиновая заглушка1
1740F-01.01.19Кольцо демпферное рукоятки1
1815F-01.01.22Пусковой шнур φ5*2000mm1
1940F-01.01.18Рукоятка стартера1
20GB97.1Шайба плоская 62
2140F-01.01.16Крышка рукоятки1
2240F-01.01.02.02Втулка с буртиком2
23GB96Шайба плоская 42
24GB5783Болт шестигранный M6*252
2540F-01.01.01.05Втулка катушки1
2640F-01.01.01.04Катушка пускового шнура1
27GB5783Болт шестигранный M6*251
2840F-01.01.14Амортизационное кольцо6
2940F-01.01.13Втулка с буртиком3

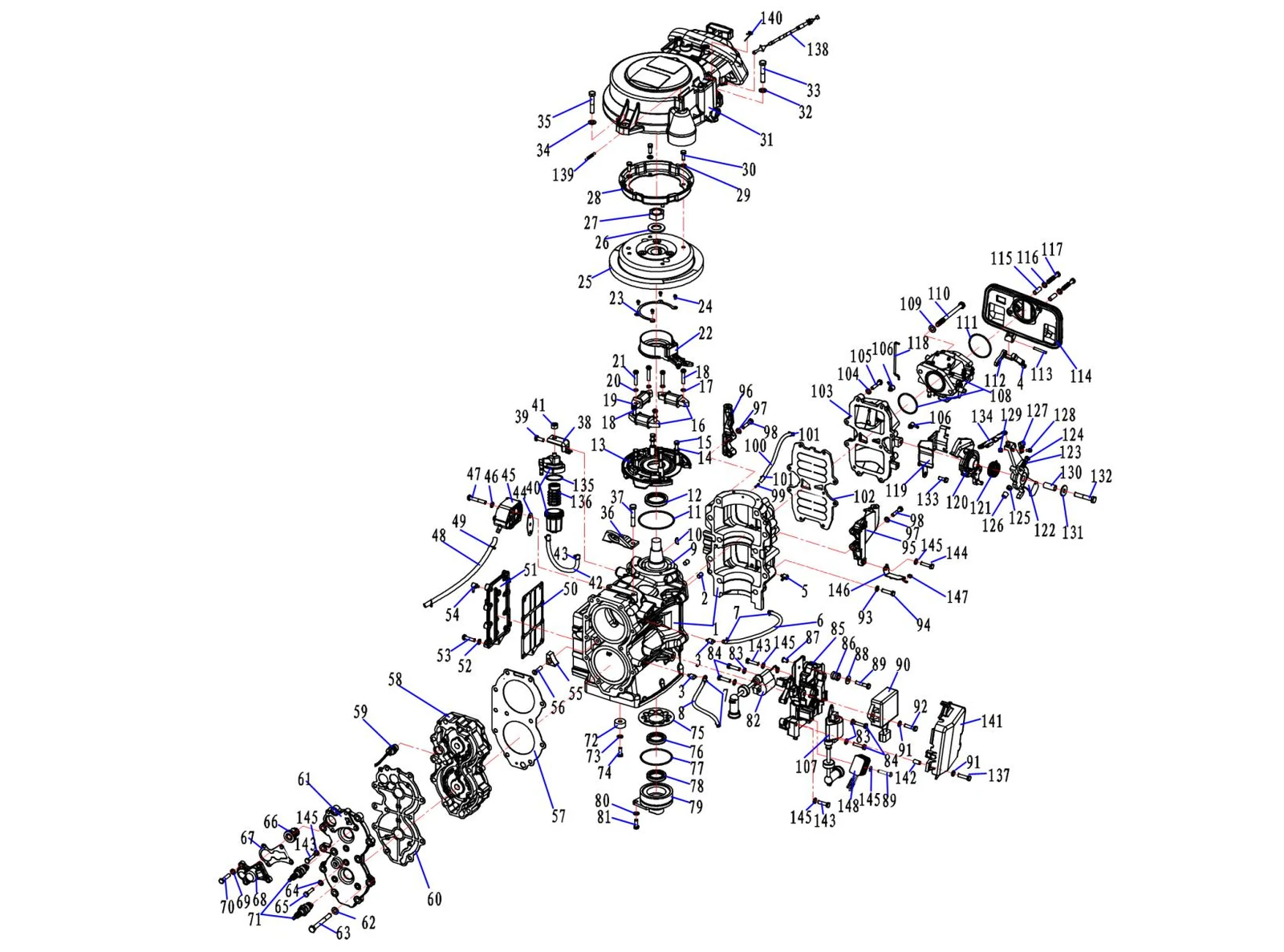

Рис. 3СИЛОВОЙ БЛОК POWER UNIT
动力部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.06.01.01Корпус в сборе (с крышкой)1
140F-01.06.03.01Крышка корпуса (очистка)1
240F-01.06.00.25Установочный штифт2
340F-01.06.01.03Круглый штуцер воздушной трубки2
415F-01.02.07Соединитель тяги воздушной заслонки1
515F-01.06.03Круглый штуцер воздушной трубки A1
640F-01.06.00.04Воздушная трубка (длинная) (3*7*290)1
7Clamp4
840F-01.06.00.05Воздушная трубка (короткая) (3*7*215)1
940FИгольчатый подшипник D-14161
1040F-01.03.03Шпонка сегментная1
1140F-01.03.08.02Кольцо O-ring1
1240F-01.03.08.01Сальник (35*50*8)1
1340F-01.03.08.00Узел магнитоэлектрического основания1
14GB97.1Шайба плоская 64
15GB5783Болт шестигранный M6*254
1640F-01.03.04Зарядная катушка1
17GB93Шайба пружинная 64
18GB823Винт с крестообразным шлицем и малой полукруглой головкой M6*184
1940F-01.03.26Катушка освещения1
20GB93Шайба пружинная 62
21GB823Винт с крестообразным шлицем и малой полукруглой головкой M6*182
2240F-01.03.08.03Триггер в сборе с кронштейном1
2340F-01.03.07Прижимная пластина магнитного датчика1
24GB818Винт с крестообразным шлицем и полукруглой головкой M4*144
2540F-01.03.01.00Маховик в сборе1
26GB97.1Шайба плоская 61
2740F-01.03.02Гайка маховика (M20*1.25, зев 30)1
2840F-01.01.15Ступица стартера1
29GB97.1Шайба плоская 64
30GB5783Болт шестигранный M6*254
3140F-01.01.01.00Крышка стартера в сборе1
32GB97.1Шайба плоская 62
33GB5783Болт шестигранный M6*252
34GB97.1Шайба плоская 61
35GB5783Болт шестигранный M6*251
3640F-01.06.00.01Задний кронштейн крышки стартера1
37GB5783Болт шестигранный M6*252
3840F-01.07.07Кронштейн топливного фильтра1
39GB5783Болт шестигранный M6*251
4015F-01.07.05.05Корпус фильтра1
41GB6170Гайка шестигранная M61
4240F-01.07.06Маслопровод A (5*9*170)1
43Hose clip2
4440F-01.07.05Прокладка топливного насоса1
4540F-01.07.04.00Топливный насос в сборе1
46GB97.1Шайба плоская 62
47GB5783Болт шестигранный M6*252
4840F-01.07.06Маслопровод A (5*9*170)1
49Hose clip2
5040F-01.06.00.10Прокладка сливной крышки1
5140F-01.06.00.08Сливная крышка1
52GB97.1Шайба плоская 69
53GB5783Болт шестигранный M6*259
5415F-01.06.10Патрубок водяной круглый1
5540F-01.06.00.20Анод блока цилиндров1
56GB820Крестовая полупотайная головка винт M5*201
5740F-01.06.00.16Прокладка блока цилиндров1
5840F-01.06.00.15Головка блока цилиндров1
5940F-01.06.00.17Датчик температуры в сборе1
6040F-01.06.00.19Прокладка наружной крышки цилиндра1
6140F-01.06.00.18Наружная крышка цилиндра1
62GB97.1Шайба плоская 611
63GB5782（A4-80)Болт с шестигранной головкой M8*7011
64GB97.1Шайба плоская 64
65GB5783Болт шестигранный M6*254
6615F-01.06.14-Термостат (50°)1
6740F-01.06.00.13Прокладка термостата1
6840F-01.06.00.14Крышка термостата1
69GB97.1Шайба плоская 64
70GB5783Болт шестигранный M6*254
71BR7HSСвеча зажигания2
7240F-01.06.00.11Сливной анод1
73GB848Шайба плоская 61
74GB5783Болт шестигранный M6*251
7540F-01.06.00.26Пластина подшипника1
7640F-01.06.00.22Сальник 30*42*62
7740F-01.06.00.24О-образное кольцо корпуса сальника1
7840F-01.06.00.23Сальник (16*30*6)2
7940F-01.06.00.21Корпус сальника1
80GB97.1Шайба плоская 61
81GB5783Болт шестигранный M6*251
8240F-01.03.25Катушка зажигания (коричневый/чёрный — старый зелёный провод)1
83GB97.1Шайба плоская 64
84GB5783Болт шестигранный M6*254
8540F-01.03.21Кронштейн контроллера1
8640F-01.03.23Демпферное кольцо3
8740F-01.03.22Трубка с буртиком3
88GB96Шайба плоская 42
89GB5783Болт шестигранный M6*253
9040F-01.03.20Контроллер зажигания1
91GB97.1Шайба плоская 63
92GB5783Болт шестигранный M6*252
93GB848Шайба плоская 610
94GB5783Болт шестигранный M6*2510
9540F-01.06.00.02Левый кронштейн крышки стартера1
9640F-01.06.00.03Правый кронштейн крышки стартера1
97GB97.1Шайба плоская 64
98GB5783Болт шестигранный M6*254
9915F-01.06.21Круглый штуцер воздушной трубки B1
10040F-01.06.00.07Топливный шланг (3*7*250)1
101Clamp2
10240F-01.06.02.00Впускной клапан в сборе1
10340F-01.06.00.12Впускной коллектор1
104GB97.1Шайба плоская 68
105GB5783Болт шестигранный M6*258
10615F-01.06.03Круглый штуцер воздушной трубки A2
10740F-01.03.25Катушка зажигания (коричневый/чёрный — старый зелёный провод)1
10840F-01.02.02.00Карбюратор в сборе1
109GB97.1Шайба плоская 62
110GB5783Болт шестигранный M6*252
11140F-01.02.00.01О-образное кольцо (впуск) (53*2.4)1
11240F-01.02.00.04Рычаг воздушной заслонки1
113GB879.2Пружинный цилиндрический штифт 3*181
11440F-01.02.01.00Глушитель впуска в сборе1
11540F-01.02.00.02Дистанционная трубка2
116GB97.1Шайба плоская 62
117GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
11840F-01.02.00.03Тяга воздушной заслонки (длинная)1
11940F-01.04.01Кронштейн троса дроссельной заслонки1
12040F-01.04.04Скользящая опора1
12140F-01.04.05Пружина кручения1
12240F-01.04.06Рычаг управления магнето1
12340F-01.04.07Пружина сжатия1
124GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
125GB6172Тонкая шестигранная гайка M41
12640F-01.04.08Резьбовая крышка1
12740F-01.03.08.07Кабельный зажим1
128GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
129GB6170Гайка шестигранная M61
13040F-01.04.03Втулка1
131GB96Шайба плоская 41
132GB5783Болт шестигранный M6*251
133GB5783（8.8）Болт с шестигранной головкой M6*161
13440F-01.03.08.09Шатун1
13515F-01.07.05.06Кольцо O-образное фильтра (33*2)1
13615F-01.07.05.04Фильтрующий элемент1
137GB5783Болт шестигранный M6*251
13840F-01.01.05Трос тормоза в сборе1
139F15-01.07.00.05Трос возвратной пружины1
140F15-01.07.00.03Пружина кручения стопора1
14140F-01.03.05Крышка электрики1
14240F-01.03.06Трубка прокладки1
143GB5783Болт шестигранный M6*253
144GB5783Болт шестигранный M6*251
145GB97.1Шайба плоская 65
14640F-01.03.18Кронштейн1
14740F-01.03.08.08Открытое резиновое кольцо1
14840FE-01.03.10Выпрямитель1

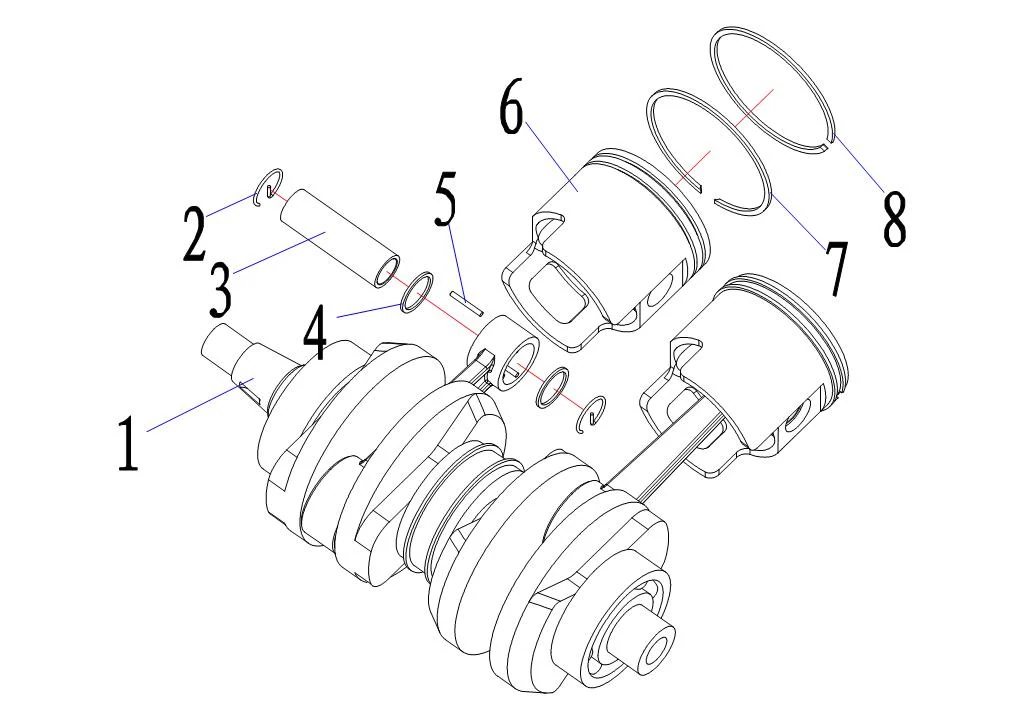

Рис. 4УЗЕЛ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT SECTION
曲轴部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.06.05.00Шатунно-кривошипный узел1
240F-01.06.04.03Стопорное кольцо поршневого пальца4
340F-01.06.04.02Поршневой палец2
440F-01.06.04.05Игольчатая крышка4
540F-01.06.04.04Игольчатый подшипник с плотным расположением игл56
640F-01.06.04.01Поршень2
740F-01.06.04.07Второе компрессионное кольцо2

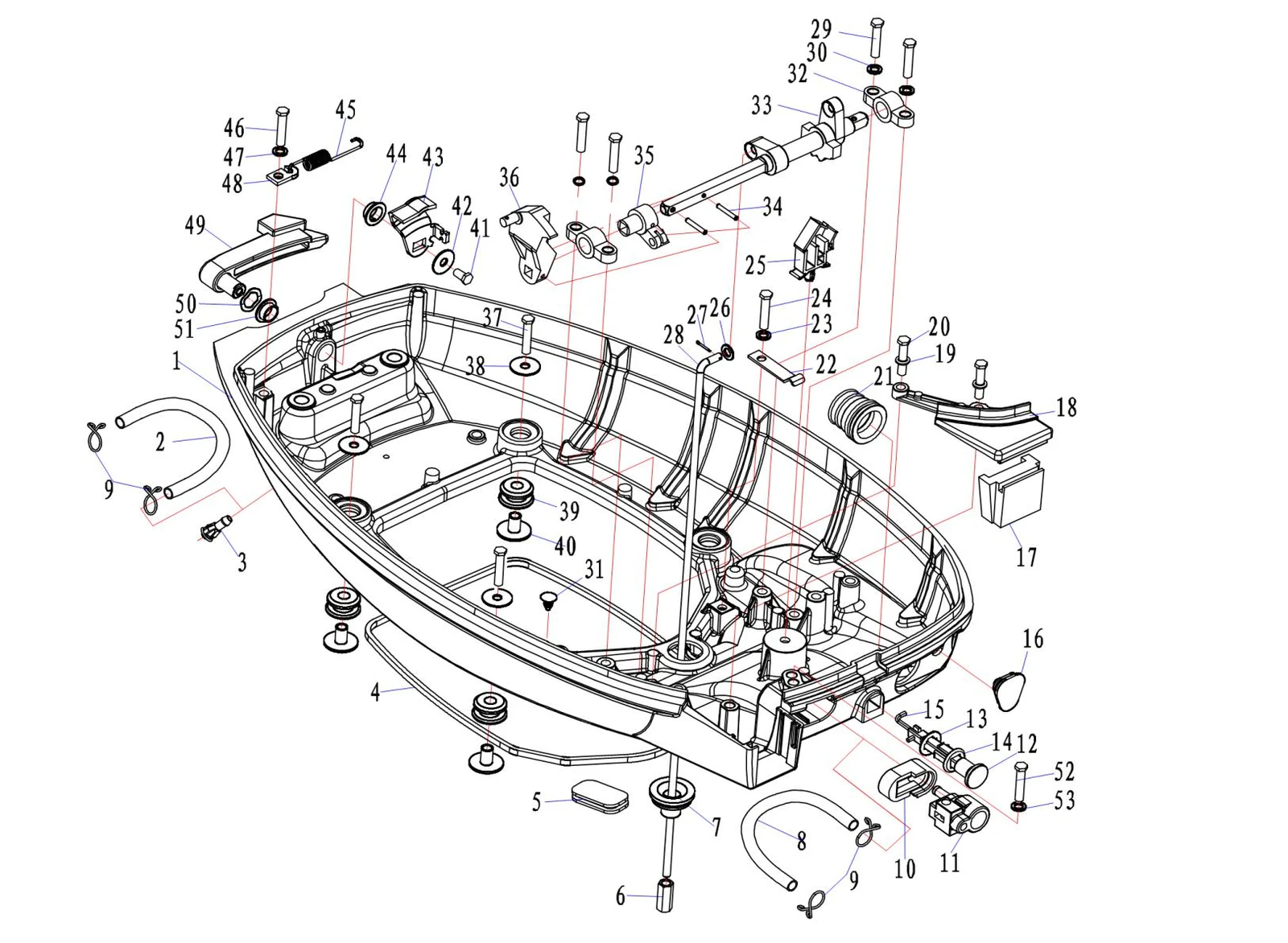

Рис. 5ОСНОВАНИЕ BASE
底座 爆炸图
REFНомер деталиНаименованиеКол-во
140F-02.00.00.01Нижний кожух1
240F-01.06.00.06Водяная трубка(5*9*375)1
315F-02.11Пластиковый водяной штуцер1
440F-02.00.00.07Резиновое демпферное кольцо1
5F9.9-02.00.00.15Заглушка резиновая прямоугольная1
615F-06.04.05Цилиндрическая гайка1
740F-02.00.00.02Резиновый чехол тяги переключения передач1
840F-01.07.09Топливный шланг B(5*9*550)1
9Hose clip4
1040F-01.07.10Резиновая втулка1
1115F-01.07.01.00Разъём топливной трубки в сборе1
1215F-02.02Тяга воздушной заслонки1
1315F-02.04Резиновая прокладка1
1415F-02.03Чехол тяги воздушной заслонки1
1540F-01.02.00.05Тяга воздушной заслонки (короткая)1
16F15-02.00.00.12Оболочка троса1
1740F-02.00.00.06Квадратная резиновая заглушка1
1840F-02.00.00.05Малая крышка1
19GB97.1Шайба плоская 62
20GB5783Болт шестигранный M6*252
21F15-02.00.00.15Резиновое демпферное кольцо тяги рукоятки1
2240F-02.00.00.09Пружинная пластина ограничителя переключения передач1
23GB97.1Шайба плоская 61
24GB5783Болт шестигранный M6*251
2515F-02.06Зажим крепления троса дросселя1
26GB97.1Шайба плоская 61
27GB91Шплинт(2.5*20)1
2840F-02.00.00.10-SВерхний рычаг переключения передач (S)1
None40F-02.00.00.10-LВерхний рычаг переключения передач (L)1
29GB5783Болт шестигранный M6*254
30GB97.1Шайба плоская 64
3140F-02.00.00.08Резьбовая пробка1
32F15-02.00.00.07Кронштейн2
3340F-02.01.00.03Крепление рычага переключения передач1
34GB879.2Пружинный цилиндрический штифт 3*182
35F15-02.01.00.01Наконечник троса1
3640F-02.01.00.01Коромысло рычага переключения передач1
37GB5783Болт шестигранный M6*254
38GB5287Плоская шайба 64
3940F-02.00.00.03Резиновая амортизирующая подушка4
4040F-02.00.00.04Втулка амортизирующей подушки4
41GB5783Болт шестигранный M6*251
42GB96.1Шайба плоская 61
4340F-02.02.00.05Стопорный блок1
4440F-02.02.00.04Шайба B1
4540F-02.02.00.06Пружина растяжения стопорного блока1
46GB5783Болт шестигранный M6*251
47GB97.1Шайба плоская 61
4840F-02.02.00.07Крюк пружины растяжения1
4940F-02.02.00.00Рукоятка стопорения в сборе1
5040F-02.02.00.02Шайба волнистая1
5140F-02.02.00.03Шайба A1
52GB5783Болт шестигранный M6*251
53GB97.1Шайба плоская 61

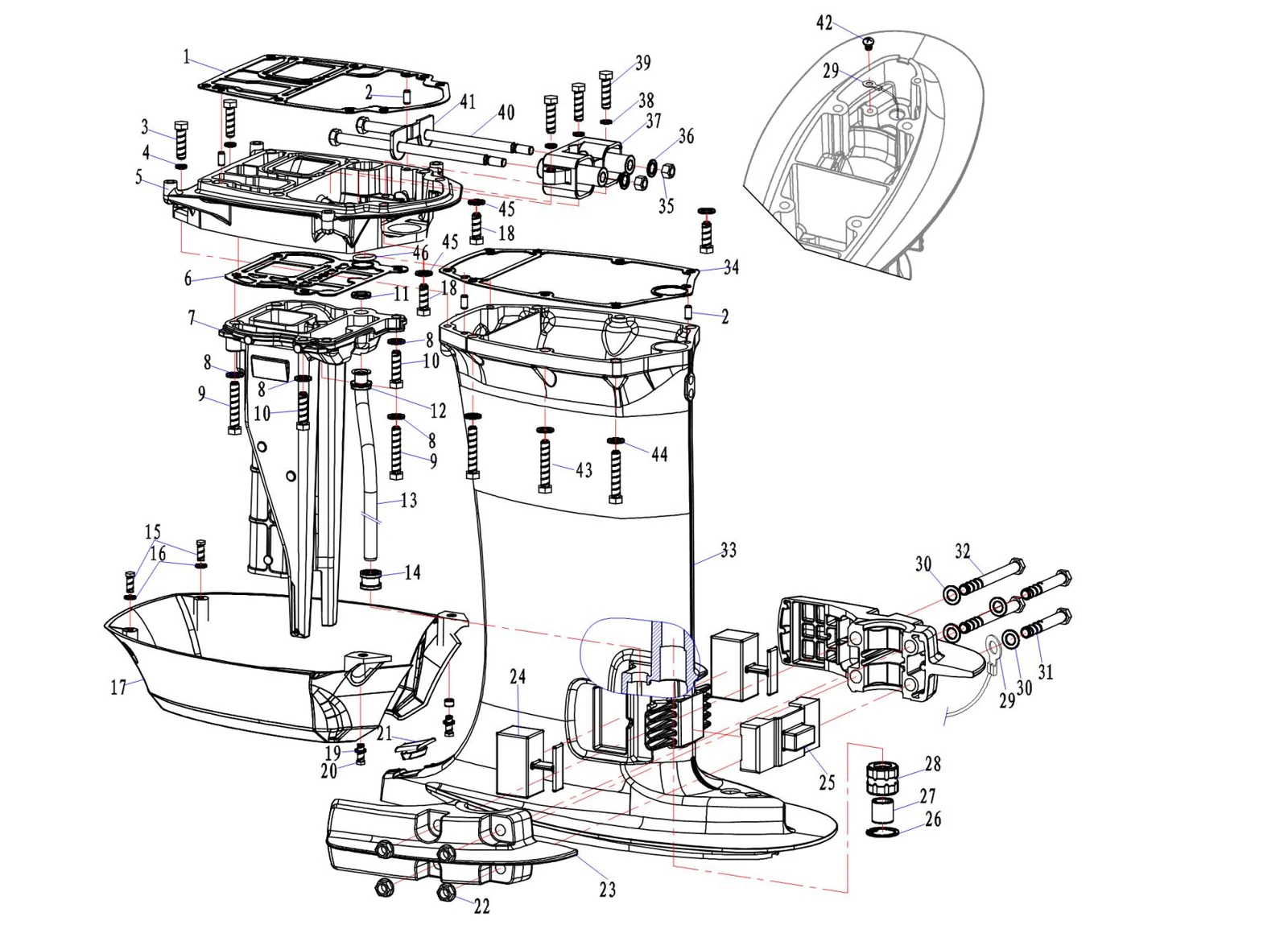

Рис. 6ВЕРХНЯЯ ЧАСТЬ UPPER SECTION
水上部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-05.00.00.10Уплотнительная прокладка основания блока цилиндров1
215F-01.06.20Штифт установочный 6*124
3GB5783Болт шестигранный M6*252
4GB93Шайба пружинная 62
540F-05.00.00.17Основание блока цилиндров1
640F-05.00.00.12Уплотнительная прокладка выхлопной трубы1
740F-05.00.00.11Выхлопная труба1
8GB97.1Шайба плоская 65
9GB5783Болт шестигранный M6*253
10GB5783Болт шестигранный M6*252
1140F-05.00.00.15Втулка водяной трубы1
1240F-05.00.00.14Уплотнительное кольцо водяной трубы1
1340F-05.00.00.13-SВодяная труба (короткий вал)1
None40F-05.00.00.13-LВодяная труба (длинная)1
1440F-05.00.00.16Нижнее уплотнительное кольцо водяной трубы1
15GB5783Болт шестигранный M6*252
16GB97.1Шайба плоская 62
1740F-02.00.00.11Декоративный кожух1
18GB5783Болт шестигранный M6*252
19GB97.1Шайба плоская 62
20GB5783Болт шестигранный M6*252
2140F-05.00.00.02Анодная пробка1
22GB6177Шестигранная фланцевая гайка M104
2340F-00.01Корпус амортизатора2
2440F-00.02Демпферный блок A2
2540F-02.03Демпферный блок B1
26GB893.1Пружинное стопорное кольцо для отверстия Φ301
2740F-05.00.00.05Установочная втулка1
2840F-05.00.00.06Резиновая втулка1
2940F-03.07.10Узел крепления троса1
30GB848Шайба плоская 64
31GB5783Болт шестигранный M6*252
32GB5783Болт шестигранный M6*252
3340F-05.00.00.01-SВерхний корпус (короткий вал)1
None40F-05.00.00.01-LВерхний корпус (длинный)1
3440F-05.00.00.18Верхнее уплотнение1
35DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
36GB97.1Шайба плоская 62
3740F-05.01.00.00Узел двухкамерного амортизатора1
38GB93Шайба пружинная 63
39GB5783Болт шестигранный M6*253
4040F-05.00.00.07Болт с шестигранной головкой L=1842
4140F-05.00.00.08Прижимная пластина двухкамерного амортизатора1
42GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
43GB5783Болт шестигранный M6*256
44GB97.1Шайба плоская 66
45GB93Шайба пружинная 62
46F2.5-01.04.02.04Кольцо O-образное (13*2.4)1

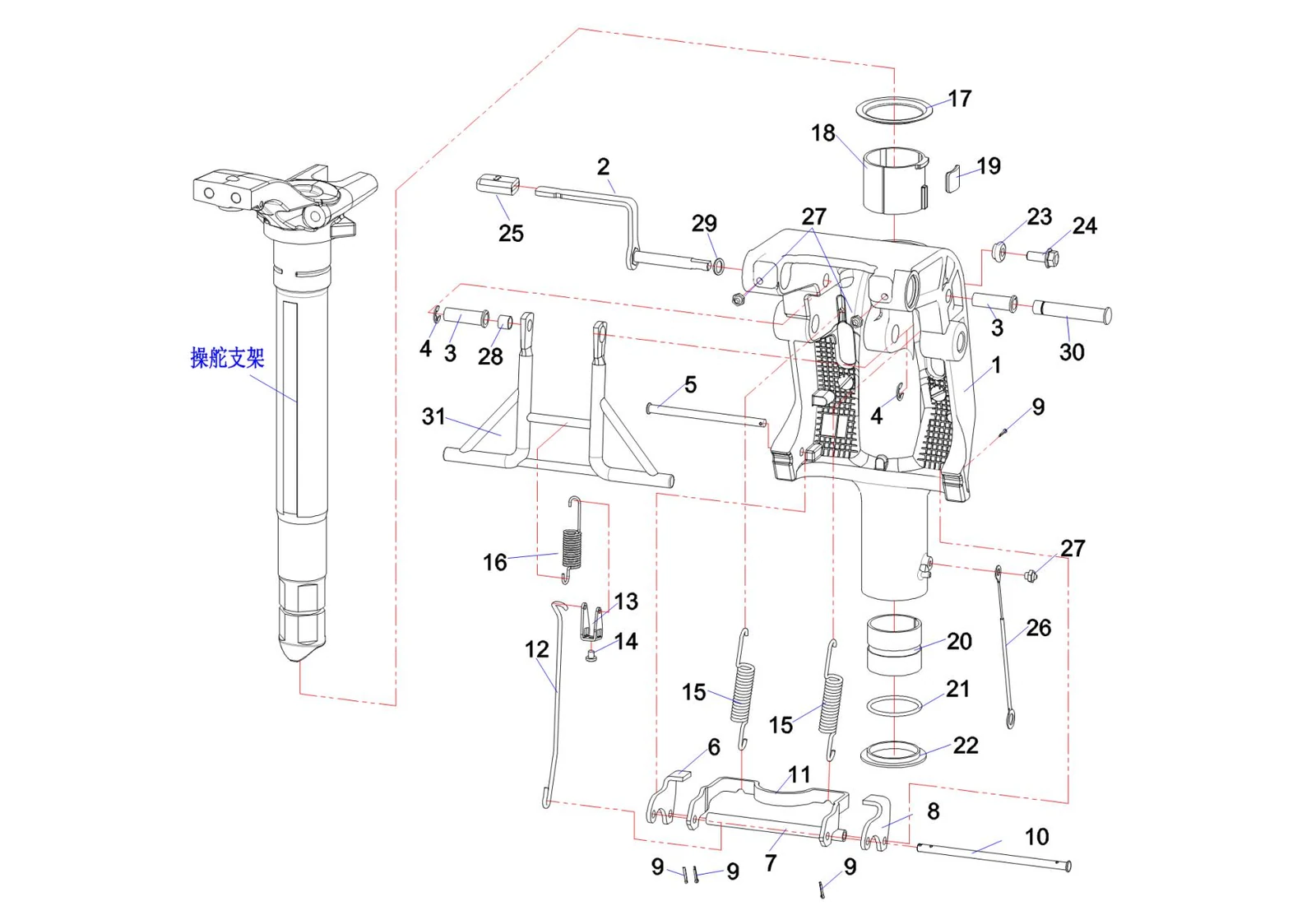

Рис. 7КРОНШТЕЙН BRACKET
托架 爆炸图
REFНомер деталиНаименованиеКол-во
140F-03.07.01-SКронштейн поворотный (короткий вал)1
None40F-03.07.01-LКронштейн поворотный (длинный вал)1
240F-03.07.11.00Рычаг управления в сборе1
340F-03.07.11.04Втулка пальца2
4GB896Стопорное кольцо 62
540F-03.07.11.11Ось крепления опорной рамы1
640F-03.07.11.08Левый наружный кронштейн1
740F-03.07.11.12Втулка опорной рамы1
840F-03.07.11.09Правый наружный кронштейн1
9GB91Шплинт(2.5*20)4
1040F-03.07.11.10Палец опорной рамы1
1140F-03.07.11.07Внутренний кронштейн1
1240F-03.07.11.06Фиксирующий стержень регулировки угла1
13F25-03.00.01.04Фиксатор угла1
14GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
1540F-03.07.11.13Пружина растяжения2
16F25-03.00.01.05Фиксирующая пружина1
1740F-03.07.03Шайба1
1840F-03.07.04Стопорное кольцо1
1940F-03.07.05Фрикционная шайба стопорного кольца1
2040F-03.07.07Нижняя втулка1
2140F-03.07.08Уплотнительное кольцо O-образное (42.6*3.2)1
2240F-03.07.09Нижняя шайба1
2340F-03.07.06Уплотнительная прокладка стопорного болта1
24GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21
2515F-03.09.12.01Резино-пластиковая втулка1
2640F-03.07.10Узел крепления троса1
27JB7940.1Пресс-маслёнка прямая M63
28F25-03.00.01.02Кольцо1
29GB848Шайба плоская 61
30F25-03.00.01.03Установочный палец1
31F25-03.00.01.06Фиксирующий кронштейн1

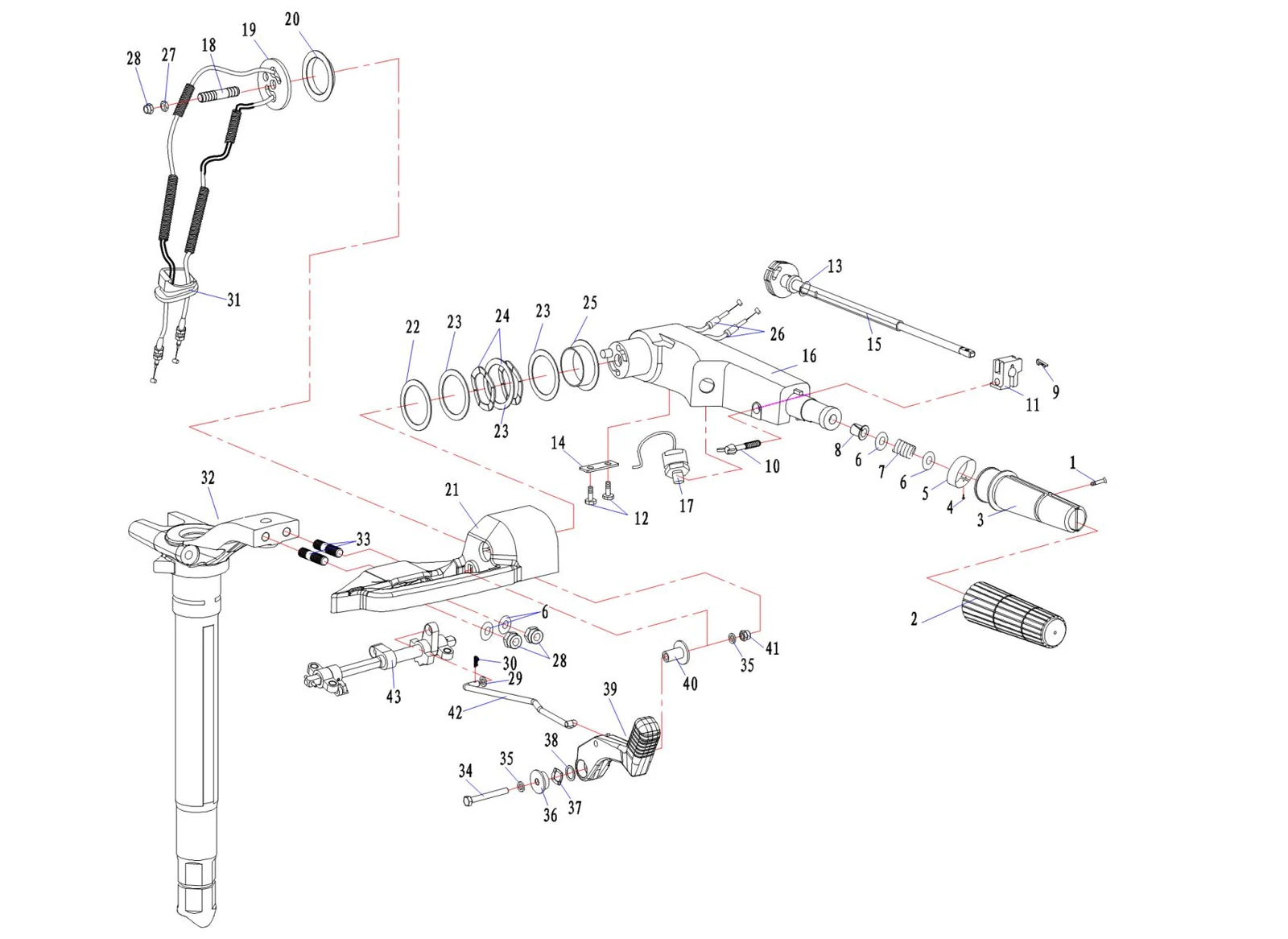

Рис. 8РУЛЕВАЯ ЧАСТЬ STEERING PART
操舵部分 爆炸图
REFНомер деталиНаименованиеКол-во
1GB820Крестовая полупотайная головка винт M5*201
215F-04.07.14Резиновая втулка рукоятки1
315F-04.07.13Рукоятка1
4GB845Винт самонарезающий с крестообразным шлицем ST2.2*41
5F2.5-04.00.00.04Табличка дросселя1
6GB848Шайба плоская 64
715F-04.07.11Пружина1
815F-04.07.12Втулка1
9GB91Шплинт(2.5*20)1
10F15-04.02.00.08Регулятор сопротивления1
1115F-04.07.08Стопорный блок1
12GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*22
13GB848Шайба плоская 61
14F15-04.02.00.07Прижимная пластина тяги дроссельной заслонки1
15F15-04.02.00.05Тяга дроссельной заслонки1
16F15-04.02.00.01Рукоятка управления1
1740F-04.01.05Выключатель аварийной остановки в сборе1
18F15-04.02.00.02Шпилька M10*1.251
19F15-04.00.00.02Прижимная пластина рукоятки управления1
20F15-04.00.00.04Нейлоновая втулка (короткая)1
2140F-04.01.01Кронштейн рулевого управления1
22F15-04.00.00.03Нейлоновая шайба1
23F15-04.00.00.07Шайба3
24F15-04.00.00.05Волнистая шайба2
25F15-04.00.00.06Нейлоновая втулка (длинная)1
2640F-04.01.06Трос управления дросселем2
27GB6170Гайка шестигранная M61
28DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.253
29GB97.1Шайба плоская 61
3015F-04.08.05Стопорное кольцо (большое)1
3140F-04.01.02Резиновое кольцо кронштейна рулевого управления1
3240F-04.01.03-SКронштейн рулевого управления (короткий вал)1
None40F-04.01.03-LКронштейн рулевого управления (длинный вал)1
3340F-04.01.04Шпилька M10*432
34GB5783Болт шестигранный M6*251
35GB848Шайба плоская 62
3640F-04.02.03Шайба1
3740F-04.02.04Волнистая шайба1
3840F-04.02.05Шайба рукоятки переключения передач1
3940F-04.02.01Рукоятка переключения передач1
4040F-04.02.02Трубка с буртиком1
41DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
4240F-04.02.06Тяга рукоятки переключения передач1
4340F-02.01.00.00Рычаг переключения передач в сборе1
None40F-04.00.00.00Рукоятка управления (без кронштейна)1

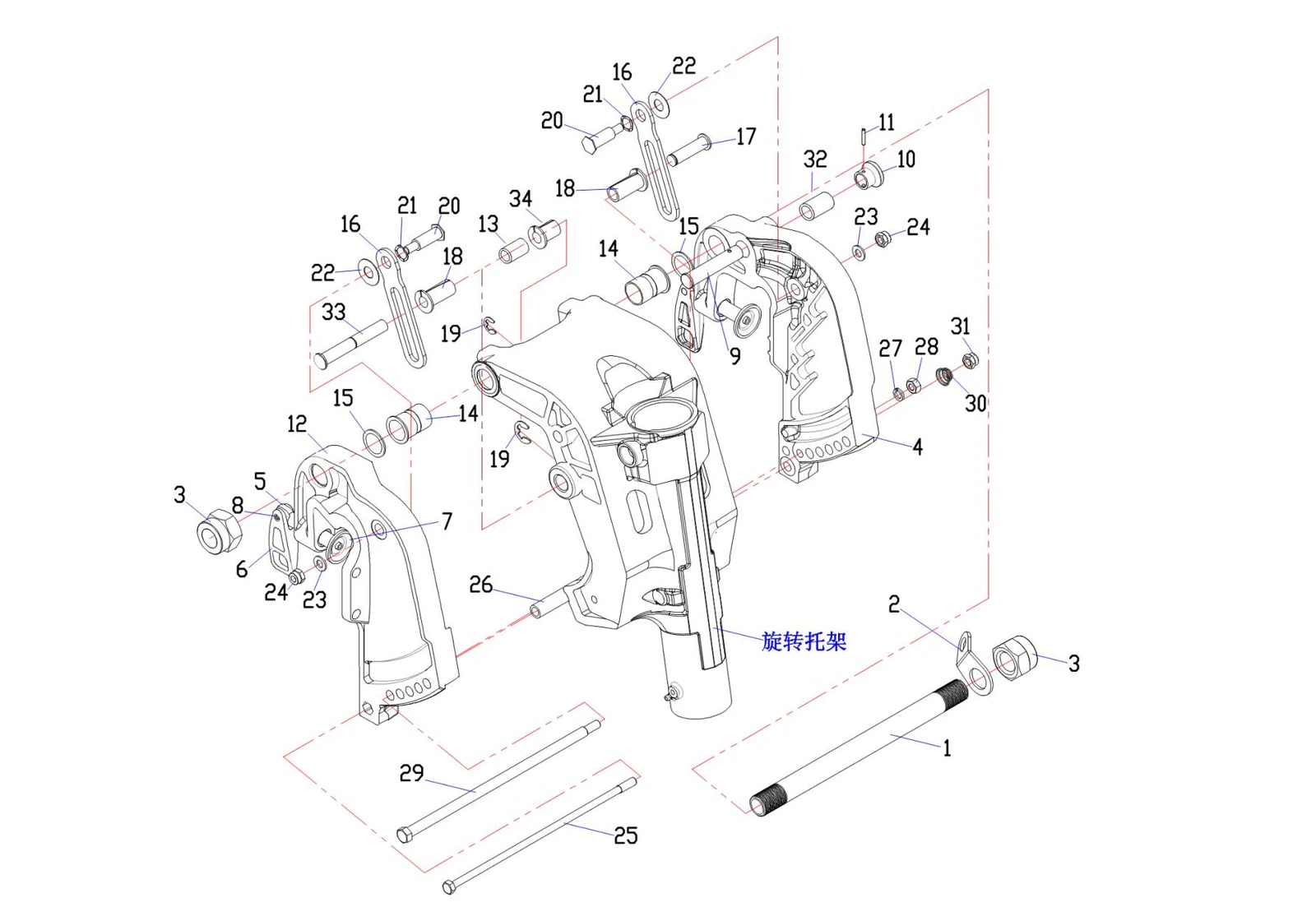

Рис. 9ЧАСТЬ КРЕПЛЕНИЯ CLAMPING PART
夹紧部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-03.04Шпилька зажимного кронштейна1
215F-03.03Перфорированная пластина1
315F-03.01Гайка зажимного кронштейна2
440F-03.05.01Левый кронштейн1
5F9.9-Ⅱ-Болт крепления транца2
6F0-03005003.02Зажимная рукоятка2
715F-03.05.02.03Зажимной диск2
8GB1015Заклепка полупустотелая потайная 4*222
940F-03.05.04.01Фиксирующая ось1
1040F-03.05.04.02Рукоятка фиксирующей оси1
11GB879.2Пружинный цилиндрический штифт 3*181
1240F-03.06.01Правый кронштейн1
13F25-03.00.02.03Втулка1
1440F-03.07.02Демпферное кольцо кронштейна2
1540F-03.03Прокладка2
1640F-03.07.12.01Тормозная пластина2
1740F-03.07.12.02Палец тормозной пластины1
1840F-03.07.12.03Разрезная втулка2
19GB896Стопорное кольцо 62

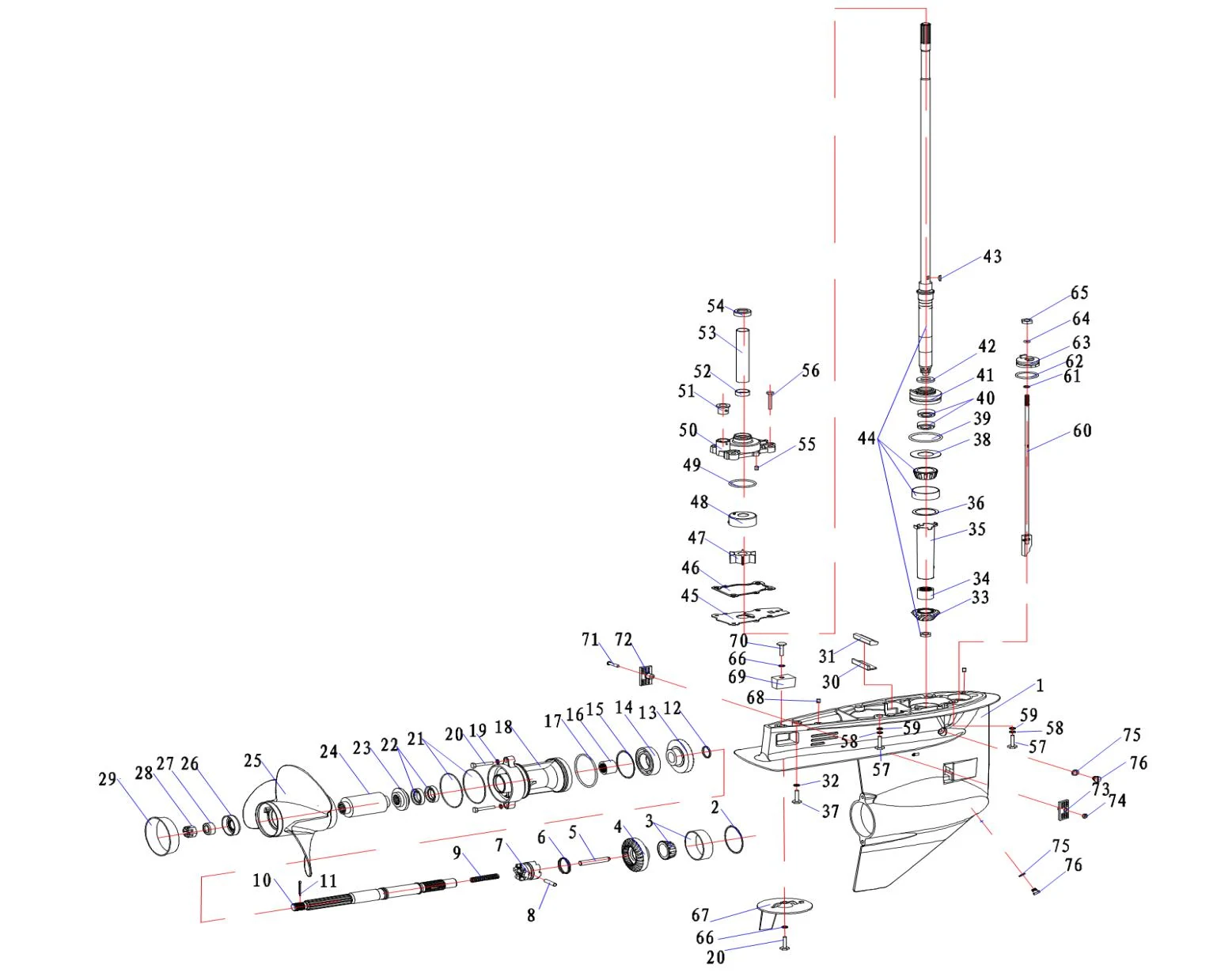

Рис. 10ПОДВОДНАЯ СЕКЦИЯ UNDERWATER SECTION
水下部分 爆炸图
REFНомер деталиНаименованиеКол-во
140F-06.01.01Подводный корпус1
240F-06.01.05Прокладка шестерни переднего хода2
340FИгольчатый подшипник D-14161
440F-06.01.04Шестерня переднего хода1
540F-06.05.05Плунжер переключения передач (59.8)1
640F-06.05.04Пружинное кольцо1
740F-06.05.02Сцепление1
840F-06.05.03Штифт сцепления1
940F-06.05.06Пружина сжатия1
1040F-06.05.01Вал гребного винта1
11GB91Шплинт(2.5*20)1
1240F-06.05.07Шайба1
1340F-06.04.02Шестерня заднего хода1
1440FИгольчатый подшипник D-14161
1540F-06.04.03Прокладка заднего хода1
1640FИгольчатый подшипник D-14161
1740F-06.04.06Кольцо O-образное крышки корпуса (толстое)1
1840F-06.04.01Крышка подводного корпуса1
19GB97.1Шайба плоская 62
20GB5783Болт шестигранный M6*253
2140F-06.04.05Кольцо O-образное крышки корпуса (тонкое) (74*1.6)2
2240F-06.04.04Сальник крышки корпуса (22*36*7)2
2340F-06.02.03Ступица гребного винта1
2440F-06.03.00Компонент внутренних шлицев гребного винта1
2540F-06.02.01Гребной винт (11-1/8*13)1
None40F-06.02.00.00Компонент гребного винта (11-1/8*13)1
2640F-06.02.04Крышка1
2740F-06.02.05Прижимная пластина1
2840F-06.02.07Шестигранная гайка с прорезью1
2940F-06.02.02Раструб1
3040F-06.01.10Прижимная пластина уплотнителя1
3140F-06.01.09Уплотнитель1
32GB93Шайба пружинная 61
3340F-06.01.12Шестерня1
3440FИгольчатый подшипник D-14161
None40FИгольчатый подшипник D-14161
3540F-06.01.06Нейлоновое уплотнительное кольцо1
3640F-06.01.11.03Прокладка шестерни2
37GB5783Болт шестигранный M6*251
3840F-06.07.04Большая шайба1
3940F-06.07.03Кольцо O-образное корпуса сальника (48*3.1)1
4040F-06.04.04Сальник крышки корпуса (22*36*7)2
4140F-06.07.01Корпус сальника водяного насоса1
4240F-06.07.05Резиновое уплотнительное кольцо1
4340F-06.09.02Шпонка сегментная1
4440F-06.01.11.00-SВал приводной в сборе (короткий вал)1
None40F-06.01.11.00-LВал приводной в сборе (длинный вал)1
4540F-06.08.07Пластина водяного насоса1
4640F-06.08.08Прокладка уплотнительная1
4740F-06.09.00Узел крыльчатки водяного насоса1
4840F-06.08.02Внутренний корпус водяного насоса1
4940F-06.08.03Кольцо O-ring водяного насоса (59*2.6)1
5040F-06.08.01Корпус водяного насоса1
5140F-06.08.06Уплотнительное кольцо нижнее водяной трубы1
5240F-06.01.15Кольцо уплотнительное (малое)1
5340F-06.01.13-SВтулка медная (короткий вал)1
None40F-06.01.13-LВтулка медная (длинный вал)1
5440F-06.01.14Кольцо уплотнительное (большое)1
5540F-06.08.04Штифт установочный корпуса водяного насоса 4*82
56GB5783Болт шестигранный M6*254
57GB5783Болт шестигранный M6*254
58GB93Шайба пружинная 64
59GB848Шайба плоская 64
6040F-06.06.00-SРычаг переключения передач в сборе (короткий вал)1
None40F-06.06.00-LРычаг переключения передач в сборе (длинный вал)1
61GB848Шайба плоская 61
6240F-06.06.05Кольцо O-ring крепёжной пластины (большое)1
6340F-06.06.04Пластина крепления кулачка переключения передач1
6415F-06.03.03Кольцо O-ring тяги переключения передач1
65GB6170Гайка шестигранная M61
66GB93Шайба пружинная 62
6740F-06.01.07Пластина регулировки курса1
6815F-01.06.20Штифт установочный 6*122
6940F-06.01.08Анод подводный1
70GB5783Болт шестигранный M6*251
71GB820Крестовая полупотайная головка винт M5*201
7240F-06.01.02Крышка водозаборника A1
7340F-06.01.03Крышка водозаборника B1
74GB6170Гайка шестигранная M61
7515F-06.01.04Прокладка сливной пробки2
7615F-06.01.03Заливная пробка2
None40F(S)-06.00.00.00Узел подводной части1
None40F(L)-06.00.00.00Узел подводной части1
