海的 60F - 60FFEL-T

共 14 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ 2ВЕРХНИЙ КОЖУХ 3СТАРТОВЫЙ КОЖУХ 4СИЛОВОЙ БЛОК 5СИЛОВОЙ БЛОК 6СИЛОВОЙ БЛОК 7УЗЕЛ КОЛЕНЧАТОГО ВАЛА 8ОСНОВАНИЕ 9ВЕРХНЯЯ ЧАСТЬ 10ЧАСТЬ КРЕПЛЕНИЯ 11ПОДВОДНАЯ СЕКЦИЯ 12ЧАСТЬ УПРАВЛЯЮЩЕГО КРЮКА 13ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 14СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

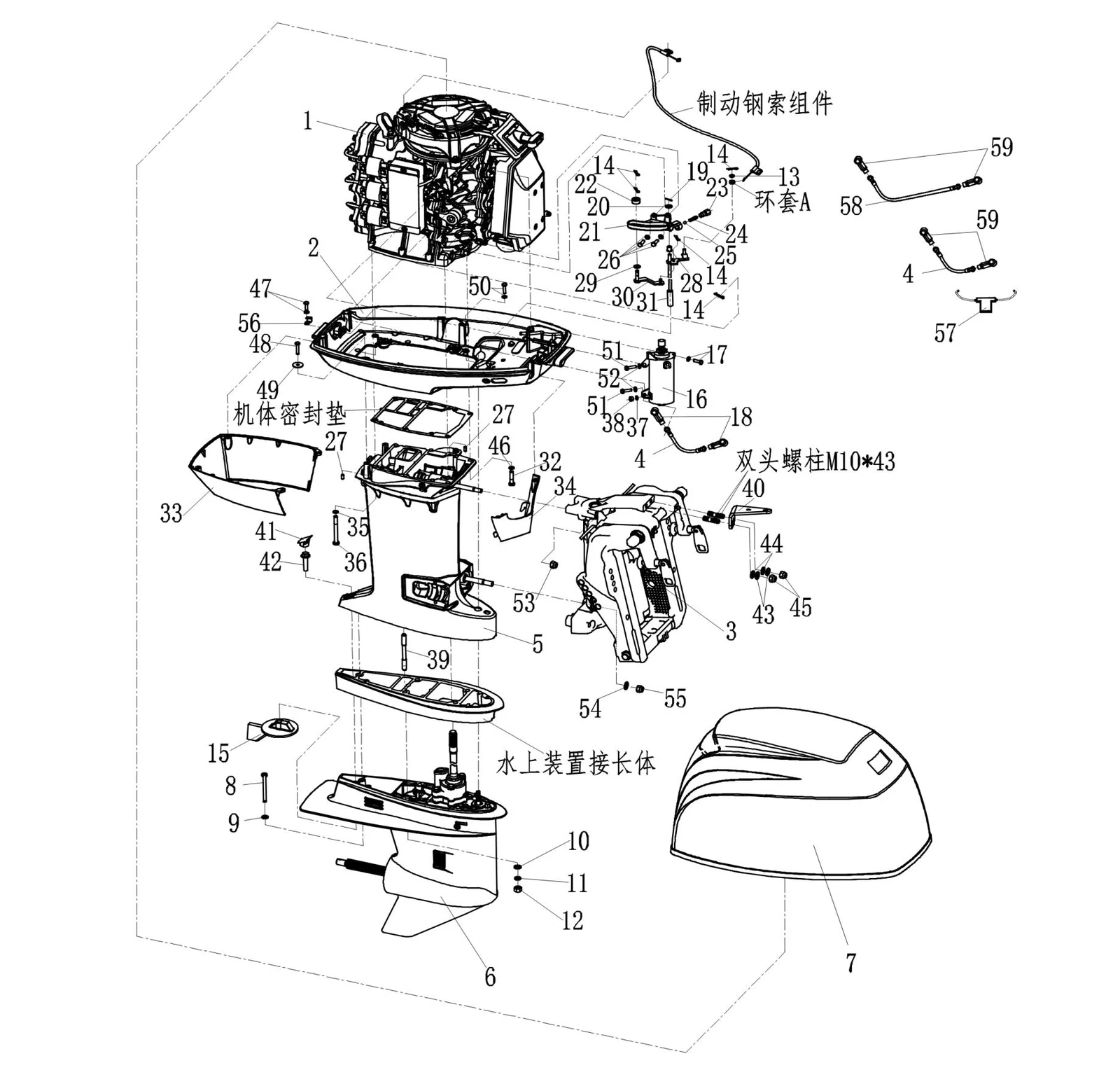

Рис. 1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ GENERAL ASSEMBLY EXPLOSION VIEW

REF	Номер детали	Наименование	Кол-во
1	60F-01.00.00.00	Двигатель в сборе	1
2	60F-02.00.00.00	Система основания	1
3	60F-03.00.00.00	Система зажимного кронштейна	1
4	60FE-01.02.00.14	Провод	1
5	60F-05.00.00.00	Система надводной части	1
6	60F-06.00.00.00	Система подводного привода	1
7	60F-07.00.00.00	Крышка верхняя в сборе	1
8	GB5783	Болт шестигранный M6*25	1
9	GB97.1	Шайба плоская 6	1
10	GB848	Шайба плоская 6	4
11	GB93	Шайба пружинная 6	4
12	GB6170	Гайка шестигранная M6	4
13	GB97.1	Шайба плоская 6	1
14	15F-04.08.05	Стопорное кольцо (большое)	5
15	60F-06.00.00.03	Пластина регулировки курса (анод)	1
16	60FE-01.02.00.12	Стартер	1
17	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	1
18	DQDF15-00.03.06	Резиновый чехол B	2
19	GB91	Шплинт(2.5*20)	1
20	GB848	Шайба плоская 6	1
21	60F-01.06.00.17	Кронштейн тяги переключения передач	1
22	60F-01.06.00.15	Муфта переключения передач	1
23	60F-01.06.00.12	Болт шестигранный M12*1.25	1
24	60F-01.06.00.13	Пружина сжатия	1
25	GB308	Шарик стальной 1/4	1
26	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	2
27	15F-01.06.20	Штифт установочный 6*12	2
28	60F-01.06.00.18	Втулка кронштейна	1
29	60F-01.06.00.16	Шайба муфты переключения передач	1
30	60F-01.06.02.00	Тяга кронштейна переключения передач в сборе	1
31	60F-01.06.03.00	Тяга переключения передач в сборе	1
32	GB5783	Болт шестигранный M6*25	2
33	60F-00.00.00.01	Декоративная крышка передняя	1
34	60F-00.00.00.02	Декоративная крышка задняя	1
35	GB93	Шайба пружинная 6	6
36	GB5783	Болт шестигранный M6*25	6
37	GB93	Шайба пружинная 6	1
38	GB6170	Гайка шестигранная M6	1
39	GB901	Шпилька класса B M101.25105	4
40	60FE-03.00.00.24	Крюк управления	1
41	60F-00.00.00.03	Пробка анода	1
42	GB5787	Болт шестигранный с фланцем M101.2535	1
43	GB93	Шайба пружинная 6	2
44	GB97.1	Шайба плоская 6	2
45	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	2
46	GB93	Шайба пружинная 6	2
47	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	2
48	GB5783	Болт шестигранный M6*25	4
49	60F-00.00.00.04	Шайба плоская	4
50	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	2
51	GB5783	Болт шестигранный M6*25	2
52	GB97.1	Шайба плоская 6	2
53	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	2
54	GB848	Шайба плоская 6	2
55	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	2
56	F15-01.03.00.42	fix clip,air breather tube	1
57	HDF15HE-00.00.02	Провод предохранителя	1
58	60FET-01.02.00.15	Провод электромотора подъема	1
59	DQDF15-00.03.03	Резиновый защитный чехол A	4

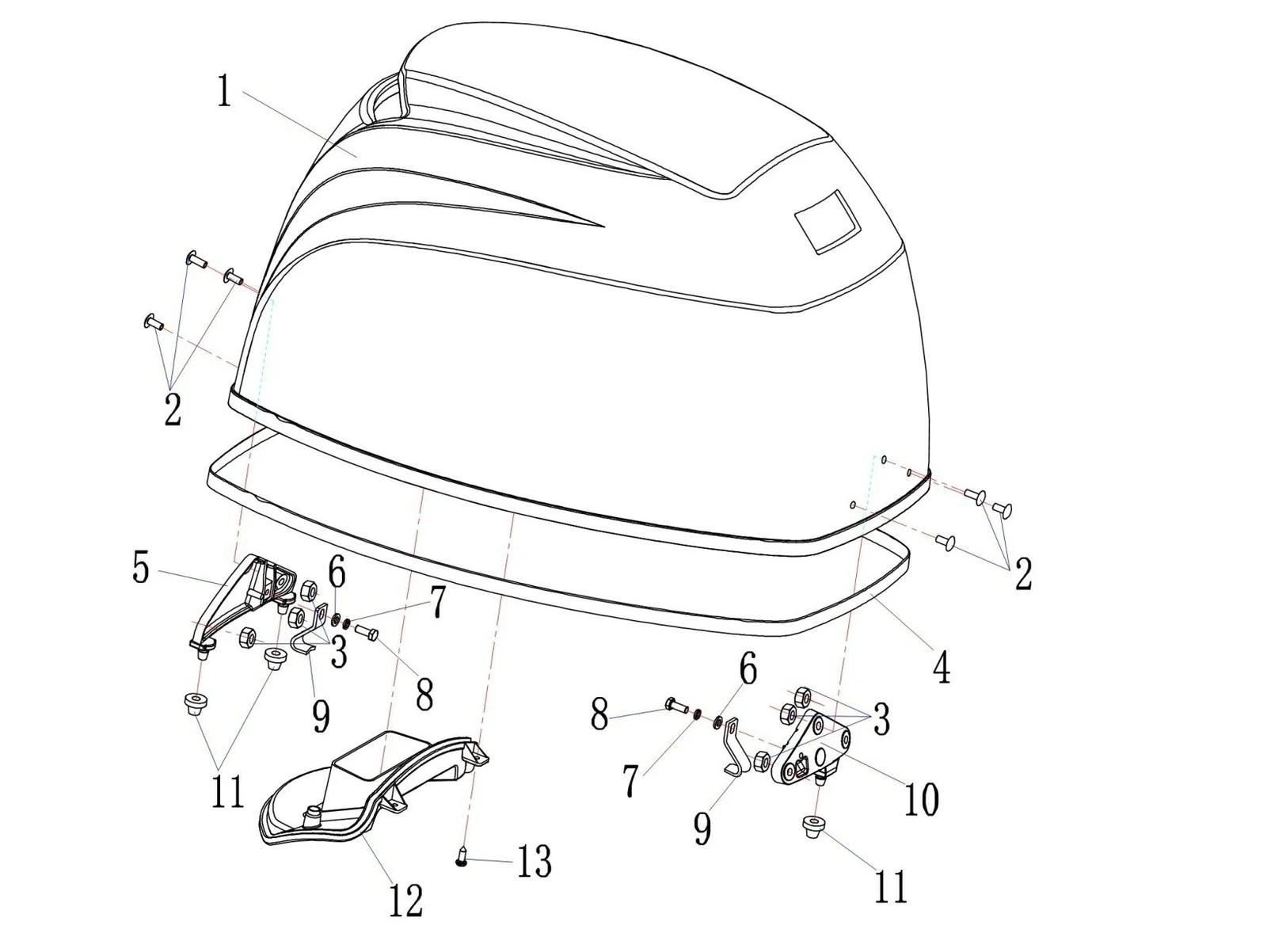

Рис. 2ВЕРХНИЙ КОЖУХ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	60F-07.00.00.07	Крышка верхняя	1
2	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	6
3	GB6170	Гайка шестигранная M6	6
4	60F-07.00.00.05	Кольцо резиновое уплотнительное	1
5	60F-07.00.00.04	Задняя крепежная пластина стопорного крюка	1
6	GB97.1	Шайба плоская 6	2
7	GB93	Шайба пружинная 6	2
8	GB5783	Болт шестигранный M6*25	6
9	60F-07.00.00.01	Стопорный крюк	2
10	60F-07.00.00.03	Передняя крепежная пластина стопорного крюка	1

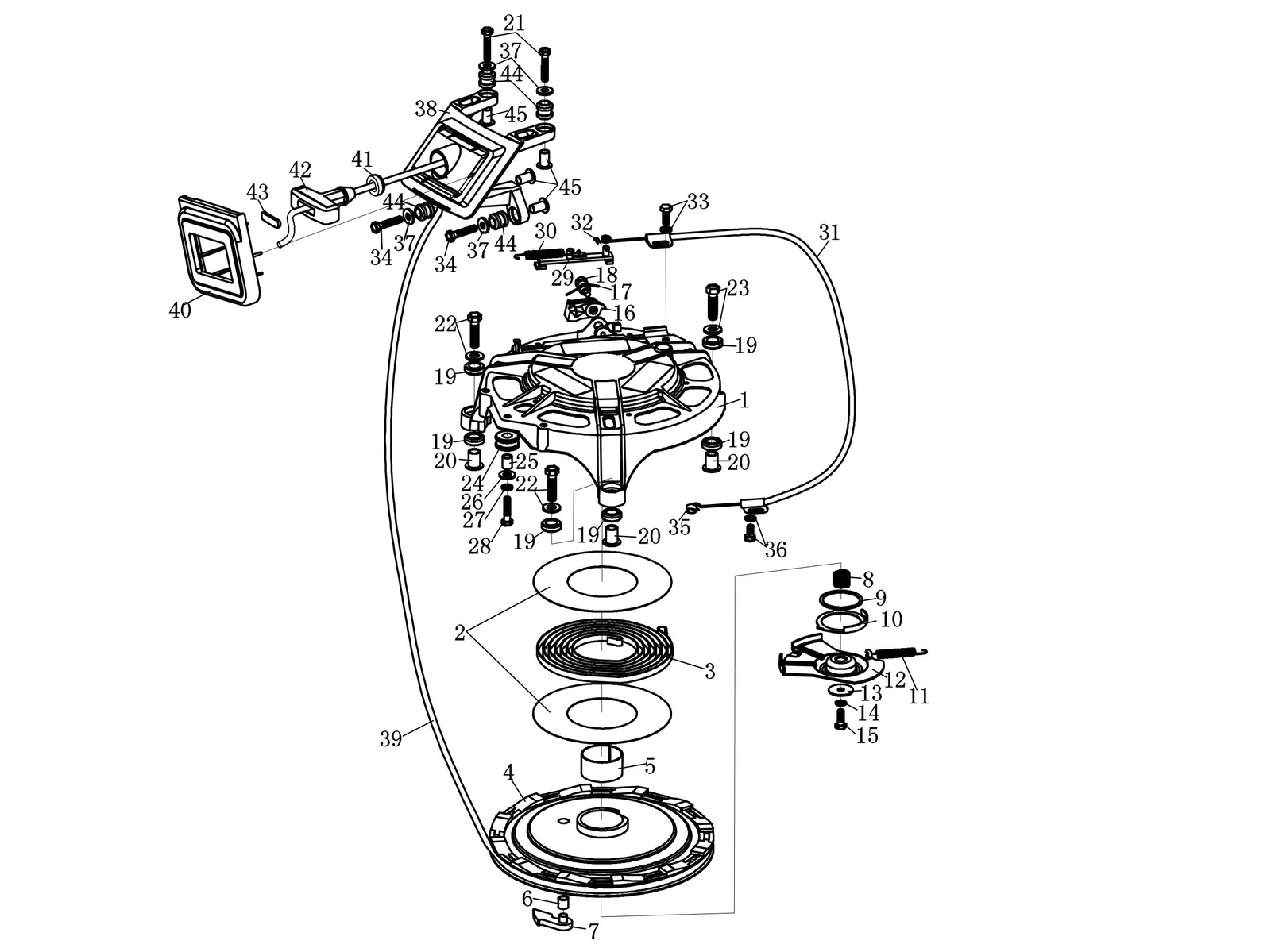

Рис. 3СТАРТОВЫЙ КОЖУХ STARTING COWLING

REF	Номер детали	Наименование	Кол-во
1	60F-01.01.00.17	Кожух стартера	1
2	60F-01.01.00.19	Антифрикционная шайба	2
3	60F-01.01.00.21	Спиральная пружина	1
4	60F-01.01.00.14	Пусковой шкив	1
5	60F-01.01.00.20	Втулка	1
6	60F-01.01.00.12	Втулка приводного рычага	1
7	60F-01.01.01.00	Приводной рычаг в сборе	1
8	60F-01.01.00.10	Пружина	1
9	60F-01.01.00.18	Пружинное стопорное кольцо для вала (ARSM-39.7)	1
10	60F-01.01.00.11	Крышка втулки	1
11	60F-01.01.00.13	Пружина прижимной пластины	1
12	60F-01.01.00.09	Прижимная пластина стартера	1
13	60F-01.01.00.08	Медная шайба	1
14	GB93	Шайба пружинная 6	1
15	GB5783	Болт шестигранный M6*25	1
16	60F-01.01.00.06	Тормоз	1
17	60F-01.01.00.05	Торсионная пружина тормоза	1
18	60F-01.01.00.04	Винт с шлицевой головкой M5	1
19	40F-01.01.14	Амортизационное кольцо	6
20	60F-01.01.00.03	Распорная втулка с буртиком (длинная)	3
21	GB5783	Болт шестигранный M6*25	2
22	GB9074.1(8.8)	Flat gasket&bolts	2
23	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M8*25	1
24	40F-01.01.01.04	Катушка пускового шнура	1
25	40F-01.01.01.05	Втулка катушки	1
26	GB96	Шайба плоская 4	1
27	GB93	Шайба пружинная 6	1
28	GB5783	Болт шестигранный M6*25	1
29	60F-01.01.00.16	Тормозной ползун	1
30	60F-01.01.00.01	Натяжная пружина тормоза	1
31	60F-01.01.02.00	Трос тормоза в сборе	1
32	GB91	Шплинт(2.5*20)	1
33	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*10	1
34	GB5783	Болт шестигранный M6*25	2
35	60F-01.01.00.24	Кольцо A	1
36	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*10	1
37	GB96	Шайба плоская 4	4
38	60F-01.01.00.07	Кронштейн кожуха стартера	1
39	60F-01.01.00.15	Пусковой шнур φ6*2500мм	1
40	60F-01.01.00.02	Резиновая амортизационная подушка	1
41	40F-01.01.19	Кольцо демпферное рукоятки	1
42	40F-01.01.18	Рукоятка стартера	1
43	40F-01.01.16	Крышка рукоятки	1
44	40F-01.03.23	Демпферное кольцо	4
45	40F-01.03.22	Трубка с буртиком	4

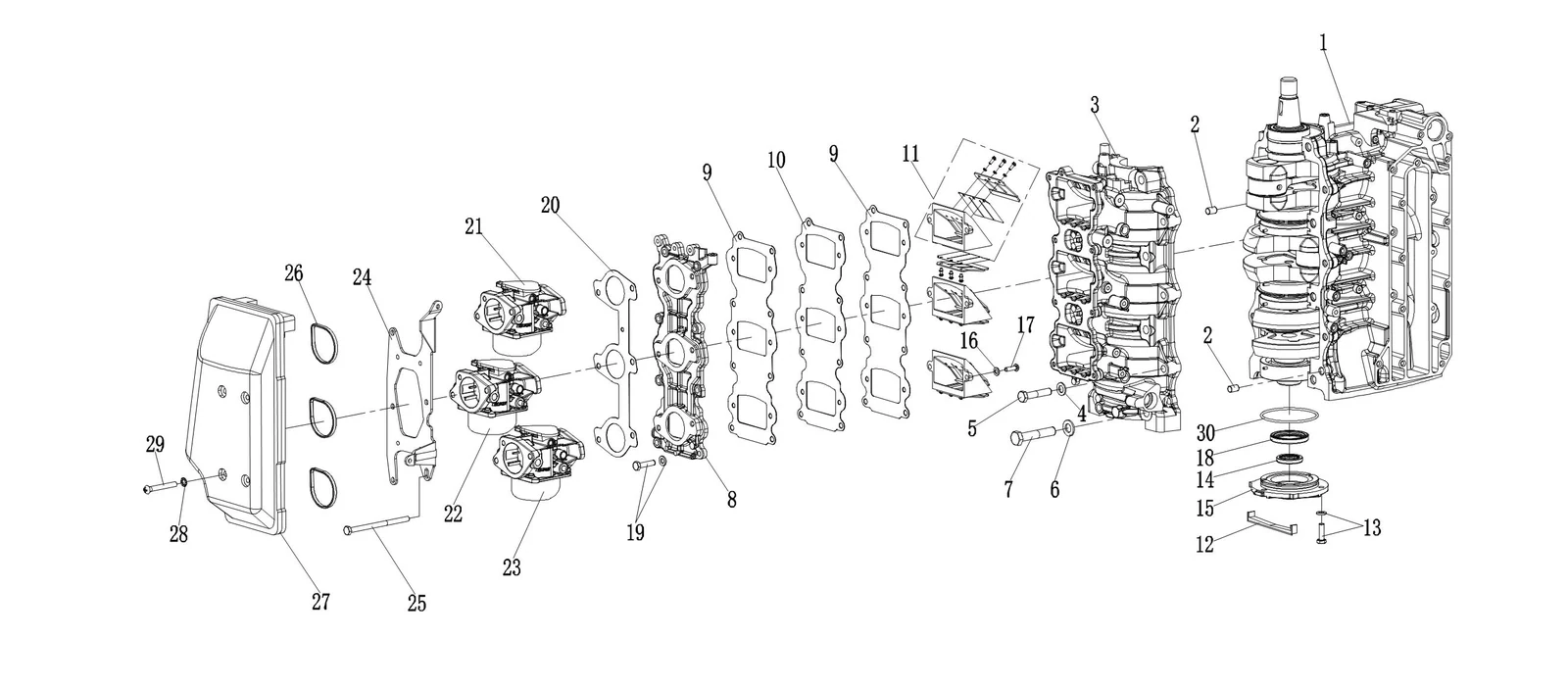

Рис. 4СИЛОВОЙ БЛОК POWER UNIT

REF	Номер детали	Наименование	Кол-во
1	60F-01.04.03.00	Корпус в сборе	1
2	40F-01.06.00.25	Установочный штифт	2
3	60F-01.04.00.29	Крышка корпуса	1
4	GB97.1	Шайба плоская 6	6
5	GB5783(10.9)	Болт с шестигранной головкой M6*35	6
6	GB97.1	Шайба плоская 6	8
7	GB5782	Болт с шестигранной головкой M101.2555	8
8	60F-01.03.00.08	Впускной коллектор	1
9	60F-01.03.00.06	Прокладка впускного коллектора	2
10	60F-01.03.00.07	Прокладочная пластина впускного коллектора	1
11	60F-01.03.06.00	Впускной клапан в сборе	3
12	60F-01.04.04.05	Уплотнительная полоса	1
13	GB9074.1(8.8)	Flat gasket&Bolt	3
14	60F-01.04.04.03	Сальник приводного вала (18327)	1
15	60F-01.04.04.01	Корпус сальника	1
16	GB97.1	Шайба плоская 6	6
17	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	6
18	60F-01.04.04.02	Нижний сальник коленчатого вала (30477)	1
19	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*25	8
20	60F-01.03.00.04	Прокладка карбюратора	1
21	60F-01.03.02.00	Карбюратор-1	1
22	60F-01.03.03.00	Карбюратор-2	1
23	60F-01.03.04.00	Карбюратор-3	1

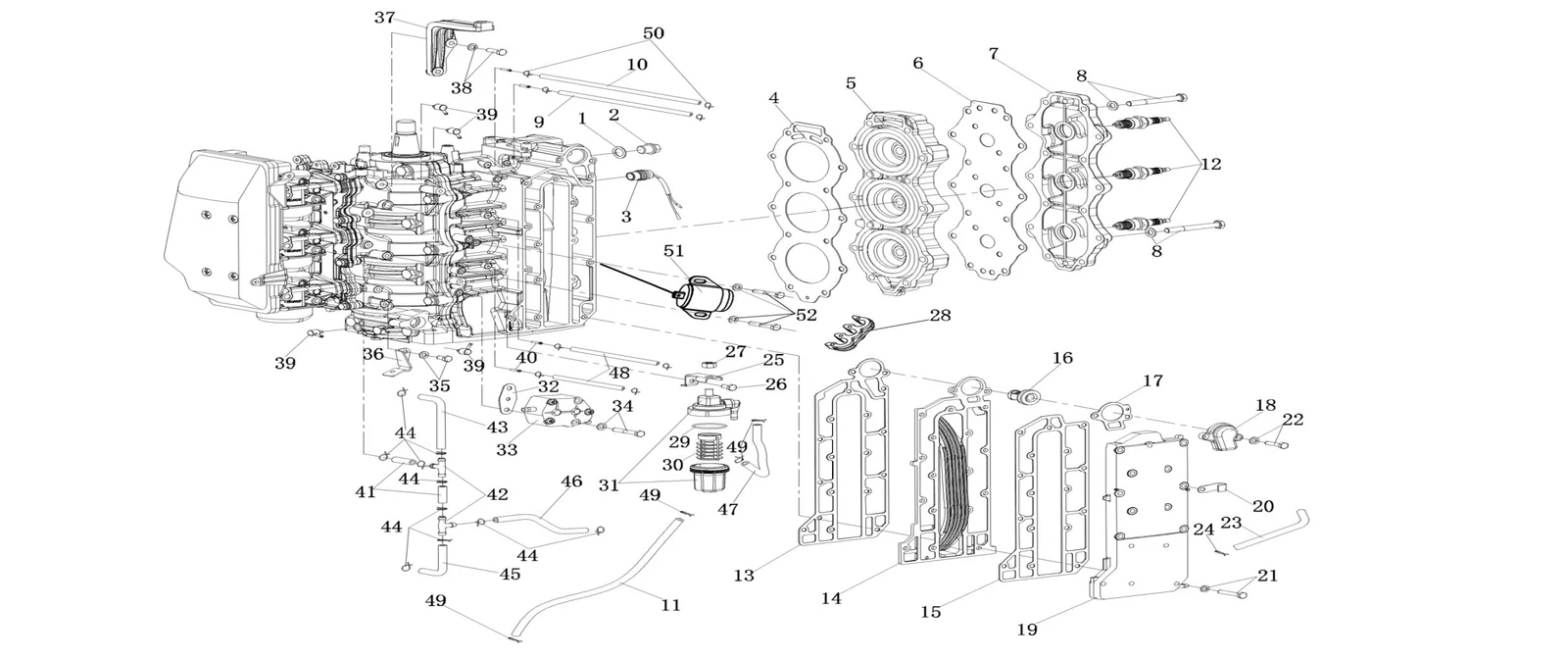

Рис. 5СИЛОВОЙ БЛОК POWER UNIT

REF	Номер детали	Наименование	Кол-во
1	F25-01.04.00.01	Шайба 14	1
2	F15-05.00.00.08	Сливной болт	1
3	60F-01.02.02.00	Датчик температуры в сборе	1
4	60F-01.04.00.04	Прокладка цилиндра	1
5	60F-01.04.00.03	Головка цилиндра	1
6	60F-01.04.00.02	Прокладка крышки цилиндра	1
7	60F-01.04.00.01	Крышка цилиндра	1
8	GB9074.1( 10.9)	Болт 8	14
9	60F-01.04.00.09	Шланг Φ2.57350	1
10	60F-01.04.00.10	Шланг Φ2.57450	1
11	60F-01.03.00.14	Топливоподводящий шланг топливного фильтра Φ59260	1
12	BR8HS- 10(30F/60F)	Свеча зажигания (новая)	3
13	60F-01.04.00.16	Прокладка внутренней крышки выпуска	1
14	60F-01.04.00.15	Внутренняя крышка выпуска	1
15	60F-01.04.00.14	Прокладка боковой крышки выпуска	1
16	15F-01.06.14-	Термостат (50°)	1
17	F15-01.01.00.11	Прокладка крышки термостата	1
18	F15-01.01.00.12	Крышка термостата	1
19	60F-01.04.00.13	Боковая крышка выпуска	1
20	F15-01.03.00.42	fix clip,air breather tube	1
21	GB9074.1 (8.8)	Болт 6	16
22	GB9074.1 (8.8)	Болт 6	2
23	60F-01.03.00.09	L-образный маслопровод (длинный)	1
24		Tube Clip	1
25	15F-01.06.23	Кронштейн топливного фильтра	1
26	GB5783	Болт шестигранный M6*25	1
27	GB6170	Гайка шестигранная M6	1
28	60F-01.04.00.11	Хомут шланга	1
29	15F-01.07.05.06	Кольцо O-образное фильтра (33*2)	1
30	15F-01.07.05.04	Фильтрующий элемент	1
31	15F-01.07.05.05	Корпус фильтра	1
32	40F-01.07.05	Прокладка топливного насоса	1
33	40F-01.07.04.00	Топливный насос в сборе	1
34	GB9074.1(8.8)	Bolt	2
35	GB9074.1(8.8)	Bolt	1
36	60F-01.01.01.23	Кронштейн троса тормоза	1
37	60F-01.04.00.06	Правый кронштейн кожуха стартера	1
38	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*	2
39	15F-01.06.03	Круглый штуцер воздушной трубки A	4
40	15F-01.06.21	Круглый штуцер воздушной трубки B	4
41	60F-01.03.00.10	Маслопровод 5930	2
42	F15-05.00.00.17	Тройник	2
43	60F-01.04.00.12	L-образный водопровод (длинный)	1
44		Tube Clip	10
45	2.5F-	L-образный маслопровод	1
46	60F-01.03.00.11	Маслопровод 59125	1
47	60F-01.03.00.13	Топливоподводящий шланг топливного насоса	1
48	60F-01.04.00.08	Шланг Φ2.57185	2
49		Tube Clip	4
50		Tube clip	8
51	60FE-01.02.11.0	Электромагнитный клапан в сборе	1
52	GB9074.1(8.8)	Bolt	2

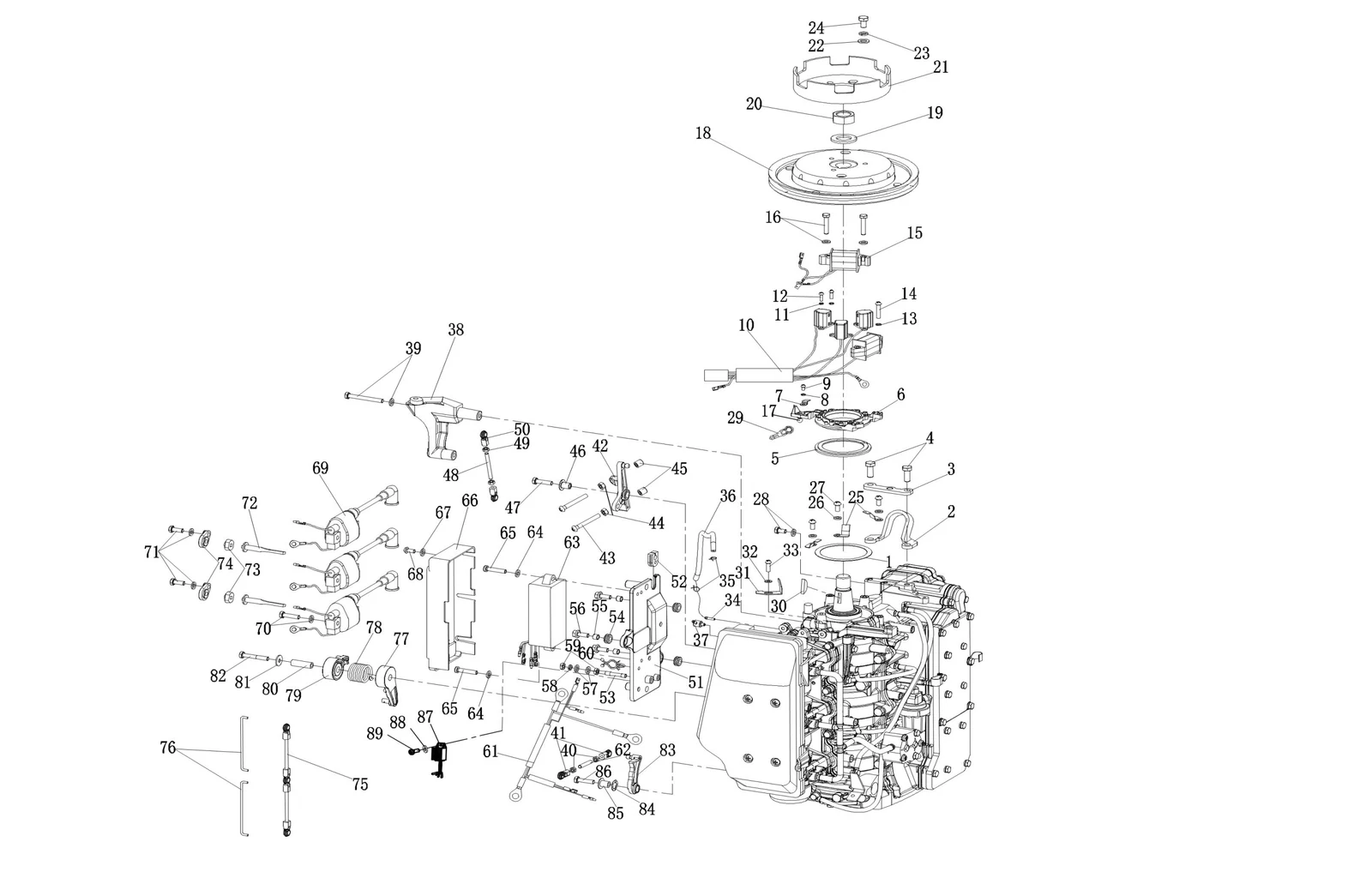

Рис. 6СИЛОВОЙ БЛОК POWER UNIT

REF	Номер детали	Наименование	Кол-во
1	60F-01.02.00.11	Прокладка втулки	1
2	60F-01.04.00.19	Рым-болт двигателя	1
3	60F-01.04.00.18	Монтажный блок кожуха стартера	1
4	GB5783	Болт шестигранный M6*25	2
5	60F-01.02.00.10	Втулка основания магнето	1
6	60F-01.02.09.00	Основание магнето	1
7	60F-01.02.00.09	Прижимная планка жгута проводов	1
8	GB93	Шайба пружинная 6	1
9	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	1
10	60F-01.02.10.00	Датчик-триггер с катушкой зарядки в сборе	1
11	GB93	Шайба пружинная 6	6
12	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	6
13	GB93	Шайба пружинная 6	2
14	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	2
15	60F-01.02.08.00	Катушка освещения в сборе	1
16	GB9074.1 (8.8)	Болт 6	2
17	30F-01.02.00.02	Болт шаровой	1
18	60FE-01.02.13.00	Маховик электростартера	1
19	GB97.1	Шайба плоская 6	1
20	40F-01.03.02	Гайка маховика (M20*1.25, зев 30)	1
21	60F-01.01.00.22	Ступица стартера	1
22	GB97.1	Шайба плоская 6	3
23	GB93	Шайба пружинная 6	3
24	GB5783	Болт шестигранный M6*25	3
25	60F-01.02.00.08	Магнето крепежная пластина	3
26	GB848	Шайба плоская 6	3
27	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	3
28	GB9074.1 (8.8)	Болт 6	1
29	60F-01.05.00.02	Соединитель рычага газораспределения	1
30	40F-01.03.03	Шпонка сегментная	1
31	60FE-01.03.00.16	Указатель ВМТ	1
32	GB97.1	Шайба плоская 6	1
33	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	1
34	15F-01.06.21	Круглый штуцер воздушной трубки B	1
35		Tube clip	2
36	60F-01.04.00.07	Трубка воздушная Φ2.57260	1
37	15F-01.06.03	Круглый штуцер воздушной трубки A	1
38	60F-01.04.00.05	Левая опора кожуха стартера	1
39	GB9074.1(8.8)	Flat gasket&bolts	2
40	GB6170	Гайка шестигранная M6	2
41	30F-01.05.00.03	Наконечник тяги регулировки зажигания	2
42	60F-01.05.01.00	Узел контроллера зажигания	1
43	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
44	GB6170	Гайка шестигранная M6	2
45	15F-01.04.07	Резьбовая крышка	2
46	60F-01.05.00.01	Втулка с буртиком (короткая)	1
47	GB5783	Болт шестигранный M6*25	1
48	60F-01.05.02.02	Шатун	1
49	GB6170	Гайка шестигранная M6	2
50	15F-01.03.12	Соединитель шатуна	2
51	60F-01.02.00.07	Кронштейн электрооборудования	1
52	30F-01.02.00.09	Крепёжная втулка жгута проводов	1
53	GB897	Шпилька M6132	1
54	F25-02.00.00.12	Демпферная подушка декоративного кожуха	3
55	F25-02.00.00.13	Втулка демпферной подушки декоративного кожуха	3
56	GB5789(10.9)	Болт шестигранный с фланцем M8*40	3
57	GB97.1	Шайба плоская 6	2
58	GB93	Шайба пружинная 6	1
59	GB6172	Тонкая шестигранная гайка M4	2
60	60F-01.02.00.05	Нейлоновый хомут (средний)	1
61	60F-01.02.06.00	Узел провода заземления	1
62	60F-01.05.03.01	Шатун	1
63	60F-01.02.05.00	Узел контроллера зажигания	1
64	GB97.1	Шайба плоская 6	2
65	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
66	60F-01.02.00.02	Крышка электрооборудования	1
67	GB97.1	Шайба плоская 6	2
68	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
69	60F-01.02.04.00	Узел катушки зажигания	3
70	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*25	6
71	GB9074.1(8.8)	Bolt	2
72	60F-01.04.00.17	Анод блока цилиндров	2
73	30F-01.04.00.17	Сальник водяного насоса	2
74	30F-01.04.00.16	Прижимной блок	2
75	60F-01.03.05.00	Узел тяги привода дроссельной заслонки	1
76	60F-01.03.00.03	Тяга привода воздушной заслонки	2
77	60F-01.05.00.03	Шкив управления зажиганием	1
78	60F-01.05.00.04	Пружина кручения	1
79	60F-01.05.00.05	Шкив управления дросселем	1
80	F9.9-01.01.00.18	Втулка	1
81	GB96	Шайба плоская 4	1
82	GB5783	Болт шестигранный M6*25	1
83	60F-01.05.00.06	Кулачок дросселя	1
84	60F-01.05.00.07	Волнистая пружинная шайба	1
85	40FE-01.03.08	Трубка с буртиком	1
86	GB5783	Болт шестигранный M6*25	1
87	40FE-01.03.10	Выпрямитель	1
88	GB97.1	Шайба плоская 6	1
89	GB5783	Болт шестигранный M6*25	1

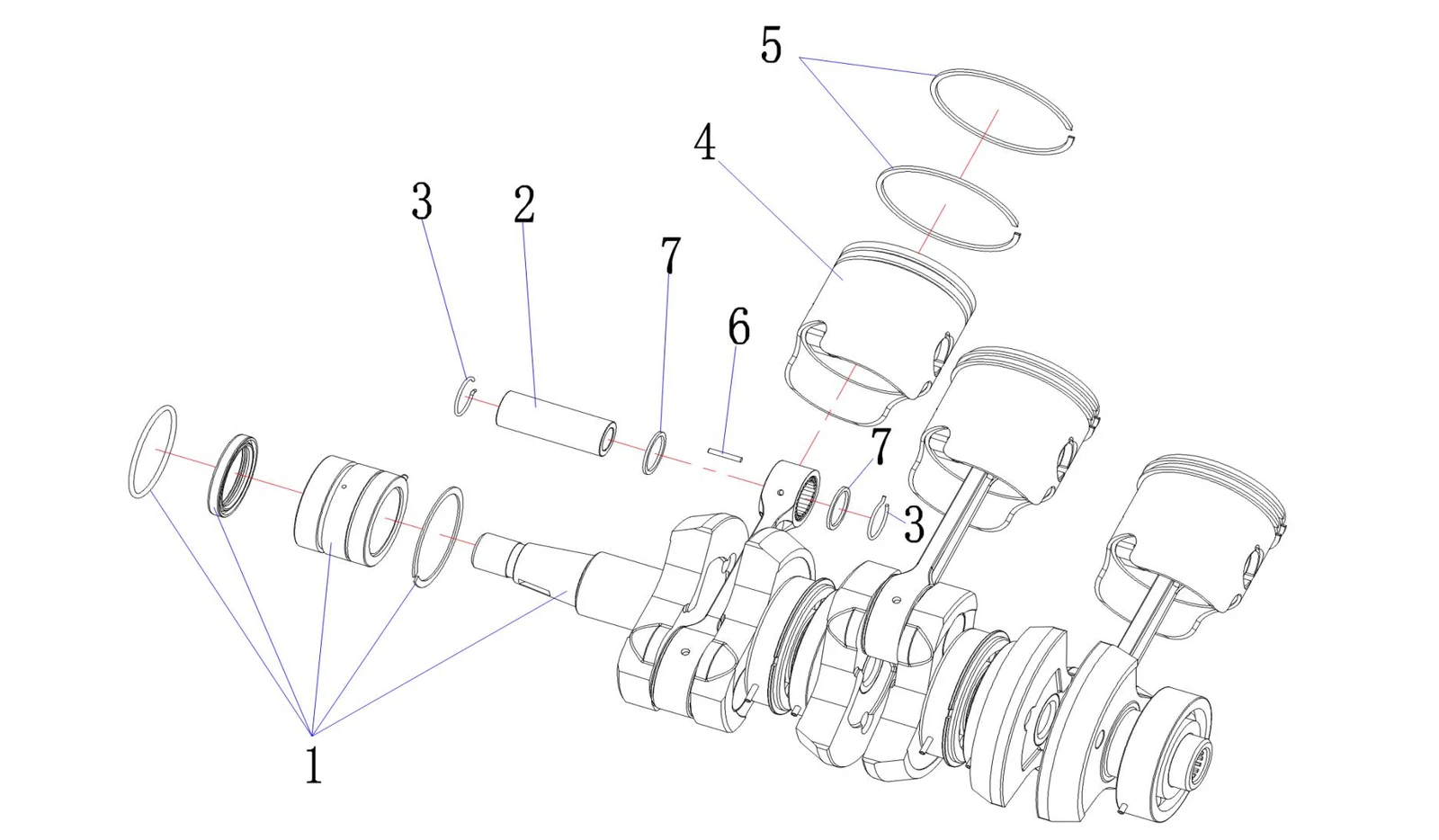

Рис. 7УЗЕЛ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT SECTION

REF	Номер детали	Наименование	Кол-во
1	60F-01.04.01.00	Узел кривошипно-шатунного механизма	1
2	60F-01.04.00.30	Поршневой палец	3
3	60F-01.04.00.21	Стопорное кольцо поршневого пальца	6
4	60F-01.04.00.24	Поршень	3
5	30F-01.04.00.27	Первое компрессионное кольцо	6
6	60F-01.04.00.28	Игольчатый ролик	84
7	40F-01.06.04.05	Игольчатая крышка	6

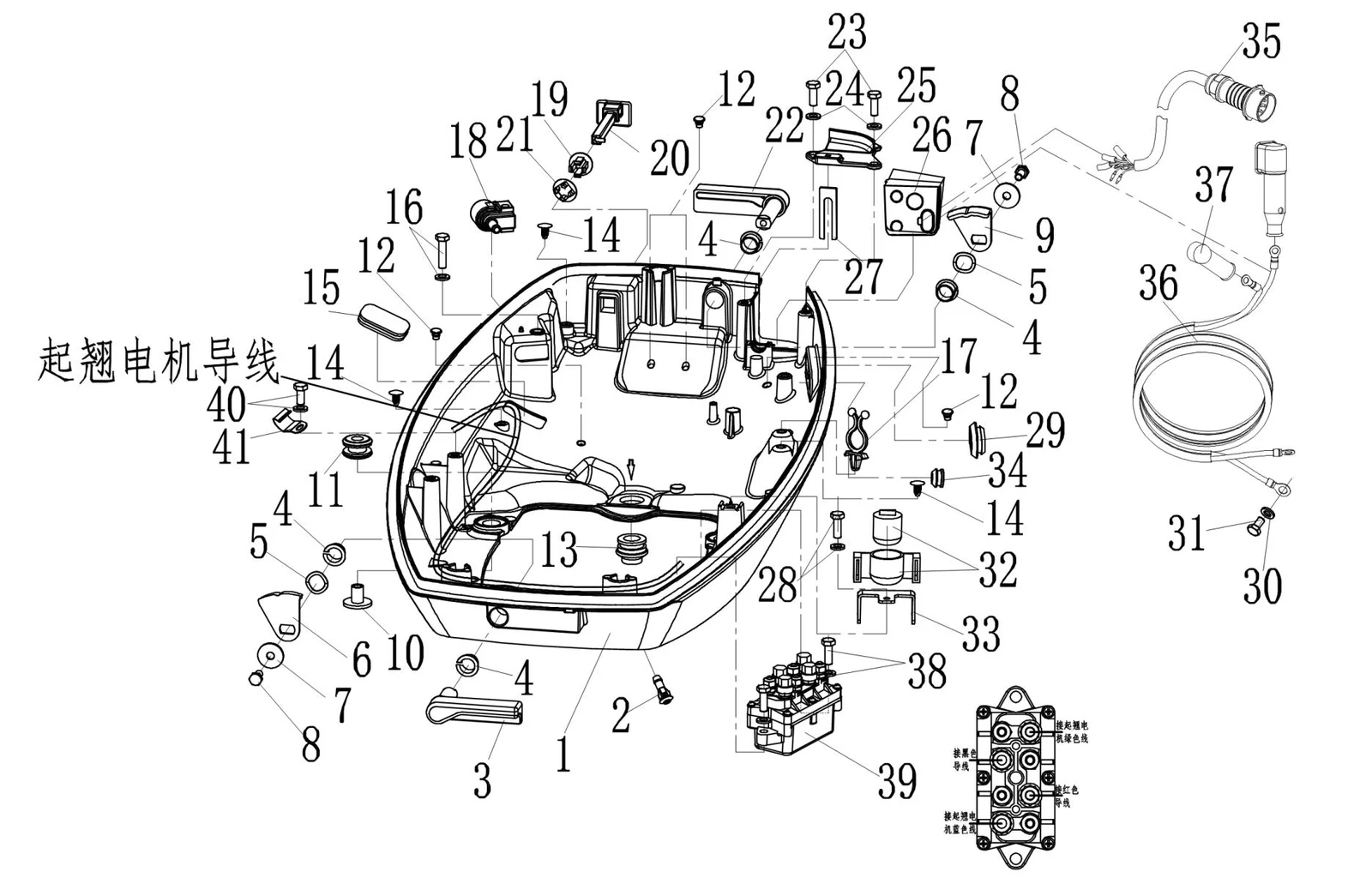

Рис. 8ОСНОВАНИЕ BASE

REF	Номер детали	Наименование	Кол-во
1	60F-02.00.00.12	Основание	1
2	15F-02.11	Пластиковый водяной штуцер	1
3	60F-02.00.03.00	Узел задней стопорной рукоятки	1
4	60F-02.00.00.09	Разрезное кольцо	4
5	60F-02.00.00.11	Волнистая шайба	4
6	60F-02.00.00.14	Стопорный крючок (задний)	1
7	GB5287	Плоская шайба 6	2
8	GB5783	Болт шестигранный M6*25	2
9	60F-02.00.00.10	Передний стопорный крючок	1
10	60F-02.00.00.04	Втулка с буртиком (основание)	4
11	60F-02.00.00.05	Демпферная подушка (основание)	4
12	60F-02.00.00.06	Заглушка (малая)	4
13	60F-02.00.00.03	Втулка вала переключения передач	1
14	40F-02.00.00.08	Резьбовая пробка	3
15	F9.9-02.00.00.15	Заглушка резиновая прямоугольная	1
16	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	1
17	60F-01.02.00.05	Нейлоновый хомут (средний)	1
18	15F-01.07.01.00	Разъём топливной трубки в сборе	1
19	15F-02.03	Чехол тяги воздушной заслонки	1
20	60F-02.00.01.00	Рукоятка воздушной заслонки в сборе	1
21	15F-02.04	Резиновая прокладка	1
22	60F-02.00.02.00	Передняя рукоятка фиксатора в сборе	1
23	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
24	GB97.1	Шайба плоская 6	2
25	60F-02.00.00.07	Прижимная пластина (трос дроссельной заслонки)	1
26	60FE-02.00.00.14	Фиксирующая втулка троса дроссельной заслонки	1
27	HDYK00.00.23	Ограничитель троса основания	1
28	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	1
29	60F-02.00.00.01	Заглушка (левая)	1
30	GB97.1	Шайба плоская 6	1
31	GB5783	Болт шестигранный M6*25	1
32	DQDF15-00.03.00	Реле в сборе	1
33	60FE-01.02.12.01	Кронштейн реле	1
34	60FE-02.00.00.15	Резиновая заглушка	1
35	DQQ-00.00.07.00-S	Десятиконтактный разъем (1.2M)	1
36	60FE-01.02.00.13	Провод аккумуляторной батареи	1
37	DQDF15-00.03.06	Резиновый чехол B	1
38	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	1
39	60FET-01.02.15.00	Реле электродвигателя подъема	1
40	GB9074.1（8.8）	Болт шестигранный с плоской шайбой в сборе M8*2	1
41	F15-01.03.00.42	fix clip,air breather tube	1

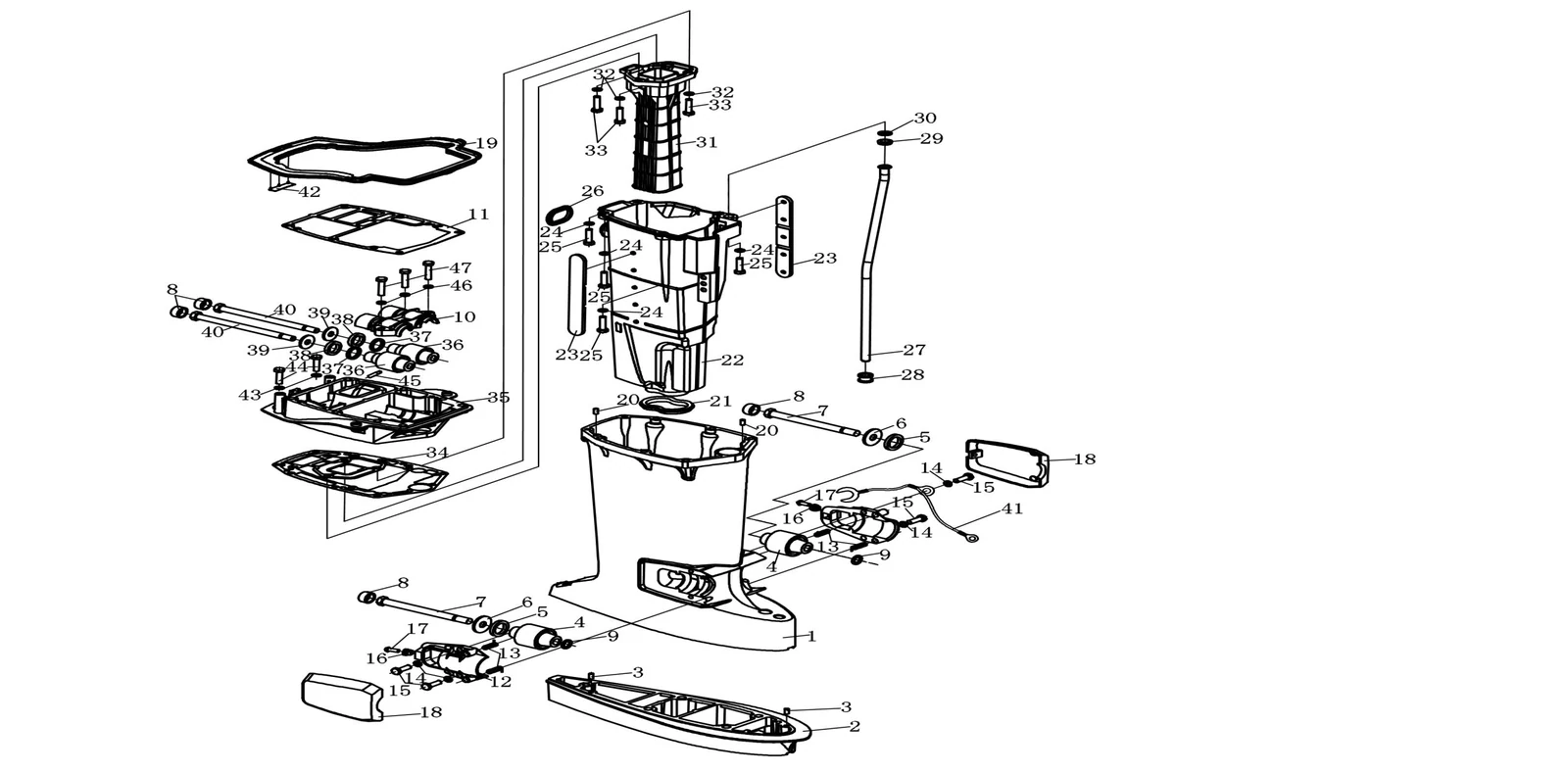

Рис. 9ВЕРХНЯЯ ЧАСТЬ UPPER SECTION

REF	Номер детали	Наименование	Кол-во
1	60F-05.00.00.15	Корпус верхнего узла	1
2	60F-05.00.00.24	Удлинитель корпуса верхнего узла	1
3	15F-01.06.20	Штифт установочный 6*12	2
4	60F-05.00.03.00	Нижний амортизатор в сборе	2
5	60F-05.00.00.13	Резиновая прокладка Φ25	2
6	GB96	Шайба плоская 4	2
7	60F-05.00.00.14	Болт с шестигранной головкой M121.25153	2
8	60F-05.00.00.07	Резиновая втулка	4
9	GB848	Шайба плоская 6	2
10	60F-05.00.00.08	Корпус верхнего амортизатора	1
11	60F-05.00.00.01	Прокладка блока двигателя	1
12	60F-05.00.00.11	Корпус нижнего амортизатора	2
13	60F-05.00.00.12	Пружина крышки нижнего амортизатора	4
14	GB93	Шайба пружинная 6	4
15	GB5783	Болт шестигранный M6*25	4
16	60F-05.00.00.10	Пластиковая гайка	2
17	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	2
18	60F-05.00.00.09	Крышка нижнего амортизатора	2
19	60F-05.00.00.02	Амортизационная подушка основания	1
20	15F-01.06.20	Штифт установочный 6*12	2
21	60F-05.00.00.18	Кольцо корпуса глушителя	1
22	60F-05.00.00.16	Корпус глушителя	1
23	60F-05.00.00.19	Прокладка корпуса глушителя	2
24	GB93	Шайба пружинная 6	4
25	GB5783	Болт шестигранный M6*25	4
26	60F-05.00.00.20	Кольцо выпускного отверстия холостого хода	1
27	60F-05.00.00.17	Водяная трубка	1
28	40F-05.00.00.16	Нижнее уплотнительное кольцо водяной трубы	1
29	40F-05.00.00.14	Уплотнительное кольцо водяной трубы	1
30	40F-05.00.00.15	Втулка водяной трубы	1
31	60F-05.00.00.25	Выпускная труба	1
32	GB93	Шайба пружинная 6	3
33	GB5783	Болт шестигранный M6*25	3
34	60F-05.00.00.21	Прокладка корпуса верхнего узла	1
35	60F-05.00.00.22	Основание блока двигателя	1
36	60F-05.00.01.00	Верхний амортизатор в сборе	2
37	60F-05.00.00.05	Плоская шайба 21283	2
38	60F-05.00.00.06	Резиновая прокладка Φ21	2
39	GB848	Шайба плоская 6	2
40	60F-05.00.00.04	Болт с шестигранной головкой M101.25173	2
41	60F-05.00.02.00	Электропровод в сборе	1
42	60F-05.00.00.03	Резиновая пластина слива воды	1
43	GB93	Шайба пружинная 6	2
44	GB5783	Болт шестигранный M6*25	2
45	60F-05.00.00.23	Водяная трубка	1
46	GB5783(10.9)	Болт с шестигранной головкой M6*35	3
47	GB93	Шайба пружинная 6	3

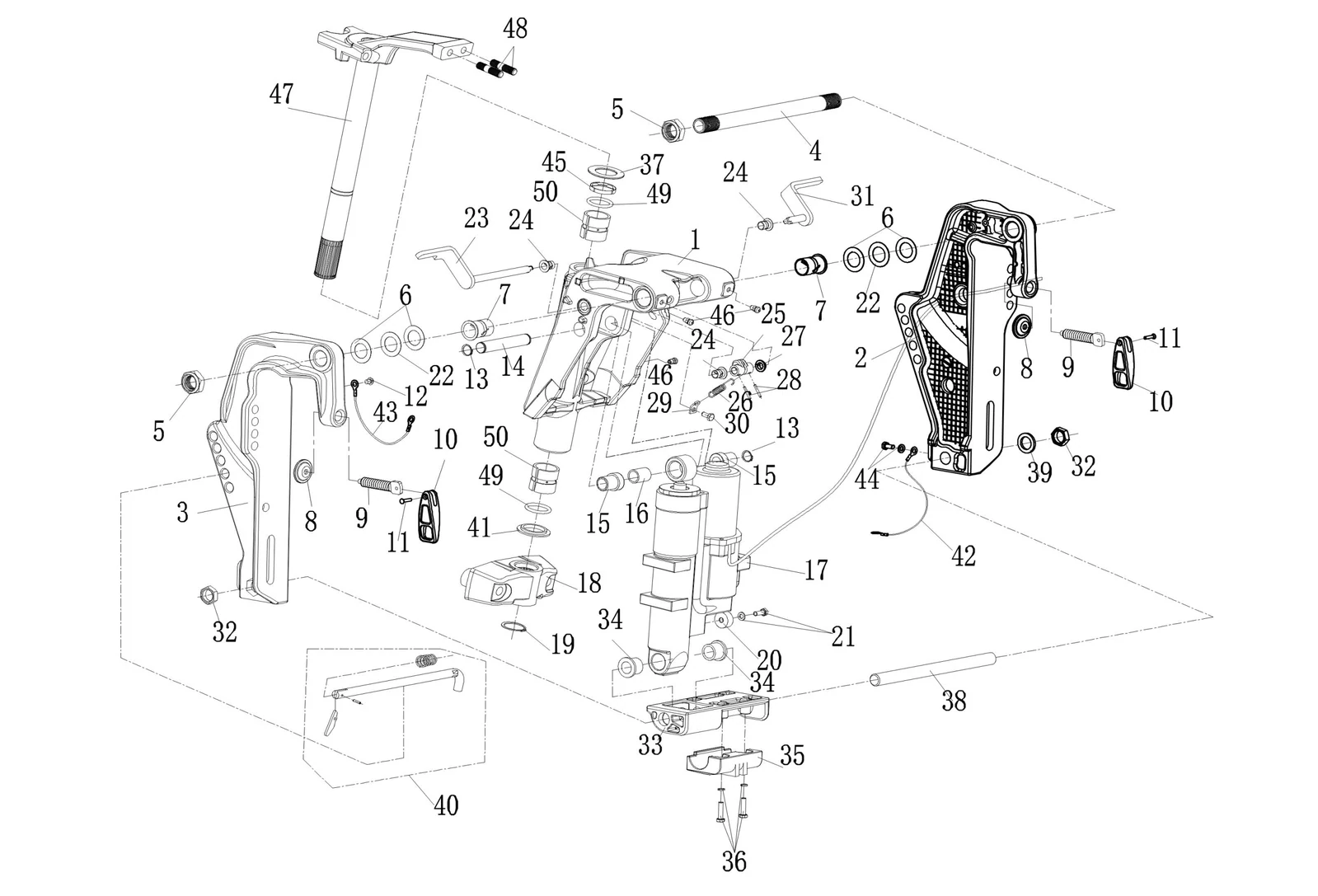

Рис. 10ЧАСТЬ КРЕПЛЕНИЯ CLAMPING PART

REF	Номер детали	Наименование	Кол-во
1	60F-03.00.00.22	Поворотный кронштейн	1
2	60F-03.01.01.00	Узел левого кронштейна	1
3	60F-03.02.01.00	Узел правого кронштейна	1
4	40F-03.04	Шпилька зажимного кронштейна	1
5	15F-03.01	Гайка зажимного кронштейна	2
6	40F-03.03	Прокладка	4
7	40F-03.07.02	Демпферное кольцо кронштейна	2
8	15F-03.05.02.03	Зажимной диск	2
9	60F-03.01.01.03	Зажимной болт транца	2
10	40F-03.05.03.02	Зажимная рукоятка	2
11	GB1015	Заклепка полупустотелая потайная 4*22	2
12	GB823	Винт с крестообразным шлицем и малой полукруглой головкой M6*18	1
13	GB894.1	Пружинное стопорное кольцо для вала D30	2
14	60F-03.00.00.16	Верхняя часть опорного вала гидроподъема	1
15	60F-03.00.00.15	Верхняя втулка гидроподъема	2
16	60F-03.00.00.17	Втулка опорного вала	1
17	60FET-03.00.08.00	Электрический подъемный механизм	1
18	60F-03.00.00.02	Нижнее соединительное гнездо амортизатора	1
19	GB894.1	Пружинное стопорное кольцо для вала D30	1
20	40F-01.06.00.11	Сливной анод	1
21	GB9074.1(8.8)	Bolt	1
22	15F-03.02	Нейлоновая шайба	2
23	60F-03.00.05.00	Стопорный рычаг наклона — левый	1
24	60F-03.00.00.20	Втулка коромысла	3
25	60F-03.00.04.00	Узел коромысла стопорного рычага наклона	1
26	60F-03.00.00.19	Пружина растяжения стопорного рычага наклона	1
27	60F-03.00.00.21	Разрезная втулка коромысла	1
28	GB879	Штифт цилиндрический пружинный (2.5*20)	2
29	60F-03.00.00.18	Крюк пружины растяжения	1
30	GB5783	Болт шестигранный M6*25	1
31	60F-03.00.06.00	Стопорный рычаг наклона — правый	1
32	60F-03.00.00.09	Гайка шестигранная M18*1.5	2
33	60F-03.00.00.12	Ограничитель кронштейна	1
34	60F-03.00.00.14	Нижняя втулка гидроподъема	2
35	60F-03.00.00.11	Анод	1
36	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*25	2
37	60F-03.00.00.07	Шайба верхней втулки	1
38	60F-03.00.00.13	Нижняя часть опорного вала гидроподъема	1
39	60F-03.00.00.10	Шайба плоская 1929.53	1
40	60F-03.00.02.00	Узел фиксатора угла	1
41	60F-03.00.00.03	Нижнее уплотнительное кольцо	1
42	60F-03.00.03.00	Компонент провода заземления	1
43	60F-03.00.07.00	Компонент провода заземления	1
44	GB9074.1(8.8)	Hexagonal bolt & flat gasket assy M6*10	1
45	60F-03.00.00.06	Верхняя втулка	1
46	JB7940.1	Пресс-маслёнка прямая M6	3
47	60F-03.00.01.00	Компонент рулевого кронштейна	1
48	40F-04.01.04	Шпилька M10*43	2
49	60F-03.00.00.04	Кольцо O-образное (29*3.8)	2
50	60F-03.00.00.05	Разрезное уплотнительное кольцо	2

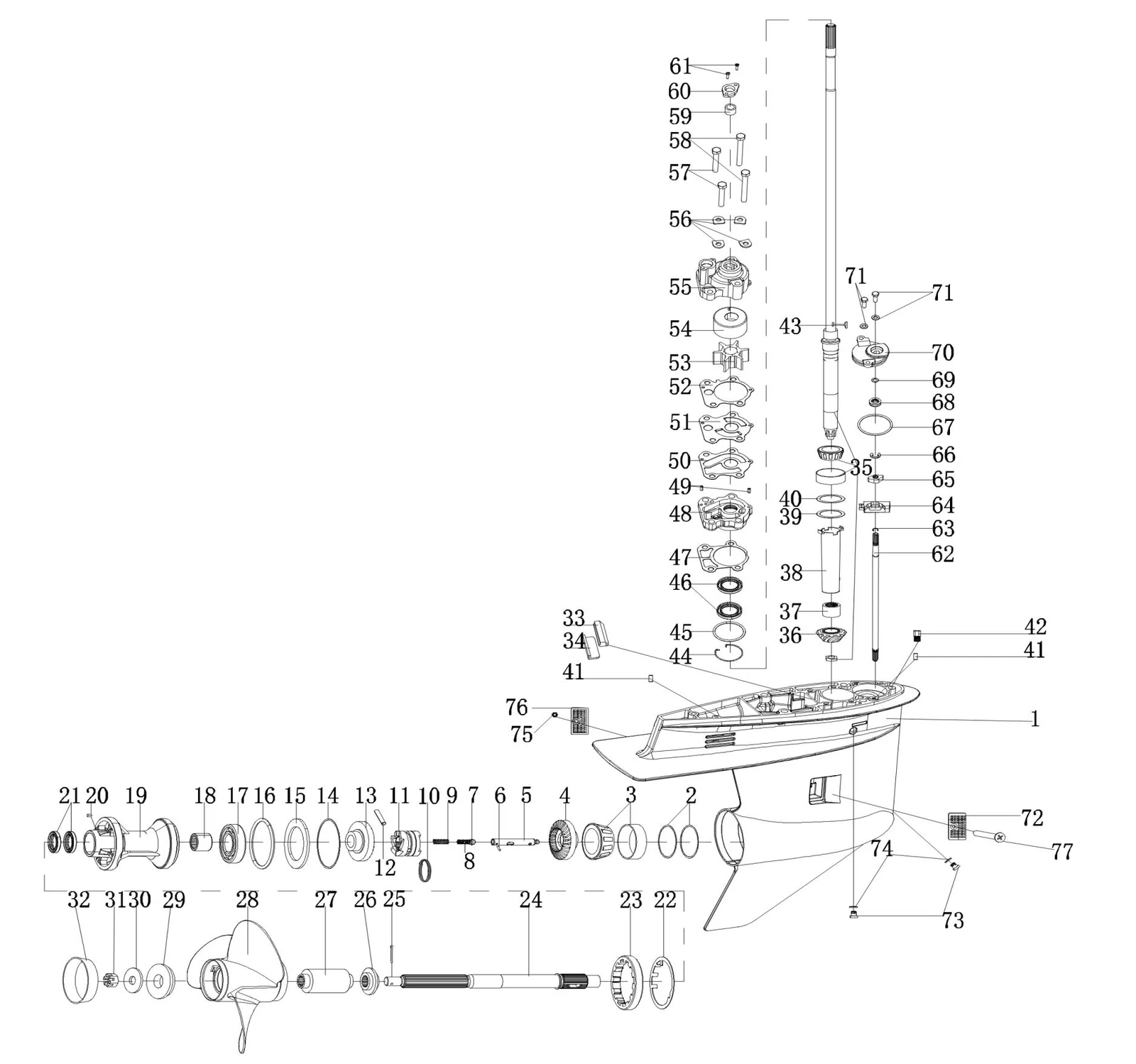

Рис. 11ПОДВОДНАЯ СЕКЦИЯ UNDERWATER SECTION

REF	Номер детали	Наименование	Кол-во
1	60F-06.00.00.46	Подводный корпус	1
2	60F-06.00.00.43	Регулировочная шайба шестерни переднего хода 0.3	2
3	60F-06.00.00.42	Конический роликовый подшипник 26822-N/26882R-N	1
4	60F-06.00.00.41	Шестерня переднего хода	1
5	60F-06.00.00.28	Скользящая муфта	1
6	60F-06.00.00.30	Штифт скользящего вала	1
7	60F-06.00.00.27	Шарик 3/16 (углеродистая сталь)	2
8	60F-06.00.04.00	Плунжер переключения передач в сборе	1
9	60F-06.00.00.29	Пружина	1
10	60F-06.00.00.31	Пружинное кольцо	1
11	60F-06.00.00.33	Сцепление	1
12	60F-06.00.00.32	Штифт сцепления	1
13	60F-06.00.03.06	Шестерня заднего хода	1
14	60F-06.00.00.24	Прокладка 0.5	1
15	60F-06.00.03.05	Упорная шайба	1
16	60F-06.00.03.03	Кольцо O-образное крышки подводного корпуса (83*5.6)	1
17	60F-06.00.03.04	Шарикоподшипник глубокого паза 6207	1
18	60F-06.00.03.02	Игольчатый подшипник HK2526	1
19	60F-06.00.03.07	Крышка подводного корпуса	1
20	60F-06.00.00.23	Шпонка	1
21	60F-06.00.02.03	Сальник 40256	2
22	60F-06.00.00.22	Стопорная шайба	1
23	60F-06.00.00.21	Кольцевая гайка	1
24	60F-06.00.00.34	Вал гребного винта	1
25	GB91	Шплинт(2.5*20)	1
26	60F-06.00.00.49	Ступица гребного винта	1
27	60F-06.01.01.00	Внутренняя шлицевая часть гребного винта в сборе	1
28	60F-06.01.00.01	Гребной винт 1312*15-K	1
None	60F	Гребной винт в сборе (13-1/2*15-K)	1
29	60F-06.00.00.48	Шайба гребного винта	1
30	60F-06.00.00.47	Шайба шестигранной гайки	1
31	40F-06.02.07	Шестигранная гайка с прорезью	1
32	60F-06.01.00.02	Раструб	1
33	60F-06.00.00.13	Уплотнительная полоса	1
34	40F-06.01.10	Прижимная пластина уплотнителя	1
35	60F-06.00.00.37	Приводной вал	1
36	60F-06.00.00.36	Ведущая шестерня	1
37	60F-06.00.00.45	Игольчатый подшипник (BH-1620) NSK	1
38	60F-06.00.00.44	Нейлоновая втулка	1
39	60F-06.00.00.40	Прокладка приводного вала 0.5	1
40	60F-06.00.00.39	Прокладка приводного вала 0.1	1
41	15F-01.06.20	Штифт установочный 6*12	2
42	60F-06.00.00.20	Болт с шестигранной головкой	1
43	60F-06.00.00.08	Шпонка крыльчатки	1
44	60F-06.00.02.04	Стопорное кольцо	1
45	60F-06.00.02.02	Кольцо O-образное корпуса сальника (45.6*3.2)	1
46	60F-06.00.02.03	Сальник 40256	2
47	60F-06.00.00.12	Сальник корпуса уплотнения	1
48	60F-06.00.02.01	Корпус сальника	1
49	F9.9-05.00.00.26	Установочный штифт 4*10	2
50	60F-06.00.00.11	Прокладка опорной пластины	1
51	60F-06.00.00.10	Шайба крыльчатки водяного насоса (оцинкованная)	1
52	60F-06.00.00.09	Прокладка корпуса водяного насоса	1
53	60F-06.00.01.00	Крыльчатка водяного насоса в сборе	1
54	60F-06.00.00.07	Внутренний корпус водяного насоса (оцинкованный)	1
55	60F-06.00.00.06	Корпус водяного насоса	1
56	GB97.1	Шайба плоская 6	4
57	GB5783	Болт шестигранный M6*25	2
58	GB5783	Болт шестигранный M6*25	2
59	60F-06.00.00.05	Уплотнительное кольцо водяной трубы	1
60	60F-06.00.00.04	Прижимная пластина уплотнительного кольца водяной трубы	1
61	GB845	Винт самонарезающий с крестообразным шлицем ST2.2*4	2
62	60F-06.00.00.17	Тяга переключения передач нижняя	1
63	60F-06.00.00.18	Стопорное пружинное кольцо	1
64	60F-06.00.00.26	Основание кулачка переключения передач	1
65	60F-06.00.00.25	Кулачок переключения передач	1
66	GB896	Стопорное кольцо 6	1
67	60F-06.00.00.16	Кольцо O-ring основания тяги переключения передач нижней (49.5*3)	1
68	60F-06.00.00.15	Сальник тяги переключения передач нижней	1
69	60F-06.00.00.19	Кольцо O-ring тяги переключения передач нижней (6.5*19)	1
70	60F-06.00.00.14	Основание тяги переключения передач нижней	1
71	GB9074.1(8.8)	Bolt	2
72	60F-06.00.00.01	Крышка водозаборника (левая)	1
73	15F-06.01.03	Заливная пробка	2
74	15F-06.01.04	Прокладка сливной пробки	2
75	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	1
76	60F-06.00.00.02	Крышка водозаборника (правая)	1
77	GB819	Винт с крестообразным шлицем потайной M5*45	1

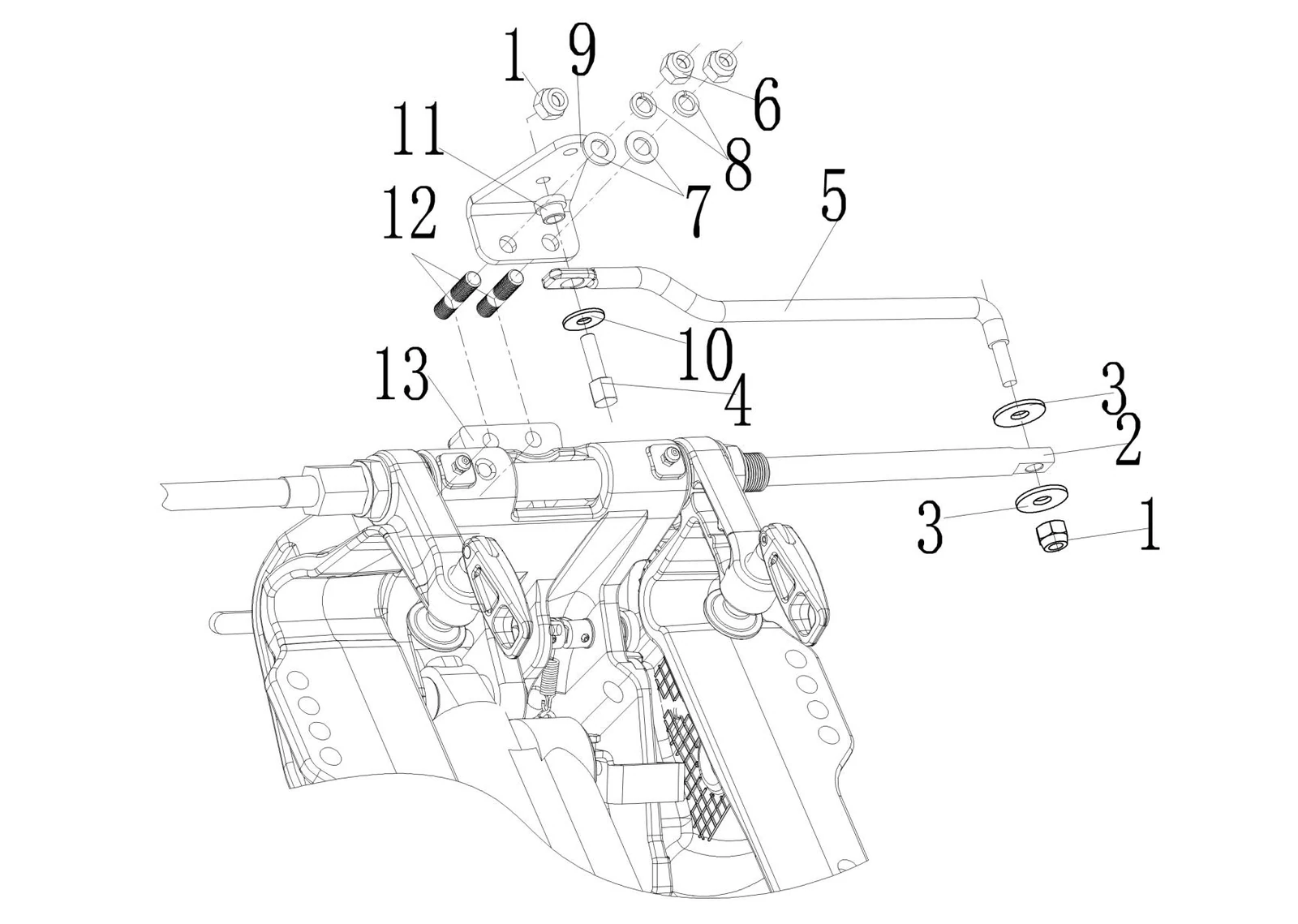

Рис. 12ЧАСТЬ УПРАВЛЯЮЩЕГО КРЮКА CONTROL HOOK PART

REF	Номер детали	Наименование	Кол-во
1	HDYK00.10.07	Нейлоновая стопорная гайка 3/8-24	2
2	HDYK00.00.35.01	Трос рулевого управления в сборе	1
3	GB97.1	Шайба плоская 6	2
4	HDYK00.10.04	Болт с шестигранной головкой 3/8-24	1
5	60FE-03.00.00.25	Рычаг управления	1
6	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	2
7	GB97.1	Шайба плоская 6	2
8	GB93	Шайба пружинная 6	2
9	60FE-03.00.00.24	Крюк управления	1
10	HDYK00.10.06	Плоская шайба M10	1
11	60FE-03.00.00.26	Втулка тяги управления	1
12	40F-04.01.04	Шпилька M10*43	1
13	60F-03.00.00.00	Система зажимного кронштейна	1

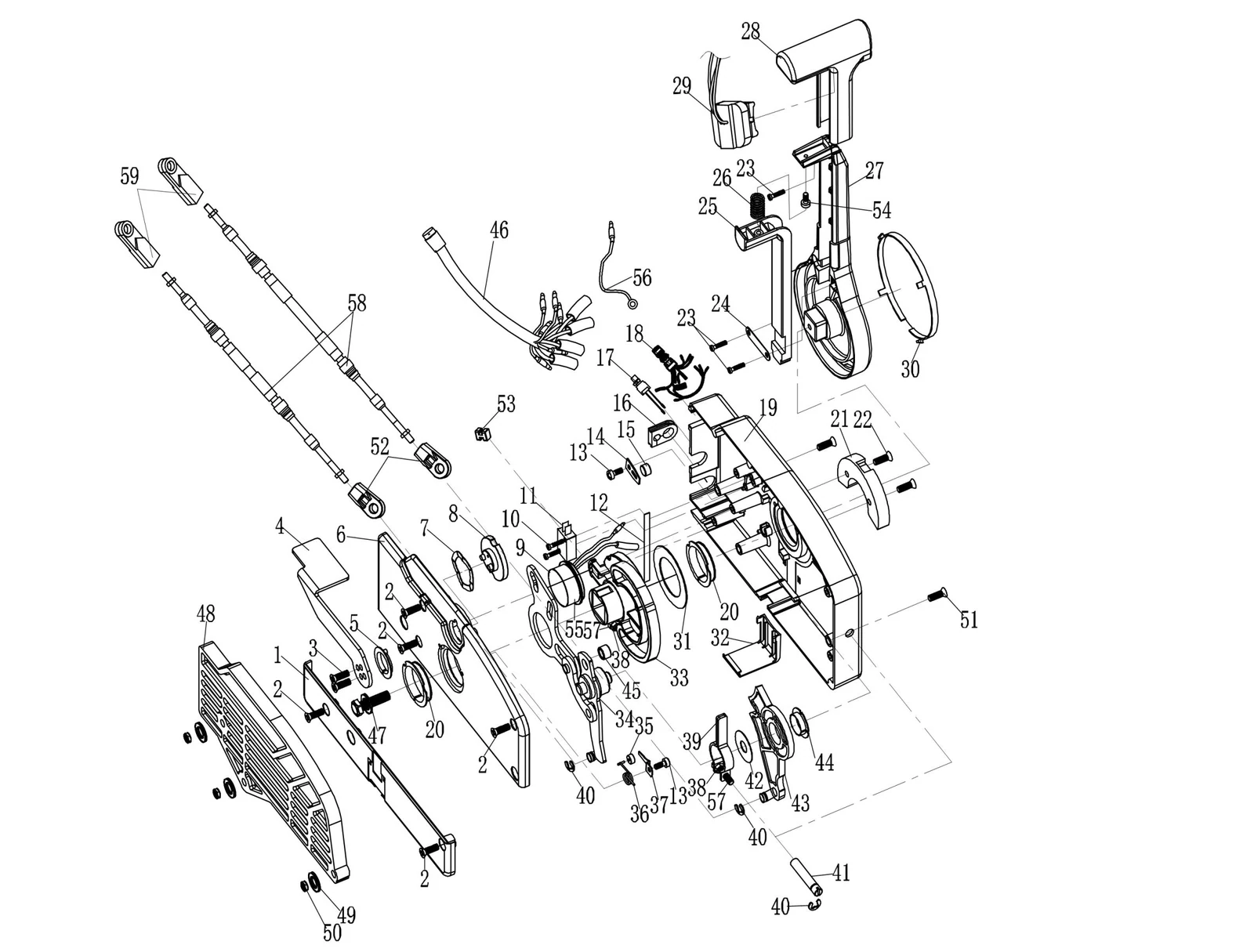

Рис. 13ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX

REF	Номер детали	Наименование	Кол-во
1	HDYK00.00.01	Малая крышка	1
2	GB819	Винт с крестообразным шлицем потайной M5*45	5
3	GB819	Винт с крестообразным шлицем потайной M5*45	2
4	HDYK00.00.02	Рукоятка фиксации холостого хода	1
5	HDYK00.00.04	Антифрикционное кольцо	1
6	HDYK00.00.31	Большая крышка	1
7	HDYK00.00.03	Волнистая шайба	1
8	HDYK00.01.00	Узел фиксатора рукоятки	1
9	HDYK00.02.01	Зуммер	1
10	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
11	HDYK00.05.00	Выключатель запуска холостого хода	1
12	HDYK00.00.10	Пружинная пластина	5
13	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
14	HDYK00.00.09	Прижимная пластина	1
15	HDYK00.00.11	Ограничительный штифт передач	1
16	HDYK00.00.12	Уплотнительное кольцо жгута проводов	1
17	HDYK00.03.00	Выключатель аварийной остановки в сборе	1
18	HDYK00.04.00	Выключатель запуска в сборе	1
19	HDYK00.00.08	Корпус дистанционного пульта	1
20	HDYK00.00.16	Антифрикционное кольцо основания переключения передач	2
21	HDYK00.00.20	Ограничитель рукоятки	1
22	GB819	Винт с крестообразным шлицем потайной M5*45	2
23	GB819	Винт с крестообразным шлицем потайной M5*45	3
24	HDYK00.09.05	Прижимная пластина фиксатора рукоятки	1
25	HDYK00.09.04	Выключатель фиксации рукоятки	1
26	HDYK00.09.06	Пружина	1
27	HDYK00.09.01	Основание рукоятки	1
28	HDYK00.09.03	Рукоятка	1
29	DQQ-00.09.07	Выключатель дистанционного пульта электронного подъёма	1
30	HDYK00.09.02	Декоративное кольцо основания рукоятки	1
31	HDYK00.00.15	Антифрикционная прокладка основания переключения передач	1
32	HDYK00.00.26	Соединитель крышки	1
33	HDYK00.00.14	Основание переключения передач	1
34	30FEHDYK00.07.00	Узел управления дроссельной заслонкой	1
35	HDYK00.00.06	Направляющий ролик	1
36	HDYK00.00.07	Пружина	1
37	HDYK00.00.05	Прижимная пластина направляющего ролика	1
38	GB6170	Гайка шестигранная M6	2
39	HDYK00.08.01	Стопорный хомут	1
40	GB896	Стопорное кольцо 6	3
41	HDYK00.08.02	Регулировочный винт	1
42	HDYK00.00.19	Переключатель передач с антифрикционной прокладкой	1
43	HDYK00.00.17	Контроллер переключения передач	1
44	HDYK00.00.13	Антифрикционная пластина контроллера дросселя	1
45	HDYK00.07.10	Направляющий ролик	1
46	DQQ-00.00.07.00-	Разъем десятиконтактный (5 м)	1
47	B9074.1(8.8)	Болт с шайбой в сборе M8*30
48	HDYK00.00.32	Крепёжная пластина пульта дистанционного управления	1
49	GB5287	Плоская шайба 6	3
50	GB6170	Гайка шестигранная M6	3
51	GB820	Крестовая полупотайная головка винт M5*20	3
52	HDYK00.00.25	Регулировочное устройство троса B	2
53	HDYK00.00.27	Уплотнительное гнездо троса	1
54	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	6
55	HDYK00.02.02	Кожух зуммера	1
56	HDYK00.05.01	Трос холостого хода электростартера	1
57	GB5783	Болт шестигранный M6*25	2
58	HDYK00.06.00	Трос дистанционного управления в сборе (3,8 м)	2
59	HDYK00.00.24	Регулятор троса A	2
