海的 6F - 6FHL(S)

共 11 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ2ВЕРХНИЙ КОЖУХ3СТАРТОВЫЙ КОЖУХ4СИЛОВОЙ БЛОК5УЗЕЛ КОЛЕНВАЛА С ШАТУНОМ6ЧАСТЬ НИЖНЕГО КОЖУХА7УСТРОЙСТВО КРЕПЛЕНИЯ8РУЛЕВАЯ РУКОЯТКА9ВЕРХНИЙ БЛОК10ПОДВОДНЫЙ БЛОК11СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

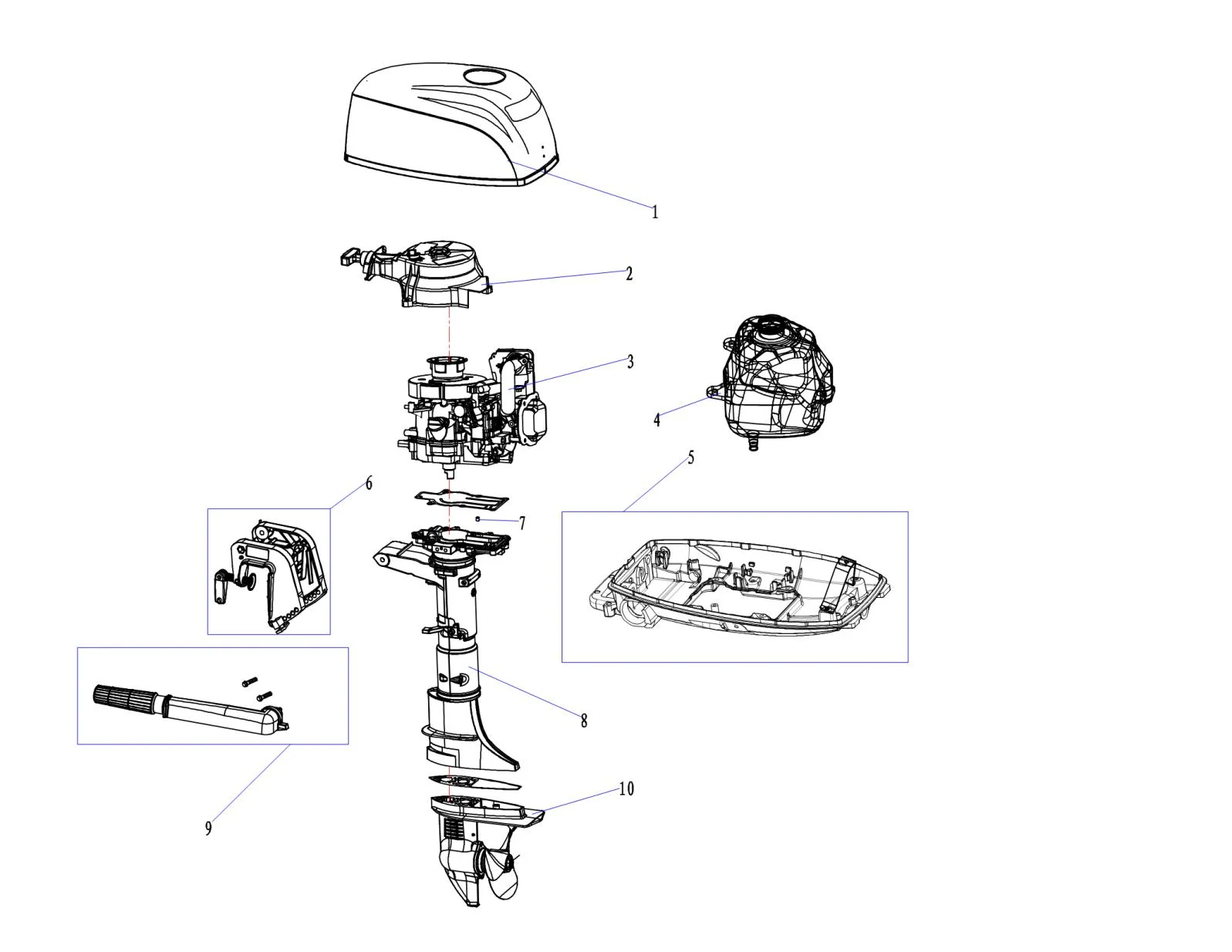

Рис. 1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ GENERAL ASSEMBLY EXPLOSION VIEW
总装分解图 爆炸图
REFНомер деталиНаименованиеКол-во
15F-07.00.00.00Верхний кожух в сборе1
25F-01.01.00.00Узел пускового кожуха1
35F-01.01.00Система питания1
45F-01.04.00Топливная система1
55F-02.00.00.00Детали нижнего кожуха1
6F4-03.00.00.00Узел зажимного кронштейна1
715F-01.06.20Штифт установочный 6*122
85F-05.00.00Водная часть1
9F4-04.00.00Рулевой узел1
10F4-06.00.00Узел подводного привода1

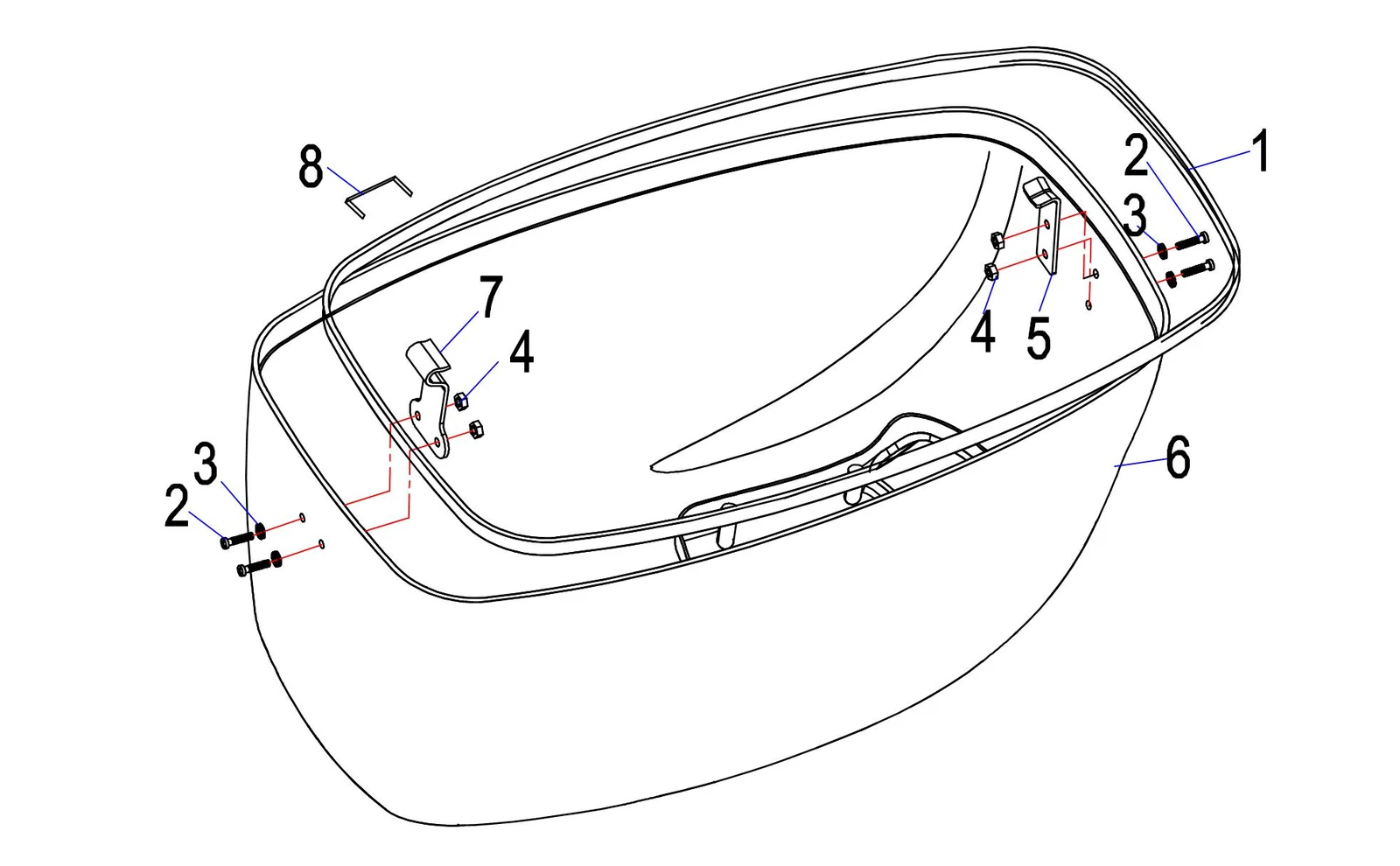

Рис. 2ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
19.8F-07.02Резиновый уплотнитель1
2GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*64
3GB/T96Шайба увеличенная 104
4DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.254
59.8F-Ⅱ-07.05Задний фиксирующий крючок1
69.8FВерхний кожух1
79.8F-Ⅱ-07.03Передний фиксирующий крючок1
8Bingding nail10
None5F-07.00.00.00Верхний кожух в сборе1

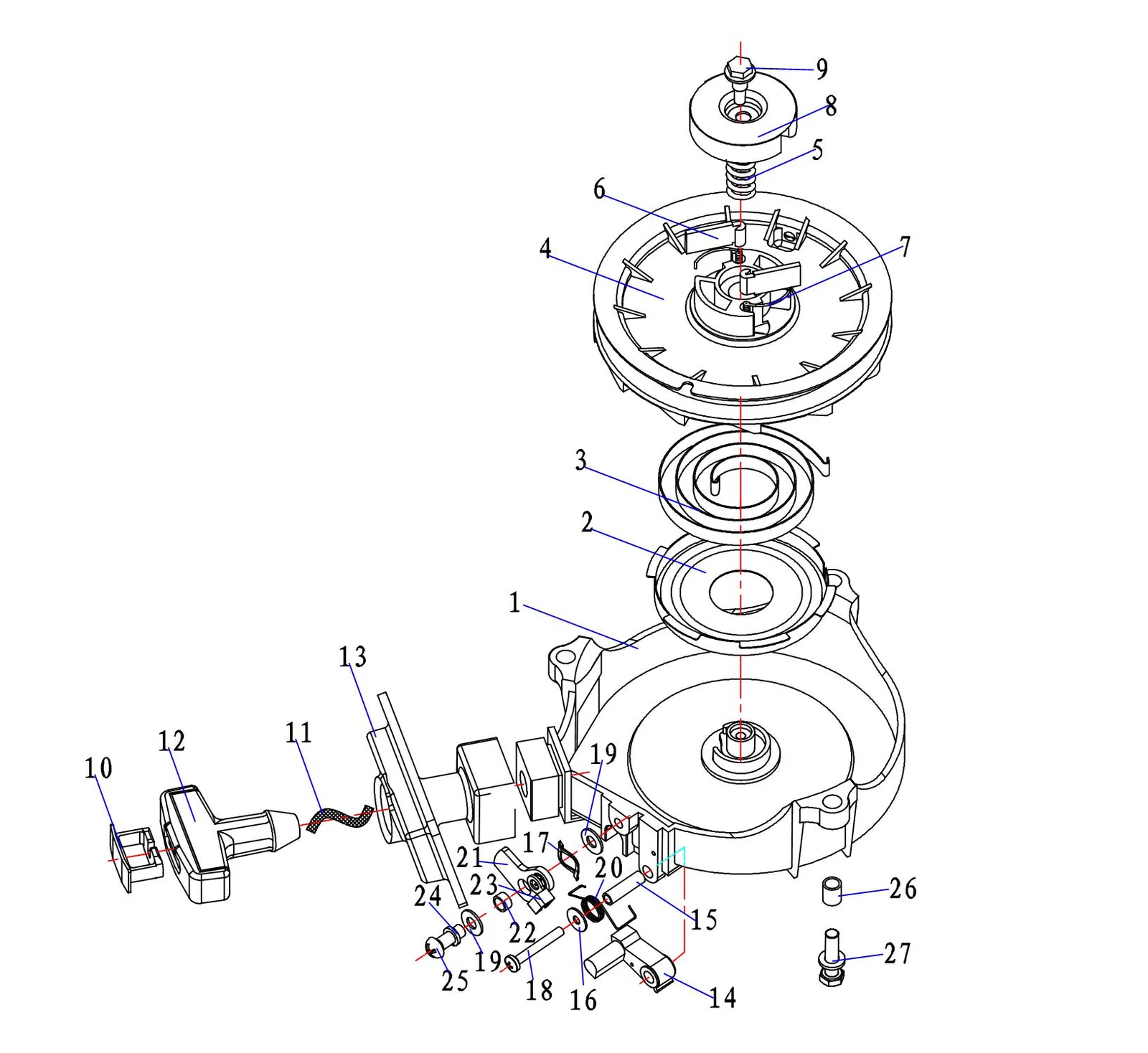

Рис. 3СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
15F-01.02.03Пусковой кожух1
29.8F-01.01.10Тарелка спиральной пружины1
39.8F-01.01.09Спиральная пружина1
49.8F-01.01.07Шкив стартера1
59.8F-01.01.05Пружина нажимного диска1
69.8F-01.01.04Собачка стартера2
79.8F-01.01.06Пружина кручения собачки2
89.8F-01.01.02Нажимной диск стартера1
99.8F-01.01.03Болт нажимного диска1
1015F-01.01.10Крышка рукоятки1
11F4-01.01.15Шнур стартера 1800mm1
1215F-01.01.08Рукоятка стартера1
139.8F-01.01.11.01-ⅡРезиновый кронштейн (длинный)1
149.8F-01.01.16Тормоз1
159.8F-01.01.17Втулка бронзовая1
16GB/T96Шайба увеличенная 101
179.8F-01.01.15Шайба волнистая1
18GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
19GB/T848Плоская шайба 62
205F-01.01.18Торсионная пружина стопора1
219.8F-01.01.12Направляющая колодка тормоза1
229.8F-01.01.14Дистанционная трубка1
239.8F-01.01.13Соединитель тяги1
24GB/T93Пружинная шайба 61
25GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
265F-01.02.06Трубка пускового кожуха3
27GB9074.1(8.8)Hexagonal bolt & flat gasket a3
None5F-01.01.00.00Узел пускового кожуха1

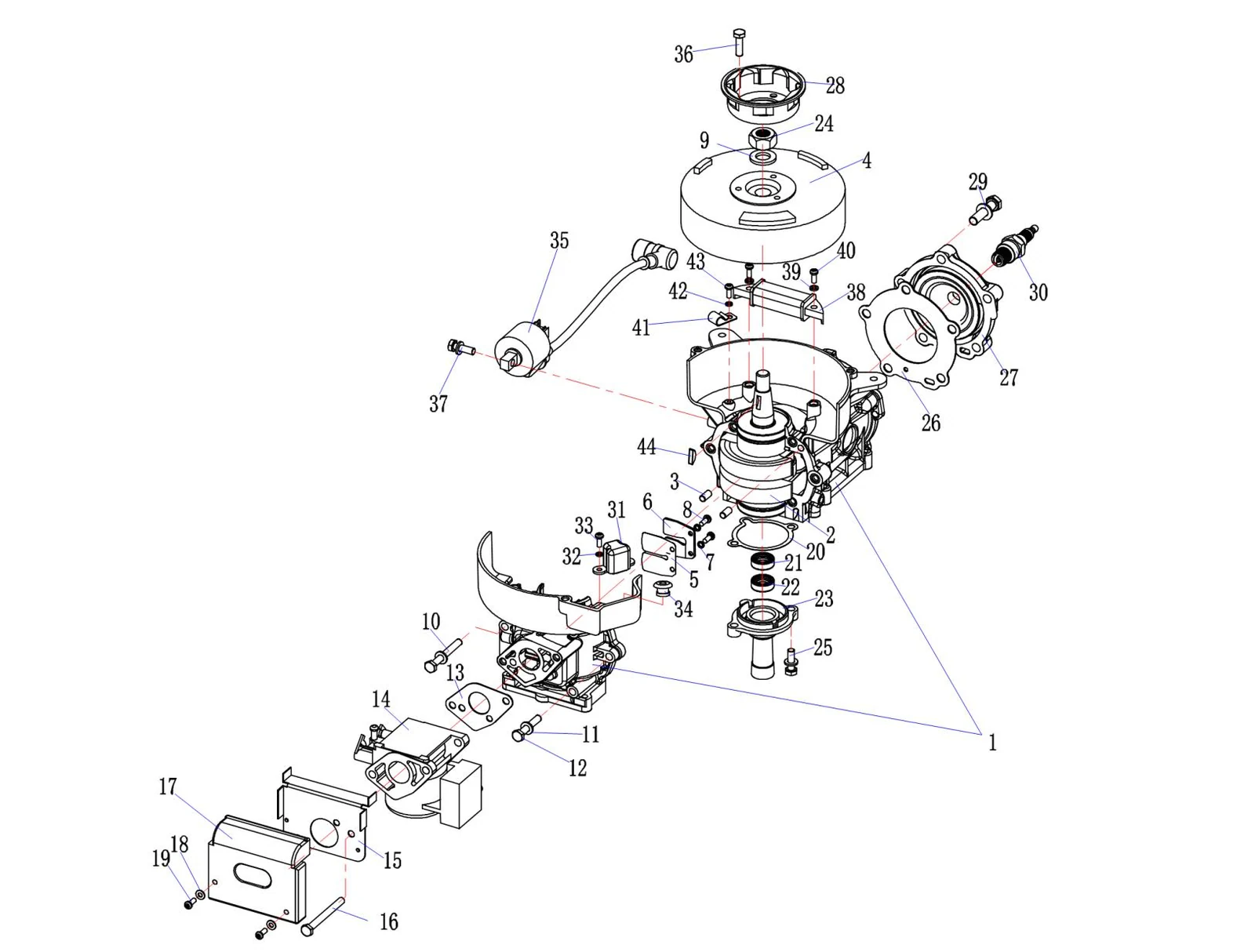

Рис. 4СИЛОВОЙ БЛОК POWER UNIT
动力部分 爆炸图
REFНомер деталиНаименованиеКол-во
15F-01.01.03.00Узел картера1
25F-01.01.02.00Узел коленвала, шатуна и поршня1
315F-01.06.20Штифт установочный 6*122
45F-01.03.13Узел маховика1
55F-01.01.04.03Лепестковый клапан1
65F-01.01.04.02Седло впускного клапана1
7GB/T93Пружинная шайба 62
8GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
9GB/T97.1Плоская шайба 61
10GB9074.1(10.9)Болт с шестигранной головкой и плоской шайбой в сборе M8*454
11GB97.1Шайба плоская 62
12GB5783(10.9)Болт с шестигранной головкой M6*352
135F-01.04.07Прокладка карбюратора1
145F-01.04.08.00Карбюратор в сборе1
155F-01.04.10Основание воздушного фильтра1
16GB/T5783Болт шестигранный M6*352
175F-01.04.09Крышка воздушного фильтра1
18GB/T97.1Плоская шайба 62
19GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
205F-01.01.08Прокладка корпуса сальника1
21F4-01.06.15.03Двухкромочный сальник B10.8*21*71
22F4-01.06.15.03Двухкромочный сальник B10.8*21*71
235F-01.01.07.01Корпус сальника1
24GB6170(10) M12*1.2Гайка 181
25GB9074.1(8.8)Hexagonal bolt & flat gasket2
265F-01.01.06Прокладка цилиндра1
275F-01.01.05Головка цилиндра1
289.8F-01.01.20Ступица стартера1
29GB9074.1(10.9)Болт с шестигранной головкой и плоской шайбой в сборе M8*455
30BPR7HSСвеча зажигания BPR7HS1
315F-01.03.02Узел датчика1
32GB/T93Пружинная шайба 62
33GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
345F-01.03.11Резиновое кольцо1
355F-01.03.05Катушка зажигания1
36GB/T5783Болт шестигранный M6*353
37GB9074.1(8.8)Hexagonal bolt & flat gasket2
385F-01.03.03Узел зарядной катушки1
39GB/T93Пружинная шайба 62
40GB/T823Винт с крестообразным шлицем и малой головкой M6*182
4140F-01.03.08.07Кабельный зажим1
42GB/T96Шайба увеличенная 101
43GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
449.8F-01.06.27Полукруглая шпонка1

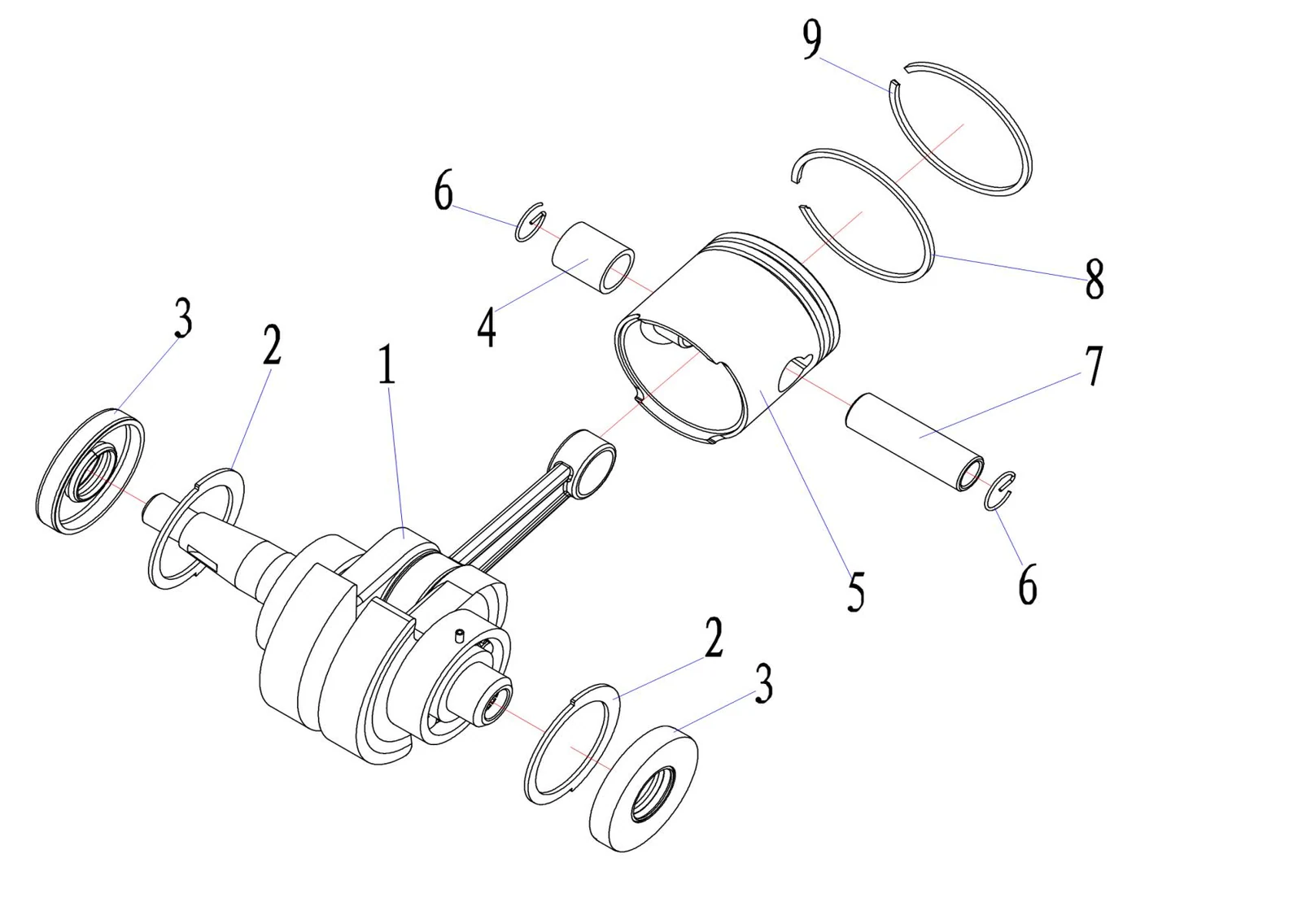

Рис. 5УЗЕЛ КОЛЕНВАЛА С ШАТУНОМ CRANKSHAFT CONNECTING ROD SECTION
曲轴连杆部分 爆炸图
REFНомер деталиНаименованиеКол-во
15F-01.01.11.00Узел коленвала и шатуна1
25F-01.01.10Стопорное кольцо коленвала2
35F-01.01.11Сальник коленвала 20*47*82
45F-01.01.02.05Игольчатый подшипник1
55F-01.01.02.02Поршень1
69.8F-01.06.25Стопорное кольцо поршневого пальца2
75F-01.01.02.03Поршневой палец1
85F-01.01.02.07Вторичное компрессионное кольцо1
95F-01.01.02.06Основное компрессионное кольцо1

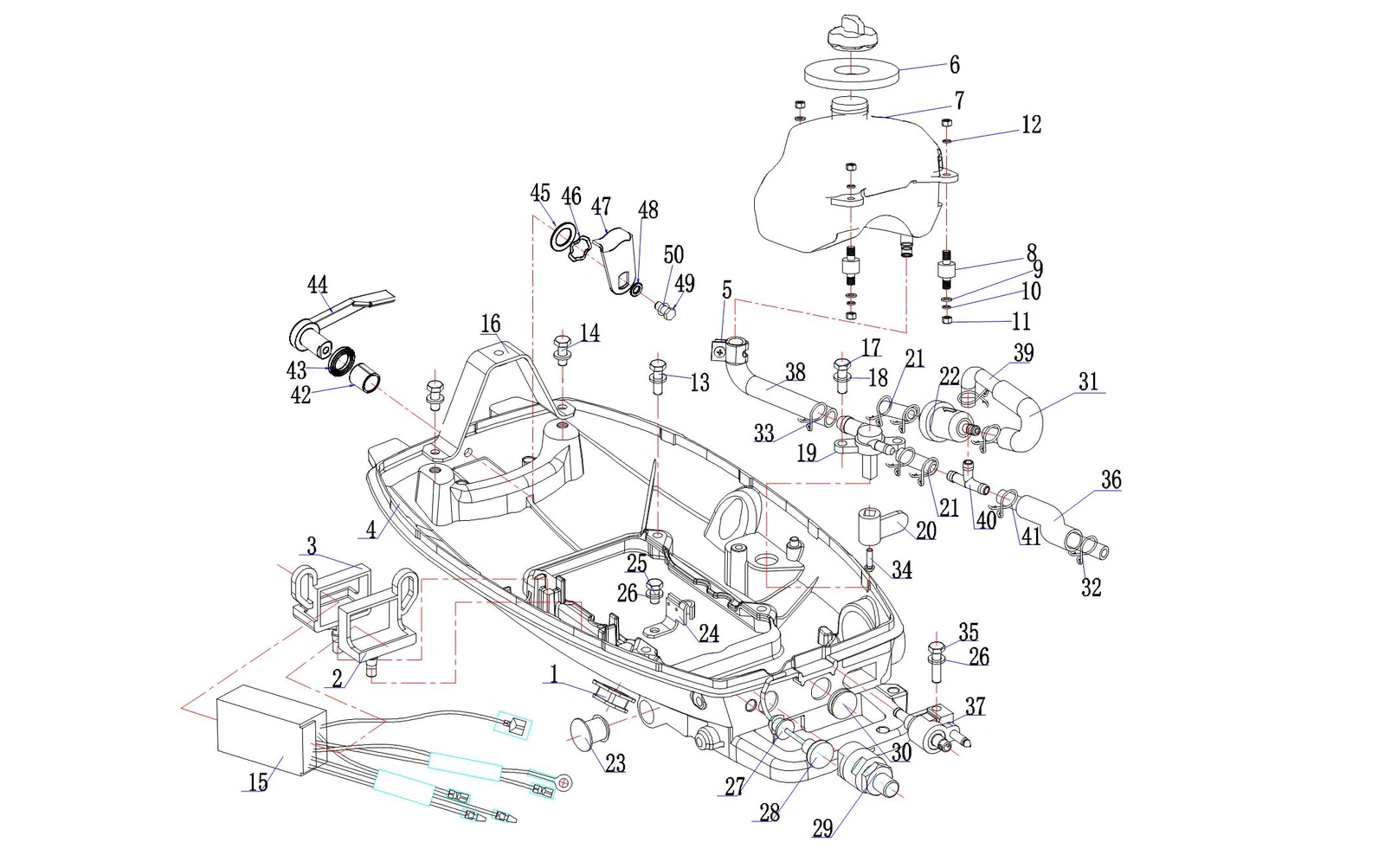

Рис. 6ЧАСТЬ НИЖНЕГО КОЖУХА BOTTOM COWLING PART
底罩部分 爆炸图
REFНомер деталиНаименованиеКол-во
15F-02.07Чехол тяги стопора1
25F-01.03.09Резиновый кронштейн (правый)1
35F-01.03.08Резиновый кронштейн (левый)1
45F-02.01Основание1
53.5F-01.04.05.00Хомут в сборе1
63.5F-01.04.12Демпферное кольцо топливного бака1
75F-01.04.11.00Топливный бак в сборе1
85F-01.04.02Демпфер топливного бака в сборе3
9GB97.1Шайба плоская 62
10GB93Шайба пружинная 62
11GB6170Гайка шестигранная M65
12GB5287Плоская шайба 63
13GB9074.1(8.8)Hexagonal bolt & flat gasket assy M6*164
14GB9074.1(8.8)Hexagonal bolt & flat gasket assy M6*162
155F-01.03.07Блок управления зажиганием в сборе1
165F-01.04.01Опора топливного бака1
17GB5783Болт шестигранный M6*251
18GB97.1Шайба плоская 61
19F4-01.07.05.00Основание топливного крана1
20F4-01.07.05.01Ручка топливного крана1
21Fuel hose 6*10*302
22F9.9-01.04.03.00Топливный фильтр в сборе1
235F-02.03Заглушка B1
245F-02.06.00Кронштейн троса дроссельной заслонки1
25GB5783Болт шестигранный M6*251
26GB97.1Шайба плоская 62
279.8F-02.04Чехол тяги воздушной заслонки1
285F-02.05.00Рукоятка воздушной заслонки1
295F-01.03.12Узел аварийного выключателя1
305F-02.02Заглушка A1
31Bellows （14*60）1
32F4-01.07.07Хомут трубки φ 108
33F4-01.07.04Хомут 141
34GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
35GB5783Болт шестигранный M6*251
36Bellows （14*80）1
3715F-01.07.01.00Разъём топливной трубки в сборе1
385F-01.04.04L-образный топливопровод 141
39F6-01.04.00.09Впускной топливопровод ручного насоса1
40F15-05.00.00.17Тройник1
41Fuel hose 6*10*1151
429.8F-02.11.03Втулка1
439.8F-02.11.02Резиновое кольцо1
449.8F-02.11.01Передняя рукоятка фиксации1
459.8F-02.11.04Шайба1
469.8F-02.11.05Волнистая шайба1
479.8F-02.11.06Стопорная пластина1
48GB/T96Шайба увеличенная 101
49GB5783Болт шестигранный M6*251
50GB93Шайба пружинная 61

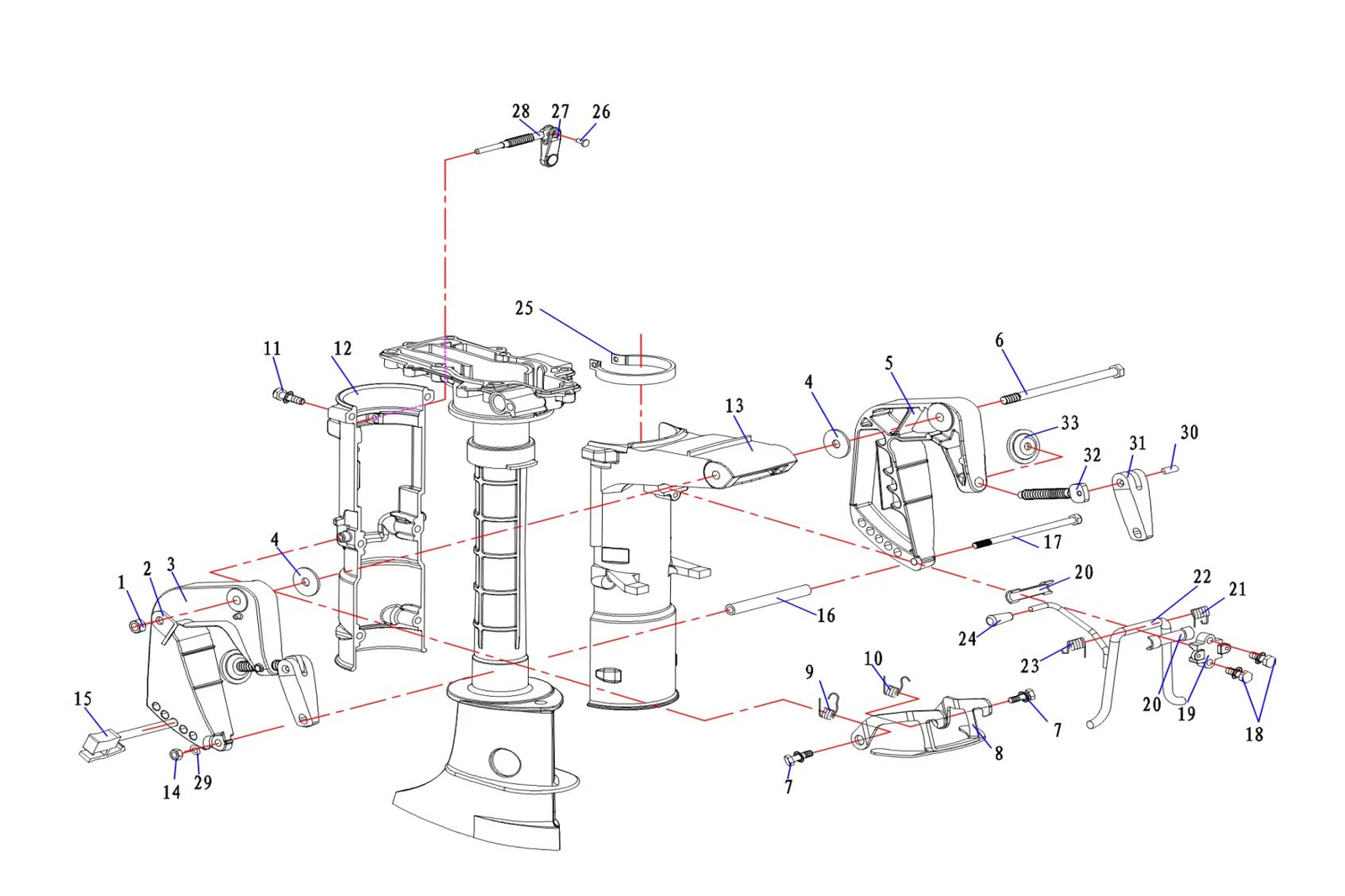

Рис. 7УСТРОЙСТВО КРЕПЛЕНИЯ CLAMPING DEVICE
夹紧装置 爆炸图
REFНомер деталиНаименованиеКол-во
1DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
2F4-03.02Пластина с отверстиями1
3F4-03.01.01Зажимной кронштейн (левый)1
4F4-03.03Нейлоновая шайба2
5F4-03.01.02Зажимной кронштейн (правый)1
6GB/T5783Болт шестигранный M6*351
7GB9074.1(8.8)Hexagonal bolt & flat gasket assy2
8F4-03.05.08.00Крюк фиксатора подъёма в сборе1
9F4-03.05.08.04Пружина фиксатора B1
10F4-03.05.08.03Пружина фиксатора A1
11GB9074.1(8.8)Hexagonal bolt & flat gasket assy6
12F4-03.05.04Крышка поворотного кронштейна1
13F4-03.05.01Поворотный кронштейн1
14GB6170Гайка шестигранная M61
15F4-03.05.07.00Штифт ограничителя угла1
16F4-03.04Распорная втулка болта1
17GB/T5783Болт шестигранный M6*351
18GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*22
19F4-03.05.03Прижимная пластина регулировочного кронштейна1
20F4-03.05.02.05Антифрикционная прокладка2
21F4-03.05.02.04Пружина B1
22F4-03.05.02.01Регулировочный кронштейн угла1
23F4-03.05.02.03Пружина A1
24F4-03.05.02.02Резиновая втулка рукоятки кронштейна1
25F4-03.05.05.00Стопорное кольцо в сборе1
26GB/T875-86Плоская полупустотелая заклёпка 4*101
27F4-03.05.06.01Стопорная ручка1
28F4-03.05.06.02Стопорный винт1
29GB/T97.1Плоская шайба 61
30GB/T1015Полукруглая заклёпка с потайной головкой 4*182
3115F-03.05.02.04Зажимная рукоятка2
32F4-03.01.03Болт крепления транца2
3315F-03.05.02.03Зажимной диск2

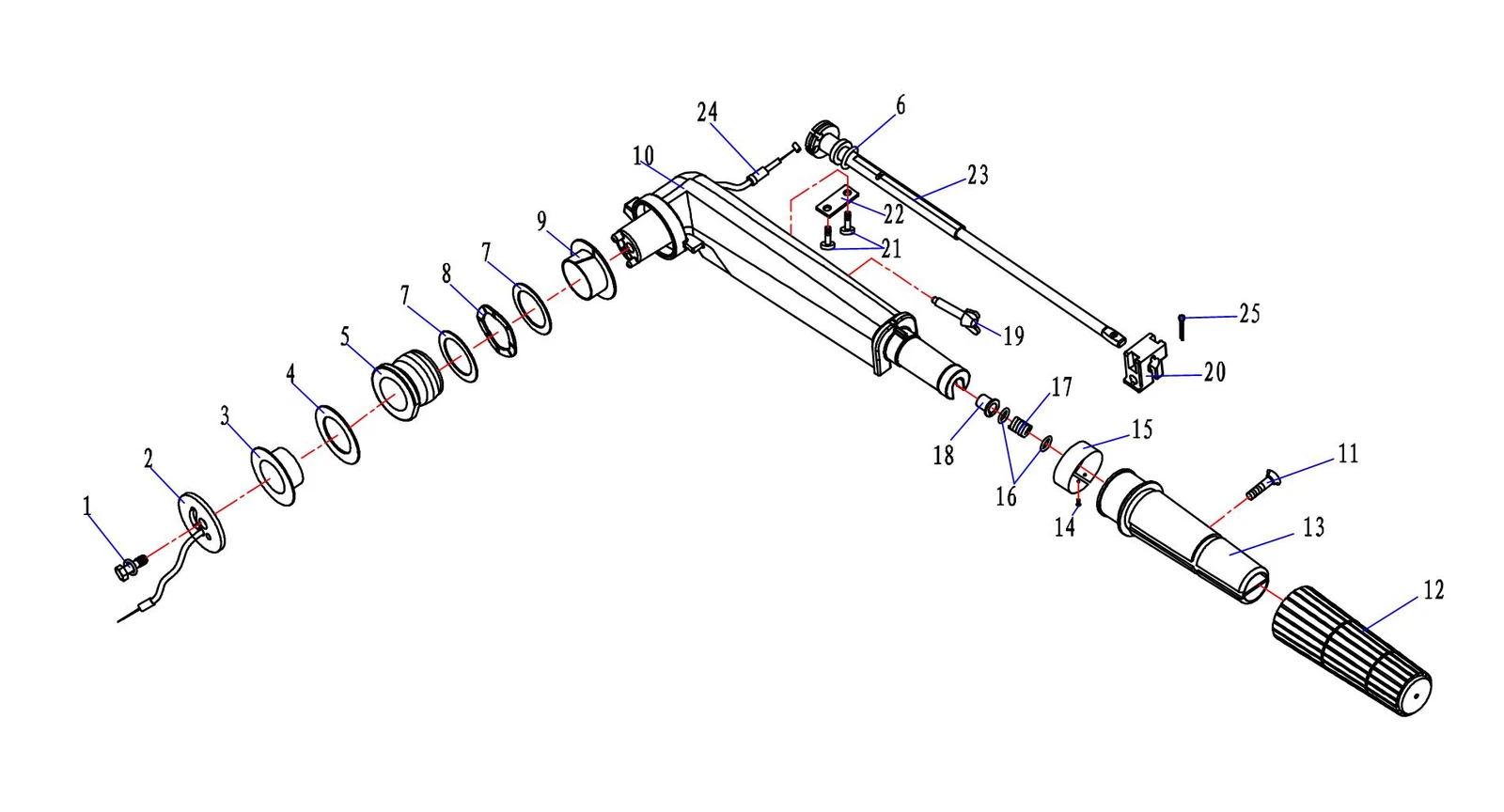

Рис. 8РУЛЕВАЯ РУКОЯТКА STEERING HANDLE
操舵手柄 爆炸图
REFНомер деталиНаименованиеКол-во
1GB9074.1(8.8)Hexagonal bolt & flat gasket assy M8*251
2F4-04.03Прижимная пластина рукоятки управления1
3F4-04.04Антифрикционное кольцо A1
4F4-04.05Прокладка A1
5F4-04.01.02.00Узел демпферного кольца рукоятки1
6GB/T848Плоская шайба 61
7F4-04.07Прокладка B2
8F4-04.08Волнистая шайба1
9F4-04.06Антифрикционное кольцо B1
105F-04.01Рукоятка управления1
11GB/T820Винт с крестообразным шлицем и полупотайной головкой M5*251
1215F-04.07.14Резиновая втулка рукоятки1
1315F-04.07.13Рукоятка1
14GB/T845Саморез с крестообразным шлицем ST2.2*4.51
15F4-04.11-ⅡТабличка дросселя1
16GB/T848Плоская шайба 62
1715F-04.07.11Пружина1
1815F-04.07.12Втулка1
1915F-04.07.09Ручка регулировки сопротивления1
2015F-04.07.08Стопорный блок1
21GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
2215F-04.07.07Прижимная пластина тяги дроссельной заслонки1
2315F-04.07.05Тяга дроссельной заслонки1
245F-04.02Трос управления дроссельной заслонкой1
25GB/T91Шплинт 1.6*121
None5F-04.00.00Рукоятка управления в сборе1

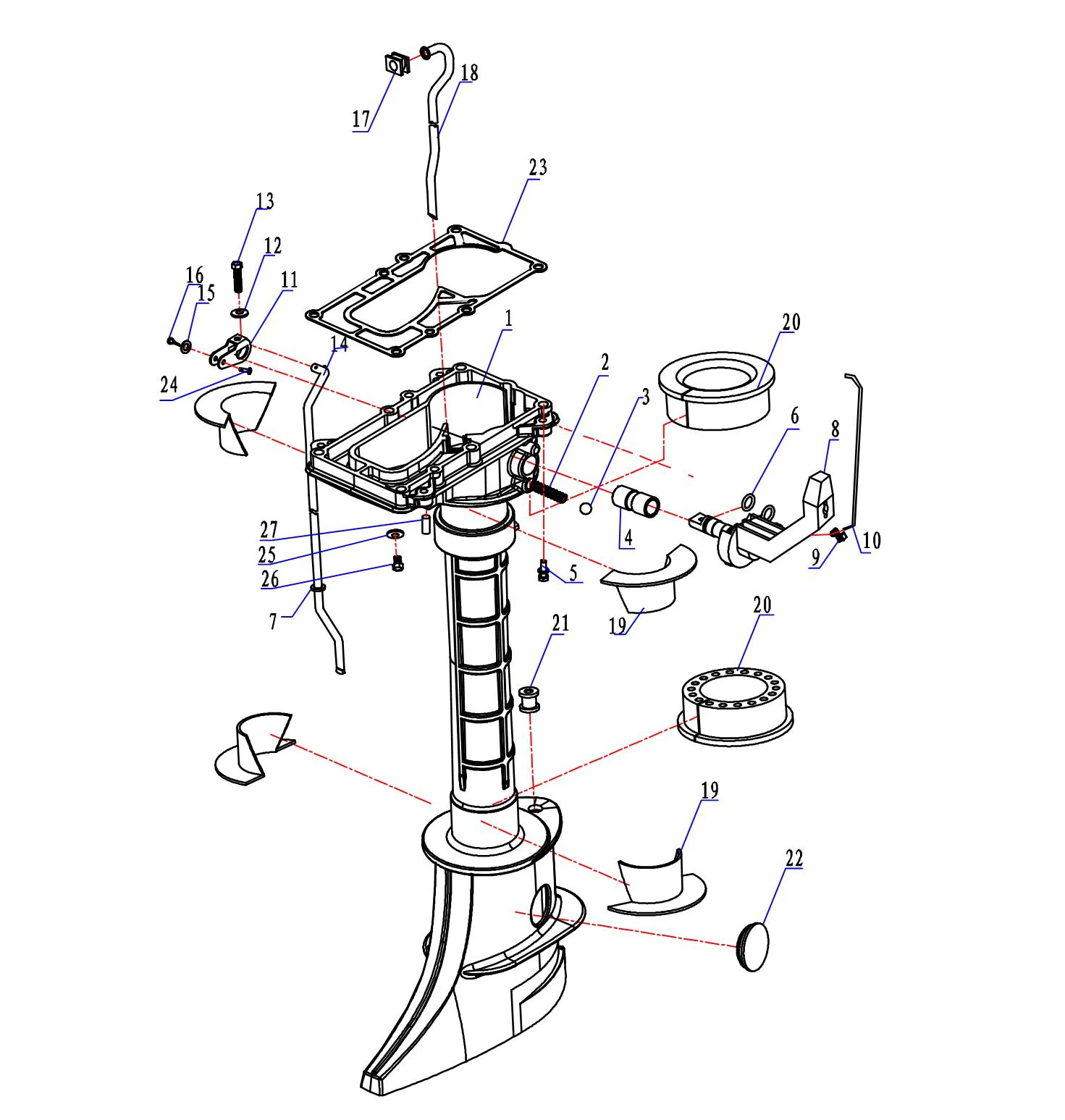

Рис. 9ВЕРХНИЙ БЛОК UPPER UNIT
水上装置 爆炸图
REFНомер деталиНаименованиеКол-во
15F-05.02.01Водяной корпус1
2F4-05.04Нажимная пружина1
3F4-05.03Стальной шарик 81
45F-05.02.02Втулка вала переключения передач1
5GB9074.1(8.8)Hexagonal bolt & flat gasket assy M66
6F4-05.02.03Уплотнительное кольцо вилки переключения2
7GB/T97.1Плоская шайба 61
85F-05.03.00Рукоятка переключения передач в сборе1
99.8F-01.01.13Соединитель тяги1
105F-05.07Тяга стопора1
115F-05.04Кронштейн тяги переключения передач1
12GB/T93Пружинная шайба 61
13GB/T5783Болт шестигранный M6*351
145F-05.05Тяга переключения передач1
15GB/T97.1Плоская шайба 61
16GB/T91Шплинт 1.6*121
17F4-05.13Верхнее уплотнительное кольцо водяной трубки1
185F-05.01Водяная трубка (короткая)1
None5F-05.01-LВодяная трубка (L)1
19F4-05.08Втулка амортизатора4
20F4-05.09Амортизационное кольцо2
21F4-05.01.03Уплотнительное кольцо рычага кулачка переключения передач1
22F4-05.01.04Заглушка верхняя1
235F-01.01.01Прокладка корпуса1
245F-05.06Штифт тяги переключения передач1
2515F-06.01.04Прокладка сливной пробки1
26GB/T5783Болт шестигранный M6*351
275F-05.08Выходная водяная трубка1

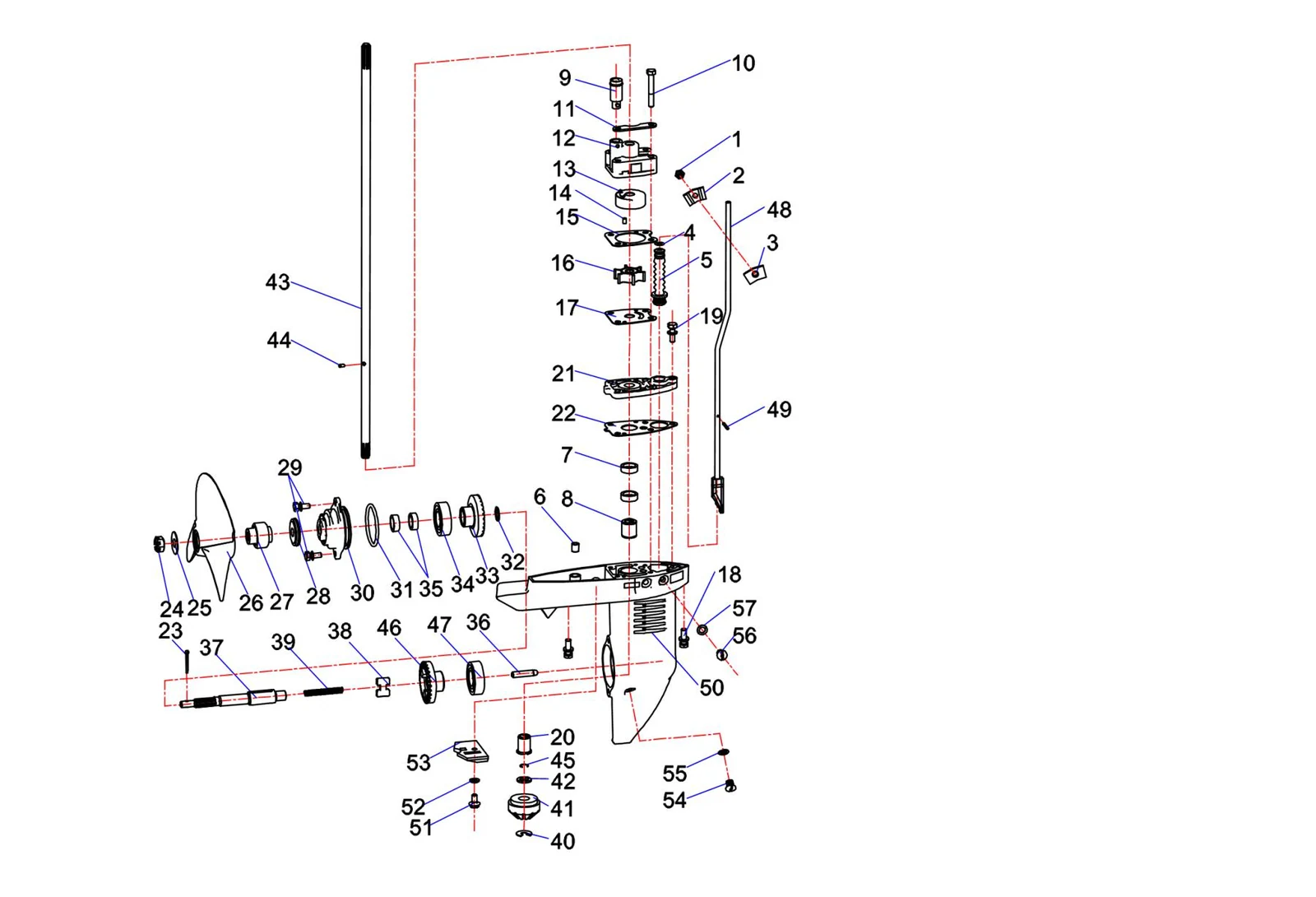

Рис. 10ПОДВОДНЫЙ БЛОК UNDERWATER UNIT
水下装置 爆炸图
REFНомер деталиНаименованиеКол-во
1GB9074.1(8.8)Hexagonal bolt & flat gasket assy M6*1
2F4-06.22Фиксатор кулачка переключения передач A1
3F4-06.23Фиксатор кулачка переключения передач B1
4F4-06.16Пружина резинового кольца1
5F4-06.15Волнистое резиновое уплотнительное кольцо1
6F4-06.27Полый установочный штифт2
7F4-01.06.15.03Двухкромочный сальник B10.8*21*72
8F4-06.01.03Подшипник скольжения1
9F4-06.21.04Нижнее уплотнительное кольцо водяной трубки1
10GB/T5783Болт шестигранный M6*354
11F4-06.20Прижимная планка водяного насоса2
12F4-06.21.01Корпус водяного насоса1
13F4-06.21.02Внутренний корпус водяного насоса1
14F4-06.19Штифт установочный опоры водяного насоса2
15F4-06.18Прокладка водяного насоса1
16F4-06.21.03.00Крыльчатка водяного насоса в сборе1
17F4-06.17Опорная пластина водяного насоса1
18GB9074.1(8.8)exagonal bolt & flat gasket assy M6*2
NoneGB/T5783Болт шестигранный M6*352
19GB9074.1(8.8)Hexagonal bolt & flat gasket assy M6*1
20F4-06.01.04Подшипник скольжения с буртиком1
21F4-06.14Основание водяного насоса1
22F4-06.13Прокладка основания водяного насоса1
23GB91Шплинт(2.5*20)1
24F4-06.26Шестигранная гайка со шлицем1
25GB/T96.1-2000Плоская шайба 81
26F4-06.25.01Гребной винт (7-1/2*7)1
NoneF4-06.25.00.00Гребной винт в сборе (7-1/2*7)1
27F4-06.25.02.00Внутренний шлицевой узел гребного винта1
28F4-06.24Проставка гребного винта1
29GB9074.1(8.8)Hexagonal bolt & flat gasket assy M6*2
30F4-06.07.01Крышка подводного корпуса1
31F4-06.07.03Кольцо O-образное подводного корпуса1
32F4-06.05Шайба1
33F4-06.06Шестерня заднего хода1
34F9.9-06.00.00.15Подшипник 6004C21
35F4-06.07.02Сальник 22*13*72
36F4-06.04.04Плунжер переключения передач1
37F4-06.04.01Вал гребного винта1
38F4-06.04.03Диск сцепления1
39F4-06.04.02Пружина сжатия1
40GB896.6Стопорное кольцо 61
41F4-06.08Ведущее колесо1
42F4-06.09Регулировочная шайба ведущего колеса1
435F-06.00.01Приводной вал (короткий вал)1
None5F-06.00.01（L）Приводной вал L1
44F4-06.11.03Стопорный штифт приводного вала1
45F4-06.11.02Пружинное стопорное кольцо (для вала)1
46F4-06.03Шестерня переднего хода1
47F9.9-06.00.00.15Подшипник 6004C21
485F-06.01.00Кулачковый узел переключения передач (S)1
None5F-06.01.00-IIКулачковый узел переключения передач (L)1
49GB879Штифт цилиндрический пружинный (2.5*20)1
50F4-06.01.01Подводный корпус1
51GB9074.1Hexagonal bolt M6*121
52GB/T861.1Стопорная шайба с внутренними зубьями 61
53F4-06.02Анод B1
5415F-06.01.03Заливная пробка1
5515F-06.01.04Прокладка сливной пробки1
5615F-06.01.03Заливная пробка2
5715F-06.01.04Прокладка сливной пробки2
NoneGB/T893.1Пружинное стопорное кольцо (для отверстия)1
NoneF4-08.02Установочная втулка1
NoneF4-08.03Резиновая втулка1
NoneF4-08.01Удлинитель1
None5F(S)-06.00.00.0Узел подводной части (S)1
None5F(L)-06.00.00.0Узел подводной части (L)1
