共 10 个部位，点击零件编码查看详情，或搜索本页零件。

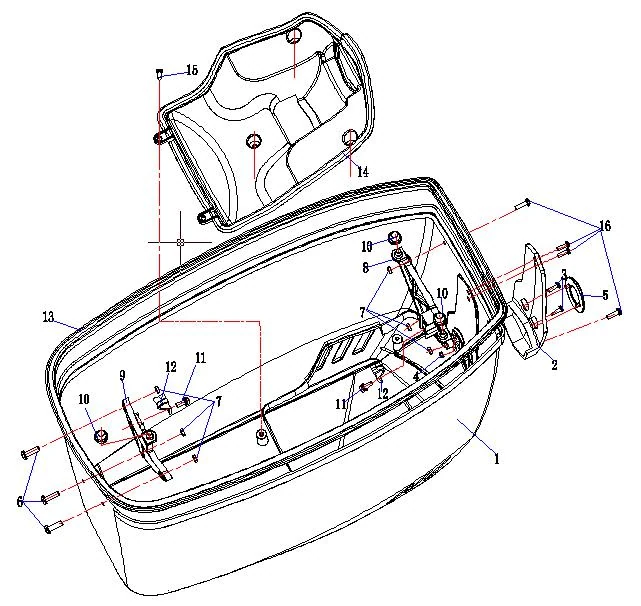

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 85F-07.00.00.01 | Верхний кожух | 1 |
| 2 | F60-07.00.01.09 | Монтажная пластина логотипа | 1 |
| 3 | GB818 M5*16 | Винт | 2 |
| 4 | DIN985 M5 | Гайка | 2 |
| 5 | F60-07.00.00.08 | Пустой логотип | 1 |
| 6 | GB818 M6*15 | Винт | 3 |
| 7 | DIN985 M6 | Гайка 6 | 7 |
| 8 | 85F-07.00.00.04 | Пластина крепления заднего стопорного крюка | 1 |
| 9 | 85F-07.00.00.05 | Пластина крепления переднего стопорного крюка | 1 |
| 10 | 60F-07.00.00.02 | Демпферная опора верхнего кожуха | 3 |
| 11 | GB9074.1 M6*16(8.8) | Болт 6x16 | 2 |
| 12 | 60F-07.00.00.01 | Стопорный крюк | 2 |
| 13 | 85F-07.00.00.03 | Резиновый уплотнитель | 1 |
| 14 | 85F-07.00.00.02 | Крышка воздухозаборника | 1 |
| 15 | GBT845-ST4_8X16 | Самонарезающий винт с крестообразным шлицем и полукруглой головкой | 5 |
| 16 | GB818 M6*18 | Винт | 4 |
| None | Binding | 22 | |
| 总成 | 85F-07.00.00.00 | Узел верхнего кожуха | 1 |
| None |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|

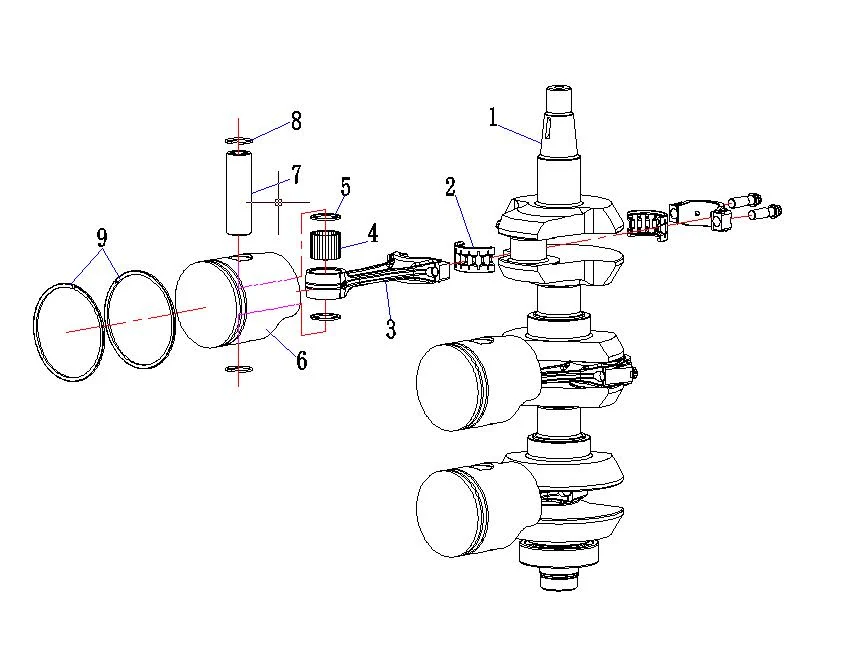

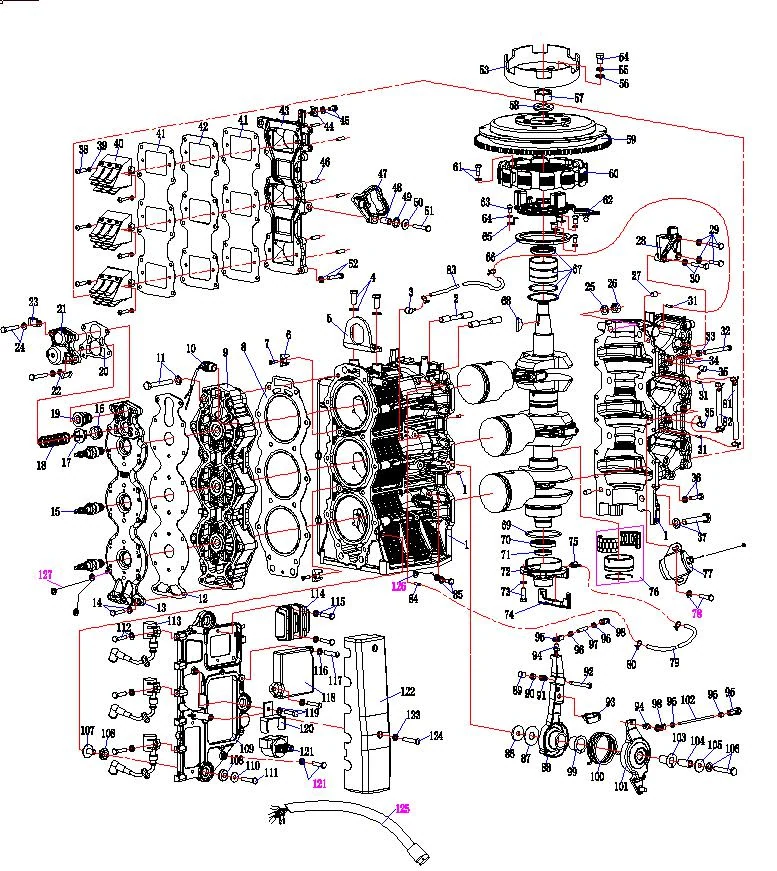

| 1 | 85F-01.04.01.00 | Узел коленчатого вала (с подшипником глубокого паза и стопорным кольцом вала) | 1 |
| 2 | 85F-01.04.00.30 | Разъемный игольчатый подшипник | 3 |
| 3 | 85F-01.04.05.00 | Узел шатуна | 3 |
| 4 | 40F-01.06.04.04 | Игольчатый подшипник с плотным расположением игл | 84 |
| 5 | 40F-01.06.04.05 | Игольчатая крышка | 6 |
| 6 | 85F-01.04.00.27 | Поршень | 3 |
| 7 | 85F-01.04.00.26 | Поршневой палец | 3 |
| 8 | 60F-01.04.00.21 | Стопорное кольцо поршневого пальца | 6 |
| 9 | 85F-01.04.00.28 | Поршневое кольцо | 6 |
| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 85F-01.04.03.00 | Узел картера | 1 |
| 2 | GB899 M10*1.25*60 | Шпилька | 2 |
| 3 | 60F-01.06.00.19 | Круглый штуцер воздушной трубки | 1 |
| 4 | GB9074.1 M8*20(8.8) | Болт 8x20 | 2 |
| 5 | 85F-01.04.00.31 | Рым-болт двигателя | 1 |
| 6 | 85F-01.04.00.17 | Анод корпуса двигателя | 2 |
| 7 | GB819 M4*16 | Винт | 2 |
| 8 | 85F-01.04.00.04 | Прокладка цилиндра | 1 |
| 9 | 85F-01.04.00.03 | Головка цилиндра | 1 |
| 10 | 60F-01.02.02.00 | Датчик температуры в сборе | 1 |
| 11 | GB9074.1M8*60(10.9) | Болт с шайбой в сборе (железо-хромовый сплав) | 14 |
| 12 | 85F-01.04.00.02 | Прокладка наружной крышки цилиндра | 1 |
| 13 | 85F-01.04.00.01 | Наружная крышка цилиндра | 1 |
| 14 | GB9074.1M6*25(8.8） | Болт с шайбой в сборе M6*25 | 18 |
| 15 | BR8HS-10(30F/60F) | Свеча зажигания (новая) | 3 |
| 16 | 85F-01.04.00.18 | Уплотнительное кольцо седла пружины термостата | 1 |
| 17 | 85F-01.04.00.19 | Седло пружины термостата | 1 |
| 18 | 85F-01.04.00.20 | Пружина термостата | 1 |
| 19 | 15F-01.06.14-50 ° | Термостат (50 °) | 1 |
| 20 | 85F-01.04.00.21 | Прокладка термостата | 1 |
| 21 | 85F-01.04.00.22 | Крышка термостата | 1 |
| 22 | 85F-01.04.00.12 | Прижимная пластина датчика перегрева | 1 |
| 23 | F15-01.03.00.42 | Snorkel fixing clip B | 1 |
| 24 | GB9074.1 M6*35(8.8) | Болт 6x35 | 4 |
| 25 | GB97.1 | Шайба плоская 6 | 2 |
| 26 | GB6170 M10*1.25 | Гайка | 2 |
| 27 | 40F-01.06.00.25 | Установочный штифт | 2 |
| 28 | 85F-01.04.00.06 | Правая опора кожуха стартера | 1 |
| 29 | GB9074.1M6*25(8.8） | Болт с шайбой в сборе M6*25 | 2 |
| 30 | GB9074.1 M6*35(8.8) | Болт 6x35 | 1 |
| 31 | F60-01.07.03.29 | Сливное отверстие масляной камеры | 3 |
| 32 | GB818 M6*65 | Винт | 1 |
| 33 | GB6170 | Гайка шестигранная M6 | 1 |
| 34 | 15F-01.04.07 | Резьбовая крышка | 1 |
| 35 | 15F-01.06.03 | Круглый штуцер воздушной трубки A | 2 |
| 36 | GB9074.1M6*25(8.8） | Болт с шайбой в сборе M6*25 | 12 |
| 37 | GB/T9074.1M10*1.25*55 | Болт с шайбой в сборе (железо-хромовый сплав) | 6 |
| 38 | GB/T823 M5*16 | Винт 5x16 | 6 |
| 39 | GB93 M5 | Пружинная шайба 5 | 6 |
| 40 | 85F-01.03.06.00 | Впускной клапан в сборе | 3 |
| 41 | 85F-01.03.00.08 | Прокладка впускного коллектора | 2 |
| 42 | 85F-01.03.00.09 | Прокладочная пластина впускного коллектора | 1 |
| 43 | 85F-01.03.00.10 | Впускной коллектор | 1 |
| 44 | 85F-01.03.00.16 | Указатель ВМТ | 1 |
| 45 | GB9074.1 M6*10(8.8) | Болт 6x10 | 1 |
| 46 | GB901 M6*30 | Шпилька 10x10x10 | 6 |
| 47 | 85F-01.05.03.00 | Скользящий узел в сборе | 1 |
| 48 | 85F-01.05.00.12 | Втулка скользящего узла | 1 |
| 49 | 60F-01.05.00.07 | Волнистая пружинная шайба | 1 |
| 50 | GB96 M6 | Плоская шайба 6 | 1 |
| 51 | GB5783 M6*35 | Болт | 1 |
| 52 | GB9074.1 M6*30(8.8) | Болт 6x30 | 12 |
| 53 | 85F-01.01.00.22 | Ступица стартера | 1 |
| 54 | GB/T5783 M8*12 | Болт 8x12 | 3 |
| 55 | GB/T93 8 | Пружинная шайба 8 | 3 |
| 56 | GB/T97.1 8 | Плоская шайба 8 | 3 |
| 57 | 40F-01.03.02 | Гайка маховика (M20*1.25, зев 30) | 1 |
| 58 | GB97.1 | Шайба плоская 6 | 1 |
| 59 | 85F-01.02.10.00 | Маховик в сборе | 1 |
| 60 | 85F-01.02.11.00 | Статор в сборе | 1 |
| 61 | GB9074.1 M6*30(8.8) | Болт 6x30 | 3 |
| 62 | 85F-01.02.09.00 | Основание магнето в сборе | 1 |
| 63 | GB823 | Винт с крестообразным шлицем и малой полукруглой головкой M6*18 | 3 |
| 64 | GB848 | Шайба плоская 6 | 3 |
| 65 | 85F-01.02.00.08 | Прижимная пластина основания магнето | 3 |
| 66 | 85F-01.02.00.20 | Втулка основания магнето | 1 |
| 67 | 60F-01.04.02.00 | Игольчатый подшипник в сборе (36NQ5238UNRW11) | 1 |
| 68 | 40F-01.03.03 | Шпонка сегментная | 1 |
| 69 | 85F-01.04.00.11 | Кольцо O-образное корпуса сальника (61.5*2.65) | 1 |
| 70 | 60F-01.04.04.02 | Нижний сальник коленчатого вала (30*47*7) | 1 |
| 71 | 85F-01.04.04.02 | Сальник приводного вала (20*32*5) | 1 |
| 72 | 85F-01.04.04.01 | Корпус нижнего сальника коленчатого вала | 1 |
| 73 | GB9074.1M6*20(8.8） | Болт с шайбой в сборе M6*20 | 3 |
| 74 | 85F-01.04.00.29 | Уплотнительная полоса блока цилиндров | 1 |
| 75 | 15F-01.06.03 | Круглый штуцер воздушной трубки A | 1 |
| 76 | 85F-01.04.02.00 | Разъемный игольчатый подшипник (с обоймой) | 2 |
| 77 | 85FE-01.02.11.00 | Электромагнитный клапан в сборе | 1 |
| 78 | GB/T818 | Винт с крестообразным шлицем и полукруглой головкой M5*6 | 2 |
| 79 | 85F-01.04.00.08 | Воздушный шланг 2.5*7*470 | 1 |
| 80 | 15F-01.06.06 | Хомут трубки φ6.5 | 8 |
| 81 | 20F-01.06.00.03 | Трубка возврата масла (2.5*7*185) | 1 |
| 82 | 85F-01.04.00.07 | Воздушный шланг 2.5*7*105 | 1 |
| 83 | 20F-01.06.00.02 | Трубка балансировочная (2.5*7*270) | 1 |
| 84 | 15F-01.06.21 | Круглый штуцер воздушной трубки B | 1 |
| 85 | GB/T9074.1 M6*12 | Болт 6 | 1 |
| 86 | GB5287 M8 | Плоская шайба | 1 |
| 87 | 85F-01.05.00.08 | Пластиковая прокладка | 1 |
| 88 | 85F-01.05.00.03 | Шкив управления зажиганием | 1 |
| 89 | 15F-01.04.07 | Резьбовая крышка | 1 |
| 90 | GB6170 | Гайка шестигранная M6 | 1 |
| 91 | 85F-01.05.00.10 | Пружина винта регулировки зажигания | 1 |
| 92 | GB/T 818 M6*50 | Винт 6x50 | 1 |
| 93 | F4-01.02.06.05 | Круглая нейлоновая застежка | 1 |
| 94 | 30F-01.02.00.02 | Болт шаровой | 2 |
| 95 | 15F-01.03.12 | Соединитель шатуна | 1 |
| 96 | GB/T6172.1 M5 | Гайка 5 | 4 |
| 97 | 85F-01.05.01.01 | Тяга управления зажиганием | 1 |
| 98 | 30F-01.05.00.03 | Наконечник тяги регулировки зажигания | 2 |
| 99 | 85F-01.05.00.07 | Внутренняя втулка шкива | 1 |
| 100 | 85F-01.05.00.04 | Пружина кручения | 1 |
| 101 | 85F-01.05.00.05 | Шкив управления дросселем | 1 |
| 102 | 85F-01.05.02.01 | Тяга управления дросселем | 1 |
| 103 | 85F-01.05.00.02 | Наружная втулка шкива | 1 |
| 104 | 85F-01.05.00.01 | Трубчатая втулка шкива | 1 |
| 105 | GB96 M8 | Плоская шайба 8 | 1 |
| 106 | GB/T9074.1 M8*45 | Болт | 1 |
| 107 | F9.9-02.00.00.06 | Трубчатая втулка с буртиком | 1 |
| 108 | 85F-01.02.00.05 | Резиновое демпферное кольцо | 6 |
| 109 | 85F-01.02.00.07 | Кронштейн электрооборудования | 1 |
| 110 | GB/T96 | Шайба увеличенная 10 | 3 |
| 111 | GB9074.1 M6*30(8.8) | Болт 6x30 | 3 |
| 112 | GB9074.1M6*20(8.8） | Болт с шайбой в сборе M6*20 | 3 |
| 113 | 85F-01.02.04.00 | Катушка зажигания в сборе | 3 |
| 114 | 85F-01.02.08.00 | Выпрямитель | 1 |
| 115 | GB9074.1M6*20(8.8） | Болт с шайбой в сборе M6*20 | 2 |
| 116 | GB93 | Шайба пружинная 6 | 2 |
| 117 | GB/T818 | Винт с крестообразным шлицем и полукруглой головкой M5*6 | 2 |
| 118 | 85F-01.02.05.00 | Блок управления зажиганием в сборе | 1 |
| 119 | 1 | ||
| 120 | 85FE-01.02.12.01 | Кронштейн реле | 1 |
| 121 | DQDF15-00.03.00 | Реле в сборе | 1 |
| 122 | 85F-01.02.00.02 | Крышка электрооборудования | 1 |
| 123 | GB/T96 | Шайба увеличенная 10 | 2 |
| 124 | GB823 M6*12 | Винт | 1 |
| 125 | 85FE-01.02.00.08 | Жгут проводов на десять жил | 1 |
| 126 | 30F-01.02.00.08 | Провод заземления | 1 |
| 127 | F6-01.03.06.00 | Провод заземления в сборе | 1 |

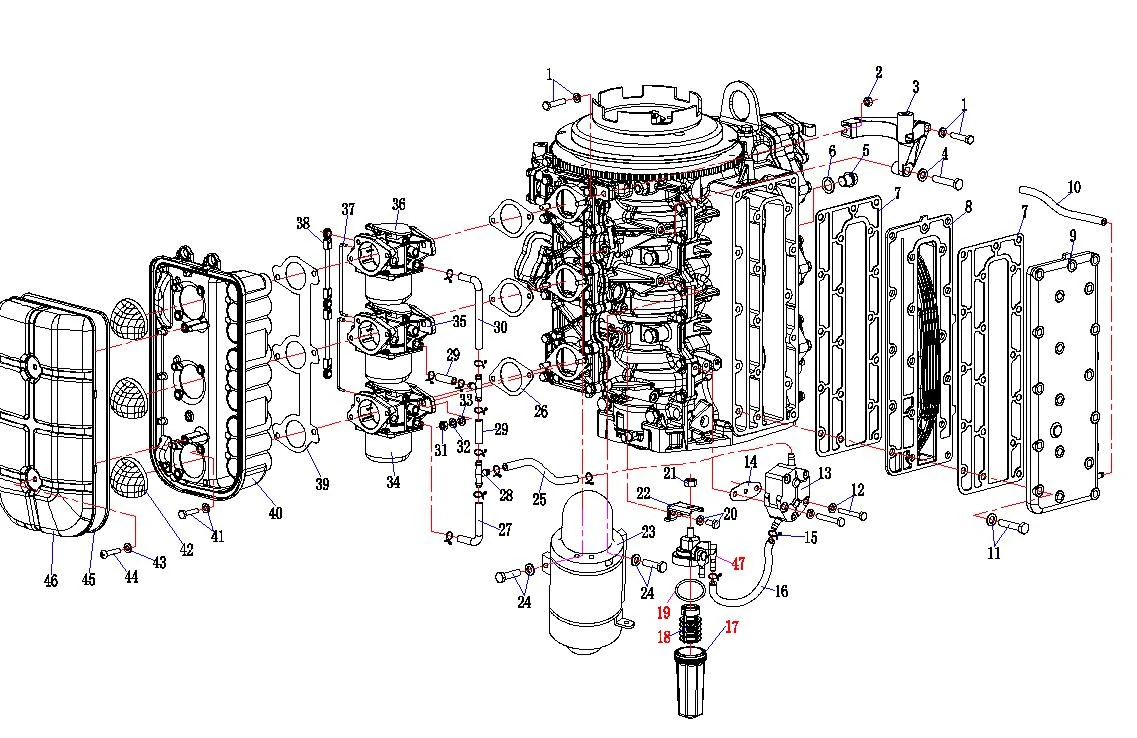

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | GB9074.1 M6*30(8.8) | Болт 6x30 | 2 |
| 2 | GB6170 | Гайка шестигранная M6 | 1 |
| 3 | 85F-01.04.00.05 | Левая опора кожуха стартера | 1 |
| 4 | GB9074.1 M8*40(8.8) | Болт 8x40 | 1 |
| 5 | F15-05.00.00.08 | Сливной болт | 1 |
| 6 | F25-01.04.00.01 | Шайба 14 | 1 |
| 7 | 85F-01.04.00.14 | Уплотнительная прокладка крышки выпуска | 2 |
| 8 | 85F-01.04.00.15 | Внутренняя крышка выпуска | 1 |
| 9 | 85F-01.04.00.13 | Наружная крышка выпуска | 1 |
| 10 | F2.5-05.00.00.09 | Дренажный шланг 5*9*245 | 1 |
| 11 | GB9074.1 M8*40(8.8) | Болт 8x40 | 18 |
| 12 | GB9074.1 M6*40(8.8) | Болт 6x40 | 2 |
| 13 | 40F-01.07.04.00 | Топливный насос в сборе | 1 |
| 14 | 40F-01.07.05 | Прокладка топливного насоса | 1 |
| 15 | Pipe clamp φ9 | 12 | |
| 16 | 85F-01.03.00.13 | Топливный шланг 5*10*190 | 1 |
| 17 | F60-01.07.01.07 | Нижний корпус топливного фильтра | 1 |
| 18 | F60-01.07.01.08 | Фильтрующий элемент топливного фильтра | 1 |
| 19 | 15F-01.07.05.06 | Кольцо O-образное фильтра (33*2) | 1 |
| 20 | GB9074.1 M6*12(8.8) | Болт 6x12 | 1 |
| 21 | GB6170 | Гайка шестигранная M6 | 1 |
| 22 | 15F-01.06.23 | Кронштейн топливного фильтра | 1 |
| 23 | 1 | ||
| 24 | 85F-01.03.00.02 | Задняя крышка впускного отверстия | 1 |
| 25 | 60F-01.03.00.11 | Маслопровод 5*9*125 | 1 |
| 26 | 85F-01.03.00.07 | Прокладка карбюратора | 3 |
| 27 | 85F-01.03.00.12 | L-образный топливный шланг (короткий) | 1 |
| 28 | F15-05.00.00.17 | Тройник | 2 |
| 29 | 60F-01.03.00.10 | Маслопровод 5*9*30 | 2 |
| 30 | 85F-01.03.00.11 | L-образный водяной шланг (длинный) | 1 |
| 31 | GB6170 M6 | Hex nuts | 6 |
| 32 | GB93 M6 | Пружинная шайба 6 | 6 |
| 33 | GB/T97.1 6 | Flat pad 6 | 6 |
| 34 | 85F-01.03.04.00 | Карбюратор в сборе-3 | 1 |
| 35 | 85F-01.03.03.00 | Карбюратор в сборе-2 | 1 |
| 36 | 85F-01.03.02.00 | Карбюратор в сборе-1 | 1 |
| 37 | 85F-01.03.00.06 | Тяга привода воздушной заслонки | 2 |
| 38 | 85F-01.03.05.00 | Тяга привода дроссельной заслонки в сборе | 1 |
| 39 | 85F-01.03.00.03 | Прокладка крышки впускного отверстия | 1 |
| 40 | 85F-01.03.00.02 | Задняя крышка впускного отверстия | 1 |
| 41 | GB9074.1M6*20(8.8） | Болт с шайбой в сборе M6*20 | 6 |
| 42 | 85F-01.03.00.04 | Защитный кожух впускного отверстия | 3 |
| 43 | GB862.1 | Шайба стопорная с наружными зубьями M6 | 2 |
| 44 | GB818 M6*15 | Винт | 2 |
| 45 | 85F-01.03.00.05 | Резиновое кольцо крышки впускного отверстия | 1 |
| 46 | 85F-01.03.00.02 | Задняя крышка впускного отверстия | 1 |
| 47 | 15F-01.07.05.07 | O-образное кольцо фильтра (33*2) | 1 |

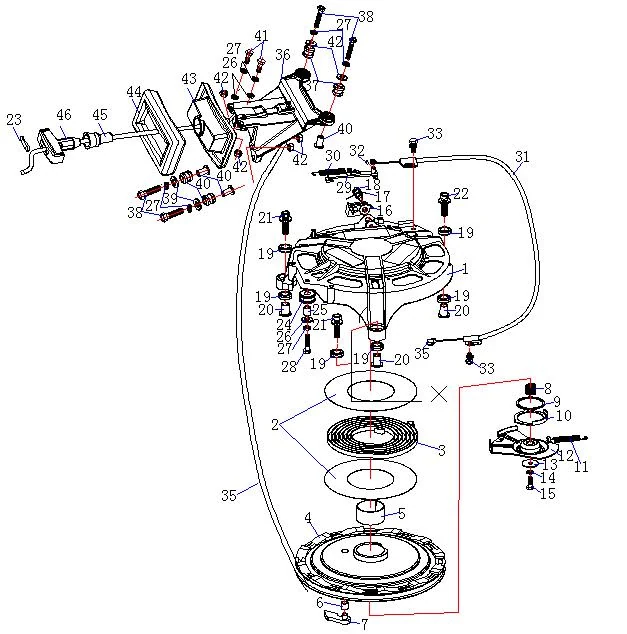

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 60F-01.01.00.17 | Кожух стартера | 1 |
| 2 | 60F-01.01.00.19 | Антифрикционная шайба | 2 |
| 3 | 60F-01.01.00.21 | Спиральная пружина | 1 |
| 4 | 60F-01.01.00.14 | Пусковой шкив | 1 |
| 5 | 60F-01.01.00.20 | Втулка | 1 |
| 6 | 60F-01.01.00.12 | Втулка приводного рычага | 1 |
| 7 | 60F-01.01.01.00 | Приводной рычаг в сборе | 1 |
| 8 | 60F-01.01.00.10 | Пружина | 1 |
| 9 | 60F-01.01.00.18 | Пружинное стопорное кольцо для вала (ARSM-39.7) | 1 |
| 10 | 60F-01.01.00.11 | Крышка втулки | 1 |
| 11 | 60F-01.01.00.13 | Пружина прижимной пластины | 1 |
| 12 | 60F-01.01.00.09 | Прижимная пластина стартера | 1 |
| 13 | 60F-01.01.00.08 | Медная шайба | 1 |
| 14 | GB93 | Шайба пружинная 6 | 1 |
| 15 | GB5783 | Болт шестигранный M6*25 | 1 |
| 16 | 60F-01.01.00.06 | Тормоз | 1 |
| 17 | 60F-01.01.00.05 | Торсионная пружина тормоза | 1 |
| 18 | 60F-01.01.00.04 | Винт с шлицевой головкой M5 | 1 |
| 19 | 40F-01.01.14 | Амортизационное кольцо | 6 |
| 20 | 60F-01.01.00.03 | Распорная втулка с буртиком (длинная) | 3 |
| 21 | GB/T9074.1 M8*30 | Болт 8x30 | 2 |
| 22 | GB/T9074.1 M8*25 | Болт 8x25 | 1 |
| 23 | 40F-01.01.16 | Крышка рукоятки | 1 |
| 24 | 40F-01.01.01.04 | Катушка пускового шнура | 1 |
| 25 | 40F-01.01.01.05 | Втулка катушки | 1 |
| 26 | GB96 | Шайба плоская 4 | 3 |
| 27 | GB93 | Шайба пружинная 6 | 7 |
| 28 | GB5783 | Болт шестигранный M6*25 | 1 |
| 29 | 60F-01.01.00.16 | Тормозной ползун | 1 |
| 30 | 60F-01.01.00.01 | Натяжная пружина тормоза | 1 |
| 31 | 85F-01.01.00.20 | Трос тормоза в сборе | 1 |
| 32 | GB91 | Шплинт(2.5*20) | 1 |
| 33 | GB9074.1 M6*10(8.8) | Болт 6x10 | 2 |
| 34 | 60F-01.01.00.24 | Кольцо A | 1 |
| 35 | 60F-01.01.00.15 | Пусковой шнур φ6*2500мм | 1 |
| 36 | 85F-01.01.00.07 | Кронштейн кожуха стартера | 1 |
| 37 | 40F-01.03.23 | Демпферное кольцо | 4 |
| 38 | GB5783 | Болт шестигранный M6*25 | 4 |
| 39 | GB96 | Шайба плоская 4 | 4 |
| 40 | 40F-01.03.22 | Трубка с буртиком | 4 |
| 41 | GB5783 | Болт шестигранный M6*25 | 2 |
| 42 | GB6170 | Гайка шестигранная M6 | 4 |
| 43 | 85F-01.01.00.17 | Кронштейн пускового шнура | 1 |
| 44 | 85F-01.01.00.15 | Резиновая виброопора | 1 |
| 45 | 40F-01.01.19 | Кольцо демпферное рукоятки | 1 |
| 46 | 40F-01.01.18 | Рукоятка стартера | 1 |
| 总成 | 85F-01.01.00.00 | Кожух стартера в сборе | 1 |

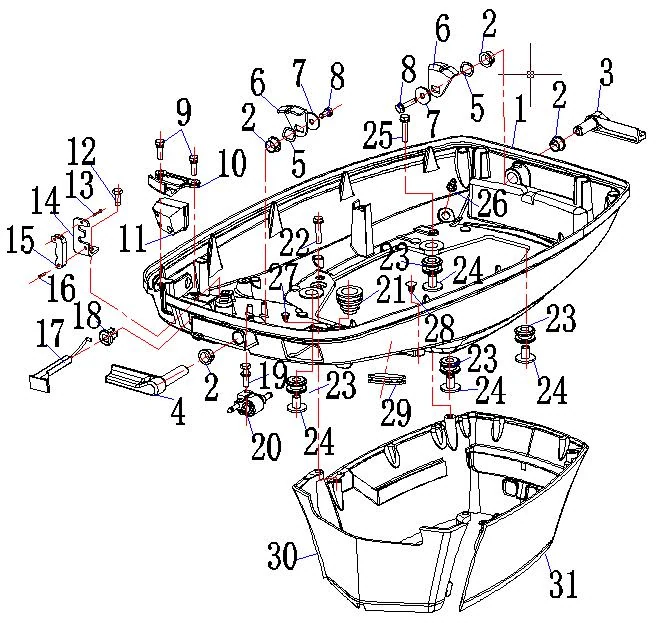

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 85F-02.00.00.10 | Основание | 1 |
| 2 | 60F-02.00.00.09 | Разрезное кольцо | 4 |
| 3 | 85F-02.00.02.00 | Передняя рукоятка фиксатора в сборе | 1 |
| 4 | 85F-02.00.03.00 | Задняя рукоятка фиксатора в сборе | 1 |
| 5 | 85F-02.00.00.08 | Волнистая шайба | 2 |
| 6 | 60F-02.00.00.14 | Стопорный крючок (задний) | 2 |
| 7 | GB5287 | Плоская шайба 6 | 2 |
| 8 | GB5783 | Болт шестигранный M6*25 | 2 |
| 9 | GB9074.1 M6*16(8.8) | Болт 6x16 | 2 |
| 10 | 85F-02.00.00.03 | Прижимная пластина (трос дросселя) | 1 |
| 11 | 85F-02.00.00.04 | Фиксирующая втулка троса дросселя | 1 |
| 12 | GB9074.1 M8*16(8.8) | Болт 8x16 | 1 |
| 13 | 15F-01.05.14 | Стопорное кольцо | 1 |
| 14 | 85F-02.00.01.01 | Кронштейн крепления троса дросселя | 1 |
| 15 | 85F-02.00.01.02 | Зажим кронштейна троса дросселя | 1 |
| 16 | GB879 3*12 | Штифт 3x12 | 1 |
| 17 | 60F-02.00.01.00 | Рукоятка воздушной заслонки в сборе | 1 |
| 18 | 15F-02.03 | Чехол тяги воздушной заслонки | 1 |
| 19 | 15F-01.07.01.00 | Разъём топливной трубки в сборе | 1 |
| 20 | GB9074.1 M6*25(8.8) | Болт 6x25 | 1 |
| 21 | 85F-02.00.00.09 | Чехол вала переключения передач | 1 |
| 22 | GB9074.1 M6*30(8.8) | Болт 6x30 | 2 |
| 23 | 60F-02.00.00.05 | Демпферная подушка (основание) | 4 |
| 24 | 60F-02.00.00.04 | Втулка с буртиком (основание) | 4 |
| 25 | GB9074.1 M6*20(8.8) | Болт 6x20 | 2 |
| 26 | 15F-02.11 | Пластиковый водяной штуцер | 1 |
| 27 | 60F-02.00.00.06 | Заглушка (малая) | 1 |
| 28 | 40F-02.00.00.08 | Резьбовая пробка | 1 |
| 29 | F9.9-02.00.00.15 | Заглушка резиновая прямоугольная | 1 |
| 30 | 85F-00.00.00.02 | Декоративный кожух задний | 1 |
| 31 | 85F-00.00.00.01 | Декоративный кожух передний | 1 |

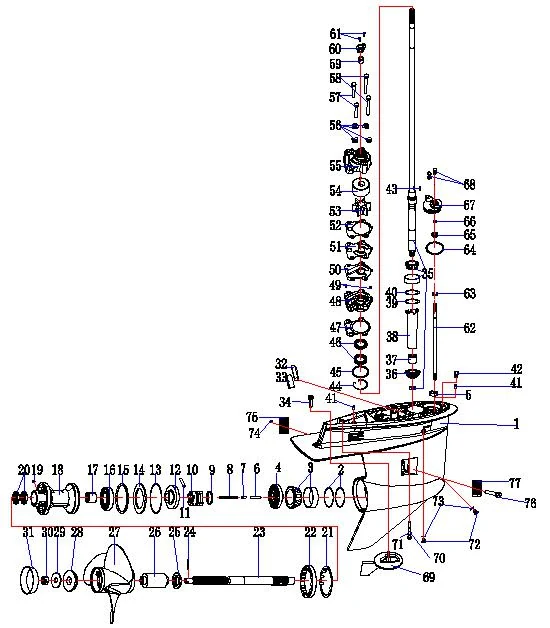

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 85F-06.00.00.20 | Подводный корпус | 1 |
| 2 | 60F-06.00.00.43 | Регулировочная шайба шестерни переднего хода 0.3 | 2 |
| 3 | 60F-06.00.00.42 | Конический роликовый подшипник 26822-N/26882R-N | 1 |
| 4 | 85F-06.00.00.19 | Шестерня переднего хода | 1 |
| 5 | 85F-06.00.00.16 | Кулачок переключения передач | 1 |
| 6 | 85F-06.00.00.18 | Плунжер переключения передач | 1 |
| 7 | 85F-06.00.00.10 | Скользящая муфта | 1 |
| 8 | 85F-06.00.00.12 | Пружина | 1 |
| 9 | 60F-06.00.00.31 | Пружинное кольцо | 1 |
| 10 | 85F-06.00.00.11 | Сцепление | 1 |
| 11 | 60F-06.00.00.32 | Штифт сцепления | 1 |
| 12 | 85F-06.00.03.09 | Шестерня заднего хода | 1 |
| 13 | 60F-06.00.00.24 | Прокладка 0.5 | 1 |
| 14 | 60F-06.00.03.05 | Упорная шайба | 1 |
| 15 | 60F-06.00.03.03 | Кольцо O-образное крышки подводного корпуса (83*5.6) | 1 |
| 16 | 60F-06.00.03.04 | Шарикоподшипник глубокого паза 6207 | 1 |
| 17 | 60F-06.00.03.02 | Игольчатый подшипник HK2526 | 1 |
| 18 | 60F-06.00.03.07 | Крышка подводного корпуса | 1 |
| 19 | 60F-06.00.00.23 | Шпонка | 1 |
| 20 | 60F-06.00.02.03 | Сальник 40*25*6 | 2 |
| 21 | 60F-06.00.00.22 | Стопорная шайба | 1 |
| 22 | 60F-06.00.00.21 | Кольцевая гайка | 1 |
| 23 | 85F-06.00.00.13 | Вал гребного винта | 1 |
| 24 | GB91 | Шплинт(2.5*20) | 1 |
| 25 | 60F-06.00.00.49 | Ступица гребного винта | 1 |
| 26 | 60F-06.01.01.00 | Внутренняя шлицевая часть гребного винта в сборе | 1 |
| 27 | 60F-06.01.00.01 | Гребной винт 1312*15-K | 1 |
| None | 60F | Гребной винт в сборе (13-1/2*15-K) | 1 |
| 28 | 60F-06.00.00.48 | Шайба гребного винта | 1 |
| 29 | 60F-06.00.00.47 | Шайба шестигранной гайки | 1 |
| 30 | 40F-06.02.07 | Шестигранная гайка с прорезью | 1 |
| 31 | 60F-06.01.00.02 | Раструб | 1 |
| 32 | 60F-06.00.00.13 | Уплотнительная полоса | 1 |
| 33 | 40F-06.01.10 | Прижимная пластина уплотнителя | 1 |
| 34 | GB/T5787 M10*1.25*45 | Болт 10x1 | 1 |
| 35 | 85F-06.00.00.14 | Приводной вал | 1 |
| 36 | 85F-06.00.00.15 | Ведущее колесо | 1 |
| 37 | 60F-06.00.00.45 | Игольчатый подшипник (BH-1620) NSK | 1 |
| 38 | 60F-06.00.00.44 | Нейлоновая втулка | 1 |
| 39 | 60F-06.00.00.40 | Прокладка приводного вала 0.5 | 1 |
| 40 | 60F-06.00.00.39 | Прокладка приводного вала 0.1 | 1 |
| 41 | 15F-01.06.20 | Штифт установочный 6*12 | 2 |
| 42 | 60F-06.00.00.20 | Болт с шестигранной головкой | 1 |
| 43 | 60F-06.00.00.08 | Шпонка крыльчатки | 1 |
| 44 | 60F-06.00.02.04 | Стопорное кольцо | 1 |
| 45 | 60F-06.00.02.02 | Кольцо O-образное корпуса сальника (45.6*3.2) | 1 |
| 46 | 60F-06.00.02.03 | Сальник 40*25*6 | 2 |
| 47 | 60F-06.00.00.12 | Сальник корпуса уплотнения | 1 |
| 48 | 60F-06.00.02.01 | Корпус сальника | 1 |
| 49 | F9.9-05.00.00.26 | Установочный штифт 4*10 | 2 |
| 50 | 60F-06.00.00.11 | Прокладка опорной пластины | 1 |
| 51 | 60F-06.00.00.10 | Шайба крыльчатки водяного насоса (оцинкованная) | 1 |
| 52 | 60F-06.00.00.09 | Прокладка корпуса водяного насоса | 1 |
| 53 | 60F-06.00.01.00 | Крыльчатка водяного насоса в сборе | 1 |
| 54 | 60F-06.00.00.07 | Внутренний корпус водяного насоса (оцинкованный) | 1 |
| 55 | 60F-06.00.00.06 | Корпус водяного насоса | 1 |
| 56 | GB97.1 | Шайба плоская 6 | 4 |
| 57 | GB5783 | Болт шестигранный M6*25 | 2 |
| 58 | GB5783 | Болт шестигранный M6*25 | 2 |
| 59 | 60F-06.00.00.05 | Уплотнительное кольцо водяной трубы | 1 |
| 60 | 60F-06.00.00.04 | Прижимная пластина уплотнительного кольца водяной трубы | 1 |
| 61 | GB845 | Винт самонарезающий с крестообразным шлицем ST2.2*4 | 2 |
| 62 | 85F-06.00.00.07 | Нижний рычаг переключения передач | 1 |
| 63 | GB/T896 8 | Стопорное кольцо 8 | 1 |
| 64 | 60F-06.00.00.16 | Кольцо O-ring основания тяги переключения передач нижней (49.5*3) | 1 |
| 65 | 60F-06.00.00.15 | Сальник тяги переключения передач нижней | 1 |
| 66 | 60F-06.00.00.19 | Кольцо O-ring тяги переключения передач нижней (6.5*19) | 1 |
| 67 | 60F-06.00.00.14 | Основание тяги переключения передач нижней | 1 |
| 68 | GB9074.1 M6*16(8.8) | Болт 6x16 | 2 |
| 69 | 60F-06.00.00.03 | Пластина регулировки курса (анод) | 1 |
| 70 | GB5782 M8*60 | Болт 4 | 1 |
| 71 | GB/T93 8 | Пружинная шайба 8 | 1 |
| 72 | 15F-06.01.03 | Заливная пробка | 2 |
| 73 | 15F-06.01.04 | Прокладка сливной пробки | 2 |
| 74 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 1 |
| 75 | 60F-06.00.00.02 | Крышка водозаборника (правая) | 1 |
| 76 | GB819 | Винт с крестообразным шлицем потайной M5*45 | 1 |
| 77 | 60F-06.00.00.01 | Крышка водозаборника (левая) | 1 |
| None | 85F-06.00.00.00 | Узел подводной части | 1 |
| None | GB5787 | Болт шестигранный с фланцем M10*1.25*35 | 4 |
| None | GB93 | Шайба пружинная 6 | 1 |
| None | GB5783 M8*60(9.8) | Болт 1 | 1 |
| None | |||
| None |

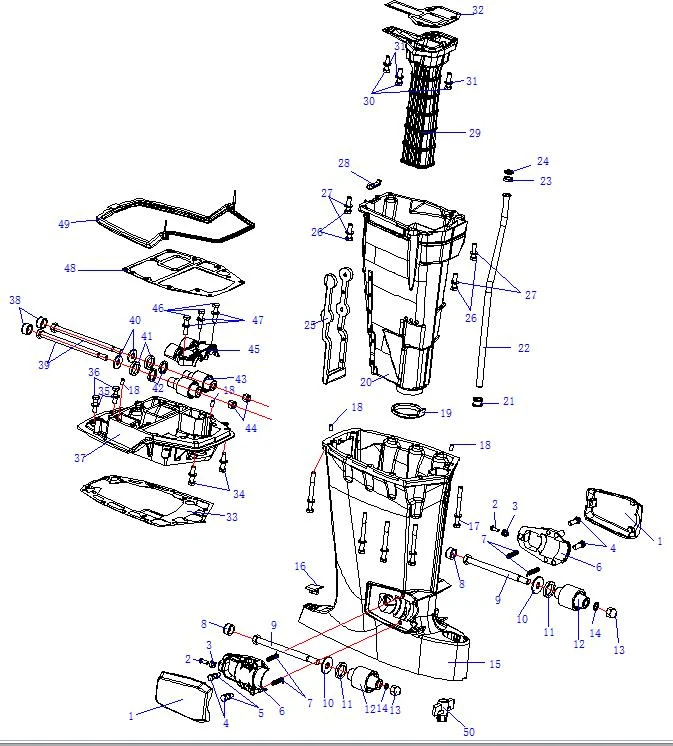

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 60F-05.00.00.09 | Крышка нижнего амортизатора | 2 |
| 2 | GB823 | Винт с крестообразным шлицем и малой полукруглой головкой M6*18 | 2 |
| 3 | 60F-05.00.00.10 | Пластиковая гайка | 2 |
| 4 | GB5783 | Болт шестигранный M6*25 | 4 |
| 5 | GB93 | Шайба пружинная 6 | 4 |
| 6 | 60F-05.00.00.11 | Корпус нижнего амортизатора | 2 |
| 7 | 60F-05.00.00.12 | Пружина крышки нижнего амортизатора | 4 |
| 8 | 60F-05.00.00.07 | Резиновая втулка | 2 |
| 9 | 60F-05.00.00.14 | Болт с шестигранной головкой M12*1.25*153 | 2 |
| 10 | GB96 | Шайба плоская 4 | 2 |
| 11 | 60F-05.00.00.13 | Резиновая прокладка Φ25 | 2 |
| 12 | 60F-05.00.03.00 | Нижний амортизатор в сборе | 2 |
| 13 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 2 |
| 14 | GB848 | Шайба плоская 6 | 2 |
| 15 | 85F-05.00.00.01 | Корпус надводной части | 1 |
| 16 | 60F-00.00.00.03 | Пробка анода | 1 |
| 17 | GB9074.1 M8*85(10.9) | Болт | 8 |
| 18 | 15F-01.06.20 | Штифт установочный 6*12 | 4 |
| 19 | 85F-05.00.00.08 | Втулка корпуса глушителя | 1 |
| 20 | 85F-05.00.00.11 | Корпус глушителя | 1 |
| 21 | 40F-05.00.00.16 | Нижнее уплотнительное кольцо водяной трубы | 1 |
| 22 | 85F-05.00.00.10 | Водяная трубка | 1 |
| 23 | 40F-05.00.00.15 | Втулка водяной трубы | 1 |
| 24 | 40F-05.00.00.14 | Уплотнительное кольцо водяной трубы | 1 |
| 25 | 85F-05.00.00.06 | Демпферная полоса корпуса глушителя | 1 |
| 26 | GB5783 | Болт шестигранный M6*25 | 3 |
| 27 | GB93 | Шайба пружинная 6 | 3 |
| 28 | 85F-05.00.00.09 | Резиновая полоса выхлопа на холостом ходу | 1 |
| 29 | 85F-05.00.00.12 | Выхлопная труба | 1 |
| 30 | GB5783 | Болт шестигранный M6*25 | 3 |
| 31 | GB93 | Шайба пружинная 6 | 3 |
| 32 | 85F-05.00.00.13 | Прокладка выхлопной трубы | 1 |
| 33 | 85F-05.00.00.07 | Уплотнительная прокладка корпуса надводной части | 1 |
| 34 | GB9074.1 M8*35(10.9) | Болт | 2 |
| 35 | GB93 | Шайба пружинная 6 | 2 |
| 36 | GB5783 | Болт шестигранный M6*25 | 2 |
| 37 | 85F-05.00.00.14 | Основание блока цилиндров | 1 |
| 38 | 60F-05.00.00.07 | Резиновая втулка | 2 |
| 39 | 60F-05.00.00.04 | Болт с шестигранной головкой M10*1.25*173 | 2 |
| 40 | GB848 | Шайба плоская 6 | 2 |
| 41 | 60F-05.00.00.06 | Резиновая прокладка Φ21 | 2 |
| 42 | 60F-05.00.00.05 | Плоская шайба 21*28*3 | 2 |
| 43 | 60F-05.00.01.00 | Верхний амортизатор в сборе | 2 |
| 44 | F60-04.00.01.10 | Нейлоновая самоконтрящаяся гайка M10*1.25(S14) | 2 |
| 45 | 60F-05.00.00.08 | Корпус верхнего амортизатора | 1 |
| 46 | GB5783 | Болт шестигранный M6*25 | 3 |
| 47 | GB93 | Шайба пружинная 6 | 3 |
| 48 | 85F-05.00.00.02 | Прокладка блока цилиндров | 1 |
| 49 | 85F-05.00.00.15 | Демпферная подушка основания | 1 |
| 50 | 85F-06.00.00.01 | Ограничительная втулка | 1 |

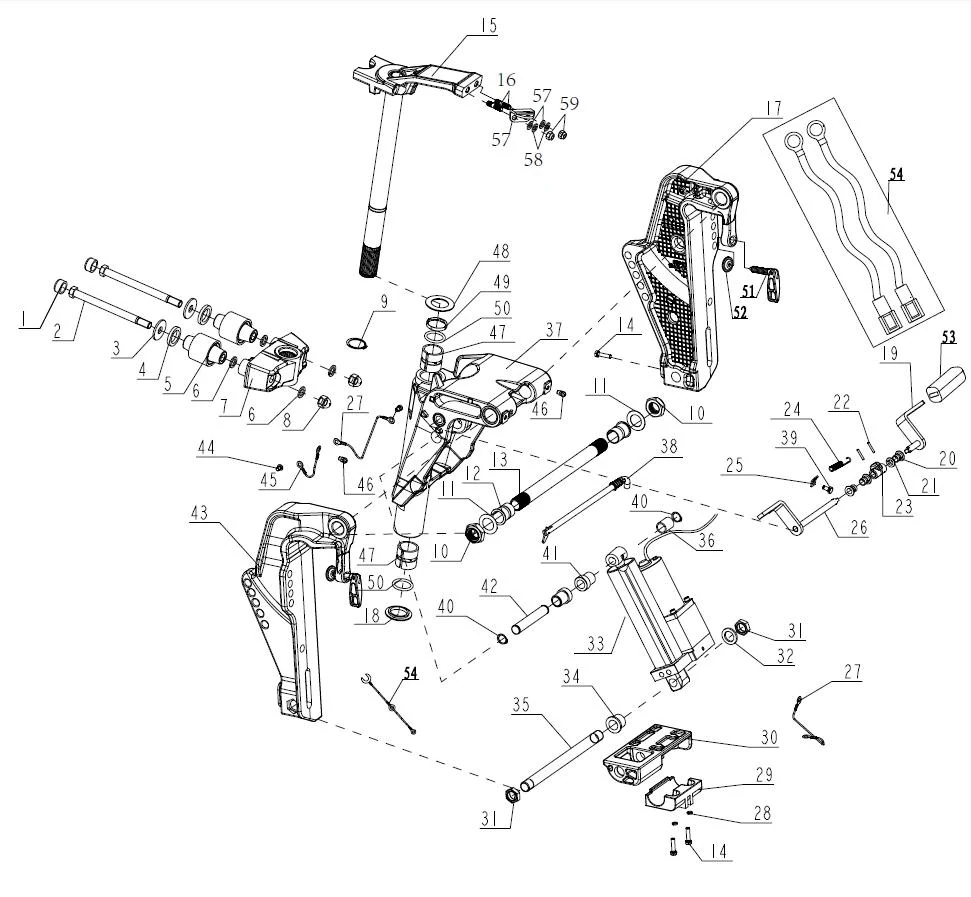

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 60F-05.00.00.07 | Резиновая втулка | 2 |
| 2 | 60F-05.00.00.14 | Болт с шестигранной головкой M12*1.25*153 | 2 |
| 3 | GB96.M12 | Плоская шайба | 2 |
| 4 | 60F-05.00.00.13 | Резиновая прокладка Φ25 | 2 |
| 5 | 60F-05.00.03.00 | Нижний амортизатор в сборе | 2 |
| 6 | GB848.M12 | Плоская шайба (толщина 1.2) | 4 |
| 7 | 60F-03.00.00.02 | Нижнее соединительное гнездо амортизатора | 1 |
| 8 | DIN985.M12X1_25 | Шестигранная нейлоновая стопорная гайка | 2 |
| 9 | GB894_1.30 | Пружинное стопорное кольцо для вала 30 | 1 |
| 10 | 15F-03.01 | Гайка зажимного кронштейна | 2 |
| 11 | 40F-03.03 | Прокладка | 2 |
| 12 | 40F-03.07.02 | Демпферное кольцо кронштейна | 2 |
| 13 | 40F-03.04 | Шпилька зажимного кронштейна | 1 |
| 14 | GB5783.M6X25 | Болт с шестигранной головкой | 3 |
| 15 | F60-04.00.01.01 | Кронштейн рулевого управления | 1 |
| 16 | 40F-04.01.04 | Шпилька M10*43 | 2 |
| 17 | 60F-03.02.01.00 | Узел правого кронштейна | 1 |
| 18 | 60F-03.00.00.03 | Нижнее уплотнительное кольцо | 1 |
| 19 | 60F-03.00.06.00 | Стопорный рычаг наклона — правый | 1 |
| 20 | 60F-03.00.00.20 | Втулка коромысла | 3 |
| 21 | 60F-03.00.00.21 | Разрезная втулка коромысла | 1 |
| 22 | GB879.3X20 | Пружинный цилиндрический штифт | 2 |
| 23 | 60F-03.00.04.00 | Узел коромысла стопорного рычага наклона | 1 |
| 24 | 60F-03.00.00.19 | Пружина растяжения стопорного рычага наклона | 1 |
| 25 | 60F-03.00.00.18 | Крюк пружины растяжения | 1 |
| 26 | 60F-03.00.05.00 | Стопорный рычаг наклона — левый | 1 |
| 27 | F60-03.00.01.02 | Провод заземления Ⅰ | 2 |
| 28 | GB97.1 M6 | Flat pad | 2 |
| 29 | 60F-03.00.00.11 | Анод | 1 |
| 30 | 60F-03.00.00.12 | Ограничитель кронштейна | 1 |
| 31 | 60F-03.00.00.09 | Гайка шестигранная M18*1.5 | 2 |
| 32 | 60F-03.00.00.10 | Шайба плоская 19*29.5*3 | 1 |
| 33 | 60FET-03.00.08.00 | Электрический подъемный механизм | 1 |
| 34 | 60F-03.00.00.14 | Нижняя втулка гидроподъема | 2 |
| 35 | 60F-03.00.00.13 | Нижняя часть опорного вала гидроподъема | 1 |
| 36 | 60F-03.00.00.17 | Втулка опорного вала | 1 |
| 37 | F60-03.00.01.01 | Поворотный кронштейн | 1 |
| 38 | 60F-03.00.02.00 | Узел фиксатора угла | 1 |
| 39 | GB5783.M6X10 | Болт с шестигранной головкой | 1 |
| 40 | GB894_1.15 | Пружинное стопорное кольцо для вала тип A 15 | 2 |
| 41 | 60F-03.00.00.30 | Втулка откидывания | 2 |
| 42 | 60F-03.00.00.16 | Верхняя часть опорного вала гидроподъема | 1 |
| 43 | 60F-03.01.01.00 | Узел левого кронштейна | 1 |
| 44 | GB823.M6X8 | Винт с крестообразным шлицем и малой полукруглой головкой | 1 |
| 45 | F60-03.00.01.03 | Провод заземления II | 1 |
| 46 | JB.T7940.1 | Масляный стакан | 3 |
| 47 | 60F-03.00.00.05 | Разрезное уплотнительное кольцо | 2 |
| 48 | 60F-03.00.00.07 | Шайба верхней втулки | 1 |
| 49 | 60F-03.00.00.06 | Верхняя втулка | 1 |
| 50 | 60F-03.00.00.04 | Кольцо O-образное (29*3.8) | 2 |
| 51 | 60F-03.01.01.03 | Зажимной болт транца | 2 |
| 52 | 15F-03.05.02.03 | Зажимной диск | 2 |
| 53 | 15F-03.09.12.01 | Резино-пластиковая втулка | 1 |
| 54 | 60FET-01.02.00.16 | Переходной провод электрического подъема (комплект из двух) | 1 |
| 55 | 60F-05.00.02.00 | Электропровод в сборе | 1 |
| 56 | 60FE-03.00.00.24 | Крюк управления | 1 |
| 57 | GB97.1 | Шайба плоская 6 | 2 |
| 58 | Spring pad 10 | 2 | |
| 59 | DIN985 | Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25 | 2 |

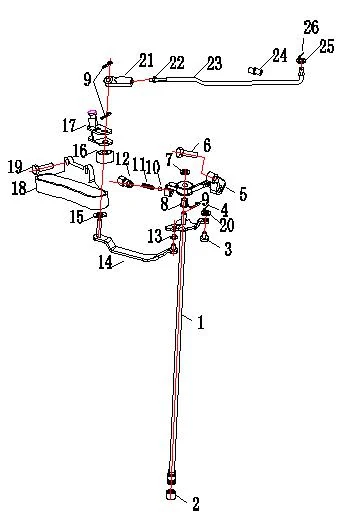

| REF | Номер детали | Наименование | Кол-во |
|---|---|---|---|
| 1 | 85F-01.06.03.00 | Вал переключения передач в сборе | 1 |
| 2 | 85F-01.06.00.11 | Уплотнительное кольцо | 1 |
| 3 | 85F-01.06.00.10 | Ось рычага переключения передач | 1 |
| 4 | GB/T91 2*12 | Штифт 2x12 | 1 |
| 5 | 85F-01.06.00.06 | Корпус кулачка переключения передач | 1 |
| 6 | GB9074.1 M8*30(8.8) | Болт 8x30 | 2 |
| 7 | GB96M8 | Плоская шайба | 1 |
| 8 | 85F-01.06.00.09 | Пластиковая втулка B | 1 |
| 9 | 15F-04.08.05 | Стопорное кольцо (большое) | 4 |
| 10 | GB308 | Шарик стальной 1/4 | 1 |
| 11 | 60F-01.06.00.13 | Пружина сжатия | 1 |
| 12 | 60F-01.06.00.12 | Болт шестигранный M12*1.25 | 1 |
| 13 | 85F-01.06.00.05 | Пластиковая втулка A | 1 |
| 14 | 85F-01.06.02.00 | Рычаг переключения передач в сборе | 1 |
| 15 | 60F-01.06.00.16 | Шайба муфты переключения передач | 1 |
| 16 | 60F-01.06.00.18 | Втулка кронштейна | 1 |
| 17 | 85F-01.06.00.03 | Кронштейн скользящей втулки передач | 1 |
| 18 | 85F-01.06.01.02 | Кронштейн тяги переключения передач | 1 |
| 19 | GB9074.1M6*20(8.8） | Болт с шайбой в сборе M6*20 | 2 |
| 20 | GB97.1 | Шайба плоская 6 | 1 |
| 21 | HDYK00.00.24 | Регулятор троса A | 1 |
| 22 | GB6170 | Гайка шестигранная M6 | 1 |
| 23 | 85F-01.06.00.16 | Тяга переключения передач | 1 |
| 24 | 60F-01.06.00.02 | Пластиковая втулка | 1 |
| 25 | Cotter pin 2*12 | 1 | |
| 26 | GB97.1 | Шайба плоская 6 | 1 |
