海的 EF30 - EF30 前置操纵(电启动)

共 17 个部位，点击零件编码查看详情，或搜索本页零件。

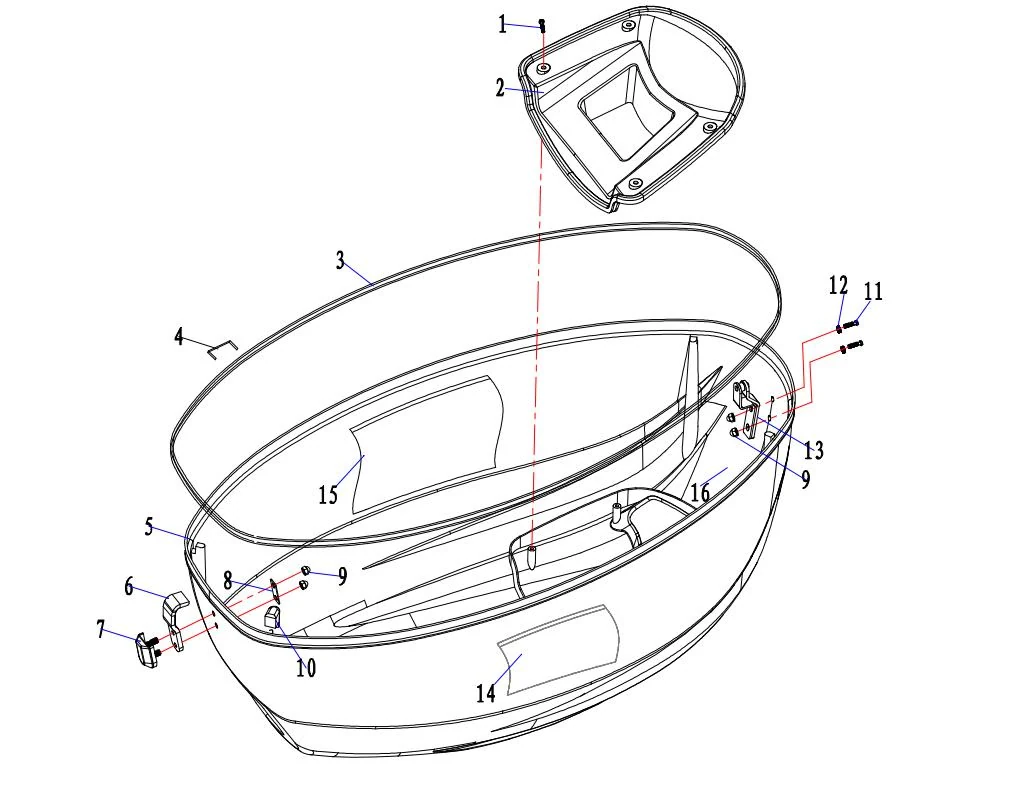

1САМОНАРЕЗАЮЩИЙ ВИНТ С ПОЛУКРУГОЙ ГОЛОВКОЙ И КРЕСТОВЫМ ШЛИЦЕМ ST4.8*192СТАРТОВЫЙ КОЖУХ3КОМПЛЕКТ ПРОКЛАДОК ЦИЛИНДРА4КРОНШТЕЙН ДВИГАТЕЛЯ5СЕГМЕНТНАЯ ШПОНКА 3*5*136ВЕНТИЛЯЦИОННАЯ ТРУБКА КОРПУСА7ПРОКЛАДОЧНАЯ ПЛИТА8КОМПЛЕКТ КРОНШТЕЙНА ЭЛЕКТРОСИСТЕМЫ ВПРЫСКА9КОРПУС МАСЛЯНОЙ КАМЕРЫ10СБОРКА КОРПУСА11ГОЛОВКА ЦИЛИНДРА В СБОРЕ12ВРАЩАЮЩАЯСЯ СКОБА (ДЛИННЫЙ ВАЛ)13ШПИЛЬКА ЗАЖИМНОГО КРОНШТЕЙНА14ОСНОВАНИЕ15ПРОКЛАДКА16ПОДВОДНЫЙ КОРПУС17КРЫШКА
Рис. 1САМОНАРЕЗАЮЩИЙ ВИНТ С ПОЛУКРУГОЙ ГОЛОВКОЙ И КРЕСТОВЫМ ШЛИЦЕМ ST4.8*19 CROSS RECESSED PAN HEAD TAPPING SCREW ST4.8*19
图1 十字槽盘头自攻螺钉ST4.8*19 爆炸图
REFНомер деталиНаименованиеКол-во
1GB845 ST4.8*19Винт 44
2F25-07.00.00.01Крышка впускного отверстия1
3F25-07.00.00.03Резиновый уплотнительный профиль1
415F-07.07Заклепка круглая 1.2/
5F25-07.00.00.07Верхний кожух1
6F25-07.00.00.04Передний стопорный крючок1
7F25-07.01.00.00Болтовой комплект1
8F25-07.00.00.05Опорная пластина1
9DIN985 M5Гайка4
10F25-07.00.00.02Виброопора4
11GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
12GB96Шайба плоская 42
13F25-07.02.00.00Задний стопорный крючок в сборе1
1440F-07.00.01.03Шумоизоляция верхнего кожуха (лев.)1
1540F-07.00.01.04Шумоизоляция верхнего кожуха (прав.)1
1640F-07.00.01.02Шумоизоляция верхнего кожуха (задн.)1

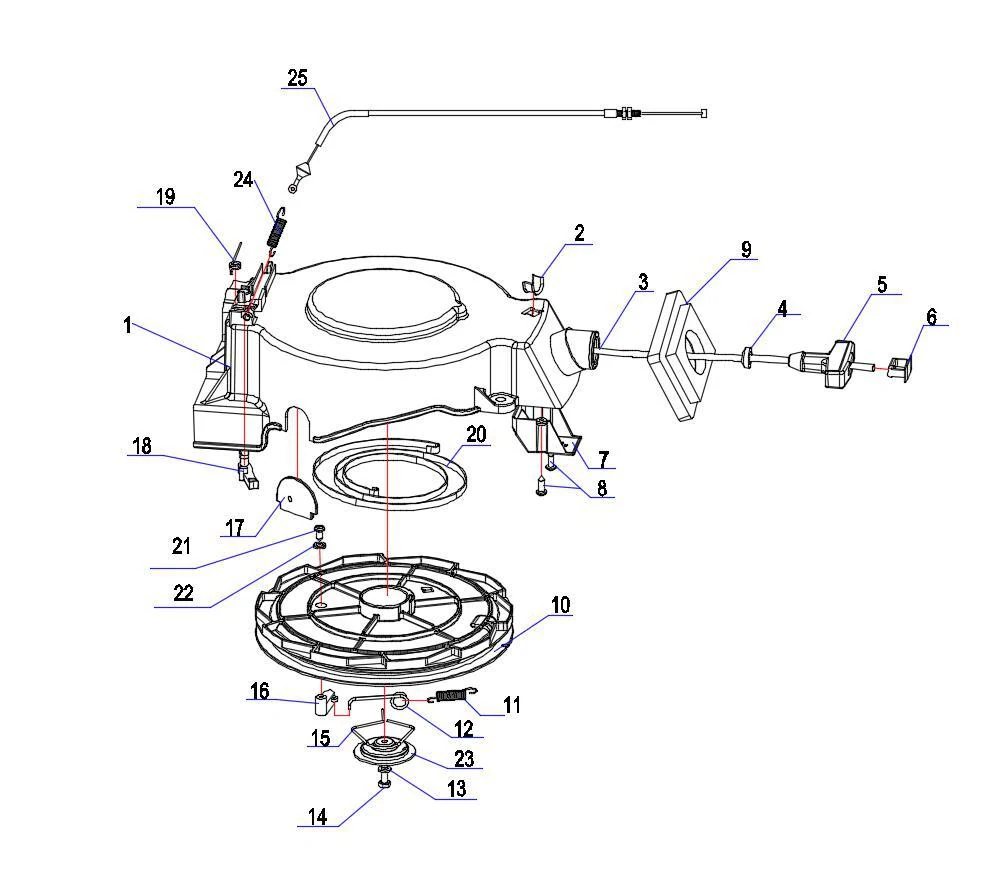

Рис. 2СТАРТОВЫЙ КОЖУХ STARTING COWLING
图2 启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-01.01.01.01Кожух стартера1
2F9.9-01.07.00.06U-образная скользящая втулка1
3F25-01.01.00.01Стартерный шнур φ6*2200мм1
440F-01.01.19Кольцо демпферное рукоятки1
540F-01.01.18Рукоятка стартера1
640F-01.01.16Крышка рукоятки1
7F25-01.01.00.04Пыльник1
8GB845Винт самонарезающий с крестообразным шлицем ST2.2*42
9F25-01.01.00.07Виброизоляционная подушка1
10F25-01.01.00.03Стартерный диск1
1140F-01.01.10Возвратная пружина1
1240F-01.01.09Пружина храповика1
13GB97.1Шайба плоская 61
14GB5783(8.8)Болт с шестигранной головкой M6*161
1540F-01.01.12Пружина прижимной пластины1
16F25-01.01.00.02Приводной рычаг1
17F25-01.01.00.06Фиксирующая втулка тормозного троса1
18F15-01.07.00.02Стопор1
19F15-01.07.00.03Пружина кручения стопора1
2040F-01.01.08Пружина вихревая1
21GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
22GB96Шайба плоская 41
2340F-01.01.11Прижимная пластина стартера1
24F15-01.07.00.05Трос возвратной пружины1
25F25-01.01.00.08Тормозной трос1

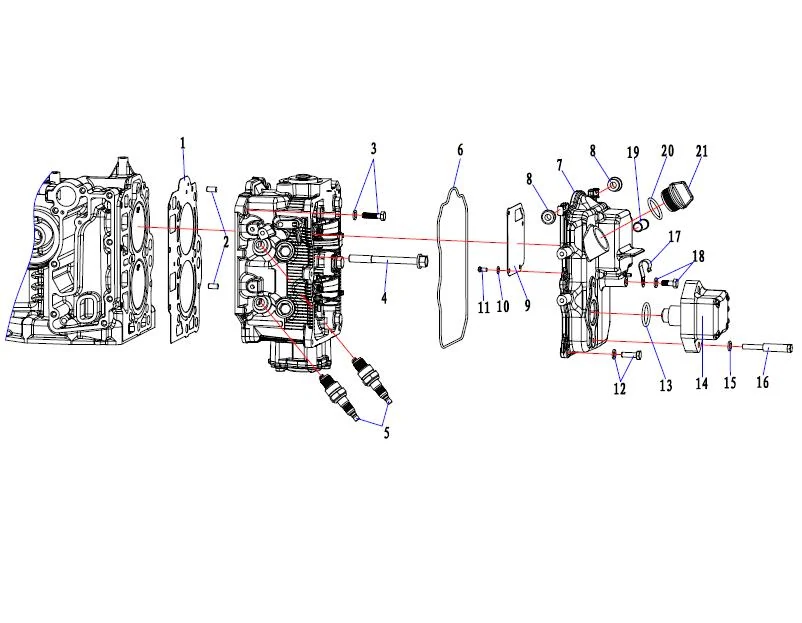

Рис. 3КОМПЛЕКТ ПРОКЛАДОК ЦИЛИНДРА CYLINDER GASKET KIT
图3 气缸垫组件 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-01.05.02.00Прокладка цилиндра в сборе1
215F-01.06.20Штифт установочный 6*122
3GB/T9074.1 M6*25Болт 6x253
4F25-01.05.00.02Болт головки цилиндра6
5DPR6EA-9(F15)Свеча зажигания2
6F25-01.05.01.02Резиновое уплотнительное кольцо1
7F25-01.05.01.01Кожух головки цилиндра1
8F15-01.03.00.41Виброизолирующая подушка B2
9F25-01.05.01.03Крышка камеры1
10GB/T97.1 4Шайба 44
11GB/T818 M4*8Винт 4x84
12GB/T9074.1 M6*20Болт 6x205
13F25-01.03.00.12O-образное кольцо топливного насоса1
14F25-01.03.05.00Топливный насос в сборе (TK)(Y4G1
15GB/T97.1 6Flat washer 62
16F25-01.03.00.11Болт топливного насоса2
17F15-01.03.00.42Snorkel clamp B1
18GB/T9074.1 M6*12Болт 61
19F25-01.05.01.04Жиклёр1
20F4-01.06.27O-образное кольцо масляного щупа1
21F15-01.03.00.39Пробка заливной горловины масла1

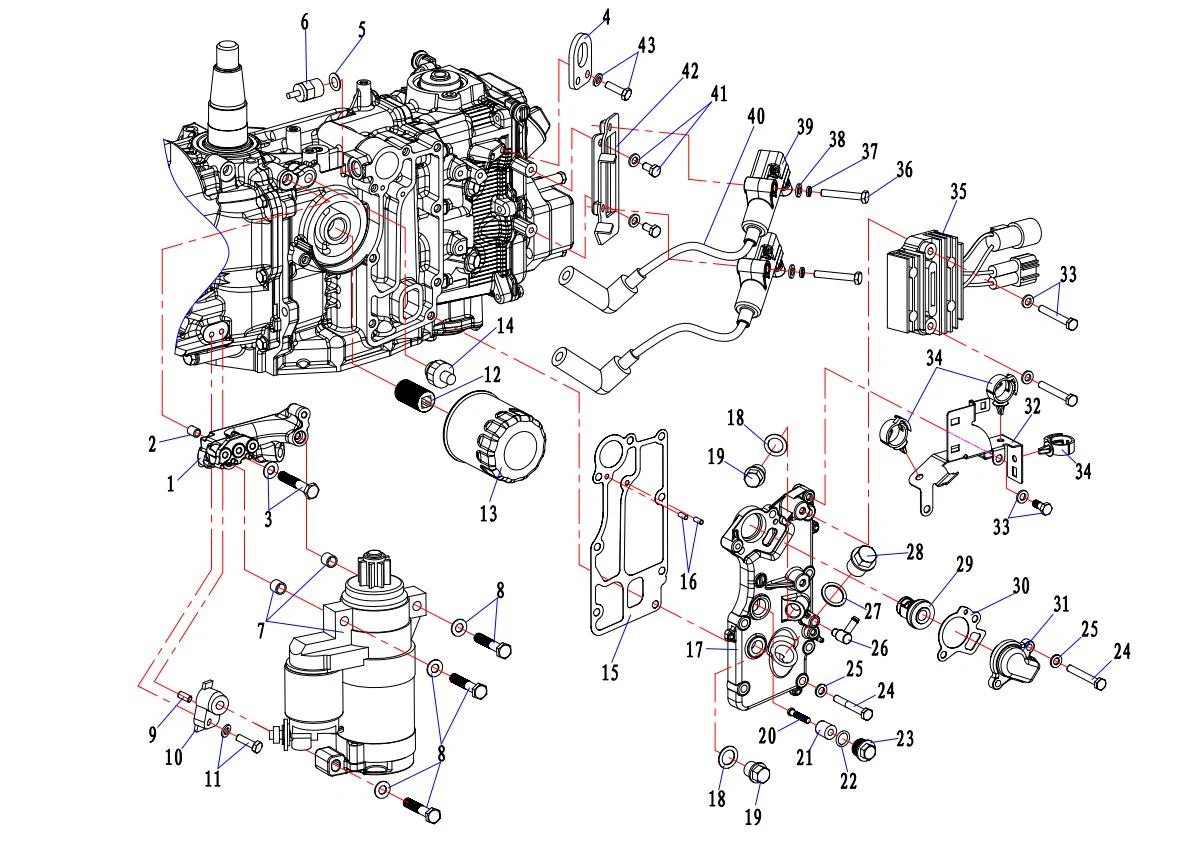

Рис. 4КРОНШТЕЙН ДВИГАТЕЛЯ MOTOR BRACKET
图4 马达支架 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-01.04.00.06Кронштейн двигателя1
2F15-01.01.00.18Штифт установочный2
3GB/T9074.1 M8*45Болт2
4F25-01.02.00.04Рым-болт1
5F25-01.04.00.01Шайба 141
6F25-01.02.12.00Датчик температуры в сборе1
7F25E-01.02.00.08Стартер1
8GB/T9074.1 M8*45Болт3
915F-01.06.20Штифт установочный 6*121
10F25E-01.02.00.09Нижняя опора двигателя1
11GB/T9074.1 M6*20Болт 6x201
12F15-01.05.00.01Ось масляного фильтра1
13F15-01.05.01.00Масляный фильтр в сборе1
14F15-01.01.00.26Датчик давления масла1
15F25-01.04.00.05Прокладка боковой крышки слива1
16F9.9-05.00.00.26Установочный штифт 4*102
17F25-01.04.00.04Боковая крышка слива1
18F25-01.04.00.01Шайба 142
19F15-05.00.00.08Сливной болт2
20GB/T818 M5*25Винт 5x251
21F9.9-01.03.00.34Анод A1
22F9.9-01.03.00.33O-образное кольцо1
23F9.9-01.03.00.35Болт с шестигранной головкой и фланцем M16*1.51
24GB/T5783 M6*35Болт 6x358
25GB/T97.1 6Flat washer 68
NoneGB9074.1(8.8)Hexagon bolt and flat washer assembly M6 * 358
2615F-01.06.10Патрубок водяной круглый1
27F25-01.04.00.03Медная шайба1
28F25-01.04.00.02Болт выпуска1
29F15-01.06.14-60 °Термостат 60℃1
30F15-01.01.00.11Прокладка крышки термостата1
31F25-01.04.00.40Крышка термостата1
32F25-01.02.05.01Кронштейн крепления жгута проводов (три круглых отверстия)1
33GB/T99074.1 M6*20Болт 6x204
34F25-01.02.05.02Заклёпка нейлоновая круглая (большая)3
35F25EI-01.02.08.00Узел выпрямителя-регулятора напряжения F25 EFI1
36GB/T5783 M6*40Болт 6x402
37GB/T93 6Шайба 62
38GB/T97.1 6Flat washer 62
39F25EI-01.02.10.01Катушка зажигания2
40F25EI-01.02.10.02Катушка зажигания с высоковольтным проводом в сборе2
41GB/T9074.1 M6*20Болт 6x202
42F25EI-01.02.01.00Кронштейн крепления катушки зажигания в сборе1
43GB/T9074.1 M6*20Болт 6x202

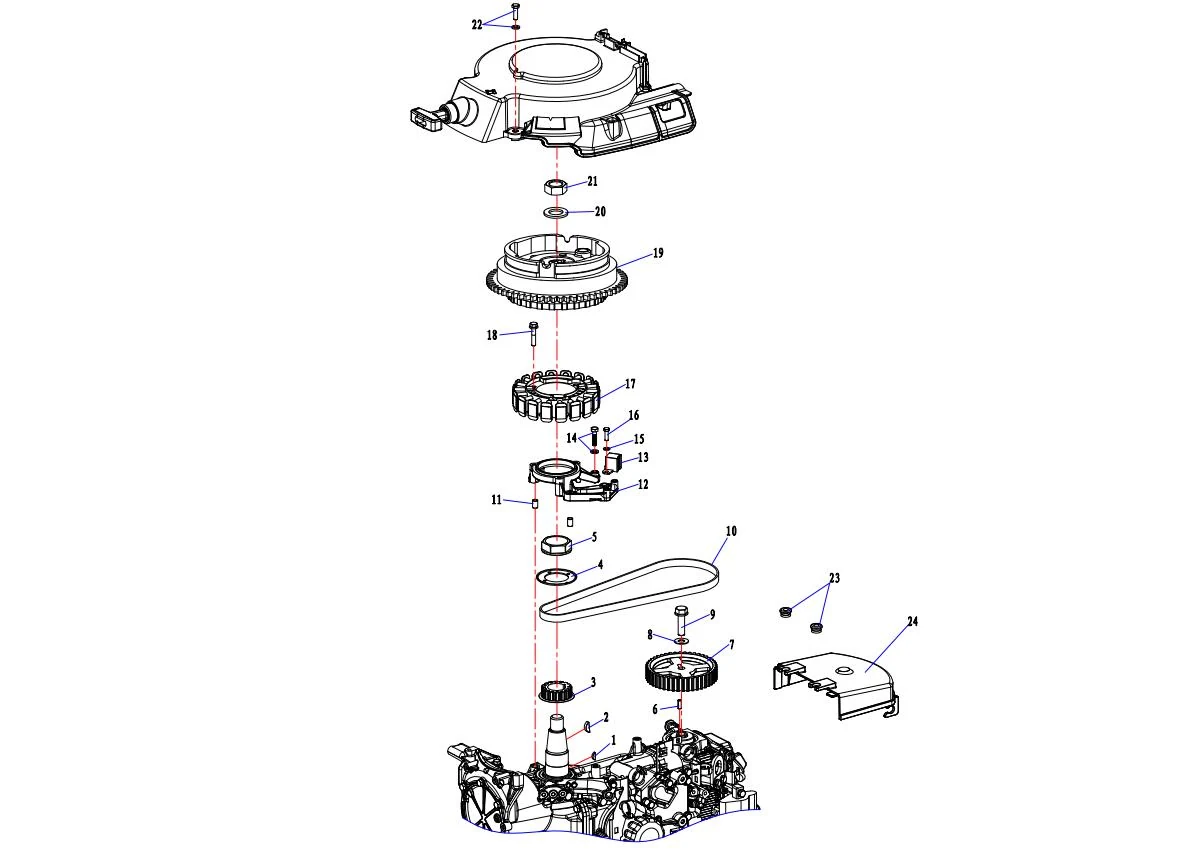

Рис. 5СЕГМЕНТНАЯ ШПОНКА 3*5*13 WOODRUFF KEY 3*5*13
图5 半圆键3*5*13 爆炸图
REFНомер деталиНаименованиеКол-во
1GB/T1099 3*5*13Шпонка сегментная 3*5*131
240F-01.03.03Шпонка сегментная1
3F25-01.04.00.14Ведущий шкив1
4F25-01.04.00.13Стопорное кольцо ведущего шкива1
5F25-01.04.00.12Гайка ведущего шкива1
6F25-01.05.00.16Установочный штифт 5*171
7F25-01.05.00.01Ведомый шкив1
8GB/T96.1 10Шайба 101
9GB/T5787 M10*1.25*35Болт 10x11
10F25-01.04.00.11Зубчатый ремень1
11F25-01.04.00.08Полый установочный штифт 8*122
12F25-01.04.00.07Кронштейн статора1
13F25EI-01.02.00.02Узел датчика-триггера1
14GB/T9074.1 M6*30Болт 6x304
15GB/T97.1 5Шайба 52
16GB/T5783 M5*16Болт 5x162
17F25EI-01.02.07.00Узел статора F25 EFI1
18GB/T5789 M6*30Болт 13
19F25EI-01.02.06.00Узел маховика F25 EFI1
20GB/T97.1 20Шайба 201
2140F-01.03.02Гайка маховика (M20*1.25, зев 30)1
22GB9074.1 M6*20(8.8)Болт 6x203
23F15-01.03.00.41Виброизолирующая подушка B2
24F25-01.01.00.09Кожух ведомого шкива1

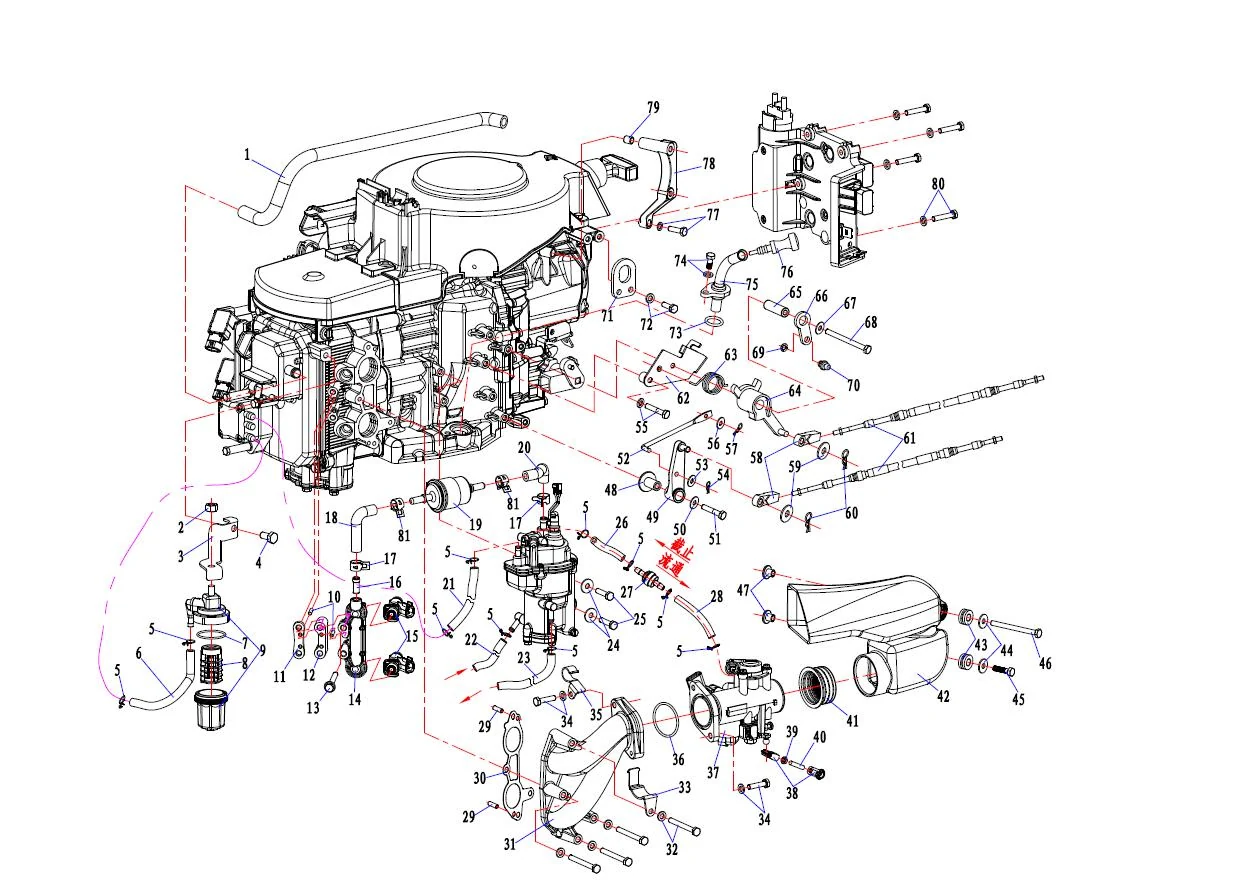

Рис. 6ВЕНТИЛЯЦИОННАЯ ТРУБКА КОРПУСА HOUSING VENT TUBE
图6 箱体通气管 箱体通气管 爆炸图
REFНомер деталиНаименованиеКол-во
1F25EI-01.03.00.39-EPAВентиляционная трубка картера1
2GB/T6170 M8Hex nut M81
3F25EI-01.03.00.35Кронштейн топливного фильтра1
4GB/T5783 M8*16Болт 8x161
5Pipe clamp φ 1010
6F25EI-01.03.00.36Топливопроводящая трубка фильтра 5*10*125 (EPA)1
715F-01.07.05.06Кольцо O-образное фильтра (33*2)1
815F-01.07.05.04Фильтрующий элемент1
915F-01.07.05.05Корпус фильтра1
10F25EI-01.03.00.01Установочный штифт 4*164
11F25EI-01.03.00.02Теплоизоляционная пластина стойки форсунки1
12F25EI-01.03.00.03Стойка форсунки1
13GB/T5789 M6*50M6*50(8.8) Hidea2
14F25EI-01.03.00.04Прижимная гайка форсунки1
15F25EI-01.03.01.00Форсунка2
16F6-01.05.00.27Штуцер воздушной трубки2
17F25EI-01.03.00.05Хомут японского типа Φ12.52
18F25EI-01.03.00.06-EPAПодводящая топливная трубка форсунки1
19F25EI-01.03.02.00Фильтр тонкой очистки в сборе1
20F25EI-01.03.00.08-EPAОтводящая топливная трубка топливной камеры1
21F25EI-01.03.00.34Подводящая топливная трубка топливной камеры 5*10*300 (EPA)1
22F25EI-01.03.00.29Подводящая водяная трубка топливной камеры 5*9*2501
23F25EI-01.03.00.30Отводящая водяная трубка топливной камеры 5*9*2301
24GB/T96.1 6Шайба 62
25GB/T5783 M6*25Болт 6x252
26F25EI-01.03.00.32Вентиляционная трубка топливной камеры (короткая) 5*10*501
27F25EI-01.03.00.33Обратный клапан газа1
28F25EI-01.03.00.31Вентиляционная трубка топливной камеры (длинная) 5*10*701
29F9.9-01.03.00.05Установочный штифт2
30F25-01.03.00.14Прокладка впускного коллектора1
31F25EI-01.03.00.37Впускной коллектор1
32GB/T9074.1 M6*55Болт 6x554
33F25EI-01.03.00.07Кронштейн крепления фильтра тонкой очистки1
34GB/T9074.1 M6*25Болт 6x252
35F25EI-01.03.00.38Фиксатор шланга вентиляции картера1
362.5F-06.00.00.17O-образное кольцо крышки корпуса (40*2.55)1
37F25EI-01.03.07.00Узел дроссельной заслонки1
3830F-01.05.00.03Наконечник тяги регулировки зажигания2
39GB/T6170 M5Гайка 11
4030F-01.05.03.01Шпилька1
41F25EI-01.03.08.00Узел сетчатого фильтра1
42F25EI-01.03.00.40Воздушный фильтр1
43F25EI-01.03.00.10Демпферная прокладка масляной полости2
44GB/T96.1 6Large washer 62
45GB/T5783 M6*25Болт 6x251
46GB/T5783 M6*70Болт 6x701
47F25EI-01.03.00.09Трубка прокладки масляной полости2
48F25E-01.04.00.45Дистанционная втулка ролика механизма переключения передач1
49F25E-01.04.00.46Ролик механизма переключения передач1
50GB/T96.1 6Large washer 61
51GB/T5783 M6*35Болт 6x351
52F25E-01.04.00.47Тяга механизма переключения передач1
53GB/T96.1 5Шайба 51
5415F-01.05.14Стопорное кольцо1
55GB/T5783 M6*25Болт 6x251
56GB/T96.1 5Шайба 51
5715F-01.05.14Стопорное кольцо2
58HDYK00.00.24Регулятор троса A2
59GB/T96.1 6Large washer 62
6015F-01.05.14Стопорное кольцо2
61HDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
62F25E-01.04.00.40Кронштейн троса дроссельной заслонки1
63F25E-01.04.00.43Пружина растяжения тяги1
64F25E-01.04.00.41Ролик троса дроссельной заслонки1
65F15-01.01.00.21Втулка1
66F25EIR-01.04.00.01Соединительный блок троса дросселя переднего управления1
67GB/T96.1 6Large washer 61
68GB/T5783 M6*65Болт 6x651
69GB/T896 5Стопорное кольцо 51
70F25EI-01.04.00.02Шаровой наконечник соединительного блока дросселя1
71F25-01.02.00.04Рым-болт1
72GB/T9074.1 M6*20Болт 6x202
739.8F-01.05.09Резиновое уплотнительное кольцо1
74GB/T9074.1 M6*16Болт 6x161
75F25-01.06.03.00Узел основания масляного щупа1
76F25-01.06.02.00Узел масляного щупа1
77GB/T9074.1 M8*20Болт 8x201
78F25EI-01.03.00.41Кронштейн воздушного фильтра1
79F4-06.27Полый установочный штифт1
80GB/T9074.1 M6*30Болт 6x304
813.5F-01.04.05.00Хомут в сборе2

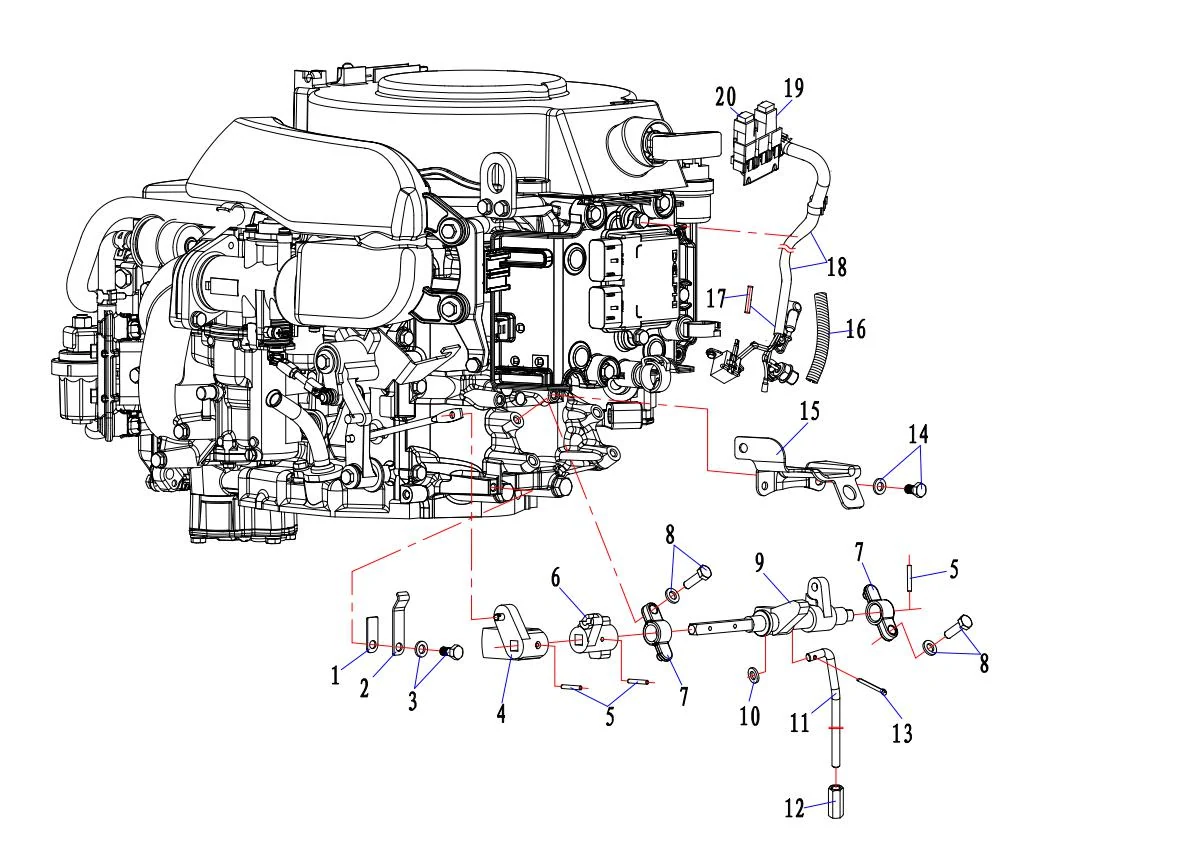

Рис. 7ПРОКЛАДОЧНАЯ ПЛИТА PAD PLATE
图8 垫板 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-02.00.00.06Опорная пластина1
2F15-02.00.00.05Пружинная пластина ограничителя переключения передач1
3GB/T9074.1 M6*16Болт 6x161
4F25-01.04.04.00Узел ограничителя дроссельной заслонки1
5GB/T879.2Пружинный цилиндрический штифт 3*143
6F25-01.04.04.40Коромысло переключения передач1
7F25-01.04.00.20Кронштейн1
8GB/T9074.1 M6*20Болт 6x202
9F25-01.04.03.00Узел рычага переключения передач1
10GB/T97.1 6Шайба 61
11F25-05.00.00.17-LВерхний рычаг переключения передач (длинный вал)1
NoneF25-05.00.00.17-SВерхний рычаг переключения передач (короткий вал)1
1215F-06.04.05Цилиндрическая гайка1
13GB91 1.6*12Штифт 11
14GB/T9074.1 M6*20Болт 6x202
15F25-01.02.13.00Узел кронштейна крепления коммутатора1
162.5F-01.04.00.12Пластиковая гофрированная трубка ф17*ф21*1201
174.0*3.5Защитная оболочка проводки1
18F25EI-01.02.05.00Жгут проводов системы впрыска F25 в сборе1
19F25EI-01.02.11.00Реле управления четырёхконтактное1
20F25EI-01.02.12.00Реле управления пятиконтактное1

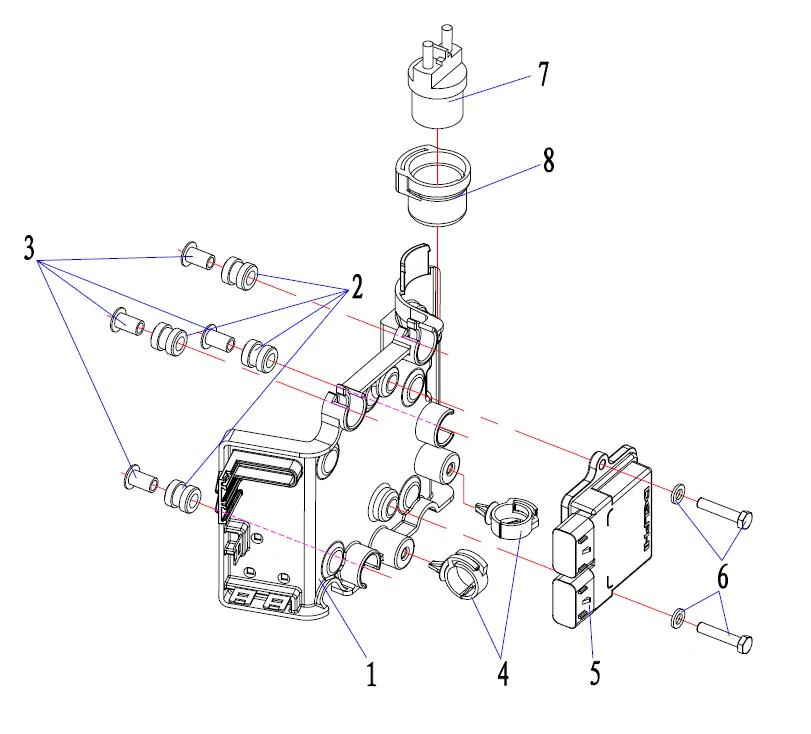

Рис. 8КОМПЛЕКТ КРОНШТЕЙНА ЭЛЕКТРОСИСТЕМЫ ВПРЫСКА EFI ELECTRICAL BRACKET ASSEMBLY
图9 电喷电器支架组件 爆炸图
REFНомер деталиНаименованиеКол-во
1F25EI-01.02.03.00Узел кронштейна электрооборудования системы впрыска1
240F-01.03.23Демпферное кольцо4
340F-01.03.22Трубка с буртиком4
4F25-01.02.05.02Заклёпка нейлоновая круглая (большая)2
5F25EI-01.02.04.00Электронный блок управления (ЭБУ)1
6GB/T9074.1 M6*20Болт 6x202
7DQDF15-00.03.01Реле1
8F25EI-01.02.02.01Защитный чехол реле1

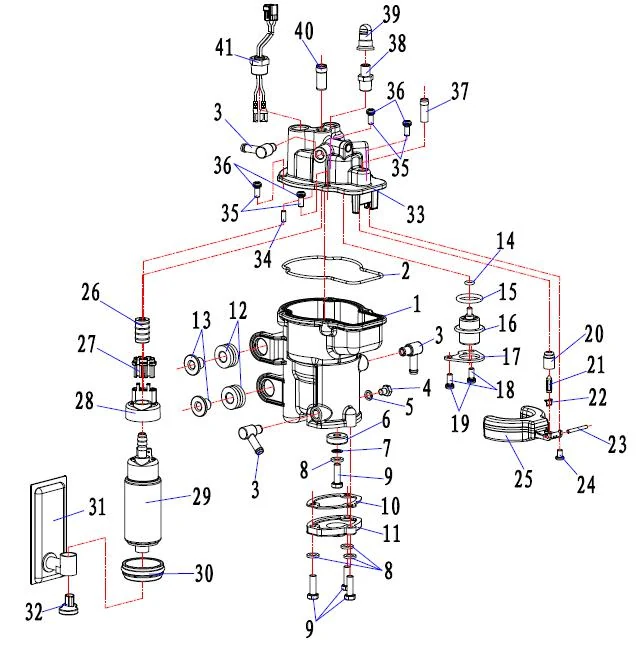

Рис. 9КОРПУС МАСЛЯНОЙ КАМЕРЫ OIL CHAMBER BODY
图10 油室本体 爆炸图
REFНомер деталиНаименованиеКол-во
1F25EI-01.03.00.21Корпус топливной камеры1
2F25EI-01.03.00.20Уплотнительное кольцо топливной камеры1
315F-01.06.10Патрубок водяной круглый3
4F25EI-01.03.00.24Сливная пробка топливной камеры1
5F25EI-01.03.00.25Прокладка сливной пробки топливной камеры 51
6F25EI-01.03.00.26Анод масляной камеры1
7GB/T861.1 5Internal tooth lock washer 51
8GB/T97.1 5Flat washer54
9GB/T5783 M5*16Болт 5x164
10F25EI-01.03.00.27Уплотнительная прокладка водяной полости масляной камеры1
11F25EI-01.03.00.28Крышка масляной полости и водяной рубашки1
12F25EI-01.03.00.10Демпферная прокладка масляной полости2
13F25EI-01.03.00.09Трубка прокладки масляной полости2
14F25EI-01.03.00.18Кольцо O-образное регулятора давления (малое)1
15F25EI-01.03.00.17Кольцо O-образное регулятора давления (большое)1
16F25EI-01.03.05.00Узел регулятора давления1
17F25EI-01.03.00.16Прижимная пластина регулятора давления1
18GB/T823 M4*10Винт 4x102
19GB/T93 4Шайба 42
20F25EI-01.03.00.11Седло игольчатого клапана1
21F25EI-01.03.00.12Игольчатый клапан подачи топлива1
22F25EI-01.03.00.13Пружина подвески игольчатого клапана1
23F25EI-01.03.00.15Ось поплавка1
24GB/T823 M4*6Винт 4x61
25F25EI-01.03.00.14Поплавок1
26F25EI-01.03.00.19Уплотнительная втулка отверстия насосного элемента1
27F25EI-01.03.00.43Фиксатор клеммы насосного элемента1
28F25EI-01.03.00.42Верхняя установочная втулка насосного элемента1
29F25EI-01.03.04.00Узел насосного элемента1
30F25EI-01.03.00.44Нижняя установочная втулка насосного элемента1
31F25EI-01.03.00.22Топливный фильтр насоса1
32F25EI-01.03.00.23Опорная подушка топливного насоса1
33F25EI-01.03.03.00Узел крышки топливной камеры1
342.5F-06.00.00.10Установочный штифт φ3.5*91
35GB/T823 M4*10Винт 4x104
36GB/T93 4Шайба 44
37F4-01.06.03Штуцер топливной трубки1
38F25EI-01.03.06.00Узел выпускного клапана1
39F60-01.07.03.13Колпачковая втулка1
40F6-01.05.00.27Штуцер воздушной трубки1
41F25EI-01.02.09.00Узел герметичного соединения топливного насоса F25 с электронным впрыском1

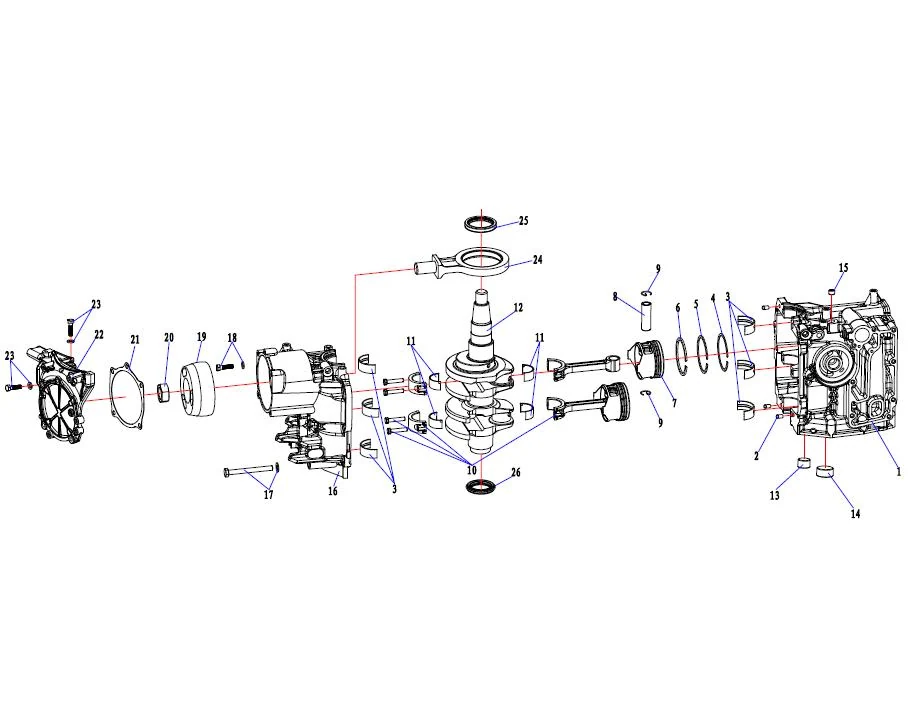

Рис. 10СБОРКА КОРПУСА HOUSING ASSEMBLY
图11 箱体组件 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-01.04.09.01Корпус в сборе1
215F-01.06.20Штифт установочный 6*123
3F25-01.04.00.31Вкладыш коленчатого вала (черный)6
4F25-01.04.00.28Верхнее компрессионное кольцо2
5F25-01.04.00.29Нижнее компрессионное кольцо2
6F25-01.04.08.00Составное маслосъемное кольцо в сборе2
7F25-01.04.00.25Поршень2
8F25-01.04.00.26Поршневой палец2
9F25-01.04.00.27Стопорное кольцо поршневого пальца4
10F25-01.04.07.00Шатун в сборе2
11F25-01.04.00.34Вкладыш шатуна (черный)4
12F25-01.04.00.30Коленчатый вал1
13F25-01.04.00.38Заглушка 1/21
14F25-01.04.00.39Заглушка 3/41
15F15-01.01.00.07Заглушка 1/81
16F25-01.04.00.37Крышка корпуса1
17GB/T9074.1 M8*80Болт 8x806
18GB/T9074.1 M6*25Болт 6x257
19F25-01.04.00.22Балансир коленчатого вала1
2040F-01.03.02Гайка маховика (M20*1.25, зев 30)1
21F25-01.04.00.10Прокладка крышки корпуса1
22F25-01.04.00.09Пластина крышки корпуса1
23GB/T9074.1 M6*25Болт 6x256
24F25-01.04.06.00Балансирный шатун коленчатого вала в сборе1
25F25-01.04.00.23Верхний сальник коленчатого вала 43*55*61
26F25-01.04.00.24Нижний сальник коленчатого вала 35*47*61

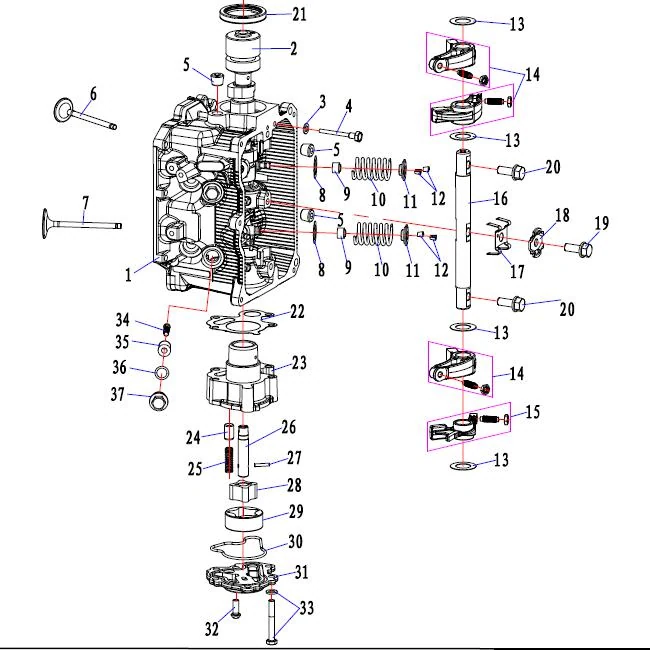

Рис. 11ГОЛОВКА ЦИЛИНДРА В СБОРЕ CYLINDER HEAD ASSEMBLY
图12 气缸头组件 爆炸图
REFНомер деталиНаименованиеКол-во
1F25EI-01.05.01.00Головка блока цилиндров в сборе1
2F25-01.05.05.00Распределительный вал в сборе1
3F25-01.05.00.09Медная шайба1
4F25-01.05.00.08Ограничительный болт распределительного вала M6*1.01
5F15-01.01.00.08Заглушка 1/43
6F25-01.05.00.12Выпускной клапан2
7F25-01.05.00.11Впускной клапан2
8F25-01.05.00.15Шайба пружины клапана4
9F15-01.03.00.15Маслосъёмный колпачок клапана4
10F25-01.05.00.14Пружина клапана4
11F15-01.03.00.04Тарелка пружины клапана4
12F15-01.03.00.05Сухарь клапана8
13F25-01.05.00.07Шайба коромысла4
14F25-01.05.04.00Коромысло в сборе B3
15F25-01.05.03.00Коромысло в сборе A1
16F25-01.05.00.06Ось коромысел1
17F25-01.05.00.05Ограничительная пружина коромысла1
18F25-01.05.00.04Прижимная пластина оси коромысел1
19GB/T9074.1 M8*25Болт 8x251
20GB/T5789 M8*20Болт 8x202
21F25-01.05.00.10Верхний сальник распределительного вала 50*37*71
22F25-01.06.00.01Прокладка масляного насоса1
23F25-01.06.01.09Корпус масляного насоса1
24F25-01.06.01.04Золотник перепускного клапана1
25F25-01.06.01.03Перепускной клапан пружина сжатия1
26F25-01.06.01.06Вал ротора1
27F25-01.06.01.07Игла роликовая1
28F25-01.06.01.05Внутренний ротор1
29F25-01.06.01.08Наружный ротор1
30F25-01.06.01.02Резиновое уплотнительное кольцо1
31F25-01.06.01.01Крышка масляного насоса1
32GB/T823 M6*16Винт 6x162
33GB/T9074.1 M6*45Болт 6x454
34GB/T818 M5*25Винт 5x252
35F9.9-01.03.00.34Анод A2
36F9.9-01.03.00.33O-образное кольцо2
37F9.9-01.03.00.35Болт с шестигранной головкой и фланцем M16*1.52

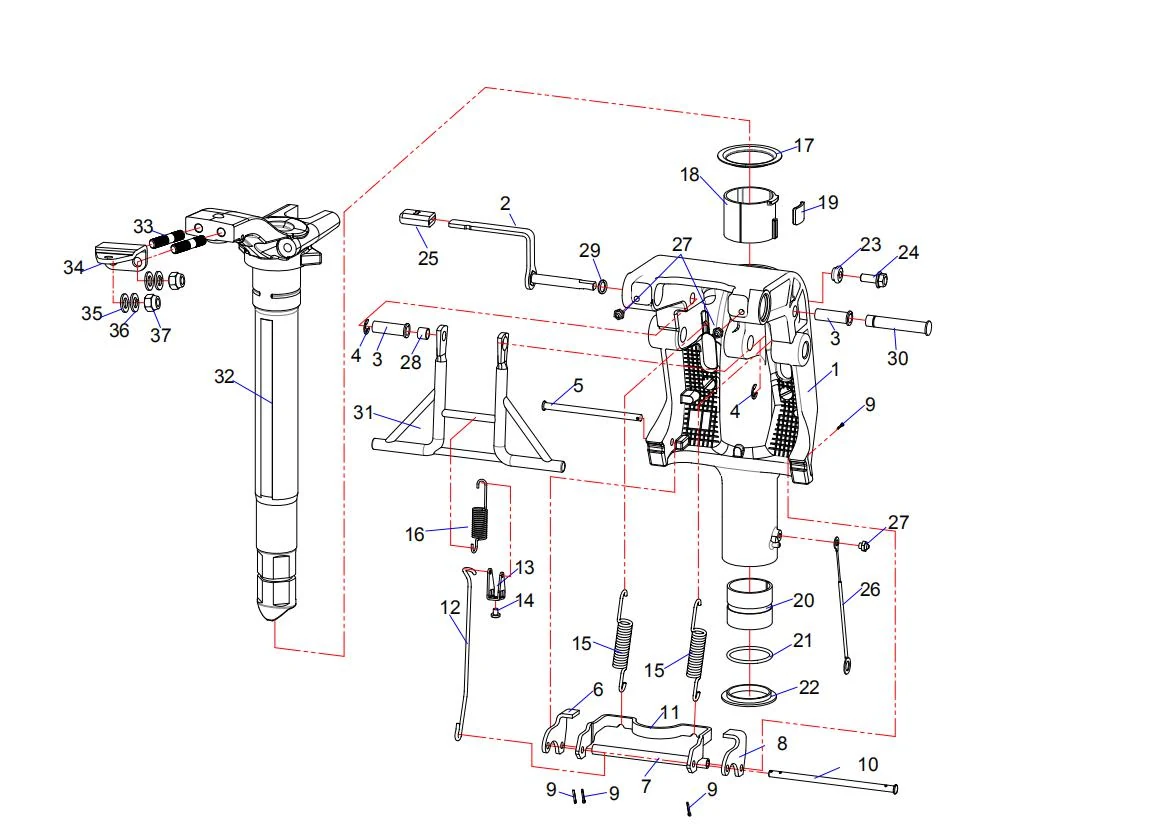

Рис. 12ВРАЩАЮЩАЯСЯ СКОБА (ДЛИННЫЙ ВАЛ) ROTATING BRACKET (LONG SHAFT)
图13 旋转托架(长轴) 爆炸图
REFНомер деталиНаименованиеКол-во
140F-03.07.01-LКронштейн поворотный (длинный вал)1
None40F-03.07.01-SКронштейн поворотный (короткий вал)1
240F-03.07.11.00Рычаг управления в сборе1
340F-03.07.11.04Втулка пальца2
4GB896Стопорное кольцо 62
540F-03.07.11.11Ось крепления опорной рамы1
640F-03.07.11.08Левый наружный кронштейн1
740F-03.07.11.12Втулка опорной рамы1
840F-03.07.11.09Правый наружный кронштейн1
9GB91Шплинт(2.5*20)4
1040F-03.07.11.10Палец опорной рамы1
1140F-03.07.11.07Внутренний кронштейн1
1240F-03.07.11.06Фиксирующий стержень регулировки угла1
13F25-03.00.01.04Фиксатор угла1
14GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
1540F-03.07.11.13Пружина растяжения2
16F25-03.00.01.05Фиксирующая пружина1
1740F-03.07.03Шайба1
1840F-03.07.04Стопорное кольцо1
1940F-03.07.05Фрикционная шайба стопорного кольца1
2040F-03.07.07Нижняя втулка1
2140F-03.07.08Уплотнительное кольцо O-образное (42.6*3.2)1
2240F-03.07.09Нижняя шайба1
2340F-03.07.06Уплотнительная прокладка стопорного болта1
24GB9074.1（8.8）Болт шестигранный с плоской шайбой в сборе M8*21
2515F-03.09.12.01Резино-пластиковая втулка1
2640F-03.07.10Узел крепления троса1
27JB7940.1Пресс-маслёнка прямая M63
28F25-03.00.01.02Кольцо1
29GB848Шайба плоская 61
30F25-03.00.01.03Установочный палец1
31F25-03.00.01.06Фиксирующий кронштейн1
3240F-04.01.03-SКронштейн рулевого управления (короткий вал)1
None40F-04.01.03-LКронштейн рулевого управления (длинный вал)1
33DIN985 M10*1.25Гайка 10x12
3440FE-04.01.09Крюк управления1
35GB97.1Шайба плоская 62
36GB93Шайба пружинная 62
37DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252

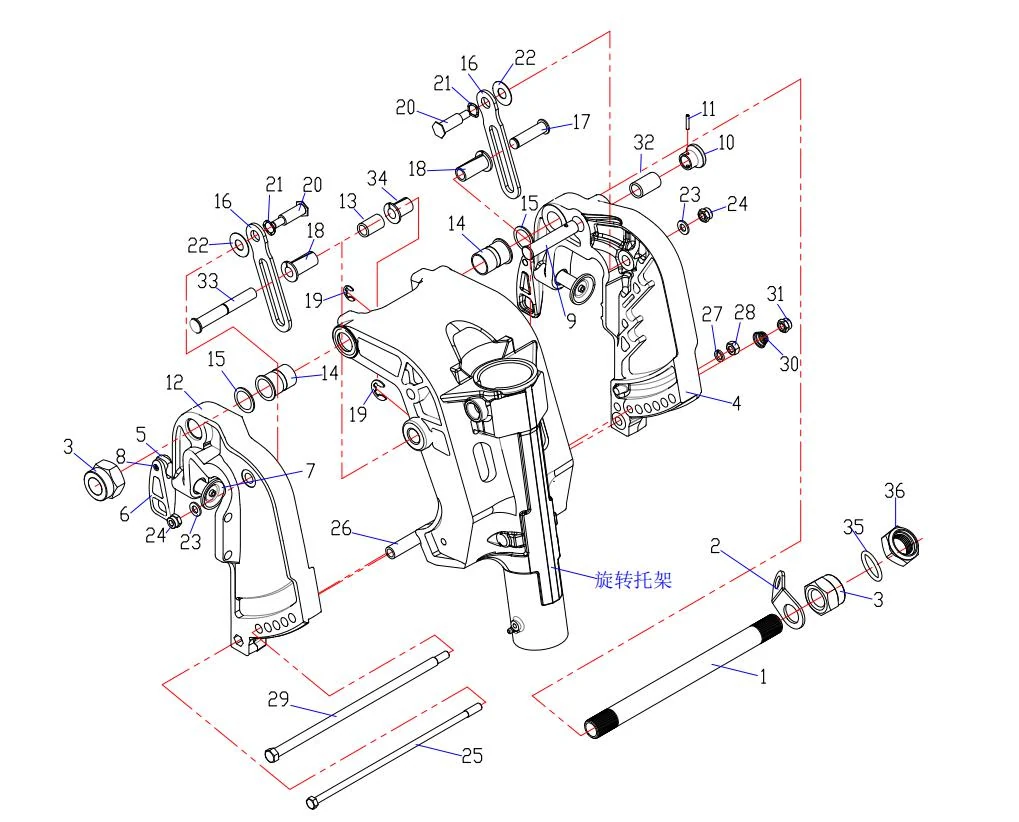

Рис. 13ШПИЛЬКА ЗАЖИМНОГО КРОНШТЕЙНА CLAMP BRACKET STUD
图14 夹紧托架双头螺栓 爆炸图
REFНомер деталиНаименованиеКол-во
140F-03.04Шпилька зажимного кронштейна1
215F-03.03Перфорированная пластина1
315F-03.01Гайка зажимного кронштейна2
440F-03.05.01Левый кронштейн1
5F9.9-Ⅱ-03.00.00.02Болт крепления транца2
640F-03.05.03.02Зажимная рукоятка2
715F-03.05.02.03Зажимной диск2
8GB1015Заклепка полупустотелая потайная 4*222
940F-03.05.04.01Фиксирующая ось1
1040F-03.05.04.02Рукоятка фиксирующей оси1
11GB879.2Пружинный цилиндрический штифт 3*181
1240F-03.06.01Правый кронштейн1
13F25-03.00.02.03Втулка1
1440F-03.07.02Демпферное кольцо кронштейна2
1540F-03.03Прокладка2
1640F-03.07.12.01Тормозная пластина2
1740F-03.07.12.02Палец тормозной пластины1
1840F-03.07.12.03Разрезная втулка2
19GB896Стопорное кольцо 62
2040F-03.07.12.04Болт крепления тормозной пластины2
2140F-03.07.12.05Волнистая шайба2
2240F-03.07.12.06Пластиковая прокладка2
23GB97.1Шайба плоская 62
24DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
2540F-03.08Болт шестигранный1
2640F-03.09Втулка болта1
27GB93Шайба пружинная 61
28GB6170Гайка шестигранная M61
2940F-03.10Палец ограничителя угла1
3040F-03.11Коническая пружина1
31DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
3240F-03.05.02Уплотнительная втулка левого кронштейна1
33F25-03.00.02.01Длинный палец тормозной пластины1
34F25-03.00.02.02Разрезная втулка (короткая)1
35HDYK00.00.35.03Защитный чехол троса рулевого управления O-образное кольцо (16.3*2.32
36HDYK00.00.35.02Защитный чехол троса рулевого управления2

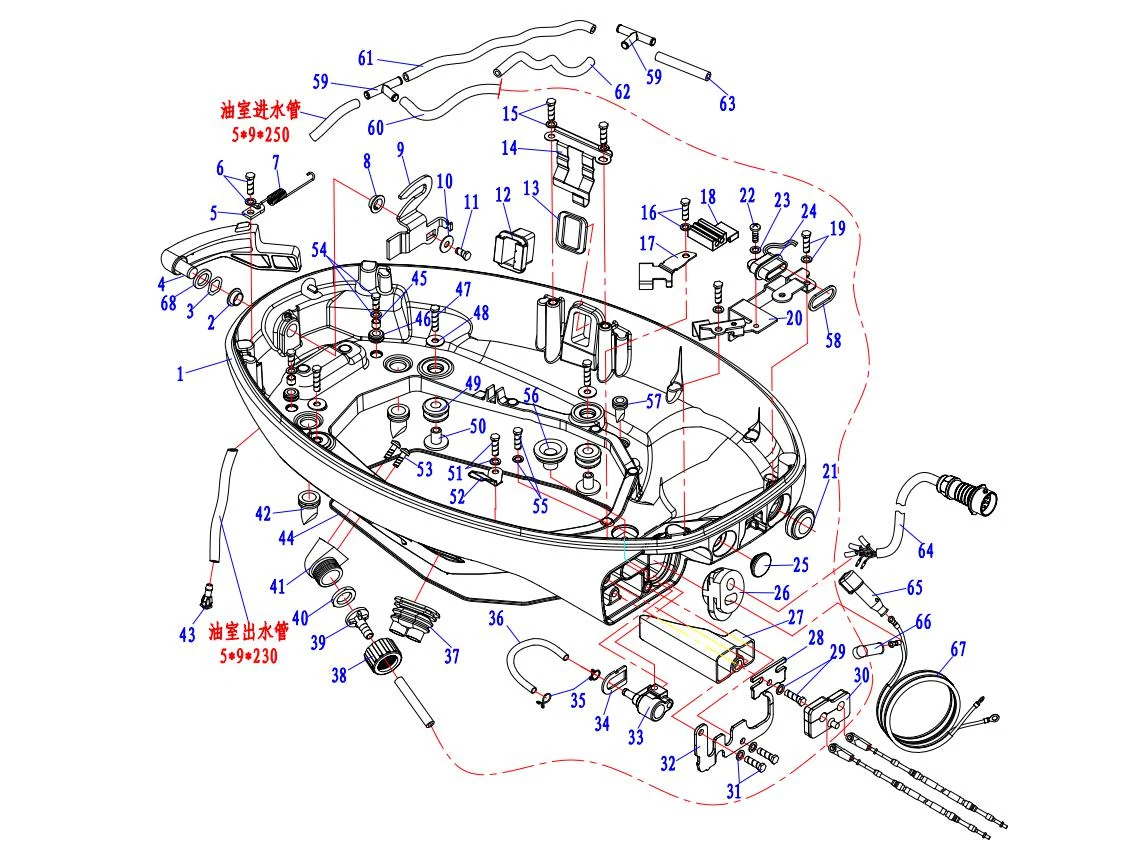

Рис. 14ОСНОВАНИЕ BASE
图15 底座 底座 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-02.00.00.15Основание1
240F-02.02.00.03Шайба A1
340F-02.02.00.02Шайба волнистая1
4F25-02.02.00.00Фиксирующая рукоятка в сборе1
540F-02.02.00.07Крюк пружины растяжения1
6GB/T9074.1 M6*20Болт 6x201
740F-02.02.00.06Пружина растяжения стопорного блока1
840F-02.02.00.04Шайба B1
9F25-02.02.00.04Фиксирующий блок1
10GB/T96 6Шайба 61
11GB/T5783 M6*12Болт 6x121
12F25-02.00.00.01Боковая заглушка основания1
13F25-02.00.00.02Резиновая прокладка боковой заглушки1
14F25-02.00.00.03Прижимная пластина боковой заглушки1
15GB/T9074.1 M6*20Болт 6x202
16GB/T9074.1 M6*20Болт 6x201
17F25-02.00.00.05Крепление троса1
18F25-02.00.00.06Резиновая фиксирующая втулка троса1
19GB/T9074.1 M6*20Болт 6x202
20F25-02.00.00.10Кронштейн1
2140FE-02.00.00.02Резиновая заглушка рукоятки переключения передач1
22GB/T818 M6*10Винт 6x101
23GB/T97.1 6Flat washer 61
24F25EI-01.02.10.04Индикатор аварийной сигнализации1
25F25-02.00.00.16Резиновая заглушка1
26F25E-02.00.00.35Резиновая заглушка основания B1
27F25-02.01.00.02Направляющая троса1
28F25E-02.00.00.33Крепёжная пластина1
29GB/T9074.1 M6*20Болт 6x202
30F25E-02.00.00.32Резиновая прокладка крепёжной пластины1
31GB/T9074.1 M6*20Болт 6x202
32F25E-02.00.00.31Крепёжная пластина троса1
3315F-01.07.01.00Разъём топливной трубки в сборе1
34F9.9-01.04.00.13Прокладка разъёма топливной трубки1
35Pipe clamp φ 102
36F25-01.03.00.02Впускной патрубок топливного фильтра1
37F25-02.00.00.26Защитная оболочка водяного шланга1
38DQDF15-00.05.02Крышка внешнего водяного шланга1
39DQDF15-00.05.03Разъем внешнего водяного шланга1
40DQDF15-00.05.04Резиновая прокладка1
41DQDF15-00.05.05Посадочное гнездо внешнего водяного шланга1
42F25-02.00.00.11Дренажный штуцер (большой)2
4315F-02.11Пластиковый водяной штуцер1
44F25-02.00.00.30Резиновый уплотнитель основания1
45F25-02.00.00.13Втулка демпферной подушки декоративного кожуха2
46F25-02.00.00.12Демпферная подушка декоративного кожуха2
47GB/T5287 6Шайба 64
48GB/T5783 M6*30Болт 6x304
49F25-02.00.00.28Амортизационная подушка основания4
50F25-02.00.00.29Втулка с буртиком4
51GB/T9074.1 M6*20Болт 6x201
52F25-02.00.00.04Прижим маслопровода1
53GB/T845 ST5.5*25Винт 52
54GB/T9074.1 M6*16Болт 6x162
55GB9074.1 M6*25(8.8)Болт 6x251
5640F-02.00.00.02Резиновый чехол тяги переключения передач1
57F9.9-02.00.00.12Дренажный штуцер2
58F25-01.02.00.05Амортизационная прокладка индикатора1
59F15-05.00.00.17Тройник2
60F25-02.00.00.21Резиновый водяной шланг 5*9*4701
61F25-02.00.00.19Резиновый водяной шланг 5*9*3551
62F25-02.00.00.17Шланг резиновый водяной 5*9*3051
63F25-02.00.00.18Шланг резиновый водяной 5*9*451
64F25EI-01.03.10.10Разъем 10-контактный (0.8M)1
65DQDF15-00.03.05Длинная резиновая защитная втулка1
66DQDF15-00.03.06Резиновый чехол B1
67F60-01.09.00.06Провод питания системы впрыска1
6840F-04.02.05Шайба рукоятки переключения передач1

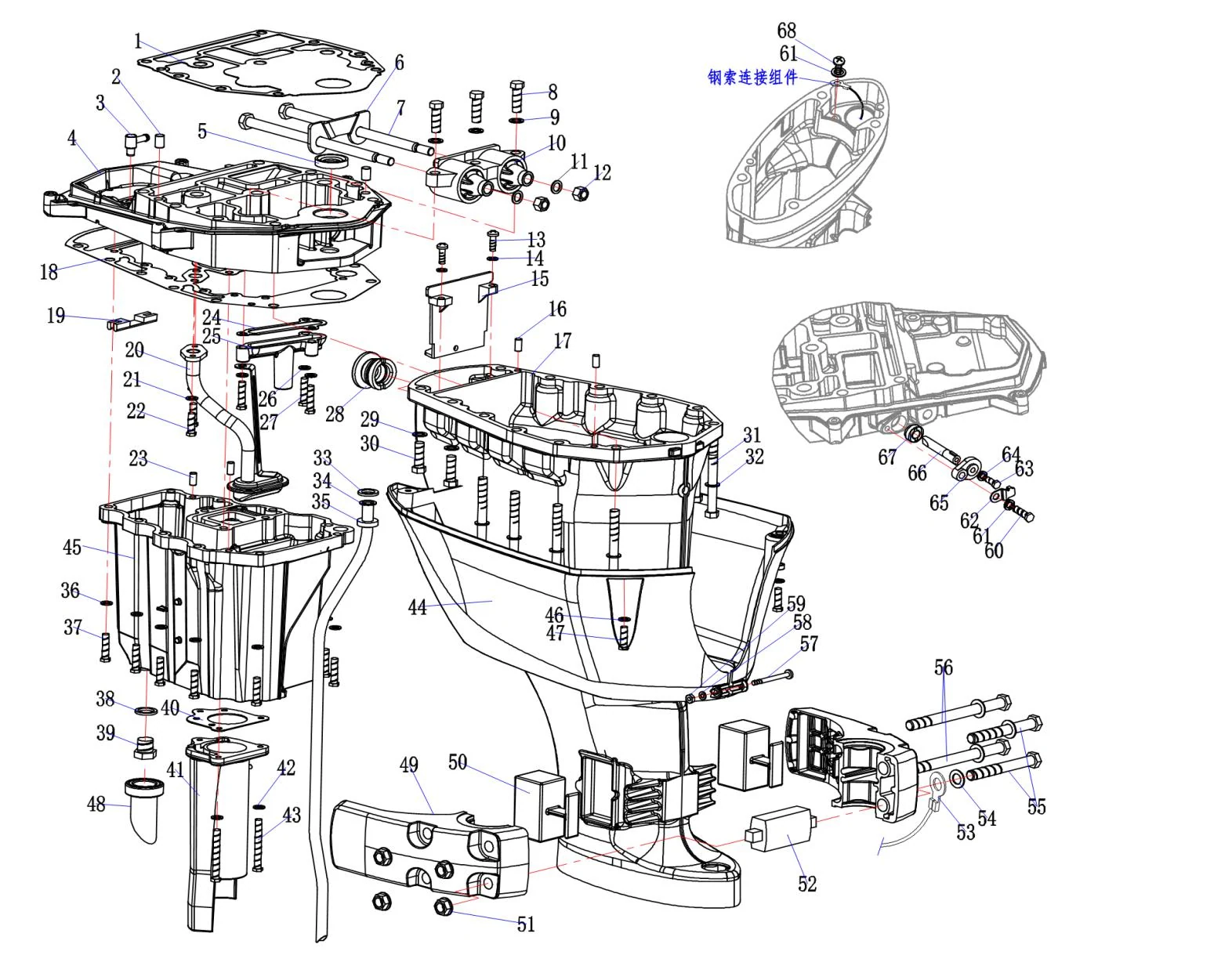

Рис. 15ПРОКЛАДКА GASKET
图17 密封垫 密封垫 爆炸图
REFНомер деталиНаименованиеКол-во
1F25-00.00.00.04Прокладка уплотнительная1
240F-01.06.00.25Установочный штифт2
315F-01.06.10Патрубок водяной круглый1
4F25-05.00.00.12Основание блока цилиндров1
540F-01.06.00.23Сальник (16*30*6)1
6F25-05.00.00.03Кронштейн демпфера с двумя отверстиями1
740F-05.00.00.07Болт с шестигранной головкой L=1842
8GB5783Болт шестигранный M6*253
9GB97.1Шайба плоская 63
10F25-05.01.00.00Демпфер в сборе с двумя отверстиями1
11GB97.1Шайба плоская 62
12DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
13GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
14GB97.1Шайба плоская 62
15F25-05.00.00.01Перегородка выпуска холостого хода1
1615F-01.06.20Штифт установочный 6*122
17F25-05.00.00.02-LКорпус водяного устройства (длинный вал)1
NoneF25-05.00.00.02-SКорпус водяного устройства (короткий вал)1
18F25-00.00.00.03Прокладка уплотнительная1
19F25-05.00.00.15Резиновая полоса выпуска холостого хода1
20F25-05.02.00.00Фильтр грубой очистки масла в сборе1
21GB97.1Шайба плоская 62
22GB5783(8.8)Болт с шестигранной головкой M6*162
2315F-01.06.20Штифт установочный 6*122
24F25-05.00.00.11Прокладка седла перепускного клапана1
25F25-05.00.00.10Седло перепускного клапана1
26GB97.1Шайба плоская 63
27GB5783Болт шестигранный M6*253
28F25-05.00.00.16Резиновая защитная втулка выпускного отверстия1
29GB97.1Шайба плоская 64
30GB5783Болт шестигранный M6*254
31GB5783(A4-80)Болт с шестигранной головкой M10*1208
32GB97.1Шайба плоская 68
3340F-05.00.00.15Втулка водяной трубы1
34F25-05.00.00.07-SВодяная трубка (короткий вал)1
NoneF25-05.00.00.07-LВодяная трубка (длинный вал)1
35F25-05.00.00.08Уплотнительное кольцо водяной трубки1
36GB97.1Шайба плоская 610
37GB5783(A4-80)Болт с шестигранной головкой M10*12010
38F15-05.00.00.09Шайба сливной пробки масла1
39F15-05.00.00.08Сливной болт1
40F25-05.00.00.04Прокладка выпускного коллектора1
41F25-05.00.00.05Выпускной коллектор1
42GB97.1Шайба плоская 63
43GB5783Болт шестигранный M6*253
44F25-00.00.01.00Декоративный кожух в сборе1
45F25-05.00.00.06Масляный поддон1
46GB97.1Шайба плоская 62
47GB5783Болт шестигранный M6*252
48F25-05.00.00.09Резиновая втулка сливного отверстия масла1
49F25-00.00.00.01Корпус демпфера2
5040F-00.02Демпферный блок A2
51GB6177Шестигранная фланцевая гайка M104
52F25-00.00.00.02Демпферный блок (средний)1
5340F-03.07.10Узел крепления троса1
54GB97.1Шайба плоская 64
55GB5783(A4-80)Болт с шестигранной головкой M10*1202
56GB5783(A4-80)Болт с шестигранной головкой M10*1202
57GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
58GB97.1Шайба плоская 61
59GB6172Тонкая шестигранная гайка M41
60GB5783Болт шестигранный M6*251
61GB97.1Шайба плоская 62
62F15-01.01.00.06Проводящая пластина1
63GB5783Болт шестигранный M6*251
64GB97.1Шайба плоская 61
65F15-01.01.00.05Прижимной блок1
66F25-05.00.00.13Анод блока цилиндров1
67F15-01.01.00.04Водяное уплотнение1
68GB818Винт с крестообразным шлицем и полукруглой головкой M4*141

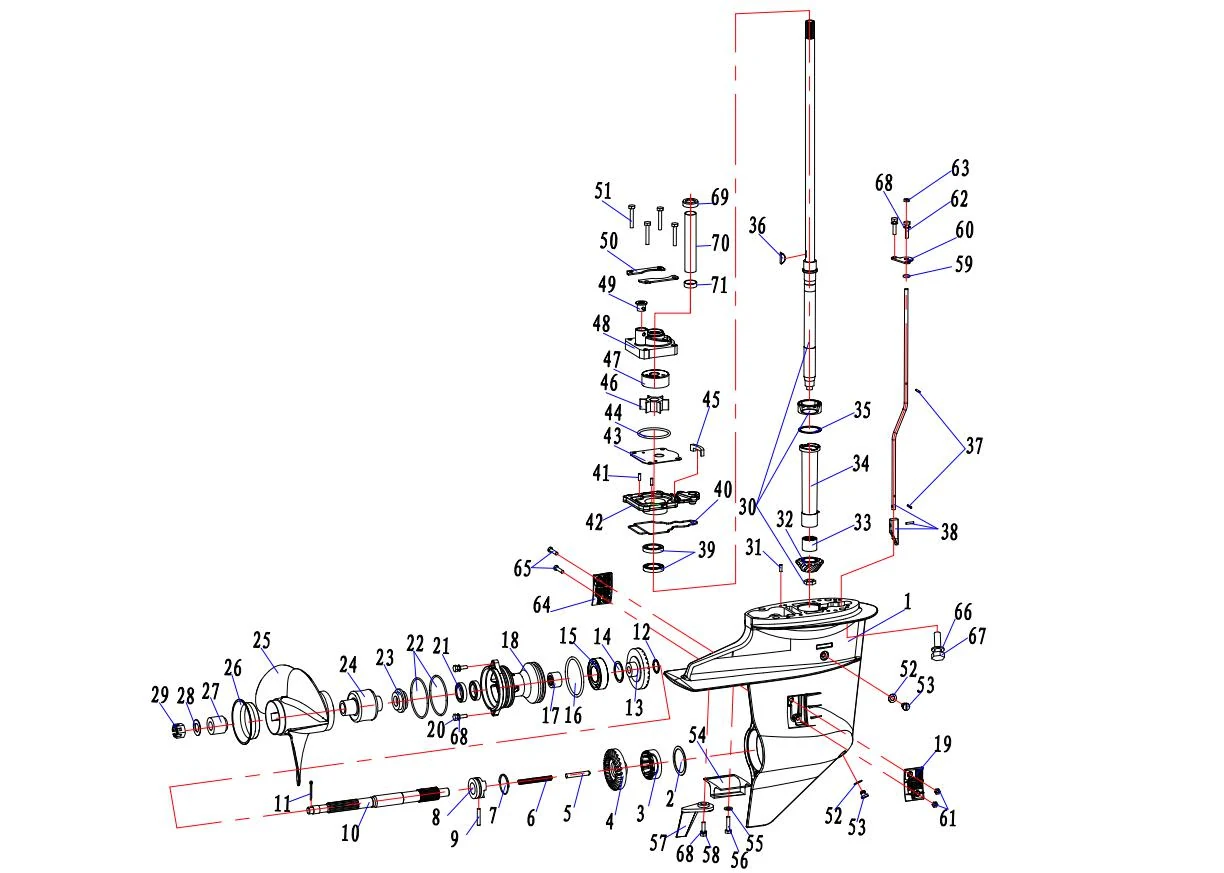

Рис. 16ПОДВОДНЫЙ КОРПУС UNDERWATER HOUSING
图19 水下壳体 水下壳体 爆炸图
REFНомер деталиНаименованиеКол-во
130F-06.00.00.27Подводный корпус1
230F-06.00.00.26Прокладка 1 (передняя коническая передача)1
315F-06.07Конический роликовый подшипник (30205)1
430F-06.00.00.22Шестерня переднего хода1
530F-06.00.05.06Плунжер переключения передач1
6F9.9-06.00.00.18Пружина сжатия1
715F-06.10.04Стопорное кольцо1
830F-06.00.05.02Кулачковая муфта1
915F-06.10.03Штифт сцепления1
1030F-06.00.05.01Вал гребного винта1
11GB91Шплинт(2.5*20)1
1230F-06.00.00.06Шайба1
1330F-06.00.04.06Шестерня заднего хода1
1430F-06.00.04.05Прокладка (задний ход)1
1530F-06.00.04.04Подшипник глубокого желоба (6006C3)1
1630F-06.00.04.07Кольцо O-образное (толстое) (63.5*4)1
1730F-06.00.04.03Игольчатый подшипник (HK2016)1
1830F-06.00.04.01Крышка подводного корпуса1
1930F-06.00.00.05Крышка водозаборника B1
20GB5783Болт шестигранный M6*252
2130F-06.00.04.02Сальник крышки корпуса (20*34*6.5)2
2230F-06.00.04.08Кольцо O-образное (тонкое) (67*2.5)2
2330F-06.00.00.03Проставка гребного винта1
2430F-06.00.02.00Внутренний шлицевой узел гребного винта1
2530F(F25)Гребной винт в сборе (9-7/8*11-1/4)1
None30F(F25)Гребной винт в сборе (9-7/8*11-1/4)1
2730F-06.00.00.02Внутренняя шлицевая проставка гребного винта1
28GB97.1Шайба плоская 61
2930F-06.00.00.01Гайка шестигранная с прорезью M141
3030F-06.00.07.00-LУзел приводного вала (длинный вал)1
None30F-06.00.07.00-SУзел приводного вала (короткий вал)1
3115F-06.03.08Установочный штифт 4*121
3230F-06.00.00.21Ведущее колесо1
3330F-06.00.00.28Игольчатый подшипник (F2020)1
3430F-06.00.00.29Нейлоновое кольцо1
3530F-06.00.00.25Прокладка (приводной вал)1
3640F-06.09.02Шпонка сегментная1
37GB879Штифт цилиндрический пружинный (2.5*20)2
38F25-06.00.01.00-LКулачок переключения передач в сборе (длинный вал)1
NoneF25-06.00.01.01-SКулачок переключения передач в сборе (короткий вал)1
3940F-06.04.04Сальник крышки корпуса (22*36*7)2
4030F-06.00.00.19Кольцо резиновое уплотнительное1
4115F-06.03.08Установочный штифт 4*124
4230F-06.00.00.20Корпус подшипника1
4330F-06.00.00.13Пластина водяного насоса1
4430F-06.00.00.12Кольцо O-образное корпуса водяного насоса (46*3.3)1
4530F-06.00.00.16Уплотнительная полоса корпуса подшипника1
4640F-06.09.00Узел крыльчатки водяного насоса1
4730F-06.00.00.11Внутренний корпус водяного насоса1
4830F-06.00.00.10Корпус водяного насоса1
4930F-06.00.00.09Кольцо уплотнительное водяной трубы1
5030F-06.00.00.08Отражатель водяного насоса2
51GB5783Болт шестигранный M6*253
5215F-06.01.04Прокладка сливной пробки2
5315F-06.01.03Заливная пробка2
5415F-06.15Анод B1
55GB861.1Шайба стопорная с внутренними зубьями M61
56GB5783 M6*35(9.8)Болт 116
5730F-06.00.03.00Узел регулировочного плавника1
58GB5783Болт шестигранный M6*253
5915F-06.03.03Кольцо O-ring тяги переключения передач1
6030F-06.00.00.15Прижимная пластина кулачка переключения передач1
61DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
62GB5783Болт шестигранный M6*253
63GB6170Гайка шестигранная M61
6430F-06.00.00.04Крышка водозаборника A1
65GB819Винт с крестообразным шлицем потайной M5*4530
66GB848Шайба плоская 612
6730F-00.00.00.01Болт шестигранный с фланцем (M10*35)4
68GB97.1Шайба плоская 61
6940F-06.01.14Кольцо уплотнительное (большое)长轴专用
7030F-06.00.05.07Медная втулка (только для длинного вала)1
7140F-06.01.15Кольцо уплотнительное (малое)1

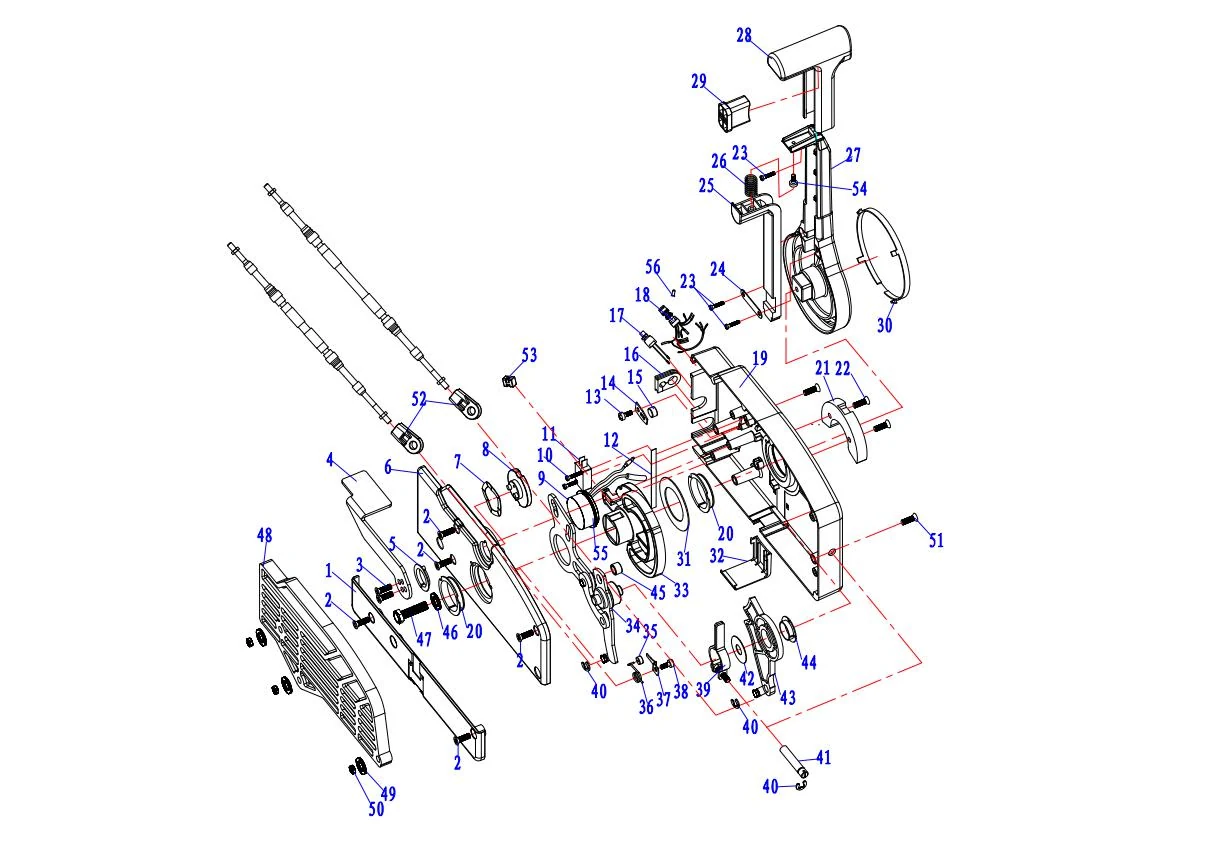

Рис. 17КРЫШКА COVER
图21 小盖板 小盖板 爆炸图
REFНомер деталиНаименованиеКол-во
1HDYK00.00.01Малая крышка1
2GB819 M5*16Винт 5x165
3GB819 M5*12Винт с потайной головкой и крестообразным шлицем M5*122
4HDYK00.00.02Рукоятка фиксации холостого хода1
5HDYK00.00.04Антифрикционное кольцо1
6HDYK00.00.31Большая крышка1
7HDYK00.00.03Волнистая шайба1
8HDYK00.01.00Узел фиксатора рукоятки1
9HDYK00.02.01Зуммер1
10GB818 M3*14Винт 3x141
11HDYK00.05.00Выключатель запуска холостого хода1
12HDYK00.00.10Пружинная пластина5
13GB818 M4*6Винт 4x61
14HDYK00.00.09Прижимная пластина1
15HDYK00.00.11Ограничительный штифт передач1
16HDYK00.00.12Уплотнительное кольцо жгута проводов1
17HDYK00.03.00Выключатель аварийной остановки в сборе1
18HDYK00.04.00Выключатель запуска в сборе1
19HDYK00.00.08Корпус дистанционного пульта1
20HDYK00.00.16Антифрикционное кольцо основания переключения передач2
21HDYK00.00.20Ограничитель рукоятки1
22GB818 M5*16Винт2
23GB818 M5*16Винт3
24HDYK00.09.05Прижимная пластина фиксатора рукоятки1
25HDYK00.09.04Выключатель фиксации рукоятки1
26HDYK00.09.06Пружина1
27HDYK00.09.01Основание рукоятки1
28HDYK00.09.03Рукоятка1
29HDYK00.09.07Крышка выключателя рукоятки1
30HDYK00.09.02Декоративное кольцо основания рукоятки1
31HDYK00.00.15Антифрикционная прокладка основания переключения передач1
32HDYK00.00.26Соединитель крышки1
33HDYK00.00.14Основание переключения передач1
34HDYK00.07.00Узел управления дроссельной заслонкой в сборе1
35HDYK00.00.06Направляющий ролик1
36HDYK00.00.07Пружина1
37HDYK00.00.05Прижимная пластина направляющего ролика1
38GB818 M4*6Винт 4x61
39HDYK00.08.01Стопорный хомут1
40GB896 6Стопорное кольцо 61
41HDYK00.08.02Регулировочный винт1
42HDYK00.00.19Переключатель передач с антифрикционной прокладкой1
43HDYK00.00.17Контроллер переключения передач1
44HDYK00.00.13Антифрикционная пластина контроллера дросселя1
45HDYK00.07.10Направляющий ролик1
46HDYK00.00.33Семиконтактный разъём 5M1
47GB9074.1 M8*30(8.8)Болт 8x301
48HDYK00.00.32Крепёжная пластина пульта дистанционного управления1
49GB5287 M6Плоская шайба 63
50GB6170 M6Hex nuts3
51GB820 M6*90Винт3
52HDYK00.00.25Регулировочное устройство троса B2
53HDYK00.00.27Уплотнительное гнездо троса1
54GB818 M5*10Болт 5x101
55HDYK00.02.02Кожух зуммера1
55HDYK00.05.01Трос холостого хода электростартера1
56F9.9-01.04.00.05Головка тяги2
