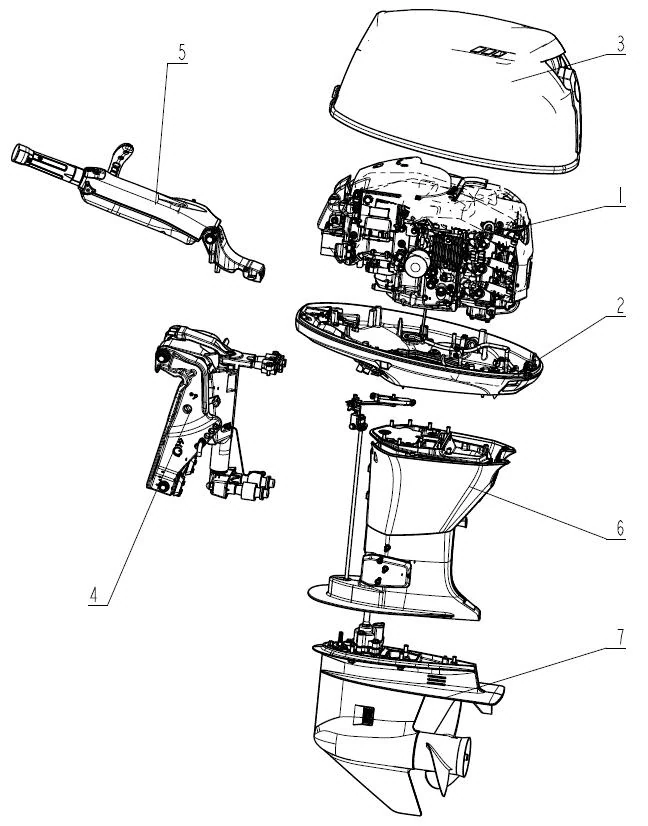

海的 EF40 - EF40 前/后置操纵爆炸图及零件明细

REF	Номер детали	Наименование	Кол-во
1	F40-01.00.00.00	Двигатель F40	1
2	F40-02.00.00.00	Основание в сборе	1

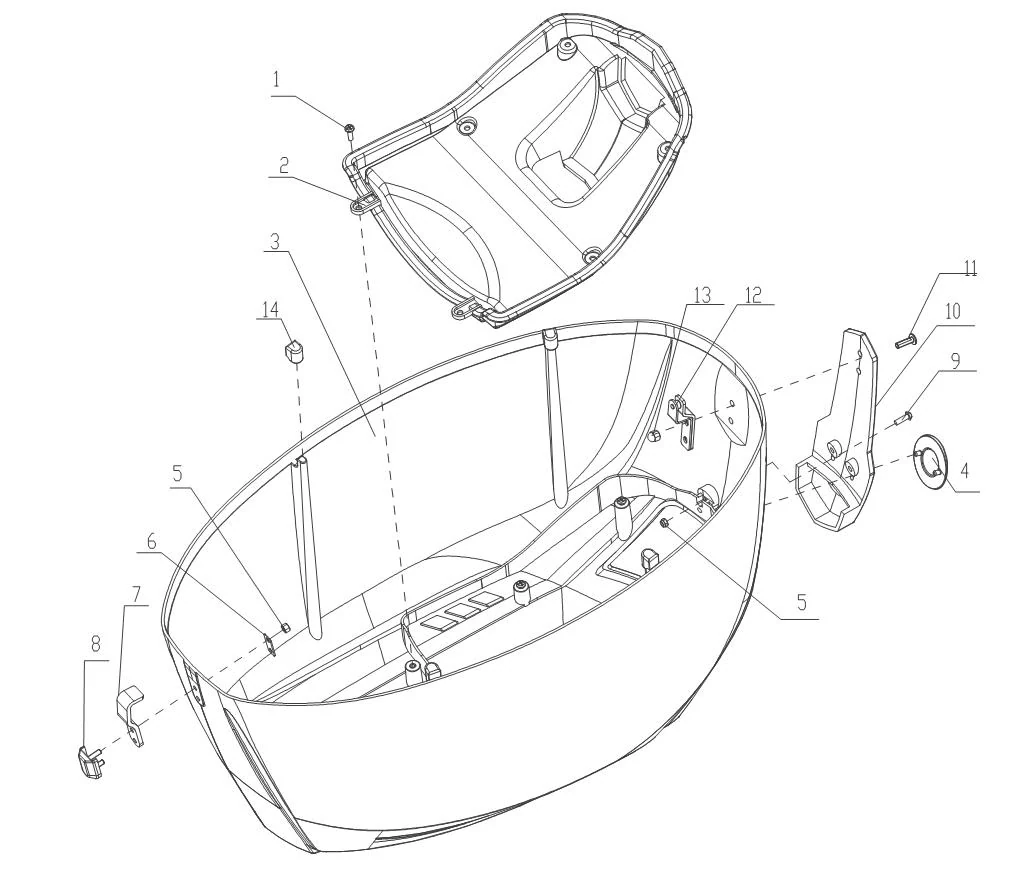

3	F40-07.00.00.00	Верхний кожух F40 в сборе	1

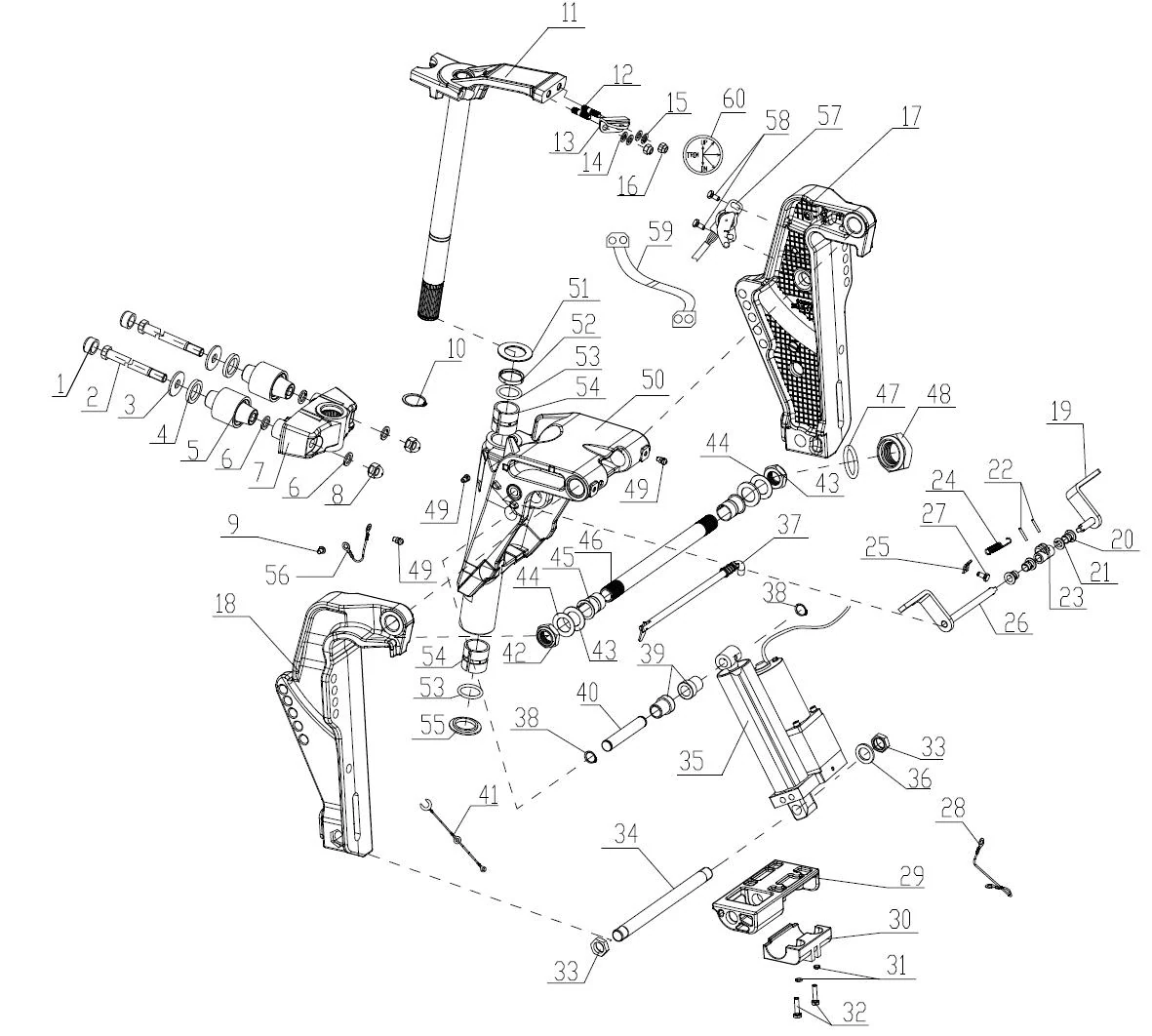

4	F40-03.00.00.00	Система зажимного устройства	1

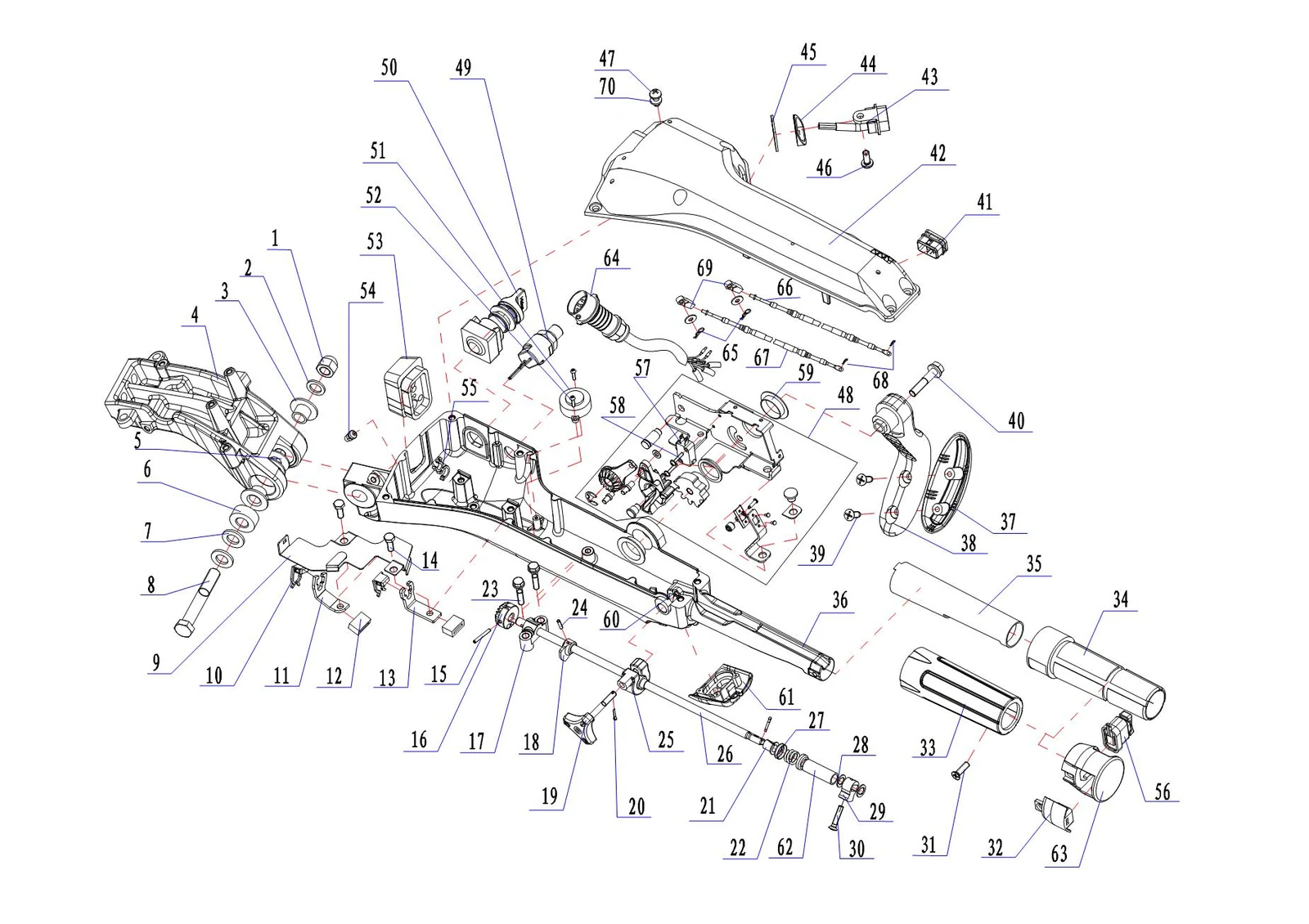

5	F60-04.00.03.00	Узел румпеля	1

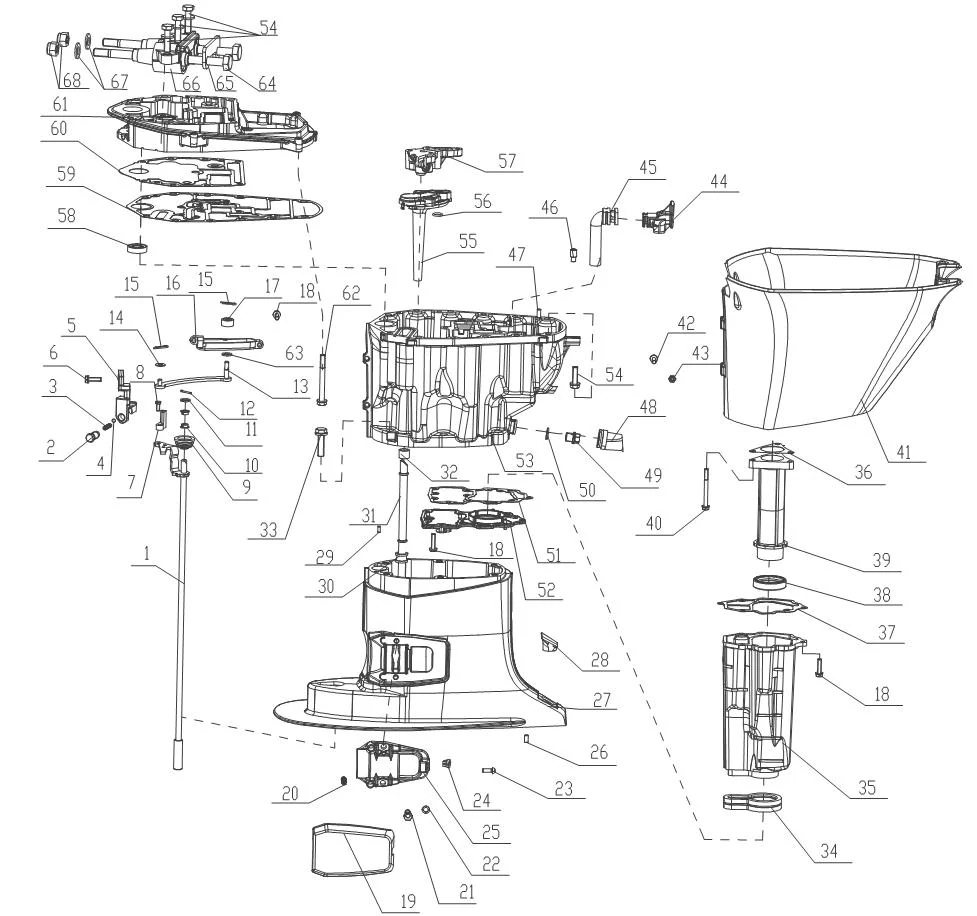

6	F60-05.00.00.00	Система верхнего узла	1
7	F40-06.00.00.00	Привод нижнего узла в сборе	1

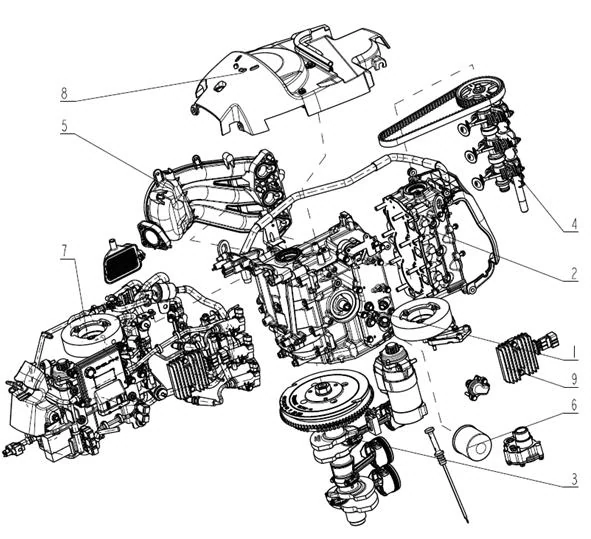

REF	Номер детали	Наименование	Кол-во
1	F40-01.01.00.00	Корпус в сборе	1
2	F40-01.02.00.00	Головка блока цилиндров в сборе	1
3	F40-01.03.00.00	Кривошипно-шатунный узел	1
4	F40-01.04.00.00	Газораспределительный механизм в сборе	1
5	F40-01.05.00.00	Впускная система в сборе	1
6	F40-01.06.00.00	Система смазки	1
7	F40-01.07.00.00	Система электронного управления топливом	1
8	F40-01.08.00.00	Кожух стартера в сборе	1
9	F40-01.09.00.00	Электрическая система	1

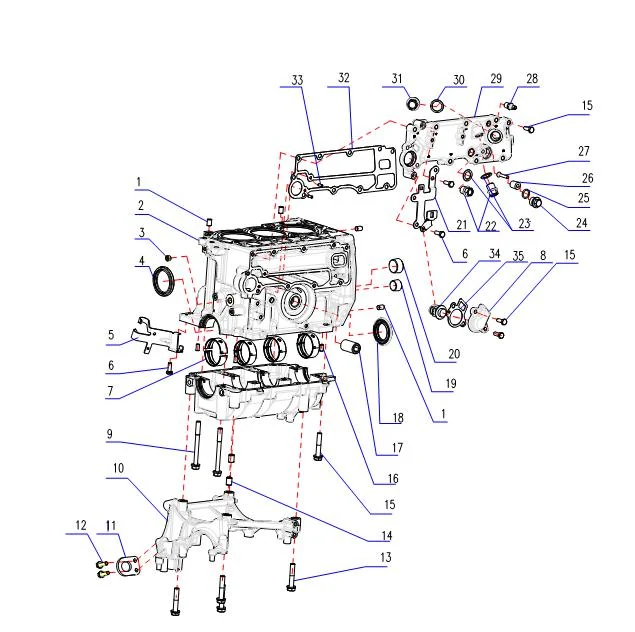

Рис. 3КАРТЕР КОЛЕНЧАТОГО ВАЛА CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	40F-01.06.00.25	Установочный штифт	4
2	F40-01.01.01.10	Корпусной узел	1
3	F15-01.01.00.07	Заглушка 1/8	1
4	F60-01.01.03.00	Задний сальник	1
5	F40-01.01.00.05	Кронштейн 1	1
6	GB9074_1.M6X16.8_8	Болт с шестигранной головкой и плоская шайба в сборе	3
7	F60-01.01.00.05	Коренной вкладыш (жёлтый)	8
None	F60-01.01.00.05	Коренной вкладыш (жёлтый)	8
None	F60-01.01.00.05	Коренной вкладыш (жёлтый)	8
None	F60-01.01.00.05	Коренной вкладыш (жёлтый)	8
8	F15-01.06.14	Термостат (60°)	1
9	F60-01.01.05.00	Болт крышки коренного подшипника в сборе	8
10	F40-01.01.00.03	Кронштейн стартера	1
11	F60-01.01.00.17	Рым-болт блока цилиндров	1
12	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	2
13	GB9074_1.M8X45.8_8	Болт с шестигранной головкой и плоская шайба в сборе	4
14	F60-01.01.00.23	Установочная втулка	2
15	GB9074_1.M6X35.8_8	Болт с шестигранной головкой и плоская шайба в сборе	18
16	15F-01.06.20	Штифт установочный 6*12	4
17	F15-01.05.00.01	Ось масляного фильтра	1
18	F60-01.01.02.00	Передний сальник	1
19	F25-01.04.00.38	Заглушка 1/2	1
20	F25-01.04.00.39	Заглушка 3/4	1
21	F40-01.01.00.06	Кронштейн 2	1
22	F60-01.01.00.13	Болт	2
23	F25-01.04.00.01	Шайба 14	2
24	F60-01.02.20.01	Пробка с шестигранной фланцевой головкой	1
25	F60-01.02.20.02	Кольцо O-образное	1
26	F9.9-01.03.00.34	Анод A	1
27	GB818 M5X25	Винт	1
28	F60-01.01.00.08	Штуцер сливной трубки	1
29	F40-01.01.00.01	Крышка выпускной стороны	1
30	F25-01.04.00.03	Медная шайба	1
31	F60-01.01.00.11	Болт	1
32	F40-01.01.00.02	Прокладка крышки выпускной стороны	1
33	F9.9-05.00.00.26	Установочный штифт 4*10	2
34	F60-01.06.01.04	Крышка термостата	1
35	F60-01.06.01.04	Крышка термостата	1

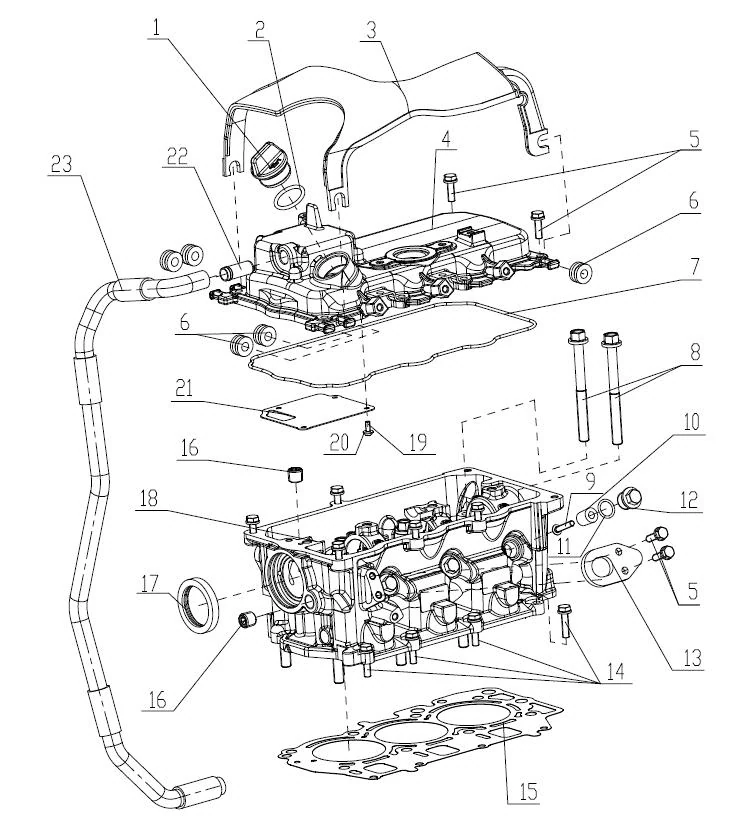

Рис. 4СБОРКА ГОЛОВКИ ЦИЛИНДРА CYLINDER HEAD ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	F15-01.03.00.39	Пробка заливной горловины масла	1
2	F60-01.02.30.03	Уплотнительное кольцо O-образное	1
3	F40-01.02.00.09	Малая крышка	1
4	F40-01.02.30.01	Крышка головки цилиндра	1
5	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	9
6	F60-01.02.00.07	Демпферное кольцо	5
7	F40-01.02.00.06	Прокладка крышки головки цилиндра	1
8	F60-01.02.00.01	Болт головки цилиндра (общая длина 93 мм)	8
9	GB818.M5X25	Винт с крестообразным шлицем и полукруглой головкой	3
10	F9.9-01.03.00.34	Анод A	3
11	F60-01.02.20.02	Кольцо O-образное	3
12	F9.9-01.03.00.35	Болт с шестигранной головкой и фланцем M16*1.5	3
13	F40-01.02.00.05	Передний подъемный крюк	1
14	GB9074_1.M6X25.8_8	Болт с шайбой в сборе	4
15	F40-01.02.00.04	Прокладка головки цилиндра	1
16	F15-01.01.00.08	Заглушка 1/4	4
17	F60-01.02.00.02	Сальник распределительного вала	1
18	F40-01.02.10.00	Головка цилиндра в сборе	1
19	GB823.M4X10	Винт с крестообразным шлицем и полукруглой головкой	4
20	GB97_1.M4	Плоская шайба 4	4
21	F40-01.02.30.04	Пластина крышки	1
22	F25-01.05.01.04	Жиклёр	1
23	F40-01.02.40.01	Трубка вентиляции картера в сборе EPA	1

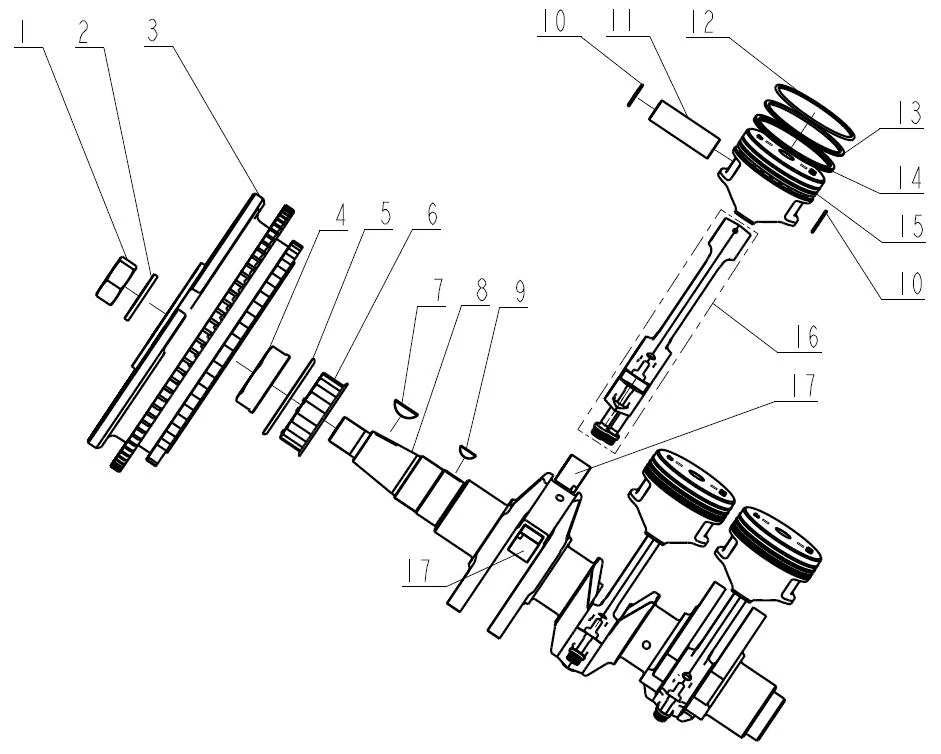

Рис. 5КОЛЕНЧАТЫЙ ВАЛ CRANKSHAFT

REF	Номер детали	Наименование	Кол-во
1	40F-01.03.02	Гайка маховика (M20*1.25, зев 30)	1
2	GB97_1.M20	Плоская шайба	1
3	F40-01.09.01.00	Маховик	1
4	F25-01.04.00.12	Гайка ведущего шкива	1
5	F25-01.04.00.13	Стопорное кольцо ведущего шкива	1
6	F25-01.04.00.14	Ведущий шкив	1
7	40F-01.03.03	Шпонка сегментная	1
8	F40-01.03.00.01	Коленчатый вал	1
9	GB.T1099	Шпонка полукруглая 3513	1
10	F25-01.04.00.27	Стопорное кольцо поршневого пальца	6
11	F25-01.04.00.26	Поршневой палец	3
12	F60-01.03.00.09	Первое компрессионное кольцо	3
13	F60-01.03.00.11	Второе компрессионное кольцо	3
14	F60-01.03.01.00	Маслосъемное кольцо составное	3
15	F60-01.03.00.08	Поршень	3
16	F40-01.03.02.00	Шатун в сборе	3
17	F60-01.03.00.12	Вкладыш шатуна (желтый)	6
None	F60-01.03.00.12	Вкладыш шатуна (желтый)	6
None	F60-01.03.00.12	Вкладыш шатуна (желтый)	6
None	F60-01.03.00.12	Вкладыш шатуна (желтый)	6

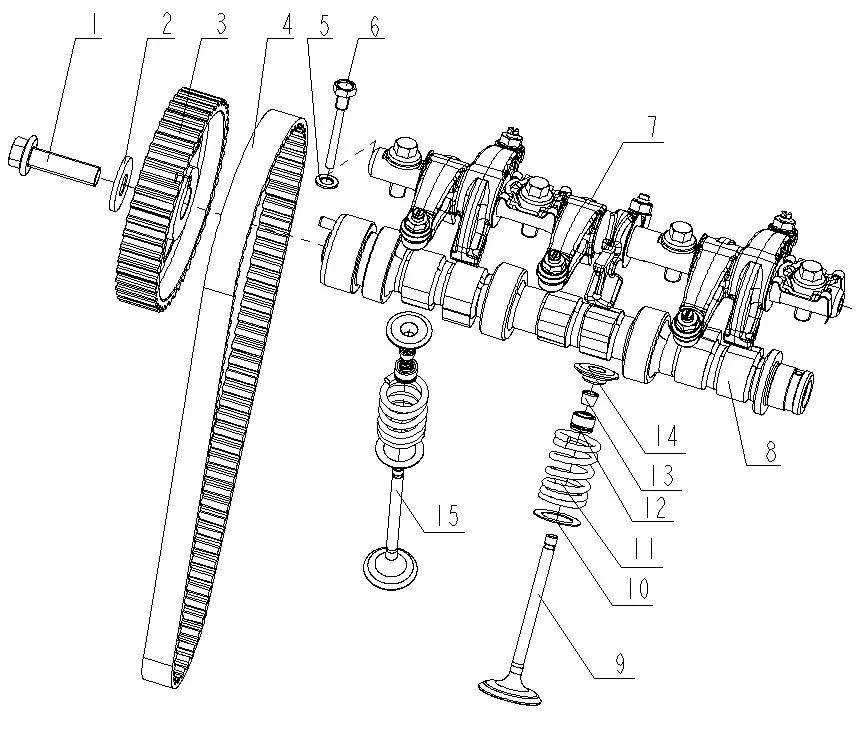

Рис. 6МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ VALVE TRAIN

REF	Номер детали	Наименование	Кол-во
1	GB5787 M101.2535(8.8) (S12)	Болт	1
2	GB96.M10	Плоская шайба	1
3	F25-01.05.00.01	Ведомый шкив	1
4	F25-01.04.00.11	Зубчатый ремень	1
5	F25-01.05.00.09	Медная шайба	1
6	F25-01.05.00.08	Ограничительный болт распределительного вала M6*1.0	1
7	F40-01.04.10.00	Коромысло в сборе	1
8	F40-01.04.01.00	Распределительный вал в сборе	1
9	F60-01.04.00.11	Впускной клапан	3
10	F60-01.04.00.14	Нижняя тарелка пружины клапана	6
11	F25-01.05.00.14	Пружина клапана	6
12	F15-01.03.00.15	Маслосъёмный колпачок клапана	6
13	F60-01.04.00.16	Сухари клапана	12
14	F60-01.04.00.17	Верхняя тарелка пружины клапана	6
15	F60-01.04.00.12	Выпускной клапан	3

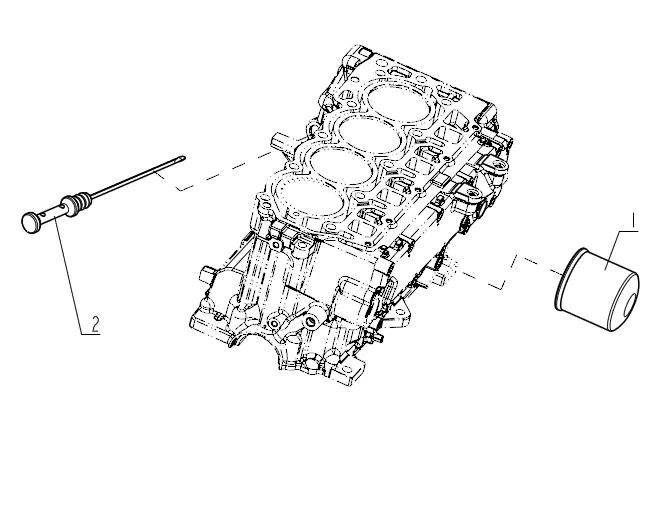

Рис. 7СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 1 COOLING LUBRICATION 1

REF	Номер детали	Наименование	Кол-во
1	F15-01.05.01.00	Масляный фильтр в сборе	1
2	F60-01.06.01.01	Маслоизмерительный щуп в сборе	1

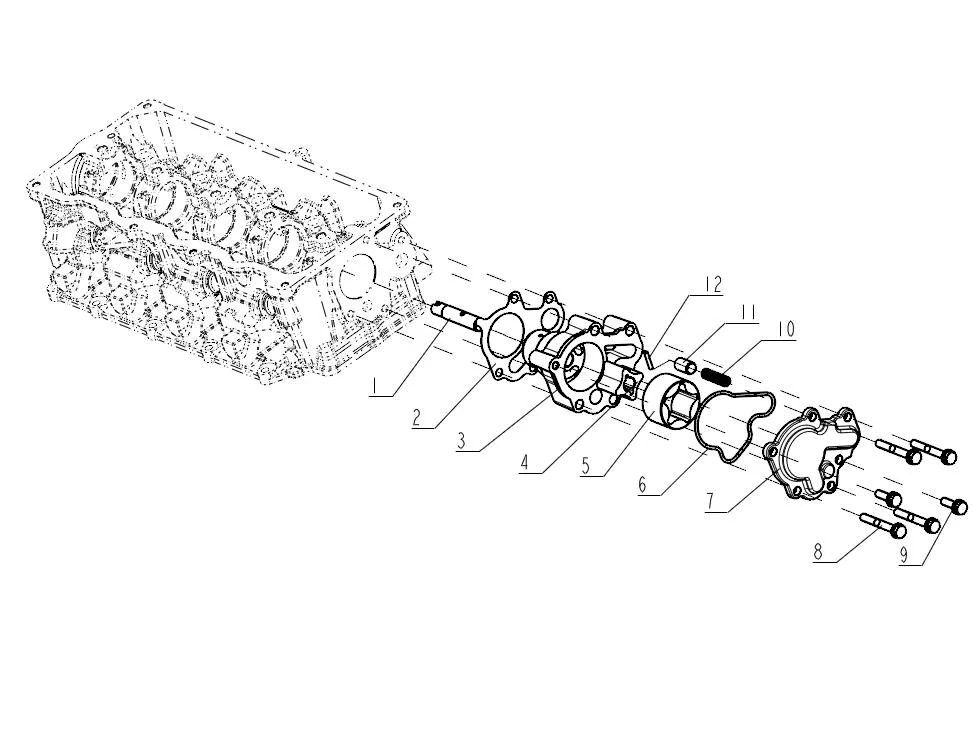

Рис. 8СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 2 COOLING LUBRICATION 2

REF	Номер детали	Наименование	Кол-во
1	F60-01.06.02.06	Роторный вал	1
2	F60-01.06.01.02	Прокладка масляного насоса	1
3	F60-01.06.02.09	Корпус масляного насоса	1
4	F60-01.06.02.05	Внутренний ротор	1
5	F60-01.06.02.08	Наружный ротор	1
6	F60-01.06.02.02	Резиновое уплотнительное кольцо	1
7	F60-01.06.02.01	Крышка масляного насоса	1
8	GB9074_1.M6X45.8_8	Болт с шестигранной головкой и шайбой в сборе	4
9	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	2
10	F25-01.06.01.03	Перепускной клапан пружина сжатия	1
11	F25-01.06.01.04	Золотник перепускного клапана	1
12	F25-01.06.01.07	Игла роликовая	1

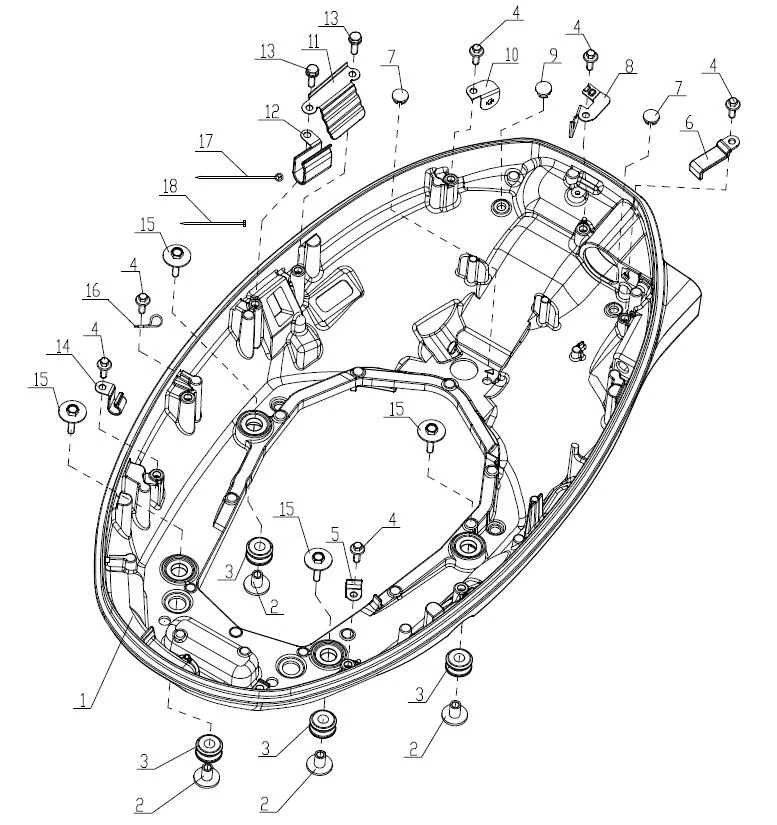

Рис. 9ОСНОВАНИЕ 1 BASE 1

REF	Номер детали	Наименование	Кол-во
1	F60-02.00.01.01	Основание	1
2	60F-02.00.00.04	Втулка с буртиком (основание)	4
3	60F-02.00.00.05	Демпферная подушка (основание)	4
4	GB5789.M6X16.10_9	Болт с шестигранной фланцевой головкой	5
5	F60-02.00.01.11	Кронштейн водяной трубки 1	1
6	F60-02.00.01.10	Кронштейн жгута проводов 4	1
7	F60-02.00.01.19	Заглушка	2
8	F60-02.00.01.12	Кронштейн жгута проводов 5	1
9	F60-02.00.02.06	Заглушка 1	1
10	F60-02.00.01.08	Кронштейн фиксатора 1	1
11	F60-02.00.01.05	Кронштейн жгута проводов 3	1
12	F60-02.00.01.03	Кронштейн жгута проводов 1	1
13	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	2
14	F60-02.00.01.04	Кронштейн жгута проводов 2	1
15	F60-05.00.03.02	Болт с шестигранной головкой и шайбой в сборе	4
16	CC-4	Пластиковый зажим для проводов (черный)	1
17	F60-01.07.14.03	Стрелочная стяжка	6
18	4*150	Стяжка (черная)	8

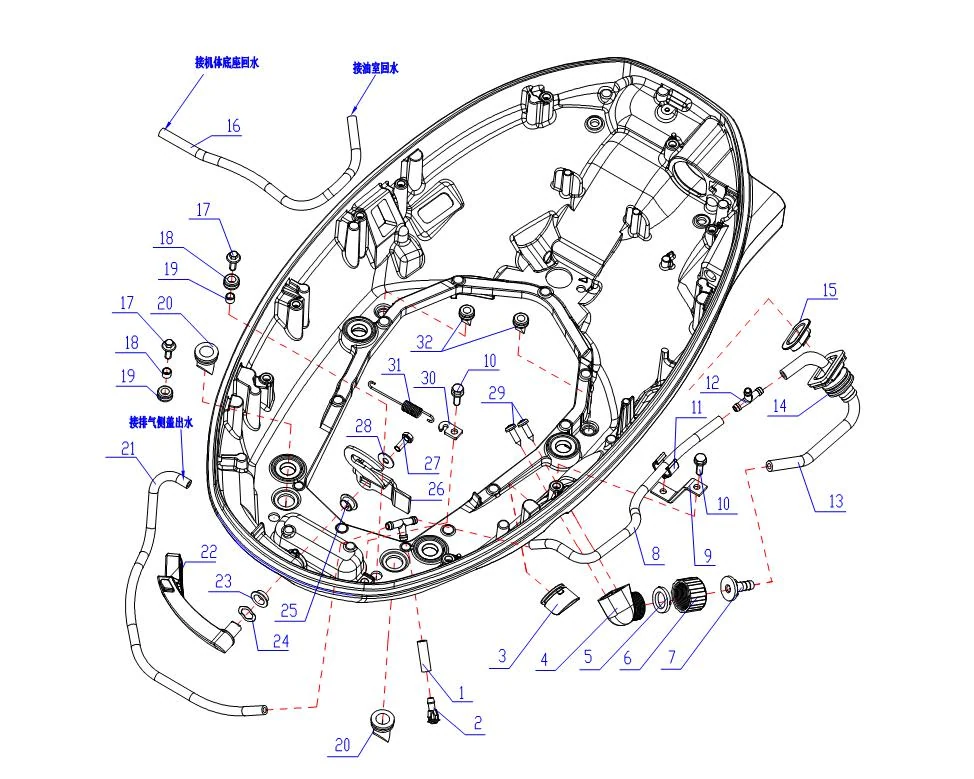

Рис. 10ОСНОВАНИЕ 2 BASE 2

REF	Номер детали	Наименование	Кол-во
1	F60-02.00.02.05	Водяная трубка 3 (30 мм)	1
2	15F-02.11	Пластиковый водяной штуцер	1
3	F60-02.00.01.26	Резиновая заглушка	1
4	DQDF15-00.05.05	Посадочное гнездо внешнего водяного шланга	1
5	DQDF15-00.05.04	Резиновая прокладка	1
6	DQDF15-00.05.02	Крышка внешнего водяного шланга	1
7	DQDF15-00.05.03	Разъем внешнего водяного шланга	1
8	F60-02.00.02.02	Водяная трубка 1	1
9	F60-02.00.01.15	Кронштейн водяной трубки 2	1
10	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	2
11	F60-02.00.01.16	Фиксатор 3	1
12	F15-05.00.00.17	Тройник	2
13	F60-02.00.02.04	Водяная трубка 2 (228 мм)	1
14	F60-02.00.01.24	Резиновая защитная втулка водяной трубки	1
15	F60-02.00.01.22	Пластиковая фиксирующая втулка	1
16	F40-02.00.02.01	Возвратная трубка охлаждения топлива	1
17	GB5789.M6X16.10_9	Болт с шестигранной фланцевой головкой	2
18	F60-02.00.01.20	Резиновая виброопора 2	2
19	F60-02.00.01.21	Втулка виброопоры	2
20	F60-02.00.01.18	Виброопора 2	2
21	F60-01.01.00.09	Возвратная трубка	1
22	F25-02.02.00.00	Фиксирующая рукоятка в сборе	1
23	40F-02.02.00.03	Шайба A	1
24	40F-02.02.00.02	Шайба волнистая	1
25	40F-02.02.00.04	Шайба B	1
26	F25-02.02.00.04	Фиксирующий блок	1
27	GB5783.M6X16.8_8	Болт с шестигранной головкой	1
28	GB96 M6	Плоская шайба 6	1
29	GB845.ST5_5X19	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	2
30	40F-02.02.00.07	Крюк пружины растяжения	1
31	40F-02.02.00.06	Пружина растяжения стопорного блока	1
32	F60-02.00.01.17	Виброопора 1	2

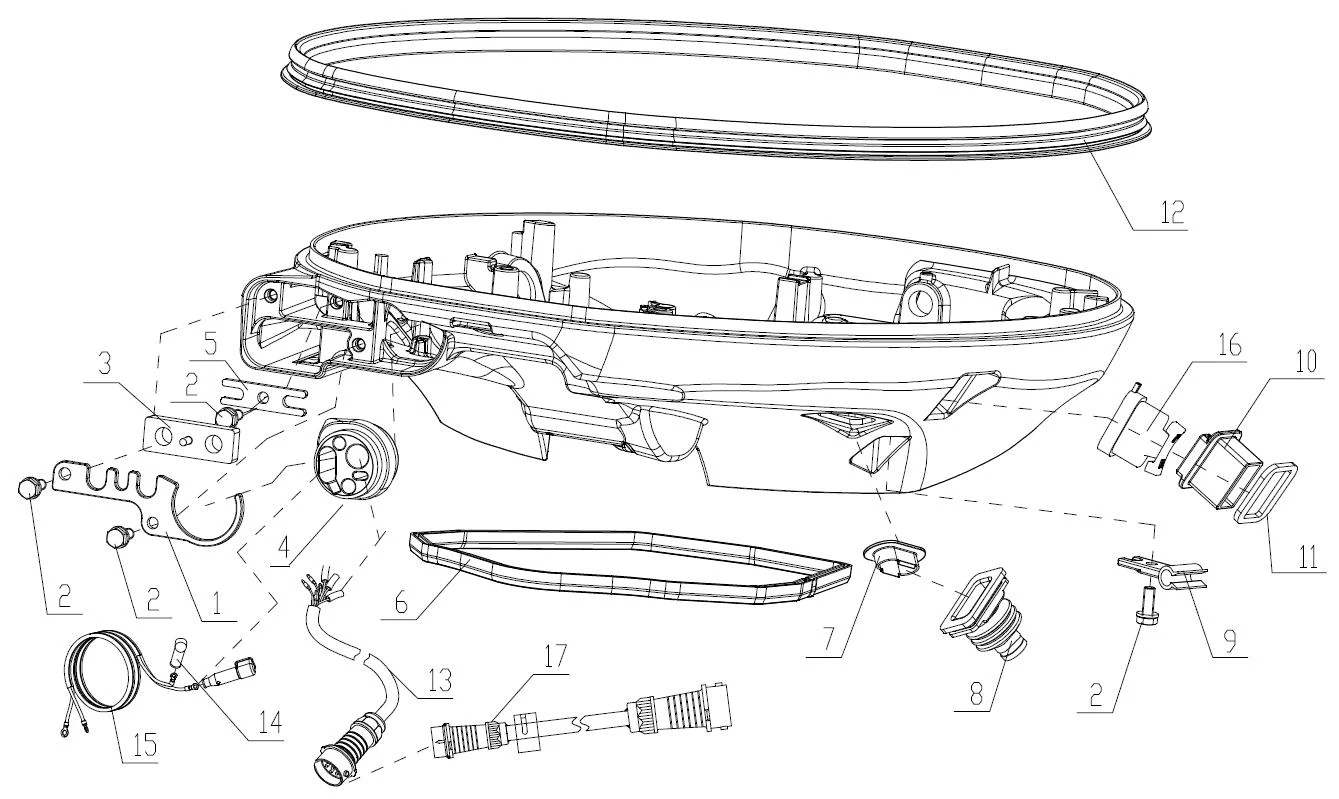

Рис. 11ОСНОВАНИЕ 3 BASE 3

REF	Номер детали	Наименование	Кол-во
1	F60-02.00.01.30	Крепежная пластина	1
2	GB9074_1.M6X16.8_8	Болт с шестигранной головкой и плоская шайба в сборе	4
3	F60-02.00.01.28	Тросовый фиксирующий чехол	1
4	F60-02.00.01.29	Заглушка жгута проводов основания	1
5	F60-02.00.01.27	Фиксирующая пластина троса	1
6	F60-02.00.01.02	Резиновый уплотнитель основания	1
7	F60-02.00.01.22	Пластиковая фиксирующая втулка	1
8	F60-02.00.01.24	Резиновая защитная втулка водяной трубки	1
9	F60-02.00.01.25	Пластиковый кронштейн 2	1
10	F60-02.00.01.06	Прямоугольная заглушка	1
11	F60-02.00.01.07	Шайба прямоугольной заглушки	1
12	F60-02.00.03.01	Резиновый уплотнитель	1
13	F60-01.09.00.07	Жгут проводов с 10-контактным разъемом (короткий) (0.28M)	1
None	F60-01.09.00.09	Жгут проводов с 10-контактным разъемом (с самоблокирующимся разъемом)	1
14	DQDF15-00.03.03	Резиновый защитный чехол A	1
15	F60-01.09.00.13	Провод питания EFI (с самоблокирующимся разъемом)	1
None	F60-01.09.00.06	Провод питания системы впрыска	1
16	F60-02.00.03.02	Выключатель наклона	1
17	F60-01.09.00.14	Переходник 10-контактного жгута (удлинитель 5м)	1

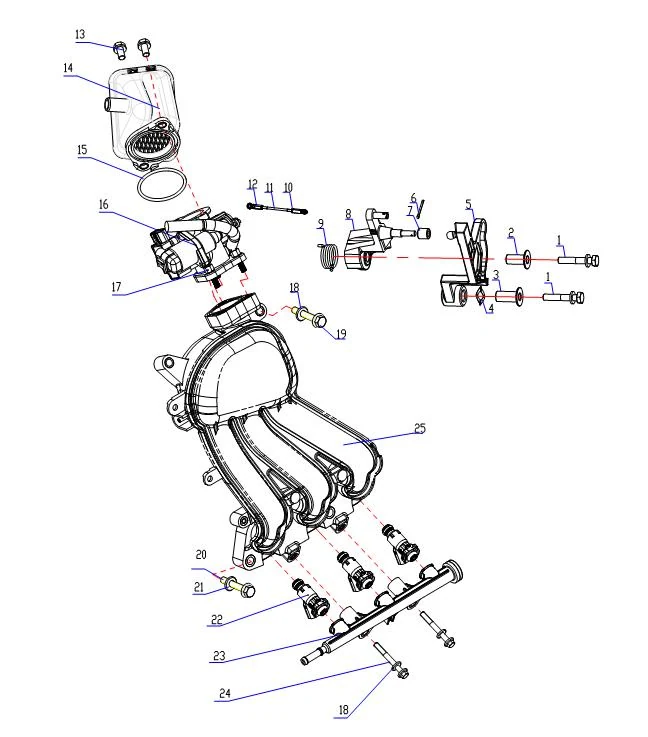

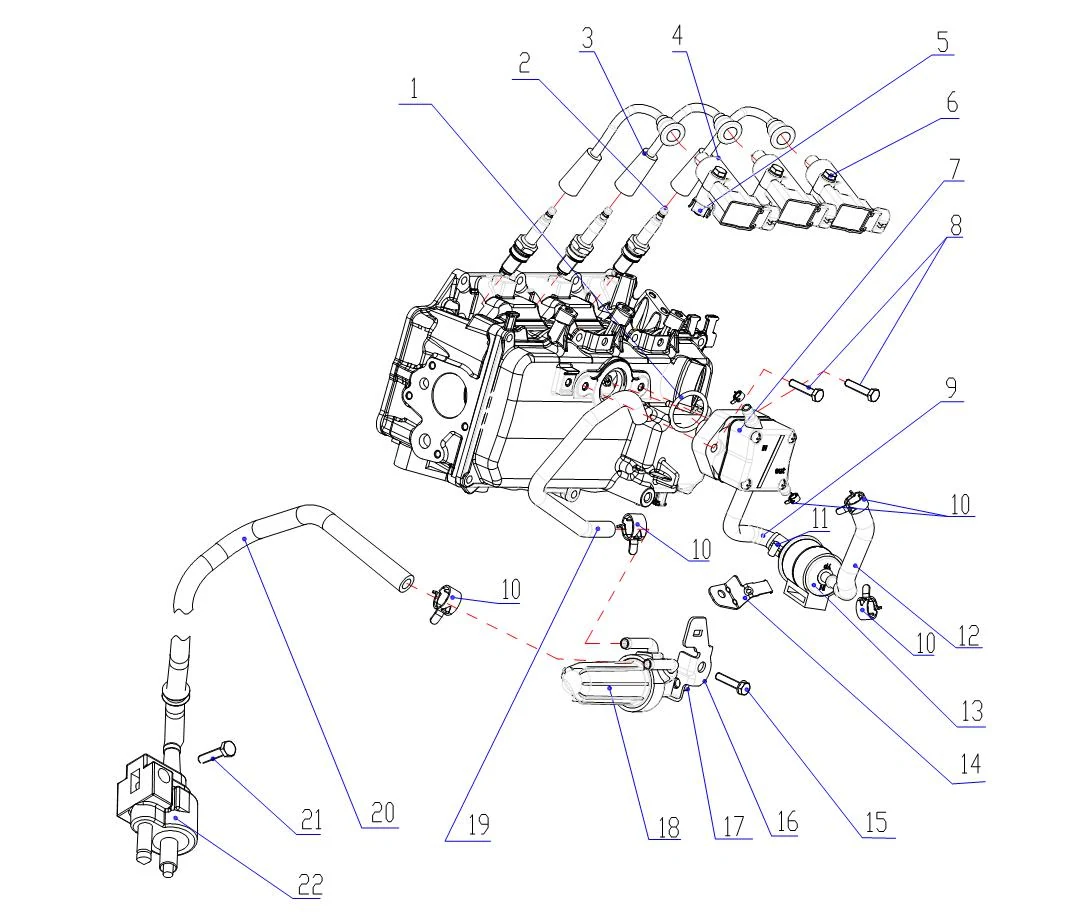

Рис. 12КОЛЛЕКТОР ТОПЛИВНОЙ РАМПЫ FUEL RAIL MANIFOLD

REF	Номер детали	Наименование	Кол-во
1	GB9074_1.M6X35.8_8	Болт с шестигранной головкой и плоская шайба в сборе	2
2	F60-01.07.08.09	Втулка 2	1
3	F60-01.07.08.08	Втулка 1	1
4	60F-01.05.00.07	Волнистая пружинная шайба	1
5	F60-01.07.08.01	Коромысло дроссельной заслонки 1	1
6	GB91 1.6*16	Штифт 1	1
7	F60-01.07.08.07	Втулка оси коромысла	1
8	F60-01.07.08.15	Узел коромысла дроссельной заслонки 2	1
9	F60-01.07.08.10	Пружина кручения	1
10	GB6172.1 M5	Гайка	1
11	F60-01.07.08.05	Металлическая тяга дроссельной заслонки	1
12	15F-01.03.12	Соединитель шатуна	2
13	GB9074.1 M6*12(A2-70)	Болт	2
14	F40-01.05.02.10	Воздушный фильтр	1
15	40F-03.07.08	Уплотнительное кольцо O-образное (42.6*3.2)	1
16	F40-01.07.00.01	Дроссельная заслонка	1
17	GB9074.1 M6*18(A2-70)	Болт	3
18	GB96 M6	Плоская шайба 6	4
19	GB5789 M6*35 8.8	Болт	2
20	GB5787 M8*40 8.8	Болт	4
21	GB96 M8	Плоская шайба 8	4
22	F25EI-01.03.01.00	Форсунка	3
23	F40-01.07.04.00	Топливная рампа	1
24	GB5789 M6X50 8.8	Болт	2
25	F40-01.05.01.00	Впускной коллектор	1

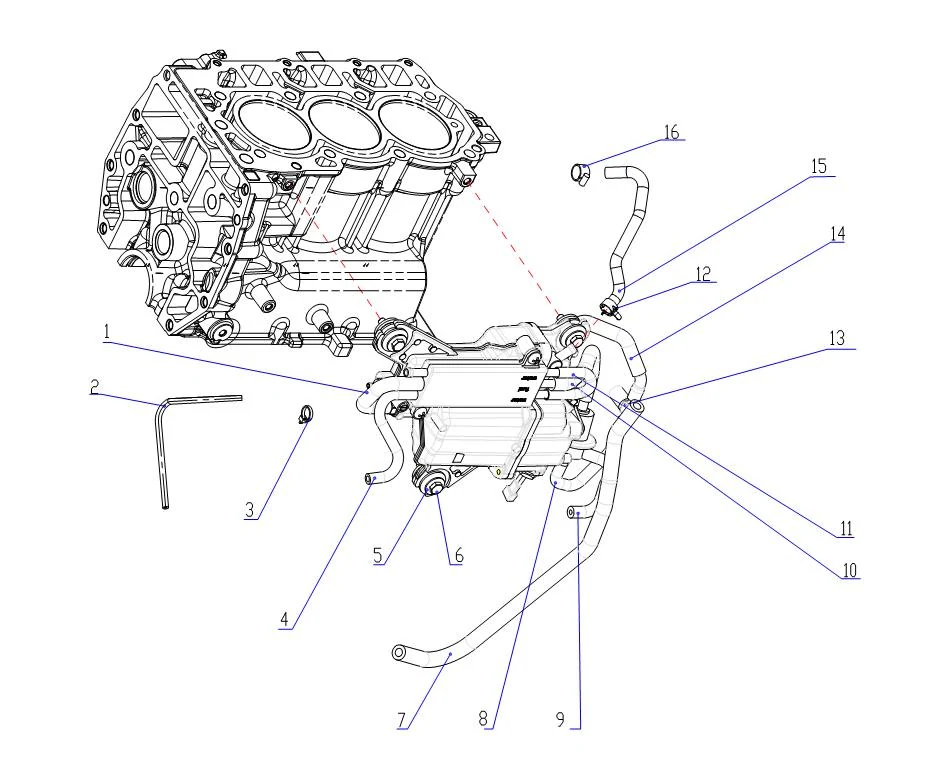

Рис. 13ЦИЛИНДР МАСЛЯНОЙ КАМЕРЫ OIL CHAMBER CYLINDER

REF	Номер детали	Наименование	Кол-во
1	F40-01.07.09.06-EPA	Шланг масляной камеры конденсатора (EPA)	1
2	F60-01.07.03.28-EPA	Шланг слива масла (EPA) (200mm)	1
3	4*150	Стяжка (черная)	20
4	F40-01.07.09.07	Шланг подвода воды конденсатора	1
5	GB96 M6	Плоская шайба 6	3
6	GB5787 M6*30	Болт	3
7	F40-01.07.09.12	Шланг адсорбера к дроссельной заслонке	1
8	F40-01.07.09.08-EPA	37115 Hidea	1
9	F40-01.07.09.13	Шланг регулятора давления к коллектору	1
10	F40-01.07.09.14-EPA	Шланг регулятора давления к конденсатору	1
11	F60-01.07.06.06	Шланг конденсатора	1
12	F25EI-01.03.00.05	Хомут японского типа Φ12.5	1
13	F60-01.07.00.21	Тройник	1
14	F40-01.07.09.09-EPA	37100 Hidea	1
15	F40-01.07.04.03-EPA	Топливная рампа с топливной камерой, шланг	1
16	Φ 14.5	Хомут	1

Рис. 14ГОЛОВКА ТОПЛИВНОГО ЦИЛИНДРА FUEL CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	F60-01.07.05.04	Плунжерный насос, O-образное кольцо	1
2	DPR6EB-9	Свеча зажигания	3
3	F40-01.07.14.13	Высоковольтный провод	3
4	F25EI-01.02.10.01	Катушка зажигания	3
5	F40-01.07.00.03	Кронштейн катушки зажигания	3
6	GB9074.1 M6*40(8.8)	Болт 6x40	3
7	F60-01.07.00.02	Топливный насос	1
8	GB9074.1 M6*25(8.8)	Болт 6x25	2
9	F40-01.07.09.03-EPA	Плунжерный насос с фильтром тонкой очистки, шланг (EPA)	1
10	F25EI-01.03.00.05	Хомут японского типа Φ12.5	6
11	F40-01.07.09.04-EPA	Фильтр тонкой очистки с топливной камерой, шланг (EPA)	1
12	Φ 14.5	Хомут	1
13	F25EI-01.03.02.00	Фильтр тонкой очистки в сборе	1
14	F40-01.07.02.03	Кронштейн фильтра конечной очистки	1
15	GB9074_1.M8X20.8_8	Болт с шестигранной головкой и плоская шайба, комплект	1
16	F40-01.07.01.05	Кронштейн топливного фильтра	1
17	GB6170.M8	Шестигранная гайка	1
18	F60-01.07.01.01	Топливный фильтр	1
19	F40-01.07.09.02-EPA	Фильтр с плунжерным насосом, шланг (EPA)	1
20	F60-01.07.00.35-EPA	Главный топливный впускной патрубок, длинная трубка (EPA)	1
21	GB9074.1 M6*20(8.8)	Болт 6x20	1
22	15F-01.07.01.00	Разъём топливной трубки в сборе	1

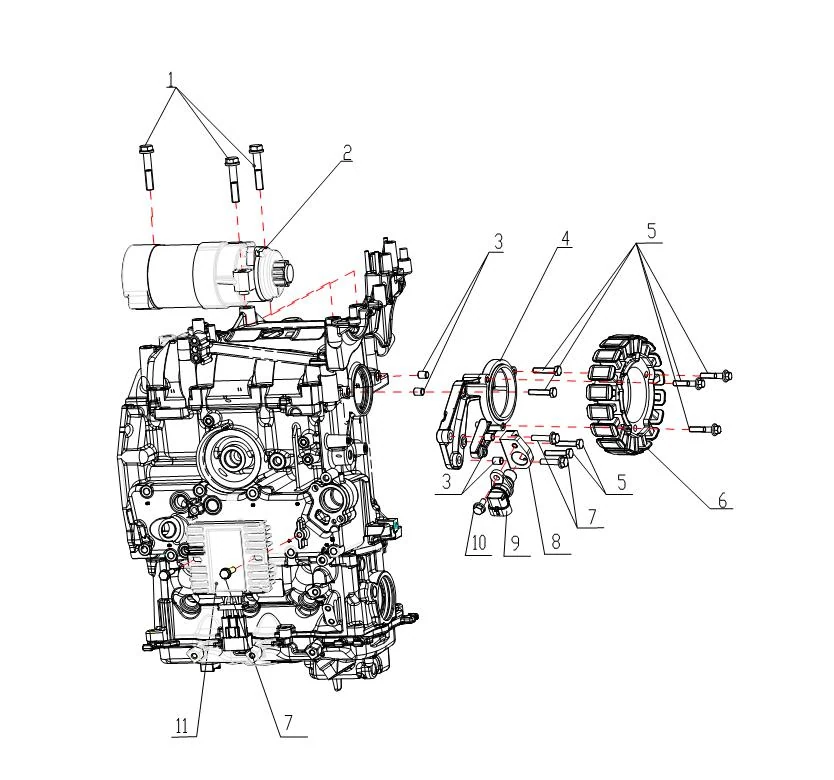

Рис. 15СИСТЕМА ЗАПУСКА STARTING SYSTEM

REF	Номер детали	Наименование	Кол-во
1	GB9074.1 M8*45(8.8)	Болт	3
2	F40-01.09.10.01	Стартер	1
3	F60-01.09.00.03	Кронштейн катушки зарядки, установочная втулка	4
4	F40-01.09.00.02	Кронштейн катушки зарядки	1
5	GB9074_1.M6X30.8_8	Болт с шестигранной головкой и плоская шайба, комплект	7
6	F40-01.09.00.04	Статорная катушка	1
7	GB5789 M6*25(10.9)	Болт	4
8	F40-01.02.00.03	Кронштейн датчика частоты вращения	1
9	F40-01.02.00.02	Датчик частоты вращения	1
10	GB9074_1.M6X16.8_8	Болт с шестигранной головкой и плоская шайба в сборе	1
11	F60-01.09.00.01	Регулятор напряжения	1

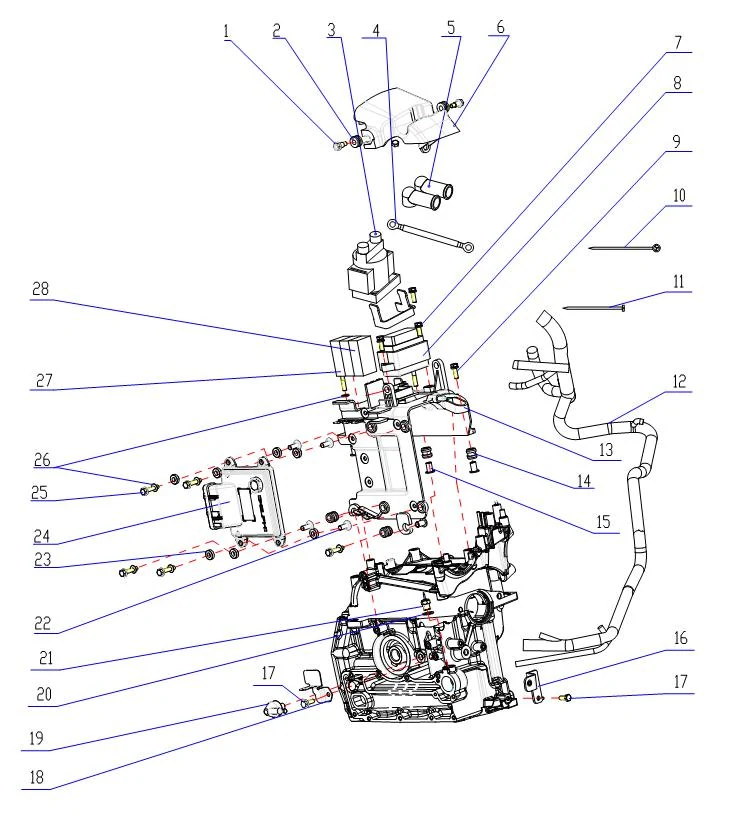

Рис. 16КРОНШТЕЙН ЭЛЕКТРОСИСТЕМЫ ELECTRICAL BRACKET

REF	Номер детали	Наименование	Кол-во
1	F40-01.07.00.45	Болт пластикового кожуха	2
2	F60-01.02.00.07	Демпферное кольцо	3
3	DQDF15-00.03.00	Реле в сборе	1
4	40FE-01.03.28	Положительный провод питания реле откидывания 40F	2
5	DQDF15-00.03.03	Резиновый защитный чехол A	7
6	F40-01.07.00.43	Пластиковый кожух реле	1
7	GB9074.1 M6*20(8.8)	Болт 6x20	2
8	60FET-01.02.15.00	Реле электродвигателя подъема	1
9	GB9074.1 M6*30(8.8)	Болт 6x30	6
10	F60-01.07.14.03	Стрелочная стяжка	6
11	4*150	Стяжка (черная)	8
12	F40-01.07.00.41	Жгут проводов, компоновка	1
None	F40-01.07.00.46	Жгут проводов, компоновка (с самоблокирующимся разъемом)	1
13	F40-01.07.07.01	Основание жгута проводов	1
14	F40-01.07.03.27	Виброизоляционная подушка	6
15	F60-01.05.02.12	Втулка	6
16	F40-01.07.00.05	Кронштейн стартерного кожуха	1
17	GB9074.1 M6*16(8.8)	Болт 6x16	1
18	F40-01.07.00.42	Кронштейн жгута проводов	1
19	F60-01.01.00.26	Датчик давления масла	1
20	F25-01.04.00.01	Шайба 14	1
21	F25-01.02.12.00	Датчик температуры в сборе	1
22	F60-01.07.00.10	Металлическая опора ECM	4
23	F60-01.07.00.09	Опора ECM	8
24	F40-01.07.00.08	ECM Hidea	1
25	GB5789 M6*30 8.8	Болт	4
26	GB96 M6	Плоская шайба 6	10
27	F25EI-01.02.11.00	Реле управления четырёхконтактное	2
28	F25EI-01.02.12.00	Реле управления пятиконтактное	1

Рис. 17МАСЛЯНАЯ КАМЕРА OIL CHAMBER

REF	Номер детали	Наименование	Кол-во
1	GB818.M5X16	Винт с крестообразным шлицем и полукруглой головкой	6
2	F60-01.07.03.15	Штуцер 1	2
3	F60-01.07.03.06	Штуцер 3	2
4	F60-01.07.03.08	Уплотнительное кольцо штуцера 3	2
5	F40-01.07.03.01	Верхний корпус	1
6	F40-01.07.03.06	Штуцер 4	1
7	F60-01.07.03.23	Ось поплавка	1
8	F40-01.07.03.12	Перегородка 1	1
9	F40-01.07.03.07	Поплавковый узел	1
10	F40-01.07.03.24	Седло игольчатого клапана	1
11	F60-01.07.03.25	Игольчатый клапан	1
12	F40-01.07.03.02	Нижний корпус	1
13	F60-01.07.06.00	Узел конденсатора	1
14	GB818.M6X15	Винт с крестообразным шлицем и полукруглой головкой	2
15	F60-01.07.03.18	Сливная пробка	1
16	F60-01.07.03.19	O-образное кольцо сливной пробки	1
17	F60-01.07.03.29	Сливное отверстие масляной камеры	1
18	F60-01.07.03.07	Прокладка крепления масляной камеры	3
19	F60-01.07.03.20	Шайба крепления масляной камеры	3
20	GB91 1*12	Штифт	1
21	F40-01.07.03.15	Фильтрующая сетка	1
22	F40-01.07.03.18	Выход возврата топлива	1
23	F40-01.07.03.11	Уплотнительное кольцо верхнего и нижнего корпуса	1
24	F40-01.07.03.16	Пружина возврата топлива	1
25	GB818 M4*6	Винт 4x6	2
26	F40-01.07.03.13	Перегородка 2	1
27	F40-01.07.03.17	Запорный шарик возврата топлива	1
28	F40-01.07.03.21	Уплотнительное соединение топливного насоса	1
30	F60-01.07.00.19	Регулятор давления	1
31	GB818 M5*12	Винт 5x12	2
32	F25EI.01.03.06.00	Узел выпускного клапана	1
33	F60-01.07.03.13	Колпачковая втулка	1
34	F40-01.07.03.32	Резиновая втулка топливного насоса в камере	1
35	F40-01.07.03.03	Топливный насос системы впрыска	1
36	F40-01.07.03.04	Пластиковое соединение фильтрующей сетки	1
37	F60-01.07.03.31	Стопорное кольцо фильтрующей сетки топливного насоса в камере	1
38	F40-01.07.03.27	Виброизоляционная подушка	1

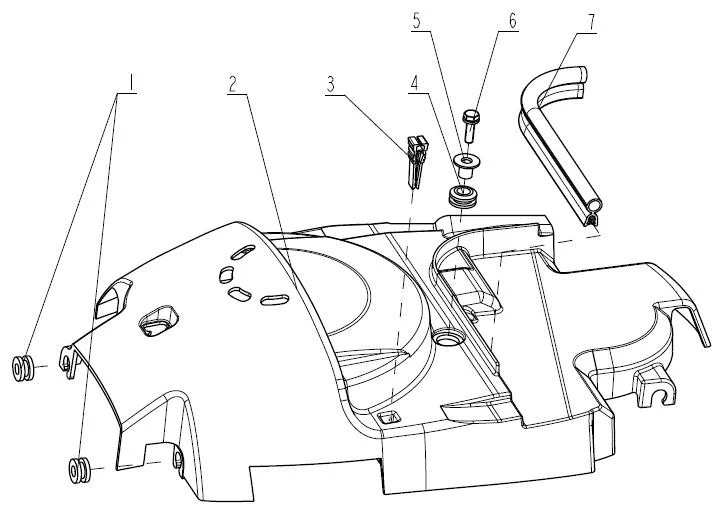

Рис. 18СТАРТОВЫЙ КОЖУХ STARTING COWLING

REF	Номер детали	Наименование	Кол-во
1	F60-01.02.00.07	Демпферное кольцо	2
2	F40-01.08.00.01	Кожух стартера	1
3	F40-01.08.00.03	Пластиковый зажим	1
4	F60-01.08.10.01	Резиновая подушка амортизатора	1
5	F60-01.08.10.02	Втулка	1
6	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	1
7	F60-01.08.00.02	Резиновая полоса (226 мм)	1

Рис. 19ВЕРХНИЙ КОЖУХ TOP COWLING

REF	Номер детали	Наименование	Кол-во
1	GBT845.ST4_8X16	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	6
2	F40-07.00.00.02	Узел крышки впускного отверстия	1
3	F40-07.00.00.01	Верхний кожух	1
4	F60-07.00.00.05	Логотип Hidea	1
None	F60-07.00.00.08	Пустой логотип	1
5	DIN985 M5	Гайка	4
6	F25-07.00.00.05	Опорная пластина	1
7	F60-07.01.00.01	Передний стопорный крюк	1
8	F25-07.01.00.00	Болтовой комплект	1
9	GB818m5*16	Винт 5x16	2
10	F40-07.00.01.08	Монтажная пластина логотипа	1
11	F60-07.00.00.06	Винт с полукруглой головкой	2
12	F25-07.02.00.00	Задний стопорный крючок в сборе	1
13	DIN985 M6	Гайка 6	2
14	F60-07.00.00.04	Амортизирующая опора	4

Рис. 20ЧАСТЬ КРЕПЛЕНИЯ CLAMPING PART

REF	Номер детали	Наименование	Кол-во
1	60F-05.00.00.07	Резиновая втулка	2
2	60F-05.00.00.14	Болт с шестигранной головкой M121.25153	2
3	GB96.M12	Плоская шайба	2
4	60F-05.00.00.13	Резиновая прокладка Φ25	2
5	60F-05.00.03.00	Нижний амортизатор в сборе	2
6	GB848.M12	Плоская шайба (толщина 1.2)	4
7	60F-03.00.00.02	Нижнее соединительное гнездо амортизатора	1
8	DIN985.M12X1_25	Шестигранная нейлоновая стопорная гайка	2
9	GB823.M6X8	Винт с крестообразным шлицем и малой полукруглой головкой	1
10	GB894_1.30	Пружинное стопорное кольцо для вала 30	1
11	F60-04.00.01.01	Кронштейн рулевого управления	1
12	40F-04.01.04	Шпилька M10*43	2
13	60FE-03.00.00.24	Крюк управления	1
14	GB97.1	Шайба плоская 6	2
15	GB93	Шайба пружинная 6	2
16	DIN985	Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.25	2
后操机型使用	F60-04.00.01.10	Нейлоновая самоконтрящаяся гайка M10*1.25(S14)	2
17	F60-03.00.01.06	Правый кронштейн	1
18	F60-03.00.01.05	Левый кронштейн	1
19	60F-03.00.06.00	Стопорный рычаг наклона — правый	1
20	60F-03.00.00.20	Втулка коромысла	3
21	60F-03.00.00.21	Разрезная втулка коромысла	1
22	GB879.3X16	Упругий цилиндрический штифт	2
23	60F-03.00.04.00	Узел коромысла стопорного рычага наклона	1
24	60F-03.00.00.19	Пружина растяжения стопорного рычага наклона	1
25	60F-03.00.00.18	Крюк пружины растяжения	1
26	60F-03.00.05.00	Стопорный рычаг наклона — левый	1
27	GB5783.M6X10	Болт с шестигранной головкой	1
28	F60-03.00.01.02	Провод заземления Ⅰ	1
29	60F-03.00.00.12	Ограничитель кронштейна	1
30	60F-03.00.00.11	Анод	1
31	GB97.1 M6	Flat pad	2
32	GB5783.M6X25	Болт с шестигранной головкой	3
33	60F-03.00.00.09	Гайка шестигранная M18*1.5	2
34	60F-03.00.00.13	Нижняя часть опорного вала гидроподъема	1
35	60FET-03.00.08.00	Электрический подъемный механизм	1
36	60F-03.00.00.10	Шайба плоская 1929.53	1
37	60F-03.00.02.00	Узел фиксатора угла	1
38	GB894_1.15	Пружинное стопорное кольцо для вала тип A 15	2
39	60F-03.00.00.30	Втулка откидывания	2
40	60F-03.00.00.16	Верхняя часть опорного вала гидроподъема	1
41	60F-05.00.02.00	Электропровод в сборе	1
42	15F-03.01	Гайка зажимного кронштейна	2
43	15F-03.02	Нейлоновая шайба	2
44	40F-03.03	Прокладка	2
45	40F-03.07.02	Демпферное кольцо кронштейна	2
46	40F-03.04	Шпилька зажимного кронштейна	1
47	HDYK00.00.35.03	Защитный чехол троса рулевого управления O-образное кольцо (16.3*2.3	2
48	HDYK00.00.35.02	Защитный чехол троса рулевого управления	2
后操机型使用	60F-03.00.00.08	Колпачок шпильки	2
49	JB.T7940.1	Масляный стакан	3
50	F60-03.00.01.01	Поворотный кронштейн	1
51	60F-03.00.00.07	Шайба верхней втулки	1
52	60F-03.00.00.06	Верхняя втулка	1
53	60F-03.00.00.04	Кольцо O-образное (29*3.8)	2
54	60F-03.00.00.05	Разрезное уплотнительное кольцо	2
55	60F-03.00.00.03	Нижнее уплотнительное кольцо	1
56	F60-03.00.01.03	Провод заземления II	1
57	F60-03.00.02.00	Датчик высоты подъёма	1
58	GB818	Винт с крестообразным шлицем и полукруглой головкой M4*14	2
59	F60-01.09.00.10	Переходный кабель датчика высоты	1
60	F60-01.09.00.11	Указатель высоты подъёма	1

Рис. 21ВЕРХНЯЯ ЧАСТЬ UPPER SECTION

REF	Номер детали	Наименование	Кол-во
1	F60-04.00.02.02	Верхний рычаг переключения передач в сборе	1
2	F60-04.00.02.06	Стопорный болт механизма переключения передач	1
3	60F-01.06.00.13	Пружина сжатия	1
4	F60-04.00.02.15	Сердечник кулачка переключения передач	1
5	F60-04.00.02.05	Кронштейн механизма переключения передач	1
6	GB9074_1.M6X20.8_8	Болт с шайбой в сборе	3
7	F60-04.00.02.12	Пластиковый кронштейн 1	1
8	GB5783.M5X12	Болт с шестигранной головкой	1
9	F60-04.00.02.03	Резиновый чехол тяги переключения передач	1
10	F60-04.00.02.08	Втулка	2
11	F60-04.00.02.14	Плоская шайба	1
12	GB91.2X16	Шплинт	1
13	F60-04.00.02.09	Рычаг переключения передач в сборе	1
14	F60-04.00.02.10	Плоская шайба	1
15	15F-04.08.05	Стопорное кольцо (большое)	2
16	F60-04.00.02.11	Паз переключения передач	1
17	F60-04.00.02.13	Кулачок переключения передач	1
18	GB9074_1.M6X25.8_8	Болт с шайбой в сборе	16
19	60F-05.00.00.09	Крышка нижнего амортизатора	2
20	60F-05.00.00.12	Пружина крышки нижнего амортизатора	4
21	GB5783.M8X30	Болт с шестигранной головкой	4
22	GB93.M8	Пружинная шайба	4
23	GB845.ST5_5X16	Самонарезающий винт с крестообразным шлицем и полукруглой головкой	2
24	60F-05.00.00.10	Пластиковая гайка	2
25	60F-05.00.00.11	Корпус нижнего амортизатора	2
26	15F-01.06.20	Штифт установочный 6*12	2
27	F60-05.00.01.02	Верхний корпус	1
28	60F-00.00.00.03	Пробка анода	1
29	F9.9.05.00.00.26	Установочный штифт 4*10	2
30	40F-05.00.00.16	Нижнее уплотнительное кольцо водяной трубы	1
31	F40-05.00.03.19	Трубка подвода воды	1
32	F60-05.00.03.20	Уплотнительное кольцо трубки подвода воды	1
33	GB5787.M10X40.8_8.S.13	Болт с шестигранной головкой и фланцем, частичная резьба	6
34	F60-05.00.02.06	Уплотнительная прокладка глушителя	1
35	F60-05.00.02.04	Глушитель	1
36	F60-05.00.02.02	Прокладка выпускного патрубка	1
37	F60-05.00.02.05	Прокладка глушителя	1
38	F60-05.00.02.03	Уплотнительная прокладка выпускного патрубка	1
39	F60-05.00.02.01	Выпускной патрубок	1
40	GB9074_1.M6X65.8_8	Болт с шайбой в сборе	3
41	F60-05.00.01.01	Декоративный кожух	1
42	GB818.M6X25	Винт с крестообразным шлицем и полукруглой головкой	2
43	GB6170.M6	Шестигранная гайка	2
44	F60-05.00.03.18	Вентиляционный соединительный патрубок 2	1
45	F60-05.00.03.17	Вентиляционный соединительный патрубок 1	1
46	15F-01.06.10	Патрубок водяной круглый	1
47	30F.05.02.00.14	Установочный штифт 6*14	2
48	F60-05.00.03.15	Направляющий резиновый шланг	1
49	F60-05.00.03.16	Сливная пробка	1
50	F15-05.00.00.09	Шайба сливной пробки масла	1
51	F60-05.00.03.06	Прокладка крышки	1
52	F60-05.00.03.07	Крышка	1
53	F60-05.00.03.13	Масляный поддон	1
54	GB9074_1.M8X30.8_8	Болт с шайбой в сборе	7
55	F60-05.00.03.08	Масляный фильтр в сборе	1
56	F60-05.00.03.10	Уплотнительное кольцо масляного фильтра в сборе	1
57	F60-05.00.03.09	Кронштейн масляного фильтра	1
58	60F-01.04.04.03	Сальник приводного вала (18327)	1
59	F60-05.00.03.14	Прокладка масляного поддона	1
60	F60-05.00.03.05	Прокладка основания блока цилиндров	1
61	F60-05.00.03.01	Основание блока цилиндров	1
62	GB9074_1.M8X80.10_9	Болт с шайбой в сборе	8
63	GB97_1.M8	Плоская шайба	1
64	F60-04.00.01.04	Верхний болт крепления амортизатора	2
65	F60-04.00.01.03	Панель	1
66	F60-04.00.01.02	Верхний амортизатор в сборе	1
67	GB97_1.M10	Плоская шайба	2
68	F60-04.00.01.10	Нейлоновая самоконтрящаяся гайка M10*1.25(S14)	2

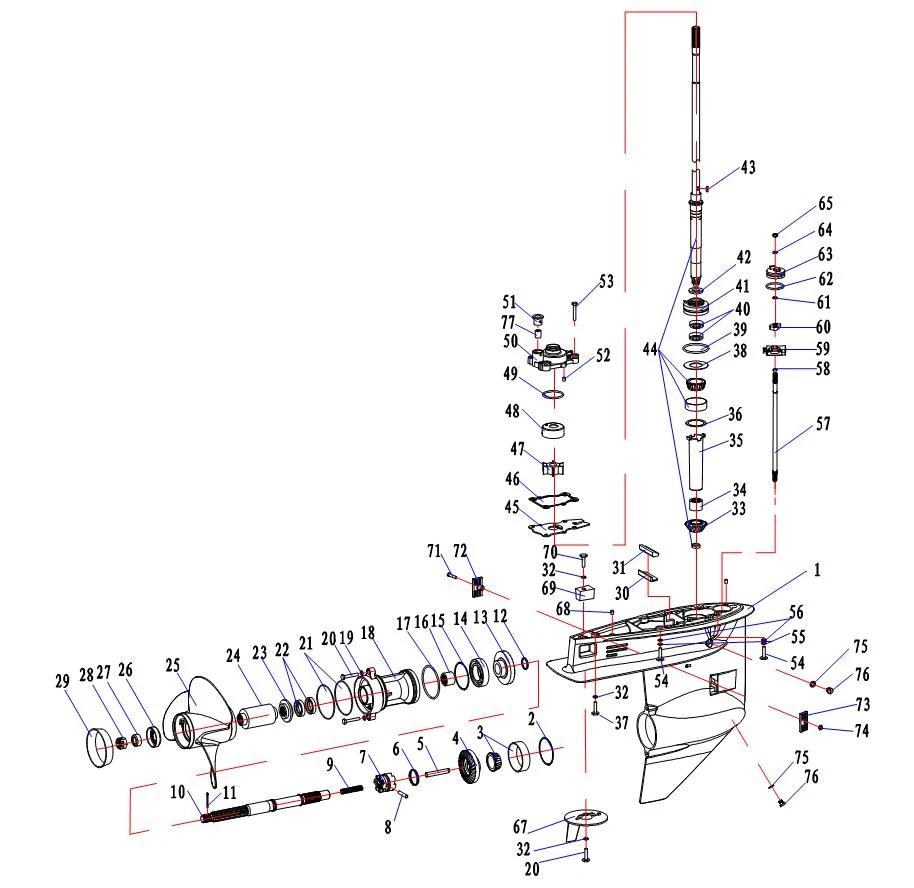

Рис. 22ПОДВОДНАЯ СЕКЦИЯ UNDERWATER SECTION

REF	Номер детали	Наименование	Кол-во
1	F40-06.00.00.46	Подводный корпус	1
2	40F-06.01.05	Прокладка шестерни переднего хода	2
3	40F	Игольчатый подшипник D-1416	1
4	40F-06.01.04	Шестерня переднего хода	1
5	F40-06.00.00.28	Плунжер переключения передач	1
6	40F-06.05.04	Пружинное кольцо	1
7	40F-06.05.02	Сцепление	1
8	40F-06.05.03	Штифт сцепления	1
9	40F-06.05.06	Пружина сжатия	1
10	F40-06.00.00.34	Гребной вал	1
11	GB91	Шплинт(2.5*20)	1
12	40F-06.05.07	Шайба	1
13	40F-06.04.02	Шестерня заднего хода	1
14	40F	Игольчатый подшипник D-1416	1
15	40F-06.04.03	Прокладка заднего хода	1
16	40F	Игольчатый подшипник D-1416	1
17	40F-06.04.06	Кольцо O-образное крышки корпуса (толстое)	1
18	40F-06.04.01	Крышка подводного корпуса	1
19	GB97.1	Шайба плоская 6	2
20	GB5783	Болт шестигранный M6*25	3
21	40F-06.04.05	Кольцо O-образное крышки корпуса (тонкое) (74*1.6)	2
22	40F-06.04.04	Сальник крышки корпуса (22367)	2
23	40F-06.02.03	Ступица гребного винта	1
24	40F-06.03.00	Компонент внутренних шлицев гребного винта	1
25	40F-06.02.01	Гребной винт (11-1/8*13)	1
None	40F-06.02.00.00	Компонент гребного винта (11-1/8*13)	1
26	40F-06.02.04	Крышка	1
27	40F-06.02.05	Прижимная пластина	1
28	40F-06.02.07	Шестигранная гайка с прорезью	1
29	40F-06.02.02	Раструб	1
30	40F-06.01.09	Уплотнитель	1
31	40F-06.01.10	Прижимная пластина уплотнителя	1
32	GB93	Шайба пружинная 6	3
33	40F-06.01.12	Шестерня	1
34	40F	Игольчатый подшипник D-1416	1
35	40F-06.01.06	Нейлоновое уплотнительное кольцо	1
36	40F-06.01.11.03	Прокладка шестерни	2
37	GB5783	Болт шестигранный M6*25	1
38	40F-06.07.04	Большая шайба	1
39	40F-06.07.03	Кольцо O-образное корпуса сальника (48*3.1)	1
40	40F-06.04.04	Сальник крышки корпуса (22367)	2
41	40F-06.07.01	Корпус сальника водяного насоса	1
42	F40-06.00.00.02	Резиновое уплотнительное кольцо	1
43	40F-06.09.02	Шпонка сегментная	1
44	F40-06.00.00.01	Приводной вал	1
45	F40-06.00.00.10	Опорная пластина водяного насоса	1
46	F40-06.08.00.08	Уплотнительная прокладка	1
47	F40-06.00.01.00	Крыльчатка водяного насоса в сборе	1
48	F40-06.08.00.02	Внутренний корпус водяного насоса	1
49	40F-06.08.03	Кольцо O-ring водяного насоса (59*2.6)	1
50	F40-06.00.00.06	Корпус водяного насоса	1
51	F40-06.08.00.06	Нижнее уплотнительное кольцо водяной трубки	1
52	40F-06.08.04	Штифт установочный корпуса водяного насоса 4*8	2
53	GB5783	Болт шестигранный M6*25	4
54	GB5787 M10*40（9.8）(S13)	Болт	4
55	GB93	Шайба пружинная 6	4
56	GB848	Шайба плоская 6	4
57	F40-06.00.00.17	Нижняя тяга переключения передач	1
58	60F-06.00.00.18	Стопорное пружинное кольцо	1
59	F40-06.00.00.26	Гнездо кулачка переключения передач	1
60	60F-06.00.00.25	Кулачок переключения передач	1
61	GB896 8	Стопорное кольцо 8	1
62	40F-06.06.05	Кольцо O-ring крепёжной пластины (большое)	1
63	F40-06.00.00.14	Основание нижней тяги переключения передач	1
64	GB/T3452.1（F40）	О-образное уплотнительное кольцо рычага переключения передач (8.75*2.65)	1
65	60F-06.00.00.19	Кольцо O-ring тяги переключения передач нижней (6.5*19)	1
66	F40-06.00.00.27	Резиновое кольцо	1
67	40F-06.01.07	Пластина регулировки курса	1
68	15F-01.06.20	Штифт установочный 6*12	2
69	40F-06.01.08	Анод подводный	1
70	GB5783	Болт шестигранный M6*25	1
71	GB820	Крестовая полупотайная головка винт M5*20	1
72	40F-06.01.02	Крышка водозаборника A	1
73	40F-06.01.03	Крышка водозаборника B	1
74	GB6170	Гайка шестигранная M6	1
75	15F-06.01.04	Прокладка сливной пробки	2
76	15F-06.01.03	Заливная пробка	2
None

Рис. 23СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ STANDARD ACCESSORIES

REF	Номер детали	Наименование	Кол-во
1	DIN985 M12*1.25	Гайка	1
2	GB848 M12	Плоская шайба 12	1
3	F60-04.00.03.07	Пластиковая втулка	2
4	F60-04.00.03.06	Соединительный кронштейн	1
5	F60-04.00.03.10	Тонкая прокладка	2
6	F60-04.00.03.08	Толстая прокладка	1
7	GB97_1.M12	Плоская шайба	2
8	GB5785 M12X1.25X80	Болт	1
9	F60-04.00.03.13	Кронштейн крышки жгута проводов	1
10	F9.9E-02.00.00.02	Фиксирующий штифт троса	2
11	F60-04.00.03.16	Кронштейн тяги троса переключения передач	1
12	F60-04.00.03.15	Резиновая втулка	2
13	F60-04.00.03.14	Кронштейн тяги троса дроссельной заслонки	1
14	GB9074_1 M6X16.8_8	Болт	2
15	GB879 3*20	Штифт	1
16	F60-04.00.03.21	Ведущая шестерня тяги троса дроссельной заслонки	1
17	F60-04.00.03.22	Кронштейн ограничителя шестерни	1
18	F60-04.00.03.23	Ограничитель переключения передач	1
19	F60-04.00.03.26	Болт регулировки натяжения тяги троса дроссельной заслонки	1
20	GB91 2*12	Штифт	2
21	15F-04.07.12	Втулка	1
22	F60-04.00.03.29	Пружина	1
23	GB9074.1 M6*30(8.8)	Болт 6x30	2
24	GB879 3*14	Штифт	1
25	F60-04.00.03.25	Блок регулировки натяжения тяги троса дроссельной заслонки	1
26	F60-04.00.03.24	Тяга троса дроссельной заслонки	1
27	F60-04.00.03.28	Пружинное стопорное кольцо	2
28	F60-04.00.03.46	Стопорное кольцо	2
29	F60-04.00.03.30	Поворотный блок дроссельной заслонки	1
30	GB820 M5X25	Винт	1
31	GB819 M6X20	Винт	1
32	F60-04.00.03.78	Пластиковая прижимная пластина	1
33	F60-04.00.03.33	Резиновая рукоятка	1
34	F60-04.00.03.32	Наружная втулка рукоятки	1
35	F60-04.00.03.31	Внутренняя втулка рукоятки	1
36	F60-04.00.03.01	Рукоятка управления	1
37	F60-04.00.03.42	Пластиковая крышка рычага переключения передач	1
38	F60-04.00.03.41	Рычаг переключения передач	1
39	GB847-6_3*19	Крестовая полупотайная самонарезающая винт тип F	2
40	GB9074_14.M8X40	Болт с шестигранной головкой с шайбой в сборе	1
41	F60-04.00.03.05	Пластиковая заглушка кожуха	1
42	F60-04.00.03.04	Пластиковый кожух	1
43	F60-04.00.03.72	Индикатор аварийной сигнализации	1
44	F60-04.00.03.52	Наклонная амортизирующая подушка	1
45	F60-04.00.03.51	Амортизирующая подушка	1
46	GB845 ST6.3X16	Винт	1
47	GB818 M6*16	Винт 6x16	6
48	F60-04.00.03.60	Узел привода переключения передач	1
49	HDYK00.03.00	Выключатель аварийной остановки в сборе	1
50	F60-04.00.03.93	Выключатель запуска в сборе	1
51	F60-04.00.03.76	Зуммер	1
52	GB818.M3X8	Крестовая скругленная винт	2
53	F60-04.00.03.03	Резиновый блок	1
54	JB.T7940.1	Масляный стакан	1
55	F60-04.00.03.18	Защелка тросового рычага с двумя фиксаторами	1
56	DQQ-00.09.07	Выключатель дистанционного пульта электронного подъёма	1
57	F60-04.00.03.59	Узел выключателя запуска на холостом ходу	1
58	GB9074_1 M3X14	Винт	2
59	F60-04.00.03.44	Втулка	2
60	GB6170.M6	Шестигранная гайка	1
61	F60-04.00.03.56	Корпус выключателя регулировки оборотов	1
62	F60-04.00.03.45	Втулка	1
63	F60-04.00.03.79	Корпус выключателя пульта дистанционного управления электростартером	1
64	F60-04.00.03.77	Жгут проводов десятиконтактного разъема (1м)	1
65	15F-01.03.11	Стопорное кольцо	2
66	F60-04.00.03.57	Тросовый узел дроссельной заслонки	1
67	F60-04.00.03.58	Тросовый узел переключения передач	1
68	GB91 2*12	Штифт	2
69	HDYK00.00.24	Регулятор троса A	2
70	GB97.1 M6	Плоская шайба 6	6

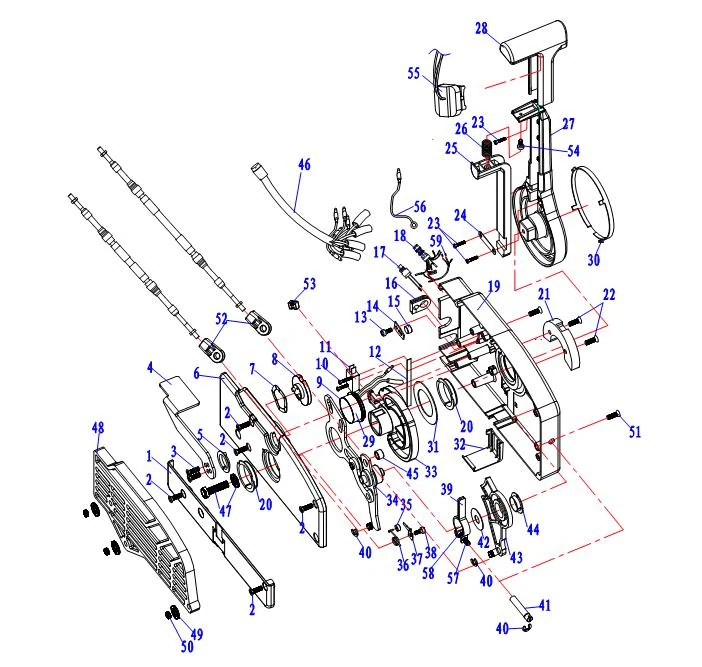

Рис. 24РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	HDYK00.00.01	Малая крышка	1
2	GB819 M5*16	Винт 5x16	5
3	GB819 M5*12	Винт с потайной головкой и крестообразным шлицем M5*12	2
4	HDYK00.00.02	Рукоятка фиксации холостого хода	1
5	HDYK00.00.04	Антифрикционное кольцо	1
6	HDYK00.00.31	Большая крышка	1
7	HDYK00.00.03	Волнистая шайба	1
8	HDYK00.01.00	Узел фиксатора рукоятки	1
9	HDYK00.02.01	Зуммер	1
10	GB818 M3*14	Винт 3x14	1
11	HDYK00.05.00	Выключатель запуска холостого хода	1
12	HDYK00.00.10	Пружинная пластина	5
13	GB818 M4*6	Винт 4x6	1
14	HDYK00.00.09	Прижимная пластина	1
15	HDYK00.00.11	Ограничительный штифт передач	1
16	HDYK00.00.12	Уплотнительное кольцо жгута проводов	1
17	HDYK00.03.00	Выключатель аварийной остановки в сборе	1
18	HDYK00.04.00	Выключатель запуска в сборе	1
19	HDYK00.00.08	Корпус дистанционного пульта	1
20	HDYK00.00.16	Антифрикционное кольцо основания переключения передач	2
21	HDYK00.00.20	Ограничитель рукоятки	1
22	GB818 M5*16	Винт	2
23	GB818 M4*10	Винт 4x10	3
24	HDYK00.09.05	Прижимная пластина фиксатора рукоятки	1
25	HDYK00.09.04	Выключатель фиксации рукоятки	1
26	HDYK00.09.06	Пружина	1
27	HDYK00.09.01	Основание рукоятки	1
28	HDYK00.09.03	Рукоятка	1
29	HDYK00.02.02	Кожух зуммера	1
30	HDYK00.09.02	Декоративное кольцо основания рукоятки	1
31	HDYK00.00.15	Антифрикционная прокладка основания переключения передач	1
32	HDYK00.00.26	Соединитель крышки	1
33	HDYK00.00.14	Основание переключения передач	1
34	HDYK00.07.00	Узел управления дроссельной заслонкой в сборе	1
35	HDYK00.00.06	Направляющий ролик	1
36	HDYK00.00.07	Пружина	1
37	HDYK00.00.05	Прижимная пластина направляющего ролика	1
38	GB818 M4*6	Винт 4x6	1
39	HDYK00.08.01	Стопорный хомут	1
40	GB896 6	Стопорное кольцо 6	1
41	HDYK00.08.02	Регулировочный винт	1
42	HDYK00.00.19	Переключатель передач с антифрикционной прокладкой	1
43	HDYK00.00.17	Контроллер переключения передач	1
44	HDYK00.00.13	Антифрикционная пластина контроллера дросселя	1
45	HDYK00.07.10	Направляющий ролик	1
46	DQQ-00.00.07.00-L	Жгут проводов с 10-контактным разъёмом (5M)	1
47	GB9074.1 M8*30(8.8)	Болт 8x30	1
48	HDYK00.00.32	Крепёжная пластина пульта дистанционного управления	1
49	GB5287 M6	Плоская шайба 6	3
50	GB6170 M6	Hex nuts	3
51	GB820 M6*90	Винт	3
52	HDYK00.00.25	Регулировочное устройство троса B	2
53	HDYK00.00.27	Уплотнительное гнездо троса	1
54	GB818 M5*10	Болт 5x10	1
55	DQQ-00.09.07	Выключатель дистанционного пульта электронного подъёма	1
56	HDYK00.05.01	Трос холостого хода электростартера	1
57	GB5783 M5*25	Болт 304	2
58	GB6170 M5	Гайка 5	2
59	F9.9-01.04.00.05	Головка тяги	2
