海的 F15 - F15FEL(S)

共 12 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЕРХНИЙ КОЖУХ2СТАРТОВЫЙ КОЖУХ3ВЗРЫВ-СХЕМА СИЛОВОГО АГРЕГАТА4ПОРШЕНЬ КОЛЕНЧАТОГО ВАЛА5СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ6ЗАЖИМНОЙ КРОНШТЕЙН7ЧАСТЬ РУЛЕВОГО КРОНШТЕЙНА8НИЖНИЙ КОЖУХ9ВЗРЫВ-СХЕМА ВЕРХНЕГО БЛОКА10ВЗРЫВ-СХЕМА ПОДВОДНОЙ ЧАСТИ11ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ12АКСЕССУАРЫ ДВИГАТЕЛЯ

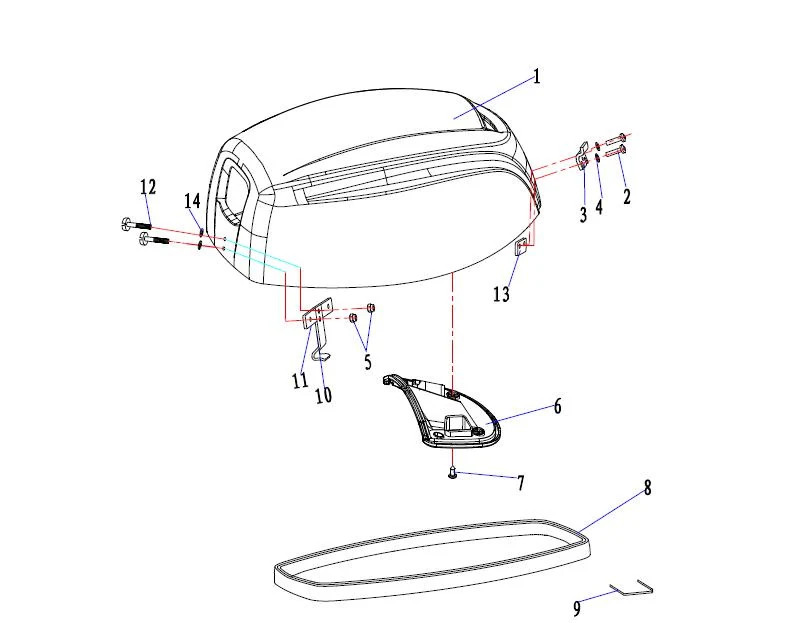

Рис. 1ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F15顶罩(共展）Top cowling1
2GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
3F6-07.00.00.04Задний фиксирующий крюк верхнего кожуха1
4GB97.1Шайба плоская 62
5DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
6F15Крышка воздухозаборника1
7GB845Винт самонарезающий с крестообразным шлицем ST2.2*44
8F15-07.00.00.03Резиновое уплотнительное кольцо (длина 1,5 м)1
915F-07.07Заклепка круглая 1.220
10F15-07.00.00.06Передний фиксирующий крючок1
11F9.9-07.09Переднее гнездо фиксирующего крюка1
12GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
132.5F-02.00.00.10Фиксирующая пластина стопорного крючка1
14GB96Шайба плоская 42

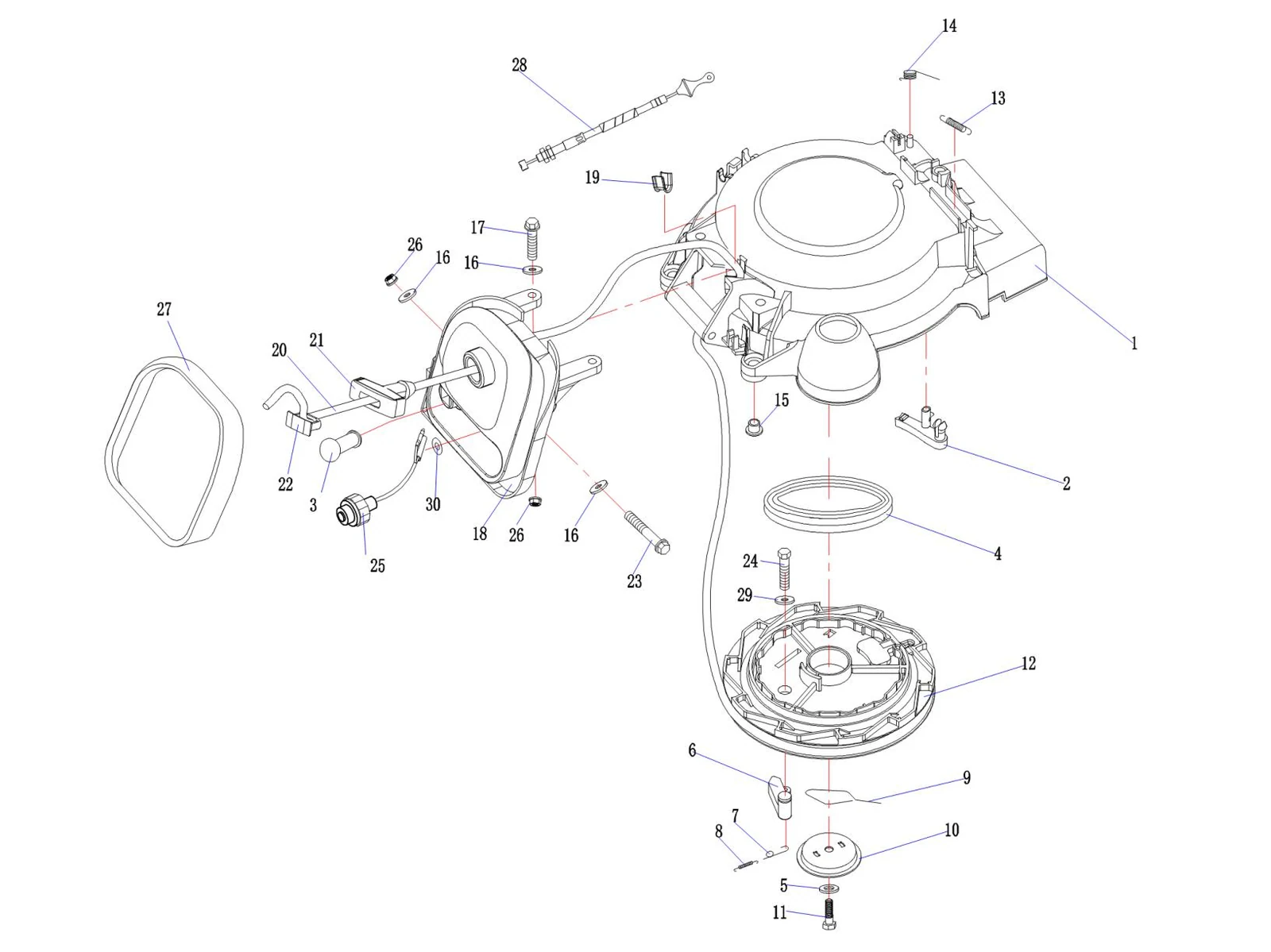

Рис. 2СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-01.07.00.01Корпус стартерной крышки1
2F15-01.07.00.02Стопор1
3F15-01.07.00.06Заглушка воздушной заслонки1
415F-01.01.11Спиральная пружина1
5GB848Шайба плоская 61
6F25-01.01.00.02Приводной рычаг1
715F-01.01.18Пружина приводного рычага1
815F-01.01.17Возвратная пружина1
915F-01.01.20Пружинная скоба прижимной пластины1
1015F-01.01.19Прижимная пластина стартера1
11GB5783(8.8)Болт с шестигранной головкой M6*161
12F15-01.01.05Пусковое колесо1
13F15-01.07.00.05Трос возвратной пружины1
14F15-01.07.00.03Пружина кручения стопора1
15F15-01.07.00.08Трубка прокладки пускового кожуха3
16GB96Шайба плоская 44
17GB5783Болт шестигранный M6*252
18F15-01.07.01.00Кронштейн рукоятки стартера в сборе1
19F9.9-01.07.00.06U-образная скользящая втулка1
2015F-01.01.22Пусковой шнур φ5*2000mm1
2115F-01.01.08Рукоятка стартера1
2215F-01.01.10Крышка рукоятки1
23GB5783Болт шестигранный M6*251
24GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
25F15-01.06.01.00Блок индикатора сигнализатора масла1
26DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.253
27F15-01.07.00.07Амортизационная втулка кронштейна1
28F15-01.07.00.04Трос тормоза1
29GB96Шайба плоская 41
3015F-03.09.13Прокладка рычага1

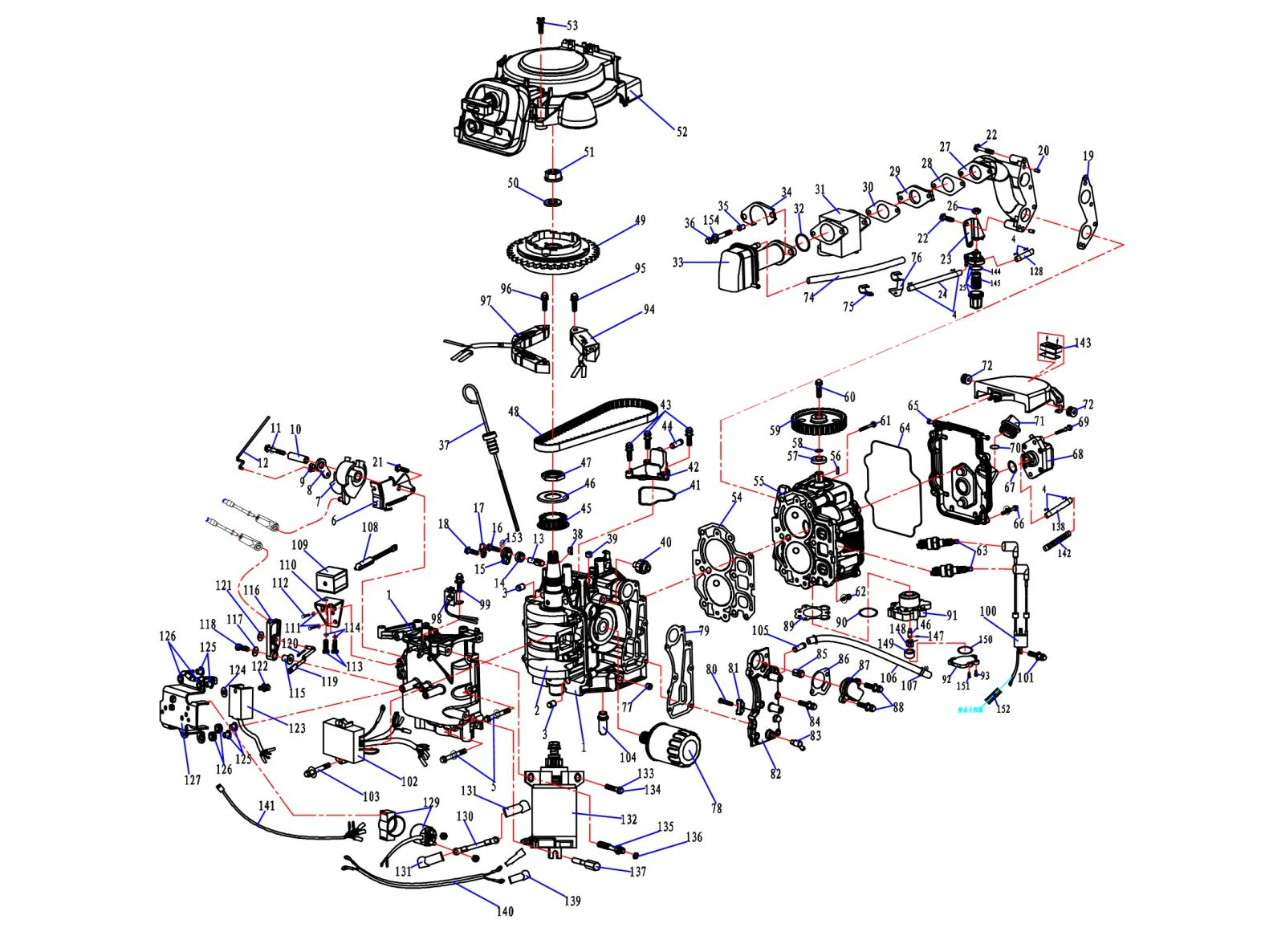

Рис. 3ВЗРЫВ-СХЕМА СИЛОВОГО АГРЕГАТА POWER UNIT EXPLODED VIEW
动力分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-01.01.00.01Корпус в сборе1
2F15-01.02.00.00Кривошипно-шатунный узел1
3F15-01.01.00.18Штифт установочный2
4Clamp6
5GB/T9074.1 M6X35 （10.9Болт 66
6F15-01.01.00.20Опора ролика конца троса дросселя1
7F15-01.01.00.22Ролик конца троса дросселя1
8F15-01.01.00.23Соединительный блок дроссельной заслонки1
915F-01.02.07Соединитель тяги воздушной заслонки1
10F15-01.01.00.21Втулка1
11GB/T9074.1 （8.8）Болт 61
12F15-01.01.00.25Тяга дроссельной заслонки1
13F15-01.01.00.03Анод блока цилиндров1
14F15-01.01.00.04Водяное уплотнение1
15F15-01.01.00.05Прижимной блок1
16GB5783Болт шестигранный M6*251
17F15-01.01.00.06Проводящая пластина1
18GB/T9074.1Болт с шайбой в сборе M6X201
19F15-01.03.00.28Прокладка впускного коллектора1
2015F-01.06.20Штифт установочный 6*122
21GB9074.1 M6*12(8.8)Болт 6x1211
22GB/T9074.1 （8.8）Болт 64
23F15-01.03.00.31Кронштейн крепления топливного фильтра1
24F15-01.04.00.01Топливный шланг 5*10*5051
2515F-01.07.05.05Корпус фильтра1
26GB6170Гайка шестигранная M61
27F15-01.03.00.30Впускной коллектор1
28F15-01.03.00.32Прокладка карбюратора1
29F15-01.03.00.33Теплоизоляционная пластина1
30F15-01.03.00.32Прокладка карбюратора1
31DQDF15-00.00.03Карбюратор в сборе1
32F15-01.03.04.04Кольцо уплотнительное O-образное (34.3*2)1
33F15-01.03.04.00Глушитель впуска в сборе1
34F15-01.03.00.34Прижимная пластина глушителя впуска1
35F15-01.03.00.43Дистанционная трубка2
36GB5783Болт шестигранный M6*252
37F15-Ⅱ-01.03.00Маслоизмерительный щуп (газовый)1
38F15-01.02.00.02Шпонка полукруглая маховика1
39F15-01.01.00.07Заглушка 1/81
40F15-01.01.00.26Датчик давления масла1
41F15-01.01.02.03Уплотнительная полоса1
42F15-01.01.02.01Корпус сапуна1
43GB9074.1Flat gasket&Bolt3
44F15-01.01.02.02Штуцер подвода масла1
45F15-01.02.00.03Ведущий шкив1
46F15-01.02.00.04Стопорное кольцо ведущего шкива1
47F15-01.02.00.05Гайка шестигранная1
48F15-01.03.00.25Ремень зубчатый1
49DQDF15-00.00.04Маховик (электростартер)1
50GB/T 97.1Шайба 161
51F15-01.06.00.06Гайка маховика1
52F15-01.07.00.00Крышка стартера в сборе1
53GB/T9074.1Болт с шайбой в сборе M6X203
54F15-01.03.02.00Прокладка цилиндра в сборе1
55F15-01.03.00.21Головка цилиндра1
56GB/T1099Шпонка полукруглая 3*5*131
57F15-01.03.00.16Сальник 18*35*71
58F25-01.04.00.01Шайба 141
59F15-01.03.00.24Ведомый шкив1
60GB/T5789 （10.9）Болт 61
61GB5789 (10.9)Болт 86
62GB/T9074.1 （8.8）Болт 63
63DPR6EA-9(F15)Свеча зажигания2
64F15-01.03.00.38Резиновое уплотнительное кольцо1
65F15-01.03.00.37Кожух головки цилиндра1
66GB/T9074.1 （8.8）Болт 64
67F15-01.04.01.10O-образное кольцо1
68F15-01.04.01.00Топливный насос в сборе1
69GB/T9074.1 （8.8）Болт 62
70F4-01.06.27O-образное кольцо масляного щупа1
71F15-01.03.00.39Пробка заливной горловины масла1
72F15-01.03.00.27Виброизолирующая подушка A2
73F15-01.03.00.26Кожух ведомого шкива1
74F15-01.03.00.35Воздушный шланг1
75F15-01.03.00.42fix clip,air breather tube1
76F15-01.03.00.36Хомут крепления воздушного шланга A1
77F15-01.01.00.08Заглушка 1/41
78F15-01.05.01.00Масляный фильтр в сборе1
79F15-01.01.00.09Прокладка крышки выпуска1
80GB820Крестовая полупотайная головка винт M5*201
81F15-01.01.00.13Анод крышки выпуска1
82F15-01.01.00.10-电Exhaust cover1
8315F-01.06.10Патрубок водяной круглый3
84GB/T9074.1（8.8）Болт с шайбой в сборе M6X125
85F15-01.06.14-60 °Термостат 60℃1
86F15-01.01.00.11Прокладка крышки термостата1
87F15-01.01.00.12Крышка термостата1
88GB/T9074.1（8.8）Болт с шайбой в сборе M6X122
89F15-01.05.00.02Прокладка масляного насоса1
90F15-01.05.02.04Уплотнительное кольцо1
91F15-01.05.02.06Корпус масляного насоса1
92F15-01.05.02.05Крышка масляного насоса1
93GB/T9074.1（8.8）Болт с шайбой в сборе M6X123
94F15-01.06.03.00Катушка зарядки в сборе1
95GB/T9074.1（8.8）Болт с шайбой в сборе M6X122
96GB/T9074.1（8.8）Болт с шайбой в сборе M6X124
97F15-01.06.02.00Катушка зажигания двигателя в сборе2
98F15-01.06.04.00Катушка датчика зажигания в сборе1
99GB/T9074.1（8.8）Болт с шайбой в сборе M6X122
100F15-01.06.05.00Катушка высокого напряжения в сборе1
101GB/T9074.1（8.8）Болт с шайбой в сборе M6X122
102F15-01.06.06.00Катушка зажигания в сборе1
103GB/T9074.1（8.8）Болт с шайбой в сборе M6X122
104F15-01.01.01.00Клапан перепускной в сборе1
105F15-01.01.02.02Штуцер подвода масла1
106DQDF15-00.05.01Внешний водяной шланг φ7xφ12x8801
107Nylon ribbon2
108DQDF15-00.02.07Игольчатый клапан в сборе1
10940FE-00.02.00Электромагнитный клапан в сборе1
110DQDF15-00.02.06Кронштейн1
111GB/T848Плоская шайба 62
112GB/T5783（8.8）Болт с шестигранной головкой M6X162
113GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
114GB/T93-87Шайба пружинная 52
115DQDF15-00.01.02Трубка с буртиком1
116DQDF15-00.01.01Ограничительная пластина дросселя1
117GB/T96-85Шайба плоская 52
118GB/T5783Болт шестигранный M6*351
119DQDF15-00.01.03Ограничительная тяга1
120GB/T91Шплинт 1.6*121
121GB/T96-85Шайба плоская 51
122GB/T9074.1（8.8）Болт с шайбой в сборе M6X121
123F15-01.06.07.00Выпрямитель в сборе1
124GB/T848Плоская шайба 61
125F15-01.07.00.08Трубка прокладки пускового кожуха4
126F15-01.06.00.02Подушка виброизоляционная4
127F15-01.06.00.01Кронштейн выпрямителя1
128F15-01.04.00.02Топливопровод 5*10*1501
129DQDF15-00.03.00Реле в сборе1
130DQDF15-00.03.04Соединительный провод1
131DQDF15-00.03.03Резиновый защитный чехол A2
132DQDF15-00.04.00Стартер в сборе1
133GB/T848Плоская шайба 61
134GB/T5783Болт шестигранный M6*351
135DQDF15-00.04.02Шпилька M8*661
136GB6170Гайка шестигранная M61
137DQDF15-00.04.01Болт удлинённый с шестигранной головкой M8*451
138F15-01.04.00.03Топливный шланг 5*10*3801
139DQDF15-00.03.03Резиновый защитный чехол A1
140DQDF15-00.00.07Провод аккумулятора (длина 2235)1
141DQDF15-00.00.01Семижильный провод1
142F15-01.04.00.04Гофрированный шланг 280*14 (наружный)1
14360F-01.02.00.13Таймер в сборе1
14415F-01.07.05.06Кольцо O-образное фильтра (33*2)1
14515F-01.07.05.04Фильтрующий элемент1
146F15-01.05.02.01Вал ротора1
147GB309 2.5*11.8Игольчатый подшипник1
148F15-01.05.02.02Внутренний ротор1
149F15-01.05.02.03Наружный ротор1
150F15-01.05.02.04Уплотнительное кольцо1
151GB823Винт с крестообразным шлицем и малой полукруглой головкой M6*182
152F15-01.06.00.08Трубка огнестойкая ф23*801
153GB848Шайба плоская 61
154GB848Шайба плоская 62

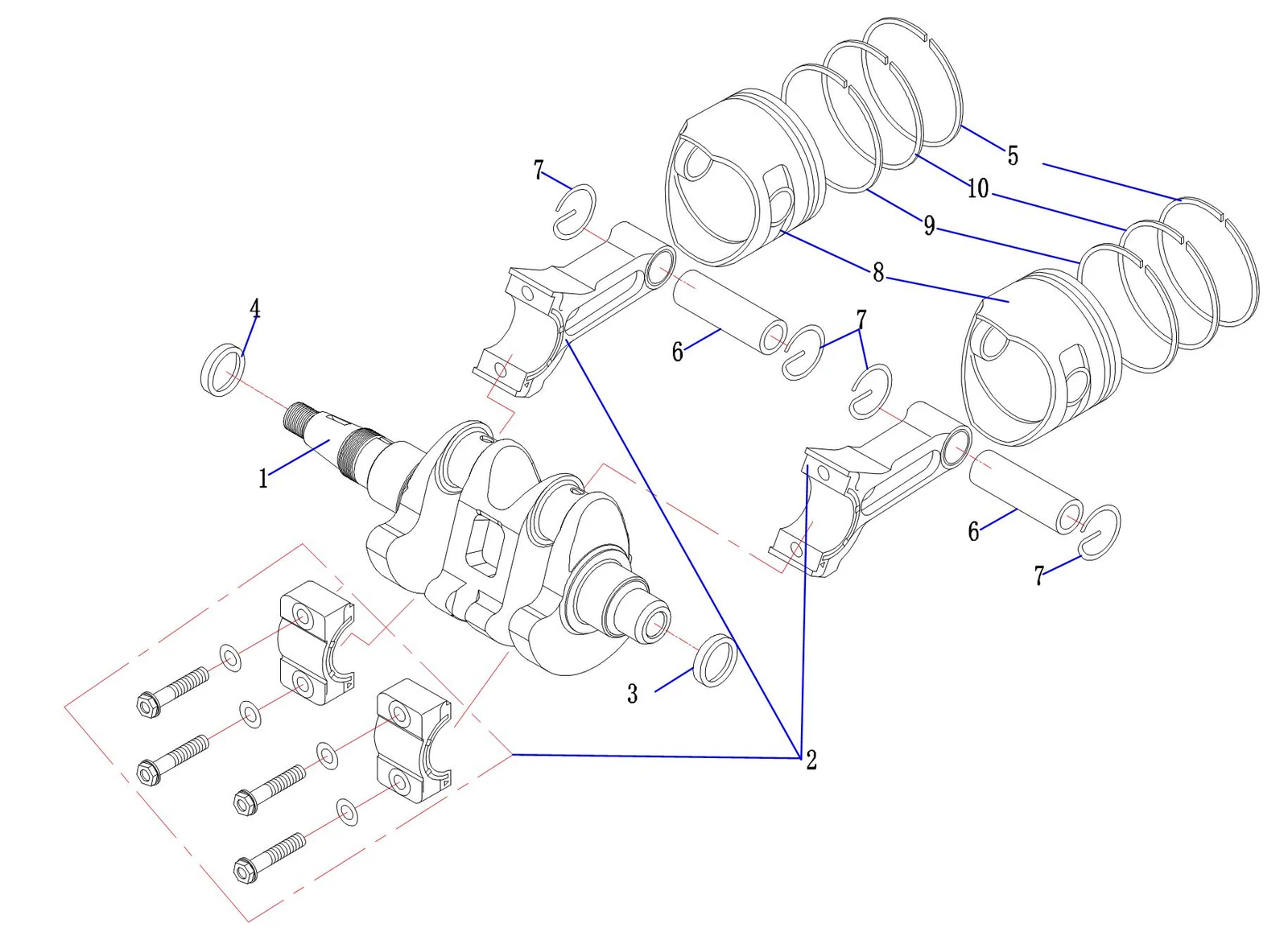

Рис. 4ПОРШЕНЬ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT PISTON
曲轴活塞 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-01.02.00.01Коленчатый вал1
2F15-01.02.01.00Шатун в сборе2
3F15-01.02.00.07Нижний сальник коленчатого вала1
4F15-01.02.00.06Верхний сальник коленчатого вала1
6F15-01.02.02.06Поршневой палец2
7F15-01.02.02.02Стопорное кольцо поршневого пальца4
8F15-01.02.02.01Поршень2
5F15-01.02.02.03Верхнее компрессионное кольцо2
9F15-01.02.02.05Маслосъёмное кольцо2
10F15-01.02.02.04Нижнее компрессионное кольцо2

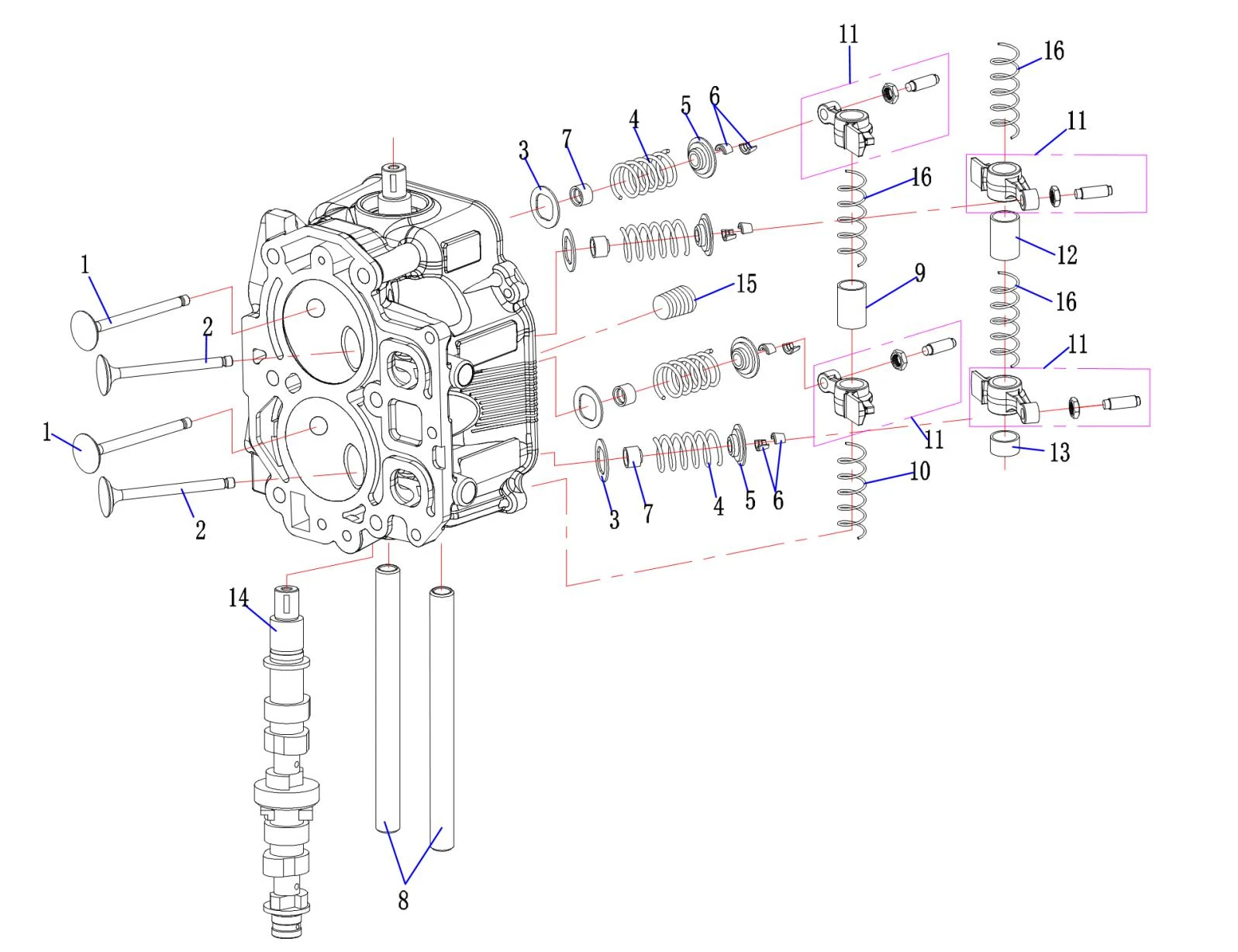

Рис. 5СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ VALVE SYSTEM
配气系统 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-01.03.00.01Впускной клапан2
2F15-01.03.00.02Впускной клапан2
3F15-01.03.00.07Шайба пружины клапана4
4F15-01.03.00.03Пружина клапана4
5F15-01.03.00.04Тарелка пружины клапана4
6F15-01.03.00.05Сухарь клапана8
7F15-01.03.00.15Маслосъёмный колпачок клапана4
8F15-01.03.00.06Ось коромысел2
9F15-01.03.00.10Распорная втулка оси коромысел A1
10F15-01.03.00.09Пружина оси коромысел A1
11F15-01.03.00.14Коромысло4
12F15-01.03.00.12Распорная втулка оси коромысел C1
13F15-01.03.00.11Распорная втулка оси коромысел B1
14F15-01.03.01.00Распредвал в сборе1
15F15-01.01.00.08Заглушка 1/43
16F15-01.03.00.13Пружина оси коромысел B3

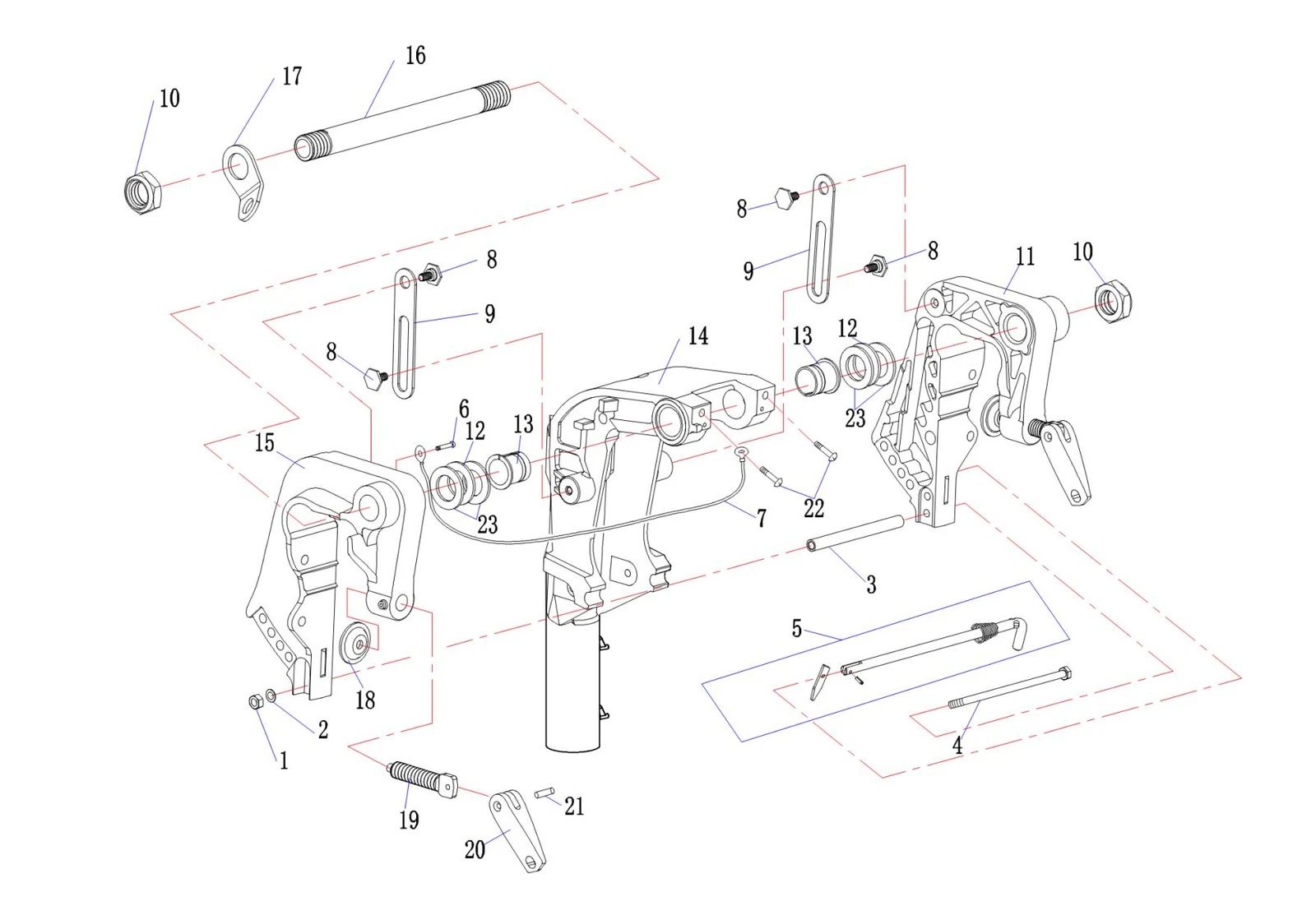

Рис. 6ЗАЖИМНОЙ КРОНШТЕЙН CLAMP BRACKET
夹紧托架 爆炸图
REFНомер деталиНаименованиеКол-во
1GB6170Гайка шестигранная M61
2GB848Шайба плоская 61
315F-03.11Втулка болта1
4GB5783Болт шестигранный M6*251
515F-03.10.00-ⅡШтырь углового ограничителя в сборе1
6GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
715F-03.05.03Соединительный узел троса1
815F-03.06Болт шестигранный с плоской головкой4
915F-03.07Стопорная пластина2
1015F-03.01Гайка зажимного кронштейна2
1115F-03.08.01Зажимной кронштейн (правый) (высокого давления)1
1215F-03.02Нейлоновая шайба2
1315F-03.09.02Демпферная втулка кронштейна2
14F15-03.01.00.01-SПоворотный кронштейн (короткий вал)1
NoneF15-03.01.00.01-LПоворотный кронштейн (длинный вал)1
1515F-03.05.01Зажимной кронштейн (левый) (высокого давления)1
16F15-03.00.00.01Шпилька зажимного кронштейна1
1715F-03.03Перфорированная пластина1
1815F-03.05.02.03Зажимной диск2
19F9.9-Ⅱ-03.00.00.02Болт крепления транца2
2040F-03.05.03.02Зажимная рукоятка2
21GB1015Заклепка полупустотелая потайная 4*222
22GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
2340F-03.03Прокладка4

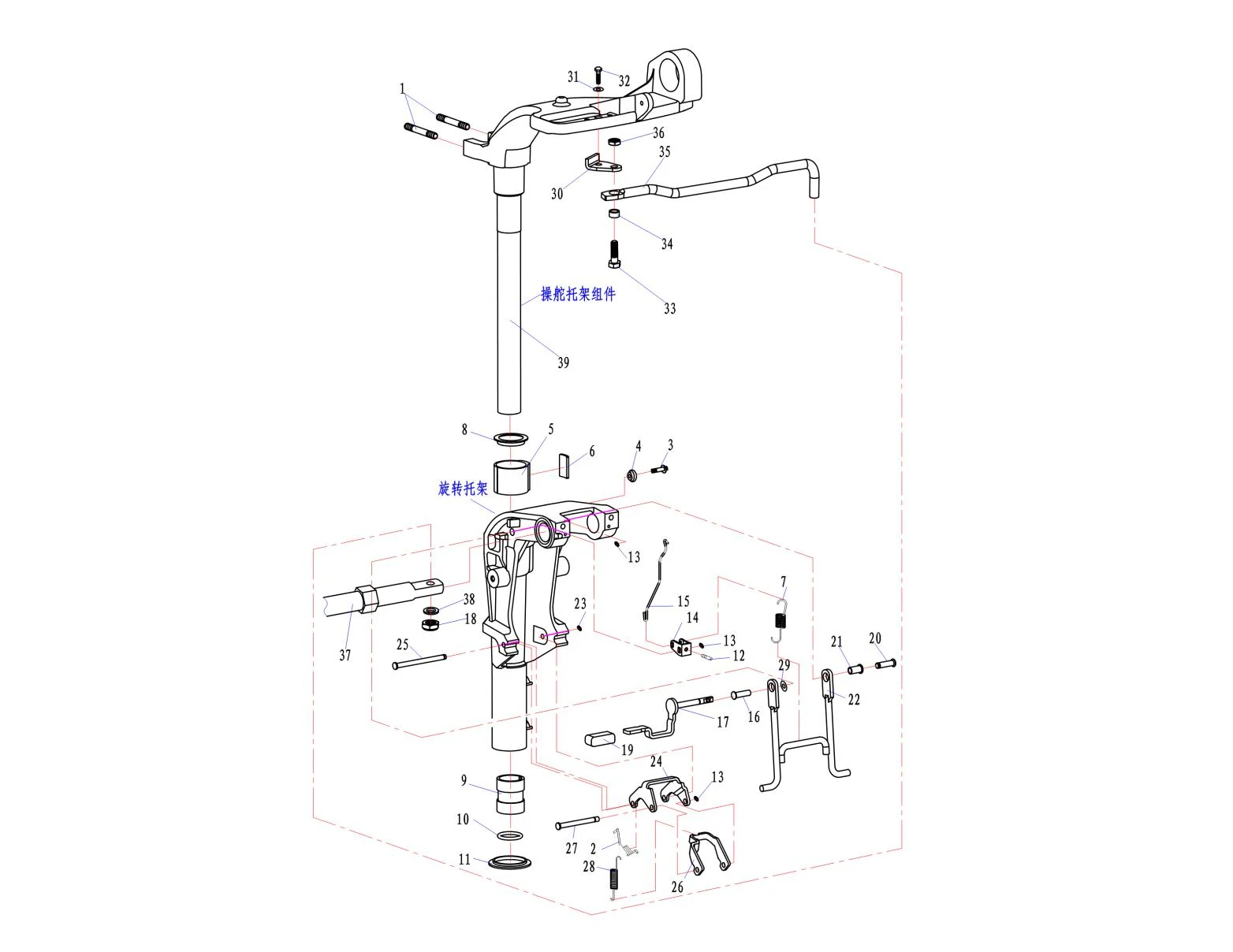

Рис. 7ЧАСТЬ РУЛЕВОГО КРОНШТЕЙНА STEERING BRACKET PART
操舵托架部位 爆炸图
REFНомер деталиНаименованиеКол-во
115F-04.01.03Шпилька2
215F-03.09.23Пружина1
3GB9074.1Flat gasket&Bolt1
415F-03.09.09Уплотнительное кольцо стопорного болта1
515F-03.09.03Стопорное кольцо1
615F-03.09.04Фрикционная шайба стопорного кольца1
715F-03.09.24Пружина растяжения углового опорного кронштейна1
815F-03.09.05Шайба1
915F-03.09.06Нижняя втулка подкладки1
1015F-03.09.07Уплотнительное кольцо O-образное1
1115F-03.09.08Нижнее кольцо подкладки1
12GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
13GB896Стопорное кольцо 62
1415F-03.09.10Элемент углового позиционирования1
1515F-03.09.11Стопорный рычаг углового позиционирования1
1615F-03.09.14Втулка рычага1
1715F-03.09.12.00Рычаг управления в сборе1
18HDYK00.10.07Нейлоновая стопорная гайка 3/8-241
1915F-03.09.12.01Резино-пластиковая втулка1
2015F-03.09.19Стопорная ось углового позиционирования1
2115F-03.09.17Нейлоновая втулка штифта опорного кронштейна1
2215F-03.09.15Угловой опорный кронштейн1
23GB896Стопорное кольцо 62
2415F-03.09.21Наружный кронштейн углового позиционирования1
2515F-03.09.16Штифт опорного кронштейна1
2615F-03.09.20Внутренний кронштейн углового позиционирования1
2715F-03.09.22Фиксирующая ось углового позиционирования1
2815F-03.09.18Пружина растяжения1
2915F-03.09.13Прокладка рычага1
30HDYK00.10.02Крюк управления1
31GB/T848Плоская шайба 61
32GB/T5783Болт шестигранный M6*351
33HDYK00.10.04Болт с шестигранной головкой 3/8-241
34HDYK00.10.03Втулка рычага управления1
35HDYK00.10.01Рычаг управления1
36HDYK00.10.05Тонкая шестигранная гайка 3/8-241
37HDYK00.00.34.00Рулевое колесо в сборе1
38HDYK00.10.06Плоская шайба M101
39F15-04.01.00.00Кронштейн рулевого управления в сборе (короткий вал)1
NoneF15-04.01.00.00-LРулевой кронштейн в сборе (длинный вал)1

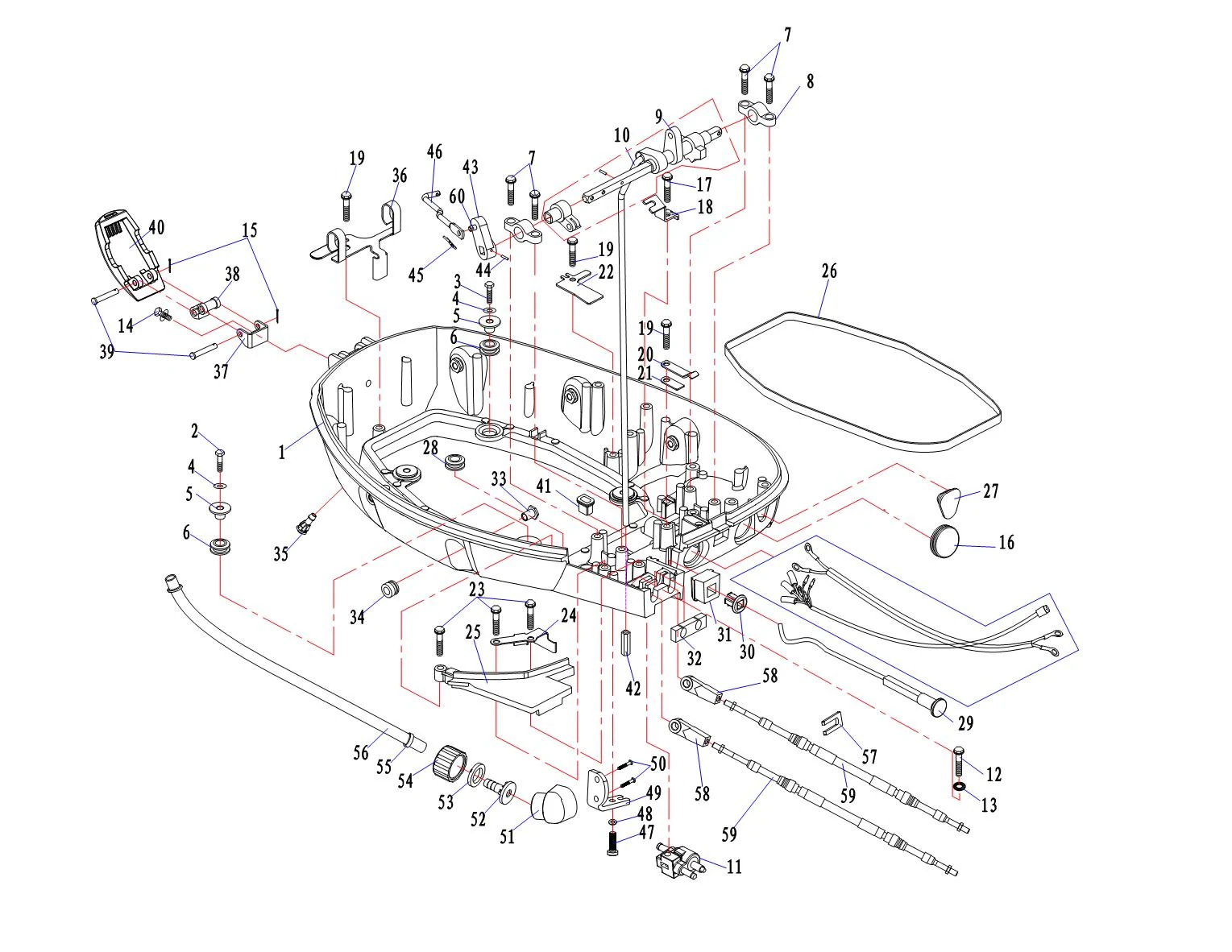

Рис. 8НИЖНИЙ КОЖУХ BOTTOM COWLING
底罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-Ⅱ-02.00.00.01Основание (газовый привод)1
2GB5783Болт шестигранный M6*252
3GB5783Болт шестигранный M6*252
4GB5287Плоская шайба 64
515F-02.08Втулка демпферной подушки4
615F-02.07Демпферная подушка основания4
7GB/T5789Болт с шестигранной головкой и фланцем M6*16 35Mn24
8F15-02.00.00.07Кронштейн2
9F15-02.01.00.00Рычаг переключения передач в сборе1
10F15-02.00.00.17-SВерхний рычаг переключения передач (короткий вал)1
1115F-01.07.01.00Разъём топливной трубки в сборе1
12GB/T5783Болт шестигранный M6*351
13GB848Шайба плоская 61
14GB9074.1Bolt1
15GB/T896 4Стопорное кольцо 42
1640FE-02.00.00.02Резиновая заглушка рукоятки переключения передач1
17GB/T5789Болт с шестигранной головкой и фланцем M6*16 35Mn21
18F15-02.00.00.03Кронштейн крепления троса1
19GB/T5789Болт с шестигранной головкой и фланцем M6*16 35Mn23
20F15-02.00.00.05Пружинная пластина ограничителя переключения передач1
21F15-02.00.00.06Опорная пластина1
22F15-02.00.00.02Прижимная пластина2
23GB/T5789Болт с шестигранной головкой и фланцем M6*16 35Mn23
24F15-02.00.00.11Кронштейн крепления тяги воздушной заслонки1
25F15-02.00.00.10Верхняя крышка разъёма топливопровода1
26F15-02.00.00.18Резиновая виброизолирующая полоса1
2740FE-02.00.00.03Резиновая заглушка оболочки троса1
28DQDF15-00.05.07Резиновая защитная втулка внешнего водяного шланга1
29DQDF15-00.06.00Тяга воздушной заслонки в сборе1
3015F-02.03Чехол тяги воздушной заслонки1
31F15-02.00.00.16Резиновый фиксирующий блок1
32HDYK00.00.22Фиксатор троса основания1
33F15-00.00.00.15Шайба демпфера декоративной панели6
34F15-02.00.00.32Декоративная панель с амортизатором6
3515F-02.11Пластиковый водяной штуцер1
36F15-02.00.00.19Хомут водяного шланга1
37F6-02.03.00.00Кронштейн фиксирующей рукоятки в сборе1
38F6-02.00.00.06Соединитель фиксирующей рукоятки1
39F6-02.00.00.05Ось фиксирующей рукоятки2
40F9.9-02.00.00.17Фиксирующая рукоятка1
4115F-02.10Резиновый чехол тяги переключения передач1
4215F-06.04.05Цилиндрическая гайка1
43DQDF15-00.00.05Пластиковая втулка рычага переключения передач1
44GB/T879.2-2000Пружинный цилиндрический штифт с прямым шлицем Φ4X301
4515F-01.03.11Стопорное кольцо1
46DQDF15-00.01.03Ограничительная тяга1
47GB/T5783Болт шестигранный M6*351
48GB/T848Плоская шайба 61
49DQDF15-00.05.06Кронштейн крепления внешнего водяного шланга1
50GB/T845Саморез с крестообразным шлицем ST2.2*4.52
51DQDF15-00.05.05Посадочное гнездо внешнего водяного шланга1
52DQDF15-00.05.03Разъем внешнего водяного шланга1
53DQDF15-00.05.04Резиновая прокладка1
54DQDF15-00.05.02Крышка внешнего водяного шланга1
55Nylon ribbon1
56DQDF15-00.05.01Внешний водяной шланг φ7xφ12x8801
57HDYK00.00.23Ограничитель троса основания1
58HDYK00.00.24Регулятор троса A2
59HDYK00.06.00Трос дистанционного управления в сборе (3,8 м)2
60DQDF15-00.00.06Закладная деталь1

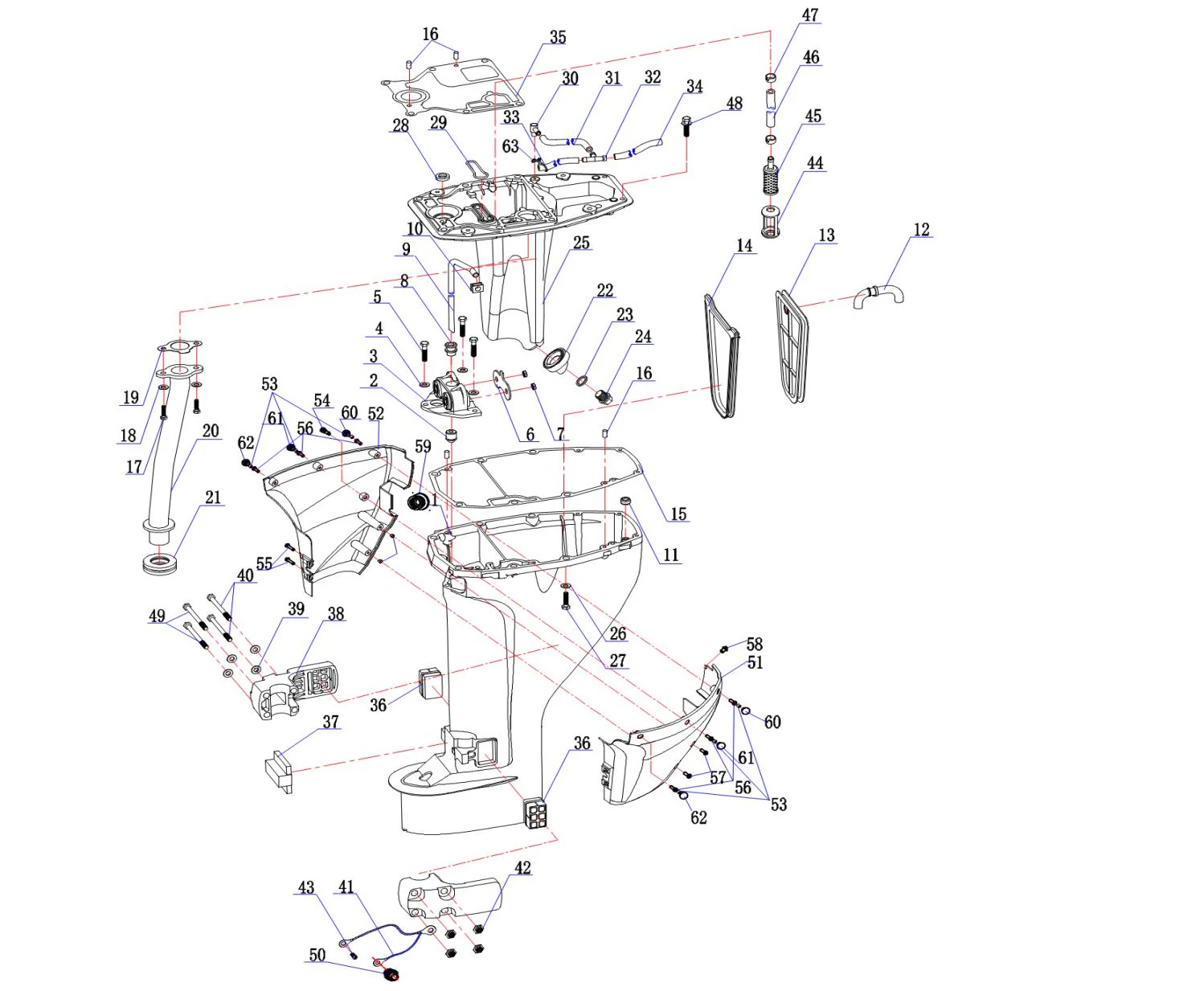

Рис. 9ВЗРЫВ-СХЕМА ВЕРХНЕГО БЛОКА UPPER UNIT EXPLODED VIEW
水上分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-05.02.00.01-SКорпус верхнего узла (короткий вал)1
NoneF15-05.02.00.01-LКорпус верхнего узла (длинный вал)1
215F-05.07Уплотнительное кольцо нижней части водяной трубы1
3F15-05.04.00.00Двухотверстный амортизатор в сборе1
4GB848Шайба плоская 63
5GB5783Болт шестигранный M6*253
6F15-04.00.00.01Прижимная пластина верхнего амортизатора1
7GB6170Гайка шестигранная M62
8F15-05.00.00.19Верхнее резиновое кольцо водяного шланга1
9F15-05.00.00.13Водяной шланг (короткий вал)1
NoneF15-05.00.00.13-LВодяной шланг (длинный вал)1
1015F-05.06Резиновое кольцо водяного патрубка Т-образное1
11F15-05.00.00.12Уплотнительное кольцо1
12F15-05.03.00.02Резиновый воздухоотводящий шланг1
13F15-05.03.00.01Перегородка выпускной системы1
14F15-05.03.00.03Уплотнительное кольцо перегородки1
15F15-05.00.00.03Нижняя прокладка масляного поддона1
1615F-01.06.20Штифт установочный 6*124
17GBT5783(8.8)Болт с шестигранной головкой M6*162
18GB848Шайба плоская 62
19F15-05.00.00.10Уплотнительная прокладка выхлопной трубы1
20F15-05.01.00.00Выхлопная труба в сборе1
21F15-05.00.00.11Демпферное кольцо выхлопной трубы1
22F15-05.00.00.07Резиновое уплотнительное кольцо сливного отверстия1
23F25-01.04.00.01Шайба 141
24F15-05.00.00.08Сливной болт1
25F15-05.00.00.20Масляный поддон1
26GB848Шайба плоская 66
27GB5783Болт шестигранный M6*256
2815F-01.06.27Сальник B13*25*61
29F15-05.00.00.04Резиновый уплотнительный профиль1
3015F-01.06.10Патрубок водяной круглый1
31F15-05.00.00.15Водяной шланг B (5*9*170)1
32F15-05.00.00.17Тройник1
33F15-05.00.00.14Водяной шланг A (5*9*65)1
34F15-05.00.00.16Водяная труба C (выходная труба/формообразующая труба)1
35F15-05.00.00.02Верхняя уплотнительная прокладка масляного поддона1
36F15-00.00.00.03Демпферный блок B2
37F15-00.00.00.02Демпферный блок A1
38F15-00.00.00.01Корпус демпферного блока2
39GB848Шайба плоская 64
40GB5783Болт шестигранный M6*252
41F15-05.00.00.18Соединитель троса1
42GB6177Шестигранная фланцевая гайка M104
43GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
44F15-01.05.03.03Чехол фильтра грубой очистки1
45F15-01.05.04.00Фильтр грубой очистки в сборе1
46F15-01.05.03.02Всасывающий шланг (7*12*190)1
47F15-01.05.03.01Хомут2
48GB9074.1(8.8)2Bolt&flat gasket Assy.2
49GB5783Болт шестигранный M6*252
50JB/7940.1Масленка прямая M61
51F15-00.00.00.16Декоративный кожух (левый)1
52F15-00.00.00.17Декоративный кожух (правый)1
53F15-00.00.00.21Заглушка декоративного кожуха6
5415F-02.11Пластиковый водяной штуцер1
55GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
56GB818Винт с крестообразным шлицем и полукруглой головкой M4*146
57GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
58GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
59F15-00.00.00.14Амортизатор отверстия холостого хода1
60F15-00.00.00.18Заглушка (левая)2
61F15-00.00.00.19Заглушка (средняя)2
62F15-00.00.00.20Заглушка (правая)2
63Hose clip1

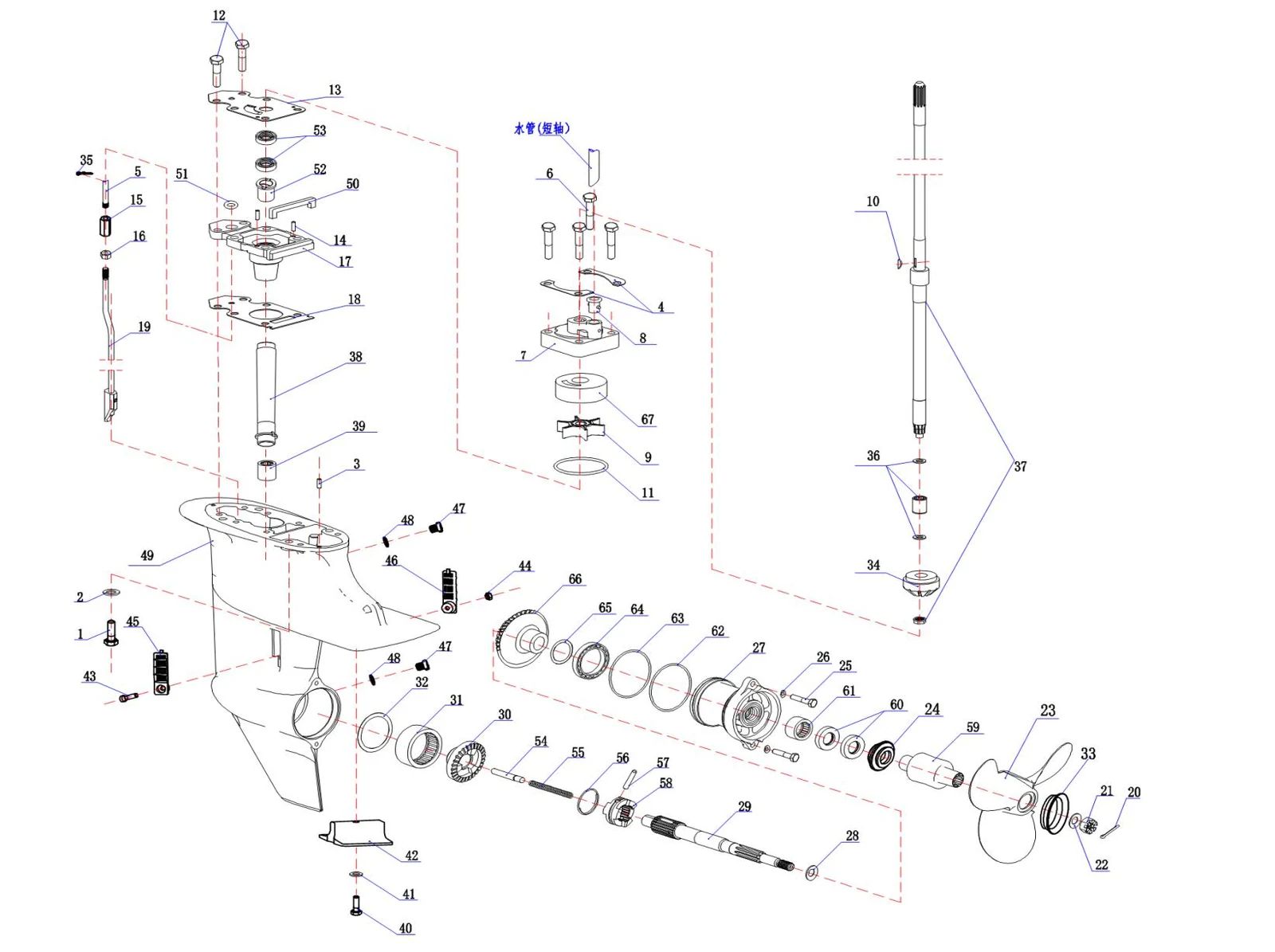

Рис. 10ВЗРЫВ-СХЕМА ПОДВОДНОЙ ЧАСТИ UNDERWATER EXPLODED VIEW
水下分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1GB5783Болт шестигранный M6*254
2GB848Шайба плоская 64
315F-06.03.08Установочный штифт 4*122
415F-06.02.07Крепёжная пластина водяного насоса2
5F15-02.00.00.17-SВерхний рычаг переключения передач (короткий вал)1
6GB5783Болт шестигранный M6*254
715F-06.02.01Корпус водяного насоса1
815F-06.02.06Уплотнительное кольцо водяной трубы водяного насоса1
915F-06.02.04Крыльчатка водяного насоса1
1015F-06.01.09Шпонка1
1115F-06.02.02O-образное кольцо корпуса водяного насоса1
12GB5783Болт шестигранный M6*252
1315F-06.03.01Прижимная пластина подшипникового узла (хромированная)1
1415F-06.03.08Установочный штифт 4*122
1515F-06.04.05Цилиндрическая гайка1
16GB6170Гайка шестигранная M61
1715F-06.03.02Корпус подшипникового узла1
1815F-06.03.07Уплотнительная прокладка подшипникового узла1
19F15-06.01.00.00-SКулачок переключения передач в сборе (S)1
NoneF15-06.01.00.00-LРычаг кулачка переключения передач в сборе (L)1
20GB91Шплинт(2.5*20)1
2115F-06.14.06Шестигранная гайка с прорезью1
22GB96Шайба плоская 41
2315F-06.14.01Гребной винт (9-1/4*11)1
2415F-06.13Втулка1
25GB5783Болт шестигранный M6*252
26GB848Шайба плоская 62
2715F-06.12.06Крышка нижнего корпуса1
2815F-06.11Шайба1
2915F-06.10.01Вал гребного винта1
3015F-06.09Коническая шестерня переднего хода1
3115F-06.07Конический роликовый подшипник (30205)1
3215F-06.08Регулировочная шайба шестерни переднего хода (0.1)2
3315F-06.14.02Ступица гребного винта1
3415F-06.01.10Шестерня1
3515F-04.08.05Стопорное кольцо (большое)1
3615F-06.01.13Упорный цилиндрический роликовый подшипник1
3715F-06.01.08-SПриводной вал (короткий вал)1
None15F-06.01.08-LПриводной вал (L)1
3815F-06.01.07Нейлоновое кольцо1
3915F-06.01.14Игольчатый подшипник F1420 (NSK)1
None15F-06.01.14Игольчатый подшипник F1420 (NSK)1
40GB5789Болт с шестигранной головкой и фланцем M6*161
41GB861.1Шайба стопорная с внутренними зубьями M61
4215F-06.15Анод B1
43GB820Крестовая полупотайная головка винт M5*201
44DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
4515F-06.01.05Крышка водозаборника A1
4615F-06.01.06Крышка водозаборника B1
4715F-06.01.03Заливная пробка2
4815F-06.01.04Прокладка сливной пробки2
4915F-06.01.02Корпус подводной части1
5015F-06.03.04Уплотнитель подшипникового узла1
5115F-06.03.03Кольцо O-ring тяги переключения передач1
5215F-06.03.06Цилиндрический подшипник с буртиком1
5315F-06.03.05Сальник 20*30*62
5415F-06.10.06(S)Плунжер переключения передач S=431
5515F-06.10.05Пружина сжатия1
5615F-06.10.04Стопорное кольцо1
5715F-06.10.03Штифт сцепления1
5815F-06.10.02Кулачковая муфта1
5915F-06.14.03Внутренние шлицы гребного винта1
6015F-06.12.08Сальник 17*30*62
6115F-06.12.07Игольчатый подшипник 17BM23121
6215F-06.12.04Кольцо O-образное (56*3.1)1
6315F-06.12.05Кольцо O-образное (57.8*2)1
6415F-06.12.03Подшипник шариковый радиальный 60051
6515F-06.12.02Регулировочная шайба шестерни заднего хода1
6615F-06.12.01Коническая шестерня заднего хода1
6715F-06.02.03Внутренний корпус водяного насоса1
NoneF15(S)-06.00.00.00Узел подводного устройства1
NoneF15(L)-06.00.00.00Узел подводного устройства1

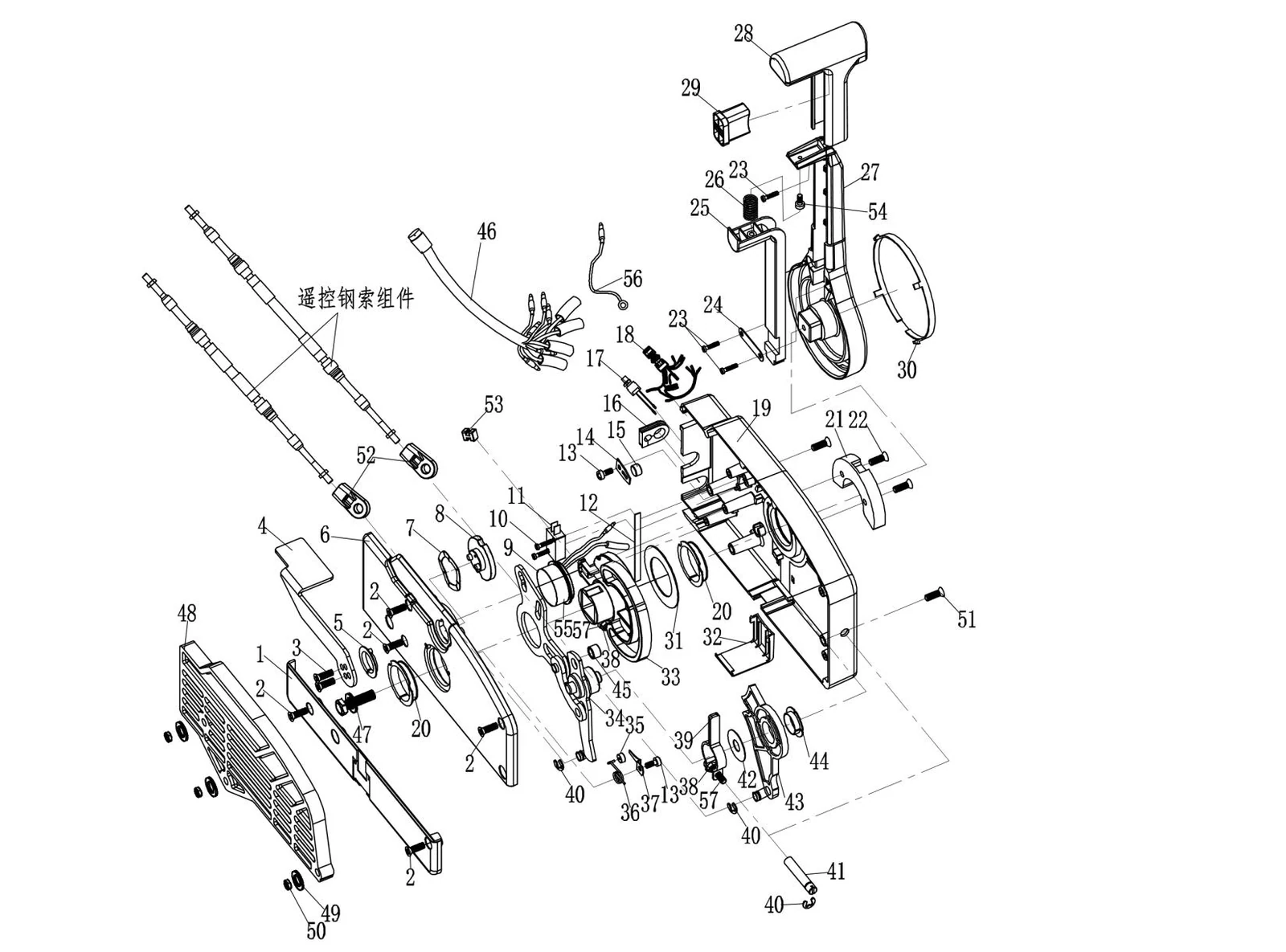

Рис. 11ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX
遥控盒 爆炸图
REFНомер деталиНаименованиеКол-во
1HDYK00.00.01Малая крышка1
2GB819Винт с крестообразным шлицем потайной M5*455
3GB819Винт с крестообразным шлицем потайной M5*452
4HDYK00.00.02Рукоятка фиксации холостого хода1
5HDYK00.00.04Антифрикционное кольцо1
6HDYK00.00.31Большая крышка1
7HDYK00.00.03Волнистая шайба1
8HDYK00.01.00Узел фиксатора рукоятки1
9HDYK00.02.01Зуммер1
10GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
11HDYK00.05.00Выключатель запуска холостого хода1
12HDYK00.00.10Пружинная пластина5
13GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
14HDYK00.00.09Прижимная пластина1
15HDYK00.00.11Ограничительный штифт передач1
16HDYK00.00.12Уплотнительное кольцо жгута проводов1
17HDYK00.03.00Выключатель аварийной остановки в сборе1
18HDYK00.04.00Выключатель запуска в сборе1
19HDYK00.00.08Корпус дистанционного пульта1
20HDYK00.00.16Антифрикционное кольцо основания переключения передач2
21HDYK00.00.20Ограничитель рукоятки1
22GB819Винт с крестообразным шлицем потайной M5*452
23GB819Винт с крестообразным шлицем потайной M5*453
24HDYK00.09.05Прижимная пластина фиксатора рукоятки1
25HDYK00.09.04Выключатель фиксации рукоятки1
26HDYK00.09.06Пружина1
27HDYK00.09.01Основание рукоятки1
28HDYK00.09.03Рукоятка1
29HDYK00.09.07Крышка выключателя рукоятки1
30HDYK00.09.02Декоративное кольцо основания рукоятки1
31HDYK00.00.15Антифрикционная прокладка основания переключения передач1
32HDYK00.00.26Соединитель крышки1
33HDYK00.00.14Основание переключения передач1
34HDYK00.07.00Узел управления дроссельной заслонкой в сборе1
35HDYK00.00.06Направляющий ролик1
36HDYK00.00.07Пружина1
37HDYK00.00.05Прижимная пластина направляющего ролика1
38GB6170Гайка шестигранная M62
39HDYK00.08.01Стопорный хомут1
40GB896Стопорное кольцо 63
41HDYK00.08.02Регулировочный винт1
42HDYK00.00.19Переключатель передач с антифрикционной прокладкой1
43HDYK00.00.17Контроллер переключения передач1
44HDYK00.00.13Антифрикционная пластина контроллера дросселя1
45HDYK00.07.10Направляющий ролик1
46HDYK00.00.33Семиконтактный разъём 5M1
47GB9074.1(8.8)Hex Bolt, Flat Pad M8*30(8.8)1
48HDYK00.00.32Крепёжная пластина пульта дистанционного управления1
49GB5287Плоская шайба 63
50GB6170Гайка шестигранная M63
51GB820Крестовая полупотайная головка винт M5*203
52HDYK00.00.25Регулировочное устройство троса B2
53HDYK00.00.27Уплотнительное гнездо троса1
54GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
55HDYK00.02.02Кожух зуммера1
56HDYK00.05.01Трос холостого хода электростартера1
57GB5783Болт шестигранный M6*252
