海的 F6 - F6HL(S)

共 12 个部位，点击零件编码查看详情，或搜索本页零件。

1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ2ВЕРХНИЙ КОЖУХ3СТАРТОВЫЙ КОЖУХ4СИЛОВОЙ БЛОК5СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ6ПОРШЕНЬ КОЛЕНЧАТОГО ВАЛА7РУЛЕВАЯ РУКОЯТКА8НИЖНИЙ КОЖУХ9ВЗРЫВ-СХЕМА ВЕРХНЕГО БЛОКА10СЕКЦИЯ КРЕПЛЕНИЯ11ВЗРЫВ-СХЕМА ПОДВОДНОЙ ЧАСТИ12СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

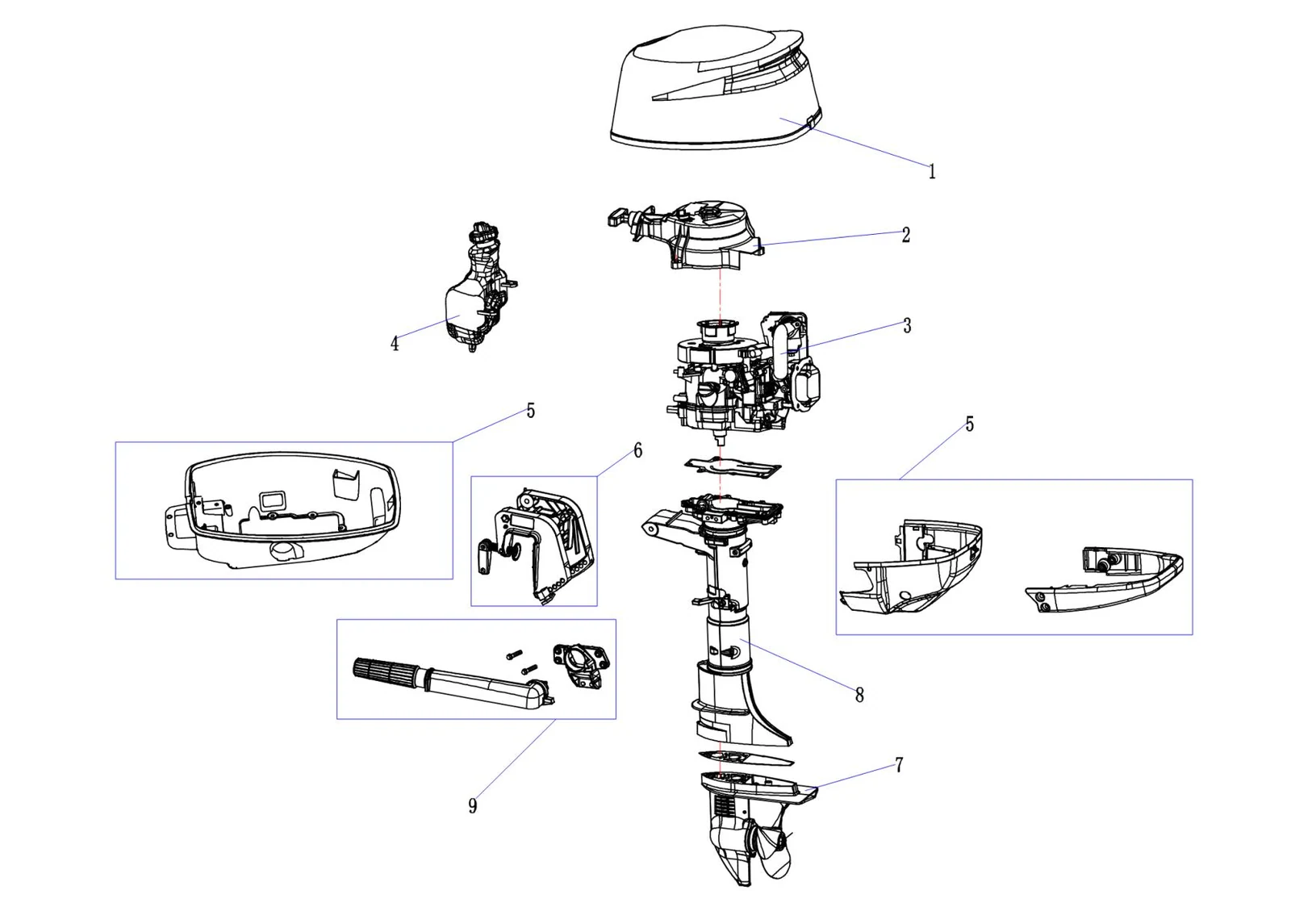

Рис. 1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ GENERAL ASSEMBLY EXPLOSION VIEW
总装分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-07.00.00Верхний кожух в сборе1
2F4-01.01.00Пусковой кожух в сборе1
3F4-01.06.00Силовая установка1
4F4-01.07.00Топливная система1
5F4-02.00.00Детали нижнего кожуха1
6F4-03.00.00Зажимной кронштейн в сборе1
7F4-06.00.00Узел подводного привода1
8F4-05.00.00Подводная часть1
9F4-04.00.00Рулевой узел1

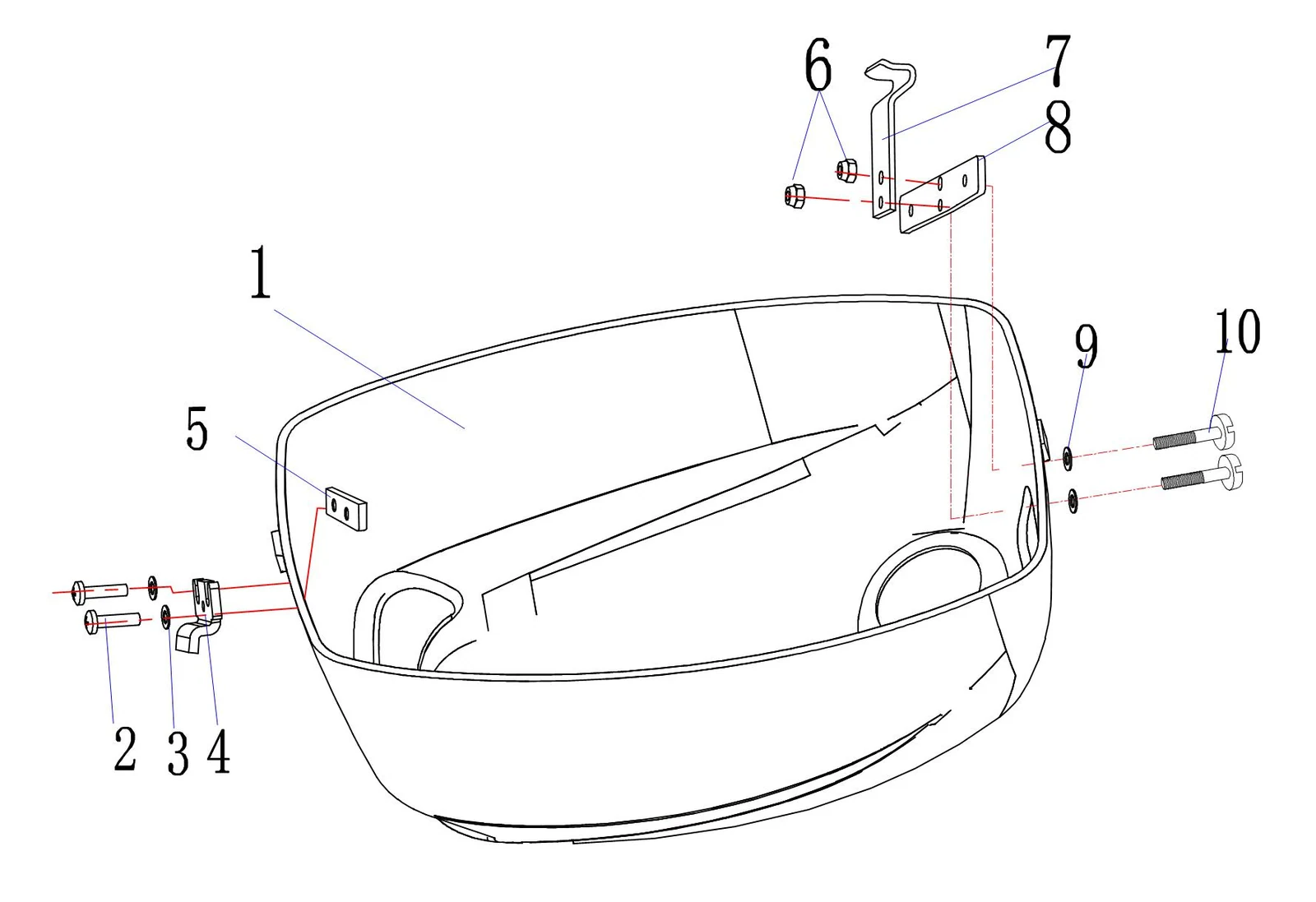

Рис. 2ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F4Рукоятка переключения передач (совместная разработка)1
2GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
3GB97.1Шайба плоская 62
4F6-07.00.00.04Задний фиксирующий крюк верхнего кожуха1
52.5F-02.00.00.10Фиксирующая пластина стопорного крючка1
6DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
7F15-07.00.00.06Передний фиксирующий крючок1
8F9.9-07.09Переднее гнездо фиксирующего крюка1
9GB96Шайба плоская 42
10GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
NoneF4-07.00.00.00Верхний кожух в сборе1

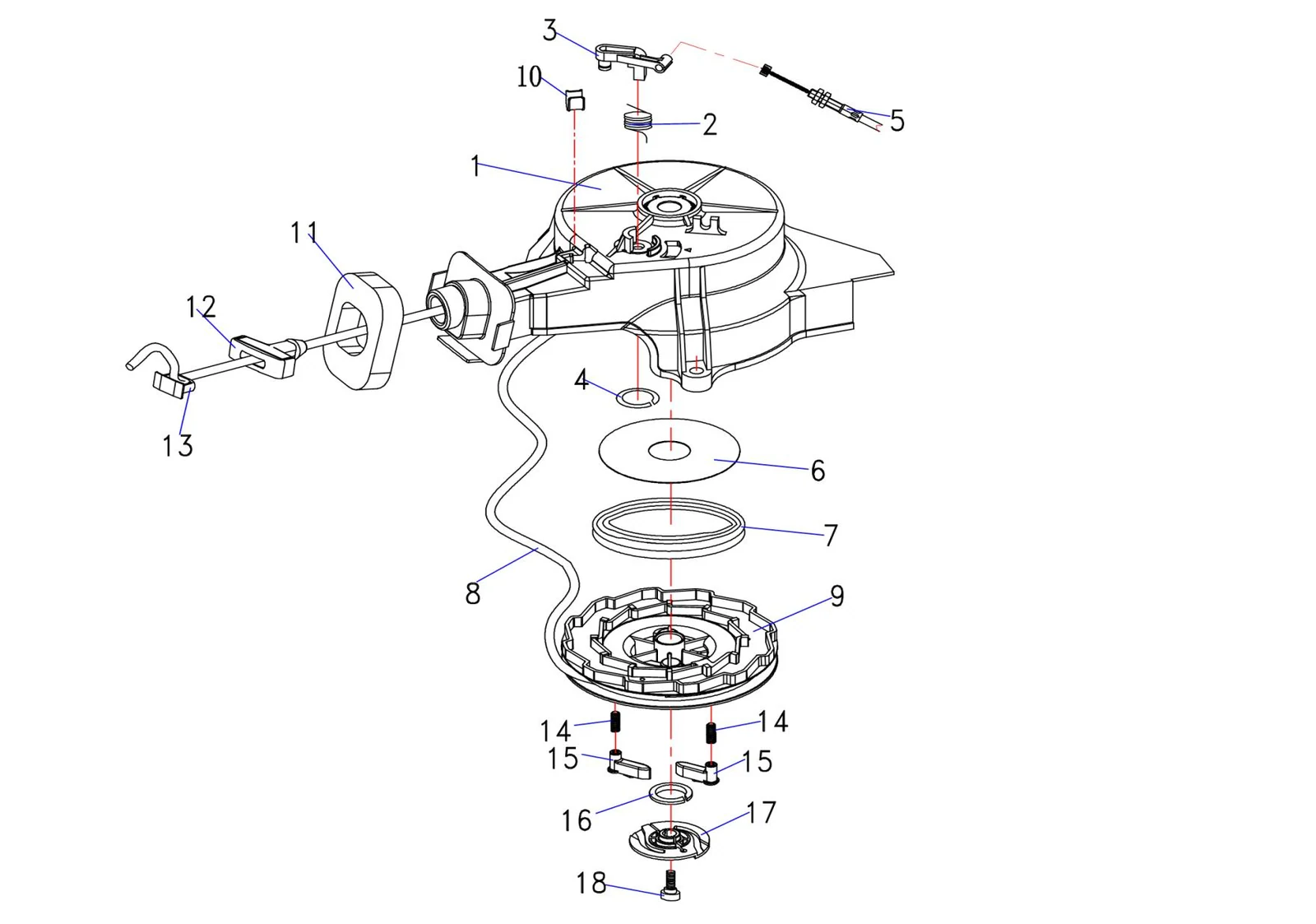

Рис. 3СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-01.01.01Корпус пускового кожуха1
2F4-01.01.04Торсионная пружина тормоза1
3F4-01.01.03Тормоз1
4GB896Стопорное кольцо 61
5F6-02.02.00.00Трос тормоза в сборе1
6F4-01.01.07Антифрикционная пластина1
7F4-01.01.08Спиральная пружина1
8F4-01.01.15Шнур стартера 1800mm1
9F4-01.01.09Пусковое колесо1
10F9.9-01.07.00.06U-образная скользящая втулка1
11F4-01.01.06Демпферное кольцо1
1215F-01.01.08Рукоятка стартера1
1315F-01.01.10Крышка рукоятки1
14F4-01.01.10Пружина приводного рычага2
15F4-01.01.11Приводной рычаг2
16F4-01.01.13Пружинное стопорное кольцо1
17F4-01.01.12Пусковая прижимная пластина1
18F4-01.01.14Винт прижимной пластины1
NoneF4-01.01.00.00Узел пускового кожуха1

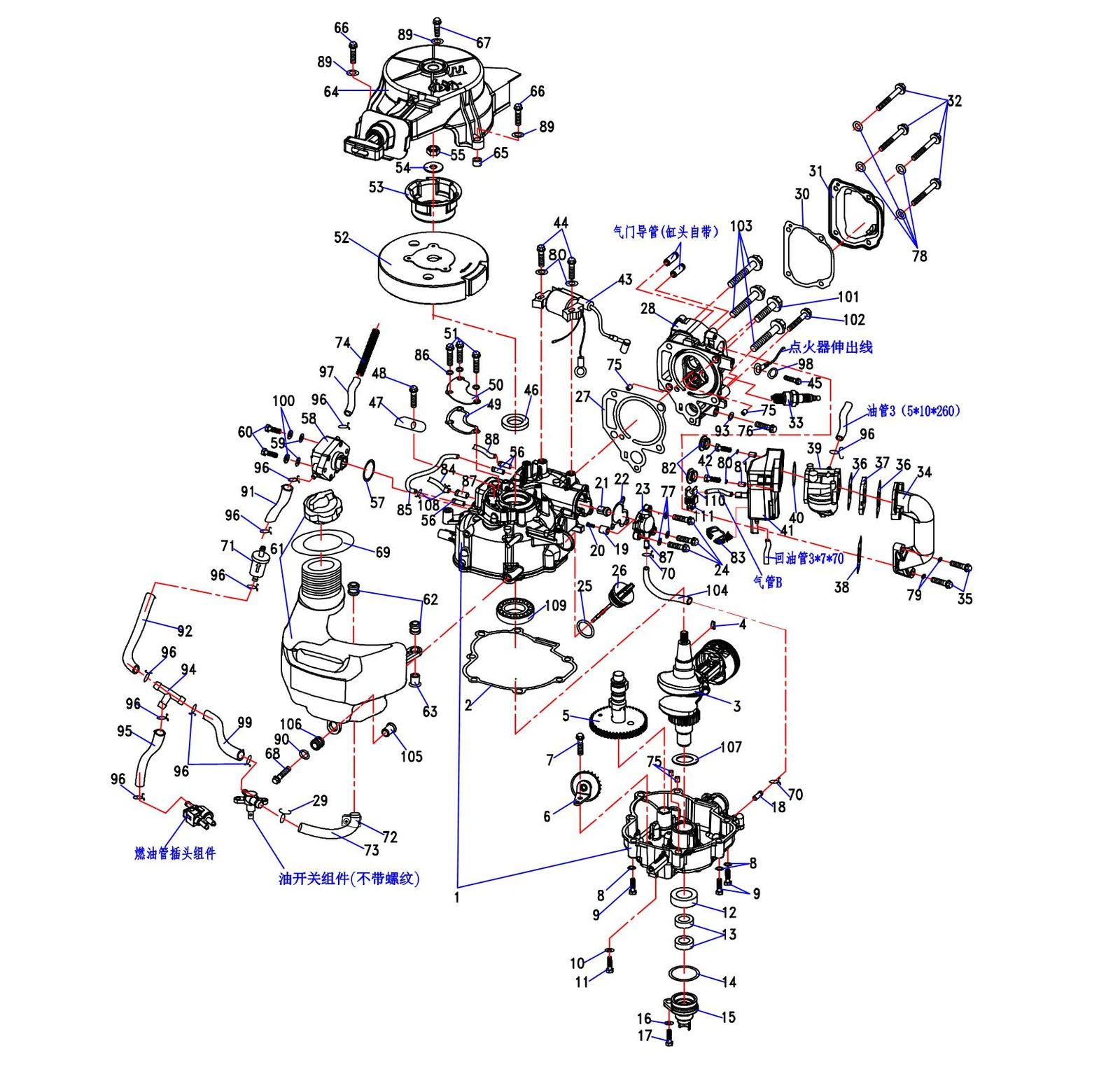

Рис. 4СИЛОВОЙ БЛОК POWER UNIT
动力部分 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-01.06.01.00Узел картера1
1F4-01.06.13Крышка картера1
2F4-01.06.16Прокладка картера1
3Crankhandle lever Assy.1
4F4-01.06.19Шпонка коленчатого вала1
5F4-01.06.23.00Узел распределительного вала1
6F4-01.06.14.00Узел маслоотражающей шестерни1
7GB5789Болт с шестигранной головкой и фланцем M6*161
8GB848Шайба плоская 67
9GB5783Болт шестигранный M6*257
10F2.5-01.01.00.04Медная шайба1
11F2.5-01.01.00.02Болт сливного отверстия1
12F4-01.06.15.02Двухкромочное масляное уплотнение A (20*30*7)1
13F4-01.06.15.03Двухкромочный сальник B10.8*21*72
14F4-01.06.15.04O-образное кольцо корпуса1
15F4-01.06.15.01Корпус сальника1
16GB848Шайба плоская 61
17GB5783Болт шестигранный M6*251
18F4-01.06.03Штуцер топливной трубки1
19F9.9-01.03.00.34Анод A1
20GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
21F15-01.06.14Термостат (60°)1
22F4-01.06.28Прокладка термостата1
23F4-01.06.29Крышка термостата1
24GB5783Болт шестигранный M6*253
25F4-01.06.27O-образное кольцо масляного щупа1
26F4-01.06.26Маслоизмерительный щуп1
27F4-01.06.32Прокладка цилиндра1
28F4-01.06.33.01Головка цилиндра1
29hose clip1
30F4-01.06.34Прокладка крышки головки цилиндра1
31F4-01.06.35Крышка головки цилиндра1
32GB5783Болт шестигранный M6*254
33BR6HS(F2.5/F4)Свеча зажигания1
34F4-01.02.02Впускной коллектор1
35GB5783Болт шестигранный M6*252
36F4-01.02.03Прокладка впускного коллектора (вход)2
37F4-01.02.04Проставка карбюратора1
38F4-01.02.01Прокладка впускного коллектора (выход)1
39F4-01.02.05.00Узел карбюратора1
40F4-01.02.06.01O-образное кольцо воздушного фильтра (31*2)1
41F4-01.02.06.00Узел воздушного фильтра1
42GB5783Болт шестигранный M6*252
43F4-01.03.01.00Узел зажигания1
44GB5783Болт шестигранный M6*252
45GB5783Болт шестигранный M6*251
46F4-01.06.04Сальник коленчатого вала 25*40*51
47F4-01.06.05Лепестковый клапан1
48GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
49F4-01.06.06Прокладка воздушной камеры1
50F4-01.06.07Крышка воздушной камеры1
51GB5783Болт шестигранный M6*253
52F4-01.03.03.00Узел маховика1
53F4-01.06.36Втулка пускового вала1
54F4-01.06.38Шайба маховика1
55F4-01.06.37Гайка маховика1
5615F-01.06.21Круглый штуцер воздушной трубки B3
57F4-01.07.13.11O-образное кольцо топливного насоса1
58F4-01.07.13.00Узел топливного насоса1
59GB97.1Шайба плоская 62
60GB5783Болт шестигранный M6*252
61F4-01.07.01.01Топливный бак1
62F4-01.07.01.04Демпферная подушка (топливного бака)2
63F4-01.07.01.02Втулка топливного бака2
64F4-01.01.00.00Узел пускового кожуха1
65F4-01.01.02Втулка пускового кожуха3
66GB5783Болт шестигранный M6*252
67GB5783Болт шестигранный M6*251
68GB5783Болт шестигранный M6*251
69F4-01.07.01.03Демпферное кольцо топливного бака1
70Hose clip2
71F9.9-01.04.03.00Топливный фильтр в сборе1
723.5F-01.04.05.00Хомут в сборе1
73F4-01.07.15-ⅡТопливный шланг (Gongzhan)1
74F4-01.07.12Гофра ф12*1151
75F4-01.06.12Полый установочный штифт4
76GB5783Болт шестигранный M6*251
77GB848Шайба плоская 63
78GB848Шайба плоская 64
79GB848Шайба плоская 62
80GB848Шайба плоская 64
81F4-01.02.06.07Уплотнительная втулка2
82F4-01.02.06.06Резиновая заглушка2
83F4-01.02.06.05Круглая нейлоновая застежка1
84F4-01.06.10Воздушная трубка B1
85F4-01.06.09Воздушная трубка A1
86GB848Шайба плоская 63
87F4-01.06.03Штуцер топливной трубки2
88F4-01.06.08Трубка возврата масла1
89GB848Шайба плоская 63
90GB5287Плоская шайба 61
91F4-01.07.09Топливная трубка B1
92F6-01.04.00.04Масляная трубка B1
93F2.5-01.01.00.04Медная шайба1
94F15-05.00.00.17Тройник1
95F6-01.04.00.04Масляная трубка B1
96Hose clip10
97F4-01.07.16Масляная трубка 3 (5*10*260)1
98GB848Шайба плоская 61
99Fuel hose1
100GB93Шайба пружинная 62
101GB5789(10.9)Болт шестигранный с фланцем M8*401
102GB5789(10.9)Болт шестигранный с фланцем M8*401
103GB5789(10.9)Болт шестигранный с фланцем M8*403
104F4-01.06.31Водяная трубка термостата 5*9*1851
105F15-01.03.00.43Дистанционная трубка1
106F15-02.00.00.32Декоративная панель с амортизатором1
107F4-01.06.22Регулировочная шайба шестерни газораспределения1
108Hose clip2
109F4-01.06.02Шарикоподшипник глубокого паза 6205CC31
110F4-01.07.10.01Хомут трубы A1
111F4-01.07.10.02Хомут трубки B1

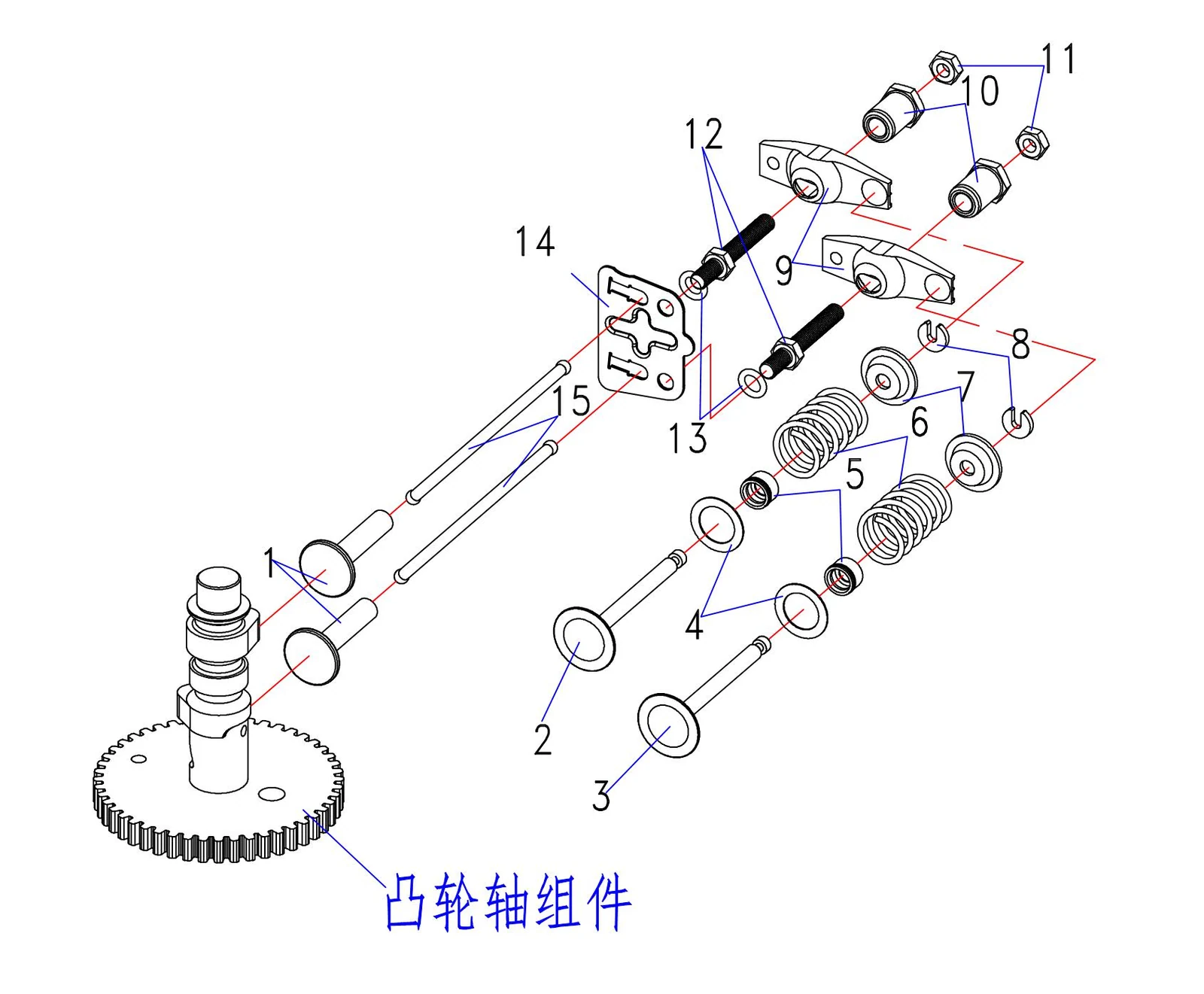

Рис. 5СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ VALVE SYSTEM
配气系统 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-01.06.24Толкатель клапана2
2F4-01.06.33.05Впускной клапан1
3F4-01.06.33.06Выпускной клапан1
4F4-01.06.33.08Шайба пружины клапана2
5F4-01.06.33.09Маслосъёмный колпачок клапана2
6F4-01.06.33.07Пружина клапана2
7F4-01.06.33.11Тарелка пружины клапана2
8F4-01.06.33.10Сухарь клапана2
9F4-01.06.33.14Коромысло2
10F4-01.06.33.16Сферическая опора коромысла2
11F4-01.06.33.15Гайка шестигранная2
12F4-01.06.33.13Болт коромысла2
13GB848Шайба плоская 62
14F4-01.06.33.12Направляющая пластина1
15F4-01.06.25Толкатель2

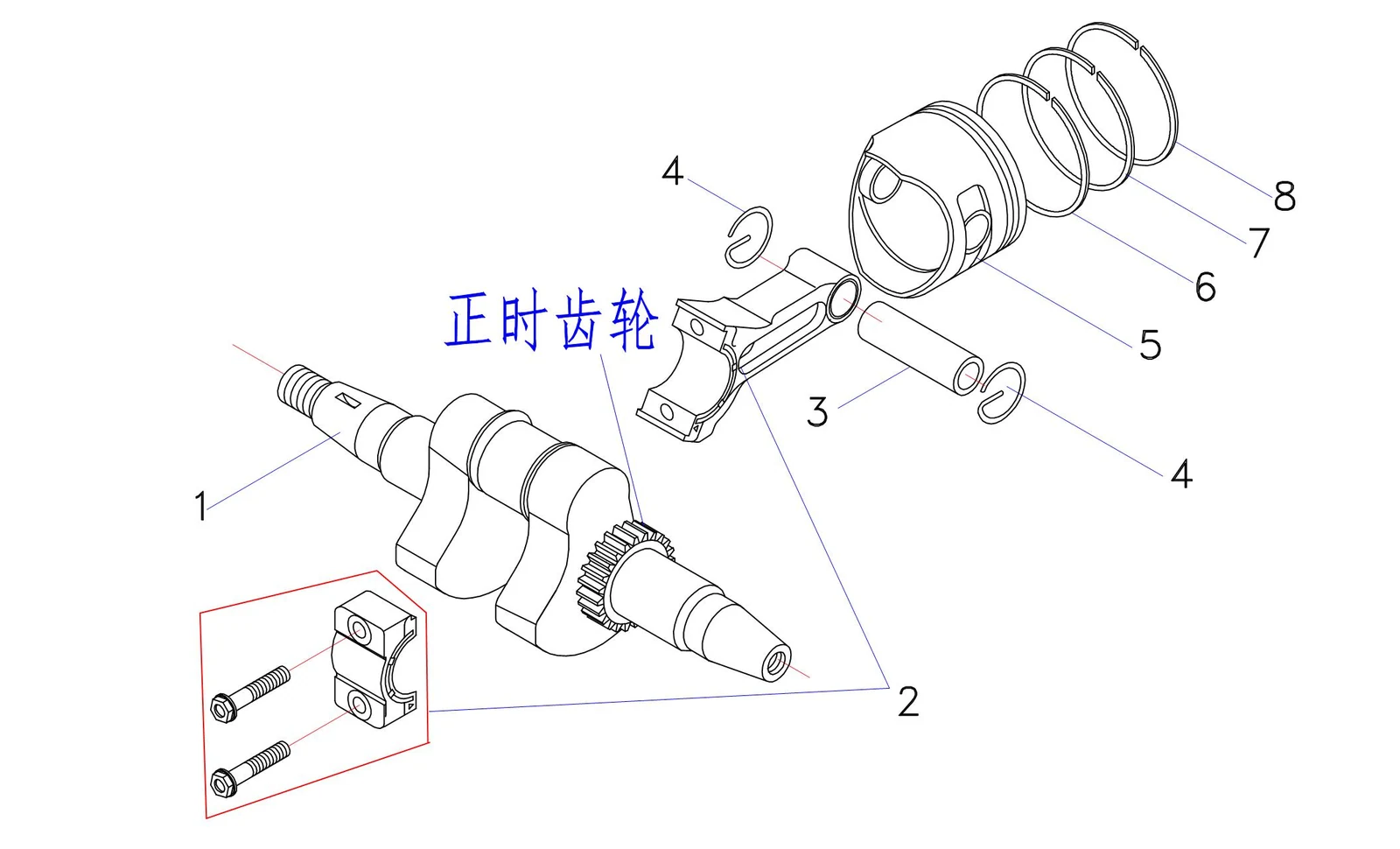

Рис. 6ПОРШЕНЬ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT PISTON
曲轴活塞 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-01.06.18.00Коленчатый вал в сборе1
2F4-01.06.20.00Шатун в сборе1
3F4-01.06.21.02Поршневой палец1
4F4-01.06.21.03Стопорное кольцо поршневого пальца2
5F4-01.06.21.01Поршень1
6F4-01.06.21.06Третье маслосъемное кольцо в сборе1
7F4-01.06.21.05Второе компрессионное кольцо1
8F4-01.06.21.04Первое компрессионное кольцо1

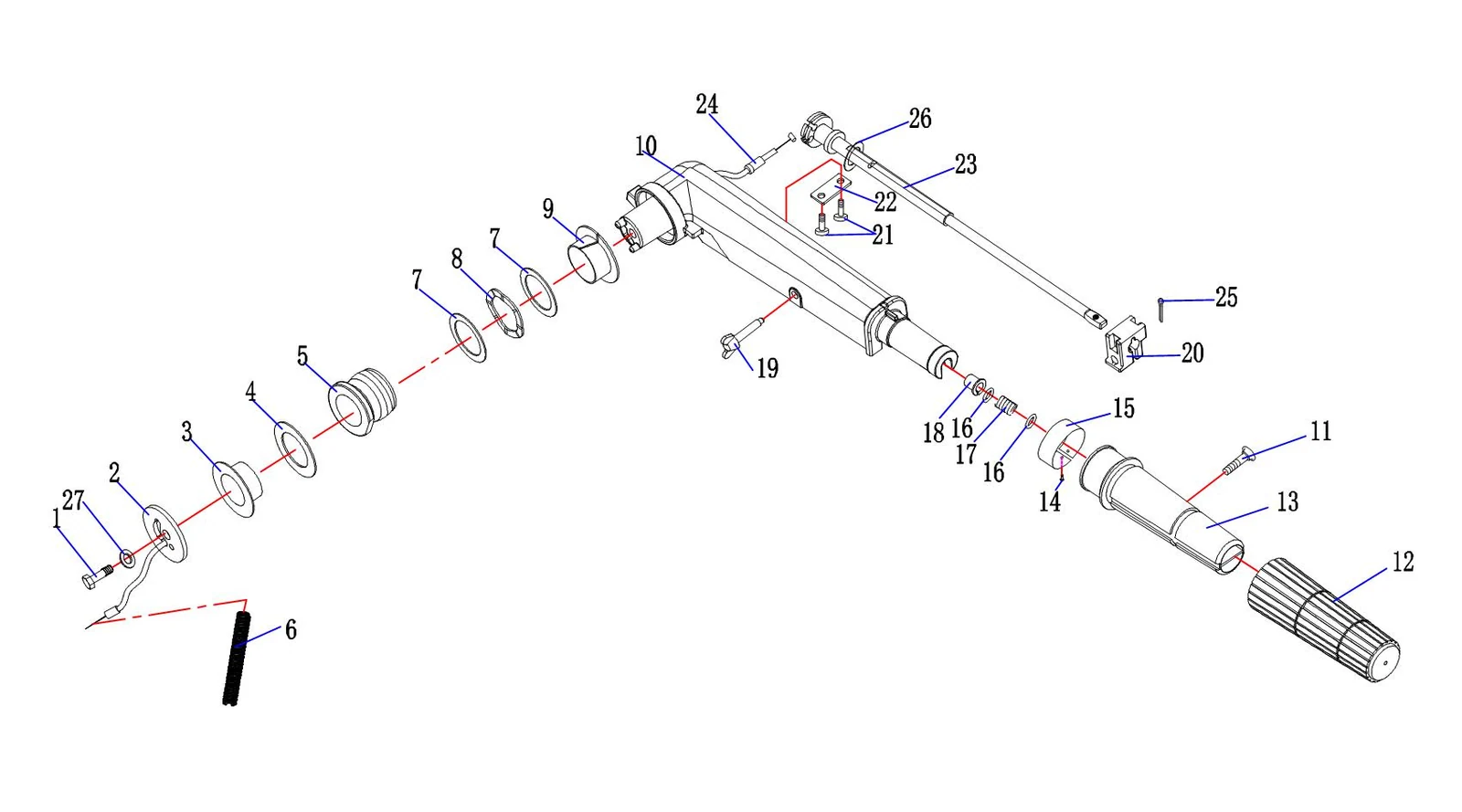

Рис. 7РУЛЕВАЯ РУКОЯТКА STEERING HANDLE
操舵手柄 爆炸图
REFНомер деталиНаименованиеКол-во
1GB5783Болт шестигранный M6*251
2F4-04.03Прижимная пластина рукоятки управления1
3F4-04.04Антифрикционное кольцо A1
4F4-04.05Прокладка A1
5F4-04.01.02.00Узел демпферного кольца рукоятки1
6F4-05.15Гофрированный патрубок ф10*1551
7F4-04.07Прокладка B2
8F4-04.08Волнистая шайба1
9F4-04.06Антифрикционное кольцо B1
10F4-04.09.01Рукоятка управления1
11GB820Крестовая полупотайная головка винт M5*201
1215F-04.07.14Резиновая втулка рукоятки1
1315F-04.07.13Рукоятка1
14GB845Винт самонарезающий с крестообразным шлицем ST2.2*41
15F4-04.11-ⅡТабличка дросселя1
16GB848Шайба плоская 62
1715F-04.07.11Пружина1
1815F-04.07.12Втулка1
1915F-04.07.09Ручка регулировки сопротивления1
2015F-04.07.08Стопорный блок1
21GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
2215F-04.07.07Прижимная пластина тяги дроссельной заслонки1
2315F-04.07.05Тяга дроссельной заслонки1
24F4-04.10Трос газа в сборе (общий)1
25GB91Шплинт(2.5*20)1
26GB848Шайба плоская 61
27GB848Шайба плоская 61
NoneF4-04.00.00.00Узел рукоятки управления1

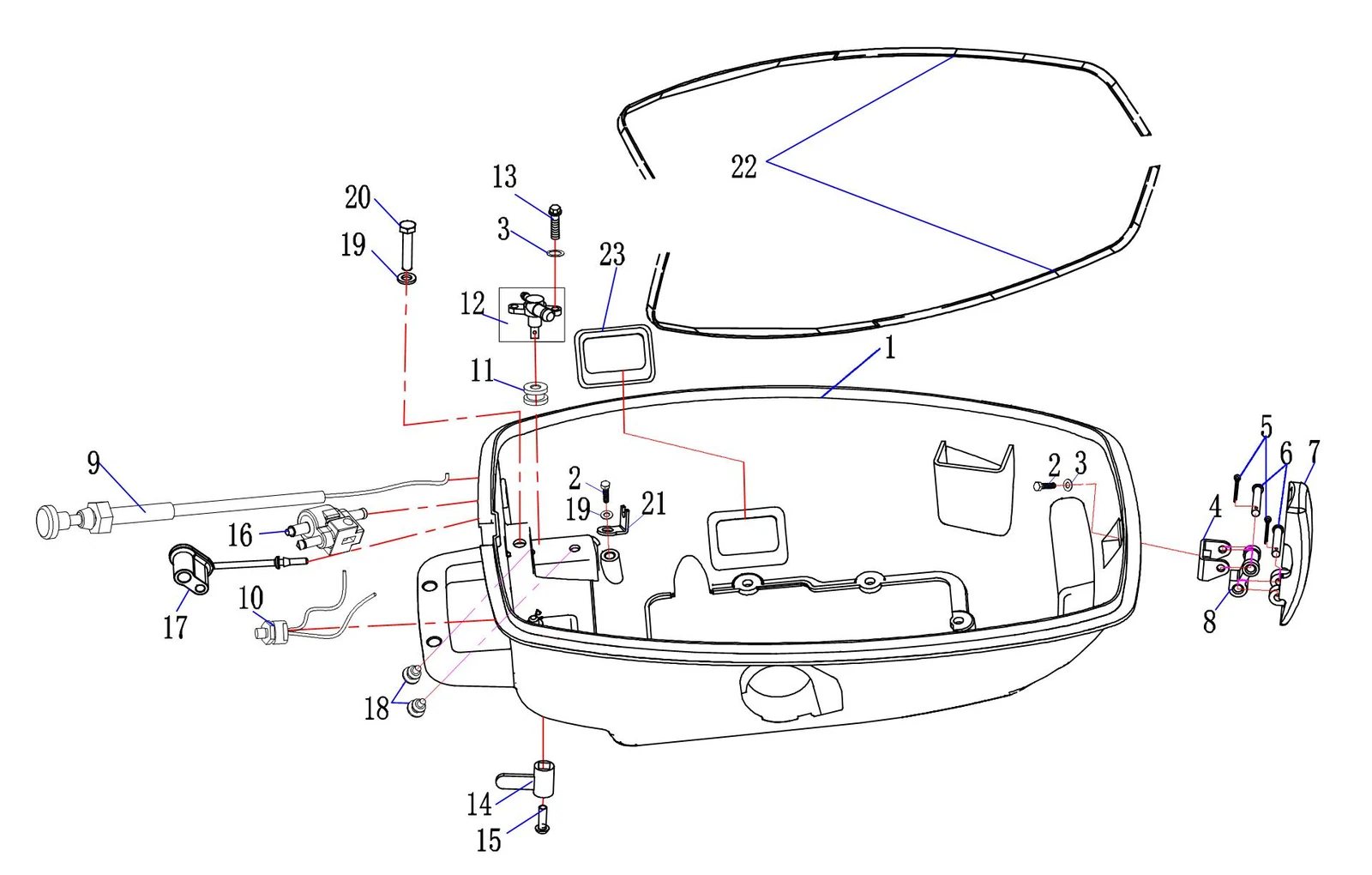

Рис. 8НИЖНИЙ КОЖУХ BOTTOM COWLING
底罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-02.21.01Нижний кожух (литой) (новое состояние)1
2GB5783Болт шестигранный M6*252
3GB97.1Шайба плоская 62
4F6-02.03.00.00Кронштейн фиксирующей рукоятки в сборе1
5GB/T896 4Стопорное кольцо 42
6F6-02.00.00.05Ось фиксирующей рукоятки2
7F6-02.00.00.07Фиксирующая рукоятка1
8F6-02.00.00.06Соединитель фиксирующей рукоятки1
9F4-02.10-ⅡРучка воздушной заслонки в сборе (общая)1
1015F-04.07.03Узел аварийного выключателя1
113.5F-07.04Виброизолирующее кольцо1
12F4-01.07.05.00Основание топливного крана1
13GB5783 (8.8)Болт 6x161
14F4-01.07.05.01Ручка топливного крана1
15GB818Винт с крестообразным шлицем и полукруглой головкой M4*141
1615F-01.07.01.00Разъём топливной трубки в сборе1
17F6-01.04.00.12Чехол разъема топливопровода1
1815F-02.09Резиновая заглушка внешнего водяного патрубка2
19GB97.1Шайба плоская 62
20GB5783Болт шестигранный M6*251
21F4-01.06.17Кронштейн троса1
223.5F-Ⅱ-02.01.03Уплотнительная полоса (480)2
23F4Рукоятка переключения передач (совместная разработка)1

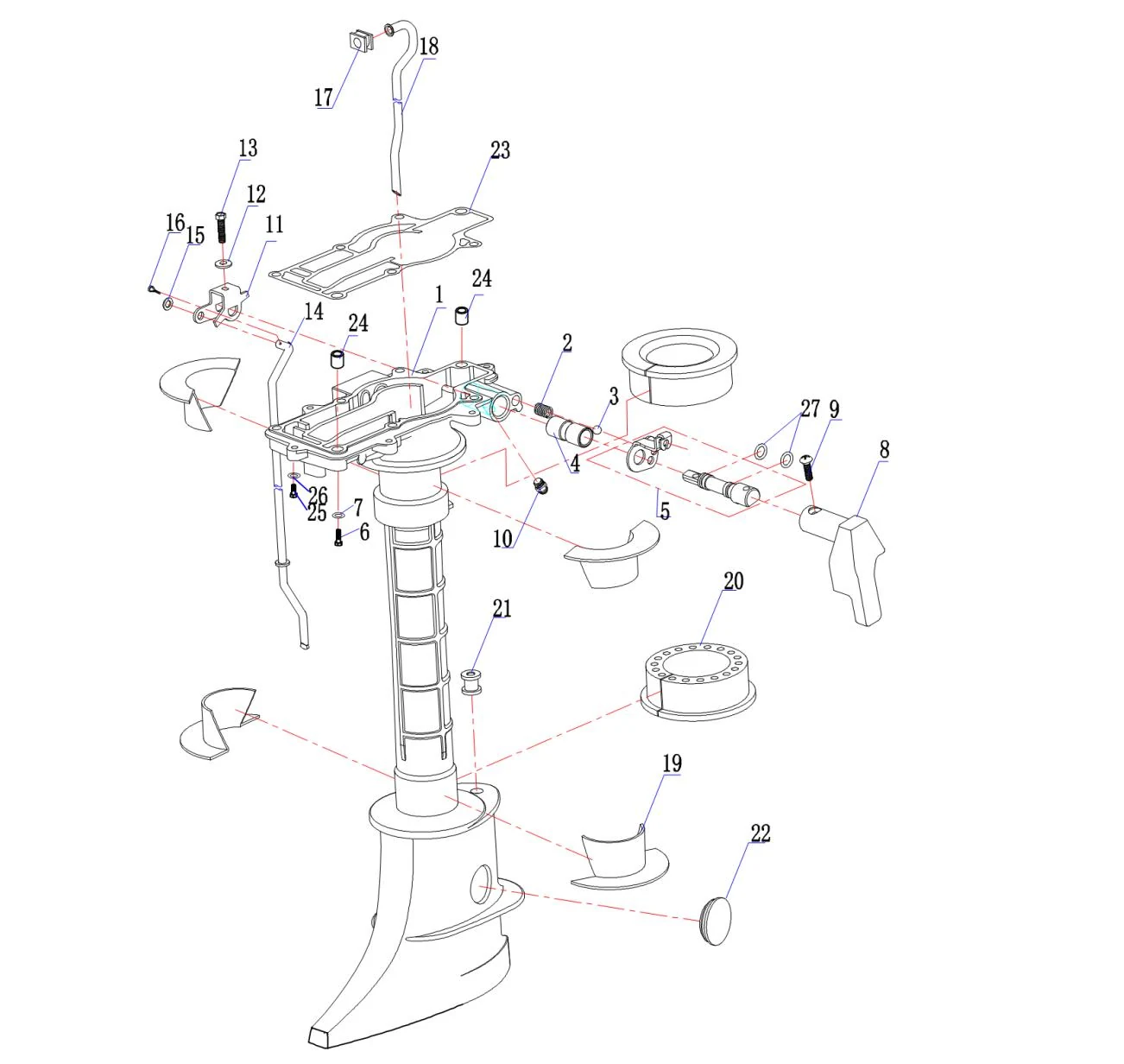

Рис. 9ВЗРЫВ-СХЕМА ВЕРХНЕГО БЛОКА UPPER UNIT EXPLODED VIEW
水上分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1F4-05.01.01Корпус верхнего узла1
2F4-05.04Нажимная пружина1
3F4-05.03Стальной шарик 81
4F4-05.01.02Втулка вала переключения передач1
5F4-05.02.00Вилка переключения передач в сборе1
6GB5783Болт шестигранный M6*257
7GB848Шайба плоская 67
8F4Рукоятка переключения передач (совместная разработка)1
9GB820Крестовая полупотайная головка винт M5*201
10JB7940.1Пресс-маслёнка прямая M61
11F4-05.07Кронштейн тяги переключения передач1
12GB848Шайба плоская 61
13GB5783Болт шестигранный M6*251
14F4-05.06Тяга переключения передач1
15GB848Шайба плоская 61
16GB91Шплинт(2.5*20)1
17F4-05.13Верхнее уплотнительное кольцо водяной трубки1
18F4-05.12Водяная трубка (длинный вал)1
NoneF4-05.12Водяная трубка (длинный вал)1
19F4-05.08Втулка амортизатора4
20F4-05.09Амортизационное кольцо2
21F4-05.01.03Уплотнительное кольцо рычага кулачка переключения передач1
22F4-05.01.04Заглушка верхняя1
23F4-06.39Уплотнительная прокладка1
24F4-06.27Полый установочный штифт2
25GB5783(8.8)Болт с шестигранной головкой M6*166
26GB848Шайба плоская 66
27F4-05.02.03Уплотнительное кольцо вилки переключения2

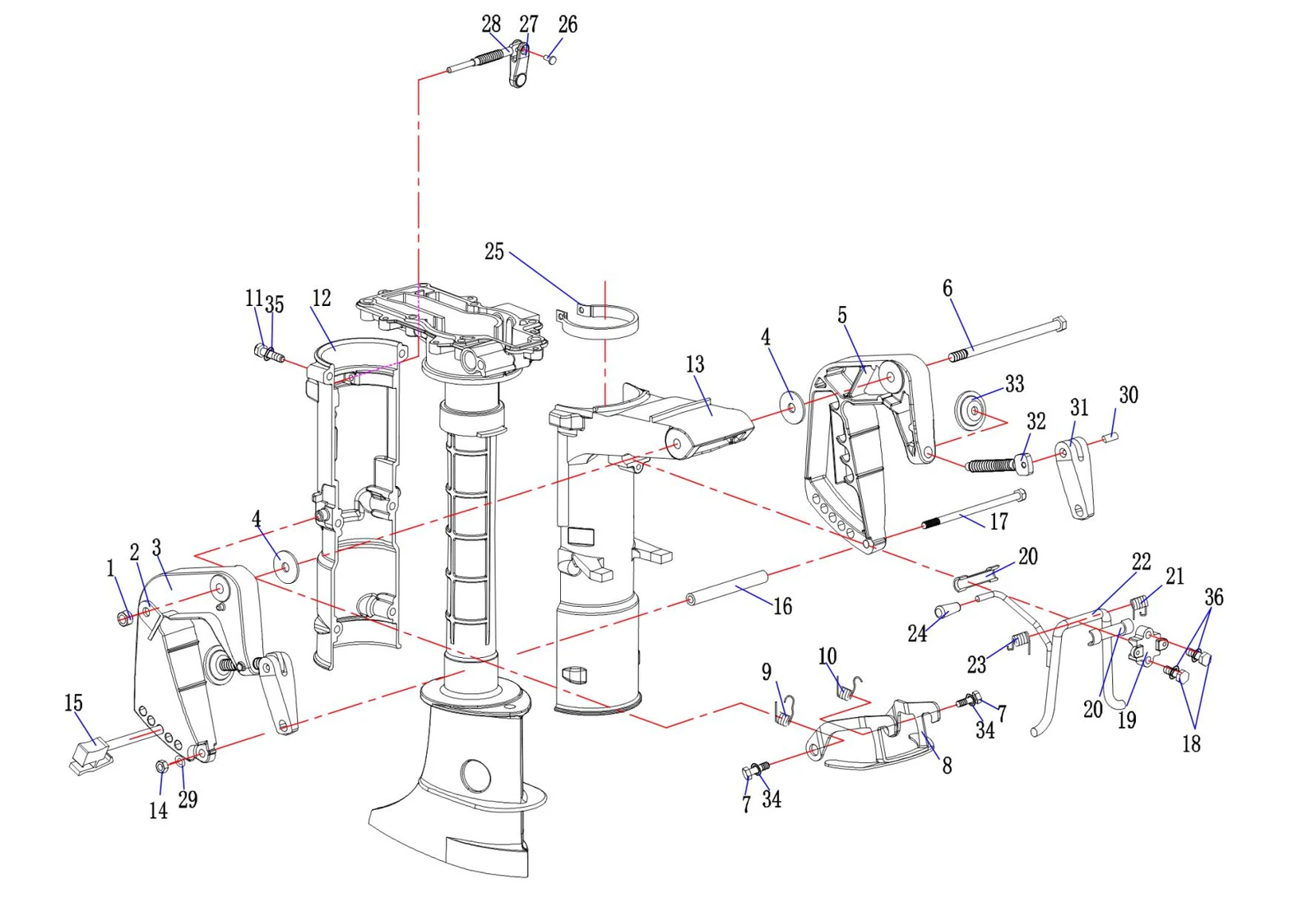

Рис. 10СЕКЦИЯ КРЕПЛЕНИЯ CLAMPING SECTION
夹紧部位 爆炸图
REFНомер деталиНаименованиеКол-во
1DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
2F4-03.02Пластина с отверстиями1
3F4-03.01.01Зажимной кронштейн (левый)1
4F4-03.03Нейлоновая шайба2
5F4-03.01.02Зажимной кронштейн (правый)1
6GB5783Болт шестигранный M6*251
7GB5783Болт шестигранный M6*252
8F4-03.05.08.00Крюк фиксатора подъёма в сборе1
9F4-03.05.08.04Пружина фиксатора B1
10F4-03.05.08.03Пружина фиксатора A1
11GB5783Болт шестигранный M6*256
12F4-03.05.04Крышка поворотного кронштейна1
13F4-03.05.01Поворотный кронштейн1
14GB6170Гайка шестигранная M61
15F4-03.05.07.00Штифт ограничителя угла1
16F4-03.04Распорная втулка болта1
17GB5783Болт шестигранный M6*251
18GB5783Болт шестигранный M6*252
19F4-03.05.03Прижимная пластина регулировочного кронштейна1
20F4-03.05.02.05Антифрикционная прокладка2
21F4-03.05.02.04Пружина B1
22F4-03.05.02.01Регулировочный кронштейн угла1
23F4-03.05.02.03Пружина A1
24F4-03.05.02.02Резиновая втулка рукоятки кронштейна1
25F4-03.05.05.00Стопорное кольцо в сборе1
26GB875-86Плоская полупустотелая заклепка 4*101
27F4-03.05.06.01Стопорная ручка1
28F4-03.05.06.02Стопорный винт1
29GB97.1Шайба плоская 61
30GB1015Заклепка полупустотелая потайная 4*222
3115F-03.05.02.04Зажимная рукоятка2
32F4-03.01.03Болт крепления транца2
3315F-03.05.02.03Зажимной диск2
34GB848Шайба плоская 62
35GB848Шайба плоская 66
36GB97.1Шайба плоская 62

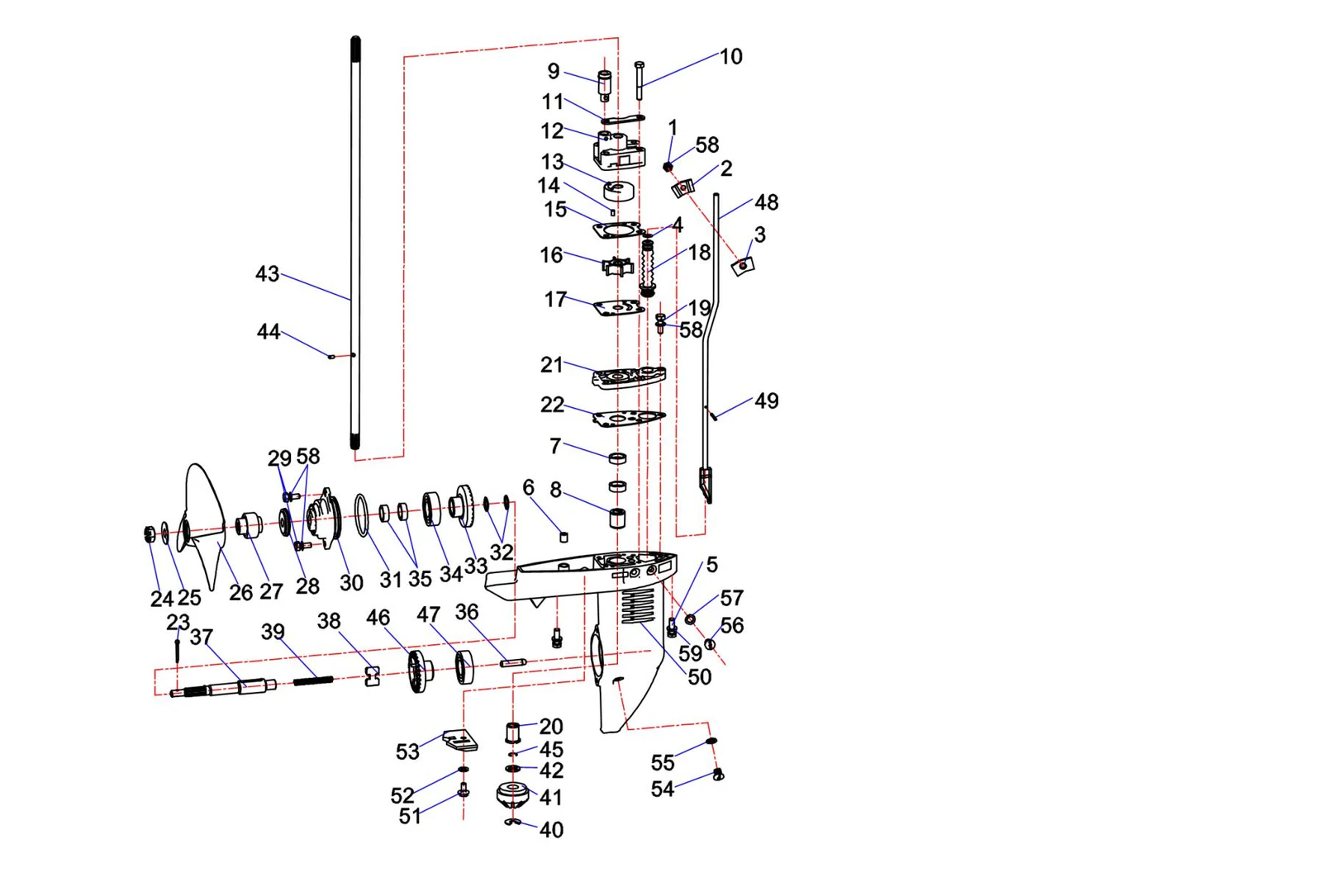

Рис. 11ВЗРЫВ-СХЕМА ПОДВОДНОЙ ЧАСТИ UNDERWATER EXPLODED VIEW
水下分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1GB5783Болт шестигранный M6*251
2F4-06.22Фиксатор кулачка переключения передач A1
3F4-06.23Фиксатор кулачка переключения передач B1
4F4-06.16Пружина резинового кольца1
5GB5783Болт шестигранный M6*252
NoneGB/T5783Болт шестигранный M6*352
6F4-06.27Полый установочный штифт2
7F4-01.06.15.03Двухкромочный сальник B10.8*21*72
8F4-06.01.03Подшипник скольжения1
9F4-06.21.04Нижнее уплотнительное кольцо водяной трубки1
10GB/T5783Болт шестигранный M6*354
11F4-06.20Прижимная планка водяного насоса2
12F4-06.21.01Корпус водяного насоса1
13F4-06.21.02Внутренний корпус водяного насоса1
14F4-06.19Штифт установочный опоры водяного насоса2
15F4-06.18Прокладка водяного насоса1
16F4-06.21.03.00Крыльчатка водяного насоса в сборе1
17F4-06.17Опорная пластина водяного насоса1
18F4-06.15Волнистое резиновое уплотнительное кольцо1
19GB5783Болт шестигранный M6*251
20F4-06.01.04Подшипник скольжения с буртиком1
21F4-06.14Основание водяного насоса1
22F4-06.13Прокладка основания водяного насоса1
23GB91Шплинт(2.5*20)1
24F4-06.26Шестигранная гайка со шлицем1
25GB/T96.1Плоская шайба 81
26F4-06.25.01Гребной винт (7-1/2*7)1
NoneF4-06.25.00.00Гребной винт в сборе (7-1/2*7)1
27F4-06.25.02.00Внутренний шлицевой узел гребного винта1
28F4-06.24Проставка гребного винта1
29GB5783(8.8)Болт с шестигранной головкой M6*162
30F4-06.07.01Крышка подводного корпуса1
31F4-06.07.03Кольцо O-образное подводного корпуса1
32F4-06.05Шайба1
33F4-06.06Шестерня заднего хода1
34F9.9-06.00.00.15Подшипник 6004C21
35F4-06.07.02Сальник 22*13*72
36F4-06.04.04Плунжер переключения передач1
37F4-06.04.01Вал гребного винта1
38F4-06.04.03Диск сцепления1
39F4-06.04.02Пружина сжатия1
40GB896.6Стопорное кольцо 61
41F4-06.08Ведущее колесо1
42F4-06.09Регулировочная шайба ведущего колеса1
43F4-06.11.01-SПриводной вал (короткий вал)1
NoneF4-08.04-LПриводной вал (длинный вал)1
44F4-06.11.03Стопорный штифт приводного вала1
45F4-06.11.02Пружинное стопорное кольцо (для вала)1
46F4-06.03Шестерня переднего хода1
47F9.9-06.00.00.15Подшипник 6004C21
48F4-06.12.00-SКулачок переключения передач в сборе (короткий вал)1
NoneF4-08.06.00-LКулачок переключения передач в сборе (длинный вал)1
49GB879Штифт цилиндрический пружинный (2.5*20)1
50F4-06.01.01Подводный корпус1
51GB/T5783Болт шестигранный M6*351
52GB/T861.1Стопорная шайба с внутренними зубьями 61
53F4-06.02Анод B1
5415F-06.01.03Заливная пробка1
5515F-06.01.04Прокладка сливной пробки1
5615F-06.01.03Заливная пробка2
5715F-06.01.04Прокладка сливной пробки2
58GB97.1Шайба плоская 64
59GB848Шайба плоская 62
NoneGB/T893.1Пружинное стопорное кольцо (для отверстия)1
NoneF4-08.02Установочная втулка1
NoneF4-08.03Резиновая втулка1
NoneF4-08.01Удлинитель1
NoneF4(S)-06.00.00.00Узел подводной части (S)1
NoneF4(L)-06.00.00.00Узел подводной части (L)1
