海的 F60 - F60 前/后置操纵

共 27 个部位，点击零件编码查看详情，或搜索本页零件。

1ОБЩИЙ ВИД2ДВИГАТЕЛЬ3СИСТЕМА КОРПУСА4ГОЛОВКА ЦИЛИНДРА5КОЛЕНЧАТЫЙ ВАЛ6МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ7СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 18СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 29ЭЛЕКТРОСИСТЕМА10ТОПЛИВНАЯ СИСТЕМА 111ТОПЛИВНАЯ СИСТЕМА 212ТОПЛИВНАЯ СИСТЕМА 313ТОПЛИВНАЯ СИСТЕМА14ТОПЛИВНАЯ СИСТЕМА15РЫЧАГ ДРОССЕЛЯ16СИСТЕМА ВПУСКА17СТАРТОВЫЙ КОЖУХ18ВЕРХНИЙ КОЖУХ19ОСНОВАНИЕ 120ОСНОВАНИЕ 221ОСНОВАНИЕ 322ЧАСТЬ КРЕПЛЕНИЯ23ВЕРХНЯЯ ЧАСТЬ24ПОДВОДНАЯ СЕКЦИЯ25РУЛЕВАЯ РУКОЯТКА26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ27СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

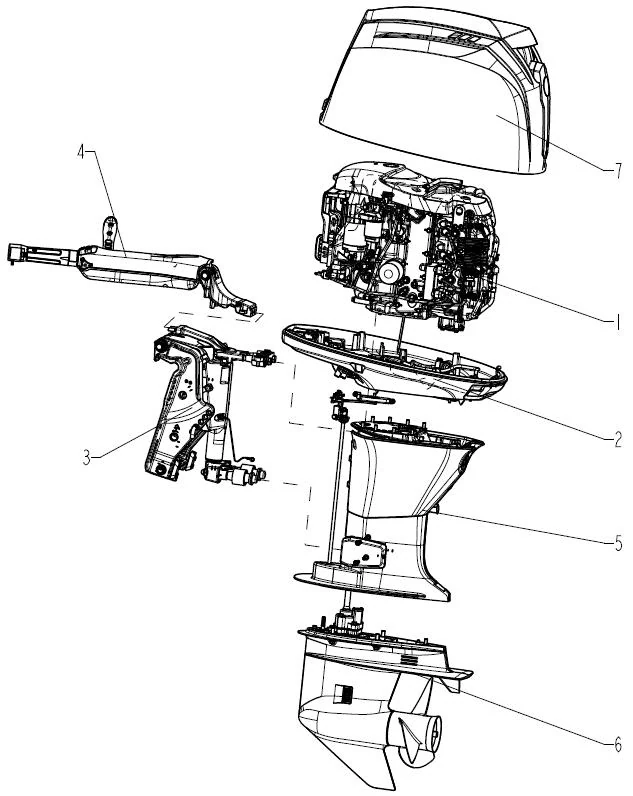

Рис. 1ОБЩИЙ ВИД GENERAL VIEW
总图 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01-00-00-00Двигатель в сборе1
2F60-02-00-00-00Основание в сборе1
3F60-03-00-00-00Система зажимного устройства1
4F60-04-00-03-00Рулевой узел в сборе1
5F60-05-00-00-00Система надводной части1
6F60-06-00-00-00Подводный привод в сборе1
7F60-07-00-00-00Верхний кожух F60 в сборе1

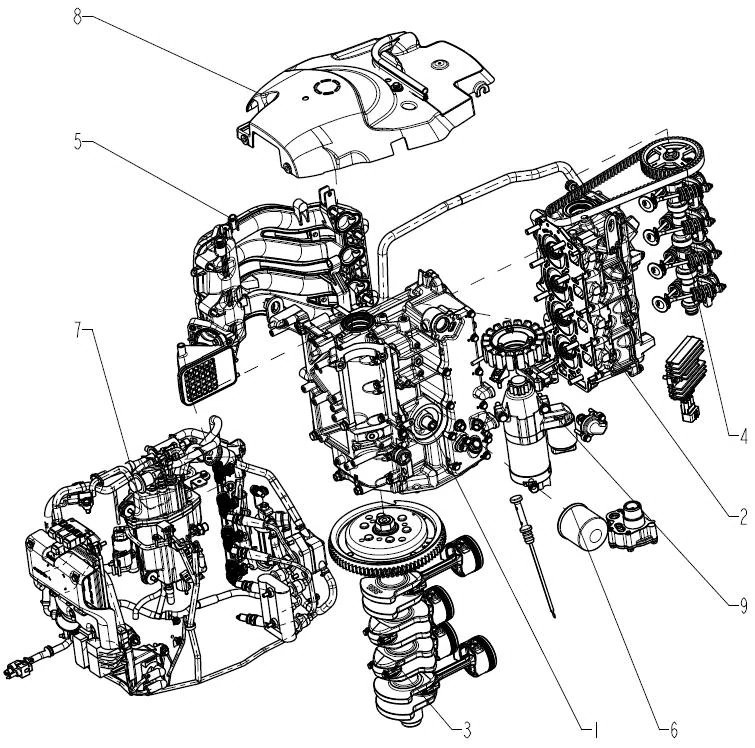

Рис. 2ДВИГАТЕЛЬ ENGINE
发动机 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.01.00.00Корпусной узел в сборе1
2F60-01.02.00.00Головка блока цилиндров в сборе1
3F60-01.03.00.00Кривошипно-шатунный узел1
4F60-01.04.00.00Газораспределительный механизм в сборе1
5F60-01.05.00.00Впускная система в сборе1
6F60-01.06.00.00Система охлаждения и смазки1
7F60-01.07.00.00Топливная система с электронным управлением1
8F60-01.08.00.00Кожух стартера в сборе1
9F60-01.09.00.00Электрическая система1

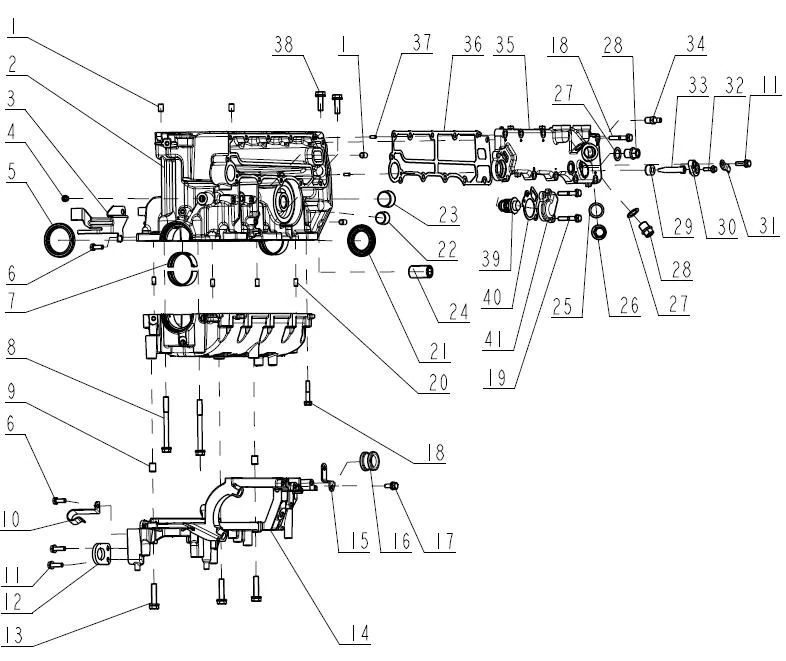

Рис. 3СИСТЕМА КОРПУСА HOUSING SYSTEM
箱体系统 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.06.00.25Установочный штифт4
2F60-01.01.01.10Корпусной узел1
3F60-01.01.00.25Кронштейн крепления трубки вентиляции картера 21
4F15-01.01.00.07Заглушка 1/81
5F60-01.01.02.00Передний сальник1
6GB9074.1 M6*16(8.8)Болт 6x162
7F60-01.01.00.05Коренной вкладыш (жёлтый)10
NoneF60-01.01.00.05Коренной вкладыш (жёлтый)10
NoneF60-01.01.00.05Коренной вкладыш (жёлтый)10
NoneF60-01.01.00.05Коренной вкладыш (жёлтый)10
8F60-01.01.05.00Болт крышки коренного подшипника в сборе10
9F60-01.01.00.23Установочная втулка2
10F60-01.01.00.18Кронштейн крепления трубки вентиляции картера 11
11GB9074.1 M6*20(8.8)Болт 6x203
12F60-01.01.00.17Рым-болт блока цилиндров1
13GB9074.1 M8*35(8.8)Болт3
14F60-01.01.00.16Кронштейн стартера1
15F60-01.01.00.19Пластиковый кронштейн фиксатора1
16F60-01.01.00.22Резиновая втулка1
17GBT9074.17 M6*16Болт1
18GB9074.1 M6*35(8.8)Болт 6x3520
19GB9074.1 M8*35(8.8)Болт2
20GBT119.2 D6*12Штифт4
21F60-01.01.03.00Задний сальник1
22F25-01.04.00.38Заглушка 1/21
23F25-01.04.00.39Заглушка 3/41
24F15-01.05.00.01Ось масляного фильтра1
25F25-01.04.00.03Медная шайба1
26F60-01.01.00.11Болт1
27F25-01.04.00.01Шайба 142
28F60-01.01.00.13Болт2
29F60-01.01.00.15Резиновая прокладка1
30F60-01.01.04.02Фланец1
31F15-01.01.00.06Проводящая пластина1
32GBT16674.1 M5*16Болт1
33F60-01.01.04.01Анод1
34F60-01.01.00.08Штуцер сливной трубки1
35F60-01.01.00.06Боковая крышка выпускной системы1
36F60-01.01.00.07Прокладка боковой крышки выпуска1
37GB/T119.2 D4*10Штифт2
38GB5789 M8*20(A2-70)Болт2
39F15-01.06.14-60 °Термостат 60℃1
40F60-01.06.01.05Прокладка крышки термостата1
41F60-01.06.01.04Крышка термостата1

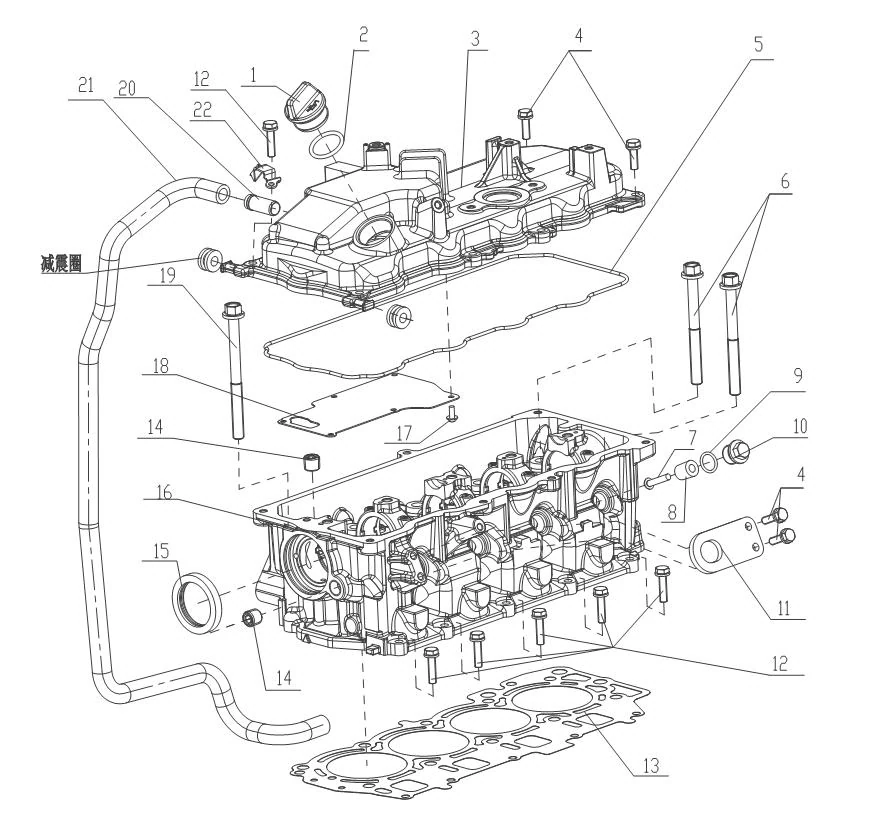

Рис. 4ГОЛОВКА ЦИЛИНДРА CYLINDER HEAD
气缸盖 爆炸图
REFНомер деталиНаименованиеКол-во
1F15-01.03.00.39Пробка заливной горловины масла1
2F60-01.02.30.03Уплотнительное кольцо O-образное1
3F60-01.02.30.01Крышка головки цилиндра1
4GB9074_1.M6X20.8_8Болт с шайбой в сборе8
5F60-01.02.00.06Прокладка крышки головки цилиндра1
6F60-01.02.00.01Болт головки цилиндра (общая длина 93 мм)9
7GB818 M5*25Винт 5x254
8F9.9-01.03.00.34Анод A4
9F60-01.02.20.02Кольцо O-образное4
10F9.9-01.03.00.35Болт с шестигранной головкой и фланцем M16*1.54
11F60-01.02.00.05Передний подъемный крюк1
12GB9074_1.M6X25.8_8Болт с шайбой в сборе6
13F60-01.02.00.04Прокладка головки цилиндра1
14F15-01.01.00.08Заглушка 1/45
15F60-01.02.00.02Сальник распределительного вала1
16F60-01.02.10.00Головка цилиндра в сборе1
17GB823 M4*10Винт6
18F60-01.02.30.04Крышка1
19F60-01.02.00.01AБолт головки цилиндра (общая длина 123 мм)1
20F60-01.02.40.00-EPAТрубка вентиляции картера в сборе (EPA)1
21F25-01.05.01.04Жиклёр1
22F60-01.07.02.05Кронштейн конечного фильтра1

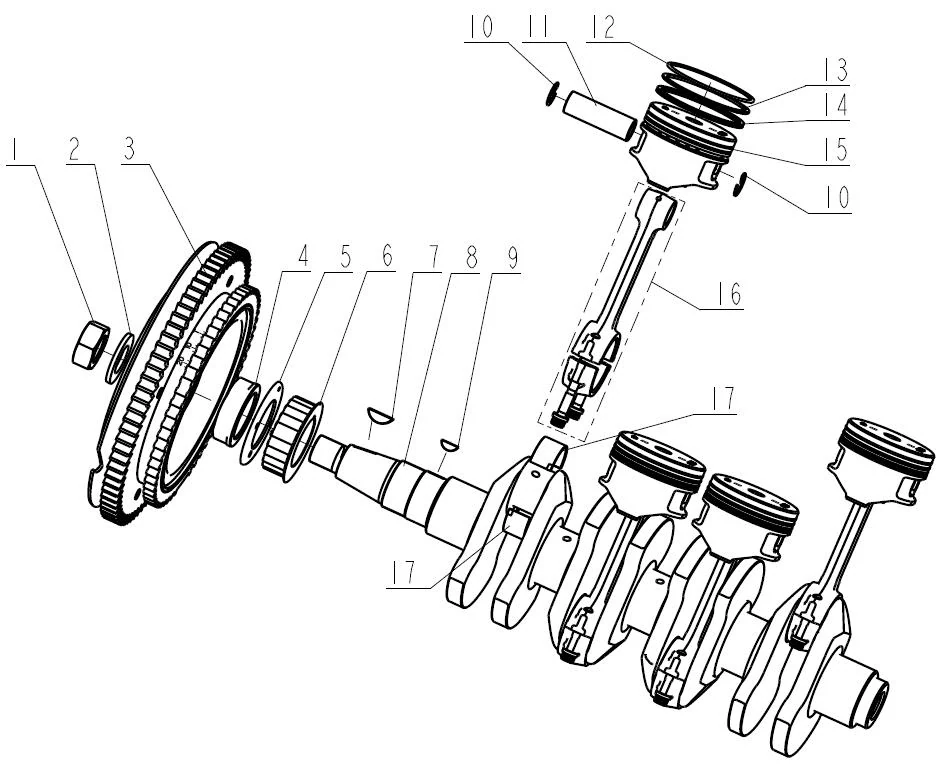

Рис. 5КОЛЕНЧАТЫЙ ВАЛ CRANKSHAFT
曲轴 爆炸图
REFНомер деталиНаименованиеКол-во
140F-01.03.02Гайка маховика (M20*1.25, зев 30)1
2GB97_1.M20Плоская шайба1
3F60-01.09.01.00Маховик1
4F25-01.04.00.12Гайка ведущего шкива1
5F25-01.04.00.13Стопорное кольцо ведущего шкива1
6F25-01.04.00.14Ведущий шкив1
740F-01.03.03Шпонка сегментная1
8F60-01.03.00.01Коленчатый вал1
9GB.T1099Шпонка полукруглая 3*5*131
10F25-01.04.00.27Стопорное кольцо поршневого пальца8
11F25-01.04.00.26Поршневой палец4
12F60-01.03.00.09Первое компрессионное кольцо4
13F60-01.03.00.11Второе компрессионное кольцо4
14F60-01.03.01.00Маслосъемное кольцо составное4
15F60-01.03.00.08Поршень4
16F60-01.03.02.00Шатун в сборе4
17F60-01.03.00.12Вкладыш шатуна (желтый)8
NoneF60-01.03.00.12Вкладыш шатуна (желтый)8
NoneF60-01.03.00.12Вкладыш шатуна (желтый)8
NoneF60-01.03.00.12Вкладыш шатуна (желтый)8

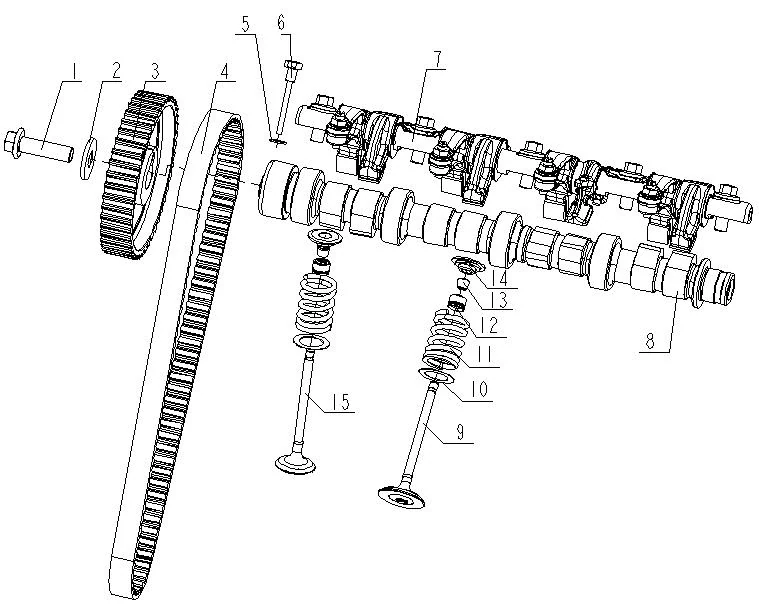

Рис. 6МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ VALVE TRAIN
配气机构 爆炸图
REFНомер деталиНаименованиеКол-во
1GB5787 M10*1.25*35(8.8) (S12)Болт1
2GB96.M10Плоская шайба1
3F25-01.05.00.01Ведомый шкив1
4F25-01.04.00.11Зубчатый ремень1
5F25-01.05.00.09Медная шайба1
6F25-01.05.00.08Ограничительный болт распределительного вала M6*1.01
7F60-01.04.10.00Коромысло в сборе1
8F60-01.04.01.00Распредвал в сборе1
9F60-01.04.00.11Впускной клапан4
10F60-01.04.00.14Нижняя тарелка пружины клапана8
11F25-01.05.00.14Пружина клапана8
12F15-01.03.00.15Маслосъёмный колпачок клапана8
13F60-01.04.00.16Сухари клапана16
14F60-01.04.00.17Верхняя тарелка пружины клапана8
15F60-01.04.00.12Выпускной клапан4

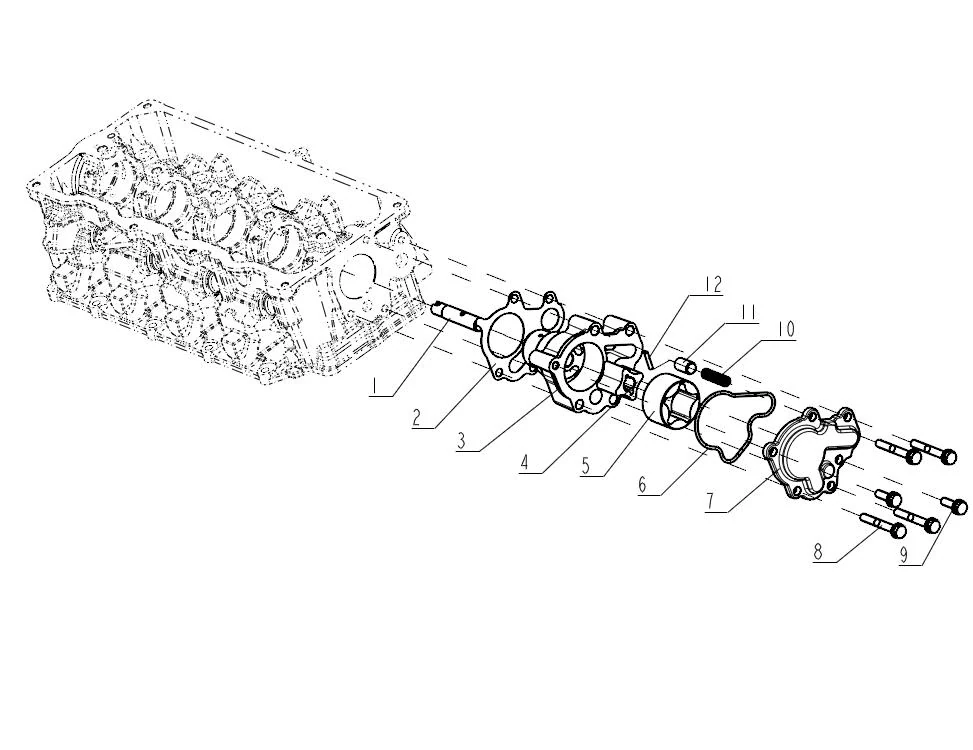

Рис. 7СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 1 COOLING LUBRICATION SYSTEM 1
冷却润滑系统 1 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.06.02.06Роторный вал1
2F60-01.06.01.02Прокладка масляного насоса1
3F60-01.06.02.09Корпус масляного насоса1
4F60-01.06.02.05Внутренний ротор1
5F60-01.06.02.08Наружный ротор1
6F60-01.06.02.02Резиновое уплотнительное кольцо1
7F60-01.06.02.01Крышка масляного насоса1
8GB9074_1.M6X45.8_8Болт с шестигранной головкой и шайбой в сборе4
9GB9074_1.M6X20.8_8Болт с шайбой в сборе2
10F25-01.06.01.03Перепускной клапан пружина сжатия1
11F25-01.06.01.04Золотник перепускного клапана1
12F25-01.06.01.07Игла роликовая1

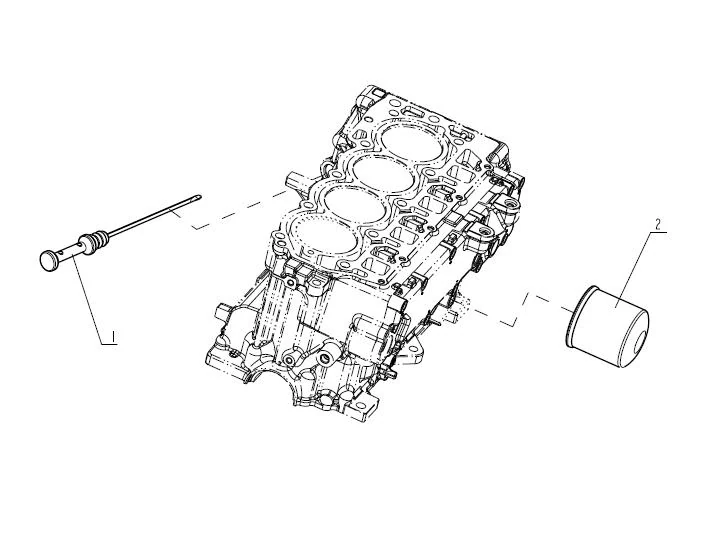

Рис. 8СИСТЕМА ОХЛАЖДЕНИЯ И СМАЗКИ 2 COOLING LUBRICATION SYSTEM 2
冷却润滑系统 2 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.06.01.01Маслоизмерительный щуп в сборе1
2F15-01.05.01.00Масляный фильтр в сборе1

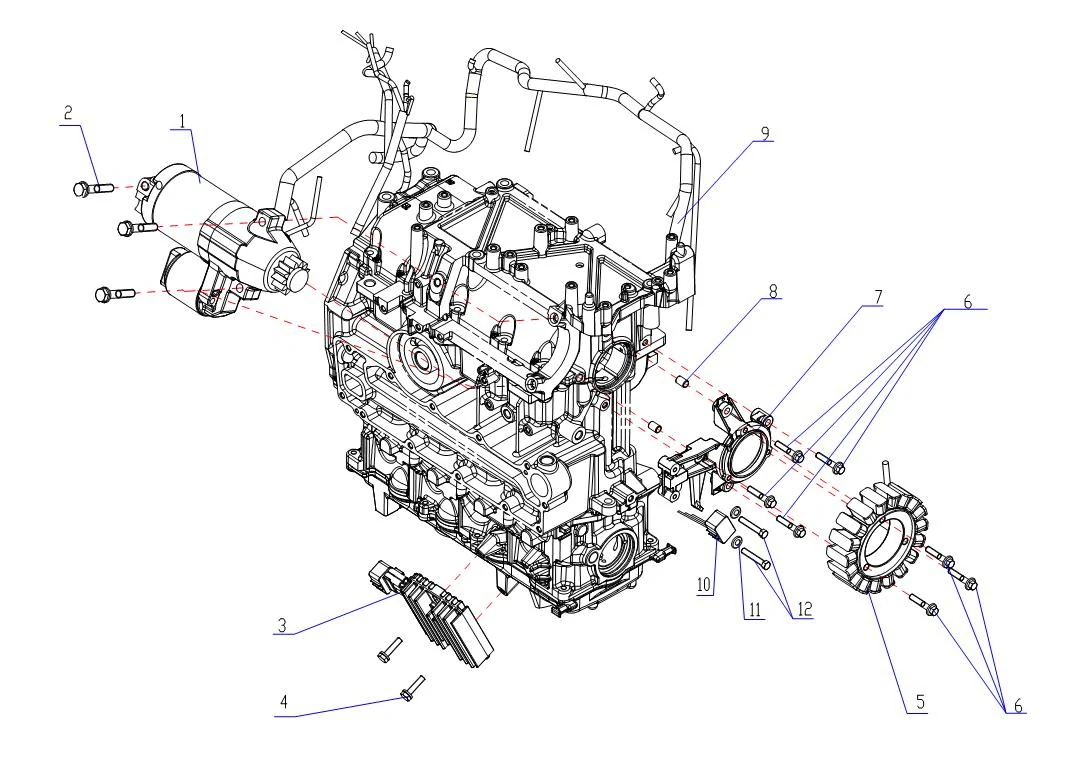

Рис. 9ЭЛЕКТРОСИСТЕМА ELECTRICAL SYSTEM
电器系统 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.09.00.05Стартер1
NoneF60-01.09.00.06Провод питания системы впрыска1
2GB9074_1.M8X45.8_8Болт с шестигранной головкой и плоская шайба в сборе3
3F60-01.09.00.01Регулятор напряжения1
4GB9074_1.M6X25.8_8Болт с шайбой в сборе2
5F60-01.09.00.04Катушка статора1
6GB5789.M6X30.8_8Болт с шестигранной головкой и фланцем7
7F60-01.09.00.02Кронштейн катушки зарядки1
8F60-01.09.00.03Кронштейн катушки зарядки, установочная втулка2
9F60-01.07.14.00Жгут проводов главный (неразборный)1
NoneF60-01.07.14.20Жгут проводов главный (с самоблокирующимся разъемом)1
10F25-01.02.00.02Датчик-триггер1
11GB97.1 M5Плоская шайба 52
12GB5783 M5*20Болт 5x202

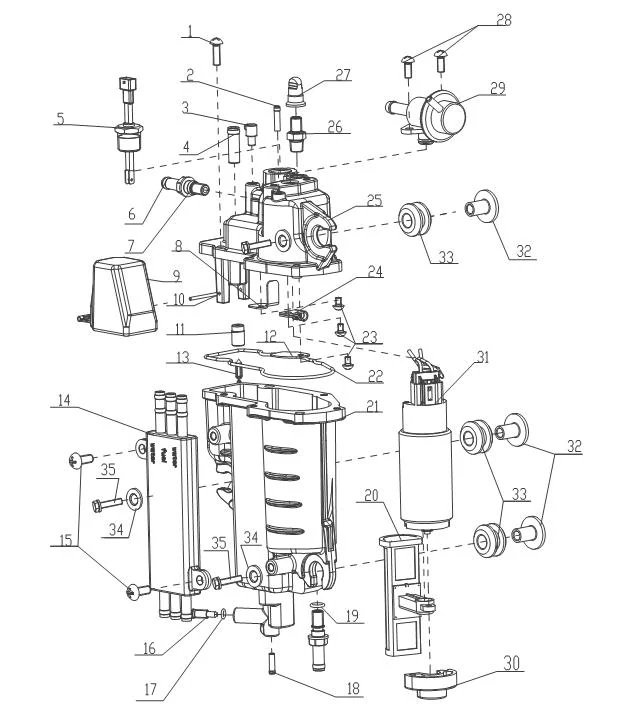

Рис. 10ТОПЛИВНАЯ СИСТЕМА 1 FUEL SUPPLY SYSTEM 1
燃油供给系统 1 爆炸图
REFНомер деталиНаименованиеКол-во
1GB818 M5X16Винт6
2F60-01.07.03.16Штуцер 21
3F60-01.07.03.15Штуцер 11
4F60-01.07.03.14Штуцер впускной топливной камеры1
5F60-01.07.03.21Уплотнительное соединение топливного насоса1
6F60-01.07.03.06Штуцер 32
7F60-01.07.03.08Уплотнительное кольцо штуцера 31
8F60-01.07.03.11Экран 21
9F60-01.07.03.05Поплавок в сборе1
10F60-01.07.03.23Ось поплавка1
11F60-01.07.03.24Седло игольчатого клапана1
12F60-01.07.03.10Экран 11
13F60-01.07.03.25Игольчатый клапан1
14F60-01.07.06.00Узел конденсатора1
15GB818.M6X15Винт с крестообразным шлицем и полукруглой головкой2
16F60-01.07.03.18Сливная пробка1
17F60-01.07.03.19O-образное кольцо сливной пробки1
18F60-01.07.03.29Сливное отверстие масляной камеры1
19F60-01.07.03.09Кольцо уплотнительное O-ring штуцера конденсатора топливной камеры1
20F60-01.07.03.03Сетка топливного насоса внутренняя1
21F60-01.07.03.02Нижний корпус1
22F60-01.07.03.26Уплотнительное кольцо1
23GB818.M4X6Винт с крестообразным шлицем и полукруглой головкой3
24F4-11.12.31Кабельный зажим1
25F60-01.07.03.01Верхний корпус1
26F25EI-01.03.06.00Узел выпускного клапана1
27F60-01.07.03.13Колпачковая втулка1
28GB818.M5X12Винт с крестообразным шлицем и полукруглой головкой2
29F60-01.07.00.19Регулятор давления1
30F60-01.07.03.27Демпферная подушка1
31F60-01.07.03.04Топливный насос в баке1
32F60-01.07.03.07Прокладка крепления масляной камеры3
33F60-01.07.03.20Шайба крепления масляной камеры3
34GB96 M6Плоская шайба 63
35GB5787 M6*30Болт3

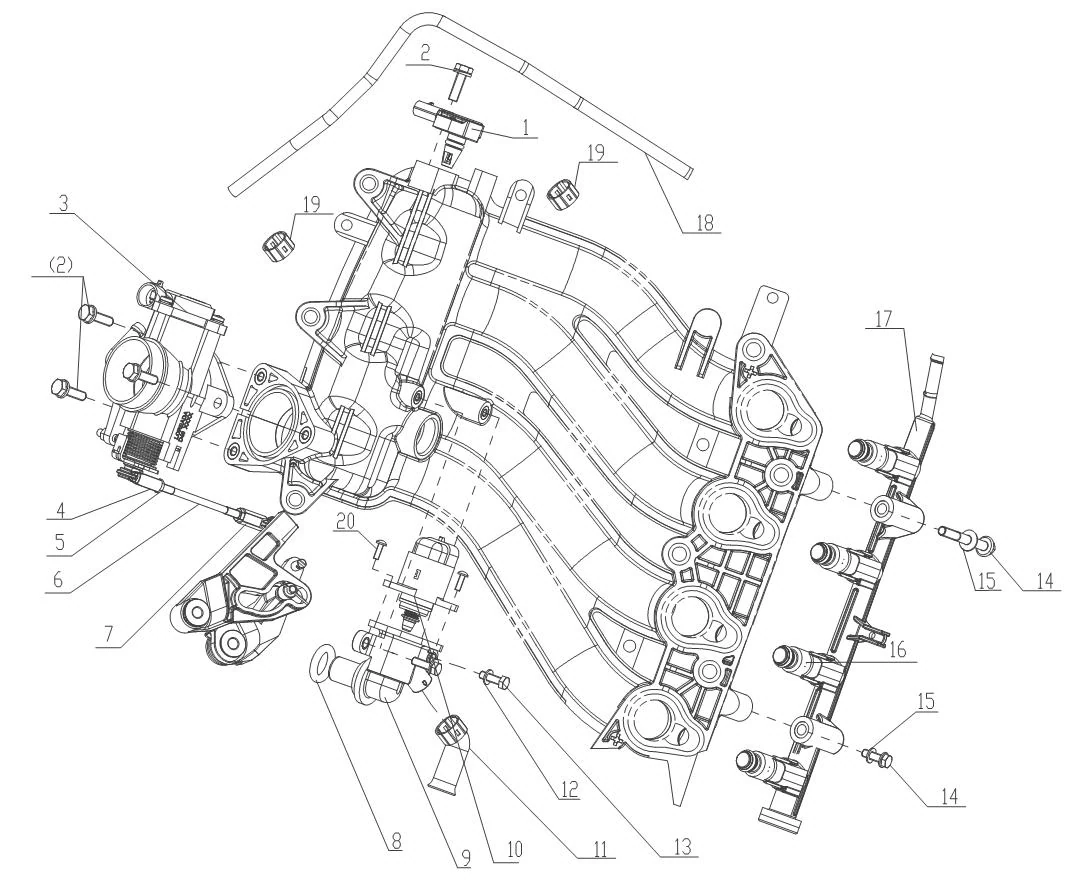

Рис. 11ТОПЛИВНАЯ СИСТЕМА 2 FUEL SUPPLY SYSTEM 2
燃油供给系统 2 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.07.00.03Датчик температуры и давления воздуха на впуске1
2GB9074_1.M6X20.8_8Болт с шайбой в сборе1
3F60-01.07.00.05Дроссельная заслонка (диаметр Φ33)1
415F-01.03.12Соединитель шатуна2
5GB6172.1 M5Гайка2
6F60-01.07.08.05Металлическая тяга дроссельной заслонки1
730F-01.05.00.03Наконечник тяги регулировки зажигания1
8GB/T3452.1 16*4.5O-кольцо1
9F60-01.07.05.02Кронштейн клапана подачи воздуха1
10F60-01.07.05.03Шаговый двигатель клапана подачи воздуха1
11F60-01.07.05.01Трубка круглая клапана подачи воздуха1
12GB97.1 M5Плоская шайба 52
13GB5783 M5*16 8_8Болт2
14GB5789.M6X50.8_8Болт с шестигранной головкой и фланцем2
15GB96 M6Плоская шайба 61
16F25EI-01.03.01.00Форсунка4
17F60-01.07.04.10Топливная рампа1
18F60-01.07.00.06-EPAТруба дроссельной заслонки (EPA)(415мм)1
19F60-01.07.14.03Стрелочная стяжка2
20GB818 M4*8Винт 4x82

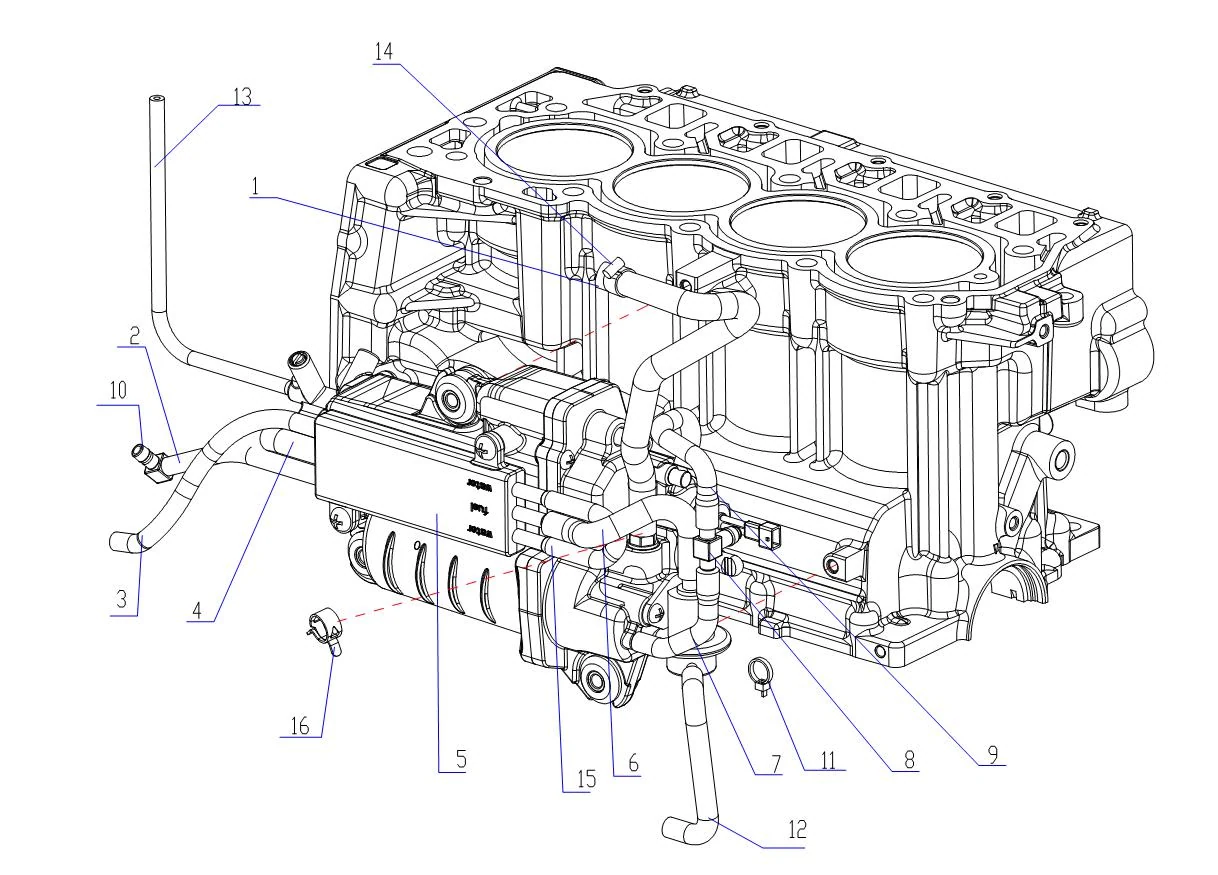

Рис. 12ТОПЛИВНАЯ СИСТЕМА 3 FUEL SUPPLY SYSTEM 3
燃油供给系统 3 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.07.04.03-EPAСоединительная трубка топливной рампы (EPA)1
2F60-01.07.06.07Впускная трубка конденсатора1
3F60-01.07.06.05Выпускная трубка конденсатора1
4F60-01.07.06.04-EPAТопливная трубка конденсатора (EPA)1
5F60-01.07.06.00Узел конденсатора1
6F60-01.07.00.27-EPAТрубка конденсатора регулятора давления (EPA)1
7F60-01.07.00.22-EPAТройник 1 (EPA)(3*7*80)1
8F60-01.07.00.21Тройник1
9F60-01.07.00.23-EPAТройник 2 (EPA)(3*7*130)1
10F60-01.07.00.30Угловой соединитель1
114*150Стяжка (черная)25
12F60-01.07.00.20Соединительная трубка коллектора регулятора давления1
13F60-01.07.03.28-EPAШланг слива масла (EPA) (200mm)2
14Φ 14.5Хомут1
15F60-01.07.06.06Шланг конденсатора1
15F25EI-01.03.00.05Хомут японского типа Φ12.51

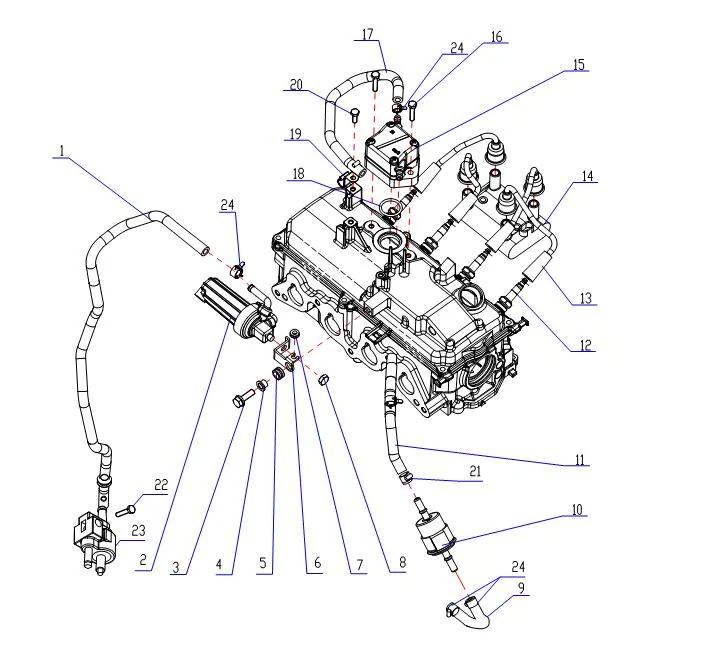

Рис. 13ТОПЛИВНАЯ СИСТЕМА FUEL SUPPLY SYSTEM
燃油供给系统 4 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.07.00.35-EPAГлавный топливный впускной патрубок, длинная трубка (EPA)1
2F60-01.07.01.01Топливный фильтр1
3GB9074_1.M8X25.8_8Болт с шестигранной головкой и плоской шайбой в сборе1
4F60-01.07.01.06Опора топливного фильтра1
5F60-01.07.01.04Демпферная подушка топливного фильтра 21
6F60-01.07.01.05Кронштейн топливного фильтра1
7F60-01.07.01.03Демпферная подушка топливного фильтра 11
8GB6170 M8Гайка 81
9F60-01.07.02.01-EPAТрубка от топливной камеры к плунжерному насосу (EPA)1
10F25EI-01.03.02.00Фильтр тонкой очистки в сборе1
11F60-01.07.02.04-EPAКороткая трубка от плунжерного насоса к топливной камере (EPA)1
12DPR6EB.9Свеча зажигания4
13F60-01.07.14.12Комплект высоковольтных проводов (4 шт.)1
14F60-01.07.00.16Катушка зажигания1
15F60-01.07.00.02Топливный насос1
16GB5789 M6*28 8.8Болт2
17F60-01.07.01.02-EPAСоединительная трубка плунжерного насоса фильтра (EPA)(295мм)1
18F60-01.07.05.04Плунжерный насос, O-образное кольцо1
19F60-02.00.01.04Кронштейн жгута проводов 21
20GB9074.1 M6*16(8.8)Болт 6x161
21Φ 14.5Хомут1
22GB9074.1 M6 *20 8.8Болт1
2315F-01.07.01.00Разъём топливной трубки в сборе1
24F25EI-01.03.00.05Хомут японского типа Φ12.56

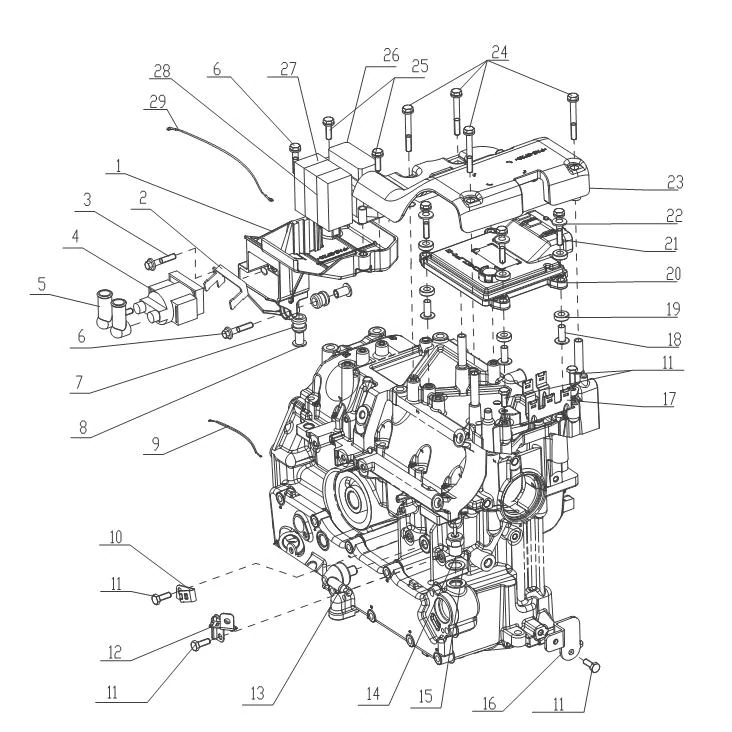

Рис. 14ТОПЛИВНАЯ СИСТЕМА FUEL SUPPLY SYSTEM
燃油供给系统 5 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.07.07.01Основание главного жгута проводов1
2F25E-01.02.00.12Реле в сборе (электростартер)1
3GB5787 M6*12(8.8)Болт1
4F25E-01.02.00.12Реле в сборе (электростартер)1
5DQDF15-00.03.03Резиновый защитный чехол A5
6GB5789 M6X30 8.8Болт2
7F60-01.05.02.11Демпферная подушка2
8F60-01.05.02.12Втулка2
9F9.9E-01.06.00.25Соединительный провод1
10F60-01.07.14.02Кронштейн главного жгута проводов 21
11GB9074_1.M6X16.8_8Болт с шестигранной головкой и плоская шайба в сборе5
12F60-01.07.14.01Кронштейн главного жгута проводов 11
13F60-01.01.00.26Датчик давления масла1
14F25-01.02.12.00Датчик температуры в сборе1
15F25-01.04.00.01Шайба 141
16F60-01.07.00.31Пусковой кожух, кронштейн крепления1
17F60-01.07.00.42Кронштейн предохранителя1
18F60-01.07.00.10Металлическая опора ECM4
19F60-01.07.00.09Опора ECM8
20F60-01.07.00.08ECM Hidea1
21GB5783 M6*35（A2-70）Болт 3044
22GB96 M5Плоская шайба4
23F60-01.07.09.00Крышка ECM в сборе1
24GB9074_1.M6X50.8_8Болт с шестигранной головкой и плоская шайба в сборе4
25GB9074_1.M6X20.8_8Болт с шайбой в сборе2
2660FET-01.02.15.00Реле электродвигателя подъема1
27F25EI-01.02.11.00Реле управления четырёхконтактное2
28F25EI-01.02.12.00Реле управления пятиконтактное1
2940FE-01.03.28Положительный провод питания реле откидывания 40F1

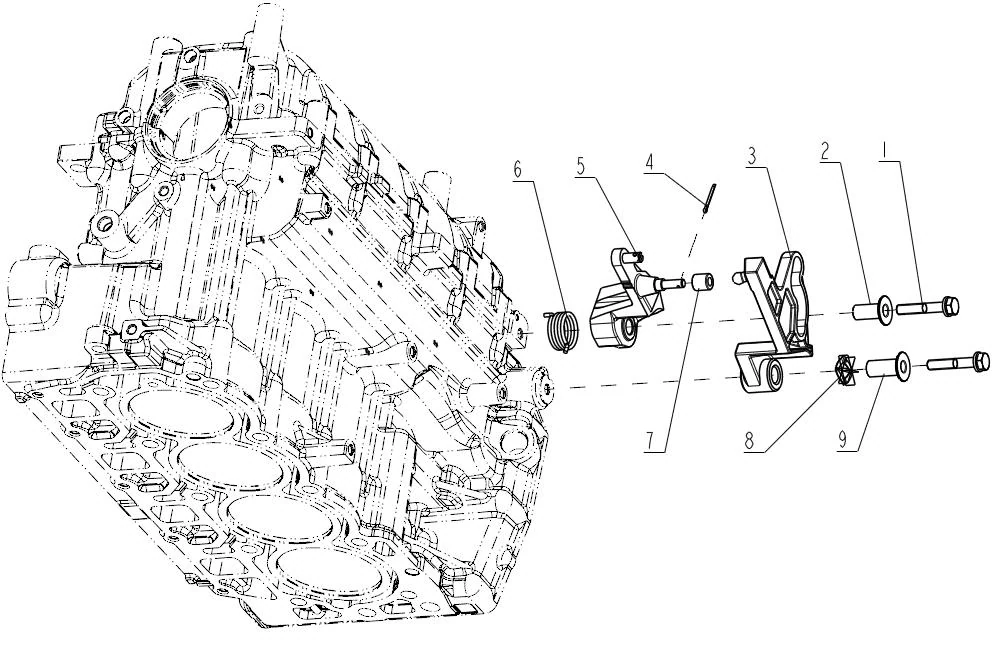

Рис. 15РЫЧАГ ДРОССЕЛЯ THROTTLE LEVER
节气门摇臂 爆炸图
REFНомер деталиНаименованиеКол-во
1GB9074_1.M6X35.8_8Болт с шестигранной головкой и плоская шайба в сборе2
2F60-01.07.08.09Втулка 21
3F60-01.07.08.01Коромысло дроссельной заслонки 11
4GB91 1.6*16Штифт 11
5F60-01.07.08.15Узел коромысла дроссельной заслонки 21
6F60-01.07.08.10Пружина кручения1
7F60-01.07.08.07Втулка оси коромысла1
860F-01.05.00.07Волнистая пружинная шайба1
9F60-01.07.08.08Втулка 11

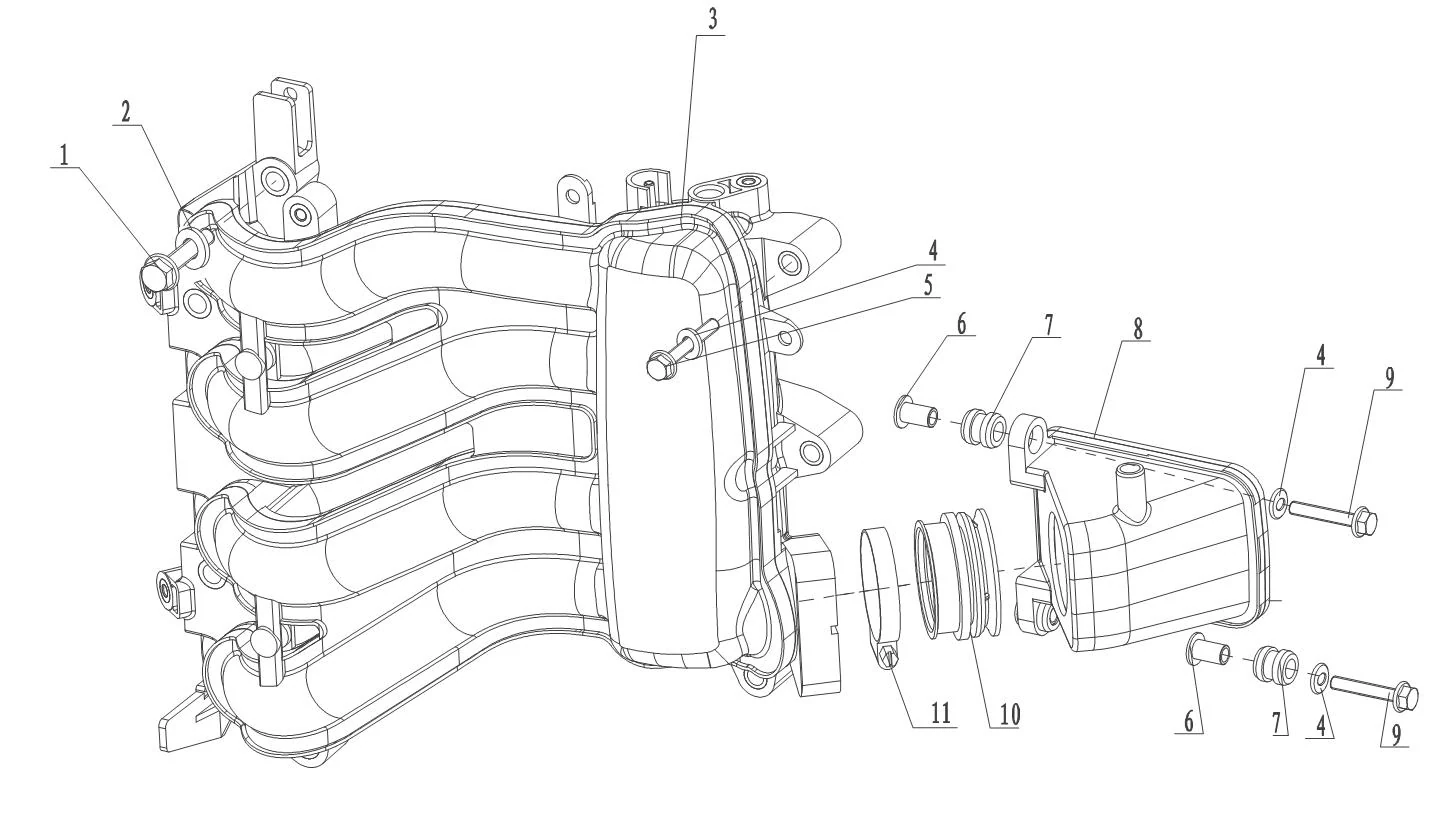

Рис. 16СИСТЕМА ВПУСКА INTAKE SYSTEM
进气系统 爆炸图
REFНомер деталиНаименованиеКол-во
1GB5789-M8X40Болт с шестигранной головкой и фланцем5
2GB96 M8Плоская шайба 85
3F60.01.05.01.00Впускной коллектор1
4GB96 M6Плоская шайба 65
5GB5787-M6X45.8_8Болт с шестигранной головкой и фланцем3
6F60-01.05.02.12Втулка2
7F60-01.05.02.11Демпферная подушка2
8F60-01.05.02.10Воздушный фильтр1
9GBT5787-M6X35.8_8Болт с шестигранной головкой и фланцем2
10F60-01.05.02.13Резиновая втулка1
11D50QCT620-1999Хомут1

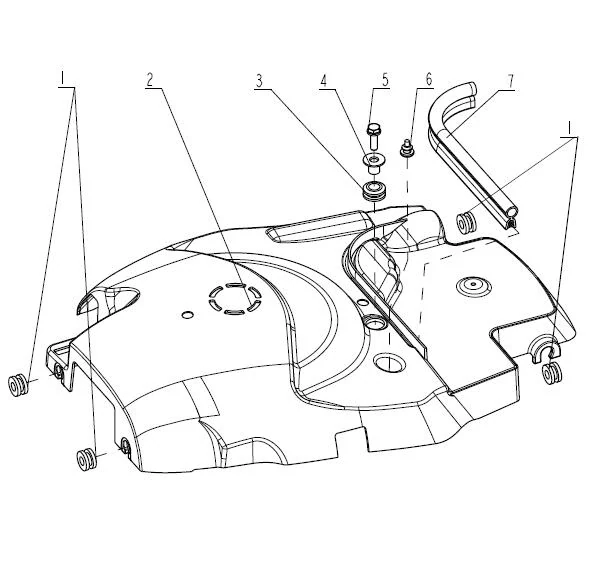

Рис. 17СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-01.02.00.07Демпферное кольцо4
2F60-01.08.00.01Пусковой кожух1
3F60-01.08.10.01Резиновая подушка амортизатора1
4F60-01.08.10.02Втулка1
5GB9074_1.M6X20.8_8Болт с шайбой в сборе1
615F-02.09Резиновая заглушка внешнего водяного патрубка1
7F60-01.08.00.02Резиновая полоса (226 мм)1

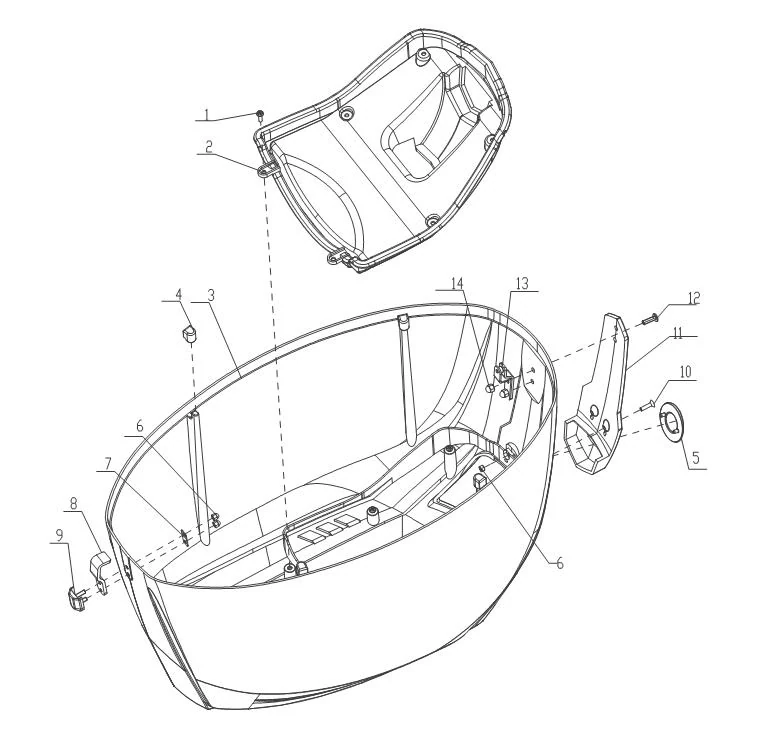

Рис. 18ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1GBT845-ST4_8X16Самонарезающий винт с крестообразным шлицем и полукруглой головкой6
2F60-07.00.00.02Крышка впускного отверстия в сборе1
3F60-07.00.00.01Верхний кожух1
4F60-07.00.00.04Амортизирующая опора4
5F60-07.00.00.05Логотип Hidea1
NoneF60-07.00.00.08Пустой логотип1
6DIN985 M5Гайка4
7F25-07.00.00.05Опорная пластина1
8F25-07.00.00.04Передний стопорный крючок1
9F25-07.01.00.00Болтовой комплект1
10GB818m5*16Винт 5x162
11F60-07.00.01.09Монтажная пластина логотипа1
12F60-07.00.00.06Винт с полукруглой головкой1
13F25-07.02.00.00Задний стопорный крючок в сборе1
14DIN985 M6Гайка 62

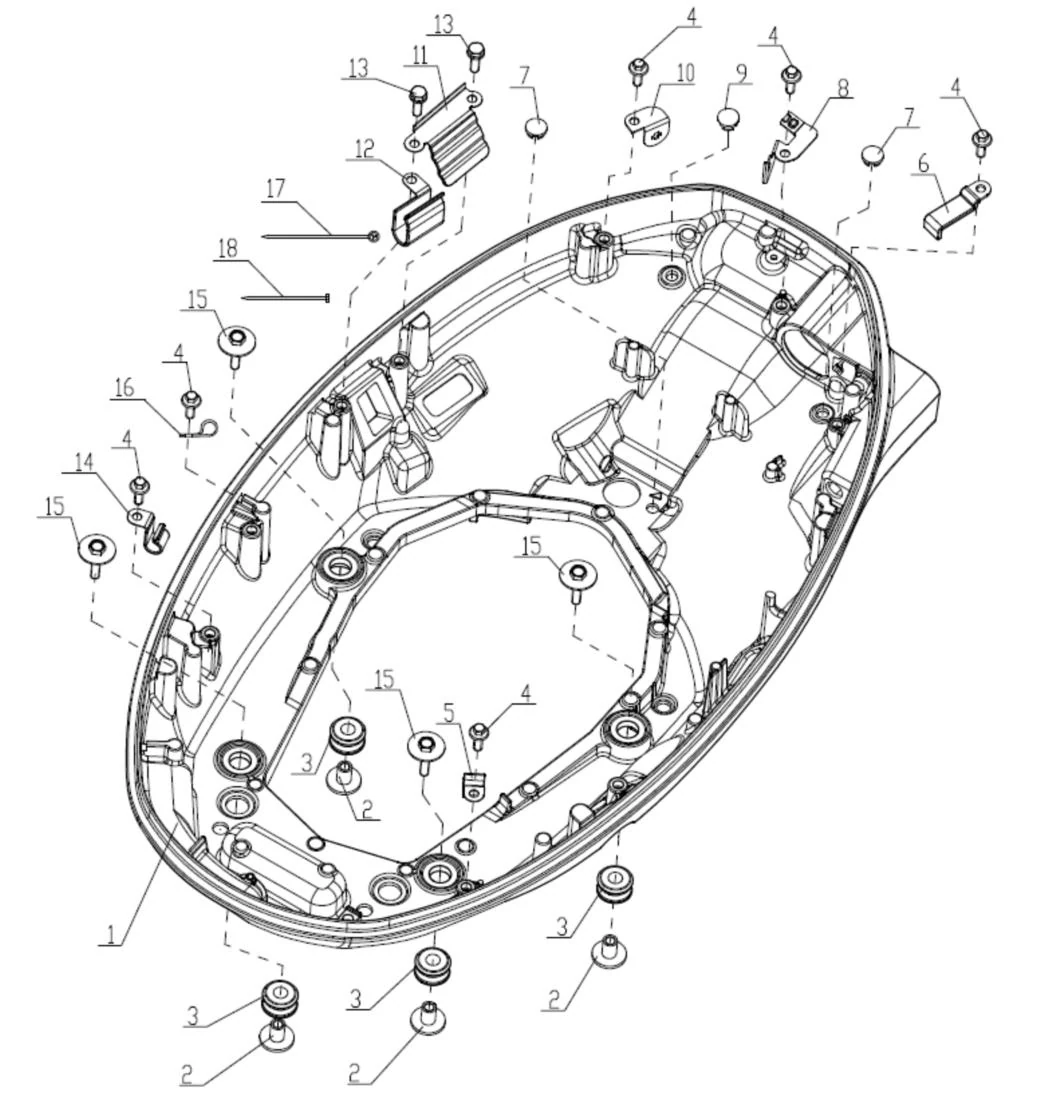

Рис. 19ОСНОВАНИЕ 1 BASE 1
底座 1 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-02.00.01.01Основание1
260F-02.00.00.04Втулка с буртиком (основание)4
360F-02.00.00.05Демпферная подушка (основание)4
4GB5789.M6X16.10_9Болт с шестигранной фланцевой головкой5
5F60-02.00.01.11Кронштейн водяной трубки 11
6F60-02.00.01.10Кронштейн жгута проводов 41
7F60-02.00.01.19Заглушка2
8F60-02.00.01.12Кронштейн жгута проводов 51
9F60-02.00.02.06Заглушка 11
10F60-02.00.01.08Кронштейн фиксатора 11
11F60-02.00.01.05Кронштейн жгута проводов 31
12F60-02.00.01.03Кронштейн жгута проводов 11
13GB9074_1.M6X20.8_8Болт с шайбой в сборе2
14F60-02.00.01.04Кронштейн жгута проводов 21
15F60-05.00.03.02Болт с шестигранной головкой и шайбой в сборе4
16CC-4Пластиковый зажим для проводов (черный)1
17F60-01.07.14.03Стрелочная стяжка6
184*150Стяжка (черная)8

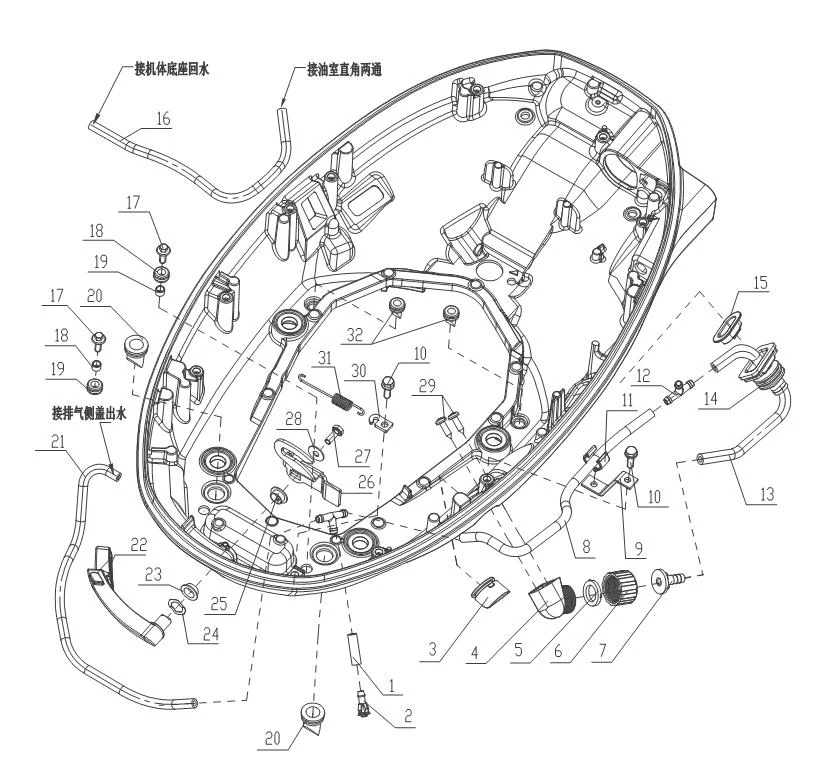

Рис. 20ОСНОВАНИЕ 2 BASE 2
底座 2 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-02.00.02.05Водяная трубка 3 (30 мм)1
215F-02.11Пластиковый водяной штуцер1
3F60-02.00.01.26Резиновая заглушка1
4DQDF15-00.05.05Посадочное гнездо внешнего водяного шланга1
5DQDF15-00.05.04Резиновая прокладка1
6DQDF15-00.05.02Крышка внешнего водяного шланга1
7DQDF15-00.05.03Разъем внешнего водяного шланга1
8F60-02.00.02.02Водяная трубка 11
9F60-02.00.01.15Кронштейн водяной трубки 21
10GB9074_1.M6X20.8_8Болт с шайбой в сборе2
11F60-02.00.01.16Фиксатор 31
12F15-05.00.00.17Тройник2
13F60-02.00.02.04Водяная трубка 2 (228 мм)1
14F60-02.00.01.24Резиновая защитная втулка водяной трубки1
15F60-02.00.01.22Пластиковая фиксирующая втулка1
16F60-02.00.02.01Трубка возврата охлаждающей жидкости топлива1
17GB5789.M6X16.10_9Болт с шестигранной фланцевой головкой2
18F60-02.00.01.20Резиновая виброопора 22
19F60-02.00.01.21Втулка виброопоры2
20F60-02.00.01.18Виброопора 22
21F60-01.01.00.09Возвратная трубка1
22F25-02.02.00.00Фиксирующая рукоятка в сборе1
2340F-02.02.00.03Шайба A1
2440F-02.02.00.02Шайба волнистая1
2540F-02.02.00.04Шайба B1
26F25-02.02.00.04Фиксирующий блок1
27GB5783.M6X16.8_8Болт с шестигранной головкой1
28GB96 M6Плоская шайба 61
29GB845.ST5_5X19Самонарезающий винт с крестообразным шлицем и полукруглой головкой2
3040F-02.02.00.07Крюк пружины растяжения1
3140F-02.02.00.06Пружина растяжения стопорного блока1
32F60-02.00.01.17Виброопора 12

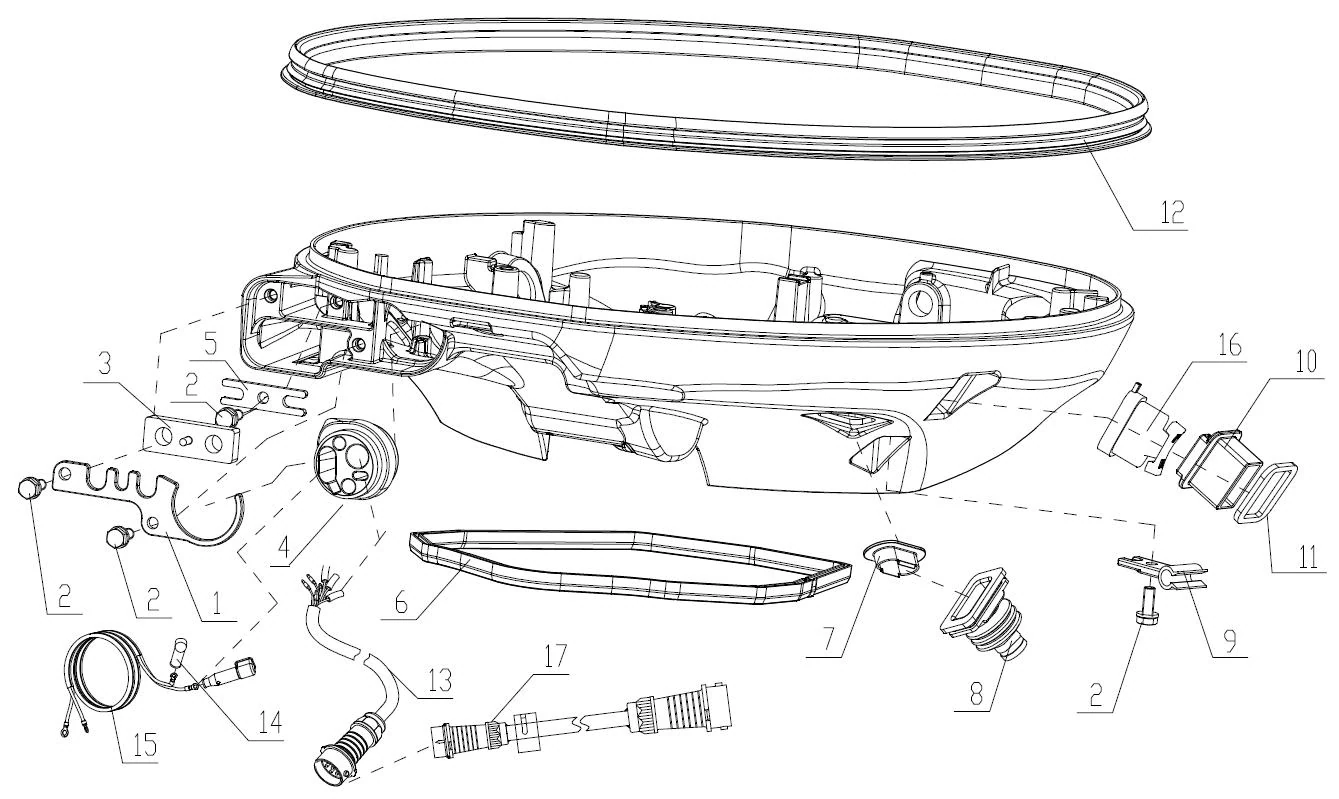

Рис. 21ОСНОВАНИЕ 3 BASE 3
底座 3 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-02.00.01.30Крепежная пластина1
2GB9074_1.M6X16.8_8Болт с шестигранной головкой и плоская шайба в сборе4
3F60-02.00.01.28Тросовый фиксирующий чехол1
4F60-02.00.01.29Заглушка жгута проводов основания1
5F60-02.00.01.27Фиксирующая пластина троса1
6F60-02.00.01.02Резиновый уплотнитель основания1
7F60-02.00.01.22Пластиковая фиксирующая втулка1
8F60-02.00.01.24Резиновая защитная втулка водяной трубки1
9F60-02.00.01.25Пластиковый кронштейн 21
10F60-02.00.01.06Прямоугольная заглушка1
11F60-02.00.01.07Шайба прямоугольной заглушки1
12F60-02.00.03.01Резиновый уплотнитель1
13F60-01.09.00.07Жгут проводов с 10-контактным разъемом (короткий) (0.28M)1
NoneF60-01.09.00.09Жгут проводов с 10-контактным разъемом (с самоблокирующимся разъемом)1
14DQDF15-00.03.03Резиновый защитный чехол A1
15F60-01.09.00.13Провод питания EFI (с самоблокирующимся разъемом)1
NoneF60-01.09.00.06Провод питания системы впрыска1
16F60-02.00.03.02Выключатель наклона1
17F60-01.09.00.14Переходник 10-контактного жгута (удлинитель 5м)1

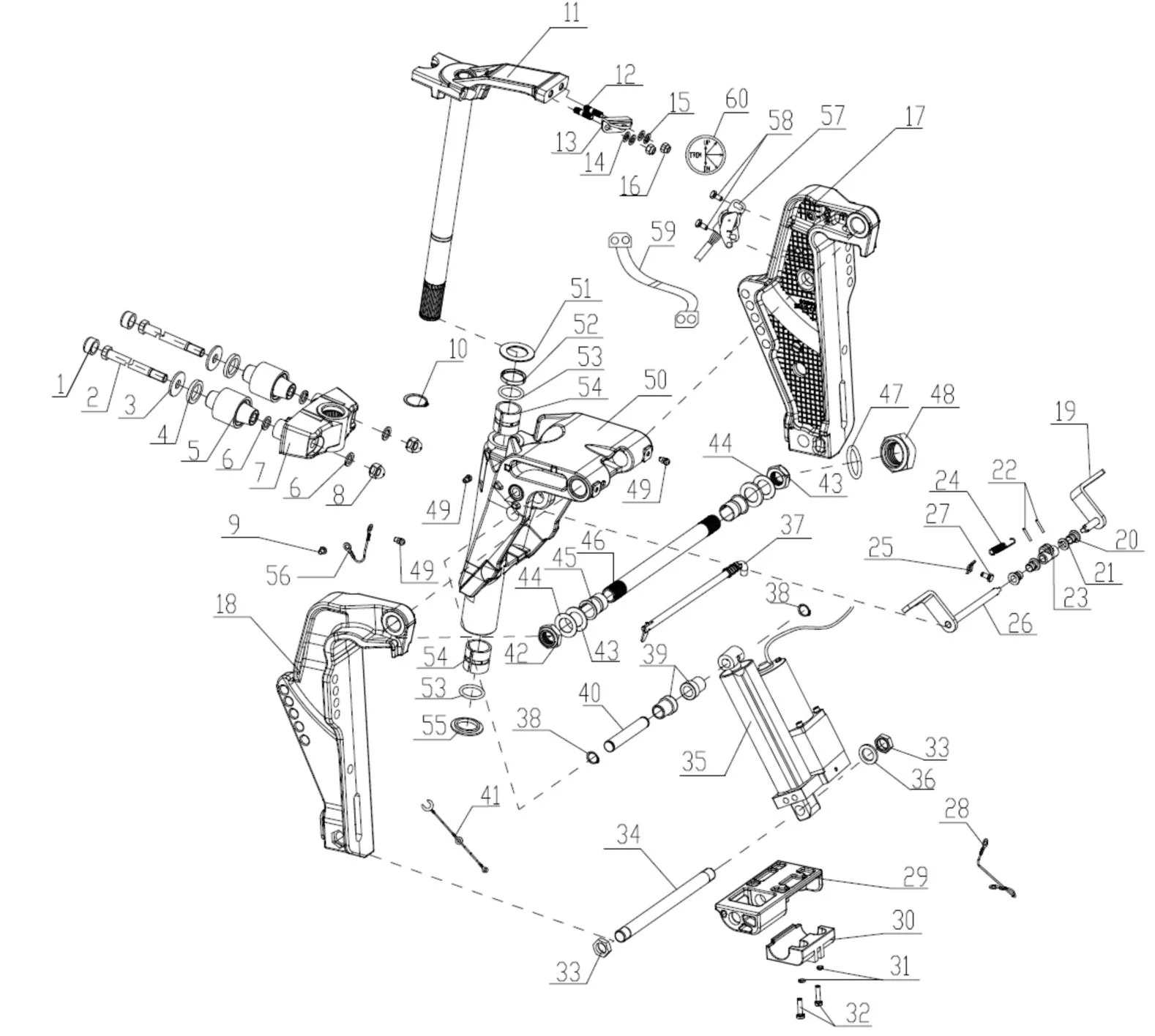

Рис. 22ЧАСТЬ КРЕПЛЕНИЯ CLAMPING PART
夹紧部分 爆炸图
REFНомер деталиНаименованиеКол-во
160F-05.00.00.07Резиновая втулка2
260F-05.00.00.14Болт с шестигранной головкой M12*1.25*1532
3GB96.M12Плоская шайба2
460F-05.00.00.13Резиновая прокладка Φ252
560F-05.00.03.00Нижний амортизатор в сборе2
6GB848.M12Плоская шайба (толщина 1.2)4
760F-03.00.00.02Нижнее соединительное гнездо амортизатора1
8DIN985.M12X1_25Шестигранная нейлоновая стопорная гайка2
9GB823.M6X8Винт с крестообразным шлицем и малой полукруглой головкой1
10GB894_1.30Пружинное стопорное кольцо для вала 301
11F60-04.00.01.01Кронштейн рулевого управления1
1240F-04.01.04Шпилька M10*432
1360FE-03.00.00.24Крюк управления1
14GB97.1Шайба плоская 62
15GB93Шайба пружинная 62
16DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.252
后操机型使用F60-04.00.01.10Нейлоновая самоконтрящаяся гайка M10*1.25(S14)2
17F60-03.00.01.06Правый кронштейн1
18F60-03.00.01.05Левый кронштейн1
1960F-03.00.06.00Стопорный рычаг наклона — правый1
2060F-03.00.00.20Втулка коромысла3
2160F-03.00.00.21Разрезная втулка коромысла1
22GB879.3X16Упругий цилиндрический штифт2
2360F-03.00.04.00Узел коромысла стопорного рычага наклона1
2460F-03.00.00.19Пружина растяжения стопорного рычага наклона1
2560F-03.00.00.18Крюк пружины растяжения1
2660F-03.00.05.00Стопорный рычаг наклона — левый1
27GB5783.M6X10Болт с шестигранной головкой1
28F60-03.00.01.02Провод заземления Ⅰ1
2960F-03.00.00.12Ограничитель кронштейна1
3060F-03.00.00.11Анод1
31GB97.1 M6Flat pad2
32GB5783.M6X25Болт с шестигранной головкой3
3360F-03.00.00.09Гайка шестигранная M18*1.52
3460F-03.00.00.13Нижняя часть опорного вала гидроподъема1
3560FET-03.00.08.00Электрический подъемный механизм1
3660F-03.00.00.10Шайба плоская 19*29.5*31
3760F-03.00.02.00Узел фиксатора угла1
38GB894_1.15Пружинное стопорное кольцо для вала тип A 152
3960F-03.00.00.30Втулка откидывания2
4060F-03.00.00.16Верхняя часть опорного вала гидроподъема1
4160F-05.00.02.00Электропровод в сборе1
4215F-03.01Гайка зажимного кронштейна2
4315F-03.02Нейлоновая шайба2
4440F-03.03Прокладка2
4540F-03.07.02Демпферное кольцо кронштейна2
4640F-03.04Шпилька зажимного кронштейна1
47HDYK00.00.35.03Защитный чехол троса рулевого управления O-образное кольцо (16.3*2.32
48HDYK00.00.35.02Защитный чехол троса рулевого управления2
后操机型使用60F-03.00.00.08Колпачок шпильки2
49JB.T7940.1Масляный стакан3
50F60-03.00.01.01Поворотный кронштейн1
5160F-03.00.00.07Шайба верхней втулки1
5260F-03.00.00.06Верхняя втулка1
5360F-03.00.00.04Кольцо O-образное (29*3.8)2
5460F-03.00.00.05Разрезное уплотнительное кольцо2
5560F-03.00.00.03Нижнее уплотнительное кольцо1
56F60-03.00.01.03Провод заземления II1
57F60-03.00.02.00Датчик высоты подъёма1
58GB818Винт с крестообразным шлицем и полукруглой головкой M4*142
59F60-01.09.00.10Переходный кабель датчика высоты1
60F60-01.09.00.11Указатель высоты подъёма1

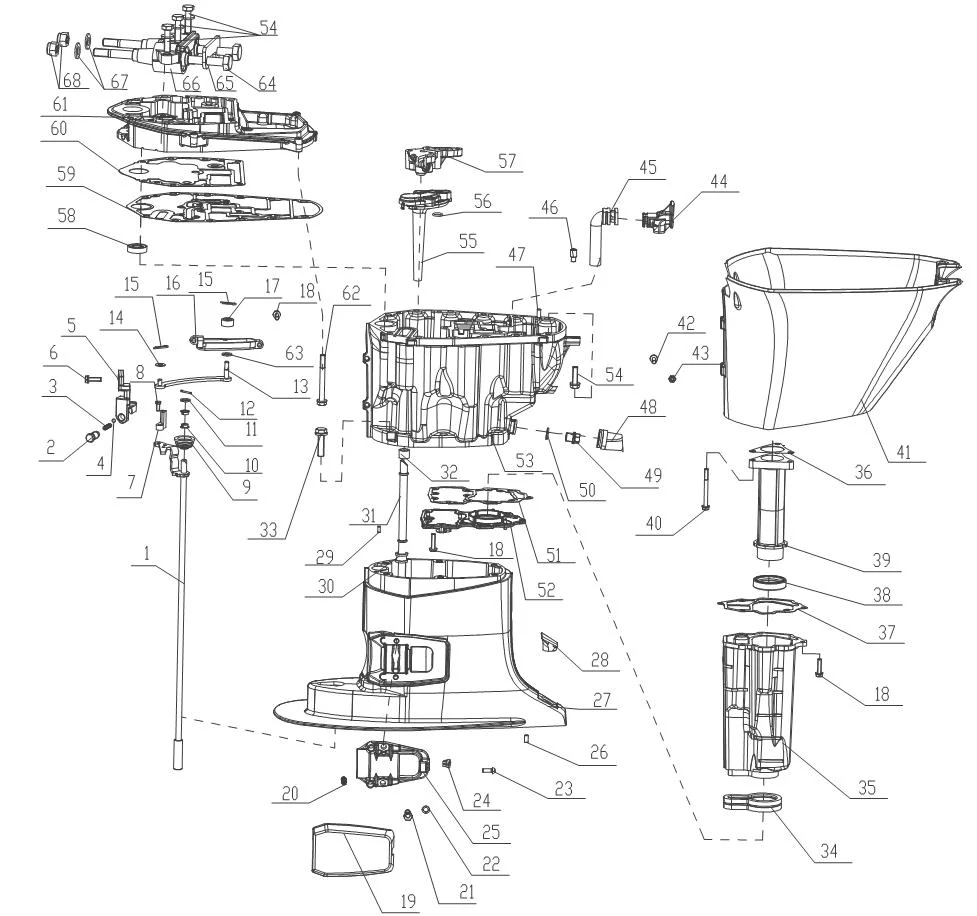

Рис. 23ВЕРХНЯЯ ЧАСТЬ UPPER SECTION
水上部分 爆炸图
REFНомер деталиНаименованиеКол-во
1F60-04.00.02.02Верхний рычаг переключения передач в сборе1
2F60-04.00.02.06Стопорный болт механизма переключения передач1
360F-01.06.00.13Пружина сжатия1
4F60-04.00.02.15Сердечник кулачка переключения передач1
5F60-04.00.02.05Кронштейн механизма переключения передач1
6GB9074_1.M6X20.8_8Болт с шайбой в сборе3
7F60-04.00.02.12Пластиковый кронштейн 11
8GB5783.M5X12Болт с шестигранной головкой1
9F60-04.00.02.03Резиновый чехол тяги переключения передач1
10F60-04.00.02.08Втулка2
11F60-04.00.02.14Плоская шайба1
12GB91.2X16Шплинт1
13F60-04.00.02.09Рычаг переключения передач в сборе1
14F60-04.00.02.10Плоская шайба1
1515F-04.08.05Стопорное кольцо (большое)2
16F60-04.00.02.11Паз переключения передач1
17F60-04.00.02.13Кулачок переключения передач1
18GB9074_1.M6X25.8_8Болт с шайбой в сборе16
1960F-05.00.00.09Крышка нижнего амортизатора2
2060F-05.00.00.12Пружина крышки нижнего амортизатора4
21GB5783.M8X30Болт с шестигранной головкой4
22GB93.M8Пружинная шайба4
23GB845.ST5_5X16Самонарезающий винт с крестообразным шлицем и полукруглой головкой2
2460F-05.00.00.10Пластиковая гайка2
2560F-05.00.00.11Корпус нижнего амортизатора2
2615F-01.06.20Штифт установочный 6*122
27F60-05.00.01.02Верхний корпус1
2860F-00.00.00.03Пробка анода1
29F9.9-05.00.00.26Установочный штифт 4*102
3040F-05.00.00.16Нижнее уплотнительное кольцо водяной трубы1
31F60-05.00.03.19Трубка подвода воды1
32F60-05.00.03.20Уплотнительное кольцо трубки подвода воды1
33GB5787.M10X40.8_8.S.13Болт с шестигранной головкой и фланцем, частичная резьба6
34F60-05.00.02.06Уплотнительная прокладка глушителя1
35F60-05.00.02.04Глушитель1
36F60-05.00.02.02Прокладка выпускного патрубка1
37F60-05.00.02.05Прокладка глушителя1
38F60-05.00.02.03Уплотнительная прокладка выпускного патрубка1
39F60-05.00.02.01Выпускной патрубок1
40GB9074_1.M6X65.8_8Болт с шайбой в сборе3
41F60-05.00.01.01Декоративный кожух1
42GB818.M6X25Винт с крестообразным шлицем и полукруглой головкой2
43GB6170.M6Шестигранная гайка2
44F60-05.00.03.18Вентиляционный соединительный патрубок 21
45F60-05.00.03.17Вентиляционный соединительный патрубок 11
4615F-01.06.10Патрубок водяной круглый1
4730F-05.02.00.14Установочный штифт 6*142
48F60-05.00.03.15Направляющий резиновый шланг1
49F60-05.00.03.16Сливная пробка1
50F15-05.00.00.09Шайба сливной пробки масла1
51F60-05.00.03.06Прокладка крышки1
52F60-05.00.03.07Крышка1
53F60-05.00.03.13Масляный поддон1
54GB9074_1.M8X30.8_8Болт с шайбой в сборе7
55F60-05.00.03.08Масляный фильтр в сборе1
56F60-05.00.03.10Уплотнительное кольцо масляного фильтра в сборе1
57F60-05.00.03.09Кронштейн масляного фильтра1
5860F-01.04.04.03Сальник приводного вала (18*32*7)1
59F60-05.00.03.14Прокладка масляного поддона1
60F60-05.00.03.05Прокладка основания блока цилиндров1
61F60-05.00.03.01Основание блока цилиндров1
62GB9074_1.M8X80.10_9Болт с шайбой в сборе8
63GB97_1.M8Плоская шайба1
64F60-04.00.01.04Верхний болт крепления амортизатора2
65F60-04.00.01.03Панель1
66F60-04.00.01.02Верхний амортизатор в сборе1
67GB97_1.M10Плоская шайба2
68F60-04.00.01.10Нейлоновая самоконтрящаяся гайка M10*1.25(S14)2

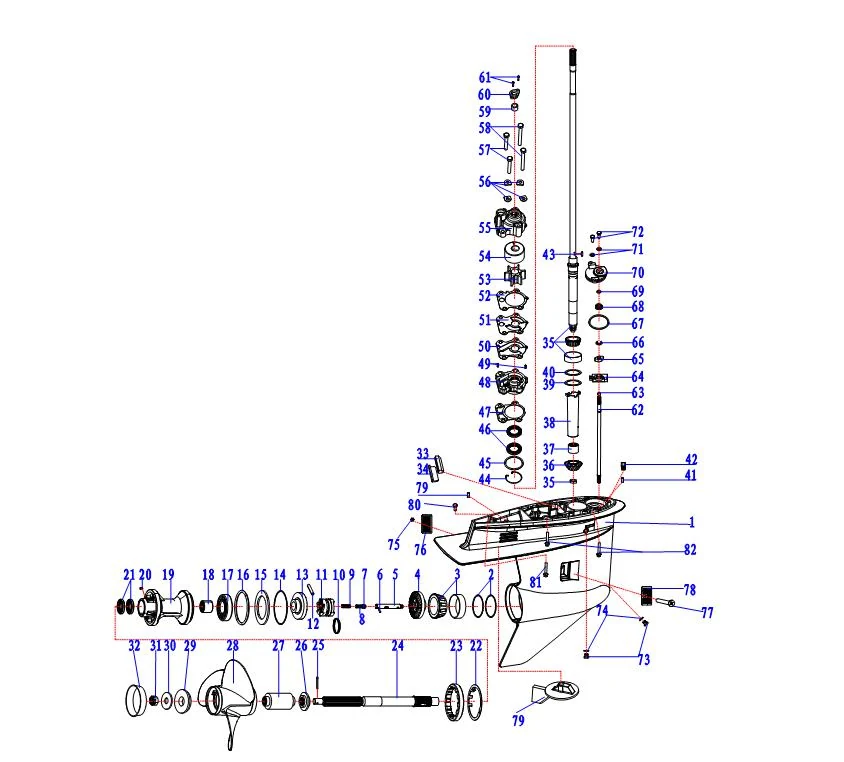

Рис. 24ПОДВОДНАЯ СЕКЦИЯ UNDERWATER SECTION
水下部分 爆炸图
REFНомер деталиНаименованиеКол-во
160F-06.00.00.46Подводный корпус1
260F-06.00.00.43Регулировочная шайба шестерни переднего хода 0.32
360F-06.00.00.42Конический роликовый подшипник 26822-N/26882R-N1
460F-06.00.00.41Шестерня переднего хода1
560F-06.00.00.28Скользящая муфта1
660F-06.00.00.30Штифт скользящего вала1
760F-06.00.00.27Шарик 3/16 (углеродистая сталь)2
860F-06.00.04.00Плунжер переключения передач в сборе1
960F-06.00.00.29Пружина1
1060F-06.00.00.31Пружинное кольцо1
1160F-06.00.00.33Сцепление1
1260F-06.00.00.32Штифт сцепления1
1360F-06.00.03.06Шестерня заднего хода1
1460F-06.00.00.24Прокладка 0.51
1560F-06.00.03.05Упорная шайба1
1660F-06.00.03.03Кольцо O-образное крышки подводного корпуса (83*5.6)1
1760F-06.00.03.04Шарикоподшипник глубокого паза 62071
1860F-06.00.03.02Игольчатый подшипник HK25261
1960F-06.00.03.07Крышка подводного корпуса1
2060F-06.00.00.23Шпонка1
2160F-06.00.02.03Сальник 40*25*62
2260F-06.00.00.22Стопорная шайба1
2360F-06.00.00.21Кольцевая гайка1
2460F-06.00.00.34Вал гребного винта1
25GB91Шплинт(2.5*20)1
2660F-06.00.00.49Ступица гребного винта1
2760F-06.01.01.00Внутренняя шлицевая часть гребного винта в сборе1
2860F-06.01.00.01Гребной винт 1312*15-K1
NonePropeller Assy.1
2960F-06.00.00.48Шайба гребного винта1
3060F-06.00.00.47Шайба шестигранной гайки1
3140F-06.02.07Шестигранная гайка с прорезью1
3260F-06.01.00.02Раструб1
3360F-06.00.00.13Уплотнительная полоса1
3440F-06.01.10Прижимная пластина уплотнителя1
35F60-06.00.00.01Приводной вал1
3660F-06.00.00.36Ведущая шестерня1
3760F-06.00.00.45Игольчатый подшипник (BH-1620) NSK1
3860F-06.00.00.44Нейлоновая втулка1
3960F-06.00.00.40Прокладка приводного вала 0.51
4060F-06.00.00.39Прокладка приводного вала 0.11
4115F-01.06.20Штифт установочный 6*122
4260F-06.00.00.20Болт с шестигранной головкой1
4360F-06.00.00.08Шпонка крыльчатки1
4460F-06.00.02.04Стопорное кольцо1
4560F-06.00.02.02Кольцо O-образное корпуса сальника (45.6*3.2)1
4660F-06.00.02.03Сальник 40*25*62
4760F-06.00.00.12Сальник корпуса уплотнения1
4860F-06.00.02.01Корпус сальника1
49F9.9-05.00.00.26Установочный штифт 4*102
5060F-06.00.00.11Прокладка опорной пластины1
5160F-06.00.00.10Шайба крыльчатки водяного насоса (оцинкованная)1
5260F-06.00.00.09Прокладка корпуса водяного насоса1
5360F-06.00.01.00Крыльчатка водяного насоса в сборе1
5460F-06.00.00.07Внутренний корпус водяного насоса (оцинкованный)1
5560F-06.00.00.06Корпус водяного насоса1
56GB97.1Шайба плоская 62
57GB5783 M8*5（8.8）Болт 8x502
58GB9074.1 M8*70(A2-70)Болт 3042
5960F-06.00.00.05Уплотнительное кольцо водяной трубы1
6060F-06.00.00.04Прижимная пластина уплотнительного кольца водяной трубы1
61GB845Винт самонарезающий с крестообразным шлицем ST2.2*42
6260F-06.00.00.17Тяга переключения передач нижняя1
6360F-06.00.00.18Стопорное пружинное кольцо1
6460F-06.00.00.26Основание кулачка переключения передач1
6560F-06.00.00.25Кулачок переключения передач1
66GB896Стопорное кольцо 61
6760F-06.00.00.16Кольцо O-ring основания тяги переключения передач нижней (49.5*3)1
6860F-06.00.00.15Сальник тяги переключения передач нижней1
6960F-06.00.00.19Кольцо O-ring тяги переключения передач нижней (6.5*19)1
7060F-06.00.00.14Основание тяги переключения передач нижней1
71GB97.1Шайба плоская 62
72GB5783(8.8)Болт с шестигранной головкой M6*162
7315F-06.01.03Заливная пробка2
7415F-06.01.04Прокладка сливной пробки2
75DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
7660F-06.00.00.02Крышка водозаборника (правая)1
77GB819Винт с крестообразным шлицем потайной M5*451
7860F-06.00.00.01Крышка водозаборника (левая)1
7960F-06.00.00.03Пластина регулировки курса (анод)1
80GB5787 M10*1.25*45（10Болт1
81GB9074.1 M8*60(10.9)Болт1
8287 M10*1.25*40（8.8） (Болт4

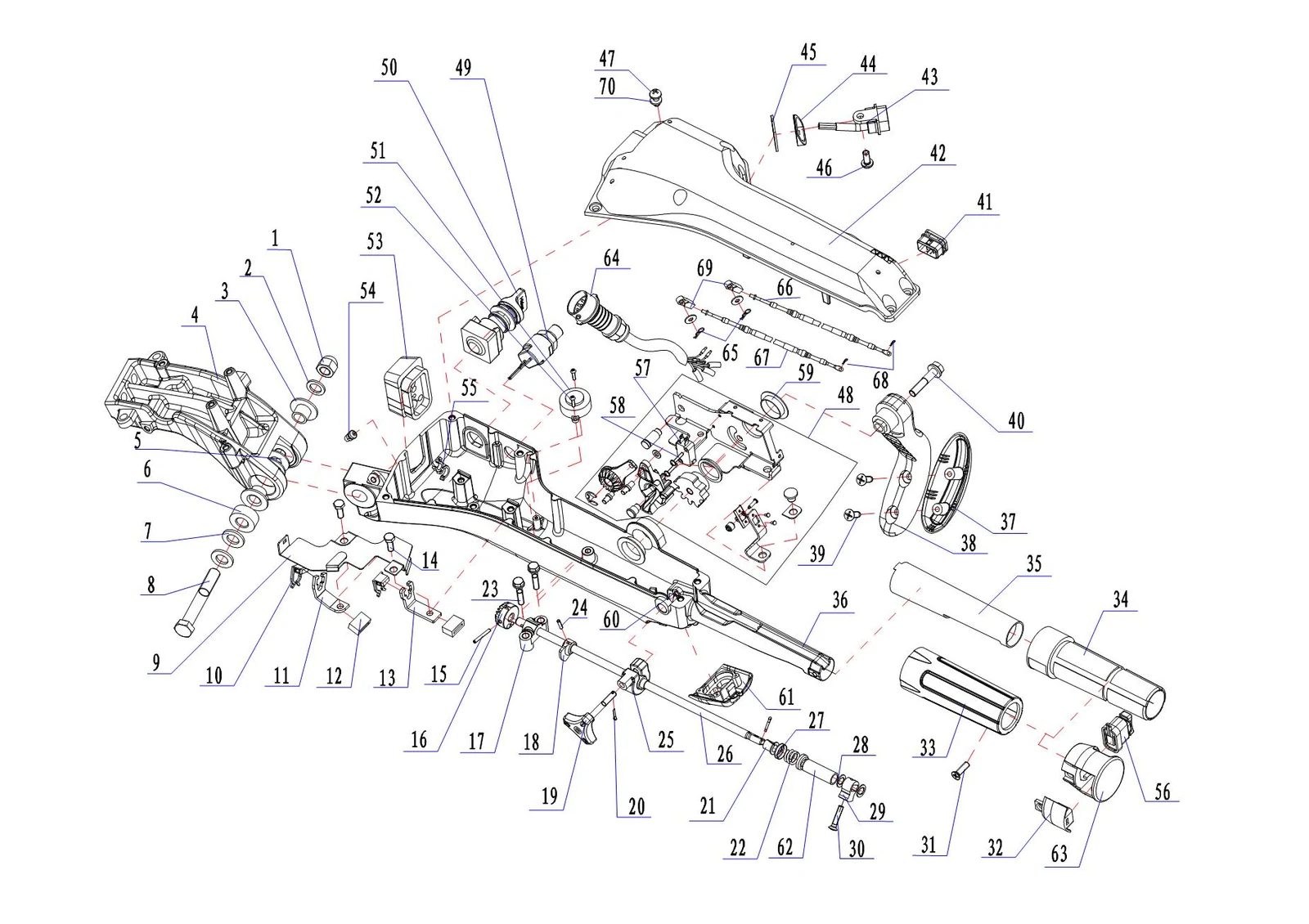

Рис. 25РУЛЕВАЯ РУКОЯТКА STEERING HANDLE
操舵手柄 爆炸图
REFНомер деталиНаименованиеКол-во
1DIN985 M12*1.25Гайка1
2GB848 M12Плоская шайба 121
3F60-04.00.03.07Пластиковая втулка2
4F60-04.00.03.06Соединительный кронштейн1
5F60-04.00.03.10Тонкая прокладка2
6F60-04.00.03.08Толстая прокладка1
7GB97_1.M12Плоская шайба2
8GB5785 M12X1.25X80Болт1
9F60-04.00.03.13Кронштейн крышки жгута проводов1
10F9.9E-02.00.00.02Фиксирующий штифт троса2
11F60-04.00.03.16Кронштейн тяги троса переключения передач1
12F60-04.00.03.15Резиновая втулка2
13F60-04.00.03.14Кронштейн тяги троса дроссельной заслонки1
14GB9074_1 M6X16.8_8Болт2
15GB879 3*20Штифт1
16F60-04.00.03.21Ведущая шестерня тяги троса дроссельной заслонки1
17F60-04.00.03.22Кронштейн ограничителя шестерни1
18F60-04.00.03.23Ограничитель переключения передач1
19F60-04.00.03.26Болт регулировки натяжения тяги троса дроссельной заслонки1
20GB91 2*12Штифт2
2115F-04.07.12Втулка1
22F60-04.00.03.29Пружина1
23GB9074.1 M6*30(8.8)Болт 6x302
24GB879 3*14Штифт1
25F60-04.00.03.25Блок регулировки натяжения тяги троса дроссельной заслонки1
26F60-04.00.03.24Тяга троса дроссельной заслонки1
27F60-04.00.03.28Пружинное стопорное кольцо2
28F60-04.00.03.46Стопорное кольцо2
29F60-04.00.03.30Поворотный блок дроссельной заслонки1
30GB820 M5X25Винт1
31GB819 M6X20Винт1
32F60-04.00.03.78Пластиковая прижимная пластина1
33F60-04.00.03.33Резиновая рукоятка1
34F60-04.00.03.32Наружная втулка рукоятки1
35F60-04.00.03.31Внутренняя втулка рукоятки1
36F60-04.00.03.01Рукоятка управления1
37F60-04.00.03.42Пластиковая крышка рычага переключения передач1
38F60-04.00.03.41Рычаг переключения передач1
39GB847-6_3*19Крестовая полупотайная самонарезающая винт тип F2
40GB9074_14.M8X40Болт с шестигранной головкой с шайбой в сборе1
41F60-04.00.03.05Пластиковая заглушка кожуха1
42F60-04.00.03.04Пластиковый кожух1
43F60-04.00.03.72Индикатор аварийной сигнализации1
44F60-04.00.03.52Наклонная амортизирующая подушка1
45F60-04.00.03.51Амортизирующая подушка1
46GB845 ST6.3X16Винт1
47GB818 M6*16Винт 6x166
48F60-04.00.03.60Узел привода переключения передач1
49HDYK00.03.00Выключатель аварийной остановки в сборе1
50F60-04.00.03.93Выключатель запуска в сборе1
51F60-04.00.03.76Зуммер1
52GB818.M3X8Крестовая скругленная винт2
53F60-04.00.03.03Резиновый блок1
54JB.T7940.1Масляный стакан1
55F60-04.00.03.18Защелка тросового рычага с двумя фиксаторами1
56DQQ-00.09.07Выключатель дистанционного пульта электронного подъёма1
57F60-04.00.03.59Узел выключателя запуска на холостом ходу1
58GB9074_1 M3X14Винт2
59F60-04.00.03.44Втулка2
60GB6170.M6Шестигранная гайка1
61F60-04.00.03.56Корпус выключателя регулировки оборотов1
62F60-04.00.03.45Втулка1
63F60-04.00.03.79Корпус выключателя пульта дистанционного управления электростартером1
64F60-04.00.03.77Жгут проводов десятиконтактного разъема (1м)1
6515F-01.03.11Стопорное кольцо2
66F60-04.00.03.57Тросовый узел дроссельной заслонки1
67F60-04.00.03.58Тросовый узел переключения передач1
68GB91 2*12Штифт2
69HDYK00.00.24Регулятор троса A2
70GB97.1 M6Плоская шайба 66

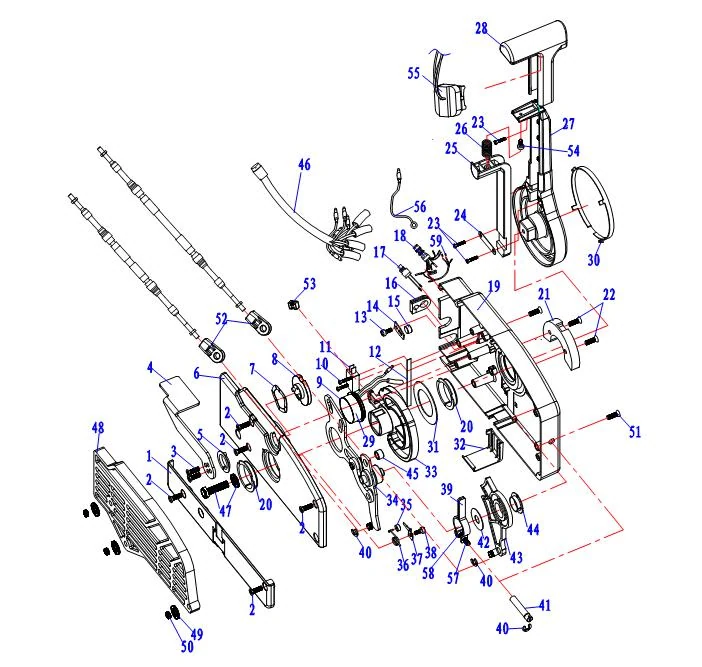

Рис. 26ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE CONTROL BOX
遥控盒 爆炸图
REFНомер деталиНаименованиеКол-во
1HDYK00.00.01Малая крышка1
2GB819 M5*16Винт 5x165
3GB819 M5*12Винт с потайной головкой и крестообразным шлицем M5*122
4HDYK00.00.02Рукоятка фиксации холостого хода1
5HDYK00.00.04Антифрикционное кольцо1
6HDYK00.00.31Большая крышка1
7HDYK00.00.03Волнистая шайба1
8HDYK00.01.00Узел фиксатора рукоятки1
9HDYK00.02.01Зуммер1
10GB818 M3*14Винт 3x141
11HDYK00.05.00Выключатель запуска холостого хода1
12HDYK00.00.10Пружинная пластина5
13GB818 M4*6Винт 4x61
14HDYK00.00.09Прижимная пластина1
15HDYK00.00.11Ограничительный штифт передач1
16HDYK00.00.12Уплотнительное кольцо жгута проводов1
17HDYK00.03.00Выключатель аварийной остановки в сборе1
18HDYK00.04.00Выключатель запуска в сборе1
19HDYK00.00.08Корпус дистанционного пульта1
20HDYK00.00.16Антифрикционное кольцо основания переключения передач2
21HDYK00.00.20Ограничитель рукоятки1
22GB818 M5*16Винт2
23GB818 M4*10Винт 4x103
24HDYK00.09.05Прижимная пластина фиксатора рукоятки1
25HDYK00.09.04Выключатель фиксации рукоятки1
26HDYK00.09.06Пружина1
27HDYK00.09.01Основание рукоятки1
28HDYK00.09.03Рукоятка1
29HDYK00.02.02Кожух зуммера1
30HDYK00.09.02Декоративное кольцо основания рукоятки1
31HDYK00.00.15Антифрикционная прокладка основания переключения передач1
32HDYK00.00.26Соединитель крышки1
33HDYK00.00.14Основание переключения передач1
34HDYK00.07.00Узел управления дроссельной заслонкой в сборе1
35HDYK00.00.06Направляющий ролик1
36HDYK00.00.07Пружина1
37HDYK00.00.05Прижимная пластина направляющего ролика1
38GB818 M4*6Винт 4x61
39HDYK00.08.01Стопорный хомут1
40GB896 6Стопорное кольцо 61
41HDYK00.08.02Регулировочный винт1
42HDYK00.00.19Переключатель передач с антифрикционной прокладкой1
43HDYK00.00.17Контроллер переключения передач1
44HDYK00.00.13Антифрикционная пластина контроллера дросселя1
45HDYK00.07.10Направляющий ролик1
46DQQ-00.00.07.00-LЖгут проводов с 10-контактным разъёмом (5M)1
47GB9074.1 M8*30(8.8)Болт 8x301
48HDYK00.00.32Крепёжная пластина пульта дистанционного управления1
49GB5287 M6Плоская шайба 63
50GB6170 M6Hex nuts3
51GB820 M6*90Винт3
52HDYK00.00.25Регулировочное устройство троса B2
53HDYK00.00.27Уплотнительное гнездо троса1
54GB818 M5*10Болт 5x101
55DQQ-00.09.07Выключатель дистанционного пульта электронного подъёма1
56HDYK00.05.01Трос холостого хода электростартера1
57GB5783 M5*25Болт 3042
58GB6170 M5Гайка 52
59F9.9-01.04.00.05Головка тяги2
None
