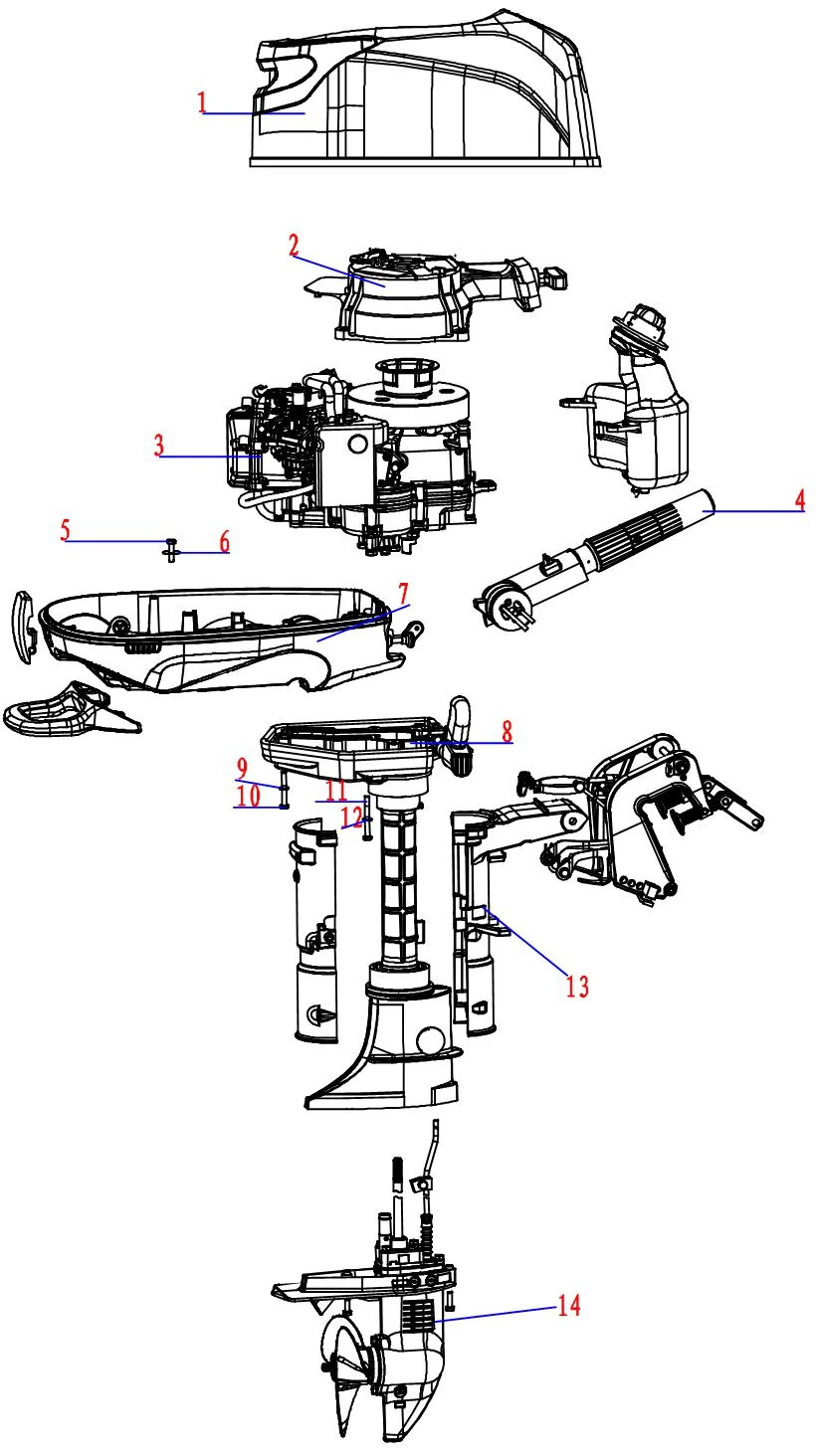

Рис. 1ВЗРЫВ-СХЕМА ОБЩЕЙ СБОРКИ GENERAL ASSEMBLY EXPLOSION VIEW
总装分解图 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-07.00.00.00Узел верхнего кожуха1
2F6-01.01.00.00Узел пускового кожуха1
3F6-01.05.00.00Силовая система1
4F6-04.00.00.00Узел рулевого управления2
5GB/T5783Болт шестигранный M6*354
6GB/T5287Шайба плоская 64
7F6-02.00.00.00Узел основания1
8F6-05.00.00.00Подводный узел1
9GB/T5782Болт с шестигранной головкой M6*35 (резьба 18)5
10GB/T97.1Плоская шайба 65
11GB/T5782Болт с шестигранной головкой M6*35 (резьба 18)4
12GB/T97.1Плоская шайба 64
13F4-03.01.00Узел зажимного кронштейна1
14F6-05.00.00.00Подводный узел1

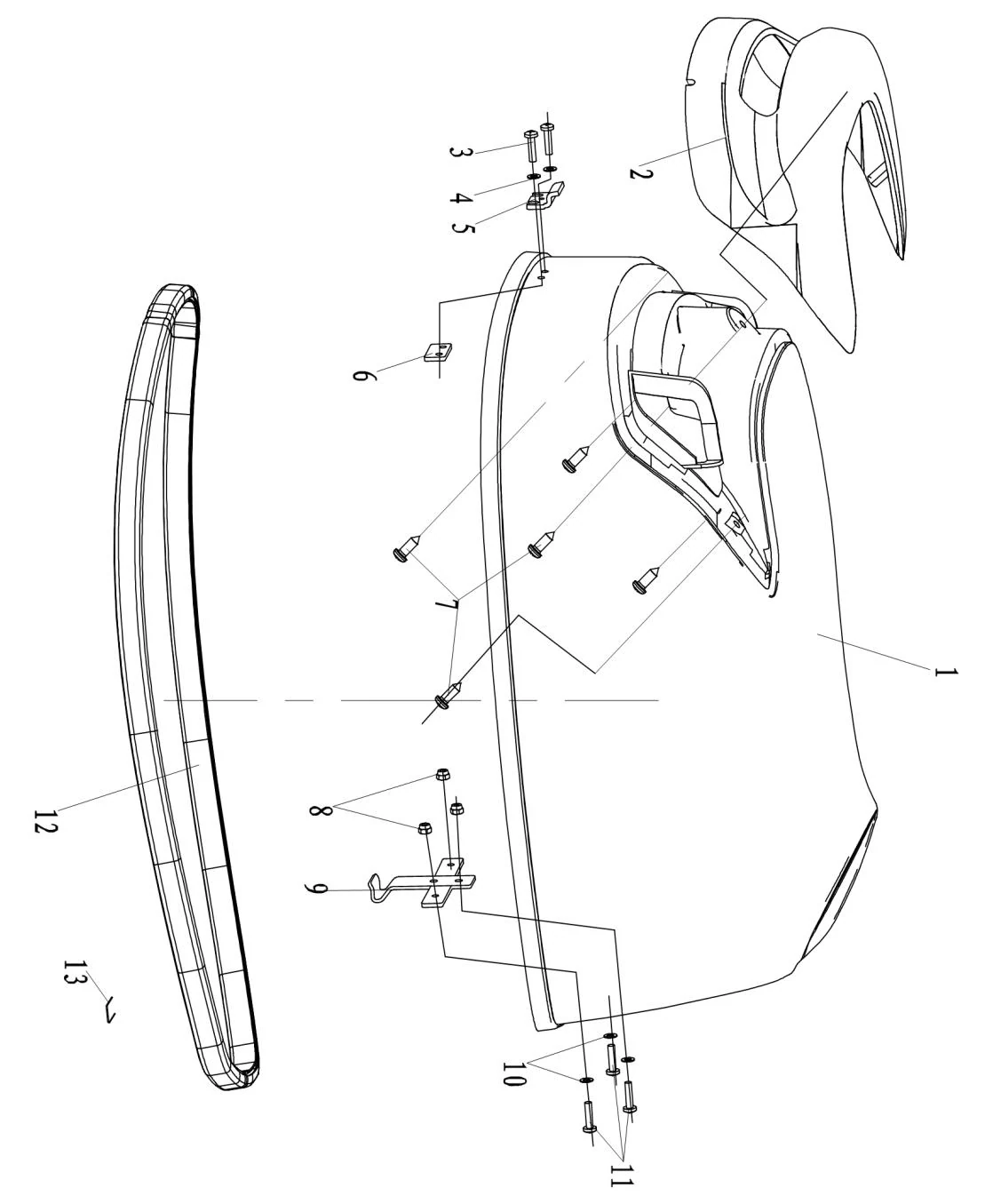

Рис. 2ВЕРХНИЙ КОЖУХ TOP COWLING
顶罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-07.00.00.01Верхний кожух1
2F6-07.00.01.02Крышка воздухозаборника1
3GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
4GB/T97.1Плоская шайба 62
5F6-07.00.00.04Задний фиксирующий крюк верхнего кожуха1
62.5F-02.00.00.10Фиксирующая пластина стопорного крючка1
7GB/T845Саморез с крестообразным шлицем ST2.2*4.55
8DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.253
9F6-07.00.00.05Передний фиксирующий крючок верхнего кожуха1
10GB/T96Шайба увеличенная 103
11GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*63
12F6-07.00.00.03Резиновый уплотнитель1
1315F-07.07Заклепка круглая 1.220
NoneF6Узел рукоятки управления1

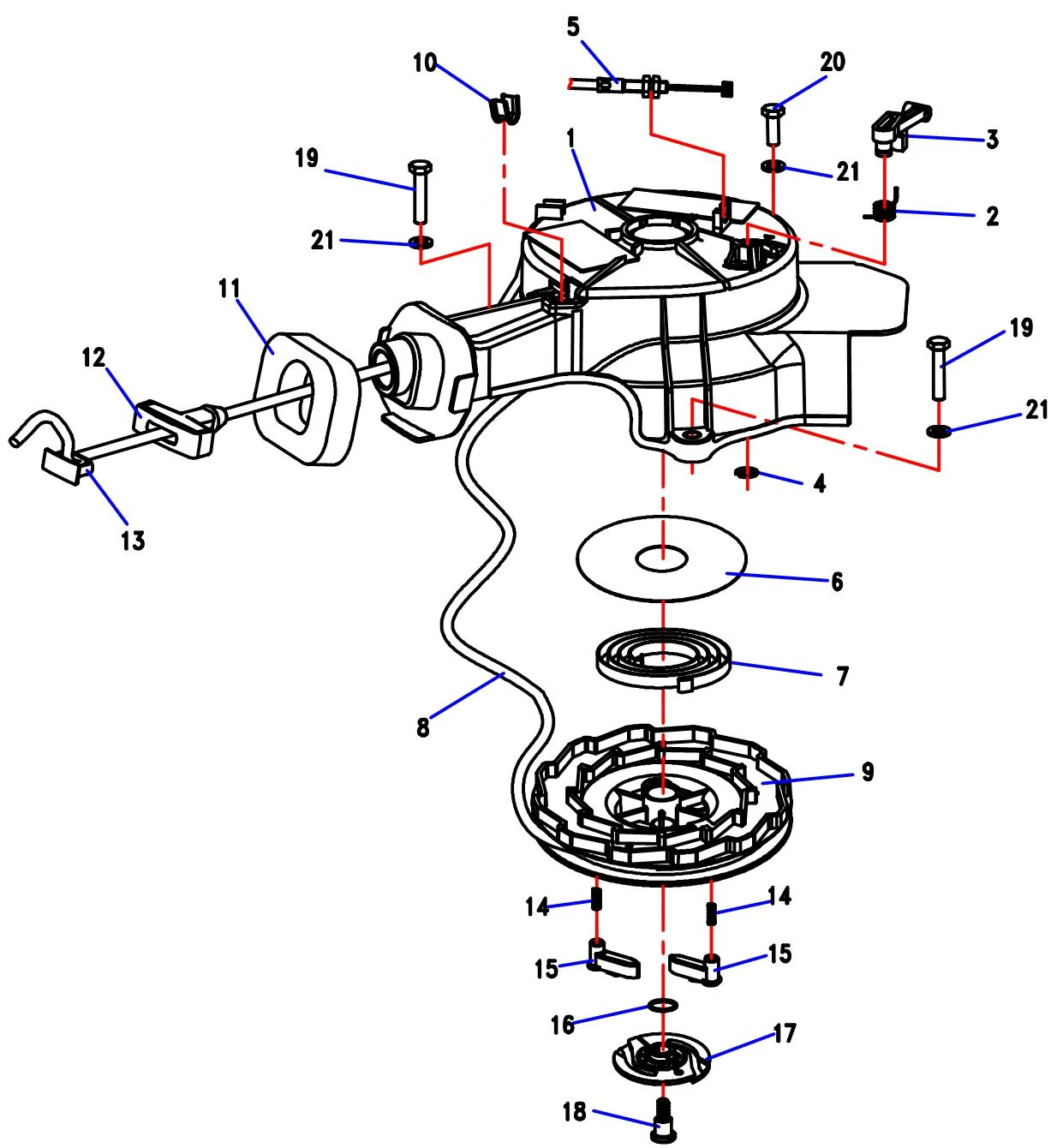

Рис. 3СТАРТОВЫЙ КОЖУХ STARTING COWLING
启动罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-01.01.01.00Узел кожуха стартера1
2F4-01.01.04Торсионная пружина тормоза1
3F4-01.01.03Тормоз1
4GB/T896Стопорное кольцо 41
5F6-02.02.00.00Трос тормоза в сборе1
6F4-01.01.07Антифрикционная пластина1
7F4-01.01.08Спиральная пружина1
8F4-01.01.15Шнур стартера 1800mm1
9F4-01.01.09Пусковое колесо1
10F9.9-01.07.00.06U-образная скользящая втулка1
11F4-01.01.06Демпферное кольцо1
1215F-01.01.08Рукоятка стартера1
1315F-01.01.10Крышка рукоятки1
14F4-01.01.10Пружина приводного рычага2
15F4-01.01.11Приводной рычаг2
16F4-01.01.13Пружинное стопорное кольцо1
17F4-01.01.12Пусковая прижимная пластина1
18F4-01.01.14Винт прижимной пластины1
19GB/T5783Болт шестигранный M6*352
20GB/T5783Болт шестигранный M6*351
21GB/T97.1Плоская шайба 63
NoneF6-01.01.00.00Узел пускового кожуха1

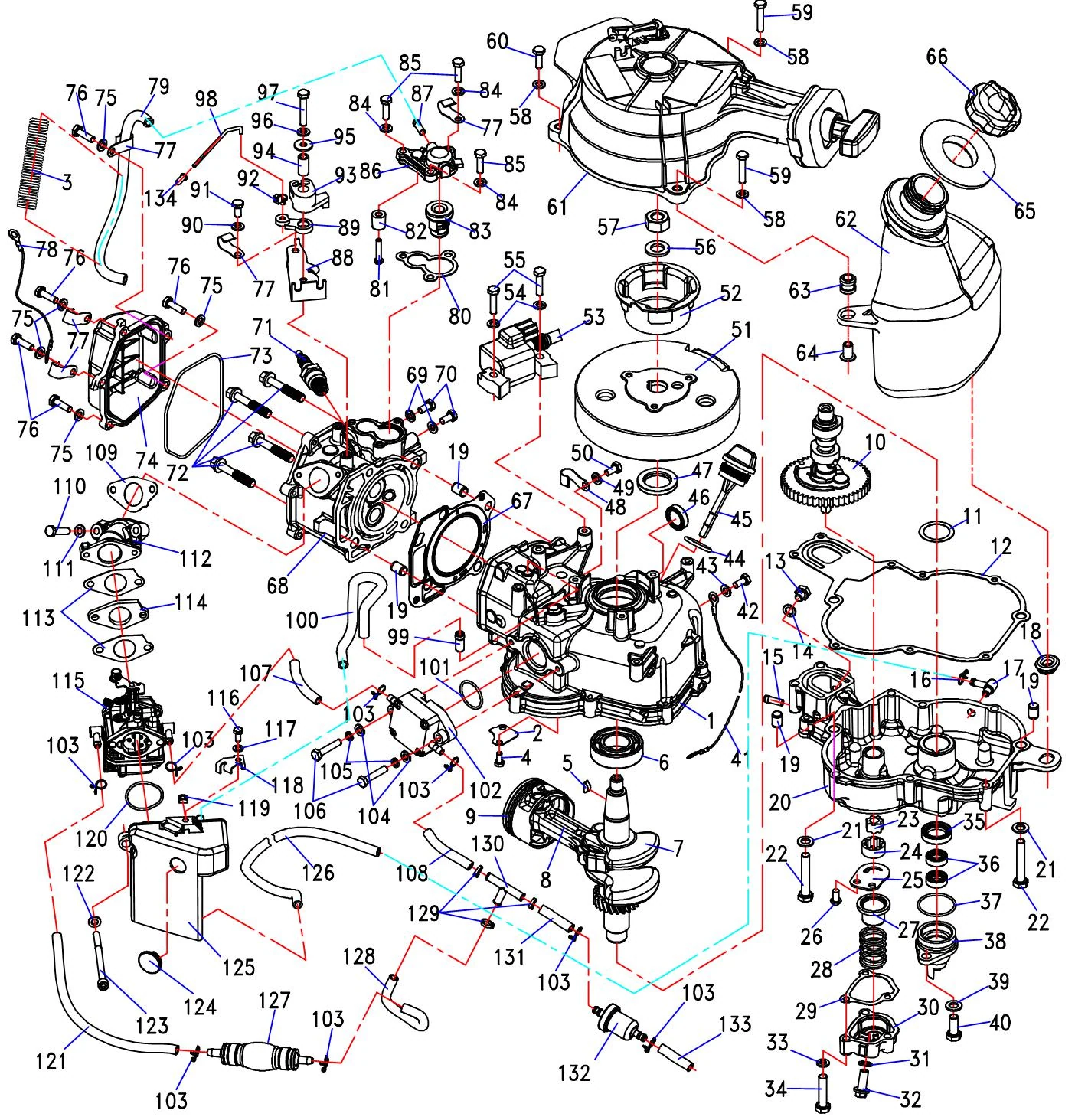

Рис. 4СИЛОВАЯ СИСТЕМА POWER SYSTEM
动力系统 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-01.05.07.00Узел картера1
NoneF6-01.05.07.03Заглушка (φ7*8)1
2F6-01.05.00.26Маслоотражатель1
3Sylphon bellows Ф 12*1401
4GB/T5783Болт шестигранный M6*352
5F4-01.06.19Шпонка коленчатого вала1
6F4-01.06.02Шарикоподшипник глубокого паза 6205CC31
7F6-01.05.03.00Узел коленчатого вала1
8F6-01.05.04.00Узел шатуна1
9F6-01.05.05.00Узел поршня1
10F6-01.05.06.00Узел распределительного вала1
11F4-01.06.22Регулировочная шайба шестерни газораспределения1
12F6-01.05.00.19Прокладка картера1
13GB/T5783Болт шестигранный M6*351
14F2.5-01.01.00.04Медная шайба1
15F4-01.06.03Штуцер топливной трубки1
16Hose clip1
1715F-01.06.10Патрубок водяной круглый1
18F6-01.04.00.01Нижнее демпферное кольцо топливного бака1
19F15-01.01.00.18Штифт установочный4
20F6-01.05.00.18Крышка картера1
21GB/T97.1Плоская шайба 610
22GB/T5783Болт шестигранный M6*3510
23F6-01.05.00.17Внутренний ротор1
24F6-01.05.00.16Наружный ротор1
25F6-01.05.00.15Серповидная пластина1
26GB/T823Винт с крестообразным шлицем и малой головкой M6*182
27F6-01.05.01.00Узел масляного фильтра1
28F6-01.05.00.14Пружина масляного насоса1
29F6-01.05.00.13Прокладка масляного насоса1
30F6-01.05.00.12Корпус масляного насоса1
31F2.5-01.01.00.04Медная шайба1
32F2.5-01.01.00.02Болт сливного отверстия1
33GB/T97.1Плоская шайба 63
34GB/T5782Болт с шестигранной головкой M6*35 (резьба 18)3
35F4-01.06.15.02Двухкромочное масляное уплотнение A (20*30*7)1
36F4-01.06.15.03Двухкромочный сальник B10.8*21*72
37F4-01.06.15.04O-образное кольцо корпуса1
38F4-01.06.15.01Корпус сальника1
39GB/T97.1Плоская шайба 61
40GB/T5783Болт шестигранный M6*351
41F6-01.03.04.00Узел электропроводки1
42GB/T5783Болт шестигранный M6*351
43GB/T97.1Плоская шайба 61
44F4-01.06.27O-образное кольцо масляного щупа1
45F4-01.06.26Маслоизмерительный щуп1
46F2.5-01.01.01.00Узел смотрового окна уровня масла1
47F4-01.06.04Сальник коленчатого вала 25*40*51
48F15-01.03.00.42Fix clip,air breather tube1
49GB/T97.1Плоская шайба 61
50GB/T5783Болт шестигранный M6*351
51F6-01.03.05.00Узел маховика1
52F6-01.05.00.08Ступица стартера1
53F6-01.03.03.00Узел зажигания1
54GB/T97.1Плоская шайба 62
55GB/T5783Болт шестигранный M6*352
56GB/T97.1Плоская шайба 61
5715F-01.03.19Гайка маховика1
58GB/T97.1Плоская шайба 63
59GB/T5783Болт шестигранный M6*352
60GB/T5783Болт шестигранный M6*351
61F6-01.01.00.00Узел пускового кожуха1
62F6-01.04.01.01Топливный бак1
63F4-01.07.01.04Демпферная подушка (топливного бака)2
64F4-01.07.01.02Втулка топливного бака2
65F6-01.04.00.14Демпферное кольцо горловины топливного бака1
66F4-01.07.02.00Узел крышки топливного бака1
67F6-01.05.09.00Прокладка цилиндра1
68F6-01.05.02.00Головка цилиндра в сборе1
69GB/T97.1Плоская шайба 62
70GB/T5783Болт шестигранный M6*352
71CR6HSBСвеча зажигания F61
72GB/T5789Болт с шестигранной головкой и фланцем M6*16 35Mn24
73F6-01.05.00.11Уплотнительное кольцо крышки головки цилиндра1
74F6-01.05.00.10Крышка головки цилиндра1
75GB/T97.1Плоская шайба 65
76GB/T5783Болт шестигранный M6*355
77F15-01.03.00.42Fix clip,air breather tube5
78F6-01.03.06.00Провод заземления в сборе1
79F6-01.05.00.09Водяная трубка1
80F4-01.06.28Прокладка термостата1
81GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
82F9.9-01.03.00.34Анод A1
83F15-01.01.00.14Термостат 60 °1
84GB/T97.1Плоская шайба 63
85GB/T5783Болт шестигранный M6*353
86F4-01.06.29Крышка термостата1
87F4-01.06.03Штуцер топливной трубки1
88F6-01.05.00.01Опора ролика конца троса дроссельной заслонки1
89F6-01.05.00.03Соединительный блок дроссельной заслонки1
90GB/T97.1Плоская шайба 61
91GB/T5783Болт шестигранный M6*351
9215F-01.02.07Соединитель тяги воздушной заслонки1
93F6-01.05.00.02Ролик конца троса дроссельной заслонки1
94F6-01.05.00.04Втулка ролика конца троса1
95GB/T96Шайба увеличенная 101
96GB/T97.1Плоская шайба 61
97GB/T5783Болт шестигранный M6*351
98F6-01.05.00.05Тяга дроссельной заслонки1
99F6-01.05.00.27Штуцер воздушной трубки1
100F6-01.02.00.03Труба принудительного выпуска1
101F4-01.07.13.11O-образное кольцо топливного насоса1
102F4-01.07.13.00Узел топливного насоса1
103Hose clip 95
104GB/T97.1Плоская шайба 62
105GB/T93Пружинная шайба 62
106GB/T5783Болт шестигранный M6*352
107F6-01.04.00.07Выходной топливопровод топливного насоса1
108F6-01.04.00.08Входной топливопровод топливного насоса1
109F6-01.02.00.06Прокладка впускного коллектора (выход)1
110GB/T5783Болт шестигранный M6*352
111GB/T97.1Плоская шайба 62
112F6-01.02.00.05Впускной коллектор1
113F6-01.02.00.01Прокладка впускного коллектора (вход)2
114F6-01.02.00.02Теплоизоляционная пластина1
115F6-01.02.02.00Карбюратор в сборе1
116GB/T5783Болт шестигранный M6*351
117GB/T97.1Плоская шайба 61
118F6-02.00.00.01Прижимная пластина троса воздушной заслонки1
119GB/T39Квадратная гайка класса C M51
120F6-01.02.00.07O-образное кольцо воздушного фильтра1
121F6-01.04.00.11Выходной топливопровод ручного насоса1
122GB/T97.1Плоская шайба 62
123GB/T70.1Болт с цилиндрической головкой и внутренним шестигранником M6*852
124F4-01.02.06.06Резиновая заглушка1
125F6-01.02.01.00Воздушный фильтр в сборе1
126F6-01.02.00.04Топливопровод возврата1
127F6-01.04.02.00Ручной насос в сборе1
128F6-01.04.00.09Впускной топливопровод ручного насоса1
129Ribbon3
130F15-05.00.00.17Тройник1
131F6-01.04.00.13Топливопровод E1
132F9.9-01.03.04.00Топливный фильтр в сборе1
133F6-01.04.00.06Топливопровод D1
134F9.9-01.04.00.05Головка тяги1
135hose clip2

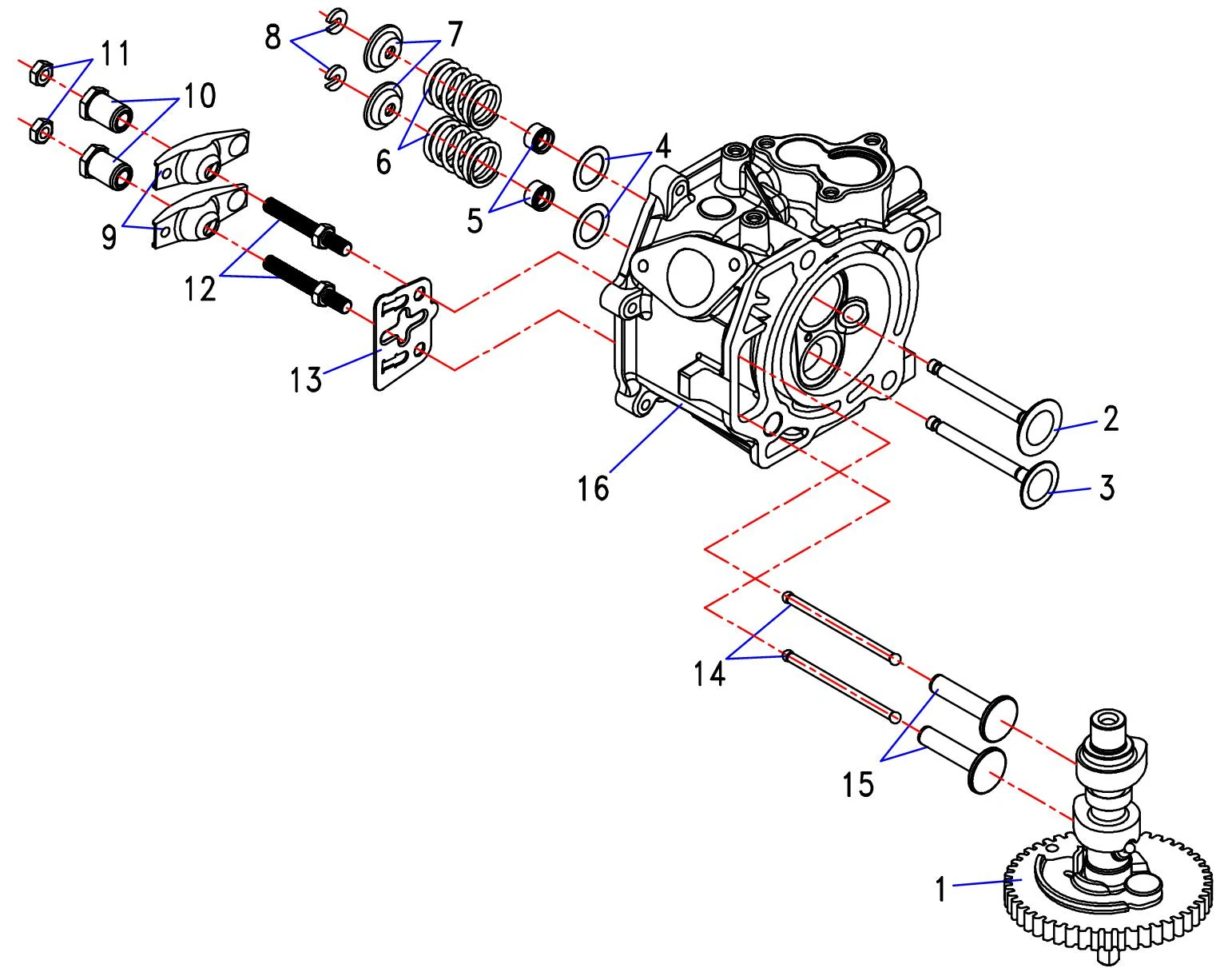

Рис. 5СИСТЕМА ГАЗОРАСПРЕДЕЛЕНИЯ VALVE SYSTEM
配气系统 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-01.05.06.00Узел распределительного вала1
2F6-01.05.00.22Впускной клапан1
3F6-01.05.00.06Выпускной клапан1
4F4-01.06.33.08Шайба пружины клапана2
5F4-01.06.33.09Маслосъёмный колпачок клапана2
6F6-01.05.00.23Пружина клапана2
7F4-01.06.33.11Тарелка пружины клапана2
8F4-01.06.33.10Сухарь клапана2
9F4-01.06.33.14Коромысло2
10F4-01.06.33.16Сферическая опора коромысла2
11F4-01.06.33.15Гайка шестигранная2
12F4-01.06.33.13Болт коромысла2
13F6-01.05.00.24Направляющая пластина1
14F6-01.05.00.25Толкатель2
15F4-01.06.24Толкатель клапана2
16F6-01.05.02.00Головка цилиндра в сборе1

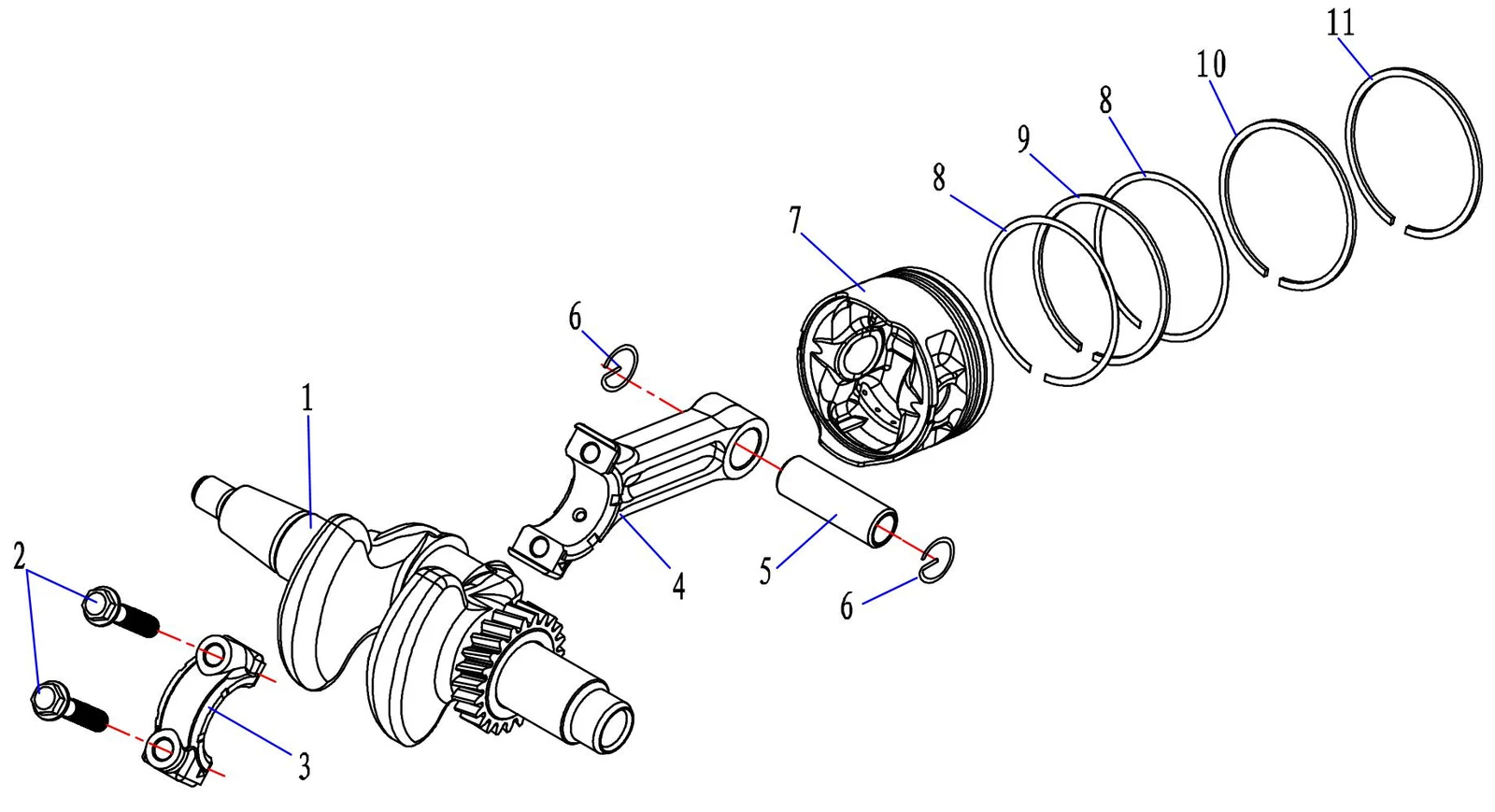

Рис. 6ПОРШЕНЬ КОЛЕНЧАТОГО ВАЛА CRANKSHAFT PISTON
曲轴活塞 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-01.05.03.00Узел коленчатого вала1
2F6-01.05.04.03Болт шатуна2
3F6-01.05.04.02Крышка шатуна1
4F6-01.05.04.01CШатун1
5F6-01.05.05.02Поршневой палец1
6F6-01.05.05.03Стопорное кольцо поршневого пальца2
7F6-01.05.05.01Поршень1
8F6-01.05.05.06Маслосъёмное кольцо, кольцо-скребок2
9F6-01.05.05.07Маслосъёмное кольцо, пружинное кольцо1
10F6-01.05.05.05Дополнительное компрессионное кольцо1
11F6-01.05.05.04Основное компрессионное кольцо1

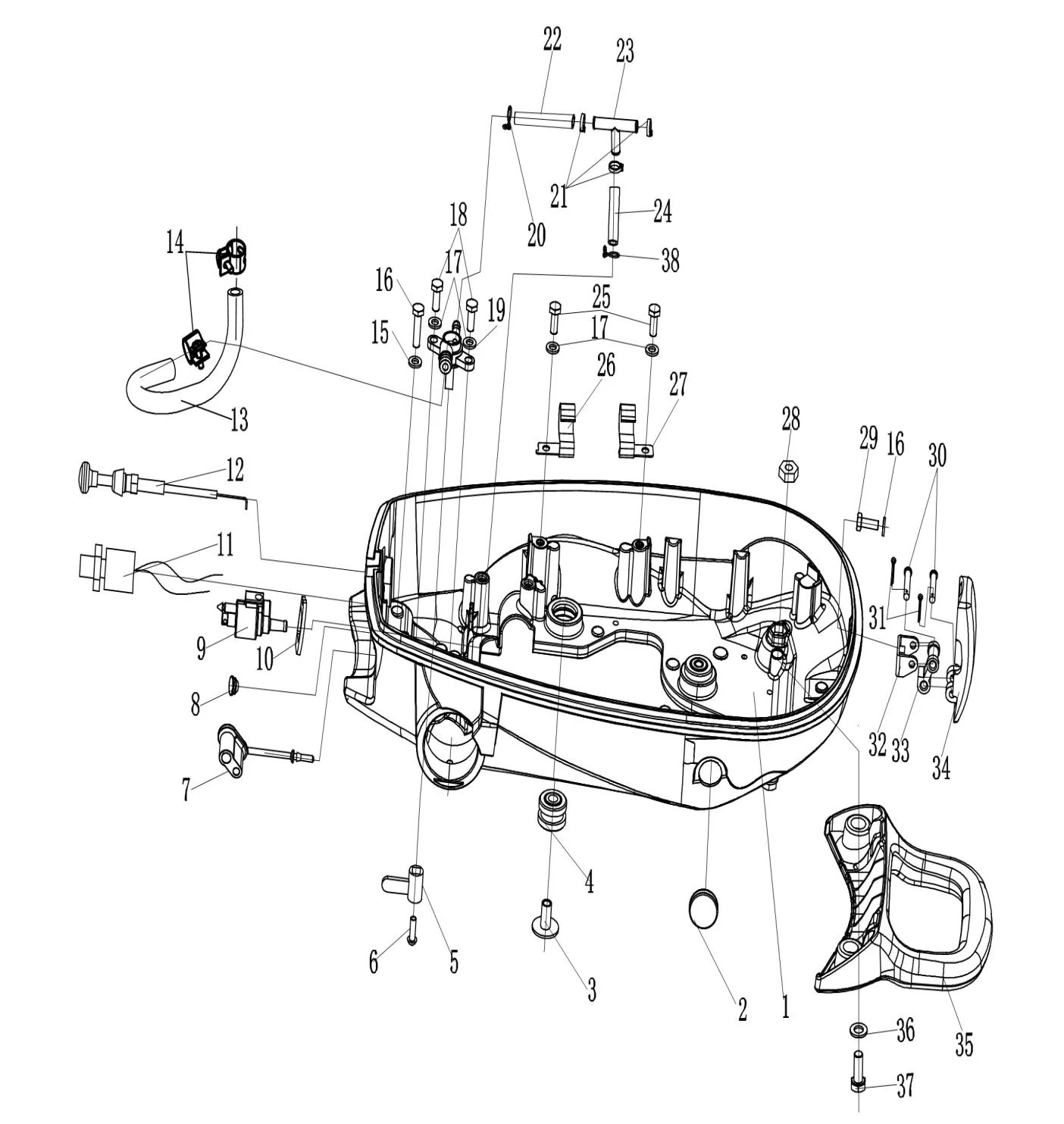

Рис. 7НИЖНИЙ КОЖУХ BOTTOM COWLING
底罩 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-02.00.00.00Узел основания1
2F4-02.13Резиновая заглушка заднего кожуха1
3F9.9-02.00.00.06Трубчатая втулка с буртиком4
4F9.9-02.00.00.05Демпферная подушка4
5F4-01.07.05.01Ручка топливного крана1
6GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*61
7F6-01.04.00.12Чехол разъема топливопровода1
8F6-02.00.00.09Резиновая заглушка1
915F-01.07.01.00Разъём топливной трубки в сборе1
10F9.9-01.04.00.13Прокладка разъёма топливной трубки1
1140F-04.01.05Выключатель аварийной остановки в сборе1
12F6-02.01.00.00Рычаг воздушной заслонки в сборе1
13F6-01.04.00.03Топливный шланг A1
143.5F-01.04.05.00Хомут в сборе2
15GB/T97.1Плоская шайба 61
16GB/T5783Болт шестигранный M6*351
17GB/T97.1Плоская шайба 65
18GB/T5783Болт шестигранный M6*352
19F4-01.07.05.00Основание топливного крана1
20Hose clip1
21Ribbon3
22F6-01.04.00.04Масляная трубка B1
23F15-05.00.00.17Тройник1
24F6-01.04.00.05Топливный шланг C1
25GB/T5783Болт шестигранный M6*352
26F6-02.00.00.02Кронштейн ручного насоса (левый)1
27F6-02.00.00.03Кронштейн ручного насоса (правый)1
28GB/T6170Гайка шестигранная M61
29GB/T5783Болт шестигранный M6*351
30F6-02.00.00.05Ось фиксирующей рукоятки2
31GB/T896 4Стопорное кольцо 42
32F6-02.03.00.00Кронштейн фиксирующей рукоятки в сборе1
33F6-02.00.00.06Соединитель фиксирующей рукоятки1
34F6-02.00.00.07Фиксирующая рукоятка1
35F6-02.04.00.00Рукоятка основания в сборе1
36GB/T97.1Плоская шайба 61
37GB/T5783Болт шестигранный M6*351
38Hose clip1

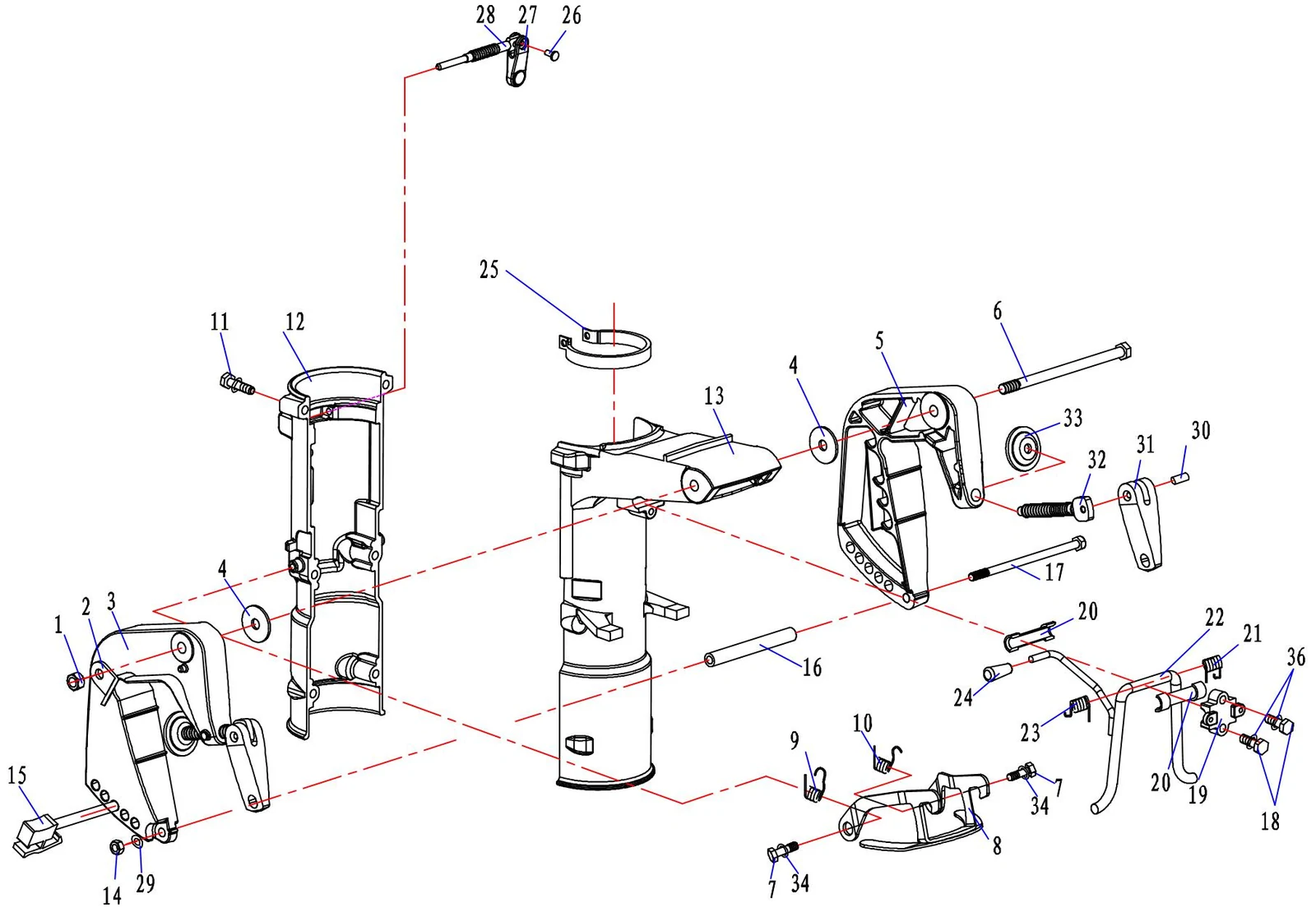

Рис. 8СЕКЦИЯ КРЕПЛЕНИЯ CLAMPING SECTION
夹紧部位 爆炸图
REFНомер деталиНаименованиеКол-во
1DIN985Гайка шестигранная самоконтрящаяся с нейлоновой вставкой M10*1.251
2F4-03.02Пластина с отверстиями1
3F4-03.01.01Зажимной кронштейн (левый)1
4F4-03.03Нейлоновая шайба2
5F4-03.01.02Зажимной кронштейн (правый)1
6GB/T5783Болт шестигранный M6*351
7GB/T5783Болт шестигранный M6*352
8F4-03.05.08.00Крюк фиксатора подъёма в сборе1
9F4-03.05.08.04Пружина фиксатора B1
10F4-03.05.08.03Пружина фиксатора A1
11GB/T5783Болт шестигранный M6*356
12F4-03.05.04Крышка поворотного кронштейна1
13F4-03.05.01Поворотный кронштейн1
14GB6170Гайка шестигранная M61
15F4-03.05.07.00Штифт ограничителя угла1
16F4-03.04Распорная втулка болта1
17GB/T5783Болт шестигранный M6*351
18GB/T5783Болт шестигранный M6*352
19F4-03.05.03Прижимная пластина регулировочного кронштейна1
20F4-03.05.02.05Антифрикционная прокладка2
21F4-03.05.02.04Пружина B1
22F4-03.05.02.01Регулировочный кронштейн угла1
23F4-03.05.02.03Пружина A1
24F4-03.05.02.02Резиновая втулка рукоятки кронштейна1
25F4-03.05.05.00Стопорное кольцо в сборе1
26GB/T875-86Плоская полупустотелая заклёпка 4*101
27F4-03.05.06.01Стопорная ручка1
28F4-03.05.06.02Стопорный винт1
29GB/T97.1Плоская шайба 61
30GB/T1015Полукруглая заклёпка с потайной головкой 4*182
3115F-03.05.02.04Зажимная рукоятка2
32F4-03.01.03Болт крепления транца2
3315F-03.05.02.03Зажимной диск2
34GB/T848Плоская шайба 62
35GB/T848Плоская шайба 66
36GB/T97.1Плоская шайба 62

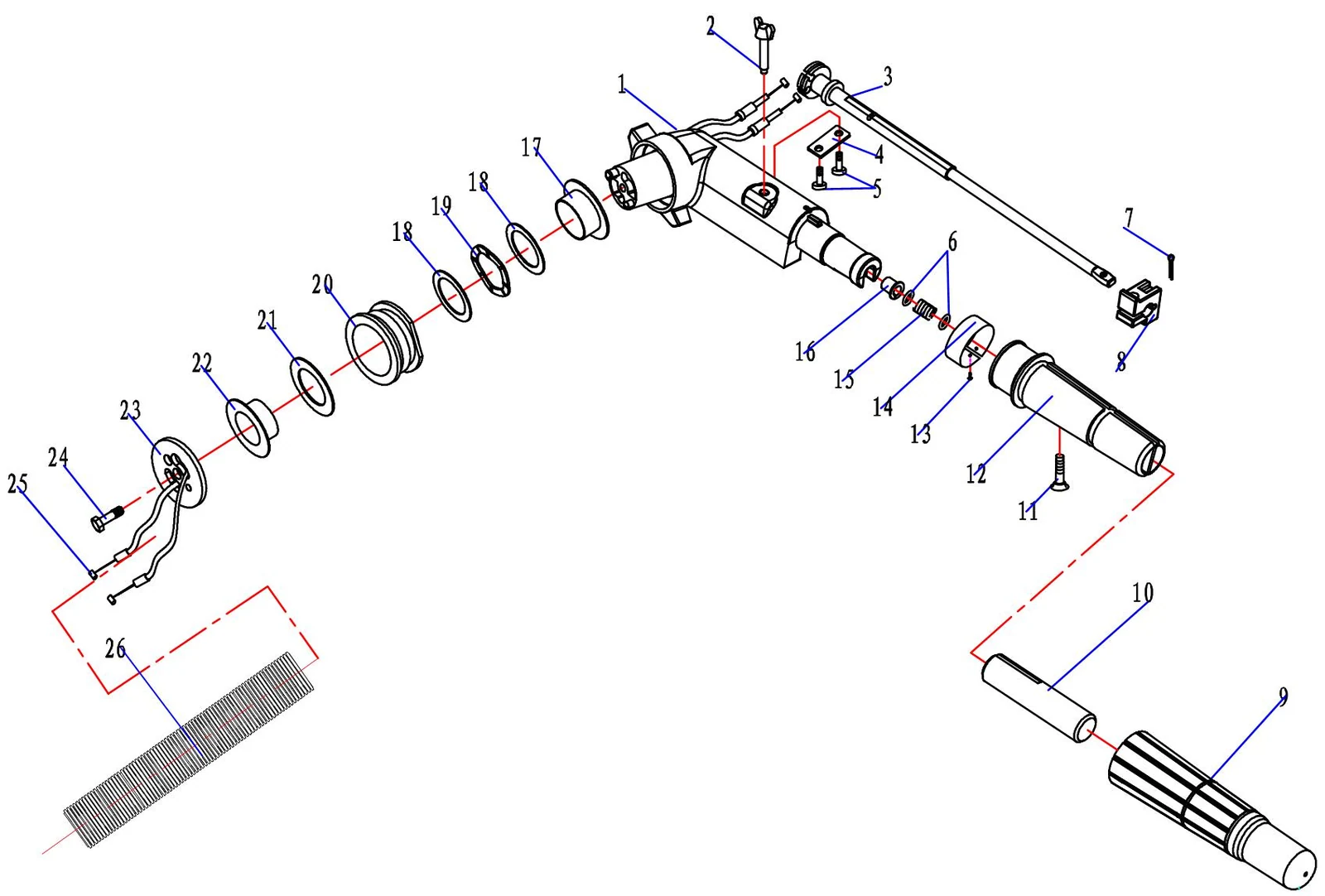

Рис. 9РУЛЕВАЯ РУКОЯТКА STEERING HANDLE
操舵手柄 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-04.00.00.07Рулевая рукоятка1
215F-04.07.09Ручка регулировки сопротивления1
3F6-04.01.00.00Тяга дроссельной заслонки1
415F-04.07.07Прижимная пластина тяги дроссельной заслонки1
5GB/T818Винт с крестообразным шлицем и полукруглой головкой M5*62
6GB/T848Плоская шайба 62
7GB/T91Шплинт 1.6*121
815F-04.07.08Стопорный блок1
9F4-04.07.15Резиновая втулка рукоятки1
10F4-04.07.14Вкладыш рукоятки2
11GB/T820Винт с крестообразным шлицем и полупотайной головкой M5*251
1215F-04.07.13Рукоятка1
13GB/T845Саморез с крестообразным шлицем ST2.2*4.51
1415F-04.11-ⅡТабличка дросселя1
1515F-04.07.11Пружина1
1615F-04.07.12Втулка1
17F6-04.00.00.02Наружное виброизолирующее кольцо1
18F6-04.00.00.03Наружная шайба2
19F6-04.00.00.05Волнистая шайба1
20F6-04.02.00.00Виброизолирующее кольцо рукоятки в сборе1
21F6-04.00.00.04Внутренняя шайба1
22F6-04.00.00.06Внутреннее виброизолирующее кольцо1
23F6-04.00.00.01Прижимная пластина рулевой рукоятки1
24GB/T5783Болт шестигранный M6*351
25F6-04.00.00.08Трос управления дросселем2
26Sylphon Ф14*1401
2760F-01.04.00.11Хомут шланга2
NoneF6Узел рукоятки управления1

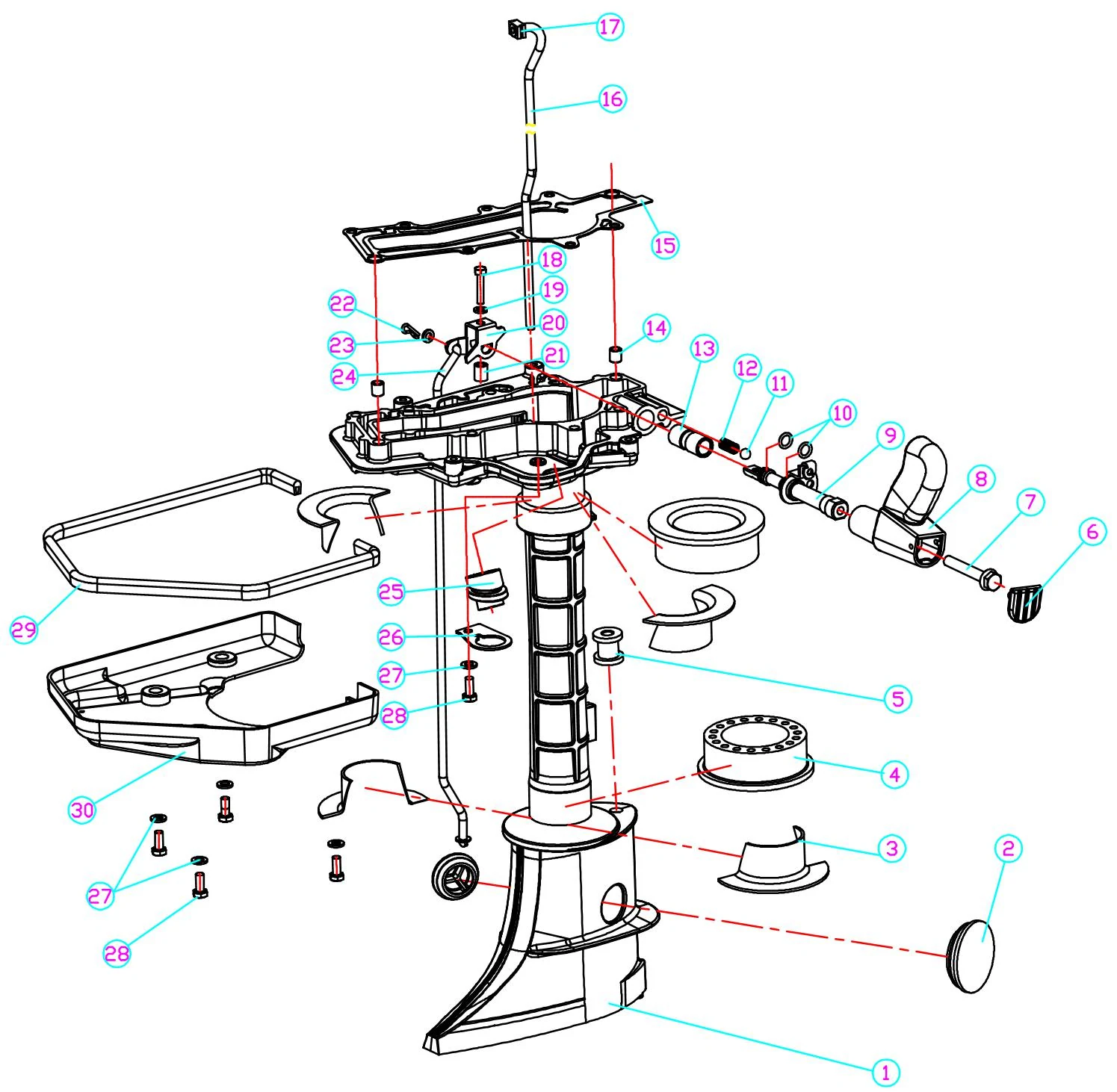

Рис. 10ВЕРХНЯЯ ЧАСТЬ UPPER SECTION
水上部分 爆炸图
REFНомер деталиНаименованиеКол-во
1F6-05.00.00.05Корпус верхнего узла1
2F4-05.01.04Заглушка верхняя2
3F4-05.08Втулка амортизатора4
4F4-05.09Амортизационное кольцо2
5F4-05.01.03Уплотнительное кольцо рычага кулачка переключения передач1
6F6-05.02.00.02Крышка рычага переключения передач1
7GB5789(10.9)Болт шестигранный с фланцем M8*401
8F6-05.02.00.00Рычаг переключения передач1
9F6-05.03.00.00Вилка переключения передач в сборе1
10F4-05.02.03Уплотнительное кольцо вилки переключения2
11F4-05.03Стальной шарик 81
12F4-05.04Нажимная пружина1
13F4-05.01.02Втулка вала переключения передач1
14F4-06.27Полый установочный штифт2
15F6-05.00.00.04Уплотнительная прокладка блока цилиндров1
16F4-05.12-SВодяная трубка (короткий вал)1
NoneF4-08.05-LВодяная трубка (короткий вал)1
17F4-05.13Верхнее уплотнительное кольцо водяной трубки1
18GB/T5783Болт шестигранный M6*351
19GB/T848Плоская шайба 61
20F4-05.07Кронштейн тяги переключения передач1
21F4-05.00.00.06Втулка кронштейна1
22GB/T91-86Шплинт Ф2.5X251
23GB/T848Плоская шайба 61
24F4-05.06Тяга переключения передач1
25F6-05.00.00.03Защитный чехол сливного отверстия1
26F6-05.00.00.02Прижимная пластина защитного чехла сливного отверстия1
27GB/T97.1Плоская шайба 65
28GB/T5783Болт шестигранный M6*355
29F6-05.00.00.01Уплотнитель декоративного кожуха1
30F6-05.01.00.00Декоративный кожух в сборе1

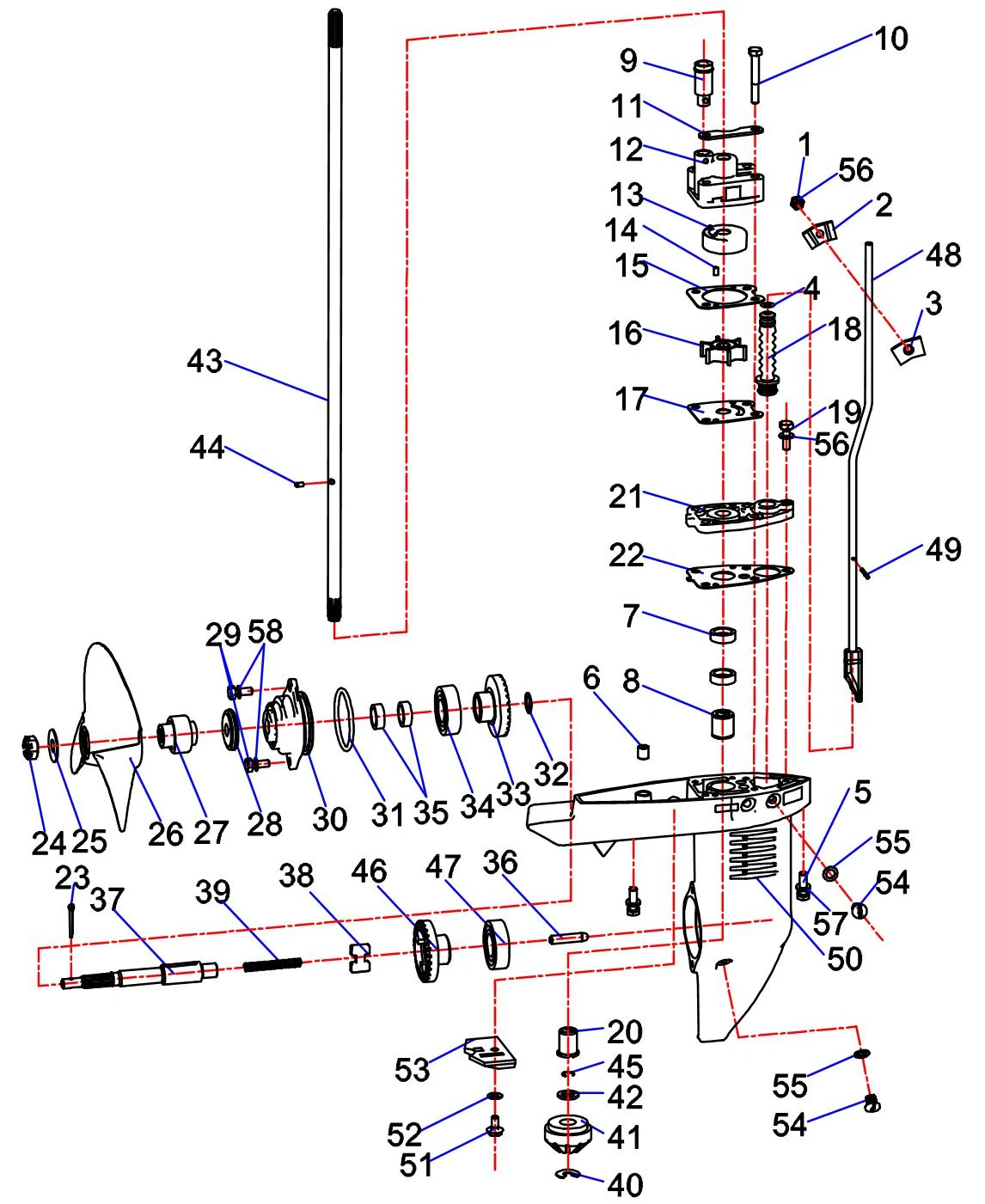

Рис. 11ПОДВОДНАЯ СЕКЦИЯ - КОРОТКИЙ ВАЛ UNDERWATER SECTION - SHORT SHAFT
水下部分-短轴 爆炸图
REFНомер деталиНаименованиеКол-во
1GB/T5783Болт шестигранный M6*351
2F4-06.22Фиксатор кулачка переключения передач A1
3F4-06.23Фиксатор кулачка переключения передач B1
4F4-06.16Пружина резинового кольца1
5GB/T5783Болт шестигранный M6*352
6F4-06.27Полый установочный штифт2
7F4-01.06.15.03Двухкромочный сальник B10.8*21*72
8F4-06.01.03Подшипник скольжения1
9F4-06.21.04Нижнее уплотнительное кольцо водяной трубки1
10GB/T5783Болт шестигранный M6*354
11F4-06.20Прижимная планка водяного насоса2
12F4-06.21.01Корпус водяного насоса1
13F4-06.21.02Внутренний корпус водяного насоса1
14F4-06.19Штифт установочный опоры водяного насоса2
15F4-06.18Прокладка водяного насоса1
16F4-06.21.03.00Крыльчатка водяного насоса в сборе1
17F4-06.17Опорная пластина водяного насоса1
18F4-06.15Волнистое резиновое уплотнительное кольцо1
19GB/T5783Болт шестигранный M6*351
20F4-06.01.04Подшипник скольжения с буртиком1
21F4-06.14Основание водяного насоса1
22F4-06.13Прокладка основания водяного насоса1
23GB91Шплинт(2.5*20)1
24F4-06.26Шестигранная гайка со шлицем1
25GB/T96.1-2000Плоская шайба 81
26F6-06.00.00.00Гребной винт в сборе (7-1/2*8)1
NoneF6-06.00.00.00Гребной винт в сборе (7-1/2*8)1
27F4-06.25.02.00Внутренний шлицевой узел гребного винта1
28F4-06.24Проставка гребного винта1
29GB/T5783Болт шестигранный M6*352
30F4-06.07.01Крышка подводного корпуса1
31F4-06.07.03Кольцо O-образное подводного корпуса1
32F4-06.05Шайба1
33F4-06.06Шестерня заднего хода1
34F9.9-06.00.00.15Подшипник 6004C21
35F4-06.07.02Сальник 22*13*72
36F4-06.04.04Плунжер переключения передач1
37F4-06.04.01Вал гребного винта1
38F4-06.04.03Диск сцепления1
39F4-06.04.02Пружина сжатия1
40GB896.6Стопорное кольцо 61
41F4-06.08Ведущее колесо1
42F4-06.09Регулировочная шайба ведущего колеса1
43F4-06.11.01-SПриводной вал (короткий вал)1
44F4-06.11.03Стопорный штифт приводного вала1
45F4-06.11.02Пружинное стопорное кольцо (для вала)1
46F4-06.03Шестерня переднего хода1
47F9.9-06.00.00.15Подшипник 6004C21
48F4-06.12.00-SКулачок переключения передач в сборе (короткий вал)1
49GB879Штифт цилиндрический пружинный (2.5*20)1
50F4-06.01.01Подводный корпус1
51GB/T5783Болт шестигранный M6*351
52GB/T861.1Стопорная шайба с внутренними зубьями 61
53F4-06.02Анод B1
5415F-06.01.03Заливная пробка3
5515F-06.01.04Прокладка сливной пробки3
56GB/T97.1Плоская шайба 64
57GB/T848Плоская шайба 62
NoneF6(S)Узел нижнего блока1

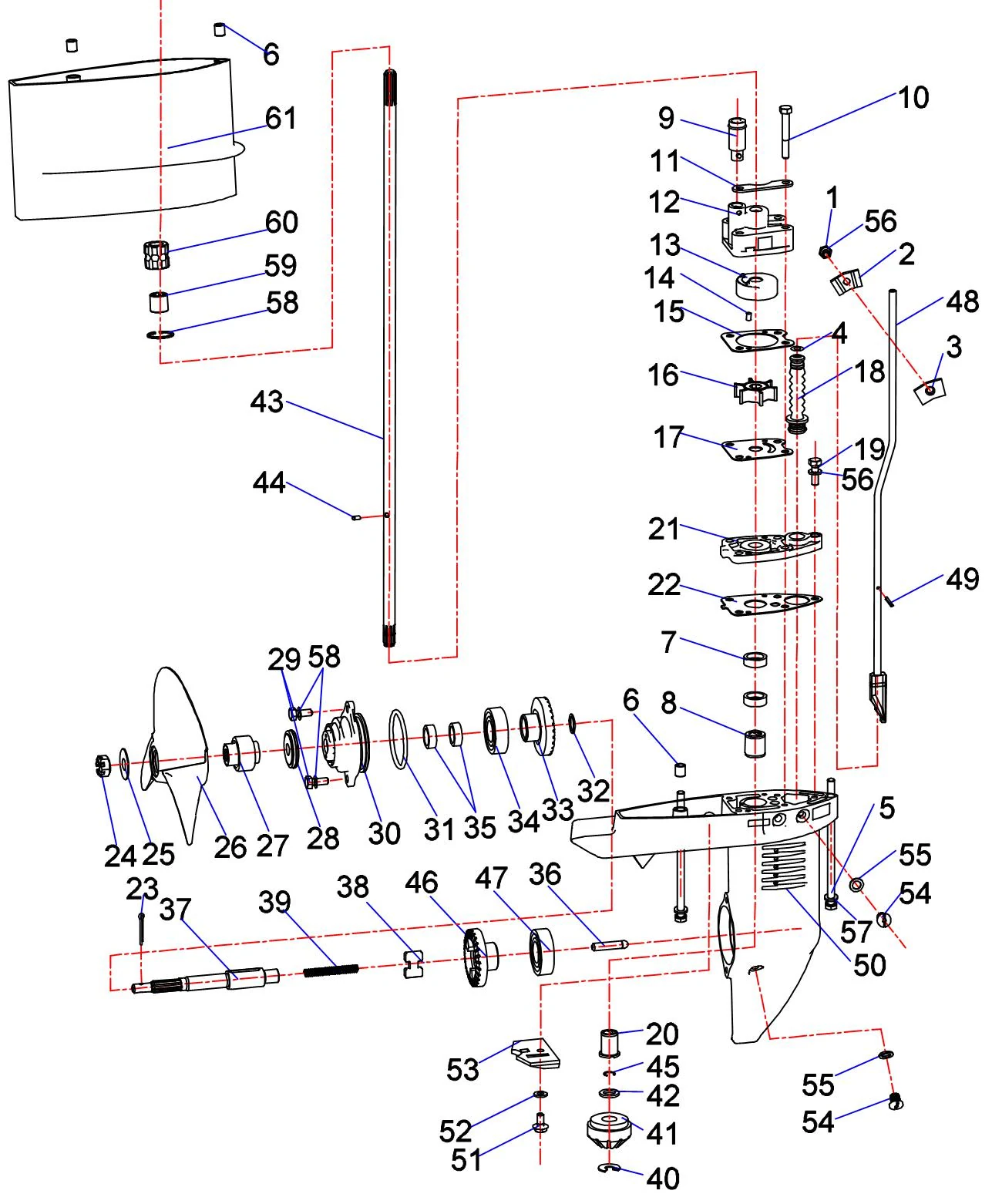

Рис. 12ПОДВОДНАЯ СЕКЦИЯ - ДЛИННЫЙ ВАЛ UNDERWATER SECTION - LONG SHAFT
水下部分-长轴 爆炸图
REFНомер деталиНаименованиеКол-во
1GB/T5783Болт шестигранный M6*351
2F4-06.22Фиксатор кулачка переключения передач A1
3F4-06.23Фиксатор кулачка переключения передач B1
4F4-06.16Пружина резинового кольца1
5GB/T5783Болт шестигранный M6*352
6F4-06.27Полый установочный штифт4
7F4-01.06.15.03Двухкромочный сальник B10.8*21*72
8F4-06.01.03Подшипник скольжения1
9F4-06.21.04Нижнее уплотнительное кольцо водяной трубки1
10GB/T5783Болт шестигранный M6*354
11F4-06.20Прижимная планка водяного насоса2
12F4-06.21.01Корпус водяного насоса1
13F4-06.21.02Внутренний корпус водяного насоса1
14F4-06.19Штифт установочный опоры водяного насоса2
15F4-06.18Прокладка водяного насоса1
16F4-06.21.03.00Крыльчатка водяного насоса в сборе1
17F4-06.17Опорная пластина водяного насоса1
18F4-06.15Волнистое резиновое уплотнительное кольцо1
19GB/T5783Болт шестигранный M6*351
20F4-06.01.04Подшипник скольжения с буртиком1
21F4-06.14Основание водяного насоса1
22F4-06.13Прокладка основания водяного насоса1
23GB91Шплинт(2.5*20)1
24F4-06.26Шестигранная гайка со шлицем1
25GB/T96.1-2000Плоская шайба 81
26F6-06.00.00.00Гребной винт в сборе (7-1/2*8)1
NoneF6-06.00.00.00Гребной винт в сборе (7-1/2*8)1
27F4-06.25.02.00Внутренний шлицевой узел гребного винта1
28F4-06.24Проставка гребного винта1
29GB/T5783Болт шестигранный M6*352
30F4-06.07.01Крышка подводного корпуса1
31F4-06.07.03Кольцо O-образное подводного корпуса1
32F4-06.05Шайба1
33F4-06.06Шестерня заднего хода1
34F9.9-06.00.00.15Подшипник 6004C21
35F4-06.07.02Сальник 22*13*72
36F4-06.04.04Плунжер переключения передач1
37F4-06.04.01Вал гребного винта1
38F4-06.04.03Диск сцепления1
39F4-06.04.02Пружина сжатия1
40GB896.6Стопорное кольцо 61
41F4-06.08Ведущее колесо1
42F4-06.09Регулировочная шайба ведущего колеса1
43F4-08.04-LПриводной вал (длинный вал)1
44F4-06.11.03Стопорный штифт приводного вала1
45F4-06.11.02Пружинное стопорное кольцо (для вала)1
46F4-06.03Шестерня переднего хода1
47F9.9-06.00.00.15Подшипник 6004C21
48F4-08.06.00-LКулачок переключения передач в сборе (длинный вал)1
49GB879Штифт цилиндрический пружинный (2.5*20)1
50F4-06.01.01Подводный корпус1
51GB/T5783Болт шестигранный M6*351
52GB/T861.1Стопорная шайба с внутренними зубьями 61
53F4-06.02Анод B1
5415F-06.01.03Заливная пробка3
5515F-06.01.04Прокладка сливной пробки3
56GB/T97.1Плоская шайба 64
57GB/T848Плоская шайба 62
58GB/T893.1Пружинное стопорное кольцо (для отверстия)1
59F4-08.02Установочная втулка1
60F4-08.03Резиновая втулка1
61F4-08.01Удлинитель1
NoneF6(L)Узел нижнего блока1
