水星 Mercury 15 HP 2 CYL (International) 0N001590 THRU 0N055284 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-803827 · 共 23 个部位 · 947 条零件

1Аксессуары 2ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ 3Карбюратор 4Кронштейн-хомут 5ОБТЕКАТЕЛЬ 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 7Блок цилиндров 8Корпус приводного вала 9ЭЛЕКТРООБОРУДОВАНИЕ 10Компоненты электростартера 11Топливный бак (пластик - 6,6 галлона)12Редуктор, ведущий вал 13Редуктор, гребной вал 14Переключение передач 15ВПУСКНОЙ КОЛЛЕКТОР 16РУЧНОЙ СТАРТЕР 17Дистанционное управление 18Комплект крепления дистанционного управления 19Блокировка реверса 20Сервисные/вспомогательные материалы 21Поворотный кронштейн 22Тяги дросселя/рулевая рукоятка 23Инструменты

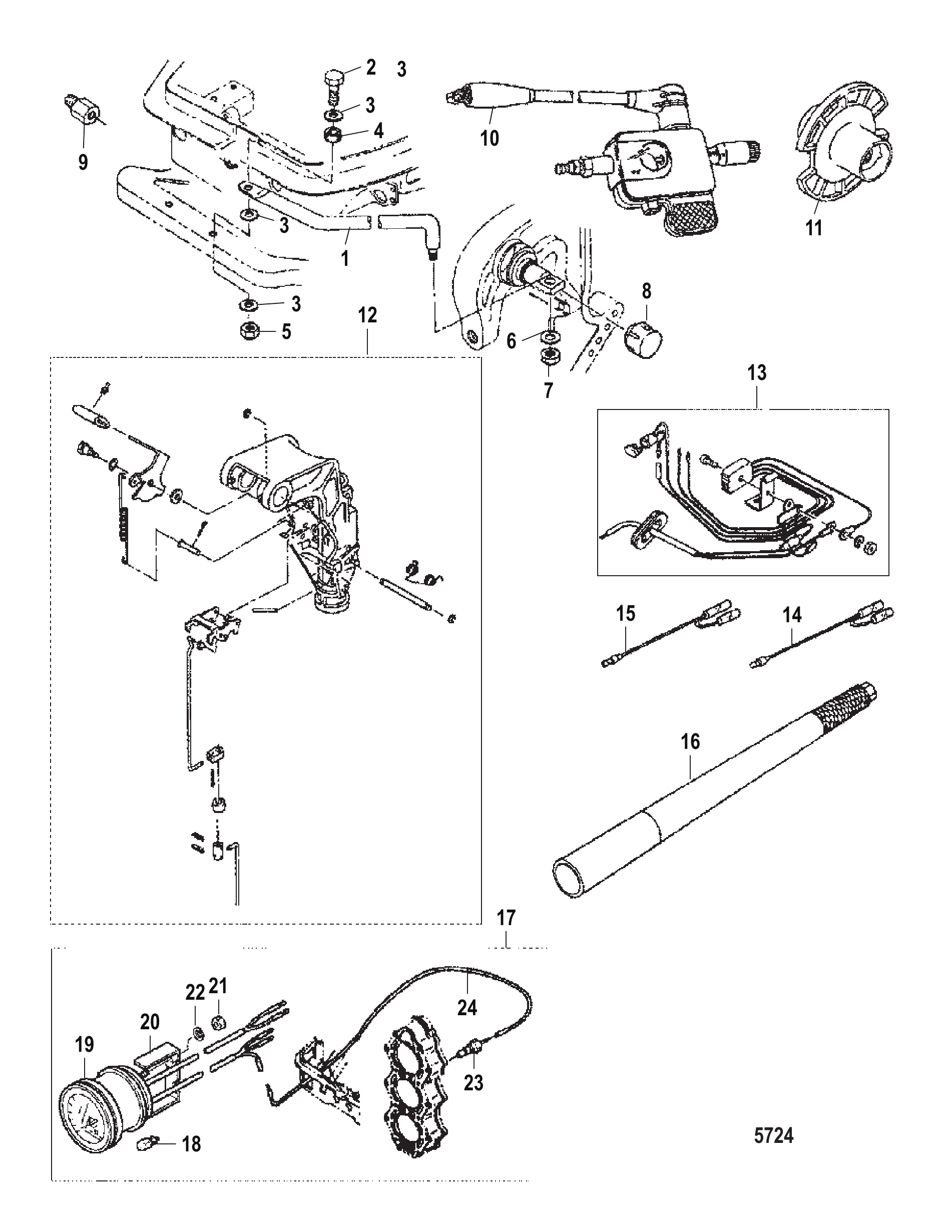

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	803795A1	Комплект тяги реверса	1
2	8230423	Болт	1
3	16192	Шайба	3
4	803796	Втулка	1
5	95374	Гайка нейлоновая	1
6	9539210	Шайба	1
7	161473	Гайка нейлоновая	1
8	853825	Крышка	1
9	853826	Проставка	1
10	803799A1	Тестер зажигания	1
11	803800	Тестовый винт	1
12	803797A1	Комплект фиксатора реверса	1
13	803798A1	Комплект выпрямителя	1
13	8M0123939	Комплект выпрямителя	1
14	853799A4	Кабельный жгут желтый	1
15	853799A3	Кабельный жгут белый	1
16	853828	Рукоятка (0.8 метра) (0.8M)	1
16	8538281	Рукоятка (1,0 метра) (1,0М)	1
17	804632A1	Температурный датчик воды	1
17	804632T01	Датчик температуры	1
18	804634	ГРУША	1
19	802613	Демпфер	1
20	804635	КРОНШТЕЙН	1
21	802617	Гайка	2
22	168181	Стопорная шайба	2
23	804636	ДАТЧИК температуры воды	1
24	804637	ПРОВОД	1

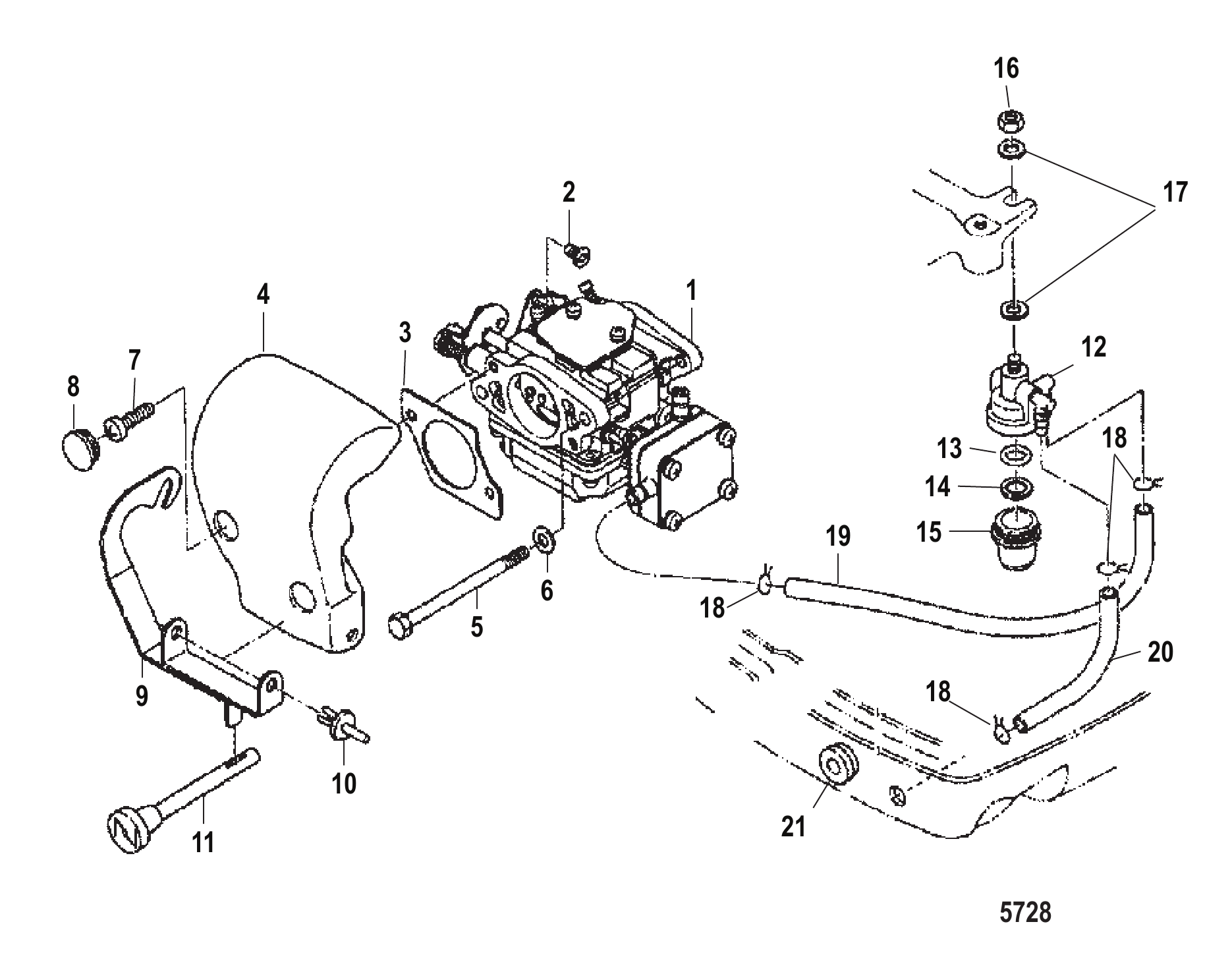

Рис. 2ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ Air Silencer and Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	803694	Защёлка тяги	1
3	803699	Прокладка	1
3	803699001	ПРОКЛАДКА	1
4	803697	Глушитель воздушный	1
5	163291	Болт	2
6	16826	Шайба нержавеющая	2
7	803698	Винт	2
8	16226	Втулка	2
9	803696	Рычаг подсоса	1
10	16085	ШТИФТ (ПЛАСТИК)	2
11	803695	Тяга воздушной заслонки	1
11	8M0155125	Тяга воздушной заслонки	1
12	853733A1	Топливный фильтр в сборе	1
13	853734	Сетка	1
14	8537023	ПРОКЛАДКА	1
15	853735	Стакан	1
16	8537223	Гайка	1
16	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
17	853701	ШАЙБА	2
17	8M0135942	Шайба	2
18	95395	Зажим нержавеющая сталь	4
19	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
19	8M0057113	Трубка	1
20	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
20	8M0057113	Трубка	1
21	163362	Втулка	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

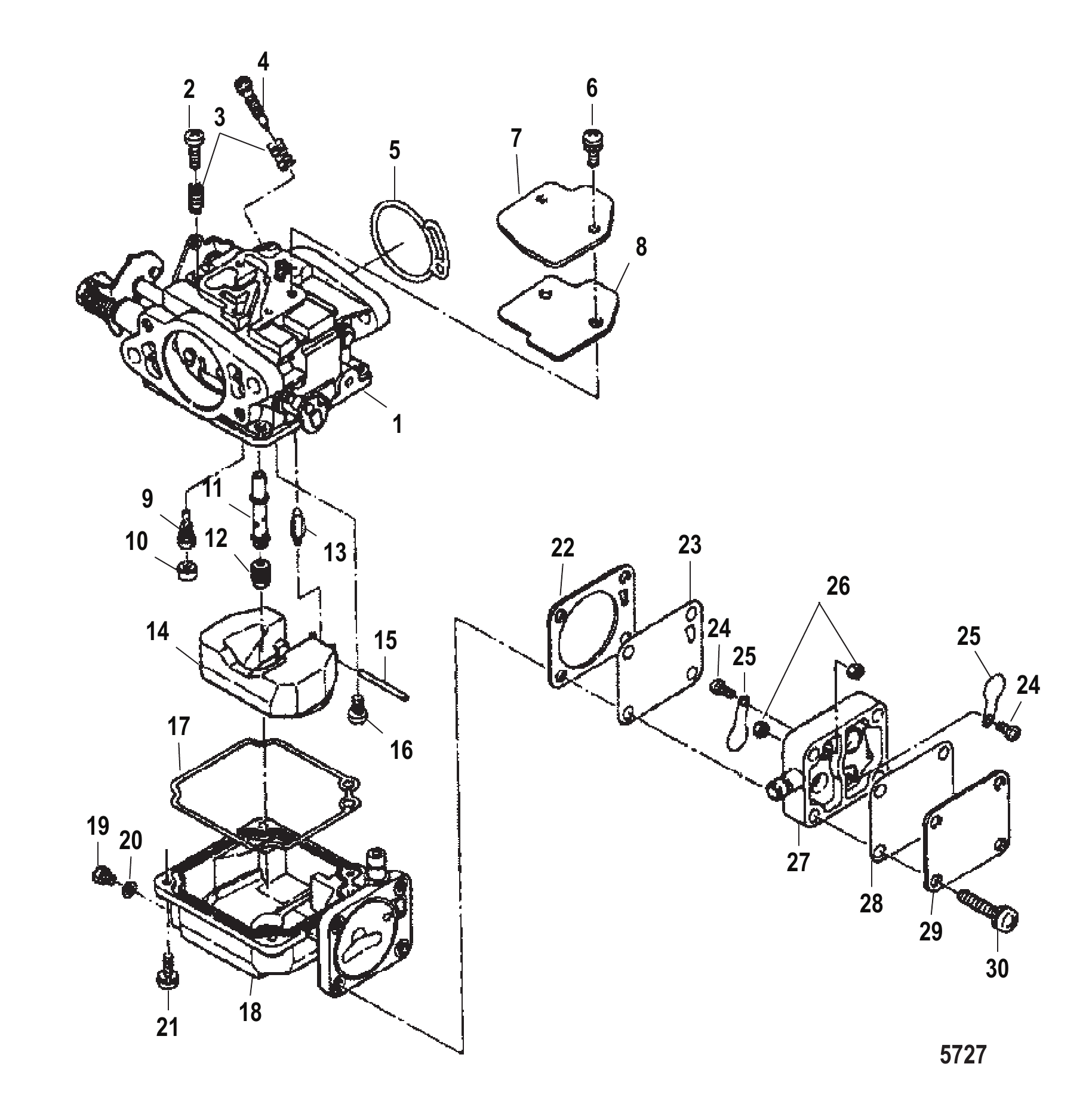

Рис. 3Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	162631	Винт	1
2	8M0054702	Винт	1
3	162641	Пружина (11 мм)	2
3	803509A17	Комплект винта и пружины (18 мм)	2
4	803690	Винт регулировочный	1
5	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
6	8555421	Винт	2
6	809571003	ВИНТ	2
7	8555401	Крышка карбюратора	1
8	8555412	Прокладка	1
9	803689	Жиклёр холостого хода (#80)	1
10	855566	Пробка	1
11	803692	Главный распылитель	1
12	803688	Жиклёр главный (#110)	1
13	162542	Игла поплавка	1
13	162545	Игла поплавка	1
14	162532	Поплавок	1
15	162561	Штифт	1
16	8536981	ВИНТ	1
17	855567	Прокладка	1
18	803691	Поплавковая камера	1
19	162613	Винт сливной	1
19	803509013	Винт сливной	1
20	8555671	Прокладка	1
20	8M0224378	Прокладка	1
21	162603	Винт	4
22	8555691	Прокладка	1
23	8537312	Диафрагма	1
24	851813	Винт	2
25	851812	Обратный клапан	2
26	851814	Гайка	2
27	8537291	Корпус насоса	1
28	855569	Прокладка	1
29	803693	Крышка	1
29	855568	Крышка	1
30	162604	Винт	4
30	8M0062252	Винт	4
-	803826A1	Ремкомплект карбюратора	1
-	8M0039870	Ремкомплект карбюратора	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

Рис. 4Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	8894A5	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (ЧЁРНЫЙ)	1
1	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
1	8894A6	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ЛЕВЫЙ) (СЕРЫЙ)	1
1	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A3	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (ЧЁРНЫЙ)	1
2	8894A11	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
2	8892A4	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ (ПРАВЫЙ) (СЕРЫЙ)	1
2	8894A12	КРОНШТЕЙН СТРУБЦИНЫ В СБОРЕ	1
3	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768041	Крепёжная шайба винта	2
5	768042	Винт с буртиком шестигранный	2
6	43431	Проставка шпильки кронштейна струбцины	1
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	42129	ШПИЛЬКА КРОНШТЕЙНА СТРУБЦИНЫ	1
7A	4000333	ВИНТ (M6 x 40)	2
8	400256	СТОПОРНАЯ ШАЙБА (M6)	2
9	400212	ГАЙКА (M6) Нержавеющая сталь	2
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
21	814427	Фиксатор наклона с золотником (новая конструкция)	1
22	12869	Наклейка положения откидки	1

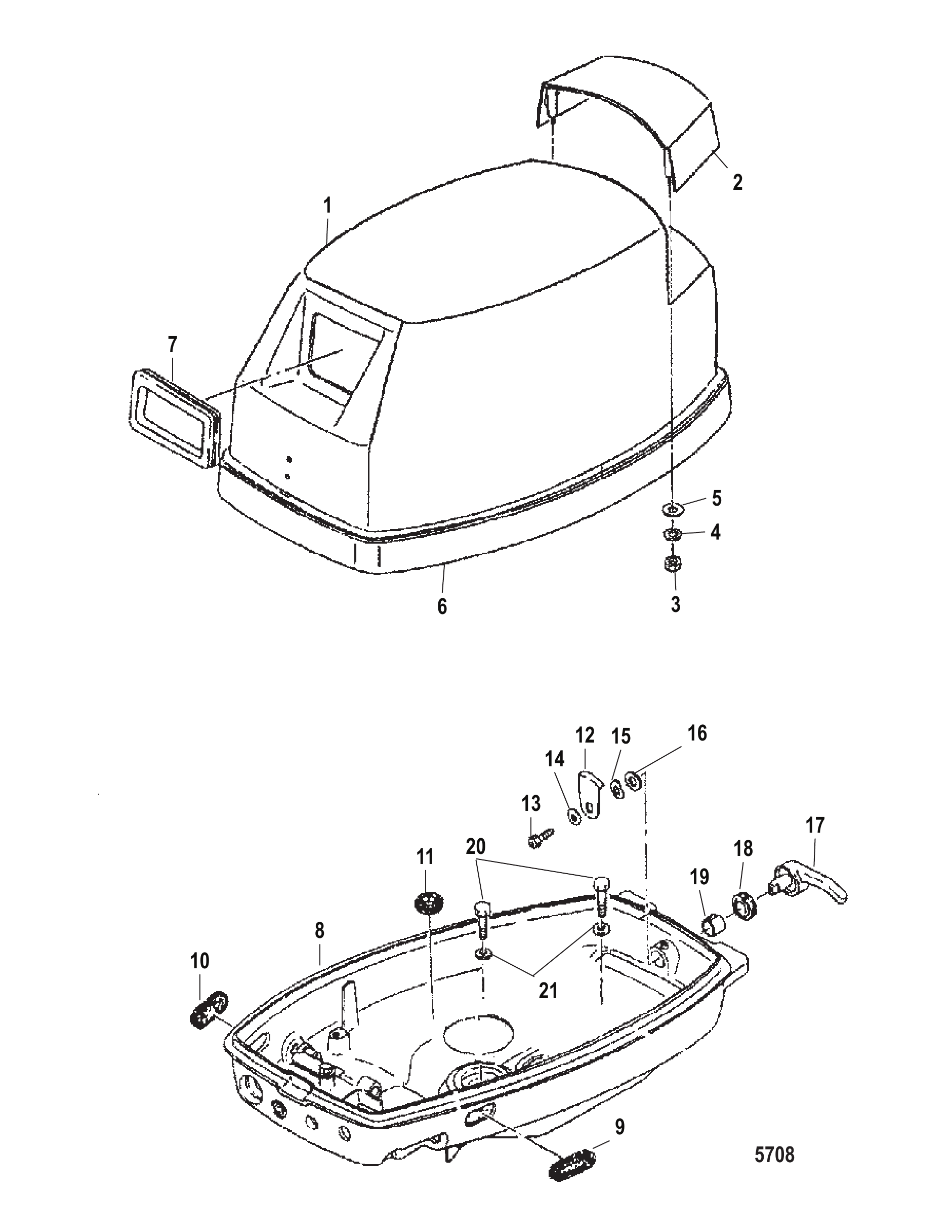

Рис. 5ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	803792A1	Верхний кожух в сборе (черный с наклейками)	1
1	803792A2	Верхний кожух в сборе (серебристый с наклейками)	1
1	8M0073909	Верхний кожух серебристый	1
1	803792A10	Верхний кожух в сборе черный - без наклеек	1
1	8M0073908	Заказ 100-8M0074337	1
1	803792A11	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0073909	Верхний кожух серебристый	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	803794	Сальник	1
6	8M0073255	Уплотнение кожуха	1
7	162281	Сальник резиновый	1
7	8M0065066	Уплотнение	1
8	803791	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	16705	Болт	2
21	16826	Шайба нержавеющая	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

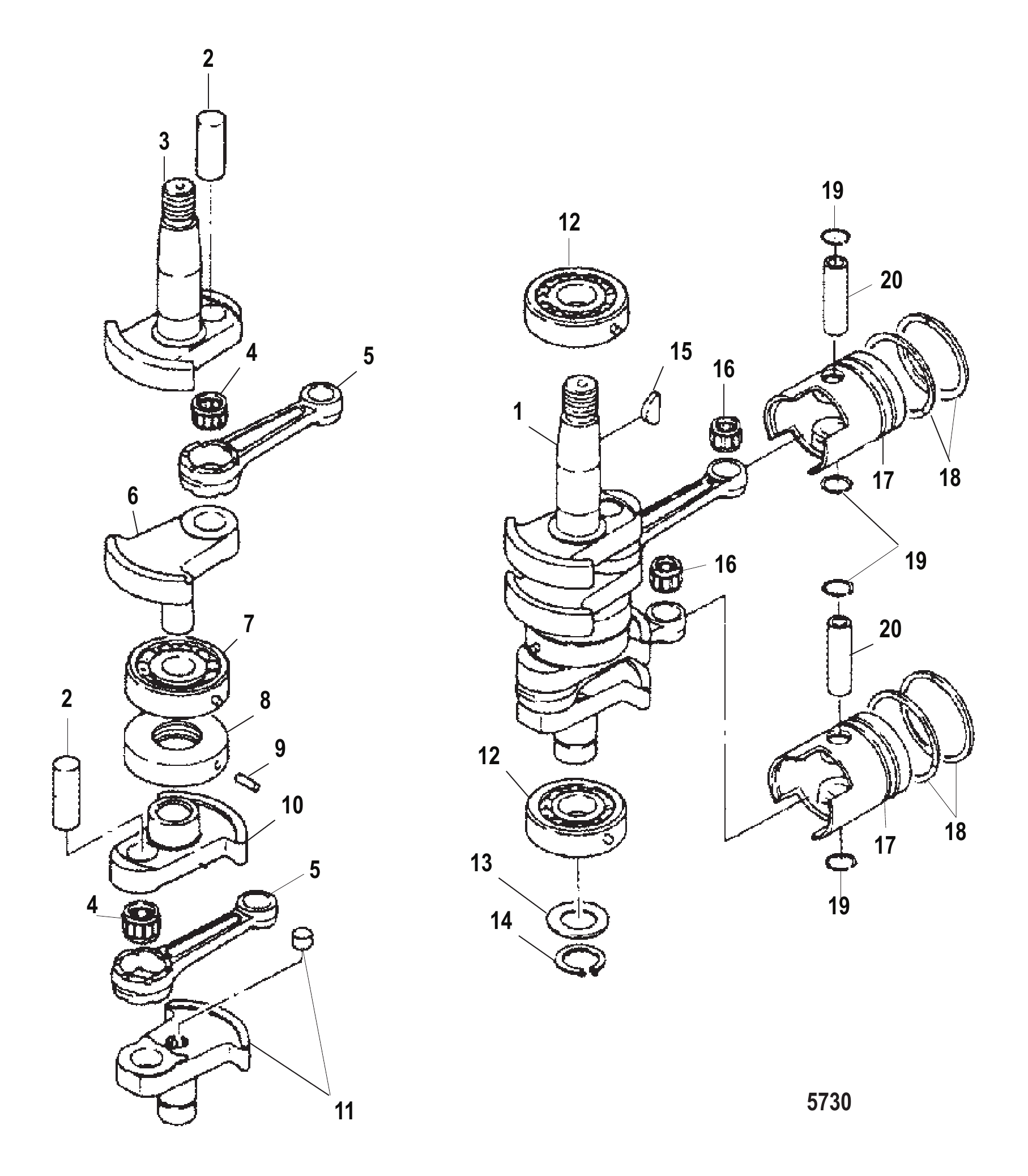

Рис. 6КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft Pistons and Conecting Rods

REF	Номер детали	Наименование	Кол-во
1	803672A1	Коленчатый вал в сборе	1
1	803672A04	Комплект коленчатого вала	1
1	8M0047749	Коленчатый вал	1
2	803673	Штифт коленчатого вала	2
2	8M0074253	Шатунная шейка	2
3	8036721	Коленчатый вал A	1
3	803672A02	Комплект коленчатого вала	1
4	803675	Подшипник игольчатый	2
5	803674	Шатун	2
5	803674T	Шатун	2
6	8036722	Коленчатый вал B	1
6	8M0090845	Коленчатый вал B	1
7	160494	Подшипник шариковый	1
8	8036672	Сальник	1
9	161791	ШТИФТ	1
10	8036723	Коленчатый вал C	1
10	8M0090846	Коленчатый вал C	1
11	8036724	Коленчатый вал D	1
12	160494	Подшипник шариковый	2
13	853715	Проставка	1
13	8M0233349	Проставка	1
14	803676	Стопорное кольцо E-типа	1
14	853714	Пружинный зажим	1
15	160531	Шпонка	1
16	16052	Подшипник роликовый	2
17	803677	Поршень	2
17	803677T	Заказ 8M0103789	2
17	8036771	Поршень	AR
17	803677T01	Заказ 8M0065503	AR
17	803677002	ПОРШЕНЬ	2
17	803677T04	Заказ 8M0103788	2
17	803677003	ПОРШЕНЬ	AR
17	8M0103787	Поршень в сборе	AR
18	803678A1	Комплект поршневых колец	1
18	8M0065496	Комплект колец	1
18	803678A2	Комплект поршневых колец	AR
18	8M0080352	Комплект поршневых колец	AR
18	803678A07	Комплект поршневых колец	1
18	8M0065495	Комплект колец	1
18	803678A08	Комплект поршневых колец	AR
18	8M0080353	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
19	16057	Зажим	4
20	803680	Палец поршневой	2
20	803680002	ПАЛЕЦ ПОРШНЕВОЙ	2
20	825713001	Палец поршня	2
20	825713002	Палец поршня	2
-	803679A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

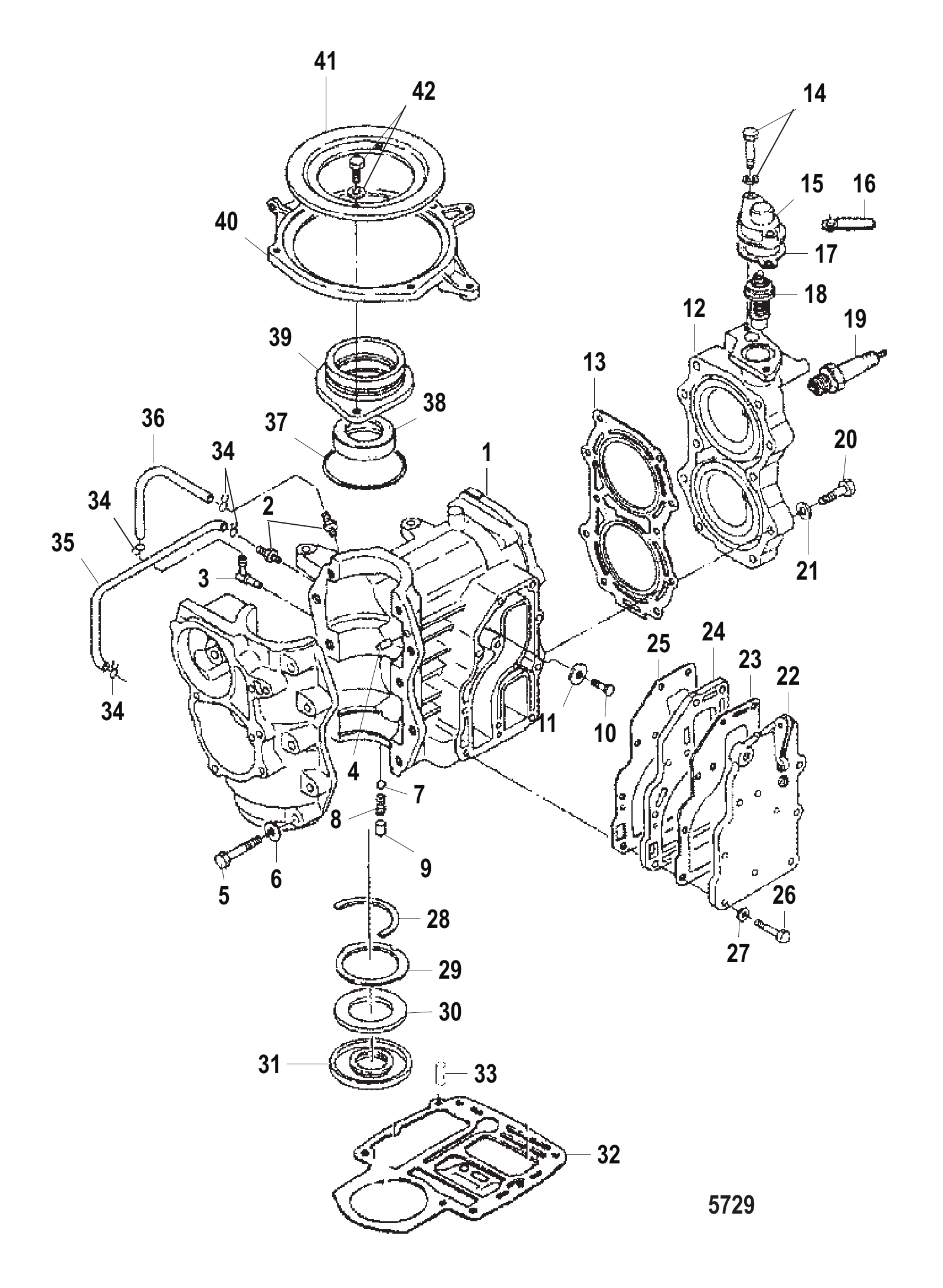

Рис. 7Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	803660A1	БЛОК ЦИЛИНДРОВ	1
1	803660A06	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8129601	Ниппель	2
2	812960	Разъём	2
2	8M0064617	НИППЕЛЬ	2
3	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	1
3	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	1
3	812960006	НИППЕЛЬ	1
4	16119	Штифт установочный	2
5	8150686	Болт	10
5	166951	Болт	10
6	8M0074853	ШАЙБА	10
6	16826	Шайба нержавеющая	10
7	16700	Обратный клапан	1
8	8130282	Пружина	1
9	803661	Пробка	1
10	16832	Болт (M6 x 16)	1
11	823913	АНОД	1
11	823913Q	АНОД	1
12	803662	Головка цилиндра	1
12	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
12	803662003	ГОЛОВКА ЦИЛИНДРА	1
13	803663	Прокладка	1
13	8M0245737	ПРОКЛАДКА	1
13	803663018	ПРОКЛАДКА	1
13	803663034	ПРОКЛАДКА	1
14	168282	Болт	2
15	853705	КРЫШКА	1
15	853705A01	ORD PARTS SEPARAT Mercury / Quicksilver	1
16	813275	Хомут	1
17	853702	ПРОКЛАДКА	1
17	8M0214960	ПРОКЛАДКА	1
18	803665	Термостат	1
18	8M0228411	ТЕРМОСТАТ	1
19	41263M	СВЕЧА ЗАЖИГАНИЯ	2
19	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
19	97184	Свеча зажигания (NGK#BP7HS-10)	OPT
19	8M0114744	SP BP7HS-10 @4 Mercury / Quicksilver	OPT
20	803664	Болт	10
21	4002217	ШАЙБА	10
22	803666	Крышка выпускная наружная	1
22	8M0073135	КРЫШКА В СБОРЕ	1
23	8036631	Прокладка	1
23	803663024	ПРОКЛАДКА	1
24	8036661	Крышка выпускная — внутренняя	1
24	8M0065485	КРЫШКА ВЫПУСКНАЯ	1
25	8036632	Прокладка	1
25	803663025	ПРОКЛАДКА	1
26	8150683	Болт	11
27	879194338	Шайба	11
27	16826	Шайба нержавеющая	11
28	803671	Упорная пластина верхняя	1
29	8036711	Упорное кольцо нижнее	1
30	803670	Уплотнительное кольцо	1
31	8036671	Сальник масляный	1
31	8M0065585	САЛЬНИК	1
32	8036636	Прокладка	1
32	803663020	ПРОКЛАДКА	1
33	16119	Штифт установочный	2
34	95224	Хомут	4
35	952234	Трубка (220 мм)	1
35	8M0057112	ШЛАНГ	1
36	8129403	Трубка (280 мм)	1
36	8M0057112	ШЛАНГ	1
36	898101272	Шланг резиновый со стрелкой (730 мм)	1
36	879194473	Трубка	1
37	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
38	803667	Сальник масляный	1
39	803668	Заглушка верхняя	1
40	803669	Стопорное кольцо	1
41	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
41	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
42	166953	Болт	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

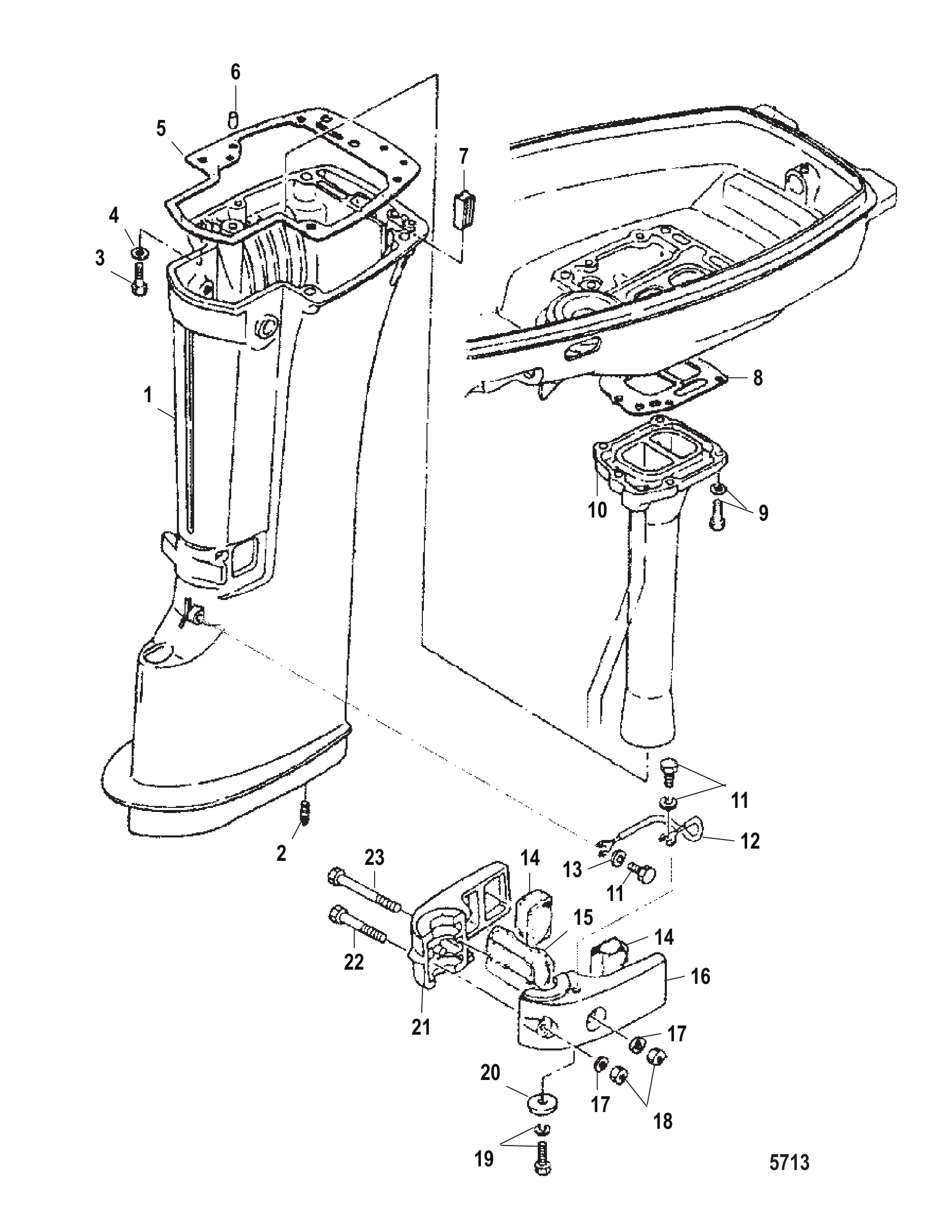

Рис. 8Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
1	803724	Корпус гребного вала	1
1	803725	Корпус гребного вала	1
1	8M0121378	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА	1
2	8116532	Шпилька	4
2	879194301	Шпилька с болтом	4
3	803726	Болт	4
3	8M0106720	БОЛТ	4
4	853701	ШАЙБА	4
4	8M0135942	Шайба	4
5	8036635	Прокладка	1
5	8M0231496	ПРОКЛАДКА	1
6	16119	Штифт установочный	2
7	803736	Втулка уплотнительная	1
8	803728	Прокладка	1
8	803728003	Прокладка	1
9	823042	Болт	5
10	803727	Труба выхлопная	1
11	82304223	БОЛТ	2
12	803779	Провод заземления	1
12	898101089	Провод заземления	1
13	953921	Шайба нержавеющая	1
14	803775	Резиновая подушка боковая	2
15	8037751	Резиновая подушка передняя	1
16	803776	Крышка	1
16	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
17	853701	ШАЙБА	2
17	8M0135942	Шайба	2
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	167051	Болт (M6 x 20)	1
20	823913	АНОД	1
20	823913Q	АНОД	1
21	8037761	Крышка	1
21	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
22	161266	Болт	1
22	879194309	Болт	1
22	8M0152461	БОЛТ	1
23	161263	Болт	1
23	879194310	Болт	1
23	8M0152460	БОЛТ	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
-	8M0190575	КРЫШКА ПРАВАЯ	1

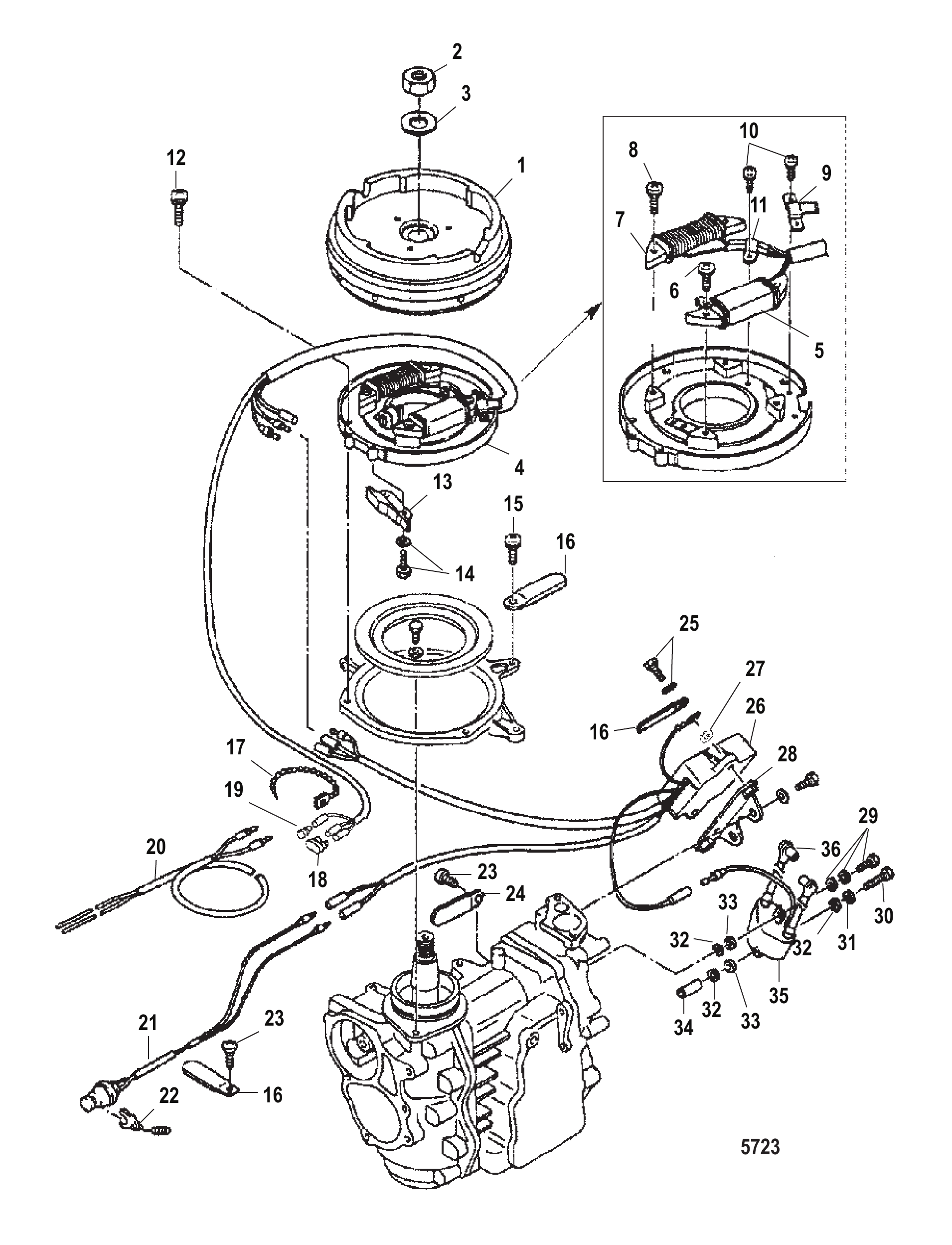

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	803700	Маховик	1
2	8537224	Гайка серебристая	1
2	851832001	ГАЙКА золотистая	1
3	8537011	ШАЙБА	1
4	803701A1	ПЛАСТИНА В СБОРЕ КАТУШКИ	1
5	803702	Катушка возбуждения	1
5	803702T	КАТУШКА ВОЗБУЖДЕНИЯ	1
6	82303112	ВИНТ	2
6	95313	Винт	2
7	803703	Генератор в сборе	1
8	82303113	ВИНТ	2
9	853738	Направляющая провода	1
10	8230314	ВИНТ	3
11	803828	Хомут	1
12	8230315	ВИНТ	4
13	803829	Кулачок дросселя	1
14	82304226	БОЛТ	2
15	803708	Винт	1
15	855544024	Болт	1
16	813275	Хомут	3
17	816311	Стяжка (8.00 дюймов)	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	853741	Колпачок	1
19	853994	Пробка	1
20	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
21	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
22	823054	Чека безопасности	1
23	85554410	ВИНТ	2
24	803563	Хомут	1
24	803563005	Хомут	1
25	8230427	Болт в сборе (M6 x 12)	2
26	803704	Блок CD	1
26	8M0180176	БЛОК CD	1
27	953921	Шайба нержавеющая	1
28	803705	Кронштейн	1
29	82304219	БОЛТ	1
30	82304225	БОЛТ	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	16826	Шайба нержавеющая	3
33	851834	Прокладка	2
34	803707	Проставка	1
35	803706A3	КАТУШКА В СБОРЕ ЗАЖИГАНИЯ	1
35	8M0235260	КАТУШКА ЗАЖИГАНИЯ	1
35	803706A1	КАТУШКА В СБОРЕ ЗАЖИГАНИЯ	1
35	8M0235260	КАТУШКА ЗАЖИГАНИЯ	1
36	855543	Колпачок с сопротивлением	2

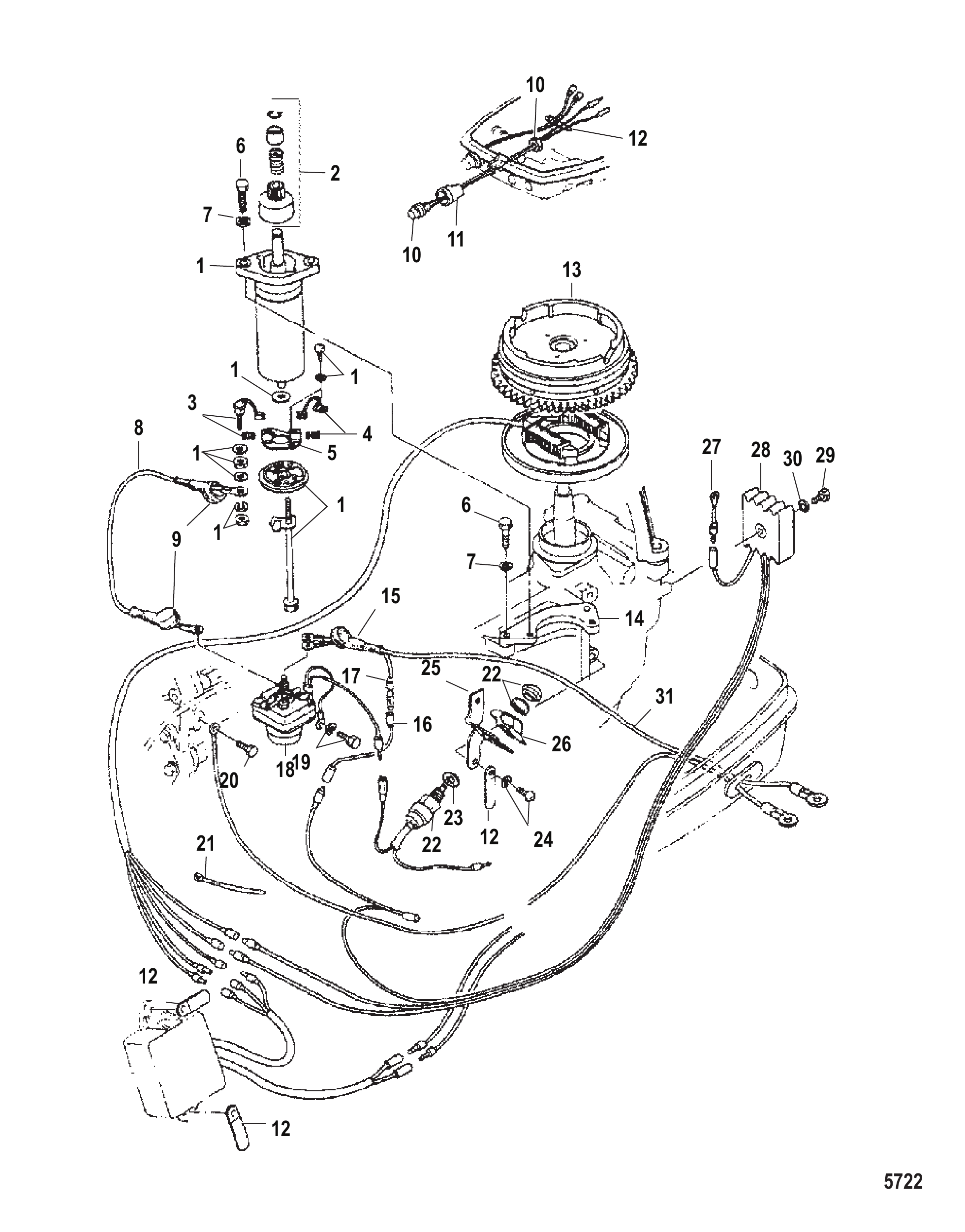

Рис. 10Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
-	884017A1	Комплект стартера электрический	1
1	803835A1	Стартер в сборе	1
1	803835T01	Стартер	1
2	803836	Шестерня привода	1
3	803837	Комплект щёток (положительная)	1
4	8038371	Комплект щёток (отрицательный)	1
5	803838	Держатель щёток	1
6	161267	Болт	4
7	17025	ШАЙБА СТОПОРНАЯ	4
8	8538151	Жгут проводов стартера в сборе	1
8	8M0069818	Кабель заземления	1
9	8538161	Крышка	2
10	853820A1	Главный выключатель	1
11	853821	Защитный кожух	1
12	803563	Хомут	4
12	803563005	Хомут	4
13	8037001	Маховик (с зубчатым венцом)	1
13	8M0119848	Маховик	1
14	803839	Кронштейн	1
15	853816	Крышка	1
16	853813A1	Жгут проводов с предохранителем	1
17	853814	Предохранитель	1
18	853809	Стартер соленоида	1
18	853809T	Соленоид	1
19	162235	Болт	1
20	16223	Болт (M6 x 14)	1
21	815044	ХОМУТ ПЛАСТИКОВЫЙ	AR
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
22	803840	Выключатель нейтрали	1
22	8M0127937	Выключатель нейтрали	1
23	803842	Проставка	1
24	85554411	ВИНТ	2
25	8037151	Кронштейн	1
26	803841	Привод	1
27	803820	Провод заземления	1
28	8538116	Выпрямитель	1
29	16123	Винт (25 мм)	1
30	16079	СТОПОРНАЯ ШАЙБА	1
31	853815	Провод аккумуляторный	1
31	8M0069793	Кабель аккумулятора	1

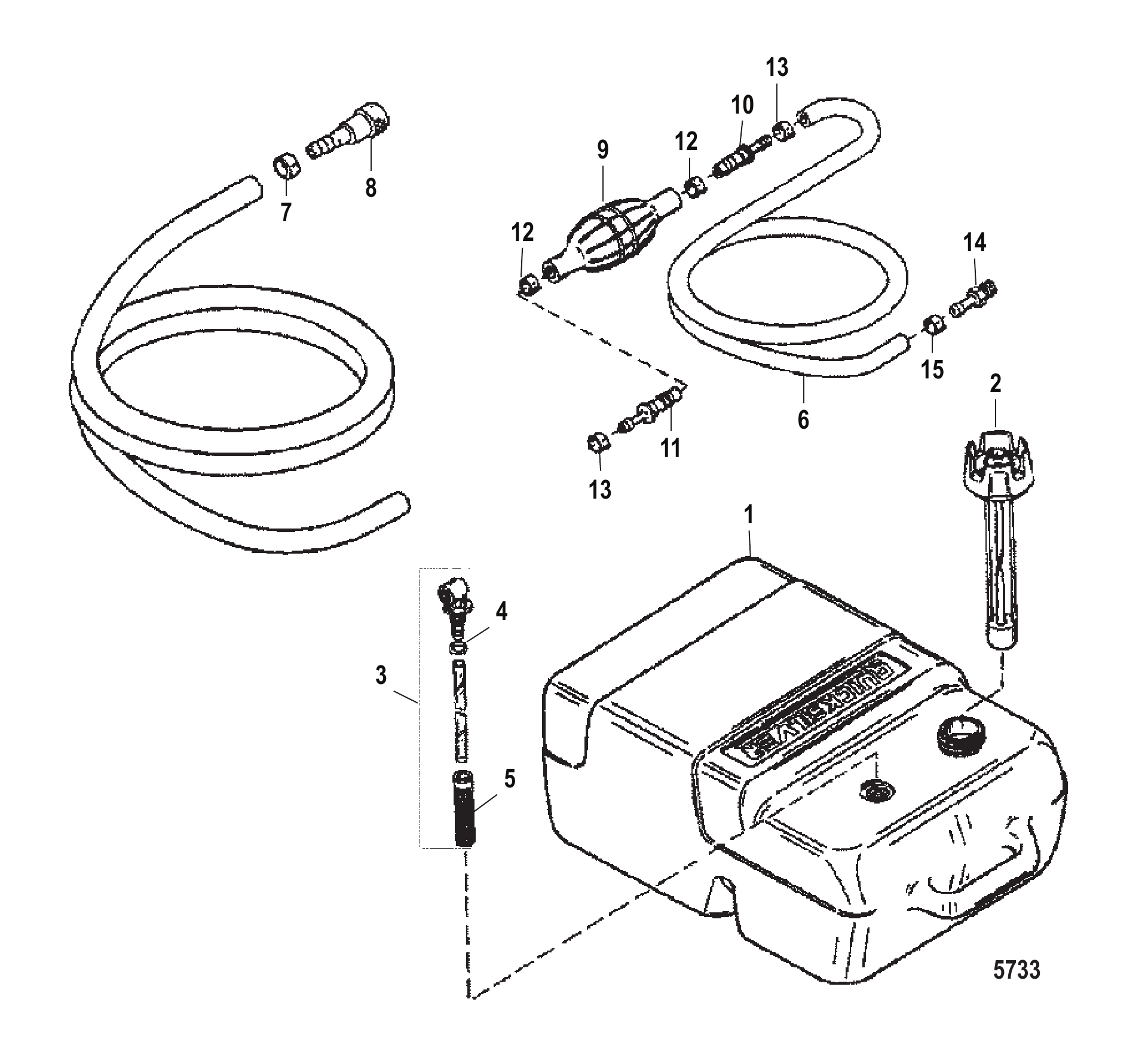

Рис. 11Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic - 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	881807	Топливопровод в сборе	1
6	8M0126969	Топливная линия	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

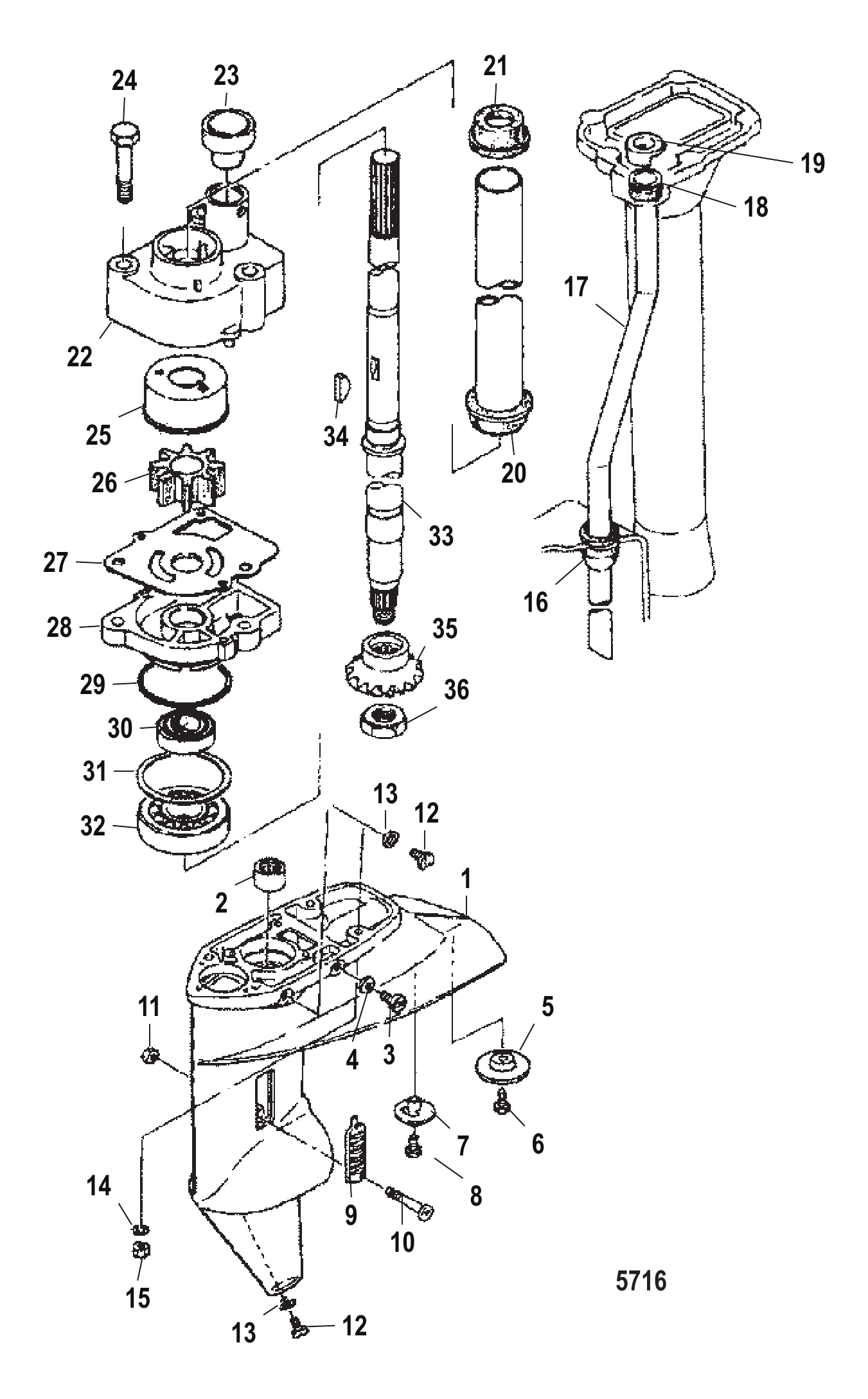

Рис. 12Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
2	160521	Подшипник игольчатый	1
3	953681	Винт сливной	1
3	8M0229353	Пробка	1
4	95220	Прокладка	1
4	8M0082880	Комплект уплотнений сливной пробки	1
5	803731	Анод	1
5	853762T01	Триммерный плавник	1
6	16832	Болт (M6 x 16)	1
7	16133	Сетка водозаборная	1
8	16134	Винт	1
9	803730	Фильтр водяной	2
9	803730002	Водозаборник	2
10	17635	Винт	1
11	85372216	ГАЙКА	1
11	85372210	Гайка	1
12	953681	Винт сливной	2
12	8M0229353	Пробка	2
13	95220	Прокладка	2
13	8M0082880	Комплект уплотнений сливной пробки	2
14	853701	ШАЙБА	4
14	8M0135942	Шайба	4
15	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	4
16	803758	Направляющая	1
17	803755	Водяная трубка	1
17	8037551	Трубка водяная	1
18	8036673	Сальник	1
19	803756	Стопор	1
20	803754	Защитная труба	1
21	803759	Втулка уплотнительная	1
21	8M0065492	Втулка уплотнительная	1
22	803750	Корпус водяного насоса верхний	1
22	803750A05	Корпус верхней части водяного насоса в сборе	1
23	8036674	Сальник	1
24	8230425	Болт	3
24	879194269	Болт	3
25	803751	Втулка водяного насоса	1
26	803748	Крыльчатка	1
26	8M0214944	Крыльчатка	1
27	803753	Направляющая пластина	1
28	8037501	Корпус водяного насоса нижний	1
28	803750A04	Основание водяного насоса в сборе	1
29	8537096	Кольцо уплотнительное	1
30	803752	Сальник масляный	1
31	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
31	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
31	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
31	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
32	161325	Подшипник шариковый	1
32	16132T05	Подшипник шариковый	1
33	803738	Вал гребной	1
33	8037381	Вал приводной	1
34	803749	Шпонка	1
34	8M0173418	Шпонка	1
35	803740	Шестерня ведущая	1
35	8M0183193	Ведущая шестерня	1
36	85372211	Гайка	1
-	853792A4	Ремкомплект корпуса редуктора и водяного насоса	1
-	8M0070780	Ремкомплект насоса	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

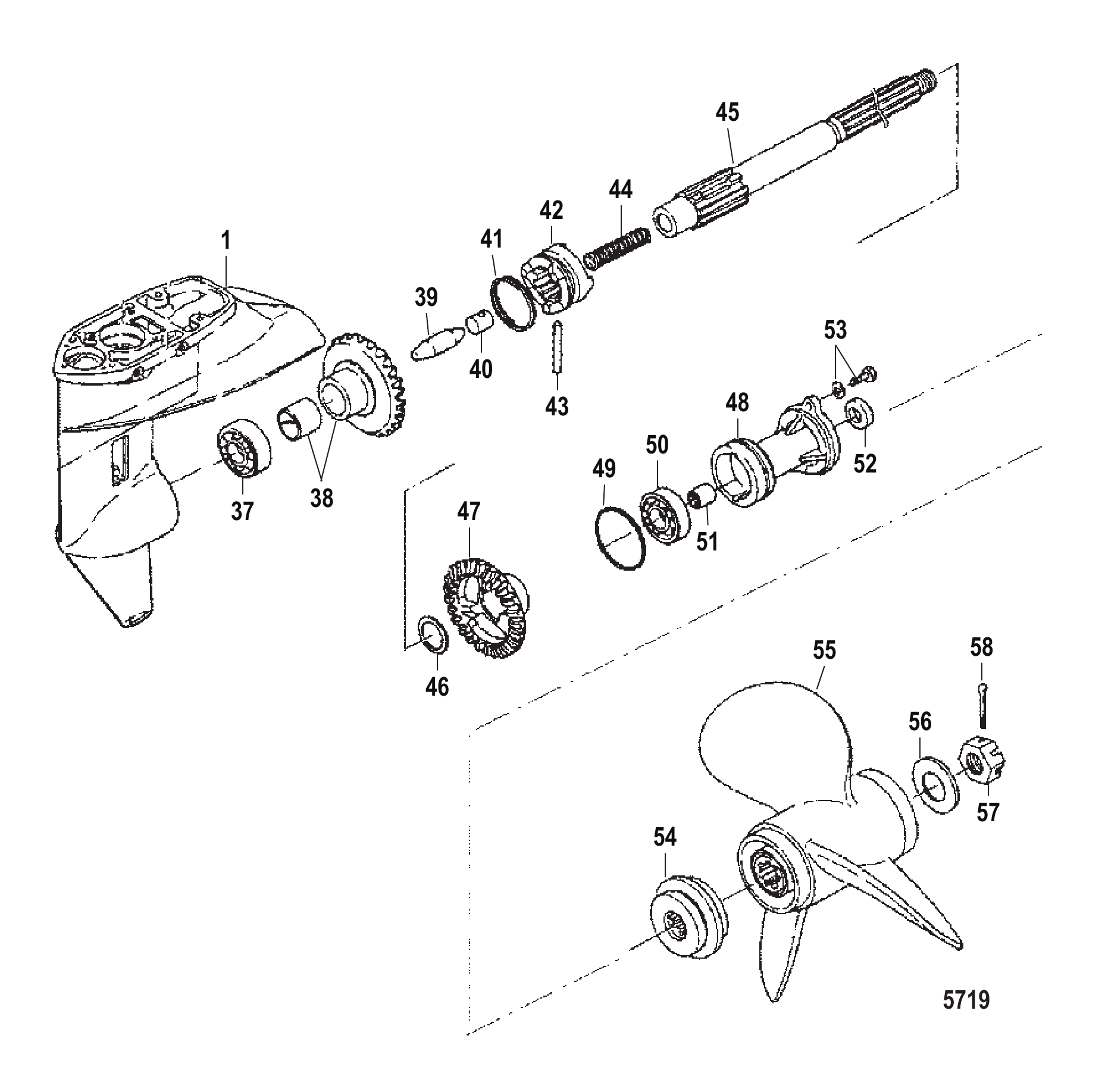

Рис. 13Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
37	161321	Подшипник шариковый	1
37	16132T01	Подшипник шариковый	1
38	803739	Шестерня переднего хода	1
38	8M0183172	ПЕРЕДНЯЯ ПЕРЕДАЧА	1
39	803747	Толкающий шток	1
40	853764	Держатель	1
40	853764003	Фиксатор	1
41	803746	Пружина	1
42	803745	Сцепление	1
43	160851	Палец	1
44	176672	ПРУЖИНА	1
45	803744	Гребной вал	1
45	8M0088568	ГРЕБНОЙ ВАЛ	1
46	803742	Шайба	1
47	803741	Шестерня заднего хода	1
47	8M0183196	ЗАДНЯЯ ПЕРЕДАЧА	1
48	803732A1	КРЫШКА В СБОРЕ С ПОДШИПНИКОМ	1
48	8M0070877	КРЫШКА С ПОДШИПНИКОМ	1
49	803735	Кольцо уплотнительное	1
49	8M0087846	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
50	161321	Подшипник шариковый	1
50	16132T01	Подшипник шариковый	1
51	803734	Подшипник игольчатый	1
52	161622	Сальник масляный	1
53	823042	Болт	2
54	803743	Держатель упорный	1
54	8M0143215	ДЕРЖАТЕЛЬ УПОРНОГО ПОДШИПНИКА	1
55	879781	Гребной винт 6	1
55	879781A10	ГРЕБНОЙ ВИНТ BLACK MAX (6 шаг)	1
55	879779	Гребной винт 7	1
55	8M0075313	BLMX 9.2X7 Mercury / Quicksilver	1
55	879780	Гребной винт 8	1
55	897748A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.5 x 8	1
55	803832	Гребной винт 8.5	1
55	803832A10	ГРЕБНОЙ ВИНТ (8.5 шаг)	1
55	8038321	Гребной винт 9	1
55	897750A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 9	1
-	879782	Резиновая ступица	1
-	8M0075314	СТУПИЦА РЕЗИНОВАЯ	1
56	161402	Шайба	1
57	161471	Гайка гребного винта	1
58	8150264	Шплинт	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

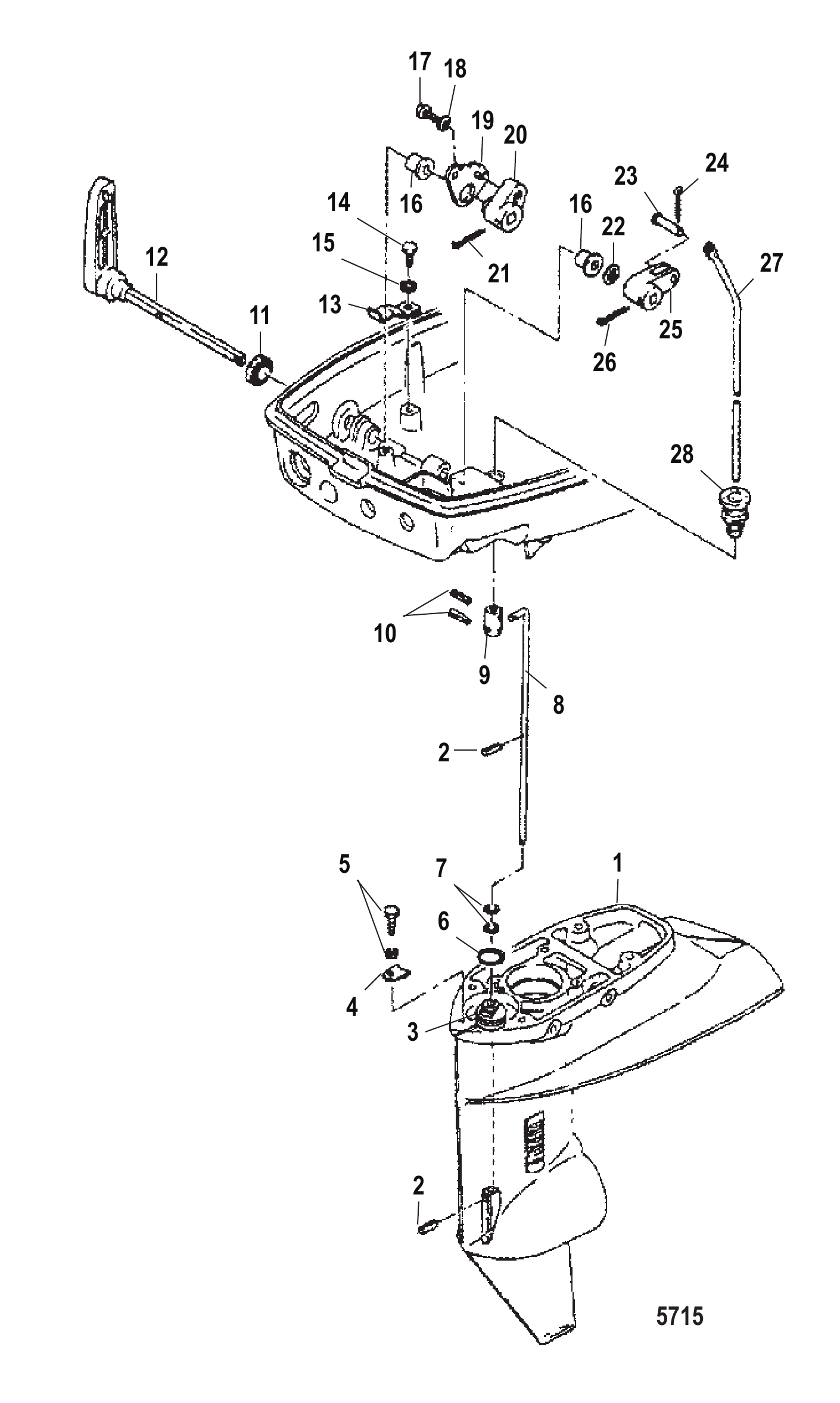

Рис. 14Переключение передач Gear Shift

REF	Номер детали	Наименование	Кол-во
1	161722	Кулачок	1
2	16179	Штифт	2
3	803761	Втулка	1
4	803762	Хомут	1
5	82304228	ВИНТ	1
5	898103153	Болт	1
6	8537096	Кольцо уплотнительное	1
7	161772	Кольцо уплотнительное	2
8	803760	Шток кулачковый	1
8	8037601	Штанга кулачковая	1
9	803767	Соединение тяги переключения	1
10	952189	Штифт установочный	2
11	8037591	Втулка уплотнительная	1
12	803763	Рычаг переключения	1
13	8037561	Стопор	1
13	8M0138738	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
14	16832	Болт (M6 x 16)	1
15	400256	СТОПОРНАЯ ШАЙБА (M6)	1
16	163361	Втулка	2
17	16832	Болт (M6 x 16)	1
18	16826	Шайба нержавеющая	1
19	803764	Пластина стопорная	1
20	803765	Регулятор рычага переключения	1
21	8150268	Шплинт	1
22	8537234	Шайба волнистая	1
23	160852	Палец	1
24	81502610	Шплинт	1
25	803768	Рычаг тяги переключения	1
26	8150269	Шплинт	1
27	803766	Тяга переключения	1
27	8037661	Штанга переключения	1
28	16823	Втулка уплотнительная	1

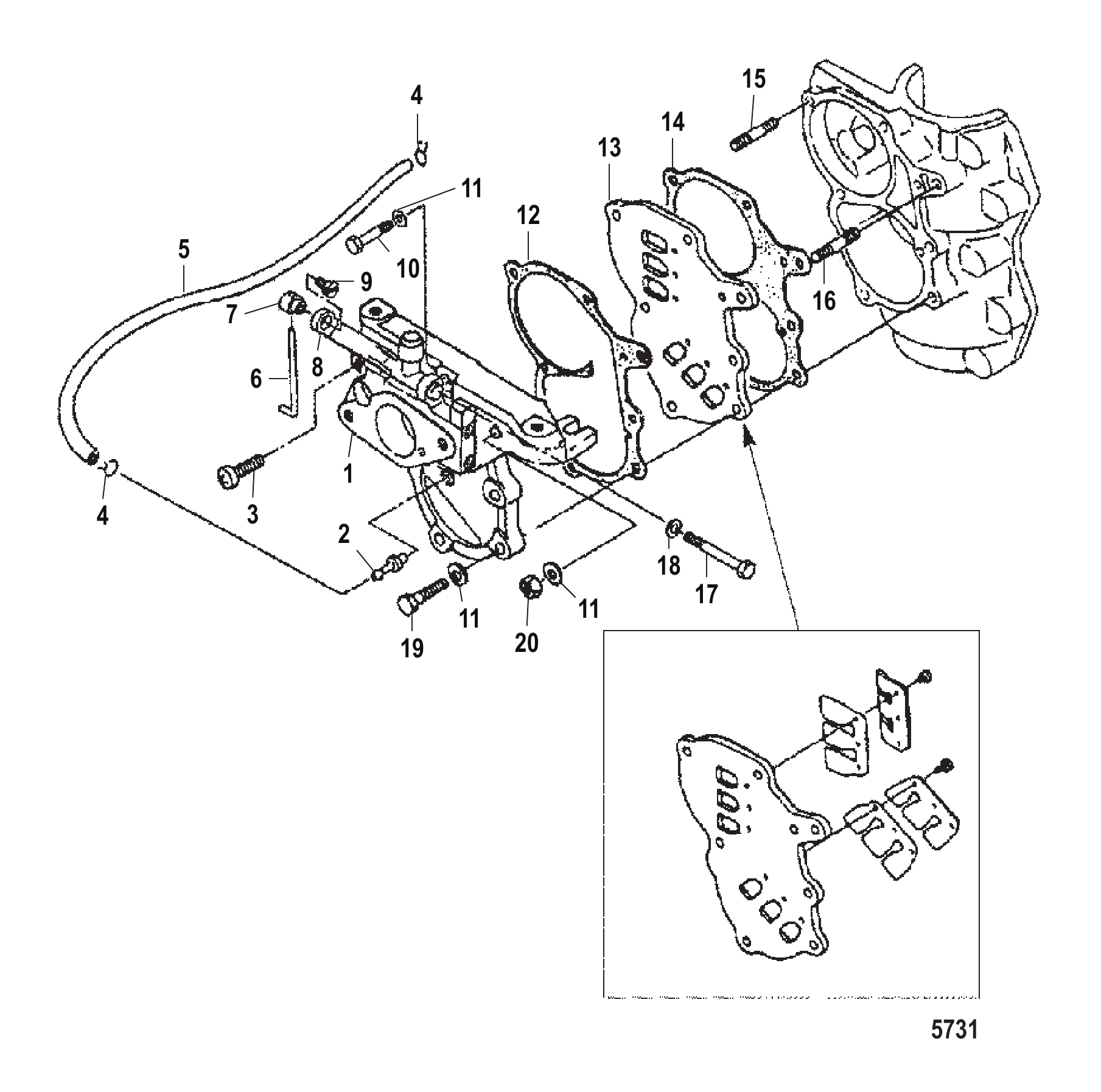

Рис. 15ВПУСКНОЙ КОЛЛЕКТОР Inlet Manifold

REF	Номер детали	Наименование	Кол-во
1	803685A1	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	8129601	Ниппель	1
3	82303111	ВИНТ	1
4	95224	Хомут	2
5	8129404	Шланг резиновый (1 метр)	1
5	8M0057112	ШЛАНГ	1
6	803681	Шатун	1
7	803682	Наконечник рычага дроссельной заслонки	1
8	803825	Рычаг дросселя (с роликом)	1
8	879148022	Рычаг дросселя	1
9	803683	Винт	1
9	8M0050972	ВИНТ	1
10	16696	Болт	1
11	809931044	ШАЙБА	7
12	8036633	Прокладка	1
12	803663030	ПРОКЛАДКА	1
13	803686A1	ПЛАСТИНА ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	1
14	8036634	Прокладка	1
14	803663029	ПРОКЛАДКА	1
15	8036841	Шпилька	1
16	803684	Шпилька	1
17	161265	Болт	1
18	16079	СТОПОРНАЯ ШАЙБА	1
19	8150631	Болт	4
20	162711	Гайка	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

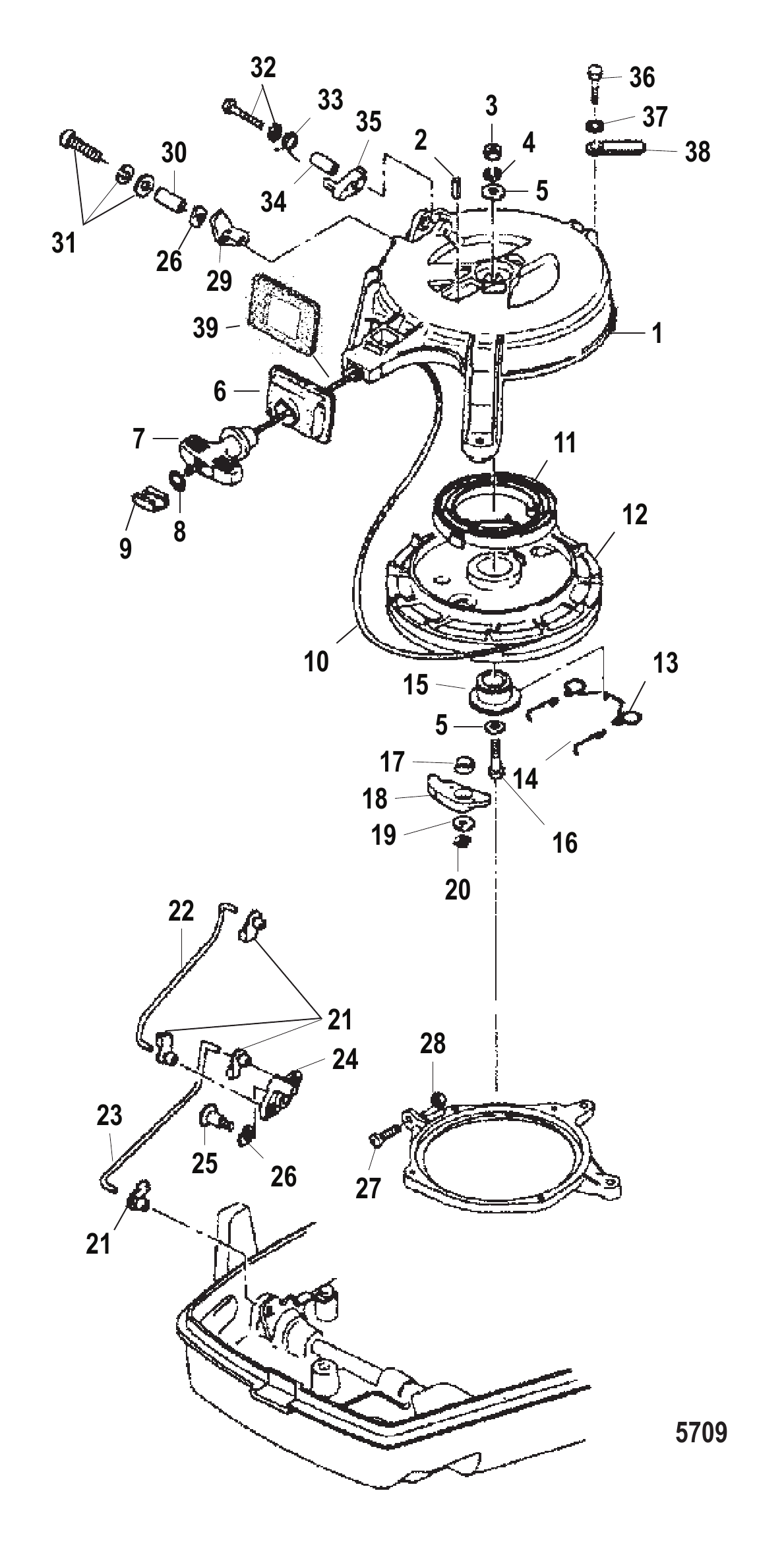

Рис. 16РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	803716A1	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	803716	Корпус стартера	1
1	8M0121770	КОРПУС СТАРТЕРА	1
2	952187	Штифт роликовый	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	1
4	16818	Стопорная шайба	1
5	809931044	ШАЙБА	2
6	803720	Пластина уплотнительная	1
6	8M0073654	УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА	1
7	8126401	Рукоятка шнура стартера	1
8	16109	Уплотнительное кольцо	1
9	853755	Фиксатор	1
10	161081	Шнур стартера	1
11	8126451	Пружина стартера	1
12	803717	Катушка	1
13	8037181	Направляющая	1
14	803718	Направляющая	2
15	803719	Вал стартера	1
16	16105	БОЛТ	1
17	8537432	Втулка	1
18	8126351	Храповик	1
18	812635T01	ХРАПОВИК	1
19	161404	Шайба	1
20	953181	Стопорное кольцо E-образное	1
21	176431	ЗАЩЕЛКА ТЯГИ	4
21	8M0169412	ТЯГА С ФИКСАТОРОМ	4
22	8036812	Фиксатор тяги стартера	1
23	8036813	Тяга упора дросселя	1
24	803722	Упор дроссельной заслонки	1
25	803723	Вал упора дроссельной заслонки	1
25	8M0106723	ВАЛ	1
26	17641	Шайба волнистая	2
27	853699	ВИНТ	1
27	16123	Винт (25 мм)	1
28	8537225	Гайка	1
28	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	803721	Кулачок	1
30	855545	Втулка	1
31	855544	Винтовой узел	1
32	8555449	Винтовой узел	1
33	17638	Пружина	1
33	812645007	ПРУЖИНА	1
34	17637	Втулка	1
34	895130	Втулка	1
35	17634	Замок стартера	1
36	16830	Болт	3
37	16826	Шайба нержавеющая	3
38	813275	Хомут	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

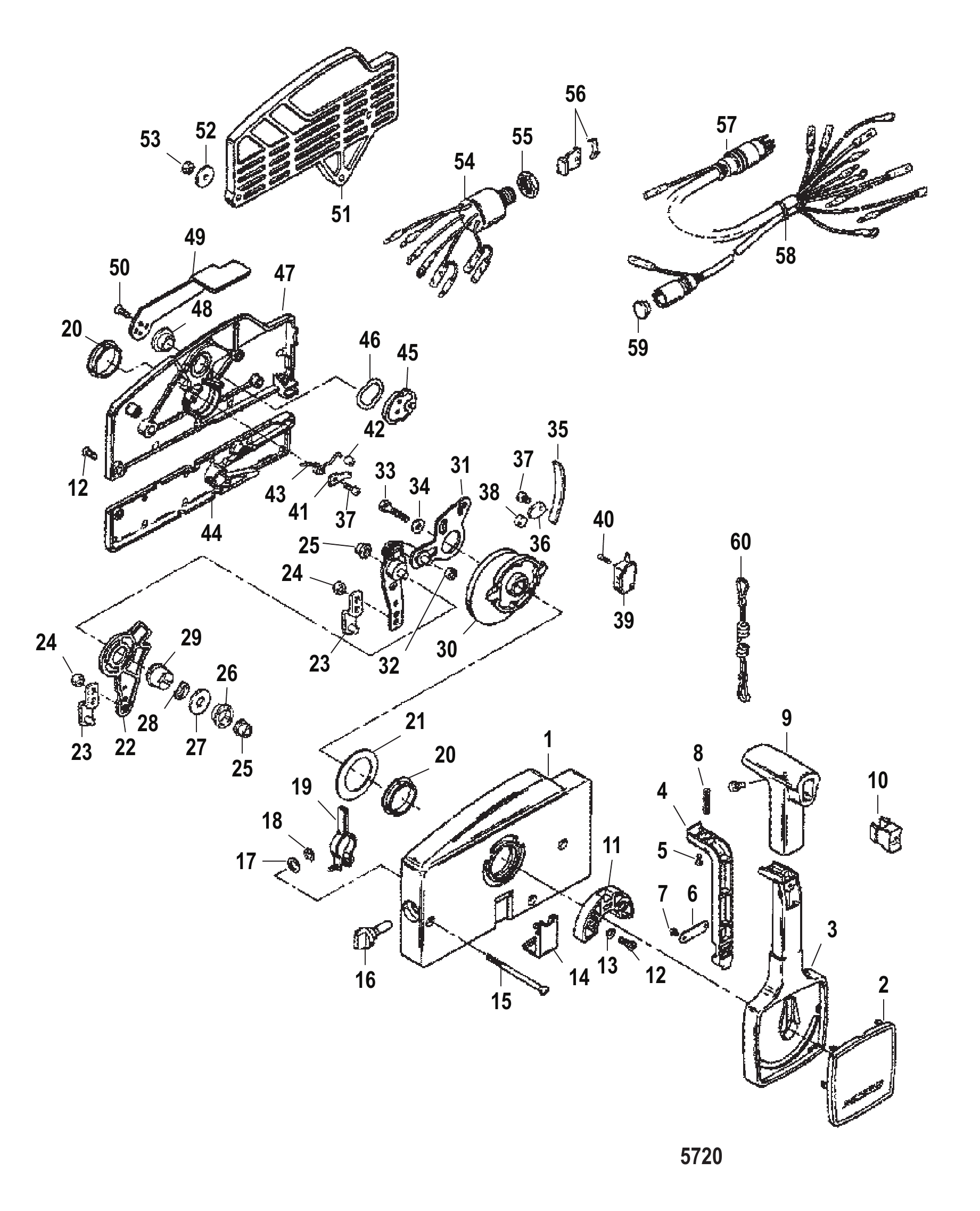

Рис. 17Дистанционное управление Remote Control

REF	Номер детали	Наименование	Кол-во
-	16907A1	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (с наклейкой Quicksilver)	1
1	16910A1	КОМПЛЕКТ КОРПУСА ПЕРЕДНИЙ	1
2	16916A1	КРЫШКА В СБОРЕ	1
3	16913T	РЫЧАГ	1
4	16915	Рычаг стопорный	1
5	40056105	ВИНТ (M5 x 10)	2
6	16921	Кронштейн опоры стопорной планки	1
7	4005685	ВИНТ (M4 x 10)	2
8	16924	ПРУЖИНА	1
9	16914	Рукоятка	1
10	17016	ПРОБКА	1
11	16899	Держатель фиксатора нейтрали	1
11	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
12	40118107	ВИНТ (M5 x 18)	7
13	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
14	16917	Крышка	1
15	40116110	ВИНТ (M6 x 110)	3
15	40116110T	ВИНТ (M6 x 110)	3
16	16920	Регулятор тормоза	1
17	16896	Шайба	1
18	13194	Кольцо стопорное	1
19	16895	Рычаг тормоза в сборе	1
20	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
21	16874	Шайба	1
22	16918A3	МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
23	85899A1	ЗАЖИМ В СБОРЕ	2
24	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
24	401385	ГАЙКА (M5) Нержавеющая сталь	2
25	16871	Подшипник (внутренний диаметр .36 дюйма)	2
26	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
27	16870	Шайба	1
28	16872	Шайба стопорная	1
29	16869	Подшипник (внутренний диаметр .87 дюйма)	1
30	16892T	ШЕСТЕРНЯ ПРИВОДА	1
31	850723A2	ПЛАСТИНА/ШПИЛЬКА В СБОРЕ	1
32	16873	Ролик кулачковый	1
33	4007154	ВИНТ (M8 x 30)	1
34	12038	ШАЙБА	1
34	8M0207778	ШАЙБА .344 x .625 x.063	1
35	16882	Пружина	5
36	16880	Скоба	1
37	4005683	ВИНТ (M4 x 6)	1
38	16879	Ролик фиксатора	1
39	17277	Выключатель в сборе	1
39	17277T	ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ НЕЙТРАЛИ	1
40	4005647	ВИНТ (M3 x 16)	2
41	16886	Скоба	1
42	16884	Ролик	1
43	16888	Пружина	1
44	16912T	НИЖНЯЯ КРЫШКА	1
44	881170A8	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЧНОГО ЗАПУСКА - БЕЗ ГИДРОПОДЪЕМА	1
45	16883	Барабан в сборе	1
46	16922	Шайба волнистая	1
47	16911T	ВЕРХНЯЯ КРЫШКА	1
48	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
49	16919A1	РЫЧАГ В СБОРЕ	1
50	40118106	ВИНТ (M5 x 12)	2
51	17063T	ПРОСТАВКА	1
52	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
53	401196	ГАЙКА (M6)	3
54	17009A5	Переключатель в сборе (ключи см. ниже)	1
55	93543	ГАЙКА Специальная - Хромированная латунь	1
55	879755	Гайка специальная - черный нейлон	1
56	90468A1	Крышка в сборе с ключом	2
57	850731A2	Жгут проводов в сборе	1
58	816311	Стяжка (8.00 дюймов)	1
58	816311T	СТЯЖКА (8.00 дюймов)	1
59	11023	Пробка	1
60	15920A54	Шнур аварийного останова в сборе	1
60	15920Q54	ШНУР В СБОРЕ	1
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

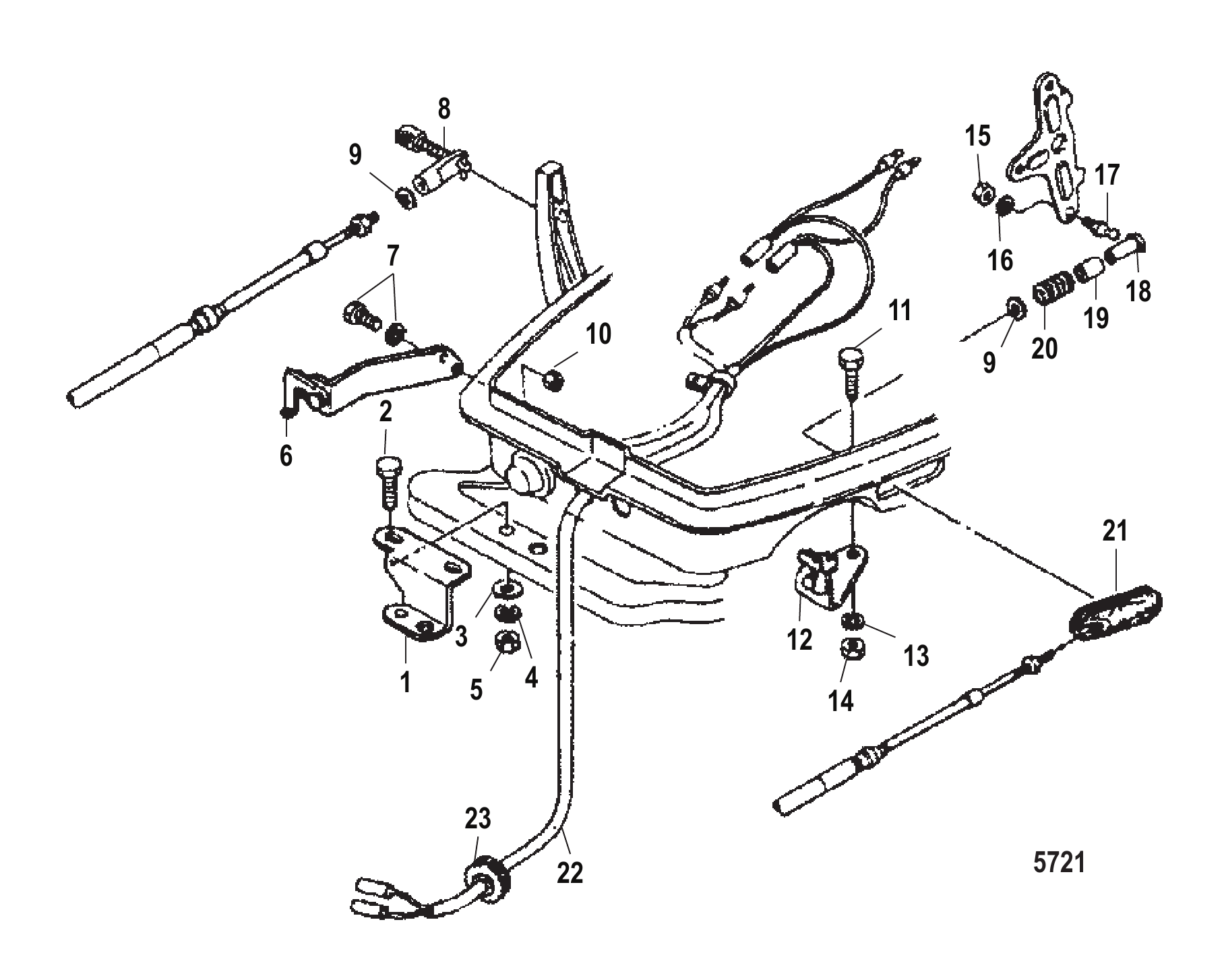

Рис. 18Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	803874A1	Комплект крепления дистанционного управления	1
1	8538022	Пластина крюка рулевого управления	1
2	4000354	ВИНТ (M8 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16192	Шайба	2
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
6	803877	Кронштейн	1
7	162233	Винт	2
8	853804	Комплект соединителя переключения	1
9	17029	ШАЙБА	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	803876	Болт	2
11	898103179	Винт	2
12	803875	Кронштейн	1
13	16079	СТОПОРНАЯ ШАЙБА	2
14	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	400256	СТОПОРНАЯ ШАЙБА (M6)	1
17	853801	Шаровой шарнир	1
18	17026	КРОНШТЕЙН	1
19	17027	КРЫШКА	1
20	17028	ПРУЖИНА	1
21	853803	Втулка уплотнительная	1
22	853799A1	Трос в сборе (3.9M)	1
22	853799A2	Трос в сборе (5.9M)	1
23	162262	Втулка уплотнительная	1

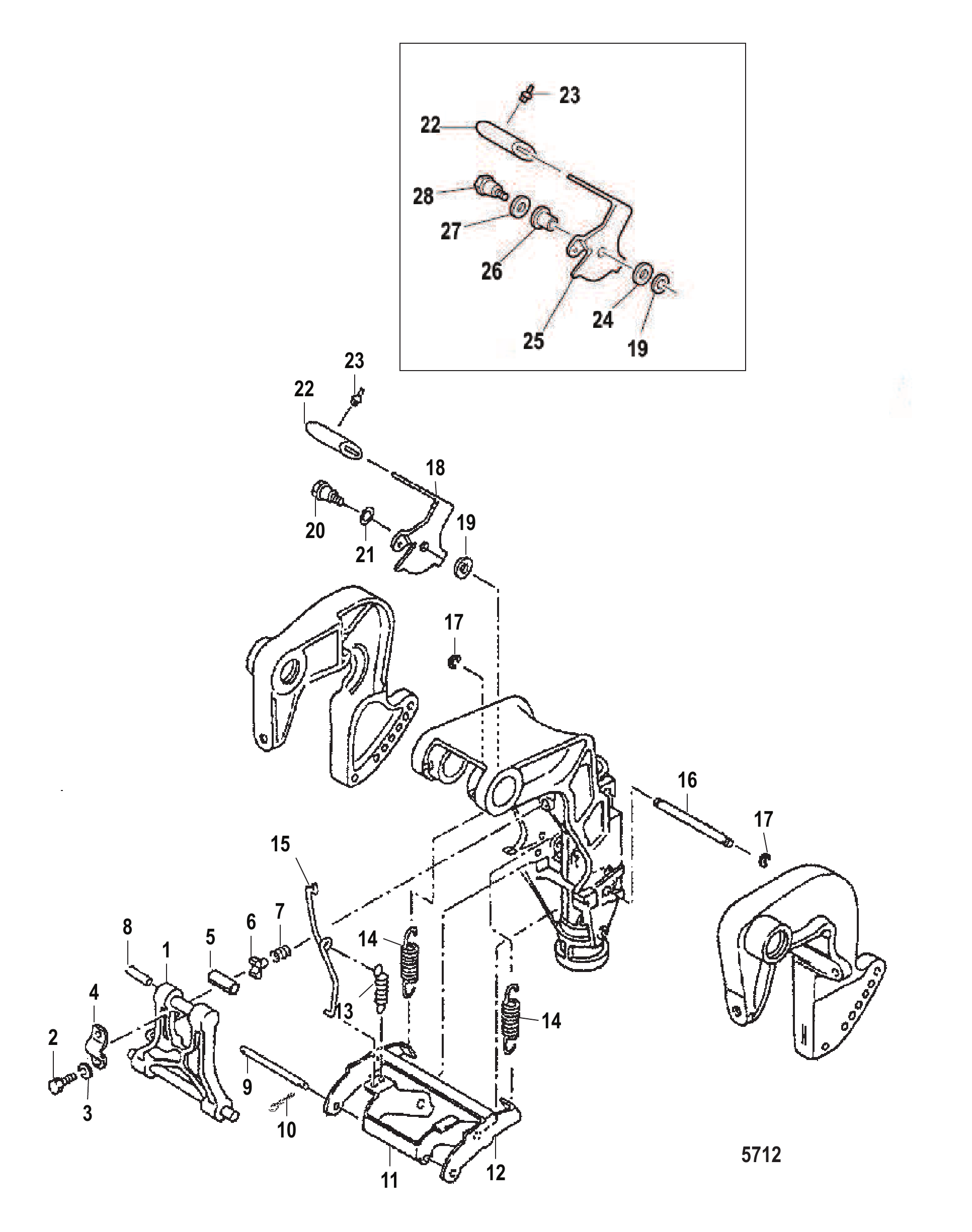

Рис. 19Блокировка реверса Reverse Lock

REF	Номер детали	Наименование	Кол-во
1	803780	Стопор откидывания	1
2	168307	БОЛТ	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	803781	Установочная пластина	1
4	8M0157137	Установочная пластина	1
5	163364	Втулка	1
6	853774	Упор	1
7	953832	Пружина	1
8	170331	ШТИФТ ПРУЖИННЫЙ	1
9	8037841	Штанга блокировки реверса	1
10	8150261	Шплинт	1
11	803783	Рычаг замка реверса	1
11	803783001	РЫЧАГ Блокировки реверса	1
12	803782	Замок реверса	1
13	8037461	Пружина	1
14	803788	Пружина	2
15	803787	Тяга блокировки реверса	2
15	8M0073131	Стопорное звено	2
16	803784	Вал замка реверса	1
16	803784002	ВАЛ Блокировки реверса	1
17	160572	Стопорное кольцо E-образное	2
18	803789	Рычаг блокировки реверса	1
18	8M0073129	Рычаг	1
19	953921	Шайба нержавеющая	1
20	803790	Болт	1
21	17641	Шайба волнистая	1
22	853775	Рукоятка	1
22	8M0183798	Рукоятка	1
23	853776	Кнопка	1
23	8M0245322	Стопор	1

Рис. 20Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803827	Руководство по запчастям 15/18 л.с. (2 цилиндра) Международное	1
888737A02	Комплект наклеек	1
8M0098712	Наклейка сервисного комплекта	1
857117A00	Комплект наклеек	1
857116A99	Комплект наклеек	1
857116A03	Комплект наклеек	1
857116A01	Комплект наклеек	1
857116A03	Комплект наклеек	1
857116A03	Комплект наклеек	1

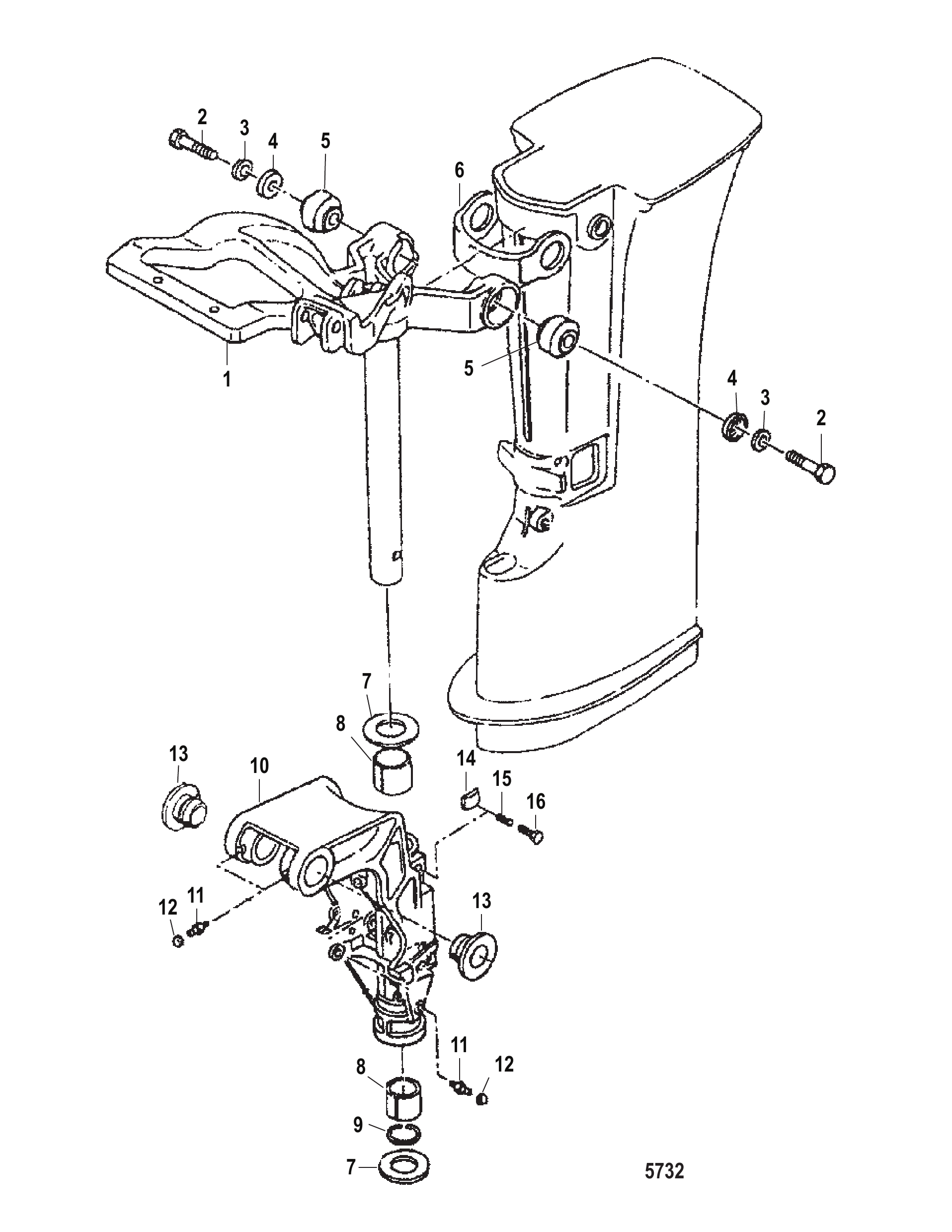

Рис. 21Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	803773	Вал рулевого управления	1
2	803777	Болт	2
3	168261	Шайба	2
4	8538221	Шайба	2
4	8M0056392	Шайба	2
5	8037752	Подушка резиновая (верхняя)	2
5	8M0153613	Кронштейн	2
6	803778	Резиновый демпфер	1
7	803774	Упорная пластина	2
8	163363	Втулка	2
9	161091	Уплотнительное кольцо	1
10	803772	Поворотный кронштейн	1
10	8M0099819	Комплект поворотного кронштейна	1
11	824969	НИППЕЛЬ для смазки	2
12	808599	Крышка	2
13	8537435	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	953831	Пружина	1
16	4000354	ВИНТ (M8 x 30)	1

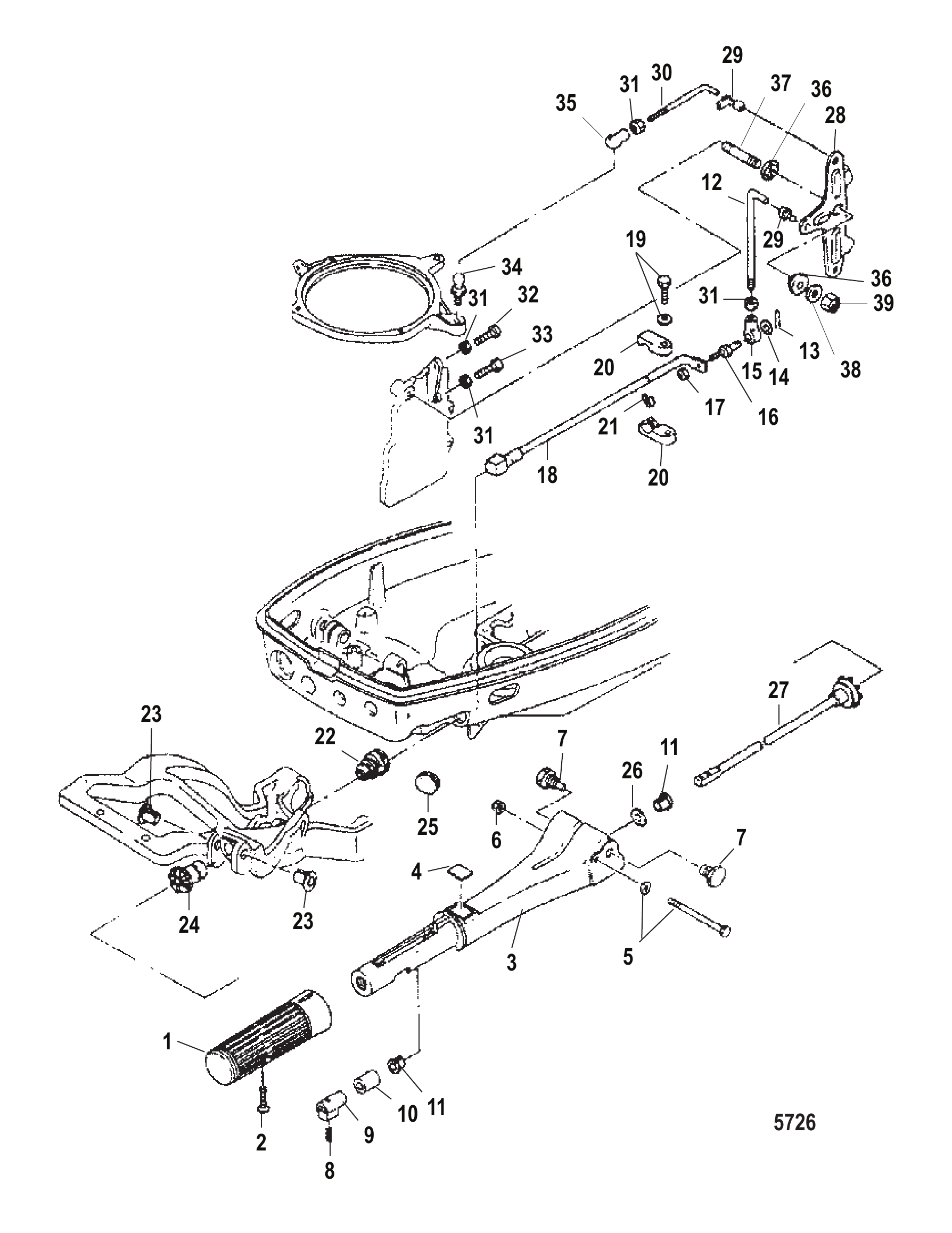

Рис. 22Тяги дросселя/рулевая рукоятка Throttle Linkage/Steering Handle

REF	Номер детали	Наименование	Кол-во
-	16075A3	Рукоятка в сборе	1
-	16075A2	Рукоятка в сборе	1
-	8M0133194	Рукоятка в сборе	1
1	160861	Рукоятка	1
2	8150461	Винт	1
3	160752	Рукоятка рулевого управления	1
3	8M0055716	Рукоятка румпеля	1
4	16090	НАКЛЕЙКА	1
4	8M0097201	Наклейка румпеля	1
5	8230422	Болт	1
5	8M0050498	Болт	1
6	8537227	Гайка нейлоновая	1
7	8129352	Болт	2
7	8M0111108	Болт	2
8	8150263	Шплинт	1
9	8537152	Проставка	1
10	16191	Проставка	1
11	16336	ВТУЛКА	2
12	803710	Тяга соединительная	1
12	803710001	ШАТУН	1
13	8150262	Шплинт	1
14	953925	ШАЙБА	1
15	8537451	Шарнир тяги	1
16	853749	Палец	1
16	853749001	Штифт	1
17	8537226	Гайка	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	803712	Вал дроссельной заслонки	1
19	82304227	БОЛТ	1
20	803715	Кронштейн	2
21	160572	Стопорное кольцо E-образное	1
22	16823	Втулка уплотнительная	1
23	952869	Втулка	2
24	803711	Шестерня ведущая	1
24	8M0182337	Шестерня	1
25	16226	Втулка	1
26	8537232	Шайба волнистая	1
27	160931	Вал дроссельной заслонки	1
28	803709	Рычаг опережения	1
29	853748	Быстросъёмное соединение тяги	2
30	8036811	Тяга опережения зажигания	1
30	803681006	ШАТУН	1
31	8537225	Гайка	4
31	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
32	8536991	ВИНТ	1
32	888786	Винт	1
33	853699	ВИНТ	1
33	16123	Винт (25 мм)	1
34	853744	Шаровой шарнир	1
34	853744001	Шарнир шаровой	1
35	853745	Колпачок	1
36	853743	Втулка	2
37	8537181	Шпилька	1
37	879194297	Шпилька	1
38	853701	ШАЙБА	1
38	8M0135942	Шайба	1
39	815088	ГАЙКА (M8)	1
39	95374	Гайка нейлоновая	1

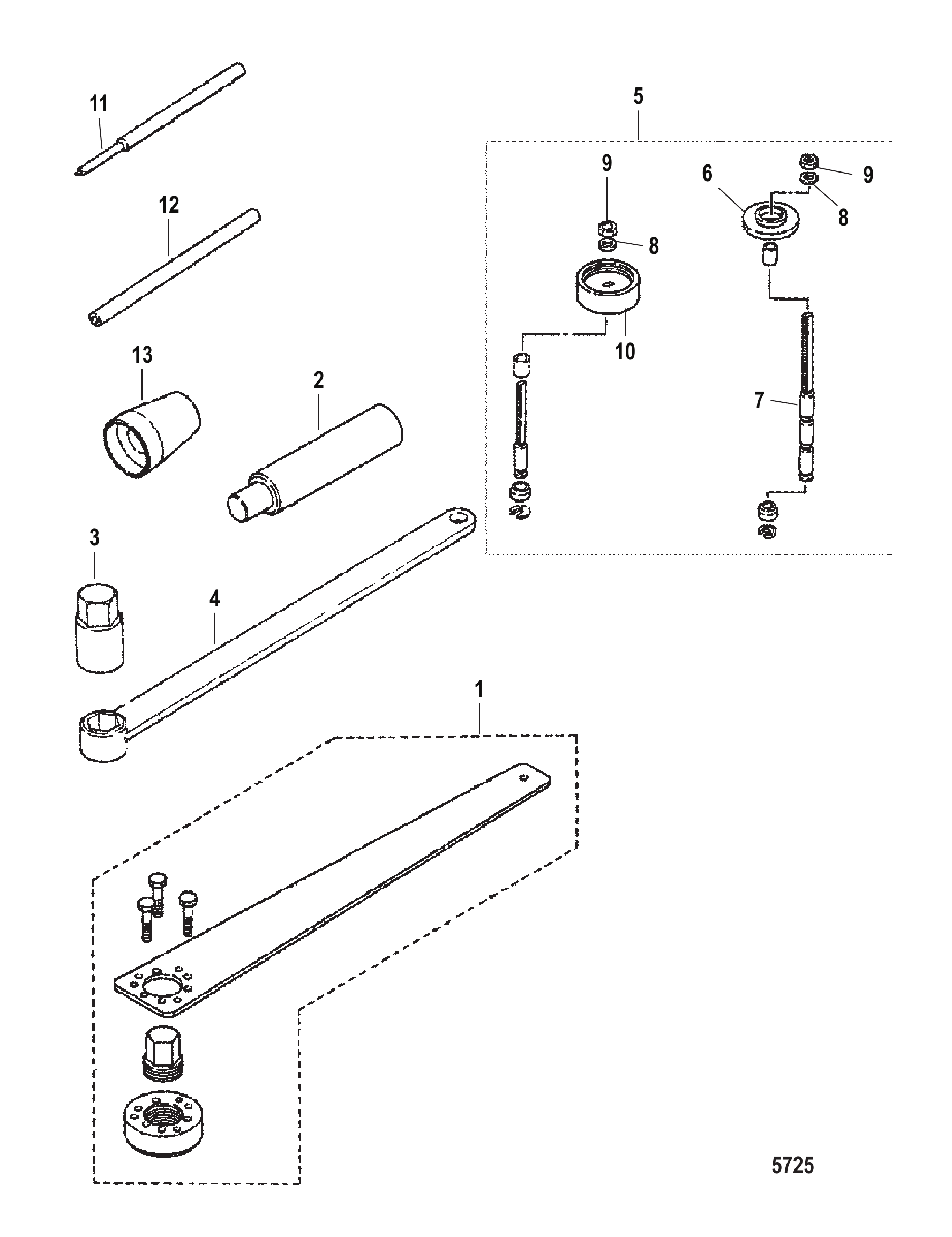

Рис. 23Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	853996	Съёмник в сборе для маховика	1
2	804764	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ/СНЯТИЯ поршневого пальца	1
3	804762	ГОЛОВКА ТОРЦЕВАЯ	1
4	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
5	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
5	895195A01	Комплект съёмника подшипника	1
6	8031332	Фланец	1
7	8031333	Вал	1
8	1614010	Шайба	1
9	85372220	ГАЙКА	1
10	8031336	Фланец	1
11	8539966	Инструмент для пружинных штифтов	1
12	8539968	Инструмент для пружинных штифтов	1
13	804763	ИНСТРУМЕНТ ДЛЯ СТОПОРНОГО КОЛЬЦА пальца сцепления	1
-	895216003	ИНСТРУМЕНТ Кольцо для измерения люфта	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1
