水星 Mercury 15 HP MARATHON 0G044365 THRU 0G437999 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-80863794 · 共 16 个部位 · 615 条零件

1Аксессуары 2Карбюратор 3Сборочный узел хомутной скобы 4ОБТЕКАТЕЛЬ 5Коленвал, поршни и маховик 6Блок цилиндров и крышки 7Сборочный узел картера приводного вала 8Топливный фильтр в сборе 9Картер редуктора (приводной вал)10Редуктор, гребной вал 11Компоненты зажигания/электрооборудования 12Сервисные/вспомогательные материалы 13Сборочный узел стартера (ручной)14Рулевая рукоятка 15Сборочный узел поворотного кронштейна 16ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА

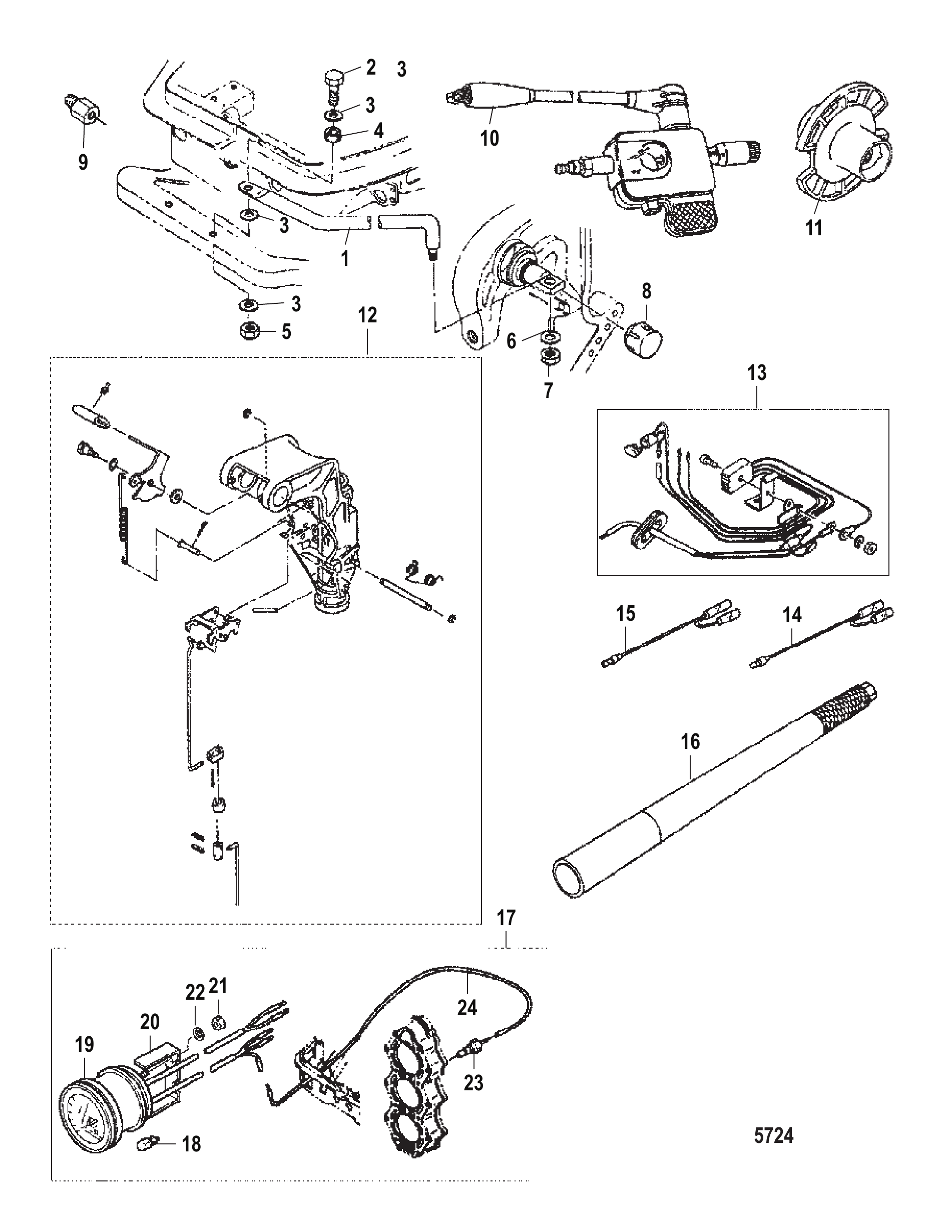

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	803795A1	Комплект тяги реверса	1
2	8230423	Болт	1
3	16192	Шайба	3
4	803796	Втулка	1
5	95374	Гайка нейлоновая	1
6	9539210	Шайба	1
7	161473	Гайка нейлоновая	1
8	853825	Крышка	1
9	853826	Проставка	1
10	803799A1	Тестер зажигания	1
11	803800	Тестовый винт	1
12	803797A1	Комплект фиксатора реверса	1
13	803798A1	Комплект выпрямителя	1
13	8M0123939	Комплект выпрямителя	1
14	853799A4	Кабельный жгут желтый	1
15	853799A3	Кабельный жгут белый	1
16	853828	Рукоятка (0.8 метра) (0.8M)	1
16	8538281	Рукоятка (1,0 метра) (1,0М)	1
17	804632A1	Температурный датчик воды	1
17	804632T01	Датчик температуры	1
18	804634	ГРУША	1
19	802613	Демпфер	1
20	804635	КРОНШТЕЙН	1
21	802617	Гайка	2
22	168181	Стопорная шайба	2
23	804636	ДАТЧИК температуры воды	1
24	804637	ПРОВОД	1

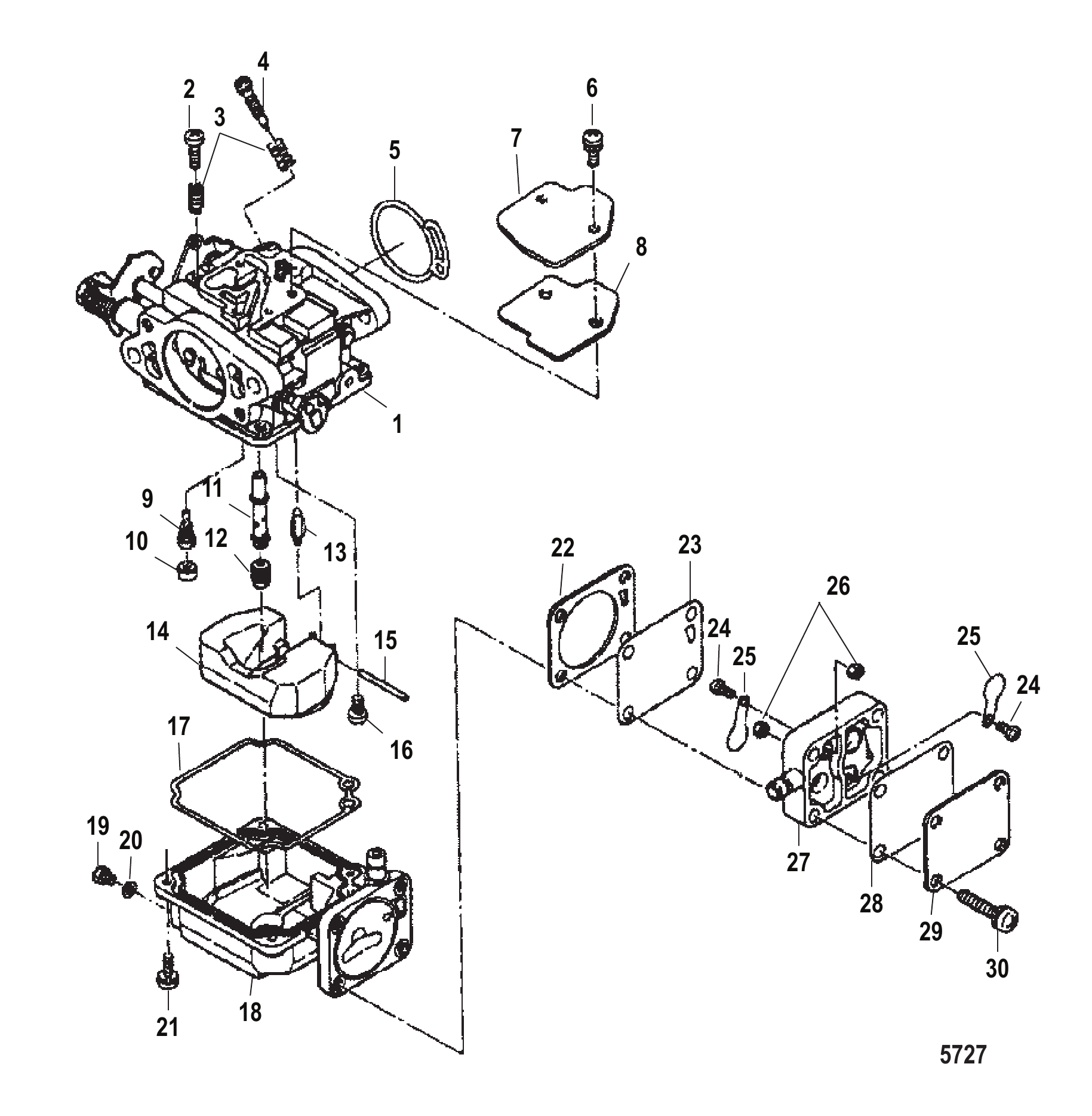

Рис. 2Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	162631	Винт	1
2	8M0054702	Винт	1
3	162641	Пружина (11 мм)	2
3	803509A17	Комплект винта и пружины (18 мм)	2
4	803690	Винт регулировочный	1
5	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
6	8555421	Винт	2
6	809571003	ВИНТ	2
7	8555401	Крышка карбюратора	1
8	8555412	Прокладка	1
9	803689	Жиклёр холостого хода (#80)	1
10	855566	Пробка	1
11	803692	Главный распылитель	1
12	803688	Жиклёр главный (#110)	1
13	162542	Игла поплавка	1
13	162545	Игла поплавка	1
14	162532	Поплавок	1
15	162561	Штифт	1
16	8536981	ВИНТ	1
17	855567	Прокладка	1
18	803691	Поплавковая камера	1
19	162613	Винт сливной	1
19	803509013	Винт сливной	1
20	8555671	Прокладка	1
20	8M0224378	Прокладка	1
21	162603	Винт	4
22	8555691	Прокладка	1
23	8537312	Диафрагма	1
24	851813	Винт	2
25	851812	Обратный клапан	2
26	851814	Гайка	2
27	8537291	Корпус насоса	1
28	855569	Прокладка	1
29	803693	Крышка	1
29	855568	Крышка	1
30	162604	Винт	4
30	8M0062252	Винт	4
-	803826A1	Ремкомплект карбюратора	1
-	8M0039870	Ремкомплект карбюратора	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

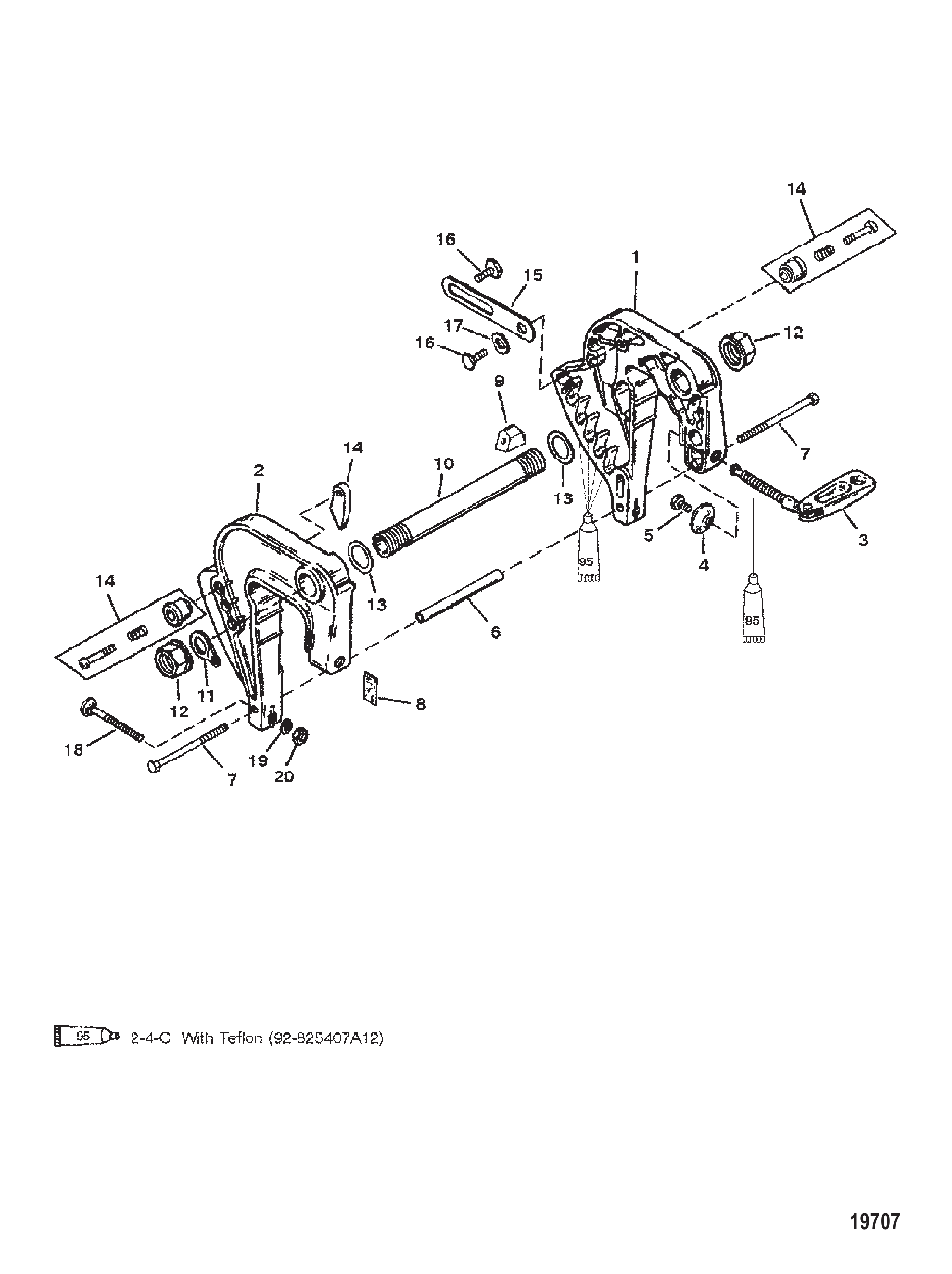

Рис. 3Сборочный узел хомутной скобы Clamp Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	8894A8	Кронштейн струбцины в сборе	1
1	8894A9	Кронштейн струбцины в сборе	1
1	8894A8	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
2	8892A7	Кронштейн струбцины в сборе	1
2	8892A6	Кронштейн струбцины в сборе	1
3	92767A3	ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)	2
4	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
4	818884	ШАЙБА	2
5	768042	Винт с буртиком шестигранный	2
6	818539	ПРОСТАВКА	1
6	8M0084719	ПРОСТАВКА	1
7	4000333	ВИНТ (M6 x 40)	2
8	12869	Наклейка положения откидки	1
9	814427	Фиксатор наклона с золотником (новая конструкция)	1
10	42078	Труба наклона	1
11	30954	Стопорное кольцо	1
11	8M0085928	ЗАЖИМ	1
12	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
13	71421	Шайба нейлоновая трубы наклона	2
14	42390A1	РЫЧАГ В СБОРЕ (ВОЗВРАТ НАКЛОНА)	2
15	90901	Лента упора откидывания - левый борт	1
16	42498	Винт (M6 x 1.0) крепления стяжки к кронштейну зажима	2
17	31030	Шайба волнистая стопора откидывания	1
18	43216	Болт (.250-20 x 3.50) крепления струбцины к транцу	2
19	67983	Шайба болта струбцины	2
20	13855	Гайка (.250-20)	2
20	8267118	Гайка (.250-20)	2

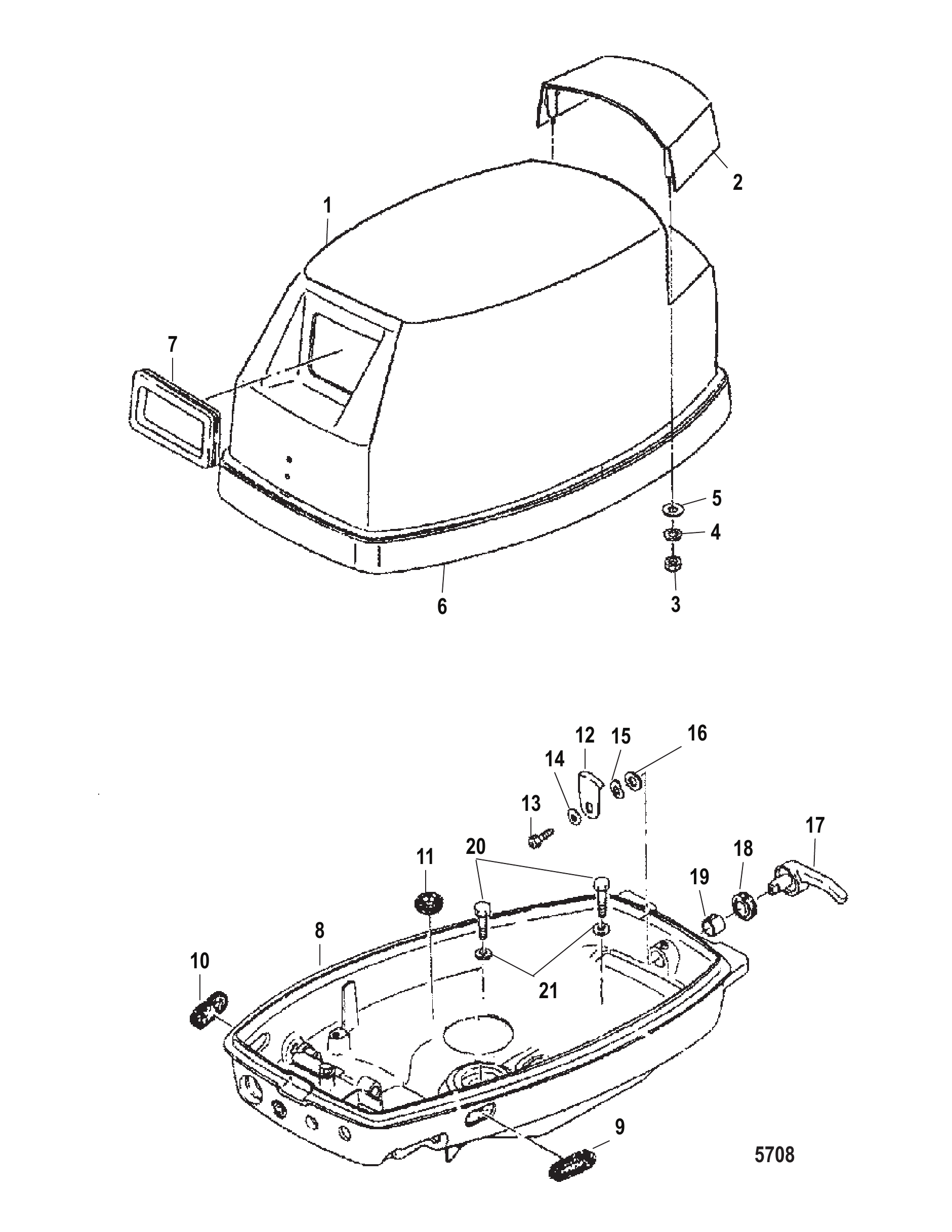

Рис. 4ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	803792A1	Верхний кожух в сборе (черный с наклейками)	1
1	803792A2	Верхний кожух в сборе (серебристый с наклейками)	1
1	8M0073909	Верхний кожух серебристый	1
1	803792A10	Верхний кожух в сборе черный - без наклеек	1
1	8M0073908	Заказ 100-8M0074337	1
1	803792A11	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0073909	Верхний кожух серебристый	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	803794	Сальник	1
6	8M0073255	Уплотнение кожуха	1
7	162281	Сальник резиновый	1
7	8M0065066	Уплотнение	1
8	803791	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	16705	Болт	2
21	16826	Шайба нержавеющая	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

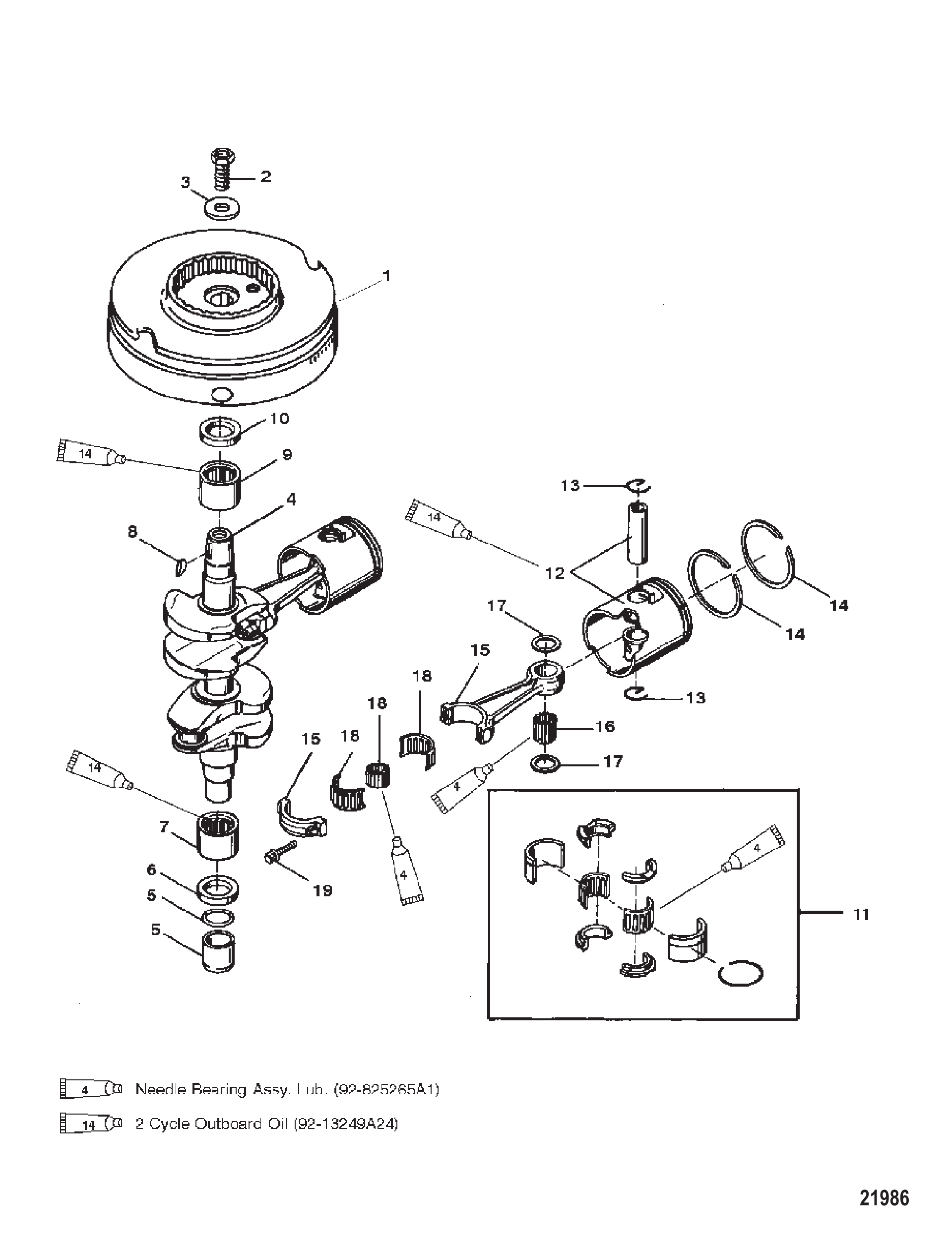

Рис. 5Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel

REF	Номер детали	Наименование	Кол-во
1	818354A2	МАХОВИК	1
2	97359A1	БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ	1
3	86496	Шайба болта маховика	1
4	823105A1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
4	823105T1	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
5	822445A2	СМЕННАЯ ВТУЛКА	1
6	85107	Сальник масляный коленчатого вала - нижний	1
7	85113	Подшипник роликовый нижний	1
7	85113T	ПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ	1
8	20094	Шпонка сегментная привода маховика	1
9	85114	Подшипник роликовый - верхний верхний	1
9	85114T	ПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ	1
10	859741	САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ	1
11	86992A5	ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ	1
11	8M0113968	ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ	1
12	9104A19	ПОРШЕНЬ В СБОРЕ	2
12	9104T19	ПОРШЕНЬ В СБОРЕ	2
12	821968A3	ПОРШЕНЬ В СБОРЕ	2
12	879878T5	ПОРШЕНЬ В СБОРЕ	2
13	47276	СТОПОРНОЕ КОЛЬЦО	4
13	828119	Стопорное кольцо поршневого пальца	4
14	827491A12	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	1
15	8835A2	ШАТУН В СБОРЕ	2
15	8835A4	ШАТУН В СБОРЕ	2
16	98295	ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ	54
17	42025	Подшипник фиксирующий игольчатый	4
17	8M0012294	ШАЙБА УПОРНАЯ	4
18	41620A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
18	879877A1	ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ	2
19	91012	Винт (.250-28 специальный)	4
-	41670A94	Комплект прокладок	1
-	808618A94	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1
-	808618A95	Сборка головки блока цилиндров	1
-	879731T97	PH 15 2S Mercury / Quicksilver	1

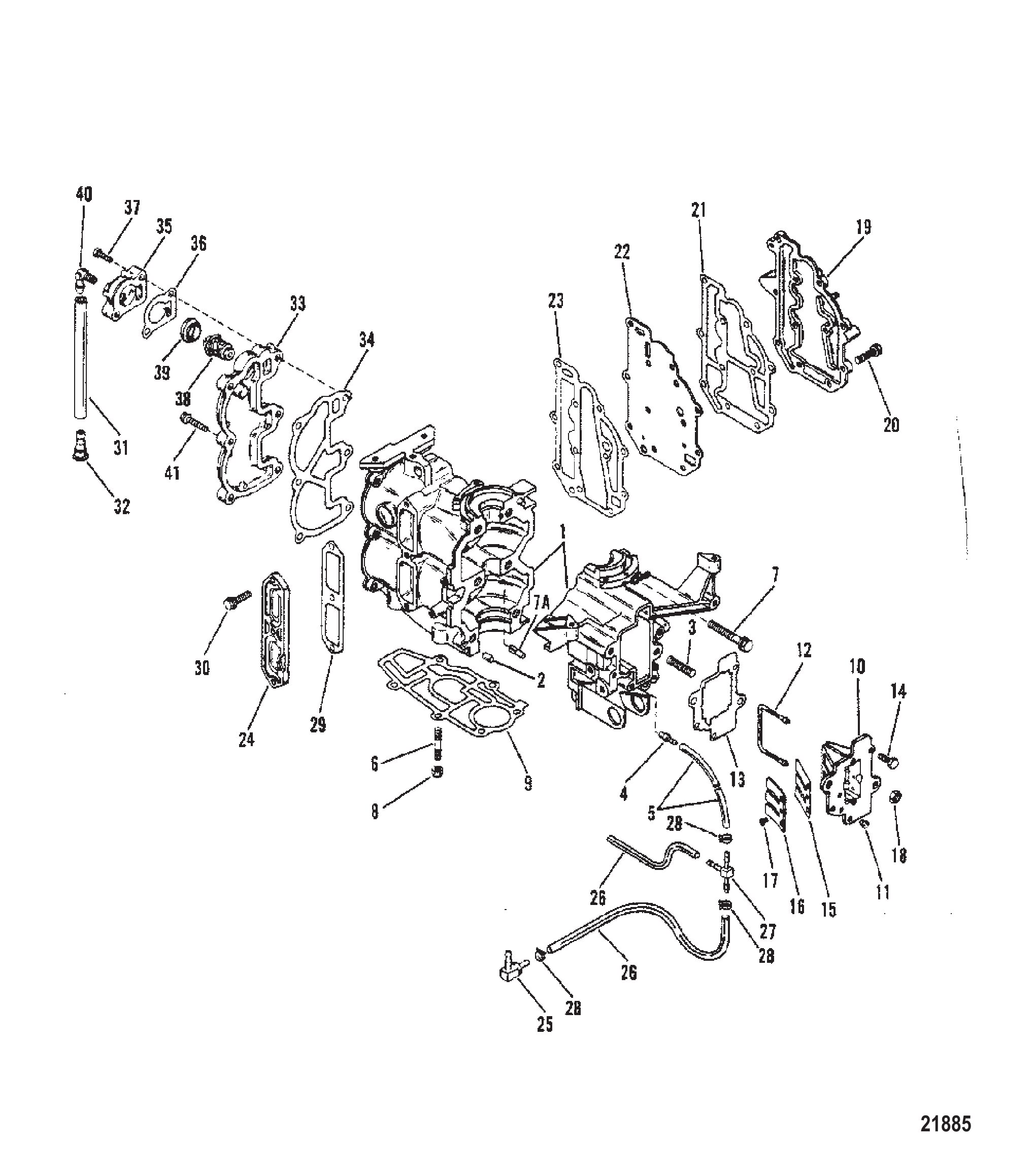

Рис. 6Блок цилиндров и крышки Cylinder Block and Covers

REF	Номер детали	Наименование	Кол-во
1	8473A13	Блок цилиндров в сборе	1
1	8473T20	Блок цилиндров	1
1	8473A12	Блок цилиндров в сборе	1
1	8473T21	Блок цилиндров	1
1	9727A2	Блок цилиндров	1
1	9727T2	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	2
3	42463	Шпилька карбюратора	2
3	424632	Шпилька (M8 x 37.1)	2
4	42698	Обратный клапан (запрессовываемый - длиной 13/16")	1
4	426982	Обратный клапан	1
5	1383556	Шланг сливной	1
5	99130100	Трубка 48 дюймов	1
6	42984	ШПИЛЬКА	2
6	8161949	Шпилька (M6 x 44)	2
7	421251	Болт (M8 x 55) картер к блоку цилиндров	6
7	42125	ВИНТ (M8 x 55)	6
7A	17866	ШТИФТ С КАНАВКОЙ	1
8	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
8	401386	ГАЙКА (M6) Нержавеющая сталь	2
9	191861	Прокладка головки блока	1
10	42381A2	Лепестковый блок в сборе	1
10	828435A3	Лепестковый блок	1
11	42657A1	Обратный клапан картера	1
11	42657A3	Обратный клапан	1
12	42137	САЛЬНИК КЛАПАННОЙ КОРОБКИ	1
13	195981	Прокладка лепесткового блока	1
13	195982	Прокладка	1
14	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
15	42044	Лепесток	2
15	825141	ЛЕПЕСТОК	2
16	179031	УПОР ЛЕПЕСТКОВОГО КЛАПАНА	2
16	828435A3	Лепестковый блок	2
17	4005764	ВИНТ (M3.5 x 8) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	6
18	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
19	42521	Крышка выпускного коллектора	1
19	8M0048005	Крышка выпускного коллектора	1
20	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	11
21	19185	Прокладка крышки выпускного коллектора	1
22	423651	Пластина отражательная	1
22	42365	Пластина дефлектора	1
23	19184	Прокладка отражательной пластины	1
24	19107F1	Крышка впускная	1
25	56759	ШТУЦЕР ЕРШОВЫЙ	1
24	17863A1	Крышка впускная в сборе	1
25	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	1
26	1383556	Шланг сливной	2
26	99130100	Трубка 48 дюймов	2
27	59169	Фитинг	1
27	59169003	Фитинг тройник	1
28	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
29	192031	Прокладка крышки впускного коллектора	1
30	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	3
31	99127109	Шланг (57,00 дюймов, бухта)	1
31	8M0108355	Шланг (57 дюймов, бухта)	1
32	94848	Штуцер шланга контрольной струи — нижний кожух	1
33	8906A1	Крышка в сборе	1
33	8906A02	Крышка в сборе	1
34	192071	Прокладка	1
34	19207002	Прокладка	1
35	146732	КРЫШКА ТЕРМОСТАТА	1
35	8M0039352	Крышка	1
36	192051	Прокладка	1
36	19205002	Прокладка	1
37	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	2
38	14586	Термостат	1
39	62386	Прокладка термостата	1
39	8M0204714	Прокладка @4	1
40	29111	СОЕДИНИТЕЛЬ (ПРЯМОЙ)(НОВАЯ КОНСТРУКЦИЯ)	1
40	291112	Фитинг	1
40	99664	Угольник выхлопной пластины	1
40	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
41	40062129	ВИНТ (M6 x 25) КРЫШКА ВЫПУСКА К БЛОКУ ЦИЛИНДРОВ	6
-	12893A87	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	12893A92	Головка блока цилиндров в сборе	1
-	12893T97	Головка блока цилиндров в сборе	1
-	811686A92	Головка блока цилиндров в сборе (комплект)	1
-	811686T97	Головка блока цилиндров в сборе	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

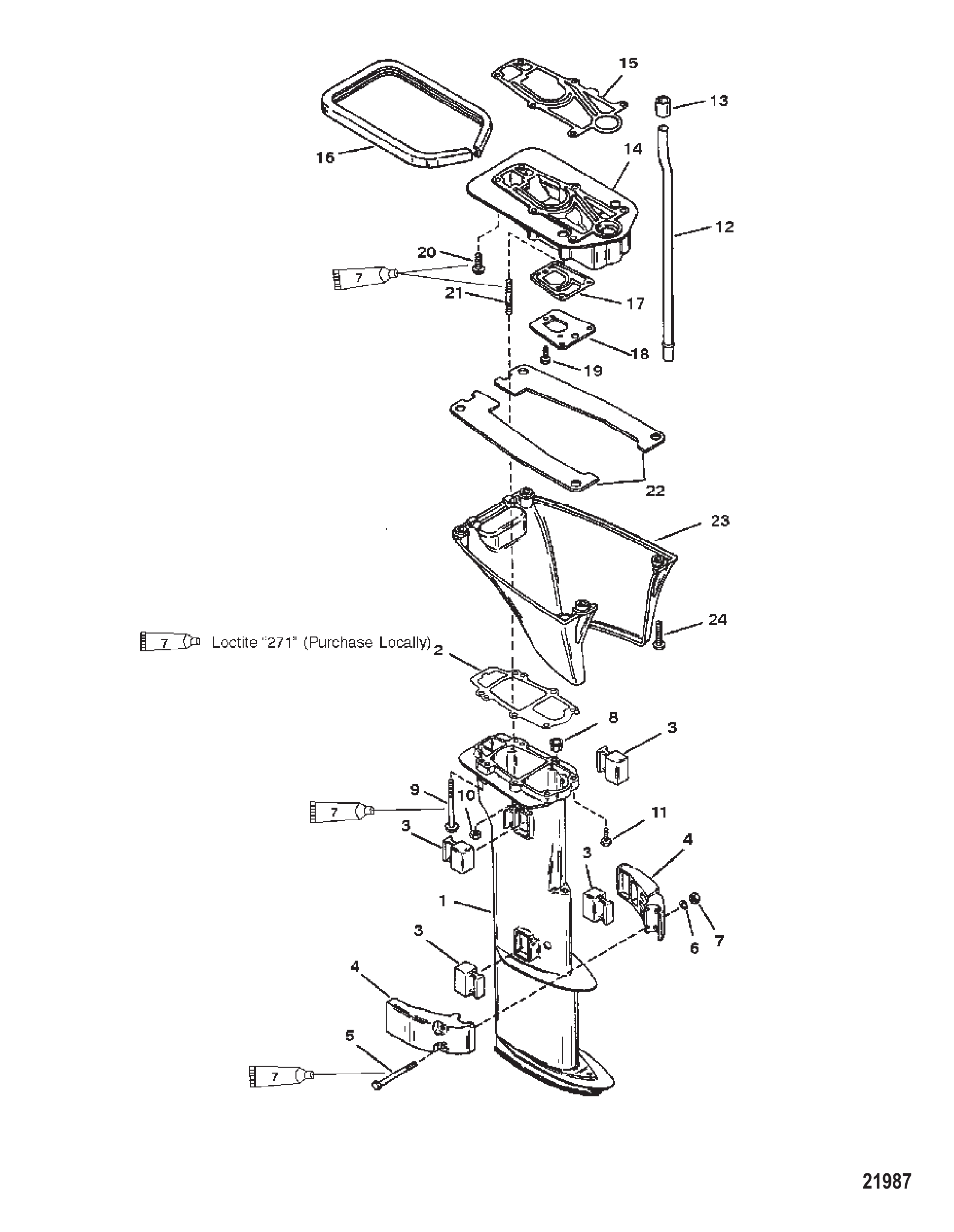

Рис. 7Сборочный узел картера приводного вала Driveshaft Housing Assembly

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421892	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	445551	Блок подшипниковый (удлинённый)	1
9	4010775	ВИНТ (M8 x 75)	2
10	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	2
10	401386	ГАЙКА (M6) Нержавеющая сталь	2
11	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	2
12	421233	Трубка водяная (короткая)	1
12	421222	Трубка водяная (длинная)	1
13	42380	Сальник водяной трубки	1
13	42380001	Сальник водяной трубки	1
14	8215752	Переходная пластина	1
15	416705	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ	1
15	41670006	ПРОКЛАДКА Переходной пластины	1
16	158664	Уплотнение опорной пластины	1
17	822153	Прокладка выхлопной трубы	1
17	8221531	ПРОКЛАДКА	1
18	822152	Пластина	1
19	812832	Винт (#10-16 x .500)	3
19	878608	Винт (#10-16 x .500)	3
20	8240717	Винт (M8 x 30)	4
21	42984	ШПИЛЬКА	2
21	8161949	Шпилька (M6 x 44)	2
22	8161411	Пластина крышки тримма	2
23	821863F2	Крышка тримма (чёрная)	1
23	821863F3	Крышка тримма (серая)	1
24	40011130	Винт (M6 x 30) нержавеющая сталь	4
-	41670A94	Комплект прокладок	1

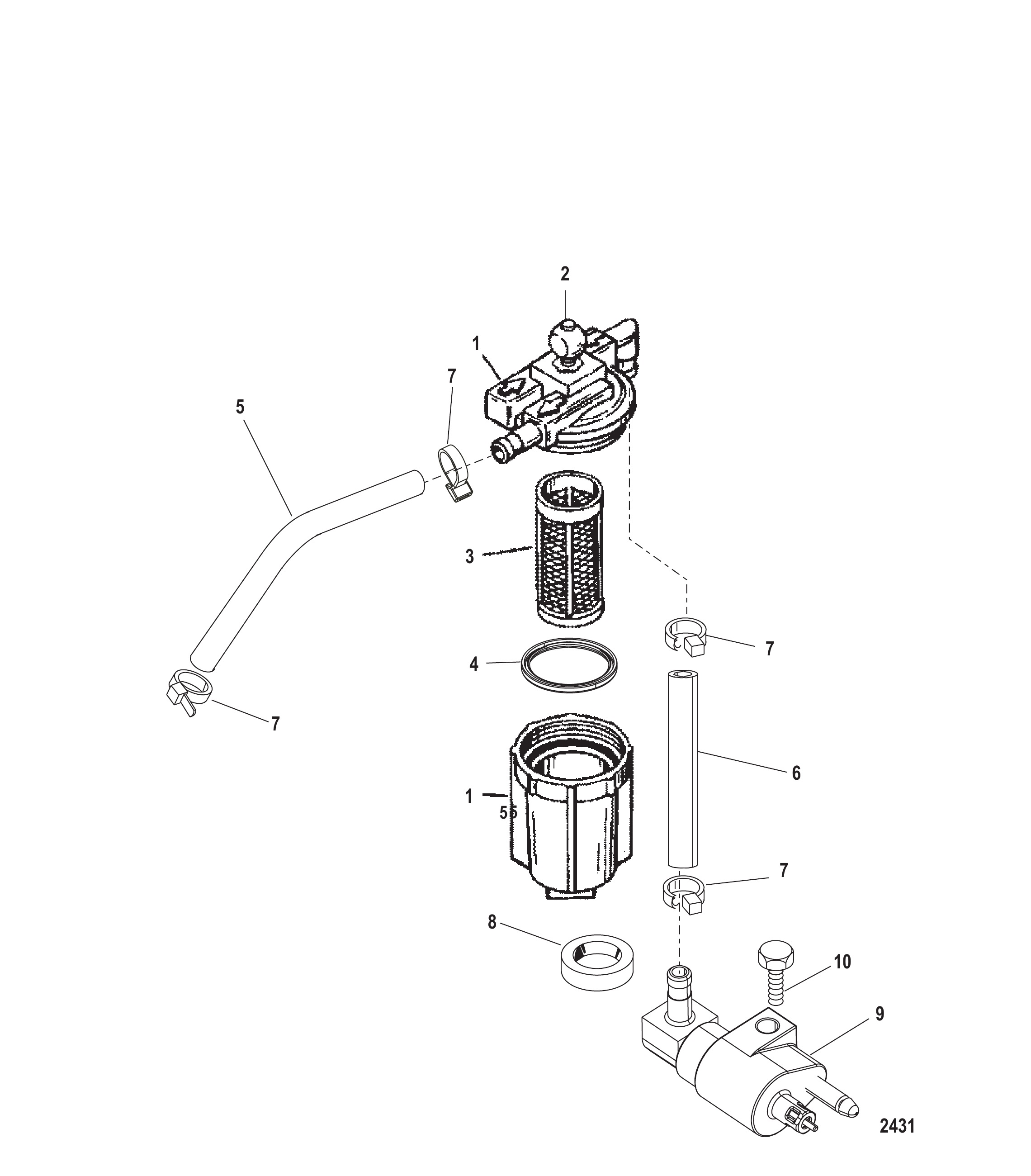

Рис. 8Топливный фильтр в сборе Fuel Filter Assembly

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

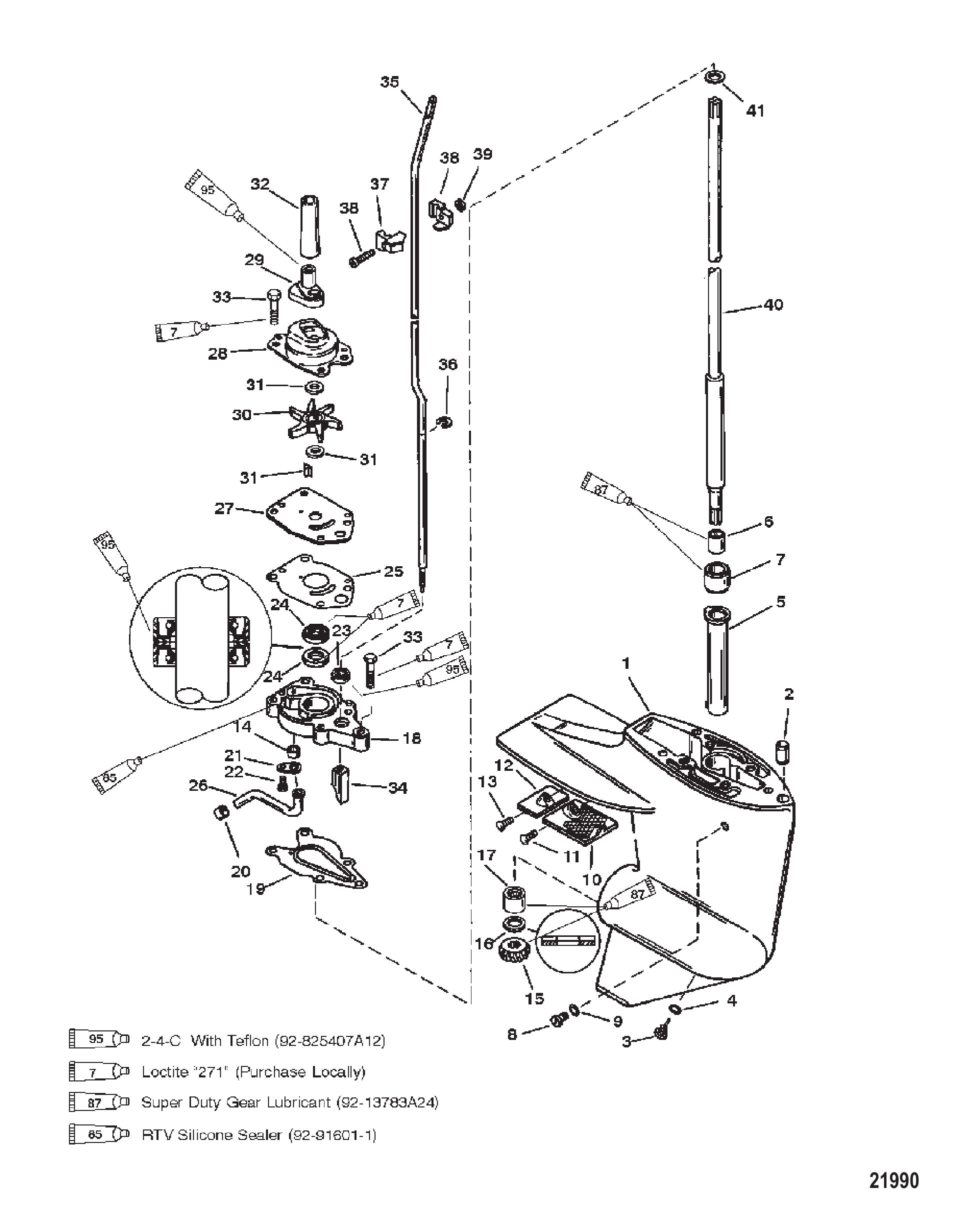

Рис. 9Картер редуктора (приводной вал) Gear Housing (Driveshaft)

REF	Номер детали	Наименование	Кол-во
-	8833A21	Сборка редуктора в сборе	1
-	8833A22	Сборка редуктора в сборе	1
-	8833T22	Корпус редуктора длинный черный	1
-	8833A23	Сборка редуктора в сборе	1
-	8833T23	Корпус редуктора короткий серый	1
-	8833A24	Сборка редуктора в сборе	1
-	8833T24	ORD 1666-8833T22 Mercury / Quicksilver	1
1	8833A17	Корпус редуктора базовый — чёрный	1
1	8M0083312	Корпус редуктора базовый 9.9/15 4-тактный	1
1	8833A18	Корпус редуктора базовый — серый	1
1	8833A17	Корпус редуктора базовый — чёрный	1
2	12009	ВТУЛКА (.31 x .45 x .50) КОРПУС РЕДУКТОРА	1
3	67892	Винт магнитный	1
3	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
4	19183	Шайба фибровая	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	822244A1	Втулка в сборе	1
6	823944	ГИЛЬЗА	1
7	823943	ВТУЛКА	1
8	79953	Винт (.375-16 x .250)	1
8	79953Q04	Ремкомплект сливного винта	1
9	19183	Шайба фибровая	1
9	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
10	421991	Сетка	1
11	13954	Винт (.250-14 x .88)	1
12	42121A2	АНОД В СБОРЕ	1
12	42121Q02	АНОД (АЛЮМИНИЙ) @2	1
13	13954	Винт (.250-14 x .88)	1
14	42133	САЛЬНИК	1
15	8219251	Шестерня ведущая - 13-26	1
16	41369	ШАЙБА упорная	1
17	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
18	42040A5	Основание водяного насоса в сборе	1
18	42040T5	ОСНОВАНИЕ ВОДЯНОГО НАСОСА В СБОРЕ	1
19	192042	Прокладка (см. чертёж Design II)	1
19	192043	Прокладка	1
20	33613	Сальник	1
21	42375	Фиксатор	1
22	48408	Винт (#10-16 x .500) клеммной колодки	1
23	822236	Кольцо квадро	1
24	413651	САЛЬНИК Масло	2
25	19202	Прокладка пластины водяного насоса	1
25	19202001	Прокладка	1
26	42185A1	ВОДЯНАЯ ТРУБА В СБОРЕ	1
27	42200	Лицевая пластина	1
28	42089A2	КРЫШКА В СБОРЕ	1
29	421021	Сальник	1
30	420382	Крыльчатка	1
30	42038Q02	КРЫЛЬЧАТКА	1
31	42376A2	Шпонка в сборе	1
31	8M0173458	ШПОНКА КРЫЛЬЧАТКИ	1
32	444671	Направляющая	1
33	8248327	Винт (M6 x 30)	5
33	8M0214957	Винт	5
34	42039	Кулачок переключения	1
35	822249	Вал переключения	1
35	822250	Вал переключения	1
36	42389	Стопорное кольцо E-образное	1
37	42126	НАПРАВЛЯЮЩАЯ	2
37	8M0036770	НАПРАВЛЯЮЩАЯ	2
38	40011109	Винт (M5 x 25) нержавеющая сталь	1
39	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
39	401385	ГАЙКА (M5) Нержавеющая сталь	1
40	825151	ГРЕБНОЙ ВАЛ	1
40	825152	ГРЕБНОЙ ВАЛ	1
41	822248	Упорная шайба	1
-	41365A3	Ремкомплект уплотнений	1
-	42089A5	Ремкомплект водяного насоса	1
-	41670A94	Комплект прокладок	1

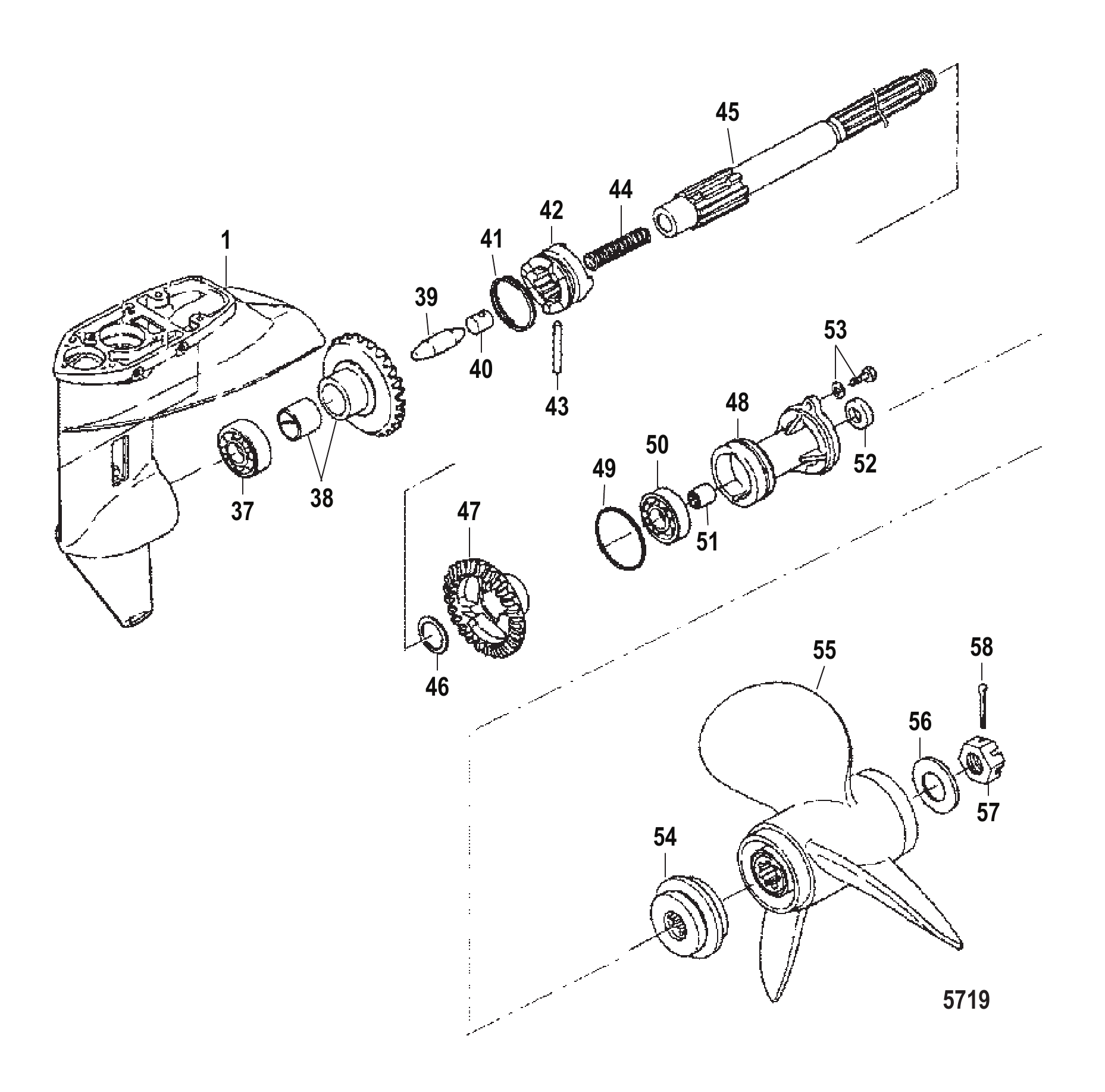

Рис. 10Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
37	161321	Подшипник шариковый	1
37	16132T01	Подшипник шариковый	1
38	803739	Шестерня переднего хода	1
38	8M0183172	ПЕРЕДНЯЯ ПЕРЕДАЧА	1
39	803747	Толкающий шток	1
40	853764	Держатель	1
40	853764003	Фиксатор	1
41	803746	Пружина	1
42	803745	Сцепление	1
43	160851	Палец	1
44	176672	ПРУЖИНА	1
45	803744	Гребной вал	1
45	8M0088568	ГРЕБНОЙ ВАЛ	1
46	803742	Шайба	1
47	803741	Шестерня заднего хода	1
47	8M0183196	ЗАДНЯЯ ПЕРЕДАЧА	1
48	803732A1	КРЫШКА В СБОРЕ С ПОДШИПНИКОМ	1
48	8M0070877	КРЫШКА С ПОДШИПНИКОМ	1
49	803735	Кольцо уплотнительное	1
49	8M0087846	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
50	161321	Подшипник шариковый	1
50	16132T01	Подшипник шариковый	1
51	803734	Подшипник игольчатый	1
52	161622	Сальник масляный	1
53	823042	Болт	2
54	803743	Держатель упорный	1
54	8M0143215	ДЕРЖАТЕЛЬ УПОРНОГО ПОДШИПНИКА	1
55	879781	Гребной винт 6	1
55	879781A10	ГРЕБНОЙ ВИНТ BLACK MAX (6 шаг)	1
55	879779	Гребной винт 7	1
55	8M0075313	BLMX 9.2X7 Mercury / Quicksilver	1
55	879780	Гребной винт 8	1
55	897748A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.5 x 8	1
55	803832	Гребной винт 8.5	1
55	803832A10	ГРЕБНОЙ ВИНТ (8.5 шаг)	1
55	8038321	Гребной винт 9	1
55	897750A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 9	1
-	879782	Резиновая ступица	1
-	8M0075314	СТУПИЦА РЕЗИНОВАЯ	1
56	161402	Шайба	1
57	161471	Гайка гребного винта	1
58	8150264	Шплинт	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

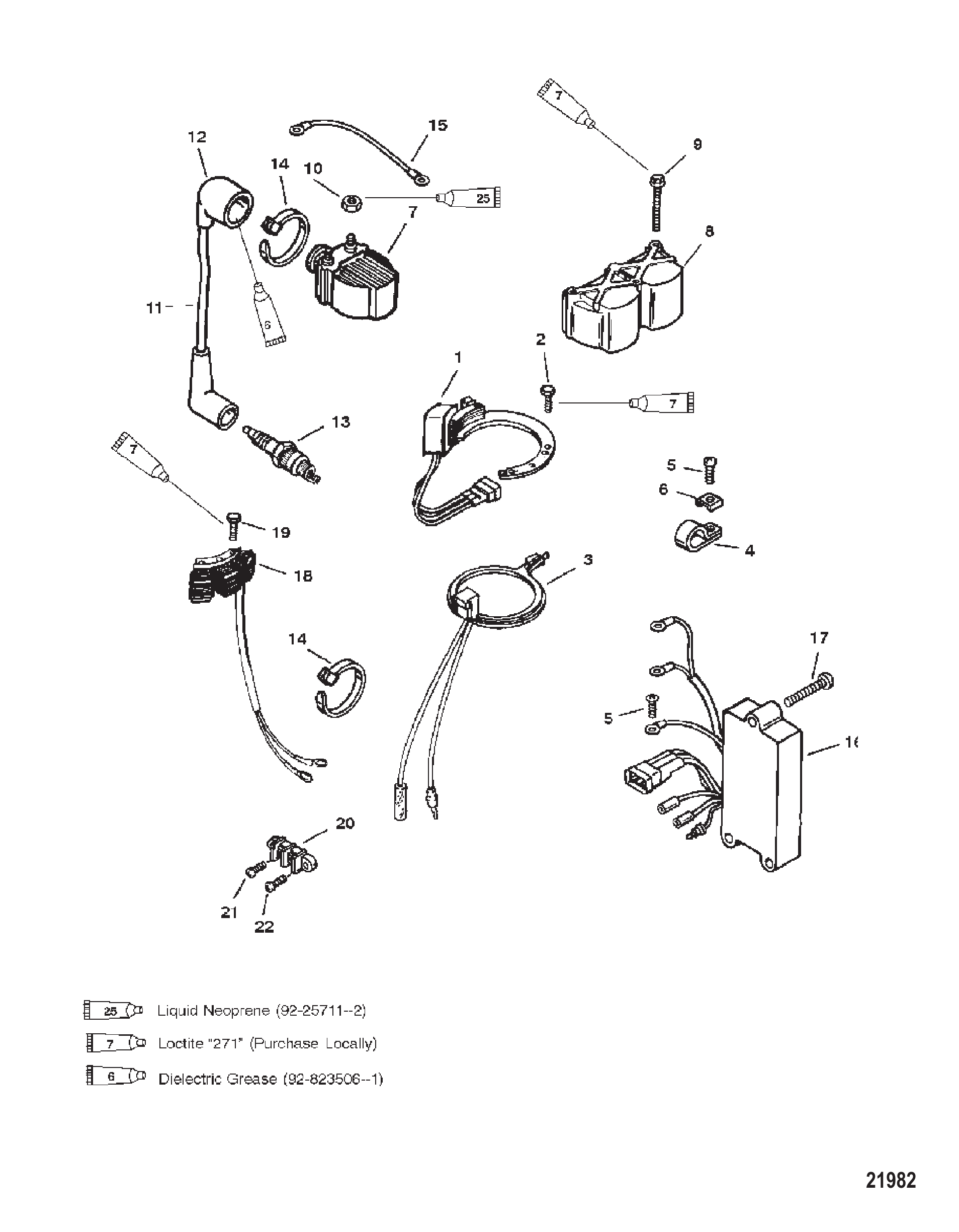

Рис. 11Компоненты зажигания/электрооборудования Ignition/Electrical Components

REF	Номер детали	Наименование	Кол-во
1	86617A17	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	98450A5	Датчик-триггер в сборе	1
3	98450A10	Датчик-триггер в сборе	1
4	22740	ЗАЖИМ	1
5	48408	Винт (#10-16 x .500) клеммной колодки	3
6	69205	С-ОБРАЗНАЯ ШАЙБА	1
6	8M0084613	Пружинная шайба	1
7	7370A19	Катушка зажигания в сборе	2
7	8M0230859	Катушка зажигания в сборе	2
8	99762	Крышка	1
8	997621	Крышка катушки зажигания	1
9	1994155	ВИНТ (M5 x 55)	3
10	45076	Гайка (#10-32) латунная клемма блока выключателя	4
11	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
12	63709A1	Комплект наконечника/клеммы свечи зажигания	2
13	8167372	Свеча зажигания (NGK #BP8H-N-10)	2
13	816737Q	Свеча зажигания NGK BP8HN-10@10	2
13	8168372	Свеча зажигания (NGK#BPZ8H-N-10)	2
13	938	СВЕЧА ЗАЖИГАНИЯ #QL78YC @4	2
14	816311	Стяжка (8.00 дюймов)	AR
14	816311T	СТЯЖКА (8.00 дюймов)	AR
15	88807A10	Трос в сборе, масса	2
16	18495A14	Блок переключателей в сборе	1
16	18495A30	Блок переключателей в сборе	1
17	40011111	Винт (M5 x 35) нержавеющая сталь	3
18	86704A2	СТАТОР В СБОРЕ	1
18	86704A10	СТАТОР Вспомогательный	1
19	4000123	ВИНТ (M5 x 30)	3
20	638131	КЛЕММНАЯ КОЛОДКА	1
21	48408	Винт (#10-16 x .500) клеммной колодки	2
22	48409	Винт (#10-16 x .625) нержавеющая сталь	2

Рис. 12Сервисные/вспомогательные материалы Service/Support Material

Номер детали	Наименование	Кол-во
803827	Руководство по запчастям 15/18 л.с. (2 цилиндра) Международное	1
888737A02	Комплект наклеек	1
8M0098712	Наклейка сервисного комплекта	1
857117A00	Комплект наклеек	1
857116A99	Комплект наклеек	1
857116A03	Комплект наклеек	1
857116A01	Комплект наклеек	1
857116A03	Комплект наклеек	1
857116A03	Комплект наклеек	1

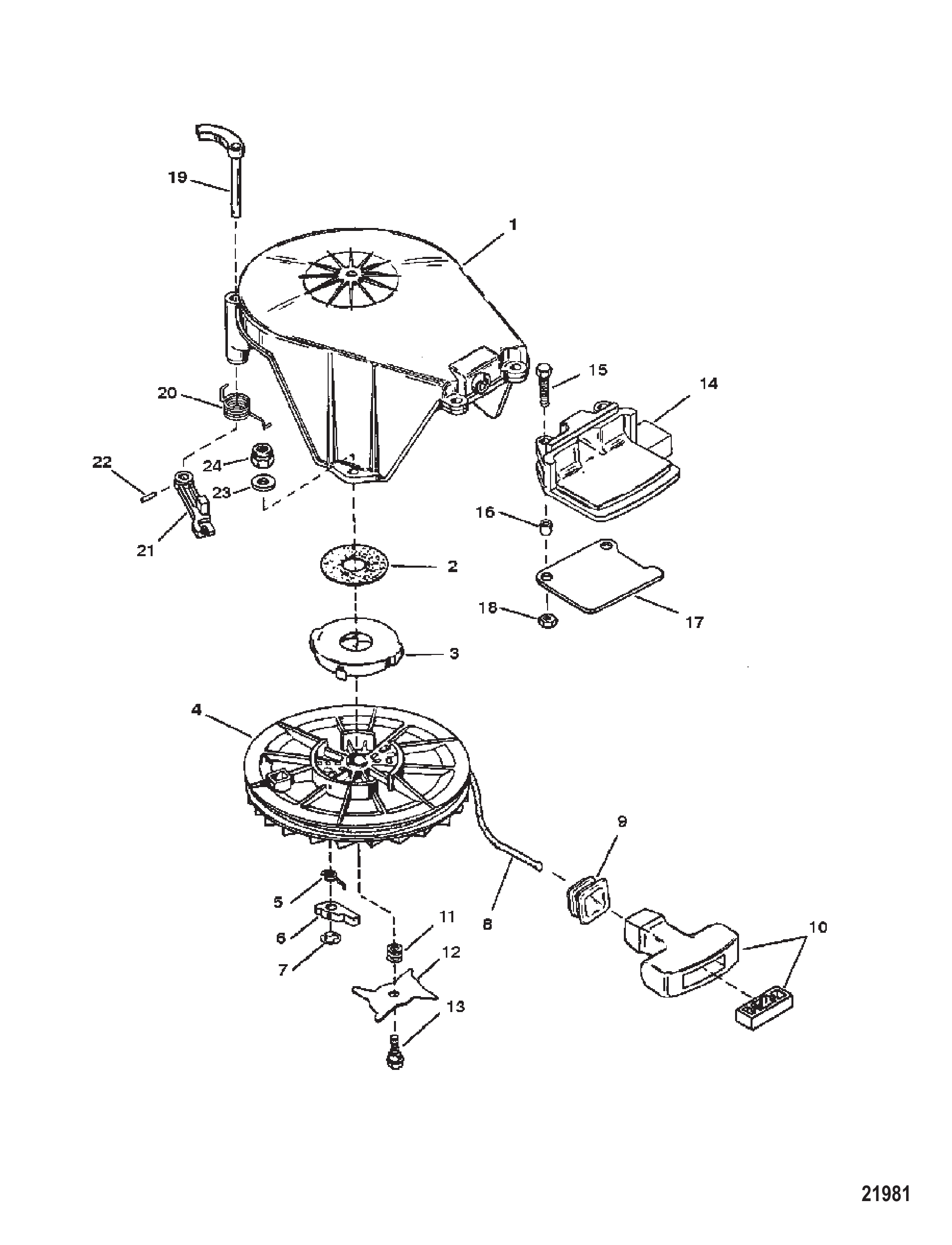

Рис. 13Сборочный узел стартера (ручной) Starter Assembly (Manual)

REF	Номер детали	Наименование	Кол-во
-	90906A17	Стартер в сборе, ручной, в комплекте	1
1	42712A2	Корпус в сборе стартера	1
1	86689A5	Корпус в сборе стартера	1
2	90478	ПОДУШКА	1
2	833161T	Прокладка войлочная	1
3	86857	Пружина	1
3	86857T01	Пружина	1
4	825269	Шкив	1
4	825269T01	Шкив стартера в сборе	1
5	86851	Пружина	2
5	86851T02	Пружина @2	2
6	86850	Кулачок	2
6	868501	Кулачок	2
7	86849	Кольцо стопорное	2
7	86849T01	Кольцо @2	2
8	12066A9	Трос стартера	1
8	12066Q10	Трос стартера @2	1
9	44180	Втулка троса	1
10	85174A1	Рукоятка троса стартера в сборе	1
11	86852	Пружина	1
11	868523	Пружина	1
12	86853	Кулачок	1
12	86853T01	Кулачок	1
13	826253	Винт (.250-20 x .625)	1
14	426264	Опора	1
15	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
16	309772	Проставка	4
17	17212	ОПОРА	1
17	856154T01	Опора	1
18	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
18	401385	ГАЙКА (M5) Нержавеющая сталь	2
19	94019	Фиксатор рычага (верхний)	1
19	858925	РЫЧАГ ФИКСАТОР	1
20	823778	Пружина верхнего стопорного рычага	1
21	938762	Фиксатор рычага (нижний)	1
21	93876T02	Рычаг	1
22	38489	ШТИФТ Роликовый	1
23	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
24	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	3
24	401386	ГАЙКА (M6) Нержавеющая сталь	3

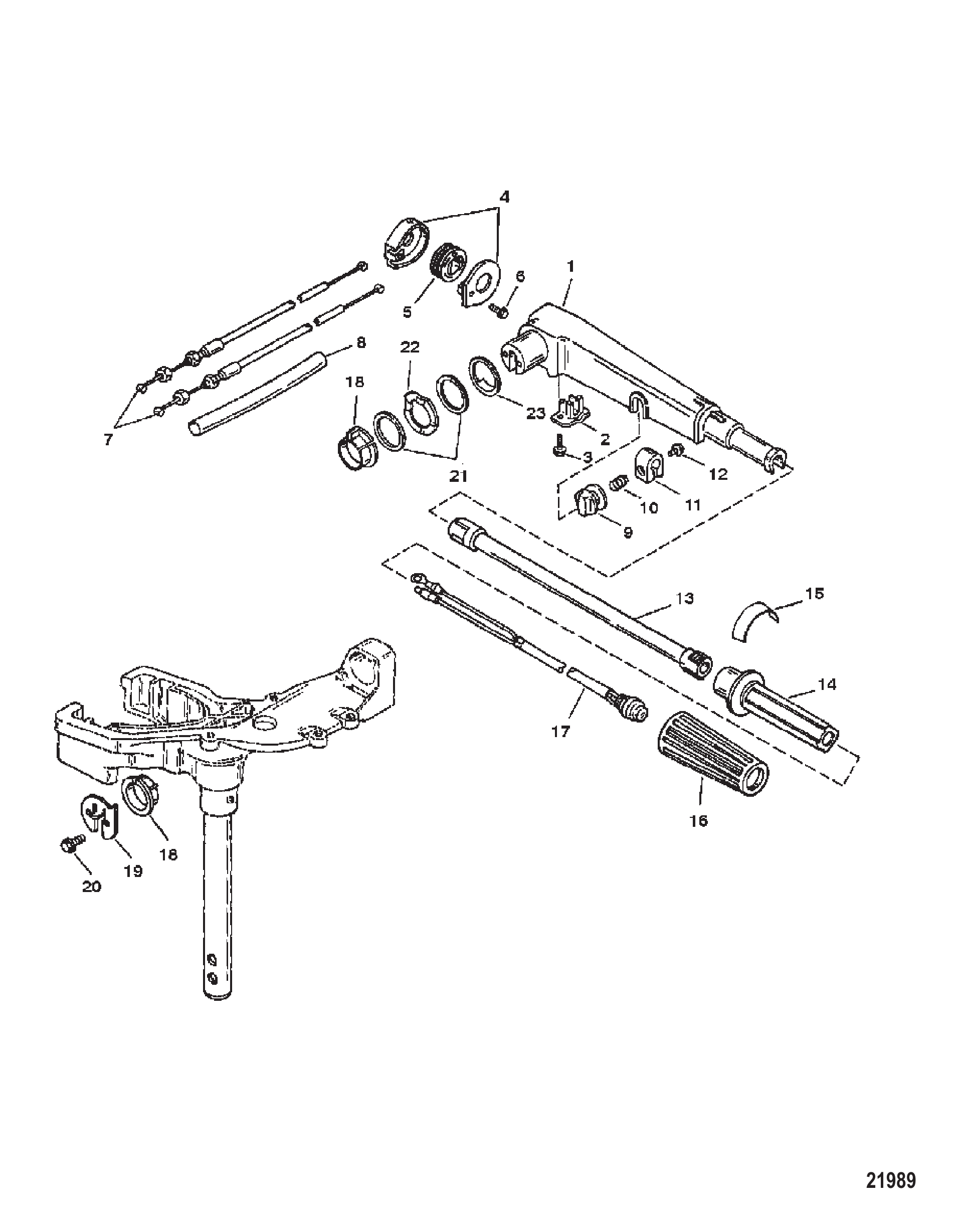

Рис. 14Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
-	821468A2	Румпель в сборе	1
-	821468A3	Румпель в сборе	1
-	821468T3	Румпель серый	1
1	821468A8	Рычаг рулевой рукоятки в сборе	1
1	821468A66	Рычаг рулевой рукоятки в сборе	1
1	821468A9	Рычаг рулевой рукоятки в сборе	1
1	821468T9	ORD 821468A66 Mercury / Quicksilver	1
2	822441	ФИКСАТОР	1
3	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	1
4	822148A2	Комплект крышки	1
5	822150	Шкив	1
6	812832	Винт (#10-16 x .500)	1
6	878608	Винт (#10-16 x .500)	1
7	432426	Трос дроссельной заслонки	2
8	960099	ВТУЛКА (12.00 дюймов)	1
9	821972	Рукоятка дросселя	1
9	821972T	Ручка газа	1
10	96203	Пружина	1
11	821971	Фиксатор дросселя	1
11	892995	Фиксатор дросселя	1
12	4000330	ВИНТ (M6 x 25)	1
12	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1
13	821463A1	Труба румпеля	1
13	821463T01	Труба румпеля	1
14	821465	РУКОЯТКА ДРОССЕЛЯ	1
15	8242001	Наклейка	1
15	8242004	Наклейка	1
16	99589	Рукоятка	1
16	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
17	823609A1	Выключатель стоп в сборе	1
17	8M0104615	Выключатель в сборе	1
18	823939	ВТУЛКА	2
19	822147	Пластина румпеля	1
19	8221471	ПЛАСТИНА	1
20	40011128	Винт (M6 x 20) нержавеющая сталь	2
20	8M0204741	ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ	2
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
21	822145	Шайба	2
22	826792	Шайба волнистая	1
23	822146	Шайба	1

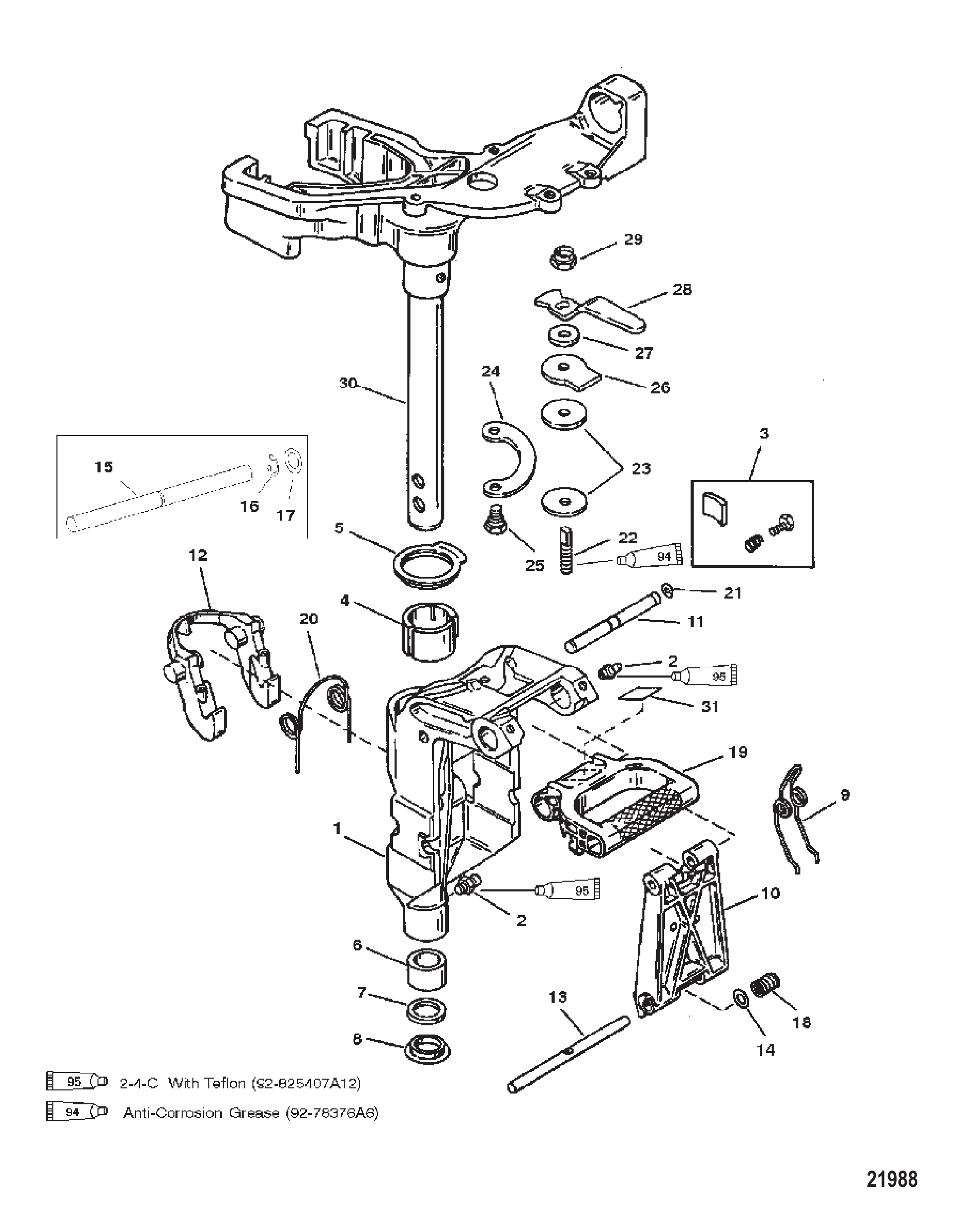

Рис. 15Сборочный узел поворотного кронштейна Swivel Bracket Assembly

REF	Номер детали	Наименование	Кол-во
1	8831A8	Поворотный кронштейн в сборе	1
1	8831A9	Поворотный кронштейн в сборе	1
1	8831A8	Поворотный кронштейн в сборе	1
2	74036	ШТУЦЕР СМАЗОЧНЫЙ	4
2	8M0169589	Штуцер для смазки	4
3	42124A2	Пластина в сборе Co-Pilot	1
4	421402	Подшипник	1
5	420801	Подшипник упорный - верхний	1
5	42080T01	Подшипник	1
6	42139	ВТУЛКА НИЖНЯЯ	1
7	42077	Сальник	1
8	42373	Упорная шайба нижняя	1
9	421301	Пружина	1
10	420824	Кронштейн	1
10	42082T04	Кронштейн	1
11	420811	Штифт	1
12	421411	Крюк стопора реверса	1
12	8M0075731	Крюк реверса	1
13	42083	Штифт поворотный	1
13	830741A1	Палец поворотный в сборе	1
14	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
15	830741A1	Палец поворотный в сборе	1
16	N.S.S	Стопорное кольцо (не поставляется отдельно)	1
17	8M0027716	Шайба (.390 x .600 x .032) нержавеющая сталь, поворотный палец	1
18	42128	ПРУЖИНА	1
19	42085F1	Рукоятка для переноски	1
19	420852	Рукоятка черная	1
16	42085F2	Рукоятка для переноски	1
16	42085F5	Рукоятка для переноски	1
20	42127	ПРУЖИНА КРЮКА РЕВЕРСА	1
21	13194	Кольцо стопорное	2
22	821961	Штанга	1
23	8165621	Диск	2
24	821958A1	Комплект пластин	1
25	40011126	Винт (M6 x 13) нержавеющая сталь	2
26	821957	Пластина тормозная	1
27	29330	ШАЙБА	1
28	821959	Рукоятка	1
29	34863	ГАЙКА (.375-24)	1
29	8M0204726	Гайка (.375-24) латунная	1
30	42213A24	Поворотная головка	1
30	42213A25	Поворотная головка	1
31	8237011	Наклейка Co-Pilot	1

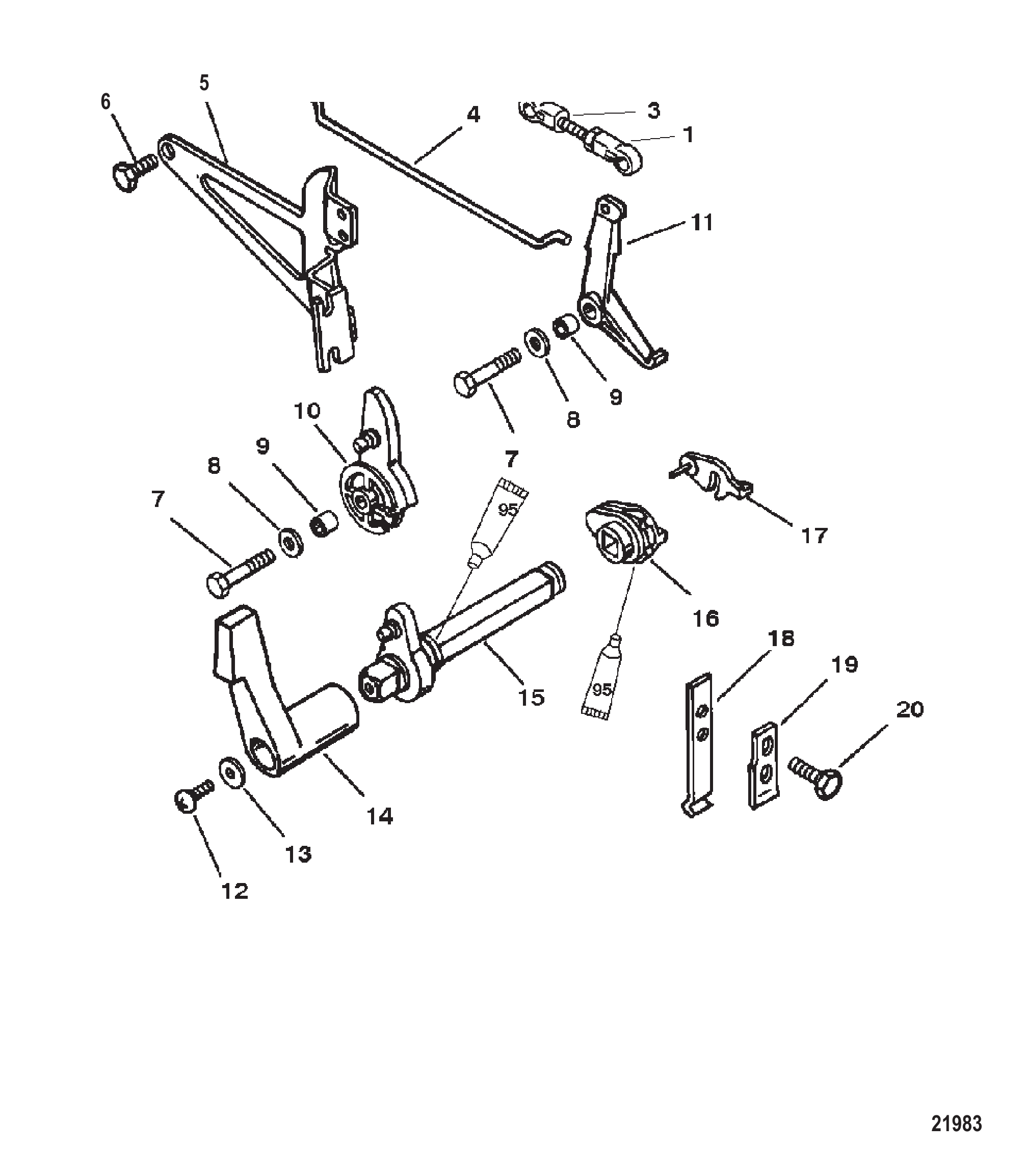

Рис. 16ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА Throttle and Shift Linkage

REF	Номер детали	Наименование	Кол-во
1	823857A1	Тяга регулировки зажигания в сборе	1
2	817428	Гнездо	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	1
4	42161	ТЯГА БЛОКИРОВКИ	1
5	8237581	Кронштейн крепления троса	1
6	40011127	Винт (M6 x 16) нержавеющая сталь	3
6	4006731	ВИНТ (M6 x 16)	3
7	4000330	ВИНТ (M6 x 25)	2
7	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
8	69056	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	2
9	823806	ВТУЛКА	2
10	8237571	Кулачок дроссельной заслонки	1
11	8236101	Рычаг блокировки управления	1
11	8236103	Рычаг блокировки управления	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4002314	ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА	1
14	8239521	Рукоятка переключения (использовать без поз. №4)	1
15	8236011	Вал переключения горизонтальный	1
16	8235992	Рычаг горизонтального вала переключения (левый борт)	1
17	823613	Рычаг задней пластины	1
18	826077	Пружина фиксатора	1
19	824994	ПРУЖИНА пластины	1
20	40011107	Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине	2
