水星 Mercury 15K HP 65G-200197 THRU 00301769 - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-804504 · 共 43 个部位 · 1785 条零件

1Впускной коллектор и воздушная заслонка 2КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 3РЕДУКТОР 4Картер редуктора 5РУЛЕВАЯ РУКОЯТКА 6ОБТЕКАТЕЛЬ 7ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ 8ОБТЕКАТЕЛЬ 9ЭЛЕКТРООБОРУДОВАНИЕ 10ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ 11Рулевая рукоятка 12КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 13КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 14ВПУСКНОЙ КОЛЛЕКТОР И ЗАСЛОНКА 15ДРОССЕЛЬНАЯ ЗАСЛОНКА 16КАРБЮРАТОР 17РЕДУКТОР, ГРЕБНОЙ ВИНТ И ВОДЯНАЯ ТРУБКА 18БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА 19СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 20РУЧНОЙ СТАРТЕР 21ЭЛЕКТРООБОРУДОВАНИЕ 22КОРПУС РЕДУКТОРА 23СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 25РУЛЕВОЙ КРОНШТЕЙН 26ДРОССЕЛЬНАЯ ЗАСЛОНКА 27БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА 28Карбюратор 29Карбюратор 30КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 31ОБТЕКАТЕЛЬ 32КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 33БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА 34Картер редуктора 35ЭЛЕКТРООБОРУДОВАНИЕ 36ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ 37СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 38РЕДУКТОР, ГРЕБНОЙ ВИНТ И ВОДЯНАЯ ТРУБКА 39Впускной коллектор и воздушная заслонка 40РУЧНОЙ СТАРТЕР 41РУЛЕВОЙ КРОНШТЕЙН 42Рулевая рукоятка 43ДРОССЕЛЬНАЯ ЗАСЛОНКА

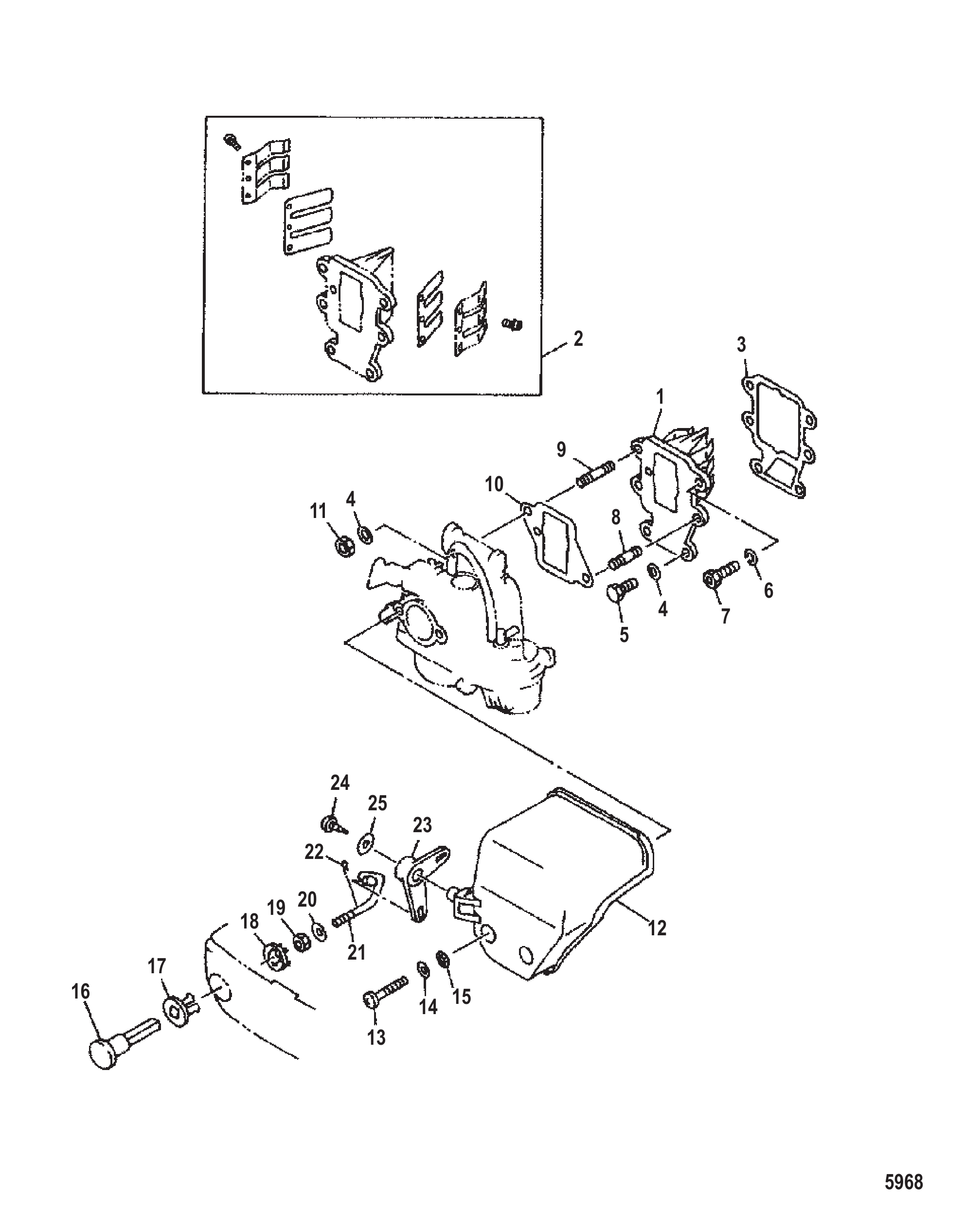

Рис. 1Впускной коллектор и воздушная заслонка Intake Manifold and Choke

REF	Номер детали	Наименование	Кол-во
1	84246A1	Лепестковый клапан в сборе	1
2	84246M	Комплект лепестковых клапанов	1
3	83941M	Прокладка	1
4	82214M	Шайба	5
5	826957M	Болт	3
6	82212M	Стопорная шайба	1
7	94766M	Болт	1
8	80232M	Шпилька	1
9	81731M	Шпилька	1
10	83245M	Прокладка	1
11	82390M	Гайка (M6)	2
12	852804	Крышка	1
13	82522M	Винт	2
14	82211M	Шайба	2
15	8528031	Шайба	2
16	852805	Ручка подсоса	1
17	84760M	Втулка	1
18	826920M	Втулка	1
19	80245M	Гайка	1
20	8528033	Шайба	1
21	8112401	Тяга воздушной заслонки	1
22	82050M	Шплинт	1
23	811241M	Рычаг подсоса	1
24	8527871	Винт	1
25	8528032	Шайба	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

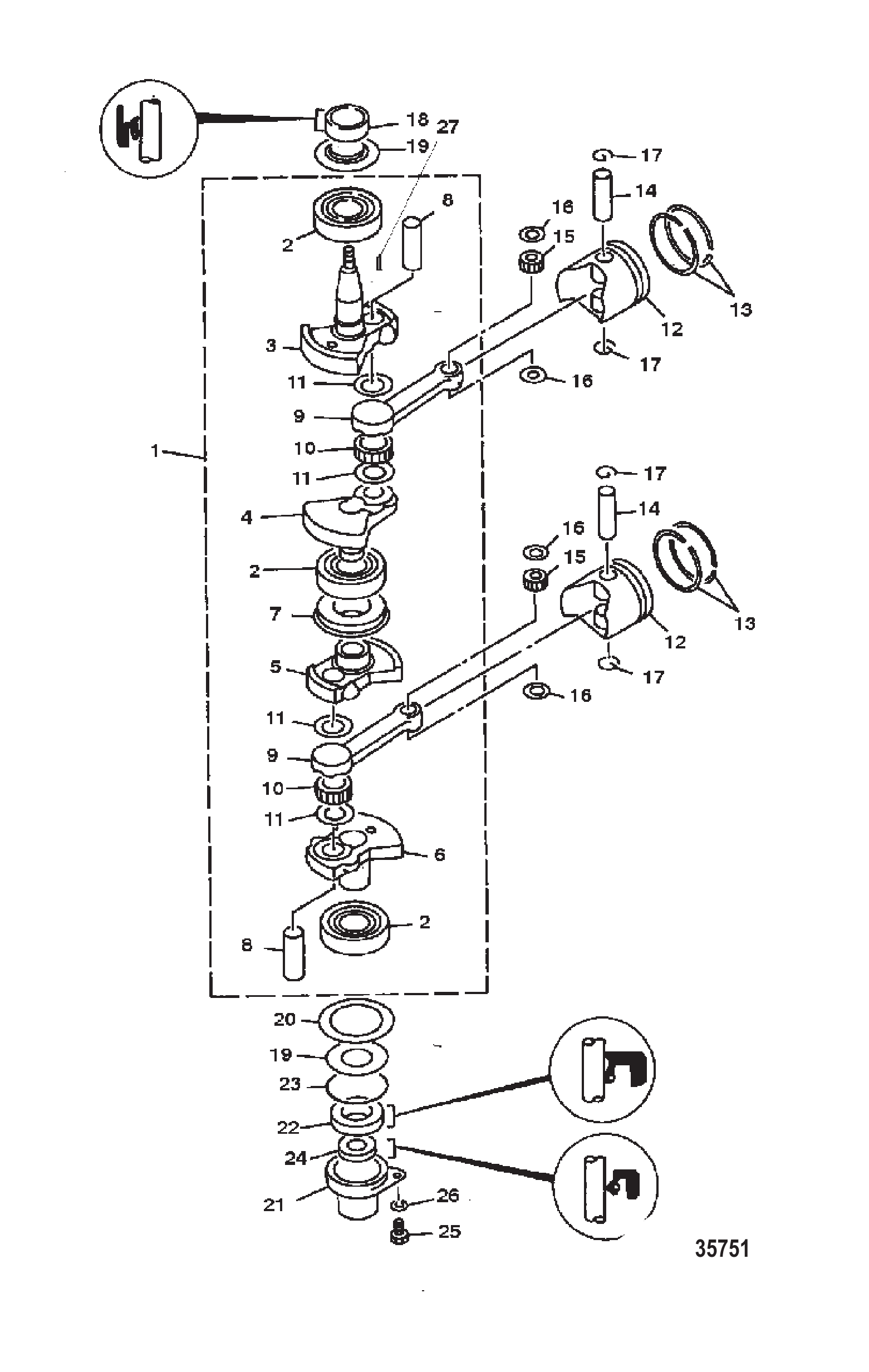

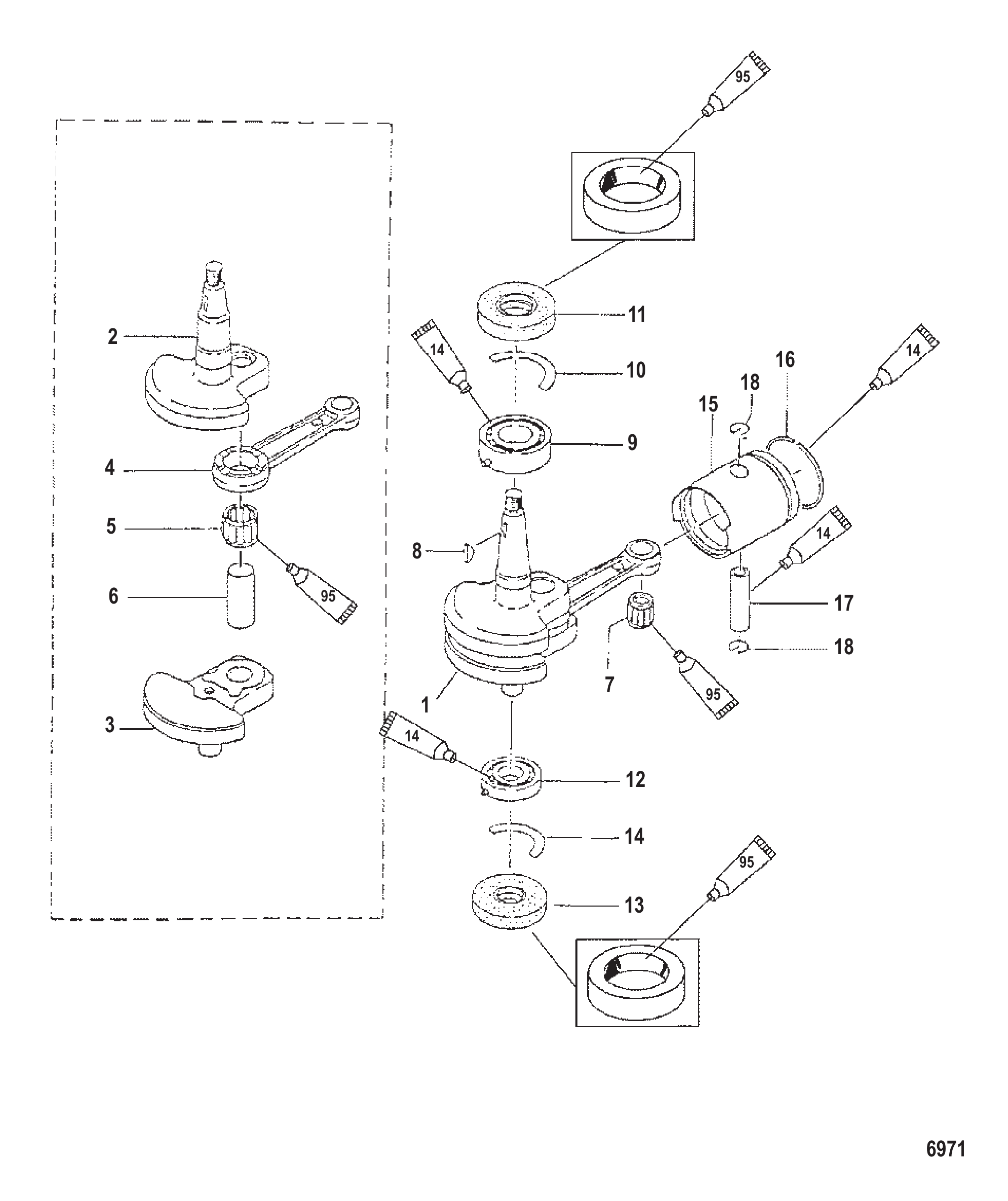

Рис. 2КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	852798A1	Коленчатый вал	1
1	852798A02	Коленчатый вал	1
2	852800	Подшипник	3
3	827192M	Кривошип	1
4	852799	Коленчатый вал	1
5	8527991	Кривошип	1
6	8527992	Кривошип	1
7	852801	Сальник	1
8	84625M	Палец	2
9	812494M	Шатун	2
10	812495M	Подшипник	2
11	84636M	Шайба	4
12	9580M	Поршень	2
12	9580T	Поршень	2
12	9581M	Поршень	AR
12	9582M	Поршень	AR
13	15320M	Комплект поршневых колец	2
13	15320T	Комплект поршневых колец	2
13	18939M	Комплект поршневых колец	AR
13	18939T	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
13	15322M	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
13	15322T	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
14	825713	Палец поршневой	2
15	82349M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	50
16	81823M	ШАЙБА	4
17	82343M	ЗАЖИМ	4
18	83936M	САЛЬНИК МАСЛЯНЫЙ	1
19	852802	Проставка	2
20	852803	Шайба	1
21	852795	Корпус	1
22	852797	Сальник масляный	1
23	852796	Кольцо уплотнительное	1
24	96606M	САЛЬНИК МАСЛЯНЫЙ	1
25	826957M	Болт	1
26	82214M	Шайба	1
27	81914M	ШПОНКА	1
27	8M0057164	ШПОНКА @2	1
-	852761A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852761A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

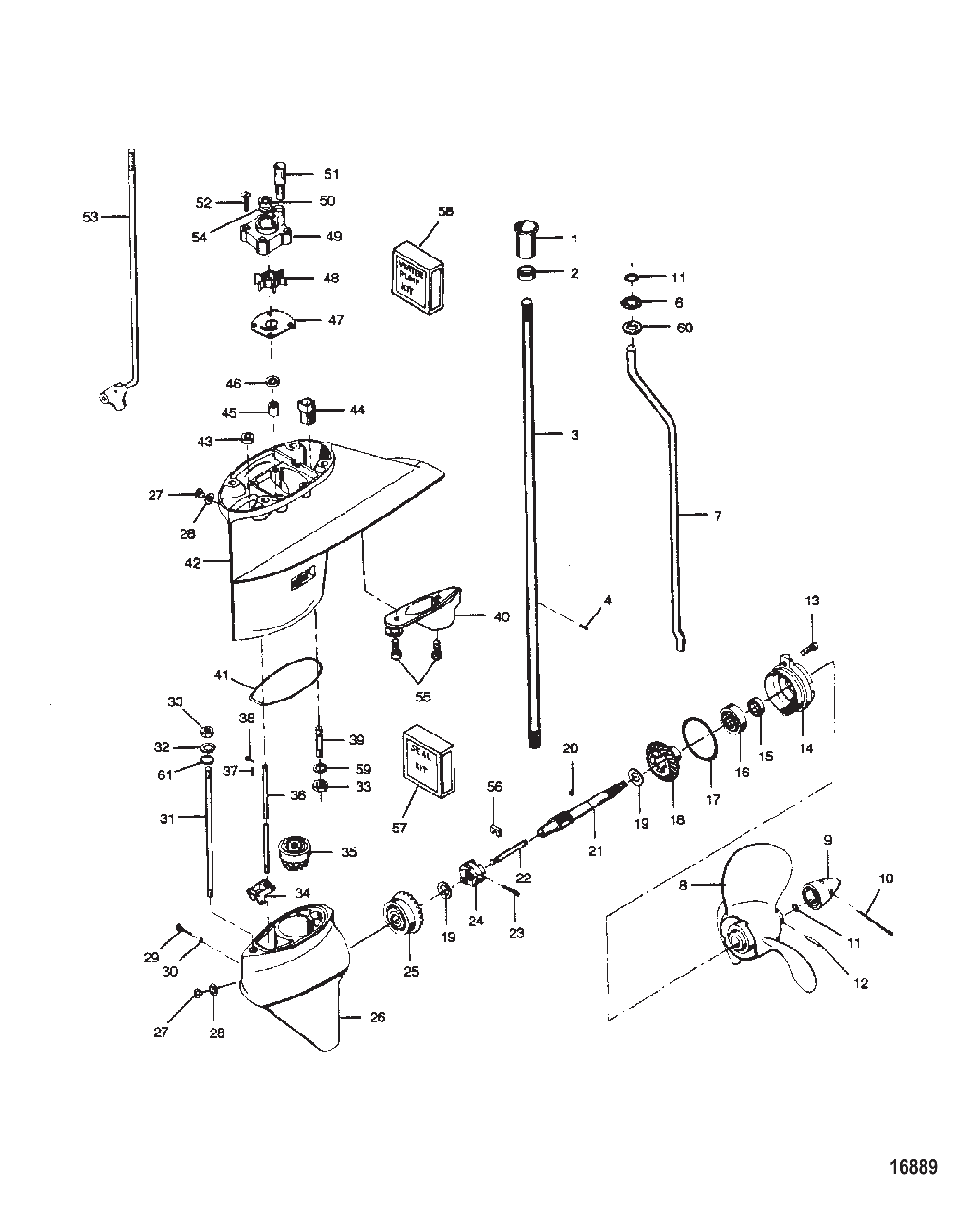

Рис. 3РЕДУКТОР GEAR HOUSING

REF	Номер детали	Наименование	Кол-во
1	F338129-1	САЛЬНИК ШЛИЦЕВОГО ВАЛА	1
2	F338271	ФИКСАТОР	1
3	FA89128-1	ВАЛ ПРИВОДНОЙ В СБОРЕ	1
3	819826A1	ВАЛ ПРИВОДНОЙ В СБОРЕ	1
4	F901563	ШТИФТ ПРИВОДА КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
6	F658208	КОЛЬЦО СТОПОРНОЕ	1
7	817976A3	КОМПЛЕКТ ТРУБОПРОВОДА ВПУСКА ВОДЫ	1
7	817976A4	КОМПЛЕКТ ТРУБОПРОВОДА ВПУСКА ВОДЫ	1
8	NSS	NOT SOLD SEPARATE Propeller (See Propeller Listing)	1
9	F94094-2	ГАЙКА ГРЕБНОГО ВИНТА	1
9	FA94094-2	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА	1
10	F1027	ШТИФТ (.125 x .500) SS (.125-.500)	1
10	8M0214988	ШПЛИНТ	1
11	F40342	САЛЬНИК	3
11	201951	Кольцо уплотнительное (.487 x .103)	3
12	FK247	КОМПЛЕКТ СРЕЗНЫХ ШТИФТОВ Упаковка 6 шт	1
13	F1263	ВИНТ (.312-18 x .562) SS	2
14	F2A366298	ОБОЙМА В СБОРЕ ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
14	817731A5	ОБОЙМА В СБОРЕ ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
15	F141118	САЛЬНИК ГРЕБНОГО ВАЛА	1
15	819396	Сальник коленчатого вала нижний	1
16	F366058	ПОДШИПНИК ШАРИКОВЫЙ ГРЕБНОГО ВАЛА	1
16	820439A1	КОМПЛЕКТ ПОДШИПНИКОВ ШАРИКОВЫХ	1
17	F141305	САЛЬНИК ОБОЙМЫ ПОДШИПНИКА ГРЕБНОГО ВАЛА	1
17	88657	Кольцо уплотнительное	1
18	817806A2	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ	1
18	819256T1	ШЕСТЕРНЯ ЗАДНЕГО ХОДА В СБОРЕ-35	1
19	F40717	ШАЙБА УПОРНАЯ КОНИЧЕСКОЙ ШЕСТЕРНИ	2
19	F40717-1	ШАЙБА УПОРНАЯ	2
20	F366727	ШАРИК ГРЕБНОГО ВАЛА	1
21	F287098-2	ГРЕБНОЙ ВАЛ В СБОРЕ	1
21	819500A3	ГРЕБНОЙ ВАЛ В СБОРЕ	1
22	F90871-3	Штифт рычага переключения передач	1
23	F2097	Пружинный штифт	1
24	F99521-1	Муфта	1
24	819259T	Муфта	1
25	818006A2	Редуктор в сборе передний	1
25	819255A3	Редуктор в сборе передний	1
26	817804A2	Корпус редуктора в сборе	1
26	817804A3	Корпус редуктора в сборе нижний	1
--	FC683054	Комплект корпуса редуктора	1
--	819384A1	Комплект корпуса редуктора	1
27	F50109	Винт корпуса редуктора	2
27	79953Q04	Ремкомплект сливного винта	2
28	F8077	Шайба пробки корпуса редуктора	2
28	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
29	F498891	Штифт оси рычага переключения передач	1
29	826374	ШТИФТ	1
30	F498618	Уплотнительное кольцо	1
30	25007	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
31	F97008-1	Шпилька длинная	1
32	F2014	Шайба	1
32	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	1
33	F1346	Гайка (.375-16) нерж. (.375-16)	2
33	8M0204671	Гайка	2
34	FA435621	Рычаг переключения передач в сборе	1
34	817796A2	Рычаг переключения передач в сборе	1
35	F2A544266	Шестерня привода в сборе	1
35	819257T1	Шестерня привода в сборе	1
36	F435705	Тяга переключения передач нижняя	1
36	819295	Штанга переключения передач	1
37	F1015	Шплинт	1
38	F85372	Штифт тяги переключения передач нижний	1
39	F40008	Шпилька короткая	1
39	F695273-1	Шпилька	1
40	F435116	Анод/насадка выхлопная с документацией	1
40	817795A1	Комплект анода/насадки	1
41	F435555	Сальник	1
41	841807	Кольцо уплотнительное (3.500 x .103)	1
42	FA684554	Корпус редуктора в сборе верхний	1
42	817871A3	Комплект корпуса гребного вала	1
43	F338618-1	Сальник тяги переключения передач нижний	1
43	817472	Сальник	1
44	F435077	Сетка водозаборника	1
44	819228	Сетчатый фильтр	1
45	F435057	Подшипник гребного вала верхний	1
46	F40307-2	Сальник гребного вала верхний	1
47	F435562	Пластина задняя	1
47	F435562-1	Пластина водяного насоса	1
48	F433065-2	Крыльчатка водяного насоса	1
49	FA463060	Корпус водяного насоса в сборе	1
49	803824T	Корпус в сборе водяного насоса	1
50	F349307	Сальник вала привода водяного насоса	1
51	F485914	Сальник впускной линии воды, нижний с документацией	1
52	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	4
53	FA435616	Штанга в сборе промежуточного переключения передач	1
54	F485388	Диск водяного насоса	1
55	F2008	Винт (.250-20 x .875)	2
56	F90619-2	Вилка	1
57	FK1074	Ремкомплект сальников нижнего корпуса редуктора	1
57	820645A1	Ремкомплект сальников	1
58	FK1073	Ремкомплект водяного насоса	1
--	F2030	Винт (.250-20 x 1.250) нержавеющая сталь	4
--	F433065-2	Крыльчатка водяного насоса	1
--	F435562	Пластина задняя	1
--	F435562-1	Пластина водяного насоса	1
--	F901563	ШТИФТ ПРИВОДА КРЫЛЬЧАТКИ ВОДЯНОГО НАСОСА	1
--	FA463060	Корпус водяного насоса в сборе	1
--	803824T	Корпус в сборе водяного насоса	1
59	F8065	Стопорная шайба (.375)	1
59	58643	Шайба стопорная (.375)	1
60	F691415	Шайба	1
61	F24342	Сальник	1
61	62704	Кольцо уплотнительное (.362 x .103)	1

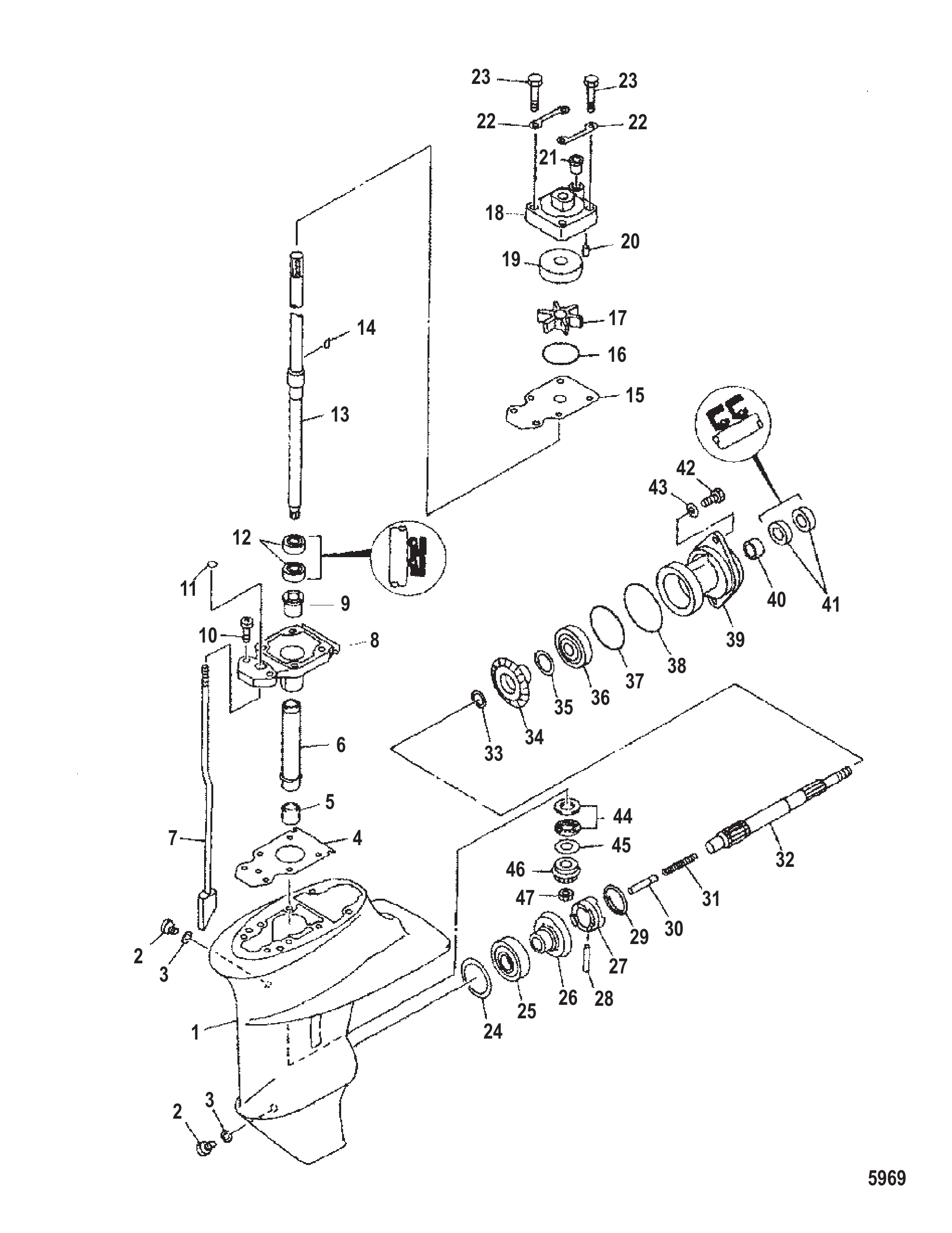

Рис. 4Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

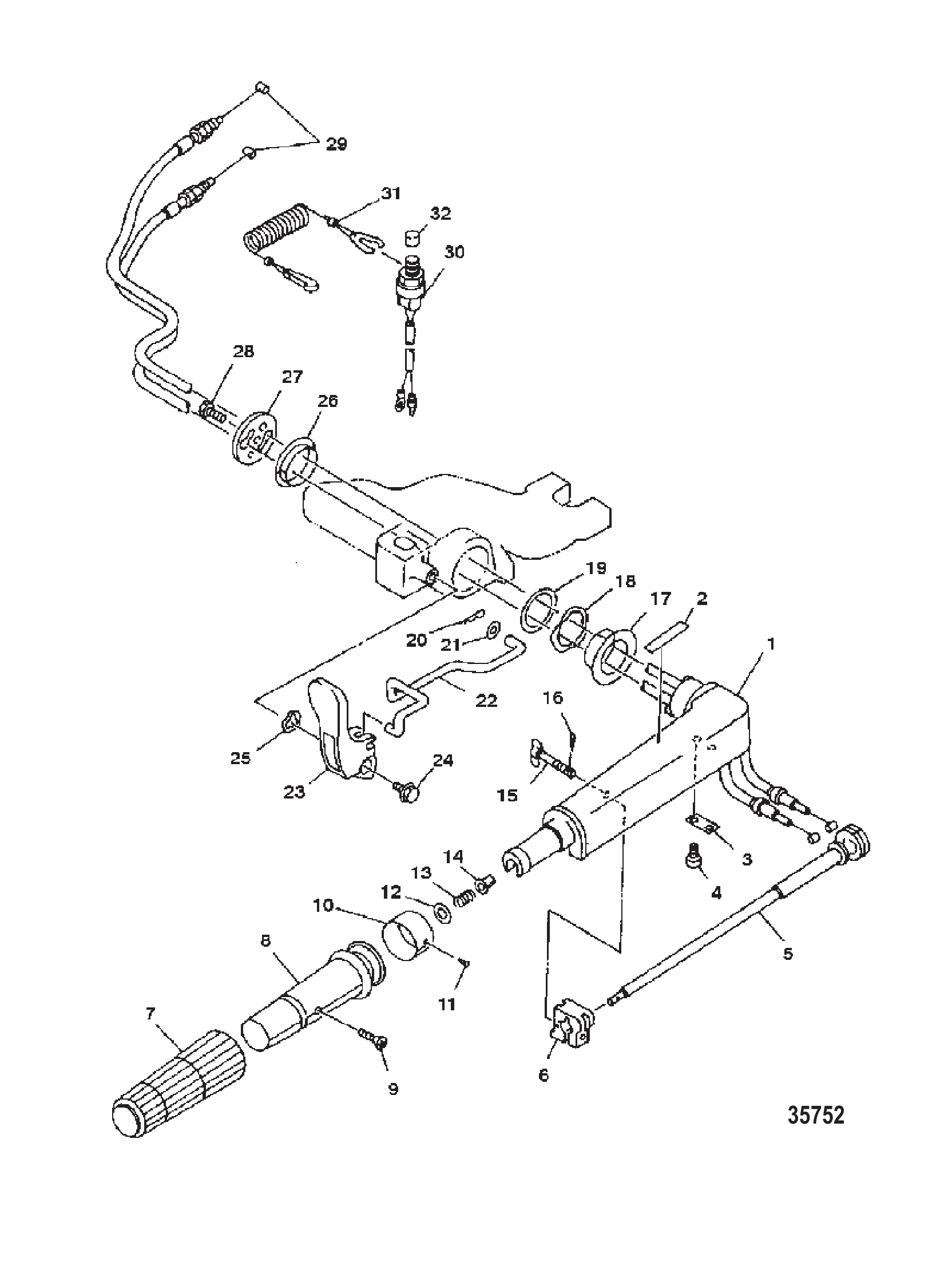

Рис. 5РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	8104491	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852834	Наклейка переключения передач	1
3	18848M	Кронштейн	1
4	8527875	Винт	2
4	14232M	Винт	2
5	11558M	Рычаг	1
6	11556M	Деталь	1
7	954971	РУКОЯТКА РЕЗИНОВАЯ	1
7	8M0080456	Рукоятка	1
8	81585M	Рукоятка	1
9	811916M	Винт	1
10	852832	Указатель дросселя	1
11	81907M	Заклёпка	1
12	82220M	Шайба	1
13	82095M	Пружина	1
14	81945M	Втулка	1
15	17363M	Болт	1
16	82125M	Шплинт	1
17	8528146	Втулка	1
18	852831	Волнистая шайба	1
19	8528035	Шайба	1
20	82053M	Шплинт пружинный	1
21	81844M	Шайба	1
22	852835	Соединительное звено тяги переключения передач	1
23	804395	Рукоятка переключения передач	1
24	85277611	Болт	1
25	8528311	ШАЙБА ВОЛНОВАЯ	1
26	8528147	Втулка	1
27	11554M	Крышка	1
28	84058M	Болт (M6 x 20)	1
29	8269851	Трос в сборе дроссельной заслонки	2
30	97757M	Выключатель в сборе стоп	1
31	97756M	Упор	1
32	852837	Колпачок	1

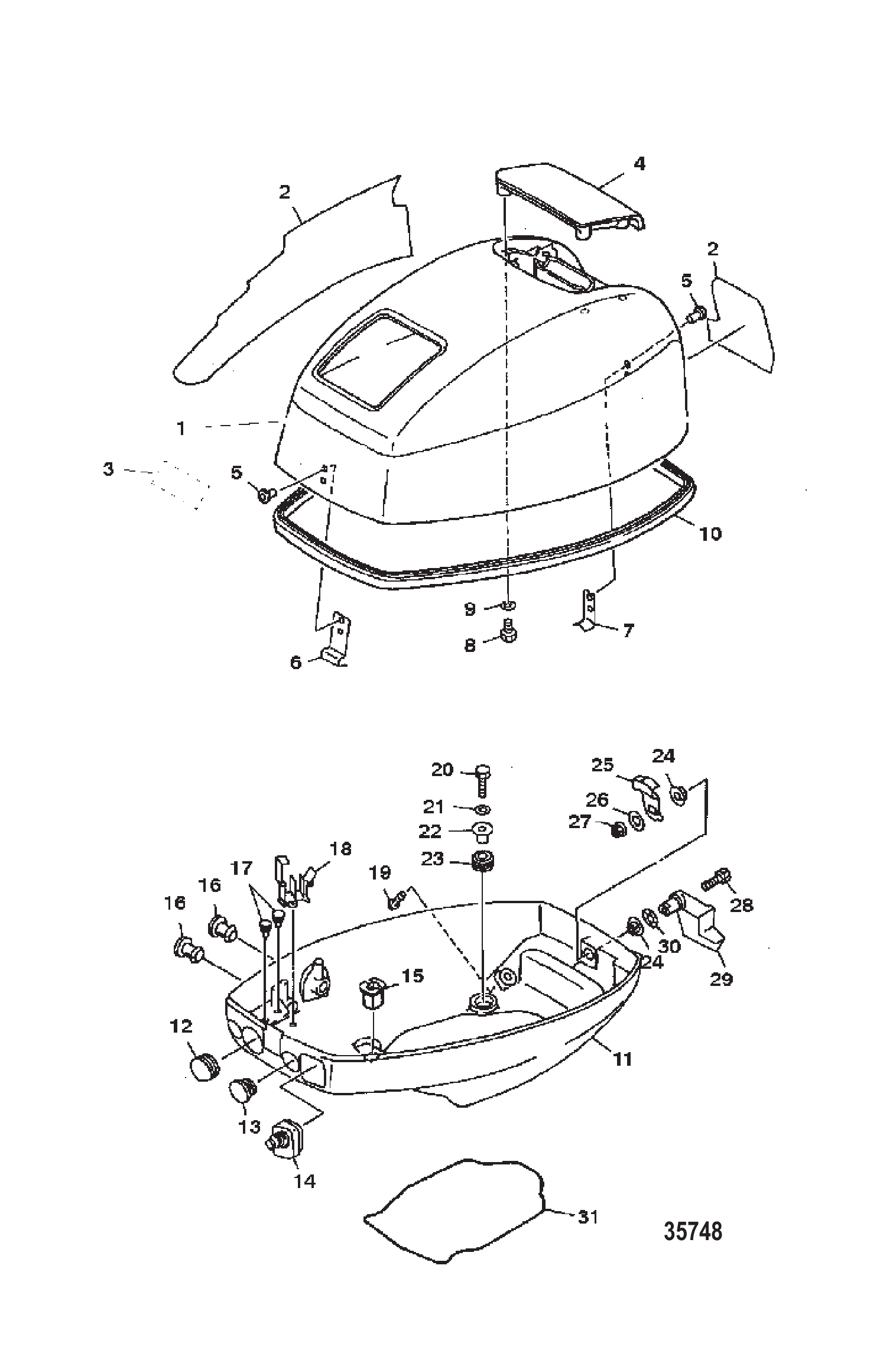

Рис. 6ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	852762A1	Верхний кожух в сборе	1
1	852762A02	Верхний кожух в сборе	1
2	852825A1	Комплект наклеек (боковые/задние)	1
3	8528251	НАКЛЕЙКА ПЕРЕДНЯЯ	1
4	852766	Молдинг	1
5	814489M	Заклёпка	4
6	852764	Крюк	1
7	8527641	Крюк	1
8	826957M	Болт	4
9	82214M	Шайба	4
10	852763	Сальник	1
11	852767	Нижний кожух	1
12	83988M	Втулка	1
13	18927M	Втулка	1
14	852768	Втулка уплотнительная	1
15	96596M	Втулка	1
16	11414M	Втулка	2
17	16634M	Втулка	2
18	852772	Кронштейн	1
19	852771	Разъём	1
20	82405M	Болт	4
21	82214M	Шайба	4
22	11420M	Втулка	4
23	11416M	Втулка	4
23	11416T	Втулка уплотнительная	4
24	11409M	Втулка	2
25	95463M	Хомут	1
26	81794M	Шайба	1
27	82390M	Гайка (M6)	1
28	82405M	Болт	1
29	8527691	Рычаг	1
30	81869M	Шайба	1
31	852770	Сальник	1

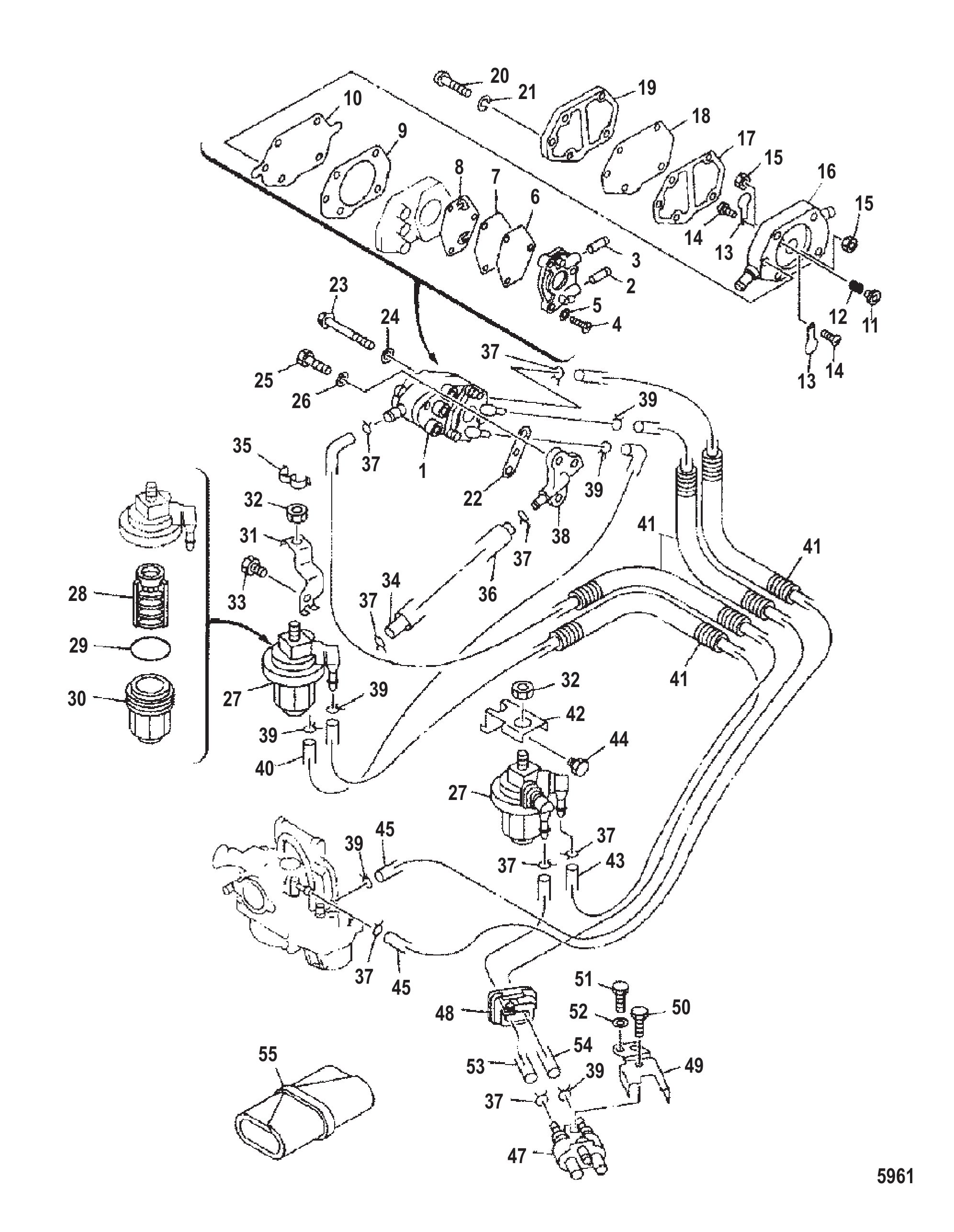

Рис. 7ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ Fuel Pump/Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	94716M	Соединитель	1
3	826971M	Соединитель	1
4	94724M	Винт	3
5	94725M	Шайба стопорная	3
6	804359	ДИАФРАГМА	1
7	804360	ДИАФРАГМА	1
8	94718M	Прокладка	1
9	80613M	Прокладка	1
9	80613	Прокладка	1
10	80606M	Диафрагма	1
11	80611M	Пластина	1
12	80610M	Пружина	1
13	41888M	Клапан обратный	2
14	41889M	Винт (M3 x 5)	2
15	82537M	Гайка	2
16	NSS	NOT SOLD SEPARATE Body	1
17	80614M	Прокладка	1
17	80614	Прокладка	1
18	84141M	Диафрагма	1
19	804361	КОРПУС	1
19	80607M	Крышка	1
20	804362	ВИНТ	3
20	82522M	Винт	3
21	82186M	Шайба	3
22	811263M	Прокладка	1
23	804503	Болт	2
23	8527765	Болт	2
24	82214M	Шайба	2
25	82405M	Болт	1
26	82214M	Шайба	1
27	826964M	Фильтр в сборе	2
27	826964T	Фильтр топливный	2
28	826965M	Фильтр	2
28	826965T	Фильтр топливный	2
29	826966M	Уплотнительное кольцо	2
29	826966T	Уплотнительное кольцо	2
30	826967M	Стакан	2
31	8112601	Кронштейн	1
32	8528161	Гайка	2
32	82382M	Гайка	2
33	8527764	Болт	1
34	82012M	Шланг	1
35	811264M	Хомут	1
36	804237	Шланг	1
37	98974M	Зажим	8
38	852810	Кронштейн	1
39	82047M	Хомут	6
40	8527924	Шланг	1
41	8527925	Шланг	4
42	804382	КРОНШТЕЙН	1
43	8527922	Шланг	1
44	8527764	Болт	1
45	82012M	Шланг	1
46	82012M	Шланг	1
47	95604M	Соединитель	1
48	976071	Сальник	1
49	8112581	Кронштейн	1
50	84058M	Болт (M6 x 20)	1
51	84058M	Болт (M6 x 20)	2
52	82214M	Шайба	2
53	11840M	Шланг	1
54	8527923	Шланг	1
55	81669M	Набор инструментов	1
55	803581	Набор инструментов	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 8ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	852762A1	Верхний кожух в сборе	1
1	852762A02	Верхний кожух в сборе	1
2	852825A1	Комплект наклеек (боковые/задние)	1
3	8528251	НАКЛЕЙКА ПЕРЕДНЯЯ	1
4	852766	Молдинг	1
5	814489M	Заклёпка	4
6	852764	Крюк	1
7	8527641	Крюк	1
8	826957M	Болт	4
9	82214M	Шайба	4
10	852763	Сальник	1
11	852767	Нижний кожух	1
12	83988M	Втулка	1
13	18927M	Втулка	1
14	852768	Втулка уплотнительная	1
15	96596M	Втулка	1
16	11414M	Втулка	2
17	16634M	Втулка	2
18	852772	Кронштейн	1
19	852771	Разъём	1
20	82405M	Болт	4
21	82214M	Шайба	4
22	11420M	Втулка	4
23	11416M	Втулка	4
23	11416T	Втулка уплотнительная	4
24	11409M	Втулка	2
25	95463M	Хомут	1
26	81794M	Шайба	1
27	82390M	Гайка (M6)	1
28	82405M	Болт	1
29	8527691	Рычаг	1
30	81869M	Шайба	1
31	852770	Сальник	1

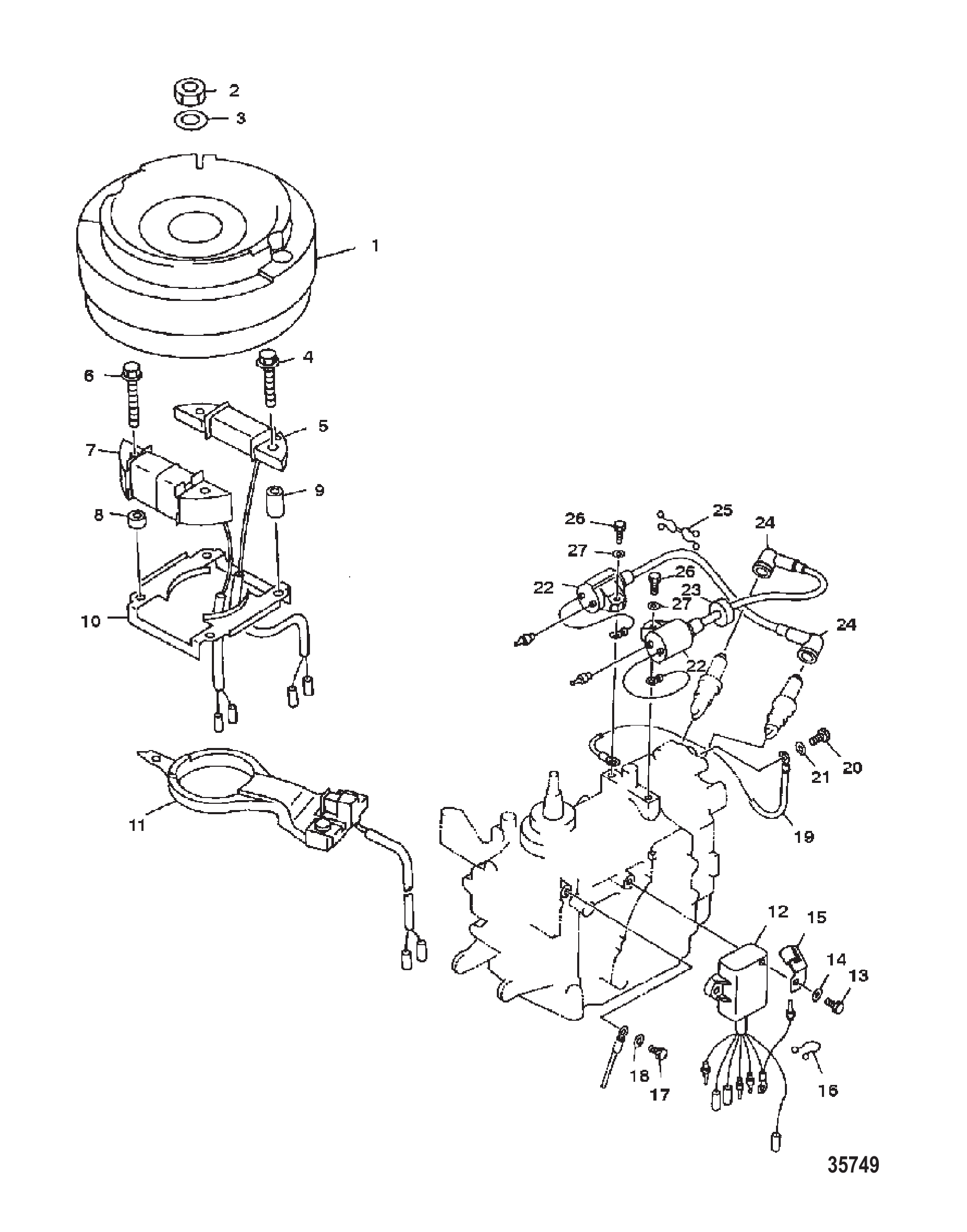

Рис. 9ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	852863	МАХОВИК В СБОРЕ	1
2	81770M	Гайка	1
3	81814M	Шайба	1
4	852478	Болт	2
5	852865	КАТУШКА ЗАРЯДНАЯ	1
6	804506	Болт	2
7	804505	Катушка освещения	1
8	852477	Втулка	2
9	8528149	Втулка	2
10	852866	ФИКСАТОР	1
11	852864	КАТУШКА ИМПУЛЬСНАЯ	1
11	852864001	Катушка датчика импульсов	1
12	8045011	Блок CDI	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	852765	Кронштейн	1
16	15397M	Хомут	1
17	91772M	Болт	1
18	82214M	Шайба	1
19	852774	Трос	1
20	91772M	Болт	1
21	82214M	Шайба	1
22	951881	Катушка зажигания	2
23	82069M	Втулка уплотнительная	1
24	63709A1	Комплект наконечника/клеммы свечи зажигания	2
25	97079M	Хомут	1
26	852776	Болт	2
27	82214M	Шайба	2

Рис. 10ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ FUEL PUMP/FUEL LINES

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	94716M	Соединитель	1
3	826971M	Соединитель	1
4	94724M	Винт	3
5	94725M	Шайба стопорная	3
6	804359	ДИАФРАГМА	1
7	804360	ДИАФРАГМА	1
8	94718M	Прокладка	1
9	80613M	Прокладка	1
9	80613	Прокладка	1
10	80606M	Диафрагма	1
11	80611M	Пластина	1
12	80610M	Пружина	1
13	41888M	Клапан обратный	2
14	41889M	Винт (M3 x 5)	2
15	82537M	Гайка	2
16	NSS	NOT SOLD SEPARATE Body	1
17	80614M	Прокладка	1
17	80614	Прокладка	1
18	84141M	Диафрагма	1
19	804361	КОРПУС	1
19	80607M	Крышка	1
20	804362	ВИНТ	3
20	82522M	Винт	3
21	82186M	Шайба	3
22	811263M	Прокладка	1
23	804503	Болт	2
23	8527765	Болт	2
24	82214M	Шайба	2
25	82405M	Болт	1
26	82214M	Шайба	1
27	826964M	Фильтр в сборе	2
27	826964T	Фильтр топливный	2
28	826965M	Фильтр	2
28	826965T	Фильтр топливный	2
29	826966M	Уплотнительное кольцо	2
29	826966T	Уплотнительное кольцо	2
30	826967M	Стакан	2
31	8112601	Кронштейн	1
32	8528161	Гайка	2
32	82382M	Гайка	2
33	8527764	Болт	1
34	82012M	Шланг	1
35	811264M	Хомут	1
36	804237	Шланг	1
37	98974M	Зажим	8
38	852810	Кронштейн	1
39	82047M	Хомут	6
40	8527924	Шланг	1
41	8527925	Шланг	4
42	804382	КРОНШТЕЙН	1
43	8527922	Шланг	1
44	8527764	Болт	1
45	82012M	Шланг	1
46	82012M	Шланг	1
47	95604M	Соединитель	1
48	976071	Сальник	1
49	8112581	Кронштейн	1
50	84058M	Болт (M6 x 20)	1
51	84058M	Болт (M6 x 20)	2
52	82214M	Шайба	2
53	11840M	Шланг	1
54	8527923	Шланг	1
55	81669M	Набор инструментов	1
55	803581	Набор инструментов	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 11Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	8104491	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852834	Наклейка переключения передач	1
3	18848M	Кронштейн	1
4	8527875	Винт	2
4	14232M	Винт	2
5	11558M	Рычаг	1
6	11556M	Деталь	1
7	954971	РУКОЯТКА РЕЗИНОВАЯ	1
7	8M0080456	Рукоятка	1
8	81585M	Рукоятка	1
9	811916M	Винт	1
10	852832	Указатель дросселя	1
11	81907M	Заклёпка	1
12	82220M	Шайба	1
13	82095M	Пружина	1
14	81945M	Втулка	1
15	17363M	Болт	1
16	82125M	Шплинт	1
17	8528146	Втулка	1
18	852831	Волнистая шайба	1
19	8528035	Шайба	1
20	82053M	Шплинт пружинный	1
21	81844M	Шайба	1
22	852835	Соединительное звено тяги переключения передач	1
23	804395	Рукоятка переключения передач	1
24	85277611	Болт	1
25	8528311	ШАЙБА ВОЛНОВАЯ	1
26	8528147	Втулка	1
27	11554M	Крышка	1
28	84058M	Болт (M6 x 20)	1
29	8269851	Трос в сборе дроссельной заслонки	2
30	97757M	Выключатель в сборе стоп	1
31	97756M	Упор	1
32	852837	Колпачок	1

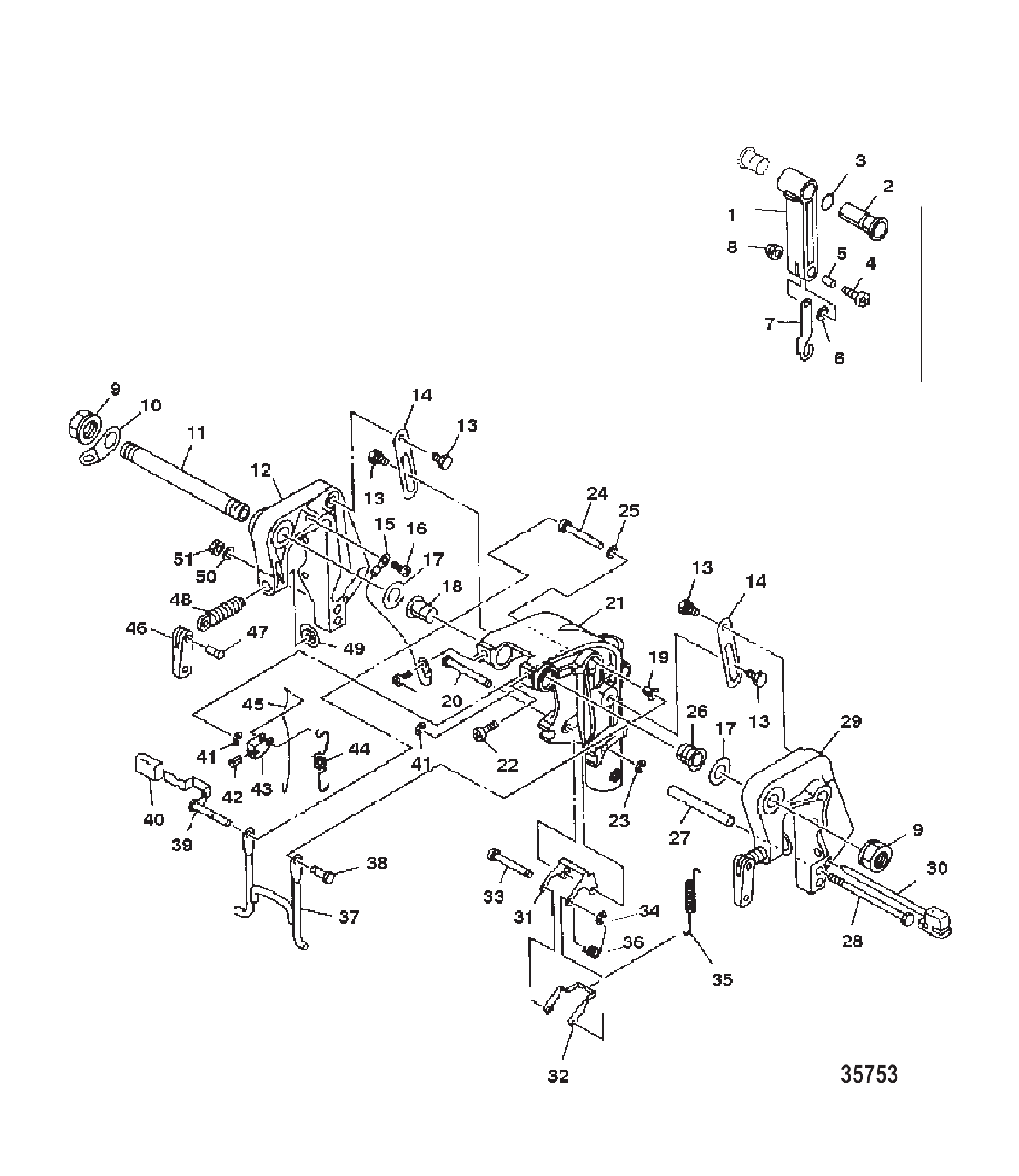

Рис. 12КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН Clamp and Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	852815	Рукоятка для переноски	1
2	19112M	Втулка	1
3	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
4	8527874	Винт	1
5	8528141	Втулка	1
6	81867M	Шайба	1
7	804385	КРЮК	1
8	11565M	ГАЙКА	1
9	852816	Гайка	2
9	879172252	Гайка	2
10	19111M	Пластина	1
11	852813	Шпилька	1
12	8274375	Кронштейн зажима	1
12	827120A2	Комплект кронштейна хомута	1
13	8527766	Болт	4
14	852823	Рычаг стопора откидывания	2
15	804383	ТРОС	1
16	19172M	Винт	1
17	8528034	Шайба	2
18	852814	Втулка	1
19	8528142	Втулка	1
20	8112713	Вал стопора реверса	1
21	8528182	КРОНШТЕЙН ПОВОРОТНЫЙ	1
21	852818A2	Комплект поворотного кронштейна	1
22	804384	ВИНТ	2
23	82330M	Стопорное кольцо	1
24	804388	ВТУЛКА	1
25	804387	ШАЙБА	1
26	852814	Втулка	1
27	94568M	Втулка	1
28	84062M	Болт	1
29	8271204	Кронштейн зажима	1
29	827120A2	Комплект кронштейна хомута	1
30	852817	Тяга откидывания	1
31	804391	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
32	804389	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
33	804392	Вал фиксатора наклона	1
34	82330M	Стопорное кольцо	1
35	804394	Пружина	1
36	804390	ПРУЖИНА	1
37	8528201	КРОНШТЕЙН	1
38	8112711	Вал	1
39	804386	РЫЧАГ откидывания	1
39	8M0062304	Рычаг наклона	1
40	11932M	Крышка	1
41	82330M	Стопорное кольцо	2
42	82146M	Штифт	1
43	8528191	РЫЧАГ НАКЛОНА	1
44	8527785	Пружина	1
45	804393	Штанга фиксатора наклона	1
46	91784M	Рукоятка	2
47	852812	Штифт	2
48	81756M	Винт	2
49	80638M	Подушка	2
50	82214M	Шайба	1
51	82390M	Гайка (M6)	1

Рис. 13КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	852815	Рукоятка для переноски	1
2	19112M	Втулка	1
3	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
4	8527874	Винт	1
5	8528141	Втулка	1
6	81867M	Шайба	1
7	804385	КРЮК	1
8	11565M	ГАЙКА	1
9	852816	Гайка	2
9	879172252	Гайка	2
10	19111M	Пластина	1
11	852813	Шпилька	1
12	8274375	Кронштейн зажима	1
12	827120A2	Комплект кронштейна хомута	1
13	8527766	Болт	4
14	852823	Рычаг стопора откидывания	2
15	804383	ТРОС	1
16	19172M	Винт	1
17	8528034	Шайба	2
18	852814	Втулка	1
19	8528142	Втулка	1
20	8112713	Вал стопора реверса	1
21	8528182	КРОНШТЕЙН ПОВОРОТНЫЙ	1
21	852818A2	Комплект поворотного кронштейна	1
22	804384	ВИНТ	2
23	82330M	Стопорное кольцо	1
24	804388	ВТУЛКА	1
25	804387	ШАЙБА	1
26	852814	Втулка	1
27	94568M	Втулка	1
28	84062M	Болт	1
29	8271204	Кронштейн зажима	1
29	827120A2	Комплект кронштейна хомута	1
30	852817	Тяга откидывания	1
31	804391	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
32	804389	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
33	804392	Вал фиксатора наклона	1
34	82330M	Стопорное кольцо	1
35	804394	Пружина	1
36	804390	ПРУЖИНА	1
37	8528201	КРОНШТЕЙН	1
38	8112711	Вал	1
39	804386	РЫЧАГ откидывания	1
39	8M0062304	Рычаг наклона	1
40	11932M	Крышка	1
41	82330M	Стопорное кольцо	2
42	82146M	Штифт	1
43	8528191	РЫЧАГ НАКЛОНА	1
44	8527785	Пружина	1
45	804393	Штанга фиксатора наклона	1
46	91784M	Рукоятка	2
47	852812	Штифт	2
48	81756M	Винт	2
49	80638M	Подушка	2
50	82214M	Шайба	1
51	82390M	Гайка (M6)	1

Рис. 14ВПУСКНОЙ КОЛЛЕКТОР И ЗАСЛОНКА INTAKE MANIFOLD AND CHOKE

REF	Номер детали	Наименование	Кол-во
1	84246A1	Лепестковый клапан в сборе	1
2	84246M	Комплект лепестковых клапанов	1
3	83941M	Прокладка	1
4	82214M	Шайба	5
5	826957M	Болт	3
6	82212M	Стопорная шайба	1
7	94766M	Болт	1
8	80232M	Шпилька	1
9	81731M	Шпилька	1
10	83245M	Прокладка	1
11	82390M	Гайка (M6)	2
12	852804	Крышка	1
13	82522M	Винт	2
14	82211M	Шайба	2
15	8528031	Шайба	2
16	852805	Ручка подсоса	1
17	84760M	Втулка	1
18	826920M	Втулка	1
19	80245M	Гайка	1
20	8528033	Шайба	1
21	8112401	Тяга воздушной заслонки	1
22	82050M	Шплинт	1
23	811241M	Рычаг подсоса	1
24	8527871	Винт	1
25	8528032	Шайба	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

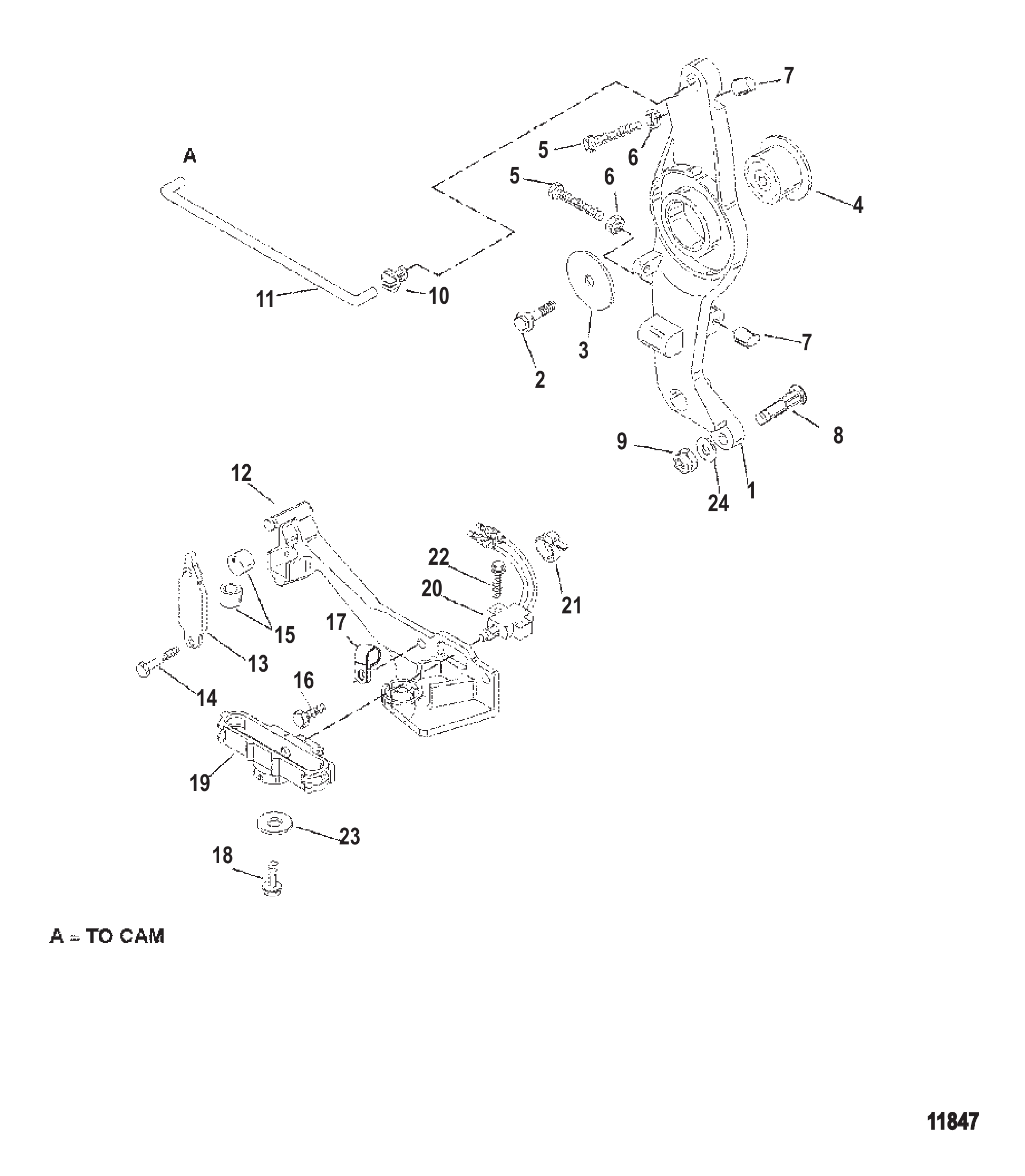

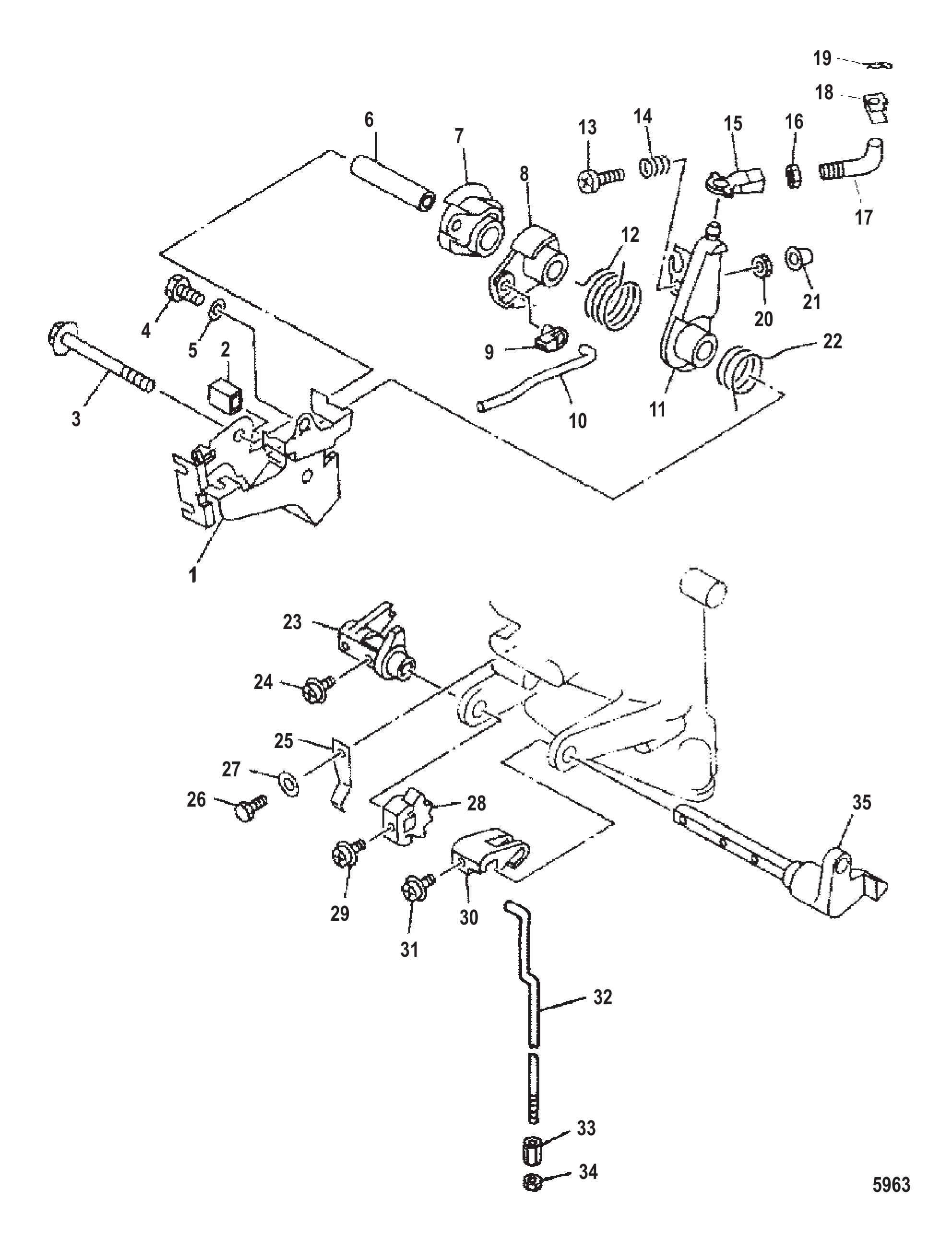

Рис. 15ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583542	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
19	8M0039052	Направляющая кронштейна	1
20	814281A2	Переключатель	1
20	8M0052931	Переключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1

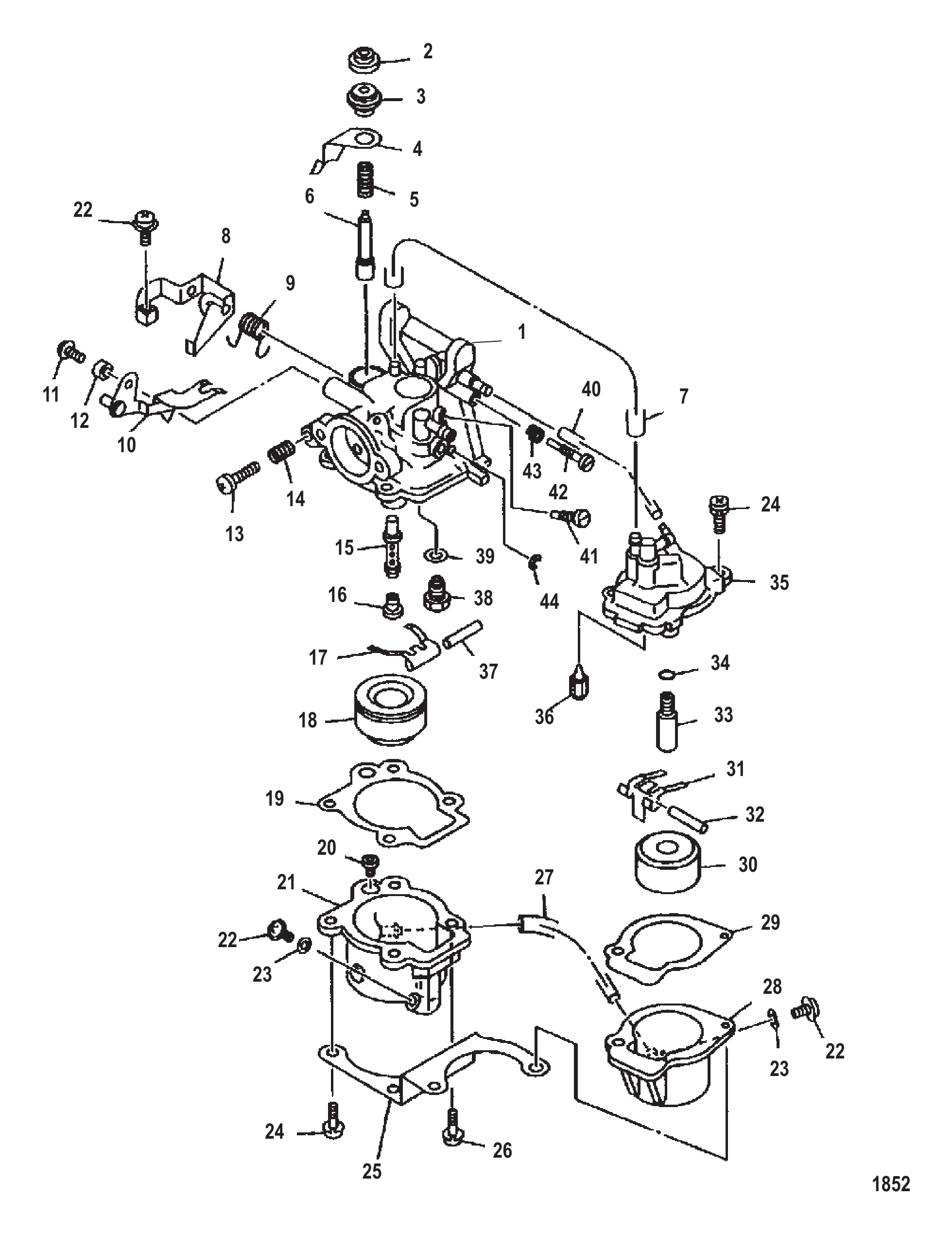

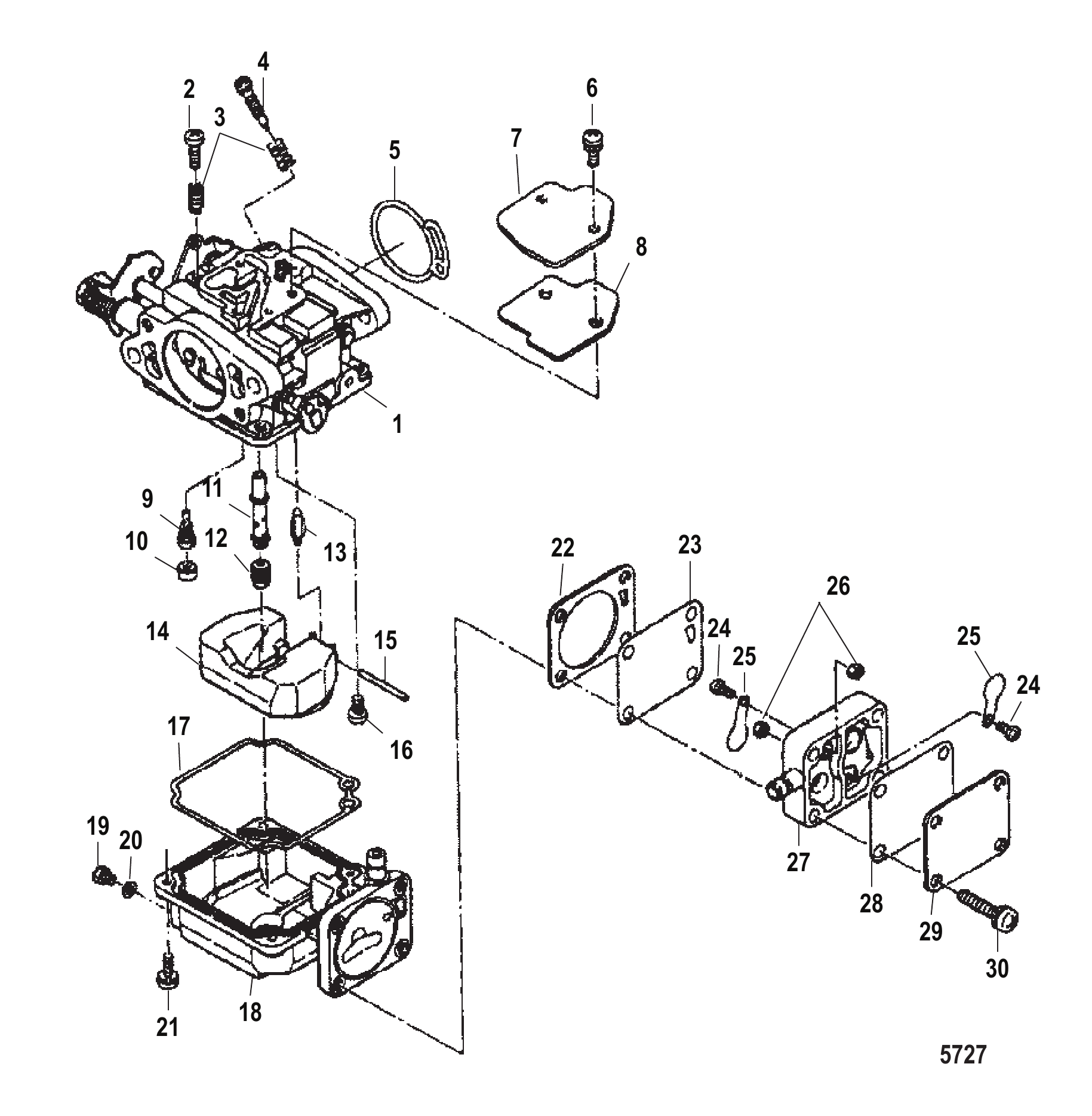

Рис. 16КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	852806T1	Карбюратор в сборе	1
2	80196M	Крышка	1
3	852811	Тяга стартера	1
3	80197M	Колпачок	1
4	80199M	Пластина	1
5	80194M	Пружина	1
6	80195M	Плунжер	1
7	8527921	Шланг	1
8	852807	Рычаг дросселя	1
9	80574M	Пружина	1
10	811245M	Рычаг	1
11	83112M	Винт	1
12	83115M	Втулка	1
13	827147M	Винт	1
14	80193M	Пружина	1
15	8112431	Главный жиклёр	1
16	8112441	Жиклёр главный (#102)	1
17	80203M	Рычаг	1
18	80450M	Поплавок	1
19	80740M	Прокладка	1
20	811246M	Жиклёр пусковой (#50)	1
21	94735M	Корпус	1
22	8527873	Винт	3
22	811248M	Винт (M4 x 5)	3
23	80737M	Прокладка	2
23	13999M	Прокладка	2
24	8527872	Винт	4
25	852809	Пластина	1
26	81758M	Винт (M4 x 12)	2
27	94746M	Шланг	1
28	94744M	Корпус	1
29	94691M	Прокладка	1
30	94696M	Поплавок	1
31	94697M	Рычаг	1
32	811249M	Ось поплавка	1
33	8112511	Жиклёр холостого хода (#68)	1
34	94695M	Уплотнительное кольцо	1
35	852808	Крышка	1
35	852808T	Крышка	1
36	95430M	Седло клапана	1
37	80451M	Штифт	1
38	11930M	Седло клапана	1
39	80205M	Прокладка	1
40	97591M	Шланг	1
41	91746M	Жиклёр холостого хода (#46)	1
42	80573M	Винт	1
43	8095791	Пружина	1
44	94722M	Стопорное кольцо	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

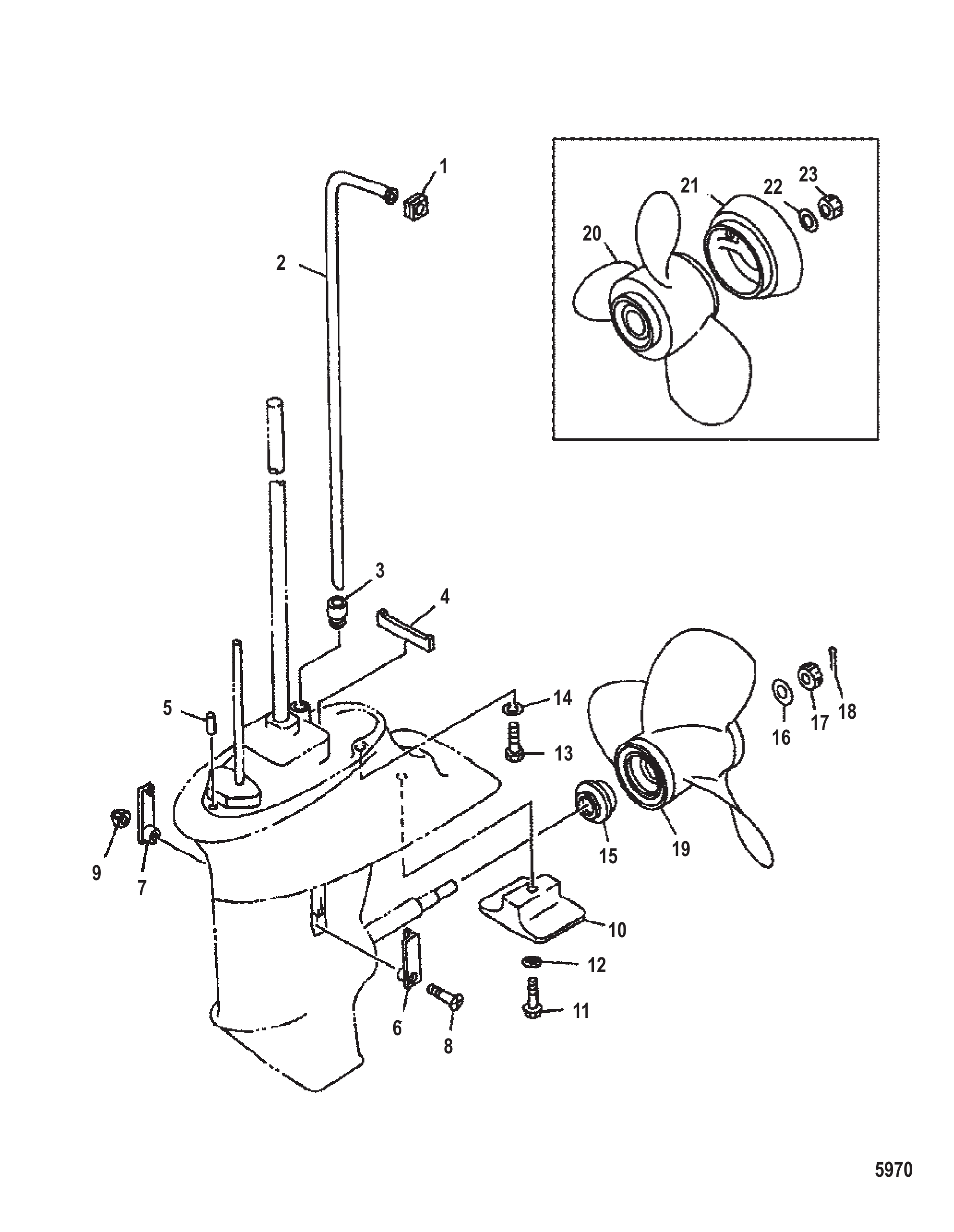

Рис. 17РЕДУКТОР, ГРЕБНОЙ ВИНТ И ВОДЯНАЯ ТРУБКА Gear Housing Propeller and Water Tube

REF	Номер детали	Наименование	Кол-во
1	852859	Сальник	1
2	8045001	Трубка водяная	1
2	80450011	Водяная трубка	1
3	8528591	САЛЬНИК	1
4	8528592	САЛЬНИК	1
5	41275M	Установочный штифт	2
6	852861	КРЫШКА	1
7	8528611	КРЫШКА	1
8	8527879	Винт	1
9	8528165	ГАЙКА	1
10	827053M	Анод	1
11	11561M	БОЛТ	1
12	827055M	Шайба	1
13	85277615	Болт	4
14	82217M	Шайба	4
15	815025M	Ступица упорная	1
16	84275M	Шайба	1
16	859894	ПРОСТАВКА	1
17	84087M	Гайка	1
17	859933	ГАЙКА ГРЕБНОГО ВИНТА	1
18	852862	ШПЛИНТ	1
19	84082M	Гребной винт	1
19	QA3902R	BLKDI 9 1/4R8 Mercury / Quicksilver	1
19	84083M	Гребной винт	1
19	84081M	Гребной винт	1
19	QA3906R	BLKDI 9 1/4R9 Mercury / Quicksilver	1
19	84407M	Гребной винт	1
19	QA3914R	BLKDMD 9.25R10 Mercury / Quicksilver	1
19	84080M	Гребной винт	1
19	QA3914R	BLKDMD 9.25R10 Mercury / Quicksilver	1
19	84079M	Гребной винт	1
19	QA3920R	BLKDMD 9.25R11 Mercury / Quicksilver	1
20	94786M	Гребной винт	1
20	8M0062303	BLKMX 9.75R8 Mercury / Quicksilver	1
20	94787M	Гребной винт	1
20	QA3902R	BLKDI 9 1/4R8 Mercury / Quicksilver	1
21	827129M	Кольцо-дефлектор	1
22	84974M	ШАЙБА	1
23	827130M	ГАЙКА	1
-	852867A1	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

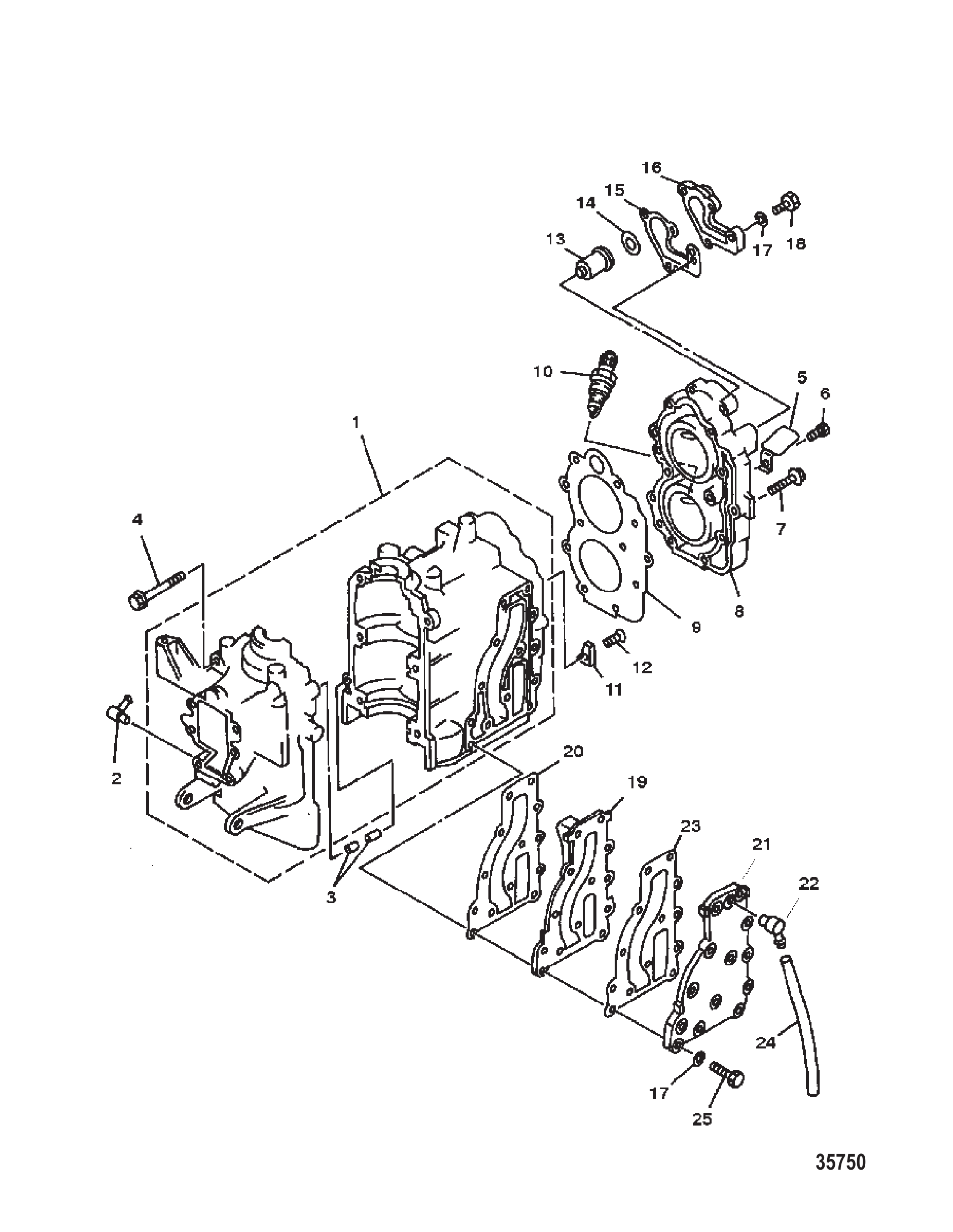

Рис. 18БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА Cylinder Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8527811	Блок цилиндров	1
2	83326M	ШТУЦЕР	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	8527761	Болт	6
5	852794	Пластина	1
6	8527763	Болт	1
6	91772M	Болт	1
7	84065M	БОЛТ	11
8	852793	Головка цилиндра	1
9	8527831	Прокладка	1
10	41263M	СВЕЧА ЗАЖИГАНИЯ	2
10	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
11	83900M	АНОД	1
12	95467M	ВИНТ	1
13	814554M	ТЕРМОСТАТ	1
13	814554T01	ТЕРМОСТАТ	1
14	81835M	ШАЙБА	1
15	83940M	ПРОКЛАДКА	1
15	83940	Прокладка @2	1
16	17662M	КРЫШКА	1
17	82214M	Шайба	17
18	8527762	Болт	4
19	852782	Крышка выхлопа (внутренняя)	1
19	8M0119734	КРЫШКА ВЫПУСКНАЯ	1
20	852783	Прокладка	1
21	8527821	Крышка выпускная (наружная)	1
22	83326M	ШТУЦЕР	1
23	852783	Прокладка	1
24	852792	Шланг	1
25	804124	Болт	13
-	852761A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852761A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 19СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА Gear Housing Assembly

REF	Номер детали	Наименование	Кол-во
-	811278A2	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	811279A11	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8119912	Корпус редуктора (базовый)	1
2	81924M	ПРОБКА	2
3	81987M	ПРОКЛАДКА	2
3	81987	Прокладка	2
4	8527836	Прокладка	1
5	17673M	ПОДШИПНИК	1
6	852850	Втулка	1
7	852857	Кулачок переключения передач	1
7	8528571	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
8	852856	Корпус	1
9	82590M	ВТУЛКА (ВЕРХНЯЯ)	1
10	8527878	Винт	2
11	827049M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	82229M	САЛЬНИК МАСЛЯНЫЙ	2
13	8043991	Вал гребной	1
13	80439911	Гребной вал	1
14	81603M	ШПОНКА	1
15	852854	Наружная пластина	1
16	8527963	Уплотнительное кольцо	1
17	8528531	КРЫЛЬЧАТКА	1
18	852851A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
19	852852	Вставка	1
20	41275M	Установочный штифт	2
21	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
22	852855	Пластина	2
23	85277614	Болт	4
24	18954M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18955M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18956M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18957M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18958M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18959M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18960M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
25	82321M	ПОДШИПНИК	1
25	82321T	ПОДШИПНИК	1
26	99043M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
26	99043T	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
27	84274M	МУФТА	1
28	81899M	ПАЛЕЦ КРЕСТОВИНЫ	1
29	80678M	КОЛЬЦО	1
30	80923M	Плунжер	1
31	84064M	Пружина	1
32	84078M	Гребной вал	1
33	94627M	Шайба	1
34	99044M	Шестерня заднего хода	1
34	99044T	Шестерня заднего хода	1
35	80258M	Регулировочная шайба	AR
35	19148005	Регулировочная шайба @2	AR
35	80259M	Регулировочная шайба	AR
35	80260M	Регулировочная шайба	AR
35	879172251	Прокладка регулировочная @5	AR
36	8528001	Подшипник	1
37	84089M	Уплотнительное кольцо	1
38	827156M	Уплотнительное кольцо	1
39	804398	Обойма подшипника	1
40	84086M	Игольчатый подшипник	1
41	8540171	Сальник масляный	2
42	84058M	Болт (M6 x 20)	2
43	82214M	Шайба	2
44	99030M	Подшипник	1
45	827126M	Регулировочная шайба	AR
45	827127M	Регулировочная шайба	AR
46	804499	Шестерня ведущая	1
47	99042M	Гайка	1
-	852851A2	Ремкомплект водяного насоса	1
-	852867A1	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

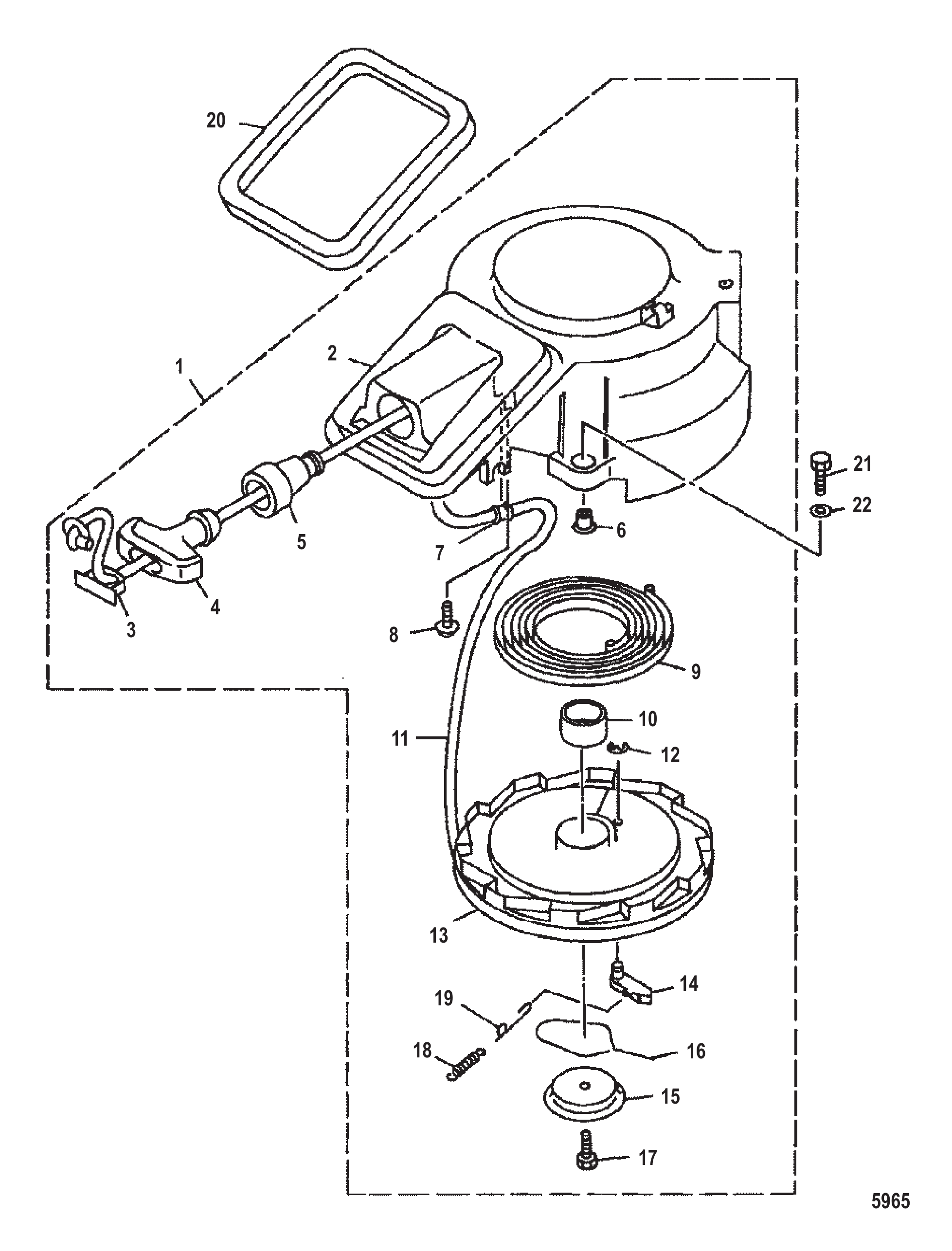

Рис. 20РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	852773A1	Стартер в сборе с ручным запуском	1
2	8527731	Корпус стартера	1
3	18841M	Крышка	1
4	95468M	Рукоятка	1
5	852775	Направляющая	1
6	852473	Втулка	3
7	852786	Втулка уплотнительная	1
8	852787	Винт	1
9	852778	Пружина стартера	1
10	852779	Втулка	1
11	12066Q9	Трос	1
11	12066Q10	Трос стартера @2	1
12	852784	Стопорное кольцо	1
13	8527732	Шкив стартера	1
14	852777	Собачка	1
15	852780	Узел ведущей пластины	1
16	8527781	Пружина собачки привода	1
16	852778T01	Пружина	1
17	852785	Болт	1
18	8527782	Пружина	1
19	8527783	Пружина возвратная	1
20	852790	Сальник	1
21	84058M	Болт (M6 x 20)	3
22	82214M	Шайба	3

Рис. 21ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	852863	МАХОВИК В СБОРЕ	1
2	81770M	Гайка	1
3	81814M	Шайба	1
4	852478	Болт	2
5	852865	КАТУШКА ЗАРЯДНАЯ	1
6	804506	Болт	2
7	804505	Катушка освещения	1
8	852477	Втулка	2
9	8528149	Втулка	2
10	852866	ФИКСАТОР	1
11	852864	КАТУШКА ИМПУЛЬСНАЯ	1
11	852864001	Катушка датчика импульсов	1
12	8045011	Блок CDI	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	852765	Кронштейн	1
16	15397M	Хомут	1
17	91772M	Болт	1
18	82214M	Шайба	1
19	852774	Трос	1
20	91772M	Болт	1
21	82214M	Шайба	1
22	951881	Катушка зажигания	2
23	82069M	Втулка уплотнительная	1
24	63709A1	Комплект наконечника/клеммы свечи зажигания	2
25	97079M	Хомут	1
26	852776	Болт	2
27	82214M	Шайба	2

Рис. 22КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

Рис. 23СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	811278A2	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	811279A11	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8119912	Корпус редуктора (базовый)	1
2	81924M	ПРОБКА	2
3	81987M	ПРОКЛАДКА	2
3	81987	Прокладка	2
4	8527836	Прокладка	1
5	17673M	ПОДШИПНИК	1
6	852850	Втулка	1
7	852857	Кулачок переключения передач	1
7	8528571	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
8	852856	Корпус	1
9	82590M	ВТУЛКА (ВЕРХНЯЯ)	1
10	8527878	Винт	2
11	827049M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	82229M	САЛЬНИК МАСЛЯНЫЙ	2
13	8043991	Вал гребной	1
13	80439911	Гребной вал	1
14	81603M	ШПОНКА	1
15	852854	Наружная пластина	1
16	8527963	Уплотнительное кольцо	1
17	8528531	КРЫЛЬЧАТКА	1
18	852851A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
19	852852	Вставка	1
20	41275M	Установочный штифт	2
21	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
22	852855	Пластина	2
23	85277614	Болт	4
24	18954M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18955M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18956M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18957M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18958M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18959M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18960M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
25	82321M	ПОДШИПНИК	1
25	82321T	ПОДШИПНИК	1
26	99043M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
26	99043T	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
27	84274M	МУФТА	1
28	81899M	ПАЛЕЦ КРЕСТОВИНЫ	1
29	80678M	КОЛЬЦО	1
30	80923M	Плунжер	1
31	84064M	Пружина	1
32	84078M	Гребной вал	1
33	94627M	Шайба	1
34	99044M	Шестерня заднего хода	1
34	99044T	Шестерня заднего хода	1
35	80258M	Регулировочная шайба	AR
35	19148005	Регулировочная шайба @2	AR
35	80259M	Регулировочная шайба	AR
35	80260M	Регулировочная шайба	AR
35	879172251	Прокладка регулировочная @5	AR
36	8528001	Подшипник	1
37	84089M	Уплотнительное кольцо	1
38	827156M	Уплотнительное кольцо	1
39	804398	Обойма подшипника	1
40	84086M	Игольчатый подшипник	1
41	8540171	Сальник масляный	2
42	84058M	Болт (M6 x 20)	2
43	82214M	Шайба	2
44	99030M	Подшипник	1
45	827126M	Регулировочная шайба	AR
45	827127M	Регулировочная шайба	AR
46	804499	Шестерня ведущая	1
47	99042M	Гайка	1
-	852851A2	Ремкомплект водяного насоса	1
-	852867A1	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

Рис. 24КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	91531	Коленчатый вал в сборе	1
1	91531	Коленчатый вал в сборе	1
1	879147T16	Коленчатый вал в сборе	1
1	822892	Коленчатый вал в сборе	1
1	822892T02	Коленчатый вал в сборе	1
2	NSS	NOT SOLD SEPARATE Crankshaft	1
3	NSS	NOT SOLD SEPARATE Crankshaft	1
4	813269	Шатун	1
5	813270	Подшипник	1
6	813271	Палец кривошипа	1
6	813271001	ШАТУННАЯ ШЕЙКА-TH	1
7	95227	Подшипник роликовый	1
8	95229	Шпонка	1
9	95228	Подшипник шариковый	1
9	898101936	Подшипник	1
10	95230	Пластина	1
11	95232	Сальник масляный коленчатого вала верхний	1
12	95307	Подшипник шариковый	1
12	95307	Подшипник шариковый	1
12	822894	Шариковый подшипник	1
13	95308	Сальник коленчатого вала нижний	1
13	95308	Сальник коленчатого вала нижний	1
13	822897	Сальник масляный коленчатого вала нижний	1
14	822896	Нижняя упорная пластина	1
15	9154A01	Поршень в сборе	1
15	8M0103754	Поршень в сборе	1
15	9183A01	Поршень в сборе	1
15	8M0103753	Поршень в сборе	1
15	9154	Поршень	1
15	9154A01	Поршень в сборе	1
15	9183	Поршень	AR
16	95234	Кольцо поршневое	1
16	95309	Кольцо поршневое	AR
17	95235	Палец поршневой	1
17	898101917	Палец поршневой	1
18	952366	Зажим	2
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1

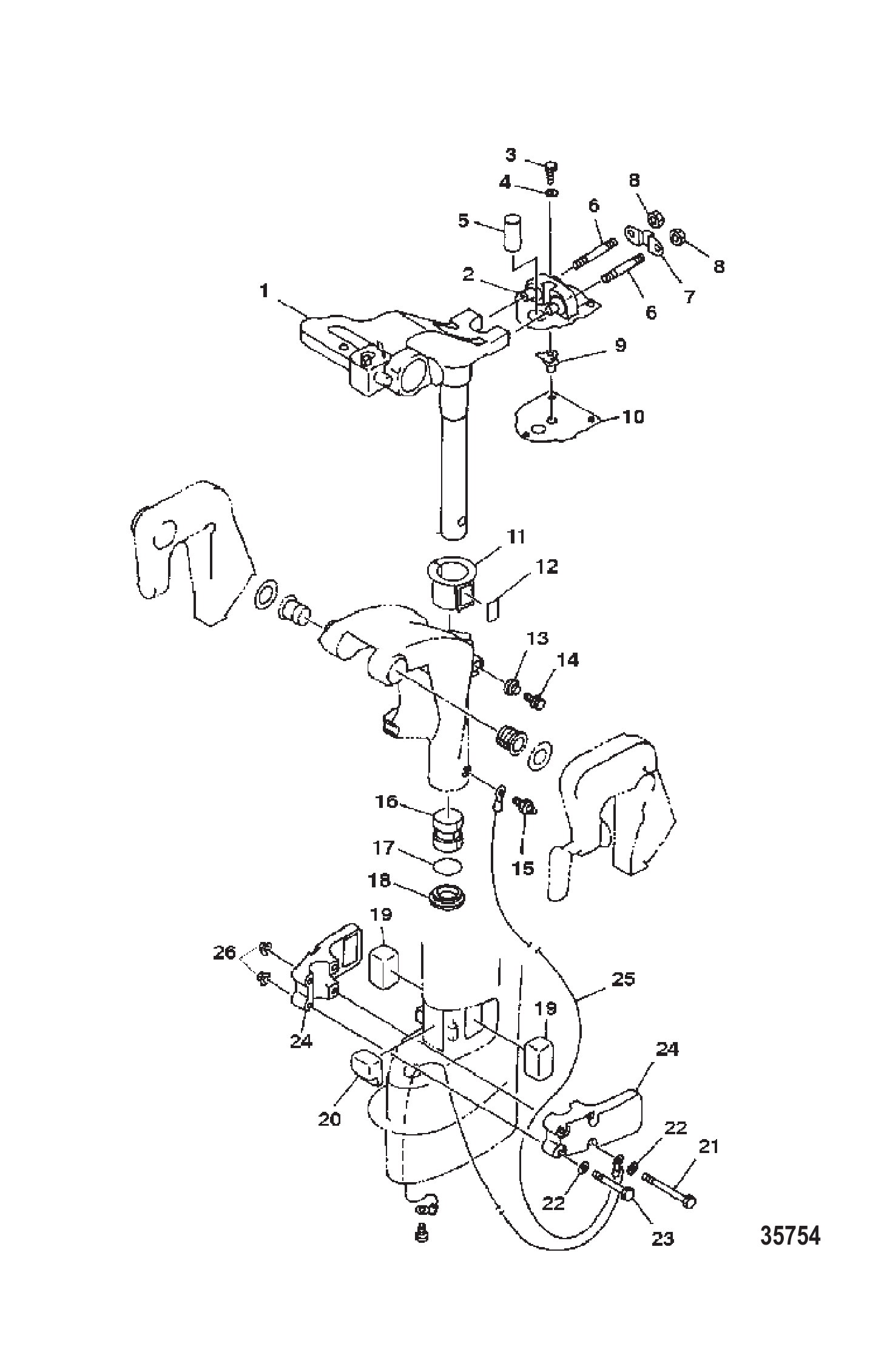

Рис. 25РУЛЕВОЙ КРОНШТЕЙН Steering Bracket

REF	Номер детали	Наименование	Кол-во
1	8528263	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852827	Демпфер крепления	1
3	852776	Болт	3
4	82214M	Шайба	3
5	8528145	Втулка	1
6	8527767	Болт	2
7	852828	Пластина	1
8	8528161	Гайка	2
8	82382M	Гайка	2
9	852829	Демпфер	1
10	8527832	Прокладка	1
11	8528143	Втулка	1
12	852824	Фрикционная пластина	1
13	91637M	Сальник	1
14	84830M	Болт	1
15	82369M	Штуцер	1
16	81955M	Втулка	1
17	8527961	Уплотнительное кольцо	1
18	8528144	Втулка	1
19	84037M	Резиновая опора	2
20	8528291	ОПОРА ДЕМПФЕРНАЯ	1
21	85277610	Болт	2
22	82214M	Шайба	4
23	8527769	Болт	2
24	8528301	КОРПУС НИЖНЕЙ ОПОРЫ	2
25	8527741	Трос	1
26	8528162	ГАЙКА	4

Рис. 26ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583542	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
19	8M0039052	Направляющая кронштейна	1
20	814281A2	Переключатель	1
20	8M0052931	Переключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1

Рис. 27БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА CYLINDER BLOCK AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	8527811	Блок цилиндров	1
2	83326M	ШТУЦЕР	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	8527761	Болт	6
5	852794	Пластина	1
6	8527763	Болт	1
6	91772M	Болт	1
7	84065M	БОЛТ	11
8	852793	Головка цилиндра	1
9	8527831	Прокладка	1
10	41263M	СВЕЧА ЗАЖИГАНИЯ	2
10	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
11	83900M	АНОД	1
12	95467M	ВИНТ	1
13	814554M	ТЕРМОСТАТ	1
13	814554T01	ТЕРМОСТАТ	1
14	81835M	ШАЙБА	1
15	83940M	ПРОКЛАДКА	1
15	83940	Прокладка @2	1
16	17662M	КРЫШКА	1
17	82214M	Шайба	17
18	8527762	Болт	4
19	852782	Крышка выхлопа (внутренняя)	1
19	8M0119734	КРЫШКА ВЫПУСКНАЯ	1
20	852783	Прокладка	1
21	8527821	Крышка выпускная (наружная)	1
22	83326M	ШТУЦЕР	1
23	852783	Прокладка	1
24	852792	Шланг	1
25	804124	Болт	13
-	852761A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852761A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 28Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	162631	Винт	1
2	8M0054702	Винт	1
3	162641	Пружина (11 мм)	2
3	803509A17	Комплект винта и пружины (18 мм)	2
4	803690	Винт регулировочный	1
5	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
6	8555421	Винт	2
6	809571003	ВИНТ	2
7	8555401	Крышка карбюратора	1
8	8555412	Прокладка	1
9	803689	Жиклёр холостого хода (#80)	1
10	855566	Пробка	1
11	803692	Главный распылитель	1
12	803688	Жиклёр главный (#110)	1
13	162542	Игла поплавка	1
13	162545	Игла поплавка	1
14	162532	Поплавок	1
15	162561	Штифт	1
16	8536981	ВИНТ	1
17	855567	Прокладка	1
18	803691	Поплавковая камера	1
19	162613	Винт сливной	1
19	803509013	Винт сливной	1
20	8555671	Прокладка	1
20	8M0224378	Прокладка	1
21	162603	Винт	4
22	8555691	Прокладка	1
23	8537312	Диафрагма	1
24	851813	Винт	2
25	851812	Обратный клапан	2
26	851814	Гайка	2
27	8537291	Корпус насоса	1
28	855569	Прокладка	1
29	803693	Крышка	1
29	855568	Крышка	1
30	162604	Винт	4
30	8M0062252	Винт	4
-	803826A1	Ремкомплект карбюратора	1
-	8M0039870	Ремкомплект карбюратора	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

Рис. 29Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	852806T1	Карбюратор в сборе	1
2	80196M	Крышка	1
3	852811	Тяга стартера	1
3	80197M	Колпачок	1
4	80199M	Пластина	1
5	80194M	Пружина	1
6	80195M	Плунжер	1
7	8527921	Шланг	1
8	852807	Рычаг дросселя	1
9	80574M	Пружина	1
10	811245M	Рычаг	1
11	83112M	Винт	1
12	83115M	Втулка	1
13	827147M	Винт	1
14	80193M	Пружина	1
15	8112431	Главный жиклёр	1
16	8112441	Жиклёр главный (#102)	1
17	80203M	Рычаг	1
18	80450M	Поплавок	1
19	80740M	Прокладка	1
20	811246M	Жиклёр пусковой (#50)	1
21	94735M	Корпус	1
22	8527873	Винт	3
22	811248M	Винт (M4 x 5)	3
23	80737M	Прокладка	2
23	13999M	Прокладка	2
24	8527872	Винт	4
25	852809	Пластина	1
26	81758M	Винт (M4 x 12)	2
27	94746M	Шланг	1
28	94744M	Корпус	1
29	94691M	Прокладка	1
30	94696M	Поплавок	1
31	94697M	Рычаг	1
32	811249M	Ось поплавка	1
33	8112511	Жиклёр холостого хода (#68)	1
34	94695M	Уплотнительное кольцо	1
35	852808	Крышка	1
35	852808T	Крышка	1
36	95430M	Седло клапана	1
37	80451M	Штифт	1
38	11930M	Седло клапана	1
39	80205M	Прокладка	1
40	97591M	Шланг	1
41	91746M	Жиклёр холостого хода (#46)	1
42	80573M	Винт	1
43	8095791	Пружина	1
44	94722M	Стопорное кольцо	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 30КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН Clamp and Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	852815	Рукоятка для переноски	1
2	19112M	Втулка	1
3	825478	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
4	8527874	Винт	1
5	8528141	Втулка	1
6	81867M	Шайба	1
7	804385	КРЮК	1
8	11565M	ГАЙКА	1
9	852816	Гайка	2
9	879172252	Гайка	2
10	19111M	Пластина	1
11	852813	Шпилька	1
12	8274375	Кронштейн зажима	1
12	827120A2	Комплект кронштейна хомута	1
13	8527766	Болт	4
14	852823	Рычаг стопора откидывания	2
15	804383	ТРОС	1
16	19172M	Винт	1
17	8528034	Шайба	2
18	852814	Втулка	1
19	8528142	Втулка	1
20	8112713	Вал стопора реверса	1
21	8528182	КРОНШТЕЙН ПОВОРОТНЫЙ	1
21	852818A2	Комплект поворотного кронштейна	1
22	804384	ВИНТ	2
23	82330M	Стопорное кольцо	1
24	804388	ВТУЛКА	1
25	804387	ШАЙБА	1
26	852814	Втулка	1
27	94568M	Втулка	1
28	84062M	Болт	1
29	8271204	Кронштейн зажима	1
29	827120A2	Комплект кронштейна хомута	1
30	852817	Тяга откидывания	1
31	804391	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
32	804389	ПЛАСТИНА ФИКСАТОРА ОТКИДЫВАНИЯ	1
33	804392	Вал фиксатора наклона	1
34	82330M	Стопорное кольцо	1
35	804394	Пружина	1
36	804390	ПРУЖИНА	1
37	8528201	КРОНШТЕЙН	1
38	8112711	Вал	1
39	804386	РЫЧАГ откидывания	1
39	8M0062304	Рычаг наклона	1
40	11932M	Крышка	1
41	82330M	Стопорное кольцо	2
42	82146M	Штифт	1
43	8528191	РЫЧАГ НАКЛОНА	1
44	8527785	Пружина	1
45	804393	Штанга фиксатора наклона	1
46	91784M	Рукоятка	2
47	852812	Штифт	2
48	81756M	Винт	2
49	80638M	Подушка	2
50	82214M	Шайба	1
51	82390M	Гайка (M6)	1

Рис. 31ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	852762A1	Верхний кожух в сборе	1
1	852762A02	Верхний кожух в сборе	1
2	852825A1	Комплект наклеек (боковые/задние)	1
3	8528251	НАКЛЕЙКА ПЕРЕДНЯЯ	1
4	852766	Молдинг	1
5	814489M	Заклёпка	4
6	852764	Крюк	1
7	8527641	Крюк	1
8	826957M	Болт	4
9	82214M	Шайба	4
10	852763	Сальник	1
11	852767	Нижний кожух	1
12	83988M	Втулка	1
13	18927M	Втулка	1
14	852768	Втулка уплотнительная	1
15	96596M	Втулка	1
16	11414M	Втулка	2
17	16634M	Втулка	2
18	852772	Кронштейн	1
19	852771	Разъём	1
20	82405M	Болт	4
21	82214M	Шайба	4
22	11420M	Втулка	4
23	11416M	Втулка	4
23	11416T	Втулка уплотнительная	4
24	11409M	Втулка	2
25	95463M	Хомут	1
26	81794M	Шайба	1
27	82390M	Гайка (M6)	1
28	82405M	Болт	1
29	8527691	Рычаг	1
30	81869M	Шайба	1
31	852770	Сальник	1

Рис. 32КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	852798A1	Коленчатый вал	1
1	852798A02	Коленчатый вал	1
2	852800	Подшипник	3
3	827192M	Кривошип	1
4	852799	Коленчатый вал	1
5	8527991	Кривошип	1
6	8527992	Кривошип	1
7	852801	Сальник	1
8	84625M	Палец	2
9	812494M	Шатун	2
10	812495M	Подшипник	2
11	84636M	Шайба	4
12	9580M	Поршень	2
12	9580T	Поршень	2
12	9581M	Поршень	AR
12	9582M	Поршень	AR
13	15320M	Комплект поршневых колец	2
13	15320T	Комплект поршневых колец	2
13	18939M	Комплект поршневых колец	AR
13	18939T	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
13	15322M	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
13	15322T	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
14	825713	Палец поршневой	2
15	82349M	ПОДШИПНИК ИГОЛЬЧАТЫЙ	50
16	81823M	ШАЙБА	4
17	82343M	ЗАЖИМ	4
18	83936M	САЛЬНИК МАСЛЯНЫЙ	1
19	852802	Проставка	2
20	852803	Шайба	1
21	852795	Корпус	1
22	852797	Сальник масляный	1
23	852796	Кольцо уплотнительное	1
24	96606M	САЛЬНИК МАСЛЯНЫЙ	1
25	826957M	Болт	1
26	82214M	Шайба	1
27	81914M	ШПОНКА	1
27	8M0057164	ШПОНКА @2	1
-	852761A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852761A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 33БЛОК ЦИЛИНДРОВ И ГОЛОВКА ЦИЛИНДРА Cylinder Block and Cylinder Head

REF	Номер детали	Наименование	Кол-во
1	8527811	Блок цилиндров	1
2	83326M	ШТУЦЕР	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	8527761	Болт	6
5	852794	Пластина	1
6	8527763	Болт	1
6	91772M	Болт	1
7	84065M	БОЛТ	11
8	852793	Головка цилиндра	1
9	8527831	Прокладка	1
10	41263M	СВЕЧА ЗАЖИГАНИЯ	2
10	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
11	83900M	АНОД	1
12	95467M	ВИНТ	1
13	814554M	ТЕРМОСТАТ	1
13	814554T01	ТЕРМОСТАТ	1
14	81835M	ШАЙБА	1
15	83940M	ПРОКЛАДКА	1
15	83940	Прокладка @2	1
16	17662M	КРЫШКА	1
17	82214M	Шайба	17
18	8527762	Болт	4
19	852782	Крышка выхлопа (внутренняя)	1
19	8M0119734	КРЫШКА ВЫПУСКНАЯ	1
20	852783	Прокладка	1
21	8527821	Крышка выпускная (наружная)	1
22	83326M	ШТУЦЕР	1
23	852783	Прокладка	1
24	852792	Шланг	1
25	804124	Болт	13
-	852761A99	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852761A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 34Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	822154A1	Корпус в сборе	1
1	822155A1	Корпус в сборе	1
1	822154A2	КОРПУС В СБОРЕ	1
1	822155A2	КОРПУС В СБОРЕ	1
2	195992	Прокладка корпуса вертикального вала	1
3	421891	Опора	4
3	8M0039074	КРЕПЛЕНИЕ	4
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
4	42374F5	КРЫШКА КРЕПЛЕНИЯ (СЕРАЯ)	2
4	42374F6	КРЫШКА КРЕПЛЕНИЯ (ЧЕРНАЯ)	2
5	4009238	ВИНТ (M6 x 80) КРЫШКА КРЕПЛЕНИЯ	2
6	400256	СТОПОРНАЯ ШАЙБА (M6)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	40011131	Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине	4
9	413448	ПЕРЕХОДНАЯ ПЛАСТИНА (БЕЗ ТРУБКИ) (6/8)	1
9	41344A3	ПЕРЕХОДНАЯ ПЛАСТИНА В СБОРЕ (ТРУБА ВНУТР. ДИАМ. 1-1/8") (15)	1
10	11287	Уплотнение переходной пластины	1
10	11287001	Сальник адаптерной пластины	1
11	42123	ТРУБКА ВОДЯНАЯ (КОРОТКАЯ)	1
11	42122	ТРУБКА ВОДЯНАЯ (ДЛИННАЯ)	1
12	42371	Держатель водяной трубки	1
13	192012	Прокладка корпуса водяной трубки	1
14	42380	Сальник водяной трубки	1
14	42380001	Сальник водяной трубки	1
15	42465	Проставка водяной трубки	1
16	400035	ВИНТ (M5 x 16)	2
17	445551	Блок подшипниковый (удлинённый)	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

Рис. 35ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	852863	МАХОВИК В СБОРЕ	1
2	81770M	Гайка	1
3	81814M	Шайба	1
4	852478	Болт	2
5	852865	КАТУШКА ЗАРЯДНАЯ	1
6	804506	Болт	2
7	804505	Катушка освещения	1
8	852477	Втулка	2
9	8528149	Втулка	2
10	852866	ФИКСАТОР	1
11	852864	КАТУШКА ИМПУЛЬСНАЯ	1
11	852864001	Катушка датчика импульсов	1
12	8045011	Блок CDI	1
13	84058M	Болт (M6 x 20)	2
14	82214M	Шайба	2
15	852765	Кронштейн	1
16	15397M	Хомут	1
17	91772M	Болт	1
18	82214M	Шайба	1
19	852774	Трос	1
20	91772M	Болт	1
21	82214M	Шайба	1
22	951881	Катушка зажигания	2
23	82069M	Втулка уплотнительная	1
24	63709A1	Комплект наконечника/клеммы свечи зажигания	2
25	97079M	Хомут	1
26	852776	Болт	2
27	82214M	Шайба	2

Рис. 36ТОПЛИВНЫЙ НАСОС/ТОПЛИВНЫЕ МАГИСТРАЛИ Fuel Pump/Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	804358T1	Насос в сборе топливный	1
2	94716M	Соединитель	1
3	826971M	Соединитель	1
4	94724M	Винт	3
5	94725M	Шайба стопорная	3
6	804359	ДИАФРАГМА	1
7	804360	ДИАФРАГМА	1
8	94718M	Прокладка	1
9	80613M	Прокладка	1
9	80613	Прокладка	1
10	80606M	Диафрагма	1
11	80611M	Пластина	1
12	80610M	Пружина	1
13	41888M	Клапан обратный	2
14	41889M	Винт (M3 x 5)	2
15	82537M	Гайка	2
16	NSS	NOT SOLD SEPARATE Body	1
17	80614M	Прокладка	1
17	80614	Прокладка	1
18	84141M	Диафрагма	1
19	804361	КОРПУС	1
19	80607M	Крышка	1
20	804362	ВИНТ	3
20	82522M	Винт	3
21	82186M	Шайба	3
22	811263M	Прокладка	1
23	804503	Болт	2
23	8527765	Болт	2
24	82214M	Шайба	2
25	82405M	Болт	1
26	82214M	Шайба	1
27	826964M	Фильтр в сборе	2
27	826964T	Фильтр топливный	2
28	826965M	Фильтр	2
28	826965T	Фильтр топливный	2
29	826966M	Уплотнительное кольцо	2
29	826966T	Уплотнительное кольцо	2
30	826967M	Стакан	2
31	8112601	Кронштейн	1
32	8528161	Гайка	2
32	82382M	Гайка	2
33	8527764	Болт	1
34	82012M	Шланг	1
35	811264M	Хомут	1
36	804237	Шланг	1
37	98974M	Зажим	8
38	852810	Кронштейн	1
39	82047M	Хомут	6
40	8527924	Шланг	1
41	8527925	Шланг	4
42	804382	КРОНШТЕЙН	1
43	8527922	Шланг	1
44	8527764	Болт	1
45	82012M	Шланг	1
46	82012M	Шланг	1
47	95604M	Соединитель	1
48	976071	Сальник	1
49	8112581	Кронштейн	1
50	84058M	Болт (M6 x 20)	1
51	84058M	Болт (M6 x 20)	2
52	82214M	Шайба	2
53	11840M	Шланг	1
54	8527923	Шланг	1
55	81669M	Набор инструментов	1
55	803581	Набор инструментов	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 37СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА Gear Housing Assembly

REF	Номер детали	Наименование	Кол-во
-	811278A2	КОРПУС РЕДУКТОРА В СБОРЕ	1
-	811279A11	КОРПУС РЕДУКТОРА В СБОРЕ	1
1	8119912	Корпус редуктора (базовый)	1
2	81924M	ПРОБКА	2
3	81987M	ПРОКЛАДКА	2
3	81987	Прокладка	2
4	8527836	Прокладка	1
5	17673M	ПОДШИПНИК	1
6	852850	Втулка	1
7	852857	Кулачок переключения передач	1
7	8528571	КУЛАЧОК ПЕРЕКЛЮЧЕНИЯ	1
8	852856	Корпус	1
9	82590M	ВТУЛКА (ВЕРХНЯЯ)	1
10	8527878	Винт	2
11	827049M	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	82229M	САЛЬНИК МАСЛЯНЫЙ	2
13	8043991	Вал гребной	1
13	80439911	Гребной вал	1
14	81603M	ШПОНКА	1
15	852854	Наружная пластина	1
16	8527963	Уплотнительное кольцо	1
17	8528531	КРЫЛЬЧАТКА	1
18	852851A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
19	852852	Вставка	1
20	41275M	Установочный штифт	2
21	80532M	РЕЗИНОВОЕ ИЗДЕЛИЕ	1
22	852855	Пластина	2
23	85277614	Болт	4
24	18954M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18955M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18956M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18957M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18958M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18959M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
24	18960M	РЕГУЛИРОВОЧНАЯ ШАЙБА	AR
25	82321M	ПОДШИПНИК	1
25	82321T	ПОДШИПНИК	1
26	99043M	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
26	99043T	ШЕСТЕРНЯ ПЕРЕДНЕГО ХОДА	1
27	84274M	МУФТА	1
28	81899M	ПАЛЕЦ КРЕСТОВИНЫ	1
29	80678M	КОЛЬЦО	1
30	80923M	Плунжер	1
31	84064M	Пружина	1
32	84078M	Гребной вал	1
33	94627M	Шайба	1
34	99044M	Шестерня заднего хода	1
34	99044T	Шестерня заднего хода	1
35	80258M	Регулировочная шайба	AR
35	19148005	Регулировочная шайба @2	AR
35	80259M	Регулировочная шайба	AR
35	80260M	Регулировочная шайба	AR
35	879172251	Прокладка регулировочная @5	AR
36	8528001	Подшипник	1
37	84089M	Уплотнительное кольцо	1
38	827156M	Уплотнительное кольцо	1
39	804398	Обойма подшипника	1
40	84086M	Игольчатый подшипник	1
41	8540171	Сальник масляный	2
42	84058M	Болт (M6 x 20)	2
43	82214M	Шайба	2
44	99030M	Подшипник	1
45	827126M	Регулировочная шайба	AR
45	827127M	Регулировочная шайба	AR
46	804499	Шестерня ведущая	1
47	99042M	Гайка	1
-	852851A2	Ремкомплект водяного насоса	1
-	852867A1	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

Рис. 38РЕДУКТОР, ГРЕБНОЙ ВИНТ И ВОДЯНАЯ ТРУБКА Gear Housing Propeller and Water Tube

REF	Номер детали	Наименование	Кол-во
1	852859	Сальник	1
2	8045001	Трубка водяная	1
2	80450011	Водяная трубка	1
3	8528591	САЛЬНИК	1
4	8528592	САЛЬНИК	1
5	41275M	Установочный штифт	2
6	852861	КРЫШКА	1
7	8528611	КРЫШКА	1
8	8527879	Винт	1
9	8528165	ГАЙКА	1
10	827053M	Анод	1
11	11561M	БОЛТ	1
12	827055M	Шайба	1
13	85277615	Болт	4
14	82217M	Шайба	4
15	815025M	Ступица упорная	1
16	84275M	Шайба	1
16	859894	ПРОСТАВКА	1
17	84087M	Гайка	1
17	859933	ГАЙКА ГРЕБНОГО ВИНТА	1
18	852862	ШПЛИНТ	1
19	84082M	Гребной винт	1
19	QA3902R	BLKDI 9 1/4R8 Mercury / Quicksilver	1
19	84083M	Гребной винт	1
19	84081M	Гребной винт	1
19	QA3906R	BLKDI 9 1/4R9 Mercury / Quicksilver	1
19	84407M	Гребной винт	1
19	QA3914R	BLKDMD 9.25R10 Mercury / Quicksilver	1
19	84080M	Гребной винт	1
19	QA3914R	BLKDMD 9.25R10 Mercury / Quicksilver	1
19	84079M	Гребной винт	1
19	QA3920R	BLKDMD 9.25R11 Mercury / Quicksilver	1
20	94786M	Гребной винт	1
20	8M0062303	BLKMX 9.75R8 Mercury / Quicksilver	1
20	94787M	Гребной винт	1
20	QA3902R	BLKDI 9 1/4R8 Mercury / Quicksilver	1
21	827129M	Кольцо-дефлектор	1
22	84974M	ШАЙБА	1
23	827130M	ГАЙКА	1
-	852867A1	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

Рис. 39Впускной коллектор и воздушная заслонка Intake Manifold and Choke

REF	Номер детали	Наименование	Кол-во
1	84246A1	Лепестковый клапан в сборе	1
2	84246M	Комплект лепестковых клапанов	1
3	83941M	Прокладка	1
4	82214M	Шайба	5
5	826957M	Болт	3
6	82212M	Стопорная шайба	1
7	94766M	Болт	1
8	80232M	Шпилька	1
9	81731M	Шпилька	1
10	83245M	Прокладка	1
11	82390M	Гайка (M6)	2
12	852804	Крышка	1
13	82522M	Винт	2
14	82211M	Шайба	2
15	8528031	Шайба	2
16	852805	Ручка подсоса	1
17	84760M	Втулка	1
18	826920M	Втулка	1
19	80245M	Гайка	1
20	8528033	Шайба	1
21	8112401	Тяга воздушной заслонки	1
22	82050M	Шплинт	1
23	811241M	Рычаг подсоса	1
24	8527871	Винт	1
25	8528032	Шайба	1
-	811252A1	Ремкомплект карбюратора	1
-	811252T1	Ремкомплект карбюратора	1
-	852783A1	Комплект прокладок головки блока цилиндров	1

Рис. 40РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	852773A1	Стартер в сборе с ручным запуском	1
2	8527731	Корпус стартера	1
3	18841M	Крышка	1
4	95468M	Рукоятка	1
5	852775	Направляющая	1
6	852473	Втулка	3
7	852786	Втулка уплотнительная	1
8	852787	Винт	1
9	852778	Пружина стартера	1
10	852779	Втулка	1
11	12066Q9	Трос	1
11	12066Q10	Трос стартера @2	1
12	852784	Стопорное кольцо	1
13	8527732	Шкив стартера	1
14	852777	Собачка	1
15	852780	Узел ведущей пластины	1
16	8527781	Пружина собачки привода	1
16	852778T01	Пружина	1
17	852785	Болт	1
18	8527782	Пружина	1
19	8527783	Пружина возвратная	1
20	852790	Сальник	1
21	84058M	Болт (M6 x 20)	3
22	82214M	Шайба	3

Рис. 41РУЛЕВОЙ КРОНШТЕЙН Steering Bracket

REF	Номер детали	Наименование	Кол-во
1	8528263	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852827	Демпфер крепления	1
3	852776	Болт	3
4	82214M	Шайба	3
5	8528145	Втулка	1
6	8527767	Болт	2
7	852828	Пластина	1
8	8528161	Гайка	2
8	82382M	Гайка	2
9	852829	Демпфер	1
10	8527832	Прокладка	1
11	8528143	Втулка	1
12	852824	Фрикционная пластина	1
13	91637M	Сальник	1
14	84830M	Болт	1
15	82369M	Штуцер	1
16	81955M	Втулка	1
17	8527961	Уплотнительное кольцо	1
18	8528144	Втулка	1
19	84037M	Резиновая опора	2
20	8528291	ОПОРА ДЕМПФЕРНАЯ	1
21	85277610	Болт	2
22	82214M	Шайба	4
23	8527769	Болт	2
24	8528301	КОРПУС НИЖНЕЙ ОПОРЫ	2
25	8527741	Трос	1
26	8528162	ГАЙКА	4

Рис. 42Рулевая рукоятка Steering Handle

REF	Номер детали	Наименование	Кол-во
1	8104491	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
2	852834	Наклейка переключения передач	1
3	18848M	Кронштейн	1
4	8527875	Винт	2
4	14232M	Винт	2
5	11558M	Рычаг	1
6	11556M	Деталь	1
7	954971	РУКОЯТКА РЕЗИНОВАЯ	1
7	8M0080456	Рукоятка	1
8	81585M	Рукоятка	1
9	811916M	Винт	1
10	852832	Указатель дросселя	1
11	81907M	Заклёпка	1
12	82220M	Шайба	1
13	82095M	Пружина	1
14	81945M	Втулка	1
15	17363M	Болт	1
16	82125M	Шплинт	1
17	8528146	Втулка	1
18	852831	Волнистая шайба	1
19	8528035	Шайба	1
20	82053M	Шплинт пружинный	1
21	81844M	Шайба	1
22	852835	Соединительное звено тяги переключения передач	1
23	804395	Рукоятка переключения передач	1
24	85277611	Болт	1
25	8528311	ШАЙБА ВОЛНОВАЯ	1
26	8528147	Втулка	1
27	11554M	Крышка	1
28	84058M	Болт (M6 x 20)	1
29	8269851	Трос в сборе дроссельной заслонки	2
30	97757M	Выключатель в сборе стоп	1
31	97756M	Упор	1
32	852837	Колпачок	1

Рис. 43ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	8528381	КРОНШТЕЙН ТРОСА ДРОССЕЛЯ	1
2	852839	Колпачок	1
3	85277612	Болт	1
4	91772M	Болт	1
5	82214M	Шайба	1
6	8528148	Втулка	1
7	852843	Шкив	1
8	8528411	РЫЧАГ	1
9	852842	Соединение	1
10	8528401	ТЯГА	1
11	8269871	Рычаг управления магнето	1
12	8527788	Пружина	1
13	8527876	Винт	1
14	92509M	Пружина	1
15	16715M	Соединение	1
16	8528164	ГАЙКА	1
16	83763M	Гайка	1
17	852840	Соединение	1
18	8528312	ШАЙБА СТОПОРНАЯ	1
19	82051M	Шплинт	1
20	8528163	ГАЙКА	1
21	97087M	Крышка	1
22	8527787	Пружина	1
23	852847	Кронштейн	1
24	8527877	Винт	1
25	804397	Пружина	1
26	91772M	Болт	1
27	82214M	Шайба	1
28	804396	Рычаг тяги переключения передач	1
29	8527877	Винт	1
30	852845	Рычаг тяги переключения передач	1
31	8527877	Винт	1
32	8528402	ШТАНГА ПЕРЕКЛЮЧЕНИЯ	1
33	81763M	Гайка	1
34	82390M	Гайка (M6)	1
35	8045021	Рычаг тяги переключения	1
