水星 Mercury 18 HP 2 CYL (International) 0N055285 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-803827006 · 共 27 个部位 · 1084 条零件

1Аксессуары 2Аксессуары Декали Mariner 3ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ 4Карбюратор 5Кронштейн-хомут 6Кожух 0N159949 и ниже 7Кожух 0N159950 и выше 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 9Блок цилиндров 0N233234 и ниже 10Блок цилиндров 0N233235 и выше 11Картер редуктора 12ЭЛЕКТРООБОРУДОВАНИЕ 13Компоненты электростартера 14Топливный бак (пластик - 6,6 галлона)15Редуктор, ведущий вал 16Редуктор, гребной вал 17Переключение передач 18ВПУСКНОЙ КОЛЛЕКТОР 19РУЧНОЙ СТАРТЕР 20Дистанционное управление-4000 боковое крепление (без гидроподъема)21Комплект крепления дистанционного управления 22Блокировка реверса 23Сервисные/вспомогательные материалы 24Поворотный кронштейн 25Тяги дросселя/рулевая рукоятка 26Инструменты 27Компоненты ультрадлинного удлинителя

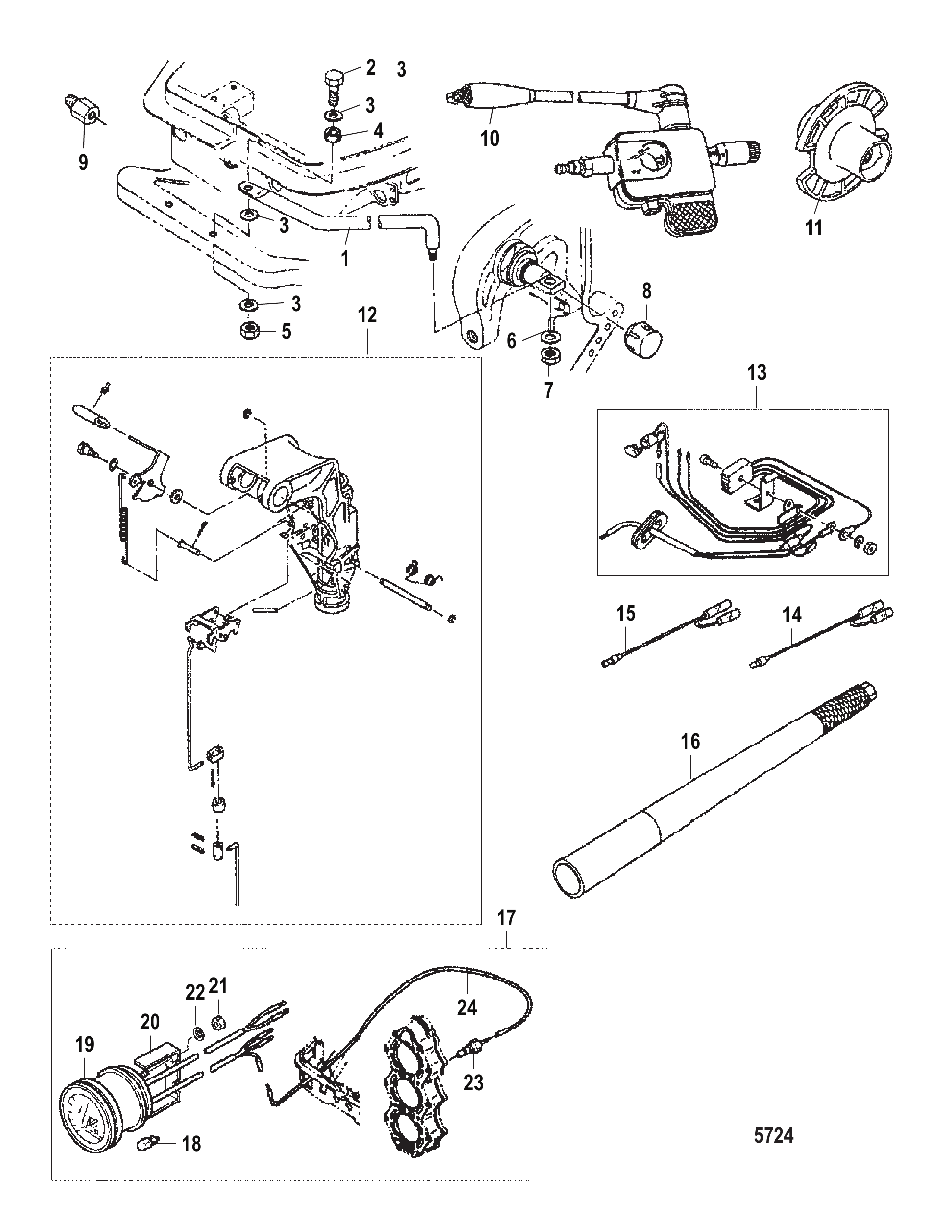

Рис. 1Аксессуары Accessories

REF	Номер детали	Наименование	Кол-во
1	803795A1	Комплект тяги реверса	1
2	8230423	Болт	1
3	16192	Шайба	3
4	803796	Втулка	1
5	95374	Гайка нейлоновая	1
6	9539210	Шайба	1
7	161473	Гайка нейлоновая	1
8	853825	Крышка	1
9	853826	Проставка	1
10	803799A1	Тестер зажигания	1
11	803800	Тестовый винт	1
12	803797A1	Комплект фиксатора реверса	1
13	803798A1	Комплект выпрямителя	1
13	8M0123939	Комплект выпрямителя	1
14	853799A4	Кабельный жгут желтый	1
15	853799A3	Кабельный жгут белый	1
16	853828	Рукоятка (0.8 метра) (0.8M)	1
16	8538281	Рукоятка (1,0 метра) (1,0М)	1
17	804632A1	Температурный датчик воды	1
17	804632T01	Датчик температуры	1
18	804634	ГРУША	1
19	802613	Демпфер	1
20	804635	КРОНШТЕЙН	1
21	802617	Гайка	2
22	168181	Стопорная шайба	2
23	804636	ДАТЧИК температуры воды	1
24	804637	ПРОВОД	1

Рис. 2Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242338	Комплект наклеек Mariner 15 - 30	1
2	8M0097201	Наклейка румпеля	1

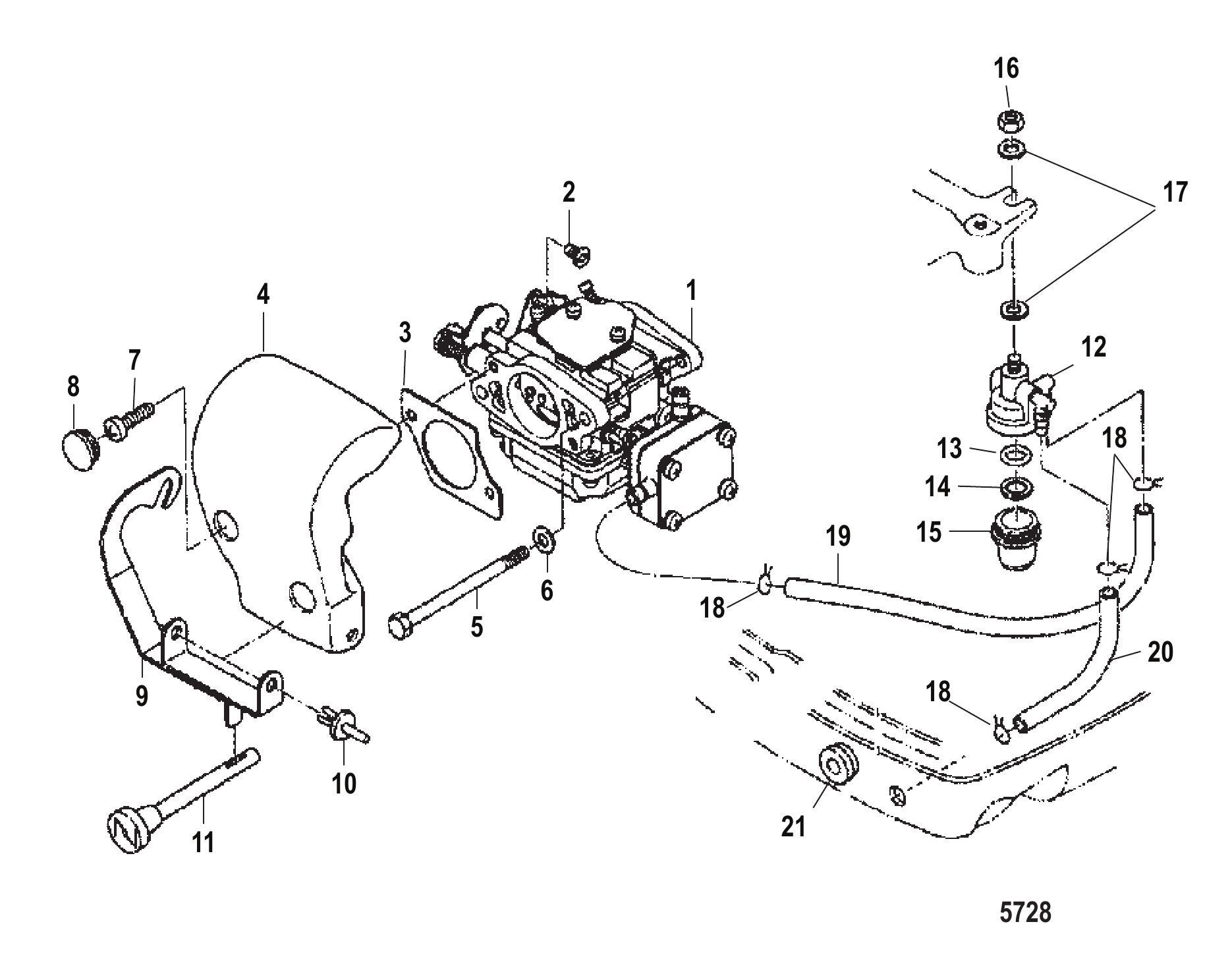

Рис. 3ВОЗДУШНЫЙ ФИЛЬТР И ТОПЛИВНЫЕ ШЛАНГИ Air Silencer and Fuel Lines

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	803694	Защёлка тяги	1
3	803699	Прокладка	1
3	803699001	ПРОКЛАДКА	1
4	803697	Глушитель воздушный	1
5	163291	Болт	2
6	16826	Шайба нержавеющая	2
7	803698	Винт	2
8	16226	Втулка	2
9	803696	Рычаг подсоса	1
10	16085	ШТИФТ (ПЛАСТИК)	2
11	803695	Тяга воздушной заслонки	1
11	8M0155125	Тяга воздушной заслонки	1
12	853733A1	Топливный фильтр в сборе	1
13	853734	Сетка	1
14	8537023	ПРОКЛАДКА	1
15	853735	Стакан	1
16	8537223	Гайка	1
16	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
17	853701	ШАЙБА	2
17	8M0135942	Шайба	2
18	95395	Зажим нержавеющая сталь	4
19	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
19	8M0057113	Трубка	1
20	953949	ТОПЛИВНАЯ МАГИСТРАЛЬ (1000 мм)	1
20	8M0057113	Трубка	1
21	163362	Втулка	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

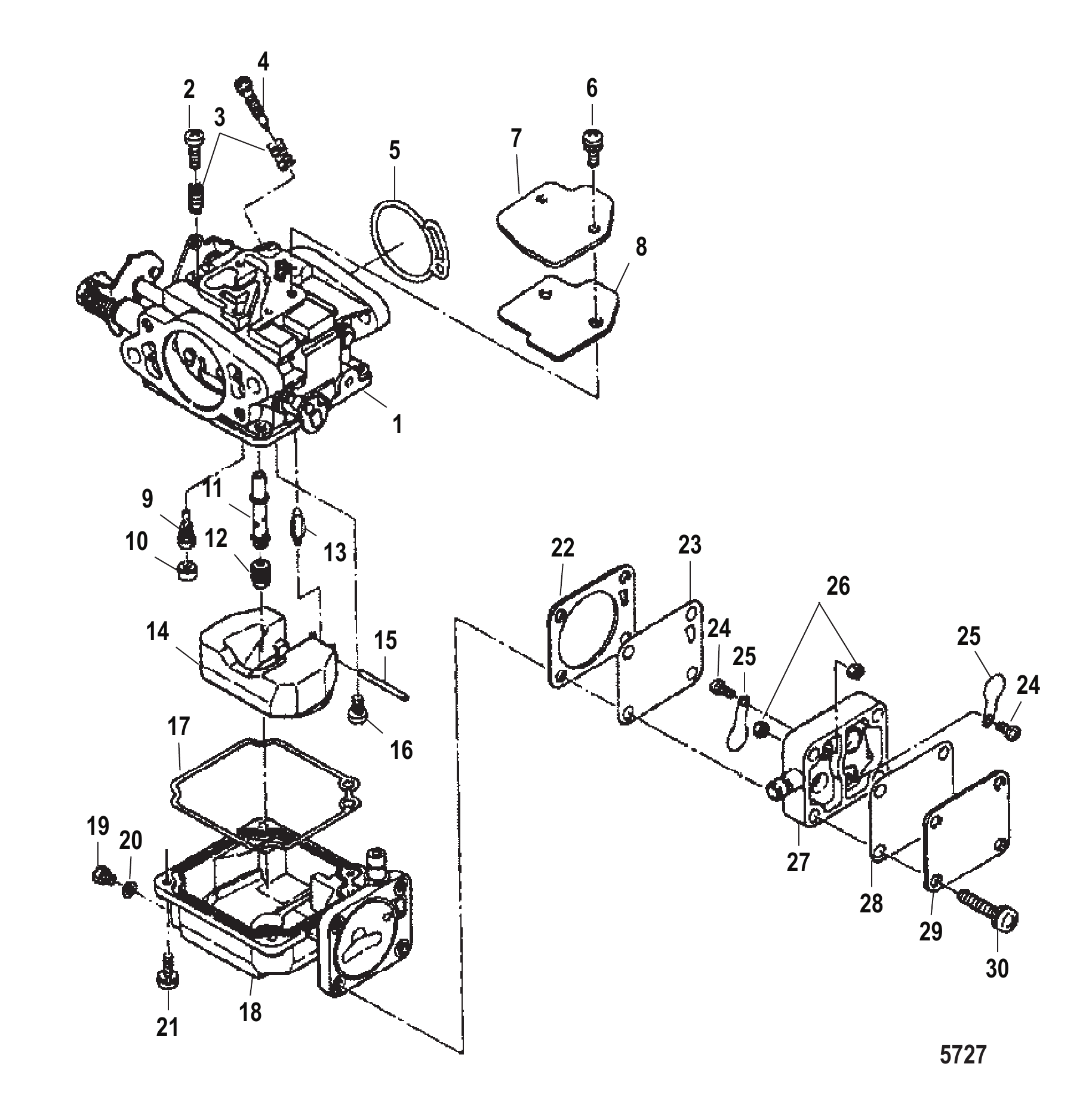

Рис. 4Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	803687A1	Карбюратор	1
2	162631	Винт	1
2	8M0054702	Винт	1
3	162641	Пружина (11 мм)	2
3	803509A17	Комплект винта и пружины (18 мм)	2
4	803690	Винт регулировочный	1
5	161783	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
6	8555421	Винт	2
6	809571003	ВИНТ	2
7	8555401	Крышка карбюратора	1
8	8555412	Прокладка	1
9	803689	Жиклёр холостого хода (#80)	1
10	855566	Пробка	1
11	803692	Главный распылитель	1
12	803688	Жиклёр главный (#110)	1
13	162542	Игла поплавка	1
13	162545	Игла поплавка	1
14	162532	Поплавок	1
15	162561	Штифт	1
16	8536981	ВИНТ	1
17	855567	Прокладка	1
18	803691	Поплавковая камера	1
19	162613	Винт сливной	1
19	803509013	Винт сливной	1
20	8555671	Прокладка	1
20	8M0224378	Прокладка	1
21	162603	Винт	4
22	8555691	Прокладка	1
23	8537312	Диафрагма	1
24	851813	Винт	2
25	851812	Обратный клапан	2
26	851814	Гайка	2
27	8537291	Корпус насоса	1
28	855569	Прокладка	1
29	803693	Крышка	1
29	855568	Крышка	1
30	162604	Винт	4
30	8M0062252	Винт	4
-	803826A1	Ремкомплект карбюратора	1
-	8M0039870	Ремкомплект карбюратора	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

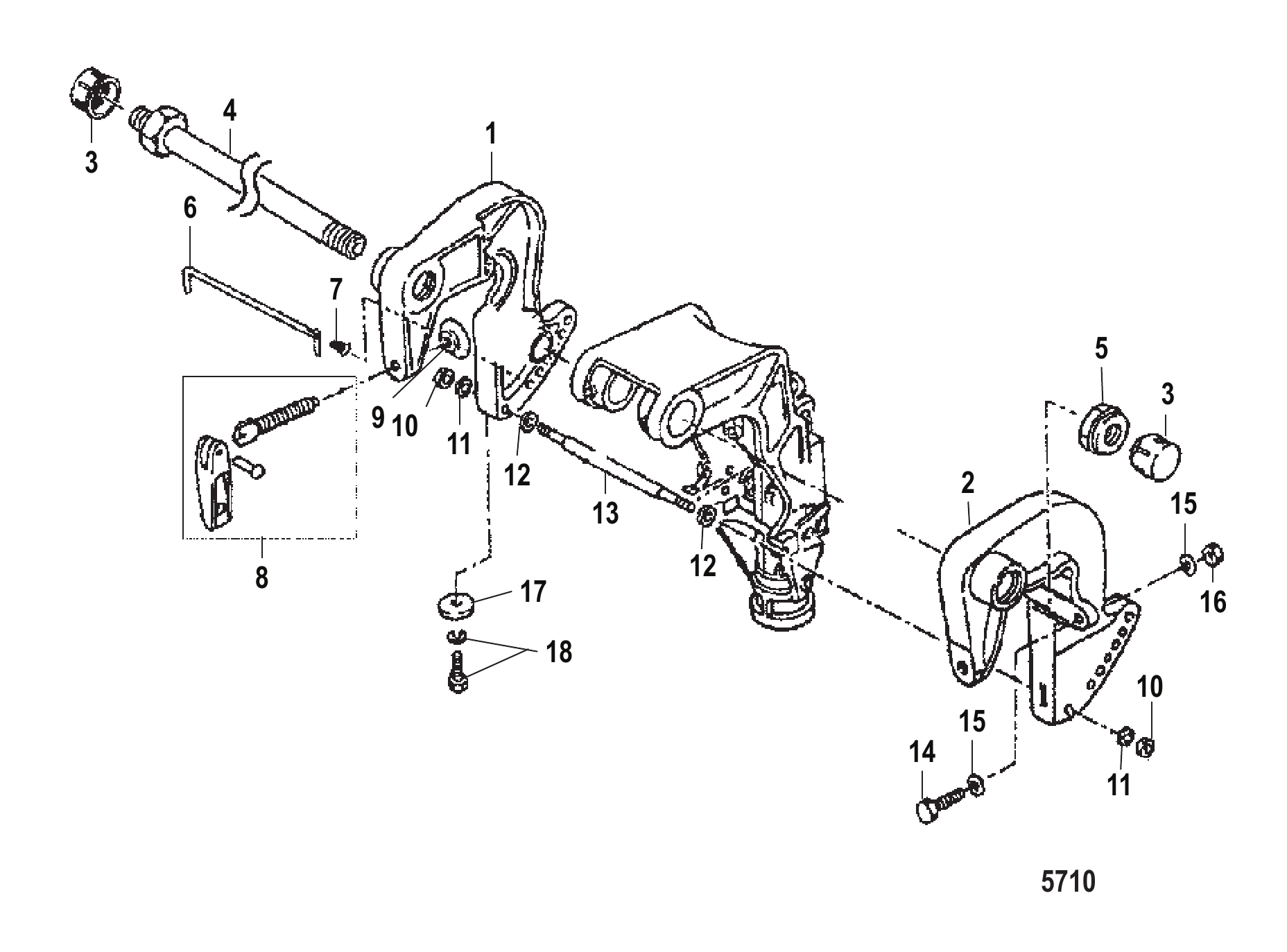

Рис. 5Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	803769	Кронштейн струбцины правый	1
2	803770	Кронштейн струбцины левый	1
2	8M0059734	ORD 8M0059752 Mercury / Quicksilver	1
3	85372214	Гайка колпачковая	2
4	853769	Труба наклона	1
4	898101191	Труба наклона в сборе	1
5	85372213	Гайка	1
5	853722029	Гайка нейлоновая	1
6	16198	Упорный стержень	1
6	16198004	Тяга упорная	1
7	8150931	Пружина	1
7	815093003	Пружина	1
8	16200A1	Винт барашковый в сборе, размер резьбы 1/2 дюйма	1
8	879194005	ORD 10-8M0060116 Mercury / Quicksilver	1
9	95379	Подушка	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	95320	Шайба	2
12	16826	Шайба нержавеющая	2
13	803771	Дистанционная втулка	1
13	898101938	Проставка	1
14	82304229	БОЛТ	2
15	16192	Шайба	4
16	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
17	823913	АНОД	1
17	823913Q	АНОД	1
18	167051	Болт (M6 x 20)	1

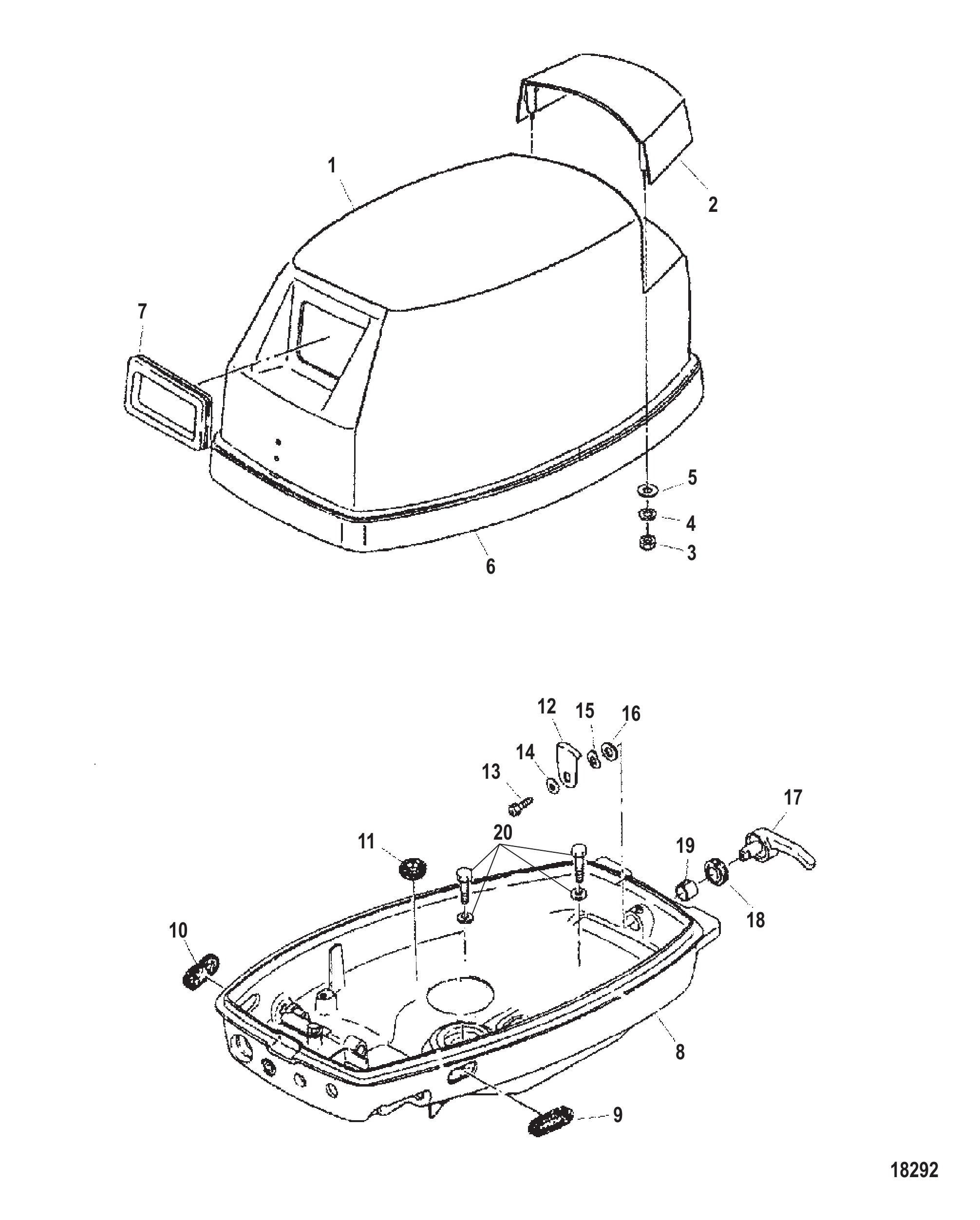

Рис. 6Кожух 0N159949 и ниже Cowling 0N159949 and below

REF	Номер детали	Наименование	Кол-во
1	803792A10	Верхний кожух в сборе черный - без наклеек	1
1	8M0073908	Заказ 100-8M0074337	1
1	803792A11	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0073909	Верхний кожух серебристый	1
1	8M0073910	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0074285	Верхний кожух в сборе чёрный - без наклеек	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	851851004	САЛЬНИК резиновый	1
6	8M0094876	Сальник	1
7	162281	Сальник резиновый	1
7	8M0065066	Уплотнение	1
8	803791002	НИЖНИЙ КОЖУХ	1
8	8M0129289	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	167051	Болт (M6 x 20)	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

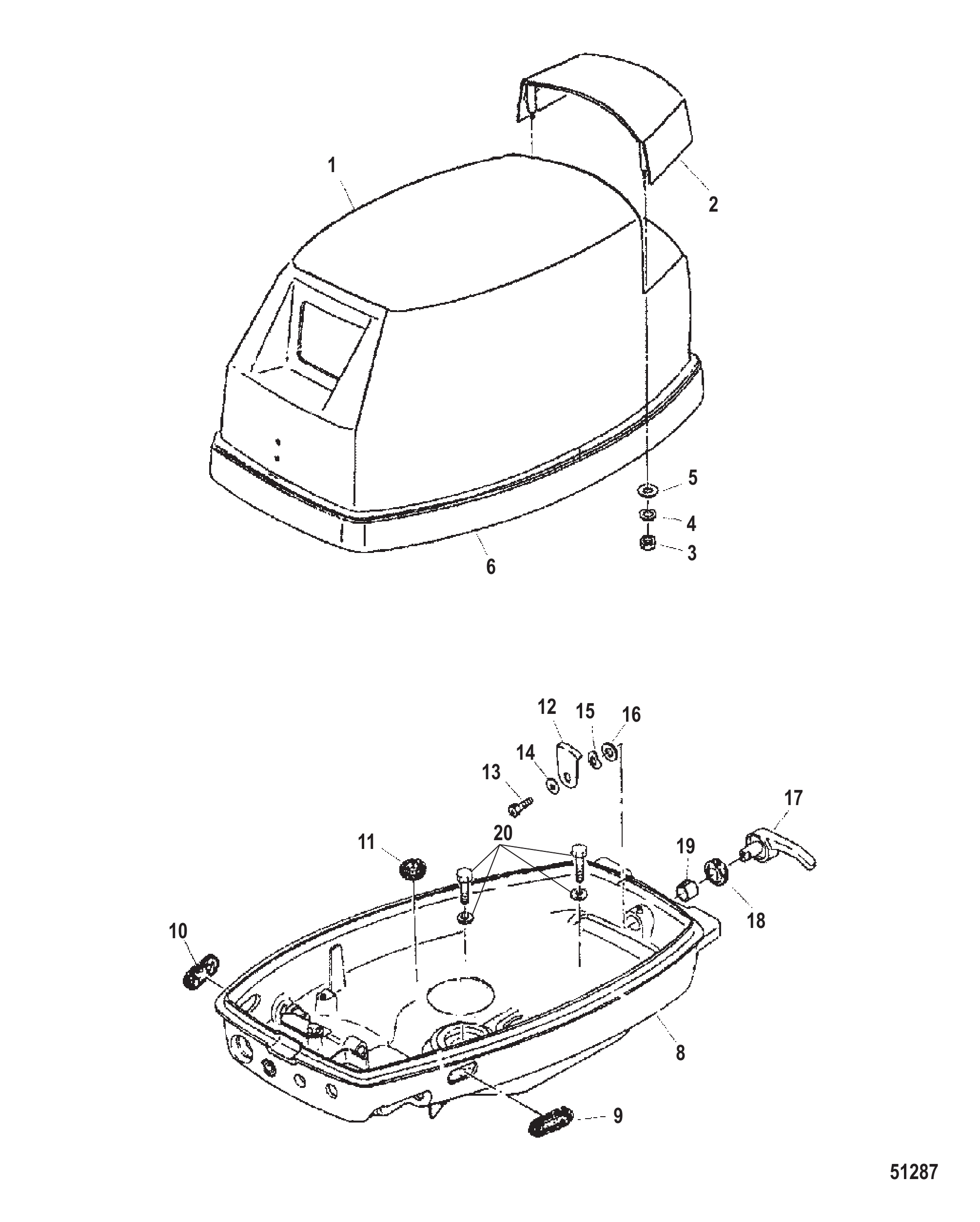

Рис. 7Кожух 0N159950 и выше Cowling 0N159950 and up

REF	Номер детали	Наименование	Кол-во
1	8M0074337	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0073651	ORD 8M0128851 Mercury / Quicksilver	1
1	8M0074339	Верхний кожух в сборе серебристый - без наклеек	1
1	8M0128852	Верхний кожух серебристый	1
1	8M0074285	Верхний кожух в сборе чёрный - без наклеек	1
1	8M0132366	Верхний кожух чёрный	1
2	803793	Крышка кожуха	1
2	8M0129134	Рукоятка наклона	1
2	8037931	Крышка кожуха	1
2	8M0128843	Рукоятка наклона	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	4
4	400256	СТОПОРНАЯ ШАЙБА (M6)	4
5	953921	Шайба нержавеющая	1
6	851851004	САЛЬНИК резиновый	1
6	8M0094876	Сальник	1
8	803791002	НИЖНИЙ КОЖУХ	1
8	8M0129289	Нижний кожух	1
9	162311	Втулка уплотнительная	1
10	162312	Втулка уплотнительная	1
11	8036675	Сальник масляный	1
12	162221	КРЮЧОК	1
13	16223	Болт (M6 x 14)	1
14	953921	Шайба нержавеющая	1
15	16221	Волнистая шайба	1
16	953922	ШАЙБА	1
17	162186	РЫЧАГ КРЮЧКА	1
18	16219	Сальник	1
19	163365	Втулка	1
20	167051	Болт (M6 x 20)	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

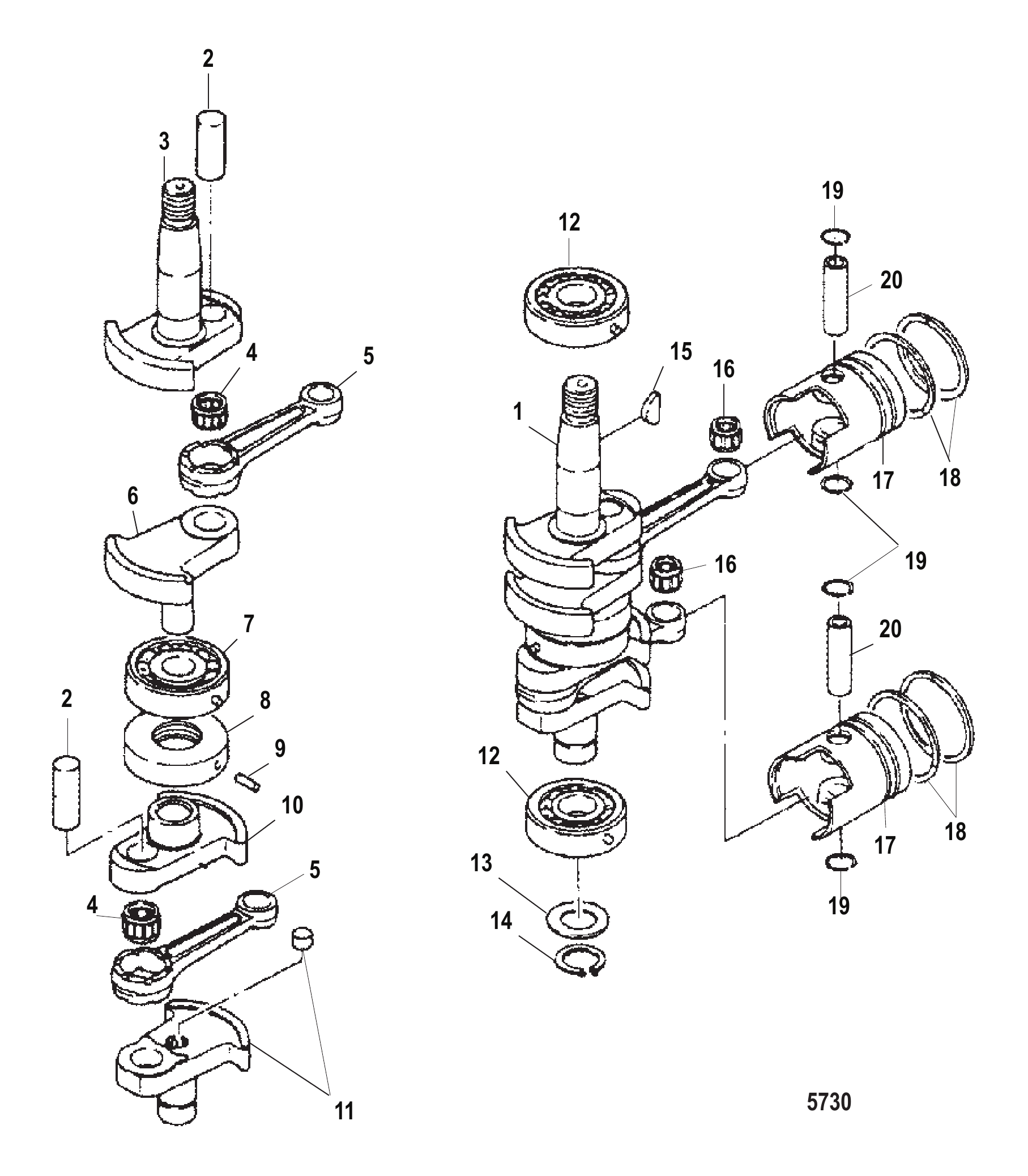

Рис. 8КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ Crankshaft, Pistons and Connecting Rods

REF	Номер детали	Наименование	Кол-во
1	803672A04	Комплект коленчатого вала	1
2	803673	Штифт коленчатого вала	2
2	8M0074253	Шатунная шейка	2
3	8036721	Коленчатый вал A	1
3	803672A02	Комплект коленчатого вала	1
4	803675	Подшипник игольчатый	2
5	803674	Шатун	2
5	803674T	Шатун	2
6	8036722	Коленчатый вал B	1
6	8M0090845	Коленчатый вал B	1
7	160494	Подшипник шариковый	1
8	8036672	Сальник	1
9	161791	ШТИФТ	1
10	8036723	Коленчатый вал C	1
10	8M0090846	Коленчатый вал C	1
11	8036724	Коленчатый вал D	1
12	160494	Подшипник шариковый	2
13	853715	Проставка	1
13	8M0233349	Проставка	1
14	853714	Пружинный зажим	1
15	160531	Шпонка	1
16	16052	Подшипник роликовый	2
17	8M0103788	Поршень в сборе	2
17	8M0103787	Поршень в сборе	A/R
17	8M0103789	ПОРШЕНЬ В СБОРЕ	2
17	8M0103790	ПОРШЕНЬ В СБОРЕ	A/R
17	803677002	ПОРШЕНЬ	2
17	803677T04	Заказ 8M0103788	2
17	803677003	ПОРШЕНЬ	AR
17	8M0103787	Поршень в сборе	AR
17	803677	Поршень	2
17	803677T	Заказ 8M0103789	2
17	8036771	Поршень	AR
17	803677T01	Заказ 8M0065503	AR
18	803678A07	Комплект поршневых колец	1
18	8M0065495	Комплект колец	1
18	8M0065495	Комплект колец	2
18	803678A08	Комплект поршневых колец	AR
18	8M0080353	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
18	8M0080353	КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ	AR
18	803678A1	Комплект поршневых колец	1
18	8M0065496	Комплект колец	1
18	8M0065496	Комплект колец	2
18	803678A2	Комплект поршневых колец	AR
18	8M0080352	Комплект поршневых колец	AR
18	8M0080352	Комплект поршневых колец	AR
19	16057	Зажим	4
20	803680	Палец поршневой	2
20	803680002	ПАЛЕЦ ПОРШНЕВОЙ	2
20	825713001	Палец поршня	2
20	825713002	Палец поршня	2
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

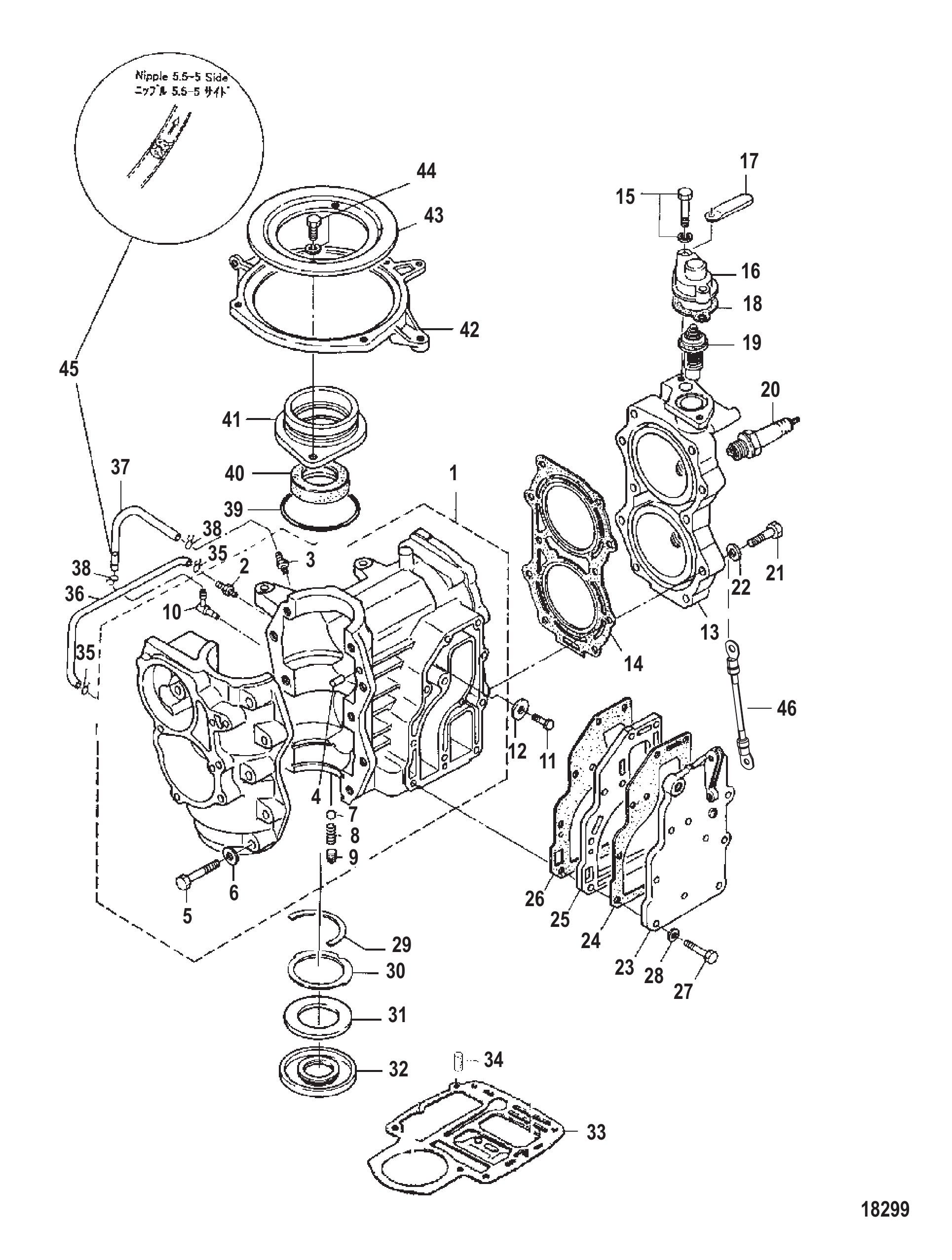

Рис. 9Блок цилиндров 0N233234 и ниже Cylinder Block 0N233234 and below

REF	Номер детали	Наименование	Кол-во
1	803660A1	БЛОК ЦИЛИНДРОВ	1
1	8M0147033	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	803660A06	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0114620	БЛОК ЦИЛИНДРОВ	1
2	8129601	Ниппель	2
3	812960	Разъём	1
3	8M0064617	НИППЕЛЬ	1
4	16119	Штифт установочный	2
5	8150686	Болт	10
5	166951	Болт	10
6	8M0074853	ШАЙБА	10
6	16826	Шайба нержавеющая	10
7	16700	Обратный клапан	1
8	8130282	Пружина	1
9	803661	Пробка	1
10	812960006	НИППЕЛЬ	1
11	16832	Болт (M6 x 16)	1
12	823913Q	АНОД	1
13	803662	Головка цилиндра	1
13	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
13	803662003	ГОЛОВКА ЦИЛИНДРА	1
13	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
-	898101264	Заглушка вальцованная	AR
14	803663	Прокладка	1
14	8M0245737	ПРОКЛАДКА	1
14	803663018	ПРОКЛАДКА	1
14	803663034	ПРОКЛАДКА	1
15	16830A1	КОМПЛЕКТ ВИНТОВ	2
16	8537052	КРЫШКА ТЕРМОСТАТА	1
17	8035631	Хомут	1
17	803563005	Хомут	1
18	853702005	Прокладка	1
18	8M0214960	ПРОКЛАДКА	1
19	803665	Термостат	1
19	8M0228411	ТЕРМОСТАТ	1
20	41263M	СВЕЧА ЗАЖИГАНИЯ	2
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
20	828942	Свеча зажигания (NGK# BR7HS-10)	AR
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	AR
21	803664	Болт	10
21	8M0065483	БОЛТ	10
21	8M0106721	БОЛТ	10
22	4002217	ШАЙБА	10
22	879194339	Шайба	10
22	16192	Шайба	10
23	803666	Крышка выпускная наружная	1
23	8M0073135	КРЫШКА В СБОРЕ	1
24	8036631	Прокладка	1
24	803663024	ПРОКЛАДКА	1
25	8036661	Крышка выпускная — внутренняя	1
25	8M0065485	КРЫШКА ВЫПУСКНАЯ	1
26	8036632	Прокладка	1
26	803663025	ПРОКЛАДКА	1
27	4000330	ВИНТ (M6 x 25)	11
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	11
28	879194338	Шайба	11
28	16826	Шайба нержавеющая	11
29	803671	Упорная пластина верхняя	1
30	8036711	Упорное кольцо нижнее	1
31	803670	Уплотнительное кольцо	1
32	8036671	Сальник масляный	1
32	8M0065585	САЛЬНИК	1
33	8036636	Прокладка	1
33	803663020	ПРОКЛАДКА	1
34	16119	Штифт установочный	2
35	95224	Хомут	2
36	95223008	Трубка (280 мм)	1
36	8129404	Шланг резиновый (1 метр)	1
37	95223009	Трубка (220 мм)	1
37	879194473	Трубка	1
38	95332002	Зажим	2
39	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
40	803667	Сальник масляный	1
41	803668	Заглушка верхняя	1
42	803669	Стопорное кольцо	1
43	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
43	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
44	166953	Болт	2
45	42657A3	Обратный клапан	1
-	8M0075401	КОМПЛЕКТ: ПРОВОД ЗАЗЕМЛЕНИЯ/БОЛТ ГОЛОВКИ/ШАЙБА	1
46	853740	Провод заземления	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

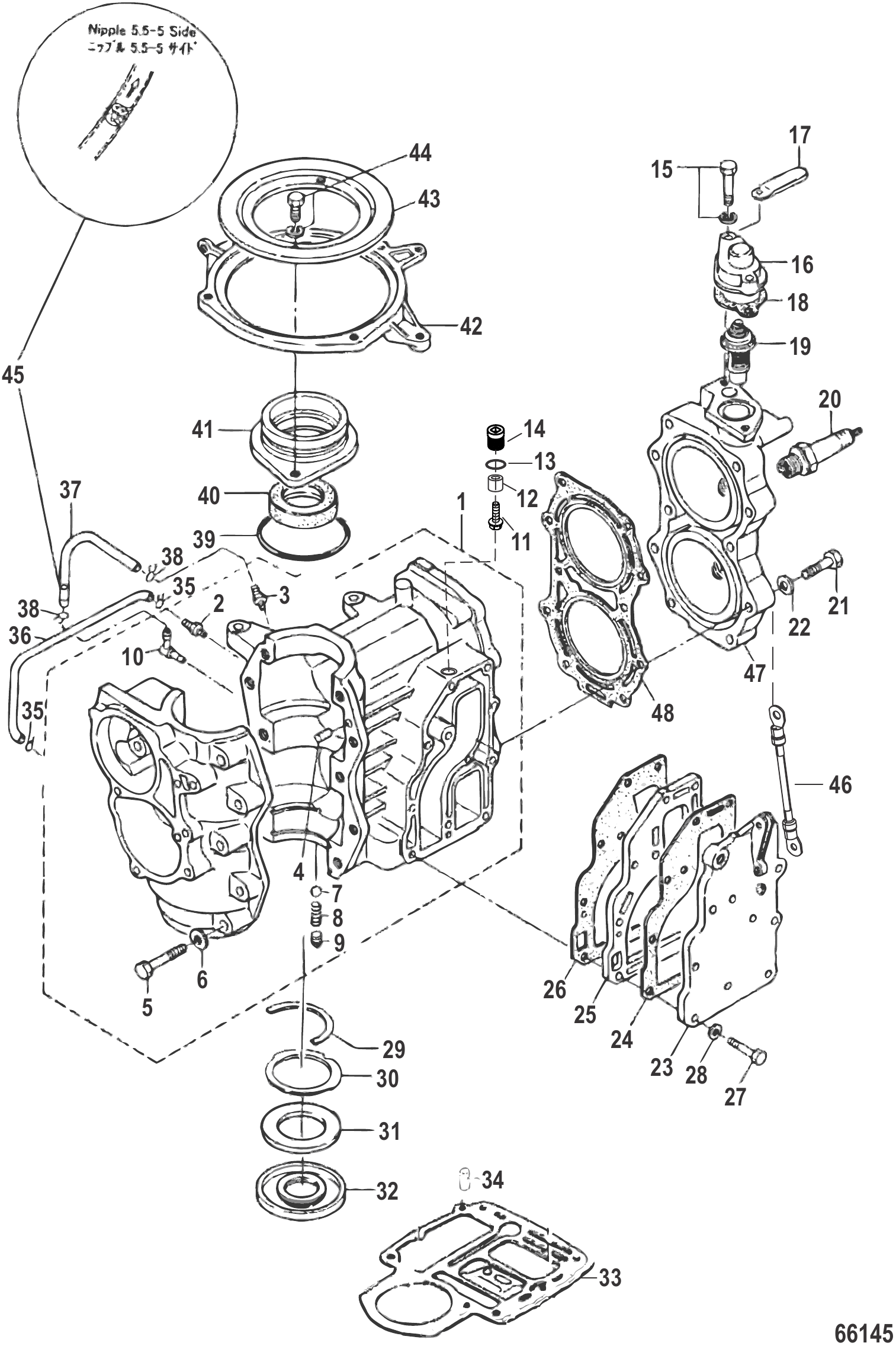

Рис. 10Блок цилиндров 0N233235 и выше Cylinder Block 0N233235 and above

REF	Номер детали	Наименование	Кол-во
1	803660A06	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0114620	БЛОК ЦИЛИНДРОВ	1
1	8M0147033	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	8M0148782	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
2	8129601	Ниппель	2
3	812960	Разъём	1
3	8M0064617	НИППЕЛЬ	1
4	16119	Штифт установочный	2
5	8150686	Болт	10
5	166951	Болт	10
6	8M0074853	ШАЙБА	10
6	16826	Шайба нержавеющая	10
7	16700	Обратный клапан	1
8	8130282	Пружина	1
9	803661	Пробка	1
10	812960006	НИППЕЛЬ	1
-	8M0135965	ПРОБКА АНОДА В СБОРЕ	1
11	888786	Винт	1
12	8M0065073	АНОД	1
13	804840010	Кольцо уплотнительное	1
14	8M0065071	ПРОБКА АНОДА	1
15	16830A1	КОМПЛЕКТ ВИНТОВ	2
16	8537052	КРЫШКА ТЕРМОСТАТА	1
17	8035631	Хомут	1
17	803563005	Хомут	1
18	853702005	Прокладка	1
18	8M0214960	ПРОКЛАДКА	1
19	803665	Термостат	1
19	8M0228411	ТЕРМОСТАТ	1
20	41263M	СВЕЧА ЗАЖИГАНИЯ	2
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
20	828942	Свеча зажигания (NGK# BR7HS-10)	OPT
20	8M0181925	СВЕЧА ЗАЖИГАНИЯ	OPT
21	803664	Болт	10
21	8M0065483	БОЛТ	10
21	8M0106721	БОЛТ	10
22	4002217	ШАЙБА	10
22	879194339	Шайба	10
22	16192	Шайба	10
23	803666	Крышка выпускная наружная	1
23	8M0073135	КРЫШКА В СБОРЕ	1
24	8036631	Прокладка	1
24	803663024	ПРОКЛАДКА	1
25	8036661	Крышка выпускная — внутренняя	1
25	8M0065485	КРЫШКА ВЫПУСКНАЯ	1
26	8036632	Прокладка	1
26	803663025	ПРОКЛАДКА	1
27	4000330	ВИНТ (M6 x 25)	11
27	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	11
28	879194338	Шайба	11
28	16826	Шайба нержавеющая	11
29	803671	Упорная пластина верхняя	1
30	8036711	Упорное кольцо нижнее	1
31	803670	Уплотнительное кольцо	1
32	8036671	Сальник масляный	1
32	8M0065585	САЛЬНИК	1
33	8036636	Прокладка	1
33	803663020	ПРОКЛАДКА	1
34	16119	Штифт установочный	2
35	95224	Хомут	2
36	95223008	Трубка (280 мм)	1
36	8129404	Шланг резиновый (1 метр)	1
37	95223009	Трубка (220 мм)	1
37	879194473	Трубка	1
38	95332002	Зажим	2
39	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
40	803667	Сальник масляный	1
41	803668	Заглушка верхняя	1
42	803669	Стопорное кольцо	1
43	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
43	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
44	166953	Болт	2
45	42657A3	Обратный клапан	1
-	8M0075401	КОМПЛЕКТ: ПРОВОД ЗАЗЕМЛЕНИЯ/БОЛТ ГОЛОВКИ/ШАЙБА	1
46	853740	Провод заземления	1
47	803662	Головка цилиндра	1
47	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
47	803662003	ГОЛОВКА ЦИЛИНДРА	1
47	8M0069700	ГОЛОВКА ЦИЛИНДРОВ	1
-	898101264	Заглушка вальцованная	AR
48	803663	Прокладка	1
48	8M0245737	ПРОКЛАДКА	1
48	803663018	ПРОКЛАДКА	1
48	803663034	ПРОКЛАДКА	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

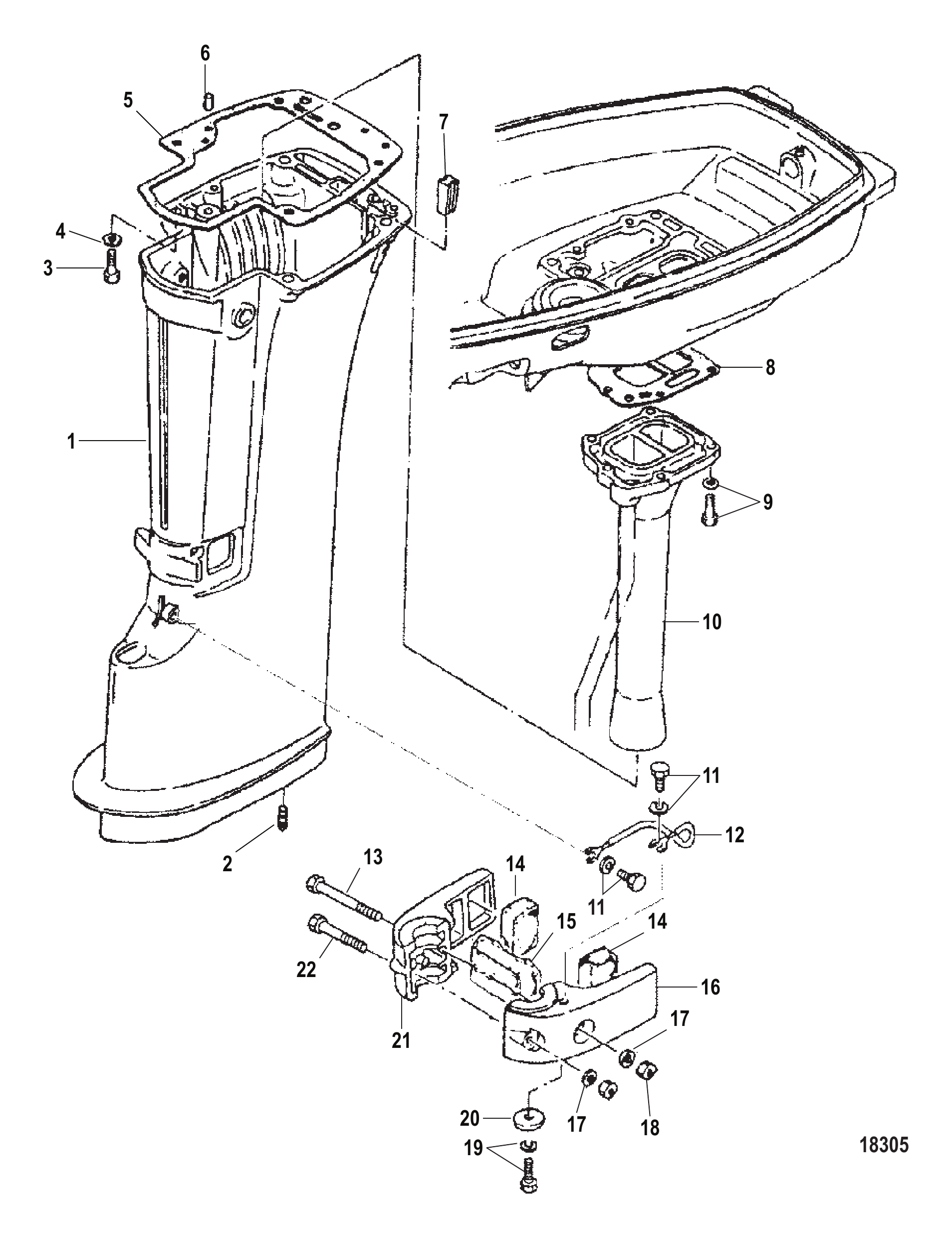

Рис. 11Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	803724	Корпус гребного вала	1
1	803725	Корпус гребного вала	1
1	8M0121378	КОРПУС ВЕРТИКАЛЬНОГО ВАЛА	1
2	853718004	Шпилька	4
2	879194301	Шпилька с болтом	4
3	803726	Болт	4
3	8M0106720	БОЛТ	4
4	853701	ШАЙБА	4
4	8M0135942	Шайба	4
5	8036635	Прокладка	1
5	8M0231496	ПРОКЛАДКА	1
6	16119	Штифт установочный	2
7	803736	Втулка уплотнительная	1
8	803728	Прокладка	1
8	803728003	Прокладка	1
9	823042	Болт	5
10	803727	Труба выхлопная	1
11	82304234	БОЛТ	2
11	8230427	Болт в сборе (M6 x 12)	2
12	803779	Провод заземления	1
12	898101089	Провод заземления	1
13	823042056	БОЛТ	1
13	879194310	Болт	1
13	8M0152460	БОЛТ	1
14	803775	Резиновая подушка боковая	2
15	8037751	Резиновая подушка передняя	1
16	803776	Крышка	1
16	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
17	853701	ШАЙБА	2
17	8M0135942	Шайба	2
18	853722023	Гайка	2
18	879194337	Гайка	2
19	167051	Болт (M6 x 20)	1
20	823913Q	АНОД	1
21	8037761	Крышка	1
21	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
22	823042057	БОЛТ	1
22	879194309	Болт	1
22	8M0152461	БОЛТ	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	8M0152459	КРЫШКИ ЛЕВ/ПРАВ	1
-	8M0190575	КРЫШКА ПРАВАЯ	1

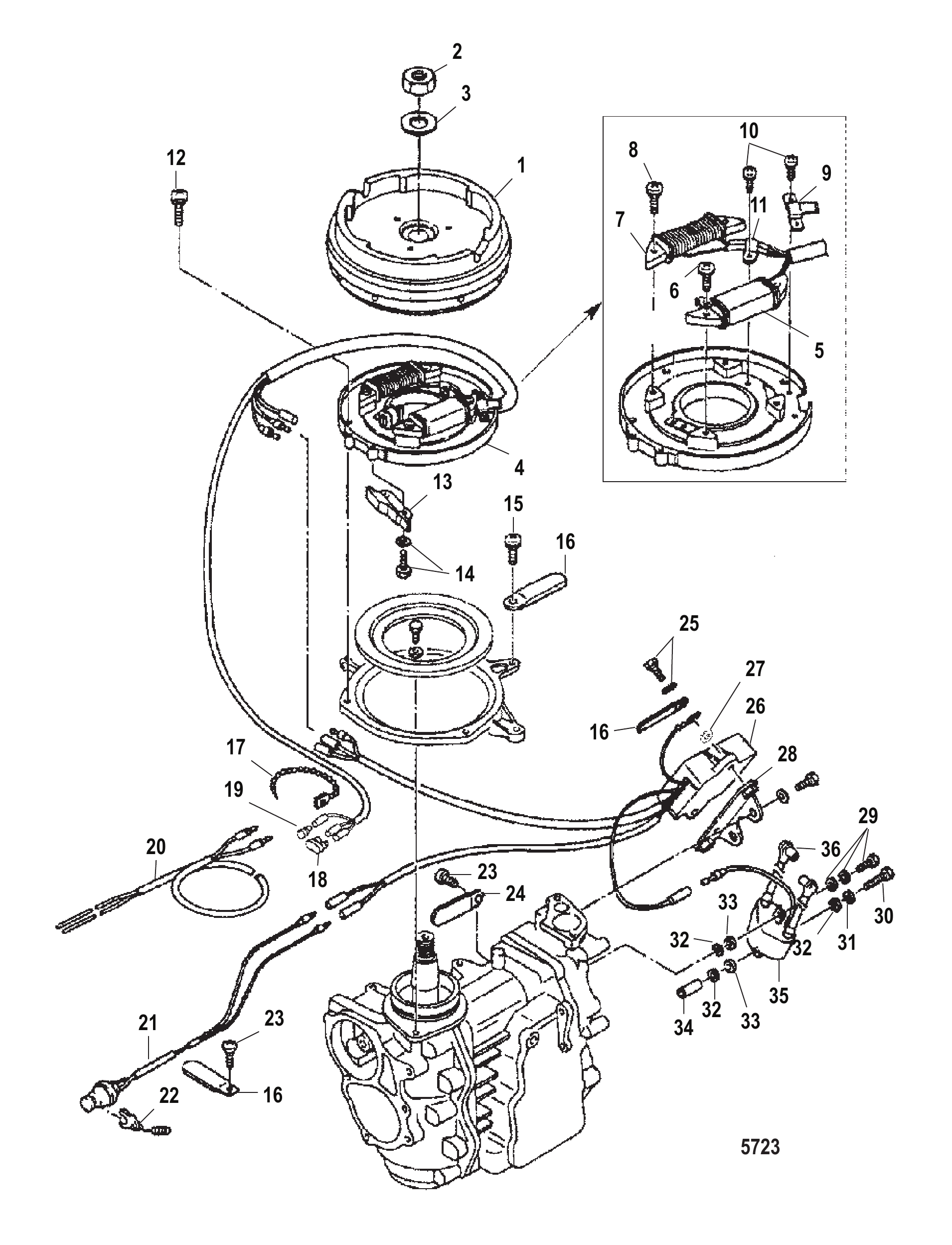

Рис. 12ЭЛЕКТРООБОРУДОВАНИЕ Electrical

REF	Номер детали	Наименование	Кол-во
1	803700	Маховик	1
2	8537224	Гайка серебристая	1
2	851832001	ГАЙКА золотистая	1
3	8537011	ШАЙБА	1
4	803701A1	ПЛАСТИНА В СБОРЕ КАТУШКИ	1
5	803702	Катушка возбуждения	1
5	803702T	КАТУШКА ВОЗБУЖДЕНИЯ	1
6	82303112	ВИНТ	2
6	95313	Винт	2
7	803703	Генератор в сборе	1
8	82303113	ВИНТ	2
9	853738	Направляющая провода	1
10	8230314	ВИНТ	3
11	803828	Хомут	1
12	8230315	ВИНТ	4
13	803829	Кулачок дросселя	1
14	82304226	БОЛТ	2
15	803708	Винт	1
15	855544024	Болт	1
16	813275	Хомут	3
17	816311	Стяжка (8.00 дюймов)	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	853741	Колпачок	1
19	853994	Пробка	1
20	17175	ЖГУТ ПРОВОДОВ В СБОРЕ	1
21	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
22	823054	Чека безопасности	1
23	85554410	ВИНТ	2
24	803563	Хомут	1
24	803563005	Хомут	1
25	8230427	Болт в сборе (M6 x 12)	2
26	803704	Блок CD	1
26	8M0180176	БЛОК CD	1
27	953921	Шайба нержавеющая	1
28	803705	Кронштейн	1
29	82304219	БОЛТ	1
30	82304225	БОЛТ	1
31	400256	СТОПОРНАЯ ШАЙБА (M6)	1
32	16826	Шайба нержавеющая	3
33	851834	Прокладка	2
34	803707	Проставка	1
35	803706A3	КАТУШКА В СБОРЕ ЗАЖИГАНИЯ	1
35	8M0235260	КАТУШКА ЗАЖИГАНИЯ	1
35	803706A1	КАТУШКА В СБОРЕ ЗАЖИГАНИЯ	1
35	8M0235260	КАТУШКА ЗАЖИГАНИЯ	1
36	855543	Колпачок с сопротивлением	2

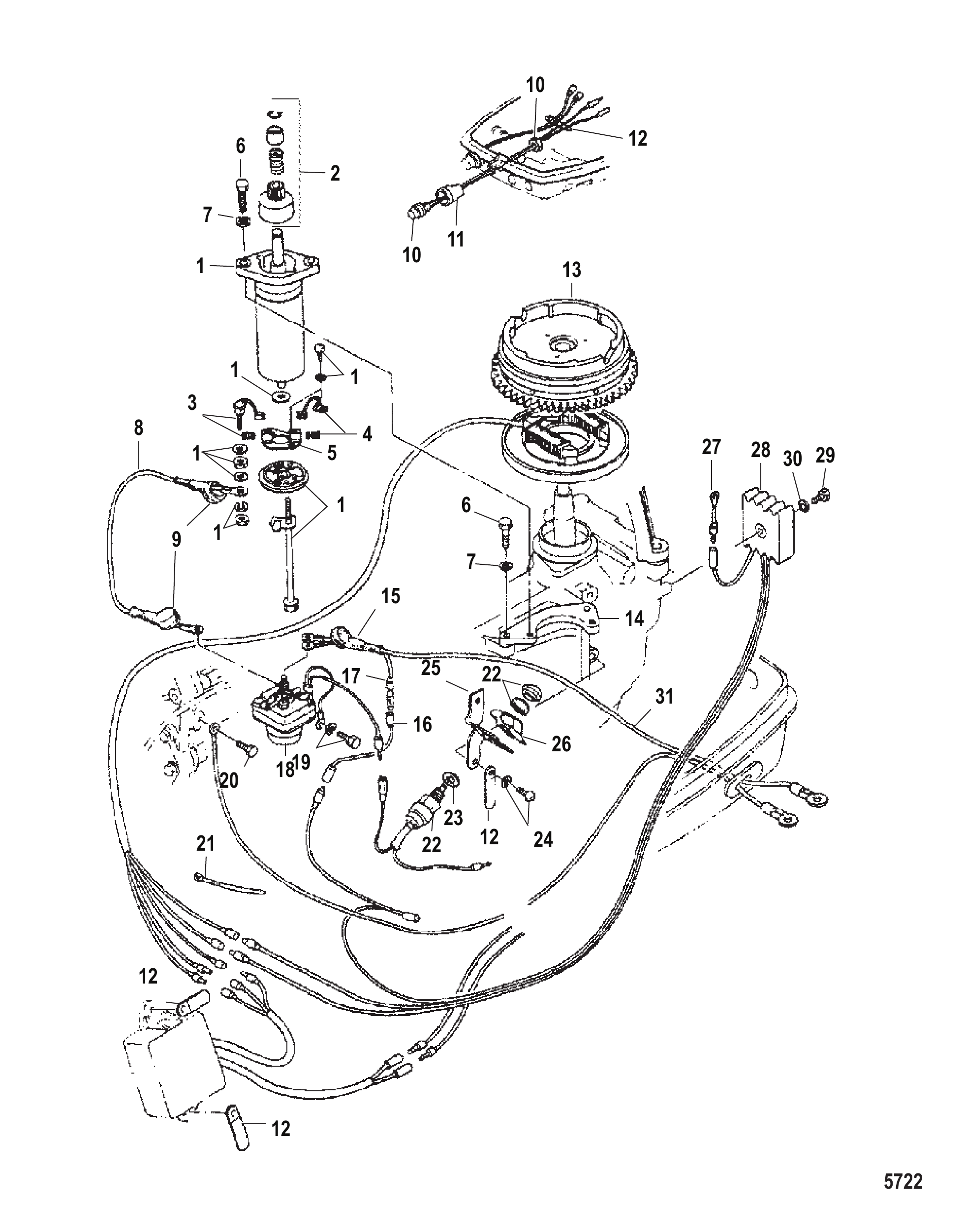

Рис. 13Компоненты электростартера Electric Start Components

REF	Номер детали	Наименование	Кол-во
-	884017A1	Комплект стартера электрический	1
1	803835A1	Стартер в сборе	1
1	803835T01	Стартер	1
2	803836	Шестерня привода	1
3	803837	Комплект щёток (положительная)	1
4	8038371	Комплект щёток (отрицательный)	1
5	803838	Держатель щёток	1
6	161267	Болт	4
7	17025	ШАЙБА СТОПОРНАЯ	4
8	8538151	Жгут проводов стартера в сборе	1
8	8M0069818	Кабель заземления	1
9	8538161	Крышка	2
10	853820A1	Главный выключатель	1
11	853821	Защитный кожух	1
12	803563	Хомут	4
12	803563005	Хомут	4
13	8037001	Маховик (с зубчатым венцом)	1
13	8M0119848	Маховик	1
14	803839	Кронштейн	1
15	853816	Крышка	1
16	853813A1	Жгут проводов с предохранителем	1
17	853814	Предохранитель	1
18	853809	Стартер соленоида	1
18	853809T	Соленоид	1
19	162235	Болт	1
20	16223	Болт (M6 x 14)	1
21	815044	ХОМУТ ПЛАСТИКОВЫЙ	AR
21	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	AR
22	803840	Выключатель нейтрали	1
22	8M0127937	Выключатель нейтрали	1
23	803842	Проставка	1
24	85554411	ВИНТ	2
25	8037151	Кронштейн	1
26	803841	Привод	1
27	803820	Провод заземления	1
28	8538116	Выпрямитель	1
29	16123	Винт (25 мм)	1
30	16079	СТОПОРНАЯ ШАЙБА	1
31	853815	Провод аккумуляторный	1
31	8M0069793	Кабель аккумулятора	1

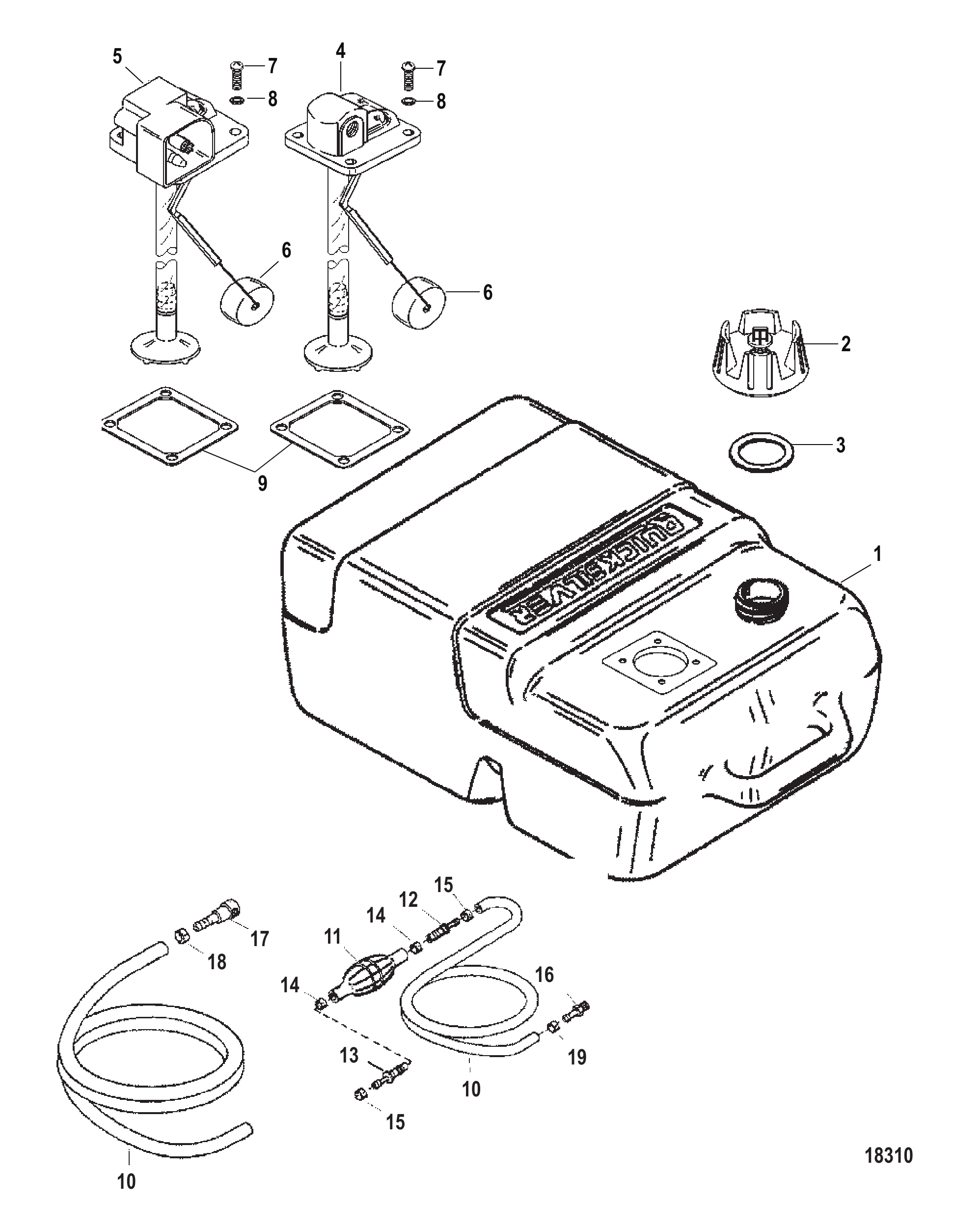

Рис. 14Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic- 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	859063A1	ТОПЛИВНЫЙ БАК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
1	859063A2	ТОПЛИВНЫЙ БАК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	8169771	Прокладка крышки топливного бака	1
4	859059A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (РЕЗЬБОВОЕ СОЕДИНЕНИЕ)	1
5	859066A2	ТОПЛИВОЗАБОРНИК В СБОРЕ (БЫСТРОСЪЕМНОЕ СОЕДИНЕНИЕ)
5	8M0084089	ТОПЛИВОЗАБОРНИК В СБОРЕ
6	859056	ПОПЛАВОК	1
7	40056107	ВИНТ (M5 x 16) ВЫПРЯМИТЕЛЬ	4
8	859080	ШАЙБА (Фибровая)	4
9	859072	ПРОКЛАДКА КОРПУСА ЗАБОРНИКА	1
10	881807	Топливопровод в сборе	1
10	8M0126969	Топливная линия	1
11	13330Q5	ГРУША РУЧНОГО ПОДКАЧИВАНИЯ В СБОРЕ	1
11	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
12	13331A3	Обратный клапан в сборе	1
13	13331A4	Обратный клапан в сборе	1
14	4158210	ХОМУТ Нейлоновый (Большой)	2
15	41582Q7	Хомут	2
16	89771Q2	Разъем (.250-18)	1
17	8537361	Соединитель топливный	1
17	8M0120628	Топливный разъём	1
18	853798	Хомут	1
19	41582Q7	Хомут	1

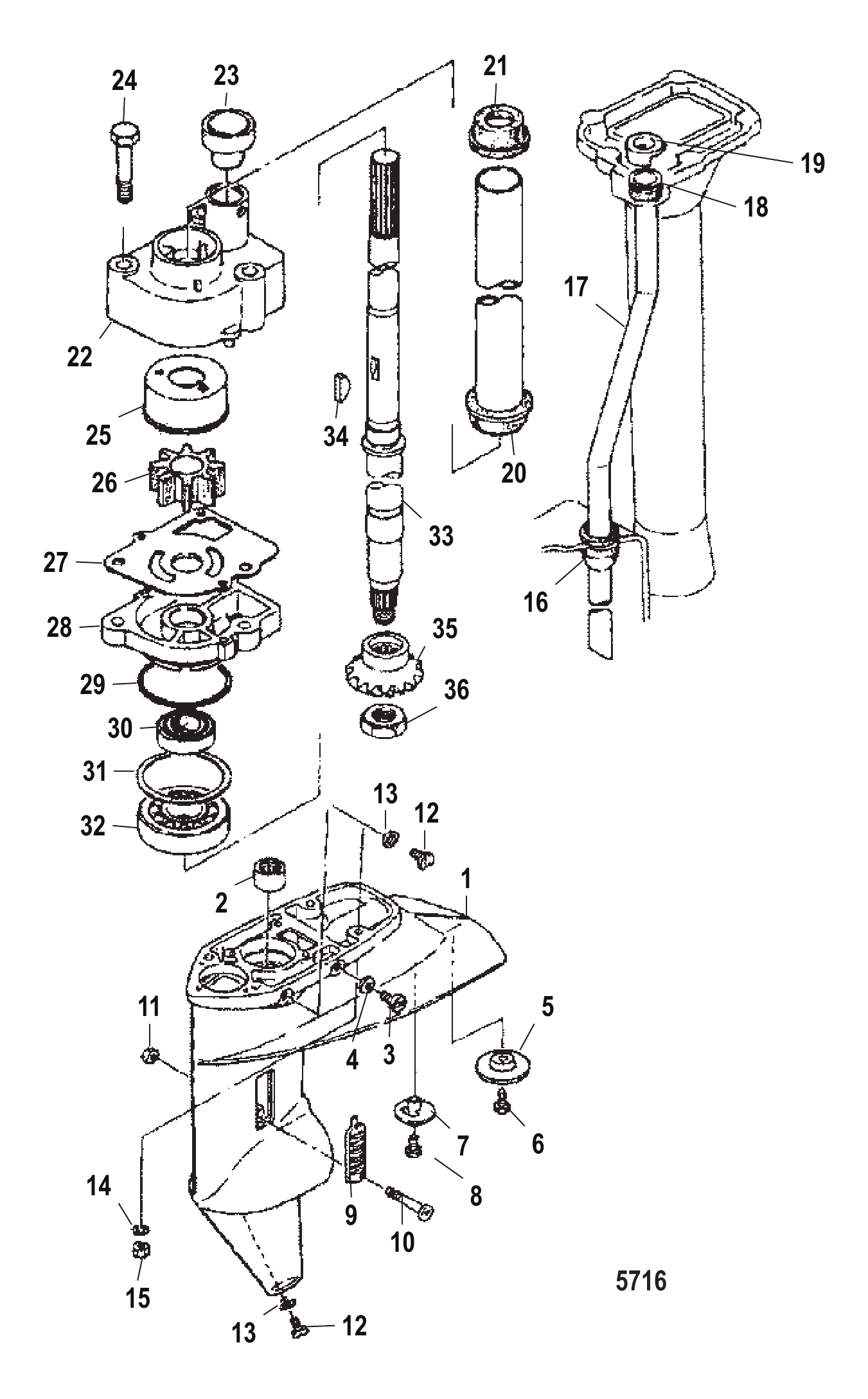

Рис. 15Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
2	160521	Подшипник игольчатый	1
3	953681	Винт сливной	1
3	8M0229353	Пробка	1
4	95220	Прокладка	1
4	8M0082880	Комплект уплотнений сливной пробки	1
5	803731	Анод	1
5	853762T01	Триммерный плавник	1
6	16832	Болт (M6 x 16)	1
7	16133	Сетка водозаборная	1
8	16134	Винт	1
9	803730	Фильтр водяной	2
9	803730002	Водозаборник	2
10	17635	Винт	1
11	85372216	ГАЙКА	1
11	85372210	Гайка	1
12	953681	Винт сливной	2
12	8M0229353	Пробка	2
13	95220	Прокладка	2
13	8M0082880	Комплект уплотнений сливной пробки	2
14	853701	ШАЙБА	4
14	8M0135942	Шайба	4
15	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	4
16	803758	Направляющая	1
17	803755	Водяная трубка	1
17	8037551	Трубка водяная	1
18	8036673	Сальник	1
19	803756	Стопор	1
20	803754	Защитная труба	1
21	803759	Втулка уплотнительная	1
21	8M0065492	Втулка уплотнительная	1
22	803750	Корпус водяного насоса верхний	1
22	803750A05	Корпус верхней части водяного насоса в сборе	1
23	8036674	Сальник	1
24	8230425	Болт	3
24	879194269	Болт	3
25	803751	Втулка водяного насоса	1
26	803748	Крыльчатка	1
26	8M0214944	Крыльчатка	1
27	803753	Направляющая пластина	1
28	8037501	Корпус водяного насоса нижний	1
28	803750A04	Основание водяного насоса в сборе	1
29	8537096	Кольцо уплотнительное	1
30	803752	Сальник масляный	1
31	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
31	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
31	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
31	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
32	161325	Подшипник шариковый	1
32	16132T05	Подшипник шариковый	1
33	803738	Вал гребной	1
33	8037381	Вал приводной	1
34	803749	Шпонка	1
34	8M0173418	Шпонка	1
35	803740	Шестерня ведущая	1
35	8M0183193	Ведущая шестерня	1
36	85372211	Гайка	1
-	853792A4	Ремкомплект корпуса редуктора и водяного насоса	1
-	8M0070780	Ремкомплект насоса	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

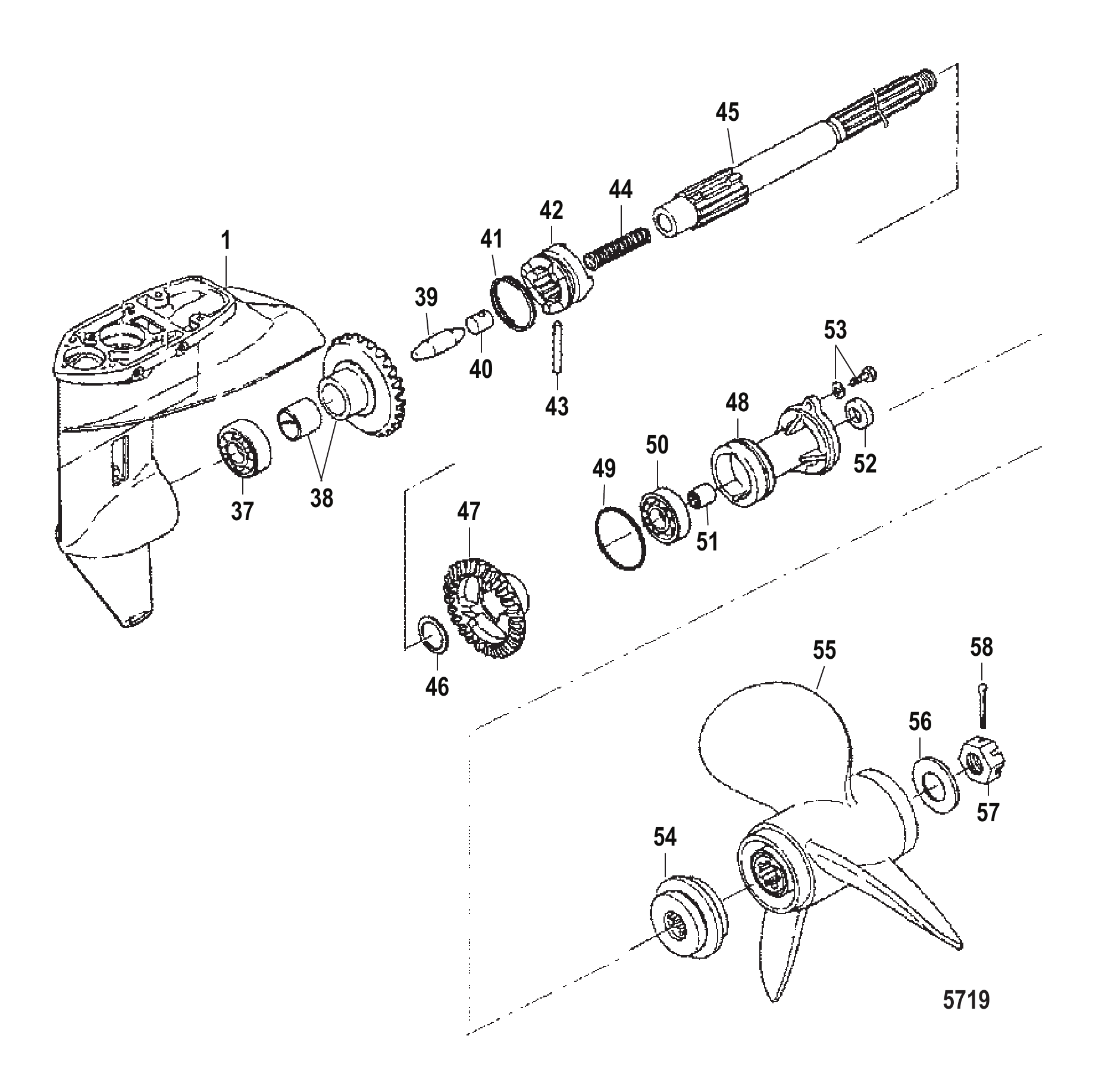

Рис. 16Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	803729A1	Корпус редуктора в сборе	1
-	803729A2	Корпус редуктора в сборе	1
-	8M0070904	Корпус редуктора 9.9-15-18 2Т L	1
1	803729A3	Корпус редуктора в сборе базовый	1
1	895154T06	Корпус редуктора в сборе базовый	1
37	161321	Подшипник шариковый	1
37	16132T01	Подшипник шариковый	1
38	803739	Шестерня переднего хода	1
38	8M0183172	ПЕРЕДНЯЯ ПЕРЕДАЧА	1
39	803747	Толкающий шток	1
40	853764	Держатель	1
40	853764003	Фиксатор	1
41	803746	Пружина	1
42	803745	Сцепление	1
43	160851	Палец	1
44	176672	ПРУЖИНА	1
45	803744	Гребной вал	1
45	8M0088568	ГРЕБНОЙ ВАЛ	1
46	803742	Шайба	1
47	803741	Шестерня заднего хода	1
47	8M0183196	ЗАДНЯЯ ПЕРЕДАЧА	1
48	803732A1	КРЫШКА В СБОРЕ С ПОДШИПНИКОМ	1
48	8M0070877	КРЫШКА С ПОДШИПНИКОМ	1
49	803735	Кольцо уплотнительное	1
49	8M0087846	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
50	161321	Подшипник шариковый	1
50	16132T01	Подшипник шариковый	1
51	803734	Подшипник игольчатый	1
52	161622	Сальник масляный	1
53	823042	Болт	2
54	803743	Держатель упорный	1
54	8M0143215	ДЕРЖАТЕЛЬ УПОРНОГО ПОДШИПНИКА	1
55	879781	Гребной винт 6	1
55	879781A10	ГРЕБНОЙ ВИНТ BLACK MAX (6 шаг)	1
55	879779	Гребной винт 7	1
55	8M0075313	BLMX 9.2X7 Mercury / Quicksilver	1
55	879780	Гребной винт 8	1
55	897748A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.5 x 8	1
55	803832	Гребной винт 8.5	1
55	803832A10	ГРЕБНОЙ ВИНТ (8.5 шаг)	1
55	8038321	Гребной винт 9	1
55	897750A11	ГРЕБНОЙ ВИНТ BLACK MAX 9.25 x 9	1
-	879782	Резиновая ступица	1
-	8M0075314	СТУПИЦА РЕЗИНОВАЯ	1
56	161402	Шайба	1
57	161471	Гайка гребного винта	1
58	8150264	Шплинт	1
-	803728A99	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082884	КОМПЛЕКТ ПРОКЛАДОК	1

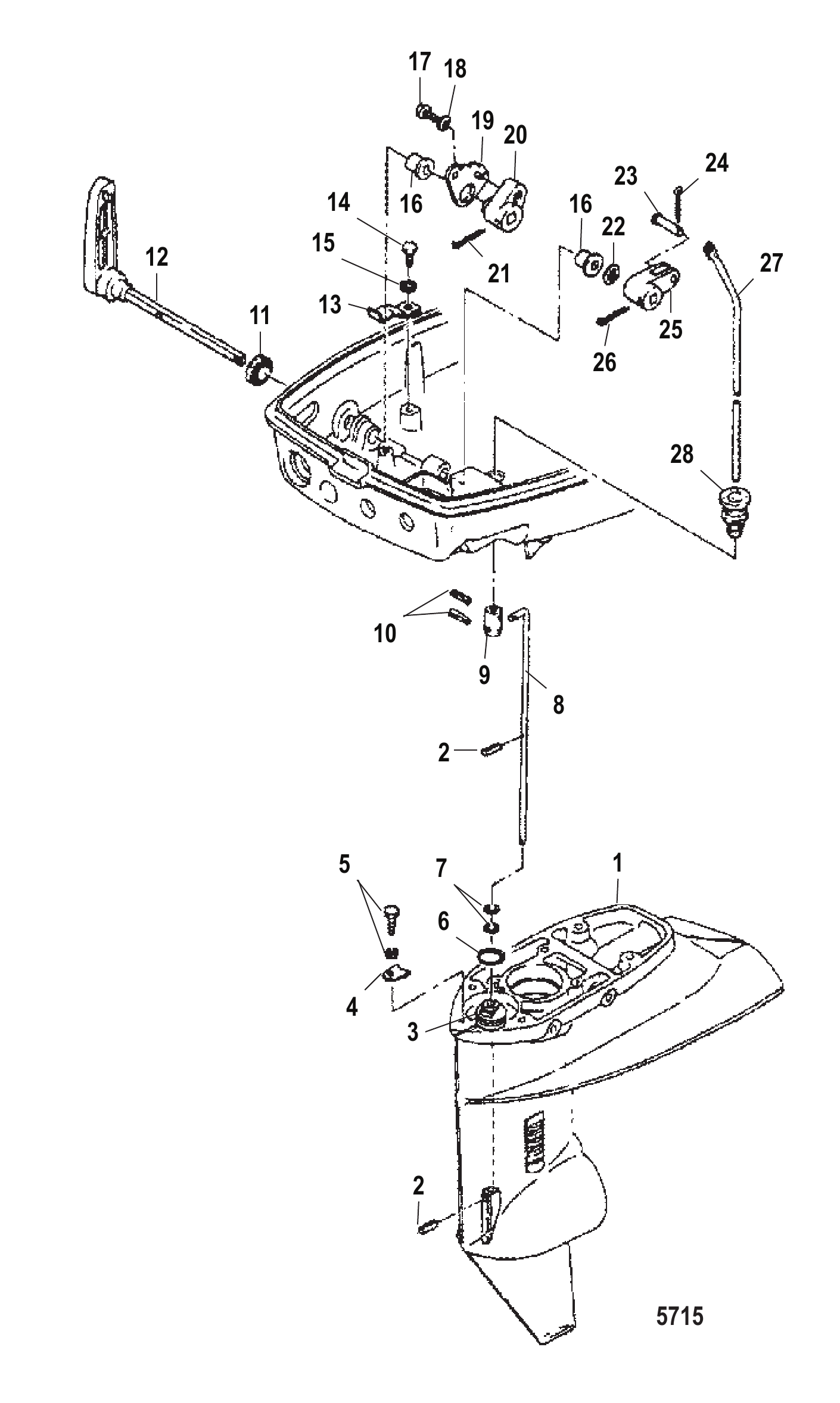

Рис. 17Переключение передач Gear Shift

REF	Номер детали	Наименование	Кол-во
1	161722	Кулачок	1
2	16179	Штифт	2
3	803761	Втулка	1
4	803762	Хомут	1
5	82304228	ВИНТ	1
5	898103153	Болт	1
6	8537096	Кольцо уплотнительное	1
7	161772	Кольцо уплотнительное	2
8	803760	Шток кулачковый	1
8	8037601	Штанга кулачковая	1
9	803767	Соединение тяги переключения	1
10	952189	Штифт установочный	2
11	8037591	Втулка уплотнительная	1
12	803763	Рычаг переключения	1
13	8037561	Стопор	1
13	8M0138738	ПРУЖИНА ФИКСАТОРА ПЕРЕКЛЮЧЕНИЯ	1
14	16832	Болт (M6 x 16)	1
15	400256	СТОПОРНАЯ ШАЙБА (M6)	1
16	163361	Втулка	2
17	16832	Болт (M6 x 16)	1
18	16826	Шайба нержавеющая	1
19	803764	Пластина стопорная	1
20	803765	Регулятор рычага переключения	1
21	8150268	Шплинт	1
22	8537234	Шайба волнистая	1
23	160852	Палец	1
24	81502610	Шплинт	1
25	803768	Рычаг тяги переключения	1
26	8150269	Шплинт	1
27	803766	Тяга переключения	1
27	8037661	Штанга переключения	1
28	16823	Втулка уплотнительная	1

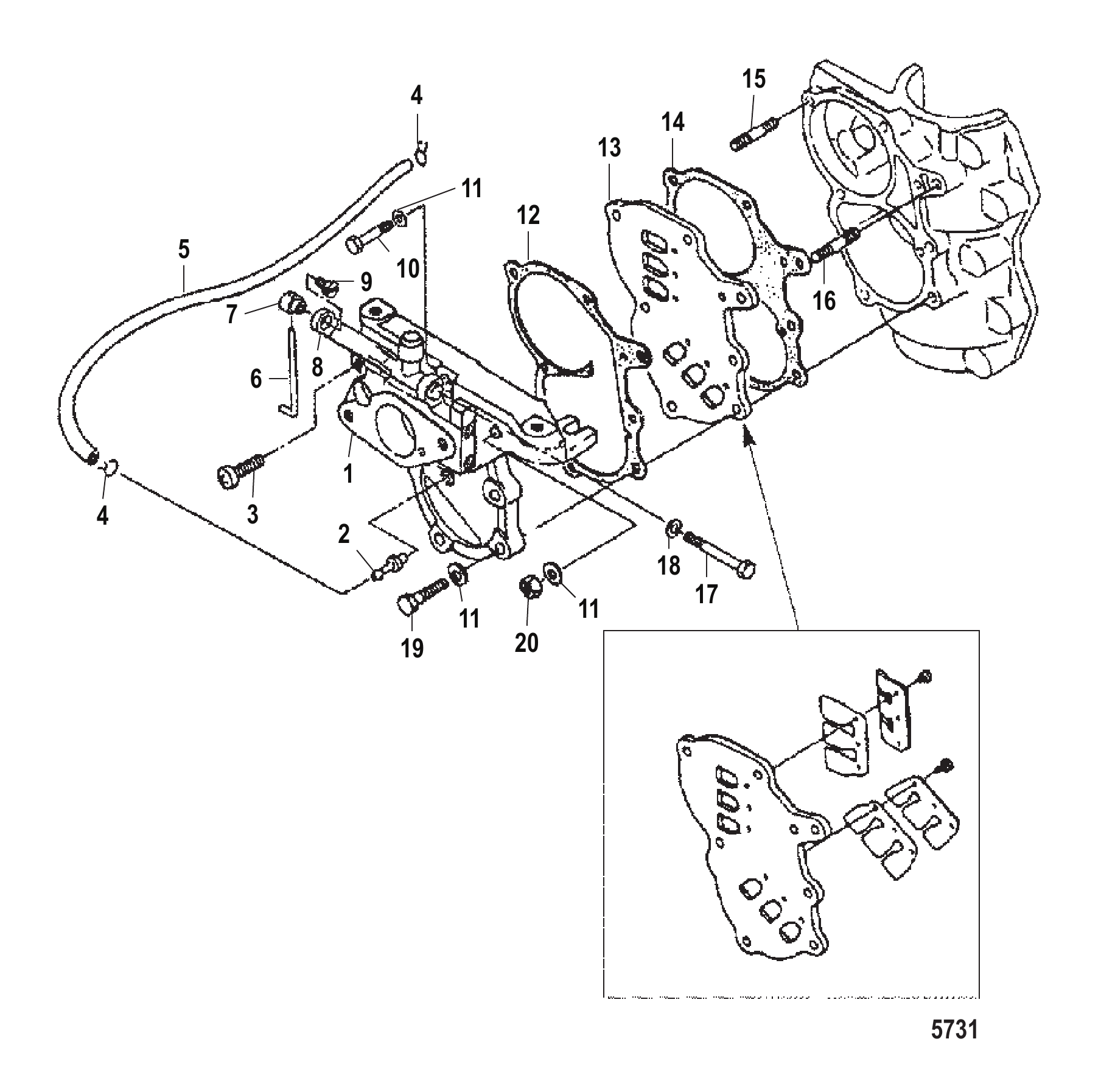

Рис. 18ВПУСКНОЙ КОЛЛЕКТОР Inlet Manifold

REF	Номер детали	Наименование	Кол-во
1	803685A1	ВПУСКНОЙ КОЛЛЕКТОР В СБОРЕ	1
2	8129601	Ниппель	1
3	82303111	ВИНТ	1
4	95224	Хомут	2
5	8129404	Шланг резиновый (1 метр)	1
5	8M0057112	ШЛАНГ	1
6	803681	Шатун	1
7	803682	Наконечник рычага дроссельной заслонки	1
8	803825	Рычаг дросселя (с роликом)	1
8	879148022	Рычаг дросселя	1
9	803683	Винт	1
9	8M0050972	ВИНТ	1
10	16696	Болт	1
11	809931044	ШАЙБА	7
12	8036633	Прокладка	1
12	803663030	ПРОКЛАДКА	1
13	803686A1	ПЛАСТИНА ЛЕПЕСТКОВЫХ КЛАПАНОВ В СБОРЕ	1
14	8036634	Прокладка	1
14	803663029	ПРОКЛАДКА	1
15	8036841	Шпилька	1
16	803684	Шпилька	1
17	161265	Болт	1
18	16079	СТОПОРНАЯ ШАЙБА	1
19	8150631	Болт	4
20	162711	Гайка	2
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1
-	803679A1	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A10	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0046405	ORD 8M0069509 Mercury / Quicksilver	1
-	803679A06	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1
-	803679A08	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	8M0047750	ORD 8M0133075 Mercury / Quicksilver	1

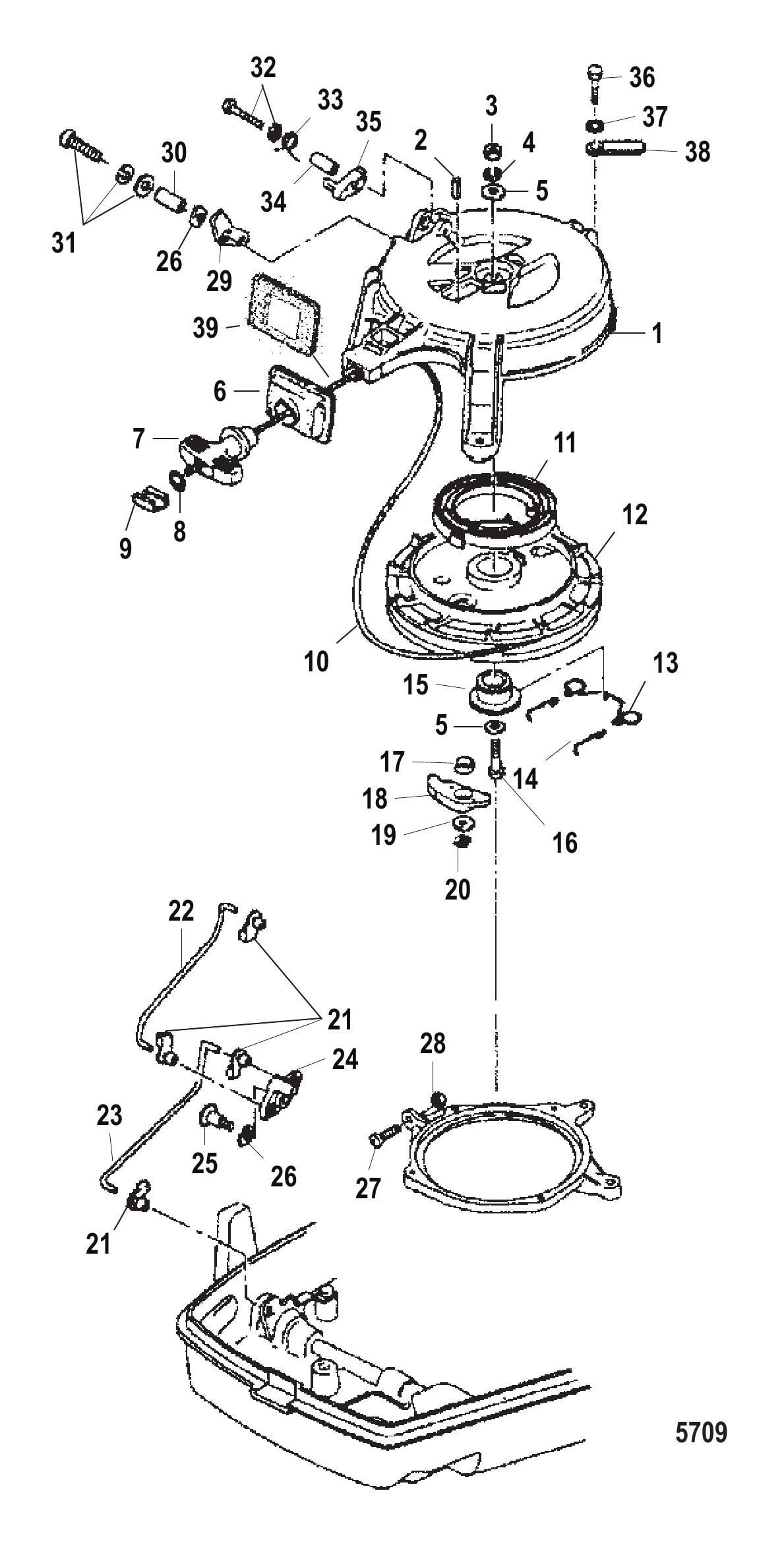

Рис. 19РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
-	803716A1	СТАРТЕР В СБОРЕ С ВОЗВРАТНОЙ ПРУЖИНОЙ	1
1	803716	Корпус стартера	1
1	8M0121770	КОРПУС СТАРТЕРА	1
2	952187	Штифт роликовый	1
3	400212	ГАЙКА (M6) Нержавеющая сталь	1
4	16818	Стопорная шайба	1
5	809931044	ШАЙБА	2
6	803720	Пластина уплотнительная	1
6	8M0073654	УПЛОТНИТЕЛЬНАЯ ПЛАСТИНА	1
7	8126401	Рукоятка шнура стартера	1
8	16109	Уплотнительное кольцо	1
9	853755	Фиксатор	1
10	161081	Шнур стартера	1
11	8126451	Пружина стартера	1
12	803717	Катушка	1
13	8037181	Направляющая	1
14	803718	Направляющая	2
15	803719	Вал стартера	1
16	16105	БОЛТ	1
17	8537432	Втулка	1
18	8126351	Храповик	1
18	812635T01	ХРАПОВИК	1
19	161404	Шайба	1
20	953181	Стопорное кольцо E-образное	1
21	176431	ЗАЩЕЛКА ТЯГИ	4
21	8M0169412	ТЯГА С ФИКСАТОРОМ	4
22	8036812	Фиксатор тяги стартера	1
23	8036813	Тяга упора дросселя	1
24	803722	Упор дроссельной заслонки	1
25	803723	Вал упора дроссельной заслонки	1
25	8M0106723	ВАЛ	1
26	17641	Шайба волнистая	2
27	853699	ВИНТ	1
27	16123	Винт (25 мм)	1
28	8537225	Гайка	1
28	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
29	803721	Кулачок	1
30	855545	Втулка	1
31	855544	Винтовой узел	1
32	8555449	Винтовой узел	1
33	17638	Пружина	1
33	812645007	ПРУЖИНА	1
34	17637	Втулка	1
34	895130	Втулка	1
35	17634	Замок стартера	1
36	16830	Болт	3
37	16826	Шайба нержавеющая	3
38	813275	Хомут	1
-	803663A99	Комплект прокладок головки блока	1
-	8M0231500	Комплект прокладок	1
-	803663A01	Комплект прокладок головки блока цилиндров	1
-	8M0065497	Комплект прокладок	1

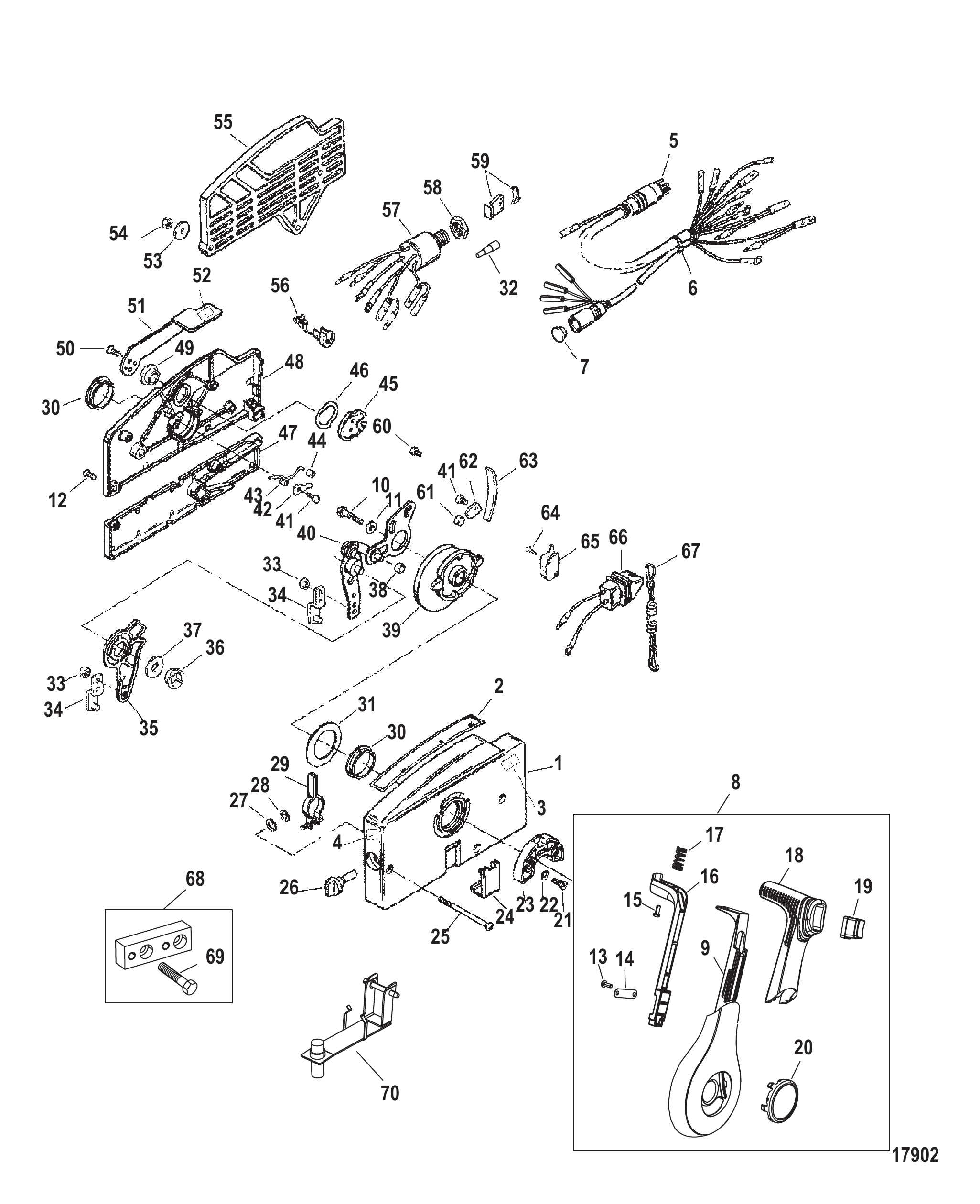

Рис. 20Дистанционное управление-4000 боковое крепление (без гидроподъема) Remote Control-4000 Side Mount (Non Power Trim)

REF	Номер детали	Наименование	Кол-во
-	881170A9	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ЭЛЕКТРОСТАРТЕР - БЕЗ ГИДРОПОДЪЕМА	1
-	8M0178532	Дистанционное управление	1
1	NSS	NOT SOLD SEPARATE Housing, Front	1
2	170622	НАКЛЕЙКА (F-N-R)	1
3	NSS	NOT SOLD SEPARATE Decal, Throttle Friction	1
4	NSS	NOT SOLD SEPARATE Decal, Run/Off	1
5	850731A2	Жгут проводов в сборе	1
6	816311T	СТЯЖКА (8.00 дюймов)	AR
7	11023	Пробка	1
8	881148T04	КОМПЛЕКТ РУКОЯТКИ	1
8	8M0205858	КОМПЛЕКТ РУКОЯТКИ - БЕЗ ГИДРОПОДЪЕМА	1
9	NSS	NOT SOLD SEPARATE Hub, Handle	1
10	4007154	ВИНТ (M8 x 30)	1
11	12038	ШАЙБА	1
11	8M0207778	ШАЙБА .344 x .625 x.063	1
12	40118107	ВИНТ (M5 x 18)	5
13	4005685	ВИНТ (M4 x 10)	2
14	16921	Кронштейн опоры стопорной планки	1
15	87775510	ВИНТ (M4 x 10)	1
16	881138	Стопорная планка - красная	1
16	8M0207317	СТОПОРНАЯ ПЛАНКА - ЧЕРНАЯ	1
17	16924	ПРУЖИНА	1
18	8811411	Рукоятка	1
19	881146	Пробка	1
20	881137A1	КРЫШКА/НАКЛЕЙКА В СБОРЕ	1
21	40118107	ВИНТ (M5 x 18)	2
22	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
23	16899	Держатель фиксатора нейтрали	1
23	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
24	16917	Крышка	1
25	40116110	ВИНТ (M6 x 110)	3
25	40116110T	ВИНТ (M6 x 110)	3
26	881145	Ручка регулировки трения дросселя	1
27	16896	Шайба	1
28	13194	Кольцо стопорное	1
29	16895	Рычаг тормоза в сборе	1
30	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
31	16874	Шайба	1
32	13541	Разъём штыревой	AR
32	13540	Колпачок гнездовой	AR
33	401385	ГАЙКА (M5) Нержавеющая сталь	2
34	85899A1	ЗАЖИМ В СБОРЕ	2
35	NSS	NOT SOLD SEPARATE Gear Shift Assembly	1
36	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
37	16870	Шайба	1
38	16873	Ролик кулачковый	1
39	NSS	NOT SOLD SEPARATE Drive Gear	1
40	NSS	NOT SOLD SEPARATE Plate, Stud Assembly	1
41	4005683	ВИНТ (M4 x 6)	2
42	16886	Скоба	1
43	16888	Пружина	1
44	16884	Ролик	1
45	16883	Барабан в сборе	1
46	16922	Шайба волнистая	1
47	NSS	NOT SOLD SEPARATE Cover, Bottom	1
48	NSS	NOT SOLD SEPARATE Cover, Top	1
49	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
50	40118106	ВИНТ (M5 x 12)	2
51	16919A1	РЫЧАГ В СБОРЕ	1
52	NSS	NOT SOLD SEPARATE Decal, Lift for Fast Idle	1
53	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
54	401196	ГАЙКА (M6)	3
55	17063T	ПРОСТАВКА	1
56	71942	Втулка	1
57	17009A5	Переключатель в сборе (ключи см. ниже)	1
58	879755	Гайка специальная - черный нейлон	1
59	90468A1	Крышка в сборе с ключом	2
60	40056105	ВИНТ (M5 x 10)	1
61	16879	Ролик фиксатора	1
62	16880	Скоба	1
63	16882	Пружина	5
64	4005647	ВИНТ (M3 x 16)	2
65	17277	Выключатель в сборе	1
65	17277T	ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ НЕЙТРАЛИ	1
66	91941A8	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
67	15920Q54	ШНУР В СБОРЕ	1
68	850753A1	КОМПЛЕКТ ПРОСТАВОК МОНТАЖНЫХ	1
69	4008820	ВИНТ (M6 x 20)	2
70	892542A01	ИНДИКАТОР - ПРИСПОСОБЛЕНИЕ ДЛЯ РЕГУЛИРОВКИ ПЕРЕКЛЮЧЕНИЯ	1

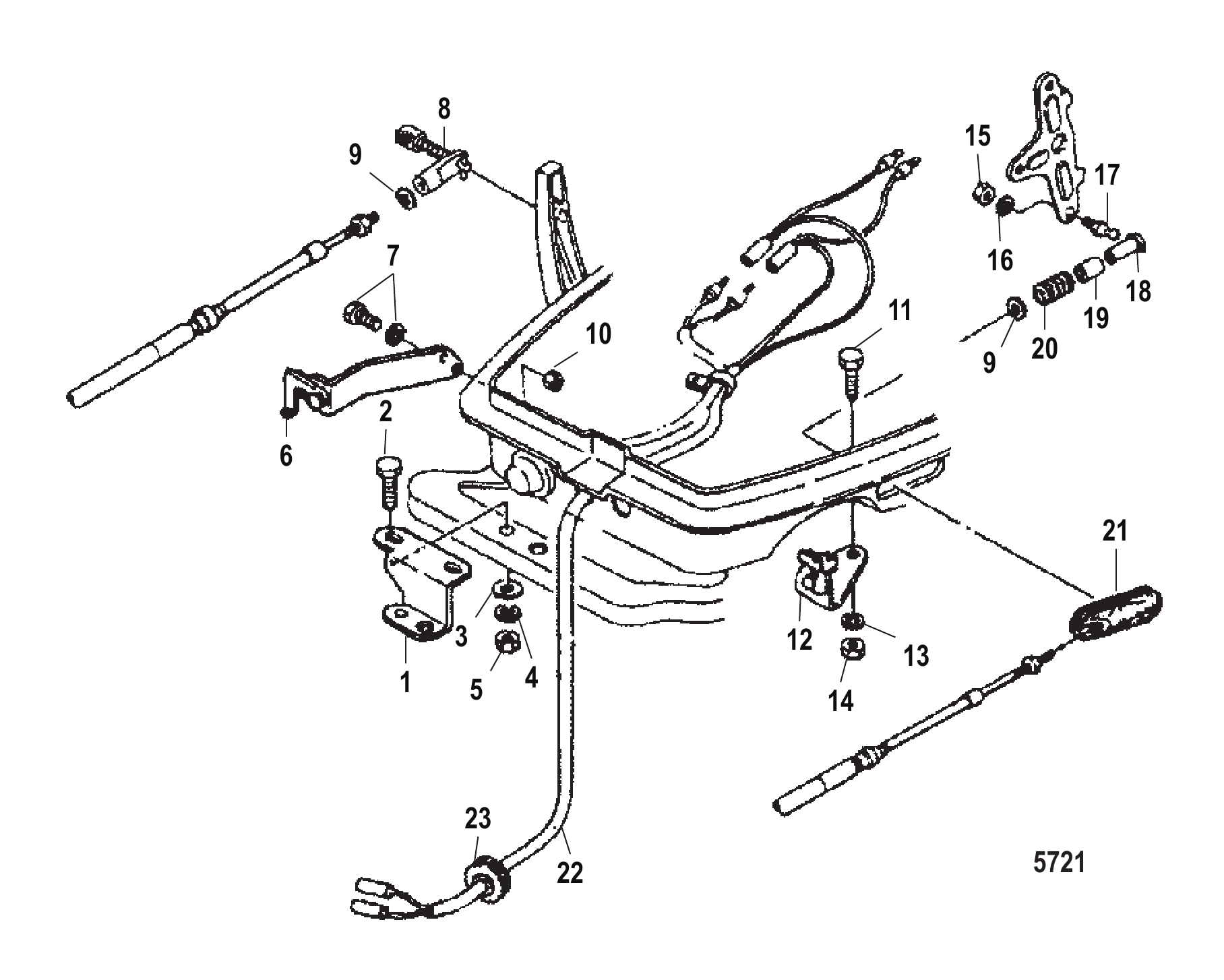

Рис. 21Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
-	803874A1	Комплект крепления дистанционного управления	1
1	8538022	Пластина крюка рулевого управления	1
2	4000354	ВИНТ (M8 x 30)	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16192	Шайба	2
5	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
6	803877	Кронштейн	1
7	162233	Винт	2
8	853804	Комплект соединителя переключения	1
9	17029	ШАЙБА	2
10	400212	ГАЙКА (M6) Нержавеющая сталь	2
11	803876	Болт	2
11	898103179	Винт	2
12	803875	Кронштейн	1
13	16079	СТОПОРНАЯ ШАЙБА	2
14	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	2
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	400256	СТОПОРНАЯ ШАЙБА (M6)	1
17	853801	Шаровой шарнир	1
18	17026	КРОНШТЕЙН	1
19	17027	КРЫШКА	1
20	17028	ПРУЖИНА	1
21	853803	Втулка уплотнительная	1
22	853799A1	Трос в сборе (3.9M)	1
22	853799A2	Трос в сборе (5.9M)	1
23	162262	Втулка уплотнительная	1

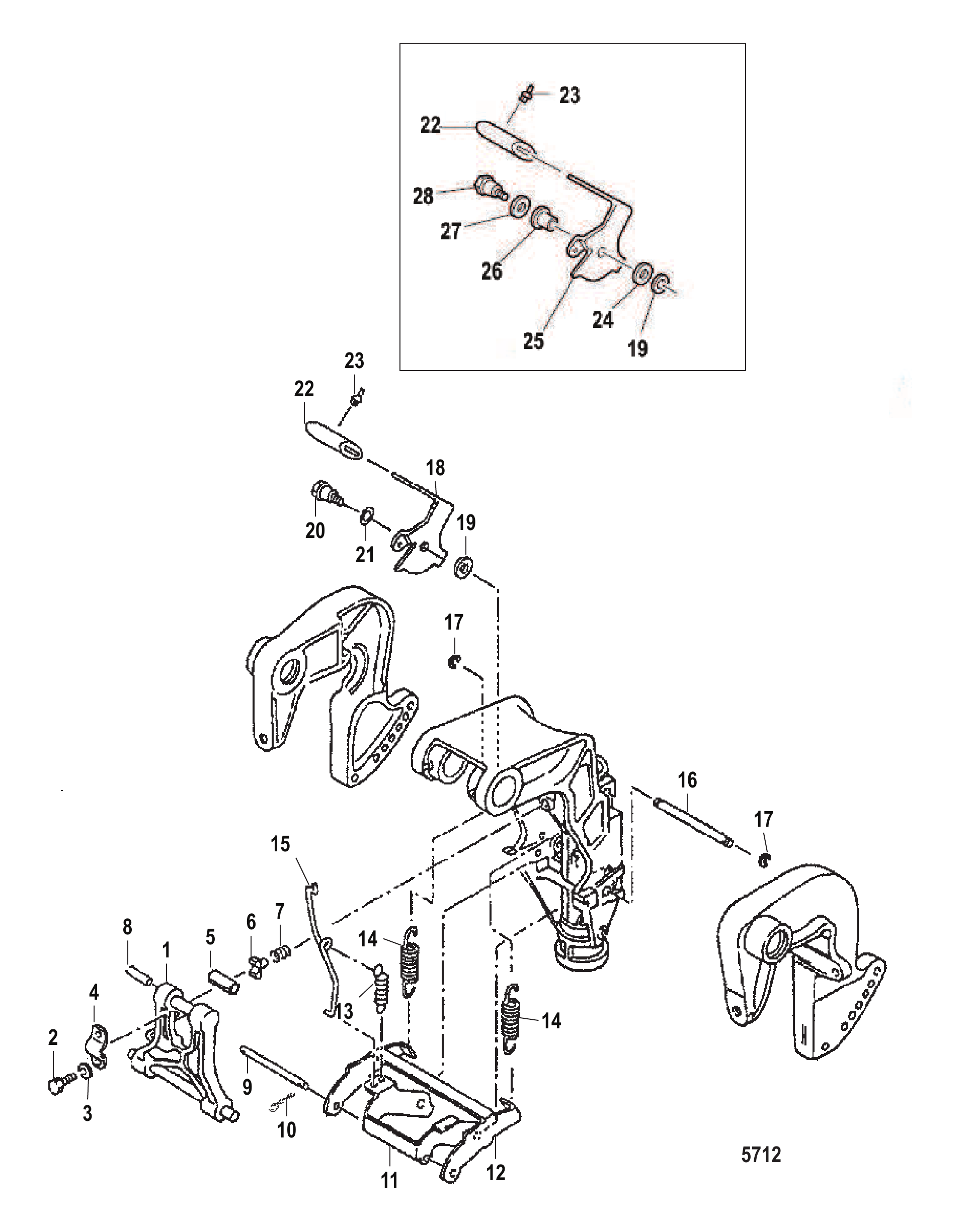

Рис. 22Блокировка реверса Reverse Lock

REF	Номер детали	Наименование	Кол-во
1	803780	Стопор откидывания	1
2	168307	БОЛТ	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	803781	Установочная пластина	1
4	8M0157137	Установочная пластина	1
5	163364	Втулка	1
6	853774	Упор	1
7	953832	Пружина	1
8	170331	ШТИФТ ПРУЖИННЫЙ	1
9	8037841	Штанга блокировки реверса	1
10	8150261	Шплинт	1
11	803783	Рычаг замка реверса	1
11	803783001	РЫЧАГ Блокировки реверса	1
12	803782	Замок реверса	1
13	8037461	Пружина	1
14	803788	Пружина	2
15	803787	Тяга блокировки реверса	2
15	8M0073131	Стопорное звено	2
16	803784	Вал замка реверса	1
16	803784002	ВАЛ Блокировки реверса	1
17	160572	Стопорное кольцо E-образное	2
18	803789	Рычаг блокировки реверса	1
18	8M0073129	Рычаг	1
19	953921	Шайба нержавеющая	1
20	803790	Болт	1
21	17641	Шайба волнистая	1
22	853775	Рукоятка	1
22	8M0183798	Рукоятка	1
23	853776	Кнопка	1
23	8M0245322	Стопор	1

Рис. 23Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	13286	Каталог запчастей 18/20/25 л.с. (XD)	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	43170A84	Комплект наклеек	1
-	43477A85	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	43173A84	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	11181A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11627A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11044870	Руководство владельца	1
-	11046870	Руководство владельца	1
-	11046871	Руководство владельца	1

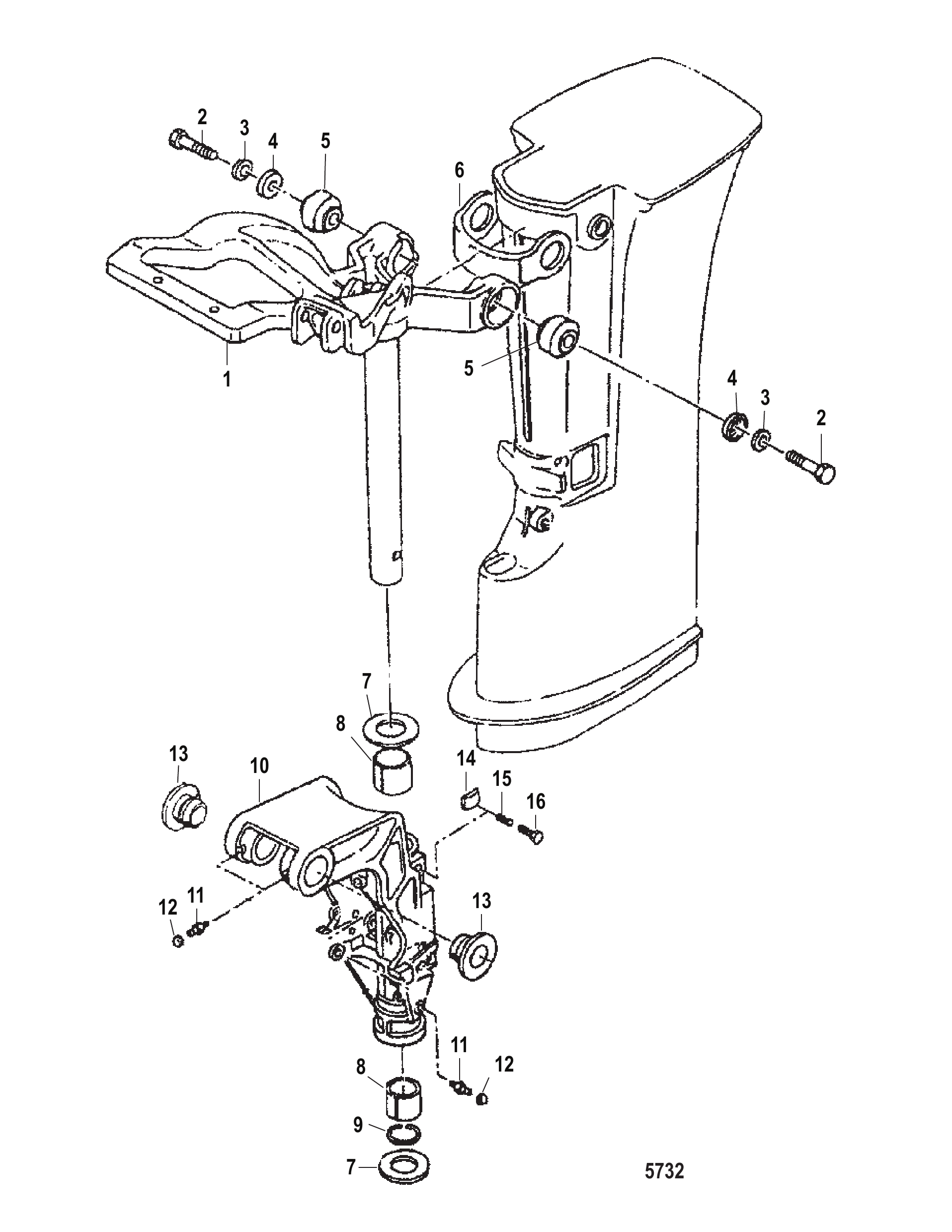

Рис. 24Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	803773	Вал рулевого управления	1
2	803777	Болт	2
3	168261	Шайба	2
4	8538221	Шайба	2
4	8M0056392	Шайба	2
5	8037752	Подушка резиновая (верхняя)	2
5	8M0153613	Кронштейн	2
6	803778	Резиновый демпфер	1
7	803774	Упорная пластина	2
8	163363	Втулка	2
9	161091	Уплотнительное кольцо	1
10	803772	Поворотный кронштейн	1
10	8M0099819	Комплект поворотного кронштейна	1
11	824969	НИППЕЛЬ для смазки	2
12	808599	Крышка	2
13	8537435	Втулка	2
14	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
15	953831	Пружина	1
16	4000354	ВИНТ (M8 x 30)	1

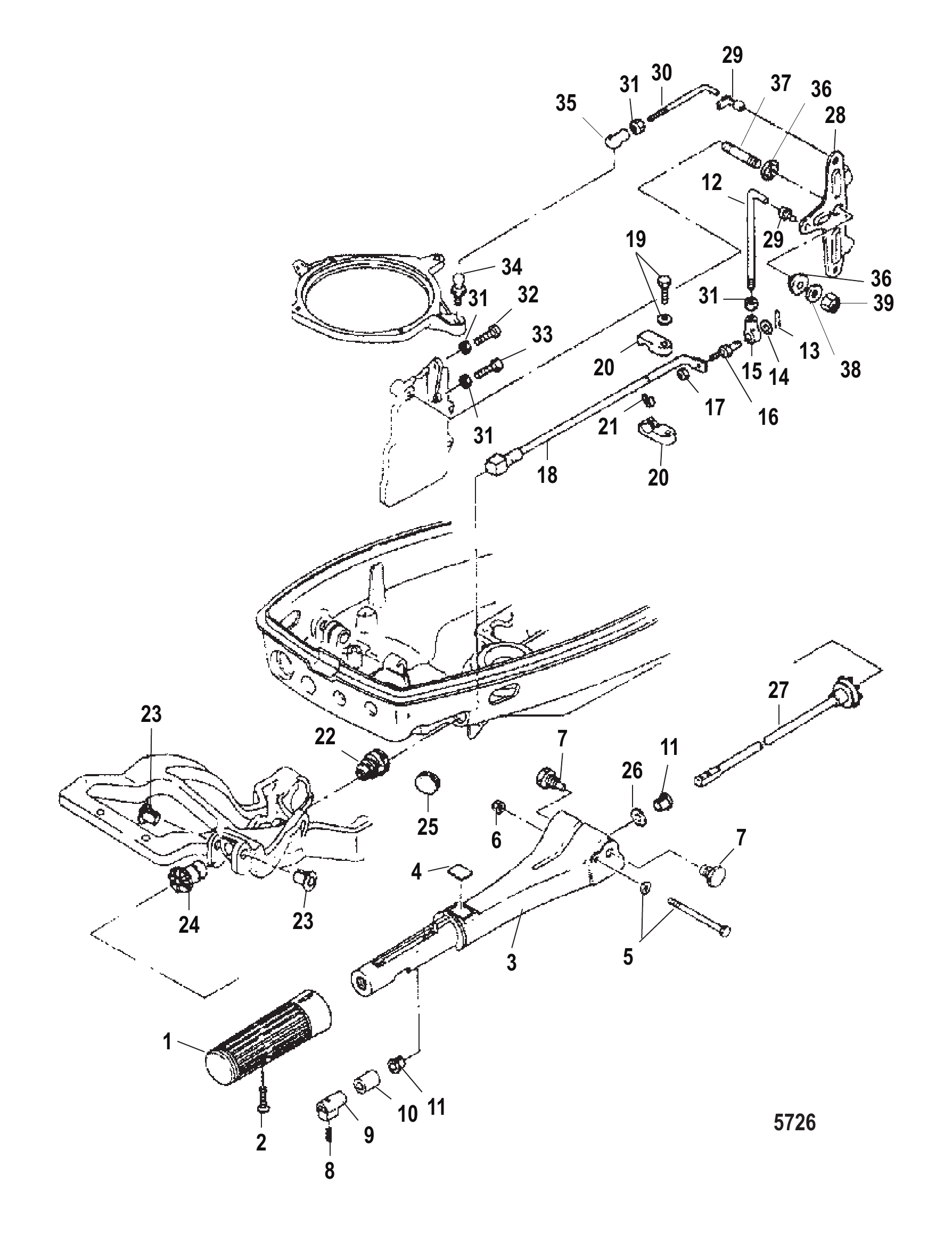

Рис. 25Тяги дросселя/рулевая рукоятка Throttle Linkage/Steering Handle

REF	Номер детали	Наименование	Кол-во
-	16075A3	Рукоятка в сборе	1
-	16075A2	Рукоятка в сборе	1
-	8M0133194	Рукоятка в сборе	1
1	160861	Рукоятка	1
2	8150461	Винт	1
3	160752	Рукоятка рулевого управления	1
3	8M0055716	Рукоятка румпеля	1
4	16090	НАКЛЕЙКА	1
4	8M0097201	Наклейка румпеля	1
5	8230422	Болт	1
5	8M0050498	Болт	1
6	8537227	Гайка нейлоновая	1
7	8129352	Болт	2
7	8M0111108	Болт	2
8	8150263	Шплинт	1
9	8537152	Проставка	1
10	16191	Проставка	1
11	16336	ВТУЛКА	2
12	803710	Тяга соединительная	1
12	803710001	ШАТУН	1
13	8150262	Шплинт	1
14	953925	ШАЙБА	1
15	8537451	Шарнир тяги	1
16	853749	Палец	1
16	853749001	Штифт	1
17	8537226	Гайка	1
17	400212	ГАЙКА (M6) Нержавеющая сталь	1
18	803712	Вал дроссельной заслонки	1
19	82304227	БОЛТ	1
20	803715	Кронштейн	2
21	160572	Стопорное кольцо E-образное	1
22	16823	Втулка уплотнительная	1
23	952869	Втулка	2
24	803711	Шестерня ведущая	1
24	8M0182337	Шестерня	1
25	16226	Втулка	1
26	8537232	Шайба волнистая	1
27	160931	Вал дроссельной заслонки	1
28	803709	Рычаг опережения	1
29	853748	Быстросъёмное соединение тяги	2
30	8036811	Тяга опережения зажигания	1
30	803681006	ШАТУН	1
31	8537225	Гайка	4
31	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	4
32	8536991	ВИНТ	1
32	888786	Винт	1
33	853699	ВИНТ	1
33	16123	Винт (25 мм)	1
34	853744	Шаровой шарнир	1
34	853744001	Шарнир шаровой	1
35	853745	Колпачок	1
36	853743	Втулка	2
37	8537181	Шпилька	1
37	879194297	Шпилька	1
38	853701	ШАЙБА	1
38	8M0135942	Шайба	1
39	815088	ГАЙКА (M8)	1
39	95374	Гайка нейлоновая	1

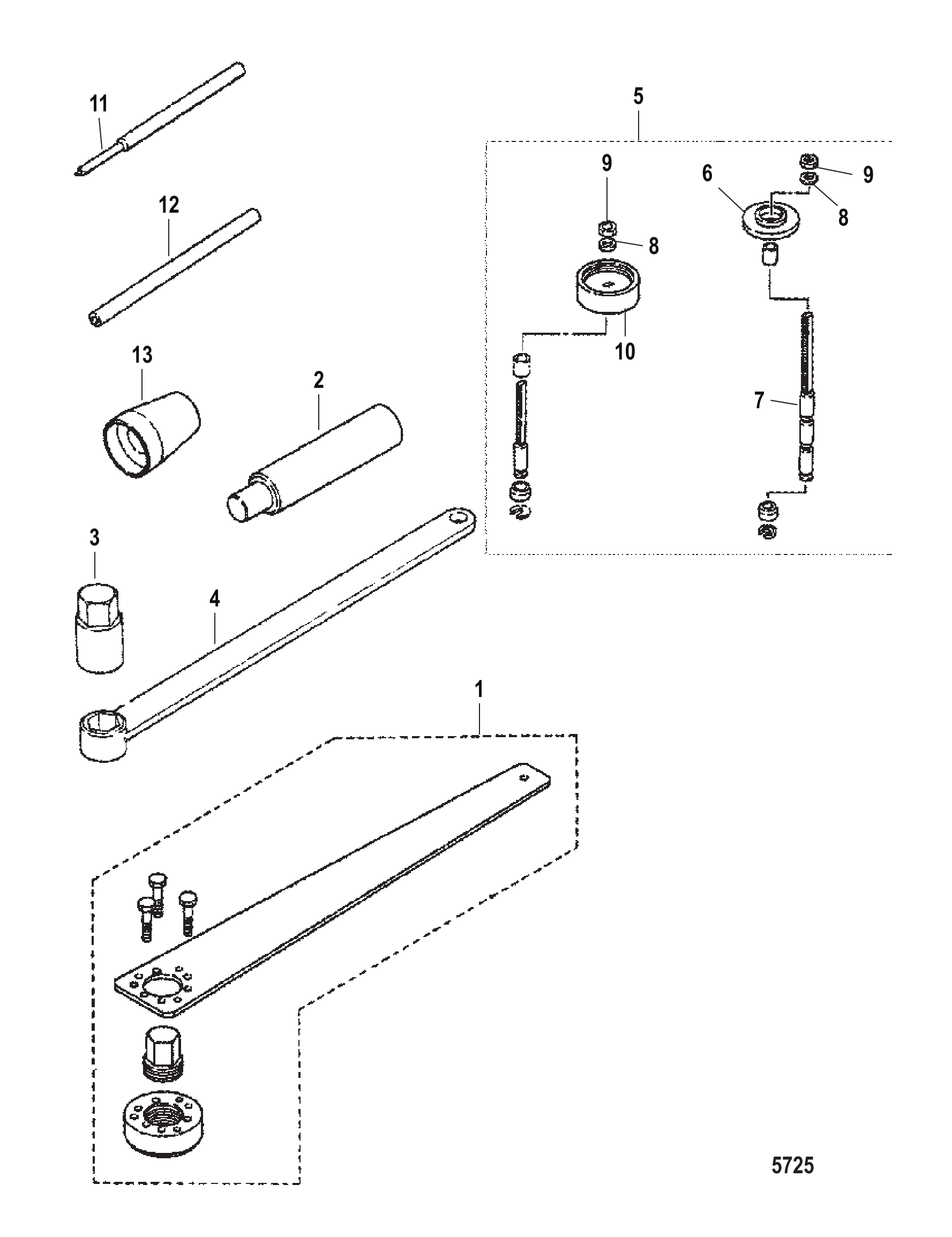

Рис. 26Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	853996	Съёмник в сборе для маховика	1
2	804764	ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ/СНЯТИЯ поршневого пальца	1
3	804762	ГОЛОВКА ТОРЦЕВАЯ	1
4	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
5	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
5	895195A01	Комплект съёмника подшипника	1
6	8031332	Фланец	1
7	8031333	Вал	1
8	1614010	Шайба	1
9	85372220	ГАЙКА	1
10	8031336	Фланец	1
11	8539966	Инструмент для пружинных штифтов	1
12	8539968	Инструмент для пружинных штифтов	1
13	804763	ИНСТРУМЕНТ ДЛЯ СТОПОРНОГО КОЛЬЦА пальца сцепления	1
-	895216003	ИНСТРУМЕНТ Кольцо для измерения люфта	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

Рис. 27Компоненты ультрадлинного удлинителя Ultra Long Extension Components

REF	Номер детали	Наименование	Кол-во
1	853783T08	КОРПУС УДЛИНИТЕЛЯ	1
2	879194299	Шпилька	4
2	879194301	Шпилька с болтом	4
3	853701	ШАЙБА	4
3	8M0135942	Шайба	4
4	17172	ГАЙКА	4
4	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	4
5	803738021	Вал гребной	1
6	803760019	Кулачковая штанга	1
7	803755015	Водяная трубка	1

水星 Mercury 18 HP 2 CYL (International) 0N055285 &amp; Up - — взрыв-схемы и запчасти

水星 Mercury 18 HP 2 CYL (International) 0N055285 & Up - — взрыв-схемы и запчасти
