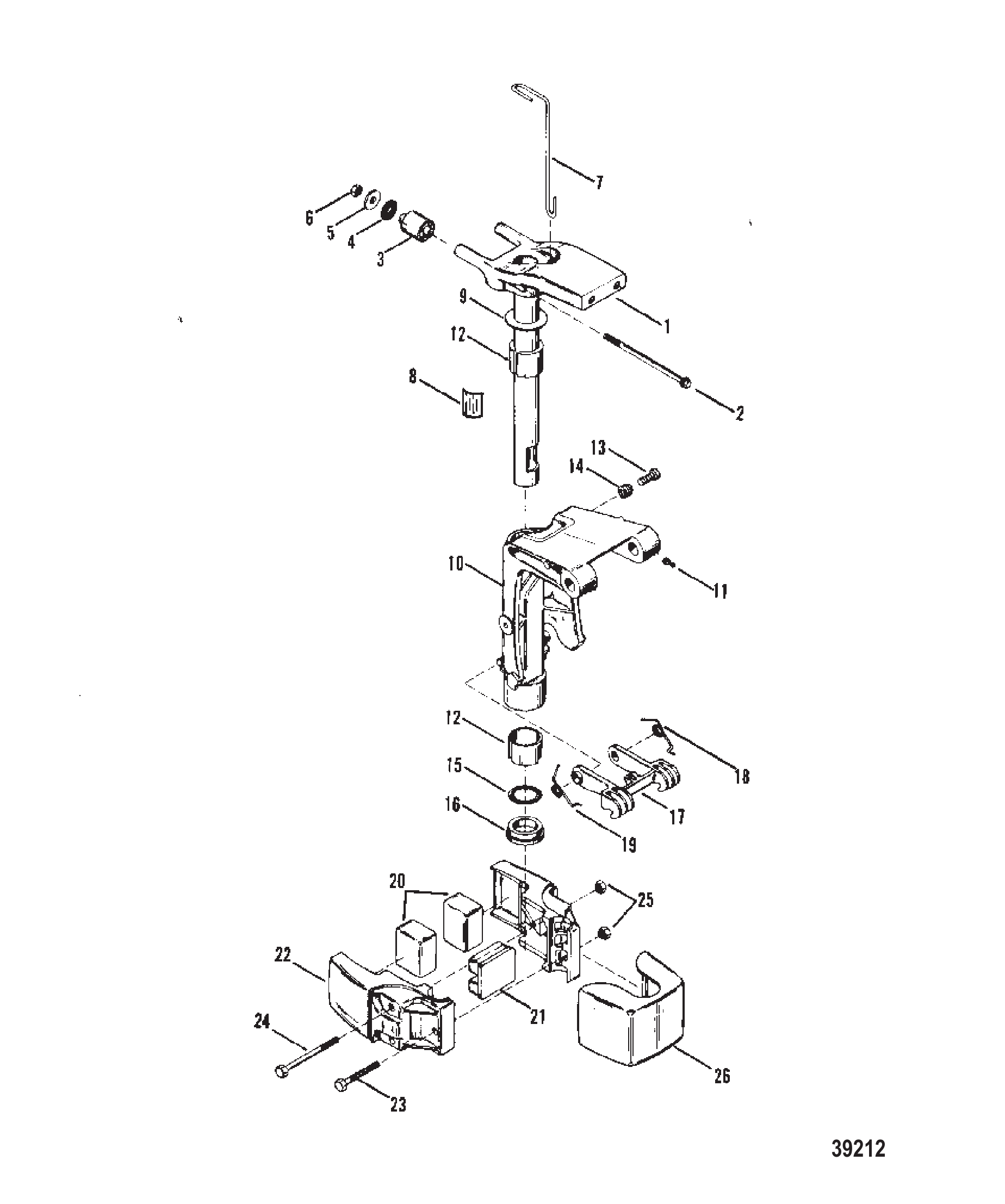

Рис. 1СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	97544A1	Поворотная труба в сборе	1
1	97544A5	Поворотная труба в сборе Mercury	1
2	87142	Винт верхнего крепления (133 мм)	2
2	125161	ВИНТ (M8 x 133)	2
3	85102	Опора верхняя	2
3	14894	ОПОРА ВЕРХНЯЯ	2
4	85172	ШАЙБА	2
5	85106	Шайба винта верхней опоры	2
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
7	85157	ШТАНГА КРЮКА РЕВЕРСА	1
8	85173	ПЛАСТИНА ПИЛОТА УПРАВЛЕНИЯ	1
9	85104	Шайба поворотной трубы	1
10	8187A1	Поворотный кронштейн в сборе	1
10	822237A1	Кронштейн поворотный, черный	1
11	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
11	8M0169589	Штуцер для смазки	3
12	95949	Втулка поворотного кронштейна	2
13	91908	Винт управления пилотом	1
13	91807	Винт	1
14	96203	Пружина	1
15	86993	Уплотнительное кольцо поворотной трубы	1
16	85154	Втулка поворотной трубы (нижняя)	1
17	96045A1	Крюк стопора заднего хода в сборе	1
17	98830A2	Крюк механизма фиксации заднего хода в сборе	1
18	96018	Пружина крюка реверса - левый борт	1
19	97427	Пружина (правый борт - электрическая)	1
20	85122	Опора нижняя	2
20	85122001	Опора нижняя	2
21	85123	Упор передний	1
21	85123001	Бампер передний	1
22	92168	Крышка нижней опоры	2
22	95068A1	Крышка	2
23	40007155	Винт крышки нижней опоры (55 мм)	1
23	1994360	ВИНТ (M8 x 60)	1
24	4000362	ВИНТ КРЫШКИ НИЖНЕЙ ОПОРЫ (90 ММ)	2
22	95068A1	Крышка	1
23	4009259	ВИНТ (60 ММ)	1
23	1994360	ВИНТ (M8 x 60)	1
24	4009263	ВИНТ (100 ММ)	2
24	19943100	ВИНТ (M8 x 100)	2
25	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
26	85547	КРЫШКА НИЖНЕЙ ОПОРЫ (ПЛАСТИКОВАЯ)	1
-	85168A80	Комплект прокладок	1

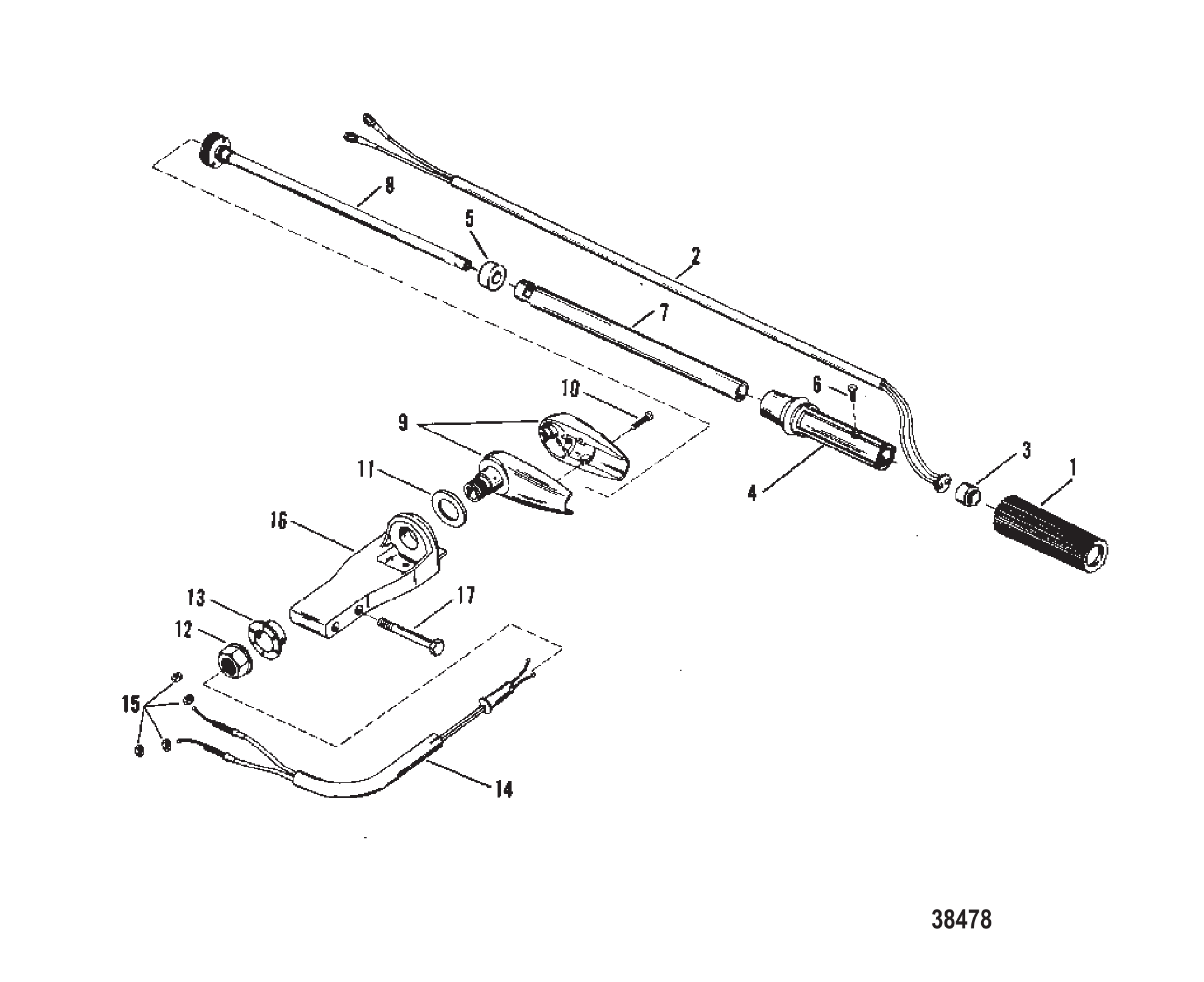

Рис. 2СБОРКА РУЛЕВОЙ РУКОЯТКИ (MARINER)(МЕХАНИЧЕСКАЯ) STEERING HANDLE ASSEMBLY (MARINER)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	99589	Рукоятка	1
1	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
2	89591A5	Жгут проводов в сборе с выключателем стоп	1
3	11099A1	ЧЕХОЛ В СБОРЕ	1
4	14170A1	Рукоятка дросселя в сборе	1
4	823609A10	Комплект выключателя стоп - рукоятка газа	1
5	11193	Кольцо рукоятки рулевого управления	1
6	62568	Винт (#10-16 x .375)	1
7	99333A2	Труба рулевого управления в сборе	1
8	41590A1	Трубка в сборе	1
8	975501	ТРУБКА В СБОРЕ	1
9	94185A8	Кронштейн в сборе	1
9	44397A7	ORD 43447A 4 Mercury / Quicksilver	1
10	4005688	ВИНТ (M4 x 20)	3
11	57860	Шайба нейлоновая — кронштейн	1
12	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
12	859133	ГАЙКА (1.00-14)	1
13	85973	Втулка кронштейна	1
14	43242	Трос в сборе дроссельной заслонки	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	4
16	43447A2	Кронштейн рулевого управления в сборе	1
16	43447A4	Кронштейн рулевого управления в сборе	1
17	4000384	ВИНТ (M10 x 80)	2

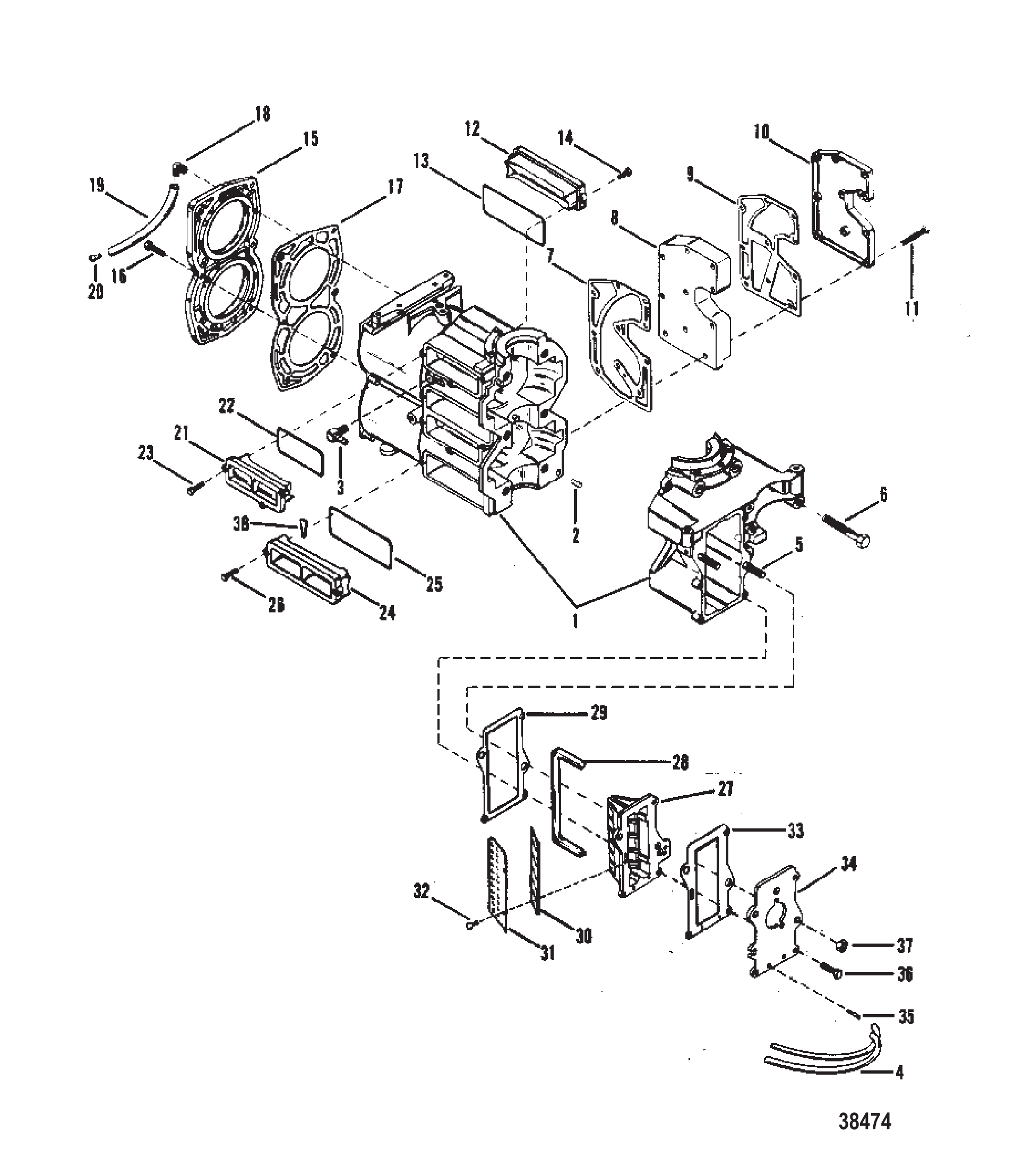

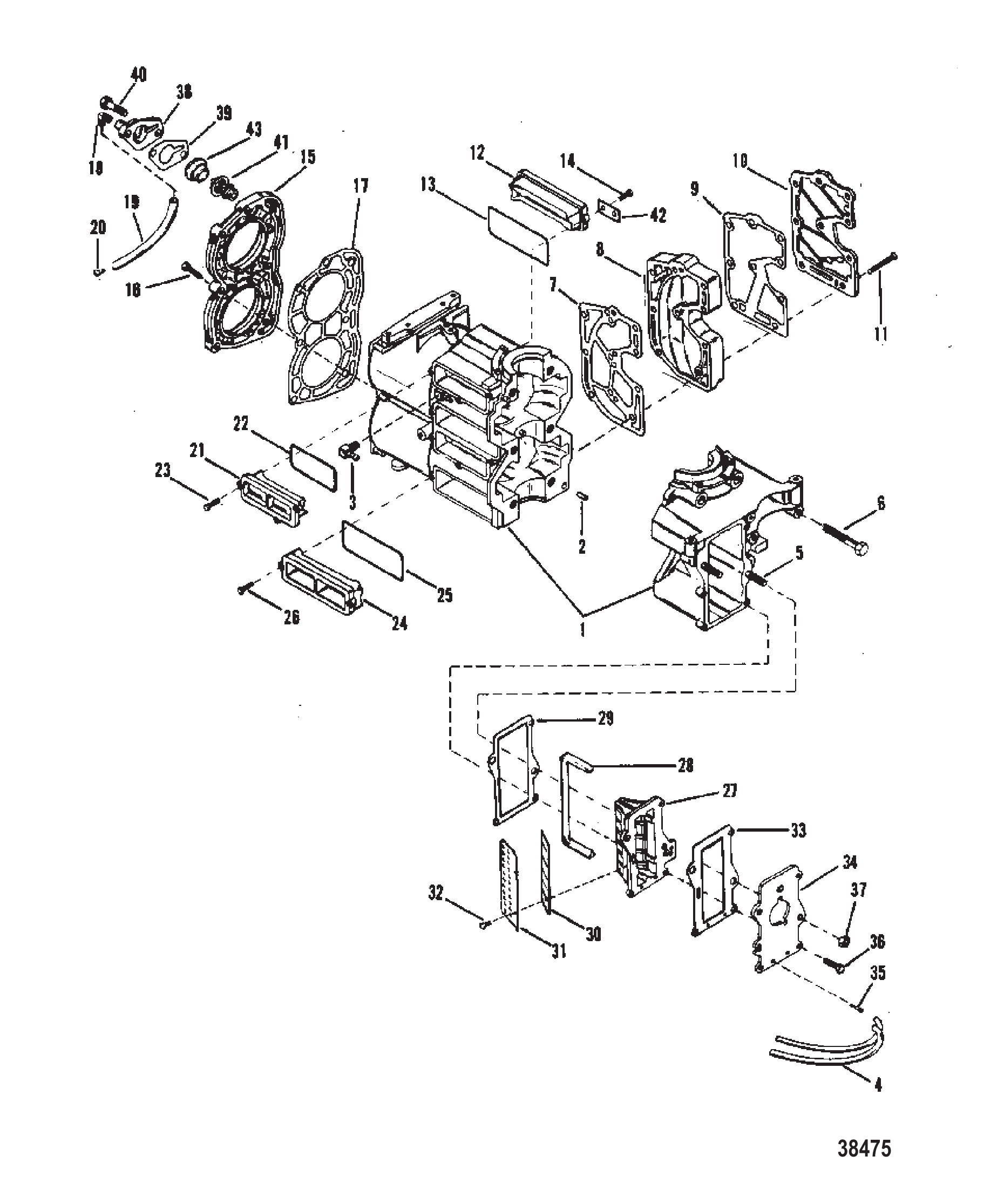

Рис. 3БЛОК (US-0B114230/Can-0A719660/Bel-9467987 и ранее) BLOCK (US-0B114230/Can-0A719660/Bel-9467987 and Below)

REF	Номер детали	Наименование	Кол-во
1	9077A4	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	9533T38	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	71191	Угольник дренажного шланга (45 град.)	2
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	2
4	892024122	Шланг (240.00 дюймов, бухта)	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414751	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	92329	Коллектор выпускной	1
9	414991	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
10	92330T	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
11	4000333	ВИНТ (M6 x 40)	10
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
15	8283A1	КРЫШКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	6
17	86389	Прокладка крышки головки	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	92351	Крышка перепускного канала	2
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	6
24	92350	Крышка перепускного канала	2
25	33465	Кольцо уплотнительное крышки перепускного канала	2
25	8M0214925	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
26	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
27	42471	Блок лепестковых клапанов	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	85977	Сальник резиновый лепесткового блока	1
28	85977002	САЛЬНИК	1
29	41417	Прокладка лепесткового блока	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	99319	Лепестковый клапан	2
30	816806	Лепесток	2
31	89793	Упор лепестковый	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	41418	Прокладка переходной пластины	1
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A1	ПЛАСТИНА ПЕРЕХОДНИКА - КАРБЮРАТОР	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	3
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	F1646	САЛЬНИК КРЫШКИ ПЕРЕПУСКНОГО КАНАЛА	2
38	85577	ВИНТ (2.25 ДЮЙМА)	2
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

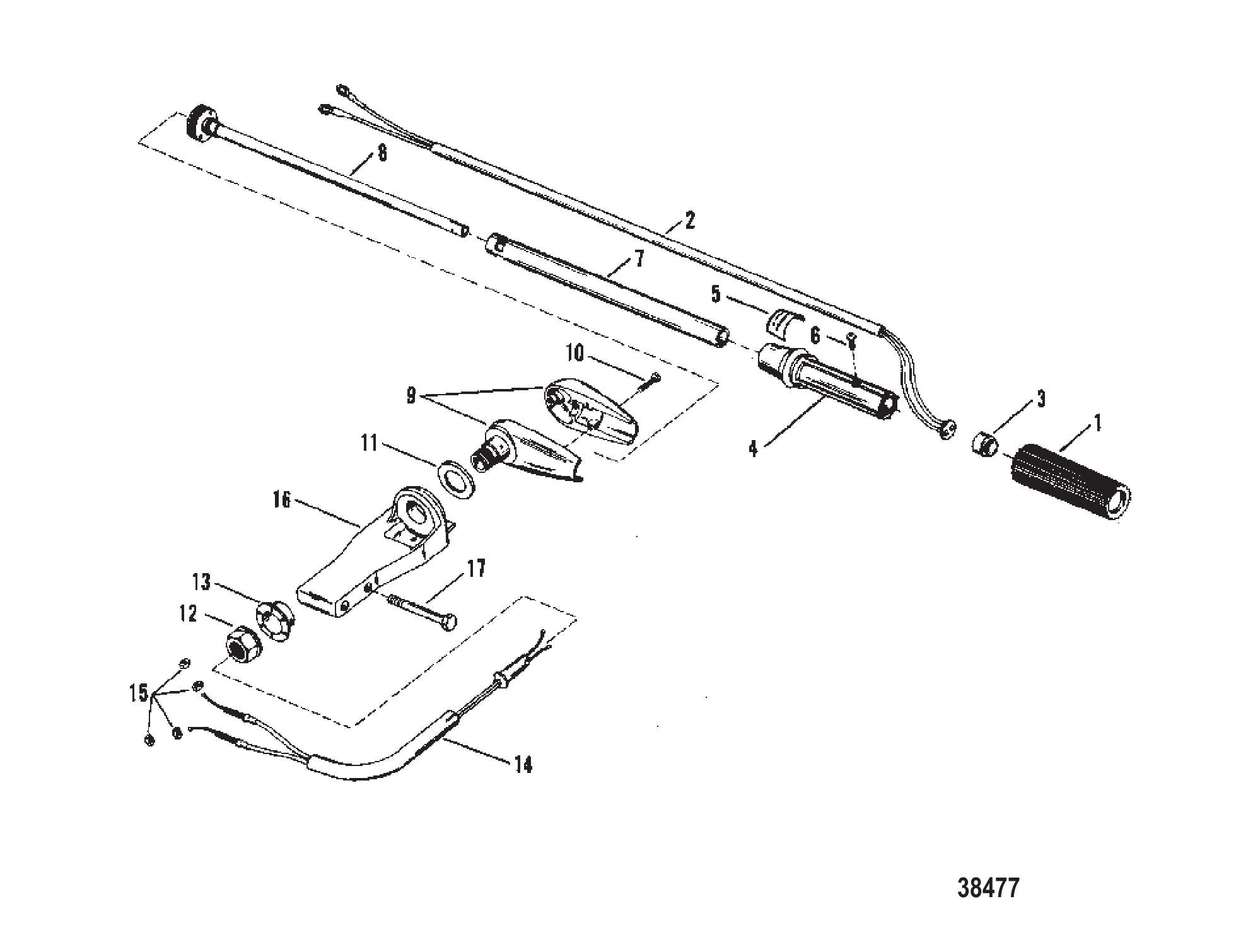

Рис. 4СБОРКА РУЛЕВОЙ РУКОЯТКИ (MERCURY) (МЕХАНИЧЕСКАЯ) STEERING HANDLE ASSEMBLY (MERCURY) (MANUAL)

REF	Номер детали	Наименование	Кол-во
-	94185A3	Рукоятка рулевого управления в сборе (25 л.с., 2-тактный)	1
-	94185A16	Рукоятка рулевого управления	1
1	99589	Рукоятка	1
1	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
2	89591A5	Жгут проводов в сборе с выключателем стоп	1
3	11099A1	ЧЕХОЛ В СБОРЕ	1
4	14025A1	Рукоятка дросселя в сборе	1
4	823609A10	Комплект выключателя стоп - рукоятка газа	1
5	42424	Наклейка дроссельной заслонки	1
5	13239	Наклейка дросселя (наносится на рукоятку)	1
5	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
6	62568	Винт (#10-16 x .375)	1
7	99333A2	Труба рулевого управления в сборе	1
8	41590A1	Трубка в сборе	1
8	975501	ТРУБКА В СБОРЕ	1
9	94185A4	Кронштейн в сборе	1
9	44397A6	ORD 43447A 3 Mercury / Quicksilver	1
10	4005688	ВИНТ (M4 x 20)	3
11	57860	Шайба нейлоновая — кронштейн	1
12	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
12	859133	ГАЙКА (1.00-14)	1
13	85973	Втулка кронштейна	1
14	43242	Трос в сборе дроссельной заслонки	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	4
16	43447A1	Кронштейн рулевого управления в сборе	1
16	43447A3	Кронштейн рулевого управления в сборе	1
17	4000384	ВИНТ (M10 x 80)	1

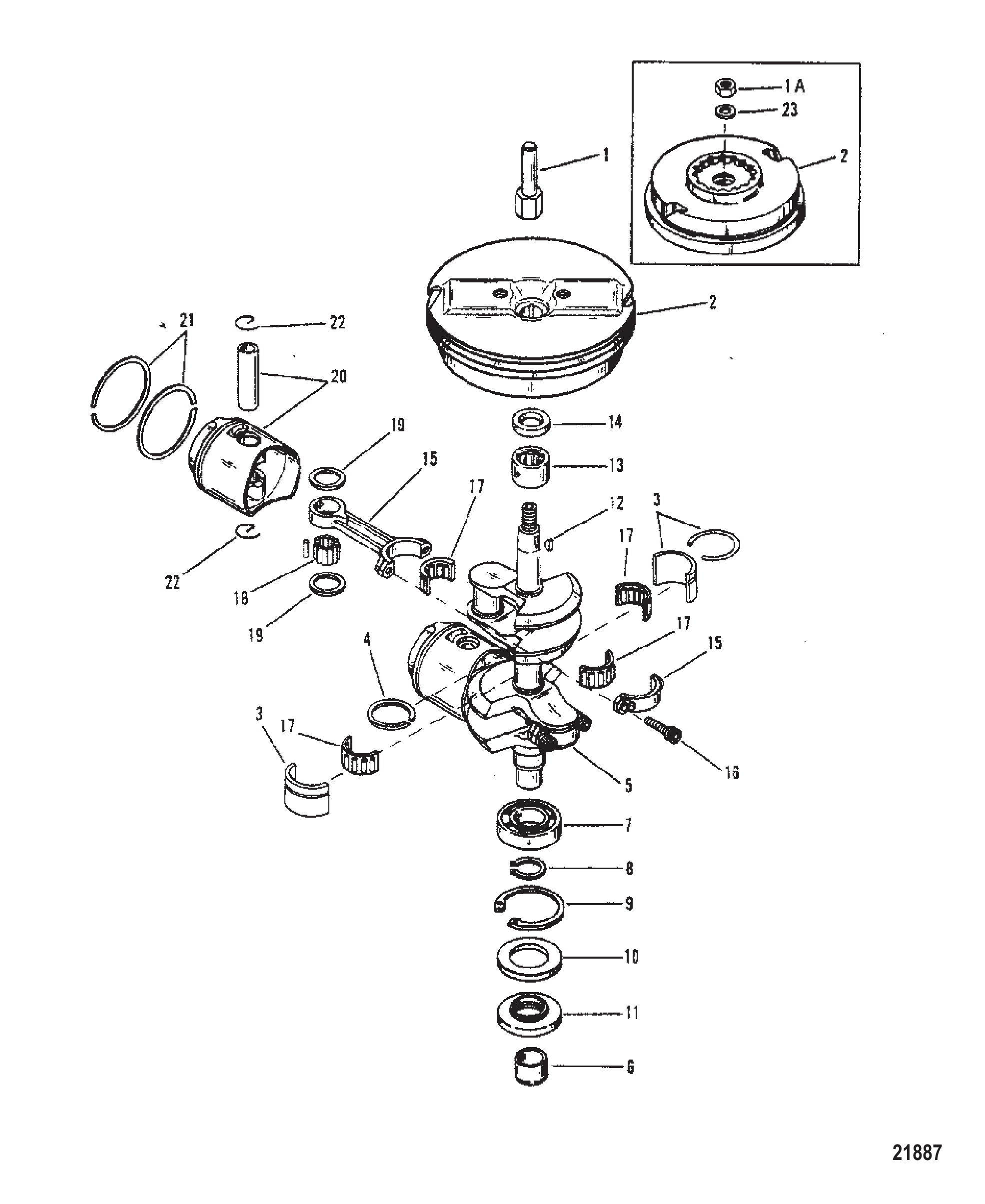

Рис. 5КОЛЕНЧАТЫЙ ВАЛ, ПОРШНИ И МАХОВИК CRANKSHAFT, PISTONS AND FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	17794A1	Подшипник	1
4	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	42202	Стопорное кольцо	4
23	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

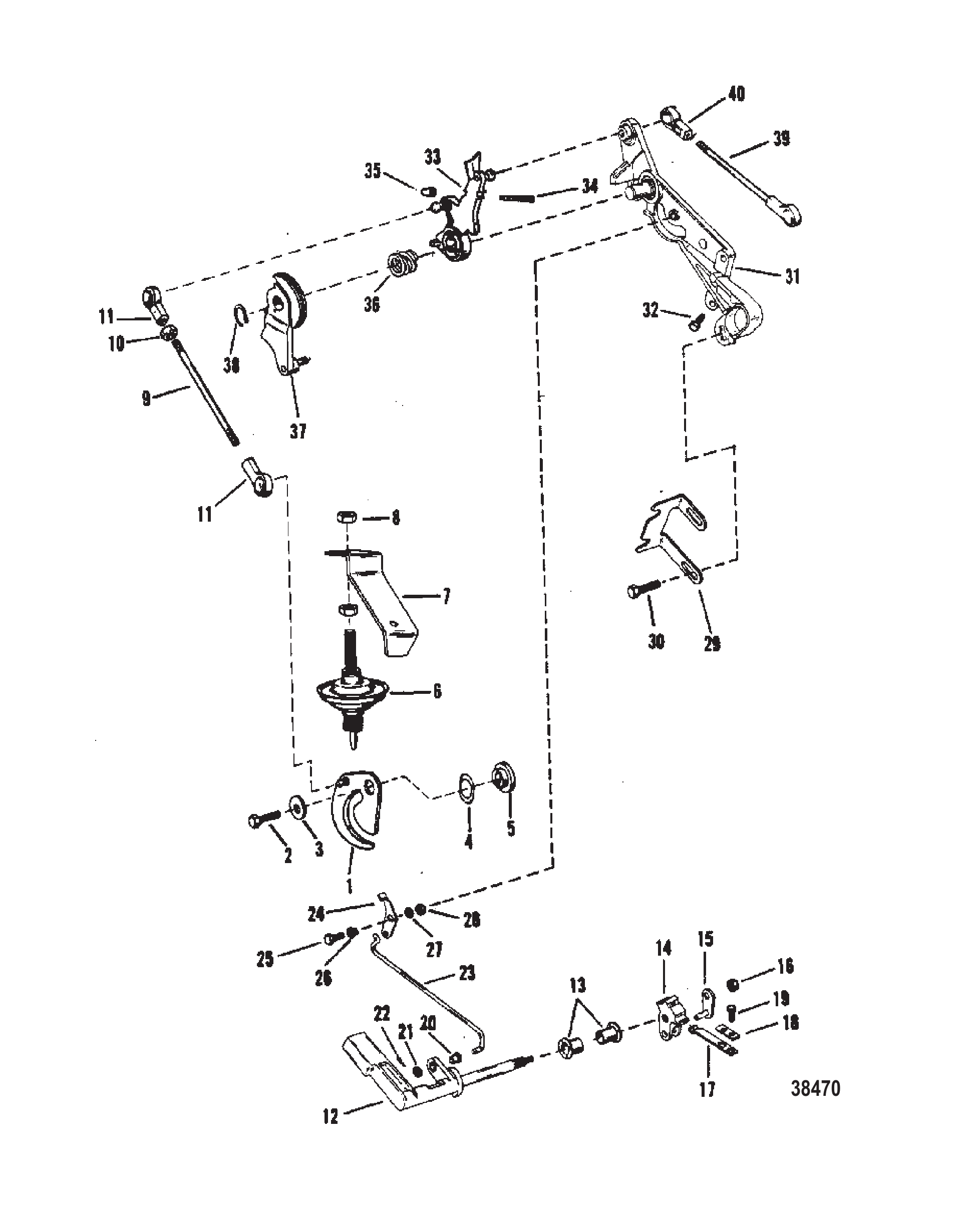

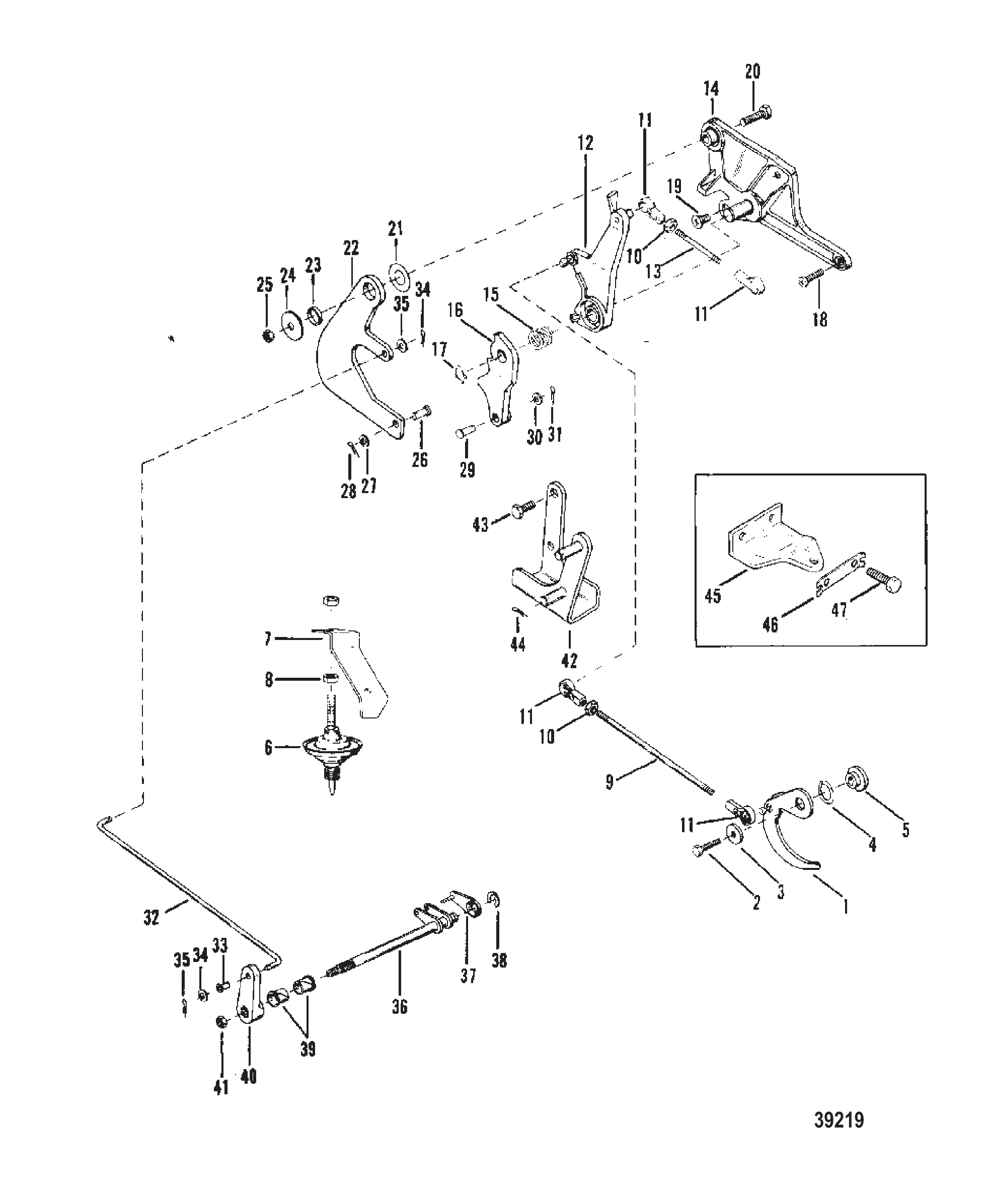

Рис. 6ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (MARINER)(МЕХАНИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (MARINER)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	42903	Кулачок дросселя	1
1	17764A2	Комплект тяг дросселя	1
1	429032	КУЛАЧОК дроссельной заслонки	1
1	17764A2	Комплект тяг дросселя	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
2	4000117	ВИНТ (M5 x 20)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	14656A1	Втулка винта кулачка дроссельной заслонки	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	423301	Рукоятка переключения	1
13	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
14	423291	Рычаг переключения	1
15	42358	Задняя пластина рычага переключения	1
16	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
16	401385	ГАЙКА (M5) Нержавеющая сталь	1
17	39627	ПРУЖИНА	1
18	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
19	400011	Винт (M5 x 8)	2
20	96202	Втулка нейлоновая - тяга переключения	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	21071	ШПЛИНТ	1
22	210711	Шплинт	1
23	11042	Тяга переключения	1
24	110501	РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
25	4000117	ВИНТ (M5 x 20)	1
26	85095	Втулка винта водяного насоса	1
26	8M0214959	Втулка @5	1
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
28	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
28	401385	ГАЙКА (M5) Нержавеющая сталь	1
29	11039	Кронштейн троса	1
30	4000178	ВИНТ (M6 x 25) КРОНШТЕЙН ТРОСА	2
30	4000177	ВИНТ	2
31	420262	Площадка управления	1
31	42026A2	Платформа	1
32	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	1
33	110382	Рычаг управления	1
33	110383	Рычаг	1
34	11859	ВИНТ (.190-32 x 1.75) РЫЧАГ УПРАВЛЕНИЯ	1
34	118591	ВИНТ (.190-32 x 1.750)	1
35	48039	КРЫШКА	1
36	89540	Пружина опережения зажигания	1
37	42343	Рычаг привода	1
38	46250	КОЛЬЦО СТОПОРНОЕ	1
39	98464A5	Тяга синхронизации зажигания	1
39	817429	Тяга синхронизации зажигания	1
40	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	1
40	8M0084742	Гнездо	1

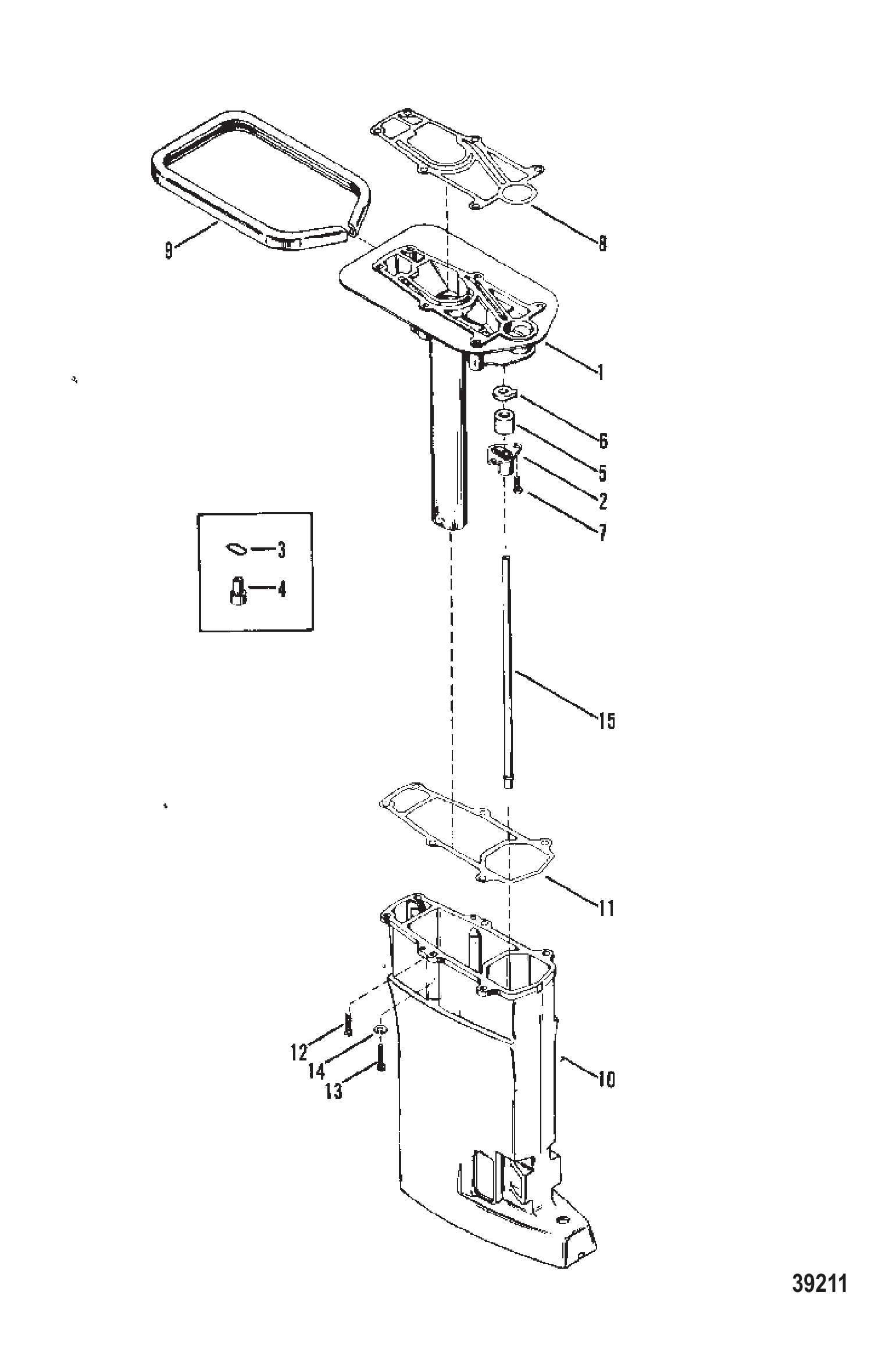

Рис. 7КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	92165A4	Пластина в сборе	1
1	99702A3	Переходная пластина в сборе	1
2	85162	КОРПУС ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
3	36390	Уплотнительное кольцо корпуса водяной трубки	1
4	85164	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
5	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
6	96247	Проставка водяной трубки	1
6	889715	ПРОСТАВКА водяной трубки	1
7	400035	ВИНТ (M5 x 16)	2
8	85111	Прокладка переходной пластины	1
8	41670006	ПРОКЛАДКА Переходной пластины	1
9	87357	Сальник переходной пластины	1
9	158662	Уплотнение опорной пластины	1
10	7904A7	Корпус гребного вала в сборе	1
10	8747A1	Корпус в сборе	1
10	7906A7	Корпус гребного вала в сборе	1
10	8749A1	Корпус в сборе	1
10	8747A1	Корпус в сборе	1
10	8749A1	Корпус в сборе	1
11	85109	Прокладка корпуса гребного вала	1
11	96286	Прокладка корпуса вертикального вала	1
11	433374	Прокладка корпуса гребного вала	1
12	400035	ВИНТ (M5 x 16)	2
13	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
13	1993870	ВИНТ (M8 x 70)	6
14	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
15	85116	Трубка водяная (короткий вал)	1
15	86292	Труба водяная (длинный вал)	1
-	85168A80	Комплект прокладок	1

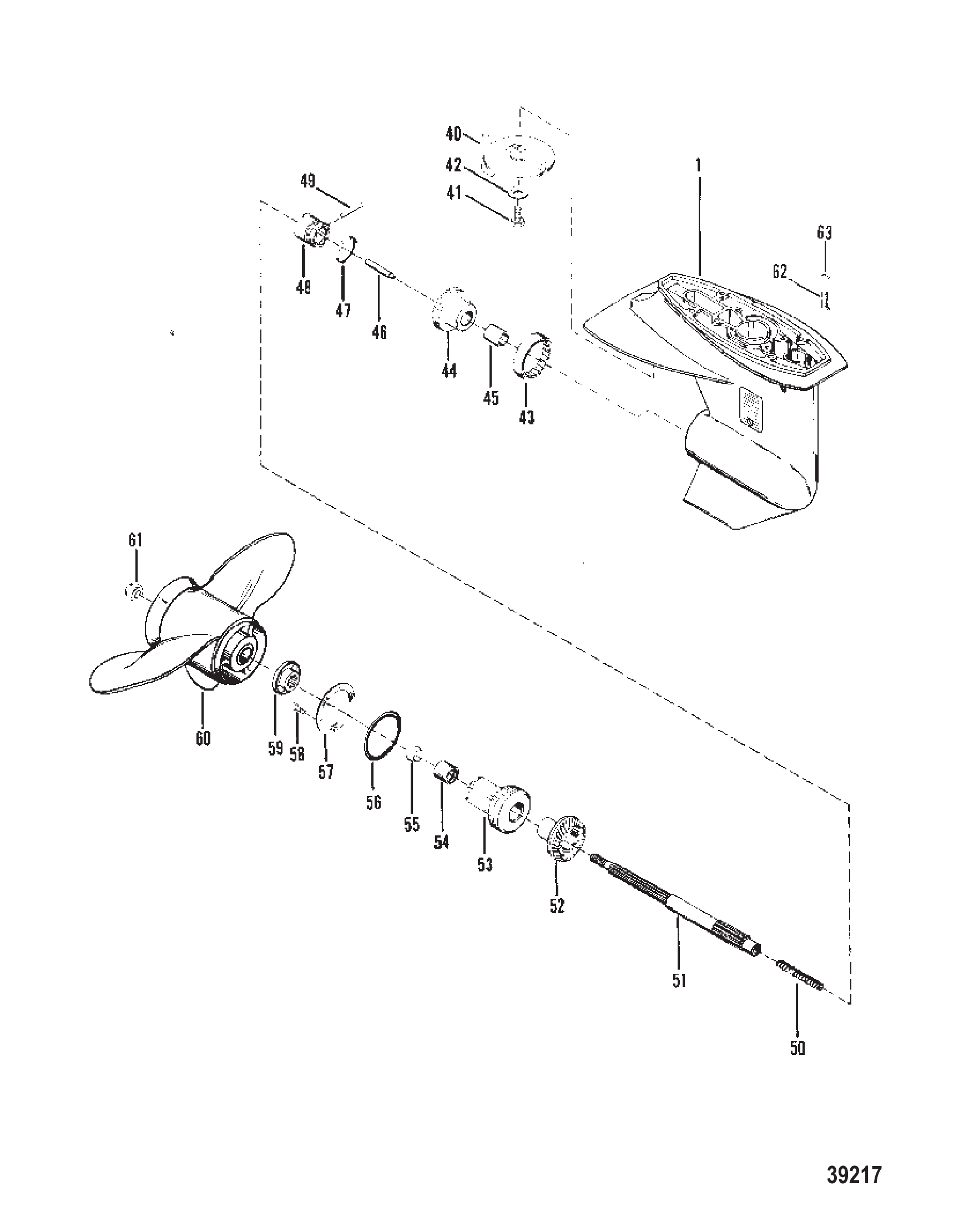

Рис. 8РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	8157A7	Редуктор в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8157A8	Корпус редуктора в сборе, комплектный	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
1	8157A6	Корпус редуктора в сборе, базовый	1
40	94286	Триммерный плавник	1
40	94286T1	Триммерный плавник	1
41	4000352	ВИНТ (M8 x 20) ТРИММЕР	1
42	85169	ШАЙБА С ВЫСТУПОМ ВИНТА ТРИММЕРА	1
43	85555A1	Подшипник роликовый конический в сборе	1
44	85135A2	Шестерня переднего хода в сборе	1
45	85557	ВТУЛКА	1
46	85094	Толкатель кулачка	1
47	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
48	85133	Муфта скользящая	1
49	85093	Палец	1
49	8M0020999	Крестовина	1
50	88680	Пружина	1
51	85134	Вал гребного винта	1
51	8166231	Гребной вал	1
52	85131	Шестерня заднего хода	1
52	99542A1	Шестерня заднего хода	1
53	85136A1	Обойма подшипника в сборе	1
53	99906T1	Корпус в сборе подшипника	1
54	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
55	98283	САЛЬНИК МАСЛЯНОГО ПОДШИПНИКА ДЕРЖАТЕЛЯ	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	91909	Винт крепления крышки к корпусу редуктора (16 мм)	3
58	90883	Винт (M5 x 16)	3
59	85128A1	Ступица упорная гребного винта в сборе	1
59	858498	Упорная ступица в сборе	1
60	86848A4	Гребной винт в сборе	1
60	19640A40	Гребной винт Black Max	1
61	88228	Гайка гребного винта	1
62	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	4
63	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	4
-	85168A80	Комплект прокладок	1
-	85090A1	Комплект уплотнений водяного насоса	1

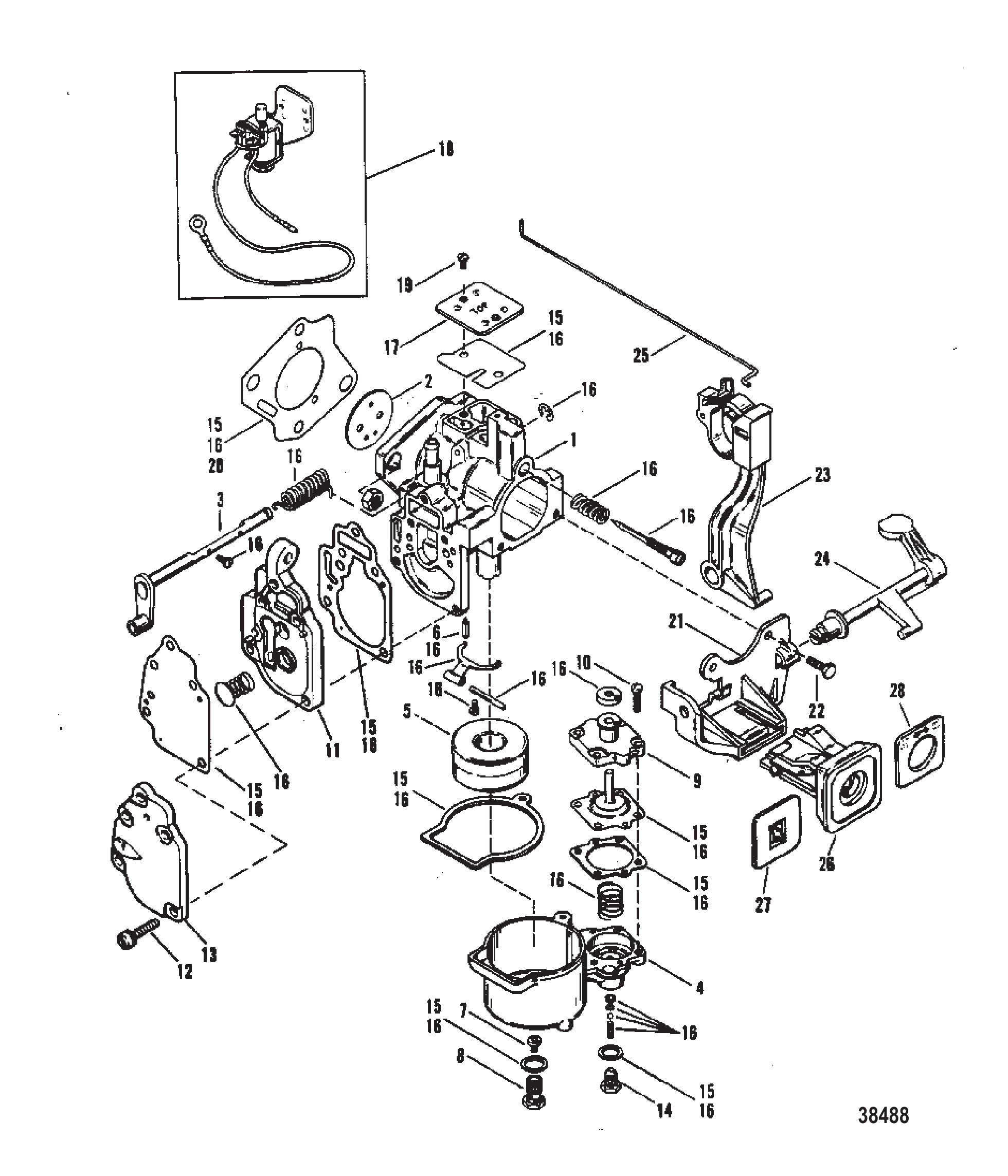

Рис. 9КАРБЮРАТОР (WMC-13/13A/14/14A/15/15A/16/16A) CARBURETOR (WMC-13/13A/14/14A/15/15A/16/16A)

REF	Номер детали	Наименование	Кол-во
1	8888A7	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8676A9	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8889A9	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8667A11	Поршень в сборе	1
1	848389A4	Поршень в сборе	1
2	9640	Клапан дроссельной заслонки	1
2	9646	Клапан дроссельной заслонки	1
3	9167	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9170	Игла впускного клапана	1
6	803861	Игла впускного клапана	1
7	5317	Жиклёр (.046)	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	9165	Крышка диафрагмы	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9637	Крышка топливного насоса	1
14	9535	Пробка	1
14	879194017	Комплект пробок	1
15	9645	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9644	Ремонтный комплект деталей	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
17	9177	Крышка пластины	1
18	9182	Электрический подсос	1
18	823433	Воздушная заслонка электрическая	1
18	9701	Электрический подсос	1
18	823433	Воздушная заслонка электрическая	1
19	9172	Винт крышки	2
19	9696	Винт крышки	2
19	9696	Винт крышки	2
20	41449	Прокладка карбюратора	1
20	192061	Прокладка карбюратора	1
21	41717	Кронштейн подкачки	1
21	41717T	Кронштейн	1
22	400018	ВИНТ (M5 x 12)	2
23	42515A1	Рычаг быстрого холостого хода в сборе	1
24	41703	Рычаг подкачки	1
25	12733	Провод холостого хода	1
26	110242	Привод подкачки	1
27	12654	Табличка с инструкцией	1
28	12653	Табличка с инструкцией	1

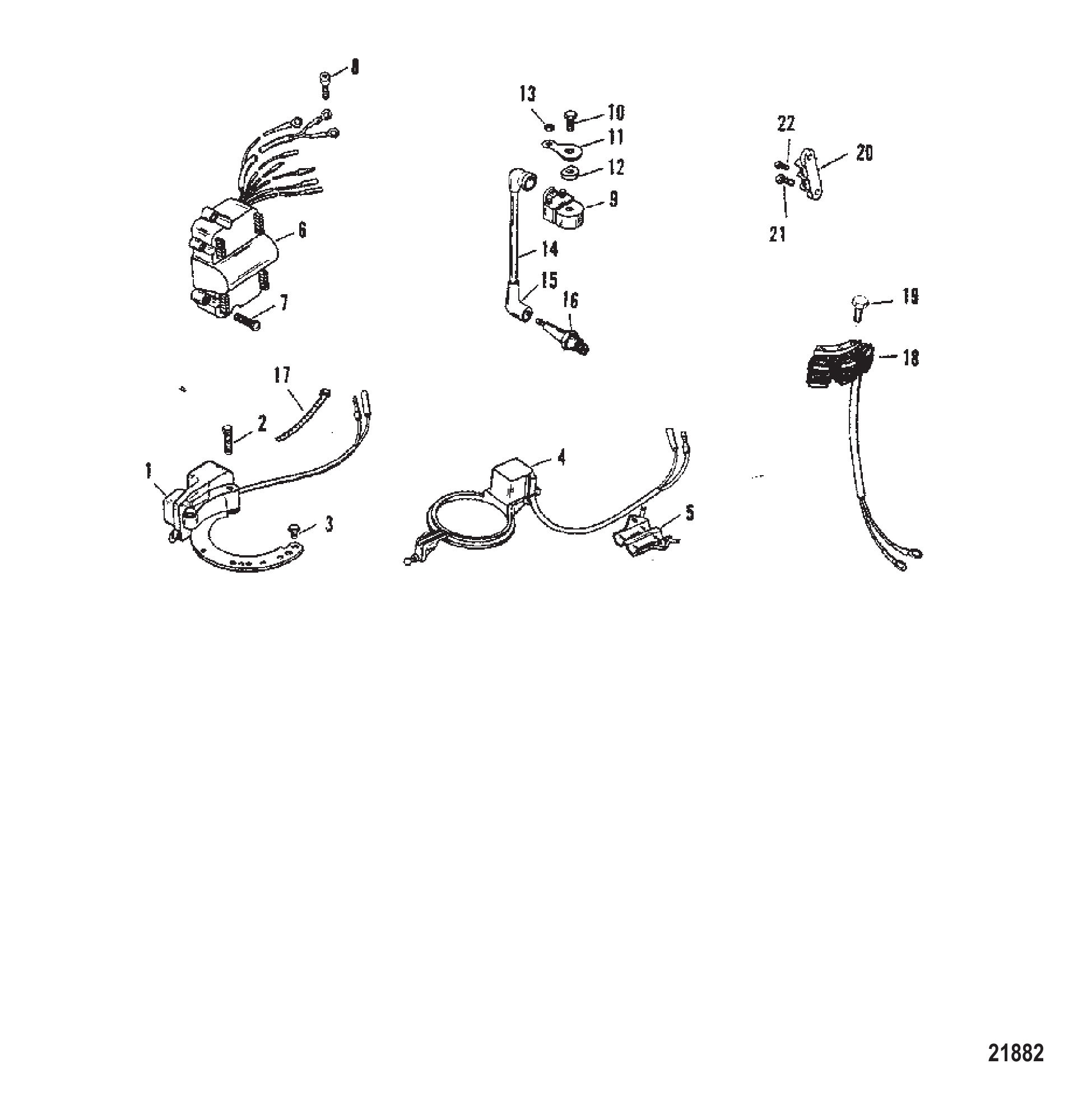

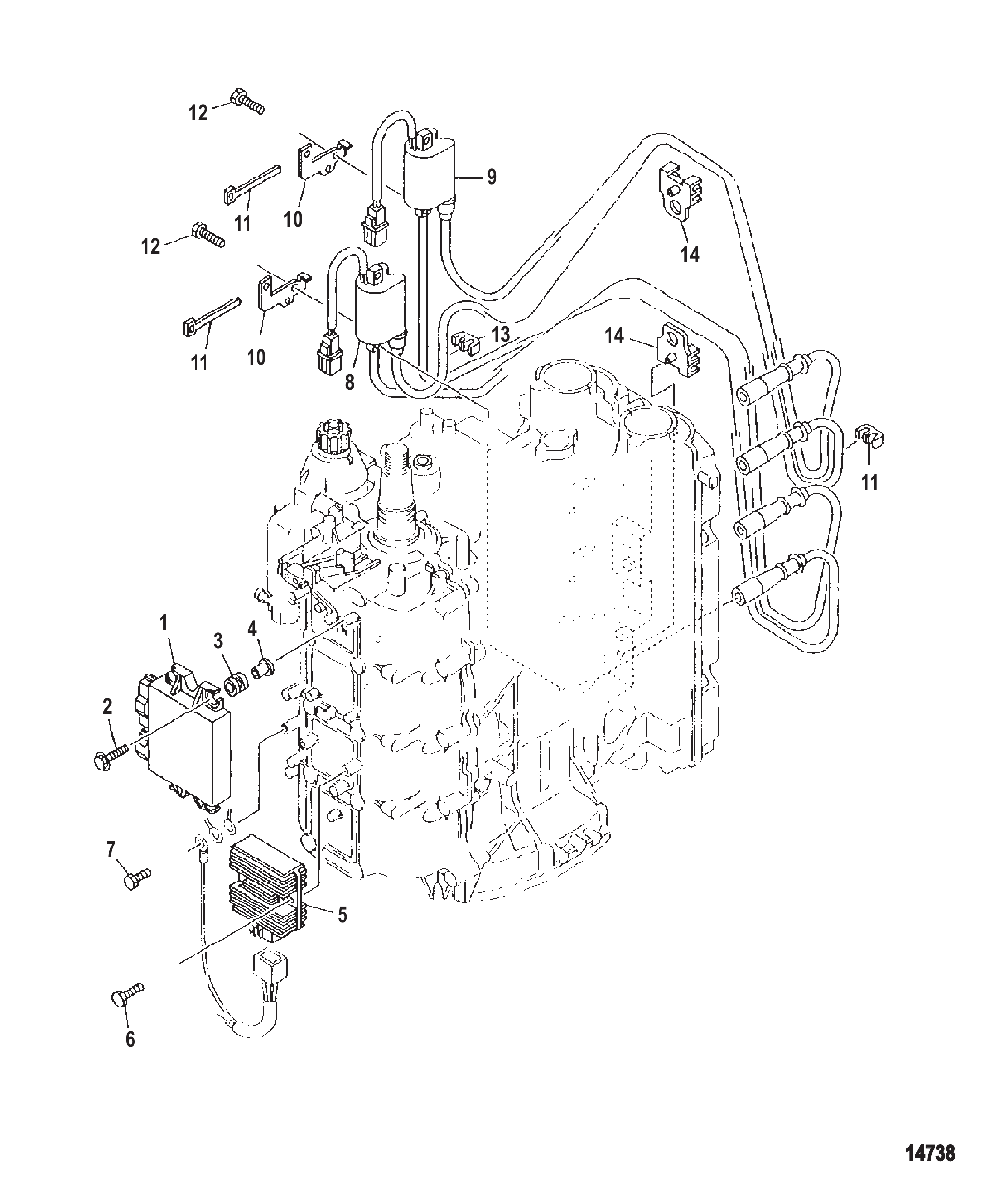

Рис. 10КОМПОНЕНТЫ ЗАЖИГАНИЯ IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	880891T11	Электронный блок управления двигателем	1
1	880891T14	Электронный блок управления двигателем	1
1	880891T1	Блок управления двигателем в сборе	1
1	880891T14	Электронный блок управления двигателем	1
2	804270	Болт (M6 x 28)	4
3	881304	Втулка уплотнительная	4
4	82851M	Втулка	4
4	804344003	Втулка	4
5	881346T	Выпрямитель-регулятор в сборе	1
6	853536	БОЛТ (M6 x 25)	2
7	804604	БОЛТ (M6 x 20)	1
8	880893T10	Катушка зажигания	1
8	8M0123821	Катушка зажигания	1
9	880892T	Катушка зажигания	1
9	8M0121257	Катушка зажигания	1
10	881345	Пластина	2
11	816311T	СТЯЖКА (8.00 дюймов)	2
12	853536	БОЛТ (M6 x 25)	4
13	804276	Хомут	2
14	804277	Хомут	2

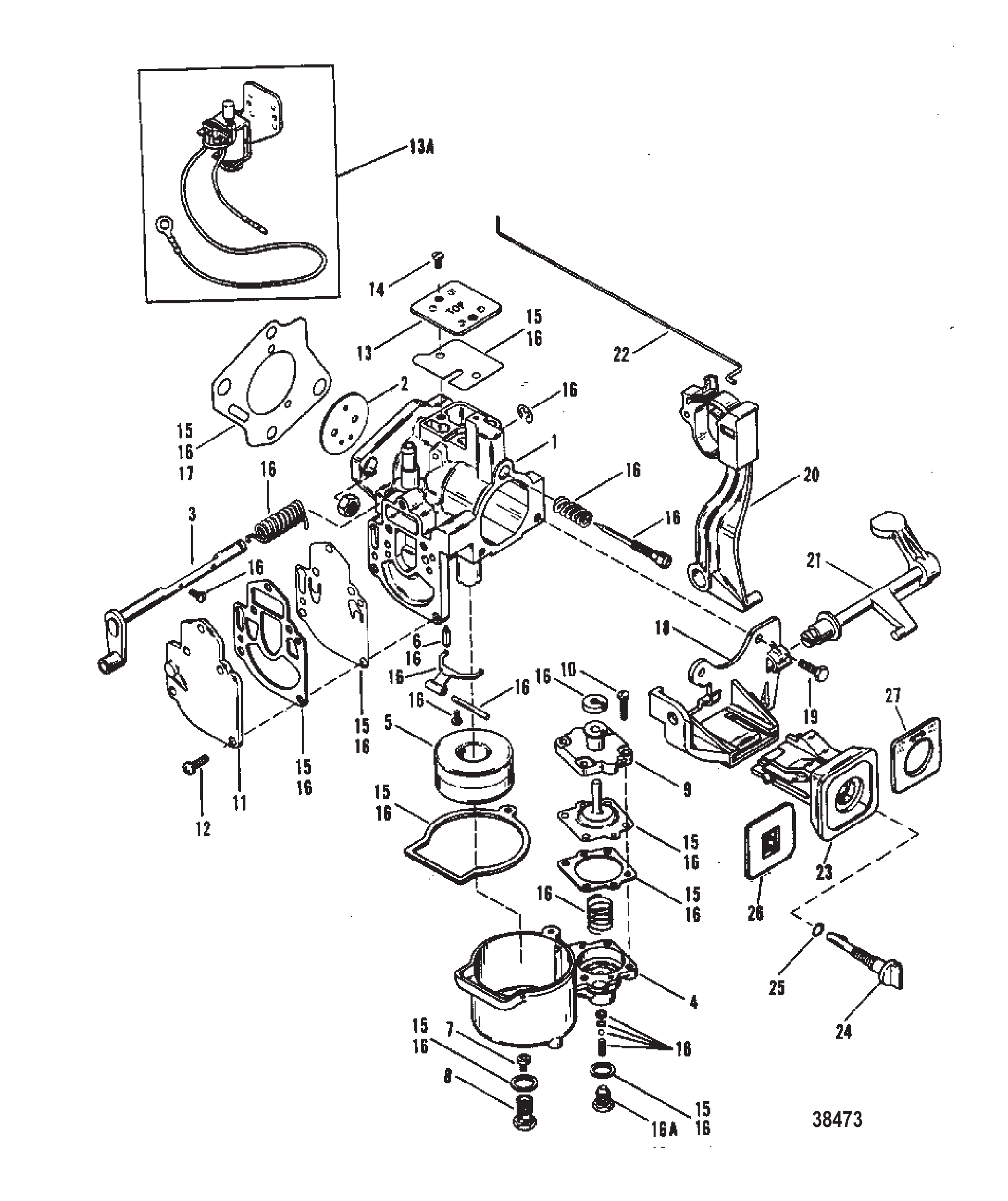

Рис. 11КАРБЮРАТОР (WMC-9/10/11/12/24/25/26/27) CARBURETOR (WMC-9/10/11/12/24/25/26/27)

REF	Номер детали	Наименование	Кол-во
1	8888A7	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8676A5	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8889A4	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8889A9	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8677A7	Карбюратор	1
1	8677A11	Карбюратор	1
1	8677A11	Карбюратор	1
2	9168	Клапан дросселя	1
2	9640	Клапан дроссельной заслонки	1
2	9180	Клапан дроссельной заслонки	1
2	9646	Клапан дроссельной заслонки	1
3	9167	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9170	Игла впускного клапана	1
6	803861	Игла впускного клапана	1
7	5317	Жиклёр (.046)	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	9165	Крышка диафрагмы	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	9375	Крышка топливного насоса	1
11	9702	Комплект крышки топливного насоса	1
12	9173	Винт крышки топливного насоса	5
13	9177	Крышка пластины	1
13A	9182	Электрический подсос	1
13A	823433	Воздушная заслонка электрическая	1
14	9172	Винт крышки	2
14	9696	Винт крышки	2
15	9377	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9376	Ремкомплект	1
16	96481	Ремонтный комплект	1
16	9647	Ремонтный комплект деталей	1
16	8237072	Ремкомплект	1
16A	9535	Пробка	1
16A	879194017	Комплект пробок	1
17	41449	Прокладка карбюратора	1
17	192061	Прокладка карбюратора	1
18	41717	Кронштейн подкачки	1
18	41717T	Кронштейн	1
19	400018	ВИНТ (M5 x 12)	2
20	42515A1	Рычаг быстрого холостого хода в сборе	1
21	41703	Рычаг подкачки	1
22	12733	Провод холостого хода	1
23	110241	Привод подкачки	1
24	11043	Ручка быстрого холостого хода - ранние модели Mariner	1
25	62702	Кольцо уплотнительное (.301 x .070)	1
25	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
26	12654	Табличка с инструкцией	1
27	12653	Табличка с инструкцией	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

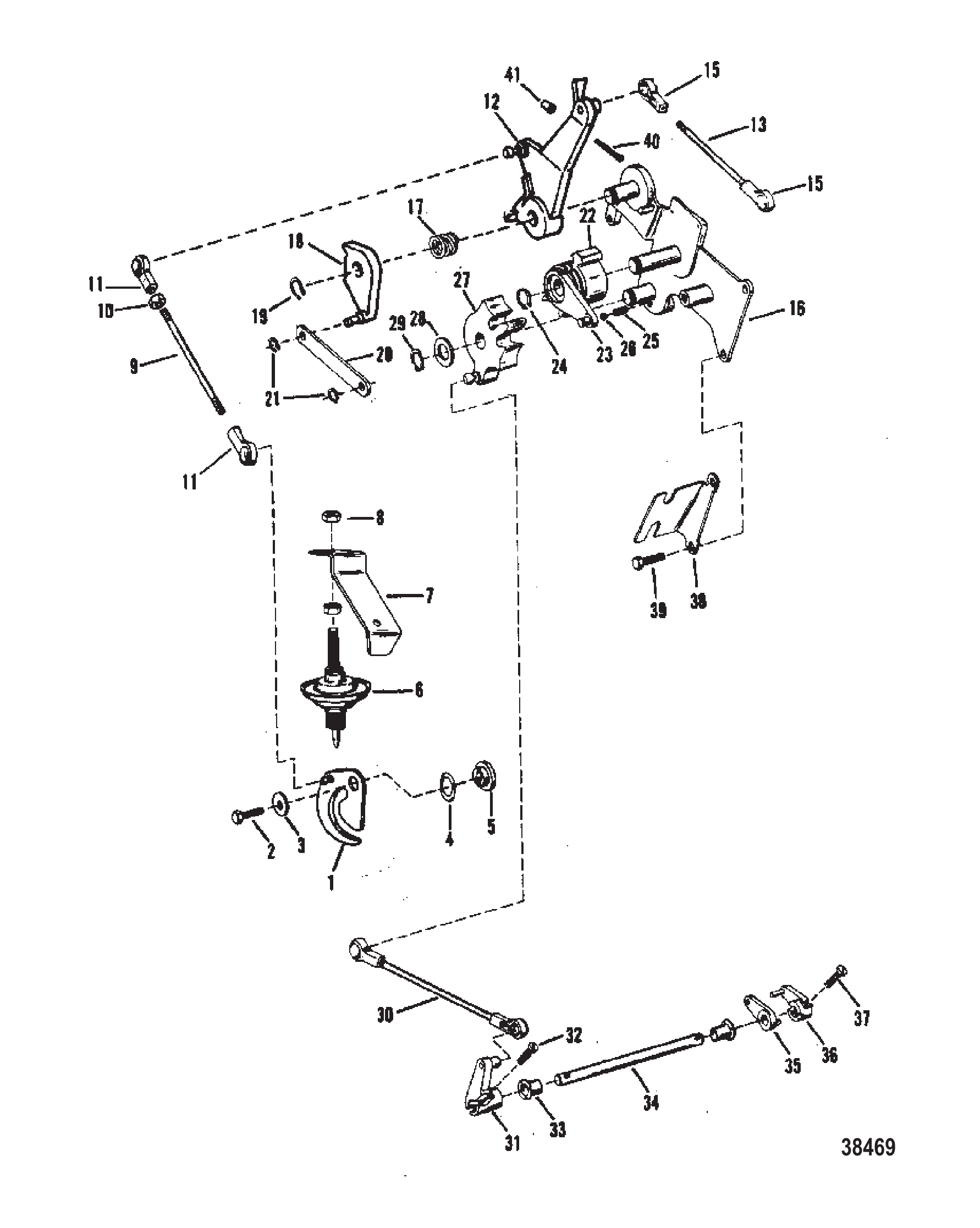

Рис. 12ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (MERCURY)(МЕХАНИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (MERCURY)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	42903	Кулачок дросселя	1
1	17764A2	Комплект тяг дросселя	1
1	429032	КУЛАЧОК дроссельной заслонки	1
1	17764A2	Комплект тяг дросселя	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
2	4000117	ВИНТ (M5 x 20)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	14656A1	Втулка винта кулачка дроссельной заслонки	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	43360	Рычаг управления	1
12	433601	Рычаг управления	1
13	98464A5	Тяга синхронизации зажигания	1
13	817429	Тяга синхронизации зажигания	1
15	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	1
15	8M0084742	Гнездо	1
16	12863A1	Платформа управления	1
17	89540	Пружина опережения зажигания	1
18	93779	Рычаг привода	1
18	92362A1	Рычаг	1
19	46250	КОЛЬЦО СТОПОРНОЕ	1
20	86717	Тяга дросселя/опережения	1
20	92362A1	Рычаг	1
21	86731	Стопорное кольцо тяги дросселя/опережения	2
22	94152	Шестерня	1
22	94085A1	Шестерня	1
23	92362	Рычаг первичный	1
23	92362A1	Рычаг	1
24	46250	КОЛЬЦО СТОПОРНОЕ	1
24	93006	ПРУЖИНА ФИКСАТОРА ШАРИКА	1
24	8M0215005	Пружина	1
26	93008	ШАРИК	1
27	94085	Шестерня	1
27	94085A1	Шестерня	1
28	49339	Шайба (.8125)	1
29	46250	КОЛЬЦО СТОПОРНОЕ	1
30	962552	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
30	193852	Тяга	1
31	94084	Рычаг тяги переключения	1
32	4001589	РЫЧАГ Тяга переключения	1
33	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
34	87794	Вал переключения горизонтальный	1
35	93744	Рычаг вала переключения	1
36	93928	Наконечник тяги рычага	1
37	4001588	ВИНТ (M4 x 20) РЫЧАГ НАКОНЕЧНИКА ТЯГИ	1
38	94186	Кронштейн троса дроссельной заслонки (ранние модели)	1
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
40	11859	ВИНТ (.190-32 x 1.75) РЫЧАГ УПРАВЛЕНИЯ	1
40	118591	ВИНТ (.190-32 x 1.750)	1
41	48039	КРЫШКА	1

Рис. 13СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

Номер детали	Наименование	Кол-во
88183801	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 115 EFI (4-тактный) Руководство по запчастям	1
881980	Руководство по обслуживанию	1
881980R03	Подвесной лодочный мотор 115 EFI 4-тактный	1
10225030	Руководство по эксплуатации	1
858610A31	Топливный шланг в сборе	1
8M0038610	Топливный шланг в сборе (9 футов) с грушей	1
880177	Инструмент для съёмника (10 мм)	1
881828	Набор инструментов Starbit	1
881649A01	Комплект наклеек	1
881649A05	Комплект наклеек	1
881840A01	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A03	Комплект наклеек	1
881840A05	Комплект наклеек	1
881650A01	Комплект наклеек	1
881650A03	Комплект наклеек	1
881650A03	Комплект наклеек	1
881702A01	Комплект наклеек	1
881839A01	Наклейка с информацией о сертификации EPA	1
881839A02	Наклейка с информацией о сертификации EPA	1
881839A03	Наклейка с информацией о сертификации EPA	1
816834A1	Тахометр	1
816932A1	Указатель температуры	1
86306	Переходник	1
86306A01	Переходник	1
817054A3	Прибор в сборе для измерения давления воды	1
821400A2	Комплект датчика Power Trim	1
8M0074845	ORD 8M0098264 Mercury / Quicksilver	1
92876A8	Комплект крепления рулевого управления	1
92876A9	Комплект удлинения для двух двигателей	1
883040A1	Комплект модуля тахометра	1

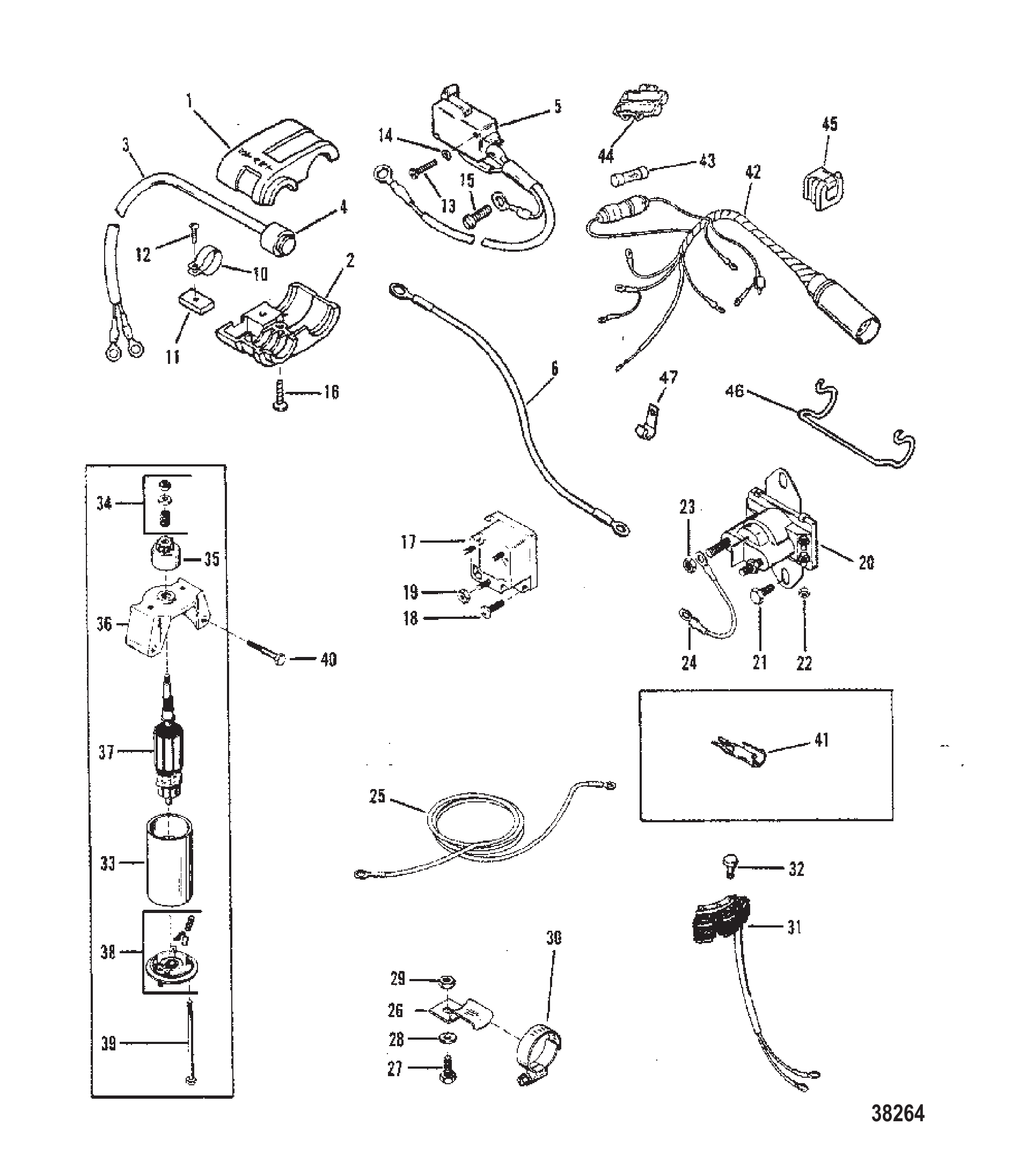

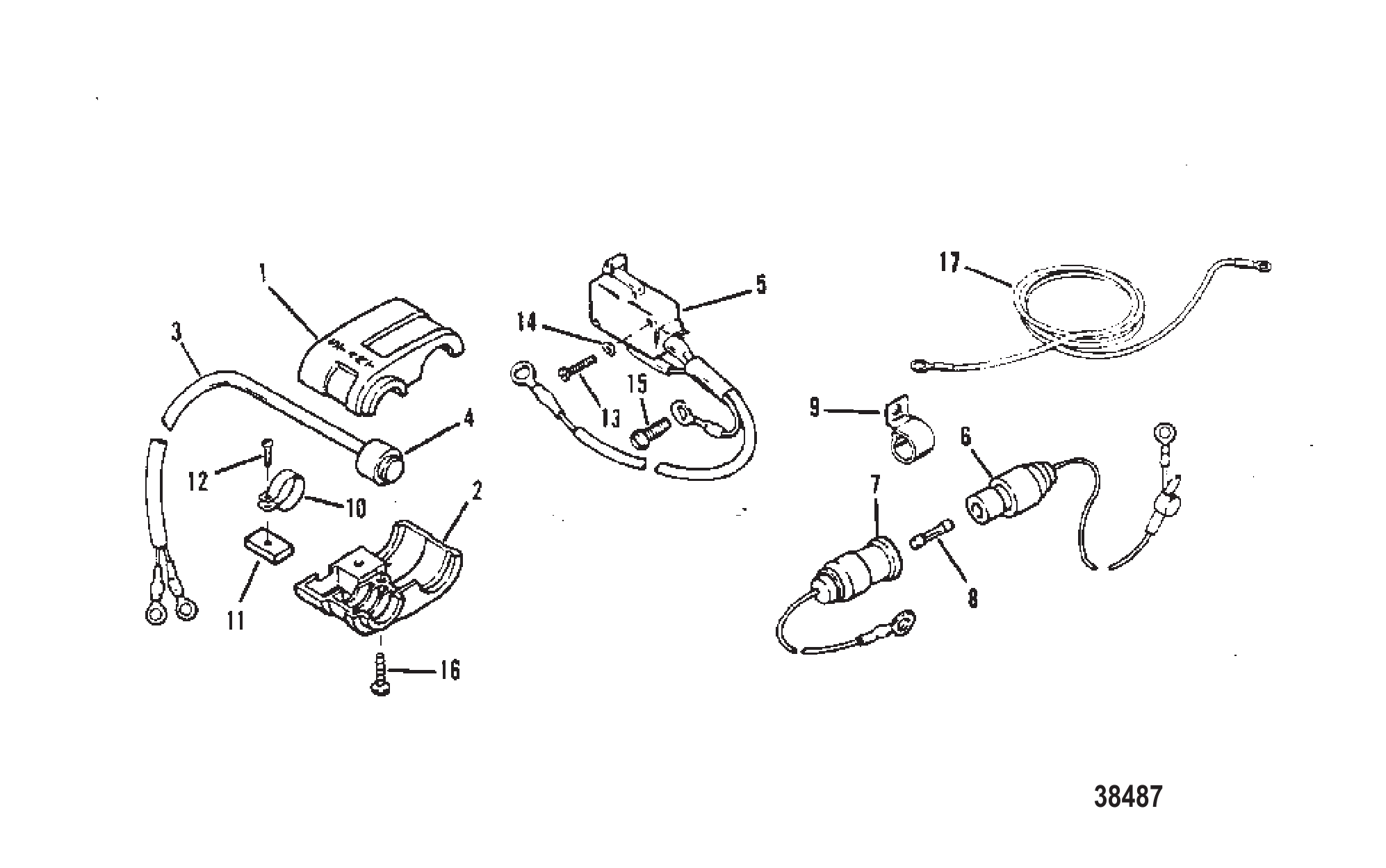

Рис. 14ЖГУТЫ И КОМПОНЕНТЫ СТАРТЕРА HARNESS AND START COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	11099A1	ЧЕХОЛ В СБОРЕ	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
5	93479A4	Выключатель в сборе	1
6	95084A2	Кабель в сборе с предохранителем — ранние модели	1
7	95084A3	Кабель в сборе с предохранителем — ранние модели	1
8	79091	Предохранитель 20 А	1
8	8M0207796	Предохранитель 20 А	1
9	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
9	8M0024808	J-образный зажим	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1

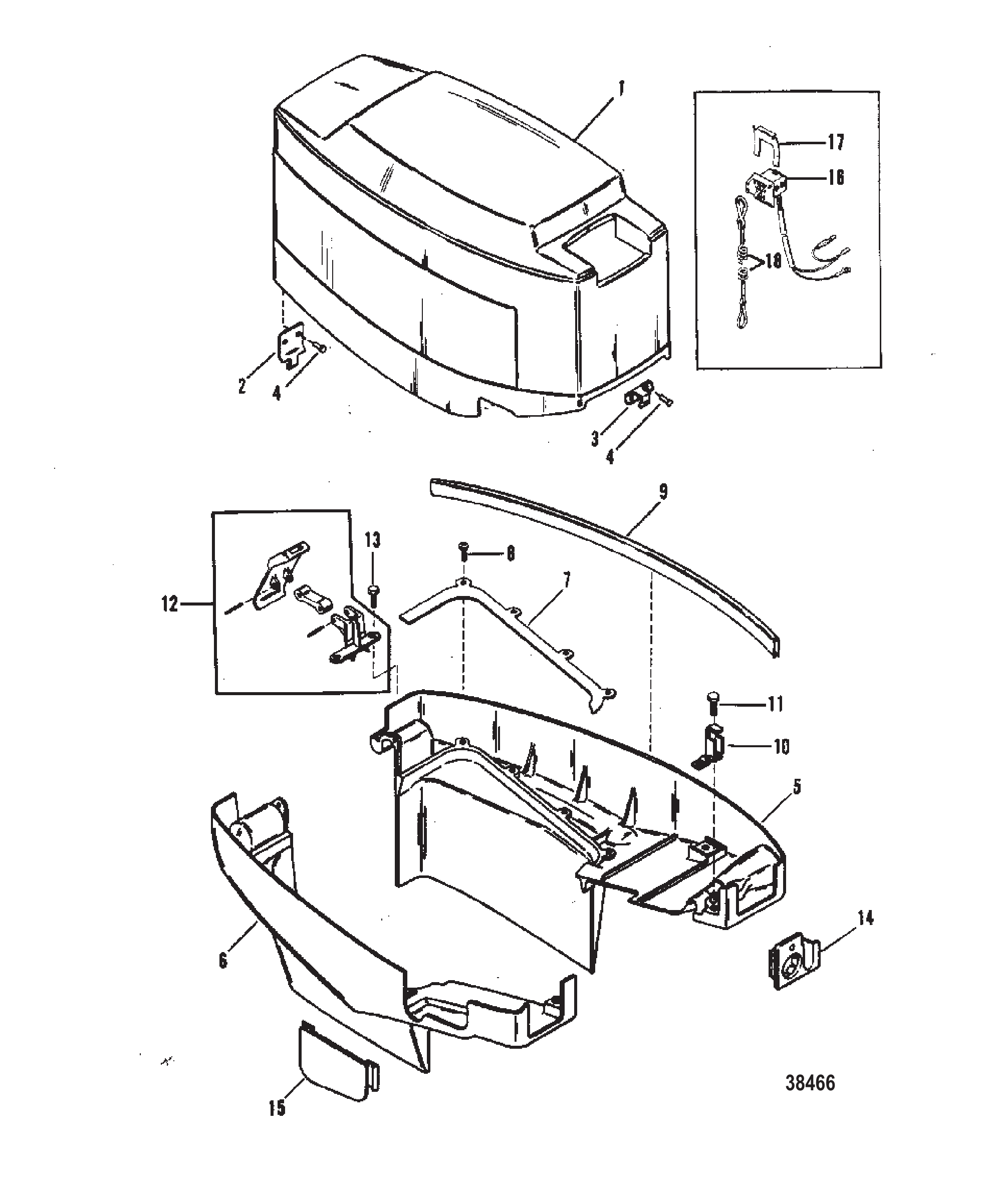

Рис. 15ОБТЕКАТЕЛИ (MERCURY) COWLS (MERCURY)

REF	Номер детали	Наименование	Кол-во
1	8869A8	Верхний кожух в сборе	1
1	9163A22	Кожух верхний чёрный	1
2	43515	Петля защёлки кожуха	1
3	43555	Кронштейн верхнего кожуха	1
4	400018	ВИНТ (M5 x 12)	4
5	9107A2	Нижний кожух левый в сборе	1
6	9108A1	Нижний кожух правый в сборе	1
7	85982	Пластина нижнего кожуха	2
7	15865	Пластина	2
8	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	8
8	95700	Винт (#10-16 x .50)	8
9	15067A1	Уплотнение нижнего кожуха	2
10	43514	Защёлка нижнего кожуха	1
11	400018	ВИНТ (M5 x 12)	2
12	43554A5	Замок	1
13	400018	ВИНТ (M5 x 12)	2
14	11281	Крышка впуска топлива	1
15	41604	Пластина нижнего кожуха	1
15	416041	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
16	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
17	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
17	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
18	15920A54	Шнур аварийного останова в сборе	1
18	15920Q54	ШНУР В СБОРЕ	1

Рис. 16БЛОК (US-0B114231/Can-0A719661/Bel-9467988 и новее) BLOCK (US-0B114231/Can-0A719661/Bel-9467988 and Up)

REF	Номер детали	Наименование	Кол-во
1	9533A3	Блок цилиндров в сборе	1
1	9533T39	ORD 872- 9533T38 Mercury / Quicksilver	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	2
4	892024122	Шланг (240.00 дюймов, бухта)	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414753	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	923291	Коллектор выпускной	1
8	92329F03	Коллектор выпускной	1
9	414993	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
9	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	923301	Крышка выпускного коллектора	1
11	4000333	ВИНТ (M6 x 40)	10
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
15	82821	Крышка в сборе блока цилиндров	1
15	8282A1	Крышка в сборе	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
17	863891	Прокладка крышки блока цилиндров	1
17	863893	Прокладка	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	6
24	14408	Крышка перепускного канала	2
25	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
26	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
27	42471	Блок лепестковых клапанов	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	85977	Сальник резиновый лепесткового блока	1
28	85977002	САЛЬНИК	1
29	41417	Прокладка лепесткового блока	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	99319	Лепестковый клапан	2
30	816806	Лепесток	2
31	89793	Упор лепестковый	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	41418	Прокладка переходной пластины	1
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A1	ПЛАСТИНА ПЕРЕХОДНИКА - КАРБЮРАТОР	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	3
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	143171	КРЫШКА ТЕРМОСТАТА	1
39	14318	Прокладка крышки термостата	1
39	14318005	ПРОКЛАДКА	1
40	4000333	ВИНТ (M6 x 40)	2
41	14586	Термостат	1
42	12627	Стяжка	1
43	62386	Прокладка термостата	1
43	8M0204714	Прокладка @4	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

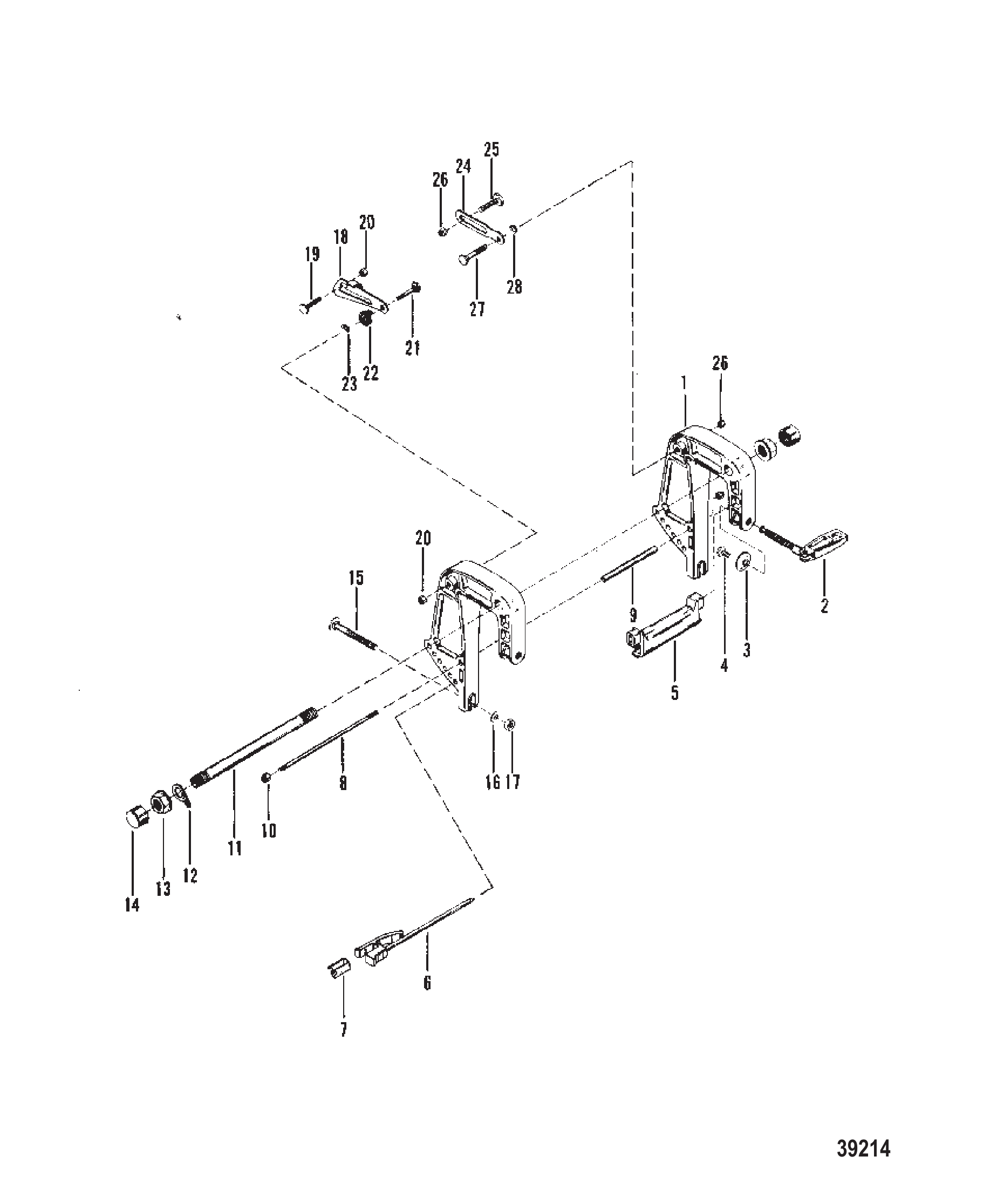

Рис. 17СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8466A2	Кронштейн струбцины в сборе	2
1	8863A1	Кронштейн струбцины	2
2	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
3	818884	ШАЙБА	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	85155	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
6	99929A1	Палец откидной в сборе	1
6	97296A1	Палец откидной в сборе	1
6	99929A1	Палец откидной в сборе	1
7	90884	Пружинный зажим штифта откидывания	1
8	85099	Шпилька кронштейна струбцины	1
9	85100	Проставка шпильки кронштейна струбцины	1
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	85151	Труба наклона	1
12	30954	Стопорное кольцо	1
12	8M0085928	ЗАЖИМ	1
13	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
14	53078	ЗАГЛУШКА ТРУБЫ НАКЛОНА	2
15	69064	БОЛТ (.312-18 x 2.750)	2
16	67981	Шайба болта струбцины	2
17	67980	Гайка (.312-18)	2
17	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
18	96965	Рычаг упора наклона - левый борт	1
19	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
20	35045	ГАЙКА (.250-28)	1
20	826709109	Гайка (.250-28) нержавеющая сталь	1
21	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
22	85167	ПРУЖИНА ВИНТА РЫЧАГА СТОПОРА НАКЛОНА	1
22	44581	Пружина	1
23	31030	Шайба волнистая стопора откидывания	1
24	90901	Лента упора откидывания - левый борт	1
25	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
26	35045	ГАЙКА (.250-28)	1
26	826709109	Гайка (.250-28) нержавеющая сталь	1
27	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
28	31030	Шайба волнистая стопора откидывания	1

Рис. 18ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (ЭЛЕКТРИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (ELECTRIC)

REF	Номер детали	Наименование	Кол-во
1	87997A1	Кулачок дросселя	1
1	96096	Кулачок дроссельной заслонки	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	86968	Втулка винта кулачка дросселя	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A1	Тяга в сборе дроссельной заслонки	1
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	92730	Рычаг управления	1
13	98464A1	Тяга синхронизации зажигания	1
13	817429	Тяга синхронизации зажигания	1
14	95037	Площадка управления	1
14	44299	Площадка	1
15	89540	Пружина опережения зажигания	1
16	95034	Рычаг привода	1
17	46250	КОЛЬЦО СТОПОРНОЕ	1
18	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	2
18	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
19	40037126	ВИНТ ПЛАТФОРМЫ УПРАВЛЕНИЯ (13ММ)	1
20	40007128	Винт (M6 x 20) (используется с поз. №10)	1
21	95093	Шайба рычага переключения на площадке	1
22	95035	Рычаг переключения	1
23	95091	Втулка рычага переключения на площадке	1
24	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
25	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	95029	Палец рычага переключения	1
27	71055	Шайба пальца рычага переключения	1
28	21071	ШПЛИНТ	1
28	210711	Шплинт	1
29	95784	Палец рычага привода	1
30	71055	Шайба пальца рычага переключения	1
31	21071	ШПЛИНТ	1
31	210711	Шплинт	1
32	95025	Тяга переключения	1
33	96202	Втулка нейлоновая - тяга переключения	1
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	21071	ШПЛИНТ	2
35	210711	Шплинт	2
36	95027A1	Вал переключения передач в сборе горизонтальный	1
36	95027A6	Вал переключения передач	1
37	95023	Рычаг вала переключения	1
38	95019	Стопорное кольцо рычага переключения на валу переключения	1
39	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
40	95024	Рычаг вала переключения	1
40	17724A1	Рычаг в сборе	1
41	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
41	401385	ГАЙКА (M5) Нержавеющая сталь	1
42	95033	Кронштейн дистанционного управления	1
43	4000168	ВИНТ (M6 x 14) КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	2
43	4000327	ВИНТ (M6 x 14)	2
44	21071	ШПЛИНТ	2
44	210711	Шплинт	2
45	96186A1	Кронштейн крепления в сборе	1
45	96186A2	Кронштейн в сборе	1
46	96201	Стяжка ключа	1
47	4000376	ВИНТ (M10 x 25) КРОНШТЕЙН	2
47	1993325	ВИНТ (M10 x 25 мм)	2

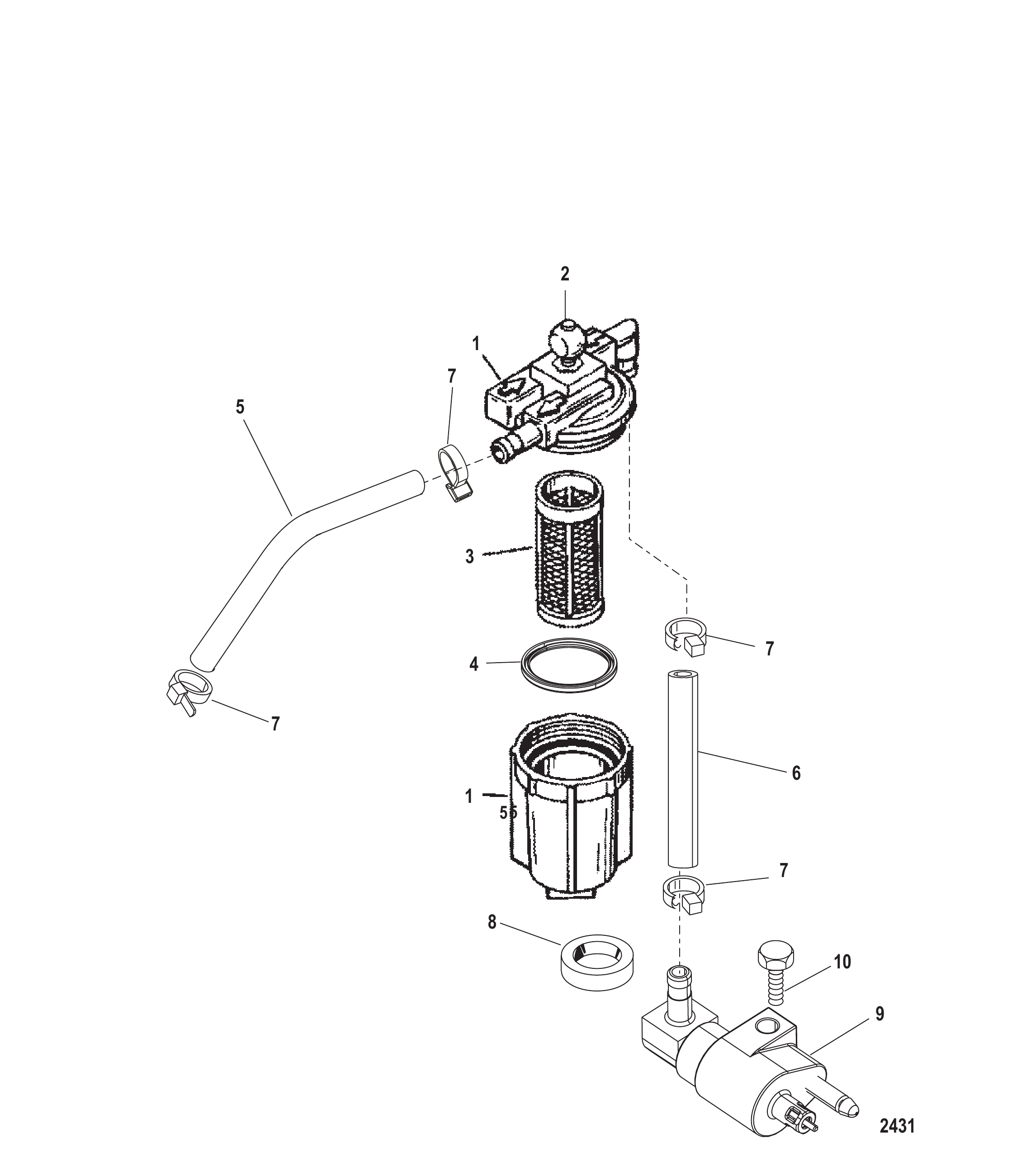

Рис. 19СБОРКА ТОПЛИВНОГО ФИЛЬТРА FUEL FILTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
9	14187M	СОЕДИНИТЕЛЬ (ПРЯМОЙ) (СТАРАЯ КОНСТРУКЦИЯ)	1
10	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	AR
10	4000330	ВИНТ (M6 x 25)	AR
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	AR

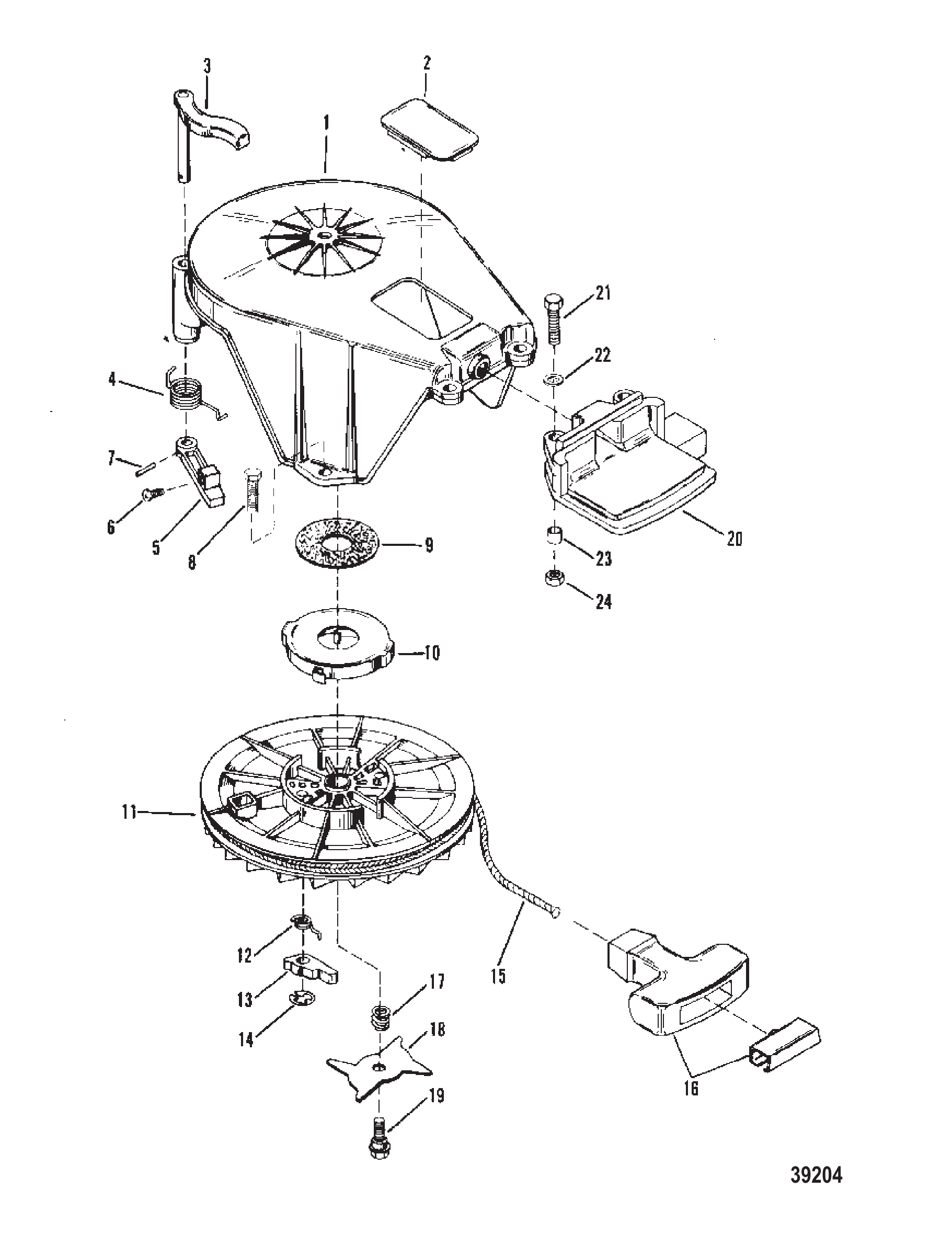

Рис. 20СБОРКА СТАРТЕРА STARTER ASSEMBLY MANUAL

REF	Номер детали	Наименование	Кол-во
1	90906	Корпус стартера	1
1	86689A5	Корпус в сборе стартера	1
2	86971	Крышка корпуса стартера	1
3	94019	Фиксатор рычага (верхний)	1
3	858925	РЫЧАГ ФИКСАТОР	1
4	89542	Пружина верхнего стопорного рычага	1
4	12734	Пружина	1
5	93876	Фиксатор рычага (нижний)	1
5	93876T02	Рычаг	1
6	61802	Винт нижнего рычага блокировки	1
7	38489	ШТИФТ Роликовый	1
8	4000174	ВИНТ (M6 x 20) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА	2
8	8M0206596	ВИНТ (M6 x 20)	2
8	4000183	ВИНТ (M6 x 35) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА	1
9	90478	ПОДУШКА	1
9	833161T	Прокладка войлочная	1
10	86857	Пружина	1
10	86857T01	Пружина	1
11	98443	ШКИВ СТАРТЕРА	1
11	825269T01	Шкив стартера в сборе	1
12	86851	Пружина	2
12	86851T02	Пружина @2	2
13	86850	Кулачок	2
13	868501	Кулачок	2
14	86849	Кольцо стопорное	2
14	86849T01	Кольцо @2	2
15	86855	Шнур стартера	1
15	12066Q10	Трос стартера @2	1
16	85174A1	Рукоятка троса стартера в сборе	1
17	86852	Пружина	1
17	868523	Пружина	1
18	86853	Кулачок	1
18	86853T01	Кулачок	1
19	97516	Винт кулачка к шкиву стартера	1
19	826253	Винт (.250-20 x .625)	1
20	90902	Опора рукоятки стартера	1
20	426264	Опора	1
21	40057111	ВИНТ ОПОРА К КОРПУСУ СТАРТЕРА (35ММ)	2
21	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
22	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	4
22	4002313	ШАЙБА	4
23	30977	Распорная втулка опорного винта	4
23	309772	Проставка	4
24	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
24	401385	ГАЙКА (M5) Нержавеющая сталь	2

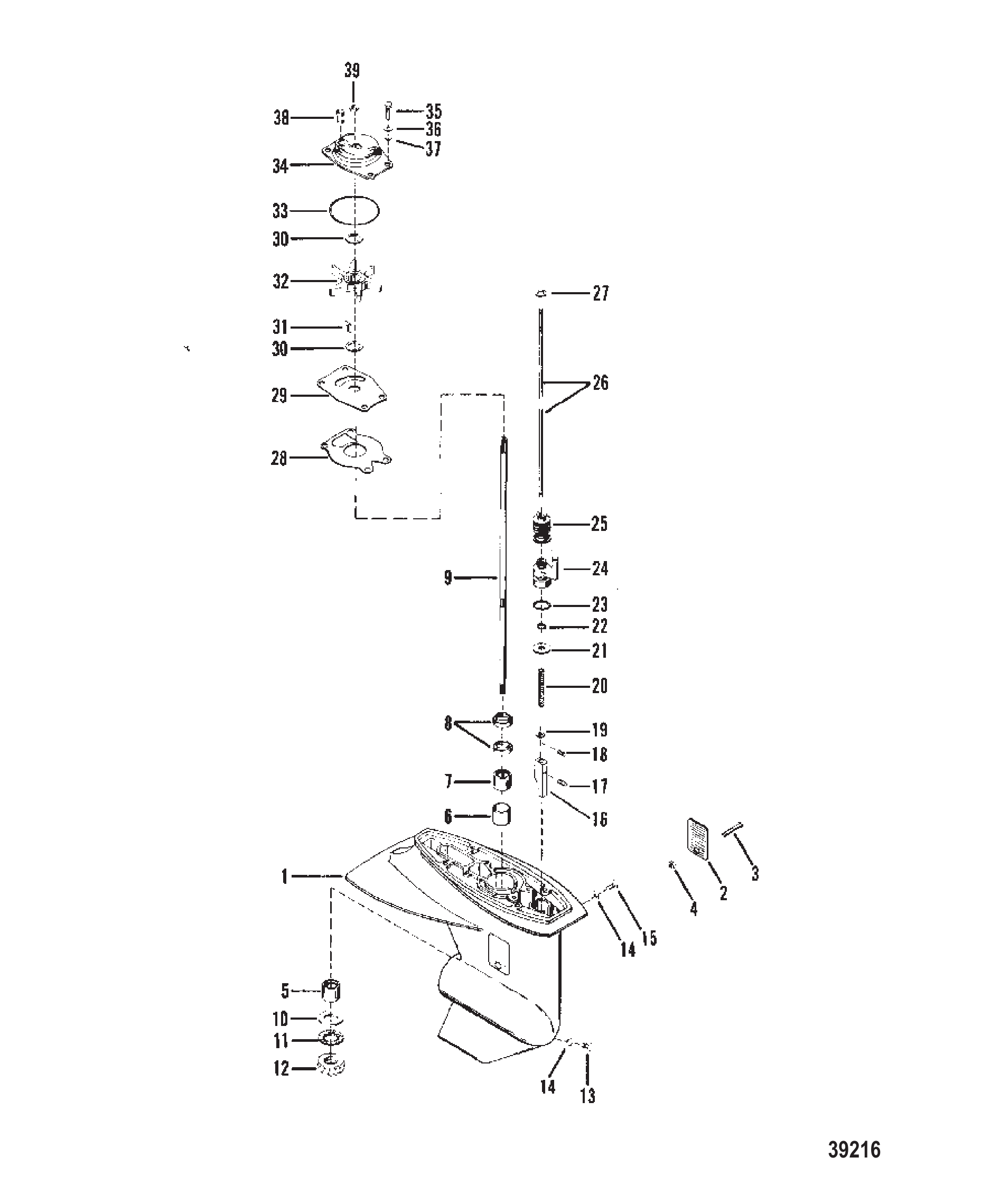

Рис. 21РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8157A7	Редуктор в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8157A8	Корпус редуктора в сборе, комплектный	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
1	8157A6	Корпус редуктора в сборе, базовый	1
2	98488	СЕТКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
2	98487	СЕТКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	85559	ПОДШИПНИК РОЛИКОВЫЙ НИЖНИЙ (СМ. ПРИМЕЧАНИЕ)	1
6	85092	Втулка верхнего подшипника качения	1
7	85558	ПОДШИПНИК РОЛИКОВЫЙ ВЕРХНИЙ	1
8	33467	Сальник масляного картера редуктора	2
8	897154	Сальник масляный @3	2
9	98084	Вал приводной	1
9	98085	Вал приводной	1
10	94056	Упорная шайба - приводной вал	AR
10	96524	Упорная шайба - вертикальный вал - см. примечание	AR
10	98861A1	Комплект втулок	AR
11	85560	ПОДШИПНИК УПОРНЫЙ	1
12	85132	Шестерня ведущая	1
13	67892	Винт магнитный	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	20260	Шайба сливной и заливной пробки	2
14	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
15	79953	Винт (.375-16 x .250)	1
15	79953Q04	Ремкомплект сливного винта	1
16	85562A1	Кулачок переключения в сборе	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	20365	Кольцо уплотнительное фиксатора вала переключения	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	85087	Прокладка водяного насоса	1
28	993261	Прокладка основания водяного насоса	1
29	85083	Пластина передняя	1
30	86645	Шайба крыльчатки	2
30	8M0204722	Шайба	2
31	85119	Шпонка	1
31	8M0214993	Шпонка @5	1
32	85089	Крыльчатка	1
32	8M0204712	Крыльчатка	1
33	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
34	99157A2	Ремкомплект водяного насоса	1
34	99157T2	Ремкомплект водяного насоса	1
35	400035	ВИНТ (M5 x 16)	4
36	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
37	85095	Втулка винта водяного насоса	4
37	8M0214959	Втулка @5	4
38	85090	Сальник водяной трубки	1
38	85090001	Сальник	1
39	86203	Кольцо уплотнительное гребного вала резиновое	1
-	85168A80	Комплект прокладок	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A1	Комплект уплотнений водяного насоса	1

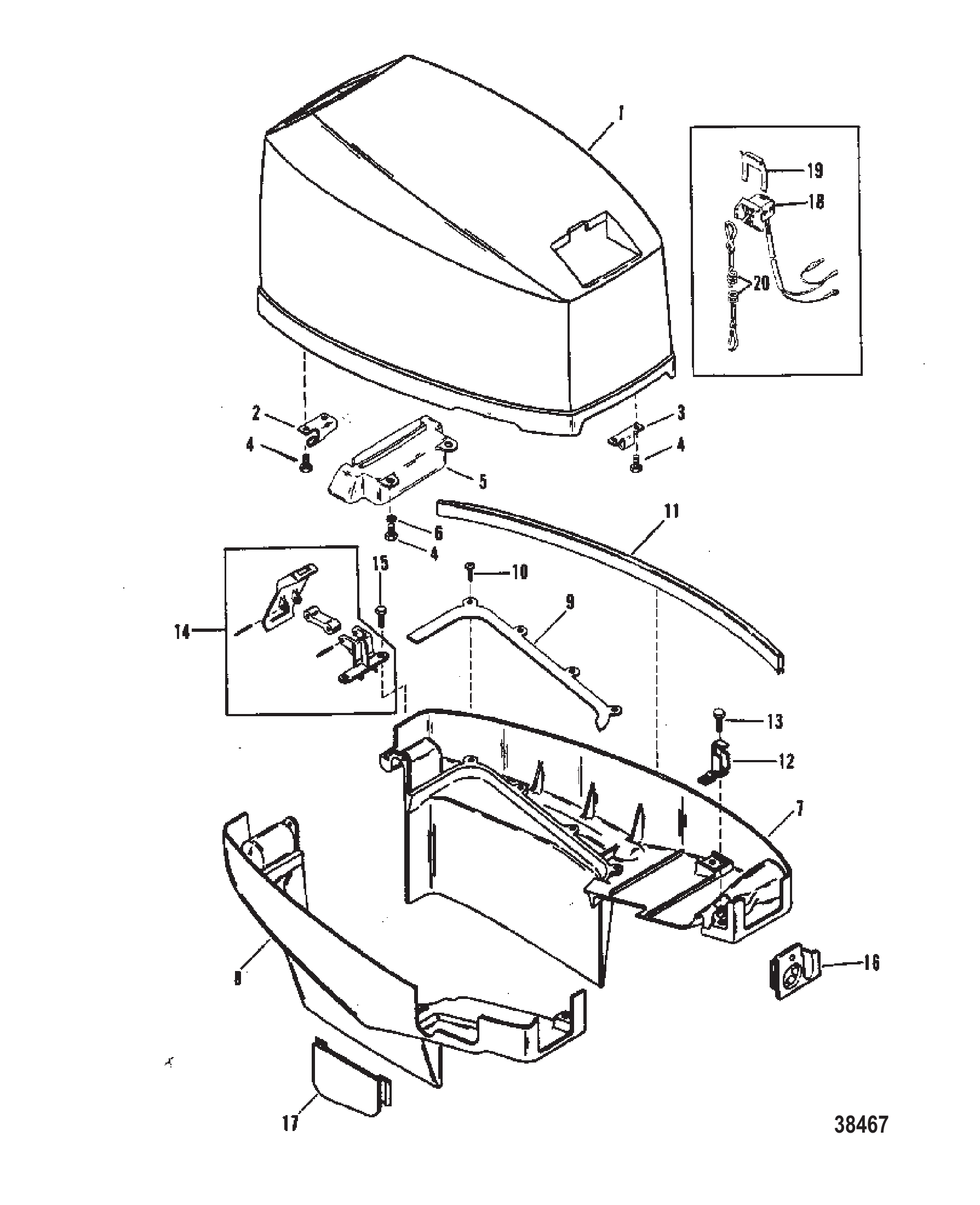

Рис. 22ОБТЕКАТЕЛИ (MARINER) COWLS (MARINER)

REF	Номер детали	Наименование	Кол-во
1	9163A8	Верхний кожух в сборе	1
2	43515	Петля защёлки кожуха	1
3	43555	Кронштейн верхнего кожуха	1
4	400018	ВИНТ (M5 x 12)	6
5	443111	Экран верхнего кожуха	1
5	44311F2	Экран	1
6	33786	Шайба винта экрана	2
6	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	9107A3	Нижний кожух левый	1
7	9107A4	Нижний кожух	1
7	9107A4	Нижний кожух	1
8	9108A3	Нижний кожух правый	1
9	85982	Пластина нижнего кожуха	2
9	15865	Пластина	2
10	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	8
10	95700	Винт (#10-16 x .50)	8
11	15067A1	Уплотнение нижнего кожуха	2
12	43514	Защёлка нижнего кожуха	1
13	400018	ВИНТ (M5 x 12)	2
14	43554A4	Замок кожуха задний	1
14	43554A5	Замок	1
15	400018	ВИНТ (M5 x 12)	2
16	11281	Крышка впуска топлива	1
17	416052	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
17	416051	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
18	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
19	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
19	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
20	15920A54	Шнур аварийного останова в сборе	1
20	15920Q54	ШНУР В СБОРЕ	1

Рис. 23ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

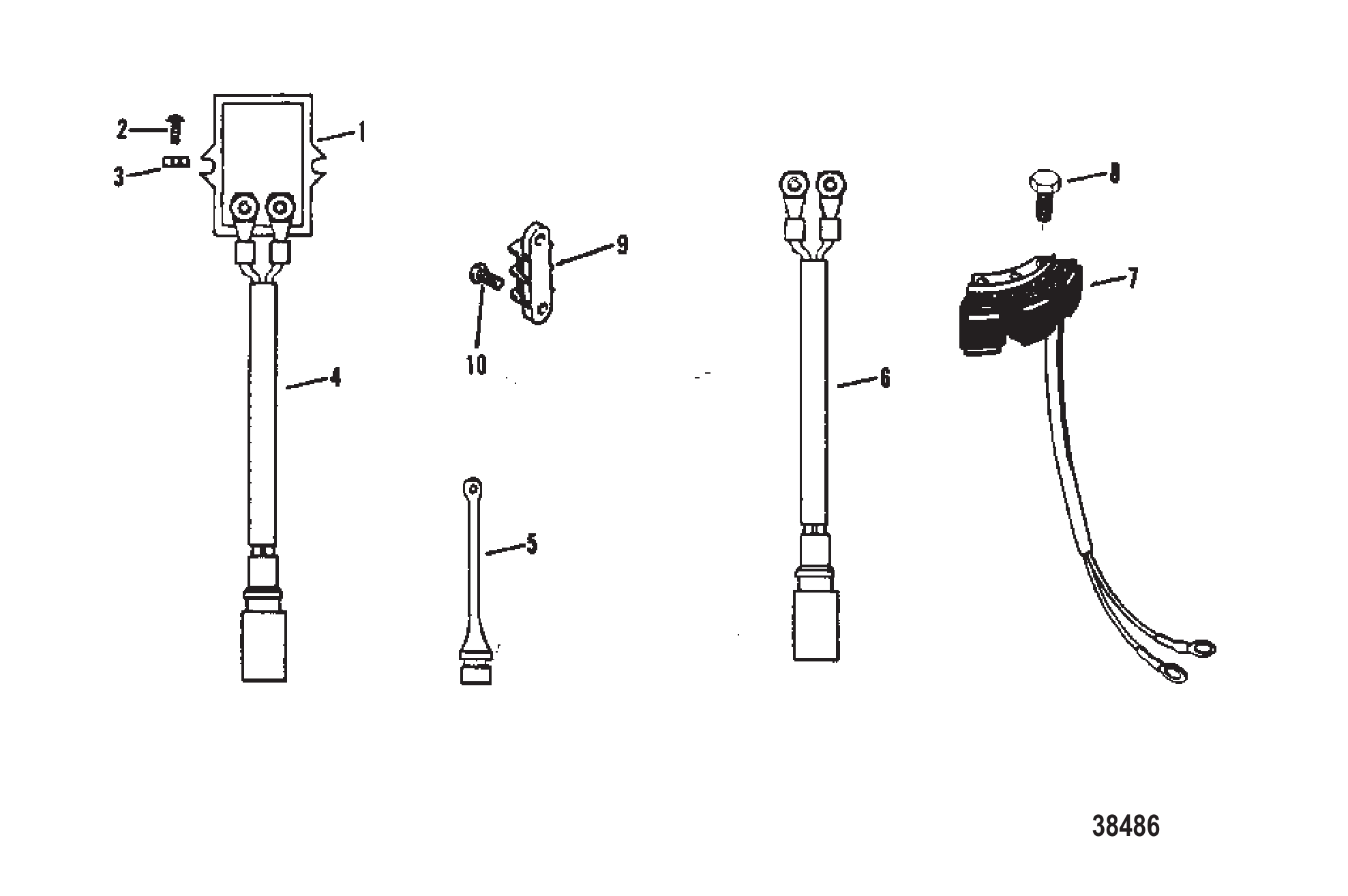

Рис. 24ЭЛЕКТРООБОРУДОВАНИЕ - ДВИГАТЕЛИ BELGIUM ELECTRICAL - BELGIUM ENGINES

REF	Номер детали	Наименование	Кол-во
1	95845	Регулятор напряжения	1
1	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
2	92799	ВИНТ (#10-16 x 1.12)	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	2
4	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
5	71663	Пробка	1
6	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1
7	86704A2	СТАТОР В СБОРЕ	1
7	86704A10	СТАТОР Вспомогательный	1
8	4000123	ВИНТ (M5 x 30)	3
9	63813	Клеммная колодка	1
9	638131	КЛЕММНАЯ КОЛОДКА	1
10	48409	Винт (#10-16 x .625) нержавеющая сталь	2

Рис. 25БЛОК (US-0B114230/Can-0A719660/Bel-9467987 и ранее) BLOCK (US-0B114230/Can-0A719660/Bel-9467987 and Below)

REF	Номер детали	Наименование	Кол-во
1	9077A4	БЛОК ЦИЛИНДРОВ В СБОРЕ	1
1	9533T38	Блок цилиндров	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	71191	Угольник дренажного шланга (45 град.)	2
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	2
4	892024122	Шланг (240.00 дюймов, бухта)	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414751	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	92329	Коллектор выпускной	1
9	414991	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
10	92330T	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
11	4000333	ВИНТ (M6 x 40)	10
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
15	8283A1	КРЫШКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	6
17	86389	Прокладка крышки головки	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	92351	Крышка перепускного канала	2
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	6
24	92350	Крышка перепускного канала	2
25	33465	Кольцо уплотнительное крышки перепускного канала	2
25	8M0214925	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
26	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
27	42471	Блок лепестковых клапанов	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	85977	Сальник резиновый лепесткового блока	1
28	85977002	САЛЬНИК	1
29	41417	Прокладка лепесткового блока	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	99319	Лепестковый клапан	2
30	816806	Лепесток	2
31	89793	Упор лепестковый	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	41418	Прокладка переходной пластины	1
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A1	ПЛАСТИНА ПЕРЕХОДНИКА - КАРБЮРАТОР	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	3
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	F1646	САЛЬНИК КРЫШКИ ПЕРЕПУСКНОГО КАНАЛА	2
38	85577	ВИНТ (2.25 ДЮЙМА)	2
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

Рис. 26БЛОК (US-0B114231/Can-0A719661/Bel-9467988 и новее) BLOCK (US-0B114231/Can-0A719661/Bel-9467988 and Up)

REF	Номер детали	Наименование	Кол-во
1	9533A3	Блок цилиндров в сборе	1
1	9533T39	ORD 872- 9533T38 Mercury / Quicksilver	1
2	85171	ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ	3
3	15133	ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)	2
4	99130122	Трубка (20,00 футов, бухта) дренажная	2
4	892024122	Шланг (240.00 дюймов, бухта)	2
5	42917	Шпилька карбюратора	2
5	429173	ШПИЛЬКА карбюратора	2
6	40001209	Винт (M10 x 60) картера к блоку цилиндров	6
7	414753	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
7	892158	ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
8	923291	Коллектор выпускной	1
8	92329F03	Коллектор выпускной	1
9	414993	ПРОКЛАДКА КРЫШКИ ВЫПУСКА	1
9	892157	ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	923301	Крышка выпускного коллектора	1
11	4000333	ВИНТ (M6 x 40)	10
12	14407	Крышка перепускного канала	2
12	144071	КРЫШКА	2
13	30503	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ	2
13	822370	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки	2
14	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
15	82821	Крышка в сборе блока цилиндров	1
15	8282A1	Крышка в сборе	1
16	4000331	ВИНТ (M6 x 30) ПЕРЕХОДНИК	5
17	863891	Прокладка крышки блока цилиндров	1
17	863893	Прокладка	1
18	99664	Угольник выхлопной пластины	1
18	996642	Штуцер угловой 90 градусов (.125-27 x .250) нейлон	1
19	34395A1	ШЛАНГ КОНТРОЛЬНОЙ СТРУИ (8")	1
19	8M0108355	Шланг (57 дюймов, бухта)	1
20	94848	Штуцер шланга контрольной струи — нижний кожух	1
21	14406	Крышка	2
22	86391	Кольцо уплотнительное крышки перепускного канала	2
23	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	6
24	14408	Крышка перепускного канала	2
25	26722	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
26	40057107	ВИНТ (M5 x 16) КРЫШКА К БЛОКУ ЦИЛИНДРОВ	4
27	42471	Блок лепестковых клапанов	1
27	14112T	ЛЕПЕСТКОВЫЙ БЛОК	1
28	85977	Сальник резиновый лепесткового блока	1
28	85977002	САЛЬНИК	1
29	41417	Прокладка лепесткового блока	1
29	414172	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ	1
30	99319	Лепестковый клапан	2
30	816806	Лепесток	2
31	89793	Упор лепестковый	2
31	897931	Стопорная пластина	2
32	4005785	ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА	4
33	41418	Прокладка переходной пластины	1
33	414181	ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА	1
34	41420A1	ПЛАСТИНА ПЕРЕХОДНИКА - КАРБЮРАТОР	1
34	41420A3	ПЛАСТИНА В СБОРЕ Переходник карбюратора	1
35	56759	ШТУЦЕР ЕРШОВЫЙ	2
36	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	3
36	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
37	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
38	143171	КРЫШКА ТЕРМОСТАТА	1
39	14318	Прокладка крышки термостата	1
39	14318005	ПРОКЛАДКА	1
40	4000333	ВИНТ (M6 x 40)	2
41	14586	Термостат	1
42	12627	Стяжка	1
43	62386	Прокладка термостата	1
43	8M0204714	Прокладка @4	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

Рис. 27КАРБЮРАТОР (WMC-13/13A/14/14A/15/15A/16/16A) CARBURETOR (WMC-13/13A/14/14A/15/15A/16/16A)

REF	Номер детали	Наименование	Кол-во
1	8888A7	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8676A9	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8889A9	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8667A11	Поршень в сборе	1
1	848389A4	Поршень в сборе	1
2	9640	Клапан дроссельной заслонки	1
2	9646	Клапан дроссельной заслонки	1
3	9167	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9170	Игла впускного клапана	1
6	803861	Игла впускного клапана	1
7	5317	Жиклёр (.046)	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	9165	Крышка диафрагмы	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	15827A1	КОРПУС	1
11	9702	Комплект крышки топливного насоса	1
12	9643	Винт крышки топливного насоса	5
13	9637	Крышка топливного насоса	1
14	9535	Пробка	1
14	879194017	Комплект пробок	1
15	9645	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9644	Ремонтный комплект деталей	1
16	8237072	Ремкомплект	1
17	9699	Крышка пластины	1
17	9177	Крышка пластины	1
18	9182	Электрический подсос	1
18	823433	Воздушная заслонка электрическая	1
18	9701	Электрический подсос	1
18	823433	Воздушная заслонка электрическая	1
19	9172	Винт крышки	2
19	9696	Винт крышки	2
19	9696	Винт крышки	2
20	41449	Прокладка карбюратора	1
20	192061	Прокладка карбюратора	1
21	41717	Кронштейн подкачки	1
21	41717T	Кронштейн	1
22	400018	ВИНТ (M5 x 12)	2
23	42515A1	Рычаг быстрого холостого хода в сборе	1
24	41703	Рычаг подкачки	1
25	12733	Провод холостого хода	1
26	110242	Привод подкачки	1
27	12654	Табличка с инструкцией	1
28	12653	Табличка с инструкцией	1

Рис. 28КАРБЮРАТОР (WMC-9/10/11/12/24/25/26/27) CARBURETOR (WMC-9/10/11/12/24/25/26/27)

REF	Номер детали	Наименование	Кол-во
1	8888A7	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8676A5	Карбюратор	1
1	8888A16	Ремкомплект карбюратора	1
1	8889A4	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8889A9	Карбюратор	1
1	8889A20	Ремкомплект карбюратора	1
1	8677A7	Карбюратор	1
1	8677A11	Карбюратор	1
1	8677A11	Карбюратор	1
2	9168	Клапан дросселя	1
2	9640	Клапан дроссельной заслонки	1
2	9180	Клапан дроссельной заслонки	1
2	9646	Клапан дроссельной заслонки	1
3	9167	Вал дросселя	1
3	9695	Вал дроссельной заслонки	1
4	9164	Топливная камера	1
5	9169	Поплавок	1
5	91691	Поплавок	1
6	9170	Игла впускного клапана	1
6	803861	Игла впускного клапана	1
7	5317	Жиклёр (.046)	1
7	6201	ЖИКЛЁР (.080)	1
8	9171	Держатель жиклёра	1
9	9165	Крышка диафрагмы	1
9	813618	Крышка диафрагмы	1
10	9174	Винт крышки диафрагмы	4
10	9697	Винт крышки диафрагмы	4
11	9375	Крышка топливного насоса	1
11	9702	Комплект крышки топливного насоса	1
12	9173	Винт крышки топливного насоса	5
13	9177	Крышка пластины	1
13A	9182	Электрический подсос	1
13A	823433	Воздушная заслонка электрическая	1
14	9172	Винт крышки	2
14	9696	Винт крышки	2
15	9377	Комплект прокладок/диафрагм	1
15	97611	Комплект прокладок/диафрагм	1
16	9376	Ремкомплект	1
16	96481	Ремонтный комплект	1
16	9647	Ремонтный комплект деталей	1
16	8237072	Ремкомплект	1
16A	9535	Пробка	1
16A	879194017	Комплект пробок	1
17	41449	Прокладка карбюратора	1
17	192061	Прокладка карбюратора	1
18	41717	Кронштейн подкачки	1
18	41717T	Кронштейн	1
19	400018	ВИНТ (M5 x 12)	2
20	42515A1	Рычаг быстрого холостого хода в сборе	1
21	41703	Рычаг подкачки	1
22	12733	Провод холостого хода	1
23	110241	Привод подкачки	1
24	11043	Ручка быстрого холостого хода - ранние модели Mariner	1
25	62702	Кольцо уплотнительное (.301 x .070)	1
25	627021	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.301 x .070)	1
26	12654	Табличка с инструкцией	1
27	12653	Табличка с инструкцией	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

Рис. 29СБОРОЧНЫЙ УЗЕЛ КРЕПЕЖНОЙ СКОБЫ CLAMP BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	8466A2	Кронштейн струбцины в сборе	2
1	8863A1	Кронштейн струбцины	2
2	92767A1	ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)	2
3	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
3	818884	ШАЙБА	2
4	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
4	768042	Винт с буртиком шестигранный	2
5	85155	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
6	99929A1	Палец откидной в сборе	1
6	97296A1	Палец откидной в сборе	1
6	99929A1	Палец откидной в сборе	1
7	90884	Пружинный зажим штифта откидывания	1
8	85099	Шпилька кронштейна струбцины	1
9	85100	Проставка шпильки кронштейна струбцины	1
10	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
11	85151	Труба наклона	1
12	30954	Стопорное кольцо	1
12	8M0085928	ЗАЖИМ	1
13	93164	ГАЙКА (.875) ТРУБЫ НАКЛОНА	2
14	53078	ЗАГЛУШКА ТРУБЫ НАКЛОНА	2
15	69064	БОЛТ (.312-18 x 2.750)	2
16	67981	Шайба болта струбцины	2
17	67980	Гайка (.312-18)	2
17	82670910	ГАЙКА (.312-18) Нержавеющая сталь	2
18	96965	Рычаг упора наклона - левый борт	1
19	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
20	35045	ГАЙКА (.250-28)	1
20	826709109	Гайка (.250-28) нержавеющая сталь	1
21	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
22	85167	ПРУЖИНА ВИНТА РЫЧАГА СТОПОРА НАКЛОНА	1
22	44581	Пружина	1
23	31030	Шайба волнистая стопора откидывания	1
24	90901	Лента упора откидывания - левый борт	1
25	41433	Винт (.250-28 x 1.00) рычага к поворотному кронштейну	1
26	35045	ГАЙКА (.250-28)	1
26	826709109	Гайка (.250-28) нержавеющая сталь	1
27	41524	Винт (.250-28 x 1.75) рычага к зажимному кронштейну	1
28	31030	Шайба волнистая стопора откидывания	1

Рис. 30ОБТЕКАТЕЛИ (MARINER) COWLS (MARINER)

REF	Номер детали	Наименование	Кол-во
1	9163A8	Верхний кожух в сборе	1
2	43515	Петля защёлки кожуха	1
3	43555	Кронштейн верхнего кожуха	1
4	400018	ВИНТ (M5 x 12)	6
5	443111	Экран верхнего кожуха	1
5	44311F2	Экран	1
6	33786	Шайба винта экрана	2
6	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
7	9107A3	Нижний кожух левый	1
7	9107A4	Нижний кожух	1
7	9107A4	Нижний кожух	1
8	9108A3	Нижний кожух правый	1
9	85982	Пластина нижнего кожуха	2
9	15865	Пластина	2
10	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	8
10	95700	Винт (#10-16 x .50)	8
11	15067A1	Уплотнение нижнего кожуха	2
12	43514	Защёлка нижнего кожуха	1
13	400018	ВИНТ (M5 x 12)	2
14	43554A4	Замок кожуха задний	1
14	43554A5	Замок	1
15	400018	ВИНТ (M5 x 12)	2
16	11281	Крышка впуска топлива	1
17	416052	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
17	416051	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
18	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
19	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
19	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
20	15920A54	Шнур аварийного останова в сборе	1
20	15920Q54	ШНУР В СБОРЕ	1

Рис. 31ОБТЕКАТЕЛИ (MERCURY) COWLS (MERCURY)

REF	Номер детали	Наименование	Кол-во
1	8869A8	Верхний кожух в сборе	1
1	9163A22	Кожух верхний чёрный	1
2	43515	Петля защёлки кожуха	1
3	43555	Кронштейн верхнего кожуха	1
4	400018	ВИНТ (M5 x 12)	4
5	9107A2	Нижний кожух левый в сборе	1
6	9108A1	Нижний кожух правый в сборе	1
7	85982	Пластина нижнего кожуха	2
7	15865	Пластина	2
8	70332	Винт (#10-16 x .500) крепления панели к нижнему кожуху	8
8	95700	Винт (#10-16 x .50)	8
9	15067A1	Уплотнение нижнего кожуха	2
10	43514	Защёлка нижнего кожуха	1
11	400018	ВИНТ (M5 x 12)	2
12	43554A5	Замок	1
13	400018	ВИНТ (M5 x 12)	2
14	11281	Крышка впуска топлива	1
15	41604	Пластина нижнего кожуха	1
15	416041	ПЛАСТИНА НИЖНЕГО КОЖУХА	1
16	11083A6	ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)	1
17	12044	ФИКСАТОР КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ	1
17	8M0032846	ФИКСАТОР (ЛАТУННЫЙ)	1
18	15920A54	Шнур аварийного останова в сборе	1
18	15920Q54	ШНУР В СБОРЕ	1

Рис. 32КОЛЕНЧАТЫЙ ВАЛ, ПОРШНИ И МАХОВИК CRANKSHAFT, PISTONS AND FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	42691	Вал маховика	1
1A	818591	ГАЙКА (M14)	1
2	8908A2	Маховик в сборе	1
2	859231T6	Маховик	1
2	818540A2	Маховик в сборе	1
2	859231T19	Маховик в сборе	1
3	17794A1	Подшипник	1
4	818901	САЛЬНИК КОРЕННОГО ПОДШИПНИКА	1
5	8471A2	Коленчатый вал в сборе	1
5	8M0083309	Коленчатый вал в сборе	1
6	818630A1	Втулка	1
7	41341	ПОДШИПНИК шариковый коленчатого вала нижний	1
8	20940	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА (МАЛОЕ)(СТАРАЯ КОНСТРУКЦИЯ)	1
9	42132	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
10	13031	Шайба нижняя	1
11	125661	САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ	1
12	20094	Шпонка сегментная привода маховика	1
13	41342	ПОДШИПНИК роликовый коленчатого вала верхний	1
13	878158	Подшипник роликовый	1
14	125671	САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ	1
15	8477A2	Шатун в сборе	2
16	823460	Винт (M5 x 16) шатуна	4
17	42076A1	Подшипник роликовый в сборе	3
18	42186	ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА	48
19	43348	Подшипник упорный	4
19	8M0012297	Шайба упорная	4
20	9747A2	Поршень в сборе (стандартный)	2
20	9747T2	Поршень в сборе	2
20	9747A4	Поршень в сборе (0.015 ремонтный)	2
21	18212A4	Комплект поршневых колец (стандартный)	1
21	18212A1	Комплект поршневых колец (0.015 ремонтный)	2
22	42202	Стопорное кольцо	4
23	824451	ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)	1
-	19072A88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ (ПОЛНАЯ)	1
-	19072T88	ГОЛОВКА БЛОКА ЦИЛИНДРОВ (МОРСКОЕ ИСПОЛНЕНИЕ)	1

Рис. 33КОРПУС РЕДУКТОРА (СБОРОЧНАЯ ЕДИНИЦА) DRIVESHAFT HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	92165A4	Пластина в сборе	1
1	99702A3	Переходная пластина в сборе	1
2	85162	КОРПУС ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
3	36390	Уплотнительное кольцо корпуса водяной трубки	1
4	85164	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
2	96248A1	Корпус водяной трубки в сборе	1
5	25329	САЛЬНИК ВОДЯНОЙ ТРУБКИ	1
6	96247	Проставка водяной трубки	1
6	889715	ПРОСТАВКА водяной трубки	1
7	400035	ВИНТ (M5 x 16)	2
8	85111	Прокладка переходной пластины	1
8	41670006	ПРОКЛАДКА Переходной пластины	1
9	87357	Сальник переходной пластины	1
9	158662	Уплотнение опорной пластины	1
10	7904A7	Корпус гребного вала в сборе	1
10	8747A1	Корпус в сборе	1
10	7906A7	Корпус гребного вала в сборе	1
10	8749A1	Корпус в сборе	1
10	8747A1	Корпус в сборе	1
10	8749A1	Корпус в сборе	1
11	85109	Прокладка корпуса гребного вала	1
11	96286	Прокладка корпуса вертикального вала	1
11	433374	Прокладка корпуса гребного вала	1
12	400035	ВИНТ (M5 x 16)	2
13	4000360	ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)	6
13	1993870	ВИНТ (M8 x 70)	6
14	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	6
15	85116	Трубка водяная (короткий вал)	1
15	86292	Труба водяная (длинный вал)	1
-	85168A80	Комплект прокладок	1

Рис. 34ЭЛЕКТРООБОРУДОВАНИЕ - ДВИГАТЕЛИ BELGIUM ELECTRICAL - BELGIUM ENGINES

REF	Номер детали	Наименование	Кол-во
1	95845	Регулятор напряжения	1
1	95845T	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
2	92799	ВИНТ (#10-16 x 1.12)	2
3	45076	Гайка (#10-32) латунная клемма блока выключателя	2
4	74725A2	ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)	1
5	71663	Пробка	1
6	65017A2	ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)	1
7	86704A2	СТАТОР В СБОРЕ	1
7	86704A10	СТАТОР Вспомогательный	1
8	4000123	ВИНТ (M5 x 30)	3
9	63813	Клеммная колодка	1
9	638131	КЛЕММНАЯ КОЛОДКА	1
10	48409	Винт (#10-16 x .625) нержавеющая сталь	2

Рис. 35ЭЛЕКТРОКОМПОНЕНТЫ ELECTRIC COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	55741	Чехол	1
4	55741001	Чехол	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
6	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	816770	Выпрямитель	1
17	8M0058226	Выпрямитель	1
18	48409	Винт (#10-16 x .625) нержавеющая сталь	2
19	45076	Гайка (#10-32) латунная клемма блока выключателя	3
20	96054	Соленоид в сборе стартера	1
20	8M0185149	СТАРТЕРНОЕ РЕЛЕ	1
21	4000327	ВИНТ (M6 x 14)	2
22	26419	Гайка (#8-32) латунная клеммы стартера соленоида	2
23	64015	Гайка (.250-20) клеммы стартерного соленоида	2
24	88809A5	ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)	1
25	88439A8	КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)	1
25	88439A27	КАБЕЛЬ В СБОРЕ Красный - Аккумулятор	1
25	88439A6	КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)	1
25	88439A28	КАБЕЛЬ В СБОРЕ Аккумулятор - Черный	1
26	92439	Кронштейн (старая конструкция)	1
27	4000327	ВИНТ (M6 x 14)	1
28	35044	ШАЙБА (.281 x .625 x .065) Нержавеющая сталь	1
29	400212	ГАЙКА (M6) Нержавеющая сталь	1
30	815504310	Хомут червячный (старая конструкция)	1
31	86704A2	СТАТОР В СБОРЕ	1
31	86704A10	СТАТОР Вспомогательный	1
32	4000123	ВИНТ (M5 x 30)	3
33	90983A1	СТАРТЕР В СБОРЕ	1
33	8M0033984	СТАРТЕР	1
34	96561	Комплект привода	1
35	96562	Привод	1
36	96563	Концевая крышка	1
36	96563T	ТОРЦЕВАЯ КРЫШКА	1
37	96565	Якорь	1
38	96564	Концевая крышка	1
38	96564T	ТОРЦЕВАЯ КРЫШКА	1
39	96566	Сквозной болт	1
40	421251	Болт (M8 x 55) картер к блоку цилиндров	2
40	42125	ВИНТ (M8 x 55)	2
41	424291	Фиксатор	1
42	12334A2	Жгут проводов двигателя в сборе	1
43	79091	Предохранитель 20 А	1
43	8M0207796	Предохранитель 20 А	1
44	134731	Держатель предохранителя	1
45	12152	ФИКСАТОР	1
46	92753	Фиксатор	1
47	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
47	8M0024808	J-образный зажим	1

Рис. 36СБОРКА ТОПЛИВНОГО ФИЛЬТРА FUEL FILTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	87946A15	ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ	1
1	889527A07	КОМПЛЕКТ ФИЛЬТРА	1
2	91935	Шарик топливного фильтра	1
2	858731	Шарик топливного фильтра	1
3	87946A3	ФИЛЬТР В СБОРЕ	1
3	87946Q04	КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО	1
4	98277	САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА	1
4	897536	САЛЬНИК	1
5	99127109	Шланг (57,00 дюймов, бухта)	1
5	8M0108355	Шланг (57 дюймов, бухта)	1
6	99127109	Шланг (57,00 дюймов, бухта)	1
6	8M0108355	Шланг (57 дюймов, бухта)	1
7	816311	Стяжка (8.00 дюймов)	4
7	816311T	СТЯЖКА (8.00 дюймов)	4
8	18202	Втулка уплотнительная	1
9	15781A9	КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)	1
10	4000330	ВИНТ (M6 x 25)	1
10	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	1

Рис. 37РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8157A7	Редуктор в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8157A8	Корпус редуктора в сборе, комплектный	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
1	8157A6	Корпус редуктора в сборе, базовый	1
2	98488	СЕТКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
2	98487	СЕТКА ВПУСКНОГО ОТВЕРСТИЯ ВОДЫ	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	85559	ПОДШИПНИК РОЛИКОВЫЙ НИЖНИЙ (СМ. ПРИМЕЧАНИЕ)	1
6	85092	Втулка верхнего подшипника качения	1
7	85558	ПОДШИПНИК РОЛИКОВЫЙ ВЕРХНИЙ	1
8	33467	Сальник масляного картера редуктора	2
8	897154	Сальник масляный @3	2
9	98084	Вал приводной	1
9	98085	Вал приводной	1
10	94056	Упорная шайба - приводной вал	AR
10	96524	Упорная шайба - вертикальный вал - см. примечание	AR
10	98861A1	Комплект втулок	AR
11	85560	ПОДШИПНИК УПОРНЫЙ	1
12	85132	Шестерня ведущая	1
13	67892	Винт магнитный	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	20260	Шайба сливной и заливной пробки	2
14	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
15	79953	Винт (.375-16 x .250)	1
15	79953Q04	Ремкомплект сливного винта	1
16	85562A1	Кулачок переключения в сборе	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	20365	Кольцо уплотнительное фиксатора вала переключения	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
27	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
28	85087	Прокладка водяного насоса	1
28	993261	Прокладка основания водяного насоса	1
29	85083	Пластина передняя	1
30	86645	Шайба крыльчатки	2
30	8M0204722	Шайба	2
31	85119	Шпонка	1
31	8M0214993	Шпонка @5	1
32	85089	Крыльчатка	1
32	8M0204712	Крыльчатка	1
33	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
34	99157A2	Ремкомплект водяного насоса	1
34	99157T2	Ремкомплект водяного насоса	1
35	400035	ВИНТ (M5 x 16)	4
36	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
37	85095	Втулка винта водяного насоса	4
37	8M0214959	Втулка @5	4
38	85090	Сальник водяной трубки	1
38	85090001	Сальник	1
39	86203	Кольцо уплотнительное гребного вала резиновое	1
-	85168A80	Комплект прокладок	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A1	Комплект уплотнений водяного насоса	1

Рис. 38РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	8157A7	Редуктор в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8157A8	Корпус редуктора в сборе, комплектный	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
1	8157A6	Корпус редуктора в сборе, базовый	1
40	94286	Триммерный плавник	1
40	94286T1	Триммерный плавник	1
41	4000352	ВИНТ (M8 x 20) ТРИММЕР	1
42	85169	ШАЙБА С ВЫСТУПОМ ВИНТА ТРИММЕРА	1
43	85555A1	Подшипник роликовый конический в сборе	1
44	85135A2	Шестерня переднего хода в сборе	1
45	85557	ВТУЛКА	1
46	85094	Толкатель кулачка	1
47	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
48	85133	Муфта скользящая	1
49	85093	Палец	1
49	8M0020999	Крестовина	1
50	88680	Пружина	1
51	85134	Вал гребного винта	1
51	8166231	Гребной вал	1
52	85131	Шестерня заднего хода	1
52	99542A1	Шестерня заднего хода	1
53	85136A1	Обойма подшипника в сборе	1
53	99906T1	Корпус в сборе подшипника	1
54	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
55	98283	САЛЬНИК МАСЛЯНОГО ПОДШИПНИКА ДЕРЖАТЕЛЯ	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	91909	Винт крепления крышки к корпусу редуктора (16 мм)	3
58	90883	Винт (M5 x 16)	3
59	85128A1	Ступица упорная гребного винта в сборе	1
59	858498	Упорная ступица в сборе	1
60	86848A4	Гребной винт в сборе	1
60	19640A40	Гребной винт Black Max	1
61	88228	Гайка гребного винта	1
62	4000353	ВИНТ (M8 x 25) КОРПУС РЕДУКТОРА	4
63	4002317	ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)	4
-	85168A80	Комплект прокладок	1
-	85090A1	Комплект уплотнений водяного насоса	1

Рис. 39ЖГУТЫ И КОМПОНЕНТЫ СТАРТЕРА HARNESS AND START COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	95815	Крышка (верхняя)	1
2	95828	Крышка (нижняя)	1
3	95810A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер	1
4	11099A1	ЧЕХОЛ В СБОРЕ	1
5	88890A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
5	93479A4	Выключатель в сборе	1
6	95084A2	Кабель в сборе с предохранителем — ранние модели	1
7	95084A3	Кабель в сборе с предохранителем — ранние модели	1
8	79091	Предохранитель 20 А	1
8	8M0207796	Предохранитель 20 А	1
9	55098	J-ОБРАЗНЫЙ ЗАЖИМ	1
9	8M0024808	J-образный зажим	1
10	95814	Стяжка	1
11	95813	Крепёж	1
12	40056108	ВИНТ (M5 x 20)	1
12	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	1
13	4005727	ВИНТ	2
14	45771	ШАЙБА	2
15	62568	Винт (#10-16 x .375)	1
16	69570	Винт (#10-16 x .750)	1
17	79139A20	ТРОС В СБОРЕ (КРАСНЫЙ)	1

Рис. 40КОМПОНЕНТЫ ЗАЖИГАНИЯ IGNITION COMPONENTS

REF	Номер детали	Наименование	Кол-во
1	86617A13	Статор в сборе	1
1	86617A20	Статор в сборе	1
2	4000120	ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ	2
3	400015	ВИНТ (M5 x 10) КРЕПЕЖНЫЙ	1
3	400018	ВИНТ (M5 x 12)	1
4	98450A5	Датчик-триггер в сборе	1
4	98450A10	Датчик-триггер в сборе	1
5	11100	Зажим провода триггера	1
6	7452A15	Блок переключателей в сборе	1
6	7452A19	Блок переключателей в сборе	1
7	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	3
8	48408	Винт (#10-16 x .500) клеммной колодки	1
9	7370A13	Катушка зажигания в сборе	2
9	8M0230859	Катушка зажигания в сборе	2
10	40112	ВИНТ (M6 x 45) КАТУШКА ЗАЖИГАНИЯ	2
11	88173	Стопорная шайба с усиком	2
12	88171	Втулка катушки	2
13	45076	Гайка (#10-32) латунная клемма блока выключателя	4
14	813715A2	Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ	1
15	63709A1	Комплект наконечника/клеммы свечи зажигания	2
16	14814568	СВЕЧА ЗАЖИГАНИЯ (NGK#BPZ8HS-15)	2
16	19424	Свеча зажигания (NGK#BP8HS-15)	2
16	8M0114746	Свеча зажигания BP8HS-15 @4	2
17	816311	Стяжка (8.00 дюймов)	1
17	816311T	СТЯЖКА (8.00 дюймов)	1
18	86704A2	СТАТОР В СБОРЕ	1
18	86704A10	СТАТОР Вспомогательный	1
19	4000123	ВИНТ (M5 x 30)	3
20	63813	Клеммная колодка	1
20	638131	КЛЕММНАЯ КОЛОДКА	1
21	48409	Винт (#10-16 x .625) нержавеющая сталь	2
22	62568	Винт (#10-16 x .375)	2

Рис. 41СЕРВИСНЫЕ/ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE/SUPPORT MATERIAL

REF	Номер детали	Наименование
-	81639990	Каталог запчастей XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10
-	816290A90	Комплект наклеек (XR10)
-	816290A96	Комплект наклеек
-	816291A92	Комплект наклеек (MAGNUM 10)
-	816291A94	Комплект наклеек
-	817633A91	Комплект наклеек (SEA PRO 10)
-	826305A01	Комплект наклеек
-	13361A91	Комплект наклеек (MARATHON 10)
-	8588351	Комплект наклеек
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	816755930	Руководство пользователя (SEA PRO 10)
-	816757930	Руководство пользователя (MARATHON 10)

Рис. 42СБОРКА СТАРТЕРА STARTER ASSEMBLY MANUAL

REF	Номер детали	Наименование	Кол-во
1	90906	Корпус стартера	1
1	86689A5	Корпус в сборе стартера	1
2	86971	Крышка корпуса стартера	1
3	94019	Фиксатор рычага (верхний)	1
3	858925	РЫЧАГ ФИКСАТОР	1
4	89542	Пружина верхнего стопорного рычага	1
4	12734	Пружина	1
5	93876	Фиксатор рычага (нижний)	1
5	93876T02	Рычаг	1
6	61802	Винт нижнего рычага блокировки	1
7	38489	ШТИФТ Роликовый	1
8	4000174	ВИНТ (M6 x 20) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА	2
8	8M0206596	ВИНТ (M6 x 20)	2
8	4000183	ВИНТ (M6 x 35) КРЕПЛЕНИЕ КОРПУСА СТАРТЕРА	1
9	90478	ПОДУШКА	1
9	833161T	Прокладка войлочная	1
10	86857	Пружина	1
10	86857T01	Пружина	1
11	98443	ШКИВ СТАРТЕРА	1
11	825269T01	Шкив стартера в сборе	1
12	86851	Пружина	2
12	86851T02	Пружина @2	2
13	86850	Кулачок	2
13	868501	Кулачок	2
14	86849	Кольцо стопорное	2
14	86849T01	Кольцо @2	2
15	86855	Шнур стартера	1
15	12066Q10	Трос стартера @2	1
16	85174A1	Рукоятка троса стартера в сборе	1
17	86852	Пружина	1
17	868523	Пружина	1
18	86853	Кулачок	1
18	86853T01	Кулачок	1
19	97516	Винт кулачка к шкиву стартера	1
19	826253	Винт (.250-20 x .625)	1
20	90902	Опора рукоятки стартера	1
20	426264	Опора	1
21	40057111	ВИНТ ОПОРА К КОРПУСУ СТАРТЕРА (35ММ)	2
21	40019111	ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА	2
22	4002213	ШАЙБА ВИНТА ЗАЩИТНОГО ЭКРАНА	4
22	4002313	ШАЙБА	4
23	30977	Распорная втулка опорного винта	4
23	309772	Проставка	4
24	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
24	401385	ГАЙКА (M5) Нержавеющая сталь	2

Рис. 43СБОРКА РУЛЕВОЙ РУКОЯТКИ (MARINER)(МЕХАНИЧЕСКАЯ) STEERING HANDLE ASSEMBLY (MARINER)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	99589	Рукоятка	1
1	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
2	89591A5	Жгут проводов в сборе с выключателем стоп	1
3	11099A1	ЧЕХОЛ В СБОРЕ	1
4	14170A1	Рукоятка дросселя в сборе	1
4	823609A10	Комплект выключателя стоп - рукоятка газа	1
5	11193	Кольцо рукоятки рулевого управления	1
6	62568	Винт (#10-16 x .375)	1
7	99333A2	Труба рулевого управления в сборе	1
8	41590A1	Трубка в сборе	1
8	975501	ТРУБКА В СБОРЕ	1
9	94185A8	Кронштейн в сборе	1
9	44397A7	ORD 43447A 4 Mercury / Quicksilver	1
10	4005688	ВИНТ (M4 x 20)	3
11	57860	Шайба нейлоновая — кронштейн	1
12	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
12	859133	ГАЙКА (1.00-14)	1
13	85973	Втулка кронштейна	1
14	43242	Трос в сборе дроссельной заслонки	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	4
16	43447A2	Кронштейн рулевого управления в сборе	1
16	43447A4	Кронштейн рулевого управления в сборе	1
17	4000384	ВИНТ (M10 x 80)	2

Рис. 44СБОРКА РУЛЕВОЙ РУКОЯТКИ (MERCURY) (МЕХАНИЧЕСКАЯ) STEERING HANDLE ASSEMBLY (MERCURY) (MANUAL)

REF	Номер детали	Наименование	Кол-во
-	94185A3	Рукоятка рулевого управления в сборе (25 л.с., 2-тактный)	1
-	94185A16	Рукоятка рулевого управления	1
1	99589	Рукоятка	1
1	8M0221732	НАРУЖНАЯ НАКЛАДКА РУКОЯТКИ	1
2	89591A5	Жгут проводов в сборе с выключателем стоп	1
3	11099A1	ЧЕХОЛ В СБОРЕ	1
4	14025A1	Рукоятка дросселя в сборе	1
4	823609A10	Комплект выключателя стоп - рукоятка газа	1
5	42424	Наклейка дроссельной заслонки	1
5	13239	Наклейка дросселя (наносится на рукоятку)	1
5	140121	Наклейка дросселя (наносится на трубку) (чёрная)	1
6	62568	Винт (#10-16 x .375)	1
7	99333A2	Труба рулевого управления в сборе	1
8	41590A1	Трубка в сборе	1
8	975501	ТРУБКА В СБОРЕ	1
9	94185A4	Кронштейн в сборе	1
9	44397A6	ORD 43447A 3 Mercury / Quicksilver	1
10	4005688	ВИНТ (M4 x 20)	3
11	57860	Шайба нейлоновая — кронштейн	1
12	34862	ГАЙКА (1.00-14) ТРУБЫ НАКЛОНА	1
12	859133	ГАЙКА (1.00-14)	1
13	85973	Втулка кронштейна	1
14	43242	Трос в сборе дроссельной заслонки	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	4
16	43447A1	Кронштейн рулевого управления в сборе	1
16	43447A3	Кронштейн рулевого управления в сборе	1
17	4000384	ВИНТ (M10 x 80)	1

Рис. 45СБОРКА ПОВОРОТНОГО КРОНШТЕЙНА SWIVEL BRACKET ASSEMBLY

REF	Номер детали	Наименование	Кол-во
1	97544A1	Поворотная труба в сборе	1
1	97544A5	Поворотная труба в сборе Mercury	1
2	87142	Винт верхнего крепления (133 мм)	2
2	125161	ВИНТ (M8 x 133)	2
3	85102	Опора верхняя	2
3	14894	ОПОРА ВЕРХНЯЯ	2
4	85172	ШАЙБА	2
5	85106	Шайба винта верхней опоры	2
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
7	85157	ШТАНГА КРЮКА РЕВЕРСА	1
8	85173	ПЛАСТИНА ПИЛОТА УПРАВЛЕНИЯ	1
9	85104	Шайба поворотной трубы	1
10	8187A1	Поворотный кронштейн в сборе	1
10	822237A1	Кронштейн поворотный, черный	1
11	74036	ШТУЦЕР СМАЗОЧНЫЙ	3
11	8M0169589	Штуцер для смазки	3
12	95949	Втулка поворотного кронштейна	2
13	91908	Винт управления пилотом	1
13	91807	Винт	1
14	96203	Пружина	1
15	86993	Уплотнительное кольцо поворотной трубы	1
16	85154	Втулка поворотной трубы (нижняя)	1
17	96045A1	Крюк стопора заднего хода в сборе	1
17	98830A2	Крюк механизма фиксации заднего хода в сборе	1
18	96018	Пружина крюка реверса - левый борт	1
19	97427	Пружина (правый борт - электрическая)	1
20	85122	Опора нижняя	2
20	85122001	Опора нижняя	2
21	85123	Упор передний	1
21	85123001	Бампер передний	1
22	92168	Крышка нижней опоры	2
22	95068A1	Крышка	2
23	40007155	Винт крышки нижней опоры (55 мм)	1
23	1994360	ВИНТ (M8 x 60)	1
24	4000362	ВИНТ КРЫШКИ НИЖНЕЙ ОПОРЫ (90 ММ)	2
22	95068A1	Крышка	1
23	4009259	ВИНТ (60 ММ)	1
23	1994360	ВИНТ (M8 x 60)	1
24	4009263	ВИНТ (100 ММ)	2
24	19943100	ВИНТ (M8 x 100)	2
25	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	3
26	85547	КРЫШКА НИЖНЕЙ ОПОРЫ (ПЛАСТИКОВАЯ)	1
-	85168A80	Комплект прокладок	1

Рис. 46ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (ЭЛЕКТРИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (ELECTRIC)

REF	Номер детали	Наименование	Кол-во
1	87997A1	Кулачок дросселя	1
1	96096	Кулачок дроссельной заслонки	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	86968	Втулка винта кулачка дросселя	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A1	Тяга в сборе дроссельной заслонки	1
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	92730	Рычаг управления	1
13	98464A1	Тяга синхронизации зажигания	1
13	817429	Тяга синхронизации зажигания	1
14	95037	Площадка управления	1
14	44299	Площадка	1
15	89540	Пружина опережения зажигания	1
16	95034	Рычаг привода	1
17	46250	КОЛЬЦО СТОПОРНОЕ	1
18	40057108	ВИНТ (M5 x 20) ПЛАСТИНА К ЛЕПЕСТКОВОМУ БЛОКУ	2
18	40019108	ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ	2
19	40037126	ВИНТ ПЛАТФОРМЫ УПРАВЛЕНИЯ (13ММ)	1
20	40007128	Винт (M6 x 20) (используется с поз. №10)	1
21	95093	Шайба рычага переключения на площадке	1
22	95035	Рычаг переключения	1
23	95091	Втулка рычага переключения на площадке	1
24	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	1
25	400634	ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
25	401386	ГАЙКА (M6) Нержавеющая сталь	1
26	95029	Палец рычага переключения	1
27	71055	Шайба пальца рычага переключения	1
28	21071	ШПЛИНТ	1
28	210711	Шплинт	1
29	95784	Палец рычага привода	1
30	71055	Шайба пальца рычага переключения	1
31	21071	ШПЛИНТ	1
31	210711	Шплинт	1
32	95025	Тяга переключения	1
33	96202	Втулка нейлоновая - тяга переключения	1
34	89302	Шайба (.203 x .406 x .040) винта крышки катушки	2
35	21071	ШПЛИНТ	2
35	210711	Шплинт	2
36	95027A1	Вал переключения передач в сборе горизонтальный	1
36	95027A6	Вал переключения передач	1
37	95023	Рычаг вала переключения	1
38	95019	Стопорное кольцо рычага переключения на валу переключения	1
39	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
40	95024	Рычаг вала переключения	1
40	17724A1	Рычаг в сборе	1
41	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
41	401385	ГАЙКА (M5) Нержавеющая сталь	1
42	95033	Кронштейн дистанционного управления	1
43	4000168	ВИНТ (M6 x 14) КРОНШТЕЙН ДИСТАНЦИОННОГО УПРАВЛЕНИЯ	2
43	4000327	ВИНТ (M6 x 14)	2
44	21071	ШПЛИНТ	2
44	210711	Шплинт	2
45	96186A1	Кронштейн крепления в сборе	1
45	96186A2	Кронштейн в сборе	1
46	96201	Стяжка ключа	1
47	4000376	ВИНТ (M10 x 25) КРОНШТЕЙН	2
47	1993325	ВИНТ (M10 x 25 мм)	2

Рис. 47ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (MARINER)(МЕХАНИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (MARINER)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	42903	Кулачок дросселя	1
1	17764A2	Комплект тяг дросселя	1
1	429032	КУЛАЧОК дроссельной заслонки	1
1	17764A2	Комплект тяг дросселя	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
2	4000117	ВИНТ (M5 x 20)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	14656A1	Втулка винта кулачка дроссельной заслонки	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	423301	Рукоятка переключения	1
13	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
14	423291	Рычаг переключения	1
15	42358	Задняя пластина рычага переключения	1
16	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
16	401385	ГАЙКА (M5) Нержавеющая сталь	1
17	39627	ПРУЖИНА	1
18	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
19	400011	Винт (M5 x 8)	2
20	96202	Втулка нейлоновая - тяга переключения	1
21	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
22	21071	ШПЛИНТ	1
22	210711	Шплинт	1
23	11042	Тяга переключения	1
24	110501	РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ	1
25	4000117	ВИНТ (M5 x 20)	1
26	85095	Втулка винта водяного насоса	1
26	8M0214959	Втулка @5	1
27	89302	Шайба (.203 x .406 x .040) винта крышки катушки	1
28	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	1
28	401385	ГАЙКА (M5) Нержавеющая сталь	1
29	11039	Кронштейн троса	1
30	4000178	ВИНТ (M6 x 25) КРОНШТЕЙН ТРОСА	2
30	4000177	ВИНТ	2
31	420262	Площадка управления	1
31	42026A2	Платформа	1
32	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	1
33	110382	Рычаг управления	1
33	110383	Рычаг	1
34	11859	ВИНТ (.190-32 x 1.75) РЫЧАГ УПРАВЛЕНИЯ	1
34	118591	ВИНТ (.190-32 x 1.750)	1
35	48039	КРЫШКА	1
36	89540	Пружина опережения зажигания	1
37	42343	Рычаг привода	1
38	46250	КОЛЬЦО СТОПОРНОЕ	1
39	98464A5	Тяга синхронизации зажигания	1
39	817429	Тяга синхронизации зажигания	1
40	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	1
40	8M0084742	Гнездо	1

Рис. 48ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ СВЯЗЬ (MERCURY)(МЕХАНИЧЕСКАЯ) THROTTLE AND SHIFT LINKAGE (MERCURY)(MANUAL)

REF	Номер детали	Наименование	Кол-во
1	42903	Кулачок дросселя	1
1	17764A2	Комплект тяг дросселя	1
1	429032	КУЛАЧОК дроссельной заслонки	1
1	17764A2	Комплект тяг дросселя	1
2	4000114	ВИНТ (M5 x 16)	1
2	400035	ВИНТ (M5 x 16)	1
2	4000117	ВИНТ (M5 x 20)	1
3	87791	Шайба винта кулачка дросселя	1
4	69150	ВОЛНОВАЯ ШАЙБА ВИНТА КУЛАЧКА ДРОССЕЛЯ	1
5	14656A1	Втулка винта кулачка дроссельной заслонки	1
5	17764A2	Комплект тяг дросселя	1
6	92425	Демпфер	1
7	93001	КРОНШТЕЙН ДЕМПФЕРА	1
8	22053	ГАЙКА (.312-24) ВЫВОДА ДЕМПФЕРА	2
9	98463A2	Тяга в сборе дроссельной заслонки	1
10	68219	Гайка (#10-32) нержавеющая сталь	1
11	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	2
11	8M0084742	Гнездо	2
12	43360	Рычаг управления	1
12	433601	Рычаг управления	1
13	98464A5	Тяга синхронизации зажигания	1
13	817429	Тяга синхронизации зажигания	1
15	98465	ГНЕЗДО ТЯГИ ДРОССЕЛЯ	1
15	8M0084742	Гнездо	1
16	12863A1	Платформа управления	1
17	89540	Пружина опережения зажигания	1
18	93779	Рычаг привода	1
18	92362A1	Рычаг	1
19	46250	КОЛЬЦО СТОПОРНОЕ	1
20	86717	Тяга дросселя/опережения	1
20	92362A1	Рычаг	1
21	86731	Стопорное кольцо тяги дросселя/опережения	2
22	94152	Шестерня	1
22	94085A1	Шестерня	1
23	92362	Рычаг первичный	1
23	92362A1	Рычаг	1
24	46250	КОЛЬЦО СТОПОРНОЕ	1
24	93006	ПРУЖИНА ФИКСАТОРА ШАРИКА	1
24	8M0215005	Пружина	1
26	93008	ШАРИК	1
27	94085	Шестерня	1
27	94085A1	Шестерня	1
28	49339	Шайба (.8125)	1
29	46250	КОЛЬЦО СТОПОРНОЕ	1
30	962552	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
30	193852	Тяга	1
31	94084	Рычаг тяги переключения	1
32	4001589	РЫЧАГ Тяга переключения	1
33	60762	ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ	2
34	87794	Вал переключения горизонтальный	1
35	93744	Рычаг вала переключения	1
36	93928	Наконечник тяги рычага	1
37	4001588	ВИНТ (M4 x 20) РЫЧАГ НАКОНЕЧНИКА ТЯГИ	1
38	94186	Кронштейн троса дроссельной заслонки (ранние модели)	1
39	4000171	ВИНТ (M6 x 16) КРЕПЛЕНИЕ ЛЕПЕСТКОВОГО КЛАПАНА К БЛОКУ КЛАПАНОВ	3
40	11859	ВИНТ (.190-32 x 1.75) РЫЧАГ УПРАВЛЕНИЯ	1
40	118591	ВИНТ (.190-32 x 1.750)	1
41	48039	КРЫШКА	1
