水星 Mercury 2.5 HP 0A855097 THRU 0G710612 - — взрыв-схемы и запчасти

两冲程化油器 · Belgium - Cat.# 90-815127 · 共 41 个部位 · 2403 条零件

1АКСЕССУАРЫ 2КАРБЮРАТОР 3CD ЗАЖИГАНИЕ 4КОЖУХ И ТОПЛИВНЫЙ БАК 5ЦИЛИНДР, КОЛЕНВАЛ И ПОРШЕНЬ 6КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ 7СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 8ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 9МЕХАНИЗМ РУЧНОГО ЗАПУСКА И КОМПОНЕНТЫ ЗАЖИГАНИЯ (КУЛАЧКОВОЕ ЗАЖИГАНИЕ)10МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ)11СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 12КОЖУХ И ТОПЛИВНЫЙ БАК 1B575523 И ВЫШЕ 13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 14ШИФТЕР (3.3 Л.С.)15МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ)16СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ 17Блок цилиндров 18КОЖУХ И ТОПЛИВНЫЙ БАК 1B575522 И НИЖЕ 19КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ 20Инструменты 21КОЖУХ И ТОПЛИВНЫЙ БАК 22АКСЕССУАРЫ 23СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (3.3 Л.С.)24КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ 25МЕХАНИЗМ РУЧНОГО ЗАПУСКА И КОМПОНЕНТЫ ЗАЖИГАНИЯ (КУЛАЧКОВОЕ ЗАЖИГАНИЕ)26Сервисные/вспомогательные материалы 27Аксессуары Декали Mariner 28КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ 29СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (2/2.5 Л.С.)30CD ЗАЖИГАНИЕ 31СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 3.3 Л.С.32ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 33Карбюратор 34КОЛЕНВАЛ И ПОРШЕНЬ 35ЦИЛИНДР, КОЛЕНВАЛ И ПОРШЕНЬ 36CD ЗАЖИГАНИЕ 37ШИФТЕР 3.3 Л.С.38КОЖУХ И ТОПЛИВНЫЙ БАК 39РЕДУКТОР (2/2,5 Л.С.)40РУЧНОЙ СТАРТЕР 41КАРБЮРАТОР

Рис. 1АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	841970T01	КОМПЛЕКТ ОБНОВЛЕНИЯ ЖЕСТКОГО КРЕПЛЕНИЯ	1

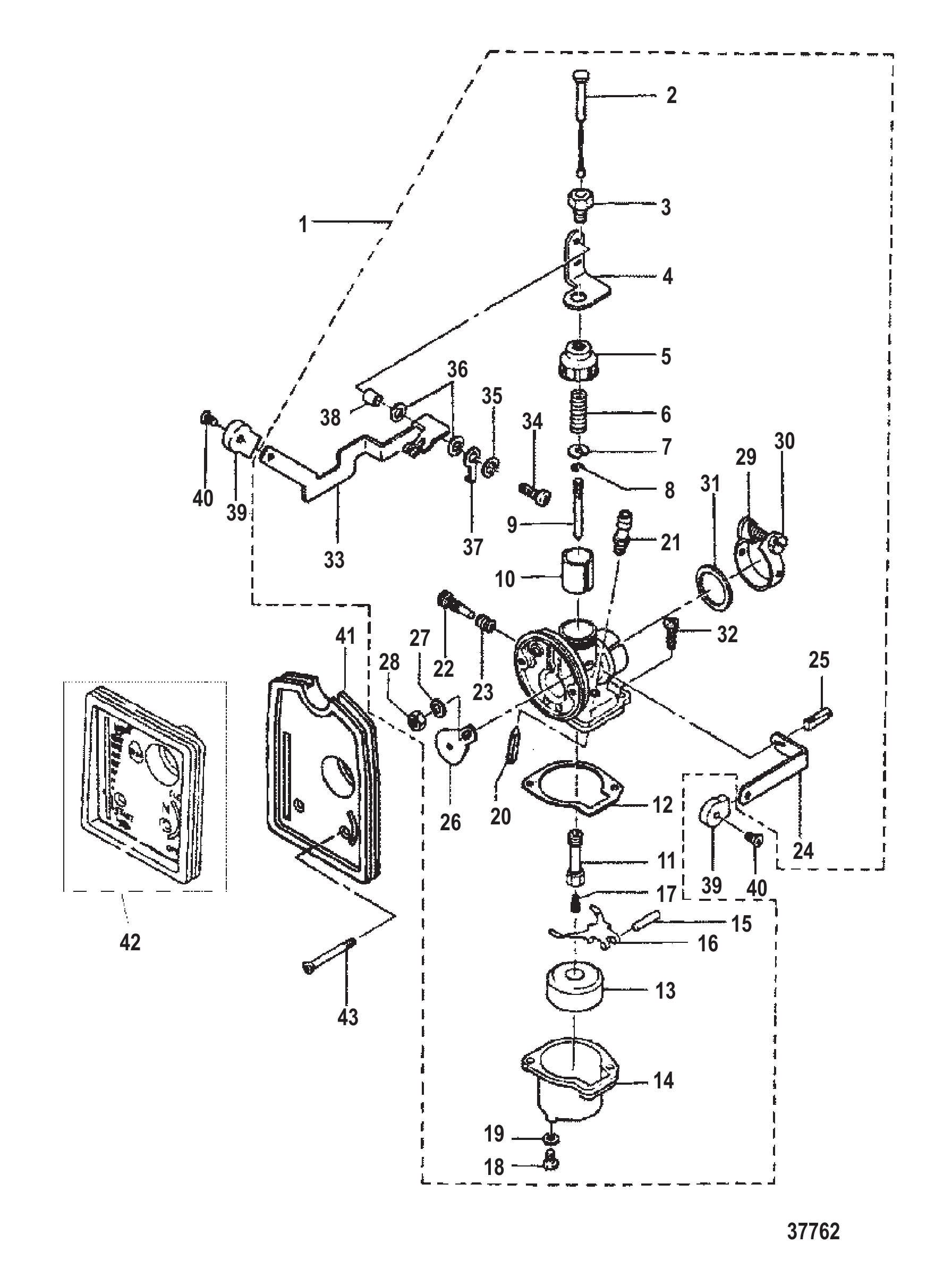

Рис. 2КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

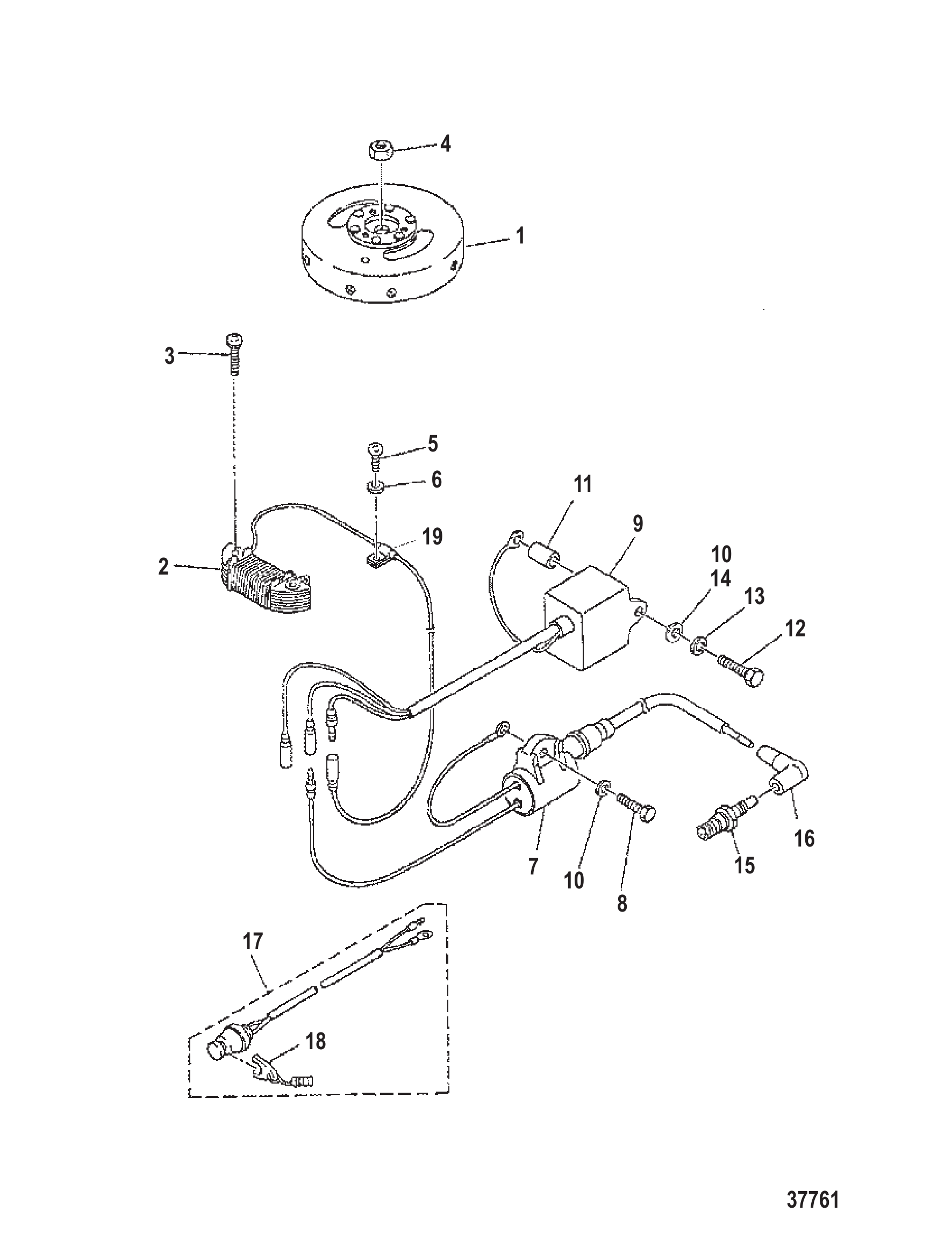

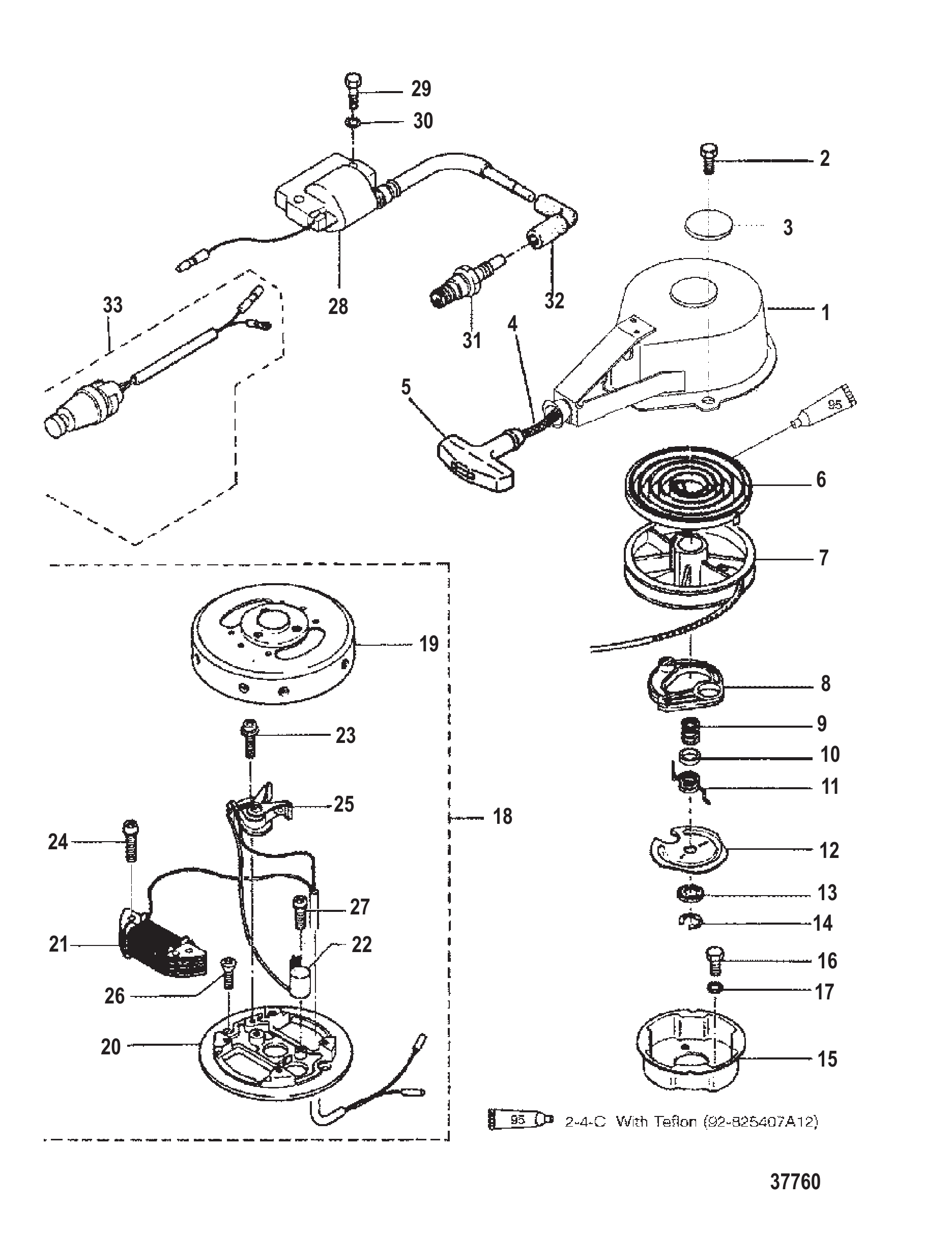

Рис. 3CD ЗАЖИГАНИЕ CD IGNITION

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

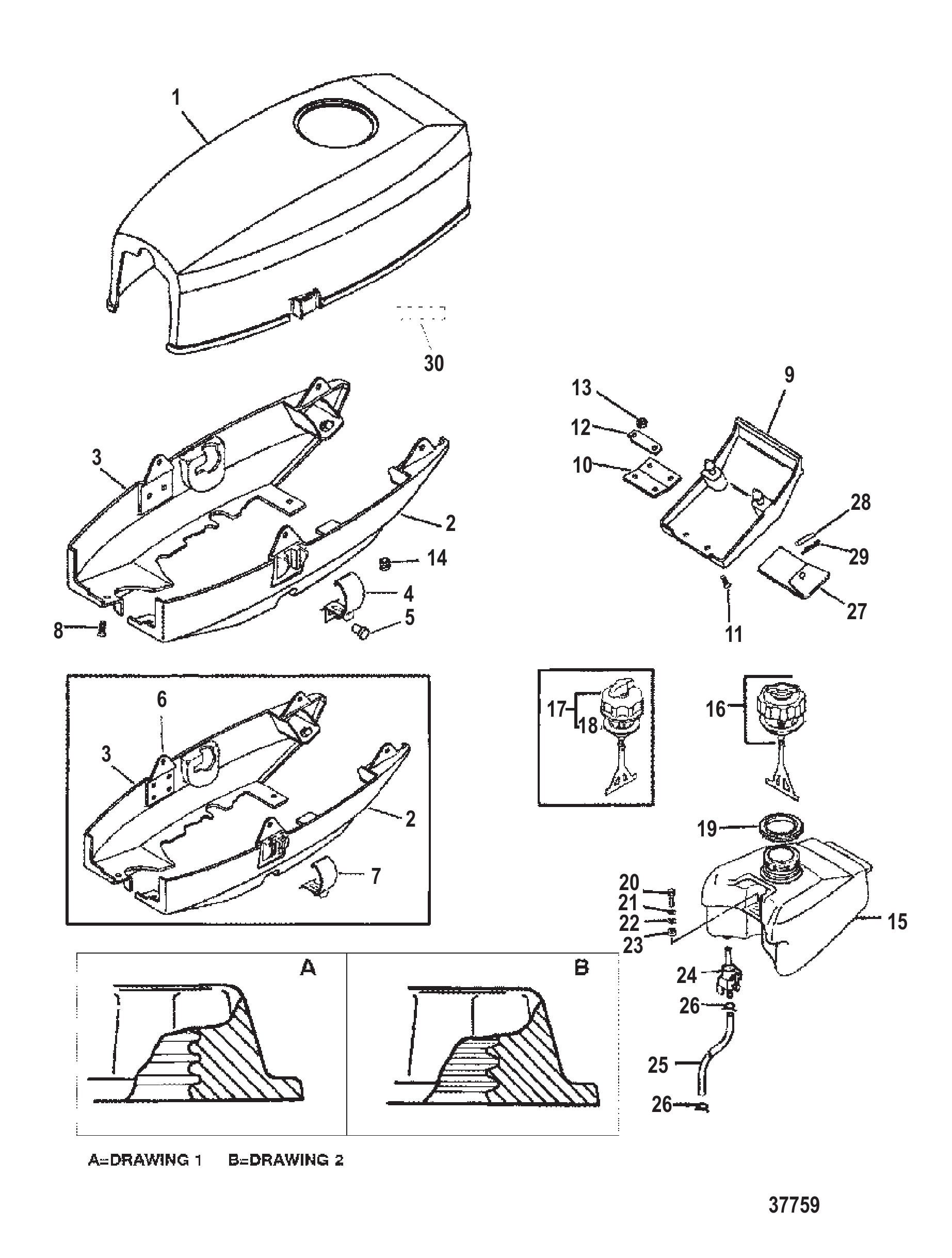

Рис. 4КОЖУХ И ТОПЛИВНЫЙ БАК COWL AND FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
16	824961A2	Крышка	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1

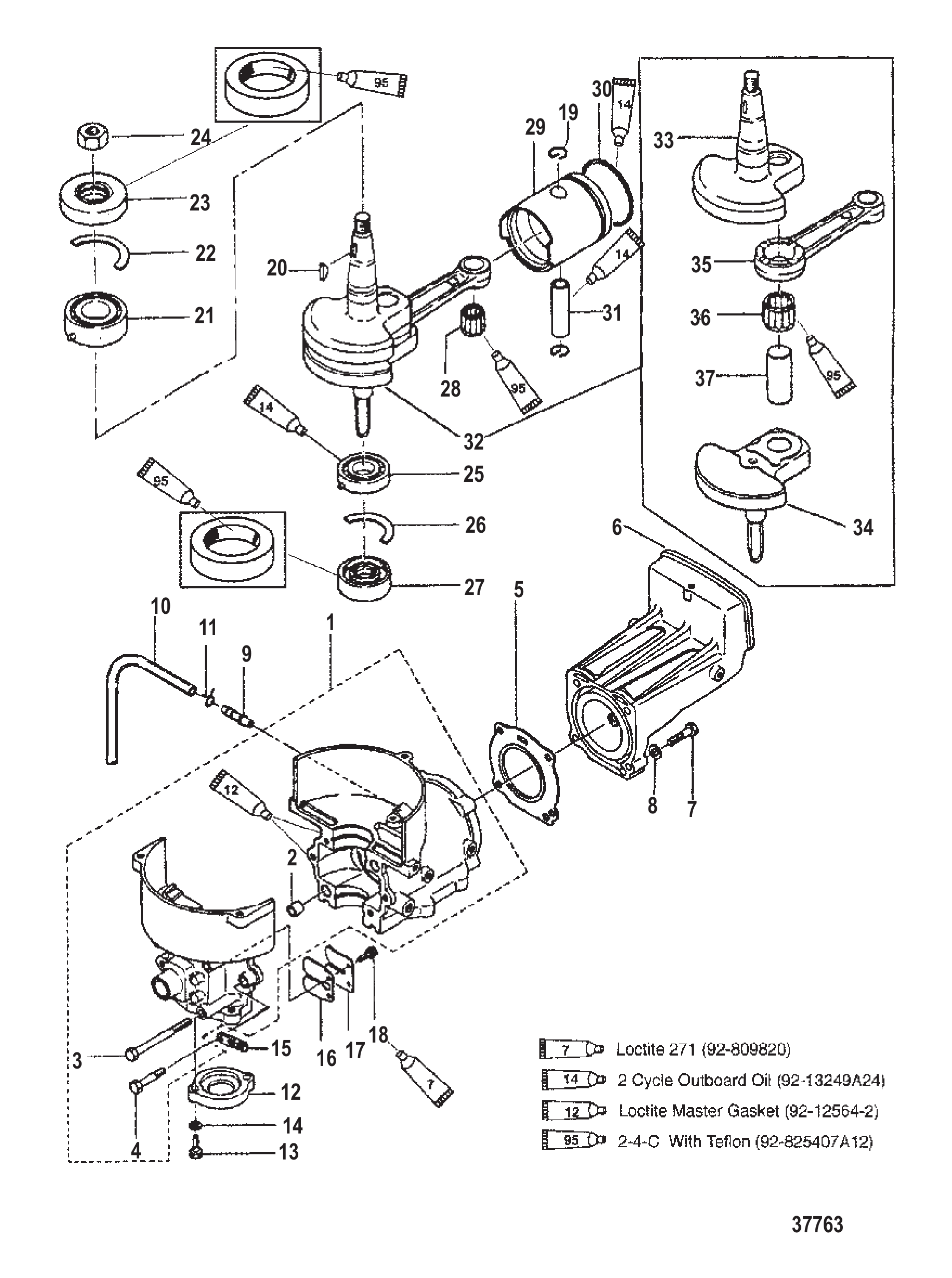

Рис. 5ЦИЛИНДР, КОЛЕНВАЛ И ПОРШЕНЬ CYLINDER BLOCK, CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	91512	Блок цилиндров/картер	1
2	95218	Штифт установочный	2
3	95221	Болт крепления картера к блоку	4
4	95298	Болт картера к блоку	2
5	95299	Прокладка головки цилиндра	1
6	91523	Головка цилиндра	1
6	91522	Головка цилиндра	1
6	8150622	Головка цилиндра	1
7	815063	ВИНТ	4
8	809931044	ШАЙБА	4
9	812960	Разъём	1
10	95223	Шланг (150 мм)	1
11	95224	Хомут	1
12	952251	Головка	1
13	815065	ВИНТ	2
14	16826	Шайба нержавеющая	2
15	95306	Зажим провода	1
16	95226	Лепестковый клапан	1
17	95304	Упор лепесткового клапана	1
18	16067	ВИНТ	2
19	952366	Зажим	2
19	95236	Стопорное кольцо поршневого пальца	2
20	95229	Шпонка	1
21	95228	Подшипник шариковый	1
22	95230	Пластина	1
23	95232	Сальник масляный коленчатого вала верхний	1
24	95233	Гайка коленчатого вала	1
25	95307	Подшипник шариковый	1
26	95231	Пластина коленчатого вала (нижняя)	1
27	95308	Сальник коленчатого вала нижний	1
28	95227	Подшипник роликовый	1
29	9154	Поршень	1
29	9183	Поршень	AR
30	95234	Кольцо поршневое	1
30	95309	Кольцо поршневое	AR
31	95235	Палец поршневой	1
32	91531	Коленчатый вал в сборе	1
32	9153	Коленчатый вал в сборе	1
33	813049	Коленчатый вал	1
33	8130491	Коленчатый вал	1
34	813268	Коленчатый вал	1
35	813269	Шатун	1
36	813270	Подшипник	1
37	813271	Палец кривошипа	1
-	815089A1	Головка блока в сборе	1
-	8150891	Головка блока цилиндров в сборе	1
-	8151291	Головка блока цилиндров в сборе	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1

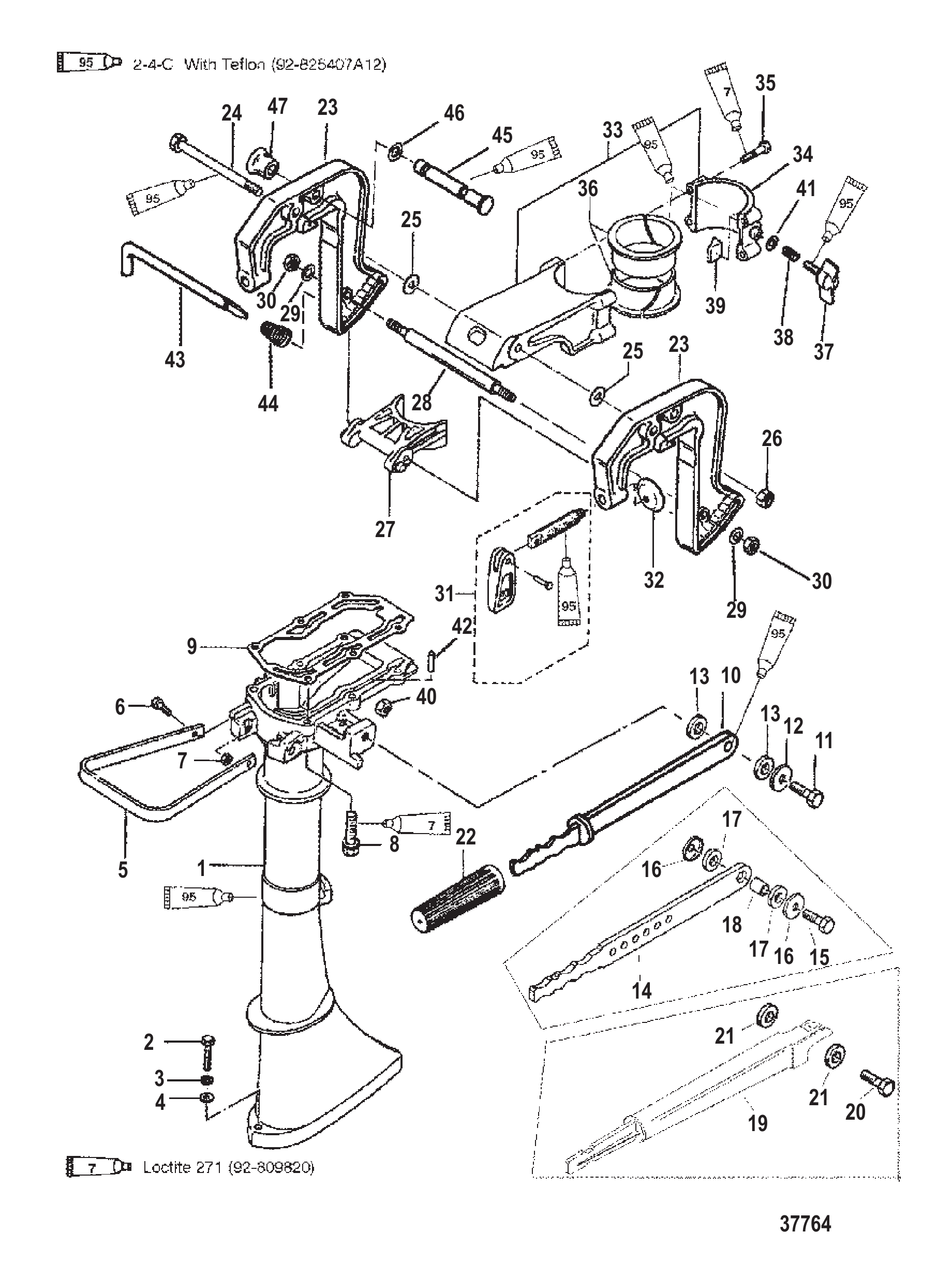

Рис. 6КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ DRIVESHAFT HOUSING AND CLAMP BRACKETS

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
10	8150801	Рукоятка рулевого управления	1
10	815081A1	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	8150901	Кронштейн	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
44	815093	ПРУЖИНА	1
45	815094	УПОР ОТКИДНОЙ	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

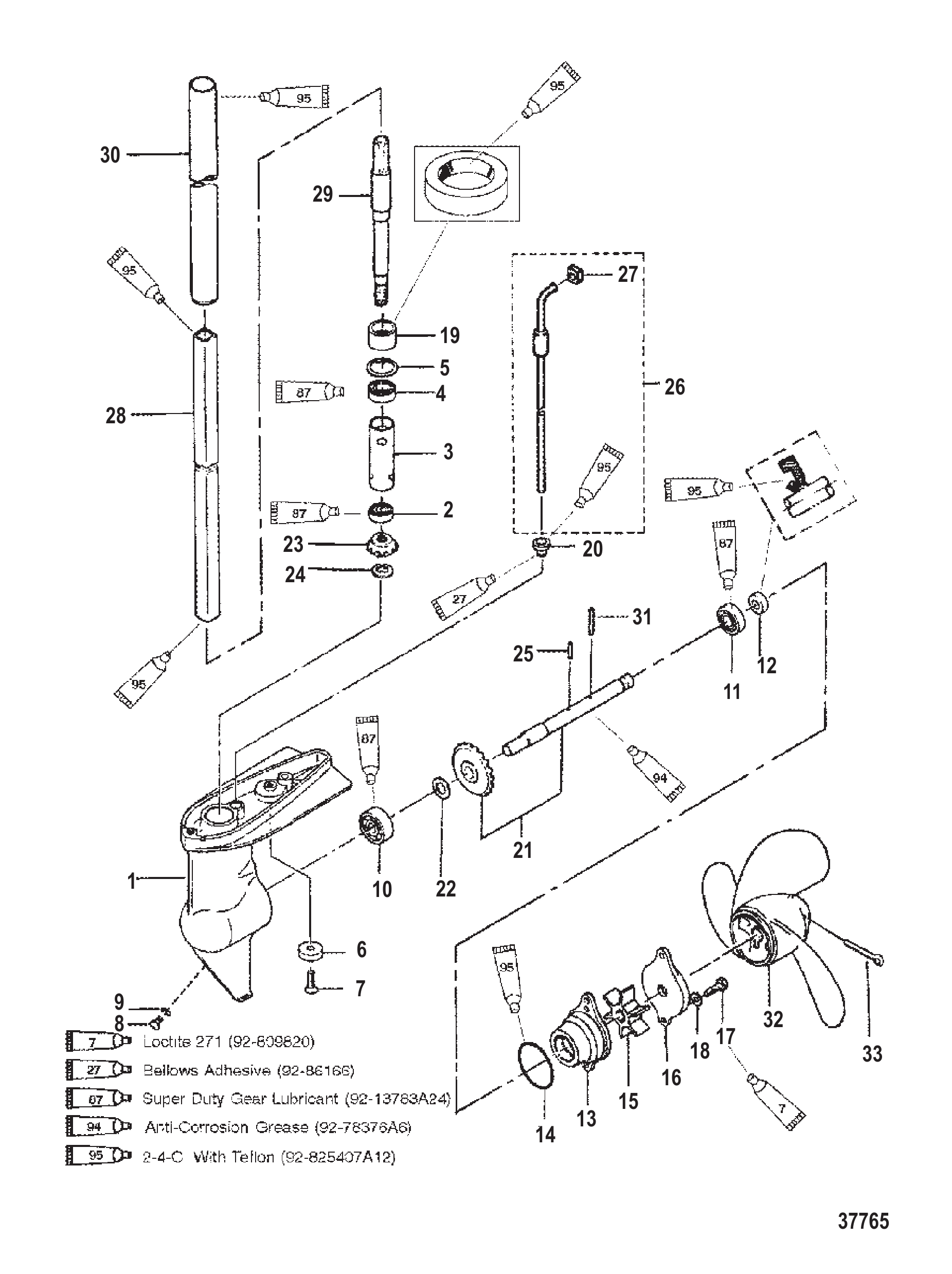

Рис. 7СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	825122A2	Корпус редуктора в сборе	1
-	825123A3	Корпус редуктора в сборе	1
-	825123A4	Корпус редуктора в сборе	1
1	825122A1	Корпус редуктора в сборе	1
1	825122T1	Корпус редуктора в сборе (базовый)	1
1	825123A1	Корпус редуктора в сборе	1
1	825123A2	Корпус редуктора в сборе	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	95343	Распорная втулка	1
4	95344	Подшипник шариковый гребного вала (верхний)	1
5	95345	Кольцо стопорное шарикоподшипника	1
6	823913	АНОД	1
6	823913Q	АНОД	1
7	16832	Болт (M6 x 16)	1
8	953681	Винт сливной	2
8	8M0229353	Пробка	2
9	95220	Прокладка	2
9	8M0082880	Комплект уплотнений сливной пробки	2
10	95347	Подшипник гребного вала	1
11	95344	Подшипник шариковый гребного вала (верхний)	1
12	95348	Сальник масляный гребного вала	1
13	952871	Водяной насос	1
13	8150782	Насос водяной	1
13	8150783	Насос водяной	1
14	95288	Кольцо уплотнительное водяного насоса	1
15	95289	Крыльчатка	1
15	952892	Крыльчатка	1
16	825114	КРЫШКА	1
16	825115	КРЫШКА	1
16	8251151	Крышка	1
17	167051	Болт (M6 x 20)	2
17	16705	Болт	2
18	16826	Шайба нержавеющая	2
19	95350	Сальник масляный гребного вала	1
20	95361	Втулка водяной трубки (нижняя)	1
21	95291A1	Гребной вал	1
22	811647A1	Регулировочная шайба	AR
23	95293	Шестерня ведущая	1
24	815066	КОЛЬЦО СТОПОРНОЕ	1
25	95371	Шпонка крыльчатки	1
26	95359	Трубка водяная в сборе	1
27	953601	Люверс	1
28	95290	Гребной вал (верхний)	1
29	95369	Вал приводной (нижний)	1
30	95277	Труба гребного вала	1
31	8151111	Штифт латунный	1
31	815111Q02	Ремкомплект срезного штифта	1
31	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	815111Q02	Ремкомплект срезного штифта	1
32	815083	ГРЕБНОЙ ВИНТ (3 x 7.4 x 5.7)(ПЛАСТИК)	1
32	815083A01	BLMX 7.4X6 Mercury / Quicksilver	1
32	815084	ГРЕБНОЙ ВИНТ АЛЮМИНИЕВЫЙ (3 x 7.4 x 6)	OPT
32	815084A01	BLMX 7.4X6 Mercury / Quicksilver	OPT
32	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	OPT
32	815084A02	BLMX 7.4X7 Mercury / Quicksilver	OPT
33	95295	Шплинт гребного винта	1
-	95220A3	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082878	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 8ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

Номер детали	Наименование	Кол-во
803177	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 150/175/200 EFI (2.5L)	1
10126990	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
824052R2	Руководство по техническому обслуживанию	1
824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
808553A96	КОМПЛЕКТ НАКЛЕЕК	1
808553A00	КОМПЛЕКТ НАКЛЕЕК	1
809689A99	КОМПЛЕКТ НАКЛЕЕК	1
804696A03	КОМПЛЕКТ НАКЛЕЕК	1
808559A96	КОМПЛЕКТ НАКЛЕЕК	1
855418A99	КОМПЛЕКТ НАКЛЕЕК	1
809688A00	Комплект наклеек	1
808554A96	КОМПЛЕКТ НАКЛЕЕК	1
812563A00	Комплект наклеек	1
808558A99	КОМПЛЕКТ НАКЛЕЕК	1
808562A03	Комплект наклеек	1
813033A97	КОМПЛЕКТ НАКЛЕЕК	1
813033A03	КОМПЛЕКТ НАКЛЕЕК	1
809706A97	КОМПЛЕКТ НАКЛЕЕК	1
809706A03	КОМПЛЕКТ НАКЛЕЕК	1
808557A97	КОМПЛЕКТ НАКЛЕЕК	1
808557A01	КОМПЛЕКТ НАКЛЕЕК	1
855419A97	КОМПЛЕКТ НАКЛЕЕК	1
855419A00	КОМПЛЕКТ НАКЛЕЕК	1
808556A97	КОМПЛЕКТ НАКЛЕЕК	1
808556A03	КОМПЛЕКТ НАКЛЕЕК	1
808561A97	КОМПЛЕКТ НАКЛЕЕК	1
808561A03	КОМПЛЕКТ НАКЛЕЕК	1
824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
808591A96	КОМПЛЕКТ НАКЛЕЕК	1
808680A96	КОМПЛЕКТ НАКЛЕЕК	1
808621A96	КОМПЛЕКТ НАКЛЕЕК	1
808602A96	КОМПЛЕКТ НАКЛЕЕК	1
808652A96	КОМПЛЕКТ НАКЛЕЕК	1
808641A96	КОМПЛЕКТ НАКЛЕЕК	1
85698511	НАКЛЕЙКА ИНФОРМАЦИЯ EPA	1
856985A11	СМ. SOB 09-18	1

Рис. 9МЕХАНИЗМ РУЧНОГО ЗАПУСКА И КОМПОНЕНТЫ ЗАЖИГАНИЯ (КУЛАЧКОВОЕ ЗАЖИГАНИЕ) RECOIL AND IGNITION COMPONENTS (BREAKER POINT IGNITION)

REF	Номер детали	Наименование	Кол-во
1	815067	КОРПУС СТАРТЕРА	1
1	95244	Корпус стартера	1
2	815068	БОЛТ	1
3	95251	Пробка корпуса стартера	1
4	12066A9	Трос стартера	1
5	95249	Рукоятка стартера с тросом	1
6	95284	Пружина стартера	1
7	95245	Шкив стартера	1
8	95246	Храповик	1
9	95315	Пружина фрикционная	1
10	95247	Крышка	1
11	95316	Пружина возвратная	1
12	95248	Диск фрикционный	1
13	95317	Упорная шайба	1
14	95318	Стопорное кольцо E-образное	1
15	95250	Шкив стартера	1
16	16828	Болт	3
17	16818	Стопорная шайба	3
18	9155	Магнето маховика в сборе	1
19	9184	Маховик	1
20	95239	Основание магнето	1
21	95241	Катушка возбуждения	1
22	95240	Конденсатор	1
18	811595	Маховик магнето	1
19	811596	Маховик	1
20	811597	Основание	1
21	811599	Катушка возбуждения	1
22	811598	Конденсатор	1
23	95311	Винт прерывателя	1
24	95313	Винт	1
25	95237	Прерыватель	1
26	95310	Винт основания магнето	2
27	16821	Винт	1
28	95242	Катушка зажигания	1
29	95314	Винт катушки зажигания	2
30	16818	Стопорная шайба	2
31	19796	Свеча зажигания	1
32	95282A1	КОМПЛЕКТ КРЫШКИ	1
33	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1

Рис. 10МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ) RECOIL STARTER (CD IGNITION)

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066A9	Трос стартера	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
17	95251	Пробка корпуса стартера	1

Рис. 11СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

Рис. 12КОЖУХ И ТОПЛИВНЫЙ БАК 1B575523 И ВЫШЕ Cowl and Fuel Tank 1B575523 and Up

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 13СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА GEAR HOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	825122A2	Корпус редуктора в сборе	1
-	825123A3	Корпус редуктора в сборе	1
-	825123A4	Корпус редуктора в сборе	1
1	825122A1	Корпус редуктора в сборе	1
1	825122T1	Корпус редуктора в сборе (базовый)	1
1	825123A1	Корпус редуктора в сборе	1
1	825123A2	Корпус редуктора в сборе	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	95343	Распорная втулка	1
4	95344	Подшипник шариковый гребного вала (верхний)	1
5	95345	Кольцо стопорное шарикоподшипника	1
6	823913	АНОД	1
6	823913Q	АНОД	1
7	16832	Болт (M6 x 16)	1
8	953681	Винт сливной	2
8	8M0229353	Пробка	2
9	95220	Прокладка	2
9	8M0082880	Комплект уплотнений сливной пробки	2
10	95347	Подшипник гребного вала	1
11	95344	Подшипник шариковый гребного вала (верхний)	1
12	95348	Сальник масляный гребного вала	1
13	952871	Водяной насос	1
13	8150782	Насос водяной	1
13	8150783	Насос водяной	1
14	95288	Кольцо уплотнительное водяного насоса	1
15	95289	Крыльчатка	1
15	952892	Крыльчатка	1
16	825114	КРЫШКА	1
16	825115	КРЫШКА	1
16	8251151	Крышка	1
17	167051	Болт (M6 x 20)	2
17	16705	Болт	2
18	16826	Шайба нержавеющая	2
19	95350	Сальник масляный гребного вала	1
20	95361	Втулка водяной трубки (нижняя)	1
21	95291A1	Гребной вал	1
22	811647A1	Регулировочная шайба	AR
23	95293	Шестерня ведущая	1
24	815066	КОЛЬЦО СТОПОРНОЕ	1
25	95371	Шпонка крыльчатки	1
26	95359	Трубка водяная в сборе	1
27	953601	Люверс	1
28	95290	Гребной вал (верхний)	1
29	95369	Вал приводной (нижний)	1
30	95277	Труба гребного вала	1
31	8151111	Штифт латунный	1
31	815111Q02	Ремкомплект срезного штифта	1
31	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	815111Q02	Ремкомплект срезного штифта	1
32	815083	ГРЕБНОЙ ВИНТ (3 x 7.4 x 5.7)(ПЛАСТИК)	1
32	815083A01	BLMX 7.4X6 Mercury / Quicksilver	1
32	815084	ГРЕБНОЙ ВИНТ АЛЮМИНИЕВЫЙ (3 x 7.4 x 6)	OPT
32	815084A01	BLMX 7.4X6 Mercury / Quicksilver	OPT
32	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	OPT
32	815084A02	BLMX 7.4X7 Mercury / Quicksilver	OPT
33	95295	Шплинт гребного винта	1
-	95220A3	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082878	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 14ШИФТЕР (3.3 Л.С.) Shift Linkage (3.3 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 15МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ) RECOIL STARTER (CD IGNITION)

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066A9	Трос стартера	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
17	95251	Пробка корпуса стартера	1

Рис. 16СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	31229A7	Комплект съёмников для подшипника	1
-	37312	Инструмент ведущей головки	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	38628	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	NSS	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG40-9)	1
-	NSS	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG41-13)	1
-	NSS	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG40-4)	1
-	NSS	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG41-11)	1
-	83163M	Фиксатор маховика	1
-	83164M	Съёмник маховика	1
-	37429	Шайба корпуса редуктора	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1

Рис. 17Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0045102	КОМПЛЕКТ КОЖУХА-MERCURY	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0046050	КОМПЛЕКТ КОЖУХА MARINER	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	8M0145391	КОЖУХ НИЖНИЙ ПРАВЫЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
4	8M0114258	Защёлка в сборе	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	8M0148363	Крышка	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
11	8M0038337	Винт	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
15	824963A03	Топливный бак	1
16	824961A2	Крышка	1
16	8M0060029	Крышка топливного бака в сборе	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
18	8M0065762	Прокладка	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
20	803858	Болт	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
25	8M0057113	Трубка	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
28	815111Q02	Ремкомплект срезного штифта	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1
30	855577A1	См. SOB 09-18	1

Рис. 18КОЖУХ И ТОПЛИВНЫЙ БАК 1B575522 И НИЖЕ Cowl and Fuel Tank 1B575522 and Below

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 19КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ DRIVESHAFT HOUSING AND CLAMP BRACKETS

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
10	8150801	Рукоятка рулевого управления	1
10	815081A1	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	8150901	Кронштейн	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
44	815093	ПРУЖИНА	1
45	815094	УПОР ОТКИДНОЙ	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 20Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 21КОЖУХ И ТОПЛИВНЫЙ БАК COWL AND FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
16	824961A2	Крышка	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1

Рис. 22АКСЕССУАРЫ ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	14171A1	Фиксатор двигателя	1

Рис. 23СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (3.3 Л.С.) Gear Housing Assembly (3.3 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 24КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ Driveshaft Housing and Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 25МЕХАНИЗМ РУЧНОГО ЗАПУСКА И КОМПОНЕНТЫ ЗАЖИГАНИЯ (КУЛАЧКОВОЕ ЗАЖИГАНИЕ) RECOIL AND IGNITION COMPONENTS (BREAKER POINT IGNITION)

REF	Номер детали	Наименование	Кол-во
1	815067	КОРПУС СТАРТЕРА	1
1	95244	Корпус стартера	1
2	815068	БОЛТ	1
3	95251	Пробка корпуса стартера	1
4	12066A9	Трос стартера	1
5	95249	Рукоятка стартера с тросом	1
6	95284	Пружина стартера	1
7	95245	Шкив стартера	1
8	95246	Храповик	1
9	95315	Пружина фрикционная	1
10	95247	Крышка	1
11	95316	Пружина возвратная	1
12	95248	Диск фрикционный	1
13	95317	Упорная шайба	1
14	95318	Стопорное кольцо E-образное	1
15	95250	Шкив стартера	1
16	16828	Болт	3
17	16818	Стопорная шайба	3
18	9155	Магнето маховика в сборе	1
19	9184	Маховик	1
20	95239	Основание магнето	1
21	95241	Катушка возбуждения	1
22	95240	Конденсатор	1
18	811595	Маховик магнето	1
19	811596	Маховик	1
20	811597	Основание	1
21	811599	Катушка возбуждения	1
22	811598	Конденсатор	1
23	95311	Винт прерывателя	1
24	95313	Винт	1
25	95237	Прерыватель	1
26	95310	Винт основания магнето	2
27	16821	Винт	1
28	95242	Катушка зажигания	1
29	95314	Винт катушки зажигания	2
30	16818	Стопорная шайба	2
31	19796	Свеча зажигания	1
32	95282A1	КОМПЛЕКТ КРЫШКИ	1
33	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1

Рис. 26Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 27Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 28КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 29СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (2/2.5 Л.С.) Gear Housing Assembly (2/2.5 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 30CD ЗАЖИГАНИЕ CD IGNITION

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

Рис. 31СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 3.3 Л.С. Gear Housing Assembly 3.3 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 32ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

Номер детали	Наименование	Кол-во
815127	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 2.5/3 Л.С.(БЕЗ РЕВЕРСА)	1
444771	Руководство по обслуживанию	1
816013A90	КОМПЛЕКТ НАКЛЕЕК	1
816013A94	Комплект наклеек	1
816014A96	Комплект наклеек	1
816014A94	Комплект наклеек	1
816014A97	Комплект наклеек	1
818027A92	Комплект наклеек	1
10100980	Руководство владельца	1

Рис. 33Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

Рис. 34КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0045102	КОМПЛЕКТ КОЖУХА-MERCURY	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0046050	КОМПЛЕКТ КОЖУХА MARINER	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	8M0145391	КОЖУХ НИЖНИЙ ПРАВЫЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
4	8M0114258	Защёлка в сборе	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	8M0148363	Крышка	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
11	8M0038337	Винт	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
15	824963A03	Топливный бак	1
16	824961A2	Крышка	1
16	8M0060029	Крышка топливного бака в сборе	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
18	8M0065762	Прокладка	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
20	803858	Болт	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
25	8M0057113	Трубка	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
28	815111Q02	Ремкомплект срезного штифта	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1
30	855577A1	См. SOB 09-18	1

Рис. 35ЦИЛИНДР, КОЛЕНВАЛ И ПОРШЕНЬ CYLINDER BLOCK, CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	91512	Блок цилиндров/картер	1
2	95218	Штифт установочный	2
3	95221	Болт крепления картера к блоку	4
4	95298	Болт картера к блоку	2
5	95299	Прокладка головки цилиндра	1
6	91523	Головка цилиндра	1
6	91522	Головка цилиндра	1
6	8150622	Головка цилиндра	1
7	815063	ВИНТ	4
8	809931044	ШАЙБА	4
9	812960	Разъём	1
10	95223	Шланг (150 мм)	1
11	95224	Хомут	1
12	952251	Головка	1
13	815065	ВИНТ	2
14	16826	Шайба нержавеющая	2
15	95306	Зажим провода	1
16	95226	Лепестковый клапан	1
17	95304	Упор лепесткового клапана	1
18	16067	ВИНТ	2
19	952366	Зажим	2
19	95236	Стопорное кольцо поршневого пальца	2
20	95229	Шпонка	1
21	95228	Подшипник шариковый	1
22	95230	Пластина	1
23	95232	Сальник масляный коленчатого вала верхний	1
24	95233	Гайка коленчатого вала	1
25	95307	Подшипник шариковый	1
26	95231	Пластина коленчатого вала (нижняя)	1
27	95308	Сальник коленчатого вала нижний	1
28	95227	Подшипник роликовый	1
29	9154	Поршень	1
29	9183	Поршень	AR
30	95234	Кольцо поршневое	1
30	95309	Кольцо поршневое	AR
31	95235	Палец поршневой	1
32	91531	Коленчатый вал в сборе	1
32	9153	Коленчатый вал в сборе	1
33	813049	Коленчатый вал	1
33	8130491	Коленчатый вал	1
34	813268	Коленчатый вал	1
35	813269	Шатун	1
36	813270	Подшипник	1
37	813271	Палец кривошипа	1
-	815089A1	Головка блока в сборе	1
-	8150891	Головка блока цилиндров в сборе	1
-	8151291	Головка блока цилиндров в сборе	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1

Рис. 36CD ЗАЖИГАНИЕ CD Ignition

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
2	823030T1	КАТУШКА ВОЗБУЖДЕНИЯ	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
9	823034T	БЛОК CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
12	16832	Болт (M6 x 16)	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	8M0114743	СВЕЧА BP6HS-10 @4	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
17	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

Рис. 37ШИФТЕР 3.3 Л.С. Shift Linkage 3.3 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 38КОЖУХ И ТОПЛИВНЫЙ БАК Cowl and Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0046050	КОМПЛЕКТ КОЖУХА MARINER	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	8M0145391	КОЖУХ НИЖНИЙ ПРАВЫЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
4	8M0114258	Защёлка в сборе	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	8M0148363	Крышка	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
11	8M0038337	Винт	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
15	824963A03	Топливный бак	1
16	824961A2	Крышка	1
16	8M0060029	Крышка топливного бака в сборе	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
18	8M0065762	Прокладка	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
20	803858	Болт	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
25	8M0057113	Трубка	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
28	815111Q02	Ремкомплект срезного штифта	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1
30	855577A1	См. SOB 09-18	1

Рис. 39РЕДУКТОР (2/2,5 Л.С.) Gear Housing Assembly 2/2.5 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 40РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 41КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1
