水星 Mercury 2 HP (EXPORT) 0G413201 & Up - — взрыв-схемы и запчасти

两冲程化油器 · Cat.# 90-832331A1 · 共 7 个部位 · 200 条零件

1КОЖУХ/РУЧНОЙ СТАРТЕР 2ТОПЛИВНАЯ СИСТЕМА 3РЕДУКТОР 4Система зажигания 5СРЕДНЯЯ ЧАСТЬ 6ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ 7БЛОК ЦИЛИНДРОВ/КОМПЛЕКТ ПРОКЛАДОК

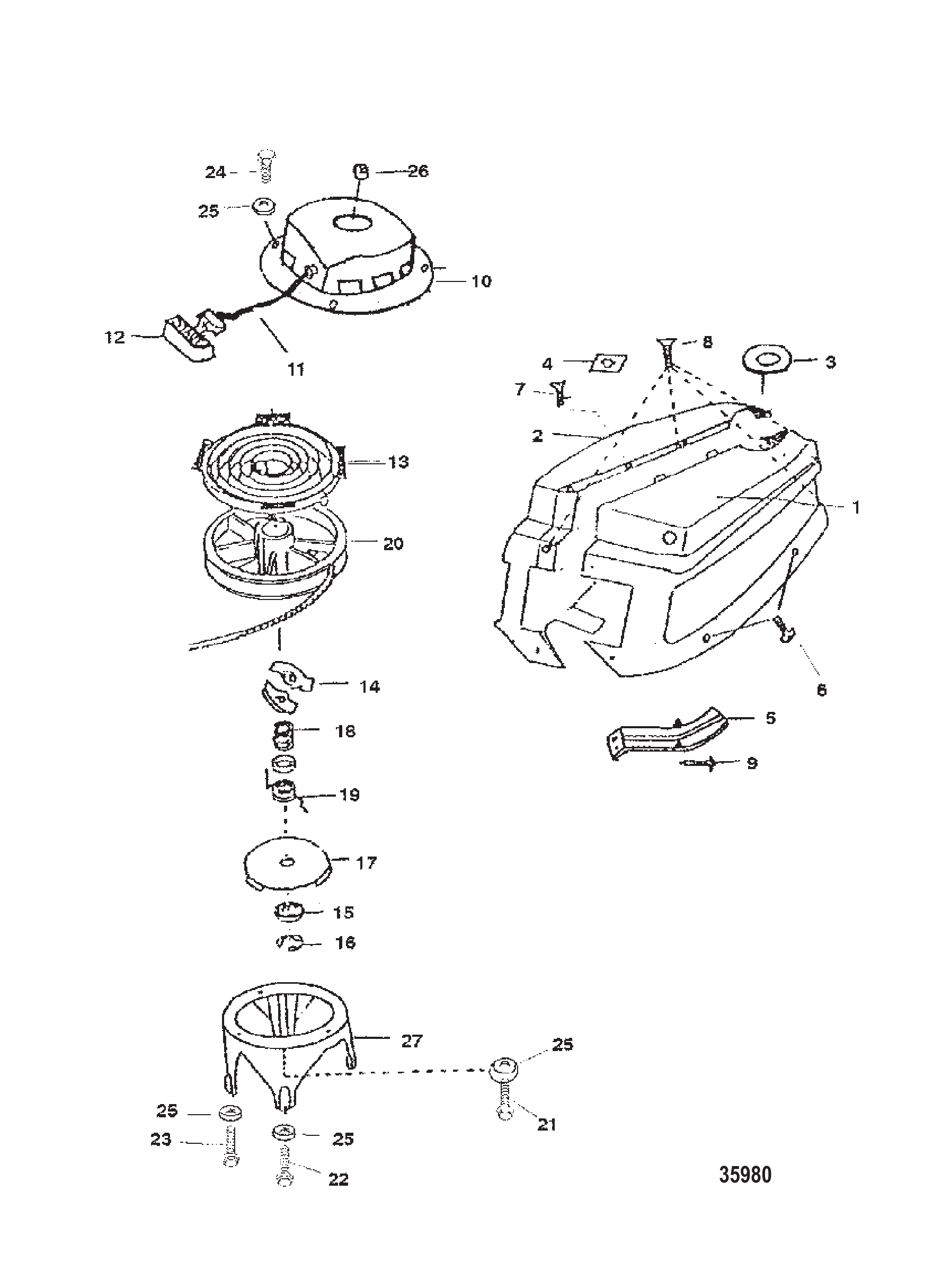

Рис. 1КОЖУХ/РУЧНОЙ СТАРТЕР COWLING/RECOIL STARTER

REF	Номер детали	Наименование	Кол-во
1	832500A1	Верхний кожух в сборе	1
1	832500A2	Верхний кожух в сборе	1
2	832498A1	Верхний кожух в сборе	1
2	832498A2	Верхний кожух в сборе	1
3	832499	Пластина резиновая	1
4	832501	Гайка	4
5	832502A1	ДВЕРЬ	1
5	832502A2	ДВЕРЬ	1
6	832362	Винт (M6 X 10)(правый борт)	4
7	832370	Болт (M5 X 20)	1
8	832371	Болт (M6 X 12)	4
9	832392	Винт самонарезающий (M5 X 15)	4
10	832483	Стартер ручной в сборе	1
11	832486	Шнур	1
12	832487	Рукоятка	1
13	832488	Пружина стартера ручного	1
14	832489	Храповик	1
15	832490	Шайба	1
16	832491	Кольцо стопорное E-образное	1
17	832492	Пластина фрикционная	1
18	832493	Пружина фрикционная	1
19	832484	Пружина возвратная	1
20	832485	Шкив стартера	1
21	832355	Болт	1
22	832351	Болт	1
23	832353	Болт	2
24	832350	Болт	3
25	832381	Стопорная шайба	7
26	832504	Уплотнение кожуха	1
27	832494	Кронштейн стартера ручного	1

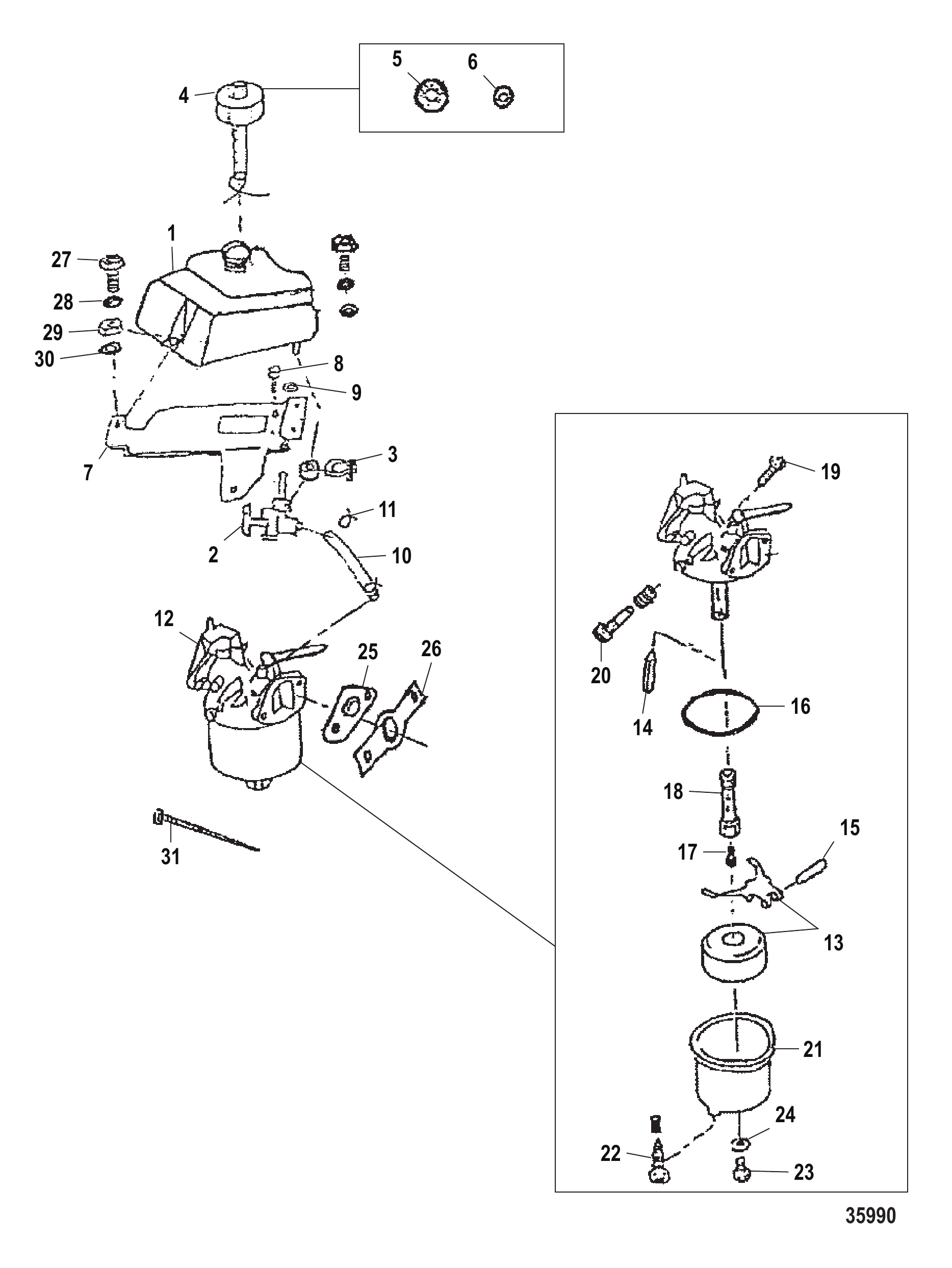

Рис. 2ТОПЛИВНАЯ СИСТЕМА Fuel System

REF	Номер детали	Наименование	Кол-во
1	832408	Бак топливный	1
2	832409	Клапан топливный	2
3	832410	Хомут в сборе	1
4	832411	Крышка топливного бака в сборе	1
5	832412	Прокладка крышки	1
6	832413	Прокладка воздушного клапана	1
7	832414	Кронштейн топливного бака	1
8	832366	Болт (M5 X 16)	2
9	832379	Стопорная шайба	2
10	832415	Шланг	1
11	832416	Зажим	2
12	832417	Карбюратор в сборе	1
13	832423	Поплавок	1
14	832424	Игольчатый клапан	1
15	832425	Штифт петли	1
16	832422	Уплотнительное кольцо	1
17	832426	Главный жиклёр	1
18	832427	Жиклёр игольчатый	1
19	832428	Винт регулировки холостого хода	1
20	832418	Винт регулировки холостого хода	1
21	832522	Поплавковая камера	1
22	832419	Винт	1
23	832420	Винт	1
24	832421	Прокладка	1
25	832429	Пластина	1
26	832430	Прокладка	1
27	832351	Болт	2
28	832381	Стопорная шайба	2
29	832374	Гайка	1
30	832377	Шайба	2
31	832431	Стяжка	1

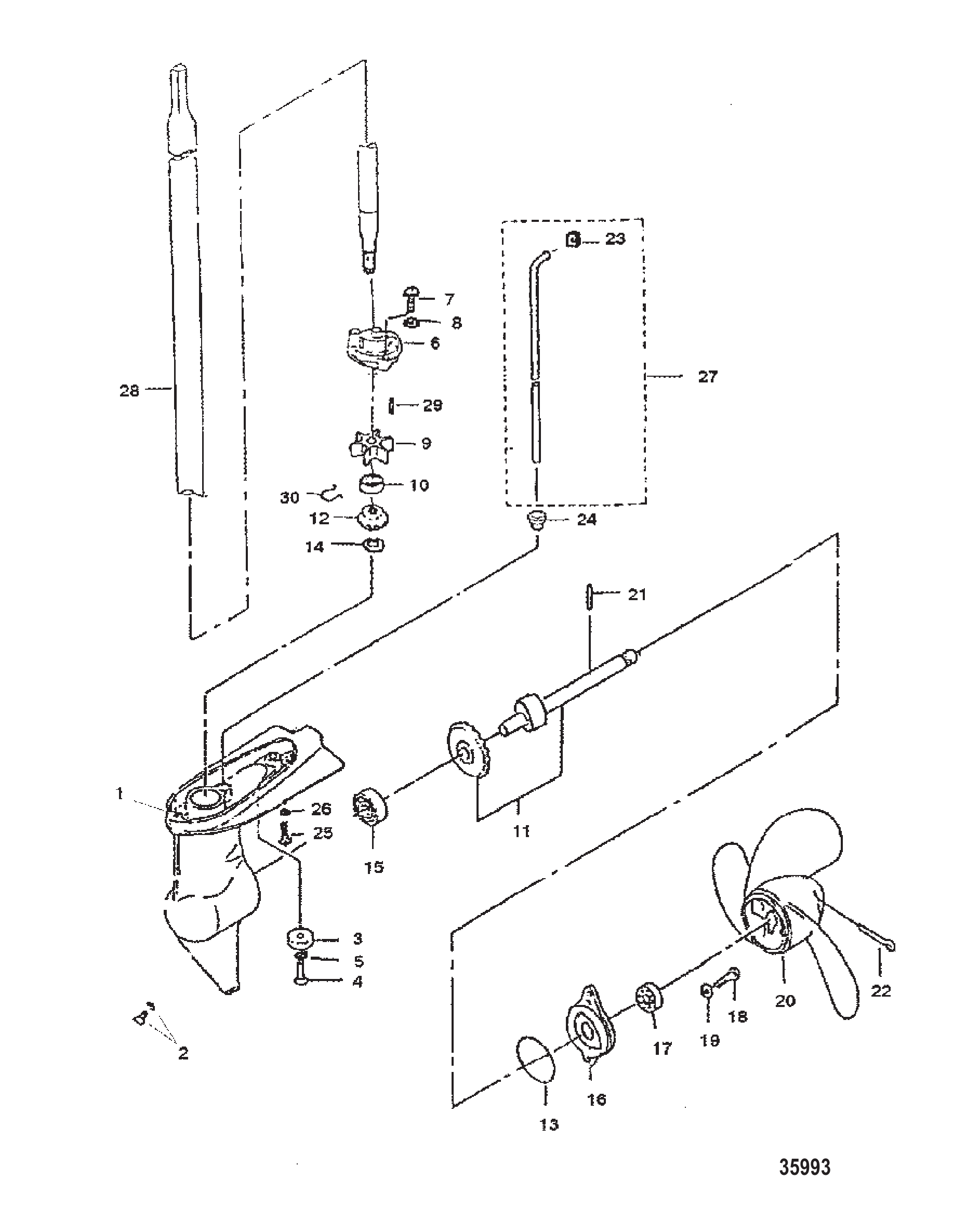

Рис. 3РЕДУКТОР Gear Housing

REF	Номер детали	Наименование	Кол-во
1	832471	Корпус редуктора	1
2	832472	Пробка в сборе	1
3	832473	Анод цинковый	1
4	832362	Винт (M6 X 10)(правый борт)	1
5	832382	Стопорная шайба	1
6	832474	Корпус водяного насоса в сборе	1
7	832361	Винт (M5 x 16)	2
8	832380	Стопорная шайба	2
9	832475	Крыльчатка	1
10	832386	Сальник масляный	1
11	832476	Вал гребного винта	1
12	832477	Шестерня ведущая	1
13	832389	Уплотнительное кольцо	1
14	832478	Шайба	1
15	832391	Подшипник	1
16	832479	Крышка	1
17	832386	Сальник масляный	1
18	832367	Болт (1/4 x 3/4)	2
19	832382	Стопорная шайба	2
20	832480	Гребной винт	1
21	832481	Штифт срезной	1
22	832482	Шплинт	1
23	832463	Втулка (верхняя)	1
24	832464	Втулка (нижняя)	1
25	832364	Винт (1/4 x 1)	2
26	832382	Стопорная шайба	2
27	832465	Трубка водяная	1
28	832467	Вал гребной	1
29	832468	Штифт роликовый	1
30	832469	Кольцо стопорное	1

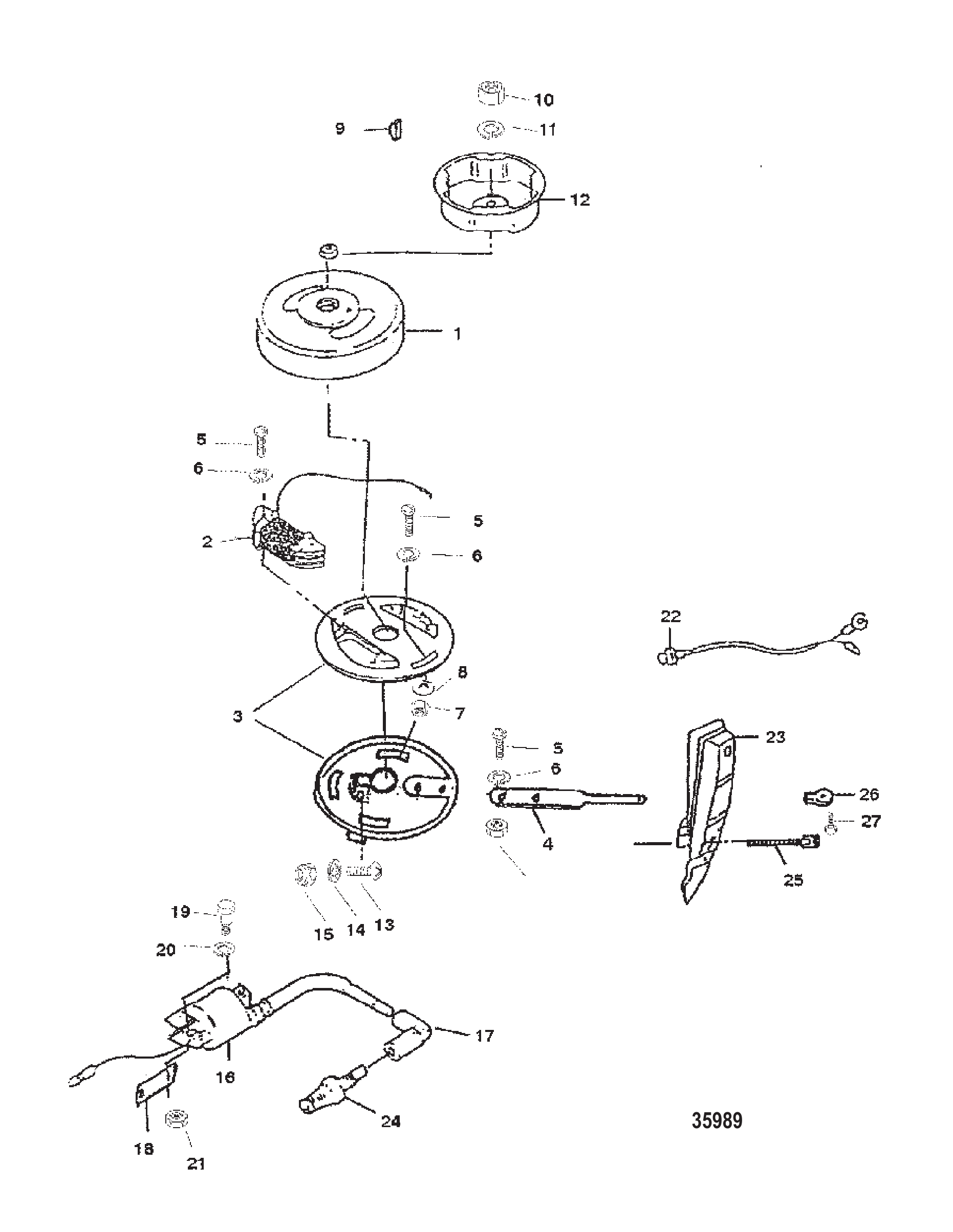

Рис. 4Система зажигания Ignition

REF	Номер детали	Наименование	Кол-во
1	832432	Маховик	1
2	832433	Катушка зажигания	1
3	832434	Пластина привода	1
4	832435	Рычаг дросселя	1
5	832360	Винт (M5 X 16)	4
6	832379	Стопорная шайба	4
7	832372	Гайка (M5)	4
8	832377	Шайба	2
9	832436	Шпонка	1
10	832376	Гайка	2
11	832385	Стопорная шайба	1
12	832437	Шкив стартера	1
13	832363	Винт (M6 X 25)	1
14	832381	Стопорная шайба	1
15	832373	Гайка (M6)	1
16	832438	Катушка в сборе	1
17	832439	Пыльник	1
18	832440	Кронштейн	1
19	832360	Винт (M5 X 16)	1
20	832379	Стопорная шайба	1
21	832372	Гайка (M5)	1
22	832441	Выключатель в сборе стоп	1
23	832442	Панель управления	1
24	832443	Свеча зажигания (B-7HS)	1
25	832369	Болт (1/4 X 3)	2
26	832503	Фиксатор	2
27	832359	Винт (3 X 6)	2

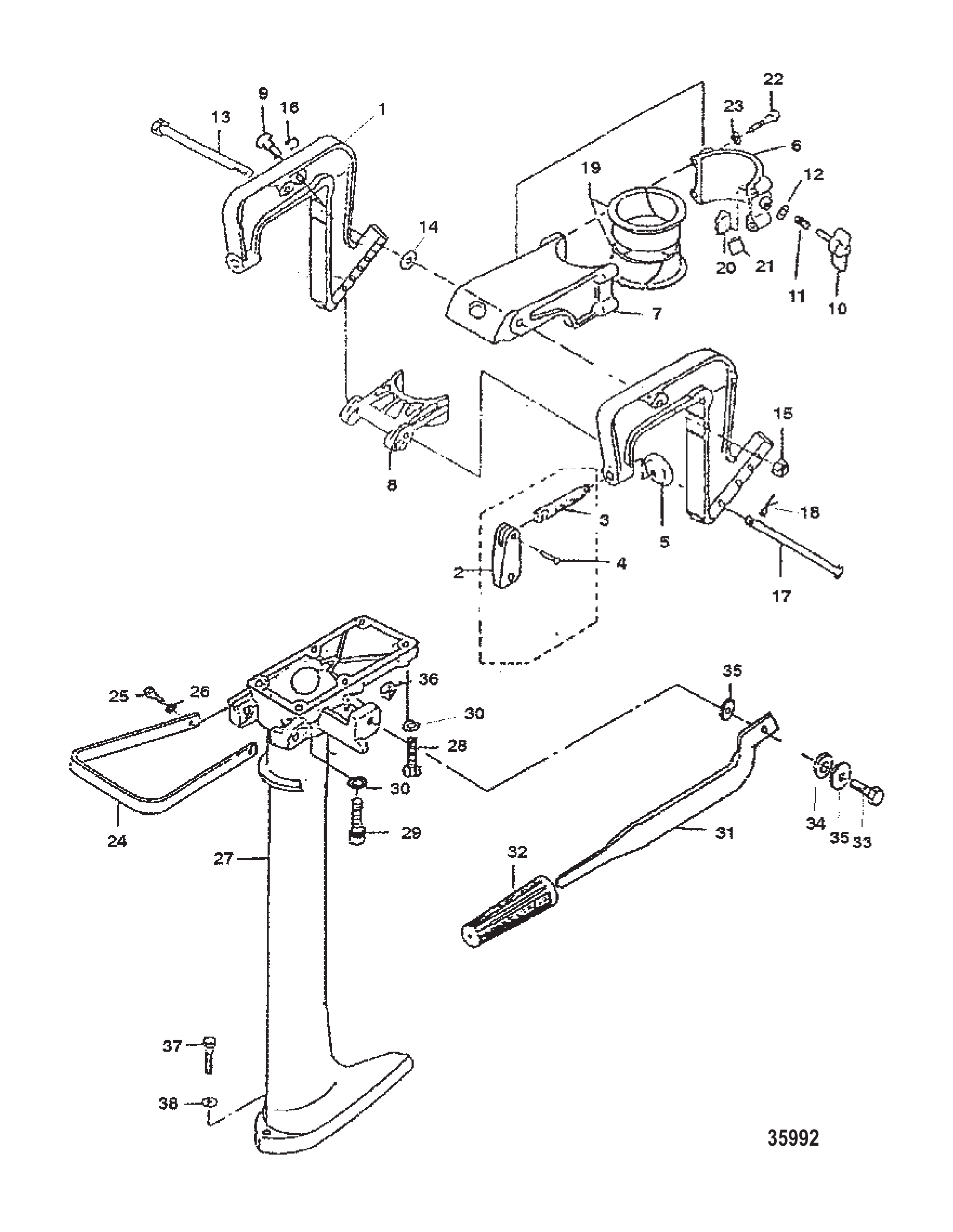

Рис. 5СРЕДНЯЯ ЧАСТЬ Midsection

REF	Номер детали	Наименование	Кол-во
1	832444	Кронштейн транца	2
2	832445	Рукоятка в сборе	2
3	832446	Болт	2
4	832447	Штифт	2
5	832448	Пластина	2
6	832449	Поворотный кронштейн	1
7	832450	Поворотный кронштейн	1
8	832451	Замок реверса	1
9	832452	Штифт замка	1
10	832453	Болт	1
11	832454	Пружина	1
12	832378	Шайба	1
13	832357	Болт	1
14	832383	Стопорная шайба	1
15	832375	Гайка	1
16	832455	Стопорное кольцо	1
17	832456	Штифт наклона	1
18	832457	Шплинт	1
19	832458	Втулка (пластик)	4
20	832459	Натяжитель (пластик)	1
21	832460	Пластина	1
22	832511	Болт (M6 X 30)	4
22	832356	Болт (1/4 X 1-1/4)	4
23	832382	Стопорная шайба	4
24	832461	Рукоятка для переноски	1
25	832352	Болт	2
26	832382	Стопорная шайба	2
27	832462	Корпус гребного вала	1
28	832352	Болт	5
29	832354	Болт (1/4 X 1)	1
30	832382	Стопорная шайба	6
31	832495	Рукоятка рулевая	1
32	832496	Рукоятка	1
33	832358	Болт (M8 X 40)	1
34	832383	Стопорная шайба	1
35	832497	Шайба	2
36	832375	Гайка	1
37	832364	Винт (1/4 x 1)	2
38	832382	Стопорная шайба	2

Рис. 6ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ MISCELLANEOUS INFORMATION

Номер детали	Наименование	Кол-во
832331A1	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 2 Л.С.	1
832507A1	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1
832507A1	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ	1
832505A1	КОМПЛЕКТ НАКЛЕЕК	1
832505A2	КОМПЛЕКТ НАКЛЕЕК	1
832506	Свечной ключ	1

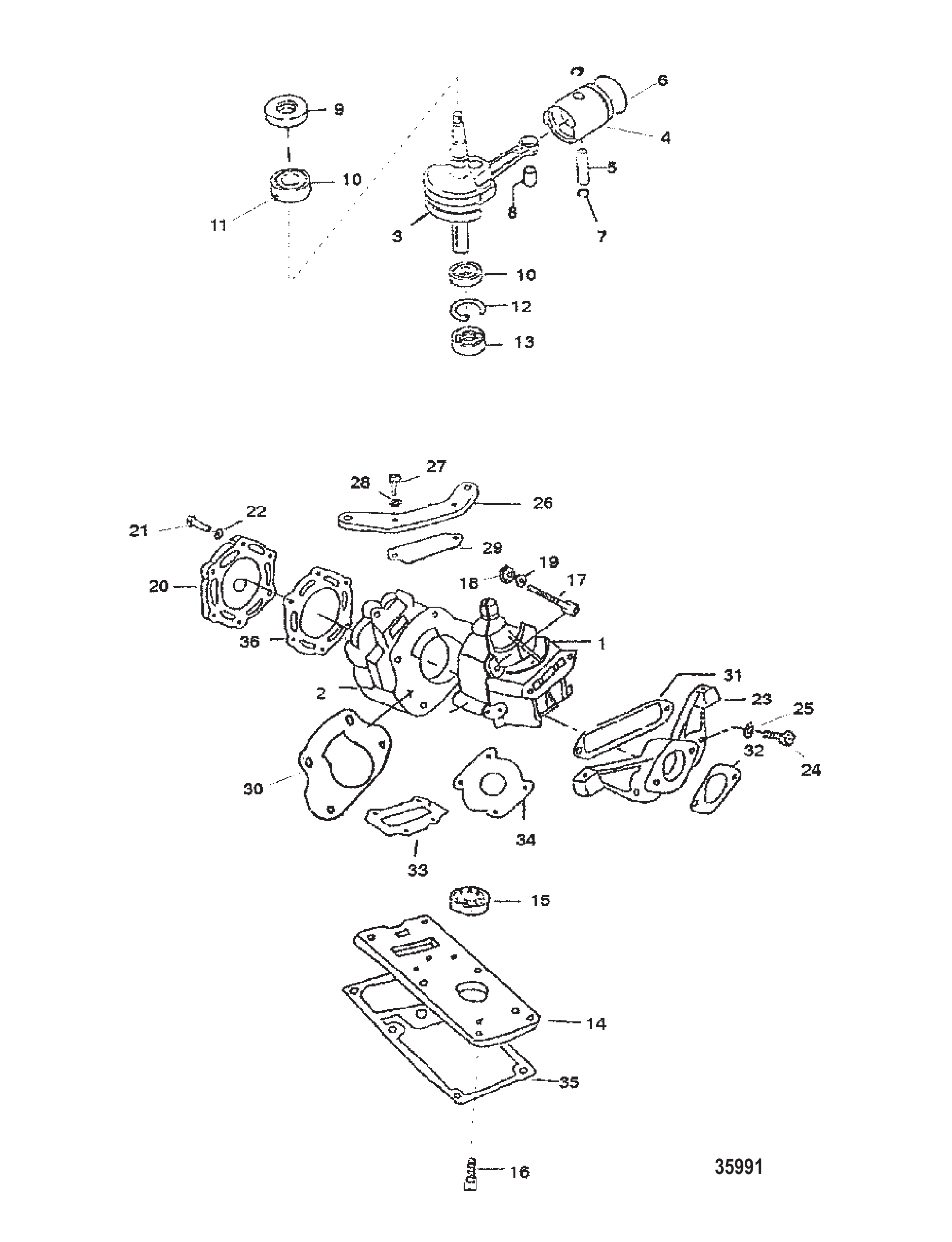

Рис. 7БЛОК ЦИЛИНДРОВ/КОМПЛЕКТ ПРОКЛАДОК Powerhead/Gasket Kit

REF	Номер детали	Наименование	Кол-во
1	832393	Картер	1
2	832394	Блок цилиндров	1
3	832395	Коленчатый вал	1
4	832396	Поршень	1
5	832397	Палец поршневой	1
6	832398	Кольцо поршневое	2
7	832399	Стопорное кольцо поршневого пальца	2
8	832400	Подшипник	1
9	832388	Сальник масляный	1
10	832508	Подшипник	2
11	832509	Стопорный подшипник	2
12	832390	Стопорное кольцо	1
13	832388	Сальник масляный	1
14	832402	Адаптер штока	1
15	832386	Сальник масляный	1
16	832366	Болт (M5 X 16)	8
17	832368	Болт (M6 x 60)	4
18	832374	Гайка	4
19	832384	Стопорная шайба	4
20	832403	Головка цилиндра	1
21	832352	Болт	6
22	832382	Стопорная шайба	6
23	832404	Коллектор впускной	1
24	832353	Болт	2
25	832381	Стопорная шайба	2
26	832405	Кронштейн	1
27	832365	Болт (M5 x 12)	2
28	832379	Стопорная шайба	2
-	832406	Комплект прокладок	1
29	NSS	NOT SOLD SEPARATE Gasket-Bracket	1
30	NSS	NOT SOLD SEPARATE Gasket-Cylinder Block	1
31	NSS	NOT SOLD SEPARATE Gasket-Intake Manifold	1
32	NSS	NOT SOLD SEPARATE Gasket-Carburetor	1
33	NSS	NOT SOLD SEPARATE Gasket-Exhaust	1
34	NSS	NOT SOLD SEPARATE Gasket-Crankcase	1
35	NSS	NOT SOLD SEPARATE Gasket-Upper Stem	1
36	832407	Прокладка головки цилиндра	1
