水星 Mercury 25, 25 MARATHON, SUPER 15 2 CYL 9507381 THRU 9807908 - — взрыв-схемы и запчасти

两冲程 化油器 · Belgium - Cat.# 90-18583 · 共 49 个部位 · 2277 条零件

1КАРБЮРАТОР (25)2СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ)3Схема смазки4ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ)5Компоненты зажигания/электрооборудования6КАРБЮРАТОР (20)7Аксессуары8Коленвал, поршни и маховик9Привод дросселя и переключения передач (боковое переключение)10Блок цилиндров и крышки11Редуктор, гребной вал12КАРБЮРАТОР (SeaPro/Marathon 25/Super15)13ВЕРХНИЙ КОКПИТ14НИЖНИЙ КОЖУХ15Кожухи16Сборка водомета17СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ)18Сборочный узел картера приводного вала19Специальный инструмент20Картер редуктора (приводной вал)21ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)22Сервисные/вспомогательные материалы23Компоненты электростартера24Сборочный узел хомутной скобы25ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.)26Сборочный узел поворотного кронштейна27Топливный фильтр в сборе28КОЛЕНВАЛ, ПОРШНИ И МАХОВИК29КАРБЮРАТОР (20)30КАРБЮРАТОР (25)31КАРБЮРАТОР (SeaPro/Marathon 25/Super15)32Сборочный узел хомутной скобы33Кожухи34Коленвал, поршни и маховик35Блок цилиндров и крышки36Сборочный узел картера приводного вала37Компоненты электростартера38Топливный фильтр в сборе39Картер редуктора (приводной вал)40Редуктор, гребной вал41ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ)42Компоненты зажигания/электрооборудования43СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ)44Сервисные/вспомогательные материалы45СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ)46Сборочный узел поворотного кронштейна47ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.)48Привод дросселя и переключения передач (боковое переключение)49ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ)
Рис. 1КАРБЮРАТОР (25) Carburetor (25)
Carburetor (25)
REFНомер деталиНаименованиеКол-во
18889A13Карбюратор (WMC-31A) (заменяет WMC31/32A)1
18677A13Карбюратор (WMC-32)1
18889T22Карбюратор1
29646Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
49164Топливная камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
76201ЖИКЛЁР (.080)1
89171Держатель жиклёра1
9813618Крышка диафрагмы1
9823648Крышка диафрагмы1
109697Винт крышки диафрагмы4
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
149762Пробка1
159803Комплект прокладок/диафрагм1
1597611Комплект прокладок/диафрагм1
169802Ремкомплект (WMC 29/30)1
168237072Ремкомплект1
16823707Ремкомплект (WMC 31A/32A)1
168237072Ремкомплект1
179699Крышка пластины1
18823433Воздушная заслонка электрическая1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2579964Винт (#6-32 x .750)1
2512110ВИНТ (#6-32 x .750)1
2611277Пружина натяжения1
2740056110ВИНТ (M5 x 30)2
27400018ВИНТ (M5 x 12)2
2879965Винт (#8-32 x .500) нержавеющая сталь1
29112731РЫЧАГ ПОДКАЧКИ1
3011280Блок кулачка1
3111278Стопорное кольцо1
32172291НАКЛАДКА ПОДСОСА1
3312802Ручка подкачки1
33128022Ручка подкачки1
3417442Крышка1
3547579ПРОБКА1
36127331Провод холостого хода1
36127332Провод ускоренного холостого хода1
37128053Рычаг ускоренного холостого хода1
3812803Кронштейн подкачки1
3997877Гайка нажимная1
39821979Гайка1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-9844A1Сервисный комплект праймер/форсунка1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1

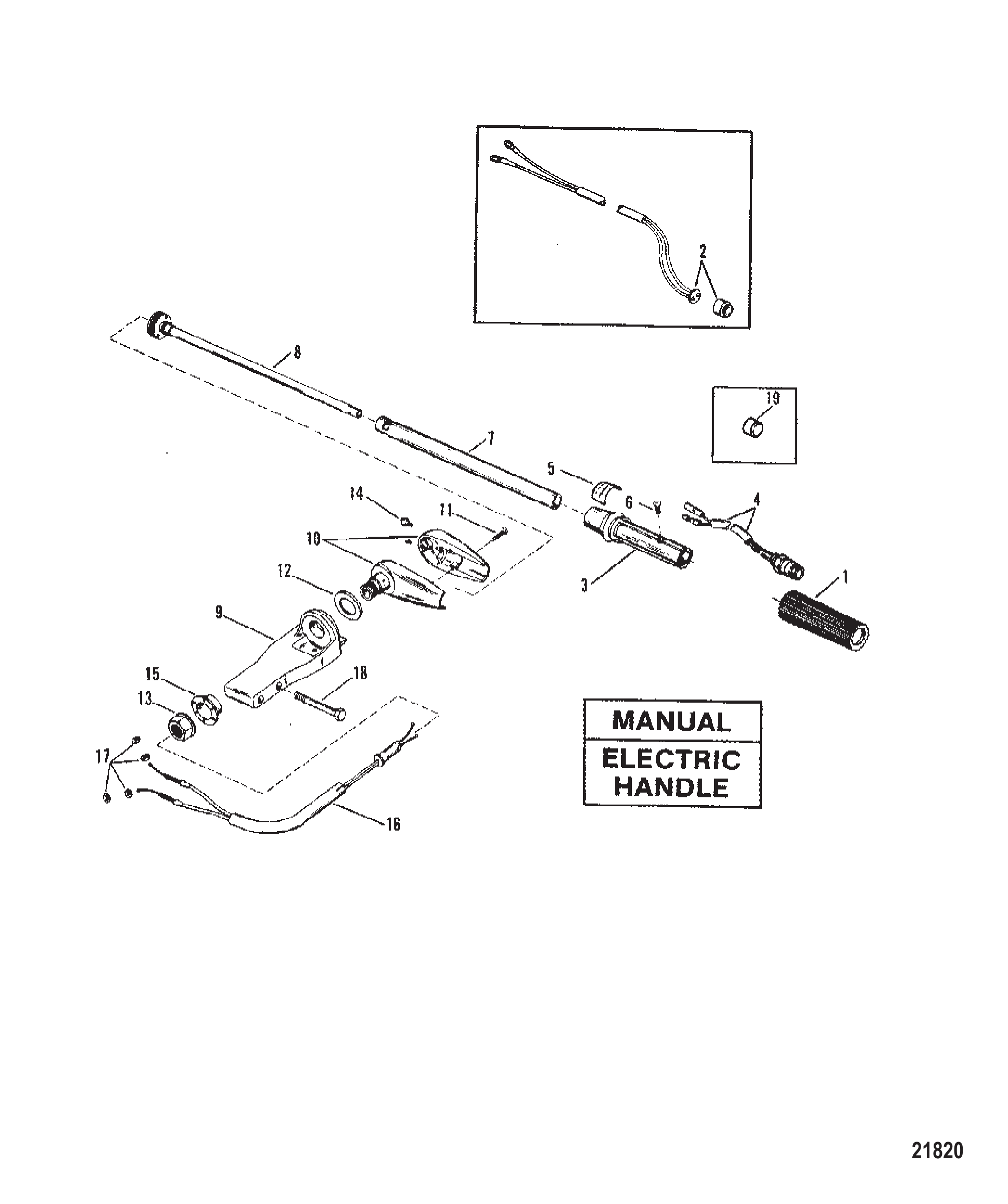

Рис. 2СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ) Steering Handle Assembly (Manual/Electric Handle)
Steering Handle Assembly (Manual/Electric Handle)
REFНомер деталиНаименованиеКол-во
199589Рукоятка1
2NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
3823609A10Комплект выключателя стоп - рукоятка газа1
4823609A1Выключатель стоп в сборе1
48M0104615Выключатель в сборе1
5140121Наклейка дросселя (наносится на трубку) (чёрная)1
5140122НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")1
5140123НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")1
5140124НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)1
637342Винт (#12-14 x .375) рукоятки дросселя1
799333A2Труба рулевого управления в сборе1
8975501ТРУБКА В СБОРЕ1
943447A1Кронштейн рулевого управления в сборе1
943447A3Кронштейн рулевого управления в сборе1
943447A2Кронштейн рулевого управления в сборе1
943447A4Кронштейн рулевого управления в сборе1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
114005688ВИНТ (M4 x 20)AR
1140019109ВИНТ (M5 x 25)AR
12177821КРОНШТЕЙН ШАЙБЫ1
1390068F2Гайка, чёрная1
13859133ГАЙКА (1.00-14)1
1390068F3Гайка (1.00-14), серая1
13859133ГАЙКА (1.00-14)1
1474036ШТУЦЕР СМАЗОЧНЫЙ1
148M0169589Штуцер для смазки1
1585973Втулка кронштейна1
943447A3Кронштейн рулевого управления в сборе1
943447A4Кронштейн рулевого управления в сборе1
943447A3Кронштейн рулевого управления в сборе1
943447A5Кронштейн в сборе рулевого управления (Tracker)1
1044397A15Кронштейн в сборе (черный)1
1044397A16Кронштейн в сборе (серый)1
1044397A22Кронштейн в сборе (Tracker)1
1140011110Винт (M5 x 30) нержавеющая сталь3
12177821КРОНШТЕЙН ШАЙБЫ1
13816880Гайка1
1474036ШТУЦЕР СМАЗОЧНЫЙ1
148M0169589Штуцер для смазки1
15817026Втулка1
16432421Трос дроссельной заслонки (рукоятка переключения)1
16432422Трос в сборе дроссельной заслонки (дистанционное переключение)1
17400212ГАЙКА (M6) Нержавеющая сталь4
184000384ВИНТ (M10 x 80)2
19817634Пробка (SEA PRO/MARATHON 10)1
Рис. 3Схема смазки Lube Chart
Lube Chart
REFНомер деталиНаименованиеКол-во
-NOPARTСписок деталей отсутствует1

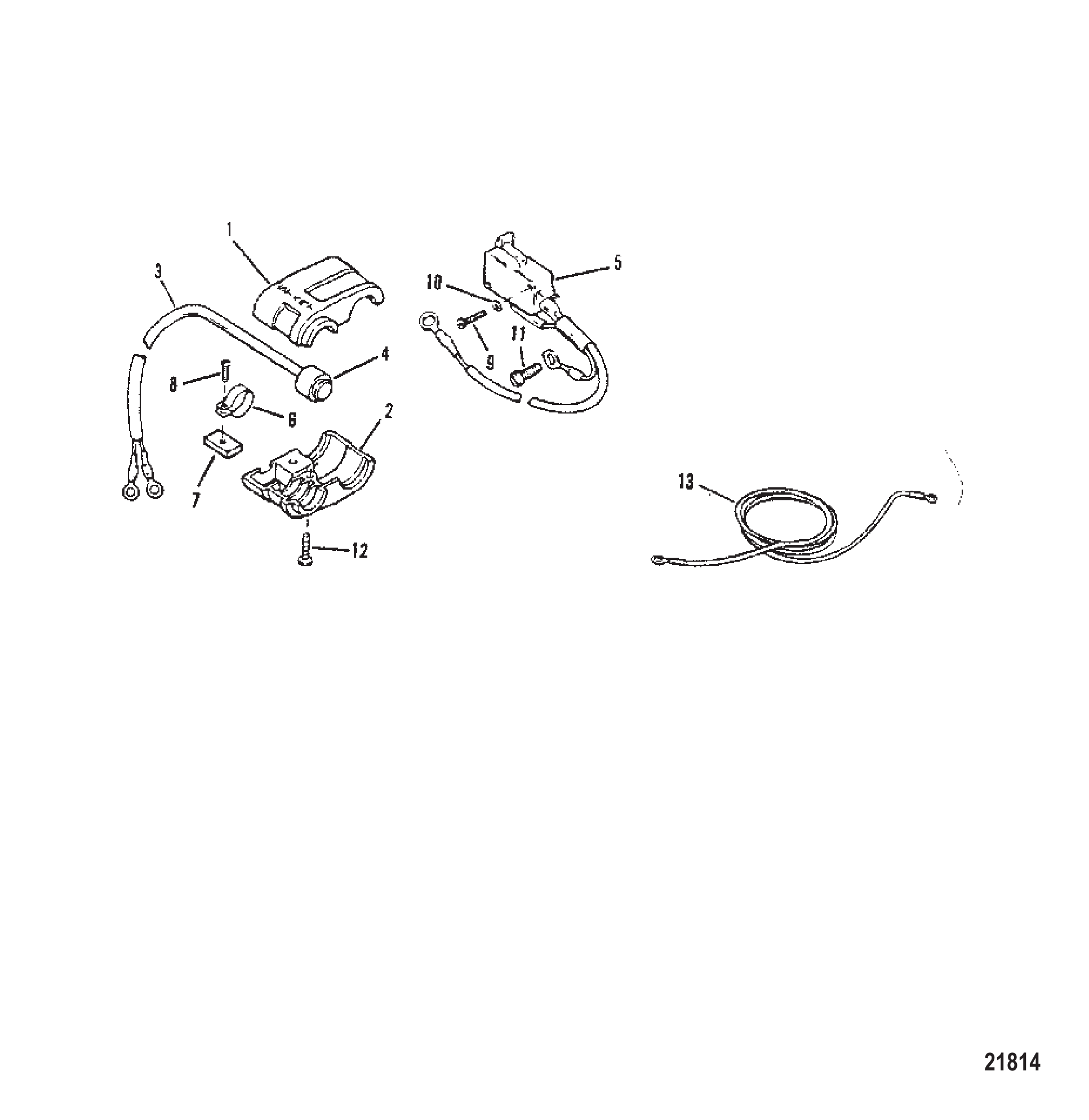

Рис. 4ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ) Harness and Start Components (Electric Handle)
Harness and Start Components (Electric Handle)
REFНомер деталиНаименованиеКол-во
195815Крышка (верхняя)1
295828Крышка (нижняя)1
395810A1ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер1
455741Чехол1
455741001Чехол1
588890A2ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
695814Стяжка1
795813Крепёж1
840056108ВИНТ (M5 x 20)1
840019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ1
94005727ВИНТ2
1045771ШАЙБА2
1162568Винт (#10-16 x .375)1
1269570Винт (#10-16 x .750)1
1379139A20ТРОС В СБОРЕ (КРАСНЫЙ)1

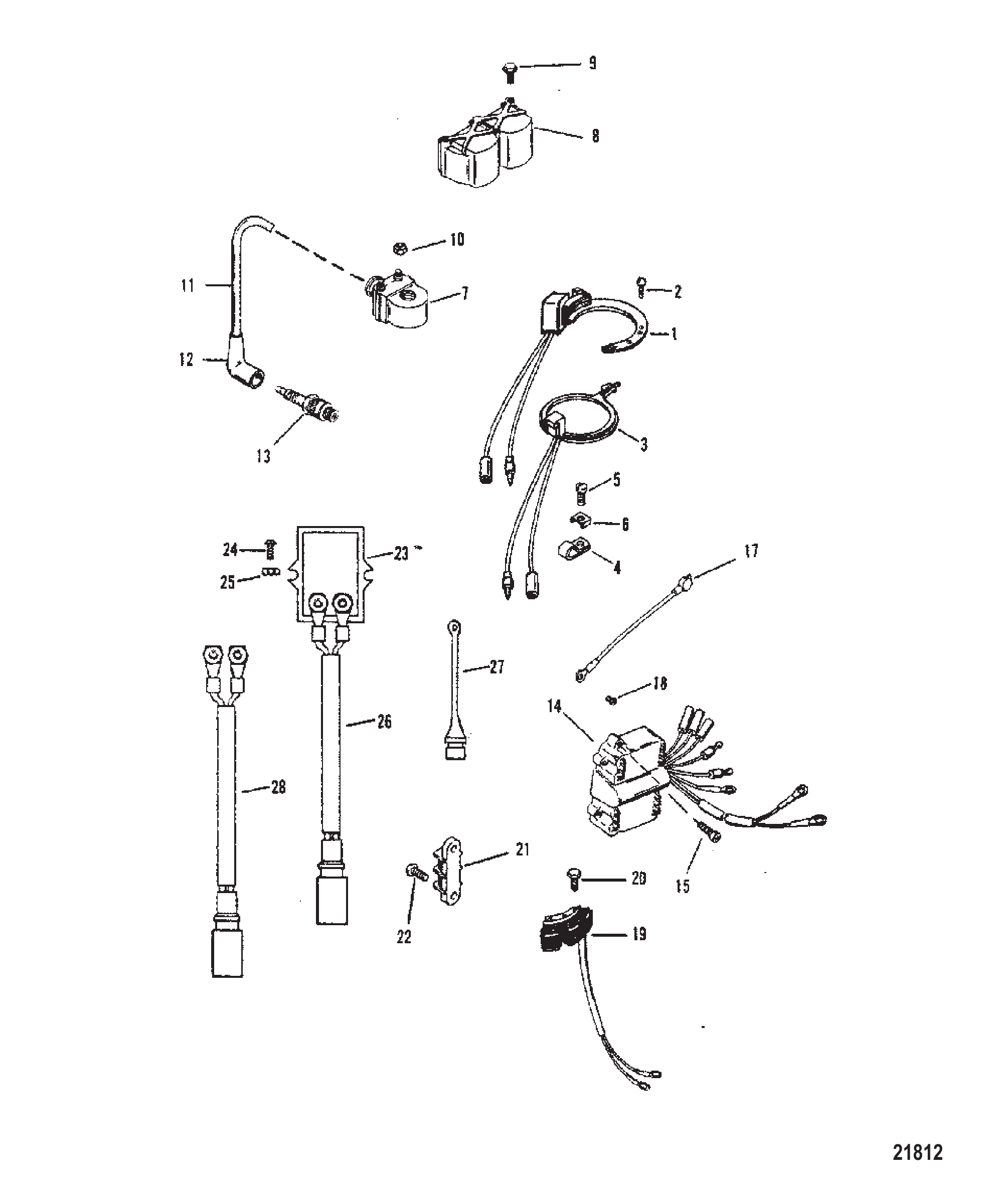

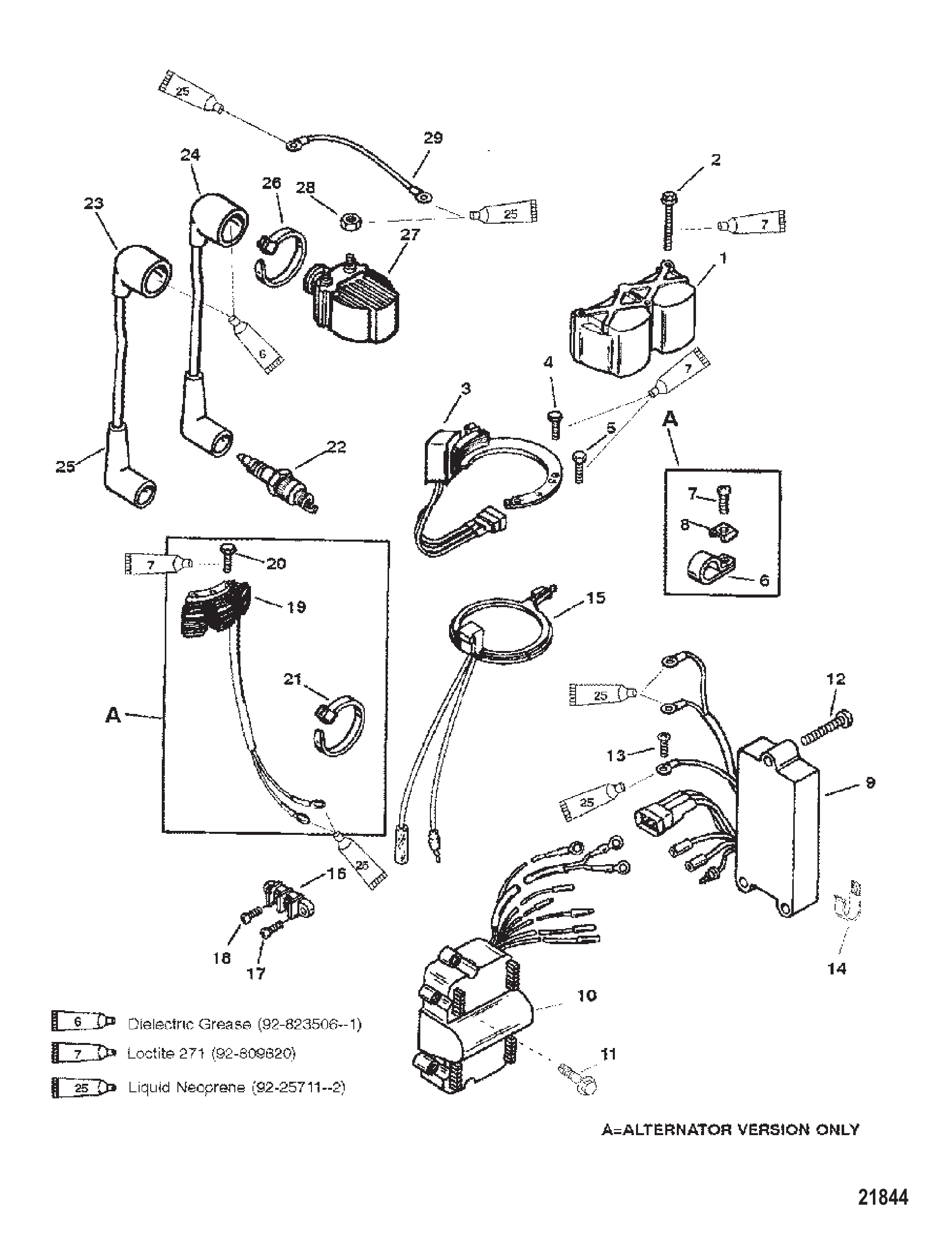

Рис. 5Компоненты зажигания/электрооборудования Ignition/Electrical Components
Ignition/Electrical Components
REFНомер деталиНаименованиеКол-во
186617A13Статор в сборе1
186617A20Статор в сборе1
24000120ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ2
2400015ВИНТ (M5 x 10) КРЕПЕЖНЫЙ2
398450A5Датчик-триггер в сборе1
398450A10Датчик-триггер в сборе1
424836ЗАЖИМ ПРОВОДОВ ДАТЧИКА1
422740ЗАЖИМ1
548408Винт (#10-16 x .500) клеммной колодки1
669205С-ОБРАЗНАЯ ШАЙБА1
68M0084613Пружинная шайба1
77370A13Катушка зажигания в сборе2
78M0230859Катушка зажигания в сборе2
899762Крышка1
8997621Крышка катушки зажигания1
94010555ВИНТ (M5 x 55) Нержавеющая сталь КРЫШКА КАТУШКИ ЗАЖИГАНИЯ3
91994155ВИНТ (M5 x 55)3
1045076Гайка (#10-32) латунная клемма блока выключателя4
11813715A3Высоковольтные провода1
11813715A2Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ1
11813715A2Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ1
1263709A1Комплект наконечника/клеммы свечи зажигания2
1397180Свеча зажигания2
13896329827Свеча зажигания #L76V @42
1314103570СВЕЧА ЗАЖИГАНИЯ (NGK #BUZHW-2)2
1314103QORD 896329838 Mercury / Quicksilver2
13136862Свеча зажигания (NGK-BU8H)2
1313686QNGK BU8H @10 Mercury / Quicksilver2
138167372Свеча зажигания (NGK #BP8H-N-10)2
13816737QСвеча зажигания NGK BP8HN-10@102
138168372Свеча зажигания (NGK#BPZ8H-N-10)2
13938СВЕЧА ЗАЖИГАНИЯ #QL78YC @42
147452A15Блок переключателей в сборе1
147452A19Блок переключателей в сборе1
1540019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ3
1788807A10Трос в сборе, масса2
1848408Винт (#10-16 x .500) клеммной колодки1
1986704A2СТАТОР В СБОРЕ1
1986704A10СТАТОР Вспомогательный1
204000123ВИНТ (M5 x 30)3
2163813Клеммная колодка1
21638131КЛЕММНАЯ КОЛОДКА1
2248409Винт (#10-16 x .625) нержавеющая сталь2
2395845Регулятор напряжения1
2395845TРЕГУЛЯТОР НАПРЯЖЕНИЯ1
2492799ВИНТ (#10-16 x 1.12)2
2545076Гайка (#10-32) латунная клемма блока выключателя2
2674725A2ЖГУТ ПРОВОДОВ В СБОРЕ (20 ДЮЙМ. - ЧЁРНЫЙ/КРАСНЫЙ)1
2771663Пробка1
2865017A2ЖГУТ ПРОВОДОВ В СБОРЕ (ЧЕРНЫЙ/ЧЕРНЫЙ)1

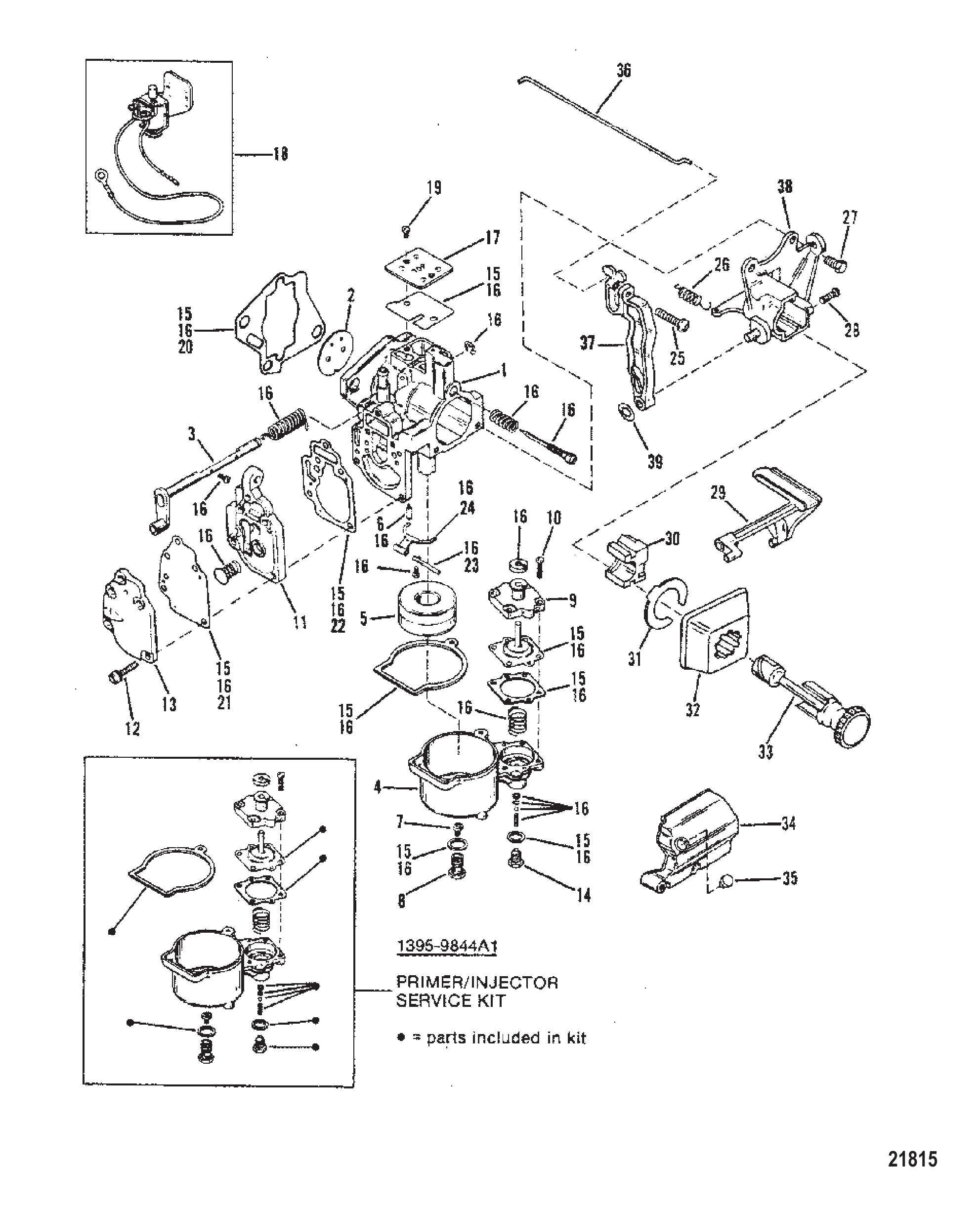

Рис. 6КАРБЮРАТОР (20) Carburetor (20)
Carburetor (20)
REFНомер деталиНаименованиеКол-во
18888A9Карбюратор (ручной) - WMC-291
18888A10Карбюратор (ручной) - WMC-361
18888T18Карбюратор1
18676A11Карбюратор (электрический) - WMC-301
18888T18Карбюратор1
18676A12Карбюратор (электрический) - WMC-371
18888T18Карбюратор1
29640Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
49164Топливная камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
75317Жиклёр (.046)1
77394Жиклёр (.044)1
89171Держатель жиклёра1
9813618Крышка диафрагмы1
109697Винт крышки диафрагмы4
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
149762Пробка1
159803Комплект прокладок/диафрагм1
1597611Комплект прокладок/диафрагм1
169802Ремкомплект (WMC 29/30)1
168237072Ремкомплект1
16823649Ремкомплект (WMC 36/37)1
168237072Ремкомплект1
179699Крышка пластины1
18823433Воздушная заслонка электрическая1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2579964Винт (#6-32 x .750)1
2512110ВИНТ (#6-32 x .750)1
2611277Пружина натяжения1
2740056110ВИНТ (M5 x 30)2
27400018ВИНТ (M5 x 12)2
2879965Винт (#8-32 x .500) нержавеющая сталь1
29112731РЫЧАГ ПОДКАЧКИ1
3011280Блок кулачка1
3111278Стопорное кольцо1
32172291НАКЛАДКА ПОДСОСА1
3312802Ручка подкачки1
33128022Ручка подкачки1
3417442Крышка1
3547579ПРОБКА1
36127331Провод холостого хода1
36127332Провод ускоренного холостого хода1
37128053Рычаг ускоренного холостого хода1
3812803Кронштейн подкачки1
3997877Гайка нажимная1
39821979Гайка1
-9844A1Сервисный комплект праймер/форсунка1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
Рис. 7Аксессуары Accessories
Accessories
REFНомер деталиНаименованиеКол-во
086306A01Переходник1
0821400A2Комплект датчика Power Trim1
08M0074845ORD 8M0098264 Mercury / Quicksilver1
092876A8Комплект крепления рулевого управления1
092876A9Комплект удлинения для двух двигателей1
0883040A1Комплект модуля тахометра1

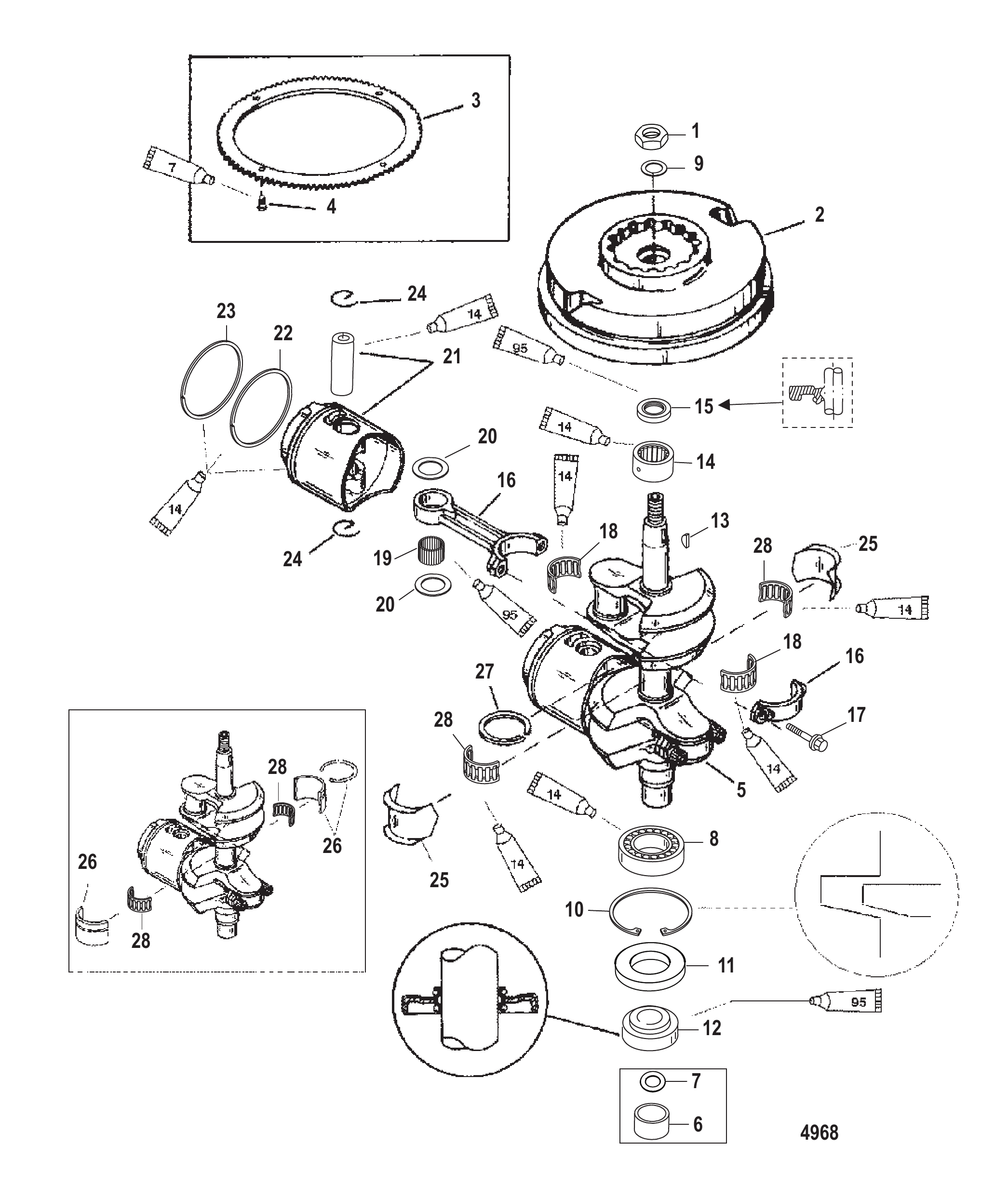

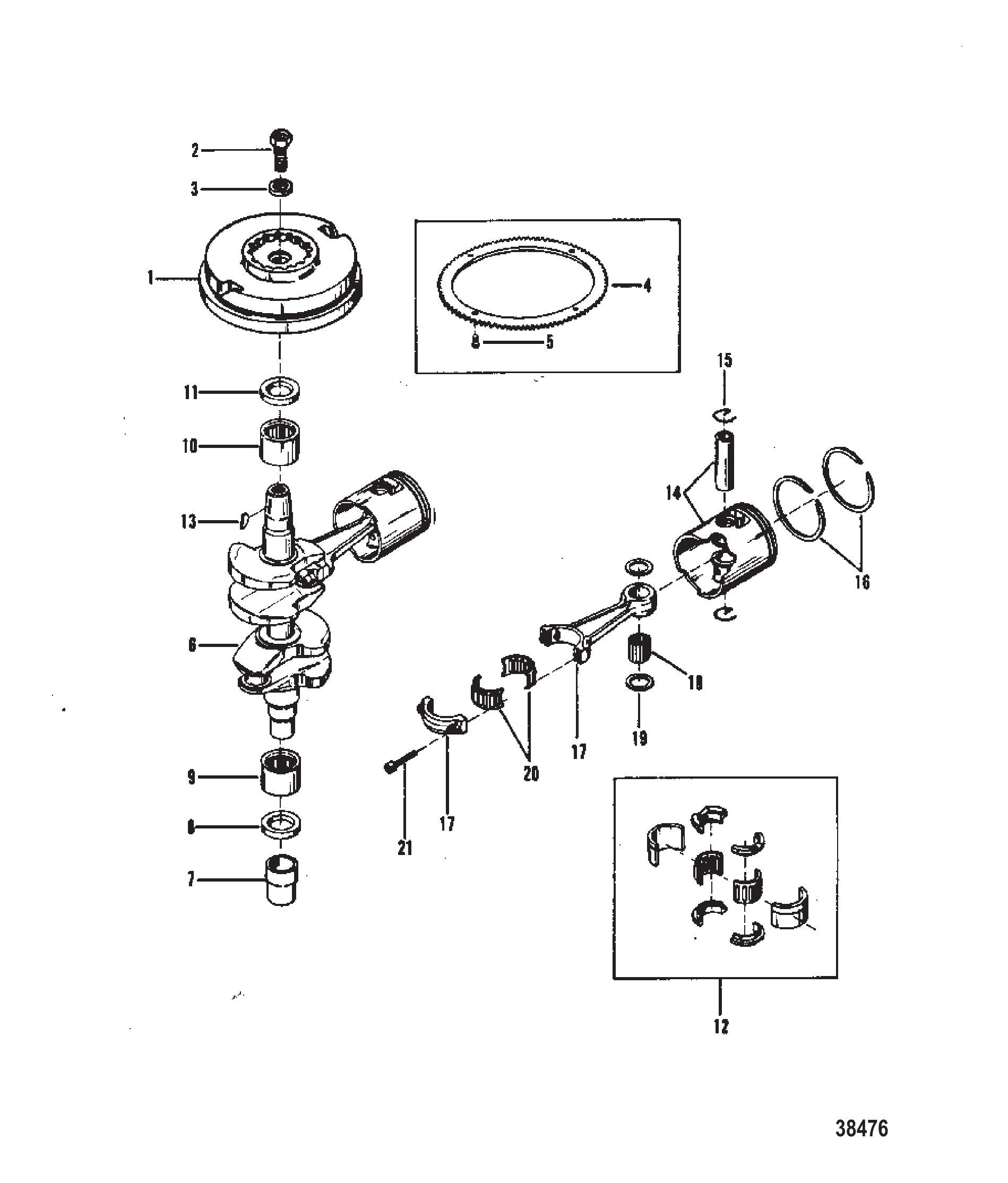

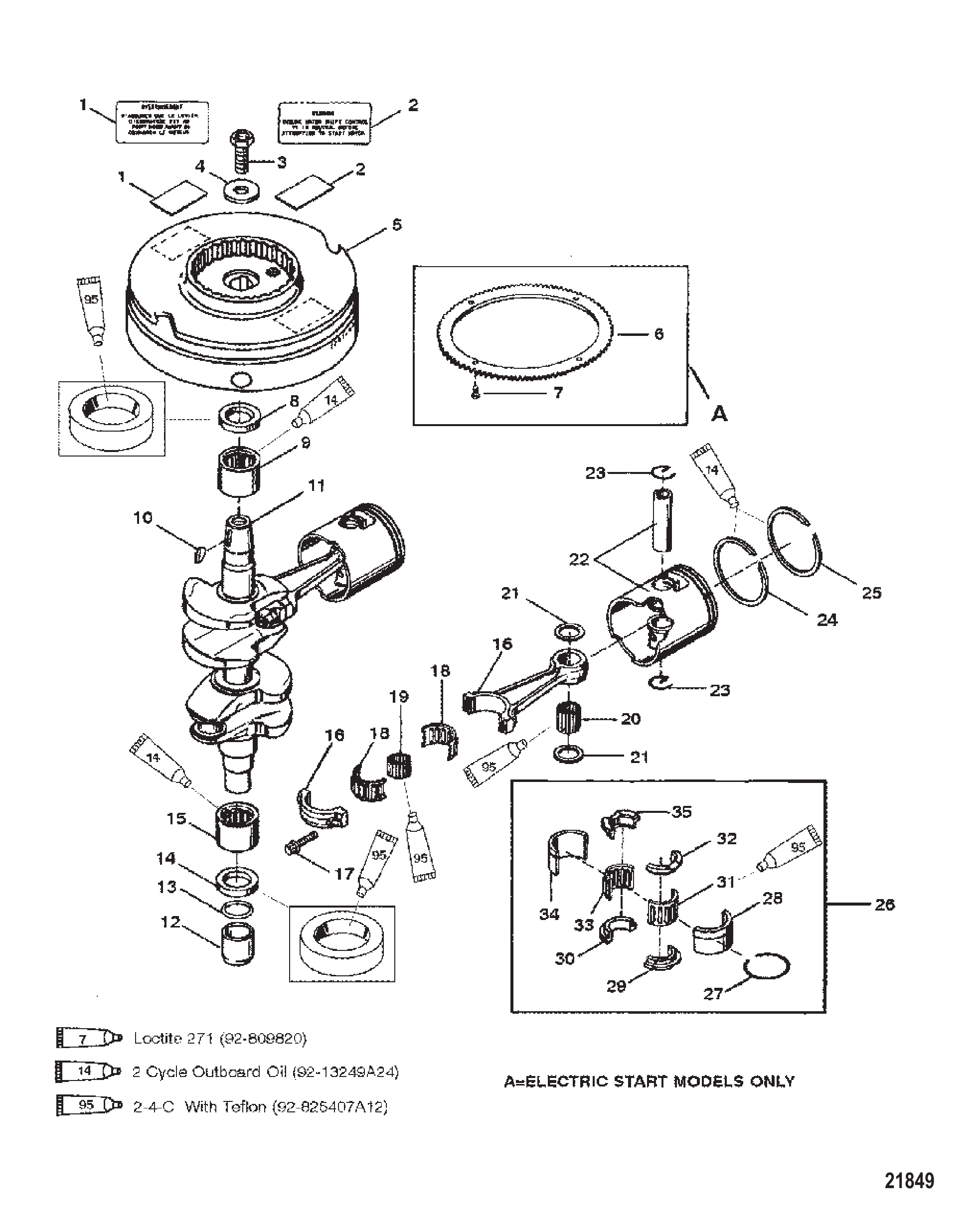

Рис. 8Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel
Crankshaft, Pistons and Flywheel
REFНомер деталиНаименованиеКол-во
18274A6Маховик в сборе (исполнение I)1
1859232T15Маховик в сборе1
297359A1БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ1
386496Шайба болта маховика1
499301Зубчатый венец1
540039106ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ4
588190313ВИНТ (M5 x 13)4
68978A2Коленчатый вал в сборе1
68978T2Коленчатый вал в сборе1
743507Сальник коленчатого вала1
7822445A1Износостойкая втулка коленчатого вала1
885107Сальник масляный коленчатого вала - нижний1
985113Подшипник роликовый нижний1
985113TПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ1
1085114Подшипник роликовый - верхний верхний1
1085114TПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ1
1185974Сальник коленчатого вала - верхний1
11859741САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ1
1286992A2Подшипниковый узел средней коренной опоры1
1286992A5ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ1
1320094Шпонка сегментная привода маховика1
149104A3Поршень в сборе2
149533T28Блок цилиндров2
149104A9Поршень в сборе2
149104T19ПОРШЕНЬ В СБОРЕ2
1547276СТОПОРНОЕ КОЛЬЦО4
15828119Стопорное кольцо поршневого пальца4
1612810A12Комплект поршневых колец1
168M0083677ORD 39-8M0096518 Mercury / Quicksilver1
178835A2ШАТУН В СБОРЕ2
178835A4ШАТУН В СБОРЕ2
1898295ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ54
1942025Подшипник фиксирующий игольчатый4
198M0012294ШАЙБА УПОРНАЯ4
2041620A1ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ2
20879877A1ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ2
214008225ВИНТ (M6 x 25) (МЕТРИЧЕСКАЯ РЕЗЬБА)4
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-90885A87Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1

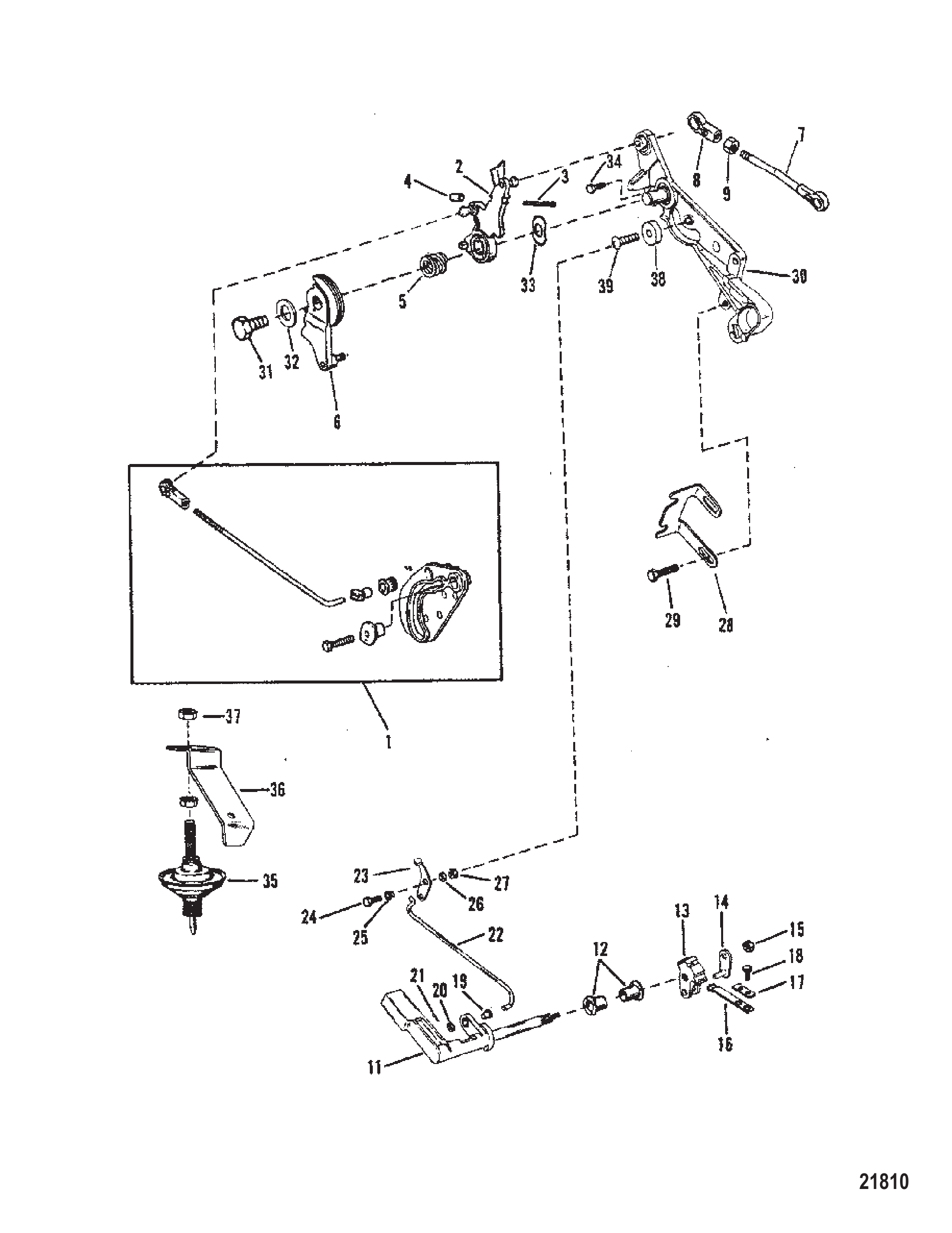

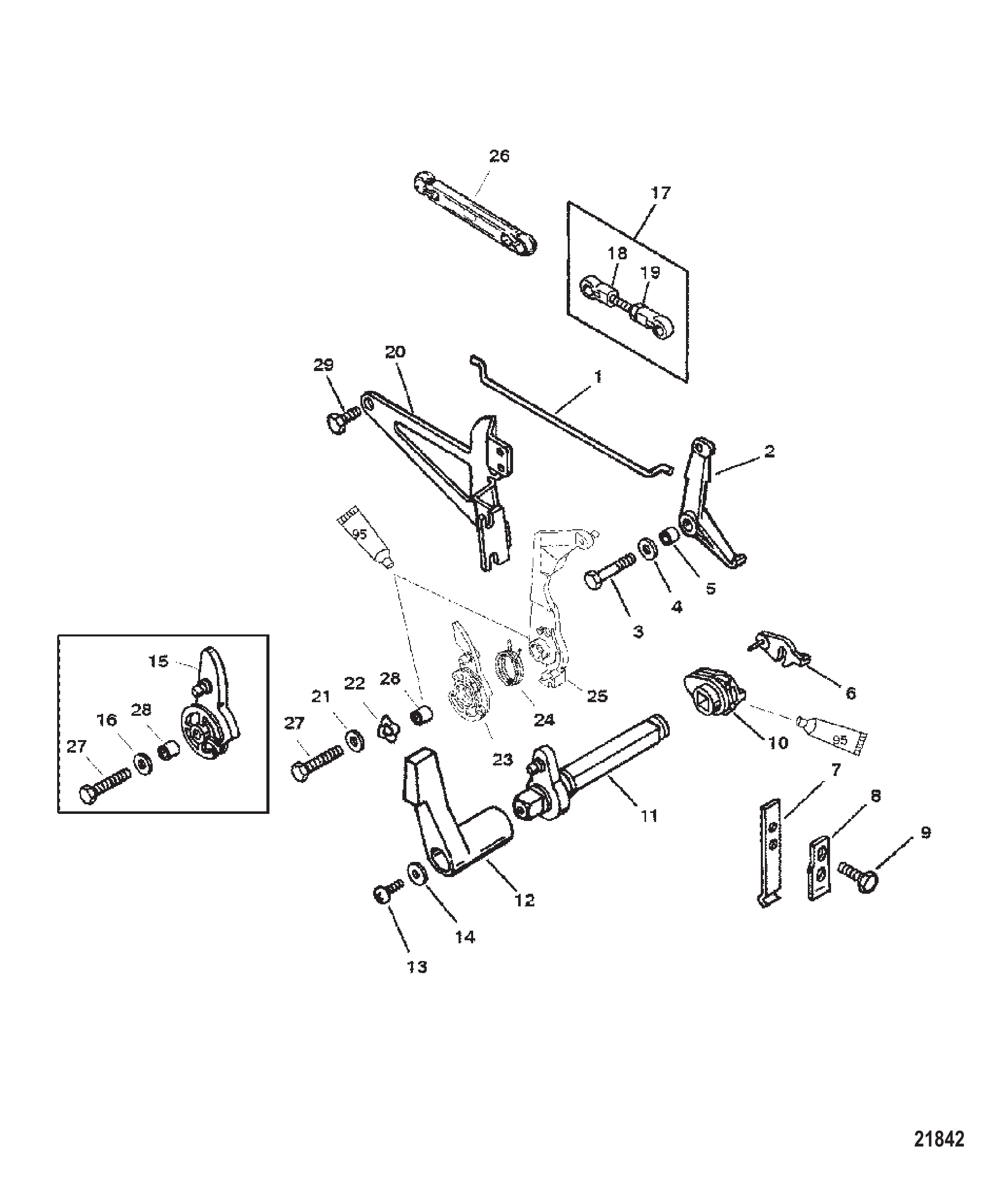

Рис. 9Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)
Throttle and Shift Linkage (Side Shift)
REFНомер деталиНаименованиеКол-во
117764A2Комплект тяг дросселя1
2110383Рычаг1
3118591ВИНТ (.190-32 x 1.750)1
448039КРЫШКА1
589540Пружина опережения зажигания1
642343Рычаг привода1
7817429Тяга синхронизации зажигания1
8817428Гнездо2
945076Гайка (#10-32) латунная клемма блока выключателя1
11423301Рукоятка переключения1
1260762ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ2
13423291Рычаг переключения1
1442358Задняя пластина рычага переключения1
15400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ1
15401385ГАЙКА (M5) Нержавеющая сталь1
1639627ПРУЖИНА1
1739601ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)1
18400018ВИНТ (M5 x 12)2
1996202Втулка нейлоновая - тяга переключения1
2089302Шайба (.203 x .406 x .040) винта крышки катушки1
2121071ШПЛИНТ1
21210711Шплинт1
2211042Тяга переключения1
23110501РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ1
24400036ВИНТ (M5 x 20) РЫЧАГ ОГРАНИЧЕНИЯ ДРОССЕЛЯ1
2585095Втулка винта водяного насоса1
258M0214959Втулка @51
2689302Шайба (.203 x .406 x .040) винта крышки катушки1
27400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ1
27401385ГАЙКА (M5) Нержавеющая сталь1
2817848КРОНШТЕЙН1
294000330ВИНТ (M6 x 25)2
298M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
3042026A2Платформа1
3116955ВИНТ (M6 x 8) ПЛОЩАДКА1
324002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
328M0214930ШАЙБА 6.60 x 17.0 x 1.51
3369708Шайба волнистая винта фиксатора и рычага1
344000328ВИНТ (M6 x 16)1
348M0214928ВИНТ (M6 x 16)1
3592425Демпфер1
3693001КРОНШТЕЙН ДЕМПФЕРА1
3728770ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА2
38821211ПРОСТАВКА (SUPER 15)1
39821210ВИНТ (SUPER 15)1

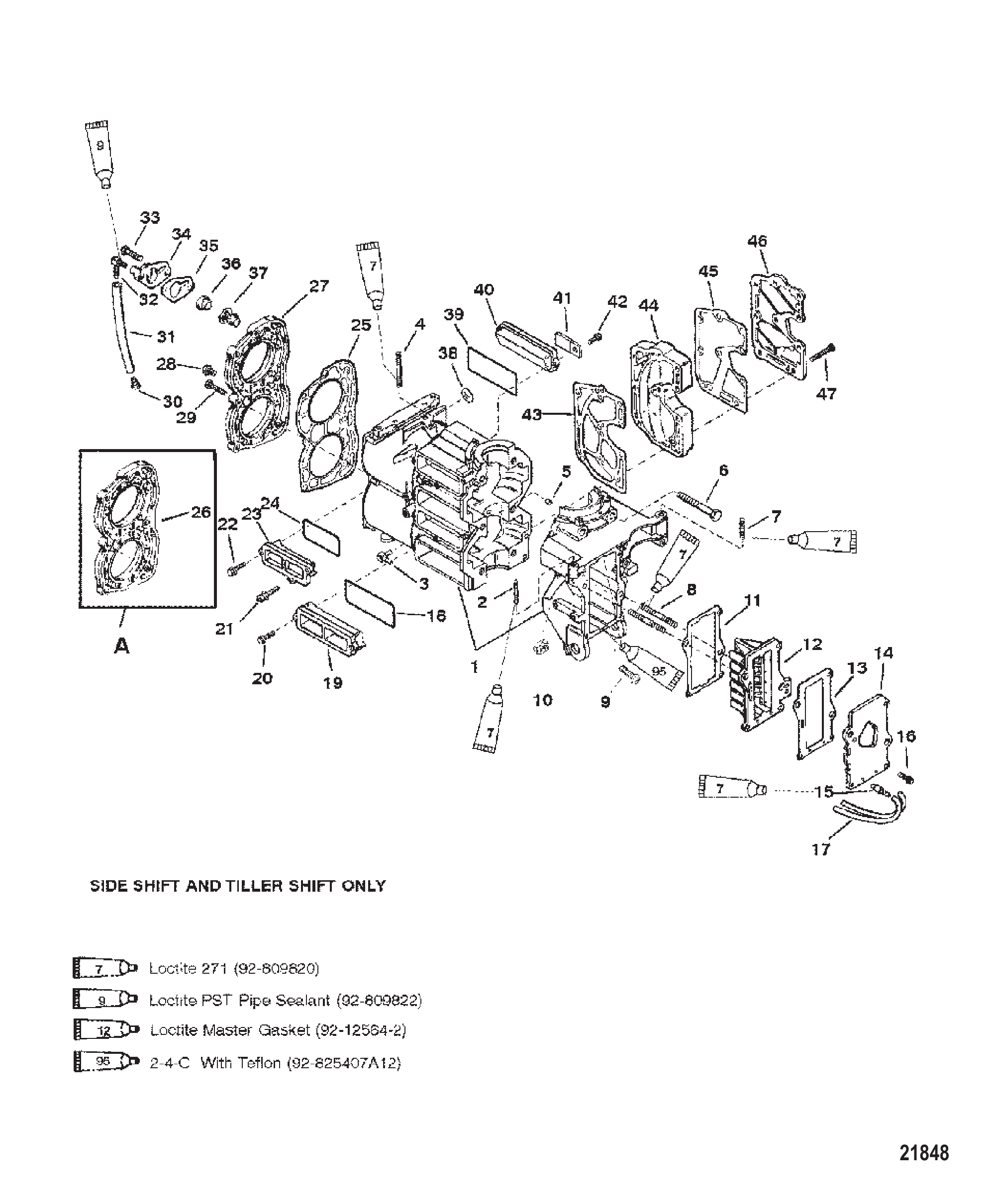

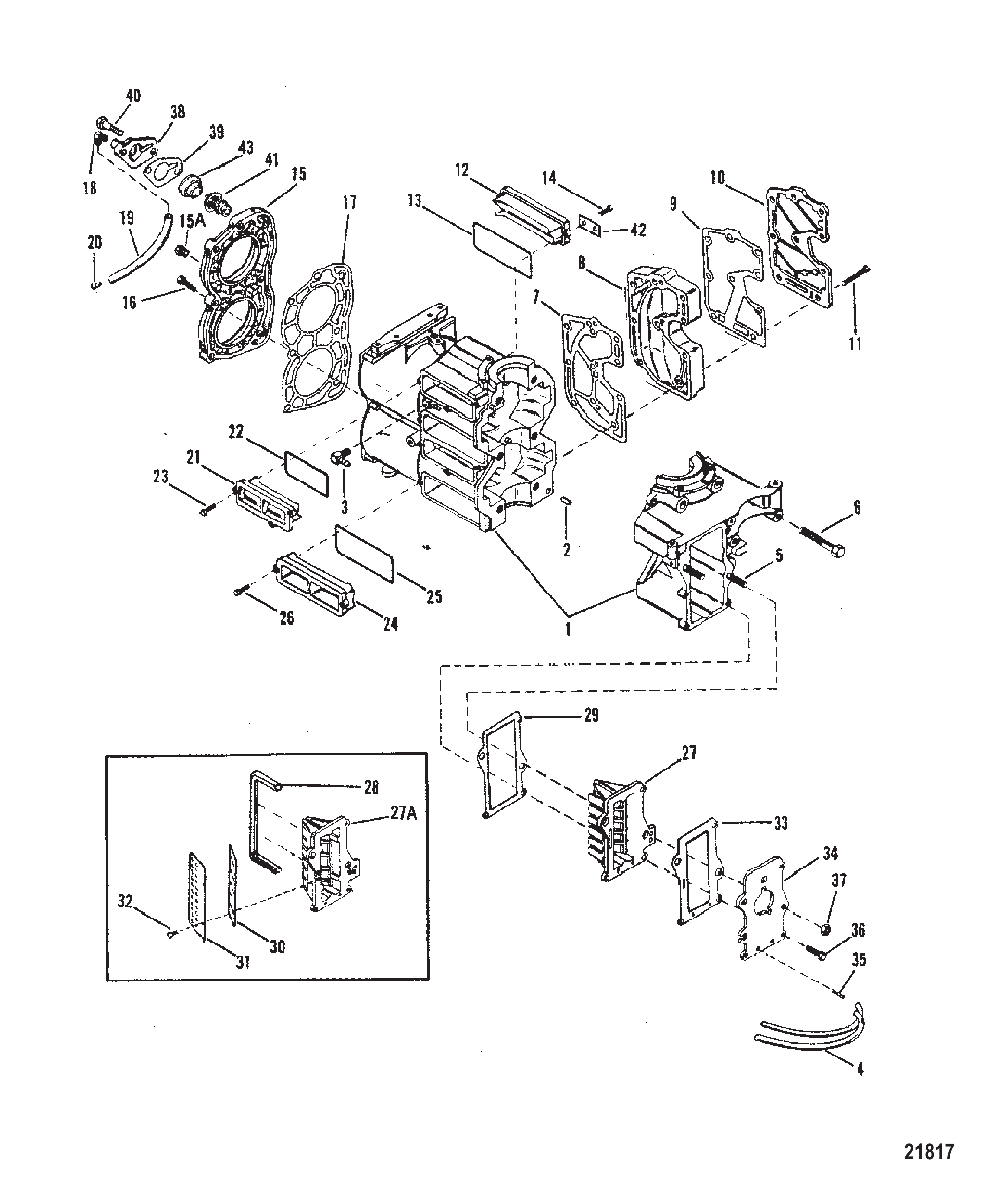

Рис. 10Блок цилиндров и крышки Cylinder Block and Covers
Cylinder Block and Covers
REFНомер деталиНаименованиеКол-во
19533A3Блок цилиндров в сборе1
1NSSNOT SOLD SEPARATE Cylinder Block1
285171ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ3
315133ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)2
41383556Шланг сливной2
499130100Трубка 48 дюймов2
542917Шпилька карбюратора2
5429173ШПИЛЬКА карбюратора2
640001209Винт (M10 x 60) картера к блоку цилиндров6
7414757ПРОКЛАДКА1
7892158ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА1
8923291Коллектор выпускной1
892329F03Коллектор выпускной1
9414994ПРОКЛАДКА1
9892157ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА1
10923301Крышка выпускного коллектора1
114000333ВИНТ (M6 x 40)9
1214407Крышка перепускного канала2
12144071КРЫШКА2
1330503УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРЫШКИ ПЕРЕПУСКНОГО ОТВЕРСТИЯ2
13822370УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки2
1440011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине4
158282A1Крышка в сборе1
164000331ВИНТ (M6 x 30) ПЕРЕХОДНИК5
17863891Прокладка крышки блока цилиндров1
17863893Прокладка1
1899664Угольник выхлопной пластины1
18996642Штуцер угловой 90 градусов (.125-27 x .250) нейлон1
1999127109Шланг (57,00 дюймов, бухта)1
198M0108355Шланг (57 дюймов, бухта)1
2094848Штуцер шланга контрольной струи — нижний кожух1
2114406Крышка2
2286391Кольцо уплотнительное крышки перепускного канала2
2340011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине6
2414408Крышка перепускного канала2
25822370УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки2
2640011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине4
2714112Лепестковый блок (DESIGN II)1
2714112TЛЕПЕСТКОВЫЙ БЛОК1
27A424712Блок лепестковых клапанов (исполнение I)1
27A14112TЛЕПЕСТКОВЫЙ БЛОК1
28859771САЛЬНИК (КОРПУС ЛЕПЕСТКОВЫХ КЛАПАНОВ ТИП I)1
2885977002САЛЬНИК1
29414172ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ1
30816806Лепесток2
31897931Стопорная пластина2
324005785ВИНТ (M4 x 10) КРЕПЛЕНИЯ ЛЕПЕСТКОВОГО КЛАПАНА4
33414181ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА1
3441420A2Пластина1
3441420A3ПЛАСТИНА В СБОРЕ Переходник карбюратора1
3556759ШТУЦЕР ЕРШОВЫЙ2
3640019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ3
37400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА2
38143171КРЫШКА ТЕРМОСТАТА1
39143184ПРОКЛАДКА1
3914318005ПРОКЛАДКА1
404000333ВИНТ (M6 x 40)2
4114586Термостат1
4212627Стяжка1
4362386Прокладка термостата1
438M0204714Прокладка @41
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1

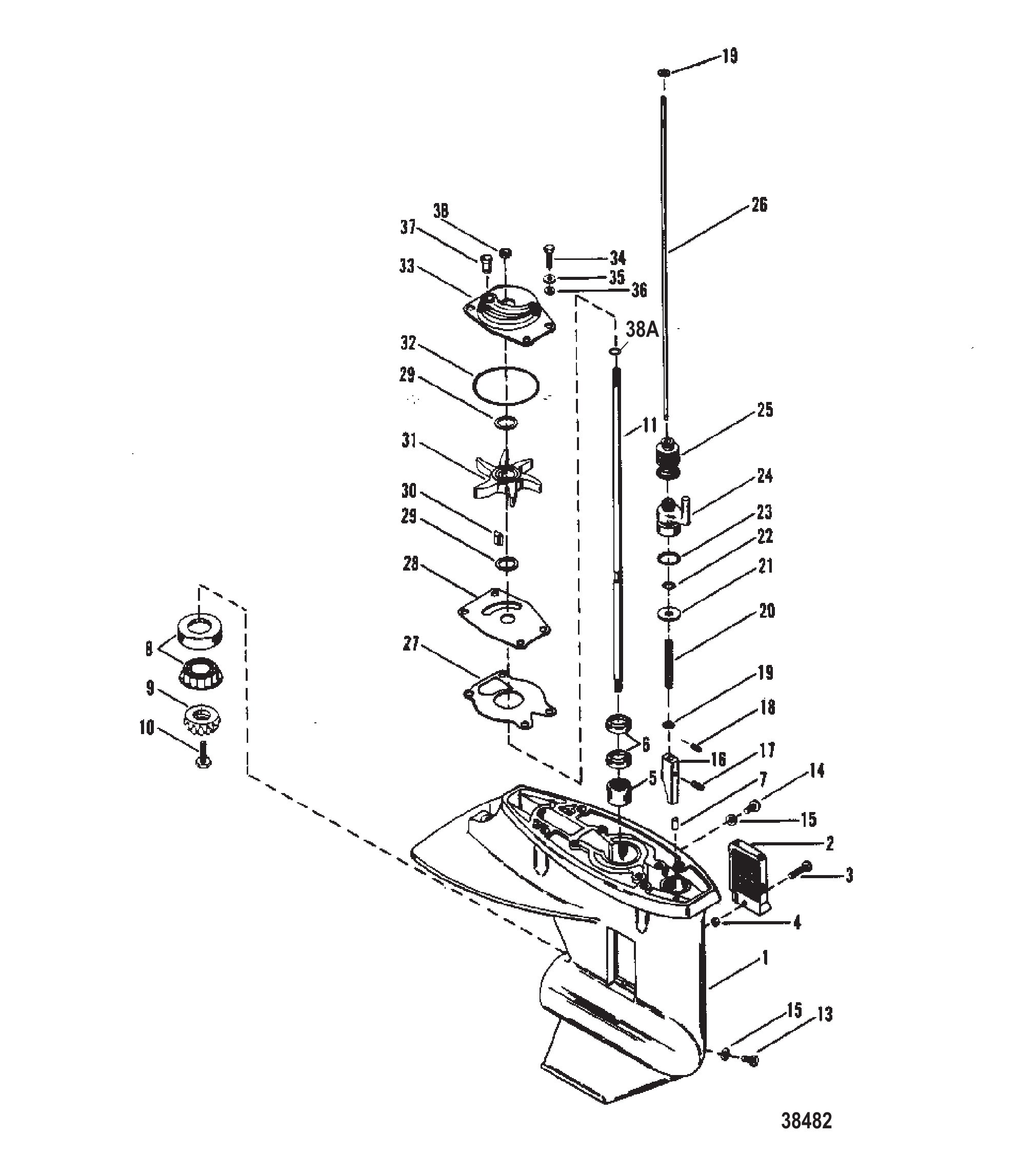

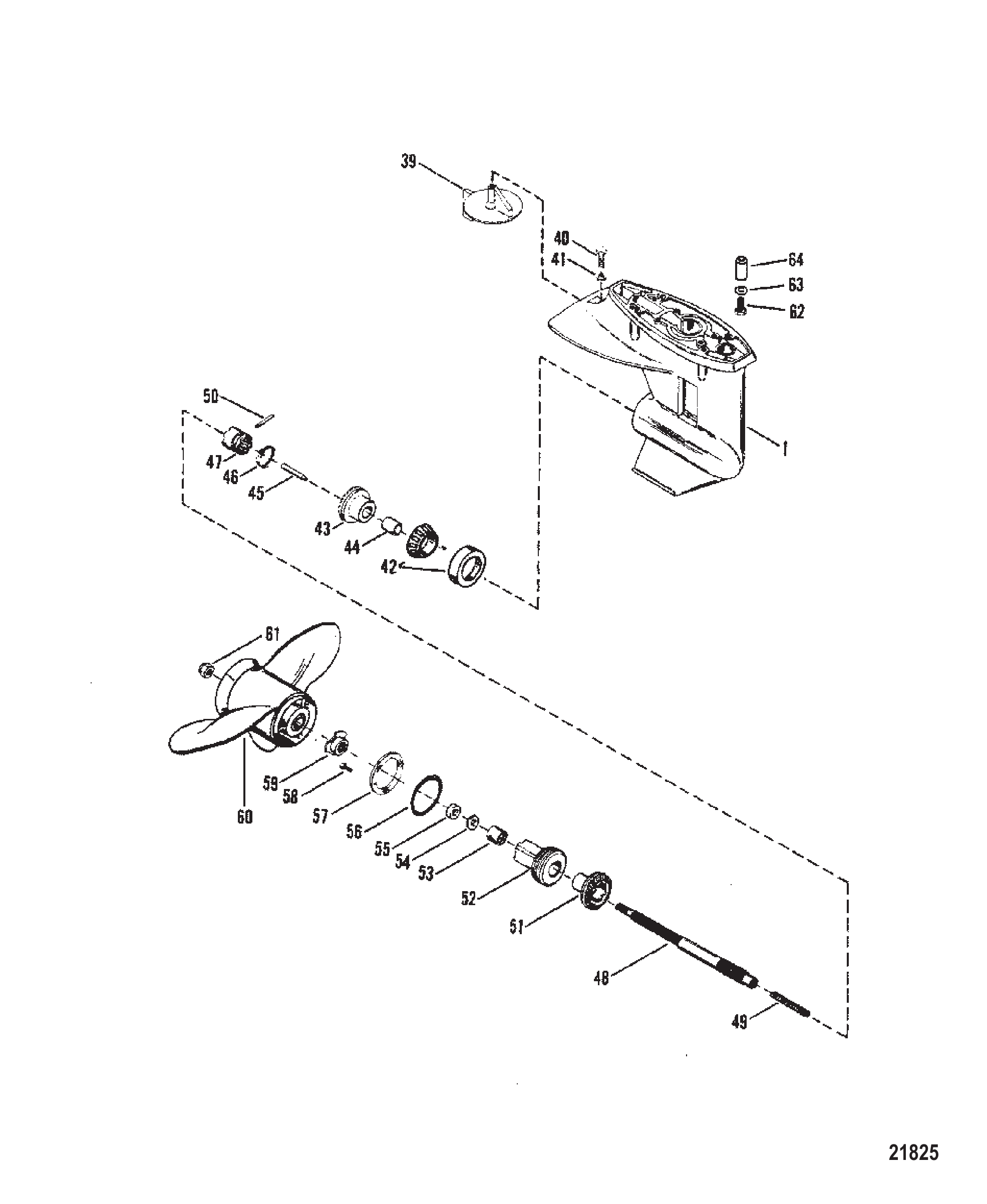

Рис. 11Редуктор, гребной вал Gear Housing Propeller Shaft
Gear Housing Propeller Shaft
REFНомер деталиНаименованиеКол-во
-8669A13Корпус редуктора в сборе (короткий) (чёрный)1
-8669T13Корпус редуктора в сборе, черный1
-8669A14Корпус редуктора в сборе (длинный) (чёрный)1
-8669T14GC 20/25 2S LG Mercury / Quicksilver1
-8669A15Корпус редуктора в сборе (короткий) (серый)1
-8669T13Корпус редуктора в сборе, черный1
-8669A16Корпус редуктора в сборе (длинный) (серый)1
-8669T16ORD 1665-8669T14 Mercury / Quicksilver1
-8669A23Корпус редуктора в сборе (короткий) (Tracker)1
-8669A24Корпус редуктора в сборе (длинный) (Tracker)1
18669A21Корпус редуктора в сборе базовый чёрный1
18M0083538GC BASIC 25 2S Mercury / Quicksilver1
18669A22Сборка редуктора базовая серая1
18669A21Корпус редуктора в сборе базовый чёрный1
18669A25Сборка редуктора1
18669A39Сборка редуктора1
39984325Триммерный плавник1
3998432Q6Антикавитационная пластина1
404000354ВИНТ (M8 x 30)1
4170132Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера1
418M0042642Шайба (.323 x .562 x .063)1
4299328A1Подшипниковый узел роликовый1
428M0103470Подшипниковый узел роликовый конический1
4344213A1Шестерня переднего хода в сборе1
4344213T1Шестерня переднего хода (27 зубьев)1
4485557ВТУЛКА1
4585094Толкатель кулачка1
4638114ПРУЖИНА Фиксирующая - Крестовый штифт1
4741040МУФТА (БЕЗ КЛЕЙМА)1
4741040TСцепление1
47410401МУФТА1
4741040T1Муфта сцепления1
48816623Гребной вал1
488166231Гребной вал1
4988680Пружина1
5085093Палец1
508M0020999Крестовина1
5199542Шестерня заднего хода1
5199542TШестерня заднего хода (27 зубьев)1
5299906A1Обойма подшипника в сборе1
5299906T1Корпус в сборе подшипника1
5321739ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА1
5441132САЛЬНИК масляный внутренний1
5541131САЛЬНИК масляный наружный1
558M0245761Сальник масляный1
5685549КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА1
5787293Пластина1
5890883Винт (M5 x 16)3
598M0027793Ступица1
59858498Упорная ступица в сборе1
6019640A40Гребной винт Black Max1
6019638A40Гребной винт Black Max1
6188228Гайка гребного винта1
61821280ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)1
614013812ГАЙКА (M12) Нержавеющая сталь1
624000378ВИНТ (M10 x 35) Нержавеющая сталь4
6287810178ВИНТ (M10 x 35)4
6343328Шайба4
6441589Проставка (применять где применимо)4
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-85090A2Комплект сальников1

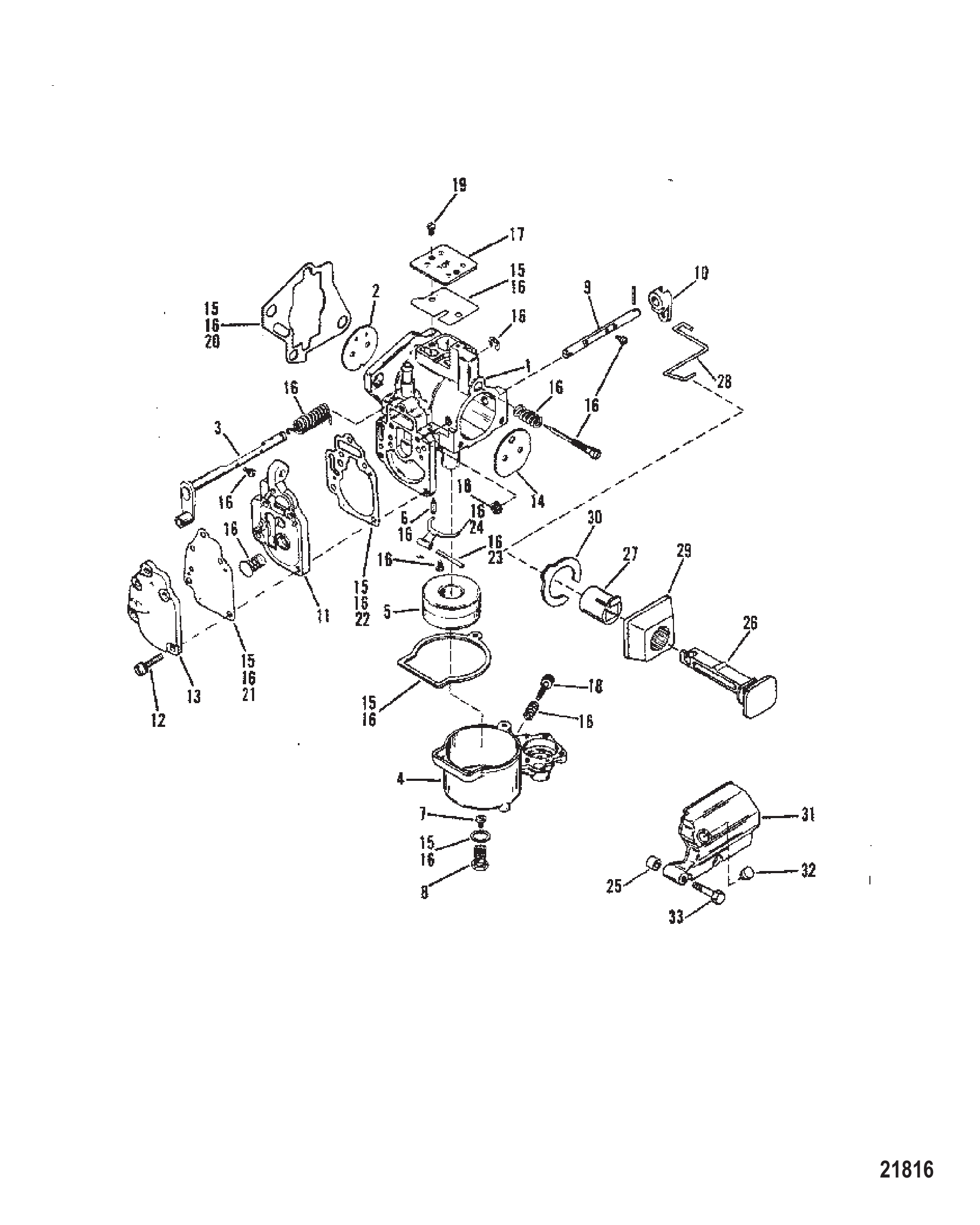

Рис. 12КАРБЮРАТОР (SeaPro/Marathon 25/Super15) Carburetor (SeaPro/Marathon 25/ Super15)
Carburetor (SeaPro/Marathon 25/ Super15)
REFНомер деталиНаименованиеКол-во
1817405A2Карбюратор (WMC-35A)1
1817405A5Карбюратор (WMC-35B)1
1817405T6Карбюратор1
1817405A6Карбюратор (WMC-43)1
1817405T6Карбюратор1
29646Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
4811353Поплавковая камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
76201ЖИКЛЁР (.080)1
89171Держатель жиклёра1
9811354Шток воздушной заслонки (WMC-33/33A)1
98113541Вал воздушной заслонки1
98113541Вал воздушной заслонки1
10817406Рычаг воздушной заслонки (WMC-33)1
10811805РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ1
10811805РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ1
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
14811355Клапан воздушной заслонки (WMC-33)1
14811806КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ1
14811806КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ1
15811357Комплект прокладок карбюратора / комплект прокладок и диафрагм1
1597611Комплект прокладок/диафрагм1
16811356Ремкомплект (WMC-33-33/A)1
168237072Ремкомплект1
16823708Ремкомплект (WMC 35B)1
168237072Ремкомплект1
168113561Ремкомплект (WMC-40)1
168237072Ремкомплект1
179699Крышка пластины1
18811360Винт слива поплавковой камеры (WMC-40)1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2541750Вставка2
2541750TВСТАВКА2
26817424Ручка воздушной заслонки1
27817426Вставка обрамления воздушной заслонки1
28817425Тяга воздушной заслонки1
29172291НАКЛАДКА ПОДСОСА1
3011278Стопорное кольцо1
3117442Крышка1
3247579ПРОБКА1
3340056110ВИНТ (M5 x 30)2
-422501Ограничительная пластина1
-757911Прокладка фланца карбюратора2
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
Рис. 13ВЕРХНИЙ КОКПИТ Top Cowl
Top Cowl
REFНомер деталиНаименованиеКол-во
1827328T9Верхний кожух в сборе1
1827328T10Верхний кожух в сборе1
2821256T1Воздухозаборник - чёрный1
2821256T03Воздухозаборник1
2821256T2Воздухозаборник - серебристый1
382130016ВИНТ (M6 x 16)4
4859356A1Комплект шумоизоляции1
4859356A02Комплект шумоизоляции1
5NSSNOT SOLD SEPARATE Sound Blanket1
6NSSNOT SOLD SEPARATE Sound Blanket1
7NSSNOT SOLD SEPARATE Sound Blanket2
8823865ЗАГЛУШКА2
9831207T10Рукоятка1
9831207A16Комплект рукоятки замка кожуха1
10812707Втулка2
11831214Проставка1
1212134ШАЙБА ВОЛНОВАЯ1
13F481777Вал кулачкового замка1
138M0001081Кулачок1
144002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
148M0214930ШАЙБА 6.60 x 17.0 x 1.51
151993716ВИНТ (M6 x 16)1
16821249M2Кронштейн передний3
168M0036792Кронштейн3
17815477УПОР ЗАЩЕЛКИ3
1829245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь6
188M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ6
19401366ГАЙКА (M6) Нержавеющая сталь6
208237951Стопорное кольцо1
21815263РОЛИК1
218M0207770Ролик @31
228155381Роликовый штифт1
2329245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь1
238M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ1
24401366ГАЙКА (M6) Нержавеющая сталь1
2547341A11Комплект шнура с рукояткой ручного запуска1
2612066Q9Трос1
2612066Q10Трос стартера @21
Рис. 14НИЖНИЙ КОЖУХ Bottom Cowl
Bottom Cowl
REFНомер деталиНаименованиеКол-во
1878587A1Поддон нижний в сборе1
2858743A2Поддон нижний в сборе1
28M0113913Кожух нижний, правый борт B1
38253181Уплотнение капота (41,00 дюйма)2
38M0109217Уплотнение кожуха2
4878547TВставка1
582130040ВИНТ (M6 x 40)8
6831209Фиксатор1
7858742Чехол холостого выпуска1
8859251ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
88M0039078Втулка уплотнительная1
9827948Штуцер1
10855576Шайба1
11816311TСТЯЖКА (8.00 дюймов)6
12830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
128M0108355Шланг (57 дюймов, бухта)1
13881535Шланг (32.00 дюйма)1
149912688Трубка (36.00 дюймов, бухта)1
15817518Тройник1
1682130020ВИНТ (M6 x 20)2
178587411ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
17889724ВТУЛКА1
18856990Выключатель в сборе1
188M0235192Переключатель тримма1
19824868ВИНТ (M6 x 75)1
20821253F1Рукоятка передняя, чёрная1
20889740A02Комплект рукоятки1
2133589Втулка2
2248462Кольцо уплотнительное (.614 x .070)1
238219423Собачка1
2469057ШАЙБА (.281 x .734 x .063)1
25401366ГАЙКА (M6) Нержавеющая сталь1
2613541Разъём штыревой2

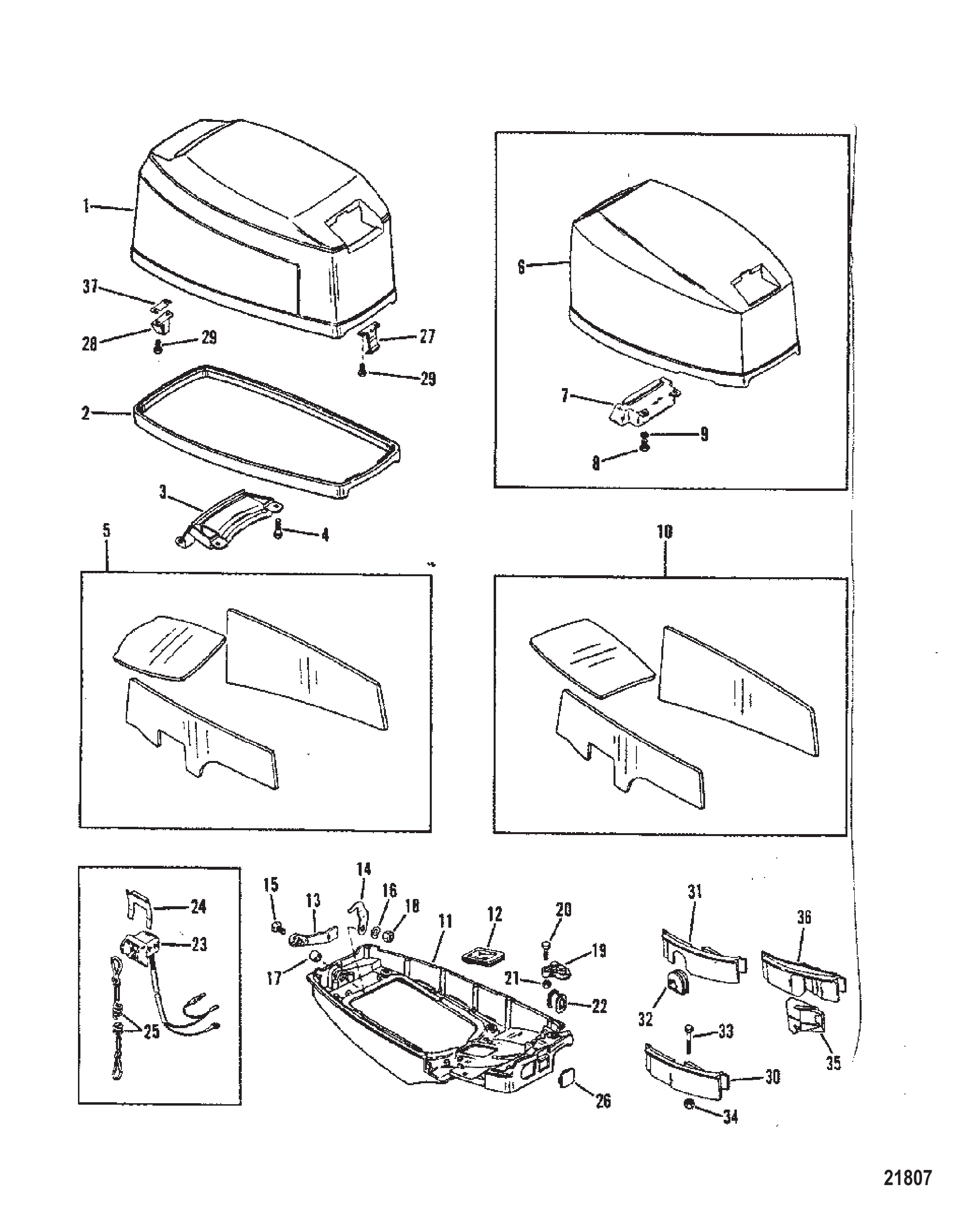

Рис. 15Кожухи Cowls
Cowls
REFНомер деталиНаименованиеКол-во
18869A23Верхний кожух в сборе1
217773A2УПЛОТНЕНИЕ КОЖУХА1
28M0043411УПЛОТНЕНИЕ КОЖУХА1
317539Ручка капота1
470332Винт (#10-16 x .500) крепления панели к нижнему кожуху4
495700Винт (#10-16 x .50)4
5815625A1КОМПЛЕКТ ШУМОИЗОЛЯЦИИ1
5815625A02КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)1
69163A19Верхний кожух в сборе1
69163T19ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A15Верхний кожух в сборе (серый)1
69163T21ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A21Верхний кожух в сборе1
69163T21ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A20Верхний кожух в сборе1
69163T20Кожух верхний в сборе TRA1
217773A2УПЛОТНЕНИЕ КОЖУХА1
28M0043411УПЛОТНЕНИЕ КОЖУХА1
744311F3ЩИТОК ЗАДНИЙ1
744311F2Экран1
744311F3ЩИТОК ЗАДНИЙ1
744311F5ЩИТОК ЗАДНИЙ1
744311F3ЩИТОК ЗАДНИЙ1
744311F4Щиток (задний)1
8400018ВИНТ (M5 x 12)2
933786Шайба винта экрана2
973288ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ2
10815625A1КОМПЛЕКТ ШУМОИЗОЛЯЦИИ1
10815625A02КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)1
119682A1Нижний кожух (чёрный)1
119682A11Нижний кожух — чёрный1
119682A2Нижний кожух (серый)1
119682A12Нижний кожух — серый1
119682A7Нижний кожух (Tracker)1
119682A13Нижний кожух — Track1
1217231Втулка уплотнительная вала переключения передач1
1317220РЫЧАГ ЗАЩЕЛКИ КОЖУХА1
14816202Защёлка крюка1
1540019130ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ1
1637642Волнистая шайба1
17812707Втулка1
1817224ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ1
1917223КОЖУХ ЖГУТА ПРОВОДОВ1
204000332ВИНТ (M6 x 35)1
21401196ГАЙКА (M6)1
2217226ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ1
2311083A6ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)1
24120441ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП1
248M0032846ФИКСАТОР (ЛАТУННЫЙ)1
2515920A54Шнур аварийного останова в сборе1
2515920Q54ШНУР В СБОРЕ1
2617230ПРОБКА1
2717221ЗАЩЕЛКА КОЖУХА1
28812413A1КРОНШТЕЙН В СБОРЕ РОЛИК1
29400033ВИНТ (M5 x 12)4
3017234TКрышка (рукоятка) (чёрная)1
3017234F1Боковая крышка1
3017234T7Крышка (рукоятка) (серая)1
3017234F6ORD 17234F 1 Mercury / Quicksilver1
3117234F5Крышка (рукоятка) (чёрная)1
3117234F2Крышка (рукоятка) (серая)1
3117234F5Крышка (рукоятка) (чёрная)1
3217227ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
334000329ВИНТ (M6 x 20)1
338M0206596ВИНТ (M6 x 20)1
334000334ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)1
34401196ГАЙКА (M6)1
3517627Втулка уплотнительная1
3617233TКрышка (чёрная)1
3617233F1Крышка1
3617233F2Крышка (серая)1
3617233F1Крышка1
3617233F3Крышка (Tracker)1
3617233F1Крышка1
3718517Прокладка защёлки капотаAR
Рис. 16Сборка водомета Jet Pump Assembly
Jet Pump Assembly
REFНомер деталиНаименованиеКол-во
-801400150Водомётный насос (чёрный)1
-801401150Водомётный насос (серый)1
-855766150Водометный насос1
1801411150Корпус насоса1
1A827490ШЛАНГ СМАЗКИ1
2801414150Крыльчатка1
2803984TКрыльчатка1
380141290Корпус впускного отверстия1
3A8271883Втулка1
4801413150Вал приводной1
4A8271891Гильза1
4B8271901Гайка1
5801405875Шпонка1
6801404875Прокладка рабочего колеса8
7801403875Шайба стопорная1
8847568ВИНТ (.312-18 x 1.00)6
8812618Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой6
919923088ВИНТ (.250-20 x .875)4
1019923062ВИНТ (.250-20 x .625)2
1160411ВИНТ (.312-18 x 1.250)1
12801410Кронштейн опоры троса1
1367980Гайка (.312-18)1
1382670910ГАЙКА (.312-18) Нержавеющая сталь1
14801407Установочный штифт2
1578638Шпилька (.438 x 3.12) (длинная)1
15786382Шпилька (.437-14/.437-20 x 3.120)1
16579201ШПИЛЬКА (.437-14/.437-20 x 2.060)2
168M0133358ШПИЛЬКА (.437-14/.437-20 x 2.060)2
1769064БОЛТ (.312-18 x 2.750)1
1830667Шпилька (.250-20/.250-28 x 3.125)2
18306671Шпилька2
1968299Винт (.375-16 x 3.00) нержавеющая сталь1
2045175Шайба (.406 x .750 x .104)1
208M0214963Шайба1

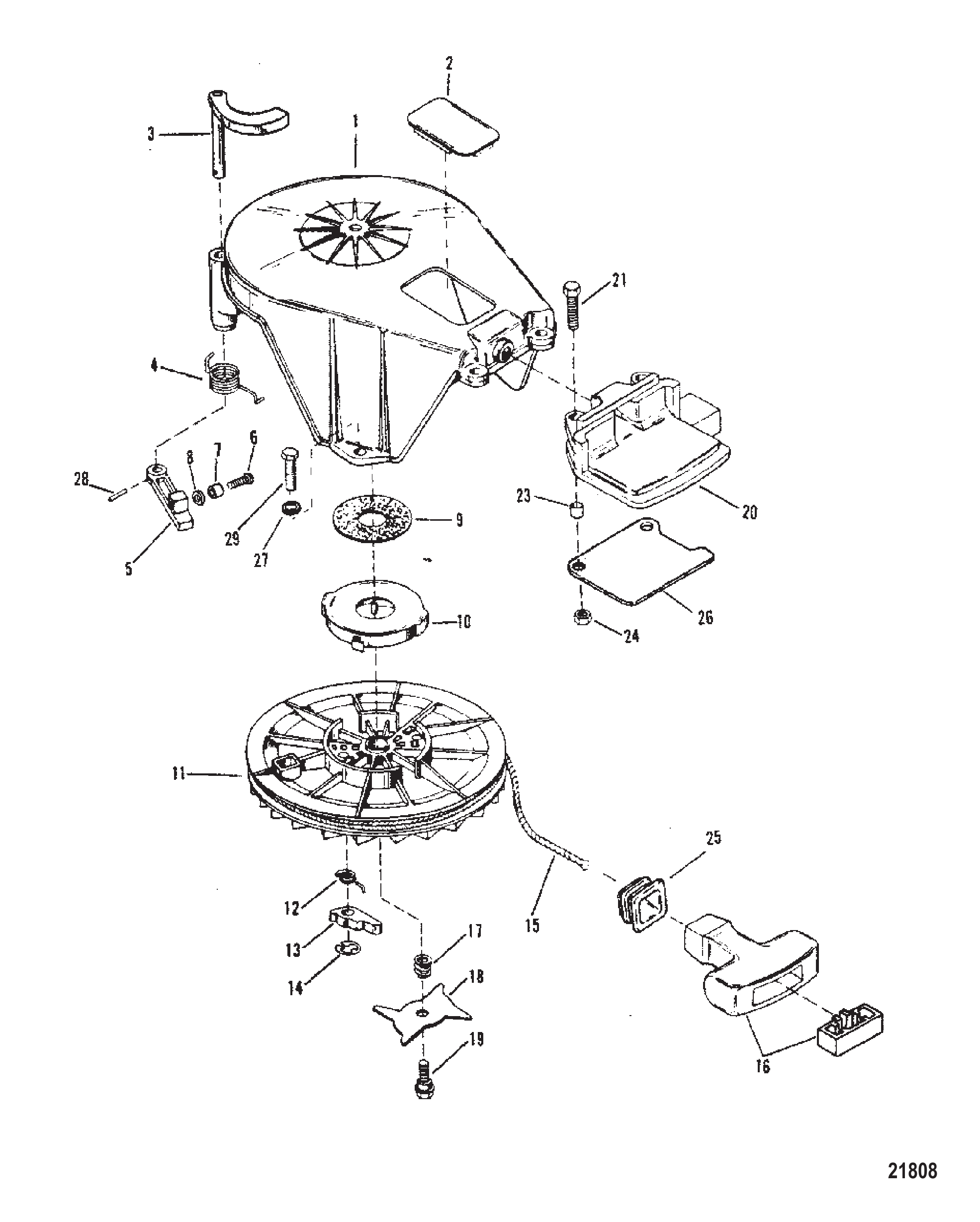

Рис. 17СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ) Recoil Starter Assembly (MANUAL)
Recoil Starter Assembly (MANUAL)
REFНомер деталиНаименованиеКол-во
142712A1Корпус в сборе стартера1
286971Крышка корпуса стартера1
394019Фиксатор рычага (верхний)1
3858925РЫЧАГ ФИКСАТОР1
412734Пружина1
5938762Фиксатор рычага (нижний)1
593876T02Рычаг1
692799ВИНТ (#10-16 x 1.12)1
692051Винт (10-16 x .75)1
7818142ВТУЛКА1
889302Шайба (.203 x .406 x .040) винта крышки катушки1
990478ПОДУШКА1
9833161TПрокладка войлочная1
1086857Пружина1
1086857T01Пружина1
1142566Шкив стартера1
11825269T01Шкив стартера в сборе1
1286851Пружина2
1286851T02Пружина @22
1386850Кулачок2
13868501Кулачок2
1486849Кольцо стопорное2
1486849T01Кольцо @22
1512066A9Трос стартера1
1512066Q10Трос стартера @21
1685174A1Рукоятка троса стартера в сборе1
1786852Пружина1
17868523Пружина1
1886853Кулачок1
1886853T01Кулачок1
1997516Винт кулачка к шкиву стартера1
19826253Винт (.250-20 x .625)1
20426264Опора1
2140019111ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА2
23309772Проставка4
24400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ2
24401385ГАЙКА (M5) Нержавеющая сталь2
2544180Втулка троса1
2617212ОПОРА1
26856154T01Опора1
2723538ШАЙБА1
2838489ШТИФТ Роликовый1
2940011128Винт (M6 x 20) нержавеющая сталь2
298M0204741ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ2
2940011131Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине1

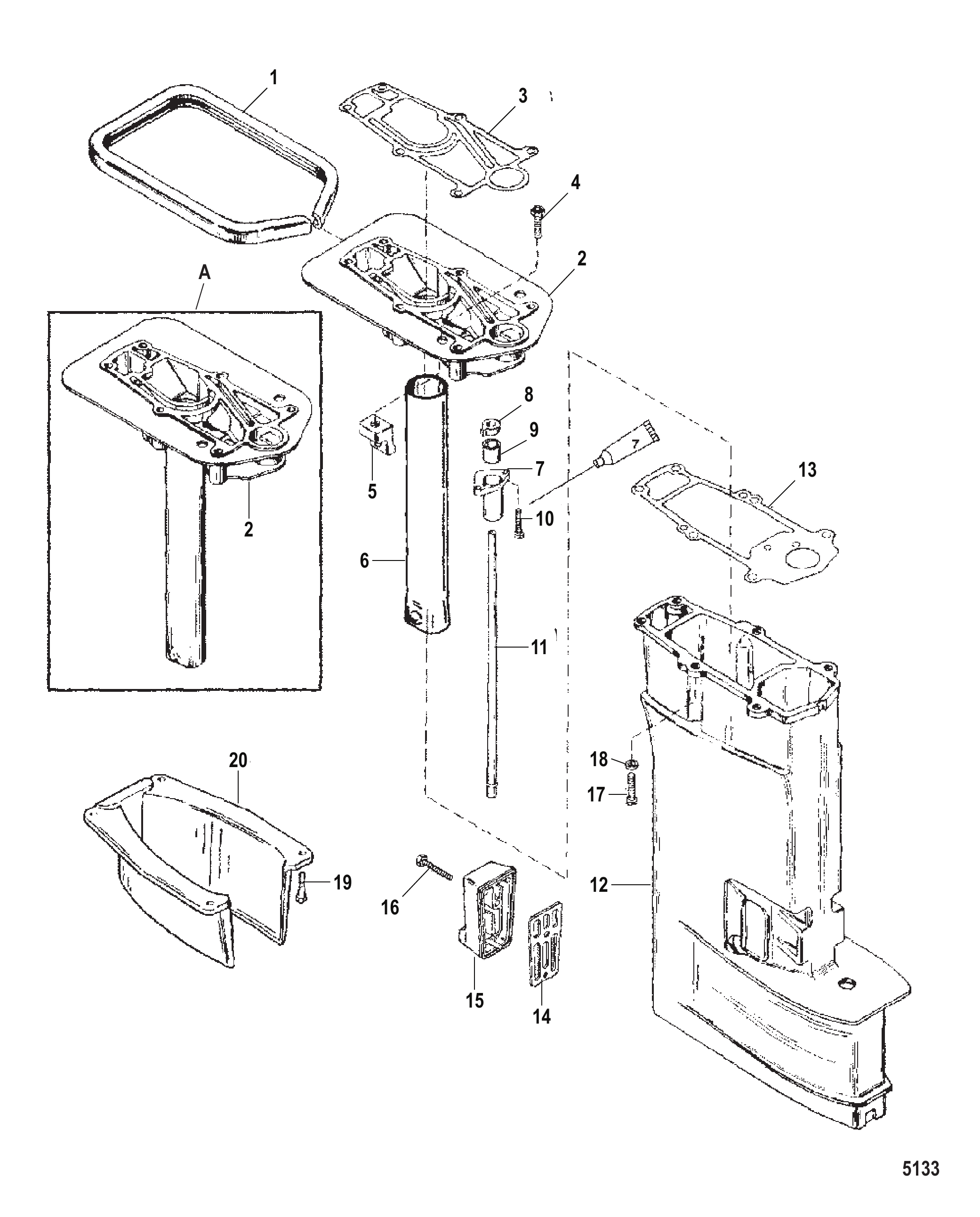

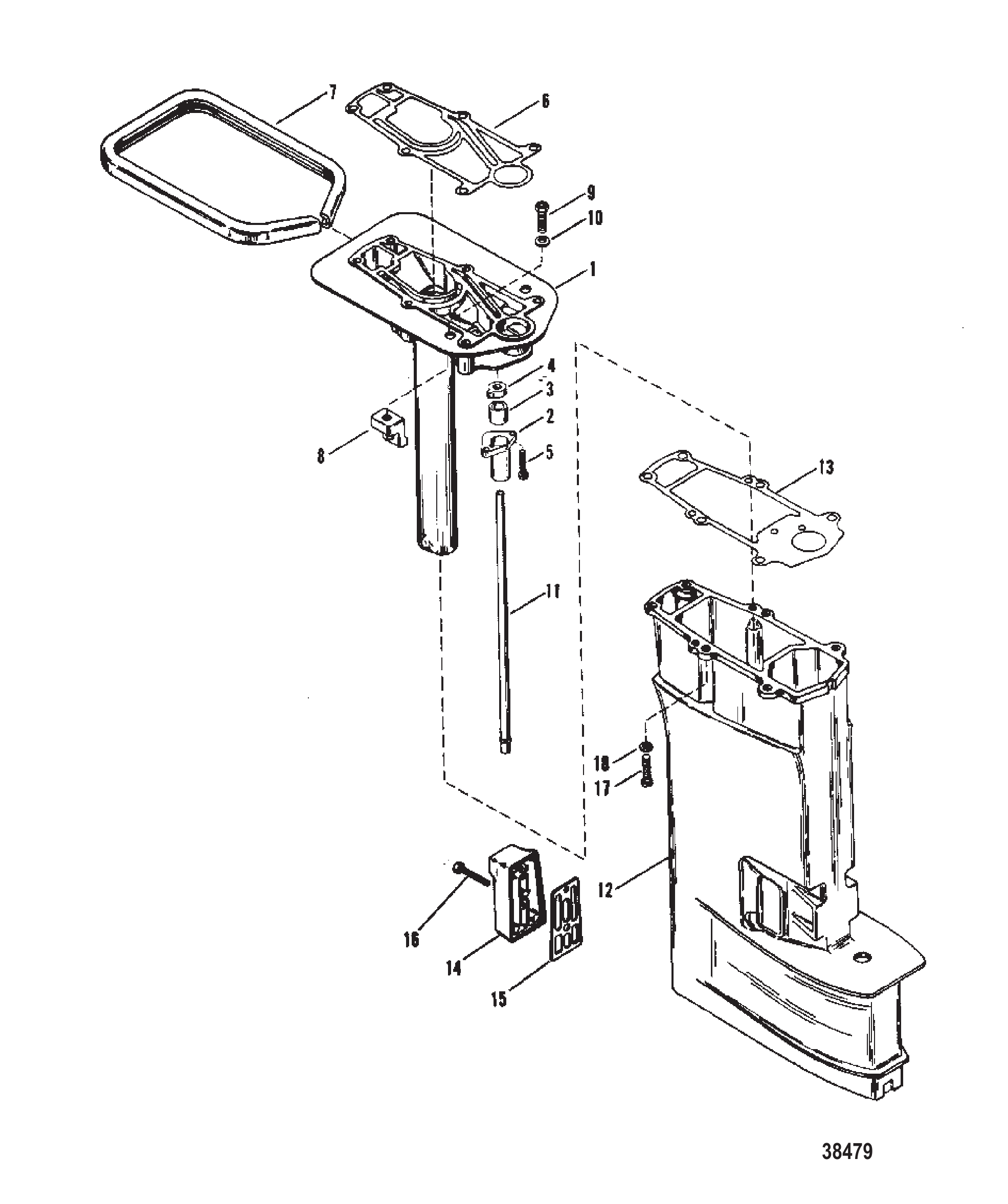

Рис. 18Сборочный узел картера приводного вала Driveshaft Housing Assembly
Driveshaft Housing Assembly
REFНомер деталиНаименованиеКол-во
199702A3Переходная пластина в сборе1
199702A6Переходная пластина в сборе1
199702A7Переходная пластина в сборе1
296248A1Корпус водяной трубки в сборе1
325329САЛЬНИК ВОДЯНОЙ ТРУБКИ1
496247Проставка водяной трубки1
4889715ПРОСТАВКА водяной трубки1
5400035ВИНТ (M5 x 16)2
641670Прокладка переходной пластины корпуса гребного вала1
641670006ПРОКЛАДКА Переходной пластины1
787357Сальник переходной пластины1
7158662Уплотнение опорной пластины1
841211КРОНШТЕЙН верхней опоры2
940007128Винт (M6 x 20) (используется с поз. №10)2
1029245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
108M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
1185116Трубка водяная (короткий вал)1
1186292Труба водяная (длинный вал)1
129097A2Корпус гребного вала в сборе (короткий вал) (чёрный)1
129097T5Корпус гребного вала в сборе1
129098A2Корпус гребного вала в сборе (длинный вал) (чёрный)1
129098T5Корпус гребного вала в сборе1
129097A3КОРПУС В СБОРЕ Гребной вал (КОРОТКИЙ ВАЛ) (СЕРЫЙ)1
129097T6КОРПУС ГРЕБНОГО ВАЛА-GR1
129098A3КОРПУС В СБОРЕ Гребной вал (ДЛИННЫЙ ВАЛ) (СЕРЫЙ)1
129098A6КОРПУС В СБОРЕ Гребной вал1
13433371Прокладка корпуса гребного вала1
13433374Прокладка корпуса гребного вала1
1414534Крышка разгрузочного клапана холостого хода1
1514621Прокладка крышки1
1614742ВИНТ (.250-20 x 1.25) КРЫШКИ1
174000360ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)6
171993870ВИНТ (M8 x 70)6
184002317ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)6
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
Рис. 19Специальный инструмент Tools Special

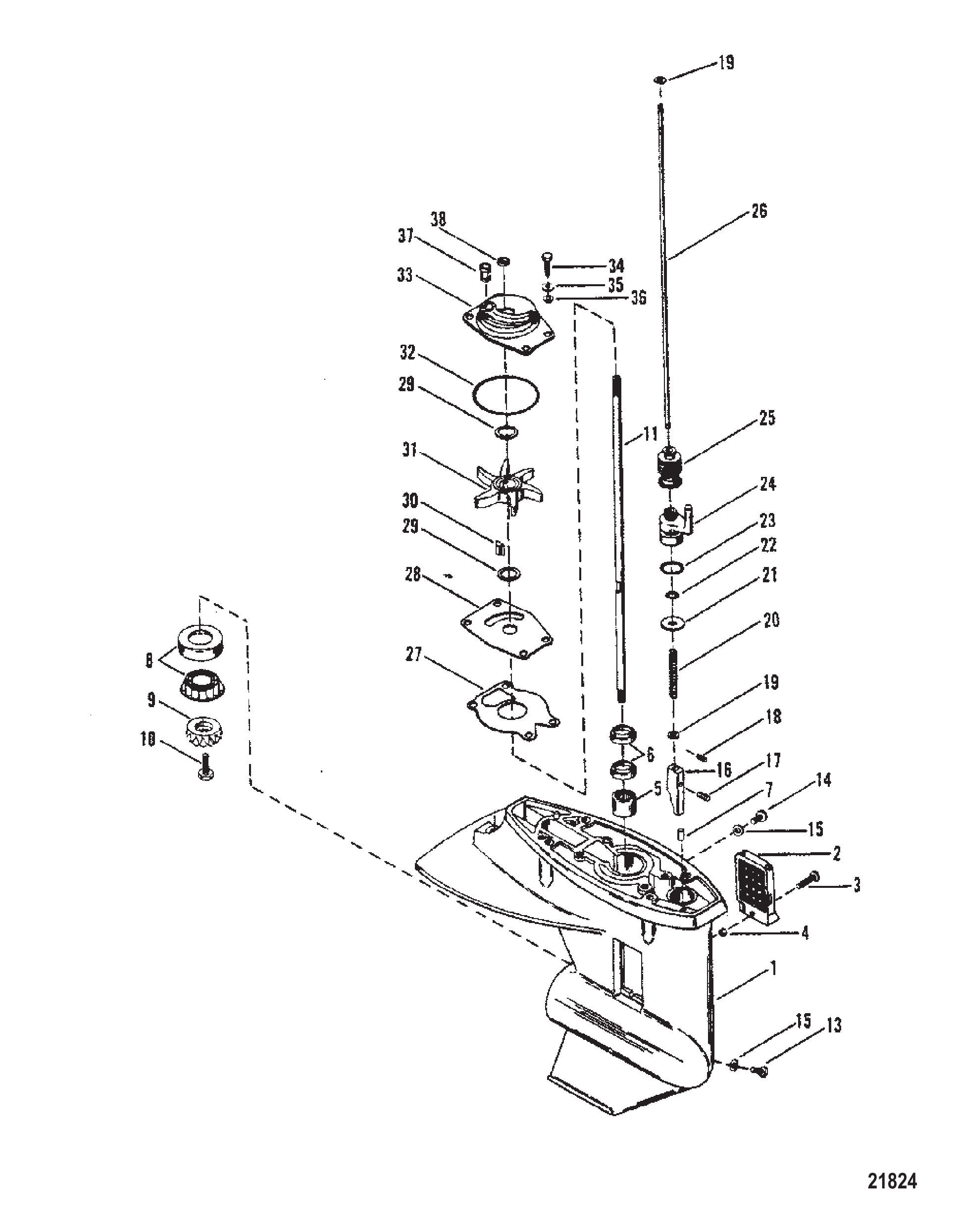

Gear Housing (Driveshaft)
REFНомер деталиНаименованиеКол-во
-8669A11Корпус редуктора в сборе1
-8669T13Корпус редуктора в сборе, черный1
-8669A12РЕДУКТОР В СБОРЕ1
-8669T14GC 20/25 2S LG Mercury / Quicksilver1
-8669A7РЕДУКТОР В СБОРЕ1
-8669T13Корпус редуктора в сборе, черный1
-8669A9РЕДУКТОР В СБОРЕ1
-8669T16ORD 1665-8669T14 Mercury / Quicksilver1
18669A10РЕДУКТОР В СБОРЕ Mercury BASIC
18M0083538GC BASIC 25 2S Mercury / Quicksilver
18669A8РЕДУКТОР В СБОРЕ Mariner BASIC1
18669A22Сборка редуктора базовая серая1
241134СЕТКА1
241133СЕТКА водозаборного отверстия1
340031112ВИНТ (M5 x 40)1
4400263ГАЙКА (M5)1
541326ПОДШИПНИК роликовый1
699325Уплотнение2
785500ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА2
78M0084726Штифт установочный2
898294A1Подшипниковый узел роликовый1
998302ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)1
1049908Винт (.250-28 x .750)1
1199199Гребной вал1
1199198Гребной вал1
1367892Винт магнитный1
138M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
1479953Винт (.375-16 x .250)1
1479953Q04Ремкомплект сливного винта1
1520260Шайба сливной и заливной пробки2
158M0187157УПЛОТНЕНИЕ СИНЕЕ @152
1685562A1Кулачок переключения в сборе1
1785096Палец приводной1
1885593ШТИФТ (.078 x .437)1
1929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
198M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2093007ПРУЖИНА1
2185091Шайба1
2285594КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)1
2335276УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)1
2493878Фиксатор1
2585552ЧЕХОЛ1
2585552001ЧЕХОЛ1
2685126Вал переключения1
2686293Вал переключения1
2799326Прокладка водяного насоса1
27993261Прокладка основания водяного насоса1
2885083Пластина передняя1
2986645Шайба крыльчатки2
298M0204722Шайба2
3085119Шпонка1
308M0214993Шпонка @51
31850891Крыльчатка1
318M0204712Крыльчатка1
318508920Крыльчатка (холодная вода)OPT
318M0204712КрыльчаткаOPT
3269202УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса1
3399157A1Насос водяной в сборе1
3399157A02Насос водяной в сборе1
34400035ВИНТ (M5 x 16)4
3589302Шайба (.203 x .406 x .040) винта крышки катушки4
3685095Втулка винта водяного насоса4
368M0214959Втулка @54
3785090Сальник водяной трубки1
3785090001Сальник1
3886203Кольцо уплотнительное гребного вала резиновое1
38A99691Уплотнительное кольцо1
-99157A2Ремкомплект водяного насоса1
-99157T2Ремкомплект водяного насоса1
-85090A2Комплект сальников1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
Рис. 20Картер редуктора (приводной вал) Gear Housing (Driveshaft)

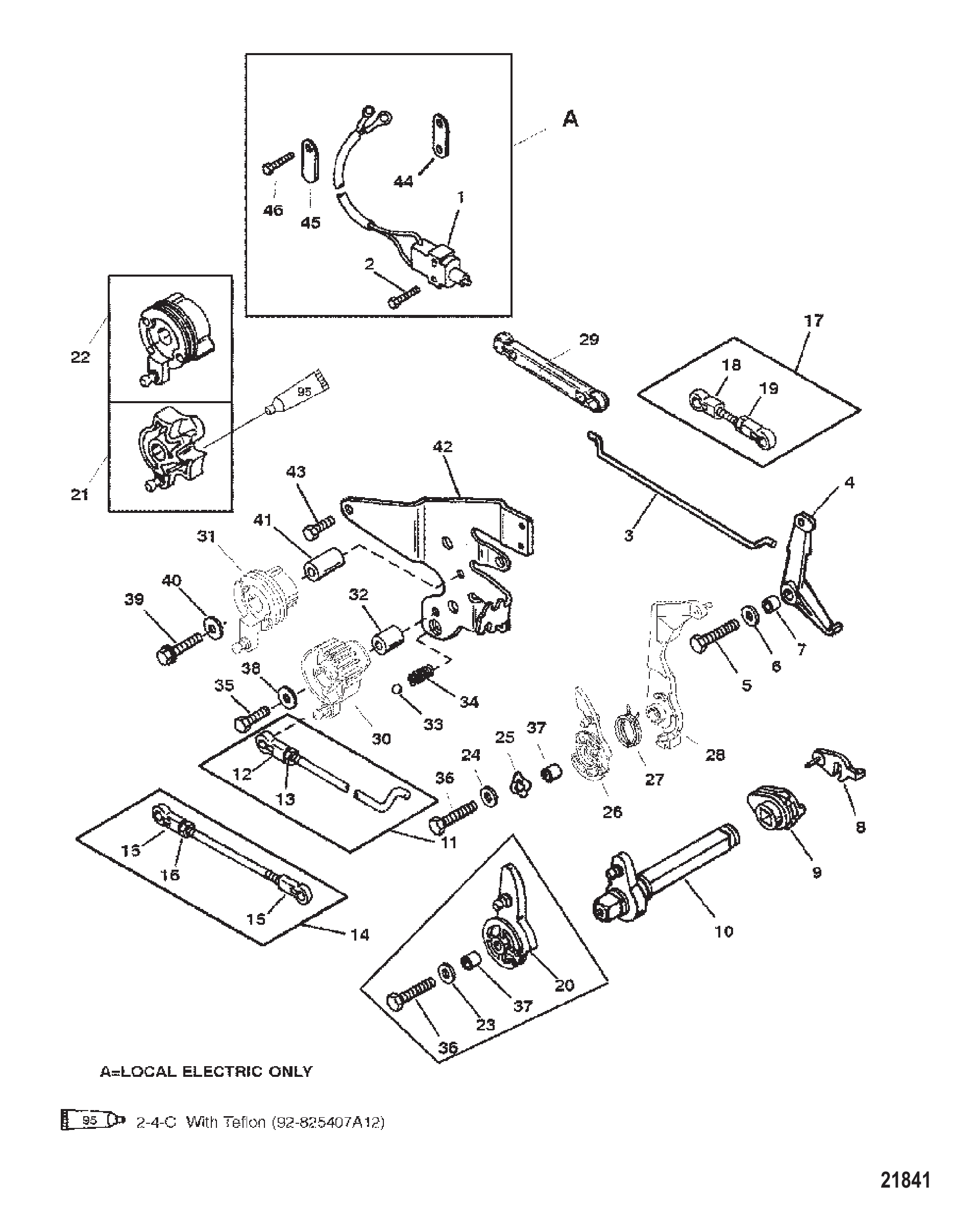

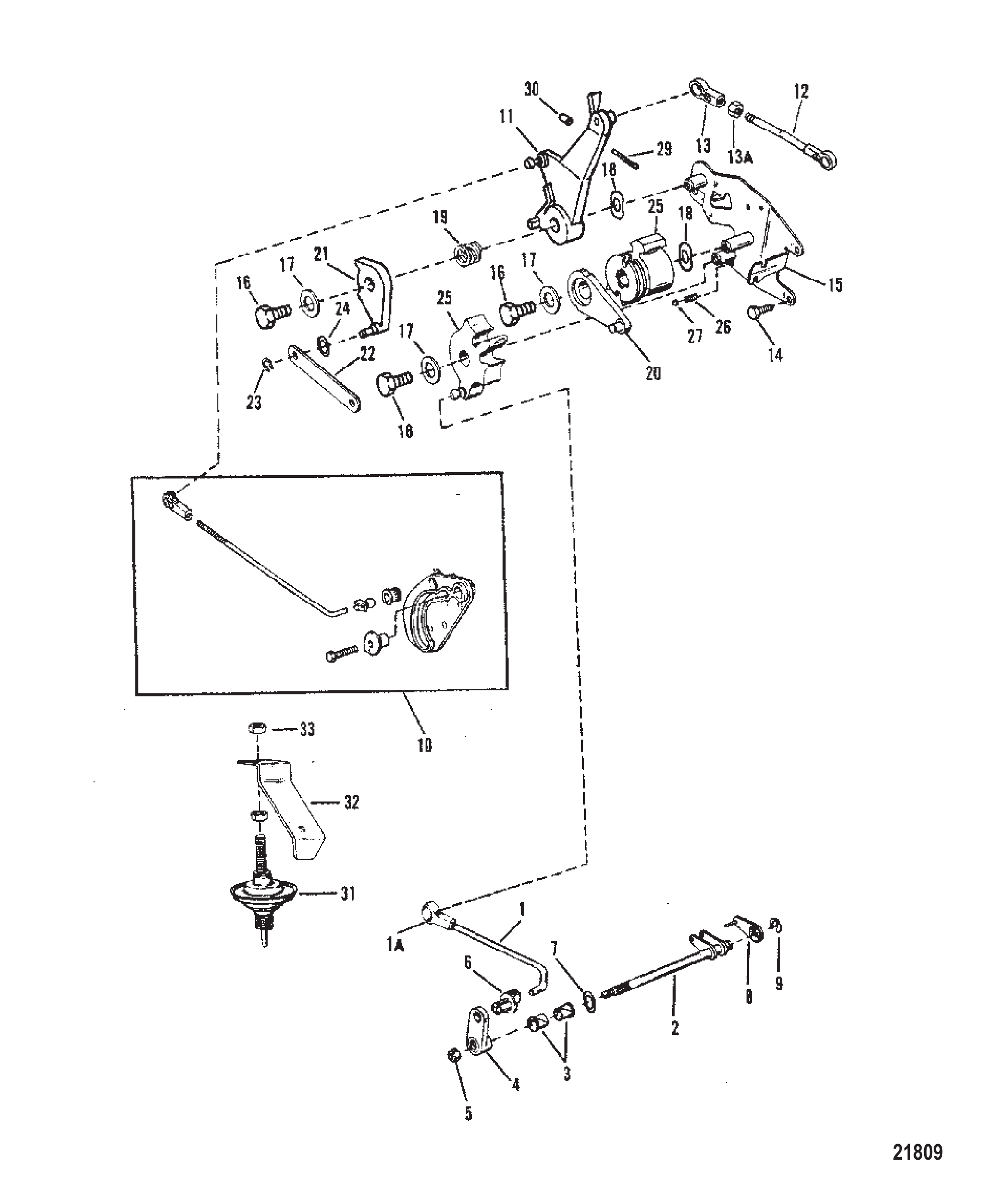

Throttle and Shift Linkage (Tiller Handle Shift)
REFНомер деталиНаименованиеКол-во
117725A1Тяга переключения1
1A817428Гнездо1
295027A6Вал переключения передач1
360762ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ2
417724РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
417724A1Рычаг в сборе1
5400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ1
5401385ГАЙКА (M5) Нержавеющая сталь1
6932481Втулка1
68M0215006Втулка поворотная1
734632Шайба1
842156РЫЧАГ1
995019Стопорное кольцо рычага переключения на валу переключения1
1017764A2Комплект тяг дросселя1
1143360Рычаг управления1
11433601Рычаг управления1
12817429Тяга синхронизации зажигания1
13817428Гнездо2
13A45076Гайка (#10-32) латунная клемма блока выключателя1
144000328ВИНТ (M6 x 16)3
148M0214928ВИНТ (M6 x 16)3
1512863A1Платформа управления1
1616955ВИНТ (M6 x 8) ПЛОЩАДКА3
174002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)3
178M0214930ШАЙБА 6.60 x 17.0 x 1.53
1869708Шайба волнистая винта фиксатора и рычага2
1989540Пружина опережения зажигания1
2092362A1Рычаг1
21937791Рычаг1
22867171Тяга1
2317680КОЛЬЦО СТОПОРНОЕ2
2429720ШАЙБА ВОЛНОВАЯ ВАЛА ПЕРЕКЛЮЧЕНИЯ2
2594085A1Шестерня1
2693006ПРУЖИНА ФИКСАТОРА ШАРИКА1
268M0215005Пружина1
2793008ШАРИК1
29118591ВИНТ (.190-32 x 1.750)1
3048039КРЫШКА1
3192425Демпфер1
3293001КРОНШТЕЙН ДЕМПФЕРА1
3328770ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА2
Рис. 21ДРОССЕЛЬНАЯ И ПЕРЕКЛЮЧАТЕЛЬНАЯ ТЯГА (ПЕРЕКЛЮЧЕНИЕ НА РУЛЕВОЙ РУКОЯТКЕ) Throttle and Shift Linkage (Tiller Handle Shift)
Service/Support Material
REFНомер деталиНаименованиеКол-во
-13286Каталог запчастей 18/20/25 л.с. (XD)1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-43170A84Комплект наклеек1
-43477A85Комплект наклеек1
-13480A86Комплект наклеек1
-43173A84Комплект наклеек1
-13239A86Комплект наклеек1
-13480A86Комплект наклеек1
-13239A86Комплект наклеек1
-11181A85Комплект наклеек1
-810461A92Комплект наклеек1
-11627A85Комплект наклеек1
-810461A92Комплект наклеек1
-11044870Руководство владельца1
-11046870Руководство владельца1
-11046871Руководство владельца1
Рис. 22Сервисные/вспомогательные материалы Service/Support Material

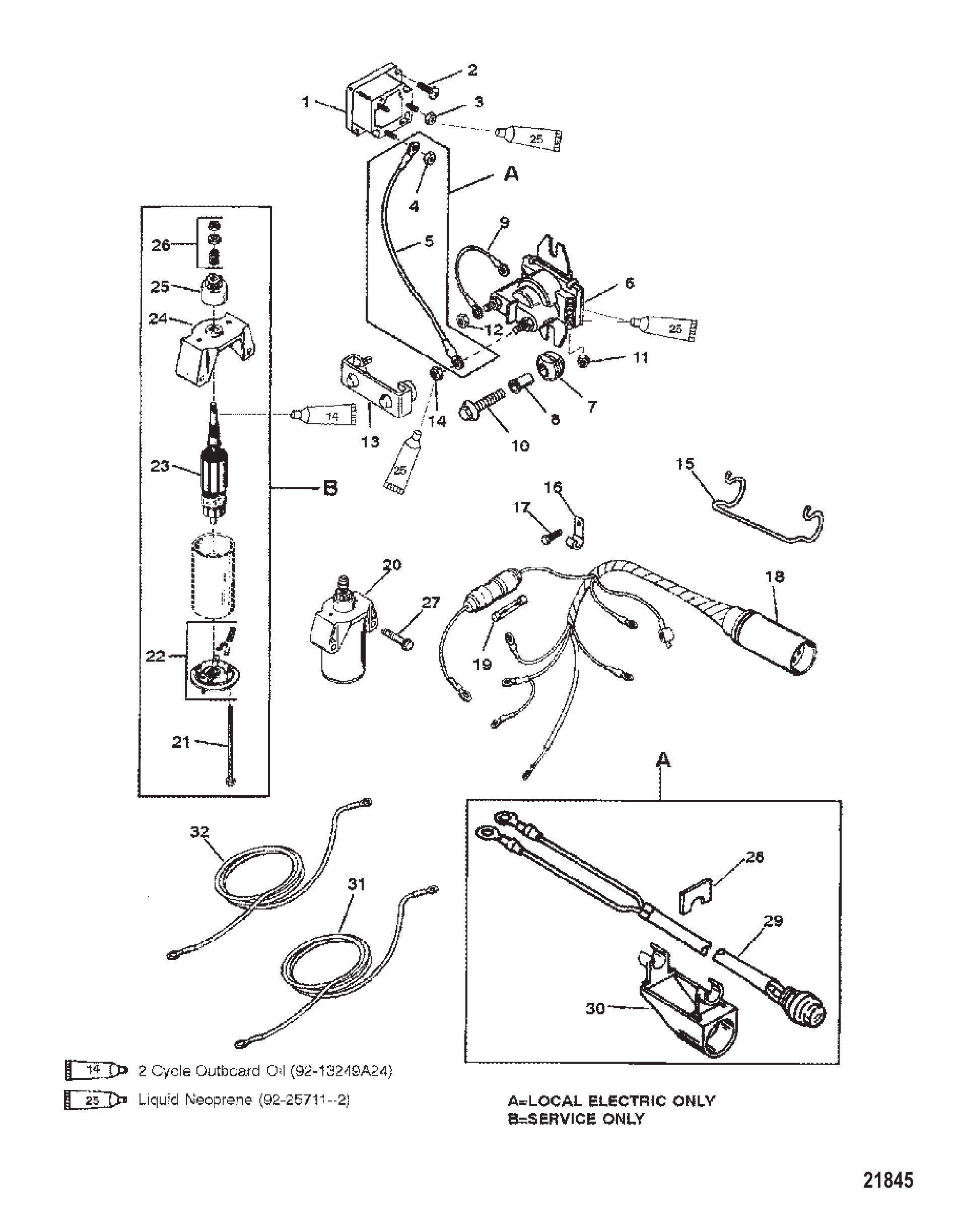

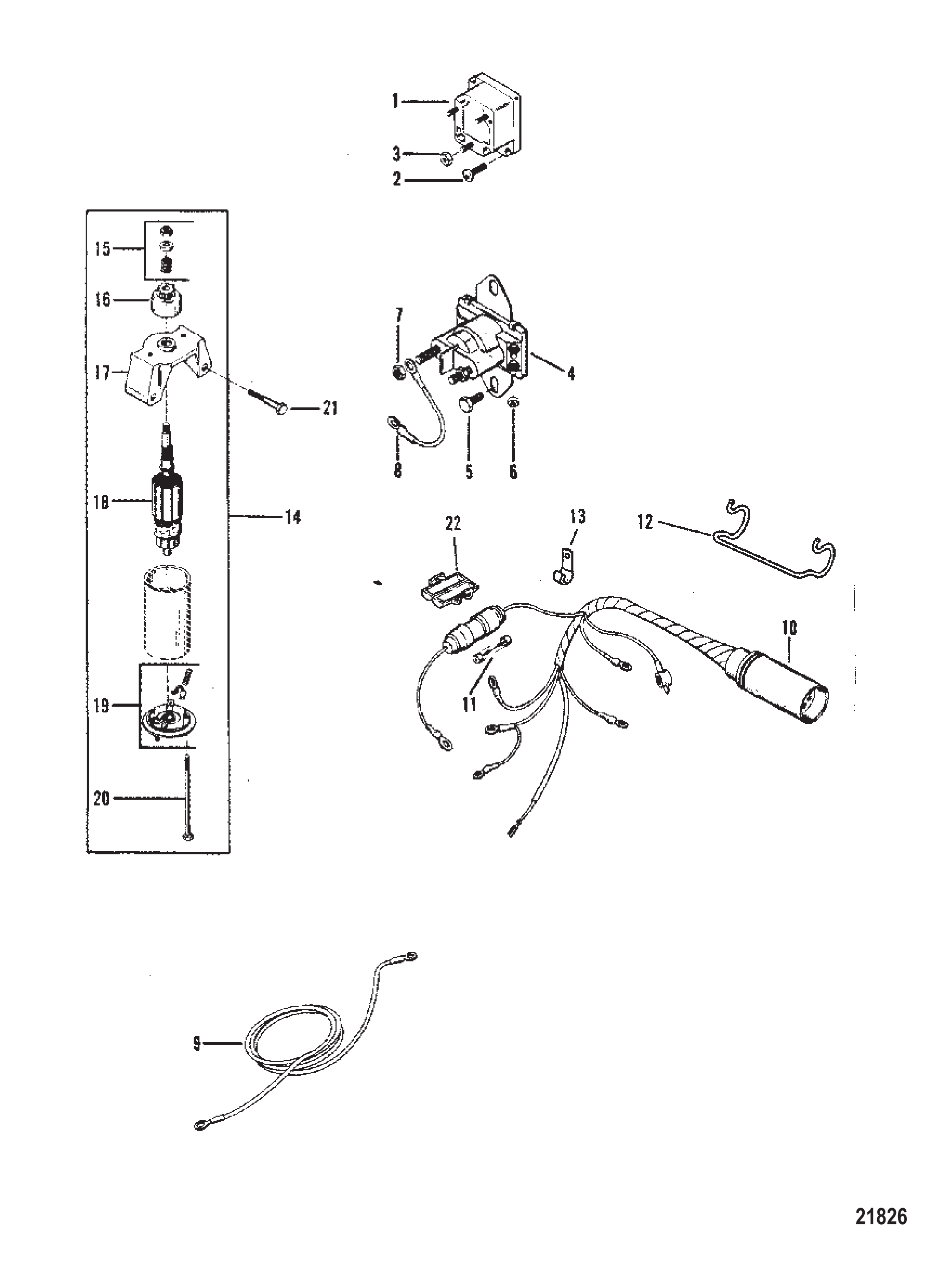

Electric Start Components
REFНомер деталиНаименованиеКол-во
1816770Выпрямитель1
18M0058226Выпрямитель1
248409Винт (#10-16 x .625) нержавеющая сталь2
345076Гайка (#10-32) латунная клемма блока выключателя3
496054Соленоид в сборе стартера1
48M0185149СТАРТЕРНОЕ РЕЛЕ1
54000327ВИНТ (M6 x 14)2
626419Гайка (#8-32) латунная клеммы стартера соленоида2
764015Гайка (.250-20) клеммы стартерного соленоида2
888809A5ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)1
988439A8КАБЕЛЬ В СБОРЕ Аккумулятор (КРАСНЫЙ)1
988439A27КАБЕЛЬ В СБОРЕ Красный - Аккумулятор1
988439A6КАБЕЛЬ В СБОРЕ Аккумулятор (ЧЕРНЫЙ)1
988439A28КАБЕЛЬ В СБОРЕ Аккумулятор - Черный1
1092436A5Жгут проводов в сборе1
1179091Предохранитель 20 А1
118M0207796Предохранитель 20 А1
1292753Фиксатор1
1355098J-ОБРАЗНЫЙ ЗАЖИМ1
138M0024808J-образный зажим1
1490983A1СТАРТЕР В СБОРЕ1
148M0033984СТАРТЕР1
1596561Комплект привода1
1696562Привод1
1796563Концевая крышка1
1796563TТОРЦЕВАЯ КРЫШКА1
1896565Якорь1
1996564Концевая крышка1
1996564TТОРЦЕВАЯ КРЫШКА1
2096566Сквозной болт1
21421251Болт (M8 x 55) картер к блоку цилиндров2
2142125ВИНТ (M8 x 55)2
22134731Держатель предохранителя1
Рис. 23Компоненты электростартера Electric Start Components

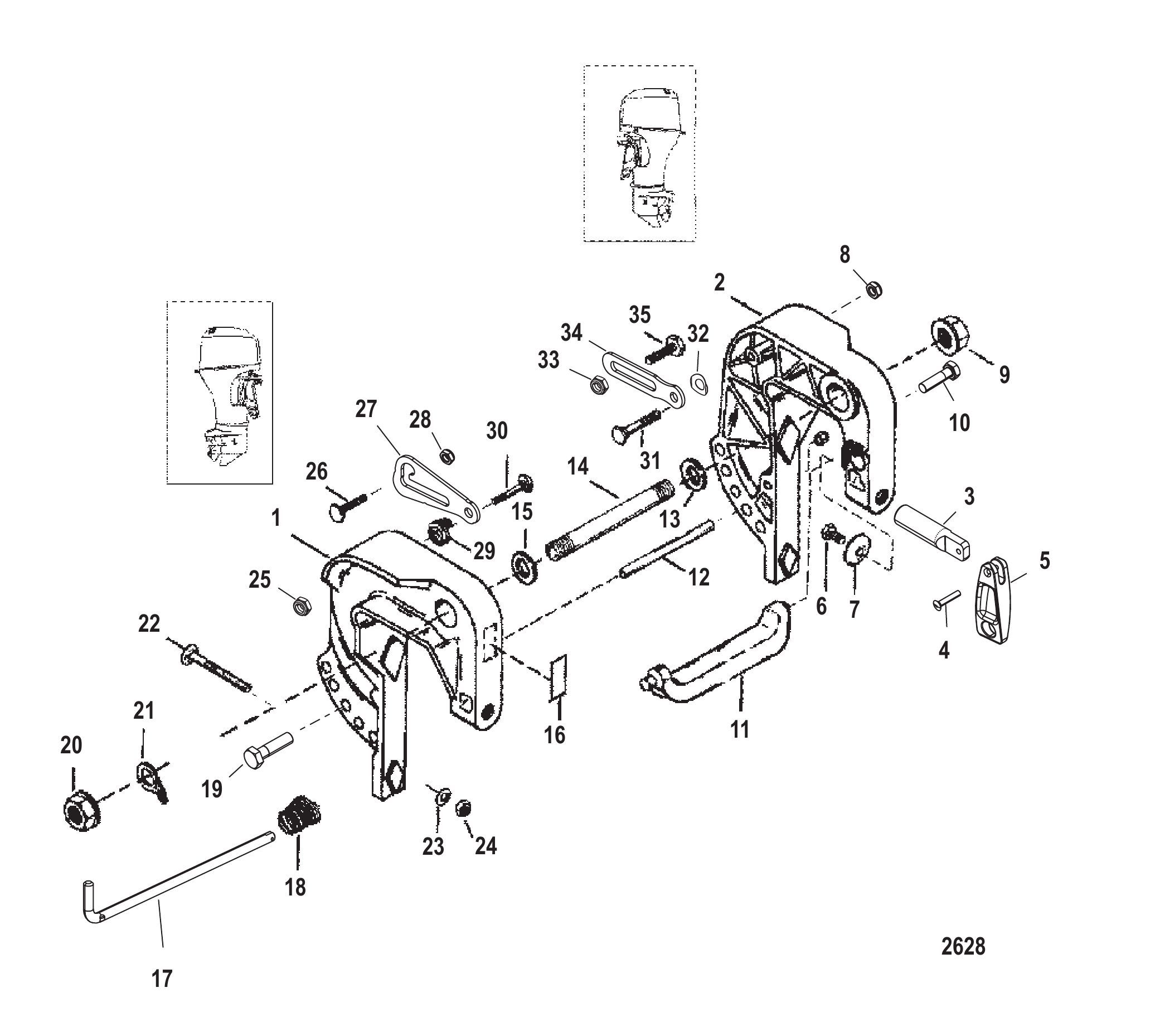

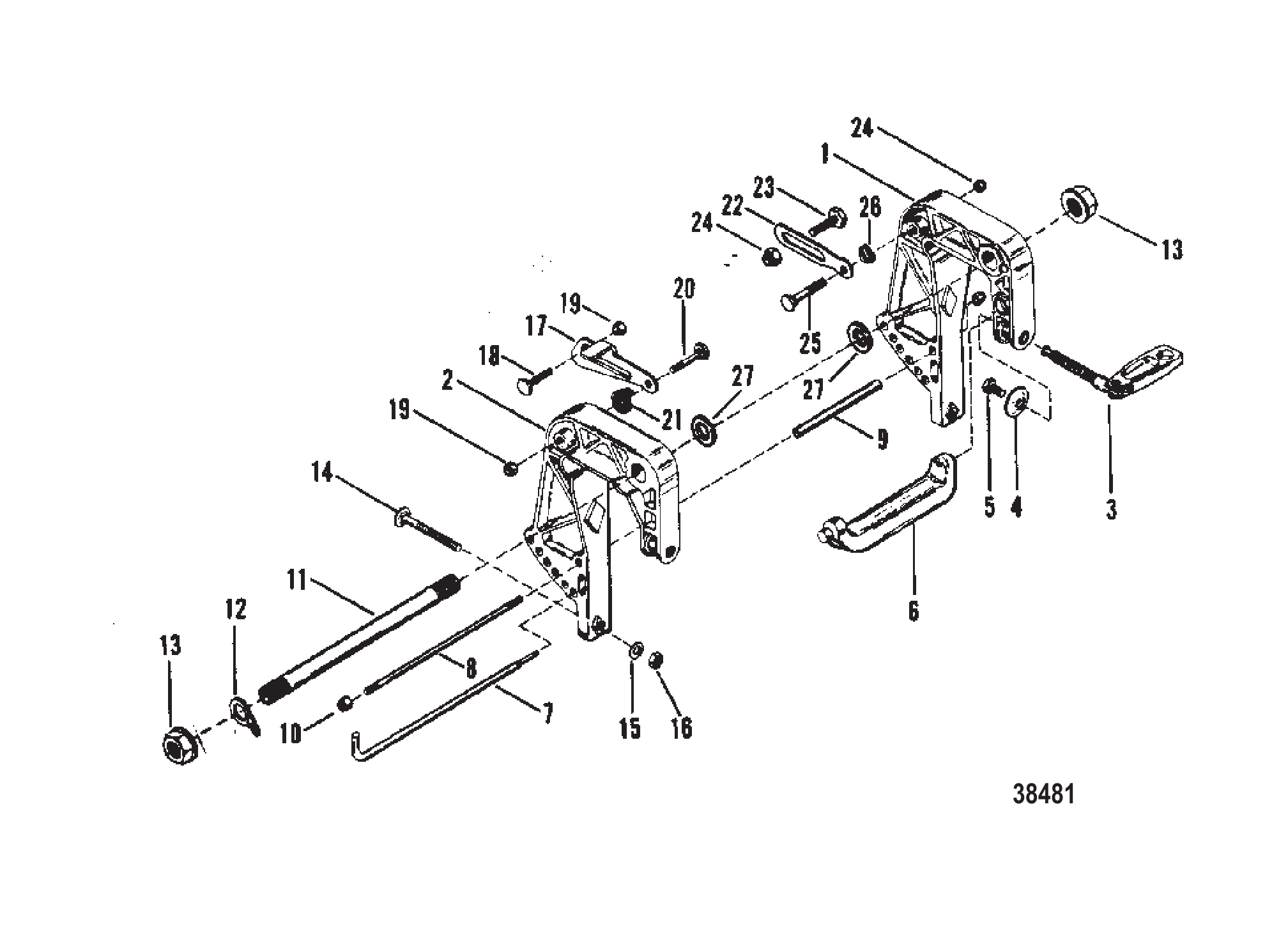

Clamp Bracket Assembly
REFНомер деталиНаименованиеКол-во
18794A1КРОНШТЕЙН СТРУБЦИНЫ1
18794A5Кронштейн в сборе транцевый (левый/правый) (черный)1
18794A2КРОНШТЕЙН СТРУБЦИНЫ1
18794A6Кронштейн в сборе транцевый (левый/правый) (серый)1
28796A1КРОНШТЕЙН СТРУБЦИНЫ1
28794A5Кронштейн в сборе транцевый (левый/правый) (черный)1
28796A2КРОНШТЕЙН СТРУБЦИНЫ1
28794A6Кронштейн в сборе транцевый (левый/правый) (серый)1
392767A1ВИНТ БАРАШКОВЫЙ В СБОРЕ (14 мм)2
473719ШАЙБА БАРАШКОВОГО ВИНТА2
4818884ШАЙБА2
576804ВИНТ КРЕПЛЕНИЯ ШАЙБЫ2
5768042Винт с буртиком шестигранный2
641042РУЧКА для переноски1
799929A1Палец откидной в сборе1
899928Шпилька1
941041ПРОСТАВКА1
10400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА2
1141171ТРУБА наклона1
118M0035075Труба наклона1
1230954Стопорное кольцо1
128M0085928ЗАЖИМ1
1393164ГАЙКА (.875) ТРУБЫ НАКЛОНА2
1469064БОЛТ (.312-18 x 2.750)2
1567981Шайба болта струбцины2
1667980Гайка (.312-18)2
1682670910ГАЙКА (.312-18) Нержавеющая сталь2
1796965Рычаг упора наклона - левый борт1
1841523Винт (.250-28 x 1.00) рычага к поворотному кронштейну1
1936069ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА2
2041524Винт (.250-28 x 1.75) рычага к зажимному кронштейну1
2144581Пружина1
2290901Лента упора откидывания - левый борт1
2341523Винт (.250-28 x 1.00) рычага к поворотному кронштейну1
2436069ГАЙКА ВИНТА РЫЧАГА УПОРА НАКЛОНА2
2541524Винт (.250-28 x 1.75) рычага к зажимному кронштейну1
2631030Шайба волнистая стопора откидывания1
2771421Шайба нейлоновая трубы наклона2
Рис. 24Сборочный узел хомутной скобы Clamp Bracket Assembly

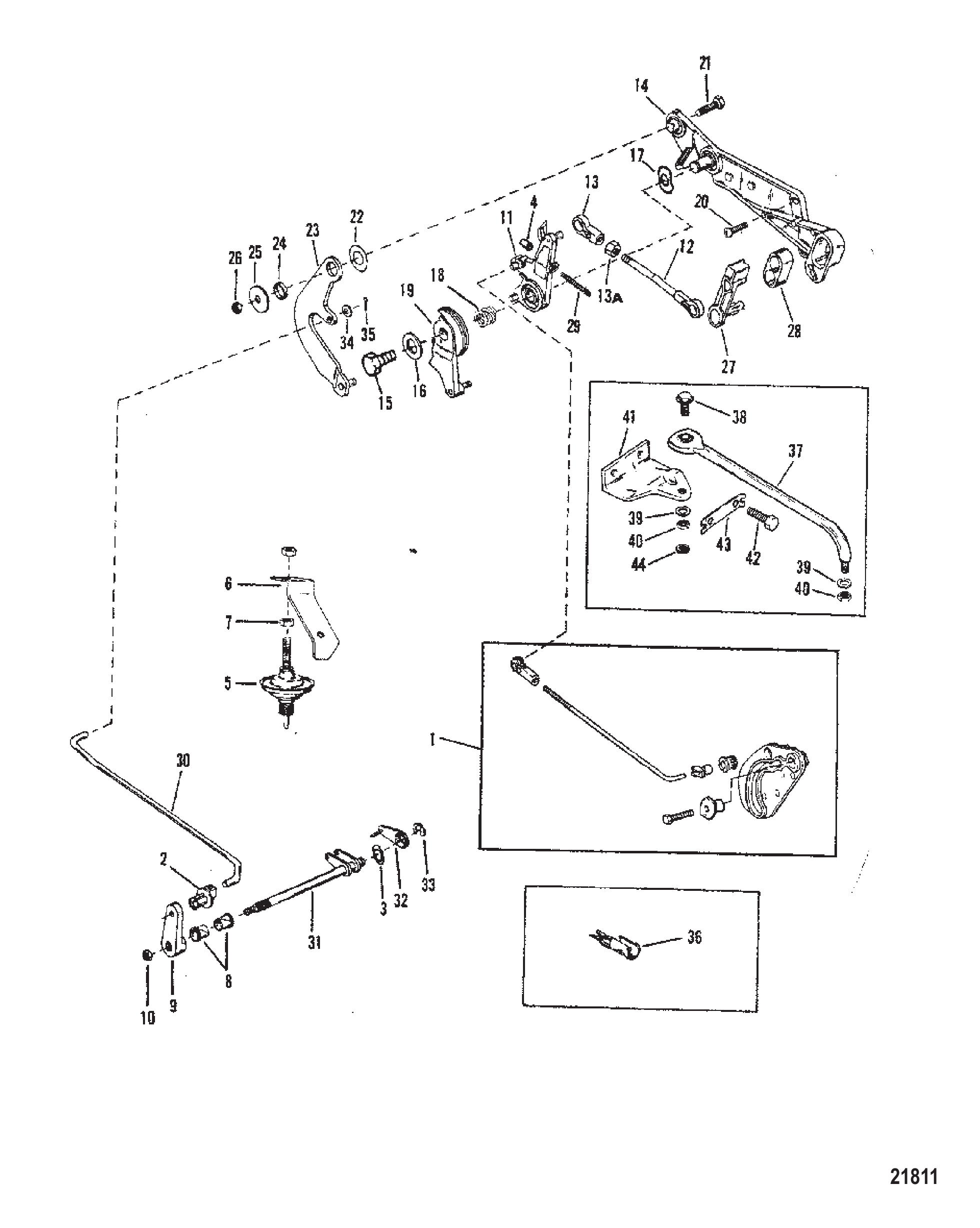

Throttle and Shift Linkage (Electric/Manual Remote Control)
REFНомер деталиНаименованиеКол-во
117764A2Комплект тяг дросселя1
2932481Втулка1
28M0215006Втулка поворотная1
334632Шайба1
448039КРЫШКА1
592425Демпфер1
693001КРОНШТЕЙН ДЕМПФЕРА1
728770ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА2
860762ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ2
917724РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
917724A1Рычаг в сборе1
10400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ1
10401385ГАЙКА (M5) Нержавеющая сталь1
1143360Рычаг управления1
11433601Рычаг управления1
12817429Тяга синхронизации зажигания1
13817428Гнездо2
13A45076Гайка (#10-32) латунная клемма блока выключателя1
1442026A2Платформа1
1516955ВИНТ (M6 x 8) ПЛОЩАДКА1
164002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
168M0214930ШАЙБА 6.60 x 17.0 x 1.51
1769708Шайба волнистая винта фиксатора и рычага1
1889540Пружина опережения зажигания1
1942343Рычаг привода1
204000328ВИНТ (M6 x 16)1
208M0214928ВИНТ (M6 x 16)1
204000329ВИНТ (M6 x 20)2
208M0206596ВИНТ (M6 x 20)2
2140007128Винт (M6 x 20) (используется с поз. №10)1
2295093Шайба рычага переключения на площадке1
2343424Рычаг переключения1
2495091Втулка рычага переключения на площадке1
2535280ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
26401196ГАЙКА (M6)1
2742846A2Крышка в сборе1
2839519ЧАШКА1
29118591ВИНТ (.190-32 x 1.750)1
30434441Тяга переключения1
30434442Тяга переключения1
3195027A6Вал переключения передач1
3242156РЫЧАГ1
3395019Стопорное кольцо рычага переключения на валу переключения1
3489302Шайба (.203 x .406 x .040) винта крышки катушки1
3521071ШПЛИНТ1
35210711Шплинт1
36424291Фиксатор2
3796487A2Тяга в сборе рулевого управления1
3741323A03Крепёжный комплект рулевой тяги1
3814000Винт (.375-24 x 1.25)1
38849838ВИНТ (.375-24 x 1.250)1
3934931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
4034863ГАЙКА (.375-24)2
408M0204726Гайка (.375-24) латунная2
4196186A2Кронштейн в сборе1
424000376ВИНТ (M10 x 25) КРОНШТЕЙН2
421993325ВИНТ (M10 x 25 мм)2
4396201Стяжка ключа1
44400248СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)2
Рис. 25ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.) Throttle and Shift Linkage (Electric/Manual Remote Control)

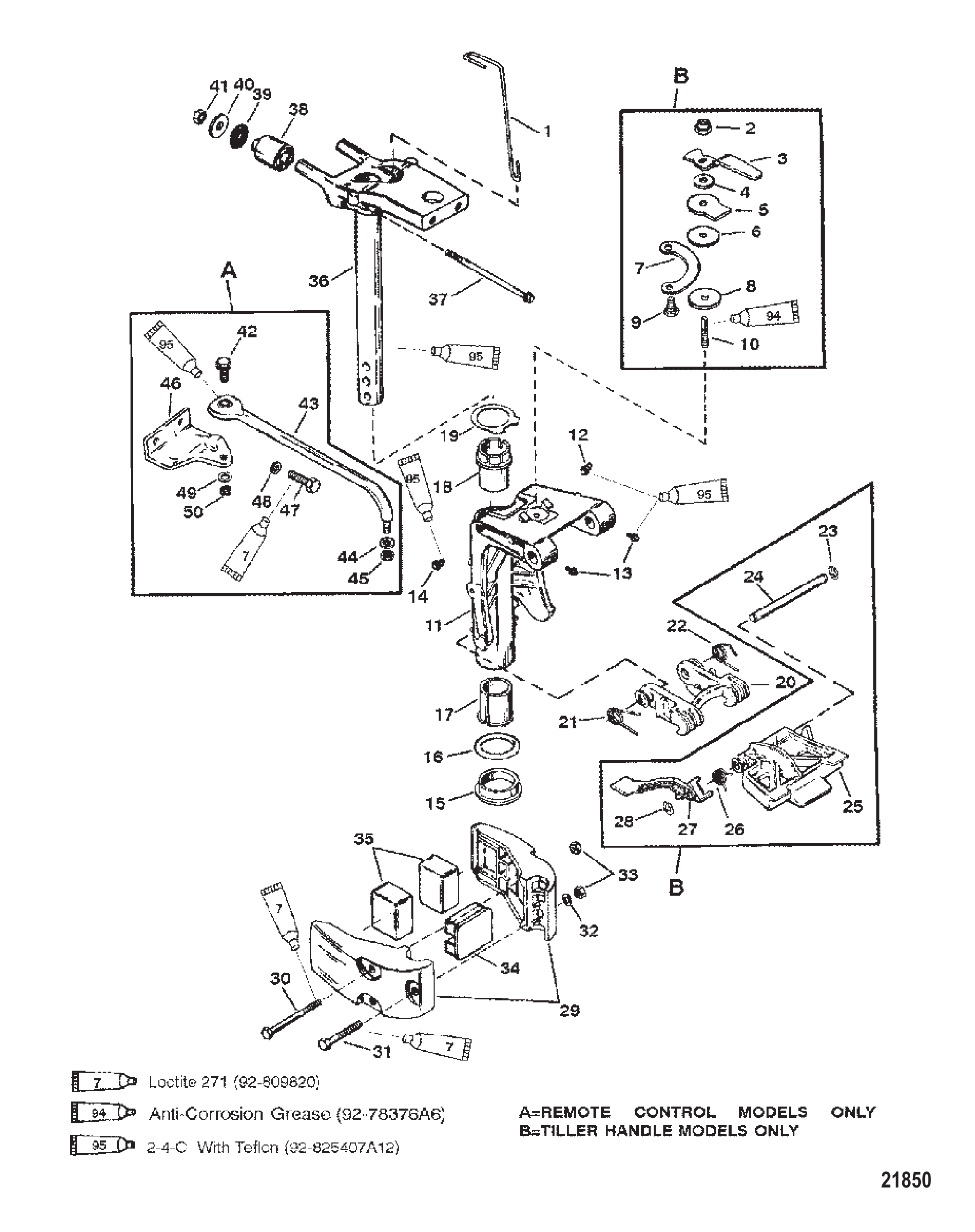

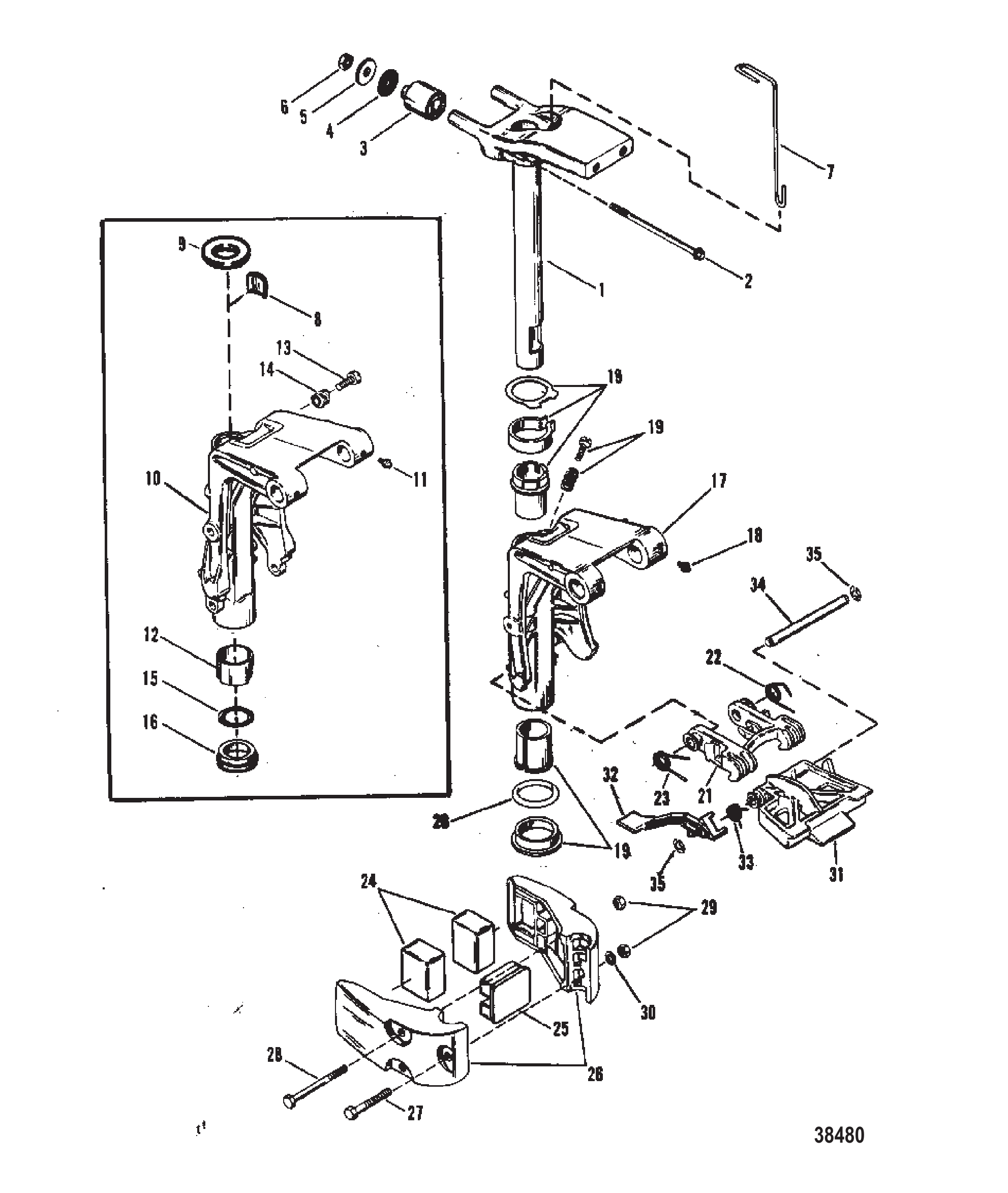

Swivel Bracket Assembly
REFНомер деталиНаименованиеКол-во
197544A5Поворотная труба в сборе Mercury1
197544A2ПОВОРОТНАЯ ТРУБА В СБОРЕ Mariner1
212516Винт (M8 x 133.35) верхняя подушка2
2125161ВИНТ (M8 x 133)2
314894ОПОРА ВЕРХНЯЯ2
485172ШАЙБА2
543430Шайба2
690193ГАЙКА ВИНТА ВЕРХНЕГО КРЕПЛЕНИЯ2
6400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА2
785157ШТАНГА КРЮКА РЕВЕРСА1
885173ПЛАСТИНА ПИЛОТА УПРАВЛЕНИЯ1
985104Шайба поворотной трубы1
108692A9ПОВОРОТНЫЙ КРОНШТЕЙН1
10822237A1Кронштейн поворотный, черный1
108692A10ПОВОРОТНЫЙ КРОНШТЕЙН1
10822237A2КРОНШТЕЙН ПОВОРОТНЫЙ СЕРЫЙ1
1174036ШТУЦЕР СМАЗОЧНЫЙ3
118M0169589Штуцер для смазки3
1295949Втулка поворотного кронштейна2
1391908Винт управления пилотом1
1391807Винт1
1496203Пружина1
1586993Уплотнительное кольцо поворотной трубы1
1685154Втулка поворотной трубы (нижняя)1
178692A9ПОВОРОТНЫЙ КРОНШТЕЙН1
17822237A1Кронштейн поворотный, черный1
178692A10ПОВОРОТНЫЙ КРОНШТЕЙН1
17822237A2КРОНШТЕЙН ПОВОРОТНЫЙ СЕРЫЙ1
1874036ШТУЦЕР СМАЗОЧНЫЙ2
188M0169589Штуцер для смазки2
1911139A1СТРУБЦИНА В СБОРЕ CO-PILOT1
1911139A2Струбцина в сборе1
2086993Уплотнительное кольцо поворотной трубы1
2198830A2Крюк механизма фиксации заднего хода в сборе1
2296018Пружина крюка реверса - левый борт1
2397427Пружина (правый борт - электрическая)1
2312755Пружина (правый борт - механическая/электрическая рукоятка)1
23879894Пружина1
2485122Опора нижняя2
2485122001Опора нижняя2
2585123Упор передний1
2585123001Бампер передний1
2695068A1Крышка1
2695068A2КРЫШКА НИЖНЕЙ ОПОРЫ1
274009259ВИНТ (60 ММ)1
271994360ВИНТ (M8 x 60)1
284009263ВИНТ (100 ММ)2
2819943100ВИНТ (M8 x 100)2
29400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА3
3036001ШАЙБА3
3112756Кронштейн1
3212758Рычаг управления1
3312754Пружина1
3413195Штифт1
3513194Кольцо стопорное2
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
Рис. 26Сборочный узел поворотного кронштейна Swivel Bracket Assembly

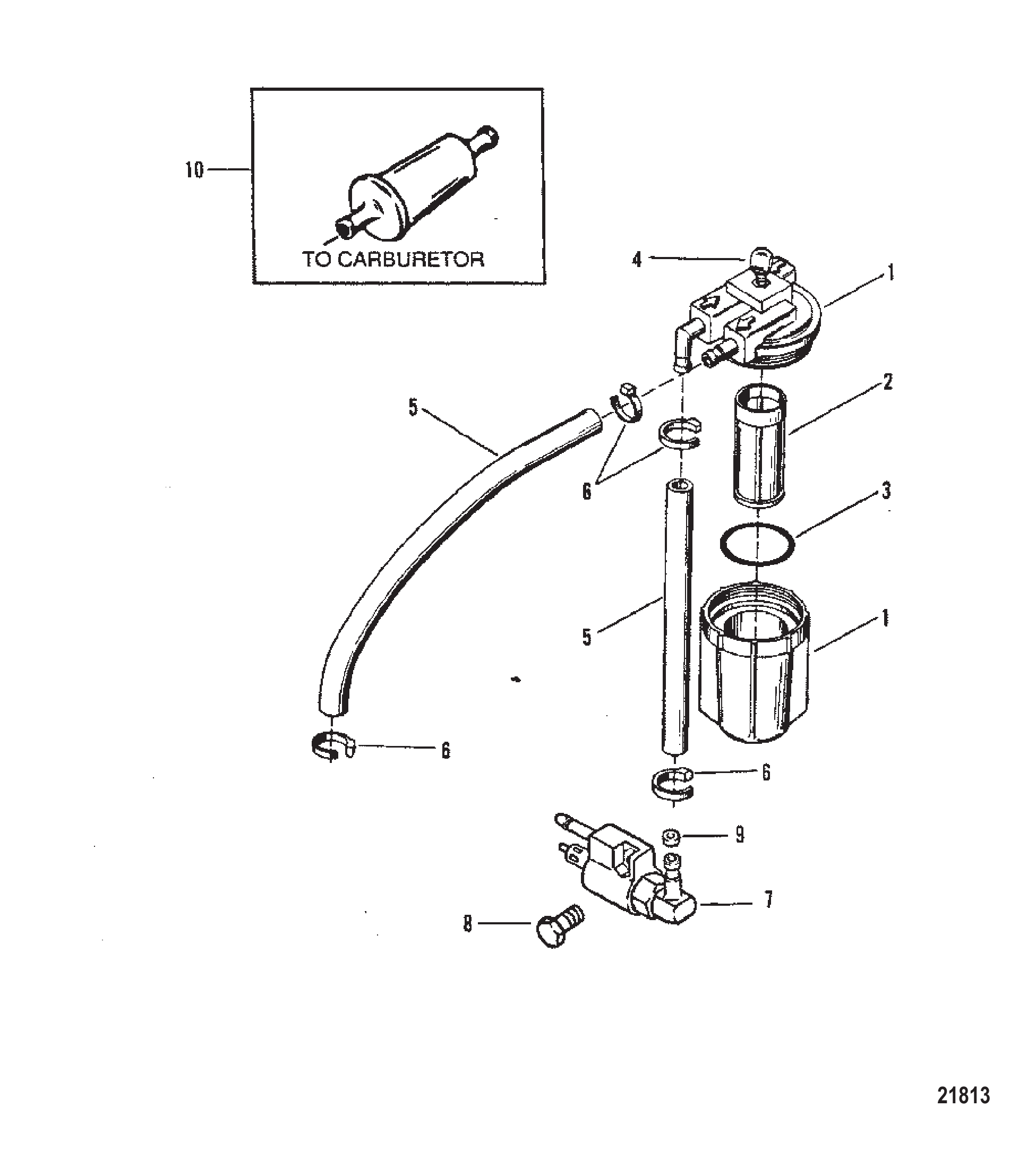

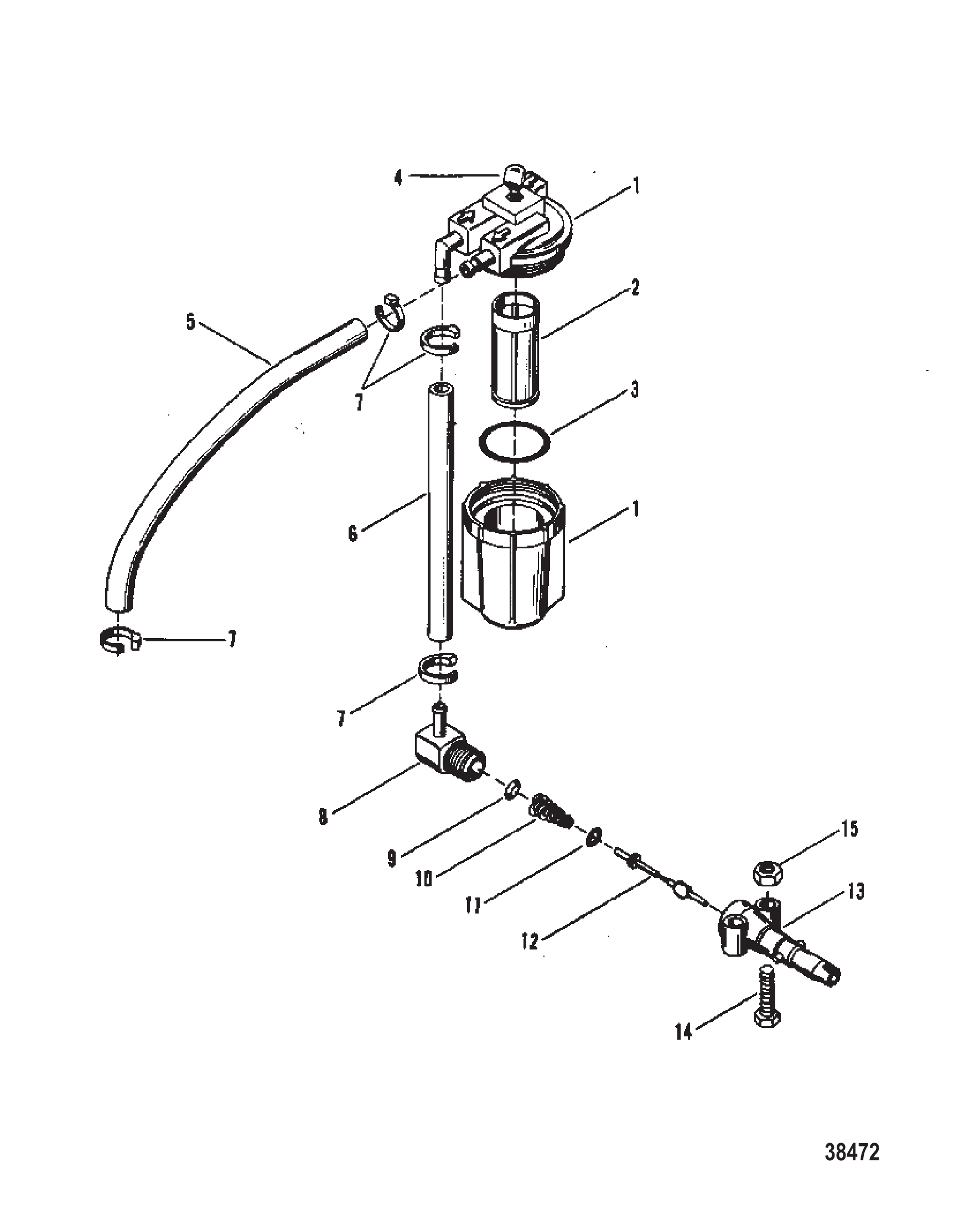

Fuel Filter Assembly
REFНомер деталиНаименованиеКол-во
187946A13ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ1
1889527A07КОМПЛЕКТ ФИЛЬТРА1
287946A3ФИЛЬТР В СБОРЕ1
287946Q04КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО1
398277САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА1
3897536САЛЬНИК1
491935Шарик топливного фильтра1
4858731Шарик топливного фильтра1
599127109Шланг (57,00 дюймов, бухта)1
58M0108355Шланг (57 дюймов, бухта)1
699127109Шланг (57,00 дюймов, бухта)1
68M0108355Шланг (57 дюймов, бухта)1
768424ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ4
898750ШТУЦЕР ТОПЛИВНОЙ ЛИНИИ1
930188ШАЙБА ПЕРЕХОДНИКА1
1023067ПРУЖИНА ШТОКА ПЕРЕХОДНИКА1
1023067TПружина1
1120415Кольцо уплотнительное стержня переходника1
1116524УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма1
1223069ШТОК ПЕРЕХОДНИКА ОБРАТНОГО КЛАПАНА1
1322833ПЕРЕХОДНИК ОБРАТНОГО КЛАПАНА (ТОПЛИВНАЯ ЛИНИЯ)1
144000332ВИНТ (M6 x 35)1
15400634ГАЙКА (M6) ВАЛ ПЕРЕКЛЮЧЕНИЯ1
15401386ГАЙКА (M6) Нержавеющая сталь1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
Рис. 27Топливный фильтр в сборе Fuel Filter Assembly
Crankshaft Pistons and Flywheel
REFНомер деталиНаименованиеКол-во
1818591ГАЙКА (M14)1
2859231T4МАХОВИК В СБОРЕ1
2859231T18МАХОВИК1
399301Зубчатый венец1
488190313ВИНТ (M5 x 13)4
58471A2Коленчатый вал в сборе1
58M0083309Коленчатый вал в сборе1
6818630A1Втулка1
7NSSNOT SOLD SEPARATE (O Ring)1
841341ПОДШИПНИК шариковый коленчатого вала нижний1
9824451ШАЙБА (.610 ВНУТРЕННИЙ ДИАМЕТР x .890 НАРУЖНЫЙ ДИАМЕТР x .062)1
1042132КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА1
1113031Шайба нижняя1
12125661САЛЬНИК МАСЛЯНЫЙ - НИЖНИЙ КОЛЕНВАЛ1
1320094Шпонка сегментная привода маховика1
14878158Подшипник роликовый1
15125671САЛЬНИК МАСЛЯНЫЙ - ВЕРХНИЙ КОЛЕНВАЛ1
168477A2Шатун в сборе2
17823460Винт (M5 x 16) шатуна4
1842076A1Подшипник роликовый в сборе2
1942186ПОДШИПНИК ИГОЛЬЧАТЫЙ ПОРШНЕВОГО ПАЛЬЦА48
2043348Подшипник упорный4
208M0012297Шайба упорная4
219756T2Поршень в сборе2
219747T2Поршень в сборе2
219747A4Поршень в сборе (0.015 ремонтный)2
2218514A4Комплект поршневых колец2
2218212A4Комплект поршневых колец (стандартный)2
2218212A1Комплект поршневых колец (0.015 ремонтный)2
23NSSNOT SOLD SEPARATE (Piston Ring-Top)2
23NSSNOT SOLD SEPARATE (Piston Ring-Top)2
24422021Стопорное кольцо4
2541373A1Комплект подшипников средней коренной опоры1
2617794A1Подшипник1
27818901САЛЬНИК КОРЕННОГО ПОДШИПНИКА1
2842076A1Подшипник роликовый в сборе1
-12893T97Головка блока цилиндров в сборе1
-811686T97Головка блока цилиндров в сборе1
-19072T97УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ1
Рис. 28КОЛЕНВАЛ, ПОРШНИ И МАХОВИК Crankshaft Pistons and Flywheel
Carburetor (20)
REFНомер деталиНаименованиеКол-во
18888A9Карбюратор (ручной) - WMC-291
18888A10Карбюратор (ручной) - WMC-361
18888T18Карбюратор1
18676A11Карбюратор (электрический) - WMC-301
18888T18Карбюратор1
18676A12Карбюратор (электрический) - WMC-371
18888T18Карбюратор1
29640Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
49164Топливная камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
75317Жиклёр (.046)1
77394Жиклёр (.044)1
89171Держатель жиклёра1
9813618Крышка диафрагмы1
109697Винт крышки диафрагмы4
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
149762Пробка1
159803Комплект прокладок/диафрагм1
1597611Комплект прокладок/диафрагм1
169802Ремкомплект (WMC 29/30)1
168237072Ремкомплект1
16823649Ремкомплект (WMC 36/37)1
168237072Ремкомплект1
179699Крышка пластины1
18823433Воздушная заслонка электрическая1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2579964Винт (#6-32 x .750)1
2512110ВИНТ (#6-32 x .750)1
2611277Пружина натяжения1
2740056110ВИНТ (M5 x 30)2
27400018ВИНТ (M5 x 12)2
2879965Винт (#8-32 x .500) нержавеющая сталь1
29112731РЫЧАГ ПОДКАЧКИ1
3011280Блок кулачка1
3111278Стопорное кольцо1
32172291НАКЛАДКА ПОДСОСА1
3312802Ручка подкачки1
33128022Ручка подкачки1
3417442Крышка1
3547579ПРОБКА1
36127331Провод холостого хода1
36127332Провод ускоренного холостого хода1
37128053Рычаг ускоренного холостого хода1
3812803Кронштейн подкачки1
3997877Гайка нажимная1
39821979Гайка1
-9844A1Сервисный комплект праймер/форсунка1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
Рис. 29КАРБЮРАТОР (20) Carburetor (20)
Carburetor (25)
REFНомер деталиНаименованиеКол-во
18889A13Карбюратор (WMC-31A) (заменяет WMC31/32A)1
18677A13Карбюратор (WMC-32)1
18889T22Карбюратор1
29646Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
49164Топливная камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
76201ЖИКЛЁР (.080)1
89171Держатель жиклёра1
9813618Крышка диафрагмы1
9823648Крышка диафрагмы1
109697Винт крышки диафрагмы4
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
149762Пробка1
159803Комплект прокладок/диафрагм1
1597611Комплект прокладок/диафрагм1
169802Ремкомплект (WMC 29/30)1
168237072Ремкомплект1
16823707Ремкомплект (WMC 31A/32A)1
168237072Ремкомплект1
179699Крышка пластины1
18823433Воздушная заслонка электрическая1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2579964Винт (#6-32 x .750)1
2512110ВИНТ (#6-32 x .750)1
2611277Пружина натяжения1
2740056110ВИНТ (M5 x 30)2
27400018ВИНТ (M5 x 12)2
2879965Винт (#8-32 x .500) нержавеющая сталь1
29112731РЫЧАГ ПОДКАЧКИ1
3011280Блок кулачка1
3111278Стопорное кольцо1
32172291НАКЛАДКА ПОДСОСА1
3312802Ручка подкачки1
33128022Ручка подкачки1
3417442Крышка1
3547579ПРОБКА1
36127331Провод холостого хода1
36127332Провод ускоренного холостого хода1
37128053Рычаг ускоренного холостого хода1
3812803Кронштейн подкачки1
3997877Гайка нажимная1
39821979Гайка1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-9844A1Сервисный комплект праймер/форсунка1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
Рис. 30КАРБЮРАТОР (25) Carburetor (25)
Carburetor (SeaPro/Marathon 25/ Super15)
REFНомер деталиНаименованиеКол-во
1817405A2Карбюратор (WMC-35A)1
1817405A5Карбюратор (WMC-35B)1
1817405T6Карбюратор1
1817405A6Карбюратор (WMC-43)1
1817405T6Карбюратор1
29646Клапан дроссельной заслонки1
39695Вал дроссельной заслонки1
4811353Поплавковая камера1
59169Поплавок1
591691Поплавок1
69855Клапан1
6803861Игла впускного клапана1
76201ЖИКЛЁР (.080)1
89171Держатель жиклёра1
9811354Шток воздушной заслонки (WMC-33/33A)1
98113541Вал воздушной заслонки1
98113541Вал воздушной заслонки1
10817406Рычаг воздушной заслонки (WMC-33)1
10811805РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ1
10811805РЫЧАГ ВОЗДУШНОЙ ЗАСЛОНКИ1
1115827A1КОРПУС1
119702Комплект крышки топливного насоса1
129643Винт крышки топливного насоса5
139637Крышка топливного насоса1
14811355Клапан воздушной заслонки (WMC-33)1
14811806КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ1
14811806КЛАПАН ВОЗДУШНОЙ ЗАСЛОНКИ1
15811357Комплект прокладок карбюратора / комплект прокладок и диафрагм1
1597611Комплект прокладок/диафрагм1
16811356Ремкомплект (WMC-33-33/A)1
168237072Ремкомплект1
16823708Ремкомплект (WMC 35B)1
168237072Ремкомплект1
168113561Ремкомплект (WMC-40)1
168237072Ремкомплект1
179699Крышка пластины1
18811360Винт слива поплавковой камеры (WMC-40)1
199696Винт крышки2
20414491ПРОКЛАДКА КАРБЮРАТОРА1
20192061Прокладка карбюратора1
219635Диафрагма/прокладка1
229633Прокладка1
23F10064ВАЛ1
24824401РЫЧАГ ПОПЛАВКА1
2541750Вставка2
2541750TВСТАВКА2
26817424Ручка воздушной заслонки1
27817426Вставка обрамления воздушной заслонки1
28817425Тяга воздушной заслонки1
29172291НАКЛАДКА ПОДСОСА1
3011278Стопорное кольцо1
3117442Крышка1
3247579ПРОБКА1
3340056110ВИНТ (M5 x 30)2
-422501Ограничительная пластина1
-757911Прокладка фланца карбюратора2
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-822261A92Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
-90885A88Головка блока цилиндров в сборе1
-879732T89PH 20/25 Mercury / Quicksilver1
Рис. 31КАРБЮРАТОР (SeaPro/Marathon 25/Super15) Carburetor (SeaPro/Marathon 25/ Super15)
Clamp Bracket Assembly
REFНомер деталиНаименованиеКол-во
18796A7Кронштейн в сборе транцевый (правый) (черный)1
18796A8Кронштейн в сборе транцевый (правый) (серый)1
18796A7Кронштейн в сборе транцевый (правый) (черный)1
18796A9Кронштейн в сборе транцевый (правый) (Tracker)1
18796A7Кронштейн в сборе транцевый (правый) (черный)1
28794A9Кронштейн в сборе транцевый (левый) (черный)1
28794A10Кронштейн в сборе транцевый (левый) (серый)1
28794A9Кронштейн в сборе транцевый (левый) (черный)1
28794A11Кронштейн в сборе транцевый (левый) (Tracker)1
28794A9Кронштейн в сборе транцевый (левый) (черный)1
392767A3ВИНТ БАРАШКОВЫЙ В СБОРЕ (16 мм)2
4NSSNOT SOLD SEPARATE Rivet2
5NSSNOT SOLD SEPARATE Handle2
6768042Винт с буртиком шестигранный2
773719ШАЙБА БАРАШКОВОГО ВИНТА2
7818884ШАЙБА2
835045ГАЙКА (.250-28)1
8826709109Гайка (.250-28) нержавеющая сталь1
993164ГАЙКА (.875) ТРУБЫ НАКЛОНА1
104000333ВИНТ (M6 x 40)1
1141042РУЧКА для переноски1
12818538ПРОСТАВКА1
1371421Шайба нейлоновая трубы наклона1
1441171ТРУБА наклона1
148M0035075Труба наклона1
1571421Шайба нейлоновая трубы наклона1
168237011Наклейка Co-Pilot1
1756373A2Палец наклона в сборе1
1892995ПРУЖИНА1
194000333ВИНТ (M6 x 40)1
2093164ГАЙКА (.875) ТРУБЫ НАКЛОНА1
2130954Стопорное кольцо1
218M0085928ЗАЖИМ1
22814945Винт (.312-18 x 3.500) нержавеющая сталь, крепление струбцины к транцу2
2367981Шайба болта струбцины2
24815848Гайка (.312)2
2535045ГАЙКА (.250-28)1
25826709109Гайка (.250-28) нержавеющая сталь1
2641523Винт (.250-28 x 1.00) рычага к поворотному кронштейну1
2796965Рычаг упора наклона - левый борт1
2835045ГАЙКА (.250-28)1
28826709109Гайка (.250-28) нержавеющая сталь1
2944581Пружина1
3041524Винт (.250-28 x 1.75) рычага к зажимному кронштейну1
3141524Винт (.250-28 x 1.75) рычага к зажимному кронштейну1
3231030Шайба волнистая стопора откидывания1
3335045ГАЙКА (.250-28)1
33826709109Гайка (.250-28) нержавеющая сталь1
3490901Лента упора откидывания - левый борт1
3541523Винт (.250-28 x 1.00) рычага к поворотному кронштейну1
Рис. 32Сборочный узел хомутной скобы Clamp Bracket Assembly
Cowls
REFНомер деталиНаименованиеКол-во
18869A23Верхний кожух в сборе1
217773A2УПЛОТНЕНИЕ КОЖУХА1
28M0043411УПЛОТНЕНИЕ КОЖУХА1
317539Ручка капота1
470332Винт (#10-16 x .500) крепления панели к нижнему кожуху4
495700Винт (#10-16 x .50)4
5815625A1КОМПЛЕКТ ШУМОИЗОЛЯЦИИ1
5815625A02КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)1
69163A19Верхний кожух в сборе1
69163T19ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A15Верхний кожух в сборе (серый)1
69163T21ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A21Верхний кожух в сборе1
69163T21ВЕРХНИЙ КОЖУХ В СБОРЕ1
69163A20Верхний кожух в сборе1
69163T20Кожух верхний в сборе TRA1
217773A2УПЛОТНЕНИЕ КОЖУХА1
28M0043411УПЛОТНЕНИЕ КОЖУХА1
744311F3ЩИТОК ЗАДНИЙ1
744311F2Экран1
744311F3ЩИТОК ЗАДНИЙ1
744311F5ЩИТОК ЗАДНИЙ1
744311F3ЩИТОК ЗАДНИЙ1
744311F4Щиток (задний)1
8400018ВИНТ (M5 x 12)2
933786Шайба винта экрана2
973288ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ2
10815625A1КОМПЛЕКТ ШУМОИЗОЛЯЦИИ1
10815625A02КОМПЛЕКТ ШУМОИЗОЛЯЦИИ (С ПРЕДВАРИТЕЛЬНО НАНЕСЁННЫМ КЛЕЕВЫМ СЛОЕМ)1
119682A1Нижний кожух (чёрный)1
119682A11Нижний кожух — чёрный1
119682A2Нижний кожух (серый)1
119682A12Нижний кожух — серый1
119682A7Нижний кожух (Tracker)1
119682A13Нижний кожух — Track1
1217231Втулка уплотнительная вала переключения передач1
1317220РЫЧАГ ЗАЩЕЛКИ КОЖУХА1
14816202Защёлка крюка1
1540019130ВИНТ (M6 x 30) ЗАЩЕЛКА И РЫЧАГ1
1637642Волнистая шайба1
17812707Втулка1
1817224ГАЙКА КРЕПЛЕНИЯ ЗАЩЕЛКИ1
1917223КОЖУХ ЖГУТА ПРОВОДОВ1
204000332ВИНТ (M6 x 35)1
21401196ГАЙКА (M6)1
2217226ВТУЛКА УПЛОТНИТЕЛЬНАЯ ЖГУТА ПРОВОДОВ1
2311083A6ВЫКЛЮЧАТЕЛЬ В СБОРЕ (СТОП)1
24120441ФИКСАТОР ЛАТУННЫЙ КНОПКИ СТОП1
248M0032846ФИКСАТОР (ЛАТУННЫЙ)1
2515920A54Шнур аварийного останова в сборе1
2515920Q54ШНУР В СБОРЕ1
2617230ПРОБКА1
2717221ЗАЩЕЛКА КОЖУХА1
28812413A1КРОНШТЕЙН В СБОРЕ РОЛИК1
29400033ВИНТ (M5 x 12)4
3017234TКрышка (рукоятка) (чёрная)1
3017234F1Боковая крышка1
3017234T7Крышка (рукоятка) (серая)1
3017234F6ORD 17234F 1 Mercury / Quicksilver1
3117234F5Крышка (рукоятка) (чёрная)1
3117234F2Крышка (рукоятка) (серая)1
3117234F5Крышка (рукоятка) (чёрная)1
3217227ВТУЛКА УПЛОТНИТЕЛЬНАЯ1
334000329ВИНТ (M6 x 20)1
338M0206596ВИНТ (M6 x 20)1
334000334ВИНТ (M6 x 45) (ЭЛЕКТРИЧЕСКОЕ/РУЧНОЕ ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ)1
34401196ГАЙКА (M6)1
3517627Втулка уплотнительная1
3617233TКрышка (чёрная)1
3617233F1Крышка1
3617233F2Крышка (серая)1
3617233F1Крышка1
3617233F3Крышка (Tracker)1
3617233F1Крышка1
3718517Прокладка защёлки капотаAR
Рис. 33Кожухи Cowls
Crankshaft, Pistons and Flywheel
REFНомер деталиНаименованиеКол-во
1NSSNOT SOLD SEPARATE Decal-Warning1
2NSSNOT SOLD SEPARATE Decal-Warning1
397359A1БОЛТ В СБОРЕ МАХОВИК-КОЛЕНВАЛ1
486496Шайба болта маховика1
5818354A2МАХОВИК1
5859232T15Маховик в сборе1
699301Зубчатый венец1
740039106ВИНТ (M5 x 13) ЗУБЧАТЫЙ ВЕНЕЦ К МАХОВИКУ4
788190313ВИНТ (M5 x 13)4
8859741САЛЬНИК КОЛЕНВАЛА ВЕРХНИЙ1
985114Подшипник роликовый - верхний верхний1
985114TПОДШИПНИК РОЛИКОВЫЙ - ВЕРХНИЙ1
1020094Шпонка сегментная привода маховика1
118978A2Коленчатый вал в сборе1
118978T2Коленчатый вал в сборе1
12822445A1Износостойкая втулка коленчатого вала1
13NSSNOT SOLD SEPARATE O-Ring1
1485107Сальник масляный коленчатого вала - нижний1
1585113Подшипник роликовый нижний1
1585113TПОДШИПНИК РОЛИКОВЫЙ - НИЖНИЙ1
168835A2ШАТУН В СБОРЕ2
168835A4ШАТУН В СБОРЕ2
1791012Винт (.250-28 специальный)4
1841620A1ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ2
18879877A1ПОДШИПНИК РОЛИКОВЫЙ В СБОРЕ2
19NSSNOT SOLD SEPARATE Roller24
2098295ПОДШИПНИК ИГОЛЬЧАТЫЙ ТОРЦА ПОРШНЯ54
2142025Подшипник фиксирующий игольчатый4
218M0012294ШАЙБА УПОРНАЯ4
229104A19ПОРШЕНЬ В СБОРЕ2
229104T19ПОРШЕНЬ В СБОРЕ2
22821968A3ПОРШЕНЬ В СБОРЕ2
22879878T5ПОРШЕНЬ В СБОРЕ2
22821968A5Поршень в сборе2
22879878A6Поршень в сборе2
23828119Стопорное кольцо поршневого пальца4
23828119Стопорное кольцо поршневого пальца4
24827491A12КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ1
24827491A12КОМПЛЕКТ КОЛЕЦ ПОРШНЕВЫХ1
2418652A2Комплект поршневых колец1
25NSSNOT SOLD SEPARATE Piston Ring2
2686992A5ПОДШИПНИК В СБОРЕ СРЕДНИЙ КОРЕННОЙ1
268M0113968ПОДШИПНИК СРЕДНИЙ КОРЕННОЙ1
27NSSNOT SOLD SEPARATE Bearing1
28NSSNOT SOLD SEPARATE Bearing1
29NSSNOT SOLD SEPARATE Thrust Washer1
30NSSNOT SOLD SEPARATE Thrust Washer1
31NSSNOT SOLD SEPARATE Needle Roller1
32NSSNOT SOLD SEPARATE Thrust Washer1
33NSSNOT SOLD SEPARATE Needle Roller1
34NSSNOT SOLD SEPARATE Bearing1
35NSSNOT SOLD SEPARATE Thrust Washer1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-90885A97Сборка головки блока цилиндров1
-804946T02Блок головки блока цилиндров1
Рис. 34Коленвал, поршни и маховик Crankshaft, Pistons and Flywheel
Cylinder Block and Covers
REFНомер деталиНаименованиеКол-во
19533A31БЛОК ЦИЛИНДРОВ1
28161945Шпилька (M6 x 32)1
315133ШТУЦЕР (ЗАПРЕССОВЫВАЕМЫЙ)2
48161944Шпилька (M6 x 50) (COMMERCIAL)1
48M0034424Шпилька (M6 x 50)1
585171ШТИФТ НАПРАВЛЯЮЩИЙ БЛОКА ЦИЛИНДРОВ1
640001209Винт (M10 x 60) картера к блоку цилиндров5
78161945Шпилька (M6 x 32)1
8429173ШПИЛЬКА карбюратора2
940019111ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА1
10400211ГАЙКА (M5) Нержавеющая сталь1
11414172ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ1
1214112Лепестковый блок (DESIGN II)1
1214112TЛЕПЕСТКОВЫЙ БЛОК1
13414181ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ КАРБЮРАТОРА1
1441420A3ПЛАСТИНА В СБОРЕ Переходник карбюратора1
15149124ОБРАТНЫЙ КЛАПАН2
15889781ОБРАТНЫЙ КЛАПАН2
1640011108Винт (M5 x 20) нержавеющая сталь3
1799130122Трубка (20,00 футов, бухта) дренажная2
17892024122Шланг (240.00 дюймов, бухта)2
18822370УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки2
1914408Крышка перепускного канала2
2040011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине4
21823569Шарик резьбовой1
218235695Шарик резьбовой1
2240011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине6
2314406Крышка2
2486391Кольцо уплотнительное крышки перепускного канала2
25863895Прокладка крышки головки цилиндра1
26NSSNOT SOLD SEPARATE Cover Casting1
278282A1Крышка в сборе1
2839072ПРОБКА (1/8 ДЮЙМА ЛАТУНЬ) (ЛАТУНЬ)1
28390721Пробка трубная (.125-27) латунная1
294000331ВИНТ (M6 x 30) ПЕРЕХОДНИК5
3094848Штуцер шланга контрольной струи — нижний кожух1
31830756109Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)1
318M0108355Шланг (57 дюймов, бухта)1
3299664Угольник выхлопной пластины1
32996642Штуцер угловой 90 градусов (.125-27 x .250) нейлон1
334000333ВИНТ (M6 x 40)2
34143171КРЫШКА ТЕРМОСТАТА1
35143183ПРОКЛАДКА КРЫШКИ ТЕРМОСТАТА1
3514318005ПРОКЛАДКА1
3662386Прокладка термостата1
368M0204714Прокладка @41
3714586Термостат1
38NSSNOT SOLD SEPARATE Plug-Serial Number1
39822370УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (2.362 x .103) Порт перепускной крышки2
4014407Крышка перепускного канала2
40144071КРЫШКА2
41825404Стяжка1
4240011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине4
43414758ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА1
43892158ПРОКЛАДКА ВЫПУСКНОГО КОЛЛЕКТОРА1
44923291Коллектор выпускной1
4492329F03Коллектор выпускной1
45414995ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА1
45892157ПРОКЛАДКА КРЫШКИ ВЫПУСКНОГО КОЛЛЕКТОРА1
46923301Крышка выпускного коллектора1
474000333ВИНТ (M6 x 40)9
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-90885A97Сборка головки блока цилиндров1
-804946T02Блок головки блока цилиндров1
Рис. 35Блок цилиндров и крышки Cylinder Block and Covers
Driveshaft Housing Assembly
REFНомер деталиНаименованиеКол-во
1158664Уплотнение опорной пластины1
299702A7Переходная пластина в сборе1
3416705ПРОКЛАДКА ПЕРЕХОДНОЙ ПЛАСТИНЫ1
341670006ПРОКЛАДКА Переходной пластины1
440011128Винт (M6 x 20) нержавеющая сталь2
48M0204741ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ2
541211КРОНШТЕЙН верхней опоры2
6NSSNOT SOLD SEPARATE Exhaust Tube (Included with Adaptor Plate)1
796248A1Корпус водяной трубки в сборе1
896247Проставка водяной трубки1
8889715ПРОСТАВКА водяной трубки1
925329САЛЬНИК ВОДЯНОЙ ТРУБКИ1
1040011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине2
1185116Трубка водяная (короткий вал)1
1186292Труба водяная (длинный вал)1
129097A5КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА1
129097T5Корпус гребного вала в сборе1
129098A5КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА1
129098T5Корпус гребного вала в сборе1
129097A6КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА1
129097T6КОРПУС ГРЕБНОГО ВАЛА-GR1
129098A6КОРПУС В СБОРЕ Гребной вал1
129098T5Корпус гребного вала в сборе1
129098A7КОРПУС В СБОРЕ ПРИВОДНОГО ВАЛА1
129098T5Корпус гребного вала в сборе1
13433374Прокладка корпуса гребного вала1
1414621Прокладка крышки1
1514534Крышка разгрузочного клапана холостого хода1
1614742ВИНТ (.250-20 x 1.25) КРЫШКИ1
174000360ВИНТ КРЕПЛЕНИЯ КОРПУСА ГРЕБНОГО ВАЛА К БЛОКУ (60 ММ)6
171993870ВИНТ (M8 x 70)6
184002317ШАЙБА (8.90 X 17.0 X 1.9 НЕРЖ. СТАЛЬ)6
1940011128Винт (M6 x 20) нержавеющая сталь4
198M0204741ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ4
2017258TКРЫШКА ТРИММА (ЧЕРНАЯ)1
2017258T6КРЫШКА ТРИММА (СЕРАЯ)1
2017258TКРЫШКА ТРИММА (ЧЕРНАЯ)1
2017258F4КРЫШКА ТРИММА (TRACKER)1
2017258TКРЫШКА ТРИММА (ЧЕРНАЯ)1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-90885A97Сборка головки блока цилиндров1
-804946T02Блок головки блока цилиндров1
Рис. 36Сборочный узел картера приводного вала Driveshaft Housing Assembly
Electric Start Components
REFНомер деталиНаименованиеКол-во
1816770Выпрямитель1
248409Винт (#10-16 x .625) нержавеющая сталь2
345076Гайка (#10-32) латунная клемма блока выключателя2
445076Гайка (#10-32) латунная клемма блока выключателя1
579139A20ТРОС В СБОРЕ (КРАСНЫЙ)1
6850188A1СОЛЕНОИД СТАРТЕРА В СБОРЕ1
68M0185147Электромагнит в сборе1
7818968ВТУЛКА2
78M0214955Втулка2
8818967ВТУЛКА УПЛОТНИТЕЛЬНАЯ2
88M0207785Втулка2
988809A5ПРОВОД В СБОРЕ (ЖЕЛТЫЙ)1
104000330ВИНТ (M6 x 25)2
108M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ2
1126419Гайка (#8-32) латунная клеммы стартера соленоида2
1264015Гайка (.250-20) клеммы стартерного соленоида1
1397861Изолятор1
1464015Гайка (.250-20) клеммы стартерного соленоида1
1592753Фиксатор1
1655098J-ОБРАЗНЫЙ ЗАЖИМ1
168M0024808J-образный зажим1
174000331ВИНТ (M6 x 30) ПЕРЕХОДНИК1
1892436A5Жгут проводов в сборе1
1979091Предохранитель 20 А1
198M0207796Предохранитель 20 А1
2090983A1СТАРТЕР В СБОРЕ1
208M0033984СТАРТЕР1
2196566Сквозной болт1
2296564Концевая крышка1
2296564TТОРЦЕВАЯ КРЫШКА1
2396565Якорь1
2496563Концевая крышка1
2496563TТОРЦЕВАЯ КРЫШКА1
2596562Привод1
2696561Комплект привода1
27421251Болт (M8 x 55) картер к блоку цилиндров2
2742125ВИНТ (M8 x 55)2
28824918ЗАЖИМ1
29823609A6ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ Пуск/Стоп1
308239171Корпус переключателя1
30889734КОРПУС переключателя1
3188439A28КАБЕЛЬ В СБОРЕ Аккумулятор - Черный1
3288439A27КАБЕЛЬ В СБОРЕ Красный - Аккумулятор1
Рис. 37Компоненты электростартера Electric Start Components
Fuel Filter Assembly
REFНомер деталиНаименованиеКол-во
187946A15ФИЛЬТР ТОПЛИВНЫЙ В СБОРЕ1
287946A3ФИЛЬТР В СБОРЕ1
287946Q04КОМПЛЕКТ ФИЛЬТРА ТОПЛИВНОГО1
398277САЛЬНИК ТОПЛИВНОГО ФИЛЬТРА1
3897536САЛЬНИК1
491935Шарик топливного фильтра1
4858731Шарик топливного фильтра1
599127109Шланг (57,00 дюймов, бухта)2
58M0108355Шланг (57 дюймов, бухта)2
6816311Стяжка (8.00 дюймов)AR
6816311TСТЯЖКА (8.00 дюймов)AR
715781A9КОМПЛЕКТ СОЕДИНИТЕЛЯ ТОПЛИВНОГО (90 ГРАД.) (НОВАЯ КОНСТРУКЦИЯ)1
84000330ВИНТ (M6 x 25)1
88M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ1
918202Втулка уплотнительная1
108162961Топливный фильтр1
10816296Q2Фильтр топливный1
Рис. 38Топливный фильтр в сборе Fuel Filter Assembly
Gear Housing (Driveshaft)
REFНомер деталиНаименованиеКол-во
-8669A13Корпус редуктора в сборе (короткий) (чёрный)1
-8669T13Корпус редуктора в сборе, черный1
-8669A14Корпус редуктора в сборе (длинный) (чёрный)1
-8669T14GC 20/25 2S LG Mercury / Quicksilver1
-8669A15Корпус редуктора в сборе (короткий) (серый)1
-8669T13Корпус редуктора в сборе, черный1
-8669A16Корпус редуктора в сборе (длинный) (серый)1
-8669T16ORD 1665-8669T14 Mercury / Quicksilver1
-8669A23Корпус редуктора в сборе (короткий) (Tracker)1
-8669A24Корпус редуктора в сборе (длинный) (Tracker)1
18669A21Корпус редуктора в сборе базовый чёрный1
18M0083538GC BASIC 25 2S Mercury / Quicksilver1
18669A22Сборка редуктора базовая серая1
18669A21Корпус редуктора в сборе базовый чёрный1
18669A25Сборка редуктора1
18669A39Сборка редуктора1
241134СЕТКА1
241133СЕТКА водозаборного отверстия1
340031112ВИНТ (M5 x 40)1
4400263ГАЙКА (M5)1
541326ПОДШИПНИК роликовый1
699325Уплотнение2
785500ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА2
78M0084726Штифт установочный2
898294A1Подшипниковый узел роликовый1
998302ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)1
1049908Винт (.250-28 x .750)1
1199199Гребной вал1
1199198Гребной вал1
1314834A1Винт1
138M0058389КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ1
1428634A1Ремкомплект винтов1
1479953Q04Ремкомплект сливного винта1
15805726Уплотнительное кольцо резиновое2
158M0204684Кольцо уплотнительное резиновое2
1685562A1Кулачок переключения в сборе1
1685562A2Кулачок переключения передач1
1785096Палец приводной1
1885593ШТИФТ (.078 x .437)1
1929245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь2
198M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ2
2093007ПРУЖИНА1
2185091Шайба1
2285594КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)1
2335276УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)1
2493878Фиксатор1
2585552ЧЕХОЛ1
2585552001ЧЕХОЛ1
2685126Вал переключения1
2686293Вал переключения1
27993261Прокладка основания водяного насоса1
2885083Пластина передняя1
2986645Шайба крыльчатки2
298M0204722Шайба2
3085119Шпонка1
308M0214993Шпонка @51
31850893Крыльчатка1
318M0204712Крыльчатка1
3269202УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса1
3399157A1Насос водяной в сборе1
3399157A02Насос водяной в сборе1
3490883Винт (M5 x 16)4
3589302Шайба (.203 x .406 x .040) винта крышки катушки4
3685095Втулка винта водяного насоса4
368M0214959Втулка @54
344000328ВИНТ (M6 x 16)4
348M0214928ВИНТ (M6 x 16)4
3529245ШАЙБА (.281 x .500 x .060) Нержавеющая сталь4
358M0204649ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ4
3785090Сальник водяной трубки1
3785090001Сальник1
3886203Кольцо уплотнительное гребного вала резиновое1
-99157A2Ремкомплект водяного насоса1
-99157T2Ремкомплект водяного насоса1
-85090A2Комплект сальников1
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
Рис. 39Картер редуктора (приводной вал) Gear Housing (Driveshaft)
Gear Housing Propeller Shaft
REFНомер деталиНаименованиеКол-во
-8669A13Корпус редуктора в сборе (короткий) (чёрный)1
-8669T13Корпус редуктора в сборе, черный1
-8669A14Корпус редуктора в сборе (длинный) (чёрный)1
-8669T14GC 20/25 2S LG Mercury / Quicksilver1
-8669A15Корпус редуктора в сборе (короткий) (серый)1
-8669T13Корпус редуктора в сборе, черный1
-8669A16Корпус редуктора в сборе (длинный) (серый)1
-8669T16ORD 1665-8669T14 Mercury / Quicksilver1
-8669A23Корпус редуктора в сборе (короткий) (Tracker)1
-8669A24Корпус редуктора в сборе (длинный) (Tracker)1
18669A21Корпус редуктора в сборе базовый чёрный1
18M0083538GC BASIC 25 2S Mercury / Quicksilver1
18669A22Сборка редуктора базовая серая1
18669A21Корпус редуктора в сборе базовый чёрный1
18669A25Сборка редуктора1
18669A39Сборка редуктора1
39984325Триммерный плавник1
3998432Q6Антикавитационная пластина1
404000354ВИНТ (M8 x 30)1
4170132Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера1
418M0042642Шайба (.323 x .562 x .063)1
4299328A1Подшипниковый узел роликовый1
428M0103470Подшипниковый узел роликовый конический1
4344213A1Шестерня переднего хода в сборе1
4344213T1Шестерня переднего хода (27 зубьев)1
4485557ВТУЛКА1
4585094Толкатель кулачка1
4638114ПРУЖИНА Фиксирующая - Крестовый штифт1
4741040МУФТА (БЕЗ КЛЕЙМА)1
4741040TСцепление1
47410401МУФТА1
4741040T1Муфта сцепления1
48816623Гребной вал1
488166231Гребной вал1
4988680Пружина1
5085093Палец1
508M0020999Крестовина1
5199542Шестерня заднего хода1
5199542TШестерня заднего хода (27 зубьев)1
5299906A1Обойма подшипника в сборе1
5299906T1Корпус в сборе подшипника1
5321739ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА1
5441132САЛЬНИК масляный внутренний1
5541131САЛЬНИК масляный наружный1
558M0245761Сальник масляный1
5685549КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА1
5787293Пластина1
5890883Винт (M5 x 16)3
598M0027793Ступица1
59858498Упорная ступица в сборе1
6019640A40Гребной винт Black Max1
6019638A40Гребной винт Black Max1
6188228Гайка гребного винта1
61821280ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)1
614013812ГАЙКА (M12) Нержавеющая сталь1
624000378ВИНТ (M10 x 35) Нержавеющая сталь4
6287810178ВИНТ (M10 x 35)4
6343328Шайба4
6441589Проставка (применять где применимо)4
-41499A87Комплект прокладок1
-41499A88Комплект прокладок1
-85090A2Комплект сальников1
Рис. 40Редуктор, гребной вал Gear Housing Propeller Shaft
Harness and Start Components (Electric Handle)
REFНомер деталиНаименованиеКол-во
195815Крышка (верхняя)1
295828Крышка (нижняя)1
395810A1ВЫКЛЮЧАТЕЛЬ В СБОРЕ Стартер1
455741Чехол1
455741001Чехол1
588890A2ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
695814Стяжка1
795813Крепёж1
840056108ВИНТ (M5 x 20)1
840019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ1
94005727ВИНТ2
1045771ШАЙБА2
1162568Винт (#10-16 x .375)1
1269570Винт (#10-16 x .750)1
1379139A20ТРОС В СБОРЕ (КРАСНЫЙ)1
Рис. 41ЖГУТ И КОМПОНЕНТЫ ПУСКА (ЭЛЕКТРОРУЛЬ) Harness and Start Components (Electric Handle)
Ignition/Electrical Components
REFНомер деталиНаименованиеКол-во
1997621Крышка катушки зажигания1
21994155ВИНТ (M5 x 55)3
386617A17Статор в сборе1
386617A20Статор в сборе1
386617A17Статор в сборе1
44000120ВИНТ (M5 x 25) КОРПУС К КРОНШТЕЙНУ2
5400018ВИНТ (M5 x 12)1
622740ЗАЖИМ1
748408Винт (#10-16 x .500) клеммной колодки1
869205С-ОБРАЗНАЯ ШАЙБА1
88M0084613Пружинная шайба1
918495A30Блок переключателей в сборе1
918495A30Блок переключателей в сборе1
107452A19Блок переключателей в сборе1
1140019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ2
1240011111Винт (M5 x 35) нержавеющая сталь3
1348408Винт (#10-16 x .500) клеммной колодки1
1455098J-ОБРАЗНЫЙ ЗАЖИМ1
148M0024808J-образный зажим1
1598450A5Датчик-триггер в сборе1
1598450A10Датчик-триггер в сборе1
16638131КЛЕММНАЯ КОЛОДКА1
1748409Винт (#10-16 x .625) нержавеющая сталь2
1862568Винт (#10-16 x .375)2
1986704A2СТАТОР В СБОРЕ1
1986704A10СТАТОР Вспомогательный1
204000123ВИНТ (M5 x 30)3
21816311Стяжка (8.00 дюймов)AR
21816311TСТЯЖКА (8.00 дюймов)AR
228167372Свеча зажигания (NGK #BP8H-N-10)2
22816737QСвеча зажигания NGK BP8HN-10@102
228168372Свеча зажигания (NGK#BPZ8H-N-10)2
22938СВЕЧА ЗАЖИГАНИЯ #QL78YC @42
23813715A2Комплект высоковольтных проводов (5 и 8.25 дюйма) ВЫСОКОВОЛЬТНЫЙ1
24NSSNOT SOLD SEPARATE Hi Tension Cable (Part of Reference #22)1
2563709A1Комплект наконечника/клеммы свечи зажигания2
26816311Стяжка (8.00 дюймов)AR
26816311TСТЯЖКА (8.00 дюймов)AR
27832757A4Комплект катушки2
278M0230859Катушка зажигания в сборе2
2845076Гайка (#10-32) латунная клемма блока выключателя4
2988807A10Трос в сборе, масса2
Рис. 42Компоненты зажигания/электрооборудования Ignition/Electrical Components
Recoil Starter Assembly (MANUAL)
REFНомер деталиНаименованиеКол-во
142712A1Корпус в сборе стартера1
286971Крышка корпуса стартера1
394019Фиксатор рычага (верхний)1
3858925РЫЧАГ ФИКСАТОР1
412734Пружина1
5938762Фиксатор рычага (нижний)1
593876T02Рычаг1
692799ВИНТ (#10-16 x 1.12)1
692051Винт (10-16 x .75)1
7818142ВТУЛКА1
889302Шайба (.203 x .406 x .040) винта крышки катушки1
990478ПОДУШКА1
9833161TПрокладка войлочная1
1086857Пружина1
1086857T01Пружина1
1142566Шкив стартера1
11825269T01Шкив стартера в сборе1
1286851Пружина2
1286851T02Пружина @22
1386850Кулачок2
13868501Кулачок2
1486849Кольцо стопорное2
1486849T01Кольцо @22
1512066A9Трос стартера1
1512066Q10Трос стартера @21
1685174A1Рукоятка троса стартера в сборе1
1786852Пружина1
17868523Пружина1
1886853Кулачок1
1886853T01Кулачок1
1997516Винт кулачка к шкиву стартера1
19826253Винт (.250-20 x .625)1
20426264Опора1
2140019111ВИНТ (M5 x 35) ОПОРА К КОРПУСУ СТАРТЕРА2
23309772Проставка4
24400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ2
24401385ГАЙКА (M5) Нержавеющая сталь2
2544180Втулка троса1
2617212ОПОРА1
26856154T01Опора1
2723538ШАЙБА1
2838489ШТИФТ Роликовый1
2940011128Винт (M6 x 20) нержавеющая сталь2
298M0204741ВИНТ (M6 x 1.0 x 20) С ШЕСТИГРАННОЙ ГОЛОВКОЙ С ШАЙБОЙ2
2940011131Винт (M6 x 35) нержавеющая сталь корпуса гребного вала к пластине1
Рис. 43СБОРКА РУЧНОГО СТАРТЕРА (МЕХАНИЧЕСКИЙ) Recoil Starter Assembly (MANUAL)
Service/Support Material
REFНомер деталиНаименованиеКол-во
01858394КАТАЛОГ ЗАПЧАСТЕЙ 20/25/Jet 20/Super 15/15XD/25 SeaPro/Marathon 2 цилиндра1
0826883R1РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ1
0826883R03Руководство по обслуживанию (20/25 Jet 20)1
010112980Руководство владельца1
010146980РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010132980РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
010159980РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ1
0824091A96КОМПЛЕКТ НАКЛЕЕК1
0824091A00Комплект наклеек (черный 20/Jet 20)1
0808499A96КОМПЛЕКТ НАКЛЕЕК1
0808499A00Комплект наклеек (черный 25)1
0826307A95Комплект наклеек черный - Super 15/Seapro 15 XD1
0811304A95КОМПЛЕКТ НАКЛЕЕК (Черный Seapro 25)1
0811304A00Комплект наклеек (черный Seapro 25)1
0824092A94Комплект наклеек (серый-20) дизайн II1
0824092A03Комплект наклеек (серый 20)1
0824088A94Комплект наклеек (серый-25) дизайн II1
0824088A03Комплект наклеек (серый 25)1
0826322A95КОМПЛЕКТ НАКЛЕЕК1
0826322A97КОМПЛЕКТ НАКЛЕЕК (Серый Jet 20)1
0824092A97КОМПЛЕКТ НАКЛЕЕК (Серый 20)1
0824092A03Комплект наклеек (серый 20)1
0824088A97КОМПЛЕКТ НАКЛЕЕК (Серый 25)1
0824088A03Комплект наклеек (серый 25)1
0826322A97КОМПЛЕКТ НАКЛЕЕК (Серый Jet 20)1
0811305A95КОМПЛЕКТ НАКЛЕЕК (Marathon 25)1
08588361Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 251
0826308A95КОМПЛЕКТ НАКЛЕЕК Серый - Super 15/Marathon 15 XD1
08588361Комплект наклеек серый - Super 15/Marathon 15 XD/Marathon 251
013480A93Комплект наклеек (25 America)1
0808649A94КОМПЛЕКТ НАКЛЕЕК1
0824731A94Комплект наклеек (Tracker 25)1
0808649A96КОМПЛЕКТ НАКЛЕЕК1
0824731A96КОМПЛЕКТ НАКЛЕЕК1
0824091A95КОМПЛЕКТ НАКЛЕЕК1
0824091A00Комплект наклеек (черный 20/Jet 20)1
0824091A96КОМПЛЕКТ НАКЛЕЕК1
0824091A00Комплект наклеек (черный 20/Jet 20)1
0852103A98КОМПЛЕКТ НАКЛЕЕК (Серый - 32 л.с. - только на экспорт)1
0852103A00Комплект наклеек (чёрный - 32 л.с. - только на экспорт)1
0852104A98КОМПЛЕКТ НАКЛЕЕК1
08555775Наклейка с информацией об экологической маркировке EPA (внутри верхнего кожуха)1
0855577A5REF SOB 09-18 Mercury / Quicksilver1
0855920Наклейка с информацией об экологической маркировке EPA1
Рис. 44Сервисные/вспомогательные материалы Service/Support Material
Steering Handle Assembly (Manual/Electric Handle)
REFНомер деталиНаименованиеКол-во
199589Рукоятка1
2NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
3823609A10Комплект выключателя стоп - рукоятка газа1
4823609A1Выключатель стоп в сборе1
48M0104615Выключатель в сборе1
5140121Наклейка дросселя (наносится на трубку) (чёрная)1
5140122НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - СЕРАЯ 3-1/3" X 1-1/4")1
5140123НАКЛЕЙКА (НАНОСИТСЯ НА ТРУБУ - 3.15"X 2-1/2")1
5140124НАКЛЕЙКА (МЕЖДУНАРОДНЫЕ СИМВОЛЫ)1
637342Винт (#12-14 x .375) рукоятки дросселя1
799333A2Труба рулевого управления в сборе1
8975501ТРУБКА В СБОРЕ1
943447A1Кронштейн рулевого управления в сборе1
943447A3Кронштейн рулевого управления в сборе1
943447A2Кронштейн рулевого управления в сборе1
943447A4Кронштейн рулевого управления в сборе1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
10NLAБОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА1
114005688ВИНТ (M4 x 20)AR
1140019109ВИНТ (M5 x 25)AR
12177821КРОНШТЕЙН ШАЙБЫ1
1390068F2Гайка, чёрная1
13859133ГАЙКА (1.00-14)1
1390068F3Гайка (1.00-14), серая1
13859133ГАЙКА (1.00-14)1
1474036ШТУЦЕР СМАЗОЧНЫЙ1
148M0169589Штуцер для смазки1
1585973Втулка кронштейна1
943447A3Кронштейн рулевого управления в сборе1
943447A4Кронштейн рулевого управления в сборе1
943447A3Кронштейн рулевого управления в сборе1
943447A5Кронштейн в сборе рулевого управления (Tracker)1
1044397A15Кронштейн в сборе (черный)1
1044397A16Кронштейн в сборе (серый)1
1044397A22Кронштейн в сборе (Tracker)1
1140011110Винт (M5 x 30) нержавеющая сталь3
12177821КРОНШТЕЙН ШАЙБЫ1
13816880Гайка1
1474036ШТУЦЕР СМАЗОЧНЫЙ1
148M0169589Штуцер для смазки1
15817026Втулка1
16432421Трос дроссельной заслонки (рукоятка переключения)1
16432422Трос в сборе дроссельной заслонки (дистанционное переключение)1
17400212ГАЙКА (M6) Нержавеющая сталь4
184000384ВИНТ (M10 x 80)2
19817634Пробка (SEA PRO/MARATHON 10)1
Рис. 45СБОРКА РУЛЕВОЙ РУКОЯТКИ (МЕХАНИЧЕСКАЯ/ЭЛЕКТРОРУЛЬ) Steering Handle Assembly (Manual/Electric Handle)
Swivel Bracket Assembly
REFНомер деталиНаименованиеКол-во
1165541Тяга крюка реверса1
234863ГАЙКА (.375-24)1
28M0204726Гайка (.375-24) латунная1
3821959Рукоятка1
429330ШАЙБА1
5821957Пластина тормозная1
68165621Диск1
7821958A1Комплект пластин1
88165621Диск1
982130014ВИНТ (M6 x 14)2
10821961Штанга1
11822237A3Поворотное крепление1
11822237A4Поворотное крепление1
11822237A3Поворотное крепление1
11822237A5Поворотное крепление (TRACKER)1
11822237A4Поворотное крепление1
1274036ШТУЦЕР СМАЗОЧНЫЙ1
128M0169589Штуцер для смазки1
1374036ШТУЦЕР СМАЗОЧНЫЙ2
138M0169589Штуцер для смазки2
1474036ШТУЦЕР СМАЗОЧНЫЙ1
148M0169589Штуцер для смазки1
1585154A1Комплект втулок1
1686993Уплотнительное кольцо поворотной трубы1
17NSSNOT SOLD SEPARATE Bushing1
18NSSNOT SOLD SEPARATE Bushing1
19NSSNOT SOLD SEPARATE Washer1
2098830A3КРЮК БЛОКИРОВКИ РЕВЕРСА В СБОРЕ1
2197427Пружина (правый борт - электрическая)1
2112755Пружина (правый борт - механическая/электрическая рукоятка)1
21879894Пружина1
2296018Пружина крюка реверса - левый борт1
2313194Кольцо стопорное1
2413195Штифт1
2512756Кронштейн1
2612754Пружина1
2712758Рычаг управления1
2813194Кольцо стопорное1
2917232A1Крышка нижней опоры (чёрная)2
2917232A2Крышка нижней опоры (серая)2
2917232A1Крышка нижней опоры (чёрная)2
2917232A3Крышка нижней опоры (TRACKER)2
3019943100ВИНТ (M8 x 100)2
311994360ВИНТ (M8 x 60)1
3236001ШАЙБА3
33400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА3
3485123Упор передний1
3485123001Бампер передний1
3585122Опора нижняя2
3585122001Опора нижняя2
36822238A9Поворотный кронштейн1
36822238A10ПОВОРОТНАЯ ГОЛОВКА1
36822238A9Поворотный кронштейн1
36822238A11Поворотная головка1
36822238A9Поворотный кронштейн1
3712516F2Винт (M8 x 133.35) верхнее крепление2
37125161ВИНТ (M8 x 133)2
3814894ОПОРА ВЕРХНЯЯ2
3985172ШАЙБА2
4043430Шайба2
41400213ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА2
4214000Винт (.375-24 x 1.25)1
42849838ВИНТ (.375-24 x 1.250)1
4396487A2Тяга в сборе рулевого управления1
4341323A03Крепёжный комплект рулевой тяги1
4437828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь1
4534863ГАЙКА (.375-24)1
458M0204726Гайка (.375-24) латунная1
4696186A2Кронштейн в сборе1
4696186A3Кронштейн Ride Guide1
4696186A2Кронштейн в сборе1
471993325ВИНТ (M10 x 25 мм)2
48400248СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)2
4937828ШАЙБА (.390 x .625 x .062) Нержавеющая сталь1
5034863ГАЙКА (.375-24)1
508M0204726Гайка (.375-24) латунная1
Рис. 46Сборочный узел поворотного кронштейна Swivel Bracket Assembly
Throttle and Shift Linkage (Electric/Manual Remote Control)
REFНомер деталиНаименованиеКол-во
117764A2Комплект тяг дросселя1
2932481Втулка1
28M0215006Втулка поворотная1
334632Шайба1
448039КРЫШКА1
592425Демпфер1
693001КРОНШТЕЙН ДЕМПФЕРА1
728770ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ ШПИЛЬКА СТЯЖНОГО КРОНШТЕЙНА2
860762ВТУЛКА ВАЛА ПЕРЕКЛЮЧЕНИЯ2
917724РЫЧАГ ВАЛА ПЕРЕКЛЮЧЕНИЯ1
917724A1Рычаг в сборе1
10400633ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ1
10401385ГАЙКА (M5) Нержавеющая сталь1
1143360Рычаг управления1
11433601Рычаг управления1
12817429Тяга синхронизации зажигания1
13817428Гнездо2
13A45076Гайка (#10-32) латунная клемма блока выключателя1
1442026A2Платформа1
1516955ВИНТ (M6 x 8) ПЛОЩАДКА1
164002316ШАЙБА (6.60 X 17.0 X 1.5 НЕРЖ. СТАЛЬ)1
168M0214930ШАЙБА 6.60 x 17.0 x 1.51
1769708Шайба волнистая винта фиксатора и рычага1
1889540Пружина опережения зажигания1
1942343Рычаг привода1
204000328ВИНТ (M6 x 16)1
208M0214928ВИНТ (M6 x 16)1
204000329ВИНТ (M6 x 20)2
208M0206596ВИНТ (M6 x 20)2
2140007128Винт (M6 x 20) (используется с поз. №10)1
2295093Шайба рычага переключения на площадке1
2343424Рычаг переключения1
2495091Втулка рычага переключения на площадке1
2535280ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
26401196ГАЙКА (M6)1
2742846A2Крышка в сборе1
2839519ЧАШКА1
29118591ВИНТ (.190-32 x 1.750)1
30434441Тяга переключения1
30434442Тяга переключения1
3195027A6Вал переключения передач1
3242156РЫЧАГ1
3395019Стопорное кольцо рычага переключения на валу переключения1
3489302Шайба (.203 x .406 x .040) винта крышки катушки1
3521071ШПЛИНТ1
35210711Шплинт1
36424291Фиксатор2
3796487A2Тяга в сборе рулевого управления1
3741323A03Крепёжный комплект рулевой тяги1
3814000Винт (.375-24 x 1.25)1
38849838ВИНТ (.375-24 x 1.250)1
3934931ШАЙБА (.406 x .734 x .063) Нержавеющая сталь2
4034863ГАЙКА (.375-24)2
408M0204726Гайка (.375-24) латунная2
4196186A2Кронштейн в сборе1
424000376ВИНТ (M10 x 25) КРОНШТЕЙН2
421993325ВИНТ (M10 x 25 мм)2
4396201Стяжка ключа1
44400248СТОПОРНАЯ ШАЙБА (M10) (НОВАЯ КОНСТРУКЦИЯ)2
Рис. 47ТРОСЫ ГАЗА И ПЕРЕДАЧ (ЭЛЕКТРО/МЕХАНИЧЕСКОЕ ДИСТ. УПР.) Throttle and Shift Linkage (Electric/Manual Remote Control)
Throttle and Shift Linkage (Side Shift)
REFНомер деталиНаименованиеКол-во
142161ТЯГА БЛОКИРОВКИ1
28236103Рычаг блокировки управления1
28236103Рычаг блокировки управления
2827371РЫЧАГ1
34000330ВИНТ (M6 x 25)1
38M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ1
469056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
5823806ВТУЛКА1
6823862РЫЧАГ ЗАДНЕЙ ПАНЕЛИ1
7826077Пружина фиксатора1
8824994ПРУЖИНА пластины1
940011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине2
108238632Рычаг горизонтального вала переключения передач, левый борт1
118236011Вал переключения горизонтальный1
128239521Рукоятка переключения (использовать без поз. №4)1
1340019108ВИНТ (M5 x 20) БЛОК ПЕРЕКЛЮЧАТЕЛЯ К БЛОКУ ЦИЛИНДРОВ1
144002314ШАЙБА ВИНТА КРЫШКИ БЕЗ СИСТЕМЫ ВПРЫСКА МАСЛА1
158237571Кулачок дроссельной заслонки1
158237571Кулачок дроссельной заслонки1
1669056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
1669056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
17823857A1Тяга регулировки зажигания в сборе1
17823857A1Тяга регулировки зажигания в сборе1
18817428Гнездо2
18817428Гнездо2
1945076Гайка (#10-32) латунная клемма блока выключателя1
1945076Гайка (#10-32) латунная клемма блока выключателя1
208237581Кронштейн крепления троса1
208237581Кронштейн крепления троса1
208237582Кронштейн крепления троса1
2165567ШАЙБА (.265 x .750 x .048) Нержавеющая сталь1
2299611Волнистая шайба1
238319781Кулачок дросселя1
2442164ПРУЖИНА1
25831977Рычаг зажигания
25888191Рычаг зажигания
26832747Звено механизма зажигания
268327471Звено газораспределения
274000330ВИНТ (M6 x 25)1
278M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ1
28823806ВТУЛКА1
2940011127Винт (M6 x 16) нержавеющая сталь3
294006731ВИНТ (M6 x 16)3
Рис. 48Привод дросселя и переключения передач (боковое переключение) Throttle and Shift Linkage (Side Shift)
Throttle and Shift Linkage (Tiller Handle Shift)
REFНомер деталиНаименованиеКол-во
1813960A4ВЫКЛЮЧАТЕЛЬ В СБОРЕ1
24001168ВИНТ (M3.5 x 20) Нержавеющая сталь2
288075020ВИНТ (M3 x 20)2
342161ТЯГА БЛОКИРОВКИ1
48236103Рычаг блокировки управления1
54000330ВИНТ (M6 x 25)1
58M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ1
669056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
7823806ВТУЛКА1
8823862РЫЧАГ ЗАДНЕЙ ПАНЕЛИ1
98238632Рычаг горизонтального вала переключения передач, левый борт1
108236011Вал переключения горизонтальный1
11823858A2Тяга переключения в сборе1
11881228A2Тяга переключения в сборе1
12817428Гнездо1
1345076Гайка (#10-32) латунная клемма блока выключателя1
14823893A1Тяга дросселя в сборе1
14881227A1Тяга дросселя в сборе1
15817428Гнездо2
1645076Гайка (#10-32) латунная клемма блока выключателя1
17823857A1Тяга регулировки зажигания в сборе1
18817428Гнездо2
1945076Гайка (#10-32) латунная клемма блока выключателя1
20823757Кулачковый узел дроссельной заслонки1
20823757A1Кулачок дросселя в сборе1
20823757A1Кулачок дросселя в сборе1
218238082Рычаг переключения передач1
21823757A1Кулачок дросселя в сборе1
21NSSNOT SOLD SEPARATE Lever-Gear Shift1
228238091Рычаг первичный1
22823757A1Кулачок дросселя в сборе1
22NSSNOT SOLD SEPARATE Primary Lever1
23827408ШАЙБА (Используется с позицией №20)1
2369056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
2465567ШАЙБА (.265 x .750 x .048) Нержавеющая сталь1
2599611Волнистая шайба1
268319781Кулачок дросселя1
2742164ПРУЖИНА1
28831977Рычаг зажигания1
28888191Рычаг зажигания1
29832747Звено механизма зажигания1
298327471Звено газораспределения1
308238083Вторичная шестерня1
318238092Первичная шестерня1
32823806ВТУЛКА1
3393008ШАРИК1
34930061Пружина1
348M0215005Пружина1
354000329ВИНТ (M6 x 20)1
358M0206596ВИНТ (M6 x 20)1
364000330ВИНТ (M6 x 25)1
368M0204707ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ1
37823806ВТУЛКА1
3869056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
394000331ВИНТ (M6 x 30) ПЕРЕХОДНИК1
4069056ШАЙБА (.255 x .620 x .030) Нержавеющая сталь1
41823807ВТУЛКА1
428238102Платформа управления1
434010616ВИНТ (M6 x 16) Нержавеющая сталь3
434006731ВИНТ (M6 x 16)3
44824923ПЛАСТИНА1
4512627Стяжка1
4640011107Винт (M5 x 16) нержавеющая сталь корпуса к переходной пластине1
