水星 Mercury 25 K 62CK-200454 THRU 00313272 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-827115002 · 共 28 个部位 · 1180 条零件

1КАРБЮРАТОР 2ОБТЕКАТЕЛЬ 3БЛОК ЦИЛИНДРОВ 4КОРПУС РЕДУКТОРА 5ЭЛЕКТРООБОРУДОВАНИЕ 6МАХОВИК 7ТОПЛИВНАЯ СИСТЕМА 8РЕДУКТОР (ВЕДУЩИЙ ВАЛ)9ТАБЛИЦА ВИНТОВ 10РУЛЕВАЯ РУКОЯТКА 11ДРОССЕЛЬНАЯ ЗАСЛОНКА 12КАРБЮРАТОР 13ОБТЕКАТЕЛЬ 14КОЛЕНЧАТЫЙ ВАЛ 15БЛОК ЦИЛИНДРОВ 16КОРПУС РЕДУКТОРА 17ЭЛЕКТРООБОРУДОВАНИЕ 18МАХОВИК 19ТОПЛИВНАЯ СИСТЕМА 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ)21РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА)22ТАБЛИЦА ВИНТОВ 23БЛОК КЛАПАНОВ 24УЗЕЛ СТАРТЕРА 25РУЛЕВОЙ РЫЧАГ 26РУЛЕВАЯ РУКОЯТКА 27ПОВОРОТНАЯ/ЗАЖИМНАЯ СКОБА 28ДРОССЕЛЬНАЯ ЗАСЛОНКА

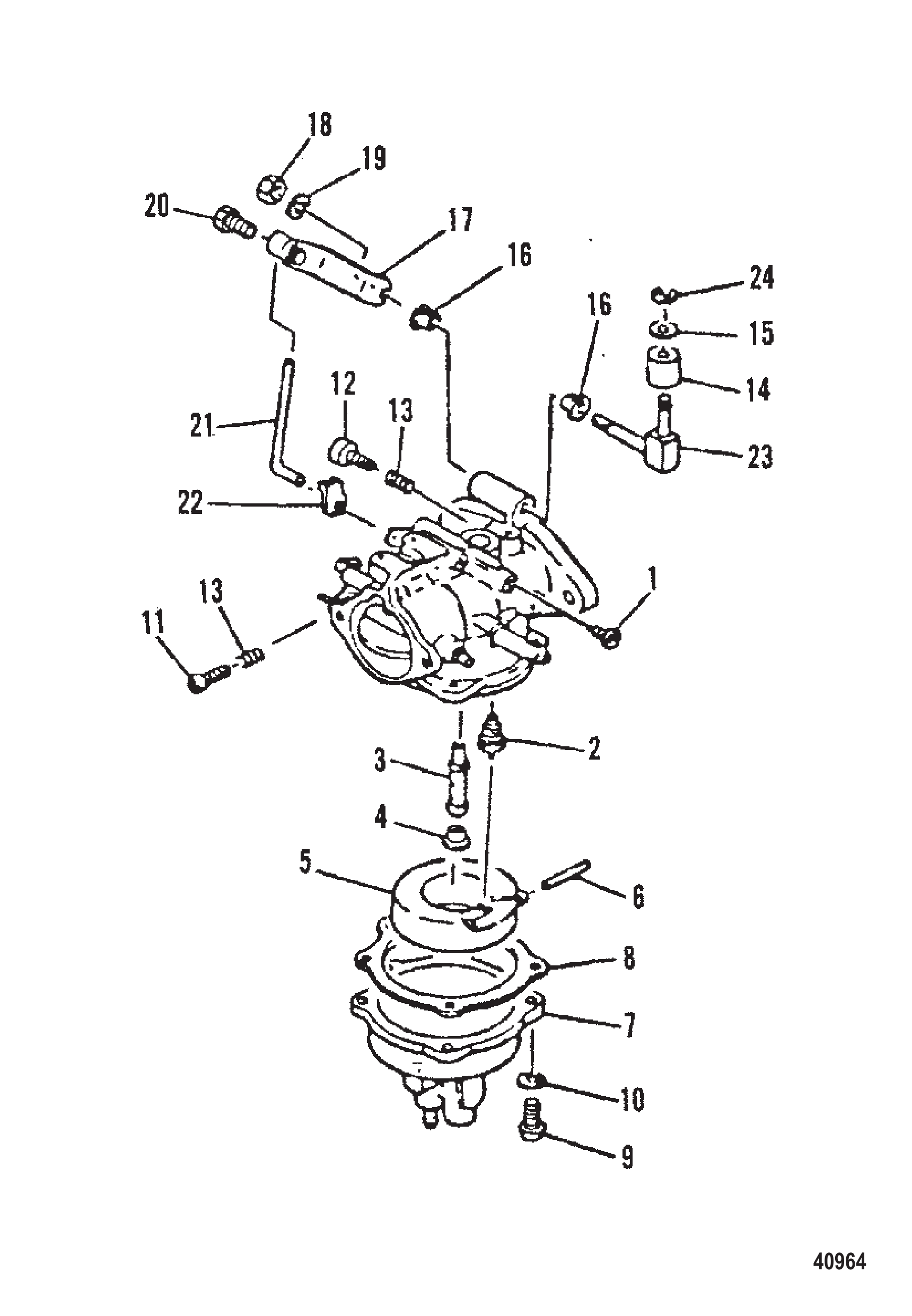

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7952M	Узел карбюратора	1
1	80578M	Жиклёр холостого хода (#60)	1
2	80593M	Комплект клапана/седла впускного	1
3	80576M	Главный распылитель	1
4	80582M	Главный жиклёр (#140)	1
4	82580M	Главная пластина (#145)	1
5	80591M	Поплавок	1
6	80592M	Ось поплавка	1
6	84765M	Гайка поплавка	1
6	11794M	Штифт	1
7	83200M	Поплавковая камера
8	80590M	Прокладка поплавковой камеры	1
9	82515M	Винт	4
10	82206M	СТОПОРНАЯ ШАЙБА	4
11	82623M	Винт регулировки холостого хода	1
11	83509M	Винт (M4 x 10)	1
12	80573M	Винт	1
13	80575M	Пружина	2
14	84454M	Втулка оси дроссельной заслонки	1
15	82209M	Шайба	1
16	81941M	Втулка оси дроссельной заслонки	2
17	80622M	Рычаг дроссельной заслонки	1
18	82379M	ГАЙКА	1
18	83763M	Гайка	1
19	82208M	Шайба	1
19	82186M	Шайба	1
20	81558M	СТОПОРНЫЙ ВИНТ РЫЧАГА ДРОССЕЛЯ	1
20	83112M	Винт	1
21	83160M	СОЕДИНИТЕЛЬНАЯ ТЯГА РЫЧАГА ДРОССЕЛЯ	1
22	81191M	Кронштейн	1
22	16333	ТЯГА быстросъёмная	1
23	84772M	РЫЧАГ ДРОССЕЛЯ	1
23	811037M	РЫЧАГ ДРОССЕЛЯ	1
24	82328M	СТОПОРНОЕ КОЛЬЦО	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

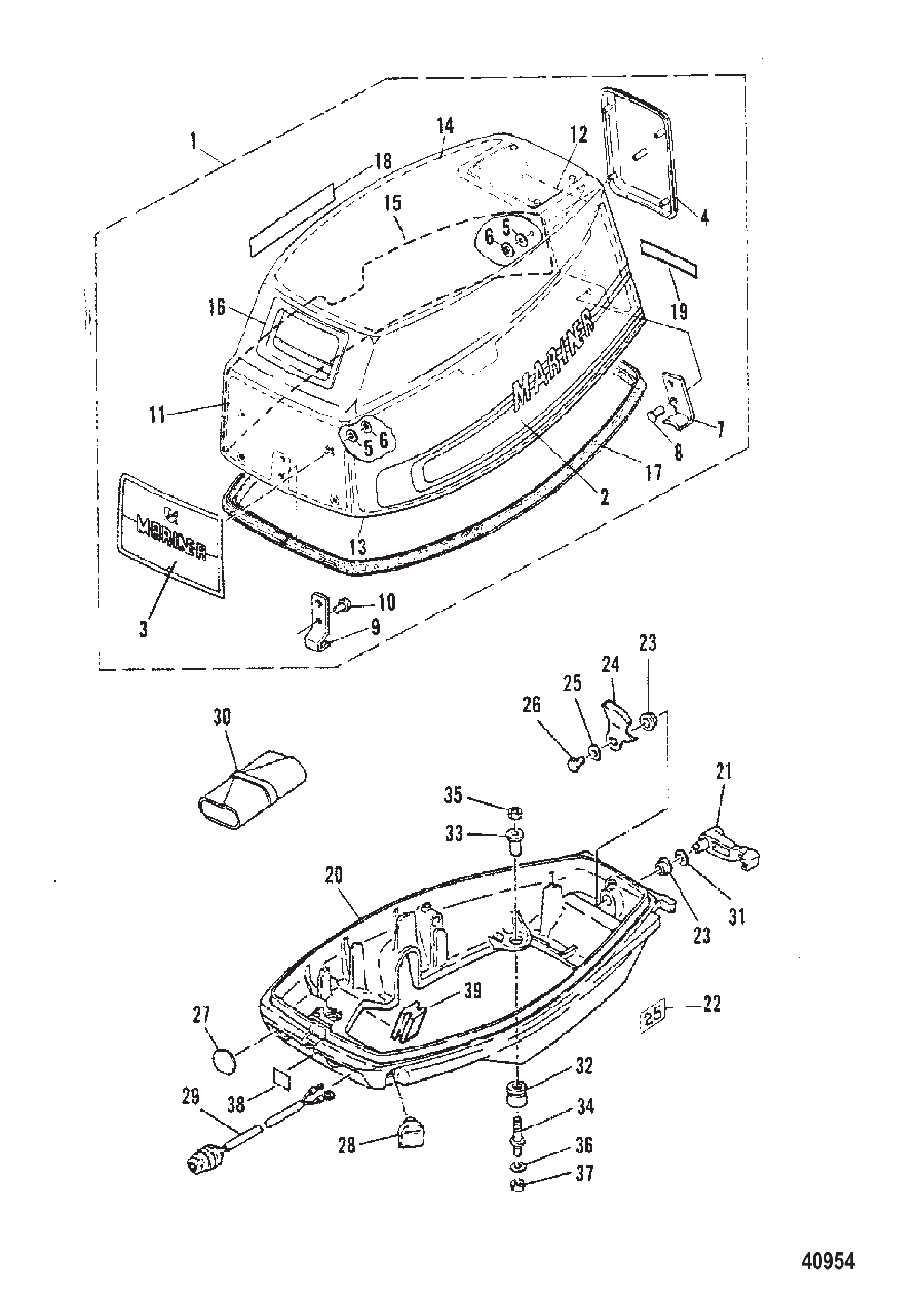

Рис. 2ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	8587M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
1	6793M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
2	97766M	Комплект наклеек боковых и задних	1
2	95670M	Комплект наклеек	1
2	81114M	Комплект боковых наклеек	1
3	97767M	Эмблема передняя	1
3	95641M	Эмблема	1
3	82898M	Накладка передняя	1
4	82899M	Накладка задняя	1
5	80884M	Шайба крепления накладки	10
6	82927M	Гайка крепления накладки	10
7	83212M	Держатель хомута	1
8	84903M	Заклепка	2
9	83137M	Крюк	1
10	83140M	Заклепка	2
11	83319M	Шумоизоляция	1
11	84323M	Шумоизоляция	1
12	83320M	Шумоизоляция задняя	1
12	84323M	Шумоизоляция	1
13	83321M	Звукоизоляционное одеяло правого борта	1
13	83125M	Звукоизоляционное одеяло	1
14	83322M	Звукоизоляционное одеяло верхнее	1
14	83232M	Одеяло	1
15	95506M	Звукоизоляционное одеяло левого борта	1
15	83125M	Звукоизоляционное одеяло	1
16	80601M	Резиновое уплотнение стартера	1
17	84901M	Уплотнение верхнего кожуха	1
18	81202M	Наклейка индикатора переключения	1
19	95547M	Наклейка	1
20	7854M	Нижний кожух	1
20	9349M	Нижний кожух	1
21	84913M	Рычаг зажима кожуха	1
22	82900M	Графическое изображение боковое (л.с.)	2
23	81949M	Втулка рычага зажима кожуха	2
24	84914M	Зажим кожуха	1
25	81794M	Шайба	1
26	84315M	Болт	1
26	84088M	ВИНТ (M6 x 10)	1
27	83988M	Втулка	1
28	84915M	Втулка	1
28	826981M	Втулка	1
29	84916M	Выключатель в сборе стоп	1
29	93102M	Выключатель в сборе стоп	1
29	92600M	Выключатель в сборе стоп	1
29	91622M	Выключатель	1
30	81669M	Набор инструментов	1
30	803581	Набор инструментов	1
31	81869M	Шайба	1
32	84910M	Втулка уплотнительная	4
33	84911M	Втулка	4
34	84912M	Шпилька специальная	4
34	95505M	Шпилька	4
35	82383M	Гайка	4
36	82217M	Шайба	4
37	82393M	Гайка	4
37	82383M	Гайка	4
38	95570M	Наклейка	1
39	83728M	Втулка (опция)	OPT

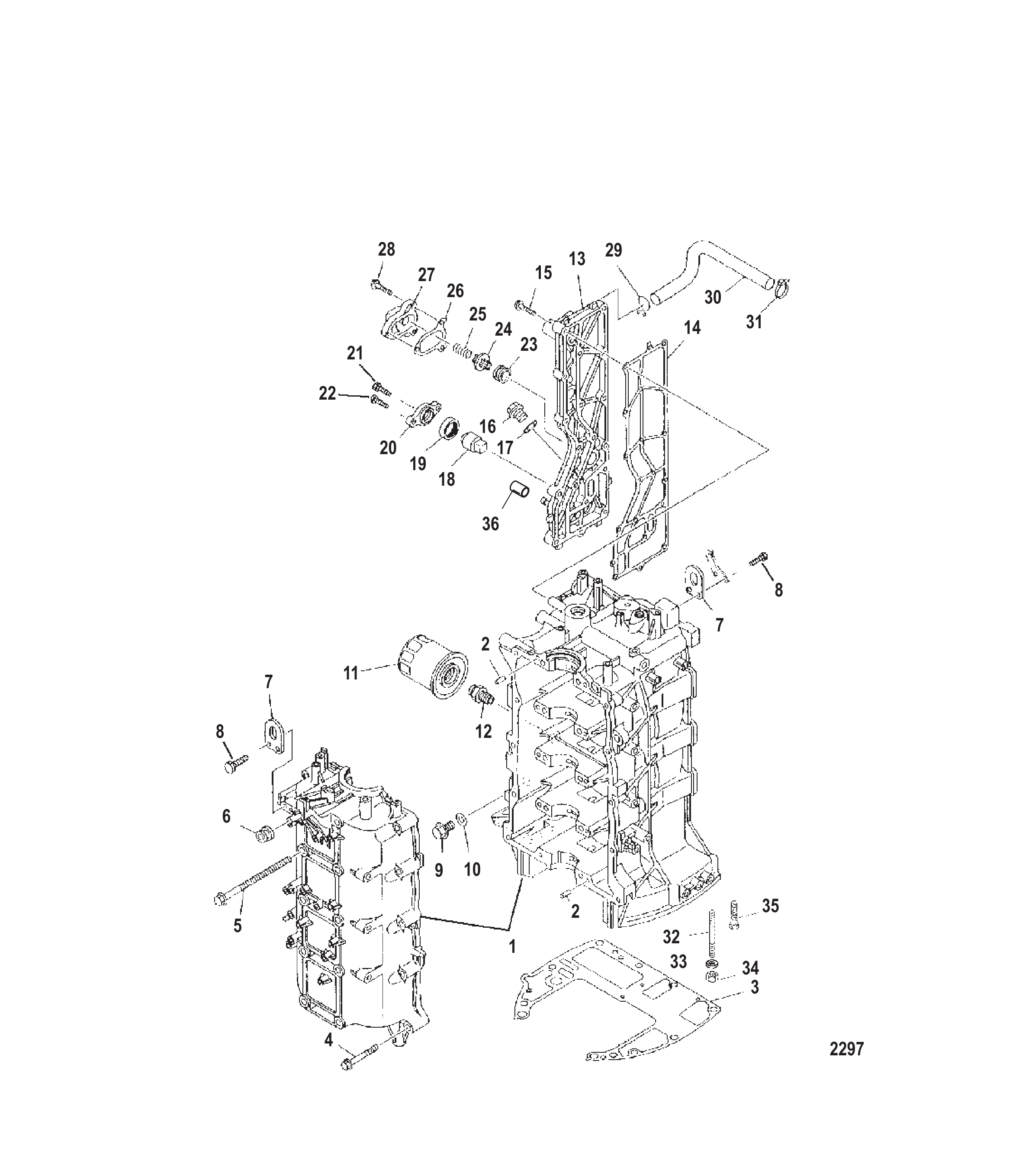

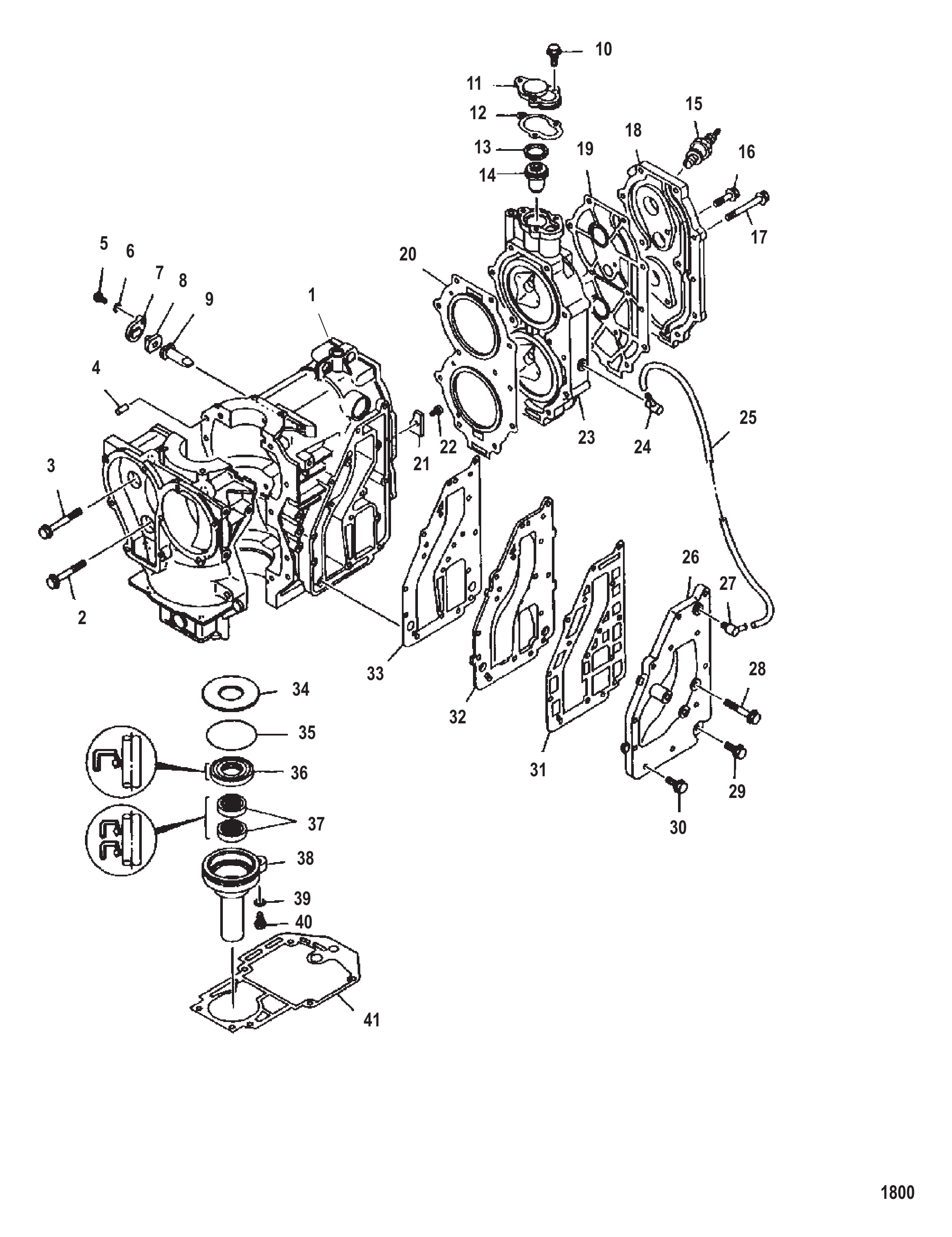

Рис. 3БЛОК ЦИЛИНДРОВ CYLINDER BLOCK

REF	Номер детали	Наименование	Кол-во
1	881422T1	Блок цилиндров	1
1	881422T05	Блок цилиндров в сборе	1
2	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	10
3	8587321	ПРОКЛАДКА	1
3	858732002	Прокладка блока цилиндров	1
4	881423	Болт (M8 x 55)	10
4	8M0101617	Болт	10
5	804072	Болт (M10 x 135)	10
6	855690	ВТУЛКА Уплотнительная	1
7	804073	Рым-болт	2
8	8257021	Болт (M6 x 20)	4
9	825953	ПРОБКА (M14 x 12)	1
10	81990M	Прокладка	1
11	822626Q2	Масляный фильтр	1
11	8M0162830	Масляный фильтр	1
12	804097	Болт	1
13	881424T	Крышка выпускного коллектора наружная	1
13	881424T02	Крышка выпускного коллектора	1
14	804076	Прокладка	1
14	804076003	Прокладка	1
15	881427	Болт (M6 x 30)	18
16	881425	Винт	1
17	881426	Прокладка	1
18	NSS	NOT SOLD SEPARATE Anode	1
19	804086	Втулка уплотнительная	1
20	804085	Крышка	1
20	804085A01	Комплект крышки/анода	1
21	8524741	Болт (M6 x 20)	1
22	827207	БОЛТ (M8 x 25)	2
23	804082	Втулка уплотнительная	1
24	804080	Клапан регулировки давления	1
24	804080001	Клапан	1
25	804081	Пружина	1
26	804084	Прокладка	1
27	804083	Крышка	1
27	804083001	Крышка	1
28	881428	Болт (M6 x 16)	3
29	804089	Зажим	1
30	804088	Шланг	1
31	879650	Хомут	1
31	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
32	8587331	ШПИЛЬКА	6
33	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	6
33	8M0214963	Шайба	6
34	40140	ГАЙКА (M10)	6
35	81893435	ВИНТ (M8 x 35)	2
35	8M0103814	Винт (M8 x 35 мм)	2
36	881600	Крышка резиновая	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

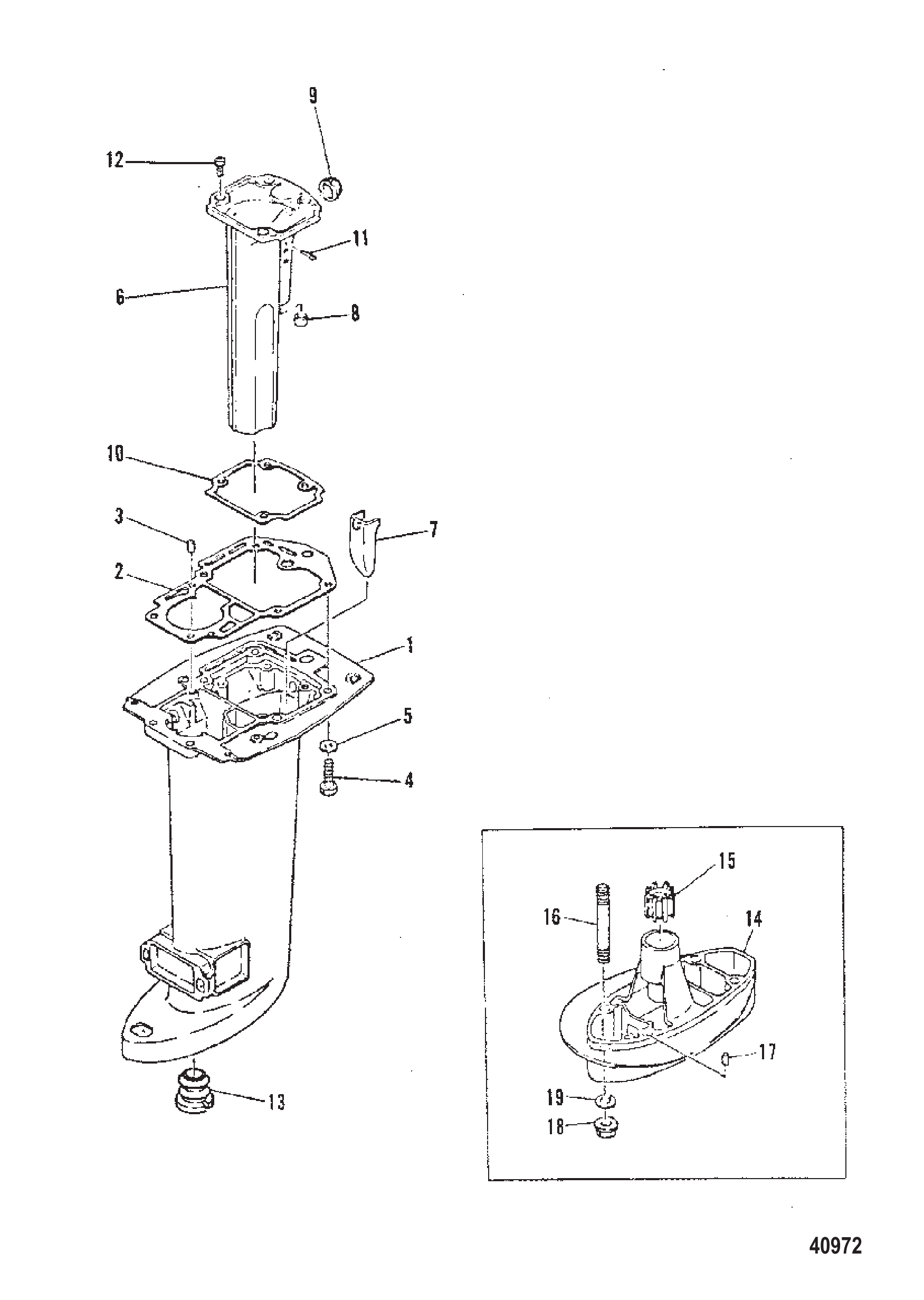

Рис. 4КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9244M	КОРПУС ВАЛА ПРИВОДА	1
1	7842M	КОРПУС ВАЛА ПРИВОДА	1
1	7843M	КОРПУС ВАЛА ПРИВОДА	1
2	84775M	ПРОКЛАДКА	1
2	84775	Прокладка	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	82465M	Болт	6
4	95416M	БОЛТ	6
5	82217M	Шайба	6
6	83306M	КОЛЛЕКТОР	1
7	84776M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
7	84777M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
8	81574M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
9	81572M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	81573M	Прокладка выпускного коллектора	1
10	826991M	Прокладка	1
11	82131M	ШПЛИНТ	1
11	82132M	ШПЛИНТ	1
12	83870M	Винт	4
13	43114M	Сальник	1
14	84783M	Удлинитель (сверхдлинный вал)	1
15	84784M	Втулка	1
16	84785M	Шпилька	4
17	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
18	84786M	Гайка	4
19	82220M	Шайба	4
-	41899M	Комплект прокладок редуктора	1
-	84828M	Комплект прокладок редуктора	1
-	41899M	Комплект прокладок редуктора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

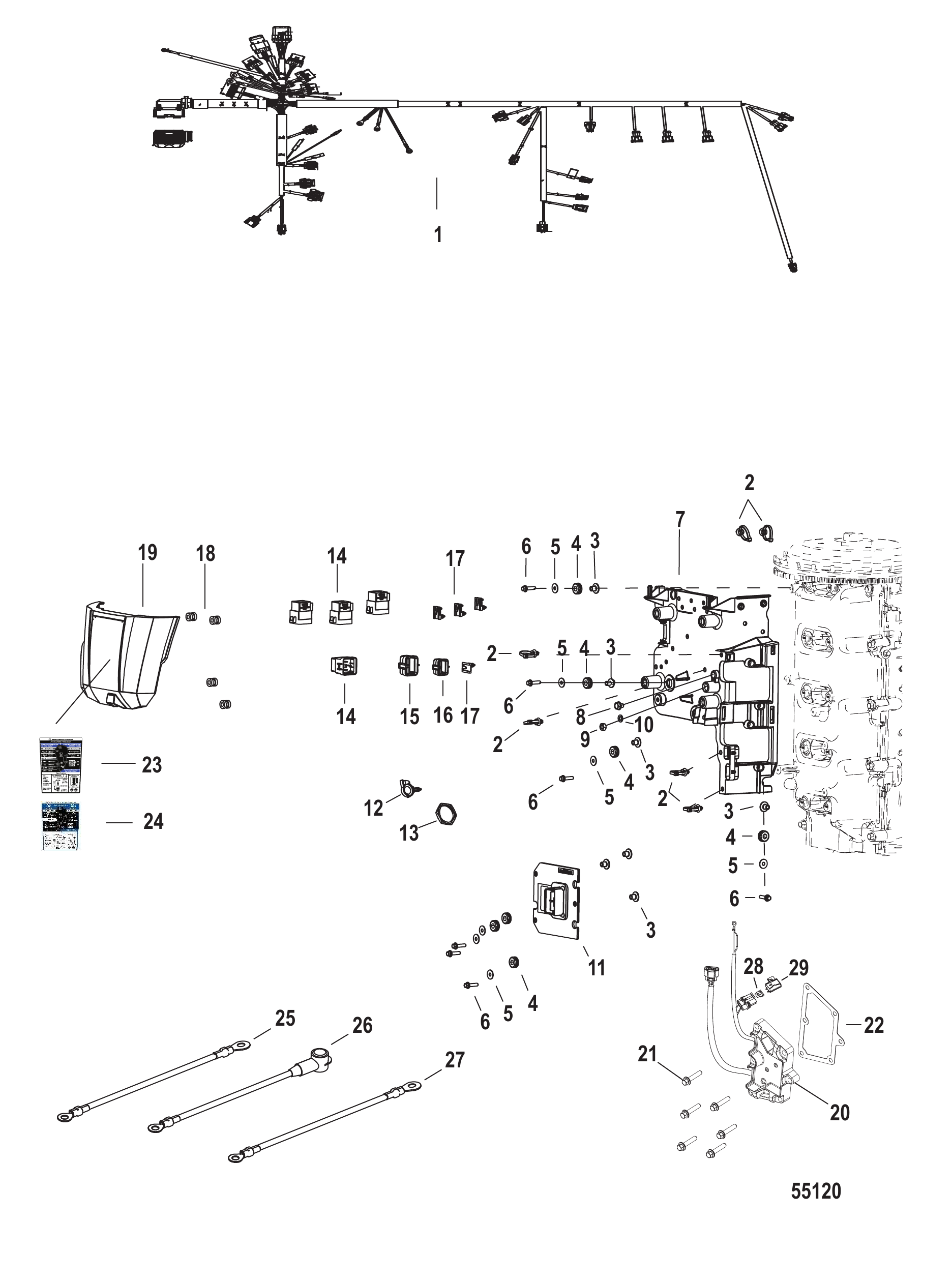

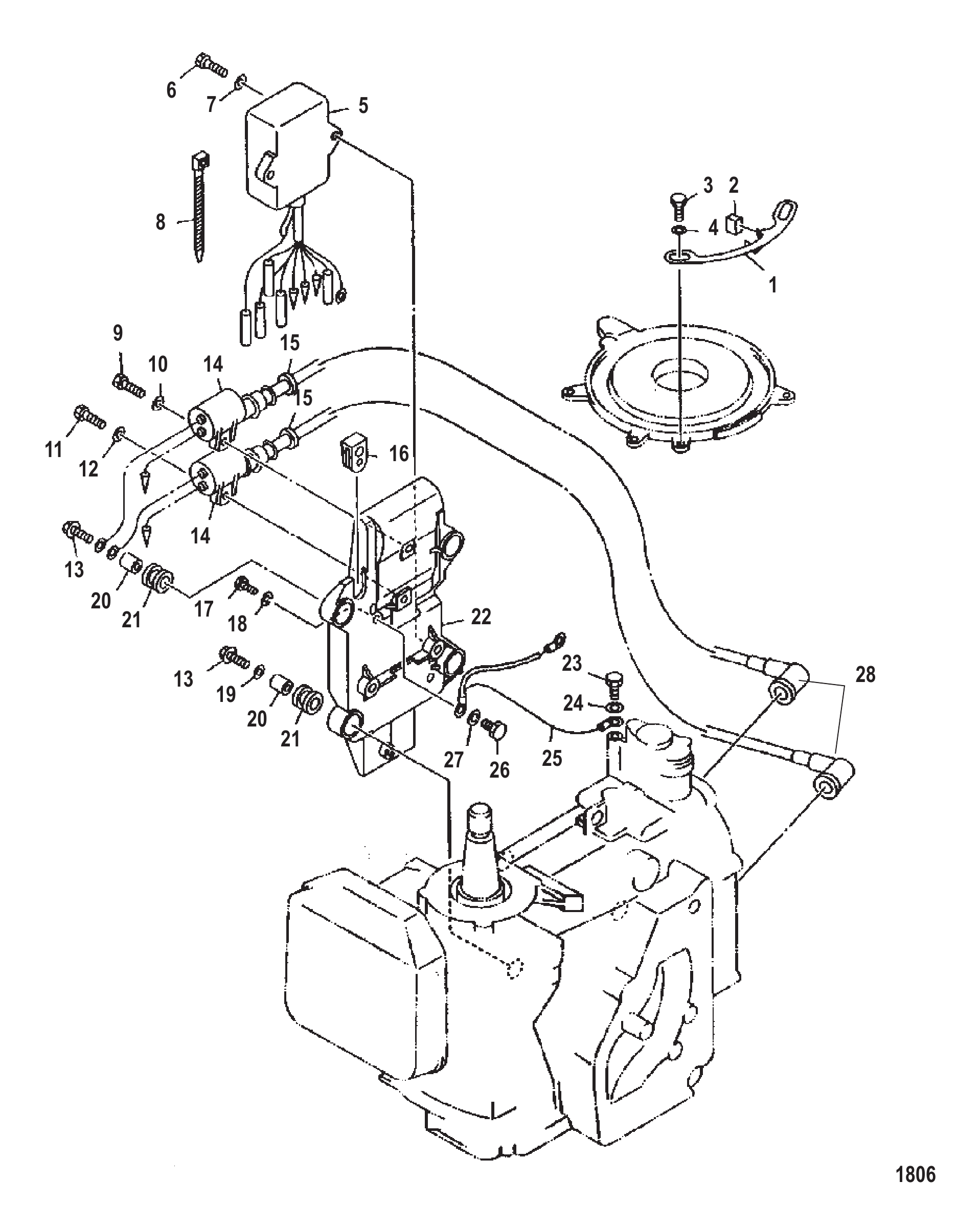

Рис. 5ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	8M0088060	Жгут проводов — основной	1
2	899145	Хомут крепёжный	6
3	856954	Втулка	7
4	834985	Втулка уплотнительная	7
4	8M0190980	ВТУЛКА	7
5	65567	ШАЙБА (.265 x .750 x .048) Нержавеющая сталь	7
6	88552525	Винт (M6 x 25 мм) нержавеющая сталь	7
6	8M0103807	Винт (M6 x 25 мм) нержавеющая сталь	7
7	8M0092349	Пластина — электрическая	1
8	40011145	Винт (M8 x 10) нержавеющая сталь	1
9	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
10	26993	СТОПОРНАЯ ШАЙБА (.312)	1
10	8M0204647	Стопорная шайба (.312)	1
11	8M0116532	ЭБУ 65 л.с. 4-тактный Jet	1
11	8M0168135	ЭБУ-65HP FS JET	1
11	8M0088061	ЭБУ 75 л.с. 4-тактный	1
11	8M0168130	ЭБУ-75HP FS	1
11	8M0098622	ЭБУ 75 л.с. 4-тактный SeaPro	1
11	8M0168127	ЭБУ-75HP FS SEAPR	1
11	8M0098515	ЭБУ 80 л.с. 4-тактный	1
11	8M0168131	ЭБУ-80HP FS	1
11	8M0116533	ЭБУ 80HP 4S Jet	1
11	8M0168136	ЭБУ-80HP FS JET	1
11	8M0088062	ЭБУ 90HP 4S	1
11	8M0168132	ЭБУ-90HP FS	1
11	8M0098623	ЭБУ 90HP 4S SeaPro	1
11	8M0168128	ЭБУ-90HP FS SEAPR	1
11	8M0098517	ЭБУ 100HP 4S	1
11	8M0168133	ЭБУ-100HP FS	1
11	8M0088063	ЭБУ 115HP 4S	1
11	8M0168134	ЭБУ-115HP FS	1
11	8M0098624	ЭБУ 115HP 4S SeaPro	1
11	8M0168129	ЭБУ-115HP FS SEAP	1
12	858954	ЗАЖИМ (.625)	1
13	889664	ГАЙКА (1.500-18) черный нейлон	1
14	882751	Реле	4
14	8M0219830	РЕЛЕ	4
15	8M0047885	КРЫШКА ПРЕДОХРАНИТЕЛЯ С ЗАПАСНЫМИ	1
16	858754	Крышка предохранителя	1
17	8M6001733	ЗАЖИМ - РЕЛЕ, ДВОЙНОЙ ГВОЗДЬ	4
18	821555001	Втулка уплотнительная	4
18	8M0153609	Втулка уплотнительная	4
19	8M0072821	КРЫШКА ЭЛЕКТРИЧЕСКОЙ ПЛАСТИНЫ	1
19	8M0163127	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
19	8M0100266	КРЫШКА, ЭЛЕКТРИЧЕСКАЯ ПЛАСТИНА	1
19	8M0163128	КРЫШКА ЭЛЕКТРИЧЕСКАЯ	1
20	8M0088351	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
20	8M0133642	РЕГУЛЯТОР НАПРЯЖЕНИЯ	1
21	88552530	Винт (M6 x 30 мм) нержавеющая сталь	6
21	8M0103808	ВИНТ (M6 x 30 мм) Нержавеющая сталь	6
22	8M0072790	ПРОКЛАДКА Регулятора напряжения	1
23	8M0098218	НАКЛЕЙКА График технического обслуживания	1
24	8M0094686	НАКЛЕЙКА График технического обслуживания	1
25	8M2100378	ЖГУТ ПРОВОДОВ Стартер	1
26	88439A35	КАБЕЛЬНЫЙ УЗЕЛ Аккумулятор - Положительный	1
27	88439A26	Кабельный жгут аккумулятора — отрицательный	1
28	8M6001923	ПРЕДОХРАНИТЕЛЬ 40 АМП	1
29	828054	Крышка предохранителя	1

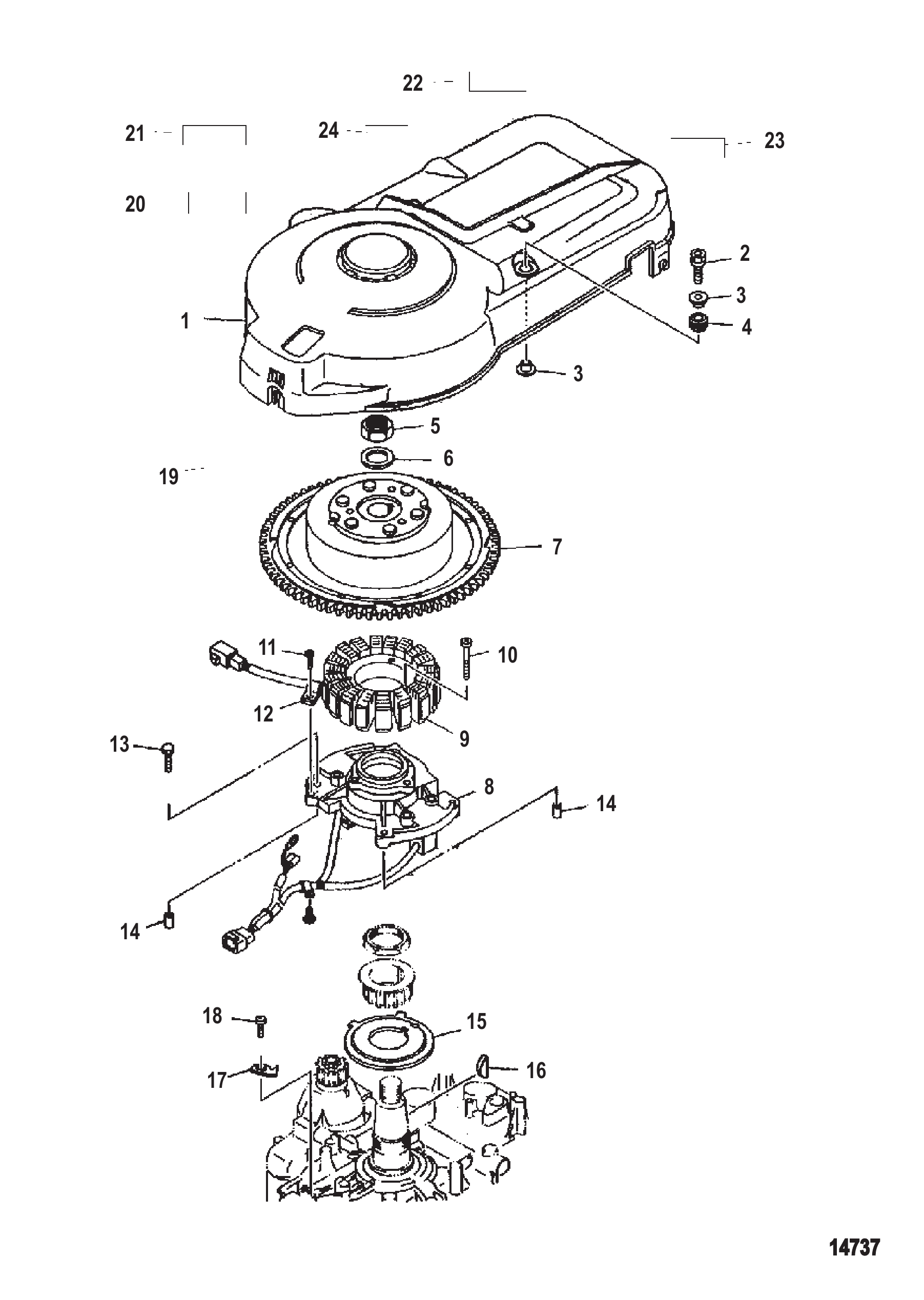

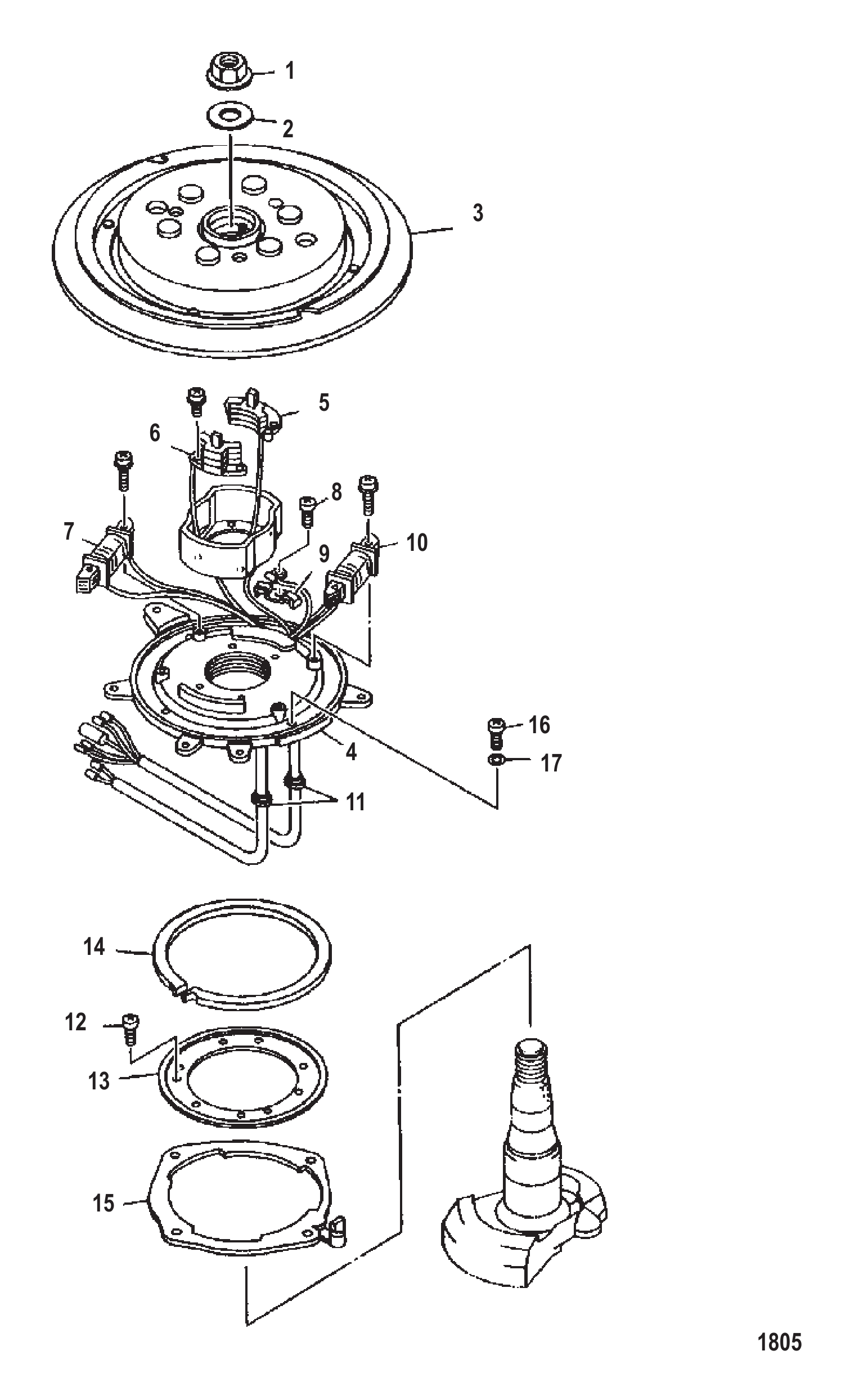

Рис. 6МАХОВИК FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	881343T1	КРЫШКА МАХОВИКА	1
2	804348	БОЛТ (M6 x 20)	2
3	825665	Втулка	4
4	11416M	Втулка	2
4	11416T	Втулка уплотнительная	2
5	804265	Гайка шестигранная (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
5	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
6	8042641	Шайба плоская	1
6	804264	Шайба	1
6	804265A1	КОМПЛЕКТ ГАЙКА/ШАЙБА Шестигранный (36 мм)	1
7	881335T	МАХОВИК	1
-	881336T1	КОМПЛЕКТ СТАТОРА	1
8	881337T	КАТУШКА Импульсная	1
9	881336T2	СТАТОР	1
10	881338	Винт (M6 x 28)	3
11	881339	Винт (M4 x 8)	1
11	881339002	Винт	1
12	881340	Хомут	1
13	804603	БОЛТ (M6 x 30)	4
14	825010	ШТИФТ установочный	2
15	881341	Ротор	1
16	881342	Шпонка	1
17	804266	Пластина газораспределения	1
17	804266001	Пластина установки зажигания	1
18	804267	Винт	1
19	NSS	NOT SOLD SEPARATE Decal, Warning Neutral	1
20	NSS	NOT SOLD SEPARATE Decal, Warning Spinning Flywheel	1
21	NSS	NOT SOLD SEPARATE Decal, Servicing Referral	1
22	NSS	NOT SOLD SEPARATE Decal, Engine Oil, Valve	1
23	NSS	NOT SOLD SEPARATE Decal, Emergency Starting	1
24	881839A01	Наклейка с информацией о сертификации EPA	1
24	881839A02	Наклейка с информацией о сертификации EPA	1
24	881839A03	Наклейка с информацией о сертификации EPA	1
-	881421T01	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1
-	881421T02	Головка блока цилиндров в сборе	1
-	881421T04	Головка блока цилиндров в сборе	1

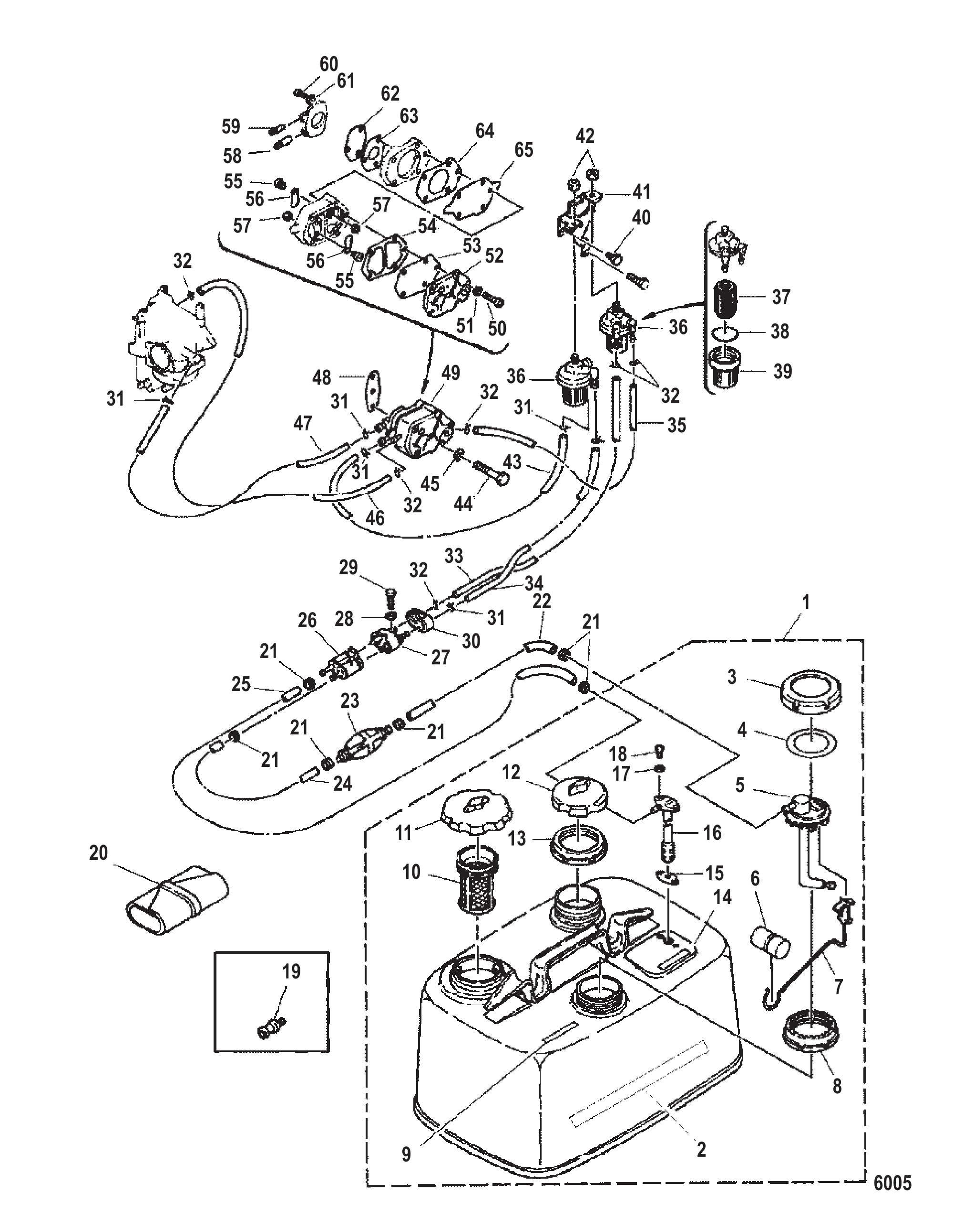

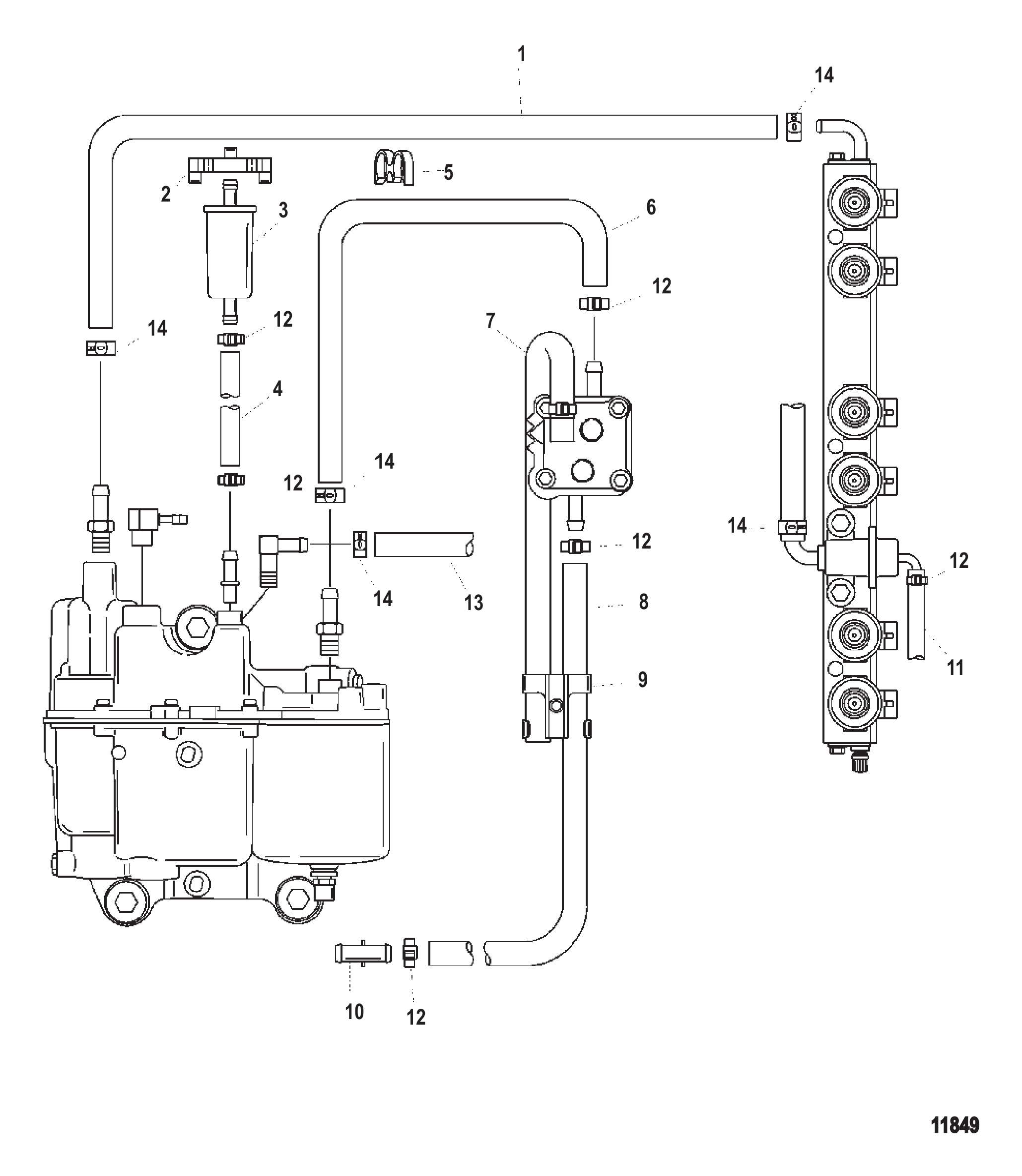

Рис. 7ТОПЛИВНАЯ СИСТЕМА FUEL SYSTEM

REF	Номер детали	Наименование	Кол-во
1	840429	Шланг	1
2	840437	Зажим	1
3	855896T	Фильтр	1
4	830756109	Шланг (57.00 дюймов, на отрез) (Отрезать 5.00 дюймов)	1
4	8M0108355	Шланг (57 дюймов, бухта)	1
5	840436	Зажим	1
6	840435	Шланг	1
7	826544A1	Комплект трубок	1
8	8568172	ШЛАНГ	1
8	8M0064778	Шланг	1
9	8583253	ХОМУТ	1
10	822769	Соединитель	1
11	85583463	ТРУБКА (33.00 ДЮЙМА В БУХТЕ) (ОТРЕЗАТЬ 15.00 ДЮЙМОВ)	1
11	85583464	ТРУБКА (34.00 ДЮЙМА В БУХТЕ)	1
12	816311T	СТЯЖКА (8.00 дюймов)	AR
13	774572	Шланг (48.00 дюймов, бухта) (отрезать до длины 15.00 дюймов)	1
14	13791	Хомут (15.7) Старая конструкция, новая конструкция — см. позицию 22	3
14	8M0214911	Хомут @5	3
14	856880	Хомут шланга (15.3)	2
14	8M0214964	Хомут	2
-	840756A01	Головка блока цилиндров в сборе	1
-	840756A04	Головка блока цилиндров в сборе	1

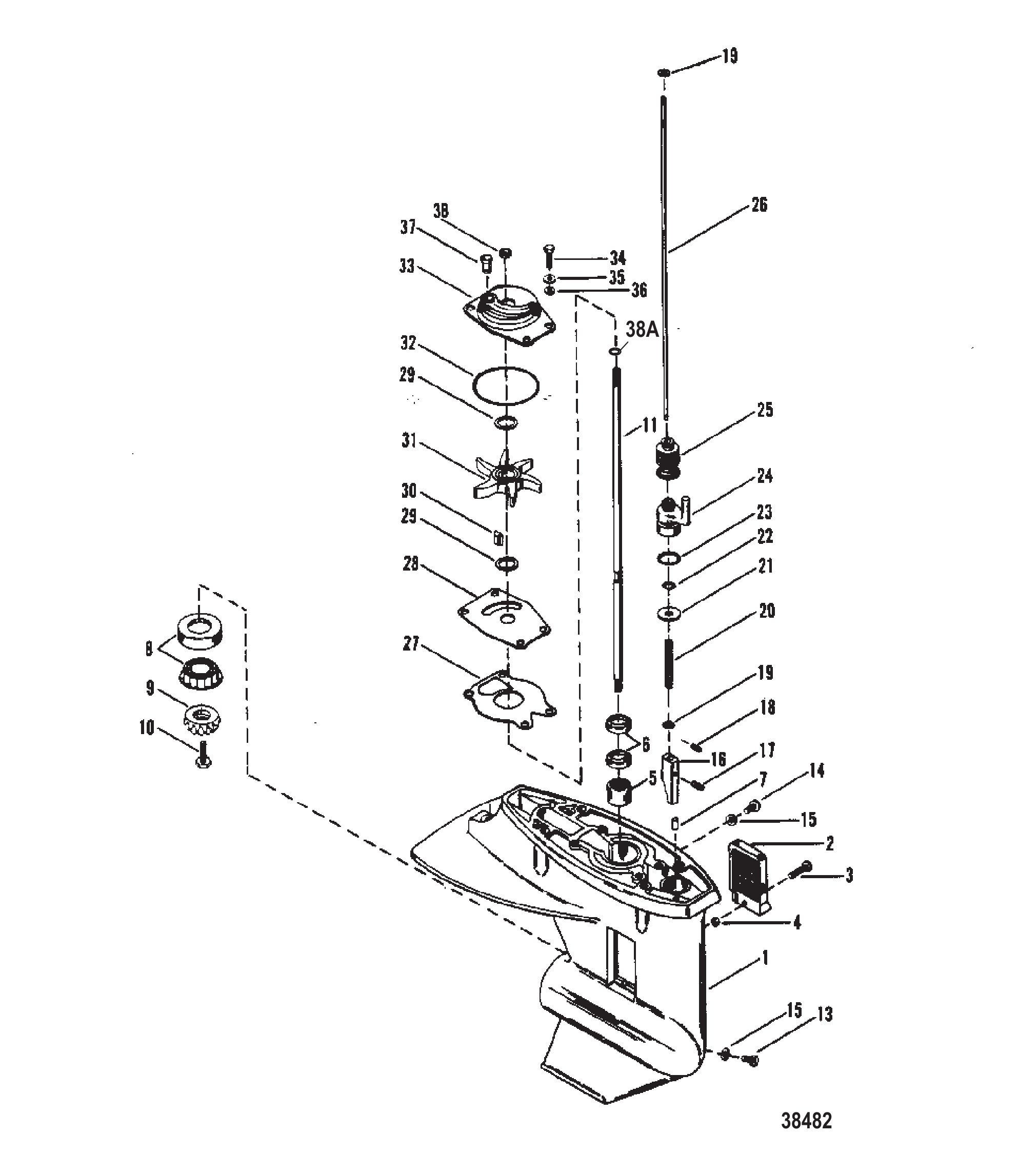

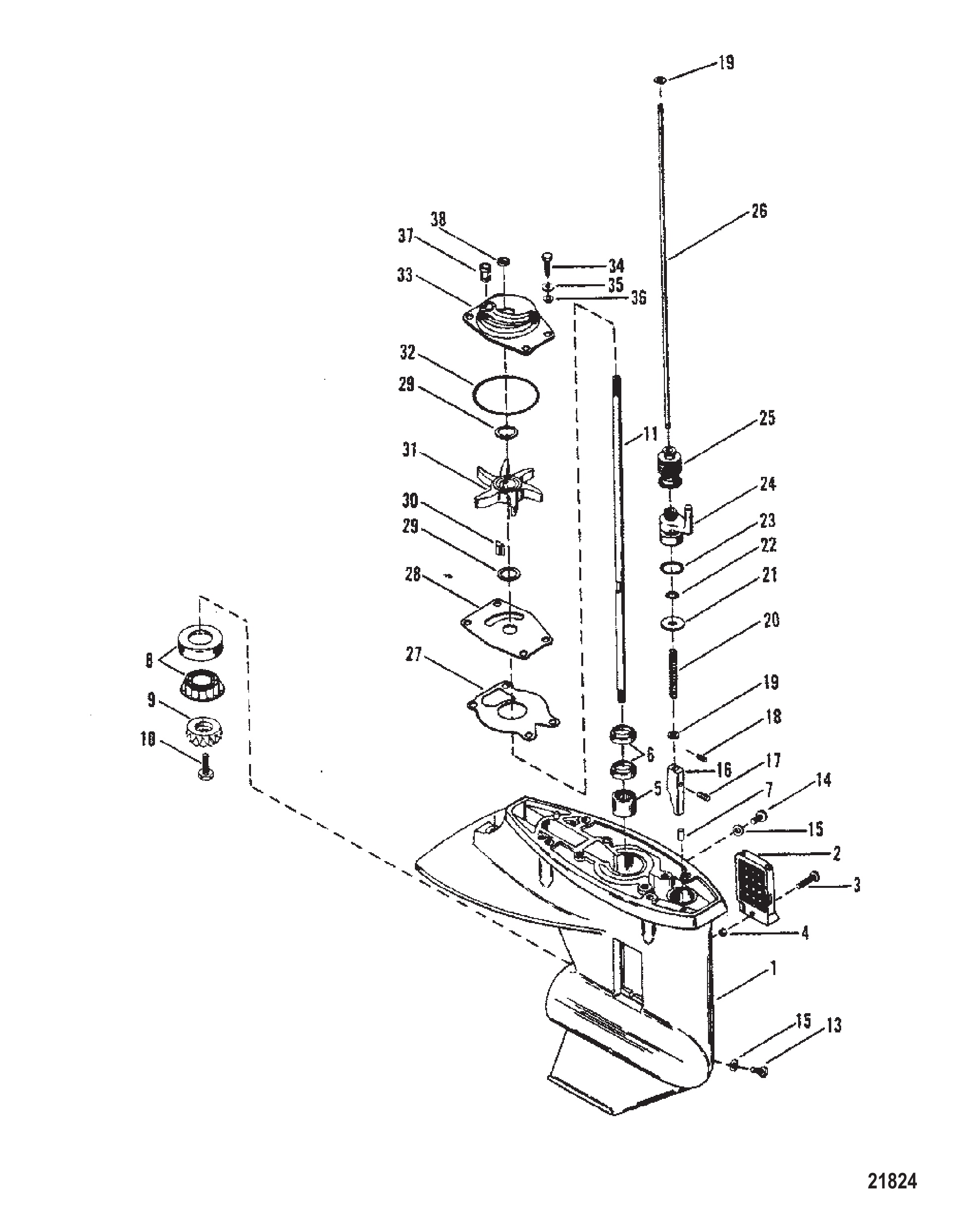

Рис. 8РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8669A11	Корпус редуктора в сборе	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A12	РЕДУКТОР В СБОРЕ	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A7	РЕДУКТОР В СБОРЕ	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A9	РЕДУКТОР В СБОРЕ	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
1	8669A10	РЕДУКТОР В СБОРЕ Mercury BASIC
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver
1	8669A8	РЕДУКТОР В СБОРЕ Mariner BASIC	1
1	8669A22	Сборка редуктора базовая серая	1
2	41134	СЕТКА	1
2	41133	СЕТКА водозаборного отверстия	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	41326	ПОДШИПНИК роликовый	1
6	99325	Уплотнение	2
7	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
7	8M0084726	Штифт установочный	2
8	98294A1	Подшипниковый узел роликовый	1
9	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
10	49908	Винт (.250-28 x .750)	1
11	99199	Гребной вал	1
11	99198	Гребной вал	1
13	67892	Винт магнитный	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	79953	Винт (.375-16 x .250)	1
14	79953Q04	Ремкомплект сливного винта	1
15	20260	Шайба сливной и заливной пробки	2
15	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	2
16	85562A1	Кулачок переключения в сборе	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	99326	Прокладка водяного насоса	1
27	993261	Прокладка основания водяного насоса	1
28	85083	Пластина передняя	1
29	86645	Шайба крыльчатки	2
29	8M0204722	Шайба	2
30	85119	Шпонка	1
30	8M0214993	Шпонка @5	1
31	850891	Крыльчатка	1
31	8M0204712	Крыльчатка	1
31	8508920	Крыльчатка (холодная вода)	OPT
31	8M0204712	Крыльчатка	OPT
32	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
33	99157A1	Насос водяной в сборе	1
33	99157A02	Насос водяной в сборе	1
34	400035	ВИНТ (M5 x 16)	4
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
36	85095	Втулка винта водяного насоса	4
36	8M0214959	Втулка @5	4
37	85090	Сальник водяной трубки	1
37	85090001	Сальник	1
38	86203	Кольцо уплотнительное гребного вала резиновое	1
38A	99691	Уплотнительное кольцо	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A2	Комплект сальников	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

Рис. 9ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
--	84977M	Гребной винт (алюминиевый)(шаг 14")	1
--	82827M	Гребной винт (алюминиевый)(шаг 13")	1
--	QA3814R	BLKDI 9 7/8R13 Mercury / Quicksilver	1
--	88168A4	Гребной винт (стальной)(шаг 12")	1
--	82826M	ГРЕБНОЙ ВИНТ (ШАГ 12") (АЛЮМИНИЕВЫЙ)	1
--	QA3812R	БЛОК 9.9 R12P	1
--	84976M	Гребной винт (алюминиевый)(шаг 11 1/4")	1
--	QA3810R	BLKD 9.9 R11P Mercury / Quicksilver	1
--	81649M	Гребной винт (алюминиевый)(шаг 10 1/2")	1
--	QA3808R	BLKD 9.9 R10P Mercury / Quicksilver	1
-	88166A4	Гребной винт (стальной)(шаг 9")	1
--	81647M	Гребной винт (алюминиевый)(шаг 9")	1
--	8M0057165	BLMX 9.9X9 Mercury / Quicksilver	1
--	81648M	Гребной винт (алюминиевый)(шаг 8")	1
--	8M0050007	BLMX 9 7/8R8 Mercury / Quicksilver	1

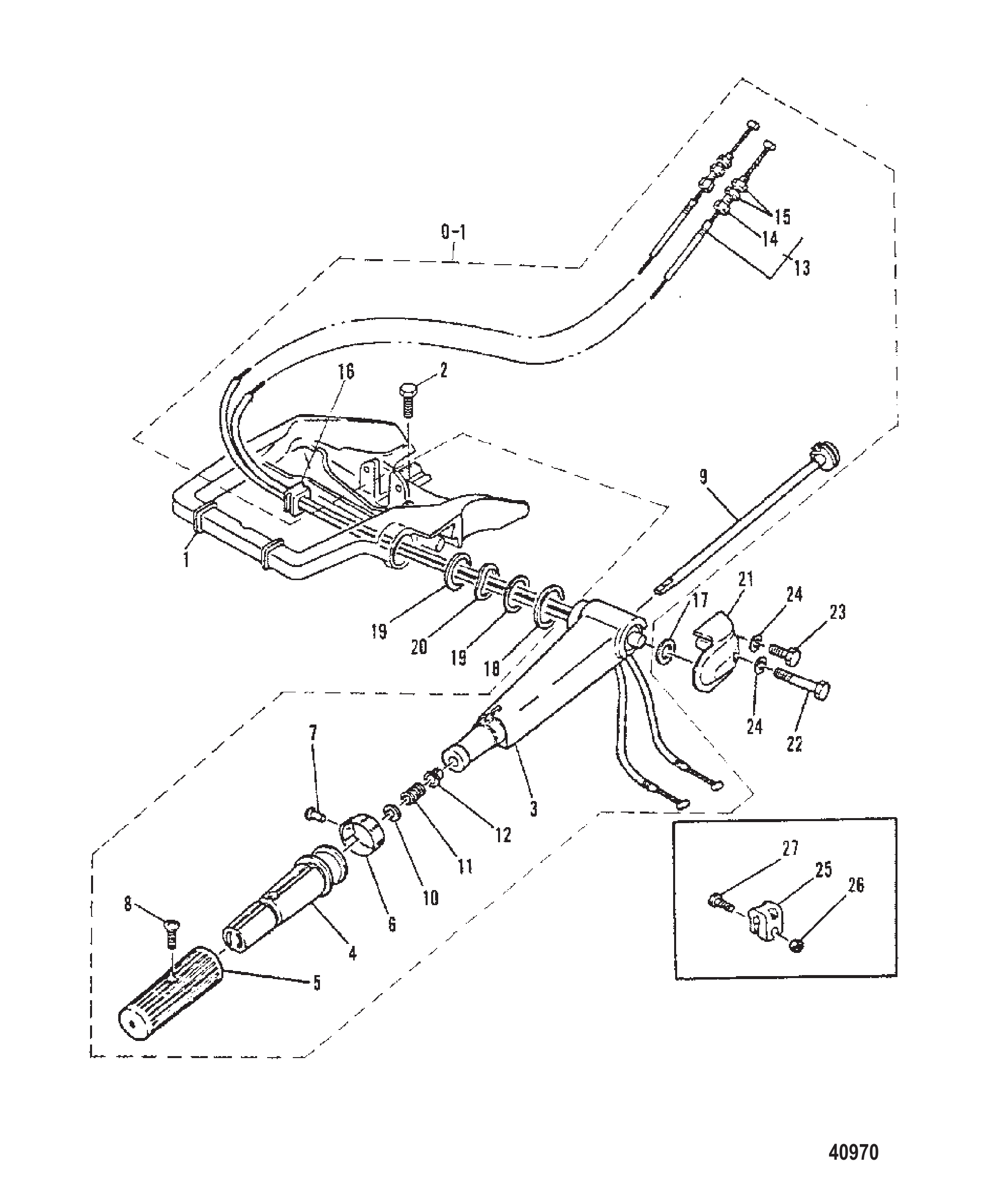

Рис. 10РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	81138M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
1	19113M	КРОНШТЕЙН	1
2	84830M	Болт	4
0-1	92570M	РУКОЯТКА В СБОРЕ РУЛЕВОГО УПРАВЛЕНИЯ	1
0-1	95673M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	84849M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	96664M	РУКОЯТКА	1
4	81585M	Рукоятка	1
5	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
5	84854M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
6	42432M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	92586M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
7	81907M	Заклёпка	1
8	82483M	Винт	1
8	811916M	Винт	1
9	84856M	РЫЧАГ ДРОССЕЛЯ	1
10	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
10	82220M	Шайба	1
11	82095M	Пружина	1
12	81945M	Втулка	1
13	41892M	ТРОС В СБОРЕ ДРОССЕЛЯ	2
14	81747M	БОЛТ ТРОСА	2
14	815139M	БОЛТ	2
15	81765M	ГАЙКА	4
16	82064M	ВТУЛКА	1
17	82119M	ПРОСТАВКА	1
18	81861M	ПРОСТАВКА	1
19	84850M	ШАЙБА	2
20	84851M	ВОЛНОВАЯ ШАЙБА	1
21	84852M	ФИКСАТОР	1
22	84853M	БОЛТ	1
22	84931M	БОЛТ	1
23	84058M	Болт (M6 x 20)	1
24	82214M	Шайба	2
25	82895M	Фрикционная шайба	OPT
26	83056M	Гайка	OPT
27	84058M	Болт (M6 x 20)	OPT

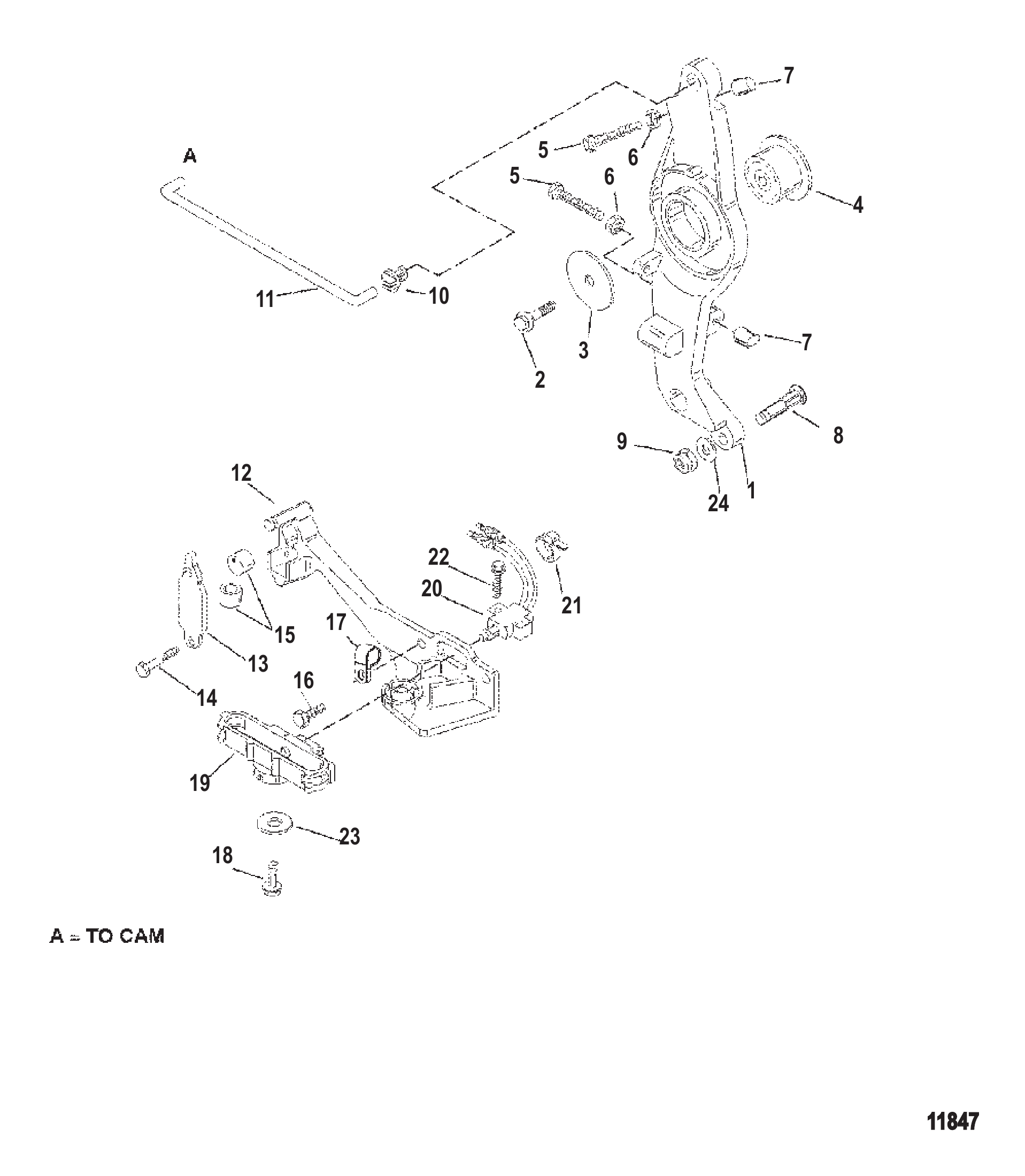

Рис. 11ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8252681	Рычаг управления дросселем	1
1	8M0040987	Рычаг	1
2	81893435	ВИНТ (M8 x 35)	1
2	8M0103814	Винт (M8 x 35 мм)	1
3	36042	ШАЙБА	1
4	821113	ВТУЛКА	1
5	40124	ВИНТ (M6 x 55)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	42942	Колпачок регулировочного винта	2
8	42927	Вставка	1
9	401386	ГАЙКА (M6) Нержавеющая сталь	1
10	932481	Втулка	1
10	8M0215006	Втулка поворотная	1
11	8583542	ТЯГА	1
12	8240102	Кронштейн	1
12	824010T05	Кронштейн	1
13	824016	ЗАЩЕЛКА	1
14	42975	ЗАВЕРТЫВАЮЩИЙ ВИНТ	2
15	824015	СТАКАН ФИКСАТОРА СТВОЛА	2
16	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	2
17	859172	ХОМУТ Применять где применимо	1
18	82155025	ВИНТ (M8 x 25 мм) нержавеющая сталь	1
19	8546531	Направляющая ролика	1
19	8M0039052	Направляющая кронштейна	1
20	814281A2	Переключатель	1
20	8M0052931	Переключатель	1
21	816311T	СТЯЖКА (8.00 дюймов)	1
22	82470620	ВИНТ (M3.5 x 20)	2
23	43430	Шайба	1
24	35459	ШАЙБА	1

Рис. 12КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	7952M	Узел карбюратора	1
1	80578M	Жиклёр холостого хода (#60)	1
2	80593M	Комплект клапана/седла впускного	1
3	80576M	Главный распылитель	1
4	80582M	Главный жиклёр (#140)	1
4	82580M	Главная пластина (#145)	1
5	80591M	Поплавок	1
6	80592M	Ось поплавка	1
6	84765M	Гайка поплавка	1
6	11794M	Штифт	1
7	83200M	Поплавковая камера
8	80590M	Прокладка поплавковой камеры	1
9	82515M	Винт	4
10	82206M	СТОПОРНАЯ ШАЙБА	4
11	82623M	Винт регулировки холостого хода	1
11	83509M	Винт (M4 x 10)	1
12	80573M	Винт	1
13	80575M	Пружина	2
14	84454M	Втулка оси дроссельной заслонки	1
15	82209M	Шайба	1
16	81941M	Втулка оси дроссельной заслонки	2
17	80622M	Рычаг дроссельной заслонки	1
18	82379M	ГАЙКА	1
18	83763M	Гайка	1
19	82208M	Шайба	1
19	82186M	Шайба	1
20	81558M	СТОПОРНЫЙ ВИНТ РЫЧАГА ДРОССЕЛЯ	1
20	83112M	Винт	1
21	83160M	СОЕДИНИТЕЛЬНАЯ ТЯГА РЫЧАГА ДРОССЕЛЯ	1
22	81191M	Кронштейн	1
22	16333	ТЯГА быстросъёмная	1
23	84772M	РЫЧАГ ДРОССЕЛЯ	1
23	811037M	РЫЧАГ ДРОССЕЛЯ	1
24	82328M	СТОПОРНОЕ КОЛЬЦО	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 13ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	8587M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
1	6793M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
2	97766M	Комплект наклеек боковых и задних	1
2	95670M	Комплект наклеек	1
2	81114M	Комплект боковых наклеек	1
3	97767M	Эмблема передняя	1
3	95641M	Эмблема	1
3	82898M	Накладка передняя	1
4	82899M	Накладка задняя	1
5	80884M	Шайба крепления накладки	10
6	82927M	Гайка крепления накладки	10
7	83212M	Держатель хомута	1
8	84903M	Заклепка	2
9	83137M	Крюк	1
10	83140M	Заклепка	2
11	83319M	Шумоизоляция	1
11	84323M	Шумоизоляция	1
12	83320M	Шумоизоляция задняя	1
12	84323M	Шумоизоляция	1
13	83321M	Звукоизоляционное одеяло правого борта	1
13	83125M	Звукоизоляционное одеяло	1
14	83322M	Звукоизоляционное одеяло верхнее	1
14	83232M	Одеяло	1
15	95506M	Звукоизоляционное одеяло левого борта	1
15	83125M	Звукоизоляционное одеяло	1
16	80601M	Резиновое уплотнение стартера	1
17	84901M	Уплотнение верхнего кожуха	1
18	81202M	Наклейка индикатора переключения	1
19	95547M	Наклейка	1
20	7854M	Нижний кожух	1
20	9349M	Нижний кожух	1
21	84913M	Рычаг зажима кожуха	1
22	82900M	Графическое изображение боковое (л.с.)	2
23	81949M	Втулка рычага зажима кожуха	2
24	84914M	Зажим кожуха	1
25	81794M	Шайба	1
26	84315M	Болт	1
26	84088M	ВИНТ (M6 x 10)	1
27	83988M	Втулка	1
28	84915M	Втулка	1
28	826981M	Втулка	1
29	84916M	Выключатель в сборе стоп	1
29	93102M	Выключатель в сборе стоп	1
29	92600M	Выключатель в сборе стоп	1
29	91622M	Выключатель	1
30	81669M	Набор инструментов	1
30	803581	Набор инструментов	1
31	81869M	Шайба	1
32	84910M	Втулка уплотнительная	4
33	84911M	Втулка	4
34	84912M	Шпилька специальная	4
34	95505M	Шпилька	4
35	82383M	Гайка	4
36	82217M	Шайба	4
37	82393M	Гайка	4
37	82383M	Гайка	4
38	95570M	Наклейка	1
39	83728M	Втулка (опция)	OPT

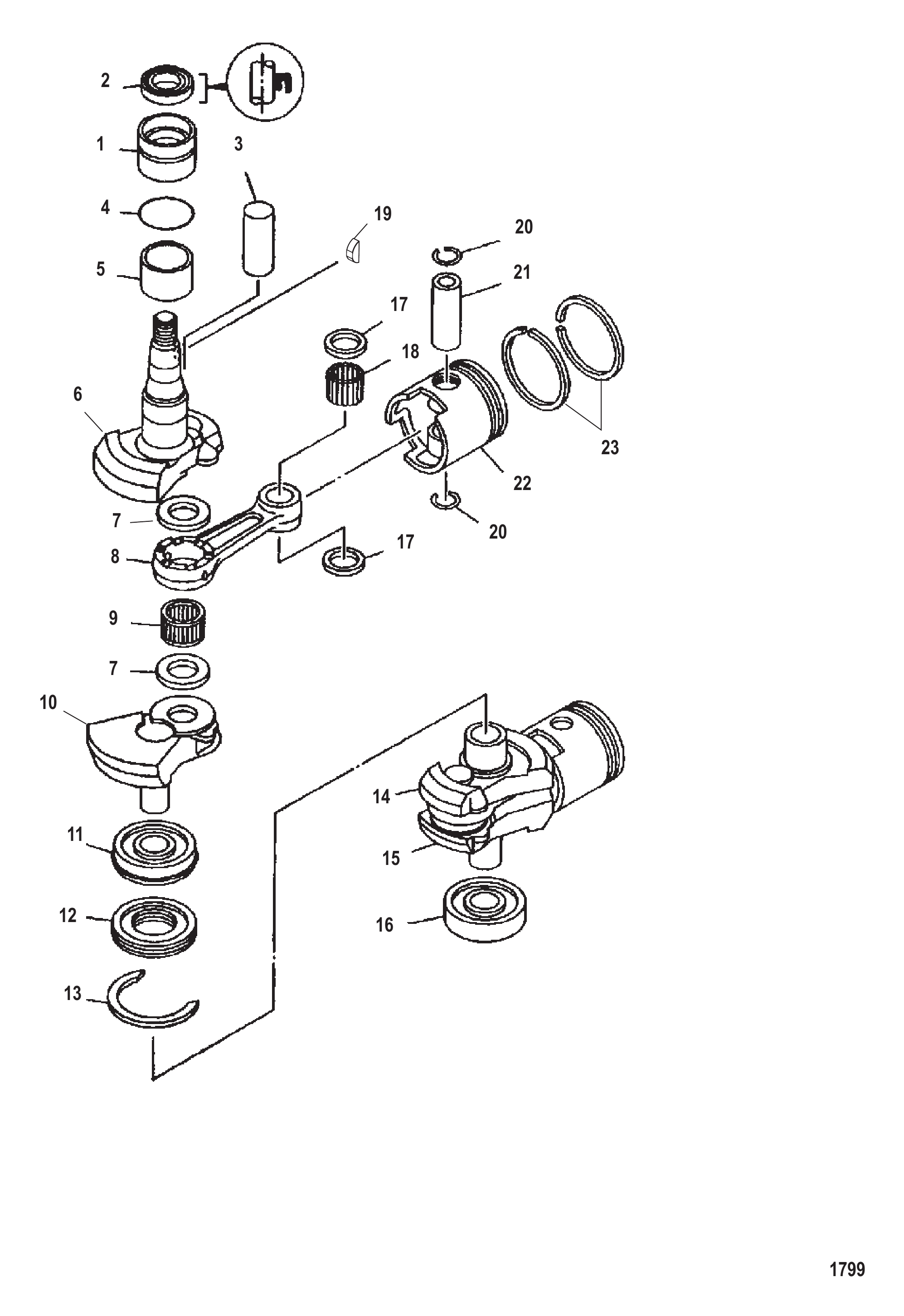

Рис. 14КОЛЕНЧАТЫЙ ВАЛ CRANKSHAFT

REF	Номер детали	Наименование	Кол-во
-	826900A02	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
1	826905A02	ПОДШИПНИКОВЫЙ УЗЕЛ	1
2	82249M	САЛЬНИК Масляный	1
3	93062T	ШТИФТ	2
4	82276001	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
5	889475	Втулка	1
6	826901002	Коленчатый вал	1
7	826909M	ШАЙБА	4
8	7983T	ШАТУН	2
9	826908001	Подшипник	2
10	826902M	КОЛЕНВАЛ	1
11	83221M	ПОДШИПНИК	1
12	826907M	САЛЬНИК	1
13	82937M	СТОПОРНОЕ КОЛЬЦО	1
14	826903M	КОЛЕНВАЛ	1
15	826904M	КОЛЕНВАЛ	1
16	18971T	ПОДШИПНИК	1
17	84750M	ШАЙБА	4
18	84452M	Подшипник игольчатый	68
19	8261001	Шпонка	1
20	81264M	ЗАЖИМ	4
21	84749M	ПАЛЕЦ ПОРШНЕВОЙ	2
22	826910M	ПОРШЕНЬ	2
22	826911M	ПОРШЕНЬ	AR
22	826912T	ПОРШЕНЬ	AR
23	826913T	КОЛЬЦО ПОРШНЕВОЕ	2
23	826914M	КОЛЬЦО ПОРШНЕВОЕ	AR
23	826915M	КОЛЬЦО ПОРШНЕВОЕ	AR
-	826886A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1

Рис. 15БЛОК ЦИЛИНДРОВ CYLINDER BLOCK

REF	Номер детали	Наименование	Кол-во
1	808750A02	КАРТЕР В СБОРЕ	1
2	887800	Болт	2
3	888350002	Болт	8
4	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
5	826957M	Болт	1
6	881349	Шайба	1
7	826888M	КРЫШКА	1
8	826889M	ВТУЛКА	1
9	826887M	АНОД	1
10	881428	Болт (M6 x 16)	3
11	81030M	Крышка термостата	1
12	81031	Прокладка	1
13	81835M	ШАЙБА	1
14	814554M	ТЕРМОСТАТ	1
14	814554T01	ТЕРМОСТАТ	1
15	41263M	СВЕЧА ЗАЖИГАНИЯ	2
15	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
16	881428	Болт (M6 x 16)	2
17	826894001	Болт	11
18	826892001	Крышка	1
19	826893001	Прокладка	1
20	826891M	ПРОКЛАДКА	1
20	8M0071069	ПРОКЛАДКА	1
21	84732M	Анод	1
22	95209001	Винт	1
23	826890M	ГОЛОВКА БЛОКА ЦИЛИНДРОВ	1
24	83326M	ШТУЦЕР	1
25	82012M	Шланг	1
26	826897001	Крышка выпускная	1
27	83326M	ШТУЦЕР	1
28	826899M	БОЛТ	3
29	888318	Болт	1
30	881427	Болт (M6 x 30)	11
31	826898M	ПРОКЛАДКА	1
32	826895001	Крышка выпускная	1
33	826896M	ПРОКЛАДКА	1
34	81842M	Проставка внутреннего подшипника	1
35	84089001	Кольцо уплотнительное	1
36	84752001	Сальник масляный	1
37	83347001	Сальник масляный	2
38	18973M	КОРПУС	1
38	8M0059029	Корпус	1
39	881379	Шайба	1
39	82214M	Шайба	1
40	887828001	БОЛТ	1
41	84775	Прокладка	1
-	826886A02	ГОЛОВКА БЛОКА ЦИЛИНДРОВ В СБОРЕ	1
-	827107A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1
-	827109A02	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

Рис. 16КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	9244M	КОРПУС ВАЛА ПРИВОДА	1
1	7842M	КОРПУС ВАЛА ПРИВОДА	1
1	7843M	КОРПУС ВАЛА ПРИВОДА	1
2	84775M	ПРОКЛАДКА	1
2	84775	Прокладка	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	82465M	Болт	6
4	95416M	БОЛТ	6
5	82217M	Шайба	6
6	83306M	КОЛЛЕКТОР	1
7	84776M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
7	84777M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
8	81574M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
9	81572M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	81573M	Прокладка выпускного коллектора	1
10	826991M	Прокладка	1
11	82131M	ШПЛИНТ	1
11	82132M	ШПЛИНТ	1
12	83870M	Винт	4
13	43114M	Сальник	1
14	84783M	Удлинитель (сверхдлинный вал)	1
15	84784M	Втулка	1
16	84785M	Шпилька	4
17	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
18	84786M	Гайка	4
19	82220M	Шайба	4
-	41899M	Комплект прокладок редуктора	1
-	84828M	Комплект прокладок редуктора	1
-	41899M	Комплект прокладок редуктора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 17ЭЛЕКТРООБОРУДОВАНИЕ ELECTRICAL

REF	Номер детали	Наименование	Кол-во
1	827090M	УПОР	1
2	99952M	ХОМУТ	1
3	84088M	ВИНТ (M6 x 10)	2
4	881379	Шайба	2
4	82214M	Шайба	2
5	82709511	БЛОК CDI В СБОРЕ	1
6	84058M	Болт (M6 x 20)	2
7	881379	Шайба	2
7	82214M	Шайба	2
8	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	1
9	84058M	Болт (M6 x 20)	1
10	881379	Шайба	1
10	82214M	Шайба	1
11	84058M	Болт (M6 x 20)	1
12	881379	Шайба	1
12	82214M	Шайба	1
13	827093M	БОЛТ	4
14	827097M	КАТУШКА ЗАЖИГАНИЯ	2
15	82069M	Втулка уплотнительная	2
16	827096M	ВТУЛКА	1
17	91772M	Болт	1
18	82212M	Стопорная шайба	1
19	92564M	ШАЙБА	2
20	82851M	Втулка	4
20	804344003	Втулка	4
21	827092M	ВТУЛКА	4
22	827091M	КРОНШТЕЙН	1
23	91772M	Болт	1
24	82212M	Стопорная шайба	1
25	827094M	ПРОВОД В СБОРЕ	1
26	91772M	Болт	1
27	82212M	Стопорная шайба	1
28	63709A1	Комплект наконечника/клеммы свечи зажигания	2

Рис. 18МАХОВИК FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	96650M	ГАЙКА (M16)	1
2	96651M	Шайба	1
3	8270841	Маховик в сборе	1
4	827085A02	Основание в сборе	1
5	827088M	Катушка импульсная	1
6	827089M	Катушка импульсная	1
7	827087M	Катушка освещения	1
8	82499M	Винт	1
9	814546M	Хомут	1
10	827086009	Катушка зажигания	1
11	814545M	Втулка уплотнительная	2
12	96671M	Винт	4
13	19139M	Фиксатор	1
14	83566M	Фиксатор	1
15	83569M	Пластина	1
16	14232M	Винт	4
17	82211M	Шайба	4

Рис. 19ТОПЛИВНАЯ СИСТЕМА FUEL SYSTEM

REF	Номер детали	Наименование	Кол-во
1	826961M	Бак топливный в сборе	1
2	14617M	Наклейка	1
3	97624M	Опора	1
4	97623M	Прокладка	1
5	95616M	Топливный датчик	1
6	81319M	Поплавок	1
7	14274M	Указатель	1
8	97622M	Гайка	1
9	826963M	Наклейка	1
10	95568M	Фильтр-сетка	1
11	814497M	Крышка	1
12	814498M	Крышка	1
13	97620M	Гайка	1
14	94704M	Наклейка	1
15	16720M	Прокладка	1
16	99954M	Корпус разъёма	1
17	95501M	Сальник	2
18	95502M	Винт	2
19	95633M	ПРОБКА	1
19	8M0121335	ПРОБКА	1
20	81669M	Набор инструментов	1
20	803581	Набор инструментов	1
21	16725M	Хомут	6
22	94727M	Шланг	1
23	89396Q38	Груша подкачки	1
23	89396Q01	Груша подкачки @4	1
24	94727M	Шланг	1
25	16571M	Шланг	1
26	95569M	Топливный разъём	1
27	95604M	Соединитель	1
28	881379	Шайба	1
28	82214M	Шайба	1
29	84058M	Болт (M6 x 20)	1
30	97607M	Втулка уплотнительная	1
31	82047M	Хомут	6
32	98974M	Зажим	6
33	82012M	Шланг	1
34	82012M	Шланг	1
35	95564M	Шланг	1
36	826964T	Фильтр топливный	2
37	826965M	Фильтр	2
37	826965T	Фильтр топливный	2
38	826966M	Уплотнительное кольцо	2
38	826966T	Уплотнительное кольцо	2
39	826967M	Стакан	2
40	91772M	Болт	1
41	826968M	Кронштейн	1
42	82382M	Гайка	2
43	81112M	ШЛАНГ	1
44	84931M	БОЛТ	2
45	881379	Шайба	2
45	82214M	Шайба	2
46	826969M	Шланг	1
47	82012M	Шланг	1
48	80757	Прокладка	1
49	826970M	Насос топливный в сборе	1
50	804362	ВИНТ	3
50	82522M	Винт	3
51	82186M	Шайба	3
52	804361	КОРПУС	1
52	80607M	Крышка	1
53	84141M	Диафрагма	1
54	80614	Прокладка	1
55	41889M	Винт (M3 x 5)	2
56	41888M	Клапан обратный	2
57	82537M	Гайка	2
58	94716M	Соединитель	1
59	826971M	Соединитель	1
60	94724M	Винт	3
61	94725M	Шайба стопорная	3
62	94717M	Диафрагма	1
63	94718M	Прокладка	1
64	80613	Прокладка	1
65	835014M	Диафрагма	1
-	827107A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

Рис. 20РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	8669A13	Корпус редуктора в сборе (короткий) (чёрный)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A14	Корпус редуктора в сборе (длинный) (чёрный)	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A15	Корпус редуктора в сборе (короткий) (серый)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A16	Корпус редуктора в сборе (длинный) (серый)	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
-	8669A23	Корпус редуктора в сборе (короткий) (Tracker)	1
-	8669A24	Корпус редуктора в сборе (длинный) (Tracker)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
2	41134	СЕТКА	1
2	41133	СЕТКА водозаборного отверстия	1
3	40031112	ВИНТ (M5 x 40)	1
4	400263	ГАЙКА (M5)	1
5	41326	ПОДШИПНИК роликовый	1
6	99325	Уплотнение	2
7	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
7	8M0084726	Штифт установочный	2
8	98294A1	Подшипниковый узел роликовый	1
9	98302	ШЕСТЕРНЯ ПРИВОДНАЯ (12 ЗУБЬЕВ)	1
10	49908	Винт (.250-28 x .750)	1
11	99199	Гребной вал	1
11	99198	Гребной вал	1
13	14834A1	Винт	1
13	8M0058389	КОМПЛЕКТ ВИНТОВ СЛИВНОГО ОТВЕРСТИЯ	1
14	28634A1	Ремкомплект винтов	1
14	79953Q04	Ремкомплект сливного винта	1
15	805726	Уплотнительное кольцо резиновое	2
15	8M0204684	Кольцо уплотнительное резиновое	2
16	85562A1	Кулачок переключения в сборе	1
16	85562A2	Кулачок переключения передач	1
17	85096	Палец приводной	1
18	85593	ШТИФТ (.078 x .437)	1
19	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	2
19	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	2
20	93007	ПРУЖИНА	1
21	85091	Шайба	1
22	85594	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ (.239 x .174) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.239 x .174)	1
23	35276	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.734 x .139) ВАЛА ПЕРЕКЛЮЧЕНИЯ (.734 x .139)	1
24	93878	Фиксатор	1
25	85552	ЧЕХОЛ	1
25	85552001	ЧЕХОЛ	1
26	85126	Вал переключения	1
26	86293	Вал переключения	1
27	993261	Прокладка основания водяного насоса	1
28	85083	Пластина передняя	1
29	86645	Шайба крыльчатки	2
29	8M0204722	Шайба	2
30	85119	Шпонка	1
30	8M0214993	Шпонка @5	1
31	850893	Крыльчатка	1
31	8M0204712	Крыльчатка	1
32	69202	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО Водяного насоса	1
33	99157A1	Насос водяной в сборе	1
33	99157A02	Насос водяной в сборе	1
34	90883	Винт (M5 x 16)	4
35	89302	Шайба (.203 x .406 x .040) винта крышки катушки	4
36	85095	Втулка винта водяного насоса	4
36	8M0214959	Втулка @5	4
34	4000328	ВИНТ (M6 x 16)	4
34	8M0214928	ВИНТ (M6 x 16)	4
35	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
35	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
37	85090	Сальник водяной трубки	1
37	85090001	Сальник	1
38	86203	Кольцо уплотнительное гребного вала резиновое	1
-	99157A2	Ремкомплект водяного насоса	1
-	99157T2	Ремкомплект водяного насоса	1
-	85090A2	Комплект сальников	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1

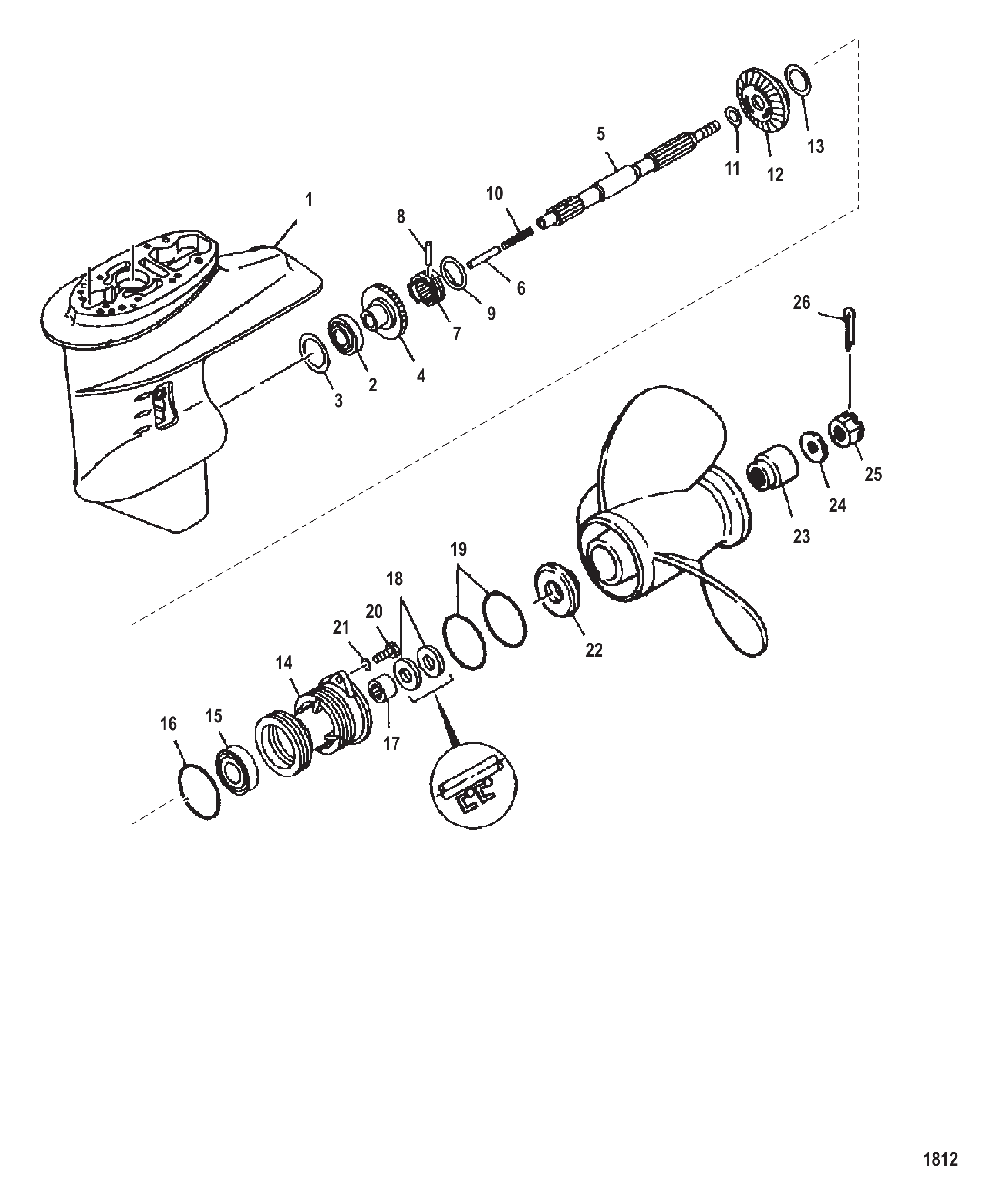

Рис. 21РЕДУКТОР (ВАЛ ГРЕБНОГО ВИНТА) GEAR HOUSING (PROP SHAFT)

REF	Номер детали	Наименование	Кол-во
-	826993A10	Корпус редуктора в сборе	1
1	8269942	Корпус редуктора	1
2	82321T	ПОДШИПНИК	1
3	827059M	Прокладка регулировочная	AR
3	827060M	Прокладка регулировочная	AR
3	827061M	Прокладка регулировочная	AR
3	827062M	Прокладка регулировочная	AR
4	827063T	Шестерня	1
5	827064M	Вал гребной	1
6	80680M	ПЛУНЖЕР ПЕРЕКЛЮЧЕНИЯ	1
7	81644T	МУФТА	1
8	81899M	ПАЛЕЦ КРЕСТОВИНЫ	1
9	80678M	КОЛЬЦО	1
10	82078M	ПРУЖИНА СЖАТИЯ	1
11	81831M	ШАЙБА УПОРНАЯ	1
12	827065T	Шестерня	1
13	827066M	Прокладка регулировочная	AR
13	827067M	Прокладка регулировочная	AR
13	827068M	Прокладка регулировочная	AR
13	827069M	Прокладка регулировочная	AR
14	827070M	Обойма подшипника	1
15	82295T	ПОДШИПНИК ШАРИКОВЫЙ	1
16	827071M	Кольцо уплотнительное	1
17	82315M	ПОДШИПНИК РОЛИКОВЫЙ	1
18	84813M	САЛЬНИК МАСЛЯНЫЙ	2
19	11759M	Кольцо уплотнительное	2
20	84058M	Болт (M6 x 20)	2
21	881379	Шайба	2
21	82214M	Шайба	2
22	827082M	Проставка	1
23	859895	УПОРНАЯ СТУПИЦА	1
24	859905	ШАЙБА	1
25	81774M	ГАЙКА ГРЕБНОГО ВИНТА	1
26	82132M	ШПЛИНТ	1
26	89961	Штифт	1
-	NS	Не показано. См. руководство по аксессуарам — гребные винты — соответствующая арматура. (Упорные шайбы/гайки)	1
-	827109A02	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1

Рис. 22ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
--	84977M	Гребной винт (алюминиевый)(шаг 14")	1
--	82827M	Гребной винт (алюминиевый)(шаг 13")	1
--	QA3814R	BLKDI 9 7/8R13 Mercury / Quicksilver	1
--	88168A4	Гребной винт (стальной)(шаг 12")	1
--	82826M	ГРЕБНОЙ ВИНТ (ШАГ 12") (АЛЮМИНИЕВЫЙ)	1
--	QA3812R	БЛОК 9.9 R12P	1
--	84976M	Гребной винт (алюминиевый)(шаг 11 1/4")	1
--	QA3810R	BLKD 9.9 R11P Mercury / Quicksilver	1
--	81649M	Гребной винт (алюминиевый)(шаг 10 1/2")	1
--	QA3808R	BLKD 9.9 R10P Mercury / Quicksilver	1
-	88166A4	Гребной винт (стальной)(шаг 9")	1
--	81647M	Гребной винт (алюминиевый)(шаг 9")	1
--	8M0057165	BLMX 9.9X9 Mercury / Quicksilver	1
--	81648M	Гребной винт (алюминиевый)(шаг 8")	1
--	8M0050007	BLMX 9 7/8R8 Mercury / Quicksilver	1

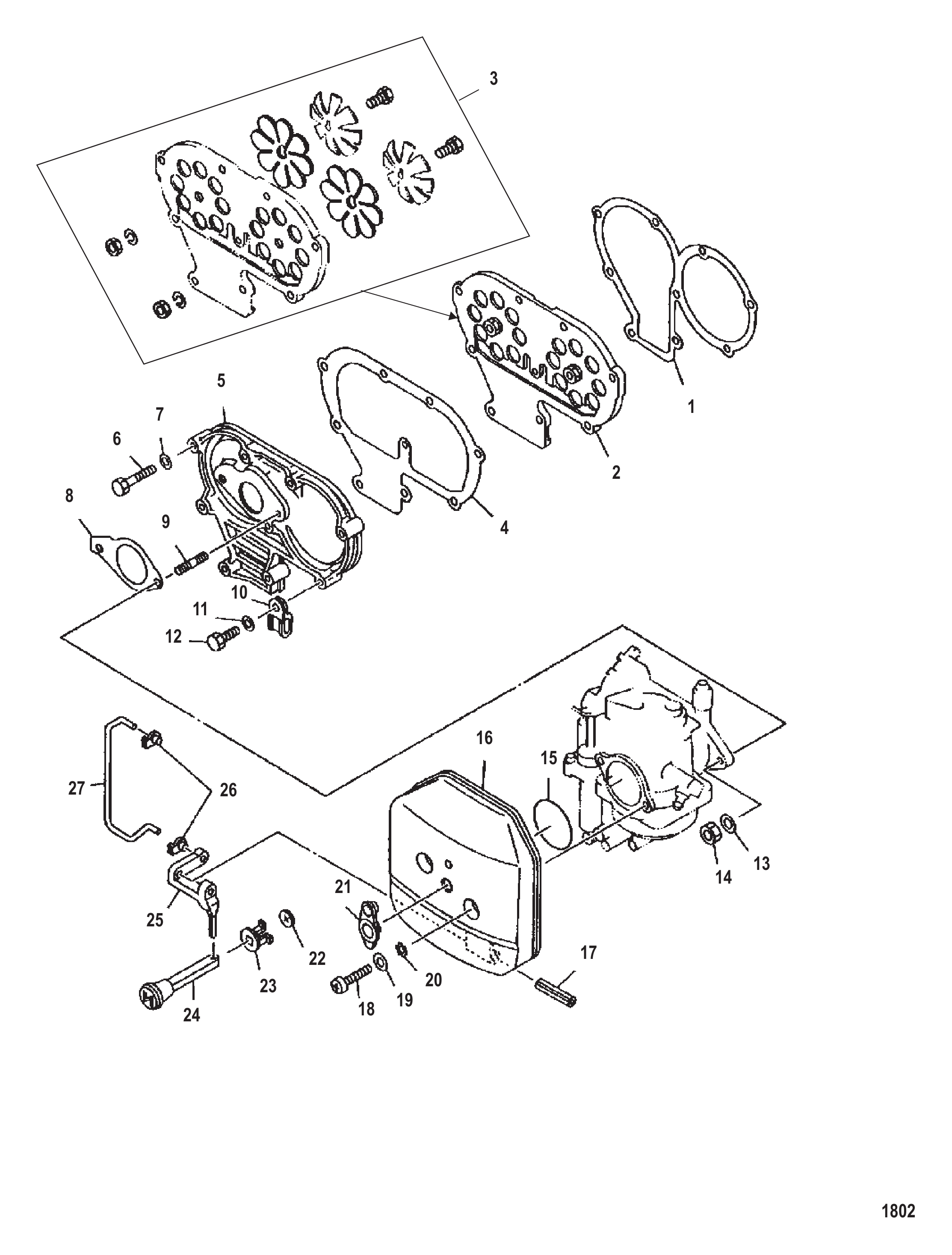

Рис. 23БЛОК КЛАПАНОВ REED BLOCK

REF	Номер детали	Наименование	Кол-во
1	80569M	Прокладка впускного коллектора	1
2	826916M	Блок лепестковых клапанов в сборе	1
3	94639M	Комплект лепестковых клапанов	1
4	826917M	Прокладка	1
5	80570002	Коллектор впускной	1
6	83285M	БОЛТ	7
7	881349	Шайба	7
8	80572	Прокладка	1
9	91735M	Шпилька крепления карбюратора	2
10	96348M	Хомут	1
11	881349	Шайба	2
12	887881	Болт	2
13	881379	Шайба	2
13	82214M	Шайба	2
14	82389M	Гайка	2
15	8269181	Уплотнительное кольцо	1
16	826947M	Крышка наружная	1
17	82159M	ШТИФТ	1
18	82522M	Винт	2
19	82211M	Шайба	2
20	8528031	Шайба	2
21	826919M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
22	826920M	Втулка	1
23	84760M	Втулка	1
24	83960M	Ручка воздушной заслонки	1
25	826921M	РЫЧАГ ПОДСОСА	1
26	16333	ТЯГА быстросъёмная	2
27	826922M	ТЯГА ПОДСОСА	1
-	827108A02	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
-	827107A02	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА	1

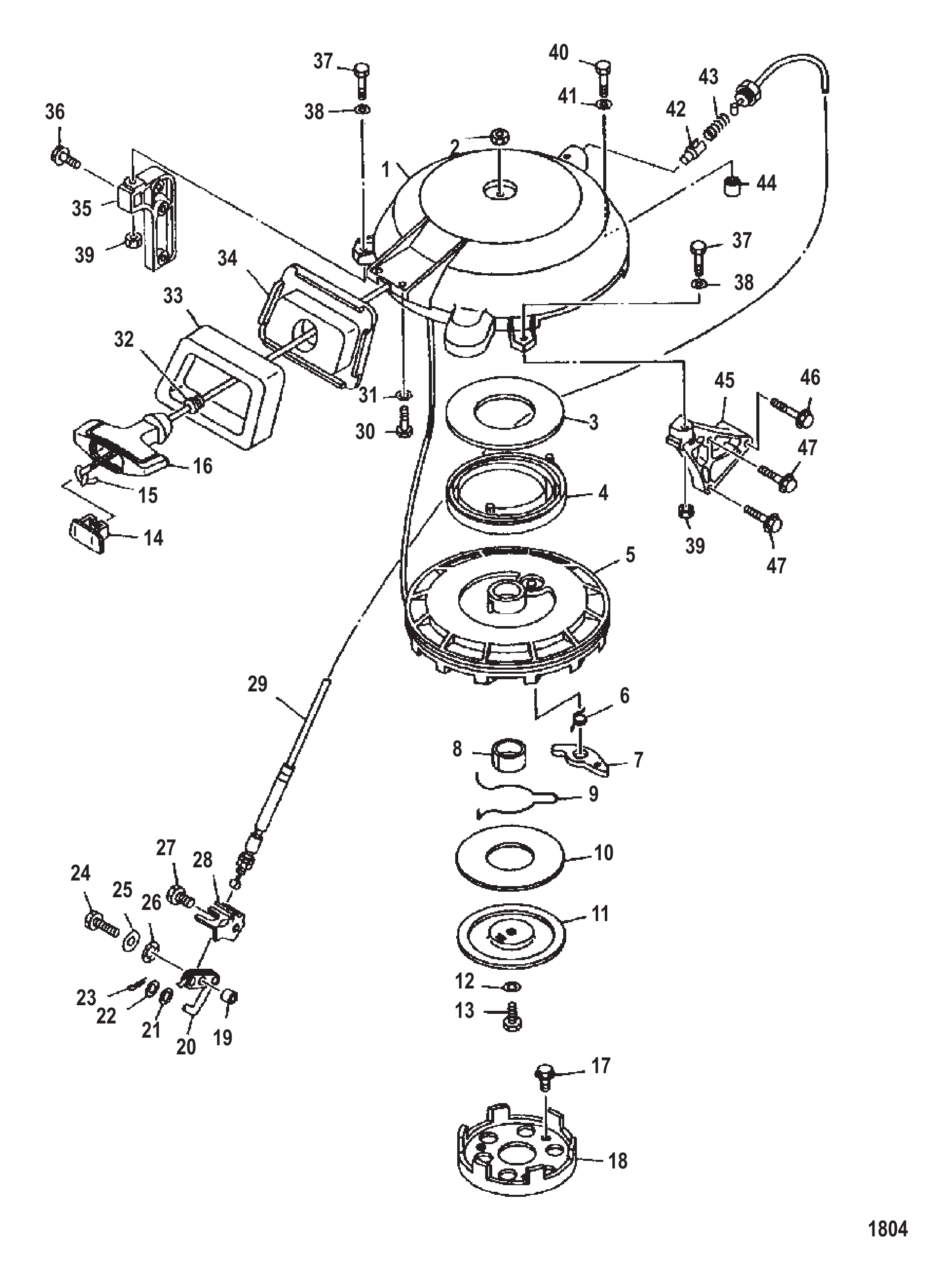

Рис. 24УЗЕЛ СТАРТЕРА STARTER ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	826949M	СТАРТЕР В СБОРЕ РУЧНОЙ	1
1	826950M	КОРПУС СТАРТЕРА	1
2	82383M	Гайка	1
3	11707M	ШАЙБА	1
4	826952M	ПРУЖИНА	1
5	826951M	ШКИВ СТАРТЕРА	1
6	826954M	ПРУЖИНА	1
7	11696M	СОБАЧКА	1
8	11701M	ВТУЛКА	1
9	826953M	ПРУЖИНА	1
10	11703M	ВТУЛКА	1
11	11700M	ПЛАСТИНА	1
12	11702M	ШАЙБА	1
13	82441M	БОЛТ	1
14	814492M	КРЫШКА	1
15	12066Q9	Трос	1
15	12066Q10	Трос стартера @2	1
16	814491A1	Рукоятка	1
17	93110M	БОЛТ	3
18	11708M	ШКИВ	1
19	82929M	Втулка	1
20	81107M	Тяга стопора стартера	1
21	81865M	Шайба волнистая	1
22	82211M	Шайба	1
23	82125M	Шплинт	1
24	84058M	Болт (M6 x 20)	1
25	881349	Шайба	1
26	81867M	Шайба	1
27	84088M	ВИНТ (M6 x 10)	1
28	826960M	КРОНШТЕЙН	1
29	826959M	ТРОС В СБОРЕ ДРОССЕЛЬ	1
30	826957M	Болт	2
31	881379	Шайба	2
31	82214M	Шайба	2
32	98968M	ВТУЛКА УПЛОТНИТЕЛЬНАЯ	1
33	826956M	САЛЬНИК	1
34	826955M	НАПРАВЛЯЮЩАЯ	1
35	84465M	Кронштейн корпуса стартера (правый борт)	1
36	888318	Болт	2
37	826958M	БОЛТ (M6 x 35)	2
38	881379	Шайба	2
38	82214M	Шайба	2
39	82389M	Гайка	2
40	826958M	БОЛТ (M6 x 35)	1
41	881379	Шайба	1
41	82214M	Шайба	1
42	81106M	Плунжер блокировки стартера	1
43	82079M	Пружина блокировки стартера	1
44	14214M	ШТИФТ УСТАНОВОЧНЫЙ	1
45	84466M	Кронштейн корпуса стартера (левый борт, ручной)	1
46	84657001	Болт	1
47	82405M	Болт	2

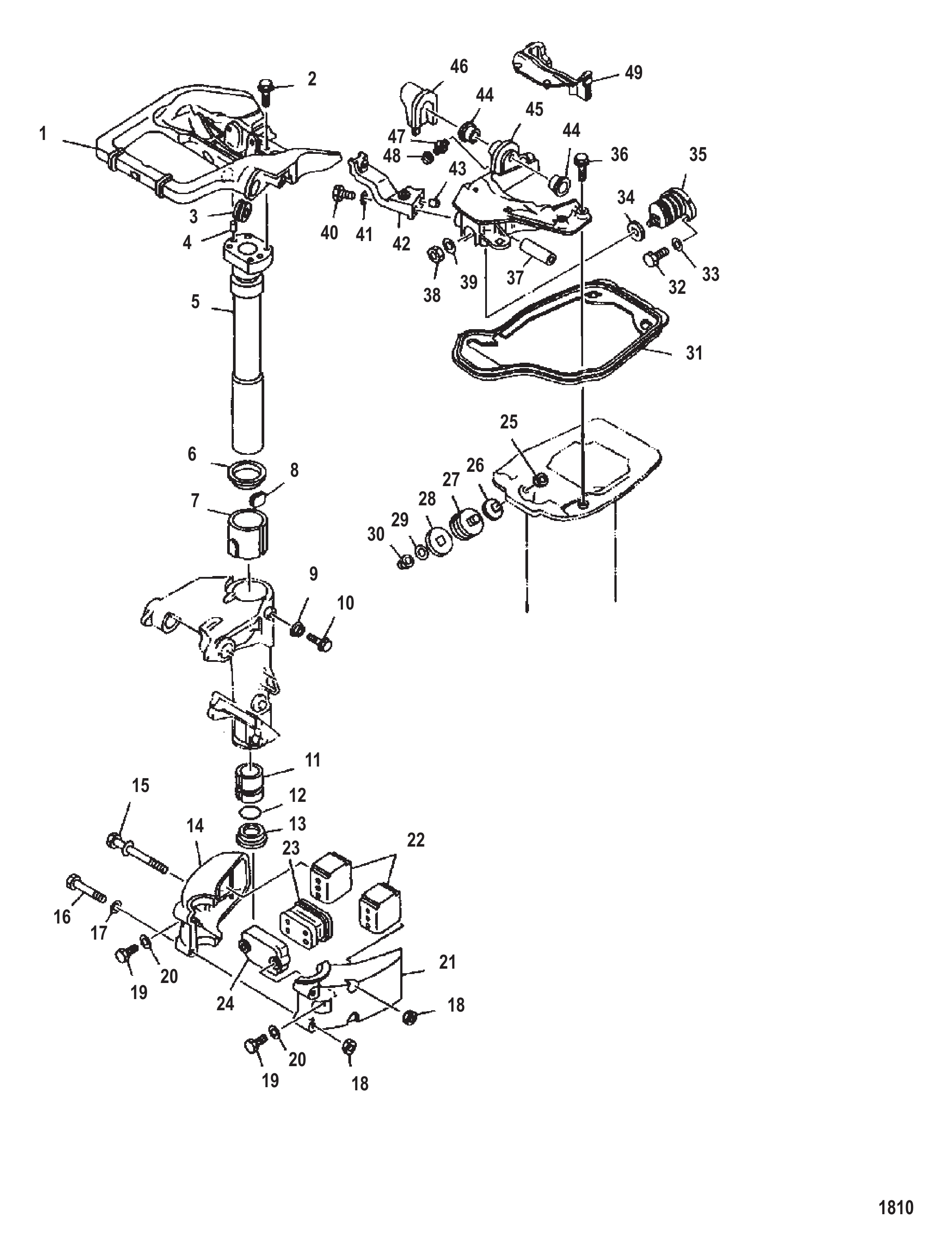

Рис. 25РУЛЕВОЙ РЫЧАГ STEERING ARM

REF	Номер детали	Наименование	Кол-во
1	19113001	Кронштейн рулевого управления	1
2	84830M	Болт	4
3	82070M	Втулка уплотнительная	1
4	82368M	Штифт установочный	2
5	84833M	Вал поворотный рулевой	1
6	81873M	Шайба	1
7	81964M	Втулка поворотного вала верхняя	1
8	80633M	Пластина фрикционная	1
9	91637M	Сальник	1
10	96382M	Винт	1
11	81961M	Втулка поворотного вала нижняя	1
12	82274M	Кольцо уплотнительное втулки поворотного вала	1
13	81959M	Втулка	1
14	84843M	Корпус нижний	1
15	41893M	Болт	2
16	84844M	Болт	2
17	8217M	ШАЙБА	2
18	82382M	Гайка	4
19	43106M	Болт	2
20	82217M	Шайба	2
21	84842M	Корпус нижний	1
22	84848M	Опора нижняя боковая	2
23	84846M	Опора нижняя передняя	1
24	84847M	Крышка нижней опоры	1
25	82395001	ГАЙКА	2
26	80662M	ПРОКЛАДКА ОПОРЫ	2
27	82557M	Опора верхняя боковая	2
27	8M0121332	Опора	2
28	81612M	Прокладка опоры	2
29	82219M	Шайба	2
30	82396M	Гайка корончатая	2
31	84838001	Сальник	1
32	84058M	Болт (M6 x 20)	2
33	881379	Шайба	2
33	82214M	Шайба	2
34	80662M	ПРОКЛАДКА ОПОРЫ	1
35	84841M	ОПОРА ВЕРХНЯЯ ПЕРЕДНЯЯ	1
36	84839M	БОЛТ	4
37	97142M	ВТУЛКА	1
38	82395001	ГАЙКА	1
39	82219M	Шайба	1
40	852776	Болт	1
41	881379	Шайба	1
41	82214M	Шайба	1
42	80657M	КРОНШТЕЙН	1
43	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	1
44	826982M	ВТУЛКА	2
45	811165002	КРОНШТЕЙН	1
46	84840M	РЕЗИНОВЫЙ САЛЬНИК	1
47	82369M	Штуцер	1
48	81439M	Колпачок пресс-масленки	1
49	889482	Сальник (резиновый)	1

Рис. 26РУЛЕВАЯ РУКОЯТКА STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	81138M	КРОНШТЕЙН РУЛЕВОГО УПРАВЛЕНИЯ	1
1	19113M	КРОНШТЕЙН	1
2	84830M	Болт	4
0-1	92570M	РУКОЯТКА В СБОРЕ РУЛЕВОГО УПРАВЛЕНИЯ	1
0-1	95673M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	84849M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
3	96664M	РУКОЯТКА	1
4	81585M	Рукоятка	1
5	95497M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
5	84854M	РЕЗИНОВАЯ РУКОЯТКА	1
5	8M0080456	Рукоятка	1
6	42432M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	92586M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
6	97773M	УКАЗАТЕЛЬ ДРОССЕЛЯ	1
7	81907M	Заклёпка	1
8	82483M	Винт	1
8	811916M	Винт	1
9	84856M	РЫЧАГ ДРОССЕЛЯ	1
10	82204M	ШАЙБА ВАЛА ДРОССЕЛЯ	1
10	82220M	Шайба	1
11	82095M	Пружина	1
12	81945M	Втулка	1
13	41892M	ТРОС В СБОРЕ ДРОССЕЛЯ	2
14	81747M	БОЛТ ТРОСА	2
14	815139M	БОЛТ	2
15	81765M	ГАЙКА	4
16	82064M	ВТУЛКА	1
17	82119M	ПРОСТАВКА	1
18	81861M	ПРОСТАВКА	1
19	84850M	ШАЙБА	2
20	84851M	ВОЛНОВАЯ ШАЙБА	1
21	84852M	ФИКСАТОР	1
22	84853M	БОЛТ	1
22	84931M	БОЛТ	1
23	84058M	Болт (M6 x 20)	1
24	82214M	Шайба	2
25	82895M	Фрикционная шайба	OPT
26	83056M	Гайка	OPT
27	84058M	Болт (M6 x 20)	OPT

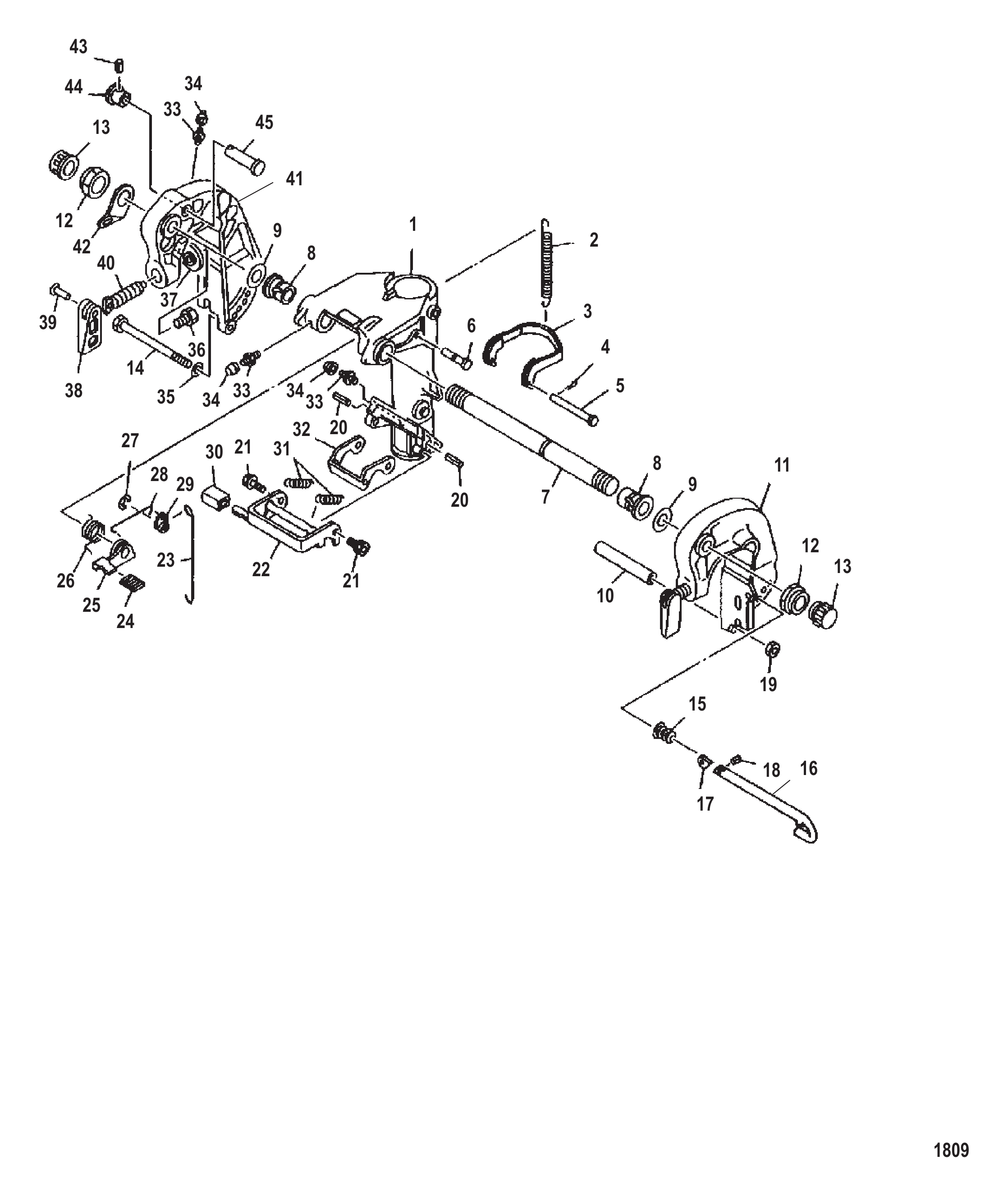

Рис. 27ПОВОРОТНАЯ/ЗАЖИМНАЯ СКОБА SWIVEL/CLAMP BRACKET

REF	Номер детали	Наименование	Кол-во
1	9792M	КРОНШТЕЙН ПОВОРОТНЫЙ	1
2	19110M	Пружина	1
3	84837M	Крюк фиксатора реверса — задний	1
4	82125M	Шплинт	1
5	81883M	ШТИФТ	1
6	19109M	Штифт	1
7	18974M	БОЛТ	1
8	19112M	Втулка	2
9	81836M	Шайба	2
10	19108M	Проставка	1
11	9797M	Кронштейн	1
12	81787M	Гайка	2
12	879172252	Гайка	2
13	811914M	Колпачок	2
14	82924M	Болт	1
15	815007M	ПРУЖИНА	1
16	94569M	Штифт в сборе фиксатора наклона	1
17	82857M	Пластина стопорная	1
18	82144M	Штифт роликовый	1
19	82382M	Гайка	1
20	95552M	ШТИФТ	2
21	95554M	БОЛТ	2
22	95551M	РЫЧАГ	1
23	80645M	Штанга рычага фиксатора реверса	1
24	91641M	Крышка рычага	1
25	91640M	Рычаг фиксатора/расфиксатора	1
26	91642M	Пружина натяжная	1
27	82330M	Стопорное кольцо	1
28	91643M	Тяга рычага фиксатора реверса	1
29	80648M	Кулачок наклона	1
30	11932M	Крышка	1
31	95553M	ПРУЖИНА	2
32	80643M	Крюк фиксатора реверса — передний	1
33	82369M	Штуцер	4
34	81439M	Колпачок пресс-масленки	4
35	82217M	Шайба	1
36	43097M	БОЛТ	2
37	43099M	ШАЙБА	2
38	11868M	РУКОЯТКА	2
39	81889M	Штифт	2
40	43098M	Винт	2
41	9798M	Кронштейн	1
42	19111M	Пластина	1
43	82148M	Штифт роликовый	1
44	95650M	Головка вала упора откидывания	1
45	84835M	Вал упора откидывания	1

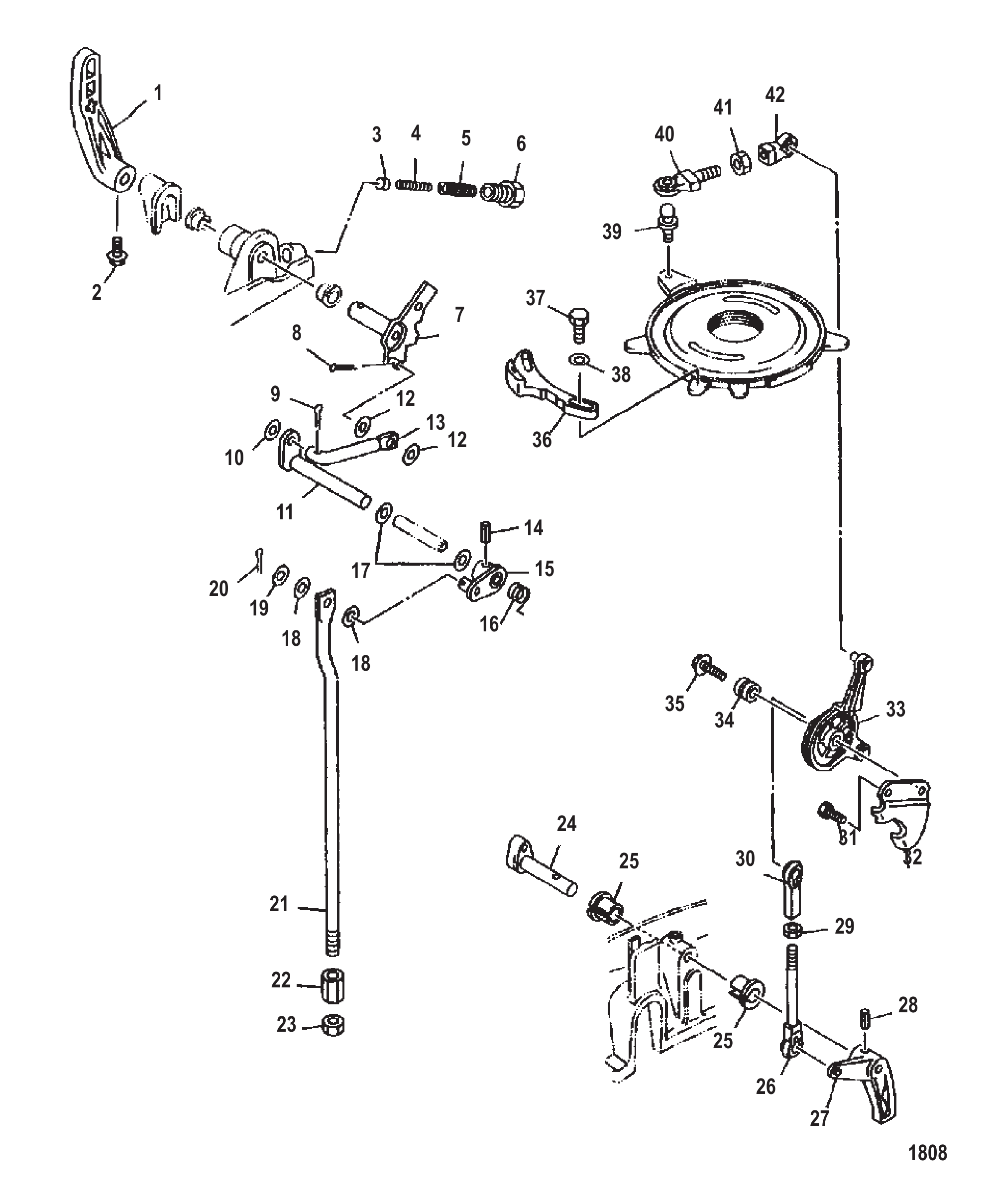

Рис. 28ДРОССЕЛЬНАЯ ЗАСЛОНКА THROTTLE LINKAGE

REF	Номер детали	Наименование	Кол-во
1	84865M	РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ	1
2	84830M	Болт	1
3	84460M	ПЛУНЖЕР КУЛАЧКА ПЕРЕКЛЮЧЕНИЯ	1
4	84462M	ПРУЖИНА СЖАТИЯ	1
5	84461M	ПРУЖИНА СЖАТИЯ	1
6	84459M	ФИКСАТОР ФИКСАЦИИ ПЕРЕКЛЮЧЕНИЯ	1
7	84653M	ВАЛ КУЛАЧКОВЫЙ	1
8	82125M	Шплинт	1
9	826988M	Шплинт	1
10	82211M	Шайба	1
11	97139M	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
12	81843M	ШАЙБА	2
13	81595M	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
14	82155M	ПАЛЕЦ РОЛИКОВЫЙ	1
15	84867M	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
16	97140M	ПРУЖИНА	1
17	81846M	ШАЙБА	2
18	81843M	ШАЙБА	2
19	82211M	Шайба	1
20	82127M	ШПЛИНТ	1
21	826989M	Вал переключения	1
22	804379	ГАЙКА	1
23	82389M	Гайка	1
24	81134M	Вал дросселя	1
25	81946M	Втулка	2
26	14238M	Соединение	1
27	84863M	Рычаг управления дросселем	1
28	82156M	Штифт роликовый	1
29	82388M	Гайка (M5)	1
30	16715M	Соединение	1
31	91772M	Болт	1
32	84859M	Фиксатор	1
33	826987M	Рычаг	1
34	83310M	Втулка	1
35	881435	Болт (M6 x 20)	1
36	889481	Кулачок	1
37	827162M	Болт	2
38	82211M	Шайба	2
39	84305M	Соединение	1
40	83921M	Тяга	1
41	83763M	Гайка	1
42	16715M	Соединение	1
