水星 Mercury 2B HP 6A1-000101 THRU 0D918221 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-92585 · 共 11 个部位 · 376 条零件

1КАРБЮРАТОР 2УПРАВЛЕНИЕ ПОДСАСЫВАЮЩИМ КЛАПАНОМ И ТОПЛИВНЫМ КРАНОМ 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 4ОБТЕКАТЕЛЬ 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ 7КАРТЕР ВАЛА И РУЛЕВАЯ РУКОЯТКА 8МАГНЕТО МАХОВИКА И СТАРТЕР 9ТОПЛИВНЫЙ БАК 10УЗЕЛ РЕДУКТОРА 11ТАБЛИЦА ВИНТОВ

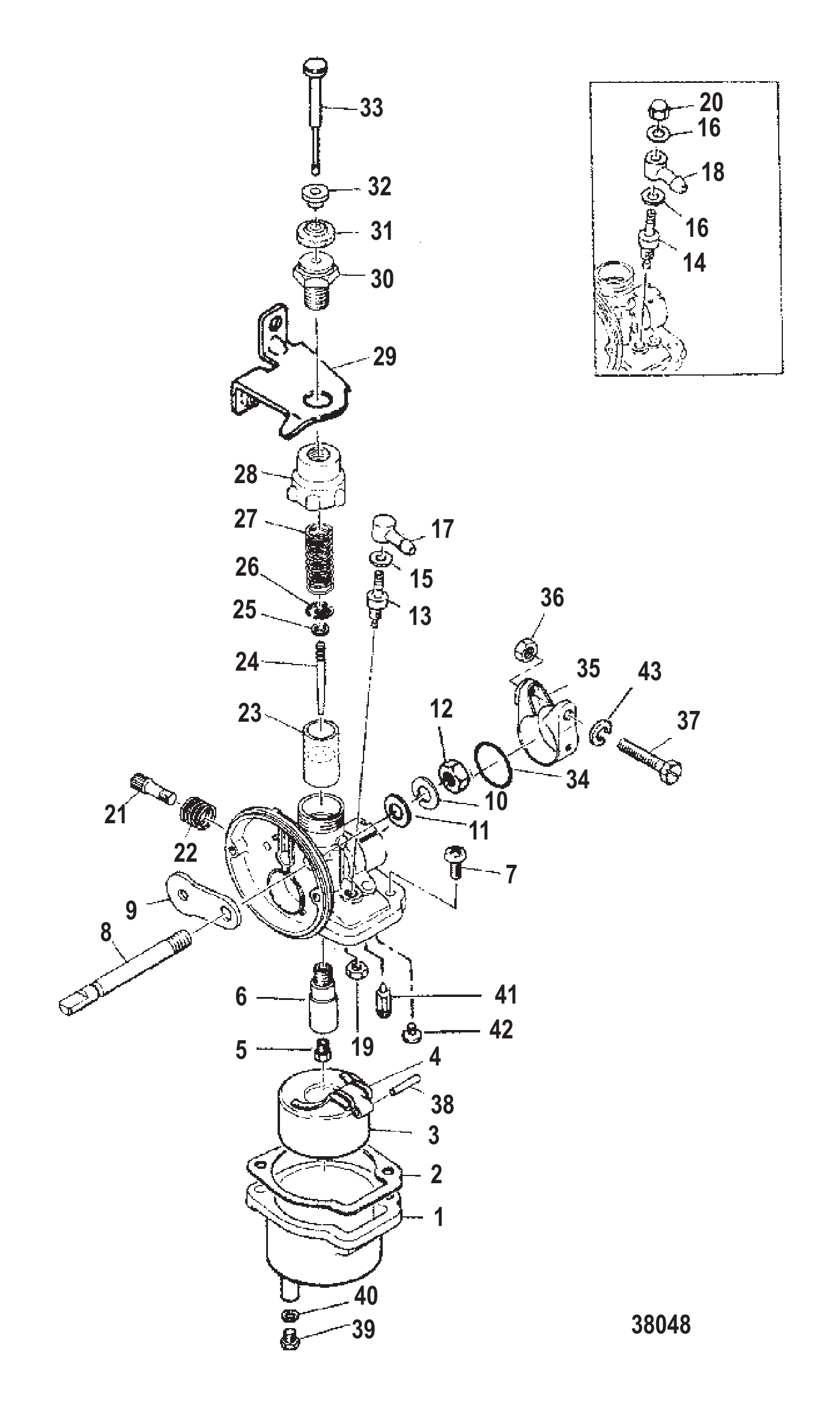

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
0-1	813479M	Карбюратор	1
0-1	814458M	Карбюратор в сборе	1
0-1	813479M	Карбюратор	1
0-1	7859M	Карбюратор в сборе	1
0-1	813479M	Карбюратор	1
1	813480M	Поплавковая камера	1
1	13997M	Поплавковая камера	1
1	82832M	Поплавковая камера	1
2	810781M	Прокладка поплавковой камеры	1
2	80344M	Прокладка поплавковой камеры	1
2	94691M	Прокладка	1
3	810786M	Поплавок	1
3	80345M	Поплавок	1
4	80346M	Рычаг поплавка	1
5	810783M	Главный жиклёр (# 96)	1
5	92510M	Главный жиклёр (# 96)	1
6	810782M	Главная трубка	1
6	92511M	Главная трубка	1
7	83509M	Винт (M4 x 10)	2
8	92513M	Рычаг воздушной заслонки	1
9	814459M	Клапан воздушной заслонки	1
9	92514M	Клапан воздушной заслонки	1
10	92515M	Стопорная шайба	1
11	96335M	Шайба	1
12	96336M	Гайка	1
13	41853M	Ремкомплект игольчатого клапана с седлом (впускной)	1
13	82601M	Ремкомплект игольчатого клапана с седлом (впускной)	1
14	80347M	Ремкомплект игольчатого клапана с седлом (впускной)	1
15	41854M	Прокладка седла клапана	1
16	80327M	Прокладка седла клапана	2
17	41855M	Штуцер	1
18	80326M	Штуцер	1
19	41856M	Гайка седла клапана	1
20	80348M	Гайка седла клапана	1
21	80328M	Винт регулировки холостого хода	1
22	814460M	Пружина регулировки холостого хода	1
22	80329M	Пружина регулировки холостого хода	1
22	814460M	Пружина регулировки холостого хода	1
23	11912M	Дроссельная заслонка	1
23	80333M	Дроссельная заслонка	1
24	814461M	Игольчатый клапан	1
24	41857M	Игольчатый клапан	1
25	80324M	Фиксатор иглы	1
26	80323M	Пружина седла	1
27	82599M	Пружина дроссельной заслонки	1
28	80325M	КРЫШКА ОСНОВНОГО КОРПУСА	1
29	92516M	ФИКСАТОР ТРОСА ДРОССЕЛЯ	1
30	80336M	ВИНТ ДРОССЕЛЯ	1
31	80196M	Крышка	1
32	92518M	ПРОСТАВКА	1
33	92519M	ПЛУНЖЕР ДРОССЕЛЯ	1
34	80332M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
35	813481M	ЗАЖИМ ВЫПУСКНОЙ	1
35	41858M	ЗАЖИМ ВЫПУСКНОЙ	1
35	813481M	ЗАЖИМ ВЫПУСКНОЙ	1
36	813482M	ГАЙКА	1
36	92517M	ГАЙКА	1
37	810784M	ВИНТ	1
37	80321M	ВИНТ	1
38	810785M	ОСЬ ПОПЛАВКА	1
38	82804M	ОСЬ ПОПЛАВКА	1
38	811249M	Ось поплавка	1
39	13998M	КЛАПАН СЛИВНОЙ	1
39	14183M	Пробка сливная (M4 x 5)	1
40	13999M	Прокладка	1
41	813483M	КЛАПАН ИГЛОВЫЙ	1
42	81348M	ТЯГА	1
43	82211M	Шайба	1
-	813485M	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
-	41859M	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1
-	41859M	РЕМКОМПЛЕКТ КАРБЮРАТОРА	1

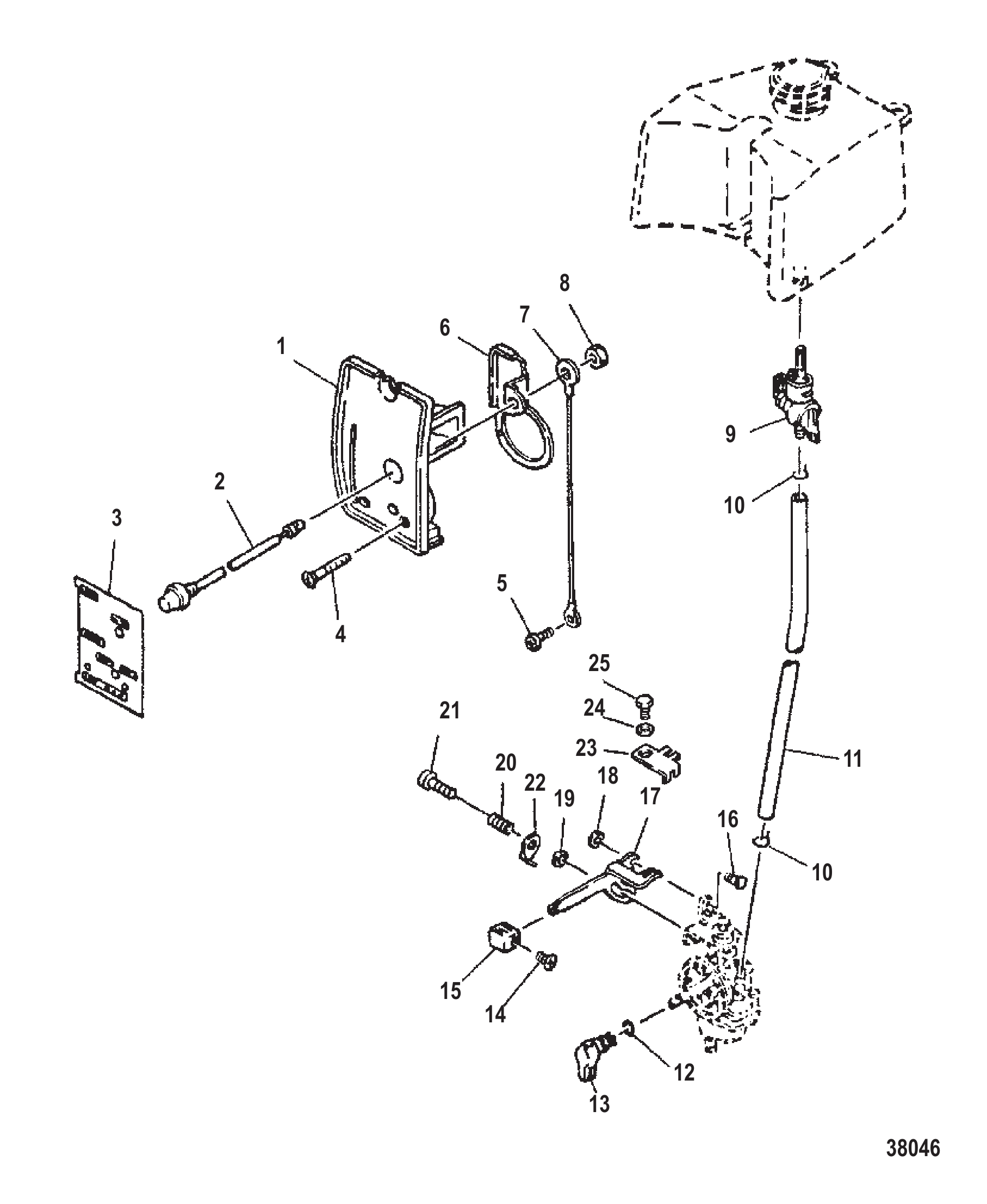

Рис. 2УПРАВЛЕНИЕ ПОДСАСЫВАЮЩИМ КЛАПАНОМ И ТОПЛИВНЫМ КРАНОМ CHOKE-MAGNETO CONTROL AND FUEL COCK

REF	Номер детали	Наименование	Кол-во
1	813476M	Глушитель впуска в сборе	1
1	84990M	Глушитель впуска в сборе	1
2	18835M	Выключатель стоп в сборе	1
2	84991M	Выключатель стоп в сборе	1
3	11911M	Наклейка передняя	1
4	84993M	Винт	2
5	83523M	Винт	1
5	97804M	Винт	1
6	84994M	Проставка	1
7	84995M	Провод	1
8	82393M	Гайка	1
9	95460M	Топливный кран в сборе	1
10	84997M	Хомут шланга	2
11	84997M	Хомут шланга	1
12	84998M	Кольцо уплотнительное	1
13	84999M	Ручка подсоса	1
14	95461M	Винт	1
14	92505M	Винт	1
15	92506M	Ручка управления магнето	1
16	92507M	Штифт вильчатый	1
17	18836M	Рычаг акселератора	1
17	92508M	Рычаг акселератора	1
18	82327M	Стопорное кольцо	1
19	82209M	Шайба	1
20	92509M	Пружина	1
21	82521M	Винт	1
22	18838M	Шайба стопорная	1
23	18837M	Тяга акселератора	1
24	82208M	Шайба	1
25	84313M	Болт	1
-	813475M	Комплект прокладок головки блока	1

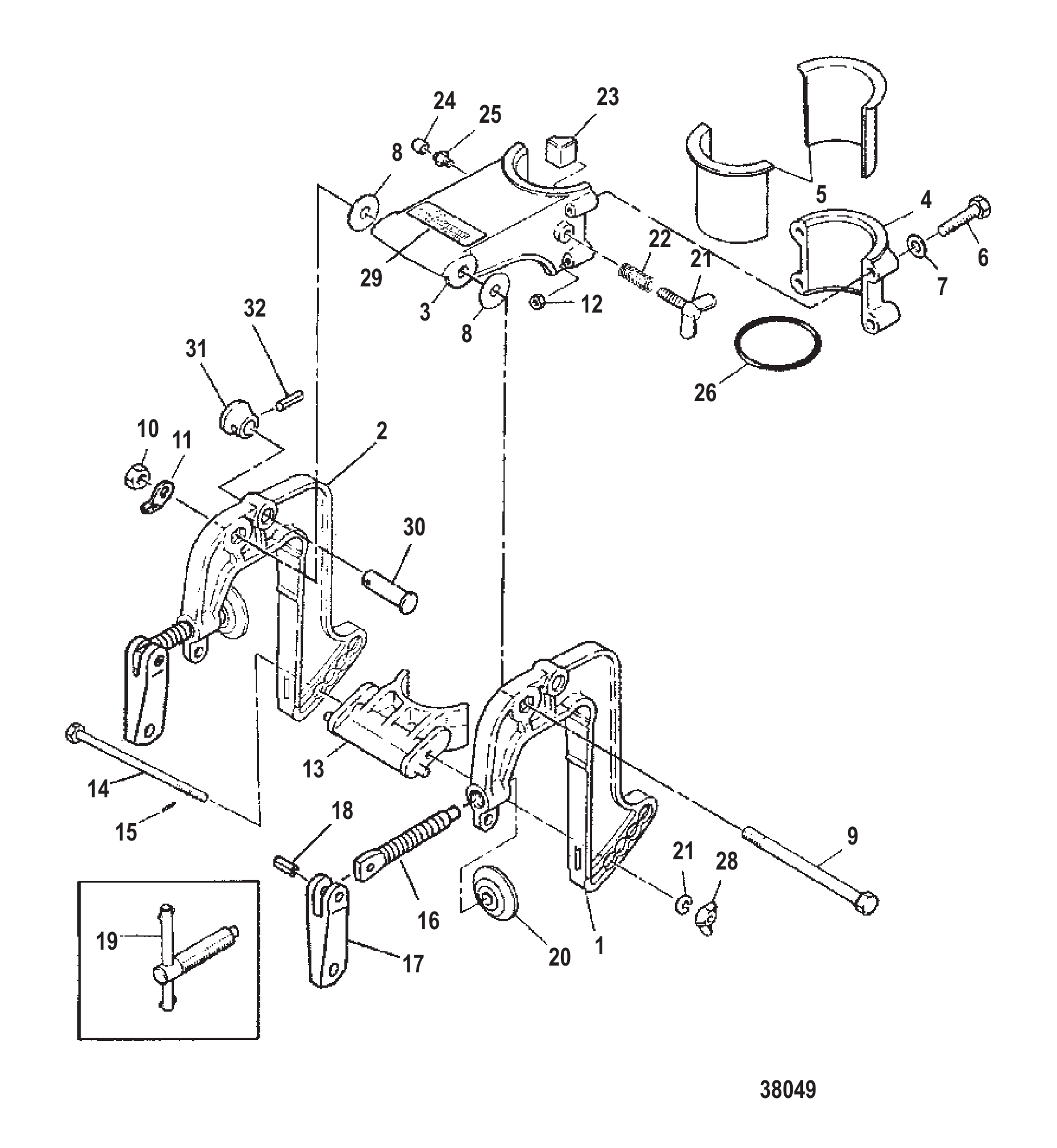

Рис. 3КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	813486M	Кронштейн струбцины (левый)	1
1	9773M	Кронштейн струбцины (левый/правый)	2
1	813486M	Кронштейн струбцины (левый)	2
1	9338M	Кронштейн струбцины (левый/правый)	2
1	813486M	Кронштейн струбцины (левый)	2
1	7863M	Кронштейн струбцины (левый/правый)	2
2	813487M	Кронштейн струбцины (правый)	1
3	813488M	Поворотный кронштейн передний	1
3	7864M	Поворотный кронштейн передний	1
3	813488M	Поворотный кронштейн передний	1
4	92535M	Поворотный кронштейн задний	1
5	80382M	Втулка направляющего вала	2
6	92536M	Болт	4
6	84657M	БОЛТ	4
7	82214M	Шайба	4
8	81845M	Шайба	2
9	81705M	Болт	1
10	82392M	Гайка	1
10	82382M	Гайка	1
11	18840M	Пластина кронштейна струбцины	1
11	82215M	Стопорная шайба	1
12	82389M	Гайка	4
13	92537M	Упорный приёмник	1
14	92538M	Болт приёмника	1
15	82140M	Штифт роликовый	1
16	91783M	Винт струбцины транца	2
17	91784M	Рукоятка	2
18	41267M	Штифт	2
18	852812	Штифт	2
19	92539M	Винт струбцины	2
20	80638M	Подушка	2
21	81745M	Барашковый болт	1
22	82083M	Пружина регулировочного винта системы Co-Pilot	1
23	80381M	Фрикционная накладка	1
24	81439M	Колпачок пресс-масленки	1
25	82369M	Штуцер	1
26	82279M	Уплотнительное кольцо	1
27	81791M	Шайба	1
28	81776M	Барашковая гайка	1
29	95570M	Наклейка	1
30	813489M	Стопор вала	1
31	813490M	Стопорная ручка	1
32	82147M	Штифт роликовый	1

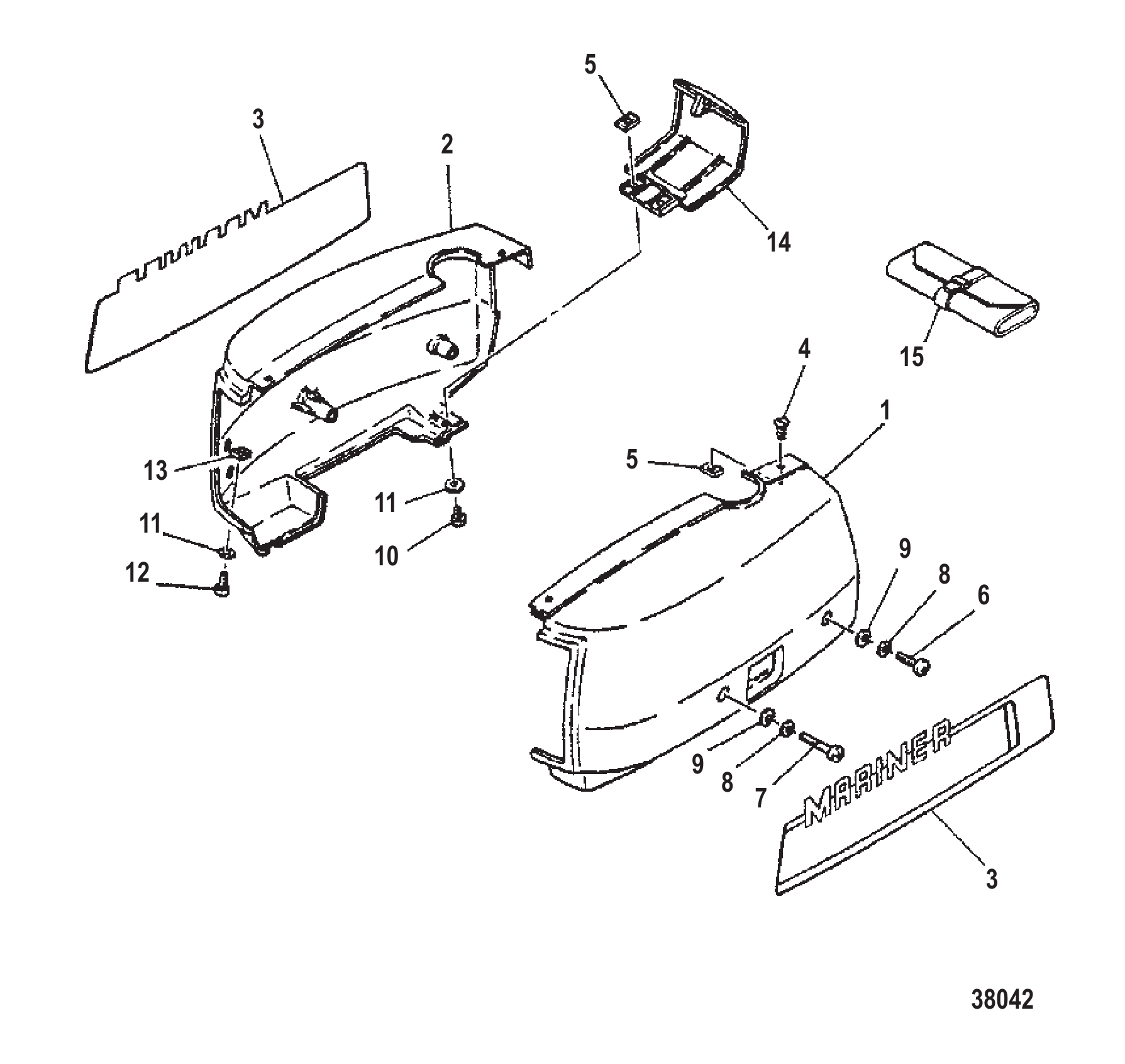

Рис. 4ОБТЕКАТЕЛЬ COWLING

REF	Номер детали	Наименование	Кол-во
1	9336M	Верхний кожух в сборе левый	1
1	9206M	Верхний кожух в сборе левый	1
1	7869M	Верхний кожух в сборе левый	1
2	9337M	Верхний кожух в сборе правый	1
2	7868M	Верхний кожух в сборе правый	1
3	810931A90	Комплект боковых наклеек	1
3	11906M	Комплект боковых наклеек	1
4	92556M	Винт	2
5	92557M	Гайка	4
6	82178M	Винт	2
7	92559M	Винт	2
8	82212M	Стопорная шайба	4
9	82214M	Шайба	4
10	83523M	Винт	2
10	14232M	Винт	2
11	82211M	Шайба	4
12	14232M	Винт	2
12	83523M	Винт	2
13	92560M	Гайка	2
14	11907M	Заглушка крышки	1
14	92561M	Заглушка крышки	1
15	92562M	Набор инструментов	1

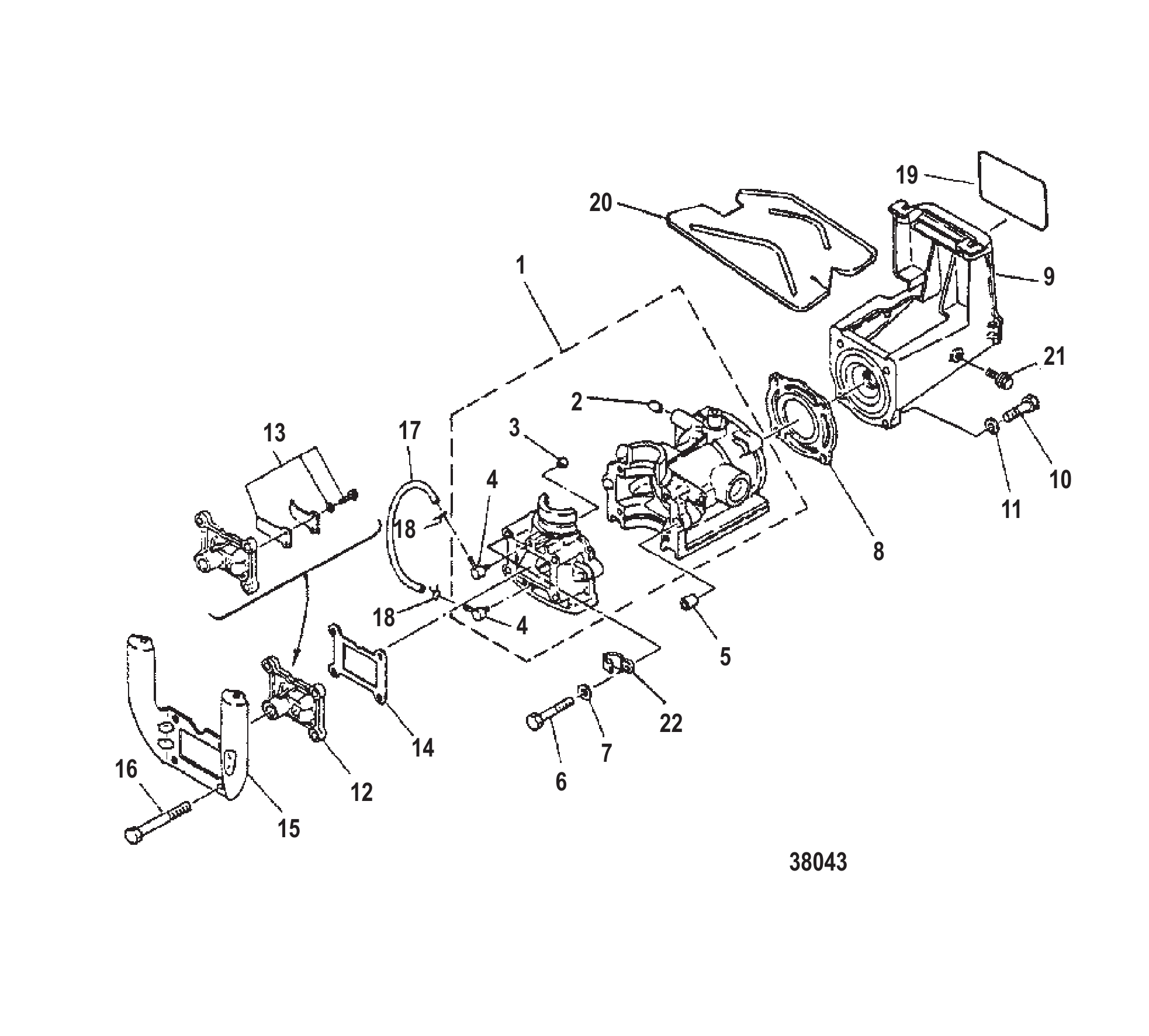

Рис. 5КАРТЕР И ГОЛОВКА ЦИЛИНДРА CRANKCASE AND CYLINDER HEAD

REF	Номер детали	Наименование	Кол-во
1	7856M	Картер в сборе	1
2	81923M	Пробка	1
3	80107M	Клапан	1
4	80743M	Штуцер сливной	2
5	14214M	ШТИФТ УСТАНОВОЧНЫЙ	2
6	82428M	Болт	2
7	82214M	Шайба	2
8	80313M	Прокладка головки цилиндра	1
9	9208M	Головка цилиндра	1
10	82405M	Болт	4
11	82214M	Шайба	4
12	84983M	Лепестковый клапан в сборе	1
13	84984M	Комплект лепестков (ограничитель лепестков не входит)	1
14	84985M	Прокладка седла лепесткового клапана	1
15	84986M	Кронштейн тяги дросселя	1
16	84987M	Болт	4
17	99990M	Шланг сливной	1
18	82046M	Хомут шланга	2
19	N.S.S.	Not Sold Separate DECAL-REAR (PART OF 37-810931A90)	1
19	11908M	Наклейка задняя	1
20	95455M	Защита топливного бака	1
21	95456M	Болт	2
22	83577M	Хомут	1
-	95457M	Головка блока в сборе	1
-	813475M	Комплект прокладок головки блока	1
-	84988M	Комплект прокладок головки блока	1

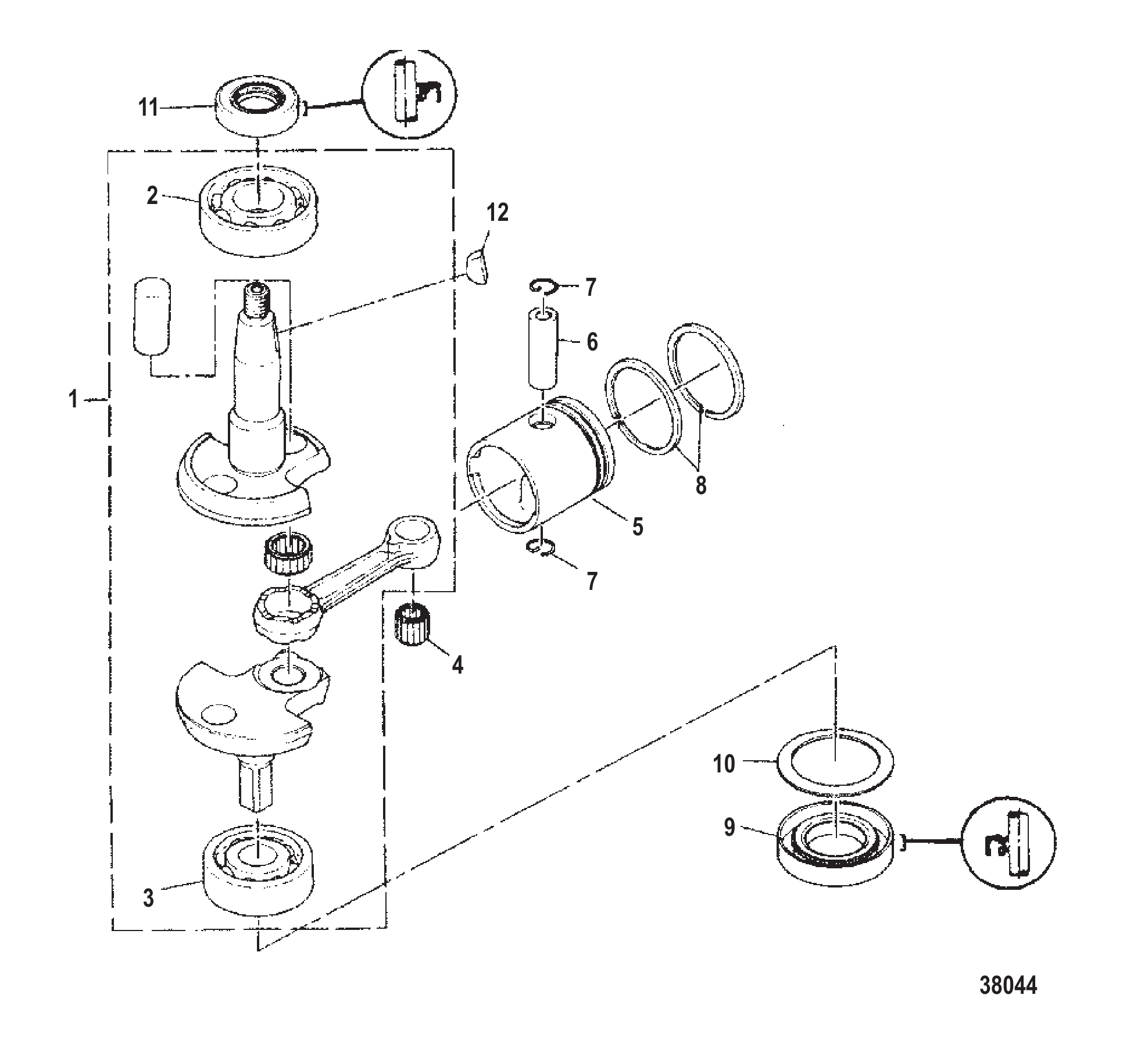

Рис. 6КОЛЕНЧАТЫЙ ВАЛ И ПОРШЕНЬ CRANKSHAFT AND PISTON

REF	Номер детали	Наименование	Кол-во
1	7858M	Коленчатый вал в сборе	1
2	82293M	Подшипник верхний	1
3	810944M	Подшипник нижний	1
4	810944M	Подшипник нижний	1
4	82310M	Подшипник шатуна - малая головка	1
5	6731M	Поршень (стандартный)	1
5	6732M	Поршень (1-й ремонтный размер 39.25ММ)	AR
5	6733M	Поршень (2-й ремонтный размер 39.50ММ)	AR
6	80317M	Палец поршневой	1
7	82341M	Стопорное кольцо	2
8	80314M	Комплект колец поршня (стандартный)	1
8	80315M	Комплект колец поршня (1-й ремонтный размер)	AR
8	80316M	Комплект колец поршня (2-й ремонтный размер)	AR
9	813474M	Сальник коленчатого вала - нижний	1
9	82242M	Сальник коленчатого вала - нижний	1
10	81840M	Проставка подшипника коленчатого вала - нижняя	1
11	82242M	Сальник коленчатого вала - нижний	1
11	82237M	Сальник коленчатого вала - верхний	1
12	18856M	Шпонка коленчатого вала к маховику	1

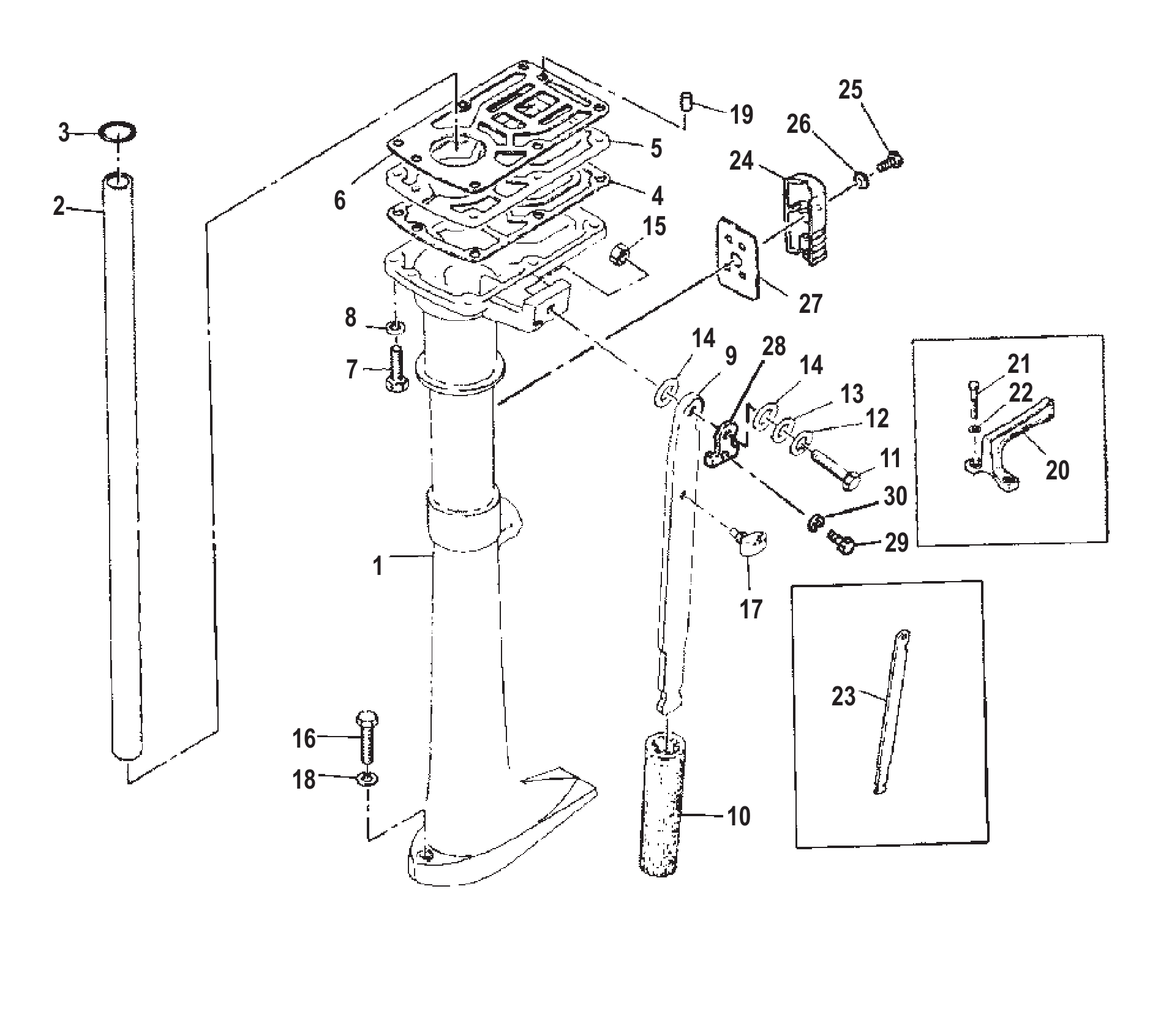

Рис. 7КАРТЕР ВАЛА И РУЛЕВАЯ РУКОЯТКА DRIVESHAFT HOUSING AND STEERING HANDLE

REF	Номер детали	Наименование	Кол-во
1	814462M	Корпус гребного вала	1
1	8798M	Корпус гребного вала	1
1	7862M	Корпус гребного вала	1
2	813491M	Обойма гребного вала	1
2	80399M	Труба гребного вала	1
3	82269M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
4	80355M	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ВЫПУСКА - НИЖНЯЯ	1
5	813492M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
6	92532M	ПРОКЛАДКА НАПРАВЛЯЮЩЕЙ ВЫПУСКА - ВЕРХНЯЯ	1
7	82405M	Болт	6
8	82214M	Шайба	6
9	813493M	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
9	80379M	РЫЧАГ РУЛЕВОГО УПРАВЛЕНИЯ	1
10	80380M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
11	813494M	БОЛТ	1
11	81704M	БОЛТ	1
12	82215M	Стопорная шайба	1
13	82216M	Шайба	1
14	81802M	ШАЙБА	2
15	82392M	Гайка	1
16	83285M	БОЛТ	1
17	80383M	ДЕРЖАТЕЛЬ ПРИВОДНОГО ШТИФТА	1
18	82214M	Шайба	1
19	82360M	ШТИФТ УСТАНОВОЧНЫЙ	2
20	84398M	КРОНШТЕЙН ПЕРЕНОСНОЙ	1
21	92534M	БОЛТ	2
22	82212M	Стопорная шайба	2
23	84399M	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
24	41248M	КРЫШКА	1
25	83870M	Винт	1
26	82214M	Шайба	1
27	41875M	ПРОКЛАДКА	1
28	813495M	ШАЙБА	1
29	84088M	ВИНТ (M6 x 10)	1
30	82212M	Стопорная шайба	1

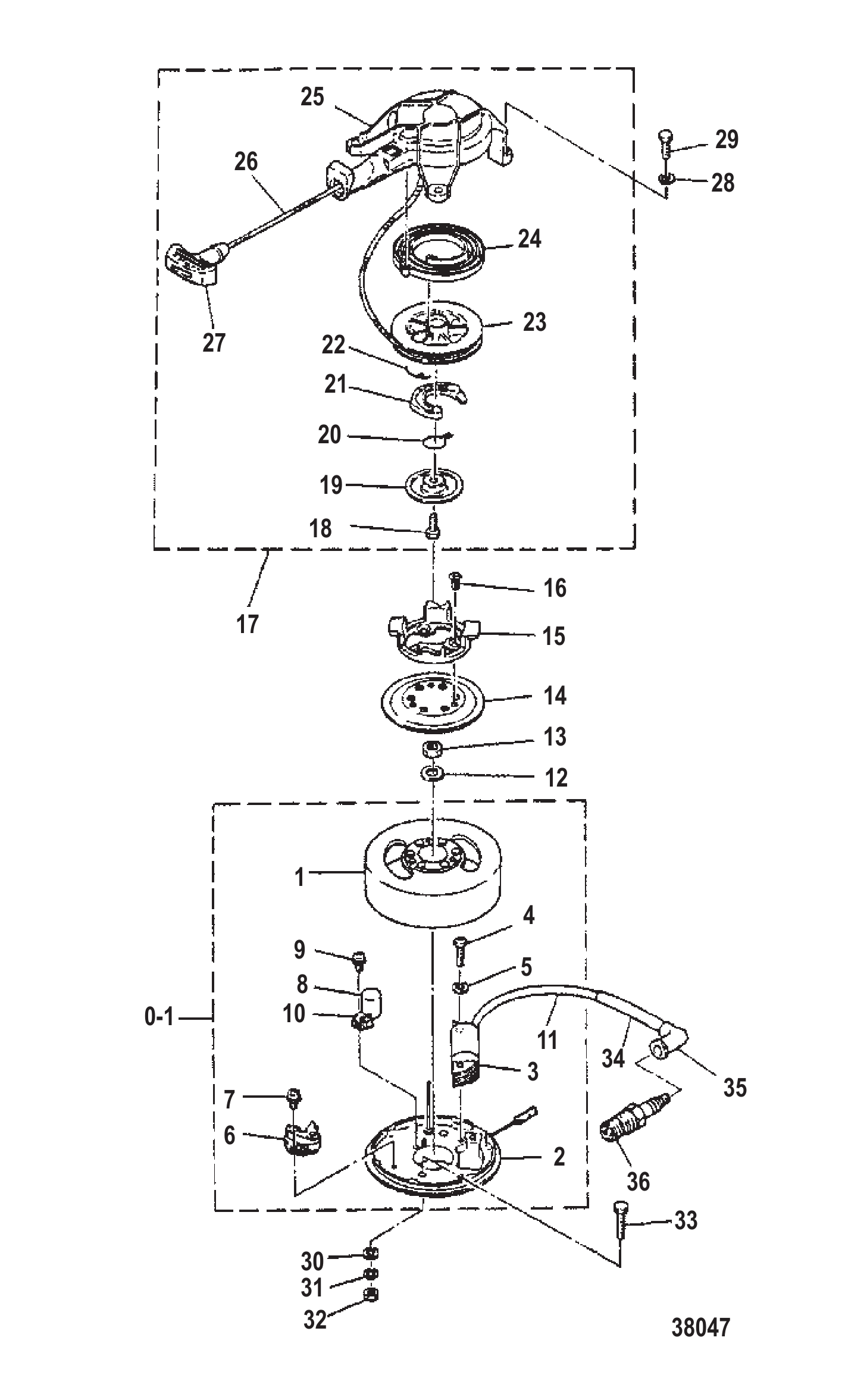

Рис. 8МАГНЕТО МАХОВИКА И СТАРТЕР FLYWHEEL MAGNETO AND STARTER

REF	Номер детали	Наименование	Кол-во
0-1	7865M	МАХОВИК С МАГНЕТО В СБОРЕ	1
1	7866M	МАХОВИК	1
2	18839M	ОСНОВАНИЕ МАГНЕТО	1
2	92541M	ОСНОВАНИЕ МАГНЕТО	1
3	92540M	КАТУШКА ЗАЖИГАНИЯ	1
4	97803M	Винт с шайбой	2
4	82521M	Винт	2
5	82186M	Шайба	2
6	82693M	ПРЕРЫВАТЕЛЬ	1
7	91693M	Винт с шайбой	1
8	84404M	КОНДЕНСАТОР	1
9	80001M	ВИНТ	1
10	80003M	МАСЛЕНКА	1
11	82831M	ПРОВОД ВЫСОКОГО НАПРЯЖЕНИЯ	1
12	82218M	ШАЙБА СТОПОРНАЯ	1
13	82384M	ГАЙКА МАХОВИКА	1
14	92543M	КРЫШКА МАХОВИКА	1
15	92544M	ШКИВ СТАРТЕРА	1
16	92545M	ВИНТ	3
17	92546M	СТАРТЕР РУЧНОЙ В СБОРЕ	1
18	813477M	БОЛТ	1
18	84303M	БОЛТ	1
19	813478M	ВАЛ	1
19	92548M	ВАЛ	1
20	92549M	ПРУЖИНА ПРИВОДНОЙ СОБАЧКИ	1
21	92550M	СОБАЧКА ПРИВОДА	1
22	92551M	ПРУЖИНА СТАРТЕРА	1
23	92552M	Шкив стартера	1
24	92553M	Пружина стартера	1
25	7867M	Корпус стартера	1
26	F521232	Шнур стартера	1
27	92554M	Рукоятка шнура стартера	1
28	82214M	Шайба	3
29	91725M	Болт	3
29	84247M	Болт	3
30	82212M	Стопорная шайба	2
31	82214M	Шайба	2
32	82380M	Гайка	2
33	84237M	БОЛТ	2
34	82030M	Втулка провода свечи зажигания	1
35	80935M	ЗАЩИТНЫЙ КОЛПАЧОК (ПОДАВИТЕЛЬ ПОМЕХ)	1
35	82788M	КОЛПАЧОК СВЕЧИ ЗАЖИГАНИЯ В СБОРЕ (ОПЦИЯ)	1
36	84675M	Свеча зажигания	1
36	82370M	Свеча зажигания	1

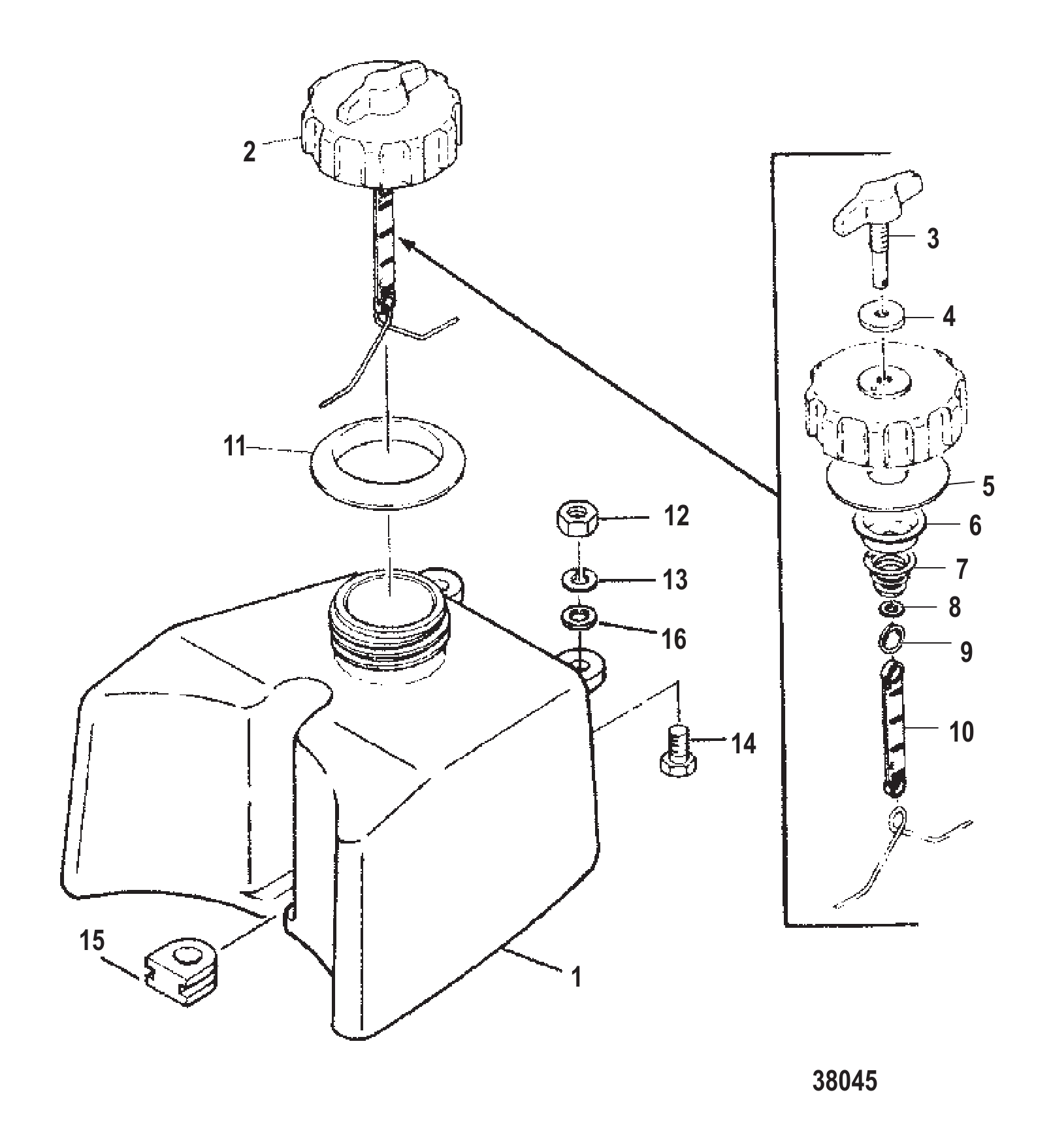

Рис. 9ТОПЛИВНЫЙ БАК FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	9209M	Топливный бак	1
2	18857M	Крышка в сборе	1
3	11910M	Винт воздушный	1
3	82813M	Винт воздушный	1
4	82814M	Прокладка	1
5	82815M	Набивка	1
6	82817M	Прокладка	1
7	82819M	Пружина сжатия	1
8	82847M	Шайба	1
9	82820M	Пружина предохранительная	1
10	82821M	Указатель	1
11	95458M	Седло крышки в сборе	1
12	82389M	Гайка	2
12	82380M	Гайка	2
13	82212M	Стопорная шайба	2
14	82423M	БОЛТ	2
14	82423M	БОЛТ	2
15	92565M	Демпфер фиксирующий	1
16	92564M	ШАЙБА	2

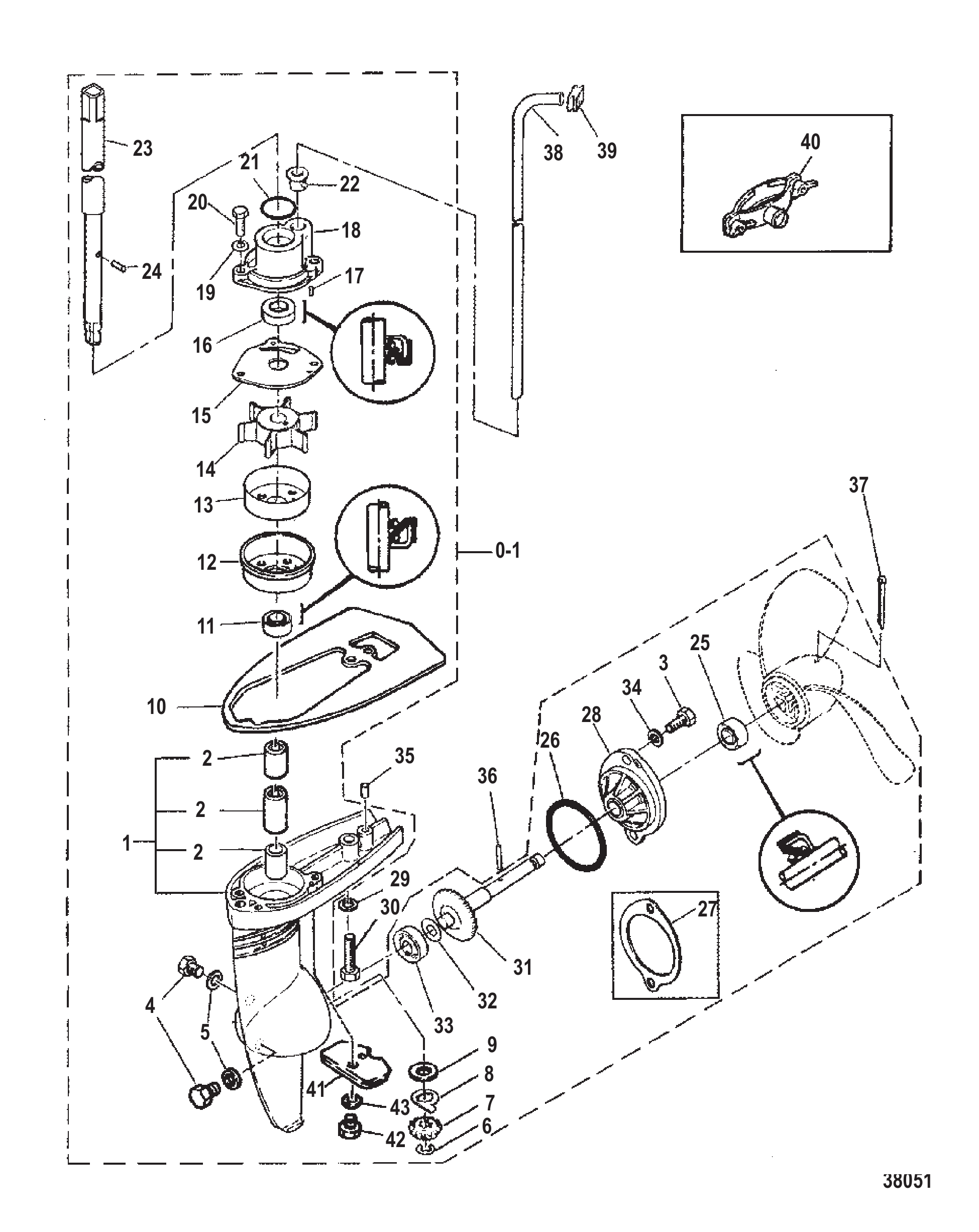

Рис. 10УЗЕЛ РЕДУКТОРА GEARHOUSING ASSEMBLY

REF	Номер детали	Наименование	Кол-во
0-1	810946M	Корпус редуктора в сборе	1
0-1	813496M	Корпус редуктора в сборе	1
0-1	9495M	Корпус редуктора в сборе	1
1	810955M	Корпус редуктора в сборе	1
1	9504M	Корпус редуктора в сборе	1
1	7861M	Корпус редуктора в сборе	1
2	95465M	Втулка гребного вала	2
3	84368M	Болт	2
4	81924M	ПРОБКА	2
5	81987M	ПРОКЛАДКА	2
6	82331M	Кольцо стопорное	1
7	80405M	Шестерня ведущая	1
8	96311M	Упорная шайба гребного вала	1
8	81875M	Упорная шайба гребного вала	1
9	80404M	Шайба гребного вала (0.3 ММ)	AR
9	82802M	Прокладка регулировочная гребного вала (0.5 ММ)	AR
10	92528M	Пластина	1
11	82251M	Сальник масляный	1
12	92529M	Сальник масляный защитный	1
13	80393M	Вставка картриджа	1
14	80395M	Крыльчатка	1
15	80394M	Наружная пластина картриджа	1
16	813497M	Сальник масляный	1
16	82251M	Сальник масляный	1
16	82223M	Сальник масляный	1
17	82356M	Штифт установочный	2
18	813498M	Крышка корпуса водяного насоса	1
18	96337M	Крышка корпуса водяного насоса	1
19	82211M	Шайба	2
20	92521M	Болт	2
21	82269M	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
22	80398M	Резиновое уплотнение водяного контура	1
23	92522M	Вал гребной	1
24	82355M	Штифт установочный	1
25	82250M	Сальник масляный гребного вала	1
26	14175M	Кольцо уплотнительное крышки редуктора	1
27	80402M	Прокладка крышки редуктора	1
28	813499M	Крышка редуктора	1
28	80401M	Крышка	1
29	82214M	Шайба	1
30	83285M	БОЛТ	1
31	80406M	Шестерённый узел в сборе	1
32	80407M	Шайба регулировочная шестерни (0.3 мм)	AR
32	80408M	Шайба регулировочная шестерни (0.5 мм)	AR
32	14174M	Шайба регулировочная шестерни (0.4 мм)	AR
33	82290M	Подшипник гребного вала	1
34	82214M	Шайба	2
35	82360M	ШТИФТ УСТАНОВОЧНЫЙ	2
35	92524M	Штифт установочный	2
36	81896M	Штифт приводной	1
37	82134M	Шплинт	1
38	80396M	Трубка водяная	1
39	80397M	Резиновое уплотнение водяного контура	1
40	84358M	Приспособление для промывки	1
41	810945M	Анод	1
42	91772M	Болт	1
43	82214M	Шайба	1
-	813500M	Комплект прокладок нижнего узла	1
-	18858M	Комплект прокладок нижнего узла	1
-	96338M	Комплект прокладок нижнего узла	1
-	92525M	Комплект прокладок нижнего узла	1
-	814453M	Ремкомплект водяного насоса	1
-	96339M	Ремкомплект водяного насоса	1

Рис. 11ТАБЛИЦА ВИНТОВ PROP CHART

REF	Номер детали	Наименование	Кол-во
-	80409M	Гребной винт (шаг 5-1/2")(алюминий)	OPT
-	80410M	Гребной винт (шаг 4-1/2")(алюминий)	OPT
-	93032M	Гребной винт (шаг 4")(пластик)	1
