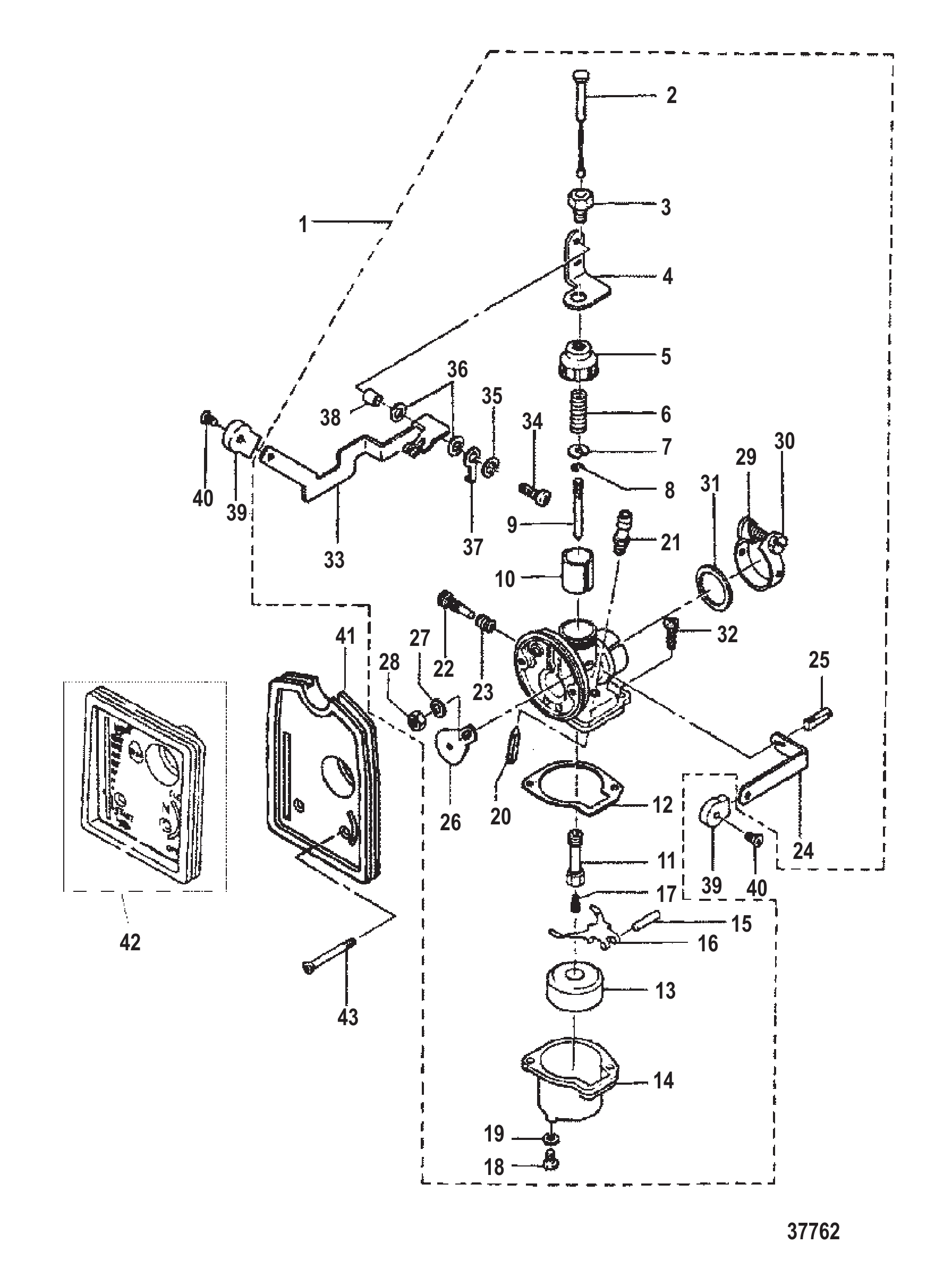

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

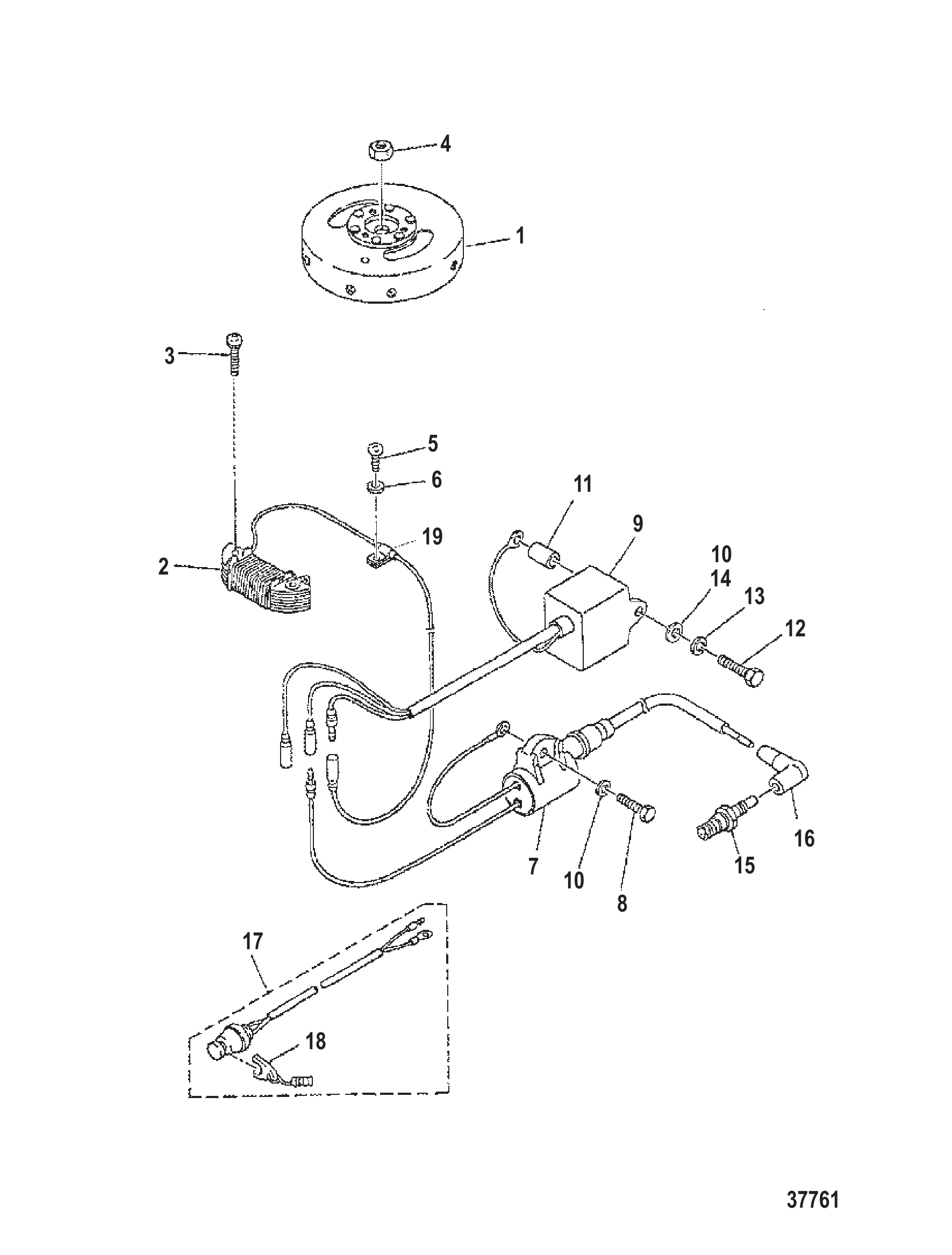

Рис. 2CD ЗАЖИГАНИЕ CD IGNITION

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

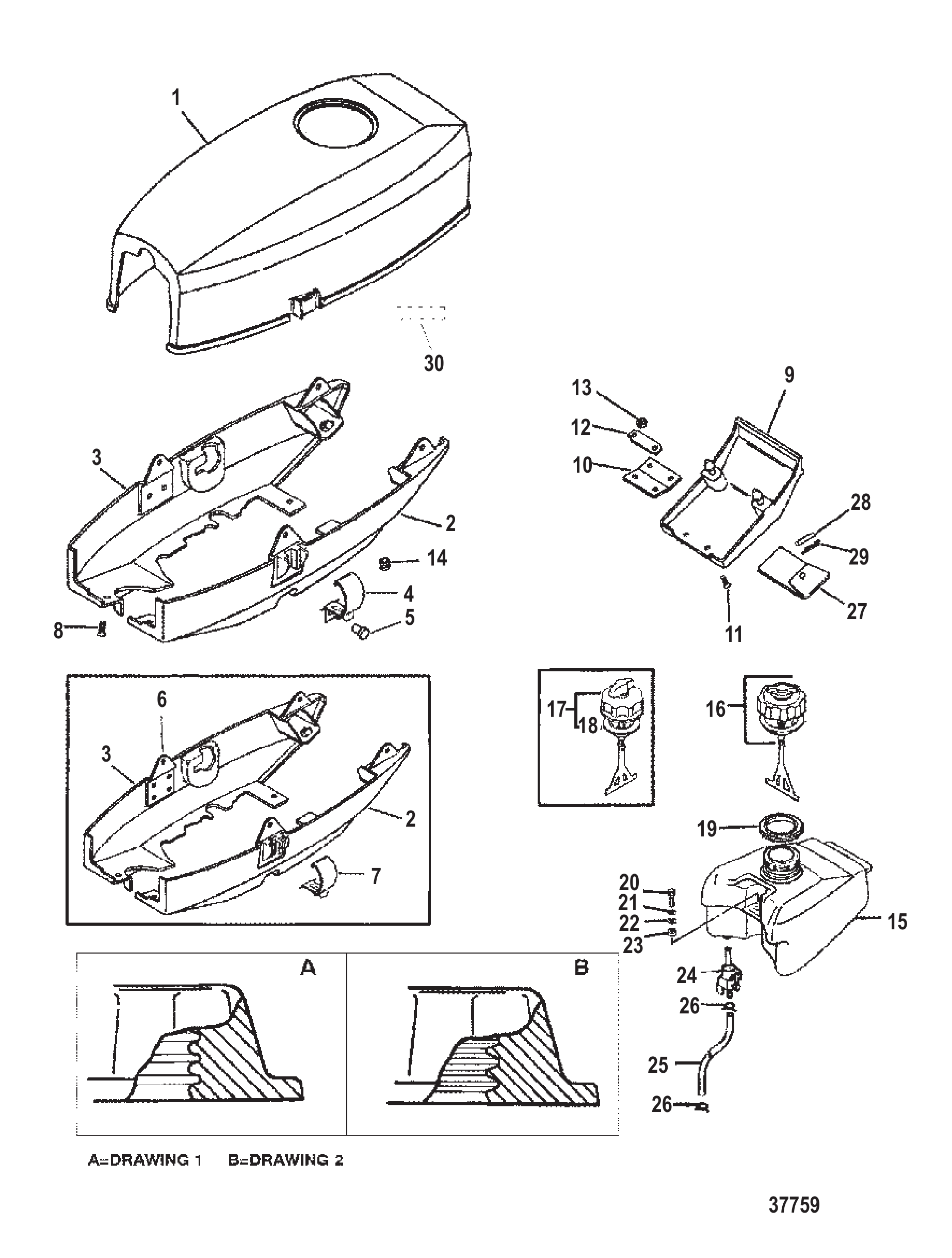

Рис. 3КОЖУХ И ТОПЛИВНЫЙ БАК COWL AND FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
16	824961A2	Крышка	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1

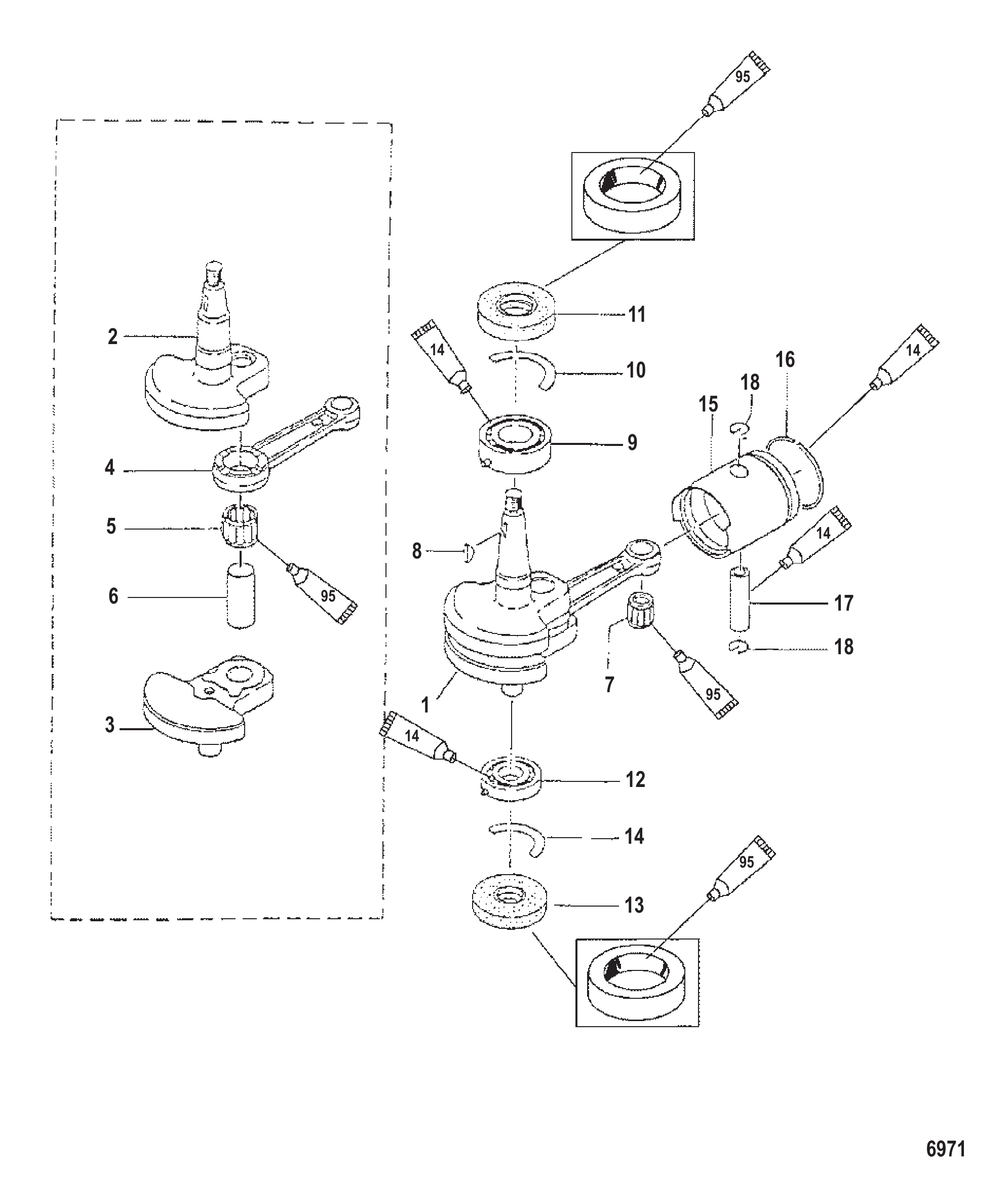

Рис. 4КОЛЕНВАЛ/ПОРШЕНЬ CRANKSHAFT/PISTON

REF	Номер детали	Наименование	Кол-во
1	91531	Коленчатый вал в сборе	1
1	879147T16	Коленчатый вал в сборе	1
1	822892	Коленчатый вал в сборе	1
1	822892T02	Коленчатый вал в сборе	1
2	813049	Коленчатый вал	1
3	813268	Коленчатый вал	1
3	822893	Коленчатый вал	1
4	813269	Шатун	1
5	813270	Подшипник	1
6	813271	Палец кривошипа	1
6	813271001	ШАТУННАЯ ШЕЙКА-TH	1
7	95227	Подшипник роликовый	1
8	95229	Шпонка	1
9	95228	Подшипник шариковый	1
9	898101936	Подшипник	1
10	95230	Пластина	1
11	95232	Сальник масляный коленчатого вала верхний	1
12	822894	Шариковый подшипник	1
13	822896	Нижняя упорная пластина	1
14	822897	Сальник масляный коленчатого вала нижний	1
12	95307	Подшипник шариковый	1
13	95231	Пластина коленчатого вала (нижняя)	1
14	95308	Сальник коленчатого вала нижний	1
15	9154	Поршень	1
15	9154A01	Поршень в сборе	1
15	9183	Поршень	AR
16	95234	Кольцо поршневое	1
16	95309	Кольцо поршневое	AR
17	95235	Палец поршневой	1
17	898101917	Палец поршневой	1
18	952366	Зажим	2
18	95236	Стопорное кольцо поршневого пальца	2
18	952366	Зажим	2
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

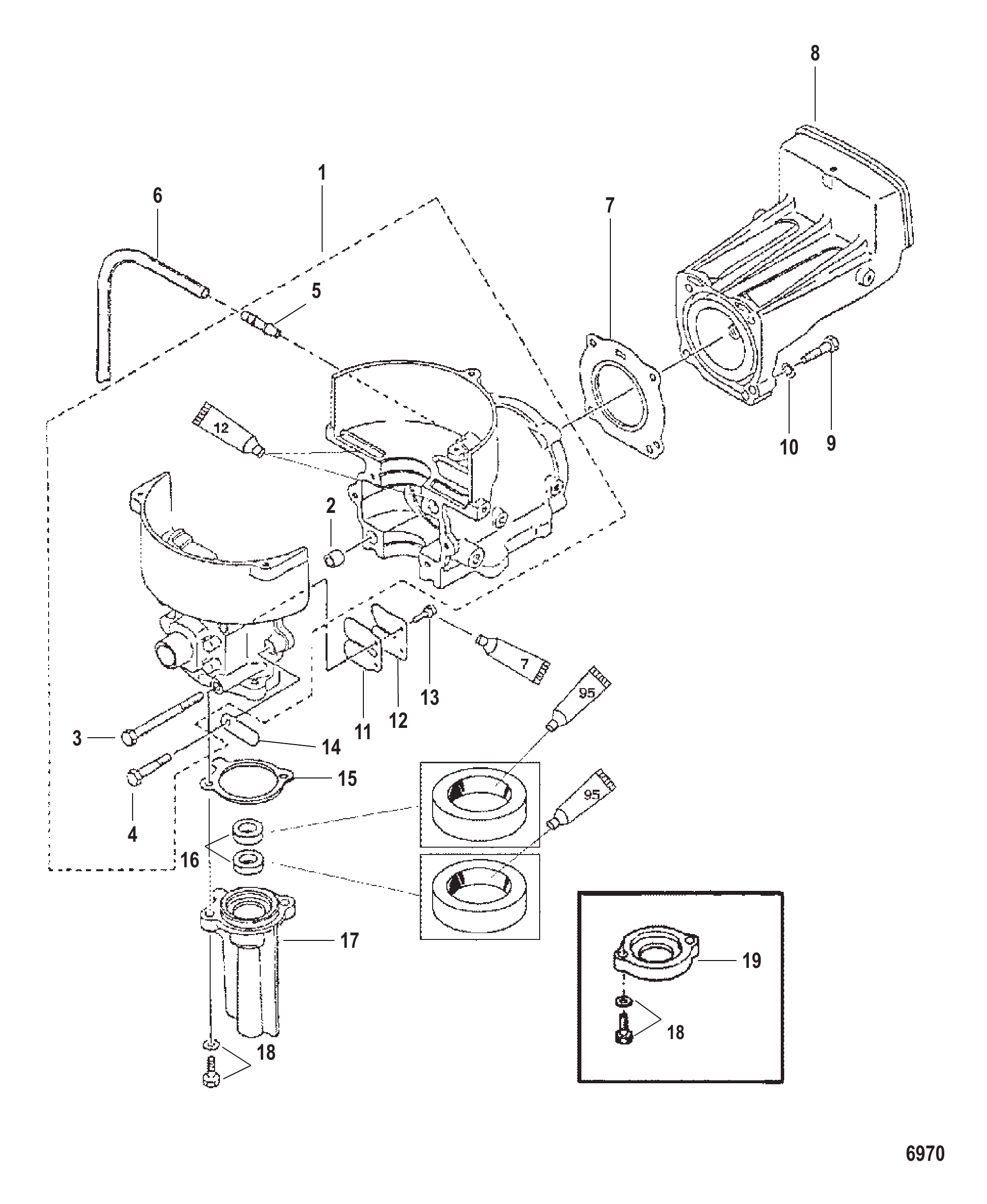

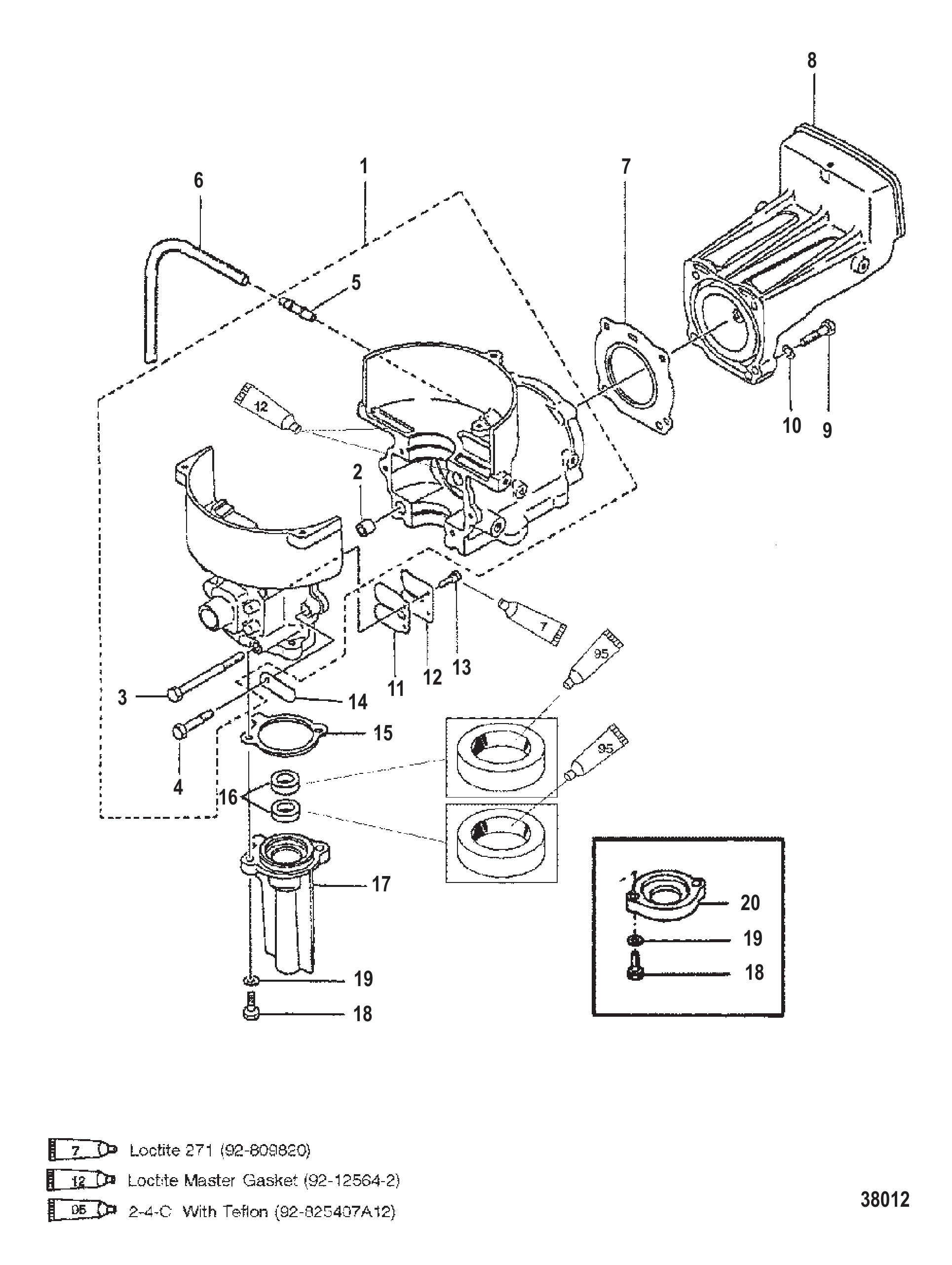

Рис. 5БЛОК ЦИЛИНДРОВ CYLINDER BLOCK

REF	Номер детали	Наименование	Кол-во
1	91512	Блок цилиндров/картер	1
1	91512	Блок цилиндров/картер	1
1	8228871	БЛОК ЦИЛИНДРОВ/КАРТЕР	1
2	16119	Штифт установочный	2
3	166955	Винт	4
3	898103167	Болт	4
4	95298	Болт картера к блоку	2
5	812960	Разъём	1
5	8M0064617	НИППЕЛЬ	1
6	8129404	Шланг резиновый (1 метр)	1
6	8M0057112	ШЛАНГ	1
7	95299	Прокладка головки цилиндра	1
7	95299001	Прокладка	1
8	815062T2	Головка цилиндра	1
9	815063	ВИНТ	4
10	809931044	ШАЙБА	4
11	95226	Лепестковый клапан	1
12	95304	Упор лепесткового клапана	1
13	16067	ВИНТ	2
14	813275	Хомут	1
15	822889	Прокладка головки (3.3 HP)	1
16	822891	Сальник масляный головки (3.3 HP)	2
17	8228881	ГОЛОВКА (3.3 Л.С.)	1
17	8M0091645	Головка картера	1
18	82304231	БОЛТ	2
19	952251	Головка	1
19	952251	Головка	1
-	823825A3	Блок силовой головки в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825A3	Блок силовой головки в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825T2	Блок силовой головки в сборе	1
-	823825T06	PH 3.3 2S Mercury / Quicksilver	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	95220A5	Комплект прокладок головки блока	1
-	898101928	Комплект прокладок редуктора	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1

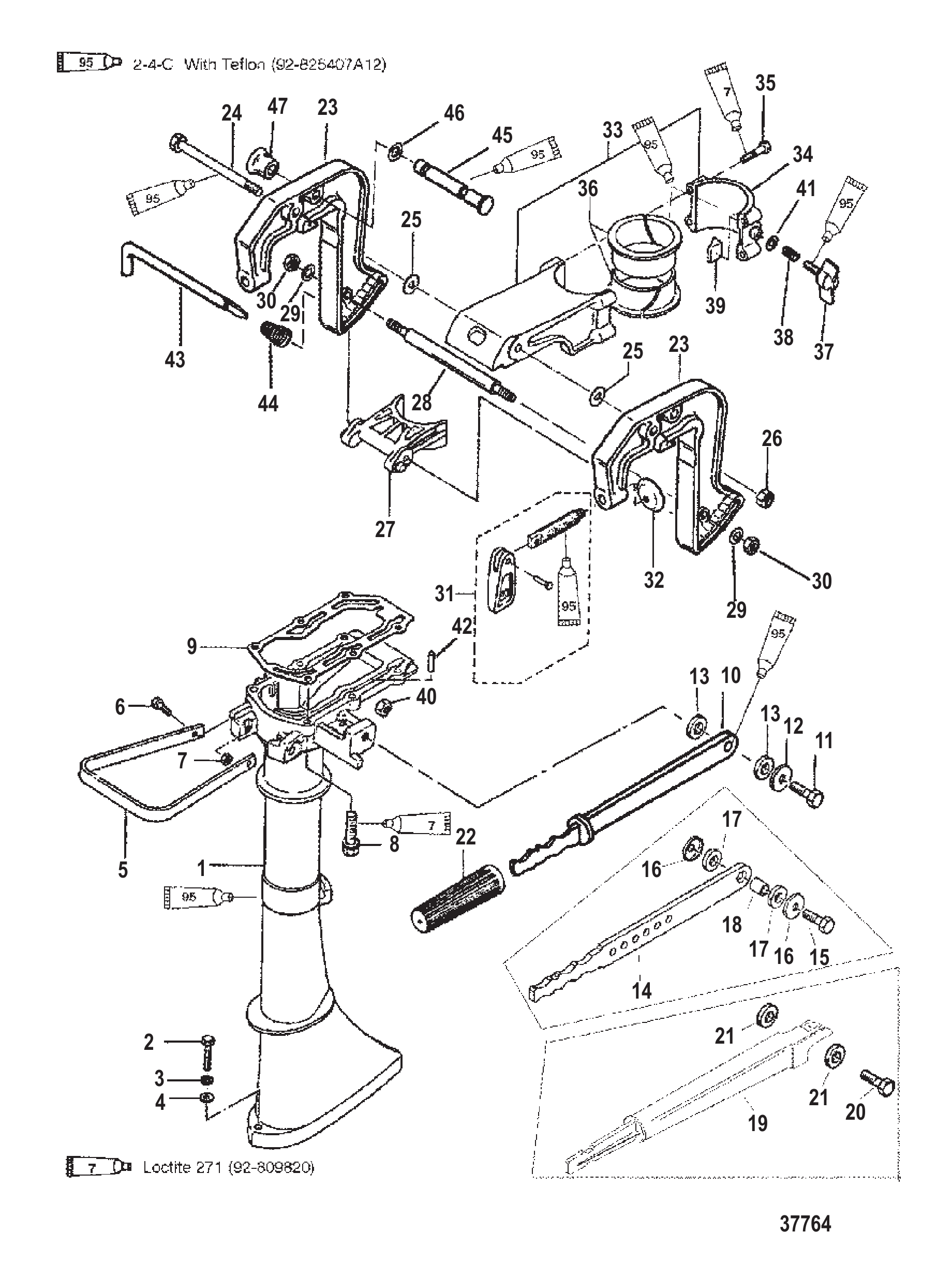

Рис. 6КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ DRIVESHAFT HOUSING AND CLAMP BRACKETS

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
10	8150801	Рукоятка рулевого управления	1
10	815081A1	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	8150901	Кронштейн	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
44	815093	ПРУЖИНА	1
45	815094	УПОР ОТКИДНОЙ	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

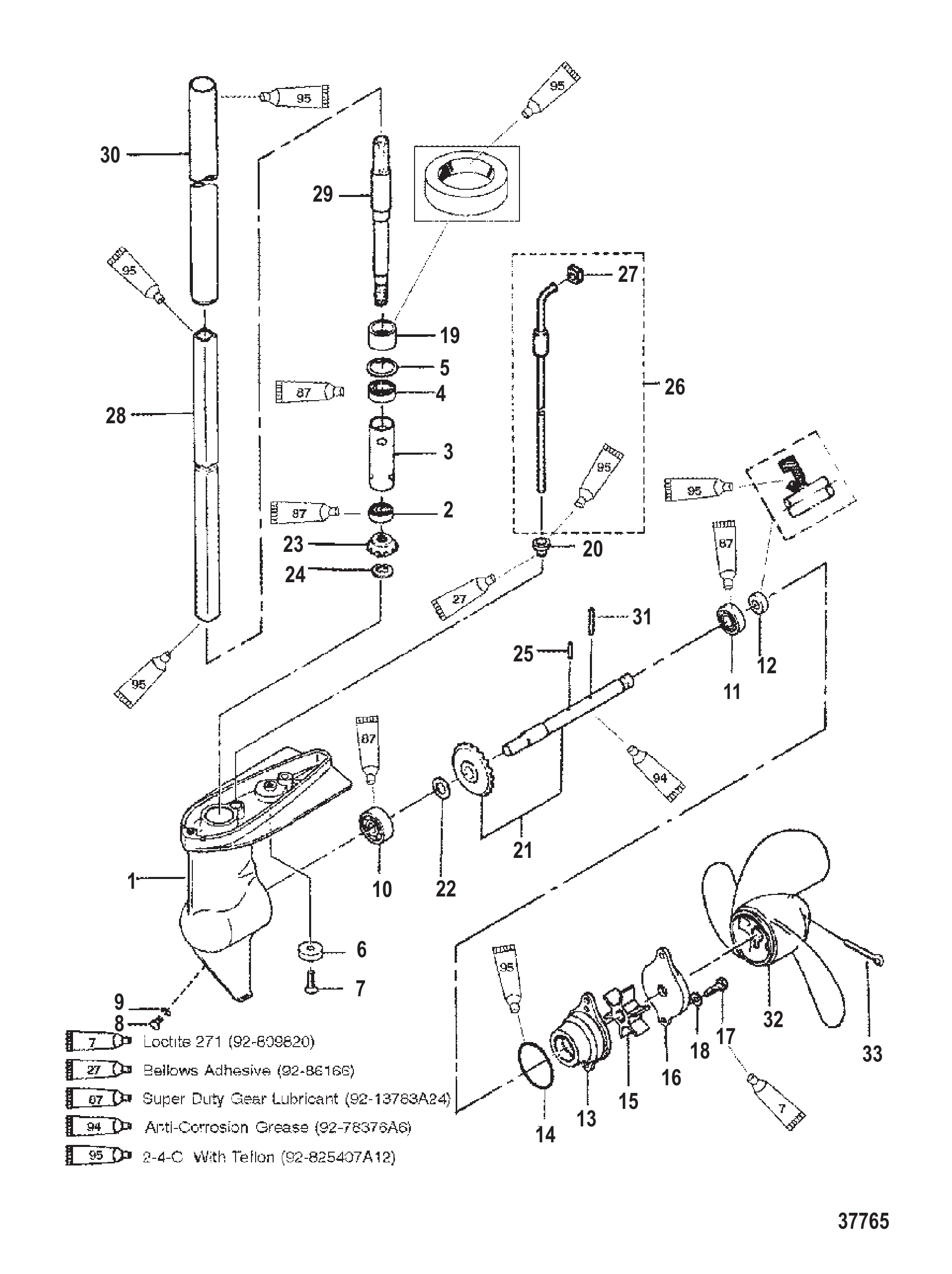

Рис. 7СБОРКА РЕДУКТОРА (БЕЗ ПЕРЕКЛЮЧЕНИЯ) GEAR HOUSING ASSEMBLY (NON-SHIFT)

REF	Номер детали	Наименование	Кол-во
-	825122A2	Корпус редуктора в сборе	1
-	825123A3	Корпус редуктора в сборе	1
1	825122A1	Корпус редуктора в сборе	1
1	825122T1	Корпус редуктора в сборе (базовый)	1
1	825123A1	Корпус редуктора в сборе	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	95343	Распорная втулка	1
4	95344	Подшипник шариковый гребного вала (верхний)	1
5	95345	Кольцо стопорное шарикоподшипника	1
6	823913	АНОД	1
6	823913Q	АНОД	1
7	16832	Болт (M6 x 16)	1
8	953681	Винт сливной	2
8	8M0229353	Пробка	2
9	95220	Прокладка	2
9	8M0082880	Комплект уплотнений сливной пробки	2
10	95347	Подшипник гребного вала	1
11	95344	Подшипник шариковый гребного вала (верхний)	1
12	95348	Сальник масляный гребного вала	1
13	952871	Водяной насос	1
13	8150782	Насос водяной	1
14	95288	Кольцо уплотнительное водяного насоса	1
15	95289	Крыльчатка	1
15	952892	Крыльчатка	1
16	825114	КРЫШКА	1
16	825115	КРЫШКА	1
17	16705	Болт	2
17	167051	Болт (M6 x 20)	2
18	16826	Шайба нержавеющая	2
19	95350	Сальник масляный гребного вала	1
20	95361	Втулка водяной трубки (нижняя)	1
21	95291A1	Гребной вал	1
22	811647A1	Регулировочная шайба	AR
23	95293	Шестерня ведущая	1
24	815066	КОЛЬЦО СТОПОРНОЕ	1
25	95371	Шпонка крыльчатки	1
26	95359	Трубка водяная в сборе	1
26	953593	Трубка водяная в сборе	1
27	953601	Люверс	1
28	95290	Гребной вал (верхний)	1
28	952903	Вал приводной (верхний)	1
29	95369	Вал приводной (нижний)	1
30	95277	Труба гребного вала	1
30	952772	Труба	1
31	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	815111Q02	Ремкомплект срезного штифта	1
31	8151111	Штифт латунный	1
31	815111Q02	Ремкомплект срезного штифта	1
32	815083	ГРЕБНОЙ ВИНТ (3 x 7.4 x 5.7)(ПЛАСТИК)	OPT
32	815083A01	BLMX 7.4X6 Mercury / Quicksilver	OPT
32	815084	ГРЕБНОЙ ВИНТ АЛЮМИНИЕВЫЙ (3 x 7.4 x 6)	1
32	815084A01	BLMX 7.4X6 Mercury / Quicksilver	1
32	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	OPT
32	815084A02	BLMX 7.4X7 Mercury / Quicksilver	OPT
33	95295	Шплинт гребного винта	1
-	95220A3	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082878	КОМПЛЕКТ ПРОКЛАДОК	1

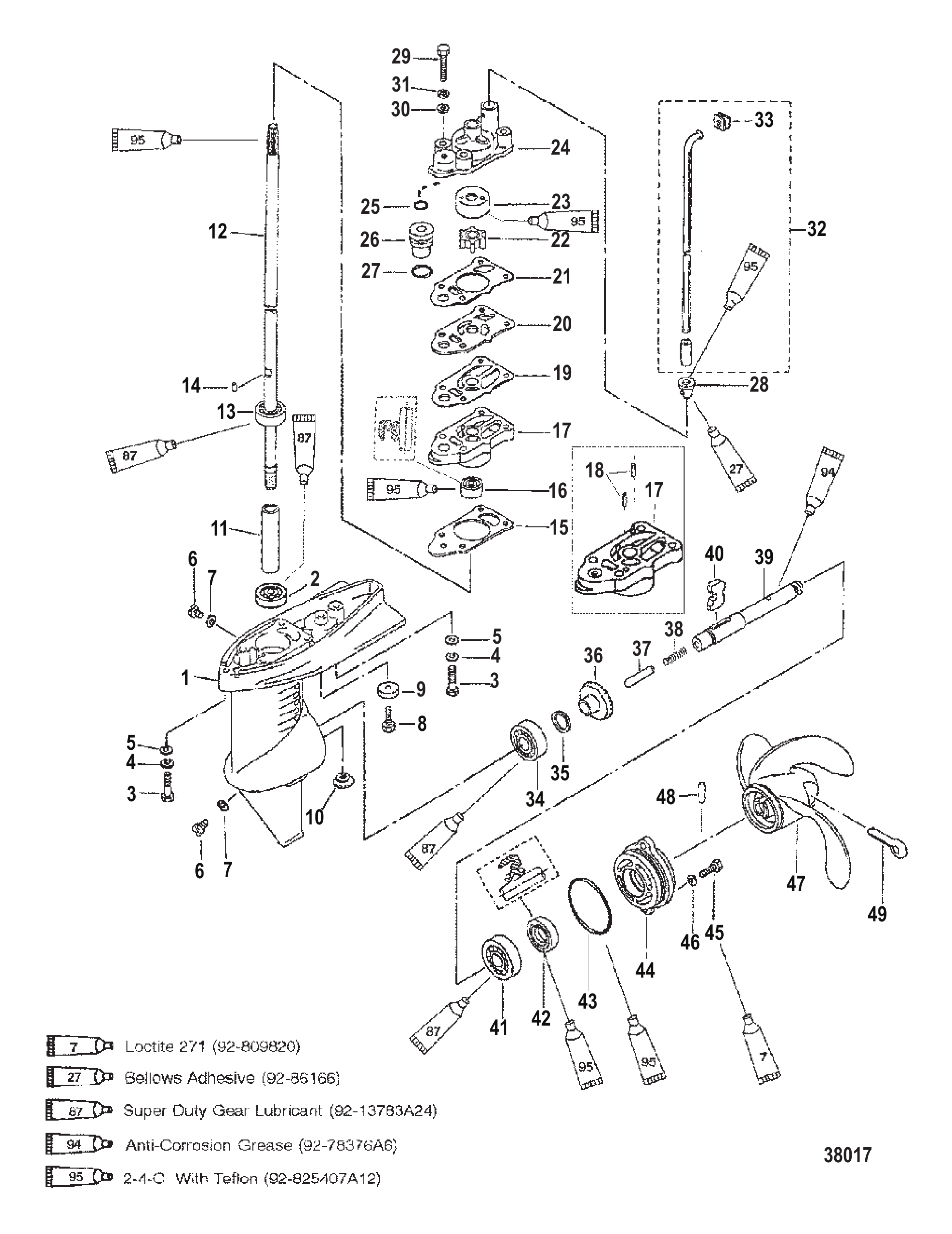

Рис. 8СБОРКА РЕДУКТОРА (С ПЕРЕКЛЮЧЕНИЕМ) GEAR HOUSING ASSEMBLY (SHIFTABLE ENGINES)

REF	Номер детали	Наименование	Кол-во
-	825126A2	Корпус редуктора в сборе (полный)	1
-	8M0122311	GC 2.5-3.3 2S S Mercury / Quicksilver	1
-	825126A3	Корпус редуктора в сборе (полный)	1
-	8M0122312	GC 2.5-3.3 2S L Mercury / Quicksilver	1
-	825127A2	УЗЕЛ КОРПУСА РЕДУКТОРА	1
-	825127A3	УЗЕЛ КОРПУСА РЕДУКТОРА	1
1	825126A1	Корпус редуктора в сборе (базовый)	1
1	825126T06	Корпус редуктора в сборе (базовый)	1
1	825127A1	УЗЕЛ КОРПУСА РЕДУКТОРА	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	16201	Болт	2
4	400256	СТОПОРНАЯ ШАЙБА (M6)	2
5	16826	Шайба нержавеющая	2
6	953681	Винт сливной	2
6	8M0229353	Пробка	2
7	95220	Прокладка	2
7	8M0082880	Комплект уплотнений сливной пробки	2
8	16832	Болт (M6 x 16)	1
9	823913	АНОД	1
9	823913Q	АНОД	1
10	16138	Шестерня	1
10	8M0122680	Редуктор в сборе	1
11	8104711	ПРОСТАВКА	1
12	823048	Гребной вал	1
12	8M0116958	Вал гребной	1
12	8230481	Гребной вал	1
12	8M0227907	Вал гребной удлинённый	1
13	95342	Подшипник шариковый гребного вала (нижний)	1
14	16155	Шпонка	1
15	161641	Прокладка	1
16	161621	Сальник масляный	1
17	161612	Корпус водяного насоса	1
17	815113T03	Корпус водяного насоса	1
17	161613	Корпус нижней части водяного насоса	1
17	815113T03	Корпус водяного насоса	1
18	9521811	Штифт роликовый - нержавеющая сталь	2
19	161601	Прокладка	1
19	161603	Прокладка	1
20	161591	Направляющая пластина	1
21	161581	Прокладка	1
21	898101331	Прокладка корпуса водяного насоса - верхняя	1
22	16154	Крыльчатка	1
22	8M0204676	Крыльчатка	1
23	161571	Втулка	1
24	161561	Корпус верхний водяного насоса	1
25	161771	Кольцо уплотнительное	1
26	161781	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
27	161761	Втулка	1
28	953611	Люверс	1
29	161251	Болт	4
29	8M0063198	Болт	4
30	16826	Шайба нержавеющая	4
31	400256	СТОПОРНАЯ ШАЙБА (M6)	4
32	953591	Трубка водяная	1
32	953592	Трубка водяная	1
33	953601	Люверс	1
34	16128	Подшипник шариковый	1
35	16141	Прокладка регулировочная (0.1)	1
36	812944	Шестерня	1
36	8M0122680	Редуктор в сборе	1
37	823050	Толкающий стержень	1
38	176671	ПРУЖИНА	1
39	952911	Гребной вал	1
40	823049	Муфта сцепления	1
41	95344	Подшипник шариковый гребного вала (верхний)	1
42	95348	Сальник масляный гребного вала	1
43	16131	Уплотнительное кольцо	1
44	823051	Корпус (чёрный)	1
44	8230511	Корпус (серый)	1
44	825117	КОРПУС	1
44	825116	КОРПУС	1
44	825117	КОРПУС	1
45	16705	Болт	2
45	167051	Болт (M6 x 20)	2
46	16826	Шайба нержавеющая	2
47	8150831	Гребной винт пластиковый (3 x 7,4 x 7)	1
47	815083A02	BLMX 7.4X7 Mercury / Quicksilver	1
47	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	1
47	815084A02	BLMX 7.4X7 Mercury / Quicksilver	1
48	8151111	Штифт латунный	1
48	815111Q02	Ремкомплект срезного штифта	1
48	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	815111Q02	Ремкомплект срезного штифта	1
49	95295	Шплинт гребного винта	1
-	95220A4	Комплект прокладок нижнего узла	1
-	8M0082881	Комплект прокладок	1
-	16159A2	Ремкомплект водяного насоса	1
-	8M0080264	Ремкомплект водяного насоса	1

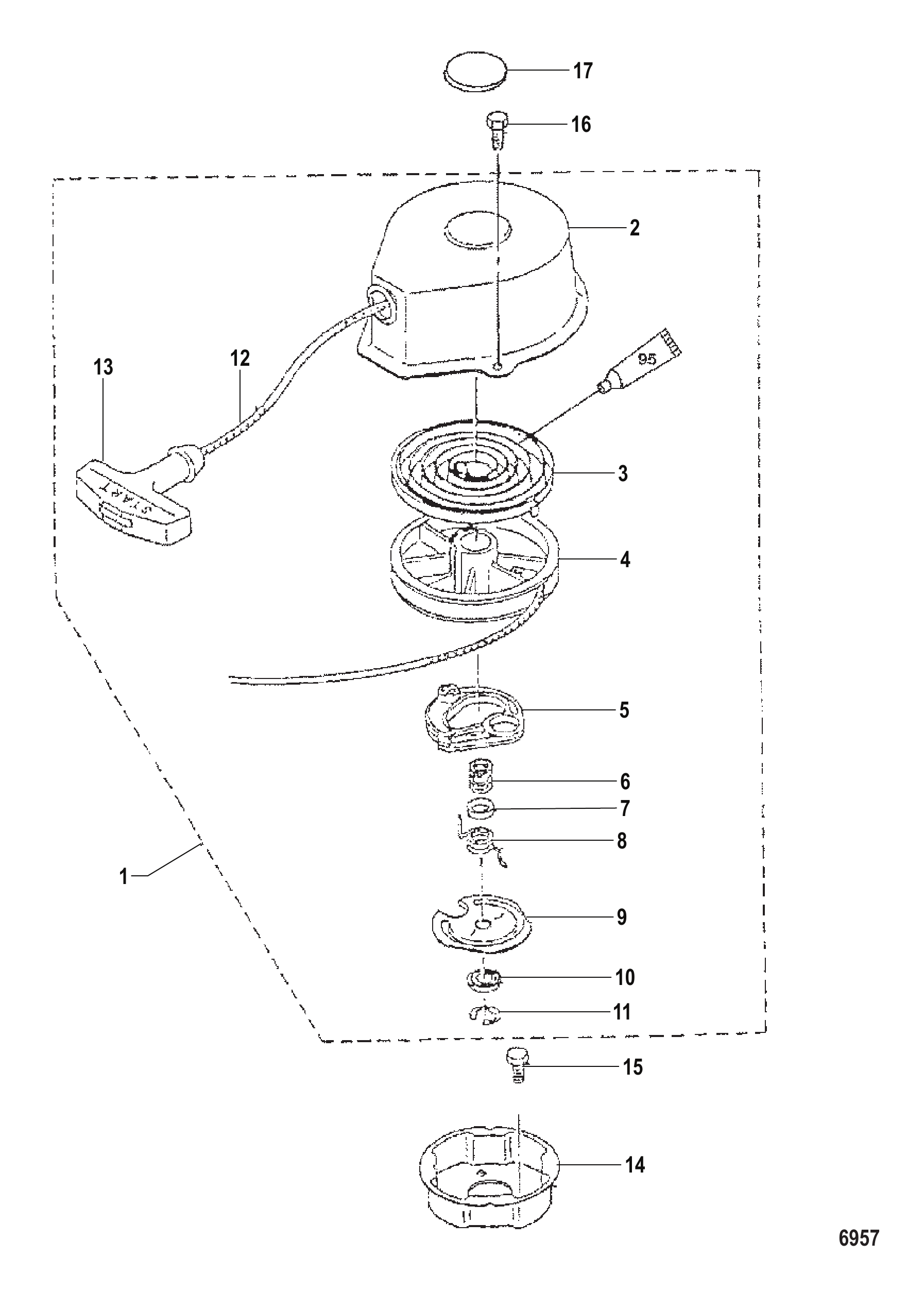

Рис. 9МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ) RECOIL STARTER (CD IGNITION)

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066A9	Трос стартера	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
17	95251	Пробка корпуса стартера	1

Рис. 10СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	10126980	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ	1
-	824052R2	Руководство по техническому обслуживанию	1
-	824052R3	SM O/B V6 135-225 Mercury / Quicksilver	1
-	808553A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808553A00	КОМПЛЕКТ НАКЛЕЕК	1
-	809689A96	КОМПЛЕКТ НАКЛЕЕК	1
-	804696A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808559A96	КОМПЛЕКТ НАКЛЕЕК	1
-	855418A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809688A00	Комплект наклеек	1
-	808554A96	КОМПЛЕКТ НАКЛЕЕК	1
-	812563A00	Комплект наклеек	1
-	808558A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808562A03	Комплект наклеек	1
-	813033A96	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A96	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A97	КОМПЛЕКТ НАКЛЕЕК	1
-	813033A03	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A97	КОМПЛЕКТ НАКЛЕЕК	1
-	809706A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808557A01	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A97	КОМПЛЕКТ НАКЛЕЕК	1
-	855419A00	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808556A03	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A97	КОМПЛЕКТ НАКЛЕЕК	1
-	808561A03	КОМПЛЕКТ НАКЛЕЕК	1
-	824911A25	Наклейка декоративная полоса, рулон 25 футов — требуется 6 футов	1
-	808591A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808680A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808621A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808602A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808652A96	КОМПЛЕКТ НАКЛЕЕК	1
-	808641A96	КОМПЛЕКТ НАКЛЕЕК	1
-	85557713	НАКЛЕЙКА Информация на этикетке EPA	1
-	855577A13	REF SOB 09-18 Mercury / Quicksilver	1

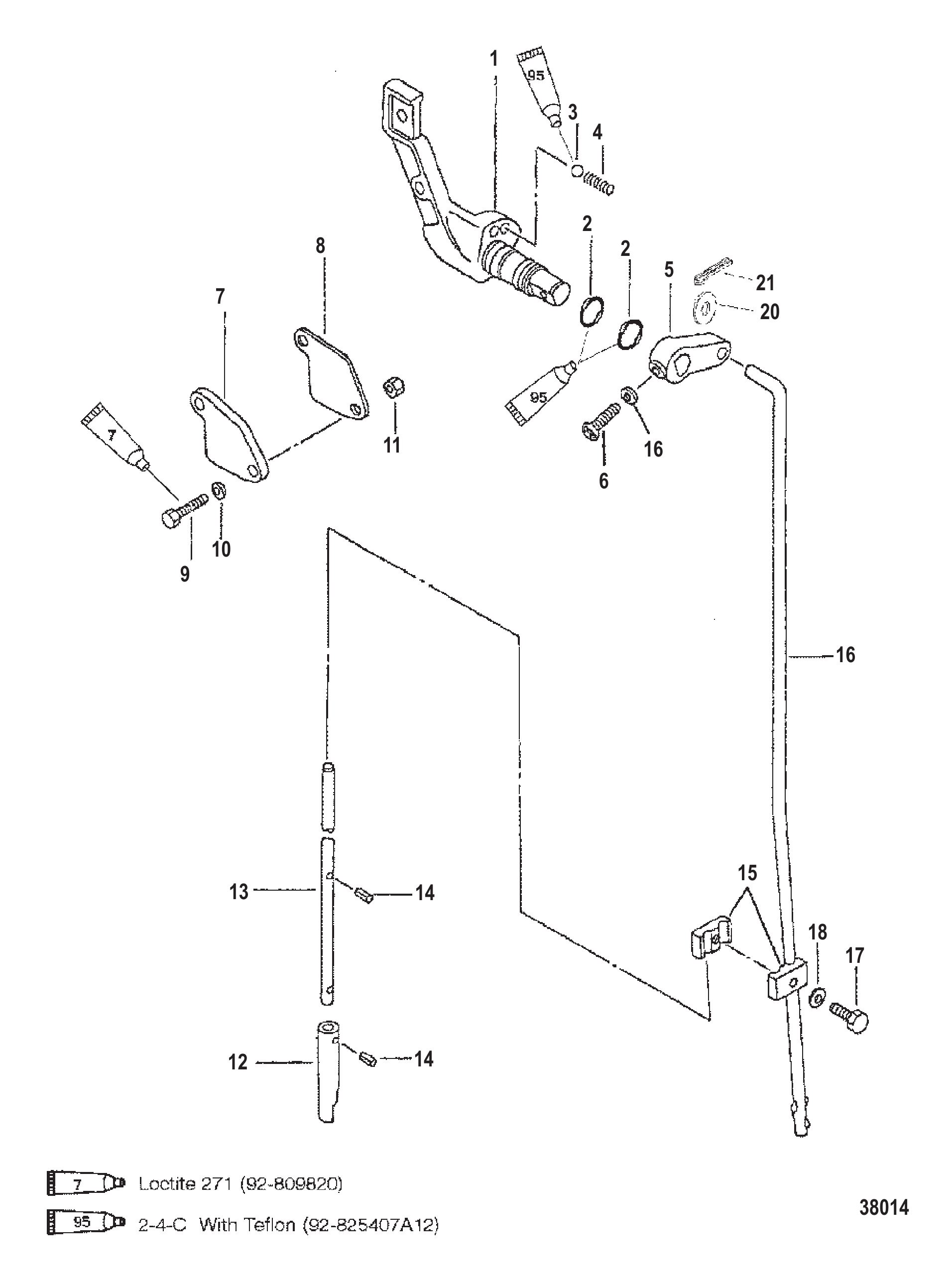

Рис. 11МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8130272	Рычаг переключения	1
2	161811	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
3	812937	Стопор	1
4	813028	Пружина	1
5	161841	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
6	161851	ВИНТ	1
7	823052	Крышка	1
7	8230521	Крышка	1
8	823053	Прокладка	1
9	16214	Болт	2
9	16223	Болт (M6 x 14)	2
9	16832	Болт (M6 x 16)	2
10	16826	Шайба нержавеющая	2
11	400212	ГАЙКА (M6) Нержавеющая сталь	2
12	161721	Кулачок сцепления	1
13	161731	Штанга кулачка	1
13	161741	Штанга кулачка	1
14	161791	ШТИФТ	2
15	16190	Соединение (комплект)	1
16	161861	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
17	16832	Болт (M6 x 16)	1
18	16826	Шайба нержавеющая	1
19	16335	ШАЙБА	1
20	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
20	8M0108373	Шайба	1
21	8150261	Шплинт	1

Рис. 12СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	815366A3	Комплект изолятора аккумулятора	1
-	58222A1	Индикаторный инструмент	1
-	89045	ПЕРЕХОДНИК	1
-	890451	Инструмент-адаптер прямого напряжения	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	99750A1	Мультиметр	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	52024A1	Блок переключателя	1
-	59339	Сервисный тахометр	1
-	892647A01	Комплект мультиметра DMT	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	850439	Тестер искры	1
-	850439T1	Тестер восьмикамерный	1
-	14443A1	Жгут проводов в сборе для тестирования	1
-	99379	Стробоскоп	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	55919	Головка ведущая	1
-	52344	Съёмник маховика зубчатого типа	1
-	73687A2	Комплект съёмника маховика	1
-	849154T1	Съёмник в сборе	1
-	90455	РЫМ-БОЛТ	1
-	904551	Рым-болт	1
-	77109A3	Монтажный комплект	1
-	52952A1	Съёмник стопорного кольца поршневого пальца	1
-	52952T1	Съёмник стопорного кольца поршневого пальца	1
-	74607A3	Установочный комплект поршневого пальца	1
-	65494	КОЛЬЦО ИНСТРУМЕНТА ДЛЯ СБОРКИ КОМПРЕССОРА (2.0Л)	1
-	65494T	Инструмент для сжатия кольца	1
-	818773	ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ КОМПРЕССОРА, ПОРШНЕВОЕ КОЛЬЦО (2.5L)	1
-	818773T	Инструмент для сжатия поршневых колец (3.50)	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	30591A1	Стенд для силовой головки	1
-	30591T1	Стенд	1
-	24161	СЪЁМНИК МАХОВИКА (ПРИСПОСОБЛЕНИЕ)	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1
-	112301	ИНСТРУМЕНТ ДЛЯ ЦЕНТРОВКИ	1
-	99750A1	Мультиметр	1
-	52915A6	Комплект контрольного манометра	1
-	74951	Гаечный ключ	1
-	63209	Тепловая лампа	1
-	44487A1	Съёмник направляющей штока тримма	1
-	44487T1	Съёмник направляющей штока тримма	1
-	44486A1	Съёмник штока тримма	1

Рис. 13КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

Рис. 14КОЛЕНВАЛ/ПОРШЕНЬ CRANKSHAFT/PISTON

REF	Номер детали	Наименование	Кол-во
1	91531	Коленчатый вал в сборе	1
1	879147T16	Коленчатый вал в сборе	1
1	822892	Коленчатый вал в сборе	1
1	822892T02	Коленчатый вал в сборе	1
2	813049	Коленчатый вал	1
3	813268	Коленчатый вал	1
3	822893	Коленчатый вал	1
4	813269	Шатун	1
5	813270	Подшипник	1
6	813271	Палец кривошипа	1
6	813271001	ШАТУННАЯ ШЕЙКА-TH	1
7	95227	Подшипник роликовый	1
8	95229	Шпонка	1
9	95228	Подшипник шариковый	1
9	898101936	Подшипник	1
10	95230	Пластина	1
11	95232	Сальник масляный коленчатого вала верхний	1
12	822894	Шариковый подшипник	1
13	822896	Нижняя упорная пластина	1
14	822897	Сальник масляный коленчатого вала нижний	1
12	95307	Подшипник шариковый	1
13	95231	Пластина коленчатого вала (нижняя)	1
14	95308	Сальник коленчатого вала нижний	1
15	9154	Поршень	1
15	9154A01	Поршень в сборе	1
15	9183	Поршень	AR
16	95234	Кольцо поршневое	1
16	95309	Кольцо поршневое	AR
17	95235	Палец поршневой	1
17	898101917	Палец поршневой	1
18	952366	Зажим	2
18	95236	Стопорное кольцо поршневого пальца	2
18	952366	Зажим	2
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

Рис. 15Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 16СБОРКА РЕДУКТОРА (С ПЕРЕКЛЮЧЕНИЕМ) GEAR HOUSING ASSEMBLY (SHIFTABLE ENGINES)

REF	Номер детали	Наименование	Кол-во
-	825126A2	Корпус редуктора в сборе (полный)	1
-	8M0122311	GC 2.5-3.3 2S S Mercury / Quicksilver	1
-	825126A3	Корпус редуктора в сборе (полный)	1
-	8M0122312	GC 2.5-3.3 2S L Mercury / Quicksilver	1
-	825127A2	УЗЕЛ КОРПУСА РЕДУКТОРА	1
-	825127A3	УЗЕЛ КОРПУСА РЕДУКТОРА	1
1	825126A1	Корпус редуктора в сборе (базовый)	1
1	825126T06	Корпус редуктора в сборе (базовый)	1
1	825127A1	УЗЕЛ КОРПУСА РЕДУКТОРА	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	16201	Болт	2
4	400256	СТОПОРНАЯ ШАЙБА (M6)	2
5	16826	Шайба нержавеющая	2
6	953681	Винт сливной	2
6	8M0229353	Пробка	2
7	95220	Прокладка	2
7	8M0082880	Комплект уплотнений сливной пробки	2
8	16832	Болт (M6 x 16)	1
9	823913	АНОД	1
9	823913Q	АНОД	1
10	16138	Шестерня	1
10	8M0122680	Редуктор в сборе	1
11	8104711	ПРОСТАВКА	1
12	823048	Гребной вал	1
12	8M0116958	Вал гребной	1
12	8230481	Гребной вал	1
12	8M0227907	Вал гребной удлинённый	1
13	95342	Подшипник шариковый гребного вала (нижний)	1
14	16155	Шпонка	1
15	161641	Прокладка	1
16	161621	Сальник масляный	1
17	161612	Корпус водяного насоса	1
17	815113T03	Корпус водяного насоса	1
17	161613	Корпус нижней части водяного насоса	1
17	815113T03	Корпус водяного насоса	1
18	9521811	Штифт роликовый - нержавеющая сталь	2
19	161601	Прокладка	1
19	161603	Прокладка	1
20	161591	Направляющая пластина	1
21	161581	Прокладка	1
21	898101331	Прокладка корпуса водяного насоса - верхняя	1
22	16154	Крыльчатка	1
22	8M0204676	Крыльчатка	1
23	161571	Втулка	1
24	161561	Корпус верхний водяного насоса	1
25	161771	Кольцо уплотнительное	1
26	161781	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
27	161761	Втулка	1
28	953611	Люверс	1
29	161251	Болт	4
29	8M0063198	Болт	4
30	16826	Шайба нержавеющая	4
31	400256	СТОПОРНАЯ ШАЙБА (M6)	4
32	953591	Трубка водяная	1
32	953592	Трубка водяная	1
33	953601	Люверс	1
34	16128	Подшипник шариковый	1
35	16141	Прокладка регулировочная (0.1)	1
36	812944	Шестерня	1
36	8M0122680	Редуктор в сборе	1
37	823050	Толкающий стержень	1
38	176671	ПРУЖИНА	1
39	952911	Гребной вал	1
40	823049	Муфта сцепления	1
41	95344	Подшипник шариковый гребного вала (верхний)	1
42	95348	Сальник масляный гребного вала	1
43	16131	Уплотнительное кольцо	1
44	823051	Корпус (чёрный)	1
44	8230511	Корпус (серый)	1
44	825117	КОРПУС	1
44	825116	КОРПУС	1
44	825117	КОРПУС	1
45	16705	Болт	2
45	167051	Болт (M6 x 20)	2
46	16826	Шайба нержавеющая	2
47	8150831	Гребной винт пластиковый (3 x 7,4 x 7)	1
47	815083A02	BLMX 7.4X7 Mercury / Quicksilver	1
47	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	1
47	815084A02	BLMX 7.4X7 Mercury / Quicksilver	1
48	8151111	Штифт латунный	1
48	815111Q02	Ремкомплект срезного штифта	1
48	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
48	815111Q02	Ремкомплект срезного штифта	1
49	95295	Шплинт гребного винта	1
-	95220A4	Комплект прокладок нижнего узла	1
-	8M0082881	Комплект прокладок	1
-	16159A2	Ремкомплект водяного насоса	1
-	8M0080264	Ремкомплект водяного насоса	1

Рис. 17КОЖУХ И ТОПЛИВНЫЙ БАК 1B575523 И ВЫШЕ Cowl and Fuel Tank 1B575523 and Up

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 18Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 19КОЛЕНВАЛ И ПОРШЕНЬ Crankshaft and Piston

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0045102	КОМПЛЕКТ КОЖУХА-MERCURY	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0046050	КОМПЛЕКТ КОЖУХА MARINER	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	8M0145391	КОЖУХ НИЖНИЙ ПРАВЫЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
4	8M0114258	Защёлка в сборе	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	8M0148363	Крышка	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
11	8M0038337	Винт	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
15	824963A03	Топливный бак	1
16	824961A2	Крышка	1
16	8M0060029	Крышка топливного бака в сборе	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
18	8M0065762	Прокладка	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
20	803858	Болт	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
25	8M0057113	Трубка	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
28	815111Q02	Ремкомплект срезного штифта	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1
30	855577A1	См. SOB 09-18	1

Рис. 20CD ЗАЖИГАНИЕ CD IGNITION

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

Рис. 21CD ЗАЖИГАНИЕ CD Ignition

REF	Номер детали	Наименование	Кол-во
-	822899A1	МАХОВИК В СБОРЕ С МАГНЕТО	1
1	822899	Маховик	1
2	8230301	КАТУШКА Возбуждения	1
2	823030T1	КАТУШКА ВОЗБУЖДЕНИЯ	1
3	16059	Винт	2
4	95233	Гайка коленчатого вала	1
5	823031	Винт	1
6	823032	Стопорная шайба	1
7	823033	Катушка зажигания	1
8	16705	Болт	1
9	823034	Блок CD	1
9	823034T	БЛОК CD	1
10	16818	Стопорная шайба	1
11	823035	Проставка	1
12	823036	Болт	1
12	16832	Болт (M6 x 16)	1
13	16818	Стопорная шайба	1
14	809931044	ШАЙБА	1
10	953921	Шайба нержавеющая	2
12	16832	Болт (M6 x 16)	1
15	12127	СВЕЧА ЗАЖИГАНИЯ	1
15	8M0114743	СВЕЧА BP6HS-10 @4	1
15	19796	Свеча зажигания	1
16	95282A1	КОМПЛЕКТ КРЫШКИ	1
17	823037A1	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
17	823037A04	ВЫКЛЮЧАТЕЛЬ В СБОРЕ АВАРИЙНОЙ ОСТАНОВКИ	1
18	823054	Чека безопасности	1
19	160601	Хомут	1

Рис. 22РЕДУКТОР (2/2,5 Л.С.) Gear Housing Assembly 2/2.5 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 23СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (2/2.5 Л.С.) Gear Housing Assembly (2/2.5 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 24КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ Driveshaft Housing and Clamp Brackets

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 25МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT LINKAGE

REF	Номер детали	Наименование	Кол-во
1	8130272	Рычаг переключения	1
2	161811	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	2
3	812937	Стопор	1
4	813028	Пружина	1
5	161841	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
6	161851	ВИНТ	1
7	823052	Крышка	1
7	8230521	Крышка	1
8	823053	Прокладка	1
9	16214	Болт	2
9	16223	Болт (M6 x 14)	2
9	16832	Болт (M6 x 16)	2
10	16826	Шайба нержавеющая	2
11	400212	ГАЙКА (M6) Нержавеющая сталь	2
12	161721	Кулачок сцепления	1
13	161731	Штанга кулачка	1
13	161741	Штанга кулачка	1
14	161791	ШТИФТ	2
15	16190	Соединение (комплект)	1
16	161861	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
17	16832	Болт (M6 x 16)	1
18	16826	Шайба нержавеющая	1
19	16335	ШАЙБА	1
20	16080	ШАЙБА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
20	8M0108373	Шайба	1
21	8150261	Шплинт	1

Рис. 26КОРПУС ВАЛА И СТЯЖНЫЕ СКОБЫ DRIVESHAFT HOUSING AND CLAMP BRACKETS

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825131	КОРПУС гребного вала	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
10	8150801	Рукоятка рулевого управления	1
10	815081A1	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	8150901	Кронштейн	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
44	815093	ПРУЖИНА	1
45	815094	УПОР ОТКИДНОЙ	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 27РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 28КОЖУХ И ТОПЛИВНЫЙ БАК COWL AND FUEL TANK

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
16	824961A2	Крышка	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1

Рис. 29Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 30КОЖУХ И ТОПЛИВНЫЙ БАК 1B575522 И НИЖЕ Cowl and Fuel Tank 1B575522 and Below

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 31СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА 3.3 Л.С. Gear Housing Assembly 3.3 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 32Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

Рис. 33КОЖУХ И ТОПЛИВНЫЙ БАК Cowl and Fuel Tank

REF	Номер детали	Наименование	Кол-во
1	815098A3	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	815098A4	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
1	8M0046050	КОМПЛЕКТ КОЖУХА MARINER	1
1	815098A2	КОЖУХ ВЕРХНИЙ В СБОРЕ	1
2	824926A1	КОЖУХ НИЖНИЙ	1
2	824926A2	КОЖУХ НИЖНИЙ	1
2	824926A3	КОЖУХ НИЖНИЙ	1
3	824927A1	КОЖУХ НИЖНИЙ	1
3	8M0145391	КОЖУХ НИЖНИЙ ПРАВЫЙ	1
3	824927A2	КОЖУХ НИЖНИЙ	1
3	824927A3	КОЖУХ НИЖНИЙ	1
4	824931A1	Ремкомплект защёлки	2
4	8M0114258	Защёлка в сборе	2
5	825829	ЗАКЛЕПКА	4
6	817015A1	Ремкомплект защёлки	1
7	817015	Защёлка	2
8	16827	Винт	6
9	815103	КРЫШКА	1
9	8M0148363	Крышка	1
9	815104	КРЫШКА	1
9	8151041	Крышка	1
10	815105	ПЕТЛЯ ЗАДНЯЯ	1
11	95386	Болт крепления пластины к верхнему кожуху	4
11	8M0038337	Винт	4
12	95280	Пластина верхнего кожуха	2
13	95385	Гайка пластины винта	4
14	95387	Втулка уплотнительная	2
15	824963A2	Топливный бак в сборе	1
15	824963A03	Топливный бак	1
16	824961A2	Крышка	1
16	8M0060029	Крышка топливного бака в сборе	1
17	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
17	812952	Крышка	1
18	815087	ПРОКЛАДКА	1
18	8M0065762	Прокладка	1
19	815109	САЛЬНИК	1
20	95391	Винт топливного бака	2
20	803858	Болт	2
21	16818	Стопорная шайба	2
22	95392	Шайба винта топливного бака	2
23	95390	Распорная втулка винта топливного бака	2
24	95393	Клапан топливный	1
25	95394	Шланг топливный (250 мм)	1
25	8M0057113	Трубка	1
26	95395	Зажим нержавеющая сталь	2
27	95399	Набор инструментов	1
28	8151111	Штифт латунный	1
28	815111Q02	Ремкомплект срезного штифта	1
29	95295	Шплинт гребного винта	1
30	8555771	Наклейка с информацией об экологической маркировке EPA (внутри верхней крышки)	1
30	855577A1	См. SOB 09-18	1

Рис. 34БЛОК ЦИЛИНДРОВ CYLINDER BLOCK

REF	Номер детали	Наименование	Кол-во
1	91512	Блок цилиндров/картер	1
1	8228871	БЛОК ЦИЛИНДРОВ/КАРТЕР	1
2	95218	Штифт установочный	2
3	95221	Болт крепления картера к блоку	4
3	898103167	Болт	4
4	95298	Болт картера к блоку	2
5	812960	Разъём	1
5	8M0064617	НИППЕЛЬ	1
6	95223	Шланг (150 мм)	1
6	8M0057112	ШЛАНГ	1
7	95299	Прокладка головки цилиндра	1
7	95299001	Прокладка	1
8	91523	Головка цилиндра	1
8	815062T2	Головка цилиндра	1
8	91522	Головка цилиндра	1
8	9152T2	Головка цилиндра	1
9	815063	ВИНТ	4
10	809931044	ШАЙБА	4
11	95226	Лепестковый клапан	1
12	95304	Упор лепесткового клапана	1
13	16067	ВИНТ	2
14	95306	Зажим провода	1
14	8M0130961	Хомут	1
15	822889	Прокладка головки (3.3 HP)	1
16	822891	Сальник масляный головки (3.3 HP)	2
17	8228881	ГОЛОВКА (3.3 Л.С.)	1
17	8M0091645	Головка картера	1
18	815065	ВИНТ	2
19	16826	Шайба нержавеющая	2
20	952251	Головка	1
-	8238251	Головка блока цилиндров в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825A3	Блок силовой головки в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825A1	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	823825T06	PH 3.3 2S Mercury / Quicksilver	1
-	823825A2	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	823825T06	PH 3.3 2S Mercury / Quicksilver	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

Рис. 35ШИФТЕР 3.3 Л.С. Shift Linkage 3.3 Horsepower

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 36СБОРОЧНЫЙ УЗЕЛ РЕДУКТОРА (3.3 Л.С.) Gear Housing Assembly (3.3 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 37ШИФТЕР (3.3 Л.С.) Shift Linkage (3.3 HP)

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 38МЕХАНИЗМ РУЧНОГО ЗАПУСКА (CD ЗАЖИГАНИЕ) RECOIL STARTER (CD IGNITION)

REF	Номер детали	Наименование	Кол-во
1	823038	Стартер в сборе с ручным запуском	1
2	815067	КОРПУС СТАРТЕРА	1
3	95284	Пружина стартера	1
4	95245	Шкив стартера	1
5	95246	Храповик	1
6	95315	Пружина фрикционная	1
7	95247	Крышка	1
8	95316	Пружина возвратная	1
9	95248	Диск фрикционный	1
10	95317	Упорная шайба	1
11	95318	Стопорное кольцо E-образное	1
12	12066A9	Трос стартера	1
13	95249	Рукоятка стартера с тросом	1
14	823039	Шкив	1
15	16828	Болт	3
16	815068	БОЛТ	2
17	95251	Пробка корпуса стартера	1

Рис. 39СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ TOOLS SPECIAL

REF	Номер детали	Наименование	Кол-во
-	31229A7	Комплект съёмников для подшипника	1
-	37312	Инструмент ведущей головки	1
-	37323	Инструмент стержня-оправки игольчатых подшипников корпуса редуктора	1
-	38628	МОНТАЖНЫЙ ИНСТРУМЕНТ ПОДШИПНИКА	1
-	NSS	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG40-9)	1
-	NSS	NOT SOLD SEPARATE COLLET JAWS (SNAP ON #CG41-13)	1
-	NSS	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG40-4)	1
-	NSS	NOT SOLD SEPARATE EXPANDING ROD (SNAP ON #CG41-11)	1
-	83163M	Фиксатор маховика	1
-	83164M	Съёмник маховика	1
-	37429	Шайба корпуса редуктора	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	29287	КАЛИБР ИНСТРУМЕНТ	1
-	34569A1	Съёмник в сборе со скользящим молотком	1
-	850439T1	Тестер восьмикамерный	1
-	63998A1	Инструмент для зазора однокамерный	1
-	66274	ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ (0-150 ФУНТ-ДЮЙМ)	1
-	37241	Пластина съёмника универсальная	1

Рис. 40КОМПЛЕКТ ПРОКЛАДОК ДВИГАТЕЛЯ Engine Gasket Set Components

REF	Номер детали	Наименование	Кол-во
1	825130	КОРПУС гребного вала	1
1	825130T	КОРПУС ГРЕБНОГО ВАЛА	1
1	825131	КОРПУС гребного вала	1
1	825131T	Вал D HGS-серый	1
1	8251312	Корпус гребного вала	1
2	16830	Болт	2
3	400256	СТОПОРНАЯ ШАЙБА (M6)	2
4	16826	Шайба нержавеющая	2
5	95276	Рукоятка для переноски	1
5	815082	РУЧКА ДЛЯ ПЕРЕНОСКИ	1
5	8150821	Рукоятка для переноски	1
6	4000330	ВИНТ (M6 x 25)	2
6	8M0204707	ВИНТ M6 x 25 С ШЕСТИГРАННОЙ ГОЛОВКОЙ ПОД КЛЮЧ НЕРЖ. СТАЛЬ	2
7	400212	ГАЙКА (M6) Нержавеющая сталь	2
8	823042	Болт	6
9	815076	ПРОКЛАДКА КОРПУСА ВЕРТИКАЛЬНОГО ВАЛА	1
9	815076002	Прокладка	1
10	8150801	Рукоятка рулевого управления	1
10	823162A3	Рукоятка управления в сборе	1
10	815081A1	Рукоятка управления в сборе	1
10	823163A2	Рукоятка управления в сборе	1
11	4000354	ВИНТ (M8 x 30)	1
12	16192	Шайба	1
13	95364	Демпфер резиновый	2
14	823162A3	Рукоятка управления в сборе	1
14	823163A2	Рукоятка управления в сборе	1
14	823162A4	Рукоятка управления в сборе	1
14	823162A3	Рукоятка управления в сборе	1
15	4000354	ВИНТ (M8 x 30)	1
16	823047	Шайба	2
17	823045	Демпфер	2
18	823046	Проставка	1
19	823162A3	Рукоятка управления в сборе	1
19	823163A2	Рукоятка управления в сборе	1
19	823162A4	Рукоятка управления в сборе	1
19	823162A3	Рукоятка управления в сборе	1
20	40011151	Винт (M8 x 35) нержавеющая сталь	1
21	95364	Демпфер резиновый	2
22	95274	Рукоятка рулевого управления	1
23	8150851	Кронштейн струбцины	2
23	8150852	Кронштейн струбцины	2
23	8150862	Кронштейн зажима	2
23	8150864	Кронштейн зажима	2
23	8150863	Кронштейн зажима	2
23	8150852	Кронштейн струбцины	2
23	8150864	Кронштейн зажима	2
24	95373	Болт кронштейна струбцины	1
24	898101337	Винт	1
25	95375	Шайба винта кронштейна струбцины	2
26	815088	ГАЙКА (M8)	1
26	95374	Гайка нейлоновая	1
27	95278	Кронштейн упорный	1
27	815090	КРОНШТЕЙН	1
27	95278	Кронштейн упорный	1
27	8150901	Кронштейн	1
27	95278	Кронштейн упорный	1
28	815091	ТЯГА ДИСТАНЦИОННАЯ	1
28	8M0055576	Дистанционная тяга	1
29	400256	СТОПОРНАЯ ШАЙБА (M6)	2
30	400212	ГАЙКА (M6) Нержавеющая сталь	2
31	16200	Винт струбцины в сборе	2
31	8M0059063	Винт	2
31	815032	ВИНТ БАРАШКОВЫЙ В СБОРЕ	2
31	8150321	Винт барашковый в сборе	2
32	95379	Подушка	2
33	9160A1	Поворотный кронштейн	1
33	9160T1	Поворотный кронштейн	1
33	815112A2	Поворотный кронштейн	1
33	815112T2	Поворотный кронштейн-серый	1
33	815112A3	Поворотный кронштейн	1
34	8112041	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112052	ПОВОРОТНЫЙ КРОНШТЕЙН	1
34	8112053	ПОВОРОТНЫЙ КРОНШТЕЙН	1
35	16830	Болт	4
36	95381	Втулка поворотного кронштейна	2
37	16206	Винт	1
37	162061	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	815034	ВИНТ РЕГУЛИРОВОЧНЫЙ	1
37	8150341	Винт регулировочный	1
38	95383	Пружина регулировочного винта	1
38	953838	Пружина	1
39	952791	Фрикционная накладка	1
40	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1
41	16826	Шайба нержавеющая	1
42	16119	Штифт установочный	2
43	815092	ТЯГА УПОРНАЯ	1
43	8M0101209	Струбцинный кронштейн в сборе	1
44	815093	ПРУЖИНА	1
44	8150931	Пружина	1
45	815094	УПОР ОТКИДНОЙ	1
45	8M0058619	Упор откидывания	1
46	NLA	БОЛЬШЕ НЕ ПОСТАВЛЯЕТСЯ ОПОРНАЯ ПЛАСТИНА	1
47	815096	РУЧКА	1

Рис. 41СЕРВИСНЫЕ И ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ SERVICE AND SUPPORT MATERIAL

REF	Номер детали	Наименование	Кол-во
-	81512793	Каталог запчастей 3.3 л.с.	1
-	444771	Руководство по обслуживанию	1
-	816013A94	Комплект наклеек	1
-	816013A96	КОМПЛЕКТ НАКЛЕЕК	1
-	816014A00	Комплект наклеек	1
-	822783A94	КОМПЛЕКТ НАКЛЕЕК	1
-	822783A97	КОМПЛЕКТ НАКЛЕЕК	1
-	822783A97	КОМПЛЕКТ НАКЛЕЕК	1
-	10100980	Руководство владельца	1

Рис. 42СБОРКА РЕДУКТОРА (БЕЗ ПЕРЕКЛЮЧЕНИЯ) GEAR HOUSING ASSEMBLY (NON-SHIFT)

REF	Номер детали	Наименование	Кол-во
-	825122A2	Корпус редуктора в сборе	1
-	825123A3	Корпус редуктора в сборе	1
1	825122A1	Корпус редуктора в сборе	1
1	825122T1	Корпус редуктора в сборе (базовый)	1
1	825123A1	Корпус редуктора в сборе	1
2	95342	Подшипник шариковый гребного вала (нижний)	1
3	95343	Распорная втулка	1
4	95344	Подшипник шариковый гребного вала (верхний)	1
5	95345	Кольцо стопорное шарикоподшипника	1
6	823913	АНОД	1
6	823913Q	АНОД	1
7	16832	Болт (M6 x 16)	1
8	953681	Винт сливной	2
8	8M0229353	Пробка	2
9	95220	Прокладка	2
9	8M0082880	Комплект уплотнений сливной пробки	2
10	95347	Подшипник гребного вала	1
11	95344	Подшипник шариковый гребного вала (верхний)	1
12	95348	Сальник масляный гребного вала	1
13	952871	Водяной насос	1
13	8150782	Насос водяной	1
14	95288	Кольцо уплотнительное водяного насоса	1
15	95289	Крыльчатка	1
15	952892	Крыльчатка	1
16	825114	КРЫШКА	1
16	825115	КРЫШКА	1
17	16705	Болт	2
17	167051	Болт (M6 x 20)	2
18	16826	Шайба нержавеющая	2
19	95350	Сальник масляный гребного вала	1
20	95361	Втулка водяной трубки (нижняя)	1
21	95291A1	Гребной вал	1
22	811647A1	Регулировочная шайба	AR
23	95293	Шестерня ведущая	1
24	815066	КОЛЬЦО СТОПОРНОЕ	1
25	95371	Шпонка крыльчатки	1
26	95359	Трубка водяная в сборе	1
26	953593	Трубка водяная в сборе	1
27	953601	Люверс	1
28	95290	Гребной вал (верхний)	1
28	952903	Вал приводной (верхний)	1
29	95369	Вал приводной (нижний)	1
30	95277	Труба гребного вала	1
30	952772	Труба	1
31	815111	ШПЛИНТ СРЕЗНОЙ НЕРЖАВЕЮЩАЯ СТАЛЬ	1
31	815111Q02	Ремкомплект срезного штифта	1
31	8151111	Штифт латунный	1
31	815111Q02	Ремкомплект срезного штифта	1
32	815083	ГРЕБНОЙ ВИНТ (3 x 7.4 x 5.7)(ПЛАСТИК)	OPT
32	815083A01	BLMX 7.4X6 Mercury / Quicksilver	OPT
32	815084	ГРЕБНОЙ ВИНТ АЛЮМИНИЕВЫЙ (3 x 7.4 x 6)	1
32	815084A01	BLMX 7.4X6 Mercury / Quicksilver	1
32	8150841	Гребной винт алюминиевый (3 x 7,4 x 7)	OPT
32	815084A02	BLMX 7.4X7 Mercury / Quicksilver	OPT
33	95295	Шплинт гребного винта	1
-	95220A3	КОМПЛЕКТ ПРОКЛАДОК РЕДУКТОРА	1
-	8M0082878	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 43Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	91512	Блок цилиндров/картер	1
1	8228871	БЛОК ЦИЛИНДРОВ/КАРТЕР	1
2	95218	Штифт установочный	2
3	95221	Болт крепления картера к блоку	4
3	898103167	Болт	4
4	95298	Болт картера к блоку	2
5	812960	Разъём	1
5	8M0064617	НИППЕЛЬ	1
6	95223	Шланг (150 мм)	1
6	8M0057112	ШЛАНГ	1
7	95299	Прокладка головки цилиндра	1
7	95299001	Прокладка	1
8	91523	Головка цилиндра	1
8	815062T2	Головка цилиндра	1
8	91522	Головка цилиндра	1
8	9152T2	Головка цилиндра	1
9	815063	ВИНТ	4
10	809931044	ШАЙБА	4
11	95226	Лепестковый клапан	1
12	95304	Упор лепесткового клапана	1
13	16067	ВИНТ	2
14	95306	Зажим провода	1
14	8M0130961	Хомут	1
15	822889	Прокладка головки (3.3 HP)	1
16	822891	Сальник масляный головки (3.3 HP)	2
17	8228881	ГОЛОВКА (3.3 Л.С.)	1
17	8M0091645	Головка картера	1
18	815065	ВИНТ	2
19	16826	Шайба нержавеющая	2
20	952251	Головка	1
-	8238251	Головка блока цилиндров в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825A3	Блок силовой головки в сборе	1
-	823825T07	PH 2.5 2S Mercury / Quicksilver	1
-	823825A1	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	823825T06	PH 3.3 2S Mercury / Quicksilver	1
-	823825A2	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1
-	823825T06	PH 3.3 2S Mercury / Quicksilver	1
-	815076A2	Комплект прокладок головки блока	1
-	8M0203727	Комплект прокладок головки блока	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1
