水星 Mercury 3.5 HP 6202173 THRU 0A809600 - — взрыв-схемы и запчасти

两冲程化油器 · USA - Cat.# 90-99410 · 共 20 个部位 · 770 条零件

1КАРБЮРАТОР 2КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 3КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 4БЛОК ЦИЛИНДРОВ И КАРТЕР 5КОРПУС РЕДУКТОРА 6РЕДУКТОР (ВЕДУЩИЙ ВАЛ)7РЕДУКТОР (ГРЕБНОЙ ВАЛ)8ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 9РУЧНОЙ СТАРТЕР И МАХОВИК 10ВЕРХНИЙ КОЖУХ, ТОПЛИВНЫЙ БАК И КАРБЮРАТОР 11КАРБЮРАТОР 12КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН 13КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН 14БЛОК ЦИЛИНДРОВ И КАРТЕР 15КОРПУС РЕДУКТОРА 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ)17РЕДУКТОР (ГРЕБНОЙ ВАЛ)18ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 19РУЧНОЙ СТАРТЕР И МАХОВИК 20ВЕРХНИЙ КОЖУХ, ТОПЛИВНЫЙ БАК И КАРБЮРАТОР

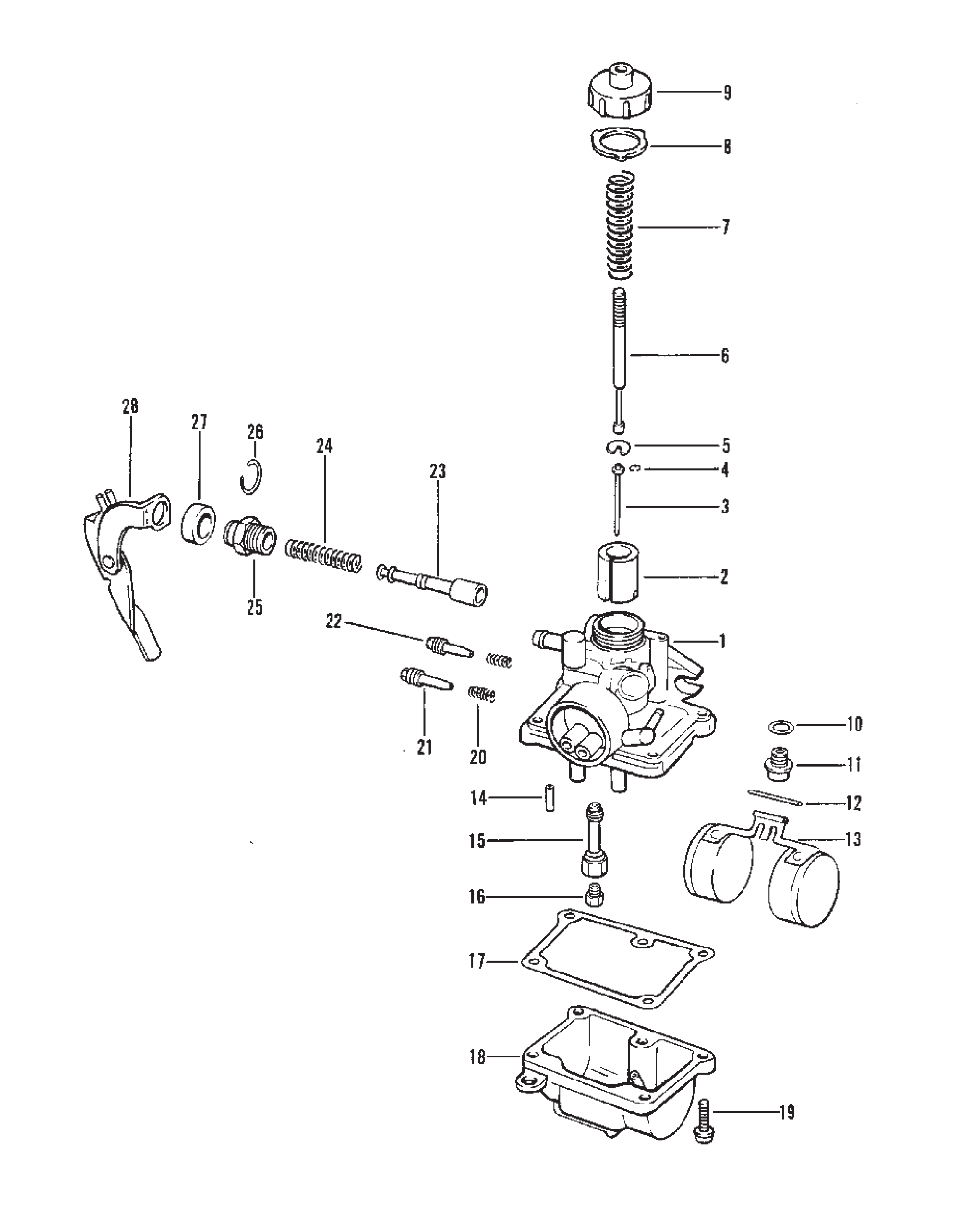

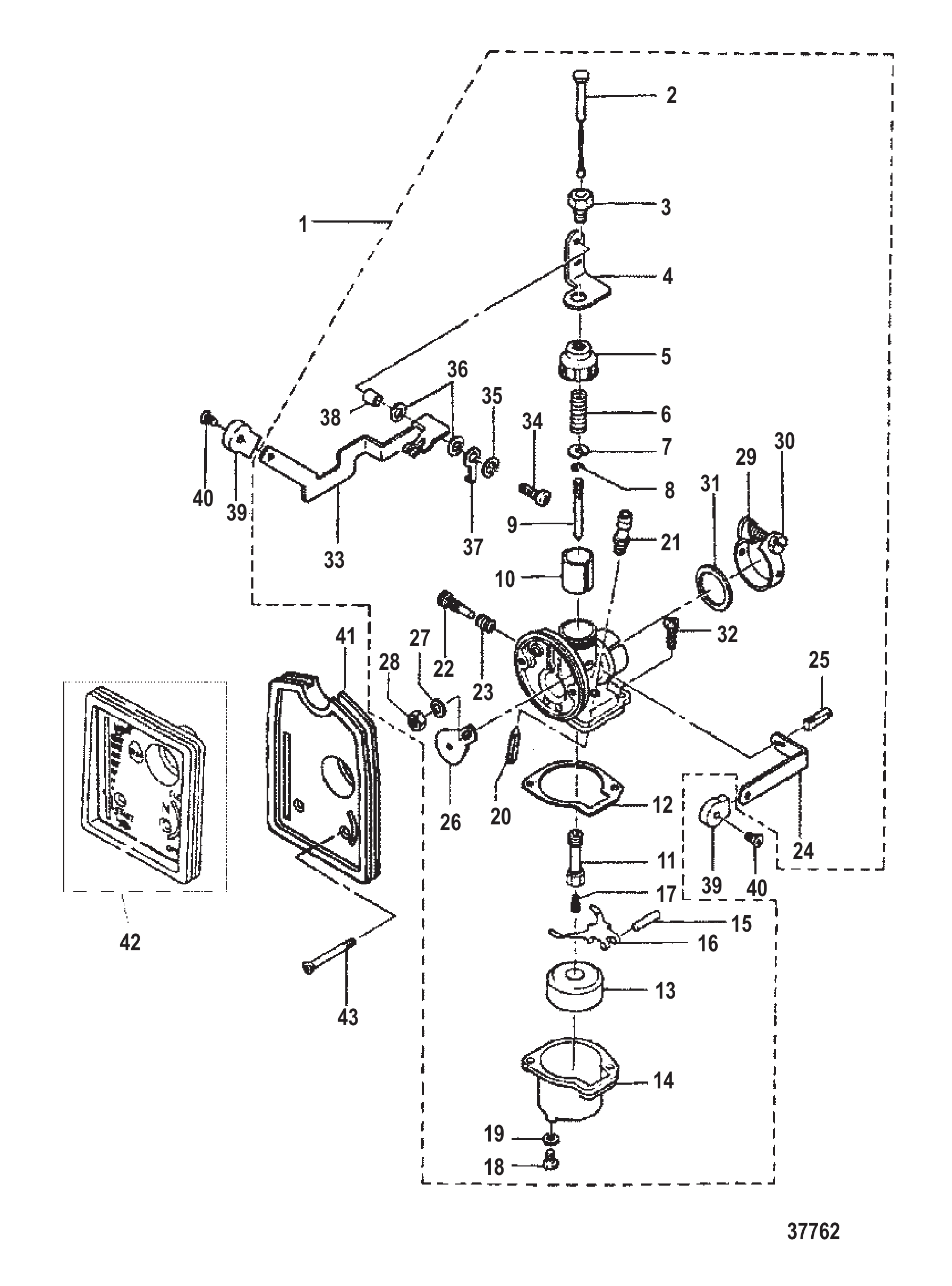

Рис. 1КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8231752	Карбюратор в сборе	1
1	8230402	Карбюратор в сборе	1
1	823040A2	Карбюратор	1
1	8M0203718	Карбюратор	1
2	95252	Трос дроссельной заслонки	1
3	95321	Болт	1
4	95253	Кронштейн	1
5	95254	Колпачок	1
6	95322	Пружина	1
7	95255	Пластина	1
8	95323	Стопорное кольцо E-образное	1
9	815126A1	Игла жиклера	1
9	823041	Игла жиклёра	1
9	8151262	Игла жиклёра	1
9	8151263	Игла жиклёра	1
9	8151261	Игла жиклёра	1
10	95257	Клапан дроссельной заслонки	1
10	952573	Клапан дроссельной заслонки	1
11	815126A1	Игла жиклера	1
12	95324	Прокладка	1
13	95259	Поплавок	1
14	95260	Поплавковая камера	1
15	95327	Штифт петли	1
16	952621	Петля	1
17	815029	ГЛАВНЫЙ ЖИКЛЁР (#92)	1
17	8150291	Главный жиклёр (#80)	1
18	95325	Винт	1
18	953251	Винт сливной	1
19	95326	Прокладка	1
19	953261	Прокладка	1
19	95326	Прокладка	1
20	95263	Клапан игольчатый	1
20	95263A1	Ремкомплект игольчатого клапана	1
20	952631	Игольчатый клапан	1
21	95264	Седло	1
21	95263A1	Ремкомплект игольчатого клапана	1
21	952641	Седло игольчатого клапана	1
21	8M0171808	Седло клапана	1
22	95328	Винт	1
23	95329	Пружина	1
24	95266	Рычаг заслонки	1
25	95331	Винт	1
26	95265	Пластина воздушной заслонки	1
27	400256	СТОПОРНАЯ ШАЙБА (M6)	1
28	95330	Гайка	1
29	95332	Хомут	1
30	95333	Винт	1
31	811601	Уплотнительное кольцо	1
32	815071	ВИНТ	2
33	95268	Рычаг дроссельной заслонки	1
34	815072	ВИНТ	1
35	95238	Шайба стопорная	1
36	95336	Прокладка	2
37	95286	Втулка	1
37	952672	Кронштейн	1
37	952867	Втулка	1
38	95267	Кронштейн	1
38	952867	Втулка	1
38	952672	Кронштейн	1
39	95269	Ручка	2
40	95338	Винт	2
41	815073	КРЫШКА	1
41	815132	КРЫШКА	1
41	8151321	Крышка	1
41	815073	КРЫШКА	1
42	8150731	Крышка	1
42	8150732	Крышка	1
43	95339	Винт	1
-	95263A1	Ремкомплект игольчатого клапана	1
-	855546A2	Ремкомплект карбюратора	1
-	8M0171816	Ремкомплект карбюратора	1
-	815076A1	Комплект прокладок, головка блока цилиндров	1
-	898101928	Комплект прокладок редуктора	1

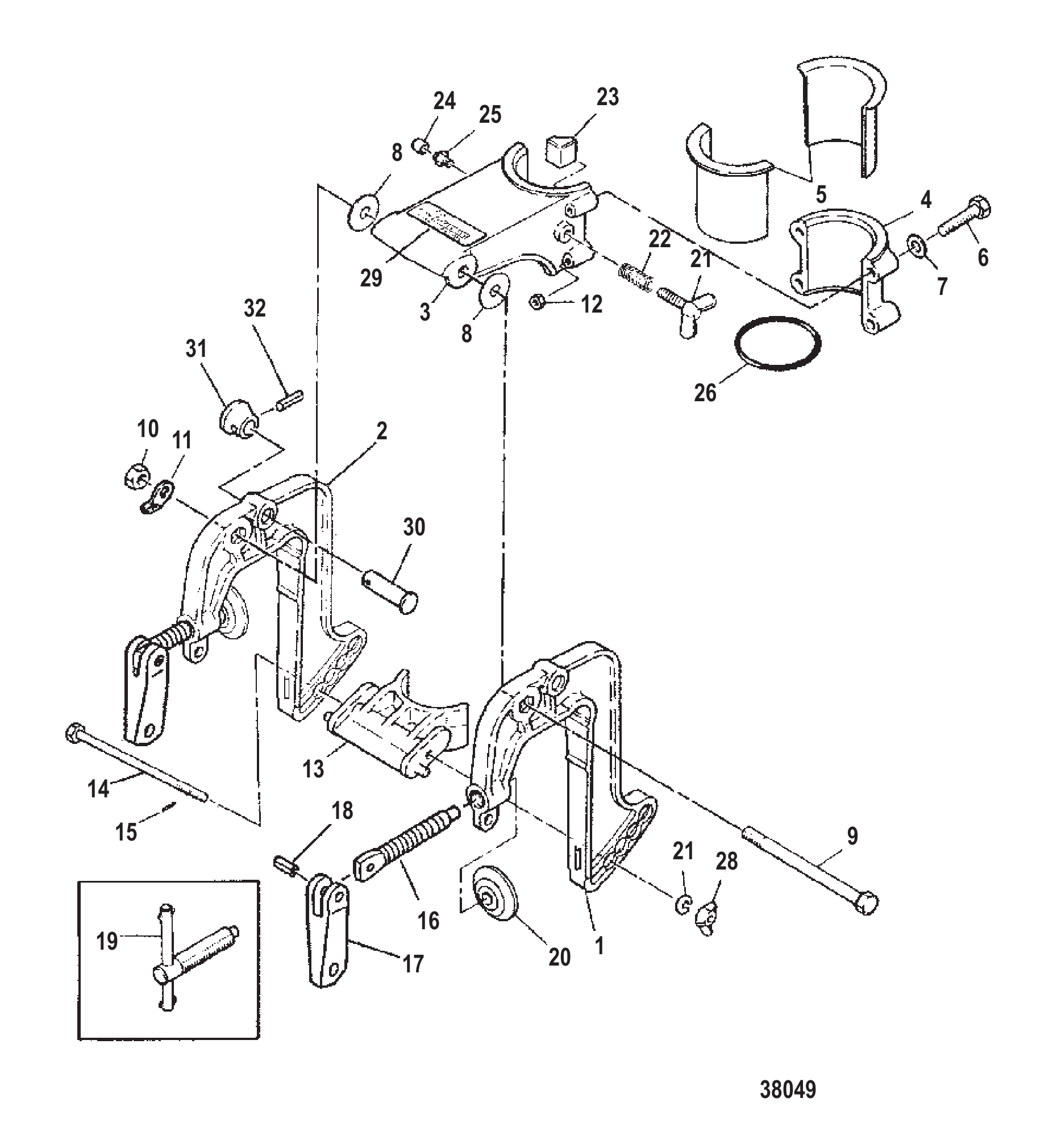

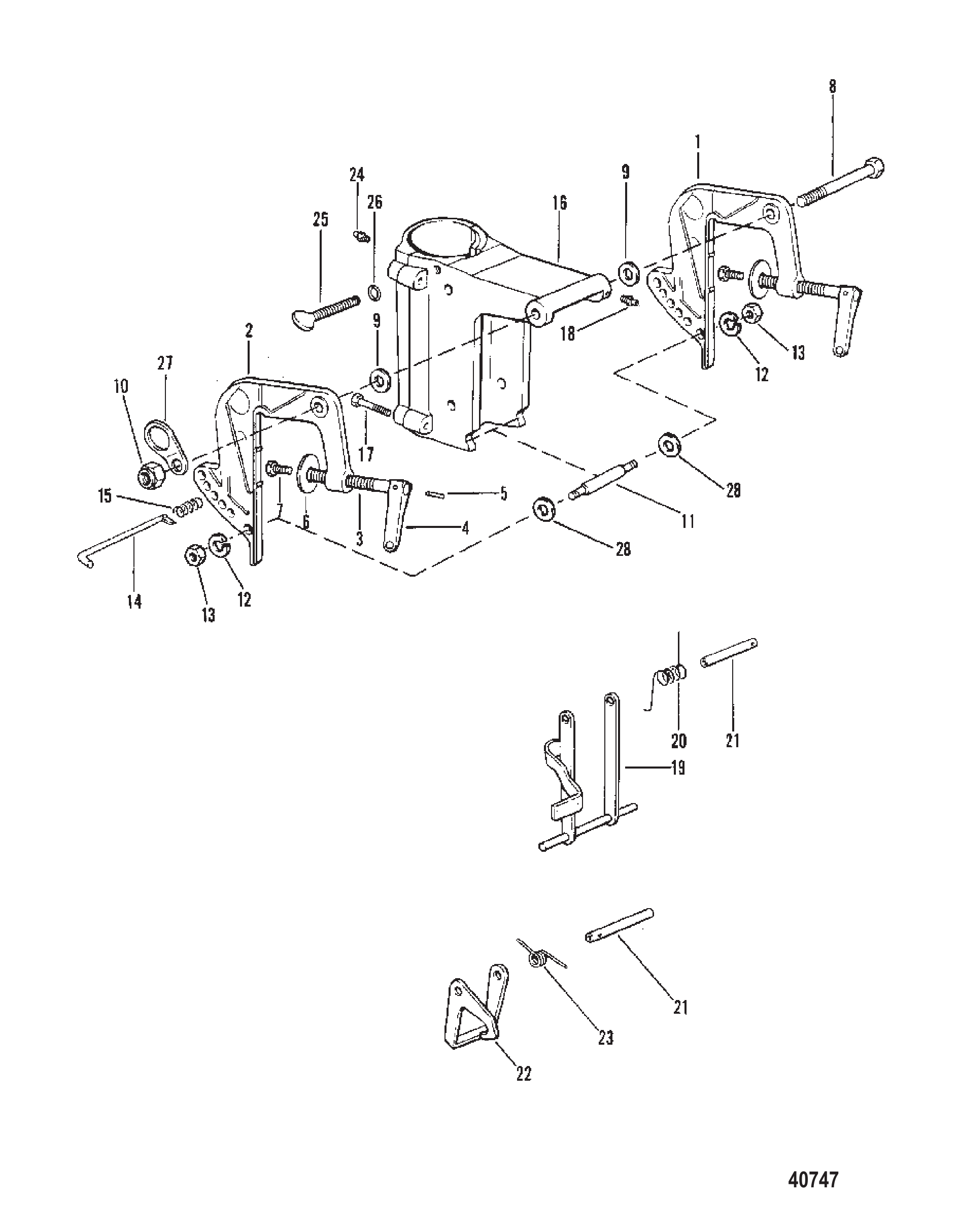

Рис. 2КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	813486M	Кронштейн струбцины (левый)	1
1	9773M	Кронштейн струбцины (левый/правый)	2
1	813486M	Кронштейн струбцины (левый)	2
1	9338M	Кронштейн струбцины (левый/правый)	2
1	813486M	Кронштейн струбцины (левый)	2
1	7863M	Кронштейн струбцины (левый/правый)	2
2	813487M	Кронштейн струбцины (правый)	1
3	813488M	Поворотный кронштейн передний	1
3	7864M	Поворотный кронштейн передний	1
3	813488M	Поворотный кронштейн передний	1
4	92535M	Поворотный кронштейн задний	1
5	80382M	Втулка направляющего вала	2
6	92536M	Болт	4
6	84657M	БОЛТ	4
7	82214M	Шайба	4
8	81845M	Шайба	2
9	81705M	Болт	1
10	82392M	Гайка	1
10	82382M	Гайка	1
11	18840M	Пластина кронштейна струбцины	1
11	82215M	Стопорная шайба	1
12	82389M	Гайка	4
13	92537M	Упорный приёмник	1
14	92538M	Болт приёмника	1
15	82140M	Штифт роликовый	1
16	91783M	Винт струбцины транца	2
17	91784M	Рукоятка	2
18	41267M	Штифт	2
18	852812	Штифт	2
19	92539M	Винт струбцины	2
20	80638M	Подушка	2
21	81745M	Барашковый болт	1
22	82083M	Пружина регулировочного винта системы Co-Pilot	1
23	80381M	Фрикционная накладка	1
24	81439M	Колпачок пресс-масленки	1
25	82369M	Штуцер	1
26	82279M	Уплотнительное кольцо	1
27	81791M	Шайба	1
28	81776M	Барашковая гайка	1
29	95570M	Наклейка	1
30	813489M	Стопор вала	1
31	813490M	Стопорная ручка	1
32	82147M	Штифт роликовый	1

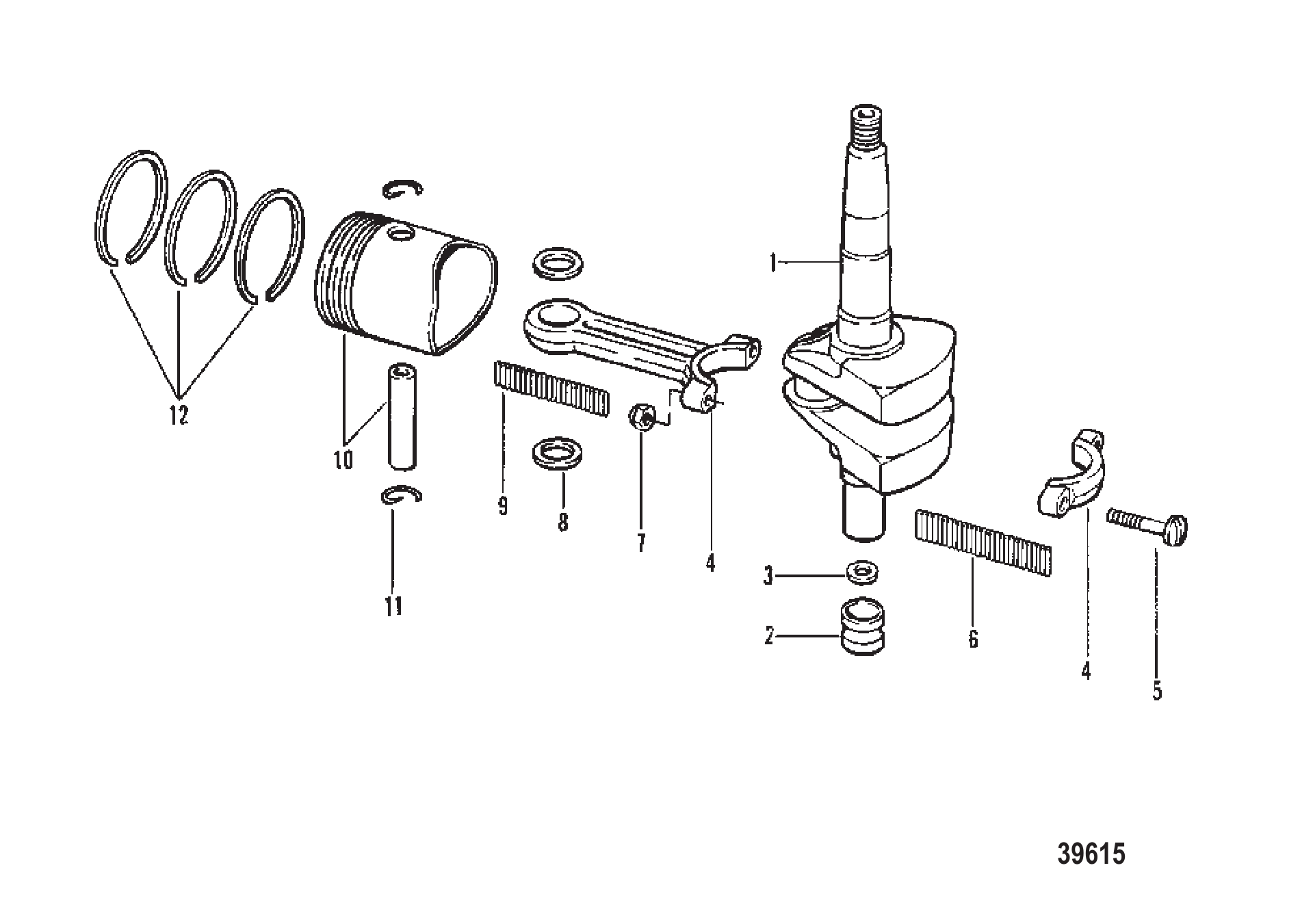

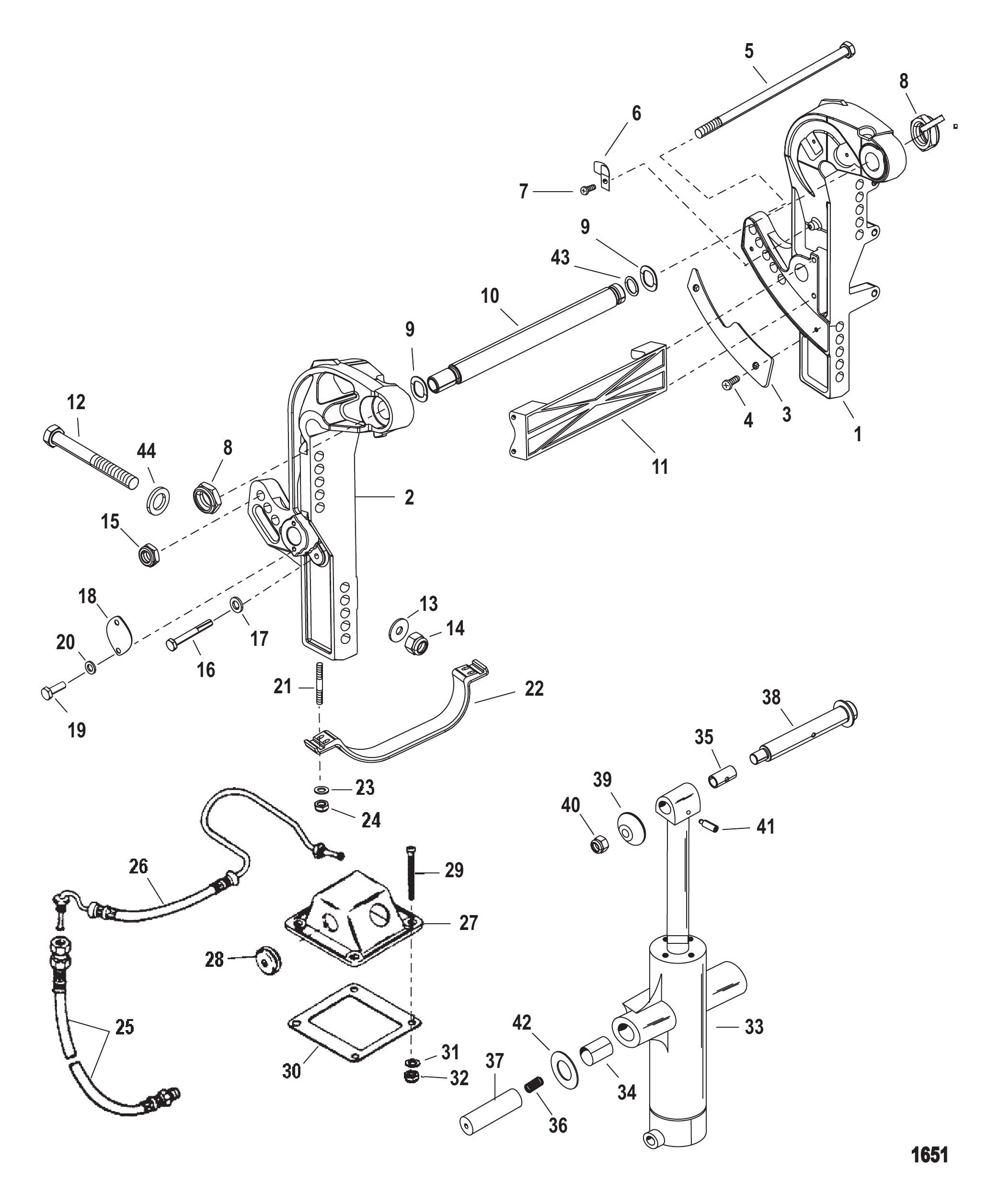

Рис. 3КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	847800A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
1	844353T01	КОМПЛЕКТ ТРАНЦА	1
2	847801A1	УЗЕЛ КРОНШТЕЙНА ТРАНЦА	1
2	847801T01	КРОНШТЕЙН ТРАНЦА - ПРАВЫЙ БОРТ	1
3	847798A1	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
3	847798A02	КОМПЛЕКТ ИЗНОСОСТОЙКИХ НАКЛАДОК	1
4	86843	Винт (#10-24 x .500)	4
5	87180	Болт (.500-20 x 11.00)	1
6	88512	Хомут шланга гидравлики	4
6	75275	Хомут жгута проводов	2
7	88829	ВИНТ (#10-24 x .500)	6
8	858869	Гайка (.875-14)	1
8	859133	ГАЙКА (1.00-14)	1
8	82671327	ГАЙКА (1.0-14)	1
9	88750	ШАЙБА волнистая (1.62 x 1.05)	2
10	99170A2	Комплект трубок наклона	1
10	826125A1	Трубка наклона	1
11	85035T	ПРОСТАВКА	1
11	8M0237541	ПРОСТАВКА ТРАНЦА	1
12	677552	ВИНТ (.500-20 x 6.500)	2
12	677551	ВИНТ (.500-20 x 4.500)	2
12	8M0149747	Винт	2
13	28421	ШАЙБА (1.5 x 3.05 x 0.13) НЕРЖАВЕЮЩАЯ СТАЛЬ ВИНТ ВЕРХНЕГО КРЕПЛЕНИЯ	4
13	8M0204648	Шайба (1.5 x 3.05 x 0.13) нержавеющая сталь	4
14	82671117	ГАЙКА (.500-20)	4
15	82671317	ГАЙКА (.500-20)	1
16	70732	Винт (.250-20 x 2.00)	4
17	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
17	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
18	85026T	Пластина	2
19	28636	ВИНТ (.250-20 x .750)	4
20	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	4
20	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
21	54343	ШПИЛЬКА (.312-24 x 1.380)	4
21	8M0034451	ШПИЛЬКА	4
22	89949A1	ПЛАСТИНА В СБОРЕ	1
23	843108	Шайба (.330 x .560 x .060) нержавеющая сталь	4
24	82670911	ГАЙКА (.312-24) Нержавеющая сталь	4
25	89024	ШЛАНГ гидравлический	1
25	89023	ШЛАНГ гидравлический	1
26	96993	Шланг гидравлический	1
26	96994	Шланг гидравлический	1
27	87871	Крышка	1
27	87871T	КРЫШКА	1
28	45507	Втулка уплотнительная	1
29	32866	ВИНТ (#10-32 x 2.00) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
30	87775	Прокладка	1
31	20878	ШАЙБА	4
32	826709106	Гайка (#10-32) нержавеющая сталь	4
32	8M0204718	Гайка	4
33	79610A17	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610T28	ЦИЛИНДР ТРИММА	1
33	79610A32	КОМПЛЕКТ ЦИЛИНДРА ТРИММА	1
34	847724	ВТУЛКА	2
35	841223	Подшипник	1
36	30316	ПРУЖИНА	2
37	85020T	ПАЛЕЦ ПОВОРОТНЫЙ	2
38	841199	Штифт тримма	1
38	8220752	Штифт тримма	1
39	822076	Фиксатор	1
40	82671317	ГАЙКА (.500-20)	1
41	8071791	Установочный винт (.250-20 x .820)	1
42	85022	Шайба (2.00 x 1.06 x .060)	2
43	45711	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (.612 x .103)	1
44	54012	ШАЙБА (.530 x .870 x .105) Нержавеющая сталь	4
44	8M0204665	Шайба (.530 x .880 x .104) 630 нержавеющая сталь	4
-	79879A1	РЕМКОМПЛЕКТ ЦИЛИНДРА ТРИММА	1

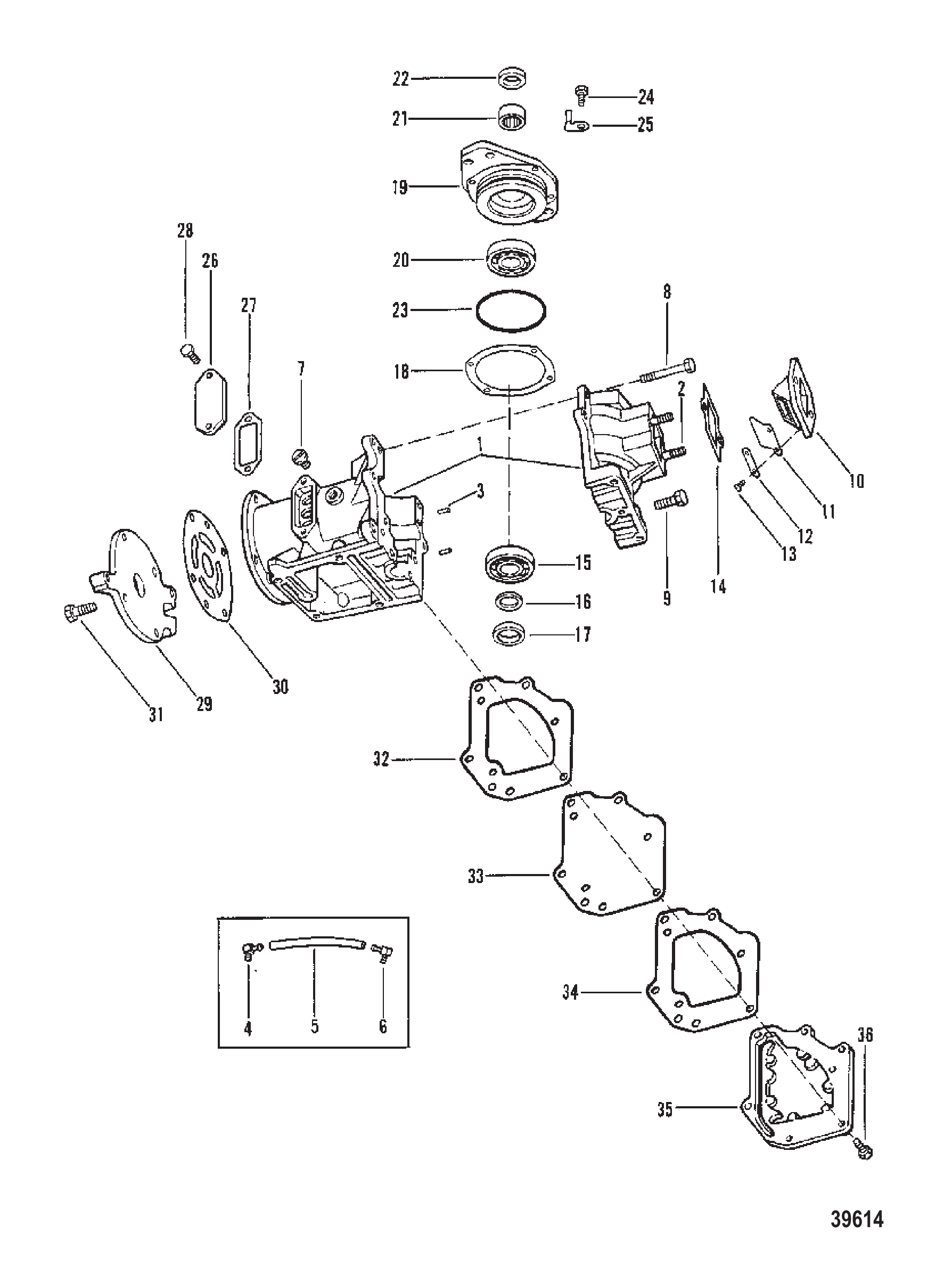

Рис. 4БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	2
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
6	887801	Угловой штуцер 90 градусов (.0625-27)	1
7	35268	ВИНТ ПРУЖИНЫ К ТОЛКАТЕЛЮ ОГРАНИЧИТЕЛЯ (3/8")	1
7	390721	Пробка трубная (.125-27) латунная	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	89794	Проставка нижнего шарикоподшипника	1
17	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
18	31412A1	Регулировочная шайба	AR
19	7536A1	УЗЕЛ КОРПУСА ПОДШИПНИКА	1
19	7536A2	УЗЕЛ ТОРЦЕВОЙ КРЫШКИ	1
20	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
21	31410	Подшипник роликовый верхнего корпуса подшипников	1
22	66301	САЛЬНИК МАСЛЯНЫЙ	1
23	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
24	39002	ВИНТ (1/2")	4
25	88222	Усик заземления винта корпуса подшипника	1
26	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
27	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
28	20720	ВИНТ (.190-24 x .62)	2
29	7527	Крышка блока цилиндров	1
30	41615	Прокладка крышки блока цилиндров	1
30	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
31	76630	ВИНТ (.250-20 x 1.00)	4
31	8M0214943	Винт	4
32	41614	Прокладка блока цилиндров	1
32	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
33	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
34	41614	Прокладка блока цилиндров	1
34	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
35	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
36	49668	Винт (.250-20 x .750)	6
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	88675A83	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

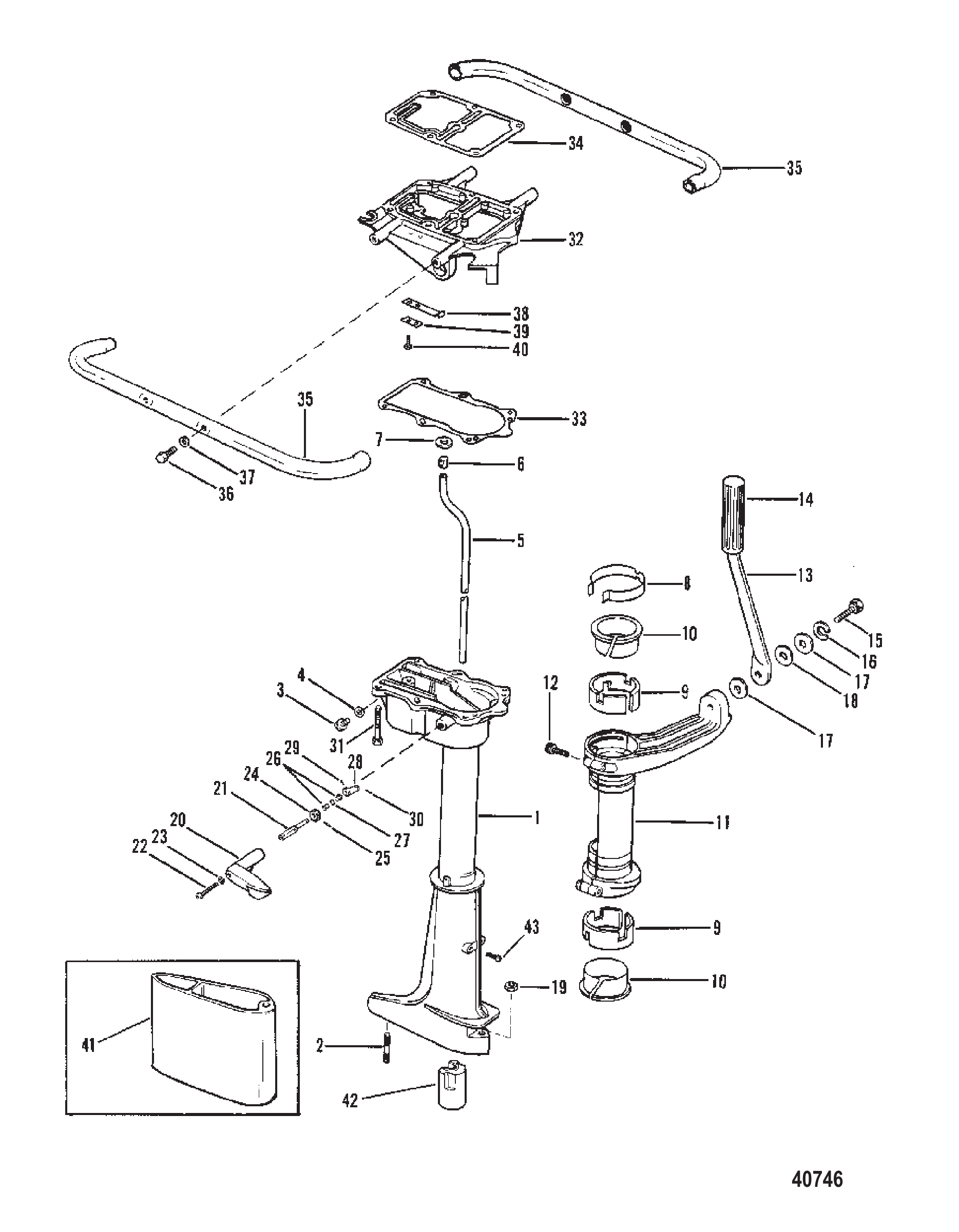

Рис. 5КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	88996	ТРУБКА водяная	1
5	88997	ТРУБКА водяная	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	98288	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
14	87668	Ручка рулевого управления	1
15	98292	ВИНТ КРЕПЛЕНИЯ РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ К КРОНШТЕЙНУ	1
16	98289	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
17	98290	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	2
18	98291	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
19	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
19	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
20	86055	Рукоятка переключения	1
20	86055T	РУКОЯТКА	1
21	86056A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
22	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
24	66414	КУЛАЧОК ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
25	25905	Штифт фиксатора кулачка к валу переключения	1
26	26856	ВТУЛКА	2
27	20415	Кольцо уплотнительное стержня переходника	1
27	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
28	72733	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
29	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
30	21071	ШПЛИНТ	1
30	210711	Шплинт	1
31	69067	ВИНТ (.250-20 x 1.375)	6
32	98319	ПЛАСТИНА ПЕРЕХОДНАЯ	1
33	41631	Прокладка пластины	1
34	98541	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
34	41632	Прокладка	1
35	87664	Рукоятка для переноски	2
36	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
37	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
38	39627	ПРУЖИНА	1
39	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
40	25764	Винт (.190-32 x .50)	2
41	75311	Переходник корпуса гребного вала (5")	1
41	75311T	ПЕРЕХОДНИК	1
42	94909	Корпус подшипника гребного вала	1
43	69570	Винт (#10-16 x .750)	2
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

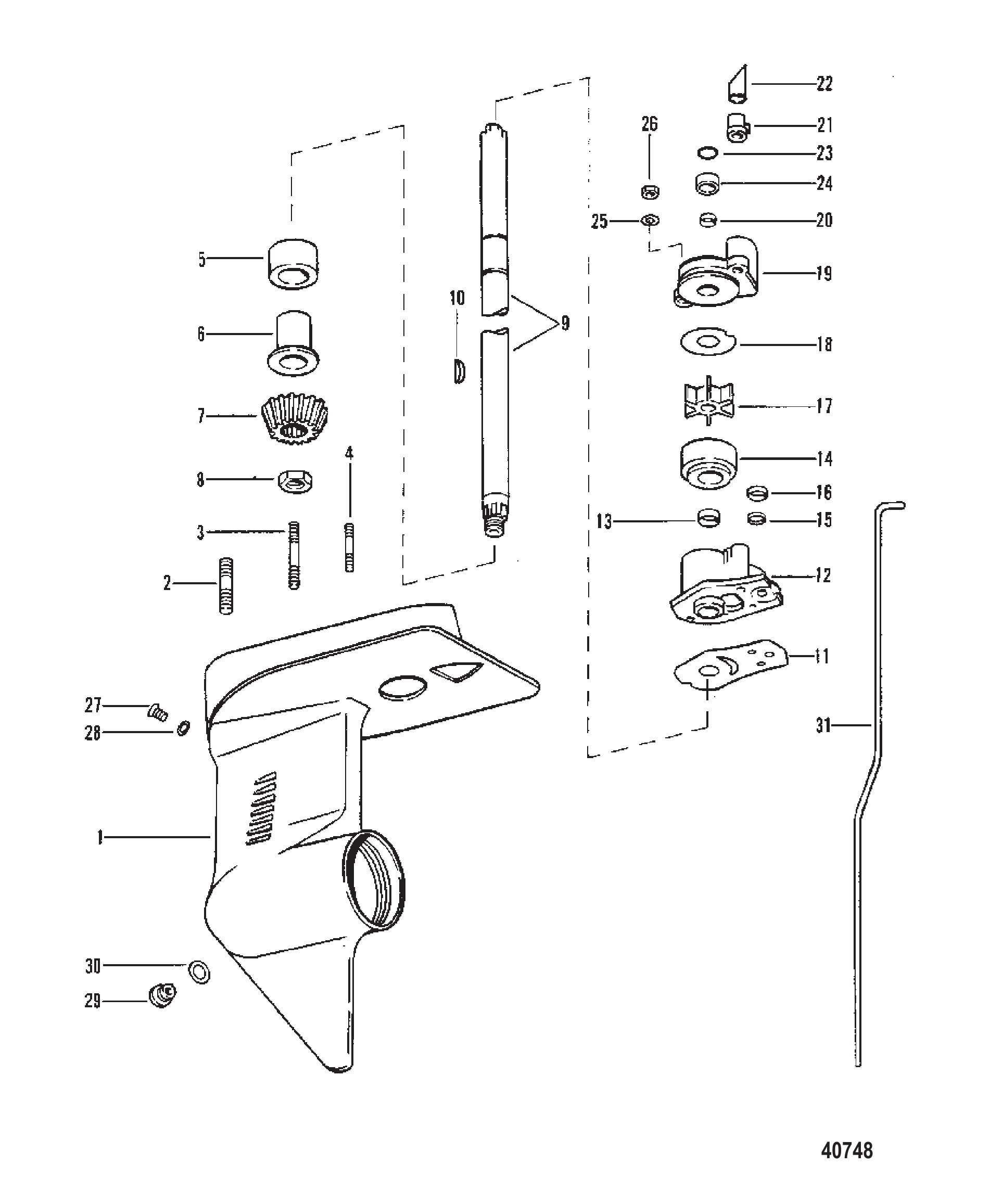

Рис. 6РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7811A22	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	7811A23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	68928	ШПИЛЬКА ВОДЯНОГО НАСОСА (2-1/8")	2
4	70741	Шпилька водяного насоса (1-1/8")	1
5	77428	ПОДШИПНИК КОРПУСА РЕДУКТОРА	1
6	90770	ВТУЛКА	1
7	90796	Шестерня ведущая	1
8	20922	ГАЙКА ШЕСТЕРНИ	1
9	87617	Вал гребной	1
9	87663	Вал гребной	1
10	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
10	8M0032835	Шпонка	1
11	68939	ПРОКЛАДКА ВОДЯНОГО НАСОСА - НИЖНЯЯ	1
12	90844A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
13	96063	Сальник масляный	1
13	897153	Сальник масляный @3	1
14	70977	Вставка	1
14	70977T	Вставка	1
15	56681	ШАЙБА (.203 x .500 x .032)	1
15	8M0204666	ШАЙБА (.203 x .500 x .032)	1
16	74138	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВОДЯНОГО НАСОСА	1
17	89980	Крыльчатка	1
18	68955	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
19	95965A2	КРЫШКА ВОДЯНОГО НАСОСА В СБОРЕ	1
20	30913	Сальник крышки водяного насоса	1
21	36558	Сальник крышки водяного насоса	1
22	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
22	31792T	Втулка @5	1
23	62704	Кольцо уплотнительное (.362 x .103)	1
24	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
26	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
26	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
27	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
28	20262	Шайба винта вентиляции смазки	1
28	19643	Сальник	1
29	79953	Винт (.375-16 x .250)	1
29	79953Q04	Ремкомплект сливного винта	1
30	20260	Шайба сливной и заливной пробки	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
31	72418	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
31	72418T	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
31	75307	Вал переключения передач	1
-	90844A2	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1

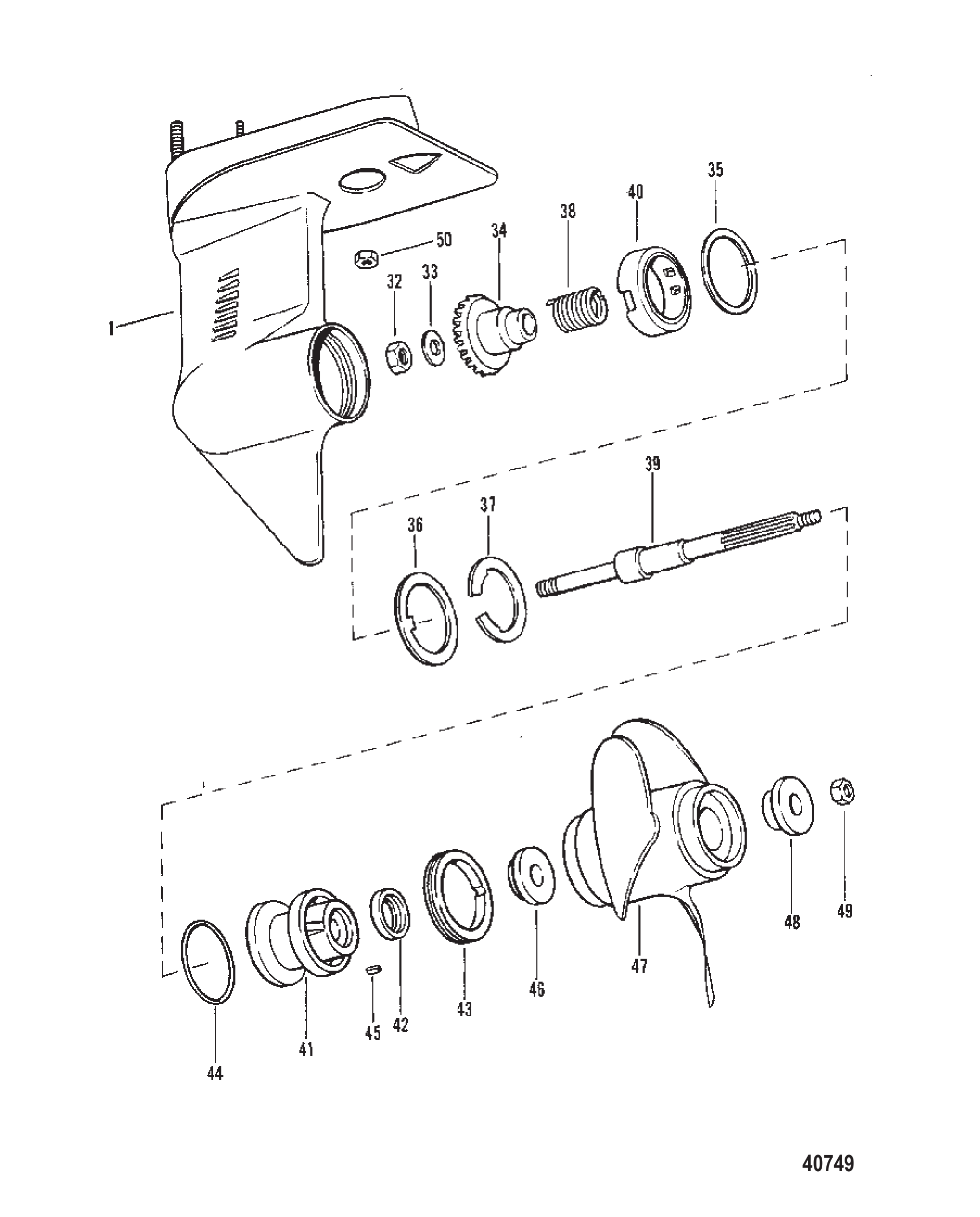

Рис. 7РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	7811A22	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	7811A23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
32	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
33	73672	ШАЙБА ГРЕБНОГО ВАЛА	1
34	90795	ШЕСТЕРНЯ привода	1
34	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
35	79603	Шайба специальная - гребной вал	1
36	79602A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ ГРЕБНОГО ВАЛА (.002-3-5-10-20)	AR
37	79601	Кольцо стопорное	1
38	91813	Пружина сцепления	1
39	93358	ВАЛ ГРЕБНОГО ВИНТА	1
40	77424	ПРОСТАВКА ГРЕБНОГО ВАЛА	1
41	99210A1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
42	98309	САЛЬНИК МАСЛЯНЫЙ	1
43	75812	КРЫШКА КОРПУСА РЕДУКТОРА	1
44	68935	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.799 x .103) ОБОЙМА ПОДШИПНИКА	1
45	32003	ШПОНКА КОРПУСА ПОДШИПНИКА	1
46	70588	Ступица упорная переднего хода	1
47	93357A10	ГРЕБНОЙ ВИНТ В СБОРЕ	1
48	93356	УПОРНАЯ СТУПИЦА КОРМОВАЯ	1
49	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
49	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
50	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
50	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 8ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	99410	Каталог запчастей Mercury 3.5 л.с.	1
-	11236	Руководство владельца	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	99362A83	КОМПЛЕКТ НАКЛЕЕК	1
-	43148A84	КОМПЛЕКТ НАКЛЕЕК	1
-	43148A84	КОМПЛЕКТ НАКЛЕЕК	1

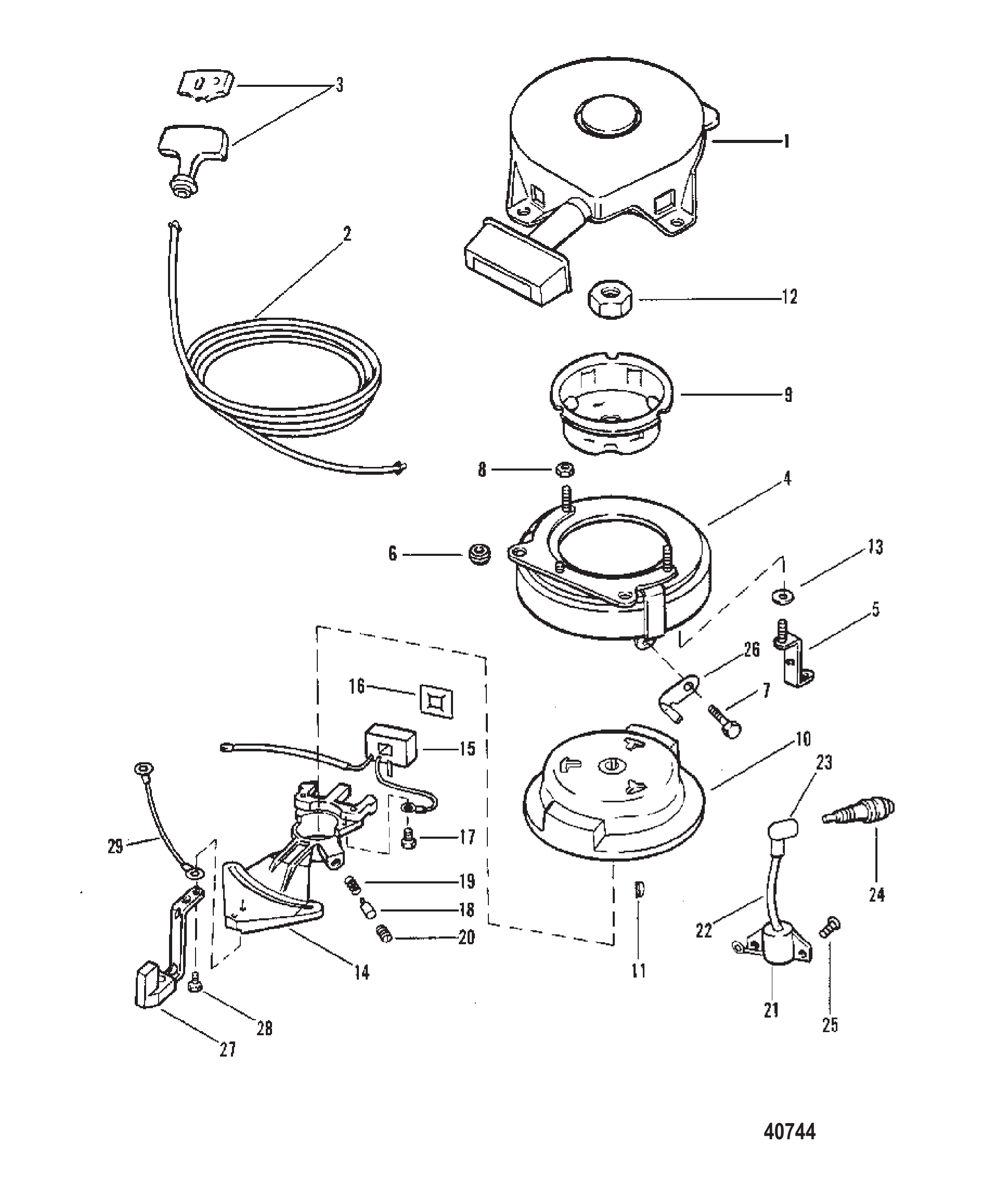

Рис. 9РУЧНОЙ СТАРТЕР И МАХОВИК RECOIL STARTER AND FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	97175	Стартер в сборе ручной	1
1	97175T	РУЧНОЙ СТАРТЕР	1
2	89141	Трос	1
2	12066Q10	Трос стартера @2	1
3	79470A1	Комплект фиксатора троса	1
4	93498A2	КРОНШТЕЙН ЗАЩИТНОГО КОЖУХА МАХОВИКА В СБОРЕ	1
5	87934	Кронштейн ноги	1
6	90329	ВТУЛКА	2
7	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
8	28941	ГАЙКА КРЕПЛЕНИЯ СТАРТЕРА С РУЧНЫМ ЗАПУСКОМ	4
8	8267139	Гайка (.250-28)	4
9	87886	Стакан стартера	1
10	7530	Маховик	1
11	20094	Шпонка сегментная привода маховика	1
12	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
13	20346	Шайба шпильки стартера ручного	4
13	69057	ШАЙБА (.281 x .734 x .063)	4
14	98837	КОРПУС МОДУЛЯ ЗАЖИГАНИЯ	1
15	88182	Модуль зажигания	1
16	88306	Фиксатор модуля зажигания	1
17	88307	Винт крепления провода к корпусу (5/16")	1
18	88188	Кнопка фрикционная корпуса	1
19	90304	ПРУЖИНА СЖАТИЯ-ТРЕНИЯ КНОПКИ	1
20	88186	Винт (.312-24 x .500) фрикционной кнопки	1
21	87885	Катушка зажигания	1
22	99215A25	Провод высокого напряжения в сборе	1
22	813715A1	Провод	1
23	63709A1	Комплект наконечника/клеммы свечи зажигания	1
24	12127	СВЕЧА ЗАЖИГАНИЯ	1
24	8M0114743	СВЕЧА BP6HS-10 @4	1
24	88090	Свеча зажигания (CHAMPION #QL81Y)	1
25	60605	ВИНТ (#10-16 x .750) КАТУШКИ ЗАЖИГАНИЯ	2
26	88221	Упор холостого хода	1
27	43377A1	РЫЧАГ ДРОССЕЛЯ В СБОРЕ	1
28	20665	ВИНТ (.190-24 x .50) РЫЧАГА ДРОССЕЛЯ	2
29	65773A9	ПРОВОД ЗАЗЕМЛЕНИЯ В СБОРЕ	1

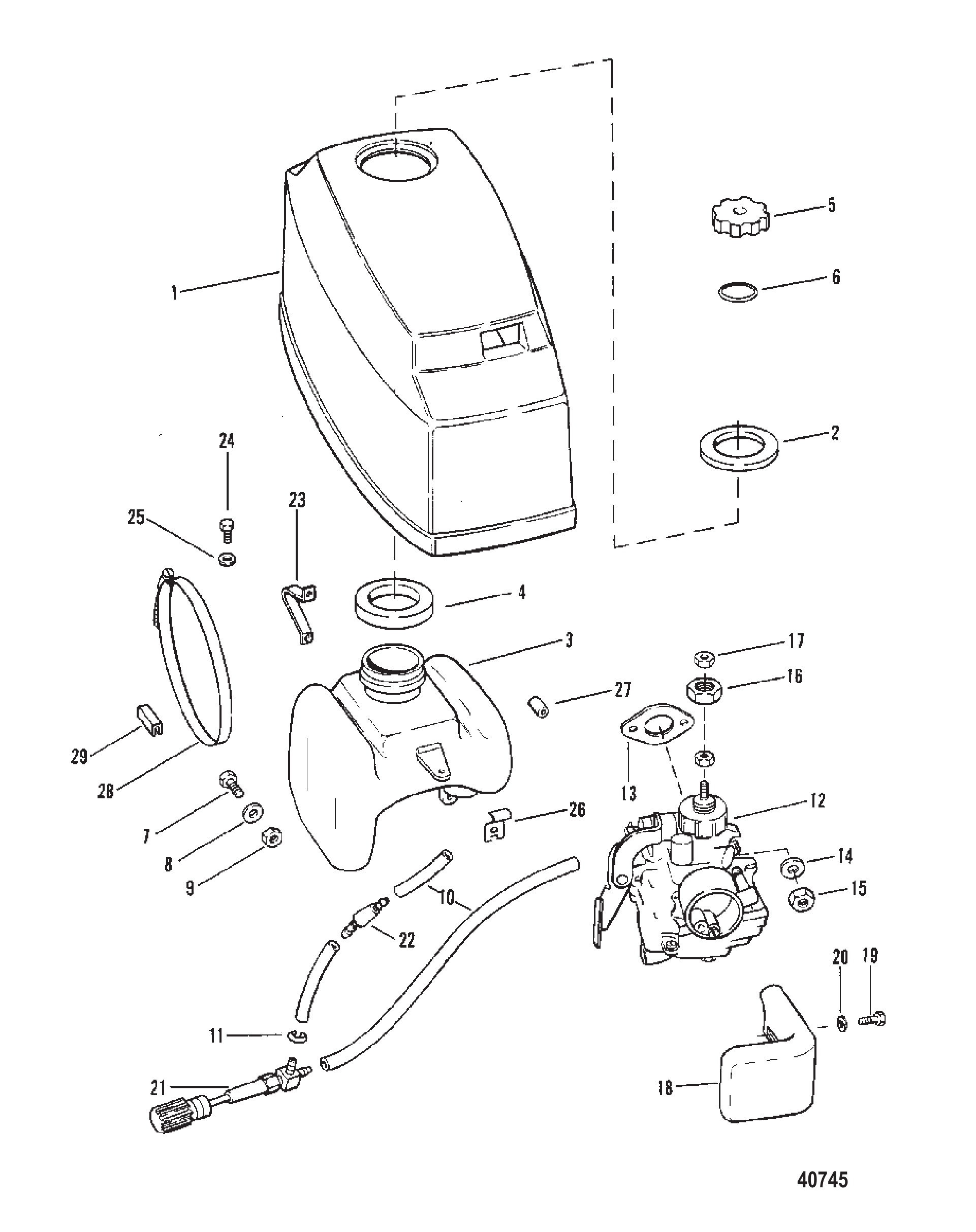

Рис. 10ВЕРХНИЙ КОЖУХ, ТОПЛИВНЫЙ БАК И КАРБЮРАТОР TOP COWL FUEL TANK AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8534A1	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	98807	ПРОКЛАДКА ВЕРХНЕГО КОЖУХА	1
3	8082	БАК ТОПЛИВНЫЙ	1
4	98808	ПРОКЛАДКА ТОПЛИВНОГО БАКА	1
5	41660A2	КРЫШКА ТОПЛИВНОГО БАКА В СБОРЕ	1
6	42573	Кольцо уплотнительное крышки топливного бака	1
7	76630	ВИНТ (.250-20 x 1.00)	2
7	8M0214943	Винт	2
8	20346	Шайба шпильки стартера ручного	5
8	69057	ШАЙБА (.281 x .734 x .063)	5
9	29031	ГАЙКА (1/4-20) ВИНТА ТОПЛИВНОГО БАКА	2
10	9912846	Трубка (12" и 3-1/4")	3
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
11	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	5
12	7568	Карбюратор	1
13	70417	Прокладка карбюратора	3
14	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	2
15	34688	ГАЙКА ШПИЛЬКИ КАРБЮРАТОРА	2
15	30506	ГАЙКА (.250-28)	2
16	88223	Толкатель кулачка	1
17	4002027	ГАЙКА КУЛАЧКА ТОЛКАТЕЛЯ К КАРБЮРАТОРУ	2
18	98601	КОРОБКА ЗВУКОИЗОЛЯЦИИ	1
19	38627	ВИНТ (5/8 ДЮЙМА) ЗВУКОИЗОЛИРУЮЩЕГО КОРОБА	1
19	98254	ВИНТ (.250-20 x .620)	1
20	20346	Шайба шпильки стартера ручного	2
20	69057	ШАЙБА (.281 x .734 x .063)	2
21	89398	Клапан отсечки топлива	1
22	76934	ФИЛЬТР ТОПЛИВНЫЙ	1
23	97417	Кронштейн топливного бака - задний	1
24	90565	ВИНТ (.250-20 x .310) хомута топливного бака	1
25	26825	ШАЙБА (.328 x .750 x .06) ВИНТ ТОПЛИВНОГО БАКА	1
26	90501	КРОНШТЕЙН топливного бака - передний	1
27	90396	БУФЕР топливного бака	2
28	90497	ХОМУТ крепления топливного бака	1
29	714933	Молдинг отделки - хомут топливного бака	1

Рис. 11КАРБЮРАТОР CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	7568	Карбюратор	1
2	7759	КЛАПАН ДРОССЕЛЬНЫЙ	1
3	7772	ИГЛА ЖИКЛЕРА	1
4	7770	СТОПОРНОЕ КОЛЬЦО ИГЛЫ ЖИКЛЕРА	1
5	7774	ФИКСАТОР	1
6	7760	ШТОК	1
7	7758	ПРУЖИНА ШТОКА	1
8	7757	ПРОКЛАДКА КРЫШКИ	1
9	7756	КРЫШКА СМЕСИТЕЛЬНОЙ КАМЕРЫ	1
10	7767	ПРОКЛАДКА ИГЛЫ ВПУСКНОГО КЛАПАНА	1
11	7768	ИГЛА И СЕДЛО ВПУСКНЫЕ	1
12	7769	ОСЬ ПОПЛАВКА	1
13	7762	ПОПЛАВОК	1
14	7766	ЖИКЛЕР ХОЛОСТОГО ХОДА (#15)	1
15	7771	ИГЛА ЖИКЛЕРА	1
16	7773	ГЛАВНЫЙ ЖИКЛЕР (#150)	1
16	9201	Главный жиклёр (#140)	OPT.
16	9202	Главный жиклёр (#130)	OPT.
16	9203	Главный жиклёр (#120)	OPT.
17	7763	ПРОКЛАДКА ПОПЛАВКОВОЙ КАМЕРЫ	1
18	N.S.S.	Not Sold Separate FLOAT BOWL	1
19	7765	ВИНТ ПОПЛАВКОВОЙ КАМЕРЫ	4
20	6158	ПРУЖИНА РЕГУЛИРОВОЧНОГО ВИНТА	2
21	7750	Винт регулировочный - малые обороты	1
22	7761	ВИНТ РЕГУЛИРОВОЧНЫЙ - ХОЛОСТОГО ХОДА	1
23	7751	Плунжер	1
24	7752	Пружина плунжера	1
25	7753	Колпачок плунжера	1
26	7754	ЗАЖИМ ЗАГЛУШКИ ПОРШНЯ	1
27	7755	КРЫШКА	1
28	7764	РЫЧАГ	1

Рис. 12КРЕПЕЖНАЯ СКОБА И ПОВОРОТНЫЙ КРОНШТЕЙН CLAMP AND SWIVEL BRACKET

REF	Номер детали	Наименование	Кол-во
1	7291A1	СТРУБЦИНА (ЛЕВЫЙ БОРТ)	1
2	7289A1	СТРУБЦИНА (ПРАВЫЙ БОРТ)	1
3	77190A4	ВИНТ-БАРАШЕК В СБОРЕ	2
4	78971	Рукоятка барашкового винта	2
5	78970	Палец канавки барашкового винта	2
6	73719	ШАЙБА БАРАШКОВОГО ВИНТА	2
6	818884	ШАЙБА	2
7	76804	ВИНТ КРЕПЛЕНИЯ ШАЙБЫ	2
7	768042	Винт с буртиком шестигранный	2
8	96917	Винт кронштейна зажима	1
9	34931	ШАЙБА (.406 x .734 x .063) Нержавеющая сталь	2
10	34863	ГАЙКА (.375-24)	1
10	8M0204726	Гайка (.375-24) латунная	1
11	68925	ШПИЛЬКА КРОНШТЕЙНА ХОМУТА	1
12	26992	СТОПОРНАЯ ШАЙБА (.250) Нержавеющая сталь	2
13	29598	ГАЙКА (.250-28) Нержавеющая сталь	2
14	68929A2	ПАЛЕЦ НАКЛОНА В СБОРЕ	1
15	62143	Пружина фиксатора наклона	1
16	7400A2	ПОВОРОТНЫЙ КРОНШТЕЙН В СБОРЕ	1
17	69067	ВИНТ (.250-20 x 1.375)	4
18	74036	ШТУЦЕР СМАЗОЧНЫЙ	1
18	8M0169589	Штуцер для смазки	1
19	76110A1	РЫЧАГ НАКЛОНА В СБОРЕ	1
20	68932	ПРУЖИНА КРУЧЕНИЯ - ЛЕВЫЙ БОРТ	1
21	68968	ТЯГА ЗАМКА РЕВЕРСА	2
22	68972	РЫЧАГ ЗАМКА РЕВЕРСА	1
23	73124	ПРУЖИНА ТОРСИОННАЯ - ПРАВЫЙ БОРТ	1
24	74036	ШТУЦЕР СМАЗОЧНЫЙ	2
24	8M0169589	Штуцер для смазки	2
25	79793A1	РЕГУЛИРОВОЧНЫЙ ВИНТ В СБОРЕ	1
26	20385	Кольцо уплотнительное (.239 x .070) регулировочного винта	1
27	30954	Стопорное кольцо	1
27	8M0085928	ЗАЖИМ	1
28	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	2

Рис. 13КОЛЕНВАЛ, ПОРШЕНЬ И ШАТУН CRANKSHAFT, PISTON AND CONNECTING ROD

REF	Номер детали	Наименование	Кол-во
1	7334A2	КОЛЕНЧАТЫЙ ВАЛ В СБОРЕ	1
2	79952A1	ОБОЙМА В СБОРЕ	1
3	79960	Шайба-держатель (ранние модели)	1
4	7395A2	ШАТУН В СБОРЕ	1
5	87374	Винт (.250-28 x 1.030) шатуна	2
6	26815	ПОДШИПНИК Игольчатый ШАТУННОЙ ШЕЙКИ	29
6	8M0045032	ИГОЛЬЧАТЫЙ ПОДШИПНИК @100	29
7	20061	Гайка винта шатуна	2
8	65967	ШАЙБА ФИКСАЦИИ ИГОЛЬЧАТОГО ПОДШИПНИКА	2
9	31505	Подшипник игольчатый поршневого пальца	20
10	7391A3	ПОРШЕНЬ В СБОРЕ	1
10	7391T3	ПОРШЕНЬ	1
11	21666	СТОПОРНОЕ КОЛЬЦО ПОРШНЕВОГО ПАЛЬЦА	2
12	21665A12	КОМПЛЕКТ ПОРШНЕВЫХ КОЛЕЦ	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 14БЛОК ЦИЛИНДРОВ И КАРТЕР CYLINDER BLOCK AND CRANKCASE

REF	Номер детали	Наименование	Кол-во
1	8694A3	Блок цилиндров	1
2	66021	ШПИЛЬКА	2
3	85500	ШТИФТ НАПРАВЛЯЮЩИЙ (.187 x .530) КОРПУСА РЕДУКТОРА	2
3	8M0084726	Штифт установочный	2
4	89275	Штуцер слива/прокачки	1
5	9912688	Трубка (36.00 дюймов, бухта)	1
6	88780	УГОЛОК трубки контрольной струи ДРЕНАЖ ОТВОДА	1
6	887801	Угловой штуцер 90 градусов (.0625-27)	1
7	35268	ВИНТ ПРУЖИНЫ К ТОЛКАТЕЛЮ ОГРАНИЧИТЕЛЯ (3/8")	1
7	390721	Пробка трубная (.125-27) латунная	1
8	73280	ВИНТ КРЕПЛЕНИЯ КАРТЕРА К БЛОКУ ЦИЛИНДРОВ (1-1/2")	2
9	76621	ВИНТ КАРТЕР К БЛОКУ ЦИЛИНДРОВ (1")	8
10	70726	Блок лепестковых клапанов	1
11	35836	ЛЕПЕСТКОВЫЙ ВПУСКНОЙ КЛАПАН	2
12	22215	ДЕРЖАТЕЛЬ ЛЕПЕСТКОВОГО КЛАПАНА	2
13	28430	ВИНТ (#6-32 x .25)	4
14	35739	ПРОКЛАДКА БЛОКА ЛЕПЕСТКОВЫХ КЛАПАНОВ К КАРТЕРУ	1
14	357391	Прокладка	1
15	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
16	89794	Проставка нижнего шарикоподшипника	1
17	56397	САЛЬНИК МАСЛЯНЫЙ КАРТЕРА (НИЖНИЙ)	1
18	31412A1	Регулировочная шайба	AR
19	7536A1	УЗЕЛ КОРПУСА ПОДШИПНИКА	1
19	7536A2	УЗЕЛ ТОРЦЕВОЙ КРЫШКИ	1
20	72961	ПОДШИПНИК ШАРИКОВЫЙ КАРТЕРА (НИЖНИЙ)	1
21	31410	Подшипник роликовый верхнего корпуса подшипников	1
22	66301	САЛЬНИК МАСЛЯНЫЙ	1
23	20863	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КОРПУСА ВЕРХНЕГО ПОДШИПНИКА	1
24	39002	ВИНТ (1/2")	4
25	88222	Усик заземления винта корпуса подшипника	1
26	35658	КРЫШКА ПЕРЕПУСКНОГО ОКНА	1
27	35657	ПРОКЛАДКА КРЫШКИ ПЕРЕПУСКНОГО ОКНА	1
28	20720	ВИНТ (.190-24 x .62)	2
29	7527	Крышка блока цилиндров	1
30	41615	Прокладка крышки блока цилиндров	1
30	416151	ПРОКЛАДКА КРЫШКИ К БЛОКУ ЦИЛИНДРОВ	1
31	76630	ВИНТ (.250-20 x 1.00)	4
31	8M0214943	Винт	4
32	41614	Прокладка блока цилиндров	1
32	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
33	46234	ПЛАСТИНА ОТРАЖАТЕЛЯ - ВЫПУСКНОЙ КОЛЛЕКТОР	1
34	41614	Прокладка блока цилиндров	1
34	416141	ПРОКЛАДКА БЛОКА ЦИЛИНДРОВ К ОТРАЖАТЕЛЬНОЙ ПЛАСТИНЕ	1
35	46171	КРЫШКА ВЫПУСКНОГО КОЛЛЕКТОРА	1
36	49668	Винт (.250-20 x .750)	6
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	88675A83	УЗЕЛ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

Рис. 15КОРПУС РЕДУКТОРА DRIVESHAFT HOUSING

REF	Номер детали	Наименование	Кол-во
1	8526A1	УЗЕЛ КОРПУСА ПРИВОДНОГО ВАЛА	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	79953	Винт (.375-16 x .250)	1
3	79953Q04	Ремкомплект сливного винта	1
4	20260	Шайба сливной и заливной пробки	1
4	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
5	88996	ТРУБКА водяная	1
5	88997	ТРУБКА водяная	1
6	36556	Сальник (.500 дюйма наружный диаметр) резиновый - трубка выпуска воды	1
7	86214	Подшипник уплотнения водяной трубы	1
7	13127	Втулка нейлоновая - уплотнение выпускной трубки	1
8	79791	Зажим системы Co-Pilot	1
9	88669	Опора резиновая - корпуса гребного вала	2
10	74308	Втулка резиновой подушки	2
11	98168A1	УЗЕЛ КРОНШТЕЙНА РУЛЕВОЙ ТЯГИ	1
12	75840	ВИНТ (#10-24 x .880) КРОНШТЕЙНА РУЛЕВОГО РЫЧАГА	4
13	98288	РУКОЯТКА РУЛЕВОГО УПРАВЛЕНИЯ	1
14	87668	Ручка рулевого управления	1
15	98292	ВИНТ КРЕПЛЕНИЯ РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ К КРОНШТЕЙНУ	1
16	98289	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
17	98290	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	2
18	98291	ШАЙБА ВИНТА РУКОЯТКИ РУЛЕВОГО УПРАВЛЕНИЯ	1
19	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
19	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
20	86055	Рукоятка переключения	1
20	86055T	РУКОЯТКА	1
21	86056A1	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
22	69560	Винт (.190-32 x 1.250) рукоятки переключения к валу	1
23	26996	СТОПОРНАЯ ШАЙБА (#10) Нержавеющая сталь Sea Ray	1
24	66414	КУЛАЧОК ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
25	25905	Штифт фиксатора кулачка к валу переключения	1
26	26856	ВТУЛКА	2
27	20415	Кольцо уплотнительное стержня переходника	1
27	16524	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО топливного разъёма	1
28	72733	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
29	72734	УСТАНОВОЧНЫЙ ВИНТ (#10-32 x .310)	1
30	21071	ШПЛИНТ	1
30	210711	Шплинт	1
31	69067	ВИНТ (.250-20 x 1.375)	6
32	98319	ПЛАСТИНА ПЕРЕХОДНАЯ	1
33	41631	Прокладка пластины	1
34	98541	ПРОКЛАДКА ГОЛОВКИ БЛОКА	1
34	41632	Прокладка	1
35	87664	Рукоятка для переноски	2
36	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	4
37	21249	ШАЙБА ВИНТА РУКОЯТКИ	4
38	39627	ПРУЖИНА	1
39	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
40	25764	Винт (.190-32 x .50)	2
41	75311	Переходник корпуса гребного вала (5")	1
41	75311T	ПЕРЕХОДНИК	1
42	94909	Корпус подшипника гребного вала	1
43	69570	Винт (#10-16 x .750)	2
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 16РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7811A22	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	7811A23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
2	68927	ШПИЛЬКА КОРПУСА ГРЕБНОГО ВАЛА	1
2	75321	Шпилька корпуса гребного вала	1
3	68928	ШПИЛЬКА ВОДЯНОГО НАСОСА (2-1/8")	2
4	70741	Шпилька водяного насоса (1-1/8")	1
5	77428	ПОДШИПНИК КОРПУСА РЕДУКТОРА	1
6	90770	ВТУЛКА	1
7	90796	Шестерня ведущая	1
8	20922	ГАЙКА ШЕСТЕРНИ	1
9	87617	Вал гребной	1
9	87663	Вал гребной	1
10	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
10	8M0032835	Шпонка	1
11	68939	ПРОКЛАДКА ВОДЯНОГО НАСОСА - НИЖНЯЯ	1
12	90844A1	КОРПУС ВОДЯНОГО НАСОСА В СБОРЕ	1
13	96063	Сальник масляный	1
13	897153	Сальник масляный @3	1
14	70977	Вставка	1
14	70977T	Вставка	1
15	56681	ШАЙБА (.203 x .500 x .032)	1
15	8M0204666	ШАЙБА (.203 x .500 x .032)	1
16	74138	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ВОДЯНОГО НАСОСА	1
17	89980	Крыльчатка	1
18	68955	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
19	95965A2	КРЫШКА ВОДЯНОГО НАСОСА В СБОРЕ	1
20	30913	Сальник крышки водяного насоса	1
21	36558	Сальник крышки водяного насоса	1
22	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
22	31792T	Втулка @5	1
23	62704	Кольцо уплотнительное (.362 x .103)	1
24	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
25	30164	ШАЙБА (.192 x .375 x .0312) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
26	45812	ГАЙКА (#10-32) ВИНТ ВОДОЗАБОРНОЙ СЕТКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ	3
26	859124	ГАЙКА (#10-32) Нержавеющая сталь	3
27	28653	ВИНТ (#10-32 x 0.25) НОВАЯ КОНСТРУКЦИЯ, ИСПОЛЬЗУЕТСЯ ДЛЯ ПОЗИЦИЙ 6, 7	1
28	20262	Шайба винта вентиляции смазки	1
28	19643	Сальник	1
29	79953	Винт (.375-16 x .250)	1
29	79953Q04	Ремкомплект сливного винта	1
30	20260	Шайба сливной и заливной пробки	1
30	8M0187157	УПЛОТНЕНИЕ СИНЕЕ @15	1
31	72418	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
31	72418T	ВАЛ ПЕРЕКЛЮЧЕНИЯ	1
31	75307	Вал переключения передач	1
-	90844A2	РЕМОНТНЫЙ КОМПЛЕКТ ВОДЯНОГО НАСОСА	1
-	71140A1	КОМПЛЕКТ САЛЬНИКОВ КОРПУСА РЕДУКТОРА	1

Рис. 17РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	7811A22	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
-	7811A23	КОРПУС РЕДУКТОРА В СБОРЕ (ПОЛНЫЙ)	1
1	7811A9	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
32	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
33	73672	ШАЙБА ГРЕБНОГО ВАЛА	1
34	90795	ШЕСТЕРНЯ привода	1
34	90795A1	ШЕСТЕРНЯ В СБОРЕ	1
35	79603	Шайба специальная - гребной вал	1
36	79602A1	КОМПЛЕКТ РЕГУЛИРОВОЧНЫХ ШАЙБ ГРЕБНОГО ВАЛА (.002-3-5-10-20)	AR
37	79601	Кольцо стопорное	1
38	91813	Пружина сцепления	1
39	93358	ВАЛ ГРЕБНОГО ВИНТА	1
40	77424	ПРОСТАВКА ГРЕБНОГО ВАЛА	1
41	99210A1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
42	98309	САЛЬНИК МАСЛЯНЫЙ	1
43	75812	КРЫШКА КОРПУСА РЕДУКТОРА	1
44	68935	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО (1.799 x .103) ОБОЙМА ПОДШИПНИКА	1
45	32003	ШПОНКА КОРПУСА ПОДШИПНИКА	1
46	70588	Ступица упорная переднего хода	1
47	93357A10	ГРЕБНОЙ ВИНТ В СБОРЕ	1
48	93356	УПОРНАЯ СТУПИЦА КОРМОВАЯ	1
49	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
49	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
50	35814	ГАЙКА (.312-24) НЕРЖАВЕЮЩАЯ СТАЛЬ КОНТРГАЙКА - ТОЛКАТЕЛЬ - БЕЗ ГИДРОПОДЪЕМА	1
50	82670911	ГАЙКА (.312-24) Нержавеющая сталь	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1

Рис. 18ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование	Кол-во
-	99410	Каталог запчастей Mercury 3.5 л.с.	1
-	11236	Руководство владельца	1
-	98540A83	КОМПЛЕКТ ПРОКЛАДОК	1
-	99362A83	КОМПЛЕКТ НАКЛЕЕК	1
-	43148A84	КОМПЛЕКТ НАКЛЕЕК	1
-	43148A84	КОМПЛЕКТ НАКЛЕЕК	1

Рис. 19РУЧНОЙ СТАРТЕР И МАХОВИК RECOIL STARTER AND FLYWHEEL

REF	Номер детали	Наименование	Кол-во
1	97175	Стартер в сборе ручной	1
1	97175T	РУЧНОЙ СТАРТЕР	1
2	89141	Трос	1
2	12066Q10	Трос стартера @2	1
3	79470A1	Комплект фиксатора троса	1
4	93498A2	КРОНШТЕЙН ЗАЩИТНОГО КОЖУХА МАХОВИКА В СБОРЕ	1
5	87934	Кронштейн ноги	1
6	90329	ВТУЛКА	2
7	28635	ВИНТ (.250-20 x .620) НЕРЖАВЕЮЩАЯ СТАЛЬ	3
8	28941	ГАЙКА КРЕПЛЕНИЯ СТАРТЕРА С РУЧНЫМ ЗАПУСКОМ	4
8	8267139	Гайка (.250-28)	4
9	87886	Стакан стартера	1
10	7530	Маховик	1
11	20094	Шпонка сегментная привода маховика	1
12	20696	ГАЙКА ГРЕБНОГО ВАЛА	1
13	20346	Шайба шпильки стартера ручного	4
13	69057	ШАЙБА (.281 x .734 x .063)	4
14	98837	КОРПУС МОДУЛЯ ЗАЖИГАНИЯ	1
15	88182	Модуль зажигания	1
16	88306	Фиксатор модуля зажигания	1
17	88307	Винт крепления провода к корпусу (5/16")	1
18	88188	Кнопка фрикционная корпуса	1
19	90304	ПРУЖИНА СЖАТИЯ-ТРЕНИЯ КНОПКИ	1
20	88186	Винт (.312-24 x .500) фрикционной кнопки	1
21	87885	Катушка зажигания	1
22	99215A25	Провод высокого напряжения в сборе	1
22	813715A1	Провод	1
23	63709A1	Комплект наконечника/клеммы свечи зажигания	1
24	12127	СВЕЧА ЗАЖИГАНИЯ	1
24	8M0114743	СВЕЧА BP6HS-10 @4	1
24	88090	Свеча зажигания (CHAMPION #QL81Y)	1
25	60605	ВИНТ (#10-16 x .750) КАТУШКИ ЗАЖИГАНИЯ	2
26	88221	Упор холостого хода	1
27	43377A1	РЫЧАГ ДРОССЕЛЯ В СБОРЕ	1
28	20665	ВИНТ (.190-24 x .50) РЫЧАГА ДРОССЕЛЯ	2
29	65773A9	ПРОВОД ЗАЗЕМЛЕНИЯ В СБОРЕ	1

Рис. 20ВЕРХНИЙ КОЖУХ, ТОПЛИВНЫЙ БАК И КАРБЮРАТОР TOP COWL FUEL TANK AND CARBURETOR

REF	Номер детали	Наименование	Кол-во
1	8534A1	ВЕРХНИЙ КОЖУХ В СБОРЕ	1
2	98807	ПРОКЛАДКА ВЕРХНЕГО КОЖУХА	1
3	8082	БАК ТОПЛИВНЫЙ	1
4	98808	ПРОКЛАДКА ТОПЛИВНОГО БАКА	1
5	41660A2	КРЫШКА ТОПЛИВНОГО БАКА В СБОРЕ	1
6	42573	Кольцо уплотнительное крышки топливного бака	1
7	76630	ВИНТ (.250-20 x 1.00)	2
7	8M0214943	Винт	2
8	20346	Шайба шпильки стартера ручного	5
8	69057	ШАЙБА (.281 x .734 x .063)	5
9	29031	ГАЙКА (1/4-20) ВИНТА ТОПЛИВНОГО БАКА	2
10	9912846	Трубка (12" и 3-1/4")	3
10	9912878	Шланг (.187) (26.00 дюймов, бухта)	3
11	68424	ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОЙ ЛИНИИ	5
12	7568	Карбюратор	1
13	70417	Прокладка карбюратора	3
14	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	2
15	34688	ГАЙКА ШПИЛЬКИ КАРБЮРАТОРА	2
15	30506	ГАЙКА (.250-28)	2
16	88223	Толкатель кулачка	1
17	4002027	ГАЙКА КУЛАЧКА ТОЛКАТЕЛЯ К КАРБЮРАТОРУ	2
18	98601	КОРОБКА ЗВУКОИЗОЛЯЦИИ	1
19	38627	ВИНТ (5/8 ДЮЙМА) ЗВУКОИЗОЛИРУЮЩЕГО КОРОБА	1
19	98254	ВИНТ (.250-20 x .620)	1
20	20346	Шайба шпильки стартера ручного	2
20	69057	ШАЙБА (.281 x .734 x .063)	2
21	89398	Клапан отсечки топлива	1
22	76934	ФИЛЬТР ТОПЛИВНЫЙ	1
23	97417	Кронштейн топливного бака - задний	1
24	90565	ВИНТ (.250-20 x .310) хомута топливного бака	1
25	26825	ШАЙБА (.328 x .750 x .06) ВИНТ ТОПЛИВНОГО БАКА	1
26	90501	КРОНШТЕЙН топливного бака - передний	1
27	90396	БУФЕР топливного бака	2
28	90497	ХОМУТ крепления топливного бака	1
29	714933	Молдинг отделки - хомут топливного бака	1
