水星 Mercury 30 2 CYL (International) ARCHIVE CAT 85383397 - — взрыв-схемы и запчасти

两冲程化油器 · ARCHIVE CAT 85383397 · 共 29 个部位 · 1216 条零件

1Аксессуары 2Ручное Управление 3Редуктор, ведущий вал 4Аксессуары Декали Mariner 5Компоненты электростартера 6Дистанционное управление (без декали Quicksilver)7Комплект крепления дистанционного управления 8Картер редуктора 9Карбюратор 10ДРОССЕЛЬНАЯ ЗАСЛОНКА 11Электрические компоненты 12Коленвал, Поршни и Шатуны 13Кронштейн-хомут 14Сервисные/вспомогательные материалы 15Топливный бак (пластик - 6,6 галлона)16Коллектор/клапанная коробка 17Дистанционное управление (с логотипом Quicksilver)18ОБТЕКАТЕЛЬ 19Блок цилиндров 20Корпус приводного вала 21Дополнительные детали электростартера 22Дистанционное управление (с деколью Quicksilver)23Поворотный кронштейн 24Редуктор, гребной вал 25РУЧНОЙ СТАРТЕР 26Блокировка стартера 27Инструменты 28Топливный насос 29Коллекторы удлинительные картера редуктора

Рис. 1Аксессуары Accessories

Номер детали	Наименование	Кол-во
62351A10	КОМПЛЕКТ ЗАРЯДНОГО УСТРОЙСТВА АККУМУЛЯТОРА	1
828155A2	Комплект защиты от обледенения карбюратора	1
828155A7	Комплект защиты от обледенения карбюратора	1
825294A2	Комплект переоборудования для кнопки запуска на кожухе	1
812497A2	Диод в сборе	1
898289A72	Комплект диода-шнура двойной	1
822462A1	Комплект переоборудования для электростартера	1
822462A4	Комплект переоборудования стартера	1
812432A5	Комплект крепления двигателя (крепление струбциной)	1
812432T5	Комплект крепления двигателя	1
824072A3	Комплект удлинителя (22.5)	1
824072A4	Комплект удлинителя (22.5)	1
824072A3	Комплект удлинителя (22.5)	1
44357A2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
44357Q2	ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОМЫВКИ	1
827927A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877680Q8	Топливный шланг в сборе (8 футов)	1
827927A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877680Q12	Топливный шланг в сборе (12 футов)	1
17146A8	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (8 ФУТОВ)	1
877681Q8	Топливный шланг в сборе (8 футов)	1
17146A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877681Q12	Топливный шланг в сборе (12 футов)	1
822379A12	ТОПЛИВНАЯ МАГИСТРАЛЬ В СБОРЕ (12 ФУТОВ)	1
877683Q12	Топливный шланг в сборе (12 футов)	1
827387A2	Комплект ограничителя мощности	1
827606A2	Комплект ограничителя мощности	1
15000A1	Комплект замка зажигания с дистанционным управлением	1
15000A7	Комплект замка зажигания дистанционного	1
19674A2	Комплект выключателя/шнура безопасности	1
19674Q2	Комплект выключателя/шнура аварийной остановки	1
95845A5	КОМПЛЕКТ РЕГУЛЯТОРА Lighting	1
88334A2	КОМПЛЕКТ MERCATHODE	1
8M0180081	КОМПЛЕКТ МЕРКАТОД	1
86300A5	МОНИТОР MERCATHODE	1
813960A4	ВЫКЛЮЧАТЕЛЬ В СБОРЕ	1
822573A11	Комплект датчика указателя гидроподъёма	1
822573A12	Комплект датчика гидроподъема	1
822344A6	Комплект гидроподъёма	1
822344A11	Комплект гидроподъёма	1
18286A18	Комплект переключателя тримма (10.00 футов)	1
826557A1	Комплект крепления дистанционного управления	1
824477A3	Комплект жгута проводов дистанционного управления и обогатителя	1
822465A1	Кронштейн рулевого управления в сборе	1
822465A2	Кронштейн рулевого управления в сборе	1
816667A2	Кронштейн в сборе рулевого управления (без ручки для переноски)	1
821455A8	Комплект румпеля 30/40 2-тактный	1
821455T8	Комплект румпеля	1
821455A9	Комплект румпеля 30/40 2-тактный	1
821455T9	ORD 821455T 8 Mercury / Quicksilver	1

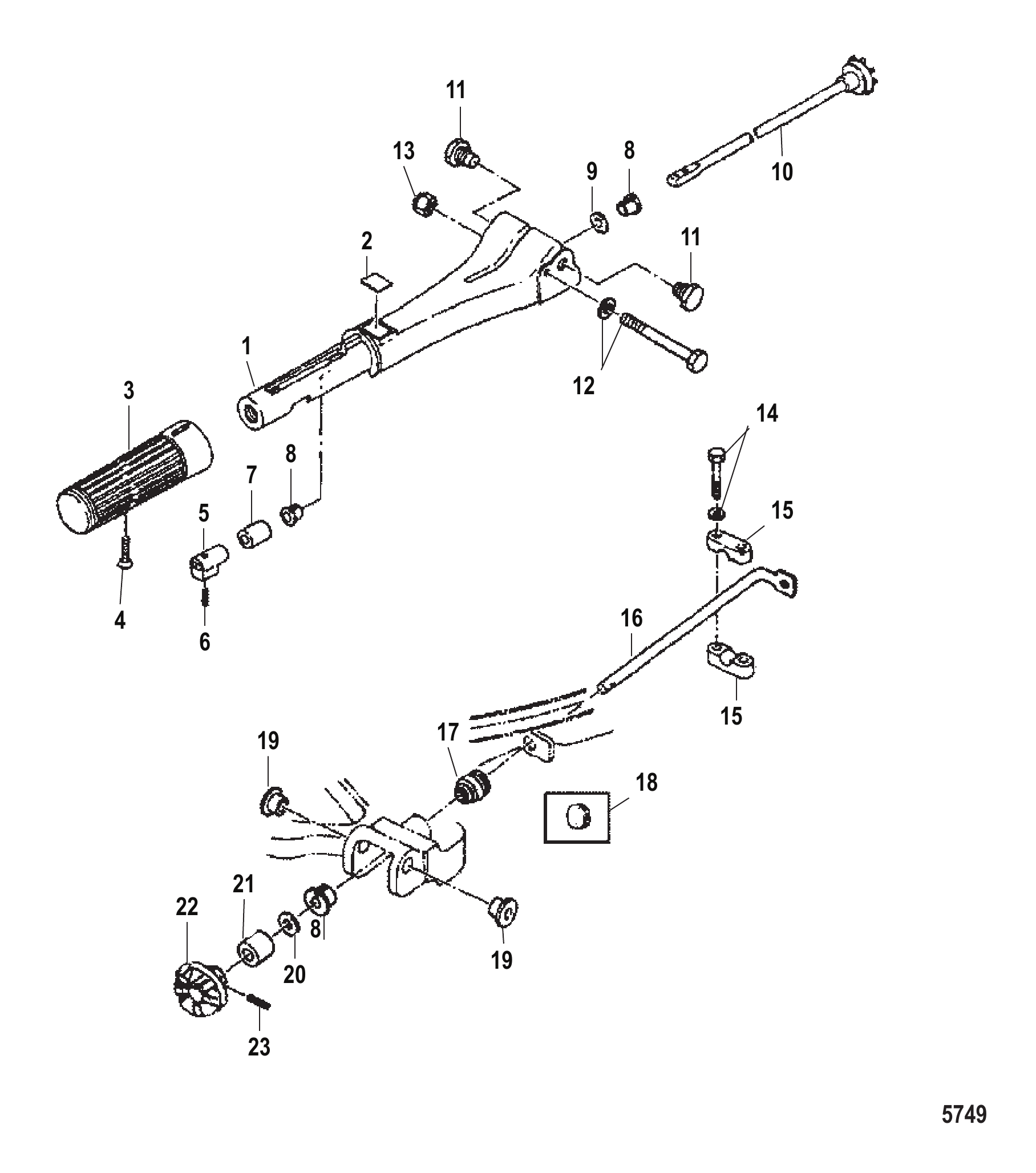

Рис. 2Ручное Управление Tiller Handle

REF	Номер детали	Наименование	Кол-во
1	160752	Рукоятка рулевого управления	1
2	16090	НАКЛЕЙКА	1
2	8M0097201	Наклейка румпеля	1
3	160861	Рукоятка	1
4	8150461	Винт	1
5	8537152	Проставка	1
6	8150263	Шплинт	1
7	16191	Проставка	1
8	16336	ВТУЛКА	3
9	8537232	Шайба волнистая	1
10	160931	Вал дроссельной заслонки	1
11	8129352	Болт	2
11	8M0111108	Болт	2
12	8230422	Болт	1
12	8M0050498	Болт	1
13	8537227	Гайка нейлоновая	1
14	168302	Болт	2
14	879194264	Болт	2
15	853752	Кронштейн	2
16	160932	Вал дроссельной заслонки	1
17	16823	Втулка уплотнительная	1
18	16226	Втулка	1
19	952869	Втулка	2
20	16192	Шайба	1
21	9528610	Втулка	1
22	853751	Шестерня ведущая	1
23	952186	Штифт роликовый	1

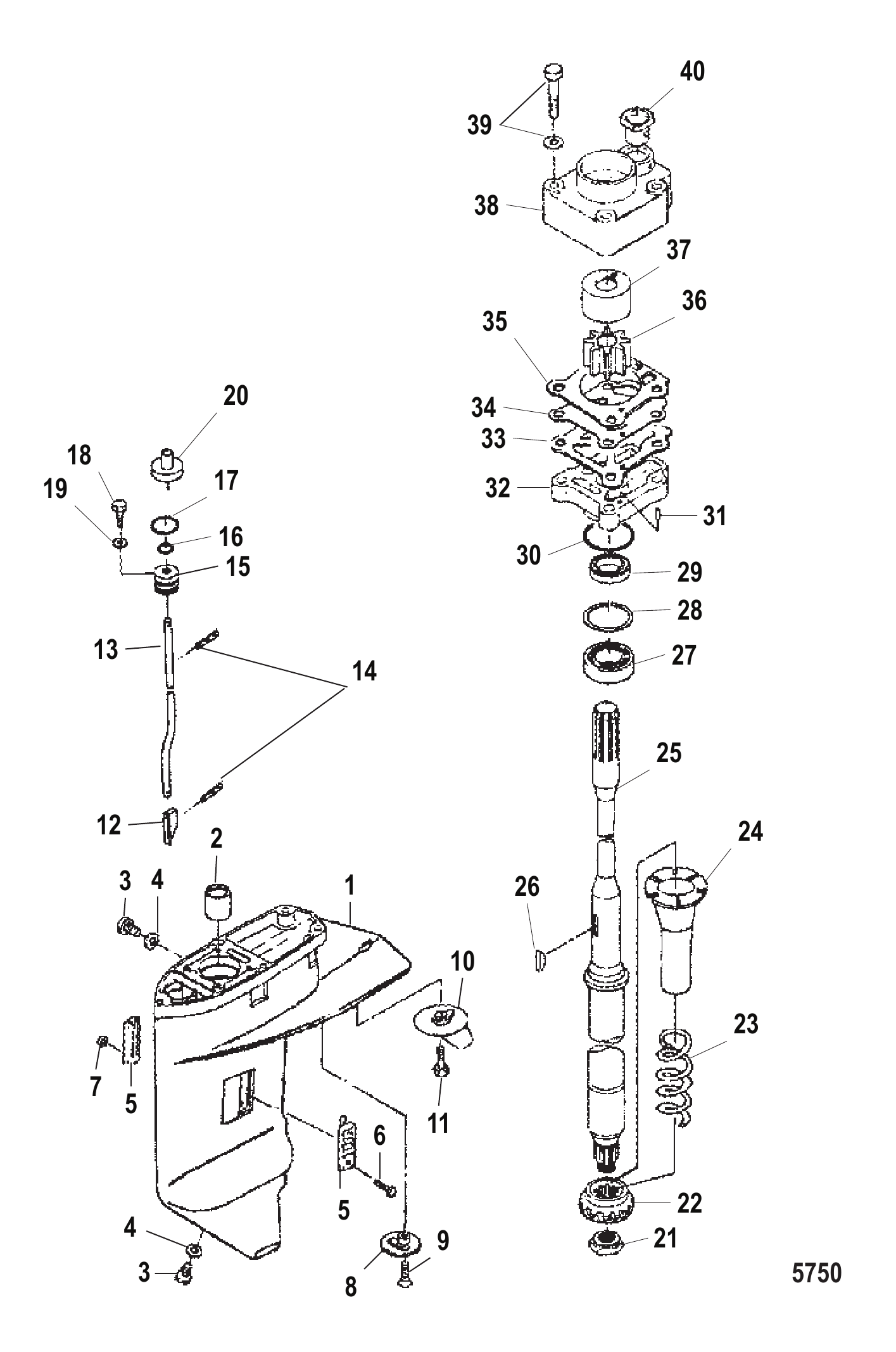

Рис. 3Редуктор, ведущий вал Gear Housing Driveshaft

REF	Номер детали	Наименование	Кол-во
-	825132A6	Сборка корпуса шестерён	1
-	825132A8	Сборка корпуса шестерён	1
-	8M0070908	GC 25/30 2S LG Mercury / Quicksilver	1
1	825132A4	Корпус редуктора в сборе (базовый)	1
1	8M0057242	GC BASIC 25/30 4S Mercury / Quicksilver	1
2	8130484	Подшипник игольчатый	1
2	813048006	ПОДШИПНИК	1
3	953681	Винт сливной	2
3	8M0229353	Пробка	2
4	95220	Прокладка	2
4	8M0082880	Комплект уплотнений сливной пробки	2
5	853763	Комплект водяного фильтра	1
6	17635	Винт	1
7	85372210	Гайка	1
8	16133	Сетка водозаборная	1
9	160941	Винт	1
9	898101959	ВИНТ	1
10	853762	Триммерный плавник	1
11	167051	Болт (M6 x 20)	1
12	161722	Кулачок	1
12	8M0172382	Кулачок сцепления	1
13	161732	Штанга кулачка	1
13	161742	Штанга кулачка	1
13	161743	Штанга кулачка	1
13	161744	Штанга кулачка	1
14	16179	Штифт	2
15	161762	Втулка	1
16	161772	Кольцо уплотнительное	1
17	161782	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
18	162111	БОЛТ	1
18	8230427	Болт в сборе (M6 x 12)	1
19	953921	Шайба нержавеющая	1
20	853794	Фиксатор	1
21	85372211	Гайка	1
22	16138T01	Шестерня ведущая (12 зубьев)	1
23	8126454	Пружина	1
24	853765	Труба	1
24	853765T	Направляющая	1
25	161352	Вал приводной	1
25	161362	Вал приводной	1
25	16136T02	Вал приводной длинный	1
25	161363	Вал приводной	1
25	161364	Вал приводной	1
26	161551	Шпонка	1
27	161282	Подшипник роликовый конический	1
27	16128T02	Подшипниковый узел	1
28	813276001	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.1)	AR
28	813276015	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.15)	AR
28	813276003	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.3)	AR
28	813276005	ПРОКЛАДКА РЕГУЛИРОВОЧНАЯ (0.5)	AR
29	161622	Сальник масляный	1
30	8537096	Кольцо уплотнительное	1
31	952188	Штифт установочный	2
32	8260531	Корпус водяного насоса	1
33	161602	Прокладка	1
34	161592	Износостойкая пластина	1
35	161582	Прокладка	1
36	161541	Крыльчатка	1
36	8M0214912	Крыльчатка	1
37	161572	Вставка	1
38	161562	Корпус верхний водяного насоса	1
39	8230425	Болт	4
39	879194269	Болт	4
40	161681	Сальник	1
-	853792A1	Ремкомплект водяного насоса	1
-	853792T01	Ремкомплект водяного насоса	1
-	853792A2	Ремкомплект водяного насоса - хром	1
-	95220A1	Комплект прокладок редуктора	1
-	8M0089639	Комплект прокладок редуктора	1

Рис. 4Аксессуары Декали Mariner Accessories Decals Mariner

REF	Номер детали	Наименование	Кол-во
1	8M0242343	КОМПЛЕКТ НАКЛЕЕК Mariner 75-115 4S	1
2	8M0056643	НАКЛЕЙКА Прочти руководство	1
3	8M0080233	НАКЛЕЙКА Задняя, 75 Л.С.	1
4	8M0080235	НАКЛЕЙКА Задняя, 90 Л.С.	1
5	8M0080237	НАКЛЕЙКА Задняя, 115 Л.С.	1
6	8M0088310	НАКЛЕЙКА Command Thrust	1

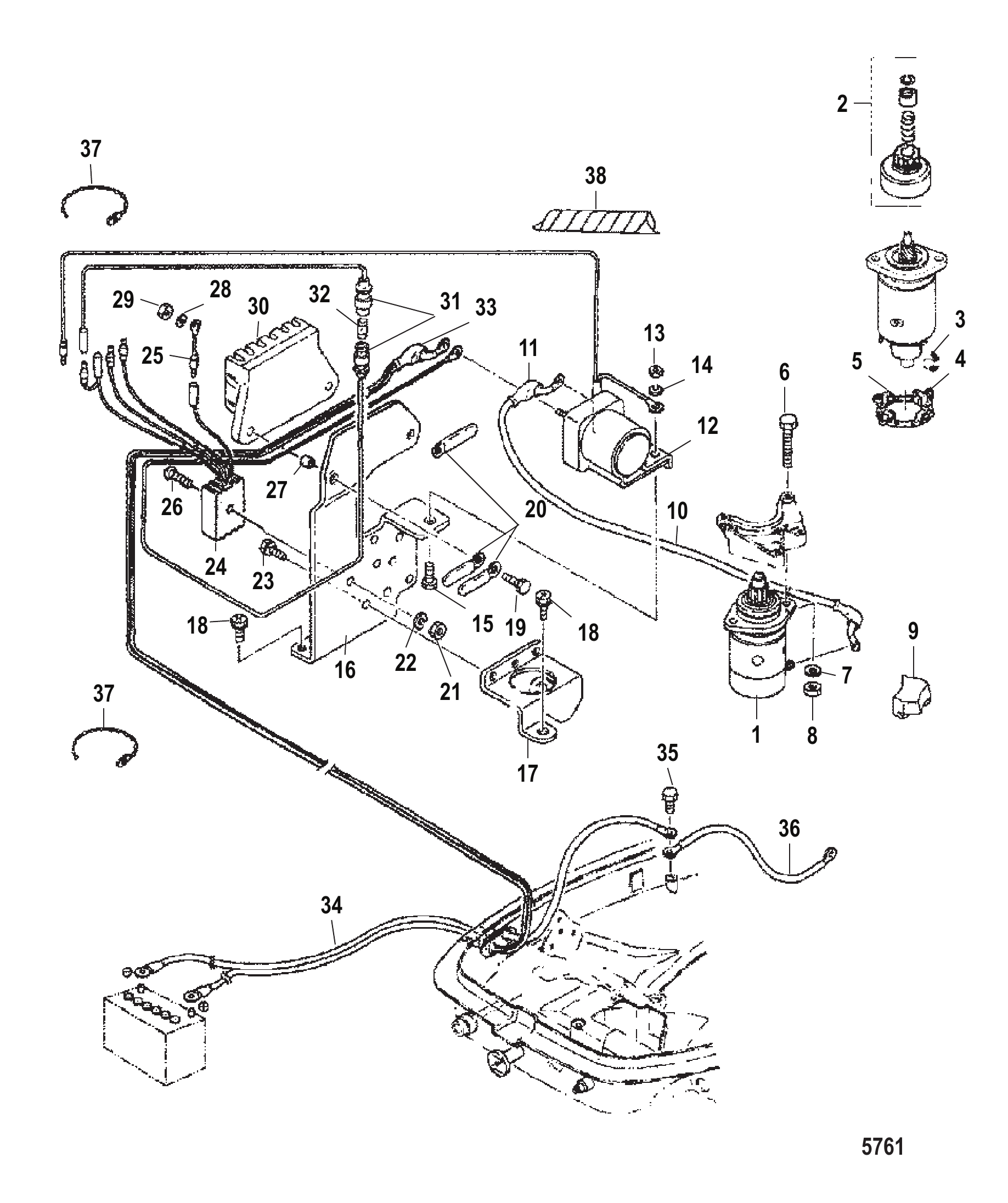

Рис. 5Компоненты электростартера Electric Starter Components

REF	Номер детали	Наименование	Кол-во
-	853805A4	Комплект стартера электрический	1
1	853805A1	Сборка стартера	1
1	8M0236367	Стартер	1
2	853806	Комплект привода	1
3	853807	Щётка (положительная)	2
4	8538071	Щётка (отрицательная)	1
5	853808	Держатель щётки	1
6	16126	Болт	2
7	400256	СТОПОРНАЯ ШАЙБА (M6)	2
8	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	2
9	853819	Резина	1
10	8538151	Жгут проводов стартера в сборе	1
10	8M0069818	Кабель заземления	1
11	8538161	Крышка	2
12	853809	Стартер соленоида	1
12	853809T	Соленоид	1
13	400212	ГАЙКА (M6) Нержавеющая сталь	1
14	400256	СТОПОРНАЯ ШАЙБА (M6)	1
15	16832	Болт (M6 x 16)	1
16	853810	Пластина крепления электрооборудования	1
16	8M0103003	Электрическая пластина	1
17	853817	Кронштейн	1
17	8M0103004	Кронштейн переключателя NE	1
18	953964	БОЛТ	3
18	8M0047745	Болт	3
19	16705	Болт	2
20	813275	Хомут	3
21	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
22	16079	СТОПОРНАЯ ШАЙБА	1
23	953963	БОЛТ	3
24	8538116	Выпрямитель	1
25	803820	Провод заземления	1
26	16123	Винт (25 мм)	1
27	9528611	Втулка	2
28	400256	СТОПОРНАЯ ШАЙБА (M6)	2
29	400212	ГАЙКА (M6) Нержавеющая сталь	2
30	853812	Клеммная колодка	1
31	853813A1	Жгут проводов с предохранителем	1
32	853814	Предохранитель	1
33	853816	Крышка	1
34	853815	Провод аккумуляторный	1
34	8M0069793	Кабель аккумулятора	1
35	16223	Болт (M6 x 14)	1
36	8537402	Провод заземления	1
37	816311	Стяжка (8.00 дюймов)	3
37	816311T	СТЯЖКА (8.00 дюймов)	3
38	853818	Спиральная обмотка	1

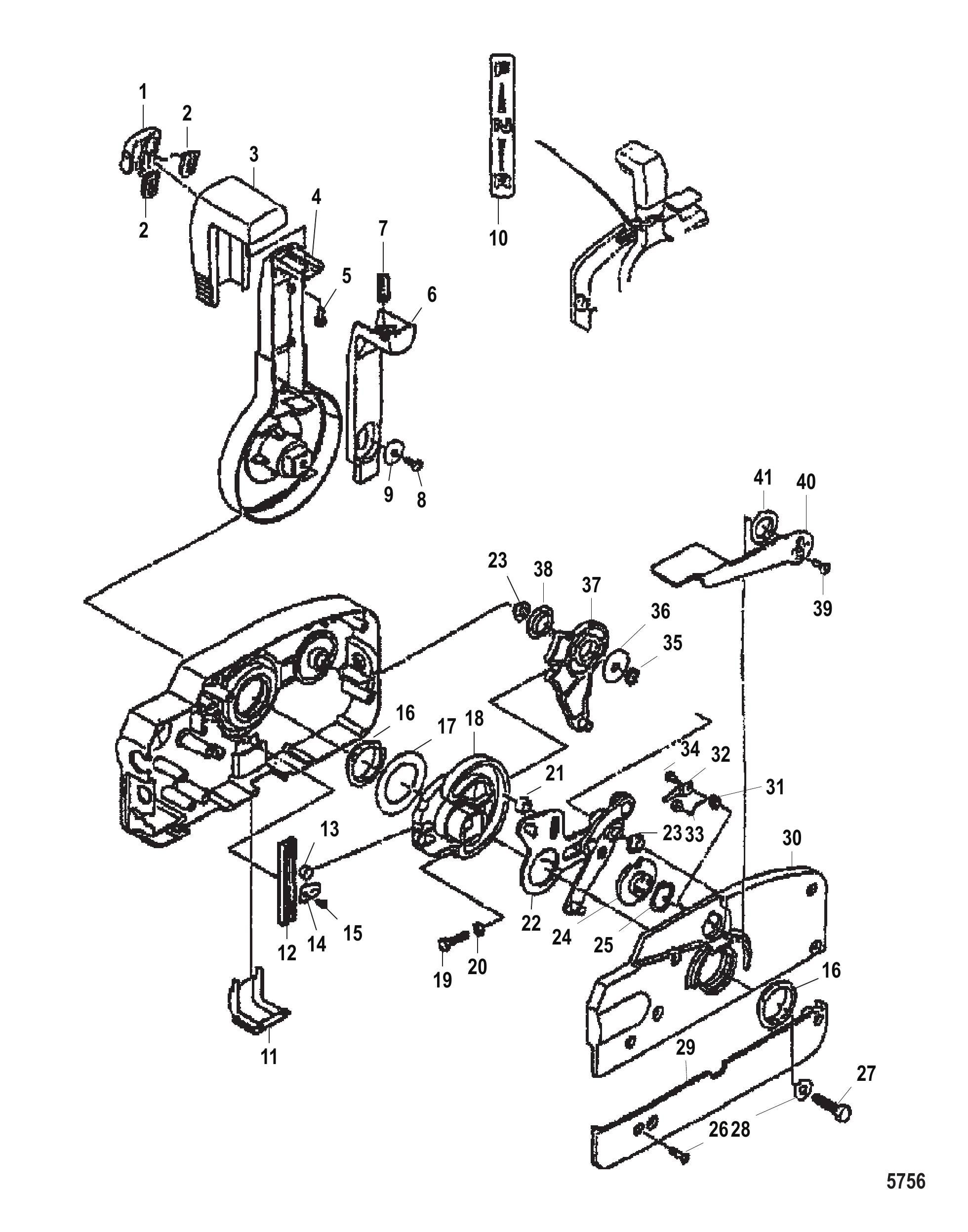

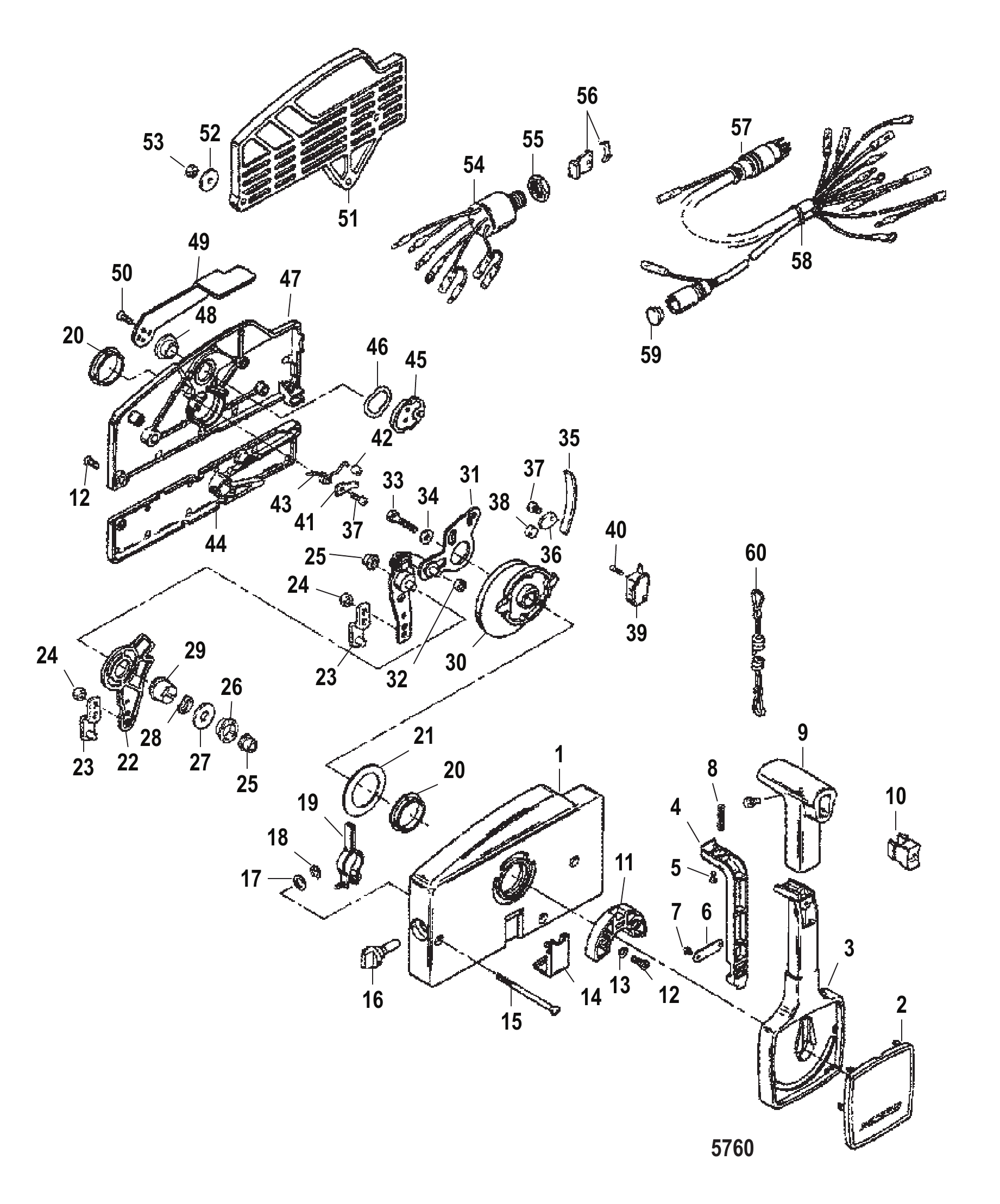

Рис. 6Дистанционное управление (без декали Quicksilver) Remote Control (Without Quicksilver Decal)

REF	Номер детали	Наименование	Кол-во
-	853988A1	Дистанционное управление	1
-	8M0178532	Дистанционное управление	1
1	802977	Крышка	1
2	802978	Пробка	2
3	802974	Рукоятка	1
4	802973	Рычаг управления	1
5	16122	Винт	1
5	823042067	ВИНТ	1
6	802975	Рычаг блокировки нейтрали	1
7	802976	Пружина	1
8	16122	Винт	1
8	823042067	ВИНТ	1
9	8029651	Шайба	1
10	802987	НАКЛЕЙКА	1
11	802985	КРЫШКА	1
12	802971	Фиксирующая пластина	5
13	8029691	Ролик	1
14	802972	Фиксатор	1
15	163341	Винт	2
16	8029633	Втулка	2
17	802968	Упорная пластина	1
18	802967	Шестерня привода	1
19	171741	БОЛТ	1
20	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	1
21	802969	Ролик	1
22	802970	Рычаг дросселя	1
22	8M0135304	Рычаг дросселя	1
23	8029631	Втулка	2
24	802982	БАРАБАН	1
25	8029661	Волнистая шайба	1
26	953861	Винт	5
27	802979	БОЛТ	1
28	16192	Шайба	1
29	802984	ЗАДНЯЯ ПАНЕЛЬ	1
30	802980	КОРПУС Задний	1
31	8029761	Пружина	1
32	802983	ФИКСАТОР	1
33	8029692	Ролик	1
34	163341	Винт	1
35	802966	Волнистая шайба	1
36	802965	Шайба	1
37	802962	Шестерня переключения	1
38	802963	Втулка	1
39	95386	Болт крепления пластины к верхнему кожуху	2
39	8M0038337	Винт	2
40	802981	РЫЧАГ	1
40	8M0085508	Рычаг	1
41	8029634	Втулка	1

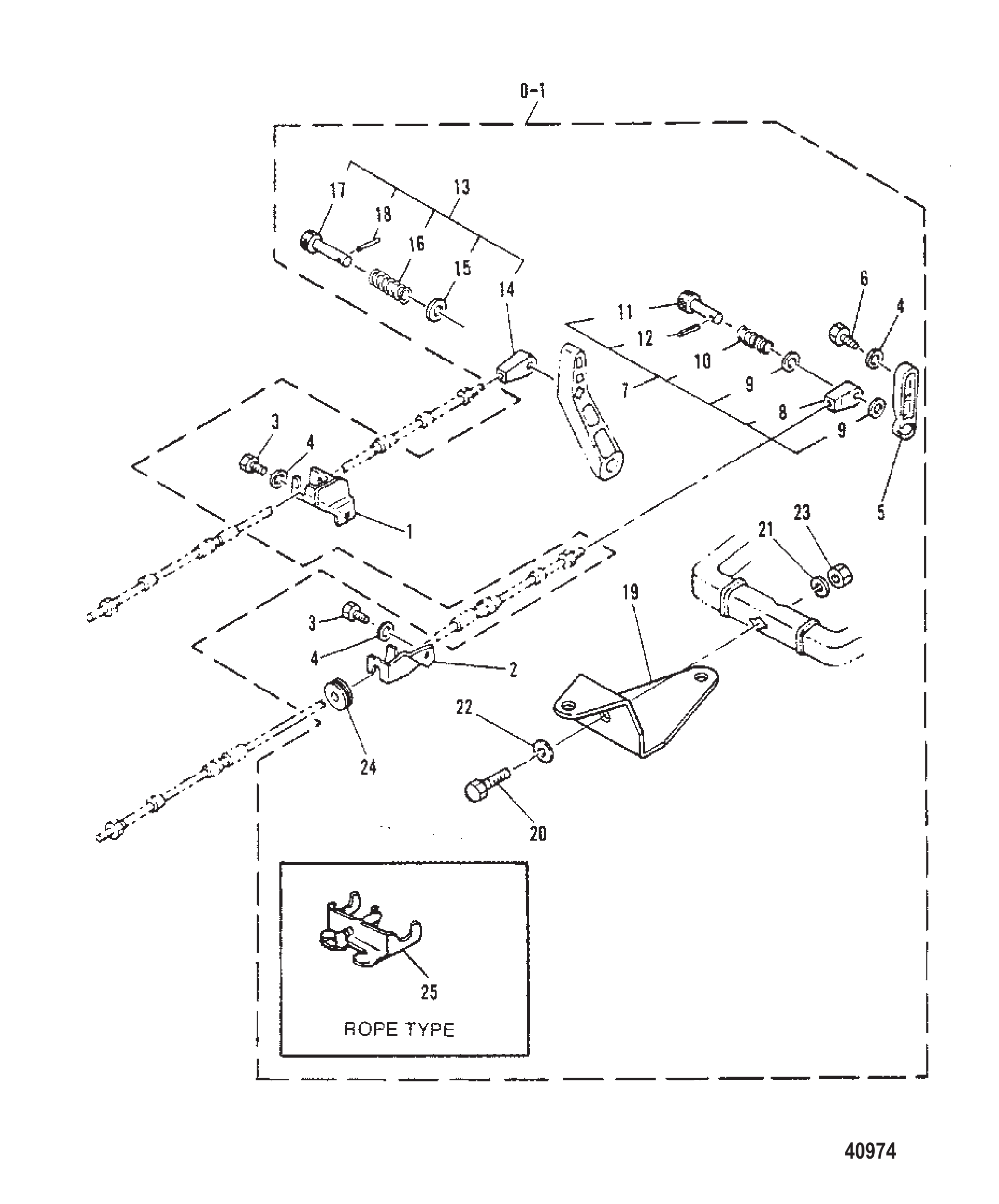

Рис. 7Комплект крепления дистанционного управления Remote Control Attaching Kit

REF	Номер детали	Наименование	Кол-во
0-1	43991A1	Комплект крепления шарового типа	1
0-1	43990A1	Комплект крепления дистанционного управления	1
0-1	8M0116998	Комплект крепления дистанционного управления	1
1	84221M	Кронштейн переключения передач	1
2	83717M	Кронштейн дросселя	1
3	91725M	Болт	2
3	826957M	Болт	2
3	83395M	Болт	2
3	826957M	Болт	2
4	82214M	Шайба	3
5	84222M	Рычаг дросселя	1
6	91772M	Болт	1
7	83933M	Наконечник троса дросселя	1
7	83723M	Наконечник троса дроссельной заслонки	1
8	83934M	Наконечник троса	1
8	83724M	Наконечник троса	1
9	82216M	Шайба	2
10	83725M	Пружина	1
11	83726M	Крючок	1
11	814499M	Крючок	1
12	82146M	Штифт	1
13	83719M	Наконечник троса переключения	1
14	83720M	Наконечник троса	1
15	82216M	Шайба	1
16	83721M	Пружина	1
17	83722M	Крючок	1
17	814500M	Крючок	1
18	82146M	Штифт	1
19	91635M	Кронштейн рулевого управления (шаровой тип)	1
19	84220M	Кронштейн рулевого управления	1
19	11670T	Кронштейн	1
20	82474M	Болт	1
20	91636M	Болт	1
20	91636M	Болт	1
21	82248M	Сальник масляный	1
22	82220M	Шайба	1
23	81785M	Контргайка	1
23	82395M	Гайка	1
24	97031M	Втулка	1
25	83727M	Кронштейн (тросовый тип)	1

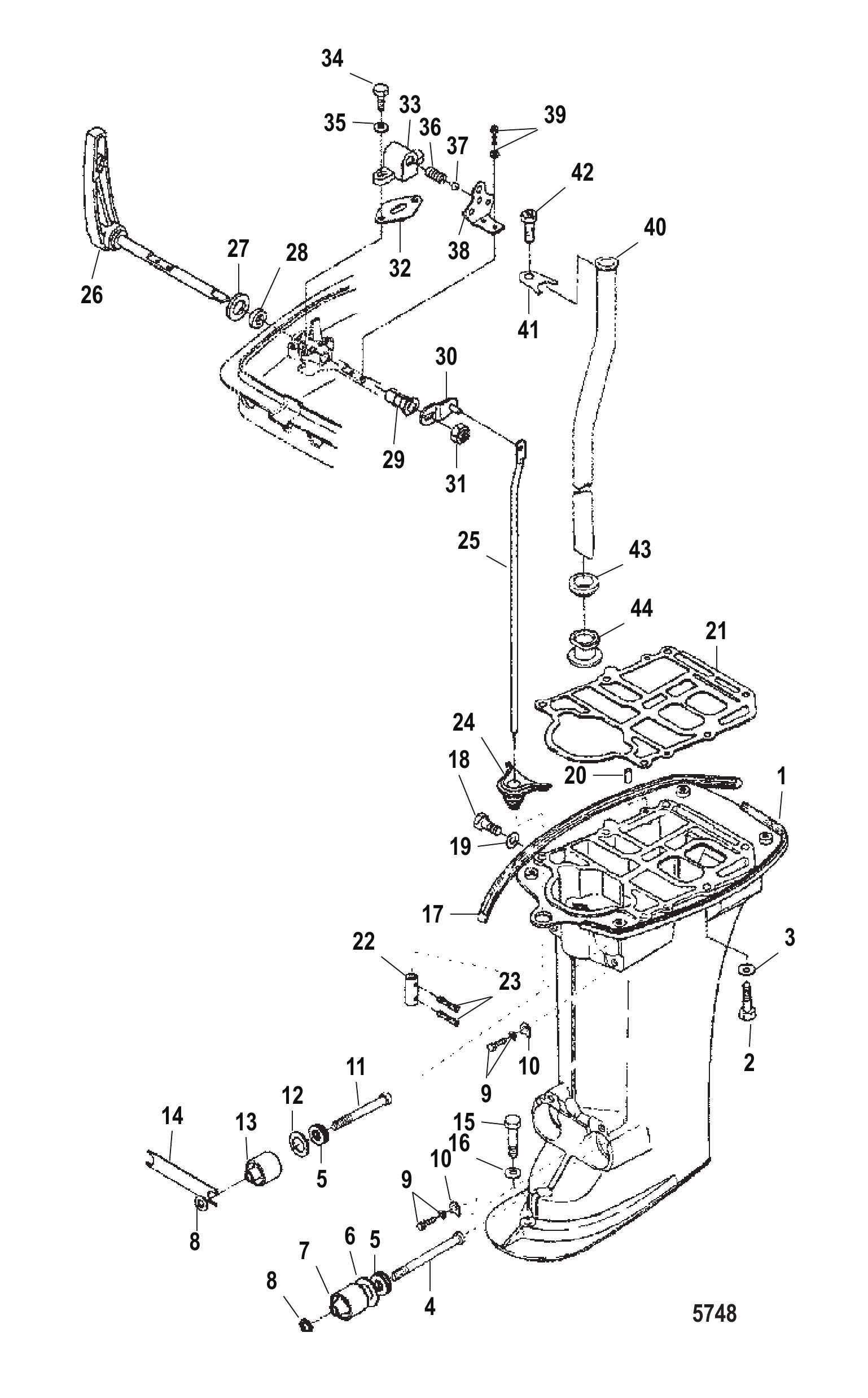

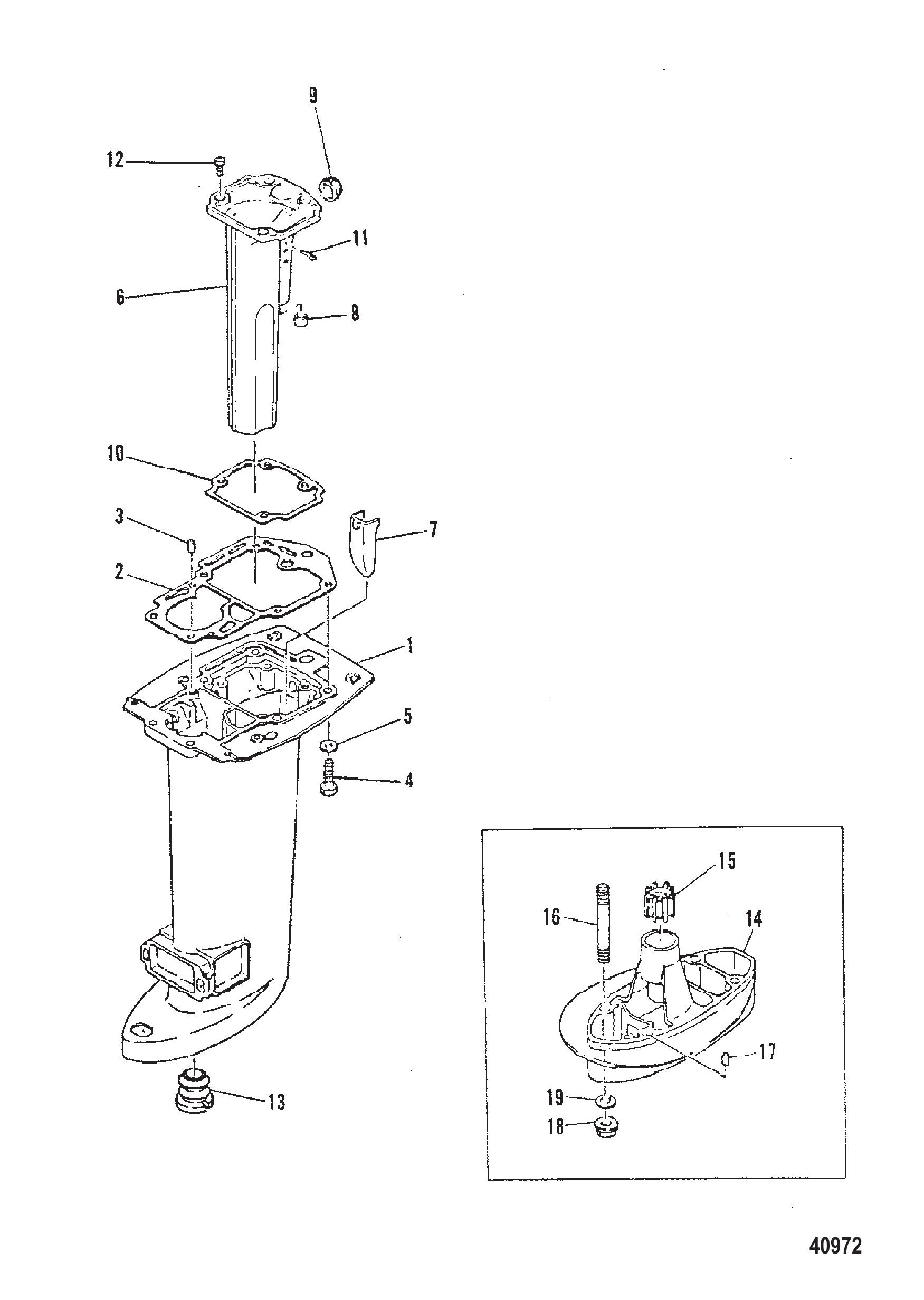

Рис. 8Картер редуктора Driveshaft Housing

REF	Номер детали	Наименование	Кол-во
1	9244M	КОРПУС ВАЛА ПРИВОДА	1
1	7842M	КОРПУС ВАЛА ПРИВОДА	1
1	7843M	КОРПУС ВАЛА ПРИВОДА	1
2	84775M	ПРОКЛАДКА	1
2	84775	Прокладка	1
3	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
4	82465M	Болт	6
4	95416M	БОЛТ	6
5	82217M	Шайба	6
6	83306M	КОЛЛЕКТОР	1
7	84776M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
7	84777M	НАПРАВЛЯЮЩАЯ ВЫПУСКА	1
8	81574M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
9	81572M	САЛЬНИК ВЫПУСКНОГО КОЛЛЕКТОРА	1
10	81573M	Прокладка выпускного коллектора	1
10	826991M	Прокладка	1
11	82131M	ШПЛИНТ	1
11	82132M	ШПЛИНТ	1
12	83870M	Винт	4
13	43114M	Сальник	1
14	84783M	Удлинитель (сверхдлинный вал)	1
15	84784M	Втулка	1
16	84785M	Шпилька	4
17	82364M	ШТИФТ НАПРАВЛЯЮЩИЙ	2
18	84786M	Гайка	4
19	82220M	Шайба	4
-	41899M	Комплект прокладок редуктора	1
-	84828M	Комплект прокладок редуктора	1
-	41899M	Комплект прокладок редуктора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

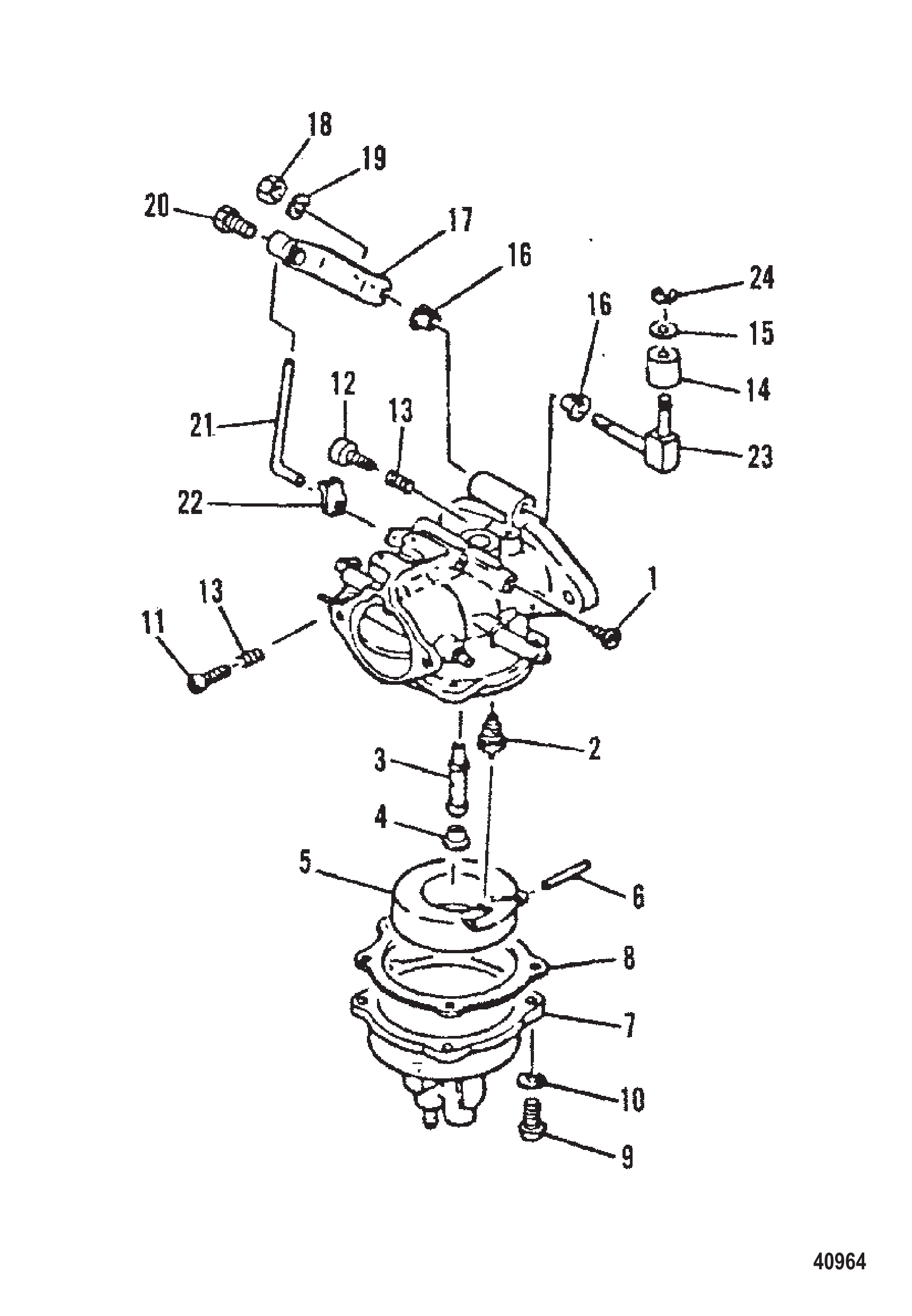

Рис. 9Карбюратор Carburetor

REF	Номер детали	Наименование	Кол-во
0-1	7952M	Узел карбюратора	1
1	80578M	Жиклёр холостого хода (#60)	1
2	80593M	Комплект клапана/седла впускного	1
3	80576M	Главный распылитель	1
4	80582M	Главный жиклёр (#140)	1
4	82580M	Главная пластина (#145)	1
5	80591M	Поплавок	1
6	80592M	Ось поплавка	1
6	84765M	Гайка поплавка	1
6	11794M	Штифт	1
7	83200M	Поплавковая камера
8	80590M	Прокладка поплавковой камеры	1
9	82515M	Винт	4
10	82206M	СТОПОРНАЯ ШАЙБА	4
11	82623M	Винт регулировки холостого хода	1
11	83509M	Винт (M4 x 10)	1
12	80573M	Винт	1
13	80575M	Пружина	2
14	84454M	Втулка оси дроссельной заслонки	1
15	82209M	Шайба	1
16	81941M	Втулка оси дроссельной заслонки	2
17	80622M	Рычаг дроссельной заслонки	1
18	82379M	ГАЙКА	1
18	83763M	Гайка	1
19	82208M	Шайба	1
19	82186M	Шайба	1
20	81558M	СТОПОРНЫЙ ВИНТ РЫЧАГА ДРОССЕЛЯ	1
20	83112M	Винт	1
21	83160M	СОЕДИНИТЕЛЬНАЯ ТЯГА РЫЧАГА ДРОССЕЛЯ	1
22	81191M	Кронштейн	1
22	16333	ТЯГА быстросъёмная	1
23	84772M	РЫЧАГ ДРОССЕЛЯ	1
23	811037M	РЫЧАГ ДРОССЕЛЯ	1
24	82328M	СТОПОРНОЕ КОЛЬЦО	1
-	84773M	Ремкомплект карбюратора	1
-	811038M	Ремкомплект карбюратора	1
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

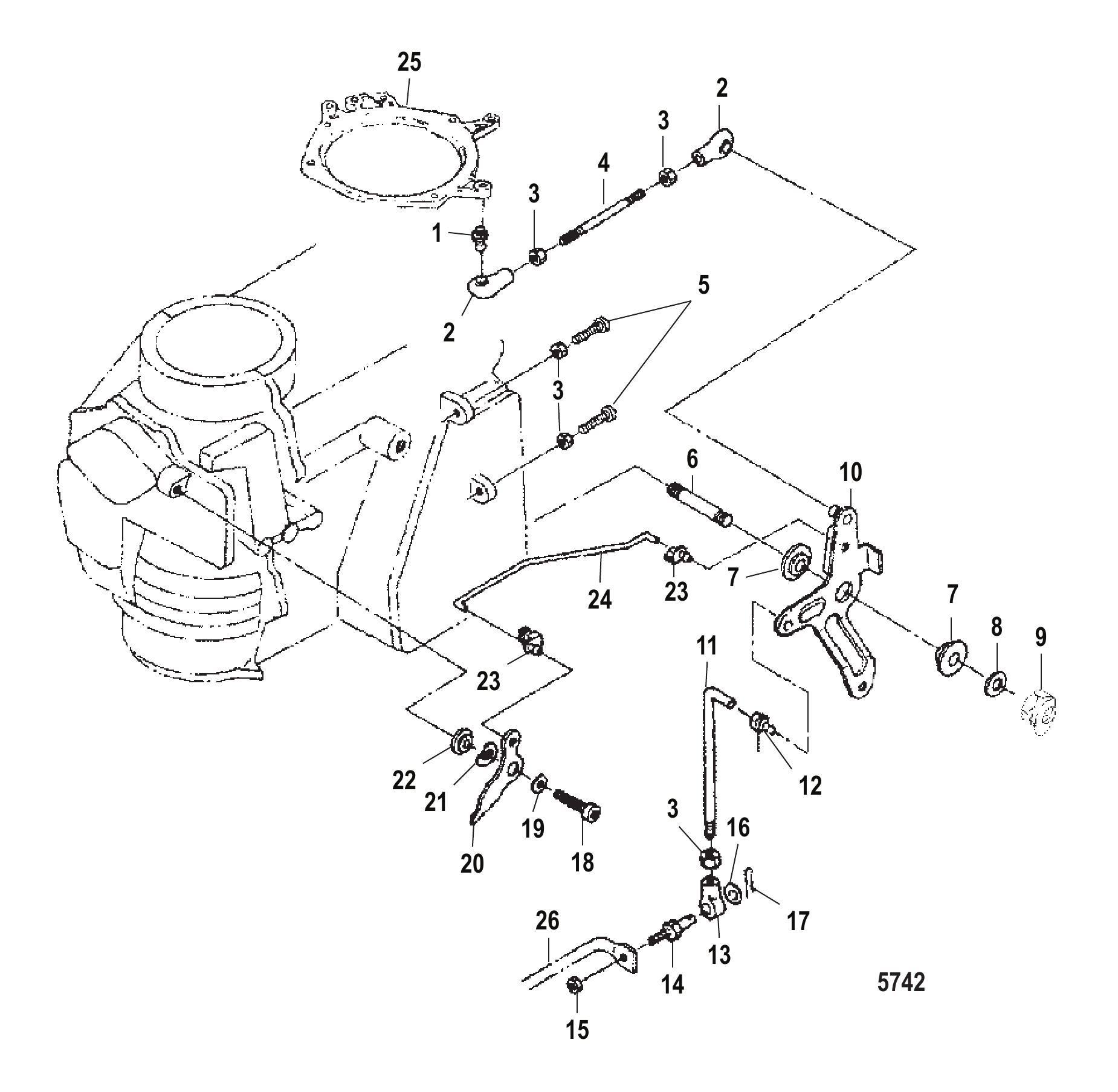

Рис. 10ДРОССЕЛЬНАЯ ЗАСЛОНКА Throttle Linkage

REF	Номер детали	Наименование	Кол-во
1	853744	Шаровой шарнир	1
2	853745	Колпачок	2
3	8537225	Гайка	5
3	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	5
4	8537462	Тяга соединительная	1
4	853746004	Тяга соединительная	1
5	853699	ВИНТ	2
5	16123	Винт (25 мм)	2
6	8537181	Шпилька	1
6	879194297	Шпилька	1
7	853743	Втулка	2
8	853701	ШАЙБА	1
8	8M0135942	Шайба	1
9	815088	ГАЙКА (M8)	1
9	95374	Гайка нейлоновая	1
10	8537422	Рычаг привода	1
10	8M0103002	Рычаг опережения в сборе	1
11	8537476	Тяга соединительная	1
11	853747009	Соединительная тяга	1
12	853748	Быстросъёмное соединение тяги	1
13	8537451	Шарнир тяги	1
14	853749	Палец	1
14	853749001	Штифт	1
15	8537226	Гайка	1
15	400212	ГАЙКА (M6) Нержавеющая сталь	1
16	953925	ШАЙБА	1
17	8150262	Шплинт	1
18	162452	Винт	1
19	953921	Шайба нержавеющая	1
20	8537503	Кулачок дросселя	1
21	8537232	Шайба волнистая	1
22	8537431	Втулка	1
23	176431	ЗАЩЕЛКА ТЯГИ	2
23	8M0169412	ТЯГА С ФИКСАТОРОМ	2
24	8537471	Тяга дросселя	1
24	853747010	Соединительная тяга	1
25	853710	СТОПОРНОЕ КОЛЬЦО	1
26	160932	Вал дроссельной заслонки	1

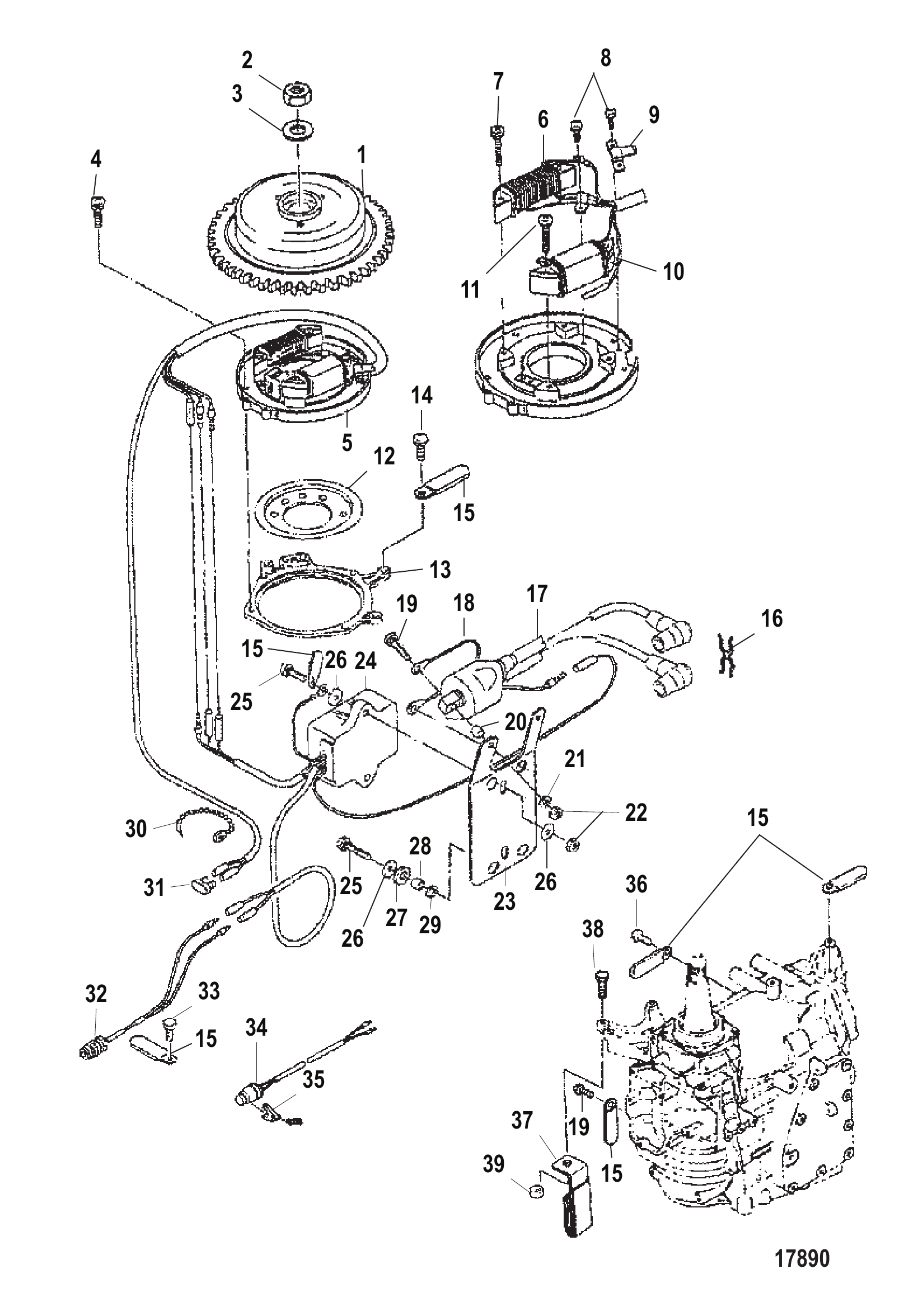

Рис. 11Электрические компоненты Electrical Components

REF	Номер детали	Наименование	Кол-во
1	8150243	Маховик	1
1	815024T05	Маховик	1
1	815024T05	Маховик	1
2	8537224	Гайка серебристая	1
2	851832001	ГАЙКА золотистая	1
3	8537011	ШАЙБА	1
4	8230315	ВИНТ	4
5	853737A3	Сборка пластины катушки	1
5	853737T03	Сборка пластины катушки	1
6	160743	Катушка зарядки	1
7	8230312	ВИНТ	2
8	8230314	ВИНТ	3
9	853738	Направляющая провода	1
10	803702	Катушка возбуждения	1
10	803702T	КАТУШКА ВОЗБУЖДЕНИЯ	1
11	8230313	ВИНТ	2
12	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
12	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
13	853710	СТОПОРНОЕ КОЛЬЦО	1
14	162602	Винт	1
14	8230315	ВИНТ	1
15	813275	Хомут	6
16	953953	ЗАЖИМ	1
17	160642	Катушка зажигания	1
17	8M0047311	Катушка зажигания	1
17	160643	Катушка зажигания	OPT
17	8M0047311	Катушка зажигания	OPT
18	853740	Провод заземления	1
19	823042	Болт	2
20	8537151	Проставка	2
21	400256	СТОПОРНАЯ ШАЙБА (M6)	2
22	400212	ГАЙКА (M6) Нержавеющая сталь	3
23	853739	Пластина крепления электрооборудования	1
24	160613	Блок CD	1
24	8M0180178	Блок CD	1
25	8230421	Болт	4
26	953921	Шайба нержавеющая	5
27	953923	ШАЙБА РЕЗИНОВАЯ (РЕЗИНОВАЯ)	3
28	952868	Втулка	3
29	953924	ШАЙБА (РЕЗИНОВАЯ) (РЕЗИНОВАЯ)	3
30	816311	Стяжка (8.00 дюймов)	1
30	816311T	СТЯЖКА (8.00 дюймов)	1
31	853741	Колпачок	1
32	160691	Выключатель в сборе стоп	1
32	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
33	16828	Болт	1
34	823037A2	ВЫКЛЮЧАТЕЛЬ В СБОРЕ СТОП - ШНУР	1
35	823054	Чека безопасности	1
36	8230316	ВИНТ	2
37	953952	ХОМУТ	1
38	168301	Болт	1
39	8537223	Гайка	1
39	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	1

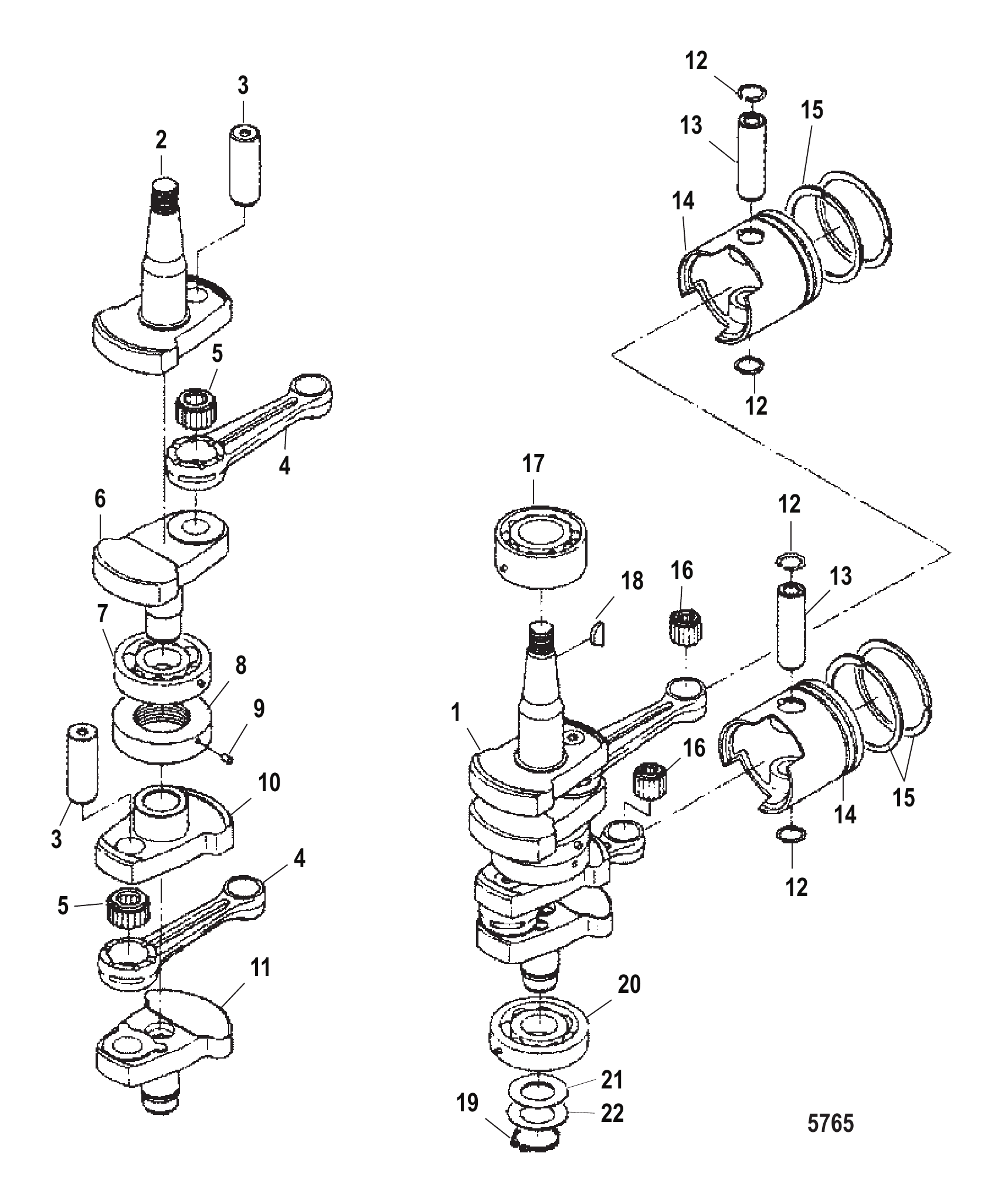

Рис. 12Коленвал, Поршни и Шатуны Crankshaft, Pistons and Connecting Rod

REF	Номер детали	Наименование	Кол-во
1	9614A4	Коленчатый вал в сборе	1
1	9614A07	Коленчатый вал в сборе	1
1	803672A07	Комплект коленчатого вала	1
2	8130441	Коленчатый вал	1
2	813044A01	Коленчатый вал	1
2	813044A01	Коленчатый вал	1
3	8130461	Палец коленчатого вала	2
3	813046T01	Палец поршневой	2
4	8130471	Шатун	2
4	813047T01	Шатун	2
5	8130482	Подшипник игольчатый	2
6	8130442	Коленчатый вал	1
6	8M0090847	Коленчатый вал	1
7	160492	Подшипник шариковый	1
7	16049T02	Подшипник шариковый	1
8	853707A1	Комплект сальников	1
9	161791	ШТИФТ	1
10	8130452	Коленчатый вал	1
10	8M0090848	Коленчатый вал	1
11	8130451	Коленчатый вал	1
11	813045T01	Коленчатый вал	1
12	160571	Зажим	4
13	160561	Палец поршня	2
13	803680003	ПАЛЕЦ ПОРШНЕВОЙ	2
14	96151	Поршень	2
14	879194T01	Поршень стандартный	2
14	96161	Поршень	2
15	16054A4	Комплект колец поршневых	1
15	8M0080351	Комплект колец поршневых	1
15	16055A4	Комплект колец поршневых	1
15	8M0080350	Комплект колец поршневых	1
16	8130483	Подшипник игольчатый	2
17	160491	Подшипник шариковый	1
17	8M0119217	Подшипник шариковый	1
18	160531	Шпонка	1
19	853714	Пружинный зажим	1
20	160492	Подшипник шариковый	1
20	16049T02	Подшипник шариковый	1
21	853716	Регулировочная шайба	AR
22	853715	Проставка	1
22	8M0233349	Проставка	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

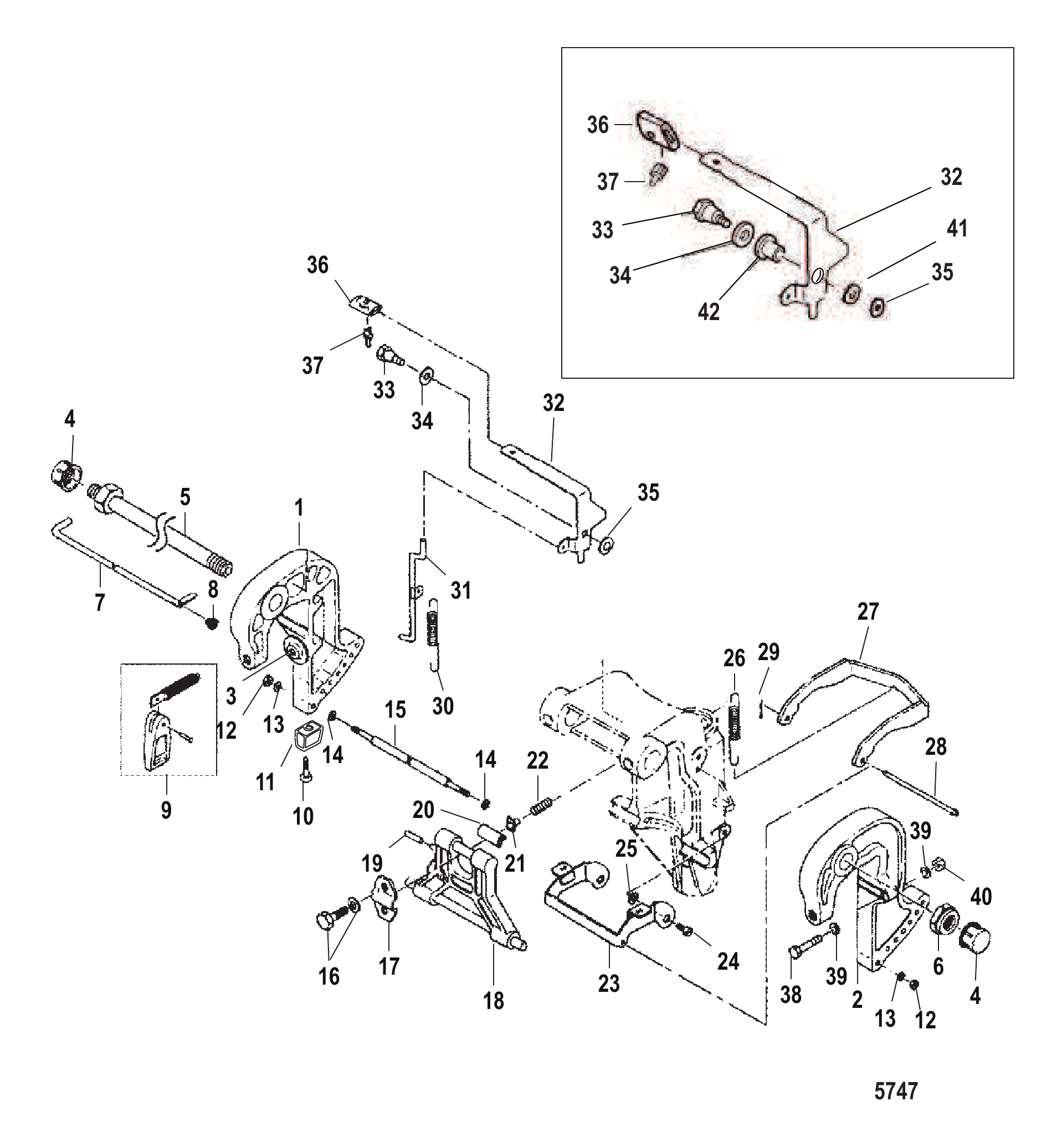

Рис. 13Кронштейн-хомут Clamp Bracket

REF	Номер детали	Наименование	Кол-во
1	96222	Хомут кронштейна правый борт, чёрный, резьба 1/2 дюйма	1
2	96232	Хомут кронштейна левый борт, чёрный, резьба 1/2 дюйма	1
2	9623T02	ORD3406-8M0047051 Mercury / Quicksilver	1
3	95379	Подушка	2
4	85372214	Гайка колпачковая	2
5	853769	Труба наклона	1
5	898101191	Труба наклона в сборе	1
6	85372213	Гайка	1
6	853722029	Гайка нейлоновая	1
7	161981	ШТИФТ НАКЛОНА	1
7	898101207	Упорная тяга	1
8	8126455	Пружина	1
9	16200A1	Винт барашковый в сборе, размер резьбы 1/2 дюйма	1
9	879194005	ORD 10-8M0060116 Mercury / Quicksilver	1
10	167051	Болт (M6 x 20)	1
11	823913	АНОД	1
11	823913Q	АНОД	1
12	400212	ГАЙКА (M6) Нержавеющая сталь	2
13	400256	СТОПОРНАЯ ШАЙБА (M6)	2
14	16826	Шайба нержавеющая	2
15	853796	Палец распорный	1
15	898101044	Штифт распорный	1
16	8230426	Болт	2
17	162101	УСТАНОВОЧНАЯ ПЛАСТИНА	1
17	879194006	Установочная пластина	1
18	8251121	Упор наклона	1
18	8M0157131	Упор откидывания	1
18	898101208	Упор наклона	1
18	8M0157131	Упор откидывания	1
19	9521810	Штифт роликовый	1
20	8251131	Кронштейн	1
21	853774	Упор	1
22	953832	Пружина	1
23	162132	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
24	853700	ВИНТ	2
24	879194007	Винт	2
24	879194007	Винт	2
25	953921	Шайба нержавеющая	2
26	953834	Пружина	1
26	953835	Пружина	1
26	879194008	Пружина	1
26	879194008	Пружина	1
27	162131	РЫЧАГ БЛОКИРОВКИ РЕВЕРСА	1
28	8537474	Штанга стопора реверса	1
29	8150261	Шплинт	1
30	953833	Пружина	1
31	8537475	Тяга стопора реверса	1
32	8537591	Рычаг стопора реверса	1
32	853759T01	ORD 8M0074784 Mercury / Quicksilver	1
33	162612	Болт	1
34	17641	Шайба волнистая	1
35	953921	Шайба нержавеющая	1
36	853775	Рукоятка	1
36	8M0183798	Рукоятка	1
37	853776	Кнопка	1
37	8M0245322	Стопор	1
38	161263	Болт	2
38	879194310	Болт	2
39	16192	Шайба	4
40	400212	ГАЙКА (M6) Нержавеющая сталь	2

Рис. 14Сервисные/вспомогательные материалы Service/Support Material

REF	Номер детали	Наименование	Кол-во
-	13286	Каталог запчастей 18/20/25 л.с. (XD)	1
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	43170A84	Комплект наклеек	1
-	43477A85	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	43173A84	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	13480A86	Комплект наклеек	1
-	13239A86	Комплект наклеек	1
-	11181A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11627A85	Комплект наклеек	1
-	810461A92	Комплект наклеек	1
-	11044870	Руководство владельца	1
-	11046870	Руководство владельца	1
-	11046871	Руководство владельца	1

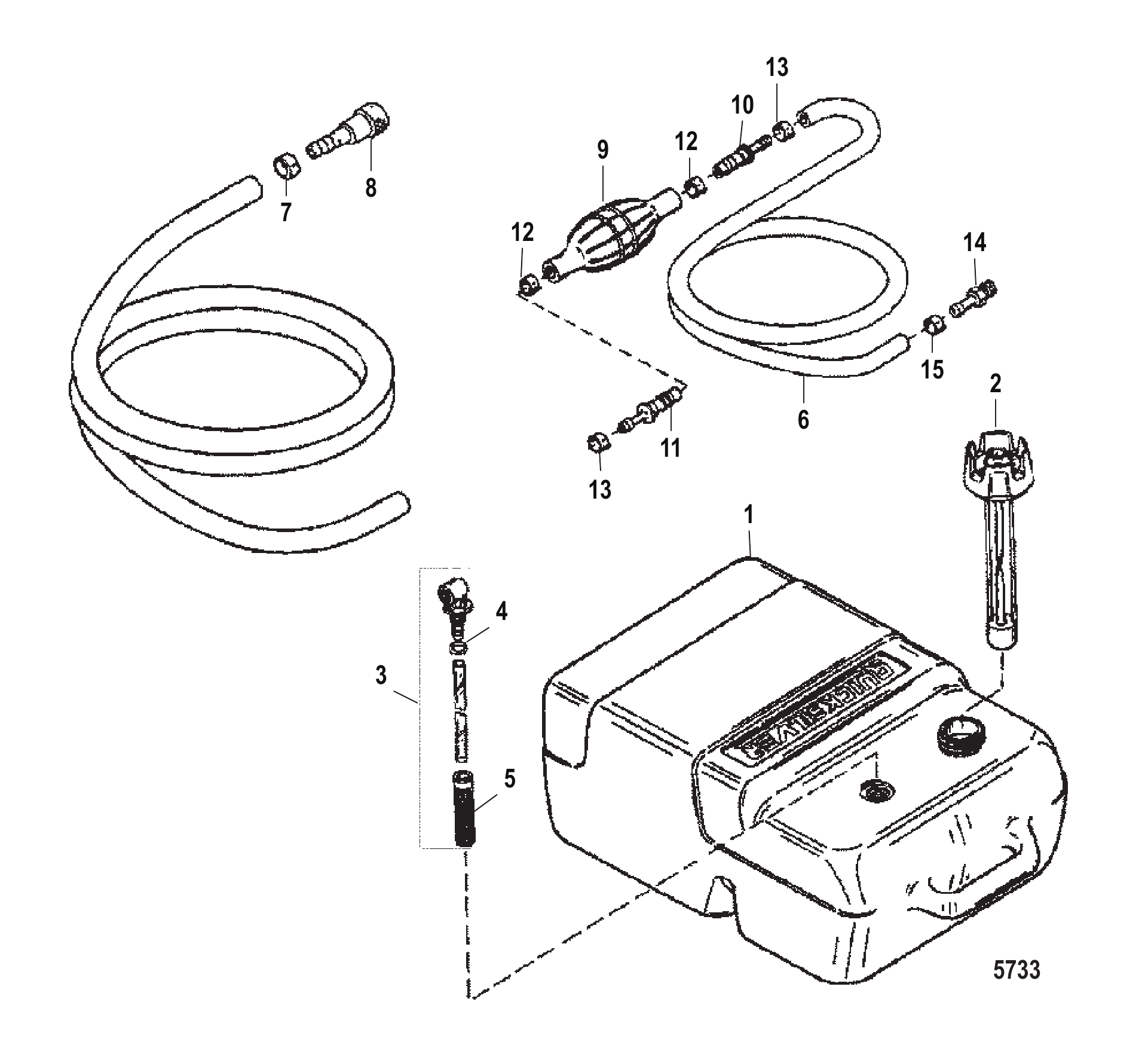

Рис. 15Топливный бак (пластик - 6,6 галлона) Fuel Tank (Plastic - 6.6 Gallon)

REF	Номер детали	Наименование	Кол-во
1	823504A1	Топливный бак в сборе — пластиковый 6.6 галлона	1
2	823536	Крышка с указателем уровня в сборе	1
2	816976Q1	Крышка топливного бака с ручным вентиляционным клапаном	1
3	823532A1	Комплект топливного разъёма	1
3	8M0175545	Комплект топливного разъёма 6.6	1
4	823533	Уплотнительное кольцо	1
5	823534	Сетка топливного фильтра	1
6	881807	Топливопровод в сборе	1
6	8M0126969	Топливная линия	1
7	853798	Хомут	1
8	8537361	Соединитель топливный	1
8	8M0120628	Топливный разъём	1
9	13330A3	Груша топливная в сборе	1
9	13330Q07	Груша топливная в сборе — бренд Quicksilver	1
10	13331A1	Обратный клапан в сборе (впускной)	1
10	13331A3	Обратный клапан в сборе	1
11	13331A2	Обратный клапан в сборе (выпускной)	1
11	13331A4	Обратный клапан в сборе	1
12	4158210	ХОМУТ Нейлоновый (Большой)	2
13	415827	ХОМУТ Нейлоновый (Малый)	2
13	41582Q7	Хомут	2
14	897711	РАЗЪЕМ (.250-18)	1
14	89771Q2	Разъем (.250-18)	1
15	415827	ХОМУТ Нейлоновый (Малый)	1
15	41582Q7	Хомут	1

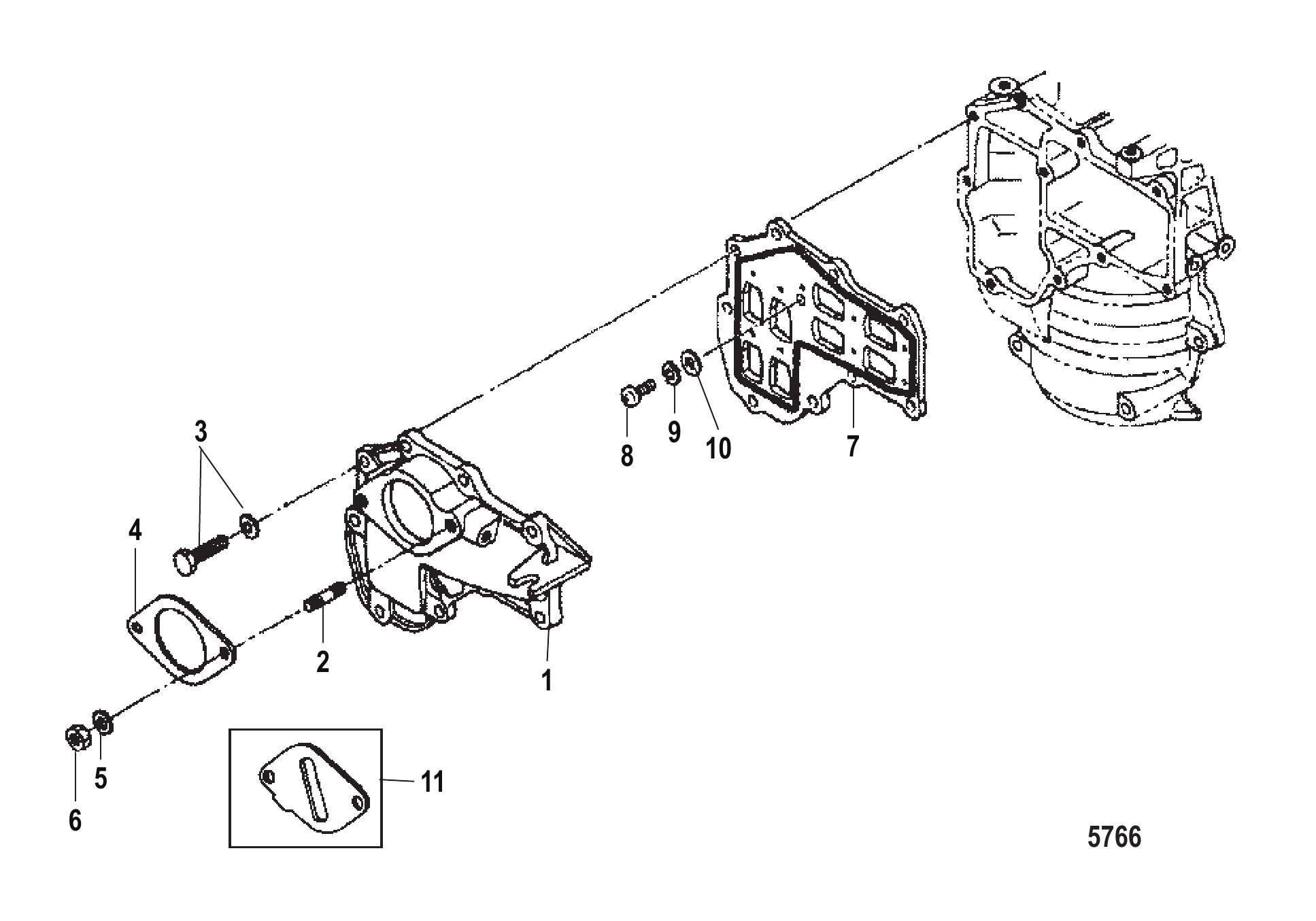

Рис. 16Коллектор/клапанная коробка Manifold/Reed

REF	Номер детали	Наименование	Кол-во
1	853717A4	Коллектор впускной в сборе	1
2	853718	Шпилька	2
2	8M0106728	Шпилька	2
3	168284	Болт	9
4	8537021	ПРОКЛАДКА	1
4	853702007	Прокладка	1
5	400256	СТОПОРНАЯ ШАЙБА (M6)	2
6	400212	ГАЙКА (M6) Нержавеющая сталь	2
7	853719	Лепестковый блок в сборе	1
7	853719T	Лепестковый блок	1
8	8230311	ВИНТ	1
9	16818	Стопорная шайба	1
10	809931044	ШАЙБА	1
11	885193	Ограничитель	1
-	853780A1	Ремкомплект карбюратора	1
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

Рис. 17Дистанционное управление (с логотипом Quicksilver) Remote Control (With Quicksilver Logo)

REF	Номер детали	Наименование	Кол-во
-	16907A1	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (с наклейкой Quicksilver)	1
-	8M0178532	Дистанционное управление	1
35	16882	Пружина	5
36	16880	Скоба	1
37	4005683	ВИНТ (M4 x 6)	1
38	16879	Ролик фиксатора	1
39	17277	Выключатель в сборе	1
39	17277T	ВЫКЛЮЧАТЕЛЬ БЕЗОПАСНОСТИ НЕЙТРАЛИ	1
40	4005647	ВИНТ (M3 x 16)	2
41	16886	Скоба	1
42	16884	Ролик	1
43	16888	Пружина	1
44	16912T	НИЖНЯЯ КРЫШКА	1
44	881170A8	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ РУЧНОГО ЗАПУСКА - БЕЗ ГИДРОПОДЪЕМА	1
45	16883	Барабан в сборе	1
46	16922	Шайба волнистая	1
47	16911T	ВЕРХНЯЯ КРЫШКА	1
48	16887	Подшипник (внутренний диаметр .810) (внутренний диаметр .81 дюйма)	1
49	16919A1	РЫЧАГ В СБОРЕ	1
50	40118106	ВИНТ (M5 x 12)	2
51	17063T	ПРОСТАВКА	1
52	35280	ШАЙБА (.255 x .620 x .030) Нержавеющая сталь	3
53	401196	ГАЙКА (M6)	3
54	17009A5	Переключатель в сборе (ключи см. ниже)	1
55	93543	ГАЙКА Специальная - Хромированная латунь	1
55	879755	Гайка специальная - черный нейлон	1
56	90468A1	Крышка в сборе с ключом	2
57	850731A2	Жгут проводов в сборе	1
58	816311	Стяжка (8.00 дюймов)	1
58	816311T	СТЯЖКА (8.00 дюймов)	1
59	11023	Пробка	1
60	15920A54	Шнур аварийного останова в сборе	1
60	15920Q54	ШНУР В СБОРЕ	1
-	894911	Ключ зажигания (1A)	1
-	894912	Ключ зажигания (1B)	1
-	894913	Ключ зажигания (1C)	1
-	894914	Ключ зажигания (1D)	1
-	894915	Ключ зажигания (1E)	1
-	894916	Ключ зажигания (1F)	1
-	894917	Ключ зажигания (2A)	1
-	894918	Ключ зажигания (2B)	1
-	894919	Ключ зажигания (2C)	1
-	8949110	Ключ зажигания (2D)	1
-	8949111	Ключ зажигания (2E)	1
-	8949112	Ключ зажигания (2F)	1

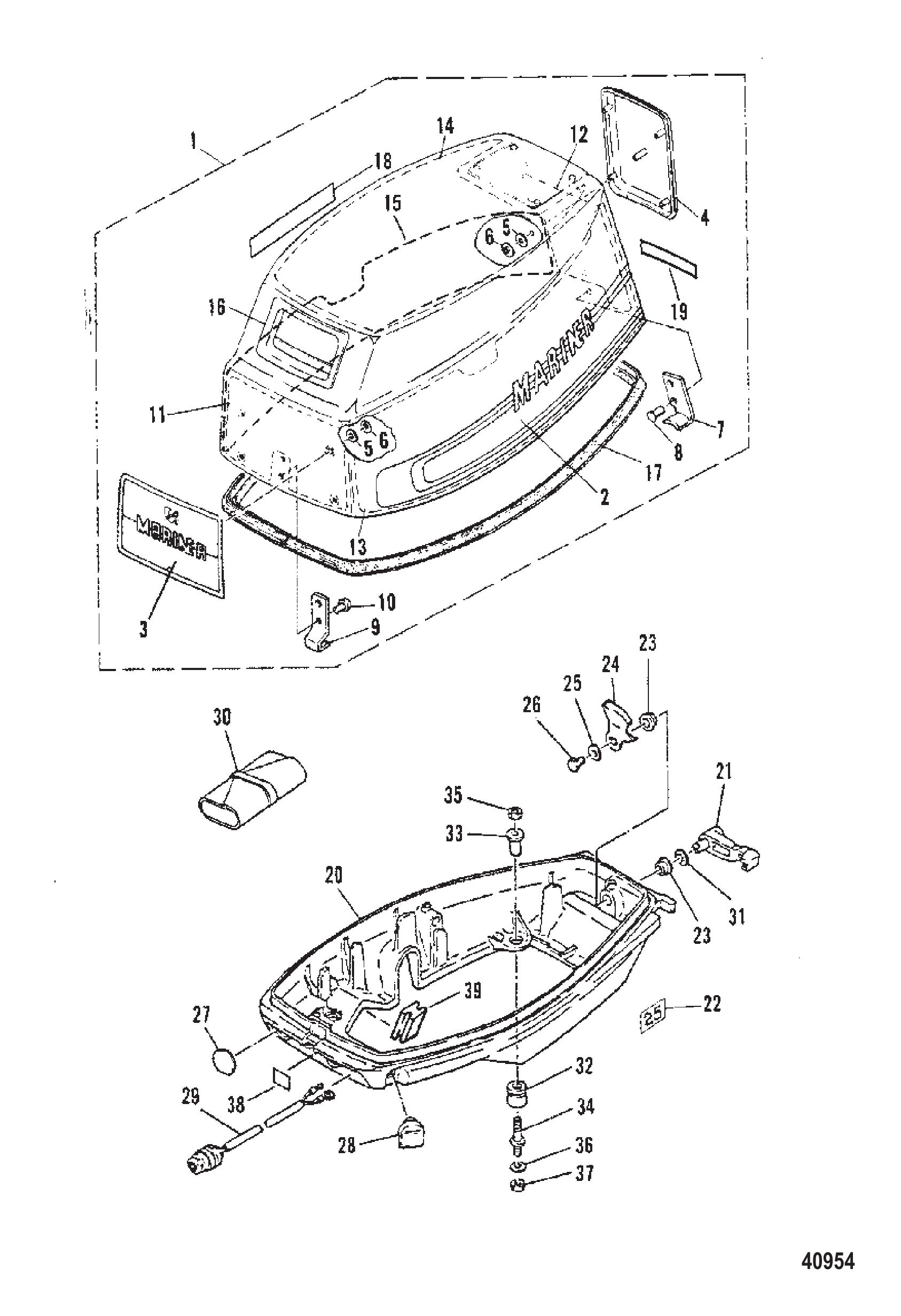

Рис. 18ОБТЕКАТЕЛЬ Cowling

REF	Номер детали	Наименование	Кол-во
1	8587M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
1	6793M	Верхний кожух в сборе	1
1	9387M	Верхний кожух	1
2	97766M	Комплект наклеек боковых и задних	1
2	95670M	Комплект наклеек	1
2	81114M	Комплект боковых наклеек	1
3	97767M	Эмблема передняя	1
3	95641M	Эмблема	1
3	82898M	Накладка передняя	1
4	82899M	Накладка задняя	1
5	80884M	Шайба крепления накладки	10
6	82927M	Гайка крепления накладки	10
7	83212M	Держатель хомута	1
8	84903M	Заклепка	2
9	83137M	Крюк	1
10	83140M	Заклепка	2
11	83319M	Шумоизоляция	1
11	84323M	Шумоизоляция	1
12	83320M	Шумоизоляция задняя	1
12	84323M	Шумоизоляция	1
13	83321M	Звукоизоляционное одеяло правого борта	1
13	83125M	Звукоизоляционное одеяло	1
14	83322M	Звукоизоляционное одеяло верхнее	1
14	83232M	Одеяло	1
15	95506M	Звукоизоляционное одеяло левого борта	1
15	83125M	Звукоизоляционное одеяло	1
16	80601M	Резиновое уплотнение стартера	1
17	84901M	Уплотнение верхнего кожуха	1
18	81202M	Наклейка индикатора переключения	1
19	95547M	Наклейка	1
20	7854M	Нижний кожух	1
20	9349M	Нижний кожух	1
21	84913M	Рычаг зажима кожуха	1
22	82900M	Графическое изображение боковое (л.с.)	2
23	81949M	Втулка рычага зажима кожуха	2
24	84914M	Зажим кожуха	1
25	81794M	Шайба	1
26	84315M	Болт	1
26	84088M	ВИНТ (M6 x 10)	1
27	83988M	Втулка	1
28	84915M	Втулка	1
28	826981M	Втулка	1
29	84916M	Выключатель в сборе стоп	1
29	93102M	Выключатель в сборе стоп	1
29	92600M	Выключатель в сборе стоп	1
29	91622M	Выключатель	1
30	81669M	Набор инструментов	1
30	803581	Набор инструментов	1
31	81869M	Шайба	1
32	84910M	Втулка уплотнительная	4
33	84911M	Втулка	4
34	84912M	Шпилька специальная	4
34	95505M	Шпилька	4
35	82383M	Гайка	4
36	82217M	Шайба	4
37	82393M	Гайка	4
37	82383M	Гайка	4
38	95570M	Наклейка	1
39	83728M	Втулка (опция)	OPT

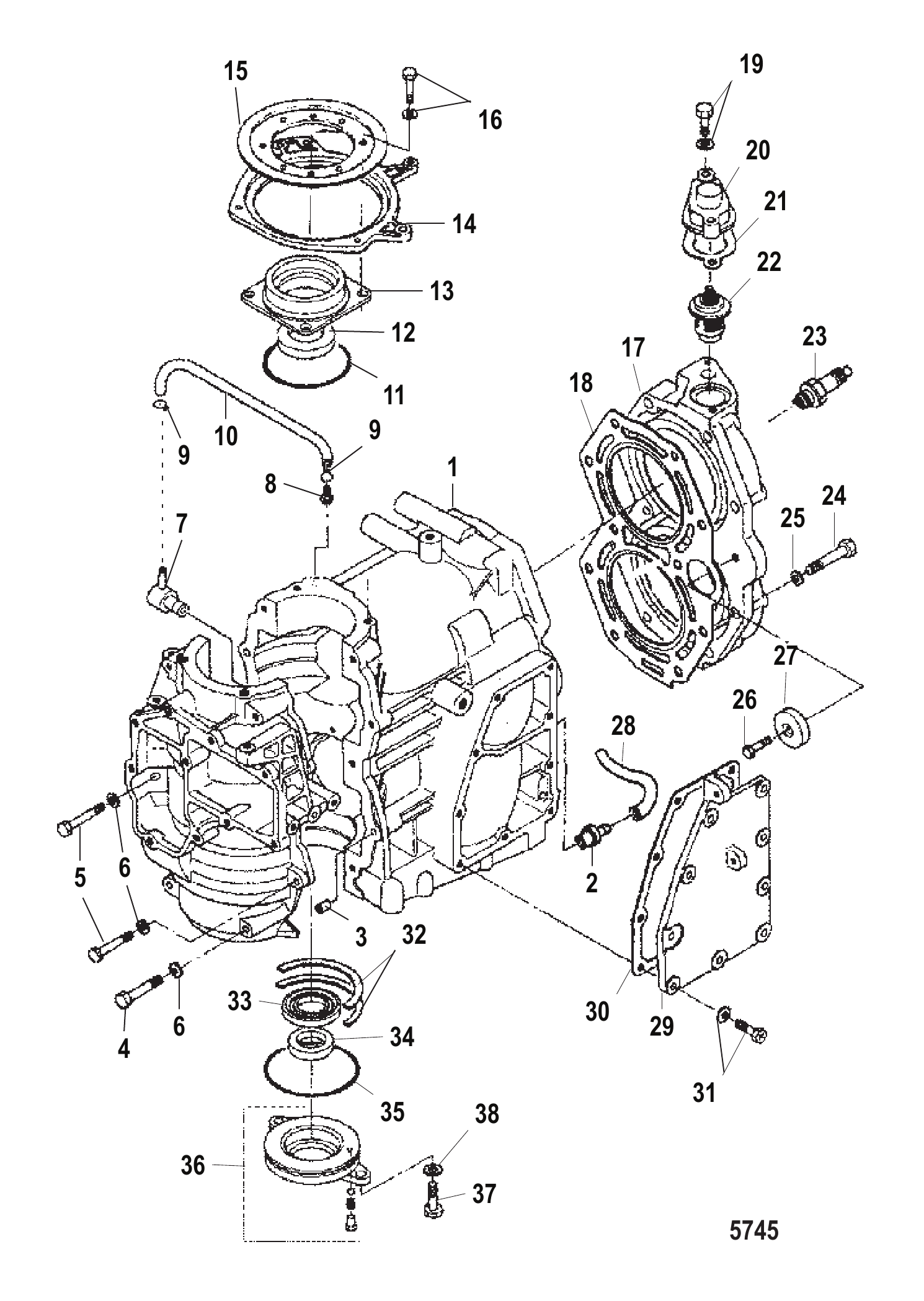

Рис. 19Блок цилиндров Cylinder Block

REF	Номер детали	Наименование	Кол-во
1	815013A1	Блок цилиндров	1
1	8M0190577	Блок цилиндров	1
2	8129602	Штуцер	1
3	952184	Штифт установочный	2
3	9521814	Штифт установочный	2
4	166951	Болт	8
5	166952	Болт	2
5	8M0106721	БОЛТ	2
6	4002217	ШАЙБА	10
7	853696	КЛАПАН ВЫПУСКА ВОЗДУХА	1
7	812960A01	КОМПЛЕКТ НИППЕЛЬ/ОБРАТНЫЙ КЛАПАН	1
7	812960006	НИППЕЛЬ	1
8	8129601	Ниппель	1
8	812960	Разъём	1
8	8M0064617	НИППЕЛЬ	1
9	95224	Хомут	2
10	8129404	Шланг резиновый (1 метр)	1
10	8M0057112	ШЛАНГ	1
10	898101272	Шланг резиновый со стрелкой (730 мм)	1
10	879194473	Трубка	1
11	853709	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ	1
12	853707	САЛЬНИК МАСЛЯНЫЙ ВЕРХНИЙ	1
13	853708	ЗАГЛУШКА ВЕРХНЯЯ	1
14	853710	СТОПОРНОЕ КОЛЬЦО	1
15	853711	НАПРАВЛЯЮЩАЯ ПЛАСТИНА	1
15	8M0107454	ПЛАСТИНА НАПРАВЛЯЮЩАЯ В СБОРЕ	1
16	168283	Болт (M6 x 20)	4
17	96302	Головка цилиндра	1
17	9630T02	ORD 979-8M0080094 Mercury / Quicksilver	1
18	8129391	Прокладка	1
18	8M0119224	Прокладка	1
19	168282	Болт	2
20	853705	КРЫШКА	1
20	853705A01	ORD PARTS SEPARAT Mercury / Quicksilver	1
21	853702	ПРОКЛАДКА	1
21	8M0214960	ПРОКЛАДКА	1
22	804540	Термостат	1
22	8M0228409	Термостат	1
23	41263M	СВЕЧА ЗАЖИГАНИЯ	2
23	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
23	828942	Свеча зажигания (NGK# BR7HS-10)	2
23	8M0181925	СВЕЧА ЗАЖИГАНИЯ	2
24	166981	Болт	10
24	8M0106720	БОЛТ	10
25	162381	Шайба	10
25	8M0106725	Шайба	10
26	16832	Болт (M6 x 16)	1
27	823913	АНОД	1
27	823913Q	АНОД	1
28	95394	Шланг топливный (250 мм)	1
28	8M0057113	Трубка	1
29	853706	КРЫШКА ВЫПУСКНАЯ	1
30	8129392	Прокладка	1
30	812939018	ПРОКЛАДКА	1
31	8150681	Болт с пружинной шайбой оцинкованный (M5 x 18)	9
31	898103A79	Комплект винт/шайба	9
32	853712	УПОРНОЕ КОЛЬЦО	2
33	8537071	Сальник масляный - нижний	1
34	8537072	Сальник масляный	1
35	8537091	Кольцо уплотнительное	1
36	853713	Торцевая крышка нижняя	1
36	853713T	Нижняя торцевая крышка	1
37	16832	Болт (M6 x 16)	2
38	400256	СТОПОРНАЯ ШАЙБА (M6)	2
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

Рис. 20Корпус приводного вала Drive Shaft Housing

REF	Номер детали	Наименование	Кол-во
1	8129421	Корпус гребного вала	1
1	8129431	Корпус гребного вала	1
1	8M0065999	Корпус редуктора	1
2	8230423	Болт	6
3	853701	ШАЙБА	6
3	8M0135942	Шайба	6
4	8129354	Болт	2
5	161405	Шайба	4
6	161407	Шайба	2
7	8537711	Опора нижняя	2
7	8M0074132	Нижняя опора	2
8	168261	Шайба	4
9	8230426	Болт	4
10	853772	Фиксатор	4
10	853772005	Фиксатор	4
11	8129353	Болт	2
11	812935008	ВИНТ	2
12	161406	Шайба	2
13	853771	Опора верхняя	2
13	8M0074133	Верхняя опора	2
14	853773	Отбойник	1
15	161261	Болт	1
15	879194307	Болт	1
15	161262	Болт	1
15	879194308	Болт	1
16	853701	ШАЙБА	1
16	8M0135942	Шайба	1
17	853986	Сальник	1
18	16116	Пробка водяная	1
18	879194296	Пробка водяная	1
19	95220	Прокладка	1
19	8M0082880	Комплект уплотнений сливной пробки	1
20	16119	Штифт установочный	2
21	853987	Прокладка	1
21	853987001	Прокладка	1
22	853768	Шарнир тяги переключения	1
23	952189	Штифт установочный	2
24	8537094	Втулка уплотнительная	1
25	161862	ТЯГА ПЕРЕКЛЮЧЕНИЯ	1
26	8130273	Рычаг переключения	1
26	813027008	РЫЧАГ ПЕРЕКЛЮЧЕНИЯ	1
27	8537153	Проставка	1
28	8537075	Сальник масляный	1
29	8537434	Втулка	1
30	161842	РЫЧАГ ТЯГИ ПЕРЕКЛЮЧЕНИЯ	1
31	85372212	Гайка нейлоновая	1
32	853795	Прокладка регулировочная	AR
33	853767	Кронштейн	1
34	16832	Болт (M6 x 16)	2
35	16826	Шайба нержавеющая	2
36	8130281	Пружина	1
37	812937	Стопор	1
38	853766	Пластина стопорная	1
39	953962	ВИНТ	2
39	898101354	ВИНТ	2
40	161691	Трубка водяная	1
40	161701	Трубка водяная	1
40	161702	Трубка водяная	1
40	161703	Трубка водяная	1
41	8107531	СТОПОРНАЯ ПЛАСТИНА	1
42	953961	БОЛТ	1
42	162231	Болт	1
43	161711	Сальник	1
44	8537074	Сальник	1
-	95220A1	Комплект прокладок редуктора	1
-	8M0089639	Комплект прокладок редуктора	1
-	812939A1	Комплект прокладок головки блока цилиндров	1
-	8M0119225	Комплект прокладок	1
-	853787A2	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1
-	853787A04	Сборка головки блока цилиндров	1
-	853787A07	ORD 8M0074333 Mercury / Quicksilver	1

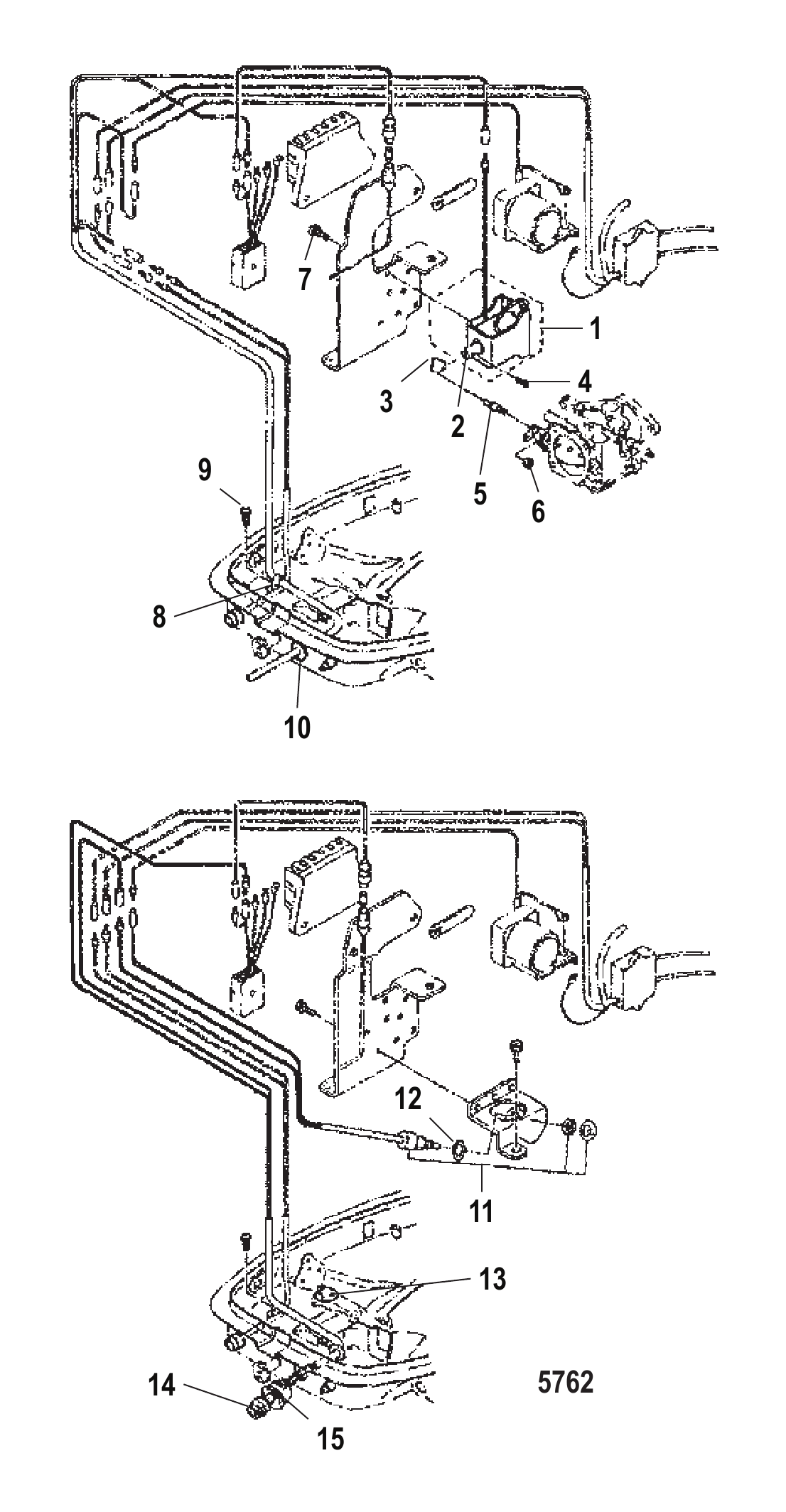

Рис. 21Дополнительные детали электростартера Electric Starter Optional Parts

REF	Номер детали	Наименование	Кол-во
1	853829A1	Сборка соленоида воздушной заслонки (электрический дистанционный)	1
2	853830	Плунжер (электрическое дистанционное управление)	1
3	853831	Крючок (электрическое дистанционное управление)	1
4	952189	Штифт установочный	1
5	853832	Штанга вала воздушной заслонки (электрическое дистанционное управление)	1
5	853832001	Штанга	1
6	85372216	ГАЙКА	1
6	85372210	Гайка	1
7	162454	Винт (Electric Remote)	3
8	17169	ХОМУТ (ЭЛЕКТРИЧЕСКИЙ ДИСТАНЦИОННЫЙ)	1
9	16827	Винт	1
10	162262	Втулка уплотнительная	1
11	171711	ВЫКЛЮЧАТЕЛЬ В СБОРЕ НЕЙТРАЛЬ (ЭЛЕКТРОРУМПЕЛЬ)	1
11	8M0127937	Выключатель нейтрали	1
12	853822	Шайба (электрический румпель)	1
12	803842A1	Комплект проставок	1
13	853823	Пластина (электрический румпель)	1
14	853820A1	Главный выключатель	1
15	853821	Защитный кожух	1
-	853805A4	Комплект стартера электрический	1
-	853805T04	ORD 8M0073936 Mercury / Quicksilver	1

Рис. 22Дистанционное управление (с деколью Quicksilver) Remote Control (With Quicksilver Decal)

REF	Номер детали	Наименование	Кол-во
-	16907A1	ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (с наклейкой Quicksilver)	1
-	8M0178532	Дистанционное управление	1
1	16910A1	КОМПЛЕКТ КОРПУСА ПЕРЕДНИЙ	1
2	16916A1	КРЫШКА В СБОРЕ	1
3	16913T	РЫЧАГ	1
4	16915	Рычаг стопорный	1
5	40056105	ВИНТ (M5 x 10)	2
6	16921	Кронштейн опоры стопорной планки	1
7	4005685	ВИНТ (M4 x 10)	2
8	16924	ПРУЖИНА	1
9	16914	Рукоятка	1
10	17016	ПРОБКА	1
11	16899	Держатель фиксатора нейтрали	1
11	16899T	ДЕРЖАТЕЛЬ ФИКСАТОРА НЕЙТРАЛИ	1
12	40118107	ВИНТ (M5 x 18)	7
13	16923	ШАЙБА СТОПОРНАЯ НАРУЖНАЯ	2
14	16917	Крышка	1
15	40116110	ВИНТ (M6 x 110)	3
15	40116110T	ВИНТ (M6 x 110)	3
16	16920	Регулятор тормоза	1
17	16896	Шайба	1
18	13194	Кольцо стопорное	1
19	16895	Рычаг тормоза в сборе	1
20	16875	Подшипник (внутренний диаметр 1.750) (внутренний диаметр 1.75 дюйма)	2
21	16874	Шайба	1
22	16918A3	МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ	1
23	85899A1	ЗАЖИМ В СБОРЕ	2
24	400633	ГАЙКА (M5) НАПРАВЛЯЮЩИЙ ВИНТ	2
24	401385	ГАЙКА (M5) Нержавеющая сталь	2
25	16871	Подшипник (внутренний диаметр .36 дюйма)	2
26	16868	Подшипник (внутренний диаметр .750) (внутренний диаметр .75 дюйма)	1
27	16870	Шайба	1
28	16872	Шайба стопорная	1
29	16869	Подшипник (внутренний диаметр .87 дюйма)	1
30	16892T	ШЕСТЕРНЯ ПРИВОДА	1
31	850723A2	ПЛАСТИНА/ШПИЛЬКА В СБОРЕ	1
32	16873	Ролик кулачковый	1
33	4007154	ВИНТ (M8 x 30)	1
34	12038	ШАЙБА	1
34	8M0207778	ШАЙБА .344 x .625 x.063	1

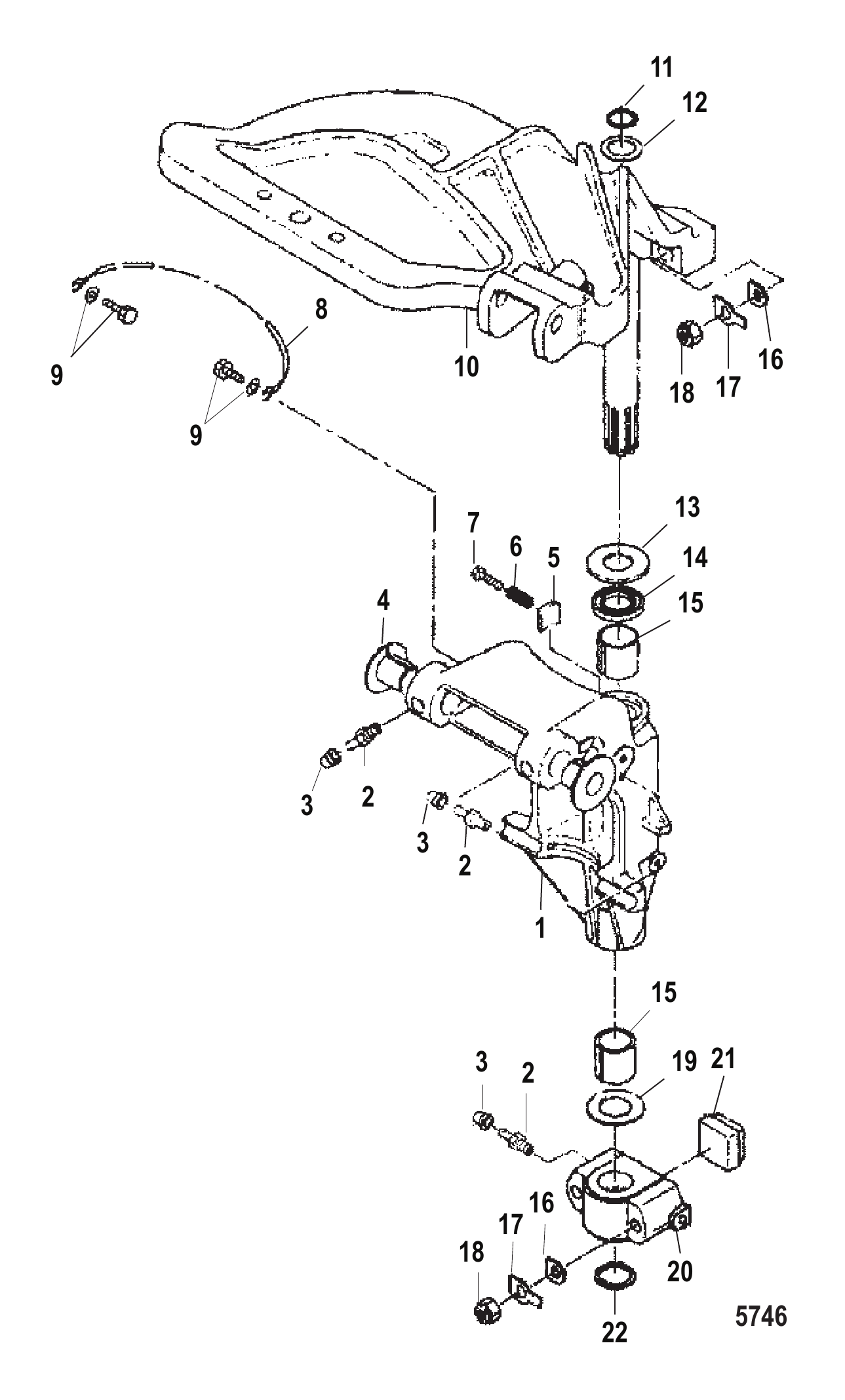

Рис. 23Поворотный кронштейн Swivel Bracket

REF	Номер детали	Наименование	Кол-во
1	8130297	Поворотный кронштейн	1
2	824969	НИППЕЛЬ для смазки	5
3	808599	Крышка	5
4	8537435	Втулка	2
5	162052	ФРИКЦИОННАЯ ПЛАСТИНА	1
6	953831	Пружина	1
7	4000354	ВИНТ (M8 x 30)	1
8	8537401	Провод заземления	1
8	898101089	Провод заземления	1
8	898101089	Провод заземления	1
9	8230427	Болт в сборе (M6 x 12)	2
10	853770A1	Вал в сборе рулевого управления	1
10	853770T01	Вал рулевого управления	1
11	8537141	Стопорное кольцо C-образное	1
12	161403	Шайба	1
12	879194002	Шайба	1
13	162041	УПОРНАЯ ПЛАСТИНА ВЕРХНЯЯ	1
14	8537076	Сальник масляный	1
15	8537436	Втулка	2
16	162382	Шайба	4
17	8537721	Стопорная пластина	4
18	85372215	ГАЙКА	4
19	162042	УПОРНАЯ ПЛАСТИНА НИЖНЯЯ	1
19	16204004	Пластина упорная	1
20	853786	Вилка нижняя	1
21	8537731	Демпфер	1
22	8537142	Кольцо C-образное	1

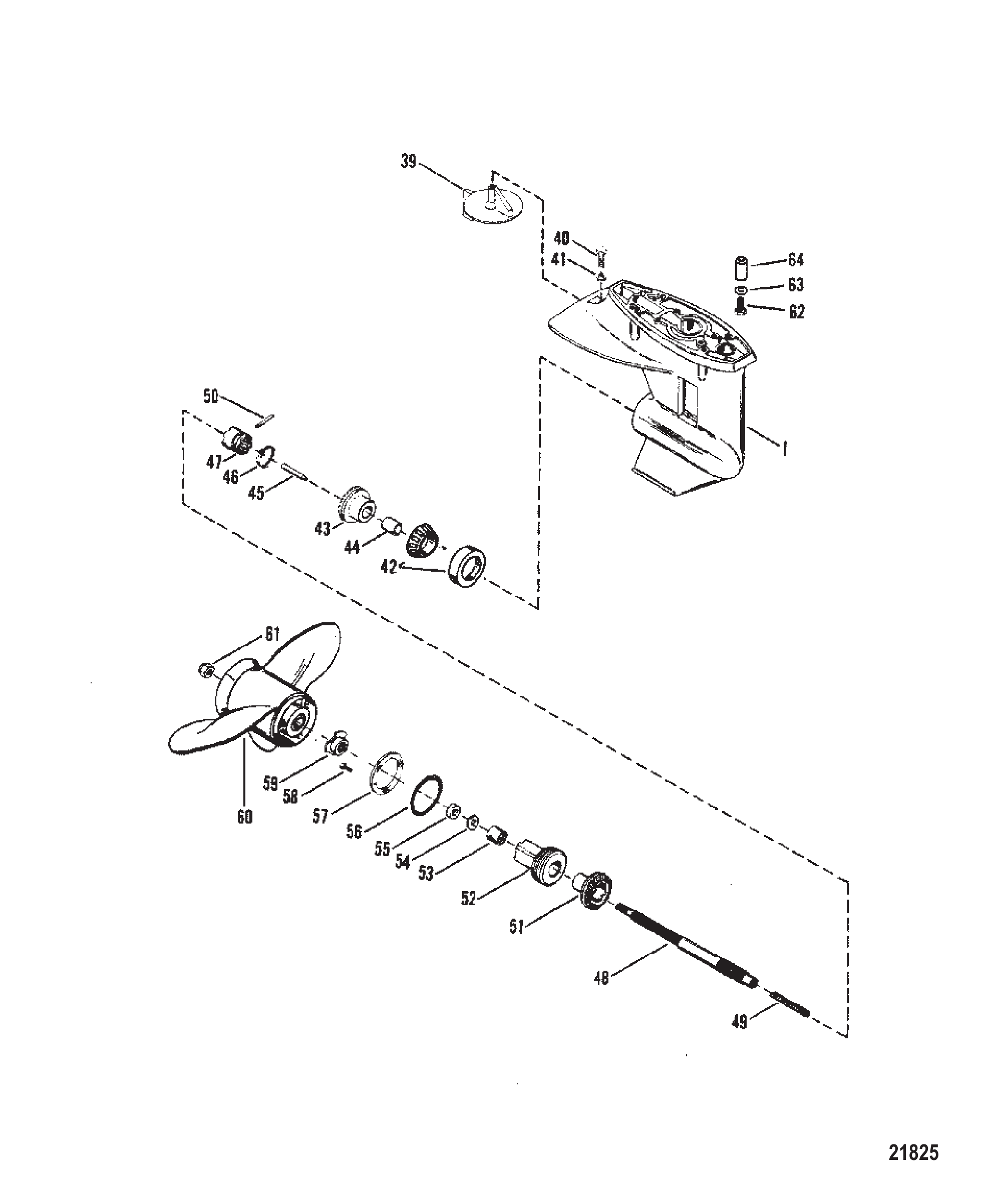

Рис. 24Редуктор, гребной вал Gear Housing Propeller Shaft

REF	Номер детали	Наименование	Кол-во
-	8669A13	Корпус редуктора в сборе (короткий) (чёрный)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A14	Корпус редуктора в сборе (длинный) (чёрный)	1
-	8669T14	GC 20/25 2S LG Mercury / Quicksilver	1
-	8669A15	Корпус редуктора в сборе (короткий) (серый)	1
-	8669T13	Корпус редуктора в сборе, черный	1
-	8669A16	Корпус редуктора в сборе (длинный) (серый)	1
-	8669T16	ORD 1665-8669T14 Mercury / Quicksilver	1
-	8669A23	Корпус редуктора в сборе (короткий) (Tracker)	1
-	8669A24	Корпус редуктора в сборе (длинный) (Tracker)	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8M0083538	GC BASIC 25 2S Mercury / Quicksilver	1
1	8669A22	Сборка редуктора базовая серая	1
1	8669A21	Корпус редуктора в сборе базовый чёрный	1
1	8669A25	Сборка редуктора	1
1	8669A39	Сборка редуктора	1
39	984325	Триммерный плавник	1
39	98432Q6	Антикавитационная пластина	1
40	4000354	ВИНТ (M8 x 30)	1
41	70132	Шайба (.323 x .563 x .063) нержавеющая сталь, толкатель - без силового триммера	1
41	8M0042642	Шайба (.323 x .562 x .063)	1
42	99328A1	Подшипниковый узел роликовый	1
42	8M0103470	Подшипниковый узел роликовый конический	1
43	44213A1	Шестерня переднего хода в сборе	1
43	44213T1	Шестерня переднего хода (27 зубьев)	1
44	85557	ВТУЛКА	1
45	85094	Толкатель кулачка	1
46	38114	ПРУЖИНА Фиксирующая - Крестовый штифт	1
47	41040	МУФТА (БЕЗ КЛЕЙМА)	1
47	41040T	Сцепление	1
47	410401	МУФТА	1
47	41040T1	Муфта сцепления	1
48	816623	Гребной вал	1
48	8166231	Гребной вал	1
49	88680	Пружина	1
50	85093	Палец	1
50	8M0020999	Крестовина	1
51	99542	Шестерня заднего хода	1
51	99542T	Шестерня заднего хода (27 зубьев)	1
52	99906A1	Обойма подшипника в сборе	1
52	99906T1	Корпус в сборе подшипника	1
53	21739	ПОДШИПНИК РОЛИКОВЫЙ ШЕСТЕРНИ ПЕРЕДНЕГО ХОДА	1
54	41132	САЛЬНИК масляный внутренний	1
55	41131	САЛЬНИК масляный наружный	1
55	8M0245761	Сальник масляный	1
56	85549	КОЛЬЦО УПЛОТНИТЕЛЬНОЕ НАРУЖНОГО САЛЬНИКА ГРЕБНОГО ВАЛА	1
57	87293	Пластина	1
58	90883	Винт (M5 x 16)	3
59	8M0027793	Ступица	1
59	858498	Упорная ступица в сборе	1
60	19640A40	Гребной винт Black Max	1
60	19638A40	Гребной винт Black Max	1
61	88228	Гайка гребного винта	1
61	821280	ГАЙКА (SEA PRO/MARATHON 25/SUPER 15)	1
61	4013812	ГАЙКА (M12) Нержавеющая сталь	1
62	4000378	ВИНТ (M10 x 35) Нержавеющая сталь	4
62	87810178	ВИНТ (M10 x 35)	4
63	43328	Шайба	4
64	41589	Проставка (применять где применимо)	4
-	41499A87	Комплект прокладок	1
-	41499A88	Комплект прокладок	1
-	85090A2	Комплект сальников	1

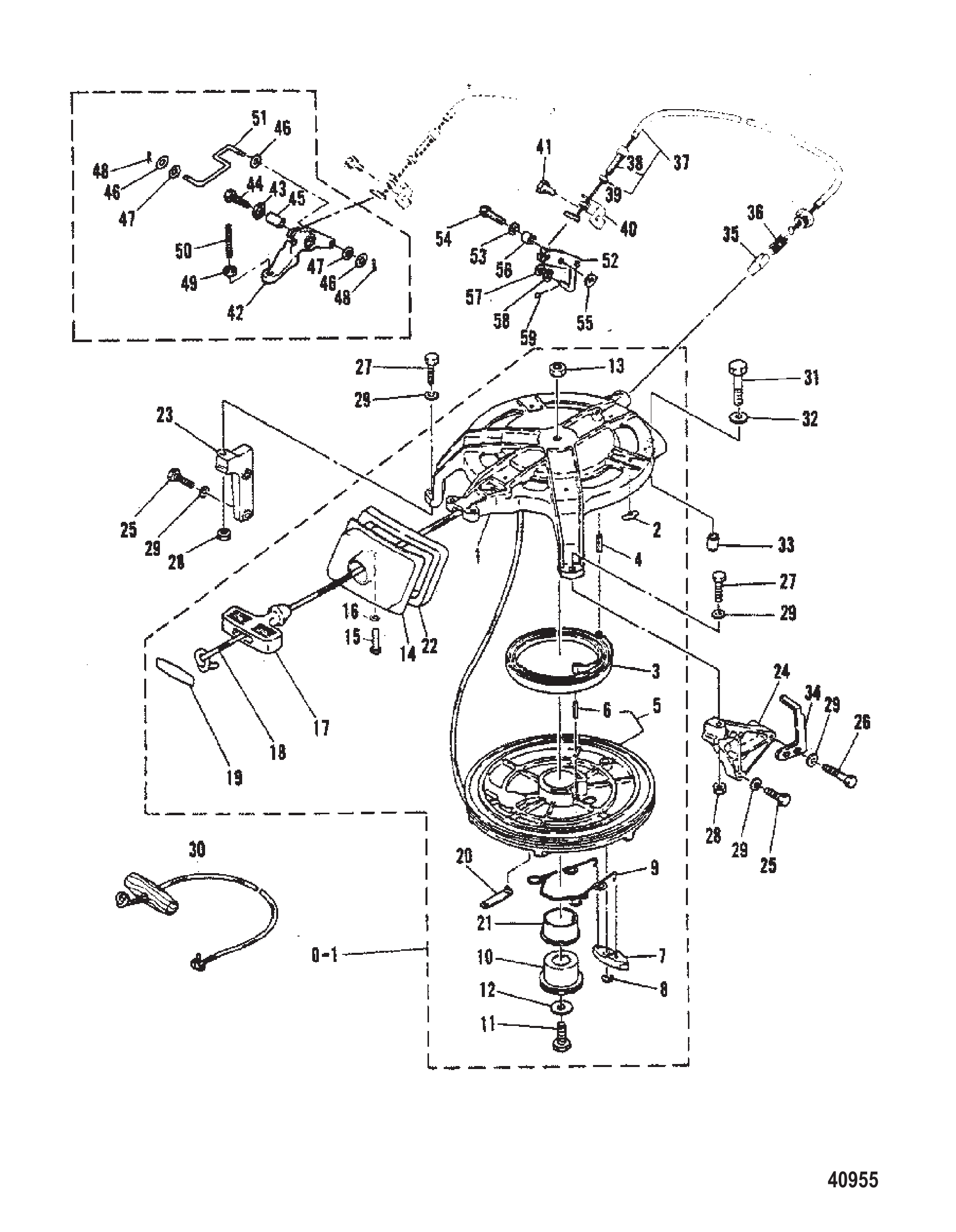

Рис. 25РУЧНОЙ СТАРТЕР Recoil Starter

REF	Номер детали	Наименование	Кол-во
0-1	92597M	Стартер в сборе	1
1	7102M	Корпус стартера	1
1	811912M	Корпус	1
2	83585M	Пробка корпуса стартера	6
3	83588M	Пружина стартера	1
4	82157M	Штифт	1
5	83587M	Шкив стартера	1
6	82157M	Штифт	1
7	84894M	Собачка стартера	1
8	84895M	Стопорное кольцо	1
9	83591M	Пружина собачки	1
10	83590M	Вал шкива	1
11	84342M	Болт	1
12	81801M	Шайба	1
13	82382M	Гайка	1
14	80600M	Направляющая троса стартера	1
15	84247M	Болт	2
15	826957M	Болт	2
16	82199M	ШАЙБА	2
16	82214M	Шайба	2
17	80063M	Рукоятка стартера	1
17	814491A1	Рукоятка	1
18	79629A1	Трос стартера	1
18	12066Q10	Трос стартера @2	1
19	41882M	Крышка	1
19	814491A1	Рукоятка	1
19	84892M	Крышка	1
19	41882M	Крышка	1
20	84893M	Зажим	1
21	83589M	Втулка	1
22	93107M	Сальник	1
23	84465M	Кронштейн корпуса стартера (правый борт)	1
24	84466M	Кронштейн корпуса стартера (левый борт, ручной)	1
25	82405M	Болт	4
26	82428M	Болт	1
26	827043M	Болт	1
27	84237M	БОЛТ	2
27	83285M	БОЛТ	2
28	82380M	Гайка	2
28	82389M	Гайка	2
29	82199M	ШАЙБА	7
29	82214M	Шайба	7
30	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
30	47341A11	Комплект шнура с рукояткой ручного запуска	1
31	84236M	Болт	1
31	82442M	Болт	1
32	82202M	ШАЙБА	1
32	82217M	Шайба	1
33	82162M	Установочный штифт	1
33	14229M	Штифт	1
34	96341M	Пластина зажигания	1
35	81106M	Плунжер блокировки стартера	1
36	82079M	Пружина блокировки стартера	1
37	81108M	Трос блокировки стартера	1
38	81746M	Болт	1
39	82380M	Гайка	2
39	82389M	Гайка	2
40	81109M	Кронштейн блокировки стартера	1
41	84315M	Болт	1
41	84088M	ВИНТ (M6 x 10)	1
42	91648M	РЫЧАГ	1
43	81969M	Шайба	1
44	83539M	Болт (M6 x 20)	1
44	84058M	Болт (M6 x 20)	1
45	83310M	Втулка	1
46	82196M	ШАЙБА	3
46	82211M	Шайба	3
47	81865M	Шайба волнистая	2
48	82125M	Шплинт	1
49	82378M	Гайка	2
49	82388M	Гайка (M5)	2
50	41883M	Шпилька	1
50	91649M	Шпилька	1
51	91650M	Тяга	1
52	81107M	Тяга стопора стартера	1
53	81867M	Шайба	1
54	83539M	Болт (M6 x 20)	1
54	84058M	Болт (M6 x 20)	1
55	82199M	ШАЙБА	1
55	82214M	Шайба	1
56	82929M	Втулка	1
57	82196M	ШАЙБА	1
57	82211M	Шайба	1
58	81866M	Шайба	1
59	82125M	Шплинт	1

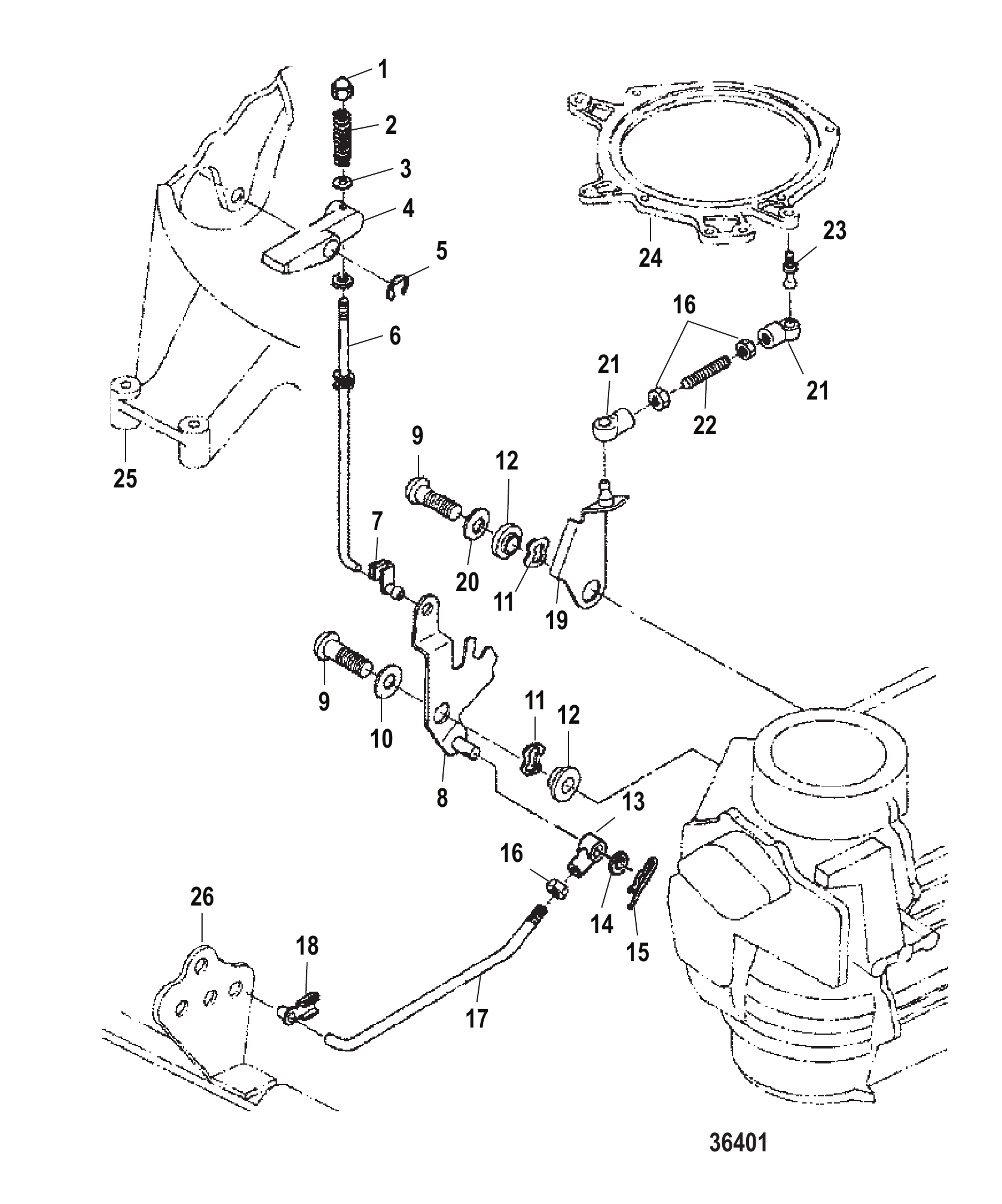

Рис. 26Блокировка стартера Starter Lock

REF	Номер детали	Наименование	Кол-во
1	8537229	Гайка колпачковая	1
2	8126452	Пружина	1
3	16335	ШАЙБА	2
4	853761	Стопорный рычаг стартера	1
5	160572	Стопорное кольцо E-образное	1
6	8537473	Штанга стопора стартера	1
6	853747A11	Комплект тяги/рычага	1
7	176431	ЗАЩЕЛКА ТЯГИ	1
7	8M0169412	ТЯГА С ФИКСАТОРОМ	1
8	853759	Рычаг блокировки	1
8	853747A11	Комплект тяги/рычага	1
9	162453	Винт	2
10	953921	Шайба нержавеющая	1
11	8537232	Шайба волнистая	2
12	8537433	Втулка	2
13	8537451	Шарнир тяги	1
14	953925	ШАЙБА	1
15	8150262	Шплинт	1
16	8537225	Гайка	3
16	16081	ГАЙКА НЕРЖАВЕЮЩАЯ СТАЛЬ	3
17	8537472	Тяга рычага блокировки стартера	1
18	853748	Быстросъёмное соединение тяги	1
19	853760	Рычаг упора	1
19	8M0096696	Стопорный рычаг	1
20	16826	Шайба нержавеющая	1
21	853745	Колпачок	2
22	8537461	Тяга рычага останова дросселя	1
23	853744	Шаровой шарнир	1
23	853744001	Шарнир шаровой	1
24	853710	СТОПОРНОЕ КОЛЬЦО	1
25	8126321	Корпус стартера	1
25	812632T01	Корпус стартера	1
26	853766	Пластина стопорная	1

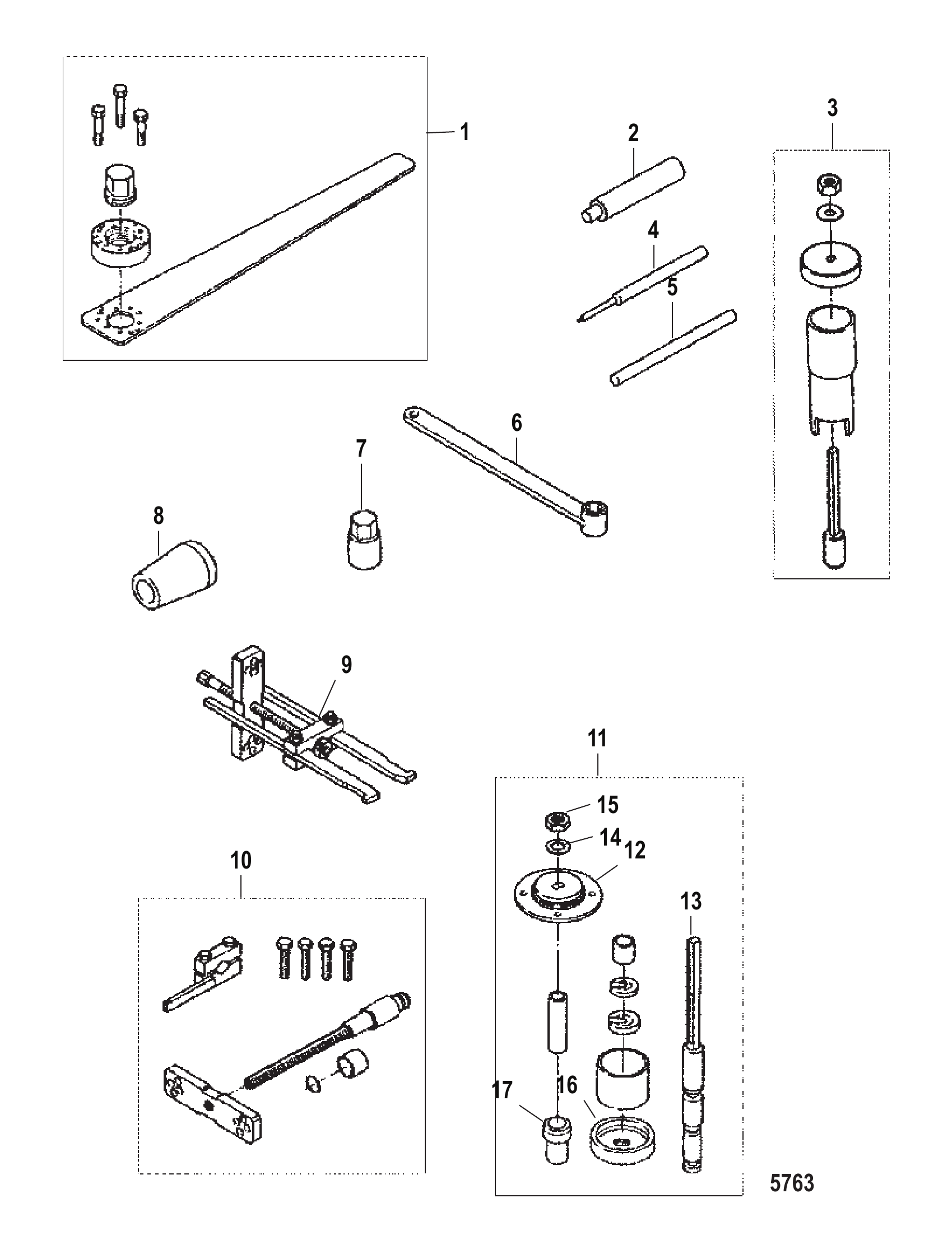

Рис. 27Инструменты Tools

REF	Номер детали	Наименование	Кол-во
1	853996	Съёмник в сборе для маховика	1
1	8M0059838	Съёмник маховика	1
2	8539962	Инструмент для установки/снятия поршневого пальца	1
3	85399618	КОМПЛЕКТ СЪЁМНИК РЕЗИНОВОЙ ОПОРЫ	1
4	8539966	Инструмент для пружинных штифтов	1
5	8539968	Инструмент для пружинных штифтов	1
6	85399612	ИНСТРУМЕНТ ГАЕЧНЫЙ	1
7	85399614	ИНСТРУМЕНТ ГОЛОВКА Гайка B конической шестерни	1
8	85399610	МОНТАЖНЫЙ ИНСТРУМЕНТ Штифт сцепления	1
9	8539964	Съёмник подшипников	1
9	8M0060180	Подшипник конической шестерни	1
10	85399616	ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ БОКОВОГО ЗАЗОРА	1
11	85399620	КОМПЛЕКТ СЪЁМНИК ИГОЛЬЧАТЫЙ РОЛИКОВЫЙ ПОДШИПНИК	1
11	895195A01	Комплект съёмника подшипника	1
12	8031332	Фланец	1
13	8031333	Вал	1
14	1614010	Шайба	1
15	85372220	ГАЙКА	1
16	8031336	Фланец	1
17	8031337	Инструмент направляющий	1
-	24697	РАЗЖИМНОЕ ПРИСПОСОБЛЕНИЕ ПОРШНЕВОЕ КОЛЬЦО	1
-	895212	Инструмент для запрессовки наружного подшипника, стержень	1
-	895213001	ИНСТРУМЕНТ Пластина для запрессовки наружного кольца подшипника	1
-	895214	Инструмент для запрессовки наружного подшипника, направляющая	1
-	895215	Инструмент конической шестерни, комплект A	1
-	895216004	ИНСТРУМЕНТ Кольцо для измерения люфта	1
-	895217	Инструмент, тарельчатая пружина, D-12	1
-	895218	Инструмент, шаблон для регулировки зазоров	1
-	895219	Инструмент, измеритель толщины	1
-	804552001	Съёмник маховика	1
-	8M0059838	Съёмник маховика	1
-	895220	Инструмент для снятия маховика	1
-	8M0059838	Съёмник маховика	1

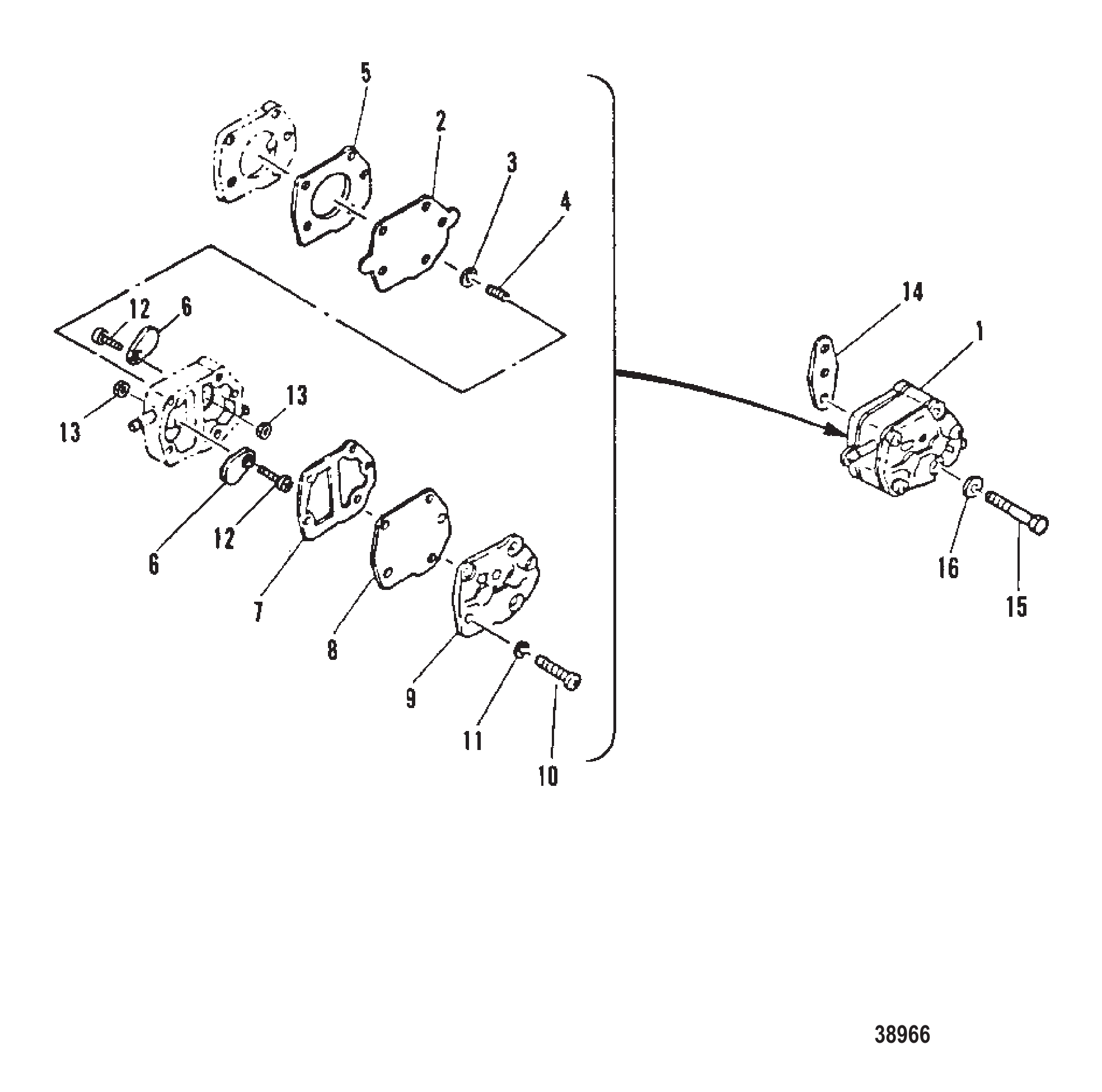

Рис. 28Топливный насос Fuel Pump

REF	Номер детали	Наименование	Кол-во
1	43113M	ТОПЛИВНЫЙ НАСОС В СБОРЕ	1
1	43113T	ТОПЛИВНЫЙ НАСОС	1
1	94799M	Насос в сборе топливный	1
1	43113T	ТОПЛИВНЫЙ НАСОС	1
2	80606M	Диафрагма	1
3	80611M	Пластина	1
4	80610M	Пружина	1
5	80613M	Прокладка	1
5	80613	Прокладка	1
6	41888M	Клапан обратный	2
6	94800M	Обратный клапан	2
6	41888M	Клапан обратный	2
6	84650M	Обратный клапан	1
7	43095M	Прокладка корпуса к крышке	1
7	80614M	Прокладка	1
7	80614	Прокладка	1
8	84141M	Диафрагма	1
9	43096M	Крышка	1
9	80607M	Крышка	1
9	80607M	Крышка	1
10	82522M	Винт	3
11	82208M	Шайба	3
11	82186M	Шайба	3
12	41889M	Винт (M3 x 5)	2
12	94801M	Винт	2
12	813484M	Винт	2
13	82537M	Гайка	2
14	80757M	Прокладка топливного насоса к картеру	1
14	80757	Прокладка	1
15	82428M	Болт	2
15	827043M	Болт	2
16	82199M	ШАЙБА	2
16	82214M	Шайба	2
-	92575M	КОМПЛЕКТ ПРОКЛАДОК ГОЛОВКИ БЛОКА ЦИЛИНДРОВ	1

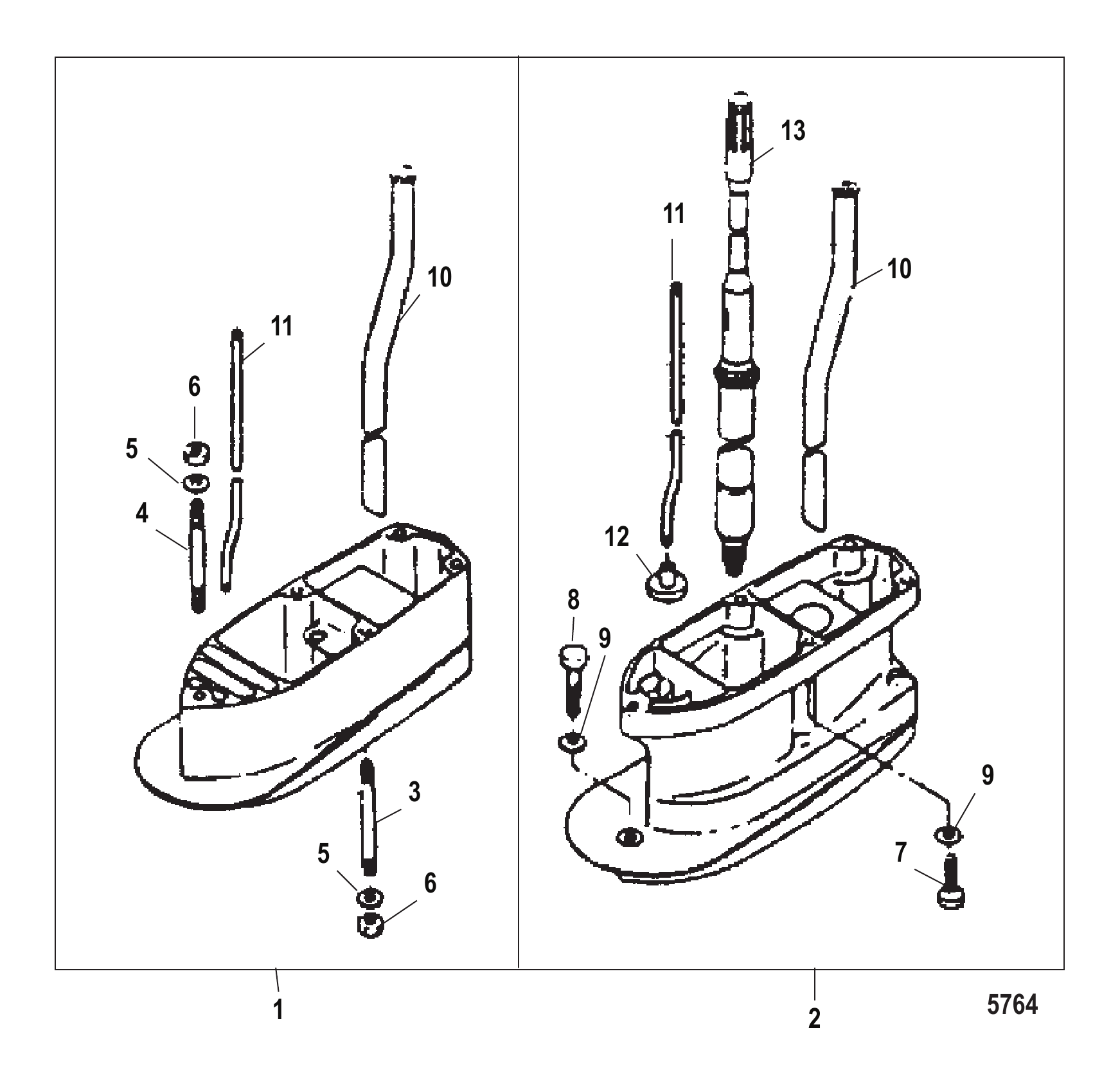

Рис. 29Коллекторы удлинительные картера редуктора Drive Shaft Housing Extension Kits

REF	Номер детали	Наименование	Кол-во
1	853783A1	Комплект удлинителя	1
1	853783T01	Корпус удлинителя	1
2	853784A1	Комплект удлинителя	1
2	853784T01	Корпус удлинителя	1
3	853789	Шпилька	4
4	8537891	Шпилька	1
4	853789003	Шпилька	1
5	853701	ШАЙБА	5
5	8M0135942	Шайба	5
6	400213	ГАЙКА (M8) Нержавеющая сталь ШПИЛЬКА КАРБЮРАТОРА	5
7	16126	Болт	4
8	161262	Болт	1
8	879194308	Болт	1
9	853701	ШАЙБА	5
9	8M0135942	Шайба	5
10	161702	Трубка водяная	1
10	161703	Трубка водяная	1
11	161743	Штанга кулачка	1
11	161744	Штанга кулачка	1
12	853794	Фиксатор	1
13	161364	Вал приводной	1
