水星 Mercury 35 2 CYL ARCHIVE CAT 34164 - — взрыв-схемы и запчасти

两冲程化油器 · ARCHIVE CAT 34164 · 共 14 个部位 · 527 条零件

1РЕДУКТОР (ГРЕБНОЙ ВАЛ)2РЕДУКТОР (ВЕДУЩИЙ ВАЛ)3ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ 4МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 5ТОПЛИВНЫЙ НАСОС 6АВТОСМЕШИВАНИЕ 7ПЕРЕМОТКА СТАРТЕРА 8СБОРКА СТАРТЕРА 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ 10Auto-Blend (автосмешивание)11КОМПОНЕНТЫ СИСТЕМЫ POWER TRIM 12КОРПУС РЕДУКТОРА 13РУЛЕВАЯ РУКОЯТКА 14КАРБЮРАТОР (СБОРОЧНАЯ ЕДИНИЦА)

Рис. 1РЕДУКТОР (ГРЕБНОЙ ВАЛ) GEAR HOUSING (PROPELLER SHAFT)

REF	Номер детали	Наименование	Кол-во
-	9148A8	КОРПУС РЕДУКТОРА В СБОРЕ Стандартное вращение Передаточное отношение 1.87:1 (В СБОРЕ)	1
1	9148A11	КОРПУС РЕДУКТОРА В СБОРЕ (БАЗОВЫЙ)	1
1	9148T47	Корпус редуктора — базовый — черный	1
48	78956	Кулачок переключения	1
48	789562	Кулачок переключения передач	1
49	89594A1	Толкатель в сборе	1
50	79911	Тяга привода сцепления	1
50	79911A1	Штанга	1
51	79910	Пружина	2
52	78910	Шайба	1
53	78906	Палец	1
53	8M0084245	Штифт фиксатора пружины	1
54	47397A1	Комплект регулировочных шайб (.002-3-5-10)	AR
55	78172A1	Подшипник конический роликовый в сборе	1
56	44104A2	Шестерня переднего хода в сборе (175/200/XR6/Magnum III) (включая шестерню заднего хода)	1
56	44104T2	КОМПЛЕКТ ШЕСТЕРЕН	1
57	43999	Подшипник роликовый (1.308 наруж. диам.)	2
57	73363	ПОДШИПНИК РОЛИКОВЫЙ (НАРУЖНЫЙ ДИАМЕТР 1.313)	2
57	73363T	ПОДШИПНИК	2
58	78959	Храповик скользящей муфты	1
58	823174T	ORD 8M0100493 Mercury / Quicksilver	1
59	78905	Палец крестовый	1
59	8M0084243	ШТИФТ КРЕСТОВИНА	1
60	78909	Палец фиксатора	2
61	78962	Пружина	2
62	94148	Гребной вал	1
63	N.S.S.	Not Sold Separate (PART OF 43-44104A2)	1
64	68100	Кольцо упорное	1
64	681001	КОЛЬЦО УПОРНОЕ	1
65	88957A1	Подшипник шариковый	1
65	88957T	Подшипник шариковый	1
66	31534	Уплотнительное кольцо	1
66	8M0214920	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
67	43567A1	Обойма подшипника в сборе	1
67	43567T1	ОБОЙМА ПОДШИПНИКА В СБОРЕ	1
68	30956	Подшипник игольчатый	1
68	30956T	ПОДШИПНИК ИГОЛЬЧАТЫЙ	1
69	76868	САЛЬНИК ВНУТРЕННИЙ	2
69	8M0248882	САЛЬНИК @5	2
70	30281	ШПОНКА УСТАНОВОЧНАЯ - КОРПУС ПОДШИПНИКА	1
71	79447	Шайба стопорная с усиком	1
72	79448	Фиксатор	1
72	8M2011027	ФИКСАТОР	1
73	31640A1	Пластина-триммер в сборе, корпус редуктора	1
73	31640Q4	ТРИММЕР	1
74	66024	ВИНТ (.437-14 x 1.75) ТРИММЕРА К КОРПУСУ РЕДУКТОРА	1
75	67891	Заливная пробка	1
75	8M0039169	ЗАЛИВНОЙ БЛОК	1
76	34933	ГАЙКА (.437-20) Шпилька из нержавеющей стали	2
76	8M0204653	Гайка	2
77	65210	ВИНТ (.375-16 x 1.00)	1
78	13171	Ступица упорная	1
78	835467Q01	КОМПЛЕКТ УПОРНЫХ ШАЙБ	1
79	31211A2	Шайба шлицевая	1
79	31211Q03	ШАЙБА В СБОРЕ	1
80	31210	Шайба стопорная гайки гребного винта	1
80	816629Q	ШАЙБА СТОПОРНАЯ	1
81	52707A1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
81	52707Q1	КОМПЛЕКТ ГАЙКИ ГРЕБНОГО ВИНТА (.750-16)	1
82	423511	Шайба стопорная зубчатая	1
83	45176	Шайба (.453 x .812 x .105) нержавеющая сталь	2
-	89238A2	Комплект сальников	1
-	14697A87	КОМПЛЕКТ ПРОКЛАДОК

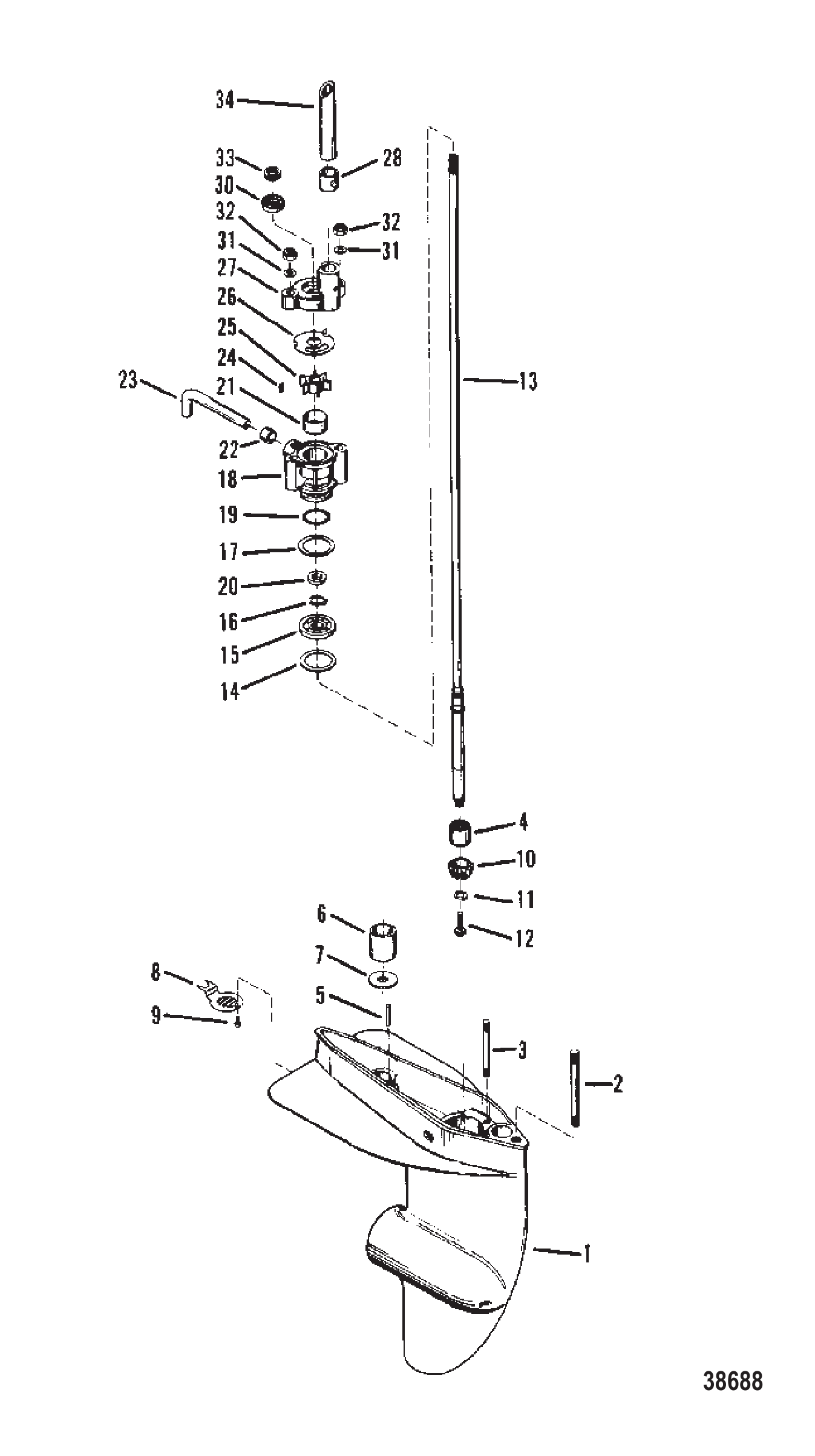

Рис. 2РЕДУКТОР (ВЕДУЩИЙ ВАЛ) GEAR HOUSING (DRIVESHAFT)

REF	Номер детали	Наименование	Кол-во
-	7360A29	Корпус редуктора в сборе	1
-	7360A30	Корпус редуктора в сборе	1
1	7360A11	Корпус редуктора в сборе	1
2	58138	Шпилька корпуса редуктора (3-1/2")	1
3	58136	Шпилька корпуса водяного насоса (2-3/4")	2
4	22756	ПОДШИПНИК РОЛИКОВЫЙ	1
5	20032	Штифт направляющий блока цилиндров к коренному подшипнику	1
6	33613	Сальник	1
7	86215	Подшипник нейлоновый - трубка впуска воды	1
8	33425	Сетка водозаборника	1
9	25612	Винт сетки водозаборника	1
10	98696	ШЕСТЕРНЯ ПРИВОДНАЯ	1
11	30377	СТОПОРНАЯ ШАЙБА ВИНТА ШЕСТЕРНИ	1
12	30376	ВИНТ (#12-28 x .750) ШЕСТЕРНЯ К ВАЛУ ПРИВОДА	1
13	95873A1	Вал приводной	1
13	95874A1	Вал приводной	1
14	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
15	70944	Подшипник шариковый приводного вала	1
16	30523	КОЛЬЦО СТОПОРНОЕ ШАРИКОВОГО ПОДШИПНИКА	1
17	30527A1	Прокладка регулировочная в сборе шарикоподшипника (.002-3-5-10)	AR
18	70941A1	Корпус в сборе водяного насоса	1
18	70941T01	Корпус в сборе	1
18	92970A1	Корпус в сборе водяного насоса	1
19	29439	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	1
20	30900	Сальник	1
20	30900T	Сальник @2	1
20	96063	Сальник масляный	1
20	897153	Сальник масляный @3	1
21	70977	Вставка	1
21	70977T	Вставка	1
22	33613	Сальник	1
23	34293	Труба водозаборника	1
24	56655	ШПОНКА ПРИВОДА КРЫЛЬЧАТКИ	1
24	8M0032835	Шпонка	1
25	89981	Крыльчатка	1
25	89980	Крыльчатка	1
26	46895	ПЕРЕДНЯЯ ПЛАСТИНА ВОДЯНОГО НАСОСА	1
27	93224A1	Крышка в сборе водяного насоса	1
28	36558	Сальник крышки водяного насоса	1
30	30913	Сальник крышки водяного насоса	1
31	20533	Шайба	2
32	13438	Гайка (.250-28)	2
32	8267119	Гайка (.250-28)	2
33	30526	КОЛЬЦО РЕЗИНОВОЕ - ЦЕНТРОБЕЖНЫЙ ОТБРАСЫВАТЕЛЬ	1
34	31792	НАПРАВЛЯЮЩАЯ ВТУЛКА - ВПУСКНАЯ ТРУБКА	1
34	31792T	Втулка @5	1
-	78139A80	Комплект прокладок	1
-	70941A3	Ремкомплект водяного насоса	1
-	92970A5	Ремкомплект водяного насоса	1
-	77066A1	Комплект сальников водяного насоса	1

Рис. 3ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ/АКСЕССУАРЫ MISCELLANEOUS PARTS/ACCESSORIES

REF	Номер детали	Наименование
-	811286	РУКОВОДСТВО ПО ЗАПЧАСТЯМ 6/8/9.9/15 Л.С.
-	12048930	Руководство владельца (чёрное)
-	14138930	РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ (СЕРОЕ)
-	14012A89	КОМПЛЕКТ НАКЛЕЕК (9.9/210 SAILPOWER)
-	12836A89	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ - 6 ПО 9.9)
-	13478A88	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	810458A92	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ - 6 ПО 15)
-	822787A93	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ 8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808522A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-6)
-	808522A00	КОМПЛЕКТ НАКЛЕЕК
-	808526A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ -8)
-	808526A00	КОМПЛЕКТ НАКЛЕЕК
-	12836A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ- 9.9)
-	12836A00	КОМПЛЕКТ НАКЛЕЕК
-	808523A94	КОМПЛЕКТ НАКЛЕЕК (9.9 SAILPOWER)
-	808523A96	КОМПЛЕКТ НАКЛЕЕК
-	13478A94	КОМПЛЕКТ НАКЛЕЕК (ЧЕРНЫЙ-15)
-	13478A00	КОМПЛЕКТ НАКЛЕЕК
-	808524A94	КОМПЛЕКТ НАКЛЕЕК (СЕРЫЙ-6)
-	808524A03	Комплект наклеек
-	808545A94	Комплект наклеек (серый-8)
-	808545A03	Комплект наклеек
-	808560A94	Комплект наклеек (8 SAILMATE)
-	808560A03	КОМПЛЕКТ НАКЛЕЕК
-	808525A94	Комплект наклеек (серый-9.9)
-	808525A03	Комплект наклеек
-	808546A94	Комплект наклеек (серый-15)
-	808546A03	Комплект наклеек

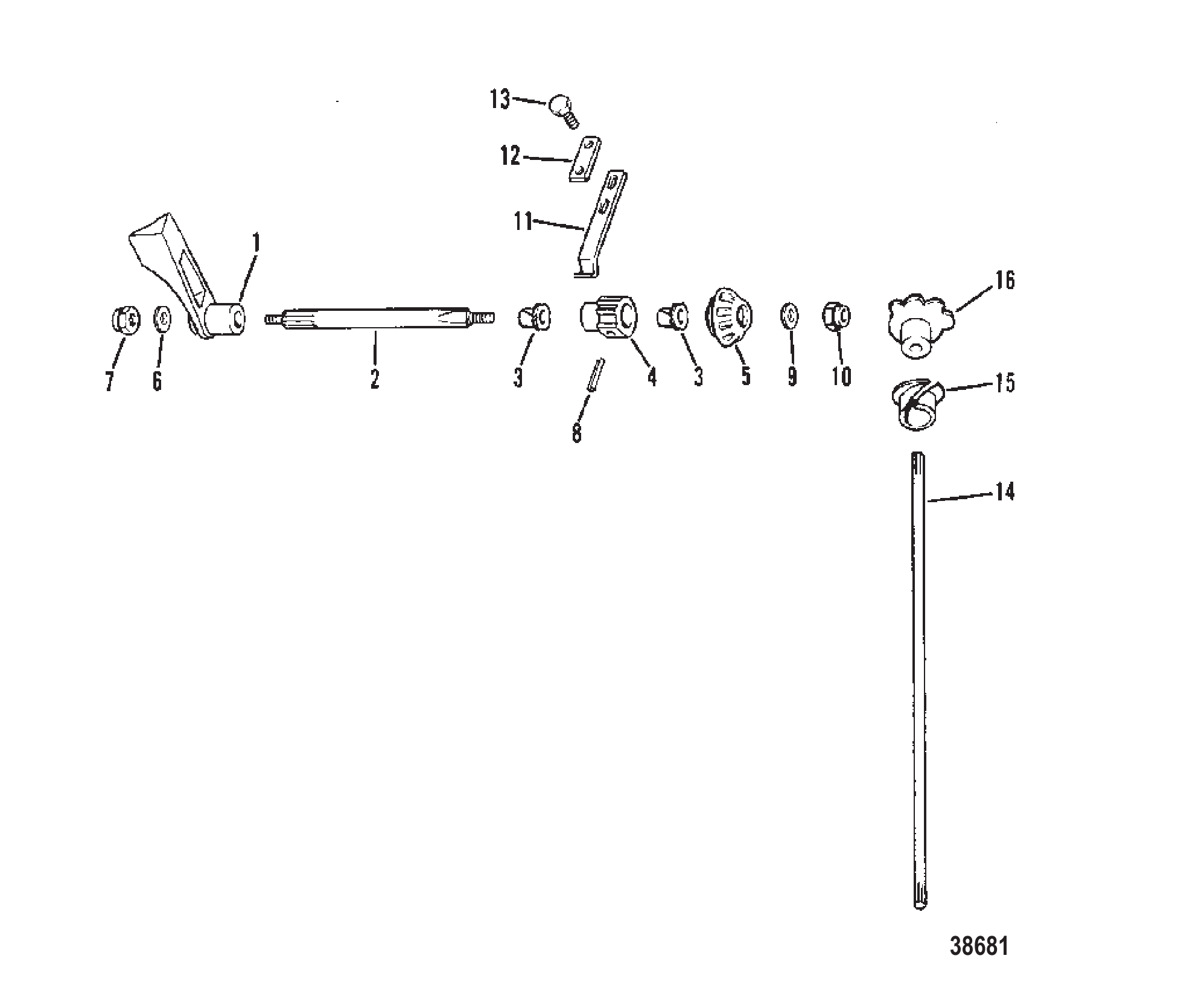

Рис. 4МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ SHIFT CONTROL LINKAGE

REF	Номер детали	Наименование	Кол-во
1	66376	РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
2	66378	ВАЛ РУКОЯТКИ УПРАВЛЕНИЯ	1
3	66375	ВТУЛКА НЕЙЛОНОВАЯ - РУКОЯТКА УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	2
4	66414	КУЛАЧОК ВАЛА ПЕРЕКЛЮЧЕНИЯ	1
5	66377	СЕКТОР ШЕСТЕРНИ РУКОЯТКИ УПРАВЛЕНИЯ ПЕРЕКЛЮЧЕНИЕМ	1
6	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
6	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
7	39305	ГАЙКА	1
7	826709109	Гайка (.250-28) нержавеющая сталь	1
8	25905	Штифт фиксатора кулачка к валу переключения	1
9	29245	ШАЙБА (.281 x .500 x .060) Нержавеющая сталь	1
9	8M0204649	ШАЙБА (.281 x .500 x .060) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
10	20361	Гайка (.250-28)	1
10	8267089	Гайка (.250-28)	1
11	39627	ПРУЖИНА	1
12	39601	ПЛАСТИНА (СТАРАЯ КОНСТРУКЦИЯ)	1
13	25764	Винт (.190-32 x .50)	2
14	71660	Вал переключения верхний	1
15	30677	Втулка нейлоновая - вал управления переключением	1
16	86686A1	Вал переключения передач с сектором	1

Рис. 5ТОПЛИВНЫЙ НАСОС FUEL PUMP

REF	Номер детали	Наименование	Кол-во
1	880890T1	Топливный насос	1
2	NSS	NOT SOLD SEPARATE Body	1
3	881544	Пружина	1
4	881545	Плунжер	1
5	881546	Пружина	1
6	881547	Диафрагма	1
7	881548	Штифт	1
8	NSS	NOT SOLD SEPARATE Body	1
9	NSS	NOT SOLD SEPARATE Diaphragm	1
10	NSS	NOT SOLD SEPARATE Body	1
11	881550	Винт	3
12	881333	Гайка	3
13	804255	Уплотнительное кольцо	1
13	8M0050719	Уплотнительное кольцо	1
14	879650	Хомут	2
14	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
15	804256	Болт (M6 x 30)	2
16	881543	Шланг	1
16	881543002	Трубка	1
17	881542	Кронштейн	1
18	8527768	Болт (M6 x 16)	1
18	811188T	Болт	1
19	8528161	Гайка	1
19	82382M	Гайка	1
20	881538T1	Фильтр в сборе	1
20	881538T02	Топливный фильтр в сборе	1
21	881540	Элемент 1.75 дюйма	1
21	8M0168897	Топливный фильтр	1
21	8M0101436	Фильтрующий элемент 1.50 дюйма	1
21	8M0117705	Топливный фильтр	1
22	826966M	Уплотнительное кольцо	1
22	826966T	Уплотнительное кольцо	1
23	881541	Поплавок	1
24	881539	Стакан	1
24	8M0101437	Стакан	1
24	8M0137185	Стакан топливного фильтра	1
25	879650	Хомут	2
25	56762	СТЯЖКА КАБЕЛЬНАЯ (4.00 дюйма)	2
26	804260	Кронштейн	1
27	804112	Болт (M7 x 48)	2
28	804113	Штифт установочный	2
29	84292M	Шайба	2
30	804257	Рычаг переключения топлива	1
31	881334	Вал	1
32	804259	Штифт	2
32	82738M	Штифт роликовый	2
33	830757130	Трубка (.312) (70.00 дюймов, на отрез) Отрезать 55.00 дюймов.	1
33	8M0108349	Шланг (70 дюймов, бухта)	1
34	816311T	СТЯЖКА (8.00 дюймов)	1
35	822769	Соединитель	1
36	NSS	NOT SOLD SEPARATE Cap	1
37	828547T1	Трубопровод (внутренний диаметр .500 x 3.00 фута, бухта)	1
-	858732T01	Комплект прокладок	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	858732T02	Комплект прокладок головки блока цилиндров	1
-	881310T1	Головка блока цилиндров в сборе	1
-	881310T09	Головка блока цилиндров	1

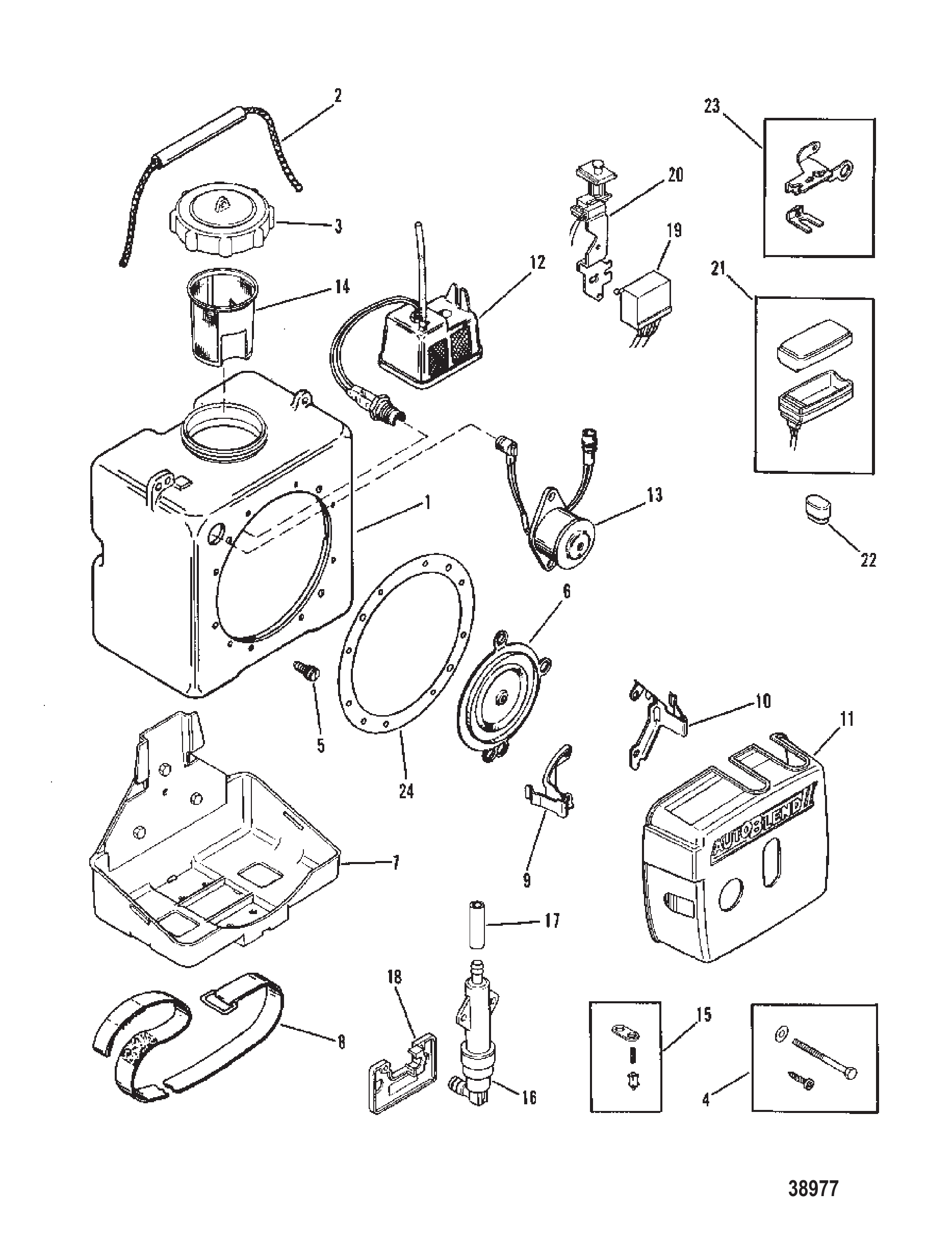

Рис. 6АВТОСМЕШИВАНИЕ AUTO-BLEND

REF	Номер детали	Наименование	Кол-во
-	130195	Узел автоматического смешивания	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	16619	Крышка масляного бака	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	16620	Комплект кронштейнов крепления	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	16626	Крышка	1
12	16624	Комплект датчика масляного фильтра и уровня	1
13	16625	Комплект сигнала	1
14	16618	Маслоприёмник	1
15	16615	КОМПЛЕКТ обратных клапанов	1
16	18576	Комплект топливного фильтра	1
17	13992	Виниловая трубка	1
18	16621	Пластина	1
19	16627	Комплект модуля	1
20	16628	Комплект кнопки проверки	1
21	16629	Комплект корпуса батареи (ИСПОЛЬЗУЕТСЯ БАТАРЕЯ 9 В)	1
22	16630	Комплект уплотнительной втулки	1
23	16631	Комплект кронштейна	1
24	16616	Комплект прокладок	1

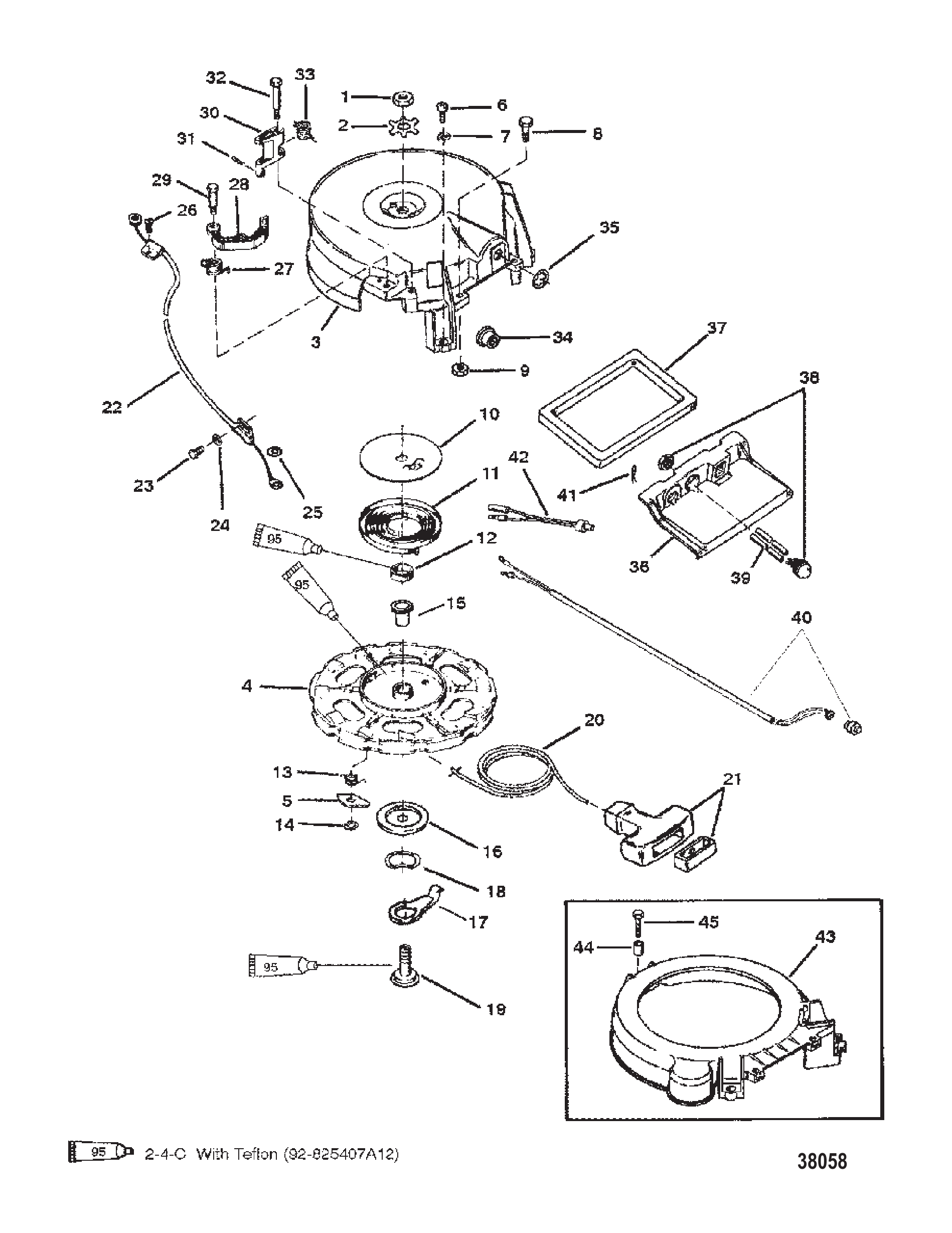

Рис. 7ПЕРЕМОТКА СТАРТЕРА STARTER REWIND

REF	Номер детали	Наименование	Кол-во
1	20166	Гайка вала шкива (левая резьба)	1
2	61004	Стопорная шайба гайки вала шкива	1
3	186471	Корпус стартера	1
4	44255A1	Узел шкива стартера	1
5	44508	Собачка стартера	1
6	54523	ВИНТ (.312-18 x 1.00)	3
7	26993	СТОПОРНАЯ ШАЙБА (.312)	3
7	8M0204647	Стопорная шайба (.312)	3
8	45210	Винт (.190-32 x 1.250)	2
9	20190	Гайка (#10-32)	2
9	8267086	Гайка (#10-32)	2
10	61002	Пластина	1
11	39502A1	Пружина	1
11	39502T02	Пружина-стартер	1
12	87649	Втулка	1
13	87651	Пружина	1
14	87706	Стопорное кольцо E-образное	1
15	63061	Проставка	1
16	35559	ШАЙБА	1
17	94962	Рычаг	1
18	20160	Шайба волнистая	1
19	87656	Вал шкива	1
20	12066A9	Трос стартера	1
20	12066Q10	Трос стартера @2	1
20	47341A1	Комплект шнура с рукояткой ручного/аварийного запуска (РУЧНОЙ ЗАПУСК)	1
20	47341A11	Комплект шнура с рукояткой ручного запуска	1
21	85174A1	Рукоятка троса стартера в сборе	1
22	188881	Трос блокировки	1
23	69022	ВИНТ (#10-32 x .500) Нержавеющая сталь	1
24	73288	ШАЙБА (.220 x .500 x .030) НЕРЖАВЕЮЩАЯ СТАЛЬ	1
25	37998	ШАЙБА ВИНТА КРОНШТЕЙНА ПЕТЛИ	1
26	812832	Винт (#10-16 x .500)	1
26	878608	Винт (#10-16 x .500)	1
27	761401	Пружина	1
28	428201	Кулачок	1
29	76138	ВИНТ (.312-18 x 1.120)	1
30	79371	Привод	1
31	27769	ШПЛИНТ	2
31	26811	ШПЛИНТ	2
32	76137	ВИНТ (1-5/8 ДЮЙМА)	1
33	76139	ПРУЖИНА	1
34	42690	Втулка троса стартера	1
34	8M0183792	Втулка троса	1
35	818853	КОЛЬЦО СТОПОРНОЕ	1
36	813544A1	Узел упора	1
36	813544	Упор	1
37	813641	Сальник	1
38	8168772	Груша подкачки топлива	1
38	858763	Груша подкачки	1
39	99130122	Трубка (20,00 футов, бухта) дренажная	1
39	892024122	Шланг (240.00 дюймов, бухта)	1
40	89591A5	Жгут проводов в сборе с выключателем стоп	1
41	36002	ШПЛИНТ	2
42	11149A2	Трос в сборе (6.00 дюймов)	1
43	812617	Крышка маховика	1
44	812611	ПРОСТАВКА Винт крышки	3
45	812618	Винт (.312-18 x 1.00) нержавеющая сталь с нейлоновой вставкой	3

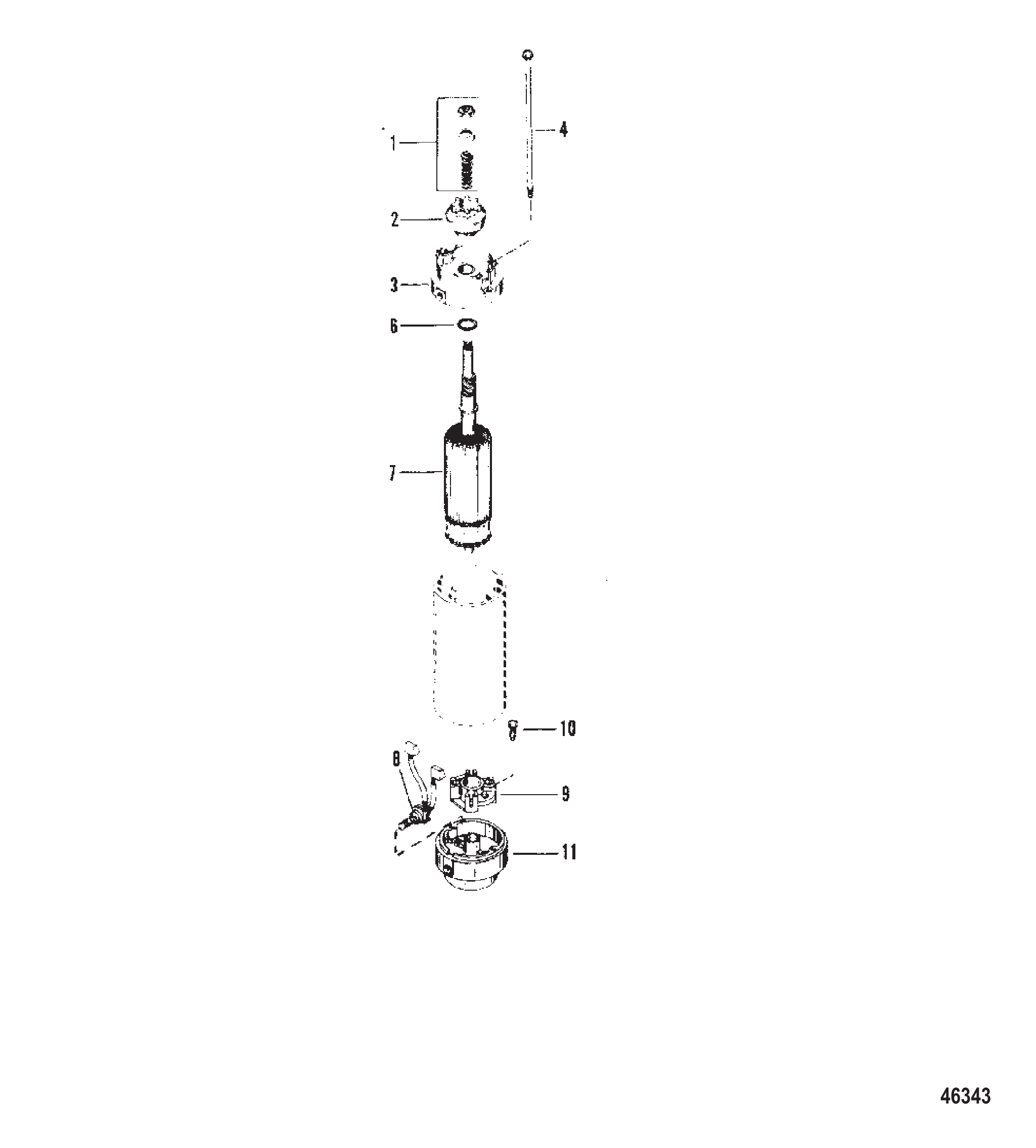

Рис. 8СБОРКА СТАРТЕРА STARTER MOTOR ASSEMBLY

REF	Номер детали	Наименование	Кол-во
-	79472	Стартер в сборе	1
1	90645	КОМПЛЕКТ ПРИВОДА	1
2	75661	Шестерня в сборе приводная	1
2	13310T1	ШЕСТЕРНЯ В СБОРЕ	1
3	75660	Плита приводного конца	1
4	74968	Сквозной болт	2
6	N.S.S.	Not Sold Separate THRU BOLT	1
7	79216	Якорь	1
8	75384	Комплект щёток/пружин	1
8	898265016	Комплект щёток/пружин	1
9	61787	Держатель щётки	2
9	898265014	Держатель щёток	2
10	68586	ВИНТ ЩЁТКИ И ДЕРЖАТЕЛЯ	2
11	15386	Торцевая крышка	1
11	15386001	ТОРЦЕВАЯ КРЫШКА	1

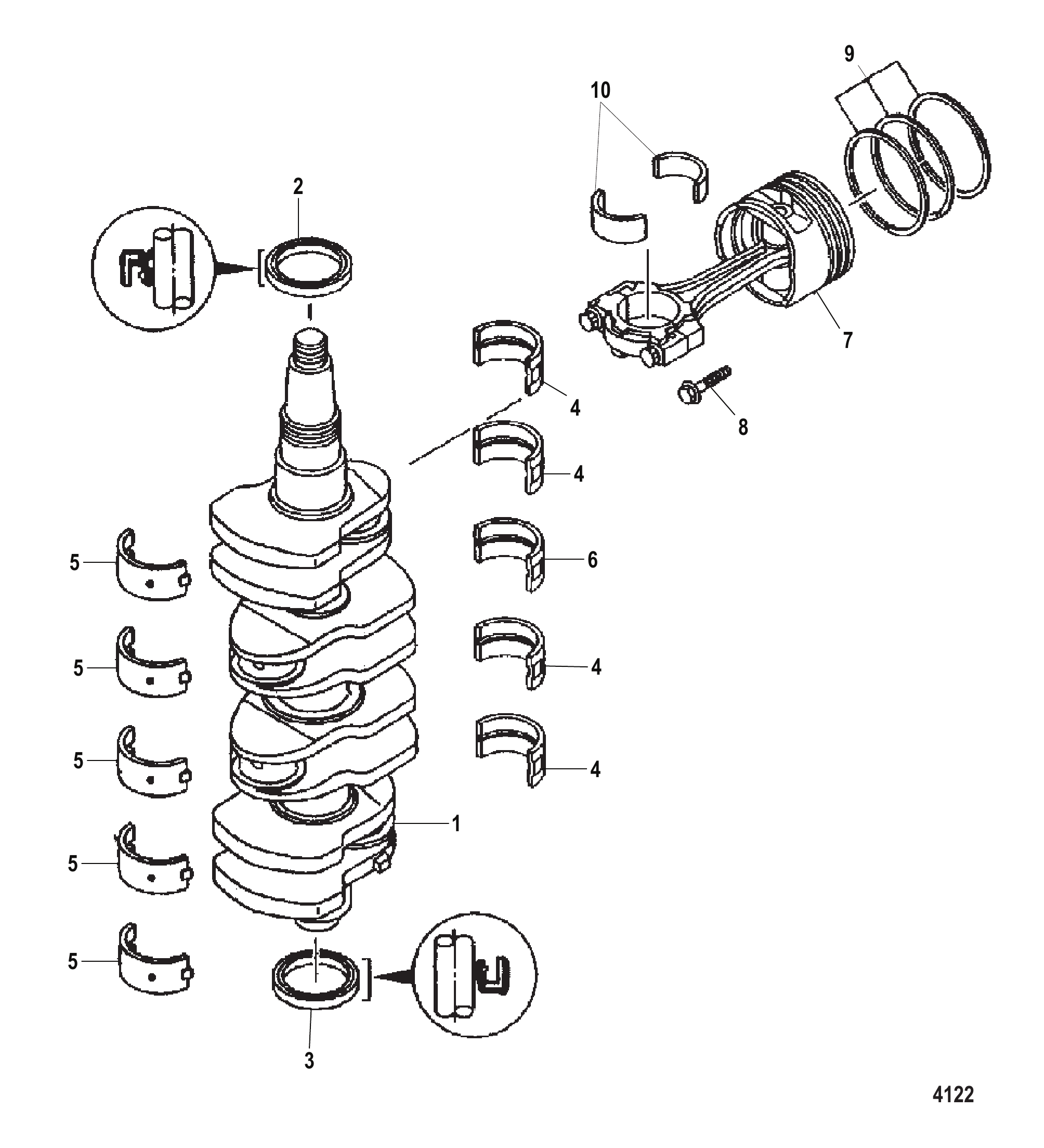

Рис. 9КОЛЕНВАЛ, ПОРШНИ И ШАТУНЫ CRANKSHAFT, PISTONS AND CONNECTING RODS

REF	Номер детали	Наименование	Кол-во
1	880894T	Коленчатый вал	1
2	8040992	Сальник масляный	1
3	8041002	Сальник масляный	1
4	804101T	Подшипник	4
4	804101T10	Подшипник	4
4	804101T20	Подшипник	4
5	804102T	Подшипник	5
5	804102T10	Подшипник	5
5	804102T20	Подшипник	5
5	804102T30	Подшипник	5
6	804103T	Подшипник	1
6	804103T10	Подшипник	1
6	804103T20	Подшипник	1
7	880895A05	Поршень в сборе	4
7	880895A14	Поршень/шатун	4
7	880895A12	Поршень в сборе	AR
7	880895A16	Поршень/шатун	AR
8	880896	Болт (M8 x 38)	8
9	880897T02	Комплект поршневых колец	4
9	880898T02	Комплект поршневых колец	AR
10	880899T	Подшипник	8
10	880899T10	Подшипник	8
10	880899T20	Подшипник	8
10	880899T30	Подшипник	8
-	858732A06	Комплект прокладок	1
-	881421T04	Головка блока цилиндров в сборе	1

Рис. 10Auto-Blend (автосмешивание) Auto-Blend

REF	Номер детали	Наименование	Кол-во
-	1301930	Автоматическое смешивание	1
1	13982	Комплект масляного бака	1
1	16612	КОМПЛЕКТ масляного бака	1
2	13996	Комплект рукоятки	1
3	13986	Крышка масляного бака	1
4	13994	Комплект крепежа	1
4	16614	КОМПЛЕКТ крепежа	1
5	13979	Комплект сливной пробки	1
6	16611	КОМПЛЕКТ диафрагм	1
7	13990	Кронштейн	1
8	13993	Хомут	1
9	13983	Кронштейн (левый)	1
10	13984	Кронштейн (правый)	1
11	13991	Крышка	1
11	16613	КРЫШКА	1
12	13985	Комплект масляного фильтра/датчика	1
13	13987	Комплект звукового сигнала	1
14	13988	Жгут проводов в сборе	1
15	13989	Предохранитель (.5 А)	1
16	13981	Комплект топливного фильтра	1
16	18089	КОМПЛЕКТ ФИЛЬТРОВ ТОПЛИВНЫХ	1
17	13992	Виниловая трубка	1
18	13995	Комплект топливных трубок	1
19	15387A1	МАСЛЯНЫЙ ФИЛЬТР-ОТСТОЙНИК В СБОРЕ	1
20	16615	КОМПЛЕКТ обратных клапанов	1
21	16616	Комплект прокладок	1

REF	Номер детали	Наименование	Кол-во
-	830250T3	Насос в сборе гидроподъёма	1
1	811666A1	Комплект штока амортизатора	1
1	8M0171821	Ремкомплект штока амортизатора	1
2	809872A2	Ремкомплект уплотнительных колец	1
2	8M0171819	Ремкомплект уплотнительных колец	1
3	810776A1	Поршень в сборе с памятью	1
3	8M0171822	Ремкомплект поршня памяти	1
4	811669A1	Цилиндр в сборе	1
4	893916A01	Цилиндр в сборе	1
5	809873A1	Ремкомплект клапана ограничения подъёма	1
5	893905A02	Ремкомплект клапана	1
6	809874A1	Насос в сборе	1
6	893906A02	Насос в сборе	1
7	809885A2	Ремкомплект электромотора	1
7	893907A02	Ремкомплект электромотора	1
8	8134351	Пробка	1
9	813442A2	Узел ручного сброса в сборе	1
9	893929A01	Комплект предохранительного клапана	1
10	809875A1	Ремкомплект коллектора	1
10	893909A02	Ремкомплект коллектора	1
11	809876A1	Ремкомплект крепежа электромотора	1
12	88238A18	Трос в сборе	1
13	809877A1	Ремкомплект вала привода/сальника	1
14	809878A1	Ремкомплект фильтра	1
14	893912A02	Ремкомплект фильтра	1
15	809879A1	Ремкомплект тарельчатого клапана	1
15	893913A02	Ремкомплект тарельчатого клапана	1
-	809880A1	Ремкомплект уплотнительных колец гидроподъёма полный	1
-	893914A02	Ремкомплект уплотнительных колец	1
16	821539	ШТИФТ ТРЕХЛЕПЕСТКОВЫЙ	2
17	818898	ШТИФТ ЯКОРНЫЙ	1
18	996251	Вал	1
18	99625002	Вал	1
19	22740	ЗАЖИМ	2
20	878609	Винт (#10-16 x .600)	1
21	69205	С-ОБРАЗНАЯ ШАЙБА	1
21	8M0084613	Пружинная шайба	1

REF	Номер детали	Наименование	Кол-во
1	858576T03	Корпус в сборе с приводным валом	1
2	903501	Шпилька (M10 x 100) корпуса гребного вала	1
2	9035015	Шпилька (M10 x 227)	1
3	9035012	Шпилька (M10 x 63)	4
3	9035016	Шпилька (M10 x 190)	4
3	8M0034462	Шпилька (M10 x 190)	4
4	856774	Шайба (.406 x .750 x .105) нержавеющая сталь	5
4	8M0214963	Шайба	5
5	40140	ГАЙКА (M10)	5
6	85822A15	Датчик скорости в сборе	1
7	43335	Соединитель 90 градусов (.125-27) нейлоновый	1
7	433351	Соединитель 90 градусов - с Vibraseal	1
8	85822	Соединитель прямой	1
8	85822T	Разъём прямой	1
9	44343T1	Опора	2
10	42973	БОЛТ (M12 x 154)	2
10	898835001	Винт (M12 x 154)	2
11	30119	ШАЙБА (НАРУЖНЫЙ ДИАМЕТР .875 ДЮЙМА) БОЛТ НИЖНЕГО КРЕПЛЕНИЯ	2
12	43528	Гайка (M12) болта нижней опоры	2
12	8M0204662	Гайка	2
13	88238A10	Кабель заземления в сборе	2
14	41508	Винт (.250-20 x .500) нержавеющая сталь, провод заземления	1
15	858916T	Хомут	2
16	4010725	ВИНТ (M8 x 25)	4
17	858745	Крышка	4
17	8M0142713	Крышка опоры	4
18	859550	ВТУЛКА	1
19	24873	ШТИФТ УСТАНОВОЧНЫЙ	1
20	855622	ШТУЦЕР	1
21	12092A3	Комплект проставок корпуса гребного вала - X-LONG	1
22	43043	ШТИФТ НАПРАВЛЯЮЩИЙ - С ОТВЕРСТИЕМ (.375 x .625) ПЕРЕДНИЙ	1
22	8M0084244	Штифт установочный, .375 x .620	1
22	43044	ШТИФТ НАПРАВЛЯЮЩИЙ - БЕЗ ОТВЕРСТИЯ (.375 x .625)	1
23	813745	Проставка	1
24	816311T	СТЯЖКА (8.00 дюймов)	2

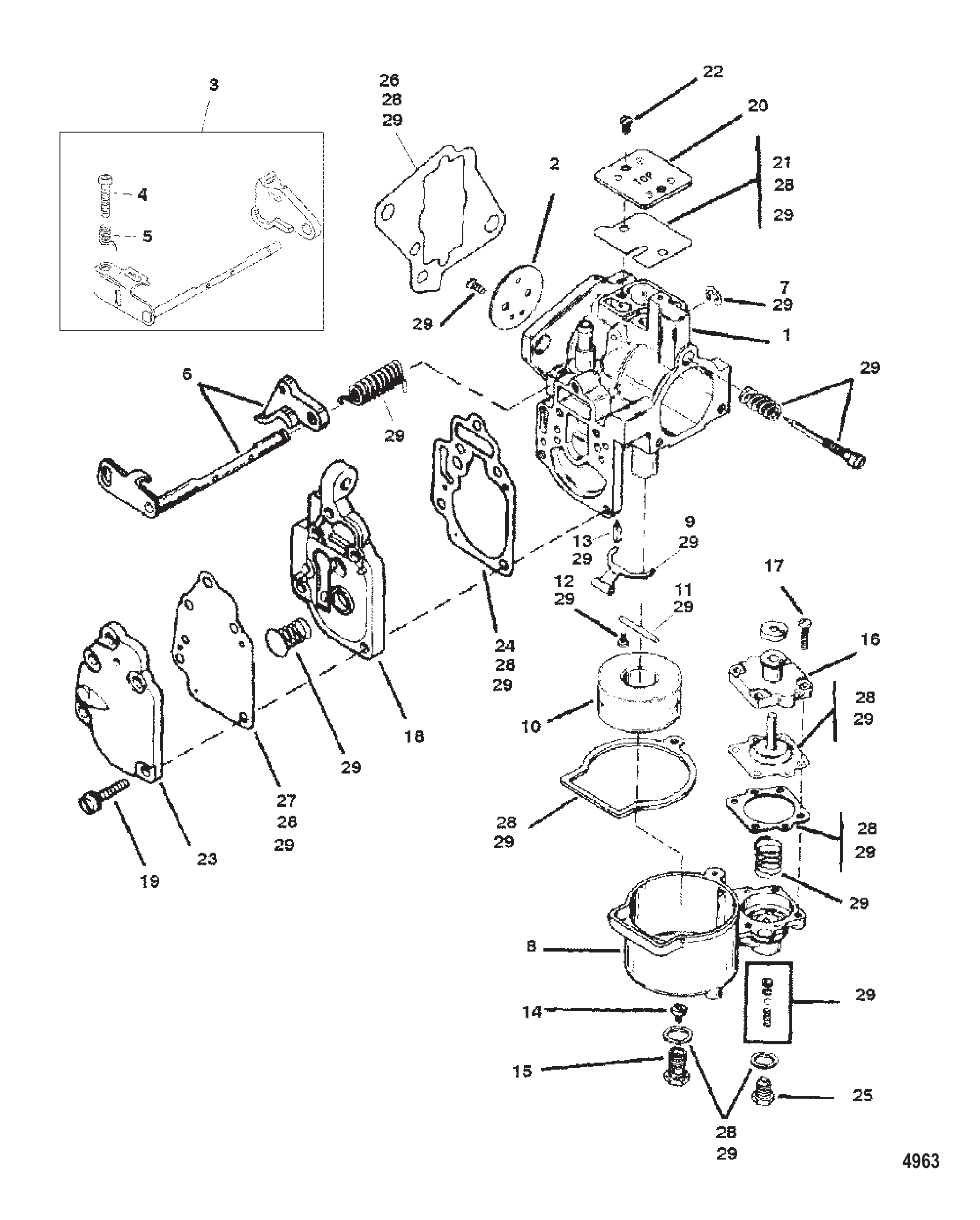

REF	Номер детали	Наименование	Кол-во
1	9503A20	КАРБЮРАТОР (6)(WMC-66)	1
1	9503T21	КАРБЮРАТОР (WMC-78A)	1
1	9266A21	КАРБЮРАТОР (8)(WMC-74)	1
1	9266T22	Карбюратор	1
1	9266T22	Карбюратор	1
1	8846T20	КАРБЮРАТОР (WMC-61)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	8846T25	КАРБЮРАТОР (WMC-80A) (9.9)	1
1	8846T28	КАРБЮРАТОР (WMC-102)	1
1	9726T11	КАРБЮРАТОР (WMC-63-Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T15	КАРБЮРАТОР (WMC-77) (Viking)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
1	9726T18	КАРБЮРАТОР (WMC-83)	1
2	9473	Клапан дроссельной заслонки	1
2	815133	КЛАПАН Дроссельный	1
2	94731	Клапан дроссельной заслонки	1
2	823716	Клапан дроссельной заслонки (WMC-40)	1
3	804707	ВАЛ	1
4	8M0138645	Винт	1
5	804996	Пружина	1
6	813022	Вал дроссельной заслонки (включая винт и пружину)	1
6	19267	Вал дроссельной заслонки (включая винт и пружину)	1
7	F10167	КОЛЬЦО	1
8	9164	Топливная камера	1
9	824401	РЫЧАГ ПОПЛАВКА	1
10	91691	Поплавок	1
11	F10064	ВАЛ	1
12	5902	Винт (#6-32 x .187)	1
13	803861	Игла впускного клапана	1
14	5315	Жиклёр главный топливный (.042) (6)	1
14	5317	Жиклёр (.046)	1
14	6246	ЖИКЛЁР (.048)	1
14	6207	ЖИКЛЁР (.072) ГЛАВНЫЙ ТОПЛИВНЫЙ	1
15	9171	Держатель жиклёра	1
16	813618	Крышка диафрагмы	1
16	823648	Крышка диафрагмы	1
17	9697	Винт крышки диафрагмы	4
18	15827A1	КОРПУС	1
18	9702	Комплект крышки топливного насоса	1
19	9643	Винт крышки топливного насоса	5
20	9699	Крышка пластины	1
21	44426	Прокладка	1
22	9696	Винт крышки	2
23	96371	Крышка топливного насоса	1
23	9637	Крышка топливного насоса	1
24	9633	Прокладка	1
25	9762	Пробка	1
26	192061	Прокладка карбюратора	1
27	9635	Диафрагма/прокладка	1
28	97611	Комплект прокладок/диафрагм	1
29	8237072	Ремкомплект	1
-	42364A92	КОМПЛЕКТ ПРОКЛАДОК (ДВИГАТЕЛЬ)	1

REF	Номер детали	Наименование	Кол-во
1	83093M	Рукоятка рулевого управления	1
2	82895M	Фрикционная шайба	1
3	84058M	Болт (M6 x 20)	1
4	83056M	Гайка	1
5	80504M	Рукоятка	1
6	811916M	Винт	1
7	80509M	Резиновая прокладка	1
8	95606M	Указатель	1
9	82220M	Шайба	1
10	82095M	Пружина	1
11	81945M	Втулка	1
12	81280M	Рычаг	1
13	95614M	Крышка	1
14	84058M	Болт (M6 x 20)	1
15	881379	Шайба	2
15	82214M	Шайба	2
16	80506M	Проставка	1
16	80507M	Проставка	1
16	898103217	Проставка @5	1
16	80508M	Проставка	1
17	82118M	Проставка	1
18	82121M	Проставка	1
19	82272M	Уплотнительное кольцо	1
20	95405M	Трос в сборе дроссельной заслонки	2
21	81778M	Гайка	2
22	81761M	Гайка	6
23	81037M	Распорка	1
24	81373M	Втулка уплотнительная	1
25	81054M	Кронштейн рулевого управления	1
26	80510M	Проставка	2
27	80515M	Втулка уплотнительная	4
28	804159	Болт (M8 x 35)	2
29	82956M	Втулка	2
30	827043M	Болт	1
